Размер стоечного профиля для гипсокартона

Металлические профили, предназначенные для гипсокартона, являются длинномерными элементами, которые изготавливаются на современном оборудовании из стальной ленты методом холодной прокатки. Используется металлический профиль в любых зданиях: производственных, общественных и жилых. В комплектной системе сухой отделки Кнауф профили используются в качестве основных составляющих. Они предназначены для сооружения каркасов и разнообразных по назначению и конструкции подвесных потолков и различных облицовок, в том числе и для устройства различных перегородок. Каркасы — это жесткое основание, на которое затем крепятся листы гипсокартона.

Стандартный размер стоечного профиля для гипсокартона в длину – 3 и 4 м, но по желанию заказчика можно будет изготовить профили, имеющие другую длину. Стенки профиля имеют продольные ребра (гофры), которые предназначены для увеличения жесткости.

Профили для гипсокартона всегда производятся с оцинкованным покрытием. На воздухе цинк покрывается тонким слоем углекислого цинка, способного защитить его от дальнейшего окисления. Поверхность стали соединено очень прочно с цинковым покрытием, благодаря чему образуется достаточно эффективная защита, разрушить которую можно только воздействием на нее концентрированных кислот. Тем местам, где был произведен разрез профиля, не требуется никакой дополнительной антикоррозийной обработки.

Резка и последующая сборка профилей проводится при помощи различных инструментов и приспособлений, таких как просекатели, электроножницы и другие, которые способны значительно увеличить производительность труда.

Какие есть размеры стоечного профиля для гипсокартона?

1. Потолочный стоечный профиль имеет длину 3 м, толщину 0,5 мм и размеры 47х17 мм

Потолочный стоечный профиль CD47/17 выполнен в С-образной форме и применяется для сооружения каркасов облицовок стен и подвесных потолков. Профили CD47 используются для монтажа каркаса подвесных потолков из гипсокартона, а также пристенных конструкций (фальшстена) в таких помещениях, где важно экономить полезную площадь, то есть на лестничных клетках, балконах, в коридорах, лоджиях, кладовках, гардеробных, санузлах и ванных комнатах. Профиль имеет загнутые вовнутрь края полок, за счет чего он способен или крепиться при помощи прямого подвеса (ES47), или висеть на подвесе, имеющем разжимной элемент.

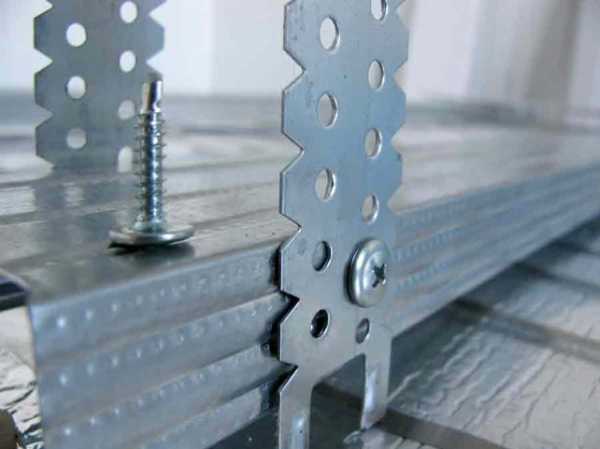

На профиле прямые подвесы крепятся с помощью саморезов 3,5х9,5 мм. Более широкая стенка (47 мм) является очень удобным основанием для того, чтобы крепить гипсокартон. Используя специальные соединители, которые входят в состав экономсистемы, профиль CD47 позволяет производить несложный и быстрый монтаж. Не смотря на то, что размеры у профиля CD47 немного меньше, чем у CD60, он может нести такую же нагрузку благодаря тому, что он обладает повышенной жесткостью.

2. Потолочный стоечный профиль имеет длину 3 м, толщину 0,5 мм и размеры 60х27 мм

Потолочный стоечный профиль CD60/17 выполнен в С-образной форме и используется для сооружения каркаса облицовок стен и подвесных потолков. У полок CD-профиля есть по три ребра, которые придают ему дополнительную жесткость. Стенки профиля тоже имеют по три ребра – в центре одно и по краям два более широких.

К перекрытиям (несущим основаниям) CD-профиль крепится с помощью специальных прямых подвесов с зажимом. Профиль имеет загнутые вовнутрь края, за счет чего он может висеть на подвесе с зажимом. На профиле прямые подвесы крепятся с помощью саморезов 3,5х9,5 мм. Широкая стенка (60 мм) является очень удобным основанием для того, чтобы крепить на него Кнауф-суперлисты и Кнауф-листы. Благодаря наличию специальных соединителей профиль CD позволит проводить несложный и быстрый монтаж.

3. Стоечный перегородочный профиль имеет длину 3 м, толщину 0,5 мм и размеры 42х37 мм

Стоечный перегородочный профиль изготовлен из холоднокатаного оцинкованного металла. Он является С-образным элементом каркаса, предназначенным для сооружения интерьерной облицовки и легких перегородок. Данный CD-профиль используется вместе с направляющим профилем 42/30.

4. Стоечный профиль для перегородок имеет длину 3 м, толщину 0,5 мм и размеры 50х50 мм

Данный профиль С-образной формы предназначен для вертикальных стоек каркаса, предназначенного для облицовок и перегородок, выполненных на основе как Кнауф-суперлистов, так и Кнауф-листов.

Стоечный профиль имеет стандартную длину 3 или 4 метра, но по желанию заказчика можно заказать профиль другой длины. Монтировать стоечный профиль необходимо совместно с подходящим по размеру направляющим профилем.

Профиль CW имеет такой размер стенки, который способен обеспечить качественную стыковку с направляющим профилем без деформации полок и зазоров. Благодаря тому, что ребра очень удачно расположены на полке профиля – в центре один и по краям еще два, работа мастера, устанавливающего винты, будет значительно легче.

Также на полке профиля CW имеются продольные ребра, которые придают дополнительную жесткость профилю. Как при сооружении каркаса, так и при монтаже Кнауф-суперлистов и Кнауф-листов, центральное ребро играет роль ориентира. Поэтому, вероятность попасть винтом мимо гофра полки фактически равна нулю. Это будет очень важно в том случае, когда будут сооружаться многослойные обшивки.

5. Стоечный профиль для перегородок имеет длину 3 м, толщину 0,5 мм и размеры 66х37 мм

Данный стоечный профиль применяется как вертикальный элемент каркаса, который предназначен для обшивки стен и перегородок. Стоечный профиль монтируется вместе с направляющим профилем 66х30. Изготовлен стоечный профиль из металлической оцинкованной ленты, имеющей толщину 0,5 мм, путем холодного проката. В пачке находится 12 штук профилей.

6. Стоечный профиль для гипсокартона имеет стандартную длину 3-4 метра, толщину 0,5 мм и размеры 75х50 мм

Стоечный профиль применяется как вертикальный элемент каркаса, который предназначен для обшивки стен и перегородок. Монтируется данный профиль вместе с направляющим профилем 75х40. Изготовлен стоечный профиль из металлической оцинкованной ленты, имеющей толщину 0,5 мм, путем холодного проката. В пачке находится 12 штук профилей.

razmer-gipsokartona.ru

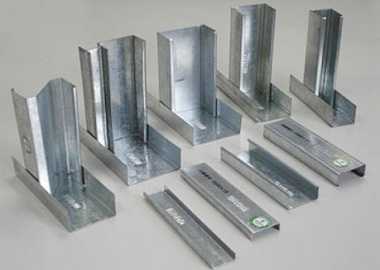

Виды профилей для гипсокартона: размеры и назначение

Каким бы не было изделие из гипсокартона, в нем обязательном порядке присутствует каркас, состоящий из прочных деталей. К таким деталям относятся направляющие, в также профиля.

Следует отметить, что качество таких профилей могут быть также разными и, к сожалению, не всегда данный критерий можно определить по цене товара. Нередко случается так, что о браке купленного профиля для гипсокартона становится известно уже тогда, когда дело подошло к процессу монтажа, а то и того, позже.

Для того чтобы не допускать таких ошибок, необходимо выяснить все про виды профилей для гипсокартона, размеры и их назначение. Итак, чтобы не запутаться и правильно разобраться, будем детально анализировать каждый вид по отдельности.

Виды и размеры профилей для гипсокартона

Процесс изготовления профиля не обходится без холоднокатаного листа из металла, который предварительно обрабатывается цинкованием, именно этот элемент является основой под гипсокартон. Благодаря такому материалу, в конечном итоге, на выходе, детали получаются действительно прочными и надежными.

Необходимо сразу отметить, что оцинкованный материал не страшиться коррозии, это и обеспечивает профилю долговечность эксплуатации. В процессе сборки гипсокартонных конструкци, обычно используют металлический каркас, который по своей структуре очень прост. Конструкция может состоять из деталей вертикального или горизонтального типа. Направляющие профили положено располагать перпендикулярно стоечным элементам.

Для того чтобы все шло по плану и конечный результат был желаемым, необходимо разобраться в том, как правильно выбрать профиль для гипсокартона по назначению и размеру.

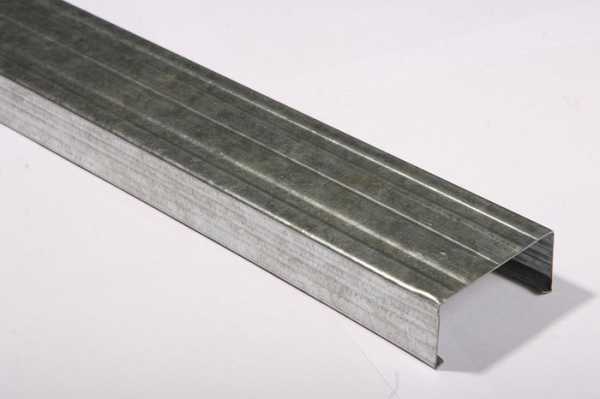

Направляющие c UD или ПН маркировкой

Такие виды профилей являются направляющими элементами каркаса. В процессе сооружения гипсокартонной конструкции необходимо рассматриваемые детали смонтировать по всей площади устанавливаемой конструкции.

Данные профиля будут располагаться на месте направляющих, благодаря чему бур, в сделанные ранее отверстия, войдет проще. Уместным применение таких деталей будет при использовании стоечных видов профилей для гипсокартона. Размеры: толщина рассматриваемых направляющих до 0.5 мм, длина не более 2.9 м, высота до 3 метров.

Направляющие профили с UW или ПН маркировкой

Такой направляющий профиль чаще всего используются в процессе конструкции различного рода перегородок из гипсокартона. Поскольку сооружаемые перегородки могут быть различными, рассматриваемые детали изготавливают разного размера (ширины, высоты и т.д.).

В данном случае, стандартными считаются следующие размеры направляющих: длина в пределах 3.8 м, высота – от 3 до 3.9 см, ширина – 4см, 6см, 10см.

Эксплуатировать их просто, стоимость – невысокая, именно поэтому, они такие распространенные среди потребителей.

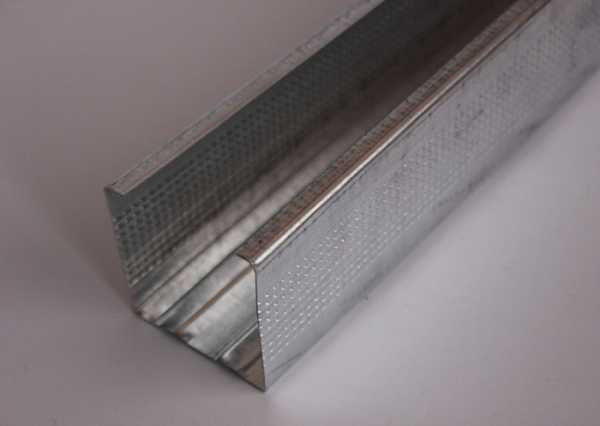

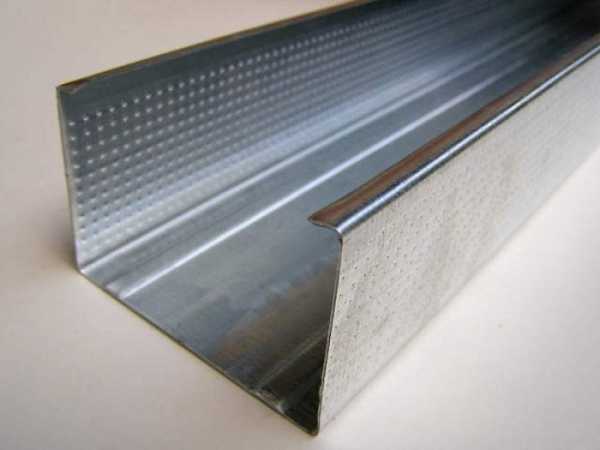

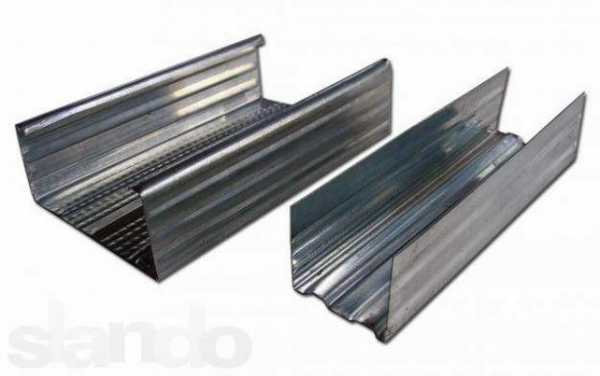

Профиль для гипсокартона стоечный CW или ПС

Профиль для ГКЛ стоечного типа обозначаются CW или ПС. Элементами стартового типа подбираются такие детали по их ширине.

Определить качество такой детали можно по наличию насечки на их поверхности, чтобы прокладка коммуникационных элементов была проще. Размеры профиля: длина таких деталей до 4 метров (под заказ могут изготовить элемент любой длины), высота 4 или 5 см. Тема профилей для гипсокартона уже немного раскрыта, и теперь становится понятным, о чем идет речь.

Несущий профиль CD или ПП

Наиболее востребованными на данный момент времени являются потолочные виды профиля под гипсокартон, с обозначением ПП и CD. Благодаря своему правильно подобранному размеру, несущие профили занимают немного места. Помимо всего прочего, при их использовании, практически не остается никаких отходов.

Длина до 3.9 м, высота 2.9 см, ширина — 55мм. Они являются довольно распространенными среди потребителей, благодаря своему широкому спектру применения.

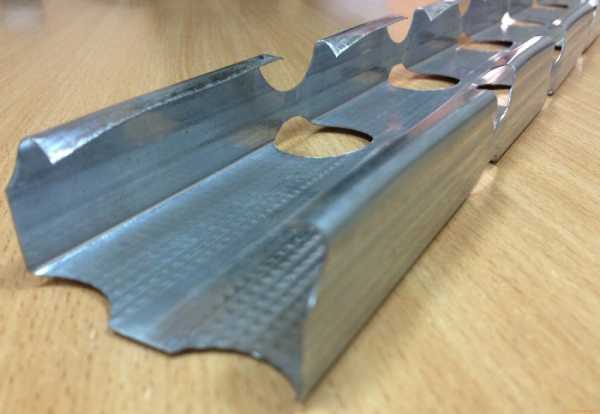

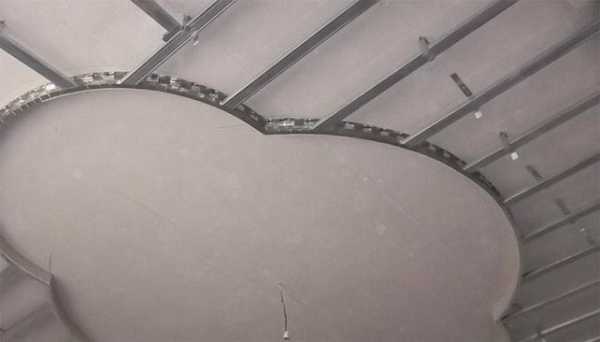

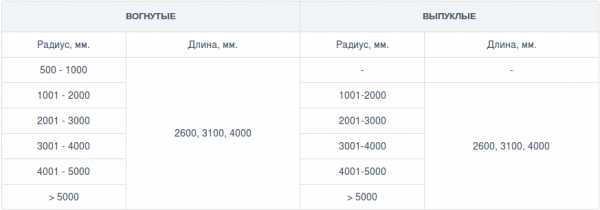

Профиль арочный

Поверхность таких профилей может быть как выпуклой, так и вогнутой. Применение таких деталей актуально в случае сооружения конструкции из гипсокартона сложной формы, арочного типа. Когда на его поверхности есть криволинейная плоскость или какие-либо изгибы.

Используется профиль для сооружения сложных и громоздких зданий и конструкций из гипсокартона.

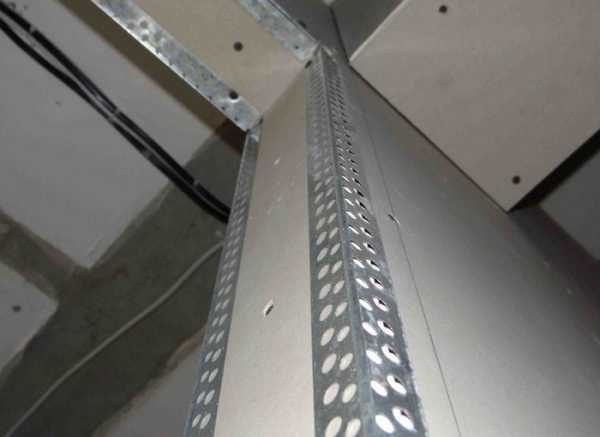

Угловой элемент ПУ

Углы в любой конструкции являются одним из самых слабых мест, именно поэтому, именно они и требуют дополнительной защиты. Для сохранения хорошего состояния поверхности ГКЛ, используют так называемые, угловые элементы.

Также их используют для фиксации напольной поверхности (точнее, ее углов). Благодаря своей форме и конструкции в целом, прилежание детали к поверхности является плотным и крепким.

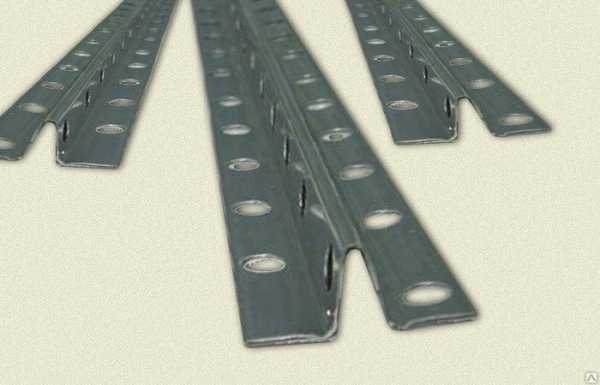

Маячковый вид профиля для гипсокартона ПМ маркировки: размеры и применение

Маячковым на сегодняшний день называется пластина перфорированная, на поверхности которой расположена возвышенность, причем по всему ее периметру. Такого рода возвышенность дает понять, какую глубину шпаклевки необходимо нанести на поверхность ГКЛ.

По размерам, высота пластины нередко составляет 10мм, ширина же, в свою очередь, может быть различной – 23, 21, 15 мм. Длина маячковых профилей для гипсокартона является величиной стандартной и составляет 3 метра.

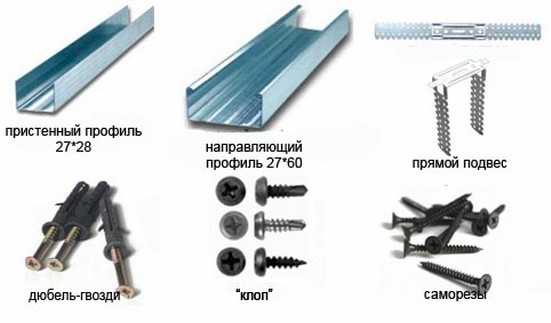

Дополнительные элементы

На сегодняшний день существует масса самых разных комплектующих, которые применяются для крепежа гипсокартонных конструкции. Многие из них не встречаются в обычных точках продажи таких деталей, потому как применяются в особых случаях, и предназначены для специальных задач.

Давайте проанализируем часто используемые элементы крепежа, которые используются повсеместно:

  • Для того чтобы как положено закрепить профиль для гипсокартона на том или ином уровне применяются обычно двухуровневый соединитель. Нужно отметить, что располагаться они должны в обязательном случае перпендикулярно.
  • «Крабом» по-народному называют одноуровневый соединитель, которые использовать можно только на одном из уровней. Расположение – аналогично предыдущему варианту, в данном случае максимальная нагрузка на метр квадратный не должна быть больше 19 кг.
  • Подвес с тягой, так еще называют подвес анкерного типа, используют его для соединения непосредственно профиля и потолочной поверхности. В данном случае его применяют, когда прямой подвес не может осуществить качественный соединительный процесс.

Разновидность крепёжа

Итак, крепежные элементы для работы с гипсокартонном достаточно разнообразны, давайте рассмотрим часто используемые и популярные среди потребителей.

Саморез типа TN 25 используется для надежного прикрепления гипсокартона к поверхностям из металла. По размерам, длина такого крепежного элемента составляет 25 мм. В случае многослойной обшивки, используются детали большей длины.

Саморезы с пресс шайбой. Область использования данной детали достаточно обширна, и можно назвать ее универсальной. Существует два типа – сверлящий и прокалывающей, что еще раз подтверждает возможность использования их повсеместно.

Анкер-клин обычно используется при необходимости крепления подвесов анкерного типа к потолочной поверхности. К главным преимуществам такой детали относятся невозмутимость к коррозии, не подвержены рассыханию и т.д. Стоят они на порядок выше аналогичных деталей, но денег на их приобретение экономить не стоит, потому как благодаря использованию анкер-клина, крепеж будет надежным и долговечным.

Рекомендации по выбору профиля для гипсокартона

Теперь зная все про виды профилей для гипсокартона и их размеры, необходимо определиться с приобретением. Итак, чтобы сделать правильный выбор и не пожалеть о нем, необходимо знать некоторые детали и прислушаться к некоторым советам:

  • Перед покупкой профили в обязательном порядке нужно проверить. Это делается для того, чтобы все выбранные детали были ровными (не поленитесь и не жалейте своего времени на такую проверку).
  • Обратите внимание, чтобы оцинкованное покрытие было без каких-либо повреждений.
  • Толщина профиля не должна быть меньше 0.56 м.
  • В случае если металлическая часть детали имеет слишком малую толщину, это считается бракованной деталью и приобретать такой профиль для гипсокартона не стоит, даже если она дешевле аналогов.

Сэкономив немного здесь, вы потеряете все равно, намного больше, потому как резьба на таких деталях очень быстро срывается.

  • Наличие ржавчины на крепежном элементе говорит о неправильном и длительном хранении в неположенных условиях. Бракуйте такой товар сразу же, без каких-либо оговорок.
  • Обратите внимание на правильность прокатки профиля, этот критерий определить можно очень просто – вытащив деталь из пачки, потому как неправильная прокатка приведет к деформации детали.
  • Насечка на детали должна быть сделана достаточно часто, редкое расположение насечки на детали говорит о низком ее качестве.

Выбирать профили и их комплектующие для гипсокартона необходимо внимательно и тщательно. Чтобы во время крепежа не возникало никаких проблем.

masterok-remonta.ru

Размеры профилей под гипсокартон

Гипсокартонные системы показали себя, как один из лучших способов выравнивания стен сухим методом, а также, как конструкции для создания легких перегородок, сложных арок и простенков. Но для постройки и крепления любой системы из гипсокартона необходим надежный каркас, который нес бы на себе основную нагрузку, оставив гипсокартону только роль декоративного элемента. Крайне редко поверхность позволяет зафиксировать гипсокартон непосредственно при помощи клея или строительной пены. В этом случае стена должна быть ровной и без значительных перепадов. В остальных случаях используются специальные профили, с которыми мы будем сегодня разбираться.

Содержание:

  1. Назначение профиля для гипсокартона
  2. Потолочный профиль для гипсокартона
  3. Профиль для гипсокартона направляющий
  4. Перегородочные профили для гипсокартона
  5. Профили для устройства арок

Назначение профиля для гипсокартона

Профилированные изделия из металла со слоем оцинковки, которые используются для крепления листов гипсокартона к стене, должны иметь как можно больше конфигураций и как можно больше вариантов соединений. Это необходимо потому, что задачи для гипсокартонной системы могут быть совершенно разными. Профили и направляющие также есть нескольких видов, а размеры профилей под гипсокартон определяют их назначение. Поэтому так важно ориентироваться в форме профиля и его размерах.

Практически все профильные рейки для крепления гипсокартона выполнены из холоднокатаной стали со слоем оцинковки. Таким образом, весь каркас получается жестким, прочным и защищенным от коррозии, с высокой степенью надежности и длительным сроком эксплуатации. Сам по себе каркас схематически прост. Он состоит из горизонтальных и вертикальных стоек, которые скреплены между собой специальными элементами, приобретаемыми отдельно. По назначению профили делятся на стоечные, направляющие и арочные, но их классификация несколько сложнее.

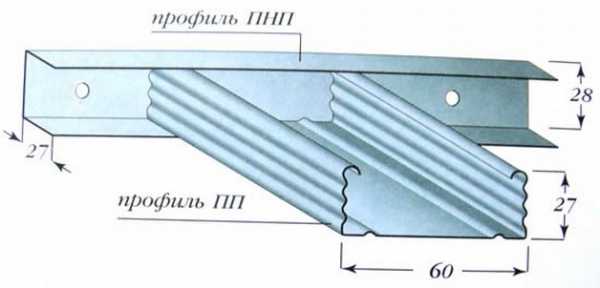

Потолочный профиль для гипсокартона

Стоечный, или потолочный профиль, стал наиболее востребованным. Законодатель в мире гипсокартонных систем, компания Кнауф, обозначает их литерами CD, другие производители, ориентированные на наш рынок маркируют такие профили ПП. Их размеры стандартизированы, что позволяет, не глядя на производителя выбрать именно такой профиль, который необходим в конкретном случае, а расстояние между профилями определяется размерами листа гипсокартона.

Унификация позволила практически избавиться от отходов и сделала возможным адаптировать использование профилей под любую площадь и конфигурацию помещения. Область применения такого профиля, в основном ограничивается каркасами для перегородок, при обшивке стен и потолков. CD-профиль может быть в длину от 250 до 400 см, ширина его фиксированная, 60 мм, а высота полки 28 мм.

Профиль для гипсокартона направляющий

Направляющие элементы каркасной системы маркируются, как ППН, или по стандарту Кнауф — UD. Этот вид профиля в обязательном порядке монтируется по периметру помещения, независимо от того, стена или потолок подлежат обшивке. Кнауф выпускает эти профиля с перфорацией для облегчения монтажа.

Стартовый профиль ППН в точности повторяет периметр обшиваемой плоскости, независимо от его сложности и служит базовой направляющей в которую вставляются профиль стоечный. Как правило, толщина металла в таких профилях составляет 0,55 мм. Длина у них фиксированная — 300 см, высота полки такая же, как и в вертикальных стойках, 28 мм, а ширина профиля — 28 мм.

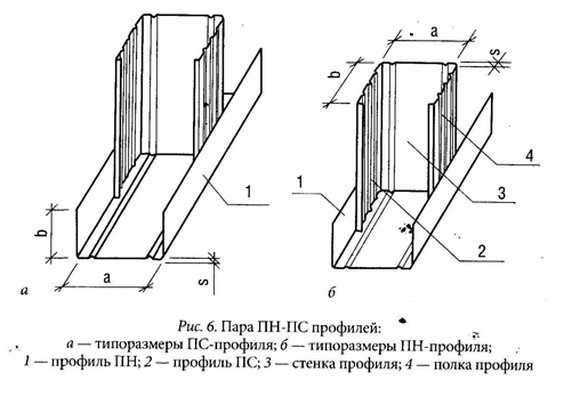

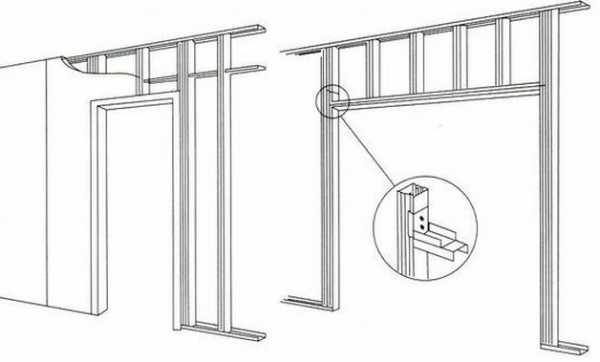

Перегородочные профили для гипсокартона

Профили для выполнения конструкций перегородок маркируются Кнауф, как UW, остальные производители обозначают их литерами ПН. Линейка размеров у профиля этого вида наиболее обширная, что продиктовано разнообразием требований к размерности перегородки. Длина профиля в этом случае особенной роли не играет, поэтому производитель четко не фиксирует длину и может выпускать рейки длиной от двух до четырех метров.

При необходимости можно подобрать и разную высоту полки — от 3,5 до 4 см, а ширина может быть самой разной — от 4 до 15 см в зависимости от размеров перегородки и нагрузки на нее. Стойки для перегородок могут маркироваться, как ПС или CW, по стандарту Кнауф. Особенностью таких профилей стала обязательная насечка для упрощения крепления и прокладки коммуникаций. Также в некоторых стойках для перегородок может быть дополнительное ребро жесткости.

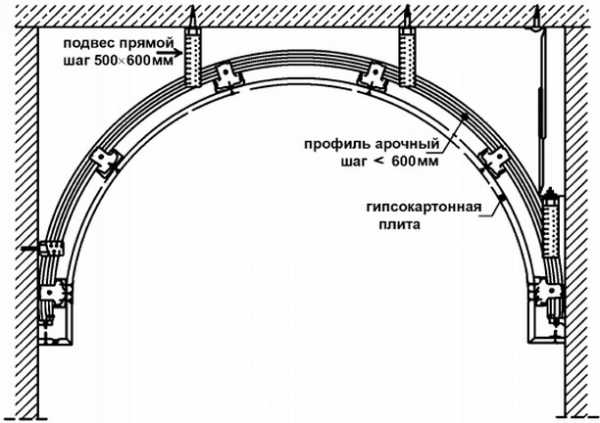

Профили для устройства арок

Специально для арочных и сложных конструкций выпускаются профили с положительной или отрицательной вогнутостью. Цена таких профилей несколько выше, чем стандартных, поэтому многие экономят и переделывают под арочные вертикальные элементы. Таблица размеров арочных профилей приведена ниже.

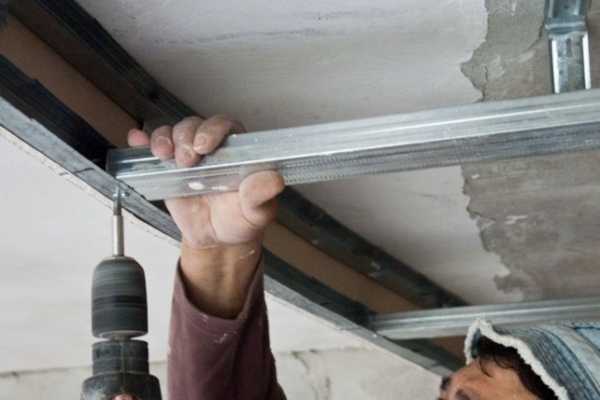

Монтаж профиля под гипсокартон на потолок и на стены осуществляется при помощи дюбелей для бетона и специальных подвесов, а скрепляются элементы саморезами для профиля под гипсокартон. Для монтажа профиля в углу применяют фасонные элементы, которые также скрепляют саморезами с пресс шайбой.

Таким образом, зная размеры профилей под гипсокартон, можно без труда выполнить установку системы своими руками.

stroydetali.com

Размеры профиля для монтажа гипсокартона

  Конструктивной основой межкомнатных перегородок системы knauf (кнауф) является жесткий металлический каркас. Он монтируется из стальных профилей нескольких типов, которые имеют различные функциональные нагрузки. Профили изготавливаются из стальной ленты толщиной 0,55-0,8 мм способом холодной прокатки.

  Для защиты от возможного воздействия агрессивных сред металлические профили для ГКЛ оцинковывают. В нормальной воздушной среде на оцинкованной поверхности профиля образуется слой углекислого цинка, который предотвращает дальнейшее окисление материала. Действенное защитное покрытие получается в результате прочного сцепления стали и внешнего слоя цинка. При укорачивании профилей места разрезов не требуют дополнительной антикоррозийной обработки. Профили системы ТИГИ knauf (кнауф) выпускаются длиной 2750, 3000, 4000 и 6000 мм (при желании можно заказать элементы необходимой длины).

В данной статье мы рассмотрим основные размеры направляющих и стоечных профилей для гипсокартона.

1. Профиль потолочный направляющий (экономичный)

Размеры 17х20 3м, 0,50мм

  Направляющий потолочный профиль UD17 используется для монтажа каркаса одно — уровневых подвесных потолков и облицовок стен. Профили U D 17 применяются при монтаже каркасов гипсокартонных подвесных потолков, пристенных конструкций (фальшстен) в помещениях где очень важна экономия полезной площади- это: ванные комнаты, санузлы, гардеробные, кладовки, лоджии, балконы, коридоры, лестничные клетки и т.д.. Материал легко прирезается ножницами по металлу, скрепляется между собой и с профилями других марок, например, с профилями CD47 с помощью саморезов по металлу 3,5×9,5 мм.

  Профиль направляющий потолочный UD17 крепится на стены по периметру помещения (при монтаже подвесного потолка), и к полу и потолку при монтаже фальшстен Дюбелями быстрого монтажа соответствующего размера. К преимуществам применения профилей UD17 по сравнению с другими материалами относятся:

• низкая стоимость

•  экономия полезной площади

• антикоррозионная стойкость

• легкость по весу и простота монтажа

• универсальность применения

• надежность и длительный срок службы

• экологичность и пожаробезопасность

• простота транспортировки.

2. Профиль потолочный стоечный

Размеры 47х17 3м, 0,50мм

  Потолочно- стоечный профиль CD 47/17 имеет С-образную форму и предназначен для устройства каркасов подвесных потолков и облицовок стен. Профили CD47 применяются при монтаже каркасов гипсокартонных подвесных потолков, пристенных конструкций (фаьшистен) в помещениях где очень важна экономия полезной площади это: ванные комнаты, санузлы, гардеробные, кладовки, лоджии, балконы, коридоры, лестничные клетки и т.д.. Края полок профиля загнуты внутрь, и за счет этого он может либо висеть на подвесе с разжимным элементом, либо крепиться с помощью прямого подвеса- деталь ES47.

  Прямые подвесы крепятся на профиле при помощи саморезо 3,5/9,5 мм. Широкая (47 мм) стенка служит удобным основанием для крепления гипсокартона. С использованием специальных соединителей, входящих в комплект экономсистемы, CD 47-профиль позволяет произвести быстрый и несложный монтаж. Несмотря на уменьшенные, по сравнению с CD60 , размеры профиль CD 47 способен нести такую- же нагрузку за счет повышенной жесткости профиля.

3. Профиль потолочный направляющий

Размеры 27х28 3м, 0,50мм

  Профиль направляющий потолочный ( UD 28/27) Направляющий потолочный профиль используется для монтажа каркаса одно — уровневых подвесных потолков и облицовок стен. При монтаже каркасов подвесного потолка UD -профиль крепится по периметру помещения.

  В случае установки каркаса облицовки профиль крепится к полу и потолку. В стенке профиля имеются отверстия диаметром 6 мм. Они расположены с шагом около 250 мм и предназначены для крепления к стенам при помощи дюбелей. Материал легко прирезается НОЖНИЦАМИ ПО МЕТАЛЛУ, скрепляется между собой и с профилями других марок, например, с профилями CD60 с помощью саморезов по металлу 3,5×9,5 мм. Профиль направляющий потолочный (UD 28/27) крепится на стены по периметру помещения (при монтаже подвесного потолка), и к полу и потолку при монтаже фальшстен дюбелями быстрого монтажа соответствующего размера.

4. Профиль потолочный стоечный

Размеры 60х27 3м, 0,50мм

  Потолочный профиль CD 60/27 имеет С-образную форму и предназначен для устройства каркасов подвесных потолков и облицовок стен. Полки CD -профиля имеют по три ребра, придающих ему дополнительную жесткость. Стенка профиля также имеет три ребра — один в центре и два более широких по краям.

  Крепление CD -профиля к несущим основаниям (перекрытиям) осуществляется при помощи специальных подвесов (прямых с зажимом). Края полок профиля загнуты внутрь, и за счет этого он висит на подвесе с зажимом. Прямые подвесы крепятся на профиле при помощи саморезо 3,5/9,5 мм. Широкая (60 мм) стенка служит удобным основанием для крепления КНАУФ-листов или КНАУФ-суперлистов. С использованием специальных соединителей, входящих в комплект подвесного потолка, CD — профиль позволяет произвести быстрый и несложный монтаж.

5. Профиль направляющий перегородочный

Размеры 42х30 3м, 0,50мм

  Профиль направляющий применяется в качестве направляющей основы для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок при устройстве дверных проемов.

Монтируется в паре с стоечным профилем 42х37.

  Сделан методом холодного проката из оцинкованной металлической ленты толщиной 0,50 мм.

6. Профиль стоечный перегородочный



Размеры 42х37 3м, 0,50мм

  Изготовленный из оцинкованного холоднокатаного металла стоечный профиль 42/37 имеет С-образную форму и является элементом каркаса для монтажа гипсокартонных листов при устройстве легких перегородок и интерьерной облицовки.

  Применяется в комплекте с направляющим профилем 42/30.

7. Профиль направляющий перегородочный

Размеры 50х40 3м, 0,50мм

  Профиль направляющий (UW) имеет П-образную форму и служит в качестве основания для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок.

  UW-профиль монтируется в паре со стоечным 50/50 CW-профилем. Направляющие UW-профили производятся с готовыми отверстиями диаметром 6 мм в стенке профиля, предназначенными для установки дюбелей, что существенно облегчает процесс крепления профиля к несущему основанию. При необходимости дополнительные отверстия для дюбелей можно просверлить в стенке профиля с помощью перфоратора.

8. Профиль стоечный для перегородок

Размеры 50х50 3м, 0,50мм

  Стоечный профиль 50/50 для перегородок имеет С-образную форму и служит в качестве вертикальных стоек каркасов, предназначенных для перегородок и облицовок на основе как гипсокартонных КНАУФ-листов, так и КНАУФ- суперлистов.

  Стандартная длина стоечнного профиля 3000 и 4000 мм. По спецзаказу можно заказать и другую длину, соответствующую высоте Вашего помещения. Монтируется стоечный профиль в паре с соответствующим по типоразмеру направляющим профилем. Размер стенки CW -профиля обеспечивает плотную, без зазоров и деформирования полок стыковку с направляющим профилем. Расположение ребер на полке профиля — один в центре и два по краям на расстоянии 10 мм от центрального — значительно облегчает работу мастера по установке винтов в процессе крепления гипсокартона. Продольные ребра на полке CW -профиля придают ему дополнительную жесткость. Центральное ребро является ориентиром как при установке каркаса, так и при установке КНАУФ-листов или КНАУФ- суперлистов. В этом случае вероятность попадания винта мимо гофра полки практически отсутствует. Это особенно важно при устройстве многослойных обшивок.

  Монтаж листов необходимо производить в одном направлении со стороны стенки стоечных профилей. Благодаря этому ввинчиваемый винт не будет отгибать внутрь полку профиля при креплении следующего листа. На стенке профилей имеются три пары отверстий размером 33 мм, которые позволяют произвести монтаж электропроводок внутри перегородок и облицовок. Выбор профиля осуществляется исходя из необходимой высоты перегородки, ее конструкции (однослойная или двухслойная) и требований к звукоизоляции. Крепление стоечного профиля к направляющему производится при помощи просекателя методом «просечки с отгибом» или фосфатированными саморезами со сверлом 3,5/9,5 мм.

www.gipsokartonspb.com

Профиль для гипсокартона (ГКЛ): размеры и виды, применение

При устройстве любой конструкции из гипсокартона необходимо основание — каркас, на который и крепятся листы ГКЛ. Этот каркас по технологии собирают из специальных изделий — профилей. О том, каким может быть профиль для гипсокартона, его виды и размеры, область применения — в этой статье.

Материалы: из чего делают профили для ГКЛ

Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого.

Это основные виды профилей для ГКЛ

Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т.д  — лучше использовать оцинкованную сталь или аллюминий.

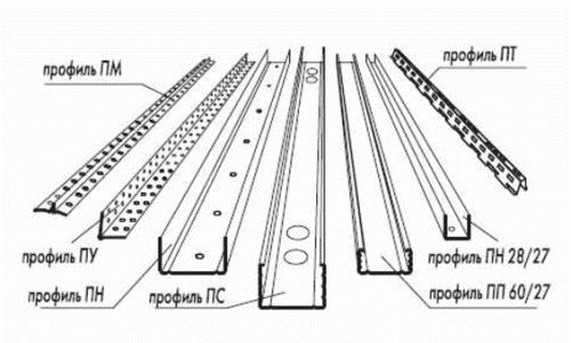

Виды и размеры профилей для гипсокартона

В любом месте, торгующем материалами для ГКЛ, имеются профили разного вида и размера. Чтобы выбрать и не ошибиться надо знать чем они отличаются.

Профиль для гипсокартона: надо знать, размеры, виды, назначение

Для создания каркасов

Есть профиль для гипсокартона следующих видов:

  • Направляющий. Обозначается как ПН (UD) (расшифровка — профиль направляющий). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. Размеры:
  • Стоечный. Обозначается ПС (CD) — профиль стоечный. Вставляется в направляющие, к нему и крепятся ГКЛ. Соответственно, несет основную нагрузку и должен иметь высокую жесткость. Имеет П-образное строение с дополнительными полочками и ребрами жесткости, которые и придают ему большую жесткость. Размеры:
  • Потолочный. Обозначается ПП и ППН. Соответственно — направляющий и несущий потолочный профиль. Потолочный направляющий имеет сечение в виде буквы «П», имеет меньшее сечение чем стеновой. Потолочный несущий профиль — имеет полки и ребра жесткости, но отличается полочками меньшей высоты. Меньшая высота, чтобы меньше «отбирать» высоты у помещения и что потолочный гипсокартон имеет меньшую толщину, создает меньшую нагрузку на каркас.
  • Арочный. Имеет сложное строение — с разрезами на боковых гранях для повышенной гибкости. Необходим для создания изогнутых поверхностей.

Это все виды профилей для гпсокартона, которые используются для сооружения каркаса. Из направляющих ПН собирают «раму», в них вставляют стойки из ПС, которые затем соединяются перемычками (обычно из ПН) — для большей жесткости конструкции.

Дополнительные профили и аксессуары

Есть несколько видов дополнительных профилей, которые используются в отделочных работах, при создании подвесного каркаса для потолка, для крепления стоечных профилей к стенам и т.д.

  • Угловой. В сечении — прямой угол с чуть выступающей центральной частью. Используется для оформления углов гипсокартонных конструкций. Бывает нескольких видов:
  • Перфорированные подвесы. Это крепежный элемент в виде ленты 125*60 мм. Он разделен на три части.Средняя используется для фиксации подвеса к потолку/стене, крайние — перфорированные, отгибаются под 90°, к ним крепят профили.

    Перфорированные подвесы и способы их использования

  • Подвесы анкерные для ПП (потолочных профилей). Бывают нескольких видов. Используются при устройстве подвесных потолков. Отличительная черта — легко регулировать высоту, что необходимо при выставлении плоскости потолка.

    Анкерный подвес — для простой регулировки высоты подвесного потолка

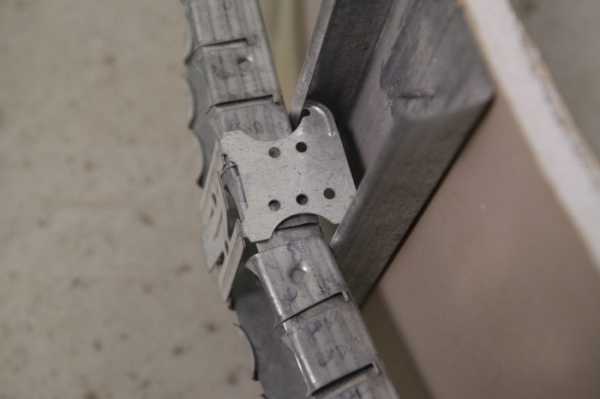

  • Соединитель одноуровневый и двухуровневый для ПП (краб). Пластина с фиксирующими элементами для скрепления перекрещивающихся профилей. Используется при устройстве каркасов для подвесных потолков.

    Соединители — одноуровневый и двухуровневый

  • Удлинитель профилей. Небольших размеров скоба (110*58 мм) для сращивания двух отрезков одного типа и размера.

Без большинства этих приспособлений можно обойтись. Например, сращивают два профиля при помощи куска направляющего профиля подходящего размера. Его вставляют внутрь, обжимают пассатижами полочки, прикручивают саморезами. Соединение получается более жестким, чем со специальными устройствами.

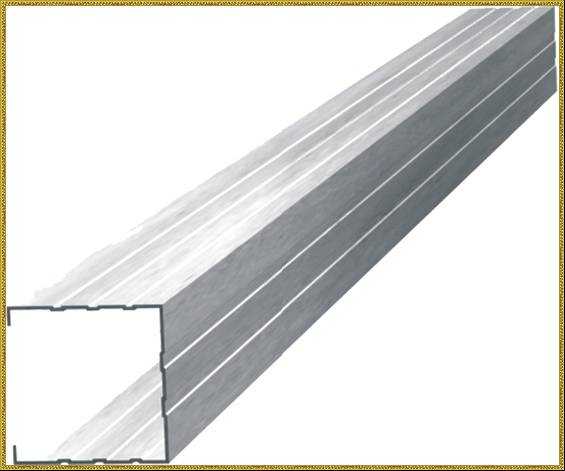

Как соединить/нарастить профиль для гипсокартона

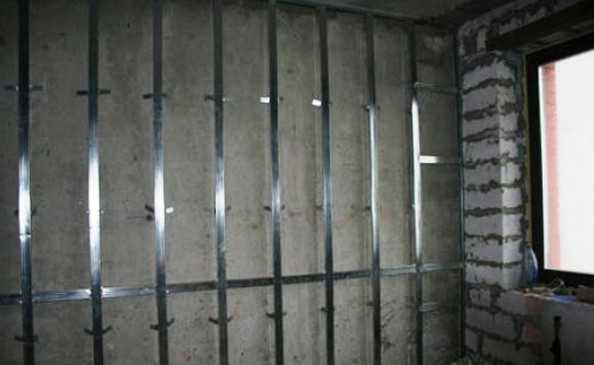

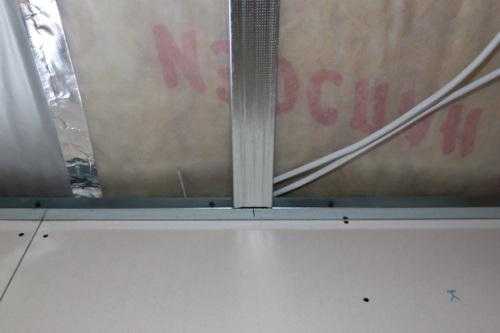

При создании каркаса, расположенного вдоль стены, его крепят не перфорированными подвесами, а сапогами — отрезками профилей, согнутыми в виде буквы «Г» (называют «сапог» — по характерной форме).

Два способа фиксации стоечных профилей к стене — при помощи перфорированного подвеса и куска профиля

Это не столько способ сэкономить, сколько возможность получить более жесткое крепление, так как перфорированные подвесы первоначально разрабатывались для подвесных потолков и нагрузку от стенового гипсокартона, да еще уложенного в два ряда, выдерживают с трудом.

Длина профилей

Профиль для гипсокартона каждого вида может отличаться по длине. Стандартная длина — 2,4 и 2,8 метра. но есть до 4 м.

Пример сборки каркаса для подвесного потолка из ГКЛ

Стоит ли искать длинные профиля? Большого смысла в этом нет. Разве что сборка каркаса немного ускорится. Профиля под ГКЛ отлично сращиваются, прочность конструкции при этом не страдает. Только при сборке каркаса надо делать так, чтобы места соединений на соседних стойках не находились на одном уровне. Обычно стыки делают попеременно вверху, затем внизу.

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

Выбор производителя

Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

Это скриншот с цуенами на профили для гипсокартона одного из интернет-магазинов

В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

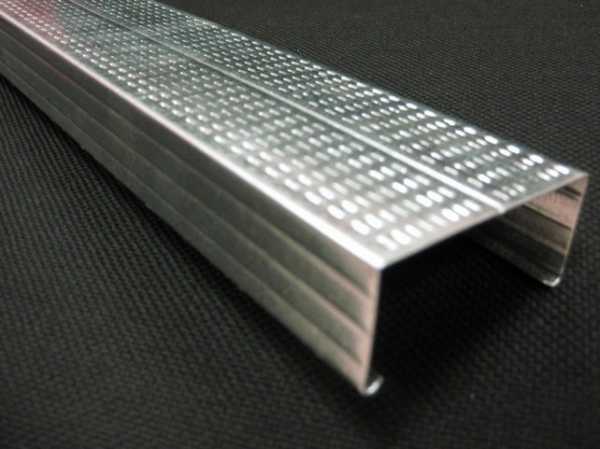

Такой вариант есть у ГИПРОКА

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

Как посчитать количество профилей

Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно. Надо рассчитать количество каждого вида. Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством.

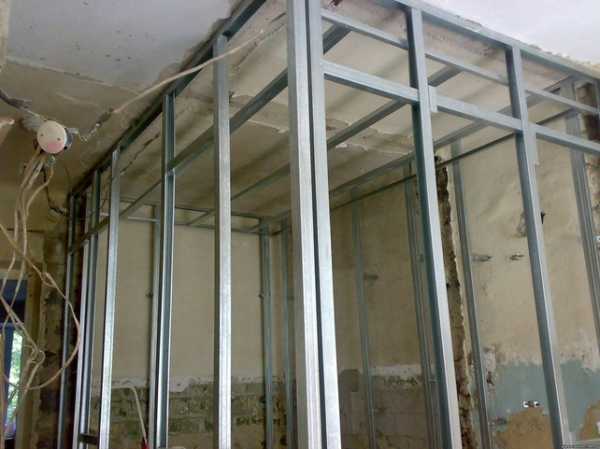

Надо четко представлять как будет выглядеть каркас

Расчет количества направляющих для одной стены

Если стены очень неровные, выровнять их можно при помощи гипсокартона. Устраивается параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет таким:

Если обшивается гипсокартоном все стены в помещении, подобный расчет проводят для каждой стены, затем результаты суммируются.

Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП

Расчет тут немного проще: собирается каркас «в клетку», так что его посчитать проще. В остальном подход такой же как описан выше. Итак считаем:

Итого для подвесного потолка в комнате размером 3*4 метра нужно будет 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.

openfile.ru

Добавить комментарий
