что это такое, как выглядит образец, порядок проведения, срок действия

Работы, проводимые с целью составления планов или карт определенной местности, получили название топографической съемки.

Они являются необходимой частью процедуры межевания наделов, необходимой для сооружения объектов капитального строительства, выполнения прирезки, а также для заключения любых юридически значимых сделок с земельным участком.

Однако чтобы в результате получить правильно оформленный план территории необходимо тщательное соблюдение правил проведения топосъемки земельного участка.

В этой статье мы расскажем, что такое топосъемка земельного участка, кто ее делает, можно ли заказать данную услугу онлайн, как выглядит образец готового документа и сроки его действия.

Как выглядит образец

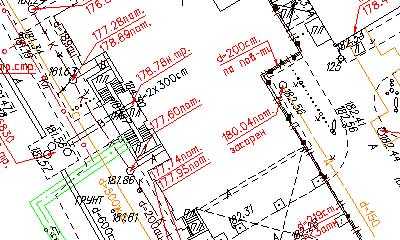

Результатом проведения топографических работ на участке является план местности, составленный с привязкой к действующей системе координат.

В документе отображаются в обязательном порядке:

  • Гидрологические ресурсы;
  • Тип почв и наличие растительности на оцениваемой территории;
  • Рельефные особенности местности;
  • Расположение сетей коммуникаций;
  • Местоположение транспортных развязок и узлов;
  • Граничные точки земельного участка;
  • Возведенные на участке сооружения.

Полученные в ходе проведения топографической съемки сведения обобщаются, анализируются и отображаются в виде плана местности.

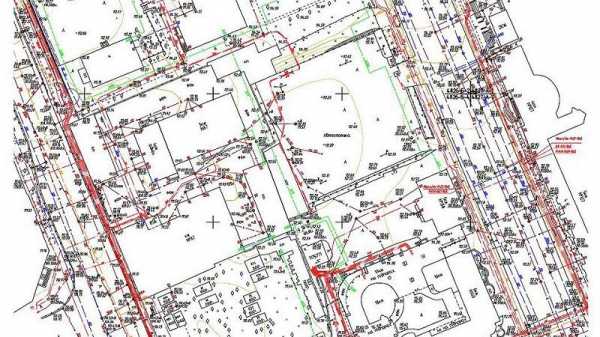

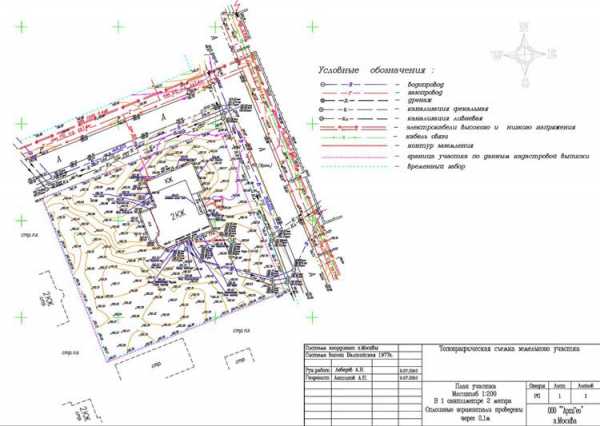

В общем виде он выглядит таким образом:

Скачать образец топографической съемки земельного участка и ознакомиться подробнее с его ключевыми элементами можно здесь.

Описание процедуры

Оценка местности, необходимая для составления топоплана – трудоемкий процесс, состоящий из определенных этапов.

Для проведения подобных исследований местности следует привлечь квалифицированного специалиста геодезической фирмы, обладающего знаниями и опытом и располагающего необходимым для осуществления замеров оборудованием.

Кто делает топосъемку

Проведение замеров на местности делает кадастровый инженер, имеющий соответствующую аттестацию.

Неспециалист подобную работу выполнить не сможет: топосъемка предполагает обязательное наличие специальных навыков и знаний.

Помимо этого инженер должен уметь использовать при работе:

  • Навигаторы, работающие в системе GPS;

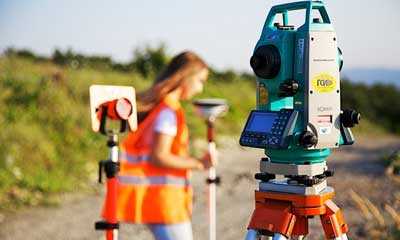

  • Электронные тахеометры;
  • Специальные летательные приборы, позволяющие производить съемку с высоты.

Помимо этого современная топосъемка предполагает использование спутниковых измерений.

Заказать проведение топографической съемки земельного участка можно у любой аккредитованной на подобные работы фирм.

При этом проведение замеров должно осуществляться с учетом положений следующих нормативных актов:

  1. Градостроительный кодекс РФ.
  2. Приказы №518 и №582, изданные Министерством экономразвития.
  3. ФЗ №221.
  4. СП №11-106-97.
  5. СНиП №11-04-2003

Заявка подается непосредственно в офисе геодезической компании, либо онлайн, в виде электронного запроса через интернет.

Подобрать подходящую организацию с учетом местонахождения земельного участка можно на следующих сайтах онлайн:

  1. http://geosync.ru, представляющий собой подробный каталог геодезических организаций, действующих на территории РФ с удобным поиском по регионам.
  2. http://www.geotop.ru/catalogue.phtml, позволяющий ознакомиться с наиболее популярными землеустроительными фирмами в регионах страны.

Выбрав нужную организацию, можно оставить на ее официальном сайте заявку на выполнение топографических работ на участке.

Подготовительный этап

Топосъемка земельного участка начинается с заключения договора между владельцем ЗК и выбранным подрядчиком. В соглашении указывается полный объем работ, а также прописывается сроки и стоимость их выполнения.

Прежде чем приступить к непосредственным замерам территории, специалисты выбранной компании составляют технический план работ.

Пункты документа формируются на основании:

  • Пожеланий заказчика;
  • Данных архивных документов,
  • Содержащихся в уже имеющихся топографических картах местности, в том числе плане застройки, сведений.

В соответствии с полученной информацией подбирается масштаб будущего плана местности, а также выявляется необходимость использования того или иного вида инструментов.

Немаловажной частью подготовки считается получение разрешения на проведение съемки в территориальном отделе Управления архитектурой и градостроительством.

Если процедура проводится в рамках межевания земельного участка, то в число подготовительных мероприятий также попадает оповещение владельцев наделов, находящихся по соседству с исследуемым.

Работы на местности

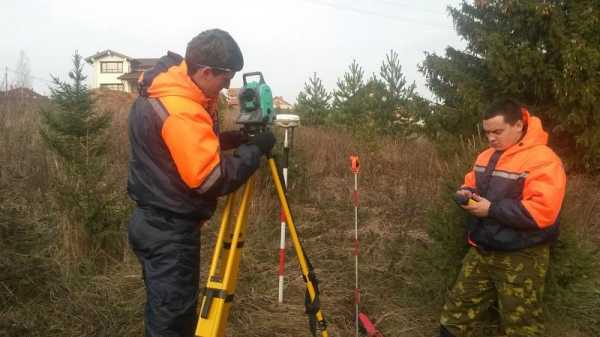

После одобрения технического плана обеими сторонами соглашения, назначается дата выезда кадастрового инженера на местность для проведения непосредственных работ по замерам участка.

В число общих мероприятий, проводимых непосредственно на территории земельного участка, входят:

  1. Определение координат надела.
  2. Создание геодезической сети.
  3. Фиксация на местности уточненных точек координат при помощи специальных знаков.
  4. Геодезические измерения территории.
  5. Поиск и съемка находящихся на территории инженерных коммуникаций.

В зависимости от цели проведения топографической съемки указанные действия могут дополняться.

Например, при заказе работ для последующего возведения сооружений, кадастровые инженеры должны не только отобразить на плане в общем виде объекты и особенности рельефа местности, но и распланировать вертикали и горизонтали будущей строительной площадки и необходимый объем земляных работ.

Составление плана

Полученные в ходе топографической съемки данные записываются кадастровыми инженерами на электронный носитель.

После окончания работ эти данные передаются ими в камеральный отдел, занимающийся непосредственно составлением плана территории.

Все обнаруженные на территории объекты с привязкой к конкретным координатам выносятся на карту, масштаб которой заранее оговаривается с заказчиком до начала работ.

По сути, топографический план представляет собой цифровую модель земельного участка

, которая в дальнейшем также переносится на бумагу. Он входит в технический отчет в качестве графической части.

Затем формируется текстовые пункты документа, содержащие основные сведения об участке, заключение эксперта, а также сведения об организации, выполняющей работ, и срок их проведения.

Формирование плана по данным теодолитной съемки

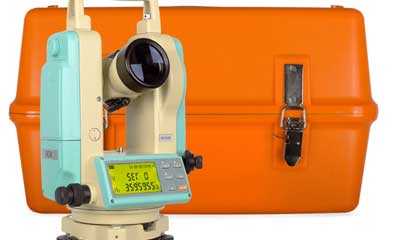

Съемка при помощи специального прибора для измерения вертикальных и горизонтальных углов – теодолита, с одновременным использованием различных длинномеров (рулетки или ленты), позволяет получить контурный план территории.

Обычно формирование плана по данным теодолитного измерения производится при необходимости получения ситуационного плана относительно равнинной территории в крупном масштабе.

Применяется теодолитная съемка:

  • В населенных пунктах;
  • На участках стройки;
  • На шоссе или при измерении угодий сельскохозяйственного типа.

Подобные работы помогают в результате получить особый план – ситуацию, с подробным обозначением всех имеющихся на участке объектов.

Особенности

Основой проводимых замеров является система теодолитных ходов, представляющих собой сложенные в многоугольники линии. Измерение их длин, а также поворотных углов позволяет составить ситуационную картину местности.

Существует несколько методов, использующихся при проведении теодолитной съемки:

  • Перпендикуляров;
  • Створов;
  • Линейной засечки;
  • Полярных координат;
  • Угловой засечки.

Выбор конкретного способа зависит от характеристик измеряемой территории.

Особенностью данного вида съемки является необходимость обмера всех объектов, находящихся на участке. При этом рельеф не учитывается: при необходимости его изображения дополнительно производится нивелирование.

Построение

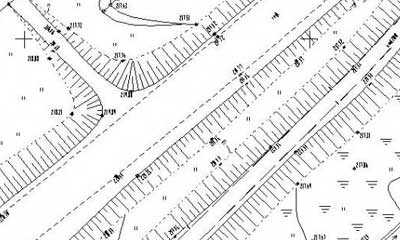

Результаты измерительных работ, проводимых в ходе теодолитной съемки, переносятся в абрис. Под данным названием подразумевается чертеж или схема с записями угловых и линейных измерений.

Составление плана начинается с нанесения сетки координат. Она выглядит как ряды оцифрованных линий, проведенных по горизонтали и вертикали.

Затем вычисляются координаты вершин теодолитных ходов и наносятся на имеющуюся сетку. В соответствии с ними и вычерчивается ситуация, полученная в ходе измерений на местности.

Способы нанесения природных и искусственных объектов

На составленном в ходе проведения теодолитной съемки плане отображаются все объекты местности. Однако, в соответствии с принятой системой условных знаков, обозначение искусственных и природных объектов различается.

Для отображения возведенных человеком сооружений используются четкие контуры. Подобными линиями обозначаются:

  • Капитальные постройки;
  • Ограды;
  • Колодцы;
  • Иные объекты местности с четко опознаваемыми границами.

Природные объекты обозначаются при помощи нечетких контуров.

Подобным образом на плане отображаются:

  • Границы пашен;
  • Контуры леса;
  • Пересечение грунтовых дорог или тропинок;
  • Урезы рек и других водных объектов.

Подобное обозначение

объясняется постоянной изменчивостью границ природных объектов.

Как сделать топосъемку самому

Точную оценку местности может произвести только аттестованный специалист, располагающий набором дорогостоящего измерительного оборудования.

Только составленный заверенный в соответствии с требованиями законодательства план будет считаться официальным документом, подтверждающим проведение землеустроительных работ.

Однако для собственных нужд можно воспользоваться планом земельного участка, составленным собственноручно. Он позволяет произвести расчеты, необходимые для незначительных изменений облика участка, например, проложения дорожек или создания искусственных водоемов.

Необходимые инструменты

Набор требующихся для проведения замеров инструментов достаточно прост. Для проведения топографической съемки самому потребуются:

  1. Тяжелый молоток.
  2. 1,5-метровые колья из дерева.
  3. Строительный уровень или лазерная указка.
  4. Рулетка, рассчитанная не менее чем на 30 метров.
  5. Длинные веревки.

Следует помнить, что полученные с использованием подобных инструментов

результаты являются приблизительными и возводить с опорой на них капитальные строения нельзя.

Порядок проведения

Подготовленные деревянные шесты устанавливаются в базовых точках, в качестве которых выступают углы участка. Между ними протягивается веревка, которая не должна провисать.

Точка крепления при этом располагается на высоте метра от земной поверхности. Определить точное положение можно при помощи строительного уровня. Далее следует при помощи рулетки замерить расстояние от земли до натянутой веревки и зафиксировать получившиеся результаты на чертеже местности.

Следующим шагом является сопоставление полученных результатов с конкретным планом местности, который можно скачать на сайте Росреестра. При этом важно учесть масштаб собственного чертежа и официальной карты.

Располагать объекты, которые планируется возвести, следует обязательно с учетом красных линий.

Сроки действия результатов

Распространено мнение, что актуальными результаты топографической съемки действительны 2 года, о чем сообщается в пунктах 189-199 СП 11-104-97. Однако считать, что срок действия результатов топосъемки привязан к конкретным временным рамкам ошибочно.

Даже по прошествии 2 лет при незначительных изменениях местности проводить работы заново необязательно: достаточно, чтобы геодезисты подписали Акт о достоверности уже имеющихся сведений.

С другой стороны даже недавно проведенная топографическая съемка может быстро перейти в разряд недостоверной. Подобная ситуация наблюдается при резком изменении рельефа более чем на 35%.

Соответственно, результаты замеров будут являться недействительными и придется заново инициировать процедуру.

Полезное видео

Смотрите интересный видеоматериал, в котором рассказано как можно сэкономить при проведении топографической съемки.

Заключение

Составление проектной документации на земельный участок без предварительного проведения топографической съемки невозможно.

Причем работы следует поручить сотрудникам аккредитованной организации, так самостоятельные замеры далеки от точных и не могут использоваться в ходе запросов в официальные органы.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

stroim-domik.org

Топографическая съемка земельного участка – для чего необходима топосъемка земли, и что входит в работу?

Топосъемка представляет собой совокупность ряда работ, выполненных специалистами государственной службы Кадастра в целях создания проектной документации на любой объект недвижимого имущества.

Рассмотрим подробнее, как и кем проводится топосъемка, зачем она необходима, а также расскажем, в каком виде фиксируются данные и где их возможно получить жителям России в 2018 году.

Содержание статьи:

  1. Что такое топографическая съемка земельного участка?
  2. Для чего нужна топосъемка – типы съемки
  3. Как выполняется топографическая съемка – поэтапный план
  4. Результаты топографической съемки, срок действия

Что такое топографическая съемка земельного участка, и кем она должна выполняться?

Для расшифровки понятия топографической съемки обратимся к научно-техническому словарю.

Топосъемка, или топографическая съемка — точное измерение поверхности Земли, служащее для установления географических границ, топографии ландшафтов и для подготовки площадок под крупные строительные работы, такие как плотины, мосты и т.п.

Топографические работы могут быть проведены только инженерами-геодезистами. Так как съемка представляет собой комплексные работы, то задействованы многие специалисты и профессионалы. Они проводят топосъемку, используя современную технику и новейшее ПО, что позволяет им точно определить показатели земельного участка и создать верный технический отчет.

Топосъемку можно провести, как на малой территории земли, так и на крупной, где будут размещены - или уже размещены - строительные инженерные сооружения различного типа, например - мосты, автомобильные дороги, промышленные здания и др.

Топографические показатели земли могут быть получены с помощью летательного оборудования - но только с согласия проектных служб. Сотрудники могут получать таким образом сведения для того, чтобы создать топопланы территории.

Для чего нужна топосъемка участков земли – типы топографической съемки

Топографическая съемка необходимо проводить для получения новой, актуальной информации об определенном участке земли.

Кроме того, топосъемку проводят, когда:

  1. Требуется получить разрешение на перепланировку коммуникационных сетей.
  2. Необходима проектная документация для последующей перепланировки.
  3. Нужен проект раздела земельного участка.
  4. Требуется установить границу определенной территории и рассчитать ее площадь.
  5. Необходимо получить разрешение на строительство любого сооружения или здания на земельном участке.
  6. Должно быть произведено обновление картографической информации объекта.
  7. На территории будут осуществляться ландшафтные, дизайнерские работы.
  8. На земельном участке проводятся экологические исследования.

В зависимости от целей, топосъемка может подразделяться на виды.

Перечислим, какой она бывает:

  1. Общей.
  2. Специального назначения.
  3. Наземной.
  4. Подземной.
  5. Крупномасштабной.
  6. Ландшафтной.
  7. Контрольно-исполнительной.

Основой геодезических и инженерных работ является план, или чертеж. По нему можно определить, к какой категории земли относится тот или иной участок, что на нем находится - или может располагаться в будущем, какие характерные черты имеет территория и т.п.

Специалисты службы Кадастра и картографии сами определяют, какой должна быть топосъемка.

Как выполняется топографическая съемка земельных участков, какие работы в неё входят – поэтапный план

Топосъемка проводится в несколько этапов. Укажем их и расскажем, из чего они состоят:

Этап 1. Подготовка

Специалисты на этом этапе работы должны:

  1. Проанализировать имеющуюся документацию на землю.
  2. Собрать информацию об объекте.
  3. Утвердить план технического задания с клиентом.
  4. Просмотреть съемку и топопланы, которые были проведены ранее специалистами.
  5. Оформить разрешительные документы, прежде чем переходить в работе.

Этап 2. Работа в полях, на месте

Инженеры-геодезисты должны выехать на место, осмотреть территорию и провести такие работы:

  1. Определить координаты.
  2. Провести геодезические измерения.
  3. Осуществить поиск и съемку инженерных коммуникаций.

В зависимости от типа задания, работы могут поменяться или добавиться.

Рассмотрим несколько вариантов событий, как могут действовать специалисты на местности.

Обстоятельства

Наименование работ

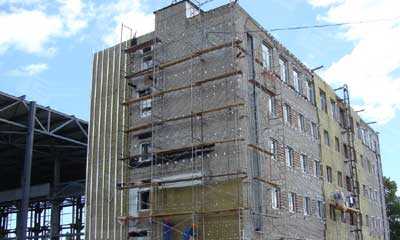

Геодезические работы при возведении сооружений, зданий и комплексов

  1. Проводится привязка к местной системе координат и высот.
  2. Создается геодезическая сеть на объекте строительства (опорная, планово-высотная).
  3. Планируется строительная площадка (горизонтальная и вертикальная).
  4. Подсчитывается объем земляных работ.
  5. Выносятся основные конструктивные элементы, части и оси зданий до 100 м. в натуру.
  6. Проводится точный расчет площади строительного объекта и его периметра.
  7. Осуществляется вертикальная планировка.
  8. Устанавливается заводское оборудование.

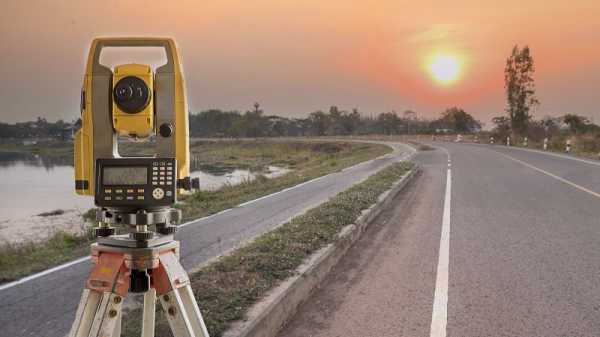

Геодезические работы по проектировке и возведению линейных сооружений

  1. Изготавливается топографическая подоснова.
  2. Проводится трассирование.
  3. Выносятся проектные оси в натуру.

Исполнительная геодезическая съемка завершенных объектов строительства, сооружений, комплексов и составных частей

  1. Осуществляется съемка по факту с указанием отклонений от проекта.
  2. Контролируются геопараметры объекта.



Этап 3. Обработка полученных сведений

Специалисты проводят такую работу на финальном этапе:

  1. Анализируют данные, полученные в ходе проведения съемки.
  2. Систематизируют и обрабатывают информацию.
  3. Согласовывают сведения о подземных и надземных коммуникационных сетях.
  4. Разрабатывают топографический план.
  5. Подготавливают технический отчет.
  6. Передают документацию в местный архив. Как правило, он находится в администрации.

После проведения всех работ клиент, то есть заказчик, получает на руки готовые документы.

Как предоставляются результаты топографической съемки земельных участков, и какое время они действительны?

Готовая документация после проведения топосъемки выдается только заказчику или его официальному представителю.

Обычно доверенность заверяет нотариус, чтобы ей мог воспользоваться гражданин. Без заверенного документа получить результаты не сможет ни один названный представитель.

Результаты топосъемки оформляются в планах, чертежах и отчетах. По техническому лексикону, результат выражается в геоподоснове. Она является базовым, стандартным планом земельного участка, без нее специалисты и профессионалы не обойдутся. Любая проектная документация будет строиться на основании этого плана.

Проверьте, есть ли в ваших документах геоподоснова. Она выполняется в масштабе 1:500.

Однако, может быть создана и в другом масштабе, все будет зависеть от типа вашей съемки и видов проведенных работ.

Топогеодезические документы имеют юридическую силу в течение 3 лет. Если этот период прошел, то придется проводить заново топосъемку.

Как показала практика, топосъемка является незаменимым инструментом при составлении проектных документов. Теперь вы знаете, что это такое. Читайте другую нашу статью о том, как проводятся геодезические работы на земельном участке и что они из себя представляют.

Возможно, вам будет интересно узнать, для чего нужна экспертиза земельного участка. Об этой процедуре, а также о стоимости, сроках изготовления заключения землеустроительной экспертизы можно прочесть тут

Остались вопросы? Просто позвоните нам:

Санкт-Петербург
8 (812) 627-14-02;
Москва
8 (499) 350-44-31


pravo812.ru

Топографическая съемка земельного участка для строительства и не только

Топографическая съемка земельного участка важный процесс перед строительством, подводкой коммуникаций. В результате топосъемки получают съемочный оригинал плана местности, где указываются все объекты, расстояния между ними и рельеф. Работать на участке становится проще, зная его границы и линии коммунальных услуг.

Топографическая съемка – что это такое?

Комплексная геодезическая работа, проводимая на местности, для создания карты или топографического плана местности называют топографической съемкой местности. Геодезист обрабатывает полученные результаты и получает высоты точек и их координаты. Эти данные помогают начертить инженерно-топографический план.

Измерения делаются по стандартам и предоставляются общепринятой формой ГОСТа 22268-76. Наземная съемка делится:

  • на плановую. Определяются координаты горизонтальных точек местности.
  • на высотную или вертикальную. Определяются характерные высотные точки на изучаемой местности.
  • на комбинированную. Первые два типа совмещаются.

План местности включает в себя:

  • контуры зданий;
  • наземные и подземные коммуникации;
  • деревья;
  • дороги;
  • ограждения;
  • рельеф местности.

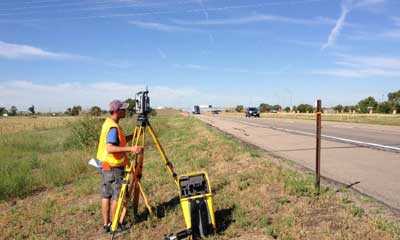

Для работ применяют специальные высокоточные геодезические GPS-приборы и тахеометры. Топографическую съемку выполняют в электронном виде. Цифровая съемка дает возможность проектировать местность любой сложности. Таким способом выполняются кадастровые, геодезические и архитектурные работы.

пример топографической съемки

Съемка бывает разных масштабов. Выбирается масштаб в зависимости от геодезической работы. При меньшем масштабе объект работ делается крупнее, уменьшая точность и информативность плана. Крупные планы предполагают высокую точность с указанием мелких объектов на участке и подземных коммуникаций. Основные и распространенные масштабы: 1 : 200 и 1 : 500.

к содержанию ↑

Для чего нужна топосъемка участка?

Топографическая съемка земельного участка является важной процедурой перед различными манипуляциями с земельным участком. К такой работе прибегают не только крупные строители фирм, но и простые владельцы небольших участков. Производится съемка для точной маркировки границ владений, установки мест прохождения подземных коммуникаций, чтобы избежать споров и конфликтов с соседями и прочими коммунальными службами.

Когда делают топографическую съемку?

  • Подключение к электросетям, водопроводу, теплосети, газопроводу, канализации, городскому телефонному кабелю.
  • Перепланировка вышеперечисленных коммуникаций.
  • Получение разрешение на строительство.
  • Приобретение участка в собственность, аренду.
  • Работы-проекты по реконструкции зданий, строительству.
  • Привязка строящегося здания к местности.
  • Вычисление объемов работ на земле.
  • Ландшафтный дизайн.
к содержанию ↑

Как делается?

Если на участке, нужно провести геодезические работы перед строительством, то необходимо выполнить определенные этапы.

  • Подготовительный. Заключается контракт, подготавливается необходимая документация. Посещаются специальные органы, которые дают разрешение на проведение работы.
  • Полевой. Геодезист приезжает на участок и проводит топографическую съемку.
  • Итоговый. Составляется план и технический отчет, сдается работа.

Данные о местности нужны всегда. Без топографической съемки нельзя четко определить границы участка, подключиться к коммуникациям, построить дом и сдать его в эксплуатацию. Геодезисты и топографы предлагают свои услуги и выполнение любой сложности планов с применением различных устройств.

Видео о топографической съемки земельного участка:

karkasnik.su

как получить по кадастровому номеру, посредством проведения работ

Специальный документ, в котором графически изображается определённая местность, называется топографическим планом.

Для создания данного документа на конкретной территории проводятся геодезические исследования, результаты анализа изучаются и обрабатываются, и на основе полученных данных составляется топоплан.

Топографический план практически не отличается от географической карты.

Основная разница между двумя документами заключается в используемых масштабах.

Как известно, в картах отображаются более обширные территории, в то время как топоплан содержит данные о меньших по масштабам территориях. Также при составлении карты учитывают естественное искажение площади Земли, а в топопланах кривизне поверхности не придают особого значения.

Топографический план земельного участка должен отображать границы земельных угодий, имеющиеся инженерно-технические сооружения, особенности рельефа местности, а также линии коммуникаций. Также в этом документе можно будет получить сведения о качественных, высотных и количественных показателях изображенного участка.

Что это такое и когда необходимо?

Геодезические съёмки и обобщение данных для составления топоплана должны строго отвечать установленному регламенту.

В частности, составление кадастровой документации должно соответствовать правилам, содержащимся в таких нормативных актах, как , «Инструкция по топографической съемке», «Условные знаки для топографических планов».

Топографический план земельного участка разрабатывается главным образом для правильного расчета и успешного составления проектной документации по строительству объектов жилой недвижимости и помещений, предназначенных для производственных мощностей.

Так, топографический план обязателен в следующих случаях:

  • при разработке ландшафтного проекта ЗУ;
  • при разработке линий коммуникаций;
  • при юридическом оформлении права собственности на ЗУ;
  • при проведении реконструкции объекта;
  • для получения разрешительных документов на жилищное строительство и т.д.

Поиск плана на карте Росреестра онлайн

Как известно, получить кадастровую документацию участка можно двумя способами:

  1. Посредством оформления письменного запроса на получение выписки из ЕГРН. При этом сотрудники МФЦ или Росреестра приготовят по желанию заявителя либо бумажный, либо электронный вариант документа, в котором помимо самого топоплана будут данные о правообладателях, кадастровые характеристики земельного участка, а также наложенные обременения.
  2. Через публичную кадастровую карту. Данный онлайн-сервис был разработан Росреестром и позволяет любому человеку получить необходимые сведения о земельных участках.

Публичную кадастровую карту можно посмотреть, перейдя по ссылке http://pkk5.rosreestr.ru. Сервис абсолютно бесплатен. Чтобы найти кадастровый план через ПКК, надо ввести либо кадастровый номер, либо точный адрес участка.

Топографический план участка невозможно получить через онлайн-сервис Росреестра. Для того, чтобы получить топоплан, необходимо воспользоваться помощью геодезистов.

Топографические работы

Заказать топографические работы можно в любой геодезической компании, которая зарегистрирована в системе саморегулируемых организаций. Такие компании сами проведут работы по регистрации топоплана в местных органах по градостроительству и архитектуре, Геофонде и Геонадзоре.

Выбор компании является первичным и самым важным этапом при получении топоплана. Грамотные специалисты не только проконсультируют по всем вопросам, но и составят грамотное техническое задание.

Техзадание

Геодезическое предприятие определит перечень работ и подготовит техзадание исходя из пожеланий заказчика.

Таблица примерных расценок за проведение геодезических работ на участке в 1 га:

Название работыЦена в рубляхПродолжительность в часах
1Фотосъёмка8,000-9,0001-2
2Тахеометрическая съёмка11,000-12,0003-4
3Контурная съёмка6,0004-5
4Топосъёмка10,0006-8
5Дендроплан15,00012-18

Цены на услуги указаны средние, в зависимости от местных условий и региона стоимость может существенно отличаться.

Техническое задание является основополагающим документом, который служит основой для составления топографического плана. В нём отображается перечень выполняемых работ, их очередность и порядок проведения. Также техзадание служит основой для возникновения договорных обязательств заказчика и подрядчика.

Если возникнут какие-либо спорные моменты, то их урегулирование будет проходить на основе положений технического задания.

Заключение договора

Именно договором будет устанавливаться регламент работ. Обычно вместе с проведением топографической съёмки проводят геологические изыскания. В договоре подряда на геодезические исследования следует уточнить сроки проведения работ, а также расценки за предоставляемые услуги.

Геодезистам для успешного исполнения своих обязательств важно иметь доступ к документам о земельном участке (кадастровая документация) и к сведениям о подъездных путях.

Проведение работ

Этот этап состоит из двух частей – полевых работ и лабораторных исследований. Геодезисты первым делом изучают схему участка. Это необходимо для разработки плана работ.

После этого начинаются полевые мероприятия на участке. При помощи специальных инструментов собирают и закрепляют сведения об объекте исследования.

Используя специальную технику, топографисты в лабораторных условиях выполняют финальную часть исследований.

Оформление результатов

Топопланы создаются в двух экземплярах различного вида: электронная версия и бумажный чертёж. При необходимости электронный вариант топоплана может быть спроектирован с объемными 3D-моделями объектов. Топоплан на бумажном носителе требует больше времени и навыков.

Чем сложнее схема и чем больше информации следует отобразить, тем больше времени уйдёт у топографиста на её составление.

Без согласования топоплана в различных инстанциях документ не будет иметь юридической силы.

Обычно согласительные процедуры также проводятся геодезическими компаниями, которые имеют внушительный опыт обращения с государственными органами.

Таким образом, топографический и кадастровый план фиксируют объекты на земельном участке, и их получение является одной из основных целей проведения геодезических исследований.

Существует ряд различий между указанными двумя планами. Так, кадастровый план фиксирует местоположение участка, объекты и строения на нём, определяет площадь и конфигурации местности. Кадастровая съёмка преимущественно нужна для межевания границ.

Полезное видео

Смотрите интересный видеоматериал, в котором даны советы, каким способом можно сэкономить при заказе топосъемки.

Заключение

В топографическом плане определяются ключевые параметры местности с учётом рельефа и перепадов высот. Топографическая съёмка требуется для проведения инженерных исследований, выполнения ландшафтных проектов, а также для привязки строительных объектов на местности.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

stroim-domik.org

что это такое, кто её делает и можно ли самостоятельно провести съемку

Решили купить или уже купили земельный надел? Собираетесь строить дом? Значит, пора познакомиться с перечнем возможных расходов. Разберемся, что такое топографическая съемка земельного участка и можно ли сэкономить, не делая ее.

Содержание статьи

Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать, как решить именно Вашу проблему - обращайтесь в форму онлайн-консультанта справа или звоните по телефону
+7 (499) 450-39-61
8 (800) 302-33-28

Это быстро и бесплатно!

О топосъемке

Вопрос «Как сделать топографическую съемку земельного участка?» будет актуален, если вы строите дом на участке и оформляете разрешительные документы на его строительство.

В этих случаях без топографической съемки не обойтись. Кроме того, топосъемка будет нужна, если вы будете:

  • оформлять в собственность земельный надел;
  • подключать такие коммуникации, как водопровод, газопровод и т.п.;
  • прокладывать телефонный кабель;
  • менять уже имеющиеся инженерные сети;
  • профессионально заниматься ландшафтным дизайном и др.

Обычно планы и карты получают методом аэрофотосъемки. Иногда — с помощью космической съемки. Но на небольших участках их получают, используя наземные снимки.

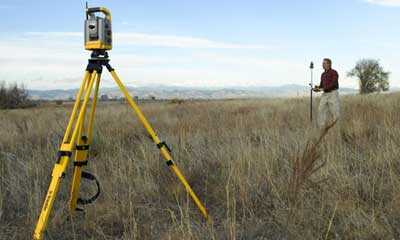

Для съемки и замеров используют специальные инструменты – тахеометры, нивелиры, теодолиты и др. С помощью этих приспособлений измеряют и фиксируют углы, высоту, расстояния, координаты и другие параметры объектов, которые есть на участке. Весь комплекс измерительных работ и называется топографической съемкой земельного участка.

Может пригодиться:

Как бесплатно сделать межевание земельного участка

Что такое схема планировочной организации земельного участка (СПОЗУ) и как её нарисовать

Из чего складывается кадастровая стоимость земельного участка и сколько стоит 1 сотка земли

По итогам измерений составляют топографический план. Это чертеж, на котором в масштабе указывают сведения о рельефе участка и объектах, которые есть на нем. С помощью символов на плане показывают здания, сооружения, произрастающие деревья, кусты, имеющиеся холмы, ямы, столбы, коммуникации и т.п.

Внимание! Результаты топосъемки используют для проектирования, строительства и дальнейшего оформления необходимых документов на землю.

Можно ли сделать самому

Кто делает топографическую съемку земельного участка? Каждый собственник заинтересован уменьшить свои расходы на содержание участка. Случается, что владелец участка хочет сам провести топографическую съемку. Но для этой сложной процедуры нужны особые знания и навыки. А еще специальное дорогостоящее оборудование. Причем оно должно проходить регулярные поверки правильности настройки и измерений.

Кроме того, по закону топографическую съемку может проводить только специалист, имеющий соответствующее образование и разрешение. Этим занимаются инженеры-геодезисты. Обычно они работают в специализированных геодезических организациях.

Поэтому сэкономить на топосъемке земельного участка, зная, что это такое, для каких целей она нужна и сделав ее самому, не получится. Даже если провести замеры самостоятельно, у полученных сведений не будет юридической силы. Они подойдут только для личного использования и будут бесполезны для оформления технической или строительной документации. Самостоятельные замеры будут пригодны для простой схемы участка в целях его обустройства.

Как проводится топографическая съемка

Обычно процесс идет так:

  1. Подготовка. Специалисты изучают документы, подтверждающие право на землю, и находящиеся на участке строения. Составляют техническое задание и оформляют договор.
  2. Полевые работы. Этот этап включает в себя предварительный осмотр, оценку и непосредственное проведение измерений на земельном участке. Специалисты снимают элементы участка и рельеф местности.
  3. Камеральные работы. Это процесс обработки результатов и написания отчета. На основе измерений полевого этапа вычисляют координаты и высоты, наносят их на план. Проводят горизонтали и вычерчивают план, используя специальные топографические знаки.

От чего зависит стоимость работ

Стоимость топографической съемки обычно договорная. Ее до начала работ согласовывает исполнитель с заказчиком. На сумму влияет много факторов. Один из них — рельеф местности. Чем он разнообразнее, тем сложнее и трудозатратнее съемка.

На цену влияют также размер надела и длина пути, который надо проделать специалистам, чтобы добраться до обследуемого участка. Стоимость также зависит от способа съемки и используемого оборудования.

Может пригодиться:

Что такое кадастровый учет объектов недвижимого имущества

Что такое кадастровая выписка о земельном участке и где её можно получить

Результат топосъемки

Где получить топосъемку? У исполнителя. Оформленный топографический план он должен вручить заказчику. План обычно оформляют на бумаге или в электронном виде (строят цифровую модель участка). Масштаб плана может быть разным и варьироваться в зависимости от размеров участка.

Скажем о точности топографического плана. Под ней понимают среднюю погрешность в определении расположения участка на плане. То есть это точность, с которой на плане можно определить координаты. Она разная для каждого масштаба.

Для равнинного рельефа допустимая погрешность — 0.5 мм в масштабе. В переводе на расстояние для масштаба 1:500 погрешность составит 0.25 метра. Чем крупнее масштаб, тем меньше погрешность.

Подведем итоги

Для качества топографической съемки очень важна квалификация специалиста, который ее проводит. Ведь результаты измерений требуют повышенной точности. Качественная топографическая съемка — важная составляющая успешного преобразования любой территории.

Если проектная документация будет разрабатываться на основе топоплана, сделанного неточно или с ошибками, последствия могут быть крайне неприятными. В связи с этим рекомендуем обращаться исключительно к профессионалам.

Не нашли ответа на свой вопрос?
Узнайте, как решить именно Вашу проблему - позвоните прямо сейчас:

+7 (499) 450-39-61
8 (800) 302-33-28

Это быстро и бесплатно!

101jurist.com

Топосъемка земельного участка - зачем нужна, как сделать

Топосъемка земельного участка фактически представляет собой целый комплекс инженерно-геодезических работ, целью которых является создание топографической карты или же, иначе говоря, плана конкретной местности, в бумажном или цифровом виде.

Так как данная процедура востребована по сей день, остаются актуальными вопросы о том, когда к ней необходимо прибегать, и кто непосредственно  предоставляет услуги топографической съемки. Рассмотрим эти вопросы подробнее.

Что такое топосъемка и зачем она нужна

Топосъемка земельного участка является важнейшим компонентом любых геодезических изысканий и обязательно входит в перечень услуг всех проектно-геодезических организаций. Результатом процедуры является план, представляющий собой графическое изображение исследуемой территории в уменьшенном масштабе.

К мероприятию прибегают в случае освоения нового участка, когда перед застройщиком стоит задача возведения жилого комплекса, автомобильной дороги, или же попросту прокладка каких-либо инженерных узлов. Таковая необходимость обусловлена не только нормативно-правовыми актами, но и техническим регламентом.

В целом, к топосъемке прибегают, если необходимо:

  • получить лицензию на строительство;
  • провести реконструкцию уже имеющихся инженерных узлов и капитальных объектов на участке;
  • подготовить ландшафтный проект;
  • оформить документы на участок, в том числе присвоить ему адрес;
  • проложить различные инженерные системы;
  • спроектировать капитальные постройки.

На руках у заказчика должна быть свежая подробная схема и описание местности и будущей стройплощадки, с указанием на ней не только границ участка и особенностей рельефа, но и всех объектов, как надземных, так и подземных, расположенных в его пределах.

В частности, должны быть отмечены условными знаками все постройки, зеленые насаждения, дороги, трубопроводы, и прочие аналогичные сооружения.

Расшифровка обозначений объектов на топоплане приводится в прилагаемой спецификации. При этом срок годности такого документа на федеральном уровне не установлен.

Некоторые нормативно-правовые акты отдельных субъектов содержат положения, согласно которым план можно использовать в течение 2-х лет, с тем условием, что в этот период на территории никаких значительных изменений не проводилось.

Незнание того, где и какие объекты расположены, может привести к повреждению действующих систем и к аварийной ситуации.

Как осуществляется

Топосъемка может осуществляться как со спутников, так и наземным образом.

Для бытовых целей спутниковую съемку, предназначенную исключительно для фиксации масштабных территорий, не используют.  В этом случае, чтобы заказать план участка, заинтересованному лицу придется обратиться в аккредитованную организацию.

Геодезия земельного участка на земле может проводиться исключительно инженером-геодезистом, с использованием специального оборудования, а именно:

  • навигатора с системой GPS;
  • тахеометра, необходимого для измерения углов и расстояний;
  • летательных аппаратов, позволяющих провести съемку с воздуха.

Таким образом, самостоятельно осуществить процедуру не получится.

Напоминаем, что даже если Вы досконально изучите все данные, находящиеся в открытом доступе, это не заменит Вам опыта профессиональных юристов!
Чтобы получить подробную бесплатную консультацию и максимально надежно решить Ваш вопрос — Вы можете обратиться к специалистам через онлайн-форму.

Рассмотрим подробнее, как выглядит топосъемка земельного участка.

Процедура проходит в три этапа.

  1. На подготовительной стадии между сторонами заключается договор о проведении топографической съемки, в нем обязательно указываются вид съемки и сроки мероприятия. Кроме того, при необходимости утверждается техническое задание для геодезистов и смета, запрашивается информация из Росреестра, а также оформляется разрешительная документация в местном отделе градостроительства. Если заказчик работ имеет на руках какие-либо картографические материалы, их следует передать геодезисту для последующего анализа. К таковым относятся кадастровые и ситуационные карты, схемы инженерных узлов и т.п.
  2. Непосредственно комплекс работ на местности. При осуществлении топосъемки создается так называемая геодезическая сеть, на местности устанавливаются спецзнаки для измерения координат исследуемой территории, а также происходит выявление и обследование подземных коммуникаций.
  3. На третьем этапе происходит обработка полученной в ходе полевых мероприятий информации, производятся необходимые расчеты. Определяются точные границы площади, а также отмечается расположение всех наземных и подземных объектов, существующих в пределах участка на момент проведения работы, с привязкой к координатам, в заранее оговоренном масштабе. В результате такого анализа оформляется топографический план, фактически представляющий собой модель земельного надела, в том количестве экземпляров, который необходим заказчику. Информация может быть предоставлена не только в графическом виде, но и в цифровом. После проведения процедуры обязательно составляется технический отчет.

Сколько стоит съемка

Проектирование капитальных построек, оформление ландшафтной документации,  прокладка инженерных систем, все это требует материальных вложений.

Стоимость геодезических работ зависит от множества факторов и формируется индивидуально с каждым клиентом организации предоставляющей услуги.

Так, стоимость топосъемки земельных участков, прежде всего, складывается из сложности исследовательских работ, намного легче провести комплекс мероприятий на незастроенной территории с достаточно ровным рельефом, без густых зеленых насаждений. Совсем другое дело – исследовать и измерить застроенную жилыми домами или промышленную зону, где проходит множество инженерных сетей.

Кроме того, цена определяется площадью участка, его удаленностью от населенного пункта, количеством капитальных строений в его пределах, протяженностью коммуникаций, пролегающих под землей, рельефа местности, количества зеленых насаждений. Если на территории находится лес, мешающий прямой видимости, то составление документа будет дороже. Таким образом, итоговая стоимость мероприятий объявляется после получения и изучении всей информации по конкретному земельному участку.

pravbaza.ru

Топосъёмка земельного участка – что это такое, как выглядит

Как производится топосьёмка и ее дальнейшее использование

Комплексные работы, которые позволяют создавать топографические карты с подробным изображением рельефа местности и объектов, расположенных на данных участках называются топографической съемкой.

Компьютерная обработка полученных данных позволяет составлять топографические планы участков земной поверхности, которые будут применяться для проектных работ и возведения сооружений.

Подробная съемка включает весь комплекс элементов, расположенных на местности.

Помимо отображения ее рельефа, который будет указан на топографическом плане в виде горизонталей и отдельных отметок, отображаются все виды построек и коммуникации.

Этапы топосьёмки:

  1. Подготовительный этап — разработка техплана и подготовка документов.
  2. Исследование территории и анализ полученных данных.
  3. Заключительный — камеральный этап, это готовая техническая документация, которую предоставляют заказчику.

Геодезические работы на местности ведутся с применением специализированных приборов, предназначенных для замеров расстояния, высоты, координат и т.д. Это могут быть:

  • Нивелиры, которые позволяют определить разницу в уровнях точек расположенных на местности.
  • Теодолиты, приборы для пересеченной местности или горных склонов. Позволяют точно и быстро измерить горизонтальные и вертикальные углы на поверхности участка.
  • Электронные тахометры, совмещающие функции дальномеров, нивелиров и теодолитов.
  • Топосъемка с воздуха ведется с применением GPS и ГЛОНАСС приемников. Этот вид измерений отличается высокой точностью определения координат и применяется на местности открытого типа.

Для отображения подземных коммуникационных сетей применяются трассоискатели, которые фиксируют их точное расположение.

На основании результатов съемки составляются топопланы в графическом изображении или в электронном виде. Они могут выполняться в масштабе 1:500, в случаях, когда требуется высокая точность измерений. В крупномасштабном варианте 1:10000 и больше. Такие изображения делаются без учета кривизны земной плоскости и имеют один и тот же масштаб во всех точках плана.

Иногда изображения рельефа местности и ее объектов имеют точечное изображение. Изображение объектов имеющих четкие границы на них обозначают твердые точки. Контуры, которые не имеют четкой границы, это может быть край лугов, лесов обозначают нетвердыми точками.

Виды топосъемки

Топографические документы с мелким масштабом от 1:50 до 1:200 используют для проектирования ландшафтного дизайна.

Масштаб 1:500 востребован при реконструкциях, при определении схемы и границ инженерных коммуникационных сооружений и их согласования с конкретными инстанциями. 1:2000 требуется при составлении генплана или схематического изображения небольшого населенного пункта.

Проектирование дорожных работ и сооружение автомагистралей, а также работа над кадастровыми планами и генеральными планами городских пунктов позволяет использовать масштаб 1:5000.

Крупномасштабные планы подходят для крупных населенных пунктов. Такие виды съемки незаменимы для инженерно-геодезических изысканий и в области строительных работ, составления генплана территорий, при необходимости обновления существующих топографических карт.

Подеревный вид топосъемки отображает расположение деревьев, растущих на местности. Чаще всего этот вид замеров используется на участках с редкими и ценными породами деревьев.

Экологический подход, позволяет защитить эти деревья от вырубки в процессе строительства. Вторая задача такой съёмки, это произведение расчетов стоимости плановой вырубки лесных насаждений и размеров компенсационных посадок, предусмотренных законом РФ.

В каких случаях требуются результаты топосъёмки?

  • Для проведения внутреннего межевания участка, который зарегистрирован под единым кадастровым номером.
  • При оформлении разрешительных документов на строительство домов и построек.
  • При привязке объектов строительства к системе высот.
  • Для подключения к коммуникационным сетям и их перепланировке.
  • При составлении ландшафтных проектов и благоустройстве территорий.
  • В целях определения площади вырубки лесных насаждений.
  • Для оформления прирезок при безвозмездном увеличении участков на десять процентов от общей площади.
  • При проведении изыскательских работ по бурению скважин.

Результаты топографической съемки заказчики получают в графическом или электронном виде, который передаются в Росреестр. Топографические исследования лежат в основе государственных земельных кадастров, и используются для корректировок топокарт.

kreditnyi-zaym.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
