Мансардная крыша своими руками: чертежи, стропильная система

Наличие мансарды позволяет оптимизировать жилое пространство, а также позволяет придать дому более оригинальный внешний вид, уменьшая при этом расходы тепловой энергии на отопление. Если прочность фундамента рассчитана на дополнительную нагрузку, то одноэтажный дом легко можно превратить в двухуровневый. Мансардную крышу не проблематично построить своими руками, не имея особых навыков подобного строительства, если конечно, все делать по правилам, выбрав соответствующие строительные материалы.

На первом этаже окна монтируются в стенах, чего не скажешь о мансарде, так как здесь стены заменяет кровля. В таком случае, конструкция окон на этом этаже существенно отличается, поскольку такие окна должны не только пропускать достаточное количество света, но и выдерживать несколько большие нагрузки, особенно снеговые.

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

Устройство мансардных окон в крыше

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

  • Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
  • Не усложняется поверхность крыши, так как она остается ровной.
  • Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами.

Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно. В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами.

Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.

Организация стропильной системы

Самостоятельное строительство частного дома, в большинстве случаев, связано с возведением ломаной крыши, что позволяет оптимизировать внутреннее пространство под ней.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Ломаная крыша мансарды может иметь в конечном итоге достаточно интересный внешний вид, поскольку свесы допустимо опустить как можно ниже. При этом длинные свесы крыши выполняют несколько важных функций. Одна из них – это отведение воды как можно дальше от фундамента, закрывая часть стены от осадков. Несмотря на это, следует учитывать тот факт, что длинные свесы увеличивают парусность всей конструкции. В таком случае следует останавливать свой выбор на более мощных элементах конструкции крыши. В связи с этим, на этапе проектирования основной упор делается на погодные условия конкретного региона.

Угол наклона крыши

Угол наклона крыши выбирается не просто так, исходя из личных соображений. Во-первых, этот угол зависит от материала кровельного покрытия, а во-вторых, от погодных условий местности.

На рисунке ниже представлен классический вариант, когда нижняя часть крыши по отношению к горизонтальной плоскости наклонена под углом в 60 градусов, а верхняя часть крыши имеет наклон порядка 30 градусов. Исходя из подобных показателей, совсем нетрудно рассчитать все элементы крыши. При этом нужно обратить внимание на то, что высота потолка в данном помещении не может быть меньше 2-х метров. Если высота потолка меньше, то подобное помещение называется чердаком. При высоте потолка больше 2-х метров, человек чувствует себя более комфортно. Учитывая данные факторы, рассчитываются все элементы конструкции.

Углы наклона в классической варианте

Классический вариант допускает, чтобы не рассчитывались нагрузки от осадков на боковые, нижние поверхности. Осадки хотя и смогут задерживаться, но только в верхней части крыши, где угол наклона меньше 45 градусов.

Наклон боковых поверхностей может находиться в пределах 45-80 градусов, при этом, чем больше этот угол, тем большей парусностью обладает конструкция.

В регионах, где преобладают сильные ветры, следует делать более пологие крыши. В таком случае ветровые нагрузки не смогут оказать разрушительного воздействия на элементы крыши.

Разновидности ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Чтобы изготовить каркас ломаной крыши, потребуются строительные конструкционные элементы из сосны, не ниже 2 сорта. В зависимости от размеров крыши выбирается сечение строительных элементов. Кроме этого, необходимо учитывать характер кровельного покрытия, ветровую и снеговую нагрузки, шаг установки стропил и т.д. На этапе расчета необходимо учитывать все факторы.

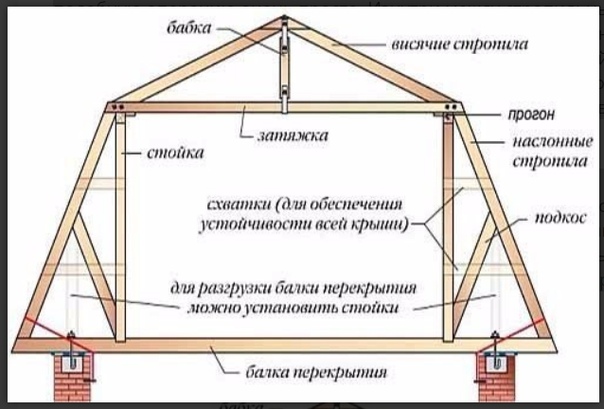

Один из вариантов построения каркаса с висячими стропилами

На рисунке выше представлен чертеж каркаса, где применяются висячие стропила. Подобный вариант не может быть реализован, если основание верхнего треугольника больше 4-х с половиной метров. В таком случае устанавливаются наклонные стропила, которые должны упираться на несущую стену в центре.

Короче говоря, подобная конструкция получается разделенной на 2 части.

На фото ниже представлен еще один вариант, когда боковые стропила имеют подкосы, усиливающие данную конструкцию, что позволяет конструкции выдерживать значительные нагрузки. Похожего эффекта можно добиться, если установить схватки. На рисунке они представлены еле заметными очертаниями. При этом длина боковой стропильной ноги делится на 3 и в этих местах монтируются схватки. Подобная конструкция может выдерживать значительный вес кровельного материала.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Если здание небольшое, то крыша может быть выполнена по простой схеме, как показано на фото внизу. Верхняя часть выполнена на основе 2-х висячих стропильных ног, затяжки, балок перекрытия, стоек и боковых стропильных ног.

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Принцип расчета ломаной крыши

Процесс постройки ломаной мансардной крыши дома, шириной не больше 7 метров, не связан с рядом трудностей.

Основная задача состоит в том, чтобы размеры были взаимозависимыми от размеров используемых строительных материалов. Как правило, шаг установки стропил подгоняют под размеры утеплителя. Учитывая тот факт, что многие виды утеплителей имеют ширину порядка 60 см, а шаг между стропилами делают таким, чтобы минеральная вата плотно заполняла пространство (где-то 58см).

Ширина доски также берется с учетом толщины утеплителя. Средняя полоса характеризуется тем, что необходимо применять утеплитель, толщиной от 200 до 250 мм. Кроме этого, необходимо обеспечить зазор для вентиляции, порядка 25 мм, иначе конденсат быстро приведет в негодность всю конструкцию. Получается, что минимальная ширина элементов стропильной системы составляет порядка 230 мм, при толщине доски не меньше 50-мм. Следует отметить, что подобные расчеты больше подходят для регионов с умеренными ветровыми и снеговыми нагрузками. Другими словами, требуется доска, размерами 230х50мм, как минимум.

Если в результате расчетов оказывается, что данный вариант слишком затратный, то можно пойти по другому пути, уложив часть утеплителя вдоль стропил, а часть утеплителя – поперек, смонтировав дополнительную обрешетку. Минимальный слой базальтовой ваты составляет порядка 100мм, поэтому допустимо воспользоваться стандартной доской с размерами 150х50мм. В таком случае величина вентиляционного зазора составляет 50мм. Если позволяют средства, то можно заказать нестандартный пиломатериал, с размерами 130х50мм.

Балки и стойки допустимо смонтировать на основе бруса, размерами 80х80 или 100х100мм, если дом строится в регионе со сложными метеоусловиями.

Если требуется более точный расчет, то лучше обратиться за помощью к специалистам. Как правило, процесс расчета занимает немало времени, поскольку необходимо учитывать многие факторы, показатели которых заносятся в определенные формулы.

Порядок постройки

Независимо от характера крыши, устройство мауэрлата ничем не отличается от классического монтажа. Если дом из дерева, то в качестве мауэрлата используется верхний венец, который перед этим пропитывается специальными защитными составами.

Как крепить мауэрлат и стропильные ноги к нему

В наше время часто строят дома из пеноблоков. Чтобы укрепить всю конструкцию, верхняя часть стены скрепляется за счет монолитного армированного пояса. На других конструкциях подобный пояс необязателен. Чтобы положить мауэрлат, верхняя часть стены покрывается 2 слоями гидроизоляции, после чего укладывается по всему периметру брус или бревно, размером 150х150 мм. После этого брус крепится к стене за счет вмурованных шпилек. Все элементы скрепляются между собой длинными гвоздями. Наиболее ответственные места скрепляются за счет шпилек с двухсторонней резьбой, применяя при этом стальные накладки или уголки.

Первый способ

Существует 2 варианта возведения мансардной крыши. Первый способ связан с тем, что стропильную систему собирают на земле, после чего ее в готовом виде поднимают на здание или сооружение. В первую очередь устанавливаются и фиксируются боковые элементы конструкции, называемые фронтонами. Затем, учитывая шаг установки, крепятся остальные элементы стропильной системы. Все элементы конструкции сначала фиксируются временно, с помощью длинных брусков, укосов и т.д. Процесс фиксации должен сопровождаться контролем, как по горизонтали, так и по вертикали. Очень важно, чтобы все элементы конструкции оказались на одном уровне, что позволит более качественно уложить кровельный материал.

На видео ниже можно посмотреть, как собираются все элементы подобной стропильной системы в одно целое.

Второй способ

Первый способ доступен в том случае, когда площадь крыши небольшая. Когда площадь крыши внушительная, то прибегают ко второму способу. Этот способ основан на том, что все элементы конструкции собираются на месте, так как размеры и вес не позволяют их поднять наверх в собранном виде. Этот способ имеет свои достоинства.

В первую очередь монтируются балки перекрытия, после чего к ним крепятся стойки и затяжки, временные распорки и другие дополнительные элементы, надежно удерживающие элементы конструкции в вертикальном положении. После этого конструкция дополняется боковыми и верхними ногами стропильной системы, с установкой затяжек и укосин.

Порядок действий следующий: в первую очередь монтируются крайние элементы, после чего они надежно закрепляются, с использованием временных распорок. Между этими элементами натягивается веревка, которая поможет правильно смонтировать остальные элементы данной конструкции. Несмотря на данный ориентир, необходимо регулярно проверять угол наклона, вертикальность и горизонтальность.

Все стойки соединяются между собой с помощью бруска, к которому затем крепятся боковые ноги стропильной системы, а также нижняя часть верхнего треугольника. Крепление осуществляется также за счет металлических уголков. Поскольку балки длинные, то они начинают провисать за счет установки верхних стропильных ног. Прогиб можно устранить за счет установки вертикальных стоек нужной длины. Временно они подпираются стойками, чтобы исключить прогиб всей системы. Для того, чтобы постоянно контролировать угол наклона, лучше изготовить соответствующий шаблон. Это упрощает процесс монтажа боковых стропильных ног, делая запилы соответствующей конфигурации. Как правило, геометрия зданий, построенных своими силами, далека от идеальной, поэтому осуществляется корректировка. Правильный угол наклона можно получить, если из досок сбить еще один шаблон.

Один из этапов строительства мансардной крыши своими руками

Стандартная длина пиломатериала находится в пределах 6 метров, хотя и ее не всегда хватает. Поэтому приходится либо заказывать пиломатериал необходимой длины, что не всегда оправдано с экономической точки зрения, либо наращивать. Чтобы это сделать, к месту стыка, с двух сторон, прибиваются доски, длиной не меньше 60 см, чтобы на каждую сторону стыка приходилось не меньше 30 см. Соединение осуществляется либо с помощью гвоздей, либо с помощью болтов.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

Установив боковые стропила, приступают к монтажу верхних. Для их установки лучше также изготовить шаблон, с помощью которого делаются запилы, после чего данные элементы устанавливаются на место и закрепляются.

Почти готовый каркас

Вариантов монтажа верхних стропил несколько, тем более что это зависит от размеров основания.

На фото внизу представлены наиболее применяемые способы крепления верхних стропил.

Как можно сделать верхний треугольник на ломаной крыше

Мансардная ломаная крыша не предусматривает наличие конька, поэтому крепление осуществляется за счет бруса, закрепленного посередине. К этому бруску крепятся укосы, которые фиксируют треугольник в нужном положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

После подобных действий можно считать, что каркас мансардной крыши готов к дальнейшим строительным операциям, которые связаны с утеплением, а также монтажом кровельного материала.

Чертежи узлов

Монтаж стропильной системы связан с некоторыми нюансами, которые касаются соединения некоторых узлов. В основном проблема касается узлов пересечения или крепления нескольких элементов конструкции. На фото внизу представлены варианты крепления ключевых соединений.

Как сделать соединение элементов стропильной системы ломаной крыши

Для более надежного крепления лучше воспользоваться болтами, как показано на изображении ниже.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

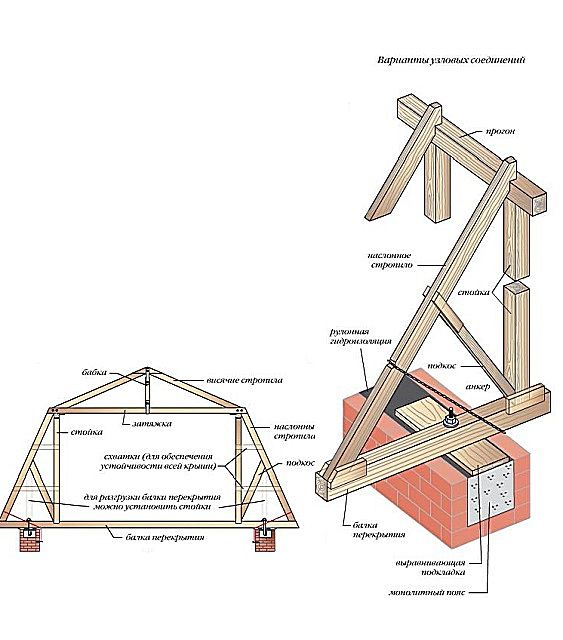

На рисунке ниже представлены варианты крепления стропильных ног к мауэрлату или к боковой балке. Для большей простоты монтирования тяжелых элементов системы с нижней части стропильной ноги крепится упорный элемент в виде короткого бруса, который является ограничителем перемещения доски, фиксируя ее в нужном положении.

Несколько вариантов крепления стропил к мауэрлату

В заключение

Возведение дома своими силами, тем более возведение крыши, является весьма серьезной и ответственной задачей. Как правило, подобные работы, если нанять мастеров, стоят больших денег, поэтому каждому хочется сэкономить, причем значительные средства. На самом деле, при желании, а также наличии некоторых элементарных навыков работы с деревом, это абсолютно доступно для каждого. Тем более что потребуется минимальный набор строительных инструментов, а также помощник, без которого никак не обойтись.

Второй вариант монтажа применим и в том случае, если площадь крыши небольшая. Монтируя сразу все элементы на месте, можно обойтись без подъемных механизмов, хотя времени на весь процесс может уйти значительно больше.

Стропильная система мансардной крыши

На крышу дома идет высокая нагрузка. От ветра, снега, отделки внутри – все оказывает давление. Его принимает и распределяет стропильная система. Чем качественнее она сделана, тем дольше и лучше прослужит дом.

Рассказываем важные моменты создания стропильной системы мансардной крыши:

  • как оценить затраты на проект;
  • из чего строить;
  • какое устройство у стропильной системы;
  • какие виды бывают;
  • какие нюансы возникают из-за материалов дома.

Узнайте, как сделать надежную крышу, которая выдержит затяжной снегопад и шквальный ветер.

Прикидываем цену стропильной системы еще до строительства

Начнем с главного – бюджета. Его можно прикинуть до первых чертежей и расчетов.

Представьте будущий загородный дом:

  • Какая у него крыша? Большая, с множеством эркеров, выступами в разных местах, непонятной формой – увеличит стоимость стропильной системы. Простая, двухскатная, без излишеств – снизит. Сложнее крыша – дороже расчеты, материалы, строительство и эксплуатация.
  • Какое финишное покрытие? Чем тяжелее, тем больше нагрузка на стропильную систему и выше расходы. Мягкая кровля и металлочерепица экономят деньги. Цементно-песчаная или керамическая черепица тяжелая, поэтому придется делать более массивную и дорогую конструкцию.
  • Какой угол наклона кровли? Все зависит от баланса между ветровыми и снеговыми нагрузками. Чем больше угол наклона, тем быстрее скатывается снег и меньше давления от него. Но растет парусность и нагрузка от ветра. Вам важно знать, что чем больше всего давит на крышу, тем надежнее и дороже нужна стропильная система.
  • Как выглядит мансарда – везде балки стропил или они закрыты для красоты? Декоративная отделка – это расходы сами по себе и нагрузка на стропильную систему. Без нее будет дешевле.
  • Какие свесы у крыши? Чем они короче, тем меньше расходы. Потому что ниже нагрузка на стропила.
  • Какой размер дома? Больше 6 метров в ширину и хотите мансарду без опор – тогда нужны фермы. Их расчет, проектирование и производство будут дороже.

Если коротко – чем сложнее конструкция крыши, тем больше платить. Убираете каминные трубы, эркеры, снижаете наклон скатов и экономите. Но не всегда, поэтому нужно смотреть расчеты.

Материалы для стропильной системы мансардной крыши

Сделать стропильную систему двухскатной или ломаной мансардной крыши можно из дерева, готовых ферм и клееных балок, металла. Подходящий вариант выбирают с учетом нагрузок, стен дома, бюджета.

Дерево – стандартный выбор. Обычно берут сосну или ель. Они недорогие и прочные.

Брать нужно дерево без сучков, гнили, обзола, трещин. У дерева с пороками низкая прочность. Пару лет стропила прослужат и сломаются.

Дерево предварительно нужно высушить. Лучше взять материал камерной сушки, где влажность точно ниже 20%. Такое дерево не меняет геометрию.

Если взять слишком влажную древесину, то ее усушит или скрутит при высыхании. Это деформирует кровлю. Придется все делать заново и потратить больше денег.

Фермы и клееные балки – дороже, но проще и надежнее. Их изготавливают на заводе по чертежам. Каждая деталь точно соответствует тому, что нужно. Так исключают ошибки при подгонке пиломатериала прямо на строительной площадке.

Фермы рассчитывают, чтобы они ложились на наружные стены. Им не нужны дополнительные опоры, так что вы выигрываете пространство в мансарде.

Фермы приезжают уже готовыми деталями. Все пронумеровано и с инструкцией по сборке. Остается поставить стропильную систему на стены, сделать обрешетку, кровельный пирог и саму кровлю.

Фермы до 6 метров устанавливают вручную. Если строите широкий дом, то здесь ждут дополнительные расходы. Потому что для больших ферм нужно заказывать подъемник. Вручную их поднять не получится.

Некоторые заводы делят большие фермы на несколько элементов. Потому что иначе их не довезти до строительной площадки. Выбирайте качественную бригаду для сборки таких ферм. Потому что любая ошибка снизит прочность стропильной системы.

Металл – непопулярный материал. Он прочнее дерева, не боится гниения и грибка. Но высокая теплопроводность перекрывает эти преимущества. Быстрый нагрев и остывание требуют хорошей теплоизоляции. Иначе из-за разности температур на поверхности металла появится конденсат и испортит дом.

Для создания металлической стропильной системы можно использовать легкие стальные тонкостенные конструкции. Это каркас с низким весом, который дает малую нагрузку на стены.

Он долговечный. Производители заявляют до 100 лет службы без какого-либо ухода.

Его просто монтировать. На строительную площадку приезжают готовые к сборке элементы с одинаковым размером.

Но такой же качественной теплоизоляции, как с деревянными стропилами не получится. Можно поэкспериментировать с термопрофилем, который создан специально для защиты от промерзания. Это дорого, но зато сможете использовать металл в крыше мансарды.

Продлеваем срок службы стропил

Обрабатывайте все поверхности, чтобы стропильная система двухскатной мансардной крыши из дерева прослужила долго.

Покрывайте все антисептиками. Они дезинфицируют дерево и останавливают процесс гниения. Производители заявляют срок службы антисептиков от 20 до 35 лет. Все это время дерево должно простоять без гнили.

Используйте антипирены. Они замедляют распространение огня и увеличивают огнестойкость дерева. Обычная балка потеряет прочность через 15-20 минут горения. Обработанная – через 40-50 минут. В 2 раза больше времени на спасение в пожаре.

Обрабатывать желательно все деревянные конструкции. Но особенно хорошо пройдитесь по стропилам рядом с источниками высоких температур: горячими трубами, дымоходами.

Средний срок службы антипиренов от 30 до 40 лет. Потом их нужно обновить.

Необходимые термины

Небольшой блок с пояснениями про основные узлы мансардной крыши, без которого дальше идет что-то на непонятном языке.

  • Мауэрлат. Это такая балка из дерева, которая лежит на стене. Она создает переход от деревянной конструкции стропил к кирпичной стене. Используют в домах, которые не из дерева, чтобы равномерно распределить нагрузки.
  • Лежень. Принимает на себя нагрузку от стоек и перераспределяет ее. Это защита от точечного давления. Принцип действия, как у снегоступов – чем больше площадь воздействия, тем меньше шанс провалиться под снег. Лежень точно также не дает пробить стойке пол.
  • Прогон. Горизонтальная балка для поддержки стропил. Не дает им прогнуться от давления со стороны кровли. Увеличивает жесткость обрешетки, чтобы она оставалась на месте при нагрузках.
  • Стойки и подкосы. Держат прогон, чтобы не прогнулся уже он. Передают нагрузку дальше на лежни.
  • Затяжка. Используется в висячей стропильной системе. Стягивает стропила, чтобы они не разъехались в стороны от нагрузок.

Теперь идем дальше. Вы поймете, почему заниматься конструкцией стропил мансардной крыши должен опытный строитель.

Виды стропильных систем мансардных крыш

Есть два вида стропильных систем мансардной крыши: наслонные и висячие.

Наслонные стропила универсальны. Неважно, какого размера дом – они подойдут.

Особенность конструкции в использовании лежня и стоек. Лежень – кладут параллельно мауэрлату, если его используют. На него опирают стойку. В результате нагрузка перераспределяется. Появляется дополнительная поддержка стропильных ног.

Наслонная система простая, но в центре комнаты будут стойки. Придется их обыгрывать при создании интерьера.

Посмотрите на картинку, чтобы понять, как все это работает. Чтобы представить финальный вариант, мысленно  закройте все наклонные поверхности кровлей снаружи и отделкой внутри.

Висячие стропила подходят для крыш с шириной до 6 метров. Для больших размеров не хватит прочности. Нужно использовать фермы, если хочется мансарду без стоек.

Висячие стропила крепят на несущие стены и коньковый прогон. В результате на них воздействует распирающее усилие. То есть они всегда стремятся разъехаться в разные стороны.

Чтобы держать стропильную систему мансардной крыши на месте, устанавливают затяжки. Они скрепляют ноги между собой и компенсируют распирающее усилие.

Чем выше ставите затяжку, тем прочнее она должна быть. Иначе давление порвет дерево. Крыша сломается.

Иллюстрация, чтобы вы представили висячую стропильную систему.

Полезный совет для шага стропил мансардной крыши

Планируете использовать утеплитель, который привозят в рулонах или матах? Тогда подбирайте шаг стропил мансардной крыши так, чтобы он был на 1 сантиметр меньше утеплителя.

Это упрощает укладку материала. Нет свободного места – не появится зазоров. Это дополнительная защита от появления мостиков холода и росы в кровле. Так что ваша крыша прослужит дольше.

Для мансардного этажа наклон стропил от 35 градусов

Помните об угле наклона стропил больше 35 градусов. Он нужен вне зависимости от выбранного типа стропильной системы.

Если сделаете меньше, то получите холодный чердак. На нем невозможно сделать мансарду, так как высота этажа будет слишком маленькой.

Стропильная система ломаной крыши ее устройство и монтаж

Чтобы увеличить полезную площадь своего дома, часто вместо обычней двухскатной или вальмовой крыши строят мансардную, или как ее еще называют – двухскатную ломаную крышу.





Я знаю из своего опыта, что стропильная система ломаной крыши – конструкция не только более сложная в инженерном отношении, но и монтаж ее далеко не прост, как может показаться на первый взгляд. Ведь нагрузку на стены мансардная крыша оказывает гораздо большую, чем традиционные.



Примеры моих работ с описанием и ценами



Конечно, мансардное помещение можно обустроить и под двускатной, и под вальмовой крышей, правда оно будет не таким просторным, как того хотелось бы. Именно поэтому большинство моих заказчиков предпочли ломаную мансардную крышу, позволяющую использовать пространство под крышей по максимуму.



Стропильная система мансарды

В отличие от стропильных систем двухскатных и вальмовых (как, впрочем, и других) крыш, стропильная система мансарды устроена несколько иначе. Она имеет в своей конструкции два типа стропил: и наслонные и висячие.

В верхней части – от конька до перегиба – используются висячие стропила, опирающиеся на стойки (а в варианте без стоек – на продольный прогон или затяжку) и имеющие более пологий скат.

В нижней части (от перекрытия до перегиба) устанавливаются стропила наслонные.

Один из вариантов такой крыши - когда монтируется на мауэрлат, который жестко совмещается с балками перекрытия, выступающими за пределы стен гораздо больше, чем обычно.

Более подробно я уже писал в статье стропильные системы мансард . Настоятельно рекомендую прежде ознакомиться с ней.



Монтаж  стропильной системы ломаной крыши

Само собой разумеется, что для правильного устройства мансардной кровли вначале производится расчет стропильной системы с учетом ветровой и снежной нагрузки. Лишь после этого можно приступать непосредственно к монтажным работам.

Я расскажу, как строится стропильная система ломаной крыши в случае совмещения мауэрлата с балками перекрытия.

Примерный (мой) монтаж стропильной системы:

1. Сначала для стропильной системы я жестко скрепляю мауэрлат с балками перекрытия. В итоге получается решетка из толстого бруса (150х150, 100х150), которая и будет основанием будущей стропильной системы.

2. Далее выделяю будущее помещение мансарды стойками и соединяю их продольными прогонами, а затем и балками сверху, которые будут служить затяжками для верхних висячих стропил.

3. Следующий шаг – монтаж наслонных и висячих стропил: я сначала монтирую наслонные стропила, проверяю плоскости крутых скатов, затем висячие.  Особое внимание обращаю на правильность сборки узлов в точках перегиба.

4. При необходимости подпираю наслонные стропила подкосами, а  чтобы верхняя затяжка не прогибалась – подвешиваю ее при помощи бабки.

5. Фасадные конструкции дополнительно монтирую с учетом окон, и если планируется выход на балкон – то и дверей.

Конечно, в ходе проведения монтажных работ может соблюдаться и другая последовательность – это зависит от конкретных условий, материала и других факторов.

Существуют и другие варианты мансардной стропильной кровли. Например, мне нравится, когда все стропила делаются одинаковой длины, а крыша при этом получается в виде половины восьмигранника. В таких крышах можно обойтись без стоек и затяжек (в зависимости от размеров дома) – тогда потолок в мансардном помещении будет выглядеть, как четырехгранный свод.

Также неплохо смотрится и мансарда, один скат которой прямой, а другой – ломаный. Этот вариант приемлем там, где конструктивно необходимо сдвинуть мансардное помещение ближе к той или иной стене. Такая асимметричность фронтона смотрится стильно и современно.



В любом случае, я готов выполнить на высоком профессиональном уровне работы по монтажу стропильной конструкции ломаной крыши любой форма и размера. Мои работники – отличные специалисты.



+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса



мой опыт - ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю -  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 - буду рад вам помочь, обращайтесь!

Если Вам нужно построить крепкую крышу – обращайтесь к нам, и крыша прослужит Вам не одно десятилетие без капитального ремонта!



Дополнительные материалы по теме





Добавить комментарий

установка стропил, фото и как сделать правильно монтаж кровельной системы для дома пошагово, строительство мансарды и фронтона?

Крыша во многом определяет комфортабельность и долговечность всего строения, защищая его сверху от внешних воздействий. Двухскатная крыша для дома своими руками – это один из самых популярных вариантов конструкций, который обеспечивает достаточную надежность.

Возвести ее может практически любой человек, но для этого необходимо разобраться с особенностями кровли, основными правилами расчета и технологическими нюансами.

Особенности

Простая двухскатная крыша представляет собой конструкцию на основе треугольных стропильных ферм, соединенных горизонтальным брусом и образующих 2 наклонные плоскости (скаты) для укладки кровельного материала. Как ее построить своими руками мы разберемся в данной статье.

Главная особенность состоит в том, что треугольная конструкция стропильных ферм обеспечивает повышенную жесткость и позволяет варьировать угол наклона скатов в широком диапазоне.

При этом формируется достаточно большое пространство под кровлей, где можно оборудовать вместительный чердак или сделать мансарду.

Основные элементы:

  1. Мауэрлат. Опорный брус, укладываемый горизонтально на несущие стены по всему периметру дома. На него опираются стропила. Он предназначен для надежного крепления стропильной системы и равномерного распределения нагрузок на несущие стены.
  2. Стропильная система. Это основной несущий элемент для крепления и удержания кровельного покрытия.
  3. Коньковый прогон (конек) – верхний горизонтальный брус, соединяющий стропильные фермы между собой.
  4. Кровельное покрытие (кровельный «пирог») – финишное, наружное покрытие обеспечивающее защиту сооружения от осадков. Помимо основного кровельного материала «пирог», включает гидроизоляцию и утеплитель. При необходимости укладывается пароизоляция.
  5. Обрешетка – деревянный настил на стропилах для крепления кровельного покрытия.
  6. Фронтон – внешняя треугольная стенка крыши, выходящая на фасад.
  7. Карнизные свесы – часть стропил, выходящая за границы стен дома. Они необходимы для отвода стекающей воды от стеновой поверхности.

В свою очередь, стропильная система составляется из ряда вертикально установленных ферм. Они формируются из 2-х стропил, скрепляемых в верхней части между собой с образованием треугольника.

Для повышения прочности стропильной конструкции применяются такие элементы:

  1. Стойка – опорный брус, установленный вертикально для поддержания стропильной системы значительного размера.
  2. Лежень – брус, на который крепится снизу стойка.
  3. Затяжка – брус (балка), соединяющая нижние концы стропил в ферме для придания ей жесткости.
  4. Подкосы – элементы, установленные под углом и соединяющие стойку со стропилами для более надежного скрепления конструкции. Они могут выполняться из небольших по длине брусьев или досок.
  5. Ригель – горизонтальный брус, скрепляющий смежные стропила в ферме между собой в верхней части.
  6. Стропильные ноги – брусья или доски, установленные наклонно с образованием треугольника. Они исполняют роль поддерживающей стойки в фермах большого размера.

Конструкция стропильной системы зависит от размеров дома и назначения пространства, формируемого под кровлей.

Виды 2х скатной кровли

Можно выделить несколько основных разновидностей двухскатной кровли, отличающихся по конструкции и внешнему виду:

  1. Стандартная, симметричная крыша. Она основывается на стропильных фермах в виде равнобедренных треугольников. Оба ската такой крыши имеют одинаковый угол наклона. Это универсальный и наиболее популярный вариант двухскатной крыши, который может применяться в любых строениях.
  2. Ассиметричная крыша. В ней скаты имеют разную длину и угол наклона, что обеспечивается смещением конька от центральной линии дома. Такая конструкция, чаще всего, используется в домах с большой террасой или верандой. Ее можно использовать в регионах с сильными ветрами, но преобладающей направленности. Дом ставится пологим скатом по направлению ветра. Такая конструкция позволяет сформировать большой чердак даже в районах с сильными ветрами.
  3. Ломаная крыша. В ней стропильная ферма имеет более сложную форму. Помимо скрепления стропил в верхней точке, они имеют соединение и на поверхности ската для изменения угла наклона. На таких крышах скаты имеют переменный уклон. Данная конструкция позволяет возвести большую мансарду (даже 2-х уровневую). Минусом является усложнение расчетов и технологические сложности. Важный плюс – оригинальность и привлекательность внешнего вида.

Помимо формы, двухскатные крыши классифицируются по углу наклона скатов:

  1. Пологая. Угол наклона скатов не превышает 40°. Она уместна для регионов с сильными ветрами и малой снеговой нагрузкой. Преимущество – экономия материалов. Минус – формируется только небольшой чердак.
  2. Классическая. Угол ската составляет 40-45°. Такая двухскатная кровля является самым распространенным вариантом для домов шириной до 8 м. Она вполне пригодна для большинства районов РФ.
  3. Остроконечная. Угол наклона скатов превышает 50°. Это самый материалоемкий вариант, но он необходим в регионах с большой снеговой нагрузкой.

Тип двухскатной крыши выбирается, исходя их фактических климатических условий и желании придания особо привлекательного вида. Выбор во многом зависит от финансовых возможностей и применяемых материалов.

Разновидности стропил и их конструкция

По конструкции различаются 2 основных вида стропильных систем:

  1. Наслонная (настильная) система. В ней стропила внизу опираются непосредственно на мауэрлат. В постройках шириной более 4 м под верхнее соединение устанавливается стойка, а при ширине более 6 м применяются дополнительные укрепляющие элементы (подкосы и ригель). Особенностью наслонной конструкции является то, что стойка опирается на лежень, установленный непосредственно на перекрытие.
  2. Висячий тип. В случае устройства крыши с висячими стропилами, каждая ферма выполняется в форме жесткого треугольника, т.к. нижние концы стропил соединяются затяжкой. Для усиления применяются также ригели. Ферма собирается отдельно, а затем закрепляется на мауэрлате. При повышенной ширине дома стойки фермы также опираются на брус затяжки, без установки леженя.

Стропильные системы, помимо стандартного варианта с центральной стойкой, могут иметь и другие конструкции:

  1. W-образная. В ферме вместо вертикально стойки устанавливаются стропильные ноги, образующие треугольник с вершиной в месте соединения стропил. От основания этого треугольника от затяжки в обе стороны монтируются откосы до стропил. В итоге формируется опора в виде буквы W.
  2. М-образная. Помимо центральной стойки устанавливаются еще 2 дополнительные стоки по центру стропил. При этом низ центральной стойки соединяется подкосами с верхом обоих дополнительных стоек.
  3. Е-образная. Формируется стропильная нога, состоящая из центральной стойки и двух подкосок, соединяющих оба стропила с точкой крепления стойки на затяжке.

При формировании мансарды иногда используется особая конструкция стропильной системы. В ней предусмотрены 2 стойки, поддерживающие оба стропила. Места соединения стоек со стропилами соединяются ригелем. Такая конструкция выполняется в висячем варианте, т.е. с затяжкой.

План проектирования

На стадии проектирования необходимо не только выбрать тип кровли, но и рассчитать основные параметры. При расчетах необходимо учитывать все эксплуатационные факторы, в т.ч. снежный покров и ветровую нагрузку.

Определение площади

Величина площади скатов необходима для расчета расхода материалов, веса кровли и снеговой нагрузки. Для симметричной крыши достаточно рассчитать площадь одного ската и увеличить ее в 2 раза.

Площадь каждого ската будет равна: S= B(L+Lc), где:

  • В – ширина крыши,
  • L – длина ската,
  • Lc – длина свеса.

В свою очередь, L =Lo/cosA, где:

  • Lo – половина дины дома (пролета),
  • А – угол наклона ската.

Для ассемитричной крыши рассчитывается площадь каждого ската отдельно по тому же принципу.

Расчет сечения

Выбор бруса для стропил производится с учетом:

  • эксплуатационной нагрузки,
  • прочностных свойств материала,
  • длины стропильной фермы,
  • шага установки стропил.

Точный расчет достаточно сложен, а потому можно воспользоваться рекомендациями по выбору сечения стропил, сведенных в таблицах.

Таблица №1. Сечение стропил в зависимости от кровельного материала:

МатериалУгол наклона, градусШаг стропил, мСечение стропил, см
Профнастил20-35до 15х15
Ондулин10-150,7-15х20
Черепица керамическаядо 300,6-0,95х15 или 6х18
Шифердо 600,8-1,45х15

Таблица №2. Сечение стропил (см) в зависимости от длины пролета:

Пролет, мШаг 0,6 мШаг 1 м
2,57,5х107,5х15
37,5х2010х17
410х2012,5х20
512,5х2015х22
615х2217,5х25
715х3020х27

С увеличением шага установки стропил увеличиваются нагрузки на каждую ферму, что требует увеличения сечения бруса.

Угол наклона ската

Расчет угла наклона ската производится по правилам прямоугольного треугольника: tgA=Н/Lо, где Н – высота расположения конька относительно мауэрлата. Например, для обеспечения стандартного угла в 45° при L=3 м надо поднять конек на высоту Н=3х1=3 м.

Для разных кровельных материалов установлены минимальные углы наклона ската, когда вода не будет затекать в стыки.

Они составляют:

  • рулонные материалы (в т.ч. ондулин) – 5- 6°,
  • профнастил – 8°,
  • черепица – 10°,
  • металлочерепица – 6-12°,
  • шифер – 15-20°,
  • металлические листы – 17°.

Расстояние между балками

Выбор расстояния между стропилами, т.е. шага установки стропил, зависит от нагрузок. Прежде всего, необходимо учитывать удельный вес кровельного материала.

Минимальные шаги в пределах 60-80 см устанавливаются для тяжелой кровли (шифер, черепица, профнастил). Для мягких, рулонных покрытий расстояние между стропилами можно увеличить до 1,5-1,6 м.

Кроме того, при выборе шага следует учитывать и длину стропил. Исходя из этого, оптимальным расстоянием для мягкой кровли считается 1-1,2 м.

Выбор материала

Подготовка к строительству крыши начинается с выбора типа кровли, расчета основных параметров, разработки проекта и чертежей. Следующий важный шаг – приобретение материалов.

Прежде всего, решается вопрос с выбором кровельного материала. Обычно основными критериями становится внешний вид и экономическая сторона. Количество необходимого материала определяется по площади кровли с запасом 10-15% в зависимости от его типа.

Для выбора материалов стропильной системы применяется такой подход:

  1. Стропила могут изготавливаться из бруса или спаренных досок необходимого сечения. Потребность исчисляется с учетом длины отдельной стропила и шага установки. Длина (L1)рассчитывается по формуле для длины ската. По шагу определяется количество стропил (Nc) на каждом скате.
  2. Длина бруса для мауэрлата равна периметру дома. Для него можно использовать брус размером 10х10, 10х15 или 15х5 см.
  3. Затяжка и стропильные ноги изготавливаются из бруса 10х10 или 10х20 см, но можно использовать и доски 5х10 или 5х20 см.
  4. Для прогонов и подкосов подходит доска 5х15 или 5х20 см.
  5. Для стоек нужен брус 10х10 или 10х15 см. Он же используется и для лежня.
  6. Обрешетку можно выполнить из доски шириной 10 или 15 см, толщиной 25 мм. Потребность в ней определяется по площади кровли, но за вычетом зазоров, определяемых по шагу монтажа.

При покупке древесины надо выбирать сухой пиломатериал, с остаточной влажностью не более 20%. Перед монтажом все деревянные детали обязательно пропитываются противогнилостным составом.

В качестве гидроизоляции используется битумная мастика и рулонные (пленочные) материалы. Наиболее часто применяется рубероид и полиэтиленовая пленка.

Количество определяется по площади кровли, но увеличивается на 15-20% для обеспечения перекрытия на стыках.

Необходимый инструмент

При строительстве своими руками заранее следует подготовить такой инструмент:

  • болгарка,
  • ножовка,
  • рубанок,
  • топор,
  • стамеска,
  • молоток и киянка,
  • строительный степлер,

  • электродрель,
  • шуруповерт,
  • отвертка,
  • плоскогубцы,
  • строительный нож,
  • ножницы,
  • малярная кисть и валик,
  • рулетка,
  • металлическая линейка,
  • угольник,
  • строительный уровень,
  • отвес.

Как правильно сделать самому работы по строительству?

Процесс возведения двухскатной крыши своими руками включает несколько специфических этапов. Начинается строительство с закрепления несущих элементов и установки мауэрлата.

Крепление несущего устройства на стене пошагово

Для упрочения места установки крыши наверху стен по всему периметру дома устанавливается особый несущий элемент – армопояс. Он необходим для кирпичных и блочных стен.

Для изготовления армопояса монтируется опалубка, укладываются продольные стержни стальной арматуры, и заливается бетон. В бетон заделываются стальные шпильки, которые выводятся наружу вертикально на высоту порядка 10 см.

В случае деревянных строений из бруса или бревна армопояс не делается, а шпильки вбиваются непосредственно в верхний венец. Шаг установки шпилек 1,5-2 м.

Вместо шпилек иногда устанавливаются анкерные болты. При установке шпилек или анкеров надо стремиться, чтобы они попали примерно в центр между стропильными фермами.

Мауэрлат

Мауэрлат изготавливается из бруса размером 10х(10-15) см. Наиболее подходят породы дерева с повышенной прочностью – дуб, лиственница. Длина изделий обычно составляет 4-6 м.

Для обеспечения непрерывности по всему периметру дома брусья соединяются между собой по системе «в полдерева», т.е. делается выборка на концах до средины бруса на длине 25-30 см. Для скрепления лучше использовать болты М12 – М14 с шайбами увеличенного диаметра.

Перед монтажом на брусе отмечаются места расположения шпилек, и сверлятся отверстия. Мауэрлат должен плотно осаживаться на шпильки с помощью молотка.

Устанавливается он строго горизонтально, что контролируется строительным уровнем. Под мауэрлат обязательно подкладывается слой гидроизоляции.

Стропильная система

Установка стропильной системы требует особенной тщательности, т.к. от нее зависит прочность и долговечность крыши.

Изготовление стропильных пар

Стропильная пара изготавливается путем соединения верхних концов стропил вместе и разведения нижник концов на длину пролета для закрепления на мауэрлате.

При подвесной конструкции жесткий треугольник формируется за счет соединения нижних концов стропила брусом (затяжкой). В настильной системе обычно в верхней части пара упрочняется ригелем.

Сборка стропильных пар может производиться такими методами:

  1. Внизу, в непосредственной близости от строения монтируется вся стропильная система. Затем она поднимается наверх и закрепляется на мауэрлате.
  2. Наверху, после установки переводов. Переводы застилаются тесом.
  3. Наверху, путем поэтапного закрепления отдельных деталей.

Следует учитывать, что все стропильные пары должны быть абсолютно одинаковы. Первая пара становится шаблоном, по которому собираются остальные фермы.

Монтаж: пошаговая инструкция

Вся стропильная система собирается в следующем порядке:

  1. Собирается фронтальная ферма и устанавливается строго вертикально по отвесу. Для фиксации используется временный крепеж.
  2. Аналогичная ферма устанавливается на другом конце дома. Между вершинами ферм натягивается шпагат.
  3. Поочередно монтируются внутренние стропильные пары, которые связываются запланированными перемычками. Строго соблюдается выбранный шаг установки стропил. Ровность ряда контролируется по натянутому шпагату.
  4. Фермы закрепляются окончательно на своих местах и связываются коньковым прогоном.

В зависимости от конструкции стропильной системы обеспечивается упрочнение с помощью стоек, подкосов и ригелей.

Крепление

Для надежного соединения деталей стропильной фермы можно использовать гвозди и шурупы, но для надежности лучше использовать специальные крепежные элементы. Они изготавливаются из оцинкованной стали толщиной 1,5-2 мм, и не подвержены активной коррозии.

К стандартным крепежам относятся:

  • крепежный и анкерный уголок,
  • соединительные и крепежные пластины,
  • опоры для бруса и балки,
  • Т-образные соединители,
  • специальные профили.

Крепление ферм к мауэрлату может иметь жесткое и скользящее исполнение. Первый вариант применяется при возведении крыши над строением, не подверженном усадке (кирпич, бетон, блоки). Деревянные дома после возведения длительное время усаживаются.

Для исключения деформации стропильной системы необходимо скользящее крепление. Обеспечивает его специальные металлические уголки и планки, а также регулируемые анкера.

Утепление

После завершения установки стропильной системы осуществляется утепление кровли изнутри. Оно производится в следующем порядке:

  • закрепление внутренней подрешетки со стороны чердачного помещения;
  • установка пленочной пароизоляции с закреплением степлером;
  • укладка утеплителя;
  • установка влагозащитной пленки или мембраны, которая может исполнять роль вентиляции.

В качестве теплоизоляции двухскатной крыши, наиболее часто, применяется минеральная вата и листы пенополистирола (пенопласта). Можно использовать современные рулонные материалы с фольгированным слоем.

Сборка каркасного фронтона

Поверх утеплителя необходимо уложить надежную гидроизоляцию. Она выполняется из рубероида или полимерных пленок. В местах стыка полос обеспечивается перехлест не менее 15 см. Стыки рекомендуется покрыть герметиком или заклеить скотчем.

Каркас под будущее кровельное покрытие завершает обрешетка. Для нее используется обрезная доска толщиной 2,5 см.

Крепление элементов производится к стропилам с помощью гвоздей или саморезов. Стыки досок должны приходиться на средину стропила.

Применяются такие варианты обрешетки:

  1. Сплошная. Доски устанавливаются плотно друг к другу. Зазор не превышает 3-4 см. Такая обрешетка необходима для мягкой кровли и черепицы.
  2. Разряженая. Шаг крепления досок составляет 20-25 см. На нее можно настилать профнастил, шифер и металлическую черепицу.
  3. Редкая. Шаг обрешетки превышает 60 см. Она может использоваться при покрытии крыши листами большого размера.

Обрешетка выносится и на карнизные свесы, т.к. финишное покрытие должно располагаться и на них.

Еще один необходимый шаг – монтаж каркаса для отделки фронтона. По сути, это обрешетка крайних вертикальных стропильных ферм.

В зависимости от вида финишной отделки она также может быть сплошной, разряженой или редкой. Важно помнить, что в обрешетки необходимо сразу сформировать проем для окна или двери на чердак.

Кровельное покрытие

Технология монтажа кровельного покрытия зависит от применяемого материала. Покрытие может быть из металлочерепицы, ондулина, профлиста, гибкой черепицы и т.д. На каждый из них существует своя инструкция, которую следует строго соблюдать.

Общим для всех является порядок укладки – снизу вверх, рядами или полосами, начиная с угла. Нельзя экономить на крепеже. Все детали должны закрепляться стандартными крепежными элементами.

Облицовка

Для двухскатной крыши важно обеспечить надлежащий внешний вид фронтона, который обеспечивает дизайн всего дома. Наиболее часто поверх фронтонного каркаса делается облицовка из:

  • вагонки,
  • блок-хауса,
  • плитных материалов (фанера, ОСП, плоский шифер),
  • полимерные панели,
  • сайдинг (металлический или виниловый).

Перед облицовкой фронтон утепляется, а затем закрепляется гидроизоляция. Внешнее покрытие должно гармонировать с отделкой фасада. Обычно фронтон сливается с ним, создавая единую композицию.

Оформление свесов

Свесы, как карнизные, так и фронтонные, выполняют не только практическую функцию (отвод влаги от стены), но и обеспечивают законченный вид крыши.

Минимальная длина свеса составляет 30 см. Обычно его увеличивают до 50-70 см.

Придать привлекательности свесам помогает отделка из строганой доски, вагонки, блок-хауса, пластиковых панелей, металлических полос. Если стоит вопрос как быстро сделать карниз, можно использовать готовые отделочные элементы – софиты.

Видео по теме статьи

Как сделать двускатную крышу своими руками, советы и подсказки, мо

Монтаж мансардной крыши: полезные рекомендации

Особенности установки стропил мансардной крыши

Стропильная система мансардной крыши

Все больше и больше появляется архитектурных, оригинальных домов, украшенных эркерами, надстройками, мезонинами. Входят в моду мансарды, расширяющие полезную площадь дома.

Но мансардные кровли, в отличие от простой двухскатной крыши, требуют сложных стропильных систем. Правильно рассчитать их и провести монтаж совсем не просто.

Ниже постараемся вкратце осветить этот вопрос и привести полезные рекомендации специалистов.

Разновидности стропильных систем

На стадии проектирования дома должна быть рассчитана кровельная конструкция. Расчеты, использующие сложные формулы, должны дать значение нагрузки на один метр квадратной стропильной системы. Для жилых домов нормативной нагрузкой является 50 кг/м2.

Виды стропильных систем

В соответствии с расчетами выбирается тип стропильной конструкции мансарды. К основным разновидностям следует отнести:

  • висячую стропильную систему;
  • систему стропил ломаной крыши;
  • наслонную систему двухскатной крыши;
  • комбинированную.

Наиболее распространёнными являются комбинированные стропильные системы скатных крыш. Рекомендуется расчет сложных стропильных систем поручить профессиональным проектировщикам.

Комбинированная стропильная система

Совет!

Для увеличения полезной площади здания, следует выбирать конструкцию многоскатной мансардной крыши.

Элементы стропильной крыши

Опытные специалисты прекрасно поймут, о чем идет речь в статье, поскольку знают все термины и названия конструкций. Для того чтобы понятно было всем, приведем распространенные названия элементов конструкции мансардной крыши:

  • Мауэрлат – балка, крепящаяся по верхнему венцу или по стене дома, на которую опирается стропильная система;
  • Балки перекрытия – деревянная конструкция, играющая роль мансардного пола и, одновременно, потолка нижерасположенного помещения;
  • Стойки – вертикально установленные столбы, на которых крепятся стропила и балки.
  • Прогоны – балки (доски) расположенные горизонтально, служат опорой стропилам;
  • Ригеля –горизонтальные балки в П-образной ферме. Служат опорой и стягивают скатные стропила, имеют другое название «затяжки»;
  • Стропила – брус или доски, создающие основу конструкции кровли;
  • Подвеска – стойка, задача которой поддерживать ригель, облегчая его работу, устанавливается также горизонтально;
  • Обрешетка – дощатая или фанерная основа, на которую укладывается кровельный материал;
  • Кобылка – доска, служащая основанием для монтажа свеса, устанавливается по низу стропильной системы.

Элементы стропильной системы

Расчеты стропильной системы

Выбор стропильной конструкции во многом зависит от размеров здания, в соответствии с которыми определяется длина пролета, т.е. дистанция между основными стойками. Для небольших домов предпочтение можно отдать двухскатной конструкции.

Стропильная система двускатной крыши с мансардой

Расчеты конструкции проводятся с целью определения нагрузки, в соответствии с нормативами и строительными правилами.

Основным правилом для мансардной крыши является ограничение ее высоты, которая не должна составлять менее 2.5 метров внутри помещения. Таким образом, кровля должна иметь минимум 2.

80 м в высоту, поскольку требуется укладка утепляющего слоя, и отделка внутри самой мансарды.

Конструкция двускатной мансардной крыши

Обязательно следует изготовить чертеж конструкции, на котором следует проставить все размеры и максимально отобразить элементы каркаса. На чертеже должны быть отображены габариты дома, угол наклона стропил, высота кровли.

Проект дома

Совет!

Чтобы провести точные расчеты по всем нагрузкам на кровлю и ее элементы, рекомендуется воспользоваться калькулятором, размещенном на многих сайтах, посвященных строительству крыш.

Достаточно внести вид кровельного покрытия, материал каркаса мансардной крыши и размеры. Программа рассчитает углы сечения и шаг стропил, даст рекомендации по конструкции обрешетки.

Технология монтажа мансардной кровли

Начинать следует с монтажа мауэрлата, который укладывается по периметру верхнего края стен, если дом кирпичный или блочный. В домах из бруса или рубленных мауэрлатом может служить верхний венец.

Брус, из которого изготавливается мауэрлат, должен иметь в сечении размеры 100х100 мм или 150х150. Древесина хвойных пород для бруса должна быть хорошо высушенной. Балки мауэрлата фиксируются анкерами или шпильками к стенам с шагом примерно два метра.

Под мауэрлат заводят гидроизоляцию, как правило, рулонного типа (рубероид).

Монтаж стропильной системы

Далее следует приступать к монтажу перекрытия. Балки 150х200 мм, положенные на мауэрлат должны выступать за стены дома примерно на 0.3-0.5 м. Крепят ба

Мансардная крыша своими руками чертежи с размерами

Мансарда в частном доме – идеальное решение по расширению жилой или полезной хозяйственной площади без достройки верхнего этажа. Обустройство мансарды в чердачном пространстве – это оригинальный и новый экстерьер дома, экономия энергии через уменьшение тепловых потерь в крыше, и увеличение жилой площади. Но большие размеры дома – не повод начинать работу по обустройству мансарды: нужно иметь фундамент с достаточным запасом прочности по весовой нагрузке, так как уже готовое чердачное помещение придется основательно переделывать. Готовая мансарда





Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться – оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Важно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно.

Площадь окна мансарды

Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

  1. Большой поток естественного света, сглаживающий светотени;
  2. Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
  3. Простая установка, посильная самому хозяину.
Мансардные окна





Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной. Перемычки в мансарде для окна



При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный проект дома новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта. Дормер в мансарде



Самый доступный вариант – окно в торце мансарды – дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции. Мансардная стропильная система

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным – такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов – в 30°. Классическая мансарда



СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

Схемы ломаных крыш

Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил. Висячие стропила



Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ≤ 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.



Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см. Точки креплений в ломаной крыше



Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног – 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила. Ломаная крыша мансарды



Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, сделав между слоями тонкую и редкую обрешетку. При минимальной толщине плиты базальтовой ваты 100 мм можно использовать доску 50 х 150 мм, оставив на вентиляционный зазор 50 мм.

Монтаж мансардной крыши

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины. Крепление стропил на мауэрлате

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм обработать антисептиком.

Монтаж крыши



Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками. Сборка элементов системы стропил



Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:

  1. Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
  2. Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.
Установка стропил верхних скатов


Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.

Калькулятор стропил - оценка длины и стоимости замены стропил

Калькулятор кровельных стропил рассчитает длину, размер доски, количество, стоимость доски и общую стоимость пиломатериалов!

Оценки основаны на площади вашего дома (длина и ширина) и уклоне крыши.

Цены основаны на котировках нескольких лесных складов и поставщиков строительных материалов.

Этот инструмент даст вам общее количество стропил, необходимых для работы (включая коньковые доски), длину каждого стропила, длину пиломатериалов (досок) для каждого стропила, а также общую стоимость всех материалов, представленных в доступной форме. форма.

х

Нижний предел

Средний диапазон

Высокий уровень

Материалы

$ 1879

$ 2042

$ 2593

Стоимость / S.F.

$ 3,05

$ 3,31

4,2

Общая стоимость

$ 4598

$ 4998

$ 6348

Посмотреть цены рядом с вами!

Начать здесь - Введите свой почтовый индекс

Как пользоваться калькулятором стропил

Используйте диаграмму справа, чтобы правильно ввести размеры вашей крыши - это поможет вам более точно рассчитать длину доски.

Отлично подходит для строителей, строителей, подрядчиков, генеральных директоров и архитекторов и будет полезен при планировании новых строительных проектов.

1) Введите площадь дома: Длина - это сторона свеса крыши (желоба). Ширина или пролет - это двускатная сторона крыши, которая используется при расчете длины и стоимости стропил.

2) Введите длину свеса: Большинство домов имеют свесы (софиты), которые необходимы для защиты внешних стен и фундамента дома от стекания воды с крыши.Введите желаемую длину свеса - это повлияет на длину стропил и пиломатериалы, необходимые для работы.

3) Введите уклон / уклон крыши: Уклон крыши - это величина подъема крыши над пролетом крыши с использованием 12 в качестве основы для спуска крыши. Пример: если ваша крыша поднимается на 5 дюймов на каждые 12 дюймов пробега, введите 5 в качестве уклона крыши. Если у вас угол наклона крыши в градусах, используйте наш расчет угла наклона крыши для преобразования градусов в значение «уклона».

4) Выберите шаг и ширину стропил:
Расстояние между стропилами (и длина крыши) будет использоваться для определения количества стропил, необходимых для вашего проекта.
Размер / ширина пиломатериалов (доски 2x8 ", 2x10" или 2x12 ") будут использоваться для оценки стоимости каждого стропила, а также общей стоимости (без учета местного налога с продаж).

Стропила ДЛИННЫМИ 20 футов: Магазины товаров для дома НЕ продают сосновые доски длиннее 20 футов. Если вам нужны стропила длиной 20 футов 1 дюйм или больше, вам понадобится стропильная доска LVL (ламинированный шпон), представляющая собой желтую фанерную доску, сделанную для строительных целей.

LVL ОЧЕНЬ дорого, но снимает ограничение в 20 футов для обычной сосновой доски.LVL бывают стандартной длины 24 ', 28', 30 'и 32'. Если вам нужны более длинные LVL, их можно заказать по индивидуальному заказу.

Калькулятор автоматически переключит вашу доску с СОСНЫ на LVL, когда вы превысите 20-футовый порог длины стропила.

LVL цены указаны за фут за размер. Не существует "цены доски", это означает, что доска 24 фута 2x10 дюймов будет стоить столько же за фут, сколько доска 32 фута 2x10 дюймов. Единственная разница - длина.

LVL Стоимость стропил (за погонный фут):

Цены, указанные ниже, были получены от компании National Lumber в Ньютоне, Массачусетс.Это «розничные» цены, и если у вас есть аккаунт и вы работаете с внешним продавцом, вы обычно можете получить скидку 3-7%. Размеры НОМИНАЛЬНЫЕ, что означает, что плата 2x8 на самом деле составляет 1,75 x 7,25 дюйма.

2x8 - 4,37 $ / пер. футов
2x10 - 5,23 $ / пер. футов
2x12 - 6,48 $ / пер. футов
2x14 - 8,35 $ / пер. футов
2x16 - 9,24 $ / пер. футов

Ограничения стропильного калькулятора

Этот инструмент разработан для пиломатериалов длиной до 20 футов, которые обычно можно купить в местных магазинах товаров для дома и на лесных складах.Если длина ваших стропил превышает 20 футов, у вас есть два варианта:

1) Большинство складов пиломатериалов и поставщиков строительных материалов продают доски размером 2 x 12 дюймов на 24 фута по 45-55 долларов за штуку. Доски большего размера НЕ доступны.

2) Если вам нужны стропила длиной более 24 футов, вам придется использовать деревянные стропила.

Для расчета цен мы использовали онлайн-цены Home Depot, которые сопоставимы с ценами Lowe на доски того же размера. Цены на лесоматериалы будут немного выше, но предположительно будет древесина лучшего качества.

Для получения информации о ценах для специального заказа (24-футовые доски или деревянные стропила) обращайтесь к местным поставщикам строительных материалов или на склады пиломатериалов.

Дополнительные ресурсы

Если вы находитесь на стадии планирования строительства своего дома и вам нужно выяснить, сколько стоит черепица, используйте этот инструмент, чтобы получить точную оценку для черепицы с тремя вкладками и архитектурной черепицы.

Если вам необходимо оценить стоимость замены кровли, воспользуйтесь нашим оценщиком. Это даст вам низкие, средние и высокие затраты на лучшие материалы, в том числе: черепицу, шифер, глиняную черепицу, дерево и металлическую крышу.

Связанные

Опубликован:

Это руководство по кровле представлено Лео Б.

Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.

Есть вопросы или проблемы по кровле? Задайте мне любой кровельный вопрос!

Подрядчики по кровельным работам - присоединяйтесь к нашему бесплатному каталогу местных кровельщиков , чтобы привлечь больше клиентов!


Обновление управления воздухом с крыши / чердака до наружной стены

Вкладка «Соответствие» содержит информацию о программе и коде.Текст кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

ENERGY STAR Certified Homes требует, чтобы уровни изоляции потолка, стен, пола и плит соответствовали или превышали уровни, указанные в Международном кодексе энергосбережения (IECC) 2009 г., с некоторыми альтернативами и исключениями, а также обеспечивали установку уровня 1 в соответствии со стандартами RESNET (см. 2009 г. и Уровень изоляции Кодекса IECC 2012 - Требования ENERGY STAR и установка изоляции (класс 1 по RESNET).Если энергетический кодекс для жилых зданий штата или региона требует более высоких уровней изоляции, чем те, которые указаны в IECC 2009, вы должны соответствовать местным требованиям или превышать их. Некоторые штаты приняли IECC 2012 или 2015 годов. Посетите Программу кодов энергопотребления зданий Министерства энергетики США, чтобы узнать, какие нормы приняты в каждом штате.

Контрольный список проверки дизайна для оценщика

3. Высококачественная изоляция.
3.1 Указанные уровни изоляции потолка, стен, пола и перекрытий соответствуют одному из следующих вариантов:
3.1.1 Отвечает или превышает уровни IECC 2009 года 4, 5, 6 OR ;
3.1.2 Достигает ≤ 133% от общего UA, полученного в результате U-факторов в таблице 402.1.3 IECC 2009 года, согласно руководству в сноске 4d, И указанное домашнее проникновение не превышает следующего: 5, 6

  • 3 ACH50 в CZs 1, 2
  • 2,5 ACH50 в CZs 3, 4
  • 2 ACH50 в CZs 5, 6, 7
  • 1,5 ACH50 в ЧР 8

Сноска 4) Указанные уровни должны соответствовать или превышать уровни изоляции компонентов, указанные в таблице 402 IECC 2009 года.1.1. Применяются следующие исключения:
a. Стальные каркасные потолки, стены и полы должны соответствовать уровням изоляции, указанным в таблице 402.2.5 IECC 2009 года. В CZ 1 и 2 требования к непрерывной изоляции в этой таблице могут быть снижены до R-3 для стеновых сборок со стальным каркасом со стойками, расположенными на расстоянии 24 дюйма по центру. Это исключение не применяется, если используются альтернативные вычисления в d);
г. Для потолков с чердачными помещениями R-30 должен удовлетворять требованию для R-38, а R-38 должен удовлетворять требованию для R-49 везде, где полная высота несжатой изоляции при более низком значении R простирается над верхней пластиной стены на карнизы.Это исключение не применяется, если используются альтернативные расчеты в d);
г. Для потолков без чердачных помещений R-30 должен удовлетворять требованиям для любого требуемого значения выше R-30, если конструкция сборки крыши / потолка не обеспечивает достаточного пространства для требуемого значения изоляции. Это исключение ограничивается 500 кв. Футами или 20% от общей площади изолированного потолка, в зависимости от того, что меньше. Это исключение не применяется, если используются альтернативные расчеты в d);
г.Для демонстрации соответствия также может использоваться альтернативный эквивалентный U-фактор или расчет общего UA:
Соответствует сборка с U-фактором, равным или меньшим, чем указано в таблице 402.1.3 IECC 2009 года.
Общая тепловая оболочка здания UA, которая меньше или равна общей UA, полученной в результате U-факторов в таблице 402.1.3, также соответствует требованиям. Производительность всех компонентов (например, потолков, стен, полов, плит и оконных проемов) может быть изменена с использованием подхода UA. Обратите внимание, что Пункты 3.1–3.3 Контрольного списка национального оценщика должны выполняться независимо от рассчитанных компромиссов UA. Расчет UA должен выполняться с использованием метода, соответствующего Руководству ASHRAE по основам, и должен включать в себя эффекты теплового моста материалов каркаса. При расчете сборки огибающей стальной рамы следует использовать метод зон ASHRAE или метод, обеспечивающий эквивалентные результаты, а не метод расчета последовательно-параллельной траектории.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

DOE Zero Energy Ready Home (Версия 07)

Программа DOE Zero Energy Ready Home - это добровольная программа высокоэффективной маркировки домов для новых домов, проводимая Министерством энергетики США. Строители и ремонтники, проводящие модернизацию, могут пройти сертификацию существующих домов в рамках этой добровольной программы.

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 2, пункт 2) Изоляция потолка, стен, пола и перекрытий должна соответствовать или превышать уровни IECC 2015 года и соответствовать уровню монтажа 1 в соответствии со стандартами RESNET.

2009-2018 IECC и IRC Минимальные требования к изоляции: Минимальные требования к изоляции потолков, стен, полов и фундаментов в новых домах, перечисленные в IECC и IRC 2009, 2012, 2015 и 2018 гг., Можно найти в этот стол.

Международный кодекс энергосбережения (IECC) 2009 г.

Раздел 101.4.3 Дополнения, изменения, обновления или ремонт. Части существующего здания, которые изменяются в ходе дополнений, переделок, обновлений или ремонтов, должны быть приведены в соответствие с нормами, за следующими исключениями, применимыми к модернизации чердака / крыши: существующие полости потолка или пола, которые открыты при условии, что полости открытые залиты утеплителем; проекты добавления, изменения, обновления или ремонта, которые не обнажают существующую полость крыши, стены или пола; повторная кровля, не обнажающая изоляцию и обшивку.

Раздел 101.4.5 Изменение кондиционирования помещений. В этом разделе говорится, что помещения должны быть приведены в полное соответствие с требованиями нового строительства, если добавление, изменение, обновление или ремонт изменяют это пространство с безусловного на кондиционированное.

Раздел 402 Тепловая оболочка здания. В таблице 402.1.1 указаны нормативные требования к компонентам ограждающих конструкций здания.

Раздел 402.2.1 Потолки с мансардными помещениями. В этом разделе указано, что предписывающее требование для изоляции потолка R-38 считается выполненным изоляцией R-30, когда изоляция R-30 распространяется на верхнюю плиту стены у карниза и когда изоляция находится на полном чердаке и без сжатия по стене верхняя плита у карниза.Точно так же изоляция R-38 признана удовлетворяющей требованию для изоляции R-49, когда изоляция R-38 распространяется на верхнюю плиту стены у карниза и когда изоляция находится на полной высоте и не сдавлена ​​поверх верхней плиты стены у карниза.

Раздел 402.2.2 Потолки без чердачных помещений. Если согласно предписаниям требуется изоляция более чем R-30, но конфигурация крыши / потолка не может обеспечить уровень изоляции, указанный предписывающими требованиями, R-30 является минимальным требованием к изоляции.Эти пониженные требования к изоляции ограничиваются меньшим значением - 500 квадратных футов или 20% общей изолированной площади потолка.

Раздел 402.4 Утечка воздуха. В этом разделе указано, что тепловая оболочка здания (как она называется в IECC) должна быть герметизирована, чтобы ограничить проникновение, и что она должна быть герметично закрыта таким образом, чтобы допускать дифференциальное расширение и сжатие.

2012, 2015 и 2018 IECC

Раздел R101.4.3 (R501.1.1 / R503.1.1 в 2015 и 2018 IECC) Дополнения, изменения, обновления или ремонт. Части существующего здания, которые изменяются в ходе дополнений, переделок, обновлений или ремонтов, должны быть приведены в соответствие с нормами, за следующими исключениями, применимыми к модернизации чердака / крыши: существующие полости потолка или пола, которые открыты при условии, что полости открытые залиты утеплителем; проекты добавления, изменения, обновления или ремонта, которые не обнажают существующую полость крыши, стены или пола; повторная кровля, не обнажающая изоляцию и обшивку.

Раздел R101.4.5 (R503.2 в IECC 2015 и 2018) Изменение кондиционирования помещений. В этом разделе говорится, что помещения должны быть приведены в полное соответствие с требованиями нового строительства, если добавление, изменение, обновление или ремонт изменяют это пространство с безусловного на кондиционированное.

Секция R402 Тепловая оболочка здания. В таблице R402.1.1 (R402.1.2 в IECC 2015 и 2018) указаны предписывающие требования к компонентам корпуса здания.

Раздел R402.2.1 Потолки с мансардными помещениями. В этом разделе указано, что предписывающее требование для изоляции потолка R-38 считается выполненным изоляцией R-30, когда изоляция R-30 распространяется на верхнюю плиту стены у карниза и когда изоляция находится на полном чердаке и без сжатия по стене верхняя плита у карниза. Точно так же изоляция R-38 признана удовлетворяющей требованию для изоляции R-49, когда изоляция R-38 распространяется на верхнюю плиту стены у карниза и когда изоляция находится на полной высоте и не сдавлена ​​поверх верхней плиты стены у карниза.

Раздел R402.2.2 Потолки без чердачных помещений. Если согласно предписаниям требуется изоляция более чем R-30, но конфигурация крыши / потолка не может обеспечить уровень изоляции, указанный предписывающими требованиями, R-30 является минимальным требованием к изоляции. Эти пониженные требования к изоляции ограничиваются меньшим значением - 500 квадратных футов или 20% общей изолированной площади потолка.

Сечение R402.2.3 Перегородка карниза. В этом разделе указывается на необходимость установки перегородок рядом с вентиляционными отверстиями на карнизе и потолке для вентилируемых чердаков с использованием воздухопроницаемой изоляции.Перегородка может быть из любого твердого материала, должна доходить до верхней части теплоизоляции чердака и иметь отверстие размером не менее вентиляционного отверстия.
Обратите внимание, что перегородки также следует использовать с вентилируемыми соборными сборками.

Раздел R402.4 Утечка воздуха. В этом разделе указано, что тепловая оболочка здания (как она называется в IECC) должна быть герметизирована, чтобы ограничить проникновение, и что она должна быть герметично закрыта таким образом, чтобы допускать дифференциальное расширение и сжатие.

Модернизация: 2009, 2012, 2015 и 2018 IECC

Раздел R101.4.3 (Раздел R501.1.1 в IECC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Международный жилищный код (IRC) 2009 г.

Приложение J, Раздел 501.6, Вентиляция.Приложение не прилагается к требованиям IRC, если оно специально не включено принимающей юрисдикцией. В этом разделе приложения указано, что любое пространство, которое превращается в жилое или пригодное для проживания, должно быть обеспечено вентиляцией в соответствии с Разделом R303.

Раздел R806.3 Вентиляционные и изоляционные зазоры. В месте расположения вентиляционного отверстия и между изоляцией и обшивкой крыши необходимо обеспечить зазор не менее 1 дюйма.
Обратите внимание, что это не применимо, если используется невентилируемая крыша, как указано в разделе R806.4.

Раздел Р806.4 Чердаки невентилируемые. В этом разделе описаны условия для невентилируемых чердаков / крыш. Обратите внимание, что в таблице R806.4 указано количество изоляции над настилом крыши или воздухонепроницаемой изоляции под настилом крыши, необходимое для контроля конденсации, при условии минимально необходимой общей изоляции, как указано в Разделе N1102 «Тепловая оболочка здания». Сборки с более высоким значением R потребуют пропорционально большего количества воздухонепроницаемой изоляции под настилом крыши или изоляции над настилом крыши для контроля конденсации.

Секция R807.1 Доступ на чердак. Доступ на чердак необходим, если потолок или конструкция крыши являются горючими, и где площадь чердака составляет более 30 квадратных футов, а высота между каркасом потолка и каркасом крыши составляет более 30 дюймов. Обратитесь к конкретному языку этого раздела, чтобы узнать о требуемых размерах доступа.

Секция N1102 Тепловая оболочка здания. В таблице N1102.1 указаны предписывающие требования к компонентам строительных корпусов.

Раздел N1102.2.1 Потолки с мансардными помещениями. В этом разделе указано, что предписывающее требование для изоляции потолка R-38 считается выполненным изоляцией R-30, когда изоляция R-30 распространяется на верхнюю плиту стены у карниза и когда изоляция находится на полном чердаке и без сжатия по стене верхняя плита у карниза. Точно так же изоляция R-38 признана удовлетворяющей требованию для изоляции R-49, когда изоляция R-38 распространяется на верхнюю плиту стены у карниза и когда изоляция находится на полной высоте и не сдавлена ​​поверх верхней плиты стены у карниза.

Раздел N1102.2.2 Потолки без чердачных помещений. Если согласно предписаниям требуется изоляция более чем R-30, но конфигурация крыши / потолка не может обеспечить уровень изоляции, указанный предписывающими требованиями, R-30 является минимальным требованием к изоляции. Эти пониженные требования к изоляции ограничиваются меньшим значением - 500 квадратных футов или 20% общей изолированной площади потолка.

Раздел N1102.4 Утечка воздуха. В этом разделе указано, что тепловая оболочка здания (как она называется в IRC) должна быть герметизирована, чтобы ограничить проникновение, и что она должна быть герметизирована таким образом, чтобы обеспечивать возможность дифференциального расширения и сжатия.

2012, 2015 и 2018 IRC

Приложение J, Раздел 501.6, Вентиляция. Приложение не прилагается к требованиям IRC, если оно специально не включено принимающей юрисдикцией. В этом разделе приложения указано, что любое пространство, которое превращается в жилое или пригодное для проживания, должно быть обеспечено вентиляцией в соответствии с Разделом R303.

Раздел R806.3 Вентиляционные и изоляционные зазоры. В месте расположения вентиляционного отверстия и между изоляцией и обшивкой крыши необходимо обеспечить зазор не менее 1 дюйма.
Обратите внимание, что это не применимо, если используется невентилируемая крыша, как указано в разделе R806.5.

Раздел R806.4 Установка и защита от атмосферных воздействий. В этом разделе указано, что вентиляторы для крыш должны устанавливаться в соответствии с инструкциями производителя по установке и требованиями раздела R903.

Раздел Р806.5 Чердаки невентилируемые. В этом разделе описаны условия для невентилируемых чердаков / крыш. Обратите внимание, что в таблице R806.5 указано количество изоляции над настилом крыши или воздухонепроницаемой изоляции под настилом крыши, необходимое для контроля конденсации, при условии минимально необходимой общей изоляции, как указано в разделе N1102 «Тепловая оболочка здания».Сборки с более высоким значением R потребуют пропорционально большего количества воздухонепроницаемой изоляции под настилом крыши или изоляции над настилом крыши для контроля конденсации.

Секция R807.1 Доступ на чердак. Доступ на чердак необходим, если потолок или конструкция крыши являются горючими, и где площадь чердака составляет более 30 квадратных футов, а высота между каркасом потолка и каркасом крыши составляет более 30 дюймов. Обратитесь к конкретному языку этого раздела, чтобы узнать о требуемых размерах доступа.

Секция N1102 Тепловая оболочка здания. В таблице N1102.1.1 (N1102.1.2 в IRC 2015 и 2018 гг.) Указаны предписывающие требования к компонентам корпусов зданий.

Раздел N1102.2.1 Потолки с мансардными помещениями. В этом разделе указано, что предписывающее требование для изоляции потолка R-38 считается выполненным изоляцией R-30, когда изоляция R-30 распространяется на верхнюю плиту стены у карниза и когда изоляция находится на полном чердаке и без сжатия по стене верхняя плита у карниза.Точно так же изоляция R-38 признана удовлетворяющей требованию для изоляции R-49, когда изоляция R-38 распространяется на верхнюю плиту стены у карниза и когда изоляция находится на полной высоте и не сдавлена ​​поверх верхней плиты стены у карниза.

Раздел N1102.2.2 Потолки без чердачных помещений. Если согласно предписаниям требуется изоляция более чем R-30, но конфигурация крыши / потолка не может обеспечить уровень изоляции, указанный предписывающими требованиями, R-30 является минимальным требованием к изоляции.Это пониженное требование к изоляции ограничено меньшим o

PPT - Типы крыш и разделка общих стропил Презентация в PowerPoint

  • Типы крыш и разделка общих стропил Доктор Дэвид Агнью Государственный университет штата Арканзас

  • Типы крыш : В сельском хозяйстве Комбинация Hip Gothic Неровный пролет Типы крыш

  • Типы стропил

  • Части крыши…..

  • Определение стропила • Цельный брус, поддерживающий секцию крыши.

  • Виды стропил

  • Части стропил

  • Стропильный откос • Крыши не плоские • Плюсы и минусы низких или крутых крыш • Стоимость крутых материалов выше • Работать на крутых склонах труднее и опаснее • Крутые крыши обладают большей способностью выдерживать нагрузки • Уклон • Выражается в долях, 1/6, 1/8 и т. Д.• Высота / фут пробега • Пример: 2 дюйма / фут • Сегодня используется больше планов, чем шаг

  • Расчет шага

  • Процедуры для разметки стропил • Три метода • Шаговый метод • Расчет длины с использованием A2 + B2 = C2 • Стропильный стол

  • Процедуры для разметки стропил • Три метода • Шаговый метод # шагов = футов пробега Ex 10 12 и т. д. Шаг 1 2 3

  • Процедуры для разметки стропил • Три метода • A2 + B2 = C2 2 C 2 BA 2 A = Пробег крыши Пример: Если A = 4, B = 3, то что будет c =? 16 + 9 = 25, тогда C = квадратный корень из 25, что составляет 5

  • Ресурсы, необходимые для разметки и резки стропил • Пиломатериалы (2x4, 2x6, 2x8 и т. Д.) • Измерительное устройство - рулетка • Карандаш для разметки • Стропила / Квадрат плотника • Пила • Лошади • Примечание: для макета стропил проекта класса потребуются некоторые другие материалы.

  • Этапы разметки стропил с использованием стропильного стола. • Определите подъем или шаг • Определите пролет и / или прогон • Используя таблицу для обычных стропил на площади стропил Определите длину стропил на фут пробега.

  • Планировка стропил (продолжение) • Умножьте количество прогонов на число из таблицы. Это число - длина стропила… Но вы еще не закончили… • Определите конец доски, на котором вы хотите сделать разрез гребня.• У квадрата есть язык и тело. • Язык - меньший из двух: 18 дюймов в длину и 1 ½ дюйма в ширину. • Тело больше на 24 дюйма в длину и 2 дюйма в ширину.

  • Части каркаса или стропильного квадрата Толщина 1,5 дюйма Угол • толщина 18 дюймов Корпус 24 дюйма

  • Правильное использование квадрата • Всегда работайте с одной стороны квадрата (никогда не переворачивайте его ). • Не забывайте использовать числа с внешнего или внутреннего края, но не используйте оба сразу.

  • Добавить комментарий
