Устройство бетонных перемычек

В современном строительстве многоэтажных жилых зданий (как офисных, торговых, так и жилых) задействовано огромное количество различных элементов. Среди них: бетонные плиты, плиты перекрытий, лестничные марши и площадки, ЖБИ ступени, сваи и пр. Одной из важных конструкций любой монолитной постройки являются железобетонные перемычки. Данные элементы служат опорой для стен, а так же фиксируют дверные и оконные проёмы. Данная продукция ЖБИ отличается своей прочностью и долговечностью. Составляющие железобетонных перемычек (металл и бетон), благодаря своим свойствам, функционируют в отличном тандеме: металл не боится растяжения, однако уязвим при сжатии, бетон же наоборот – может нести любые сдавливающие нагрузки, но будет подвержен разрушению при растяжении. Благодаря данным свойствам, устройство перемычек железобетонных конструкций отличается особой прочностью (надёжен при любых видах нагрузки), огнестойкостью, устойчив к любым перепадам температур (от минус 30 до плюс 60 градусов) и другим воздействиям окружающей среды.

Данная единица ЖБИ может быть задействована при постройке любых сооружений.

Устройство перемычек железобетонных изготавливается соответственно ГОСТу 948-84 с.1.038.1-1 в.1., а каждое изделие утверждается сертификатами и паспортами качества. Для выпуска данного объекта, в производстве используется напряженный железобетон не ниже класса, чем В15. Как правило, в процессе изготовления перемычек используется бетон марки М250. Бетон же, являющийся исходным сырьём для изготовления железобетонных перемычек, устойчив к резким изменениям температуры и может обладать морозостойкостью в пределах от F-35 до F-200. Бетон марки М250 также отличается высоким коэффициентом жесткости, устойчивостью к механическим перегрузкам и образованию трещин. Данный материал так же характеризуется высокой сейсмоустойчивостью (конструкции, построенные с использованием данного класса бетона выдерживают землетрясения силой до 7 баллов). В принципе, строительство железобетонных перемычек допускает использование бетона и других марок, отличающихся меньшей плотностью.

Однако данное решение принимается с учётом климатической среды в регионе строительства и общих условий эксплуатации будущего здания.

В зависимости от вида возводимой конструкции, процедура армирования железобетонных перемычек может производиться продольной напряженной арматурой либо простой арматурой. Для этого используют нерифленый или рифленый стальной прут диаметром 0,4-0,6 мм. Ещё на стадии проектирования просчитывается допустимая нагрузка каждой единицы данного вида. Измерения производят в килограмм силах на метр. Так, различают простые железобетонные перемычки и усиленные (от 100 кг с/м до 3700 кг с/м).

В зависимости от внешнего вида и конструктивных свойств, железобетонные перемычки подразделяют на несколько видов. Так, по внешнему виду различают плитные и брусковые перемычки.

Плитные перемычки выпускаются в виде плоской плиты со следующими габаритами: длина от 1030 до 4800 мм, ширина от 120 до 250 мм, высота от 65 до 585 мм. Данный вид отлично переносит различные агрессивные воздействия окружающей среды и пригоден для применений в сейсмически неблагоприятных районах (выносит колебания амплитудой до7 баллов). Область применения данного вида ЖБИ перемычек: перекрытия внутренних оконных и дверных проемов (при максимальной ширине 3 м). Маркируются плитные перемычки сочетанием ПП.

Брусковые перемычки являются более распространёнными среди всех видов ЖБИ единиц. Они имеют прямоугольную форму и следующие габариты: длина от 1 до 6 метров, ширина до 250 мм, толщина от 6,5 до 29 см. Такое устройство перемычек железобетонных отличается высоким коэффициентом прочности (они выдерживают колебания амплитудой до 9 баллов). В маркировке данные изделия обозначаются сочетанием ПБ.

Помимо основных видов перемычек, различают арочные (находят применение в процессе сборки дверных декоративных и оконных проёмов), балочные (предназначены для устройства опоры и примыкания плит перекрытий), фасадные (имеют своим предназначением перекрытие входных проёмов, название своё данные перемычки заслужили тем, что находятся они на внешней части здания).

Учитывая конструктивные свойства перемычки, различают стандартные и усиленные (относительно оптимальной величины несущей нагрузки перемычки). Последние используются в постройках с толстыми стенами и способны выносить нагрузку намного большую, чем стандартные. ЖБ перемычка помимо своего веса должна выдерживать вес всей кладки, которая находится над ней и тяжесть перекрытий (если речь идёт о несущих перемычках). Так, к примеру, перемычка, рассчитанная на вес менее 800 кгс/м, – не подходит для установки на нее перекрытий. Обычно, перемычка должна быть способной вынести нагрузку в пределах от 100 кг*с/м до 3700 кг*с/м.

Устройство перемычек железобетонных должно так же рассчитывать опирание: при установлении перемычки размер опирания играет главную роль в прочности конструкции. Для несущих перемычек минимумом является 250 мм, для обычных размер рассчитывается в зависимости от размеров пролёта (пролет до 1, 5м – 125 мм; пролет до 1, 75м – 200 мм; пролет более 1, 75м – 250 мм).

Существует ряд маркировок, расшифровывающих устройство перемычек железобетонных конструкций:

— 1ПБ-10-1п перемычка брусковая железобетонная
— 1ПП-22-3п жб перемычка плоская
— Первая цифра — порядковый номер поперечного сечения перемычки
— ПБ, ПП, ББ тип жб перемычки
— Вторая цифра — длина в дм.


— Третья цифра — допустимая нагрузка кН/м (кгс/м)
— П — присутствие монтажных петель

Устройство бетонных перемычек и кирпичных стенах

Выполняются горизонтальными рядами кирпича; под нижним рядом кирпича в слой раствора толщиной не менее 1,5 см закладывают пачечную или круглую арматурную сталь (3—4 прута диаметром 5—6 мм). Назначение арматуры — поддержать кирпичи от выпадения. Арматура покрывается цементным молоком и укладывается.

Неармированные плоские (рядовые) кирпичные перемычки

Неармированные перемычки не применяются (без принятия особых конструктивных мер) в зданиях:

• 1) сейсмических районов;
• 2) подверженных значительным вибрациям;
• 3) основанных на плывунах, лёссовых, насыпных и тому подобных грунтах.

Расчетная длина перемычки — проем в свету; строительная длина — ширина проема + 25 см с каждой стороны;
высота перемычки— от верха проема до низа балок перекрытий (не менее 5—6 рядов кирпичной кладки).

Наибольший пролет в свету неармированных рядовых перемычек—2,25 м.

В пределах строительной высоты (5—6 рядов) кладка перемычки ведется на цементном или смешанном растворе марки не ниже «30». При кладке стен на известковом растворе промежуток между строительными длинами соседних перемычек (над простенками) на высоту перемычки ведется на одном растворе с кладкой перемычек, образуя пояс на одинаковом растворе.

Сборные железобетонные перемычки

Применяются для перекрытия оконных и дверных проемов капитальных каменных зданий; пролет до 2,25м (внутренние размеры в четвертях).
Деление перемычек на брусковые и плитные.
Арматура — обычная, сварная, сетчатая из холодно­тянутой проволоки, крученая, витая и т.п. Армирование перемычек производится круглой сталью марок СТ-3 и СТ-ОС (при прочности бетона на сжатие

R= ПО кг/см2).

Толщина защитного слоя (бетона) для перемычек, не несущих нагрузку от перекрытий, — 10 мм, несущих нагрузку от кладки  перекрытий и пр. — 20 мм.
Коэфициент запаса прочности перемычек на изгиб: несущих равномерно распределенную нагрузку от кладки над ними не < К — 1,6; несущих нагрузку от кладки перекрытий и пр. — не < К = 1,8.

Хранение и транспорт

Перемычки необходимо хранить в штабелях; между горизонтальными рядами, на расстоянии 0,3—0,4 м от их концов, укладывать деревянные прокладки.

При высоте опор более 2,5 м необходимо найденную величину пят свода увеличить на 1/6; при нагруженных опорах или выпускных пятах арок указанные размеры можно уменьшить.

Перемычки железобетонные своими руками | Строительный портал

При строительстве любого дома возникает необходимость использования железобетонных перемычек. Можно их заказать или сделать самостоятельно. Но учитывая цену железобетонных перемычек, предпочтительнее выбрать второй вариант. Безусловно, многим кажется, что заводские изделия являются более удобными или надежными, но сделать качественные перемычки своими руками довольно просто.

К тому же вы значительно сэкономите свои средства, поскольку платить придется только за материалы. В этой статье мы рассмотрим технологию самостоятельного изготовления перемычек.

Содержание:

1. Виды железобетонных перемычек
2. Методы изготовления железобетонных перемычек
3. Изготовление опалубки для перемычки
4. Утепление железобетонной перемычки
5. Армирование железобетонной перемычки
6. Процедура укрепления опалубки
7. Заливка формы бетоном
8. Нормативы установки перемычек
9. Советы при изготовлении перемычки

Виды железобетонных перемычек

Железобетонные изделия широко применяются в строительной индустрии. Благодаря прочности, долговечности и разнообразию они находятся на первых местах среди сегодняшних материалов для строительства. Перемычки из бетона занимают высокое место среди остальных железобетонных изделий, несмотря на небольшой размер и вес. Без перемычек вы не сможете сконструировать ни один дом из бетонных и пенобетонных камней, кирпича и т. д. Армированные железобетонные перемычки необходимы для опоры и той части, которая находится над проемом двери или окна. Они применяются для перекрытия оконных и дверных проемов в блочных, каменных и кирпичных стенах.

Простая технология производства железобетонных перемычек дает очень эффективные результаты. Это обусловлено тем, что бетонный состав заливается в опалубку с заранее уложенной стальной арматурой. Металлическая арматура принимает тяжести на различные изгибы и растяжения, а бетонная арматура — на сжатия.

Перемычки могут быть арочными, стальными, кирпичными, армокирпичными и т.д.
Существует несколько видов — брусковые, сборные, оконные и несущие перемычки. Они изготавливаются из бетона тяжелой марки и обозначаются соответственными буквами, где указаны длина, расчетная нагрузка и типоразмер.

Железобетонные сборные перемычки являются наиболее популярными. Они маркируются обозначением ПР и состоят из классических брусков железобетона и плит. Такое свойство, как сборность, является огромным преимуществом, поскольку в ходе кладки вы можете установить перемычку и продолжить делать кладку. Пилить кирпич и выводить ряды необязательно, за счет модульности размеров перемычки.

Оконные перемычки из бетона используются для перекрытия оконных проемов. Этот вид широко применяется в кирпичных постройках, но также может использоваться в постройках из натурального или искусственного камня.

Несущие железобетонные перемычки используются при необходимости закрытия проемов несущих стен. Усиленные железобетонные перемычки нужны для принятия нагрузок от плит перегородки. Несущие балки принимают нагрузку только от стены, расположенной над проемом. Прогонами называют перемычки больших размеров, а ригелями — горизонтально-расположенные балки с полкой, которая необходима в качестве основы, на которую будут упираться вышестоящие конструкции. Как и все остальные виды, они широко применяются в строительстве разных объектов.

Существует еще один вид железобетонных перемычек. Это карандаши — тонкие несущие перемычки, которые часто используются в межкомнатных перегородках толщиной 120 миллиметров. Также они часто задействуются в проемах для дверей. Наиболее популярными являются перемычки для проемов окон и дверей.

Методы изготовления железобетонных перемычек

Для изготовления железобетонных перемычек вам понадобятся следующие материалы — арматура, уголки, доски, гвозди, бетономешалка (не обязательно), обвязочная проволока, цемент, щебень и песок для бетонного состава. Вам могут потребоваться и другие материалы, которые вы можете использовать по желанию. Прежде чем начинать работу, необходимо подобрать правильный вид перемычек.

Для маленьких зданий с легкой конструкцией можно использовать обыкновенные перемычки для дополнительной экономии. Также их следует задействовать в случаях, когда своды перекрытия всех этажей делают упор на армированные пояса, которые сами принимают нагрузки и распределяют их равномерно.

Давайте рассмотрим технологии изготовления железобетонной перемычки своими руками. Можно залить перемычку сразу над проемом или изготовить сначала на земле, после чего монтировать ее в проем. Вы можете использовать более удобный вариант. Если вам больше понравится первый метод, придется повозиться с устройством опалубки, если второй — поднимать и монтировать уже сделанную перемычку самостоятельно.

Последний вариант является более тяжелым, возможно придется нанимать кран для подъема. В этом случае необходимо изготовить даже две перемычки, ширина которых равняется 150 миллиметров. При этом толщина забутовочной кладки составляет 300 миллиметров — 100 миллиметров утеплителя и пеноблок.

Изготовление опалубки для перемычки

Но если вы отдалите предпочтение первому методу — заливке перемычки уже в проеме, то сэкономите свои силы, деньги и время. Дополнительном плюсом можно назвать то, что в этом случае понадобится только одна перемычка. Установка опалубки может вызывать некоторые вопросы, но мы попытаемся ответить на них.

Опалубка для железобетонной перемычки должна надежно крепиться и удерживать внутри довольно тяжелый бетон. Форму можно сделать из деревянных досок, из которых следует создать щиты. Их толщина должна составлять 20-25 миллиметров. Доски необходимо скреплять саморезами или гвоздями. Рекомендуется использовать саморезы и вкручивать их шуруповертом. После применения вы сможете легко разобрать опалубку, просто выкручивая саморезы.

Для начала следует установить в проем горизонтальный щит, который будет упираться на подпорки. Вы можете разместить его в один уровень с заполняющей кладкой или слегка выйти за ее пределы. Если щит будет немного выходить за пределы кладки, он должен устанавливаться на нее сверху, а не с боку.

На горизонтальный щит в опалубку необходимо положить арматурную сетку. После этого вертикальный щит следует закрепить саморезами. При заливке для лучшей устойчивости щита его можно привязать к укладочной сетке при помощи вязальной проволоки. Ее нужно обязательно натянуть. Этот способ не позволит щиту перемещаться из-за бетонной нагрузки, и он будет хорошо крепиться к окну.

Утепление железобетонной перемычки

Между перемычкой и лицевой кладкой необходимо положить утепляющий слой. В качестве утеплителя вы можете задействовать минеральную вату, которая подходит и для утепления стен. В любом случае толщина утеплителя должна составлять около 100 миллиметров. Утеплитесь следует положить в опалубку и залить бетоном.

Если вы будете использовать минеральную вату, будущее окно будет упираться в ее поверхность. При этом заполнение стыка установочной пеной не даст полной гарантии устойчивости рамы. Поэтому откосы оконного проема необходимо заложить заполняющим кирпичом, чтобы окно упиралось в него и после этого надежно закрепилось монтажной пеной.

Стоит отметить, что при использовании на откосах забутовочной кладки откосы придется утеплить еще раз. Если вы не хотите создавать лишних хлопот и не хотите наносить повторный слой, можно использовать немного другой способ утепления перемычки. Он также является надежным и даже более простым. Для этого можно задействовать экструдированный пенополистирол вместо минеральной ваты.

Этот утеплитель известен более прочной поверхностью. Толщина его листов должна составлять около 30 миллиметров. При установке окна промежуток между рамой и утеплительным материалом стоит заполнить пеной, которая будет упираться в твердую плоскость утеплителя и надежно фиксировать окно в проеме. В этом случае вы можете не использовать дополнительный слой утеплителя.

Армирование железобетонной перемычки

Диаметр арматуры будет зависеть от типа изделия – плитная или брусковая железобетонная перемычка. Для нашего случая можно использовать обыкновенную арматуру, которая воспринимает небольшие нагрузки и является ненесущей. Этот вид можно использовать из-за применения армированного пояса и легкой конструкции крыши.

Для нашей перемычки можно воспользоваться сеткой арматуры из двух нитей. Ее диаметр должен составлять 6-8 миллиметров. Приготовленную арматуру следует уложить вдоль перемычки. Прутья арматуры необходимо скрепить вязальной проволокой. Для соединения арматуры не требуется применять сварку. В конце у вас получится сетка, по виду похожая на приставную лестницу.

Процедура укрепления опалубки

Когда вы будете устанавливать горизонтальный щит опалубки, следует воспользоваться подпорками. Многие строители пренебрегают этим правилом и не принимают во внимание довольно большой вес бетона, который составляет приблизительно 2,5 тонн на метр кубический. Когда раствор будет заливаться в форму, он может прогнуть щит или сместить его, что скажется на форме будущей перемычки, которую уже невозможно будет переделать.

Поэтому лучше заранее позаботиться о надежной форме и ее устойчивой конструкции. Когда будете закреплять подпорку, необходимо расположить ее по центру проема, поближе к окну. В этом случае внутренний край будет закреплен к вертикальному щиту, поэтому не сможет провиснуть.

Заливка формы бетоном

Для заливки можно использовать бетон с маркировкой 200. Чтобы его приготовить, вам понадобится цемент, щебень и песок в пропорциях 1:2:5. Рекомендуется предварительно промыть щебень и очистить его от засохшей грязи, а песок хорошенько просеять. Для приготовления бетона очень важно использовать свежий цемент, тогда бетон получится более прочным.

Сначала смесь необходимо перемешивать в сухом состоянии, затем добавить воду. Стоит отметить, что от качества перемешивания зависит качество получаемого бетона. Вы можете перемешивать состав вручную обычной палкой или воспользоваться бетономешалкой. Когда вы будете заливать раствор, арматуру следует немного приподнять над горизонтальным щитом.

Это делается для того, чтобы в дальнейшем она полностью утонула в бетоне и не выглядывала наружу. Поэтому положите осколки кирпича (20 миллиметров толщиной) под арматурную сетку и начинайте заливать бетонный раствор. Когда бетон полностью застынет, вы можете приступать к установке стены над формой.

Если вы можете выбирать, желательно сделать четверть в окне. Такой подход является красивым и практичным. Это позволит защитить ваше помещение от сквозняков, холодного воздуха и спрятать щели с установочной пеной. Размеры четверти должны равняться 5 сантиметрам сверху окон и по бокам. Снизу — в месте установки подоконника размер должен быть 2 сантиметра.

Нормативы установки перемычек

Для укрепления проемов во внешних несущих стенах необходимо задействовать только укрепленные перемычки из бетона самых тяжелых марок. Они должны быть упрочнены арматурой из напряженного металла. Каждый вид перемычки, будь то усиленная или плитная железобетонная перемычка, и типоразмер рассчитаны на определенные нагрузки, которые должен выдержать элемент. Очень важно строго соблюдать допустимую глубину опоры перемычки.

Величина стены должна обязательно соответствовать ширине оконного или дверного проема. К примеру, для проема, ширина которого начинается от 1500 миллиметров, глубина опоры должна составлять около 125 миллиметров. Если ширина до 1800 миллиметров, норма глубины должна составлять около 200 миллиметров. Если ширина от 1800 миллиметров, норма глубины должна составлять не менее 250 миллиметров.

Очень часто причиной неустойчивости железобетонной перемычки становится выбор не того вида или нарушение правил установки. Если в процессе строительства дефект не обнаружился и после его завершения облицовочная кладка начала смещаться или на стенах появились трещины, значит, в процессе строительства был допущен брак. Перемычка из бетона для несущей стены могла не выдержать нагрузки.

Также могло произойти разрушение из-за тяжести перемычки наружной облицовочной кладки. В последнем случае можно исправить дефект. Для этого необходимо разобрать бетонную кладку и сделать другую перемычку. А вот первый случай исправить уже невозможно. Здание необходимо перестроить, поскольку оно является небезопасным для проживания.

Советы при изготовлении перемычки

При создании железобетонных перемычек нужно строго следовать технологии, которую мы описали выше. Но, кроме того, необходимо обратить внимание на некоторые тонкости и нюансы этого рабочего процесса:

1. Обязательно придерживайтесь размеров железобетонных перемычек. Высота перемычки из бетона должна быть не более 1/20 длины проема, а ширину рекомендуется делать по ширине стены, чтобы лишние уступы отсутствовали.
2. При самостоятельном изготовлении диаметр арматурной сетки должен равняться 14 миллиметрам. Тогда железобетонный пояс будет довольно прочным.
3. Нижнюю часть опалубки и распорку рекомендуется снимать через 25 дней, чтобы бетон мог окрепнуть окончательно.
4. Желательно использовать только купленные перемычки или изготавливать их при помощи опалубки. Этот подход является более профессиональным и надежным.
5. Лучше производить заливку перемычки, когда ее верхняя часть будет стоять в один уровень с верхом последнего положенного кирпича, газоблока и т.д. Такой метод позволит вам продолжать кладку без перепадов.
6. Когда вы будете заливать раствор в опалубку, хорошо утрамбуйте его во избежание появления пустот.
7. Если вы не можете определиться с видом перемычки для вашей постройки, лучше проконсультироваться с профессионалом.
8. Перемычки следует подбирать по типу тяжести, которую они могут воспринимать. Вы можете заливать их уже в проеме. Такой подход сэкономит ваши финансы и время.
9. При изготовлении железобетонных перемычек для окон желательно делать окна с четвертью.
10. Для проемов окон и дверей рекомендуется выбрать обыкновенные ненесущие перемычки. Для этого необходимо заранее приготовить армированные пояса и конструктивные элементы небольшого веса.

Как видите, изготовить железобетонные перемычки самостоятельно вовсе не сложно. К тому же вы можете выбрать один из двух вариантов производства, описанных выше. Главное заранее просчитать количество необходимых материалов и приготовить их. При внимательном соблюдении технологий и нормативов строительства у вас получится прочная, надежная и долговечная перемычка. Мы желаем вам сделать качественную перемычку из железобетона, которая будет радовать вас долгое время!


Перемычки железобетонные своими руками | Строительный портал

При строительстве любого дома возникает необходимость использования железобетонных перемычек. Можно их заказать или сделать самостоятельно. Но учитывая цену железобетонных перемычек, предпочтительнее выбрать второй вариант. Безусловно, многим кажется, что заводские изделия являются более удобными или надежными, но сделать качественные перемычки своими руками довольно просто. К тому же вы значительно сэкономите свои средства, поскольку платить придется только за материалы. В этой статье мы рассмотрим технологию самостоятельного изготовления перемычек.

Содержание:

1. Виды железобетонных перемычек
2. Методы изготовления железобетонных перемычек
3. Изготовление опалубки для перемычки
4. Утепление железобетонной перемычки
5. Армирование железобетонной перемычки
6. Процедура укрепления опалубки
7. Заливка формы бетоном
8. Нормативы установки перемычек
9. Советы при изготовлении перемычки

Виды железобетонных перемычек

Железобетонные изделия широко применяются в строительной индустрии. Благодаря прочности, долговечности и разнообразию они находятся на первых местах среди сегодняшних материалов для строительства. Перемычки из бетона занимают высокое место среди остальных железобетонных изделий, несмотря на небольшой размер и вес. Без перемычек вы не сможете сконструировать ни один дом из бетонных и пенобетонных камней, кирпича и т.д. Армированные железобетонные перемычки необходимы для опоры и той части, которая находится над проемом двери или окна. Они применяются для перекрытия оконных и дверных проемов в блочных, каменных и кирпичных стенах.

Простая технология производства железобетонных перемычек дает очень эффективные результаты. Это обусловлено тем, что бетонный состав заливается в опалубку с заранее уложенной стальной арматурой. Металлическая арматура принимает тяжести на различные изгибы и растяжения, а бетонная арматура — на сжатия.

Перемычки могут быть арочными, стальными, кирпичными, армокирпичными и т.д.
Существует несколько видов — брусковые, сборные, оконные и несущие перемычки. Они изготавливаются из бетона тяжелой марки и обозначаются соответственными буквами, где указаны длина, расчетная нагрузка и типоразмер.

Железобетонные сборные перемычки являются наиболее популярными. Они маркируются обозначением ПР и состоят из классических брусков железобетона и плит. Такое свойство, как сборность, является огромным преимуществом, поскольку в ходе кладки вы можете установить перемычку и продолжить делать кладку. Пилить кирпич и выводить ряды необязательно, за счет модульности размеров перемычки.

Оконные перемычки из бетона используются для перекрытия оконных проемов. Этот вид широко применяется в кирпичных постройках, но также может использоваться в постройках из натурального или искусственного камня.

Несущие железобетонные перемычки используются при необходимости закрытия проемов несущих стен. Усиленные железобетонные перемычки нужны для принятия нагрузок от плит перегородки. Несущие балки принимают нагрузку только от стены, расположенной над проемом. Прогонами называют перемычки больших размеров, а ригелями — горизонтально-расположенные балки с полкой, которая необходима в качестве основы, на которую будут упираться вышестоящие конструкции. Как и все остальные виды, они широко применяются в строительстве разных объектов.

Существует еще один вид железобетонных перемычек. Это карандаши — тонкие несущие перемычки, которые часто используются в межкомнатных перегородках толщиной 120 миллиметров. Также они часто задействуются в проемах для дверей. Наиболее популярными являются перемычки для проемов окон и дверей.

Методы изготовления железобетонных перемычек

Для изготовления железобетонных перемычек вам понадобятся следующие материалы — арматура, уголки, доски, гвозди, бетономешалка (не обязательно), обвязочная проволока, цемент, щебень и песок для бетонного состава. Вам могут потребоваться и другие материалы, которые вы можете использовать по желанию. Прежде чем начинать работу, необходимо подобрать правильный вид перемычек.

Для маленьких зданий с легкой конструкцией можно использовать обыкновенные перемычки для дополнительной экономии. Также их следует задействовать в случаях, когда своды перекрытия всех этажей делают упор на армированные пояса, которые сами принимают нагрузки и распределяют их равномерно.

Давайте рассмотрим технологии изготовления железобетонной перемычки своими руками. Можно залить перемычку сразу над проемом или изготовить сначала на земле, после чего монтировать ее в проем. Вы можете использовать более удобный вариант. Если вам больше понравится первый метод, придется повозиться с устройством опалубки, если второй — поднимать и монтировать уже сделанную перемычку самостоятельно.

Последний вариант является более тяжелым, возможно придется нанимать кран для подъема. В этом случае необходимо изготовить даже две перемычки, ширина которых равняется 150 миллиметров. При этом толщина забутовочной кладки составляет 300 миллиметров — 100 миллиметров утеплителя и пеноблок.

Изготовление опалубки для перемычки

Но если вы отдалите предпочтение первому методу — заливке перемычки уже в проеме, то сэкономите свои силы, деньги и время. Дополнительном плюсом можно назвать то, что в этом случае понадобится только одна перемычка. Установка опалубки может вызывать некоторые вопросы, но мы попытаемся ответить на них.

Опалубка для железобетонной перемычки должна надежно крепиться и удерживать внутри довольно тяжелый бетон. Форму можно сделать из деревянных досок, из которых следует создать щиты. Их толщина должна составлять 20-25 миллиметров. Доски необходимо скреплять саморезами или гвоздями. Рекомендуется использовать саморезы и вкручивать их шуруповертом. После применения вы сможете легко разобрать опалубку, просто выкручивая саморезы.

Для начала следует установить в проем горизонтальный щит, который будет упираться на подпорки. Вы можете разместить его в один уровень с заполняющей кладкой или слегка выйти за ее пределы. Если щит будет немного выходить за пределы кладки, он должен устанавливаться на нее сверху, а не с боку.

На горизонтальный щит в опалубку необходимо положить арматурную сетку. После этого вертикальный щит следует закрепить саморезами. При заливке для лучшей устойчивости щита его можно привязать к укладочной сетке при помощи вязальной проволоки. Ее нужно обязательно натянуть. Этот способ не позволит щиту перемещаться из-за бетонной нагрузки, и он будет хорошо крепиться к окну.

Утепление железобетонной перемычки

Между перемычкой и лицевой кладкой необходимо положить утепляющий слой. В качестве утеплителя вы можете задействовать минеральную вату, которая подходит и для утепления стен. В любом случае толщина утеплителя должна составлять около 100 миллиметров. Утеплитесь следует положить в опалубку и залить бетоном.

Если вы будете использовать минеральную вату, будущее окно будет упираться в ее поверхность. При этом заполнение стыка установочной пеной не даст полной гарантии устойчивости рамы. Поэтому откосы оконного проема необходимо заложить заполняющим кирпичом, чтобы окно упиралось в него и после этого надежно закрепилось монтажной пеной.

Стоит отметить, что при использовании на откосах забутовочной кладки откосы придется утеплить еще раз. Если вы не хотите создавать лишних хлопот и не хотите наносить повторный слой, можно использовать немного другой способ утепления перемычки. Он также является надежным и даже более простым. Для этого можно задействовать экструдированный пенополистирол вместо минеральной ваты.

Этот утеплитель известен более прочной поверхностью. Толщина его листов должна составлять около 30 миллиметров. При установке окна промежуток между рамой и утеплительным материалом стоит заполнить пеной, которая будет упираться в твердую плоскость утеплителя и надежно фиксировать окно в проеме. В этом случае вы можете не использовать дополнительный слой утеплителя.

Армирование железобетонной перемычки

Диаметр арматуры будет зависеть от типа изделия – плитная или брусковая железобетонная перемычка. Для нашего случая можно использовать обыкновенную арматуру, которая воспринимает небольшие нагрузки и является ненесущей. Этот вид можно использовать из-за применения армированного пояса и легкой конструкции крыши.

Для нашей перемычки можно воспользоваться сеткой арматуры из двух нитей. Ее диаметр должен составлять 6-8 миллиметров. Приготовленную арматуру следует уложить вдоль перемычки. Прутья арматуры необходимо скрепить вязальной проволокой. Для соединения арматуры не требуется применять сварку. В конце у вас получится сетка, по виду похожая на приставную лестницу.

Процедура укрепления опалубки

Когда вы будете устанавливать горизонтальный щит опалубки, следует воспользоваться подпорками. Многие строители пренебрегают этим правилом и не принимают во внимание довольно большой вес бетона, который составляет приблизительно 2,5 тонн на метр кубический. Когда раствор будет заливаться в форму, он может прогнуть щит или сместить его, что скажется на форме будущей перемычки, которую уже невозможно будет переделать.

Поэтому лучше заранее позаботиться о надежной форме и ее устойчивой конструкции. Когда будете закреплять подпорку, необходимо расположить ее по центру проема, поближе к окну. В этом случае внутренний край будет закреплен к вертикальному щиту, поэтому не сможет провиснуть.

Заливка формы бетоном

Для заливки можно использовать бетон с маркировкой 200. Чтобы его приготовить, вам понадобится цемент, щебень и песок в пропорциях 1:2:5. Рекомендуется предварительно промыть щебень и очистить его от засохшей грязи, а песок хорошенько просеять. Для приготовления бетона очень важно использовать свежий цемент, тогда бетон получится более прочным.

Сначала смесь необходимо перемешивать в сухом состоянии, затем добавить воду. Стоит отметить, что от качества перемешивания зависит качество получаемого бетона. Вы можете перемешивать состав вручную обычной палкой или воспользоваться бетономешалкой. Когда вы будете заливать раствор, арматуру следует немного приподнять над горизонтальным щитом.

Это делается для того, чтобы в дальнейшем она полностью утонула в бетоне и не выглядывала наружу. Поэтому положите осколки кирпича (20 миллиметров толщиной) под арматурную сетку и начинайте заливать бетонный раствор. Когда бетон полностью застынет, вы можете приступать к установке стены над формой.

Если вы можете выбирать, желательно сделать четверть в окне. Такой подход является красивым и практичным. Это позволит защитить ваше помещение от сквозняков, холодного воздуха и спрятать щели с установочной пеной. Размеры четверти должны равняться 5 сантиметрам сверху окон и по бокам. Снизу — в месте установки подоконника размер должен быть 2 сантиметра.

Нормативы установки перемычек

Для укрепления проемов во внешних несущих стенах необходимо задействовать только укрепленные перемычки из бетона самых тяжелых марок. Они должны быть упрочнены арматурой из напряженного металла. Каждый вид перемычки, будь то усиленная или плитная железобетонная перемычка, и типоразмер рассчитаны на определенные нагрузки, которые должен выдержать элемент. Очень важно строго соблюдать допустимую глубину опоры перемычки.

Величина стены должна обязательно соответствовать ширине оконного или дверного проема. К примеру, для проема, ширина которого начинается от 1500 миллиметров, глубина опоры должна составлять около 125 миллиметров. Если ширина до 1800 миллиметров, норма глубины должна составлять около 200 миллиметров. Если ширина от 1800 миллиметров, норма глубины должна составлять не менее 250 миллиметров.

Очень часто причиной неустойчивости железобетонной перемычки становится выбор не того вида или нарушение правил установки. Если в процессе строительства дефект не обнаружился и после его завершения облицовочная кладка начала смещаться или на стенах появились трещины, значит, в процессе строительства был допущен брак. Перемычка из бетона для несущей стены могла не выдержать нагрузки.

Также могло произойти разрушение из-за тяжести перемычки наружной облицовочной кладки. В последнем случае можно исправить дефект. Для этого необходимо разобрать бетонную кладку и сделать другую перемычку. А вот первый случай исправить уже невозможно. Здание необходимо перестроить, поскольку оно является небезопасным для проживания.

Советы при изготовлении перемычки

При создании железобетонных перемычек нужно строго следовать технологии, которую мы описали выше. Но, кроме того, необходимо обратить внимание на некоторые тонкости и нюансы этого рабочего процесса:

1. Обязательно придерживайтесь размеров железобетонных перемычек. Высота перемычки из бетона должна быть не более 1/20 длины проема, а ширину рекомендуется делать по ширине стены, чтобы лишние уступы отсутствовали.
2. При самостоятельном изготовлении диаметр арматурной сетки должен равняться 14 миллиметрам. Тогда железобетонный пояс будет довольно прочным.
3. Нижнюю часть опалубки и распорку рекомендуется снимать через 25 дней, чтобы бетон мог окрепнуть окончательно.
4. Желательно использовать только купленные перемычки или изготавливать их при помощи опалубки. Этот подход является более профессиональным и надежным.
5. Лучше производить заливку перемычки, когда ее верхняя часть будет стоять в один уровень с верхом последнего положенного кирпича, газоблока и т.д. Такой метод позволит вам продолжать кладку без перепадов.
6. Когда вы будете заливать раствор в опалубку, хорошо утрамбуйте его во избежание появления пустот.
7. Если вы не можете определиться с видом перемычки для вашей постройки, лучше проконсультироваться с профессионалом.
8. Перемычки следует подбирать по типу тяжести, которую они могут воспринимать. Вы можете заливать их уже в проеме. Такой подход сэкономит ваши финансы и время.
9. При изготовлении железобетонных перемычек для окон желательно делать окна с четвертью.
10. Для проемов окон и дверей рекомендуется выбрать обыкновенные ненесущие перемычки. Для этого необходимо заранее приготовить армированные пояса и конструктивные элементы небольшого веса.

Как видите, изготовить железобетонные перемычки самостоятельно вовсе не сложно. К тому же вы можете выбрать один из двух вариантов производства, описанных выше. Главное заранее просчитать количество необходимых материалов и приготовить их. При внимательном соблюдении технологий и нормативов строительства у вас получится прочная, надежная и долговечная перемычка. Мы желаем вам сделать качественную перемычку из железобетона, которая будет радовать вас долгое время!


Перемычки железобетонные своими руками | Строительный портал

При строительстве любого дома возникает необходимость использования железобетонных перемычек. Можно их заказать или сделать самостоятельно. Но учитывая цену железобетонных перемычек, предпочтительнее выбрать второй вариант. Безусловно, многим кажется, что заводские изделия являются более удобными или надежными, но сделать качественные перемычки своими руками довольно просто. К тому же вы значительно сэкономите свои средства, поскольку платить придется только за материалы. В этой статье мы рассмотрим технологию самостоятельного изготовления перемычек.

Содержание:

1. Виды железобетонных перемычек
2. Методы изготовления железобетонных перемычек
3. Изготовление опалубки для перемычки
4. Утепление железобетонной перемычки
5. Армирование железобетонной перемычки
6. Процедура укрепления опалубки
7. Заливка формы бетоном
8. Нормативы установки перемычек
9. Советы при изготовлении перемычки

Виды железобетонных перемычек

Железобетонные изделия широко применяются в строительной индустрии. Благодаря прочности, долговечности и разнообразию они находятся на первых местах среди сегодняшних материалов для строительства. Перемычки из бетона занимают высокое место среди остальных железобетонных изделий, несмотря на небольшой размер и вес. Без перемычек вы не сможете сконструировать ни один дом из бетонных и пенобетонных камней, кирпича и т.д. Армированные железобетонные перемычки необходимы для опоры и той части, которая находится над проемом двери или окна. Они применяются для перекрытия оконных и дверных проемов в блочных, каменных и кирпичных стенах.

Простая технология производства железобетонных перемычек дает очень эффективные результаты. Это обусловлено тем, что бетонный состав заливается в опалубку с заранее уложенной стальной арматурой. Металлическая арматура принимает тяжести на различные изгибы и растяжения, а бетонная арматура — на сжатия.

Перемычки могут быть арочными, стальными, кирпичными, армокирпичными и т.д.
Существует несколько видов — брусковые, сборные, оконные и несущие перемычки. Они изготавливаются из бетона тяжелой марки и обозначаются соответственными буквами, где указаны длина, расчетная нагрузка и типоразмер.

Железобетонные сборные перемычки являются наиболее популярными. Они маркируются обозначением ПР и состоят из классических брусков железобетона и плит. Такое свойство, как сборность, является огромным преимуществом, поскольку в ходе кладки вы можете установить перемычку и продолжить делать кладку. Пилить кирпич и выводить ряды необязательно, за счет модульности размеров перемычки.

Оконные перемычки из бетона используются для перекрытия оконных проемов. Этот вид широко применяется в кирпичных постройках, но также может использоваться в постройках из натурального или искусственного камня.

Несущие железобетонные перемычки используются при необходимости закрытия проемов несущих стен. Усиленные железобетонные перемычки нужны для принятия нагрузок от плит перегородки. Несущие балки принимают нагрузку только от стены, расположенной над проемом. Прогонами называют перемычки больших размеров, а ригелями — горизонтально-расположенные балки с полкой, которая необходима в качестве основы, на которую будут упираться вышестоящие конструкции. Как и все остальные виды, они широко применяются в строительстве разных объектов.

Существует еще один вид железобетонных перемычек. Это карандаши — тонкие несущие перемычки, которые часто используются в межкомнатных перегородках толщиной 120 миллиметров. Также они часто задействуются в проемах для дверей. Наиболее популярными являются перемычки для проемов окон и дверей.

Методы изготовления железобетонных перемычек

Для изготовления железобетонных перемычек вам понадобятся следующие материалы — арматура, уголки, доски, гвозди, бетономешалка (не обязательно), обвязочная проволока, цемент, щебень и песок для бетонного состава. Вам могут потребоваться и другие материалы, которые вы можете использовать по желанию. Прежде чем начинать работу, необходимо подобрать правильный вид перемычек.

Для маленьких зданий с легкой конструкцией можно использовать обыкновенные перемычки для дополнительной экономии. Также их следует задействовать в случаях, когда своды перекрытия всех этажей делают упор на армированные пояса, которые сами принимают нагрузки и распределяют их равномерно.

Давайте рассмотрим технологии изготовления железобетонной перемычки своими руками. Можно залить перемычку сразу над проемом или изготовить сначала на земле, после чего монтировать ее в проем. Вы можете использовать более удобный вариант. Если вам больше понравится первый метод, придется повозиться с устройством опалубки, если второй — поднимать и монтировать уже сделанную перемычку самостоятельно.

Последний вариант является более тяжелым, возможно придется нанимать кран для подъема. В этом случае необходимо изготовить даже две перемычки, ширина которых равняется 150 миллиметров. При этом толщина забутовочной кладки составляет 300 миллиметров — 100 миллиметров утеплителя и пеноблок.

Изготовление опалубки для перемычки

Но если вы отдалите предпочтение первому методу — заливке перемычки уже в проеме, то сэкономите свои силы, деньги и время. Дополнительном плюсом можно назвать то, что в этом случае понадобится только одна перемычка. Установка опалубки может вызывать некоторые вопросы, но мы попытаемся ответить на них.

Опалубка для железобетонной перемычки должна надежно крепиться и удерживать внутри довольно тяжелый бетон. Форму можно сделать из деревянных досок, из которых следует создать щиты. Их толщина должна составлять 20-25 миллиметров. Доски необходимо скреплять саморезами или гвоздями. Рекомендуется использовать саморезы и вкручивать их шуруповертом. После применения вы сможете легко разобрать опалубку, просто выкручивая саморезы.

Для начала следует установить в проем горизонтальный щит, который будет упираться на подпорки. Вы можете разместить его в один уровень с заполняющей кладкой или слегка выйти за ее пределы. Если щит будет немного выходить за пределы кладки, он должен устанавливаться на нее сверху, а не с боку.

На горизонтальный щит в опалубку необходимо положить арматурную сетку. После этого вертикальный щит следует закрепить саморезами. При заливке для лучшей устойчивости щита его можно привязать к укладочной сетке при помощи вязальной проволоки. Ее нужно обязательно натянуть. Этот способ не позволит щиту перемещаться из-за бетонной нагрузки, и он будет хорошо крепиться к окну.

Утепление железобетонной перемычки

Между перемычкой и лицевой кладкой необходимо положить утепляющий слой. В качестве утеплителя вы можете задействовать минеральную вату, которая подходит и для утепления стен. В любом случае толщина утеплителя должна составлять около 100 миллиметров. Утеплитесь следует положить в опалубку и залить бетоном.

Если вы будете использовать минеральную вату, будущее окно будет упираться в ее поверхность. При этом заполнение стыка установочной пеной не даст полной гарантии устойчивости рамы. Поэтому откосы оконного проема необходимо заложить заполняющим кирпичом, чтобы окно упиралось в него и после этого надежно закрепилось монтажной пеной.

Стоит отметить, что при использовании на откосах забутовочной кладки откосы придется утеплить еще раз. Если вы не хотите создавать лишних хлопот и не хотите наносить повторный слой, можно использовать немного другой способ утепления перемычки. Он также является надежным и даже более простым. Для этого можно задействовать экструдированный пенополистирол вместо минеральной ваты.

Этот утеплитель известен более прочной поверхностью. Толщина его листов должна составлять около 30 миллиметров. При установке окна промежуток между рамой и утеплительным материалом стоит заполнить пеной, которая будет упираться в твердую плоскость утеплителя и надежно фиксировать окно в проеме. В этом случае вы можете не использовать дополнительный слой утеплителя.

Армирование железобетонной перемычки

Диаметр арматуры будет зависеть от типа изделия – плитная или брусковая железобетонная перемычка. Для нашего случая можно использовать обыкновенную арматуру, которая воспринимает небольшие нагрузки и является ненесущей. Этот вид можно использовать из-за применения армированного пояса и легкой конструкции крыши.

Для нашей перемычки можно воспользоваться сеткой арматуры из двух нитей. Ее диаметр должен составлять 6-8 миллиметров. Приготовленную арматуру следует уложить вдоль перемычки. Прутья арматуры необходимо скрепить вязальной проволокой. Для соединения арматуры не требуется применять сварку. В конце у вас получится сетка, по виду похожая на приставную лестницу.

Процедура укрепления опалубки

Когда вы будете устанавливать горизонтальный щит опалубки, следует воспользоваться подпорками. Многие строители пренебрегают этим правилом и не принимают во внимание довольно большой вес бетона, который составляет приблизительно 2,5 тонн на метр кубический. Когда раствор будет заливаться в форму, он может прогнуть щит или сместить его, что скажется на форме будущей перемычки, которую уже невозможно будет переделать.

Поэтому лучше заранее позаботиться о надежной форме и ее устойчивой конструкции. Когда будете закреплять подпорку, необходимо расположить ее по центру проема, поближе к окну. В этом случае внутренний край будет закреплен к вертикальному щиту, поэтому не сможет провиснуть.

Заливка формы бетоном

Для заливки можно использовать бетон с маркировкой 200. Чтобы его приготовить, вам понадобится цемент, щебень и песок в пропорциях 1:2:5. Рекомендуется предварительно промыть щебень и очистить его от засохшей грязи, а песок хорошенько просеять. Для приготовления бетона очень важно использовать свежий цемент, тогда бетон получится более прочным.

Сначала смесь необходимо перемешивать в сухом состоянии, затем добавить воду. Стоит отметить, что от качества перемешивания зависит качество получаемого бетона. Вы можете перемешивать состав вручную обычной палкой или воспользоваться бетономешалкой. Когда вы будете заливать раствор, арматуру следует немного приподнять над горизонтальным щитом.

Это делается для того, чтобы в дальнейшем она полностью утонула в бетоне и не выглядывала наружу. Поэтому положите осколки кирпича (20 миллиметров толщиной) под арматурную сетку и начинайте заливать бетонный раствор. Когда бетон полностью застынет, вы можете приступать к установке стены над формой.

Если вы можете выбирать, желательно сделать четверть в окне. Такой подход является красивым и практичным. Это позволит защитить ваше помещение от сквозняков, холодного воздуха и спрятать щели с установочной пеной. Размеры четверти должны равняться 5 сантиметрам сверху окон и по бокам. Снизу — в месте установки подоконника размер должен быть 2 сантиметра.

Нормативы установки перемычек

Для укрепления проемов во внешних несущих стенах необходимо задействовать только укрепленные перемычки из бетона самых тяжелых марок. Они должны быть упрочнены арматурой из напряженного металла. Каждый вид перемычки, будь то усиленная или плитная железобетонная перемычка, и типоразмер рассчитаны на определенные нагрузки, которые должен выдержать элемент. Очень важно строго соблюдать допустимую глубину опоры перемычки.

Величина стены должна обязательно соответствовать ширине оконного или дверного проема. К примеру, для проема, ширина которого начинается от 1500 миллиметров, глубина опоры должна составлять около 125 миллиметров. Если ширина до 1800 миллиметров, норма глубины должна составлять около 200 миллиметров. Если ширина от 1800 миллиметров, норма глубины должна составлять не менее 250 миллиметров.

Очень часто причиной неустойчивости железобетонной перемычки становится выбор не того вида или нарушение правил установки. Если в процессе строительства дефект не обнаружился и после его завершения облицовочная кладка начала смещаться или на стенах появились трещины, значит, в процессе строительства был допущен брак. Перемычка из бетона для несущей стены могла не выдержать нагрузки.

Также могло произойти разрушение из-за тяжести перемычки наружной облицовочной кладки. В последнем случае можно исправить дефект. Для этого необходимо разобрать бетонную кладку и сделать другую перемычку. А вот первый случай исправить уже невозможно. Здание необходимо перестроить, поскольку оно является небезопасным для проживания.

Советы при изготовлении перемычки

При создании железобетонных перемычек нужно строго следовать технологии, которую мы описали выше. Но, кроме того, необходимо обратить внимание на некоторые тонкости и нюансы этого рабочего процесса:

1. Обязательно придерживайтесь размеров железобетонных перемычек. Высота перемычки из бетона должна быть не более 1/20 длины проема, а ширину рекомендуется делать по ширине стены, чтобы лишние уступы отсутствовали.
2. При самостоятельном изготовлении диаметр арматурной сетки должен равняться 14 миллиметрам. Тогда железобетонный пояс будет довольно прочным.
3. Нижнюю часть опалубки и распорку рекомендуется снимать через 25 дней, чтобы бетон мог окрепнуть окончательно.
4. Желательно использовать только купленные перемычки или изготавливать их при помощи опалубки. Этот подход является более профессиональным и надежным.
5. Лучше производить заливку перемычки, когда ее верхняя часть будет стоять в один уровень с верхом последнего положенного кирпича, газоблока и т.д. Такой метод позволит вам продолжать кладку без перепадов.
6. Когда вы будете заливать раствор в опалубку, хорошо утрамбуйте его во избежание появления пустот.
7. Если вы не можете определиться с видом перемычки для вашей постройки, лучше проконсультироваться с профессионалом.
8. Перемычки следует подбирать по типу тяжести, которую они могут воспринимать. Вы можете заливать их уже в проеме. Такой подход сэкономит ваши финансы и время.
9. При изготовлении железобетонных перемычек для окон желательно делать окна с четвертью.
10. Для проемов окон и дверей рекомендуется выбрать обыкновенные ненесущие перемычки. Для этого необходимо заранее приготовить армированные пояса и конструктивные элементы небольшого веса.

Как видите, изготовить железобетонные перемычки самостоятельно вовсе не сложно. К тому же вы можете выбрать один из двух вариантов производства, описанных выше. Главное заранее просчитать количество необходимых материалов и приготовить их. При внимательном соблюдении технологий и нормативов строительства у вас получится прочная, надежная и долговечная перемычка. Мы желаем вам сделать качественную перемычку из железобетона, которая будет радовать вас долгое время!


Правильный монтаж перемычек в стенах и перегородках

В заданных рамках

Дом без окон и дверей — это просто бункер. Поэтому при возведении любого объекта недвижимости из кирпича или строительных блоков не обойтись без перемычек, образующих основу прочности оконных и дверных проёмов.



Современные строительные технологии предлагают несколько вариантов решения задачи перекрытия проёмов, при этом наиболее популярным способом остаётся монтаж железобетонных перемычек заводского изготовления. Это зачастую и удобнее, и проще.

Однако при проведении строительного контроля кладки стен и перегородок из кирпича и стеновых блоков около 20% всего количества выявляемых дефектов относится именно к некачественно исполнению монтажа перемычек. Все разновидности таких ошибок и нарушений при монтаже оконных или дверных проёмов можно условно разделить на три характерные группы.



Входной контроль качества перемычек

Зачастую в качестве перемычек используют то, что оказалось под рукой, лишь бы подходило по длине и перекрывался проём. Кроме длины, перемычки должны соответствовать проекту по несущей способности, рабочей высоте, толщине, армированию и классу бетона.

На их поверхности не должно быть крупных сколов, обнажения арматуры, трещин шириной раскрытия свыше 0,2 мм (фото 1). Обязательна маркировка изделий, соответствующая проекту и наличие отметки ОТК завода-изготовителя (фото 2).

На серьёзных стройках монтаж перемычек как достаточно ответственный процесс и вовсе подлежит обязательному освидетельствованию с оформлением Акта на скрытые работы с приложением правильно оформленного паспорта качества на изделия. Ведь от качества таких строительных конструкций напрямую зависит надёжность постройки и даже жизнь и здоровье будущих жильцов.



Качество подготовки стен к монтажу перемычек

Часто неопытные строители отмеряют низ перемычек дверных проёмов от плиты или чернового пола и (или) без учёта порога.

В результате после заливки стяжки и устройства «чистого» пола стандартный дверной блок попросту не вмещается в проём, что приводит к дополнительным тратам заказчика.

Нередко встречаются и ошибки строителей в виде «промашек» с отметками низа перемычек, когда стены не «выгнаны» до нужной отметки или перемычки расположены в разных уровнях.

Особенно это критично, когда окна расположены в одном помещении и заказчику приходится дополнительно раскошелиться на этапе отделочных работ, чтобы нивелировать эту разницу при оштукатуривании откосов.

Но всё это второстепенные факторы, затрагивающие лишь косметическую сторону постройки. Куда опаснее другие виды строительных дефектов, напрямую касающиеся надёжности конструкций.

Наиболее распространённая ошибка самодеятельных частных строителей или нанятых «диких» бригад заключается в некачественной подготовке стен к этапу монтажа перемычек. Вскоре после строительства такое приводит к появлению на стенах нового дома характерных дефектов в виде трещин.

Поэтому необходимо своевременно, уже при устройстве первого этажа, распределить концентрированные нагрузки, которые обязательно возникнут в местах опирания перемычек на стены.

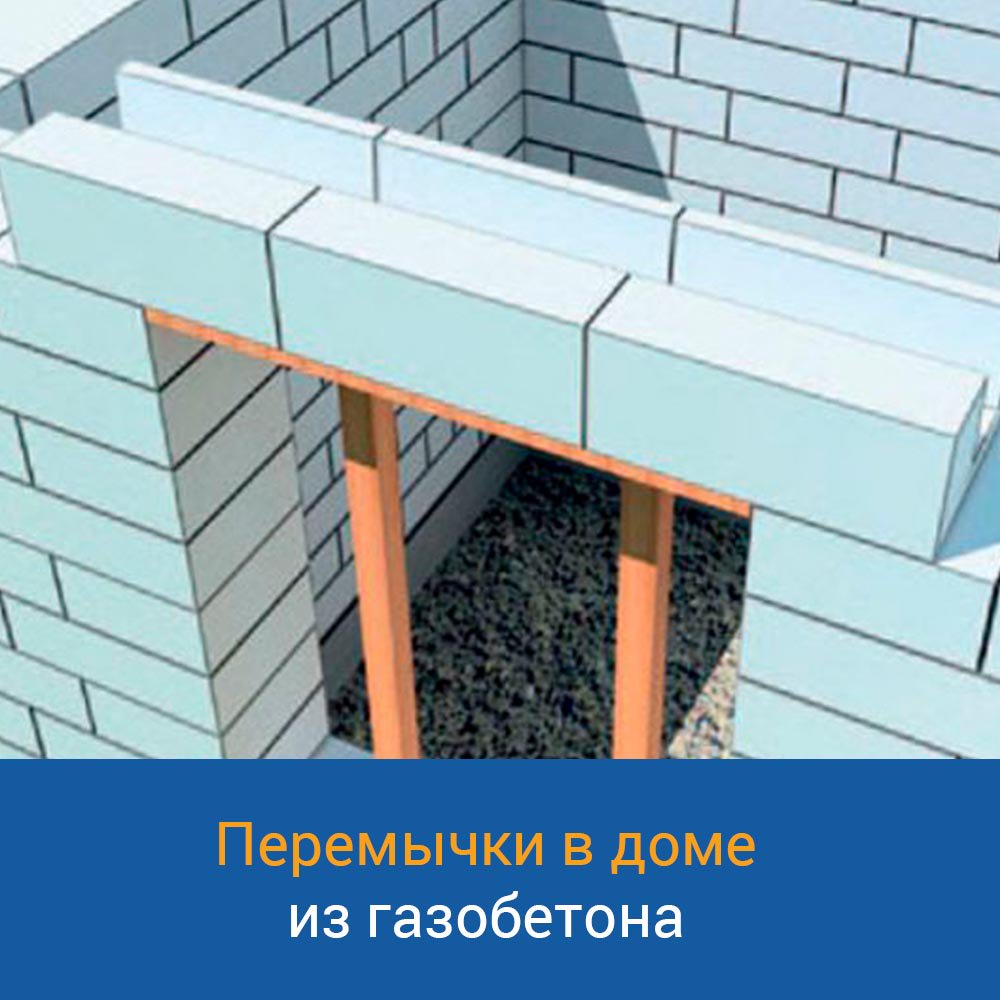

Для кладки из ячеистых блоков (газоблок, пенобетон, арболит, полистиролбетон, шлакоблок и т.д.), в местах опирания перемычек устанавливаются бетонные опорные подушки, либо выкладывается несколько рядов полнотелого кирпича (фото 3-5).

Если этого не сделать, происходит разрушение низкопрочного материала под воздействием сосредоточенной нагрузки (фото 6, 7).

В стенах из облегчённых керамических блоков под опирание перемычек также выкладывается ряд полнотелого кирпича, либо подкладывается толстая стальная пластина на растворе, либо просто слой жёсткого раствора на марку выше обычного.

Часто в местах опирания перемычек большого пролёта, например под панорамное остекление, вся кладка дополнительно армируется кладочной сеткой (фото 8-10).

Контроль качества монтажа перемычек на стены

Некачественный монтаж, а попросту — откровенный брак часто выражается в отсутствии растворной постели под опорной частью перемычки, которая устанавливается «насухо», что в принципе недопустимо.

Бывает, нерадивые каменщики укладывают перемычку с недостаточной или разной длиной опирания. Например, 400 мм с одной и всего 100 мм с другой стороны, хотя по проекту и нормам должно быть не менее 250 мм (фото 11-12). Нередки случаи монтажа перемычки с недостаточным опиранием перемычек (фото 13).



Смотрите также:

Ошибки кирпичной облицовки

Качество армирования фундамента

Стандарты кладки стеновых блоков

Ещё по теме  КОНТРОЛЬ КАЧЕСТВА



При устройстве кирпичных или арматурных перемычек необходимо проверить, чтобы гладкая арматура загибалась крючком и заходила для опирания в стену не менее чем на 250 мм. Здесь также нельзя укладывать арматуру «насухо». Возможно проявление прогибов арматуры и трещин в кладке (фото 14-16).

Арматура обязательно должна размещаться в слое раствора толщиной не менее 30 мм по опалубке (фото 17-20).

По окончании монтажных работ кирпичные (арматурные) перемычки, также как и монолитные, выдерживается в опалубке, в зависимости от температуры воздуха от 5 до 24 дней.

Рекомендации по контролю качества монтажа перемычек

Дальнейшую работу можно продолжать только после демонтажа и правильной установки перемычек в соответствии со строительными нормативами. Вовремя исправленная ошибка станет гарантией надёжности и долговечности будущего дома.

Монтаж железобетонных перемычек — Каменщик-инфо

При строительстве используются сборные жби изделия, которые производятся на специализированных заводах и монтируются непосредственно на объекте. Для перекрытия оконных и дверных проемов применяют сборные железобетонные перемычки.

Перемычки по конструкции делятся на несущие и ненесущие.

Несущие перемычки — кроме массы кладки над ней, несут нагрузку от перекрытий, опирающихся на эти участки кладки.

Ненесущие перемычки — несут нагрузку только от собственного веса и участков кладки, расположенных над ними.

Стандартные виды и размеры сечений перемычек изготавливаемых на ЖБИ.

ПБ — перемычки брусковые, шириной до 250 мм включительно.

ПП — перемычки плитные, шириной более 250 мм.

ПГ — Г-образные перемычки балочные, с четвертью для опирания или примыкания плит перекрытий.

ПФ — перемычки фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более, шириной более 250 мм.

Для маркировки ж/б перемычек используются цифровые и буквенные обозначения.

Например, марка перемычки 5ПБ27-37 расшифровывается:

5 — порядковый номер поперечного сечения — 250х220;

ПБ — тип железобетонной перемычки — брусковая;

27 — длина перемычки в дм с округлением — 2720 мм;

37 — расчётная нагрузка перемычки с учётом собственного веса — 37,3 кН/м, с округлением.

При изготовления железобетонных перемычек используют тяжёлую бетонная смесь М250 и арматурные закладные изделия 0,4-0,6 см.

Перекрытие проёмов железобетонными перемычками

Укладку перемычек ведут по завершении кладки на уровне проектных отметок. Перед монтажом уровнем проверяют опоры в местах укладки и расстилают раствор. Рядовые (ненесущие) перемычки пролетом до 2 м каменщики могут укладывать вручную а тяжелые несущие перемычки стропуют за монтажные петли и устанавливают краном. Правильность укладки проверяют нивелиром либо уровнем.

При монтаже нужно укладывать перемычки только в определенном положении, поскольку несущая способность может различаться в зависимости от количества и места расположения арматуры.

Глубина опирания жби перемычки

— в несущих стенах — не менее 250 мм (усиленные перемычки со стороны опирания перекрытия)
— в самонесущих — не менее 120 мм.

Для повышения прочности при необходимости, швы кладки под опорами перемычек армируют сеткой.

Чтобы закрыть всю ширину проёма кладки, перемычки собираются из нескольких элементов, при этом боковые поверхности перемычек не должны выступать из плоскости стены.

Транспортировка и хранение жби перемычек

При транспортировке перемычки укладываются в рабочем положении, продольная ось перемычек должна совпадать с направлением движения транспорта. Между рядами перемычек необходимо использовать подкладки, толщиной не менее 25 мм и штабеля перемычек не превышающие двух метров в высоту.

Монтаж сборных элементов 20 марта 2010 Просмотров: 22104

Практическое руководство по конструкционным перемычкам и подшипникам

Практическое руководство по конструкционным перемычкам и подшипникам

Создание проемов в стенах означает, что перемычки являются потенциальным слабым местом. Дефекты, вызванные неисправными перемычками, могут быть сложными, и их трудно исправить. Мы изложили технические рекомендации, чтобы убедиться, что ваша сборка не страдает от этих проблем.

Подшипники перемычки

• Постройте полную кладку сразу под концами перемычки.Не используйте обрезки кирпичей или блоков.
• Убедитесь, что перемычка ровная и залита раствором.
• Длина подшипников перемычки должна быть не менее 100 мм, при этом всегда должны соблюдаться рекомендации производителя по минимальному концевому подшипнику.

Некоторые перемычки, возможно, потребуется подпереть во время строительства.

При использовании предварительно напряженных и железобетонных перемычек:

• Для бетонных перемычек перемычка должна быть встроена с армированием в правильной ориентации.Бетонные перемычки обычно включают маркер, отлитый в перемычку, чтобы указать правильную ориентацию установки перемычки.
• Считается хорошей практикой подпирать стальные композитные перемычки в центрах, не превышающих 1,2 м, во время строительства кладки выше. Необходимо всегда соблюдать требования производителя к подпиранию перемычки во время строительства.
• Кладка должна быть аккуратно возведена с плотно заполненными швами.
• Открытые поверхности перемычек должны быть защищены от огня
• Избегайте точечных нагрузок непосредственно над перемычкой, если это не доказано инженером-строителем.

Раздел 6 нашего технического руководства содержит дополнительную информацию о перемычках.

Обратите внимание: были приняты все меры, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам. Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

Что такое перемычка? Использование и виды перемычек в строительстве.

Эй, вы хотите знать, что «Что такое Lintel? Типы перемычек, их преимущества и применение в строительстве? » Если ваш ответ утвердительный, то вы попали в нужную статью.

Здесь, из этой статьи, вы узнаете все о Lintel Beam.

Итак, приступим.

Что такое перемычка?

Перемычка — это горизонтальный элемент, устанавливаемый прямо над проемами дверей, окон, веранд и т. Д.для поддержки нагрузки кладки работать над ней.

Балки перемычки

служат опорой для проемов в здании и безопасно переносят эту нагрузку на каменные стены или колонны.

Их ширина должна быть равна ширине стены, на которой они построены.

Они построены на вершинах проемов, а их концы встроены в стену.

На месте перемычки сооружены также арки. Однако, по сравнению с арками, перемычки очень просты в изготовлении.

Балки перемычки бывают прямоугольными в плане и сечении.

Они построены из разных материалов.

Мы поговорим о них позже, в этой статье.

А теперь поговорим о его преимуществах.

Преимущества перемычки.

У них есть следующие преимущества.

1. Они выглядят проще и их легко построить.

2. Чрезмерная нагрузка не действует на концевые опоры перемычек. Следовательно, от них не требуется такой прочной конструкции.

3. Центрировать перемычку несложно, а каркасы недороги.

4. Они могут выдерживать большую нагрузку, если нагрузка идет равномерно.

5. Они нежные и выглядят просто.

Как теперь вы знаете, что что такое перемычка? И его преимущества.

Итак, теперь поговорим о типах перемычек.

Виды перемычек.

Они бывают следующих основных типов.

1. Деревянная перемычка.

2. Каменная перемычка.

3. Бетонная перемычка.

4. Армированная кирпичная перемычка.

5. Стальная перемычка.

Начнем с первого типа перемычки.

1. Деревянные перемычки.

Деревянные или деревянные перемычки — самые старые типы перемычек.

Деревянные перемычки относительно дороже, имеют слабую конструкцию и уязвимы для возгорания. Они также подвержены гниению, если их не проветрить должным образом.

Если проем имеет большую длину, то два или более деревянных бруса соединяются, образуя перемычку на всем проеме.

В случае более широких стен, деревянная перемычка состоит из двух деревянных частей, находящихся на расстоянии друг от друга с помощью деревянных распорок.

Иногда деревянные перемычки усиливают за счет использования пластин из мягкой стали сверху и снизу; такие перемычки называются перемычками с перемычкой.

В наши дни они обычно не используются из-за доступности современных материалов.Чаще всего они используются в холмистой местности.

2. Перемычки каменные.

Прямоугольные куски камня можно использовать в качестве перемычки.

Перемычки этого типа будут очень прочными и прочными, но они будут слишком много весить.

Их толщина держится примерно 10 см на метр.

Перемычки из камня должны использоваться в соответствии с естественной наслоением.

Они используются только в горных постройках, так как они слишком много весят и из-за отсутствия других материалов для их строительства.

Применяются в пролетах до 2 метров. Из-за их слабого растяжения они не используются в зданиях, где на конструкцию действуют вибрационные нагрузки.

Их сложно развернуть в городах, так как их транспортировка — очень сложная задача.

Следовательно, они не используются в городских районах.

3. Бетонные перемычки.

В наше время наиболее часто используемым типом является бетонная перемычка.

Они изготавливаются из цементобетона и имеют следующие типы.

1. Обычная бетонная перемычка.

2. Перемычки R.C.C.

1. Бетонные перемычки.

Перемычки этого типа изготавливаются из простого бетона, так как в нем не используются стальные стержни.

Следовательно, они не подходят для тяжелых грузов.

Изготавливаются на пролет до одного метра.

Бетон очень силен на сжатие, но слаб при растяжении, поэтому они не используются в более длительных пролетах.

2.Перемычки железобетонные.

В этом типе арматура используется для преодоления проблемы низкого растяжения в бетоне.

Они очень прочные и могут использоваться с очень большими размерами и более высокими пролетами.

Они построены в современных зданиях.

В настоящее время перемычки R.C.C являются наиболее часто используемым типом из-за их прочности, огнестойкости, жесткости и простоты конструкции.

Они также экономичны и долговечны по сравнению с другими типами перемычек.

Они также выглядят привлекательно и обеспечивают гладкую поверхность.

Их толщина держится примерно до 8 сантиметров на метр.

По конструкции имеет два типа.

1. Сборные перемычки.

2. Литая перемычка.

1. Сборные перемычки.

Обычно их готовят на фабриках. После высыхания и затвердевания они закрепляются на отверстиях.

Они очень подходят для небольших пролетов.

2. Литые перемычки.

Устанавливаются непосредственно на проемах монолитно с каменными стенами или колоннами.

Их конструкция должна быть проверена перед строительством.

Как правило, их центрируют и обрабатывают каркасом перед строительством.

После этого стальные стержни стягивают вместе после его проектирования.

Затем опалубку заливают цементобетоном (1: 2: 4). Бетон при заливке в каркас плотно вдавливается во избежание пустот.

Отверждение водой длится не менее 15 дней. Наконец, снимается центровка и опалубка.

3. Перемычки из армированного кирпича:

Если нагрузки большие или пролет больше, он может быть выполнен из армированного кирпича.

Глубина такой перемычки должна составлять 10 см или кратно 10 см.

Иногда кирпичную перемычку толщиной 15 см можно получить, используя ложи толщиной 5 см в сочетании с кирпичами толщиной 10 см.

Как вариант, кирпичи можно положить на край.

Кирпичи располагаются таким образом, чтобы по длине оставалось пространство шириной от 2 до 3 см для вставки арматуры.

Затем зазор или шов заполняют цементным раствором 1: 3.

Хомуты с вертикальным срезом поставляются диаметром 6 мм.

Провода предусмотрены в каждом третьем вертикальном стыке.

В нижней части перемычки предусмотрена основная арматура диаметром от 8 до 10 мм.

Стержни загнуты на концах.

4.Стальные перемычки.

Они предусмотрены там, где проем большой, а также там, где большие нагрузки.

Он состоит из прокатных стальных балок или секций швеллеров, используемых по отдельности или в сочетании из двух или трех элементов.

При использовании по отдельности стальную балку либо закладывают в бетон, либо облицовывают каменной облицовкой, чтобы увеличить ее ширину до ширины стены.

Когда более одного блока размещаются рядом, они удерживаются на месте разделителями труб.

Отверждение водой длится не менее 10 дней.

Спасибо! для прочтения этой статьи. Надеюсь, вам понравится, не забудьте поделиться.

Читайте также: Модифицированный тест Проктора: его процедура, методика, результат.

Бетонные перемычки. | Советы по гражданскому строительству

С тех пор, как портландцемент был впервые произведен массово в конце девятнадцатого века, было практично и экономично заливать и использовать бетонные перемычки для поддержки кирпичной кладки над проемами.

Бетон изготавливается из достаточно дешевых материалов, его можно легко формовать или отливать во влажном состоянии, а когда он затвердевает, он имеет очень хорошую прочность, сопротивляясь раздавливанию, и не теряет прочности или иным образом не портится под воздействием погоды. Единственное желаемое качество, которого не хватает бетону, если он будет использоваться в качестве перемычки, — это предел прочности на разрыв, то есть сопротивление разрыву. Чтобы обеспечить необходимую прочность на разрыв для бетона, стальная арматура вводится в бетон.

Для простого объяснения необходимости и размещения арматуры в бетонных перемычках предположим, что кусок индийской резины использовался в качестве перемычки. Под нагрузкой любой материал, опирающийся на его концы, будет отклоняться, изгибаться под действием собственного веса и нагрузок, которые он поддерживает. Индийский каучук имеет очень низкую прочность на сжатие и растяжение, поэтому под нагрузкой он будет очень заметно изгибаться, как показано на рис. 90. Верхняя поверхность резины сжимается, что указывает на сжатие, а нижняя поверхность растягивается, что указывает на растяжение.Тщательное изучение индийского каучука показывает, что он сильнее всего сжимается на своей верхней поверхности и постепенно уменьшается к центру, и, наоборот, наиболее растягивается и постепенно уменьшается от нижней поверхности к центру глубины.

Бетонная перемычка не будет изгибаться так явно, как резина, но она будет изгибаться, и ее верхняя поверхность будет сжиматься, а ее нижняя поверхность растягивается или испытывает растяжение под нагрузкой. Бетон обладает сильным сопротивлением сжатию, но слабым сопротивлением растяжению, и для придания бетонной перемычке прочности, необходимой для противостояния растяжению, которое является максимальным на ее нижней поверхности, добавляется сталь, потому что сталь прочна в сопротивлении растяжению.Это причина, почему Стальные стержни заливаются в нижнюю часть бетонной перемычки, когда она формуется во влажном состоянии.

Отрезки стальных стержней вливаются в нижнюю часть бетонных перемычек, чтобы придать им прочность при сопротивлении растягивающим или растягивающим усилиям. Поскольку наибольшее натяжение наблюдается на нижней стороне перемычки, кажется разумным отливать стальные стержни по самой нижней поверхности. Фактически, стальные стержни отлиты на высоте примерно 15 мм или более над нижней поверхностью.

Причина этого в том, что сталь очень быстро ржавеет при контакте с воздухом, и если бы стальные стержни находились на нижней поверхности перемычки, они бы ржавели, расширялись и разрывали бетон вокруг них, и со временем уступили место, и перемычка могла бы разрушиться. .Также, если в здании произойдет пожар, стальные стержни, если их бросить в поверхность, будут расширяться и оторваться от бетона, и перемычка обрушится. Стержни заливаются не менее чем на 15 мм вверх от нижней части перемычки, а бетонное покрытие на 15 мм и более под ними называется бетонным покрытием.

Фиг. 90 Изгиб под нагрузкой.

Похожие сообщения по категориям:

7 причин выбрать перемычки из бетона

Бетонные перемычки обычно дешевле стали, но есть ли другие причины для их использования?

Тем, кто использует и устанавливает конструкционные строительные изделия, особенно несущие стальные перемычки и перемычки из предварительно напряженного бетона, вы, вероятно, уже знаете основные различия между этими двумя типами.Вы также будете знать о преимуществах стали перед бетонными перемычками.

Но есть ли что-то большее, чем бетон, и есть ли обстоятельства, при которых он может быть предпочтительнее?

Одним словом, да.

Как производитель того и другого, мы не скрываем сильных сторон одного перед другим; на самом деле, мы, вероятно, лучше всех можем объективно взглянуть на каждый тип.

Однако есть некоторые случаи, когда бетонная перемычка является предпочтительным вариантом, и в определенных ситуациях есть веские причины для выбора бетонной перемычки вместо стальной перемычки.

Стоимость

Самая большая и очевидная причина для определения или выбора бетонной перемычки — финансовая. Бетон, по сути, является товаром, и поэтому бетонная перемычка обычно обходится строителю или установщику намного меньше, чем вариант со стальной перемычкой. Мы всегда призываем тех, кто покупает и использует перемычки, понимать значения нагрузки, но если дело сводится просто к цене, бетон обычно более выгоден.

Прочность

Это не миф, что стальные перемычки прочнее бетона; это обычно так, но это немного сложнее.

Высокопрочная перемычка из предварительно напряженного бетона часто может иметь лучшие несущие свойства, чем аналогичная стальная версия при определенной длине, и может быть значительно дешевле. Перед выбором перемычки всегда рекомендуется ознакомиться с таблицами допустимой нагрузки перемычек или спросить техническую команду производителя.

Тепловые свойства

Стальные перемычки используются с полистиролом внутри для уменьшения образования мостиков холода в стенах. Однако бетонные перемычки могут обладать превосходными тепловыми свойствами и в определенных обстоятельствах могут почти полностью исключить образование мостиков холода.Это может быть достигнуто за счет использования комбинированной перемычки из стали и бетона, которая может быть значительно дешевле, чем стальная перемычка с термическим разрывом.

гладкая

Стальные перемычки обычно конструируются так, чтобы их не было видно, и обычно они закрыты.

Стальные перемычки спроектированы так, чтобы их нельзя было увидеть. Обычно их устанавливают между кирпичом и блочной кладкой и закрывают снизу. Бетонная перемычка с гладкой облицовкой — это перемычка из предварительно напряженного бетона с высокими эксплуатационными характеристиками с отделкой типа C.Это означает, что он может быть установлен в «видимых» областях и может быть окрашен пользователем или установщиком для большей гибкости.

Гибкость

Кстати о гибкости — бетонные перемычки можно вырезать на месте, чтобы установщик мог манипулировать перемычкой по их назначению.

Деградация

В прибрежных районах, которые иногда классифицируются как зоны MX4, стальные перемычки могут разрушаться из-за содержания соли в атмосфере. Чтобы предотвратить это, часто требуется спецификация перемычки из нержавеющей стали, что также часто требует больших затрат.Потенциальной альтернативой может быть бетонная перемычка с гладкой облицовкой или комбинированная или гибридная перемычка, которая менее восприимчива к воздействию соли в воздухе.

Метро

В некоторых случаях при строительстве под землей бетонная перемычка предпочтительнее стальной перемычки. Оцинкованная сталь будет уязвима для влаги и потенциально ржавчины, тогда как сталь в перемычке из предварительно напряженного бетона защищена бетоном.

Как и в случае с любым структурным элементом здания, всегда рекомендуется проконсультироваться с техническими группами и инженерами по поводу наиболее подходящего продукта для использования в конкретной ситуации.Перемычки ничем не отличаются, и наши технические специалисты и специалисты по спецификациям могут посоветовать лучшее и наиболее экономичное решение; будь то предварительно напряженный бетон или стальная перемычка.

Узнайте о различных типах перемычек, их преимуществах и недостатках

Перемычка играет важную роль в строительстве зданий. Это балка, которая перекрывает зазор между двумя вертикальными опорами. Перемычки используются для создания проемов, таких как двери или окна внутри здания.

Доступно много типов перемычек, и их можно классифицировать на основе элементов, использованных для их создания.В этой статье мы обсудим различные типы перемычек, их плюсы и минусы.

Что такое перемычка?

Согласно Designing Buildings, материалы, которые используются для строительства перемычек, — это сталь, древесина и бетон. Перемычка — это тип балочной конструкции, которая используется для поддержки указанной выше стены, когда двери, окна и другие подобные отверстия необходимы для придания зданию надлежащей структуры. Основное назначение перемычки — воспринимать нагрузку, исходящую от указанной выше стены, и передавать ее на боковые стены.

Преимущества перемычек:

• Они просты и легки в сборке.
• Центрирование перемычек легко.
• Они могут выдерживать огромную нагрузку, если нагрузка распределена равномерно.
• Они нежные и простые на вид.

Типы перемычек

Существует шесть типов перемычек в зависимости от материалов, из которых они были изготовлены:

Деревянные перемычки

Этот тип перемычек используется там, где дерево или древесина легко доступны, например, в холмистой местности.Он состоит из двух деревянных частей, размещенных на расстоянии с помощью деревянных упаковок в случае более широких стен. Они усилены пластинами из мягкой стали. У деревянных перемычек есть недостатки:

• Дорого.
• Менее прочный.
• Древесина горючая и поэтому уязвима для возгорания.
• Они тоже гниют из-за отсутствия надлежащей вентиляции.

Каменные перемычки

Этот тип перемычек встречается в местах, где камни доступны в большом количестве.Толщина каменных перемычек — важнейший фактор при ее оформлении. В основном они используются в горных постройках из-за их большого веса и недостаточности других материалов для их строительства. С каменными перемычками тоже есть проблемы.

• Каменные перемычки дороги и не способны выдерживать чрезмерное поперечное напряжение.
• Имеют слабую прочность на разрыв.
• Его транспортировка очень сложна.

Кирпичные перемычки

Кирпичные перемычки изготавливаются из твердого и хорошо обожженного кирпича и обычно используются при проемах менее 1 м.Их глубина варьируется от 10 см до 20 см в зависимости от пролета. Кирпичи с наполнителем из раствора с крестовинами обеспечивают большее сопротивление перемычкам кирпичных перемычек.

Перемычки из армированного кирпича

Перемычки из кирпича могут не выдерживать больших нагрузок и большого зазора между проемами. Решить эту проблему можно, применив армированные кирпичные перемычки. Перемычки из армированного кирпича более прочные и обеспечивают большую поддержку по сравнению с перемычками из кирпича. Кирпичи должны быть расположены таким образом, чтобы по длине оставалось достаточно свободного пространства для вставки средней стальной балки для армирования.

Железобетонные перемычки

В настоящее время очень широко используются железобетонные перемычки. Этот тип перемычек используется для решения проблемы низкой пластичности бетона. Они способны выдерживать большие нагрузки и более широкий пролет. Перемычки из железобетона могут быть сборными и монолитными. Глубина этой перемычки в основном зависит от ширины пролета и величины нагрузки. Основные арматурные стержни используются внизу и на концах, чтобы выдерживать растягивающее напряжение, и половина этих арматурных стержней изогнута.Этот тип перемычки имеет ряд преимуществ:

• Они прочные, прочные, а также жесткие.
• Они экономичны и легко применяются в строительстве.
• Огнестойкие.

Стальные перемычки

Стальные перемычки в основном используются при больших нагрузках, когда зазоры шире, а также важна глубина перемычки. Стальные перемычки также состоят из секций швеллеров или стальных балок, которые могут использоваться как единое целое или как комбинация более чем одного элемента в зависимости от требований.Когда они используются как единое целое, они либо имплантируются в бетон, либо покрываются каменной облицовкой, чтобы сохранить ширину в соответствии с шириной стены. Когда они используются как комбинация более чем одного блока, они размещаются бок о бок, а разделители трубок используются для их удержания в нужном положении. Некоторые преимущества стальных перемычек:

• Они могут выдерживать более тяжелые нагрузки через большие зазоры без необходимости изменения или прочности.
• Они устойчивы к ржавчине и эрозии.
• Эти перемычки более практичны.

Заключение

Это все о шести типах перемычек и их свойствах. Все перемычки имеют свои соответствующие свойства, и тип используемой перемычки зависит исключительно от типа конструкции, ее конструкции и региона, в котором строительство ведется.

Общие сведения о перемычках

3 июня 2018, 22:52 Опубликовано Writer

Процесс строительства нового здания или модификации существующего не так прост, как собрать гвозди, шурупы и четыре стены и возвести их.Строительство — это сложный процесс, который требует большого внимания к поддержке и переносу веса, чтобы конструкция оставалась вертикальной. Один из основных способов, которым здания могут поддерживать свою форму и выдерживать собственный вес, — это наличие строительного компонента, называемого перемычкой.

Что такое перемычки?

Перемычка — это строительный термин, обозначающий горизонтальную балку, которая находится над аркой, дверью, окном или проемом. Обычно перемычки размещаются над двумя вертикальными опорными балками по обе стороны от проема, чтобы действовать как несущие элементы конструкции, то есть они удерживают вес здания над ними.Перемычки достигают этого, перенося вес нагрузки на вертикальные боковые стенки, на которые они опираются.

Причины для установки перемычек

Есть две основные причины для установки перемычек: для структурной поддержки или эстетики.

Перемычки обычно называют «балками перемычек», если они выдерживают вес над ними. Эти перемычки могут выглядеть декоративно, если к ним добавлена ​​специальная поверхностная отделка, но они сконструированы специально для поддержания структурной прочности здания, в котором они размещены.

Местные строительные нормы и правила обычно требуют наличия перемычек в Индиане, чтобы гарантировать безопасность и хорошую опору зданий. Перемычки продлевают срок службы здания, защищая его от обрушения или провисания со временем.

Перемычки также могут быть добавлены над каминами, окнами и дверными проемами в качестве привлекательных декоративных элементов. Эти перемычки можно удалить, не повредив конструкцию, поскольку они фактически не используются для поддержки чего-либо.

Какой материал лучше?

Перемычки могут быть изготовлены из различных материалов, включая сталь, дерево, известь, камень, бетон и другие.Материал, используемый для перемычки, будет зависеть от веса, который необходимо поддерживать.

Деревянные перемычки обычно используются для небольших нагрузок и небольших проемов, поскольку древесина менее прочна, чем другие материалы. Иногда идеально подходят деревянные перемычки, потому что древесина стоит очень недорого, а перемычки легко создать на месте.

Перемычки из сборного железобетона относительно распространены в современных зданиях, поскольку они дешевы и могут поддерживать многие дверные проемы и окна.

Стальные перемычки обычно прессуются или прокатываются для придания формы и, как правило, легче, чем бетонные перемычки, и с ними легче работать.Еще одно преимущество стальных перемычек заключается в том, что они чрезвычайно универсальны и могут иметь различные стили, например изгибы и углы.

Обратитесь к нам за стальными перемычками в Индиане

Уже более 45 лет Benchmark Fabricated Steel остается лидером в производстве стальных конструкций. Мы являемся подрядчиком по производству стали с полным спектром услуг, который поставляет сталь для коммерческого, коммерческого и корпоративного применения. Независимо от размера вашего проекта, наша команда будет готова предоставить широкий спектр услуг, начиная от проектирования, чертежей, строительства площадки, закупки и доставки продукции до проектирования и консалтинга и многого другого.Позвоните нам сегодня, чтобы заказать бесплатную смету и назначить консультацию!

Категория: Перемычки

Этот пост был написан писателем

Bond Beam: Bond Beam Block vs. Lintel Block

В мире бетонных блоков для каменной кладки (CMU) выделяются два типа блоков по тому, как они обеспечивают прочность и поддержку конструкции: блоки из связующих балок и блоки перемычек. Оба помогают улучшить целостность здания за счет усиления, но у них есть ключевые различия.Различия касаются того, где соединительные балки и перемычки наиболее эффективны и как они влияют на несущие характеристики конструкции. У каждого вида есть свое место.

Связующие балки — это горизонтальный элемент, встроенный в стену для добавления поддержки конструкции. Связующая балка состоит из специализированных блоков, заполненных цементным раствором, чтобы удерживать на месте прочный стальной стержень. Они добавляют стальную арматуру к конструкциям, которым может потребоваться нечто большее, чем просто традиционные CMU, чтобы удерживать их в достаточной степени. Использование соединительной балки помогает связать здание более цельно.Он связывает арматуру как по горизонтальной, так и по вертикальной осям, делая стену более единым целым через соединение.

Вопреки названию, соединительная балка не должна перекрывать ширину конструкции. Он может быть наклонным или ступенчатым. Блок с продольной арматурой можно рассматривать как связующую балку. Затирка играет роль в создании связующих балок, так как это то, что удерживает арматурные стержни на месте по всей конструкции.

Часто можно встретить соединительные балки наверху отдельно стоящей стены или в качестве анкеровки на полу или крыше.Они могут помочь равномерно распределить вес по стене и защитить от сильного ветра, землетрясений и т. Д. В бассейнах, гаражах и амбарах также часто используются блоки несущих балок CMU. Связующие балки также являются достаточной альтернативой перемычкам, о которых мы поговорим в следующем разделе.

Обычно балки находятся в верхнем ряду каждой стены, а также на каждом этаже и диафрагме крыши. Чтобы обеспечить полное разделение движений между стенами, балка обычно должна заканчиваться по обе стороны от контрольного стыка.В некоторых случаях, например, если соединительная балка является элементом коллектора или поясом диафрагмы, в этом соединении требуется непрерывность, и соединительные балки являются жизнеспособным вариантом.

Помимо общего армирования стены, соединительные балки могут использоваться и в других целях, в том числе:

• Улучшение противодействующих систем. Связующие балки могут добавить массу каменной стене, которая поддерживает точечные и распределенные нагрузки, или, соответственно, вес в одном месте или равномерно распределить по элементу. Эта поддержка применяется как к боковым, так и к гравитационным системам сопротивления.Система бокового сопротивления определяет сопротивление здания силам, возникающим из-за боковых механизмов, таких как ветер или землетрясения, а система сопротивления гравитации учитывает силы, возникающие из-за гравитации.
• Контроль трещин. Еще одно частое применение связующих балок — это контроль трещин. Например, в плавательных бассейнах часто используют скрепляющие балки для предотвращения растрескивания. Поскольку бассейны подвержены сильным перепадам температуры и влажности, трещины могут быстро стать проблемой. В некоторых конструкциях управляющие стыки приводят к недостаточной несущей способности конструкции, и горизонтальное усиление связующей балки является достаточной альтернативой.Эффективный контроль трещин происходит при горизонтальном армировании с максимальным расстоянием 48 дюймов в центре. При поиске идеального расстояния расчеты основываются на коэффициентах теплового расширения и пределе текучести арматуры. Правильный интервал может ограничить ширину трещин, но сохранить эластичность стали.
• Соединить пересекающиеся стены. Еще одно применение соединительных балок — соединение пересекающихся стен, если между ними необходимо передавать нагрузки. Например, если стенка, работающая на сдвиг, не обладает необходимой пропускной способностью, к ее концу присоединяется пересекающаяся стена в качестве фланца для увеличения пропускной способности.Связующая балка в месте точечной нагрузки может существенно увеличить эффективную длину опоры для конструкции связки штабеля.
• Усиление мер реагирования на землетрясения. Наконец, связующие балки также полезны в районах с высокой сейсмической активностью. Места, подверженные землетрясениям, выигрывают от улучшенной пластичности конструкции с балками в поперечных стенах. Сейсмическая классификация строительной площадки, а также боковые нагрузки и подробное обозначение стены, работающей на сдвиг, помогают определить минимальные требования.Для более высокой сейсмической детализации обычно требуются соединительные балки, но более низкие требования к сейсмической детализации иногда могут быть достигнуты с помощью армирования швов.

Итак, теперь, когда мы знаем, что это такое и где используются соединительные балки, давайте взглянем на один из наиболее важных компонентов одного из них: блок соединительных балок.

Найти дилера

Блок связующей балки

Благодаря своей конструкции стандартные CMU не предлагают никаких способов соединения горизонтальных опор внутри конструкции.Их стороны закрыты, с открытыми секциями посередине для добавления вертикального армирования, но без связи с их горизонтальными соседями. Чтобы решить эту проблему, существует специальный блок, который при необходимости добавляет структурную целостность.

Блок соединительной балки предварительно изготовлен. Многие подрядчики предпочитают использовать U-образные блоки или блоки соединительных балок с выбивкой, которые обеспечивают два различных варианта установки арматуры в полевых условиях. Части добавленных лямок или выбивных панелей удаляются во время строительства для вставки горизонтальных стержней арматуры.

• U-образный блок: В данном случае блок имеет U-образную форму с выемкой сбоку или снизу. Ключевая функция этой выемки — обеспечить возможность размещения как вертикальных, так и горизонтальных укреплений. Высота поперечной перемычки существенно уменьшена, что обеспечивает доступ к балке.
• Выбивка: В блоках балок с выбивным соединением панели снимаются с помощью молотка или киянки. Эти панели спроектированы таким образом, чтобы легко выскакивать в поле и оставлять место для штанги, пересекающей блок.

Одним из ключевых преимуществ блоков соединительных балок CMU является то, что они могут объединять два разных типа армирования. Как горизонтальное, так и вертикальное усиление легко реализовать в блоке соединительной балки. Блоки перемычки имеют прочное основание, поэтому они не могут принимать вертикальные арматурные балки. Этот фактор означает, что любое приложение, требующее как вертикального, так и горизонтального армирования, должно использовать блоки соединительных балок вместо блоков перемычек.

Блоки соединительных балок также могут иметь «двойные» сердечники, где есть два углубления, образующие W-образную форму.Конструкция позволяет более равномерно распределять арматурные балки. Также может потребоваться усиление стыков в стене с помощью соединительных балок, если балки находятся дальше друг от друга. Армирование стыков — это, по сути, лестница из оцинкованной проволоки, которая выравнивается с отверстиями в CMU и помогает уменьшить воздействие напряжения от усадки.

Раствор или бетон обычно покрывают стальные арматурные стержни, которые удерживаются на месте с помощью сетки или тканевых вставок. Сталь, используемая в стержнях, должна соответствовать стандартам ASTM, поэтому арматура класса 60 является популярным выбором.

Блоки балок

CMU Bond обычно представляют собой бетон, который представляет собой комбинацию цемента, воды и крупного заполнителя, такого как камень или песок. Прочность бетона на сжатие или то, насколько хорошо он выдерживает давление, варьируется от 1000 до 5000 фунтов на квадратный дюйм, в зависимости от нескольких факторов, таких как тип бетона, строительный раствор и ориентация кирпичей. Все это сводится к очень прочному материалу.

Связующая балка помогает улучшить сопротивление стены сдвигающим нагрузкам или весу, вызывающему напряжение сдвига.Напряжение сдвига — это давление скольжения, которое возникает перпендикулярно стандартному напряжению, например гравитационному давлению на стену. Связующая балка помогает сделать стену менее похожей на набор блоков, а больше похожей на единую связную структуру, поэтому блоки с меньшей вероятностью «соскользнут» друг с другом из-за напряжения. Все элементы стены более тщательно интегрированы, обеспечивая прочность и устойчивость к таким проблемам, как ветер, сейсмическая активность и растрескивание. Связующие балки обычно имеют высоту одного ряда.

Блок перемычки

Блок перемычки

CMU выполняет ту же функцию, что и блоки балок, являясь ключевым структурным элементом для многих зданий.Блоки перемычки объединяются, образуя балки перемычки. Эти балки поддерживают конструкцию, передавая нагрузки сверху балки на стены по обе стороны от проема. Они также являются сборными и сделаны из предварительно напряженного бетона. Блоки перемычки для каменной кладки аналогичны по размеру традиционным CMU, за исключением того, что они имеют U-образную форму с твердым дном. Форма является источником наиболее значительного различия между блоками соединительных балок и блоками перемычек. Блоки перемычки нельзя использовать с вертикальным армированием.Их следует использовать только для стен, которые не нуждаются в такой структурной опоре.

Перемычки и блоки перемычек изготавливаются из различных материалов, в том числе:

• Древесина: Хотя она может быть дороже других материалов, древесина часто используется там, где она легко доступна. Одним из недостатков древесины является то, что она не особо прочная и не огнестойкая.
• Камень: Камень также чаще встречается в районах, где его много.Это может быть дорого в тех регионах, где он недоступен. Он используется в основном с каменными конструкциями и не выдерживает больших поперечных напряжений, возникающих из-за изгиба.
• Железобетон: Железобетон — это тот же материал, который используется в блоках связующих балок. Он невероятно распространен благодаря своей прочности, огнестойкости, долговечности и универсальности. Перемычка из бетонных блоков также очень экономична, поскольку ее относительно просто построить и купить в виде сборных блоков.Основным недостатком бетона является его слабость к растягивающим нагрузкам, поэтому мы армируем его стальными стержнями.
• Кирпич: Перемычки из кирпича обычно подходят только для легких нагрузок и небольших проемов не более 90 см.
• Армированный кирпич: Для более высоких нагрузок в армированном кирпиче используются стержни из мягкой стали. Стыки залиты бетоном, кирпичи огнестойкие и долговечные.
• Сталь: Стальные перемычки подходят для больших нагрузок и широких проемов, и они популярны в кирпичном строительстве.Здесь заметна глубина перемычки, так как может потребоваться использование швеллеров или стальных балок.

Выбор материала обычно зависит от нескольких факторов, включая доступность определенных веществ, структурные потребности здания и стоимость материалов. Например, древесина и камень относительно дороги и более распространены в определенных областях, в то время как железобетон доступен по цене и может быть адаптирован практически к любому размеру или форме, поскольку производители изготавливают их с помощью форм.Бетон, кирпич и сталь обычно более доступны, чем другие варианты. Если перемычка сделана из кирпича или дерева, ее можно назвать перемычкой.

Чаще всего блоки перемычек используются над дверьми, окнами и каминами. Они создают несущий элемент, который может быть функциональным, декоративным или и тем, и другим. Декоративные блоки могут быть покрыты резьбой, чтобы выходить за дверной проем, и присутствуют в культурах по всему миру.

Блоки перемычки

CMU имеют U-образную форму, как блоки соединительных балок, но у них нет выбивных панелей или частей сетки, которые необходимо удалить строителю.Нижняя часть этих блоков постоянная. Горизонтальные арматурные стержни могут быть помещены в «U» и пространство заполнено раствором и цементом. Существенным недостатком блоков перемычки является то, что их нельзя комбинировать с вертикальной арматурой, проходящей через конструкцию, из-за твердости дна. Блоки перемычек нельзя использовать в приложениях, требующих такого усиления, поскольку они не предлагают такой интегрированной поддержки.

Иногда блоки перемычки используются как часть непрерывной соединительной балки по дну стены.Для такого использования основание должно быть покрыто сеткой, чтобы затирка оставалась на месте.

Что такое перемычки?

Перемычки — это горизонтальные структурные элементы, которые проходят через проем в здании, например, окно или дверной проем. Их также можно назвать балками или заголовками, в зависимости от области и используемых материалов. Эти материалы включают цемент, заполнители, раствор, раствор и стальные арматурные стержни, которые должны соответствовать международным стандартам ASTM. Часто перемычки служат не только для обеспечения структурной поддержки, но и для украшения.Конструктивно они помогают распределять вес находящейся над ними нагрузки по боковым стенкам проема. С точки зрения орнамента они представляют собой идеальное место для художественных работ и резьбы, создавая фокус над дверью.

Эти резные фигурки — одна из причин того, что перемычки встречаются на протяжении всей истории архитектуры. Они существовали веками как декоративные, так и функциональные элементы. В сокровищнице Атрея в Микенах, Греция, построенной около 1350 г. до н.э., есть перемычки весом более 100 тонн.Строители из Египта, буддизма и майя использовали перемычки с декоративной резьбой во многих своих важных зданиях. В дополнение к их обширному историческому использованию в наши дни бетонные перемычки могут даже помочь в обеспечении радиационной защиты в медицинских учреждениях. Их приложения весьма разнообразны.

Некоторые нагрузки, которые могут нести перемычки, включают:

• Равномерная нагрузка, при которой вес равномерно распределяется по пролету.
• Треугольные нагрузки, наибольшая нагрузка приходится на середину пролета.
• Сосредоточенные нагрузки, при которых более тяжелые секции могут находиться среди легких секций.
• Равномерные нагрузки, действующие на часть пролета, где только часть пролета воспринимает вес, но равномерно распределяются по этой площади.

При расчете потребности в перемычке могут действовать два типа нагрузок, оба из которых определяются гравитационными напряжениями. Это постоянные и временные нагрузки. Собственные нагрузки — это постоянные нагрузки, составляющие вес конструкции, такой как стены, потолки и крыши.Живые нагрузки более гибкие и могут колебаться. Вес людей, мебели и погодных условий, например, снега или дождя, заполняющего водосточные желоба, могут повлиять на временные нагрузки. Оба типа могут влиять на вес, который перемычка помогает перераспределить.

Некоторые конструкции могут распределять нагрузки таким образом, чтобы они не воздействовали на перемычку. Это действие изгиба происходит в зависимости от того, насколько кирпичная кладка окружает перемычку. Для этого необходимо иметь несколько характеристик, в том числе высоту стены не менее 8 дюймов над аркой и достаточную высоту над перемычкой для образования треугольника под углом 45 градусов.Эта конструкция меняет то, как перемычка справляется с весом и как должны выполняться расчеты.

Перемычка с изгибающим действием должна учитывать вес перемычки, вес стены и сосредоточенную нагрузку. Без эффекта арки следует учитывать вес перемычки, вес стены, нагрузки на крышу и пол, а также сосредоточенные нагрузки. По сути, арочная перемычка может помочь снизить вес конструкции, потенциально требуя меньше материалов и создавая более прочную конструкцию.

Перемычки, изготовленные из стали, а не из бетона, могут иметь несколько другую форму. Стальные перемычки, помимо прочего, могут иметь Т-образное сечение или швеллер с опорными плитами. Бетонные перемычки необходимо укреплять опорами до тех пор, пока раствор не затвердеет, но для стальных перемычек этот шаг не нужен. Они действительно должны иметь соответствующую противопожарную защиту и могут мешать стальному откосу в железобетонных конструкциях. Уникальные характеристики связаны с использованием различных строительных материалов как для перемычки, так и для остальной конструкции, поэтому перемычки не подходят для всех.

Контроль потока раствора в связующих балках

При строительстве стены с балками или блоками перемычки обычно используется раствор для заполнения блоков и удержания арматуры на месте. В блоках перемычек дно закрыто, поэтому раствор остается на месте без каких-либо дополнительных усилий. С другой стороны, блоки связующей балки открыты, поэтому любой раствор, залитый в блок, будет стекать в ячейки под ним. Во многих проектах заливка раствора неэффективна.

В большинстве зданий используются соединительные балки, залитые лишь частично с помощью металлической или пластиковой сетки.Сетка помещается в шов чуть ниже балки и контролирует поток раствора в связующих балках. Мелкозернистая сетка препятствует продвижению большей части раствора через нее. Обычно затирка наносится на любую ячейку без вертикального армирования. Заблокировав раствор, можно заполнить горизонтальную балку, не заполняя все вертикальные ячейки.

На пересечении вертикальных и горизонтальных укреплений ячейка может быть очень загружена. Использование минимального количества стали помогает раствору растекаться и правильно схватываться, а L-образные стержни также помогают сохранить непрерывность углов здания.Между компенсаторами и контрольными стыками, как правило, нет необходимости в соединительной балке. Однако напольные диафрагмы могут выиграть от непрерывного армирования.

Найдите дилера для блока CMU

Когда дело доходит до выбора правильных блоков CMU для вашего проекта, вам необходимо знать различия между блоками соединительных балок и блоками перемычек. Блоки из клееной балки обычно используются в стене, а перемычки проходят через проем, например, дверь или окно. Блоки из клееных балок также предлагают иногда важное преимущество как вертикального, так и горизонтального армирования.Если эти два типа опоры необходимы, перемычка не позволяет вертикальным стержням проходить через них. Каждый блок используется по-своему и в определенных местах проекта.

Если вам нужны блоки CMU, Nitterhouse Masonry предлагает множество вариантов, соответствующих стандартам ASTM, и многие из них также участвуют в сертификации LEED.
