Устройство строительных лесов и подмостей

Строительные леса можно классифициовать как по типу крепления между собой, так по способу крепления лесов к фасаду здания.

По типу крепления элементов лесов между собой, существует 4 типа строительных лесов:

1)   Штыревые леса. Элементы соединяются с помощью штыря. Они очень быстро возводятся и разбираются, а потому чрезвычайно удобны.

2)   Рамные леса. Конструкция крепится посредством жёсткой рамы. Рама узловым соединением закреплена со стойками  и диагональными элементами — связями. Рамные строительные леса лёгкие и недорогие. Их целесообразно использовать при штукатке,  покраске и прочих отделочных работах.

3)  Клиновые леса. Элементы строительных лесов крепятся друг с другом посредством клинового соединения. Данные конструкции способны выдержать большие нагрузки, они легко разбираются. На них можно размещать значительные узлы и тяжелые материалы для строительства.

4)  Хомутовые леса. Такие леса являются профессиональным оборудованием. Они применяются на крупных объектах различной конфигурации. Высота между ярусами хомутовых лесов, шаг стоек, параметры рабочей зоны таких лесов подлежат строгому расчету в соответствии со строительными нормами.

По способу крепления лесов к зданию, строительные леса можно разделить на 2 типа:

1)      Строительные леса и подмости, которые крепятся к фасаду. можно изготовить просто  и с наименьшим количеством затрат — они крепятся к фасаду и гораздо большая часть веса, чем в устойчивых промышленных лесах, ложится на само здание. Возможности деревянных лесов ограничены.

  Строительные леса своими руками рамного типа. Самостоятельно можно сделать леса первого типа, которые крепятся к зданию. Конструкция, частично опирающаяся на фасад, может быть изготовлена из дерева, она называется подмости. Опора для подмостей – прямоугольная конструкция Г-образной формы.

Два бруска – не тоньше 50х50 см. —  следует скрепить друг с другом под прямым углом. По диагонали к ним следует прибить 2 или 3 угловых доски. Таких Г-образных опор следует изготовить не меньше двух (в зависимости от фронта работ) и ставить их друг от друга на расстоянии 1,5-2 метра. Следует с одной стороны Г-образных модулей прибить обычные доски – таким образом, мы сделали пол для подмостей. Ту сторону подмостей, что  будет обращена к фасаду, следует изолировать мягким материалом — дополнительно оббить тряпками, проложить старый паралон, пенопласт – для защиты фасада от повреждений, если есть такая необходимость. Закрепление подмости требует особого внимания. Необходимо жёстко вкопать в землю доску под острым углом в фасаду, предусмотрев место упора наклонной доски на подмости. Место упора не следует делать в самом углу Г-образного модуля, его целесообразно вынести несколько ближе к краю по вертикальной стороне  — где были прибиты доски пола. Наклонная доска может быть любой длины. Этот способ возведения строительных лесов является самым дешевым.

2)      Леса, которые устанавливаются автономно от стен здания. Основная часть веса в этих конструкциях не переносится на фасад здания. Автономные леса применяют во время реконструкции здания. Они изготавливаются на производстве, требуют высоких затрат при изготовлении. Они разборные, состоят из специальных трубок.

Строительные леса, промышленного производства. Строительные леса, вышки, подмости, стремянки, люльки применяют при возведении общественных, жилых и других сооружений и зданий. Для отделки фасада многоэтажных зданий применяют люльки, вышки, трубчатые леса; для отделочных работ внутри общественных и жилых зданий – инвентарные подмости.

 Подмости устанавливают на междуэтажных перекрытиях и на земле, а леса – на земле. Подмости и леса бывают металлодеревянными, металлическими или деревянными.

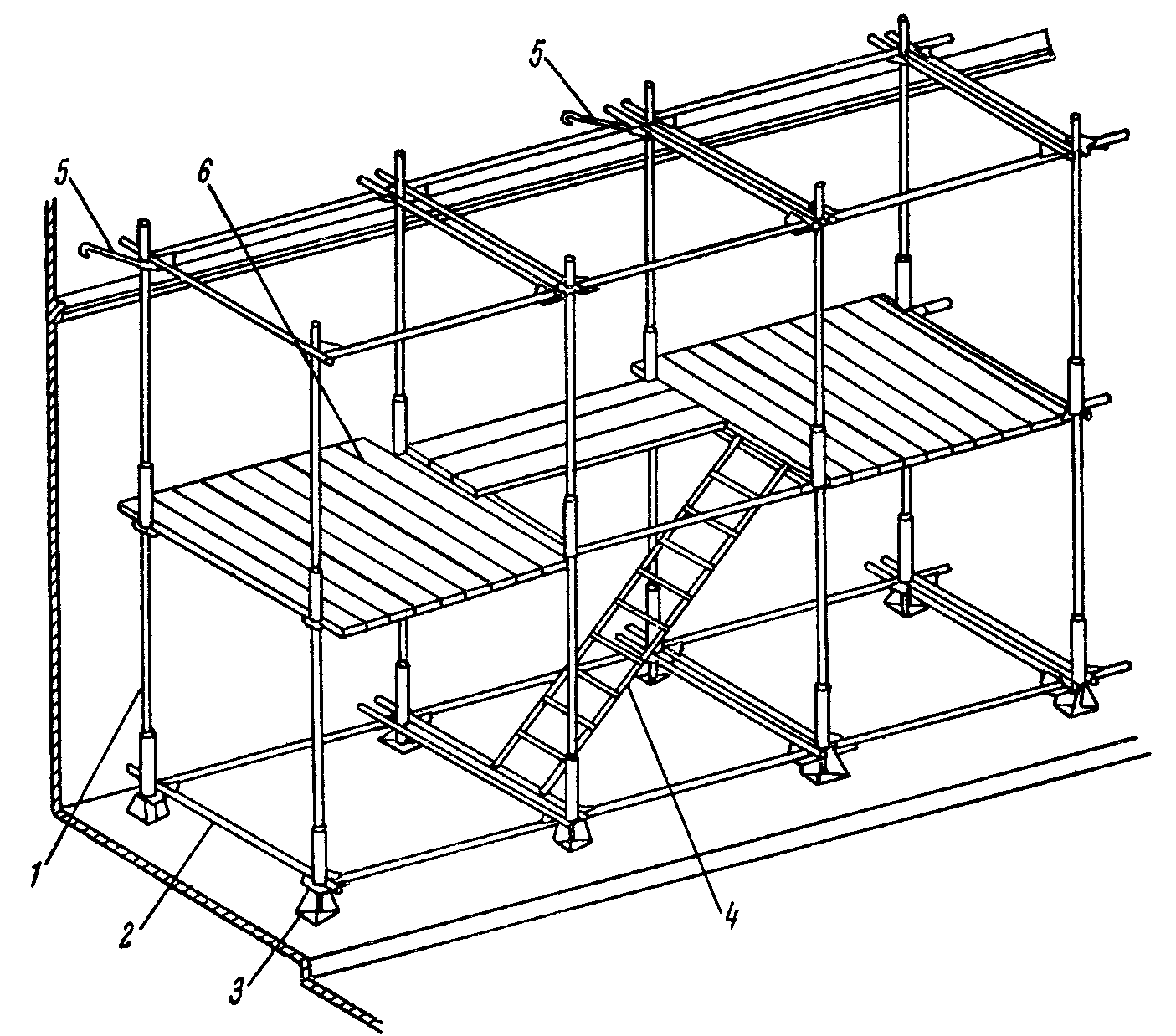

 Металлические трубчатые безболтовые леса представляют собой каркасную пространственную конструкцию, состоящую из ригелей и стоек, которые соединены между собой на патрубках и крюках без болтов. До монтажа лесов сначала отводят поверхностные воды, выполняют планировку и уплотняют грунт на всю ширину лесов.

ПРАВИЛА БЕЗОПАСНОЙ РАБОТЫ. Применение лесов и подмостей.

7.2. Применение лесов и подмостей

7.2.1. Леса и подмости должны соответствовать требованиям СНиП 111-4 «Техника безопасности в строительстве«, ГОСТ 24258, ГОСТ 27321, ГОСТ 27331 и ГОСТ 28012.

Леса, подмости и другие устройства для выполнения работ на высоте должны быть инвентарными, изготовляться по типовым проектам и иметь паспорт завода-изготовителя. Неинвентарные леса допускается применять в исключительных случаях. Если высота, на которой выполняется работа, превышает 4 м, то такие леса должны сооружаться по индивидуальному проекту с обязательным расчетом всех основных элементов на прочность, и устойчивость. Проект Производства Работ на леса должен визировать инженер-инспектор по безопасности труда и производственной санитарии и утверждать главный инженер предприятия или организации, разработавшей проект, а также главный инженер предприятия или организации, выдавшей проект на леса в производство.

7.2.2. Леса и подмости могут быть деревянные и металлические разборные. Деревянные леса и строительные подмости должны изготовляться из сухой древесины хвойных и лиственных пород не ниже второго сорта в соответствии с ГОСТ 8486, ГОСТ 9463, ГОСТ 9462 и ГОСТ 2695. Металлические леса должны изготовляться из прямых металлических труб имеющих вмятин, трещин и других дефектов, нарушающих прочность элементов.

7.2.3. Разборные металлические леса должны иметь надежные соединения наращиваемых стыков.

7.2.4. Леса должны закрепляться только металлическими элементами крепления (болтами, струнами, хомутами, скобами и т. п.).

7.2.5. Для обеспечения устойчивости стойки лесов по всей высоте должны закрепляться к прочным частям здания (сооружения) или к конструкции. Места и способы закрепления стоек должны указываться в проекте на леса.

7.2.6. Леса и подмости необходимо крепить к устойчивым, а также к невыступающим частям здания или конструкции. Подмости на конструктивные элементы разрешается устанавливать после подтверждения расчетом прочности этих элементов. При необходимости сооружения лесов и подмостей возле горячих поверхностей или элементов оборудования деревянные части лесов должны быть защищены от загорания.

7.2.7. При установке металлических и деревянных лесов на открытом воздухе их необходимо оборудовать грозозащитными устройствами, а металлические леса — заземлить. Грозозащита лесов должна осуществляться с помощью молниеотводов, состоящих из молниеприемника, токоотвода и заземлителя. Расстояние между молниеприемниками не должно превышать 20 м. Сопротивление заземления должно быть не более 15 Ом. Возле мест подъёма работников на леса и подмости необходимо вывесить плакаты с указанием допустимых значений нагрузок и схемы размещения их.

При необходимости передать на леса дополнительные нагрузки (от грузоподъемных механизмов, грузоподъемных площадок и т. п.) это должно учитываться в конструкции лесов.

7.2.9. Опоры и подвески настилов лесов должны рассчитываться с достаточным запасом прочности, предусматривающим пребывание на них максимально возможного количества работников, выполняющих работу на высоте, а также строител

Сборка строительных лесов: схема монтажа и видео инструкция

Строительные, ремонтные и монтажные работы практически всегда требуют использования строительных лесов. Это оборудование для работ на высоте, которое должно быть устойчивым, безопасным и правильно собранным. Если установка лесов на объекте произведена не по правилам, то все последующие работы будут проводиться с большим риском для рабочих, прораба и инженера по технике безопасности. Ниже вы узнаете, как правильно производить монтаж строительных лесов на объекте.

Виды строительных лесов

Деревянные строительные леса постепенно уходят в прошлое и все меньше людей используют их в виду трудозатратности сборки-разборки. Металлические сборно-разборные конструкции практичней и дешевле своих деревянных собратьев.

Стальные строительные леса делятся на несколько видов по типу крепления:

  1. Строительные леса рамного типа. Состоят из жестких металлических рам, которые соединяются с помощью горизонтальных и диагональных связей. Связи крепятся к рамам флажковыми замками, а второй и последующий ярусы методом труба в трубу.
  2. Штыревые строительные леса соединяются с помощью штырей на горизонтальных трубах и проушин в вертикальных стойках. Это более дорогой вид сборных конструкций на высоте, чем леса рамного типа. Используются при необходимости соорудить конструкцию сложной геометрии.
  3. В хомутовых лесах крепление элементов проводится с помощью специальных хомутов. Это самый дорогой вид строительных лесов, но благодаря особенностям крепежа, из них можно соорудить конструкцию любой формы.

Далее в статье будем рассматривать процесс сборки рамных строительных лесов, так как это самый популярный вид оборудования на строительных объектах. Благодаря небольшой цене и удобству монтажа, рамные леса используют в работе более 80% организаций и частных лиц.



Сборка рамных строительных лесов

Перед сборкой строительных лесов необходимо подготовить площадку. Производится уборка мусора и выравнивание грунта в местах, где есть большие отклонения по уровню. Почва трамбуется и сооружаются водоотводы, иначе во время обильных дождей вся конструкция может «поплыть» и произойдет обрушение или перекос. В таком случае придется разбирать леса и выполнять подготовку площадки вновь, а это потери времени и денег.

Общие требования к монтажу

Монтаж строительных лесов включает в себя несколько этапов:

  • подготовительный этап;
  • сборка и установка строительных лесов;
  • заключительный этап — приемка.

Рассмотрим, как осуществляются работы во время каждой из стадий правильного монтажа высотных конструкций из рамных лесов.

Подготовительный этап

Перед началом работ на объекте, назначается ответственное лицо. Человек, который отвечает за правильность выполнения всех работ, обязан:

  1. Изучить особенности конструкции строительных лесов и проверить готовность площадки для их установки.
  2. Принять комплекты лесов со склада.
  3. Проверить наличие допуска для работ на высоте у рабочих.
  4. Провести целевой инструктаж: ознакомить бригаду с правилами сборки данной конструкции и ее особенностями, а также проверить усвоили ли монтажники полученные знания.

Площадка для монтажа должна быть не менее 3-х метров в ширину, а также ровная по горизонтали. При больших отклонениях по уровню, необходимо использовать бетонные плиты или деревянные брусья толщиной не менее 40 мм.

Если не используется защитная сетка на лесах выше 30 метров, место работ необходимо оградить на расстояние от строительных лесов не менее 7 м.

Порядок сборки и установки строительных лесов
