Устройство мотопомпы: типы, устройство и работа мотопомпы

Содержание

типы, устройство и работа мотопомпы

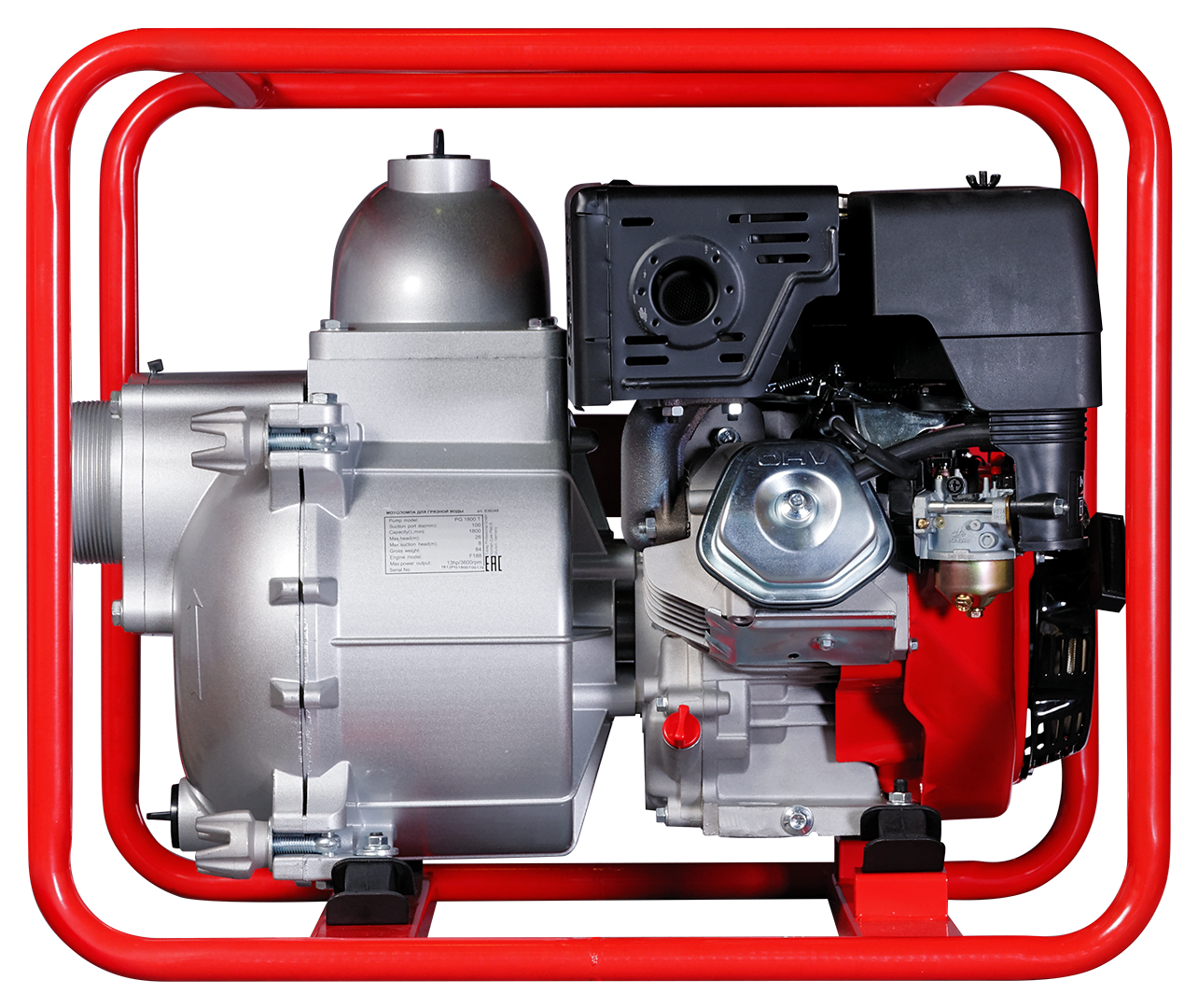

Мотопомпа – это самовсасывающий насос, предназначенный для перекачки чистой или грязной воды, работающий на бензиновом, дизельном или электрическом двигателе. Принцип работы прост: двигатель приводит в движение крыльчатку или диафрагму. В результате этого жидкость поступает во всасывающий рукав и выбрасывается в напорную трубу. Назначение мотопомп различных моделей – откачка воды из подтопленных подвальных помещений, полив участка, чистка отстойников, ликвидация возгораний.

Технические характеристики мотопомп

При выборе агрегата учитывают: планируемое назначение – для чистой или грязной воды, тип потребляемого топлива. Для работы с чистой и несильно загрязненной водой предназначены центробежные модели, а с загрязненными и вязкими жидкостями – мембранные. Также при покупке принимают во внимание:

  • Производительность – количество кубических метров жидкости, которое перекачивается в течение часа. От производительности мотопомпы зависит расход топлива. У малопроизводительных моделей бытового назначения он составляет до 2 л/час, у агрегатов с высокой производительностью – 4-5 л.
  • Высота подъема. Расстояние, на которое оборудование может передавать жидкость в горизонтальном направлении, равно наибольшей высоте подъема, умноженной на 10.
  • Мощность двигателя мотопомпы, которая во многом определяет условия эксплуатации.
  • Глубина всасывания – расстояние между уровнем установки оборудования и уровнем забора жидкой среды.
  • Диаметры отверстий на входе и выходе – 50, 75, 100 мм.

Виды мотопомп по типу двигателя

Наиболее популярны бензиновые и дизельные агрегаты:

  • Для бытового применения востребованы бензиновые модели с двух- или четырехтактным двигателем. Предназначены для кратковременной работы с небольшими объемами жидкости. Отличаются малым уровнем шума и небольшим рабочим ресурсом.
  • Мотопомпы с дизельным мотором – мощные, надежные, высокопроизводительные модели, обычно предназначенные для работы с вязкими и загрязненными жидкими средами.

Разновидности агрегатов по назначению

В зависимости от планируемой области применения, выбирают модели для перекачки чистой воды или загрязненных жидких сред.

Агрегаты для чистой или слабозагрязненной воды

  • Низконапорные. В устройство таких мотопомп обычно входят двухтактные двигатели на бензиновом топливе. Модели имеют невысокую производительность, компактны и мобильны. В перекачиваемых средах могут присутствовать частицы, размер которых не более 5 мм. Оборудование обычно применяется для обслуживания дачных участков, небольших личных хозяйств.
  • Высоконапорные, иначе называемые «пожарными». Эти агрегаты не только применяются для ликвидации очагов возгорания, но и востребованы для передачи жидких сред на дальние расстояния по горизонтали. Отличаются высокой производительностью и высотой подъема, оборудуются четырехтактным бензиновым или дизельным двигателем. Такие насосы рекомендуются для полива участка, находящегося далеко от скважины или открытого водоема, для откачки воды из крупногабаритных бассейнов.

Грязевые мотопомпы: описание

Для этих агрегатов характерны:

  • высокая производительность;
  • способность перекачивать среды, в которых твердые частицы достигают размеров в 25 мм;
  • возможность быстро извлечь из насосной части частицы, размеры которых превышают максимально допустимые параметры;
  • диаметры входного и выходного отверстий – 50-100 мм.

Четырехтактные двигатели, которыми обычно оснащают грязевые агрегаты, отличаются высокой устойчивостью и не требуют подготовки масло-бензиновой смеси.

Оборудование в наличии:

Принцип работы мотопомпы для откачки воды

На дачном участке, в коммунальном хозяйстве и в случае аварийных ситуаций, при возникновении пожара не обойтись без специального агрегата – мотопомпы. Чтобы правильно выбрать техническое средство для решения конкретной задачи, необходимо знать, как работает мотопомпа, из каких узлов и агрегатов она состоит.

Представленные на рынке модели по своему назначению распределяются на следующие группы:

  • Для откачки чистой воды. Работают посредством 2х-тактного двигателя, характеризуются высоким показателем производительности, имеют небольшой размер и не создают сильного шума во время работы.
  • Для перекачивания жидкости со слабой степенью загрязнения. Используются спасательными службами и в случаях, когда необходимо подать воду на большое расстояние. Агрегат способен работать с производительностью до 500,0 литров/минуту и под высоким напором.
  • Для откачивания загрязненной жидкости. Применяются, если размер твердых частиц в перекачиваемой жидкости составляет 20 – 25 мм. Они могут бесперебойно функционировать при высоком показателе давления.

Также при выборе модели стоит обратить внимание на тип установленного насоса. Мембранными оснащены агрегаты для грязной субстанции, центробежные устанавливаются на модификации для чистой или с небольшими загрязнениями воды.

Принцип работы мотопомпы

При запуске мотора создается центробежное воздействие, посредством чего улитка захватывает воду, которая поступает в трубку, соединяющую шланг с установкой. В процессе функционирования создается разрежение, которое приводит к открытию клапана и вода направляется в трубку. Выкачка происходит в течение нескольких минут после запуска мотора.

Показатель производительности зависит от того, с какой скоростью происходит вращение двигателя. Наличие фильтра-сетки предупреждает попадание в механизм камней и других твердых примесей, способствует стабильной работе устройства.

Учитывая функциональные возможности такой техники, ее используют для решения следующих задач:

  • полива сельскохозяйственных культур и дачных огородов;
  • осушения участков на заболоченной местности;
  • ликвидации последствий паводков и наводнений;
  • откачки воды из подвалов и котлованов в случае аварийных ситуаций;
  • тушения пожаров;
  • создания резервов жидкости для производственных и противопожарных целей;
  • очистки сливных ям со сточными водами.

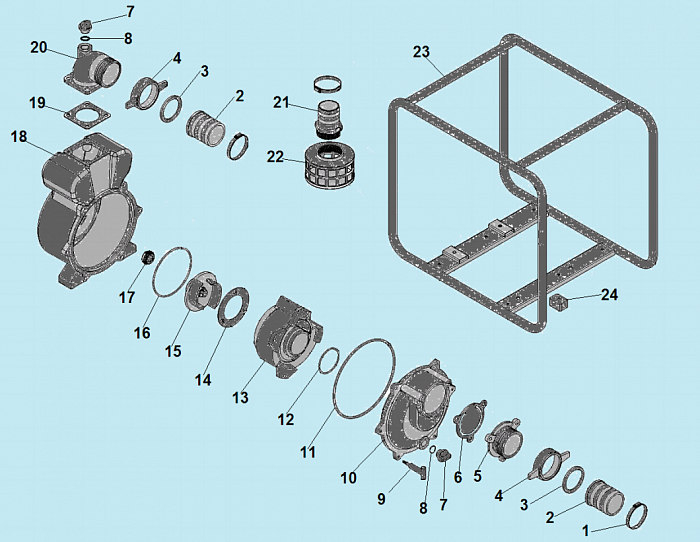

Устройство мотопомпы для воды

По сути, водяная мотопомпа – это насос, который соединен с мотором и представляет с ним один агрегат. Чтобы добиться небольших размеров, эти элементы устанавливают на один вал. Практически все модификации имеют прочную металлическую раму, которая служит опорой и местом для крепления узлов. Такой каркас удобен для захвата и транспортировки. Более мощные и габаритные модели устанавливают на специальную платформу, которая может передвигаться и обеспечивает мобильность агрегата.

Насос состоит из пустотелого корпуса и системы патрубков. Внутри корпуса находится вращающийся вал и рабочий элемент с лопастями. Всасывающий рукав с клапаном подключается к штуцеру, а его другая часть опускается в водоем или резервуар с жидкостью. Чтобы предупредить засорение устройства песком, илом, камнями, заборный рукав оснащается специальным фильтрующим элементом.

Основным конструкционным отличием агрегатов является тип двигателя. По этому критерию выделяют следующие модели:

  • С бензиновым мотором. Переносные модели являются универсальным оборудованием. При небольшом размере они отличаются высоким показателем производительности, могут эксплуатироваться при любых погодных условиях. Высоконапорные варианты оборудования монтируются на шасси колесного типа.
  • С дизельным двигателем. Применяется, когда необходимо перекачать большой объем жидкости. Они имеют большой вес и габариты, могут быть стационарного типа или устанавливаться на платформу. Способны подавать воду на большую высоту и дальние расстояния.
  • С электрическим приводом. Простое в устройстве и эксплуатации оборудование, которые при соблюдении инструкции по использованию прослужит долго без необходимости ремонта и обслуживания. Это – незаменимый агрегат для выполнения работ в условиях ограниченного пространства – колодцах, подвальных помещениях, где невозможно использовать технику с дизельным или бензиновым двигателем. Электроустановка является подходящим решением для эксплуатации на дачном участке.

Качественное современное оборудование стоит достаточно дорого. Но, есть выгодное альтернативное решение – взять его в аренду у компании «Магазин Проката». Здесь представлен большой выбор новых моделей, которые можно арендовать на любой срок и по самой выгодной стоимости.

Пожарные мотопомпы МП: характеристики, назначение, типы

Несмотря на разнообразие средств тушения пожаров, довольно большой выбор огнетушащих веществ, используемых для локализации, ликвидации очагов возгораний, чаще всего борьба с открытым огнем осуществляется с использованием воды, растворов пенообразователя на ее основе, подаваемых под давлением.

Одним из эффективных средств пожаротушения, подающих воду или пену, служит пожарная мотопомпа, являющаяся насосным агрегатом с приводом от бензинового или дизельного двигателя, снабженным комплектом пожарно-технического оборудования.

Пожарная мотопомпа

Назначение и приемущества

Если в городах забор воды пожарной автотехникой, оборудованной насосами, производится из сети наружного водоснабжения, то вдали от населенных пунктов – из пожарных водоемов, резервуаров, с пирсов, построенных на реках, озерах, прудах или технологических водоемах.

При отсутствии на большинстве, удаленных от областных, краевых, районных центров, крупных промышленных объектов, территорий нашей страны специальных автотранспортных средств, стоящих на вооружении федеральных, муниципальных, корпоративных пожарных подразделений; единственным доступным средством пожаротушения, используемым добровольными, частными формированиями, созданными для борьбы с огнем, является пожарная мотопомпа – переносная, возимая вручную или на базе автомобильного прицепа.

Для собственников недвижимости, руководителей предприятий (организаций), членов садово-дачных, огородных товариществ, создавших добровольную пожарную дружину, приобретение, содержание пожарных мотопомп обходится значительно дешевле, чем покупка специальной автотехники.

Огромным преимуществом переносных мотопомп служит полная автономность, высокая мобильность, позволяющая установить их на любой твердой площадке вблизи природного или искусственно созданного запаса воды, недоступного для подъезда пожарной автотехники – автоцистерн, насосно-рукавных автомашин.

Основным назначением для использования пожарных мотопомп является:

  • Забор воды из пожарных водоемов, резервуаров, со специально оборудованных пирсов, с последующей подачей под давлением на тушение очагов пожара воды или пены, полученной с использованием раствора пенообразователя.
  • Подача воды от гидрантов наружной сети противопожарного водоснабжения.
  • Для перекачки воды, заполнения емкостей, приспособленной для пожаротушения сельскохозяйственной техники, транспортируемых автоцистерн, пожарных вертолетов.
  • Для укомплектования пожарных поездов, судов.

К преимуществам использования относят:

  • Автономность устройств.
  • Мобильность, что позволяет быстро доставить их к пожарному водоему, установить, без дополнительных приготовлений приступить к забору, подаче воды.
  • Конструктивную надежность.
  • Простоту эксплуатации, технического сервиса, ремонта, что на практике важно для эксплуатации в районах, далеких от крупных городов.
  • На практике пожарные мотопомпы, кроме работ, связанных с пожаротушением, активно, эффективно используют для следующих видов работ:
  • Для забора, перекачки воды на полив частных земельных участков, полей сельхозпредприятий, для наполнения различных резервуаров, емкостей.
  • Для осушения затопленных подвалов строительных объектов, технических этажей, приямков, колодцев при устранении аварий; строительных котлованов.

Кроме того, пожарные мотопомпы активно, эффективно используются по следующим вариантам хозяйственного назначения, что подтверждает факт более широкого назначения таких технических устройств, нежели только противопожарное применение:

  • Забор, перекачка и подача чистой воды для полива садовых, дачных участков земли, сельскохозяйственных угодий, заполнение емкостей.
  • Откачка загрязненной воды из затопленных подвальных этажей зданий, колодцев различного назначения в ходе устранения аварийных ситуаций в работе коммунальных служб; осушение котлованов, траншей, трюмов речных, морских судов.
  • Для откачки воды при проведении поисковых работ, археологических раскопок.
  • Аварийное осушение, сброс воды из бассейнов, резервуаров, водоемов.
  • При проведении ирригационных работ.

Виды, типы и описание

Виды мотопомп

Все такие мобильные устройства для тушения пожаров можно разделить на виды по способу размещения, перемещения/транспортировки, типу двигателя привода насоса; чистоте воды, с которой они могут работать:

  • Бензиновые – с приводом от карбюраторного/инжекторного двигателя, использующего в качестве топлива различные марки бензина.
  • Дизельные – с приводом от дизельного двигательного агрегата, имеющими более высокий моторесурс, но работающими громче бензиновых моделей устройств.

На российском рынке известны пожарные мотопомпы Tohatsu с бензиновыми двигателями, дизельные устройства высокого давления «Вепрь» отечественного производства, мотопомпы Koshin с двигательными агрегатами, работающими на бензине, изготовленными компанией Хонда.

  • Переносные, передвижные. Первые смонтированы на несущей раме, которая обеспечивает возможность: переноски вдвоем вручную, для транспортировки автотранспортом в кузове, багажнике, автомобильном прицепе; погрузки/выгрузке, установки на твердую поверхность – плотный грунт в противопожарном разрыве возле водоема, асфальтированную, бетонированную поверхность дороги, пожарного проезда.

Вторые установлены на раме одноосной тележки с колесами, что позволяет передвигать ее по ровной твердой поверхности одному человеку, но не исключает возможность переноски ее двоим и более членам ДПД, работникам из состава дежурного персонала предприятий, организаций.

Рукоятки на раме переносных, передвижных устройств обязательно защищаются теплоизоляционным материалом.

  • Прицепные. Такой вид пожарных мотопомп устанавливается на раме автомобильных прицепов, сообразно их грузоподъемности, норм/правил оборудования, транспортировки грузов. Именно прицепные мотопомпы часто дополнительно оборудуются устройствами для дозированной подачи раствора пенообразователя, что позволяет использовать стволы, генераторы для тушения очага пожара пеной. Рекомендуется при необходимости использовать все имеющиеся в наличии прицепные и переносные модели устройств, т.к. это дает больше возможностей для обеспечения доступа к очагу пожара.
  • Высоконапорные (высокого давления). Согласно ГОСТ 53332-2009 мотопомпы, используемые для тушения пожаров, в зависимости от конструкции, основных технических параметров подразделяются устройства нормального давления – до 2 МПа, и высокого давления – выше 2 МПа.

Если для тушения, согласно нормативных требований, включение твердых частиц в воде не должно быть больше 0,5 %, а их размер быть до 3 мм, то пожарная мотопомпа для грязной воды, приобретаемая для использования коммунальными, инженерными службами предприятий, строительными подрядными организациями для откачки, осушения подвальных этажей, колодцев, котлованов траншей, позволяет за счет выбора мембранного типа насоса устройства вести забор, перекачку воды с крупными включениями – до 25 мм и более у некоторых моделей изделий.

Устройство

В конструкцию пожарной мотопомпы в зависимости от вида, типа входят:

  • Жесткая рама для ручной переноски, шасси автоприцепа.
  • Двигатель, потребляющий разные марки жидких нефтепродуктов.
  • Центробежный, диафрагменный, мембранный насос, осуществляющий забор, подачу воды, водного раствора пожарного пенообразователя.
  • Бак для жидких нефтепродуктов.
  • Резервуар для хранения пожарного пенообразователя с системой дозирования его подачи.
  • Комплект ПТВ.
  • Основные характеристики
  • Такие мобильные устройства пожаротушения характеризуются:
  • Производительностью.
  • Высотой столба подаваемой воды.
  • Размерами, массой устройства в сборе с комплектом ПТВ.
  • Мощностью двигательного агрегата.
  • Видом потребляемого жидкого нефтепродукта.

Пожарная мотопомпа должна обеспечивать бесперебойную эксплуатацию на пожаре в течение 2 часов при температуре от +40 C° до −45 C°. С помощью этих мобильных устройств пожаротушения, простых по техническому составу, неприхотливых в условиях длительной эксплуатации, в том числе в жестких погодных условиях, ликвидировано огромное количество очагов возгораний, пожаров.

В удаленных регионах, районах, на обособленных объектах – от промышленных, складских, сельскохозяйственных предприятий до туристических баз, спортивных лагерей пожарные мотопомпы служат доступными, надежными средствами пожаротушения, которые легко задействовать, установив вблизи ближайшего водоисточника.

Основные характеристики

Они изложены в ГОСТ 53332-2009, так же, как и требования ко всем элементам оборудования, входящего в их состав.

К таким характеристикам относят:

  • Производительность пожарной мотопомпы.
  • Высоту подачи воды.
  • Габариты, общую массу изделия.
  • Мощность двигателя.
  • Вид используемого топлива.

Кроме того, современные модели пожарных мотопомп, реализуемых на рынке пожарно-технической продукции, обязаны обеспечивать: устойчивую работу в температурном диапазоне эксплуатации – от +40 до –45℃ на протяжении не меньше 2 часов, для чего должны иметь необходимый запас топлива в баке.

Наиболее востребованы модели устройств следующих марок. Приведем их основные технические характеристики:

МП 20-100 Гейзер

Наименование показателей, единицы измерения Значение показателей
Общие данные
Тип мотопомпы пожарная, переносная
Подача в номинальном режиме, л/с, не менее 20
Напор в номинальном режиме, м 100±2
Наибольшая геометрическая высота всасывания, м 7,5
Время всасывания при наибольшей геометрической высоте, с, не более 40
Подача насоса при наибольшей геометрической высоте всасывания и номинальном напоре, л/с, не менее 10
Предельное давление насоса, кгс/см2, не более 19,0
Диаметр и количество присоединительных патрубков, мм:
– напорного; 2х70
– всасывающего. 1х100
Габаритные размеры, мм (не более):
– длина; 1300
– ширина; 780
– высота. 930
Масса (сухая), кг 215
Насос
Тип насоса НП- 20/100, центробежный, двухступенчатый, консольный
Вакуумная система автоматическая
Тип вакуумного насоса диафрагменный
Двигатель
Тип четырехтактный бензиновый, карбюраторный (инжекторный)
Модель ВАЗ 2108 (ВАЗ 21114)
Количество цилиндров и расположение цилиндров 4 в ряд
Диаметр цилиндра и ход поршня 82х71
Рабочий объем, см3 1500
Степень сжатия 9,9
Номинальная мощность при частоте вращения коленчатого вала 5600 об/мин, кВт (л. с) 55 (75)
Запуск двигателя от электростартера
Система охлаждения водяная (тосол), принудительная
Топливо бензин АИ-92 (АИ-95 для ВАЗ 21114)
Расход топлива при работе мотопомпы в номинальном режиме, л/ч 8,6 (6,8 – ВАЗ 21114)

Примечание.  Скачать паспорт, техническое описание и инструкцию по эксплуатации на пожарную мотопомпу МП-20/100 «Гейзер».

МП 10-60 Водолей

Наименование показателя, единицы измерения Значение показателей
Общие данные
Номинальная подача насоса, Qном, л×с-1 (л×мин-1; м3×ч-1) 10 (600; 36,0)
Номинальный напор насоса, Нном, м 60
Номинальная частота вращения, пном, об/мин 2500
Номинальная геометрическая высота всасывания, hном, м 1,5
Максимальная геометрическая высота всасывания, hmax, м 5,0
Подача при максимальной геометрической высоте всасывания и номинальном напоре, Q, л×с-1 (л×мин-1), не менее 5 (300)
Напор при максимальной геометрической высоте всасывания, Н, м 45
Максимальное рабочее давление на входе в насос, p1max, МПа 0,6
Максимальное рабочее давление на выходе из насоса, P2max, МПа, не менее 1,0
Время всасывания (заполнения) с максимальной геометрической высоты всасывания, tвс, с, не более 40
Диаметр и количество присоединительных патрубков:
– напорного (мм/шт. ) 65/2
– всасывающего (мм/шт.) 80/1
Габаритные размеры мотопомпы, (мм), не более
– длина 820
– ширина 620
– высота 750
Масса мотопомпы, сухая, кг, не более 98
Насос
Тип насосного узла МП 10/60.01.00.00 центробежный, одноступенчатый, консольный
Вакуумная система автоматическая
Тип вакуумного насоса поршневой
Степень разряжения в полости насосного узла, кгс/см2, не менее – 0,75
Двигатель
Модель Honda GX630 Lifan 2V78F-2 Lifan 2V78F-2A
Тип четырехтактный, бензиновый, карбюраторный
Рабочий объем, см3 688 640
Номинальная мощность при частоте вращения коленчатого вала 3600 об/мин, Nном, кВт (л/с) 15,5 (20,8) 17,5 (24,0)
Максимальный крутящий момент при частоте вращения коленчатого вала n=2500 об/мин, Н×м, 48,3 43,5
Тип системы запуска двигателя электростартер электростартер / ручной запуск
Расход топлива в номинальном режиме работы, gm, л/ч, не более 4,2 4,8
Тип системы охлаждения воздушная
Применяемое топливо – бензин автомобильный по ДСТУ 4063-2001 с октановым числом по исследовательскому методу, не менее 91
Объем топливного бака, л. 10
Продолжительность запуска двигателя, мин, не более 2

Примечания:

МП-800

Наименование показателей, единицы измерений Значения показателей
Общие данные
Тип мотопомпы Пожарная переносная ГОСТ 8554-69
Индекс мотопомпы МП-800Б-01
Подача при номинальной частоте вращения (номинальном числе оборотов вала), л/с (л/мин), не менее 13,3 (800)
Напор, м, не менее 60
Наибольшая геометрическая высота всасывания при температуре +20 °С и давлении 730-760 мм рт. ст., м 5
Максимальное время всасывания с геометрической высоты 5 м, с 35
Габаритные размеры, мм:
Длина 940
Ширина 520
Высота 725
Масса мотопомпы без ППО (максимальная), кг 85
Примечание. Подача и напор приведены при высоте всасывания 1,5 м. При наибольшей геометрической высоте всасывания подача должна быть не менее 50 % номинального значения.
Двигатель
Тип Двухтактный, бензиновый, карбюраторный
Мощность номинальная, эксплуатационная, кВт (л.с.), не менее 14,7 (20)
Частота вращения, об/мин (с-1) 3250±100 (346±10,46)
Количество цилиндров 2
Диаметр цилиндра, мм 72
Ход поршня, мм 85
Рабочий объем цилиндра, см3 346
Степень сжатия 6,9
Максимальный удельный расход топлива при эксплуатационной мощности, г/л, с•ч 440
Фазы газораспределения, град:
продувка 120
впуск 134
выпуск 150
Система зажигания От магнето М-135 левого вращения с муфтой опережения зажигания ТУ 37-003-212-77
Угол опережения зажигания (при оборотах больше 1050), град 30-34
Зазор между контактами прерывателя магнето, мм 0,25-0,35
Свеча зажигания А10НТ ГОСТ 2043-74
Карбюратор К-36П ОСТ 37. 001.207-78
Топливо Бензин А-76 (ГОСТ 2084-77) в смеси с маслом М-8А (ГОСТ 10541-78) из расчета (по объему) 20 частей бензила, 1 часть масла
Вид смазки шатунного подшипника коленчатого вала Топливная смесь
Охлаждение Водяное, принудительное от насоса
Насос
Тип Центробежный, одноступенчатый, консольный
Устройство всасывающее Вакуум-аппарат газоструйный
Диаметр рукава всасывающего, мм 75
Диаметр рукава напорного, мм 66 и 51

Примечание. Скачать инструкцию (руководство) по эксплуатации пожарной мотопомпы МП-800.

МП-1600

Наименование показателей, единицы измерений Значения показателей
Общие данные
Марка мотопомпы МП-1600
Подача, л/мин 1600
Напор, м 80
Безотказная работа мотопомпы на номинальном режиме в диапазонах температур от –30 °С до +40 °С, час не менее 6
Наибольшая геометрическая высота всасывания, м 7
Диаметр всасывающего патрубка, мм 125
Диаметр напорных патрубков, мм 70
Количество напорных патрубков, шт. 2
Габаритные размеры в походном положении, мм
Длина 2800
Ширина 1740
Высота 1430
Задний угол свеса, град. 32
Ширина колеи, мм 1440
Масса (без пожарного оборудования), кг 620
Масса (с пожарным оборудованием), кг 820
Двигатель
Модель ЗМЗ-24-01
Тип четырехтактный, бензиновый, карбюраторный, верхнеклапанный
Мощность максимальная при 4500 об/мин, кВт 62,5
Снимаемая мощность на привод насоса при 2750-2800 об/мин, кВт, не более 40,4
Применяемое топливо бензин с октановым числом не менее 76
Насос
Тип одноступенчатый, центробежный
Соединение с двигателем прифланцован к картеру муфты сцепления
Место установки по отношению к двигателю заднее
Пеносмеситель
Тип водоструйный эжектор
Место установки стационарно на насосе
Производительность по пене, л/мин 400-600
Вакуумная система
Тип газоструйный
Наибольший создаваемый вакуум, мм. рт. ст. 550
Время создания вакуума 515 мм рт. ст. в объеме полости насоса и двух всасывающих рукавов Ø 125 (100 л), с 40
Шасси
Тип одноосный прицеп специальной конструкции
Капот
Тип металлический, с двумя боковыми и одной задней дверцами
Заправочные емкости
Система смазки двигателя, л. 6,5
Система охлаждения двигателя, л 14
Бензиновый бак, л 45
Воздушный фильтр, л 0,5

Примечание. Скачать техническое описание и инструкцию (руководство) по эксплуатации пожарной мотопомпы МП-1600.

Другие модели мотопомп

  1. Портативные пожарные насосы (мотопомпа) «Tohatsu» VC82ASE, VC72AS, VC52AS. Руководство пользователя.
  2. Пожарная мотопомпа «Tohatsu» V20D2, V20D2S. Инструкция по эксплуатации.
  3. Мотопомпа пожарная МП-13/80 «Гейзер». Паспорт. Техническое описание. Инструкция по эксплуатации.
  4. Мотопомпа «Водолей» МП 20/80. Руководство по эксплуатации.
  5. Мотопомпа «Водолей» МП 16/80. Руководство по эксплуатации.
  6. Мотопомпа «Вепрь» с дизельным двигателем. Модели: МП-120 Д, МП-500 Д, МП-800 Д. Инструкция по эксплуатации.
  7. Мотопомпа «Водолей» МП 7/60 Д. Руководство по эксплуатации.
  8. Мотопомпа для тушения лесоторфяных пожаров «Ниагара». Паспорт.
  9. Мотопомпа Champion GTP80H для сильнозагрязненной воды. Руководство по эксплуатации.
  10. Мотопомпы Champion GP40, GP50, GP80, GP100 для чистой воды. Руководство по эксплуатации.

Насосы для мотопомп

Согласно ГОСТ 17398-72 насосом называется машина для создания потока жидкости. Пожарные насосы в составе мотопомп бывают двух типов:

  • Центробежные, в которых жидкость перемещается колесом с лопастями от центра к стенкам рабочей камеры, что создает необходимое давление. Это основный вид насосов, используемых для установки на пожарную автотехнику, предназначенную для забора, хранения, перекачки, подачи воды для тушения, обеспечивающий высокую производительность пожарной мотопомпы.
  • Диафрагменные или мембранные. Это возвратно-поступательные устройства с рабочими элементами в виде упругих мембран, изгибающихся под действием механического привода. Мотопомпы с таким видом насосов способны вести забор, подавать, откачивать как чистую, так и сильнозагрязненную воду, без значительной потери производительности, что повышает их ценность для заказчиков.

Рукава для мотопомп

В зависимости от компании изготовителя, модели изделия они комплектуются не только напорно-всасывающими, напорными рукавами, стволами, но и всасывающими фильтрами, сетками, генераторами пены и другими комплектующими, необходимыми для решения задач.

Пожарные рукава, входящие в комплектацию пожарных мотопомп, в обязательном порядке оборудуются соединительными головками.

Для переносных, передвижных мотопомп с низкой производительностью, сравнительно невысоким напором воды в комплект пожарно-технического оборудования, как правило, включают рукава, рассчитанные на давление 1 МПа, предназначенные для подключения к пожарным кранам, согласно требованиям для пожарных шкафов; а прицепные модели устройств комплектуются рукавами для пожарной автотехники с давлением 1,6 МПа.

Работа с оборудованием

Пожарная мотопомпа, инструкция о порядке работы которой в обязательном порядке входит в комплект поставки каждого заводского изделия, довольно сложное техническое устройство. Поэтому следует неукоснительно следовать этому документу на всех этапах хранения, ввода в строй, эксплуатации, технического сервиса, что обеспечит ее надежную, безотказную работу на протяжении длительного периода.

Режим и продолжительность обкатки

Эксплуатация пожарной мотопомпы, как устройства, снабженного двигательным агрегатом на жидком топливе, начинается с его регламентной обкатки, режим и продолжительность которой изложены в сопроводительной технической документации на изделие.

Требования

Основные требования к мотопомпам изложены в ст. 110 «Технического регламента о ПБ»:

  • Пожарные мотопомпы используются для подачи воды к месту возгорания, забирая ее из наружных водопроводных сетей, резервуаров или открытых источников – озер, прудов, рек, озер; обеспечивая требуемый расход, рабочее давление при подаче воды, пены, необходимые для ликвидации пожара.
  • Переносные пожарные устройства по конструктивному исполнению, общей комплектной массе обязаны давать возможность для переноса вручную, установки на твердую поверхность вдвоем.
  • Для прицепных устройств должен быть обеспечен жесткий стационарный крепеж на автоприцепах, конструкция которых обязана обеспечивать безопасность транспортировки, устойчивость при установке.

Требования к конструктивным элементам изделий, оборудованию, входящему в их комплектацию:

Подводя итоги, можно с уверенностью сказать, что такие мобильные, автономные устройства для тушения пожаров, особенно вдали от крупных населенных центров, в сельской местности, таежной глуши, еще десятки лет будут надежно служить людям.

Мотопомпы: как произвести первый запуск

Несмотря на достаточно простое устройство мотопомпы, которая состоит из насоса и ДВС, рекомендуем перед запуском ознакомиться с руководством по эксплуатации, чтобы избежать поломки оборудования или получения травмы.

Рассмотрим по шагам первый запуск на примере МПБ-250.

В комплекте к мотопомпе вы найдете: две уплотнительные шайбы, соединительные патрубки, зажимные кольца и хомуты – все это нужно для подключения впускного и выпускного шлангов и фильтра. О том, как правильно их подсоединить, читайте в статье «Как правильно установить заборный и выпускной рукава на мотопомпу».

Для удобства перемещения с устройством поставляется рукоятка. Прикрутите ее.

Мотопомпа поставляется без техжидкостей, поэтому первым шагом станет заполнение картера маслом. О том, какое масло рекомендовано производителем, читайте в статье о выборе масла для мотопомпы. Отнеситесь к этому серьезно: по статистике более половины поломок мотопомп происходит из-за неправильно выбранной смазки. Это должно быть масло для 4-тактных двигателей с воздушным охлаждением.

  • Отмерьте необходимое количество – 400 грамм.
  • Выкрутите пробку-щуп, заполните картер через заливную горловину.
  • Для распределения масла внутри ручным стартером несколько раз прокрутите вал двигателя.
  • На будущее: на двигателе мотопомп установлен датчик уровня масла, если двигатель не заводится – в первую очередь проверьте уровень масла.
  • Заполните топливный бак бензином.
  • Теперь присоедините рукава, не забудьте установить на всасывающий рукав фильтр-сетку.
  • Опустите заборный рукав в воду.

Запрещается запускать мотопомпу без заполнения насосной части водой. Работа насухую выведет из строя уплотнитель на сальнике.

  • Налейте воду в насосную часть, открутив крышку.
  • Рукава установлены, насосная часть заполнена водой, приступайте к запуску двигателя.
  • Переведите зажигание в положение «Включено», топливный кран – в положение «Открыто», воздушную заслонку – в положение «Закрыто», а регулятор оборотов мотопомпы – в положение «Максимум».
  • Резким и одновременно плавным движением запустите двигатель и переведите воздушную заслонку в положение «Открыто».
  • Мотопомпа нуждается в обкатке: первые 20 часов не давайте полную нагрузку, а по истечении этого периода полностью замените масло.
  • Перед выключением оборудования переведите регулятор оборотов в среднее положение на 2-3 минуты, таким образом вы позволите двигателю остыть.
  • Закройте топливный кран, когда весь бензин выработается из карбюратора, двигатель заглохнет, после этого отключите зажигание.
  • Для аварийной остановки мотопомпы допустимо сразу выключить зажигание.
  • Слейте воду из насосной части.

Как видите, эксплуатация мотопомпы не представляет больших сложностей. Если что-то пошло не так — помпа не заводится или не качает воду — читайте статью «Как устранить неисправности мотопомпы своими силами».

Чтобы проблем не возникало, вовремя проводите техобслуживание всех узлов.


Возврат к списку

Пожарные мотопомпы: устройство и назначение

Пожарная мотопомпа – техническое средство, основными характеристиками которого являются высокое давление подаваемой струи воды и автономность агрегата. Эти мобильные комплексы, рассчитанные на оперативное перемещение в новые места эксплуатации, отличаются надежной конструкцией и простотой эксплуатации. Они эффективны для тушения пожаров на территориях добывающих, заготовительных, перерабатывающих, производственных предприятий, а также для выполнения других плановых и аварийных работ.







Области применения

Основное назначения пожарных мотопомп – подача воды или растворов пенообразователей на водной основе в зону очага возгорания. Забор воды может осуществляться из системы централизованного водоснабжения, искусственных пожарных водоемов, находящихся на территориях производств, естественных водоемов.

Модели пожарных мотопомп, различающиеся конструктивными и техническими параметрами, используются для решения и других задач, связанных с перекачкой жидкостей различных степеней загрязненности и агрессивности.

Виды пожарных мотопомп и их основные характеристики

По способу перемещения разделяют два вида пожарных мотопомп:

  • Переносные. Такие агрегаты монтируются на жесткой раме. Для удобной переноски предусмотрены две рукояти, покрытые теплоизоляционным материалом. Масса таких моделей позволяет двум работникам переносить их, погружать в транспортные средства и разгружать из них. Переносные мотопомпы можно перевозить внутри кузова, багажника, на автомобильном прицепе. Для их установки необходима твердая поверхность – уплотненный грунт, асфальтовое покрытие, бетонированная поверхность.
  • Передвижные. Более мощные модели по сравнению с переносными. Устанавливаются на шасси автоприцепа. Используются для подачи в очаг возгорания воды и пены, получаемой растворением в воде специальных пенообразователей.

По типу двигателя пожарные мотопомпы разделяют на:

  • Бензиновые. Оснащаются двух- или четырехтактным двигателем. Бензиновые модели отличаются компактными размерами, средними показателями мощности, не очень высоким эксплуатационным ресурсом.
  • Дизельные. Отличаются высокой мощностью, моторесурсом, надежностью. Минусы – повышенный уровень шума, необходимость использования сезонного топлива, затрудненный запуск при низких температурах окружающей среды. Эти модели обычно используются предприятиями ЖКХ, сельскохозяйственными, пожарными и аварийно-спасательными отрядами.

Разные модели рассчитаны на перекачку воды с различной степенью загрязненности. По этому критерию оборудование разделяют на следующие категории:

  • Для чистой воды. По нормативам в воде, предназначенной для пожаротушения, размер твердых включений не должен превышать 3 мм. Такие модели комплектуются насосами центробежного типа.
  • Для среднезагрязненной и сильнозагрязненной воды. Укомплектованы мембранным насосом, используются коммунальными хозяйствами для откачки подвалов, котлованов, траншей. Мотопомпы профессионального применения изготавливают из особо прочных и износостойких материалов, что позволяет применять их для перекачки вязких сред и жидкостей с химически агрессивными компонентами.

При выборе пожарной мотопомпы важную роль играют производительность и максимальный напор. Для бытового применения достаточно производительности 15 л/мин (9 м3/час), для тушения пожаров необходимы более высокопроизводительные модели – от 1 м3/мин.

Устройство и принцип работы

Конструктивные элементы мотопомп и решаемые ими эксплуатационные задачи:

  • Жесткая рама с теплоизолированными ручками для удобной переноски или шасси автомобильного автоприцепа. Некоторые модели оснащены закрытым корпусом, который надежно защищает конструктивные элементы от механических повреждений, но затрудняет техобслуживание и ремонт.
  • Двигатель, работающий на дизельном топливе или бензине. Обеспечивает функционирование насоса.
  • Насос – центробежный в моделях для чистой воды или диафрагменный, применяемый для вязких сред. С его помощью осуществляется забор и подача воды или раствора к месту назначения.
  • Топливный бак, объем которого определяет время непрерывной работы оборудования.
  • Резервуар для пенообразующих веществ с устройствами дозированной подачи.
  • Сетчатые фильтры, установленные на всасывающем рукаве. Их задача – не допускать попадания слишком крупных включений в рабочую камеру насоса. Размер ячеек фильтровального элемента определяется техническими параметрами используемого насоса.
  • Комплект пожарно-технического инвентаря, который включает рукава, соединительные элементы, стволы.

Популярные модели пожарных мотопомп

  • Дизельная Robin Subaru PTD306. Предназначена для перекачки чистой и среднезагрязненной воды. Производительность – 54 м3/час, высота напора – 28 м.
  • Robin Subaru PTX PTX 301T и 401T. Двигатель – бензиновый. Может применяться для чистой и сильнозагрязненной воды с размером включений до 31 мм. Отличается высокой производительностью – 78 и 108 м3/час. Высота напора – 28 м.
  • Koshin SEH-100X. Работает на бензиновом двигателе. Используется для перекачки чистой и слабозагрязненной воды. Производительность – 96 м3/час, высота напора – 28 м.

Мотопомпы: принцип работы, предназначение, характеристики

Передвижная мотопомпа – практичная техника, позволяющий заниматься перекачкой воды и других жидкостей. По своей конструкции это насос с двигателем, имеющий обширный спектр использования. Посредством такого устройства можно выкачивать жидкость из канализации, сушить бассейны, заниматься поливом дачных участков, перекачивать воду из колодцев. По этой причине мотопомпы используются активно как коммунальщиками при затоплениях, пожарах и других опасных ситуациях, так и просто владельцами дачных участков.

Работает мотопомпа по несложному принципу – мотором запускается крыльчатка либо диафрагма, в результате чего вода переходит во всасывающий рукав, откуда отправляется в напорную трубу.

Приобрести мотопомпы в Санкт-Петербурге предлагает фирма «Строительные ресурсы», которая работает с 2008 года. Это надежный партнер, активно сотрудничающий с физическими и юридическими лицами. Каталог предлагаемой продукции постоянно увеличивается, что приводит к непрерывному росту клиентской базы.

Компания «Строительные Ресурсы» не только предлагает оборудование, но и обширный спектр других услуг – от просчета опалубки до ремонта швонарезчика или виброплиты. У фирмы имеются собственные складские мощности и логистическая служба. Продукцию всегда можно заказать на условиях самовывоза или с доставкой по области.

Какие плюсы есть у мотопомп

У данных устройств есть несколько значимых преимуществ, которые сделали их востребованными:

  • небольшой вес и габариты;
  • срок эксплуатации до 5 тысяч часов;
  • нет нужды в сложном и дорогостоящем техническом обслуживании.

Разновидности мотопомп

Помпы делятся по типу силового агрегата:

  • дизельные,
  • газовые,
  • бензиновые
  • электрические.

В организации «Строительные Ресурсы» продаются различные мотопомпы по адекватным ценам. Заказ оформляется несложно – для этого достаточно обратиться к менеджерам.

Техника делится по своему функционалу:

  • Перекачка чистой жидкости. Небольшие помпы с малой производительностью и двухтактным мотором, стоят недорого.
  • Работа с загрязненной жидкостью. Помпы такого типа легко пропустят фракции диаметром до 2,5 см, производительность выше, чем у первых, достигает 130 кубометров в час.
  • Высокопроизводительное оборудование. Такая техника перекачивает до 60 кубометров воды в час, нередко используется в экстренных ситуациях, когда требуется тушение пожаров.

ООО «Ресурсы»

Адрес: г. Санкт-Петербург, пр. 9 Января, д. 3, корпус 1, офис 445

ИНН: 7816630458

ОГРН: 1177847016632

На правах рекламы

Использование мотопомпы для полива огорода

Сегодня для добычи воды используется множество различных способов и специальной техники. Пожалуй, одним из наиболее популярных агрегатов являются мотопомпы со встроенным водяным насосом. Данное устройство представляет собой целую мобильную мини-станцию для перекачки воды на расстояние с целью создания частного водоснабжения или системы орошения.

Техника используется не только в народном хозяйстве, но и пожарными и техническими службами. На дачах или в частных дворах мотопомпы применяются для систематической откачки воды из колодца, скважины или любого другого резервуара для дальнейшего применения – для полива огорода или личных бытовых нужд.

Принцип работы системы мотопомп для полива огорода

Автономные помпы позволяют существенно облегчить процесс полива огорода, путем эффективной передачи объемов воды на определенное расстояние. К примеру, неподалеку от участка имеется какой нибудь водоем, чтобы использовать его в личных целях необходимо всего лишь проложить шланг, подключить его к системе и завести мотопомпу. Данные устройства довольно просты в использовании, с ним может справиться любой хозяин, имеющий базовые навыки обращения с техникой. Мотопомпы включают в себя малообъемный двигатель внутреннего сгорания, помпу, мощный водяной насос, фильтр и панель управления с минимальным количеством настроек. Во время работы в системе возникает эффект центрифуги, который всасывает и выбрасывает воду. Забор воды происходит через подсоединённые шланги. Чем ближе устройство будет находиться к месту забора жидкости, тем меньшим нагрузкам оно будет подвергаться.

Мотопомпы устанавливают неподалеку от огорода, протягивают шланг для полива и собственно осуществляют сам полив грядок. Подача воды регулируется оборотами двигателя, чем больше обороты, тем большее количество жидкости можно перекачать, при этом эффективность такой системы может достигать 1600 литров в минуту независимо от уровня загрязненности воды. Чаще всего для огорода берут более скромные агрегаты с пропускной способностью в 150 – 200 л/мин, так как слишком мощный поток воды попросту не нужен, ведь процедура полива осуществляется с помощью насадки разбрызгивателя или шлангом сечением не более 30 – 40 мм. В противном случае можно размыть все грядки и лишиться урожая.

Преимущества использования мотопомпы для огорода

Сам агрегат достаточно прост и неприхотлив в эксплуатации, к тому же малые его размеры позволяют осуществлять удобную транспортировку в любое место. Для дачников существует широкий ассортимент мотопомп, которые необходимо подбирать по техническим характеристикам исходя из своих требований. Стоит отметить, что устройства мотопомпы подбираются по мощности, от которой зависит максимально возможное расстояние передачи воды.

Особенности мотопомп

  • мобильность в плане транспортировки;
  • высокий КПД работы по сравнению с обычным насосом;
  • неприхотливость и надежность;
  • долгий срок службы;
  • компактность и широкий диапазон работ;
  • подключение сразу нескольких шлангов;
  • большой запас мощности.

Устройства мотопомпы могут отлично справляться сразу с несколькими шлангами для полива, то есть к агрегату через переходники можно подсоединить около 3 – 5 потребителей и осуществлять полив в нескольких местах. Агрегаты выпускаются с дизельным, бензиновым и газовым типом двигателей, которые применяются исходя из требований и усмотрений конкретного хозяина.

Устройства защиты насосов и двигателей - Cycle Stop Valves, Inc

Большинство двигателей малых насосов теперь имеют встроенную в двигатель тепловую перегрузку. Эти перегрузки приведут к отключению двигателя, когда он потребляет слишком много ампер и перегревается. Затем через несколько минут, пока двигатель остынет, эти перегрузки автоматически сбрасываются и снова пытаются запустить насос. Большинство людей заметят, что они находятся вне воды на несколько минут, после чего вода волшебным образом снова появится. Если что-то не предпринять для устранения ситуации с перегрузкой, перегрузка продолжит отключаться и сбрасывается до тех пор, пока двигатель не выйдет из строя.Когда это происходит, вода больше не появляется волшебным образом, и двигатель необходимо заменить.

Перегрузки для более крупных двигателей обычно связаны с панелью управления, а не с двигателем. Их следует устанавливать только для ручного сброса. Многие из этих электронных перегрузок также препятствуют потере фазы. Любое устройство защиты от перегрузки не отключит двигатель до тех пор, пока не возникнет состояние перегрузки, что обычно слишком поздно, чтобы предотвратить повреждение. Перегрузки класса 20 предназначены для двигателей наземного типа и сработают, когда состояние перегрузки сохраняется в течение 20 секунд.Перегрузки класса 10 предназначены для погружных двигателей и сработают в течение 10 секунд.

Перегрузки действительно предназначены для защиты электрической системы от короткого замыкания или перегрузки двигателя. Тепловые перегрузки не являются хорошими устройствами защиты двигателя насоса. К моменту срабатывания тепловой перегрузки повреждение уже произошло.

Отсутствие потока, быстрое переключение или проблемы с напряжением обычно являются причиной отказов насоса. Выключение насоса при возникновении одной из этих проблем предотвратит перегрев или перегрузку двигателя.

Датчик цикла, показанный выше на Рисунке № 1, был разработан для поиска пониженной силы тока, которая возникает при отсутствии потока. Датчик цикла также будет определять продолжительность работы насоса при каждом его включении. Если быстрый насос не работает в течение предписанного периода времени или если сила тока достаточно мала, чтобы указывать на состояние сухого колодца, датчик цикла отключит двигатель.

В нормальном режиме работы датчик цикла отображает текущую силу тока. Если датчик цикла отключает двигатель из-за состояния быстрого цикла, датчик цикла будет отображать буквы RCYC, что означает быстрый цикл.Насос не перезапустится, пока кто-нибудь вручную не нажмет кнопку сброса или не выключит и не включит питание. Таким образом, оператор узнает о проблеме быстрого цикла до того, как произойдет повреждение. Датчик цикла не позволит насосу работать до тех пор, пока не будет решена проблема, вызвавшая состояние быстрого цикла.

Если датчик цикла отключает двигатель из-за низкой силы тока, он будет отображать СУХОЙ, что означает состояние сухого хода. Для функции «Сухой прогон» датчика цикла можно настроить ручной сброс или автоматический перезапуск по истечении времени задержки от 1 до 300 минут.Если насос повышает давление воды в городе, перекачивая воду из озера, ручья, пруда или цистерны, рекомендуется ручной сброс. Подача воды к насосу должна быть восстановлена ​​до того, как датчик цикла позволит насосу работать. Если насос находится в скважине, можно использовать автоматический сброс по времени. Задержку перезапуска необходимо установить достаточно долго, чтобы позволить скважине восстановиться. Когда будет достаточно времени для восстановления воды в колодце, датчик цикла автоматически перезапустит насос.

Большинство стандартных асинхронных двигателей довольно надежны.Большинство двигателей не будут повреждены при колебаниях напряжения плюс-минус 10%. Даже значительный фазовый дисбаланс не повредит двигателю. Если есть достаточное напряжение для запуска двигателя, двигатель обычно продолжает работать безупречно. Во многих случаях лучше дать двигателю поработать с небольшими отклонениями в этих параметрах, чем выключить двигатель и позволить клиенту находиться вне воды.

Перегрузки уже встроены в меньшие двигатели. У более крупных двигателей есть электронная система управления перегрузками, которая обычно также защищает от потери фазы.Работа всухую и частые циклы могут привести к значительному повреждению насоса или двигателя. Следовательно, датчик цикла защищает от быстрого цикла и условий работы всухую и отключает насос задолго до того, как возникнет повреждение или состояние перегрузки.

Датчик цикла работает практически с любым двигателем, наземным или погружным, однофазным или трехфазным. Однако датчик цикла был специально разработан для работы совместно с клапаном остановки цикла или CSV. Поскольку скорость потока уменьшается, а CSV ограничивает поток от насоса, сила тока может быть уменьшена на 50%.Многие другие устройства защиты насосов и двигателей рассматривают небольшое падение тока как состояние работы всухую. Другие предварительно настроены на отключение двигателя при снижении силы тока на 25%. Многие устройства защиты насосов и двигателей воспринимают способность CSV снижать силу тока как состояние сухого хода и отключают насос. Датчик цикла позволяет увидеть, что CSV вызывает падение силы тока с 20 до 10 ампер при низком расходе. Затем для функции сухого прогона можно настроить отключение при токе 9 ампер. Это позволяет датчику цикла определять разницу между низким расходом и состоянием его отсутствия.

Другие устройства защиты двигателя насоса

На рынке имеется множество устройств защиты электродвигателей насосов. Некоторые из этих устройств очень просты и смотрят только на один или два параметра. Они могут смотреть только на под нагрузкой, обрыв фазы или проблемы с напряжением. Другие устройства очень сложны и имеют множество параметров. Эти устройства могут искать под нагрузкой, перегрузкой, пониженным напряжением, перенапряжением, ложными запусками, дисбалансом фаз, потерей фазы, изменением направления фаз, перегревом и многими другими вещами.Неприятные отключения - обычное дело для сложных устройств, которые смотрят на несколько параметров. Может быть тонкая грань между хорошей защитой насоса и неприятными отключениями, которые рассердят покупателя.

Койот или Pumptec

Устройства защиты двигателя насоса, которые не имеют полностью регулируемой под нагрузкой, такие как Coyote или PumpTec, не будут работать с клапаном остановки цикла. То, как некоторые насосы и двигатели справляются с условиями быстрого цикла, также может быть вредным.

Sym-Com Motor Saver

Некоторые устройства, такие как Sym-Com 777, просматривают несколько параметров.Обнаружив состояние быстрого цикла, эти устройства отключаются на запрограммированное время и перезапускают двигатель. По истечении тайм-аута эти устройства перезапустят двигатель и снова включат быстрый цикл. Этот процесс может продолжаться до тех пор, пока что-то не будет разрушено и не произойдет перегрузка, прежде чем кто-либо узнает о проблеме.

Дополнительный монитор Франклина

Некоторые устройства, такие как Franklin Sub Monitor, также просматривают несколько параметров. Я обнаружил, что эти устройства недостаточно быстры, чтобы уловить дребезжащее реле или состояние быстрого цикла. Обычно они настраиваются так, чтобы разрешить несколько событий быстрого цикла, прежде чем они отключат двигатель. Если требуется несколько циклов, прежде чем вспомогательный монитор обнаружит событие быстрого цикла, после чего требуется несколько из этих событий быстрого цикла, прежде чем двигатель отключится, это означает, что уже произошло значительное повреждение насоса и двигателя. Я видел несколько случаев, когда насос откручивался и падал в колодец, а история в вспомогательном мониторе показывала только 10 событий быстрого цикла. Очевидно, вспомогательный монитор не улавливает дребезжащее реле или подскакивающее реле давления, поскольку для откручивания насоса от отводной трубы требуется гораздо больше, чем 10 событий быстрого цикла.

Датчик цикла

Датчик цикла полностью регулируется под нагрузкой. Достаточно быстро, чтобы поймать дребезжащее реле или дергающееся реле давления. Наконец, он не учитывает множество других параметров, которые вызывают только неприятные поездки. Датчик цикла защищает насос от того, от чего он действительно нуждается в защите, не вызывая при этом неприятных отключений, которые раздражают установщика и клиента.

% PDF-1.4 % 286 0 объект > эндобдж xref 286 299 0000000016 00000 н. 0000007037 00000 п. 0000007122 00000 н. 0000007313 00000 н. 0000009858 00000 н. 0000010380 00000 п. 0000010841 00000 п. 0000011353 00000 п. 0000011478 00000 п. 0000011908 00000 п. 0000012311 00000 п. 0000012348 00000 п. 0000012396 00000 п. 0000012444 00000 п. 0000012492 00000 п. 0000012540 00000 п. 0000012587 00000 п. 0000012635 00000 п. 0000012683 00000 п. 0000012731 00000 п. 0000012779 00000 п. 0000012827 00000 п. 0000012875 00000 п. 0000012923 00000 п. 0000012971 00000 п. 0000013019 00000 п. 0000013067 00000 п. 0000013115 00000 п. 0000013163 00000 п. 0000013211 00000 п. 0000013258 00000 п. 0000013306 00000 п. 0000013354 00000 п. 0000013402 00000 п. 0000013450 00000 п. 0000013498 00000 п. 0000013546 00000 п. 0000013594 00000 п. 0000013641 00000 п. 0000013689 00000 п. 0000013737 00000 п. 0000013785 00000 п. 0000013833 00000 п. 0000013881 00000 п. 0000013929 00000 п. 0000013977 00000 п. 0000014024 00000 п. 0000014071 00000 п. 0000014118 00000 п. 0000014166 00000 п. 0000014214 00000 п. 0000014262 00000 п. 0000014310 00000 п. 0000014358 00000 п. 0000014406 00000 п. 0000014454 00000 п. 0000014502 00000 п. 0000014550 00000 п. 0000014597 00000 п. 0000014645 00000 п. 0000014693 00000 п. 0000014741 00000 п. 0000014789 00000 п. 0000014837 00000 п. 0000014885 00000 п. 0000014933 00000 п. 0000014981 00000 п. 0000015029 00000 п. 0000015077 00000 п. 0000015125 00000 п. 0000015173 00000 п. 0000015221 00000 п. 0000015269 00000 п. 0000015316 00000 п. 0000015364 00000 п. 0000015412 00000 п. 0000015460 00000 п. 0000015508 00000 п. 0000015556 00000 п. 0000015604 00000 п. 0000015651 00000 п. 0000015699 00000 п. 0000015746 00000 п. 0000015794 00000 п. 0000015842 00000 п. 0000015890 00000 н. 0000015938 00000 п. 0000015986 00000 п. 0000016034 00000 п. 0000016082 00000 п. 0000016130 00000 п. 0000016178 00000 п. 0000016226 00000 п. 0000016274 00000 п. 0000016322 00000 п. 0000016566 00000 п. 0000016816 00000 п. 0000016894 00000 п. 0000017123 00000 п. 0000017346 00000 п. 0000017586 00000 п. 0000017849 00000 п. 0000025313 00000 п. 0000029960 00000 н. 0000035598 00000 п. 0000041136 00000 п. 0000046411 00000 п. 0000050204 00000 п. 0000055447 00000 п. 0000061333 00000 п. 0000061390 00000 н. 0000061436 00000 п. 0000061651 00000 п. 0000061792 00000 п. 0000064486 00000 н. 0000064902 00000 н. 0000065216 00000 п. 0000065467 00000 п. 0000065741 00000 п. 0000066114 00000 п. 0000066430 00000 н. 0000066637 00000 п. 0000066870 00000 п. 0000067135 00000 п. 0000067358 00000 п. 0000067609 00000 п. 0000067844 00000 п. 0000068200 00000 н. 0000068571 00000 п. 0000068774 00000 п. 0000068959 00000 п. 0000069289 00000 п. 0000069550 00000 п. 0000069755 00000 п. 0000069939 00000 н. 0000070793 00000 п. 0000077745 00000 п. 0000077950 00000 п. 0000078134 00000 п. 0000078234 00000 п. 0000078376 00000 п. 0000078476 00000 п. 0000078616 00000 п. 0000078766 00000 п. 0000078920 00000 п. 0000079020 00000 н. 0000079161 00000 п. 0000079305 00000 п. 0000079458 00000 п. 0000079952 00000 н. 0000080408 00000 п. 0000080825 00000 п. 0000081139 00000 п. 0000081457 00000 п. 0000081771 00000 п. 0000082207 00000 п. 0000082523 00000 п. 0000082886 00000 п. 0000083147 00000 п. 0000083404 00000 п. 0000083665 00000 п. 0000084017 00000 п. 0000084278 00000 п. 0000084634 00000 п. 0000085074 00000 п. 0000085372 00000 п. 0000085665 00000 п. 0000086066 00000 п. 0000086358 00000 п. 0000086852 00000 п. 0000087308 00000 п. 0000087679 00000 п. 0000087992 00000 п. 0000088425 00000 п. 0000088738 00000 п. 0000089128 00000 п. 0000089397 00000 п. 0000089708 00000 п. 0000089931 00000 н. 0000090370 00000 п. 0000090769 00000 п. 0000091168 00000 п. 0000091567 00000 п. 0000092001 00000 п. 0000092401 00000 п. 0000092835 00000 п. 0000093235 00000 п. 0000093729 00000 п. 0000094125 00000 п. 0000094459 00000 п. 0000094690 00000 н. 0000095087 00000 п. 0000095421 00000 п. 0000095651 00000 п. 0000096013 00000 п. 0000096274 00000 п. 0000096591 00000 п. 0000096927 00000 п. 0000097316 00000 п. 0000097608 00000 п. 0000098007 00000 п. 0000098299 00000 п. 0000098651 00000 п. 0000098912 00000 п. 0000099274 00000 н. 0000099535 00000 н. 0000099845 00000 п. 0000100113 00000 н. 0000100426 00000 н. 0000100763 00000 н. 0000101055 00000 н. 0000101219 00000 н. 0000101511 00000 н. 0000101863 00000 н. 0000102115 00000 п. 0000102431 00000 н. 0000102807 00000 н. 0000103073 00000 н. 0000103470 00000 п. 0000103762 00000 н. 0000104196 00000 п. 0000104649 00000 п. 0000105106 00000 п. 0000105562 00000 н. 0000105875 00000 н. 0000106200 00000 н. 0000106513 00000 н. 0000106889 00000 н. 0000107202 00000 н. 0000107618 00000 п. 0000107932 00000 п. 0000108262 00000 н. 0000108530 00000 н. 0000108897 00000 н. 0000109214 00000 п. 0000109525 00000 н. 0000109748 00000 н. 0000110242 00000 н. 0000111035 00000 н. 0000111853 00000 н. 0000117686 00000 н. 0000118474 00000 н. 0000119246 00000 н. 0000120036 00000 н. 0000120596 00000 н. 0000120910 00000 н. 0000121315 00000 н. 0000121592 00000 н. 0000122048 00000 н. 0000122323 00000 н. 0000122717 00000 н. 0000122986 00000 н. 0000123271 00000 н. 0000123494 00000 н. 0000123909 00000 н. 0000124263 00000 н. 0000124481 00000 н. 0000124704 00000 н. 0000124979 00000 п. 0000125250 00000 н. 0000125604 00000 н. 0000125974 00000 н. 0000126341 00000 п. 0000126611 00000 н. 0000126991 00000 н. 0000127252 00000 н. 0000127580 00000 н. 0000127853 00000 н. 0000128233 00000 н. 0000128494 00000 н. 0000128805 00000 н. 0000129028 00000 н. 0000129280 00000 н. 0000129593 00000 н. 0000129816 00000 н. 0000130019 00000 н. 0000130204 00000 н. 0000130522 00000 н. 0000130874 00000 н. 0000131345 00000 н. 0000131802 00000 н. 0000132182 00000 н. 0000132443 00000 н. 0000132754 00000 н. 0000132975 00000 н. 0000133355 00000 н. 0000133616 00000 н. 0000134032 00000 н. 0000134346 00000 п. 0000134657 00000 н. 0000134880 00000 н. 0000135080 00000 н. 0000135186 00000 п. 0000138530 00000 н. 0000138772 00000 н. 0000138988 00000 н. 0000139213 00000 н. 0000139354 00000 н. 0000006276 00000 н. трейлер ] >> startxref 0 %% EOF 584 0 объект > поток xb``f`Q Ȁ

Автоматический контроллер водяного насоса | Доступен полный цикл

Вот схема автоматического контроллера водяного насоса, которая управляет двигателем водяного насоса.Двигатель автоматически включается, когда вода в верхнем баке (OHT) падает ниже нижнего предела. Точно так же он отключается, когда бак наполняется. Схема, построенная на основе только одной ИС логического элемента NAND (CD4011), проста, компактна и экономична. Он работает от источника питания 12 В постоянного тока и потребляет очень мало энергии.

Цепь можно разделить на две части: цепь контроллера и цепь индикатора.

Контур автоматического регулятора водяного насоса

На рис. 1 показана схема контроллера.Давайте рассмотрим два эталонных датчика «A» и «B» внутри резервуара, где «A» - датчик нижнего предела, а «B» - датчик верхнего предела. Источник питания 12 В постоянного тока подается на датчик C, что является пределом минимального количества воды, всегда хранящейся в резервуаре.

Рис. 1: Схема контроллера автоматического водяного насоса

Нижний предел «A» подключен к базе транзистора T1 (BC547), коллектор которого подключен к источнику питания 12 В, а эмиттер подключен к реле RL1. Реле RL1 подключено к выводу 13 логического элемента И-НЕ N3.

Точно так же датчик верхнего предела B подключен к базе транзистора T2 (BC547), коллектор которого подключен к источнику питания 12 В, а эмиттер подключен к контактам 1 и 2 затвора NAND N1 и заземления. через резистор R3. Выходной вывод 4 логического элемента И-НЕ N2 подключен к контакту 12 логического элемента И-НЕ N3. Выход N3 подключен к входному контакту 6 N2 и базе транзистора T3 через резистор R4. Реле RL2, подключенное к эмиттеру транзистора T3, используется для управления двигателем.

Схема работы

Если резервуар заполнен ниже датчика A, транзисторы T1 и T2 не проводят ток, и выход N3 становится высоким. Этот высокий выходной сигнал активирует реле RL2, которое приводит в движение двигатель, и оно начинает перекачивать воду в резервуар.

Когда резервуар наполняется выше датчика A, но ниже датчика B, вода внутри резервуара обеспечивает базовое напряжение для управления транзистором T1, а реле RL1 срабатывает, чтобы сделать вывод 13 затвора N3 высоким. Однако вода внутри резервуара не подает базовое напряжение на транзистор T2, поэтому он не проводит ток, и логика, построенная на логических элементах NAND N1 и N2, выдает низкий уровень на вывод 12 элемента N3.В результате выход N3 остается высоким, а двигатель продолжает подавать воду в бак.

Когда резервуар заполнен до уровня датчика B, вода внутри резервуара по-прежнему подает базовое напряжение на транзистор T1, а реле RL1 срабатывает, обеспечивая высокий уровень на контакте 13 затвора N3. В то же время вода внутри резервуара также обеспечивает базовое напряжение для управления транзистором T2, а логика, построенная на логических элементах NAND N1 и N2, выводит высокий уровень на вывод 12 затвора N3. В результате на выходе 11 N3 будет низкий уровень, и двигатель перестанет подавать воду в бак.

Когда уровень воды опускается ниже датчика B, но выше датчика A, вода внутри резервуара по-прежнему обеспечивает базовое напряжение на транзисторе T1, а реле RL1 остается под напряжением, обеспечивая высокий уровень на контакте 13 затвора N3. Однако транзистор T2 не проводит ток, и логика, построенная на логических элементах NAND N1 и N2, выдает высокий уровень на вывод 12 N3. В результате выход N3 остается низким, а двигатель остается остановленным.

Когда уровень воды опускается ниже датчика A, оба транзистора T1 и T2 не проводят ток. Вентиль И-НЕ N3 выдает высокий выходной сигнал для управления реле RL2, и двигатель перезапускает подачу воды в резервуар.

Индикатор

Рис. 2: Автоматический контроллер водяного насоса: Цепь индикатора / контроля

На рис. 2 показана цепь индикатора / контроля. Он состоит из пяти светодиодов, которые светятся, показывая уровень воды в верхнем баке. Поскольку источник питания 12 В подается на воду в основании резервуара, транзисторы с T3 по T7 получают базовое напряжение и проводят, чтобы загореться светодиоды (от LED5 вниз до LED1).

Когда вода в баке достигает минимума на уровне C, транзистор T7 становится проводящим и светодиод LED1 светится.Когда уровень воды поднимается до одной четвертой емкости, транзистор Т6 проводит ток, а светодиоды LED1 и LED2 светятся. Когда уровень воды поднимается до половины емкости, транзистор Т5 проводит ток, а светодиоды LED1, LED2 и LED3 светятся. Когда уровень воды поднимается до трех четвертей емкости, транзистор Т4 проводит ток, а светодиоды LED1 через LED4 светятся. Когда бак заполнен, транзистор T3 проводит ток, и все пять светодиодов светятся. Итак, по свечению светодиодов можно узнать уровень воды в резервуаре (см. Таблицу). Светодиоды можно установить в любом месте для облегчения наблюдения.

Примечание

Пользователь может отрегулировать уровень, до которого вода должна быть налита в резервуар, отрегулировав высоту датчиков A и B. Подставка и регулировочные винты должны быть изолированы во избежание короткого замыкания.


Эта статья была впервые опубликована 3 октября 2004 г. и обновлена ​​10 июня 2019 г.

Устройства защиты управления запуском насоса с электродвигателем

Тип сцепления Коробка сцепления
Материал Abs
Форма Cubucal
Уровень автоматизации Автоматический
Марка Rotomatik
Частота 50/60 Гц

Электронная муфта МИГ-3У ЭЛЕКТРОННЫЙ ЦЕНТРОБЕЖНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (МИГ-3У)
Ранее в однофазных электродвигателях механический выключатель использовался для запуска по крутящему моменту и работает с центробежной силой, достигаемой вращением вал двигателя.
Однофазные асинхронные двигатели (SPIM) с конденсаторным пуском - это разновидность асинхронных двигателей, широко используемых в промышленности. Сегодня для отключения вспомогательной (пусковой) обмотки и пускового конденсатора СПИМ используется центробежный выключатель. Также, когда двигатель достигает 75% нормальной скорости некоторыми контактами, выполняется переключение, и вспомогательная обмотка и пусковой конденсатор удаляются из цепи. Это повторяется при каждом запуске. Центробежный переключатель действует механически, поэтому со временем он будет разрушен, что приведет к тому, что переключатель не будет работать, а двигатель будет серьезно поврежден.
Мы обнаружили неисправность механических частей и электрических паяных контактов, что в конечном итоге привело к выходу из строя обмотки двигателя.
Мы, Rotomatik, компания ISO: 9001 разработали интеллектуальные устройства для запуска двигателей (серия MIG) - электронное устройство для запуска 1-фазного электродвигателя с крутящим моментом для повышения производительности и эффективности. Характеристики

1. Подходит для любого 1-фазного электродвигателя конденсаторного типа с пуском 110/220 В и 50/60 Гц. 2. Подходит для 1-фазного электродвигателя мощностью 3 л.с. 3. Математически рассчитанное время запуска для обеспечения каждого запуска с учетом заданных условий нагрузки / крутящего момента.4.Больше запусков и остановок в минуту за счет встроенного устройства разгрузки пускового конденсатора. (Примерно 4 раза в минуту) .5.Проблемы, возникающие из-за частоты вращения, влажности, температуры, электрической усталости, вибрации, механических компонентов и пыли, почти решены. Если есть блокировка при нормальной работе двигателя, оператор может устранить проблему и остановить двигатель, но не перезапустится, как в случае механического переключателя.

Дополнительная информация:

  • Производственная мощность: 100
  • Детали упаковки: 25

Общие сведения о приложениях контроллера пожарного насоса

У многих инспекционных органов возникают вопросы относительно правильного применения и установки электрических пожарных насосов и контроллеров пожарных насосов.В этой статье представлена ​​основная информация о пяти наиболее распространенных типах контроллеров пожарных насосов - как об их использовании, так и об ограничениях.
Контроллеры пожарных насосов

Это панели управления, содержащие электрические компоненты, такие как автоматический выключатель, переключатели, реле и другие устройства, предназначенные для работы пожарных насосов. Устройства на панели управления пожарным насосом выполняют такие функции, как прием сигналов от устройств сигнализации, таких как реле давления, аварийные клапаны спринклерных систем или оборудование удаленной пожарной сигнализации; активация устройств управления двигателями для подачи электроэнергии на двигатели, приводящие в действие пожарные насосы, и контроль работы и производительности пожарных насосов.

Все контроллеры полностью собраны, подключены и протестированы производителем перед отгрузкой с завода. Некоторые контроллеры необходимо отправлять секциями по разным причинам, например, из-за ограничений по размеру. Контроллеры, поставляемые по частям, полностью собраны, подключены и проверены производителем перед отгрузкой с завода. Такие контроллеры собираются повторно в полевых условиях; их правильная сборка проверяется производителем или назначенным представителем. Контроллеры пожарных насосов, подходящие для использования в качестве вспомогательного оборудования, имеют соответствующую маркировку.

Контроллеры пожарных насосов полного цикла

Наиболее распространенный тип контроллера для насоса с электродвигателем и предназначен для использования с центробежными пожарными насосами стандартного размера с электрическим приводом, в которых используются двигатели с короткозамкнутым ротором или электродвигателями с фазным ротором, рассчитанные на напряжение 600 вольт или меньше. Контроллеры для двигателей с короткозамкнутым ротором могут быть с пуском от сети или пуском при пониженном напряжении, как указано в отдельных списках.

Контроллеры пожарного насоса типа двигателя

Используются с насосами с приводом от двигателя.Эти контроллеры обычно предназначены для управления дизельными двигателями, но могут также применяться для управления двигателями с искровым зажиганием (бензиновые или природные газы).

Контроллеры пожарных насосов ограниченного обслуживания

Контроллеры пожарных насосов, которые могут использоваться только с короткозамкнутыми двигателями с короткозамкнутым ротором, мощностью 30 л.с. или меньше, 600 В или меньше. Перед установкой контроллеров ограниченного обслуживания следует проконсультироваться с уполномоченным органом (AHJ), поскольку NFPA 13, Стандарт для установки спринклерных систем, имеет определенные ограничения на то, где и как могут использоваться контроллеры пожарных насосов ограниченного обслуживания.

Контроллеры пожарных насосов с добавками

Эти контроллеры ранее назывались «Контроллеры насосов для пено-концентрата» и предназначены для запуска и остановки двигателей насосов для добавок и имеют маркировку «Контроллер насоса для добавок» или «Контроллер насоса для добавок с ограниченным набором услуг».

Контроллеры пожарных насосов с полным набором услуг

, контроллеры пожарных насосов двигателей, контроллеры пожарных насосов с ограниченным набором услуг и контроллеры пожарных насосов с добавками перечислены UL в категории продуктов «Контроллеры насосов, пожарные» (QYZS).UL оценивает контроллеры пожарных насосов в этой категории, используя ANSI / UL 218, Стандарт безопасности для контроллеров пожарных насосов, и ANSI / UL 508, «Стандарт безопасности для электрического промышленного управляющего оборудования».

Контроллеры пожарных насосов категории QYZS предназначены для пуска и останова центробежных пожарных насосов и включают неавтоматические и автоматические типы для насосов с электрическим приводом и комбинированные ручные и автоматические типы для насосов с приводом от двигателя. Контроллеры пожарных насосов предназначены для установки и использования в обычных местах в соответствии с NFPA 20, Стандарт для установки стационарных насосов для противопожарной защиты, и NFPA 70, National Electrical Code®.

Контроллеры высоковольтных пожарных насосов

Внесен в список UL в категории продуктов «Контроллеры насосов, пожарные, напряжение свыше 600 В» (QZGR). Контроллеры высоковольтных пожарных насосов имеют номинальное напряжение переменного тока в диапазоне от 2,2 кВ до 2,5 кВ, от 4,0 кВ до 5,0 кВ или от 6,2 кВ до 7,2 кВ и предназначены для пуска и останова автоматических или неавтоматических типов центробежных пожарных насосов с электрическим приводом. .

Основными стандартами, используемыми для исследования контроллеров высоковольтных пожарных насосов, являются UL 218, Стандарт безопасности для контроллеров пожарных насосов, UL 347, Стандарт безопасности для высоковольтного промышленного оборудования управления и NFPA 20, Стандарт для установки стационарного оборудования. Насосы для противопожарной защиты.Эти контроллеры предназначены для установки и использования в соответствии со стандартом NFPA 20, Стандарт для установки стационарных насосов для противопожарной защиты.

Контроллеры пожарных насосов для жилых помещений

Контроллеры, предназначенные для пуска, остановки и защиты центробежных пожарных насосов в одно- и двухквартирных жилых и промышленных домах. Эти контроллеры предназначены для насосов с электрическим приводом автоматического или неавтоматического типа.

Важно отметить, что NFPA 20, Стандарт для установки стационарных насосов для противопожарной защиты, не касается конкретно контроллеров пожарных насосов для жилых помещений.Контроллеры бытовых пожарных насосов предназначены для установки и использования в соответствии с NFPA 13D, Стандарт для установки спринклерных систем в одно- и двухквартирных жилых и промышленных домах.

Контроллеры пожарных насосов

для жилых помещений внесены в список UL в категории «Контроллеры насосов для пожарных и жилых помещений» (QZKE). Эти контроллеры предназначены для использования с двигателями с короткозамкнутым ротором, рассчитанными на напряжение 250 В или меньше, и были исследованы для использования в однофазных цепях переменного тока.

Контроллеры пожарных насосов для жилых помещений проходят оценку с использованием UL 218, Стандарта безопасности для контроллеров пожарных насосов, UL 508, Стандарта безопасности для электрического промышленного управляющего оборудования и NFPA 20, Стандарта установки стационарных насосов для противопожарной защиты, применительно к контроллеры пожарных насосов ограниченного обслуживания.

Справочная информация для категорий продуктов QYZS, QZGR и QZKE доступна в продукте UL iQ TM .


Авторские права © материалы из выпуска 2, 2008 г., информационный бюллетень Code Authority.Этот материал может не отражать изменений, которые произошли с момента его первоначальной публикации.

Как найти лучшую систему управления двигателем для насоса?

Методология расширенного подхода к продукту (EPA)

Когда дело доходит до создания энергоэффективной насосной системы, выбор соответствующей системы управления двигателем имеет решающее значение. В ответ на постановление Европейской комиссии о продуктах, потребляющих энергию, серия EN 50598 предлагает подход на системном уровне, называемый расширенным подходом к продукту, для выбора наиболее эффективной комбинации продуктов в целом.

Рисунок 1: Системный подход к насосной установке

При проектировании энергоэффективных насосных систем использование привода с регулируемой скоростью (VSD) для управления расходом в приложениях с регулируемым расходом позволяет эксплуатировать насос в точке максимальной эффективности (BEP) и избегать потерь энергии, связанных с дроссельный клапан. Хотя VSD часто является энергоэффективным решением для приложений с переменным расходом, он не должен становиться автоматическим рефлексом.
Например, в приложениях с постоянным расходом использование пускателя с прямым включением с двигателями повышенной эффективности (IE3) соответствующего размера приводит к наиболее энергоэффективному решению.В такой системе меньше потерь во время номинальной работы насоса и нет потребления пускателя двигателя во время фазы ожидания.

Рисунок 2: Управление двигателем D.O.L + клапан в сравнении с управлением двигателем VSD

Основная идея заключается в том, что выбор системы управления двигателем должен основываться на том, насколько хорошо полученный расширенный продукт соответствует требованиям и рабочему профилю приложения.

Как применить EPA к насосной системе?

При рассмотрении насосных систем анализ на уровне системы представляет собой трехэтапный процесс:

Рисунок 3: EPA для насосной системы

Первый шаг - определить характер потока в вашей насосной установке (постоянный или переменный).Во-вторых, если вы имеете дело с ситуацией постоянного потока, вы должны определить, будет ли проблемой гидроудар. Теперь вы можете выбирать между пускателем с прямым пуском, пускателем со звезды на треугольник, устройством плавного пуска или частотно-регулируемым приводом. Наконец, вы можете приступить к созданию вашей насосной системы с подходящим решением для управления двигателем и избежать завышения размера

.

В результате, подход расширенного продукта позволяет вам оптимизировать выбор системы управления двигателем, чтобы обеспечить высокий уровень энергоэффективности вашей насосной системы.

Для получения подробной информации, тематических исследований и дальнейшего обсуждения вы можете прочитать Техническое руководство панели управления по этой теме «Как выбрать подходящую систему управления двигателем для вашей помпы?» Или оставить комментарий ниже.

Семейство

Pumptec | Жилой / Легкий коммерческий | Диски и защита | Вода Северной Америки

QD Pumptec

Разработанный специально для релейных блоков управления Franklin QD, QD Pumptec представляет собой твердотельное чувствительное устройство, которое контролирует нагрузку двигателя и входящую мощность, чтобы автоматически отключать однофазный трехпроводной двигатель Franklin при обнаружении связанных неисправностей.QD Pumptec легко подключается к 3-проводным блокам управления Franklin QD, не требуя дополнительных проводов или инструментов.

  • QD Pumptec позволяет пользователю выбрать стандартную заводскую калибровку для недогрузки или выполнить калибровку для конкретной системы. Ручки управления позволяют легко регулировать чувствительность и время ожидания сеансов.
  • QD Pumptec легко подключается к 3-проводным релейным блокам управления QD за считанные минуты, без дополнительной проводки или инструментов.
Pumptec

Pumptec - это устройство на основе микрокомпьютера, которое контролирует нагрузку двигателя и состояние линии электропередач, чтобы обеспечить защиту от условий сухого колодца, заболоченных резервуаров и аномальных состояний сетевого напряжения.Pumptec прерывает подачу питания на двигатель, когда нагрузка падает быстро или ниже заданного уровня. Световые индикаторы отображают полный статус системы.

  • Легко регулируемые настройки чувствительности
  • Индикаторы работы и неисправности
  • Реле для тяжелых условий эксплуатации
  • Контакты цепи аварийной сигнализации
  • Зарегистрировано в UL / CSA
Pumptec-Plus

Система защиты твердотельных насосов Pumptec-Plus разработана для однофазных погружных насосных двигателей мощностью от 1/2 до 5 л.

Добавить комментарий
