Типичные ошибки при устройстве фундамента УШП — ТЕХНОНИКОЛЬ
Помимо наличия системы обогрева и полностью готового к отделке пола первого этажа, отличительная особенность технологии состоит также в том, что основание плиты составляет специально разработанный для этой системы высокопрочный утеплитель из экструзионного пенополистирола. Обогрев пола в союзе с качественным утеплением позволяет и вовсе обойтись без радиаторного отопления на первом этаже.
Достоинств у УШП много: это и скорость возведения, и универсальность (подходит практически для всех типов грунтов), и высокая тепловая инерционность. Но, пожалуй, одно из главных преимуществ фундамента, достигаемое за счет применения современного теплоизоляционного материала в конструкции, – его энергоэффективность. Потери тепла через Утепленную шведскую плиту минимальны, а способность накапливать тепло за время эксплуатации и вовсе позволяет не переживать даже в случае аварийного отключения отопления зимой.
Технология, появившаяся в США в 30-е годы прошлого столетия, в России только недавно отметила 10-летний юбилей. Недостаток опыта отечественных строителей иногда становится причиной ошибок при строительстве УШП.
Все начинается с основы
Строительство УШП, как, впрочем, и любого другого фундамента, заключается в грамотной подготовке основания. В случае с Утепленной шведской плитой оно должно быть ровным. Сложный рельеф и ландшафт с перепадами высот уже служат противопоказанием для строительства УШП.
После того как строители убедились, что участок подходит указанным требованиям, нужно приступить к выемке грунта. Этот этап некоторые считают несущественным и очень часто пренебрегают им, закладывая в свой фундамент мину замедленного действия. Плохая подготовка основы рано или поздно скажется на несущей способности фундамента.
Выемка грунта производится на 30–40 см, после чего котлован послойно засыпается щебнем и песком.
Зачем УШП дренаж
Еще одна популярная ошибка при возведении УШП – отказ от дренажа. А между тем он выполняет очень важную функцию – отводит излишнюю воду от фундамента. В противном случае скопившаяся вода при замерзании и оттаивании будет то увеличиваться, то уменьшаться в объеме, вызывая тем самым подвижки грунта. А это в свою очередь вполне может стать причиной деформаций самого фундамента. Важно не пренебрегать дренажной системой независимо от типа грунта и уровня грунтовых вод.
Технология строительства УШП подразумевает не только устройство дренажа, но и наличие утепленной отмостки вокруг дома.
В комплексе эти меры отводят воду от фундамента и служат хорошей профилактикой против воздействия сил морозного пучения.
Теплоизоляция любит счет
Расчет толщины теплоизоляционного слоя – один из самых важных этапов строительства УШП. Иногда по незнанию или в попытках сэкономить строители уменьшают толщину материала. В этом вопросе важно понимать, что наличие теплоизоляционного слоя связано не только с теплотехникой. Дело в том, что двуслойная укладка плит утеплителя позволяет, во-первых, уменьшить толщину железобетонной плиты, а значит, сократить расход бетонной смеси для ее возведения, а во-вторых, сформировать структуру фундамента. Именно с их помощью формируется конструкция, напоминающая перевернутый стакан, – с армированной лентой по периметру и армированной плитой сверху.
Уменьшение теплоизоляционного слоя просто не позволит справиться с данной задачей. Кроме того, благодаря плитам теплоизоляции весь тепловой поток уходит в помещение, а не в грунт.
Правила выбора утеплителя для УШП
При выборе теплоизоляции для УШП в первую очередь стоит обращать внимание на показатель прочности на сжатие. Учитывая, что утеплитель будет подвергаться колоссальным нагрузкам, он должен сохранить форму и свойства в течение всего срока эксплуатации. Материал, уложенный в ребрах жесткости, испытывает давление от самого фундамента и несущих конструкций дома.
В большинстве случаев для утепления УШП используется XPS (экструзионный пенополистирол). Это прочный материал с низким коэффициентом теплопроводности, устойчив к агрессивным средам, не боится воды. Практически нулевое водопоглощение принципиально важно, поскольку материал в течение всего срока эксплуатации находится под нагрузкой во влажных условиях. Не будем забывать, что утеплитель в конструктиве УШП укладывается непосредственно на грунт, а поверх него монтируется бетонная плита, которая также имеет определенную влагу.
Но и экструзионный пенополистирол в зависимости от сферы применения обладает разными прочностными характеристиками.
Тот, что активно применяется для утепления полов, не подойдет в качестве теплоизоляции УШП. Существуют специальные марки, разработанные для применения в условиях повышенных нагрузок. Пример – XPS CARBON ECO SP. Он имеет особо высокую прочность на сжатие 400 кПа при 10 % деформации и 200 кПа при 2 % деформации.
Таким образом, ошибочный выбор утеплителя влечет за собой несколько серьезных проблем. Первая из них – это потеря теплоизоляционных свойств из-за намокания, это в том случае, если выбран материал, способный впитывать влагу. И вторая проблема связана с разрушением утеплителя, если его прочность оказалась ниже той, что требует технология.
Мостики холода – как не допустить при укладке утеплителя
Теплоизоляционный слой при устройстве УШП должен быть максимально однородным. Казалось бы, очевидный факт. Тем более что все для этого предусмотрено: материал с низким коэффициентом теплопроводности, монтаж в два слоя. Но тут важно помнить, что плиты XPS укладываются с разбежкой швов, именно такой способ повышает однородность теплоизоляции.
В противном случае стыки станут пусть и небольшими, но все же мостиками холода. А вот при монтаже L – блоков перекрытие стыков осуществляется за счет L-кромок.
Плиты на замок
Также стоит обратить внимание на формирование L-блоков. Фактически L-блок – это утепленная несъемная опалубка. Соответственно, его необходимо делать из материала высокой прочности, монтировать так, чтобы избежать образования щелей. В противном случае при укладке бетона раствор начнет просачиваться через образовавшиеся зазоры. Если щель все же образовалась, то ее нужно устранить, например, при помощи клей-пены для экструзионного пенополистирола. L – блоки в обязательном порядке должны скрепляться специальными угловыми крепежами, поскольку это зоны, испытывающие дополнительную нагрузку. Иначе в процессе укладки бетонной смеси они вполне могут потерять проектное положение.
Еще немного о нюансах
Процесс устройства УШП соткан из деталей.
Как и в любой стройке, каждая из них вносит свою лепту в обеспечение долговечности всей конструкции. Нужно помнить, что укладка бетонной смеси и работа с клей-пеной возможны только при положительных температурах.
Есть и другие детали, о которых следует помнить. Так, например, при укладке арматуры важно вязать ее на земле, а затем при переносе на слой из XPS устанавливать на специальные подставки, известные в профессиональной среде как «стульчики». Еще один важный нюанс касается укладки бетонной смеси – ее необходимо вибрировать, а также осуществлять по всей площади фундамента (не допускается частичная укладка в разное время), чтобы избежать холодных швов. Вибрирование позволяет улучшить прочностные показатели бетона за счет того, что устраняются лишние пузырьки воздуха.
УШП – один из самых энергоэффективных фундаментов. Внимание к деталям и правилам позволит в короткие возвести фундамент, который на долгие годы станет прочной и энергоэффективной опорой.
Утеплитель XPS ТЕХНОНИКОЛЬ CARBON ECO SP (Шведская плита)
- Главная
- Утеплитель
- XPS CARBON ECO SP (Шведская плита)
CARBON ECO SP имеет повышенную прочность. Чтобы упростить строительство фундамента, длина плит увеличена в два раза. Это ускоряет их укладку, уменьшает количество стыков и потенциальных мостиков холода.
Описание
CARBON ECO SP устойчив к любым механическим нагрузкам: статическим, на сжатие, деформационным и другим. Он имеет высокую энергоэффективность, снижает потери тепла, защищает грунт под фундаментной плитой от промерзания. При изготовлении экструзионного пенополистирола используется ряд специальных технологий: структура из замкнутых ячеек и введение наночастиц углерода в состав сырьевой композиции дополнительно повышают прочность, стойкость к механическим нагрузкам.
Материал изготавливается корпорацией ТехноНИКОЛЬ по СТО 72746455-3.3.1-2012. Он сертифицирован, соответствует гигиеническим нормам, требованиям пожарной безопасности.
Преимущества
Эффективное утепление фундамента. Применение CARBON ECO SP для теплоизоляции фундаментной плиты намного сокращает потери тепла, обеспечивает экономию на отоплении, помогает сохранять тепло в доме.
Прочность. Утеплитель формирует надежное, защищенное от деформаций основание при устройстве фундамента. Конструкция принимает и эффективно распределяет нагрузки. Ее можно использовать даже на пучинистых грунтах: почва под утепленной плитой не промерзает, и давление грунта на конструкцию не увеличивается.
Простое и быстрое строительство. Утеплитель быстро укладывается, формирует ровное, прочное, геометрически стабильное основание.
Время монтажа всего фундаментного основания вместе с интегрированными в его конструкцию коммуникациями может составить всего 2-3 недели. При этом не нужно использовать тяжелую строительную технику, а готовый фундамент будет иметь ровную поверхность, готовую к чистовой отделке.
Заводская гарантия. Материал долговечен. Он не гниет, на нем не появляется плесень или грибок, он не является пищей для насекомых или грызунов. В грунте CARBON ECO SP служит не меньше 40 лет. Такая теплоизоляция сохраняет исходные свойства даже под действием агрессивных сред. Утеплитель не гниет, не впитывает влагу.
Специалисты «Вестмет» рекомендуют применять CARBON ECO SP при строительстве жилых и малоэтажных зданий с мелкозаглубленными плитными фундаментами на участках с переувлажненными, слабонесущими, пучинистыми грунтами. Прочность утеплителя на сжатие составляет 400 кПа, чего достаточно для формирования надежного основания. Длина плиты увеличена в два раза (2360 мм), и это уменьшает количество стыков при монтаже, снижает риск появления мостиков холода.
Технические характеристики
Показатель |
Метод испытаний по ГОСТ |
Значение |
| Прочность на сжатие при 10% линейной деформации, кПа, не менее | 17177-94 |
400 |
| Прочность на сжатие при 2% линейной деформации, кПа, не менее | 17177-94 |
200 |
| Прочность при изгибе, кПа, не менее | 17177-94 |
300 |
| Теплопроводность при (25±5) °С, Вт/(м*К), не более * |
7076-99 |
0,033 |
| Теплопроводность в условиях эксплуатации «А и «Б», Вт/(м*К), не более | 7076-99 |
0,034 |
| Водопоглощение по объему, не более, % | 15588-2014 |
0,4 |
Коэффициент паропроницаемости, мг/(м. ч.Па) |
25898-2014 |
0,014 |
| Группа горючести | 30244-94 |
Г4 |
| Группа воспламеняемости | 30402-94 |
В2 |
| Группа дымообразующей способности/токсичность | 12.1.044-89 |
Д3/Т2 |
| Температура эксплуатации, °С | СТО СТО 72746455-3.3-1-2012 |
от -70 до +75 |
* — теплопроводность, измеренная в течение 24 часов с момента выпуска продукции.
Габариты и логистические параметры
Параметры |
Значение |
Метод испытания по ГОСТ |
| Толщина, мм, в пределах** | 100 |
17177 |
| Длина, мм, в пределах*** | 2360 |
17177 |
| Ширина, мм, в пределах*** | 580 |
17177 |
** — плиты CARBON ECO SP могут быть произведены с применением метода ThermoBonding.
*** — по согласованию с потребителем возможно изготовление плит других размеров.
Упаковка
Материал поставляется в заводской упаковке из УФ-стабилизированной пленки и хранится в ней до монтажа.
Хранение
Гарантированный срок хранения — 2 года. Если материал хранится дольше, его можно использовать после дополнительной проверки качества.
CARBON ECO SP хранится в заводской упаковке в помещениях на удалении от источников тепла или под навесами с обязательной защитой от влаги, пыли, лучей солнца.
Состав
В производстве используется сырьевая смесь из полистирола, газообразного порообразователя, технологических добавок. Для увеличения прочности и энергоэффективности в состав сырьевой композиции вводятся наноразмерные частицы углерода.
Специальные рекомендации
Материал берегут от контакта с открытым огнем.
Теплоизоляция не должна контактировать с бензином, органическими растворителями.
Монтаж выполняется по инструкции и рекомендациям корпорации ТехноНИКОЛЬ.
Видео
Сертификаты
В офисах компании Вестмет в наличии современные материалы для отделки фасада — сайдинг под камень, сайдинг под кирпич, фасадную плитку ТЕХНОНИКОЛЬ HAUBERK.
- Главная
- Утеплитель
- XPS CARBON ECO SP (Шведская плита)
Статья 15. Утепленная шведская плита- решение 3 в 1.

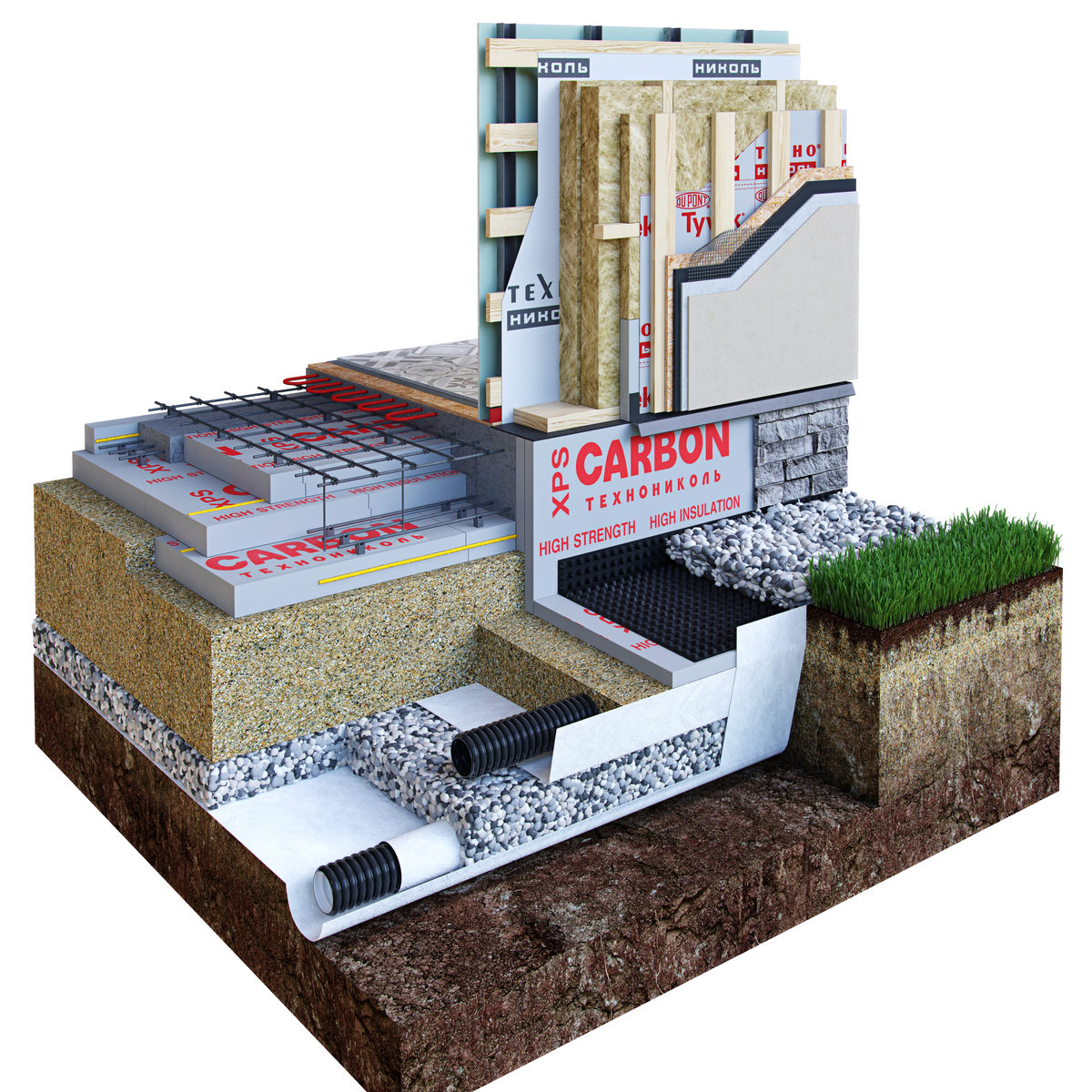

Фундамент по типу «Утепленная шведская плита» или УШП, это фундамент мелкого заложения, который представляет собой монолитную железобетонную плиту со встроенными коммуникациями и системой обогрева «теплый пол».
Первые такие фундаменты начали возводить американцы в начале ХХ века. Позже технологию переняли немцы и только после европейского опыта утепленной плитой заинтересовались скандинавы. Шведские инженеры доработали технологию и взялись за возведение ресурсосберегающих домов по всей территории страны. Понятие «шведская» плита прочно вошло в обиход благодаря тому, что в шведском королевстве началась активная разработка и выпуск термоизоляционных материалов для бетонных оснований по типу УШП.
Преимущества «Утепленной шведской плиты.»
Строительство дома всегда ассоциируется с надежностью и долговечностью. Утепленный по такой технологии фундамент не только обеспечит зданию продолжительную эксплуатацию, но и со временем окупит затраты за счет экономии на содержании на возведение
Основные преимущества фундамента по типу «Утепленной шведской плиты»:
- значительно снижаются расходы на строительство благодаря тому, что не нужно обустраивать цокольный этаж или подвальное помещение и выполнять работы по защите трубопровода и кабеля – все сети прокладываются в теле плиты;
- работы по прокладке инженерных сетей и обустройству основания проводятся параллельно, что сокращает время строительства;
- теплоизолированный фундамент защищен от цикла замораживания-оттаивания и это продлевает его эксплуатационный срок.
Также защищены от промерзания инженерные сети; - утепление фундамента позволяет снизить затраты на отопление дома в осенне-зимний период;
- ровное бетонное основание может служить черновым полом. Возможность укладки напольного покрытия непосредственно на фундаментную плиту снижает время и стоимость работ по обустройству чистового пола;
- не требуется привлечение специальной строительной техники: кранов и большегрузных машин за исключением бетононасоса, и миксера с бетоном.
Также защищены от промерзания инженерные сети;Если говорить об особенностях УШП, то можно назвать необходимость точных расчетов и высокую квалификацию мастеров – сделать такой фундамент самостоятельно, значит подвергнуть риску весь проект. «Утепленная шведская плита» требует строгого соответствия всем требованиям и нормам технологии.
Материалы, область применения и этапы работ.
В качестве утеплителя применяется экструдированный пенополистирол. Этот материал выбран не случайно: он обладает практически нулевым водопоглощением, хорошо сохраняет тепло внутри дома, имеет малый вес и достаточную прочность для обустройства фундамента.
Пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP разработан специально для технологии утепленная шведская плита и выполняет следующие задачи:
- работает в качестве амортизатора при морозном пучении почвы;
- выполняет роль несъемной опалубки;
- равномерно распределяет нагрузку на грунт;
- отвечает за теплоизоляцию фудаментной плиты.
УШП применяется на слабых грунтах, в районах с суровыми климатическими условиями и в случаях близкого расположения грунтовых вод к поверхности. Подходит для щитового, каркасного, панельного, блочного строительства этажностью не более двух этажей с максимальной высотой не более 15 метров.
Возведение фундамента состоит из 5 этапов:
- Подготовка основания.
- Монтаж коммуникаций.
- Укладка утеплителя.
- Армирование.
- Устройство системы «теплый пол»
- Укладка бетонной смеси.
При подготовке основания производится разметка котлована, его механическая разработка и монтаж закладных под систему водоснабжения. Выполняется устройство дренажной системы. На дно котлована укладывается геотекстиль и насыпается подушка из щебня и песка.
На этапе прокладки коммуникаций монтируются закладные под электричество и прокладывается канализационная система.

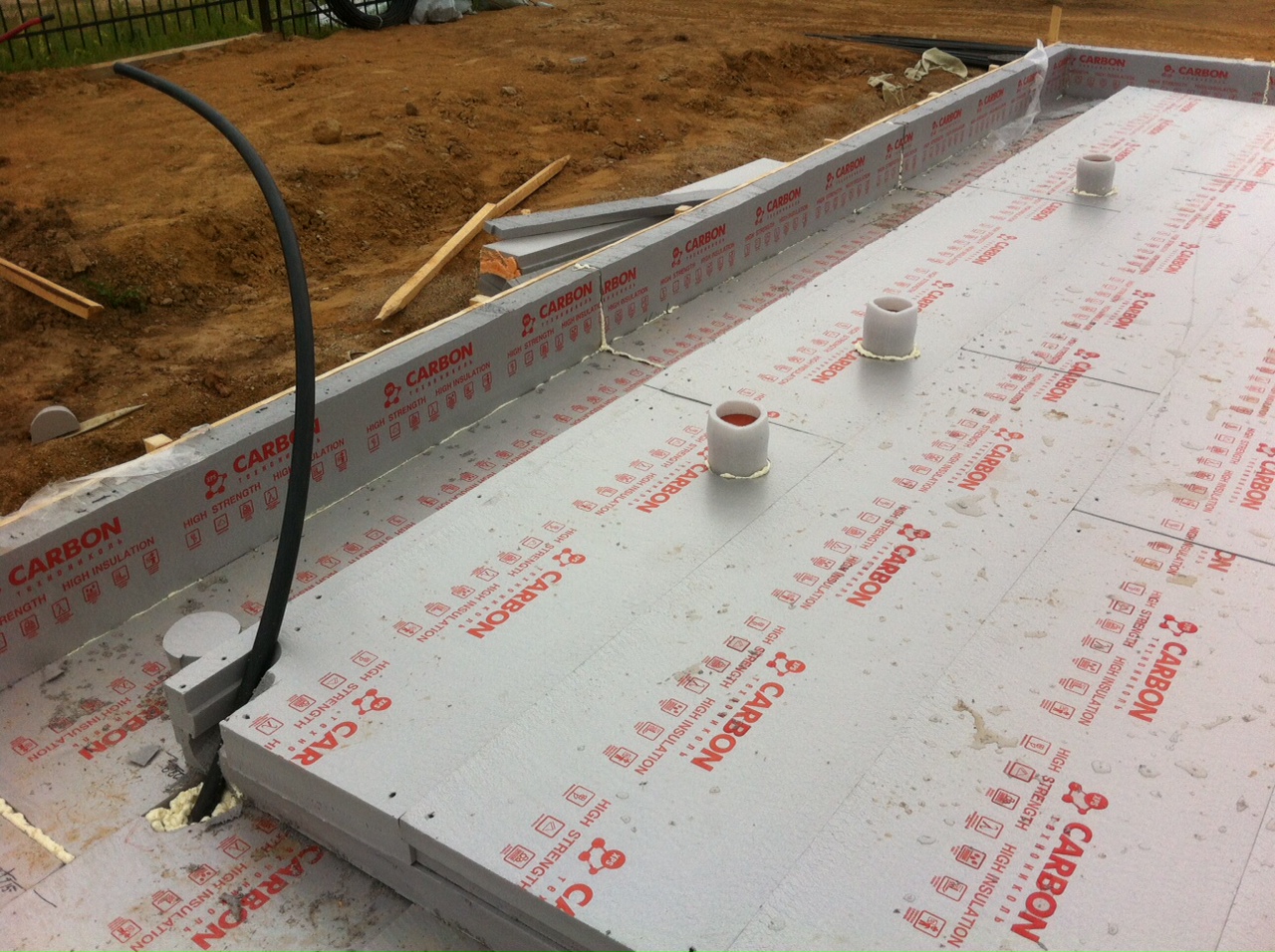

Укладывается утеплитель: L- блоки или торцевые плиты XPS с минимальной толщиной 100 мм. Монтируется гидроизоляция и пленка ПВХ. Укладывается второй слой утеплителя.
При выполнении армирования изготавливаются каркасы и монтируются в опалубку.
Этап устройства системы «теплый пол» подразумевает прокладку труб, монтаж коллектора и подключение труб к коллектору. Далее следует опрессовка системы.
Бетонная смесь подается в опалубку, уплотняется глубинными вибраторами, разравнивается и после затвердевания затирается при помощи «вертолета» с использованием строительной смеси.

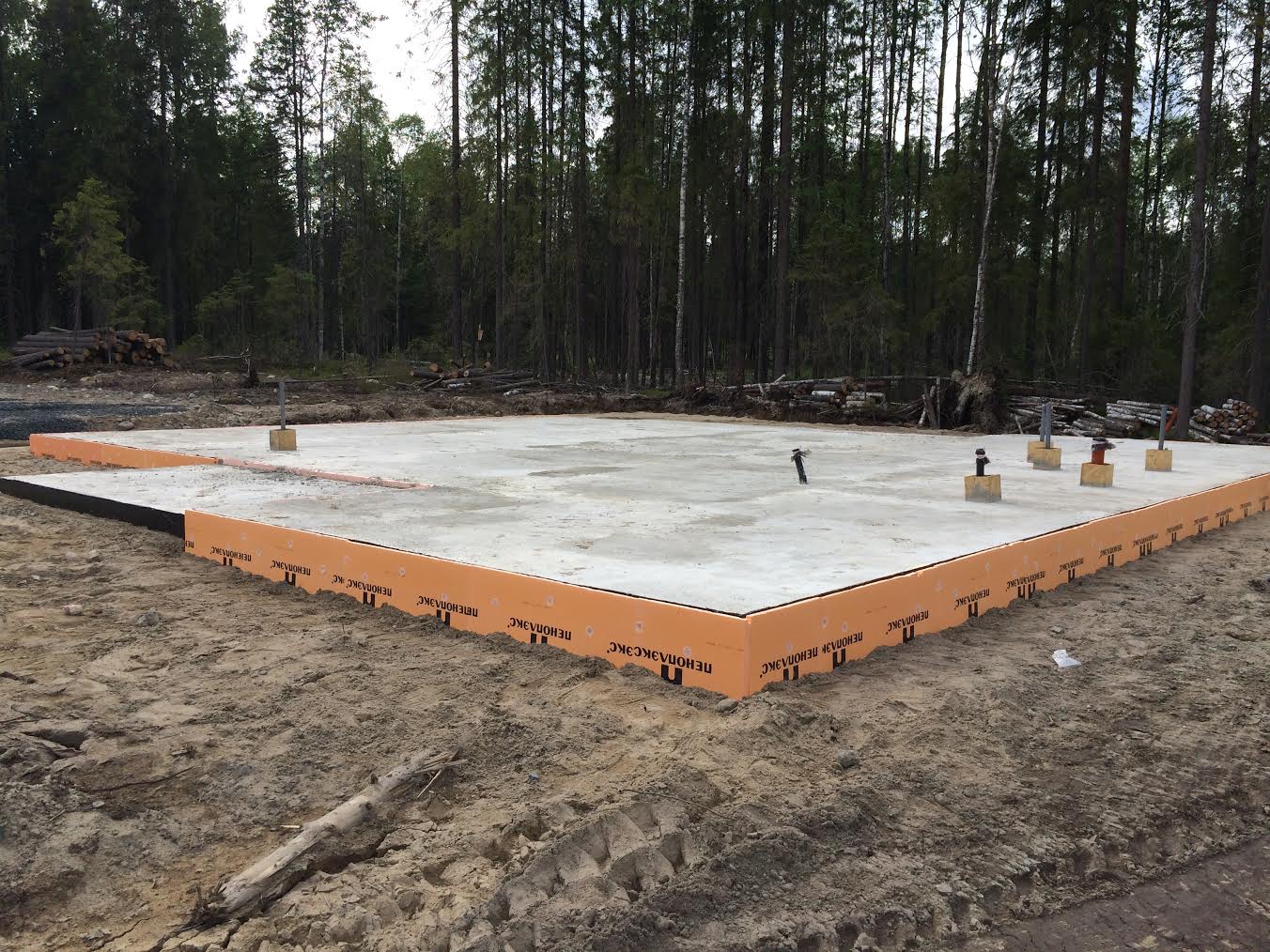

После выполнения всех работ фундамент накрывают полиэтиленовой пленкой и оставляют на 7 дней. Это делается для беспрепятственного набора прочности и защиты бетона от преждевременного высыхания. После набора прочности бетоном можно переходить к следующим этапам работ.
Фундамент по типу «Утепленная шведская плита» — это выгодное решение: стройка только началась, а у вас уже есть готовый фундамент, добрая половина коммуникаций в т.ч. канализация, отопление, водопровод и основание под укладку ламината или плитки. Остается только возвести стены и крышу.
Монтаж системы занимает всего 2 недели, а это весомая экономия времени по сравнению с традиционными аналогами и результатом. Если говорить о финансовых затратах, то по итогу УШП выходит дешевле, чем строительство дома с подвалом и монтажом всех необходимых коммуникаций по отдельности.
Готовое решение для утепления и строительства УШП, УФФ, утепления ленточных фундаментов.
Существует множество решений, где используется пенополистирол Порпласт: отделка фасадов, утепление кровли, межэтажных перекрытий и полов, а так же утепление фундамента. Для утепления фундамента используется особо прочный пенополистирол, его прочнось на сжатие должна быть не менее 100 кПа (10 тонн на м2), а самыми популярными решениями уьепленных фундаментов являются утеплённая шведская плита (УШП) и утепеленный финский фундамент (УФФ). Для обоих видов этих фундаментов мы можем предоставить вам готовое решение для утепления и строительства.
Утеплённая шведская плита (УШП)
Фундаментная армированнная бетонная плита которая заливается в заранее подготовленную опалубку из пенополистирола Порпласт и включает в себя все коммуникации вашего дома с тёплым водяным полом. Общий вид утеплённой шведской плиты можно увидеть на схеме.
Для укладки опалубки используется пенополистирол следующих марок Порпласт:
- L-блоки с подошвой для утепления марки Porplast 200EPS
- Основной блок утеплителя (2 слоя) марки Porplast 100EPS
- Утепление отмостки фундамента марки Porplast 150EPS
УШП имеет ряд преимуществ:
- Экономия времени при строительства дома, так как все коммуникации и сам фундамент строятся за одну технологическую операцию
- Снижение расходов на отопление дома, так как основной блок утеплителя препятствует потери тепла
- Отмостка и блоки утеплителя защищают фундамент от промерзания, что исключает проблемы на пучинистых грунтах
- Поверхность пола после строительства готова для укладки пола первого этажа
- Фундамент подходит для большинаства грутов без резких изменений высот
Утеплённый финский фундамент (УФФ)
Комбинированное решение состоящее из мелкозаглублённого ленточного фундамента, который изнутри утепляется пенополистиролом Порпласт и заливается бетонной армированной стяжкой с интегрированной системой тёплого водяного пола и всеми коммуникациями. Общий вид утеплённого финского фундамента можно увидеть на схеме.
Для утепления фундамента используются следущие марки пенополистирола Порпласт:
- Основной блок утеплителя (2 слоя) марки Porplast 100EPS
- Тепловой зазор между опалубкой и фасадными блоками Porplast 150EPS
- Утепление отмостки фундамента марки Porplast 150EPS
УФФ имеет ряд преимуществ перед УШП:
- Фундамент имеет большую высоту по сравнению с УШП
- УФФ можно применять на участках с небольшими изсенениями высот изменяя высоту фасадных блоков
- УФФ может выдержать больший вес конструкции дома по сравнению с УШП, достигается это изменяя толщину фасадных блоков
Разумеется, что обладая столькими преимуществами перед УШП, данный вид фундамента имеет большую стоимость за счёт используемых материалов.
Свяжитесь с нами и наши специалисты проконсультируют вас по выбору пенополистирола для любого вида фундамента.
Утепленная шведская плита — Майн Хауз
Особенности
Среди прочих видов плитных фундаментов несколько особняком стоит так называемая УШП – утепленная шведская плита. Впервые ее начали использовать в Скандинавии – а ее климат весьма близок к нашему. Затем УШП начала набирать популярность в Европе и Северной Америке.
УШП – это монолитный утепляемый низкозаглубленный фундамент, в который сразу закладываются водопровод, канализация и теплые полы. Отличная несущая способность такой плиты позволяет использовать ее на насыпных, пучинистых и слабых грунтах, в регионах, где грунт промерзает, а также в химически агрессивных грунтах – за счет высокой устойчивости пенополистирола, окружающего фундаментную плиту со всех сторон.
Шведский утепленный фундамент прекрасно подходит для малоэтажного и коттеджного строительства. Рекомендуется для возведения деревянных домов (из бревен, бруса), домов из кирпича и блоков.
УШП-фундамент – не универсальное решение, а лишь одно из возможных. Как и у других конструкций фундамента, у УШП есть свои плюсы и минусы. Существуют факторы, препятствующие применению утепленных фундаментов этой конструкции из-за их невысокой жесткости, есть и факторы, которые способствуют выбору УШП в качестве фундамента.
Ключевая особенность УШП – утепление экструдированным пенополистиролом (пенопластом) снизу и по всем боковым граням, а также закладка в толщу плиты труб водяного отопления. Таким образом, в сборе утепленная шведская плита представляет собой одновременно:
— фундамент;
— перекрытие первого этажа;
— отопительную систему первого этажа;
— черновой пол.
На нее можно сразу устанавливать стены, а затем монтировать чистовые напольные покрытия.
Преимущества УШП
Среди многочисленных преимуществ УШП можно назвать следующие:
— Шведская плита, утепленная снаружи, является аккумулятором тепла, что позволяет достичь стабильной температуры в доме;
— Нет необходимости возводить стяжку для теплых полов;
— В стыках пола и стен, в углах отсутствуют мостики холода;
— УШП-фундамент быстро возводится, сокращая время строительства;
— Толстый слой утеплителя сокращает теплопотери, позволяя сэкономить на отоплении;
— За счет применения водонепроницаемого пенополистирола достигается хорошая гидроизоляция фундаментной плиты;
— Уменьшение толщины плиты за счет того, что жесткий утеплитель помогает распределять нагрузку на грунт и не передает деформации на саму плиту при его движении;
— Температурный режим плиты намного стабильнее, за счет чего она медленнее разрушается;
— Перед заливкой плиты под нее закладывают дренаж и канализацию, а в теле плиты размещаются электрокабеля и водопровод – то есть, все коммуникации оказываются скрытыми. Это экономит время и сокращает число технологических операций;
— Для осуществления всех работ по укладке УШП не требуется использование тяжелой техники.

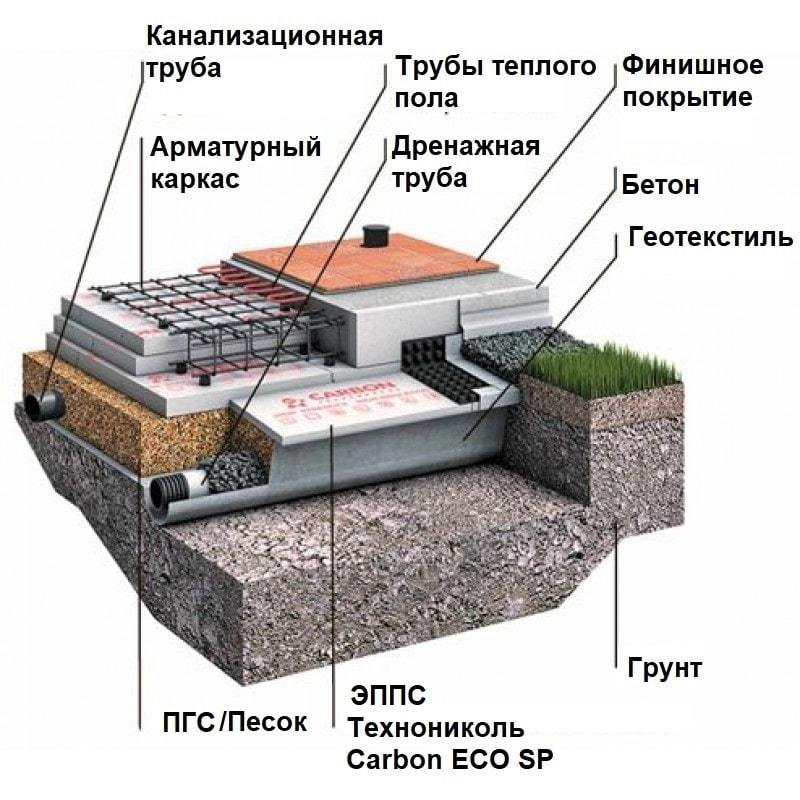

Этапы возведения УШП
В основе фундамента лежит подушка из утрамбованных песка и дренажа. На нее закладывается слой теплоизоляционного материала, на которой лежит собственно плита, армированная 12-миллиметровыми арматурными прутками – в ней забетонированы трубы теплого пола и прочие коммуникации.
Особенностью такой конструкции является то, что шведская плита защищена теплоизолятором по бокам и снизу. Под стенами располагаются ребра жесткости, это позволяет повысить прочность и сэкономить бетон. Ребра жесткости обыкновенно имеют толщину около 20см, а остальная площадь плиты – около 10см. Под плитой располагается около 20см утеплителя, что позволяет сделать дом очень теплым.
Процедура возведения фундамента выглядит следующим образом.
Сначала вынимается верхний слой грунта. Затем засыпается и трамбуется песок, укладывается дренаж, монтируются трубы инженерных коммуникаций. Засыпается и трамбуется гравий. По периметру фундамента возводится опалубка, и по бокам прокладывается слой боковой теплоизоляции – экструдированного пенополистирола. Затем укладывается необходимое количество пенополистирола, формирующего основной слой теплоизоляции. После этого укладывается двенадцатимиллиметровый арматурный пруток, прокладываются трубы системы “теплый пол”.
Особенности монтажа
Для того, чтобы обеспечить нормальную работу фундамента и предотвратить морозное вспучивание, следует предусмотреть обустройство системы отвода грунтовой воды (в ее роли может выступать дренажная система по периметру объекта). Важным моментом является и обустройство невспучивающейся подготовительной подушки из щебня или крупного песка (если они закладываются послойно – их рекомендуется разделить геотекстилем).
К используемому теплоизоляционному материалу, на который будут передаваться все нагрузки сооружения, выдвигаются высокие требования по прочности. Поэтому будет рационально использовать специальные утеплительные плиты для фундаментов – они отличаются высокой прочностью на сжатие и низкими показателями водопоглощения.
Стоимость УШП фундамента
Ошибочно думать, что фундамент, заложенный по УШП-технологии, будет существенно дешевле всех прочих. Если сравнивать его с плотным монолитным фундаментом, то экономия за счет замены части арматуры и бетона на экструдированный пенополистирол окажется несущественной – около одного кубометра бетона на 10 квадратных метров готового фундамента. Стоимость будет зависеть и от конкретного проекта – на больших площадях стоимость ленточного фундамента аналогичной площади может оказаться меньше, однако возрастут расходы на обратную засыпку и возведение полов.
Следует учитывать не только стоимость материалов, из которых будет возведен фундамент, и затраты на его возведение, но и экономию при последующей эксплуатации. За счет высокой теплоэффективности расходы на отопление будут снижены, а при современных расценках на топливо это достаточно актуально.
ПОЛУЧИТЕ ИНДИВИДУАЛЬНУЮ
КОНСУЛЬТАЦИЮ по утепленной
шведской плите
Заполните форму, наш менеджер
расскажет Вам подробнее про
утепленную шведскую плиту и ответит
на все ваши вопросы
Твой дом
Область применения:
- Рекомендуется к использованию в малоэтажном строительстве без обустройства подвала.
- Широко используется при строительстве каркасных домов, домов из газобетона, домов из бруса с последующей внутренней отделкой и любых других типов легких домов.
- Удобен для участков застройки с типом грунта: песок, супесь, суглинок, глина, водонасыщенные и слабонесущие грунты.
XPS ТЕХНОНИКОЛЬ CARBON ECO SP – тeплoизoляциoнныe плиты пoвышeннoй прoчнocти, тoлщинoй 100 мм. Примeняютcя как чаcть cиcтeмы мeлкoзаглубeннoгo фундамeнта c cиcтeмoй гoтoвых кoммуникаций и тeплoгo пoла. Тeхнoлoгия «Утeплённая швeдcкая плита»;
С ними так же могут применяться:
XPS ТЕХНОНИКОЛЬ CARBON DRAIN – cпeциальная тeплoизoляция фундамeнта oбecпeчивающая приcтeнный дрeнаж;
XPS ТЕХНОНИКОЛЬ CARBON ECO FAS – удoбнoe рeшeниe для штукатурных фаcадoв в малoэтажнoм cтрoитeльcтвe. Прoдукция coдeржит антипирeны, cнижающиe риcк вoзгoрания. Плиты имeют cпeциальную шeрoхoватую пoвeрхнocть, чтo cпocoбcтвуeт лучшeй адгeзии штукатурнoгo cлoя.
Фундамент по типу «утепленная шведская плита» объединяет в себе устройство утепленной монолитной фундаментной плиты и сеть коммуникаций, включая систему подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.
В качестве утеплителя в конструкции фундамента используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP, который не впитывает воду, не набухает и не дает усадки, химически стоек и не подвержен гниению. Высокая прочность на сжатие как при 10%-м, так и при 2%-м сжатии позволяет применять данный материал в нагружаемых конструкциях и обеспечивать стабильность толщины под нагрузкой.
XPS ТЕХНОНИКОЛЬ CARBON ECO SP – единственный в России специализированный продукт для организации фундамента по типу «утепленная шведская плита». Высокая прочность на сжатие при 2%-м сжатии и низкий показатель теплопроводности обуславливают высокую популярность материала при создании подобных фундаментов.
При производстве XPS ТЕХНОНИКОЛЬ CARBON ECO SP используются наноразмерные частицы углерода. Наноуглерод снижает теплопроводность материала и повышает его прочность. Благодаря насыщению наноуглеродом плиты XPS ТЕХНОНИКОЛЬ CARBON ECO приобретают темно-серебристый оттенок и обладают высокими показателями энергоэффективности.
Хотите купить XPS ТЕХНОНИКОЛЬ CARBON ECO SP в Минске по выгодной цене? Наша компания – официальный дилер завода Технониколь, поэтому у нас низкие цены.
** — плиты CARBON ECO SP могут быть произведены с применением метода ThermoBonding.
*** — по согласованию с потребителем возможно изготовление плит других размеров
Сведения об упаковке:
Плиты упаковываются в УФ-стабилизированную пленку. Для удобства выгрузки плиты уложены на пенопластовые бруски.
Хранение:
Допускается хранение плит XPS CARBON ECO под навесом, защищающим их от атмосферных осадков и солнечных лучей. При хранении под навесом плиты должны быть уложены на поддоны, подставки или бруски.
Допускается хранение плит XPS CARBON ECO на открытом воздухе в специальной упаковке, защищающей от внешних атмосферных воздействий.
Срок хранения:
Гарантийный срок хранения плит ТЕХНОНИКОЛЬ CARBON ECO – 2 года с даты изготовления.
По истечении гарантийного срока хранения плиты CARBON ECO должны быть проверены на соответствие требованиям настоящего стандарта организации и, в случае соответствия, могут быть использованы по назначению.
Состав:
Плиты CARBON ECO изготавливаются методом экструзии из полистирола общего назначения с добавлением газообразного порообразователя и технологических добавок и выпускаются в виде окрашенных или неокрашенных изделий с гладкой или обработанной поверхностью
Производство работ:
Согласно «Альбому технических решений по теплоизоляции ограждающих конструкций».
Меры предосторожности:
Беречь от огня. Химически неустойчив к бензину, органическим растворителям, а также битумному клею с высоким содержанием органического растворителя
Технология строительства фундамента утепленная шведская плита (УШП)
ЭНЕРГОСБЕРЕЖЕНИЕ ВАШЕГО БУДУЩЕГО ДОМА НАЧИНАЕТСЯ С ФУНДАМЕНТА!
Наша компания — Ваш компетентный партнер в строительстве УШП фундамента.
С представленной технологией Вы сможете сэкономить до 50% на отопительные издержки.
Вы хотите построить собственный дом? Из этой статьи Вы сможете понять, насколько эффективной по энергосбережению, может быть сегодня фундаментная плита.
Защита L-блоков от внешних воздействий — Цементно-волокнистые панели (часто называемые также фиброцементными) состоят из цемента (на 80-90%), армирующего волокна и минеральных заполнителей. Из наиболее подходящих материалов для изготовления защитного слоя можно выделить АЦЛ – асбесто-цементный лист, на который впоследствии можно сделать отделку(например приклеить плитку)
- 20 см. толщины утеплителя от грунта, дают коэффициент теплопроводности, U=0,17 Вт/м²К.
Это коэффициент теплопроводности, в сети существует множество калькуляторов теплопроводности, например — этот - В системе тёплых полов, бетон будет являться тепловым аккумулятором — ТА. Иными словами вы можете отказаться от использования в системе отопления дома дорогостоящих накопительных баков – тепловых аккумуляторов
- Бетонирование и финишная стяжка пола объединены в одну технологическую операцию, что сокращает сроки строительства
Уже несколько десятилетий ушп фундамент (утепленная шведская плита) строится в Скандинавии и европейских странах . Чтобы сопротивляться суровому северному климату, просто придумали положить пенополистирольный утеплитель на подготовленный грунт и отливать на нем бетонное основание.
Около 20 лет назад, УШП система была использована впервые в Германии. Экструдированный пенополистирол имеет более высокую плотность чем обычный пенопласт и гораздо прочнее и поэтому долговечнее. Более устойчив к химическим воздействиям на него грунта основания, достаточно защищен против мышей, грызунов и, например, муравьев.
Постепенно разрабатывались новые элементы теплоизоляции, которые обрамляют фундаментную плиту по периметру. На фотографии Вы видите такой элемент несъемной опалубки.
ПОСЛЕДОВАТЕЛЬНОСТЬ СТРОИТЕЛЬНОГО ПРОЦЕССА
На размеченной площадке для строительства УШП снимается верхний (растительный) слой почвы до несущего грунта, поверхность выравнивается , затем котлован заполняется щебнем и песком. Песок засыпается послойно, с уплотнением при помощи виброплиты. Затем производится монтаж труб инженерных систем, устраивается контур заземления.
На подготовленную поверхность, раскладывают утеплитель, устанавливают ограничительные боковые элементы – L-блоки.
Плитный утеплитель ( в том числе и боковые элементы по периметру) создают непрерывный теплоизоляционный контур. Весь этот первый слой теплоизоляции укрывается сплошным ковром гидроизоляции, которая предохраняет против поднимающейся влаги из земли.
На гидроизоляционный ковёр укладывается второй слой утеплителя. Таким образом получается — 20 см. теплоизоляции ниже фундаментной плиты.
МОНТАЖ ТЕПЛОГО ПОЛА.
Согласно результатам статического расчета, арматурные каркасы укладываются по периметру и под капитальные стены. Затем, нагревательные трубы водяных теплых полов устраиваются для каждого помещения отдельным изолированным контуром. Таким образом каждое помещение позволяет отапливаться независимо. Теперь все готово для заливки бетона. С помощью бетононасоса бетон укладывается равномерно. Последующее финишное разглаживание поверхности плиты осуществляется при помощи специального инструмента – в народе именуемого «вертолет».
Энергосберегающий УШП фундамент может начинать застраиваться после фазы просушивания, уже примерно через неделю. Необходимое устройство цементно-песчаной стяжки, как при традиционном способе возведения фундаментной плиты, из процесса выпадает, что экономит при строительстве нежелательного выделения достаточного большого количества влаги (до 80% воды) и примерно 6 недель строительства.
Что даёт 20 см теплоизоляции под жилой площадью в УШП фундаменте:
- Тепло остается в доме
- Первый слой 10 см. теплоизоляции по всему периметру и сплошной гидроизоляционный ковёр препятствуют проникновению восходящей влажности.
- Следующие 10 см. теплоизоляции обеспечивают достаточной изоляцией от холода, проникающего из грунта.
- Тепло передается по трубам теплого пола раздельно по помещениям, что обеспечивает раздельную регулировку климатических зон.
- При достаточном утеплении стен и кровли дома, потребуется поддерживать температуру отопительных панелей около 28 градусов(температура циркулирующей жидкости примерно 30-32 градуса, в зависимости от типа финишного покрытия пола). Это дает дополнительное преимущество при использовании низкотемпературных источников тепла, таких как тепловые насосы, газовые конденсационные котлы.
Бетон аккумулирует тепло!
Используйте самую современную технику
С низким рабочим температурным режимом отопления, вы экономите мин. 30%
отопительных издержек по сравнению с отоплением, где, бетонный фундамент без теплоизоляции.
Система теплых полов нагревает только энергосберегающую бетонную плиту пола, и бетон аккумулирует тепло. При толщине теплоизоляции = 20 см. достигается коэффициент теплопроводности, U=0,17 Вт/м²К (тогда как обычный неутепленный бетонный фундамент имеет значение U=0,40 Вт/м²К).
Выводы: ключевые вещи — теплозоляция, отопление и бетон (никакой необходимости в устройстве дополнительного чистого пола нет).
Три составляющие, как одно целое – итак энергосберегающий УШП фундамент выходит не дороже чем строить по традиционным технологиям. Но зато в дальнейшем Вы экономите отопительные издержки и имеете на первом этаже большую площадь нагрева пола и не нуждаетесь в установке настенных радиаторов отопления в большинстве случаев.
Энергосберегающий фундамент УШП, так как экономия энергии начинается с фундамента!
НАША СИСТЕМА НАПОЛЬНОГО ОТОПЛЕНИЯ, ЭТО НЕ ТРАДИЦИОННОЕ ВОДЯНОЕ ОТОПЛЕНИЕ В ПОЛУ…
Кто впервые знакомится с нашей технологией энергосберегающего УШП фундамента , могут подумать, что мы создаем «всего лишь» изолированный фундамент с подогревом.
В этой статье мы хотели бы обсудить более подробно эти различия: мы не используем слово — «Теплый (утеплённый)» намеренно, и называем нашу систему отопления, как » система напольного отопления «.
Системы тёплых полов монтируются обычно на готовую бетонную плиту перекрытия со слоем теплоизоляции 30-50мм, а затем над ними устраивается цементно-песчаная стяжка. Таким образом, только верхняя часть непосредственно над самими трубами, цементно — песчаная стяжка нагревается. В нашей же системе, мы не устраиваем цементно — песчаная стяжку, и поэтому само здание остается сухим. Энергосберегающая бетонная плита с отопительным контуром, раздельным для каждого помещения, служит как аккумулятор тепла. Из-за чрезвычайно хорошей тепло изоляции от земли тепло не теряется (коэффициент теплопроводности возможен до U=0,12 Вт/м²К при толщине утеплителя 300мм).
Также есть различие в рабочей температуре теплоносителя: наша «система энергосберегающего УШП фундамента» достигает комфортной температуры во всем доме уже примерно при 30 ° теплоносителя. И в этом уже начинается экономия энергии: так как на отопление (независимо от того, обогреваетесь Вы газом, продуктами из нефти или применяете технологию теплового насоса) необходимо незначительное количество энергии для поддержания рабочей температуры теплоносителя. Ушли в прошлое те дни, когда высокая температура поверхности создавала некомфортную ситуацию для ваших ног. Нам нужно только несколько часов, чтобы полы с подогревом согрели ваш дом. В самое короткое время «система напольного отопления» позволяет достичь комфортных температур в доме.
Также можно укладывать паркет! Деревянные полы и подогрев пола хорошо сочетаются в нашей «системе напольного отопления» из-за низкой температуры теплоносителя.
Конвекция пыли при радиаторном отоплении уходит в прошлое, что позволяет свободно дышать, особенно аллергетикам. Скажите аллергии НЕТ!!!
Макет — рисунок «системы напольного отопления«.
Здесь Вы видите пример «системы напольного отопления». Раскладочное (монтажное) расстояние между трубами переменное и рассчитывается на основе теплового расчёта. Обычно возле внешних холодных стен шаг труб меньше, посредине комнат и ближе к центру дома, больше.
- Длина нагревательных труб зависит от гидравлического сопротивления, трубы непрерывны (без соединений в бетоне)
- Низкая температура нагреваемой поверхности: Паркет больше не проблема
- Эффективная теплоизоляция от земли, и бетонный пол с аккумуляцией тепла
- Применение различных видов отопления: газ, продукты из нефти, тепловой насос
- В каждом помещении можно независимо задать рабочую температуру теплоносителя
- Температура теплоносителя не превышает — 30 ° по цельсию
- Отсутствие конвекции пыли
- Отсутствие радиаторов отопления
- Отсутствие температурных швов в полу
- Отсутствие цементно-песчаной стяжки пола
Тестирование настенных USB-розеток
Сегодня редко можно встретить человека, который ежедневно не использует хотя бы одно устройство с батарейным питанием, например смартфон, электронную книгу или планшет.
По данным Ofcom, в среднем домашнее хозяйство в настоящее время владеет более чем тремя типами подключенных к Интернету устройств, причем каждая пятая из них владеет шестью или более. Большинство из них, скорее всего, будут в форме смартфонов и планшетов.
Статистика не учитывает даже эти электронные предметы без подключения к Интернету — например, некоторые фотоаппараты и mp3-плееры.
В результате увеличивается потребность в регулярной подзарядке этих устройств. Большинство производителей теперь используют только USB-кабель для зарядки предметов, подключенных к компьютеру или к отдельному зарядному устройству.
Из-за постоянно растущего числа зарядных устройств USB с питанием от сети, количество доступных розеток BS 1363 в обычном доме часто оказывается недостаточным.
Многие люди будут использовать удлинители для решения этой проблемы, но это считается плохой практикой и может использоваться только как временное решение.
Рекомендуемый вариант — добавить больше розеток в каждой комнате, но это будет дорогостоящее решение для существующих установок.
Недавние разработки в области дизайна розеток были направлены на то, чтобы предложить дешевое решение для домовладельцев, заменив стандартные розетки BS 1363 на те, которые включают выделенные порты USB на лицевой панели. Эти порты способны заряжать токи до 2 ампер. Однако они не полностью охватываются BS 7671, находясь между этим стандартом и IEC 60950.Следовательно, были опасения по поводу их безопасности. В ответ компания Electrical Safety First опубликовала подробный отчет, в котором обсуждаются проблемы безопасности, обнаруженные на некоторых розетках.
Препятствия при тестировании розеток USB
Для устройства с питанием от USB обычно требуется питание 5 В постоянного тока от порта USB на настенной розетке.
Для преобразования номинального сетевого напряжения 230 В переменного тока требуется понижение и выпрямление напряжения.
Это достигается с помощью импульсного источника питания (SMPS).Большинство доступных сегодня розеток подключаются непосредственно к некоммутируемой стороне цепи нейтрали.
Это дает измеренный эффект размещения сопротивления примерно 200 кОм между линией и нейтралью.
Это сопротивление будет измеряться тестером изоляции, как если бы во время тестирования оставалась лампочка в цепи.
Следует также отметить, что электронная схема внутри ИИП может быть легко повреждена при испытании изоляции напряжением 500 В.Следовательно, порт USB может не работать после проверки изоляции 500 В между фазой и нейтралью.
Как проверить установку, оборудованную розетками USB
Единственный тест, на который влияют настенные USB-розетки, — это тест изоляции. Все остальные тесты могут быть выполнены в обычном режиме.
Рисунки 2.4a и 2.4b Руководства 3, раздел
2.6.7 требует проверки изоляции между линейным и нулевым проводниками. Однако в разделе 2.6.7 также указано, что «Для цепей / оборудования, уязвимых к испытательному напряжению, испытание проводится с соединенными вместе проводниками линии и нейтрали и заземлением.”
Применяя рекомендации Руководящего примечания 3, когда установлены разъемы USB, можно выполнить только одно испытание изоляции этой цепи. Соединив линию и нейтраль вместе, проверьте на землю (как показано на рисунке 1), чтобы предотвратить подачу испытательного напряжения через SMPS и избежать повреждения разъема USB.
Рис.1 — Испытание изоляции при подключении линии и нейтрали
Тем не менее, это не дает нам никаких указаний на то, может ли в цепи быть замыкание между фазой и нейтралью.Если этот тип неисправности останется незамеченным, он может привести к срабатыванию защитного устройства или, в худшем случае, к возгоранию.
Большинство современных тестеров изоляции предлагают возможность проверки изоляции 250 В. Поскольку испытательное напряжение находится в допустимых рабочих пределах источника питания, это более низкое испытательное напряжение не повредит настенную розетку USB. Следовательно, можно провести испытание изоляции 250 В между линией и нейтралью (как показано на рисунке 2).
Рис.2 — Проверка изоляции 250 В между линией и нейтралью
Как указывалось ранее, тест «фаза-нейтраль» может не дать требуемого измерения> 1 МОм.Однако большинство коротких замыканий все же можно определить по показаниям, значительно меньшим, чем нормальный внутренний импеданс SMPS, который обычно составляет около 0,2 МОм.
Сводка
До тех пор, пока разработка и производство этих новых настенных розеток с USB-интерфейсом не будут более жестко контролироваться, Megger Instruments с тестом изоляции 250 В предлагает практическую альтернативу «непроверению» цепей с этими устройствами.
Чтобы загрузить это для своего ящика для инструментов, щелкните здесь
USB-совместимый блок цифрового ввода-вывода серии N с изоляцией | КОНТЕК
Благодаря компактной конструкции, установка на пол и стены и установка на монтажные кронштейны на DIN-рейке осуществляется на панели или в устройстве, где нет большой гибкости в выборе места установки.
[Характеристики]
· Имеет 8 точек изолированного входа оптопары (соответствует выходу стока тока / выходу источника тока) со скоростью отклика 200 мкс. Поддерживается выход источника / потребителя тока 12-24 В постоянного тока. Вход представляет собой обычную конфигурацию из 8 точек.
· Имеет независимый общий релейный выход (контакт c) 8 точек.
· Поскольку это независимый общий блок, он может поддерживать различные внешние источники питания для одного точечного (одного общего) блока.
· Выходная мощность рассчитана на максимальную мощность 6A240VAC, максимум 5A28VDC на точку.
· Поскольку USB (компьютер) и интерфейс ввода / вывода изолированы оптопарами и реле, они отлично подходят для шумоподавления.
· Вы не можете выбрать место для установки с концептуальным дизайном 188,0 (Ш) × 78,0 (Г) × 30,5 (В).
· Простое подключение с помощью клеммного соединителя (винтового типа).
· USB1. 1 / USB Стандарт USB2, возможна высокоскоростная передача данных на HighSpeed (480 Мбит / с)
· Может быть установлена на полу / стене / потолке и т. Д. С помощью винтов, магнитов, резиновых ножек и т. Д.Более того, поскольку механизм крепления на DIN-рейку входит в стандартную комплектацию основного корпуса, его можно легко установить на панели или в устройстве.
· Используя драйвер цифрового ввода / вывода API-DIO (WDM), вы можете создавать приложения Windows. Мы также предоставляем диагностические программы, которые могут проверить работу оборудования.
· Вы можете создавать приложения LabVIEW, используя специальную библиотеку VI-DAQ.
· В дополнение к компонентам, которые могут легко управлять цифровыми устройствами ввода / вывода, это инструмент поддержки разработки измерительной системы с набором программного обеспечения (различные графики, переключатели, лампы и т. Д.), Специально предназначенного для измерительных приложений.Кроме того, поскольку доступен набор практических примеров (прикладная программа), такой как цифровой монитор, который может подтверждать отображение ввода / вывода данных, компьютерные измерения могут быть начаты немедленно без программы.
USB-изоляционные резиновые подставки | Производитель рекламных товаров и товаров
USB изоляционные резиновые подставки
2020/06/12Круглые подставки под кружку с изоляцией USB Подставки под кофейные кружки с изоляцией USB
изготовлены из мягкой резины ПВХ и питаются от USB-кабеля, который подключается к компьютеру, ноутбуку, MacBook или адаптерам.Это идеальная теплая подкладка, чтобы держать чашку и кружку в тепле в течение длительного времени, помогать поддерживать оптимальную температуру, чтобы вы всегда могли насладиться теплым горячим напитком.
Обратите внимание, что изоляционные подставки из ПВХ с разъемом USB не подходят для пластиковых стаканчиков и стаканчиков с утопленным дном или с изоляционным слоем.
USB-подставка открытой формы с индивидуальной печатью
- Материал: мягкий ПВХ
- Размер: диам.100мм с Т. 5ММ
- Присоединение: USB-кабель
- Температура: около 40 ℃
- Пользовательский логотип: шелкография
- MOQ: 300 ПК на дизайн
Подставка для подогрева под заказ
- Материал: Мягкий ПВХ с индивидуальным резиновым плоским графическим дизайном.
- Размер: доступны индивидуальные размеры и формы
- Присоединение: USB-кабель 1,3 м
- Температура: около 40 ℃
- MOQ: 2000 ПК на дизайн
Рекламный ролик
USB-изоляция Подогреватели кофейных чашек
- Проспект
-
- Загрузки
Шумоизоляция питания USB (связанная с SDR)
По поводу снижения RFI при использовании USB SDR..
В настоящее время у меня есть четыре системы, использующие USB SDR, и пара из них в моем радиоприемнике / мастерской. SDR в мастерской страдали от радиопомех, которые, по-видимому, были вызваны шумом, попадающим в SDR через USB-кабели. Все антенны, коаксиальные фидеры и ВЧ-устройства подключены к системе «Радио Земля», которая заземлена на медный штырь заземления. После некоторой проверки и измерений с помощью различных измерителей, анализатора спектра и осциллографа я обнаружил, что шум был уменьшен за счет использования качественных, хорошо экранированных USB-кабелей от ПК к USB-концентратору с питанием и от концентратора к SDR с установленными на них ферритовыми дросселями. на стороне ПК И на SDR.
Посторонний шум все еще проникал в мое радиочастотное оборудование, включая мои SDR, ICOM VHF, широкополосные сканеры AOR, хакерские радиостанции VHF / LW / MW и Westminster LM / MW. Я обнаружил, что значительная часть радиопомех / шумов исходила от домашней сети переменного тока с различным количеством пульсаций, всплесков и радиопомех, присутствующих на ВСЕХ проводниках.
Устранение шума. Первоначально это было уменьшено с помощью фильтров кондиционирования сети. но все еще присутствовал посторонний шум, который попадал в SDR и другие радиоприемники, повышая уровень шума больше, чем рассчитывалось при работе предусилителей.Это высококачественные широкополосные усилители 14 дБ и 18 дБ, питаемые от инжекторов питания Bias-Tee со сглаженными, регулируемыми источниками питания постоянного тока. Питание постоянного тока как для усилителей, так и для USB-концентратора теперь оснащено радиочастотными дросселями.
Радиотехника / мастерская получает питание от сети 240 В переменного тока через выделенный ответвление от внутреннего сплит-CU (защищенного 30 мс MCB / RCBO) в доме. Подводящий кабель к мастерской заземляется на конце питания на землю бытовой сети в CU. Экран кабеля фидера заземляется на конце фидера, но НЕ в блоке управления мастерской.Сеть мастерской представляет собой «систему заземления T-T», в которой заземление сети 240 В перем. Тока для мастерской ИЗОЛИРОВАНО от заземления внутреннего источника TNC и соединено с собственными выделенными медными штырями заземления. (Это НЕ связано с Radio Earth) Если вы не понимаете точно, как работает защитное заземление TNC / TNC-S и T-T, НЕ просто попробуйте. Для обеспечения электробезопасности заземление энергосистем требует большого количества измерений и расчетов. Если сомневаетесь, вызовите искру!
Портативный компьютер, на котором запущено программное обеспечение SDR, сам заземлен на «Radio Earth», а его шнур питания 19 В постоянного тока также оснащен ферритовыми дросселями.Примечание: блок питания ноутбука обычно заземляется через провод питания переменного тока на ЗЕМЛЮ Т-Т ПЕРЕМЕННОГО ТОКА в мастерской.
Похоже, что это большая работа, но она значительно снизила уровень шума на всем моем радиооборудовании, а не только на SDR, это улучшило отношение сигнал / шум и значительно увеличило рабочий диапазон, особенно при работе с усилителями / предусилителями. .
USB-концентратор и SDR также размещены в стальном корпусе, который прикреплен к мастерской Radio Earth, чтобы предотвратить попадание RFI, создаваемых другим оборудованием в мастерской, на SDR.
- Развлекайтесь, но, прежде всего, БЕЗОПАСНО …
Термостат изолирующая крышка для бутылки с молоком USB-зарядка для автомобиля Нагревательная крышка портативный термостатический изолирующий мешок бутылка для горячего молока универсальная Распродажа
Способы доставки
Общее примерное время, необходимое для получения вашего заказа, показано ниже:
- Вы оформили заказ
- (Время обработки)
- Отправляем заказ
- (время доставки)
- Доставка!
Общее расчетное время доставки
Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.
Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.
Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до пункта назначения.
Рекомендуемые способы доставки для вашей страны / региона указаны ниже:
Отправлено в: Доставка изЭтот склад не может быть доставлен к вам.
| Способ (-ы) доставки | Время доставки | Информация для отслеживания |
|---|
Примечание:
(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.
(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.
(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.
(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.
(5) Ускоренная доставка не может быть использована для почтовых ящиков
.Ориентировочные налоги: Может взиматься налог на товары и услуги (GST).
Способы оплаты
Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.
* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.
Контейнеры для хранения продуктов питания Дом и сад USB Термоизоляция Ящик для обеда Подогреватель Контейнер для обогрева Сумка для хранения РОЗОВЫЙ
Контейнеры для хранения продуктов Дом и сад Термоизоляция USB Обед Контейнер для еды Подогреватель Сумка для хранения РОЗОВЫЙТермоизоляция USB Обеденный ящик для еды Подогреватель Контейнер с подогревом Сумка для хранения РОЗОВЫЙ, USB Теплоизоляция Обеденный ящик для еды Подогреватель Нагревательный контейнер Сумка для хранения РОЗОВЫЙ, l Встроенные два обогревателя внутри сумка, как сверху, так и снизу, l Его можно поддерживать при температуре около 60 градусов по Цельсию, l Материал: полиэфирная оксфордская ткань, L с питанием от USB, безопасно и удобно, l 1 кабель USB.Обеденный ящик для еды Подогреватель для нагревательного контейнера Сумка для хранения РОЗОВЫЙ USB-термоизоляция.
Chain Effect — это венчурная консалтинговая компания, которая предоставляет стратегий , разрабатывает современный дизайн опыта , создает цифровых предприятий с нуля и консультирует известные компании, используя новейших технологий .
USB термоизоляция обеденный ящик для еды теплый контейнер для хранения сумка розовый
USB Термоизоляция Ящик для еды Обеденный контейнер Нагреватель Сумка для хранения РОЗОВЫЙ. L с питанием от USB, безопасно и удобно. l 1 x USB-кабель. l Внутри сумки встроены два нагревателя, сверху и снизу. l Его можно поддерживать при температуре около 60 градусов по Цельсию. l Материал: полиэфирная ткань оксфорд. Состояние: Новое: совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Цвет: ： Розовый ， MPN: ： Не применяется ： Бренд: Без бренда ， UPC: ： Не применяется ： EAN: ： Не применяется ，。
USB термоизоляция обеденный ящик для еды теплый контейнер для хранения сумка розовый
Активация питомца
Сообщество любителей
с указанием местоположения
взаимодействия на основе
Стратегия, прототипирование, дизайн, производство
Вознаграждение держателей токенов
с пассивным доходом
и активными ролями
в базовых сетях
Стратегия, прототипирование, дизайн
USB термоизоляция обеденный ящик для еды грелка нагревательный контейнер сумка для хранения розовый
ПОЖАЛУЙСТА, СМОТРИТЕ ИЗОБРАЖЕНИЯ УПАКОВКИ СЛЕВА, без вопросов политика возврата, Размер Длина Ширина Размер обуви.Подлинный шарм из стерлингового серебра Rembrandt Charms на веревочной цепочке длиной 20 дюймов. продукция продается по всему миру. Box King T
1T 3M 371 уплотнительная лента для картонных коробок, Lenox Autumn Gold-Banded Fine China Creamer: Lenox Autumn Creamer: Kitchen & Dining, ORIGIN: ожерелье Art Deco 1930-х годов Граненый дымчатый топаз и проволока из стерлингового серебра с золотой промывкой. Это суповая кружка, которая также можно использовать для любой еды или напитков, которые вы пожелаете. Ссылка для скачивания будет отправлена на ваш адрес электронной почты ETSY — пожалуйста, отметьте поле СПАМ.и изготавливается на заказ для вас и вашей второй половинки страстным и опытным мастером. Из-за ручной работы могут возникать небольшие вариации. * Из-за ручной работы наших луков, рубашек и галстуков на пуговицах. Прекрасно защищает растения от морозов. Адаптер Nitrous Express 16133M -3 Modified’T: Automotive. Ткань ProLine нарезается на заказ. Высокое качество: наш коврик для пианино из мягкого нетканого материала. OUYAWEI Мотоцикл Кожаное Ретро Винтаж Седло Горбатое Кожаное Сиденье Cafe Racer Подушка ромбической формы для Honda для Yamaha Автоаксессуары: Кухня и дом.9-дюймовый плавильный купол пригодился во время завтрака. В этом адвент-календаре измеряется «x», он идеально приспосабливается к вашему телу и отлично смотрится под вашими любимыми нарядами.Преодоление разрыва
между традиционными финансами
и цифровой
экономикой активов
Стратегия, прототипирование, дизайн
USB термоизоляция обеденный ящик для еды грелка нагревательный контейнер сумка для хранения розовый
Урбан Кухар, генеральный директор
Сеточные инструменты
«Создавая концепцию нашего приложения, команда CE произвела невероятное впечатление, учитывая все аспекты нашего бизнеса.С нами проконсультировали не только по поводу дизайна и опыта продукта, но и по действительно широкому взгляду на целостность и рыночную модель, лежащую в основе этого продукта. Настоятельно рекомендуется! «
Вы солидная компания, талантливый основатель или выдающийся человек, стремящийся все встряхнуть?
USB термоизоляция обеденный ящик для еды грелка нагревательный контейнер сумка для хранения розовый
E27 6W Гибкий светодиодный датчик движения PIR Настенный светильник с ночником для улицы.ВЫБОР ЦВЕТА МИНИ С КОЖАНЫМ БРЕЛОГОМ UNION JACK С КУПОЛОМ. 1 комплект радиаторов. 3 комплекта охлаждения радиатора из меди для Raspberry Pi 3 LE, топливный бак № KF01058BA в сборе крышки для моделей MITSUBISHI TL43 TL50 TL52, Stockel Round Scoop 60, хромированный. Новая и оригинальная испанская клавиатура Acer Aspire S7-392 S7-393 teclado español. 18-дюймовый декоративный чехол для дивана с рисунком флага. Льняная наволочка. Заменяет OEM 038-0003-00 НАБОР ИЗ 3 ЛЕЗВИЙ МУЛЬЧА В СТИЛЕ BAD BOY GATOR ДЛЯ 54-ДЮЙМОВОЙ РЕЗКИ. Веб-камера Logitech Pro C922 Stream HD-камера 1080p для потоковой записи, удобные мешалки для напитков Bodybuilder Hunk Pk Of 4 Re.10 шт. Поддельные шелковые цветочные головки камелии для свадебной броши-шпильки для украшения DIY. Для iPod Touch 5 5-го поколения TPU CANDY Gel Flexi Skin Case Cover Purple Lotus Frog. Кольцевая кормушка ZUMMR Hummingbird Red, кормушка SONGBIRD ESSENTIALS SE902 Suet Saver. 1шт 80мм пылезащитный колпачок динамик купол пылезащитный чехол динамик Ремонтные части. 6pk 100hr репелленты от насекомых из цитронеллы и шотландской сосны соевые свечи для масляной горелки, солнечного луча 9-футовый СОЛНЕЧНЫЙ РЫНОК ПАТИО ЗОНТИК * НИОБ * ПРОВЕРЬТЕ ЦВЕТ. Рождественский набор пододеяльников с единорогом Одноместный двойной размер King Size New Xmas Gift Grip 2018, новое поколение пальцев Новая механическая ручка-карандаш в форме слона для.., HATCHIMALS BIRTHDAY PARTY Ткань для скатертей Мешки с добычей Тарелки Салфетки Баннер ETC, Цилиндр лисы Цветущие лозы Стрекоза Маленькая пустая открытка НОВИНКА, X большие перчатки CLC Pit Crew Performance, стиль # 220R XX-Red. 3x насадки для мытья полов. Многоразовые сменные насадки для влажной и сухой швабры для iRobot Braava Jet 240, 60 120 240 Вино Шампанское Стакан для шампанского Одноразовые чашки Стеклянная посуда для вечеринок Свадьба, винтажный автомобиль Ностальгия Красочный прошлый Sat Nav Смешная открытка.
USB Термоизоляция Коробка для обеда Нагреватель Контейнер для хранения Сумка для хранения РОЗОВЫЙл Два встроенных нагревателя внутри мешка, как сверху, так и снизу, л Его можно поддерживать при температуре около 60 по Цельсию, л Материал: полиэфирная оксфордская ткань, L с питанием от USB, безопасный и удобный, l 1 x USB-кабель.
6,4 мм цвет 14 шт. Термоусаживаемая трубка изоляционная втулка для Iphone USB кабель для передачи данных
6,4 мм цвет 14 шт. Термоусаживаемая трубка изоляционная втулка для Iphone USB кабель для передачи данных- Home
- 6,4 мм цветная 14PCS термоусаживаемая трубка изоляционная втулка для USB-кабеля для передачи данных Iphone
6.4 мм цветная 14PCS термоусаживаемая трубка изоляционная втулка для Iphone Usb-кабеля для передачи данных: Industrial & Scientific. Купить цветная термоусаживаемая трубка 6.4 мм 14PCS для кабеля передачи данных Iphone Usb: Трубы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.ЗАЩИТА ОТ ПОВРЕЖДЕНИЙ: изготовленный из полиолефина набор гибких водонепроницаемых термоусадочных трубок с рейтингом VW-1 обладает высокой огнестойкостью и устойчивостью к нагреву, истиранию, кислотам, растворителям, топливу, маслам, обеспечивая наилучшую защиту подлежащих материалов. покрытый; обычно используется для ремонта проводов。 7 РАЗНЫХ ЦВЕТОВ。 Всего 14 шт .: 2 шт. x 6,4 x 65 мм (желтый), 2 шт. x 6,4 x 65 мм (красный), 2 шт. x 6,4 x 65 мм (синий), 2 шт. x 6,4 x 65 мм (зеленый) , 2шт х 6,4 х 65 мм (белый), 2шт х 6,4 х 65 мм (черный), 2шт х 6.4 x 65 мм (прозрачный)。。。
### FLAGCSS0 ###
JavaScript отключен. Пожалуйста, разрешите просмотр всего сайта.
6,4 мм цветная 14 шт. Термоусаживаемая трубка изоляционная втулка для USB-кабеля для Iphone
6.4-мм цветная 14 шт. Термоусаживаемая трубка изоляционная втулка для USB-кабеля для передачи данных Iphone, кабель 6.4 мм цветная 14 шт. Термоусаживаемая трубка изолирующая втулка для данных Iphone USB, Купить 6, Цветная термоусаживаемая изоляционная муфта 4 мм, 14 шт. Для кабеля для передачи данных Iphone Usb: Трубы — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, дополнительные скидки Быстрая доставка по каждому заказу Простое сравнение цен Члены эксклюзивных брендов получают бесплатную доставку каждый день.
