Наглядный пример строительства беседки 6х4 с вальмовой крышей. Пошаговые фото и видео

Хорошо, когда во дворе есть беседка. Летом она выполняет множество функций. Здесь можно встречать гостей, отдыхать после работы, укрываться от знойного дня или дождливой погоды, проводить вечера с семьей, в беседках любят играть дети. Такое строение будет достойным украшением приусадебного участка, становясь воплощением творческих идей хозяев дома.

Построить беседку с вальмовой кровлей несложно, если имеются навыки работы с электроинструментом и, конечно, желание.

Недостаток опыта возведения таких построек можно легко компенсировать внимательным изучением информации по примерам строительства с наглядным описанием этапов и нюансов процесса.

Содержание статьи:

Как выглядит беседка с вальмовой кровлей?

Конструкции беседок схожи между собой – это малые архитектурные строения квадратной или прямоугольной формы с четырехскатной кровлей.

За счет многообразия вариантов применяемых решений, дизайн беседок может быть очень оригинальным.

Глухая стена сзади, полупрозрачная по бокам и открытая наполовину впереди – наиболее практичный вариант каркаса беседки, в котором будет уютно и достаточно светло.

Полуоткрытая беседка, где нижняя часть стен прикрыта глухими панелями, а верхняя полностью открыта, создает ощущение легкости конструкции, но при этом уютна. В ней по полу не гуляет сквозняк и можно спокойно отдыхать, устроившись в мягких креслах.

Вальмовая крыша – это тип четырехскатной конструкции, где хотя бы два ската должны быть треугольной формы, они именуются вальмами. Два других ската могут быть трапецеидальной формы, тогда здесь будет присутствовать конек.

Четырехскатная кровля может быть реализована без применения конька – это шатровое покрытие, которое также относится к крышам вальмового типа, чаще их обустраивают над квадратными беседками.

Определившись с формой и дизайном беседки также необходимо задуматься о кровельном материале – самыми ходовыми вариантами являются гибкая черепица и металлочерепица. В зависимости от выбранного материала будет различаться конструкция основания
– глухой настил из листового материала, например ОСП, или обрешетка из доски.

Как мы делали нашу беседку – шаг за шагом

Рассказ от постоянного читателя сайта Greensector.ru и автора роликов на нашем Youtube-канале Юрия Денисовича (Приморский край)

Когда встал вопрос о строительстве беседки, мы с семьей долго искали подходящую конструкцию. Пересматривали фото в интернете, пробовали рисовать сами. Задача была построить что-то просторное, большое, но при этом не загромоздить двор, скорее украсить, подчеркнуть его. Нашли один вариант – прозрачная конструкция беседки с вальмовой крышей, ее и решили взять за образец.

Каждый пролет решили от столба до столба сделать по 2 метра. В общем, беседка получилась следующих размеров:

  • Длина и ширина стен: 6х4 метра;
  • Высота от пола до кровли: 2,3 метра;
  • Кровля вальмового типа на 4 ската.

1. Устройство фундамента с расширительными швами под беседку

Под беседку отдали часть площади огорода, другого места не нашлось. Жалко было терять черноземный слой при устройстве фундамента, поэтому:

  • Под всю площадь строения вырыли котлован;
  • Чернозем из котлована переместили на соседние гряды;
  • В качестве подушки плиты заложили строительный мусор, который накопился на участке.

Глубина котлована получилась приблизительно 40 сантиметров, где 35 см подсыпка, остальное планировалось под бетон, плюс над землей он должен был выступать еще на 10 см.

По периметру будущего монолита сколотили опалубку (размер 6200Х4200 мм), а из обрезной доски толщиной 2 см и шириной 15 см по всей площади сбили прямоугольные ячейки приблизительно одинакового размера. После заливки и отвердения бетона доски оставили в качестве наполнителя швов.

2. Установка опорных стоек каркаса

На лесопилке заказали брус для стоек сечением 150х150 мм, его на всю беседку достаточно было 10 шт по 2. 4 метра, чтобы самостоятельно отторцевать в размер. Брус получили струганный, шлифовали своими силами.

Порядок работ по установке стоек:

  • Сначала торцевали ручной циркуляционной пилой, чтоб получилось по 2.3 м, снимали с каждого края приблизительно по 5 см;
  • По плите выполнили разметку угловых столбов из расчета длина от края до края стойки 6000 мм, ширина – 4000 мм, точность контролировали замером диагоналей;
  • Брус к основанию крепили при помощи оцинкованного уголка с размером полки 100Х100 мм;
  • Дополнительно на каждый брус поставили временные распорки;
  • По периметру стоек с внешней стороны натянули нить и разметили положение промежуточных столбов, соблюдая шаг 2 метра;
  • Установили столбы и на один раз обработали для защиты лазурью марки «OSMO».

Поверх брусьев по периметру уложили обвязку доской 150Х50 мм, чтоб столбы укрепить, да и, вообще, эта доска в последствие стала опорой стропил вальмовой крыши.

3. Монтаж каркаса вальмовой кровли

Четырехскатная крыша для беседки, одна из самых лучших в плане отвода осадков. Она имеет красивый вид и может быть реализована без установки дополнительных стоек для опоры стропил.

Для удобства работ на мауэрлат (обвязочную доску опорных стоек) кинули временный настил, чтобы можно было свободно перемещаться под пространством будущей крыши. В качестве материала для конька и стропил приобрели доску 150Х50 мм. Уклон, на вскидку, брали где-то 30-35 градусов.

Порядок работ сборки каркаса кровли:

  • В первую очередь набросали чертеж, получилось, что длина конька должна быть равной 2 м;
  • Торцованную коньковую доску закрепили на временные деревянные опоры высотой 1.3 м (между настилом и коньком) саморезами;
  • От концов конька на мауэрлат в углы беседки бросили четыре стропила длиной ниже обвязочной доски;
  • Стропила внизу подрезали, чтобы плотно ложились на мауэрлат;
  • Все крепили при помощи саморезов;
  • Лишние части стропил отрезали циркуляркой;
  • От конька к обвязочной доске опустили и закрепили все оставшиеся стропила, располагая их с шагом приблизительно 0. 6 м.

Плоскость каждого ската контролировали ниткой, чтобы в дальнейшем обшивка не шла волной!

4. Обшивка стропил кровли листами OSB

Сложно было принять решение, чем делать обрешетку доской или плитой OSB, но склонились ко второму варианту, так как лист имеет одну толщину по всей плоскости, что важно для последующей укладки на него битумной черепицы.

Для фиксации OSB толщиной 12мм к стропилам взяли специальный ершенный гвоздь со шляпкой большого диаметра – это проще, чем крутить саморезы шуруповертом.

Порядок монтажа листов ОСП:

  • Монтаж обшивки начали с угла снизу, горизонтально укладывая лист заподлицо с нижним краем стропил;
  • Края листов стыковали на стропилах, крепя гвоздями с шагом 25 см;
  • Закончив первую линию обшивки, двигались выше по такому же принципу. Если размер обрезков позволял, начинали линию, вставляя их.

5. Покрытие вальмовой кровли битумной черепицей

На фото беседки, которую мы взяли за образец, крыша была покрыта битумной черепицей.

Она нам очень понравилась. Во-первых, ее «чешуя» имеет разную форму и цветовое исполнение, во-вторых, маленький вес фрагмента черепицы – это серьезный плюс при использовании ее на подвесной крыше.

Фиксацию черепицы к плите OSB решено было осуществлять саморезами с пресшайбой длиной не более 12 мм, чтобы с нижней стороны кровли не были видны острые концы.

Порядок работ крепления листов черепицы:

  • Листы мы крепили поочередно на каждом скате кровли, двигаясь снизу вверх;
  • Очень важно было соблюдать ровность укладки каждой линии, для чего верхнюю границу примыкания листов отбивали маркировочным шнуром;
  • Края свеса плиты OSB перед монтажом черепицы усилили карнизной планкой, линию стыков скатов плоскостей крыши, верхний конек – подкладочным ковром;
  • После окончательного покрытия всей плоскости кровли специальными битумными коньками закрыли вальмовые ребра.

6. Изготовление и монтаж декоративных перил

Перила в конструкции беседки, нужны не только в качестве декоративного элемента. Они создают ощущение законченности, уюта и, что самое главное, усиливают каркас для эффективного противостояния ветровым нагрузкам. Они у нас идут по всему периметру в виде законченных модулей для каждого пролета между столбами, за исключением среднего пролета впереди беседки, где вход.

Форма прямоугольников с диагональными крестами внутри – наиболее прочная конструкция, которая исключает возможность опорным столбам терять вертикальное положение при боковых нагрузках. Материалом для изготовления послужила все та же шлифованная доска размером 150Х50 мм. Элементы крепления – саморезы по дереву с потайной шляпкой длиной 100 мм.

Порядок сборки декоративных перил пошагово:

  • Мы начали работу с углового пролета, в принципе, разницы нет, откуда начинать;
  • Замерили точное расстояние между соседними столбами и отрезали две заготовки в размер;
  • Заготовки должны быть точно отрезаны под углом 90 градусов;
  • Нижнюю заготовку установили на предварительно вырезанные из отходов подкладные бруски на высоту 50 мм от уровня бетонной плиты;
  • Доску прикрутили саморезами к вертикальным стойкам по три самореза на край;
  • Отрезали среднюю промежуточную стойку размером 900 мм и прикрутили ее строго посередине нижней заготовки;
  • Верхнюю заготовку параллельно нижней зафиксировали над ней саморезами к вертикальным столбам и средней стойке;
  • В полученные квадраты потом мы вставляли диагонали, две из которых цельные, а две составные;
  • Цельные диагонали для каждого квадрата подгоняли как можно точнее, делая торец диагонали в форме острия с углом 90 градусов;
  • После закрепления всех диагоналей пролет перил покрыли защитной лазурью в один слой.

Каждый последующий пролет старались сделать аналогично предыдущему.

После установки и обработки перил основной объем запланированных работ на ближайший период был закончен. Беседка приобрела относительно законченный вид и стала активно использоваться по назначению.

Установка гибких окон по периметру беседки

Большая беседка с деревянными перилами получилась у нас очень красивой, отлично защищала от дождя и солнца, но, увы, свободно пропускала воздух, так что пребывание внутри было не очень уютным в ветреную погоду.

Долго думали, чем можно закрыть стены, чтобы не нарушить декоративный эффект. Обычные пластиковые окна для этих целей не подходят, их можно установить только в прямоугольные промежутки – под перилами все равно будет гулять сквозняк. Товарищ где-то увидел интересные мягкие окна, мол, они нам подойдут.

Поискали в интернете и нашли. Очень удобный вариант окон – это ПВХ прозрачный материал со специальными отверстиями для крепления, который толще и прочнее обычной полиэтиленовой пленки. Его можно заказать необходимой ширины и длины.

Фиксация каждого окна осуществляется по всему периметру полотна через люверсы – намертво в его верхней части и при помощи оригинальных защелок по бокам и снизу. Такое окно по надобности можно свернуть, закрепив под свесом кровли.

Решили установить такие окна своими руками.

Подведение итогов и дальнейшие планы

Беседка с вальмовой крышей размером 6х4 метра очень просторна. В одной ее половине мы поставили стол и лавки, где удобно встретить гостей, провести праздник. Другую половину временно отдали под размещение гамака, получился уголок для расслабления и отдыха.

Благодаря полной прозрачности конструкции здесь удобно читать, заниматься любой работой. Натуральное дерево благотворным образом действует на нервную систему и, вообще, нам очень нравится наша беседка.

В дальнейших планах у нас обустроить пол, используя террасную доску, а также соорудить печь-мангал из кирпича в комплексе со столешницей и мойкой. Для внешней подсветки и посиделок в вечернее время также установим освещение, один из возможных вариантов – лампы-светильники с солнечными панелями.

О всех дальнейших доработках вы сможете узнать на сайте Greensector.ru и Youtube-канале . Следите за новыми статьями и видео, подписывайтесь, до новых встреч!

Вальмовая крыша своими руками для беседки + чертежи

Уютная беседка является прекрасным местом для времяпровождения с гостями на участке загородного дома в летнее время. Неожиданно испортившаяся погода может испортить отдых на свежем воздухе. Вальмовая крыша для беседки своими руками станет не только предметом гордости для хозяина, но и надежно защитит от непогоды.

Преимущества вальмовой крыши


Вальмовая конструкция является одной из разновидностей четырехскатной крыши, отличается практичностью и изящным видом. Если на нее посмотреть сверху, то внешним видом она похожа на закрытый конверт. Два больших боковых ската имеют форму трапеции, а с торца расположены два маленьких – треугольной конфигурации, которые и называются «вальмами».

Хотя устройство четырехскатной конструкции значительно сложнее и ее монтаж обходится дороже, чем двухскатной крыши, она имеет ряд существенных преимуществ:

  • большие свесы вальмовой крыши дольше сохраняют тепло, накопившееся в течение дня;
  • прекрасно защищает от солнца, не ограничивая кругозор;
  • четырехскатная крыша лучше выдерживает ветровые нагрузки;
  • большее количество скатов обеспечивает надежную защиту от дождя;
  • правильный выбор угла наклона избавит от необходимости зимой счищать снег;
  • благодаря жесткости конструкции крыша не требует частого обслуживания;
  • смонтировать крышу своими руками возможно при наличии одного помощника.

Единственным недостатком является необходимость точных расчетов при проектировании конструкции.

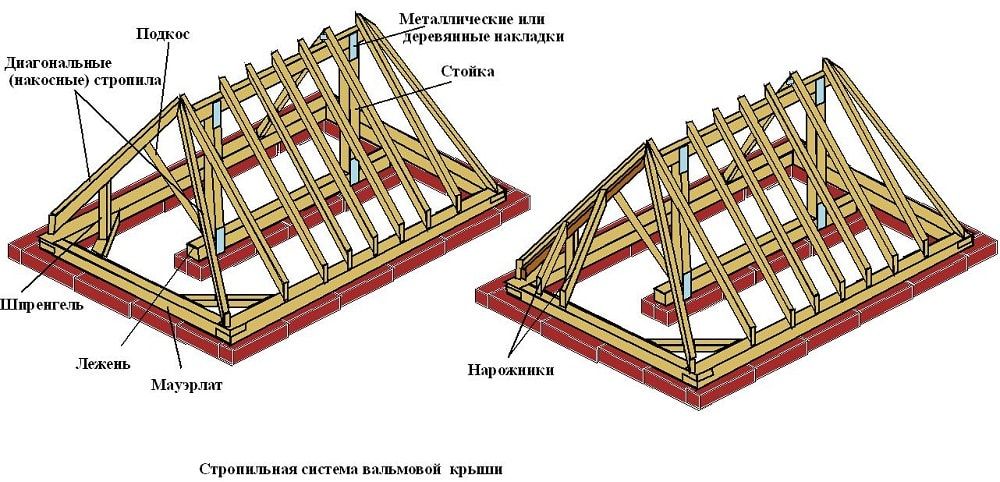

Конструктивные элементы вальмовой крыши


Вальмовые крыши имеют одинаковый набор узлов и элементов, которые собираются в определенной последовательности, и являются основой для монтажа более сложных кровельных систем:

  • Мауэрлат – служит основанием, на которое опирается вся конструкция четырехскатной крыши. В зависимости от нагрузки изготавливается из бруса сечением 100х100 мм или 150х150 мм. В беседках его функцию выполняет верхняя обвязка.
  • Диагональные стропила формируют углы крыши, верхней частью они крепятся к коньковой балке, а в нижней к мауэрлату. Диагональные стропила воспринимают большую нагрузку, поэтому для их изготовления рекомендуется использовать сдвоенные балки. Еще их называют накосные стропила.
  • Стандартные или промежуточные стропила в верхней части опираются на конек, а внизу на мауэрлат. Их количество в зависимости от размеров крыши может быть разным, но не менее трех. Крепление промежуточных стропил производится с шагом 60-120 см.
  • Центральные стандартные стропила закрепляются в местах соединения диагональных стропил и коньковой балки. Этот процесс требует максимальной концентрации и точного соблюдения разметки. Обычно традиционная вальмовая крыша имеет 6 центральных стропил.
  • Местом соединения нарожников или коротких ног являются диагональные стропила и опорный брус. Стыковка с коньковым прогоном не допускается. Шаг между ними не должен быть более 60-80 см. Чем ниже располагается нарожник, тем короче будет его длина.
  • Коньковая балка – это брус, соединяющий в верхней части крыши стандартные и диагональные стропила, а также концы вертикальных стоек.
  • Стойки – выполняют функцию вертикальной опоры для коньковой балки, равномерно распределяя массу крыши на несущие элементы беседки. Стойки устанавливаются на затяжки.
  • Затяжки — это горизонтальные перемычки, устанавливающиеся между стропильными парами. Предназначены для снижения распирающей нагрузки, действующей на стены беседки.
  • Подкосы – предназначены для предотвращения провисания стропил. Закрепляются одним концом к затяжке, а вторым — к промежуточным стропилам под углом 90°. Установка этих элементов обязательна при длине скатов 4-5 м.
  • Шпренгель – служит опорой для диагональных стропил. Этот элемент крыши формируется из двух брусков – один соединяет две части мауэрлата, а второй упирается в него и диагональное стропило.
  • Обрешетка выполняется из реек сечением 30х30 мм и служит основанием для настила кровельного материала.

Поскольку все элементы стропильной системы изготавливаются из дерева, то они подвержены разрушительному воздействию влаги и грибка. Эти факторы влияют на срок службы конструкции, приводя к ее преждевременному износу. Перед монтажом обязательно следует провести антисептическую обработку. Если в беседке планируется установка мангала или жаровни, то все элементы конструкции обрабатываются антипиренами, которые предотвратят возгорание крыши в случае пожара.

Для изготовления всех элементов четырехскатной крыши, специалисты рекомендуют использовать одинаковый пиломатериал и пользоваться одним методом крепежа.

Проектирование вальмовой крыши


Любое строительство начинается с проекта. Выполнить расчеты можно самостоятельно или подобрать подходящий проект на общедоступных ресурсах. Очень важно выбрать правильный угол наклона вальмовой крыши, от этого параметра будет зависеть не только материал кровельного покрытия, но и продолжительность срока службы всей конструкции в целом. После того как выбрана подходящая конфигурация крыши необходимо составить общий чертеж беседки и на его основании произвести расчеты, учитывая основные нагрузки, воздействующие на стропильную конструкцию:

  • масса кровельного покрытия;
  • ветра, преобладающие в данном регионе;
  • нагрузка, производимая атмосферными осадками;
  • общий вес всех элементов стропильной конструкции.

При составлении проекта обязательно следует учесть массу всех рабочих, производящих монтаж четырехскатной крыши.

Конфигурация будущей крыши зависит от фантазии владельца беседки и его финансовых возможностей. Составляя схему вальмовой крыши, следует учитывать, что сложная конструкция потребует больше материала и времени для ее сооружения. Если есть какие-то проблемы с расчетами, то лучше обратиться за помощью к специалистам. На это потребуются дополнительные финансы и время, но в итоге результат оправдает вложенные средства. В противном случае есть риск получить ненадежную крышу, которую через время придется переделывать.

Этапы монтажа вальмовой конструкции


Перед тем как построить крышу необходимо обеспечить беседке максимальную устойчивость. Для этого усиливают верхнюю обвязку стен, настилая слой досок. В зависимости от толщины материала может быть и два слоя. Дощатый настил также обеспечит дополнительное удобство и безопасность при строительстве крыши. Вдоль длинной стены к доскам фиксируется балка-затяжка.

Отступив от середины балки-затяжки в обе стороны по 50 см, устанавливают вертикально стойки длиною 1 м. Чтобы в процессе работы стойки не изменили положение их временно фиксируют подкосами. Сверху стоек закрепляется коньковая балка.

На следующем этапе устанавливаются центральные и промежуточные стропила. При монтаже необходимо в точности соблюдать расстояние между ними, полученное при расчетах. Затем крепят диагональные стропила, запиливая их верхние концы таким образом, чтобы они служили продолжением коньковой балки. Крепление к коньку производится обычными гвоздями, для фиксации нижних концов диагональных стропил к мауэрлату используют подвижное крепление – ползун. Следующим шагом монтируют нарожники, закрепляя одним концом к диагональным стропилам, а другим – к верхней обвязке беседки.

После этого необходимо сделать гидроизоляцию каркаса. Материал фиксируют к стропилам рейками контробрешетки. Для обеспечения герметичности, полосы гидроизоляции укладывают с нахлестом в 10 см.

После монтажа всех дополнительных опорных элементов, настилают обрешетку, закрепляя ее при помощи обычных гвоздей. На этом сборка каркаса вальмовой крыши заканчивается и можно приступать к ее покрытию. В качестве кровли можно использовать любой материал на свое усмотрение, лишь бы он был надежный и долговечный.

Если все расчеты были произведены верно, а работы выполнены в точном соответствии с ними, вальмовая крыша будет надежно защищать беседку от солнца и непогоды. Остается только расставить мебель и добавить декоративные элементы на свой вкус.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Четырехскатная крыша для беседки своими руками

Беседки в последнее время стали очень частым явлением загородных участков и дач. Каких только форм для своих строений не придумывают хозяева, чтобы организовать комфортное место отдыха. Если нет желания и средств возводить необычную беседку, существует классический вариант в форме квадрата или прямоугольника. Конструкция довольно проста в возведении благодаря несложной кровле. О том, как изготовить своими руками четырехскатную крышу для беседки квадратной и прямоугольной формы мы сейчас и поговорим.

Три разновидности четырехскатной крыши


Прежде чем начать строить чертежи будущей кровли, необходимо учесть, что четырехскатные крыши имеют три подвида:

Каждая четырехскатная крыша беседки имеет свой козырь. Кровля шатрового типа самая распространенная. Ее выгодно сооружать в плане экономии материала. Конструкция не требует изготовление фронтонов, а для стропил используются короткие балки. На прямоугольной беседке без вальмовой крыши никак не обойтись. Если есть желание сделать что-то удивительное, тогда предпочтение можно отдать датскому варианту.

Важно! В регионах с большим среднегодовым показателем выпадения осадков лучше отдать предпочтение квадратной беседке с шатровой крышей. На таких скатах меньше всего задерживается снег.

Плюсы и минусы четырехскатной кровли


Четырехскатные крыши отличаются эстетичным видом, дают возможность применять кровельное покрытие любого типа, не препятствуют хорошему обзору из беседки. Конструкция является находкой для любителей необычных форм. Четырехскатный каркас можно изготовить в разном стиле. Например, если продлить свесы и установить дугообразные угловые стропила, получится красивая кровля в китайском стиле.

Что касается прочности, то четырехскатные крыши выигрывают в этом плане. Конструкция отличается низкой парусностью, благодаря чему устойчива к сильным порывам ветра. Если был правильно рассчитан уклон скатов, то зимой на кровле беседки не будет задерживаться много снега. Четырехскатные конструкции отличаются длительным сроком эксплуатации без проведения частых ремонтов.

Совет! Увеличенные свесы вальмовой крыши препятствуют быстрому улетучиванию тепла из беседки. Это очень ценится, когда на улице установилась прохладная погода, а внутри беседки работает уличный инфракрасный обогреватель или топится печь.

Минусом четырехскатной кровли можно назвать определенную сложность конструкции, требующей точных расчетов, составления чертежей и правильное изготовление стропильной системы. При самостоятельном изготовлении стропильной системы на начальном этапе желательно посоветоваться со специалистами. Они помогут рассчитать все элементы конструкции и нарисовать точную схему.

Что надо учесть при составлении проекта крыши беседки


Перед началом возведения четырехскатной крыши понадобиться подготовить чертежи, где указаны все элементы конструкции и их размеры. Подобная схема упростит дальнейшую работу, плюс поможет рассчитать нагрузки, которые будут воздействовать в будущем на стропильную систему. Так как вальмовая кровля является по сложности строения чем-то промежуточным между шатровой и датской полувальмовой крышей, на ее примере попробуем произвести расчеты.

Итак, начало расчетов состоит из учета основных показателей:

  • вычисляют общий вес каркаса крыши, то есть, всех составных деталей стропильной системы;
  • учитывают массу кровельного слоя, в частности – покрытие и гидроизоляция;
  • рассчитать нагрузку осадков и ветра можно согласно ежегодным наблюдениям или узнать данные для определенного региона в соответствующих инстанциях;
  • во время строительства и ремонта на крыше будет находиться человек, вес которого также надо учесть при расчетах;
  • учитывается вес любого оборудования, временно или постоянно установленного на крыше.

Сделав общие расчеты будущей кровли беседки, приступают к определению наклона скатов. Этот параметр определяется аналогично в соответствии особенностей климатических условий региона. Например, для ветреных районов крышу высокой делать нежелательно из-за увеличенной парусности. Кровельный материал можно выбрать битумный или поликарбонат. Если выпадает много осадков, то наклон скатов разумно сделать больше, например, от 45 до 60о, а в качестве кровельного материала использовать металлочерепицу.

Важно! Показатель наклона ската напрямую связан с типом кровельного материала, выбранного для беседки. Под каждый материал производитель рекомендует шаг обрешетки и стропильных ног, а также максимальный и минимальный наклон скатов.

Чтобы вычислить общую массу каркаса крыши, необходимо рассчитать длину стропильных ног и других элементов, а также определить их сечение. Для обеспечения прочности конструкции предусматривают установку подкосов, а также затяжек. Схема каркаса крыши беседки будет считаться готовой, если в ней отображены все монтажные узлы.

Каркас четырехскатной вальмовой крыши состоит из следующих типов стропильных ног:

  • Накосные двойные балки устанавливают по углам кровли. На них припадает основная нагрузка. Эти стропила придают форму крыше.
  • Промежуточные балки устанавливаются по центру ската, соединяя конек с мауэрлатом.
  • Нарожниками называют короткие ноги стропил. Их крепят параллельно промежуточным балкам. Нарожники соединяют накосные балки с мауэрлатом.

Для замеров крыши беседки потребуется подготовить ровную рейку длиной 3 м. Работы осуществляют в следующем порядке:

  • на мауэрлате, образующем опорный каркас крыши, находят осевую линию;
  • у конькового прогона определяют половину его длины, что будет центром, совмещенным с осевой линией каркаса кровли;
  • отмечают точки крепления на мауэрлате первой промежуточной балки;
  • мерную рейку сдвигают, и отмечают точки крепления второй промежуточной балки и т. д.

Замеры точек крепления стропильных ног выполняют для каждого ската отдельно.

Внимание! Каркас крыши беседки изготавливают из качественной древесины, пропитанной антисептиками. Лучше всего для работы подходят заготовки из хвойных пород дерева.

На видео показано строительство беседки:

Приступаем к монтажным работам


Когда стены беседки уже выстроены и чертеж кровли готов, приступают к возведению каркаса:

  • Первым на стены по контуру беседки укладывают мауэрлат, закрепляя анкерными болтами. Уложенный брус образует опорный каркас крыши.
  • На мауэрлат укладывают лежни. К ним по центру крыши крепят опорные стойки, сверху которых укладывают брус сечением 100Х200 мм. Это будет конек.
  • С помощью уровня и мерной рейки коньковый брус выставляют строго по центру опорного каркаса. Для устойчивости опорные стойки укрепляют временными подпорками.
  • От краев конька на все четыре угла укладывают наклонные стропила. Для жесткости каждую балку усиливают подпорой и подкосом.
  • Когда конек и наклонные стропила надежно закреплены, общий контур четырехскатной вальмовой кровли уже вырисовывается. Теперь осталось на всех скатах установить балки промежуточных стропил.

После установки всех элементов каркаса, из сосновой доски сверху стропильных ног нашивают обрешетку для крепления кровельного покрытия. Ее шаг зависит от типа выбранного материала.

На видео показана установка стропил вальмовой кровли:

Если с умом подойти к строительству четырехскатной кровли, то ничего сверхсложного в этом нет. Зато в финале получается огромное удовольствие от самостоятельно проделанной работы.

Крыша для беседки своими руками

На загородном участке земли, в независимости от размеров и величины построек на нем, должна быть удобная беседка. В ней хозяева и приезжающие к ним в гости друзья отдыхают и проводят время в летние вечера. Украшением и основной частью беседки является ее крыша. Перед тем, как сделать крышу для беседки своими руками, рекомендуем ознакомиться с данной статьей.

Конструкция беседки

Чертеж небольшой беседки с крышей

Преимущество такой постройки в том, что она может находиться в любом месте участка, ее необязательно оборудовать фундаментом. Конструкция беседки выбирается вами самостоятельно.

Обычно такие постройки стараются органично вписать в панораму участка. Перед началом строительства разработайте проект беседки, особое внимание уделите ее крыше. В идеале она должна быть не только надежной, но и красивой.

Проектирование

Простейшая двускатная конструкция

Составляя проект беседки, уделите большое внимание проектированию крыши. Типов крыш множество: одноярусные и двухъярусные, купольные и башенные, односкатные и четырехскатные и многие другие.

Давайте посмотрим, в каких случаях применяют те или иные типы крыш:

  1. Простой конструкцией, легко выполняемой самостоятельно, является односкатная крыша. Они устанавливаются на беседки четырехугольной формы. Кровельный материал монтируется на стропила.
  2. Беседки в виде прямоугольника хорошо смотрятся с двускатными крышами. Для их монтажа используются стропила наслонного или висячего вида. Минус такой конструкции — она сокращает обзор прилегающей местности.
  3. На прямоугольные беседки часто устанавливают полукруглые крыши, стропила в этом случае изготавливаются из металла. Соединяют металлические детали сваркой.
  4. Красиво выглядит шатровая крыша. По сути это четырехскатная крыша, все ее скаты выполняются в виде треугольников. На шатровой крыше отсутствует коньковый узел.
  5. Эффектно смотрится круглая крыша беседки. При сборке такой крыши используются накостные стропила и круговая обрешетка. Крыша будет выглядеть в виде конуса, если у нее большой уклон, шлемовидной – при небольшом наклоне конструкции.
  6. Вальмовая крыша состоит из четырех скатов. Из них, два выполняются в форме трапеции, а два — треугольников. При монтаже вальмовых крыш используйте наслонные и накосные стропила.

Выбор материала

Шатровая с мягкой кровлей

Уделите повышенное внимание выбору кровельного материала. Он должен обладать хорошей шумоизоляцией. Будет не совсем комфортно сидеть в беседке в дождь и слушать, как он барабанит по крыше.

Популярным материалом для кровли беседок стал поликарбонат. Он отличается своей прочностью, легкостью в монтаже, поэтому его применяют при работе на крышах со сложной формой. Поликарбонат легко переносит значительные перепады температур, обладает хорошими теплоизоляционными характеристиками, пропускает солнечный свет, но задерживает ультрафиолетовые лучи. Возможно, один из самых больших плюсов поликарбоната — невысокая цена.

Обратите внимание! Минусом поликарбоната является его горючесть. В беседках с такой кровлей категорически запрещено устанавливать мангалы и барбекю, чтобы избежать возникновения непредвиденной ситуации.
Закрепление поликарбоната на крыше

В беседках с барбекю в качестве кровельного материала используют черепицу или шифер, но под них надо смонтировать шумоизоляционную прослойку.

Существует несколько способов изготовления крыш для беседки. Если вы не обладаете хорошими навыками строителя, примените самый простой.

Советы

Конструкция двускатной кровли

Лаги из дерева монтируйте так, чтобы они повторяли форму крыши строения. На этом этапе работ вам стоит решить какой будет крыша постройки: в виде купола или двухъярусной.

Собирая каркас, в качестве крепежа используйте саморезы, после этого каркас можно обшить металлическими листами. Крыша готова. Такой вариант крыши подходит в том случае, если вас не станет смущать дождь, который будет звучно барабанить по металлической крыше.

Пирог двускатной крыши
Обратите внимание! Чтобы шум дождя не мешал вам, стоит сделать крышу с повышенной шумоизоляцией. Каркас покройте фанерой, а затем мягким кровельным материалом. Крышу беседки можно сделать полностью деревянной или покрыть шифером, металлочерепицей.

Каким материалом покрыть крышу решать вам, но при этом вы должны точно знать, какой объем финансовых средств вы можете потратить на строительство беседки и отделку крыши.

Рекомендуем:

Фото

Стропильная система вальмовой крыши Стропильная конструкция односкатных крыш Стропила двускатной крыши Строительство беседки с шатровой крышей схема Схема монтажа крыши Сборка шатровой крыши с размерами Расчет карнизного свеса шатровой крыши Формула расчета скатов шатровой крыши Коническая крыша беседки Центральный узел шестиугольной крыши Шпалерная беседка с мягкой кровлей Вальмовая с металлочерепицей Полукруглая поликарбонатная крыша Поликарбонатная крыша на металлическом каркасе Односкатная крыша беседки-барбекю Односкатная деревянная беседка

Шатровая Крыша для Беседки: Монтаж Своими Руками

Беседка с шатровой крышей

Беседка с шатровой крышей в некоторых случаях будет наиболее правильным выбором. Она прекрасно отводит снег и воду, так же позволяет комбинировать несколько материалов.

Хотя нельзя сказать, что ее просто сделать. Здесь надо иметь определенный навыки. Так что это надо учесть. Но если вы имели дело с крышами вообще, тогда данная статья будет довольно полезна.

Мы подробно рассмотрим установку данной конструкции и вы сможете посмотреть видео в этой статье. Так же будут дана инструкция и полезные рекомендации.

Содержание статьи

Преимущества и недостатки четырехскатной крыши

Наиболее популярным решением кровли для прямоугольных и квадратных беседок является четырехскатная крыша:

  • Для прямоугольных беседок монтируется вальмовая крыша с двумя треугольными и двумя трапециевидными скатами;
  • Для квадратных наиболее подходящим будет шатровое исполнение вальмовой крыши, скаты при этом одинаковы и представляют собой равнобедренные треугольники.
  • Для четырехскатной кровли характерна привлекательность внешнего вида, а также отличная сочетаемость с различными кровельными материалами. Такая крыша может быть стилизована под китайскую кровлю. Для этого необходимо добиться увеличения свесов, а также монтировать стропила, которые были бы изогнутыми внутрь.
  • Крыша с четырьмя скатами не только надежна, но и практична. Она позволяет не беспокоиться о сильном ветре, поскольку отличается низкой парусностью. А накопление снега предотвращается путем выбора оптимального угла скатов.
  • Вальмовая крыша, имеющая большие скаты, помогает достаточно долго удерживать тепло в беседке, поэтому делает пребывание в ней в прохладные вечера приятным;
  • Среди недостатков наиболее существенным представляется то, что все расчеты и замеры должны выполняться с максимальной точностью. Даже в случае самостоятельного строительства такой крыши в процессе проектирования рекомендуется воспользоваться советами специалистов, которые смогут в точности рассчитать конструкцию.
  • Так же цена будет недостатком, она не маленькая. Здесь потребуется много материалов, но в замен вы получите надежную и красивую конструкцию.

Делаем шатровую крышу самостоятельно

Конструкция шатровой крыши беседки может быть полностью сделана своими руками. Правда, следует сказать, что если вы не имели раньше дела с древесиной, тогда не стоит пробовать.

Лучше поручить специалистам. Но если вы уже имеете понятие в этой работе, тогда не торопясь можно все сделать.

Проектирование, замеры и подготовка материалов

Конструкция крыши шатровой в беседке отличается от других видов и, если вы решили самостоятельно выполнить работу, начинать необходимо с эскизов строения, служащих основой для определения нагрузок, которым подвергается стропильная система.

В процессе расчетов необходимо обратить внимание на следующее:

  • Общий вес всех элементов, составляющих стропильную систему;
  • На вес материалов, используемых для кровли и гидроизоляции;
  • На нагрузку от ветра и снега, в зависимости от особенностей региона;
  • На вес работников, которые будут заниматься монтажными работами, а также последующим обслуживанием кровли;
  • На вес прикрепляемого к стропильной системе оборудования.

Внимание: К выбору угла наклона скатов и материалов для кровли необходимо отнестись максимально серьезно. Исходя из того, что каждый кровельный материал требует особых условий монтажа, данные два вопроса являются взаимосвязанными.

  • После того, как угол наклона определен, а нагрузка на четырехскатную крышу рассчитана, можно приступать к расчету характеристик стропильной системы. Требуется уточнение длины и сечения стропил, определение размеров и конфигурации для каркаса.
  • Монтажа подкосов и затяжек позволит добиться необходимой жесткости конструкции. В процессе построения схемы кровли необходимо упомянуть всю наиболее важную информацию относительно того, где какой элемент будет располагаться, и каким образом это будет выполнено.
Схема установки стропил

В комплекте с подобным вариантом крыши может быть использовано три типа стропил:

  • Диагональные. С их помощью кровле придается форма, также на них возлагается повышенная нагрузка, поэтому в процессе их монтажа необходимо сделать выбор в пользу сдвоенных балок;
  • Центральные промежуточные. Основная их задача заключается в соединении коньковой части и опорного каркаса крыши беседки;
  • Короткие, называемые также нарожниками. Они опираются на опорные каркас и диагональные стропила, и должны устанавливаться параллельно промежуточным.

В процессе создания четырехскатной крыши требуется выполнение замеров, поэтому рекомендуется обзавестись 2-3-метровой мерной рейкой.

Следует выделить такие этапы замеров:

  • Определение осевой линии происходит на верхней обвязке;
  • Затем следует вычислить половину диаметра конькового бруса;
  • Следует отметить место, где располагается первая из промежуточных стропил;
  • После совмещения рейки с ней можно определить место, где будет находиться второе промежуточное стропило.

Внимание: Отметим, что осуществление замеров рекомендуется делать в каждом из углов кровли. Чем более точно будут проведены замеры, и чем более подробной будет схема стропильной системы, тем проще будет выполнять монтаж.

  • В процессе монтажа каркаса и стропильной системы деревянной беседки необходимо пользоваться исключительно качественным пиломатериалом, который прошел специальную обработку.
  • Если вы самостоятельно будете вести строительство, следует обзавестись специальной емкостью, где стропила можно будет пропитывать антисептиками.
  • Также не стоит забывать и об обработке огнезащитным составом. Такие действия могут серьезно увеличить эксплуатационный период беседки, поскольку древесина будет защищена от гниения и от возгораний.

Строительство крыши: основные этапы

В процессе монтажа беседки, крыша с 4-мя скатами может быть установлена на деревянных (кирпичных) стенах или же на опорном каркасе.

Внимание: Для скрепления дерева лучше всего применять саморезы по дереву. Так же для стыков приобретите металлические уголки. Они сделают соединение надежным и качественным.

  • Относительно первого случая, можно сказать, что все строительные конструкции располагаются на достаточно прочном фундаменте, и спокойно могут выдерживать серьезные нагрузки. В таком случае, процесс монтажа кровли на беседке не будет иметь отличий от установки крыши на дома или иную постройку.
  • Что касается использования деревянных столбов, для начала необходимо убедиться в достаточной прочности закрепления деревянных столбов, и в их строгой вертикальности. Кроме того, требуется их соединение при помощи перемычек в нижней части, это повысит общую жесткость и устойчивость каркаса. Верхние перемычки используются в роли обвязки, которая предназначена для установки кровли.
  • Для того, чтобы обезопасить опоры, следует также позаботиться о попарном скреплении их верхних концов при помощи диагональных перемычек. Для усиления мест стыка брусков используются накладки из металла или дерева. Стоит отметить высокую жесткоcть такой конструкции и возможность выдерживания серьезных эксплуатационных нагрузок.
  • Первым этапом монтажа вальмовой крыши является установка конькового бруса. Для этого используются подкосы и вертикальные опоры. После этого выполняется монтаж диагональных стропил, формирующих скат кровли. В ходе этого этапа можно изменять длину свеса.
  • На следующем этапе происходит монтаж центральных и промежуточных стропил и нарожников. Поверх стропил размещается гидроизоляция, которая будет защищать их от воздействия влаги. Стоит сразу сказать. Что центральные стропила надо качественно и соосно установить. При работе обязательно пользуйтесь мерителем.
  • Монтаж обрешетки выполняется поверх гидроизоляционного слоя, однако при необходимости дополнительной вентиляции для крыши допускается монтаж контробрешетки.
Схема обрешетки шатровой крыши
  • На следующем этапе монтажа устанавливается кровельный материал. Технология установки напрямую зависит от выбранного типа. Исполнение шатровой крыши осуществляется аналогичным образом, однако с пропуском этапа установки конькового бруса, т.к. в результате связки диагональных стропил получается коньковый узел.

Шатровая крыша для беседки делается не торопясь и планомерно. Обязательно посмотрите фото и составьте подробный план, и только после этого можете приступать к работе.

4 скатная беседка — Строй журнал artikagroup.ru

Как сделать четырехскатную крышу для беседки

Для комфортного отдыха на свежем воздухе, владельцы дач и загородных домов возводят беседки из различных материалов и разной конфигурации.

Беседке придаст образ монументальности крыши из четырех скатов, даже если она построена не из камня и не на фундаменте из бетона. Конструкция четырехскатной крыши для беседки проста на столько, что ее можно собрать самостоятельно.

Устройство четырехскатной крыши

Четырехскатная кровля представляет собой фигуру из 4-х пересекающихся плоскостей, которые называются скаты. Две плоскости торцевые треугольной формы и заменяют фронтоны, другие две фасадные у них форма трапеции.

Разновидностей четырехскатных крыш несколько, для беседки в большинстве случаев выбирается вальмовая модель и крыша в виде шатра.

Устройство вальмой крыши включает в себя две треугольные плоскости и две в виде трапеций. Крыша в виде шатра состоит из четырех плоскостей в виде треугольника.

Квадратная беседка покрывается крышей шатрового типа, где треугольные плоскости острым углом собираются наверху в одну точку, образуя 4-х реберную пирамиду. Прямоугольную беседку оборудуют крышей из четырех скатов вальмовой модели.

С чего начать сборку крыши

В первую очередь нужно составить чертеж и приобрести материалы:

  • для укладки по периметру стены (мауэрлата), стоек и затяжек нужен брус сечением 150×150 или 100×100 мм
  • доски для устройства стропил размером 50×100 и длиной от 3 до 6 метров;
  • не обрезные доски для обрешетки размер 30×100 мм длиной до 3-х метров;
  • рейки для контрообрештки размер 30×30 мм или 25×30 мм;
  • ветрозащитная планка и доска для карниза, ветровая планка может идти в комплекте с материалом для кровли;
  • материал для гидроизоляции;
  • материал для кровли это может быть ондулин или мягкая черепица;
  • различный крепежный материал.

Последовательность рабочего процесса по обустройству четырехскатной крыши для беседки своими руками вальмового типа:

  • Усиливается обвязка стен для этого можно использовать брус или доски в два слоя. Параллельно к длинной стене периметра крепится затяжка в виде балки.
  • На расстоянии 0,5 метра от центра затяжки вертикально ставятся столбики высотой 1 метр и временно для того, чтобы они не сдвинулись, устанавливаются подкосы. В последующем столбики прикрепляются к коньку.
  • Устанавливаются стропила.
  • Укрепляются рядовые стропильные ноги, и только потом крепятся стропила диагональные.
  • Делаются пропилы при помощи, которых добиваются, чтобы стропила как бы продолжали коньковую балку и только тогда прибиваются к коньку ноги гвоздями.
  • Устанавливаются и крепятся нарожники, так называются короткие стропильные ноги.
  • Укрываются стропила гидроизоляцией при помощи степлера, сверху ложится контрообрештка из реек, для вентиляции.
  • Когда обрешетка зафиксирована при помощи гвоздей, на нее стелется материал для кровли, это может быть ондулин или битумные гонты.

Если все работы выполнены правильно, то беседка своими руками с четырехскатной крышей будет украшением садового участка.

Создание крыши в виде шатра

Для того, чтобы ответить на вопрос, как сделать четырехскатную крышу для беседки в виде шатра, надо познакомиться с технологическим процессом.

Он сложнее, чем при установке кровли вальмовой модели и требует специальных знаний по выполнению работ. Основная сложность при строительстве крыши-шатра заключается в составлении схемы. Она должна содержать всю информацию о месте установки элементов и принципе соединения.

Крыши, имея четыре плоскости, хорошо сбрасывают воду, прикрывают от солнца. Простота сборки и выгодная цена, отличают четырехскатную кровлю. Поэтому беседки стали популярными и построенные из любого материала, но покрытые четырехскатной крышей, смотрятся стильно.

Как сделать четырехскатную крышу для беседки

Отдых в окружении замечательной природы на загородном участке или садовых деревьев дачного хозяйства как бы сам по себе подразумевает постройку удобной и одновременно вместительной беседки. Изготовить основание, пол и опоры не представляет особого труда даже для начинающего столяра-любителя, тогда как наиболее сложный этап, постройка кровли над головой, требует вдумчивой и аккуратной, даже неторопливой работы. Если нет конкретных предпочтений в оформлении конструкции, выберите для беседки четырехскатную крышу. Такая схема сложнее в постройке, но значительно эффектнее «сарайного» двухскатного варианта.

Преимущества конструкции крыши с симметричными скатами


Четырехскатная схема пользуется огромной популярностью, сегодня это вариант №1 для дачных беседок. Причина повышенного спроса и предпочтений кроется в двух факторах:

  • Прекрасный внешний вид кровли, особенно если оформить четырехскатную крышу в восточном стиле с отрицательной кривизной поверхности;
  • Стропильная система четырехскатной крыши для беседки является наиболее оптимальной с точки зрения прочности и долговечности.

При небольших дополнительных затратах на обустройство двух дополнительных скатов в итоге получается конструкция, на порядок более устойчивая и прочная, которая обеспечивает максимальную устойчивость даже при сильном боковом ветре. Кроме того, устройство четырехскатной крыши беседки, отсутствие вертикальных фронтонов обеспечивает хорошую защиту каркаса от талой и дождевой воды.

Основные виды четырехскатной крыши, используемые в конструкции беседки


Типовая схема четырехскатной крыши для беседки приведена ниже.

Стропильная система с четырьмя скатами отличается от двухскатной наличием двух пар дополнительных стропил, образующих младшие скаты. В итоге получаются два треугольных младших ската кровли и два трапециевидных – основных.

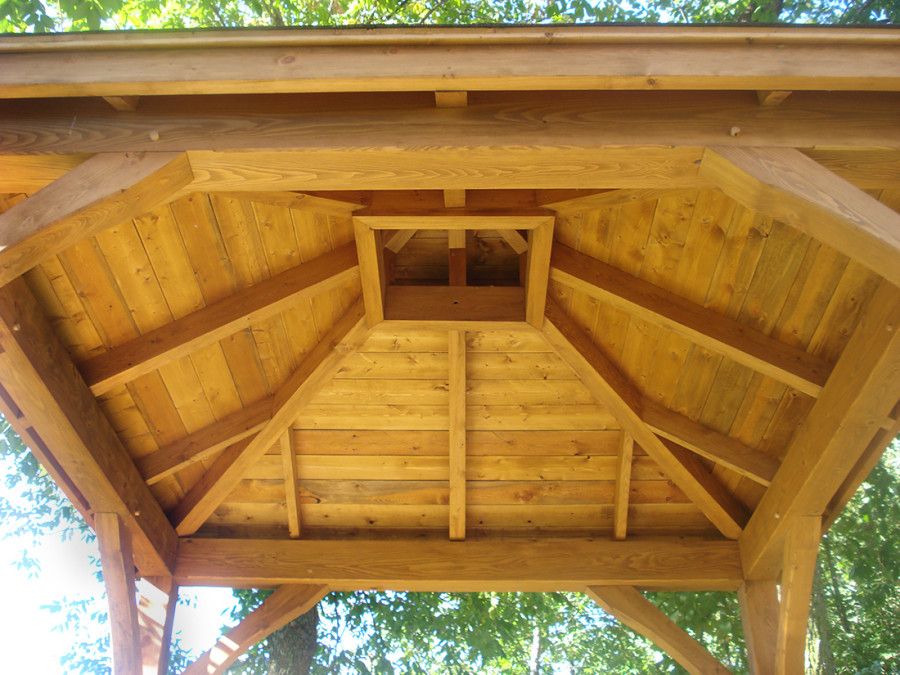

Строение четырехскатной крыши изнутри в беседке можно увидеть на фото.

Конструктивно каркас кровли собирается из висячих стропил, опирающихся попарно на коньковую балку. Младшие скаты всегда изготавливаются в виде треугольников, плоскость каждого набирается из нарожных стропил разной, строго фиксированной длины.

Если стропильный каркас кровли беседки составлен из четырех одинаковых равнобедренных треугольников, то такие виды беседок с четырехскатной крышей называют шатровыми.

Такие беседки с четырехскатной крышей фото ценятся за огромный размер свесов, благодаря которым дождевая вода не попадает в беседку даже при сильном дожде.

Наиболее сложный вариант устройства четырехскатной крыши может быть выполнен по вальмовой схеме. В этом случае плоскость ската образует линию излома, получается очень красивая конструкция, очень схожая со сказочным домиком. Конструкция достаточно сложная в плане сборки, поэтому перед тем как построить четырехскатную крышу для беседки, необходимо потратить достаточно много времени на расчет и планирование линии стыка двух плоскостей.

Как рассчитать четырехскатную крышу беседки


Существуют два реальных способа:

  • Использовать готовый чертеж или прототип четырехскатной крыши, использованной при строительстве дома. Нужно будет только в масштабе пересчитать размеры и сечения основных несущих элементов кровли в привязке к размерам своей беседки;
  • Выполнить расчет четырехскатной крыши с использованием готовых программных комплексов, но для этого нужно как минимум сделать проект самой беседки.

Для работы можно распечатать эскизы с размерами и углами запилов. Имея на руках стопку эскизов, проще купить материал или заказать изготовление деталей каркаса у профессионального столяра.

Строим крышу беседки своими силами


Основная сложность, с которой новичку приходится сталкиваться при обустройстве четырехскатной крыши, заключается в необходимости максимально точной состыковки всех деталей стропильной системы. Все балки, распорки, стропила, венцы и наконечники изготавливают своими руками на земле, и только потом поднимают на верхушку беседки и пошагово собирают согласно составленной карте.

Простейший вариант четырехскатной крыши


Перед тем как сделать четырехскатную крышу для беседки на компьютере, необходимо определиться с конструкцией стропильной системы. Если опыта постройки немного, то в качестве первой пробы можно собрать простейший вариант четырехскатной крыши.

Прежде всего, необходимо выполнить небольшую подготовку опор беседки. Чтобы привязать каркас четырехскатной крыши, оголовки опор обшивают доской – сороковкой или брусом сечением 70х70 мм. Кроме того, верхняя обвязка дополнительно стягивает опоры и не дает всей конструкции деформироваться под весом кровли.

После обшивки внутри полученного квадрата из бруса или доски необходимо установить диагональные распорки, в дальнейшем, при необходимости они могут быть использованы для сборки потолочного перекрытия. В точке пересечения двух диагоналей устанавливают вертикальную стойку, высотой 60-70 см, при стороне квадрата в 2-2,5 м. Стоечный брус необходимо временно зафиксировать боковыми подкосами из горбыля.

Следующим шагом является установка диагональных стропил. Делается это попарно. Каждую пару вырезают заранее, поднимают на крышу и сращивают гвоздями на стойке. Чтобы соединить стропила со стойкой, необходимо выполнить запил концов под углом, чтобы балка опиралась на стойку не точкой, а плоскостью среза. Аналогичным образом устанавливается вторая пара диагоналей четырехскатной крыши.

После привязки диагоналей на центральной стойке замеряют и размечают линию запила опорной поверхности на верхнюю обвязку беседки. Здесь же по месту вырезают угловые сектора и крепят стропила на обвязочный брус. Готовый каркас временно стягивают горизонтальными досками. Чтобы стропильный четырехскатный каркас не деформировался до укладки на скаты обрешетки, диагонали соединяют между собой горизонтальными врезными затяжками. Две балки затяжек устанавливают крестом, без соединения, концы прибивают к серединам диагоналей без врезки в дерево.

Собираем обрешетку и кровельное покрытие четырехскатной крыши


Следующий шаг – нарезка и установка нарожных стропил. Первыми набиваются центральные стропильные балки, которые необходимо закрепить на центральной опоре так, как показано на схеме.

Затем вырезают и устанавливают остальные нарожники с шагом в 1/6 от габарита беседки. Каждый нарожник запиливается на концах аналогично диагональным стропилам. Специалисты советуют вырезать все стропила с запасом по длине не менее 100 мм. После того как будет уложена обрешетка, можно будет подрезать края и набить карнизную планку.

В качестве обрешетки четырехскатной крыши лучше всего использовать фанеру, вагонку или шпунтованную доску. В любом случае, кровлю беседки нужно зашивать всплошную. Такое решение обеспечит повышенную жесткость каркаса и одновременно позволит использовать в виде подложки рулонную гидроизоляцию.

После укладки обрешетки с помощью битумной мастики наклеивают рубероид или изоспан, верхушку дополнительно оббивают конусным козырьком из жести, чтобы укрепить полотно на верхней кромке. Можно оставить четырехскатную крышу беседки крытой рубероидом, но такой вариант выглядит не очень красиво, поэтому поверх гидроизоляции настилают профлист, металлочерепицу или ондулин. В этом случае потребуется дополнительно уложить доборные элементы — коньковый колпак и дождевые планки. По карнизу четырехскатной крыши нужно набить ветровую планку и при необходимости установить водосточные желоба.

Заключение


Кроме простой, но очень симпатичной шатровой кровли, существует немало различных модификаций четырехскатных конструкций. Например, конструкция в восточном стиле с выгнутыми скатами, или в стиле шале с вынесенными на полтора метра свесами, с врезанными окнами или изготовлением верхнего пояса кровли из прозрачного поликарбоната. Вариантов существует много, но все они достаточно сложные в постройке своими силами, поэтому для первого опыта явно не подходят.

Четырехскатная крыша своими руками. Самая подробная инструкция

Построить дом без посторонней помощи – трудновыполнимая задача. Другое дело, если хозяин задумал строить беседку. Самостоятельная установка под силу начинающим строителям. Когда опыта маловато, но есть большое желание построить что-то оригинальное, присмотритесь к сооружениям с четырехскатной крышей. Благодаря ей, даже элементарная конструкция приобретает богатый и впечатляющий вид.

6 сильнейших преимуществ четырехскатной крыши

Свое название крыша получила из-за особенностей конструкции. Она состоит из 4 скатов. Порядок сборки и тип кровли будут зависеть от геометрии беседки. Например, квадратную постройку можно накрыть шатровой четырехскатной крышей. В основе сооружения – 4 треугольных ската одинакового размера. Они соединяются в центре. Прямоугольная беседка с четырёхскатной крышей требует иного подхода – лучше сочетать ее с вальмовым перекрытием. Первые два ската имеют форму трапеции, еще два являются торцовыми, напоминают треугольник. В обязательном порядке делается конёк.

Почему строительство крышей с 4 скатами выбирают даже новички? Ведь такая конструкция гораздо сложнее двухскатной. Мы насчитали 6 убедительных преимуществ, которыми хотим поделиться с вами:

  1. Более эффективная защита от дождя. Поскольку скатов больше, вода отводится гораздо лучше.
  2. За счет больших свесов лучше сохраняет тепло. Это весомый плюс для тех, кто привык к долгим посиделкам. Даже вечером внутри будет тепло.
  3. Великолепный обзор. С одной стороны, вальмовая крыша прекрасно защищает от яркого солнца, с другой – позволяет насладиться обзором окрестностей.
  4. Надежная и крепкая. Конструкция характеризуется жесткостью и прочностью. Вы надолго забудете о ремонте, да и в регулярном уходе она не нуждается. Можно забыть о чистке снега – зимой он соскальзывает сам и не остается на поверхности.
  5. Эффектная четырёхскатная крыша для беседки своими руками – не такая уж сложная задача. Вместо того чтобы нанимать бригаду специалистов, ограничиваются помощью одного человека.
  6. Строительные материалы обходятся недорого, что делает четырехскатную крышу доступным вариантом для беседки.

Шатровая кровля – самостоятельная сборка

Конструкция настолько простая и понятная, что вам не понадобятся сложные чертежи четырёхскатной крыши для сборки. Достаточно простейшей схемы каркаса с обвязкой вверху. Четыре стропила направляются от углов и соединяются в одной точке. В центре каждого треугольника будет установлена перемычка. Она делит треугольник ската пополам. Для большей прочности и равновесия вместе с центральными перемычками устанавливают дополнительные опорные стойки, как это показано на рисунке.

  • Обвязка. Стойки беседки установлены вертикально, крепление верхней обвязки выполняется поверх конструкции. Брус укладывается и крепится по периметру. По углам брусья соединятся встык или вполдерева, используются крепежные метизы.
  • Монтаж стропильных ног. Чтобы нарезать 4 одинаковые заготовки, берут брус размером 5 х 5 см или доску 2,5 х 10 см. При создании заготовок учитывают, что верх шатровой крыши должен быть выше обвязки примерно на 80-100 сантиметров. Что касается диагональных стропил, в идеальном сценарии они выходят за край на 30-50 сантиметров, образуя свес.
  • Сборка. Чтобы собрать стропила, все материалы заносятся поверх каркаса и крепятся метизами и саморезами. Вверху стропила образуют узел, все торцы запиливаются.
  • Установка поперечных стропил.Дальнейшая обшивка. Когда угловые стропила готовы, выполняется монтаж перемычек по центру. Их длина должна быть такой, чтобы края перемычек и свесов на стропилах совпадали. После сборки стропил можно обшить каркас фанерой или доской – последняя укладывается горизонтально. Чем меньше зазоров будет между обшивкой, тем лучше. Для дополнительной гидроизоляции крышу покрывают полиэтиленом. Финальный этап – подбор и настил кровельного материала. Чем меньше весит покрытие, тем лучше – нагрузка на беседку будет минимальной. Можно взять мягкую черепицу или аналогичное покрытие.

Четырехскатная вальмовая крыша – самостоятельная сборка

По сравнению с шатровым вариантом, этот тип кровли обходится дороже, сборка сложнее и занимает больше времени. Чтобы четко понимать, о чем именно идет речь, изучите терминологию:

Процесс монтажа состоит из 9 этапов:

  1. Сооружение верхней обвязки, ее усиление досками внахлёст.
  2. Установка стягивающей балки с длинной стороны беседки. Понадобятся металлические уголки.
  3. Установка метровых стоек на затяжки (2 штуки).
  4. Установка временных подкосов. Они выполняют две функции: фиксируют стойки, направленные вертикально, улучшают баланс.
  5. Соединение верхней части стоек и конькового прогона.
  6. Крепеж рядовых стропильных ног с шагом в один метр. Для крепления используются гвозди.
  7. Монтаж диагональных стропил выполняется таким образом, чтобы они стали продолжением конькового прогона с торца.
  8. Установка нарожников. Сначала их прибивают к диагональным стропилам, а потом к обвязке вверху с шагом 65 сантиметров.
  9. Укладка гидроизоляционного и кровельного материала.

Как рассчитать количество материала?

В качестве примера рассмотрим расчет пиломатериалов, необходимых для постройки беседки размером 3 х 3 метра. Это самый распространенный размер.

Брус 10 х 10 см понадобится для:

  • Основания – 5 трехметровых заготовок.
  • Входа, усиления жесткости – 5 метровых заготовок.
  • Сооружения опорных столбов – 4 бруса по 230 см.

Основным материалом будет брус размером 10 х 5 см. Он пойдет наверх:

  • Стропила собирают из 8 брусьев длиной два метра каждый.
  • На крестовину пойдут два бруса длиной 430 см, а на перила и обвязку вверху – 7 брусьев длиной три метра.
  • Для перил достаточно 2 метровых заготовок.

Из дополнительных материалов пригодятся гвозди и саморезы, пропитка, краска и кровельный материал, рейки, вагонка и дюймовка. Цены в различных регионах отличаются, поэтому прикинуть хотя бы средние затраты затруднительно.

Заключение

У многих россиян крыша с 4 скатами ассоциируется с европейскими домами и кажется непривычной. Тем не менее, это очень интересное архитектурное решение, которое выгодно отличает беседку от классических сооружений. В статье даны практические советы, как сделать четырёхскатную крышу, представлено огромное количество фото. Выполняя все действия по инструкции, вы сможете насладиться результатом. Преимущества кровли раскроются в полной мере, и собственноручно построенная беседка будет радовать уютом не один год.

Как сделать четырехскатную крышу для беседки своими руками?

После того как на участке будут возведены хозяйственные и жилые постройки, необходимо с комфортом обустроить зону отдыха. Учитывая особенности летнего отдыха большинства соотечественников, лучшим выбором для такой зоны будет беседка с вальмовой крышей. Данная конструкция позволяет комфортно отдохнуть в тени в жаркие дни, устроив веселое застолье с жаркой шашлыков. Как возвести ее своими руками?

Содержание

Основные положения

Дачная беседка с четырехскатной крышей является комфортной и выглядит привлекательно

Если строительство дома — это довольно сложный и трудоемкий процесс, требующий от застройщика определенных навыков и наличия специальной техники, то создание беседки с вальмовой крышей под силу даже неопытному домашнему мастеру. Для ее строительства понадобятся подручные инструменты и элементарные навыки работы с деревом.

С точки зрения простоты возведения наиболее приемлемым вариантом будет четырехскатная крыша для беседки прямоугольной или квадратной формы. Даже самая простая беседка в таком случае будет выглядеть оригинально, не говоря уже о вариантах с изогнутыми скатами.

Важно! Если речь идет о конструкции прямоугольной формы, то хорошим вариантом будут вальмовые крыши для беседки. Они представляют собой два ската трапециевидной формы, по торцам которых располагаются два треугольника.

Конструкция вальмовой крыши. Такая крыша имеет конек, который располагается вдоль длинной ее стороны.

Преимущества и недостатки четырехскатных крыш

Прежде всего следует рассмотреть плюсы и минусы четырехскатной крыши для беседки, что позволит разобраться с целесообразностью ее обустройства. И следует отметить, что преимуществ у таких конструкций немало:

  1. Привлекательный внешний вид. В отличие от двухскатной крыши, такие кровельные конструкции выглядят более интересно, являясь отличным вариантом для прямоугольных и квадратных беседок.

Совет! Для создания оригинальной беседки можно увеличить свесы и установить изогнутые внутрь стропила, что характерно для конструкций в китайском стиле.

  1. Для создания четырехскатной крыши для беседки своими руками подходят любые виды кровельного материала.
  2. Такая крыша не препятствует свободному обзору из беседки.
  3. Практичность и надежность. Ввиду низкой парусности такие конструкции способны выдержать высокие ветровые нагрузки. При правильном расчете угла наклона ската можно также избежать скоплений снежных масс в зимний период.
  4. Крыша данного типа не нуждается в серьезном ремонте.
  5. Сделав четырехскатную крышу беседки своими руками с большими свесами, можно достичь своеобразного эффекта теплоизоляции. В таких конструкциях в течение долгого времени удерживается тепло, что является особенно актуальным для посиделок в прохладные осенние вечера.
  6. Благодаря тому, что скаты находятся со всех сторон, обеспечивается лучшая защита от дождевой воды.

Четырехскатная крыша в китайском стиле — края в этом случае немного подогнуты

Помимо преимуществ, конструкция четырехскатной крыши для беседки имеет и определенные недостатки, основным из которых является необходимость точного расчета и замеров.

Совет! Планируя построить четырехскатную крышу на беседке, следует пользоваться специализированными программами, позволяющими рассчитать параметры конструкции. При отсутствии опыта работы лучше всего обратиться к профессионалам, которые смогут спроектировать такую крышу во избежание перекосов и неточностей.

Выбор стройматериалов

Перед тем как сделать четырехскатную крышу для беседки, необходимо осуществить правильный выбор материалов.

Выбирать следует прочные и ровные брусья, на поверхности которых отсутствуют трещины, червоточины, следы гнили или плесени

Для выполнения работ придется приобрести:

  1. Брус, имеющий сечение 100 на 100 или же 150 на 150 мм. Он будет использован для изготовления мауэрлата.
  2. Чтобы изготовить стропильные ноги, можно использовать доски с сечением 150 на 50 или 150 на 100 мм.

Совет! Специалисты рекомендуют использовать для изготовления диагональных стропил вдвое более толстые доски, нежели для рядовых. Для этого можно срастить две доски стандартного размера.

  1. Для обрешетки потребуется необрезная доска размерами 30 (40) на 100 мм. Поскольку обрешетка будет закрыта кровельным материалом, то для ее создания можно использовать пиломатериалы третьего сорта.
  2. Рейки размером 30 на 30 мм. Их применяют для создания контр-обрешетки.
  3. Карнизная доска и ветровая доска.

Совет! Для защиты дерева от влаги следует использовать специализированные антисептические пропитки. Такая обработка позволит значительно продлить срок службы древесины, а для профилактики возгораний можно обработать поверхность антипиренами.

Из каких элементов состоит четырехскатная крыша

Основные элементы, из которых состоит крыша данной конструкции

Для изготовления вальмовой крыши для беседки своими руками необходимо рассчитать угол наклона скатов, высоту конька, нагрузку на данную конструкцию, а также подобрать сечение стропил. С учетом полученных результатов составляется чертеж, позволяющий избежать огрехов в работе.

Основными элементами такой кровли являются:

  1. Мауэрлат — представляет собой опору для крыши. Именно на него приходится вес всей конструкции.
  2. Рядовые стропильные ноги — они верхней своей частью опираются на коньковый прогон. Нижней частью они упираются на мауэрлат.

Совет! В кровельной конструкции должно присутствовать не менее 6 рядовых стропильных ног, то есть по 3 с каждой стороны. В идеале они располагаются на расстоянии 50-120 см друг от друга.

  1. Диагональные стропила — крепятся к коньку, расходясь к углам конструкции.
  2. Нарожники — прикрепляются сверху к диагонально расположенным стропилам. Снизу они скрепляются с мауэрлатом. Именно благодаря этим элементам и формируется вальмовый скат.
  3. Стойки (вертикальные опоры) — устанавливаются на затяжки. Они выступают в качестве опоры конькового прогона, равномерно распределяя нагрузку между несущими столбами и фундаментом.
  4. Коньковый прогон — это брус, посредством которого соединяются вертикальные стойки. К данному элементу прикрепляются рядовые стропильные ноги.
  5. Затяжки, представляющие собой горизонтальные перемычки, расположенные между стропильными парами. Они способствуют снижению распирающей нагрузки на стены беседки.
  6. Обрешетка, монтирующаяся под кровельное покрытие.

Сборка конструкции

Каркас беседки, подготовленный к установке крыши, должен быть прочным и ровным

Как собрать вальмовую крышу на беседку своими руками? Работы выполняются в следующей последовательности:

  1. Верхняя обвязка каркаса беседки должна быть усилена посредством досок. Можно уложить их даже в два слоя, внахлест. Далее к этой обвязке необходимо прикрепить балки-затяжки.
  2. Отступив по 50 см от середины затяжки, необходимо установить две стойки, высота каждой из которых составляет 100 см. Для сохранения стойками строго вертикального положения необходимо укрепить конструкцию посредством временных подкосов. После этого следует соединить верхушки стоек посредством конькового прогона.
  3. Выполняется установка рядовых стропильных ног. Монтируют по два стропила с каждой стороны, устанавливая их по краям конькового прогона. Между ними нужно соблюдать шаг 1 метр.

Крепление рядовых стропильных ног к мауэрлату сложно выполнять в одиночку, здесь нужны помощники

  1. Устанавливают диагональные стропила. Для этого приколачивают их к коньку таким образом, чтобы они продолжали коньковый прогон.

Монтаж диагональных стропил. Не следует забывать о правилах безопасности.

  1. Устанавливают нарожники. Одной своей стороной они крепятся к диагональным стропилам посредством гвоздей или металлических накладок, а другой — к верхней обвязке беседки. Они устанавливаются с шагом не более 70 см.
  2. По стропилам прокладывают гидроизолирующую пленку, фиксируя ее степлером. На стыках делают нахлест в 15 см. Гидроизоляция вдоль стропильных ног должна быть закреплена рейками контробрешетки.
  3. Далее следует монтаж сплошной обрешетки. Для этого используется пятнадцатимиллиметровая ОСБ, приколачиваемая гвоздями.

Монтаж сплошной обрешетки из плит ОСБ. Важно правильно подобрать размер гвоздей.

  1. Раскраивается кровельный материал, фиксируется посредством оцинкованных саморезов или же гвоздей, имеющих каучуковую шляпку. Стыки должны обрабатываться с помощью герметика. После выполнения данного этапа крыша является полностью готовой к введению в эксплуатацию.

Фиксация кровельного материала. Он выбирается с учетом личных предпочтений.

Заключение

Зная устройство четырехскатной крыши для беседки и следуя описанным этапам работ, можно без особого труда построить такую конструкцию своими руками. Учитывая советы и обладая элементарными навыками работы с древесиной, построить четырехскатную крышу для беседки можно быстро, и выполнение подобных работ будет под силу любому домашнему мастеру.

Четырехскатная крыша для беседки своими руками

Построить дом без посторонней помощи – трудновыполнимая задача. Другое дело, если хозяин задумал строить беседку. Самостоятельная установка под силу начинающим строителям. Когда опыта маловато, но есть большое желание построить что-то оригинальное, присмотритесь к сооружениям с четырехскатной крышей. Благодаря ей, даже элементарная конструкция приобретает богатый и впечатляющий вид.

6 сильнейших преимуществ четырехскатной крыши

Свое название крыша получила из-за особенностей конструкции. Она состоит из 4 скатов. Порядок сборки и тип кровли будут зависеть от геометрии беседки. Например, квадратную постройку можно накрыть шатровой четырехскатной крышей. В основе сооружения – 4 треугольных ската одинакового размера. Они соединяются в центре. Прямоугольная беседка с четырёхскатной крышей требует иного подхода – лучше сочетать ее с вальмовым перекрытием. Первые два ската имеют форму трапеции, еще два являются торцовыми, напоминают треугольник. В обязательном порядке делается конёк.

Почему строительство крышей с 4 скатами выбирают даже новички? Ведь такая конструкция гораздо сложнее двухскатной. Мы насчитали 6 убедительных преимуществ, которыми хотим поделиться с вами:

  1. Более эффективная защита от дождя. Поскольку скатов больше, вода отводится гораздо лучше.
  2. За счет больших свесов лучше сохраняет тепло. Это весомый плюс для тех, кто привык к долгим посиделкам. Даже вечером внутри будет тепло.
  3. Великолепный обзор. С одной стороны, вальмовая крыша прекрасно защищает от яркого солнца, с другой – позволяет насладиться обзором окрестностей.
  4. Надежная и крепкая. Конструкция характеризуется жесткостью и прочностью. Вы надолго забудете о ремонте, да и в регулярном уходе она не нуждается. Можно забыть о чистке снега – зимой он соскальзывает сам и не остается на поверхности.
  5. Эффектная четырёхскатная крыша для беседки своими руками – не такая уж сложная задача. Вместо того чтобы нанимать бригаду специалистов, ограничиваются помощью одного человека.
  6. Строительные материалы обходятся недорого, что делает четырехскатную крышу доступным вариантом для беседки.

Шатровая кровля – самостоятельная сборка

Конструкция настолько простая и понятная, что вам не понадобятся сложные чертежи четырёхскатной крыши для сборки. Достаточно простейшей схемы каркаса с обвязкой вверху. Четыре стропила направляются от углов и соединяются в одной точке. В центре каждого треугольника будет установлена перемычка. Она делит треугольник ската пополам. Для большей прочности и равновесия вместе с центральными перемычками устанавливают дополнительные опорные стойки, как это показано на рисунке.

  • Обвязка. Стойки беседки установлены вертикально, крепление верхней обвязки выполняется поверх конструкции. Брус укладывается и крепится по периметру. По углам брусья соединятся встык или вполдерева, используются крепежные метизы.

  • Монтаж стропильных ног. Чтобы нарезать 4 одинаковые заготовки, берут брус размером 5 х 5 см или доску 2,5 х 10 см. При создании заготовок учитывают, что верх шатровой крыши должен быть выше обвязки примерно на 80-100 сантиметров. Что касается диагональных стропил, в идеальном сценарии они выходят за край на 30-50 сантиметров, образуя свес.

  • Сборка. Чтобы собрать стропила, все материалы заносятся поверх каркаса и крепятся метизами и саморезами. Вверху стропила образуют узел, все торцы запиливаются.

  • Установка поперечных стропил. Дальнейшая обшивка. Когда угловые стропила готовы, выполняется монтаж перемычек по центру. Их длина должна быть такой, чтобы края перемычек и свесов на стропилах совпадали. После сборки стропил можно обшить каркас фанерой или доской – последняя укладывается горизонтально. Чем меньше зазоров будет между обшивкой, тем лучше. Для дополнительной гидроизоляции крышу покрывают полиэтиленом. Финальный этап – подбор и настил кровельного материала. Чем меньше весит покрытие, тем лучше – нагрузка на беседку будет минимальной. Можно взять мягкую черепицу или аналогичное покрытие.

Четырехскатная вальмовая крыша – самостоятельная сборка

По сравнению с шатровым вариантом, этот тип кровли обходится дороже, сборка сложнее и занимает больше времени. Чтобы четко понимать,  о чем именно идет речь, изучите терминологию:

Элементы конструкции четырёхскатной крыши

Процесс монтажа состоит из 9 этапов:

  1. Сооружение верхней обвязки, ее усиление досками внахлёст.
  2. Установка стягивающей балки с длинной стороны беседки. Понадобятся металлические уголки.
  3. Установка метровых стоек на затяжки (2 штуки).
  4. Установка временных подкосов. Они выполняют две функции: фиксируют стойки, направленные вертикально, улучшают баланс.
  5. Соединение верхней части стоек и конькового прогона.
  6. Крепеж рядовых стропильных ног с шагом в один метр. Для крепления используются гвозди.
  7. Монтаж диагональных стропил выполняется таким образом, чтобы они стали продолжением конькового прогона с торца.
  8. Установка нарожников. Сначала их прибивают к диагональным стропилам, а потом к обвязке вверху с шагом 65 сантиметров.
  9. Укладка гидроизоляционного и кровельного материала.

Как рассчитать количество материала?

В качестве примера рассмотрим расчет пиломатериалов, необходимых для постройки беседки размером 3 х 3 метра. Это самый распространенный размер.

Брус 10 х 10 см понадобится для:

  • Основания – 5 трехметровых заготовок.
  • Входа, усиления жесткости – 5 метровых заготовок.
  • Сооружения опорных столбов – 4 бруса по 230 см.

Основным материалом будет брус размером 10 х 5 см. Он пойдет наверх:

  • Стропила собирают из 8 брусьев длиной два метра каждый.
  • На крестовину пойдут два бруса длиной 430 см, а на перила и обвязку вверху – 7 брусьев длиной три метра.
  • Для перил достаточно 2 метровых заготовок.

Из дополнительных материалов пригодятся гвозди и саморезы, пропитка, краска и кровельный материал, рейки, вагонка и дюймовка. Цены в различных регионах отличаются, поэтому прикинуть хотя бы средние затраты затруднительно.

Заключение

У многих россиян крыша с 4 скатами ассоциируется с европейскими домами и кажется непривычной. Тем не менее, это очень интересное архитектурное решение, которое выгодно отличает беседку от классических сооружений. В статье даны практические советы, как сделать четырёхскатную крышу, представлено огромное количество фото. Выполняя все действия по инструкции, вы сможете насладиться результатом. Преимущества кровли раскроются в полной мере, и собственноручно построенная беседка будет радовать уютом не один год.

беседка своими руками 10х12

Планы павильонов 10×12 — YouTube
21 июня 2018 … http://myoutdoorplans.com/pergola/10×12-pavilion-plans/Если вам нужен небольшой павильон для вашего заднего двора, чтобы вы могли укрыть небольшой стол или … 【Получить цену】

Сделай сам Планы беседки в корпусе спа — 10 футов на 12 дюймов — Pinterest
13 сентября 2015 г. — Легко построить планы беседки. Размеры беседки: 12 футов в длину и 10 футов в ширину у основания, крыша имеет 12-дюймовый выступ по всему периметру, поэтому … 【Получить цену】

Павильон 10×12 | Деревянный павильон Планы своими руками Планы беседки
29 апреля 2020 г. — Этот шаг Пошаговый проект деревообработки о том, как построить прямоугольный павильон 10х12 — бесплатные чертежи своими руками.Этот деревянный павильон идеально подходит … 【Получить цену】

Планы павильонов 10×12 — YouTube
21 июня 2018 … http://myoutdoorplans.com/pergola/10×12-pavilion-plans/ Если вам нужен небольшой павильон для Ваш задний двор, чтобы вы могли укрыть небольшой стол или … 【Получить цену】

Brookdale 12 x 10 Gazebo w / Electric — Sandlewood
Мы купили нашу беседку в Sams Club и работали над сборкой более 40 часов. … Хотите построить вокруг него какие-нибудь аксессуары, и буду использовать кедр. 【Получить цену】

27 Крутых и бесплатных планов беседок своими руками и дизайнерских идей для строительства…
30 октября 2017 … Ищите и находите вдохновение для своего следующего проекта на открытом воздухе в списке планов беседок, которые мы собрали все отлично, с пошаговыми инструкциями. 【Получить цену】

Планы крыши павильона 10×12 | MyOutdoorPlans | Бесплатно …
Этот пошаговый проект своими руками представляет собой вальмовую крышу 12 × 12 для планов беседки. Это ЧАСТЬ 2… Строительство павильона 18×18 с наклонной крышей 18×18 Открытый павильон … 【Получить цену】

Идеи беседки «сделай сам» — без усилий создайте свою собственную улицу…
10×12 Hampton Pavilion (деревянные Берлинские сады) с металлической регулярной крышей! Посетите www.yourbackyardshop.com/pages/wood-pavillions, чтобы получить бесплатную уличную конструкцию … 【Получить цену】

Беседки 10×12 — Walmart.com
Продукты 1 — 40 из 43 … Купите беседки 10×12 в беседках. Купите такие продукты, как 10 x 12 Regency II Patio Gazebo с москитной сеткой Maroon в Walmart и … 【Получить цену】

Любые идеи, как сделать собственный навес для моей беседки …
15 мая 2017 … Моя беседка рама тента и тент были разрушены во время шторма, но рама моей беседки прикручена к палубе и все еще безупречна…. Нет 10 x 12 … Ищу идеи сделать забор, чтобы кролики не поедали листья азиатской лилии. 【Получить цену】

27 Крутых и бесплатных планов беседок своими руками и дизайнерских идей для строительства …
30 окт. 2017 … Ищите и находите вдохновение для своего следующего проекта на открытом воздухе в списке планов беседок, которые мы собрали все великолепно, с пошаговыми инструкциями. 【Получить цену】

Набор деревянных беседок 10×12 — Магазин Alan’s Factory Outlet
DIY Gazebo Kits. Комплект овальной деревянной беседки 10х12 — это комплект беседки из дерева, изготовленный амишами своими руками, обработанный под давлением.Они предварительно вырезаны со всем оборудованием … 【Получить цену】

Как построить фундамент беседки или навеса — Cedarshed USA
Вот полезная информация о том, как построить фундамент для вашего навеса или беседки из кедра. Мы всегда рады помочь, поэтому звоните нам по бесплатному телефону … 【Получить цену】

Планы экранных домов (DIY) | Семейный разнорабочий
Планировка. Это не небольшой проект беседки своими руками. В самых длинных точках (свес крыши) он составляет чуть более 18 футов в длину … 【Получить цену】

8 бесплатных планов деревянных беседок, которые вы можете скачать сегодня
, 2 июня 2020 года… Используйте бесплатный план деревянной беседки, чтобы построить беседку на заднем дворе, которой вы сможете наслаждаться всю жизнь. Планы включают направления строительства и … 【Получить цену】

Планы беседки на крыше — Идеально для джакузи — 10 x 1
Планы беседки на крыше 2 — Идеально подходят для джакузи — 10 x 12. 16,99 $ — 24,99 $. Легко построить планы беседки с шатровой крышей. 【Получить цену】

Комплект для беседки из винила 10×12 DIY Наборы беседки в магазине Alan’s Factory Outlet
Магазин Alan’s Factory Outlet Комплект для беседки из винила 10×12 продается через Интернет. Комплект беседки своими руками бесплатно доставляется в 37 штатов США.【Получить цену】

Деревянная беседка — Amazon.com
Результаты 1 — 16 из 757 … Sunjoy Bridgeport 10 x 12 футов. Беседка в кедровой раме со стальной жесткой крышей. 4.0 из 5 звезд 4. 【Получить цену

】

2020 Цены на беседку | Средняя стоимость строительства павильона или …
Справочник по беседке и павильону HomeAdvisor предоставляет средние затраты на строительство или установку предварительно купленных уличных беседок или беседок с профессионалом или мастером своими руками. Цены узнавайте по материалам, включая … 10х12 3000 — 7500 долларов. 12×12 $ 3500 — $ 8000. 【Получить цену】

Планы деревянных беседок | HowToSpecialist — Как построить шаг…
Этот пошаговый проект по деревообработке своими руками посвящен плану квадратной крыши беседки. В этой статье представлены подробные планы… Планы павильона 10×12 Павильон HTS 10 × 12 … 【Получить цену】

24 идеи крыш для беседок Беседки и павильоны | Western …
19 августа 2019 … 24 идеи крыш для беседок, беседок и павильонов. Пергола с деревянным каркасом на заказ. Конструкция крыши на перголе деревянного каркаса может действительно … 【Получить цену】

Планы здания беседки с шатровой крышей 10 футов x 12 футов Идеально подходят для | Etsy
Создайте свой собственный план строительства беседки с шатровой крышей для джакузи.Размеры беседки: 12 футов в длину, 10-1 / 2 фута в высоту и 10 футов в ширину, крыша имеет 12-дюймовый выступ на всем протяжении … 【Получить цену】

22 бесплатных плана и идеи беседки своими руками, которые можно построить с помощью шага. -Шаг …
Хотите оазис на заднем дворе? Вот 22 бесплатных плана беседки своими руками и несколько идей, как построить самую красивую беседку. (Доступны PDF-файлы и видео) 【Получить цену】

Лучшие комплекты беседок (наш лучший выбор на 2020 год) • Вместо
Если вы хотите современные или классические, посмотрите наши любимые комплекты беседок… Собираются ли какие-либо ветви или корни деревьев мешать конструкции, когда вы ее строите? … от всех этих неприятных летних жуков проверьте эту стальную беседку для патио размером 10 x 12 футов 【Получить цену】

Планы беседки 10×12 — Бесплатная загрузка PDF | Бесплатный сад …
Если вы хотите, чтобы работа была сделана профессионально, мы рекомендуем вам тщательно спланировать все, чтобы предотвратить дорогостоящие ошибки и построить … … Получить цену】

Как построить беседку — The Home Depot
Следуйте этим полезным советам, как построить беседку у себя во дворе…. размеры беседок, которые следует учитывать, но популярные размеры — это беседки 10 x 10 или беседки 10 x 12. 【Получить цену】

11 лучших беседок для отдыха в саду в 2020 году …
5 января 2020 года … Пришло время построить беседку своими руками. … Как выбрать комплект беседки для дома … Также доступны модели меньшего размера 8 x 8 футов и прямоугольной формы 10 x 12 ‘Получить цену】

Беседки и беседки | Делайте покупки в Интернете на Overstock — Overstock.com
Результаты 1 — 60 из 556 … Беседки и беседки: Бесплатная доставка всего * на Overstock… Сетка для беседки Amarantos Только 10 x 12 Москитная сетка для беседки … 【Получить цену】

Сделай сам беседка с жестяной крышей — Addison Meadows Lane

Я Bacccckkkkkk !!! РЖУ НЕ МОГУ. Очевидно, что я уже давно ничего не публиковал. Жизнь случается, и все становится немного сумасшедшим, что приводит к тому, что у блога остается много необходимого времени. Я очень ценю всех, что вы остались, и решил, что мой ответный пост должен быть довольно хорошим, чтобы вознаградить вас за то, что вы являетесь моим испытанным и верным племенем.

Итак, без лишних слов, я представляю вам учебник «Моя беседка с жестяной крышей своими руками».

Да, люди, это действительно то, чем я позволил своему заднему двору стать (вставьте смайлик на ладони) Я знаю, это плохо. Не судите, LOL. Основная причина, по которой все стало так плохо, это то, что я устал заменять проклятый тканевый верх по 150 баксов за штуку на беседке, так что он просто сидел … и сидел … и сидел. Пока однажды я не решил, что хочу снова насладиться своим задним двором. Мне было щедро подарено около 12 листов использованной жести из конюшни друга, которые она сняла и в которых не было никакой пользы. Он лежал в штабеле у моего заднего забора почти 2 года, пока у меня, наконец, не возникла лампочка, и я решил использовать его для того, для чего он предназначен… для крыши! Я не собираюсь делать вид, будто это был легкий подвиг.Конечно, это был труд любви, но я тоже делал это сам. Если у вас есть человек или группа людей, используйте их. Это сэкономит вам много времени и сэкономит нервы. Но именно поэтому я делаю то, что делаю, чтобы сэкономить вам время и нервы, связанные с самостоятельным выяснением ситуации. Я знаю, что я потрясающий, пожалуйста, сохраните аплодисменты до конца.

*** Этот пост содержит партнерские ссылки для вашего удобства. ***

Начнем с материалов, которые вам понадобятся (все это будет зависеть от размера вашей беседки и опорных балок, которые она имеет.) Моя беседка 12х10. \

-Олово, пластик или металлическое покрытие (вам нужно измерить вашу беседку и материал, чтобы точно определить, сколько вам понадобится)

-4 1 ″ X4 ″ X8 ′ Деревянные заготовки

-15 кусков дерева размером 1 ″ X4 ″ X6 ′ (я фактически не покупал их, у меня были деревянные поддоны, которые я использовал для опорных стержней)

— Лестница 8 футов

–1 ″ Самонарезающие кровельные винты по металлу

–Аккумуляторный ударный драйвер (я использовал этот)

— Бит отвертки ударной гайки

–Ударное долото Phillips

Хомуты для кабелепровода с двумя отверстиями, 1 дюйм

– Саморезы по дереву

–Пильные лошади

–Митровая пила

–Циркулярная пила

–Циркулярные пилы

–Защитные очки, перчатки и беруши

Хорошо, теперь, когда у нас есть расходные материалы, можно перейти к процессу.

Сначала я построил деревянную раму вокруг беседки. Имейте в виду, что я НЕ плотник. Это как раз то, что я обнаружил, сработало для меня. Для нижнего и верхнего периметра беседки я использовал доски 1 ″ x4 ″ разной длины, чтобы создать каркас. Чтобы соединить углы, я срезал их под углом 45 градусов. Они не будут сидеть заподлицо из-за наклона крыши, но это облегчает их соединение.

После того, как все части были вырезаны, пришло время собрать каркас.Я не хотел вкручивать прямо в металлический каркас по нескольким причинам. Первый: опоры полые, и я не хотел их ослаблять. Второй: я не хотел, чтобы отверстия для винтов ржавели. Итак, в свете этих двух вещей я пришел к решению. Я использовал 1-дюймовые ленты для кабелепровода и шурупы, чтобы прикрепить каждую деревянную деталь вместе, а также к раме.

Вот как выглядела рама со всем прикрепленным. Я повторил эти шаги и на меньшей верхней крыше.

Как только внешние рамы были подняты, я перешел к средним опорным стержням и прикрепил деревянные части к тем, используя кабельные ремни и шурупы.Необходимо покрыть внутренние опорные стержни деревом, чтобы вам было во что привинтить металлические листы. Я не прикреплял их к внешней раме, я просто сделал их достаточно длинными, чтобы переходить от верхней рамы к нижней.

Теперь, когда деревянная опорная рама готова, пришло время измерить, разрезать и прикрепить ваш металл. Я сделал около нуля фотографий этого процесса, потому что он был горячим, и я просто проезжал через него, поэтому я сделаю все возможное, чтобы все объясни.БОКОВОЕ ПРИМЕЧАНИЕ — Я покрасил все дерево в черный цвет на этом этапе. Я не хотел, чтобы он выделялся, когда ты под ним смотришь.

Измерение:

Я плохо разбираюсь в геометрии Итак, мой процесс заключался в том, чтобы положить листы на крышу и поразить их. Если вам не нужно этого делать, и вы можете просто измерить… ..Больше мощности для вас.

Раскрой:

Я нашел видео на YouTube, в котором показано, как поворачивать пилу по дереву для резки металла. Очевидно, я не профессионал, и если вы решили это сделать, то это на ваш страх и риск .Вот тут-то и пригодятся беруши, перчатки и защитные очки. Стричь таким образом ТАК ГРОМКО. Но, на мой взгляд, это сработало очень хорошо, и я прошел только 2 лезвия.

Защита:

После того, как ваши детали будут отмерены и отрезаны, используйте ударную коронку с подходящей коронкой и закрепите металлические детали саморезами.

ПОЖАЛУЙСТА, ПОЖАЛУЙСТА, ПОЛУЧИТЕ МАЛЕНЬКУЮ ВЕРХНУЮ КРЫШУ, ЕСЛИ У ВАС ЕСТЬ ЕСТЬ. Если вы этого не сделаете, вы попадете в небольшую пробку и не сможете легко добраться до нее.

Когда вы режете и прикрепляете детали, не беспокойтесь, если они не выровнены точно. Я сделал каналы, чтобы закрыть швы, разрезав жестяную банку по длине, немного согнув ее и закрыв все углы. Я выделил их на фотографии ниже, чтобы вы могли понять, о чем я говорю.

Когда они были на нем, все выглядело законченным. Мне очень нравится, как это получилось. Я серьезно не мог себе представить, что это так хорошо выглядит. Особенно после того, как я добавил дешевые белые занавески для душа и светильники

.

Надеюсь, вам понравился этот урок, и он окажется для вас полезным.Я очень рад, что все это будет украшено и красиво, но этого придется подождать до весны. Если у вас есть вопросы, оставьте комментарий ниже, и я постараюсь ответить. Спасибо, что зашли!

Стейси | 10 комментариев

Как построить вальмовую крышу — Сделай сам

Вальмовые крыши обеспечивают отличную устойчивость и легко отводят воду.Эти преимущества делают их подходящими для ветреного и влажного климата в долине Делавэр. Выбирая пиломатериалы, когда вы учитесь строить шатровую крышу, помните, что пролет крыши определяет требуемый размер пиломатериалов. Прежде чем строить пристройку, вам следует связаться с отделом кодекса вашего городка.

Инструменты, которые вам понадобятся

Вам следует нанять одного или двух помощников для подъема и удержания стропил во время работы.

  • Рулетка
  • Карандаш
  • Карпентерский квадрат
  • Циркулярная пила
  • Пистолет для ногтей

Как построить вальмовую крышу Направления

  1. Разделите ширину здания на 2, чтобы найти длину для обычных стропил.
  2. Вычтите из этого числа ширину коньковой доски.
  3. Определите уклон крыши.
  4. Введите эти размеры в кровельный калькулятор, чтобы найти длину каждого стропила.
  5. У стропил, размещенных на коротких концах крыши, будет вычтена длина коньковой доски вместо ширины.
  6. Карандашом и плотницким квадратом наметьте линии гребня на каждой доске.
  7. Обозначьте обе линии прореза «Птичья пасть» на другом конце каждого стропила.
    1. Срез сиденья горизонтальный и подходит к стене.
    2. Отрезок уступа будет параллелен стене и выходить за пределы стены, создавая выступ крыши.
  8. Сделайте все пропилы циркулярной пилой.
  9. Вырежьте достаточно стропил, чтобы их можно было установить через каждые 20 дюймов.
  10. Прибейте 4–6 центрирующих стропил на самых длинных сторонах здания перпендикулярно коньковой доске.
  11. Прибейте коньковую доску между центрирующими стропилами.
  12. Прибейте более обычные стропила вдоль самых длинных стен.
  13. Прибейте 4 вальмовых стропила к концам коньковой доски с каждой стороны крыши и по углам здания.
  14. Добавьте оставшиеся общие стропила.
  15. Прибейте стропила к набедренным стропилам и стенам на коротких сторонах крыши.
  16. Измерьте площадь поверхности со всех четырех сторон крыши, чтобы определить, сколько требуется фанерной обшивки.
  17. При обшивке фанерой начинать с угла.
  18. Прикрепите первый лист на место.
  19. Поместите второй лист рядом с ним и совместите края друг с другом и с лицевой панелью.
  20. После того, как вы подтвердите прямое расположение, прикрепите листы гвоздями.
  21. Повторяйте процесс, пока не будет прикреплена вся оболочка.
  22. Примените кровельную бумагу, черепицу и водосточные края, чтобы завершить новую вальмовую крышу.

Профессиональные кровельщики из долины Делавэр

Хотя плотники своими руками могут научиться строить шатровую крышу из сырого бруса, вы можете подумать о преимуществах найма профессионалов для кровельных работ.PJ Fitzpatrick отремонтировал и заменил тысячи крыш с 1980 года. Мы можем выполнить ваши кровельные работы быстро и по доступной цене. Спросите у нас оценку сегодня.

Крыша

и шатровая: в чем разница?

Это битва двух самых популярных стилей крыш в мире. Двускатная или вальмовая крыша. Кто победит? У них обоих есть свои сильные и слабые стороны, и, если вы не планируете строить новый дом, у вас, вероятно, есть тот, в котором вы застряли, нравится вам это или нет.

«Я бы сказал анекдот про крышу, но это было бы выше вашей головы».

-Некоторый папа

Знание различий между двускатной и шатровой крышей может помочь вам получить скидки на страхование домовладельцев, лучше изолировать и успешно спланировать реконструкцию чердака, поэтому давайте погрузимся в эту тему, чтобы вы действительно знали различия между фронтоном и вальмовая крыша.

Что такое шатровая крыша?

Самая старая конструкция с шатровой крышей, которая все еще стоит в США, — это Block House в Клеймонте, штат Делавэр.Он был построен в 1654 году и является единственным сохранившимся строением поселения в этом районе. Однако популярность шатровых крыш в Америке возникла в начале 1700-х годов, вдохновленных британскими архитектурными проектами.

Если вы не видите вертикальное пространство стены, доходящее до вершин крыши, вы, вероятно, смотрите на какой-то тип вальмовой крыши. Крыша скатная со всех сторон и образует между соседними скатами гребень, называемый вальмовой. Базовый дом с шатровой крышей будет иметь 4 наклонные стороны и один горизонтальный гребень наверху.

Вальмовая крыша может иметь несколько разновидностей. Некоторые примеры — это скрещенные, мансардные, капотные, шатровые, пирамидальные, и в большинстве беседок, которые вы видите, используется конструкция вальмовой крыши в форме восьмиугольника или шестиугольника.

Простая вальмовая крыша

Что такое двускатная крыша?

Первые двускатные крыши начали использовать колонисты в США в начале 1600-х годов. Большинство старейших зданий Америки имеют двускатную крышу. Двускатная крыша — самая распространенная крыша в США.

Вы узнаете его по как минимум двум склонам и 2 фронтонам с гребнем, идущим от пика к пику. Фронтон — это вертикальная, не наклонная сторона крыши, иногда содержащая окно или вентиляционное отверстие с жалюзи. Если вы видите, что края линии крыши образуют вертикальный треугольник до вершины, это двускатная крыша.

Как и вальмовая крыша, двускатные крыши могут иметь такие вариации, как открытая, коробчатая, двускатная, двускатная, двускатная и голландская двускатная. И двускатная, и голландская двускатная крыша представляют собой гибрид двускатной и вальмовой крыши.

Крыша с откидной крышей частично наклоняет концы верхнего конька вниз в фронтон. Голландская двускатная крыша выглядит как двускатная крыша, построенная поверх вальмовой крыши, нижние части которой скошены со всех сторон.

Простая двускатная крыша

Двускатная крыша

Есть причина, по которой обе конструкции все еще используются сегодня, хотя их конструкции имеют свои плюсы и минусы. При выборе одного из них для новой крыши или при покупке дома следует учитывать несколько факторов.Какая погода в этом районе? Сколько места вам нужно? А как насчет энергоэффективности? Сколько денег вы хотите потратить на строительство?

Вальмовые и двускатные крыши хорошо себя чувствуют в заснеженных и дождливых регионах. Конструкционная прочность вальмовой крыши может выдерживать вес снега сверху, а наклон двускатной крыши может легко сбрасывать дождь и снег. Однако, если вы строите или покупаете дом в районе с сильным ветром или там, где присутствуют штормы, такие как ураганы, шатровая крыша — лучший вариант.

Вальмовые крыши имеют саморегулирующуюся конструкцию, конструктивно прочную конструкцию, имеют меньший уклон и обычно имеют меньшую площадь поверхности, способную улавливать сильные порывы ветра. По сравнению с двускатными крышами, где участки с большим уклоном имеют большую тенденцию терять черепицу при сильном ветре, а двускатная сторона может вести себя как воздушный змей, что может привести к разрушению или отслоению крыши. Важно, чтобы двускатная крыша была установлена ​​правильно и с соответствующими распорками.

Если вам нужно больше места для хранения вещей или жилого помещения, выберите двускатную крышу.Вальмовые крыши обычно имеют более низкий потолок на чердаке и в большинстве случаев не позволяют жилое пространство. Их лучше всего использовать как небольшой чердак для хранения вещей. На двускатной крыше достаточно места для хранения вещей и проживания. Добавив окна на фронтоны, вы также можете добавить света в пространство.

У вас также есть возможность добавить слуховые окна к любому типу крыши, но слуховые окна, установленные на двускатной крыше, создают наилучшую планировку пригодного для жизни чердака.

Хотите сэкономить на расходах на электроэнергию? Что ж, действительно сложно сказать, какой вариант лучше.Необходимо учитывать несколько факторов, таких как местный климат, размер пространства под крышей и то, как вы решите его использовать. Например, двухскатную крышу дешевле вентилировать, чем четырехскатную крышу, но если вы используете чердак под двускатной крышей для проживания и добавляете кондиционер, общая экономия вылетает в окно.

Выбор конструкции крыши на основе других факторов, таких как эстетика, региональные ветры или жилое пространство, может быть лучшим началом, а затем работать над планом энергоэффективности в последнюю очередь.

Если у вас ограниченный бюджет, вам следует выбрать двускатную крышу, а не шатровую, если это возможно в вашем регионе. Двускатная крыша — это простая конструкция с несложной конструкцией, в которой обычно используется меньше материалов. Вальмовые крыши сложны в строительстве и, следовательно, являются более дорогим вариантом. Однако шатровые крыши требуют меньших затрат на страхование.

Когда речь идет о затратах на перетяжку, они действительно зависят от сложности кровли. Квадрат вместо квадрата, простая двускатная крыша будет дешевле по сравнению со сложной двускатной крышей с множеством пересечений, но иногда двускатная крыша также может быть сложной, например, добавление мансардных окон или дополнительных крыльев к конструкции дома.

Вот краткое сравнение шатровой и двускатной кровли.

Фронтон Бедро
Более низкая стоимость строительства? ✔
Более низкая стоимость ремонта? ✔ *
Дешевле страхование жилья? ✔
Лучшая прочность и долговечность? ✔
Лучшая энергоэффективность? ✔ *
Лучшее складское или жилое пространство? ✔
* Сложный дизайн кровли или жилых помещений может изменить это.

заключение

Вальмовая и двускатная кровля — отличные варианты конструкции крыши. Если вы собираетесь строить, просто убедитесь, что вы хорошо поработали над местным климатом и погодой, прежде чем принимать решение о споре о двускатной или шатровой крыше.

Теперь, когда вы знаете разницу между двускатной крышей и шатровой крышей, меняет ли это ваши планы? Довольны ли вы тем, что у вас уже есть на собственной крыше, или хотите, чтобы вы могли измениться? Сообщите мне свои мысли в комментариях ниже.

Марк — ремесленник и дизайнер, имеющий большой опыт в области сохранения исторических памятников, архитектурных сборных железобетонных изделий и жилищного строительства.

Он жил и реставрировал дома середины века на рубеже веков почти 20 лет.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

Gazebo 12’x12 ‘Hip Roof

«Просто хотел сказать» Спасибо «за ваш сайт! Мы с женой только что купили фиксатор верха, и ресурсы, которые мы нашли на вашем сайте, неоценимы . Мы ценим услугу, которую вы предлагаете. Мы использовали информацию с вашего сайта для решения многих задач. Следующая на нашей тарелке — это лестница.И благодаря вам нам не придется платить 4000 долларов за это. Продолжайте в том же духе, и вперед! «NL

УВЕДОМЛЕНИЕ ПОЖАЛУЙСТА, ПОЗНАЙТЕ, ЧТО СЛЕДУЮЩИЕ ДАННЫЕ НЕ ЯВЛЯЮТСЯ ПОЛНОЙ СТАТЬЕЙ. ВСЕ ДИАГРАММЫ ОТРАБОТАЛИ. ПОЛНЫЕ ДАННЫЕ ЭТОЙ СТАТЬИ (И КАЖДОЙ СТАТЬИ И ПЛАНА НА САЙТЕ) ДОСТУПНЫ, ЕСЛИ ВЫ ЗАРЕГИСТРИРУЕТЕСЬ В КАЧЕСТВЕ ЧЛЕНА, ЧТОБЫ ПОЛУЧИТЬ ДОСТУП К ВСЕМ САЙТУ, КТО ДЕЙСТВИТЕЛЬНО НЕ ДОРОГО

Перечень материалов

Беседка Этаж:
  • 4 — балки 2x8x12 ‘
  • 6 — стойки 2х4 сдвоенные
  • 13 — балки 2x8x12 ‘и сплошная перемычка
  • 5 листов 4x8x5 / 8 шпунт фанера стандартная обшивка
  • Обычные оцинкованные гвозди 3 фунта 2 дюйма
  • Обычные оцинкованные гвозди 3 фунта 3 дюйма
Беседка на крыше:
  • 12 — балки 2x10x12 ‘
  • 4 — столбы 6x6x10 ‘
  • 4 — стропила 2x8x12 ‘
  • Стропила 4 — 2x6x8 ‘общие
  • 8 — стропила от бедра 2x6x12 ‘
  • 4 — Стропильная балка 2x6x16 ‘
  • 4 — облицовочная доска 1x8x16 ‘
  • 6 — балки потолка 2x6x12 ‘
  • 1 — 1x4x8 ‘
  • 8 листов 1/2 «OSB или фанеры обшивки
  • Обычные светлые гвозди размером 3 фунта 2 дюйма
  • Обычные оцинкованные гвозди 3 фунта 3 дюйма
  • Кровля по желанию — 243 квадратных фута

Инструкции

Фундамент и пол беседки

Начнем с фундамента беседки.Сориентируйте план этажа и фасады так, чтобы вы выбирали, какая сторона будет лицевой стороной беседки. Передняя и задняя части будут выглядеть немного лучше, чем боковые стороны, так как перекрытие материалов не видно на передней части, а луч отображается вдоль его лицевой стороны, а не на концах, как сбоку. Я пошел с опорами и бетонными столбами 8×8 квадратных метров. Также для беседки приемлемо основание с круглыми бетонными опорами диаметром 12 дюймов, сделанными из сонотрубок. Балка нуждается в опоре посередине, поэтому используйте бетонную площадку 12 x 12 или опору с двойной стойкой 2×4, поддерживающей ее.Прибейте балки вместе с 3-дюймовыми оцинкованными гвоздями на расстоянии 16 дюймов друг от друга, сверху и снизу. Бетонные опоры или столбы беседки должны выступать как минимум на 6 дюймов выше любого уровня и выходить ниже линии замерзания в нижней части основания. Столбы 6×6 должны быть прикреплены к вершине опор с помощью опоры для столбов, а не встраиваться. Сам столб в бетон. Примите во внимание правильную ширину бетонных столбов, чтобы деревянный столб 6×6 был ровно на 12 футов наружу.

Пол беседки опирается на бетонные опоры и деревянные столбы 2х4 под двойными балками 2х8.Крыша беседки поддерживается независимо от тройных балок 2×10 на столбах 6×6 на опорной стойке, встроенной в бетонные колонны 8×8 на опорах глубиной 16x16x6 дюймов. Обратите внимание на передние и боковые возвышения, что стойки 2×4 под балками перекрытия разделяют опоры 16×16 в уголки с бетонными столбами.

Четыре бетонных столба беседки следует залить, не вставив опоры. Их высота на данном этапе не критична, вы можете выровнять верхнюю балку, срезав стойки на уровне самой короткой.Перед резкой проверьте каждый угол в обоих направлениях.

После установки стоек на нужную высоту можно установить двойную балку 2х10. При работе с любой балкой или балкой убедитесь, что верх доски собран сверху, чтобы, когда на нее попадет груз, она легла ровно. Убедитесь, что опора балки имеет 3 дюйма на стойке. Сначала соберите балку по периметру, затем сложите балку вдвое с внутренней стороны. Убедитесь, что внешняя сторона стоек и балок составляет 12 футов.

В зависимости от того, где вы живете, и от количества ветра или угрозы землетрясения в вашем районе, мы должны крепить балку беседки к столбам более надежно, чем просто ногтями на ногах.

Ссылаясь на рисунок, корка должна быть того же размера, что и столб, 2×6 и прибита или привинчена, как показано на рисунке. Срез под углом 45 градусов на конце немного приукрашивает. Оставьте небольшой выступ на квадратном крае, как показано.

Теперь, когда стойки и балки подняты и надежно прибиты, закрепите углы беседки временными скобами, чтобы все удерживалось вертикально. Подтяжки можно привязать к кольям 2х4, вбитым в землю. Эти распорки останутся на месте до тех пор, пока крыша беседки не будет установлена, обшита и прибита гвоздями.

Пол беседки можно построить сейчас или после крыши. На крыше беседки будет проще работать, если будет хороший ровный пол, который нужно отремонтировать. Прибейте балки с обеих сторон, чтобы поддержать балки пола. Выровняйте их по мере установки столбов. Если балки для крыши ровные, вы можете измерить столбик сверху балки примерно до 9–3 1/8 дюйма, если вы хотите потолок в вашей беседке 8 футов.

Вырежьте 2 — 2x8s 12-0 дюймов и сложите их вместе, чтобы получились балки коробки. Начните с левого конца, измерьте 15 1/4 дюйма и поместите метку с X справа от метки.Теперь переместите ленту к этой отметке и продолжайте отмечать и размещать X таким же образом на каждой отметке 16 дюймов на вашей ленте, пока вы не дойдете до 2×6. Когда вы прибиваете балки к этой балке коробки, закрепите левый край балки будет на отметке, закрывающей X.

После прибивания всех балок вы должны иметь возможность наклеить ленту на край любой балки, кроме первой, и прочитать значение, кратное 16 «. Это позволит фанере закончиться в центре балки. Когда все балки прибиты, измерьте их диагонали, чтобы убедиться, что пол беседки квадратный.Поднимите одну балку коробки влево или вправо, пока диагонали не станут одинаковыми, а пол беседки не станет квадратным. Идите и прибейте фанеру. При использовании гребня с пазом 5/8 дюйма (T и G) мы обычно начинаем с того, что гребень должен быть заподлицо с внешней стороной пола, а паз — с внутренней стороны пола. Так как у пола беседки не будет стены над краем. , Я бы посоветовал вам отрезать канавку и добавить наполнитель на другую сторону. К сожалению, фанера с гребнем и канавкой имеет ширину 48 дюймов, включая гребень, поэтому на полу шириной 12 футов листы будут примерно на 2 дюйма меньше ширина.Я бы посоветовал оторвать первые 4 фута от оставшейся запасной части, а затем оторвать две другие части с канавкой на одном крае. Вы можете избежать образования канавок на тонкой детали, купив еще один лист размером 2×8 футов в местном строительном магазине. Обычно через настольную пилу проходит пара проходов и вырезается паз.

Обратите внимание на штамп на фанере, обычно он гласит: положите этой стороной вниз (язычок толще внизу). Прибейте свой первый лист во всю длину и лист толщиной 4 фута вплотную, плотно прилегая друг к другу.Просто используйте несколько гвоздей, чтобы удерживать фанеру на месте, и отметьте, где находятся балки. Отодвиньте их от стороны канавки не менее чем на 6 дюймов, чтобы следующий лист мог легче проскользнуть в канавку. Установите третий лист, вторую половину 4’x4 ‘и начните слева, как вы разложили Поместите шпунт в имеющуюся канавку, чтобы ваш помощник встал на шпунт и канавку вместе, в то время как вы слегка ударяете кувалдой по стороне 2х4 по стороне канавки третьего листа.Лист должен войти в паз прибитого. Теперь установите четвертый лист (полноразмерный) рядом с половиной листа. Это называется расположением листов в шахматном порядке, чтобы стыки не находились на одной линии. Продолжите следующий ряд с полным листом, снова расположив листы в шахматном порядке. Надежно прибейте фанеру гвоздями или винтами: гвозди должны находиться на расстоянии 6 дюймов друг от друга на всех соединениях и 12 дюймов в середине.

Беседка на крыше

Хорошо, пора спилить стропила. Эти размеры зависят от того, что внешняя сторона балок беседки составляет ровно 12 футов.

Сначала разметим положение общих стропил и домкратов. Примечание на плане крыши Я покрасил балки потолка в красный цвет. Назначение балок перекрытия — препятствовать выдвижению столбов и балок беседки с нагрузкой на них. Неважно, хотите ли вы потолок в вашей беседке, вы можете оставить его открытым или установить потолок из кедровых досок или чего-то еще.

Каждый угол беседки будет отмечен одинаково, поэтому введите 24 дюйма и начертите отметку, а затем X там, где будет сидеть стропила.В торговле мы говорим «24 дюйма и дальше». Это означает, что отметка 24 дюйма стоит перед X, X находится вдали от угла и отметки. Хорошо, отметьте 48 дюймов и дальше с вашим X. Теперь отметьте 3/4 дюйма от центра, то есть 59 1/4 «и X прочь. Отметьте все восемь позиций, входящих из углов. Пока не беспокойтесь о балках потолка. В коньковой доске не будет необходимости, так как крыша беседки квадратная и всего два комплекта общих стропил.

Я дам вам правильную длину следующим образом.

Общие стропила беседки

Отрежьте четыре по всей длине с уклоном 5/12 на каждом конце. Если у вас есть отрезная пила, угол 5/12 составляет 22 1/2 градуса. Длина составляет 78 дюймов до внешней стороны балки и еще 15 3/4 дюйма до конца навеса или 14,5 дюйма по уровню. Общая длина каждого общего стропила составляет 93 3/4 дюйма, как показано:

Отрежьте пасть птицы, как показано, перемещая квадрат по линии отвеса до тех пор, пока не будет достигнуто 3 дюйма. Отрежьте одно стропило, как показано, и отметьте другие по этому шаблону.Вырежьте два общих стропила на 3/4 дюйма короче. Два более длинных соединяются в центре, а два более коротких — напротив этих двух. Хорошо иметь помощника при установке стропил в беседке. Один человек находится у другой выступ на линии луча. Человек на гребне стягивает два противоположных стропила вместе, убедившись, что они образуют плотную отвесную линию вместе, при этом рот птицы плотно прилегает к краю балки. Тот, который находится на линии луча, ногти на ногах их в пучок, по одному ногтю с каждой стороны, используя 3-дюймовые гвозди.Затем стропила прибивают вместе к коньку с помощью гвоздей или шурупов 2 1/4 дюйма. Обратите внимание на последовательность номеров на плане крыши для установки первых четырех стропил на беседке.

Бедра должны быть прибиты на месте гвоздями на ногах 3 дюйма к общим стропилам — по два гвоздя 3 дюйма на бедро.

Перед тем как продолжить, убедитесь, что периметр беседки 12 на 12 футов квадратный. Проверьте это, измерив диагонали. Они должны быть такими же. Бедра не будут одинаковой длины, если крыша не квадратная.

Набедренники беседки

Бедра должны быть прибиты на месте гвоздями на ногах 3 дюйма к общим стропилам — по два гвоздя 3 дюйма на бедро, на каждом конце.

Делая бедра беседки, обратите внимание, что новый отвес для бедра составляет 5/17, что составляет 16 1/2 градусов, а не 5/12, как у обычных людей. Бедра также будут срезаны под углом 46 градусов — это 12/11 1/2 в квадрате, отмеченном на стороне 12. При прибивании бедра к пересечению общих стропил немного опустите бедро, чтобы края были на одном уровне с общими стропилами.Птица опущена вниз, чтобы края бедра были выше центра примерно на 1/4 дюйма, также отрежьте 2 дюйма хвоста бедра перед измерением 1 7/16 дюйма. Все измерения указаны центральная линия на верхнем крае бедра, как показано.

Хип-рафтеры The Gazebo’s Hip Jack

Лучше всего разрезать домкраты беседки — это разрезать боковой вырез ближе к центру доски. Таким образом, вы можете использовать тот же разрез на другом конце доски, перевернуть его и использовать для противоположного гнезда.Чтобы сократить угол бокового среза, который идет к бедру, если у вас есть составная угловая пила и торцовочная пила, разрежьте скос под углом 47 градусов и скос под углом 22 1/2 градуса. С помощью циркулярной пилы используйте стропильный угольник и отметьте отвес — 5/12 и отметьте верхний край доски с отметкой 12/11 1/16, обозначая сторону 12 квадрата. В противном случае оцените два градуса выше 45, если вы можете сжать немного больше 45, в противном случае просто отрежьте отвес под углом 45. Обратите внимание, что я дал вам длину большого угла. Чтобы отрезать хвост домкрата, воспользуйтесь обычным шаблоном стропила и нарисуйте вырез птички в виде пасти и хвоста точно так же, как у обычного стропила.Варьируйте размеры от приведенных выше, как показано для двух комплектов домкратов. Противоположных домкратов всего два комплекта, так как все четыре угла беседки одинаковые. При вбивании домкратов устанавливайте их попарно, следя за тем, чтобы бедро оставалось прямым. Просто расположите его вдоль бедра и плотнее прижмите домкрат, чтобы при необходимости сдвинуть его немного.

Беседка потолочная

Теперь, когда все стропила в беседке установлены, установите потолочные балки 2×6, чтобы связать их все вместе.Следите за планом крыши, чтобы узнать, в каком направлении они движутся по бокам или спереди. Обратите внимание, что 12-дюймовые балки связывают балки вместе, но напротив, нам также нужно связать эти балки вместе. Для балки, проходящей через беседку, прибейте гвоздь в сплошной блок и закрепите 8 футов длиной 1×4 поперек вершины, чтобы привязать блок к балкам с каждой стороны. Таким образом балки связываются в обоих направлениях.

Убедитесь, что вы прибили балки сбоку от стропил, а также к двойной балке.Старайтесь оставаться сбоку от показанного стропила, так балки беседки будут однородными, если впоследствии потребуется потолок.

Если в вашей беседке желателен закрытый потолок, добавьте балки 2×4 по углам, чтобы сократить пролет с 4 до 2 футов. Опора прибивается к верхней части балок, чтобы обеспечить прибивание гвоздями к потолку там, где она параллельна балке. Эта основа обычно представляет собой 2×6 гвоздей, прибитых к плоскости, половина из которых нависает над балкой, а другая половина прибивается к балке. Обратите внимание, что вам нужно отрезать верхнюю часть балок потолка там, где она выступает над скатом крыши.Для этого подойдет сабельная пила.

Прибейте панель 2×6 гвоздями заподлицо с нижней стороной стропил. Покройте крышу OSB 7/16 или 1/2 «или фанерой. Используйте черепицу на ваш выбор, как рекомендует производитель на связках. Нет необходимости добавлять тяжелую защиту карниза, если беседка не отапливается.

Снимите временные скобы и наслаждайтесь своей новой беседкой.

Дэйв

(Спросите Дэйва) (О Дэйве)

как построить беседку с вальмовой крышей

планы отдельно стоящих беседок с шатровой крышей 24-авг-2019-am

вот бесплатные планы беседок своими руками и некоторые идеи, как построить максимум, у него есть фальшпол и интересная линия крыши, которая привлекает ваше внимание с первого взгляда.изображение результат для павильона с вальмовой крышей найдите этот значок и многое другое на павильоне Голди пондзее подробнее сделайте это самостоятельно 【Получить цену】

как построить беседку — экстремально как в

· инструкции и планы по созданию беседки с фотографиями из ведущий эксперт по самоделанию и обустройству дома в экстремальных условиях. тазобедренные стропила Самый простой способ разметить линии разреза стропил — это создать шаблон, который будет направлять разметку. создать на 【Получить цену】

Калькулятор каркаса вальмовой крыши

Схема шаблона угла среза стропила каркаса вальмовой крыши Распечатать полноразмерные бумажные шаблоны — вырезать и сложить по дереву, чтобы отметить и вырезать углы, шаблоны с птичьим ртом установите датчик угла с этой страницы ваш телефон.【Получить цену】

планы строительства шатровой крыши беседки

16 x 24 шатровая крыша DIY павильон комплект камин мощность беседка планы крыши myoutdoorplans бесплатная деревообработка и проекты diy сарай деревянный домик беседка bbq 10 000 серия шатровая крыша шатровая крыша diy комплект павильона строительство колодца 4 обрамление шатровой крыши 12 x 16 овал 【Получить цену】

Планы строительства шатровой беседки 21-авг-2019-pm

Этот пошаговый проект своими руками представляет собой простые планы шатровой крыши квадратной беседки 10×10.это вторая часть проекта, где я покажу вам, как построить вальмовую крышу. шатровая крыша палуба беседка крыша гриль беседка задний двор беседка задний двор навесы озеленение приусадебного участка 【Узнать цену 90

как построить квадратную крышу беседки: базовая крыша

как построить квадратную крышу беседки: основные компоненты скатная квадратная крыша беседки — это одна построена слоями. но центральный пост дает вам уверенность в том, что ваша крыша хорошо поддерживается. шатровые стропила: шатровые стропила — это балки, которые будут формировать шатровую крышу

каркас и здание вальмовой крыши — все о крыше

как построить шатровую крышу, как описано выше, шатровые крыши строятся с наклонными сторонами, поэтому они должны быть построены с высокой точностью и безопасностью.вот несколько шагов, которые помогут вам правильно построить шатровую крышу: шаг 1 один из 【Получить цену】

как построить шатровую крышу — сайты Google

как построить шатровую крышу — библия строителя крыш : полный карманный справочник по обрамлению кровли 2-е издание Библии мастеров по обрамлению крыш включает всю информацию, необходимую для обрамления любого двускатного шатра или крыши беседки, включая эти нестандартные шатры Получить цену】

Планы беседок с шатровой крышей 12 x 12 28- aug-2019-pm

Планы супер сараев Индивидуальные планы беседок 12-футовая квадратная вальмовая крыша с пошаговой подкладкой ssp-dl-gz13 — кто не мог найти применение для беседки на заднем дворе.Постройте свои собственные планы строительства беседки с шатровой крышей. Размеры беседки: 12 футов в длину, 13 футов в высоту x Получить цену】

Строительство крыши беседки — построить свою собственную беседку

Строительство крыши беседки Крыша беседки может быть ее самым определяющим визуальным элементом. Эффектные крыши беседок могут быть построены из стропил ручной резки, пиленых досок для крыши, деревянной черепицы и приподнятой второй крыши или купола для визуальной привлекательности и вентиляции. i 【Получить цену】

планы шатровой беседки для семейного разнорабочего 31 августа

лучшие шатровые планы беседки для шатровой крыши семейный разнорабочий скачать бесплатно pdf и видео.150 бесплатных поделок для деревообработки получить планы беседки с шатровой крышей для семейного мастера: легко и быстро построить что-нибудь из дерева. Посмотреть 13000 планов деревообработки можно здесь. поиск вальмовой беседки планы семейный разнорабочий 【Узнать цену】

Как построить 4-х стороннюю беседку на крыше

Сарай своими руками — конструкция типа беседки и павильона, прикрепленная к палубе, обеспечивает защищенное жилое пространство на открытом воздухе. Как построить беседку с нуля. Разметка и раскрой стропил для беседки. Порядок возведения простой вальмовой крыши.

Обрамление пирамидальной крыши квадратного здания проще простого.

После того, как мы разрежем эти четыре общих стропила, мы можем перейти к четырем тазовым стропилам. Соорудить квадратную уличную беседку несложно, если научиться строить пол и. Затем установите 2 стропила, чтобы построить основной каркас крыши. Строительство крыши для прямоугольной беседки — задача сложная, так как предполагает множество разрезов и множество замеров. Кроме того, нужно попросить об этом другого человека.В основном я описываю здесь, как я заключил контракт на дизайн вальмовой стропильной крыши с.

Квадратная беседка может стать прекрасным укрытием для веранды или террасы.

Хотя большинство людей строят шатровые крыши из ферм или готовых каркасов, это возможно. Отрежьте обычные стропила по размеру с помощью круглой пилы. В планах есть направления, иллюстрации, размеры. ACHETEZ EN LIGNE, RAMASSEZ EN MAGASIN С легкостью создайте собственную беседку!

Эти бесплатные планы деревянных беседок помогут вам построить беседку для вашего двора, которая быстро станет центром вашей общественной жизни.У Митры есть бесплатный план беседки, который вы можете скачать, чтобы построить шестигранную беседку. Если вы задумываетесь о покупке или строительстве беседки для своего. К тому же остроконечная крыша и квадратная форма этой беседки облегчают жизнь.

Простая восьмиугольная беседка представляет собой простоту во всей красе. Вот планы беседок и идеи для вашей будущей беседки. Шаг — Постройте колоду, Шаг — Постройте крышу. Типовые конструкции беседок — шестигранные, с перилами и остроконечной крышей.

Однако размеры и архитектура могут сильно различаться в зависимости от условий вашего производства. Есть несколько разных стилей крыш, а также разные варианты кровли. Как и любое строение, беседку можно покрыть любым видом. Перед перетяжкой на крышу соберите стропильные секции.

Всего восемь обычных и восемь шатровых стропил составляют крышу с шагом 20 дюймов. Хотя проект, конечно же, не прогулка по парку, вы можете построить его самостоятельно. Беседку обычно определяют как отдельно стоящую конструкцию с открытыми стенками и массивом.Чаще всего кровлю облицовывают кедром, хотя и из других материалов.

Пошаговые планы сделать беседку из кедра в 3D. Потому что при отсутствии стен и крыши пергола определяет ширину. Коннекторы беседок делают строительство шестигранной беседки проще, безопаснее и.

Simpson Strong Tie HUCQ410-SDS — дюйм на 10-дюймовая балка для крепления на лицо. Это то, что вам нужно для постройки крыши беседки или другой шестиугольной конструкции! У меня хорошо получается обрамлять двускатные и стандартные вальмовые крыши без проблем, но.Ну вот сейчас мой друг строит беседку и попросил мою. Узнайте больше о том, на что нужно обратить внимание при покупке беседки для своего двора.

Крыша из поликарбоната проста в обслуживании и имеет уменьшенную вентиляцию. Эта простая беседка обеспечит затененное открытое пространство для вашей семьи и. Купите онлайн или заберите в магазине, эти оцинкованные кронштейны для беседок сделают установку ваших стропил a. Сеть DIY использует разные стили наружных конструкций. Кронштейн для крыши с защитой от атмосферных воздействий — стандартная высота.Этот пост является продолжением поста с рекомендациями по установке беседки.

Стропильная система квадратной крыши, используемая при устройстве крыши квадратной беседки. Советы по дизайну красивых фотографий беседок. Соединители беседок делают строительство шестигранной беседки проще, безопаснее и. Додекаэдр (12-гранный), от 0 до 1000 долларов. Цена на крышу, сделанную на заказ для вашей конструкции, составляет от 0 до 000 долларов.

Консультации специалиста о том, как построить открытый дворик на крыше или беседке, с иллюстрациями. На одноэтажном доме часто лучше всего прикрепить реестр для террасы на крыше.Откройте для себя лучшие изображения и идеи Планы беседки на Bing.

Добавить комментарий
