Ветровые электростанции своими руками: описание эффективного ветряка для слабого ветра и изготовление для него ротора своими руками

Содержание

описание эффективного ветряка для слабого ветра и изготовление для него ротора своими руками

Ветряки для слабого ветра

Ветроэнергетика, имевшая невысокую ценность в глазах большинства еще совсем недавно, обретает уверенный подъем и рост. Даже в условиях преобладания слабых и умеренных ветров ведутся серьезные разработки, позволяющие использовать неограниченный природный ресурс с максимальной пользой. Создаются новые, более удачные и эффективные образцы конструкции ветряков, дающие возможность предполагать скорое развитие автономных сельских усадеб.

Единственная проблема — высокая стоимость промышленных моделей, ограничивающая спрос на них у населения. В то же время, дороговизна оборудования способствует самостоятельной разработке и изготовлению собственных образцов, позволяющих производить электричество в тех же количествах, или даже больше.

Европейская часть континента Евразия, исключая прибрежные зоны, имеет преобладающие слабые и умеренные ветра. Использование ветряков обычных горизонтальных конструкций в большинстве регионов малоэффективно. Ресурс устройства в таких условиях используется на ничтожно малый процент, поэтому эффективность крайне низка.

При этом, менее производительные в теории вертикальные модели зачастую выигрывают у горизонтальных, так как имеют более приспособленную для слабых потоков геометрию лопастей, не нуждаются в наведении на ветер, что снижает потери.

Тем не менее, разработки в области горизонтальных роторов продолжаются. Созданы различные устройства, дающие высокие показатели на низких скоростях вращения. Основные направления исследований:

  • создание генератора, дающего высокую производительность при низкой скорости вращения
  • изготовление оптимальной для слабых потоков конструкции крыльчатки, способной уверенно вращаться при слабом ветре

Решение вопроса возможно только при одновременном развитии в обоих направлениях, так как ветрогенератор представляет собой комплекс оборудования, работающий в единой системе. Слабый элемент в комплексе снижает его эффективность, что вынуждает подбирать оборудования в максимальном соответствии всех узлов и деталей.

Ветрогенератор конструкции Онипко

Интересное решение предложил украинский физик Алексей Онипко. Конструкция горизонтального типа представляет собой пространственную фигуру, внешне напоминающую гигантское сверло. Впервые увидевший этот ротор человек испытывает эстетическое удовольствие, настолько он красив в своей сложности и элегантности. Между тем, устройство предназначено далеко не для декоративных целей.

Крыльчатка начинает вращаться уже при скорости ветра 0,3 м/с, делая устройство необычайно чувствительным. Кроме того, отсутствие разрывов значительно снижает шум, возникающий при работе таких устройств. Ротор Онипко практически бесшумен. Также удачно найдена конструкция, использующая поток ветра в пределах окружности крыльчатки целиком.

Разработка коллектива Онипко (он работает не в одиночку, трудится целый коллектива) получила широкое признание на Западе. Так, в 2013 году конструкция получила Гран-при на Всемирном конкурсе в Нюрнберге, была признана наиболее удачной и эффективной разработкой в мире.

Мировое признание, тем не менее, не способствует пока еще массовому производству ветряка. Разработка находится в стадии подготовки к производству, ведется поиск инвесторов. При этом, отдельные устройства, созданные по схеме Онипко, создаются и успешно работают в некоторых установках.

Принцип работы

Принцип действия ротора Онипко основан на классических аэродинамических посылках. Изменения коснулись самой идеи вращающихся лопастей. Они превращены в сплошное полотно, не имеющее разрывов в плане, но вытянутое в боковом сечении в конус. В результате получается крыльчатка, максимально эффективно контактирующая с потоком ветра.

Площадь контакта имеет наиболее высокую величину из возможных, что позволяет получить высокочувствительный ротор. Параметры спирали оптимальным образом взаимодействуют с потоком, позволяя получить устойчивое вращение при слабых ветрах и вполне уверенно чувствовать себя при скорости ветра, близкой к 40 м/с.

В остальном ветрогенератор Онипко не отличается от обычных устройств подобного типа — крыльчатка воздействует на генератор, который заряжает аккумуляторные батареи. Заряд батарей через инвертор подается на приборы потребления. Единственным дополнением является электронный блок, установленный перед выпрямителем и преобразующий частоту в более удобные для аппаратуры 50-100 Гц. Стандартные параметры тока — 220 В 50 Гц — достигаются при скорости вращения в 150 об/мин.

Согласно расчетным данным, ветрогенератор Онипко способен развивать от 50 до 10000 Вт мощности. При этом, простым увеличением диаметра крыльчатки обойтись невозможно.

По утверждениям разработчиков, каждый типоразмер проходит специальные испытания в аэродинамической трубе и корректируется по итогам испытаний. Это свидетельствует о том, что точной математической модели установки еще не существует, приходится уточнять параметры на практике.

Тем не менее, созданные образцы демонстрируют высокие показатели, признанные всеми специалистами в этой области, что дает основания предполагать скорое теоретическое обоснование и описание формы лопастей. Такое обоснование необходимо для производства, иначе изменение размеров может стать причиной ухудшения аэродинамики ротора.

Противоречивость конструкции

Споры о возможностях конструкции Онипко выдавать заявленные параметры на практике ведутся практически с первых дней появления разработки. Мнения специалистов разделились на горячих сторонников изобретения и не менее убежденных противников. Аргументы приверженцев конструкции уже изложены, поэтому следует прислушаться к доводам противников разработки.

Прежде всего, критике подвергают диапазон скоростей ветра. Здесь аргументы весьма серьезны, так как в расчете мощности крыльчатки участвует квадрат скорости. Слишком малые значения способны настолько снизить эффективность, что никакая конструкция не увеличит ее. Кроме того, все параметры, заявленные конструктором, учтены без нагрузки. Противники конструкции видят в этом единственное объяснение — ротор под нагрузкой вращаться не будет.

Вторым сомнительным моментом представляется утверждение о высоком коэффициенте использования энергии ветра. Здесь крыльчатка рассматривается как вариант парусного ротора с неизменяемой геометрией лопастей. С этой точки зрения ротор Онипко является устройством, предназначенным для использования со строго определенной скоростью потока.

Величина поверхности соприкосновения с ветром также не имеет важного значения, поскольку поток не создает фронтальной нагрузки, а обтекает лопасти, поэтому воздействие косвенное. Отсутствие точных данных о мощности и подтверждающих это мероприятий нет.

Эти доводы относятся к наиболее серьезным и подтверждаемым математически. Противники конструкции также высказывают вполне обоснованные возражения против других утверждений разработчиков конструкции об универсальности крыльчатки, ее огромном потенциале и диапазоне мощности. Если учесть, что расчетный КПД любого ветрогенератора не может превышать 53 %, то многие заявления конструкторов представляются слишком смелыми, преувеличенными.

Основная причина сомнений — закрытость подробной и точной информации по ветряку. Нет промышленных образцов, не существует точной математической модели крыльчатки. Купить готовую установку невозможно, на обращения коллектив создателей устройства реагирует уклончиво и туманно.

По мнению многих, это выглядит довольно странно. Подозревают, что данная разработка не более, чем коммерческий прием, создающий шум из ничего. Тем не менее, существуют ролики, демонстрирующие работу ротора в достаточно сложных условиях. Практика покажет, насколько правы те и другие.

Чертежи ротора

Изобретатель не предоставляет подробные чертежи своих разработок, но в качестве модели для построения лопастей использован принцип математической спирали:

Именно по этой кривой строится каждая из трех лопасть крыльчатки, в сумме образуя сплошную поверхность, близкую по очертаниям при взгляде сбоку к форме конуса. Спираль строится на основе золотого сечения, три лопасти образуют угол между осями в 120°. Конструкторы считают возможным использование множества вариантов изготовления лопастей, главным условием считая использование архимедова винта в качестве основы.

Такое обилие возможностей увеличивает шансы самодеятельных изготовителей ветряков, нуждающихся в создании устройства для своих нужд.

Ветрогенератор Онипко своими руками

Создание ротора Онипко для своих нужд — достаточно сложная задача. Конструкторы в качестве генератора используют мотор-колесо, что имеется в наличии не у всех. Но основная проблема, встающая перед самодеятельным изготовителем — создание сложных криволинейных поверхностей, их точное соединение и качественная балансировка колеса.

Для создателя подобной конструкции наиболее правильным вариантом станет создание качественного шаблона и создание крыльчатки из стеклопластика. Эта методика позволит изготовить легкое и достаточно точно выполненное колесо. Сами разработчики первые рабочие модели создавали из пенопласта и стеклоткани, поэтому наиболее разумно будет последовать их примеру.

Представляется нерациональным создавать ротор малой площади. Учитывая угол наклона потока по отношению к точкам поверхности лопастей, следует создать достаточно большое колесо, способное развивать мощность, соответствующую потребностям генератора. Использование мотор-колеса, которое применили конструкторы, не обязательно, можно приспособить любой тихоходный образец, не создающий значительной нагрузки на валу ротора.

Создание рабочей модели ротора Онипко — сплошной эксперимент от начала до конца. Отсутствие точных данных или чертежей открывает путь для творческой фантазии. Вполне возможно, что кому-нибудь удастся создать модель, полностью подтверждающую заявленные показатели и наглядно демонстрирующую возможности устройства.

Рекомендуемые товары

Безлопастной ветрогенератор. Устройство и принцип работы

Здравствуйте, дорогие читатели! Сегодня узнаем, что такое безлопастной ветрогенератор, рассмотрим общее устройство и принцип работы, узнаем где применяется. И так…

У специалистов по альтернативной энергетике давно сформировался стереотип относительно того, как должны выглядеть правильные и эффективные ветрогенераторы. Такое положение дел вовсе не удивительно, ведь ветрогенераторы возводятся каждый год по всему миру, и это всегда огромные сооружения с лопастями, похожие на гигантские ветряные мельницы. А что до безлопастных ветрогенераторов, то к ним отношение, как правило, в среде альтернативщиков весьма и весьма скептическое.

Тем не менее разработчики новых решений не спешат останавливаться в своем энтузиазме. И вот, в 2015 году, испанская компания Vortex Bladeless предложила новый вариант и уже готовую модель решения, показывающую, как могут быть устроены ветрогенераторы, не уступающие по эффективности традиционным лопастным, однако превосходящие их как по безопасности, так и по экономичности производства и по возможностям установки.

   Безлопастной ветрогенератор Vortex Bladeless

Компания Vortex Bladeless представила модель и рабочий макет принципиально нового ветрогенератора, совсем не похожего на обычные ветряки. Здесь нет вращающихся на ветру лопастей, и вообще не предусматриваются крупные вращающиеся части.

Генератор отнюдь не похож на ветряную мельницу, скорее он напоминает большую биту для бейсбола, установленную вертикально на ручку, и покачивающуюся под действием дующего на нее ветра. Но ведь ветер не всегда дует порывами, — может возразить кто-то, — и как же тогда будет раскачиваться эта гигантская бита, она же просто нагнется и так и будет неподвижно стоять словно дерево? На самом деле все совсем не так!

Принцип, по которому вертикальный безлопастной ветрогенератор станет покачиваться на ветру — не связан с порывами ветра. Принцип заключается в раскачивании вертикального генератора невидимыми вихрями воздуха, образующимися в форме цепочки позади цилиндрических объектов, обдуваемых газом или обтекаемых жидкостью в поперечном направлении.

Данный феномен был объяснен в далеком 1912 году американским физиком и специалистом по аэродинамике и воздухоплаванию Теодором фон Карманом. А явление образования цепочек вихрей вокруг обдуваемой газом или обтекаемой жидкостью, вертикальной оси назвали в честь ученого «дорожкой Кармана». Это явление и положено разработчиками в основу уникального безлопастного ветрогенератора.

Вихревая дорожка Кармана



Ветряной генератор от Vortex вдвое дешевле в производстве, чем лопастная турбина аналогичной мощности, а затраты на регулярное обслуживание меньше в пять раз! К тому же количество выделяемых парниковых газов на 40% ниже, работает генератор тише, и почти полностью безопасен для птиц и летучих мышей.

А что касается эффективности в целом, то вертикальные безлопастные генераторы можно будет устанавливать на меньшей площади и получать таким образом больше электроэнергии, чем от тех же лопастных ветрогенераторов, требующих огромных площадей дабы турбине было где размахнуться. Этот фактор крайне важен при возведении крупных ветряных электростанций, а вертикальных генераторов можно установить несколько, и близко друг к другу — электростанция получится более компактной.

Мало того, разработчики проверили аэродинамику системы из двух своих ветрогенераторов, когда один стоял позади другого, и оказалось, что тот который стоял сзади — раскачивался еще сильнее, ведь он повторно использовал вихри от первого.

Безлопастной ветрогенератор Vortex Bladeless



Авторы проекта уверены, что для частных домовладений будет достаточно небольших ветрогенераторов Mini высотой в 12,5 метров на номинальную мощность в 4 кВт, а основу крупных ветряных электростанций составят разрабатываемые модели Gran на 1 МВт каждый. Еще на начальном этапе исследований, в 2012 году, европейские инвесторы вложили в Vortex Bladeless порядка 1000000 евро, и по сей день проект представляется очень перспективным.

   Установка безлопастного ветрогенератора

Конструктивно ветряк состоит из двух частей. Верхняя часть обладает неровной поверхностью, и именно она раскачивается и генерирует воздушные вихри дорожки Кармана вокруг себя. В неподвижной нижней части конструкции расположены элементы электрогенератора.

Установка спроектирована таким образом, чтобы раскачка происходила на резонансной частоте, совпадающей с частотой вихрей в образуемой дорожке Кармана. Так ветер раскачивает верхнюю часть ветряка, используя явление механического резонанса. И если раньше такой резонанс разрушал мосты и другие сооружения, то теперь он сможет генерировать электроэнергию, проявляя свой разрушительный потенциал более дружелюбно.

Сначала специалисты компании успешно протестировали прототипы на 2 кВт, рассчитанные на ветер, дующий со скоростью от 1,5 до 7 м/с; модели на 4 кВт рассчитаны на 3-15 м/с, и так возможно масштабирование вплоть до единиц мегаватт. Главные составные части будущих ветряных электростанций на новых генераторах — вертикальные генераторы Vortex Bladeless на 1 МВт, высотой 150 метров, из которых можно будет собрать огромную электростанцию необходимой мощности.

   В основании подвижной части расположены два кольца отталкивающихся магнитов

Всех тонкостей разработчики, конечно, не раскрывают, однако кое-что известно. В основании подвижной части расположены два кольца отталкивающихся магнитов. Когда ветер нагибает структуру в одну сторону, магниты тянут в другую сторону, и эти небольшие нажимающие и выталкивающие движения как раз и способствуют проявлению кинетической энергии, возникающей в процессе кругового покачивания башни. Эта энергия затем преобразуется в электрическую при помощи линейного генератора переменного тока. Частота колебаний башни достигает 20 Гц.

   Безлопастной ветрогенератор

Исследования продолжались долго, и на различных этапах устройство непрерывно совершенствовалось. Более 200 моделей было изготовлено, и каждая из них была испытана разработчиками в аэродинамической трубе. Чтобы геометрия мачты наконец позволила бы собирать столько энергии ветра, сколько максимально возможно, и чтобы собственная частота мачты Vortex Bladeless могла бы изменяться, дабы подстраиваться в резонанс с дорожкой Кармана.



Смотрите также по теме:

   Ветрогенератор. Как выбрать, смонтировать и избежать разочарования?

   Ветрогенератор своими руками. Промышленные аналоги.

   Ветрогенератор ВЭУ-2000. Обзор и технические характеристики.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

подробная инструкция по сборке вертикального ветряка

Если раньше ветряки можно было встретить не часто, то сегодня эта сфера активно развивается и опыт по созданию приобрели многие.

Область применения устройств разнообразна: они обеспечивают электричеством дома, качают воду, напрямую к ним подключают сельскохозяйственное оборудование (например, дробилки) и нагревают ёмкости с водой, которые могут стать аккумуляторами тепла для жилища.

Промышленные модели всем хороши, кроме стоимости, поэтому рассмотрим, как сделать ветрогенератор (ветряк) для частного дома своими руками и что для этого потребуется.

Ветряки для дома своими руками, механика ветрогенератора

Суть работы ветрогенератора – превращение кинетической энергии ветра в электрическую. Каждый элемент системы выполняет свою функцию:

  • Ветряное колесо, лопасти. Улавливают движение воздушных масс, вращаются и приводят в движение вал.
  • На валу может быть сразу установлен генератор, а может быть угловой редуктор, который передаст движение вниз на кардан. Благодаря использованию редуктора можно добиться повышения оборотов (мультипликатор).
  • Генератор – преобразует вращательную энергию в электрическую. Если генератор выдаёт стабильный ток, то его цепляют к аккумуляторам. Если нет – промежуточно устанавливается реле-регулятор напряжения.
  • Аккумуляторов в системе может и не быть, но с ними работа более стабильна – они используют ветреные часы для подзарядки и расходуют накопленный потенциал, когда ветер стихает.
  • Инвертор – служит для преобразования напряжения в нужную величину, например, в 220V. Нужен для удобства, поскольку большинство приборов рассчитаны на такое напряжение. Но назначение ветряка может быть различным, поэтому не в каждую схему включают инвертор.
  • Анемоскоп – прибор, который используют для мощных ветроустановок. Он собирает данные о скорости и направлении ветра. В самодельных конструкциях практически не встречается. Обычно делают небольшой флюгер и поворотный механизм.
  • Мачта – или опора, на которой будет закреплён пропеллер. На высоте больше шансов поймать стабильный и сильный ветер, поэтому важно уделить внимание мачте, которая должна выдерживать нагрузки.

Ветряки могут быть горизонтальными (с классическим воздушным винтом) и вертикальными (роторные). Горизонтальные установки имеют наибольший КПД, поэтому их чаще всего воспроизводят при самостоятельном изготовлении.

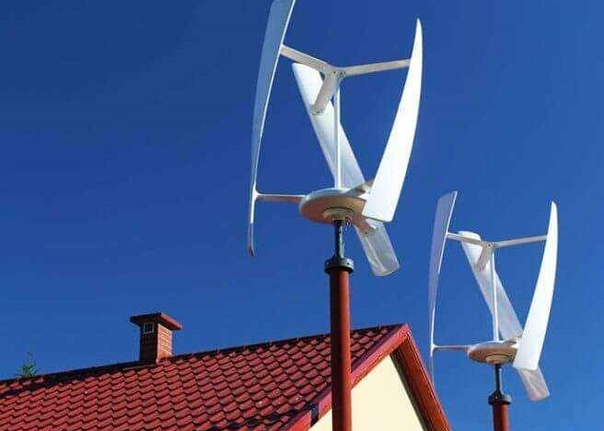

Генератор вертикального типа

Но такие ветряки нужно поворачивать навстречу ветру, поскольку при боковом потоке он перестаёт работать. А роторный ветрогенератор, сделанный своими руками, тоже имеет свои преимущества.

Конструкция вертикальных систем может сильно отличаться, но есть у них общие особенности.

  • Вертикально расположенные турбины поймают ветер, откуда бы он ни дул (горизонтальные модели нужно оснащать направляющей), что очень удобно, если ветер в конкретной местности не стабильный, переменный.
  • Такую конструкцию можно расположить прямо на земле (конечно, если там будет достаточно ветра).
  • Сделать установку проще, чем горизонтальную.

Единственный минус – относительно невысокий КПД.

Мощность устройства

Во-первых, нужно определить, какой мощности ветряк требуется, с какими задачами и нагрузками он должен справляться.

Обычно альтернативные источники энергии устанавливают, как дополнительный, который только помогает основному энергоснабжению.

И агрегаты мощностью от 500 Вт – это уже неплохо.

Для отопления небольшого дома понадобится около 2-3 кВт.

Но мощность ветряка зависит от 2 факторов:

  1. Диаметра лопастей.
  2. Скорости ветра.

Желаемое соотношение можно определить по таблице для горизонтальных устройств (на пересечении скорости ветра и диаметра лопастей – мощность в ваттах).

Скорость ветра/Диаметр лопастей 3 4 5 6 7 8 9 10 11
3 8 15 27 42 63 90 122 143
13 31 61 107 168 250 357 490 650
30 71 137 236 376 564 804 1102 1467
53 128 245 423 672 1000 1423 1960 2600
83 196 383 662 1050 1570 2233 3063 4076
120 283 551 953 1513 2258 3215 4410 5866
162 384 750 1300 2060 3070 4310 6000 8000
212 502 980 1693 2689 4014 5715 7840 10435
268 653 1240 2140 3403 5080 7230 9923 13207

Например, если чаще всего дуют ветра от 5 до 8 м/с, а нам нужно, чтобы ветряк выдавал 1,5 – 2 кВт, то нужно рассматривать конструкции диаметром от 6 м.

Лопасти

По форме лопасти могут быть:
  1. Крыльчатого вида.
  2. Парусного типа.

Парусные – плоские, это менее продуктивная схема. Они не учитывают аэродинамические силы, а вращаются только под напором ветряного потока.

Только 10 % энергии ветра будет преобразована в электрическую.

У крыльчатого типа наружные и внутренние поверхности различаются по площади. Также важно расположить лопасти под углом 6-10 ° к ветру.

Какой материал использовать на лопасти

На старинных мельницах изготавливался тонкий деревянный каркас из жердей с перемычками, на который натягивались полотняные «крылья». Когда ткань ветшала, её заменяли. Как вариант, можно использовать плотные материалы, такие, как брезент.

Но есть и альтернативы, как можно сделать лопасти для ветрогенератора своими руками:

  • Для небольшого пропеллера можно сделать пластиковые лопасти, разрезав на части трубу ПВХ.
  • «Паруса» вырезают из фанеры.
  • Крупный агрегат можно снабдить лопастями из деревянных досок (не важно, что каждая лопасть будет тяжёлой, главное, чтобы они уравновешивали друг друга).
  • Можно использовать лёгкий металл, например дюралюминий.

Если ветер в местности порывистый, предпочтительнее делать увесистые лопасти, тогда система будет работать более стабильно.

Диаметр используемой трубы должен ровняться пятой части её длины. Отрезок разрезается вдоль на 4 части, в основании вырезается квадрат 5х5 (это будет место крепления), а затем делается косой срез, заужающий лопасть от основания к концу. Рваный край обрабатывается наждаком.

Для тех, кто любит путешествовать, ходить в походы или на рыбалку, такое устройство как электрогенератор на дровах будет просто незаменимым. Что это такое и как изготовить такой генератор своими руками, читайте далее.

Как организовать отопление без газа и дров, читайте тут.

Наверняка, вы слышали, что в военные времена выпускали автомобили, которые ездили на дровах. В чем состоит актуальность газогенератора в наше время, читайте в этой теме: https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/gazogenerator-svoimi-rukami. html. А также вы найдете инструкцию по изготовлению агрегата своими руками.

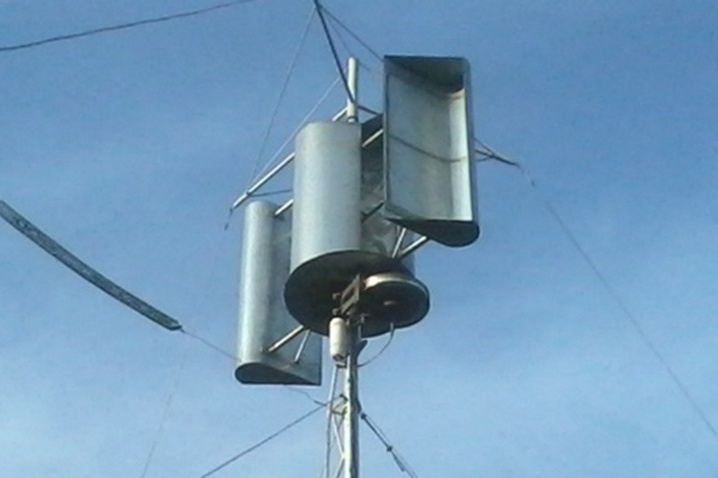

Вертикальный ветрогенератор своими руками

Используемые материалы и оборудование

Габариты турбины могут быть выбраны произвольно – чем больше, тем мощнее. В примере диаметр изделия – 60 см.

Для изготовления вертикальной турбины понадобится:

  1. Труба Ø 60 см (желательно из нержавеющей стали – оцинковка, дюраль и т.д.).
  2. Прочный пластик (два диска диаметром 60 см).
  3. Уголочки для крепления лопастей (по 6 шт. на каждую) – 36 шт.
  4. Для основы – ступица автомобильная.
  5. Гайки, шайбы винты для крепления.

Оборудование и инструмент:

  1. Лобзик.
  2. Болгарка.
  3. Дрель.
  4. Отвёртка.
  5. Ключи.
  6. Перчатки, маска.

Для балансировки лопастей можно использовать небольшую металлическую пластину, магниты, а при небольшом дисбалансе можно просто просверлить отверстия.

Чертеж ветрогенератора

Чертеж устройства ветрогенератора

Изготовление вертикального ветряка

  1. Металлическая труба разрезается вдоль так, чтобы получилось 6 одинаковых лопастей.
  2. Из пластика вырезается две одинаковых окружности (диаметр 60 см). Это будет верхняя и нижняя опора турбины.
  3. Чтобы немного облегчить конструкцию, можно вырезать в верхней опоре по центру круг Ø 30 см.
  4. В зависимости от того, сколько на автомобильной ступице отверстий, размечаются по ним точно такие же отверстия для крепления в нижней пластиковой опоре. Просверливаются дрелью.
  5. По шаблону нужно разметить расположение лопастей (два треугольника, образующих звезду). Отмечаются места крепления уголков. На двух опорах должно получиться идентично.
  6. Лопасти обрезать лучше не по одной, а все сразу (используется болгарка).
  7. Места креплений уголков нужно отметить и на лопастях. Затем просверлить отверстия.
  8. При помощи уголков лопасти крепятся к кругам-основаниям болтами и гайками через шайбы.

Чем длиннее лопасти, тем мощнее будет агрегат, но тем труднее его будет отбалансировать, в сильный ветер конструкцию «разболтает».

Генератор своими руками

Для ветряка нужно подбирать самовозбуждающийся генератор на постоянных магнитах (такие использовались в тракторах Т-4, МТЗ, т-16, т-25).

Если поставить обычный автомобильный генератор, у них обмотка напряжения работает от аккумулятора, то есть: нет напряжения – нет возбуждения.

Значит, если установить автогенератор + аккумулятор, и долгое время будет слабый ветер, аккумулятор просто разрядится и когда ветер появится вновь, система не запустится.

Либо изготовить ветрогенератор на неодимовых магнитах своими руками. Выдавать такой агрегат будет при слабом ветре 1,5 кВт, максимально, при сильном ветре 3,5 кВт. Инструкция по шагам:

Делаются два металлических блина, диаметром по 50 см.

На них по периметру на супер-клей крепятся по 12 неодимовых магнитов на каждой (размером примерно 50 х 25 х 1,2 мм). Магниты чередуются: «север» – «юг».

Блины размещаются друг напротив друга, полюса тоже ориентируются «север» – «юг».

Между ними размещается самодельный статор. Это 9 катушек медной проволоки сечением 3 мм. По 70 витков в каждой. Между собой они соединяются по схеме «звезда» и заливаются полимерной смолой. Катушки наматываются в одну сторону. Для удобства начало и конец обмотки нужно пометить (например, изолентой разных цветов).

Самодельный генератор для ветряка из неодимовых магнитов

Толщина статора около 15 – 20 мм. При его изготовлении нужно предусмотреть выходы обмоток с катушек через болты с гайками. С них будет идти питание генератора.

Расстояние между статором и ротором – 2 мм.

Суть работы в том, что север и юг магнитов меняются местами, что заставляет электрический ток «бегать» через катушку.

Магниты роторов будут очень сильно притягиваться. Чтобы соединить детали плавно, нужно просверлить в них отверстия и нарезать резьбу для шпилек. Роторы сразу выравниваются относительно друг друга и, постепенно, при помощи ключей, опускается верхний на нижний. После всего временные шпильки убираются.

Этот генератор можно использовать как на вертикальную, так и на горизонтальную модель.

Процесс сборки

  • На мачте устанавливается кронштейн для крепления статора (он может быть трёх или шести лопастной).
  • Над ним закрепляется гайками ступица.
  • В ступице 4 шпильки. На них закручивается генератор.
  • Статор генератора соединяется с кронштейном, неподвижно закреплённым на мачте.
  • На вторую пластину ротора закрепляется лопастная турбина.
  • От статора провода клеммами подключаются на регулятор напряжения.

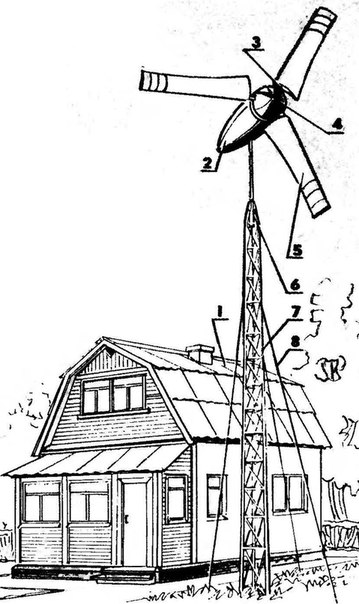

Монтаж установки, которая превратит ветер в энергию

Чтобы установить собранную конструкцию на длинной мачте (а она будет довольно тяжёлой), нужно сделать следующее:

  1. В земле бетонируется надёжное основание.
  2. Во время заливки, в него вливают шпильки для крепления мощного шарнира (легко делается своими руками).
  3. После полного затвердевания, шарнир одевается на шпильки и закрепляется гайками.
  4. Мачта крепится к подвижной половине шарнира.
  5. В верхней части мачты при помощи фланца (приваривается), крепятся три – четыре растяжки. Понадобится стальной трос.
  6. За один из тросов мачта на шарнире поднимается (можно тянуть автомобилем).
  7. Растяжки фиксируют строго вертикальное положение мачты.

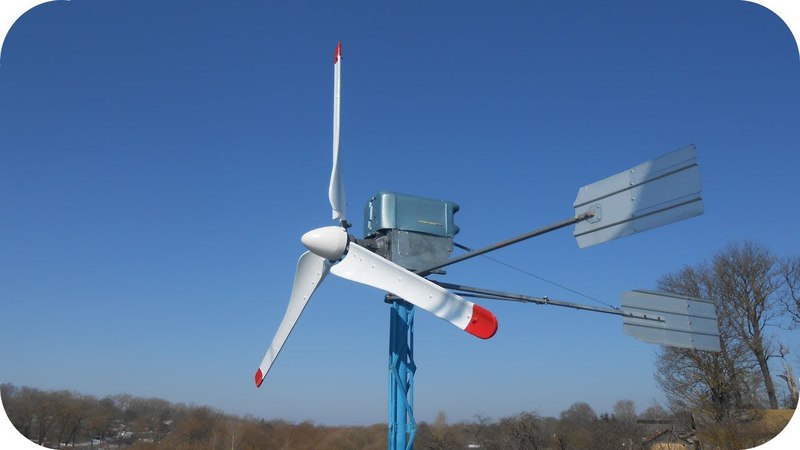

Ветряк из тракторного генератора

Место установки

От правильно подобранного места расположения ветряка будет зависеть эффективность его работы. Нужно найти место, где лопастям будет доступно максимальное количество ветра.

Это должно быть открытое пространство, возвышенность или крыша строения – подальше от деревьев и домов. И дело не только в помехах, но и в том, что устройство производит во время работы некоторый шум, а значит, может мешать спокойной жизни соседей.

Иногда на некотором удалении от жилого дома строят небольшой домик, в котором можно разместить оборудование и аккумуляторы, а на его крыше закрепляют ветрогенератор, можно даже в паре с солнечными батареями.

Сейчас все больше людей проявляют интерес к альтернативным источникам энергии. И частный дом – отличное поле для экспериментов. Альтернативная энергия своими руками: использование ветра, геотермальной энергии, биогаз и другие варианты, их плюсы и минусы.

Как утеплить трубы в земле своими руками, читайте в этой рубрике.

Видео на тему

Ветрогенератор своими руками

Цены на электроэнергию неуклонно растут. Чтобы ваша жизнь была комфортной как жарким летом, так и морозной зимой, следует или потратить немало денег на электроэнергию, или искать альтернативный источник энергии. В развитых странах уже давно используют солнечную энергию, водную и ветровую. Это природный источник питания, за который вам не придется платить. Довольно популярным способом получать энергию является ветряк, использующий ветер для получения электричества – ветрогенератор.

Россия довольно большая страна с равнинными территориями. Несмотря на то что во многих местах преимущественно медленные ветры, есть регионы, сильно обдуваемые мощными потоками воздуха. Так почему бы не использовать в хозяйстве это преимущество? Все что требуется – потратить время и средства, чтобы сделать самодельный ветрогенератор. Ветряк полностью окупит себя всего за несколько месяцев. Мы рассмотрим 2 вида ветрогенераторов, которые можно сделать своими руками.

Ветрогенератор роторного типа

Для начала мы рассмотрим, как сделать несложную конструкцию роторного вертогенератора. С простого начинать легче, и вы поймете принцип работы. Этот тип ветрогенератора подойдет для владельцев небольшого садового домика. Использовать сделанный ветряк для большого коттеджа не получится, ввиду маломощности ветрогенератора.

Но ветряк легко справиться с тем, чтобы вечером обеспечить светом хозяйственные помещения, осветить садовую дорожку крыльцо и т. д. Давайте подробно рассмотрим, как сделать такой ветрогенератор своими руками.

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

  • простота монтажа;
  • небольшая себестоимость;
  • экономичность;
  • податливость к ремонту;
  • не привередлив к условиям функционирования;
  • надежность и бесшумность работы.

Минусов ветрогенератора несколько:

  • небольшая производительность ветрогенератора;
  • полная зависимость ветряка от ветра;
  • лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

  1. Автомобильный генератор на 12 В.
  2. Гелиевый или кислотный аккумулятор на 12 В.
  3. Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
  4. Большую емкость из нержавейки или алюминия: ведро или кастрюля.
  5. Простой вольтметр.
  6. Болты, шайбы и гайки.
  7. Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
  8. Провода с разным сечением (2,5 мми 4 мм2).
  9. Хомуты, фиксирующие ветрогенератор.
  10. Выключатель «кнопка» полугерметичный, на 12 В.

Кроме того, запаситесь такими инструментами:

  • болгаркой или ножницами по металлу;
  • рулеткой;
  • строительным карандашом или маркером;
  • отверткой, дрелью, кусачками и сверлом.

Конструкторские работы ветрогенератора

Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

  1. Подготовьте ведро или кастрюлю.
  2. При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части.
  3. Теперь нужно вырезать лопасти.

Обратите внимание! Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку.

  1. Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия.
  2. Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор.
  3. Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка.
  4. При помощи болтов, закрепите ведро на шкиве.
  5. Установите свой ветрогенератор на мачту, закрепив его хомутами.
  6. Осталось подсоединить провода и собрать цепь.
  7. На мачте зафиксируйте провода, чтобы они не болтались.

Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм2. Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм2.

Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

Ветрогенератор аксиальной конструкции на магнитах

В основе такого ветряка на 220в, лежит ступица от легковой машины, имеющая тормозные диски. Если деталь не новая, разберите ее проверьте и смажьте подшипники, а также счистите ржавчину.

Распределяем и закрепляем магниты

Для начала нужно наклеить магниты на диск ротора. При этом используемые магниты не обычные, а специальные неодимовые магниты. Они значительно мощнее. Потребуется 20 магнитов, размер которых 25 на 8 мм. Магниты размещаются с чередованием полюсов. Для правильного расположения сделайте шаблон, как показано на фото ниже.

Совет! По возможности используйте для ветрогенератора не круглые магниты, а прямоугольные. У них магнитное поле сосредотачивается не в центре, а по длине.

Чтобы закрепить магниты на диске, пользуйтесь силикатным клеем. А для прочности в конце можно залить магниты эпоксидной смолой. Во избежание протекания смолы, сделайте пластилиновые бордюры или обмотайте скотчем диск.

Обратите внимание! Чтобы не перепутать где какой полюс у магнита, можете пометить их «+» или «–». Чтобы определить это – поднесите один магнит к другому. Поверхности магнита, которые притягиваются, имеют «+». Если магнит отталкивается, он имеет полюс «–».

Трехфазный и однофазный генератор для ветрогенератора

Если сравнивать их, то прибор с одной фазой хуже, ведь при нагрузке он вибрирует за счет разницы в амплитуде тока. А она появляется из-за непостоянности тока. В трехфазных изделиях этот эффект отсутствует. Их мощность всегда одинаковая. Все дело в том, что одна фаза компенсирует другую и наоборот, если в одной фазе ток пропадет, то в другой он будет увеличиваться.

Что получается в итоге? А то, что трехфазные генераторы имеют отдачу на 50% больше, чем однофазные. Кроме того, радует и отсутствие вибрации, которая может раздражать и влиять на комфортность. Работая под большой нагрузкой, статор не будет гудеть. Если же вам шум не мешает, и вы решили использовать однофазный генератор, будьте готовыми к тому, что вибрация негативно скажется на работе ветрогенератора. Срок его эксплуатации будет меньшим.

Наматываем катушки

Очень быстроходным ветрогенератор назвать нельзя. Требуется сделать все так, чтобы аккумулятор на 12 В заражался от 100–140 об./мин. С такими первоначальными данными, все количество витков в катушках должно быть равно 1000–1200. Но как узнать, сколько витков приходится на 1 катушку? Все просто: эта цифра делится на количество катушек.

Если вы хотите, чтобы ветрогенератор при низких оборотах выдавал больше мощности, требуется сделать больше полюсов. В таком случае в катушке частота колебания тока увеличится. Чтобы уменьшить сопротивление и увеличить сопротивление тока, рекомендуем наматывать на катушки толстый провод. Учитывайте и то, что при сильном напряжении сопротивление обмотки может «съесть» ток.

Обратите внимание, что число и толщина магнитов, которые закреплены на дисках, определяют рабочие параметры генератора. Чтобы выяснить, какую мощность может выдавать ветрогенератор, намотайте одну катушку и прокрутите генератор. Измеряйте напряжение на некоторых оборотах без нагрузки. К примеру, за 200 об./мин вы получили силу тока в 30 В с сопротивлением в 3 Ом. Отнимите от этих 30 В 12 В (напряжение аккумулятора). Теперь разделите число, которое получились на 3 Ом. Выглядит все так:

30 – 12 = 18;

18 : 3 = 6.

В итоге получилось 6 А. Именно они пойдут в аккумулятор. Понятно, что на практике будет немного меньше из-за потерь в проводах.

Катушки лучше делайте вытянутой формы. Тогда медь в секторе выйдет больше, а витки будут прямыми. Диаметр отверстия внутри катушки должен быть равен размеру магнитов или немного превышать его.

Обратите внимание! Толщина статора должна быть такой же, как и толщина магнитов.

Формой для статора может быть фанера. Но сектора для катушек можно разместить и на бумаге, сделав пластилиновый бордюр. Катушки нужно закрепить так, чтобы они не двигались, а концы фаз выведите наружу. Все провода соедините звездой или треугольником. Осталось протестировать ветрогенератор, вращая его рукой.

Делаем винт и мачту для ветрогенератора

Мачта для верогенератора должна быть высокой, от 8 до 12 м. Основание нужно забетонировать. Крепление лучше сделать такое, чтобы труба легко поднималась и опускалась лебедкой. Сверху на трубу будет крепиться винт ветрогенератора.

Вы можете сделать его из пластиковой трубы Ø160 мм. Из нее вырежьте винт с шестью лопастями, длиною 2 м.



Чтобы увести винт от сильного порыва ветра сделайте складывающийся хвост. В результате вся энергия, которую выработает ветрогенератор, сможет накапливаться в аккумуляторе.

Вот и все, вы знаете, как сделать ветрогенератор на магнитах. Теперь вы можете пользоваться электроэнергией, выработанной таким ветрогенератором, экономя свои средства. Все ваши усилия вознаградятся.

Заключение

Из этой статьи вы узнали, как сделать ветрогенератор своими руками, да не один, а двух видов. Именно такие ветрогенераторы любят и используют для загородных домов владельцы. Как видите, каждый ветрогенератор хорош в чем-то своем и сделать его не тяжело.

Если вы живете в районе с сильными ветрами, то увидите, насколько меньшими стали счета за электроэнергию, благодаря ветрогенератору. Такой ветряк в хозяйстве никогда не будет лишним. Дополнительно предлагаем вам посмотреть видео, как сделать такой ветрогенератор.

ветряк и генератор, электрогенератор на 220в, как сделать генерацию для дома – Ремонт своими руками на m-stone. ru



В плане ветроэнергетических ресурсов Россия занимает довольно двойственное положение. С одной стороны, на ее долю приходится огромная площадь, богатая равнинными местами.

С другой — ветры здесь медленные, имеют низкий потенциал. Они могут быть довольно буйными в местах, где проживает мало людей.

В соответствии с этим становится…

Насколько выгодной (или наоборот) может оказаться реализация проекта?

Как уже становится потихоньку понятно, проблем с установкой ветровой электростанции – больше, чем хотелось бы. И при этом еще необходимо трезво оценивать реальные условия. Прежде всего – средний уровень ветров, характерных для данной местности. Иногда просто не имеет смысла связываться.

Карта-схема среднегодовой скорости ветра на территории России

На карте-схеме выше показаны примерные значения среднегодовой скорости ветра по регионам России. Понятно, что эти данные – ну очень ориентировочные. Но их всегда можно уточнить в местной метеорологической службе. Или, наверняка, их знают и в строительных компаниях города (района).

Плюс к этому (точнее сказать – минус) – свободному движению ветра могут мешать естественные (складки рельефа, высокие деревья и т.п.) или искусственные (высокая застройка) препятствия. В таких условиях приходится увеличивать высоту мачты, чтобы «поймать» ветер над препятствием, но это превращается в очень сложную, дорогостоящую и небезопасную технологическую проблему.

Наверное, будет интересно заранее посмотреть, на что можно рассчитывать. То есть какой ожидаемый приток бесплатной энергии возможен в зависимости от мощности генератора и среднегодовой скорости ветра.

Смотрим в таблицу.

(Значения паспортной мощности указаны для скорости ветра в 12 м/с – именно такой показатель очень часто встречается в технических характеристиках установок, предлагаемых в продаже – от него идёт расчет номинальных значений).

Ожидаемое количество выработанной электроэнергии (кВт в месяц) в зависимости от номинальной мощности ветрогенератора и среднегодовой скорости ветра в месте его установки.

Номинальная мощность ветрогенератора, кВт, рассчитанная для скорости ветра 12 м/сСреднегодовая скорость ветра в месте установки ветрогенератора, м/с
2,02,53,04,05,06,0
0,31.534.51236108
1,04.89.614.438.4115345
2,09.619.228.876.8230690
3,014.428.843.21153451035
5,02448721925751725

И видим, что ожидать каких-то чудес – не приходится.

Например, довольно мощный, недешевый и сложный в установке ветрогенератор паспортной номинальной мощностью в 3 кВт, размещенный на местности, где среднегодовая скорость ветра не превышает 3 м/с, выработает в течение месяца всего 43,2 кВт электроэнергии. И это еще – в лучшем случае, и без учета неизбежных потерь при передаче и преобразовании электрического тока.

Вот и считайте, какова предполагается экономия, выраженная в рублях (с привязкой к местным тарифам), и за какое количество лет ветровая энергетическая установка в таких условиях себя окупит…

Такая таблица хороша в том случае, если известна номинальная мощность приобретаемой готовой модели. А как спрогнозировать мощность, если ветрогенератор планируется изготавливать самостоятельно?

Подсчитать мощность ветрового потока можно по следующей формуле:

W = 0.5 × ρ × Sr ×

Символами в формуле обозначены:

W — мощность ветрового потока, проходящего через определенную площадь.

ρ — плотность воздуха (можно принять усредненное значение 1,25 кг/м³).

Sr — площадь, с которой «снимается» энергия ветра. В приложении к горизонтальным ветрогенераторам – это площадь ротора, то есть круга, ограниченного длиной лопастей.

V -— расчетная скорость ветра.

Понятно, что далеко не вся энергия, переносимая ветром, будет преобразована в электрическую. Часть воздушного потока расходуется на образование завихрений, на обтекание конструкции. Кроме того, неизбежны потери общего плана, свойственные для любых механизмов – преодоление силы трения, нагрев и т.п. В итоге обычно можно всерьез говорить о полезном использовании всего порядка 30÷40%!о(MISSING)т потенциала ветрового потока.

Поэтому формулу лучше представить вот в таком виде:

Wg = 0.5 × ρ × ξ × Sr × V³ × ηg × ηr

Разбираемся с добавившимися в формулу величинами:

ξ — это коэффициент использования ветровой энергии. С некоторой долей условности его можно назвать и коэффициентом полезного действия ветрогенератора. В реальных условиях эксплуатации даже для быстроходных установок с лопастями аэродинамического профиля, при номинальных показателях скорости ветра значение коэффициента обычно лежит в пределах 0,35÷0,45. Для расчетов прогнозируемой мощности энергоустановки можно взять усредненное значение — 0,4. Только в некоторых высокотехнологичных ветрогенераторах с практически идеальными аэродинамическими формами лопастей удается достичь значения этого коэффициента в 0,5 или даже несколько выше.

ηg — коэффициент полезного действия самого генератора. Обычно не поднимается выше 0,85.

ηr — коэффициент полезного действия редуктора (если он используется в схеме). Тоже обычно ограничивается показателем 0,9. Если вращение передается на генератор напрямую, без механического преобразования, то эту величину можно оставить равной 1,0.

Вот с этой формулой уже можно подсчитать более приближенные к реалиям показатели мощности планируемого к установке ветрогенератора.

Чтобы облегчить читателю задачу, составлен специальный онлайн-калькулятор, который выполнит расчеты буквально за секунды.

Калькулятор расчета прогнозируемой мощности ветрового генератора

Перейти к расчётам



Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ПРОГНОЗИРУЕМУЮ МОЩНОСТЬ ВЕТРОГЕНЕРАТОРА»

Скорость ветра, м/с Радиус ротора ветрогенератора (от оси до кончика лопасти), м

КПД генератора

КПД редуктора

Обычно расчеты проводят для двух скоростей ветра.

При указании среднегодовой скорости можно представить, на какое количество выработанной энергии можно рассчитывать в определенный период времени – обычно это исчисляется месяцами или даже полным годом.
Номинальная же мощность установки обычно вычисляется по так называемой расчётной скорости ветра, которая, впрочем, не должна превышать среднегодовую более, чем в 1.5 ÷ 2.0 раза.

Итак, прежде чем приступать к реализации задуманной установки ветрогенератора, стоит все же просчитать, на что можно рассчитывать при его дальнейшей эксплуатации. В большинстве случаев говорить о реальном режиме экономии материальных средств – неблагоразумно. Затраты на приобретение системы (или комплектующих для ее создания) и ее установку ожидаются немалые, а отдача, как видно по расчетам – не особо впечатляющая.

Иными словами, такой проект можно назвать, скорее, инвестицией в будущее, но никак не ожидать от запуска энергетической установки сиюминутной отдачи. Правильнее, наверное, ее будет рассматривать в качестве вспомогательного источника энергии или резервного, на случаи перебоев в линиях электропередач, если этим грешат местные электросети.

Цены на солнечные модули DELTA

Солнечный модуль DELTA

Иное дело, если по каким-либо причинам подведение ЛЭП к объекту (дому) становится или невозможным, или чрезвычайно затратным. Тогда, действительно, приходится рассчитывать только на автономные источники электроэнергии. В таких ситуациях видится оптимальным сочетание ветрового генератора и дизельной (бензиновой) энергетической установки. При хороших показателях скорости ветра энергообеспечение ложится на ветрогенератор, в периоды штиля или очень слабого ветра придётся переходить на жидкотопливный агрегат.

Примерная блок-схема автономной системы энергоснабжения дома с использованием нескольких источников выработки энергии

Кстати, еще одним помощником в общей схеме энергообеспечения дома могут стать и солнечные батареи – этот источник при создании полностью автономной системы тоже никак нельзя сбрасывать со счетов.

4

Принцип работы ветряков – как устроена система?

Независимо от типа ветряка, сам по себе он энергию выработать не может, ему нужен генератор, вращение вала которого будет обеспечиваться лопастями. Если у вас конструкция с горизонтальной осью вращения, для передачи движения на вал понадобится редуктор. Далее подключается контроллер, который преобразует получаемое на катушках генератора электричество в постоянный ток, поступающий затем в аккумуляторы. Далее можно подключить светодиодную лампочку, но если вы хотите зарядить какое-нибудь устройство или подключить ноутбук, понадобится еще и инвертор, который преобразует накопленный батареей заряд в переменный ток.

Следует учитывать, что каждое изменение тока с переменного на постоянный, и наоборот, уменьшает итоговое количество энергии на 10–15 %!

Установка с вертикальной осью вращения удобна тем, что у нее вал может быть довольно длинным, и это позволяет поместить генератор в нижней части мачты, то есть в зоне прямого доступа. Нередко в цепь устанавливают автоматический переключатель, в тех случаях, когда ветряк работает в комплексе с солнечными батареями или водяным колесом. Также в некоторых моделях ставят тормоз, который нужен на тот случай, если аккумулятор полностью заряжен. На лопастях ветряков с горизонтальной осью вращения могут быть предусмотрены шарниры, которые складывают улавливатели ветра при шторме. Очень мощный ветрогенератор на 5 киловатт, сделанный своими руками, иногда дополняется поворотным электромотором, который срабатывает от датчика направления потоков воздуха.

Лопасти

По форме лопасти могут быть:

Крыльчатого вида.
Парусного типа.

Парусные – плоские, это менее продуктивная схема. Они не учитывают аэродинамические силы, а вращаются только под напором ветряного потока.

Только 10 %!э(MISSING)нергии ветра будет преобразована в электрическую.

У крыльчатого типа наружные и внутренние поверхности различаются по площади. Также важно расположить лопасти под углом 6-10 ° к ветру.

Какой материал использовать на лопасти

На старинных мельницах изготавливался тонкий деревянный каркас из жердей с перемычками, на который натягивались полотняные «крылья». Когда ткань ветшала, её заменяли. Как вариант, можно использовать плотные материалы, такие, как брезент.

Но есть и альтернативы, как можно сделать лопасти для ветрогенератора своими руками:

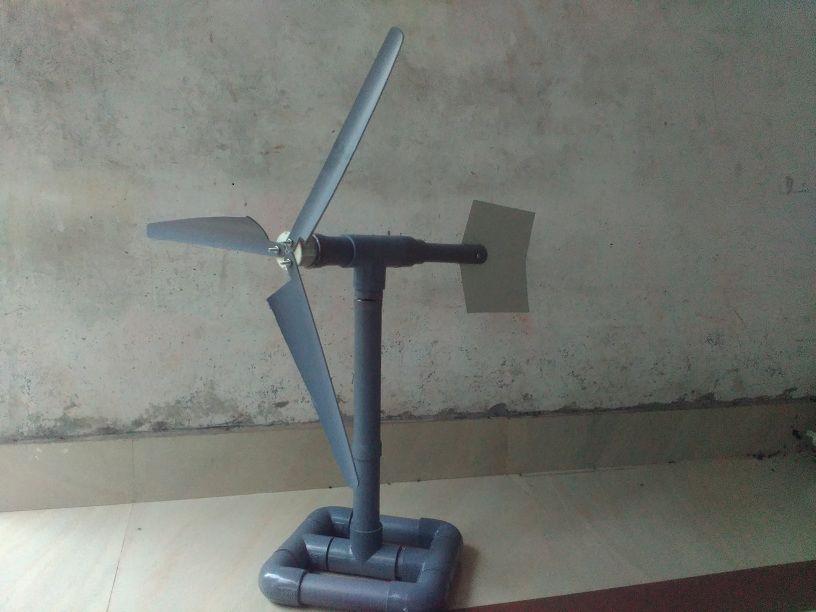

Для небольшого пропеллера можно сделать пластиковые лопасти, разрезав на части трубу ПВХ.
«Паруса» вырезают из фанеры.
Крупный агрегат можно снабдить лопастями из деревянных досок (не важно, что каждая лопасть будет тяжёлой, главное, чтобы они уравновешивали друг друга).
Можно использовать лёгкий металл, например дюралюминий.

Если ветер в местности порывистый, предпочтительнее делать увесистые лопасти, тогда система будет работать более стабильно.

Диаметр используемой трубы должен ровняться пятой части её длины. Отрезок разрезается вдоль на 4 части, в основании вырезается квадрат 5х5 (это будет место крепления), а затем делается косой срез, заужающий лопасть от основания к концу. Рваный край обрабатывается наждаком.

Ветрогенератор своими руками. из автомобильного генератора

В этой статье рассказывается как сделать ветрогенератор своими руками из автомобильного генератора. Полезные советы, практические решения, видео материал.

Ветряки являются хорошей перспективой для традиционной энергетической отрасли. Ведь Энергия ветра, которая преобразовывается в электричество, дает надежды на то, что будет намного дешевле. Проще добываемой и практически не затратной. Если обратить внимание на счета за потребленную электроэнергию, которые приходят сейчас, то наверно уже необходимо задумываться о том, чтобы собрать свой личный ветрогенератор.

На практике существуют реальные примеры, которые свидетельствуют о создании установок, способных вырабатывать довольно большой объем энергии. На данный момент существующие возможности ветряков значительно опережают конкурентов, которые могут спокойно противостоять обычному способу, с помощью которого добывается электричество.

В этом информационном материале представлено руководство, с помощью которого можно собрать ветрогенератор из автомобильного генератора собственноручно, используя обычный автомобильный генератор.

Также в этой статье подробно будет рассказано о различных часто встречающихся ошибках, которые допускают люди, создавая ветрогенератор своими руками.

Устройство самодельных ветряков для дома

Устройство ветрогенератора

В последнее время большой интерес появился у людей к ветряной энергии на уровне использования ее в бытовой сфере. В принципе это можно объяснить, если взять и посмотреть на счет, который приходит за потребленную электроэнергию. Цифры говорят сами за себя. Поэтому люди, которые могут что-либо конструировать, начинают активизироваться и ищут различные пути использовать все имеющиеся у них возможности, чтобы получить электричество недорого.

Одной из таких реально существующих возможностей, которая взаимосвязана с ветряком при его конструировании, является использование автомобильного генератора. По сути, автомобильный генератор является уже готовым прибором. Единственное, что остается, это приделать к нему лопасти. Это необходимо сделать для того, чтобы в процессе эксплуатации можно было свободно снимать с генератора полученное значение электроэнергии. Отличительная особенность такого ветряка заключается в том, что он эффективно будет работать только в ветреную погоду.

В принципе можно сказать, что применение в быту любого автомобильного генератора для создания ветряка, вполне возможно. В основном умельцы находятся в поиске более мощной модели такого генератора, чтобы в процессе эксплуатации он мог отдавать как можно больше энергии. Поэтому в последнее время пользуются огромной популярностью различные конструкции генератора от грузовых автомобилей, автобусов, тракторов и другой крупногабаритной автомобильной техники.

Дополнительные комплектующие

Кроме самого генератора, который является основой для создания ветряка, еще необходимо иметь несколько деталей для комплектации:

  • автомобильный аккумулятор;
  • винт, который может быть двух- или трехлопастным;
  • электрический кабель;
  • элементы опоры;
  • крепеж;
  • мачта.
Ветрогенератор для частного дома схема.

Стоит обратить внимание на тот момент, что винт, который имеет три или две лопасти, по праву считается оптимальным вариантом для самодельной конструкции обычного классического ветрогенератора. Естественно, что бытовая конструкция ветрогенератора совсем не похожа на инженерную модель. В связи с этим, в основном для домашних конструкций ветрогенератора подбирают уже готовые винты.

Винт для ветрогенератора.

Таким образом, можно взять за основу обычную крыльчатку от внешнего блока кондиционера либо от вентилятора автомобиля. Но, если человек ставит перед собой цель и у него есть желание создать инженерную модель, и следовать всем основным особенностям конструирования генераторов, то тогда придется самому соорудить и пропеллер ветрогенератора полностью.

Лопасти для ветрогенератора

Перед тем, как принять решение и собственноручно собрать, а затем установить ветрогенератор из автомобильного генератора, необходимо первоначально оценить существующие климатические условия участка, где будет произведен монтаж данной установки, и просчитать окупаемость этого проекта.

Рассмотрим основные моменты, которые необходимо учитывать при сборке ветрогенератора собственноручно.

Технологический процесс сборки ветрогенератора

Лучше всего для конструирования домашней модели ветрогенератора подойдет на модель АТ-700, которую можно взять у трактора серии ДТ.

Тракторный генератор АТ-700. Многочисленные проекты в бытовой сфере разрабатывались на базе именно этого устройства, обладающего высокой отдачей по току. Но требуется небольшая модернизация

Единственное, необходимо помнить, что этот тракторный генератор может вращаться до 600 оборотов за минуту. Для самодельной конструкции домашнего ветрогенератора эта мощность слишком большая.

Пример сборки генератора К 701

[Best_Wordpress_Gallery id=»12″ gal_title=»Ветрогенератор 2″]

Существует два выхода из данной ситуации:

  1. Можно использовать какой-либо редуктор-мультипликатор, который может дать необходимое передаточное отношение.
  2. Произвести перемотку имеющейся обмотки статора АТ-700 именно под малые обороты.
    Можно сказать, что эти варианты помогут реально модернизировать прибор. Но, учитывая отзывы людей, которые уже имеют опыт в конструировании ветрогенератора, второй вариант является более приемлемым, если еще учитывать непосредственно вес генератора АТ-700, который равен 6 кг.
    Если в процессе сборки домашнего ветрогенератора дополнить его редуктором, то вес возрастет практически в два раза. Этот момент является важным параметром для того, чтобы сконструировать ветряк. Поэтому в основном вес стремятся уменьшить.

Если использовать в процессе конструирования ветрогенератора генератор К 701, то понадобится провести определенную модернизацию:

1. Первый этап – это винт будущего ветрогенератора

Наиболее подходящим материалом для того, чтобы изготовить лопасти винта, является алюминиевая труба, используемая для полива, диаметр которой равен 200 мм, а длина находится в пределах от 0,7 м до 1 м. В самом начале ее необходимо разделить по всей длине на четыре части. После этого из отрезанных частей можно приступать к вырезанию лопастей необходимой формы. Этот процесс не потребует сильных трудовых затрат, так как алюминий является таким материалом, который хорошо поддается обработке. Самое важное в этом процессе – это правильные параметры и нарисованный образец будущих лопастей.

Первый этап – это винт будущего ветрогенератора

После того, как лопасти винта будут вырезаны, их следует соединить. А затем одеть на вал генератора. Этот этап является более сложный. Он требует особой внимательности. Это очень важно, особенно при сборке винта, состоящего из трех лопастей.

Варианты изготовления дисков винта

Существует большое количество вариантов, с помощью которых можно изготовить диск винта. Одним из таких является изготовление диска с использованием пластин из алюминия. Для этого нужно правильно рассчитать диаметр диска винта. При этом нужно учитывать метровую длину лопастей. Если размах крыла будет достигать 2 м, то расчетный диаметр диска может быть равен около 200 мм. После этого можно приступать к вырезанию нужного количества круглых пластин. Зачастую их число варьируется от 6 до 7 шт. Полученные пластины следует наложить друг на друга, выровнять по краю, а затем скрепить с помощью высококачественного эпоксидного клея. Но также можно применять и другие способы крепежа.

Ветрогенератор

После того, как диск скреплен, в его центральной точке следует сделать отверстие. Это нужно для того, чтобы можно было прикрепить к валу генератора. После того, как диск полностью готов, его размещают под крепление лопастей с помощью болтов. Их также делают из алюминия с определенной толщиной. Ее должно хватить, чтобы компенсировать в дальнейшем передаваемые усилия.
На завершающем этапе необходимо просто прикрепить заготовленные лопасти к готовому диску в местах соединения. Затем выровнять их обязательно на ровной поверхности и уже произвести крепеж с помощью болтов.

2. Второй этап – это изготовление мачты

Тракторный генератор АТ-700, который оснастили самостоятельно сделанным винтом, уже является реальным ветрогенератором. Чтобы в процессе работы получить максимальный эффект от собранной конструкции, лучше ее поднять на пять, а лучше семь метров. Еще необходимо, чтобы конструкция могла перемещаться на 360 градусов. В связи с этим, ветрогенератор нужно установить на мачту, которая легко изготавливается из металлической трубы.

Второй этап – это изготовление мачты

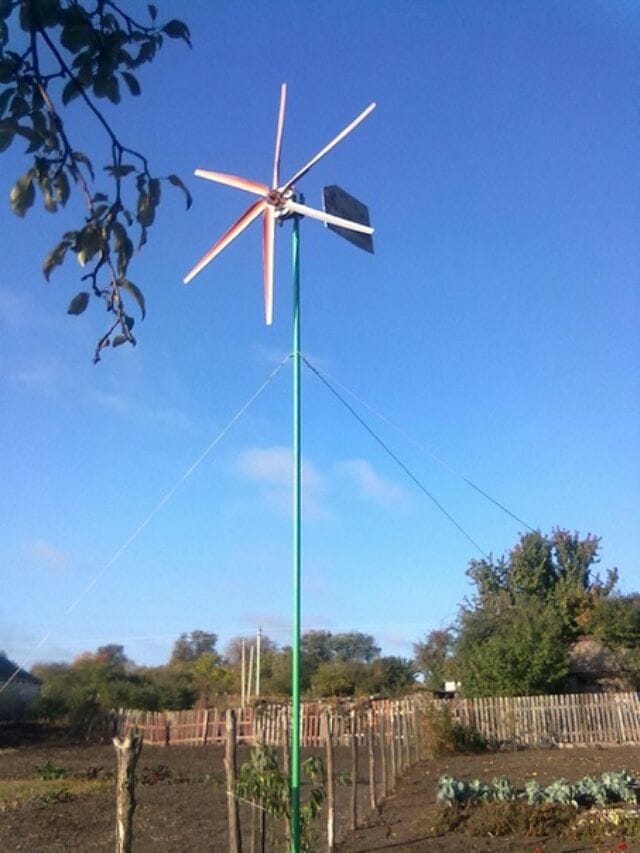

Мачта высотой примерно семь метров имеет вверху ветрогенератор. В процессе эксплуатации она будет подвергаться большим нагрузкам. В связи с этим, диаметр трубы должен быть большим, как минимум 50 мм по размеру снаружи.

Закрепление мачты происходит с помощью тросовых растяжек в количестве 4 штук, которые растягиваются в противовес по отношению друг к другу.

Затем под имеющийся верхний обрез трубы самой мачты во внутрь помещается пара нужных подшипников. Это своего образа является опорным крутящим блоком. Куда в дальнейшем прикрепится флюгер с генератором и винтом. На заключительном этапе нужно изготовить непосредственно флюгер, а затем установить на него все нужное оборудование.

3. Третий этап – изготовление алюминиевого флюгера

Такую конструкцию опытные мастера советуют изготавливать из не тяжелого и прочного материала. С одной стороны флюгера имеется место под автогенератор и винт, а с другой стороны – под «хвостовик».

С целью крепления самого генератора непосредственно к трубе лучше использовать хомуты, которые сделаны из нержавеющей металлической ленты.

Третий этап – изготовление алюминиевого флюгера

Хвост флюгера можно сконструировать из листа, который является алюминиевым. Прикрепить этот элемент к трубе можно с помощью уголков. Еще нужно прикрепить металлический нержавеющий штырь. Этот элемент имеет вид болта, длина которого примерно составляет 300 мм, а диаметр – 30 мм. Он проходит сквозь трубу. Его обычно крепят снизу при помощи гайки, а сверху нее закрепляется контргайка.

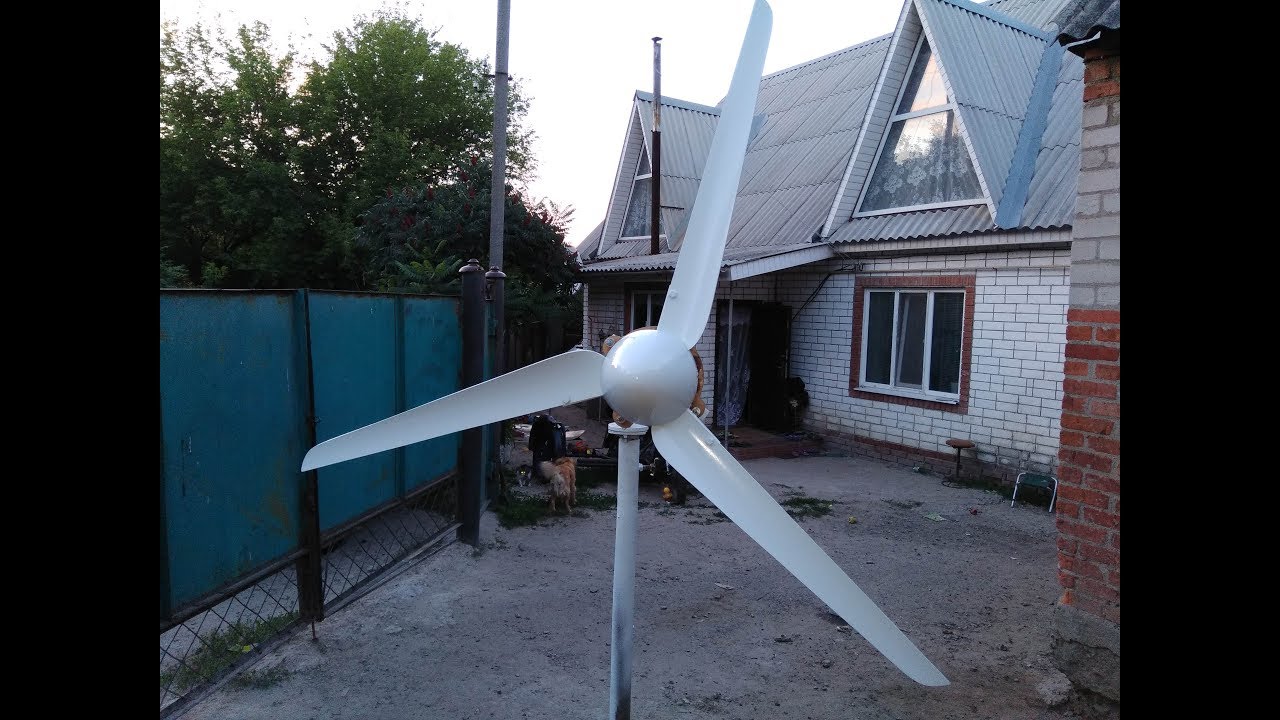

Ветрогенератор из автомобильного генератора

4. Четвертый этап – монтаж и подключение ветрогенератор из автомобильного генератора

Монтаж самодельного генератора следует производить только тогда, когда на улице безветренная погода.

Производится крепление тракторного генератора на основание флюгера. Крепление происходит с помощью хомутов. Затем мачту приподнимают примерно на 2 м над уровнем земли и монтируют флюгер при помощи опорного болта на подшипники.

Четвертый этап – монтаж и подключение ветрогенератор из автомобильного генератора

При этом необходимо брать качественный кабель типа КВВГ который имеет хорошую механическую защиту, смотрите тут https://ros-elektro.ru/catalog/kabel_provod/kvvg_kvvge/ . Кабель от генератора пропускаем через тело болта, а потом по внутренней части трубы до самой нижней точки выхода. Также следует установить ограничитель, который даст возможность вращаться флюгеру на 360 градусов.

Хотите узнать, как построить энергосберегающий дом? Смотрите секреты строительства дома , который сам экономит

После всех этих действий необходимо поднять мачту и укрепить ее при помощи тросовых растяжек. Затем следует подключить кабель к приемному устройству.

Ветрогенератор своими руками: вопросы и решения

Выполнив все эти шаги, сбор конструкции ветрогенератора из генератора считается завершенным. Но еще существуют некоторые детали самого процесса, которые дадут о себе знать в процессе применения сконструированного устройства. Эти процессы непосредственно связаны с автоматикой, которая регулирует накопление и распределение энергии. К автоматическим устройствам относятся контролер заряда, инвертор тока и другие, которые являются неотъемлемыми частями всех ветрогенераторов.
Рассмотрим сооружение ветрогенератора на 24 В на основе автогенератора. Такая конструкция стабильно работает при силе ветра 5 м/с. При порывах ветра 15 м/с установка может давать от 8 до 11 А. Когда на улице дует сильный ветер, то коэффициент полезного действия конечно увеличивается. При этом мощность достигает не больше 300 Вт.

Собранная такая конструкция развивает 24 В. Ее спокойно можно применять с целью зарядки мобильных аккумуляторов, а также для поставки электроэнергии в линии, где проходит освещение.
Основные ошибки процесса сборки самодельного ветрогенератора.

Дело в том, что сборка ветрогенератора дома собственноручно будет иметь ошибки. Даже в промышленных конструкциях также они имеются. Но ошибки наоборот отлично помогают совершенствоваться, о чем свидетельствуют работающие бытовые самодельные конструкции.
Одной из часто допускающихся ошибок при конструировании ветрогенераторов для использования в быту, является отсутствие модуля торможения. Дело в том, что эта ошибка появляется в связи с тем, что в автомобильных генераторах просто нет в наличии этой детали. Поэтому обязательно конструкцию генератора следует доработать.

Выясняем: когда стоит устанавливать солнечные батареи и как быстро они окупаются?

Но есть такие конструкторы, которые не желают этого делать . И просто не устанавливают данную деталь, рассчитывая на то, что и так все получится. Но по итогу все происходит совершенно наоборот. При сильном ветре происходит раскручивание винта до высоких скоростей. В результате подшипники не справляются, что приводит к блокировке ротора.

Ветрогенератор своими руками: некоторые ошибки

Еще одной распространенной ошибкой является отсутствие ограничителя поворота флюгера. Его зачастую просто забывают установить. А когда вспоминают, то уже поздно, конструкция выходит из строя. Минимальные повреждения – это перекручивание или обрыв электрического кабеля. Максимальные повреждения – поломка и разлом конструкции полностью.

Еще одной ошибкой, которую допускают в процессе сборки ветрогенератора, является неправильно проведенный расчет точки центра тяжести на основании флюгера. При такой ошибке в самом начале ветряк еще будет нормально работать. Но по истечении определенного времени появится перекос на узле подшипников, ограничится при этом свобода вращения, конструкция потеряет свою эффективность по отдаче энергии.

Нельзя полученной энергией от бытового генератора заряжать аккумуляторную батарею. Так как в скором времени аккумулятор перестанет держать заряд, появятся пробои в банках. Эта самая простая, но распространенная ошибка.

Хотите экономить на электроэнергии? Тогда узнайте, как работают ветряные мельницы и где выгодно их устанавливать

Заключение

Стоит отметить, что обычный шуруповерт может легко стать ветряком. Главное, нужно знать основные этапы и особенности создания конструкции ветрогенератора. В последнее время все больше набирает популярность такой бытовой ветрогенератор из автомобильного генератора. По большей части такой конструкцией интересуются владельцы загородных домов.

Если приступить к совмещению одновременно нескольких видов энергии – солнца, ветра, а также атомных станций, то в результате это даст хороший эффект. При этом риск лишиться электричества практически сводится к минимуму.

Такое вот, казалось бы, на первый взгляд непростое в сборке устройство. Однако, может значительно улучшить условия проживания людей в загородных домах и дачных постройках. Ветрогенератор своими руками из автомобильного генератора обеспечит необходимым количеством электроэнергии. Этой энергии достаточно, чтобы удовлетворить все бытовые нужды. При этом совершенно не нужно будет беспокоиться, что можно остаться без электрической энергии.

Ветрогенератор своими руками: Видео по сборке ветрогенератора из автомобильного генератора.

Лучшая цена на энергию ветра своими руками - Выгодные предложения на энергию ветра своими руками от глобальных продавцов энергии ветра своими руками

Отличные новости !!! Вы попали в нужное место для создания ветровой энергии своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая ветроэнергетика своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели ветряную энергию своими руками на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в своей ветровой энергии и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy wind energy по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая бесплатная ветряная электростанция - Отличные предложения на бесплатную ветряную электростанцию ​​от мировых продавцов бесплатных ветряных электростанций

Отличные новости !!! Вы попали в нужное место для бесплатной ветряной электростанции.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта бесплатная ветряная электростанция станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили бесплатную ветряную электростанцию ​​на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в бесплатном использовании ветряных электростанций и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ветряную электростанцию ​​бесплатно по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший ветрогенератор своими руками - Выгодные предложения на ветряные генераторы своими руками от глобальных продавцов ветряных генераторов своими руками

Отличные новости !!! Вы попали в нужное место для приобретения ветрогенератора своими руками.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший ветрогенератор своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели ветряк своими руками на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в своем ветрогенераторе и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy wind generator по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Southwind Farms

Приветствуем посетителей !! Регламент Covid-19:

ВСЕ посетители должны ВСЕГДА носить маску.

Сохраняйте социальную дистанцию ​​от персонала на расстоянии не менее 6 футов.

Вымойте и продезинфицируйте руки (дезинфицирующее средство находится на всей территории учреждения)

Назначьте встречу для осмотра годовалых или посещения объектов.

Southwind Tyrion 1: 51,1 устанавливает мировой рекорд 2CT

9 октября 2020 г.

Southwind Тирион стал самым быстрым двухлетним рысаком в истории гонок на упряжных ремнях после его блестящего результата на трассе Grand Circuit в пятницу (9 октября) на Red Mile.

Southwind Tyrion разогнался до 1:51.1 победа тренера-водителя Аке Сванштедта, побив рекорда Валнера 1: 51,3 в первом из трех дивизионов для двухлетних жеребцов и мериновых рысей Six Pack International Stake за $ 258 800, спонсируемых Six Pack Syndicate и Deo Volente Farms .

..... прочитать всю историю

Southwind Gendry побеждает в счете Keystone Classic с победой 1: 51,1

14 сентября 2020

Сразу после триумфа в чемпионате Пенсильвании Sires Stake Саутвинд Джендри установил рекорд по ставке 1:51.1 в Keystone Classic в понедельник на The Meadows - хотя ему пришлось отбить пару серьезных соперников, чтобы сделать это. Sweet Angel Boy занял второе место в турнире с бай-ином $ 88 500 среди двухлетних жеребцов и меринов.

Хотя Саутвинд Джендри, как правило, ралли из средней группы, Дэвид Миллер в понедельник поставил его на четверть поля, где он столкнулся с определенными ставками от первого на Whichwaytothebeach и сидящего в кармане Chase H Hanover. Southwind Gendry обошел Chase H Hanover - также занявшего второе место в финале PASS - на три четверти длины, а Whichwaytothebeach третье место.Время совпало с рекордом Dragon Eddy, установленным в 2014 году.

..... прочитать всю историю

Саутвинд Оззи забивает за 1:51 в Harrah's Philly

13 сентября 2020

После победы над такими игроками, как Filibuster Hanover в Поконо, Саутвинд Оззи (4,80 доллара) вернулся на место своей единственной предыдущей победы в этом году - Harrah's Philadelphia - и показал решающий счет 1:51 в воскресенье днем ​​13 сентября. ) Функция контроля скорости на высшем уровне $ 14 400.

4-летний Somebeachsomewhere приземлился в полузащите на ранних стадиях, в то время как Joesstar Of Mia A (Саймон Аллард) шагнул вперед, чтобы контролировать мягкие ранние фракции: 28 и: 57,2. Перед серединой этапа Даниэль Дубэ сбил Южного Ветра Оззи с подножки с четвертого места, чтобы получить преимущество, и ему это удалось. Southwind Ozzi атаковал Joesstar Of Mia A в обратном направлении и использовал: 25.4 индивидуально рассчитанную третью четверть, чтобы захватить команду. После достижения отметки в три четверти за 1: 23.3, Саутвинд Оззи открыл преимущество в 3-1 / 2 длины в последнем повороте, три из которых он сохранил на победной стойке.Joesstar Of Mia. Занял второе место над легендой Джека (Пэт Берри), который продолжил преследование после того, как проиграл укрытие на противоположной стороне.

..... прочитать всю историю

Southwind Gendry выигрывает PASS на даунс в Mohegan Sun Pocono

5 сентября 2020

The Always B Miki – Gamblers Passion мерин Southwind Gendry выиграл не в темпе - 1: 51.3.

Бэйфилд Бич вывел поле на четверть в точном счете: 26, с Always A Miki, лучшим игроком и вторым игроком по ставкам, вышел вперед перед трибунами и замедлил половину игры до: 55.3. Чейз Х. Ганновер, который рано занял четвертое место с 9-й стойки, начал оказывать давление на лидера, пропустив три четверти за 1: 23.4 и продолжая борьбу до тех пор, пока Always A Miki не сделал перерыв, близкий к вытягиванию, ненадолго обеспокоив Бэйфилда. Пляж.

Chase H Hanover продолжил свое выступление после неудачи своего соперника, но Southwind Gendry, который большую часть пути был на его спине, ушел далеко и опоздал на свежую лошадь. Чейз Х Ганновер финишировал на полтора расстояния позади победителя и на расстояние впереди восстанавливающегося Бэйфилд-Бич..

..... прочитать всю историю

Southwind Tyrion непобежден с победой Wellwood elim

4 сентября 2020 г.

Непобедимые рысаки-новички были главными героями шоу в четверг вечером на отборочных турнирах в Мемориале Уэллвуда и Мирном пути в парке Вудбайн-Могавк.

Каждое соревнование для двухлетних рысаков требовало двух исключений по 30 000 долларов США, чтобы определить поля для соответствующих финалов, которые состоятся в субботу, 12 сентября.В этом году в Мемориале Уильяма Веллвуда будут добавлены ставки, так как победитель получит десятый и последний слот в розыгрыше Mohawk Million за 1 миллион долларов.

..... прочитать всю историю

Southwind Gendry дает Миллеру возможность принять участие в акции PASS на The Meadows

29 августа 2020

Чейз Х. Ганновер и Саутвинд Джендри захватили по субботам (29 августа) Пенсильванские колья-сироты в The Meadows, дав Дэвиду Миллеру возможность выиграть турнир с бай-ином $ 213 858 для жеребцов-новичков и меринов.Важный день Миллера на этом не закончился: он также выиграл два сплита в PA Stallion Series и одну ночь в гонке, что дало ему пять побед в карте из 15 гонок.

..... прочитать всю историю

Southwind Петир и Король Джеймс Экспресс одержали победу в Нью-Йоркской ССБ в Верноне

29 августа 2020

В пятницу (28 августа) Вернон Даунс принимал у себя два дивизиона New York Sire Stakes для первокурсников, выводящих жеребцов и меринов, а тренер Марк Хардер прошелся по обоим дивизиям.

Southwind Петир (Декстер Данн) с опозданием выиграл первый дивизион с бай-ином $ 51 300. С непревзойденным американским мужеством, выбывшим из гонки и почесавшимся больным, это было широко открытое дело.

..... прочитать всю историю

MUSCLE HILL Filly Ramona Hill выигрывает турнир Hambletonian

8 августа 2020

Совместная канадская кобылка Рамона Хилл запечатлела Hambletonian 2020 года в субботу (8 августа) на ипподроме Meadowlands в Ист-Резерфорде, штат Северная Каролина.J. Трехлетняя кобылка, бегущая рысью от Muscle Hill из кобылы Lucky Chucky Lockdown Lindy, Рамона Хилл выиграла в третий раз в этом году за четыре старта. Ее карьера составляет 11-9-0-2 с доходом более 1,15 миллиона долларов. Она была куплена Lexington Selected Yearling Sale за 70 000 долларов.

В истории Hambletonian только 15 кобылок смогли победить своих собратьев-мужчин и завоевать желанный титул. Атланта была последней кобылкой, сделавшей это в 2018 году.

Рамона Хилл (Muscle Hill - Lock Down Lindy) тренирует Тони Аланья для Брэда Гранта из Милтона, Онтарио., Crawford Farms Racing из Сиракуз, штат Нью-Йорк, Роберт Леблан из Остина, штат Техас, и In The Gym Partners на Статен-Айленде, штат Нью-Йорк,

..... прочитать всю историю

MUSCLE HILL Filly Sorella выиграла турнир Hambletonian Oaks для трехлетних кобыл-рысей

8 августа 2020

Сорелла и пилот Янник Гинграс вылетели вперед в первом повороте и одержали победу на 1-3 / 4 длины над Hypnotic AM за 1:51.Панем, которого также тренировал Тактер, занял третье место. Hypnotic AM и Panem начали со второго уровня, с Hypnotic AM в посте 12 и Panem в посте 11.

..... прочитать всю историю

Southwind Тирион остается идеальным в штате Big M’s Garden State

8 августа 2020

Southwind Тирион продолжил свои впечатляющие победы в пятницу вечером (7 августа) в The Meadowlands, увеличив свой рекорд до трех побед за такое же количество стартов после того, как выиграл $ 60 000 Garden State (спонсируемый Standardbred Owners and Breeders of New Jersey) за 2 -летние жеребята и мерины на рыси 1:54.3 на трассе с пометкой «хорошо». Популярный фаворит 1–9 широко развернулся на дальнем повороте и промчался мимо своих противников через участок, чтобы зафиксировать безопасную победу на одну длину для тренера-водителя Аке Сванштедта. Cricket Fashion заняла второе место, а третье - Red Redemption.

..... прочитать всю историю

Southwind Gendry устанавливает рекорд, Lou’s Pearlman остается непобедимым в ставках Adios Day

1 августа 2020 г.

Субботняя карта Adios Day в The Meadows была насыщена дополнительными ставками, в том числе парой турниров Grand Circuit для первокурсников и двумя кольями пенсильванских быков для трехлетних рысаков кобыл.Вот основные моменты:

$ 59 088 Arden Downs - двухлетний Colt & Gelding Pacers

На прошлой неделе Саутвинд Джендри (Янник Гинграс) отличился закрытым рейсом. В случае с губернатором Дэвидом Л. Лоуренсом, как эта ставка известна, ему не требовалось никакой помощи, он добился точного результата в четверти и выиграл рекорд ставки 1: 51.2. Это выбило галочку из отметки, установленной Yankee Bounty в 2014 году.

..... прочитать всю историю

Southwind Tyrion набрал в финале NJSS

25 июля 2020

Southwind Тирион оба пробились к кругу победителей в паре финальных турниров New Jersey Sire Stakes с бай-ином $ 160 000 в The Meadowlands в пятницу вечером.

На двухлетней рыси жеребенка и мерина Аке Сванштедт тренировал и вел Southwind Тирион оставался безупречным в двух вылазках за всю жизнь после того, как показал лучший результат за всю жизнь - 1:54, не в темпе.

Сын Маскл Хилл-Тейлор Джин был оттеснен на первом повороте и вернулся в среднюю группу, прежде чем выйти из пяти лунок, приближаясь к половине, смывая укрытие от Mon Amour, который искал трехрасового Sire Stakes. развертка.

..... прочитать всю историю

Major Betts '1:49.4 самых быстрых в NYSS 3CP раскол

28 июня 2020

В воскресенье

Tioga Downs принимала три дивизиона New York Sires Stakes для второкурсников, выводящих жеребцов и меринов на Tioga Downs.

Major Betts (Декстер Данн) обошел Splash Brother (Тайлер Бутер) и выиграл первый дивизион с бай-ином $ 38 233.

Major Betts (10,20 $) выскочил из ворот, вышел вперед и провел первую четверть за: 26.1. Большой фаворит Splash Brother занял первое место с третьего и захватил лидерство с трассой до финиша.Он привел к тайму: 53, после чего в кармане шла Major Betts. Когда они спустились вниз по прямой, именно Groovy Joe (Мэтт Какали) сделал первый ход, уступив место третьему. Он не смог добиться какой-либо тяги и фактически отступил, когда Splash Brother забил на три четверти первым за 1:21.

..... прочитать всю историю

Southwind Avenger выиграл другой дивизион Graduate с результатом 1: 51.3

28 июня 2020

Southwind Avenger победил в другом дивизионе Graduate за 1:51.3 с коэффициентом 22-1, одна из четырех побед в ту ночь пилота Энди Маккарти.

После: 27,3 в первой четверти Маккарти выстрелил в точку с учеником Ричарда «Нифти» Нормана и провел половину со счетом: 56, прежде чем уступить команду Soul Strong. Сидя в кармане через три четверти за 1:24, Маккарти готовился к выходу, поскольку Soul Strong устал, бросая Southwind Avenger вперед в последних шагах, чтобы засчитать огорчение. Winnerup занял второе место, а Reign Of Honor разделил лошадей на третье место.

..... прочитать всю историю

Southwind Chrome выигрывает премию Meadowlands

27 июня 2020

Southwind Chrome был отправлен его водителем Скоттом Зероном на задание за 22 500 долларов в «Трот пятничный вечер» в Meadowlands. И завершил он это эффектно.

5-летний сын Chapter Seven-Counter Pointe выиграл второй старт подряд в Preferred для рысаков, поскольку острый как бритва трейни Джефф Каллифер показал результат за 1:50.4 после неидеальной поездки.

..... прочитать всю историю

Силовая установка ослепит в 2020 году Elitloppet

31 мая 2020

Зрителей, возможно, не было на гоночной трассе Solvalla в Швеции в воскресенье, 31 мая, но поклонникам упряжных гонок, которые наблюдали за Elitloppet 2020 удаленно со всего мира, было предоставлено удовольствие.

Хотя он и не выиграл свой отборочный тур ранее в тот же день, американская Propulsion произвела впечатление во время поражения.Он мчался на протяжении всего своего элима и выпотрошил его на переулке, чтобы выйти в финал.

..... прочитать всю историю

Southwind Chrome набрал в Big M Feature

7 декабря 2019

Ист-Резерфорд, штат Нью-Джерси. После того, как полнедельной давности он стал фаворитом 4-5 на пути к девятому месту, Southwind Chrome резко восстановился в пятницу вечером (12 декабря).6), взяв 30 000 долларов США Preferred для рысаков в The Meadowlands.

..... прочитать всю историю

Muscle Hill Colt продан за рекордную сумму в 1 миллион долларов на Lexington Selected Sale

1 октября 2019 г.

Лексингтон, штат Кентукки - Дэмиен, создатель Muscle Hill из Даная, является родным братом международной компании Propulsion с доходом в 3 миллиона долларов, а также победителем по ставкам Dream Together. Он сводный брат Д’Орсе, победителя ставок.Он был приобретен Brixton Medical AB компании Bengt Agerup и будет обучаться у Дэниела Редена, который также тренирует Propulsion для Stall Zet, дочерней компании Brixton. Жеребенок был доставлен компанией Cane Run Farm и выведен Fredericka Caldwell и Bluestone Farms.

..... прочитать всю историю

Манчего, Джимми Фрейт побеждают на Дейтоне

28 сентября 2019

Дейтон, Огайо - Манчего не только выиграл Dayton Trotting Derby с бай-ином $ 171 250 над талантливыми самцами рысаков постарше, 4-летняя дочь Muscle Hill стерла рекорд голливудской трассы Dayton Raceway и установила новый мировой рекорд по бегу кобыл. овал длиной пять восьмых миль в пятницу (сентябрь.27) ночь. Тактовая частота 1: 50,1 снизила на пятую часть секунды предыдущий рекорд как по Mission Brief, так и по Emoticon Hanover.

..... прочитать всю историю

Southwind Farms занимается разведением, разведением и продажей породистых лошадей.

Добавить комментарий
