Виды буров для скважин: установки, инструменты, механизмы, назначение

Буровой инструмент бывает нескольких видов, например, при создании скважин можно воспользоваться буром-долотом или буром-ложкой, желонкой либо змеевиком. Важно знать не только виды буров, но и устройство различных видов бурового инструмента для правильного его применения.

Для разной почвы используются разные виды буров.

Использование бура-ложки более распространено. Данный вид инструмента применяется для создания скважин ручным способом, он больше всего подходит для грунтов, которые являются слабоосыпающимися. Это могут быть суглинки, песчаная глина, глинистый песок. Строительные магазины реализуют многие разновидности буров, определенные виды из которых можно сделать самим, например, долото.

Как создаются и применяются разные виды бура?

Создание конструкции бура-ложки возможно с применением толстой листовой стали. Данный вид инструмента имеет форму полуцилиндра, нижняя кромка которого своеобразно отогнута. К концу изогнутой толстой листовой стали осуществляют приваривание сверла по металлу, которое должно в первую очередь находиться под давлением грунта в процессе бурения скважины. Для создания буров применяют толстостенные стальные трубы с подходящим диаметром. На конце конструкции делают специальные пропилы, которые отгибаются кромками наружу и затачиваются.

Устройство бура-ложки.

Для изготовления бура-долота своими руками можно использовать стальную пластину, толщина которой составляет около 40 мм. С помощью кислородного резака вырезают корпус будущего инструмента. К корпусу сверху приваривают шейку, позволяющую укрепить к стержню корпус. Затем с помощью сверла делают 2 отверстия, куда вставляются выступающие заточенные штыри-лезвия, необходимые для заклинивания. Возможно и создание собственной модели.

Для производства буров применяется прочная инструментальная сталь, которая подвергается специальной термической обработке. После закаливания стали переходят к ее упрочнению. Применять буры можно, не только создавая скважины, колодцы, но и выкапывая ямы, в которые ставят столбы для опор фундамента, что связано со строительством заборов и высадкой деревьев.

Буры, используемые для бетона, не являются аналогами сверлу, поскольку они оснащаются стандартным SDS хвостиком.

Сверло же имеет хвостик гладкий, образующий форму цилиндра. Самый популярный вид конструкций по бетону – это SDS Max, на практике возможно применение и некоторых других видов.

Создание скважины под опору.

Применение пологих буров необходимо, когда требуется сделать скважину в виде небольшого отверстия. Этим видом оборудования не очень хорошо убирать шлам, но ресурс их работы является значительным. Считают такие виды инструментов наиболее популярными по причине их высокого качества.

Бурам типа SDS, имеющим достойное качество, отводится наибольшее внимание. С их использованием можно делать небольшие отверстия в бетонных плитах. Инструмент подбирают, исходя из личных потребностей. Как упоминалось выше, наиболее востребованным является бур SDS Max, а также его аналог SDS Plus. Буры SDS Max имеют высокую точность, прочность и длительный срок службы.

С помощью буров, сделанных своими руками, можно создавать скважины на воду, добываемую из подземных источников. Несколько скважин объединяют в водозаборное сооружение. При бурении происходит разрушение грунта в двух направлениях:

  • горизонтальном;
  • вертикальном.

При разрушении важную роль играет буровая головка, то есть сам инструмент, который располагается в самом конце буровой колонны. Этот элемент обязательно присутствует не только в больших бурильных установках, но и ручных – с небольшими размерами.

Согласно классификации буров их подразделяют на:

Бур-долото используется для бурения глубоких скважин на воду.

  • комбинированные;
  • ударные;
  • вращательные.

Используемая буровая головка будет зависеть от вида бурения и породы грунта. Если применяют ударно-канатное бурение по твердому грунту, то используют металлический бур-долото. Вращательный тип бурения связан с применением змеевиковых или спиральных буров для мягких грунтов или буров-ложек.

Использование ручного инструмента для бурения скважин

Описание разновидностей ручного бура

Широко распространенными являются виды ручного инструмента, используемого при бурении скважин. Ими пользуются многие владельцы дачных участков и частных домов в пригородах. Вот некоторые их разновидности:

Схема типичного шенкового ручного бура.

  1. Бур шнековый позволяет осуществлять работы, связанные с бурением через разрезание грунта с помощью специальных пластин, приваренных к основе инструмента.
  2. Бур коронковый должен включать трубу и коронку, располагаемую снизу конструкции. Он используется при бурении вместе с другими видами дополнительных приспособлений: долотом, штангой, крепежом.
  3. Бур ударно-канатный является массивным инструментом, состоящим из трубы с расположенной на нижней части желонкой. Использовать его можно при наличии треноги, высота расположения которой должна составлять 1,5-2 м.
  4. Бур ложковый, имеющий большой цилиндр на конце стержня из металла.

Пластины шнекового бура привариваются под углом в 90°. При этом полного извлечения грунта не происходит, поэтому потребуется специально для этой цели подготовить лопату. Если вид шнекового бура иной, то пластины должны быть приваренными под углом от 30 до 70°. В данном случае грунт будет с легкостью выходить на поверхность.

Составляющие ручного бура.

Коронка следующего вида бура, то есть коронкового, должна быть расположена в нижней части инструмента. Для ее изготовления используется прочный металл (его острые резцы). Работу коронковым буром начинают с предварительного применения долота, а заканчивают самим инструментом.

Чтобы стенки скважины не разрушались, потребуется вода в необходимом объеме. Если длина коронки меньше, чем длина бура, то понадобятся различные приспособления в качестве крепежа, которыми можно нарастить штанги. При добавлении штанг формируется технологическая колонна.

Сравнительные характеристики ручных буров

Инструмент, представляющий собой бур-долото, является приспособлением, которое сужается к самому концу, а его конструкция напоминает отвертку. По форме конец этого инструмента может напоминать и плоский, и крестовидный тип отвертки. Выбирают форму бура в зависимости от грунта, то есть его породы. Если грунт твердый, то лучше использовать бур-долото с крестовидным концом, а если мягкий – с плоским. Создается этот инструмент из цельной стали, как было сказано выше, а его лезвие закаливается.

Устройство ударно-канатного бура.

В состав змеевика входит металлическая штанга со специально приваренной пластиной или двумя пластинами. В конце штанги предусматривается режущая кромка, что может напоминать простое сверло. Применяется змеевик для твердых и сыпучих пород, глин и суглинков. Материалом для создания данного инструмента служит закаленная сталь.

Форма бура-ложки напоминает полуцилиндр, имеющий прорезь, которая является продольной либо спиральной. На конце бура должна иметься режущая кромка. Его применяют при проведении бурения на глинистой либо влажной породе грунта. Для изготовления бура-ложки применяется листовая сталь.

Бурение с помощью бура-ложки происходит путем вращения и поступления. Когда он вращается, то происходит процесс бурения, после чего грунт наполняет цилиндр, а бур вынимается и очищается. Чаще бур-ложка применяется для создания скважин под воду, если грунт является влажным и не осыпается. Размер диаметра ложкового инструмента может быть разным, а длина его стержня составляет не более 70 см.

Советы мастеров по подбору бура

Выбирая необходимый инструмент для бурения, следует придерживаться следующих рекомендаций от специалистов, которые помогут не ошибиться при покупке и не тратить лишние средства. Ниже перечислены самые важные из них:

  1. При выборе бура-змеевика обращают особое внимание на его спираль, крутизна которой определяет скорость работы при бурении скважин.
  2. Для неглубоких отверстий можно приобрести бур, имеющий пологую спираль, которая подвергается наименьшему износу.
  3. Буры лучше всего подбирать с известной маркой, что связано с большими расходами, но и покупкой более качественного инструмента одновременно.
  4. Скоростной режим бура должен быть подходящим для выполнения работ. Если его превысить, то инструмент может прийти в негодность, поскольку он будет уже изношен.

Получаемая при бурении скважина будет иметь наибольшую глубину, если спираль будет круче. Этот параметр определяет то, насколько оптимальным будет процесс удаления шлама. Выбор бура, имеющего пологую спираль, поможет достичь оптимальных результатов при бурении. Вместе с тем его можно будет использовать довольно долго.

Выполняя буровые работы, следует быть более аккуратным, выдерживать ось, иначе инструмент может сломаться. Его следует покупать для имеющегося перфоратора, а не для переходника. Переходник подходит к универсальным видам буров, к производству которых всегда стремились производители. На практике переходник является лишь причиной поломки инструмента при бурении.

moyaskvazhina.ru

Земляной бур. Виды и работа. Применение и как выбрать

Земляной бур – это массивный металлический инструмент, предназначенный для вырезания скважин и лунок. В классическом исполнении он представляет собой круглый металлический стержень с лезвиями на конце и крестообразной рукоятью вверху. Устройство работает по принципу самореза. Оно ввинчивается в землю, при каждом повороте срезая плотную массу. По мере заглубления инструмента образовывается яма с круглым сечением и ровными стенками. Бур периодически вынимается со скважины, поскольку на его лезвиях остается вырезанная земля, которая очищается и инструмент снова погружается для дальнейшего углубления.

Где применяется земляной бур

На первый взгляд это очень простое устройство, но несмотря на это оно нашло свое применение для выполнения многих целей:

  • Установки свай для фундамента.
  • Подготовки лунок для посадки растений.
  • Монтажа столбов для ограждений.
  • Создания дренажных отверстий в почве.
  • Взятия глубинных образцов почвы для лабораторных исследований.

Хотя бур и называется земляным, но на самом деле сфера его применения более широкая. Он может работать с любыми не твердыми породами. С его помощью можно создать яму правильного круглого сечения в глине. Любая разновидность садового бура может прорезать лунку во льду, хотя и с разной эффективностью в связи с более высокой плотностью такой поверхности.

Разновидности буров

Земляной бур может иметь различную конструкцию, но все же главным критерием разделения инструмента на разновидности является тип его привода. По этому направлению буры бывают:

  • Ручные.
  • Механизированные.
  • Навесные.
Ручные

Ручной земляной бур является самой распространенной и доступной конструкцией. Этот инструмент имеет рукоять. Для его проворачивания используется мускульная сила человека. Эффективность устройства зависит только от физической подготовки того, кто им пользуется. К достоинствам инструмента можно отнести:

  • Низкая стоимость.
  • Легкость.
  • Маневренность при переноске.
  • Возможность добраться к труднодоступным местам.

При этом стоит отметить, что ручной земляной бур отличается низкой скоростью работы. Главным его недостатком является быстрое истощение физических сил того, кто им пользуется. Работать таким инструментом действительно очень тяжело и сопоставимо с рытьем траншей. В случае попадания на траектории движения ручного бура препятствий, таких как камни или корни деревьев, инструмент перестает углубляться. В результате его необходимо извлечь, и вручную постараться удалить мешающий объект с траектории движения лезвий.

По мере углубления лезвия в землю, поверх него накапливается большое количество срезанной земли. В результате создается мощное давление, поэтому дальше прокручивать рукоять становится практически невозможно. В результате возникает необходимость почистить лунку, поэтому бур нуждается в извлечении. Зачастую вытащить его тяжело, поэтому необходимо проворачивать рукоять в обратную сторону, против часовой стрелки, чтобы лезвие поднялось и освободилось от части грунта. После этого бур закручивается еще раз, чтобы почистить остальную землю.

Механизированные

Механизированные буры являются намного более совершенными. Они оснащаются двигателем внутреннего сгорания, который сам обеспечивает вращение стержня с лезвиями. Также встречаются электрические разновидности данного инструмента. Что касается оборудования на двигателе внутреннего сгорания, то нужно отметить, что в большинстве случаев оно оснащается двухтактным мотором. В связи с этим для его заправки нужно смешивать бензин с маслом в определенной пропорции, которая рекомендуется производителем инструмента.

К безусловным преимуществам такого устройства можно отнести:
  • Высокая скорость работы.
  • Снижение нагрузки на оператора.
  • Эффективное разрезание корней деревьев.
  • Возможность удлинения штока для глубокого бурения.
  • Съемные насадки под различные типы грунта.

Мотобур углубляется в почву за один проход. Его не нужно через каждые несколько оборотов вытаскивать на поверхность, чтобы очистить лезвие от рыхлой земли. Лунка прорезается очень быстро, при этом для дальнейшей очистки от срезанной почвы нужно всего лишь приподнимать бур, что приведет к быстрому поднятию земли по лезвиям и ее разбрасыванию вокруг ямы. Это обеспечивается благодаря особенной конструкции рабочего штока. Если у ручных устройств лезвия находятся только на кончике штанги, то у мотобуров они идут по всему периметру, как в мясорубке, поэтому срезанная земля поднимается высоко до самой поверхности. Моторизированными установками создают более глубокие ямы, поскольку используют удлиняющие штанги, если это предусмотрено для выбранной модели, а мощность двигателя позволяет это делать. Лучшие мотобуры могут углубляться в почву до 3 м.

К недостаткам таких устройств можно отнести большой вес. Зачастую при работе с очень твердой почвой удержать мотобур в руках практически невозможно, особенно если на глубине лезвие натолкнется на плотный корень. Все недостатки, имеющиеся у данных устройств, не идут ни в какое сравнение с теми сложностями, с которыми сталкивается рабочий при использовании ручной модификации, поэтому не стоит акцентировать внимание на слабых сторонах мотобуров.

Навесные

Навесной земляной бур зачастую представляет собой более дешевую в сравнении с мотобуром конструкцию. Это гибридная модель, которая представляет собой что-то среднее между устройством с двигателем и ручной конструкцией. Такое устройство подключается к валу отбора мощности на различной технике, такой как трактора или мотоблоки. К явным достоинствам навесных буров можно отнести:

  • Высокая мощность.
  • Приемлемая цена.
  • Хорошая скорость углубления.

Техника, к которой подключается навесное оборудование, обладает более мощными моторами, чем можно оснастить мотобур. В связи с этим эффективность этих двух разновидностей инвентаря несопоставима. При этом нужно отметить и значительные недостатки навесных установок. В первую очередь для их работы необходимо иметь в распоряжении трактор или мотоблок. Также существенным недостатком такой конструкции является низкая маневренность. Если нужно сделать лунку в труднодоступном месте, куда подобная техника не заедет, то придется работать другими землебурами.

Критерии выбора

Выбирая земляной бур необходимо ориентироваться по следующим критериям:

  • Глубина бурения.
  • Диаметр получаемого отверстия.
  • Тип лезвия.
  • Вес инструмента.
  • Удобство рукояти для (ручных буров).
  • Мощность двигателя (для мотобуров).

Что касается глубины бурения, то чем она больше, тем лучше. Даже если нужно всегда бурить только лунку на 1 м, то это не значит, что спустя несколько лет не потребуется глубокая яма. Наличием бура со штангами для увеличения длины позволит использовать его для любых целей в пределах своего диаметра.

Также важным критерием выбора является диаметр получаемого отверстия. Для бытового применения достаточно чтобы этот показатель составлял 20-30 мм. Нужно учитывать, что чем меньше диаметр, тем легче и быстрее осуществляется работа, что особенно важно для ручного инструмента. Тонким буром работать всегда намного легче, чем толстым. Имея в распоряжении несколько буров, стоит сначала подготовить лунку самым тонким, а при необходимости расширить ее более широким инструментом.

Вес бура имеет огромное значение, поскольку ручные и мотобуры необходимо носить на руках. При этом нужно избегать слишком легкого инструмента, поскольку это говорит о применении при его производстве тонкостенной стали, которая деформируется при нагрузках. Изогнутое лезвие или штанга — это повод забраковать земляной бур.

Для ручных буров важным критерием выбора является удобство рукоятей. Если их трубка очень тонкая, то по мере работы она будет сильно надавливать на ладони вплоть до появления болевых ощущений. У более толстых трубок получается большая площадь прикасания с руками, поэтому давление распределяется равномерно. Лучше всего, чтобы рукоятки были гладкими, поскольку всякого рода резиновые накладки с рельефной поверхностью в дальнейшем сильно надавливают кожу.

Для мотобуров одним из важнейших критериев выбора является мощность двигателя. Чем она выше, тем производительней и безотказней инструмент. При этом, если нужно подготавливать исключительно только лунки глубиной 1 м, то не стоит брать слишком мощное оборудование, поскольку оно имеет большой вес и набор ненужных штанг для удлинения рабочей части.

Альтернативные установки

Земляной бур может иметь не только шнековую конструкцию, но и работать по другим принципам. Довольно эффективной его альтернативой является ударно-канатная установка. Она применяется в тех случаях, когда необходимо подготовить глубокую яму. С ее помощью возможно даже сделать скважину на несколько десятков метров для добычи воды. Такая установка отличается большой габаритностью, поэтому ее собирать только для того чтобы подготовить лунки для установки столбов заборов нецелесообразно.

Установка состоит из высокой треноги, на вершине которой закрепляется шкив. На него на тросу подвешивается тяжелая металлическая труба, диаметр который соответствует толщине будущей ямы. Лебедочный механизм подымает трубу к вершине треноги, после чего резко ее отпускает. Ударная штанга падает на землю под воздействием силы притяжения, в результате чего образовывает небольшую яму. После этого лебедка снова поднимает трубу на высоту и действие повторяется.

Похожие темы:

tehpribory.ru

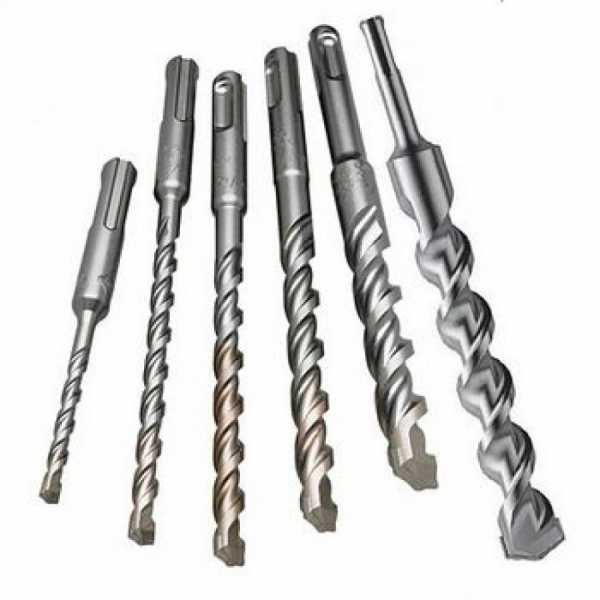

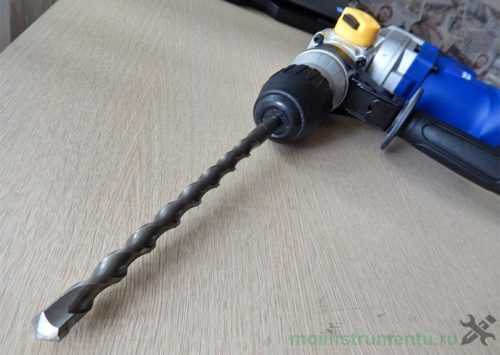

Буры по бетону для перфоратора: строение, виды, назначение

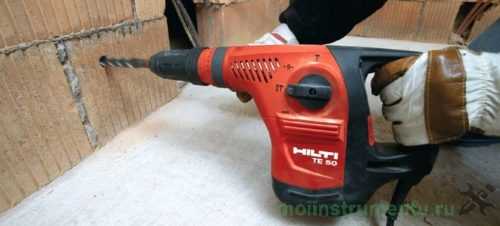

Проделать отверстие в прочной поверхности нелёгкое дело. Успешно с этой задачей справятся металлические сверлильные инструменты – буры по бетону для перфоратора. Они используются во время проведения ремонта или строительства объектов. Различаются по нескольким характеристикам: назначение, мощность инструмента, на который он устанавливается, тип основания, особенности спиралевидной части.

Важные параметры

Невозможно представить ремонтные и строительные работы без процесса сверления. Если с обычными поверхностями справляется дрель, то для прочных конструкций берут электроперфоратор. В таких случаях на выручку приходят буры для перфоратора по бетону, которые имеют свои особенности:

  • строение спиралевидного отдела;
  • обеспечение во внутренней части пустот;
  • использование для производства рабочей части сплавов, имеющих высокую степень твёрдости;
  • кромки для резьбы отличаются своеобразной геометрией.

Крепление элемента в электроперфораторе отличается от монтажа сверла в дрель. Его хвостовик отличается особенной конструкцией, которая обеспечивает надёжную фиксацию бурильного элемента.

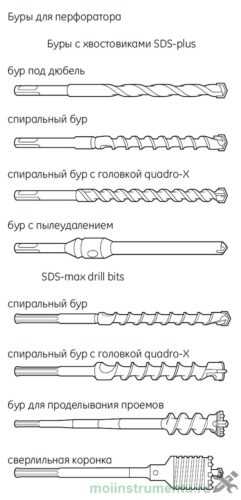

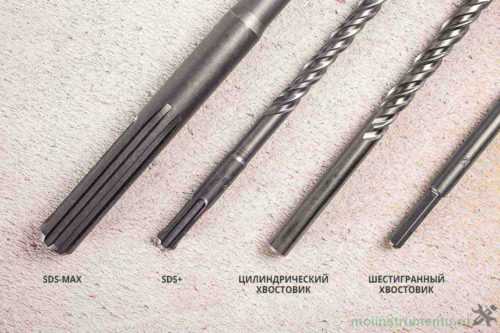

В зависимости от формы хвостовика, инструменты для бурения разделяют на несколько видов:

  • SDS-plus – рассчитан для функционирования на перфораторах для бытового назначения. Диаметральное сечение хвостовика не превышает 18 мм.
  • SDS-max – комплектуются для инструментов, которые используют профессионалы. Размер основания превышает 18 мм.

Буры для перфоратора по бетону SDS подразделяются по размерам их диаметрального сечения. Определить его легко, так как маркировка нанесена на изделии. Размеры варьируются от 4 мм до 30 мм.

  • Самые ходовые в диапазоне от 6 до 10 мм.

Как правильно выбрать бур

Важным моментом является правильный выбор элемента для бурения. Ориентироваться необходимо на степень прочности поверхности. Важную роль в этом плане играет крутизна спирали. Чем больше показатели, тем глубже получается отверстие за минимально затраченное время. Секрет заключается в следующем. Благодаря большей крутизне отработанный материал удаляется более эффективно, что ускоряет процесс сверления.

Правильно определиться с выбором инструмента помогут советы профессионалов:

  • Отверстие с малым диаметральным сечением выполняют с помощью минибура с пологой спиралью. Именно такие имеют высокую степень прочности и длительность службы.
  • Следует учитывать марку производителя. Неизвестные модели часто являются некачественными, не всегда соответствуют размерам основанию перфоратора.

Буры и сверла: отличия

Отличают буры по бетону для перфоратора от сверла по строению хвостовика. В этой части присутствует продолговатое углубление. Именно из-за него невозможно вставить бур патрон дрели. Дополнительными отличиями сверл и буров являются:

  • Высокая степень жёсткости, что позволяет проделывать отверстия даже в прочных поверхностях.
  • Отличная производительность за счёт ударно силы перфоратора.

Надёжность фиксации инструмента в патроне обеспечивает специальная крепёжная система SDS. Она успешно используется инженерами производителя Bosch.

Особенности конструкции

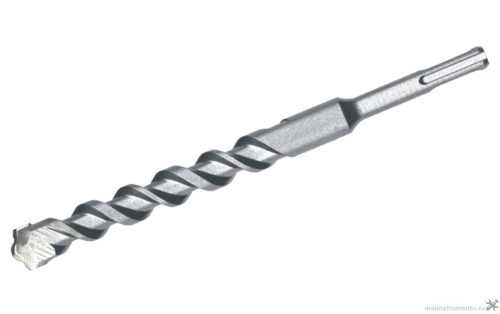

Буры по бетону для перфоратора имеют определённое строение и состоят из следующих частей:

  • Хвостовик – конструктивный элемент, посредством которого осуществляется фиксация инструмента в патроне перфоратора. Не всегда они однотипные. Строение хвостовика зависит от конструктивных отличий патронов изделий разных производителей.
  • Тело – часть бура, подвергающая наибольшей нагрузке во время работы. Изготавливается из сплавов твердых металлов, что обеспечивает надёжность и долговечность бура.
  • Режущий отдел – основа бурильного элемента, направленный непосредственно на проделывание отверстий. Конструкция этой части напрямую зависит от функционала. Она должна быть самой прочной частью бура, поэтому производится с алмазным напылением или из пластинок твердых сплавов.

Размеры инструмента

Качество работы обеспечит только правильный подбор бура для прочных конструкций. Существует несколько нюансов:

  • диаметры основания буров по бетону для перфоратора;
  • диаметральное сечение рабочего отдела;
  • длину бурильного элемента.

Выпускают приспособления по размерам, оговоренные в нормативных документах.

При покупке необходимо следовать таким рекомендациям специалистов:

  • в бытовых условиях при произведении ремонта или частного строительства самыми ходовыми являются буры по бетону для перфоратора 6 мм, 8 мм и 10 мм;
  • для обеспечения углублений под тяжёлые и массивные предметы выбирают инструменты с диаметральным сечением 10 или 20 миллиметров.

Категории буров по бетону

Категории элементов для обеспечения отверстий в прочных конструкциях зависят от особенностей строения:

  • Затачивающиеся во время процесса бурения. Выполнены для проделывания углублений с большим диаметральным сечением. Достигается за счёт способности самопроизвольно удалять отработанный материал, при этом режущая часть не тупится, а наоборот затачивается об поверхность.

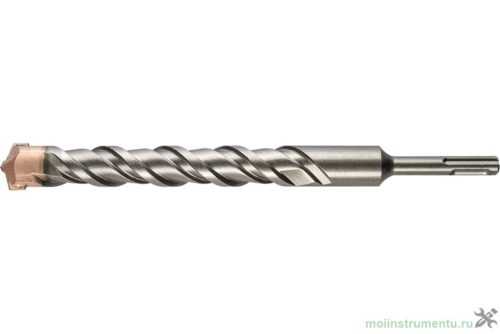

  • Спиральные. Справляются с бетонной поверхностью с довольно высокими показателями прочности.
  • Пологое расположение спиральной части. Их назначение бетонные конструкции с небольшой прочностью. Во время процесса сверления требуют больших усилий.

Особого внимания заслуживают инструменты с алмазным напылением. С их помощью обрабатывают бетонные поверхности усиленные арматурой. С их помощью работа выполняется намного быстрее и качественнее.

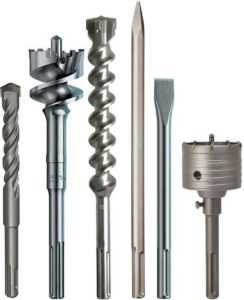

Разновидности изделий отличаются своим предназначением. Их параметры отмечены в нормативных документах. К ним относят:

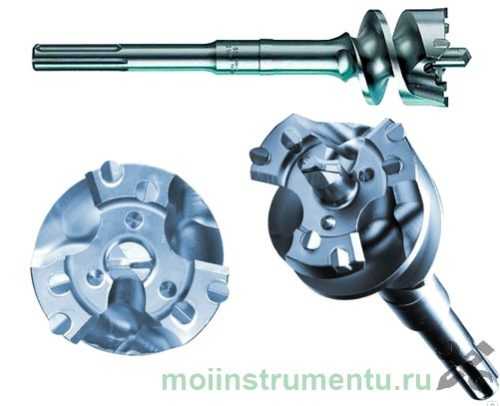

  • короны;
  • ударно-режущие;
  • шнековые;
  • пологие.

Бытует мнение, что изделия используют только для работы с бетоном. Но в некоторых случаях приходиться работать с деревянными изделиями. В таких случаях используют буры по дереву. Его использование привносит ряд удобств, суть которых состоит в следующем:

  • беспрепятственное удаление стружки;
  • для достижения цели прикладывается минимум усилий;
  • специальный резец исключает разрушение древесины.

prosto-instrumenty.ru

Как выбрать бур? Обзор характеристик от «Инструменталь»

Бур - инструмент для проделывания отверстий в твёрдых материалах, таких как : бетон, камень, кирпич.

Похоже, что действительно, всё новое - хорошо забытое старое. Оказывается, что ударное бурение это не ноу-хау немецких инженеров начала 20-го века.

Древние китайцы использовали чугунные инструменты для ударного бурения.

Ударные буровые машины, которые применяли древние китайцы могли сверлить скважины глубиной до 900 метров. Невероятно.

Буры и свёрла по бетону, условно относят к разным группам инструментов. Считается, что бур по бетону обладает конструктивной возможностью быстрой установки в перфоратор, а сверло по бетону крепится в универсальный зажимной патрон. Использование свёрел по бетону, да ещё закрепленных в патроне, это вынужденный компромисс и отголоски прошлого, когда бетонодолбёжного инструмента было мало и он был дорогой.

Люди взрослые помнят и такой инструмент, как шлямбур и время когда дюбели были деревянные. Но иногда под рукой только ударная дрель (а не перфоратор) и сверло по бетону. Если необходимо сделать несколько, неглубоких и небольшого диаметра, отверстий в бетоне (картину повесить, полочку, шторы), это не вызовет затруднений. Для более серьёзной работы нужны буры, и к ним перфоратор.

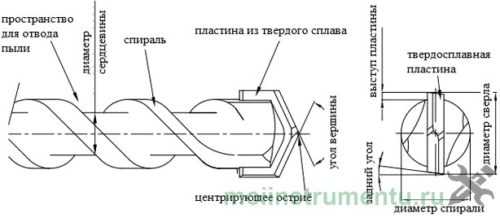

Конструктивно бур обладает тремя основными частями:

  • хвостовик со сформированными в нём элементами, для передачи вращения и ударного импульса;
  • спиральный стержень, передающий ударный импульс и удаляющий продукта разрушения из рабочей зоны;

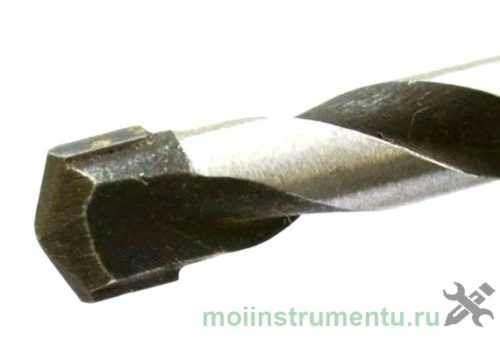

  • рабочая часть с припаянными твёрдосплавными пластинами.

Для обеспечения надёжного закрепления бура в перфоратор, а также его быстрого снятия и замены, специалисты компании Bosch разработали систему SDS ( STECK - DREH - SITZT ) - по немецки: вставь - поверни - сидит. Special Direct System- специальная направляющая система (в англоязычном варианте).

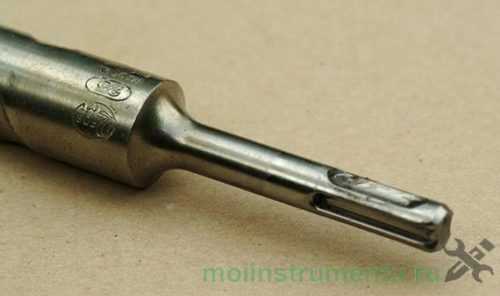

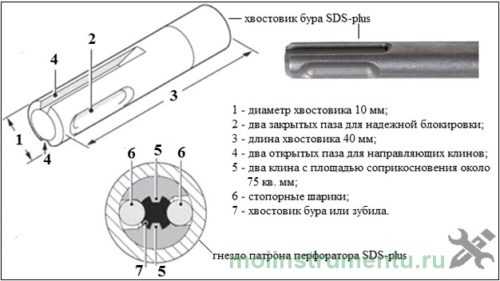

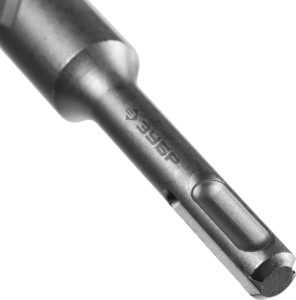

SDS - plus

Самый распространённый тип конструкции хвостовика для буров. Глубина установки в патрон перфоратора составляет 40 миллиметров при диаметре хвостовика 10 миллиметров.

В конструкции хвостовика предусмотрено четыре шлица (паза): два открытых ( для направляющих клиньев) и два закрытых (для фиксации стопорными шариками). Площадь контакта, элементов конструкции, около 75 кв. миллиметров. Такая конструкция хвостовиков применяется в перфораторах легкого класса. Минимальная длина бура составляет 110 миллиметров, а максимальная - 1000 миллиметров.

Рабочий диаметр буров обычно варьируется от 4 до 32 миллиметров, а самые популярные диаметры 6,8,10,12 миллиметров. Разработанный стандарт, фирма Bosch внедрила в 1975 году. Примечательно, что в 1998 году, перфораторов со стандартом SDS - plus продали 10 миллионов.

SDS-top

Перфораторы и буры этого стандарта не нашли широкого распространения.

Конструкция хвостовика бура примерно повторяет техническое решение SDS-plus, только для диаметра хвостовика в 14 миллиметров.

Применением хвостовика с увеличенным диаметром, специалисты Bosch пытались решить проблему надёжности стандарта SDS- plus при бурении отверстий диаметром свыше 16 миллиметров. Стандарт введён 1999 году, но популярным не стал.

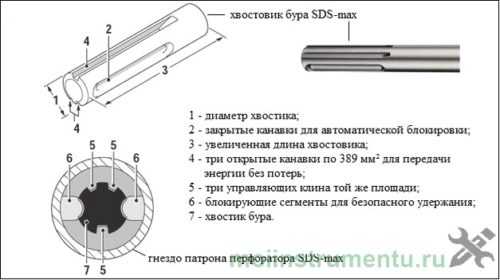

SDS-max

Один из двух, самых признанных стандартов, нашёл своё применение для буров большого диаметра (от 12 до 50 миллиметров и длиной от 540 до 1320 миллиметров) в перфораторах тяжёлого класса. Хвостовик (диаметром 18 миллиметров) вставляется в патрон на глубину 90 миллиметров, обеспечивая площадь контакта сопрягаемых элементов в 212 кв. миллиметров. Начало производства в 1990 году.

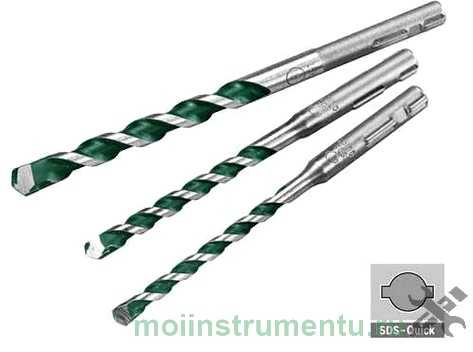

SDS-quick

Не распространенный в России стандарт. В патрон перфоратора предусмотрена возможность закрепления бит и сверел с шестигранным хвостовиком ¼ дюйма.

SDS-hex

Стандарт применяется для закрепления пик и долот в отбойных молотках. Основное предназначение буров - сверление с ударом, поэтому буры не применяют для сверления/долбления хрупких материалов.

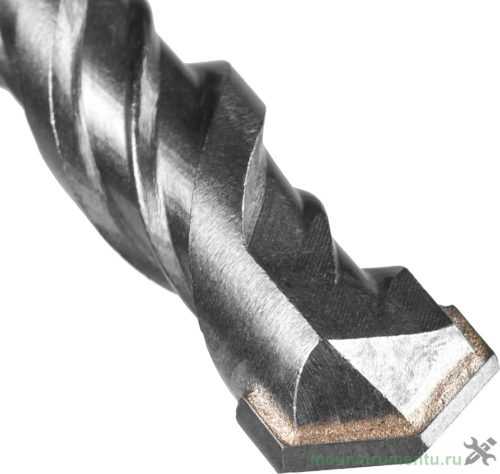

Ещё одной отличительной особенностью буров является то, что режущая кромка твердосплавной пластинки буров - не острая. Это позволяет дольше сохранять геометрические параметры и стойкость к разрушению твёрдосплавной пластины рабочей части бура. Твердосплавная пластина (устаревшее название - победит) припаивается к рабочей части спиралевидного стержня, и может обладать различной формой режущей кромки. Кроме того, пластинок может быть несколько.

Форма твердосплавных пластин, их физико- механические свойства, определяют сферу использования и производительность буров. В рыночной доступности появились буры, которые в состоянии справится даже с арматурой в бетоне. Обычно буры не затачивают.

Как работать с бурами


При длительной эксплуатации рабочая (ударная) часть бура теряет свои геометрические параметры и принимает конусообразную форму, что может вызвать эффект заклинивания бура в отверстии.

С экономической точки зрения, целесообразно, глубокие отверстия изготавливать несколькими бурами, сохраняя ресурс самого длинного и поэтому самого дорогого бура.

То есть, при необходимости пробурить отверстие глубиной один метр, начинать забуриваться необходимо коротким буром, продолжать средним, и заканчивать изготовление длинным (самым дорогим) буром, экономя его ресурс.

Длинный, изношенный (уже конусообразный) бур, иногда заклинивается в отверстии и его становится невозможно извлечь. При эксплуатации буров необходимо помнить о некоторых особенностях их конструкции и способе крепления в патроне перфоратора.

Дело в том, что бур в патроне перфоратора не крепится жёстко, как сверло в универсальном зажимном патроне. Крутящий момент, от патрона перфоратора к буру, передаётся через шлицы (канавки), при этом сохраняется продольная подвижность (около 10 миллиметров).

Естественно, механическое подвижное соединение должно смазываться (для сохранения ресурса дорогостоящего инструмента). Поэтому, прежде чем установить бур в патрон необходимо нанести некоторое (небольшое ) количество смазки на хвостовик инструмента.

Обращаем ваше внимание на то, что в процессе бурения, на смазку хвостовика осаживается продукт разрушения (абразивная пыль), поэтому, время от времени, старую смазку необходимо удалять с хвостовика и из патрона перфоратора. Обеспечивая инструмент несложным техническим обслуживанием, вы получите выигрыш, в виде долговременной и безотказной его эксплуатации. Буры маркируются двумя цифрами - диаметр и общая длина.

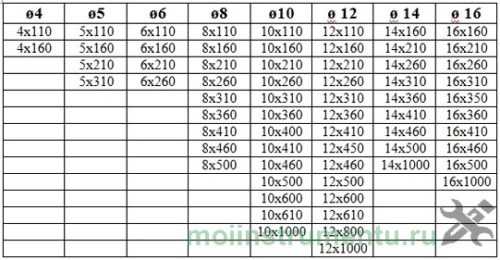

Например, бур SDS+ 5Х110, означает, что диаметр бура 5 миллиметров, его длина 110 миллиметров. В описании указывается общая длина бура, рабочая часть бура несколько меньше (на длину хвостовика). Буры делятся на проломные ( разрушающие) и проходные ( формирующие отверстия в материале).

Между собой буры отличаются конструктивными особенностями, среди которых следует выделить:

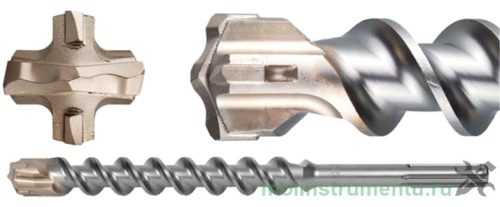

  • исполнение спиральной части двух- или четырех-заходная;
  • наличие специальной полости во внутренней части;
  • материал изготовления наконечника, в качестве которого использован твердый сплав;
  • количество и геометрические параметры режущих кромок.

При выборе и эксплуатации буров, важно учитывать конструкцию и геометрию спиралевидного участка инструмента.

Крутизна спирали влияет на сферу применения бура. Более пологая спираль характерна для недорогих буров, использующихся для формирования неглубоких отверстий небольших диаметров. При работе с таким инструментом необходимо, время от времени, вытаскивать бур из отверстия, освобождая его от бетонной пыли.

Буры с крутой (шнекообразной) спиралью хорошо справляются с очисткой отверстия от продуктов разрушения. Кроме того у таких буров наблюдается эффект самозатягивания (при вращении бур выгребая бетонную пыль и скользя по стенкам отверстия, усиливает осевое давление на рабочую зону), что увеличивает скорость ударного бурения. К специфическим бурам по бетону относятся твердосплавные и алмазные коронки.

Бурения алмазными коронками

При возникновении необходимости изготовления отверстий больших диаметров в железобетоне, предлагается, как единственный вариант ( без разрушения всей конструкции) - алмазное бурение.

Алмазное напыление на сегментах режущего инструмента производит безударное местное разрушение в зоне резки. Многослойное алмазное напыление позволяет продолжать процесс резания после истирания верхних слоёв, а твёрдость алмазов позволяет не замечать, какой материал проходит в данный момент инструмент: будь то железо, гранит, бетон, кирпич и др.

Безударная, алмазная резка не оказывает никакого разрушительного воздействия на соседние, с обрабатываемой, зонами конструкции. То есть, разрушение происходит только в зоне резания : сколов, трещин, отслоения бетона от арматуры не возникает.

Скорость алмазного бурения (резки) зависит от диаметра отверстия и составляет от 1-го до 5-и сантиметра в минуту.

  • бурение одного отверстия осуществляется непрерывно;
  • процесс бурения не вызывает разрушительных вибраций и шума;
  • в процессе бурения используется вода, она охлаждает инструмент и зону резания и не дает распространяться бетонной пыли;
  • точность выполненной работы;
  • можно проводить работы под разными углами.

Алмазный бур делится на несколько видов. Некоторые из них не используют воду для охлаждения и стоят, соответственно, меньше. Вы можете приобрести алмазный бур и провести работы самостоятельно либо заказать их у специалистов.

instrumentale.ru

Бур по бетону для перфоратора

🏠 » » Бур для перфоратора виды и как выбирается насадка по бетону

Перфоратор — это узкоспециализированный строительный инструмент, без которого не обходится ни одно строительство. Для реализации работ понадобится в патрон прибора установить бур для перфоратора по бетону. Это рабочая насадка, к выбору которой нужен соответствующий подход. Приобретая бур для своего электрического инструмента, потребуется разобраться со всеми видами выпускаемых насадок.

Что такое бур под патрон перфоратора

Выполняя ремонтные и строительные работы, понадобится присутствие электроинструмента. Раньше для просверливания бетона или дерева применялись ручные дрели и коловороты, но прогресс не стоит на месте. Для облегчения работ по сверлению дерева или металла был разработан электрический инструмент под названием дрель. Бетон, кирпич и разные виды искусственного камня просверлить дрелью без ударной опции невозможно, именно поэтому появились перфораторы.

Чтобы просверлить в бетоне отверстие, в патрон прибора надо установить соответствующую насадку. Конструктивно эта насадка имеет вид, как сверло для дрели, но отличия все-таки имеются. Устройство бура для перфоратора по бетону состоит из таких частей:

  1. Хвостовик — часть, размещаемая в патроне основного инструмента
  2. Спираль — рабочая часть, ее основное назначение — удаление остатков высверливаемого бетона и пыли из отверстия
  3. Режущая часть — основа, изготавливаемая из специальных твердосплавных материалов — победита или напыления из алмаза

По устройству бур напоминает сверло, только для перфоратора надо устанавливать соответствующие насадки со специальной формой хвостовой части. Служит бур для перфоратора в качестве расходного материала, и используется для получения отверстий в бетонных, железобетонных и других подобных материалах. Сверлить металл или дерево такой насадкой нельзя, так как она не сможет справиться с такими задачами, что обусловлено специфичной конструкцией режущей части. Эффективность проведения сверлильных работ зависит не только от типа применяемого инструмента, но еще и от конструкции самой насадки.

Это интересно! Для перфораторов выпускают не только насадки для работы по бетону, но еще и сверла для сверления деревообрабатывающих материалов.

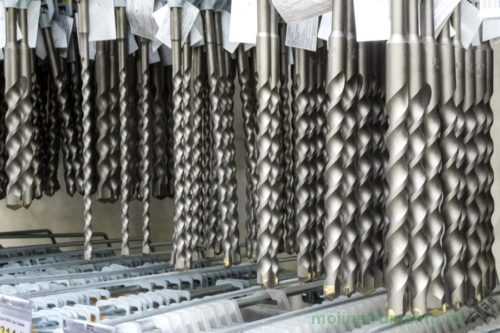

Виды буров под перфоратор

На виды рассматриваемые устройства классифицируются по разным признакам — конструкция спиральной части, типы хвостовиков и даже различия по формам режущей части. Чтобы облегчить выбор бура для перфоратора, потребуется разобраться с разновидностями насадок, и на основании этих знаний, принимать соответствующее решение. Рассмотрим виды рассматриваемых насадок по бетону под перфораторы —  какими они бывают и чем отличаются.

Рабочая часть бура виды спиралей

По конструкции спиральной части (рабочей зоны) буры по бетону для перфоратора бывают:

  1. Шнековыми — за счет большого угла наклона канавки появляется возможность получения глубоких отверстий. Конструкция спирали в виде шнека позволяет эффективно выводить наружу пыль и частицы бетона
  2. С небольшими углами наклона спиралевидной части или спиральные — такие виды насадок для бурения применяются тогда, когда нужно получить отверстие небольшой глубины
  3. С большим углом наклона пологие — такие насадки считаются самыми ходовыми, так как помимо эффективного отвода пыли, они еще и позволяют обеспечивать большую скорость бурения. Буры с большим углом наклона спиралевидных секций повышают производительность инструмента, однако и увеличивают при этом нагрузку на него. Работать ними в перфораторах малой мощности такие насадки не рекомендуется

Есть еще дополнительные конструкции рассматриваемых насадок, имеющие спиральные канавки. Их наличие является дополнительным преимуществом, за счет которого уменьшаются вибрации и нагрузки на электроинструмент, а также снижаются затраты физических усилий человека.

Виды хвостовиков для соответствующих патронов перфораторов

Хвостовая часть насадки играет важную роль, так как именно этой стороной насадка устанавливается в патрон перфоратора. Самый простой способ отличить бур от сверла — это сравнить их хвостовые части. Если сверло имеет цилиндрическую конструкцию, то на бурах хвостовик имеет специальные канавки. Специалисты со стажем без лишних трудностей смогут выявить, подойдет ли насадка под патрон того или иного перфоратора.

Чтобы не возникали трудности при выборе буров для своих перфораторов, нужно разобраться с их разновидностями. По форме хвостовиков их классифицируют на такие виды:

  1. SDS plus — это часто встречаемый тип хвостовиков, диаметр которого составляет 10 мм. Конструкция такого хвостовика представлена в виде цилиндрического основания с пазами. Эти пазы нужны для соединения с патроном инструмента. На насадке присутствует 4 паза, два из которых считаются открытыми или сплошными, а два закрытые. Длина хвостовой части на бурах типа sds plus составляет 40 мм, а диаметр рабочей части составляет от 4 до 26 мм. Обычно такие насадки с хвостовиками применяются для работы бытовыми и полупрофессиональными электроинструментами
  2. SDS max — главная отличительная особенность таких хвостовиков от sds plus заключается в диаметре, который составляет 18 мм. Кроме того, длина части, которая вставляется в патрон инструмента, также намного больше и составляет 90 мм. Конструкция пазов практически почти одинакова с sds plus с незначительным отличием по их размеру, а диаметр рабочих частей составляет от 26 мм. Употребляются насадки с хвостовиками SDS max в приборах профессионального назначения, а также еще в отбойных молотках
  3. SDS top — такой вариант хвостовой части является менее популярным, и встречаются насадки с sds top хвостовиком редко (по конструкции нечто среднее между plus и top). Диаметр цилиндрической части составляет 14 мм, а длина вставляемой области составляет 70 мм. Такие буры выпускаются с диапазонами диаметров рабочей части от 16 до 26 мм
  4. SDS quick — еще менее популярная форма хвостовой части, которая была разработана в 2008 году компанией Bosch. Насадки с этими хвостовиками существенно отличаются от предыдущих, и имеют они больше сходств со сверлами. Шестигранная конструкция хвостовика имеет вместо пазов шпонки или выступы, за счет которых и происходит фиксация насадки в патроне инструмента. Достоинство такой конструкции хвостовой части в том, что они предназначены не только к применению в перфораторах, но еще и в дрелях и шуруповертах. Если брать бур с таким типом хвостовика, то подходит он исключительно для перфораторов фирмы Bosch модели Uneo и Uneo Maxx
  5. SPLINE — новый тип конструкции хвостовиков буров для перфоратора по бетону, который имеет шлицевую конструкцию. Это новый тип хвостовиков под перфораторы китайского производства. Хвостовики сплайн были разработаны китайской компанией по производству перфораторов, что возможно послужило толчком для перехода от привычных sds plus и sds max на новые устройства. Сегодня они не очень популярны, однако это только вопрос времени. Сплайн хвостовики на бурах перфораторов доказали свою надежность и эффективность, поэтому высока вероятность того, что вскоре придется заменить на своих устаревших электроинструментах патроны. Конструкция хвостовика SPLINE показана на фото ниже

Для обычных бытовых и даже полупрофессиональных моделей применяются стандартные буры с хвостовиками SDS plus. Это самые ходовые модели, которые быстро вставляются в патрон, а также оперативно извлекаются из него.

Виды буров по режущей части

Для изготовления бура по бетону для перфоратора употребляются несколько материалов. Из прочной легированной инструментальной стали изготавливают поверхность бура, а на режущую кромку дополнительно наносится напайка из победита или алмаза. Делается это для того, чтобы не только увеличить срок службы насадки, но еще и повысить производительность. Если бурить бетон насадкой без напайки из твердосплавных материалов, то режущая часть быстро притупится, что не позволит достичь конечного результата в итоге. Как только изнашивается напайка, насадка уже становится не пригодной к эксплуатации.
По материалу напайки буры по бетону классифицируются на такие виды:

  • Победитовые — это сплав двух самых прочных материалов: карбид вольфрама и кобальт. Причем большую часть составляет вольфрам, а кобальт применяется в качестве отвердителя. Твердость этих материалов достигает 80-90 HRA по шкале Роквелла. Используются победитовые сплавы для изготовления не только буров для перфораторов, но еще и для сверл по бетону на дрели, а также при производстве коронок
  • Алмазные — самые прочные и долговечные буры, однако и стоят они достаточно дорого, и найти их трудно. Покупать насадки на инструмент с алмазным напылением нужно тогда, когда планируется бурить железобетонные конструкции, а также мрамор и гранит. На режущую часть наносится не целый кристалл алмаза, а только напыление, что отражается положительно на цене. Кроме того, напыления достаточно для того, чтобы повысить прочность насадки в десятки раз. В продаже встречаются корончатые буры на перфораторы с алмазным напылением
  • Победитовая вставка — отличительной особенностью является наличие светлого окраса на наконечнике насадки. Это означает, что насадка после изготовления окунается в карбидный материал для повышения прочности и износостойкости. Такие устройства могут использоваться достаточно долго до проделывания 200 отверстий. По сравнению с напылением из победита на кончике насадки, победитовые вставки имеют более высокие показатели эффективности
  • Каленые — самые недорогие и недолговечные. Если наконечник устройства имеет темный окрас, что говорит о прохождении дополнительной термообработки. Они недорогие потому, что в их конструкции не применяются прочные металлы. В продаже их найти можно, но изготавливаются они подпольными производителями

Покупать буры с алмазными наконечниками оправдано только в исключительных случаях, когда необходимо пробурить железобетонную конструкцию, с которой не сможет справиться победит. Производители с каждым годом совершенствуют выпускаемые насадки, и поэтому кроме материала наконечника, уделяется внимание его устройству и углу заточки. По типу заточки режущие части устройств бывают:

  1. Классические — когда твердосплавная пластина имеет четырехгранную конструкцию с передними и задними гранями. Напайка с такими заточками оснащается одной или двумя режущими кромками
  2. Центрирующие — модернизированная версия классического варианта заточки. Каждый производитель выпускает насадки с соответствующей геометрией заточки. Из достоинств центрирующих заточек можно отметить отсутствие эффекта увода бура от оси первоначального его положения

Покупая бур разных производителей можно заметить и разницу их работы. Один тип может вгрызаться в бетон, другой не так оперативно движется вперед, зато при выборе точки для бурения отверстия, он не смещается по поверхности.

Отличие бура от сверла

Когда известно устройство бура по бетону для перфоратора, не трудно отличить его со сверлом для дрели. Однако многие новички при выборе затрудняются выбрать нужную насадку под свою модель инструмента. Для начала нужно решить, каким типом инструмента запланировано проведение работ. Если это дрель с ударной опцией, тогда и покупать нужно насадку в виде сверла для бетона. Если это перфоратор, тогда выбирать нужно буры. При покупке новички говорят, что нужно сверло по бетону, а продавец задает вопрос, для какого инструмента оно необходимо — дрель или перфоратор.

Разберемся, чем же отличается сверло от бура, чтобы знать, что ответить продавцу. Итак, различаются рассматриваемые модели, прежде всего, по их назначению. Бур предназначен для перфоратора, а сверла для дрелей. Однако это отличие нельзя назвать аргументом, так как известны случаи применения бура, закрепленного в патроне дрели, а также сверла, установленного при помощи переходника в патроне инструмента. Отсюда получается, что сверло по бетону для перфоратора применяется, но при условии, что это маломощный инструмент, иначе насадка не выдержит больших нагрузок.
Буры для перфоратора отличаются от сверл для дрели следующими критериями:

  1. Конструкция хвостовой части — на насадке это цилиндрическое основание диаметром 10 мм и 18 мм с соответствующими выемками, а на сверлах такие пазы отсутствуют. Кроме того, диаметр хвостовика сверла соответствует размеру рабочей части
  2. Диаметры рабочей части — просверлить бетон дрелью можно только с максимальным диаметром отверстия до 14 мм, в то время как в перфоратор ставится насадка диаметром до 32 мм и даже 55 мм для профессиональных бочковых перфораторов с патроном типа sds-max. Для получения больших диаметров отверстий, применяются специальные коронки по бетону
  3. Ударная способность — зная главное визуальное отличие, перейдем к второстепенным факторам. Сверла обладают меньшей производительностью, чем рассматриваемые устройства, что связано с их прочностью. Бур рассчитан на длительные работы под ударной нагрузкой, а сверло предназначено только для кратковременных бурений бетона. Если установить сверло по бетону в патрон перфоратора, то при продолжительных нагрузках оно сломается

Сверло и бур отличие

Еще нужно учитывать такое отличие, как длина рабочей части насадки. Сверла по бетону для дрели выпускаются с максимальной длиной в 300 мм, а буры бывают настолько длинными, что их расстояние достигает 1 метра. Это связано с тем, что перфораторы имеют большой запас мощности, а также обладают высокими показателями создания ударных действий. В дрелях используются электродвигатели малой мощности, которые если и подходят для долбления бетона, то исключительно при непродолжительном применении.

Это интересно! Если использовать дрель для сверления бетона часто, то итог такой работы обернется в виде выхода из строя электродвигателя. Обычно страдает обмотка якоря, но может сгореть и статор.

Если планируется выполнять бурение бетона, кирпича, шлакоблока, железобетона, а также мрамора или гранитных плит, тогда понадобится не только мощный электрический агрегат, но еще и качественная насадка к нему. Если нужно купить бур по бетону для перфоратора, тогда выбирайте модели известных производителей, которые дорожат своим брендом, и выпускают качественную продукцию. Купить же буры можно не только в ближайших строительных магазинах, но и в интернете.

Кроме обычных насадок, которые имеют схожесть со сверлом, различают также проломные буры. Это разновидность сменных элементов для перфораторов, основное назначение которых заключается в проделывании сквозных отверстий для прокладки коммуникаций. Они выпускаются таких размеров от 45 до 80 мм.

Теперь покупая насадку, надо правильно говорить, что вам необходимо бур или сверло. Если вы говорите, что вам требуется сверло по бетону, а продавец переспрашивает вас. Это значит, что он не уверен, что вы знаете, в чем отличие сверла и бура. Поэтому лишний раз не помешает дополнить «сверло по бетону для дрели».

Как выбирается бур для перфоратора

На выбор рассматриваемых насадок, прежде всего, влияют диаметры буров для перфоратора. Это главный параметр, который учитывается в зависимости от поставленных задач. Для начала нужно сказать, что бур получил такое название неспроста, так как применяется он исключительно для бурильных действий, хотя многие говорят «сверлить бетон перфоратором». Такая формулировка неправильная, как собственно и некоторые действия, которые выполняются мастерами. Чтобы выполнить работу правильно, разберемся с особенностями выбора буров по бетону для перфоратора. Главные параметры выбора:

  1. Размер — учитывать размеры буров на перфоратор требуется, чтобы в итоге выполнить поставленную задачу. Для получения сквозных отверстий применяются длинные насадки. Если прибором делаются небольшие по размеру отверстия для установки дюбелей, тогда подойдут модели с длиной рабочей частью от 110 мм
  2. Тип или вид хвостовика — разновидность крепежных систем не позволит установить в перфоратор с патроном sds + бур с хвостовиком sds max и т.п. Ведь различаются они не только по размерам, но еще и по конструкции, поэтому перед тем, как купить бур в магазине, нужно уточнить, какой тип патрона используется на инструменте. Обычно это стандартный патрон sds plus, но все зависит от модели инструмента, поэтому если не можете выявить тип, тогда запомните название и модель инструмента
  3. Диаметр — это еще один главный параметр, от которого зависит размер полученного отверстия в стене. Как упоминалось выше, выпускают буры с диаметрами от 4 мм до 32 мм. Для получения отверстий в бетоне размером свыше 32 мм, понадобится установить в патроне перфоратора коронки или корончатые сверла. Диаметр играет главную роль, так как от него зависит возможность выполнения поставленной задачи
  4. Форма режущей зоны — перед тем, как выбирать, нужно обратить внимание на форму режущей части, так как устройства могут иметь 2, 3 и 4 грани. Эффективными являются модели с 4 гранями, однако и цена на них выше
  5. Центровка или прямолинейность хода насадки — это еще один главный параметр, проверить который можно только при установке устройства в патрон. Чем ниже показатель прямолинейности хода, тем хуже инструмент справляется с задачей
  6. Производитель — это второстепенный параметр, от которого зависит качество, цена и срок службы. Дешевые устройства предназначены для одноразовых работ, а покупая модели таких производителей, как Bosch, DeWalt, Makita и другие, можно быть уверенным на 100-процентов, что свое они отслужат
  7. Цена — это также второстепенный параметр, который показывает, насколько качественной является насадка. Чем больше цена, тем и выше качество, но не всегда. Покупая брендовые буры по бетону, часто приходится переплачивать за марку, а точнее имя производителя

Зная основные критерии выбора бура на перфоратор, не составит большого труда купить именно такую насадку, которая позволит справиться с поставленными задачами.

Как правильно пользоваться перфоратором с буром в патроне советы и  рекомендации

Бур на перфоратор поможет быстро проделать отверстие в любом строительном материале, кроме металла и дерева. Однако насадка бесполезна, если в наличии нет основного инструмента — основного инструмента. Чтобы после покупки бура и перфоратора эти инструменты служили долгое время, понадобится всегда помнить о правилах эксплуатации  инструмента. Для этого имеются следующие рекомендации:

  • Перед тем, как вставлять в патрон перфоратора бур, необходимо смазать хвостовик насадки специальным смазочным материалом. Это делается для того, чтобы уменьшить нагревание насадки в месте соединения, а также продлить срок службы патрона инструмента
  • При работе инструментом не стоит сильно давить на него. Сильный прижим ни к чему, так как полезную работу выполняет ударный механизм
  • Делать перерывы при работе инструментом, что позволит исключить перегрев мотора и насадки. Если победитовый наконечник на насадке перегреется, то режущие кромки быстро притупятся

Хотя дрелью можно просверлить отверстие в бетоне, однако перфоратор с этой задачей справляется быстрее и эффективнее. Если предстоит бурить большое количество отверстий, то дрель с этой задачей справится с трудом, а вот перфоратором работать по бетону не только легко, но и приятно. Кроме рассматриваемого устройства, для перфоратора также выпускаются и другие виды насадок, как зубило, коронка, долото, лопатка. С их помощью расширяется спектр применения инструмента, поэтому если у вас есть перфоратор, то и соответствующие насадки также понадобятся. Еще производители выпускают большие буры, которые применяются для пробивания отверстий не в бетоне, а в земле, но такие насадки применяются только в мощных и низкооборотистых агрегатах.

moiinstrumentu.ru

Буры для перфоратора: основные параметры

буры для перфоратораНеобходимость перфоратора при выполнении различного рода ремонтных бытовых работ объяснять не приходится. Но даже отличным инструментом известных промышленных производителей сложно качественно и аккуратно выполнить работы, если для него неправильно подобран сменный бур – режущая часть перфоратора, предназначенная для выполнения отверстий в сплошных твердых средах (бетоне и железобетоне, кирпиче, камне). Существует несколько аспектов конструкции бура, на которые при покупке стоит непременно обратить внимание.



Хвостовая часть бура

Хвостовик – износостойкая часть бура, выполненная из высокопрочной закаленной стали, вставляемая в патрон перфоратора. Именно форма хвостовика, в первую очередь, отличает бур от аналогичного спирального сверла.  Профессиональный глаз мастера без ошибки определит, подойдет ли бур к тому или иному типу перфоратора, а новичкам строительного дела поможет в этом разобраться принятая маркировка хвостовиков SDS (Special Direct System – «особая управляющая система», разработанная фирмой Bosch):

  • бур sds plus – наиболее распространенный тип хвостовика диаметром 10 мм, длина вставляемой в патрон перфоратора части – 40 мм. Для установки имеет четыре открытых паза, воспринимающие крутящий момент. Такие буры, имеющие диаметр 4 — 26 мм, применяются на легких строительных профессиональных и бытовых перфораторах.
  • бур sds max – второй по распространенности тип хвостовика, применяемый для буров большого диаметра (более 26 мм), используемых в тяжелых и мощных перфораторах, например, в электрических отбойных молотках. Диаметр такого хвостовика – 18 мм, длина вставляемой в патрон части – 90 мм.
  • sds top – несколько промежуточный и мало распространенный тип хвостовика диаметром 14 мм и длиной 70 мм, имеющий два открытых и два закрытых паза для установки в патрон перфоратора. Обычно используется на бурах с диаметром 16 — 26 мм.
  • sds quick – созданный в 2008 г. уникальный шестигранный тип хвостовика со шпонками вместо пазов и держателем, в который можно вставить сверла и биты для шуруповерта. Применяется только для перфораторов Bosch Uneo/Uneo Maxx.

бур по бетону

бур по бетону

Рабочая часть бура

Непосредственно выполняющая процесс сверления рабочая часть бура изготавливается из сплава металлов, и от ее состояния зависит производительность труда и безопасность использования перфоратора человеком. Рабочая часть может иметь различную форму и классифицируется по назначению следующим образом:

  • шнековый бур – отличный вариант для выполнения глубоких отверстий различного диаметра. Его спиральная конструкция и высокий крутящий момент позволяет при работе эффективно отводить пыль и шлам, тем самым уменьшая нагрузку на инструмент и сокращая время выполнения одного отверстия.
  • бур с небольшим углом наклона рабочих канавок – для работы с применением крайне незначительных усилий (например, в перфораторах Makita). Его назначение – процесс бурения значительного количества отверстий малой глубины.
  • бур с большим углом наклона рабочих канавок, обеспечивающий высокую скорость бурения и производительность самого процесса. Создаваемая нагрузка на перфоратор выше, чем при использовании шнековых буров. Оптимален для бурения единичных отверстий большой глубины.

Буры с одной или несколькими спиральными канавками, а так же канавками специально разработанных форм обеспечивают устойчивость бура, его сбалансированное центральное размещение при бурении, уменьшении вибрации, а, следовательно, и нагрузки на перфоратор и производительность выполняемых работ.

буры для перфоратора

Твердосплавная часть бура и ее заточка

Напайка, являющаяся режущей частью бура и влияющая на скорость работ и качество получаемых отверстий, выполняется из твердого сплава и может иметь различное количество рабочих кромок. Ресурс бура целиком ограничен степенью износа напайки. Производители постоянно совершенствуют материалы и способы заточки головки бура, стараясь максимально улучшить производительность при минимизации силовых затрат на сверление. Буры по конфигурации заточки твердосплавной части можно разделить на две основные группы:

  1. Классическая заточка – твердосплавная пластина имеет расположенные крест-накрест ровные режущие плоские передние и задние грани. Напайка с такой заточкой может иметь одну или две режущие кромки, которые снижают биение во время обработки, улучшают качество отверстия, но и влияют на цену бура.
  2. Центрирующая головка – более усовершенствованный вариант классической заточки. Особая геометрия, разная у различных производителей, исключает увод бура внутри отверстия от оси начального положения и формирует ровное, «не разбитое» отверстие.

Следует отметить, что режущие грани не всегда имеют линейную форму, волнистая геометрия с центрирующим шипом и крайними режущими выступами — еще один способ уменьшения нагрузки на перфоратор за счет снятия твердого материала слоями. Существуют и самозатачивающиеся коронки с правильно подобранным углом заточки, необходимые в условиях агрессивного бурения – например, абразивных пород, – бур изнашивается без затупления  чрезвычайно износостойкой режущей грани.

Классификация буров для перфораторов по размерам

Размер бура – одна из основных характеристик изделия, с которой начинается покупка в магазине, и напрямую связанная с его предназначением: сверлением отверстий необходимого диаметра и глубины. Размерность бура традиционно складывается из двух определяющих параметров, подбираемых для решения конкретных задач:

  1. Общая длина. Максимальная длина бура вместе с хвостовиком, предлагаемая в магазинах – 1000 мм, минимальная – 100 мм. Физика бурения не позволяет применять бур большей длины: работать более длинным инструментом практически невозможно. Длина бура тесно связана с его диаметром: оба этих параметра должны быть технически сбалансированы и обеспечивать надежность и безопасность бурения.
  2. Наружный диаметр. Как было сказано выше, диаметр зависит от длины и, дополнительно, от типа хвостовика – например, максимальный диаметр бура sds max – 50 мм и не больше. Значение диаметра – это всегда четное число, тому же принципу следует и маркировка крепежных элементов.

Вот основные моменты, касающиеся размеров буров для перфораторов. Для проведения бытовых ремонтных работ рекомендуется воспользоваться комплексным решением, приобретя набор буров для перфораторов. Стандартно предлагаемые диаметры – 4, 6, 8, 10, 12, 14 и иногда 16 мм.

буры для перфоратора

…и немного советов по правильному использованию перфоратора

Перфоратор – вещь, конечно, очень удобная, и лучшего инструмента для сверления отверстий в кирпичных и бетонных стенах пока не придумали. Однако, наряду с высокими технологическими характеристиками он имеет и достаточно высокую цену. Поэтому, обладая этой строительной драгоценностью, следует помнить о ее правильной эксплуатации, которая продлит срок полезного использования на долгие годы:

  1. Не стоит прилагать чрезмерные усилия – нажим должен быть достаточным для того, чтобы всего лишь запустить ударный процесс.
  2. Не пренебрегайте смазкой для хвостовика бура – это улучшит восприятие крутящего момента, а, значит, и скорость, и силу бурения. И в целом, смазка продлит срок использования бура и самого перфоратора.

Значение бура в сложной конструкции перфоратора сложно переоценить: именно от его правильного выбора и использования зависит качество выполняемых мастером работ.

Из сменных насадок для перфоратора, кроме бура, существуют еще:

  • зубило (лопатка для перфоратора), с помощью которого можно отколоть кусок неровной стены или отбить кафельную плитку – одним словом, выровнять для ремонта имеющиеся неровности и погрешности;
  • коронка широкого диаметра для сверления по бетону, каменной кладке и природному камню.


proinstrumentinfo.ru

Какие виды буров существуют? (+ 5 видео) – Stroim24.info

Для рытья ям и маленьких траншей можно, конечно, воспользоваться лопатой. Однако намного проще проводить все работы, если у вас есть садовый ручной бур для земляных работ. Скорость, удобство, возможность охватить большой объем – вот какими преимуществами обладает данный инструмент.

В современных магазинах вы можете купить различные буры – есть ручные модели, электрические, а также буры, работающие от топлива. Чтобы выбрать наиболее подходящий инструмент, необходимо узнать о характеристиках, преимуществах и недостатках модели. Только после изучения всех особенностей можно отправляться в магазин.

Виды буров:

  • Бур электрический для земляных работ – представляет электродвигатель, который снабжен рукоятками с зажимным механизмом для шнека. Этот элемент может быть разного диаметра, благодаря чему можно создавать ямки разных размеров.
  • Существует и ручной вид инструмента, который приобрел наибольшую популярность за счет простоты эксплуатации и небольшой стоимости. К другим его плюсам можно отнести автономность от источника электропитания. Радует и то, что вы можете своими руками сделать подобный инструмент, который в будущем будете применять при выполнении работ на дачном участке.

Оба этих вида отличаются тем, что с ними легко работать, они позволяют проводить работы не только на открытой площадке, но и в закрытых помещениях. Их основное отличие – в стоимости. Так, электрооборудование стоит дороже и, чаще всего, используется на строительных площадках.

Фото ручного бура для работ в саду, stroyhoume.ru На фото — самодельный садовый бур, stroyhoume.ru Фото садового рунного бура, ogodom.ru На фото — ручной бур для земляных работ, ogodom.ru Фото земляного бура своими руками, parts4pools.ru

Основные сферы применения буров в хозяйстве

Как вы уже поняли, их часто применяют для проведения различных работ на дачном участке. Посадка деревьев и кустарников, бурение скважин и колодцев, рытье ям для установки столбов и опор – все это намного проще сделать благодаря этому инструменту, а не лопате. Кроме того, его можно использовать при изыскательных работах во время отбора проб земли, при горизонтальном бурении при проводке канализации и коммуникаций.

В зависимости от того, какие виды работ предстоит провести, применяют различные шнеки для ручки. Использовать данный инструмент для проведения земельных работ очень легко, поскольку бур разрабатывается специально для работ с любым грунтом. Однако здесь есть некоторые правила, которые вы должны учитывать, что позволит сделать процесс рытья еще легче. Так, например, если вам необходимо пробурить яму в глинистом грунте, добавьте немного воды – это позволит оградить шнеки от налипания грязи, что может привести к замедлению работы и даже поломкам.

Самое удобное в таком инструменте – большой объем работы сможет проделать один человек. Отверстия получатся аккуратными и ровными. Если вам необходимо установить опоры, благодаря применению бура вы затратите меньше бетонного раствора на заливку и сэкономите время.

Производительность инструментов – скорость и качество выполняемой работы

Производительность бура может быть различной, однако у самых лучших моделей проходка одного метра занимает около десяти минут. Проделывание ям с диаметром до 30 см и глубиной отверстия до трех метров обычно занимает не более двух часов. Поскольку садовый бур относится к инструментам «начального», а не профессионального уровня, с его помощью тяжело проводить сложные и трудоемкие работы. Однако вы сможете найти модели, позволяющие бурить отверстия, достигающие 15 метров в глубину грунта. Необходимо при приобретении оборудования обратить внимание на качество режущей части.

Лучше выбирать те модели, которые оснащены острым и самозатачивающимся элементом, с помощью которого вы сможете отрубать корни травы и деревьев, раскалывать кирпичи и мелкие камни, которые могут оказаться в грунте. Правда, старайтесь заранее проверить, работа с какой землей вам предстоит, поскольку мелкие камни и иные твердые материалы могут поломать лезвия. Если вы решили самостоятельно изготовить бур, обязательно выбирайте качественный металл – благодаря этому установка будет служить вам как минимум десять лет.

Ручной бур для земляных работ – характеристики, особенности и применение

Механический бур – инструмент незаменимый, но при этом не каждый знает, что он собой представляет. Так, его основной является стальной столб, внизу которого расположена винтообразная лопасть и наконечник, сверху – рукоять. Его используют при рытье неглубоких ям для посадки растений, при установке опорных столбов и во время проведения иных хозяйственных работ. Один бур по скорости и качеству с лихвой заменяет несколько человек с лопатами.

Данное устройство пригодится там, где возникает необходимость быстро вырыть яму, а специальной техники на участке нет. Они просты в использовании – вам нужно просто взять инструмент в руки, приставить к месту бурения и произвести вращательные движения ручками. На любом участке у вас должен быть земляной бур, своими руками изготовить который просто и легко. Бур чем-то напоминает обычный штопор, только большого размера. При этом механизм работы практически один и тот же. Такой инструмент считается самым легким и компактным среди оборудования подобного типа.

Простота конструкции и небольшие размеры позволят быстро обучиться работе с буром при минимальных затратах.

Садовые буры подразделяются на:

  • Шнековые разборные, составленные из отдельных частей для удобства перевозки и хранения;
  • Шнековые неразборные;
  • Кольцевые (неразборные).

На фото — электрический мотобур для сада, power-garden.ru Фото земляных ручных буров, novosel.ru На фото — самодельные ручные земляные буры, stroyara.ru Фото бура для сада своими руками, parts4pools.ru На фото — как работать земляных буром, gidrodin.mtools.ru

Садовый бур ручной своими руками – простота и надежность

Несомненно, можно и купить механический и электрический бур для земляных работ ручной, однако почему бы не провести все работы самостоятельно, ведь вы теперь сами сможете создать бур! В этом деле главное – это терпение, подбор нужных комплектующих и знание всех этапов по изготовлению. Сначала нужно подобрать нужные инструменты:

  • Электродрель с набором разных по диаметру сверл, способных работать с металлом;
  • Сварочный аппарат;
  • Абразивный круг, благодаря которому вы сможете выточить некоторые нужные элементы.

Перед тем, как приступать к работам, уделите внимание выбору материалов. Выбирая запчасти, помните, что агрегат состоит из самого бура (шнека, которым делают отверстия), шеста из металла и специальной прокручивающей ручки. Для изготовления инструмента нам потребуются такие материалы, как

  • Металлический лист;
  • Арматура (длиной около двух метров).

Собираем самодельный земляной бур:

Как сделать ручной садовый бур — пошаговая схема

Шаг 1: Сборка и закрепление лезвия

Изготовление лезвий, для чего мы можем воспользоваться прочным и надежным листовым металлом. Вначале вырезаем шнеки-заготовки. Заранее определите, с какими отверстиями вы будете работать, поскольку диаметр шнеков должен быть примерно на 5-10 мм больше. Для их закрепления к стойкам просверлите в центре отверстие небольшого диаметра – на 1-2 мм больше, чем диаметр отверстия стойки.

Шаг 2: Подготовка стойки-основания

Закрепите прут, выполняющий роль стойки, в тисках и просверлите поперек него два отверстия. С них нарезаем резьбу – для последующего закручивания гаек. Далее крепко фиксируем болтами лезвия.

Шаг 3: Придаем правильную форму лезвию

Приступаем к работам с болгаркой, с помощью которой нужно сделать радиальный надрез заготовок. Именно благодаря этому можно «растянуть» лезвия в винтовое состояние. После этого под углом в 50 градусов обрабатываем и затачиваем нижнюю часть выреза.

Шаг 4: Создаем острый «наконечник»

Делаем небольшой отступ от конца втулки на 1 см. Благодаря наждачному кругу, создаем лыски с глубиной не менее 0,3 см. Конец затачиваем настолько остро, чтобы он походил на пику. Некоторые предпочитают приварить к буру остро наточенное сверло. Это позволит проводить работы с твердыми породами грунта. Не забудьте сделать винтовые канавки у нижнего конца стоек.

Шаг 5: Собираем рукоять

Последний этап – закрепление ручки. Если вы хотите в случае необходимости изменять размеры глубины бурения, ручку не стоит приваривать, лучше прикрутите ее болтами.

Чтобы бур садовый ручной для земляных работ прослужил вам как можно дольше, обязательно покройте инструмент специальными составами, защищающими от коррозии, а после – краской для закрепления. Теперь вы знаете, как сделать бур для столбов, высадки растений и под другие цели на своем участке. Главное – соблюдать все правила и советы, а также верно использовать инструмент.

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

stroim24.info

Добавить комментарий
