Винтовые сваи монтаж своими руками: Монтаж винтовых свай своими руками: видео, технология, инструкция

• Порядок монтажа винтовых свай
• Составление проекта
• Изучение грунта, подготовка и разметка участка
• Подготовка необходимых инструментов и материалов
• Установка винтовых свай
• Монтаж оголовков и обвязки
• Советы и рекомендации

Порядок монтажа винтовых свай

Чтобы результат работы отличался высоким качеством, необходимо знать, в какой последовательности выполняются действия и что необходимо учитывать при возведении фундамента на винтовых сваях.

Составление проекта

Проект дома на винтовом фундаменте должен составляться с учетом следующих моментов:

Проект дома

• Предполагаемая масса строения.
• Общая нагрузка на сваи.
• Расположение грунтовых вод.
• Уровень промерзания грунта.
• Особенности грунта на участке.

Эти факторы оказывают существенное влияние на расположение винтовых опор на участке.

к оглавлению ↑

Изучение грунта, подготовка и разметка участка

Прежде чем начать установку винтовых свай вручную необходимо тщательно изучить состояние грунта на участке. Это поможет выявить сложные места, скрытые препятствия и глубину залегания плотного слоя. Исследование можно заказать в специализированной организации, а при малом бюджете строительства подобные мероприятия выполняю самостоятельно. Для этого с помощью ручного бура копают скважины немного больше, чем предполагаемая длина сваи. По частичкам грунта на лопастях бура определяют наличие залегающих слоев.

В процессе подготовки участка для вкручивания свай удаляют лишнюю растительность, крупный мусор и стройматериалы. Для работы в зимнее время необходимо очистить площадку от снега, причем лучше всего очистку проводить в день монтажа.

Кроме того, нужно удалить деревья, расположенные в непосредственной близости к строительной площадке, так как они могут усложнить ручное вкручивание свай. Сложности могут доставить заборы и столбы, поэтому по возможности нужно устранить проблему или выполнить разметку с учетом сложных мест.

Разметка территории

Для создания прочного и надежного винтового основания необходимо правильно расположить сваи на строительном участке. Для этой цели проводят соответствующую разметку с учетом плана будущего строения.

Для упрощения работы схему расположения свай рисуют на листе бумаги. Вначале план дома делят на несколько прямоугольников, согласно расположению комнат. Затем делают отметки в местах, где должны ввинчиваться опоры. Основные точки — это углы прямоугольников и середина каждой несущей стены. Кроме того необходимо полученные отрезки разделить на равные части и сделать соответствующие отметки. Дополнительные опоры ставят под печами, каминами или колоннами. Таким способом можно определить необходимое количество свай и равномерно распределить их на участке.

Составленную схему переносят на реальную местность, отмечая места установки опор деревянными колышками. Между ними натягивают строительный шнур или обычную веревку, проверяя правильность углов и диагоналей.

к оглавлению ↑

Подготовка необходимых инструментов и материалов

Ручной монтаж винтовых свай не может выполняться без определенного набора инструментов и материалов. В частности для работы понадобится следующее:

• Лазерный уровень.
• Болгарка.
• Лом и толстостенная труба для завинчивания свай.
• Рулетка и уровень.
• Лопата, кувалда или молоток.
• Винтовые сваи.
• Бетонный раствор.
• Прутья арматуры.

Подготовка необходимых инструментов

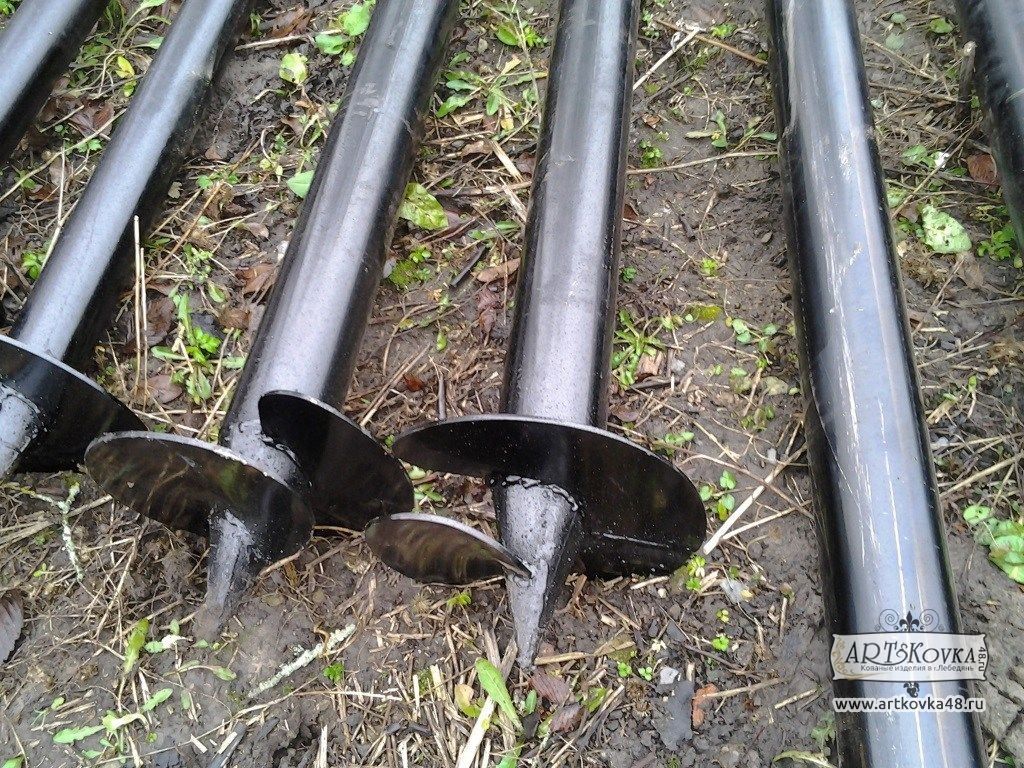

Помимо этого, необходимо тщательно подготовить сваи к установке. Учитывая особенности грунта и присутствие подземных вод, важно обработать стволы и лопасти опор антикоррозийным средством. Это поможет продлить срок их эксплуатации. Однако для каждой части опоры необходима индивидуальная защита.

Острие и лопасти сваи в основательной защите практически не нуждаются, так как располагаются на значительной глубине, где процесс коррозии протекает очень медленно.

Что касается части, расположенной в верхних слоях грунта, то она требует двойной защиты. Чаще всего покрытие состоит из слоя холодной оцинковки и дополнительного слоя битумной мастики. Чтобы предотвратить стирание защитного покрытия в процессе завинчивания свай, на ствол наматывают термоусаживаемую пленку. Этот полимер плотно прилегает к поверхности, защищая ее от истирания.

к оглавлению ↑

Установка винтовых свай

Ручное ввинчивание свай используется не так часто, в большинстве случаев работа выполняется механизированным способом. Монтаж винтовых опор своими руками выполняют минимум три человека: двое завинчивают сваю, один — контролирует вертикальность с помощью уровня.

Технология установки винтовых свай выглядит следующим образом:

1. С помощью бура или лопаты в точках расположения свай делают углубления в грунте размером немного меньше диаметра ствола. Глубина ямки должна составлять примерно третью часть общей длины сваи.

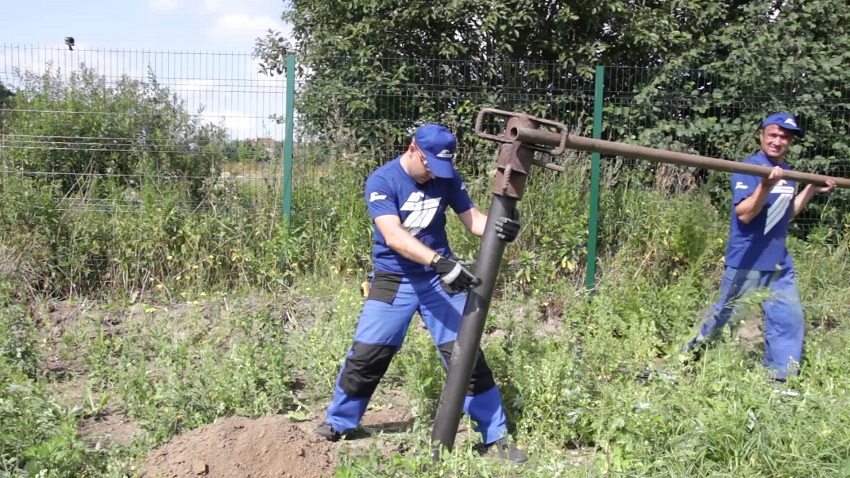

2. Готовят сваю к завинчиванию, для этого в специальное отверстие в стволе опоры вставляют лом.
3. Подготовленную опору устанавливают в лунку, на края лома насаживают трубы, которые удлиняют рычаг для завинчивания сваи. При этом следует помнить, чем больше длина рычага, тем удобнее и легче будет проходить процесс закручивания.
4. После проверки вертикальности два человека начинают медленно завинчивать опору, держась за рычаги.
5. Проверять вертикальность необходимо через каждые два-три оборота. Как показывает практика, в среднем за один оборот свая погружается в грунт на глубину около 20 см. Однако состав грунта может существенно повлиять на скорость погружения. Кроме того, на глубине вкручиваемый элемент может упереться в какой-либо твердый предмет, в этом случае лучше оставить ее как есть. В целом определить достижение плотного слоя можно затрудненным вкручиванием.

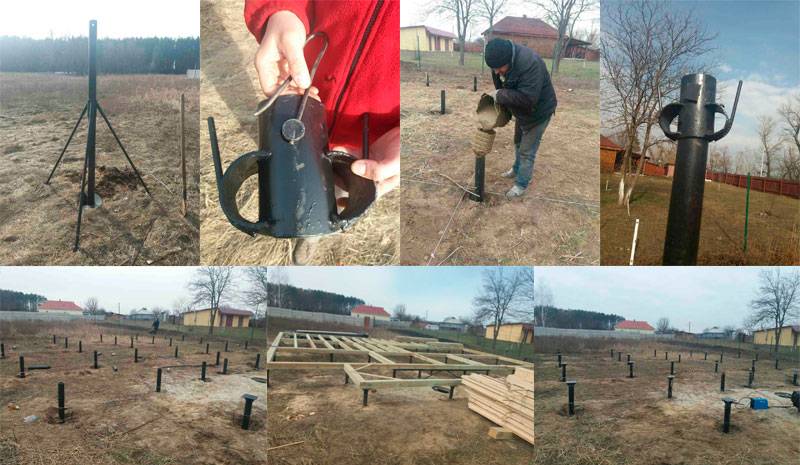

6. После установки всех элементов выполняют выравнивание верхней части свай. Для этого с помощью лазерного уровня устанавливается одинаковая высота столбов. В соответствии с этим параметром болгаркой срезают излишки свай, если есть возможность, то дополнительно погружают опору в грунт.
7. Далее выполняют бетонирование столбов, это необходимо для защиты внутренней полости сваи от коррозии и для повышения прочности и устойчивости опоры. Бетонный раствор марки М500 заливают непосредственно в полость сваи, для большей надежности бетон армируют стальными прутьями.

к оглавлению ↑

Монтаж оголовков и обвязки

Выровненные по одной высоте и забетонированные сваи считаются готовыми для дальнейших работ. В частности речь идет об установке оголовков и связующих элементов.

Оголовки необходимы для монтажа ростверка, их делают из металлических пластин и приваривают к верхней части свай. Непосредственно на эти элементы укладывают брус обвязки или швеллер. Соответственно деревянные элементы фиксируются с помощью шпилек, металлические — с помощью сварки. Сварные швы необходимо зачистить и обработать антикоррозийным составом.

Перемычки между сваями связывают столбы между собой, их также можно изготовить из брусков и прикрепить болтами, или использовать металлические элементы, привариваемые непосредственно к столбам. Связующие элементы обрабатывают соответствующим защитным средством.

к оглавлению ↑

Советы и рекомендации

Чтобы фундамент не преподнес каких-либо сюрпризов в процессе эксплуатации, необходимо прислушаться к советам профессионалов по установке винтовых свай:

• Использовать опоры только проверенных изготовителей.
• Проверять наличие антикоррозийного покрытия или обработать сваи самостоятельно защитными средствами.
• Строго контролировать вертикальной закручиваемой опоры, при сильном отклонении ее лучше удалить из грунта, а вкрутить новую сваю.
• В процессе бетонирования следить, чтобы ствол полностью был заполнен раствором.
• Сварные швы и металлические элементы обязательно обрабатывают антикоррозийными средствами.

При соблюдении технологии монтажа винтовых свай можно добиться высококачественного результата, выполняя все работы своими руками.

Фундамент своими руками

Вам больше не нужно утомительно копать ямы, убирать груды земли, смешивать бетон или сидеть и ждать, пока он затвердеет. Теперь это можно сделать гораздо проще.

Выдвижные заземляющие винты лучше всего подходят в местах, где длины стандартного заземляющего винта недостаточно. Высокая изменчивость расширений позволяет быстро реагировать на местные условия. Выдвижные заземляющие винты можно легко транспортировать.

Неподвижные заземляющие болты представляют собой идеальное решение для безбетонного фундамента. Поскольку они имеют фиксированный размер, всегда необходимо оценивать определенные статические условия и несущую способность почвы, чтобы выбрать правильный заземляющий винт.

Отметьте положение шипом и с помощью установочного ключа заверните шуруп по спирали в землю. Нити автоматически закручиваются глубже в землю, что приводит к уплотнению почвы и, следовательно, к высокой стабильности.

Перед бурением, трамбованием или установкой винтового фундамента убедитесь, что все подземные коммуникации и/или другие неповреждаемые конструкции находятся на месте. Если этого не сделать до проникновения в грунт, это может привести к повреждениям и/или смертельным травмам.

Комплект редуктора 1:20 Телескопическая штанга предназначена только для установки саморезов BAYO.S DIY в естественно уплотненный грунт на глубину 1000 мм.

Перед бурением, трамбованием или установкой винтового фундамента убедитесь, что все подземные коммуникации и/или другие неповреждаемые конструкции находятся на месте. Если этого не сделать до проникновения в грунт, это может привести к повреждениям и/или смертельным травмам.

Как заземляющие винты остаются в земле? Шурупы проникают во время установки и уплотняют прилегающий грунт, тем самым укрепляя собственное положение.

Могу ли я сделать это сам? Да, вы можете накрутить набор для хобби самостоятельно, без посторонней помощи.

Должен ли я установить заземляющий винт, а затем забетонировать его? Нет, это сухой способ без бетона. Например, вы можете прикрыть винт камнем с острым краем толщиной 2–5 мм при строительстве столба забора.

Нужно ли покупать ручной монтажный инструмент или его можно взять напрокат в магазине?  Продавец предоставит вам инструмент для установки взаймы с возвращаемым депозитом, или вы можете купить его.

Что касается глубины промерзания, выталкивает ли мороз заземляющий винт на поверхность? В Канаде уровень промерзания колеблется от 80 до 140 см ниже поверхности, в зависимости от типа почвы. Винты имеют резьбу, препятствующую любому встречному движению, препятствуя перемещению грунта гладким телом шнека на поверхность. Каждая структура должна оцениваться и оцениваться индивидуально.

Как выбрать наиболее подходящий тип заземляющего винта? Где я могу получить совет?  Вы можете обратиться к продавцу или отправить нам электронное письмо. Укажите тип конструкции, требования к строительству, строительный материал, размеры и особенности местности.

Нужно ли сначала вставлять столб забора, а затем наносить бетон? Нет, столб забора можно засыпать сбоку щебнем с острыми краями от 2 до 5 мм.

Насколько толстый слой цинка на заземляющих винтах?
70 микрон (мкм)

Можно ли строить конструкцию на неровной местности?  Да, это возможно. Вы можете поднять растр конструкции с помощью толстостенной стальной трубы, деревянного соединения или использовать другой заземляющий винт.

Можно ли устанавливать заземляющие винты в непосредственной близости от стены?  Да, минимальное расстояние 40 см от стены; однако мы рекомендуем расстояние 60 см.

Если на участке есть песок, свалка или болото?  Не рекомендуется использовать заземляющие винты на влажной, болотистой местности — они не будут держаться на таком основании. Вам нужно будет приземлиться на дно болота. В случае со свалкой необходимо оценить, как долго существует свалка. Если ему более 10 лет или он достаточно уплотнен, это не должно вызывать проблем.

Можно ли установить заземляющий винт с помощью чего-либо, кроме ручного монтажного инструмента?  Да, вы можете завинтить заземляющий винт с помощью одного наконечника винта C и поворотного стержня (около 60 см). Вставьте наконечник винта в винт, поместите стержень через кончик винта и поверните винт по часовой стрелке.

Что делать, если на участке есть камни, мергели, сланцы, скалы?  Рекомендуем предварительно просверлить отверстие сверлом SDS 20-30 мм в месте установки. Вы можете купить один компактный заземляющий винт и протестировать его в нескольких местах.

Какова несущая способность заземляющего винта? Производительность зависит от типа шнека и типа почвы и составляет 200-7000 кг на один шнек.

Спиральные сваи для фундамента дома — установка своими руками

• Подходит для ограниченного пространства
• Устойчивость во всех типах грунта
• Установка в любых погодных условиях придется провести дни в ожидании высыхания бетона, прежде чем вы сможете приступить к строительству. Сваи из оцинкованной стали обеспечивают прочный фундамент, который гарантированно прослужит долго и может быть установлен в любом типе грунта, независимо от погодных условий.


  Прошли те дни, когда вы ждали, пока местный строительный инспектор появится на вашем участке и одобрит ваши фундаменты перед заливкой бетона. При использовании винтовых свай инженер предоставляет отчеты о конкретных требованиях к глубине, размеру и крутящему моменту сваи.
  ‍
  В течение дня вы можете заполнить отчет по мере достижения требуемых инженерами порогов крутящего момента и начать строительство, как только они будут пробурены.
  ‍
  Когда прибудет строительный инспектор, он просто проверит чертежи, пока ваша команда будет работать над завершением.


  Винтовые сваи идеально подходят как для небольших домов, так и для больших поместий на воде. Они могут выдерживать изменения климата, в результате чего фундамент выдерживает движение грунта в любых условиях грязи. При правильной установке каждая винтовая свая может выдержать более 25 000 фунтов; гораздо больше, чем требуется даже для самых больших коттеджей.
  ‍
  Каждая винтовая свая поставляется с подробной информацией о продукте, в которой указан максимальный вес, который она может выдержать. Максимальная грузоподъемность винтовых свай зависит от размера ствола, а также от размера спирали. Как строительный материал, сертифицированный CCMC, вы можете быть уверены в надежности своих винтовых свай, независимо от объема вашей работы.


  Выемка грунта для бетонных фундаментов оказывает разрушительное воздействие на окружающую среду. Использование винтовых свай для дома практически не вызывает никаких нарушений. Если вы хотите защитить имущество вашего клиента, то винтовая свая — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые почти не касаются земли под ними.


  Установка бетонного столба только для того, чтобы обнаружить, что ваш клиент изменил свой дизайн или что вы установили столб в неправильном месте, может привести к задержке ваших сроков. Сверление еще одного поста запустит весь процесс заново и еще больше продлит сроки — а удаление поста вызовет серьезную головную боль, когда вы разорвете газон, заполните еще одну яму землей и попрощаетесь с рефералом вашего клиента.
  ‍
  Даже лучшие строители террас совершают ошибки, но спиральные сваи позволяют просто выкрутить металлический винт и установить его на место. Вы не только сэкономите деньги на дополнительных работах, но и сможете повторно использовать винт, избегая дополнительных материальных затрат.


  Большинство строителей сверлят бетонные столбы на одинаковую глубину, независимо от типа почвы. Как правило, для районов с более холодным климатом муниципальные правила рекомендуют копать на фут ниже линии промерзания, однако, хотя это может быть простым правилом, он не гарантирует лучший продукт для ваших клиентов.
  ‍
  Проблема с этим процессом заключается в том, что он не принимает во внимание различные типы почвы — некоторые участки могут состоять из мягкого песка, а другие — из более твердой глины. Это несоответствие может привести к смещению основания со временем и деформации пола.
  Спиральные сваи — более надежное решение для ваших клиентов. Измеряя крутящий момент на каждой свае по мере того, как вы ввинчиваете столбы глубже, вы можете обеспечить согласованность по всему фундаменту дома независимо от состояния почвы.


  Как долго служат винтовые сваи?

  Винтовые сваи прослужат более 20 лет. Спиральные сваи Mascore, изготовленные из оцинкованной стали, способны противостоять коррозии, которая со временем возникает в бетонных столбах.


  Можно ли устанавливать винтовые сваи зимой?

  Да. Винтовые сваи подходят для использования в любых погодных условиях, в том числе при экстремально низких температурах в Канаде и северных штатах США. Это возможно в результате использования бетона в конструкции фундамента. Вы можете установить спирали и начать работу над проектом фундамента, даже если идет дождь или снег.


  Винтовые сваи лучше бетонных?

  Винтовые сваи превосходят бетонные во многих отношениях. Бетон расширяется и сжимается при изменении температуры; стальные винтовые сваи, с другой стороны, не будут так сильно расширяться или сжиматься. Спиральные сваи устанавливаются быстрее, не требуют погодных условий, могут быть размещены в местах с высоким уровнем грунтовых вод, никогда не вздымаются и не тонут.


  Что произойдет, если почва мягкая?

  Если винтовые сваи находятся в очень мягком грунте, потребуются удлинители, чтобы винтовой анкер мог достичь требуемой скручивающей нагрузки.


  Где используются винтовые сваи?

  Винтовые свайные фундаменты используются во всем секторе гражданского строительства для поддержки больших нагрузок в крупномасштабных проектах, таких как коммерческие, промышленные и жилые здания. Спиральные сваи также все чаще используются в качестве фундамента, где необходимо заменить или удлинить существующие фундаменты без какого-либо нарушения грунта.


  Что такое сертифицированные CCMC винтовые сваи?

  В Канаде Канадский центр строительных материалов (CCMC) является государственной службой, которая проверяет строительные материалы, такие как металлические винтовые сваи.
