Водяной теплый пол под деревянный пол: Водяной теплый пол под деревянный пол

Содержание

как сделать своими руками, устройство по лагам с подогревом, в частном брусовом, конструкция

Многие люди делают выбор в сторону экологичных материалов и строят деревянные дома. Такое решение позволяет создавать уютное жилье с отличным микроклиматом и естественным воздухообменом. Но часто возникает вопрос о том, можно ли делать в деревянном доме теплый пол и если да, то, как его реализовать своими руками?

Особенности использования

В деревянном доме полы могут быть на лагах или на столбах, одно или двухслойными. В этом случае, можно установить как водяной, так и электрический теплый пол. Для такого типа обогрева рекомендуется максимальная температура 29 градусов, если она выше, то это не комфортно и вредно для здоровья.

[stextbox id=»2_znat»]Специалисты рекомендуют, чтобы в зоне постоянного нахождения людей, температура пола была в пределах 26 градусов, а вдоль стен, выходящих на улицу, ее можно повышать до 30-33 градусов.[/stextbox]

Если говорить об удельной мощности нагревательных элементов, то она ограничивается 80-130 Вт/м2, но этого может быть недостаточно, чтобы использовать пол с подогревом в качестве основного источника тепла. Проблемы могут возникать как в комнатах с большими окнами, так и в маленьких помещениях, загроможденных мебелью, так как полезная площадь пола будет незначительной.

 В деревянном доме, обычно все перекрытия деревянные и если вы решите укладывать теплый водяной пол в бетонную стяжку, то на них создается дополнительная нагрузка. Перед принятием такого решения, необходимо просчитать нагрузку и убедиться, что перекрытие сможет ее выдержать.

При обустройстве теплого пола в доме, необходимо учитывать и то, что он сокращает высоту помещения, поэтому лучше всего его монтировать на этапе строительства. Если у вас высокие потолки, то можно сделать подогреваемые полы и в жилом доме.

[stextbox id=»3_na_zam»]Создание теплого пола в доме требует достаточно серьезных финансовых затрат, но вы получаете эффективный и качественный обогрев помещения, в котором будет уютно и приятно находиться, независимо от погодных условий.[/stextbox]

Так как дом деревянный, чтобы избежать растрескивания и повреждения напольного покрытия из-за наличия теплого пола, необходимо придерживаться следующих правил:

  • мощность теплого пола не должна превышать 130 Вт/м2;
  • кабель укладывают равномерно по всей полезной площади пола;
  • деревянное покрытие не должно быть толще 22-24 мм;
  • материалы надежно защищают от влаги;
  • обязательно используется терморегулятор, датчик температуры пола и воздуха;
  • под деревянным покрытием, температура воздушной подушки не должна быть больше 40 градусов;
  • перед установкой деревянного настила, рекомендуется, чтобы он полежал несколько дней на нагретом полу, а затем его можно будет закрепить;
  • на теплый пол нельзя укладывать ковры, которые закрывают всю обогреваемую площадь.

Более высокая стоимость теплого пола, по сравнению с радиаторами отопления, связана с необходимостью укладки теплоизоляции, системы регулирования и контроля и сами монтажные работы будут стоить дороже.

Если же вы имеете элементарные навыки работы, то сможете уложить в деревянном доме систему теплого водяного или электрического пола своими руками.

При сооружении теплого пола по грунту, затраченные средства будут небольшими, и они компенсируются теплом и комфортом. Если вы сделаете теплый пол в соответствии с инструкцией и рекомендациями специалистов, то независимо от того, будет он водяным или электрическим, такие системы очень надежные и долговечные.

Варианты конструкций и технология устройства в деревянном доме

В деревянном доме можно установить любой вид теплого пола, но более безопасным считается водяной пол. Если вы решили установить эклектический пол, то при соблюдении правил его монтажа и эксплуатации, он также является полностью безопасным и имеет высокую эффективность.

При выборе в качестве обогрева электрического теплого пола, реализовать его можно несколькими способами:

  • греющий кабель;
  • маты;
  • инфракрасная пленка;
  • карбоновые стержни.

Какой лучше?

Все варианты имеют свои недостатки и преимущества, и их выбор во многом зависит от того, каким будет финишное покрытие. Для керамической плитки, лучше использовать кабель или маты.

Для ламината, паркета или ковролина, лучше подходят инфракрасная пленка или карбоновые стержни.

Теплый водяной пол подключают к котлу, как и электрическое отопление, он может использоваться в качестве основного или дополнительного обогрева деревянного дома.

[stextbox id=»2_znat»]Обычно водяные теплые полу устраивают в цементной стяжке, но в случае с деревянным домом, их чаще делают настильными.[/stextbox]

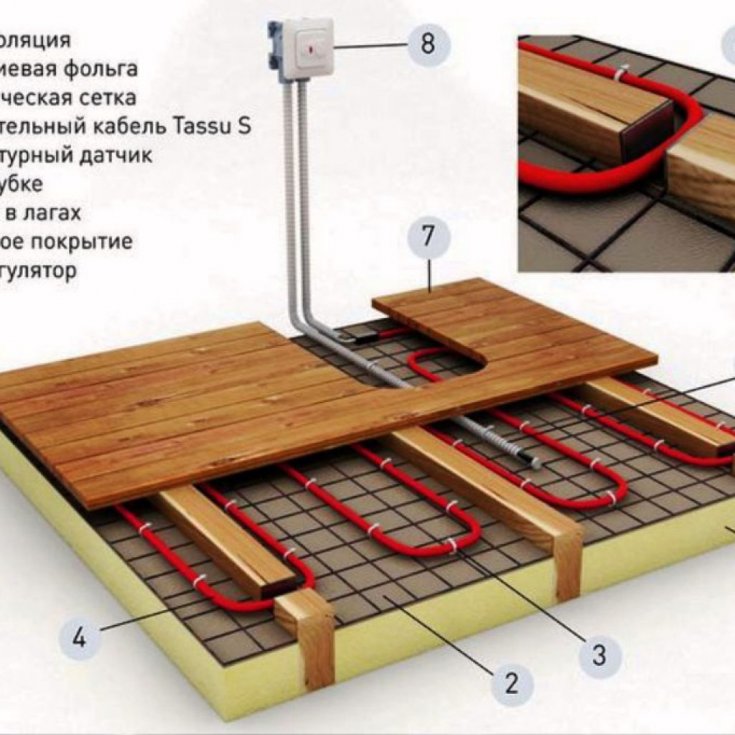

На лагах

Лаги укладываются на расстоянии 60 см и надежно крепятся к основанию. Удобно это делать на оцинкованных опорах, которые сначала выставляют и крепят к основанию, а потом к ним фиксируют лаги. Снизу к лагам крепят черновой пол, он нужен для того, чтобы уложить теплоизоляционные материалы.

После создания чернового пола, на него стелют гидроизолирующую пленку и слой теплоизоляции. Обычно используют минеральные плиты, достаточно их толщины 10 см. На плиты укладывают доски или полосы ДСП, с учетом схемы размещения труб или кабеля.

В качестве теплоотражателя, можно приобрести специальные пластины или сделать их из оцинкованного железа, к ДСП они крепятся гвоздями и их загибают так, чтобы поместилась пластиковая труба.

При укладке трубы, она не должна выступать выше уровня пола, иначе будет мешать во время монтажа чистового материала, поэтому толщина ДСП или досок должна превышать диаметр трубы. После укладки труб, поверхность покрывают листами фанеры и уже на нее укладывают чистовое покрытие.

[stextbox id=»1_wazhno»]При укладке листов фанеры, между ними обязательно оставляют зазоры порядка 5 мм, так как при нагреве, деревянные материалы будут расширяться. А по лагам электрический теплый пол обязательно делают с устройством воздушной прослойки.[/stextbox]

Фанеру берут только влагостойкую, при этом ее толщина должна быть не менее 10 мм. Швы можно заполнить герметиком, а можно и так оставить. После этого приступают к укладке финишного покрытия.

На листах пенополистирола

В деревянном брусовом доме редко делают теплые полы в стяжке, обычно используется специальные теплоизолирующие пластины, которые состоят из пенополистирола и покрыты алюминиевым профилированным материалом.

Наличие алюминиевого покрытия позволяет равномерно распределять тепло, а пенополистирол не дает теплу распространяться вниз.

При использовании таких листов на деревянное основание, шаг кабеля должен быть около 10 см, а его мощность на квадратный метр не более 100 Вт. Основание для пластин может быть как бетонное, так и деревянное, главное, чтобы оно было ровным и прочным.

[stextbox id=»2_znat»] Пенополистирольные листы устанавливают только в том месте пола, где будет проводиться его обогрев, в остальных местах используют влагостойкую фанеру или ГВЛ, соответствующей толщины.[/stextbox]

При укладке пластин, надо смотреть, чтобы совпадали их желобки, между собой они соединяются при помощи специальных фиксаторов. Если вам надо отрезать пластину определенного размера, то сделать это будет не сложно. В месте, где будет установлен датчик температуры пола, часть пластины вырезают при помощи обычного ножа.

После установки пластин, в желобки укладывают кабель, проверяют работоспособность системы. Осталось уложить подложку и можно стелить деревянное покрытие.

Теплый пол в стяжке уложенной на деревянное основание

Иногда возникает необходимость сделать стяжку на деревянный пол, например, когда лаги установлены на высоких столбах. Есть несколько условий, которые должны выполняться для того, чтобы на деревянное основание можно было уложить бетонную стяжку:

  • оно должно быть прочным и неподвижным;
  • расстояние между лагами должно быть небольшим, чтобы пол под тяжестью стяжки не проседал. Если это условие не соблюдается, то придется разобрать пол и добавить лаги, чтобы расстояние между ними уменьшилось. Чтобы снизить нагрузку на пол, можно использовать не цементную стяжку, а ангидритовые ровнители;
  • обязательно необходимо использовать армирующую сетку, достаточно сетки с ячейками 10х10 см.

Чтобы на гидроизоляционной пленке не образовывалась испарина, все швы заделывают эпоксидной шпатлевкой, так как она не пропускает влагу. Бывает, что стыки между деревянным покрытием и стенами достаточно большие, в таких случаях их необходимо заделать сначала пеной, потом эпоксидной шпатлевкой или можно использовать жидкую гидроизоляцию.

Сначала на деревянное основание укладывают гидроизолирующую пленку, затем утеплитель, это может быть, например пенофол. На следующем этапе укладывают армирующую сетку, на нее трубы или кабель, подключают их и проверяют работоспособность системы, после чего заливают песчано-цементным раствором.

[stextbox id=»1_wazhno»]Нельзя укладывать стяжку на свежие доски, они должны прослужить в отапливаемом помещении не меньше года.[/stextbox]

Выводы

Для деревянного дома теплый пол можно сделать как водяной так и электрический, есть несколько вариантов и способов его укладки. Все работы надо выполнять в соответствии с разработанными технологиями и рекомендациями, тогда вы сможете самостоятельно сделать эффективное и безопасное отопление, а в вашем доме будет тепло и уютно.

Полезное видео

Укладка деревянных полов на теплый пол

Теплый пол идеально подходит для паркета

Сейчас паркетная доска и системы теплого пола часто используются совместно и хорошо сочетаются друг с другом. С паркетом Kährs могут использоваться как электрические системы теплого пола, так и основанные на водяном отоплении. Однако, при этом необходимо следовать инструкциям по укладке предоставляемыми Kährs и производителями систем теплого пола. При правильной установке Вы получите красивый деревянный пол и удобную систему отопления. Вот несколько советов по выбору правильной системы обогрева для Вашего паркетного пола.

Температура поверхности

Температура поверхности пола не должна превышать 27°C. Это также относится к участкам пола близ батарей и нагревательных элементов, под мебелью и коврами, и т. д. При обычной меблировке и не очень большом количестве ковров, не слишком плотных, разумным показателем температуры является 23°C по всей площади пола. В этом случае комнатная температура – около 21°C – комфортная температура для жилища. Естественно, что потолок, окна, изоляция и т.д. должны удовлетворять стандартам качества. Особенно важно следить за тем, чтобы температура горячей воды на подаче никогда не превышала максимальных показателей, а инструкция поставщика системы подогрева соблюдалась неукоснительно.

Восприимчивость к влаге

Полы с обогревом более восприимчивы к влаге, чем неотапливаемые полы. Это вызвано тем, что разница показателя содержания влаги самых сухих и самых влажных участков пола будет со временем увеличиваться. Подогрев пола может вызвать чрезмерное высыхание, вследствие чего происходит усушка и усадка древесины. В сухом, холодном климате, ожидайте увидеть щели между плашками, и время от времени коробление досок. Для полов с подогревом мы рекомендуем Kährs Supreme/Original 15 мм c замком Woodloc® 5S или Kährs Linnea 7 мм с замком Woodloc®. И Kährs Original и Kährs Linnea уменьшают риск появления щелей.

Нельзя забывать, что паркетные полы из Бука или Канадского Клёна подвергаются деформации больше, чем из других пород древесины, следовательно, их укладка совместно с системами подогрева пола не рекомендуется.

Укладка  на полы с подогревом

Ваш деревянный пол необходимо укладывать близко к черному полу, не оставляя воздушных зазоров, так как при наличии зазора усушка древесины происходит очень быстро.

Рабочая температура при укладке пола поверх контуров обогрева должна быть не менее 18°C, равно как и показатели температуры чёрного пола, досок и комнатная. Относительная влажность воздуха до укладки, во время укладки и после окончания работ должна быть в диапазоне от 30 до 60%.

В качестве подложки следует отдать предпочтения картону, так как полиэтиленовый пенопласт и пробковая подложка хуже проводят тепло.

Узнайте больше об укладке полов с системами обогрева: Требования к чёрному полу и Полы с подогревом

Особые требования при установке тёплого пола

  • Конструкция пола должна иметь распределительный слой, который обеспечивает единый температурный показатель по всей поверхности пола, это для того чтобы избежать сосредоточения высокой температуры на отдельных участках.
  • Необходимо, чтобы было возможным контролировать и настраивать температуру поверхности с высокой степенью точности.
  • Обогреваться должна вся площадь пола. Однако это не относиться к обогревательным системам комфорта, являющимся дополнением к основному отоплению. В этом случае, температура должна быть значительно ниже дозволенных 27°C для поверхности пола.
  • Установленный пол – включая промежуточный слой – должен иметь хорошую теплопроводность.
  • В конструкции пола гидроизоляцию следует располагать как можно ближе к деревянному полу. Особенно важно близкое расположение гидроизоляции к деревянному полу при наличии тяжелого и плотного балочного перекрытия. Ни в коем случае нельзя располагать гидроизоляционный слой на противоположной стороне балок.

Руководство по укладке с системами теплого пола

Руководство по отоплению под паркетным полом с подогревом

Паркетный пол

является популярным напольным покрытием как в современном дизайне дома, так и в проектах по восстановлению дома, и это идеальный материал для использования с системой подогрева пола .

В этом руководстве мы объясним:

  1. Подходит ли пол с подогревом для деревянных полов?
  2. Различия между твердой и инженерной древесиной
  3. Качества твердой древесины
  4. Как лучше всего установить напольные обогреватели на паркетный пол
  5. Лучшие системы электрического подогрева пола для полов из твердой древесины

Можно ли использовать полы с подогревом на деревянных полах?

Электрические системы обогрева пола хорошо работают с паркетными полами, так как древесина проводит и удерживает тепло, производимое напольным обогревателем, и излучает его в помещение.

Естественные свойства древесины также означают, что она имеет быстрое время нагрева, а также сопротивляется слишком быстрой утечке тепла, что делает древесину полезной для максимизации энергоэффективности системы напольного отопления.

  • Посмотреть все совместимые напольные покрытия

Различия между паркетными полами и паркетными полами

Хотя паркетные полы и паркетные полы можно использовать с системой подогрева пола, различия в их плотности и значениях содержания влаги могут привести к различным требованиям к отоплению.

Твердая древесина

Когда мы говорим о твердой древесине, мы обычно имеем в виду натуральную древесину, то есть древесину, которая была вырублена и обработана специально для напольных покрытий и чаще всего изготавливается в виде половиц. При рассмотрении вопроса об установке напольного отопления с деревянным покрытием пола очень важно качество древесины. Наилучший выбор – распиленная древесина, так как она обрезана таким образом, что при впитывании влаги маловероятно, что она изгибается или деформируется.

Искусственная древесина

Искусственная древесина — это искусственный продукт, в котором часто используется отделка из твердой древесины поверх внутренней сердцевины из фанеры. Вся инженерная древесина предназначена для ограничения роста и усадки, вызванных влажностью в атмосфере, но из-за более мягкого деревянного сердечника более дешевые инженерные деревянные полы могут со временем набухать, что в некоторых случаях приводит к выходу из строя системы подогрева пола. Всегда лучше обсудить с вашим поставщиком напольных покрытий возможность использования выбранной вами отделки пола с подогревом пола.

  • Узнайте больше о теплых полах для деревянных полов

Характеристики твердой древесины при использовании с напольным отоплением

Как природный материал, древесина подвержена влиянию окружающей среды, и при установке системы напольного отопления с паркетным полом необходимо учитывать некоторые ключевые моменты.

Идеальная толщина

Толщина и плотность паркета могут повлиять на работу системы, и мы рекомендуем, чтобы толщина древесины была равна не более 18мм . Кроме того, поскольку более широкие половые доски часто демонстрируют большее движение, чем более узкие доски, мы рекомендуем, чтобы отношение толщины к ширине было в районе от 7 до 11. Доска толщиной 16 мм и шириной 160 мм даст соотношение из 10, так что идеально.

Теплопроводность

Обычно рекомендуется, чтобы максимальная температура поверхности пола 27°C не превышала для паркетных полов, но это не совсем точно. Эта инструкция по умеренному температурному режиму основана на исторических исследованиях, изучающих темпы роста и усадки деревянных полов, и именно при температуре 27°C испытанное расширение твердой древесины считалось «невидимым» невооруженным глазом. Эта температура в настоящее время является общеотраслевой рекомендацией, но паркетные полы при необходимости можно нагревать до более высокого уровня, однако, если ваш поставщик напольных покрытий рекомендует максимальную температуру поверхности 27°C, вам следует следовать этому совету.

Вы можете обеспечить ограничение температуры деревянного пола с помощью термостата Warmup, который точно регулирует систему подогрева пола, обеспечивая оптимальное отопление помещения. В рамках вашего проекта вы также всегда должны выполнять расчет тепловых потерь, чтобы убедиться, что напольное отопление соответствует требованиям к обогреву помещения.

Расширение и сжатие

Вся древесина гигроскопична, то есть она поглощает влагу из окружающей среды, и эта влага заставляет твердую и инженерную древесину со временем естественным образом расширяться и сжиматься. Это содержание влаги может варьироваться в зависимости от того, какую древесину вы выберете, и от окружающей среды, в которой находится ваш проект напольного отопления. Со сменой времен года 9Пол из твердой древесины 0003 будет увеличиваться и уменьшаться в минуту при изменении влажности в помещении. При неправильной установке вздутие и сжатие деревянного пола может повлиять на чувствительность напольного обогревателя.

  • Ознакомьтесь с нашей линейкой термостатов для напольного отопления

Теплые полы с подвесными деревянными полами

Подвесные деревянные полы являются обычным конструктивным элементом во многих старинных домах, и мы предлагаем ряд систем напольного отопления, специально разработанных для подвесных деревянных полов.

Электрические системы

Вы также можете использовать электрические теплые полы с подвесными деревянными полами. В этих случаях вы должны использовать оригинальные деревянные половые доски в качестве чернового пола и установить электрическую систему поверх него, прежде чем укладывать новую отделку пола.

  • View Electric Floor System

Советы по укладке

Если вы укладываете новый деревянный пол с системой подогрева пола, необходимо учитывать несколько ключевых моментов, чтобы гарантировать успешную укладку с первого раза.

Акклиматизация дерева

Из-за содержания влаги в древесине и ее влияния на рост и подвижность, мы рекомендуем дать деревянному полу акклиматизироваться к окружающей среде внутри помещения, в котором он будет установлен. Частью этого процесса является цикл нагрева установки, во время которого температура поверхности пола должна поддерживаться на уровне 15°C, а температура воздуха в пределах 15-22°C. Относительная влажность воздуха должна быть в пределах 40-60%.

После установки пол должен акклиматизироваться не менее 48 часов, прежде чем снова включить систему. Температуру пола следует ограничить до 15°C и повышать на 1°C в день, пока не будет достигнута желаемая температура пола. Рекомендуется уточнить температурные ограничения у производителя вашего пола, так как температура окружающей среды зависит от времени года. Всегда проверяйте у производителя напольного покрытия пригодность напольного покрытия для использования с системой отопления.

Руководство по самовыравниванию

Что касается гигроскопических свойств древесины, следует также помнить, что самовыравниватель добавит древесине избыточную влагу, поэтому мы рекомендуем давать стяжке сохнуть со скоростью 1 мм в день. Также рекомендуется 10-миллиметровый компенсационный зазор вокруг комнаты, чтобы предотвратить любые будущие проблемы с расширением и сужением деревянного пола.

Твердая древесина с гвоздями

Многие твердые породы дерева требуют прибивания гвоздями, и они также подходят для использования с электрическим подогревом пола. Для установок, где требуется крепление гвоздями, важно следовать методу шпал. При установке по этому методу деревянные доски укладываются поперек комнаты, называемые шпалами, чтобы обеспечить специальное место для прибивания дерева без повреждения нагревательного кабеля. Как и в случае со всеми установками электрического теплого пола, мы рекомендуем проверять сопротивление продукта до, во время и после установки, чтобы убедиться, что продукт не был скомпрометирован.

  • Читайте блог «Как установить теплый пол»

Лучшие системы напольного отопления для деревянных полов

Наша электрическая система напольного отопления Foil Heater рекомендуется для плавающей отделки деревянных полов, а ее уникальная конструкция обеспечивает быстрое время установки.

Для помещений, где требуется более высокая тепловая мощность или для крепления гвоздями, рекомендуется система DCM-PRO . Система DCM-PRO также отличается быстрой установкой и пожизненной гарантией.

Нужна дополнительная помощь?
  • Используйте наш инструмент выбора системы , чтобы найти подходящую систему для вашего проекта
  • Получите коммерческое предложение и рассчитайте стоимость вашего проекта обогрева пола
  • View Тепловая плита Warmup

Как установить лучистое тепло под паркетным полом

Этот старый дом Генеральный подрядчик Том Сильва показывает, как проложить лучистую тепловую трубку под новым деревянным полом

По Этот старый дом

Поделитесь этой историей

Детали проекта

Навыки

5 из 5 Жесткий Сложный, эту установку лучше доверить профессиональному подрядчику по отоплению.

Стоимость

Около 10-15 долларов США за квадратный фут плюс стоимость механических компонентов

Расчетное время

Приблизительно 2-4 дня для комнаты среднего размера

В этом видео генеральный подрядчик This Old House Том Сильва демонстрирует, как установить лучистое отопление под полы из массивной древесины.

Связанный

Установка теплого пола

Этапы установки системы лучистого тепла под пол из массивной древесины

  1. Прикрепите пластины теплопередачи к нижней стороне старого пола с помощью ½-дюймовых винтов. Установите два параллельных ряда пластин между каждой парой балок перекрытия.
  2. Вставьте гибкую трубку PEX в канавки пластин теплопередачи. При необходимости просверлите в балках отверстия диаметром ⅝ дюйма, чтобы продолжить прокладку труб.
  3. Накройте трубки и пластины для переноса алюминиевой фольгой.
  4. Распылите изоляцию из пеноматериала с открытыми порами между лагами пола, покрывая пленку и изолируя трубы.
  5. Зубчатым шпателем диаметром ⅛ дюйма нанесите мастику на старый паркет. Работайте небольшими участками, чтобы мастика не высыхала.
  6. Установите новый паркет на мастику, затем закрепите его с помощью пневматического гвоздезабивателя 18 калибра, заполненного 1-дюймовыми гвоздями.
  7. Используйте молоток и долото, чтобы плотно прижать половицы друг к другу, прежде чем забивать гвозди.
  8. При необходимости заполните отверстия от гвоздей шпатлевкой по дереву, затем отшлифуйте пол до гладкости.
  9. Нанесите на новый пол не менее трех слоев полиуретана.

Материалы

  • Замазка для дерева

Инструменты

Инструменты и материалы

sym.b5b80b36-fed9-4412-8be2-fe5bba09d25a%253Aamzn1.sym.b5b80b36-fed9-4412-8be2-fe5bba09d25a%26crid%3D3SOJ5YJQGE3KP%26cv_ct_cx%3Dnotched%2Btrowel%2B-%2B1%252F8-inch%26keywords%3Dnotched%2Btrowel%2B-%2B1%252F8-inch%26pd_rd_i%3DB08TBP38YX%26pd_rd_r%3Dcbf73f52-5f8e-4d5f-bc1d-a6e5f25d4560%26pd_rd_w%3DmtO7I%26pd_rd_wg%3DXpkc7%26pf_rd_p%3Db5b80b36-fed9-4412-8be2-fe5bba09d25a%26pf_rd_r%3DVD1KXFYC0SFJ1PFNBA1P%26qid%3D1666975353%26sprefix%3Dnotched%2Btrowel%2B-%2B1%252F8-inch%252Caps%252C197%26sr%3D1-1-a73d1c8c-2fd2-4f19-aa41-2df022bcb241-spons%26psc%3D1″>

зубчатый шпатель — 1/8 дюйма

  • Шлифовальная машина для пола
