Вязание арматуры: таблицы размеров стыковки всех диаметров по СНиП, правила соединения перехлеста

Содержание

таблицы размеров стыковки всех диаметров по СНиП, правила соединения перехлеста

Армирование – ответственная часть устройства всех монолитных конструкций, от которого зависит долговечного и надежного будущего строения. Процесс заключается в создании каркаса из металлических стержней. Он размещается в опалубку и заливается бетоном. Чтобы создать этот каркас, прибегают к вязке или сварочным работам. При этом большую роль при вязке играет правильно рассчитанный нахлест для арматуры. Если он недостаточный, то соединение окажется недостаточно прочным, а это сказывается на эксплуатационных характеристиках. Поэтому важно разобраться, какой именно делать нахлест при вязке.

Виды соединений

Существует два основных метода крепления арматуры, согласно строительным нормам и правилам (СНиП), а именно пункту 8.3.26 СП 52-101-2003. В нем прописано, что соединение стержней может выполняться следующими типами стыковки:

  1. Стыковка прутьев арматуры без сварки, внахлест.
    • внахлест с использованием деталей с загибами на концах (петли, лапки, крюки), для гладких прутьев используются исключительно петли и крючки;
    • внахлест с прямыми концами арматурных прутьев периодического профиля;
    • внахлест с прямыми концами арматурных прутьев с фиксацией поперечного типа.
  2. Механическое и сварное соединение.
    • при использовании сварочного аппарата;
    • с помощью профессионального механического агрегата.


Требования СНиП указывают на то, что бетонное основание нуждается в установке минимум двух неразрывных каркасов из арматуры. Их делают посредством фиксации стержней внахлест. Для частного домостроения подобный способ используется чаще всего. Это связано с тем, что он доступный и дешевый. Созданием каркаса может заняться даже новичок, так как нужны сами прутья и мягкая вязальная проволока. Не нужно быть сварщиком и иметь дорогостоящее оборудование. А в промышленном производстве чаще всего встречается метод сварки.

Обратите внимание! Пункт 8.3.27 гласит, что соединения арматуры внахлест без применения сварки, используется для стержней, рабочее сечение которых не превышает 40 мм. Места с максимальной нагрузкой, не должны фиксироваться внахлест вязкой или сваркой.

Соединение прутьев методом сварки

Нахлест стержней методом сварки используется исключительно с арматурой марки А400С и А500С. Только эти марки считаются свариваемыми. Это сказывается и на стоимости изделий, которая выше обычных. Одним из распространенных классов является класс А400. Но сращивание изделий ими недопустимо. Нагреваясь, материал становится менее прочным и теряет свою устойчивость к коррозии.

В местах, где есть перехлест арматуры, сваривание запрещается, несмотря на класс стержней. Почему? Если верить зарубежным источникам, то есть большая вероятность разрыва места соединения, если на него будут воздействовать большие нагрузки. Что касается российских правил, то мнение следующее: использовать дуговую электросварку для стыковки разрешается, если размер диаметров не будет превышать 25 мм.

Важно! Длина сварочного шва напрямую зависит от класса арматурного прута и его диаметра. Для работы используют электроды, сечение которых от 4 до 5 мм. Требования, регламентированные в ГОСТах 14098 и 10922, сообщают, что делать нахлест методом сварки можно длиной меньше 10 диаметров арматурных прутьев, используемых для работ.

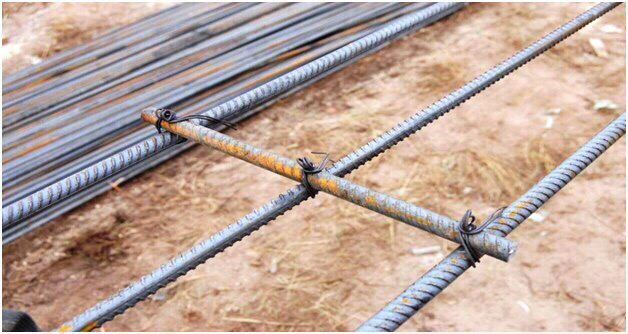

Стыковка арматуры методом вязки

Это самый простой способ обеспечить надежную конструкцию из арматурных прутьев. Для этой работы используется самый популярный класс стержней, а именно, А400 AIII. Соединение арматуры внахлест без сварки выполняется посредством вязальной проволоки. Для этого два прутка приставляются друг к другу и обвязываются в нескольких местах проволокой. Как говорилось выше, согласно СНиП, есть 3 варианта фиксации арматурных прутьев вязкой. Фиксация прямыми концами периодического профиля, фиксация с прямыми концами поперечного типа, а также пользуясь деталями с загибами на концах.

Выполнять соединение прутьев арматуры внахлест абы как нельзя. Существует ряд требований к этим соединениям, чтобы они не стали слабым местом всей конструкции. И дело не только в длине нахлеста, но и других моментах.

Важные нюансы и требования для соединения вязкой

Хоть процесс соединения прутьев с использованием проволоки проще, чем их соединение сварочным аппаратом, назвать его простым нельзя. Как любая работа, процесс требует четкого соблюдения правил и рекомендаций. Только тогда можно сказать, что армирование монолитной конструкции выполнено правильно. Занимаясь соединением арматуры с нахлестом методом вязки, следует обращать внимание на такие параметры:

  • длина накладки прута;
  • местонахождение места соединения в конструкции и его особенности;
  • как перехлесты расположены один к другому.

Мы упоминали, что размешать арматурный стык, сделанный внахлест, на участке с самой высокой степенью нагрузки и напряжения нельзя. К этим участкам относятся и углы здания. Получается, что нужно правильно рассчитать места соединений. Их расположение должно приходиться на участки железобетонной конструкции, где нагрузка не оказывается, или же она минимальная. А что делать, если технически соблюсти это требование невозможно? В таком случае размер нахлеста прутьев зависит от того, сколько диаметров имеет арматура. Формула следующая: размер соединения равен 90 диаметров используемых прутьев. Например, если используется арматура Ø20 мм, то размер нахлеста на участке с высокой нагрузкой составляет 1800 мм.

Однако техническими нормами четко регламентированы размеры подобных соединений. Нахлест зависит не только от диаметра прутьев, но и от других критериев:

  • класс используемой для работы арматуры;
  • какой марки бетон, используемый для заливки бетона;
  • для чего используется железобетонное основание;
  • степень оказываемой нагрузки.

Нахлест при разных условиях

Так какой же нахлест арматуры при вязке? Какие есть точные данные? Начнем с рассмотрения примеров. Первый фактор, от которого зависит нахлест – это диаметр прутьев. Наблюдается следующая закономерность: чем больше диаметр используемой арматуры, тем больше становится нахлест. Например, если используется арматура, диаметром 6 мм, то рекомендуемый нахлест составляет 250 мм. Это не означает, что для прутьев сечением в 10 мм он будет такой же. Обычно, используется 30-40 кратноя величина сечения арматуры.

Пример стыковки арматуры 25 диаметра в балке, при помощи вязки. Величина перехлеста 40d=1000 мм.

Итак, чтобы упростить задачу, используем специальную таблицу, где указан, какой нахлест используется для прутьев разного диаметра.

Диаметр используемой арматуры А400 (мм)Количество диаметровПредполагаемый нахлест (мм)
1030300
1231,6380
1630480
1832,2580
2230,9680
2530,4760
2830,7860
3230960
3630,31090
40381580

С этими данными каждый сможет выполнить работу правильно. Но есть еще одна таблица, указывающая на нахлест при использовании сжатого бетона. Он зависит от класса используемого бетона. При этом чем выше класс, тем разбежка стыков арматуры меньше.

Сечение арматуры А400, которая используется для работы (мм)Длина нахлеста, в зависимости от марки бетона (мм)
В20 (М250)В25 (М350)В30 (М400)В35 (М450)
10355305280250
12430365355295
16570490455395
18640550500445
22785670560545
25890765695615
28995855780690
321140975890790
36142012201155985

Что касается растянутой зоны бетона, то в отличие от сжатой зоны, нахлест будет еще больше. Как и в предыдущем случае, с увеличением марки раствора длина уменьшается.

Сечение арматуры А400, которая используется для работы (мм)Длина нахлеста, в зависимости от марки бетона (мм)
В20 (М250)В25 (М350)В30 (М400)В35 (М450)
10475410370330
12570490445395
16760650595525
18855730745590
221045895895775
2511851015930820
28132511401140920
321515130011851050
361895162514851315

Если правильно расположить нахлест друг относительно друга и сделать его нужной длины, то скелет основания получит значительные увеличения прочности. Соединения равномерно распределяются по всей конструкции.

Согласно нормам и правилам (СНиП), минимальное расстояние между соединением должно составлять 61 см. Больше – лучше. Если не соблюдать эту дистанцию, то риск, что конструкция при сильных нагрузках и в ходе эксплуатации будет деформироваться, возрастает. Остается следовать рекомендациям, для создания качественного армирования.

Вязка арматуры для фундамента — нормы и правила

Основания строений (фундаменты) принято называть бетонными. Но это обозначение не совсем верно, так как бетонная смесь заливается в опалубку с заранее установленным металлокаркасом. Он составляет единую конструкцию в фундаменте, для чего выполняется операция вязки арматуры, — скрепления отдельных элементов и изделий различным способом. Наличие каркаса из арматуры – обязательное условие для большинства видов фундаментов.


Металлическим армированием бетонной смеси обеспечивается прочность и долговечность эксплуатации монолитных фундаментов. Марка, сорт, тип и размер арматуры для устройства каркасов выбираются в соответствии с предполагаемыми расчётными нагрузками на опоры.

Виды арматуры

Требования к арматуре для устройства железобетонного фундамента регламентируется ГОСТ10922-2012. Стандарт определяет марку, диаметр сечения, допустимые нагрузки и прочие характеристики арматурной стали, применимые к конкретным условиям строительства. Проектные организации рассчитывают нагрузки на фундамент, составляют оптимальные схемы раскладки арматуры, рассчитывают ее параметры и потребность. Проектирование армирования – непременное условие для фундаментов высотных зданий, общественных сооружений, производственных цехов.

Для небольших строений технология армирования позволяет назначать сечения и методы крепления, исходя из параметров конкретного строительного объекта и места его расположения. Такой подход обусловлен тем, что фундаментная лента, как правило, воспринимает незначительные нагрузки.

В частном малоэтажном домостроении возможно использование усреднённых нормативов, общих принципов армирования.

Раскладка арматуры фундамента предполагает разделение стержней на три основные группы по их пространственному расположению в конструкции армокаркаса:

  • Рабочие пруты. Раскладываются вдоль фундаментной ленты.
  • Поперечные горизонтальные стержни.
  • Арматура, расположенная вертикально.

Поперечные пруты принято называть хомутами.


В частной малоэтажной застройке можно руководствоваться минимально допустимыми размерами сечений:
  • Диаметр рабочей арматуры рассчитывается из соотношения ее площади сечения к общей площади сечения фундамента дома как 1:1000, или 0,1%.
  • При длине фундаментной ленты до 3м – допустимый диаметр арматуры равен 10 мм.
  • Для ленты более 3 м минимальный диаметр – 12 мм.
  • Максимальный диаметр прутов не может превышать 40 мм.
  • Диаметр горизонтальных связей (хомутов) — не менее ¼ диаметра рабочей арматуры.
  • Вертикальные стержни для заглубленной фундаментной ленты должны иметь минимальный диаметр 8 мм.


При строительстве зданий из камня или кирпича рекомендуется укладывать арматуру с добавлением к расчетным нормам 10-20 % по весу, – для дополнительной уверенности в правильности расчетов.

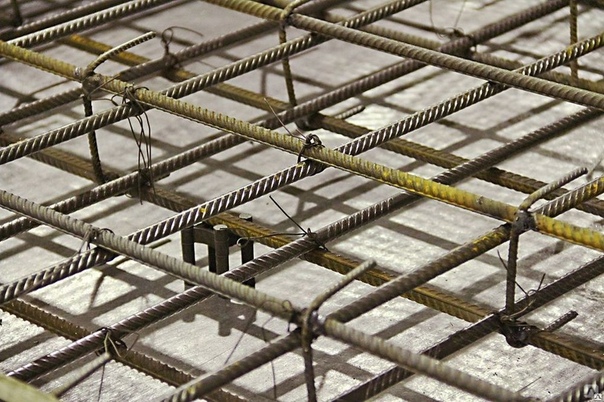

Варианты вязки арматуры

Формирование арматурного каркаса может производиться различными способами:

  • связывание отдельных элементов крючком, шуруповёртом либо специальным пистолетом;
  • скрепление арматуры сваркой;
  • соединением прутов пластиковыми хомутами.

Важно: возможно применение любого из перечисленных методов. Способ крепления определяется исполнителем с учётом используемых материалов, профессиональных навыков и конкретных условий строительного объекта.

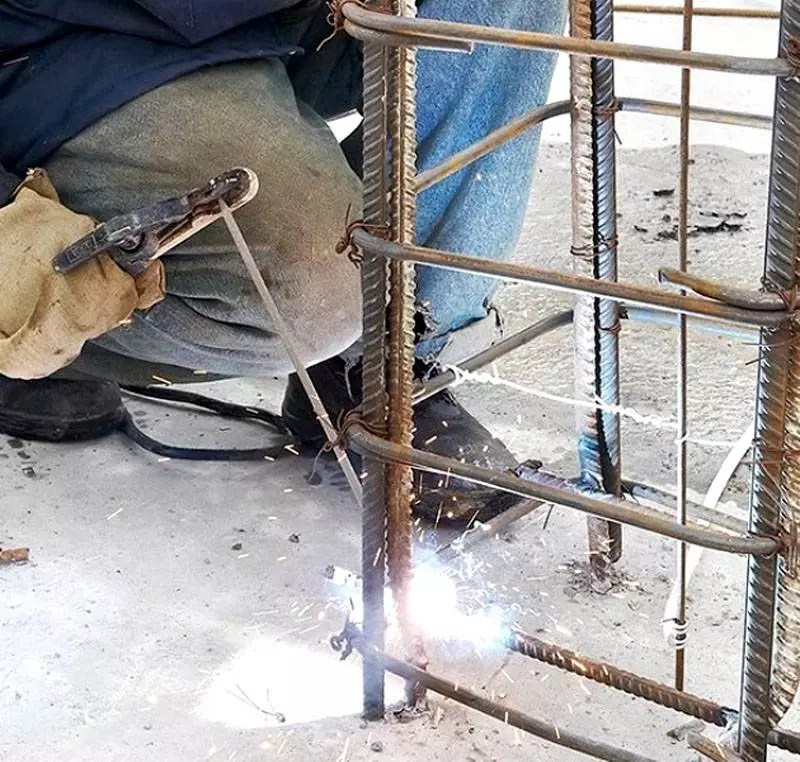

Плюсы и минусы соединений сваркой

Несмотря на то, что разработаны новые технологии соединения арматуры при выполнении фундаментных работ, традиционный метод сварки арматуры широко используется.

Преимущества сварки проявляются:

  • при значительных объемах работ;
  • при устройстве фундаментов с повышенной жесткостью пространственной конструкции;
  • при необходимости увеличения нагрузок на основание.

Сваривание арматурных прутов допускается только в случае применения специальных марок стали. Они обозначаются индексом «С» в конце маркировки, например, А400С. Марки арматурной стали без данного обозначения при сваривании резко снижают показатели прочности и устойчивости к коррозии.

Существует ряд ограничений по применению сварки для устройства фундаментных каркасов, они определены ГОСТ14098 и ГОСТ10922:

  • запрещается сваривание арматуры любого класса в местах перехлеста, если ее диаметр превышает 25 мм;
  • для электродуговой сварки должны применяться электроды диаметром не менее 4 мм;
  • не допускается применение сварки в зонах максимальных напряжений арматурных прутов и местах концентрированных нагрузок на них;
  • минимальная длина нахлеста арматурных стержней при сварке – 10 их диаметров.

Кроме того, специальные стали значительно дороже обычной арматуры. Сварочные работы требуют потребления энергии, – это также снижает рентабельность применения сварочных технологий для устройства фундаментов.В малоэтажном индивидуальном строительстве чаще применяется вязка арматуры.

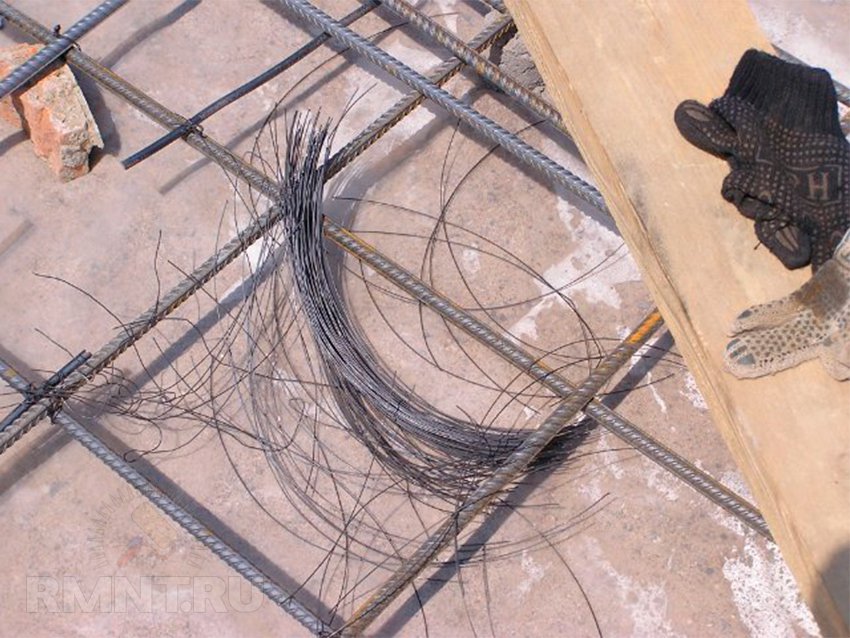

Преимущества и недостатки метода вязки арматуры проволокой

Ручное механическое скрепление прутов с использованием вязальной проволоки – самый распространённый и недорогой метод. Он не применяется только лишь при очень больших объемах вязки, но оптимален для индивидуального строительства. Простейшее приспособление для связывания арматуры в единую конструкцию – крючок. Преимущества способа:

  • Крючок можно изготовить самостоятельно из проволоки или из сварочного электрода. Возможность изготовления инструмента непосредственно на стройплощадке – это уже большой плюс. Стоимость изготовления крючка практически нулевая. Крючки, изготовленные в заводских условиях и с различными дополнительными улучшениями также недороги.
  • Операция вязки быстро осваивается начинающим строителем. Скорость скрепления арматуры повышается по мере приобретения навыков. Производительность опытного вязальщика часто выше, чем при использовании сварки или специального инструмента и расходных материалов.
  • Допущенные дефекты вязки исправляются быстро и без материальных затрат.
  • Стержни можно связывать непосредственно в опалубке, на месте установки каркаса.

Недостатком способа можно назвать шаткость изготовленного каркаса, — но это лишь при сборке конструкции вне опалубки с последующим ее переносом. Производя вязку непосредственно на месте монтажа, в опалубке,- проблема недостаточной жесткости каркаса снимается.

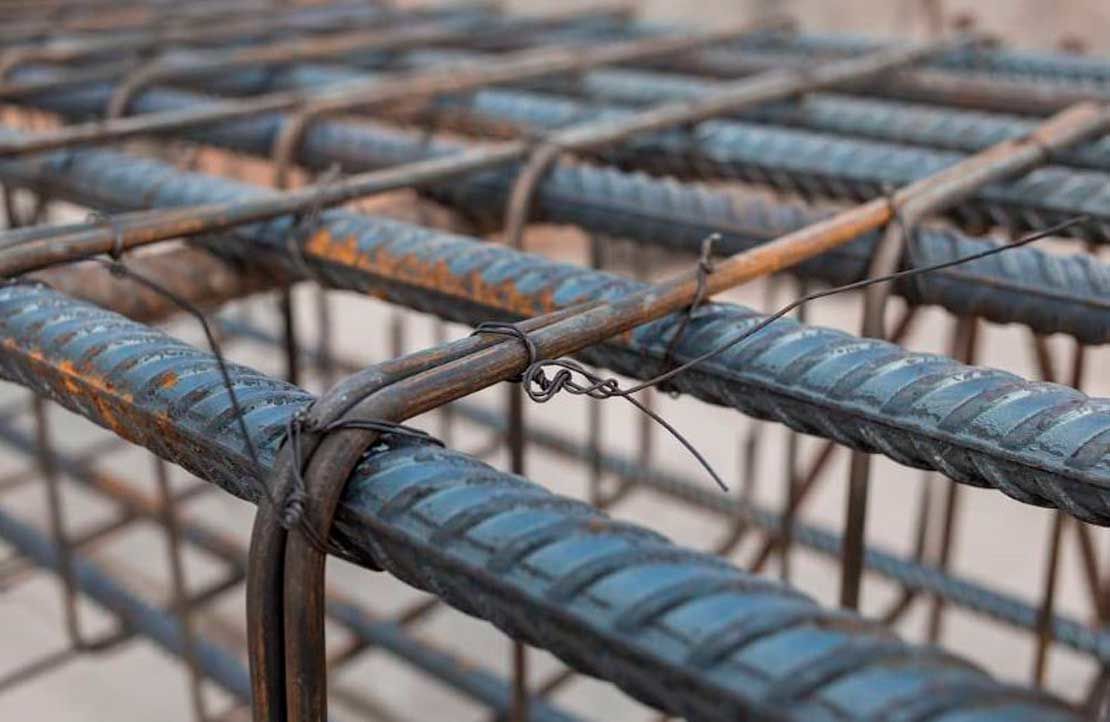

Вязка с помощью хомутов

Высокая скорость проведения вязальных работ без специальной подготовки исполнителей, а также достаточная надёжность соединений, — главные аргументы в пользу применения хомутов при армировании фундаментов.

Основные недостатки и ограничения использования хомутов для вязки:

  • производительность труда немного ниже, а стоимость материала выше в сравнении с применением вязальной проволоки;
  • исправить дефект крепления невозможно без обрыва хомута;
  • перемещение конструкции, скрепленной хомутами, не допускается из-за возможности их обрыва;
  • при отрицательных температурах вязку хомутами проводить нельзя из-за ломкости пластика.

Для индивидуального застройщика, при решении вопроса «как вязать арматуру», оптимальным решением может стать применение пластиковых хомутов..

Какие используем инструменты для вязки арматуры

Кроме основного приспособления для вязки, — крючка, — в работе по армированию необходимы инструменты:

  • резак, гильотина или болгарка с диском для резки стержней;
  • трубогиб либо аналогичное приспособление для изгибания арматуры;
  • возможно использование шуруповерта или пистолета для вязания.

Кроме инструмента могут понадобиться различные шаблоны, «звездочки» и другие приспособления для разметки расстояний между элементами каркаса и точками крепления.

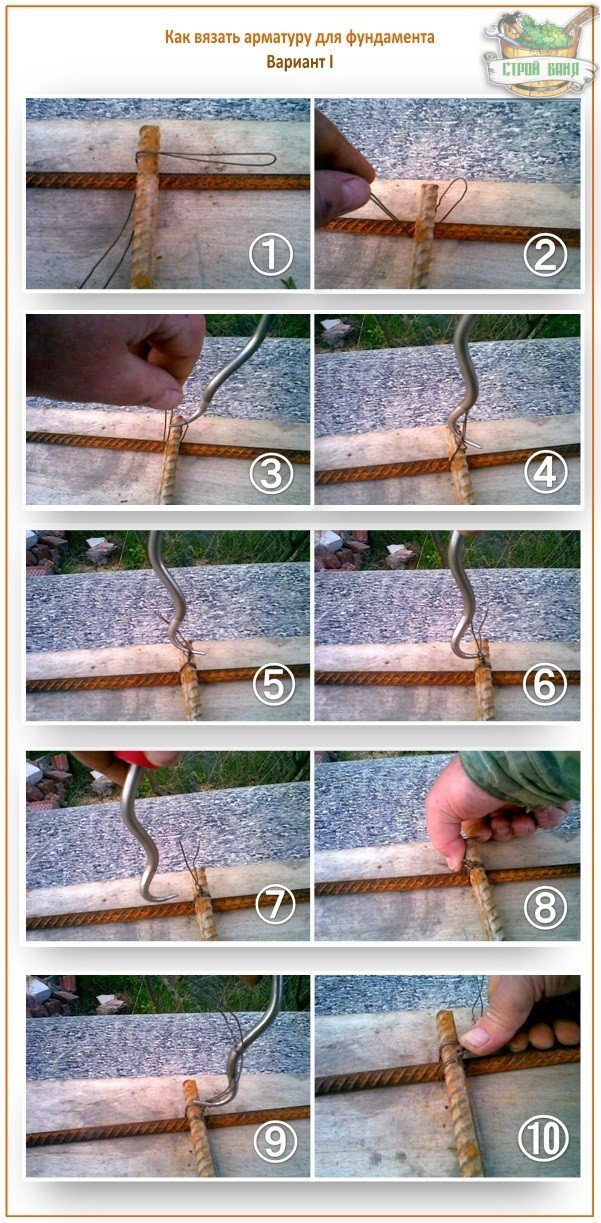

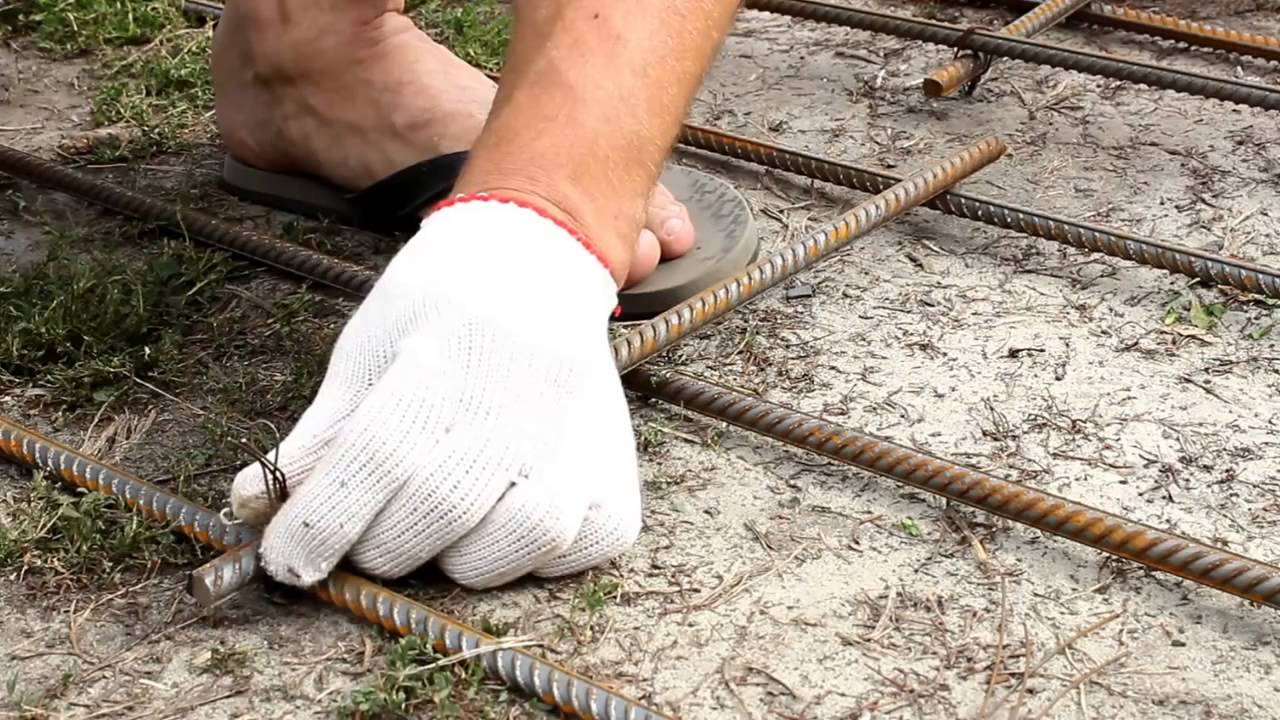

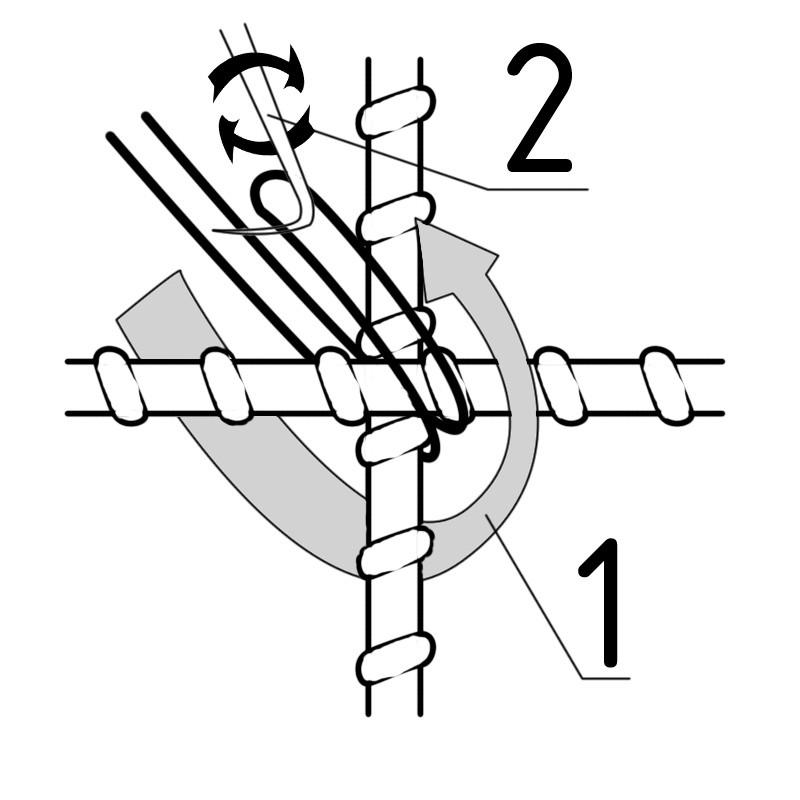

Правильная вязка арматуры крючком

Разложенный по заданной схеме каркас соединяется в таком порядке:

  1. Проволока располагается в углублении профиля, соединения внахлест выполняются в нескольких местах стыка.
  2. Проволока сгибается пополам, укладывается под точкой соединения.
  3. Петля поддевается крючком.

  1. Свободный конец проволоки подводится к крючку, затем с небольшим загибом накладывается на инструмент.
  2. Далее крючок вращается, закручивая проволоку до нужной прочности.
  3. Инструмент осторожно вынимается без ослабления скрутки.

Метод вязки не изменяется принципиально даже при использовании шуруповертов или специальных пистолетов для вязки.

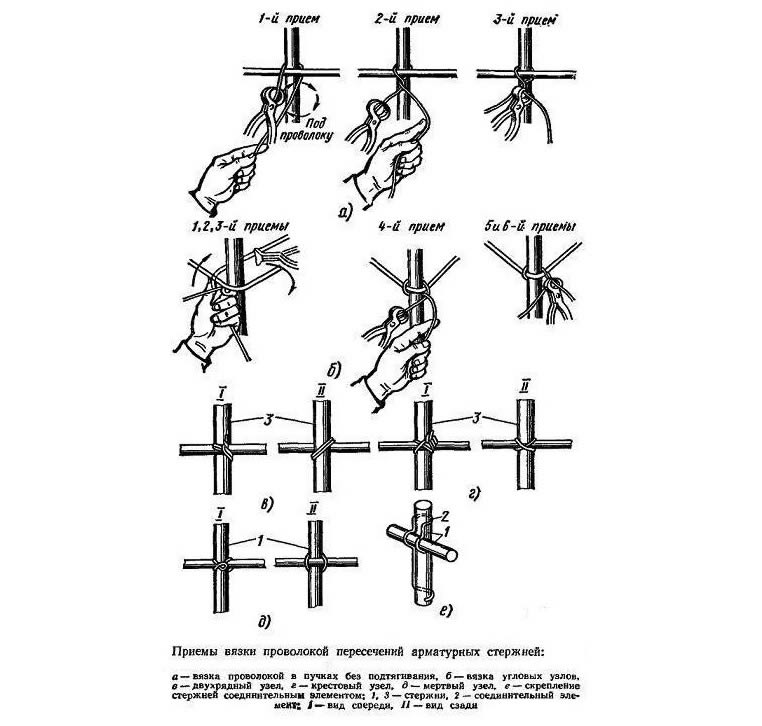

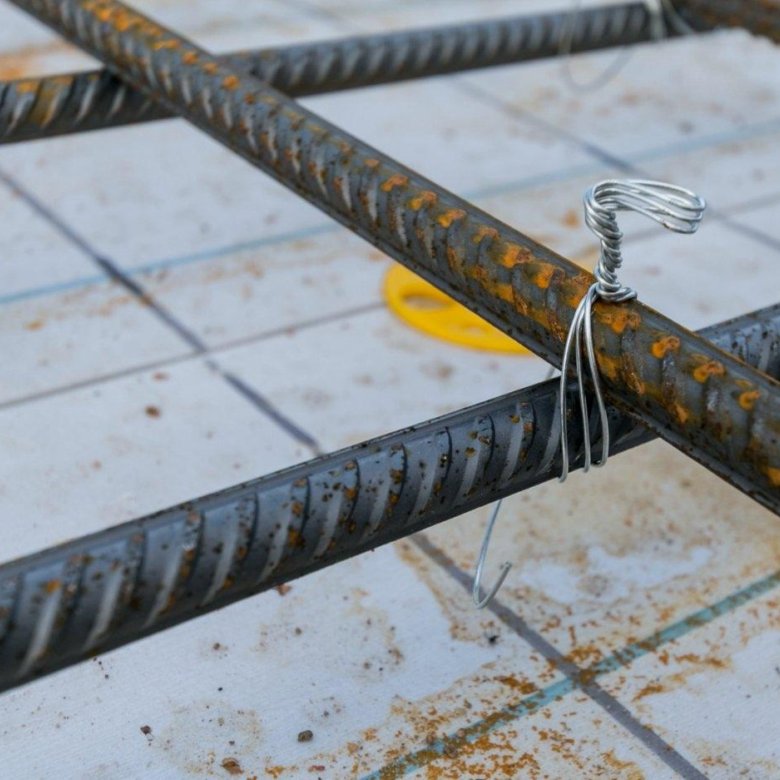

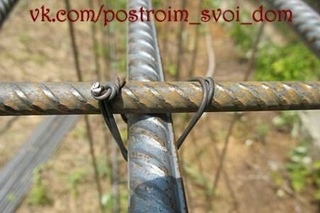

Простой узел

Выполнение простого вязального узла предполагает следующий порядок действий:

  1. Заготавливаются отрезки проволоки длиной 20 см.
  2. Проволока сгибается пополам.
  3. Крючок вводится в петлю, захватывая свободный конец.
  4. Рабочий, удерживая свободный конец, проворачивает крючок до получения плотного соединения.

Для удобства работы крючком на его конец надевается деревянная или иная нескользящая ручка.

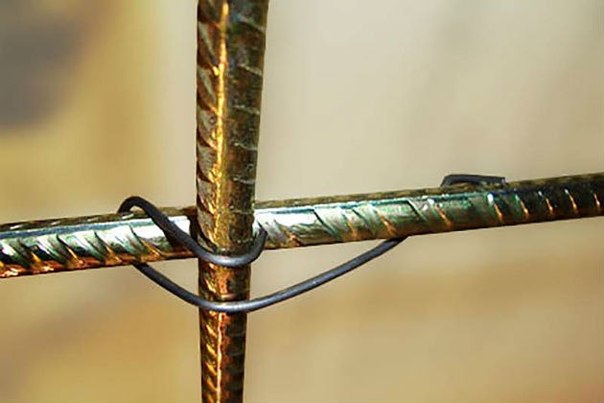

Мертвый узел

Мертвый узел формируется, как правило, на вертикальных арматурных стержнях. Он считается более надёжным. Завязывание предполагает следующие этапы:

  1. Проволочная заготовка должна иметь длину около 40 см, сгибается пополам.
  2. Петля запускается снизу будущего узла.
  3. Свободный конец оборачивается сверху, загибается под пруты до совмещения с петлей.
  4. Жало крючка зацепляет свободный конец и проворачивается с необходимым натяжением до срыва петли.

Условие надежности вязки: максимально плотная укладка проволоки по арматуре.

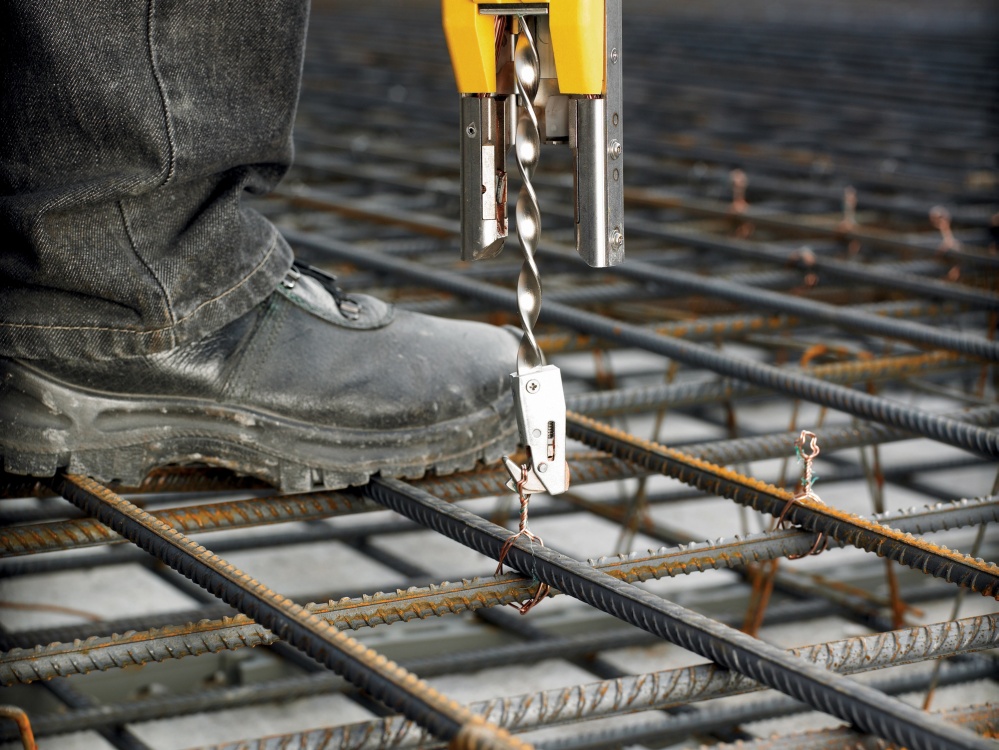

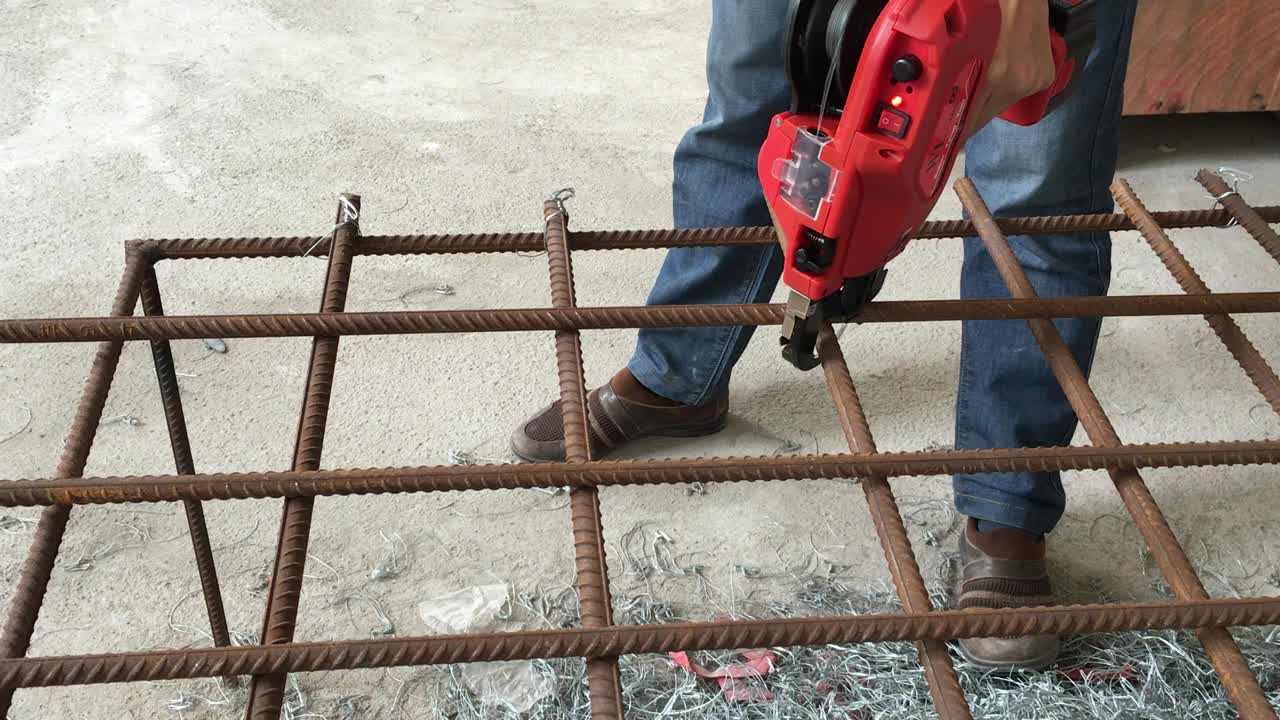

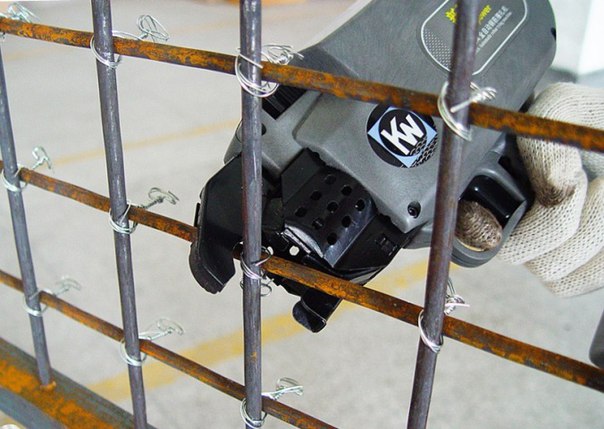

Проффесиональный пистолет для вязки

Вязка значительных по объему работ арматурных каркасов должна быть максимально механизирована. Использование вязального пистолета может на порядок ускорить процесс армирования фундамента.

Автоматический инструмент подносится к точке фиксации и нажимается спуск, – и можно переходить к следующему узлу. На операцию требуются доли секунды.

Инструмент применяется в профессиональном строительстве. Для частного застройщика приобретение подобного инструмента дорого и не окупается за время постройки дома. Вариант приобретения – прокат в специализированных компаниях.

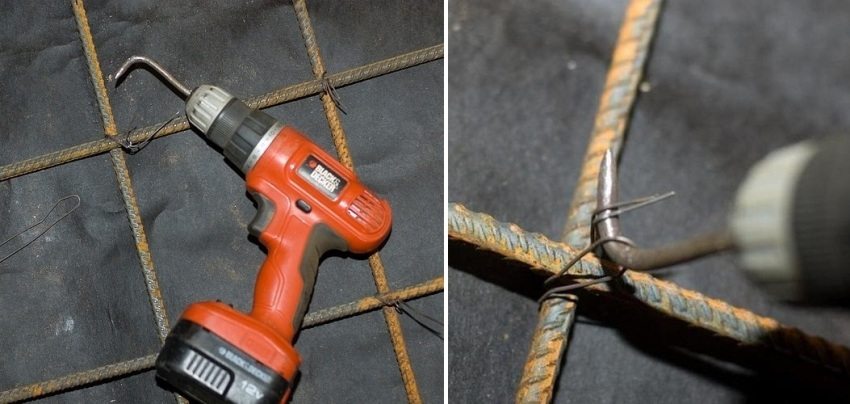

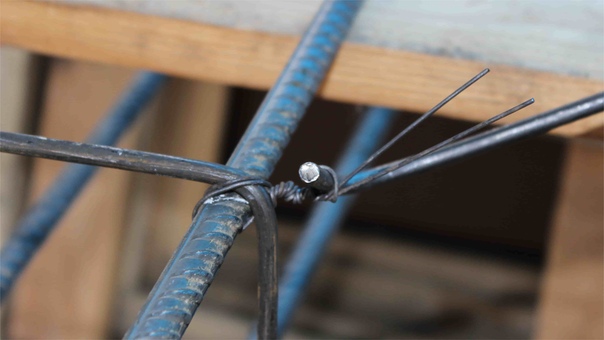

Как пользоваться шуруповертом с крючком

Облегчить работу и ускорить процесс может использование шуруповерта для вязки. Роль крючка может выполнять согнутый кровельный гвоздь, вставленный в патрон вместо биты.
Исполнителю важно научиться подбирать необходимую скорость вращения крючка.

Важно: если усилие затяжки будет чрезмерным, то проволока порвется, если недостаточным – затяжка получится слабой.

Как вязать клещами

Клещи можно использовать как инструмент, вполне заменяющий крючок. Последовательность вязки:

  1. Небольшой рулон проволоки удерживается левой рукой.
  2. Конец проволоки протягивается снизу.
  3. Второй конец захватывается клещами.
  4. Проволока скручивается на 2-3 оборота.
  5. Излишки проволоки откусываются клещами.

Метод вязки клещами может конкурировать по скорости с крючком, при этом проволока расходуется более экономно.

Основные правила армирования фундамента

Технологический процесс армирования регулируется рядом правил:

  • допустимый класс рабочей арматуры — от А400;
  • сварка каркаса не рекомендуется в целом, запрещается при армировании углов;
  • гладкую арматуру не следует использовать даже для хомутов;
  • продольные соединения выполняются нахлестом не меньше 25 см или 20 диаметров рабочих стержней;
  • арматура располагается не менее 4 см от краев бетона, создающего для нее защитный антикоррозийный слой;
  • армирование каркаса проводися с учетом фракции бетонной смеси.

Перечислены только основные правила правильного армирования.

Армирование углов фундамента

Армирование углов требует соблюдения технологии

Угловые соединения фундамента разделяются на 2 типа: углы здания и примыкания стен. Армирование углов можно выполнить по нескольким технологиям:

  • «Лапкой». На концах рабочих стержней делают «лапки». Они выполняются под прямым углом в форме кочерги. Минимальная длина лапки – 35 диаметров прута. После соединения изогнутой части с перпендикулярным участком получается конструкция, в которой внешние пруты соединяются с внешними, внутренние – также с внешними.
  • Армирование ленточного фундамента «Лапкой»
  • Г-образные хомуты. Вместо лапок используются г-образные детали длиной от 50 диаметров рабочих прутов.

  • П-образные элементы. Для соединения необходимы два изделия длиной от 50 диаметров основного стержня. Каждый хомут соединяется с параллельными прутами и внешним перпендикулярным.
  • Тупые углы. Внешний прут изгибается под нужным углом и усиливается дополнительно привязанными стержнями. Внутренний элемент связывается с внешним.
  • Схема армирования тупых углов

    В углах и примыканиях фундаменты принимают наибольшие нагрузки. Простой вариант вязки прямых углов недопустим, потому что не обеспечивает надлежащую прочность конструкции.
    Видео по армированию углов:

    Заключение

    Армирование фундаментной ленты относится к скрытым видам работ. На строительных предприятиях по окончании этапа вязки каркаса составляются приемочные акты, подтверждающие качество выполненных работ. Это подчеркивает важность процесса.

    Для индивидуального строительства не требуется подписание подобных документов. Но застройщик должен знать, как правильно вязать арматуру и осознавать чрезвычайную важность армирования для прочности и долговечности строения.

    схема, чертеж и пошаговая инструкция по укладке арматуры своими руками, как правильно уложить каркас, какое должно быть расстояние

    Чтобы выстроить малый дом в 1-2 этажа, хоз. постройку, придорожный магазинчик или гараж устраивается ленточный фундамент.

    Это недорогой и надежный вариант при возведении строений малой этажности.

    На его заливку расходуется минимум материалов и времени.

    Бетон сам по себе довольно хрупкий и подвержен разрушению. Для его упрочнения используется арматурный каркас.

    Строительные работы до начала процесса

    Перед началом армирования необходимо сделать чертеж фундамента. Он должен подпирать внешние стены и несущие внутренние перегородки. После производится расчет арматурного каркаса.

    Перед непосредственным началом строительных работ по вязке скелета необходимо:

    1. Выкопать траншею – согласно расположению и размерам чертежа.
    2. Собрать опалубку внутри траншеи из подходящих материалов.
    3. Организовать песчаную подушку в качестве подложки для равномерности распределения бетона.

    Главные элементы для обустройства арматурного каркаса

    От правильно собранной конструкции зависит ее надежность и долговечность.

    Любой каркас ленточного фундамента включает такие арматурные элементы:

    • Продольная.
    • Поперечная.
    • Вертикальная.
    • Хомуты.
    • Вязальная проволока.

    Правильный остов повышает несущую способность строения. Он также препятствует воздействию деформационных сил извне.

    Какие схемы существуют?

    Существует две установленные схемы продольной установке арматуры:

    • В четыре прута;
    • В шесть прутьев.

    Если принять ширину основания для фундамента более чем 500 мм, то используется вторая схема. Это зависит от норм, которые предписывают рядом расположенные стержни укладывать с интервалом 400 мм друг от друга.


    Боковая продольная арматура должна отходить от бетонных стенок на 50-70 мм. Это способствует сохранению защитного слоя бетона на каркасе.

    При возведении фундамента любой высоты применяется два пояса армирования:

    • Верхний.
    • Нижний.

    Типовые схемы по устройству углов и Т-образных примыканий применяются хомуты:

    • В виде «Г» элементов.
    • В виде «П» элементов.

    На рисунке изображен чертеж схемы армирования ленточного фундамента с применением Г и П элементов:

    Гнутые элементы должны быть продолжением основных продольных прутьев и «наслаиваться» на них на 600-700 мм, но не короче 50 диаметров арматуры. Шаг арматуры в местах расположения углов вычисляется по соотношению: 0,75 х высоты фундамента.

    Детальная информация по армированию содержится в СНиП 2.03.01-84 и СНиП 2.02.01-83.

    Выбор и расчет

    При армировании необходимо использовать арматуру класса АIII. Она отличается рифленой поверхностью. Ее применяют для продольных и поперечных хлыстов, а также в упрочнении углов.

    Такой тип, по сравнению с гладкой, имеет лучшую сцепляющую способность с бетоном. Гладкие класса АI применяют для вертикальных элементов.

    Допустимо применять только горячекатаную сталь марок:

    • Ст3кп;
    • 35ГС;
    • 35Г2С;
    • 32Г2Рпс;
    • 22Х2Г2АЮ;
    • 22Х2Г2Р;
    • 80С;
    • 20ХГ2Ц.

    В настоящее время помимо стандартных металлических прутков применяют арматуру из стеклопластика. Ее прочность выше, чем у стальной. Но такой тип чаще используется в крупногабаритном строительстве для уменьшения нагрузки.

    Упрощенный план расчета:

    1. Чтобы рассчитать сечение рабочих прутьев необходимо взять 0,1% площади сечения фундамента, а именно, для фундамента длиной:
      • менее 3м применимо сечение в 10мм;
      • более 3м — сечение необходимо применять не менее 12 мм, но не более 40 мм.
    2. Горизонтальная арматура составляет более 25% толщины рабочего прутка (минимальное значение 6 мм).
    3. Вертикальные стержни рассчитываются согласно высоты фундамента:
      • менее 0,8м принимается сечение в 6мм;
      • более 0,8м принимается сечение в 8мм и более.

    Данные формулы применимы только при возведении небольших построек. Габаритные строения в соответствие со СНиП требуют учитывать запас арматуры для обеспечения достаточной прочности.

    При планировании постройки в три этажа и выше, либо при наличии подвижных грунтов, предпочтительнее заказать расчет и схему в специализированной строительной фирме.

    Еще больше информации о расчете арматуры в видео:

    Необходимые инструменты и материалы

    Прежде чем приступить к строительно-монтажным работам нужно заранее собрать необходимые инструменты и приспособления:

    • Рулетка или другой измерительный инструмент, чтобы выполнить замеры по месту;
    • Угловая шлифовальная машина (по-простому «болгарка»), чтобы раскраивать арматуру;
    • Специализированный крючок (можно изготовить самостоятельно), клещи или профессиональный пистолет, чтобы вязать проволоку;
    • Специальный инструмент, чтобы сгибать прутья.

    Обустройство опалубки и подушки

    Для устройства опалубки используются ОСБ-плиты, деревянные конструкции, фанера или ДВП. Материал должен удерживать бетон и не сгибаться под его давлением. Чем выше фундамент, тем прочнее требуется материал.

    Сборка опалубки поэтапно:

    • 1 этап. Установка распорок по периметру траншеи (длина распорок в два раза больше, чем принятая высота фундамента). Располагать их следует отступая от низа фундамента на 70% его высоты. В дальнейшем они будут удерживать деревянную основу.
    • 2 этап. Установка опалубки из выбранного материала. Крепить отдельные деревянные элементы стоит изнутри опалубки, чтобы потом без проблем ее разобрать. В готовой основе не должно быть зазоров более 0,3см, чтобы не допустить вытекания бетона и деформации готовой конструкции.
    • 3 этап. Смазывание внутренней части опалубки техническим маслом перед началом бетонных работ. Это обеспечивает легкое снятие опалубки после застывания бетонной смеси.

    Следом устраивается песчаная подушка. Ее толщина варьируется в пределах 200 мм. При этом песок следует предварительно утрамбовать. Для быстрой трамбовки достаточно намочить песок водой.

    Как правильно армировать — пошаговая инструкция

    Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

    Этапы вязки «скелета» фундамента:

    • 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
    • 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
    • 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
    • 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

    Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

    Все пересечения арматуры должны вязаться проволокой. Иногда допустимо применять хомуты из пластика. Использование сварочного аппарата для соединения элементов запрещается строительными нормами.

    Как правильно гнуть арматуру?

    Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

    Чтобы согнуть металлический прут существует два способа:

    • Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
    • Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

    Горячий метод делает место сгиба хрупким. Для дальнейшей работы необходимо остудить готовое изделие на открытом воздухе.

    Раскрой

    Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

    Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

    Расположение

    Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

    Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

    Для создания защитного бетонного слоя внизу фундамента под каркас на расстоянии около 0,5 метров необходимо подкладывать кирпичи. При этом не следует допускать прогибов скелета.

    Как правильно уложить продольную арматуру?

    Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.

    То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

    Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

    Укладка поперечной

    Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

    Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

    Процесс вязки

    Для вязки существует специализированная «вязальная» проволока. Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав.

    В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

    В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

    Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

    Длину скрутки не следует делать слишком большой. Достаточно 3-5 витков для создания прочного соединения.

    Углы основания

    Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

    При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

    При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

    Возможные ошибки и как исправить

    Малый напуск арматуры или его отсутствие в каркасе недопустим, так как в процессе бетонирования костяк может двигаться.

    Это может привести к нарушению готового изделия. Лучше оставлять припуски по 200 мм.

    Сварка элементов или связывание неподходящим материалом, например, веревкой недопустимы.

    Сварка делает узел крепления хрупким, а веревка не обеспечивает достаточной прочности соединения.

    Армирование углов без напусков. Армирование углов внахлест хлыстом может привести к быстрому разрушению и неравномерному переходу нагрузок между двумя частями фундаментной конструкции. Для решения проблемы включаются добавочные гнутые элементы.

    Заключение

    В технологическом плане армирование ленточного фундамента – процесс запутанный и трудоемкий. Но его вполне реально осуществить самостоятельно с использованием инструкций. Достаточно использовать силу двух-трех рабочих и подготовить несколько простых расчетов. Такой фундамент станет хорошим началом для будущего негабаритного строения.

    Вконтакте

    Facebook

    Twitter

    Одноклассники

    Мой мир

    Крючок для вязки арматуры: изготовление и применение

    Армирование бетонных конструкций в разы увеличивает их прочность. Для каркаса применяется строительная арматура периодического профиля, диаметр подбирается в зависимости от максимальных расчетных нагрузок. Металл принимает на себя усилия на изгиб и разрыв и не позволяет бетону прогибаться выше допустимых значений. Прогиб для бетона – крайне нежелательное явление, при таких нагрузках он трескается, механические повреждения могут достигать критических значений, приводящих к полной потере устойчивости архитектурной конструкции.

    Крючок для вязки арматуры

    Способы вязки арматуры

    Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.

    Как можно фиксировать арматуру?

    Вязка стеклопластиковой арматуры

    При помощи электрической сварки

    Таким методом в настоящее время на стройках почти не пользуются, но лет 40 тому назад он был главным, только так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.

    Сварка арматуры

    Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения. Как следствие – появление брака.

    Но у такого способа есть несколько существенных недостатков.

    1. Во-первых, надо на рабочем месте держать сварочный аппарат и длинные кабели, что намного усложняет работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
    2. Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
    3. В-третьих, не на всех строительных объектах есть электричество.

    При помощи вязальной проволоки

    Вязка может выполняться ручным, полуавтоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным.  Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

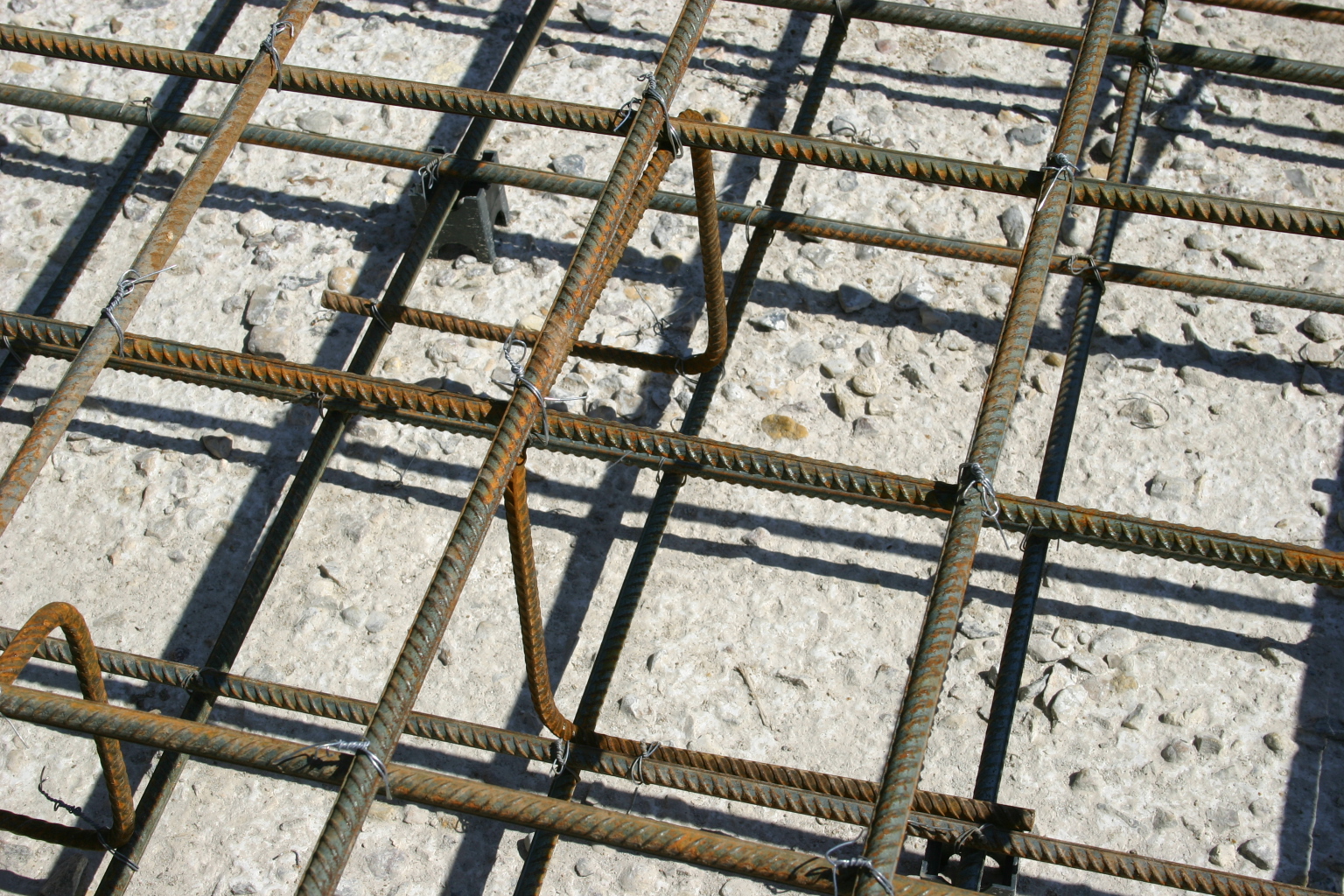

    Вязка арматуры

    Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.

    Виды приспособлений для вязания

    Опытные строители знают, что качество и скорость вязания напрямую зависят от умения, фактор инструмента имеет второстепенное значение. Всегда имейте это в виду, не стоит покупать дорогостоящие приспособления.

    Вид инструмента для вязания Краткое описание технических параметров
    Обычный Самое простое, дешевое, но очень эффективное приспособление. Изготавливается из проволоки, в нескольких местах изгибается под определенными углами, за счет чего облегчается и ускоряется процесс закручивания проволоки. Ручка вращается вокруг своей оси, конец крючка сточен под конус. Форма вязального крючка испытывалась многие годы тысячами рабочих, используемый сегодня вариант считается самым удобным и простым. Во время изготовления руководствуйтесь достижениями коллективного разума.
    ПолуавтоматическийПромышленное приспособление, внутри ручки и на стержне имеется винтовая резьба. Крючок вращается только в одну сторону при движении ручки вверх и вниз. При первоначальном натягивании проволока сразу начинает вязаться, количество движений ручки зависит от профессионализма рабочих. Самые опытные умеют подбирать такую длину концов, что полное вязание происходит за счет одного движения. В опытных руках такое приспособление заметно повышает производительность труда при отличном качестве.
    Автоматический Придуман для профессиональных строителей, но не пользуется у них популярностью. Из-за большой массы тяжело работать, необходима только специальная проволока, требует большой точности расположения арматуры, в противном случае часто делает пропуски. Кроме того, стоимость такого несовершенного инструмента не всем по карману. Во время вязания много времени уходит на замену катушек, автоматом нельзя работать под дождем. Мы перечислили самые главные недостатки, но есть еще и менее существенные. Вывод – раз профессионалы им не пользуются, то такое изобретение можно считать напрасным.

    На заметку! Есть варианты приспособления шуруповерта для ускорения вязки, но практического смысла в этом нет. Дело в том, что шуруповерт оправдывает себя лишь в том случае, когда длина концов проволоки выбрана неправильно и во время закручивания приходится делать много оборотов. Профессиональный вязальщик делает это за 2–3 оборота. Ему намного проще пользоваться обыкновенным крючком, чем работать тяжелым и неудобным шуруповертом.

    Крючок из шуруповерта для вязки арматуры

    Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв. Это очень важно, с жесткой проволокой сложно работать. Кроме того, она не выдерживает многократного перекручивания и разрывается.

    Пошаговая инструкция по вязке арматуры

    В некоторых статьях утверждается, что вязать арматуру легко и просто. Это правда, если вам необходимо зафиксировать 5–10 прутков. Для большого объема надо иметь практические навыки, а они не появляются легко и просто, надо натренировать глаз и мышцы, довести свои действия до автоматизма. Только после этого вязание будет по-настоящему простым и качественным.

    Перед началом работы болгаркой разрежьте моток проволоки с таким расчетом, чтобы длина равнялась 15–20 см, конкретные значения зависят от диаметра арматуры.

    Шаг 1. Согните проволоку пополам и положите на ладонь левой руки – заготовки всегда будут рядом, не надо совершать лишних движений, расходовать силы и терять время.

    Заготовки

    Количество заготовок примерно 40–50 шт., выбирайте столько, сколько удобно удерживать в руке. Если концы перепутались, то носиком крючка поправьте их, проволока должна вытягиваться легко и по одной, рядом расположенные не будут падать на землю.

    Важно. Мы специально максимально подробно рассказываем все подробности и секреты профессиональных вязальщиков. Каждый из них немого ускоряет и облегчает процесс, а в сумме достигается заметный положительный эффект.

    Шаг 2. Правой рукой вытяните из пучка одну проволоку, пальцами левой руки согните концы, а правой уменьшите радиус изгиба. Не надо делать радиус очень маленьким, это усложняет попадание в него носиком крючка. Приходится долго прицеливаться, поправлять положение и только после этого вязальный крючок может занять рабочее положение.

    Приемы вязки арматуры

    Шаг 3. Под углом примерно 90° согните кончик проволоки. Очень важно правильно определить длину загибаемой части, от этого зависит количество оборотов крючка и, соответственно, скорость вязания.  Длина зависит от диаметров связываемой арматуры, она должна примерно на сантиметр превышать их сумму. Если все сделать правильно, то завязывание происходит после 2–3 оборотов крючка. Выше мы уже упоминали, что профессионалы никогда не пользуются шуруповертом, за то время, пока он настраивается, рука сделает несколько вращательных движений, можно приступать к фиксации следующего узла. Сгибание проволоки выполняет еще одну функцию – упрощает ее подвод под узел привязывания.

    Шаг 4. Левой рукой подденьте согнутым кончиком проволоки под арматурину, изгиб должен немного возвышаться над поверхностью верхнего прутка.

    Проволоку нужно поддеть под арматуру

    Шаг 5. Длинные концы плотно зажмите пальцами левой руки, а правой потяните крючок на себя. Усилия средние, вам надо выпрямить проволоку и плотно прижать ее к арматуре. Тяните проволоку до тех пор, пока она примерно на сантиметр не возвышается над сеткой. Положение крючка должно быть вертикальным. Здесь важно регулировать, с какой стороны вытягивается проволока. Если согнутая половинка имеет достаточную длину, то сильно зажмите отрезанные, не позволяйте им увеличиваться. И наоборот, если надо подтянуть кольцо, но немного попускайте их.

    Крючком нужно подтянуть проволоку

    Шаг 6. Прислоните концы проволоки к крючку и начинайте его вращать. Стягивайте до тех пор, пока усилие немного не увеличится. Очень сильно не надо, проволока порвется и придется все повторять сначала.

    Скручивание проволоки крючком



    Сила определяется опытным путем, после нескольких вязок вы уже будете понимать, как правильно и рационально работать. Все движения станут оптимальными, лишние исключаются.

    Вязка арматуры с помощью крючка

    Не спешите и не нервничайте, вяжите в спокойном темпе. Непродуманные движения приносят только вред. Как только началось закручивание, сразу отпускайте концы проволоки в левой руке. Носик крючка их подденет и загнет в горизонтальное положение, ничего потом не придется поправлять.

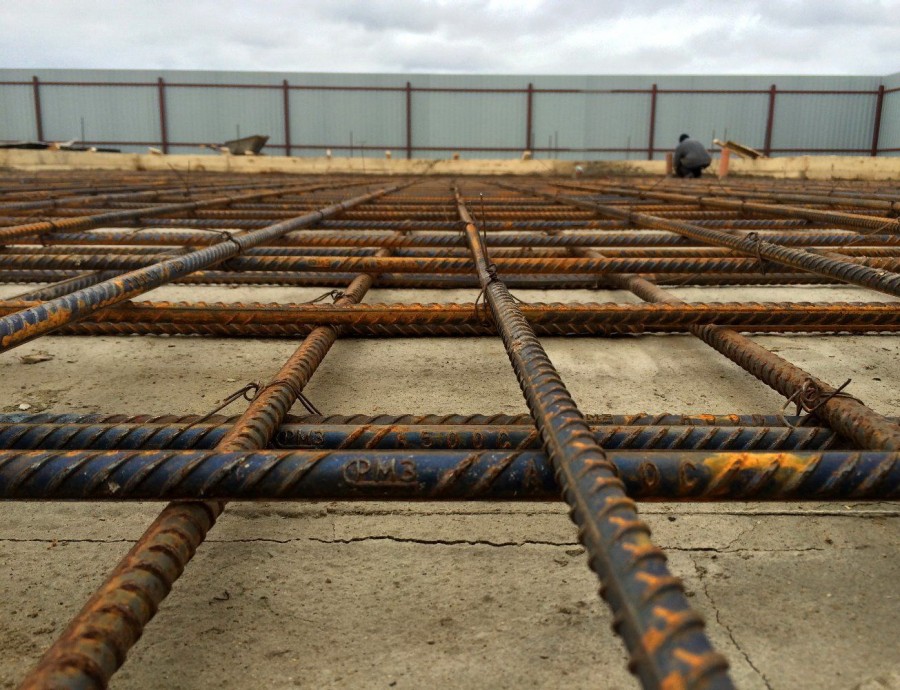

    Вязка арматуры

    Практический совет.  Длина приспособления зависит от технических особенностей арматурного пояса. Если он имеет два уровня с большими расстояниями между ними, то эту особенность обязательно следует иметь в виду. Опытные вязальщики имеют набор крючков с различными размерами. Дело в том, что слишком длинные усложняют процесс вязки арматуры на верхнем уровне.

    Схема вязки арматуры

    Переходите на полуавтоматический крючок только после того, как появится солидный практический опыт работы с обыкновенным. Этот инструмент требует более точной регулировки длины проволоки, при невыполнении условия работа не упрощается, а усложняется в сравнении с простым.

    При планировании армирования ленточного фундамента проводится немало расчетов, в том числе – и количества необходимого материала. Получить представление и о количестве узлов, подлежащих связыванию и количестве необходимой для этого проволоки поможет калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента.

    Видео — Вязание арматуры крючком

    Как самостоятельно изготовить крючок

    Лучше всего приспособление купить в специализированном магазине, но сделать это не всегда возможно. Особенно большие проблемы возникают у жителей отдаленных деревень, им приходится несколько часов добираться в одну сторону, и то при условии, что грунтовые дороги находятся в проезжем состоянии. Выход есть – крючок можно сделать самостоятельно в течение всего одного часа.

    Схема крючка

    Понадобится кусок проволоки диаметром примерно 6 мм и длиной ≈ 20 см.

    Проволока для крючка

    Небольшой отрезок бруска с отверстием для ручки и две шайбочки. Отверстие должно примерно на 0,5 мм превышать диаметр проволоки для гарантирования свободного вращения.

    Брусок с отверстием

    Шаг 1. Разметьте проволоку. Надо знать длину ручки (метку делайте с запасом 4–5 мм на шайбы и для свободного вращения), место первого изгиба, через 5 см место второго изгиба, и участок загиба под крючок.

    Разметка

    Важно. Используйте только катанку, если ее нет, то можно взять электрод. Предварительно сбивается флюс.

    Катанка отлично гнется, что упрощает процесс изготовления, сталь при таких резких загибах дает трещину. Если нет катанки, то отжигайте стальную. Нагрейте ее до ярко-красного цвета и постепенно охлаждайте. За это время происходят изменения в кристаллах металла, цементит переходит в феррит, он становится мягким.

    Шаг 2. На наждачном станке или болгаркой заточите острие крючка под конус.

    Заточка конца проволоки

    Это надо делать обязательно, в противном случае очень сложно вынуть инструмент после связывания арматуры. Но это потребуется много времени и усилий, а конусная форма решает все проблемы. Длина конуса примерно 3–4 см.

    Заточенная проволока

    Шаг 3. Вертикально зажмите заготовку в тисках, ударами тяжелого молотка начинайте гнуть. Острие крючка должно быть под углом примерно 80°. Не делайте большого загиба, это усложняет процесс вязки арматуры. При вынимании его приходится сильно наклонять, а это не всегда возможно и довольно неудобно.

    Изгиб кончика проволоки

    Шаг 4. Согните проволоку под ручку. Для этого ее надо опять зажать в тисках и рукой надавливать в нужную сторону. Периодически контролируйте угол по предварительно нарисованному эскизу приспособления.

    Изгиб проволоки

    Шаг 5. По нанесенной метке сделайте изгиб для возможности придания крючку вращения при закручивании.

    Продолжение процесса гибки

    Практический совет. Очень точно углы контролировать нет необходимости. В процессе вязания их можно подкорректировать для облегчения вращения.

    Шаг 6. Вставьте в тиски готовое изделие и выровняйте его таким способом, чтобы все участки и колена располагались на одной линии.

    Изогнутая заготовка крючка

    Шаг 7. Приварите нижнюю упорную шайбу ручки. Она располагается у самого изгиба, выставьте ее перпендикулярно оси проволоки. Варите осторожно, правильно отрегулируйте силу тока, не прожигайте тонкий металл.

    Упорная гайкаПриваривание гайки

    Шаг 8. Вставьте на место ручку и приварите вторую шайбу, она не допускает ее выпадения при работе. Здесь также надо сваривать аккуратно, деревянная ручка из-за перегрева может воспламениться.

    Для уменьшения трения во время вращения крючка в ручке металлическую проволоку рекомендуется смазать солидолом или иной густой смазкой. Дополнительно дерево будет защищаться от процессов гниения. Если дерево во время сварки быстро загорается, то торцы рекомендуется замочить в воде, испорченные участки можно потом отрезать.

    Шаг 9. Проверьте работоспособности крючка.

    Готовый крючок

    Если обнаружились проблемы, то их надо исправить.

    1. Изделие плохо поворачивается вокруг ости.  Регулировка делается изменением поворотного плеча. Чем оно больше – тем выше усилия закручивания проволоки, но работа немного усложняется. Рука должна двигаться с увеличенной амплитудой.
    2. Крючок тяжело вынимается после затягивания проволоки. Может быть три причины: большой угол загиба, малый конус затачивания и шероховатая поверхность. Каждая из них легко ликвидируется, исправлять проблему надо до тех пор, пока работать крючком станет удобно.

    Постарайтесь довести приспособление до идеального состояния, вам придется ним вязать очень много узлов. Расстояние между точками фиксации зависит от диметра арматуры, размеров клетки и конкретного назначения железобетонного изделия.

    Воспользуйтесь нашим калькулятором, если вам необходимо быстро и точно рассчитать количество арматуры для ленточного фундамента. В статье по ссылке подробная информация о методике расчета и полезные рекомендации.

    Видео — Самодельный крючок для вязки арматуры

    Как правильно вязать арматуру на ленточный фундамент: инструкция

    Каждый, кто строит дом или баню своими руками, задумывается над тем, как вязать арматуру на ленточный фундамент. Фундамент несет на себе большую нагрузку, поэтому к выполнению задачи необходимо подойти серьезно. Неверная закладка арматуры способна стать причиной преждевременного разрушения фундамента и появления трещин.

    Сколько арматуры потребуется?

    Для того чтобы узнать количество арматуры, важно знать площадь основания строения и глубину, на которое оно закладывается. На расчеты непосредственно влияют стабильность почвы и ее состав, близость грунтовых вод, конфигурация участка.

    Как монтируют каркас?

    Каркас для ленточного фундамента монтируют методом вязки. Метод сварки не приветствуется профессионалами. Под воздействием сварки металл подвергается резким температурным перепадам и теряет прочностные характеристики. Вязать каркас достаточно непросто, поэтому лучше делать это с помощниками и использовать специальную мягкую проволоку из стали. Не рекомендуют также применять пластиковые хомуты, так как полученные таким методом соединения будут смещаться вместе с подвижной бетонной смесью внутри опалубки.

    Армирование повышает прочностные характеристики ленточного фундамента и позволяет создавать максимально устойчивую конструкцию. При соблюдении всех требований к технологическому процессу ленточный фундамент будет отвечать самым высоким требованиям к долговечности, надежности, способности противостоять высоким механическим нагрузкам и воздействию внешней среды.

    Что может понадобиться?

    Самостоятельно связать арматуру для ленточного или свайного фундамента можно при помощи самодельного или заводского крючка, используя схемы расположения арматуры внутри конструкции основания из бетона. Торцевые области усиливаются П-образными элементами. Армирование выполняют по специальным схемам, простым перехлестом прутьев армировать углы нельзя. Каркас связывают непосредственно внутри опалубки.

    Как укладывают арматуру?

    Максимального сцепления с бетоном позволяет добиться ребристая арматура. Ребристые пруты используют для продольных элементов конструкции, на которые приходится наибольшая нагрузка. При монтаже каркаса учитывают, что арматура не должна примыкать к дну траншеи, опалубке и верхней части бетонного основания. Величина отступа – не менее 50 мм. Таким образом, стальные прутья полностью скрываются в бетонной массе, и исключается риск коррозии. Однако углублять арматурный каркас слишком сильно не рекомендуется, так как наибольшая область растяжения ленточного фундамента расположена на его поверхности.

    Преимущества армированного фундамента

    В качестве основы большинства частных построек используют ленточный фундамент. Он обладает следующими преимуществами:

    • относительная конструктивная простота,
    • возможность оборудовать подвальное помещение,
    • способность выдерживать тяжелые перекрытия,
    • отсутствие необходимости использовать спецтехнику.

    Ленточный фундамент формируется в зависимости от планировки помещений, он монтируется по всему периметру дома, под несущими стенами и внутренними перегородками. Бетонная масса усиливается в данном случае с помощью каркаса из металлических прутьев. Железобетонная конструкция выгодно совмещает в себе прочностные характеристики обоих материалов и позволяет возводить объекты малоэтажного домостроения, дома, бани, гаражи. Включение каркаса из металлических прутьев в бетонное основание и называется армированием.

    Нагрузка на фундамент чаще всего бывает неравномерной, по этой причине в конструкции возникают внутренние напряжения. Причин этому множество: изменения грунта, неровность земельного участка, различный вес определенных частей постройки в силу неравномерной интенсивности использования. Бетон демонстрирует низкие показатели сопротивления растяжению. Стальная арматура обладает высокими пластичными свойствами, что компенсирует недостатки бетона.

    Армированный бетон – идеальное решение для ленточного фундамента. Один материал противостоит сжатию, другой – растяжению, вместе они эффективно сопротивляются разнонаправленным нагрузкам, исключая риски разрушения оснований зданий и сооружений. Арматурный каркас увеличивает устойчивость конструкции. Кроме того, правильно проведенное армирование с использованием всех рекомендаций к технологическому процессу в отношении того, как вязать арматуру на ленточный фундамент, позволяет сэкономить средства, необходимые на строительство. Уменьшение массивности фундамента благодаря использованию стальной арматуры снижает фактические затраты бетона.

    Купить бетон

    Схемы вязки арматурного каркаса

    Правильная вязка арматурного каркаса представляет соединение стальных прутьев в виде клетки. Ряды соединяются с вертикальными прутьями под прямым углом. Схема вязки выглядит следующим образом:

    • Фрагмент вязальной проволоки длиной 25-30 см сгибают посередине и заводят под стержни, располагая по диагонали к их пересечению;
    • Петля, образованная местом сгиба, цепляется крючком, противоположный конец проволоки укладывается над крючком;
    • Вращательными движениями крючка создается скрутка из нескольких оборотов;
    • Крючок убирается, а концы проволоки загибаются внутрь арматурной сетки.

    Если армировать углы методом простого перехлестывания стержней, вы нарушите технологию строительства. Углы армируют согнутыми элементами и усиливают их П-образными анкерами. В противном случае конструкция будет недостаточно жесткой, и фундамент будет подвержен преждевременному разрушению.

    Укладка каркаса

    Арматурный каркас монтируется непосредственно внутри опалубки, затем внутри него укладываются трубы коммуникаций, и выполняется заливка бетонного раствора. Бетон распределяется равномерно, в несколько слоев. После того, как бетон полностью высохнет, проводятся работы по гидроизоляции фундамента.

    Как вязать арматуру для монолитной плиты?

    Арматурный каркас используется в монолитной плите фундамента для компенсации растяжения, повышая прочность конструкции в 10 раз. Можно использовать готовые железобетонные плиты, однако гораздо дешевле изготовить их непосредственно на месте.

    Какие материалы требуются?

    Для монолитных плит используют бетон, арматуру, металлические прутья и стальную проволоку для связывания каркаса из арматуры. Очевидный метод сварки применять также не рекомендуется: после воздействия сварочного аппарата металл быстро теряет первоначальные свойства и разрушается под воздействием влажной среды. Связывать арматуру для монолитной плиты намного проще, чем для ленточного фундамента. Из инструментов понадобятся специальный крючок и угловая шлифмашина. Иногда для ускорения работ используют шуруповерт с крючком, который вставляют в зажимной патрон.

    Каким должен быть каркас?

    Для монолитных плит используют двусторонний каркас, который состоит из верхнего и нижнего слоев. Арматура должна отставать от краев плиты фундамента на 3-5 см. Изгибать и дополнительно усиливать арматуру в углах не обязательно, в отличие от технологии устройства ленточного фундамента. Стальную проволоку затягивают на стыках прутьев арматурного каркаса, тем самым придавая конструкции высокую прочность.

    Как избежать ошибок?

    Главной ошибкой при частном строительстве считается использование готовой сетки, которая изготавливается промышленным способом. Производители таких конструкций чаще всего используют сварку, которая опасна снижением рабочих параметров металла и возникновением коррозии на месте стыков. Лучше всего не пожалеть времени и сил и связать арматурных каркас для монолитной плиты самостоятельно.

    Соблюдая все технологические условия вязки арматуры для фундамента, можно добиться максимально возможного ресурса железобетонной конструкции. Нарушение технологического процесса неминуемо влечет снижение качественных характеристик, появление тенденции к разрушению основания, а затем и всей конструкции. Ремонт монолитных плит невозможен, поэтому лучшим решением будет выполнение всех существующих требований на первоначальном этапе.

    Видео

    Вязка арматуры под фундамент: как сделать своими руками

    Вязка арматуры для фундамента — важный этап возведения здания. От качества и прочности каркаса зависит то, как долго будет стоять сооружение. Потому этому процессу нужно уделить максимум внимания, а также закупить качественные комплектующие. Вязка  — дело длительное, хоть и не очень сложное. Особенно много времени уйдет на армирующий пояс плитного фундамента. Там количество точек пересечения исчисляется сотнями или даже тысячами. И каждое такое пересечение требует фиксации, а, значит, его нужно вязать. Причем часто по два раза.

    Быстрее дело пойдет при устройстве ленточного или свайного основания. В этом случае при строительстве бани можно обойтись несколькими сотнями точек вязки, хотя все зависит от размеров здания и его планировки.

    Можно, конечно, нанять бригаду, но они запросят немалую сумму. Вязка фундамента своими руками сэкономит вам много денег.

    Теперь о том, где вязать. Есть два варианта — сразу на месте на фундаменте. В случае с плитным фундаментом это, наверное, единственный возможный способ: слишком большие объемы. Для ленточного или свайного можно связать каркас на участке, столе, специальном стенде и т. д., а затем установить в траншею или сваю.

    Проволока для вязки

    Для соединения прутков при малоэтажном строительстве используют отожженную низкоуглеродную стальную проволоку.  Ее еще называют «вязальной» проволокой. Ее качество и параметры регламентируются: все характеристики должны соответствовать  ГОСТ 3282-74.

    Для малоэтажного строительства проволока нужна диаметром 1,0 -1,4 мм. Мастера считают, что лучший вариант — 1,2 мм или 1,4 мм. Миллиметровая слишком слаба и часто рвется, большего диаметра  тяжело крутится.

    Обычная отоженная проволока имеет темный цвет. Есть еще светлая — она оцинкованная. Защитное покрытие намного повышает стойкость к коррозии, не влияя на гибкость и упругость. Стоит она больше, но надежность вязки, вместе с качеством арматуры и бетона, определяет надежность всего фундамента. Так что это тот случай, когда нужно брать лучшее.

    Проволока для вязки арматуры может продаваться в бухтах или уже нарезанной

    Выпускается еще неотоженная проволока. Она стоит меньше, но ее пластичность и прочность ниже, она рвется чаще. Так что лучше брать все-таки прошедшую термическую обработку.

    На одно соединение требуется от 25 до 50 см проволоки. Отрезав кусок заданной длины, его складывают вдвое, и в таком виде используют. Чем больше диаметр прутка, тем длиннее нужен отрезок проволоки для вязки. Для  арматуры 10 мм — это 25 см, для  12 мм достаточно 30 см, для 14 мм требуется уже 35-40 мм.

    Длиннее нужны отрезки в тех местах, где приходится соединять три прутка. И таких мест немало. Тут потребуются отрезки по 50 см.

    Продают проволоку в бухтах, или уже нарезанную, на куски определенной длины. Упаковки нарезанной могут быть разной массы — от 0,5 кг до 10 кг и больше.

    Приспособления для вязки арматуры

    То, насколько легко и быстро будет происходить вязка, зависит от инструмента, который вы используете. Можно скручивать арматуру руками, но это тяжело и долго. Есть для этого разные приспособления. Простые и посложнее.

    Крючки

    Самое широкое распространение получили разнообразные крючки. Их немало имеется в магазинах, их делают самостоятельно из любого куска проволоки подходящего диаметра.

    Крючки для вязки арматуры имеют разную длину, ручки и форму

    Есть простые, с прямыми или изогнутыми стальными ручками. Отличаются они углом изгиба ручки, формой крючка, его размерами. Как определиться, что удобнее? Только пробовать работать. Больше никак.

    Есть механические крючки — у них в ручку встроена спираль. Их при вязке вращать не нужно. Просто тянете вверх. Ручка скользит по винтовой канавке, проворачивая крючок. Как это работает, смотрите в видео.

    Клещи

    Есть специальный инструмент, в котором соединены клещи и механический крючок. Для вязки с их помощью может использоваться более толстая одинарная проволока. Ее заводят под место пересечения прутков арматуры, вставляют в клещи. Их зажимают в фиксаторе, излишки проволоки откусываются. Следующий шаг — несколько раз потянуть за ручку. Клещи начинают вращаться, затягивая узел. Стоит такое устройство 40-60$. Насколько оно вам необходимо — решайте сами.

    Клещи с механической ручкой

    Есть другие клещи. Тоже специальные для вязки, только вращаются они руками. Оборотов тут много не нужно — клещи позволяют прихватывать проволоку близко к арматуре и витков всего делают один или два.

    Отличаются от обычных они формой режущей части — должны проволоку удерживать. Профессиональные вязальщики на стройках работают, используя именно такой инструмент. Утверждают, что с клещами вязка идет в два раза быстрее, чем с крючком и пистолетом. Есть еще два плюса:

    • Не нужно нарезать проволоку. Ее сматывают в небольшие мотки, которые держат в левой руке.
    • Нет перерасхода: остаются «хвосты» в несколько миллиметров. При больших объемах это важно.

    Клещи при вязке армирующего пояса используются специальные. У них другая форма губок: они удерживают проволоку

    Верить или нет — дело ваше. Но выглядит это потрясающе.

    Пистолет

    Есть в продаже устройства для автоматизации вязки. Это так называемые вязальные пистолеты. Они «заряжаются» проволокой, работают от аккумуляторов. Все участие человека заключается в том, что он подносит пистолет к месту соединения и нажимает на пусковую скобу. Секунда-две, и пистолет намотает несколько витков вокруг пересечения прутков и сделает узел.

    Покупать такой пистолет, чтобы связать один фундамент — неоправданная трата денег. Их редко приобретают даже те, кто этим занимается профессионально. Стоимость у них немалая: не меньше 500$.

    Как вязать арматуру на фундамент

    Порядок действий при вязке арматуры крючком

    Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

    Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

    Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается,  узел получается плотнее, арматура хорошо притянута.

    Еще одно замечание — длина скрутки не должна быть большой. Получиться может 3-5 витков. Этого будет достаточно, чтобы соединение было прочным.

    Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

    Узел должен быть ровно над местом соединения прутков арматуры

    После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

    Вязка арматуры шуруповертом

    Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

    Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

    Вязка при помощи пластиковых хомутов

    Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

    Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

    Как сделать крючок для вязки арматуры своими руками

    Крючок не обязательно покупать. Его легко можно сделать самостоятельно, причем, все размеры подобрать «под себя», сделать так, как вам удобно.

    Подойдет толстая стальная проволока — диаметром 4 мм и больше. Например, можно использовать электрод.

    На одном его конце выгните кружок. В него будет упираться ручка. Делайте именно кружок. Если просто загнуть — будет неудобно: постоянно будете цепляться рукавами. Так что постарайтесь, и хорошо выгните, чтобы край уперся в стержень.

    Сам прут примерно посередине согните под углом градусов 30. Должно получиться что-то похожее на коромысло. На прут нанижете две-три шайбы, подтяните их к колечку — они будут фиксировать ручку.

    Варианты самодельных крючков для араматуры

    Делаете саму ручку. Вариантов несколько:

    1. Нужны две трубки. Одна чуть большего диаметра, чем ваш пруток (для 4 мм нужен внутренний диаметр 5-6 мм). Вторая — еще больше. Их длина — треть всего крючка или чуть больше. Вставляете одну в другую, и молотком заклепываете их концы.
    2. С обеих сторон трубки приварить шайбы, внутренний диаметр которых чуть больше диаметра прутка.
    3. Выточить ручку из древесины на токарном станке. Но древесину нужно брать плотную — сосна или ель не подойдут — сотрутся быстро.
    4. Использовать кусок полимерной трубы. Стопор снизу — приваренная шайба или гайка.
    5. Ваш вариант.

    Готовую ручку надеваете на пруток, привариваете стопорную шайбу, чтобы ручка не скатывалась вниз.

    Теперь делаем сам крючок. Затачиваете болгаркой конец прута в конус. Острым делать не нужно, чуть округлым. Потом пассатижами загибаете его крючком. Все, ваш инструмент готов. Можете приступать к работе.

    С углом и длиной самого крючка нужно будет поэкспериментировать — подберете тот, который вам удобен. Кто-то считает удобным короткий, круто загнутый крюк, кому-то лучше работать с согнутым под небольшим углом, но большой длины. В общем, пробуйте. Главное условие — он не должен обрывать проволоку. Тогда соединение будет надежным.

    Итоги

    Способов вязки арматуры на фундамент своими руками немало. Дело долгое, но не самое сложное. Выбирайте тот метод, который вам более удобен, так как работы будет много.

    Лучшая цена для связывания арматуры — Отличные предложения по связыванию арматуры от глобальных продавцов арматуры

    Отличные новости !!! Вы попали в нужное место для связывания арматуры. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот арматурный стержень с верхним креплением в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели арматуру для привязки на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в том, как связать арматуру, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести арматуру для связывания по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    Вяжем сейчас

    KnitItNow
    • Учиться
      • Выучить
      • Совет недели
      • Аудитории
      • серии
      • Учебная библиотека
      • Курсы
      • Бесплатный просмотр
    • Магазин
      • маг.
      • Каталог
      • ПРОДАЖА
      • !
      • Каталог книжного магазина
      • Новинки
      • Индекс винтажной пряжи
      • Руководства по эксплуатации машин
    • Вязать
      • Вязать
      • Быстрые победы
      • Узоры
      • Основы
      • Библиотека строчек
      • Инструменты
      • Калибр
      • Индекс винтажной пряжи
    • Вязать клуб
    • Прямой эфир
    • Поделиться
      • Поделиться
    • Блог
    Моя учетная запись
    • Оповещения
    • Аккаунт
