Ящик для инструментов своими руками

В доме постоянно приходится что-то чинить. Это может быть потекший кран, открутившаяся полка или сломанный стул. Разумеется, для каждого из этих действий мужчине нужен специальный инструмент. В итоге это приводит к тому, что скапливается большое количество саморезов, молотков, гаечных ключей и др.

Куда убрать все инструменты, чтобы они были в одном месте и при этом не привлекали внимание? Конечно, наилучшим вариантом станет наличие ящика под инструменты, который можно приобрести в магазине или сделать собственноручно.

Какие бывают ящики?

Строительные магазины предлагают не только материалы для ремонта, но и специальные ящики, в которых удобно хранить инструменты в компактном виде. Если нет времени и желания изготавливать такой ящик своими руками, то можно легко приобрести его в готовом виде. Однако куда лучше будет сделать его самому.

Самодельный ящик станет прямым доказательством того, что мужчина — мастер на все руки и запросто справляется с любой задачей.

Перед покупкой или изготовлением в домашних условиях следует четко определить тип ящика, который будет наиболее полезен. Для этого определяется его цель.

Нерегулярное использование не предполагает наличия навороченной конструкции. Куда лучше в этом случае подойдет простой ящик-коробка, имеющий одну секцию. Существует и другой тип — ящик-органайзер. Он больше подходит мужчинам, которые постоянно занимаются ремонтными работами, будь то дома или на рабочем месте.

Чтобы сделать правильный выбор, нужно исходить из личных предпочтений. Выбор ящика зависит от самого мужчины и его умения и желания что-нибудь мастерить.

Как поэтапно сделать ящик своими руками?

Если было решено смастерить ящик самостоятельно, то нужно иметь пошаговую инструкцию, включающую последовательность действий. Она позволит безошибочно понять, как сделать ящик для инструментов без особых финансовых и трудовых затрат. Определим основные этапы работы:

Определение плана

Этот этап очень важен, поскольку полученные расчеты и сделанные схемы позволят составить прообраз конструкции. Если где-то допущена ошибка или погрешность, то итоговое изделие может сильно отличаться от задуманного.

Чтобы изобразить ящик в виде чертежа, используют бумагу и карандаш или специальную программу на компьютере.

Материалы для работы

Следует четко понять, какие материалы будут использованы для создания будущего ящика для инструментов. Они делятся на обязательные и необязательные.

Последние зависят от конкретного случая, а к обязательной группе относятся приспособления для измерений, крепежные элементы, молоток, ножовка и др.

Процесс изготовления

Основные работы, которые определят итог, происходят именно на этом этапе.

Работы по изготовлению

Чтобы понять специфику того, как самостоятельно сделать конструкцию, приведем простой пример, который изображен на фото ящика для инструментов. Конструкция представляет собой ящик-коробку, который имеет специальную ручку для перемещения.

Из чего делают такой ящик? Лучше всего подойдет фанера, пластиковые или металлические материалы. Их выбор опять же зависит от личных предпочтений мастера. Как правило, большинство использует хвойные породы деревьев для изготовления. Все дело в их доступности, высоком качестве и легкости при обработке.

Пошагово рассмотрим процесс изготовления ящика-коробки:

  • После того как на бумаге или компьютере сделан чертеж, его переносят на материал, который послужит основой для конструкции. То есть на дереве, пластике или металле карандашом рисуются детали, а потом вырезаются ножовкой.
  • Основные элементы ящика: стенки (4 шт.), дно. Самая простая коробка для инструментов может не содержать крышки.
  • Как только все части вырезаны, их соединяют посредством клея и ждут высыхания.
  • Спустя несколько часов, когда клей окончательно высохнет, места соединения дополнительно скрепляются гвоздями или саморезами.
  • Установка ручки. В качестве нее подойдет рейка из дерева.

Выполнив эти простые действия, можно получить отличный ящик для инструментов, сделанный своими руками.

Готовую конструкцию дополнительно покрывают лаковым слоем, чтобы придать блеск, красивый внешний вид и защитить материал от попадания жидкости.

Представленный ящик-коробка считается самым простым, но при этом очень удобен. Следуя пошаговой инструкции, смастерить такой ящик своими руками сможет даже новичок.

Конечно, впоследствии можно сделать более усовершенствованную и сложную модель, но для первого опыта ка нельзя лучше подойдет простой ящик-коробка.

Фото ящика для инструментов своими руками

Настенный ящик для инструментов своими руками

Проект подвесного шкафа-органайзера для домашней мастерской. Занимая на стене минимум места, ящик обладает впечатляющей вместительностью. Благодаря продуманной конструкции, реализованной по принципу матрешки, его полезную площадь — стенки четырех дверей, полки и ящички — можно использовать для удобного хранения всего ручного инструмента, крепежа и других столярных мелочей.

Общее устройство и деталировка (открыть чертеж в большом размере)

Шкаф состоит из нескольких базовых элементов: корпуса с полками, двух внутренних и двух внешних дверец, шести небольших ящичков. Рекомендованный материал — фанера толщиной 20 мм. Для изготовления задней стенки шкафа и панелей дверей используют перфорированный оргалит или тонкую фанеру толщиной 6 мм. Корпус и дверцы собирают с использованием простого соединения «в четверть».

Изготовление и сборка корпуса

Как сделать корпус: деталировка и размеры
(открыть чертеж в большом размере)

  1. Из фанеры толщиной 20 мм по размерам указанным в чертеже вырезают боковые стенки (А), крышку (В) и днище (В). Для изготовления корпуса можно использовать и другой материал, но именно 20-миллиметровая фанера гарантирует оптимальную прочность столярных соединений «в четверть», которые используются в этом проекте.
  1. На внутренней стороне боковин (A) делают разметку и сверлят несквозные отверстия (диаметр 6 мм; глубина 10 мм) для штифтов, поддерживающих полки.
  2. На боковинах (A) вверху и внизу фрезеруют пазы (четверти) шириной 20 мм и глубиной 10 мм.
  3. На боковых стенках (А), верхней крышке (В) и днище (В) выбирают паз-канавку, в котором будет фиксироваться задняя стенка шкафа. Ширина паза 6 мм, глубина 10 мм, удаленность от заднего края каждой детали 20 мм.
  4. Из листа перфорированного оргалита или фанеры толщиной 6 мм вырезают заднюю стенку ящика (С) — квадрат со сторонами 800 мм.
  5. Проверив строгую перпендикулярность всех стыков и точность подгонки соединений, приступают к сборке корпуса — соединению деталей А, В и С. Стяжку проводят шурупами через предварительно просверленные отверстия, которые предотвратят растрескивание фанеры.
  6. По указанным в схеме размерам вырезают полку (D), и при помощи шурупов фиксируют ее на высоте 140 мм.
  7. По размерам из чертежа вырезают полки (Н). Они располагаются на вставных штифтах и являются съемными. Количество и конфигурацию полок выбирают на свое усмотрение в зависимости от того, что будет храниться в ящике.

Изготовление внутренних и внешних дверец

Внутренние и внешние дверцы имеют одинаковую конструкцию и отличаются только длиной: высота внутренних створок составляет 620 мм, внешних — 780 мм.

Открыть чертеж в большом размере

  1. По указанным в чертеже размерам вырезают боковины внутренних (J) и внешних (I) дверец.

Все створки должны входить в корпус с зазором 3 мм вверху и внизу (см. схему «Деталировка корпуса» вид сбоку). Это учтено в чертеже, но если вы делаете шкаф с отклонением от предложенных размеров, не забудьте проверить этот момент до сборки дверей. Детали J и I должны входить в корпус зазором 6 мм, что в итоге обеспечит 3-миллиметровый отступ сверху и снизу.

  1. По указанным размерам вырезают крышки и днища дверец (К) в количестве 8 шт.
  2. На внутренней поверхности боковин J и I вверху и внизу фрезеруют четверть шириной 20 мм и глубиной 10 мм.
  3. На боковых стенках (J и I), крышках (К) и днище (К) выбирают пазы-канавки шириной 6 мм и глубиной 10 мм, в которых будут зафиксированы панели L и M.
  4. По размерам из схемы из 6-мм оргалита вырезают панели L и M — 4 штуки для внутренней дверцы и 4 штуки для внешней.
  5. Проведя «сухую» сборку и проверив угольником соответствие всех внутренних углов 90 градусам, приступают к окончательной сборке дверей с использованием шурупов или саморезов. Крепеж ввинчивают в предварительно просверленные отверстия.

Сборка шкафа

  1. Крепление раздвижных дверок проводят с использованием длинных рояльных петель. Для внутренних створок используют два отреза по 760 мм, для внешних — по 600 мм.
  2. Длинные и короткие петли внутри корпуса центруют, как показано на схеме «Деталировка корпуса» (вид сбоку).
    Вверху и внизу оставляют зазор по 3 мм, а край самой петли выносят за пределы корпуса на 3 мм.
  3. Петли прикручивают винтами или саморезами через предварительно просверленные направляющие отверстия. Сначала монтируют внутренние дверцы, а затем внешние.

Изготовление ящичков

Открыть чертеж в большом размере

Набор небольших ящиков для крепежа и других столярных мелочей — необязательная, но очень полезная опция в шкафу плотника. Изготовив своими руками и склеив серию простых деревянных деталей, вы сделаете внутренне пространство шкафа более аккуратным и организованным. Для ускорения рабочего процесса детали вырезают серийно, укладывая заготовки небольшой стопкой.

Проект нельзя считать завершенным, пока не определен способ подвески шкафа. Сделать это просто и без ошибок поможет наша статья, посвященная выбору подвесной фурнитуры.

как его сделать из фанеры? Чертежи металлических ящиков на колесах с замком. Направляющие для инструментальных ящиков

Людям рабочих специальностей, да и просто любителям помастерить дома необходимо место, где будет лежать весь необходимый инвентарь. Если оборудования немного, и оно нетяжелое, зачастую используются пояса. Но когда с собой нужно принести много инструментов разного размера и веса, не обойтись без качественного ящика для таких изделий. Можно приобрести такую продукцию в магазине, или же попробовать изготовить ящик своими руками, сделав его удобным для использования в конкретных условиях.

Особенности

Ящик для инструментов может иметь различный внешний вид, что зависит от габаритов и веса его содержимого. Чтобы правильно подобрать или изготовить для себя такое изделие, важно понимать различия между вариантами, что существуют на данный момент.

Различают вариации конструкции в зависимости от того, что именно будет размещаться внутри.

  • Непрофессиональные – может иметь вид любой емкости, в которой есть отсеки или отделения для размещения инструмента. Чаще всего используются сумки и боксы разных габаритов.
  • Для электроинструмента – в них есть специальные отсеки, в которые удобно и компактно можно разместить шуруповерт, дрель, есть место и для болгарки. Особенность таких изделий в наличии основного, большого отделения для инструмента, а также нескольких маленьких – для сопутствующих элементов.
  • Профессиональные – предполагают конкретные отделения под определенный инструмент. Удобство заключается в минимальных габаритах за счет четкого размещения всего содержимого.
  • Универсальные – могут иметь различный внешний вид и материал изготовления. Суть таких ящиков состоит в том, что в них находится большое количество самых разных инструментов. Благодаря наличию множества ящиков и возможности размещать в них перегородки по собственному желанию можно правильно и удобно организовать рабочее пространство.

Если есть желание соорудить самодельный ящик для столярного или другого инструмента, стоит ориентироваться в видах конструкций таких изделий.

  • Кейс – емкость, имеющая прямоугольную форму с ручкой сверху, за которую ее можно перемещать. Внутри зачастую есть несколько отделений, величину которых можно варьировать при помощи съемных перегородок. Удобство кейсов состоит в миниатюрности габаритов и легкости всей конструкции.
  • Контейнер – представляет собой ящик, состоящий из отдельных контейнеров, что складываются в единую конструкцию по принципу матрешки, а раскладываются вверх или в стороны. Обычно этот вариант довольно объемный и тяжелый, потому его часто комплектуют колесиками для удобной транспортировки.
  • Мультибокс – имеет вид небольшого сооружения с ящиками, выдвигающимися вперед, как в вещевом комоде. Высота ящиков может быть как одинаковой, так и разной в зависимости от инструментов, которые там располагаются. Более удобными будут те конструкции, в которые есть возможность уложить практически все имеющиеся инструменты.

Имея полные знания о том, какими бывают ящики для инструментов, можно правильно определить, что именно нужно будет сделать, и какой вид будет иметь изделие.

Необходимые материалы и инструменты

Инструментальный ящик может быть изготовлен из различных материалов.

  • Дерево – наиболее доступный в ценовом диапазоне вариант, с которым легко и удобно работать. Чтобы сделать ящик своими руками, можно взять доску или прочный лист фанеры толщиной от 10 до 18 мм. Есть возможность самостоятельно регулировать высоту и ширину сооружения, а также его внутреннюю конструкцию.
  • Металл – зачастую используется сталь или металлические листы. Минус таких изделий в весе, ящики получаются тяжелыми, однако они гораздо надежнее и прочнее деревянных, в чем состоит их преимущество. Если есть желание сделать долговечную емкость для хранения инструментов, но более легкую, стоит использовать алюминий.
  • Пластик – наиболее легкий материал для инструментальных ящиков, которые трудно сделать самому, но возможно приобрести в любом строительном магазине. Разнообразие форм, размеров, цветовых решений, а также конструкций позволяет подобрать именно тот вариант, что будет наиболее удобным.

Процесс создания любого сооружения требует наличия материалов и инструментов для его создания.

Как уже отмечалось, среди основных материалов, из которых можно сделать ящик, можно выделить:

  • фанеру нужной толщины, не менее 10 мм;
  • доску, преимущественно из сосны;
  • металл – сталь, алюминий;
  • пластик.

В зависимости от выбранного материала нужно иметь при себе и набор определенных инструментов для создания нужной конструкции. Среди наиболее востребованных выделяют:

  • режущий инструмент – пила, ножовка, болгарка, нож;
  • дрель с набором сверл;
  • ножницы по металлу;
  • молоток с гвоздями;
  • стамески разных габаритов;
  • ручной фрезер;
  • линейку с карандашом;
  • рулетку;
  • отвертки или шуруповерт с саморезами;
  • струбцины;
  • водостойкий клей.

Если ящик будет иметь простую конструкцию, то в нем стоит сделать замок, который будет препятствовать внезапному открыванию емкости. Для этого может использоваться миниатюрный защелкивающийся металлический замочек, что защелкивается на двух металлических ушках, соединяющих основу конструкции и крышку. Можно использовать пластиковые защелки – они более удобны в использовании, но их нужно правильно установить и бережно ими пользоваться.

Важно продумать и саму конструкцию изделия. Она может быть сделана в виде просторного ящика, внутри которого будет уложен инструмент, или иметь более сложное строение с дополнительными контейнерами.

Направляющие дадут возможность использовать эти выкатные емкости с большим удобством, а также сэкономят полезное пространство ящика.

Пошаговая инструкция

Чтобы сделать надежный и удобный инструментальный ящик своими руками, необходимо иметь определенные знания относительно его конструкции. Наиболее важными требованиями являются такие, как:

  • правильный выбор материала и его толщины для дна конструкции – именно на него приходится основной вес во время эксплуатации;
  • подбирая материал для сооружения, стоит оценить вес его содержимого после полной загрузки, при этом очень важно, чтобы стенки изделия не деформировались под созданной нагрузкой;
  • если есть возможность, лучше выбрать тот материал для ящика, что не является легковоспламеняющимся;
  • готовое изделие должно быть таковым, чтобы в нем не было зазоров и отверстий, через которые внутрь может попасть пыль или грязь, что отрицательно скажется на инструментах.

Изготовление инструментального ящика может отнять различное количество времени и сил, все будет зависеть от опытности мастера и сложности конструкции. Чтобы сооружение получилось нужных габаритов, стоит изначально сделать его чертеж на бумаге, а потом уже перенести изображение на тот материал, из которого планируется создание объекта. Именно шаблон помогает увидеть все недочеты конструкции еще до ее создания. Чтобы избежать ненужных ошибок, не стоит пропускать этот этап.

Наличие всего необходимого инструмента для работ так же важно, ведь толщина и плотность материалов может значительно различаться, и обойтись чем-то одним может не получиться. Вырезать детали из фанеры можно при помощи ножовки, для дерева подойдет пила, для металла понадобиться болгарка. То же касается и вариантов сборки всего сооружения.

Если для дерева и фанеры подойдут гвозди и саморезы, то металл нужно только варить.

К моменту создания ящика нужно уже точно определиться с конструкцией изделия, она может быть:

  • раскладной;
  • раздвижной;
  • переносной;
  • подкатной;
  • сделанной из бочки;
  • установленной на колесах.

Порядок создания ящика для инструментов будет различаться в зависимости от выбранного материала и конструктивных особенностей, потому стоит рассмотреть каждый вариант отдельно.

Деревянные

Для процесса изготовления деревянного ящика нужно определиться с его внешним видом, а также количеством инвентаря, что будет в нем находиться. Чаще всего такие сооружения делаются из фанеры или из дерева. Первый вариант уместен для небольших изделий, в которых не будет переноситься что-то слишком тяжелое, второй – может вместить в себе любой инвентарь, что нужен будет в работе.

Самый простой вариант изготовления ящика будет иметь такую последовательность работ:

  • нарисовать чертеж на бумаге, проверить правильность всех замеров;
  • подобрать влагостойкую фанеру с толщиной 8-10 мм для стенок и 15-18 мм для дна, перенести чертеж с бумаги на материал;
  • вырезать все детали и обработать края наждачной бумагой;
  • склеить элементы между собой, при этом лучше всего изначально выбирать систему пазов, чтобы конструкция была более прочной;
  • после проклейки дополнительно сбить все стыки тонкими гвоздями для усиления;
  • для удобства транспортировки нужно дополнить сооружение ручкой – она может быть как металлической, так и выполненной из подручных материалов, способных выдерживать возложенный на нее вес.

Сооружение ящика из дерева будет иметь подобный ход работ, но в этом случае фиксация деталей идет не клеем и пазами, а саморезами и гвоздями.

Изделия могут иметь крышку и дополняться кармашками из тканевого материала для максимального наполнения ящика инструментами.

Металлические

Ящик из металла в домашних условиях сделать сложнее, но зато изделие получится прочным и надежным. Железный бокс создается по такому принципу:

  • подбор соответствующего материала, легкого и надежного, удобного в работе;
  • нанесение разметки и чертежа будущего сооружения;
  • вырезать изделие при помощи ножниц по металлу;
  • аккуратно согнуть все детали, создавая необходимую конструкцию;
  • боковые части должны быть более высокими, чтобы их можно было дополнительно согнуть, усилив всю конструкцию.

Размер такого ящика может быть любым, а при желании можно сделать для него еще и крышку, которая либо будет надеваться, либо закрываться, припаяв к ящику завесы. Для закрывающегося изделия важно сделать замок, особенно если инвентарь внутри габаритный и тяжелый.

Пластмассовые

В домашних условиях пластиковый ящик для инструментов можно сделать из канистры или большой пластиковой бутылки из-под воды. Процесс создания такого изделия довольно прост.

  • Найти нужный материал для работ.
  • Определить линию отреза основной части от верха, который будет использован в качестве крышки.
  • В верхней части проделать 2 отверстия с одной стороны и одно – с противоположной. В две дырки будут продеты веревки, фиксирующие крышку на емкости, в одно – прикреплен на шайбу болт, что будет выполнять роль застежки.
  • Для соединения обеих частей в канистре проделываются отверстия на том же месте, что и в крышке.
  • Протянуть веревку в отверстия, закрепить, спереди сделать петлю.

Удобство этого варианта в его простоте и доступности, кроме того, емкость получается легкой, и ее удобно переносить благодаря уже имеющейся ручке.

Выбор варианта для самостоятельного создания ящика для инструментов полностью зависит от способностей и задумок его творца, а также инвентаря, который там будет переноситься.

О том, как сделать бюджетный ящик для инструментов своими руками, смотрите в видео ниже.

🛠 Ящик для инструментов своими руками: виды, преимущества, чертежи

У любого хозяина имеется много различных инструментов и крепежа. Иногда всё это хранят в отдельном ящике в комнате, на балконе или в гараже, аккуратно сложенным или сваленным в кучу. Часто, начиная ремонт или при необходимости подтянуть гайки, приходится долго искать нужный ключ, отвёртку или пассатижи. Избежать неразберихи поможет многофункциональный ящик для инструментов с отделениями для гаечных ключей, молотка, дрели, крепежа и т.д. Его можно приобрести в магазине или сделать собственноручно. В сегодняшнем обзоре редакции Homius.ru рассмотрим разновидности ящиков для инструментов, из чего можно сделать и как собрать их своими руками.

Хорошо, когда у каждого инструмента есть своё место, и их не нужно постоянно искать в случае необходимости

Содержание статьи

Виды органайзеров для инструментов

Инструментальные боксы различаются по материалу изготовления и типу хранимых предметов. По используемому материалу они могут быть:

  • деревянные. Древесина доступный и лёгкий в обработке материал. Для изготовления бокса используют доску или прочную многослойную фанеру толщиной 10, 16 или 18 мм. Сложность конструкции зависит от пожеланий и умений мастера;
  • металлические. Стальные или железные конструкции достаточно тяжёлые, но обладают прочностью и долговечностью. Более лёгкие ящики изготавливаются из алюминия;
  • пластиковые. Такие ящики отличаются лёгким весом, прочностью, удобством и современным дизайном.
Деревянный ящик для инструментов

Также ящики различаются по типу хранимого в них инструмента и бывают:

  1. Непрофессиональные. Представляют собой конструкцию с несколькими отсеками. Для них используются сумки или кейсы разных габаритов.
  2. Электроинструмент. Специальные боксы, используемые для хранения дрелей, болгарки, шуруповерта и т.п. Как правило, такие ящики снабжены большим отделением для определённого оборудования и несколькими мелкими для дополнительной оснастки.
  3. Профессиональные. Большинство мастеров предпочитает именно данную разновидность инструментальных ящиков, поскольку в них имеются отдельные посадочные места, под определённый вид оборудования.
  4. Универсальные. Боксы данного типа имеют большое количество отсеков и используются для хранения самых различных инструментов. Существуют инструментальные ящики со съёмными перегородками, что позволяет перестраивать внутреннее пространство по собственному усмотрению.
Универсальный бокс для инструментов

Конструкция инструментальных боксов

Инструментальные ящики также разделяются по конструкции. И здесь подразумевается не форма бокса, а вариант открытия и наличие вспомогательных отсеков. Различают следующие конструкции:

  • кейс. Представляет собой короб прямоугольной формы с ручкой. Обычно они имеют несколько отсеков и съёмные перегородки, позволяющие планировать внутреннее пространство по своему усмотрению. Подобные конструкции отличаются небольшими габаритами и весом;
  • контейнер. Достаточно вместительный ящик с перегородками и отдельными контейнерами, которые складываются по принципу матрёшки. Секции могут раскладываться вверх и в стороны, а сам бокс часто оснащается колёсиками для удобства транспортировки;
  • мультибокс. Это вертикально расположенная конструкция, в которой ящики с инструментами и крепежом выдвигаются как в традиционном бельевом комоде.
Мультибокс

Требования к инструментальным ящикам

Выбирая в магазине ящик для инструментов или решив сделать его своими руками, нужно учитывать некоторые требования, которые предъявляются к его конструкции:

  1. Дно бокса или контейнера должно быть достаточно толстым и прочным, поскольку именно на него приходится основная масса содержимого.
  2. При полной загрузке и поднятии ящика его стенки не должны деформироваться.
  3. Рекомендуется выбирать конструкцию из огнестойкого материала.
  4. В боксе должны отсутствовать зазоры, чтобы пыль и грязь не попадала внутрь и не загрязняла хранящийся в нём инструмент.
При полной загрузке ящика стенки не должны деформироваться

К сведению! Если вы решили приобрести инструментальный ящик в магазине, то отдавайте предпочтение многофункциональным моделям с отдельными отсеками и закрытым вкладным органайзером для мелких деталей и крепежа.

Статья по теме:

10 инструментов для домашнего мастера: что обязательно должно быть под рукой. Основные различия похожих инструментов, советы и рекомендации специалистов — читайте в нашей публикации.

Как сделать простой открытый ящик для инструментов

Для изготовления ящика для инструментов чаще всего используют недорогую древесину, особенно если это ваш первый опыт. Предлагаем сделать самый простой бокс без крышки. Его преимущество заключается в том, что в нём можно поместить и переносить оборудование практически любого размера.

Простейший деревянный ящик для инструментов

Для изготовления простейшего инструментального ящика понадобится доска, столярный клей, саморезы, шуруповёрт или дрель и ножовка. Простейший бокс состоит из:

  • длинных стенок (передняя и задняя) – 2 шт.;
  • узких и высоких боковин (высота передней и задней стенки должна быть больше, поскольку к ним будет крепиться ручка) – 2 шт.;
  • дна (из толстой доски) – 1 шт.;
  • ручки (брусок квадратного или круглого сечения, оцинкованная, хромированная или алюминиевая трубка) – 1 шт.

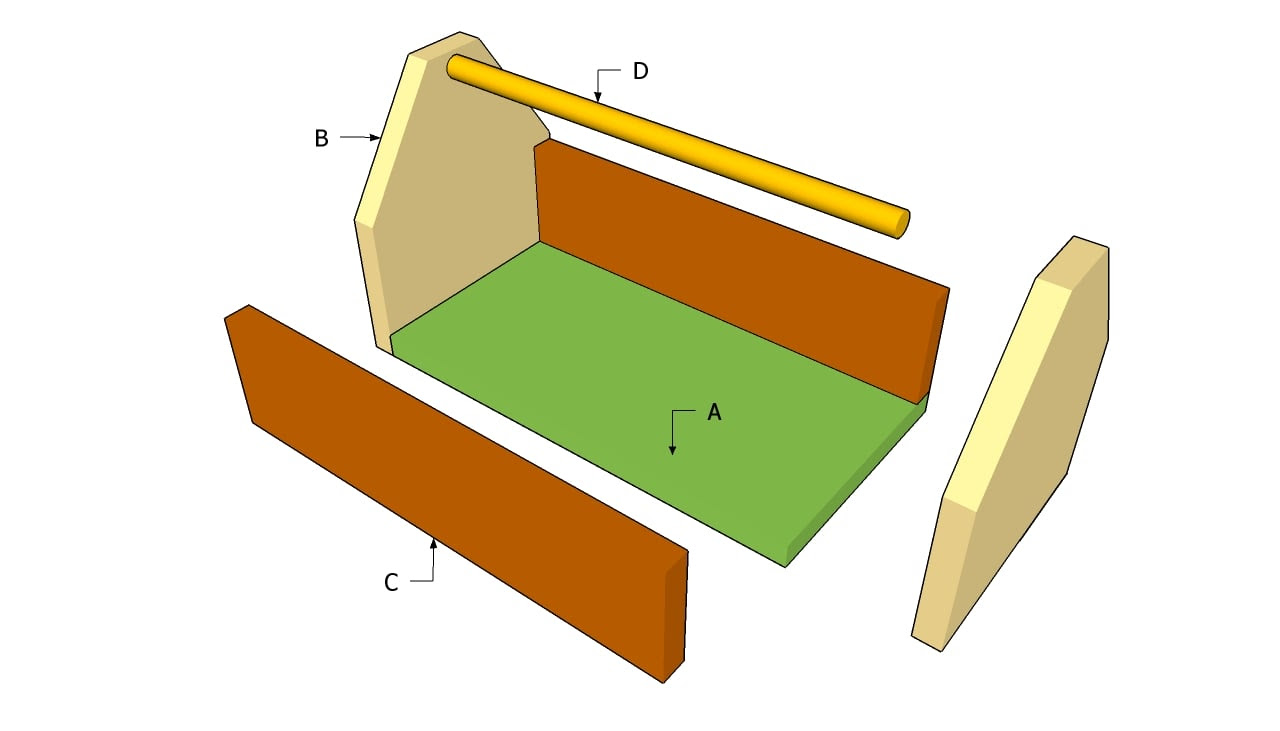

Детали простейшего бокса

Все детали собрать в единую конструкцию при помощи столярного клея и саморезов. Уделите особое внимание креплению ручки. Такой ящик можно дополнить внутренними перегородками (съёмными или стационарными), а также сделать крышку. Габариты могут быть самыми разными: всё зависит от ваших потребностей и желания. Фото сборки показаны ниже.

Инструментальный бокс из фанеры

В первую очередь нужно сделать чертёж и расчёты, перенести их на фанеру. Внимательно провести разметку, вырезать детали по намеченным контурам и сделать пазы, благодаря которым конструкция будет более прочной. Все срезы необходимо обработать наждачной бумагой.

Чертежи фанерного ящика

Далее осуществляется сборка ящика. Для соединения деталей применяется клей. Сначала склеивается каркас (для облегчения работы можно использовать струбцины или резиновые кольца). Ручку изготавливаем из МДФ и тщательно обрабатываем или используем от старого кейса или чемодана. Чтобы в ящике всё лежало на своих местах можно сделать небольшие отделения. Одну часть бокса отводят под отсек для размещения отвёрток.

Фанерный органайзер для инструментов

Статья по теме:

Инструменты, которые выручат во время ремонта: лучшие домашние приспособления, которые должны быть под рукой любого уважающего себя хозяина дома — в нашей публикации.

Деревянный органайзер с крышкой

Данная конструкция отлично подходит для хранения оборудования, а также отличается прочностью, надёжностью и солидным видом. Для его изготовления вам понадобятся:

  • доска;
  • столярный клей;
  • металлические угловые накладки – 8 шт.;
  • ручка;
  • саморезы;
  • мебельные петли – 2 шт. или рояльная петля;
  • защелки-замки – 2 шт.;
  • ножовка;
  • измерительный инструмент;
  • дрель;
  • струбцины;
  • наждачная бумага.

Выполнить разметку деталей на досках по размерам, приведенным ниже.

Размеры деталей деревянного инструментального ящика с крышкой

Деталировка

Наименование Номер на чертеже и количество
Основной ящик
Передняя панель№1 – 1 шт.
Задняя панель№2 – 1 шт.
Днище№3 – 1 шт.
Опорная рейка№5 – 2 шт.
Бок№6 – 2 шт.
Крышка
Верх№4 – 1 шт.
Передняя и задняя стенка№7 – 2 шт.
Бок№8 – 2 шт.
Съёмный лоток
Ручка№9 – 1 шт.
Днище№10 – 1 шт.
Длинные бока№11 – 2 шт.
Короткие бока№12 – 2 шт.
Перегородка№13 – 2 шт.

Собираем бокс для инструментов

В первую очередь собираем корпус бокса и крышку. Для облегчения воспользуйтесь струбцинами и угловыми стяжками. Соединение деталей выполняют посредством специального клея для столярных работ. После высыхания клея сверлим отверстия, зенкуем их и проводим дополнительную фиксацию саморезами.

Сборка короба

Далее таким же способом собираем съёмный лоток, устанавливаем перегородки и дополнительно закрепляем всё саморезами. Внутри корпуса ящика на коротких стенках устанавливаем две планки, отступив 300 мм от верхнего края.

Собираем съёмное внутреннее отделение для крепежаУстанавливаем ручкуИнструментальный бокс поэлементно

Ещё раз обрабатываем инструментальный бокс мелкой абразивной бумагой, чтобы удалить малейшие заусенцы. Покрыть конструкцию защитным составом и дать высохнуть. Если после такой обработки обнаружились поднятые волокна древесины, то необходимо ещё раз обработать ящик наждачкой и повторить отделку.

Покрываем все детали защитным составом

Завершая сборку нужно соединить крышку с корпусом при помощи петель и саморезов. Установить ручку и защёлки-замки, а также защитные металлические накладки на все углы ящика. Бокс готов, и теперь его можно заполнить необходимым оборудованием, насадками и крепежом.

Соединить крышку с корпусом петлями (струбцины в помощь)Крепим ручкуУстанавливаем металлические накладки, чтобы углы не деформировалисьИнструментальный органайзер готовНаполняем бокс оборудованием

Несколько слов в завершение

Инструментальный бокс – вещь, которая должна быть у любого мастера. Его можно купить в любом строймагазине или сделать самостоятельно в соответствии со своими потребностями. Надеемся, что приведённые примеры изготовления инструментальных боксов пригодятся вам. Если у вас есть собственные идеи, то поделитесь ими в форме для комментариев.



Предыдущая

Своими руками🖼 Искусство в квадрате: как самому сделать раму для картины или фотографии

Следующая

Своими руками🏠 Вигвам для детей своими руками: фото с описанием этапов работы

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Ящик для инструментов своими руками: металлический, пластиковый

Настоящий мастер своего дела хранит инструменты аккуратно и упорядоченно, ведь они помогают делать свое дело качественно и быстро. При перемещении, хранении инструментов используется приспособление, которое помогает вместить все крупные и мелкие детали, а также запасные части. Некоторые принадлежности невозможно хранить без разделения, к примеру, напильники и сверла тупятся, взаимодействуя с другими металлами. Кейс для инструментов, возможно изготовить самостоятельно, достаточно определить количество материалов и тип работ.

Ящик для инструментов своими руками

Для чего необходим ящик

Ящик для инструментов – лицо успешного мастера, который знает свое дело. Приспособление дает возможность без труда переносить детали и материалы, не тратить время на постоянные поиски при работах. Существует несколько видов, которые повседневно помогают мастерам в различных сферах услуг, производствах. Стационарные конструкции богаты функционалом, но не передвигаемы, переносные более компактнее, что позволяет перемещать детали на дальнее расстояние.

Классификация

По предназначению, функциональности конструкции для хранения инструментов делятся на несколько типов. Перед изготовлением своими руками необходимо точно определить назначение и количество инструментов, вмещаемых в лоток.

  1. Переносной кейс служит, как легкий способ транспортировать необходимые принадлежности своими руками. При изготовлении стоит обратить внимание на верхнюю крышку, она должна плотно закрываться, чтобы избежать выпадения деталей при переносе. По возможности организовывается полки или отделы, предназначенные каждому типу инструмента, для исключения лишних звуков, перемешивания гаджетов внутри приспособления.
  2. Стационарные типы переносятся, как правило, в пределах помещения. Данный тип не требует изготовления крепежных механизмов своими руками, обычно используются специальные отсеки, разделение по группам материалов.
  3. Специализированное хранилище используется, в отличие от двух первых вариантов, для утвержденной группы принадлежностей. При изготовлении своими руками, понадобится чертеж ящика для инструментов. Подобные приспособления используются при хранении не только деталей, но и материалов, относятся к группе универсальных.

Стационарный ящик для инструмента

Перед началом работ по изготовке следует определить количество материалов, отсортировать по группам, понять какое количество того или иного материала будет храниться в будущем кейсе.

Различия ящиков по материалу корпуса

По материалу корпуса ящики различаются в зависимости от прямого предназначения. При хранении мелких сверл и материалов, необходимо изготовить металлический вариант, приспособление из фанеры не уступает по прочности, а деревянное изделие поможет легко, быстро переносить определенную группу деталей.

Металлическое приспособление для инструментов изготовить своими руками достаточно непросто, при сборке может понадобиться использование сварочного аппарата.

Металлический ящик в машину

Изготовление требует подготовки, больших затрат материалов, времени, однако имеет ряд преимуществ:

  • Можно особо не церемониться при укладке увесистого ключа, набора головок и других принадлежностей, металлическая конструкция продолжительное время выдерживает практически любые нагрузки.
  • Для острых предметов не подойдет металлический лоток, он может пробить дно при переноске, необходимо устанавливать конструкцию на верстак.
  • Мобильный вариант не требует толстой стали, возможно использовать тонкую жесть, которая легко режется ножницами по металлу и сверлится, что помогает изготовить конструкцию своими руками.

Отличный технологически исполненный вариант – тележка с выдвижными полками. Данный тип конструкций часто используется в крупных мастерских, где необходимо перемещение, богатый функционал от телеги. Металлическая тележка идеальный вариант и для дома, но изготовка требует специальных материалов, комплектов и навыков, а также не обойтись без чертежей.

Самодельная инструментальная тележка

Если металлический тип изготовить своими руками не представляется возможности, можно попробовать сделать его из фанеры. Материал намного легче поддается обработки, не требует сварки и специальных навыков. Прочность конструкции уменьшится не столь заметно. Перед тем, как изготовить ящик из фанеры своими руками, требуется подготовить чертежи, которые исходят от устанавливаемого комплекта деталей.

Основание корпуса производится из фанеры толщиной от 8 мм, колеса для транспортировки возможно приобрести в хозяйственном магазине. Соединение производится саморезами или винтами с гайками, гвозди в скором времени могут разболтаться. Стыки предварительно обрабатываются клеем ПВА для большей прочности. Фанера толщиной от 6 мм используется при изготовлении перегородок и ячеек, если предполагаемые нагрузки не слишком велики, можно использовать твердые породы дерева в качестве направляющих.

В качестве уголков используется конструкция из металла, это не столь добавит вес конструкции, но придаст прочности полкам. Если финансовые средства позволяют, возможно приобрести роликовые направляющие в магазинах мебельной фурнитуры. Они помогут предостеречь от падения на землю, повреждения ног.

Ящик из фанеры

Наиболее легкими при изготовлении считаются комплекты из дерева. Они не требуют дополнительных материалов, конструкция проста, но и имеет меньший функционал по сравнению с конкурентами. Деревянный ящик для инструментов потребует лишь доски толщиной от 10 до 20 мм, в зависимости от типа конструкции, ножовки, рулетки и карандаша. Наиболее простой вариант не использует внутренних ячеек, просто изготавливается удобная ручка и прочная конструкция.

По типу хранимых принадлежностей

Перед изготовлением необходимо точно определить, какого размера и типа будут храниться принадлежности.

Ручной вариант не требует большого размера конструкции, достаточно изготовить дополнительные ячейки для хранения мелочевки.

Ящик, изготовленный своими руками для переноса электроинструмента, потребует большего размера, дополнительных ячеек для хранения насадок и битов.

Виды ящиков

Принадлежности хранятся в зависимости от их вида. В зависимости от спецификаций работ, подбирается лоток соответствующей формы.

Ящик-тумбочка

Инструментальный ящик, сконструированный своими руками может быть нескольких видов:

  • открытый ящик простого типа не вмещает большого количества наименований, но все детали хранятся на виду и доступны в момент;
  • ящик табурет пригодится при работах на высоте, на него можно встать или присесть, отличается повышенным весом конструкции;
  • вариант с крышкой легко изготовить, понадобится коробка, изготовленная из дерева своими руками. При переносе отсутствует вероятность выпада инструмента, излишних шумов.

Материалы для работы

Перед работами понадобится набор из подходящих инструментов и материалов. Чтобы изготовить ящик своими руками потребуются:

  • лист фанеры;
  • гвозди;
  • сосновая доска или заменяющий материал;
  • столярный клей, ПВА.

Необходимые инструменты имеются у каждого мастера под рукой:

  • молоток;
  • стамеска;
  • фрезер ручного типа;
  • дрель;
  • полотно или ножовка;
  • карандаш, рулетка для разметки.

Дерево для инструментального ящика своими руками можно использовать любого типа, главное, чтобы оно отвечало по параметрам толщины, соответствовало требованиям прочности.

Процесс изготовления

Перед производством комплекта для транспортировки принадлежностей необходимо приготовить детали своими руками. Чтобы изготовить ящик для инструментов из дерева, необходимо следовать чертежу. Фанера толщиной от 10 мм для основания размечается, в ней выпиливается паз фрезером для перегородки.

Схема самодельного ящика для инструментов

Далее устанавливаются необходимые ячейки, стенки и ручка. Перед изготовлением ящика для инструментов своими руками, приготавливаются все заготовки, чтобы ускорить процесс сборки, сэкономить время.

Комбинированный ящик для инструментов своими руками

Если подойти к процессу творчески, можно изготовить универсальный вариант, с различных материалов. Основная часть органайзера может быть выполнена из доски толщиной не менее 12 мм, из алюминия изготавливается ящички с выдвижным механизмом. Такой вариант не может быть мобильным, т.к. вес превышает подъемный при снаряженной массе.

При использовании в небольшом помещении подойдет ящик под инструменты, изготовленный своими руками более компактной конструкции. Переносной комбинированный вариант изготавливается из фанеры толщиной не более 6-8 мм.

Ящик для инструментов своими руками

У хорошего хозяина всегда под рукой окажется целый арсенал инструментов: от гвоздей и саморезов до пассатижей, уровня и набора отверток, не говоря уже о дрели, перфораторе и шуруповерте. Очень часто простой бытовой ремонт никак не начинается из-за того, что мастер не может найти в квартире или гараже все нужные ему инструменты. Чтобы этого не случилось, весь рабочий инструментарий должен храниться в специально отведенном месте – ящике для инструментов.

Какие бывают ящики для инструментов, каким требованиям они должны отвечать, и как сделать ящик для инструментов своими руками – об этом статья.

Разновидности ящиков для инструментов

По сути, ящик для инструментов представляет собой короб с крышкой или без, разделенный на несколько различных по размеру и форме отсеков. Маленькие ящички предназначены для хранения крепежа, в них могут лежать сверла, наконечники или другие небольшие детали. Как правило, такие боксы разделены на несколько отделений, каждое из которых имеет отдельную крышку. Такие ящики легко переносить, ведь весят они немного.

Более габаритные кейсы необходимы для хранения и транспортировки крупного инструмента, такого как молотки, пилы, дрели или электролобзики. Совсем огромные боксы понадобятся для содержания в них перфораторов, уровней или киянок. Такие ящики для инструментов часто делают на колесах, чтобы их можно было передвигать и транспортировать.

Профессиональные ящики для инструментов могут отличаться в зависимости от квалификации мастера: так сантехнику нужен один набор оборудования, а автомеханику – совершенно другой. Найти подобные боксы можно в строительных супермаркетах или в специализированных магазинах, часто они продаются в комплекте с самими инструментами.

Делятся кейсы на несколько категорий. Здесь учитывается не только их размер, но и конструкция, а также, материал изготовления. Конструктивно это могут быть:

  • Открытые короба с ручкой для крупных инструментов и облегчения их переноса с одного места в другое.
  • Многоярусные боксы со множеством мелких и крупных отсеков для комплексного хранения рабочих деталей и их облегченной транспортировки. Такой бокс можно закинуть в багажник авто или перенести в руках.
  • Компактные кейсы с эргономичной ручкой, содержащие весь инструмент, необходимый для мелкого ремонта или поездки на дачу.
  • Комоды, состоящие из нескольких выдвижных отсеков, как правило, используют стационарно по месту работы.
  • Пояса с инструментами нужны тем, кто работает на высоте или в труднодоступных местах.
  • Тележки – своеобразные ящики для инструментов на колесах, отличающиеся большими размерами. На таких устройствах передвигают очень габаритное оборудование, типа сварочных аппаратов, буров.

Важно! Выбирая ящик для своих инструментов, лучше отдавать предпочтение многофункциональным боксам, где каждой детали отведено свое место, а мелкие отсеки закрываются крышками. Иначе все инструменты рискуют смешаться в одну кучу во время транспортировки.

Из чего делают ящики для инструментов

Кейсы и боксы могут выполняться из различных материалов, но главное требование к ним одно – ящики должны быть легкими, так как сами инструменты весят достаточно много. Есть еще несколько нюансов, о которых нужно знать тем, кто покупает кейс для своего арсенала инструментов:

  • Дно ящика должно быть максимально толстым, так как именно на него давит вся масса содержимого.
  • Полный ящик при поднятии не должен деформироваться – стенки остаются перпендикулярными крышке и днищу. Если стенки прогибаются, это говорит о том, что прочность кейса недостаточная для такого набора комплектующих.
  • Хорошо, если материал короба огнестойкий, тогда дорогостоящий инструментарий уцелеет даже во время пожара.
  • Если в боксе будут зазоры, пыль и характерный для стройки мусор проникнут внутрь короба и загрязнят инструменты. А еще в таком случае содержимому грозит окисление и ржавчина из-за повышенной влажности.
  • Долговечность – немаловажный фактор, ведь стоит профессиональный бокс совсем немало, а нагрузка на него от металлических комплектующих будет существенной.

Сегодня самыми популярными материалами для таких ящиков считаются:

  1. Металл. Используют обычно алюминий, так как он достаточно прочный и, в то же время, легкий. Так же, для изготовления короба подойдет оцинкованное железо, толщиной более 0,3 мм. Такие боксы из металла не окисляются, служат долгие годы, не разбиваются при внезапном падении или ударе.
  2. Пластик – современный материал, отвечающий всем принятым нормам. Он и прочный, и легкий, и очень долговечный. Боксы из пластика могут быть самыми разными, отличается как их внешний вид, конструкция, габариты, так и оттенок и толщина самого пластика. Качество пластика должно быть высоким, хорошо, если он способен выдерживать повышенные температуры, не прогорает от искр, не трескается при значительном ударе.
  3. Древесина – самый доступный материал. Ящики из дерева, чаще всего, изготавливают сами мастера. Это очень удобно, так как можно учесть местечко для каждого инструмента из своего арсенала и оставить запасное место для того инструментария, приобретение которого пока только в перспективе. Короб изготавливают по индивидуальным размерам, делают специальные отсеки, крышки и затворы. Сложность конструкции деревянного бокса напрямую зависит от желаний хозяина и его умений.

Внимание! Все материалы должны соответствовать специальным нормам, ведь, если ящик сломается в самый неподходящий момент, все тяжелые инструменты выпадут на ноги (или на голову) несчастному хозяину.

Если ящик для инструмента металлический или деревянный еще можно сделать своими руками, то пластиковые боксы реально только купить.

Как сделать ящик для инструментов своими руками

Если хозяин принял решение изготовить короб для своего инвентаря самостоятельно, в первую очередь, ему необходимо определиться с размерами, и выбрать конструкцию бокса.

Для этого нужно осмотреть весь свой инструментарий, замерив самые габаритные элементы и учитывая мелочевку (болтики, гаечки, шайбы и прочее). По этим параметрам и вычисляются размеры самого контейнера и внутренних отсеков.

Конструкция ящиков для инструментов

Говоря о конструкции боксов, имеют ввиду не их форму, а способ открывания и наличие дополнительных секций. Стандартными считаются такие конструкции:

  • Кейс – переносной ящик прямоугольной формы с ручкой. Как правило, кейсы разделены на множество отделов, имеют съемные перегородки, позволяющие самостоятельно разделять пространство внутри ящика. Масса и габариты таких кейсов обычно небольшие.
  • Контейнер – более крупный ящик для множества инструментов. Как правило, он имеет форму трапеции с прямоугольным днищем. Внутри этого ящика так же есть перегородки, а могут быть и отдельные короба меньшего размера (складываются по типу матрешки). Секции такого контейнера могут выдвигаться наверх и в стороны, образуя целый «трельяж» с инструментами и крепежом. Большие ящики для инструментов такого типа могут оснащаться колесами, что очень удобно и практично.
  • Мультибоксы располагаются вертикально и ящики в них выдвигаются по направляющим, как в обычном комоде.

Своими руками проще всего будет изготовить кейс для инструментов, ведь в этой конструкции нет сложных механизмов и шарниров, с помощью которых выезжают дополнительные секции.

Важно! Хотя и контейнер с ящиками, складывающимися в несколько этажей, вполне реально соорудить своими руками. Для этого каждую пару «этажей» следует скрепить металлическими скобами, обеспечивая элементам подвижность (как на рисунке ниже).

Воплощение идеи в жизнь

Если говорить о материале для самостоятельного изготовления ящика, то, конечно, проще всего работать с деревом. Для первого опыта лучше выбрать недорогую древесину – для бокса вполне подойдет струганная доска хвойных пород.

Весь процесс изготовления ящика для инструментов состоит из нескольких этапов:

  1. Составляют чертеж будущего бокса. Для этого используют обычный ватман и линейку или профессиональную программу типа «Автокад».
  2. Полученный чертеж переносят на древесину с помощью простого карандаша или маркера.
  3. Вырезают детали по контуру, используя электролобзик или пилу.
  4. Обрабатывают дерево антисептическими средствами или морилками, чтобы предотвратить его гниение и сделать «несъедобным» для насекомых и грызунов.
  5. Собирается коробка. Теперь все детали нужно соединить в единую конструкцию, согласно чертежу. Для этого лучше всего использовать столярный клей, который наносят на торцы деталей и прижимают их друг к другу на несколько секунд.
  6. Лучше дополнительно зафиксировать элементы ящика саморезами, следя за тем, чтобы дерево не треснуло при ввинчивании крепежа.
  7. Устанавливают крышку, используя обычные петли или другое приспособление, соответствующее типу открывания ящика.
  8. Крышку оснащают ручкой для переноса и транспортировки бокса с инструментами.
  9. Внутри короб размечают на секторы, учитывая схему и чертеж. Вырезают из доски дополнительные перегородки и крепят их на место с помощью клея и саморезов.
  10. Стенки, дно и крышку ящика шлифуют несколькими видами шлифовальной бумаги, затем окрашивают или покрывают несколькими слоями лака.

Ящик готов к использованию, осталось лишь заполнить все его отсеки соответствующими инструментами и крепежом.

Самый простой ящик для инструментов

Новичкам столярного дела предлагается более простая конструкция бокса для инструментов – обычный короб с ручкой, но без крышки. Преимущество такого ящика заключается в том, что он подходит для инструментов различного размера, при желании, сюда можно поместить даже водяной уровень или перфоратор, а можно изготовить миниатюрный бокс для «квартирного» мастера.

Состоит такой короб всего из шести деталей:

  • двух длинных боковых элементов;
  • двух коротких сторон, высота которых должна превышать высоту длинных боковин, так как сюда будет крепиться ручка;
  • днища, которое следует изготовить из цельного куска дерева, так как именно дно воспринимает нагрузку от веса инструментов;
  • ручки, роль которой может сыграть брусок, планка или отрезок круглого сечения – выбор зависит от размера короба и предполагаемой массы его содержимого.

При желании, конструкцию можно дополнить внутренними перегородками или усложнить ее отсеками с крышками либо дверцами.

Все элементы собираются в одну конструкцию, фиксируются столярным клеем, затем дополнительно крепятся саморезами. Особенное внимание нужно уделить крепежу ручки – он должен быть прочным и надежным.

Самостоятельно собрать ящик для инструментов можно не только из досок, в зависимости от арсенала инструментария, может использоваться фанера, ДСП, OSB, оцинкованный металл или листовой алюминий.

Нет ничего сложного в изготовлении такого бокса, а плюсы изделия очевидны: инструменты и крепеж будут находиться в определенном месте, в любой момент достаточно достать ящик из кладовки или гаража и выполнить необходимый ремонт.

Ящик для инструментов своими руками: чертеж, видео

Любой ремонт требует наличия специального инструмента. А инструмент любит порядок. В качестве минимальной организации рабочего место необходим ящик под инструменты. Подобные конструкции продаются в магазинах, но проще и удобнее будет изготовить ящик для инструментов своими руками.

Разновидности органайзеров

Органайзеров на сегодняшний день изобретено огромное количество. Разберем наиболее популярные варианты:

  • Переносной ящик. Обычный деревянный ящик без крышки с ручкой. В таком просто и удобно носить инструменты без двигателя на длинной ручке: молоток, отвертки, шило, рожковые и разводные ключи. Но в таком органайзере всегда будет беспорядок, поскольку хоть как-то организовать рабочее пространство такого ящика невозможно. Очевидным плюсом является простота изготовления. Более сложный инструмент вроде электродрели или шруповерт хранить в таком органайзере не получится.
  • Ящик с отделами. Все тот же деревянный ящик можно сделать с разделением отделов. В малых отделах легко разместить разного рода крепежи: болты, саморезы, гайки и прочее. Такой органайзер может быть как с ручкой для облегчения переноски, так и стационарным. Но чаще всего исполняется стационарная версия. Органайзер можно нарастить вверх, тогда ящик примет вид комода, с множеством отделений. В такое место можно убрать и электроинструмент, хотя это крайне не желательно. Проблема в том, что для того, чтобы такой ящик выдержал тяжелый инструмент, нужно использовать толстостенные доски. Даже толстая фанера уже не подойдет, поскольку она начнет прогибаться под весом инструментов. Поэтому для хранения всего набора инструментов лучше использовать ящик на рамке.
  • Ящик на рамке с колесиками. Основные ребра жесткости такого органайзера выполняются из металлических уголков. А в качестве полок набираются доски или используется толстая фанера. За счет такого подхода ящик получается крайне устойчивым. Как правило, к нему приваривают колесики для удобного перемещения в пространстве. К ящику на колесиках можно прикрепить бобину с удлинителем, для облегчения работы электроинструментом.
  • Тканевый органайзер. Тканевый органайзер хороший вариант для квартиры. Сюда легко вместится базовый набор рожковых ключей, отверток, пассатижи и молоток. Сам органайзер представляет собой отрез ткани с кармашками, который сворачивается после работы и убирается в шкаф. Помимо малого количества отделений, недостатком такого органайзера является малый срок эксплуатации. Ткань быстро загрязняется и начинает рваться. Даже покупные изделия не отличаются долгим сроком службы, самодельные приспособления, как правило, «живут» еще меньше.
  • Необычные модели. Было бы удивительно, если никто из мастеров не стал изобретать разного рода необычные модели. В зависимости от имеющихся материалов, места, где будет расположен ящик с инструментами и состава этих инструментов, каждый может выбрать базовый вариант органайзера и изменить его под себя.
Тканевый органайзер

Принцип конструкции и материалы изготовления

Перед изготовлением конструкции нужно четко решить для себя несколько вопросов по поводу будущего изделия. Выбирая в каждом пункте свой вариант, можно получить принцип конструкции.

  1. Первый вопрос это состав инструментов. Если в наличии есть большое количество крепежных материалов, то под них стоит изготовить отдельный отдел. Это же сразу отбрасывает вариант с тканевым органайзером, поскольку крепежи просто прорвут стенки. Важным является наличие электроинструмента. Если в составе инструментов есть дрель, шруповерт, перфоратор и другие инструменты такого рода, то одинарный ящик не подойдет. Для такого органайзера придется делать большое количество отделений, под каждый из инструментов.
  2. Второй критерий это возможность передвижения органайзера. Он выходит из первого. Если в составе инструментов только самый базовый набор, то лучше сделать ящик переносным. Это позволит содержать инструмент в квартире. К тому же, удобно подносить инструменты сразу к месту работы. Стационарный органайзер удобен свой просторностью. Здесь можно расположить все, что требуется, начиная от простых инструментов, заканчивая болгаркой и электропилой.
  3. Следующий и последний вопрос это используемые материалы. Фанера не способна выдержать вес тяжелых инструментов, но она подойдет для создания верхних полок стационарного органайзера. Лучше всего использовать доски. Это достаточно легкий в крепежах материал, который отличается достаточно крепостью, чтобы выдержать вес тяжелых инструментов. Для придания дополнительной жесткости ящику используются металлические уголки. С помощью металлической рамки можно создать достаточно устойчивую конструкцию и даже поставить ее на колесики для удобства перемещения в пространстве.

Инструкция и этапы изготовления ящика для инструментов

Поэтапный разбор изготовления базовых вариантов ящиков поможет создать свой уникальный проект. В каждый из вариантов можно добавить дополнительные отделения, использовать имеющиеся материалы вместо указанных, а также вносить любые другие изменения в рамках конструкции.

Простейший переносной ящик

Простейший переносной ящик был придуман еще в эпоху советского прошлого. Он достаточно прост в изготовлении. Здесь не предусмотрено отделений для крепежей, но их можно сделать самостоятельно. Сам ящик представляет собой открытый короб с треугольным верхом и перекладиной.

Под мелкие вещи предусмотрен лоток в верхней части конструкции. Есть два варианта крепежа для ящика. Детали можно посадить на клей или использовать саморезы. В качестве материала можно использовать любую доску. Под ручку подойдет черенок лопаты или другая металлическая или деревянная деталь круглого сечения. Главное, чтобы будущий ящик было удобно держать в руке.

Чертеж простейшего переносного ящика

Можно использовать вместо доски толстую фанеру. Все детали нужно вырезать, края желательно обработать грубой наждачной бумагой. После чего вгоняя саморезы в месте пересечения деталей, скрепить все элементы. Ничего сложного в этом нет, полный цикл изготовления ящика займет меньше 2 часов. После того, как органайзер готов, его желательно покрыть краской или лаком. Внутри можно сделать разделение с помощью дополнительных перегородок, разделив ящик на отделы.

Для мелких вещей можно сделать отдельный отдел, а можно закрепить лоток в верхней части ящика. Лоток представляет собой открытый желоб прямоугольного сечения, который крепится так же на саморезы.

Ящик для инструментов на колесах

Ящик для инструментов на колесах это уже более сложная система хранения. Ее можно использовать для того, чтобы спрятать тяжелые электрические инструменты. При этом в органайзере можно разместить и крепежи с остальным набором мелких и средних инструментов.

Перед тем, как делать ящик нужно прикинуть размеры проекта. Прежде всего, определиться с количеством ящиков. Имейте в виду, в один ящик нельзя класть больше 1-2 электрических инструментов. С учетов габаритов дрели или перфоратора нужно подбирать глубину ящиков. Можно предусмотреть наличие открытых полок для сварочного аппарата и другого габаритного оборудования.

Еще один момент, с которым нужно определиться – это количество ящиков в ширину. Как правило, в конструкции только один ящик в ширину, так проще собрать все элементы вместе Меняется только количество ящиков в длину и их глубина. Уже после сборки деталей, каждый ящик разбивается на отдельные места хранения. Но если инструментов слишком много, то органайзер может получиться слишком высоким, что очень неудобно. Поэтому для таких мест хранения можно предусматривать ширину в два ящика, но между ними обязательна дополнительная рамка металлических уголков в качестве ребра жесткости. Сверху желательно сделать ручки в виде изогнутых металлических труб или сваренных уголков. Ручки необходимы для удобства перемещения органайзера.

В качестве материала понадобятся металлические уголки в качестве основы конструкции и фанера в качестве заполнителя. Доски тоже подойдут, но они будут занимать много полезного пространства.

После того, как определено количество ящиков, можно рассчитать длину и ширину будущего органайзера. Между собой уголки скрепляются сваркой. Шов должен быть аккуратным, с внешней стороны ящика. Окалину обязательно требуется сбить молотком. После того, как рамка готова, на нее сразу можно наварить колеса для перемещения.

Если в ширину органайзер составляет больше 1 ящика, но потребуется больше 4 колес: 6 или 8 для 2 и 3 ящиков соответственно.

Ящики собираются отдельно на полу, после под них наваривают крепежи из уголков, куда и устанавливаются коробы. Ящики должны быть максимально большими, разделение на отделы производится потом, сразу по всей глубине короба с помощью отрезов фанеры. Под каждый вид инструментов и крепежей можно сделать свое отделение. Все зависит только от предпочтений будущего владельца.

Металлический бокс для инструментов

Металлический бокс для инструментов хорош долгим сроком службы и удобством для дальних перевозок. Для изготовления бокса понадобятся штангенциркуль и рулетка для замеров, сварка и лист металла. Сварку желательно использовать как можно меньше, большую часть изгибов нужно выполнять с помощью наковальни и молотка.

Предварительно нужно прикинуть требуемый объем ящика, нанести детали на лист и разрезать по линиям. После этого согнуть ящик и заварить необходимые швы. Ручка к ящику крепится болтами. Получившаяся конструкция во многом будет похожа на первый вариант из дерева. Для того, чтобы создать дополнительное место под хранение инструментов, нужно снизу прикрепить направляющие для металлического ящичка, который так же можно сделать с помощью сварки.

Можно изготовить несколько коробов, закрепив их заклепками, как это показано на рисунке. Это сделает ящик более компактным и практичным. Позволит хранить большое количество нужных мелочей и инструментов.

Металлический бокс для инструментов

Интересные идеи для инструментальных хранилищ

Интересных идей для инструментальных хранилищ достаточно много. Рассмотрим наиболее популярные варианты:

  • Навесной шкаф. Шкаф из реек выполняется над верстаком. Здесь удобно хранить разного рода ключи и инструменты, которые могут понадобиться при работе за верстаком. В квартире такое хранилище не очень удобно, но если планом предусмотрен гардероб, то можно навесить шкаф в нем. Все инструменты здесь хранятся в подвешенном состоянии, поэтому не получится использовать шкаф для хранения электроинструментов.
  • Ящик с вставками. Под вставками подразумеваются обычные обрезки трубы, встроенные в деревянный ящик. В обрезки удобно вставлять пассатижи, полотки, кусачки и прочие инструменты с длинными ручками.
  • Вырезанные в паралоне формы. Это вариант для наиболее педантичных пользователей. В листе паралона под каждый инструмент вырезается строгая форма, куда идеально входи хранимый инструмент. Сам паралон можно поместить на любую горизонтальную поверхность.

Ничего сложного в изготовлении ящика для инструментов своими руками нет. Главное, четко представлять себе конечный результат и предъявляемые требования. Важнейшим требованием к органайзеру является удобство пользователя. Изготавливать ящик лучше из того, что есть под рукой, чтобы максимально удешевить конструкцию.

15 Планы ящиков для инструментов «Сделай сам»

Ящик для инструментов — незаменимый предмет для любого дома, имеющий несколько преимуществ. Коробка имеет важное значение, даже если вы не механик или плотник. Это одна из причин найти в Интернете множество советов по созданию ящиков для инструментов своими руками.

Но не все идеи подходят для реализации. Мы составили список жизнеспособных планов для удовлетворения спроса, исходя из ваших потребностей. Взгляните на простые, доступные и эффективные идеи на самодельном ящике для инструментов.

1.Ящик для инструментов от Beerbox

.

Любая западная вечеринка включает в себя полностью загруженную пивную коробку, чтобы подбодрить друзей. Сама коробка сделана из прочного пластика, поэтому вы можете использовать пустую коробку. В руководстве представлен забавный проект, результатом которого станет надежный, удивительный и вместительный органайзер для инструментов.

Есть всего 4 шага для достижения цели с помощью дополнительных рук. Вы должны подготовить удерживающую коробку и ее поддерживающую верхнюю крышку.

Вот где вам понадобятся две коробки из-под пива, чтобы идеально сформировать структуру.Используйте металлолом, чтобы закрепить ручку каретки с помощью болтов, алюминиевых листов и фанеры. Затем сделайте соединения болтами и петлями, чтобы завершить сборку.

Нажмите для получения более подробной информации

2. Самодельный ящик для инструментов «Сделай сам»

.

Изготовление портативного ящика для инструментов в домашних условиях не займет много времени. Вам просто нужно забить гвозди на определенном расстоянии, чтобы соединить доски. Конечно, вам придется измерить размеры досок с помощью пилы для резки.

Покадровая презентация показывает самый простой способ подготовить набор инструментов. Закручивание нескольких петель и болтов завершит сборку, включая подвижные камеры. Вам просто нужно следить за точностью и бюджетом.

3. Деревянный ящик для инструментов своими руками

.

Простота не может быть лучше любого деревянного проекта, сделанного своими руками. В статье конкретно продемонстрирована конструкция базовой сумки для ящиков с инструментами. Наилучшим образом, ребенок может сделать эффективную, простую и элегантную сумку для хранения определенных инструментов.

Сборка фанеры и дюбеля с финишными гвоздями поможет сформировать ожидаемый органайзер. Для завершения работы требуется всего 5 шагов по внедрению при стоимости всего в 10 долларов. Помимо нескольких изображений, вы получите точные размеры в виртуальном дизайне.

Щелкните для получения более подробной информации

4. Деревянный ящик с проскальзыванием

.

Скорее, чем ящик для рыболовных снастей, вы можете придать классический вид следующему самодельному ящику для инструментов.Обработка довольно проста с резкой фанеры. Но вы можете столкнуться с некоторыми трудностями при соединении суставов.

Подробные шаги имеют фоновый комментарий, чтобы прояснить всю концепцию структурирования. Точность — это один из важных факторов, которые следует учитывать в проекте. Согласно видео-уроку, вам придется осторожно выполнять множество шагов.

5. Easy Cardboard Toolbox

.

Переработка переработанной бумаги многоразового использования может быть полезна в некоторых проектах, сделанных своими руками.И вы должны использовать картон, чтобы сделать свой личный ящик для инструментов дома. Для придания формы конструкции не требуется специальных знаний или дорогостоящих инструментов.

Весь процесс наглядно демонстрируется в интегрированном видео. Быстрое покадровое видео демонстрирует весь процесс с оптимальной простотой. Как бы то ни было, результат остается невероятно долговечным, высокофункциональным и достаточно прочным.

Щелкните для получения дополнительной информации

6. Portable Maple Toolbox

.

Использование кленовых досок с строгальным станком по дереву позволяет создать набор инструментов с двойным тонером. Структура небольшая и компактная при исключительной простоте. В покадровом видео-уроке рассказывается обо всем, что поможет вам присоединиться к проекту «Сделай сам».

Есть много шагов, которые нужно выполнить, не выходя за рамки ваших возможностей или опыта. Это простая работа, которая обойдется вам в 1-2 часа, даже с обширной отделкой. Фоновый звук продолжает объяснять зрителю весь процесс.

7. Socket Caddy Storage

.

Многие домашние проекты часто требуют подключения розеток разного размера. И вы можете избежать проблем, связанных с недостаточным объемом памяти, чтобы поддерживать порядок. Но небольшая обработка дерева может дать вам подходящее место для хранения всех необходимых розеток.

Для выполнения всей задачи необходимо выполнить 9 шагов. Вы можете повторно использовать оставшиеся деревянные кусочки, чтобы соединить их вместе с помощью клея, гвоздей и морилки.

Следуя внешней удерживающей конструкции, лучше перейти к разделителям. Перед установкой ручки легко добавить достаточно места для хранения через разделенные камеры. Включены изображения, демонстрирующие отдельные шаги для довольно быстрого понимания.

Щелкните для получения более подробной информации

8. Проект Simple DIY Toolbox

.

Когда дело доходит до ящика для инструментов, ничто не может сравниться с универсальным дизайном сумки. И прямо здесь вы можете с профессиональной точностью подготовить один надежный органайзер.Вам просто нужно собрать все необходимые части вместе, чтобы структурировать коробку.

Помимо необходимых инструментов и материалов, статья включает особые требования к оформлению. И вам понадобятся все перечисленные предметы в разделе «Прочие предметы первой необходимости и оборудование».

Выполнение всего 4 подробных шагов позволит создать желаемый набор инструментов. Базовая иллюстрация может вызвать у вас проблемы с пониманием размеров. Но быстрый совет в конце с соответствующими словами должен сохранить ясность.

Щелкните для получения более подробной информации

9. Органайзер для ковшового инструмента

.

Только ведро может вместить огромное количество инструментов, которые помогут вам в работе. Вся группа механических механизмов может встать на вашу сторону в любом месте и в любое время. Учебное пособие позволяет вам создать идеальный набор инструментов для ведра прямо у себя дома.

Всего 8 этапов, начиная от сбора материалов и заканчивая модификацией суперразмеров. Интегрированные шаги, в частности, включают измерения и шитье (внутренние и внешние).Результат каждого шага отображается на вспомогательных изображениях прямо над деталями.

Щелкните для получения дополнительной информации

10. $ 0,0 Vintage Toolbox

.

Помимо профессиональных приложений, любой стандартный набор инструментов может предложить преимущества хранения. Эта статья позволяет вам создать прочный, классический, прочный ящик для инструментов с общими бытовыми ресурсами. Вы можете превратить деревянный ящик для мусора в красивую винтажную коробку для рукоделия.

Здесь не так много подробных деталей, чтобы отвлечь ваше внимание от фактической реализации.Вместо этого весь процесс продолжается в виде изображения с помощью простых слов. Простое мастерство также может служить и другим целям, не требующим специальной подготовки для экономии ваших затрат.

Щелкните для получения дополнительной информации

11. Панель инструментов многоуровневого органайзера

.

Покадровая видеопрезентация раскрывает секреты трехслойной коробки-органайзера. Ящик для хранения кажется привлекательным, эффективным, стильным и практичным. Хотя первоначальная концепция может показаться сложной, общая конструкция довольно проста.

В проекте не требуется специальных инструментов, кроме базовых. Вам просто нужно внимательно посмотреть видео, от начала до конца. В фоновом режиме нет тревожных разговоров, кроме музыки, которая отвлекает ваше внимание.

12. Деревянный ящик для инструментов План

.

Пришло время сделать красивый ящик для инструментов, почти похожий на структуру обычного портфеля. В учебнике используются деревянные части, чтобы построить коробку сверху вниз. Вы можете использовать простую, но надежную коробку для всех необходимых передач.

Есть 7 шагов для выполнения задачи, начиная с создания видео. Не говоря уже о том, что вы должны проверить 3 интегрированных видео, чтобы понять весь процесс.

А остальные шаги просто продолжают объяснять видео словами. Точно так же у вас будут изображения отдельных шагов, чтобы запечатлеть результат. Можно наложить дополнительную работу, например, разделить пространство прилегающим лесом.

Щелкните для получения более подробной информации

13. Хранение перфорированной доски на рулонах

.

Если вам нужна эргономика, а не портативность, то перфорированные доски должны удовлетворить ваш спрос. Этот проект позволяет вывести на новый уровень экономию места в гаражном хранении. Все ваши важные механизмы размещаются внутри сегментированной коробки.

Процесс начинается с необходимых инструментов, материалов и списка разрезов. На картинках это может показаться сложным, но вы легко можете получить один из них после правильной реализации.

В общей сложности 7 шагов завершат базовую задачу структурирования, охватывающую разрезы, крепления и крепления.Каждый шаг включает в себя одно устойчивое изображение, представляющее определенную работу. Вы можете ввести желаемое количество перфорированных досок благодаря встроенному видео-руководству.

Щелкните для получения более подробной информации

14. Шкаф для хранения мелких деталей

.

Просто оборудуйте свой гараж или дом шкафом среднего размера. В видеоролике создан прототип шкафа, вмещающий 16 ящиков для размещения всех мелких деталей. Но обработка может показаться утомительной с чрезвычайной точностью, требующей многократных проб и ошибок.

Вам следует придерживаться руководства с его забавными вспомогательными комментариями. Результат довольно надежен, чтобы сэкономить ваше пространство и нервы, связанные с чувствительными механизмами. Лучше всего, если вы измените размеры, чтобы создать шкаф большего размера.

15. Ящик для инструментов Deluxe

.

В загруженных гаражах требуется множество станков с различными характеристиками. А инициировать удовлетворительную организацию через небольшие коробки довольно сложно. Лучше начать работу над шкафом для хранения вещей, чтобы навести удобный порядок и сэкономить рабочее пространство.

В статье освещено все, от теории до реализации. Один интегрированный видеоурок объясняет все в обычном режиме. Конечно, на создание структуры потребуется время, не превышающее ваш бюджет, время, терпение или точность.

Щелкните для получения более подробной информации

Заключение

Большое количество вариантов доступно с организаторами панели инструментов. Вам не нужно тратить деньги, время или энергию на фиктивные проекты. Просто узнайте свои требования по размеру, количеству, форме и весу инструмента.Остальное легко сузить до вышеупомянутых идей для реализации в домашних условиях.

Как собрать ящик для инструментов: простой проект деревообработки своими руками

Джеймс Уоррелл

На протяжении нескольких поколений торговцы всех убеждений собирали простые деревянные ящики для своего снаряжения. Длинные и узкие для удобной переноски, эти ящики для инструментов состояли из пяти досок и тяжелой ручки-дюбеля. Они были невероятно полезны — и теперь они так же удобны, независимо от того, носите ли вы комбинезон на работу или нет.Наша версия вдохновлена ​​этими старыми проектами, но мы добавили ящик для небольших инструментов и оборудования. Вы можете изменить размеры в соответствии с вашими потребностями, не использовать ящик или добавить выдвижной лоток вверху. В конце концов, у ваших инструментов появится новый дом, и вы будете знать, где их найти, когда появится следующая работа.

Модель разработана в Alibre Design Xpress. Получите БЕСПЛАТНУЮ копию сегодня!

Загрузите увеличенный анимированный PDF-файл этого проекта с пошаговым руководством для печати (требуется Adobe Reader ).

Материалы и инструменты

МАТЕРИАЛЫ

Мы построили наш ящик для инструментов из сосны D-Select толщиной 3/4 дюйма — сорт почти без сучков — и лауановой фанеры толщиной 1/4 дюйма для дна ящика. Два 6-футовых. отрезки сосны 1 x 10 сделают эту работу.

ИНСТРУМЕНТЫ

Используйте настольную пилу для резки заготовки по размеру и лобзик для придания формы концам. Если у вас нет настольной пилы, вы можете использовать лобзик для всего. Просто убедитесь, что пластина острая, и следите за линиями разметки.

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ РАЗРАБОТКИ

Пластиковые треугольники для черчения — удобный инструмент в любом магазине. В этом проекте треугольник 30/60 упрощает компоновку торцевой панели. Вам также понадобится компас.

ДРУГИЕ ОСНОВНЫЕ ДАННЫЕ

* Маршрутизатор

* Портативная дрель-шуруповерт

* Орбитальная шлифовальная машинка

* Ручной рубанок

* Попробуйте квадрат

* Маркировочный калибр

* Отвертка

АППАРАТНОЕ ОБЕСПЕЧЕНИЕ

* 2-1 / 2 дюймаNo. 10 fh шурупы для дерева

* 1-1 / 4 дюйма No. 8 fh шурупы для дерева

* 1-1 / 4 дюйма No. 8 винт по дереву правый

* 1 дюйм. гвозди

Шаг 1

Иллюстрация Томаса Кленка

Ящик для инструментов разработан таким образом, чтобы свести к минимуму застревание в торцевой поверхности — винты и гвозди намного лучше захватывают, когда вбиваются в лицевую сторону или край доски. Ручка сделана из отрезка цельнокруглой сосновой лепнины, иногда называемой прутьем шкафа.Держится в глухих отверстиях длинной 2-1 / 2 дюйма. винты вбиты в концы стержней. Чтобы ящик оставался на месте, мы установили 1/4 x 5/8 x 1-1 / 8 дюйма. кнопка включения на передней направляющей. Срежьте концы пуговицы и просверлите отверстие, чтобы пуговица свободно вращалась на стержне винта с полукруглой головкой. Чтобы закончить набор инструментов, отшлифуйте его до зернистости 220 и слегка ослабьте все углы. Затем нанесите два слоя тунгового масла.

Шаг 2

Чтобы сделать концы, сначала разрежьте шток 1 x 10 поперечным сечением примерно на 20 дюймов.длинный. Выровняйте один край ровно, затем надрежьте и выровняйте противоположный край до конечной ширины. Разрежьте доску пополам — таким образом получится нижний край обоих торцевых деталей. Отметьте осевые линии и используйте пробный угольник и разметку, чтобы разметить выемки на боковых краях. Нарисуйте планку диаметром 4 дюйма. Центрированный круг 11 5/8 дюйма. снизу вверх. Поместите пробный квадрат на линию надреза, проведите по нему треугольником 30/60 градусов, пока его угловой край не станет касательным к окружности, и проведите наклонную линию. Вырежьте концы лобзиком, сгладьте пропиленные края и над насечками сформируйте круглые плечи.Отметьте центр стержня на 1/2 дюйма выше центра стержня диаметром 4 дюйма. круг.

Шаг 3

Иллюстрация Томаса Кленка

Затем присоедините торцевые панели к стержню. Просверлите глухое отверстие с помощью лопаты. Чтобы определить глубину отверстия, приклейте кусок малярной ленты на сверло на расстоянии 1/4 дюйма от режущей кромки. Острие на бите будет проходить через противоположную сторону, чтобы образовалось пилотное отверстие для винта. Зенковать отверстие и прикрутить концы к стержню.

Затем разорвите узкую переднюю направляющую по ширине и обрежьте ее по длине. С этого момента размеры следует брать из реальной работы, а не из чертежей. Например, чтобы определить длину передней направляющей, измерьте длину ручки от конца до конца.

Прикрутите направляющую на место, убедившись, что детали имеют квадратную форму. Разрежьте полку так, чтобы она совпадала с концами, и обрежьте ее до длины 1 1/2 дюйма. меньше переднего рельса. Используйте маркер, чтобы разметить положение полки на внутренней стороне каждого конца, чтобы оно было параллельно нижним краям торца.Затем прикрутите полку к направляющей и добавьте по одному винту в центре каждого конца. Не устанавливайте винт в центре направляющей — здесь будет крепиться кнопка ящика. Установив полку на место, закрепите заднюю панель.

Шаг 4

Иллюстрация Томаса Кленка

Постройте ящик до того, как дно ящика для инструментов продолжится — детали легче подогнать, когда полость доступна. Планируйте 1/4 дюйма. поперечный зазор для ящика.Широкие короткие ящики имеют тенденцию заклиниваться, если их не вытаскивать равномерно, и проблема усугубляется по мере увеличения зазора, поэтому постарайтесь быть точными. В то время как вы можете сделать ящик с стыковыми соединениями, мы остановили свой выбор на дадо на передней части ящика и на стыках с пазами в других местах. Если у вас есть настольная или радиальная пила, используйте обычное полотно и повторяйте проходы, чтобы достичь ширины шва. Вы также можете сделать эти пропилы фрезером или вручную с помощью ножовки и зубила.

Мы переехали на 1/4 дюйма. фанера для дна ящика, чтобы было больше места.Выровняйте кролики с помощью пилы с пилотом, скрутите боковые стороны ящика, переднюю и заднюю части вместе, и прибейте дно на место.

Делаем идеальное отверстие

Иллюстрация Томаса Кленка

Наша деревянная удочка была на самом деле чуть меньше 1 1/4 дюйма, но легко проделать идеальное отверстие с помощью лопаты. Просто отшлифуйте края 1 1/4 дюйма. бит, пока размер не станет нужным. Сделайте одинаковое количество равномерных проходов на каждой кромке, чтобы с обеих сторон было удалено одинаковое количество материала.Не забудьте продублировать фаску на краях и пометить фрезу новым размером, чтобы случайно не сделать отверстие меньшего размера при следующей работе.

Быстрый наконечник

Ящик лучше располагать со свободной стороны, чем слишком плотно. Если он слишком свободный, отрегулируйте посадку, добавив полоски прозрачной ленты по бокам полости. Они также уменьшают трение для плавного скольжения.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как сделать деревянный ящик для инструментов своими руками

Время от времени мой сын просит меня дать ему простой проект для работы. Мы оба согласились сделать деревянный ящик для инструментов своими руками, чтобы он мог хранить и систематизировать свои будущие инструменты. В настоящее время у него не так много инструментов, но по мере взросления он сможет помогать в более сложных проектах.

Я вырезал кусочки из своей кучи древесных отходов, попросил его собрать их и покрасить.Пока они молоды и хотят учиться, это наш шанс научить их этим навыкам. Этот проект не займет много времени, так что позже они захотят построить еще больше. Это беспроигрышный вариант!

Вас также могут заинтересовать настенный деревянный лабиринт с мячом и сенсорный стол с водными пандусами.

$ 6,00

Этот загружаемый PDF-файл включает схемы разрезов, список расходных материалов и 3D-иллюстрации с подробными инструкциями по созданию проекта. Размеры указаны в британской, а не в метрической системе.НЕ включает файлы SketchUp / CAD.

Планы размещены на веб-странице бесплатно, но если вы хотите поддержать веб-сайт, вы можете заплатить небольшую плату, чтобы купить PDF-файлы для печати.

Спасибо за вашу поддержку!

Деревянный ящик для инструментов

Перечень материалов

  • Фанера 18 ″ x26 ″ — 1/2 ″ (x1)
  • 1 1/4 ″ дюбель
  • Гвозди для отделки

Примечание. указан как номинальный размер.См. Размеры пиломатериалов, чтобы узнать фактические и номинальные размеры.

Раскрытие информации: Некоторые ссылки на этой странице, а также ссылки в разделах «инструменты для этого проекта» и «список материалов» являются партнерскими ссылками.

Размеры

Шаг 1 — Вырежьте все детали для ящика для инструментов

Сначала возьмите фанеру 1/2 ″ и с помощью настольной пилы вырежьте все детали, как показано на рисунке. У вас будет одно дно, две стороны и два конца.

Шаг 2 — Прибейте боковую часть к нижней части

Теперь возьмите одну боковую часть и прибейте ее к нижней части с помощью чистовых гвоздей.

Шаг 3 — Прибейте другую боковую деталь

Затем возьмите другую сторону коробки и снова прибейте ее к нижней части.

Шаг 4 — Прикрепите концевые детали к ящику для инструментов DIY

После того, как обе стороны будут прикреплены, прибейте оба конца к коробке.

Шаг 5 — Прикрепите дюбель и покрасьте

И, наконец, возьмите деревянный дюбель размером 1 1/4 дюйма, вставьте его между двумя концевыми частями и прибейте его гвоздями. Используйте по два гвоздя с каждой стороны, чтобы деревянный дюбель не перекрутился.Теперь его можно раскрасить. Вот и все, с этим набором инструментов для рукоделия готово.

15 бесплатных планов набора инструментов для плотников

Вы работаете по дереву в бегах? Вам нужно что-нибудь, чтобы возить инструменты на работу по дому или городу? В этом списке бесплатных ящиков для инструментов ваши инструменты помещаются там, где они вам нужны больше всего.

Я разделил их вот так…
>> 4 лучших плана Toolbox
>> 3 расширенных плана Toolbox
>> 5 основных планов Toolbox
>> 3 плана Toolbox для детей

Я нашел много планов хранения инструментов, которые на самом деле не были портативными ящиками для инструментов… Я напишу для них отдельный пост.

>> Топ-3 «известных» планов набора инструментов
1) Самый… инновационный? ToolBox:
Я не могу себе представить, чтобы кто-то на самом деле использовал это, за исключением, может быть, если бы Тейдж Фрид пришел для ремонта стула на месте;)
От дизайнеров: «Этот уникальный набор инструментов включает стороны и края, которые включают волнообразную тему. Углы собираются с помощью шарнирных соединений, а нижняя панель вставляется в паз, проходящий по всей периферии ящика для инструментов ». К сожалению, настоящего плана нет, только описание того, как создается «уникальный набор инструментов».

2) Самая удобная сумка для инструментов: сумка для инструментов, автор — Гэри М. Кац

Сумка для инструментов Гэри Каца выдвинула «Сумку для инструментов, выступ и прорезь» из положения «самого удобного ящика для инструментов» (см. Ниже). Почему? Прочтите все проблемы, которые Кац решил с помощью своего творения: « Мне нужно было что-то, что я мог бы организовать и что-то, на чем я мог бы стоять, что-то, что могло бы привести меня к самому верху двери 6/8, что-то, что помогло бы мне добраться до штифтов на 8-футовая дверь, что-то, что позволяло мне видеть поверх верхней полки в чулане.И мне тоже хотелось чего-нибудь, на чем я мог бы сидеть, долбивая хитрые пазы в косяке или выпивая чашку кофе в перерыве. ”

Это хорошо организованная переноска для инструментов + табурет + место, где можно посидеть и попить кофе. Кто-нибудь остановит меня, я собираюсь вскочить с этого компьютера и построить его прямо сейчас… (спасибо PutnamEco, предложившей этот набор инструментов в комментариях ниже)

Также … обратите внимание на контейнер Altoids в сумке с инструментами … Может ли Гэри Кац быть скрягой по дереву? 😉

Ознакомьтесь с планами The Tool Tote Гэри М.Кац >>

3) Самый «классический» из классических ящиков для инструментов: Ящик для инструментов, Простой DIY из PM

Почему такая конструкция потрясает: «Ящик для инструментов разработан таким образом, чтобы свести к минимуму застревание в торцевой поверхности — винты и гвозди захватывают намного лучше, когда вбиваются в лицевую часть или край доски. » Plus — отличный вариант самого простого стиля.
Как собрать ящик для инструментов: простой проект по деревообработке своими руками

4) Ящик для инструментов «Overachiever»: Сумка для инструментов Пильные лошади

«Эти козлы имеют удобную корзину в основании для хранения инструментов, зажимов и других предметов.А разделенный верхний лоток — отличное место для хранения часто используемых аппаратных средств и ручных инструментов в порядке и в пределах легкой досягаемости. Но вот что самое интересное — верх козлы можно регулировать вверх и вниз ». — Спасибо PutnamEco за то, что рассказали мне о Tote Sawhorses… они СЛАДКИЕ! Но будет ли функция регулировки высоты работать через полгода? Какая разница! Они получают A +++ за УДИВИТЕЛЬНЫЙ.
Пильные лошади Tote Tool

>> 3 расширенных плана ящиков для инструментов
Коробка передач заводского изготовления (pdf)

Ящик для столярных инструментов с пазами

«Самый удобный» ящик для инструментов: сумка для инструментов, язычок и паз

>> 5 базовых планов ящиков с инструментами
Создайте классический деревянный ящик с инструментами

Десятиминутный ящик для инструментов

сборка ящика для инструментов

Планы ящиков для инструментов

Коробка, плотники (PDF)

>> 3 набора инструментов для детей >>
Детский набор инструментов

План ящика для инструментов (штабелируемый)

Создание деревянного ящика для инструментов для ребенка

Дополнительные ресурсы плана Toolbox:
Бесплатные планы деревообработки для создания ящика для инструментов или ящика с инструментами.
Ящики для инструментов и шкафы для мастерской
Бесплатные планы ящиков для инструментов

Дополнительные бесплатные планы для деревообработки:
24 бесплатных плана для пилорамы в охоте за окончательной пилой
Окончательное руководство ToolCrib.com по бесплатным планам для деревообрабатывающих верстаков
9 идей по хранению наждачной бумаги (+ бесплатные планы)
Окончательное руководство ToolCrib.com для более чем 4000 Бесплатные планы деревообработки
Окончательное руководство ToolCrib.com по бесплатным планам стола маршрутизатора
Окончательное руководство ToolCrib.com по поперечным салазкам

Результаты поиска — WoodworkersWorkshop

Результаты поиска — WoodworkersWorkshop

Рекламное объявление

Сделайте этот уникальный ящик для инструментов с волнообразными сторонами и концами.

Вот планы по созданию простого в сборке, но удобного ящика для инструментов. Я сделал свой почти 20 лет назад, думаю, как временный ящик, но с тех пор, как он прослужил, я постоянно его использую.

Когда дело доходит до создания такого большого проекта, это может быть немного пугающим. Поэтому я считаю полезным сделать шаг назад и разбить его на разделы, чтобы не перегружать вас деталями. Вот что я здесь сделал. Шкаф для инструментов состоит из четырех различных элементов: ящика, дверок, ящиков и подносов.Схемы раскроя и список материалов доступны для загрузки в этом онлайн-дополнении.

Этот ящик для инструментов можно использовать для различных вещей, включая инструменты. Также делает удобную тележку для садовых инструментов или канцелярских принадлежностей.

Создайте этот ящик для инструментов, в котором есть два небольших ящика и три отделения. Вот бесплатные планы деревообработки.

Постройте простой деревянный ящик для инструментов из древесных отходов. Это был бы идеальный проект, чтобы дети помогали строить и украшать.Может, они начнут собирать инструменты.

Создайте сундук с сокровищами для своих любимых инструментов. Изогнутый верх легко построить благодаря нескольким приспособлениям.

Строительство красивого дома для ваших инструментов — всегда особый проект, и этот ящик для инструментов не исключение. Все, что нужно, — это немного времени и терпения. Схемы раскроя и список материалов доступны для загрузки в этом онлайн-дополнении.

Этот красивый и прочный ящик для инструментов предназначен для хранения множества инструментов.Он оснащен двумя выдвижными лотками и большим отсеком для хранения электрических и ручных инструментов.

Этот ящик для инструментов удобен как в саду, так и в мастерской. Он станет отличным подарком для папы, особенно если наполнен инструментами.

Рекламное объявление

Этот японский ящик для инструментов имеет простые столярные изделия и откидывающийся верх. Сделанный из сосны толщиной 3/4 дюйма, авторский ящик для инструментов имеет встроенные ручки и продуманную верхнюю часть, которая сдвигается, чтобы открываться и закрываться.

Постройте деревянный ящик для инструментов, в котором есть ящик для мелких бит.Вот бесплатные планы …

Рекламное объявление

Рекламное объявление

Программное обеспечение: Kryptronic eCommerce, Copyright 1999-2021 Kryptronic, Inc. Время выполнения: 0,251976 секунды Использование памяти: 5,170784 мегабайт

Как сделать деревянный ящик для инструментов

Иногда самое простое решение оказывается лучшим. Если вам нужно носить с собой несколько инструментов, отлично подойдет набор инструментов с открытым верхом, особенно если вы визуальный человек и вам нужно видеть вещи, чтобы они существовали.Сантехникам нравятся эти коробки, так как трубные ключи длинные и неудобные для переноски. Я просто выложил несколько инструментов, которые я знал, что хочу носить с собой в этой коробке, и составил план.

Я хотел построить что-нибудь, на котором можно было бы носить пару пил, уровень, несколько долот и еще кое-что. Размер вашей коробки — это ваше призвание; Я сделал свой достаточно длинным, чтобы вмещать более длинные инструменты. Метод тот же, независимо от длины вашего ящика для инструментов.

Материалы
  • 6 ′ 1 × 10 сосна ясная
  • 6 ′ 1 × 6 сосна ясная
  • Дюбель диаметром 2-4 фута 1/4 дюйма
  • Клей для дерева
  • 35-40 Шурупы для дерева 1 1/4 ”# 6
  • Пилотное сверло и зенковка для шурупов №6
  • Аккумуляторная дрель
  • Насадка для отвертки Phillips
  • Бит-скоба
  • Буровая коронка 1 1/4 дюйма
  • Японская пила
  • наждачная бумага с зернистостью 120
  • Малый блочный самолет
  • Шпатлевка для дерева (по желанию)
  • Лак (по желанию)

В вашем ящике для инструментов всего шесть деревянных частей: нижняя часть, две боковые части, две концевые части и дюбель для ручки.

Шаг первый

Выбирайте хорошие, чистые доски. Иногда вам нужно перерыть кучу, чтобы получить хорошую доску без крупных узлов (маленькие подойдут, они добавляют характер). Вам нужны красивые, чистые края, поэтому будьте осторожны при транспортировке.

Шаг второй

Выберите размер вашей коробки. Я решил сделать внутреннюю длину своего ящика 36 дюймов, чтобы в нем можно было разместить несколько более длинных инструментов, таких как ножовка, уровень и т. Д. Я выложил инструменты, которые хотел положить в ящик для инструментов, чтобы убедиться, что они подходят.

Шаг третий

Убедитесь, что ваши пиломатериалы квадратные. Не все пиломатериалы имеют квадратные концы, и если что-то не так, это обнаружится во время строительства. Используя Т-образный квадрат, наметьте новую линию в дюйме или около того от концов доски и обрежьте ее. Вам не обязательно этого делать, но это неплохая привычка, особенно когда вы видите, что происходит, когда вы устанавливаете свою последнюю доску, и понимаете, что есть зазор 1/8 дюйма, которого не должно быть.

Шаг четвертый

Отмерьте и отрежьте кусочки.Я сделал внутренние размеры коробки 36 ″. Так как нижняя и боковые стороны коробки будут закрыты концевыми частями, я отрезал их все на 36 дюймов. Вам понадобятся две части 1 × 6 и одна 1 × 10. Отметьте их своим квадратом и вырежьте.

Шаг пятый

Придумайте и обрежьте свои наконечники. Отмерьте 6 1/4 дюйма от нижней части вашего 1 × 10 и отметьте это место с обеих сторон доски.

Теперь отмерьте 11 дюймов от нижнего края доски и, используя свой комбинированный квадрат, найдите среднюю точку и отметьте ее.

Установите компас на радиус 1 дюйм, что составит дугу в 2 дюйма. Поместите конец компаса на отметку размером 11 дюймов. Обведите циркулем круг. Я не замкнул круг, потому что нижняя часть нерелевантна. Позже вы поймете почему.

Теперь, используя линейку, соедините отметку 6 1/4 дюйма с касательной дуги, которую вы создали с помощью циркуля. Повторите с другой стороны.

Установите компас в исходное положение, установив радиус 5/16 дюйма. Поместив конец циркуля на отметку 11 дюймов, нарисуйте еще один круг, чтобы отметить отверстие размером 1 1/4 дюйма.Используя пилу, вырежьте кусок. Не пытайтесь следовать по кривой, просто сделайте важный вывод. Теперь ваш кусок оторвется. Обрежьте квадрат доски и повторите процесс.

Обрежьте кончик треугольника как можно ближе к линии. Это просто сэкономит вам время позже, когда вы сгладите конец.

Используя скобу и сверло, просверлите отверстие для ручки. Установите центральный винт на биту и убедитесь, что он находится в центре отметки 11 дюймов. Если он смещается, ваша ручка будет не по центру.Когда центральный винт сверла проткнет древесину, переверните кусок и закончите отверстие.

Если у вас нет скобы и бита, вы можете использовать аккумуляторную дрель и лопаточную коронку 1 1/4 дюйма, но у вас будет меньше контроля. Если вы все же пойдете по этому маршруту, не забудьте остановиться на полпути, перевернуть доску и проделать отверстие с задней стороны, чтобы дерево не раскололось.

Используя рашпиль, очистите верхнюю часть боковых частей, чтобы получить хороший чистый радиус.

Повторите все то же самое для второго конца.Вы можете использовать тот, который вы только что сделали, в качестве шаблона. Будьте осторожны, все вещи совпадают, иначе у вас будет однобокий набор инструментов.

Шаг шестой

Прикрепите концевые детали к нижней доске. Поскольку ваши доски имеют толщину 3/4 дюйма, вы должны убедиться, что прикручиваете их к середине нижней доски. Отмерьте 3/8 дюйма и отметьте. Используя комбинированный квадрат, нарисуйте линию в нижней части боковины.

Я прикрепил пять винтов вдоль дна, поэтому я разнес их, один в центре, а остальные — на одинаковое расстояние.Просверлите отверстия для шурупов с помощью дрели и зенковки. Вставьте винты в отверстия и вбивайте их до тех пор, пока концы не будут едва выходить из наконечника.

Нанесите немного столярного клея на конец нижней доски. Выровняйте нижнюю часть с наконечником и постучите молотком, чтобы установить их. Вверните средний винт и убедитесь, что все выровнено. Некоторое выдавливание — это хорошо.

Концевые и нижняя части должны образовывать угол 90 градусов. Повторите то же самое с противоположным наконечником.

Шаг седьмой

Присоедините боковые части. Насухо установите детали на место и при необходимости подрежьте. Они должны плотно прилегать, но концы не должны выходить из-под квадрата. После того, как он получится аккуратным и квадратным, нанесите клей по краям боковой части, обращенной как к нижней, так и к концевым частям.

Вам нужно будет использовать ту же технику, которую вы использовали ранее, отмерив 3/8 дюйма от края торцевой детали, чтобы винты проходили как можно ближе к центру боковых деталей.

Теперь просверлите и зенковали несколько отверстий в концевых деталях. Убедившись, что вещи выровнены, ввинтите винты в боковые части.

Шаг восьмой

Закрепите дюбель. Проденьте дюбель через два конца. Вы хотите, чтобы дюбель делал концы под прямым углом к ​​нижней части. Поместите один конец дюбеля заподлицо с наконечником. Убедитесь, что оба конца квадратные, и отметьте дюбель на внешней стороне, где вы будете его разрезать. Примечание: длина дюбеля должна точно соответствовать стороне вашей нижней доски плюс 1 1/2 дюйма.Вставьте отрезанный дюбель в концы. Сдвиньте дюбель в сторону и нанесите немного клея внутрь отверстия, а затем сдвиньте его в другую сторону и сделайте то же самое.

Теперь просверлите и зенковайте по одному отверстию в верхней части наконечника с каждой стороны. Вверните один винт в наконечник и дюбель. Между клеем и винтом он никогда не сдвинется.

Девятая ступень

Осталось только прикрепить нижнюю часть к боковым частям. Количество используемых винтов зависит от длины ящика для инструментов.Та же техника: 3/8 дюйма от края, измеренного вашим квадратом. Просверлите и зенковайте отверстие каждые 6 или 8 дюймов. Я не был точен, потому что для меня это не имеет значения, но не стесняйтесь, если хотите. Следите за соответствующим выдавливанием.

Step Ten

Снимите боковые кромки. В этом нет необходимости, но мне нравится это делать. Острый блочный рубанок может срезать маленький угол, что неэстетично и легко повреждается.

Шаг одиннадцать

Отшлифуйте внешние поверхности вручную наждачной бумагой с зернистостью 120.Если вы действительно приверженец, вы можете использовать деревянную замазку или деревянные заглушки, чтобы скрыть отверстия для винтов, но для меня это ящик для инструментов «задняя часть грузовика», поэтому я ничего не заделывал и не заливал.

Другой вариант — доделать коробку. Поскольку это не где-нибудь под дождем, для меня это не имело значения. Я решил протереть внешнюю поверхность датским масляным лаком, проникающим сквозь дерево, но, опять же, это необязательно. Если бы я подарил это кому-то, я бы, наверное, как-нибудь запечатал. Используйте лак, если вы хотите показать дерево, или краску вашего любимого цвета, если вы хотите что-то немного красочное.В любом случае, через 30 лет он будет иметь великолепную патину.

Планы деревянных ящиков для инструментов | Бесплатные планы сада

Этот подробный проект составляет около деревянных ящиков для инструментов . Перед началом работ по деревообработке выберите подходящие планы деревянных ящиков для инструментов и отрегулируйте их размер и дизайн в соответствии с вашими потребностями. Используйте качественные пиломатериалы, если хотите построить прочный ящик, например из сосны, кедра или красного дерева. Убедитесь, что доски идеально ровные и на них нет изъянов, таких как сучки, трещины или осадки.Обратите внимание на инструкцию и соберите все инструменты с самого начала.

Если вы удобный человек, хотите создать что-то простое самостоятельно или просто хотите эффективно организовать свои инструменты, мы рекомендуем вам обратить внимание на эту статью. Деревянный ящик для инструментов — это простой проект, поскольку он не требует сложных технологий или большого количества материалов. Вам просто нужно сделать деревянную рамку и прикрепить ручку на место с помощью шурупов / гвоздей и водостойкого клея.

Изготовление деревянного ящика для инструментов

Сборка ящика для инструментов

[вкладки tab1 = «Материалы» tab2 = «Инструменты» tab3 = «Время»]

[tab id = 1]

  • 1 — 2 шт. По 1 × 6 — 11 1/2 ″ СТОРОНЫ
  • 2 — 2 куска пиломатериалов 1 × 6 — 22 1/2 ” ПЕРЕДНЯЯ И ЗАДНЯЯ
  • 3 — 3 куска пиломатериалов 1 × 12 — 22 1/2 ″ НИЖНИЙ
  • 4 — 5 кусков пиломатериалов 1 × 8 — 22 1/2 ″ РУЧКА [/ tab] [tab id = 2]

[/ tab]
[tab id = 3]

[/ tab] [/ tabs]

Чертежи деревянных ящиков для инструментов

Сборка каркаса ящика для инструментов

Первым этапом деревообрабатывающего проекта является сборка каркаса ящика для инструментов.Как вы можете видеть на планах, вам нужно вырезать несколько кусков пиломатериалов 1 × 6, как показано на изображении, и соединить их вместе. Просверлите пилотные отверстия и вставьте чистовые гвозди, предварительно убедившись, что углы расположены под прямым углом. Кроме того, добавьте водостойкий клей в стыки, если хотите, чтобы углы были квадратными.

Крепление днища

Продолжите проект, прикрепив нижнюю часть ящика для деревянных инструментов. Отрегулируйте размер доски 1 × 12 до 10 дюймов и поместите ее между стенками рамы, как на изображении.Выровняйте дно со всеми краями, добавьте водостойкий клей и вставьте отделочные гвозди через рамку в дно.

Сборка ручки

Одним из последних шагов проекта является создание ручки ящика для инструментов. Тем не менее, учитывая, что обычно требуется больше отсеков для инструментов и винтов, мы рекомендуем вам следовать схеме, показанной на изображении. Просверлите стартовое отверстие и вырежьте ручку лобзиком. Загладьте обрезанные края наждачной бумагой и пропылесосьте остатки.

Добавить комментарий
