Распределительная коробка с клеммами – Соединительные коробки электрические с клеммами — Канализация

Содержание

виды распределительной системы и варианты соединения проводов в ней

Современную жизнь невозможно представить без электричества. Ремонтировать и подключать новые электроприборы к сети необходимо в соответствии с установленными правилами. Важно знать, как должны соединяться между собой провода. Их грамотное соединение в клеммной коробке — залог качественной и безопасной работы электрической сети. Существует несколько видов распределительных систем, а также разные методы соединения проводов.

Виды распределительной системы

Распределительная система представляет собой небольшую круглую или прямоугольную конструкцию, предназначенную для сбора и хранения электрических проводов в конкретном жилом помещении. Клеммная коробка соединяется с электрическим щитком, расположенным на лестничной площадке. Такие распределительные устройства используют в разных видах помещений. Максимально допустимое количество точных соединений в коробке — 12. Известно несколько видов распределительных конструкций. Клеммные коробки делятся на следующие категории:

  1. Сфера использования. Взрывозащищенная и общепромышленная клеммная коробка.
  2. Способ монтажа. Применяют для скрытой установки на бетонную поверхность. Монтируют в открытых помещениях и спрятанных за штукатуркой местах. Для навесных помещений используют распределительные коробки У1.
  3. По внешнему виду. В продаже имеются прямоугольные, квадратные и круглые клеммные устройства.
  4. По степени и величине защиты от внешних раздражителей. Например, с дополнительной защитой от влаги или пыли.
  5. Материал изготовления. Выпускаются металлические и пластиковые устройства, коробки из ПВХ, полипропиленовые конструкции.
  6. Распределительная коробка с клеммами.

Необходимость конструкции

Бытует мнение, что при установке электропроводки можно обойтись без клеммной конструкции. Теоретически это возможно. Однако на практике отсутствие распределительной коробки только усложняет процесс монтажа электропроводки. В этом случае каждый источник потребления электроэнергии необходимо лично присоединять к распределительному щитку с помощью отдельного провода. Индивидуальное соединение требует больших финансовых расходов, поэтому благоразумней использовать клеммную коробку.

Распределительная конструкция обладает некоторыми привлекательными достоинствами:

  1. Возможность периодического осмотра электрической системы. Большинство проблем с электрическими проводами связано с нарушениями в их соединении. Для устранения подобных трудностей следует иметь открытый доступ к целой системе.
  2. Пожарная безопасность. Распределительные конструкции повышают уровень пожарной безопасности. Самыми уязвимыми в этой ситуации являются места соединения проводов. Отсутствие плотного контакта вызывает большое сопротивление, из-за чего соединительные участки чрезмерно нагреваются. Такие изменения вызывают пожар.
  3. Использование распределительной системы помогает экономить.
  4. С клеммной конструкцией провода выглядят эстетично и не занимают много места.
  5. Система электроснабжения легко поддаётся ремонту. В распределительной коробке доступны все соединения и провода, поэтому при необходимости легко найти повреждённый участок и заменить пострадавшие элементы действующей электросистемы.

Способы соединения проводов

В клеммной коробке проводники допустимо соединять разными способами. У каждого метода соединения есть свои особенности, достоинства и недостатки.

Пайка — это метод, при котором скрутка проводов осуществляется с помощью паяльника. Если в доме имеется такой инструмент, можно воспользоваться этим способом соединения проводов. Скрутка начинается с нанесения паяльного флюса. Паяльник необходимо опустить в канифоль, а затем несколько раз провести по месту, защищённому от изоляции. На паяльнике должен появиться рыжий налёт. Затем провода соединяют между собой путём ручного скручивания. В момент соединения допустимо использование плоскогубцев или пассатижей.

Скрутку необходимо хорошо прогреть, пока олово не соединится с витками паяльника. На соединение проводов уйдёт немало времени, однако результат того стоит.

Болтовое соединение — эффективный и экономичный метод для скрутки электропроводов. При себе нужно иметь гайку, три шайбы и короткий болт с небольшим сечением. Понадобится изолента.

Соединение проводов включает в себя несколько важных этапов:

  1. Шайба помещается на болт.
  2. Сверху накручивают защищённый провод.
  3. Надевается вторая шайба, затем накручивается следующий провод.
  4. После третьей шайбы конструкция плотно затягивается гайкой.

Опрессование — один из популярных методов скрутки проводов. Для соединения понадобятся специальные трубчатые гильзы и клещи. Размер выбранной гильзы не должен превышать величину пучка проводов. Процесс опрессования заключается в следующем:

  1. Первым делом с провода удаляется изоляция.
  2. Несколько проводов скручивают в один пучок.
  3. Пресс-клещами обжимают гильзу с проводами. Количество обжатий зависит от качества используемого инструмента.
  4. Готовое соединение (место стыка) полностью изолируют. Пригодится обычная синяя изолента.

Надёжная изоляция — одно из главных достоинств опрессования. У этого способа соединения имеются свои недостатки. Так, монтаж электропроводки занимает много времени. В момент опрессовки гильза слишком деформируется, поэтому её невозможно использовать повторно. Кроме того, для обжатия гильзы требуются дополнительные специальные инструменты.

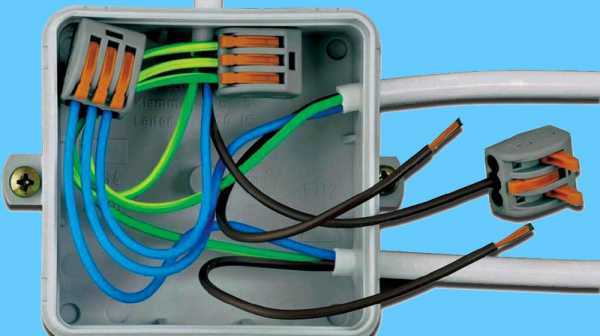

Клеммные колодки представляют собой конструкцию с пластиковым корпусом. Она используется для установки выключателей и светильников. Устройство небольших размеров легко помещается в распределительную коробку. Внутри конструкции присутствует система крепления проводов. В специальные ячейки устанавливаются проводники (2—4 штуки) и соединяются. Проводники должны быть очищены от изоляции. С помощью винта и отвёртки завершают процесс монтирования электрической системы.

У этого метода соединения есть свои подводные камни. Например, из-за некачественных колодок возможны перебои в сети. Работая с многожильными проводами и алюминиевыми конструкциями, важно проявлять осторожность, поскольку хрупкий металл может повредить созданный контакт.

Безопасная эксплуатация

Существуют десятки способов скрутки и установки проводов в распределительную коробку. При выборе того или иного метода следует учитывать количество соединяемых проводов в одной системе. Если в коробке установленно большое количество проводников, рекомендуют пайку, опрессование и клеммные колодки. Обычные клеммные колодки подходят для укладки проводов разного сечения.

Главный критерий при выборе способа соединения — обеспечение безопасной эксплуатации электрических сетей.

Стоимость и долговечность — второстепенные моменты решения этого вопроса. Каким бы видом ни осуществлялось соединение проводов в распределительной коробке, все они в любое время должны находиться в доступном для осмотра месте.

220v.guru

Как используется распределительная коробка с клеммами?

В каждой энергосистеме имеется два главных инструмента — это распределительная коробка и защитное устройство. В этой статье мы поговорим о том, что такое распределительная коробка с клеммами и как она применяется. Также обсудим правила правильного монтажа установки.

Внимание! Главная причина неприятных, а иногда и трагических случаев — это ошибочное соединение проводов в распределительной коробке.

В распределительное устройство подключается несколько вводных проводников, являющихся источником питания для определенных комнат.

Разновидности коробок для соединения проводов

По назначению коробки разделяются на несколько видов:

  • наружная коробка — применяется для установки за пределами помещения. В комплексе с таким устройством принято устанавливать защиту и снабдить короб герметиком, предотвращающим попадание влаги внутрь;
  • коробка с встроенными клеммами — данное приспособление отличается удобством, так как не нужно выбирать способ соединения проводов и запасаться дополнительными инструментами;
  • внутренние распределители открытого типа. Такую конструкцию обычно устанавливают в подвесных потолках, так чтобы иметь к ней легкий доступ;
  • большая распределительная коробка замуровывается в стену.

    Пластиковая распределительная коробка для дома

Конструкция распределителей отличается своей прочностью и имеет устойчивость к механическим воздействиям. Устанавливается подобный короб на горизонтальную поверхность при помощи специальных крепежей. Также имеет выходы для кабелей, их количество зависит от типа использованной установки.

Крепление проводников между собой осуществляется специальными клеммниками. Они отличаются надежностью, безопасностью и не поддаются воспламенению.

Важно! Выбирая распределительную коробку для установки в бытовых условиях позаботьтесь о том, чтобы оставался запас для расширения электросети.

Техника монтажа распределительного короба

Если учесть все правила и нюансы, выходит, что распределители считаются самым легким устройством по установке, несмотря на его важность в целостности энергосистемы. Для достойного и качественного монтажа, придется воспользоваться несколькими приемами, на основе которых держится алгоритм работы.

  1. Первоначальная сложность заключается в находке места, в котором расположится наш распределительный короб. Если вы устанавливаете распределительные коробки для открытой проводки, нельзя ограничивать ее доступность для ремонта. Очень важно чтобы замена или реконструкция кабельных установок не была затратной.
  2. В некоторых отдельных случаях (чаще в квартирных домах) устанавливается несколько распределителей с целью снизить нагрузку на сеть. Однако, это необязательное условие. Если вы впервые столкнулись с таким монтажом, важно помнить о проходных и конечных коробах. В таких случаях вводной конструкцией остается именно проходная.
  3. Закрепляем короба, для этого пользуемся специальными фиксаторами. Закрепляя устройство к стене или потолку важно соблюдать, чтобы место было идеально ровным.
  4. Приступаем к соединению проводов. Прежде необходимо сообразить, как должны быть подключены потребители, для этого продумайте точную схему, которая в дальнейшем станет вашим помощником или обратитесь к этой статье.

    Распределитель для проводов с клеммной колодкой

Внимание! Вводное подключение совершается в конце всех работ по монтажу и подсоединяется в счетчике.

Старайтесь в соединении проводников не использовать метод скрутки, так как в нынешних условиях для человека это небезопасно. Если ваша коробка не снабжена клеммами, их лучше купить самостоятельно.

Назначения распределительного короба

В первую очередь распределительные короба предназначены для коммутации проводников нескольких потребителей. Конструкции имеют различные формы и состав материала изготовления.

Металлическая распределительная коробка является надежным защитником не для всех условий, такие преимущественно устанавливать в промышленности и на производстве. Другими словами, там, где есть большой риск пожара. А вот распределительная коробка с клеммной колодкой из пластика отлично подойдет для быта.

Кроме того, установка служит отличным изолятором от горючих составов поверхности, к которым закреплена. Если подойти к вопросу с теоретической стороны, то можно обойтись и без распределителей, однако, в такой ситуации придется прокинуть на каждый потребитель отдельный кабель от основного щитка. Такое дело непрактичное и затратное.

Важно! Благодаря распределителям электричество по всей жилой площади разводится в равномерном соотношении.

Распаечная коробка с клеммами

Как найти распределительную коробку в квартире?

Порой возникают сложности в процессе поиска старой распределительной коробки. Каждое отдельное здание требует определенных стандартов по установке распаечных коробов. Вот несколько зон, где чаще всего размещали приборы для коммутации проводов:

  • в строениях сталинского времени, короба размещены в районе стыка потолочного перекрытия и стен. Найти такое приспособление вручную будет сложно, поэтому лучше сразу приобрести металлоискатель;
  • дома, выстроенные во времена правления Брежнева, имеют конструкцию в видном месте. Располагаются такие коробки на расстоянии 20-25 см ниже потолка;
  • в панельных домах или так называемых «хрущевках», найти распределитель можно способом постукивания по стенке под потолком. Если услышите глухой звук, значит распределитель найден;
  • в некоторых домах нынешней постройки встречаются оптические распределительные коробки, их легко найти при помощи индикаторной отвертки на высоте два метра параллельно розеткам.

Важно! Ни в коем случае не пытайтесь ковырять стены для поиска старой проводки и распределителя, вы рискуете получить электротравму либо повредить работоспособную электрику.

Расключение распределительного короба

Чтобы расключить коробку с пришедшими в нее проводами потребителей, в нашем случае не нужно много времени. Достаточно лишь поместить проводники с одинаковой изоляцией в специальные клеммники и покрыть жидкой изоляцией.

Металлические распределительные короба

Если вы приобретали короб и клеммы для подключения отдельно, позаботьтесь о том, чтобы жилы держались герметично. Прежде чем проводить стыки проводников, обязательно снимите изоляционный слой. В этом деле помощником послужат специальные клещи. Важно зачистку изоляции проводить по размерам. Идеально снимать не более 15-20 мм слоя. После проделанной работы закрываем короб и запускаем напряжение. Теперь нужно удостовериться в том, что отсутствует искрение и шипение в проводниках. Если вы этого добились, значит соединение проводов сделано безошибочно.


Необходимо учитывать, что все короба имеют индивидуальные характеристики. Например, электрическая распределительная коробка с клеммной колодкой может применяться как для скрытой, так и для открытой электрической сети.

Напоминаем сооружение открытой электропроводки целесообразно в домах, построенных из древесины. Возможно вас заинтересует статья о том, как прокинуть энергоцепь в деревянном доме.

Общие рекомендации по монтажу распределителей

В первую очередь и новичку, и опытному электрику рекомендуется соблюдать правила безопасности и руководствоваться нормативными требованиями относительно конструкции. Запрещено пользоваться в процессе работы токопроводящими материалами и нерабочей одеждой. Важно применять специальные резиновые комплекты, которые продаются в магазинах электрики. Идеально, если у вас в хозяйстве имеется набор для работы с электричеством.

Оптическая распределительная коробка

Внимание! Осуществляя подключение электропроводки в распределительных устройствах, внимательно изучите ПУЭ.

Наиболее простой методикой монтирования распределителей считается их установка в бетонные поверхности. В этих случаях нет никаких крепежей. Все что необходимо — это усадить короб на раствор цемента или алебастра. Некоторые монтеры используют раствор перлфикса, так как он является более надежным монолитным средством.

Рекомендация! Прежде чем начать работу по установке распаечного прибора для проводников, необходимо создать схему, которая поможет правильно произвести расключение.

prokommunikacii.ru

Распределительная коробка с клеммами - как установить

Распределительная коробка с клеммами

Правильный монтаж электросети невозможен без распределительной коробки. Чаще всего для этих целей используется распределительная коробка с клеммами.

Чтобы подключить своими руками распределительную коробку, нужно знать некоторые тонкости, поскольку работа с электричеством всегда чревата последствиями.

Распределительная коробка с клеммами

Отличительными особенностями электрической распределительной коробки с клеммами является то, что от неё идут несколько проводов в разные комнаты дома или квартиры. Как известно тем, кто знаком с устройством бытовой электросети, электричество в дом подаётся через водный кабель, который затем от счетчика учёта подаёт напряжение на распределительную коробку с клеммами.

На сегодняшнее время существует несколько типов распределительных коробок с клеммами. Все они служат для разводки электропроводки по комнатам и бывают:

  • Внутренние распределительные коробки с клеммами. Такие распределительные коробки устанавливаются в стену.
  • Внутренние распределительные коробки открытого монтажа. Часто устанавливаются за различными коммуникационными узлами, подвесными потолками и т. д.
  • Наружная распределительная коробка с клеммами — используется исключительно для открытого монтажа электропроводки, как правило, вне помещения. Особенность наружной распределительной коробки с клеммами в том, что она имеет соответствующую защиту от влаги и других неблагоприятных факторов окружающей среды.
  • Распределительные коробки со встроенными клеммниками.

По своим конструктивным особенностям, распределительная коробка с клеммами представлена в виде пластиковой коробки с имеющимися на ней крепёжными элементами для фиксации на стену.

Внутри пластиковой распределительной коробки находится шины с клеммами, которая обеспечивает надежное соединение подсоединённых к ней электропроводов для разводки электросети.

Распределительная коробка — размеры и виды

Для того чтобы выбрать правильно распределительную коробку с клеммами, важно учитывать, прежде всего, где распределительная коробка с клеммами будет устанавливаться. Если она будет устанавливаться внутри помещения, то стоит обратить внимание на пожелания заказчика, скрытой или открытой должна быть распределительная коробка с клеммами.

Это первое и очень важное правило. Второе, немаловажное правило по выбору распределительной коробки с клеммами заключается в её размерах. Не стоит экономить на размерах распределительной коробки. Что это значит?

Например, если нужно подключить в распределительной коробке 4 провода, лучше купить распределительную коробку с клеммами больших размеров, на подключения 8-ми проводов. Всегда нужно помнить о коэффициенте расширения, а также о том, что возможно в процессе эксплуатации понадобиться, добавить в распределительную коробку с клеммами ещё несколько проводов.

И если сделать это при установленной наружной распределительной коробке с клеммами вполне реально, просто заменив её на распределительную коробку больших размеров, то, как быть с внутренней распределительной коробкой для проводов?

Как установить распределительную коробку с клеммами

После покупки распределительной коробки с клеммами её нужно правильно подключить своими руками. Монтаж и подключение распределительной коробки своими руками может быть выполнен по-разному, всё зависит от типа распределительной коробки.

Если необходимо подключить наружную распределительную коробку, то для этого высверливаются отверстия для монтажа корпуса распределительной коробки на дюбеля с саморезами.

Чтобы установить внутреннюю распределительную коробку, следует сначала выштробить нишу под распределительную коробку, после чего можно устанавливать её, не закручивая саморезами, а используя для этих целей быстросохнущий раствор.

При подключении проводов к распределительной коробке, важно учитывать несколько нюансов, а именно:

  • Нельзя делать скрутки и счалки проводов внутри распределительной коробки с клеммами;
  • Чтобы подключить распределительную коробку с клеммами важно начинать монтаж от точки входа, постепенно передвигаясь к электропотребителям.
  • Вводное подключение рекомендуется делать в самую последнюю очередь, выполнив для этого подключение электрических проводов на щитке с автоматами.

Как видно из всего вышесказанного, выбрать распределительную коробку с клеммами и подключить её самостоятельно своими руками не составит особого труда.

При этом важно понимать, что распределительная коробка с клеммами является важным элементом электросети, и если навыков работы в этом никаких нет, то лучше довериться проверенным мастерам.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Распределительная коробка с клеммами — Вода в доме

  • Кабель
  • Автоматические выключатели
  • Дифференциальные автоматы
  • Устройства защитного отключения (РЈР—Рћ)
  • Кабеленесущие системы
  • Кабель-Канал
  • Металлические лотки

  • Выключатели Рё розетки
  • Лампы
  • Светильники
  • Трансформаторы
  • Шкафы Рё Р±РѕРєСЃС‹
  • Хомуты
  • Тёплый РїРѕР»
  • Наконечники. Гильзы
  • Комплектующие Рє светильникам
  • Муфты кабельные
  • Посты управления

  • Разъёмы промышленные
  • Пакетные выключатели
  • Системы обогрева
  • Контакторы
  • Электрощиты
  • Электросчётчики
  • РљСЂРѕСЃСЃ-модули. РЁРёРЅС‹. DIN-рейки. Гребёнки
  • Рубильники Рё разъединители
  • Удлинители

Источник: www.ElektroLight.ru

Виды распределительной системы

Распределительная система представляет собой небольшую круглую или прямоугольную конструкцию, предназначенную для сбора и хранения электрических проводов в конкретном жилом помещении.
еммная коробка соединяется с электрическим щитком, расположенным на лестничной площадке. Такие распределительные устройства используют в разных видах помещений. Максимально допустимое количество точных соединений в коробке — 12. Известно несколько видов распределительных конструкций. Клеммные коробки делятся на следующие категории:

  1. Сфера использования. Взрывозащищенная и общепромышленная клеммная коробка.
  2. Способ монтажа. Применяют для скрытой установки на бетонную поверхность. Монтируют в открытых помещениях и спрятанных за штукатуркой местах. Для навесных помещений используют распределительные коробки У1.
  3. По внешнему виду. В продаже имеются прямоугольные, квадратные и круглые клеммные устройства.
  4. По степени и величине защиты от внешних раздражителей. Например, с дополнительной защитой от влаги или пыли.
  5. Материал изготовления. Выпускаются металлические и пластиковые устройства, коробки из ПВХ, полипропиленовые конструкции.
  6. Распределительная коробка с клеммами.

Необходимость конструкции

Бытует мнение, что при установке электропроводки можно обойтись без клеммной конструкции. Теоретически это возможно. Однако на практике отсутствие распределительной коробки только усложняет процесс монтажа электропроводки. В этом случае каждый источник потребления электроэнергии необходимо лично присоединять к распределительному щитку с помощью отдельного провода. Индивидуальное соединение требует больших финансовых расходов, поэтому благоразумней использовать клеммную коробку. Распределительная конструкция обладает некоторыми привлекательными достоинствами:

  1. Возможность периодического осмотра электрической системы. Большинство проблем с электрическими проводами связано с нарушениями в их соединении. Для устранения подобных трудностей следует иметь открытый доступ к целой системе.
  2. Пожарная безопасность. Распределительные конструкции повышают уровень пожарной безопасности. Самыми уязвимыми в этой ситуации являются места соединения проводов. Отсутствие плотного контакта вызывает большое сопротивление, из-за чего соединительные участки чрезмерно нагреваются. Такие изменения вызывают пожар.
  3. Использование распределительной системы помогает экономить.
  4. С клеммной конструкцией провода выглядят эстетично и не занимают много места.
  5. Система электроснабжения легко поддаётся ремонту. В распределительной коробке доступны все соединения и провода, поэтому при необходимости легко найти повреждённый участок и заменить пострадавшие элементы действующей электросистемы.

Способы соединения проводов

В клеммной коробке проводники допустимо соединять разными способами. У каждого метода соединения есть свои особенности, достоинства и недостатки.

Пайка — это метод, при котором скрутка проводов осуществляется с помощью паяльника. Если в доме имеется такой инструмент, можно воспользоваться этим способом соединения проводов. Скрутка начинается с нанесения паяльного флюса. Паяльник необходимо опустить в канифоль, а затем несколько раз провести по месту, защищённому от изоляции. На паяльнике должен появиться рыжий налёт. Затем провода соединяют между собой путём ручного скручивания. В момент соединения допустимо использование плоскогубцев или пассатижей.

Скрутку необходимо хорошо прогреть, пока олово не соединится с витками паяльника. На соединение проводов уйдёт немало времени, однако результат того стоит.

Болтовое соединение — эффективный и экономичный метод для скрутки электропроводов. При себе нужно иметь гайку, три шайбы и короткий болт с небольшим сечением. Понадобится изолента. Соединение проводов включает в себя несколько важных этапов:

  1. Шайба помещается на болт.
  2. Сверху накручивают защищённый провод.
  3. Надевается вторая шайба, затем накручивается следующий провод.
  4. После третьей шайбы конструкция плотно затягивается гайкой.

Опрессование — один из популярных методов скрутки проводов. Для соединения понадобятся специальные трубчатые гильзы и клещи. Размер выбранной гильзы не должен превышать величину пучка проводов. Процесс опрессования заключается в следующем:

  1. Первым делом с провода удаляется изоляция.
  2. Несколько проводов скручивают в один пучок.
  3. Пресс-клещами обжимают гильзу с проводами. Количество обжатий зависит от качества используемого инструмента.
  4. Готовое соединение (место стыка) полностью изолируют. Пригодится обычная синяя изолента.

Надёжная изоляция — одно из главных достоинств опрессования. У этого способа соединения имеются свои недостатки. Так, монтаж электропроводки занимает много времени. В момент опрессовки гильза слишком деформируется, поэтому её невозможно использовать повторно. Кроме того, для обжатия гильзы требуются дополнительные специальные инструменты.

Клеммные колодки представляют собой конструкцию с пластиковым корпусом. Она используется для установки выключателей и светильников. Устройство небольших размеров легко помещается в распределительную коробку. Внутри конструкции присутствует система крепления проводов. В специальные ячейки устанавливаются проводники (2—4 штуки) и соединяются. Проводники должны быть очищены от изоляции. С помощью винта и отвёртки завершают процесс монтирования электрической системы.

У этого метода соединения есть свои подводные камни. Например, из-за некачественных колодок возможны перебои в сети. Работая с многожильными проводами и алюминиевыми конструкциями, важно проявлять осторожность, поскольку хрупкий металл может повредить созданный контакт.

Источник: 220v.guru

Разновидности коробок для соединения проводов

По назначению коробки разделяются на несколько видов:

  • наружная коробка — применяется для установки за пределами помещения. В комплексе с таким устройством принято устанавливать защиту и снабдить короб герметиком, предотвращающим попадание влаги внутрь;
  • коробка с встроенными клеммами — данное приспособление отличается удобством, так как не нужно выбирать способ соединения проводов и запасаться дополнительными инструментами;
  • внутренние распределители открытого типа. Такую конструкцию обычно устанавливают в подвесных потолках, так чтобы иметь к ней легкий доступ;
  • большая распределительная коробка замуровывается в стену.

Конструкция распределителей отличается своей прочностью и имеет устойчивость к механическим воздействиям. Устанавливается подобный короб на горизонтальную поверхность при помощи специальных крепежей. Также имеет выходы для кабелей, их количество зависит от типа использованной установки.

Крепление проводников между собой осуществляется специальными клеммниками. Они отличаются надежностью, безопасностью и не поддаются воспламенению.

Важно! Выбирая распределительную коробку для установки в бытовых условиях позаботьтесь о том, чтобы оставался запас для расширения электросети.

Техника монтажа распределительного короба

Если учесть все правила и нюансы, выходит, что распределители считаются самым легким устройством по установке, несмотря на его важность в целостности энергосистемы. Для достойного и качественного монтажа, придется воспользоваться несколькими приемами, на основе которых держится алгоритм работы.

  1. Первоначальная сложность заключается в находке места, в котором расположится наш распределительный короб. Если вы устанавливаете распределительные коробки для открытой проводки, нельзя ограничивать ее доступность для ремонта. Очень важно чтобы замена или реконструкция кабельных установок не была затратной.

  2. В некоторых отдельных случаях (чаще в квартирных домах) устанавливается несколько распределителей с целью снизить нагрузку на сеть. Однако, это необязательное условие. Если вы впервые столкнулись с таким монтажом, важно помнить о проходных и конечных коробах. В таких случаях вводной конструкцией остается именно проходная.
  3. Закрепляем короба, для этого пользуемся специальными фиксаторами. Закрепляя устройство к стене или потолку важно соблюдать, чтобы место было идеально ровным.
  4. Приступаем к соединению проводов. Прежде необходимо сообразить, как должны быть подключены потребители, для этого продумайте точную схему, которая в дальнейшем станет вашим помощником или обратитесь к этой статье.

Внимание! Вводное подключение совершается в конце всех работ по монтажу и подсоединяется в счетчике.

Старайтесь в соединении проводников не использовать метод скрутки, так как в нынешних условиях для человека это небезопасно. Если ваша коробка не снабжена клеммами, их лучше купить самостоятельно.

Назначения распределительного короба

В первую очередь распределительные короба предназначены для коммутации проводников нескольких потребителей. Конструкции имеют различные формы и состав материала изготовления.

Металлическая распределительная коробка является надежным защитником не для всех условий, такие преимущественно устанавливать в промышленности и на производстве. Другими словами, там, где есть большой риск пожара. А вот распределительная коробка с клеммной колодкой из пластика отлично подойдет для быта.

Кроме того, установка служит отличным изолятором от горючих составов поверхности, к которым закреплена. Если подойти к вопросу с теоретической стороны, то можно обойтись и без распределителей, однако, в такой ситуации придется прокинуть на каждый потребитель отдельный кабель от основного щитка. Такое дело непрактичное и затратное.

Важно! Благодаря распределителям электричество по всей жилой площади разводится в равномерном соотношении.

Как найти распределительную коробку в квартире?

Порой возникают сложности в процессе поиска старой распределительной коробки. Каждое отдельное здание требует определенных стандартов по установке распаечных коробов. Вот несколько зон, где чаще всего размещали приборы для коммутации проводов:

  • в строениях сталинского времени, короба размещены в районе стыка потолочного перекрытия и стен. Найти такое приспособление вручную будет сложно, поэтому лучше сразу приобрести металлоискатель;
  • дома, выстроенные во времена правления Брежнева, имеют конструкцию в видном месте. Располагаются такие коробки на расстоянии 20-25 см ниже потолка;
  • в панельных домах или так называемых «хрущевках», найти распределитель можно способом постукивания по стенке под потолком. Если услышите глухой звук, значит распределитель найден;
  • в некоторых домах нынешней постройки встречаются оптические распределительные коробки, их легко найти при помощи индикаторной отвертки на высоте два метра параллельно розеткам.

Важно! Ни в коем случае не пытайтесь ковырять стены для поиска старой проводки и распределителя, вы рискуете получить электротравму либо повредить работоспособную электрику.

Расключение распределительного короба

Чтобы расключить коробку с пришедшими в нее проводами потребителей, в нашем случае не нужно много времени. Достаточно лишь поместить проводники с одинаковой изоляцией в специальные клеммники и покрыть жидкой изоляцией.

Если вы приобретали короб и клеммы для подключения отдельно, позаботьтесь о том, чтобы жилы держались герметично. Прежде чем проводить стыки проводников, обязательно снимите изоляционный слой. В этом деле помощником послужат специальные клещи. Важно зачистку изоляции проводить по размерам. Идеально снимать не более 15-20 мм слоя. После проделанной работы закрываем короб и запускаем напряжение. Теперь нужно удостовериться в том, что отсутствует искрение и шипение в проводниках. Если вы этого добились, значит соединение проводов сделано безошибочно.


Необходимо учитывать, что все короба имеют индивидуальные характеристики. Например, электрическая распределительная коробка с клеммной колодкой может применяться как для скрытой, так и для открытой электрической сети.

Напоминаем сооружение открытой электропроводки целесообразно в домах, построенных из древесины. Возможно вас заинтересует статья о том, как прокинуть энергоцепь в деревянном доме.

Общие рекомендации по монтажу распределителей

В первую очередь и новичку, и опытному электрику рекомендуется соблюдать правила безопасности и руководствоваться нормативными требованиями относительно конструкции. Запрещено пользоваться в процессе работы токопроводящими материалами и нерабочей одеждой. Важно применять специальные резиновые комплекты, которые продаются в магазинах электрики. Идеально, если у вас в хозяйстве имеется набор для работы с электричеством.

Внимание! Осуществляя подключение электропроводки в распределительных устройствах, внимательно изучите ПУЭ.

Наиболее простой методикой монтирования распределителей считается их установка в бетонные поверхности. В этих случаях нет никаких крепежей. Все что необходимо — это усадить короб на раствор цемента или алебастра. Некоторые монтеры используют раствор перлфикса, так как он является более надежным монолитным средством.

Рекомендация! Прежде чем начать работу по установке распаечного прибора для проводников, необходимо создать схему, которая поможет правильно произвести расключение.

Источник: ProKommunikacii.ru

Зачем нужны распределительные коробки?

Установка распределительной коробки в каждой комнате и на квартиру в целом позволяет решить несколько основных задач:

  • Повысить безопасность электропроводки – на каждую розетку или выключатель будет идти свой отдельный провод, который можно свободно отключить при замыкании и заменить на новый.
  • Сделать проводку в квартире более удобной для ремонта – можно свободно менять отдельные участки проводов, не затрагивая центральный кабель.
  • Уменьшить расход провода и количество штроб.

Типы распределительных коробок

Основная классификация – это распределительные коробки для скрытой и открытой проводки. Первые устанавливаются в углубления вровень со стеной и укрепляются штукатурными смесями, вторые – поверх стен. Распределительные коробки подразделяются и по степени защиты от внешних воздействий (международная классификация IP). Оптимальный вариант для помещений — коробка распределительная ip65, что означает полную пыленепроницаемость и защиту от струй воды.

Ещё один важный классификатор – наличие приспособлений для соединения проводов. Наилучший вариант это распределительная коробка с клеммами — упрощенный монтаж даже для начинающих электриков.

Здесь, в Интернет-магазине «16 Amper» вы можете купить качественный товар выбрав из широкого ассортимента продукции ведущих производителей. Для вас, наши уважаемые покупатели мы подготовили одно из лучших предложений в Москве! Распределительная коробка ip65, клеммы, изоляция и др. продукция – всё это в широком ассортименте и по привлекательной цене!

Источник: molter.ru


vodavdome.website

Распределительные коробки с клеммами

Распределительная коробка – это пластиковая коробка с крышкой и отверстиями для ввода и вывода проводов. Сфера применения – монтаж скрытой и открытой электропроводки в жилых, торговых и офисных помещениях. Она необходима для того, чтобы вместить и надежно изолировать соединения проводов, осуществить открытую или скрытую разводку от центрального кабеля на несколько линий. Чаще всего применяется распределительная коробка с клеммами для соединения проводов.

Зачем нужны распределительные коробки?

Установка распределительной коробки в каждой комнате и на квартиру в целом позволяет решить несколько основных задач:
  • Повысить безопасность электропроводки – на каждую розетку или выключатель будет идти свой отдельный провод, который можно свободно отключить при замыкании и заменить на новый.
  • Сделать проводку в квартире более удобной для ремонта – можно свободно менять отдельные участки проводов, не затрагивая центральный кабель.
  • Уменьшить расход провода и количество штроб.

Типы распределительных коробок

Основная классификация – это распределительные коробки для скрытой и открытой проводки. Первые устанавливаются в углубления вровень со стеной и укрепляются штукатурными смесями, вторые – поверх стен. Распределительные коробки подразделяются и по степени защиты от внешних воздействий (международная классификация IP). Оптимальный вариант для помещений - коробка распределительная ip65, что означает полную пыленепроницаемость и защиту от струй воды.

Ещё один важный классификатор – наличие приспособлений для соединения проводов. Наилучший вариант это распределительная коробка с клеммами - упрощенный монтаж даже для начинающих электриков.

Здесь, в Интернет-магазине «16 Amper» вы можете купить качественный товар выбрав из широкого ассортимента продукции ведущих производителей. Для вас, наши уважаемые покупатели мы подготовили одно из лучших предложений в Москве! Распределительная коробка ip65, клеммы, изоляция и др. продукция – всё это в широком ассортименте и по привлекательной цене!

Трудно представить нашу жизнь без электрических приборов, и, естественно, без электричества в целом. Во время сооружения помещения строители прокладывают через стены, в соответствии со специальной схемой, электрические провода, а также устанавливают точку их разветвлений. Место сбора всех электрических проводников помещают в специальную коробку, которая называется распаечной.

При монтаже электрической проводки невозможно обойтись без распаечной коробки. Она предназначается для надёжного и безопасного соединения всех электрических проводов, в соответствии с ранее составленной схемой проводки в помещении. Существует два распространённых вида распаечных коробок в зависимости от метода и схемы монтажа – для скрытой проводки и для открытой.

Чаще всего в современном мире применяется первый вид распаечных коробок, когда вся электрическая проводка прячется под стены. Монтаж скрытой проводки – процесс не из лёгких, к которому необходимо относится с особой ответственностью и внимательностью. В противном случае, после завершения монтажа у вас может появиться множество проблем, а исправить их будет совсем непросто, так как провода будут спрятаны под стенами.

Распаечная коробка используется для сбора всех электрических проводов в одном месте. А в наше время, когда количество проводов в комнате может достигать нескольких десятков, этот элемент просто необходимый. Находящиеся в распаечной коробке провода соединяются при помощи специальных клеммников , которые гарантируют надёжность и безопасность соединения.

Для чего предназначаются клеммники?

Главным предназначением всех клеммников является соединение проводов в одно целое, учитывая их особенности и электрохимические характеристики. Независимо от конструкции, клеммник должен обеспечивать качественное и надёжное соединение проводов в распаечной коробке, для предотвращения замыканий или поломок.

Виды клеммников

В наше время чаще всего применяется два основных вида клеммников – самозажимные и винтовые соединительные клеммники.

отличаются особой простотой и удобством в плане монтажа электрической проводки в распаечной коробке. Даже человек с недостаточной квалификацией сможет разобраться с конструкцией самозажимного клеммника и беспроблемно соединит два провода в коробке.

stroysystems.ru

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
