Как залить перекрытие между этажами своими руками правильно?

Очень важно залить перекрытие между этажами правильно.

Ведь оно будет являться надежным полом первого этажа в вашем доме, а также будет долговечным и не провисаемым ни под каким весом потолком для цокольного этажа. Мы будем шаг за шагом рассматривать, как можно правильно сделать своими руками монолитные потолки или пол между этажами и что для этого нам потребуется.

Конструктивная схема сборно-монолитного перекрытия.

Во-первых, нам потребуются умелые руки, балка, бетон, так как мы рассматриваем вариант перекрытия в частном кирпичном или блочном доме, поэтому для успешного совершения данного дела своими руками необходимо вникнуть во все детали, ведь делать перекрытия мы собираемся своими руками.

Для начала нам необходимо определить толщину стен, так как от этого будет зависеть толщина нашего перекрытия между этажами. Обычно для стен в частном доме из кирпича или блоков используют толщину перекрытий от 15 до 20 см, для тонких же стен нельзя использовать такую толщину перекрытия, да и лучше будет воспользоваться совершенно другим вариантом.

Установка опалубки

Дальнейшим шагом будет опалубка. Она устанавливается между этажами и предназначена для крепления балки. При изготовлении опалубки своими руками можно воспользоваться старыми досками. Уложив доски, их необходимо снизу чем-то подпереть, например, бревнами. Это предотвратит провисание данного перекрытия из дерева. Поверх уложенных досок можно положить фанеру (водостойкую). Необходимо использовать строительный уровень для определения неровностей поверхности, чтобы наше перекрытие из дерева получилось ровным и, в случаях возникновения провисаний, устранить данный недостаток. Такой способ заливки называется безбалочным.

Рассмотрим еще варианты безбалочного способа перекрытий.

Вернуться к оглавлению

Какие есть виды перекрытий?

Таблица,‭ ‬в которой вы можете сравнить разные виды перекрытий и выбрать наиболее подходящее для себя.

Существуют железобетонные, монолитные железобетонные и сборно-монолитные перекрытия.

Первые особенно популярны для перекрытия в кирпичных домах. Для их установки обычно используют сплошные панели или многопустотные, которые укладываются на цементный раствор, швы между плитами заполняются раствором.

Недостатком такого способа является необходимость применения грузоподъемной техники, стандартные размеры готовых плит тоже являются недостатком, так как не всегда могут подойти под размеры вашего дома. Достоинствами данного способа является прочность железобетонных плит, и тот факт, что бетон не боится сырости, в отличие от перекрытий из дерева.

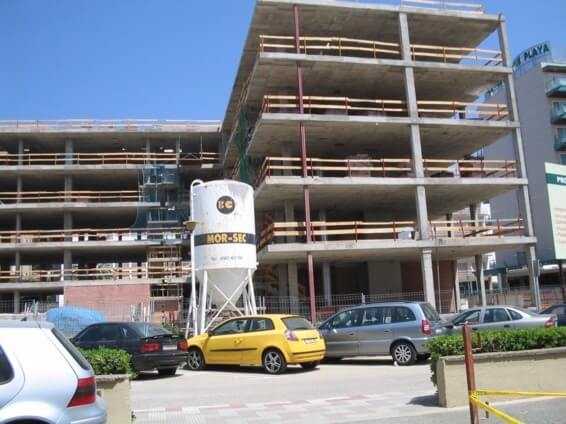

Монолитные перекрытия из бетона представляют собой сплошную плиту, которая опирается на несущую стену. Достоинством такого монолитного сооружения является возможность производить работы без погрузочно-разгрузочной технической работы, при этом бетонная поверхность получается более прочной, заделка швов не требуется. Еще данный способ дает возможность прибегать к смелым архитектурным решениям.

Для монтажа данного перекрытия необходимо использовать стальные балки, которые устанавливаются на деревянную опалубку.

Такая опалубка включает в себя несколько составляющих элементов: унивилка, в которую и вставляются балки, сами балки, телескопические стойки, которые держатся с помощью треног, настил и фанера. На опалубку с перекрытием из дерева укладывают листы фанеры, которые являются основанием для дальнейшей заливки бетонного перекрытия первого этажа. Далее устанавливают каркас из арматуры.

Вернуться к оглавлению

Как происходит укладка арматуры?

Предел огнестойкости железобетонных перекрытий‭ ‬— 60‭ ‬мин‭; ‬деревянных перекрытий с засыпкой и нижней оштукатуренной поверхностью‭—‬ 45‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬защищенных штукатуркой,‭ ‬около‭ ‬15‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬не защищенных несгораемыми материалами,‭ ‬еще меньше.‭

Укладка арматуры происходит таким образом, чтобы она не соприкасалась с поверхностью опалубки. Арматура потребуется 6-12 мм. Для этого используют специальные фиксаторы (стульчики). Уложенный каркас из арматуры должен представлять собой ячейки размером 10х10 см. При помощи проволоки каркас из арматуры связывается между собой своими руками. В этом способе перекрытия можно использовать не только перекрытие из дерева, но и алюминиевые балки. Все готово, теперь остается залить раствором всю площадь перекрытия.

Недостатком данного вида конструкции является необходимость установки деревянной опалубки на всю площадь такого перекрытия.

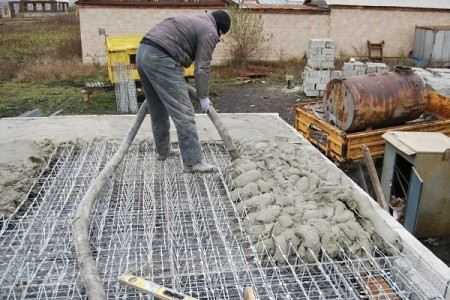

Так как мы собираемся залить нашу приготовленную поверхность своими руками, то нам может потребоваться подъемный кран или специальная вагонетка с открывающимся дном. Бетонное перекрытие необходимо залить правильно. Ведь своими руками залить быстро не получится и поэтому нам необходимо учитывать, что промежутки между заливками должны быть не более 12 часов, чтобы раствор не успел засохнуть, иначе не будет монолита, так как раствор не свяжется между собой.

Полная связка или сцепление раствора происходит примерно от 3-х до 4-х недель или 28 дней. Неравномерное засыхание раствора приводит к трещинам. Если это произошло, необходимо полить данную поверхность водой.

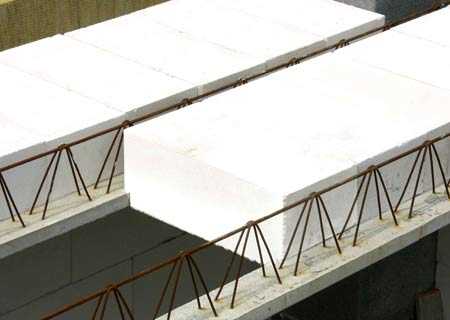

Сборно-монолитное перекрытие этажа является наиболее современным устройством перекрытий.

В таком виде перекрытий пространство, образующееся между одной балки до другой, заполняется полыми блоками.

Когда все пространства заполнены такими блоками, остается только залить всю площадь данной конструкции раствором бетона. Данный вид конструкции монтируется своими руками без использования подъемной техники, так как вес 1 метра балки составляет 19 кг. По времени и способу укладки данное перекрытие более трудоемкое, чем остальные виды перекрытий. Перед тем как залить данную конструкцию, ее необходимо армировать проволокой 5-6 мм в диаметре.

Вернуться к оглавлению

Когда производить снятие опалубки?

Схема мелкощитовой разборной опалубки на рамах для монолитных перекрытий.

После соблюдения некоторых требований производится снятие опалубки с бетонных монолитных конструкций. Боковые элементы опалубки, которые меньше всего подвержены нагрузке от веса монолитной конструкции, допускается в том случае, если бетонное покрытие достигло своей максимальной прочности. Стоит быть более внимательными при удалении несущей опалубки монолитных бетонных конструкций.

Данное действие необходимо производить тогда, когда соблюдены все нормы достижения бетонной заливки, так называемой проектной прочности: несущие элементы монолитной конструкции с пролетом до 2 м — 50%; несущие конструкции балки, прогонов, сводов, ригелей и плит с пролетом от 2 до 6 м — не меньше 70%; несущие конструкции с пролетом от 6 м — не меньше 80%; несущие конструкции, армированные несущими каркасами, — не меньше 25%.

Вернуться к оглавлению

Определяем прочность бетона

Бетон набирает свою прочность на 30% приблизительно на 3-ий день, на 7-ой день прочность бетона будет составлять 60%, на 14-ый день — примерно 80% и на 28-ой день прочность бетона принято считать 100%. Однако бетон продолжает набирать свою прочность и по истечении 28-ми дней. На 90-ый день прочность бетона возрастает еще на 30-35% от 100% в 28-ой день.

Перекрытие должно быть жестким,‭ ‬то есть под действием нагрузок не давать прогибов.‭ (‬допустимая от‭ ‬1/200‭ ‬для до‭ ‬1/250‭ ‬пролета для междуэтажных‭)‬.

Оптимальной температурой для затвердения бетонного монолитного состава считается 20-25 градусов. Оптимальная влажность — не выше 90%. Конечно, при возведении конструкции своими руками трудно произвести соответствующие замеры прочности бетона, но мы можем все таки ориентироваться на погодные условия и соответствующим образом делать определенные выводы о прочности нашей конструкции.

Например, в дни, когда температура воздуха составляет 10 градусов, бетон набирает прочность 40-50% на 7-ые сутки, если же температура воздуха составляет всего лишь 5 градусов, то бетон наберет свою прочность на 30-35%. При жаркой погоде 30 градусов прочность бетона на 3 сутки составит 45%. При отрицательных температурах заливка этажа бетонным раствором своими руками не рекомендуется, так как бетон в таких условиях совсем не набирает никакой прочности.

Существуют специальные добавки в бетонный раствор для таких случаев, но мы строим для себя и своими руками, поэтому лучше подождать. Пока вы сможете только положить балки, сделать перекрытия из дерева между этажами, соорудить и установить армированный каркас, но заливку бетоном лучше отложить. Но если вы залили балки и армированные каркасы бетонным раствором своими руками, а потом температура воздуха опустилась ниже нуля, то не спешите с решением о демонтаже опалубки, дождитесь весны и теплой погоды.

Вернуться к оглавлению

Подсчитаем стоимость и затраты

Самым дешевым видом перекрытия являются сборные железобетонные перекрытия, от 35-40 долларов, несмотря на то что при этом виде перекрытий используется грузоподъемная техника. Далее идет монолитное железобетонное перекрытие, от 45 долларов, данный способ не требует грузоподъемной техники, не имеет швов и поэтому не имеет затрат на заделку швов, но в данном виде используется опалубка по всей поверхности перекрытия. Затем идет сборно-монолитное перекрытие, которое тоже не требует техники грузоподъемной, — 70-75 долларов. Затраты приведены на 1 кв.м площади перекрытия.


1popotolku.ru

Перекрытия между этажами в частном доме: схемы монтажа своими руками

Перекрытие частного дома представляет собой горизонтальный строительный элемент, разделяющий строение по высоте. Он одновременно является полом верхнего этажа и принимает на себя его нагрузку вместе с обстановкой и людьми. Перекрытия обеспечивают сооружению необходимую жесткость, поэтому к их устройству относятся очень требовательно. Конструкции, отделяющие жилые этажи от чердачных и подвальных помещений, выполняют также функцию энергосбережения. Какое лучше выбрать перекрытие для частного дома из пеноблоков? Как смонтировать его своими руками? Разберемся с вопросами вместе.

Оглавление:

  1. Разновидности перекрытий
  2. Какими качествами они должны обладать?
  3. Инструкция по монтажу ж/б конструкции
  4. Установка деревянного сооружения
  5. Рекомендации специалистов

Виды перекрытий

По техническому решению междуэтажные своды условно разделяют на 2 группы:

  • монолитные – перекрытия, выполненные из однородных элементов;
  • сборные – конструкции из балок и заполнения.

В производстве монолитных сооружений используется бетон, который заливают в опалубки прямо на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия отличаются прочностью и высокой несущей способностью. Кроме того, им можно задавать произвольные геометрические формы.

Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.

1. Перекрытия из деревянных балок.

Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.

2. Металлические перекрытия.

В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.

3. Перекрытия из железобетонных балок.

Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.

Плюсы:

  • быстрый монтаж;
  • высокая несущая способность;
  • хорошая термо- и звукоизоляция;
  • приемлемая цена.

К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти здесь.

Плита должна обладать хорошей жесткостью, которая не позволит давать прогибов под воздействием нагрузок. Допустимая толщина перекрытий между жилыми этажами должна составлять не более 1/250 части от размеров пролета.

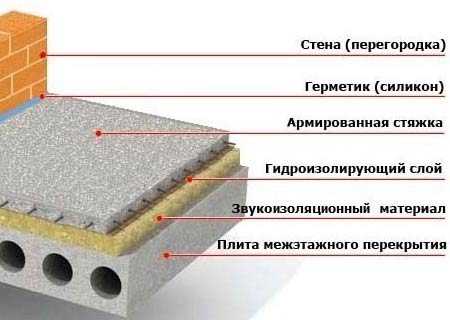

Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению. Для каждого вида материала рассчитано предельное время огнестойкости:

  • 60 мин – плиты ж/б;
  • 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
  • 15 мин – перекрытия из древесины со штукатуркой;
  • менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.

Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.

Укладка ж/б перекрытия в частном доме из пеноблоков своими руками

Железобетонные плиты являются прочным и надежным основанием для строений из ячеистых материалов. Вместе с тем они обладают большой массой, которую необходимо учитывать при кладочных работах. Чтобы вес перекрытия распределялся по этажу равномерно и не нарушал целостность стен, лучше сделать дополнительное устройство в виде усиливающего пояса.

Вариант I:

  • По периметру стены коттеджа смонтировать бетонную ленту размером 150×250 мм. Ее армируют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
  • Плиту перекрытия уложить на застывший монолитный пояс, оставляя зазор между торцом и стеной в 10-20 мм.
  • Закрепить на плитах листы экструдированного пенополистирола толщиной 50 мм. Это поможет ликвидировать мостики холода.

Утепление перекрытия и армирующего пояса не представляется сложным процессом. Поэтому в целях экономии эту работу можно сделать самому.

Вариант II:

  • Усилить арматурой стеновые блоки. Для этого по периметру помещения нужно проштробить глубокие пазы, заложить в них арматурные прутки и закрепить цементным раствором.
  • Сделать распределительную ленту из обожженного кирпича, расположив ее над арматурой. Она состоит из трех рядов, прослоенных кладочной сеткой.

Перекрытие первого этажа должно заходить вглубь стены на 130-140 мм с соблюдением температурного зазора в 10-20 мм. Такое расположение обеспечивает устойчивость и жесткость строительной конструкции. Кладка из кирпича является наиболее популярным видом распределяющего пояса. Для его устройства не требуется сооружение опалубки и арматурного каркаса, что значительно облегчает и удешевляет работы.

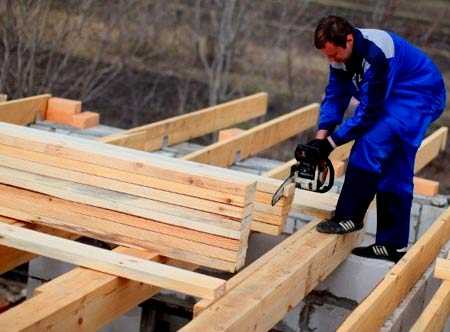

Технология монтажа деревянного перекрытия между этажами

По мнению строительных экспертов, брус является предпочтительным вариантом для частного дома высотой 1-3 этажа из легких ячеистых блоков. Масса деревянного перекрытия намного меньше железобетонного аналога. Она оказывает пониженное давление на несущие стены, поэтому по конструкции выглядит проще.

  • Перед укладкой перекрытия соорудить армированный пояс по периметру стен. Для этого через каждые 150 мм вкрутить в пеноблоки стальные прутки и закрепить их цементным раствором.
  • Деревянные лаги лучше покрыть специальным защитным составом. Это предохранит древесину от грибка, плесени и увеличит срок ее эксплуатации.
  • На концах балок, которые будут опираться на стены коттеджа, сделать запил торцевой части под углом 60 градусов. После хорошо обернуть слоем рубероида.
  • В углублении стены закрепить минеральный утеплитель со звукоизоляцией толщиной 50 мм.
  • Заложить деревянные лаги в стену на глубину 140-150 мм. Между утеплителем и торцом балки лучше оставить зазор в 20 мм на случай температурного расширения.

Деревянное перекрытие вместе с транспортировкой и установкой обходится намного дешевле, чем ж/б конструкция. К тому же многие работы по монтажу можно провести самостоятельно.

Советы специалистов

  • В устройстве коттеджей из пеноблоков не обойтись без арматурных стержней, закрепленных анкерами. Самая большая длина прутка (75 мм и выше) требуется для железобетонных плит.
  • В сборных вариантах перекрытий для соединения элементов используют шлак и бетонную стяжку.
  • Технологической особенностью ячеистого бетона является его относительная мягкость. Поэтому межэтажные перекрытия из железобетонных балок нельзя укладывать непосредственно на пеноблоки. Массивные плиты монтируют на армированный пояс из тяжелого бетона или силикатного кирпича.
  • Устройство железобетонного обвязочного контура по периметру перекрытия усиливает жесткость и прочность конструкции. При ширине сечения в 100 мм его высота должна соответствовать толщине плиты.
  • Перекрытия между этажами укладывают только на основные несущие стены. Внутренние перегородки лучше сделать немного ниже.

stroitel-lab.ru

устройство, толщина, виды, расстояние между балками

Выбор перекрытий между этажами осуществляется в частном доме при разработке проекта. Он зависит от толщины стен, высоты дома, величины полезной нагрузки от коммуникаций, отопительных и бытовых приборов, сантехники, мебели. Конструкции разделяют здание по высоте, являются полом и потолком для смежных комнат. Горизонтальные перегородки обеспечивают циркуляцию холодного воздуха, берегут энергию.

Технические требования

Перекрытия в доме представляют собой оригинальные конструкции, которые делят смежные помещения по высоте, образуя этажи, отделяя их от чердака и подвала. Устройство перекрытий в деревянном частном доме должно соответствовать следующим требованиям:

  • Они должны быть прочными, чтобы справляться не только со своим весом, но и полезными нагрузками (мебель, приборы). Параметры обозначаются, учитывая назначение комнаты. Конструкции для чердака должны удерживать вес не больше 105 кг/кв. м, межэтажные и цокольные – от 210 кг/кв. м;

  • При монтаже следует обеспечить хорошую изоляцию. Важно заделать каждую щель конструкции. Это обеспечит невозможность проникновения тепла и звука в комнаты, смежные по высоте;
  • Важно, чтобы конструкция была жесткой. Прогибаться из-за временных или регулярных нагрузок она не должна;
  • Противопожарную безопасность тоже следует учитывать. Для этого на потолок в деревянном доме наносятся пропитки, штукатурка.

Балочные перекрытия

Обычно несущими составляющими конструкциями выступают балочные межэтажные перекрытия, находящиеся на одном расстоянии друг от друга. Пространство между ними занимают заполнители.

Балки делаются из железобетона, дерева, фасованного металлопроката. Следует учесть, что они должны обладать прочностью, чтобы справится со всеми нагрузками. Стоимость работ по укладке деревянных конструкций довольно невысокая. В этом случае не понадобятся сложные грузоподъемные машины, что тоже позволит сэкономить.

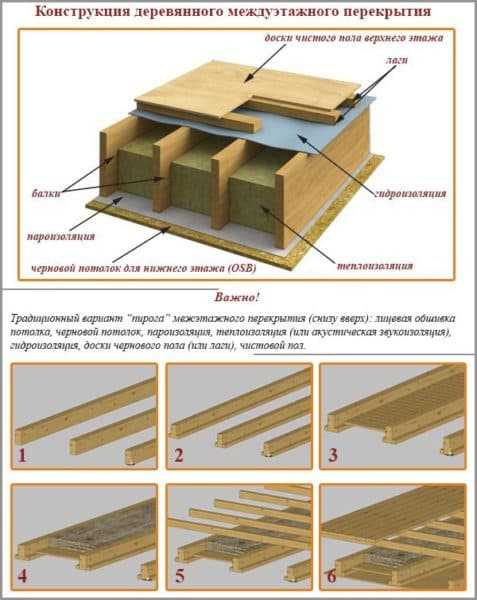

Из деревянных балок

Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.

На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.

Преимущества выбора деревянных перекрытий в доме:

  • Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
  • Удается получить легкую и прочную конструкцию по достаточно низкой цене.

Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.

При неверной обработке этот материал со временем может подвергаться гниению и нашествию жучков-короедов.

Технология монтажа

Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:

  • Установка деревянных балок. Предварительно следует провести тщательную обработку антисептиками и солнцезащитными средствами. Если опорой будет кирпичная, бетонная стена, газобетон или пеноблок, то концы балки требуют обмотки рубероидом в два слоя. На концах балок делают запил торцевой части под углом 60 градусов. После установки в пространство следует залить утеплитель, например, монтажную пену. Укладывают деревянные балки параллельно друг к другу, расстояние между балками должно быть одинаковое;

    Установка наката. Его создают из щитов, сделанных из досок. Накатные пластины крепятся к черепным брусьям с сечением 4х4 или 5х5 см. Предварительно их прибивают к боковым граням несущих балок. На накат закрепляется целый потолок;

  • Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.

Перед устройством изолирующей прокладки важно расстелить между балками пароизоляционную пленку. Это может быть толь или пергамин. Важно, чтобы концы заходили на несущие элементы на высоту не меньше 5 см.

Изолирующая прокладка должна быть более 10 см толщиной. Если разделяются холодные комнаты и помещения с отоплением, рекомендуемая толщина увеличивается вдвое.

Металлические балки

Эти конструкции считаются более надежными, в сравнении с деревянными балками. Благодаря небольшим размерам сечения сохраняется полезное пространство. При этом их используют нечасто. Для наполнения применяют плиты или легкобетонные вставки, из-за чего масса конструкции сильно увеличивается.

Преимущества:

  • С помощью металлических балок можно перекрыть широкие пролеты;
  • Хорошая устойчивость к насекомым, загниванию и плесени.

Недостатки:

  • Риск появления коррозии в областях высокой влажности;
  • Невысокие тепловые и звуковые характеристики.

Металлические балки для потолочного перекрытия кладут в гнезда на стенах, подготовленные перед началом работ. Промежутки заполняются пустотелыми железобетонными плитами 90 мм толщиной. Затем обустраивается песчано-бетонная стяжка. Ее толщина не должна превышать 100 мм.

Из железобетонных балок

Они распространены для пролетов до 7,5 м. Основное достоинство – возможность создать конструкции с широкими пролетами, что сложно сделать с металлическими или деревянными аналогами.

Железобетонные балки весят обычно более 100 кг. Поэтому потребуется задействовать подъемную технику, к примеру, автокран. Эту особенность многие рассматривают как недостаток.

Ригели кладутся с шагом в 600-1000 мм. В пространство устанавливаются блоки или легкобетонные плиты. Швы обрабатываются цементно-песчаным раствором. Для этого межэтажного перекрытия необходима изолирующая прокладка.

Крепление к стене

Балки крепятся к стенам с помощью нескольких методов:

  • Заделка в пазы стен. Применяют обычно в брусовых и кирпичных постройках. Нужно прошторбить глубокие пазы, заложить концы балок, затем создать гидроизоляцию;
  • Использование металлических опор. Они крепятся с помощью шурупов или саморезов. Этот вариант технологичный и не занимает много времени, но по надежности он уступает предыдущему.

Расчет количества

Перед началом строительства важно провести расчет длины конструкций, их количество, сечение, шаг расположения. Это напрямую влияет на безопасность, выдерживаемую нагрузку.

На длину влияет ширина пролета и метод их крепления. Если для этого применяются металлические опоры, длина будет одинакова с шириной пролета. При использовании пазов расчет длины происходит путем сложения величины пролета и глубины заведения концов балки в пазы.

Расстояние между осями от 0,6 до 1 м. Чтобы рассчитать их количество, нужно спланировать локализацию крайних балок на расстоянии от стен от 50 мм. Другие части кладут равномерно в пространство пролета с учетом выбранного шага. На сечение влияет нагрузка, ширина пролета по короткой стороне комнаты, интервал размещения элементов.

Чтобы не заниматься самостоятельными расчетами, можно применить готовые диаграммы и таблицы. В них зафиксированы зависимость размера в нагрузки и ширины пролета.

Безбалочные перекрытия

Такая конструкция состоит из однородных частей, находящихся вплотную. Это могут быть панели, плиты, залитый монолит. Встречаются сборно-монолитные, монолитные и сборные типы. При выборе первого вида будет обеспечена хорошая тепло- и звукоизоляция.

Сборные железобетонные

Обычно эти конструкции выбирают для зданий из кирпича. Применяют многопустотные или легкобетонные панели. Размеры плит зависят от ширины пролета и их несущей способности.

В отличие от металла и дерева, бетон не портится от чрезмерной сырости. Он обладает достаточной прочностью, может выдержать больше 200 кг/кв. м.

При укладке требуется грузоподъемная техника. Также недостатком является то, что изделия продаются только стандартных размеров, поэтому малоэтажные здания необычной конфигурации сделать не получится.

Плиты кладут на песчано-бетонную «подушку». Края не заходят на стену, меньше чем на 100 мм. Стыки обрабатываются раствором.

Монолитные железобетонные

Это необычная сплошная цельная плита разных форм. Заливается обычно из бетона М200. Толщина монолитного изделия не менее 100 мм.

Преимущества этой плиты перекрытия для частного коттеджа или дома:

  • Не нужна подъемная техника, удастся на этом сэкономить;
  • Качественная поверхность;
  • Можно делать конструкции с нестандартной конфигурацией.

Недостатком монолитного перекрытия считается продолжительный период его готовности. Кроме этого, требуется монтаж опалубки.

Монтаж своими руками монолитных железобетонных изделий проходит следующим образом:

  • Создается несущая конструкция с помощью стальных балок;
  • Делается подвесная опалубка из необрезанных досок;
  • Варится армирующий каркас;
  • Вливается  бетон М200.

Сборно-монолитные

Является самой прогрессивной технологией обустройства, превосходя монолитные и сборные перекрытия. При этом методе ставятся железобетонные изделия. В пространстве находятся пустотелые блоки, затем идет заливка бетоном.

Преимущества:

  • Отсутствие необходимости привлечения спецтехники;
  • Должно обеспечивать качественное изолирование комнаты;
  • Возможность делать конструкции с любой конфигурацией. Размер плит перекрытия можно подобрать индивидуально;
  • Сокращение периода работ.

Недостатком считается то, что их не применяют в строительстве трехэтажных зданий. Делать работы достаточно сложно.

Конструкции кладут с шагом примерно 600 мм для несущего каркаса. Затем устанавливают облегченные бетонные блоки с пенополистирольным или керамзитовым наполнением для надежного крепления на стенах.

Сделанная конструкция после применяется как несъемная опалубка. Перед заливкой бетона требуется уложить специальную стальную армирующую сетку. Сечение ее ячеек должно быть 100х100.

Изоляция и отделка

Пароизоляция кладется перед утеплителем в случае опасности проникновения в него пара или появления конденсата. Пленка должна быть расположена поверх несущих конструкций. Сверху между ними укладывают звуко- и теплоизоляторы.

Кроме этих слоев требуется гидроизоляция. Если верхний этаж относится под нежилое помещение, то есть там не планируется мытье полов, можно не применять пленку. Для покрытия применяют паркет, линолеум, ковролин. На чердаке обшивку можно не делать.

skedraft.ru

Как залить бетонное перекрытие своими руками

В данной статье хочу поделиться, как мы заливали межэтажное перекрытие, и хоть вместо второго этажа будет мансарда, все же решили сделать бетонное перекрытие, так как это прочно и даст дополнительную звукоизоляцию.

Дело было в октябре, постоянно шли дожди, такая погода даст лучшую гидратацию бетона, главное не лить бетон по самому дождю.

Бюджет подходил к нулю, вернее его почти не было, пришлось занимать средства, в целях экономии при армировании была использована сетка из 14 арматуры 1 слой вместо двух, но мы дополнительно усилили каркас ригелями для жесткости.

Ригеля из арматурыУдобное место для вязки арматуры

Первым делом вязались ригеля.

Для удобства и быстроты вязки ригелей было забито 4 арматуры в стену дома.

Опалубка для межэтажного перекрытияАрматура из бетонного пояса

Далее, пока вязались ригеля, одновременно делалась опалубка для будущего перекрытия.

Заранее из бетонного пояса была выпущена часть арматуры, для связки ее с арматурой перекрытия.

Опалубка вид сверху

В местах межкомнатных стен, пояса и дополнительного армирования не делали.

Пред тем как крепить доски, был сделан каркас, лаги с подпорками из бруса 150x50 мм.

Первым делом нужно отбить уровень в каждой комнате и по нему перпендикулярно под лагами прибить брус 50x50 мм. Гвоздями 100-150 мм. Мы прибивали прямо к бетонному поясу, пока он был сырым, гвозди в него хорошо заходили. Дополнительно прибивали дощечки под 50-м. брусом примерно через метр с расходом около 6-ти гвоздей на дощечку, так как стены из ракушечника и гвозди в нем не очень крепко держаться, все зависит от плотности камня.

Подпорки для опалубкиКрепление опор

Подпорки тоже закрепляли, прибивая к лагам по 2 гвоздя наискось.

Внизу тоже делали подошвы для подпорок и закрепляли их гвоздями, так как они легко утонут в засыпанном сыром отсеве.

Подошвы для опорСетка из арматуры для перекрытия

Когда опалубка была закончена, приступили к вязке каркаса, каркас из 14-й арматуры, ячейки 20x20 см. Перед вязкой каркаса разложили пленку на деревянный пол.

Сверху на готовую сетку из арматуры привязывали ригеля через метр.

Высота и ширина ригеля 10 см.

Оставили место для будущего люка на второй этаж, размер был выбран случайный, 1000x2000 мм.

Люк для выхода на второй этажЗалитое бетонное перекрытие

Готовая бетонная плита перекрытия

Вот и все монолитное бетонное перекрытие готово. Перекрытие залили за 3 дня, объем бетона 14 кубов, примерно 800 кг арматуры. Месили бетон вручную в корыте объемом 0.4 куба. Ходить по свежему перекрытию можно уже на следующий день, но ни в коем случае не нагружайте его материалами до полного затвердевания, могут образоваться микротрещины. Опалубку разбирали в апреле.

postroy-sam.info

Как залить перекрытие между этажами?

Залить правильно межэтажное перекрытие

  • Установка опалубки
  • Какие есть виды перекрытий?
  • Как происходит укладка арматуры?
  • Когда производить снятие опалубки?
  • Определяем прочность бетона
  • Подсчитаем стоимость и затраты

Очень важно залить перекрытие между этажами правильно.

Ведь оно будет являться надежным полом первого этажа в вашем доме, а также будет долговечным и не провисаемым ни под каким весом потолком для цокольного этажа. Мы будем шаг за шагом рассматривать, как можно правильно сделать своими руками монолитные потолки или пол между этажами и что для этого нам потребуется.

Конструктивная схема сборно-монолитного перекрытия.

Во-первых, нам потребуются умелые руки, балка, бетон, так как мы рассматриваем вариант перекрытия в частном кирпичном или блочном доме, поэтому для успешного совершения данного дела своими руками необходимо вникнуть во все детали, ведь делать перекрытия мы собираемся своими руками.

Для начала нам необходимо определить толщину стен, так как от этого будет зависеть толщина нашего перекрытия между этажами. Обычно для стен в частном доме из кирпича или блоков используют толщину перекрытий от 15 до 20 см, для тонких же стен нельзя использовать такую толщину перекрытия, да и лучше будет воспользоваться совершенно другим вариантом.

Установка опалубки

Дальнейшим шагом будет опалубка. Она устанавливается между этажами и предназначена для крепления балки. При изготовлении опалубки своими руками можно воспользоваться старыми досками. Уложив доски, их необходимо снизу чем-то подпереть, например, бревнами. Это предотвратит провисание данного перекрытия из дерева. Поверх уложенных досок можно положить фанеру (водостойкую). Необходимо использовать строительный уровень для определения неровностей поверхности, чтобы наше перекрытие из дерева получилось ровным и, в случаях возникновения провисаний, устранить данный недостаток. Такой способ заливки называется безбалочным.

Вернуться к оглавлению

Какие есть виды перекрытий?

Таблица,‭ ‬в которой вы можете сравнить разные виды перекрытий и выбрать наиболее подходящее для себя.

Существуют железобетонные, монолитные железобетонные и сборно-монолитные перекрытия.

Первые особенно популярны для перекрытия в кирпичных домах. Для их установки обычно используют сплошные панели или многопустотные, которые укладываются на цементный раствор, швы между плитами заполняются раствором.

Недостатком такого способа является необходимость применения грузоподъемной техники, стандартные размеры готовых плит тоже являются недостатком, так как не всегда могут подойти под размеры вашего дома. Достоинствами данного способа является прочность железобетонных плит, и тот факт, что бетон не боится сырости, в отличие от перекрытий из дерева.

Монолитные перекрытия из бетона представляют собой сплошную плиту, которая опирается на несущую стену. Достоинством такого монолитного сооружения является возможность производить работы без погрузочно-разгрузочной технической работы, при этом бетонная поверхность получается более прочной, заделка швов не требуется. Еще данный способ дает возможность прибегать к смелым архитектурным решениям.

Для монтажа данного перекрытия необходимо использовать стальные балки, которые устанавливаются на деревянную опалубку.

Такая опалубка включает в себя несколько составляющих элементов: унивилка, в которую и вставляются балки, сами балки, телескопические стойки, которые держатся с помощью треног, настил и фанера. На опалубку с перекрытием из дерева укладывают листы фанеры, которые являются основанием для дальнейшей заливки бетонного перекрытия первого этажа. Далее устанавливают каркас из арматуры.

Вернуться к оглавлению

Как происходит укладка арматуры?

Предел огнестойкости железобетонных перекрытий‭ ‬— 60‭ ‬мин‭; ‬деревянных перекрытий с засыпкой и нижней оштукатуренной поверхностью‭—‬ 45‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬защищенных штукатуркой,‭ ‬около‭ ‬15‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬не защищенных несгораемыми материалами,‭ ‬еще меньше.‭

Укладка арматуры происходит таким образом, чтобы она не соприкасалась с поверхностью опалубки.

Арматура потребуется 6-12 мм.

Как самому сделать железобетонное перекрытие?

Для этого используют специальные фиксаторы (стульчики). Уложенный каркас из арматуры должен представлять собой ячейки размером 10х10 см. При помощи проволоки каркас из арматуры связывается между собой своими руками. В этом способе перекрытия можно использовать не только перекрытие из дерева, но и алюминиевые балки. Все готово, теперь остается залить раствором всю площадь перекрытия.

Недостатком данного вида конструкции является необходимость установки деревянной опалубки на всю площадь такого перекрытия.

Так как мы собираемся залить нашу приготовленную поверхность своими руками, то нам может потребоваться подъемный кран или специальная вагонетка с открывающимся дном. Бетонное перекрытие необходимо залить правильно. Ведь своими руками залить быстро не получится и поэтому нам необходимо учитывать, что промежутки между заливками должны быть не более 12 часов, чтобы раствор не успел засохнуть, иначе не будет монолита, так как раствор не свяжется между собой.

Полная связка или сцепление раствора происходит примерно от 3-х до 4-х недель или 28 дней. Неравномерное засыхание раствора приводит к трещинам. Если это произошло, необходимо полить данную поверхность водой.

Сборно-монолитное перекрытие этажа является наиболее современным устройством перекрытий .

В таком виде перекрытий пространство, образующееся между одной балки до другой, заполняется полыми блоками.

Когда все пространства заполнены такими блоками, остается только залить всю площадь данной конструкции раствором бетона. Данный вид конструкции монтируется своими руками без использования подъемной техники, так как вес 1 метра балки составляет 19 кг. По времени и способу укладки данное перекрытие более трудоемкое, чем остальные виды перекрытий. Перед тем как залить данную конструкцию, ее необходимо армировать проволокой 5-6 мм в диаметре.

Вернуться к оглавлению

Когда производить снятие опалубки?

Схема мелкощитовой разборной опалубки на рамах для монолитных перекрытий.

После соблюдения некоторых требований производится снятие опалубки с бетонных монолитных конструкций. Боковые элементы опалубки, которые меньше всего подвержены нагрузке от веса монолитной конструкции, допускается в том случае, если бетонное покрытие достигло своей максимальной прочности. Стоит быть более внимательными при удалении несущей опалубки монолитных бетонных конструкций.

Данное действие необходимо производить тогда, когда соблюдены все нормы достижения бетонной заливки, так называемой проектной прочности: несущие элементы монолитной конструкции с пролетом до 2 м – 50%; несущие конструкции балки, прогонов, сводов, ригелей и плит с пролетом от 2 до 6 м – не меньше 70%; несущие конструкции с пролетом от 6 м – не меньше 80%; несущие конструкции, армированные несущими каркасами, – не меньше 25%.

Вернуться к оглавлению

Определяем прочность бетона

Бетон набирает свою прочность на 30% приблизительно на 3-ий день, на 7-ой день прочность бетона будет составлять 60%, на 14-ый день – примерно 80% и на 28-ой день прочность бетона принято считать 100%. Однако бетон продолжает набирать свою прочность и по истечении 28-ми дней. На 90-ый день прочность бетона возрастает еще на 30-35% от 100% в 28-ой день.

Перекрытие должно быть жестким,‭ ‬то есть под действием нагрузок не давать прогибов.‭ (‬допустимая от‭ ‬1/200‭ ‬для до‭ ‬1/250‭ ‬пролета для междуэтажных‭)‬.

Оптимальной температурой для затвердения бетонного монолитного состава считается 20-25 градусов. Оптимальная влажность – не выше 90%. Конечно, при возведении конструкции своими руками трудно произвести соответствующие замеры прочности бетона, но мы можем все таки ориентироваться на погодные условия и соответствующим образом делать определенные выводы о прочности нашей конструкции.

Например, в дни, когда температура воздуха составляет 10 градусов, бетон набирает прочность 40-50% на 7-ые сутки, если же температура воздуха составляет всего лишь 5 градусов, то бетон наберет свою прочность на 30-35%. При жаркой погоде 30 градусов прочность бетона на 3 сутки составит 45%. При отрицательных температурах заливка этажа бетонным раствором своими руками не рекомендуется, так как бетон в таких условиях совсем не набирает никакой прочности.

Существуют специальные добавки в бетонный раствор для таких случаев, но мы строим для себя и своими руками, поэтому лучше подождать. Пока вы сможете только положить балки, сделать перекрытия из дерева между этажами, соорудить и установить армированный каркас, но заливку бетоном лучше отложить. Но если вы залили балки и армированные каркасы бетонным раствором своими руками, а потом температура воздуха опустилась ниже нуля, то не спешите с решением о демонтаже опалубки, дождитесь весны и теплой погоды.

Вернуться к оглавлению

Подсчитаем стоимость и затраты

Самым дешевым видом перекрытия являются сборные железобетонные перекрытия, от 35-40 долларов, несмотря на то что при этом виде перекрытий используется грузоподъемная техника. Далее идет монолитное железобетонное перекрытие. от 45 долларов, данный способ не требует грузоподъемной техники, не имеет швов и поэтому не имеет затрат на заделку швов, но в данном виде используется опалубка по всей поверхности перекрытия. Затем идет сборно-монолитное перекрытие, которое тоже не требует техники грузоподъемной, – 70-75 долларов. Затраты приведены на 1 кв.м площади перекрытия.

Showcase Potolku Body

  • http://1popotolku.ru

  • stroyvolga.ru

    Межэтажные перекрытия в частном доме: устройство и выбор материалов

    Планировка каждого многоэтажного здания обеспечивает устойчивость не только надёжным фундаментом, но и системой прочных перекрытий. Они необходимы также в любом одноэтажном доме для того, чтобы под ним оборудовать подвал или гараж, а над ним возвести крышу. Перекрывающие конструкции занимают до 20 и более процентов всех расходов на строительство. Поэтому их монтаж – дело очень серьёзное и ответственное.

    Монтаж межэтажных перекрытий в доме из бруса

    Вернуться к оглавлению

    Содержание материала

    Виды перекрытий по назначению

    Наибольшая нагрузка в доме выпадает на подвал и цоколь. Их горизонтальные перегородки должны выдерживать вес предметов кухонного оборудования, а также тяжесть внутренних стен, разделяющих первый этаж на прихожую, зонированную кухню, столовую.

    Схема для обустройства бетонных межэтажных перекрытий

    К тому же они вместе с фундаментом должны обеспечивать устойчивую жёсткость корпуса из любого материала: дерева, кирпича, газобетона. У некоторых зданий цокольный этаж возвышается над уровнем земли. Если он отапливаемый, то перекрывающая его конструкция практически ничем не отличается от межэтажных устройств.

    У горизонтальной перегородки, призванной разделять этажи, нагрузка сравнительно небольшая: собственный вес, мебель, жильцы. Важно, чтобы для комфортного проживания она имела хорошую звукоизоляцию. В деревянном доме или построенном из блоков газобетона эта проблема не такая уж острая. Для них важным является влогоизоляция и утепление.

    Вернуться к оглавлению

    Виды перекрытий по материалу

    • Деревянные;
    • Железобетонные;
    • Металлические.

    Однако в некоторых случаях при строительстве дома можно обойтись без них, потому что по конструктивному устройству используются следующие виды перекрытий:

    • безбалочные: монолитные, плитные;

      Устройство монолитных перекрытий

    • кессонные, шатровые, сводчатые;
    • сборно-монолитные;
    • перекрытия из плит газобетона.

    Одни перекрывающие системы держатся на горизонтальных балках. Для монтажа других балок они не требуются, достаточно плит нужных размеров, заказанных на заводе. Укладываются в доме с использованием грузоподъёмной техники. А монолитные перекрытия заливаются прямо на стройплощадке. Сборно-монолитные устройства между этажами – это сочетание балочных опор и бетонного монолита.

    Кессонные горизонтальные конструкции используются обычно для обустройства потолка. На нижней их стороне имеются рёбра, составляющие прямоугольники, в совокупности напоминают поверхность вафли. В частном домостроении используются очень редко. А шатровое перекрытие – это плоская плита, окаймлённая рёбрами. Обычно её одной достаточно для потолка всей комнаты, под размер которой она изготавливается.


    Арочные устройства необходимы тогда, когда требуется перекрыть фигурные пролёты домов. В частных одно и двухэтажных домах используются плиты газобетона. Перекрывающая конструкция из него обладает очень хорошей звукоизоляцией, долго сохраняет тепло, поэтому в межэтажных перегородках дополнительное утепление может быть лишним. Материал лёгкий, без запаха, от него не исходят какие-либо испарения или вредные вещества.

    Огнестойкость его также очень высокая. Но ему нужна эффективная гидроизоляция, так как он хорошо впитывает влагу окружающей среды.

    В строительной практике используются перегородки со смешением различных материалов. Деревянные балки, чтобы повысить прочность, усиливают металлом. У монолитных конструкций применяется разнообразная не съёмная опалубка. Иногда их основная часть – это пустотелые бетонные панели, а потолок полукруглого эркера – плиты газобетона, которым легко придать любую форму и толщину при помощи ручной пилы.

    Вариант конструкции перекрытия из газобетонных блоков

    Такое разнообразие материалов расширяет архитектурные возможности перекрывающих устройств, их звукоизоляцию и утепление.

    Вернуться к оглавлению

    Требования к перекрытиям

    Ко всем межэтажным устройствам предъявляются общие требования:

    1. Прочность – способность выдержать вес всех элементов здания.
    2. Жёсткость, позволяющая не прогибаться под тяжестью собственного веса, тяжёлых вещей на этаже.
    3. Эффективная теплоизоляция и звукоизоляция перекрытий.
    4. Огнестойкость, которая характеризуется устойчивостью к огню в течение некоторого времени.
    5. Срок эксплуатации, соответствующий примерно времени использования всего здания.
    Вернуться к оглавлению

    Балки из дерева

    В строительстве загородных домов имеют широкое распространение лиственничные или сосновые цельные балки. Применяются для монтажа перекрытий шириной в 5 м. А для больших пролётов используются клеёные, прочность которых значительно выше.

    Монтаж перекрытий из деревянных балок

    Оцилиндрованный брус – замечательный стройматериал для перекрытий. Его укладывают северной стороной книзу, определив её на торце по плотности годичных колец в деревянном бревне. На Руси издавна строили избы более прочным боком кругляка наружу.

    Высокой прочностью обладает деревянный двутавр. Его профиль – буква «Н», склеенная в заводских условиях из трёх деталей. Некоторые умельцы собирают его в домашней мастерской или на даче. Межэтажные перегородки с их использованием обеспечивают эффективное утепление и замечательную звукоизоляцию.

    Схема конструкции деревянных перекрытий из бревен

    Очень удобны не только для подшивки потолка, укладки изолирующих материалов и настила чернового пола, но и для монтажа всех коммуникаций. Ниши в двутавре будто специально предназначены для скрытой прокладки труб водопровода, газопровода и электропроводов.

    Используются балки из дерева практически в любом малоэтажном жилище: деревянном, перекрытия в кирпичном доме, блочном. Но больше всего они подходят строениям из блоков газобетона. Этот материал пористый, по прочности уступает всем другим и не выдерживает точечной нагрузки несущих балок. Поскольку древесина нетяжёлая, её вес вполне выдерживают газоблочные стены. Монтаж перекрывающей конструкции возможен без привлечения сложных технических средств. А обойдётся она застройщику сравнительно недорого.

    Вернуться к оглавлению

    Укладка деревянных балок

    Строители знают о недостатках дерева и стараются свести их к минимуму. Перед монтажом перекрытия все деревянные детали обрабатывают антисептиками, предотвращающими гниение, повреждения насекомыми. Места соприкосновения балок из бруса с кирпичом, бетонными плитами и блоками газобетона изолируют различными материалами.

    А чтобы повысить пожарную безопасность, древесину подвергают обработке растворами, не позволяющими ей вспыхнуть сразу же при появлении открытого огня.

    Монтаж межэтажных конструкций начинают с заранее подготовленных несущих балок. Они укладываются параллельно короткой стене жилища. Шаг укладки зависит от ширины пролёта, но в среднем он равняется 1 м. Дальше потребуются несложные материалы, обеспечивающие утепление, а также не обойтись без следующих инструментов:

    Процесс укладки деревянного перекрытия из балок и досок

    • пилы;
    • молотка;
    • монтажного ножа;
    • рулетки;
    • строительного степлера.

    Балки укрепляют анкерами в нишах кирпичной стены. Но перед закладкой делают косой срез на торцах бруса и пропитывают его антисептиком. Область соприкосновения древесины с кирпичом просмаливают, оборачивают рубероидом. Концы опор в нишах должны закрываться наглухо. Щели можно ликвидировать монтажной пеной.

    Затем на несущие балки укладывают лаги для пола, а под них, чтобы уменьшить колебание конструкции, кладут резиновые прокладки. Снизу выполняют подшивку для потолка. Чердачным и подвальным перекрывающим устройствам необходимо утепление. Межэтажным перегородкам без него можно обойтись, но хорошая звукоизоляция обязательна.

    Вернуться к оглавлению

    Металлические балки

    Они надёжны, долговечны, имеют небольшую толщину, что немаловажно для экономии пространства. По форме они бывают двутавровыми, в виде уголков или швеллеров.

    Монтаж перекрытия из металлических балок

    Перекрывать могут восьмиметровые пролёты, а для укладки потребуется грузоподъёмная техника. Не горючи, но со временем подвержены коррозии, требуют дополнительной звукоизоляции. Укладывают на метровой дистанции, которая заполняется пустотелыми железобетонными плитами. Сверху они покрываются слоем шлака и заливаются бетонной стяжкой. Швы между балками и плитами выравниваются цементным раствором.

    Вернуться к оглавлению

    Монолитные перекрытия

    Важнейшее их достоинство – ровная, прочная поверхность без стыковок, швов. Можно уложить перекрытия самых разнообразных размеров, притом без использования специальной грузоподъёмной техники. Процесс заливки сложный, требует наличия следующих материалов:

    • цемента высокой марки;
    • щебня, песка;
    • стальной арматуры;
    • армирующей сетки;
    • деревянных досок;
    • несущих опор для опалубки.

    Процесс заливки монолитного бетонного перекрытия

    Первоначально устанавливаются вертикальные опоры. На них укладывают фанеру для того, чтобы держался заливаемый бетонный раствор. Вместо неё может быть оцинкованный профлист, который по завершении работ не снимают, он остаётся декоративным элементом.

    Затем делают опалубку, закрепляют арматуру, заливают бетон и уплотняют его электровибратором. Только через месяц можно сказать, что основа конструкции готова, можно класть утепление, настилать пол. В целом процесс очень трудоёмкий и при строительстве многоэтажных построек практически не используется.

    Вернуться к оглавлению

    Железобетонные плиты

    Перегородки между этажами в доме любой этажности можно выстлать железобетонными плитами.


    Им необходима звукоизоляция и утепление. Опорой для них должны быть только несущие стены, притом на одном уровне, чтобы потолки не были перекошенными. Плиты используются заводского изготовления длиной 9 м. Бывают пустотные или более тонкие, плоские, без пустот. Укладывают на достаточно жидкий раствор сцепления. Все щели на стыковках плит также заделываются цементной смесью. Затем всю поверхность выравнивают стяжкой.
    Вернуться к оглавлению

    Перекрытия из газобетона

    В малоэтажном газоблочном здании весьма эффективными являются перекрывающие конструкции, выполненные из плит газобетона. Их заказывают на заводе с указанием размеров, соответствующих параметрам будущего пролёта между стенами. При монтаже они соединяются с помощью пазов, гребней или специальными хомутами. Главное их достоинство – обеспечение высокого уровня звукоизоляции. Дополнительное утепление им также не требуется.

    На строительном рынке бывают готовые перекрывающие конструкции для разных домов, в том числе коттеджей из газобетона. Остаётся только привезти на стройплощадку и установить.

    Пример монтажа перекрытий из газобетона

    Но такое решение проблемы обойдётся достаточно дорого. Потребуется заплатить за готовое изделие, его перевозку, установку с подгонкой к возводимым стенам. Поэтому лучше перекрытие устанавливать по ходу строительства здания по возможности своими руками или, по крайней мере, с собственным участием.

    planvsem.ru

    Бетонные перекрытия: требования, виды и расчеты

    Бетонное перекрытие представляет собой прочный и надежный элемент, без которого не обойтись при возведении многоэтажных зданий и сооружений. Монтаж монолитного перекрытия не требует подъемных механизмов, что обеспечивает экономию на оборудовании и оплате дополнительного труда. Использование в строительстве межэтажных перегородок сокращает время на работы и позволяет возводить конструкции своими руками. Изготовление бетонных перекрытий является легким процессом, но чтобы сделать материал высокого качества с его основными преимуществами, следует придерживаться последовательности выполнения работ и провести расчет основных параметров строительного элемента.

    Назначение

    Бетонные перекрытия являются одними из главных строительных элементов в сооружении построек. Они предназначены для соединения:

    • подвального помещения с комнатами;
    • первого этажа со вторым;
    • крыши с домом.

    А также используются для горизонтальной стяжки зданий и сооружений.

    Вернуться к оглавлению

    Требования к перекрытиям

    К бетонному перекрытию выдвигаются следующие требования:

    • наличие необходимой прочности;
    • не должны содержать деформации и должны обладать жесткостью и продолжительным сроком эксплуатации;
    • важным свойством в бетонном перекрытии является его максимальная огнестойкость, водостойкость и отсутствие возможности проникать воздуху;
    • бетонная конструкция между этажами должна обладать звукоизоляцией и теплоизоляцией.
    Вернуться к оглавлению

    Виды

    Схема межэтажного перекрытия из бетона.

    Различают следующие типы бетонного перекрытия:

    • чердачные;
    • подвальные;
    • межэтажные.

    Бетонное перекрытие также бывает:

    • пустотное, которое часто используется в строительстве, где требуется межэтажное перекрытие для домов из бетона, блоков и кирпича;
    • ребристое, используется при изготовлении кровли промышленных сооружений, где отсутствует прогрев помещений;
    • монолитное, которое является железобетонным элементом и отличается повышенной прочностью, используется при возведении зданий и сооружений с большой этажностью.
    Вернуться к оглавлению

    Материалы и инструменты для изготовления

    При работе с бетонными перекрытиями своими руками подготавливают следующие инструменты и материалы:

    • бетононасос;
    • щуп;
    • емкость;
    • ведра;
    • домкрат;
    • строительный уровень;
    • фанера со свойством влагостойкости;
    • доски;
    • стальная арматура;
    • проволока;
    • бетонный раствор или компоненты для его приготовления своими руками: песок, вода, цемент и различные добавки для увеличения прочности раствора.
    Вернуться к оглавлению

    Как рассчитать параметры?

    Схема монолитного армированного перекрытия.

    При работе с перекрытием из бетона важно приобрести материалы высокого качества. Изготавливая строительную смесь, которой будет осуществляться заливка конструкции, используют бетон марки 250 и 400, в которые входят тяжелые наполнители. Чтобы сделать перегородки собственноручно, важно досконально рассчитать основные параметры материала. Расчет строится на сравнении двух основных свойств:

    • прочность армирующей конструкции;
    • действующая нагрузка на плиту.

    Расчеты плит основаны на таких показателях:

    • интенсивность постоянных нагрузок;
    • усилия в сечениях с большой нагрузкой;
    • жесткость оси.

    Расчет монолитных перекрытий состоит из определения их отдельных составляющих. Для начала нужно сделать опалубку из фанеры большой толщины, далее устанавливают армирующую сетку из стальных прутьев, перевязанных проволокой. Расчет перегородок проводится специальными компьютерными программами и проектировщиками.

    Определение прочности получается из таких факторов, как: нагрузка и прочность.

    Чтобы узнать максимальное изгибание плиты используют следующие данные:

    • расчетное сопротивление арматуры и бетона;
    • арматура А400 С класса.

    Определение параметров включает в себя такие расчеты:

    • площадь рабочей арматуры;
    • погонная нагрузка на балки;
    • требуемый момент сопротивлений;
    • максимальный момент в сечении балок.

    Формулы и постоянные величины находятся в сборнике к строительным нормам и правилам.

    Вернуться к оглавлению

    Устройство опалубки под перекрытие

    Схема сборки опалубки перекрытия.

    Технология возведения опалубки включает в себя установление фанеры на горизонтальные опоры. Чтобы подобрать правильное количество материалов, нужно узнать площадь и объем планируемого пола. Толщина конструкции зависит от возможных нагрузок и размеров пролета. Таким образом, опалубку делают повышенной прочности без допущения деформаций, чтобы она смогла вынести на протяжении долгого времени вес железобетона.

    Выбирая доски для опалубки, следует обратить внимание на их прочность и толщину. Перед установкой конструкции измеряют строительным лазерным уровнем высоту пролета и низ пола. В процессе установки самодельных стоек подгоняют по длине к высоте конструкции, на которой будет выстроен первый слой балки.

    Важно соблюдать расстояние, которое должно быть больше одного кубического метра. Ставят стойки на пол с ровной поверхностью и высокой прочностью. После чего укладывают поперечный брус с шагом около полметра и далее устанавливают опалубку. После монтажа опалубки проверяют верх конструкции на горизонтальность с помощью строительного уровня.

    При использовании досок вместо фанерного листа, их укладывают друг к другу без зазоров и сверху простилают влагонепроницаемый материал. По всем краям опалубки устанавливают бортики, которые фиксируют по углам конструкции, чтобы они не деформировались от раствора.

    Устанавливая собственноручно опалубку, важно помнить несколько правил:

    • исключать образование отверстий, трещин, через которые может вытечь раствор из бетона в процессе заливки;
    • проверяют прочность установленных под опалубкой домкратов;
    • для возведения опалубки применяют влагостойкую фанеру;
    • опалубка должна быть максимально прочной, ведь от нее зависит качество возводимого сооружения;
    • установка опалубки должна осуществляться как по площади, так и по периметру помещения, что оградит от вытекания бетонной смеси.
    Вернуться к оглавлению

    Армирование

    Перегородки между этажами нуждаются в армировании, к которому можно приступать после монтажа опалубки. Армирование конструкций осуществляется арматурой в один или два слоя на опалубку. Устанавливают арматурную сетку размером двадцать на двадцать сантиметров, при этом первый ряд укладывают на защитный слой, который обеспечивает равномерное распределение бетонной смеси под арматуру.

    При необходимости соединить арматурные элементы, следует делать нахлест не меньше семидесяти сантиметров. Для соблюдения пропорции, следует установить сверху первого ряда арматурной сетки второй слой с таким же шагом (двадцать сантиметров), только обеспечив при этом перпендикулярность. В месте пересечения арматурных прутьев, их фиксируют стальной проволокой и специальным крючком, предназначенным для соединения арматуры. При изготовлении двухслойного каркаса на основе отрезков арматурных прутьев, проводят аналогичную последовательность первому слою и укладывают второй, при этом придерживаясь расстояния между слоями не меньше трех сантиметров.

    Вернуться к оглавлению

    Заливка перекрытий

    Заливка монолитного перекрытия.

    После монтажа опалубки и арматуры приступают к заливке бетоном плитных конструкций. В процессе бетонирования важно действовать быстро, так как раствор обладает свойством быстро застывать. Бетон изготавливают из цемента, песка, щебня и воды, соединяя сухие ингредиенты в бетономешалке и, постепенно доводя смесь водой до нужной консистенции. Процесс бетонирования включает в себя беспрерывное выливание смеси и ее уплотнение глубинными вибраторами.

    Укладка бетона возможна собственноручно или с использованием бетононасоса. В процессе бетонирования важно следить за ровностью уложенной смеси, для чего применяют лазерный уровень. Твердение бетона должно осуществляться в месте с оптимальным температурным режимом и влагой, при этом важно уберечь раствор от проникновения прямых солнечных лучей и атмосферных осадков. Застывание бетона должно проходить естественным путем, перегрев уложенной смеси приведет к растрескиванию раствора.

    Механические воздействия на уложенные плиты допускаются только после достижения бетонным раствором его максимальных прочностных характеристик. Уложенный бетонный раствор периодически следует обрызгивать водой, а чтобы уберечь смесь от проникновения лишней влаги – накрывают залитую поверхность гидроизоляционным материалом. Демонтаж опалубки проводят после окончательного засыхания раствора.

    Чтобы перекрытие имело высокую прочность, для его изготовления применяют высококачественные материалы, бетон марки 250 или 400 с тяжелыми наполнителями и проводят расчеты, которые позволяют экономить денежные средства и рабочую силу.

    Вернуться к оглавлению

    Вывод

    Перекрытия в зданиях и сооружениях выполняют большую роль для конструкций, но достичь желаемого результата можно только путем правильного изготовления строительного материала и его монтажа. Изготовление бетонных перекрытий возможно собственноручно и тем самым позволяет самостоятельно проложить под сооружением нужные коммуникации. Для увеличения теплоизоляционного свойства материала используют деревянные доски. Перед тем как приступить к установке плиты, ее следует выровнять самовыравнивающимися смесями.

    Соблюдение всех правил и технологического процесса по изготовлению и установке бетонных перекрытий, получится прочное, надежное сооружение на долгие годы.

    kladembeton.ru

    Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
