Бетонное перекрытие между этажами в частном доме – Перекрытия в доме. Виды перекрытий в частном доме

Содержание

устройство, толщина, виды, расстояние между балками

Выбор перекрытий между этажами осуществляется в частном доме при разработке проекта. Он зависит от толщины стен, высоты дома, величины полезной нагрузки от коммуникаций, отопительных и бытовых приборов, сантехники, мебели. Конструкции разделяют здание по высоте, являются полом и потолком для смежных комнат. Горизонтальные перегородки обеспечивают циркуляцию холодного воздуха, берегут энергию.

Технические требования

Перекрытия в доме представляют собой оригинальные конструкции, которые делят смежные помещения по высоте, образуя этажи, отделяя их от чердака и подвала. Устройство перекрытий в деревянном частном доме должно соответствовать следующим требованиям:

  • Они должны быть прочными, чтобы справляться не только со своим весом, но и полезными нагрузками (мебель, приборы). Параметры обозначаются, учитывая назначение комнаты. Конструкции для чердака должны удерживать вес не больше 105 кг/кв. м, межэтажные и цокольные – от 210 кг/кв. м;

  • При монтаже следует обеспечить хорошую изоляцию. Важно заделать каждую щель конструкции. Это обеспечит невозможность проникновения тепла и звука в комнаты, смежные по высоте;
  • Важно, чтобы конструкция была жесткой. Прогибаться из-за временных или регулярных нагрузок она не должна;
  • Противопожарную безопасность тоже следует учитывать. Для этого на потолок в деревянном доме наносятся пропитки, штукатурка.

Балочные перекрытия

Обычно несущими составляющими конструкциями выступают балочные межэтажные перекрытия, находящиеся на одном расстоянии друг от друга. Пространство между ними занимают заполнители.

Балки делаются из железобетона, дерева, фасованного металлопроката. Следует учесть, что они должны обладать прочностью, чтобы справится со всеми нагрузками. Стоимость работ по укладке деревянных конструкций довольно невысокая. В этом случае не понадобятся сложные грузоподъемные машины, что тоже позволит сэкономить.

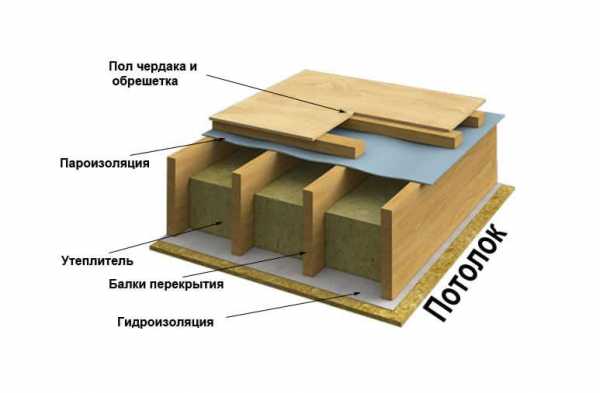

Из деревянных балок

Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.

На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.

Преимущества выбора деревянных перекрытий в доме:

  • Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
  • Удается получить легкую и прочную конструкцию по достаточно низкой цене.

Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.

При неверной обработке этот материал со временем может подвергаться гниению и нашествию жучков-короедов.

Технология монтажа

Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:

  • Установка деревянных балок. Предварительно следует провести тщательную обработку антисептиками и солнцезащитными средствами. Если опорой будет кирпичная, бетонная стена, газобетон или пеноблок, то концы балки требуют обмотки рубероидом в два слоя. На концах балок делают запил торцевой части под углом 60 градусов. После установки в пространство следует залить утеплитель, например, монтажную пену. Укладывают деревянные балки параллельно друг к другу, расстояние между балками должно быть одинаковое;

    Установка наката. Его создают из щитов, сделанных из досок. Накатные пластины крепятся к черепным брусьям с сечением 4х4 или 5х5 см. Предварительно их прибивают к боковым граням несущих балок. На накат закрепляется целый потолок;

  • Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.

Перед устройством изолирующей прокладки важно расстелить между балками пароизоляционную пленку. Это может быть толь или пергамин. Важно, чтобы концы заходили на несущие элементы на высоту не меньше 5 см.

Изолирующая прокладка должна быть более 10 см толщиной. Если разделяются холодные комнаты и помещения с отоплением, рекомендуемая толщина увеличивается вдвое.

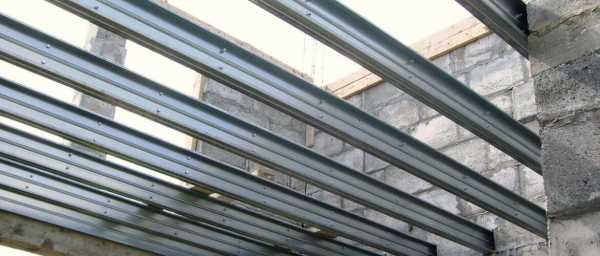

Металлические балки

Эти конструкции считаются более надежными, в сравнении с деревянными балками. Благодаря небольшим размерам сечения сохраняется полезное пространство. При этом их используют нечасто. Для наполнения применяют плиты или легкобетонные вставки, из-за чего масса конструкции сильно увеличивается.

Преимущества:

  • С помощью металлических балок можно перекрыть широкие пролеты;
  • Хорошая устойчивость к насекомым, загниванию и плесени.

Недостатки:

  • Риск появления коррозии в областях высокой влажности;
  • Невысокие тепловые и звуковые характеристики.

Металлические балки для потолочного перекрытия кладут в гнезда на стенах, подготовленные перед началом работ. Промежутки заполняются пустотелыми железобетонными плитами 90 мм толщиной. Затем обустраивается песчано-бетонная стяжка. Ее толщина не должна превышать 100 мм.

Из железобетонных балок

Они распространены для пролетов до 7,5 м. Основное достоинство – возможность создать конструкции с широкими пролетами, что сложно сделать с металлическими или деревянными аналогами.

Железобетонные балки весят обычно более 100 кг. Поэтому потребуется задействовать подъемную технику, к примеру, автокран. Эту особенность многие рассматривают как недостаток.

Ригели кладутся с шагом в 600-1000 мм. В пространство устанавливаются блоки или легкобетонные плиты. Швы обрабатываются цементно-песчаным раствором. Для этого межэтажного перекрытия необходима изолирующая прокладка.

Крепление к стене

Балки крепятся к стенам с помощью нескольких методов:

  • Заделка в пазы стен. Применяют обычно в брусовых и кирпичных постройках. Нужно прошторбить глубокие пазы, заложить концы балок, затем создать гидроизоляцию;

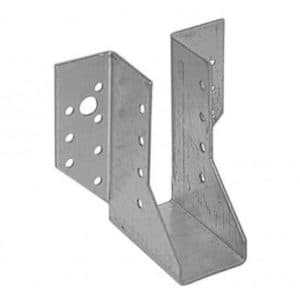

  • Использование металлических опор. Они крепятся с помощью шурупов или саморезов. Этот вариант технологичный и не занимает много времени, но по надежности он уступает предыдущему.

Расчет количества

Перед началом строительства важно провести расчет длины конструкций, их количество, сечение, шаг расположения. Это напрямую влияет на безопасность, выдерживаемую нагрузку.

На длину влияет ширина пролета и метод их крепления. Если для этого применяются металлические опоры, длина будет одинакова с шириной пролета. При использовании пазов расчет длины происходит путем сложения величины пролета и глубины заведения концов балки в пазы.

Расстояние между осями от 0,6 до 1 м. Чтобы рассчитать их количество, нужно спланировать локализацию крайних балок на расстоянии от стен от 50 мм. Другие части кладут равномерно в пространство пролета с учетом выбранного шага. На сечение влияет нагрузка, ширина пролета по короткой стороне комнаты, интервал размещения элементов.

Чтобы не заниматься самостоятельными расчетами, можно применить готовые диаграммы и таблицы. В них зафиксированы зависимость размера в нагрузки и ширины пролета.

Безбалочные перекрытия

Такая конструкция состоит из однородных частей, находящихся вплотную. Это могут быть панели, плиты, залитый монолит. Встречаются сборно-монолитные, монолитные и сборные типы. При выборе первого вида будет обеспечена хорошая тепло- и звукоизоляция.

Сборные железобетонные

Обычно эти конструкции выбирают для зданий из кирпича. Применяют многопустотные или легкобетонные панели. Размеры плит зависят от ширины пролета и их несущей способности.

В отличие от металла и дерева, бетон не портится от чрезмерной сырости. Он обладает достаточной прочностью, может выдержать больше 200 кг/кв. м.

При укладке требуется грузоподъемная техника. Также недостатком является то, что изделия продаются только стандартных размеров, поэтому малоэтажные здания необычной конфигурации сделать не получится.

Плиты кладут на песчано-бетонную «подушку». Края не заходят на стену, меньше чем на 100 мм. Стыки обрабатываются раствором.

Монолитные железобетонные

Это необычная сплошная цельная плита разных форм. Заливается обычно из бетона М200. Толщина монолитного изделия не менее 100 мм.

Преимущества этой плиты перекрытия для частного коттеджа или дома:

  • Не нужна подъемная техника, удастся на этом сэкономить;
  • Качественная поверхность;
  • Можно делать конструкции с нестандартной конфигурацией.

Недостатком монолитного перекрытия считается продолжительный период его готовности. Кроме этого, требуется монтаж опалубки.

Монтаж своими руками монолитных железобетонных изделий проходит следующим образом:

  • Создается несущая конструкция с помощью стальных балок;
  • Делается подвесная опалубка из необрезанных досок;
  • Варится армирующий каркас;
  • Вливается  бетон М200.

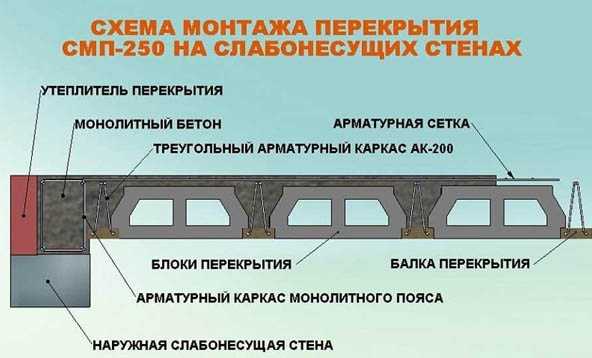

Сборно-монолитные

Является самой прогрессивной технологией обустройства, превосходя монолитные и сборные перекрытия. При этом методе ставятся железобетонные изделия. В пространстве находятся пустотелые блоки, затем идет заливка бетоном.

Преимущества:

  • Отсутствие необходимости привлечения спецтехники;
  • Должно обеспечивать качественное изолирование комнаты;
  • Возможность делать конструкции с любой конфигурацией. Размер плит перекрытия можно подобрать индивидуально;
  • Сокращение периода работ.

Недостатком считается то, что их не применяют в строительстве трехэтажных зданий. Делать работы достаточно сложно.

Конструкции кладут с шагом примерно 600 мм для несущего каркаса. Затем устанавливают облегченные бетонные блоки с пенополистирольным или керамзитовым наполнением для надежного крепления на стенах.

Сделанная конструкция после применяется как несъемная опалубка. Перед заливкой бетона требуется уложить специальную стальную армирующую сетку. Сечение ее ячеек должно быть 100х100.

Изоляция и отделка

Пароизоляция кладется перед утеплителем в случае опасности проникновения в него пара или появления конденсата. Пленка должна быть расположена поверх несущих конструкций. Сверху между ними укладывают звуко- и теплоизоляторы.

Кроме этих слоев требуется гидроизоляция. Если верхний этаж относится под нежилое помещение, то есть там не планируется мытье полов, можно не применять пленку. Для покрытия применяют паркет, линолеум, ковролин. На чердаке обшивку можно не делать.

skedraft.ru

важные аспекты – Свой дом мечты

Тенденция повышения числа этажей частных домов заставляет решать задачу, связанную со строительством перекрытий. Уровень современных строительных технологий позволяет не привязываться к определенным условиям, которые связаны с конфигурацией и размерами помещений дома. Это расширяет возможности при реализации замыслов и облегчает ведение работ. Перед тем, как начать строительство перекрытий, необходимо досконально разобраться, как это делается. В данной статье подробно расскажем, как и из чего сделать перекрытия между этажами.

Основные требования к перекрытиям между этажами

Перекрытия образуют этажность здания

Перекрытие – это конструкционный элемент здания, который производит деление здания в горизонтальной плоскости с образованием этажей, а также отделяет их от чердака и подвала. Доля затрат на сооружение этой конструкции составляет порядка 20% от сметы строительства. Перекрытие относится к ответственным конструкциям, поэтому на этапе проектирования следует придерживаться основных требований, которые к ним предъявляются:

  1. Прочностные показатели должны находиться на уровне, который позволяет выдерживать нагрузку, складывающуюся из собственного веса и массы элементов строения, предметов и людей. Прочность перекрытия увеличивается с понижением уровня его расположения.
  2. Параметры жесткости находятся в прямой зависимости от прочности и ширины конструкции. Для деревянных конструкций допускается изгиб в пределах 0,5-0,7% от их ширины, для балок из стали – 0,25%.
  3. Перекрытие должно обеспечивать достаточную звукоизоляцию, при которой уровень шума находиться в пределах санитарных норм. Улучшение этого показателя достигается повышением герметичности стыков.
  4. Конструкция должна обладать достаточной теплоизоляцией. В случае, если она находится между помещениями, имеющими температурную разницу более 10 градусов по Цельсию, требуется реализовать дополнительные мероприятия по сохранению тепла.
  5. Для достижения требуемой пожаробезопасности материал перекрытий должен иметь определенную огнестойкость. Под этим понятием подразумевается степень защиты помещений от воздействия огня на протяжении определенного времени.
  6. Сочетание массы и толщины конструкции должно быть оптимальным.

Как классифицируются перекрытия?

В зависимости от уровня, на котором расположено перекрытия, отличаются предъявляемые требования к ним.

Перекрытие бывает:

  • Подвальным. На этом горизонте здания перекрытия Подвальное перекрытие

    воспринимают наибольшие нагрузки и должно обеспечивать жесткость всего конструктива здания. Они воспринимают давление несущих стен, массу перегородок, а также оборудование и элементы декора первого этажа. В этом случае при проектировании нет жестких ограничений по массе и толщине конструкции. При этом следует предусматривать достаточный уровень тепло-, паро- и гидроизоляции.

  • Цокольным. Для перекрытий этого горизонта требования аналогичны с подвальными перекрытиями. Также вес и толщина элемента не лимитируются.
  • Межэтажным и мансардным. Выбор конструкции производится при учете баланса массогабаритных показателей. Для их оптимизации возможно сооружение дополнительных несущих стен, сокращают расстояние между пролетами или добиваются снижения нагрузки. В условиях мансарды следует учесть ее отапливаемость, чтобы достичь необходимой теплоизоляции. В перекрытиях, расположенных между этажами, важно добиться достаточной звукоизоляции.
  • Чердачным. Требования по прочностным характеристикам конструкции несколько ниже. В данном случае важно обеспечить надежную теплоизоляцию.
Строительство перекрытий – серьезное дело

Межэтажные перекрытия: варианты изготовления

В строительстве существует большое разнообразие решений по организации перекрытий. Они могут быть:

  1. Безбалочными: сборными, монолитными и сборно-монолитными.
    • Сборные.
      Для устройства перекрытия используются панели из железобетона, имеющие пустоты. Такой материал имеет высокую прочность, достаточную пожаробезопасность, прост при монтаже, разнообразен по размерам и типам, а также обладает высокой технологичностью.
      Для монтажа таких конструкций требуется специальная техника.
    • Монолитные.
      Процесс изготовления не требует специального заказа на производство, не возникает при этом сложностей с перемещением и использованием спецтехники. Он заключается в заливке бетона в предварительно сооруженную опалубку или по профнастилу. Монолитные перекрытия

      Эта технология дает возможность производить замену вышедших из строя деревянных конструкций, в частности, подвалов и цоколя. После монтажа основания производят заливку монолитной поверхности перекрытия.
      В связи с тем, что для застывания бетона требуется определенное время, имеют место технологические паузы в производстве.
      Такие перекрытия являются наиболее оптимальными в качестве элемента подвального или цокольного помещения.

    • Сборно-монолитные.
      Особенности такого перекрытия объединяют достоинства двух вариантов, которые описаны выше. В этом случае процесс производства заключается в заливке слоя бетона в пустотные блоки, которые располагаются между балками. Материал балок может быть любым обеспечивающим достаточную прочность конструкции на любом горизонте здания. Сборно-монолитные перекрытия

      Перекрытия, полученные при помощи сборно-разборной технологии, обладают рядам достоинств:

      • не требуется применение спецтехники;
      • стоимость работ существенно снижается;
      • объем работ снижается и, соответственно, скорость их увеличивается;
      • отпадает необходимость в опалубке;
      • хорошая тепло- и звукоизоляция.
  2. Балочными: деревянными, металлическими, железобетонными.
  3. Деревянными. Деревянные перекрытия

    Такая конструкция является наиболее распространенной в строительстве загородных домов. Это связано с возможностью создание перекрытия самостоятельно. Кроме этого материал является доступным и обладает хорошими звуко- и теплоизоляционными свойствами.

  4. Металлическими.
    Этот вариант перекрытия, как правило, используются при организации цоколя и подвала. Металлические конструкции имеют высокую надежность и длительный срок эксплуатации, а также их габариты меньше при одинаковой несущей способности.
    Металлические изделия не обладают достаточной теплоизоляцией и подвержены воздействию коррозии. Конструкция может быть сооружена из швеллеров или двутавров, которые укладывают на расстоянии 500-1500 мм друг от друга. На них производится монтаж плиты из железобетона мелких типоразмеров.
  5. Железобетонными.
    Использование этого варианта обуславливает необходимость использования грузоподъемной техники, так как масса конструктивных элементов значительна. Кроме того фундамент подвергается большим нагрузкам, что следует учесть при проектировании. Железобетонные перекрытия

    Показатели звуко- и теплоизоляции материала находятся на среднем уровне, железобетон плохо поддается обработке и имеет повышенные затраты труда при установке.

  6. Кессонными, арочными и шатровыми.
    Перекрытия кессонного и шатрового типов являются разновидностью ребристых панелей. Их применяют в строительстве объектов, имеющих большие размеры, со сложными архитектурными формами. Такие конструкции перекрытий не актуальны при возведении частных домов, как и перекрытия арочного типа.

Перекрытие по деревянным балкам: особенности

Сооружение межэтажного перекрытия из дерева обладает рядом преимуществ:

  • конструкция проста в исполнении, ее под силу сделать собственными руками. Монтаж ее не занимает много времени. Стоимость работ существенно снижается, в связи с отсутствием необходимости использования специальной техники, а мероприятия по подъему и перемещению материала можно осуществить, имея одного или двух помощников;
  • доступность древесины. Для изготовления балок используется хвойные породы деревьев, которые имеют широкое распространение;
  • относительно малый вес, что дает возможность значительно уменьшить массу конструкции в целом. Таким образом, стоимость строительства снижается;
  • простота монтажа звукоизоляции улучшает комфортность проживания в доме;
  • деревянные конструкции имеют меньшую стоимость, что в целом дает существенную экономию средств;
  • скорость создания перекрытия сопоставима с монтажом перекрытия плитами и осуществляется за день. При этом автокран не нужен.
Перекрытия по деревянным балкам

К недостаткам деревянных перекрытий можно отнести:

  • существующее ограничение по длине (4,5 м) не дает возможности сооружать перекрытия над помещениями большей протяженностью без дополнительной опоры;
  • высокая пожароопасность дерева требует специальной обработки деталей;
  • дерево подвержено воздействию ряда биологических факторов, что предупреждается соответствующей обработкой;
  • сравнительно небольшая прочность.

Монолитное перекрытие по профнастилу: на что обратить внимание

Отличием создания перекрытия по профнастилу от бетонного является тот факт, что в первом случае специальная опалубка не требуется, и в итоге имеют готовый потолок. Кроме этого технология с использованием профнастила не нуждается в отделке или доработке.

Профилированная конфигурация материала создает необходимую прочность и жесткость перекрытия, тем самым сокращается потребность в арматуре и бетоне. Это возможно за счет того, что раствор заполняет только пустоты ребер, а не занимает всю поверхность листа.

Для создания такого перекрытия важно использовать исключительно листы, предназначенные для кровли.
Суть технологии заключается в использовании профнастила в качестве опалубки, которую не демонтируют после заливки бетоном. Полученная конструкция имеет в качестве несущих опор специальное сооружение, состоящее из металлических колонн, балок, лаг. В результате происходит перераспределение нагрузки с перекрытия на опоры, при этом стены не нагружаются. Такое конструктивное решение дает возможность выполнять облегченные стены.

Перекрытие по профнастилу

Кроме этого организация системы опор позволяет вместо дорогостоящего ленточного фундамента применить опору стаканного типа. Это существенно сократит смету на строительство.

Перекрытие плитами между первым и вторым этажом: железобетон

Широкое распространение получили плиты, изготовленные из железобетона. По некоторым параметрам, если сравнить с монолитным исполнением перекрытия между первым и вторым этажом, они имеют лучшие показатели.

Организация такого перекрытия требует мощного фундамента и подразумевает возведение стен из прочных материалов. Как правило, плиты перекрытия применяют для зданий большой этажности.

Конструкции из железобетонных плит обладают надежностью, прочностью и длительным сроком эксплуатации. Величина нагрузок, которые может выдержать бетон – колоссальна. Для него характерно свойство со временем увеличивать прочностные характеристики. Кроме этого материал полностью удовлетворяет требованиям по тепло- и звукоизоляции, а также имеют достаточную пожаробезопасность. Процесс монтажа перекрытия из плит не требует много времени при использовании специальной техники и не отличается сложностью.

Строительство перекрытий

К основным недостаткам железобетонных изделий можно отнести их существенную массу и необходимость использования при монтаже спецтехники. Кроме этого такие перекрытия требуют создания стяжки, чтобы нагрузка не них была равномерной.

При всех недостатках железобетонные плиты перекрытия успешно применяются при возведении частных домов.

small-house.ru

Перекрытия в доме, виды перекрытий в частном доме

Все что нужно знать о перекрытиях перед началом строительства

Перекрытия — это внутренние горизонтальные ограждающие конструкции жилого дома, разделяющие его по высоте на этажи и придающие дополнительную жесткость всему зданию. Это важнейший элемент конструкции дома. От его состояния во многом зависят безопасность, здоровье и спокойный отдых людей.

Перекрытия, расположенные над подвалами, называются над подвальными, отделяющие верхний этаж от чердака — чердачными, расположенные между смежными этажами — между-этажными. В зависимости от способа передачи воспринимаемых в здании нагрузок перекрытия подразделяются на без балочные и балочные.

Без балочные перекрытия

Такие перекрытия отличаются прочностью, долговечностью и огнеупорностью, обеспечивают самые ровные полы, однако имеют слишком большую массу. Поэтому в малоэтажном строительстве их целесообразно использовать в качестве цокольных перекрытий. Эти перекрытия служат одновременно и ограждающей конструкцией, и несущей.

Без балочные перекрытия могут быть выполнены в виде сплошной монолитной плиты либо в виде плотно уложенных друг к другу более мелких плит или панелей. По технологии выполнения их можно классифицировать как монолитные, сборные и сборно-монолитные.

Сборные перекрытия

Выполняются, как правило, из железобетонных плит заводского изготовления. Применяют два вида плит: ячеисто бетонные и многопустотные из тяжелых бетонов. Они подбираются исходя из ширины пролета и несущей способности (наибольшее применение нашли панели с несущей способностью 800 кгс/м2). Отличительными особенностями таких перекрытий является высокая прочность, огнестойкость, технологичность и полная заводская готовность к монтажу.

Перекрытия из многопустотных железобетонных плит целесообразно применять при шаге несущих стен больше 6 м (но не более 9 м), а также когда несущей способности плит из ячеистого бетона недостаточно. Эти перекрытия долговечны, огнестойки, обеспечивают необходимую пространственную жесткость и устойчивость несущего остова жилого здания. Однако для доставки, погрузочно-разгрузочных работ и монтажа плит необходимо использовать спецтехнику, что увеличивает стоимость строительства.

Плиты укладывают вплотную и соединяют друг с другом путем замоноличивания швов между ними цементным раствором. Для создания жесткого единого горизонтального перекрытия железобетонные плиты соединяют между собой и наружными стенами при помощи стальных анкеров, закрепленных к монтажным петлям. В районе опирания плит на внутренние стены применяют составные анкера, соединенные между собой сваркой. Торцы плит перекрытий при опирании их на наружные стены соединяют с кладкой Г-образными анкерами, защищенными от коррозии цементным раствором. Промежутки между плитами при опирании на внутренние стены заполняют кирпичом той же марки, что и в основной кладке.

При использовании бетонного перекрытия обязательным условием является устройство кольцевого распределительного пояса, через который плиты перекрытия опираются на стену. Такой пояс выполняется на всю длину опирания перекрытия на стену и может быть изготовлен из монолитного железобетона или из трех рядов полнотелого кирпича, армированного кладочной сеткой. Ширина пояса равна 250 мм, а толщина — минимум 120 мм. Плиты перекрытия должны опираться на распределительный пояс не менее чем 120 мм. Вместе с плитами перекрытия он создает жесткую конструкцию для повышения сопротивления действию ветровых нагрузок, проявлениям температурных и усадочных деформаций, а также устойчивости при аварийных воздействиях.

Железобетонный пояс должен быть замкнутым и не прерываться по длине. Во внутренних несущих стенах пояс устраивается на всю ширину стены.

Для изготовления железобетонного пояса необходимо использовать бетон марки В15. Пояс заходит на продольные стены на ширину 200—250 мм с обеспечением теплоизоляции торца железобетонного пояса и армируется сетками из арматуры 010 мм или толще класса АШ. Стержни должны идти непрерывно по всему периметру и по внутренним стенам. При необходимости сварки между собой прочность сварного шва должна быть выше прочности металла по основному сечению стержней.

Под торцами плит перекрытия, опирающихся на стену, арматурные стержни должны проходить внутри железобетонного пояса. Они выпускаются только на углах и привариваются к стержням пояса смежных стен.

В случае выполнения распределительного пояса из полнотелого кирпича стержни арматуры прокладывают в блоке под распределительным поясом в специально прорезанных штрабах, которые заполняются клеем. В углах стержни сваривают.

При кладке стены из газоблоков от торца плиты перекрытия до наружной грани стены здания должен оставаться слой из газоблоков толщиной 150 мм. Между стеной и торцом плиты оставляют зазор толщиной 1—2 см для восприятия температурных деформаций здания. При уменьшении толщины наружного слоя из блоков зазор между торцом плиты перекрытия и стеной должен дополнительно утепляться эффективным легкодеформируемым утеплителем.

Монолитные перекрытия

Привлекательность этих перекрытий заключается в том, что в данном случае не требуется производить дорогостоящие погрузочно-разгрузочные работы, как в случае с железобетонными плитами, да и качество поверхности гораздо лучше за счет отсутствия швов. К тому же возможности для реализации сложных архитектурных решений значительно шире.

Монолитное перекрытие можно выполнить при помощи заливки бетона по профнастилу или горизонтальной опалубке, которая может быть как съемной, так и несъемной. Применение съемной опалубки распространено больше, к тому же в целях экономии ее можно взять в аренду. Непосредственно после установки опалубки производят укладку арматуры и затем уже осуществляют бетонирование.

Недостаток монолитных перекрытий заключается в продолжительном перерыве в работе — залитый бетон приобретает проектную прочность в течение 28 дней. Кроме того, в ряде случаев может потребоваться установка подпорных колонн.

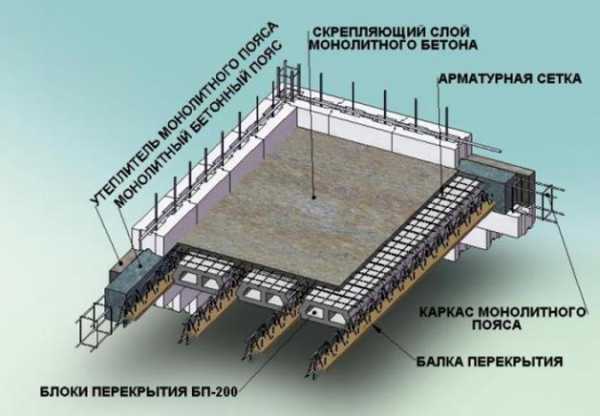

Сборно-монолитные перекрытия

Данная технология объединила в себе преимущества сборных и монолитных перекрытий и на сегодняшний день считается наиболее прогрессивной.

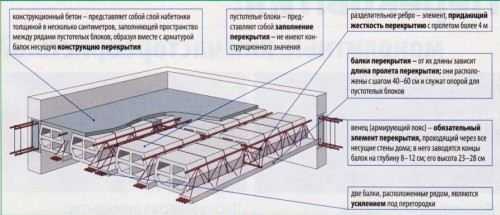

В состав такого перекрытия входят два основных элемента — железобетонные балки со свободной арматурой в виде легких форм и пустотные керамзитобетонные блоки-вкладыши небольшой массы. Балки являются главным несущим элементом перекрытия и представляют собой полуфабрикат заводского изготовления в виде продольных бетонных элементов или заполненных бетоном керамических П-образных форм с вмонтированным по всей длине (которая обычно составляет 7,2 м) пространственным арматурным каркасом. Существуют и такие системы, в которых балки бетонируются на месте в процессе строительства. При монтаже балки необходимой длины устанавливают с шагом, соответствующим размерам керамзитных блоков. Концы балок опираются на распределительный пояс из бетона или полнотелых кирпичей в верхней части стены. Высота монолитного пояса не может быть меньше толщины перекрытия, а его ширина — меньше 10—18 см (в зависимости от вида перекрытия). Армирование выполняется стальными стержнями 010—12 см, соединенными через каждые 20—25 см хомутами 04— 6 см. Если в проекте предусмотрен пояс, опущенный относительно нижней плоскости перекрытия по меньшей мере на 4 см (для стен из ячеистого бетона — 5—6 см), то два его нижних главных арматурных стержня должны оказаться под балками перекрытия. Эти балки независимо от способа их опоры на стену должны заходить в пояс и после бетонирования взаимодействовать с ним.

Минимальная глубина опирания балок на стену зависит от вида перекрытия и чаще всего составляет 8—12,5 см. Балки довольно легкие (масса 1 пог. м не превышает 19 кг), что позволяет в большинстве случаев производить монтаж без использования крана. Кроме того, часторебристые перекрытия не требуют устройства полной опалубки, а только установки монтажных опор под балки. Подпорные балки чаще всего имеют сечение 10 х 12 см и располагаются перпендикулярно балкам перекрытия, являясь для них непосредственной опорой. Балки перекрытия подпираются опорами в тех местах, где в них пересекаются пространственный арматурный каркас и продольные арматурные стержни. В перекрытиях с большими пролетами рекомендуется поднять центральные монтажные опоры немного выше уровня перекрытия для компенсации возможного прогиба. Балки длиной более 4,8—5,1 м достаточно приподнять на 10 мм, а для балок длиной более 6 м этот запас должен равняться 15—20 мм.

На балки вручную укладывают пустотелые блоки. Для удобства ручной транспортировки у такого блока есть специальные выемки по бокам. Крайние блоки не опираются на те стены, на которые опираются балки, а только касаются их. Важно, чтобы в этом месте не образовалась щель, через которую во время бетонирования мог бы вытекать бетон.

Размер блоков-вкладышей стандартный, 530 х 200 х 200 мм, масса — 14 кг. На собранной таким образом конструкции размещают арматурную сетку с ячейками 100 х 100 мм (проволока 05 мм), а затем заливают слой бетона или керамзитобетона марки М200 и уплотняют его методом штыкования. Твердея, бетон образует ребристую монолитную плиту. Масса 1 м2 готового перекрытия — 360 кг, а его несущая способность составляет 1300 кг/м2. Максимальная длина пролетов — 9 м.

В местах, где планируется устройство больших проемов в перекрытии (например, для лестницы или размещенных рядом нескольких дымовых труб), выполняется замещение элементов перекрытия, то есть установка перпендикулярно к балкам перекрытия дополнительных балок, бетонируемых прямо на строительной площадке. Их задачей является принятие на себя нагрузок от балок, которые из-за наличия проема лишаются второй точки опоры. Дополнительная балка передает нагрузки на близлежащие балки перекрытия, которые опираются на несущую стену или на главную балку. Небольшие проемы, необходимые для пропуска коммуникаций, можно сделать после того, как перекрытие будет уже готово. Они просверливаются в пустотелых блоках. Другим решением является раздвигание пустотелых блоков во время монтажа перекрытия на необходимую ширину и обшивка досками краев проема таким образом, чтобы через них не вытекал бетон, которым заливается перекрытие. Такой способ используется также для проведения через перекрытия отдельных вентиляционных или дымовых каналов.

Перед заливкой бетона нужно убрать все загрязнения, например листья или обломки блоков. Очень важно также обильно увлажнить перекрытие непосредственно перед укладкой бетона. Это позволит избежать отсоса воды из раствора, благодаря чему бетон не утратит своей прочности. Одновременно с перекрытием бетонируются венцы. Для того чтобы бетонная смесь не вытекала, необходимо обшить их досками или обложить кирпичом по внешнему контуру стен. Опалубка потребуется и для венцов вокруг проемов в перекрытии. Бетонирование производят бетоном класса В15 с минеральным заполнителем, имеющим фракцию не более 16 мм, двигаясь в направлении, перпендикулярном балкам перекрытия.

Перекрытие обладает повышенными тепло- и звукоизолирующими характеристиками. В пустотах (до заливки бетона) можно прокладывать инженерные коммуникации. К тому же возведение перекрытий по данной технологии позволяет существенно сократить сроки строительства. Сокращение затрат на монтаж сборно-монолитных перекрытий достигается не только за счет сокращения объемов работ, но и за счет меньшей стоимости расходных материалов, отсутствия опалубки, а также сокращения времени проведения работ. В общей сложности затраты уменьшаются вдвое.

При изготовлении часторебристых перекрытий монтаж осуществляется без применения каких-либо подъемных механизмов, происходит улучшение теплоизолирующих показателей, есть возможности организации перекрытий сложной конфигурации. При толщине плиты 250 мм и не-сущей способности до 500 кг/м2 сборно-монолитные перекрытия обладают меньшим весом по сравнению с монолитом и бетонными плитами. Да и объем производимых работ значительно меньше.

Балочные перекрытия

Организация перекрытий с использованием балочной технологии сводится к тому, что на равномерно расположенные друг от друга балки, выполняющие функцию несущей основы, укладываются элементы заполнения, которые выполняют ограждающую функцию. Балки могут иметь постоянное или переменное сечение. Второй вариант позволяет уменьшить массу конструкции. По форме поперечного сечения различают балки прямоугольные, тавровые, двутавровые, коробчатые и др.

Наиболее выгодны по несущей способности и расходу материала балки двутаврового и коробчатого поперечных сечений. Они характеризуются концентрацией материала у верхнего и нижнего краев сечения, где действуют максимально нормальные напряжения при изгибе.

Прямоугольные сечения целесообразны при относительно большой высоте и малой ширине балки. В зависимости от материала балки могут быть металлическими (швеллера), деревянными (древесина хвойных пород) и железобетонными.

Деревянные перекрытия

В деревянных или каркасных домах наиболее распространены балочные перекрытия из досок, брусьев или отесанных на 2—4 канта бревен, которые укладывают на несущие стены с интервалом 0,5—1 м. К боковым граням балок прибивают черепные бруски сечением 50 х 50 или 40 х 40 мм. По ним укладывают накат, который может быть выполнен как из деревянных щитов, так и из отдельных досок. Поверх укладывают звуко- и теплоизоляцию, а затем по лагам кладут настил из досок в один или два слоя.

Чтобы балки от нагрузки не провисали, их притесывают с небольшим подъемом к середине. Сначала потолок с такими балками будет слегка приподнятым в середине, но постепенно от нагрузки выровняется и станет горизонтальным. С той же целью для балок можно применять бревна с небольшой кривизной в одну сторону, соответственно подтесывая их.

Прогиб балок междуэтажных перекрытий допускается не более 1/300 длины перекрываемого пролета, чердачных — не более 1/250. Прогиб балки в основном зависит от ее высоты, а не ширины. Поэтому выгоднее увеличивать высоту балки, а не ее ширину. Однако в уменьшении ширины есть свой предел, т. к. слишком тонкая балка может изогнуться в сторону. Наиболее прочной считается балка с соотношением сторон 7:5.

Толщина балок для междуэтажных и чердачных перекрытий должна быть не менее 1/24 ее длины. Например, устанавливается балка длиной 6 м. Значит, толщина ее должна составлять 600/24 = 25 см. Чтобы вытесать такой прямоугольный брус (с соотношением сторон 7:5), понадобится бревно диаметром 30 см.

Брус можно заменить двумя досками общим сечением, равным необходимому. Такие доски обычно сбивают гвоздями, располагая их в шахматном порядке через 20 см. При более частой укладке вместо бревен (брусьев) можно использовать одинарные толстые доски, поставленные на ребро. Например, для перекрытия пролета длиной 5 м под нагрузку 1259 кг необходимы две балки прямоугольного сечения 200 х 140 мм, уложенные через 1000 мм. Их можно заменить тремя досками сечением 200 х 70 мм, расположив их через 500 мм, или же четырьмя досками сечением 200 х 50 мм, уложенными через 330 мм: доска сечением 200 х 70 мм выдерживает груз 650 кг, сечением 200 х 50 мм — 420 кг, а в сумме они будут выдерживать предполагаемую нагрузку.

Но лучше в таких случаях применять балки, склеенные из отдельных ламелей толщиной не более 44 мм. Они обладают значительно большим коэффициентом прочности по сравнению с цельным элементом древесины того же сечения, а в длину могут достигать 12 м. В большинстве случаев клееные балки имеют ширину не более 16,5 см, что позволяет изготовлять их из цельных по ширине досок. Высота сечения балок определяется расчетом и находится в пределах от 1/10 до 1/15 пролета. Клееные балки рассчитывают как деревянные балки цельного сечения.

Стыковки над вертикальными опорами деревянных балок осуществляют при помощи забитых под углом гвоздей или фанерных (металлических) косынок.

Концы деревянных балок, которые заделываются в наружные стены, считаются наиболее уязвимым местом перекрытия. Именно они из-за конденсации паров воздуха вследствие контакта с холодными стенками гнезда подвергаются процессам гниения и разрушаются. Для предотвращения подобной неприятности концы балок обрабатывают раствором фтористого натрия на длину 750 мм, а боковые поверхности изолируют от кладки двумя слоями толя или рубероида на дегтевой мастике. Глубина опирания балок на стены не менее 180 мм. Между торцами балок и кладкой оставляется зазор не менее 30 мм. В кирпичных, каменных и газо- и пенобетонных стенах между крайними балками и стеной должен быть зазор не менее чем 50 мм, который заделывают рейкой. Между рейкой и балкой нужно проложить полосу рубероида.

Для обеспечения жесткости и устойчивости несущего остова здания балки через одну крепятся к стенам анкерами. Один конец анкера заделывают в кладку стен, а другой прибивают к балке.

Балки около дымоходов необходимо располагать не ближе 400 мм от внутренней поверхности ближайшего дымохода. Бывает, что нельзя отдалить балку от дымохода. В этом случае балку врубают в ригель, который, в свою очередь, врубают в две балки, что немного ослабляет их. Чтобы уменьшить ослабление, такие балки лучше укладывать более толстыми концами в сторону дымохода.

Помимо подверженности гниению у деревянных балок есть и другие недостатки — подверженность деятельности насекомых и высокая пожароопасность. Достоинствами является гораздо меньшая стоимость и вес в сравнении с металлическими и железобетонными, простота в обработке, а также звукоизоляционные и теплотехнические характеристики.

В домах с каменными, бетонными и каркасными стенами, не подверженными осадке, иногда устраивают несущие перегородки. В таком случае можно применить для перекрытий короткий, более тонкий и дешевый лес и уменьшить толщину перекрытия.

Перекрытие в каркасно-щитовом доме представляет собой систему несущих балок с черновым полом поверх них, на котором устраивают плавающее покрытие (плитку, паркет, линолеум). Завершают устройство перекрытия обшивкой потолка помещений на нижележащем этаже.

Экономичным считают перекрытие, состоящее из деревянных щитов с односторонней и двухсторонней обшивкой, воспринимающей вместе с каркасом щитов вертикальные нагрузки. Несущую функцию обшивка может выполнять только в том случае, если она прочно соединена с ребрами досок каркаса щита. Прочно связанные друг с другом ребра и обшивка обладают высокой несущей способностью.

Для обшивки лучше всего подходят ДСП и строительная фанера. Доски, ввиду большого количества одинаково ориентированных швов, не способствуют повышению несущей способности перекрытия. Гипсоволокнистые или гипсокартонные плиты в качестве дополнительных несущих элементов рассматривать нельзя. Не способны нести нагрузку и такие листовые материалы, как цементно-стружечные и столярные плиты. К тому же последние значительно дороже ДСП и фанеры.

Расчет деревянных перекрытий

Выбор типа перекрытий зависит от конструкции, назначения здания, а также от нагрузки. Для чердачных перекрытий ее обычно принимают 1050 Н/м2, для цокольных и междуэтажных — 2100 Н/м2. При расчете учитывают массу мебели, людей, сантехнического и другого оборудования. Постоянная составляющая нагрузки — собственный вес самого перекрытия.

Толщину брусьев в каркасе (почти на 40%), щиты могут перекрывать примерно такие же пролеты, как и деревянные балки. Максимально допустимая ширина помещения и ширина пролета в данном случае составляет около 6 м. При превышении расчетных значений под перекрытие требуется подвести дополнительные опоры, что существенно повышает стоимость сооружения.

Для однопролетного перекрытия, где щиты лежат на опорах только концами ребер жесткости, ширина пролета, которая несколько больше ширины в свету помещения, не должна превышать 5 м. Для двухпролетного перекрытия допустимая ширина пролета и, соответственно, помещения увеличивается до 6 м.

Во многих проектах глубина дома определяется двухпролетным перекрытием. Ширина между продольными стенами дома обычно колеблется в пределах 9—12 м, а в его середине ставят несущую стену.

Ограничение прогиба под нормативной нагрузкой

В любом случае перекрытие прогибается даже под нормативной нагрузкой, но прогиб не должен превышать 1/300. Это означает, что при ширине пролета, равной 6 м, перекрытие может прогибаться под нормативной нагрузкой, пусть даже возникающей лишь в исключительных случаях, не более чем на 2 см.

Поскольку перекрытие не может нести на себе нагрузку более допустимой для нагруженных стен, перемычек и опор, застройщику, который намерен разместить на перекрытии тяжелые сооружения или предметы, следует обратиться за советом к специалисту по статическим расчетам устойчивости строительных конструкций.

Перекрытие придает зданию дополнительную жесткость. Ветровые нагрузки, воздействующие на здание через крышу, фронтоны и наружные стены, через перекрытие передаются на всю конструкцию здания. Для компенсации этих нагрузок упрочняют верхнюю обшивку перекрытия. При укладке отдельных балок перекрытия плиты обшивки (как правило, из ДСП или OSB-плит) располагают с взаимным смещением швов и крепят к балкам. При использовании готовых элементов перекрытия, например при строительстве сборных домов, их прочно соединяют друг с другом, а по краям — с несущей опорой (стенами, перегородками).

Если размер здания по любому из фасадов превышает 12,5 м, необходимы дополнительные несущие перегородки, придающие ему требуемую жесткость. Эти стены тоже должны быть соединены с перекрытием.

Металлические перекрытия

Металлические балки отличаются гораздо большей надежностью и долговечностью, чем деревянные, они имеют меньшие габаритные размеры при одинаковой несущей способности, что позволяет экономить место и увеличить полезное пространство. Их применяют главным образом при высоких нагрузках и пролетах длиннее 6 м. Наиболее эффективны прокатные и составные металлические балки двутаврового и составные балки коробчатого сечения.

Недостатком металлических балок являются более низкие, чем у деревянных, теплоизоляционные и звукоизоляционные характеристики, а также образование коррозии при воздействии влажности и некоторых агрессивных сред.

Для предотвращения образования коррозии концы балок, которые являются наиболее уязвимым местом, обертывают войлоком. При опирании на наружные стены торцы балок утепляются термовкладышами. Для улучшения звукоизоляционных качеств перекрытия и увеличения его жесткости швы между плитами, блоками и балками тщательно замоноличиваются цементным раствором.

По верхним блокам балок укладываются деревянные лаги, по которым устраивается чистовой пол. Проемы заполняются с использованием облегченных железобетонных плит, деревянных накатов или щитов, а также легкобетонных вставок.

Однако из-за большого расхода металла и значительной трудоемкости выполнения такие перекрытия при строительстве коттеджей применяются нечасто.

Железобетонные перекрытия

Для возведения перекрытия можно использовать уже готовые балки, а можно изготовить их непосредственно в месте будущего перекрытия. Наибольшее распространение получили предварительно напряженные железобетонные балки.

Если же по каким-либо причинам готовые балки применить нельзя, придется под местом расположения предполагаемой балки возводить временную стену. Она может быть выложена из кирпичей или блоков без применения раствора. По верху стены выкладывается лоток необходимого размера, внутри которого стелется промасленная бумага или полиэтиленовая пленка, выкладывается арматурный каркас будущей балки, и затем вся емкость заливается тяжелым бетоном. Временную стену разбирают через 3 недели, когда бетон застынет и наберет достаточную прочность.

Железобетонные балки еще более надежны, не подвержены гниению, но имеют больший вес, что создает дополнительную нагрузку на фундамент. Среди недостатков следует отметить низкую теплоизоляцию и высокую трудоемкость, в том числе и в обработке.

Кроме того, при монтаже предварительно напряженных балок придется использовать грузоподъемные механизмы.

Для заполнения проемов после монтажа железобетонных балок можно использовать легкобетонные вкладыши (блоки или плиты).

Защита перекрытий

Противопожарная защита

Особые требования к строительным материалам и конструкциям предъявляют нормы противопожарной защиты. Конструкции из разных по своим свойствам материалов различают по способности задерживать огонь в течение некоторого времени (полуогнестойкие) и полностью останавливать его распространение (огнестойкие).

В жилищном строительстве, в частности в зданиях, где пол верхнего перекрытия расположен более чем в 7 м от уровня земли, конструкции междуэтажного перекрытия должны обладать по меньшей мере огнезадерживающими свойствами (продолжительность сопротивления огню — не менее 30 мин в опытных условиях). Бетоны, в том числе и легкие, огня не боятся, по крайней мере, успешно его сдерживают в течение 3—4 ч. Древесину обычно обрабатывают растворами, придающими ей огнестойкость.

Хороший эффект дают негорючие материалы, в частности гипсоволокнистые и гипсокартонные плиты, широко применяемые для облицовки помещений. При проектировании перекрытий по открытым деревянным балкам необходимо учитывать и то, что эти балки подвержены воздействию огня не только снизу, но и с боков, и соответственно располагать огнестойкую облицовку.

При определении параметров стойкости конструкций из цельной древесины (например, хвойной) скорость ее выгорания принимают равной 0,8 мм/мин. При расчете перекрытий по открытым деревянным балкам высотой 24 см при ширине пролета 580 см ширину балок с учетом огнестойкости увеличивают до 12 см и более.

Защита от климатических воздействий

В специальной защите от климатических воздействий деревянные конструкции наружной стены, плоской крыши, перекрытия чердачного (технического) этажа или мансарды с наклонными стенами при исправной кровле не нуждаются. Защита же древесины междуэтажного перекрытия важна только в помещениях с повышенной влажностью (как правило, в зоне душа, ванных, прачечных и бани). Для всех приведенных конструкций невентилируемых перекрытий, в том числе и для открытых балок, вполне достаточна защита древесины лакокрасочными покрытиями или другой отделкой. Специальные химические средства здесь не нужны. В отдельной, специально устроенной вентиляции такое перекрытие не нуждается вовсе. При устройстве дощатых полов на лагах вентиляция желательна, и для этого в полу устраивают вентиляционные решетки или плинтусы с нащельниками.

stroytvoydom.ru

Перекрытия между этажами в частном доме: схемы монтажа своими руками

Перекрытие частного дома представляет собой горизонтальный строительный элемент, разделяющий строение по высоте. Он одновременно является полом верхнего этажа и принимает на себя его нагрузку вместе с обстановкой и людьми. Перекрытия обеспечивают сооружению необходимую жесткость, поэтому к их устройству относятся очень требовательно. Конструкции, отделяющие жилые этажи от чердачных и подвальных помещений, выполняют также функцию энергосбережения. Какое лучше выбрать перекрытие для частного дома из пеноблоков? Как смонтировать его своими руками? Разберемся с вопросами вместе.

Оглавление:

  1. Разновидности перекрытий
  2. Какими качествами они должны обладать?
  3. Инструкция по монтажу ж/б конструкции
  4. Установка деревянного сооружения
  5. Рекомендации специалистов

Виды перекрытий

По техническому решению междуэтажные своды условно разделяют на 2 группы:

  • монолитные – перекрытия, выполненные из однородных элементов;
  • сборные – конструкции из балок и заполнения.

В производстве монолитных сооружений используется бетон, который заливают в опалубки прямо на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия отличаются прочностью и высокой несущей способностью. Кроме того, им можно задавать произвольные геометрические формы.

Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.

1. Перекрытия из деревянных балок.

Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.

2. Металлические перекрытия.

В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.

3. Перекрытия из железобетонных балок.

Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.

Плюсы:

  • быстрый монтаж;
  • высокая несущая способность;
  • хорошая термо- и звукоизоляция;
  • приемлемая цена.

К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти здесь.

Плита должна обладать хорошей жесткостью, которая не позволит давать прогибов под воздействием нагрузок. Допустимая толщина перекрытий между жилыми этажами должна составлять не более 1/250 части от размеров пролета.

Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению. Для каждого вида материала рассчитано предельное время огнестойкости:

  • 60 мин – плиты ж/б;
  • 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
  • 15 мин – перекрытия из древесины со штукатуркой;
  • менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.

Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.

Укладка ж/б перекрытия в частном доме из пеноблоков своими руками

Железобетонные плиты являются прочным и надежным основанием для строений из ячеистых материалов. Вместе с тем они обладают большой массой, которую необходимо учитывать при кладочных работах. Чтобы вес перекрытия распределялся по этажу равномерно и не нарушал целостность стен, лучше сделать дополнительное устройство в виде усиливающего пояса.

Вариант I:

  • По периметру стены коттеджа смонтировать бетонную ленту размером 150×250 мм. Ее армируют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
  • Плиту перекрытия уложить на застывший монолитный пояс, оставляя зазор между торцом и стеной в 10-20 мм.
  • Закрепить на плитах листы экструдированного пенополистирола толщиной 50 мм. Это поможет ликвидировать мостики холода.

Утепление перекрытия и армирующего пояса не представляется сложным процессом. Поэтому в целях экономии эту работу можно сделать самому.

Вариант II:

  • Усилить арматурой стеновые блоки. Для этого по периметру помещения нужно проштробить глубокие пазы, заложить в них арматурные прутки и закрепить цементным раствором.
  • Сделать распределительную ленту из обожженного кирпича, расположив ее над арматурой. Она состоит из трех рядов, прослоенных кладочной сеткой.

Перекрытие первого этажа должно заходить вглубь стены на 130-140 мм с соблюдением температурного зазора в 10-20 мм. Такое расположение обеспечивает устойчивость и жесткость строительной конструкции. Кладка из кирпича является наиболее популярным видом распределяющего пояса. Для его устройства не требуется сооружение опалубки и арматурного каркаса, что значительно облегчает и удешевляет работы.

Технология монтажа деревянного перекрытия между этажами

По мнению строительных экспертов, брус является предпочтительным вариантом для частного дома высотой 1-3 этажа из легких ячеистых блоков. Масса деревянного перекрытия намного меньше железобетонного аналога. Она оказывает пониженное давление на несущие стены, поэтому по конструкции выглядит проще.

  • Перед укладкой перекрытия соорудить армированный пояс по периметру стен. Для этого через каждые 150 мм вкрутить в пеноблоки стальные прутки и закрепить их цементным раствором.
  • Деревянные лаги лучше покрыть специальным защитным составом. Это предохранит древесину от грибка, плесени и увеличит срок ее эксплуатации.
  • На концах балок, которые будут опираться на стены коттеджа, сделать запил торцевой части под углом 60 градусов. После хорошо обернуть слоем рубероида.
  • В углублении стены закрепить минеральный утеплитель со звукоизоляцией толщиной 50 мм.
  • Заложить деревянные лаги в стену на глубину 140-150 мм. Между утеплителем и торцом балки лучше оставить зазор в 20 мм на случай температурного расширения.

Деревянное перекрытие вместе с транспортировкой и установкой обходится намного дешевле, чем ж/б конструкция. К тому же многие работы по монтажу можно провести самостоятельно.

Советы специалистов

  • В устройстве коттеджей из пеноблоков не обойтись без арматурных стержней, закрепленных анкерами. Самая большая длина прутка (75 мм и выше) требуется для железобетонных плит.
  • В сборных вариантах перекрытий для соединения элементов используют шлак и бетонную стяжку.
  • Технологической особенностью ячеистого бетона является его относительная мягкость. Поэтому межэтажные перекрытия из железобетонных балок нельзя укладывать непосредственно на пеноблоки. Массивные плиты монтируют на армированный пояс из тяжелого бетона или силикатного кирпича.
  • Устройство железобетонного обвязочного контура по периметру перекрытия усиливает жесткость и прочность конструкции. При ширине сечения в 100 мм его высота должна соответствовать толщине плиты.
  • Перекрытия между этажами укладывают только на основные несущие стены. Внутренние перегородки лучше сделать немного ниже.

stroitel-lab.ru

Межэтажные перекрытия в частном доме: устройство и выбор материалов

Планировка каждого многоэтажного здания обеспечивает устойчивость не только надёжным фундаментом, но и системой прочных перекрытий. Они необходимы также в любом одноэтажном доме для того, чтобы под ним оборудовать подвал или гараж, а над ним возвести крышу. Перекрывающие конструкции занимают до 20 и более процентов всех расходов на строительство. Поэтому их монтаж – дело очень серьёзное и ответственное.

Монтаж межэтажных перекрытий в доме из бруса

Вернуться к оглавлению

Содержание материала

Виды перекрытий по назначению

Наибольшая нагрузка в доме выпадает на подвал и цоколь. Их горизонтальные перегородки должны выдерживать вес предметов кухонного оборудования, а также тяжесть внутренних стен, разделяющих первый этаж на прихожую, зонированную кухню, столовую.

Схема для обустройства бетонных межэтажных перекрытий

К тому же они вместе с фундаментом должны обеспечивать устойчивую жёсткость корпуса из любого материала: дерева, кирпича, газобетона. У некоторых зданий цокольный этаж возвышается над уровнем земли. Если он отапливаемый, то перекрывающая его конструкция практически ничем не отличается от межэтажных устройств.

У горизонтальной перегородки, призванной разделять этажи, нагрузка сравнительно небольшая: собственный вес, мебель, жильцы. Важно, чтобы для комфортного проживания она имела хорошую звукоизоляцию. В деревянном доме или построенном из блоков газобетона эта проблема не такая уж острая. Для них важным является влогоизоляция и утепление.

Вернуться к оглавлению

Виды перекрытий по материалу

  • Деревянные;
  • Железобетонные;
  • Металлические.

Однако в некоторых случаях при строительстве дома можно обойтись без них, потому что по конструктивному устройству используются следующие виды перекрытий:

  • безбалочные: монолитные, плитные;

    Устройство монолитных перекрытий

  • кессонные, шатровые, сводчатые;
  • сборно-монолитные;
  • перекрытия из плит газобетона.

Одни перекрывающие системы держатся на горизонтальных балках. Для монтажа других балок они не требуются, достаточно плит нужных размеров, заказанных на заводе. Укладываются в доме с использованием грузоподъёмной техники. А монолитные перекрытия заливаются прямо на стройплощадке. Сборно-монолитные устройства между этажами – это сочетание балочных опор и бетонного монолита.

Кессонные горизонтальные конструкции используются обычно для обустройства потолка. На нижней их стороне имеются рёбра, составляющие прямоугольники, в совокупности напоминают поверхность вафли. В частном домостроении используются очень редко. А шатровое перекрытие – это плоская плита, окаймлённая рёбрами. Обычно её одной достаточно для потолка всей комнаты, под размер которой она изготавливается.


Арочные устройства необходимы тогда, когда требуется перекрыть фигурные пролёты домов. В частных одно и двухэтажных домах используются плиты газобетона. Перекрывающая конструкция из него обладает очень хорошей звукоизоляцией, долго сохраняет тепло, поэтому в межэтажных перегородках дополнительное утепление может быть лишним. Материал лёгкий, без запаха, от него не исходят какие-либо испарения или вредные вещества.

Огнестойкость его также очень высокая. Но ему нужна эффективная гидроизоляция, так как он хорошо впитывает влагу окружающей среды.

В строительной практике используются перегородки со смешением различных материалов. Деревянные балки, чтобы повысить прочность, усиливают металлом. У монолитных конструкций применяется разнообразная не съёмная опалубка. Иногда их основная часть – это пустотелые бетонные панели, а потолок полукруглого эркера – плиты газобетона, которым легко придать любую форму и толщину при помощи ручной пилы.

Вариант конструкции перекрытия из газобетонных блоков

Такое разнообразие материалов расширяет архитектурные возможности перекрывающих устройств, их звукоизоляцию и утепление.

Вернуться к оглавлению

Требования к перекрытиям

Ко всем межэтажным устройствам предъявляются общие требования:

  1. Прочность – способность выдержать вес всех элементов здания.
  2. Жёсткость, позволяющая не прогибаться под тяжестью собственного веса, тяжёлых вещей на этаже.
  3. Эффективная теплоизоляция и звукоизоляция перекрытий.
  4. Огнестойкость, которая характеризуется устойчивостью к огню в течение некоторого времени.
  5. Срок эксплуатации, соответствующий примерно времени использования всего здания.
Вернуться к оглавлению

Балки из дерева

В строительстве загородных домов имеют широкое распространение лиственничные или сосновые цельные балки. Применяются для монтажа перекрытий шириной в 5 м. А для больших пролётов используются клеёные, прочность которых значительно выше.

Монтаж перекрытий из деревянных балок

Оцилиндрованный брус – замечательный стройматериал для перекрытий. Его укладывают северной стороной книзу, определив её на торце по плотности годичных колец в деревянном бревне. На Руси издавна строили избы более прочным боком кругляка наружу.

Высокой прочностью обладает деревянный двутавр. Его профиль – буква «Н», склеенная в заводских условиях из трёх деталей. Некоторые умельцы собирают его в домашней мастерской или на даче. Межэтажные перегородки с их использованием обеспечивают эффективное утепление и замечательную звукоизоляцию.

Схема конструкции деревянных перекрытий из бревен

Очень удобны не только для подшивки потолка, укладки изолирующих материалов и настила чернового пола, но и для монтажа всех коммуникаций. Ниши в двутавре будто специально предназначены для скрытой прокладки труб водопровода, газопровода и электропроводов.

Используются балки из дерева практически в любом малоэтажном жилище: деревянном, перекрытия в кирпичном доме, блочном. Но больше всего они подходят строениям из блоков газобетона. Этот материал пористый, по прочности уступает всем другим и не выдерживает точечной нагрузки несущих балок. Поскольку древесина нетяжёлая, её вес вполне выдерживают газоблочные стены. Монтаж перекрывающей конструкции возможен без привлечения сложных технических средств. А обойдётся она застройщику сравнительно недорого.

Вернуться к оглавлению

Укладка деревянных балок

Строители знают о недостатках дерева и стараются свести их к минимуму. Перед монтажом перекрытия все деревянные детали обрабатывают антисептиками, предотвращающими гниение, повреждения насекомыми. Места соприкосновения балок из бруса с кирпичом, бетонными плитами и блоками газобетона изолируют различными материалами.

А чтобы повысить пожарную безопасность, древесину подвергают обработке растворами, не позволяющими ей вспыхнуть сразу же при появлении открытого огня.

Монтаж межэтажных конструкций начинают с заранее подготовленных несущих балок. Они укладываются параллельно короткой стене жилища. Шаг укладки зависит от ширины пролёта, но в среднем он равняется 1 м. Дальше потребуются несложные материалы, обеспечивающие утепление, а также не обойтись без следующих инструментов:

Процесс укладки деревянного перекрытия из балок и досок

  • пилы;
  • молотка;
  • монтажного ножа;
  • рулетки;
  • строительного степлера.

Балки укрепляют анкерами в нишах кирпичной стены. Но перед закладкой делают косой срез на торцах бруса и пропитывают его антисептиком. Область соприкосновения древесины с кирпичом просмаливают, оборачивают рубероидом. Концы опор в нишах должны закрываться наглухо. Щели можно ликвидировать монтажной пеной.

Затем на несущие балки укладывают лаги для пола, а под них, чтобы уменьшить колебание конструкции, кладут резиновые прокладки. Снизу выполняют подшивку для потолка. Чердачным и подвальным перекрывающим устройствам необходимо утепление. Межэтажным перегородкам без него можно обойтись, но хорошая звукоизоляция обязательна.

Вернуться к оглавлению

Металлические балки

Они надёжны, долговечны, имеют небольшую толщину, что немаловажно для экономии пространства. По форме они бывают двутавровыми, в виде уголков или швеллеров.

Монтаж перекрытия из металлических балок

Перекрывать могут восьмиметровые пролёты, а для укладки потребуется грузоподъёмная техника. Не горючи, но со временем подвержены коррозии, требуют дополнительной звукоизоляции. Укладывают на метровой дистанции, которая заполняется пустотелыми железобетонными плитами. Сверху они покрываются слоем шлака и заливаются бетонной стяжкой. Швы между балками и плитами выравниваются цементным раствором.

Вернуться к оглавлению

Монолитные перекрытия

Важнейшее их достоинство – ровная, прочная поверхность без стыковок, швов. Можно уложить перекрытия самых разнообразных размеров, притом без использования специальной грузоподъёмной техники. Процесс заливки сложный, требует наличия следующих материалов:

  • цемента высокой марки;
  • щебня, песка;
  • стальной арматуры;
  • армирующей сетки;
  • деревянных досок;
  • несущих опор для опалубки.

Процесс заливки монолитного бетонного перекрытия

Первоначально устанавливаются вертикальные опоры. На них укладывают фанеру для того, чтобы держался заливаемый бетонный раствор. Вместо неё может быть оцинкованный профлист, который по завершении работ не снимают, он остаётся декоративным элементом.

Затем делают опалубку, закрепляют арматуру, заливают бетон и уплотняют его электровибратором. Только через месяц можно сказать, что основа конструкции готова, можно класть утепление, настилать пол. В целом процесс очень трудоёмкий и при строительстве многоэтажных построек практически не используется.

Вернуться к оглавлению

Железобетонные плиты

Перегородки между этажами в доме любой этажности можно выстлать железобетонными плитами.


Им необходима звукоизоляция и утепление. Опорой для них должны быть только несущие стены, притом на одном уровне, чтобы потолки не были перекошенными. Плиты используются заводского изготовления длиной 9 м. Бывают пустотные или более тонкие, плоские, без пустот. Укладывают на достаточно жидкий раствор сцепления. Все щели на стыковках плит также заделываются цементной смесью. Затем всю поверхность выравнивают стяжкой.
Вернуться к оглавлению

Перекрытия из газобетона

В малоэтажном газоблочном здании весьма эффективными являются перекрывающие конструкции, выполненные из плит газобетона. Их заказывают на заводе с указанием размеров, соответствующих параметрам будущего пролёта между стенами. При монтаже они соединяются с помощью пазов, гребней или специальными хомутами. Главное их достоинство – обеспечение высокого уровня звукоизоляции. Дополнительное утепление им также не требуется.

На строительном рынке бывают готовые перекрывающие конструкции для разных домов, в том числе коттеджей из газобетона. Остаётся только привезти на стройплощадку и установить.

Пример монтажа перекрытий из газобетона

Но такое решение проблемы обойдётся достаточно дорого. Потребуется заплатить за готовое изделие, его перевозку, установку с подгонкой к возводимым стенам. Поэтому лучше перекрытие устанавливать по ходу строительства здания по возможности своими руками или, по крайней мере, с собственным участием.

planvsem.ru

Как залить перекрытие между этажами?

Залить правильно межэтажное перекрытие

  • Установка опалубки
  • Какие есть виды перекрытий?
  • Как происходит укладка арматуры?
  • Когда производить снятие опалубки?
  • Определяем прочность бетона
  • Подсчитаем стоимость и затраты

Очень важно залить перекрытие между этажами правильно.

Ведь оно будет являться надежным полом первого этажа в вашем доме, а также будет долговечным и не провисаемым ни под каким весом потолком для цокольного этажа. Мы будем шаг за шагом рассматривать, как можно правильно сделать своими руками монолитные потолки или пол между этажами и что для этого нам потребуется.

Конструктивная схема сборно-монолитного перекрытия.

Во-первых, нам потребуются умелые руки, балка, бетон, так как мы рассматриваем вариант перекрытия в частном кирпичном или блочном доме, поэтому для успешного совершения данного дела своими руками необходимо вникнуть во все детали, ведь делать перекрытия мы собираемся своими руками.

Для начала нам необходимо определить толщину стен, так как от этого будет зависеть толщина нашего перекрытия между этажами. Обычно для стен в частном доме из кирпича или блоков используют толщину перекрытий от 15 до 20 см, для тонких же стен нельзя использовать такую толщину перекрытия, да и лучше будет воспользоваться совершенно другим вариантом.

Установка опалубки

Дальнейшим шагом будет опалубка. Она устанавливается между этажами и предназначена для крепления балки. При изготовлении опалубки своими руками можно воспользоваться старыми досками. Уложив доски, их необходимо снизу чем-то подпереть, например, бревнами. Это предотвратит провисание данного перекрытия из дерева. Поверх уложенных досок можно положить фанеру (водостойкую). Необходимо использовать строительный уровень для определения неровностей поверхности, чтобы наше перекрытие из дерева получилось ровным и, в случаях возникновения провисаний, устранить данный недостаток. Такой способ заливки называется безбалочным.

Вернуться к оглавлению

Какие есть виды перекрытий?

Таблица,‭ ‬в которой вы можете сравнить разные виды перекрытий и выбрать наиболее подходящее для себя.

Существуют железобетонные, монолитные железобетонные и сборно-монолитные перекрытия.

Первые особенно популярны для перекрытия в кирпичных домах. Для их установки обычно используют сплошные панели или многопустотные, которые укладываются на цементный раствор, швы между плитами заполняются раствором.

Недостатком такого способа является необходимость применения грузоподъемной техники, стандартные размеры готовых плит тоже являются недостатком, так как не всегда могут подойти под размеры вашего дома. Достоинствами данного способа является прочность железобетонных плит, и тот факт, что бетон не боится сырости, в отличие от перекрытий из дерева.

Монолитные перекрытия из бетона представляют собой сплошную плиту, которая опирается на несущую стену. Достоинством такого монолитного сооружения является возможность производить работы без погрузочно-разгрузочной технической работы, при этом бетонная поверхность получается более прочной, заделка швов не требуется. Еще данный способ дает возможность прибегать к смелым архитектурным решениям.

Для монтажа данного перекрытия необходимо использовать стальные балки, которые устанавливаются на деревянную опалубку.

Такая опалубка включает в себя несколько составляющих элементов: унивилка, в которую и вставляются балки, сами балки, телескопические стойки, которые держатся с помощью треног, настил и фанера. На опалубку с перекрытием из дерева укладывают листы фанеры, которые являются основанием для дальнейшей заливки бетонного перекрытия первого этажа. Далее устанавливают каркас из арматуры.

Вернуться к оглавлению

Как происходит укладка арматуры?

Предел огнестойкости железобетонных перекрытий‭ ‬— 60‭ ‬мин‭; ‬деревянных перекрытий с засыпкой и нижней оштукатуренной поверхностью‭—‬ 45‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬защищенных штукатуркой,‭ ‬около‭ ‬15‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬не защищенных несгораемыми материалами,‭ ‬еще меньше.‭

Укладка арматуры происходит таким образом, чтобы она не соприкасалась с поверхностью опалубки.

Арматура потребуется 6-12 мм.

Как самому сделать железобетонное перекрытие?

Для этого используют специальные фиксаторы (стульчики). Уложенный каркас из арматуры должен представлять собой ячейки размером 10х10 см. При помощи проволоки каркас из арматуры связывается между собой своими руками. В этом способе перекрытия можно использовать не только перекрытие из дерева, но и алюминиевые балки. Все готово, теперь остается залить раствором всю площадь перекрытия.

Недостатком данного вида конструкции является необходимость установки деревянной опалубки на всю площадь такого перекрытия.

Так как мы собираемся залить нашу приготовленную поверхность своими руками, то нам может потребоваться подъемный кран или специальная вагонетка с открывающимся дном. Бетонное перекрытие необходимо залить правильно. Ведь своими руками залить быстро не получится и поэтому нам необходимо учитывать, что промежутки между заливками должны быть не более 12 часов, чтобы раствор не успел засохнуть, иначе не будет монолита, так как раствор не свяжется между собой.

Полная связка или сцепление раствора происходит примерно от 3-х до 4-х недель или 28 дней. Неравномерное засыхание раствора приводит к трещинам. Если это произошло, необходимо полить данную поверхность водой.

Сборно-монолитное перекрытие этажа является наиболее современным устройством перекрытий .

В таком виде перекрытий пространство, образующееся между одной балки до другой, заполняется полыми блоками.

Когда все пространства заполнены такими блоками, остается только залить всю площадь данной конструкции раствором бетона. Данный вид конструкции монтируется своими руками без использования подъемной техники, так как вес 1 метра балки составляет 19 кг. По времени и способу укладки данное перекрытие более трудоемкое, чем остальные виды перекрытий. Перед тем как залить данную конструкцию, ее необходимо армировать проволокой 5-6 мм в диаметре.

Вернуться к оглавлению

Когда производить снятие опалубки?

Схема мелкощитовой разборной опалубки на рамах для монолитных перекрытий.

После соблюдения некоторых требований производится снятие опалубки с бетонных монолитных конструкций. Боковые элементы опалубки, которые меньше всего подвержены нагрузке от веса монолитной конструкции, допускается в том случае, если бетонное покрытие достигло своей максимальной прочности. Стоит быть более внимательными при удалении несущей опалубки монолитных бетонных конструкций.

Данное действие необходимо производить тогда, когда соблюдены все нормы достижения бетонной заливки, так называемой проектной прочности: несущие элементы монолитной конструкции с пролетом до 2 м – 50%; несущие конструкции балки, прогонов, сводов, ригелей и плит с пролетом от 2 до 6 м – не меньше 70%; несущие конструкции с пролетом от 6 м – не меньше 80%; несущие конструкции, армированные несущими каркасами, – не меньше 25%.

Вернуться к оглавлению

Определяем прочность бетона

Бетон набирает свою прочность на 30% приблизительно на 3-ий день, на 7-ой день прочность бетона будет составлять 60%, на 14-ый день – примерно 80% и на 28-ой день прочность бетона принято считать 100%. Однако бетон продолжает набирать свою прочность и по истечении 28-ми дней. На 90-ый день прочность бетона возрастает еще на 30-35% от 100% в 28-ой день.

Перекрытие должно быть жестким,‭ ‬то есть под действием нагрузок не давать прогибов.‭ (‬допустимая от‭ ‬1/200‭ ‬для до‭ ‬1/250‭ ‬пролета для междуэтажных‭)‬.

Оптимальной температурой для затвердения бетонного монолитного состава считается 20-25 градусов. Оптимальная влажность – не выше 90%. Конечно, при возведении конструкции своими руками трудно произвести соответствующие замеры прочности бетона, но мы можем все таки ориентироваться на погодные условия и соответствующим образом делать определенные выводы о прочности нашей конструкции.

Например, в дни, когда температура воздуха составляет 10 градусов, бетон набирает прочность 40-50% на 7-ые сутки, если же температура воздуха составляет всего лишь 5 градусов, то бетон наберет свою прочность на 30-35%. При жаркой погоде 30 градусов прочность бетона на 3 сутки составит 45%. При отрицательных температурах заливка этажа бетонным раствором своими руками не рекомендуется, так как бетон в таких условиях совсем не набирает никакой прочности.

Существуют специальные добавки в бетонный раствор для таких случаев, но мы строим для себя и своими руками, поэтому лучше подождать. Пока вы сможете только положить балки, сделать перекрытия из дерева между этажами, соорудить и установить армированный каркас, но заливку бетоном лучше отложить. Но если вы залили балки и армированные каркасы бетонным раствором своими руками, а потом температура воздуха опустилась ниже нуля, то не спешите с решением о демонтаже опалубки, дождитесь весны и теплой погоды.

Вернуться к оглавлению

Подсчитаем стоимость и затраты

Самым дешевым видом перекрытия являются сборные железобетонные перекрытия, от 35-40 долларов, несмотря на то что при этом виде перекрытий используется грузоподъемная техника. Далее идет монолитное железобетонное перекрытие. от 45 долларов, данный способ не требует грузоподъемной техники, не имеет швов и поэтому не имеет затрат на заделку швов, но в данном виде используется опалубка по всей поверхности перекрытия. Затем идет сборно-монолитное перекрытие, которое тоже не требует техники грузоподъемной, – 70-75 долларов. Затраты приведены на 1 кв.м площади перекрытия.

Showcase Potolku Body

  • http://1popotolku.ru

  • stroyvolga.ru

    Бетонные перекрытия: требования, виды и расчеты

    Бетонное перекрытие представляет собой прочный и надежный элемент, без которого не обойтись при возведении многоэтажных зданий и сооружений. Монтаж монолитного перекрытия не требует подъемных механизмов, что обеспечивает экономию на оборудовании и оплате дополнительного труда. Использование в строительстве межэтажных перегородок сокращает время на работы и позволяет возводить конструкции своими руками. Изготовление бетонных перекрытий является легким процессом, но чтобы сделать материал высокого качества с его основными преимуществами, следует придерживаться последовательности выполнения работ и провести расчет основных параметров строительного элемента.

    Назначение

    Бетонные перекрытия являются одними из главных строительных элементов в сооружении построек. Они предназначены для соединения:

    • подвального помещения с комнатами;
    • первого этажа со вторым;
    • крыши с домом.

    А также используются для горизонтальной стяжки зданий и сооружений.

    Вернуться к оглавлению

    Требования к перекрытиям

    К бетонному перекрытию выдвигаются следующие требования:

    • наличие необходимой прочности;
    • не должны содержать деформации и должны обладать жесткостью и продолжительным сроком эксплуатации;
    • важным свойством в бетонном перекрытии является его максимальная огнестойкость, водостойкость и отсутствие возможности проникать воздуху;
    • бетонная конструкция между этажами должна обладать звукоизоляцией и теплоизоляцией.
    Вернуться к оглавлению

    Виды

    Схема межэтажного перекрытия из бетона.

    Различают следующие типы бетонного перекрытия:

    • чердачные;
    • подвальные;
    • межэтажные.

    Бетонное перекрытие также бывает:

    • пустотное, которое часто используется в строительстве, где требуется межэтажное перекрытие для домов из бетона, блоков и кирпича;
    • ребристое, используется при изготовлении кровли промышленных сооружений, где отсутствует прогрев помещений;
    • монолитное, которое является железобетонным элементом и отличается повышенной прочностью, используется при возведении зданий и сооружений с большой этажностью.
    Вернуться к оглавлению

    Материалы и инструменты для изготовления

    При работе с бетонными перекрытиями своими руками подготавливают следующие инструменты и материалы:

    • бетононасос;
    • щуп;
    • емкость;
    • ведра;
    • домкрат;
    • строительный уровень;
    • фанера со свойством влагостойкости;
    • доски;
    • стальная арматура;
    • проволока;
    • бетонный раствор или компоненты для его приготовления своими руками: песок, вода, цемент и различные добавки для увеличения прочности раствора.
    Вернуться к оглавлению

    Как рассчитать параметры?

    Схема монолитного армированного перекрытия.

    При работе с перекрытием из бетона важно приобрести материалы высокого качества. Изготавливая строительную смесь, которой будет осуществляться заливка конструкции, используют бетон марки 250 и 400, в которые входят тяжелые наполнители. Чтобы сделать перегородки собственноручно, важно досконально рассчитать основные параметры материала. Расчет строится на сравнении двух основных свойств:

    • прочность армирующей конструкции;
    • действующая нагрузка на плиту.

    Расчеты плит основаны на таких показателях:

    • интенсивность постоянных нагрузок;
    • усилия в сечениях с большой нагрузкой;
    • жесткость оси.

    Расчет монолитных перекрытий состоит из определения их отдельных составляющих. Для начала нужно сделать опалубку из фанеры большой толщины, далее устанавливают армирующую сетку из стальных прутьев, перевязанных проволокой. Расчет перегородок проводится специальными компьютерными программами и проектировщиками.

    Определение прочности получается из таких факторов, как: нагрузка и прочность.

    Чтобы узнать максимальное изгибание плиты используют следующие данные:

    • расчетное сопротивление арматуры и бетона;
    • арматура А400 С класса.

    Определение параметров включает в себя такие расчеты:

    • площадь рабочей арматуры;
    • погонная нагрузка на балки;
    • требуемый момент сопротивлений;
    • максимальный момент в сечении балок.

    Формулы и постоянные величины находятся в сборнике к строительным нормам и правилам.

    Вернуться к оглавлению

    Устройство опалубки под перекрытие

    Схема сборки опалубки перекрытия.

    Технология возведения опалубки включает в себя установление фанеры на горизонтальные опоры. Чтобы подобрать правильное количество материалов, нужно узнать площадь и объем планируемого пола. Толщина конструкции зависит от возможных нагрузок и размеров пролета. Таким образом, опалубку делают повышенной прочности без допущения деформаций, чтобы она смогла вынести на протяжении долгого времени вес железобетона.

    Выбирая доски для опалубки, следует обратить внимание на их прочность и толщину. Перед установкой конструкции измеряют строительным лазерным уровнем высоту пролета и низ пола. В процессе установки самодельных стоек подгоняют по длине к высоте конструкции, на которой будет выстроен первый слой балки.

    Важно соблюдать расстояние, которое должно быть больше одного кубического метра. Ставят стойки на пол с ровной поверхностью и высокой прочностью. После чего укладывают поперечный брус с шагом около полметра и далее устанавливают опалубку. После монтажа опалубки проверяют верх конструкции на горизонтальность с помощью строительного уровня.

    При использовании досок вместо фанерного листа, их укладывают друг к другу без зазоров и сверху простилают влагонепроницаемый материал. По всем краям опалубки устанавливают бортики, которые фиксируют по углам конструкции, чтобы они не деформировались от раствора.

    Устанавливая собственноручно опалубку, важно помнить несколько правил:

    • исключать образование отверстий, трещин, через которые может вытечь раствор из бетона в процессе заливки;
    • проверяют прочность установленных под опалубкой домкратов;
    • для возведения опалубки применяют влагостойкую фанеру;
    • опалубка должна быть максимально прочной, ведь от нее зависит качество возводимого сооружения;
    • установка опалубки должна осуществляться как по площади, так и по периметру помещения, что оградит от вытекания бетонной смеси.
    Вернуться к оглавлению

    Армирование

    Перегородки между этажами нуждаются в армировании, к которому можно приступать после монтажа опалубки. Армирование конструкций осуществляется арматурой в один или два слоя на опалубку. Устанавливают арматурную сетку размером двадцать на двадцать сантиметров, при этом первый ряд укладывают на защитный слой, который обеспечивает равномерное распределение бетонной смеси под арматуру.

    При необходимости соединить арматурные элементы, следует делать нахлест не меньше семидесяти сантиметров. Для соблюдения пропорции, следует установить сверху первого ряда арматурной сетки второй слой с таким же шагом (двадцать сантиметров), только обеспечив при этом перпендикулярность. В месте пересечения арматурных прутьев, их фиксируют стальной проволокой и специальным крючком, предназначенным для соединения арматуры. При изготовлении двухслойного каркаса на основе отрезков арматурных прутьев, проводят аналогичную последовательность первому слою и укладывают второй, при этом придерживаясь расстояния между слоями не меньше трех сантиметров.

    Вернуться к оглавлению

    Заливка перекрытий

    Заливка монолитного перекрытия.

    После монтажа опалубки и арматуры приступают к заливке бетоном плитных конструкций. В процессе бетонирования важно действовать быстро, так как раствор обладает свойством быстро застывать. Бетон изготавливают из цемента, песка, щебня и воды, соединяя сухие ингредиенты в бетономешалке и, постепенно доводя смесь водой до нужной консистенции. Процесс бетонирования включает в себя беспрерывное выливание смеси и ее уплотнение глубинными вибраторами.

    Укладка бетона возможна собственноручно или с использованием бетононасоса. В процессе бетонирования важно следить за ровностью уложенной смеси, для чего применяют лазерный уровень. Твердение бетона должно осуществляться в месте с оптимальным температурным режимом и влагой, при этом важно уберечь раствор от проникновения прямых солнечных лучей и атмосферных осадков. Застывание бетона должно проходить естественным путем, перегрев уложенной смеси приведет к растрескиванию раствора.

    Механические воздействия на уложенные плиты допускаются только после достижения бетонным раствором его максимальных прочностных характеристик. Уложенный бетонный раствор периодически следует обрызгивать водой, а чтобы уберечь смесь от проникновения лишней влаги – накрывают залитую поверхность гидроизоляционным материалом. Демонтаж опалубки проводят после окончательного засыхания раствора.

    Чтобы перекрытие имело высокую прочность, для его изготовления применяют высококачественные материалы, бетон марки 250 или 400 с тяжелыми наполнителями и проводят расчеты, которые позволяют экономить денежные средства и рабочую силу.

    Вернуться к оглавлению

    Вывод

    Перекрытия в зданиях и сооружениях выполняют большую роль для конструкций, но достичь желаемого результата можно только путем правильного изготовления строительного материала и его монтажа. Изготовление бетонных перекрытий возможно собственноручно и тем самым позволяет самостоятельно проложить под сооружением нужные коммуникации. Для увеличения теплоизоляционного свойства материала используют деревянные доски. Перед тем как приступить к установке плиты, ее следует выровнять самовыравнивающимися смесями.

    Соблюдение всех правил и технологического процесса по изготовлению и установке бетонных перекрытий, получится прочное, надежное сооружение на долгие годы.

    kladembeton.ru

    Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
