Буронабивные сваи: технология устройства и установки

Буронабивные сваи – наиболее оптимальный вариант для устройства прочного основания для строений большой площади или зданий, предполагаемых к строительству на участках со сложными и нестабильными почвами.

Ценность данной технологии состоит в том, что при проведении работ оказывается минимальное воздействие на грунт и здания, находящиеся в непосредственной близости от участка застройки.

Выбор метода

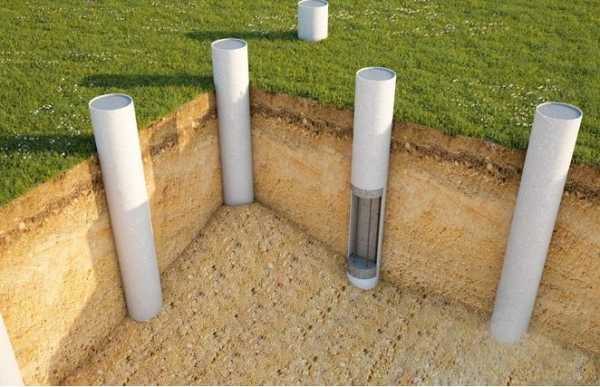

Бетон заливается внутрь скважин, укрепленных арматурой

По сути буронабивные сваи – это буровые сваи.

Название буронабивные является обиходным.

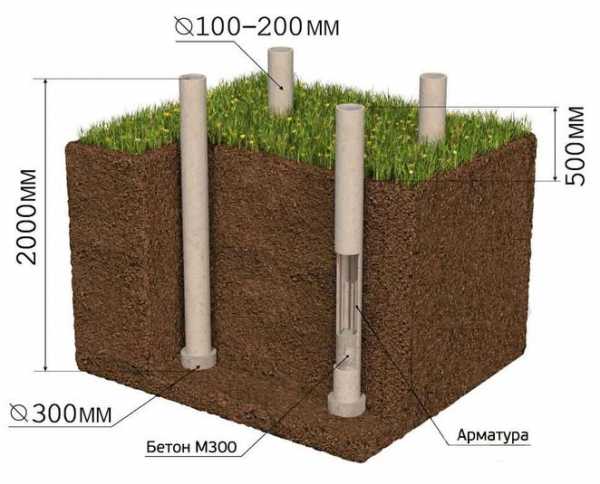

Если рассматривать структуру, то такая опора – это скважина с помещенным в неё армированием, залитая раствором бетона.

Установка буронабивных свай может производиться различными методами.

МетодГрунтОписание
Циркуляции глинистой смеси (позволяет обойтись без применения обсадной трубы)Неустойчивый с высоким уровнем влажностиШахта замыкается в единый цикл с отстойником. Затем в неё под давлением подают бентонитовый раствор, который, смешиваясь с грунтом, создает на стенках прочную глиняную корку. После внутрь устанавливается армирующий остов, который заливается бетонным раствором, выталкивающим глину.Во избежание растрескивания монолита опоры бетон подается непрерывно до полного заполнения шахты.
Сухой (неприменим при наличии на участке агрессивных или промышленных вод)Полутвердый, тугопластичный, твердоглинистыйС помощью ковшевого бура или шнековой колонны бурится скважина и в основании расширяется. Бетон заливается в опалубку, которую переставляют по мере заполнения и застывания раствора. Голова сваи формируется в инвентарном кондукторе, в зимнее время обязательно утепляется.
Обсадной трубыБез ограниченийВ подготовленную шахту методом забивки, вибрации, погружения или при помощи гидродомкрата опускают соединенные между собой обсадные трубы.Полость внутри бетонируется и утрамбовывается, для чего трубе придаютполувращательное и возвратно-поступательное движение.
Фундекс (утраивается без динамического воздействия на грунт)В зонах повышенной сейсмической активностиОтработка скважины производится выдавливанием чугунным наконечником без выемки грунта. По достижении необходимого заглубления в шахту опускается труба, которая армируется и бетонируется. По мере заполнения бетоном трубу поднимают.

Для устройства глиняной корки на стенках шахты используется только плотная бентонитовая или комковая глина. При этом чистоту на строительной площадке можно сохранить, устроив по периметру деревянные желоба с уклоном. По ним отработанный раствор будет подаваться в отстойник.

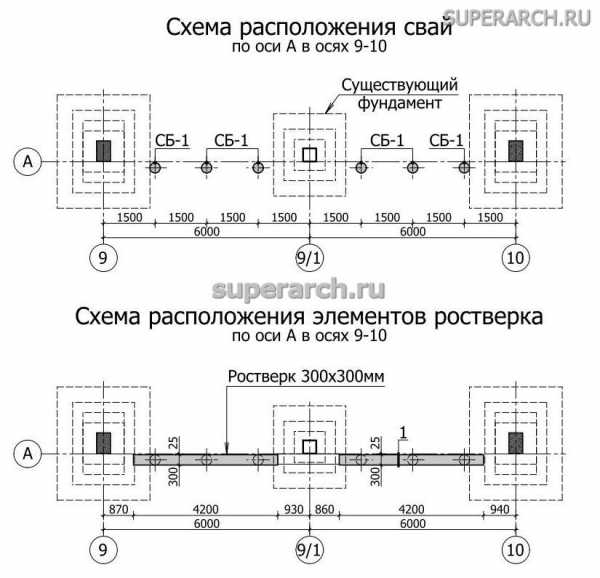

Устройство буронабивных свай

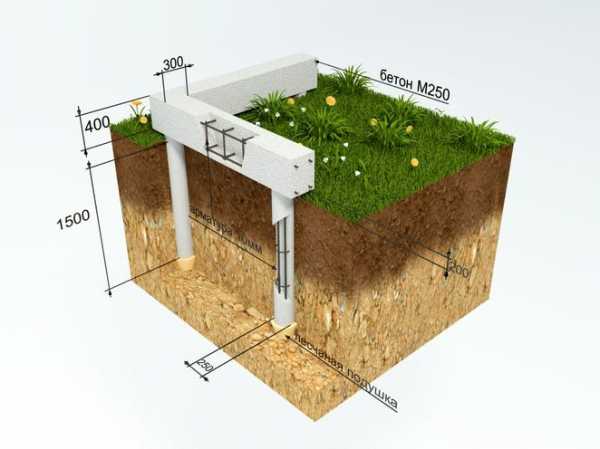

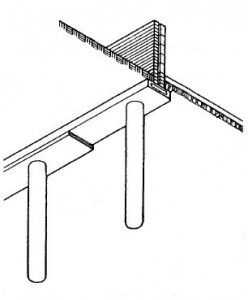

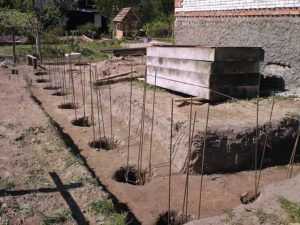

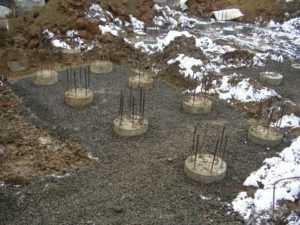

Полученные опоры связывают между собой бетонным ростверком

Выбор свайного фундамента для строительства здания значительно сократит расходы и ускорит процесс.

При устройстве такого фундамента из строительства полностью исключаются земельные работы.

Понятным ограничением использования сваи в качестве основания является наличие подвального этажа у здания. Свайный фундамент – это опоры, погруженные в грунт и связанные между собой бетонными перемычками.

Количество и диаметр сваи определяется весом здания и переменными нагрузками, которые зависят от применения помещений строения: заводской производственный цех оказывает большее влияние на опоры, чем детский сад или жилой дом.

Чтобы рассчитать количество, диаметр и глубину заложения сваи, следует обратиться к специалистам. Не имея достаточных знаний, сложно произвести вычисления.

Но прикинуть стоимость будущей основы можно, используя усредненные данные по нагрузкам. Цифры приведены из расчета высоты сваи – 2 м и расстоянием между опорами — 1 м.

Таблица объемов материалов в зависимости от несущей способности опор

Диаметр сваи,
м
Несущая способность, тнПлощадь опоры,
м2
Арматура класса А I ф6 мм,
м
Арматура класса А III ф12мм, шт*м
0.151.10.180.753*6
0.201.90.311.004*8
0.252.90.491.264*8
0.304.20.711.51 6*12

Увеличить несущую способность опоры можно несколькими способами:

  • укрепив стенки шахты,
  • зафиксировав нижний край скважины с помощью его расширения,
  • увеличив глубину заложения опоры,
  • расширив диаметр скважины.

Этапы установки свай

Перед монтажом буронабивных свай на участке делается разметка их местоположения. Процесс монтажа опор происходит поэтапно:

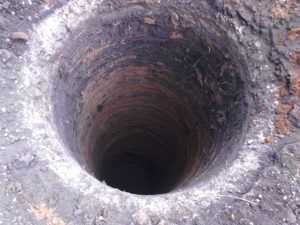

  1. Производится бурение скважины.
  2. На дне устраивается песчаная подушка толщиной 30-40 см. Эта маленькая деталь значительно увеличивает несущие свойства опоры.

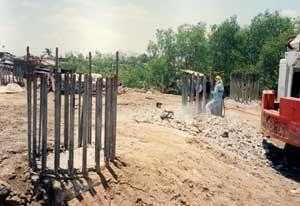

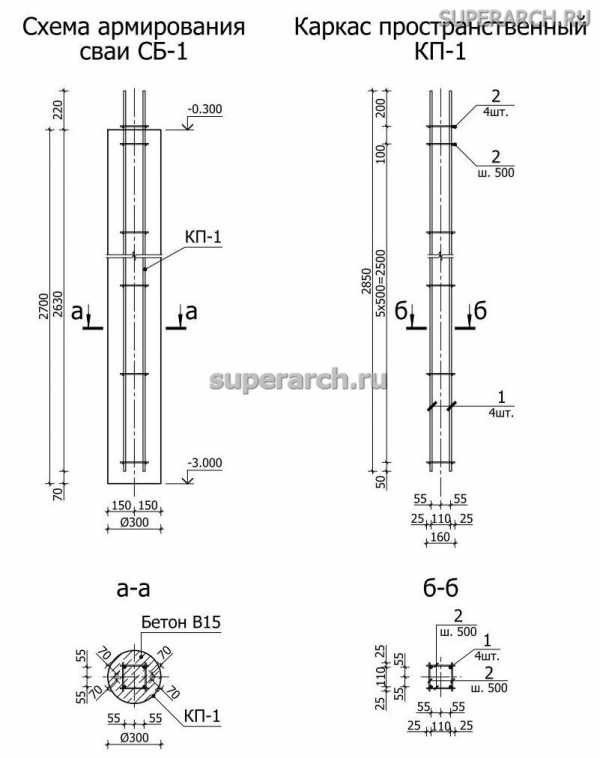

  3. Подается, устанавливается и фиксируется каркас из прутьев армирования.
  4. Скважина заполняется раствором бетона, который подается непрерывно до полного заполнения и выталкивания обсадной трубы наружу.
  5. Обсадная труба удаляется, формируется голова сваи.

Порядок монтажа находящихся рядом свай тоже имеет значение.

Работы по устройству соседней опоры начинают после того, как предыдущая набрала прочность бетона более чем на 25%. Для экономии времени сваи монтируют непрерывно через одну.

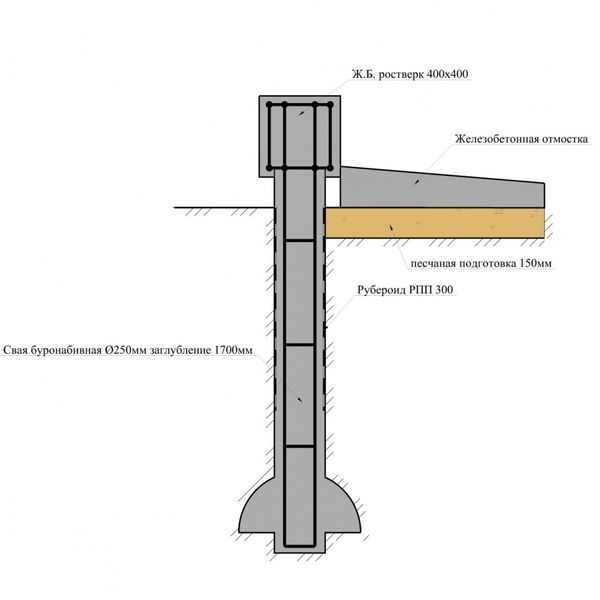

Порядок устройства сваи с использованием раскатчика

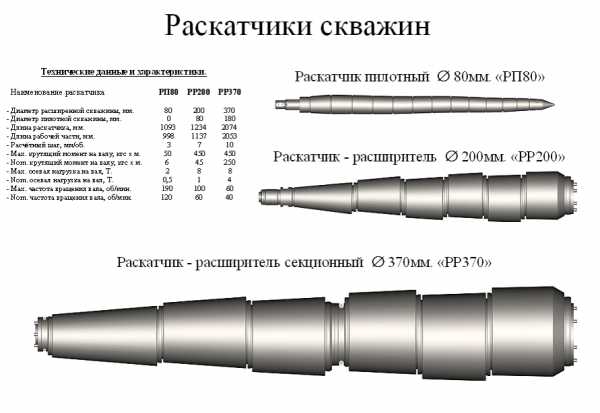

Установка буронабивных свай с раскатчиком – технология нетипичная. На буровой аппарат на низ устанавливается раскатчик.

Оставшийся в скважине раскатчик станет пятой сваи

Работы проводятся следующими этапами:

  1. Опускается на необходимую глубину раскатчик.
  2. Обустраивается скважина методом вдавливания почвы в стенки шахты.
  3. После того, как скважина готова, бур вынимается на поверхность, а раскатчик остается на дне скважины.
  4. Опускаются трубы опалубки.
  5. Устанавливается и фиксируется армация.
  6. Заливается бетонный раствор.
  7. Раскатчик, находясь внизу опоры, внутри скважины, служит для сваи пятой.

Такой способ устройства опор производится без выемки грунта. Его используют на участках с повышенной сейсмической активностью. Максимальный размер опоры 45 м*0,6 м.

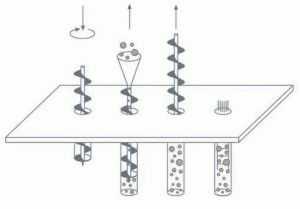

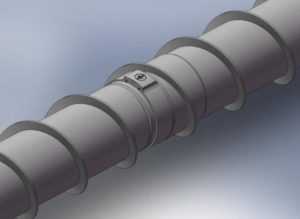

Устройство опоры с использованием шнека

Буровые сваи можно монтировать при помощи полого шнека. Такой способ дает возможность заложить опору любой глубины. Происходит такой процесс в несколько этапов:

  1. При помощи полого бура с закрытым рабочим торцом делается шахта под устройство сваи.
  2. Достигнув необходимой глубины заложения, бур останавливают и одновременно начинают подачу раствора и выход бура на реверс.
  3. В свежий бетонный раствор вибровдавливателем помещается каркас из прутьев армации.

При устройстве фундамента методом полого шнека можно сократить расстояние между опорами до минимума, так как воздействие вибрацией на почву не существенно.

Достоинства и недостатки свайных опор

Устройство свайного основания для здания имеет целый ряд преимуществ, но при этом фиксируются и недостатки, и неудобства. Подробнее о возведении буронабивных свай смотрите в этом видео:

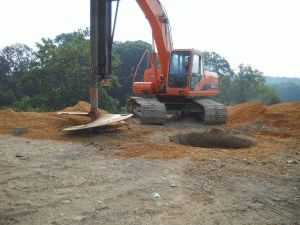

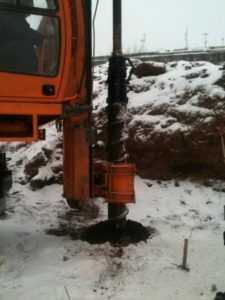

При наличии спецтехники земельные работы уложатся в несколько часов

К достоинствам использования буронабивных свай следует отнести:

  • минимальный объем земельных работ;
  • возможность установки опоры большого размера;
  • увеличив глубину залегания, можно гарантировать прочность фундамента;
  • значительная несущая способность опор;
  • возможность проведения строительства на участках плотной застройки;
  • отсутствие значительной динамической нагрузки на грунт и рядом расположенные строения.

Существенные недостатки:

  • невозможность контролировать процесс производства опоры в глубине грунта;
  • как следствие предыдущего пункта, сложно просчитать коэффициент нагрузки на сваи, все опоры имеют разную несущую способность;
  • большой расход раствора бетона на заливку площадки рядов с опорой;
  • большое количество ручного труда.

Сваи весьма выгодны экономически, но очень сложны на этапе расчётов. Чтобы рассчитать необходимое количество опор, надлежит учитывать следующие факторы:

  • массу здания;
  • марку бетона;
  • тип грунта;
  • несущую способность одной опоры. О трех способах возведения свай смотрите в этом полезном видео:

Чтобы все данные были правильно учтены расчеты по количеству и размерам свай лучше доверить профессионалам. Фундамент на основе буровых опор является способом устроить прочное основание здания на любом сложном грунте с наименьшими затратами. При этом важным моментом является то, что не оказывается деформационного влияния на соседние строения.

kakfundament.ru

Буронабивные сваи: технология изготовления и устройство

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.

  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

преимущества, устройство, инструкция по возведению опор и ростверка

Нередко точечное строительство предполагает возведение строений в непосредственной близости от уже существующих. Также строительство может вестись и возле коммуникаций, будь то транспортных или инженерных. Само собой, что в подобных случаях строительные работы должны проводиться с максимальной точностью, при этом порог допустимой вибрации и тряски значительно снижается. Во избежание деформации объектов, окружающих место нового строительства, которая может произойти в результате вибропогружения или забивки опор, сегодня все чаще прибегают к применению буронабивных свай.

Устройство фундаментов из буронабивных свай идеально подходит для возведения сооружений на площадках с особыми как инженерными, так и геологическими условиями, а также сооружений с повышенной нагрузкой. Преимущество такого вида свай состоит в их малошумности.

Буронабивные сваи – что же это такое? Это пробуренные столбовые ямы, в которые допустимо погружать металлокаркасы самых разных видов, после чего в них закачивается либо бетон, либо песчано-цементная смесь, либо раствор цемента. Непосредственно само бурение осуществляется с использованием, а также отсутствием, обсадных труб 1-3 метровой длины. В случае отсутствия обходной трубы применяется проходной шнек. Режущий наконечник обсадной трубы располагается в нижнем фланце ее первой секции. Бурение обсадной трубой осуществляется путем ее непрерывных вращательно-возвратных действий. Выбор того или иного бурового устройства обуславливается составом грунта, где предполагается вести строительство.

Преимущества

Буронабивные сваи обладают целым рядом преимуществ, которые выделяют их среди прочих подобных строительных элементов:

  • Безопасность для уже построенных сооружений возле места нового строительства;
  • Низкие показатели вибрации;
  • Низкие показатели шума;
  • Отсутствие необходимости доставки;

    Буронабивной фундамент

  • Отсутствие необходимости заблаговременного приобретения на заводе большого количества свай;
  • Отсутствие необходимости устранять с места строительства лишний грунт;
  • Высокие несущие показатели;
  • Усиление фундамента буронабивными сваями;
  • Высокая производительность.

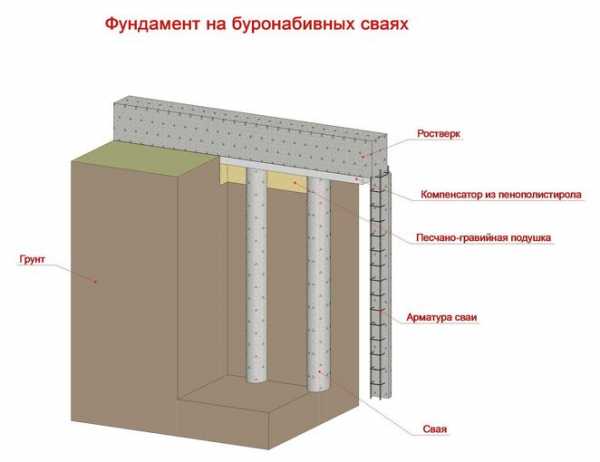

Устройство буронабивного фундамента

Буронабивным фундаментом называют такой фундамент, изготовление свай которого осуществляется непосредственно на точке строительства сооружения, причем именно свая считается главным элементом такого типа фундамента. Помимо этого, свая играет роль основной опоры выстраиваемой конструкции. Расчет установки сваи достаточно прост – ее нижнее окончание должно быть установлено ниже отметки грунтового промерзания. Гидроизолирующим слоем является рубероид, двумя слоями которого покрывается опора. Верхние окончания опор соединяются посредством ростверка. Следует сказать, что различают две разновидности фундамента из буронабивных свай по типу ростверка:

  1. висячего;
  2. заглубленного.

Этапы возведения буронабивного фундамента

Во избежание вспучивания объекта, следует между землей и ростверком висячего типа оставлять небольшое расстояние, равное не более 150 мм. Несколько погруженный ростверк вглубь земли называют заглубленным. Нижняя часть такого ростверка должна находиться в земле не более чем на 200 мм. Стоит сказать, что буронабивные сваи с ростверком рассчитаны на нагрузку около 1,5 тонны каждая.

Технология возведения опор

В первую очередь, необходимо произвести разметку будущего фундамента. Когда эта процедура будет завершена, следует выкопать траншею на месте основания будущего фундамента. Глубина траншеи не должна превышать 400 мм. После выкапывания траншеи необходимо сделать отметки в тех местах, где будут установлены сваи. С помощью мотобура в отмеченных местах требуется пробурить скважины. Для обеспечения опоры гидроизоляцией, рекомендуется скважину выложить двойным слоем рубероида. Стоит отметить, что диаметр рубероидной рубашки обязательно должен совпадать с диаметром опоры. Проектирование фундаментов из буронабивных свай на влажных почвах предусматривает изготовление свай при помощи обсадной трубы. При помощи обсадной трубы удается залить скважину раствором бетона, причем очень качественно. По завершении процесса бетонирования, в скважину с раствором опускается армированный каркас.

Технология производства свай

Разновидность установки каркаса напрямую связана с предполагаемой нагрузкой, которая высчитывается, когда происходит расчет фундамента на буронабивных сваях. Так, каркас может быть установлен либо на определенной части сваи, либо по всей ее длине. Не исключен вариант, когда каркас необходимо установить лишь в верхней оконечности опоры, где он будет служить связующим звеном для стыка с ростверком. Устанавливая каркас, следует помнить, что он не должен соприкасаться с грунтом, поэтому не следует нижнюю его часть устанавливать глубже уровня опоры. При взаимодействии каркаса с землей, первый начнет покрываться ржавчиной. Само собой, при таком раскладе опора спустя некоторое время выйдет из строя. При достаточно плотном грунте, где стенки скважины отличаются устойчивостью, применения обсадной трубы можно избежать.

Во время бетонирования столбовой ямы, залитый раствор следует уплотнить при помощи вибратора. Соединение ростверка с опорой осуществляется путем выведения прутьев арматуры на уровень, равный уровню ростверка, за исключением 3 см. Допускается делать и монолитный ростверк. Помимо этого, для создания ростверка вполне подойдут и бетонные балки. Так, следует забетонировать на верхней части опоры стержень, подобный букве «Т», при этом его горизонтальная часть должна быть равной ширине опоры, а вертикальная – размеру балки, которую требуется уложить. По завершении укладки балки необходимо забетонировать стык, тогда как горизонтальная часть стержня должна быть хорошо приварена к петлям монтируемого элемента.

Бурение отверстия под свайный фундамент

В качестве буронабивной сваи также может быть использована и буронабивная свая из бутобетона. Ее отличие заключается в том, что в период бетонирования скважины ее также наполняют камнями. Само собой, что такая добавка дает возможность сэкономить на бетоне, при этом прочность такой опоры значительно увеличивается. Сооружая ленточный фундамент с буронабивными сваями из бутобетона, необходимо делать столбовые ямы диаметром в 50 см. Это объясняется тем, что такая опора уступает в показателях устойчивости против горизонтальных и вертикальных сил.

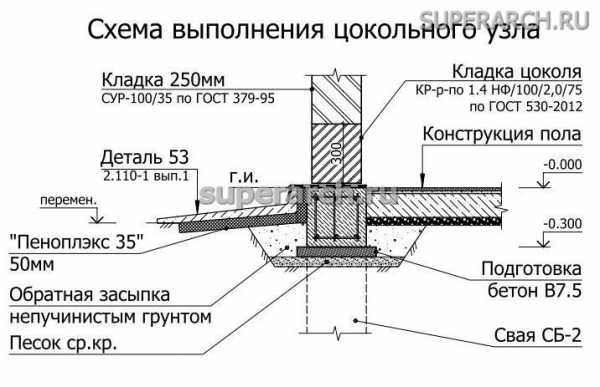

Создание ростверка

Устройство фундаментов из буронабивных свай обязательно включается в себя создание ростверка. Если судить о его конструкции, то ее можно сравнить с конструкцией ленточного фундамента. Так, ростверк представляет собой бетонную ленту, которая соединяет между собой верхушки опор. Если говорить о плитном фундаменте, то он объединяет верхние части всех опор сразу. Создание ленты ростверка предусматривает применение таких материалов, как:

  • железобетон,
  • сталь,
  • дерево.

Так, например, в качестве ростверка деревянного сооружения может служить его нижний венец.

Самым распространенным на сегодняшний день считается железобетонный ростверк, представляющий собой монолит. Возведение подобного фундамента требует создания деревянной опалубки, причем такой тип ростверка может быть исключительно армирован, иначе допускается вероятность появления изгибов под воздействием чрезмерных нагрузок. В данном случае, арматура должна выкладываться в 2 пояса, где пояс представляет собой сетку, сваренную из прутьев арматуры, причем укладочный шаг должен соответствовать 20-40 см. Оба арматурных пояса следует между собой соединить при помощи специальных вертикальных стержней. Очень важно не допустить соприкосновения арматурных поясов с опалубкой. Предостеречь от этого можно, выложив под нижний пояс специальные прокладочные доски 3-5-сантиметровой толщины. Также существует вероятность сдвига этих поясов, предотвратить который легко путем их надежного крепления.

Избежать повреждения фундамента в периоды вспучивания грунта легко. Необходимо лишь оставить небольшой проем между грунтом и фундаментом, около 20-30 сантиметров. Оставлять зазор следует тогда, когда и ростверк, и фундамент будут заложены. Не стоит забывать, что повышение качества бетона за счет увеличения количества цемента должно проходить без энтузиазма, поскольку чрезмерное количество цемента значительно снижает прочностные показатели конструкции.

nafundamente.ru

Сваи буронабивные своими руками: технология строительства, расчет

Буронабивные сваи — это железобетонная конструкция в виде несущего столба, которая устанавливается в грунт на глубину не менее 1,5 метра и играет роль опоры для всего здания.

Содержание

Основным отличием такого изделия от винтовых или забивных столбов, является устройство буронабивных свай, в данном случае несущая опора заливается на месте установки, сразу после бурения скважины и установки армирующей сетки.

Классификация буронабивных свай, сферы их применения.

Существует несколько видов буронабивных свай, которые подразделяются по способу монтажа на:

  1. Столбы без обсадной трубы. Здесь роль опалубки играет отрезок трубы, которая в процессе заполнения скважины вынимается и удаляется полностью. Такой способ применяется на местности с плотной почвой, так как при движении обсадной конструкции вверх слабый грунт может осыпаться внутрь и смешаться с бетоном.
  2. Сваи буронабивные с использованием вибрационного аппарата для уплотнения и усиления несущих способностей фундамента.
  3. Сваи с не симметричной формой в виде конуса или пирамиды. Данный тип применяется при не стабильном грунте для равномерного распределения нагрузки.

При выборе того или иного способа устройства буронабивного фундамента, необходимо учитывать все факторы влияющие на устойчивость и несущую способность основы здания. Также буронабивные сваи подразделяются на несколько типов, в зависимости от вида заливки бетонного раствора:

  1. Инъекционные, это сваи, которые заливаются прямо при бурении скважины во время обратного хода бурового шнека. Раствор заливается через полость в теле трубы, после заполнения участка скважины, шнек поднимается выше и заливка продолжается на пустом секторе.
  2. Заполнение отверстия бетоном сразу после бурения. Такой способ наиболее распространен, так как для него не требуется специального аппарата высокого давления для подачи смеси. Усиливающая арматура может быть установлена как до заполнения полости раствором, так и сразу после этого.
  3. Комбинированная свая. В данном случае устройство фундамента совмещается с заливкой буронабивной сваи с установкой столба с армирующим поясом фабричного производства. После затвердевания раствора внутри скважины, с железобетонным столбом образуется монолитная конструкция способная выдержать высокие нагрузки.

Буронабивные сваи применяются во многих отраслях, но в основном, данный тип устройства фундамента часто встречается при строительстве малоэтажных, жилых и производственных зданий и сооружений. Также, такие столбы используются в качестве удерживающих конструкций для предотвращения обвала глубоко котлована, для устройства такого фундамента применяют бурокасательные сваи.

Основа устроенная таким методом имеет вид сплошной стены из железобетонных столбов, которые соприкасаются друг с другом и равномерно распределяют горизонтальную и вертикальную нагрузку. Бурокасательные сваи часто можно встретить в условиях тесной городской застройки, когда существует риск обвала строительного котлована и повреждения близлежащих зданий.

Данная конструкция устанавливается до начала земляных работ по всему периметру, только после полного затвердевания смеси можно приступать к выборке грунта под будущий фундамент. Также, данный тип основы называется буросекущие сваи.

Преимущества и недостатки буронабивных свай.

У такого изделия существует множество преимуществ:

  1. Широкий спектр применения, благодаря своей конструкции буронабивные и бурокасательные сваи используются во многих сферах строительства.
  2. Простота устройства позволяет выполнить работы по изготовлению буронабивных свай своими руками, без привлечения специалистов.
  3. Фундамент на буронабивных сваях изготавливается в короткие сроки без участия крупногабаритной техники.
  4. Возможность установки изделия на не ровном ландшафте. Для строительства здания на таком основании не нужно выравнивать почву или засыпать неровности.
  5. Установка производится ниже глубины промерзания грунта.
  6. Буронабивные сваи могут использоваться в качестве основного фундамента или комбинироваться с ленточным и другими видами цоколя.

Но при наличии у указанных изделий многих плюсов существуют и несколько минусов, к которым относятся большое количество ручного труда и требования по точному расчету нагрузки на опору. Далеко не каждый способен точно определить необходимый для того или иного здания объем и количество свай без определенных знаний и опыта.

Ленточный фундамент на буронабивных сваях.

Для строительства помещения с ленточным фундаментом на слабом и подвижном грунте, часто используют буронабивные сваи в качестве усиления и равномерного распределения нагрузки несущих стен. Алгоритм действий при таком монтаже будет следующий:

  1. Разметка территории и определение места установки столбов и фундамента в целом. Анализ грунта и определение глубины промерзания почвы.

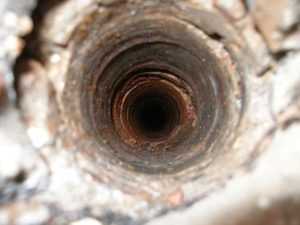

  2. Бурение скважин под опоры. На данном этапе с помощью механизированной установки или вручную с использованием бура, в грунте делаются отверстия, которые должны соответствовать диаметру планируемого основания.
  3. Установка обсадной трубы в качестве опалубки. После монтажа всех труб в отверстия, необходимо отрезать их по горизонту и выровнять между собой.
  4. Погружение металлической арматуры связанной проволокой. Не рекомендуется использовать сварную конструкцию так как при натяжении проволока вытянется и примет нужную форму без потери целостности, а сварной шов может лопнуть.
  5. Установка опалубки по всему периметру основания ленточным способом.
  6. Заливка бетонной смеси внутрь опалубки и формирование буронабивных свай в монолите с ленточным фундаментом.

Опалубка основания может быть как съемной из древесины, так из материала, не требующего демонтажа. Ленточный фундамент, в данном случае может выступать в качестве ростверка, такая основа называется буронабивные сваи с ростверком.

Ростверк на буронабивных сваях может монтироваться и после полного затвердевания столбов, он бывает монолитным, выполненным из железобетона или изготовленным заранее на производстве и установленным на опоры после окончания заливки бетона в скважины.

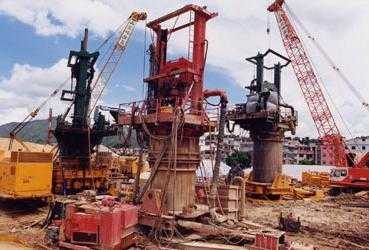

Буронабивные сваи с обсадной трубой, технология производства.

Монтаж буронабивных свай с обсадной трубой проводится в соответствии пошаговой инструкции:

  1. Расчет буронабивных свай. На данном этапе вычисляется общая масса готового строения, определяется количество необходимых деталей и расстояние между буронабивными сваями. Также устанавливается глубина промерзания и качество грунта, его плотность и близость грунтовых вод относительно поверхности.
  2. Бурение скважин для столбов.
  3. Установка обсадной трубы в проделанное отверстие, она может быть как пластиковая, так и из любого другого материала, который не подвергается воздействию коррозии.
  4. Погружение в скважину металлической сетки. Армирование свай проводится металлическими или стекловолоконными прутами, связанными между собой проволокой.
  5. Заливка бетонной смеси внутрь канала с промежуточным уплотнением.
  6. Обсадная труба может быть оставлена в качестве дополнительного усиления фундамента или удалена поле частичного высыхания бетона.
  7. Монтаж ростверка на затвердевшее основание. Стоит отметить, что ростверк необходим при строительстве зданий с несущими стенами из кирпича или блока, так как при использовании этих материалов будет повышенная осевая нагрузка на основание.

Важно правильно произвести рассчитать несущую способность каждой сваи и глубину, на которую она будет монтироваться, так как от этого зависит крепость сооружения. Для таких вычислений имеется множество калькуляторов и программ, которые безошибочно определяют все необходимые показатели.

Не смотря на простоту монтажа буронабивных свай, прежде чем приступить к строительству самостоятельно, нужно внимательно изучить все условия, критерии подбора вида и способа устройства основания, только в этом случае изготовить буронабивной фундамент своими руками не составить большого труда.

Если же существуют сомнения, что выполнить указанные работы самостоятельно не получится, то лучше обратиться к квалифицированным специалистам, которые с гарантией и в срок выполнят монтаж свай на участке.

noow.ru

Технология монтажа буронабивных свай своими руками

Столбчатый фундамент считается традиционным видом фундамента в России. Именно его использовали для строительства бань уже довольно продолжительное время. Но нужно понимать, что время идет, и технологии стремятся вперед, а значит,  пора что-то менять. Уже давно появился буронабивной фундамент, который имеет большое количество преимуществ перед всеми другими разработками. А если речь идет про участки, имеющие наклоны или проблемный грунт, то использовать другой вид фундамента практически невозможно, а значит, использование буронабивных свай становится первостепенной задачей. Еще один плюс такого фундамента в том, что при помощи него можно строить здания даже в плотно застроенных площадках. Например, вам требуется поставить баню между домом и домом соседа, но свободного места крайне мало, именно в таких случаях помогает данный фундамент, который не только требует мало места, но еще и не вредит грунту.

Особенности конструкции свайного буронабивного фундамента

Вся идея этого чудесного фундамента состоит в том, что сваи не нужно забивать в землю и вредить слоям грунта. Все, что требуется от строителей заставить сваи «прорасти» из земли, если говорить проще, то нужно пробурить скважину, установить в нее трубу и сделать опалубку, после чего заполнить свободное место строительным раствором. Если вы являетесь «счастливым» обладателем участка со слабым грунтом, то установка подобного фундамента является единственным вариантом, который возможно воплотить в жизнь. Но почему нельзя использовать обычный вид фундамента? Все просто. Все сваи и столбы работают по единому принципу , им нужно опереться на твердый слой почвы, который всегда находится ниже уровня промерзания воды. Но в силу геологии некоторых регионов, размещение такого слоя почвы может находиться очень глубоко ,а значит, установка обычных свай обойдется вам в большую сумму. Буронабивные сваи достигают этой глубины легко и просто ,а значит, вы можете смело экономить средства на фундаменте и вкладывать их во что-то другое.

Следует знать, что на данный момент имеется более надежный, но дорогой способ, который заключается в том, что устанавливают буронабивные сваи с утеплителем. Для того, чтобы достигнуть такого эффекта требуется использовать пенополистирол, который обладает жесткой структурой. Сам по себе он фиксируется на гидроизоляцию, а после засыпается обычным грунтом. Самое важно свойство, которое достигается при использовании такого способа фундамента – пенополистирол является отличным амортизатором для пучения почвы.

Нужно знать, что буронабивные сваи могут обеспечивать абсолютно любой фундамент, даже ленточный, а все, потому что коммуникации. Ранее установленные на участке не будут нарушены. Однако есть и минусы у данной конструкции. В доме, который сделан таким способом, невозможно устроить подвал, именно поэтому использовать подобные сваи лучшего всего в банях. Ведь бане не нужно подвал, помещение такого класса для нее не является обязательным и нужным. Срок эксплуатации такого фундамента – сто лет.

Этапы монтажа буронабивного фундамента

Построить прочный фундамент можно в любое время года, это очень важный момент, который следует запомнить всем тем, кто собрался заниматься строительством задний. Однако строительство подразумевает четкое следование технологиям, которые прописаны черным по белому в любой инструкции к фундаменту. Даже небольшие просчеты приведут к последствиям, в первую очередь пострадает прочность будущего строения. Для того, чтобы избежать такого по истине печального события требуется знать последовательность действий, которая будет представлена ниже

Первый шаг – расчет фундамента

Ширина фундамента должна исходить из толщины будущих стен. Это значит, что каркасное строение не должно обладать мощным нулевым уровнем, потому что стены будут легкими и тонкими. А если вы собираетесь строить настоящую русскую парную из бруса, то для того ,чтобы сделать фундамент своими руками придется делать его больше на 40 мм, ведь самое главное – равномерно распределить нагрузку по всей площади фундамента.

Второй шаг – разметка

Нужно понимать, что сваи могут располагаться практически в любом порядке, самое главное, что нужно обеспечить – равномерность нагрузки. Если вы собираетесь сделать равномерную нагрузку, то расположение свай может происходить сплошной стеной, в шахматном порядке, либо под определенными участками бани (несущие стены, тяжелые конструкции и тд).

Третий шаг – бурение

Одна скважина выполняется примерно за несколько часов. Это значит, что для того, чтобы пробурить несколько скважин для свай, потребуется достаточно долгое время, но как же сэкономить драгоценные часы? Все очень просто, нужно использовать наиболее производительные ямобуры. Считается, что модели корейских и японских производителей самые надежные и быстрые. Поэтому, если вы решили экономить время, то пожертвуйте деньгами и все будет сделано в самые краткие сроки.

Четвертый шаг – опалубка

Для того, чтобы продолжать строительство фундамента потребуется создать опалубку, которая нужна для создания скважины. Опалубка просто необходима в тех регионах, где грунт не плотен, а значит, велика вероятность осыпания. Если же геологические условия нормальные, то можно спокойно обойтись и без создания опалубки, то есть бетон следует лить прямо в скважину, что облегчает процесс в разы. Главное, что нужно запомнить так это то, что вам потребуется небольшой опалубок на поверхности, именно он будет служить оголовком сваи. В качестве такой опалубки может статья рубероид, свернутый в трубу.

Пятый шаг – выбор свай

Сваи нужно выбирать так, чтобы они служили еще много лет. Несущая способность должна быть намного лучше и надежнее, чем та, которой обладают забивные сваи. Именно простота конструкций буронабивных свай может ограничить земляные работы, соответственно не нужно изготавливать большое количество свай, устанавливать можно даже не на каждом квадратном метре.

Изготовление свай процесс довольно легкий ,а  значит, все можно сделать своими руками. Для этого не требуется особо ничего. Самый главный плюс при изготовлении свай самому это то, что не нужно думать о том, где складировать сваи. В строительстве очень популярны буронабивные сваи, основание которых имеет диаметр 50 см, это позволяет удерживать примерно пять тонн веса (каждая свая удерживает 5 тонн веса). Такой фундамент может выдержать солидную баню, сделанную из кирпича, которая будет содержать разнообразные архитектурные изыски.

Что касается изготовления свай, то можно использовать практически любой материал, все зависит только от качества грунта, которое преобладает на участке. Например, если почва состоит из глины и в ней очень много воды, то для того, чтобы установить сваи придется укрепить скважины специальными обсадными трубами, но если бюджет не позволяет, то можно ограничиться глинистым раствором. Благодаря такому способу будут перекрыты горизонты грунтов, и фундамент станет безопасным. Нужно учитывать, что глубина и ширина скважин подвергается деформациям. А значит, для того ,чтобы обеспечить долговечность фундаменту, нужно серьезно подумать над тем, как противостоять деформациям.

Шестой шаг – подушка

Подушка для фундамента из буронабивных свай строго обязательно для конструкций такого типа. Чаще всего, выполнение подушки происходит при использовании песка, щебня или бетонной смеси. Подушку нужно хорошо утрамбовать, а после этого заполнить скважину основным материалом, который обеспечит жесткость конструкции.

Седьмой шаг – армирование фундамента

ДЛ того, чтобы придать дополнительную прочность сваям, чаще всего используется арматура, которая при помощи ростверка крепко вливается в единую конструкцию. Чтобы сваи были прочные, нужно заранее задуматься об изготовлении арматурных каркасов. Для того, чтобы сделать это, понадобиться несколько прутьев диаметром примерно 12 мм, которые связанны особым образом. Применить их можно в качестве готового каркаса, но если нет времени заморачиваться с изготовлением. То можно использовать треугольные каркасы, которые обычно используются для перекрытий.



Восьмой шаг – монтаж

На этом шаге нужно подготовить сваи. Нужно понимать, что толщина и расположение зависит только от проката бани. Чтобы определить длину, нужно использовать либо ручной бур, либо мотобур.

Глубина свай не может быть менее 1.5 метра и больше глубины промерзания грунта. Однако требуется знать, что свая должна обязательно заходить на 15 см больше, чем позволяет глубина промерзания грунта на том или ином участке. Именно для этих целей и нужен расчет фундамента. Глубину промерзания можно определить по геологическим картам, а если нет такой возможности, то придется консультироваться со специалистами. Очень важно соблюдать все расчеты, если сваи будут ниже глубины промерзания, то фундамент не «выдавится» как только выпадет снег.

Очень важный момент: над поверхностью должно остаться около полуметра свай. Они будут заполнены бетоном, а после того, как он остынет, сваи нужно отделать рубероидом и соединить при помощи обвязки.

Девятый шаг – заливка бетона

На этом шаге происходит завершение монтажа свай. Все, что вам нужно это залить бетон. Чаще всего используют заливку бетона из смесителя. Таким способом можно очень быстро залить большое количество бетона, так что останется много времени на остальные работы.

Заливка должна производиться только быстротвердеющим цементом, который разводится небольшими порциями и каждый раз происходит точно такая же утрамбовка, как и в предыдущий раз.

superarch.ru

Что такое буронабивные сваи 🚩 буронабивные сваи своими руками 🚩 Домашнее хозяйство 🚩 Другое

Буронабивные сваи — это современный тип фундаментной опоры, выполненный в виде монолитных цилиндрических конструкций с арматурным каркасом жесткости.

При строительстве многоэтажных домов для изготовления буронабивного фундамента применяется специальная техника, с помощью которой проводится бурение отверстия под сваю в земле. После чего в него вставляется сваренный каркас из арматурного прутка диаметром 12 мм. Далее сваю заливают цементным раствором и ждут, пока он высохнет. Такая технология является безопасной для окружающих домов в случае ведения уплотнительной застройки, так как не сопряжена с работами, которые приводят к активной вибрации почвы и разрушению неплотных слоев.

Буронабивные сваи получили также широкое распространение при строительстве частных домов. На основе использования данного метода закладки фундамента строится популярная технология ТИСЭ, которая применяет свайно-ленточный фундамент.

При частном строительстве используют для бурения скважин ручные буры или мотобуры. В отличие от промышленного строительства, все работы выполняются вручную. Нужно обратить внимание на свойства грунта, если вы бурите отверстие под сваю в легко осыпающемся грунте, то вам нужно устанавливать опалубку для бетона. В пробуренное отверстие устанавливается арматурный каркас и только после этого заливается бетон.

Буронабивные сваи при частном строительстве закладывают на глубину промерзания грунта и делают гидроизоляционное покрытие из рубероида или целлофана, а при промышленном строительстве применяют гидротехнические устройства отвода грунтовых вод.

Немаловажную роль в работе с буронабивными сваями имеет диаметр используемого арматурного прутка, который несет на себе основную нагрузку. Диаметр свай колеблется от 150 до 600 мм, а диаметр используемой арматуры — от 6 до 16 мм. Все эти показатели влияют на несущую способность свай, которые устанавливают под несущими стенами и на углах.

В частном строительстве при применении буронабивных свай значительно повышается экономия средств при закладке фундамента, так как его не надо копать и заливать на всю глубину промерзания грунта. При правильном расчете буронабивных свай фундамент нисколько не теряет свою несущую способность, к тому же можно повысить несущую нагрузку использованием более толстых прутков арматуры и уменьшения расстояния между сваями.

www.kakprosto.ru

Что такое буронабивные сваи? :: SYL.ru

Сегодня строительство ушло далеко вперёд, нежели это было некоторое время назад. Развиваются как сами материалы, так и технология их производства. Благодаря этому решения проблем возведения конструкций упрощаются с каждым годом. Так и буронабивные сваи нашли своё обширное применение. Давайте поговорим о том, как они используются и для чего применяются.

Буронабивные сваи: описание

Для того чтобы возвести фундамент, могут быть использованы многие материалы. Буронабивные сваи – это ещё один вариант создания основания конструкции. Чаще всего их используют для поддержания высоких зданий, которые имеют строго вертикальную нагрузку. Преимущество буронабивных свай заключается в том, что их можно заливать бетоном прямо на строительной площадке, тогда как другие виды требуют только заводской сборки. Обычно они используется для таких фундаментов высоких зданий или индустриальных сооружений, которые должны выдерживать тысячи тонн веса, и наиболее часто в местах с нестабильным или осложнённым различными факторами грунтом.

Как устанавливаются буронабивные сваи

Установка происходит в три этапа. Сваи буронабивные, как понятно из названия, вбиваются в почву при помощи специальных буронабивных машин. Данное оборудование спроектировано специально для проведения бурильных работ, также его успешно применяют для выкапывания камней и земли. Буронабивные машины обычно могут бурить землю вплоть до 50 метров (1 этап), затем при смене насадки вбивать сваю (2 этап). Ещё одно преимущество в использовании данного вида свай: во время их установки практически не возникает вибрации и шума, что благоприятно сказывается на устойчивости грунта. Метод бурения непосредственно зависит от состояния слоёв почвы. Определением технологии бурения занимается профессионально подготовленный работник. Он решает, каким образом осуществить наиболее корректную установку свай при минимальном повреждении земельного участка вокруг текущей строительной площадки. Если место, где возводится здание, имеет под собой неустойчивую почву, такую как песок, ил, грунтовые воды, гравий и т.п., то буронабивные сваи в обязательном порядке подлежат укреплению железобетоном, стальным каркасом или другими конструкциями. После того как свая будет установлена на место, поверх неё заливается цемент (3 этап), что ещё больше укрепляет весь фундамент.

Буронабивные сваи и их отличительные особенности

Применение таких фундаментов имеет множество положительных моментов. Так, можно сказать, что создание оснований, где используются буронабивные сваи – технология, которая давно зарекомендовала себя с хорошей стороны. Что ещё можно
сказать о подобной конструкции? А добавить можно следующее:

  • Нет необходимости в рытье котлована при строительстве.
  • Нагрузка, оказываемая на сваи, может быть очень большой, что позволяет воздвигать конструкции до 250 метров в высоту.
  • Сама свая не содержит в себе пустот, так как специальный гидротехнический цемент полностью их заполняет.
  • Данная технология довольно-таки экономична, так как в разы сокращается расход арматуры и цемента.
  • Сваи могут быть произведены на строительной площадке.
  • Конструкция гарантирует, что цемент затвердеет даже при отрицательной температуре.
  • При помощи свай можно не только создавать прочные фундаменты, но и укреплять уже существующие у зданий, находящихся в аварийном состоянии.

Заключение

С улучшением технологий в строительстве, возможно, что данный вид свай в скором будущем станет ещё эффективней и надёжней.

www.syl.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
