Строительство купольного дома своими руками: инструкция, чертежи, фото, видео

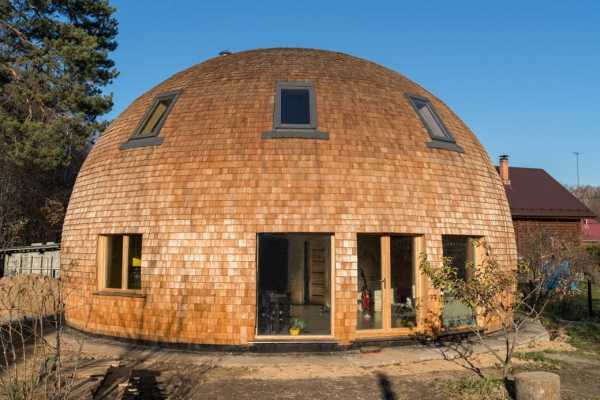

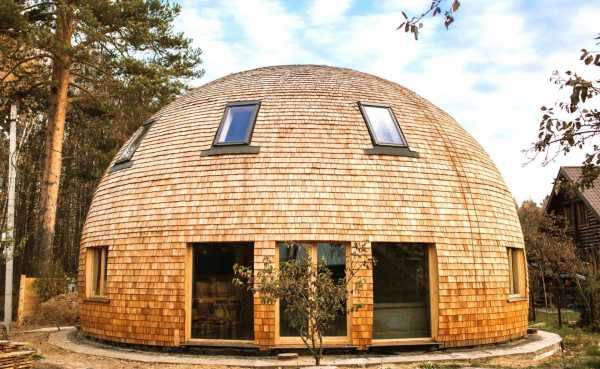

Купольный дом — это жилое помещение, которое имеет форму полусферы. Строительство таких зданий, давно привычное в странах Европы и США, становится популярным и у нас. Признание и славу полукруглые сооружения получили благодаря привлекательному внешнему виду, своеобразной форме, экологичности и эргономичности.

Для возведения стен мастера используют разнообразные материалы. Наиболее востребована древесина. Есть также проекты из бетона и камня. Отличительная черта дома-полусферы — получение максимально просторного помещения на небольшой территории. Данные постройки актуальны для загородных участков, так как их расположение занимает немного места. Для обустройства используется мало материалов, поэтому вес конструкции сравнительно небольшой. Это позволяет сэкономить на сооружении фундамента.

Технология создания полусферы достаточно сложная, однако при наличии определенных навыков и знаний владельцы участков могут построить такой домик самостоятельно.

Достоинства и недостатки купольного дома

Для принятия решения о целесообразности применения данной технологии, необходимо выяснить ее плюсы и минусы. Преимущества:

эксклюзивный внешний вид;
быстрое возведение и обустройство;
возможность свободного внутреннего оформления;
малый вес конструкции позволяет располагать ее на самых простых фундаментах;
возможность обустройства в любых климатических регионах;
в полукруглом помещении тепло распределяется равномерно. Поэтому такие домики обладают высокими теплоизоляционными свойствами: летом в них прохладно, а в зимнее время — тепло;
хорошие показатели шумоизоляции;
внутри комнаты будут просторными и светлыми, поэтому не нужно усиленного освещения;
стройка и обустройство не требует больших денежных вложений;
высокая сопротивляемость к ветровым нагрузкам;

особенности конструкции делают ее устойчивой к землетрясениям;
энергосберегающие качества.

К недостаткам отнесем:

большое количество отходов при производстве — все материалы изготавливаются для 4-х угольных проектов;
круглое сооружение сложнее прямоугольного разместить на маленьком участке;
внутри тяжело расположить мебель;
изготовление окон и дверей нестандартной формы требует дополнительных затрат.

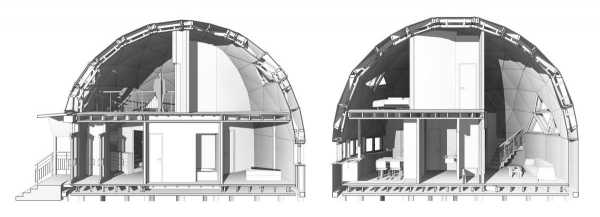

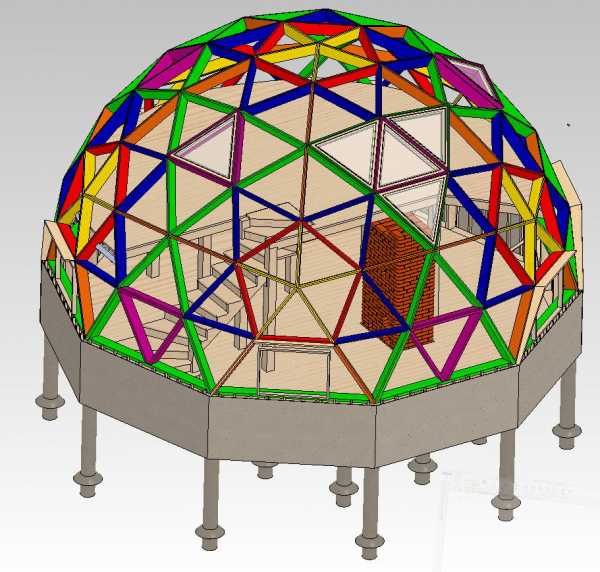

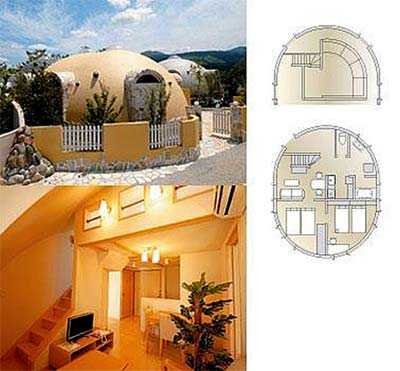

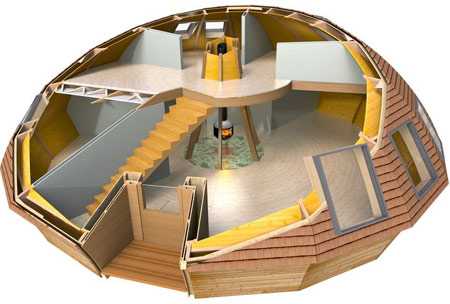

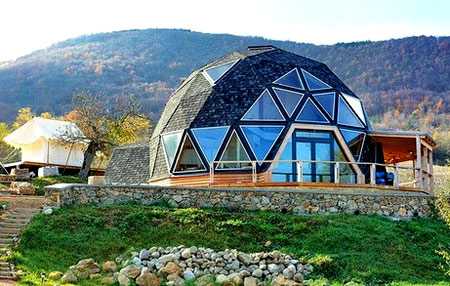

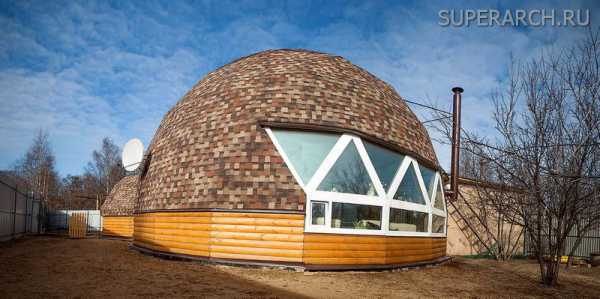

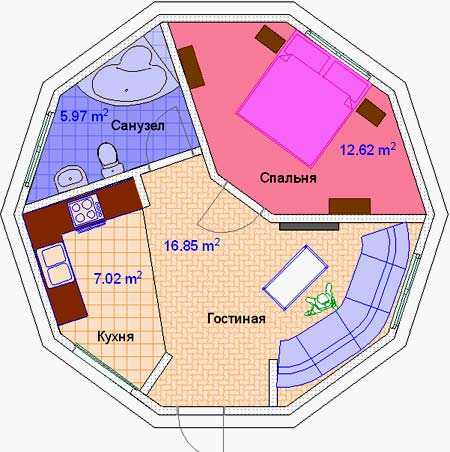

Проекты купольных домов: фото

Для того чтобы начать стройку, нужно иметь точные геометрические размеры каркаса и его узлов. Как правило, каждый проект индивидуален, потому что геодезический купол позволяет сочетать разнообразные конструктивные и дизайнерские варианты. К тому же, застройщик может использовать разные стройматериалы, средства для монтажа, технологии. Важное условие — соблюдение всех требований для создания силового каркаса.

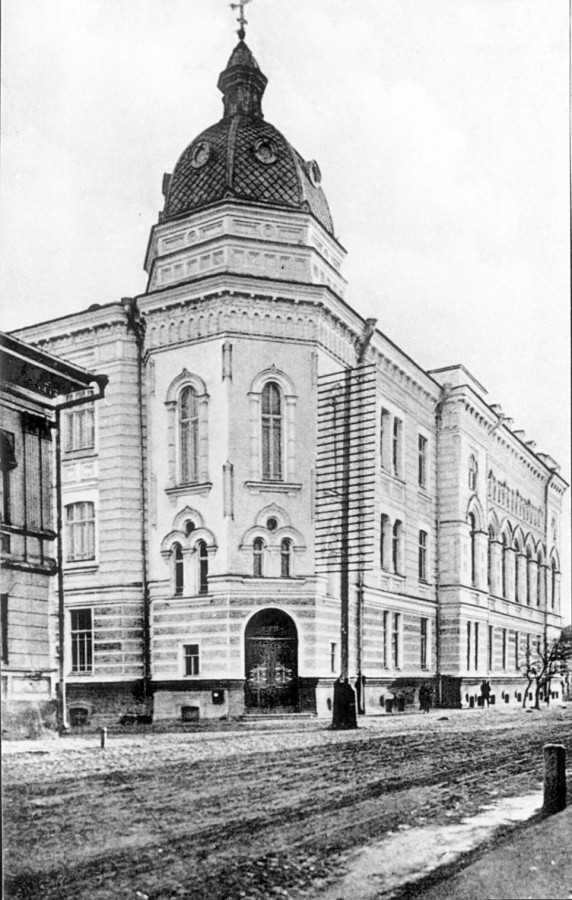

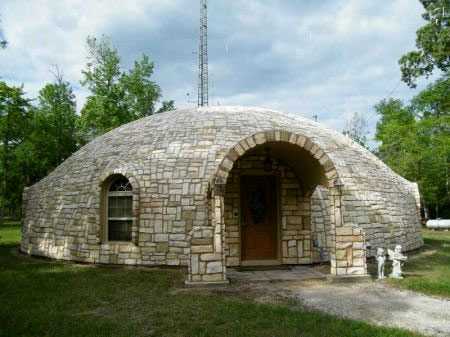

Сферические объекты, сооруженные из кирпича или камня, обладают такими же характеристиками, что и стандартная четырехугольная постройка. Интересными и практичными являются сооружения из пенополистирола и пенопласта по японской технологии. В большинстве случаев специалисты совершенствуют такие жилища для круглогодичного проживания в них людей.

Самой популярной технологией создания купольных домов считается каркасное строение. Каркас сооружают из любых материалов, его элементы соединяют с помощью специальных приспособлений — коннекторов.

Чтобы точно запланировать будущие действия и расходы, необходимо тщательно подготовиться. Кроме общих требований к жилищу, учитываем следующие факторы:

Проект разрабатывают с учетом действующих стандартов строительства, противопожарных правил.
Для заливки фундамента следует учитывать состав почвы, уровень залегания подземных вод.
При выборе комплектующих деталей обращайте внимание на современные изделия. Искусственные материалы по своим характеристикам и свойствам лучше натуральных аналогов.

Чтобы объект недвижимости был энергетически эффективным, используйте современное и качественное оборудование для отопления, вентилирования и кондиционирования.

Проектированием конструкций занимаются специализированные организации. Там можно посмотреть стандартные проекты домов-полусфер. Дешевле будет использовать готовый проект, сделанный профессионалами, внося в него личные поправки.

Что требуется для строительства

Приступая к обустройству сферического сооружения, необходимо подготовить инструменты и материалы. Лучше собрать весь инвентарь заранее, чтобы во время работ не тратить время на поиски недостающих приборов.

Наиболее востребованы конструкции из деревянных брусьев. Сечение подбирается индивидуально в соответствии с предполагаемыми нагрузками на купол. Соединяют деревянные элементы при помощи коннекторов. Они бывают пятилучевыми и шестилучевыми. Данные элементы применяются при изготовлении полукруглых построек большой площади.

В случае возведения небольшого домика можно применить безконнекторную сборку. Профессиональные мастера часто отказываются от применения коннекторного метода сооружения каркаса. В этом случае бруски подгоняются точно друг под друга, что позволяет соединять их шурупами с минимумом швов.

Для облицовки каркаса применяют:

листы ОСБ;
фанеру;
пенопласт;
гипсокартон;
другие листовые материалы.

Для крыши используют гибкую черепицу, рубероид, листовые кровельные материалы на основе алюминия.

Слой изоляции производят из качественной минваты. При ее укладке необходимо предупредить попадание внутрь сырья влаги. Более практичный вариант — вспененный полиуретан, который не боится воды. Материал создается непосредственно во время строительства из жидких компонентов. Увеличиваясь в объеме, он заполняет все свободное пространство, создавая эффективный изоляционный слой.

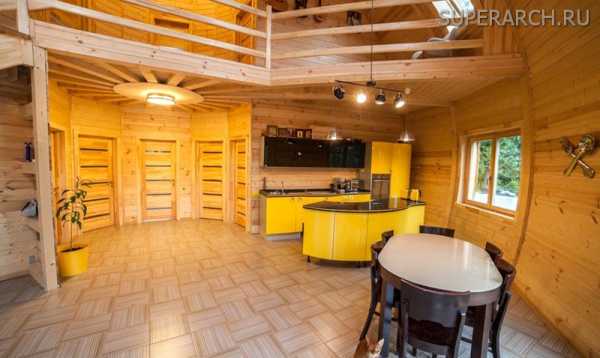

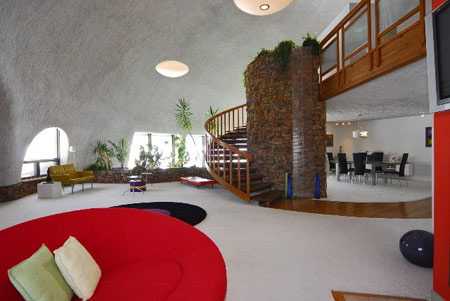

Внутренняя отделка ничем не ограничена. Применяют вагонку, деревянные панели, гипсокартон с последующей окраской или же обои. Для проведения строительных и отделочных работ подойдут такие инструменты:

рулетка;
уровень;
электрический уголок;
ножовка;
электролобзик;
электродрель;
деревообрабатывающий станок;
кровельные ножницы;
молоток;
перчатки;
кисти;
болгарка;
крестовая отвертка.

Пошаговая инструкция строительства купольного дома своими руками

Подготовив все необходимые материалы и оборудование, нужно выполнить подготовительные мероприятия: изготовить основные части конструкции, обработать их и подготовить к сборке.

Подготовка к строительству

Прежде всего, нужно выполнить необходимые подготовительные работы. К ним относится разметка площадки, где будет возводиться дом. Ее требуется очистить от грунта, а затем засыпать щебнем и песком. Определитесь с моделью здания. Выберите подходящую частоту ячеек. От этого параметра зависит сферичность конструкции: чем больше показатель, тем круглее получится дом. Обычно выбирается 2v или 3v.

Изготовьте фанерные элементы и стропила будущего строения. На этом же этапе сделайте требуемое количество коннекторов. В процессе изготовления изделий ориентируйтесь на чертежи, подготовленные заранее. Коннекторы из металлических пластин обработайте антикоррозийным средством. Залейте фундамент. Вместо него также может послужить десятиугольная конструкция из досок. Сечение заготовок выбирается индивидуально с учетом будущих нагрузок.

Монтаж конструкции

При помощи электрической пилы или лобзика, сделайте из досок элементы трапециевидной формы. На основание из щебня и песка уложите рубероид, а поверх него — трапециевидные заготовки. Убедитесь в ровности установки элементов и скрепите трапеции шурупами. Далее возводятся внутренние вертикальные стены. Для сборки этих элементов используйте деревянный брус. Детали соединяйте шурупами.

Изготовьте коробку дверного проема желаемых размеров. Для ее создания нужны горизонтальные и вертикальные доски. Детали соединяйте при помощи подготовленных пазов, закрепляя шурупами, скобами или другими видами крепежа. На этом же этапе сделайте коробки для установки окон. Чтобы обшить вертикальные стены используйте доски, которые нужно крепить таким образом, чтобы не допустить просачивание в дом воды при косом дожде.

Далее следует подготовить ребра главного каркаса, которые производятся из деревянных брусков. Еще до установки их поверхность следует покрыть лаком и противогрибковыми средствами.

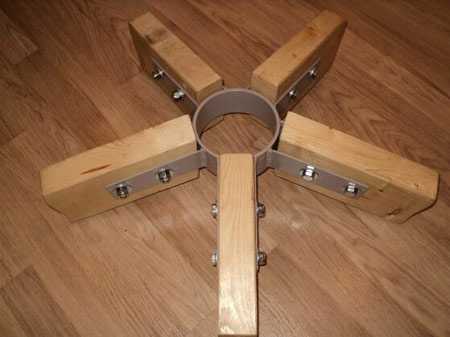

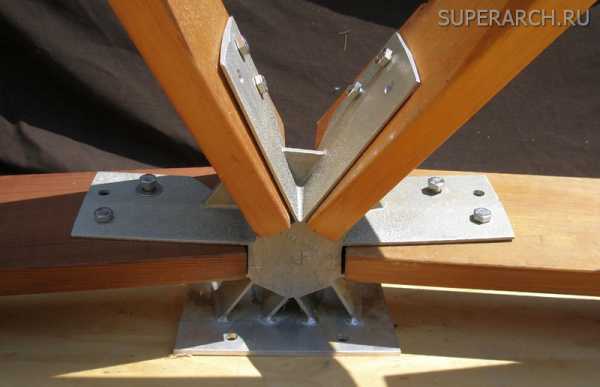

Чтобы изготовить пластинчатые коннекторы используйте металлические пластины. Для этого понадобится болгарка, с помощью которой следует вырезать из листа металла пятиугольные или шестиугольные детали, в зависимости от типа конструкции.

После того как коннекторы готовы, следует приступить к их заливке. Для этого сгодится бакелитовая смола или монтажная пена. Второй вариант более приемлемый, так как содержит компоненты, безопасные для здоровья человека. Чтобы возвести каркас купола, обратите внимание на чертежи, и рассчитайте количество деталей. Для соединения элементов применяют шурупы.

Отделка

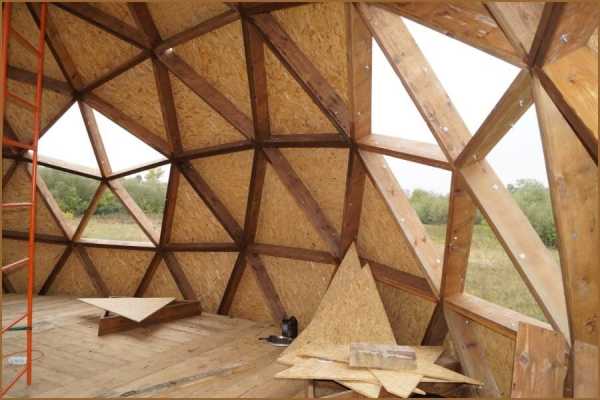

Во внутренние треугольные ячейки купола укладывают теплоизолирующий материал: минеральную вату, пенопласт, стекловату. Для внутренней обшивки воспользуйтесь обычной деревянной фанерой, которая способна регулировать влажность в помещении, а также является экологически чистым и безвредным материалом.

После завершения работ по отделке внутренней части помещения, приступите к внешней отделке стен с помощью рубероида и гибкой черепицы. Слои укладывают последовательно, друг за другом. Треугольники из рубероида следует вырезать на столярном столе. Чтобы закрепить рубероид воспользуйтесь смолой или специальным клеем.

После этого приступите к внутренней отделке, которая включает:

укладку полов;
установку водоснабжения, вентиляции;
отделку стен.

Созданную основу оснащают декоративными и функциональными элементами в соответствии с личными пожеланиями.

Цена купольного дома

Если купить купольный дом, можно исключить многие из перечисленных выше проблем. Однако даже в этом случае пригодятся личные тематические знания. Они помогут правильно выбрать проект и уверенно контролировать действия строителей.

При изучении альтернативного варианта надо учитывать не только прямые, но и косвенные расходы. В некоторых ситуациях будет выгодно приобрести готовый комплект для создания надежного каркаса с гарантиями производителя. Отделку объекта и оснащение коммуникациями можно сделать самостоятельно, применяя стандартные строительные технологии.

Что нужно знать при строительстве купольного дома

При возведении коттеджа сферической формы учитывайте некоторые нюансы:

Если планируется проведение канализации и водоснабжения, предусмотрите сооружение двух ям.
При планировании спальни или второго этажа надо сделать мансардные окна, которые добавят свет в комнату и оригинальность для всей постройки.
Для утепления возможно использование опилок.
Лучшее дерево для строительства геодезического купола — белая акация, которая обладает достаточной прочностью и эластичностью. Древесина также устойчива к атмосферным влияниям.
Заранее подумайте о наличии в комнатах розеток, рассчитайте точки электроснабжения.

Купольное жилище — очень оригинальная идея. Такое строение может быть как полностью независимым, так и выполнять функцию удобной пристройки.

bigland.ru

Купольный дом своими руками — строительство, инструкции!

Купольный дом – это уникальное в своем роде жилое строение, имеющее форму полусферы (конуса). Для изготовления стен такого дома можно использовать разнообразные материалы. Чаще всего применяется древесина, но также существуют технологии, позволяющие строить стены из бетона и камня.

Купольный дом своими руками

Главной особенностью купольного дома является возможность получения максимального объема полезного пространства при минимальном занимаемом месте.

Для обустройства конструкции используется сравнительно мало материалов, благодаря чему вес готовой постройки является относительно небольшим. Это позволяет дополнительно сэкономить на обустройстве фундамента.

Купольный дом своими руками

Технология возведения купольной постройки достаточно сложная, однако и с таким мероприятием при желании можно справиться своими руками, потратив на это минимум времени, строительных материалов и денег.

Содержание пошаговой инструкции:

Преимущества купольного дома

Купольный дом своими руками

Оригинальный внешний вид.
Высокая скорость возведения и обустройства.
Возможность свободной внутренней планировки.
Отсутствие строгих требований к основанию. Готовая конструкция, как уже отмечалось, имеет малый вес, что позволяет обустраивать ее даже на самых элементарных и незаглубленных фундаментах.
Возможность обустройства в разных климатических регионах. Несмотря на кажущуюся простоту, при грамотном обустройстве купольный дом имеет высокие теплоизоляционные показатели.
Отсутствие необходимости существенных денежных вложений на строительство и обустройство дома.
Высокая устойчивость к ветровым нагрузкам.
Устойчивость к подвижкам грунта и землетрясения. Особенности конструкции таковы, что поступающие нагрузки равномерно распределяются по всему дому.
Современный и эстетически привлекательный внешний вид.
Высокие показатели энергоэффективности.
Хорошие показатели шумоизоляции.

Что нужно знать до начала работы?

Прежде чем приступать к обустройству купольного дома, ознакомьтесь со следующей важной информацией.

Фундамент

Конкретных требований к основанию купольного дома нет. Готовая конструкция имеет небольшой вес, поэтому ее можно размещать практически на любом фундаменте. Наиболее оптимальный вариант – мелкозаглубленный фундамент ленточного типа.

Строительный материал

Конструкция возводится из деревянных брусьев. Сечение бруса подбирается индивидуально с учетом предполагаемых нагрузок на купол строения.

В случае если одновременно планируется применение наружной и внутренней обшивки, необходимо использовать брус с увеличенным сечением.

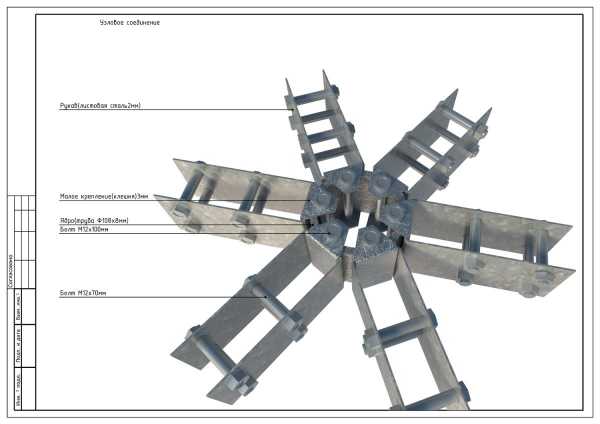

Коннекторы

Для соединения деревянных составных элементов конструкции применяются коннекторы. Существуют пятилучевые и шестилучевые коннекторы.

Данные элементы применяются при изготовлении купольных построек большой площади. В случае обустройства небольшого купольного дома можно прибегнуть к безконнекторному методу сборки.

Профессиональные строители часто отказываются от применения коннекторов в пользу современной технологии, в соответствии с которой ребра изготавливаются точно под стать друг другу, что позволяет соединять их с минимум швов.

Кровля

Для обустройства крыши такого дома можно использовать следующие материалы:

гибкую черепицу;
рубероид;
листовые кровельные материалы на основе алюминия.

Расходы

Технология обустройства рассматриваемой конструкции является достаточно сложной. Однако, если сравнивать со строительством обыкновенного дома, на возведение купольной конструкции уходит гораздо меньше денег и стройматериалов. Временные затраты также заметно уменьшаются.

Строительство купольных домов

Руководство по возведению дома

Приступайте к обустройству купольного дома. Начните с подготовки необходимых инструментов и материалов. Лучше соберите все требуемые элементы заранее, чтобы в дальнейшем не тратить время на поиски недостающих приспособлений.

Набор для строительства

Деревянный брус. Традиционно применяется материал с сечением 50х50 мм. В остальном же ориентируйтесь на особенности конкретно вашей ситуации. При необходимости величину сечения бруса можно увеличивать.
Шурупы.
Листовая сталь. Используйте оцинкованный материал
Крепежные элементы (гвозди, саморезы и пр.).
Монтажная пена.
Финишный материал для обустройства кровли. Наиболее предпочтительными материалами в случае с рассматриваемым домом являются гибкая черепица и более бюджетный рубероид.
Рулетка для измерений.
Уголок.
Строительный уровень.
Электрический лобзик.
Электрическая дрель.
Ножовка.
Деревообрабатывающий станок. При отсутствии доступа к данному агрегату можно обойтись и без него, но так вам придется потратить больше времени.
Болгарка.
Отвертки.
Молоток.
Защитные перчатки.
Кровельные ножницы.
Кисти.

Строительный набор может сокращаться и расширяться в зависимости от особенностей конкретной ситуации. В этом моменте вы сможете сориентироваться уже самостоятельно.

Подготовительный этап

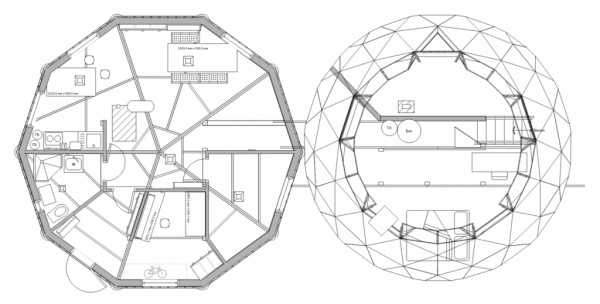

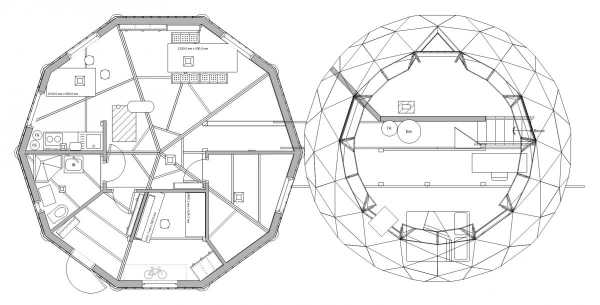

Чертеж

Собрав все необходимые приспособления, приступайте к выполнению подготовительных мероприятий. На этом этапе вам предстоит изготовить основные элементы будущей конструкции, обработать их и соответствующим образом подготовить к дальнейшему использованию.

Перед началом работы составьте, закажите либо найдите в открытом источнике схему купольного дома. Чертежи помогут вам лучше ориентироваться в процессе выполнения строительных мероприятий.

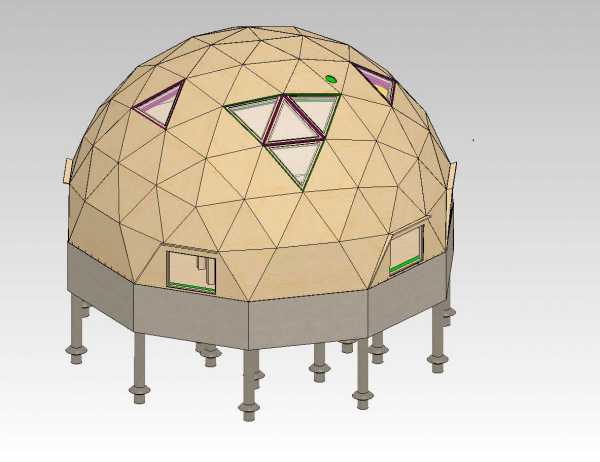

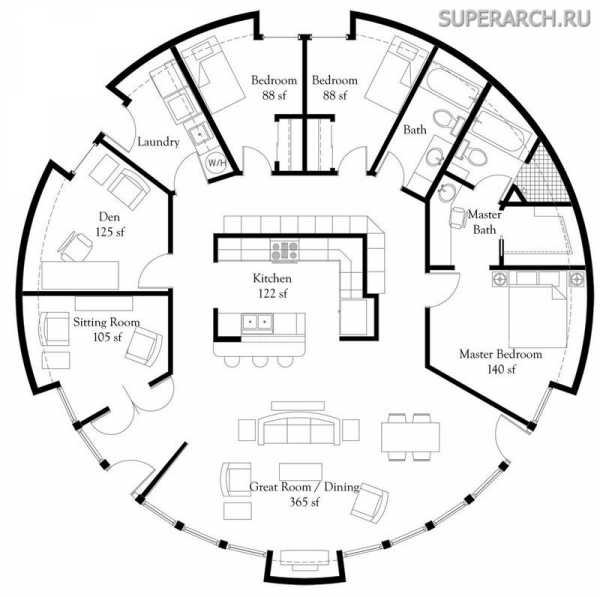

Проект

Первый шаг. Выберите место для размещения купольного дома. Разметьте строительный участок в соответствии с габаритами будущей конструкции.

Второй шаг. Определитесь с моделью купольного строения. Для этого выберите подходящую форму и габариты ячеек, количество стропильных элементов, число коннекторов и пр. Все эти моменты также должны быть отражены в чертежах.

Третий шаг. Изготовьте фанерные и стропильные элементы будущего дома. На этом же этапе сделайте необходимое количество коннекторов. В процессе изготовления упомянутых изделий ориентируйтесь на имеющиеся у вас чертежи.

Проект

Коннекторы из металла обязательно обработайте специальным антикоррозийным средством.

Возведение конструкции

Переходите непосредственно к возведению конструкции.

Первый шаг. Очистите радиус размещения будущей постройки от плодородного слоя грунта и засыпьте углубление слоем щебенки. Утрамбуйте засыпку. Поверх щебня насыпьте слой песка и также тщательно утрамбуйте.

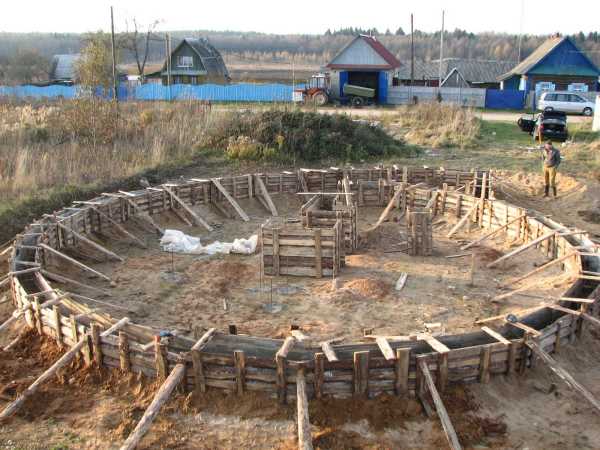

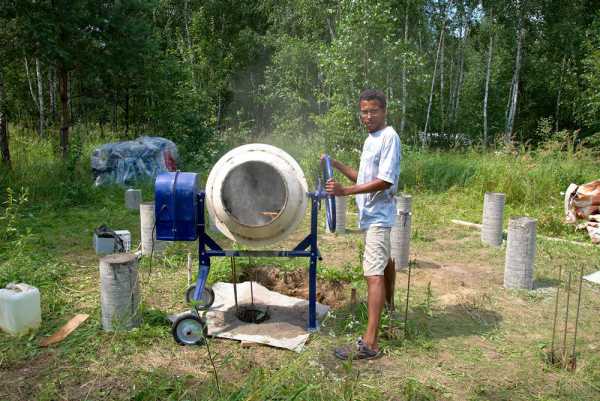

Второй шаг. Залейте фундамент. Вместо фундамента можете использовать опорную десятиугольную конструкцию. Для ее сборки используйте доски. Сечение досок подбирайте индивидуально с учетом предстоящих нагрузок.

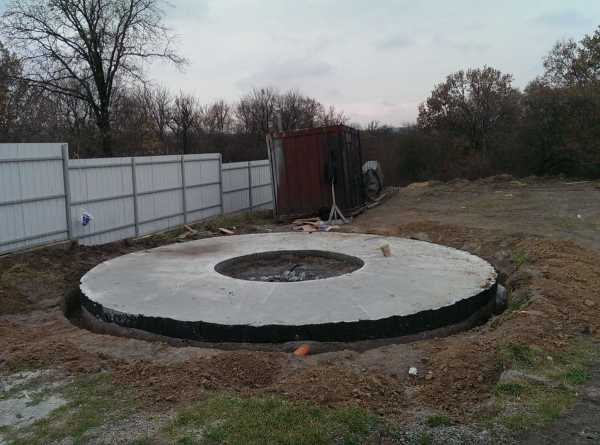

Фундамент свайный под дом

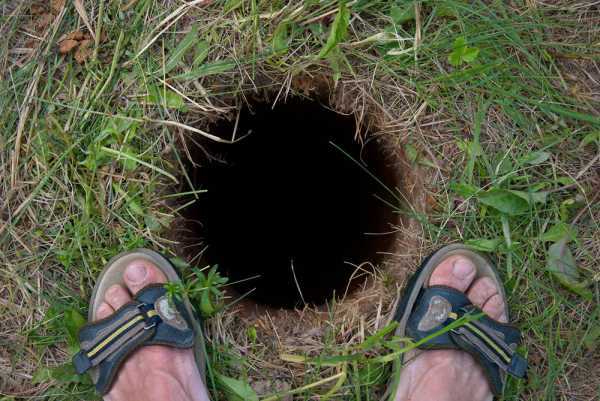

Лунка под фундамент

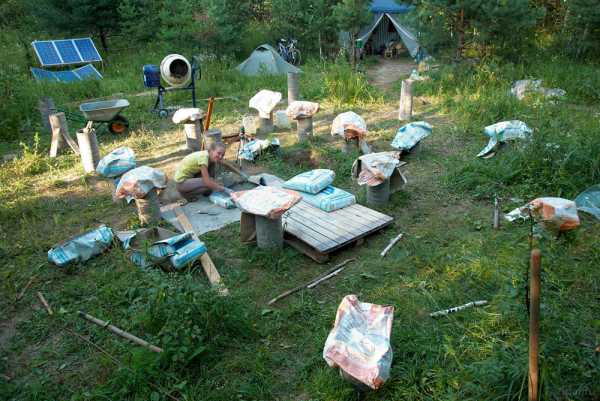

Заливка

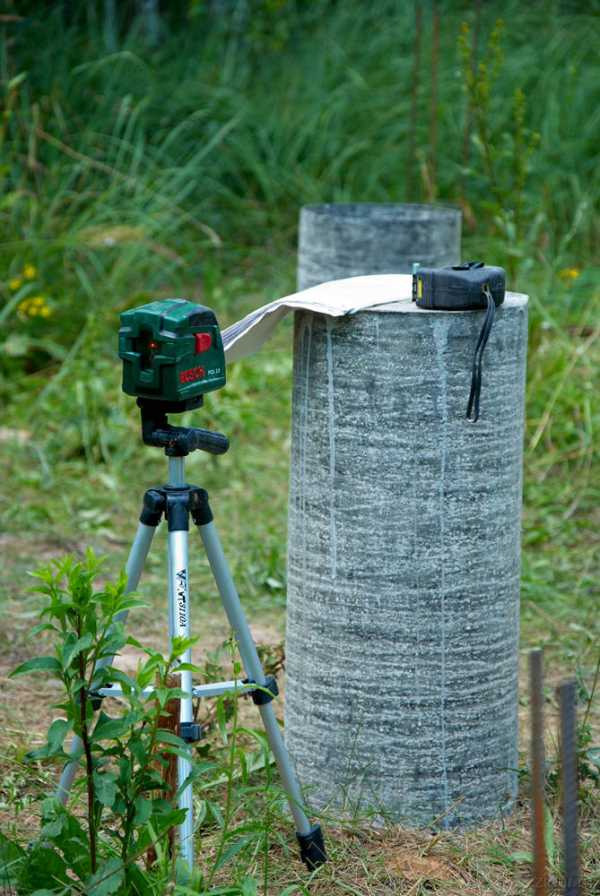

Столбы фундамента

Фундамент

Третий шаг. Вооружившись электрической пилой либо лобзиком, сделайте из досок элементы трапециевидной формы.

Четвертый шаг. Уложите на подготовленное ранее основание из щебенки и песка рубероид, а поверх него – заготовленные трапеции. Убедитесь в ровности укладки элементов и соедините трапециевидные изделия при помощи шурупов. На этом этапе ориентируйтесь на имеющиеся у вас чертежи, описать данный пункт исключительно на словах невозможно.

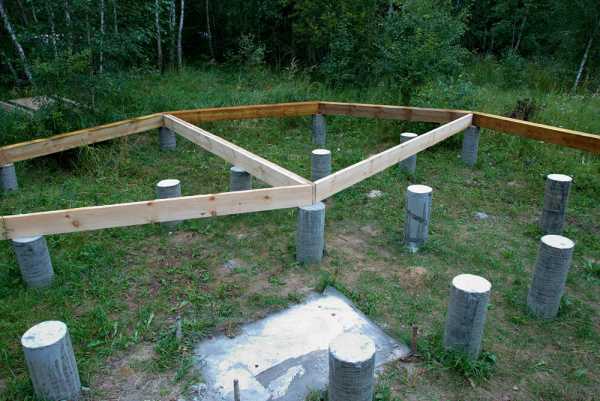

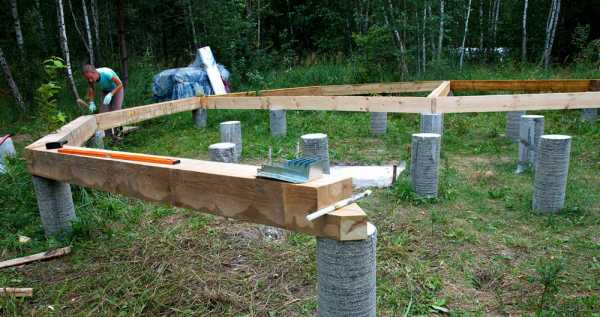

Обвязка фундамента

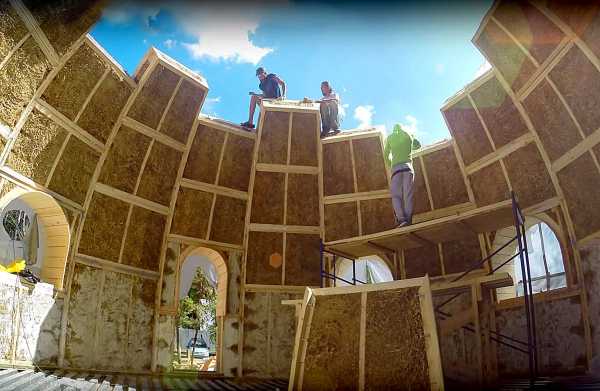

Пятый шаг. Приступайте к возведению внутренних вертикальных стен. Для сборки этих элементов используйте деревянный брус. Элементы конструкций соединяйте с помощью шурупов. Ориентируйтесь, опять же, на ваши чертежи.

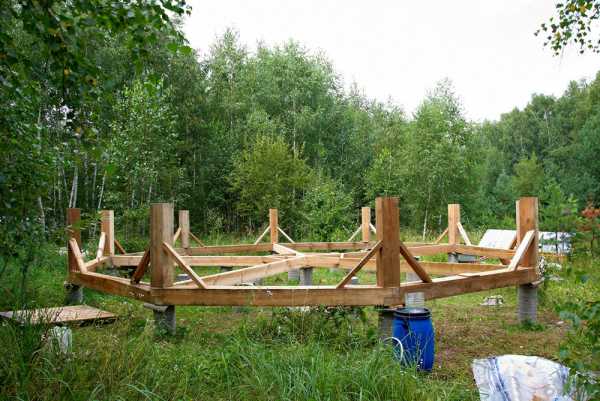

Опорные столбы

Шестой шаг. Изготовьте дверную коробку желаемых размеров. Для сборки используйте пару горизонтальных и такое же количество вертикальных брусков (досок). Элементы лучше всего соединять с применением шипов и пазов, дополнительно укрепляя шурупами или другим подходящим крепежом.

На этом же этапе сделайте коробки для установки окон.

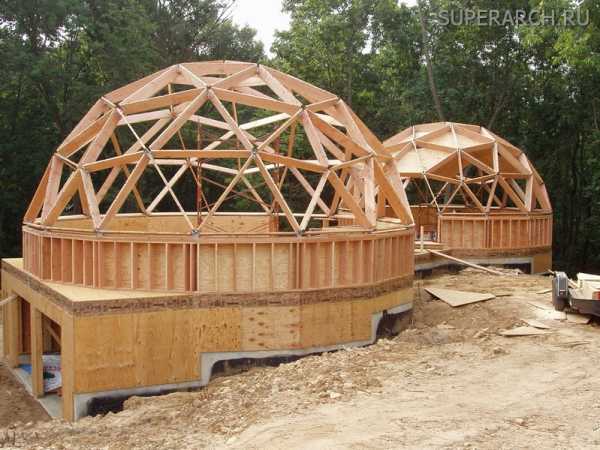

Седьмой шаг. Обшейте готовые вертикальные стены деревянными досками. Прибивайте доски так, чтобы дождевая вода и снег не могли проникнуть в дом.

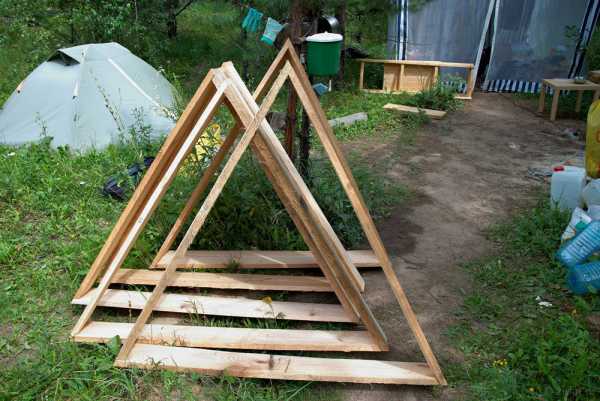

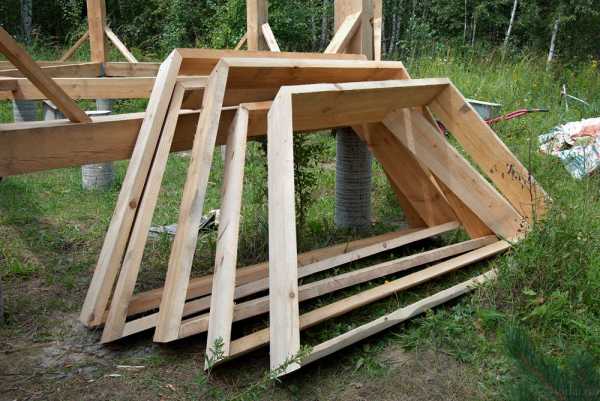

Восьмой шаг. Изготовьте ребра для возведения основного каркаса. Для этого используйте деревянный брус. Для выполнения этого мероприятия вам понадобится электрический рубанок.

Изготовление ребер для каркаса

Прежде чем устанавливать ребра каркаса, обработайте все деревянные элементы антисептическим средством.

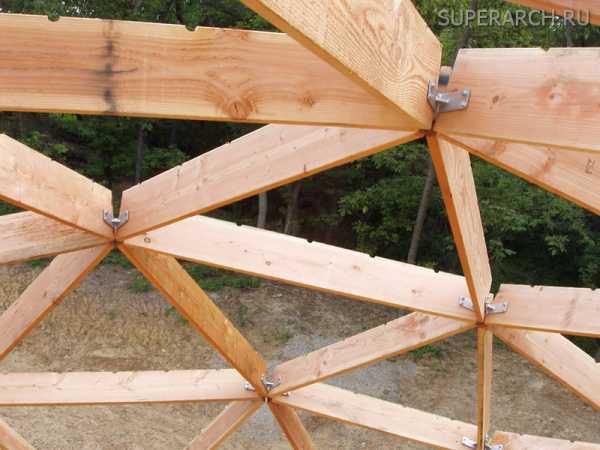

Девятый шаг. Изготовьте коннекторы. Для этого вам понадобятся металлические пластины. Вырежьте пластины из листового металла в соответствии с имеющимися у вас чертежами.

Для резки используйте болгарку. Коннекторы должны иметь пяти- либо шестиугольную форму. Форму изделий подбирайте в индивидуальном порядке с учетом типа возводящейся конструкции.

Десятый шаг. Приступайте к заливке готовых коннекторов. Для этого используйте монтажную пену либо бакелитовую смолу. Пена предпочтительнее, т.к. в ее составе отсутствуют вредные для окружающих компоненты.

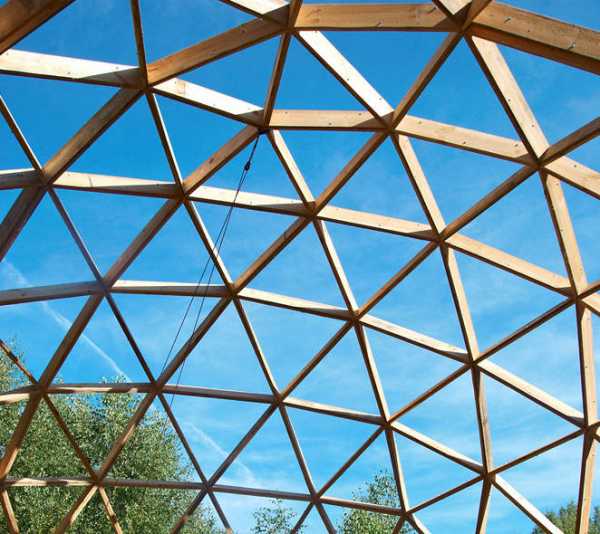

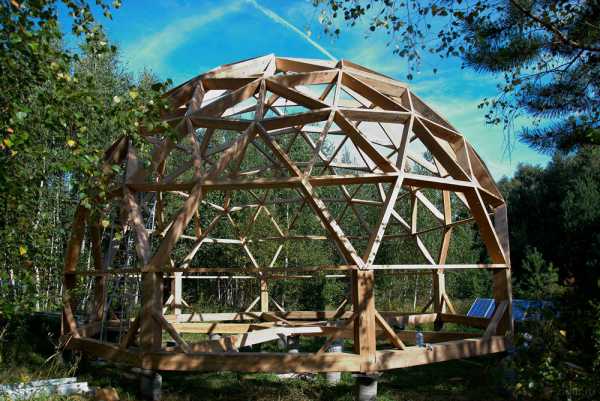

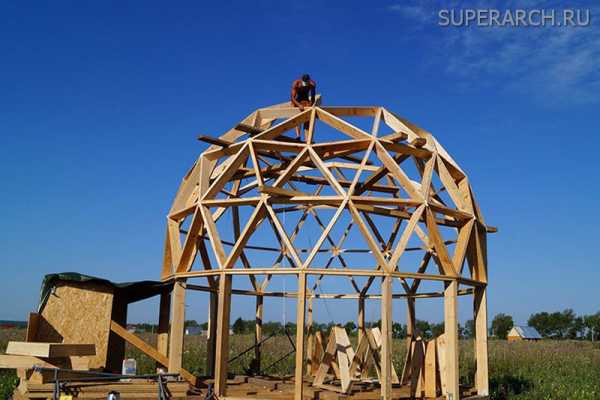

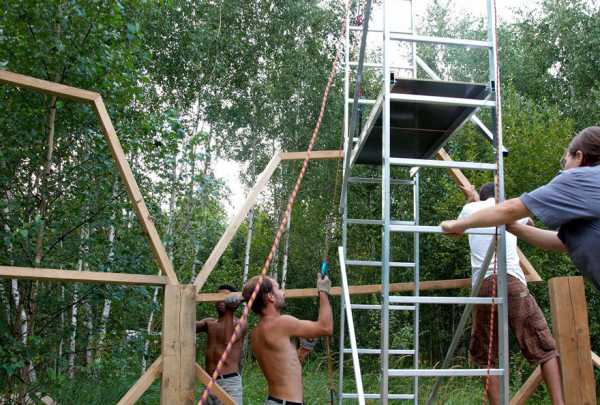

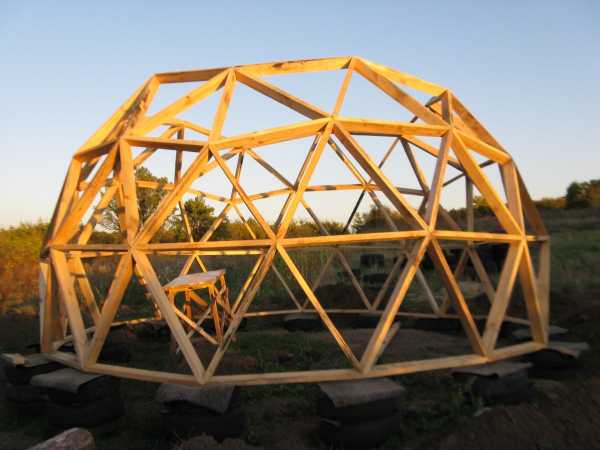

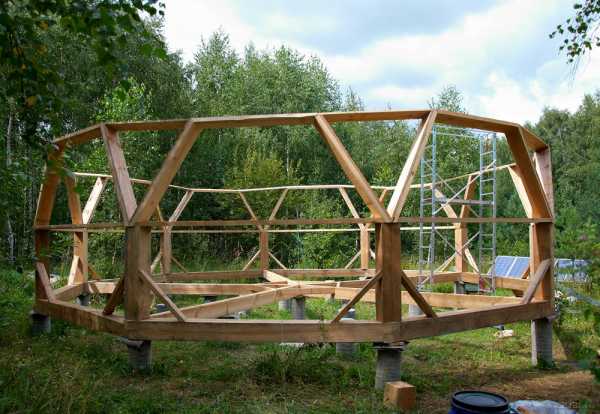

Сборка каркаса

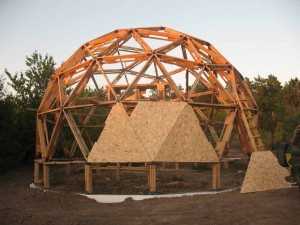

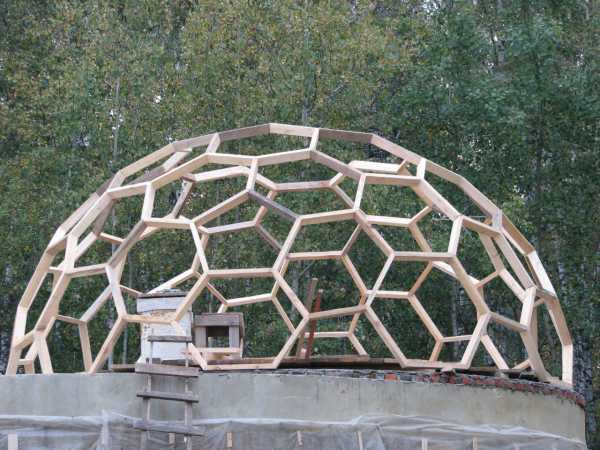

Одиннадцатый шаг. Соедините все элементы внешнего купола в соответствии с проектом. Для скрепления деталей используйте шурупы. Для создания внешнего купола традиционно применяются треугольные элементы, сколоченные из бруса либо досок. В куполе оставьте проемы для дверей и стеклопакетов.

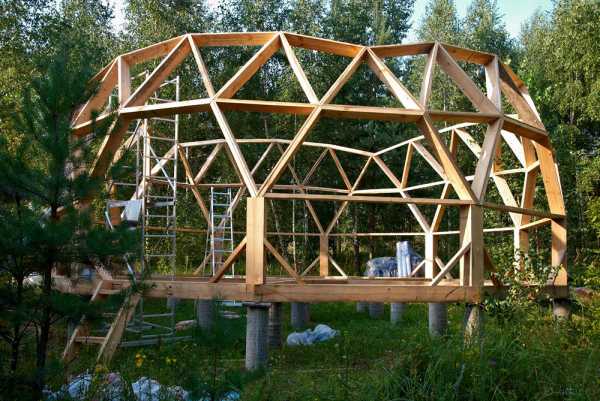

Сборка каркаса

Двенадцатый шаг. Выполните внутреннюю обшивку дома. Для этого подойдут обыкновенные листы фанеры. Данный материал является абсолютно экологически безопасным и способствует созданию оптимального микроклимата внутри помещения.

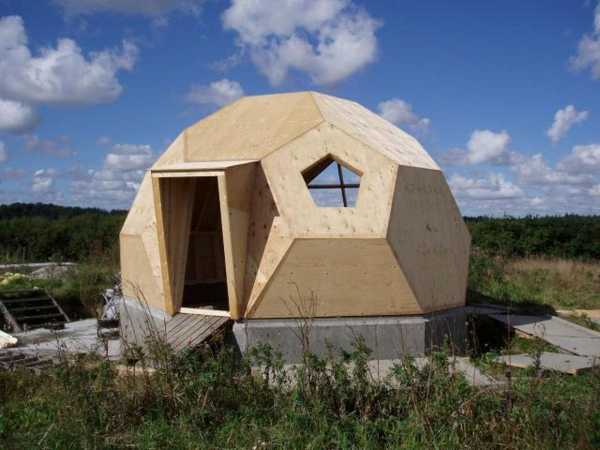

Купол

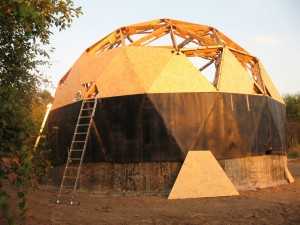

Тринадцатый шаг. Выполните внешнюю отделку купола. Для отделки используйте рубероид, черепицу либо другой подходящий кровельный материал. Проще всего использовать рубероид – достаточно аккуратно вырезать из него треугольные элементы и последовательно зафиксировать их на куполе с помощью специального клея либо обычной растопленной смолы.

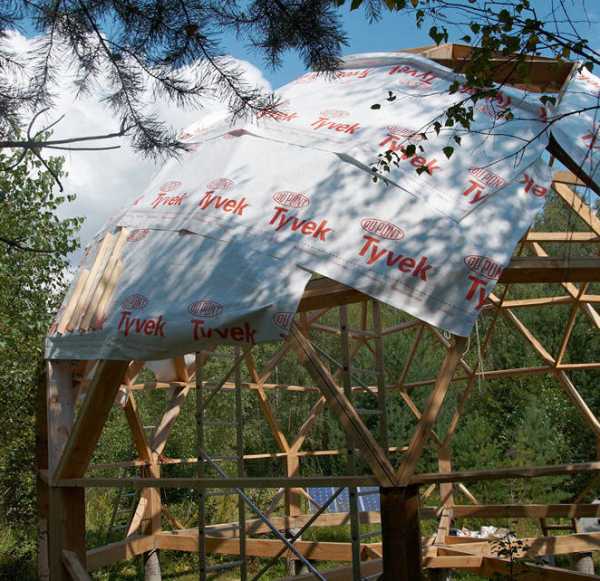

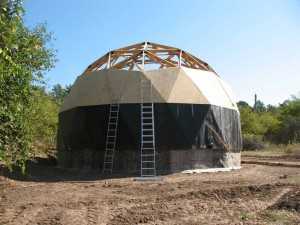

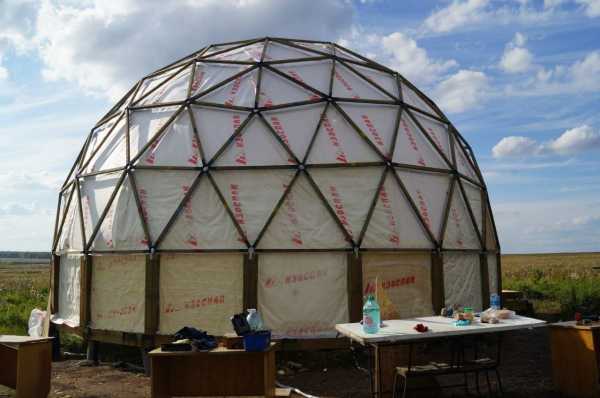

Гидроизоляция

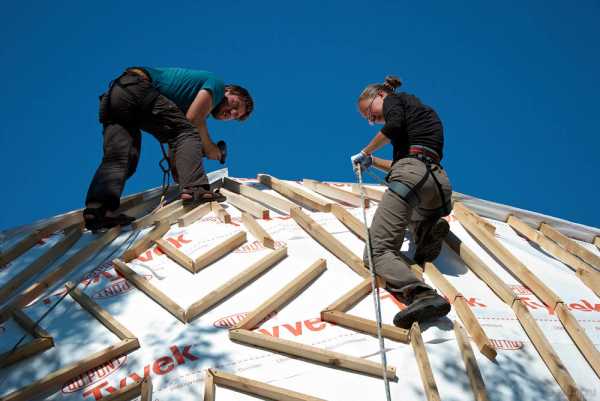

Обрешетка

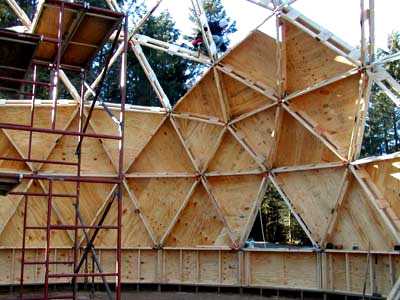

Обшивка купола

В завершение вам останется выполнить необходимые мероприятия по финишному обустройству купольного дома, а именно:

настелить пол;
обустроить водоснабжение;
смонтировать окна и двери;
смонтировать вентиляционную систему;
утеплить конструкцию.

Советы по обустройству купольного дома

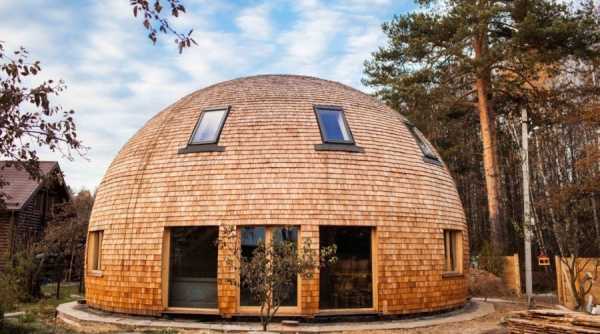

Купольный дом

Если вы планируете подводить к своему купольному дому системы водоснабжения и отведения стоков, предусмотрите порядок их обустройства еще на начальных этапах строительства. Для подведения труб вам придется вырыть пару дополнительных траншей.

Если ваш купольный дом будет использоваться для постоянного проживания, обязательно установите стеклопакеты с открывающимися створками.

Для теплоизолирования конструкции используйте любые удобные в монтаже и безопасные для окружающих материалы. К примеру, для теплоизоляции конструкции такой формы очень удобно использовать древесные опилки.

Наиболее предпочтительным материалом для возведения купольной постройки является древесина белой акации. Эта древесина характеризуется высокой прочностью, продолжительным сроком службы и простотой обработки.

Акация белая

При необходимости подведите к купольному дому электропроводку. В случае отсутствия навыков монтажа таких коммуникаций, пригласите профессионального электрика. Заранее спланируйте места размещения осветительных приборов, розеток и прочих элементов.

Купольный дом – очень оригинальная и эргономичная постройка. Такое строение может быть как полностью независимым, так и выполнять функцию удобной пристройки, к примеру, к дачному дому. Предназначение и конструкцию дома определяйте самостоятельно.

Теперь, когда вы осведомлены в последовательности выполнения работы, никаких проблем с обустройством купольного дома не возникнет – достаточно лишь следовать инструкции, параллельно ориентируясь на чертежи и схемы, и строительство обязательно увенчается успехом.

Удачной работы!

Видео – Купольный дом своими руками

svoimi-rykami.ru

Купольный сферический дом, технология строительства

Купольный дом — жилье с круглым основанием, крыша в таком жилище представлена в виде конуса. Стены могут быть изготовлены из различных строительных материалов. К ним относится: камень, бетон, дерево. Интересный и практичный внешний вид купольного помещения представляет собой символ технологии будущего. Для современного городского жителя, постройка данного здания будет являться отличной перспективой и шансом выбраться из города. Купольный дом — реальная возможность проживания и воспитания детей в натуральных и экологических условиях.

Где находит применение купольное помещение?

Данное помещение идеально подходит в ситуациях, когда нужно получить объемное жилье с небольшими затратами на строительные материалы. При этом, вес конструкции значительно снижен, в сравнении с жилыми домами.

Использование купольной формы

Формы в виде купола применяются при постройке следующих сооружений:

выставочных помещений;
спортивных объектов;
научных и технических объектов;
сооружений промышленного назначения;
жилья;

Основные преимущества в содержании купольного помещения

Существует ряд положительных аспектов в выборе строительства купольного жилья. Рассмотрим наиболее актуальные из них.

Особенность и креативность внешнего вида.
Вся постройка купольного помещения займет не более двух месяцев.
Низкие акустические свойства помещения.
Купольный дом выглядит как современная и красивая постройка.
Полная свобода в выборе планировки.
Возможность установки купольного помещения в разнообразных условиях и особенностях климата.
Отсутствие строгих нормативов и правил по строительству фундамента.
Цена купольного жилья будет намного ниже, чем ценовая стоимость обычного дома.
Качественная защита от ветра. Данная особенность обеспечивается аэродинамической формой.
Высокие показатели эффективности энергообеспечения.
Качественная теплоотдача и отличная система вентиляции. Данные условия обеспечиваются благодаря небольшой площади купольного дома.
Надежная стойкость против землетрясений. Это связано с тем, что купол дома представлен элементами в виде треугольника. Нагрузка на жилье будет распространяться одинаково на всю территорию купольного дома.

Основные разновидности помещений

Их строят в виде особого геодезического купола. Это форма, при которой воздушное пространство распределяется на направления — векторы.

Геодезический купол представлен следующими видами

Помещение, которое построено в виде четырехгранного многогранника.
Купольный дом, который представлен в виде икосаэдра. Данная форма является наиболее оптимальной. Пространство будет делиться на векторы, а прочность конструкции будет напрямую зависеть от частоты их разделения на пространства.

Разновидности материалов, из которых могут изготавливаться купольные помещения:

пенобетон;
дерево;
кирпич;
пенопласт;
глина;
монолит;
пенополистирол.

Купольные помещения, которые изготавливаются из пенобетона, кирпича, монолита, являются стойкими и прочными. Они обладают теми же характеристиками помещения, что и обычная постройка жилого дома. Остальные разновидности материалов могут не применяться.

Разнообразные формы купольного дома

Дома с наличием овального купола.
Помещения выпуклого вида.
Купольный дом поясной формы.
Купольная постройка в виде полукруга.
Полигональные помещения, которые представлены многогранниками.

Моменты, о которых следует помнить перед началом выполнения строительных работ

1. Строительный материал.

Конструкцию купольного дома строят из деревянных изделий. Сечение деревянных брусьев будет зависеть от предполагаемого давления на купол жилья.

Особых требований к строительству купольного дома нет. Конструкция помещения будет обладать незначительным весом, поэтому фундамент может быть разнообразным.

Коннекторы — это разъёмы, которые используются для соединения деревянных деталей и элементов конструкции помещения. Их используют во время строительства купольных домов большого размера. Если ожидаемый купольный дом будет небольшого размера, применение коннекторов является не обязательным условием.

При изготовлении крыши используют следующие материалы:

рубероид;
гибкая черепица;
алюминиевые материалы.

Технология конструкции сложная. Но постройка занимает незначительное количество времени, строительных материалов и общих денежных затрат.

Этапы постройки купольного дома

Строительство купольного помещения включает два периода.
Первый период — подготовка плана работы, основных строительных деталей, частей конструкции, специальной обработки материалов, их маркировки.

Проведение первого периода постройки купольного дома

Основные действия в подготовительном сроке.

Первое, что следует сделать, это выполнить основные замеры.
Выбрать предполагаемое место постройки купольного дома.
Распределить земельный участок и составить разметку для постройки жилья.
Составить необходимую документацию и эскиз жилья.
Перед выбором модели купольного жилья, следует учесть ряд моментов. Это размер ячеек и форму дома.
Необходимо создать расчет купольного помещения при помощи компьютера.
Приобрести стропилы, коннекторы, фанерные детали помещения.

Важно! Перед началом постройки дома, металлические коннекторы необходимо обработать специальными средствами против коррозии.

Проведение второго периода работы

Выполнение работ по изготовлению фундамента.
Установка специальных систем коммуникаций.
Приготовление всех необходимых деталей к сборке.
Сооружение каркаса купольного помещения.
Проведение обшивки наружной стороны купольного дома.
Фиксация дверей и окон.
Проведение работы по установке верхней части покрытия помещения.
Выполнение работы по утеплению купольного жилья.
Проведение обшивки жилья изнутри.
Установка перегородочных деталей, стен и пола купольного дома.
Проведение отделки внутренней части купольного помещения.

Руководство по постройке купольного жилья

Работы по подготовке места под строительство дома. Для этого, предполагаемую территорию нужно очистить от грунта. После, место покрывают сначала щебнем, а потом песком.
На месте фундамента купольного дома, фиксируют опорный десятиугольник. Для его установления нужно установить десять досок. Сечение деревянных досок будет зависеть от напряжения на объект.
С помощью досок делают трапеции. Для этого, можно воспользоваться электрической пилой либо электрическим лобзиком.
На основу из песка укладывают рубероид и трапецию. Определить ровность конструкции необходимо при помощи уровня. Далее, при помощи шурупов производят соединения трапеции.

Проведение следующего этапа в строительстве. Он будет включать:

Установка вертикальной опоры. Для постройки данной стены, следует воспользоваться особыми брусками, которые соединены шурупами.
С помощью двух горизонтальных и двух вертикальных досок, можно изготовить дверную коробку.
В зависимости от высоты купольного помещения, будет зависеть положение и высота дверей и окон.
Для обшивки вертикальных стен, используют доски. Они фиксируются так, чтобы вода во время косого дождя не попадала в купольный дом.
Подготавливаем ребра основной конструкции купольного дома. Они производятся из деревянных брусков при помощи электрического рубанка.
Перед фиксацией ребер, их нужно обработать специальными средствами и лаком. Это меры помогут защитить деревянную конструкцию от нежелательного грибка и плесени.

Работа с коннекторами

Для изготовления надежных коннекторов из пластин, используют металлические листы.
Для этой целью необходима болгарка. С помощью данного инструмента возможно сформировать коннекторы различной формы: пятиугольной либо шестиугольной. Форма будет зависеть от вида конструкции.
Таким образом, коннекторы сформированы. Далее, необходимо осуществить заливку. Для этого можно воспользоваться монтажной пеной либо специальной бакелитовой смолой. Монтажная пена будет лучшим вариантом выбора, потому как не содержит в своем составе вредных соединений, которые могут быть опасными для человека.
Для создания купольного каркаса, следует детально изучить чертеж дома и произвести правильный расчет необходимых элементов и деталей. Для их соединения, используют шурупы и столярный стол.

Особенности внутреннего оформления помещения

Для обшивки купольного дома внутри, используют деревянную фанеру. Она может регулировать уровень влажности в доме. Важно, что это абсолютно безвредный и экологически чистый материал.

Особенности внешнего оформления помещения

Данная работа будет осуществляться при помощи гибкой разновидности черепицы и рубероида.
Поочередно наносят слой гибкой черепицы и рубероида. Следует отметить, что треугольники из рубероида вырезают на специальном столярном столе.
Для его фиксации обычно используют профессиональный клей либо смолу.

Выполнение внутренней отделки дома

Она включает несколько этапов:

фиксация полов;
проведение водоснабжения;
установка вентиляционной системы;
проведение работы по утеплению;
отделочные работы.

Несколько советов по оборудованию купольного помещения

Перед планированием установки водообеспечения и канализационной системы, следует позаботиться о присутствие двух отдельных ям.
Если в объекте планируется формирование дополнительно этажа, необходимо сделать окна со створками, которые должны открываться.
Для обеспечения теплоты в помещении, можно воспользоваться опилками. Они используются при подготовке стен для строительства.
Следует помнить, что в купольном помещении должны обязательно присутствовать розетки и другие электрические приборы. Если у вас отсутствует опыт в проведении таких коммуникаций, следует воспользоваться помощью мастера. Места расположения приборов и розеток, необходимо спланировать заранее.

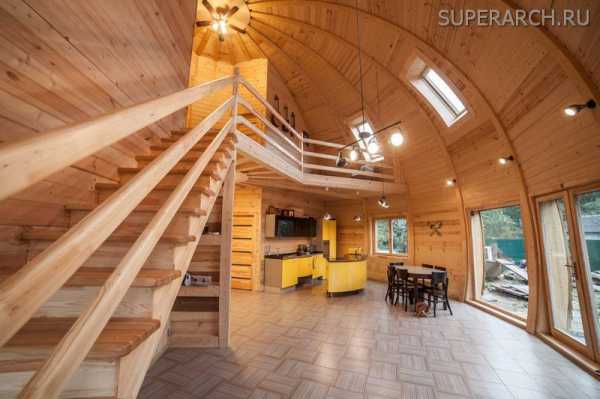

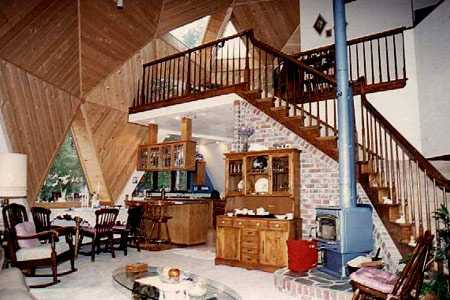

Оформление интерьера купольного помещения

Заключение

Купольный дом — удачная, выгодный и оригинальный вариант жилья. Данное сооружение может быть абсолютно независимым от основного помещения. Купольный дом может служить пристройкой к любому дому. Основное предназначение купольного дома, внешний вид и конструкция помещения определяется по собственному желанию.
Представленное руководство, является хорошей инструкцией в постройке купольного дома. Во время строительства не должно возникнуть никаких проблем и трудностей в работе. Успех в данном деле гарантирован.

superarch.ru

Купольный дом, строительство купольного дома своими руками — Стройфора

Купольный дом, достаточно сложен технологически. Строительство купольного дома требует мастерства, и продумать надо все до мелочей. И конечно, нужен проект. Возможно ли построить купольный дом своими руками?

И из чего строить? Чаще всего строят из дерева. Технологически возможно возвести купольные стены из кирпича и блоков, из панелей и монолитного железобетона. Этот уникальный дом, сформированный как полушар или конус, благодаря своей конструкции не потребует много строительных материалов.

Это понятно, ведь сфера, или яйцо, при минимуме толщины оболочки выдерживает наибольшие нагрузки по сравнению с другими конфигурациями, ведь данная «конструкция» по своей природе распределяет приложенные нагрузки наилучшим образом. Это ведь не плоскость, которая борется со всем миром, подставляет себя ветру и огню… а сферу и поджечь снаружи сложновато. Да и нового ничего нету, вспомнить шатер, шалаш, ярангу или церковный купол. Так, достаточно философии! Наука эниология, безусловно, интересна, и в мире купольные конструкции строят и живут в них, это факт, например — японцы.

Вопрос практический – как построить для себя купольный дом? Получить максимальный объем жилого пространства на минимальной площади участка, сэкономить на стройматериалах и фундаменте, а дом получить прочный, устойчивый и энергосберегающий?

Плюсы купольного дома

Безусловная оригинальность и полная свобода в планировке внутреннего пространства. Внешне – дом современен и эстетичен, естественен как сама природа. (И явно выражено стремление жить с ней в мире. Наконец-то.)
Неплохая скорость постройки и не самые большие денежные затраты по сравнению с каменным или бетонным прямоугольным домом.
По причине малого веса дома — фундамент можно минимизировать и принимать его по грунтам. Если грунты основания и поведение подземной воды позволяют, то фундамент подойдет элементарный – незаглубленная лента. Технологически купол – самонесущая конструкция, и стройматериалов поэтому требует минимально.
Можно строить и на юге, и на севере, если грамотно обустроить, то теплоэффективность превзойдет все ожидания. В полном смысле энергосберегающий дом. Площадь «стен» и «крыши» минимальна – теплопотери тоже. Один интересный момент, который зачастую приходится не замечать, так как бороться с ним трудно – мощный холодный мост дома приходится на стык его фасада и кровли, чего у купола просто нет.
Аэродинамика купола снижает сопротивление ветрам до минимума – не будет сквозняка и выветривания тепла. Нет парусности – есть устойчивость к нагрузкам от ветра. Все нагрузки распределяются по дому – полусфере равномерно, и подвижки грунтов, а также сейсмика менее опасны. Полусфера, даже пробитая в одной или нескольких точках, устойчивости не теряет и как карточный домик не складывается. Для мгновенного полного разрушения полусферы нужно как минимум, чтобы под ней почва разверзлась.
Плюс к дизайну – гармония формы дает прекрасную акустику и выгодное распространение света. Под куполом всегда светлее, так как сферическая форма рассеивает свет, тогда как кубическая – поглощает. Тепло, свет и звук распределяются равномерно. Как следствие – можно активно использовать пассивное освещение и отопление солнечной энергией, что ведет к экономии в период эксплуатации.

Продолжать можно еще долго. Так какие же конкретные требования к конструкциям купольного дома?

Фундамент купольного дома

По фундаментам. Как уже сказано, по причине малого веса дома фундамент принимают самый простой – мелкозаглубленную ленту хотя возможен любой, свайный или столбчатый. В самых холодных районах стоит подумать о шведской утепленной плите.

Основные материалы для строительства купольного дома

Рассмотрим подробнее дерево – брус сухой или клееный, сечение рассчитывается в зависимости от размера купола, снеговых и ветровых нагрузок по району строительства. Если дом будет обшиваться и с внутренней и с наружной стороны, то сечение бруса нужно еще увеличить.

Основная проблема – коннекторы. Если дом будет иметь большую площадь, без них не обойтись. Деревянные конструкции, собранные при помощи пяти- и шестилучевых коннекторов заводского изготовления, собираются как конструктор, требуется только поставить леса и раздвижную лестницу, средств механизации и спецтехники не потребуется. Коннекторов изобретено великое множество, из разных материалов. Но самодельное изготовление металлических коннекторов в условиях гаража, с последующей антикоррозионной обработкой грунтом или краской, вряд ли создаст условия для долгой эксплуатации. Надежный коннектор должен при малом весе и высокой коррозионной стойкости выдерживать высокую нагрузку, для этого требуется заводская отливка или штамповка.

Существует современная технология сборки, при которой панели выполняются с точностью пазов и ребер, позволяющей соединить их в одно целое с минимальным количеством стыков и без зазоров. А для купольного дома небольших размеров применим безконнекторный способ монтажа.

Для защиты от атмосферных осадков потребуются материалы для кровли – возможна гибкая черепица или рулонные материалы, а также листовые на алюминиевой основе.

Технология строительства купола сложная, но, если сравнить с обычным домом, расчеты показывают на уменьшение затрат, и финансовых, и временных. Это связано с экономией стройматериалов и возможностью обойтись без спецтехники.

Материалы и инструменты для монтажа купольного дома

для каркаса — деревянный брус, сечение по проекту, но минимальное 50*50 мм. Крепеж — шурупы, гвозди, саморезы и так далее. Утеплитель. Оцинкованная сталь. Монтажная пена.
для финишной наружной отделки – кровельные материалы, предпочтительно гибкие, черепица или рубероид, смотря по бюджету стройки.
рулетка, уровень или лазерный нивелир, уголки, линейки.
электродрель, электролобзик, ножовки, болгарка. Станок для деревообработки позволит сэкономить массу времени при хорошем качестве обработки деталей.
отвертки, молоток, кисти, ножницы по металлу – весь строительный набор необходим. А также расходные материалы и средства защиты – очки, перчатки. Все как обычно, и каждый строитель ориентируется сам по ситуации.

Проект для дома – купола необходим для подготовки основных элементов постройки.

Расчеты проводятся методами триангуляции, прямо связанной с высотой купола. Размеры элементов-ребер, количество их типоразмеров и число коннекторов можно варьировать, «увеличивая» триангуляцию. Длины элементов должны быть выбраны так, чтобы можно было купить для них высушенные доски или брус хорошего сорта, и затем безопасно и технологично с ними работать.

Проект можно заказать, но многие строители, имея знания базовой технологии и конструирования, составляют его сами, пользуясь открытыми источниками схем и проектов и технической литературой. На этапе проектирования определяют тип фундамента, габариты купола, необходимое количество коннекторов, размеры и формы всех ячеек и число элементов каркаса и ограждения.

Устройство купольного дома

Приведем примерный перечень работ по устройству купола коннекторной сборки

разметка на местности, подготовка основания проводится по обычным технологиям. Растительный слой грунта срезается, заменяется слоем утрамбованного щебня, а затем слоем песка. Если фундамент выбран ленточный, армирование и заливка проводятся по стандартной технологии. Все коммуникации подводятся на этом этапе. Как вариант фундамента возможна опорная десятиугольная конструкция из свай. Опорные элементы в виде трапеций и обвязку фундамента собирают на шурупах по чертежам.

для монтажа «стен» используют подготовленные по чертежам элементы из бруса, соединения на шипах и пазах, укрепленные шурупами. Дверные и оконные коробки также заготовлены предварительно и устанавливаются по месту с дополнительной обвязкой и креплением.

ребра, образующие основной каркас, нужно обработать антисептиком и антипиреновым составом. Затем выполняется обшивка дома с внутренней стороны. Можно использовать обычную фанеру. Для внешней отделки легче всего работать с рубероидом, раскраивая его на треугольники и закрепляя их на куполе расплавом обычной смолы или клеем. Этот слой будет гидроизоляционным, его надо делать с нахлестом деталей.

по слою гидроизоляции набивается обрешетка из брусков, с высотой зазора по расчету нужной толщины утеплителя, затем делают наружную обшивку, финишную «кровлю», и отделку. Утепление купола изнутри – более практичный вариант. Иногда устраивают засыпную теплоизоляцию купола – из древесных опилок. Водозащита такой конструкции должна быть выполнена очень тщательно.

настилка пола, монтаж окон и дверей, подключение коммуникаций.

Разговор шел о геодезических куполах. Вид купола, называемый стратодезическим, отличается от геодезического принципом, более простым монтажом и подгонкой окон и дверей, отсутствием коннекторов и мостиков холода, которые они неизбежно дают дому, а также – намного более высоким расходом материала, в частности, дорогого клееного бруса или металлопроката. Но прочность их все же ниже, чем у геодезиков.

Вопрос будущего повсеместного строительства куполов – комфортных и дешевых, вопрос не только технологий. Возможно, это вопрос идеологии и новых систем строительства?

stroyfora.ru

Проекты и строительство купольных сферических домов своими руками

Существуют различные технологии, позволяющие построить жилище любого типа. Проекты таких строений значительно отличаются. Все зависит от того, какая форма выбрана для этого и какие материалы используются в строительстве. С уверенностью можно сказать, что довольно часто сегодня встречается дом-сфера. Это неординарная архитектурная конструкция, которая вновь обрела популярность.

Готовый проект сферического дома Вернуться к оглавлению

Содержание материала

Что собой представляет подобное строение

Дом-сфера — постройка, которая имеет округлую форму как стен, так и кровельной конструкции. Она наделена определенными техническими характеристиками, которые уже давно оценили специалисты строительства всего мира.

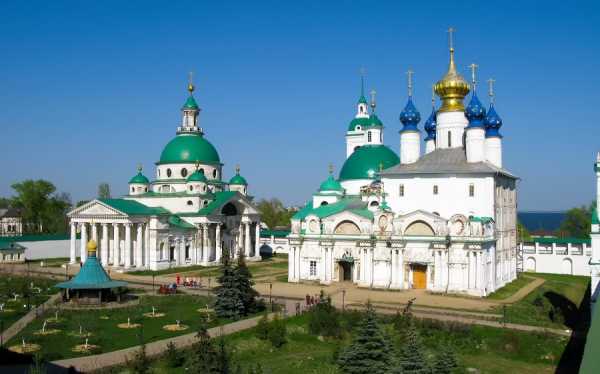

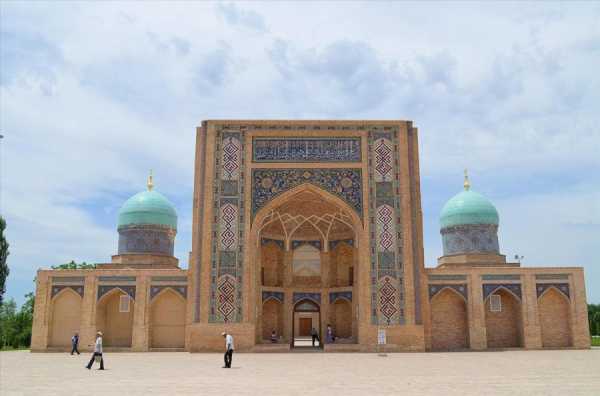

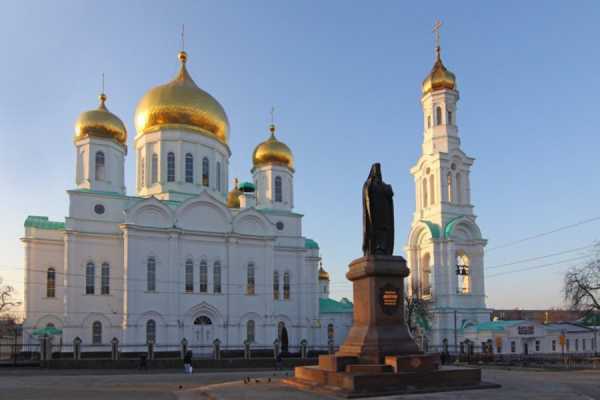

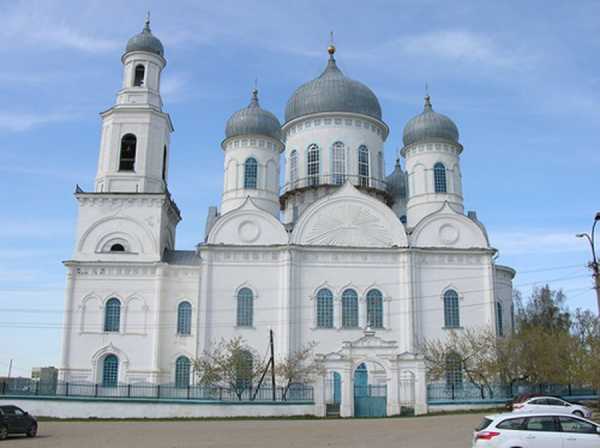

Некоторые строения такого типа сохранились и до наших дней. Это архитектурные памятники зодчества прошлых веков. Дома-сферы по-другому называются купольными.

Вернуться к оглавлению

Технологии строительства купольных домов

Есть несколько способов, чтобы построить купольный дом своими руками. Материалы, из которых они могут возводиться:

кирпич;
пенобетон;
монолит;
пенополистирол;
пенопласт;
глина.

Сферические дома, выстроенные из кирпича, пенобетона или монолитные, обладают практически аналогичными характеристиками, что и стандартная постройка любого жилища. А вот остальные материалы могут применяться не всегда.

Оригинальный проект купольного дома

Более интересным считается возведение купольного дома из пенополистирола и пенопласта по японской технологии. Такие дома имеют определенные характеристики, и в некоторых случаях специалисты немного совершенствуют их для того, чтобы можно было жить в них круглогодично.

Еще одной технологией строительства купольных домов считается каркасное возведение строения.
Каркас при этом может быть из любого материала, и все его элементы соединяют специальные коннекторы разного размера и вида.

Вернуться к оглавлению

Преимущества купольного дома

Сферические дома, которые возводятся по любой выбранной технологии, наделены аналогичными свойствами и характеристиками.

Есть несколько преимуществ таких домов.

Привлекательный внешний вид. Дома благодаря своей необычной форме смогут украсить любой участок.
Большая площадь функционального пространства. Строение может иметь несколько этажей и в округлом помещении можно рационально распределить функциональные помещения.
Свободная планировка. То есть проекты подразумевают изначально точный расчет несущих стенок конструкции и только потом внутри сооружаются межкомнатные перегородки, которые могут быть декоративными или функциональными. Из-за этого создается неповторимый интерьер жилища.
Быстрое строительство. Конструкция такого типа не требует особых усилий в возведении. Сборка жилища происходит в течение нескольких месяцев.
Аэродинамическая форма, которая устойчива к разнообразным воздействиям ветра. Именно она делает дом устойчивым в любых условиях.
Устойчивость к землетрясениям. Все это благодаря необычной форме, к тому же сам каркас купольного дома состоит из многочисленных треугольных деталей, в соединении которых применяют металлические коннекторы. Возникающая нагрузка равномерно распределяется по всему строению.
Общая стоимость дома выйдет в несколько раз меньшей, чем строительство стандартной конструкции, которая имеет прямолинейные формы.

Более того, устанавливать дома можно в любых климатических условиях. Купольные крыши свободно выдерживают нагрузки снега. Они не протекают, так как выпавшие осадки не задерживаются на кровельной конструкции.

В большинстве случаев строения не требуют сложного фундамента, так как не обладают большой массой. За исключением каменных домов.

Цена на сооружение такой конструкции низкая. Основой строения часто является каркас, который облицовывается различными современными материалами. Это могут быть:

листы ОСБ;
фанера;
пенопласт;
гипсокартон;
другие подобные листовые материалы.

Отделка каркаса купольного дома листовыми материалами

Благодаря современным средствам, которые используют в строительстве купольных домов, строения наделены высоким показателем энергоэффективности. Дом будет теплым.

Не стоит забывать в процессе сооружения конструкции о системе вентиляции, которая нужна любому строению.

Такой дом считается отличным звукоизолятором. Особенно если он строится из пенополистирола, это японские технологии возведения жилища.

Вернуться к оглавлению

Разновидности купольных жилищ

Технология возведения коттеджей сферической формы может быть любой. Большую роль играют проекты будущего строения и его внешний вид. Итак, купольные дома могут быть полноценными или нет.

То есть, в первом случае в виде купола сооружается только кровельная конструкция, а во втором — полностью весь дом. Построить все это самостоятельно не составит особого труда.

Вариант проекта двухэтажного купольного дома

Самое главное, необходимо правильно сделать чертежи конструкции и расчет всех строительных материалов.
По типу кровельной конструкции сферические дома могут быть в форме икосаэдра или основываться на простых многогранниках.

Первый вид считается на сегодняшний день рациональным вариантом, который позволяет правильно разбить пространство на определенные векторы.

А это только добавляет прочность строению, так как соединять все элементы будут коннекторы.

Технология возведения крыши в форме купола довольно сложная. Она включает в себя расчет необходимого количества деревянных балок, досок и прочих элементов конструкции, которые должны устанавливаться на прочное основание. Зачастую это каркас.

Если же конструкция полноценная и представляет собой сферический дом, то форма самого купола может быть:

Первый вид строения основывается на круглом каркасе. Само строение имеет форму шара. Второй тип характеризуется тем, что он собирается на определенной конструкции, высота которой может быть любой. Овальная форма сферического дома более интересна, чем все остальные.

Основание может быть круглым или овальным. Полукруглые строения представляют собой конструкции, которые на фундаменте имеют стены высотой в 1-1,5 метра, и только после этого сооружается купол. Необычными считаются полигональные дома. Они основываются на многоугольных конструкциях и имеют также форму шара, только с неидеально ровной поверхностью.

Планировка в каждом виде строения разная. Все зависит от того, какую изначально функциональность вкладывают в жилище.

Вернуться к оглавлению

Специальные приспособления для сооружения купольного дома

Во-первых, чтобы построить сферические дома, необходимо изначально определить какой формы и вида они могут быть. Во-вторых, нужно сделать правильный расчет материалов и средств для их возведения. Далее, выбирается технология строительства, которая может быть с использованием каркаса или без него.
Итак, возведение купольного дома возможно только с применением:

коннекторов;
металлических уголков;
различных специальных креплений и так далее.

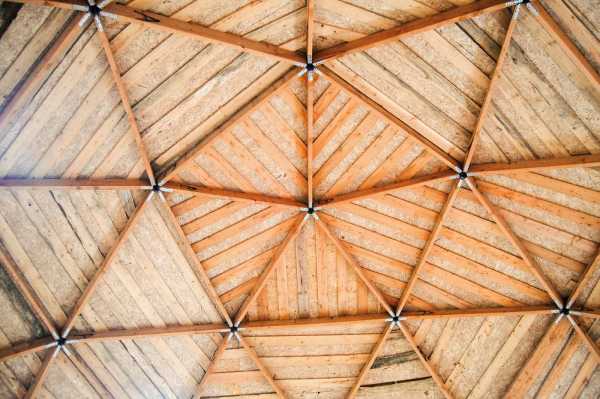

Коннектор представляет собой элемент, который служит для соединения каркаса из древесины как кровельной конструкции, так и всего строения.

Он может быть пяти- и шестилучевым. При этом стоит отметить, что полезная площадь коттеджей, выстроенных по технологии с применением каркаса, довольно большая. Благодаря этому создается неповторимый интерьер жилища.

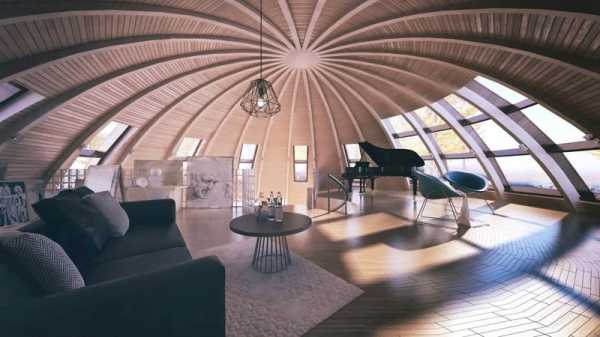

Пример дизана интерьера сферического дома

Нужно правильно рассчитать чертежи конструкции, чтобы сделать точный расчет материалов и рационально распределить нагрузку на основание дома.

Металлические уголки используются для строительства коттеджей купольной формы небольшого размера. Они практичны и также монтируются на деревянный каркас. Есть еще пластиковые крепления, с помощью которых возводятся купольные дома из пенопласта. Эта технология строительства считается самой простой и быстрой в выполнении.

Купить все элементы для более качественного соединения каркаса дома можно в любом специализированном магазине. Хотя некоторые современные мастера их изготавливают самостоятельно.
Цена на металлические уголки и коннекторы будет более дорогой, чем на аналогичные приспособления, изготовленные из плотного пластика.

Подробная планировка дома-сферыВернуться к оглавлению

Этапы строительства купольного дома

Первое, что смущает человека, который хочет построить дом, это стоимость проекта и всех необходимых строительных материалов. С уверенностью можно сказать, что купольные дома считаются самыми экономичными.

И все благодаря техническим характеристикам.

Итак, изначально нужно составить проект будущего строения.

Он состоит из нескольких частей:

проекта фундамента;
несущих стен;
кровельной конструкции.

Это в случае возведения дома-сферы неполного вида. В противном случае в расчет берутся только фундамент и стены.

Цена на составление любого проекта у каждого профессионального архитектора разная. Все зависит от его квалификации и от функциональных возможностей, которыми будет наделено строение.

Можно купить уже готовые проекты или создать их самостоятельно в специальной программе.

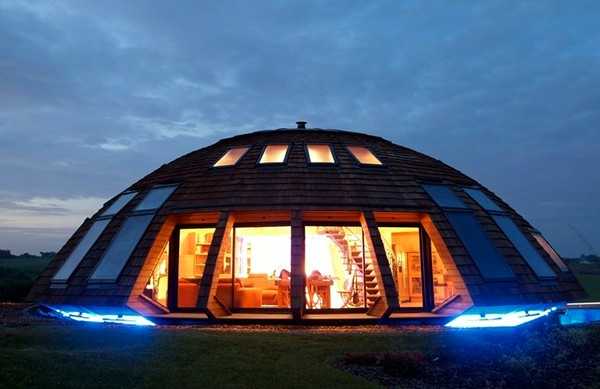

Один из вариантов проекта дома-сферы

Далее, выбирается место на участке под строительство дома. Поверхность грунта должна быть ровной, чтобы строение возводилось в прамолинейной плоскости. Затем покупаются все необходимые материалы.

Например, если используется каркас в строительстве, то необходимо отдать предпочтение древесине или металлу.

Если же строение будет основательным, то покупаются кирпичи или другие подобные средства.

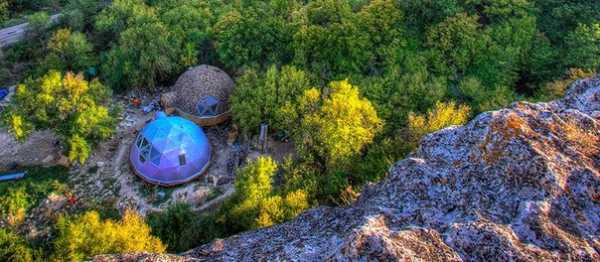

Совет. Довольно часто можно встретить дома в виде купола из глины. Они вылепливаются без каркаса. Да и сам материал считается доступным по стоимости. Купить его не составит особого труда.

Потом выбирается тип фундамента, который может быть не слишком массивным, так как дом не будет обладать большой массой. После этого возводят стены. Если они каркасные, то выбираются отделочные материалы для внутренних и наружных работ.

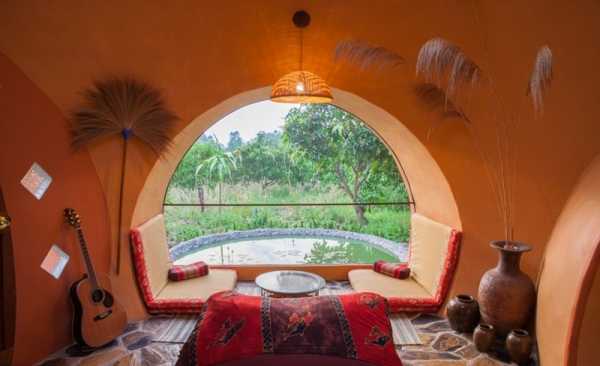

Отделка дома в виде купола

Создать неповторимый интерьер и экстерьер такого жилища довольно просто. Для этого используют современные средства и материалы. Стоимость различная, так как они могут быть натуральными и искусственными.

Если сооружается дом на основе каркаса, то необходимо сделать его качественное утепление и изоляцию.

Во внешней облицовке строения применяют:

штукатурку;
натуральный и декоративный камень;
глиняное тесто;
металлические и пластиковые панели и так далее.

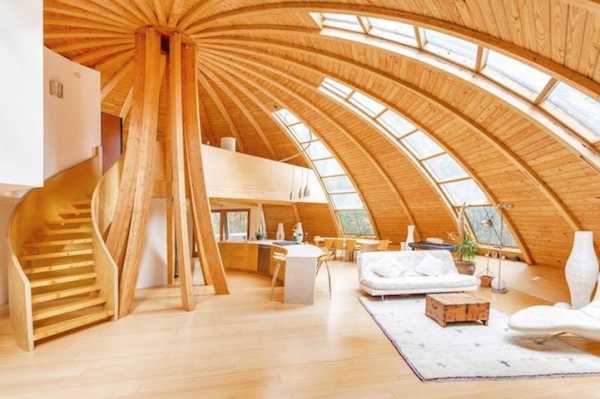

Проект купольного дома с планировками и дизаном интерьера

Интерьер дома можно оформить в стиле хай-тек или минимализма. Что собой представляют такие стилистические направления? Они характеризуются применением прямых линий и форм, четким разграничением пространства. Материалы для этого в основном натуральные. Хотя можно найти их аналоги, цена на которые более доступна.

proekt-sam.ru

Технология купольных сооружений. Часть 1.: tech_dancer — LiveJournal

Целью настоящего труда не является изучение
истоков веры, оскорбление чувств верующих и
попытка их разубеждения в чём-либо. Любое
упоминание религиозного контента по ходу
статьи является безотносительной случайностью.

Здравствуйте, дорогие друзья. Как вы наверное догадались, данная статья будет посвящена купольным сооружениям, многие из которых несмотря на сложные года сохранились на территории нашей страны. Да собственно и не только на территории нашей страны, по всему миру таких сооружений масса. Отличаются они формой, размерами, материалами исполнения, но в общем имеют идентичность в структуре — как правило это здание, на котором расположены один или несколько куполов, на которых в свою очередь расположены надстройки в виде различных конструкций. Не будем рассредотачивать внимание на весь мир и рассмотрим купольные сооружения нашей отечественной средней полосы от Чёрного моря до Белого и от Балтийского моря до Сибири. Как вы наверное уже заметили, изначально для определения купольных сооружений я не употребляю слово «храм», разве что только в географических названиях. Во первых, данное слово у большинства сразу же ассоциируется с религией, но по моему глубокому убеждению изначально эти сооружения имели очень посредственное отношение к религии, по крайней мере в её современном виде. Это утверждение ещё много раз будет иметь свои доказательства по ходу дальнейшего повествования. Во вторых, если смотреть старые фотоматериалы до начала 20 века, видно, что очень много купольных сооружений используются в постройках, совершенно далёких от мест отправления религиозных обрядов.

За примерами далеко ходить не надо. Вот Андреевское подворье в Одессе (обратите внимание на крышу дома, купол стоит до сих пор, хотя рядом через дом стоит красивейший Пантелеймоновский собор):

Вот гимназия в Астрахани:

Вот здание городской Думы во Владимире:

Вот здание гауптвахты в Омске:

Если погуглить старые фото других городов, то практически везде на старых каменных домах вне зависимости от их назначения имеются купольные сооружения. Сейчас данных сооружений на домах или не осталось совсем, или они видоизменены до неузнаваемости. Для чего эти сооружения возводили на домах, причём в массовом порядке? Вопрос очень интересный. Возводить при каждом доме такие технически сложные сооружения только для духовных потребностей не совсем рационально.

Но при всём при этом практически в каждом крупном населенном пункте имелось как минимум одно купольное сооружение, а в больших городах их количество определялось десятками, и находились они практически рядом. И данные сооружения не несли никаких социальных функций, кроме религиозных (в нашем современном понимании). Для чего их было так много? Вопрос усложняется ещё и тем фактом, что зачастую по техническому и эстетическому уровню эти сооружения многократно превосходили жилые и прочие дома, стоявшие рядом. Возникает ощущение, что купольные сооружения были выстроены гораздо раньше всего прочего, причём людьми, имеющими значительные познания в области строительства. Однако, официальная летопись нам утверждает, что строительство этих сооружений шло планомерно вплоть до начала 20 века. Опровергнуть это сейчас не возможно. Снова и снова посещает мысль, что наша история до конца 19 века была совсем другой относительно того, что было написано в учебниках истории социалистического периода. Но давайте рассмотрим наши купольные сооружения по архитектурной стилистике и попробуем как-то классифицировать.

Прежде всего в особую группу необходимо отнести купольные сооружения, выполненные в стиле русского классицизма. Примером такового является всем известный Исаакиевский собор в Санкт-Петербурге. Надо отдать должное, что сооружение достаточно грандиозное и по стилю совершенно не похоже на купольные сооружения, расположенные по остальной территории России. В настоящее время идёт много споров, кто его на самом деле строил, единого мнения нет. Написано на эту тему достаточно, не вижу смысла повторяться. Особенностью такого сооружения является шарообразный купол. Поскольку своей архитектурой данный комплекс совершенно выходит из общего ряда всех прочих отечественных купольных сооружений, будем считать, что построен он был как минимум теми, кто не знал и не имел ничего общего со строителями остальных купольных сооружений и не использовал те же правила (или каноны, если так будет угодно). Но скорее всего, он был построен с большим хронологическим сдвигом относительно всех остальных, причём в раннюю сторону.

Дальнейшим классифицирующим признаком давайте примем шлемовидный купол сооружения, без присутствия над ним луковичного купола. Собственно, таких сооружений не так уж и много. Например Великий Новгород:

Сразу бросается в глаза, что архитектурный стиль здания отличается от трапезной и колокольни слева. Случайность?
Или Владимир:

То же самое, стиль колокольни и здания отличен. Совпадение?
Или Ростов Великий (Спасо-Яковлевский монастырь):

Тут вообще здание слева сильно по архитектуре отличается от здания справа, прежде всего наличием колонн. Вывод напрашивается сам собой — здания со шлемовидными куполами выстроили гораздо раньше всех остальных. Насколько раньше, теперь уже не определить, но как минимум на несколько веков. Про данное место стоит сказать отдельно — Ростовский кремль выстроен на месте крепости-звезды, что хорошо видно в Гугл-мап. И там нет ни одного сооружения со шлемовидными куполами. Очевидно, место крепости-звезды застроили позднее, а настоящий Ростовский кремль был именно здесь. А крепость-звезда выполняла какие-то другие функции. Но об этом как-нибудь в другой раз.
И напрашивается ещё один вывод, что если купольное сооружение имеет шлемовидные купола, а также портики и колонны, то даже с признаками последующей доработки или реконструкции оно претендует на древнее градообразующее место и возле него надо искать плотнее. К примеру, есть в Пермском крае город Очёр (мало кто знает, что корнями оттуда происходит человек, про которого нельзя ничего писать, лично был там много раз, однофамильцев там около 20%). Но речь не об этом, а о том, что там находится сооружение очень несвойственного для этих мест облика (старое фото, в н.в. колокольня отсутствует):

Откуда в тех краях могло появиться здание с таким стилем? История умалчивает, но очевидно, город берёт своё начало явно не с 1759 года, а гораздо раньше. И современный Пермский край в то время был явно не провинциальным захолустьем.

Ну и остаётся у нас самый распространённый тип купольного сооружения — с луковичными куполами. Как правило, здания там выполнены в стиле русского барокко, такой тип сооружений присутствует практически в любом крупном населённом пункте. Архитектурное описание сооружений всем знакомо, материала на эту тему имеется очень много. Давайте для примера приведу несколько фото сооружений (выбирал те сооружения, что сохранились со старых времён, не ругайте сильно, если среди этих фото новодел).

Пермь:

Вологда:

Псков:

Чита:

Ростов на Дону:

Касли (Челябинская обл.):

А теперь сравните три первых фото и три последних. Как наверное уже догадались, в первых трёх фото сооружений с северных широт, а в нижних — с южных. Никому ничего не показалось? Отставим в сторону колокольни, купола на них либо их самих целиком восстанавливали заново уже в недавнем прошлом. А вот с куполами над зданиями начинает прослеживаться закономерность, а именно со снижением широты купол всё сильнее превращается из луковичного в шлемовидный. Если выразиться более математично, то с севера на юг отношение диаметров нижнего среза купола к диаметру наиболее толстой его части приближается к числу 1, а высота купола от нижнего среза до наиболее толстой части значительно уменьшается. Прогуглите ещё фото с других мест и сравните, убедитесь сами. Если сооружения не являются новоделом, то закономерность налицо. К чему бы? Давайте тогда посмотрим, что у нас есть ещё южнее. Пожалуйста, Ташкент:

Тенденция, однако. Не будем пока судить по размерам, крупные купола есть сравнительно везде, но вот такие причуды профиля купола явно неспроста. Так для чего же к северу требовалось так изгибать купола на зданиях?

Ну что же, пора переходить к матчасти. Вроде бы ничего нет, но есть головы инженеров и старые фотоматериалы, которые не догадались уничтожить во время культурной революции. Давайте на основании этих исходных данных сделаем техническую реконструкцию.

Продолжение следует.

tech-dancer.livejournal.com

Купольный дом своими руками

Преимущества купольного дома

Купольный дом своими руками

Оригинальный внешний вид.
Высокая скорость возведения и обустройства.
Возможность свободной внутренней планировки.
Отсутствие строгих требований к основанию. Готовая конструкция, как уже отмечалось, имеет малый вес, что позволяет обустраивать ее даже на самых элементарных и незаглубленных фундаментах.
Возможность обустройства в разных климатических регионах. Несмотря на кажущуюся простоту, при грамотном обустройстве купольный дом имеет высокие теплоизоляционные показатели.
Отсутствие необходимости существенных денежных вложений на строительство и обустройство дома.
Высокая устойчивость к ветровым нагрузкам.
Устойчивость к подвижкам грунта и землетрясения. Особенности конструкции таковы, что поступающие нагрузки равномерно распределяются по всему дому.
Современный и эстетически привлекательный внешний вид.
Высокие показатели энергоэффективности.
Хорошие показатели шумоизоляции.

Что нужно знать до начала работы?

Прежде чем приступать к обустройству купольного дома, ознакомьтесь со следующей важной информацией.

Фундамент

Строительный материал

Коннекторы

Кровля

Для обустройства крыши такого дома можно использовать следующие материалы:

гибкую черепицу;
рубероид;
листовые кровельные материалы на основе алюминия.

Расходы

Строительство купольных домов

Руководство по возведению дома

Набор для строительства

Деревянный брус. Традиционно применяется материал с сечением 50х50 мм. В остальном же ориентируйтесь на особенности конкретно вашей ситуации. При необходимости величину сечения бруса можно увеличивать.
Шурупы.
Листовая сталь. Используйте оцинкованный материал
Крепежные элементы (гвозди, саморезы и пр.).
Монтажная пена.
Финишный материал для обустройства кровли. Наиболее предпочтительными материалами в случае с рассматриваемым домом являются гибкая черепица и более бюджетный рубероид.
Рулетка для измерений.
Уголок.
Строительный уровень.
Электрический лобзик.
Электрическая дрель.
Ножовка.
Деревообрабатывающий станок. При отсутствии доступа к данному агрегату можно обойтись и без него, но так вам придется потратить больше времени.
Болгарка.
Отвертки.
Молоток.
Защитные перчатки.
Кровельные ножницы.
Кисти.
