Четверть кирпича - вид кладки: как выложить перегородку, стену

Кладка в четверть кирпича применяется при возведении маленьких перегородок и внутренних стен в печи и камине; многослойных стен; для устройства версты (внешней и внутренней) и облицовки домов (щитового либо каркасного типа).

Кладка в четверть кирпича используется для возведения стен и перегородок.

Подобное строительство весьма экономичное, оно занимает совсем немного площади. Если применять обычный кирпич (65х120х250 мм), тогда для строительства 1 м стены (толщиной в 65 мм) потребуется 31 кирпич.

Подготовительный этап

Стена любого здания может быть построена из разного материала. Но специалисты отдают свое предпочтение кирпичу. Особенно выгодно применять этот материал при малоэтажных конструкциях. Кирпич владеет следующими преимуществами:


Подготовка кирпича к кладке.
  • прочность;
  • стойкость к влаге;
  • стойкость к огню;
  • разнообразие форм, размеров и особенностей материала.

Кирпич — универсальный материал. С его помощью толщина кладки может составлять от 0,5-2,5 кирпича. Такого рода застройка имеет следующие трудности:

  • частая переустановка при плохой вертикальности конструкции;
  • сложность выдержки тонкости шва;
  • тяжелая привязка перегородки к несущим стенам, полу, потолку.

Для кладки стены из четверти кирпича потребуются специальные инструменты. Хорошо подобранные орудия помогут замешать раствор, правильно класть кирпичи, совершать проверку и измерения по ходу работы (контроль над точностью геометрии объекта). На стройке не обойтись без следующих инструментов:


  1. Кельмы — изделие для наполнения раствором швов, их равнения и удаления излишков раствора. Это стальная лопатка, имеющая пластиковую либо деревянную ручку, — главный инструмент каменщика.
  2. Лопаты для раствора — с ее помощью ровняют и наносят раствор на стены.
  3. Расшивок — приспособлений для работы со швами. Бывают различных размеров и профилей сечения — для соответствия толщине и форме шва.
  4. Молотка-кирки — инструмента для измельчения кирпича на половинки, четвертинки, его обтесывания.
  5. Швабровки — чистящего приспособления для заглаживания швов. Имеет вид резиновой пластины с фланцами.

Для контроля кладки потребуются:

Необходимые инструменты для кладки.
  • отвес — инструмент для проверки вертикальности перегородки и угла кладки;

  • уровень для стройки — с его помощью проверяют вертикальность и горизонтальность;
  • правило — приспособление для проверки качества лицевых поверхностей стены, это рейка (зачастую из дюралюминия) длиной до 1,2 м;
  • угольник из дерева — с его помощью проверяют прямоугольность углов при строительстве стен;
  • рулетка — незаменимый инструмент для измерения размеров материалов, стены, для этих целей также могут использовать складной метр;
  • шнур-причалка — для проверки правильности положения кирпичей в версте;
  • порядовка из дерева — применяют для разметки рядов в кладке, имеет вид рейки с множеством насечек.

Правила возведения перегородок

Согласно установленным нормативам, стройка перегородок в 1/2 либо в четверть кирпича должна соответствовать некоторым требованиям:

Виды кладки.
  1. Во избежание перекосов, обрушений конструкций стен перед их стройкой следует обязательно установить железобетонные перекрытия.

  2. При строительстве одноэтажных зданий без подвальных помещений стоит позаботиться о малозаглубленных фундаментах с песчаной подушкой. Заглубление такой подушки должно быть до устойчивого грунта.
  3. Стена, построенная в четверть либо в половину кирпича, не должна превышать 3 м в длину и 5 м в ширину.
  4. Такое строительство требует кирпича идеального качества: имеющего ровные грани, без трещин и отклонений.
  5. Для качественной и долговечной перевязки швов по вертикали не обойтись без половинок кирпича.
  6. При выборе цемента, известково-цементного раствора следует остановиться на веществе со средней степенью жесткости.

Постройка перегородок на фундаменте

Воздвижение стен, перегородок, выполненное в четверть либо в половину кирпича, необходимо проводить на перекрытиях либо фундаменте. Такое решение пригодится во время привязки как к кирпичным, так и к бетонным сооружениям.

Начать застройку необходимо с установки гидроизоляции. Для этого на поверхность равномерно выстилают шар пергамина, толя, затем на него — слой раствора из цемента либо извести с цементом. Это служит выравнивающей подстилкой, потому толщина такого слоя должна обеспечить полную горизонтальность поверхности — это залог качественной последующей кладки кирпича.

Стоит позаботиться о заполнении вертикальных швов. Для этого необходимо обзавестись тычкой. Во время нанесения раствора на торцевую часть кирпича последний укладывают так, чтобы грань максимально прижималась к задней тычке предыдущего кирпича.

Важно проводить детальную проверку первого ряда кирпичей на ровность.

Только при нормальном их положении можно поднимать деревянную порядовку. Кромка этой доски приспособления должна быть выше ряда кирпичей минимум на 13 см.

Раствор наносится по кирпичной кладке кельмой. С помощью такого инструмента удобно не только наносить, но и равномерно распределять раствор по поверхности кирпичей. Укладывать следующий ряд необходимо таким образом, чтобы каждый кирпич перекрывал вертикальный шов минимум на четверть кирпича.

В случаях когда после стройки стена не будет штукатуриться, необходимо позаботиться о заполнении раствором всех швов кладки (горизонтальных и вертикальных). Для этого удобнее и надежнее всего применять укладку проволочной сетки из арматуры либо стержней диаметром не менее 5-6 мм. Их закладывают в шов каждого четвертого либо пятого ряда по всей длине конструкции из кирпича.

Укладка верхних рядов под потолком

Установка ведется одновременно — все кирпичи предпоследнего и последнего рядов укладывают вместе. Необходимо ответственно подойти к укладке: все кирпичи должны быть ровными и целыми, без минимальных сколов либо трещин.

В конце, после полного высыхания раствора, весь верхний ряд кирпичей необходимо укрепить под потолочным покрытием штырями. Лучше всего для этих целей подойдут металлические штыри либо осколки кирпичей. Нельзя использовать деревянные клинья.

Правила возведения кирпичных конструкций для монтажа печи:

  • кладка должна быть максимально прочной;
  • наличие тонких швов;
  • полная вертикальность швов;
  • идеально горизонтальные ряды;
  • гладкость поверхностей;
  • максимально допустимая степень отклонения по вертикали — 10 мм.

Главное, о чем следует помнить, — это создание внутренней стены каналов и дымоходов высокого качества. Зачастую их выполняют в четверть кирпича. Эта техника полностью оправдала себя: при прохождении по таким каналам горячего дыма быстро происходит нагревание поверхностей. Кроме того, подобная толщина достаточно быстро распределяет тепло по помещению — в короткие сроки оно полностью обогревается.

В случае использования огнеупорного либо кирпича из тугоплавких материалов толщина шва не должна превышать 3 мм. Рекомендуется тщательно очищать поверхность стен печи либо камина от раствора. Лучше всего это делать руками либо мастерком.

Для достижения гладкости швов необходимо обязательно швабровать кладку. Процедуру проводят с помощью специальной кисти, но идеально подойдет мокрая тряпка. В результате этого все мелкие кусочки глины быстро отпадут, останутся только идеально гладкие швы.

Деревянный либо пластиковый пол в месте расположения печи стоит обязательно защитить от огня. Для этого можно применить кирпичные изделия, которые укладывают плашмя. Для этих целей можно использовать керамические плитки и прочие огнеупорные материалы.


Перегородка в четверть кирпича

Иногда в целях экономии полезной площади межкомнатные перегородки поднимают из кирпича, поставленного на ребро. В чем отличия возведения таких стен от традиционных, толщиной в двенадцать сантиметров? Их несколько. Постараемся перечислить основные.

Подъем в два приема

В первую очередь следует отметить, что такую перегородку возводить существенно сложнее. Кирпич, поставленный на ребро, гораздо менее устойчив, так как его толщина всего шесть сантиметров. Свежая кладка может запросто деформироваться под собственной тяжестью. Поэтому такую перегородку поднимают в несколько приемов, давая подсохнуть выложенным ранее рядам и набрать некоторую прочность. Обычно такую перегородку выкладывают за два – три подхода.

Усиление перегородки

В одной из предыдущих статей мы описывали необходимость регулярного засверливания примыкающих стен для придания дополнительной прочности перегородке. В эти отверстия вставляются небольшие прутки арматуры диаметром пять – семь миллиметров и замуровываются в швы поднятой кладки.

При возведении перегородки из кирпича, поставленного на ребро, такую манипуляцию нужно проделывать как можно чаще. Оптимальный шаг через каждые два ряда. Вам понадобиться перфоратор с буром соответствующего диаметра и куски арматуры длинной 30 – 40 сантиметров.

Армирование кладки

Помимо этого в кладку желательно пускать тонкую стальную проволоку примерно через каждые полметра по высоте. Это позволит дополнительно усилить конструкцию и повысить ее монолитность. Проволока закладывается прямо в растворный шов.

Кстати, этот прием принесет больше отдачи, если пускать ее не только в один ряд по прямой линии, а ступенькой сразу в несколько. Естественно это замедлит и без того невысокую скорость работ.

Заделка верхнего стыка

Особое внимание необходимо уделить качественной заделке стыка между верхним рядом кирпичной кладки и потолком. Лучше всего подыграть так, чтобы последний ряд кирпичей вставал максимально плотно. Если этого достичь не удалось образовавшуюся щель нужно тщательно забить раствором вперемешку с колотым кирпичом.

В процессе работы почаще проверяйте вертикаль с помощью строительного уровня. Причина все та же – тонкую перегородку поднимать труднее из-за возможных деформаций кладки. Будьте готовы к тому, что от вас потребуется больше внимательности и старания, чем при классической кладке. Впрочем результат того стоит. Лишние сантиметры полезной площади еще никогда никому не мешали.

Статья оказалась полезной? Поделитесь ссылкой с друзьями!

Facebook

Twitter

Вконтакте

Pinterest

Кирпич кладка на ребро. Кладка кирпича на ребро

Кирпич кладка на ребро. Кладка кирпича на ребро

Кирпичная кладка – это технологический процесс, который строго регламентируется СНиП. Все грани кирпича имеют свои традиционные наименования. Самые большие по площади стороны называют постелями, самые маленькие – тычками, а средние – ложками. Как следует из названия, кладка кирпича производится именно на постель. Производители кирпича просто не планировали, что кладка будет выполняться как-то еще. Из предположения, что кладка осуществляется на постель, родилось общепринятое измерение толщины стены в кирпичах: в полкирпича, в кирпич, в полтора кирпича и т.д. Причем под единицей измерения «кирпич» понимается его длина.

Если сделать слишком пластичный раствор то он будет плохо удерживать воду, он растекается по кладке, кирпич ползет, кирпичная кладка деформируется.

Различают кирпич одинарный (65*120*250 мм) и полуторный (88*120*250 мм). Для стены из обоих типов кирпича официально допустимая нормативами минимальная ширина составит полкирпича, т.е. 120 мм. В этом случае достигается максимально экономичный расход материала: 52 кирпича/кв.м кладки.

Но ведь всегда хочется добиться еще меньшего расхода материала и меньшую площадь отвести под размещение стен. Возможно ли это? При соблюдении некоторых условий возможно.

Для непротяженных и невысоких перегородок, если на них не планируется дополнительная нагрузка, кирпич часто кладут на ребро, т.е. на ложковую поверхность.

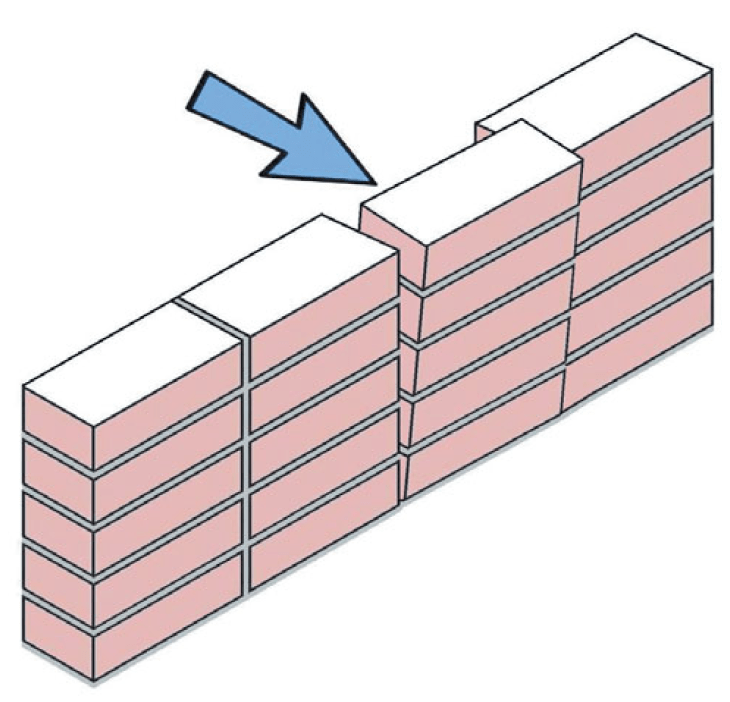

Кирпичная перемычка при кладке на ребро.

Такую кладку называют в ¼ кирпича.

Применяют этот метод для одинарного кирпича, т.к. в случае с полуторным экономия не стоит дополнительных усилий. Как правило, на ребро кладут красный одинарный глиняный кирпич, полнотелый или пустотелый. Таким способом выкладывают перегородки в санузлах, кладовых и т.п. Считается, что кирпич нормально лежит на ребре при длине перегородки до 3.5 метров и высоте до 2.5 метров. Кладка на ребро позволяет довести расход кирпича до 31 шт. на квадратный м стены. Ширина перегородки вместо 120 мм составляет 65 мм без отделочных слоев.

Кирпичная кладка в четверть кирпича. Где используется кладка на ребро

Профессиональные строители не используют правильное название метода — кладка в четверть кирпича. Вместо этого говорят — кладка на ребро, и стена, поднятая таким способом, называется «стена в четверть кирпича». Для справки: постель — длинная сторона кирпича, ложок — длинная узкая сторона кирпича, тычок — короткая узкая сторона изделия.

Где бы ни применялась кладка кирпича на ребро, в перегородках или наружных стенах, она существенно экономит и стройматериалы, и время, и трудозатраты. Недостаток, явно проявляющийся при таком способе кладки, виден на возведении внутренних перегородок.  Необходимо тщательно контролировать вертикальность кладки, отклонение по горизонтали также легко можно пропустить в силу того, что стена строится быстро, так как укладывается высокой стороной по вертикали, а кирпич имеет сравнительно небольшие размеры. В таких условиях пропустить проверку уровнем и отвесом двух-трех кирпичей на ровность кладки означает возможное отклонение. Поэтому чаще всего кладка в четверть кирпича применяется там, где легче, а именно:

  1. При возведении внутренних межкомнатных перегородок, при перепланировке или пристраивании помещения к частному дому. Кладка в один ряд и в четверть кирпича требует периодического армирования стены – через 3–4 ряда между кирпичными рядами прокладывают арматуру, которая в торцах перегородки крепится анкерами к несущим стенам. А также, если перегородка обустраивается на готовом полу, то под ней пол нужно убрать, а после поднятия стены залить основание бетонным раствором до уровня существующего пола.
  2. При строительстве перегородок декоративного назначения, невысоких и коротких. Например, для защиты пространства под ванной, в качестве перил в частном доме, и т.д.
  3. В несущих стенах, если расчеты требуют соблюдения точной толщины стены, а кладка в полкирпича или в кирпич невозможна. Такие мощные конструкции также строятся с использованием армирования через 3–4 ряда, но не только по длинной стороне, а и поперек, там, где уровни кирпичей совпадают.

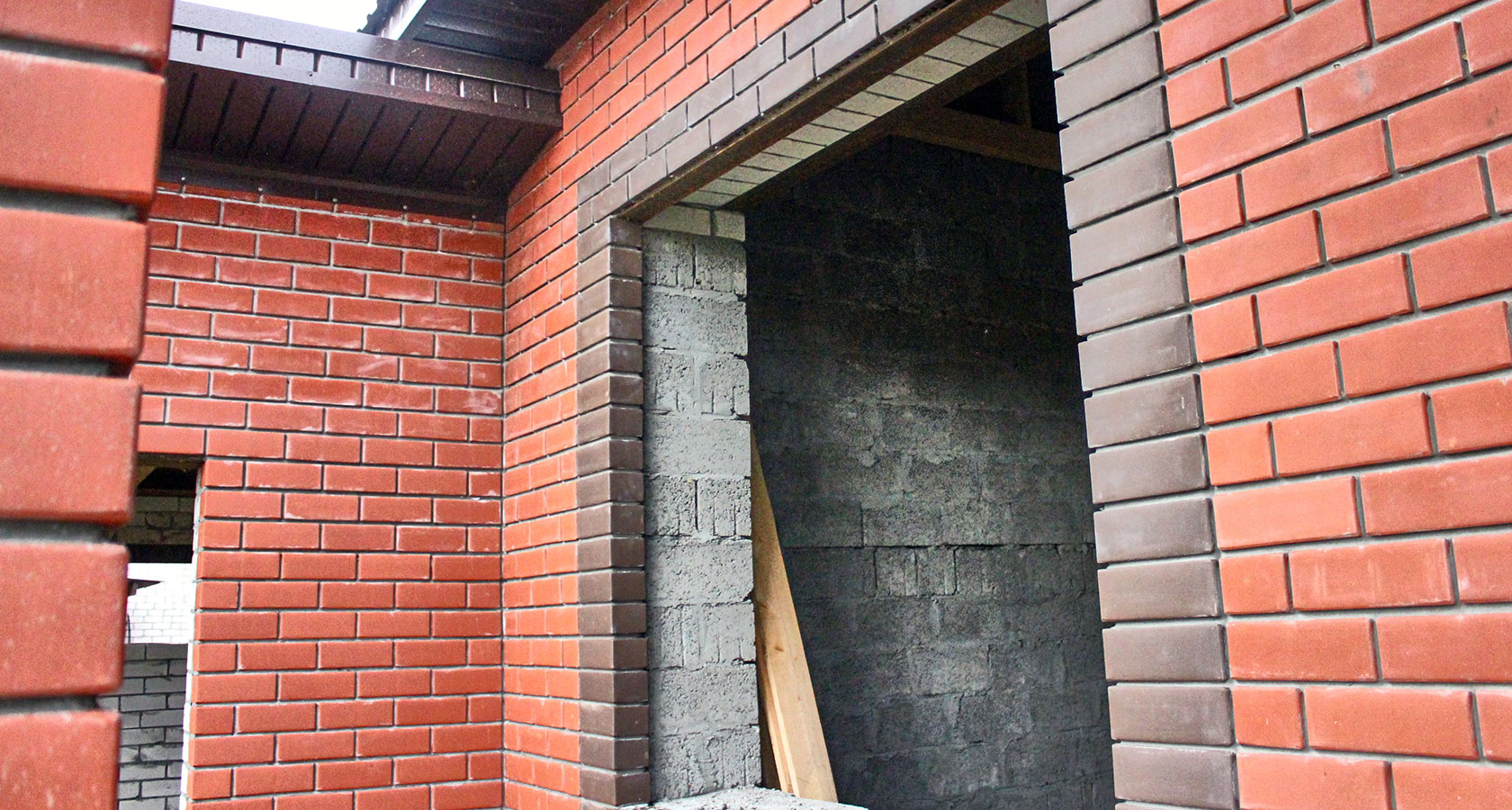

  4. При декорировании стен дома облицовочным кирпичом. Кроме армирования по рядам, используется армирование поперек, в котором штыри с одной стороны закладываются в четвертную стену, а другой стороной вбиваются в готовую несущую стену дома.

Кладка кирпича на ребро снип. Особенности конструкции

Кладка перегородок из кирпича своими руками производится, соблюдая требования СНиП и противопожарные нормы, чтобы конструкция получилась долговечной и надежной.

Постройку перегородок своими руками начинают уже после выполнения всех строительных работ, когда стены и потолки полностью готовы.

Если перегородки из кирпича возводят в квартире своими руками, то фундамент под них не делают, а в частном доме простенки ставят как на фундамент, так и на половые балки.

Сделать фундамент достаточно трудоемко, но это основание будет надежным и долговечным.

СНиП и противопожарные нормы требуют, чтобы толщина перегородки была не меньше 10 см.

Для строительства должны быть использованы противопожарные материалы, поэтому самым распространенным материалом для такой работы остается кирпич.

Вес перегородки такого типа довольно большой, поэтому устанавливают ее только на перекрытиях из железобетона.

Для уменьшения веса в работе можно использовать пустотелый кирпич, однако даже такая постройка нежелательна для старых домов и на деревянных перекрытиях.

В квартире для перегородок такого типа можно использовать пенобетонные или газосиликатные блоки, а в бане, бассейне, ванной комнате, где обычно влажность превышает норму, лучше всего использовать полнотелый кирпич, который не так быстро впитывает влагу и медленнее разрушается.

Щели и трещины следует обязательно заделать, чтобы в них не разводились насекомые.

Следует знать, что в новой постройке нужно воздержаться от возведения перегородок такого типа в течении полугода, пока дом не даст усадку.

Кирпичную кладку обычно оштукатуривают сверху, поэтому швы между кирпичами лучше не заполнять раствором полностью, чтобы штукатурка держалась на стене крепче.

Марка кирпича также имеет значение. Обычно для простенков такого типа используется марка М100 размером 200 на 120 на 65 мм. Обычно строят перегородки в полкирпича.

Если длина ее будет больше 3 м, то за один заход не следует делать кладку выше 1 м, чтобы стена не перекосилась.

Кладка кирпича под потолок. Как сделать кирпичную перегородку в квартире: кладка кирпича

Установка кирпичной перегородки производится не в любом месте, а только на прочных перекрытиях и в ограниченном объеме.

Перед тем как сделать перегородку из кирпича, необходимо начертить линии как на полу, так и на стенах, чтобы были видны границы. Затем следует создать прочное основание, желательно с использованием металлической сетки.

Под первый ряд кирпичей кладут слой раствора на 2-3 см толще, чем сам кирпич. Для замешивания состава необходимо соблюдать пропорцию 1:3(1 ведро цемента на 3 ведра песка).

Для большей эластичности раствора можно добавить 100 г жидкого мыла или любого другого моющего средства.

Если длина перегородки большая, то при кладке кирпича не рекомендуется выкладывать в высоту более 1 м в день, в противном случае возводимая конструкция может наклониться. Для создания ровной поверхности от одного до другого края стены необходимо натянуть нить, а вертикаль проверять уровнем.

Если выполняется кладка кирпичной перегородки толщиной менее 25 см, ее необходимо армировать. Для этого через каждые 4 ряда кладки по всей длине перегородки необходимо проложить металлическую проволоку толщиной до 6 мм или металлическую штукатурную сетку.

Армирование нужно производить также в местах соприкосновения конструкции с другими перегородками и стенами.

Важно

При кирпичной кладке внутренних перегородок через каждые 2-4 ряда необходимо связывать перегородочную конструкцию с несущей стеной с помощью забивания гвоздей или уголков.

Если в строящейся перегородке из кирпича планируется сооружение дверного проема, то необходимо заранее продумать его размеры, а также не забыть про перемычку над дверью.

Межкомнатные перегородки кирпич на ребро. Перегородка в четверть кирпича

Иногда в целях экономии полезной площади межкомнатные перегородки поднимают из кирпича, поставленного на ребро. В чем отличия возведения таких стен от традиционных, толщиной в двенадцать сантиметров? Их несколько. Постараемся перечислить основные.

Подъем в два приема

В первую очередь следует отметить, что такую перегородку возводить существенно сложнее. Кирпич, поставленный на ребро, гораздо менее устойчив, так как его толщина всего шесть сантиметров.

Свежая кладка может запросто деформироваться под собственной тяжестью. Поэтому такую перегородку поднимают в несколько приемов, давая подсохнуть выложенным ранее рядам и набрать некоторую прочность.

Обычно такую перегородку выкладывают за два – три подхода.

Усиление перегородки

В одной из предыдущих статей мы описывали необходимость регулярного засверливания примыкающих стен для придания дополнительной прочности перегородке. В эти отверстия вставляются небольшие прутки арматуры диаметром пять – семь миллиметров и замуровываются в швы поднятой кладки.

При возведении перегородки из кирпича, поставленного на ребро, такую манипуляцию нужно проделывать как можно чаще. Оптимальный шаг через каждые два ряда. Вам понадобиться перфоратор с буром соответствующего диаметра и куски арматуры длинной 30 – 40 сантиметров.

Армирование кладки

Помимо этого в кладку желательно пускать тонкую стальную проволоку примерно через каждые полметра по высоте. Это позволит дополнительно усилить конструкцию и повысить ее монолитность. Проволока закладывается прямо в растворный шов.

Кстати, этот прием принесет больше отдачи, если пускать ее не только в один ряд по прямой линии, а ступенькой сразу в несколько. Естественно это замедлит и без того невысокую скорость работ.

Заделка верхнего стыка

Особое внимание необходимо уделить качественной заделке стыка между верхним рядом кирпичной кладки и потолком. Лучше всего подыграть так, чтобы последний ряд кирпичей вставал максимально плотно. Если этого достичь не удалось образовавшуюся щель нужно тщательно забить раствором вперемешку с колотым кирпичом.

В процессе работы почаще проверяйте вертикаль с помощью строительного уровня. Причина все та же – тонкую перегородку поднимать труднее из-за возможных деформаций кладки. Будьте готовы к тому, что от вас потребуется больше внимательности и старания, чем при классической кладке. Впрочем результат того стоит. Лишние сантиметры полезной площади еще никогда никому не мешали.

Видео кирпичная кладка на ребро 65мм - [masterkladki]

Кирпичные перегородки, рекомендации по демонтажу.

Кирпичные перегородки кладутся в половину или четверть кирпича. Стандартные размеры красного глиняного кирпича около 250х120х65 мм. Стандартные размеры белого силикатного кирпича около 250х120х88 мм. Термин: "в половину кирпича" означает, что кирпич укладывается вдоль плоскости перегородки, таким образом ширина перегородки составляет ~ 120 мм. Термин: "в четверть кирпича" означает, что кирпич укладывается вдоль на ребро, таким образом ширина перегородки составляет 65-88 мм.

С штукатурным слоем толщина перегородки, выложенной в половину кирпича, может достигать 15-18 см. Толщина кирпичной перегородки, выложенной в четверть кирпича, с штукатурным может достигать 10-15 см.

Как правило кирпичные перегородки делались только в кирпичных, блочных, каменных и частных домах. Но даже в таких домах перегородки могут быть не из кирпича.

Перегородки толщиной в половину кирпича могут быть выложены в перевязку с несущими стенами или без перевязки с забиванием 2-3 анкеров на стену. Перегородки толщиной в четверть кирпича клались без перевязки с несущими стенами с забиванием анкеров в несущую стену через каждые 6-8 рядов. К анкерам должна крепиться проволочная арматура (прутки) диаметром 4-6 мм или полосовая сталь сечением 2х(25-35) мм.

Рекомендации по демонтажу:

Внимание! Кирпичные перегородки, выложенные в половину кирпича, имеют очень большой вес. Нагрузка на перекрытие от 1 погонного метра перегородки высотой 2.5 м в зависимости от способа отделки поверхности составляет от 510 (без отделки штукатурным слоем) до 600 кг/м2. Полностью сносить или перемещать такие перегородки в многоэтажных домах без согласования с инженерами-проектировщиками крайне не рекомендуется, Вы можете нарушить несущую способность строительных конструкций.

Разобрать кирпичную перегородку легко конструктивно (особенно выложенную в четверть кирпича), но тяжело физически.

1. Сначала снимается плинтус.

2. Демонтаж перегородки начинается сверху. Кирпичи по одному, ряд за рядом выбиваются молотком или кувалдой. Иногда кирпичи удается поддевать фомкой или ломом, это физически легче, чем махать кувалдой.

3. Чтобы защитить поверхность пола от повреждений со стороны, противоположной направлению ударов, следует уложить несколько слоев ДВП, а еще лучше 1 слой ДСП.

4. Если раствор, скрепляющий кирпичи в кладке, вдруг оказался очень крепким и кирпичи, не выбиваются, а крошатся, можно дополнительно использовать отбойный молоток, перфоратор или болгарку с отрезным кругом по камню.

5. Если в перегородке есть дверной проем, то сначала выбиваются кирпичи над перемычкой (чаще всего бетонной, но бывают перемычки железные, из уголков или других прокатных профилей и деревянные перемычки). Затем аккуратно сбивается или снимается перемычка.

6. Металлические крепления в несущих стенах обрезаются болгаркой с отрезным кругом по металлу. Выпирающие части кирпича (для перегородок, выложенных в перевязку с несущими стенами), сбиваются отбойным молотком, обрезаются болгаркой с кругом по камню, в крайнем случае молотком и зубилом.

Если Вам нужно сделать новый дверной проем в существующей кирпичной перегородке, то это, конечно, физически легче. Но перед тем, как махать кувалдой, желательно немного поработать головой, потому как сделать это можно разными способами. Монтаж новой перегородки - тоже отдельная тема.

А еще у Вас есть уникальная возможность помочь автору материально. После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты. Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо. Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь. К тому же вы всегда можете добавить свой комментарий. Больше подробностей в статье "Записаться на прием к доктору"

Для терминалов номер Яндекс Кошелька 410012390761783

Номер карты Ymoney 4048 4150 0452 9638 SERGEI GUTOV

Для Украины - номер гривневой карты (Приватбанк) 5168 7422 4128 9630

Примечание: Возможно ваш вопрос, особенно если он касается расчета конструкций, так и не появится в общем списке или останется без ответа, даже если вы задатите его 20 раз подряд. Почему, достаточно подробно объясняется в статье "Записаться на прием к доктору" (ссылка в шапке сайта).

Кладка в четверть кирпича. Допустимое применение кладки блоков на ребро и возможные риски

Кладка в четверть кирпича. Допустимое применение кладки блоков на ребро и возможные риски

Кладка кирпича на ребро (узкую длинную часть блока) допустима не во всех случаях

Важно: кладку кирпича на ребро профессионалы могут называть еще кладкой в четверть кирпича. Таким образом, стена, выложенная на ребро, называется стеной в четверть кирпича.

Ясно, что монтаж кирпичных блоков на ребро существенно экономит расход материалов и времени на выполнение работ. Однако подобное устройство стены делает её плоскость слишком тонкой, что влияет и на вертикальную ровность, а также на несущую способность стены (перегородки). Именно поэтому кладку на ребро допустимо использовать лишь в таких случаях:

  • Устройство внутренних перегородок в доме или квартире при перепланировке. В этом случае необходимо обязательное армирование и дополнительное крепление перегородки к несущей стене анкерами. Их монтируют в каждый 2-3 ряд кирпичной кладки. Кроме того, подобные перегородки выстраивают до заливки стяжки, которая впоследствии сыграет роль своеобразного фиксатора для основания стены.
  • Возведение декоративных низких перегородок под облицовку плиткой в ванной, кухне, душевой и пр.
  • Монтаж многослойных стен, если предусмотрена кладка двух-трех слоёв кирпича. Обязательное армирование вперевязку в этом случае должно быть.
  • При облицовке стен дома, печи, камина и пр.

Важно: при укладке кирпичного блока на ребро следует строго контролировать вертикальную ровность стены. Допустимое отклонение по высоте относительно основания может составлять 1 см.

Межкомнатные перегородки кирпич на ребро. Подготовка к работе и необходимый инструмент

Рекомендуемая марка цемента для кладки узкой перегородки или стены — M 400. Портландцемент этой марки способен значительно усилить несущую способность конструкции.

Материалы и инструменты:

  1. Цемент M 400, известь гидратная, очищенный песок, вода (соотношение 1:2:9:3). Чтобы получить максимально надежную стену, можно добавлять суперпластификаторы.
  2. Кельма, шпатели, мастерок.
  3. Резиновая или деревянная киянка, строительный и печной молоток, расшивка.
  4. Строительный уровень, отвес, рулетка, прави́ло.
  5. Порядовка, маркерный шнур.
  6. Шаблон для выкладывания углов.
  7. Болгарка, скобы и промежуточные маяки.

Постоянный визуальный контроль за ровностью кладки ведется при помощи причалки — натянутого шнура. Без опыта строительства рекомендуется использовать причальную доску. Возведение перегородки на ребро проводят в перевязку — верхний кирпич смещается относительно нижнего на 1/3 или 1/2 длины изделия. Все швы, и вертикальные, и горизонтальные обязательно заливаются раствором полностью.

Толщина растворного шва не должна превышать 1 см, поэтому песок заранее просеивается, цемент после длительного хранения тоже, вода должна быть чистой, а известь гашеной. Консистенция раствора должна напоминать не слишком густую сметану. При наклоне мастерка смесь должна медленно сползать с лезвия, а не падать куском и не стекать. Итак, для приготовления раствора необходимо смешать песок, цемент и известь в соотношении 9:2:1. Перед добавлением воды сухая смесь тщательно перемешивается, лучше строительным миксером.

При добавлении суперпластификатора его предварительно разводят водой объемом не более 1% от объема цемента. Готовую жидкую добавку следует добавлять в раствор небольшими порциями, после добавления последней порции смесь перемешивают 5–8 минут.

Немного дороже выйдет строительство перегородки с применением готовой сухой строительной смеси, например, СМ-11 или СМ-12, но раствор будет пропорционально выдержан, и в нем уже будут все необходимые добавки и пластификаторы, останется только добавить воды. Как цементно-песчаный раствор, так и строительную заводскую смесь нужно замешивать в таком объеме, который можно израсходовать за 2-3 часа работы, иначе раствор начнет загустевать и утрачивать свои скрепляющие свойства.

Кладка кирпича на ложок. Стороны керамического кирпича

Стороны кирпича имеют собственные названия. Зная их, можно ориентироваться в процессе работы, разбираться в типах построек и пользоваться специальной справочной литературой, даже не имея строительного образования и опыта в работе такого рода.

Для правильной и прочной постройки дома, необходимо знать название сторон кирпича.

Как называются стороны кирпича

Каждая из граней керамического блока имеет собственное название. Они сложились традиционно и закреплены в государственных стандартах, в частности, в ГОСТ 530-2012. Согласно документам, каждая из поверхностей, которых у этого стройматериала имеется три, называется:

  • постель;
  • ложок;
  • тычок.

Уже по этим прозвищам можно представить себе, о чем идет речь. Грани также имеют закрепленные государственными стандартами размеры:

  • длина — 250 мм;
  • ширина — 120 мм;
  • высота — 65 мм.

Некоторые производители выпускают блоки, отличающиеся от этих показателей. При увеличении высоты до 88 мм изделие называют полуторным, а с величиной в 138 мм — двойным. Нормативное же определение имени для каждой из сторон выглядит следующим образом.

Размеры кирпича.

Постелью называется рабочая сторона монолита из обожженной глины, которая в пространстве располагается параллельно основанию кладки. Она имеет самую большую площадь поверхности, для стандартного блока эта величина равняется: 250х120=30000 кв. мм.

Строители различают верхнюю и нижнюю постели, положение которых определяется тем, как уложен кирпич в стене (нижняя — внизу, верхняя — сверху).

Ложком называют сторону, которая расположена перпендикулярно постели. Ее площадь является второй по величине из размеров поверхностей монолита и составляет: 250х65=16250 кв. мм.

Тычком названа самая маленькая поверхность керамического блока. В пространстве эта грань располагается перпендикулярно и к постели, и к ложку. Площадь тычка самая маленькая, она составляет всего: 120х65=7800 кв. мм.

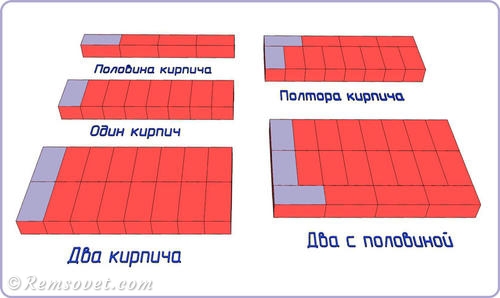

Как грани связаны с толщиной стен

В процессе строительства жилых и хозяйственных объектов используют разные типы кладок , дающие, соответственно, различную толщину стен. Она определяется в зависимости от того, какая из граней используется в качестве основы для кирпичных стен.

Если опорной стороной является:

  • постель, толщина считается «в кирпич»;
  • ложок, толщину называют «в полкирпича»;
  • тычок, толщина считается « в четверть кирпича ».

Это легко проверить, поскольку половина ширины самой большой из граней керамического блока приблизительно равна длине ложка: 250/2=125 мм. А площадь постели почти вместит в себя 4 пощади тычка: 65х4=260 мм.

Стены толщиной в кирпич являются самыми распространенными типами монтажа блоков при строительстве домов и других объектов. В полкирпича располагаются внутренние простенки, не несущие основной нагрузки, а также карнизы.

Однако не только на толщине вертикальных плоскостей сказываются размеры граней. Различные типы кладок получили свои названия от сторон керамических монолитов.

Как названия сторон влияют на типы кладки

При возведении кирпичных стен используют различные варианты расположения керамических блоков относительно друг друга.

Формы керамического кирпича.

Они могут лежать на постели вдоль стены, а могут быть уложены поперек ее продольного сечения.

Самыми распространенными кладками считаются:

  • ложковая;
  • тычковая.

Свои названия они получили в зависимости от того, какая из граней глиняного параллелепипеда направлена наружу кладки.

В ложковом типе, соответственно, эта сторона развернута наружу, в тычковом же срезу вертикальной плоскости параллелен тычок.

В случае если вертикальная плоскость состоит из нескольких рядов, перпендикулярных друг другу, наружная (верхняя) линия блоков называется верстой. Если постройка предполагает наличие двух верст, с наружной и внутренней стороны стены, то лицевую называют наружной верстой, а тыльную — внутренней.

Ряд кирпича, расположенный между верстами, получил название забутки.

Для увеличения надежности стены и лучшего сцепления строительных материалов каменщики перевязывают ряды между собой. Это означает, что при укладке версты ложковым рядом делаются смещения в половину ложка от начала ряда.

Надежным также считается тип монтажа строительных материалов, в котором через каждый ряд чередуются ложковая и тычковая типы кладки. Они создают надежную перевязку, и их используют при постройке наружных несущих плоскостей.

//www.youtube.com/watch?v=1s8NrK7dIdE

Зная связанную со сторонами кирпича терминологию, домашний мастер будет легче ориентироваться в специальной литературе и использовать на практике почерпнутые из справочников знания.

Четверть кирпича это сколько. Кладка в четверть кирпича

Красный и белый кирпич — пожалуй, самый старый из известных стройматериалов, кроме дерева и камня. В средней полосе России кирпичные дома занимают около 50% существующего частного жилья, одно- или многоэтажного. Для индивидуальных застройщиков-любителей представляют интерес способы кладки кирпича при строительстве своего дома или долговременных хозяйственных построек. Схем укладки существует много, и одна из них, применяемая во многих случаях — кладка кирпича на ребро. Этот метод применяется как при кладке внутренних перегородок, так и при возведении наружных стен разной толщины.

Кирпич, которым выкладывают стены строительных объектов, может быть полым или с пустотами внутри — пустотелым. По показателям прочности бывает усиленный, обычный, керамический, силикатный. В строительстве широких несущих стен кирпич укладывается на постель (широкая сторона изделия), но, если расчеты теплопроводности показывают, что ширина наружных стен дома может быть у́же, чем при кладке в два, два с половиной или в три кирпича, то можно использовать схему, при которой один ряд выкладывается в четверть кирпича, то есть, возможна кирпичная кладка на ребро (на ложок).

Где используется кладка на ребро

Профессиональные строители не используют правильное название метода — кладка в четверть кирпича. Вместо этого говорят — кладка на ребро, и стена, поднятая таким способом, называется «стена в четверть кирпича». Для справки: постель — длинная сторона кирпича, ложок — длинная узкая сторона кирпича, тычок — короткая узкая сторона изделия.

Где бы ни применялась кладка кирпича на ребро, в перегородках или наружных стенах, она существенно экономит и стройматериалы, и время, и трудозатраты. Недостаток, явно проявляющийся при таком способе кладки, виден на возведении внутренних перегородок. Необходимо тщательно контролировать вертикальность кладки, отклонение по горизонтали также легко можно пропустить в силу того, что стена строится быстро, так как укладывается высокой стороной по вертикали, а кирпич имеет сравнительно небольшие размеры. В таких условиях пропустить проверку уровнем и отвесом двух-трех кирпичей на ровность кладки означает возможное отклонение. Поэтому чаще всего кладка в четверть кирпича применяется там, где легче, а именно:

  1. При возведении внутренних межкомнатных перегородок, при перепланировке или пристраивании помещения к частному дому. Кладка в один ряд и в четверть кирпича требует периодического армирования стены – через 3–4 ряда между кирпичными рядами прокладывают арматуру, которая в торцах перегородки крепится анкерами к несущим стенам. А также, если перегородка обустраивается на готовом полу, то под ней пол нужно убрать, а после поднятия стены залить основание бетонным раствором до уровня существующего пола.

  2. При строительстве перегородок декоративного назначения, невысоких и коротких. Например, для защиты пространства под ванной, в качестве перил в частном доме, и т.д.
  3. В несущих стенах, если расчеты требуют соблюдения точной толщины стены, а кладка в полкирпича или в кирпич невозможна. Такие мощные конструкции также строятся с использованием армирования через 3–4 ряда, но не только по длинной стороне, а и поперек, там, где уровни кирпичей совпадают.
  4. При декорировании стен дома облицовочным кирпичом. Кроме армирования по рядам, используется армирование поперек, в котором штыри с одной стороны закладываются в четвертную стену, а другой стороной вбиваются в готовую несущую стену дома.

Кладка кирпича на ребро снип. Кладка кирпича на ребро при строительстве дома

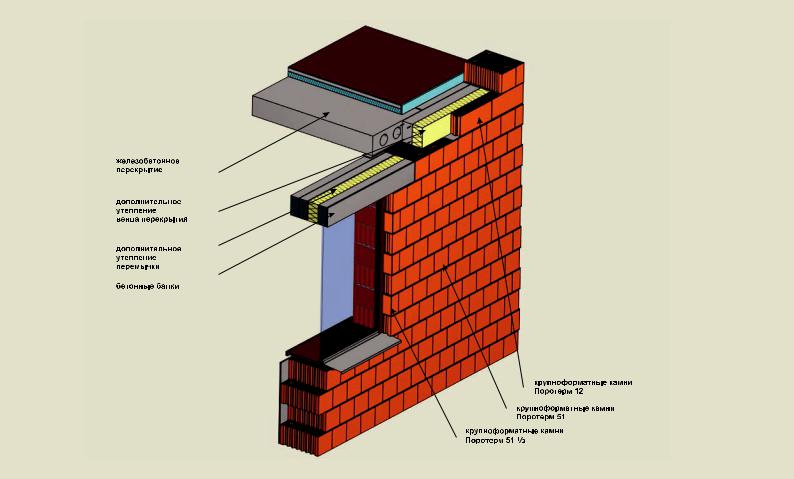

Сегодня достаточно популярно строительство домов из керамических блоков, газо- и пенобетона, пользуются спросом каркасные технологии. Но и кирпичи также могут быть разными, полнотелыми, полыми, силикатными, керамическими, и все они до сих пор успешно используются для возведения жилых домов, хозяйственных построек и т.д.

Отличают привычную всем кладку «на постель» и на ребро. Которая применяется в особых случаях. Когда же необходимо обратить внимание на последний вариант? Можно ли класть кирпич на ребро и когда допустим такой вот вариант? Ответы дадут специалисты «ИнноваСтрой».

Когда может понадобиться кладка кирпича на ребро?

Подобный подход позволяет здорово экономить на материале при возведении перегородок или, к примеру, кирпичного забора. Стена получается такая же прочная, около 6,5 сантиметров в толщину, а вот блоков при строительстве будет задействовано гораздо меньше (до 25% материала).

Но и здесь бывают подводные камни. При неверной укладке, отсутствии определенных знаний и опыта возможно только ухудшить ситуацию: сами строительные работы будут проходить долго, да и прочностные характеристики здания могут значительно ухудшиться. Поэтому стоит обратиться к профессионалам своего дела «ИнноваСтрой», чтобы взвесить все «за» и «против» такой экономии.

Конечно, кладка кирпича на ребро позволяет прилично экономить на материале и работе. Но есть ситуации, когда такой способ возведения дома допускается:

  • Если планируется перепланировка помещений как в доме, так и в квартире. В таких случаях необходимо обеспечить дополнительное укрепление перегородки из кирпича на ребро, для чего используются армированные прутья, а также метод крепления к несущей стене анкерами. Такие приспособления используются где-то через 2 ряда кирпичной кладки, и это должно делаться до того, как будет происходить заливка стяжки (особый фиксатор для основания стены).
  • Когда планируется облицовка наружных стен дома, устройство камина либо печи.
  • При необходимости возведения так называемых «декораций» в ванных комнатах, душевых или кухнях. Это должны быть низкие перегородки из кирпича на ребро.
  • Если предполагается возведение многослойных стен (около 2-3 слоев), при этом не обойтись без перевязки армированием.

Решать, можно ли класть кирпич на ребро, могут только специалисты. В противном случае возможны не только непредусмотренные траты, но и подверженность огромным рискам, ведь здание может быть неустойчивым, хрупким, недолговечным.

Поэтому, прежде чем заказать строительство коттеджа и определить основные материалы для строительства, лучше прибегнуть к мнению профессионалов, выслушав их рекомендации и приняв важное решение.

  • Первоначально перед принятием решения такого типа укладки необходимо получить разрешения в определенных инстанциях. Это связано с тем, что несущая способность таких вот стен будет весьма сомнительна при неверном подходе. Поэтому стоит не только тщательно взвесить свое решение, но и получить тому документальное подтверждение, что технология подходит и не скажется на безопасности домочадцев.
  • Когда начинается кладка кирпича на ребро, важно первый ряд возводить из целых блоков, они не должны иметь малейших повреждений, сколов.
  • Кладка должна идти строго по гидроизоляции, приемлем только способ «вперевязку» (соотношение верхнего кирпича и вертикального шва между нижними элементами).
  • При работе необходимо четко контролировать вертикальную ровность стены – допускается отклонение касательно основания не более 1 см.
  • Важно придерживаться определенной последовательности, следуя правилам: укладка должна производиться четко на ребро, монтаж анкерных крепежей с сечением до 8 мм, соединяющих несущую стену и первый ряд кладки, аккуратное нанесение раствора, размещение остальных рядом по тем же принципам и согласно шнуру-причалке.
  • Для увеличения прочностных характеристик стены в кладочный раствор можно добавить немного извести. Качество работ и пластичность смеси станет гораздо лучше.
  • Важно учитывать, что недопустимо возводить стены в четверть кирпича высотой более 3 м и длиной 5 м.

Как положить кирпич на дерево. Кирпичная кладка на деревянный пол

При возведении многоэтажных частных домов часто используется комбинирование разнородных материалов, в особенности — кирпича и дерева. Обусловлено это тем, что подобное соединение значительно улучшает качественные характеристики постройки, обеспечивает хозяевам домашний уют и комфорт.

Особенности конструкции

Из-за разницы в плотности, влагостойкости и теплопроводности материалов комбинированное сооружение из дерева и кирпича предполагает наличие вентиляционного устройства между срубом и поверхностью стены. Так, для обеспечения конвективного движения воздуха возле пола необходимо проделать небольшие отверстия. Помимо этого, стоит учитывать, что кирпичная кладка создает нагрузку до 400 килограмм на 1 погонный метр фундамента, а деревянный сруб — максимум 150 кг.

Преимущества и недостатки

Кирпичная кладка в комбинации с деревянными брусьями позволяет:

  • уменьшить материальные затраты, так как строительный камень — дорогое удовольствие;
  • обеспечить длительную эксплуатацию;
  • снизить нагрузку, давление на основание;
  • обеспечить быстрое и менее затратное отопление помещения, так как дерево прогревается лучше кирпича.

Если гидроизоляция фундамента выполнена неправильно, то между деревом и кирпичной стеной будет сыро.

Кирпичная стена, возведенная на деревянном полу, имеет ряд недостатков. При нарушении технологии кладки обустройства фундамента с вероятностью в 90% на месте стыка материалов будет образовываться конденсат, поскольку дерево относится к материалам, подверженным гниению. Со скоплением лишней влаги разрушаются не только деревянные конструкции, но и цементный раствор, скрепляющий кирпичную кладку.

Способ кладки кирпича на деревянный пол

Возведение стен, перегородок из кирпича на деревянном полу нужно начинать с подготовки основания, поскольку дерево — довольно пружинистый материал, который может привести к разрушению сооружения. Если доски располагаются перпендикулярно задуманной кладке, следует пропилить необходимую выемку для кирпича. Поверх нее кладется новая лага. Если брусья располагаются параллельно задуманной кладке, в месте сооружения убирается 2—3 доски и снимается насыпь. При наличии подвала стена будет располагаться на потолке погреба. Если же подпола нет, для основания замешивается бетон.

Для предотвращения гниения деревянных досок необходимо обеспечить бетонному основанию гидроизоляцию.

После подготовки основы в перпендикулярных будущей конструкции стенах выбивают проемы (максимум 4) по 8 сантиметров вширь и максимум 40 см в длину. В полутора метрах от стен и в 2—2,5 сантиметрах от наружной стороны кладки располагают вертикальные подпорки, заклинивая нижнюю часть. Между ними прокладывается направляющая толщиной максимум в 3 см, шириной — 15. Горизонтальная доска должна быть на 5 сантиметров короче задуманной конструкции. На верхнем конце стоек располагают доски небольшого размера, вбивая в их наружную грань по одному гвоздю (не до конца). В сами подпорки забивают скобы. Далее к гвоздям привязывают тонкую веревку и перетягивают ее через зажимы в стойках, закрепляя на концах противовес. Гнезда в перпендикулярных стенах обильно увлажняют, по направляющей доске наносят 1 сантиметр раствора.

При кладке первого ряда каждый новый кирпич прижимается торцом с цементно-известковой смесью к предыдущему, выравнивается. При надобности швы дополняются строительной связкой. На последний камень в ряду раствор наносится с обоих торцов. Кирпичи, располагаемые в гнездах-проемах, полностью обрабатываются раствором в местах вкладывания. По завершении первого ряда направляющая доска поднимается выше так, чтобы одна из ее половин располагалась над кладкой. Подобные действия нужно продолжать до конца возведения. Кирпичи в последнем ряду смазываются раствором сверху и закладываются кирпичными осколками.

Кладка кирпича на ребро

Кирпичная кладка – это технологический процесс, который строго регламентируется СНиП. Все грани кирпича имеют свои традиционные наименования. Самые большие по площади стороны называют постелями, самые маленькие – тычками, а средние – ложками. Как следует из названия, кладка кирпича производится именно на постель. Производители кирпича просто не планировали, что кладка будет выполняться как-то еще. Из предположения, что кладка осуществляется на постель, родилось общепринятое измерение толщины стены в кирпичах: в полкирпича, в кирпич, в полтора кирпича и т.д. Причем под единицей измерения «кирпич» понимается его длина.

Если сделать слишком пластичный раствор то он будет плохо удерживать воду, он растекается по кладке, кирпич ползет, кирпичная кладка деформируется.

Различают кирпич одинарный (65*120*250 мм) и полуторный (88*120*250 мм). Для стены из обоих типов кирпича официально допустимая нормативами минимальная ширина составит полкирпича, т.е. 120 мм. В этом случае достигается максимально экономичный расход материала: 52 кирпича/кв.м кладки.

Но ведь всегда хочется добиться еще меньшего расхода материала и меньшую площадь отвести под размещение стен. Возможно ли это? При соблюдении некоторых условий возможно.

Для непротяженных и невысоких перегородок, если на них не планируется дополнительная нагрузка, кирпич часто кладут на ребро, т.е. на ложковую поверхность.

Кирпичная перемычка при кладке на ребро.

Такую кладку называют в ¼ кирпича.

Применяют этот метод для одинарного кирпича, т.к. в случае с полуторным экономия не стоит дополнительных усилий. Как правило, на ребро кладут красный одинарный глиняный кирпич, полнотелый или пустотелый. Таким способом выкладывают перегородки в санузлах, кладовых и т.п. Считается, что кирпич нормально лежит на ребре при длине перегородки до 3.5 метров и высоте до 2.5 метров. Кладка на ребро позволяет довести расход кирпича до 31 шт. на квадратный м стены. Ширина перегородки вместо 120 мм составляет 65 мм без отделочных слоев.

Видео кирпичная кладка стен ванной комнаты.

Перевязка швов в кирпичной кладке

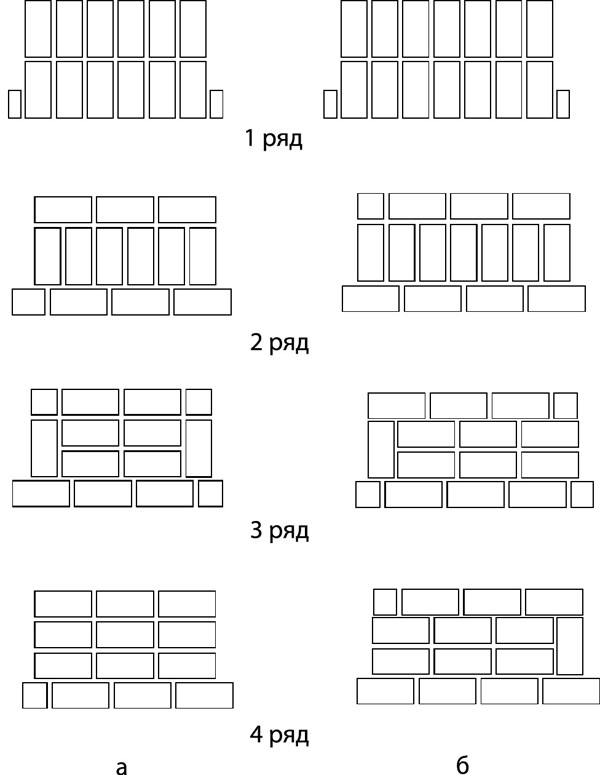

С целью придания кирпичной кладке прочности и монолитности используется система перевязок. Это определенный порядок укладки кирпича относительно друг друга. Различаются перевязки вертикальных, продольных и поперечных швов.

Перевязка продольных швов необходима для предотвращения расслаивания стены по вертикали и для более равномерного распределения нагрузок по длине стены. Перевязка поперечных швов выполняется для создания продольной связи между кирпичами. Кроме того, поперечная перевязка служит для распределения нагрузки по всей толщине кирпичной кладки.

Наиболее часто встречающиеся системы перевязки-однорядная (цепная) и многорядная. Однорядная перевязка характеризуется чередованием ложковых и тычковых рядов кирпичной кладки (Рис.1).

На рисунке мы видим, что первый ряд тычковый с различными видами пересечений и примыканий; второй ряд ложковый. При этом поперечные швы в соседних рядах сдвинуты на четверть кирпича относительно друг друга, а продольные-на полкирпича. Вертикальные швы нижележащего ряда перекрываются кирпичами верхнего ряда. При многорядной перевязке кирпичной кладки тычковые ряды кладутся через несколько ложковых рядов.

Существуют ограничения по количеству ложковых рядов между  тычковыми в зависимости от толщины кирпича. Для кладки из одинарного кирпича (65 мм) - один тычковый ряд на шесть ложковых рядов кирпичной кладки. Для кладки из утолщенного кирпича (88 мм) - один тычковый ряд на пять ложковых рядов кирпичной кладки. Для кладки из двойного кирпича (140 мм) – один тычковый ряд на четыре ложковых ряда.

При этом вертикальные швы, к примеру для кладки из одинарного кирпича выполняются: в шести ложковых рядах перекрываются ложками смежных рядов на полкирпича, а швы верхнего ряда перекрываются  тычками шестого ряда на четверть кирпича. Подобная кирпичная кладка называется пятирядной. Однако такая перевязка осуществима лишь при толщине стены, не менее,  чем в кирпич.

Если кладка будет в половину  или в четверть кирпича, ее армируют. Для этого используют металлическую сетку или арматурную проволоку, которые укладываются в швы через  4-6 рядов.
Для разрыва кирпичной кладки, также используют армирование вертикальных швов арматурой диаметром до 8 мм. В зависимости от высоты кирпичной кладки, выбирают количество и диаметр стержней арматуры.

Если в проектируемом сооружении  запланированы металлоконструкции, то в кирпичную кладку закладывают прутковою арматуру и к ней приваривают металлоконструкцию.

При дальнейшем возведении кирпичной кладки возможен только при наличии несущих стен. При кладке кирпича в открытых рядах (карнизы, цокольные пояски) используют полнотелый кирпич; если использовать пустотелый, то его нужно защитить от попадания атмосферных осадков.

Согласно СНиПу существуют определенные требования для кирпичной кладки стен:

  • антикоррозийная защита металлических связок;
  • кладочные швы фасада здания должны быть расшиты;
  • выше открытых участков кладки (подоконные) должны располагаться водоотливы;
  • утеплители должны укладываться впритык к кладке и в стыках;
  • засыпной утеплитель укладывают плотно слоями;
  • все швы и пустоты кирпичной кладки должны заполняться раствором;
  • толщина швов согласно СНиПу для горизонтальных швов кирпичной кладки должна быть в пределах от 10 мм до 15 мм;
  • толщина вертикальных швов согласно СНиПу должна быть от 8 мм до 15 мм.

Во время длительного прекращения работ, открытые ряды кирпичной кладки необходимо защищать от атмосферных осадков.

Ещё статьи по теме:

Виды кирпичных кладок

Виды кладок

Кирпич имеет две основных рабочих сторон: ложок – длинная сторона и тычок – короткая. Комбинация и смещение рабочих сторон относительно друг друга позволяет получить различные виды кладок.

Существует более 10 видов кладки облицовочного кирпича.



1. Ложковая кладка в полкирпича

Кирпич укладывается длинной стороной и в каждом следующем ряду сдвигается относительно предыдущего на половину для перекрытия вертикального шва.



2. Ложковая в четверть кирпича

Технология такая же, только смещение производится на 1/4 кирпича.



3. Тычковая

Кирпич укладывается короткой стороной и так же, как и в случае с ложковой кладкой, сдвигается в каждом следующем ряду наполовину.



4. Ложковая диагональная со сдвигом в четверть кирпича

При укладке ложковой стороной кирпич в каждом ряду сдвигается на четверть.



5. Голландская

Кладка облицовочного кирпича, при которой один ряд укладывается только короткой стороной, а следующий – чередованием «ложка» и «тычка».



6. Крестовая Тип I

Производится чередование ложкового ряда и тычкового.



7.Крестовая Тип II

Кладка лицевого кирпича выполняется по аналогии с Крестовой Тип I, но со сдвигом стыков на 1/2 длины в каждом втором ложковом ряду.



8. Готическая

В ряду чередуются «ложок» и «тычок», при этом относительно предыдущего ряда «тычок» смещается на половину своей длины, а «ложок» – на 1/3 длины.



9.Цепная кладка

Выполняется по схеме: два «ложка» – один «тычок» – два «ложка».



10. Хаотичная кладка «дикая»

В природе нет ничего симметричного и именно поэтому хаотичная, или «дикая» кладка является наиболее естественной для визуального восприятия. Большое количество частных домостроителей в Европе выбирают хаотичную кладку для своего дома.

Рекомендации:

·         Выборочно 4-16 тычков на 1м2

·         Перевязка только в четверть кирпича

·         При использовании ¼ и ¾ кирпича в кладке также возможна перевязка в полкирпича

·         Минимальное смещение тычков в двух последовательных рядах составляет 1 ½ тычка

·         Тычки, расположенные на одной вертикальной линии, должны располагаться на расстоянии не менее 5 рядов друг от друга

·         Допускается не более 5 ступеней в кладке

·         Не допустимо устройство цепной кладки



11.Силезская

Укладка выполняется чередованием в каждом ряду: два «ложка» – один «тычок» со смещением в каждом ряду аналогично готической кладке.



12. Фламандская

Чередование «ложков» и «тычков» в каждом ряду, при этом каждый следующий ряд располагается так, чтобы его «тычки» находились в центре «ложков» предыдущего ряда.



Решая, какой вид кладки облицовочного кирпича выбрать для своего дома, стоит ориентироваться на свои эстетические предпочтения: посмотрите, какие кладки использовали другие строители, и как выглядят дома с тем или иным вариантом кирпичного рисунка.

OJ DA JUICEMAN - QUARTER BRICK, HALF A MIL (FEAT. GUCCI MANE) LYRICS

AY AY OK
Juice Juice
Половина кирпича Половина кирпича
Zaytoven Zay-teezy
AY AY AY OK OK AY AY AY
Итак, Icy Entertainment
Ниггер, это дерьмо-ловушка, рэп-дерьмо, не останавливай мой ниггер!

Четверть кирпича
Половина кирпича
Целый кирпич (AYYY)

Четверть фунта
Полфунта
Целый фунт (OKAYY)

Сотня пилюль
Тысяча пилюль
Вес сервина
Juice mane и gucci mane AYYY)

Четверть кирпича
Половина кирпича
Целый кирпич (AYYY)

Четверть фунта
Полфунта
Целый фунт (OKAYY)

Сотня таблеток
Тысяча фунтов
Servin major weight
Make Juice mane и ловушка (AYYY)

Тверк в
Птицы в
Итак, мы работаем (РАБОТА)
Пакет в
Остановка грузовика
Трейлор обратно (РАБОТА)
Мы большой перекидной кувшин, который мы отбуксировали с автопогрузчика
Путь мой штекер пинай его
Можно было подумать, что у него черный пояс
Мои весы такие большие
Большой мальчик может побить себя
2000 фунтов середины
Я продал это дерьмо, свое проклятое Я
Стиральная машина, полная денег
Сушилка, полная таблеток
Красный r у меня в кармане
Такого же цвета, как у моего ветеринара
Мое число меньше, чем в эссе из Техаса
Четверть мили в мете - это вложение
Снайперская винтовка, как солдат в пустыне
Орел на мне, мальчик, которого я знаю таскать пустыню
Я сэкономил унцию
Перед тем, как продал рекорд
Он хочет кирпич
Я сказал им, познакомьтесь со мной в главе
Я уволил фунт
Прежде, чем я продал рекорд
Он хочет поставить
Я сказал ему встретиться со мной по главе

Четверть кирпича
Половина кирпича
Целый кирпич (AYYY)

Четверть фунта
Полфунта
Целый фунт (OKAYY)

Сотня пилюль
Тысяча пилюль
Вес сервина
Make Mae mane и gucci ловушка (AYYY)

Четверть кирпича
Половина кирпича
Целый кирпич (AYYY)

Четверть фунта
Полфунта
Целый фунт (OKAYY)

Сотня фунтов
Тысяча таблеток
Вес маны сока

млн лет ke the trap (AYYY)

I'm boomin (AYYY)
I'm buckin (AYYY)
I'm servin all da babies (OKAYYY)
Rap game easy
But the dope game gravy
Young juice man
My жизнь похожа на jakin
получил тупой фруктовый
Crazy swagg
Jumpin in yo lady
Banana dunk chevy
Interior like the lakers
Lebron james wrist
When I'm fuck with dat cake up
Hit da trap
Stay down
Watch the paper wake up
Boomin out the house
And js askin for wake up
Половина кирпича, весь кирпич
Получил, что я покупаю, Джейкоб
Ношу обувь
Прогулка в голову NO gator
Половина кирпича, весь кирпич
Получил, я купил, Джейкоб
Носить обувь, идущую в голове NO gator

Четверть кирпича
Половина кирпича
Целый кирпич (AYYY)

Четверть фунта
Полфунта
Целый фунт (OKAYY)

Сотня фунтов
Тысяча фунтов
Вес сока Mane и Gucci Mane 9000 3 Сделайте ловушку (AYYY)

Четверть кирпича
Половина кирпича
Целый кирпич (AYYY)

Четверть фунта
Полфунта
Целый фунт (OKAYY)

Сотня фунтов
Тысяча таблеток
Вес мажора сока
gucci mane
Сделайте ловушку (AYYY)

Young Juice man
Got damit I'm da shit (AYYY)
Boomin off da shit (AYYY)
Boomin off da shit (AYYY)
Boomin off da chain
Workin with 50 bricks (OKAYYY)
Тысяча фунтов стерлингов
Tryna сделает мега захват )
Размещено при аварии с dat 45 на бедре (AYYY)
34-34 заправлено за бедро (OKAYY)
7 60 dog
С этим дополнительным подъемом (AYYY)
Follow tool dunk dog
С da extra kid (SKURR )
Я получил эту дурацкую ленту
Потому что у меня был этот дурацкий хлыст (AY)

Четверть кирпича
Половина кирпича
Целый кирпич (AYYY)

Четверть фунта
Полфунта
Целый фунт (OKAYY)

Сотня фунтов Тысяч таблеток
Масса сервина
Соковыжималка и gucci mane
Сделайте ловушку (AYYY)

Четверть кирпича
Половина кирпича
Целый кирпич (AYYY)

Четверть фунта
Полфунта
Целый фунт (OKAYY)

Сотня таблеток

Тысяч пилльз mane and gucci mane
Сделайте ловушку (AYYY)

Quarter brick (800W) DC / DC для телекоммуникационных приложений • Модули питания • Flex

  • Широкий диапазон входного напряжения от 36 В до 60 В позволяет использовать в телекоммуникационных приложениях
  • Выходное напряжение 12 В
  • Выходная мощность и ток до 800 Вт / 69 А
  • Обычно высокий КПД 96.4% при 53Vout

Преобразователь, называемый BMR480 0113/034, обеспечивает расширенный диапазон входного напряжения ниже 40Vin, что требуется для приложений преобразования энергии в телекоммуникационной сети. Он оптимизирован для более широкого диапазона входного напряжения от 36 до 60 В по сравнению со стандартными преобразователями серии BMR480.

Новая версия также имеет выходное напряжение 12 В, что является обычным требованием для телекоммуникационных компаний, и выходную мощность до 800 Вт (выходной ток до 69 А). Он обеспечивает изоляцию входа-выхода 1500 В постоянного тока.

Олле Хеллгрен, директор по управлению продуктами и развитию бизнеса в Flex Power Modules, сказал: «Телекоммуникационные приложения предъявляют особые требования, и с этой новой версией мы доставляем то, что нужно клиентам в этом секторе, при этом предлагая им доказанную эффективность, надежность и производительность нашей существующей серии BMR480 ».

По сравнению с другими решениями на рынке, телекоммуникационная версия BMR480 обеспечивает превосходные тепловые характеристики, обычно с КПД 96.4% при выходном напряжении 53 В и половинной нагрузке. Тепловые характеристики усиливаются опорной плитой, который может быть соединен с радиатором или холодной пластиной, а преобразователь имеет расширенный диапазон рабочих температур от -40 ° C до + 125 ° С.

Преобразователь обеспечивает возможность распределения нагрузки при падении напряжения и монотонный запуск, а также обеспечивает защиту от выходного перенапряжения и коротких замыканий, а также от перегрева. Надежность высока, среднее время наработки на отказ (MTBF) превышает 6 миллионов часов, а качество обеспечивается высокоавтоматизированными производственными процессами Flex Power Modules.

Существующие модели серии BMR480 предназначены для мощных приложений передачи данных, включая преобразование промежуточной шины (IBC), динамическое напряжение шины (DBV) и архитектуры распределенного питания (DPA). На семейство BMR480 было подано более 15 патентов, многие из которых напрямую связаны с повышением эффективности.

Телекоммуникационная версия BMR480 представлена ​​в стандартном для отрасли низкопрофильном форм-факторе четверть кирпича размером 58,4 x 36,8 x 14,48 мм (2,30 x 1,45 x 0,57 дюйма).

Чтобы быть в курсе последних новостей о продуктах и ​​анонсов, подпишитесь на нашу рассылку новостей

Имя:

Электронный адрес:

Страна:
TDK-Lambda EMEA Территории: ----------------------------------------- ----------- АвстрияДанияФранцияГерманияИзраильИталияНидерландыРоссияЮжная АфрикаШвейцарияВеликобритания ------------------------------------ ----------------Мир:------------------------------- --------------------- AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanAzoresBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia & HerzegovinaBotswanaBrazilBritish Индийский океан TerBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral Африканский RepublicChadChannel IslandsChileChinaChristmas IslandCocos IslandColombiaComorosCongoCongo Демократическая RepCook IslandsCosta RicaCote D'IvoireCroatiaCubaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland ОстроваФарерские островаФиджиФинляндияF ranceFrench GuianaFrench PolynesiaFrench Южный TerGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea NorthKorea SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMidway IslandsMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherland AntillesNetherlandsNevisNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalau IslandPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaipanSamoaSamoa AmericanSan MarinoSao Tome & PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSo Lomon IslandsSomaliaSouth AfricaSouth SudanSpainSri LankaSt BarthelemySt EustatiusSt HelenaSt Киттс-NevisSt LuciaSt MaartenSt Pierre & MiquelonSt Vincent & GrenadinesSudanSurinameSwazilandSwedenSwitzerlandSyriaTahitiTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad & TobagoTunisiaTurkeyTurkmenistanTurks & Кайкос IsTuvaluUgandaUkraineUnited Арабские EmiratesUnited KingdomUnited Штаты AmericaUruguayUzbekistanVanuatuVatican города StateVenezuelaVietnamVirgin острова (Брит) Виргинские острова (США) Услуга IslandWallis & Футана IsYemenZambiaZimbabwe

Сообщение:

Пожалуйста, оставьте это пустым

Используйте мои данные, чтобы связаться со мной в соответствии с вашей политикой конфиденциальности.

Вы также можете связаться с нами так:

+44 (0) 1271 856666 (отдел продаж)
+44 (0) 1271 856600 (головной офис)
[email protected]

PMP8790 Активный клеммный блок переднего конца (вход от 18 до 60 В постоянного тока, 3,3 В / 12 А) Эталонная конструкция


См. Важное примечание и Заявление об ограничении ответственности, касающиеся эталонных проектов и других ресурсов TI.


Описание

Эта эталонная конструкция генерирует выходной сигнал 3,3 В / 12 А от широкого телекоммуникационного входа 18–60 В. UCC2897A управляет силовым каскадом прямого преобразователя с активными фиксаторами. Низкий заряд затвора и низкий RDSon CSD17501Q5A и CSD18502Q5B, реализованных как синхронные выпрямители с автоматическим приводом, обеспечивают эффективную конструкцию. Эта конструкция занимает стандартную площадь в четверть кирпича и включает в себя функции включения, дистанционного управления шиной и функции обрезки выходного сигнала.

См. Важное примечание и заявление об ограничении ответственности, относящиеся к эталонным проектам и другим ресурсам TI.

Устройства TI (4)

Закажите образцы, получите инструменты и найдите дополнительную информацию о продуктах TI в этом справочном дизайне.

Символы CAD / CAE

Texas Instruments and Accelerated Designs, Inc.сотрудничали, чтобы предоставить клиентам TI схематические символы и посадочные места на печатных платах для продуктов TI.

Шаг 1 : Загрузите и установите бесплатную загрузку.

Шаг 2 : Загрузите символ и посадочное место из таблицы файла CAD.bxl.

Texas Instruments и Accelerated Designs, Inc. сотрудничали друг с другом, чтобы предоставить клиентам TI схематические символы и посадочные места на печатных платах для продуктов TI.

Шаг 1 : Загрузите и установите бесплатную загрузку.

Шаг 2 : Загрузите символ и посадочное место из таблицы файла CAD.bxl.

Шаг 3 : Откройте файл .bxl с помощью программного обеспечения Ultra Librarian.

Вы всегда можете получить доступ к полной базе данных символов CAD / CAE по адресу https://webench.ti.com/cad/

Посадочные места печатной платы и условные обозначения доступны для загрузки в формате, не зависящем от производителя, который затем может быть экспортирован в ведущие инструменты проектирования EDA CAD / CAE с помощью Ultra Librarian Reader.Читатель доступен в виде (скачать бесплатно).

UL Reader - это подмножество набора инструментов Ultra Librarian, которое может создавать, импортировать и экспортировать компоненты и их атрибуты практически в любом формате EDA CAD / CAE.


Техническая документация

См. Важное примечание и Заявление об ограничении ответственности, относящиеся к эталонным проектам и другим ресурсам TI.

Руководство пользователя (1)
Файлы дизайна (4)

Поддержка и обучение

Выполните поиск в нашей обширной онлайн-базе знаний, где доступны миллионы технических вопросов и ответов круглосуточно и без выходных.

Найдите ответы от экспертов TI

Контент предоставляется «КАК ЕСТЬ» соответствующими участниками TI и сообщества и не является спецификациями TI.
См. Условия использования.

Если у вас есть вопросы о качестве, упаковке или заказе продукции TI, посетите нашу страницу поддержки.


DOSA Standard for High Current Quarter Bricks

Endeavour Business Media объявляет о приобретении ряда медиа-брендов Informa’s Industry & Infrastructure и Auto, включая Machine Design , Hydraulics & Pneumatics и Electronic Design .Приобретение усиливает позиции Endeavour как одной из самых быстрорастущих компаний B2B. Щелкните здесь, чтобы просмотреть список приобретенных брендов.

С упором на предоставление исключительного контента и бизнес-возможностей, эти бренды Informa присоединятся к дополнительному портфелю брендов и мероприятий Endeavour, чтобы создать новые многоканальные платформы для своей аудитории и рекламодателей.

«Компания Endeavour очень рада привлечению медиа-брендов Industry & Infrastructure Intelligence и Auto Aftermarket для расширения того, что мы уже предлагаем на этих растущих рынках.Мы с нетерпением ждем возможности инвестировать в эти бренды, чтобы вывести их на новый уровень для долгосрочного устойчивого успеха, используя сильные стороны платформы Endeavour в области печати, цифровых технологий, мероприятий и маркетинговых решений », - сказал Крис Феррелл, генеральный директор Endeavour Business Media.

«Мы уверены, что выравнивание брендов Informa и Endeavour на этих рынках обеспечит больший масштаб и новые инновационные возможности как для клиентов, так и для аудитории. Культура и организационная структура Endeavour, основанные на принципах информированности о данных и ориентации на клиента, создадут убедительное рыночное преимущество и новые возможности для всего портфеля.Благодаря инвестициям Endeavour в новые и передовые продукты и услуги, эта возможность привнести согласованные возможности и таланты маркетинговых услуг из Informa в Endeavour будет очень подходящей для всех », - прокомментировала Сью Бёльке, президент Informa Intelligence. Информацию предоставил JEGI (www.jegi.com), ведущий независимый инвестиционный банк, специализирующийся на СМИ, маркетинге, информации и технологиях.

Благодаря этому приобретению Endeavour Business Media теперь насчитывает 600 сотрудников, которые производят более 80 брендов, 59 мероприятий в прямом эфире и более 50 инновационных маркетинговых решений, которые способствуют повышению осведомленности и конверсии.

Приобретение этих ведущих брендов продвигает инициативу компании по активному росту и инвестированию в высококачественные медиа-бренды B2B, которые предоставляют отличный контент и уникальные ценные впечатления для ее аудитории и партнеров.

Компания Endeavour Business Media, LLC со штаб-квартирой в Нэшвилле, штат Теннесси, была создана в конце 2017 года для приобретения и управления отраслевыми публикациями, веб-сайтами и мероприятиями. Компания нацелена на B2B аудиторию в сфере бухгалтерского учета, авиации, стоматологии, обслуживания объектов, пожарной и общественной безопасности, промышленности, технологий, медицины, нефти и газа, коммунальных услуг, безопасности, строительства, ремонта транспортных средств, торговли и водоснабжения и водоотведения.Нажмите сюда, для получения дополнительной информации.

Что такое Power Brick?

Что такое Power Brick? - Sunpower UK Блок питания - это преобразователь мощности переменного тока в постоянный или постоянного тока в постоянный, который может быть установлен снаружи или внутри на печатной плате. Блоки питания соответствуют стандартным размерам и размерам, установленным Альянсом открытых систем распределенного питания (DOSA). У них есть несколько преимуществ, таких как обеспечение инженеров-проектировщиков эффективными, гибкими и изолированными силовыми модулями.

Блоки построены как импульсные источники питания и состоят из таких компонентов, как переключающие транзисторы, переключающие контроллеры и устройства накопления энергии. Однако в них нет схем входного и выходного фильтров.

Блоки могут понижать или повышать входное напряжение и обеспечивать либо один, либо несколько выходов. Выходная мощность частично определяется физическим размером и конструкцией схемы: полный блок дает самую высокую мощность, а 1/32 - наименьшую. С годами плотность мощности на единицу площади увеличивалась за счет использования эффективных и лучших коммутационных компонентов, таких как полевые МОП-транзисторы.

Шесть стандартных размеров кирпича

1. Полный кирпич - 4,6 x 2,4 x 0,5 дюйма или 116,8 x 61,0 x 12,7 мм
2. Половина кирпича - 2,3 x 2,4 x 0,35 дюйма
3. Кирпич четверть - 2,3 x 1,45 x 0,35 дюйма
4. 8-й кирпич - 1 / 8
5. 16-й кирпич - 1/16
6. 32-й кирпич - 1/32

Рисунок 1: Стандартные размеры кирпича DOSA (Источник www.edn.com)

Стандартные функции блока питания включают в себя посадочные места и выводы, которые помогают разработчику выделить достаточно места и знать, как они будут подключать выходы блока к входам питания схемы печатной платы.

Типичная площадь основания 1/16 кирпича показана на рисунке 2 ниже:

Рисунок 2: Размеры ДОСА для 1/16 кирпича. (Источник: www.digikey.fi)

Преимущества силового кирпича

  • Доступно от нескольких признанных производителей
  • Доступны в различных стандартных размерах для удовлетворения различных требований к питанию
  • Возможность замены независимо от производителя без изменения схемы печатной платы
  • Настраиваемые характеристики, такие как управление напряжением, током, мощностью и температурой
  • Инженеры-проектировщики оборудования не должны быть экспертами в области проектирования источников питания
  • Низкая рабочая частота от 200 до 400 кГц, поэтому легче контролировать электромагнитные помехи и проблемы пульсации
  • Низкая стоимость владения

Недостатки силового кирпича

  • Он не имеет входных и выходных фильтров и может страдать от пульсаций и помех, которые могут быть нежелательными для чувствительного оборудования
  • Таким образом, для фильтрации и управления температурой могут потребоваться дополнительные компоненты
  • При установке необходимо соблюдать осторожность, и их следует размещать в месте, где они не могут вызывать проблемы с электромагнитными помехами.
  • Плотно уложенный кирпич выделяет много тепла и потребует дополнительных компонентов для охлаждения

Применение силового кирпича

  • Платы питания для промышленного, военного и бытового электронного оборудования, игровых приставок
  • Для ноутбуков, компьютеров, серверов, сетей, хранилищ и многого другого

Глоссарий по источникам питания

Позвоните в отдел продаж по телефону +44 (0) 118 9823746 или запросите бесплатный звонок по телефону ...

Чтобы получить полный ассортимент блоков питания MEAN WELL обратитесь к своему торговому представителю или перейдите в раздел продуктов MEAN WELL.

Ключевой тенденцией в автоматизации зданий на 2020 год является повышение интеллектуальности интеллектуальных зданий и их процессов. В качестве ведущего…

Воспользуйтесь возможностью, чтобы загрузить брошюры о наших корпоративных продуктах.

МЫ ОСТАЕМСЯ ОТКРЫТЫМИ. У нас есть сотрудники, которые будут принимать ваши звонки, обрабатывать ваши заказы и осуществлять бесконтактную доставку.
Щелкните здесь, чтобы увидеть текущее положение
Dismiss

PKM4516 Quarter-Brick мощностью 500 Вт - модули питания Flex

Платформа PKM4516 модулей питания

Flex Power Modules состоит из двух вариантов продукта, PKM4516AD и PKM4516HD, которые были разработаны для приложений радиочастотных усилителей мощности (RFPA) на рынке телекоммуникаций.

Платформа PKM4516 представляет собой стандартный преобразователь постоянного тока в постоянный с высокой удельной мощностью в корпусе размером в четверть кирпича, который экономит ценное пространство на плате. PKM4516AD имеет номинальную выходную мощность 28 В при 18 А и ограниченную мощность до 504 Вт. PKM4516HD имеет номинальную выходную мощность 50 В при 10 А и ограниченную мощность до 500 Вт. Оба имеют диапазон входного напряжения от 36 В до 75 В и идеально подходят для 50-вольтных полевых МОП-транзисторов (LDMOS) и 28-вольтных нитридов галлия (GaN) на основе RFPA.

Эти преобразователи обеспечивают КПД до 95.5% и имеют широкий диапазон регулировки выходного напряжения от 14 В до 35 В для PKM4516AD и от 25 В до 55 В для PKM4516HD. Этот диапазон регулировки выходного сигнала позволяет легко оптимизировать конструкцию ВЧ, подключенную заказчиком.

Обеспечивается всесторонняя защита, включая короткое замыкание, перегрузку, перегрев, повышенное выходное напряжение и пониженное входное напряжение. Эти модули предназначены для запуска при предварительно смещенных нагрузках, а номинальная мощность изоляции составляет 2250 В, , постоянный ток, , от первичной к вторичной.Дистанционное управление включением / выключением также имеет дополнительную положительную или отрицательную логику.

Модулей снабжены опорной плитой для проведения охлаждения и обеспечивают превосходную производительность, например, при работе внутри герметичного корпуса, без воздушного потока, который является типичной средой для RFPA приложений. Например, PKM4516AD может обеспечить полную номинальную мощность 504 Вт при температуре окружающей среды + 85 ° C в герметичном корпусе. Полный диапазон рабочих температур для данной серии составляет от -40 ° C до + 125 ° C.

Полумостовая конструкция PKM4516AD включает новейшую технологию ШИМ-контроллера и синхронное выпрямление с высоким уровнем интеграции. Это обеспечивает недорогое и высоконадежное решение со средней наработкой на отказ (MTBF) до 7,9 миллионов часов. Преобразователь соответствует требованиям безопасности согласно IEC / EN / UL 62368-1.

Платформа PKM4516 разработана и изготовлена ​​для обеспечения исключительного уровня качества и производительности, которые проектировщики систем питания ожидают от модулей питания Flex.Этот продукт поставляется в стандартном формате четверть кирпича размером 58,4 мм x 36,8 мм x 13,2 мм (2,3 дюйма x 1,45 дюйма x 0,52 дюйма).

Характеристики

  • Высокий КПД, обычно 95,5% при половинной нагрузке
  • Высокая удельная мощность
  • 2250 В DC изоляция входа и выхода
  • Кирпичный пакет четверть
  • Использует 28 В LDMOS или GaN транзисторы

Приложения

  • Предназначен для приложений RFPA
.

Добавить комментарий
