размеры по ГОСТу, бетонный блочный фундамент 200 х 200 х 400 и 200 х 400 х 400, вес и объем, плюсы и минусы

Любые строительные мероприятия по возведению зданий и сооружений начинаются с подготовки фундамента. От его качества будет зависеть надежность и долговечность всей постройки. Строительный рынок предлагает множество материалов для осуществления этой ответственной задачи. Для того чтобы получить хороший результат в сжатые сроки без лишних затрат, дополнительной подготовки, не используя опалубку, специалисты предлагают использовать фундаментные строительные блоки, сокращенно ФБС.

Что это такое?

Фундаментные блоки в своей основе содержат бетон. Они призваны ускорить процесс закладки фундамента.

ФБС имеют широкую область применения:

  • строительство фундаментов жилых и производственных сооружений;
  • возведение подвалов и погребов;
  • сооружение различных опор, эстакад и мостов;
  • строительство гаражей и цокольных этажей;
  • установка заграждений.

При использовании качественного материала фундамент из блоков будет долговечным и надежным.

Габариты

Размеры фундаментных блоков регламентирует ГОСТ. Как правило, в обозначении типоразмера указывается сразу длина, ширина и высота.

Стандартные

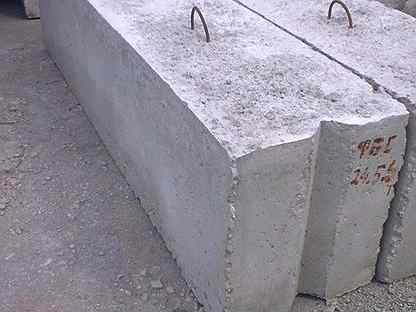

Традиционно формы для ФБС представляют собой прямоугольные параллелепипеды, однако можно заказать изделия индивидуального формата.

С боков блоки имеют торцевые выемки, обеспечивающие хорошую плотность укладки.

Самая распространенная и популярная модель имеет параметры 2400 х 400 х 600 мм. Причем длина округлена в большую сторону, поскольку на самом деле стандарт составляет 2380 мм.

Кроме указанных, востребованы фундаментные блоки длиной 1180 и 880 мм. При этом ширина может быть от 300 до 600 мм с шагом 100. Стандартная высота, как правило, 580 мм (с округлением в большую сторону 600 мм).

Малогабаритные

Согласно ГОСТу также выпускаются блоки, имеющие маленькие размеры длиной 40 и 60 см. Используют такие ФБС для нестандартных конструкций. Например, строители часто используют конструкции из тяжелого бетона 200 х 200 х 400 мм (20 х 20 х 40 см) для строительства малоэтажных домов, их укладку можно производить вручную без использования специальной техники. А также они будут незаменимы для возведения фундамента на песчаном грунте. Весит такой блок в среднем около 31 килограмма.

И также к малогабаритным изделиям относят блоки с параметрами 600 х 600 х 600 и 400 х 400 х 200 мм.

Их применяют в качестве стеновых для возведения подвалов и погребов, а также при сооружении столбчатого типа фундаментов.

При выборе параметров необходимо ориентироваться на тип почвы. При низкой степени устойчивости грунта применяют более массивные блоки. Например, на глинистую почву укладывают ФБС длиной 2400 мм, а на песчаную – малогабаритные варианты.

Стандарты

Все технические характеристики ФБС также регламентируются ГОСТом.

Кроме габаритов, в стандарте указывается масса блока. Этот показатель определяет плотность бетона, а также вес, знание которого необходимо для погрузочных работ, транспортировки и укладки.

Размеры и масса должны быть в соответствии. Отклонение допустимо, но незначительное. Так, предельно допустимое отклонение длины не должно превышать 13 мм, ширины и высоты – 8 мм.

Если вес, установленный стандартом для конкретной модели, существенно отличается от оригинала, значит, блок имеет недопустимые внутренние пустоты, что понижает его прочность. Такие модели нельзя использовать для строительства несущих конструкций.

Там же указывается, для строительства каких сооружений пригоден тот или иной вид. Например, используя знания стандарта, можно точно рассчитать, какой глубины должен быть фундамент для одноэтажного дома.

Для производства любого вида фундаментного блока должен применяться бетон высокой плотности.

Его класс обуславливает прочность ФБС:

  • Т – тяжелый бетон, плотность около 2400 кг/куб. м;
  • П – керамзитовый бетон, плотность 1800 кг/куб.
    м;
  • С – силикатный бетон, плотность 2000 кг/куб. м.

Все характеристики производители обязаны указывать в маркировке. Например, если в ней указано ФБС-24-4-6 т, значит, используется блок с параметрами 2380 х 400 х 580, при производстве которого использовался тяжелый бетон.

Кроме стандартных параметров, ГОСТ регламентирует такие, как морозостойкость и теплопроводность.

Для тех, кто несведущ в сфере строительных материалов, необходимо пояснить, что чем выше коэффициент теплопроводности, тем меньше тепла удерживается. Такие блоки требуют утепления.

Показатель морозостойкости ведет себя наоборот. Чем больше коэффициент, тем выше сопротивление материала к заморозке.

К другим параметрам, которые оговариваются ГОСТом, относятся пожароустойчивость и водонепроницаемость.

Виды

Классификация фундаментных блоков зависит от обуславливающего фактора.

По типу материала

Согласно ГОСТу в производстве фундаментных блоков используется конструкционный тип сырья: несколько типов бетонных смесей повышенной плотности.

  1. Бетонные, цементные или железобетонные. Для прочности в последние добавляют крошку из гранита или базальта. ФБС, при производстве которых используются тяжелые марки бетона, обладают максимальной плотностью. Основное преимущество железобетона – долговечность и прочность всей конструкции.
  2. Силикатные. Технология изготовления схожа с производством кирпича. Отдельные марки предусматривают добавки в виде цемента высоких марок, но не более 14 процентов от общего объема. Для прочности раствор нагревают, а затем подвергают медленному охлаждению. Эта процедура обеспечивает стопроцентный набор прочности.
  3. Керамзитобетонные. Блоки, содержащие в своем составе керамзит, имеют разрешенный набор прочности от 70 процентов. Подобные изделия относятся к классу легких бетонных материалов и используются при ручной кладке.
  4. Из пенобетона. Необходимо отметить, что существует множество строительных материалов, которые имеют похожую технологию производства с ФБС, однако их нельзя использовать для возведения фундамента. Например, специалисты не рекомендуют применение газосиликатных изделий без наружной защиты, поскольку пористые материалы обладают способностью паропоглощения. Этот процесс приводит к растрескиванию бетона при низких температурах. Без гидроизоляции фундамент из пенобетона можно возводить только для технических помещений: сараев, гаражей. При этом не следует каркас сильно углублять.
  5. Ранее на всем советском пространстве широко использовался шлакоблок. Его применяли в разных качествах: для стен, для фундаментов. Его производство являлось побочным на всех металлургических производствах, поскольку для его выпуска использовался доменный шлак. Сейчас добавки в шлакоблоках могут быть разными: песок, гравий, щебень, битый кирпич или строительные отходы бетона, перлит, опилки. От присадок зависят технические характеристики изделия. Как правило, шлакоблоки имеют неровную неприглядную поверхность, но исключительно дешевы.

Силикатные и керамзитные материалы обладают повышенной адгезией, поэтому с их помощью возводят конструкции сложных форм.

Чтобы использовать их в качестве фундаментных блоков, исходную массу подвергают специальной обработке.

  • Силикатные растворы насыщают присадками из молотого доменного шлака, что обуславливает повышение гидроизоляции блока.
  • При формовке используют процедуру виброуплотнения, при которой избавляются от лишнего воздуха внутри смеси, закрывая доступ для последующего проникновения пара и воды.
  • Обработка блоков гидрофобными растворами. Обычно это кремнийорганические препараты, характеризующиеся глубоким коэффициентом проникновения.

По технологии

Сплошной или полнотелый. Такая модификация, в свою очередь, делится на армированные варианты и блоки без арматуры.

Подобные модификации предназначены для несущих конструкций.

  • Поскольку фундамент испытывает постоянную нагрузку на сжатие, полнотелые армированные блоки – самый востребованный вариант для его строительства.
  • Пустотелый. В качестве опалубки удобно применять пустотелые модели ФБС. В имеющиеся отверстия укладывают арматуру и заливают бетоном. А также подобные изделия применяют для строительства облегченных типов фундаментов.
  • С вырезами. Подобные блоки часто делают по индивидуальному заказу для прокладки коммуникаций по конкретному проекту. Торцевые пазы обеспечивают монолитность конструкции.

По типу поверхности

Фундаментные блоки могут иметь либо поверхность, которую нельзя покрывать декоративными материалами, либо отделываемую.

На блочных гранях не допускаются глубокие трещины. Разрешенные параметры 0,1 мм для тяжелого и силикатного типа бетона, 0,2 мм при использовании в составе керамзита.

По форме

ФБС выпускаются двумя основными форматами.

  • Плита. Если фундамент возводится на слабом грунте, то для первого ряда незаменимы специальные ФБС, которые носят название «подушка». Эти строительные изделия имеют большую площадь одной из поверхностей, что позволяет увеличить устойчивость конструкции. Такие плиты официально носят название «для ленточного фундамента» (ФЛ). Они призваны обеспечивать равномерную усадку всей конструкции.
  • Блок. Для всех остальных видов грунта подойдет блочный вид, габариты могут варьироваться.

По назначению

Производители выпускают фундаментные блоки, различные по своим техническим характеристикам. Они не взаимозаменяемы, поэтому нужно аккуратно подходить к их выбору.

Можно выделить следующие типы:

  • стеновые;
  • фундаментные;
  • цокольные.

По способу увеличения прочности

Фундаментные блоки набирают прочность разными способами.

  • Просушивание. Процесс заключается в естественной сушке и затвердевании бетона после формовки. Для этого блоки выдерживают несколько недель в проветриваемом помещении.
  • Пропаривание. В отличие от первого способа пропарка занимает меньше времени, например, сутки, чтобы достичь нормативного уровня твердости в 70%. В этом случае ФБС находится под воздействием высокого давления при повышенной влажности воздуха.

Качество изделий практически не различаемо, а вот стоимость второго метода выше.

Обзор производителей

Любой бетонный завод в России имеет линию по производству ФБС. К сожалению, не все они выпускают качественную продукцию. Кто-то нарушает технологию, где-то добавляют в раствор бетон разных марок, списанный с других строительных объектов.

При выборе нужно исходить из предназначения планируемой постройки. Если это технические небольшие по размерам строения, то можно сэкономить, купив дешевый блок. Но в случае с капитальной постройкой, тем более жилой, следует обратиться к надежным поставщикам, специализирующимся на выпуске ФБС.

Среди отечественных заводов можно выделить несколько.

ОАО «Завод промышленных строительных деталей». Производство располагается в городе Сургуте и является одним из крупнейших в России. Железобетонные изделия подвергаются жесткому контролю качества. Лаборатория, занимающаяся улучшением качественных характеристик, аккредитована Госстроем РФ. Все выпускаемые изделия сертифицированы.

Основными видами продукции являются:

  • дорожные плиты;
  • сваи нескольких видов;
  • колодезные кольца;
  • фундаментные блоки.

ООО ТК «Вира» в Санкт-Петербурге выпускает более 400 видов бетонных готовых изделий. Фирма выпускает строительную продукцию, способную обеспечить любые типы строительства с нуля. Постоянными клиентами компании являются отечественные предприятия Ленинградской области и всего Северо-Западного региона РФ. Налажены партнерские контакты с поставщиками ближнего и дальнего зарубежья.

Для производства используется бетон высокой марки. Вся продукция имеет сертификаты качества и технические паспорта.

Развитая логистическая сеть позволяет фирме регулировать цены, предлагая выгодные условия постоянным клиентам. Кроме того, завод осуществляет консультирование по выбору, эксплуатации и производит необходимые расчеты расходных материалов.

Основная продукция:

  • газобетонные блоки;
  • керамический кирпич;
  • кровельные материалы;
  • натуральный камень;
  • сайдинг;
  • гибкий камень;
  • железобетонные изделия, в том числе фундаментные блоки.

Фирма предлагает сплошные фундаментные блоки для возведения фундаментов ленточного типа. Габаритные параметры разнообразны: от 2400 х 500 х 600 до 380 х 190 х 190 мм. Для их изготовления используются тяжелые марки бетона.

ООО «Мастер» – молодая быстроразвивающаяся фирма из Воскресенска. Компания выпускает большой спектр продукции для строительного сегмента, в том числе фундаментные блоки.

  • Крупногабаритные ФБС длиной 2400 и высотой 600 мм. Ширина варьируется от 300 до 600 мм с шагом равным 100.
  • ФБС для стен и подвалов, для которых высота остается неизменной 600 мм, предложенные варианты длины 2400, 2200, 900, 800, 500 мм, модификации по ширине аналогичны крупногабаритным изделиям.
  • Плиты для ленточных фундаментов представлены огромным перечнем изделий.
  • Фундаментные балки, отличающиеся от блоков существенной длиной до 6000 мм.

А также фирма выпускает плиты перекрытий, лестничные марши, железобетонные сваи, столбы электропередач, колонны, опоры, ограждения и многое другое.

Все товары имеют необходимую подтверждающую документацию. ООО «Мастер» занимается не только производством и доставкой товара заказчику, но и оказывает услуги по установке.

ООО «Алексинский керамзитовый завод». Завод находится на территории Тульской области и ведет свою работу с 1985 года. Основным видом деятельности является производство керамзита и изделий, выполненных из него, в том числе стеновые фундаментные блоки.

Несомненными плюсами являются разработка собственных технологий, высокий профессионализм сотрудников, многоступенчатый контроль качества.

Фундаментные керамзитобетонные блоки имеют следующие технические характеристики:

  • марка прочности бетона – тяжелый;
  • плотность 2100-2300 кг на метр в кубе;
  • прочность согласно ГОСТу М150-М200;
  • наполнитель – песчано-гравийная смесь;
  • габариты 390 х 190 х 188 мм;
  • масса в пределах 27-29 килограмм;
  • не проводит ток;
  • отсутствие радиоактивности подтверждено сертификатом;
  • водопоглощение до 7%.

ООО «Златоустовский завод», расположенный в Челябинской области, выпускает широкую линейку стандартных строительных материалов. Кроме того, принимает индивидуальные заказы.

Качество продукции осуществляет собственная аккредитованная лаборатория. Использование высокотехнологичного оборудования и собственных разработок в области технологий позволяют компании улучшать качественные характеристики выпускаемых изделий.

Вся продукция соответствует ГОСТу, имеет подтверждающую документацию в виде сертификатов, лицензий, гарантий и технического паспорта.

Развитая логистическая сеть позволяет предлагать постоянным клиентам выгодные условия.

Среди большого количества предлагаемых изделий есть фундаментные блоки как крупногабаритные длиной 2400 мм, так и малогабаритные длиной 600 мм.

Достоинства и недостатки

Как любой строительный материал, ФБС имеет свои характерные плюсы и минусы.

Начнем с достоинств.

  • Укороченное время монтажа фундамента. Наливной вариант достигает необходимого уровня прочности в среднем через 4 недели.
  • Простота расчетов, обусловленная стандартными размерами.
  • Снижение затрат на опалубку и армирование.
  • Возможность выбора фундаментных блоков с заданными техническими характеристиками, например, морозостойкости или влагоустойчивости.
  • Длительный эксплуатационный срок.
  • Устойчивость к деформации.
  • Износостойкость.
  • Экологичность в большинстве случаев.
  • Устойчивость к коррозии.
  • ФБС не подвержены гниению.
  • Равномерная усадка и распределение нагрузки.
  • Отсутствие брака, связанного с нарушением заливки или армирования. При условии выбора качественного, сертифицированного блока.
  • Точная геометрическая форма.
  • Уменьшение количества ручных операций.
  • Большой ассортимент размеров.
  • Универсальность. Одни и те же виды можно использовать в частном и промышленном строительстве, для стен и для фундаментов.
  • Работы можно проводить круглогодично, независимо от погодных условий.

Недостатки:

  • в отличие от наливного варианта фундамент из строительных блоков имеет стыки, которые необходимо изолировать;
  • монтаж фундамента с использованием крупногабаритных блоков потребует привлечения строительной техники для подъема и укладки;
  • не все типы фундаментов можно построить с использованием ФБС, например, для высотных зданий;
  • плохая теплопроводность требует утепления фундамента из блоков.

Как выбрать?

Перед тем как приобрести фундаментные блоки, нужно ознакомиться с их техническими характеристиками и узнать о производителях, которые выпускают их в регионе.

Ориентироваться нужно на следующие факторы:

  • климат региона;
  • тип грунта;
  • этажность и высота постройки;
  • планируемая толщина стен и перекрытий;
  • общий вес сооружения;
  • площадь основания.

Перед приобретением необходимо сделать правильный расчет расходного материала: блоков и цементного раствора. Многие фирмы предлагают это сделать в качестве бонуса при покупке.

Для промышленного строительства используют крупногабаритные фундаментные блоки из бетона тяжелых марок.

Для возведения частных построек типа коттеджей или гаражей используются малогабаритные железобетонные блоки.

Для дачи, имеющей каркас из легких строительных материалов: дерева или пеноблоков, неуместно тратиться на основательный фундамент, в этом случае можно использовать легкие фундаментные блоки из силикатного или керамзитового бетона. Облегченные ФБС можно укладывать вручную без использования специальной техники. Здесь уместны будут блоки с параметрами 20 х 20 х 40 см.

Для беседки или подсобного помещения можно выбрать газобетон.

Кроме того, при выборе необходимо обратить внимание на производителя.

  • Лучше, если блоки будут заводского производства, поскольку в этом случае они проходят многоуровневый контроль качества и соответствуют ГОСТу.
  • Зарекомендовавший себя производитель не только предоставит весь пакет документов, но и предложит гарантию или рассчитает расход материалов.
  • Для строительства жилых или крупногабаритных сооружений лучше приобретать блоки с запасом прочности, например, армированные.

Если технология производства не нарушена, то ФБС прослужат долго (до 50 лет). Исключение составляют блоки с добавками доменного шлака. Эти изделия со временем разрушаются, а не крепнут, поскольку шлак с течением времени разлагается. Поэтому приобретать ФБС такого типа можно только для временных или технических построек.

Важной характеристикой при выборе является геометрическая форма ФБС. Идеальная геометрия позволит оптимизировать расход цементного раствора и затраты на отделку. А также она улучшит качество соединительных швов. Самые лучшие показатели в этом плане у керамоблоков и пенобетона.

Если рассматривать все характеристики в совокупности, то самыми выгодными по соотношению цена – качество являются керамзитобетонные изделия и пенобетон. При сравнительно невысокой стоимости они обладают высокими коэффициентами морозостойкости, отличными энергосберегающими свойствами, хорошей прочностью.

Самым красноречивым фактором при выборе являются отзывы тех, кто уже пользовался указанным материалом, но в пределах разумного.

Работа с материалом

Технология работы с фундаментными блоками схожа с методикой укладки кирпичей или шлакоблоков. Единственное отличие – размеры и скорость. Монтаж конструкций с помощью ФБС осуществляется быстрее, поэтому их предпочитают использовать для строительства промышленных объектов.

Особенности работы с пеноблоком

Характерная черта изделий из пенобетона – низкая жесткость. Вспененная вариация в отличие от монолитной характеризуется повышенной упругостью и подвержена усадке. Пенобетонные блоки неуместны в качестве фундаментных в случаях с тяжелым каркасом самого сооружения. Под нагрузкой они дают значительную усадку, что может вызвать выгибание стен.

Специалисты советуют в этом случае использовать стальную арматуру для перераспределения нагрузки.

Проект

Любое строительство начинается с проекта, который содержит всю информацию о сооружении. В него входят чертежи каждого этажа и фундамента, схемы коммуникаций, расчет расхода материалов и многое другое.

Основываясь на этом, можно определиться с типом фундаментных блоков и рассчитать их количество.

Чертежи основания должны содержать информацию о наличие подвальных помещений, цокольного этажа или их отсутствие. От этого зависят способы укладки фундамента.

Опираясь на проект, можно заказать индивидуальные блоки с четом отверстий под коммуникации.

Подготовка укладки фундаментных блоков включает несколько операций.

Разметка

Проектная раскладка поможет сделать разметку фундамента. Для этого в углах площадки, которую определили под постройку, вбиваются колышки. Между ними натягивается веревка и дополнительно устанавливают промежуточную разметку стен.

Котлован

Можно выложить любой фундамент своими руками, но для этого нужно грамотно подготовить котлован, ориентируясь на тип грунта.

Глубина котлована под обычный фундамент, как правило, равна глубине промерзания почвы плюс 20 сантиметров. Но это правило выполнимо только для умеренного климата. В холодных регионах величина промерзания гораздо выше. Копать так глубоко трудозатратно и дорого, поэтому в этом случае ограничились глубиной 1 – 1,5 метра.

Размеры котлована в том случае, если планируется углубленный фундамент, должны быть шире, лучше на 1 – 1,5 метра. Это расстояние необходимо, чтобы производить работы по гидро- и теплоизоляции.

Если фундаментные силикатные блоки углубляются на 50-60 см, а предполагаемая высота конструкции 2 – 3 блочных ряда, то можно не расширять рабочую зону.

Подошва

Для обустройства фундаментного основания пользуются двумя способами.

  • На песчаной подушке. Предварительно в вырытой траншее выравнивают дно, удаляют глину и торф. Далее засыпают гравий крупной фракции и тщательно утрамбовывают, постепенно добавляя мелкофракционный гравий и песок. Следующим этапом выкладывают дренажный настил и геотекстиль.
  • На бетонном основании. После утрамбовки грунта собирается опалубка из досок по всему периметру фундамента. Далее укладывается арматура. Для ее изготовления используют стальные прутья диаметром от 12 до 14 мм. Их связывают металлической проволокой в сетку с ячейками 10 или 15 см. В зависимости от этажности конструкции и ее габаритов армирующих слоев может быть от двух и больше. После подготовки основание заливают бетоном. Заливку следует осуществлять медленно и равномерно, выгоняя лишний воздух. Поверхность выравнивается правилом. Фундаментная подушка должна высохнуть и набрать прочность лишь через 3 – 4 недели. В жаркую погоду необходимо смачивать ее водой, чтобы избежать растрескивания.

Прочее

Для того чтобы перемещаться по фундаментному периметру даже в плохую погоду, следует позаботиться о деревянном настиле.

Укладка

Следующим этапом осуществляется укладка фундаментных блоков. Класть ФБС нужно аккуратно и подгонять индивидуально.

Влияние грунта

Укладка фундамента с помощью ФБС возможна на любых типах почвы.

Если грунтовое покрытие слабое, вязкое, осыпающееся, то необходимо усиливать несущую конструкцию армирующими поясами через каждые два ряда.

Для устойчивых видов почвы показан монтаж прерывистого фундамента, при котором блоки следует укладывать с промежутками не более 70 см. Пустоты заполняются землей и хорошенько утрамбовываются. Такой вариант менее затратный. Многоэтажные здания возводить на таком фундаменте запрещается.

На слабых типах грунта первый ряд лучше выложить блоками-подушками.

Вместо того чтобы закапывать фундаментные блоки в грунт, можно собрать столбчатый вариант из блоков. Подойдет такая конструкция для зданий из облегченных газобетонных или арболитовых плит. Чтобы сделать цокольный этаж, комбинируют пеноблоки и сваи.

Первый ряд

Надежность, прочность и геометрическая точность постройки во многом зависит от того, правильно ли сделана укладка первого ряда из ФБС.

Чаще первоначальная подготовка состоит в выравнивании горизонта, то есть предполагается установка плит марки ФЛ для увеличения площади опоры и равномерной усадки тяжелого фундамента.

Укладка первого ряда начинается с углов, после чего проводят контрольный замер высоты строительным уровнем или нивелиром. Затем между угловыми блоками натягивается шнур, чтобы облегчить выкладывание промежуточных деталей. Фундаментные блоки крепятся с помощью цементного раствора. Подгонять ФБС друг к другу лучше резиновой киянкой.

Когда раствор схватится, проводится армирование, если это необходимо.

Дальнейший монтаж рекомендуется производить только по истечении некоторого времени, когда цемент полностью затвердеет. Если начать выкладывать следующие ряды раньше, то существует большой риск деформации начального ряда.

Монтаж фундаментных блоков

При возведении промышленных зданий или сооружений используются большие блоки, для укладки которых потребуется строительный кран.

Для малогабаритного строительства специальная техника не потребуется, поскольку можно справиться своими силами.

Укладка начинается аналогично первому ряду: с углов. Затем крепятся промежуточные блоки. Для крепления используется цементный раствор, им же заполняют вертикальные соединительные швы.

Технология монтажа схожа с кирпичной кладкой. Швы предыдущего и последующего рядов не должны совпадать. Геометрию необходимо отслеживать постоянно, используя для этих целей уровень. Важно, чтобы фундамент имел правильную форму.

Гидроизоляция

Фундаментные блоки, особенно пористые, необходимо обработать гидрофобными растворами. Чаще всего специалисты покрывают всю кладку жидкой мастикой. Ею необходимо промазать не только наружные, но и внутренние поверхности фундамента.

Если климат в регионе влажный, то необходимо позаботиться о дополнительной гидроизоляции. Для этого используют рубероид.

Армированный пояс

Некоторые специалисты рекомендуют армировать верхний фундаментный ряд. Особенно актуально это в тех областях, где грунт неустойчивый, что вызывает «хождение» почвы.

Железобетонный армированный пояс призван укрепить основание конструкции. На него укладываются плиты перекрытия.

Перед заливкой по всему периметру устанавливается деревянная опалубка. Для надежности доски скрепляют проволокой. Внутрь короба закладывается стальная арматура с сечением 10 мм. Затем вся конструкция заливается бетоном.

Строительство можно продолжать после полного затвердевания армопояса.

Полезные советы

  • На этапе проектирования необходимо получить заключение геодезической фирмы об особенностях грунта на участке. Это необходимо, чтобы решить вопрос о возможности использования фундаментных блоков для строительства, а также выбора способов укладки фундамента. Кроме того, в этом отчете указывается глубина залегания грунтовых вод, что также необходимо для возведения фундамента.
  • Для жилищного строительства лучше выбирать блоки заводского производства, поскольку такая продукция находится под контролем экспертов.
  • Чем хуже несущая способность грунта, тем габаритнее должны быть ФБС.
  • Согласно рекомендациям строителей основание фундамента должно располагаться ниже уровня промерзания почвы.
  • Мелкофракционный керамзит в составе фундаментных блоков обеспечит правильную геометрическую форму, а также позволит равномерно распределять тепло.
  • Для сборных фундаментов лучше использовать железобетонные ФБС.
  • Лучше не покупать блоки кустарного производства для строительства жилых сооружений, поскольку нарушение технологии при производстве может привести к разрушению всей постройки.
  • Чем больше длина блока, тем меньше стыков, значит, надежнее.
  • Железобетонные блоки имеют запас прочности до 70 процентов, что исключает трещины.
  • Обрабатывать фундаментные силикатные блоки гидрофобными веществами следует после укладки. Если сделать это раньше, то нарушится прочность укладки, поскольку связующий раствор будет плохо впитываться.

Фундаментные блоки

Существует распространенное мнение, что блочный фундамент для дома применяется в качестве способа построить основание здания в самые сжатые сроки, без тяжелой и дорогой подготовки, установки опалубки, армирования и бетонирования. Отчасти это справедливо в тех случаях, когда решающим фактором оказывалась скорость возведения постройки.

Вместо отливки бетонной ленты в промышленном, жилом и даже частном домостроении стали применять фундаментные блоки, армированные прутковой сталью. Благодаря использованию бетонных блоков для фундамента сроки возведения здания уменьшились в разы.

Преимущества и недостатки использования фундаментных блоков

На самом деле переход к возведению фундаментных систем из блоков был продиктован необходимостью решения более серьезных проблем, чем скорость или темпы строительства:

  • За счет новых технологий и материалов появилась возможность строить относительно тяжелые кирпичные и панельные здания. Так как бетонные блоки выходили из стен заводов ЖБИ с уже запрограммированными характеристиками и проектной прочностью, блочный фундамент для дома оказывался значительно прочнее, стабильнее, давал одинаковую усадку и равномерное перераспределение нагрузки;
  • Строительство фундамента из фундаментных блоков позволило уменьшить количество брака, связанного с нарушениями технологии укладки арматуры или заливки и уплотнения бетонной ленты;
  • Минимальный риск нарушения геометрии ленточного фундамента, как это нередко бывает при выдавленной стенке деревянной опалубки или нерасчетной усадке из-за ухода цементного молочка в грунт;
  • Снижается количество ручных операций и риск потери качества бетонной отливки из-за нарушения оптимальных условий и сроков бетонирования.

Процесс бетонирования фундаментной плиты или ленты всегда происходит непрерывно, разрыв по времени между заливочными сессиями не должен превышать четырех часов. Если автомиксер с бетонным раствором застрял по дороге, или на момент заливки бетона испортилась погода, есть все шансы получить серьезные проблемы с прочностью фундаментного основания. Даже залитый точно по графику бетонный материал медленно набирает прочность, осаживаясь и закрепляясь на стальной арматуре. Если погодные условия благоприятны, то фундаментная лента наберет прочность за месяц.

Чем толще бетонная отливка, тем дольше приходится ждать, пока химические реакции гидратации пройдут по всей толщине фундаментного основания. Железобетонные блоки для фундамента на момент укладывания фундаментной ленты уже имеют 50-70% запас прочности, поэтому нет оснований опасаться образования трещин или деформаций.

Важно! Использование бетонных фундаментных блоков позволяет построить МЗЛФ – ленту или заглубленный фундамент с минимальными потерями.

К недостаткам применения бетонных фундаментных блоков можно отнести тот факт, что блочный метод подходит не для всех типов фундаментов. Например, невозможно построить плитный вариант или свайно-ростверковый тип фундаментного основания. Иногда для малоэтажных построек используют одновременно пеноблоки и свайный фундамент, но только как способ обустройства цокольной части здания.

Не обязательно закапывать фундаментные блоки в грунт. В домашнем строительстве, например, для легких деревянных, арболитовых и газобетонных построек широко используются ленточный сборный каркас или столбчатый фундамент из блоков.

Блоки для фундаментных систем промышленного назначения

Методика строительства фундаментных систем на основе бетонных блоков предусматривает использование двух основных видов блочного материала – для ручной и промышленной кладки.

К первому виду причисляют фундаментные блоки промышленного изготовления:

  • Основной строительный материал, или сокращенно ФБС – фундаментные блоки сплошные,  используются для возведения стеновых ленточных фундаментов;
  • Вспомогательные бетонные фундаментные блоки ФБВ на краях и торцевой поверхности имеют выступы и пазы, за счет которых образуют технологические пустоты и каналы для перепуска коммуникаций;
  • ФБП–пустотный вариант блочного материала, используется для блочных бетонных фундаментов облегченного типа.

Понятно, что все перечисленные типы блочного материала применяются только в промышленных методах строительства с использованием специального мерительного инструмента и подъемно-транспортного оборудования из–за того, что вес фундаментного блока самой маленькой размерной серии 12.4.3т составляет 310 кг. Самые тяжелые фундаментные блоки ФБС размерной серии 24.6.6т весят почти 3,5т. Уложить ленточный фундамент из блоков ФБС или просто доставить бетонный блочный материал на строительную площадку без применения специальной техники практически невозможно.

По сути, технология возведения бетонных стен фундамента из готовых железобетонных фундаментных блоков практически не отличается от методики выполнения кирпичной кладки или работы со шлакоблочным материалом. С той только разницей, что монтаж фундаментных блоков выполняется намного быстрее даже кирпичной кладки, поэтому из них с успехом строят всевозможные здания и помещения под промышленные объекты, склады или гаражи.

Прочность и точность постройки во многом зависит от правильной выкладки первого ряда, поэтому под укладку ФБС блоков обязательно используют фундаментные плиты марки ФЛ. Использование базовых бетонных плит дает возможность обеспечить начальную подготовку, выровнять горизонт и одновременно предупредить усадку тяжелого фундаментного блока на песчаной подушке дна котлована.

Материалы, используемые для отливки бетонных фундаментных блоков

Многие из частных застройщиков давно сообразили, что применение фундаментных железобетонных блоков является золотой жилой при возведении обычных коттеджей и малоэтажных зданий. Особенно, если в проекте предусмотрено огромное подвальное помещение, цокольное расположение гаража, котельная, погреб и много других интересных вещей.

Стоимость фундаментного блока самых популярных марок ФБС12.5.6т и ФБС12.4.6т будет примерно вдвое дороже в пересчете на товарный бетон эквивалентного объема. Но с учетом расходов на доставку, опалубку, работу мастеров и возможные проблемы с нарушениями технологии фундамент из фундаментных блоков обойдется примерно в те же деньги, при неизменно более высоком качестве.

Поэтому малоразмерные железобетонные блоки ФБС раскупаются, как горячие пирожки. Но есть одна особенность. Кроме размеров и конструктивного оформления, фундаментные блоки отличаются по используемому для отливки материалу. Согласно ГОСТу №13579-78 используется три типа бетонных смесей:

  • Тяжелые марки бетонного материала с наполнителем из гранитного и базальтового щебня, плотность отливки после схватывания составляет не менее 2,4 кг/дм3, а прочность на сжатие класс В7,5-В12,5;
  • Легкие материалы из бетона на керамзитовой основе. Плотность бетонной отливки не менее 1,8 кг/дм3, прочность классом не менее В7,5;
  • Силикатобетоны плотностью не менее 2 кг/дм3 и прочностью на сжатие классом В15.

По назначению фундаментные блоки не являются полностью взаимозаменяемыми, кроме того, стоимость зависит от материала, класса прочности и точности, поэтому при покупке готовых изделий необходимо тщательно сверять сведения продавца с данными проекта.

К сведению! Вся необходимая информация о фундаментном блоке наносится краской через трафарет или машинным способом на его боковую поверхность. Поэтому при покупке партии материала информацию на маркировке нужно обязательно сверять с данными в товарной накладной.

Схема кодировки информации приведена на рисунке.

Здесь же указываются служебная маркировка завода изготовителя и контрольные метки для монтажа блоков в основание фундамента.

Силикатные бетонные материалы для производства фундаментных блоков по рецептуре и технологии изготовления практически не отличаются от того, что применяется на линиях кирпича и плитки. Для отдельных марок силикатобетона допускается добавка высокомарочного цемента не более 14% от объема. Бетонную смесь подвергают горячей обработке в автоклаве и медленному охлаждению.

После затвердевания фундаментные блоки должны выдерживаться до набора материалом определенной доли проектной прочности. Разрешается отпускать фундаментные блоки из тяжелых марок бетона с 50% набором прочности, керамзитный материал – не менее 70%, а силикатный — 100% проектного значения.

Приведенные на маркировке размеры фундаментных блоков ФБС могут отличаться по высоте и длине на 8 мм и 12 мм соответственно, поэтому при подборе блоков в ряд фундаментной кладки обычно используют мерный шаблон. Мастера-фундаментщики обычно вручную промеряют материал, если фундамент из керамзитобетонных блоков и тяжелого бетона, силикатные блоки, как правило, идут с припуском в пару миллиметров.

Легкие фундаментные блоки

Идея обустройства фундамента из бетонных блоков очень хорошо согласуется с возможностями и потребностями домашнего строительства. Разумеется, тяжелый кирпичный дом в два этажа из кирпича или силикатных блоков требует отливки полноценной фундаментной ленты, но таких грандиозных строек в жизни обыкновенного застройщика случается не так много. Гораздо чаще приходится делать фундамент под пеноблоки, например, при строительстве сарая, бани или загородного домика на дачном участке.

Требования к легким фундаментным блокам

Учитывая тот факт, что практически все подобные постройки строятся без использования специализированной техники, приходится искать фундаментные блоки для ручной кладки. Вариантов легких бетонных материалов не так много:

  • Керамзитобетон;
  • Пенобетон;
  • Силикатобетон.

Традиционно строится фундамент из блоков 20х20х40 мм. Это стандартный размер для стеновых блоков, применяемых для возведения стен и перекрытий зданий.

Если задаться целью и сравнить прочностные характеристики приведенных материалов, то можно удостовериться, что значения прочности всех приведенных в списке материалов вполне достаточно для строительства МЗЛФ-ленты. Сложность заключается в том, что фундамент под пристройку из пеноблоков должен быть одновременно легким, чтобы можно было сложить своими руками, и одновременно жестким, чтобы коробка здания не разъехалась под собственным весом или давлением ветра, и главное — не адсорбировать воду из грунта.

Последнее условие, как ни странно, является наиболее трудновыполнимым. Если не предпринимать специальных мер защиты бетонного материала от влаги, то столбчатый фундамент из блоков 20х20х40 пенобетона рассыпается в течение пары лет эксплуатации. Несмотря на то, что блок пенобетона может неделями плавать в воде и оставаться почти сухим, остатки газообразователя внутри пористой массы активно поглощают водяные пары, а значит, приводят к обводнению и морозному растрескиванию бетонного материала.

Силикатобетонные и керамзитовые блоки

Прежде всего, нужно уточнить, что речь идет не о стеновых газосиликатных блоках, изготавливаемых на основе извести и алюминиевого порошка. Подобные материалы в «сыром» виде, без наружной облицовки запрещено использовать в качестве фундаментных блоков. Как вариант, можно использовать газобетон для фундамента под баню из пеноблоков, но техника строительства газобетонного основания больше напоминает столбчатый фундамент, чем ленточный.

Для классической схемы ленточного фундамента применяются автоклавные материалы, известные нам на примере силикатного кирпича и блока, широко используемые для возведения стен.

Прочность и жесткость силикатной и керамзитобетонной массы находится на уровне лучших марок рядового бетонного материала. Отличная адгезия к кладочному раствору дает возможность строить фундаментную ленту практически любой сложности. Но использование блоков в качестве фундаментной основы требует специальной подготовки:

  • В состав силикатной массы добавляются специальные присадки из молотого доменного шлака, благодаря которым большая часть гидросиликата переходит в нерастворимую форму, не боящуюся и не впитывающую воду;
  • Проведение виброуплотнения формовочной массы, что позволяет выдавить остаточный воздух и закрыть поры для проникновения водяных паров и воды;
  • Обработка поверхности фундаментных блоков 20мм на 20мм на 40мм специальными кремнийорганическими препаратами глубокого проникновения.

К сведению! Обработку гидрофобными веществами необходимо выполнять только после возведения стен фундамента.

Если обработать блочный материал до того, как выполнить монтаж фундаментной ленты, то прочность кладки на бетонном растворе уменьшится как минимум вдвое из-за плохого смачивания поверхности цементным молочком. В результате морозостойкость материала возрастает минимум на порядок. Укладка фундаментного основания и гидроизоляция из адаптированного материала выполняется по классической схеме, даже без использования арматуры и бетонных вставок.

Из адаптированного силикатобетона изготавливают огромное количество вспомогательной арматуры, оснований, площадок в промышленном и дорожном строительстве, на транспорте и даже при обустройстве речных и морских причалов.

Пенобетонные материалы, можно ли построить из них фундамент

Стеновые материалы на основе пенобетона делятся на две категории — теплоизоляционные и конструкционные. Чтобы понять, насколько пенобетонные блоки подходят для обустройства фундаментной ленты, нужно посмотреть на характеристики, приведенные в таблице.

Пенобетон марки D1000 обладает достаточной прочностью и морозостойкостью для того, чтобы обеспечить необходимую жесткость МЗЛФ. С другой стороны, паропроницаемость вспененного бетона ненулевая, а значит, фундамент из пеноблоков потребует специальной защиты от проникновения водяных паров вглубь вспененного бетонного материала.

Без применения гидроизоляции или специальных защитных покрытий можно построить простейший фундамент из пеноблоков под сарай, гараж или баню. В этом случае ленточный каркас не заглубляется в грунт, а выкладывается на подушке из песчано-гравийной смеси. Разумеется, стандартные блочные фундаментные материалы размером 60х20х20 см и весом по 30-35 кг достаточно тяжелы для того, чтобы строить фундамент из пеноблоков своими руками. Более подходящими размерами являются фундаментные блоки 20х20х40 см. Вес около 20 кг позволяет взрослому человеку выложить фундаментную стену без помощи строительной техники.

Относительно недавно для строительства ленточных фундаментных оснований начали использовать композитные пеноблоки. В отличие от обычного газо или пенобетона, стандартный блок изготавливается из нескольких слоев. Например, для изготовления фундаментов с подвальными и цокольными помещениями применяется блок из трех слоев. Внешняя часть фундаментного блока изготавливается из вспененного пенополистирола, сердцевина заполняется ячеистым пенобетоном. Внутренняя поверхность выполнена с облицовкой из ПВХ или полистирола. В результате помещение подвала приобретает отделку и гидроизоляцию.

Такие фундаментные блоки имеют торцевое соединение типа шип-паз с уплотнением стыков. Но все равно при сборке производитель рекомендует проклеивать все стыки бетонным раствором.

что такое, размеры, под фундамент в строительстве

Довольно распространенным способом возведения фундамента является применение бетонных блоков. Фундаментные блоки ФБС могут использоваться без опалубки, к тому же они имеют крайне высокую прочность.

При возведении на слабой почве блоки опирают на специальные покрытия, которые помогают уменьшить нагрузку на грунт.

В данной статье будет более подробно рассмотрено, что такое ФБС, его виды и способ применения в строительстве.

Типы фундаментных блоков

Плиты ФБС удобно использовать для монтажа фундамента

Довольно популярным видом является ФБС, расшифровывается который как сплошной бетонный фундаментный блок. Его применяют для монтажа под наружные и внутренние поверхности.

Различают следующие размеры фундаментных блоков ФБС:

  • если длина изделия составляет 2,38 м, толщина плит ФБС может варьироваться от 30 до 60 см. Высота при такой длине составляет 58 см;
  • при длине 1,18 м, существует 3 вида толщины: 40, 50 и 60 см. При этом высота может быть либо 28, либо 58 см;
  • короткие изделия. Имеют длину в 0,88 м. Толщина может варьироваться от 30 до 60 см. Высота такого ЖБИ стандартная в 58 см.

Масса ЖБИ зависит от размера и может находиться в пределах от 380 до 1960 кг. Все возможные размеры сплошных блоков можно увидеть на следующей схеме.

Преимущества бетонных блоков

Такие изделия имеют ряд существенных плюсов перед другими материалами. К ним можно отнести:

  1. Уменьшение продолжительности работы. Если использовать для строительства фундамента способ с заливкой бетона в опалубку ждать понадобится около месяца, пока раствор наберет свою прочность.
  2. Стандартные размеры. Этот параметр позволит точно рассчитать нужное количество изделий.
  3. Экономичность. Не понадобится приобретать дорогие материалы в виде досок для опалубки, химических добавок против замерзания и прочего. Сами ЖБИ не отличаются высокой стоимостью, их цена во многом зависит от вида.
  4. Большой ассортимент изделий. Возможность выбора согласно нужным параметрам: водостойкость, защита от мороза или агрессивных химических веществ.
  5. Высокий срок эксплуатации. При правильной установке и аккуратном использовании материал может прослужить более века.

Маркировка блоков

Легкий бетон маркируется буквами “Л” или “П”

Чертой маркировки всех блоков для постройки дома является округление размеров до дециметров.

Если материал производится из легкого бетона, то после цифры идет маркировка «Л» или «П», которая расшифровывается, как наличие в составе керамзита.

Если после цифровых обозначений стоит буква «С», это означает, что при изготовлении завод ЖБИ применял бетон на основе силиката. Минимальный вес такого ЖБИ составляет 250 кг, а максимальный 1,63 т.

Все фундаментные блоки имеют размеры и оснащаются 2 петлями из стали с большим диаметром. Они используются для установки, погрузки и разгрузки.

Расчет и установка блоков

Швы между блоками ослабят прочность конструкции

Произвести все подсчеты не так сложно, как может показаться.

Для этого понадобится выявить объем возводимого основания и разделить на объем одного изделия.

Результат будет соответствовать нужному количеству материала.

По поводу этажности возводимой постройки можно не переживать. Прочности ФБС блоков хватит для того, чтобы выдержать пятиэтажное помещение.

Более важным критерием для такого материала является состояние почвы. Необходимо брать во внимание одну из особенностей блоков – их невысокую монолитность. В отличие от сплошного ленточного изделия блочный фундамент имеет швы, которые ослабляют конструкцию.

Перед тем как устанавливать блоки под фундамент, на дно траншеи понадобится залить монотонный бетонный пояс. Он возьмет на себя основную нагрузку, которая появится при замерзании или увлажнении грунта. Если фундамент здания высокий, рекомендуется использовать армопояс с интервалом через два ряда блоков.

Хорошая почва для блоков должна иметь большое количество песка и глубокое залегание воды. Эти критерии встречаются редко, поэтому зачастую блочный ростверк необходимо усиливать. Помимо армопояса каждый ряд блоков обрабатывается бетонной смесью с толщиной не меньше чем в 3 см. При этом марка бетона должна быть не ниже М 150.

Подготовка основания

Для фундамента под блоки своими руками понадобится сделать песчаную подсыпку. Она служит в качестве выравнивающего слоя, при этом ее толщина не должна превышать отметку в 15 см. Если работа проводится на сухих песчаниках, блоки можно устанавливать прямо на грунт. О том, как сделать лучшую основу для ФБС-фундамента, смотрите в этом видео:

Если возведение осуществляется на проблемной почве, для увеличения прочности под блоки предварительно устанавливают железобетонные фундаментные покрытия.

Установка фундамента из бетонных блоков

Очень крупные блоки придется монтировать с помощью техники

Согласно нормам, запрещено устанавливать бетонные блоки под фундамент, если дно ямы завалено снегом или залито большим скоплением воды.

Если размеры блоков ФБС для фундамента большие, их перемещение осуществляется при помощи подъемного крана.

Первым делом блоки монтируют в углах фундамента и точках соприкосновения внутренних стен. Они служат в качестве монтажных маяков.

При помощи нивелира проверяется правильность размещения, между изделиями натягивают шнур и по нему устанавливаются промежуточные блоки. В участках, где планируется проводка, оставляются отверстия нужных размеров.

Перед монтажом железобетонные блоки для фундамента необходимо очистить от загрязнений и смочить водой. Установка осуществляется на бетонной смеси, при этом все швы перевязываются. Швы также обрабатываются смесью, которая уплотняется штыковой лопатой. Маркировка бетона при такой работе может быть разная в зависимости от того, какого блок ФБС размера. Подробнее о монтаже основания смотрите в этом видео:

При приобретении блоков для дома рекомендуется запросить у продавца сертификат соответствия. Эта бумага гарантирует качество изделия и полностью соответствует требованиям ГОСТ.

Как видно из статьи, фундаментные блоки можно использовать для возведения фундамента и стеновых конструкций. Даже маленькие по размеру изделия отличаются высокой прочностью и качеством, а их срок эксплуатации действительно впечатляет.

ГОСТ 13579-2018 Блоки бетонные для стен подвалов. Технические условия

Текст ГОСТ 13579-2018 Блоки бетонные для стен подвалов. Технические условия

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC,

МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ Технические условия

Издание официальное

*ж_.—- ..

ммжжя

СтМ1ЛфТМ1фП[М

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0—2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—2015 «Межгосударственная система стандартизации. Стандарты межгосударственные. правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — Институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 мая 2018 г. № 109-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Коя страны по МК(ИСО 3166) 004—97

Сокращенное наименование национального органа по стандартизации

Армения

AM

Минэкономики Республики Армения

Киргизия

KG

Кыргыэстандарт

Россия

RU

Росстацдарт

Таджикистан

TJ

Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 октября 2018 г. N9 709-ст межгосударственный стандарт ГОСТ 13579—2018 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2019 г.

5 ВЗАМЕН ГОСТ 13579-78

Информация об изменениях х настоящему стандарту публикуется е ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационномуказатбле«Национальныестандарты». Вслучаепбресмотра(замены)илиотмбны настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

© Стандартинформ. оформление. 2018

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ 13579—2018

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

Concrete blocks for walls of basements. Specifications

Дата введения — 2019—05—01

1 Область применения

Настоящий стандарт распространяется на блоки, изготовляемые из тяжелого бетона, а также лег* кого и плотного силикатного бетона средней плотности не менее 1800 кг/м3 и предназначенные для стен подвалов и технических подпольев зданий.

Настоящий стандарт устанавливает типы и конструкции бетонных блоков стен подвалов, технические требования к ним.

Сплошные блоки допускается применять для фундаментов.

Требования настоящего стандарта следует учитывать при разработке нормативных документов и рабочей документации на бетонные блоки стен подвалов конкретных типов.

2 Нормативные ссылки

8 настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 10060—2012 Бетоны. Методы определения морозостойкости

ГОСТ 10180—2012 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 10922—2017 Арматурные и закладные изделия, их сварные, вязаные и механические

соединения для железобетонных конструкций. Общие технические условия

ГОСТ 12730.0—78 Бетоны. Общие требования к методам определения плотности, влажности.

водопоглощения. пористости и водонепроницаемости

ГОСТ 12730.2—78 Бетоны. Метод определения влажности ГОСТ 12730. 3—78 Бетоны. Метод определения водопоглощения ГОСТ 12730.5—84 Бетоны. Методы определения водонепроницаемости

ГОСТ 13015—2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 17624—2012 Бетоны. Ультразвуковой метод определения прочности ГОСТ 18105—2010 Бетоны. Правила контроля и оценки прочности

ГОСТ 21718—84 Материалы строительные. Диалькометрический метод определения влажности ГОСТ 22690—2015 Бетоны. Определение прочности механическими методами неразрушающего

контроля

ГОСТ 26433.0—85 Система обеспечения точности геометрических параметров в строительстве.

Правила выполнения измерений. Общие положения

ГОСТ 26433.1—89 Система обеспечения точности геометрических параметров в строительстве.

Правила выполнения измерений. Элементы заводского изготовления

ГОСТ 34028—2016 Прокат арматурный для железобетонных конструкций. Технические условия

Издание официальное

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет иш по ежегодному информационному указателю «Национагъные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 блок: Конструктивный сборный элемент или изделие прямоугольной формы, массой от десятка килограммов до нескольких тонн, изготовляемый обычно в заводских условиях.

3.2 бетонный блок: Блок, прочность которого в стадии эксплуатации обеспечивается одним бетоном. Блок считается бетонным, если е нем имеется конструктивное армирование или рабочая арматура на ограниченных участках — зонах концентрации усилий.

3.3 бетонный блок для стен подвала: Бетонный блок, применяемый для устройства стен подвала или технического подполья здания.

4 Типы и конструкция блоков

4.1 Блоки подразделяют на три типа:

ФБС — сплошные;

ФБВ — с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев:

ФБП — пустотные (с открытыми вниз пустотами).

4.2 Форма и размеры блоков должны соответствовать указанным на рисунках 1.2.3 и в таблице 1.

А - блоки шириной 300 мм

Б - блоки шириной 400, 500,600 мм

1-1 А

Рисунок 2 — Блоки типа ФБВ


2-2

R45 при Ь = 400

Рисунок 3 — Блоки типа ФБП


П2 — монтажные петли

Таблица 1

Тип блока

Основные размеры блоха, мм

Длина 1

Ширина b

высота b

ФБС

2380

300

400

500

600

580

1180

400

500

600

400

500

600

280

880

300

400

500

600

580

ФБВ

400

500

600

ФБП

2380

400

500

600

580

Примечание —Допускается изготовлять блоки размерами, отличными от указанных в настоящей табгм-це. на действующем оборудовании по согласованию между заказчиком и предприятием-изготовителем.

4.3 Структура условного обозначения (марок) блоков следующая:


Рииври блока в дмтютрос Длина (округленно)

Шфнна

высота (округленно)

Вир батоне:

тажягый-Т

летний-Л

ПШЛМв (МЛИЖТНЫН-С Обозначение натвищжо стандарта

Пример условного обозначени я (марки) блока типа ФБС длиной 2380 мм, шириной 400 мм и высотой 580 мм из тяжелого бетона:

ФБС 24.4.6-Т ГОСТ 13579—2018

То же. типа ФБВ длиной 880 мм. шириной 400 мм и высотой 580 мм из легкого бетона:

ФБВ 9.4.6-Л ГОСТ 13579—2018

То же. типа ФБП длиной 2380 мм. шириной 500 мм и высотой 580 мм из плотного силикатного бетона:

ФБП 24.S.6-C ГОСТ 13579—2018

Примечание — Допускается принимать обозначения марок блоков в соответствии с рабочими чертежами типовых конструкций.

4.4 Марки и характеристики блоков из тяжелого бетона приведены в таблице 2. из легкого бетона — в таблице 3. из плотного силикатного бетона — в таблице 4.

При соответствующем обосновании допускается применение блоков из бетонов классов по прочности на сжатие, отличающихся от указанных в таблицах 2—4. При этом во всех случаях класс бетона по прочности на сжатие следует принимать не более В15 и не менее:

В3.5 — для блоков из тяжелого и легкого бетонов;

В12.5 — для блоков из плотного силикатного бетона.

Примечание — В условное обозначение блоков из бетонов классов по прочности на сжатие, отличающихся от указанных в таблицах 2—4, следует вводить соответствующий цифровой индекс перед буквой В. обозначающей вид бетона.

4.5 Расположение монтажных петель в блоках должно соответствовать указанному на рисунках 1—3. Конструкции монтажных петель приведены на рисунке А.1 приложения А.

Допускается устанавливать монтажные петли в блоках типа ФБС длиной 1180 и 2380 мм на расстоянии 300 мм от торцов блока и заподлицо с его верхней плоскостью.

Таблица 2

Марка

блока

Класс бетона по

прочности

ия сжатие

Монтажная петля

Расход материалов (справочный)

Масса бетона (справочная),

т

Марка

Количество.

шт.

Бетон.

„3

Стал*.

«г

ФБС 24.3.6-Т ФБС 24.4.6-Т

П2а

0.406

0.543

1.46

0.97

1,30

ФБС 24.5.6-Т ФБС 24.6.6-Т

ПЗ

0,679

0.815

2.36

1.63

1.96

ФБС 12.4.6-Т ФБС 12.5.6-Т ФБС 12.6.6-Т

П2

0.26S

0.331

0.398

1.46

0.64

0.79

0.96

ФБС 12.4.3-Т ФБС 12.5.3-Т ФБС 12.6.3-Т

В7.5

П4

2

0,127

0. 159

0.191

0,74

0.31

0.38

0.46

ФБС 9.3.6-Т ФБС 9.4.6-Т

ФБС 9.5.6-Т

П1

0.146

0.195

0.244

0.76

0.35

0.47

0.59

ФБС 9.6.6-Т

П2

0.293

1,46

0.70

ФБВ 9.4.6-Т

ФБВ 9.5.6-Т

ФБВ 9.6.6-Т

П1

0.161

0.202

0.243

0.76

0.39

0.49

0.58

ФБП 24.4.6-Т ФБП 24.5.6-Т ФБП 24.6.6-Т

В 12.5

П2

0.439

0.526

0.583

1.46

1.05

1.26

1.40

Примечание — Значения массы приведены с учетом изготовления блоков из тяжелого бетона средней плотности 2400 кг/м3.

Таблица 3

Мари

блока

Класс бетона по

прочности

ио сжатие

Монтажная петля

Расход материалов (справочный)

Масса бетона {справочная).

I

Марка

Количество.

шт.

Бетой,

м3

Сталь.

кг

ФБС 24.3.6-Л ФБС 24.4.6-Л ФБС 24.5.6-Л

П2а

0.406

0.543

0,679

1.46

0.73

0.98

1.22

ФБС 24.6.6-Л

ПЗ

0.815

2.36

1.47

ФБС 12.4.6-Л

П1

0.265

0.76

0.48

ФБС 12.5.6-Л

П2

0.331

1.46

0.60

ФБС 12.6.6-Л

П2

0.398

0.72

ФБС 12.4.3-Л ФБС 12.5.3-Л ФБС 12.6.3-Л

В7.5

П4

2

0.127

0.159

0,191

0,74

0. 23

0.29

0.35

ФБС 9.3.6-Л ФБС 9.4.6-Л ФБС 9.5.6-Л ФБС 9.6.6-Л ФБВ 9.4.6-Л ФБВ 9.5.6-Л ФБВ 9.6.6-Л

П1

0.146

0.195

0.244

0.293

0.161

0,202

0.243

0.76

0.26

0.35

0.44

0.53

0.29

0.37

0.44

ФБП 24.4.6-Л ФБП 24.5.6-Л ФБП 24.6.6-Л

В12.5

П2

0.439

0.526

0.583

1.46

0.79

0.95

1.05

Примечание — Значения массы, а также марка монтажных петель приведены с учетом изготовления блоков из легкого бетона средней плотности 1800 кг/м3.

Таблица 4

Мари

блока

Класс бетона по

прочности

не сжатие

Монтажная петля

Расход материалов (справочный)

Масса бетона (справочная), т

Марка

Количество.

шт.

Бетон.

м3

Стань.

кт

ФБС 24.3.6-С ФБС 24.4.6-С ФБС 24.5.6-С

П2а

0.406

0.543

0.679

1.46

0.81

1.09

1.36

ФБС 24.6.6-С

ПЗ

0.815

2.36

1.63

ФБС 12.4.6-С

П1

0.265

0.76

0.53

ФБС 12.5.6-С ФБС 12.6.6-С

П2

0.331

0,398

1.46

0.66

0.80

ФБС 12.4.3-С ФБС 12.5.3-С ФБС 12.6.3-С

В15

П2а

2

0.127

0.159

0.191

0,74

0.25

0.32

0.38

ФБС 9.3.6-С ФБС 9.4.6-С ФБС 9.5.6-С ФБС 9.6.6-С ФБВ 9.4.6-С ФБВ 9. 5.6-С ФБВ 9.6.6-С

П1

0.146

0.195

0.244

0.293

0.161

0,202

0.243

0.76

0.29

0.39

0.49

0.59

0.32

0.40

0.49

Окончание таблицы 4

Мерка

блока

Класс бетона по прочности

на сжатие

Монтажная петля

Расход материалов (справочный)

Массе бетона

Марка

Количество.

шт

Бетон.

мэ

Стала.

кг

(сл рааочная)«

т

ФБП 24.4.6-С ФБП 24.5.6-С

В15

П2

2

0.439

0.526

1.46

0.88

1.05

ФБП 24.6.6-С

0.583

1.17

Примечание — Значения массы, а также марка монтажных петель приведены с учетом изготовления блоков из силикатного бетона средней плотности 2000 кг/м3.

Примечание к таблицам 2—4 — Справочные значения показателей расхода стали приведены для определения сметной стоимости изделия.

4.6 При применении для подъема и монтажа блоков специальных захватных устройств допускается, по согласованию изготовителя с потребителем и проектной организацией, изготовление блоков без монтажных петель.

5 Технические требования

5.1 Материалы, применяемые для приготовления бетона, должны обеспечивать выполнение технических требований, установленных настоящим стандартом, и соответствовать действующим стандартам или техническим условиям на эти материалы.

5.2 Бетон

5.2.1 Фактическая прочность бетонных блоков (в проектном возрасте и отпускная) должна соответствовать требуемой, назначаемой по ГОСТ 18105 в зависимости от нормируемой прочности бетона, указанной в проектной документации на здание или сооружение, и от показателя фактической однородности прочности бетона.

5.2.2 Морозостойкость и водонепроницаемость бетона следует обозначить в проекте в зависимости от режима эксплуатации конструкций и климатических условий района строительства согласно нормативным документам на тяжелый и легкий бетоны1 и плотный силикатный бетон2, действующим на территории государства — участника Соглашения, принявшего настоящий стандарт.

5.2.3 Бетон, а также материалы для приготовления бетонных блоков, предназначенных для применения в условиях воздействия агрессивной среды, должны удовлетворять требованиям действующих нормативных документов3, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт, а также дополнительным требованиям для блоков из плотного силикатного бетона нормативных документов2, действующих на территории государства — участника Соглашения. принявшего настоящий стандарт.

5.2.4 Классы бетона по прочности на сжатие, марки бетона по морозостойкости и водонепроницаемости. а при необходимости и требования к бетону и материалам для его приготовления (см. 5.4) должны соответствовать проектным, указываемым в заказах на изготовление блоков.

5.2.5 Поставку блоков потребителю следует производить после достижения бетоном требуемой отпускной прочности (см. 5.1).

5.2.6 Значение нормируемой отпускной прочности бетонных блоков (в процентах от класса по прочности на сжатие) следует принимать не менее:

50 — для бетона класса В15 и выше:

70 — для бетона класса В12. 5 и ниже:

100 — для бетона автоклавного твердения.

Знамение нормируемой отпускной прочности бетона следует принимать по проектной документа* ции на конкретное здание или сооружение в соответствии с требованиями ГОСТ 13015.

Поставку блоков с отпускной прочностью бетона ниже прочности, соответствующей его классу по прочности на сжатие, проводят при условии, если изготовитель гарантирует достижение бетоном требуемой прочности в проектном возрасте, определяемой по результатам испытания контрольных образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях согласно ГОСТ 18105.

5.2.7 При отпуске блоков потребителю влажность легкого бетона не должна быть более 12 %.

5.3 Арматурные изделия

5.3.1 Монтажные петли блоков следует изготовлять из стержневой горячекатаной гладкой арматуры класса А240 марок ВСтЗпс2 и ВСтЗсп2 или периодического профиля класса АсЗОО марки 10ГТ по ГОСТ 34028.

Арматуру из стали марки ВСтЗпс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа блоков при температуре ниже минус 40 *С.

5.3.2 Требования к маркам сталей для арматурных изделий (в том числе монтажных петель), а также к защите от коррозии открытых поверхностей арматурных изделий — по ГОСТ 13015.

5.3.3 Форма и размеры арматурных изделий и их положение в блоках должны соответствовать указанным в рабочих чертежах.

5.3.4 Сварные арматурные и стальные закладные изделия должны соответствовать требованиям ГОСТ 10922.

5.4 Точность геометрических параметров блоков

5.4.1 Отклонения проектных размеров блоков не должны превышать, мм:

по длине......................................±13:

по ширине и высоте.............................±8;

по размерам вырезов............................±5.

5.4.2 Отклонение от прямолинейности профиля поверхностей блока не должно превышать 3 мм на всей длине и ширине блока.

5.5 Качество поверхностей блоков

5.5.1 Требования к качеству поверхностей блоков — по ГОСТ 13015.

Устанавливаются следующие категории бетонной поверхности блоков:

АЗ — лицевой, предназначенной под окраску:

А5 — лицевой, предназначенной под отделку керамическими плитками, укладываемыми по слою раствора:

А6 — лицевой, неотделываемой;

А7 — нелицевой, не видимой в условиях эксплуатации.

5.5.2 В бетоне блоков, принимаемых согласно разделу 6. не допускаются трещины, за исключением местных поверхностных усадочных, ширина которых не должна превышать 0.1 мм в блоках из тяжелого и плотного силикатного бетонов и 0.2 мм — в блоках из легкого бетона.

5.5.3 Монтажные петли должны быть очищены от наплывов бетона.

6 Правила приемки

6.1 Приемку блоков следует проводить партиями в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.

6.2 Приемку блоков по морозостойкости и водонепроницаемости бетона, отпускной влажности легкого бетона, а также по водопоглощению бетонных блоков, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует проводить по результатам периодических испытаний.

6.3 Испытания бетона на водонепроницаемость и водопоглощение блоков, к которым предъявляют эти требования, следует проводить не реже одного раза в 3 мес.

6.4 Отпускную влажность легкого бетона следует контролировать не реже одного раза в месяц по результатам испытания проб, отобранных из трех готовых блоков.

Оценку фактической отпускной влажности следует проводить по результатам проверки каждого контролируемого блока по среднему значению влажности отобранных из него проб.

6.5 Приемку блоков по показателям прочности бетона (классу бетона по прочности на сжатие и отпускной прочности), соответствия монтажных петель требованиям настоящего стандарта, точности геометрических параметров, ширины раскрытия технологических трещин и категории бетонной поверх* ности блоков следует проводить по результатам приемо-сдаточных испытаний и контроля.

6.6 Приемку блоков по показателям точности геометрических параметров, категории бетонной поверхности и ширины раскрытия технологических трещин следует осуществлять по результатам выборочного контроля.

6.7 Приемку блоков по наличию монтажных петель, правильности нанесения маркировочных надписей и знаков следует проводить путем сплошного контроля с отбраковкой блоков, имеющих дефекты по указанным показателям.

7 Методы контроля и испытаний

7. 1 Прочность бетона на сжатие следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.

При испытании блоков методами неразрушающего контроля фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690. а также другими методами, предусмотренными стандартами на методы испытания бетона.

7.2 Марку бетона по морозостойкости следует определять по ГОСТ 10060.

7.3 Водонепроницаемость бетонных блоков следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочего состава.

7.4 Водопоглощение бетонных блоков, предназначенных для применения в условиях воздействия агрессивной среды, следует определять е соответствии с требованиями ГОСТ 12730.0 и ГОСТ 12730.3 на серии образцов, изготовленных из бетонной смеси рабочего состава.

7.5 Влажность легкого бетона следует определять по ГОСТ 12730. 0 и ГОСТ 12730.2 испытанием проб, отобранных из готовых блоков.

От каждого блока следует отобрать не менее двух проб.

Допускается определять влажность бетона блоков дизлькометрическим методом по ГОСТ 21718.

7.6 Размеры и отклонения от прямолинейности блоков, положение монтажных петель, ширину раскрытия технологических трещин, размеры раковин, наплывов и околов бетонных блоков следует определять методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.

8 Маркировка, хранение и транспортирование

8.1 Маркировка

8.1.1 Маркировку блоков следует проводить по требованиям ГОСТ 13015.

8.1.2 Маркировочные надписи и знаки следует наносить на боковую поверхность блока.

Допускается по согласованию изготовителя с потребителем и проектной организацией — автором

проекта конкретного здания вместо марок наносить на блоки их сокращенные условные обозначения, принятые е проектной документации конкретного здания.

8.2 Хранение и транспортирование

8. 2.1 Хранить и транспортировать плиты следует в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.

8.2.2 Блоки следует хранить в штабелях рассортированными по маркам и партиям и уложенными вплотную друг к другу.

Высота штабеля из блоков должна быть не более 2.5 м.

8.2.3 При хранении и транспортировании каждый блок следует укладывать на прокладки.

Прокладки должны быть расположены по вертикали одна над другой в местах, указанных в рабочих чертежах, а при отсутствии таких указаний — между рядами блоков.

Подкладки под нижний ряд блоков следует укладывать ло плотному, тщательно выровненному основанию.

8.2.4 Толщина прокладок должна быть не менее 30 мм.

8.2.5 При транспортировании блоки должны быть надежно закреплены от смещения.

высоту штабеля при транспортировании устанавливают в зависимости от грузоподъемности транспортных средств и допускаемых габаритов погрузки.

8.2.6 Погрузку, транспортирование, разгрузку и хранение блоков следует проводить с соблюдением мер. исключающих возможность их повреждения.

8.2.7 Требования к документу о качестве блоков, поставляемых потребителю. — по ГОСТ 13015.

Дополнительно в документе о качестве блоков должны быть приведены марки бетона по морозостойкости и водонепроницаемости, а также по водопоглощению (если эти показатели оговорены в заказе на изготовление блоков).

9 Гарантии изготовителя

Изготовитель должен гарантировать соответствие поставляемых блоков требованиям настоящего стандарта и технических условий при соблюдении транспортными организациями правил транспортирования. а потребителем — условий применения и хранения блоков, установленных настоящим стандартом.

Приложение А (обязательное)

Монтажные петли

На рисунке А.1 и в таблице А.1 приведены монтажные петли П1. П2. П2а. ПЗ. П4.



Рисунок А.1 —Монтажные петли П1. П2. П2а. ПЗ. П4

Таблица А.1 — Спецификация и выборка стали на одну монтажную петпо

МОРЮ)

монтажной

петли

Позиция

Класс

арматуры

Диаметр.

мм

Длина.

нм

Количество.

шт

Масса.

кт

П1

1

А240

в

970

0.38

П2. П2а

2

А240

10

1180

4

0,73

ПЗ

3

А240

12

1330

1

1.18

ГМ

4

А240

8

940

0,37

УДК 691.328.1.022*413:006.354 МКС 91.080.40

Ключевые слова: блок бетонный, блок подвала, длина и ширина, марка, бетон, класс, технические требования, монтажная петля

БЗ 6—2018/57

Редактор Л.С. Зимипова Технический редактор В.Н. Прусакова Корректор Л.С. Лысенко Компьютерная верстка И.А. Напейкиной

Сдано в набор 08.. Гарнитура Ариал. Усл. печ. л. 1.86. Уч.-иад. л. 1.68.

Подготовлено на основе электронной версии, предоставленной разработчиком стандарта

Создано в единичном исполнении . 117418 Москва, Нахимовский пр-т, д. 31. к. 2. wwbv.gostinfo.ru

1

В Российской Федерации действует СП 63.13330.2012 «СНиП 52-01—2003 Бетонные и железобетонные конструкции. Основные положения».

2

В Российской Федерации действует СП 95.13330.2016 «СНиП 2.03.02—86 Бетонные и железобетонные конструкции из плотного силикатного бетона».

3

В Российской Федерации действует СП 28.13330.2012 «СНиП 2.03.11—85 Защита строительных конструкций от коррозии».

Железобетонные блоки для фундамента ФБС

Любое сооружение должно иметь надежную основу, на которой оно будет возводиться. От фундамента зависит долговечность и безопасность эксплуатации любого здания. Это относится и к промышленным сооружениям, и к жилым домам, и к небольшим постройкам на загородном участке.

Ранее мы уже рассматривали От чего зависит выбор фундамента на участке строительства. Если вы читали эту статью, то вам уже известно, что в первую очередь геометрические параметры, глубина заложения и прочность фундамента зависят от нескольких основных определяющих величин:

  • глубины промерзания грунта на участке;
  • пучинистости грунтов основания;
  • веса возводимой постройки.


Виды фундаментов

Если строение имеет небольшие размеры и вес, а грунты на участке не предрасположены к пучинистости (например, песок), то фундамент может быть мелкого заложения. Это могут быть простые в устройстве бутовые или бутобетонные фундаменты. Достаточно выкопать небольшую канаву по периметра строения, засыпать ее камнями и залить раствором, чтобы получить вполне надежное основание.

Также широко используются рамные фундаменты мелкого заложения, представляющие собой армированный монолитный каркас, удерживающий вес строения. Такие фундаменты можно использовать и при незначительной пучинистости грунтов, если сооружение возводится из бруса, бревен или при постройке каркасного типа.

Но все эти виды оснований можно устраивать лишь при незначительном весе возводимого сооружения и благоприятных грунтовых условиях. Если же возникает необходимость строительства здания из кирпича, то требования к фундаментам значительно возрастают. Вес строения в этом случае многократно увеличивается - кубометр кирпичной кладки весит около 2 тонн! А если сюда добавить массу железобетонных перекрытий и крыши, вес здания получается довольно внушительным.

В этом случае используют сборные железобетонные фундаменты из блоков.


Плюсы бетонных блоков

К плюсам блоков из бетона можно отнести следующие показатели:

  1. Очень высокая прочность, возможность использовать для возведения тяжелых зданий из кирпича.
  2. Универсальность и широкий размерный ряд.
  3. Устойчивость к внешним факторам, долговечность (не менее 50 лет).
  4. Стандартизация размеров, позволяющая использовать в самых разных проектах и легко подсчитывать необходимое количество изделий для составления строительной сметы.
  5. Простота укладки и высокая скорость монтажа.


Размеры блоков ФБС

В зависимости от исполнения фундаментные блоки могут иметь следующие обозначения:
- ФБС - стеновые сплошные;
- ФБВ - сплошные со специальным вырезом для пропуска коммуникаций;
- ФБП - с открытыми вниз пустотами.

Наиболее универсальными и часто используемыми являются блоки ФБС, из которых возводят цокольные части зданий, подвалы, технические подполья зданий. Благодаря большому разнообразию форм и возможности выбора нужного размера блоки ФБС можно использовать при проектировании и строительстве сооружений самого разного назначения.

Геометрические размеры производящихся сегодня фундаментных блоков ФБС имеют высоту 300мм или 600мм и ширину от 300мм до 600 мм с шагом в 100мм (300, 400, 500, 600). Длина железобетонного фундаментного блока ФБС может составлять 600, 800, 900, 1200 и 2400мм.

Все геометрические параметры блоков легко определить по их маркировке. Например, маркировка 24-6-6 будет означать, что данный блок имеет длину 2400мм, а его ширина и высота - 600мм. Если в маркировке используется буква "т", это означает, что блоки изготовлены из тяжелого бетона.

Важно! Обратите внимание, что размеры округляются с учетом толщины раствора. Высота 600 мм означает толщину самого блока 580мм плюс 20мм на раствор.


Таблица размеров фундаментных блоков ФБС

Марка блока

Размеры блока, мм

Вес блока, кг

Длина

Ширина

Высота

 ФБС 9-3-3

900

300

300

180

 ФБС 9-3-6

900

300

600

320

 ФБС 9-4-6

900

400

600

480

 ФБС 9-5-6

900

500

600

540

 ФБС 9-6-6

900

600

600

640

 ФБС 12-3-6

1200

300

600

450

 ФБС 12-4-3

1200

400

300

280

 ФБС 12-4-6

1200

400

600

580

 ФБС 12-5-3

1200

500

300

350

 ФБС 12-5-6

1200

500

600

730

 ФБС 12-6-3

1200

600

300

420

 ФБС 12-6-6

1200

600

600

880

 ФБС 24-3-6

2400

300

600

900

 ФБС 24-4-6

2400

400

600

1200

 ФБС 24-5-6

2400

500

600

1500

 ФБС 24-6-6

2400

600

600

1800



Изготовление бетонных фундаментных блоков

Блоки ФБС изготавливают из силикатного бетона с плотностью не менее 1800кг/м.куб. в специальных металлических формах, совмещенных с вибропрессом.

Загрузка бетона в форму производится с помощью специального ковша, из которого смесь перемещается в форму. Для перемещения готового изделия непосредственно в тело блока устанавливаются закладные в виде петель.

Как происходит формирование блоков ФБС вы можете посмотреть в этом видео:


Укладка фундаментных блоков

Укладка блоков производится с перевязкой, как и кирпичная кладка. Такая разбежка швов позволяет значительно повысить конструктивную прочность готового фундамента.

Подъем блоков производится краном. Стропы цепляют к петлям и перемещают блок к месту монтажа, где устанавливают на слой раствора.

Горизонтальность и вертикальность установки фундаментных блоков контролируется с помощью гидравлического уровня:


Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать... Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать... Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать...
  • < Желтый силикатный кирпич
  • Силиконовый герметик для наружных швов >

% PDF-1.4 % 631 0 объект > endobj xref 631 137 0000000016 00000 н. 0000003829 00000 н. 0000003931 00000 н. 0000004608 00000 н. 0000004722 00000 н. 0000006591 00000 н. 0000006755 00000 н. 0000006867 00000 н. 0000009328 00000 н. 0000009963 00000 н. 0000010615 00000 п. 0000010912 00000 п. 0000016218 00000 п. 0000016764 00000 п. 0000017361 00000 п. 0000017703 00000 п. 0000022603 00000 п. 0000023117 00000 п. 0000023740 00000 п. 0000026421 00000 п. 0000026620 00000 п. 0000026991 00000 п. 0000030093 00000 п. 0000032805 00000 п. 0000035128 00000 п. 0000037338 00000 п. 0000039607 00000 п. 0000039732 00000 п. 0000039849 00000 п. 0000042632 00000 п. 0000042746 00000 н. 0000042781 00000 п. 0000042859 00000 п. 0000054180 00000 п. 0000054525 00000 п. 0000054591 00000 п. 0000054707 00000 п. 0000054742 00000 п. 0000054820 00000 н. 0000064787 00000 п. 0000065129 00000 п. 0000065195 00000 п. 0000065311 00000 п. 0000069749 00000 п. 0000069788 00000 п. 0000104653 00000 п. 0000104692 00000 п. 0000109327 00000 н. 0000109366 00000 п. 0000109834 00000 п. 0000110314 00000 п. 0000110430 00000 н. 0000110622 00000 н. 0000111098 00000 н. 0000111195 00000 н. 0000111396 00000 н. 0000111690 00000 н. 0000111787 00000 н. 0000111979 00000 п. 0000112056 00000 н. 0000112170 00000 н. 0000112296 00000 н. 0000112420 00000 н. 0000112544 00000 н. 0000112668 00000 н. 0000112790 00000 н. 0000112914 00000 н. 0000113030 00000 н. 0000113154 00000 н. 0000113276 00000 н. 0000113400 00000 н. 0000113524 00000 н. 0000113650 00000 н. 0000113774 00000 н. 0000113898 00000 н. 0000114024 00000 н. 0000114150 00000 н. 0000114276 00000 н. 0000114400 00000 н. 0000114524 00000 н. 0000114648 00000 н. 0000114772 00000 н. 0000114850 00000 н. 0000115271 00000 н. 0000115349 00000 п. 0000115771 00000 н. 0000115849 00000 н. 0000116271 00000 н. 0000116349 00000 н. 0000116768 00000 н. 0000116846 00000 н. 0000117272 00000 н. 0000117350 00000 н. 0000117768 00000 н. 0000117846 00000 н. 0000118266 00000 н. 0000118344 00000 п. 0000118769 00000 н. 0000118847 00000 н. 0000119269 00000 н. 0000119347 00000 н. 0000119768 00000 н. 0000119846 00000 н. 0000120268 00000 н. 0000120346 00000 н. 0000120765 00000 н. 0000120843 00000 н. 0000121269 00000 н. 0000121347 00000 н. 0000121768 00000 н. 0000121846 00000 н. 0000122265 00000 н. 0000122343 00000 н. 0000122764 00000 н. 0000122842 00000 н. 0000123261 00000 н. 0000123339 00000 н. 0000123762 00000 н. 0000123840 00000 н. 0000124262 00000 н. 0000124340 00000 н. 0000124762 00000 н. 0000124840 00000 н. 0000125263 00000 н. 0000125341 00000 п. 0000125762 00000 н. 0000126739 00000 н. 0000126817 00000 н. 0000127101 00000 н. 0000127179 00000 н. 0000127459 00000 н. 0000130534 00000 п. 0000690787 00000 н. 0000693844 00000 н. 0000719692 00000 н. 0000742315 00000 н. 0000003036 00000 н. трейлер ] / Назад 3443170 >> startxref 0 %% EOF 767 0 объект > поток htR] HSa ~ 3] 7TpQ` + L ‹L / fID? ẍX: WKj-iY ݵ t Ι: | {xy | 0

Мы предлагаем широкий выбор бетонных напольных коробок

напольные коробки c1x, бетонные напольные коробки, бетонные напольные коробки fbs

Пн.до пт. - с 8:00 до 17:00 по восточному времени.

Авторские права © 2017 Floor Box Systems - Все права защищены

C1X Коробка для бетонного пола
Группа: 2
Д 8 1/4 x Ш 4 7/16 x В 3 1/8
Крышка: сталь, S.Сталь и латунь.
C2X Коробка для бетонного пола
Группа: Несколько
L 9 1/16 x W 7 15/16 x H 3 5/16
Крышка: сталь, латунь, нержавеющая сталь
C34 Выпускная коробка для бетонного пола
Группа: 4
Д 12 5/8 x Ш 8 5/8 x В 3 5/16
Крышка: сталь, латунь, нержавеющая сталь
C4X Ящик для бетонного пола
Группа: 6, 7, 8
L 12 5/8 x W 8 5/8 x H 4 15/16
Крышка: сталь, латунь, нержавеющая сталь
PMC50X Бетонный ящик для пола
Группа: Несколько
Д 10 3/16 x Ш 8 x В 3 5/16
Покрытие: Полиамид
C01 - Напольная розетка
Группа: Один
L 5 3/8 x W 3 3/8
Крышка: Нержавеющая сталь

Определите лучший FBS для ваших клеток

Мы осознаем жизненно важное значение качественной фетальной бычьей сыворотки для удовлетворения сегодняшних развивающихся потребностей в культуре клеток.За более чем 40 лет тщательных исследований, разработок и производства на нашем предприятии, сертифицированном по ISO 9001: 2105, R&D Systems произвела лидирующий в отрасли портфель фетальной бычьей сыворотки (FBS). Следуя репутации R&D Systems в области качества продукции, в нашем портфеле FBS особое внимание уделяется превосходным характеристикам клеточных культур, отслеживаемости сыворотки, согласованности от партии к партии и доступности продукции.

Благодаря специализированным поставщикам сырой сыворотки из США и одобренным Министерством сельского хозяйства США, центральноамериканским FBS, R&D Systems имеет прямой доступ к безопасным поставкам FBS для проведения научных и промышленных исследований и производства.В наш портфель FBS входят сыворотки, поддерживающие базовую культуру клеток и специализированную культуру клеток, включая стволовые клетки и органоиды.

В этом блоге описаны различные доступные классы FBS, их преимущества и характеристики.

Запросить бесплатный образец FBS

Стандартные классы фетальной бычьей сыворотки (FBS)

Премиум класса FBS

Этот высококачественный FBS широко используется исследователями клеточных культур.Обладая обширным биохимическим профилем и всесторонним контролем качества, Fetal Bovine Serum - Premium демонстрирует превосходные характеристики при работе с широким спектром типов клеток. Партии производятся из материала, одобренного Министерством сельского хозяйства США, в соответствии со строгими процедурами производства и контроля качества. Этот вариант сыворотки является более доступной альтернативой другим коммерчески доступным FBS. Узнайте больше о Fetal Bovine Serum - Premium.

Optima Grade FBS

Optima удовлетворяет потребности в питании большинства клеточных линий и подходит для общих культур клеток.Обширный биохимический профиль и расширенная панель тестирования на вирусы предоставляются в дополнение к комплексному тестированию для обеспечения качества. Каждая партия производится исключительно из материалов американского происхождения с соблюдением строгих процедур производства и контроля качества. Узнайте больше о фетальной бычьей сыворотке - Optima.

Premium Select Grade FBS

Premium Select - это FBS высшего класса, доступный от R&D Systems. Он предназначен для использования при культивировании требовательных или чувствительных клеточных линий.В дополнение к всестороннему контролю качества, этот FBS подвергается обширному гормональному анализу, профилированию, биохимическому анализу и тщательному тестированию на вирусы. Партии производятся из материала, одобренного США или Министерством сельского хозяйства США, в соответствии со строгими процедурами производства и контроля качества. Узнайте больше о фетальной бычьей сыворотке - Premium Select.

Специальная фетальная бычья сыворотка

Квалифицированные эмбриональные стволовые клетки FBS

При использовании фетальной бычьей сыворотки, квалифицированной на эмбриональные стволовые клетки, отнимающий много времени предварительный скрининг нескольких партий сыворотки больше не требуется.Партии FBS высочайшего качества тестируются, чтобы гарантировать их особую пригодность при культивировании эмбриональных стволовых клеток. Скрининг включает в себя эффективность посева, анализы морфологии колоний и анализы цитотоксичности. Отобранные партии должны обеспечивать выдающуюся эффективность с эмбриональными стволовыми клетками, сохраняя при этом клетки в недифференцированном состоянии. Узнайте больше о фетальной бычьей сыворотке, квалифицированной на эмбриональные стволовые клетки.

Гибридома Квалифицированная FBS

Эта марка FBS идеально подходит для культивирования клеток гибридомы и миеломы.Партии аттестованной фетальной бычьей сыворотки, отвечающей требованиям гибридомы, были проверены на лучший рост при ограниченных разведениях и отсутствие цитотоксичности во время исследований роста. Узнайте больше о квалифицированной фетальной бычьей сыворотке для гибридом.

TET испытано FBS

Тестированная ТЕТ-фетальная бычья сыворотка специально разработана для использования в ТЕТ-системах и клеточных линиях. В системах TET трансактиватор, контролируемый тетрациклином, взаимодействует с чувствительным промотором, регулируя экспрессию интересующего гена.Присутствие тетрациклина или его производных в сыворотке может мешать работе систем экспрессии генов, регулируемых тетрациклином. Фетальная бычья сыворотка, протестированная на ТЕТ, выявляет неопределяемые уровни тетрациклина и производных тетрациклина, которые строго измеряются на протяжении всего производства сыворотки. Узнайте больше о фетальной бычьей сыворотке, протестированной на ТЕТ.

Уголь / декстран FBS

Угольная / декстрановая фетальная бычья сыворотка используется в приложениях, требующих более низких уровней гормонов, стероидов или факторов роста в сыворотке, таких как исследования, связанные с инсулином и эстрогеном.Каждая партия предварительно отобранных высококачественных FBS проверяется на различные гормоны и стероиды до и после лечения, чтобы подтвердить эффективность процесса. Узнайте больше о фетальной бычьей сыворотке с древесным углем / декстраном.

Диализированный FBS

Диализованный FBS идеален для систем культивирования клеток, требующих пониженных концентраций низкомолекулярных компонентов, таких как нуклеотиды, аминокислоты, гормоны, соли и различные мелкие белки. Эта сыворотка подвергается диализу против физиологического раствора с использованием отсекающей мембраны 12–14 килодальтон (кДа) с использованием контролируемого процесса, при котором концентрация глюкозы точно контролируется на протяжении всей процедуры.Исчерпывающий диализ не проводится для предотвращения преципитации и инактивации сывороточных пептидов. Узнайте больше о диализованной фетальной бычьей сыворотке.

Необходимо пройти тестирование перед покупкой сыворотки?

Попробуйте перед покупкой Образец FBS

Попробуйте перед покупкой дополнений N21 / N-2

Нужно что-то кроме FBS? Взгляните на наши услуги по производству сред для клеточных культур или индивидуальные услуги для клеточной и генной терапии, а также на наши услуги по разработке генома.

различных марок бетона, их прочность и выбор для строительства

Какая марка бетона?

Марка бетона определяется как минимальная прочность, которой должен обладать бетон после 28 дней строительства при надлежащем контроле качества. Марка бетона обозначается приставкой M к желаемой прочности в МПа. Например, для марки бетона прочностью 20 МПа она будет обозначаться как M20, где M означает Mix.

Данная марка бетона перерабатывается в смеси различных пропорций.Например, для бетона M20 пропорция смеси будет 1: 1,5: 3 для цемента: песка: крупных заполнителей.

Как выбрать подходящую марку бетона для строительства?

Марка бетонной конструкции выбирается исходя из требований проектирования конструкции. Есть два типа бетонных смесей: номинальная смесь и расчетная смесь.

Бетонные смеси номинального размера - это бетонные смеси, которые обычно используются для мелкомасштабного строительства и небольших жилых домов, где расход бетона невысок.Номинальная смесь обеспечивает запас прочности против различных проблем контроля качества, обычно возникающих при строительстве бетона.

Конструкционные бетонные смеси - это бетонные смеси, для которых пропорции смеси получены в результате различных лабораторных испытаний. Использование бетонной смеси для дизайнерских смесей требует хорошего контроля качества при выборе материалов, смешивании, транспортировке и укладке бетона. Этот бетон предлагает пропорции смеси, основанные на местном доступном материале, и обеспечивает экономию при строительстве, если выполняется крупномасштабное бетонное строительство.

Таким образом, в крупных бетонных строительных проектах используется дизайнерская бетонная смесь.

Таким образом, можно выбрать подходящую марку бетона, исходя из требований конструкции. Номинальные смеси для марок бетона, таких как M15, M20, M25, обычно используются для мелкомасштабного строительства.

Большие конструкции имеют высокие требования к прочности, поэтому они подходят для более высоких марок бетона, таких как M30 и выше. Пропорции смеси этих бетонов основаны на дизайне смеси.

Обычные марки бетона и их применение

Обычные марки бетона - М15, М20, М25 и др.Для обычных цементно-бетонных работ обычно используется М15. Для железобетонных конструкций используется бетон марки не ниже М20.

Марка бетона Пропорции смеси Прочность на сжатие
МПа (Н / мм 2 ) фунтов на кв. Дюйм
Бетон нормальный
М5 1: 5: 10 5 МПа 725 фунтов на кв. Дюйм
M7.5 1: 4: 8 7,5 МПа 1087 фунтов на кв. Дюйм
M10 1: 3: 6 10 МПа 1450 фунтов на кв. Дюйм
M15 1: 2: 4 15 МПа 2175 фунтов на кв. Дюйм
M20 1: 1.5: 3 20 МПа 2900 фунтов на кв. Дюйм
Стандартная марка бетона
M25 1: 1: 2 25 МПа 3625 фунтов на кв. Дюйм
M30 Дизайн Микс 30 МПа 4350 фунтов на кв. Дюйм
M35 Дизайн Микс 35 МПа 5075 фунтов на кв. Дюйм
M40 Дизайн Микс 40 МПа 5800 фунтов на кв. Дюйм
M45 Дизайн Микс 45 МПа 6525 фунтов на кв. Дюйм
Марка бетона высокой прочности
M50 Дизайн Микс 50 МПа 7250 фунтов на кв. Дюйм
M55 Дизайн Микс 55 МПа 7975 фунтов на кв. Дюйм
M60 Дизайн Микс 60 МПа 8700 фунтов на кв. Дюйм
M65 Дизайн Микс 65 МПа 9425 фунтов на кв. Дюйм
M70 Дизайн Микс 70 МПа 10150 фунтов на кв. Дюйм

Подробнее:

Какие типы бетона? Каковы их приложения?

Калькулятор бетона - расчет бетона для перекрытий, балок, колонн и опор

Бетон - определение, компоненты, производство, конструкция и изделия

Почему выбирают железобетон в качестве строительного материала для конструкции?

Что такое фундамент в строительстве? Назначение и функции фондов

Количество материалов на кубический метр пропорций бетона и растворной смеси

.

Добавить комментарий
