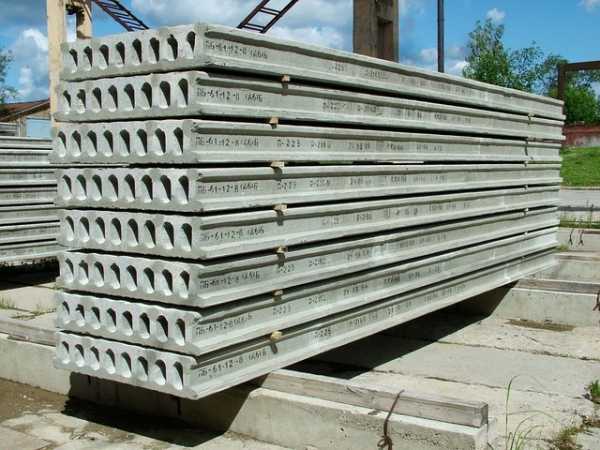

Размеры плит перекрытия для частного дома

Любой, даже одноэтажный небольшой дом имеет хотя бы две плиты перекрытия — ту, которая отделяет жилое пространство от подвала или цоколя и верхнее перекрытие, отделяющее чердачное помещение от всего остального объема. Очень часто применяются бетонные плиты перекрытия, поскольку они конструктивно упрощают архитектуру здания, но требуют некоторых дополнительных мер при установке.

Содержание:

  1. Размеры плит
  2. Пустотные и многопустотные плиты
  3. Требования к плитам перекрытия
  4. Плиты перекрытия ребристые
  5. Стандарт маркировки бетонных плит

Размеры плит

Любые перекрытия должны обладать определенными параметрами чтобы выдержать нагрузку, быть жесткими, а также иметь другие характеристики, удовлетворяющие нормы. Но в первую очередь, необходимо знать размеры плит перекрытия для частного дома . В таблице мы привели стандартные размеры плиты.


Эти размеры могут отличаться от тех плит, которые изготовлены на региональных заводах ЖБИ, но общее понятие о размерах плит получить можно.

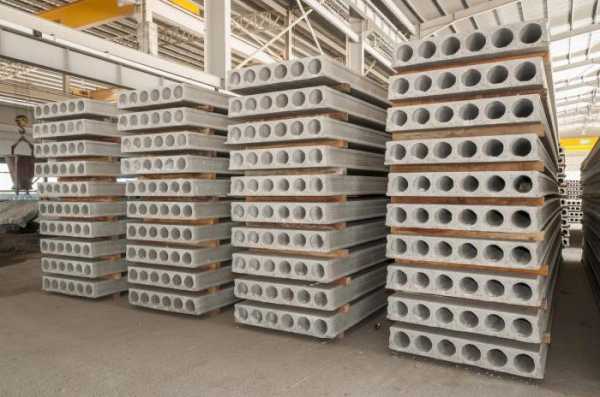

Пустотные и многопустотные плиты

Существует множество плит перекрытия, использующихся в частном малоэтажном строительстве, но пустотные и многопустотные плиты прочно заняли лидирующие позиции. Как можно было убедиться, плиты имеют довольно обширный диапазон размеров в длину, но шире, чем 1,8 метра в частном строительстве используются крайне редко.

Плиты перекрытия производят на базе тяжелых силикатных бетонов, а также на базе легких конструкционных марок бетонов с уплотненной структурой. Плиты для малоэтажного строительства не предполагают использование в условиях агрессивных сред, а также при критических температурах. Также есть определенные нормы по влажности воздуха, которым эти плиты соответствуют, но если значения этих параметров отличается от средних, то применяют плиты из специальных марок бетона и с другим армированием. Все пустотные плиты имеют уже готовые под отделку поверхности — как снизу, для устройства потолков, так и сверху, для укладки полов. При устройстве перекрытий очень важное значение имеет схема опирания плиты, а также вес плиты. В зонах с нестабильной сейсмической обстановкой применяют плиты более высокого класса прочности.

Требования к плитам  перекрытия

Поскольку плита перекрытия это несущий элемент конструкции здания, то прочности и устойчивости уделяется особенное значение. Вся продукция серьезных заводов железобетонных изделий проходит тщательный контроль качества. Плита должна иметь ряд качеств, чтобы соответствовать нормам строительства и ГОСТам.

  1.  Плита должна иметь высокую прочность, поскольку это самая нагруженная деталь конструкции здания после фундамента. Прочность плиты должна рассчитываться с большим запасом, поскольку стабильной остается только нагрузка от здания непосредственно, а дополнительная нагрузка в виде мебели, оборудования и отделочных материалов может быть разной.
  2.  Жесткость плиты имеет огромное значение, поскольку деформация и изгиб плиты может привести к разрушению как самого перекрытия, так и нанести непоправимый ущерб зданию.
  3.  Огнеустойчивость плиты перекрытия тоже немаловажный фактор. Если огонь сможет разрушить перекрытие, то все здание может пострадать непоправимо.
  4.  Пустотные плиты перекрытия должны иметь минимальный вес и низкую стоимость, но при этом сохранять прочность и остальные характеристики неизменными.

Такие свойства плиты, как звукоизоляция, теплопроводность, гидроизоляция тоже имеют большое значение при выборе плит.

Плиты перекрытия ребристые

Главная задача плит перекрытия в частном доме — покрыть большую площадь, но при этом иметь малый вес и высокую прочность. Всем этим требованиям отвечают ребристые плиты перекрытия. Они отлично справляются с нагрузкой, тем не менее перекрывают достаточно большую площадь.

Бетонная ребристая плита перекрытия конструктивно состоит из цельной монолитной армированной панели и продольных элементов, которые играют роль ребер жесткости. Для усиления конструкции иногда могут применяться поперечные ребра. Особенность такой конструкции состоит в том, что в зонах повышенной нагрузки на сжатие бетонная масса увеличивается, а зонах растяжения бетон тоньше. Этим объясняется небольшое количество бетонного раствора и сравнительно небольшая масса ребристой плиты.

Стандарт маркировки бетонных плит

Разобраться в маркировке бетонных плит непосвященному человеку не так просто, но если это необходимо, то придется вникнуть в стандартные обозначения плит и в их маркировку. Если на плите стоит маркировка ПК, значит плита перекрытия круглопустотная, а после буквенной индексации следуют просто размеры плиты.

К примеру, последние буквы могут обозначать класс арматуры по степени стойкости к агрессивным средам. После размеров в цифровом виде указана максимальная нагрузка, которую может принять плита без изменения линейных параметров.

Плита перекрытия получила широкое распространение благодаря своим основным прочностным качествам, а также неплохим показателям по теплоизоляции, шумоизоляции и огнеупорности. Если использовать плиту перекрытия в частном строительстве, можно существенно повысить прочность здания и здорово сэкономить на этом.

stroydetali.com

Плиты перекрытия, классификация - фото примеров

Чтобы вы не строили из капитальных сооружений, вам не обойтись без плит перекрытия. Они нужны будут в любом случае, независимо от этажности дома или гаража, а также их размеров.

Плиты перекрытий бывают разными. Разобраться, какая их конкретно разновидность требуется в вашем случае, можно только ознакомившись с их ассортиментом и качественными характеристиками.

Железобетонное перекрытие, что это?

Если посмотреть в определение, то станет ясно, что плитой перекрытия называют конструктивный элемент здания или иного строительного объекта, разделяющего его на отдельные этажи. Их задача – совместно с другими несущими конструкциями обеспечить строению конструктивную жесткость. Плиты имеют форму прямоугольника и делают их, в основном, из железобетона.

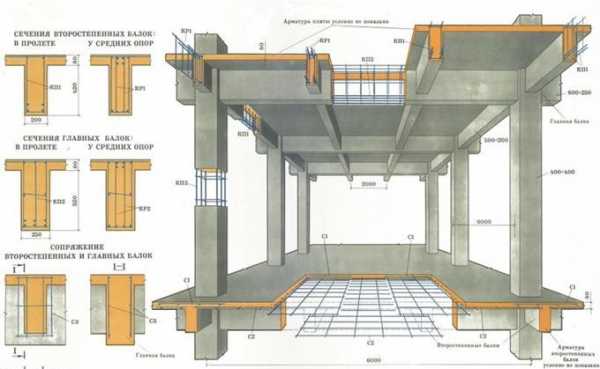

Схема железобетонного перекрытия

к оглавлению ↑

Виды плит для перекрытий

Данные строительные конструкции различают по нескольким параметрам. По способу производства они бывают:

1. Монолитные.

Монолитная плита перекрытия

2. Сборного железобетона.

Сборно-монолитная плита перекрытия

Первые изготавливаются прямо на стройплощадке. Выглядит процесс следующим образом:

– В указанном проектом месте собирается опалубка.

Сборка опалубки для плит перекрытия

– В готовом «ложе» монтируется арматурный каркас.

Арматурный каркас для монолитной плиты перекрытия

– Последним шагом становится заливка на подготовленный участок бетонной смеси.

Заливка опалубки бетонной смесью

Элементы сборного железобетона отливаются на заводах железобетонных изделий с соблюдением все норм и стандартов. На объекты их доставляют специальным транспортом и сразу берут в работу. Монтаж осуществляется по проектному предписанию.

Железобетонные плиты подразделяются на категории по критериям внутренней структуры и конструкционным особенностям. В классификации представлены:

1. Многопустотные плиты, маркируемые «ПК».

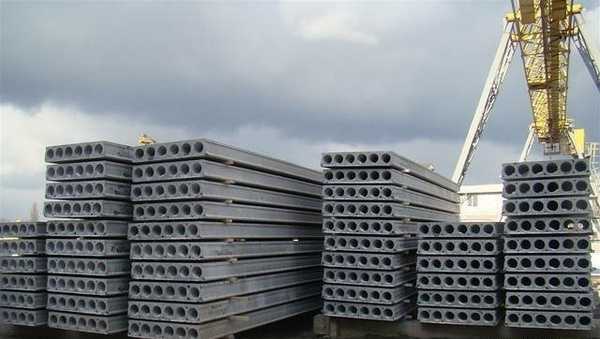

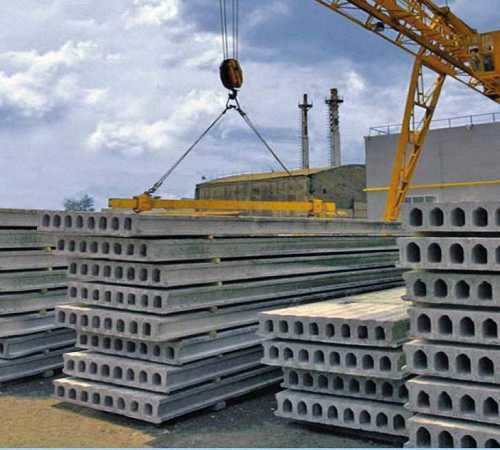

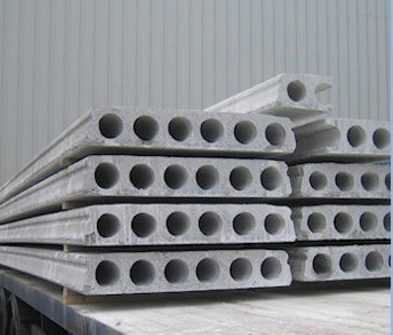

Многопустотные плиты перекрытия

2. Плиты перекрытий, маркируемые «ППС».

Плита перекрытия ППС

3. Облегченные плиты, маркируемые «ПНО».

Плиты перекрытия ПНО

Полнотелые плиты

К полнотелым конструкциям плит относятся:

1. Безбалочные.

2. Ребристые.

3. Кессонные.

Безбалочные модели

Плиты этого вида монолитны, с ровной поверхностью. Опорой для них служат как стены, так и колонны. Это представители именно той категории железобетонных плит, которые рекомендуются для формирования перекрытий в жилых домах.

Безбалочная система перекрытия

Гладкая структура поверхностей избавляет от необходимости, при дальнейшей отделке помещений, скрывать потолочную зону за каркасами подвесных декоративных систем. Плиту можно просто прошпаклевать и выкрасить. Все просто и очень красиво.

Безбалочные плиты перекрытия

Ребристые модели

Плиты перекрытия данной серии являют собой систему, скелетной составляющей которой служат перекрещенные балки, с залитыми бетоном образовавшимися пустотами. Ребристые плиты готовы выдерживать самые серьезные нагрузки. Они незаменимы в строительстве габаритных торговых площадей и производственных цехов, где устанавливается тяжелое оборудование.

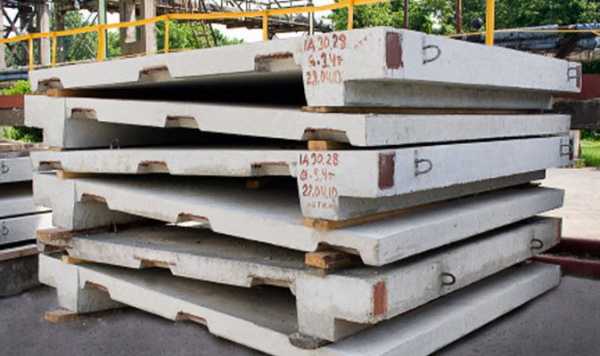

Ребристые плиты перекрытия

Для частного строительства плиты перекрытия ребристой серии, использовать нецелесообразно ни по каким показателям. Во-первых, это дорого, во-вторых – просто ненужно.

Кессонные модели

Их конструкция сродни вышеописанным ребристым плитам, только в ячейки сетки образованной балочной основой заливается менее толстый слой бетонного раствора. Этот тип плит тоже рассчитан для обустройства промышленных объектов и чрезвычайно вынослив. Для жилищного строительства особого интереса не представляет.

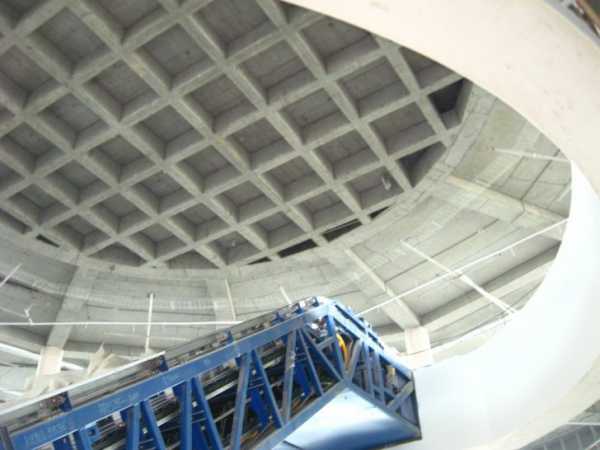

Сущность кесонного перекрытия

Чем хороши полнотелые плиты перекрытий, так это неограниченностью размеров своих габаритов, поскольку собираются монолитные элементы непосредственно на месте своего расположения.

Многопустотные плиты отлиты таким образом, что внутри них появляются продольные, аналогичные форме труб, просветы. Это уменьшает общую массу конструкции, создает дополнительные ребра жесткости, улучшает показатель шумопоглощения.

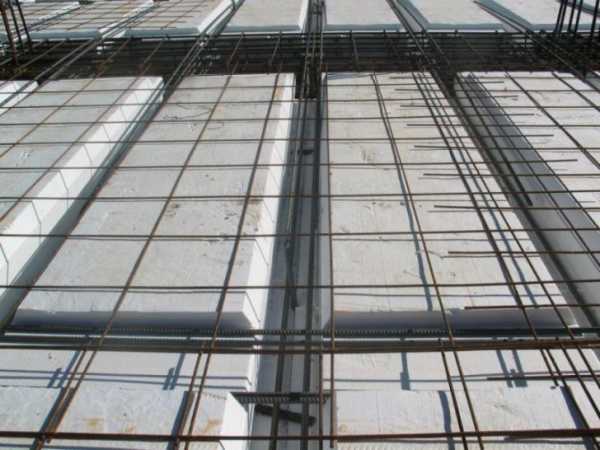

Кесонные перекрытия создают дополнительные ребра жесткости

Подобное усовершенствование позволяет использовать многопустотные плиты для перекрытия пространных пролетов и в местах повышенной нагрузки.

Кесонные плиты перекрытия

Плиты этой категории отличаются:

1. Формой.

2. Диаметром пустот.

3. Габаритными размерами.

В соответствии с этими признаками пустотные плиты и были разделены на типы, каждый из которых получил индивидуальную маркировку.

– Изделия с округлыми пустотами, диаметром 159 мм и сечением плиты 220мм, предназначаются для перекрытия стен с опорой на две стороны. Их классификационная маркировка 1ПК.

Кесонные плиты перекрытия с округлыми полостями

– Железобетонные плиты с теми же параметрами пустот и плиточного сечения, но предусматривающие опирание по трем сторонам, промаркированы как 1ПКТ.

Плиты перекрытия ПКТ

– Еще один аналогичный по всем параметрам представитель плит перекрытий, требующий при своей укладке опоры со всех четырех сторон, был помечен как 1ПКК.

Плиты перекрытия ПКК

– 220 миллиметровую плиту с диаметром пустот 140 мм и укладывающуюся с опорой на две стороны, маркировали как 2ПК.

Плиты перекрытия 2ПК

– Ее аналог с тремя опорными сторонами, обозначен 2ПКТ.

– Последний представитель данной размерной серии с четырехсторонней опорой промаркирован 2ПКК.

– Круглопустотная плита перекрытия все тех же 220 мм, но с отверстиями, диаметр которых уменьшен до 127 мм, с обязательной опорой на две стороны торца, имеет пометку 3ПК.

Круглопустотная плита перекрытия ЗПК

– Размерный аналог с тремя опорными сторонами промаркирован 3ПКТ.

– Соответственно, плита с размером 220 мм и пустотами 127мм диметра, нуждающаяся в опорах под все четыре стороны, обозначена как 3ПКК.

Круглопустотная плита перекрытия ЗПКК

– 260 миллиметровая плита с диаметром округлых пустот 159 мм и двух торцевой опорой отмечена как 4ПК.

– Более толста плита, сечением 260 мм и округлыми просветами диаметром 180 мм, имеет маркировку 5ПК. Опорными у нее являются 2 торцевые стороны.

– Двухопорная плита сечением 300 мм и диаметром отверстий 203 мм обозначена 6ПК.

– Железобетонная плита со 160 мм толщиной и отверстиями 114 мм, также относится к подвиду двухопорных моделей и маркируется 7ПК.

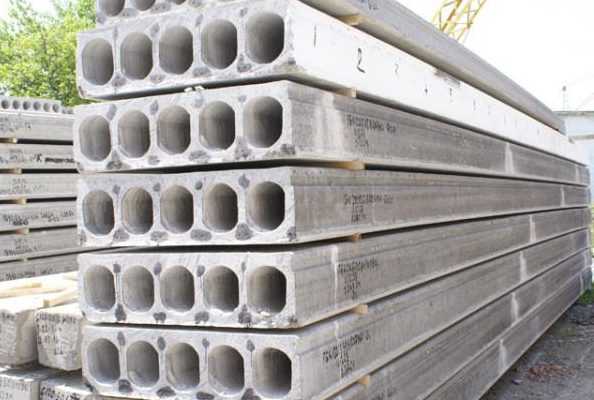

– Плита сечением 260 мм и овальной формой пустот должна опираться на стены двумя торцами. Она промаркирована буквами ПГ.

Ребристые плиты перекрытия ПГ

– Последний в классификации вид панели, производится способом непрерывной формовки. При сечении в 260 миллиметров и диаметральных пустотах 159 миллиметров они могут нарезаться в следующих унифицированных размерах:

1. По длине – 6 и 12 метров.

2. По ширине – 1. 1,2. 1,8 метров.

Опора таким плитам нужна под две торцевые стороны. Отличительная маркировка серии – ПБ.

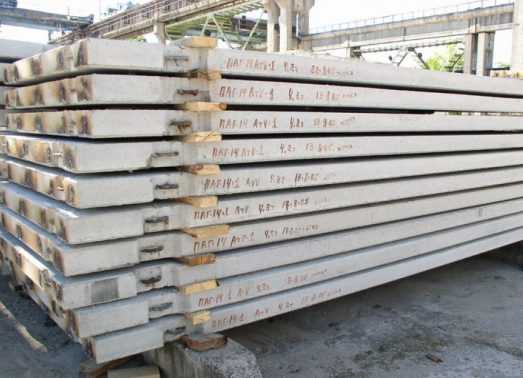

Безопалубочные плиты перекрытий ПБ

Кроме разницы в толщине и геометрических показателях, пустотные плиты разнятся способом армирования. По ГОСТу изделия с двумя и тремя опорными сторонами комплектуются предварительно напряженной арматурой. Грамотный застройщик, видя такие плиты, знает, что бить в них отверстия для прокладывания коммуникаций нужно так, чтобы не нарушить целостность арматурной сетки.

Беспрепятственно пробивать можно перекрытия категории ПК и ПГ. Диаметр их пустот не менее 114 см, что позволяет беспрепятственно проводить через них канализационные стоки даже 100 мм сечения.

к оглавлению ↑

Плиты ППС

Это изделия, производимые с использованием специального стенда, путем продольной и поперечной нарезки. Стенд напоминает прокатный стан стометровой длины. Двигающаяся по нему смесь армированного бетона, проходит предусмотренные технологией изготовления ЖБИ этапы, после чего отправляется под алмазный резак, для габаритного формирования. Данный способ получения железобетонных плит позволяет получать конструкции перекрытий нестандартных размеров и больших длин.

Плиты перекрытия ППС

к оглавлению ↑

Главные технические параметры и расшифровка маркировочных знаков

«Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм»

О важности плиты перекрытия в строительных конструкциях говорить излишне, поэтом требования стандартизации при ее выпуске должны соблюдаться беспрекословно. Соответствие ГОСТу должно проявляться во всем, начиная от габаритных показателей, но самое главное, чтобы требованиям Госстандарта соответствовала прочность и жесткость изделия. Внимание надо обращать на устойчивость к образованиям трещин и некоторых других параметров, отвечающих за выдерживание проектной нагрузки.

Маркировка и размеры плит перекрытий

Согласно ГОСТу, все плиты маркируются в соответствии со стандартными показателями. Это делается для удобства работы проектировщиков и строителей. В маркировке присутствуют буквы и цифры, расшифровка которых не составляет труда даже для непрофессионала.

Пример маркировки плит перекрытия

Нанесенные на плиту буквы означают марку изделия. Последующие за ними две цифры – это указатель длины плиты. Она шифруется в дециметрах. За показателем длины следует размер ширины. Это еще две цифры и тот же дециметровый масштаб. Последняя цифра в строке выражает показатель общей расчетной нагрузки, то есть, несущую возможность плиты в качестве перекрытия. Вес самого жби в эту цифру не входит. Последняя буква в конце маркировочного клейма несёт информацию о марке использованного бетона.

Маркировочное клеймо на плите перекрытия

Давайте попробуем расшифровать маркировку ПК 60-12-9т. Буквы говорят нам о том, что плита относится к круглопустотным. Другими словами, образующие пустоты в ней запараллеленные отверстия выполнены в цилиндрической форме. Длина изделия 60 дм, ширина – 12 дм, максимально допустимая нагрузка 9 т, а отлито оно из бетонного раствора М200.

Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм. Они относятся к третьей категории трещиностойкости, что говорит о том, что появление последних на их поверхности допустимо в ходе эксплуатации и на основные несущие показатели дефект влияния не окажет. Есть серия плит, усиленная дополнительным армированием. Изделия из неё относятся к классу AтV. Но все же наилучшую несущую способность приписывают монолитным плитам. В создании перекрытий этого класса используют арматуру марки Н.

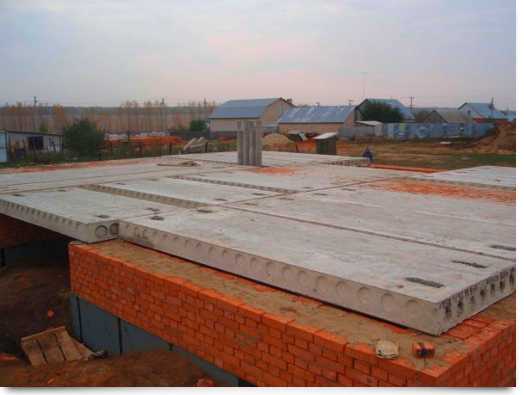

Железобетонные плиты межэтажных перекрытий

к оглавлению ↑

Сравнительный анализ монолитных перекрытий и плит сборного железобетона

Занимаясь строительством собственного дома за городом, вы непременно столкнетесь с вопросом закупки плит перекрытия. Чему отдать предпочтение? С этим вам поможет определиться знание плюсов и минусов каждого типа железобетонного изделия.

Начнем с монолитных видов.

«За» них говорит:

1. Умеренная материалоемкость.

2. Отсутствие возможности ошибок при монтаже.

3. Отсутствие швов.

У монолитных плит перекрытия отсутствуют швы

4. Долговечность эксплуатационного срока.

«Против» свидетельствует:

1. Сезонность ведения работ.

2. Трудоёмкость процесса (создание опалубки и дорогостоящих подмостей).

Возведение монолитных перекрытий достаточно трудоемкий процесс

3. Затягивание сроков строительства (придется ждать застывания бетона естественным путем).

4. Необходимость привлечения специалистов для правильного армирования монолитной плиты.

5. Цена строительных работ с обустройством монолитных перекрытий возрастает.

Преимущества заводских конструкций межэтажных перекрытий:

1. Изготовление в условиях цехов, с соблюдением всех технологий и лабораторным контролем качества.

2. Простота сборки.

3. Скорость монтажных работ.

Заводские плиты перекрытий отличаются быстротой установки

Из недостатков, можно отметить лишь меньшую жесткость относительно монолита.

к оглавлению ↑

Как покупать плиты перекрытия

Заказывая железобетонные изделия, придерживайтесь следующих рекомендаций:

1. Заявку на поставку жби отправляйте поставщику в письменном виде и обязательно дождитесь выдачи счета. Проверьте в нем список наименований, позиционное количество товара. Это избавит о недоразумений при фактическом получении плит. Не тот размер или не то количество чревато допоставкой или обменом, что в случае с подобными габаритными грузами обойдется в копеечку.

2. Обязательно интересуйтесь у продавца названием непосредственного производителя материала. Вы сможете зайти на его сайт и проверить отзывы о качестве продукции, посмотреть репутацию.

3. Обращайте внимание на марку бетона, использованного на отлив плит и его качества.

4. Требуйте приложения паспорта качества на поставляемый вам товар.

Сертификат качества на плиты перекрытия

5. Получая плиты, пересчитайте их количество и в обязательном порядке произведите их внешний осмотр на возможные дефекты, вроде трещин, сколов и т.п. Если таковые имеются, известите об этом поставщика и составьте акт дефектуры с подписями свидетелей осмотра. Возможно, в дальнейшем эта бумага вам очень пригодится.

к оглавлению ↑

Как транспортировать и складировать железобетонные плиты

«Плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку»

Если плиты вам везет поставщик, то ответственность за целостность изделий будет полностью возложена на него, а вот если вы занимаетесь самовывозом – то тут уж будьте бдительны сами.

Прежде всего, соблюдайте рядность штабелей по высоте, что очень важно именно в случае с плитами перекрытий.

Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями.

Транспортировка плит перекрытия

Нельзя грузить изделия непосредственно друг на друга. Используйте прокладочные бруски из дерева. Их надо укладывать так, чтобы они не выпали при движении, то есть не под самые края.

Прокладочные бруски для перевозки плит перекрытия

Как уже говорилось, плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку. Если это невозможно, вам придется организовать их правильное хранение. Для этого нужно сделать следующее:

1. Выделить участок для складирования плит соответствующий их длине и выровнять его поверхность.

2. Не выкладывать изделия из железобетона непосредственно на грунт. В идеале сделать подмостки, можно из ненужных поддонов, которых на стройке обычно всегда с избытком.

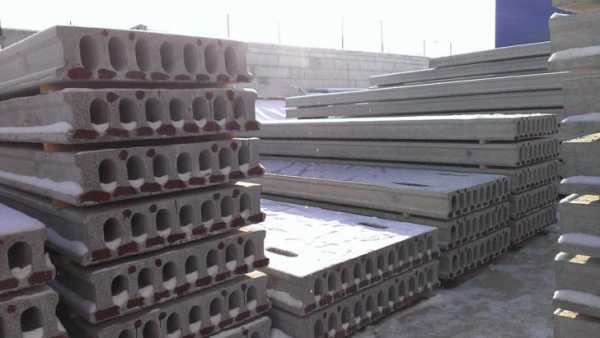

Хранение плит перекрытия

3. Выгружая плиты, также как и при транспортировке, прокладывайте их деревянными брусками, расположив их в 20 сантиметрах от краев изделия.

4. Постараться сохранить в ходе штабелирования равномерность вертикальной нагрузки.

5. Организовать защиту от осадков. Проще всего закрыть плиты плотной пленкой и обвязать.

к оглавлению ↑

Заключение

Раньше, глядя на сложенные в штабеля железобетонные плиты, вы даже не догадывались, сколько полезной информации содержит их маркировка. Все изделия были для вас на одно «лицо». Но, столкнувшись с непосредственным процессом строительства, пробел в знаниях придется восстанавливать, иначе полноценно контролировать его ход вы не сможете.

Видео








Автор: Михаил Бонд

Рейтинг:
Загрузка...

Понравился пост? Поделись с друзьями!

yellowhome.ru

Плиты перекрытия: особенности и характеристики материала

Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал. С их укладкой можно завершить строительство гаража, отделить подвал от основного корпуса здания, вывести этажи или использовать, как часть общей конструкции крыши. Как и другой подобный строительный материал из железобетона, применяемый в разных сферах строительства и укладки подземных газовых магистралей, у плит перекрытия есть несколько своих разновидностей. Они отличаются по нескольким параметрам, имеющим свои характеристики.

Оглавление:

  1. Применение плит перекрытия в монтажных работах
  2. Основные преимущества стройматериала
  3. Разновидности плит перекрытия
  4. Основные технических параметры и маркировка изделий
  5. Особенности пустотных плит перекрытия и маркировка
  6. Основные технические параметры плит перекрытия
  7. Плиты перекрытия в качестве фундамента
  8. Хранение и транспортировка плит перекрытия
  9. Особенности укладки плит перекрытия

Применение плит перекрытия в монтажных работах

Обширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства, для скоростного возведения торговых площадей, сооружения промышленных предприятий и других объектов. Изредка используются и для частного домовладения, например, для укладки на фундамент поверх подвального или цокольного уровня. Они отлично подходят для быстрого возведения блочных, каменных и кирпичных строений, при крупнопанельном монтаже, а также для основания под дома быстрой сборки из древесины.

Также существуют нестандартные разновидности плит перекрытия, например, шатровые – нередко отливают для перекрытия по всему размеру помещения в виде купола или пирамидальной формы. Однако их себестоимость может в разы превышать стоимость стандартных плит, а размеры зависят от архитектурного проекта.


Основные преимущества стройматериала

1. Благодаря системе перекрещивающихся балок и армированию с заполнением бетона, такие железобетонные конструкции способны выдерживать довольно внушительную нагрузку.

2. Сегодня плиты делают из высокопрочного бетона по новейшим технологиям – для получения высококачественного материала. Например, они нашли широкое использование в зоне сейсмической активности.

3. Пустотелый строительный материал имеет отличные теплоизоляционные свойства, он морозоустойчив и способствует противопожарной безопасности.

4. При грамотном монтаже стандартизированный стройматериал обеспечивает водонепроницаемость в здании и выполняет другие изоляционные задачи. Например, препятствует проникновению, шума, пара, газа в другие части строения.

5. Плиты перекрытия способны обеспечить абсолютную горизонтальность поверхностей, особенно при грамотной корректировке опор.

6. Материал отличается прочностью и долговечностью, не требует дополнительного ухода и облегчает отделку финишными покрытиями, становясь основой.

7. Некоторые пустотные разновидности содержат пористые материалы для дополнительной морозоустойчивости или противодействия перепадам температур.

Разновидности плит перекрытия

Универсальный стройматериал выпускается разного размера, но у всех них есть общее – их форма. Плиты выпускаются 2-х видов – полнотелые и пустотелые.

1. Полнотелая монолитная плита перекрытия не имеет внутренних пустот, используются на нижних этажах и в строительстве производственных площадей. Этот строительный материал имеет 3 подвида:

  • безбалочные плиты, монолитный гладкий материал для потолков;
  • кессонные плиты, которые напоминают ячеечную сетку из одинаковых балок с небольшим слоем бетона, применяемые  для промышленного строительства;
  • наибольшую нагрузку выдерживают плиты перекрытия ребристые, например, в основании при высотном строительстве.

Изготовление монолитной плиты перекрытия – довольно  простой процесс, который нередко производится по месту монтажа. Каркас из арматуры загружается в горизонтальную опалубку, после чего заливается бетоном. Размеры таких плит могут варьироваться.



Основные технических параметры и маркировка изделий

Важный фактор для расчетов в архитектуре и монтаже соблюдение требований по стандартизации выпуска плит перекрытия. Они должны соответствовать ГОСТу не только по габаритам, но и по прочности, трещиностойкости, жесткости и другим параметрам, чтобы выдерживать проектную нагрузку.

По ГОСТу плиты перекрытия размеры имеют разные, но обязательно имеют свои стандарты. Это удобно для проектирования строений и их монтажа.

Буквы – марка изделия, 2 цифры – длина измеряемая в дециметрах, следующие  цифры – ширина также в дециметрах, последняя цифра в маркировке обозначает ее общую расчетную нагрузку, без учета самого веса плиты перекрытия, то есть ее несущую способность в конструкции перекрытий. Например, при маркировке ПК 53-12-8т это значит, что плита круглопустотная, то есть параллельные отверстия в ней имеют цилиндрическую форму. Ее габариты, длина и ширина указаны в дециметрах, а т - означает, что она сделана из плотного бетона М200.

Стандартная толщина плиты перекрытия железобетонной – порядка 220 мм, но есть облегченный вариант, на 16 мм. Этот стройматериал также имеет важный показатель – третья категория трещиностойкости, то есть, в их эксплуатации допустимо возникновение трещин, но это не может влиять на основные несущие характеристики строения. Некоторые плиты выпускаются с дополнительным армированием класса АтV. Считается, что наибольшая несущая способность – у монолитных перекрытий, при заливке этих плит применяется профнастил марки Н.

Маркировка также предполагает и другие характеристики:

  • 1ПК – многопустотная на 220 мм, диаметром округлых пустот 159 мм;
  • 2ПК – многопустотная плиты на 220 мм, диаметром округлых пустот 140 мм;
  • 1П – плита 1-слойная сплошная, выпуск на 120 мм;
  • 2П – сплошная плита на 160 мм;
  • ПБ – многопустотная плита формирования без опалубки на 220 мм.

При маркировке 1П в миллиметрах стандартные размеры для плит перекрытия:

  • 3000х4800, 3000х5400, 3000х6000 и 3000х6600;
  • 3600х4800, 3600х5400, 3600х6000 и 3600х6600.

При маркировке 2П в миллиметрах стандартные размеры для плит перекрытия:

  • 2400х6000,
  • 3000х4800, 3000х 5400, 3000х 6000;
  • 3600х2400, 3600х3000, 3600х3600, 3600х4800, 3600х5400 и 3600х6000;
  • 6000х1200, 6000х2400, 6000х3000 т 6000х3600.

Такие варианты по размерам дают возможность наиболее точной подгонки на объектах индивидуальной планировки любой конфигурации. Пустоты могут иметь разную форму и интервал между ними.

Особенности пустотных плит перекрытия и маркировка

Плита перекрытия пустотная имеет внутри параллельные отверстия, круглой, овальной или квадратной формы. По сути, большинство пустот имеет цилиндрическую форму. Есть плиты армированные и безарматурные. Хотя арматура и утяжелят изделия, они имеют наибольший запас прочности, поэтому используются в нижней части конструкций.

Каждая маркировка плиты перекрытия говорит не только о ее основных характеристиках, но учитывает особенности для выбора в том или ином месте монтажа.

  • ПБ – плита с округлыми пустотами 159 мм в диаметре, нарезается лазером любой длины во время непрерывной формовки. Стандарт: длина 6-12 м, ширина 1, 1,2 и 1,8 м, толщина 260 мм. Устанавливается на оба торца на стену;
  • ПГ – плита с овальными пустотами для монтажа на оба торца, стандарт толщины 260 мм;
  • 1ПК – плита с округлыми пустотами диаметром 159 мм, толщина 220 мм, монтаж на оба торца;
  • 2ПК – плита с округлыми пустотами меньшего диаметра, 140 мм, стандарт  толщины 260 мм, монтаж на 2 торца;
  • 2ПКТ – плита с пустотами диаметра 140 мм, но толщина 220 мм, монтаж с опорой на 3 стороны;
  • 2ПКК – плита с теми же параметрами (220 мм  140 мм), опора на 4 стены;

  • 3ПК – плита толщиной 220 мм с округлыми пустотами 127 мм, опора на 2 торца;
  • 3ПКТ – плита с теми же параметрами и опорой на 3 стороны, где 2 торцевые и одна открыта длинная;
  • 3ПКК – плита с пустотами 127 мм, толщина 220 мм, монтаж с опорой по 4-м сторонам;
  • 4ПК – плита с пустотами диаметром 159 мм, толщиной 260 мм, для установки по 2-м торцам;
  • 5ПК – плита толщиной 260 мм с отверстиями 180 мм, монтаж с опорой по обоим торцам;
  • 6ПК – плита с округлыми пустотами 203 мм, толщина в 300 мм, опора по 2-м торцам;
  • 7ПК – толщина плиты 160 мм с диаметром пустот 114 мм, монтаж с опорой на 2 торца;
  • 1ПКТ – плита с такими же параметрами, как предыдущая, но на стены укладывается с опорой по 3-м сторонам;
  • 1ПКК – плита с такими же параметрами, монтаж по 4-м сторонам.

По типу армирования плиты НВ имею такие разновидности:

  • в плитах НВ применяется бетон марки В40 и одноярдовое армирование;
  • в НВК – бетон той же марки и армирование двухярдовое;
  • в НВКУ – армирование двухярдовое, применяется бетон марки В45.


Основные технические параметры плит перекрытия

1. В ЖБИ используется бетон, имеющий на сжатие показатель по прочности порядка В22,5.

2. Марка бетона для плит, используемых в условиях сурового климата – F200, с учетом запаса морозостойкости.

3. Показатель плотности бетона – порядка 2000-2400 кг/м3.

4. Показатель прочности бетон должен отвечать параметрам 261,9 кг/см2.

5. Марка бетона для укладки плит внизу, с учетом влагостойкости – W4.

6. Длина плит перекрытия колеблется по стандарту – в пределах 2,1-9,2 м.

7. Стандарты ширины изделий – порядка 1м, 1,2м, 1,5м, 1,8м.

8. Плиты НВ и ПБ также делают шириной от 0,55 м.

Плиты перекрытия в качестве фундамента

Отечественное домостроение широко применяет плитную разновидность укладки фундамента. Для этого подходят монолитные, ребристые и пустотные ЖБИ, все зависит от этажности и общей нагрузки строения. Такой фундамент имеет небольшое давление на грунт, поэтому здание легче переносит сезонные колебания в почве. Монтаж такого фундамента наименее трудоемкий и подходит для быстрого монтажа домов сборной конструкции – за 1 сезон.

Перед началом укладки выравнивают котлован и отсыпают дно щебнем, гравием или песком под укладку плит перекрытия. В малоэтажном доме фундамент с пустотелыми плитами будет надежен, обойдется дешевле, такие плиты дают лучшую звуко- и теплоизоляцию. Швы между плитами необходимо перекрывать, чтобы сборная конструкция фундамента получилась наиболее цельной. Для такой конструкции подойдут плиты толщиной 100-120 мм, а для более основательного строения нужны плиты на 200-250 мм с ребрами жесткости. В их пустотах также очень удобно прокладывать различные коммуникации.

Хранение и транспортировка плит перекрытия

От правильности хранения и транспортировки плит перекрытия в дальнейшем будет зависеть качество стройки, соответственно и безопасность всего объекта. Перевозят плиты только спецтранспортом, гарантирующим их целостность, а также он обеспечивает грамотную выгрузку и складирование. Плиты одинакового размера складируются штабелями, осторожно укладываясь друг на друга, но не выше 2,5 м. Между ними желательно уложить прокладки около 30 мм. Штабеля можно накрыть защитной пленкой – от разрушительного действия осадков и агрессивной внешней среды. Годами храниться на открытом воздухе и при существенных перепадах температур плиты перекрытия не должны, они отсыревают и теряют свойства.

Особенности укладки плит перекрытия

Любые виды ЖБИ достаточно тяжелы, и плиты перекрытия в том числе. Но это их единственный недостаток при монтаже, который сам по себе вполне удобен. Основное требование при укладке – горизонтальная и ровная плоскость опоры, на которые будут монтироваться плиты. Когда стена пенобетонная, кирпичная или уложенная из крошистого ракушечника, то нужен дополнительный бетонный армопояс.

Другой момент – площадь опоры плит перекрытия при укладке. Наилучший вариант, когда она будет не менее 120 мм с каждой торцевой стороны. Раствор, который будет уложен под плитами, используется в полусухом виде. В использовании плит перекрытия с пустотами важно соблюдать такие условия, где температурный режим и общий уровень влажности не будет выше  нормы. Анкеровка, или связка плит, делается сваркой – для соединения плит между собой с помощью прута в 12 мм. Открытые пустоты при качественной укладке должны быть по краям заделаны минеральным утеплителем и закрыты цементной смесью. Это предохраняет промерзание плит в морозное время.

strport.ru

Плиты перекрытия: размеры и производство

Плиты перекрытия – это железобетонные (ЖБ) конструкции, предназначенные для устройства перекрытий между этажами различных зданий. Различают: сборные сплошные, ребристые, пустотные. Они используются как в малоэтажном строительстве, так и при возведении высотных сооружений. Изготавливают плиты перекрытия из тяжелых и конструкционного легких бетонов нормальной плотности, а также из силикатного бетона высокой плотности. Для изготовления железобетонных изделий, работающих на изгиб, используется предварительно напряженный железобетон.

Многопустотные плиты большинства типов имеют толщину 220 мм, но есть изделия толщиной 260, 300 мм.

Типы и размеры ЖБ плит

Размеры плит перекрытия указываются в рабочих чертежах, а в процессе изготовления контролируется соответствие основных параметров, учитывая допустимые отклонения.

Различают 15 основных типов данных железобетонных изделий, с различными размерами и предназначением. Каждый тип имеет свое цифро-буквенное обозначение, например: 1ПК, 1ПКТ, 1ПКК, 2ПК и так далее. По согласованию с заказчиком, могут быть изготовлены различных размеров.

  • Пустотные размеры стандартных изделий (для пустотелых плит) от 114 до 203 мм. Цилиндрические пустоты в них позволяют снизить вес перекрытия, улучшить звукоизоляцию в здании. Толщина многопустотных плит большинства типов составляет 220 мм, но также встречается толщина 260 - 300 мм. При изготовлении руководствуются требованиями ГОСТ 9561-91 и других нормативных документов. Такие ЖБИ самые популярные.
  • Сплошные (без пустот) изготавливаются длиной до 6,6 м, шириной 3 м, толщиной в пределах 120-160 мм, массой до 7000 кг. Пустотелые – длиной до 12 м, а ширина их составляет от 1,5 до 2,4 м. Ребристые плиты имеют П-образное сечение, их длина – до 8,8 м, ширина – до 1,5 м, высота – до 400 мм.
  • Армирование плиты перекрытия выполняется каркасами, сетками, изготовленными из стали А – III (других классов) и проволоки ВР1. В изделиях большой длины (свыше 3 м) применяют высокопрочную арматуру.

Конвейерное производство

При поточном производстве все процессы (формование, твердение, распалубка) выполняется с помощью специализированных постов, являющихся частью технологического потока. Посты имеют специализированные машины, механизмы. Формы (оснастка) и изделия, согласно технологическому процессу, перемещаются от поста к посту.



Поточное производство может быть построено по различным схемам: по конвейерной и поточно-агрегатной. Конвейерный способ заключается в том, что ЖБИ перемещаются между постами с определенным ритмом, который устанавливается в соответствии с наибольшей по длительности технологической операцией. Данный способ наиболее эффективен при применении конвейерных линий большой мощности, необходимых для изготовления больших партий однотипных конструкций. Такое производство позволяет организовать высокотехнологичный процесс с высоким уровнем автоматизации и механизации, что выгодно по сравнению с поточно-агрегатной схемой. Конвейерный метод исключает операции по крановому перемещению форм, пропаривание в ямных камерах, а также ручные операции.

При конвейерном производстве технологический процесс разделен на одновременно выполняемые операции, происходящие на разных постах. Равенство временных промежутков, отведенных на выполнение операций при этом играет особо важную роль, они должно строго соблюдаться.

Последовательность операций следующая: вначале выполняется подготовка формы, затем – укладка арматуры, а также бетонной смеси, затем происходит ее уплотнение и тепловая обработка. После этого готовые изделия извлекаются из оснастки, окончательно обрабатываются. Доставка всех необходимых комплектующих и материалов (арматурных каркасов, растворной, бетонной смеси, отделочных материалов) осуществляется одновременно ко всем рабочим местам.

Данный способ производства характеризуется непрерывностью потока и ритмичностью (одновременностью) производства всех операций, что исключает простой оборудования. Узкая специализация, разделение производства на различные отдельные процессы является залогом высокой производительности труда, а также позволяют комплексно контролировать качество продукции. Это также позволяет комплексно автоматизировать и механизировать все процессы, эффективно использую производственное оборудование и формовочную оснастку.

Недостатком данного способа является высокий уровень капиталовложения из-за использования большого количества механизмов. Это влечет возрастание затрат, связанных с амортизацией оборудования. Также, снижается возможность гибкой перестройки технологического процесса при переходе на новую номенклатуру.



Формование ЖБИ

При конвейерном способе производства и на поточно-агрегатных линиях последовательность операций при формовании изделий соблюдается одинаково. Заранее подготовленная форма (оснастка) поступает на пост, предназначенный для формования плиты. В оснастку укладывается бетон при помощи бетонораздатчиков. Тут же происходит уплотнение бетона на виброплощадках. Затем, на специальном посту, изделие заглаживается, выполняется его отделка. Последний этап – пропаривание или электропрогрев, происходящий в специальных камерах.

Тепло-влажностная обработка

При конвейерном способе изготовления для тепло-влажностной обработки используют щелевые камеры с непрерывным циклом действия. Они представляют собой проходные тоннели, высота которых – около метра, внутри которых, перемещаются вагонетки (формы) с изделиями. Свежесформованные ЖБИ обрабатывают паром в процессе продольного перемещения внутри этих камер. Малая высота камер создаёт одинаковые условия, необходимых для равномерного отвердевания каждого изделия. Длина камер зависит от производительности конвейера и времени, необходимого для проведения тепловой обработки.

Камеры для тепло-влажностной обработки изделий компонуются в зависимости от схемы линии конвейера. Они выполняются заглубленными или напольными, при этом поверхность перекрытий данных камер может использоваться для других операций, связанных с производством. Если площадь производства не позволяет разместить длинную линию, ее размещают поблочно, то есть в несколько рядов.

Технологический процесс

Всё изготовление проходит на 15 постах. После обработки паром плиты перекрытия остывают, потом выполняется обрезка стержней напрягаемой арматуры. Далее плита направляется к посту отделки. Поддоны очищаются, смазываются, затем в них укладывают заранее нагретые на специальных установках арматурные сетки. Когда стержни остынут, на поддоне равномерным слоем (2-3 см) размещают бетонную смесь.

Поддон жестко укрепляется на посту, где происходит формовка, на него опускают виброплощадку. Съемная рама опускается автоматически. Когда нижний, подстилающий слой будет уплотнен, вводятся пуансоны, устанавливается ненапрягаемая арматура и закладные детали. Поверх снова укладывается бетонная смесь, которая также уплотняется. По окончании уплотнения производят извлечение пуансонов, поднимают поддон, направляют к следующему посту.

После отделки открытых поверхностей продукции на поддоне поступает в пропарочную камеру. Затем плита перекрытия кантуется, на нижний ее слой наносится слой краски и готовое изделие транспортируется на склад.

osnovam.ru

Минимальное и максимальное опирание плиты перекрытия на кирпичную стену

Каким должно быть минимальное опирание плиты перекрытия на кирпичную стену, чтобы обеспечить надежность и долговечность конструкции? Вопрос серьезный, от его решения зависит устойчивость здания к нагрузкам и безопасность находящихся в нем людей. Вот почему глубина наложения плоских железобетонных изделий на кладку из кирпича регламентируется строительными нормативными документами (СНиП).

От качества монтажа плит перекрытия зависит прочность всей конструкции дома.

О пустотных железобетонных изделиях


Ошибки в укладке перекрытия.

Разобраться в вопросе сложно, если не знать, что собой представляют плиты перекрытия. Это конструктивные элементы капитальных зданий, изготавливаемые из железобетона, для устройства перекрытий между этажами. Внутри вдоль всей плиты есть пустоты различной формы, чаще — круглой.

Изделия производятся по типовым проектам — сериям чертежей, где указаны конструктивные особенности и размеры. Длина элементов — 1,5-12 м. Современные технологии производства позволяют отрезать плиты нужной длины с шагом 100 мм. По ширине изделия изготавливаются 4 типов: 1000, 1200, 1500 и 1800 мм.

Стандартная распределенная нагрузка, на которую рассчитан каждый элемент — 800 кг/м2. Плита может иметь толщину 16-33 см в зависимости от конструкции и длины, наиболее распространенный размер — 22 см.

Плиты перекрытия — это практически незаменимые изделия. Альтернатива — перекрытие из деревянных балок либо монолитного железобетона. Дерево проигрывает армированному бетону по несущей способности, а сооружение монолитной конструкции — процесс сложный и дорогой.

От чего зависит минимальное расстояние для опоры

Нормативными документами установлена минимальная длина опирания торцевой части пустотной плиты на стену, сложенную из кирпича — 9 см. Подобное решение принимается инженерами-проектировщиками с обоснованием и расчетами. Факторы, влияющие на глубину наложения перекрытия:

Параметры опирания плиты зависят от типа будущего строения.
  • габаритный размер пролета и длина железобетонного изделия;
  • величина распределенной и точечной нагрузки на бетонное перекрытие;
  • разновидности нагрузок — статические, динамические;
  • толщина несущей стены из кирпича;
  • тип здания — жилое, административное либо производственное.

Все перечисленные факторы должны учитываться в расчете надежности конструкции. В соответствии с нормативами, конец железобетонной пустотной плиты накладывается на стену так, чтобы размер нахлеста оказался 9-12 см, точные данные получают расчетным путем.

Если изучить серии, по которым производятся элементы перекрытий, то в них указаны 2 вида размеров:

Таблица расчета сечения балок перекрытий.
  1. Модульный. Это теоретическая ширина пролета, куда должен ставиться элемент.
  2. Конструктивный. Это чистая длина потолочной плиты от одного торца до другого.

Например, бетонное изделие с модульной длиной 6 м имеет реальный габарит 5,98 м, что необходимо учитывать при проектировании. Чтобы получить чистую ширину комнаты 5,7 м, надо уложить плиту на кирпичную стену на глубину 120 мм, для отделки штукатуркой останется по 20 мм с каждой стороны, также есть кирпичное перекрытие.

Возникает вопрос — почему размер опоры такой маленький, ведь плиту можно уложить и на 20-30 см, лишь бы ширина ограждения позволяла. Но это будет не опирание, а защемление железобетонного элемента, поскольку его торец тоже несет часть нагрузки от стены, построенной выше. В подобной ситуации как плита, так и несущая перегородка будут работать неправильно, что приведет к медленному разрушению и растрескиванию кирпичной кладки.

И наоборот, из-за слишком маленького нахлеста тяжелая плита вместе со всей нагрузкой начнет воздействовать на край кладки и со временем обрушит его.

Поэтому минимальное опирание 9 см используется на практике редко, обычно принимают 10-12 см.

Существует еще одна причина, по которой нельзя слишком заглублять край перекрытия внутрь ограждающей конструкции. Чем ближе торец плиты к наружной поверхности, тем больше тепла теряется в подобном конструктивном узле, потому что бетон хорошо проводит тепло. В результате получится мостик холода, от которого в доме будут холодные полы.

Конструкция опорного узла

При строительстве кирпичного здания с перекрытиями из плоских бетонных элементов кладку в полную толщину ограждения ведут до проектной отметки низа потолка. Затем кирпич кладут только с наружной части таким образом, чтобы образовалась ниша, куда ляжет плита. Процесс сопровождается следующим:

  1. Если глубина опирания составляет 12 см (ровно полкирпича), то ниша выполняется шириной не менее 13 см, чтобы торцевая часть плиты не упиралась в кирпичную кладку.
  2. Перед монтажом перекрытия на основание укладывается слой цементно-песчаного раствора той же марки, что применялась при возведении кладки.
  3. Поскольку краевые зоны плит будут воспринимать часть нагрузки от возведенной выше стены, пустоты с торца наглухо заделываются бетонными вкладышами, дабы изделие не разрушилось от сдавливания.

//www.youtube.com/watch?v=-Ol8NGMGQGc

Как правило, вкладыши из бетона производители железобетонных изделий предусматривают еще на заводе. Если этого не было сделано, пустоты обязательно заполняются бетонной смесью марки М200 в условиях строительной площадки.

В торцевых стенах здания плиты перекрытия ложатся на внешние ограждения не только торцами, но и одной боковой частью. Здесь глубина опирания не нормируется, но для надежности следует запроектировать данный узел таким образом, чтобы нагрузка от кирпичной кладки не легла на первую пустоту изделия. Иначе от сдавливания пустотной части может произойти ее разрушение. Плечо опоры должно быть минимальным, его величина зависит от конструкции плиты.


kubkirpich.ru

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
