Самодельный отвал – инструкция как самостоятельно сделать лопату для уборки снега

Содержание

Самодельный отвал на МТЗ своими руками

Самодельный отвал для трактора МТЗ-82.

Трактора МТЗ нашли широкое применение в коммунальном и сельском хозяйстве из-за относительно низкой стоимости, простоты в эксплуатации, а также благодаря хорошим рабочим характеристикам. Многие владельцы этих агрегатов стремятся их модернизировать и значительно расширить их функциональность. Одним из таких улучшений является передний или задний отвал, незаменимый при проведении некоторых видов сельскохозяйственных работ, а также при расчистке снежных заносов. Самодельный отвал для трактора МТЗ-82 может стать незаменимым помощником любому фермеру при проведении разного рода работ. В продаже имеются самые различные виды данного навесного оборудования, однако его можно сделать своими руками, тем более в этом нет ничего сложного. Для изготовления отвала понадобятся чертежи, соответствующие материалы и умение обращаться с инструментом.

Конструкция тракторного отвала

Конструкция отвала для трактора.

Отвал, устанавливаемый на трактора МТЗ-82, состоит из следующих узлов:

  • рабочая лопата;
  • рама толкающего типа;
  • вспомогательные рамы;
  • навесная система;
  • гидравлический цилиндр;
  • распорная балка;
  • амортизационная система.

Установка оборудования осуществляется на переднюю часть силового агрегата с непосредственным креплением к раме. Поворотный механизм отвала выполняется таким образом, чтобы он находился по отношению к тракторной оси под углом не более 30˚. В зависимости от исполнения передняя лопата может быть сделана как с гидравлическим, так и механическим поворотным устройством. Подъем и опускание самодельного снегоуборочного отвала осуществляется с помощью гидравлической системы МТЗ-82, а в качестве дополнения лопата может оснащаться усиленной рамной навеской или же резиновой накладкой на рабочую кромку.

Типы отвалов для трактора МТЗ

Отвал коммунального типа для трактора МТЗ.

При ближайшем рассмотрении представленного на рынке навесного оборудования можно классифицировать отвалы для тракторов следующим образом:

  • Коммунальный. Оборудование обладает облегченной конструкцией и в основном применяется при проведении уборки мусора на площадях и в местах с твердым покрытием, а также для благоустройства зерновых токов и животноводческих комплексов.
  • Бульдозерный. Устройство, установленное на тракторе МТЗ-82, используется для проведения дорожных, строительных и планировочных работ, а также для уборки производственных территорий.
  • Снегоуборочный. Нижняя рабочая часть отвала оснащается прорезиненной технической пластиной, чтобы исключить повреждение дорожного покрытия. Подобное оборудование используется для уборки снега, а также для проведения незначительных работ по планировке участков.

Самодельный отвал для МТЗ-82

Отвал для трактора МТЗ-82 своими руками.

При грамотном подходе к созданию снегоуборочной лопаты своими руками и следованию всем инструкциям, самодельное оборудование имеет большое количество преимуществ:

  • при самостоятельном подборе материалов и деталей, впоследствии такое устройство можно легко обслуживать и ремонтировать, а в случае необходимости, и усовершенствовать;
  • возможность выбора оптимальных размеров для отвала;
  • при использовании подручных материалов и деталей можно изготовить отвал, который будет стоить намного дешевле, чем заводской вариант;
  • большое количество предлагаемого в интернете навесного оборудования производится самостоятельно, и поэтому при наличии минимума инструментов, чертежей и материалов можно сделать отвал ни чем не хуже заводских изделий.

Тем не менее, у такой лопаты имеются и некоторые недостатки:

  • при поломке трактора МТЗ-82 или самодельного навесного оборудования гарантийное обслуживание не предусмотрено и придется решать проблему самостоятельно;
  • при ошибке в выборе размеров для самодельного отвала возможен значительный перегруз трактора, что приведет к серьезным поломкам агрегата.

Необходимые материалы и инструменты

Перед тем как приступать с подбору материалов и созданию отвала для трактора МТЗ-82, показанного на фото, следует для начала составить план и чертежи, которые легко можно найти в интернете. Для выбора оптимальных габаритов и веса оборудования, следует учитывать то, какие материалы решено использовать, а также мощность и массу силового агрегата.

Важно! Во избежание ошибок, лучше всего посмотреть представленное на рынке оборудование и просто скопировать отвал с оптимальными параметрами.

Чтобы своими руками изготовить снегоуборочную лопату для трактора МТЗ-82 необходим минимальный набор инструментов, а именно:

  • измерительные инструменты;
  • ручная электрическая дрель;
  • сварочный аппарат;
  • комплект сверел;
  • болты;
  • стальные балки или трубы с диаметром более 70 мм;
  • амортизаторы;
  • набор гаечных ключей;
  • гидравлические цилиндры;
  • резак или ножницы по металлу;
  • болгарка;
  • стальной лист толщиной не менее 8 мм;
  • резиновая полоса.

Однако, кроме инструментов нужны определенные навыки работы с металлом и сваркой.

Что касается материалов, то самым основным является листовой металл, который будет использоваться для рамы агрегата и непосредственно самого отвала. Размеры следует рассчитывать в соответствии с вероятными максимальными нагрузками или же можно скопировать габариты уже с существующих заводских моделей.

Для изготовления полу-рамы потребуется две толстых металлических балки, шесть соединений шарнирного типа и один гидроцилиндр. Также будут нужны два отрезка металлической трубы соответствующего размера и диаметром порядка 100 мм, и еще четыре шарнирных соединения. Но, если планируется самодельный поворотный отвал, то вместо металлических труб понадобится еще два гидравлических цилиндра. Это даст возможность управлять поворотом грейдера и расширить его функциональность.

Отвал ОС-01Г.
Отвал ОБН-1п.
Отвал НТУ-1.

Сборка конструкции

Для создания грейдера на МТЗ-82, как показано на фото, понадобится сталь толщиной порядка 8 мм и металлические трубы диаметром не менее 70 мм. Стальной лист разрезают вдоль ближе к краю, примерно на 1/3 от центра. Это позволит придать отвалу оптимальную форму.

Что касается ширины лопаты, то здесь каждый руководствуется своими предпочтениями. Хотя существует одно требование – отвал не должен выступать за внешние пределы трактора больше чем на 400 мм с каждой стороны.

Для того чтобы своими руками установить тракторный отвал необходимо следовать следующим инструкциям:

  1. Для начала следует создать две опоры, которые будут соединены металлической поперечиной. Эта конструкция будет закреплена к лонжеронам посредством болтового соединения. Также к опорам необходимо приварить пластины с ребром жесткости и шарнирным соединением внизу.
  2. К месту крепления шарниров посредством сварного соединения устанавливается треугольная связь, фиксируемая внизу на тракторной раме. Это позволит существенно увеличить устойчивость лопаты. К поперечной балке, которая соединяет опоры, требуется приварить спереди шарнир, соединяемый впоследствии с гидравлическим цилиндром.

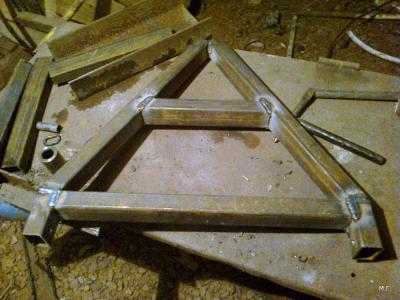

  3. После, из двух балок сваривается полу-рама, имеющая форму треугольника, и к вершине которого крепится подъемный гидроцилиндр тракторного отвала. В середине обеих балок с наружной стороны устанавливается по одному шарниру.
  4. Грейдер при помощи двух шарниров устанавливается и фиксируется на полу-раме. Первый шарнир должен находиться на уровне крепления гидравлического цилиндра, а второй – на специальной опоре расположенной на 20 см выше.
  5. Теперь нужно установить и закрепить гидравлические цилиндры, которые желательно расположить параллельно подрамнику, поскольку максимальная нагрузка придется как раз на нижнюю часть отвала. Отвал разделен на две части с центром на шарнирах расположенных на полу-раме. На каждой половине в 1/3 от центра устанавливается крепление для гидравлических цилиндров.

Если же не планируется менять положение грейдера, то вместо гидроцилиндров можно использовать две трубы, жестко привариваемые к лопате и полу-раме в местах крепления шарниров.

Выводы

Невзирая на видимую сложность создания тракторного отвала, все-таки возможно изготовить его своими руками. Конечно, это отнимет много времени и сил, но конечный результат оправдает затраты и позволит получить не только моральное удовлетворение, но и ощутимую экономию финансовых средств, благодаря использованию материалов и недорогих, бывших в использовании, но тем не менее, рабочих деталей.

oselhoztehnike.ru

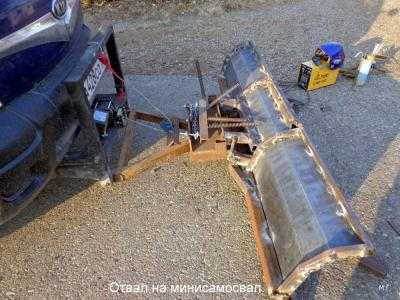

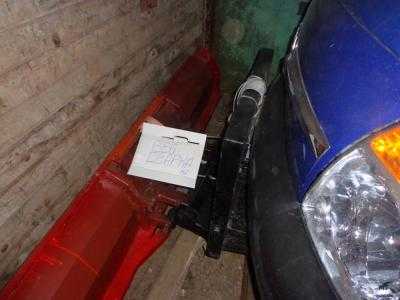

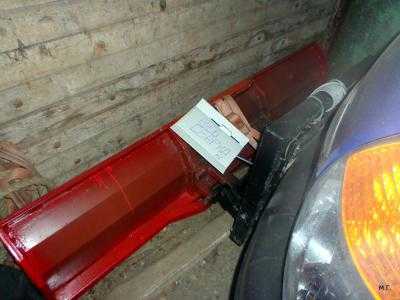

Самодельный отвал - Конкурс «Сделано своими руками»

Так-как одним из критериев конкурса является то, что изделие должно быть полезным и функциональным, я решил показать отвал.

Снег выпадать не хочет, видео пока не будет и человек не захотел просто так, выгонять грузовичок, надо прогревать и т.д. Немного предыстории.
Изначально, заказчик вместе с батей, сами забацали отвал, но у них согнуло крепление. Крепление я сделал новое прошлой осенью. Не выдержал сам отвал, на новом крепление. Этой осенью я сделал новый отвал, который был уже испробован и показал себя нормально.

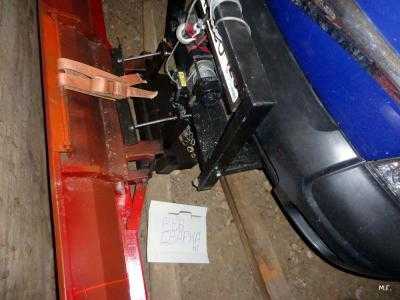

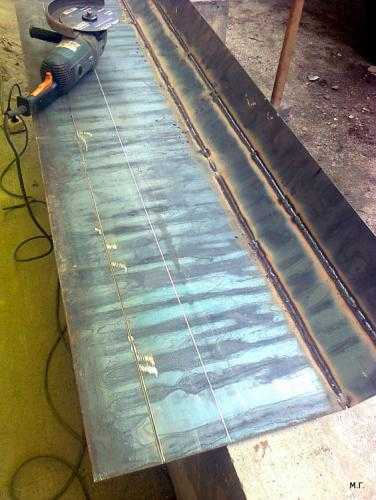

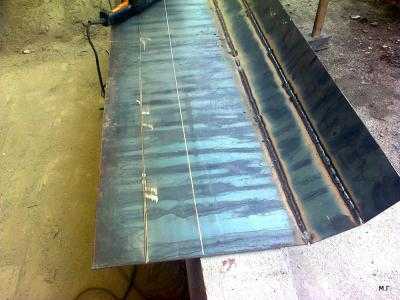

Крепление было сделано и подогнано примерно за 4-5 часов, на отвал ушло примерно столько же времени, ну и ещё пару часов на доделку-придумку крепления пружин и мелочи. Отвал поворачивается влево-право и вверх-низ. Это было сделано, чтобы не погнуло раму при серьёзном препятствии. Отвал загибается вниз, почти параллельно земле, назад его оттягивают пружины.

Материалы: лист тройки, размер был 2000х600мм, размер отвала — 2000х500мм. Было сделано 4 надреза и загнуто на бордюре (для питерских — на пареблике))) с помощью кувалды, потом проварено. Трубопрофиль 60х40х3 мм.  60х30х3мм; 40х25х2мм.







Конкурсная работа № 49, предоставлена в рамках Конкурса «Сделано своими руками»

Спонсоры Конкурса
Ресанта — ведущий поставщик электрооборудования для сварки, тепла и комфорта.


Тиберис — первый интернет-гипермаркет сварочного оборудования.


Евротек — интернет-магазин строительного оборудования.


websvarka.ru

самостоятельное изготовление, чертежи и инструкция

Мотоблок, известный как универсальная тяжелая техника, которая успешно применяется садовниками, дачниками, строителями и др. Отвал для мотоблока — важный элемент тяжелой техники, который поможет легко очистить участок от навалившего снега, опавшей листвы или строительного мусора. Если нет желания покупать лопату-отвал, можно сделать отвал для мотоблока своими руками, что будет гораздо дешевле: оборудование реально сделать из простых подручных средств.

Особенности конструкции отвала

Суровой зимой бывает трудно справляться с очисткой территории от снега простыми ручными инструментами. Ручной инвентарь становится все менее популярным, на замену ему приходит современная садовая техника. Многие считают, что работать с лопатой дешевле. В принципе, это так. Но подумайте, сколько времени и сил вы тратите, орудуя лопатой? Нет смысла мучиться, да и переплачивать тоже, когда можно сделать отвал для минитрактора самостоятельно.

Лопата для мотоблока — широко применяемое оборудование, которое станет надежным помощником во время проведения разнообразных работ в саду, на даче или строительной площадке. Помимо уборки территории от снега, листвы и мусора, оборудование применяется, чтобы выровнять поверхностный слой почвы или перенести его с одного места в другое.

Лопаты могут быть совершенно разными, как по конструкции, так и по функциям. Но в большинстве случаев особенности их работы и принцип устройства одинаковые. Как правило, присутствует стандартный набор положений:

  • вперед;
  • вправо;
  • влево.

Положения вправо/влево характеризуются возможностью наклона на 30 градусов.

Перед тем как приступить к работе с оборудованием, рекомендуется несколько раз вручную повернуть отвал со стороны в сторону. Угол поворота должен составлять 30 градусов. После того как вы отрегулируете положение, необходимо закрепить отвал в нужном положении.

Многие интересуются не только высотой, но и шириной захвата лопаты. В большинстве случаев она равняется 1 метру. Такое определение является общепринятым. Работать с таким отвалом очень удобно. Но если вы решили сделать самодельный отвал на минитрактор, то ширина его может быть иной. Это уже зависит от особенностей конструкции подручного средства, из которого вы делаете отвал.

На заметку! Современные производители изготавливают лопаты-отвалы из высокопрочной стали, что гарантирует им долгий срок службы и прекрасную работу. Если хотите, чтобы ваше самодельное навесное оборудование радовало вас безупречной работой, выбирайте бочку или пр. для изготовления отвала из стали или прочного металла.

Категория: сделай сам

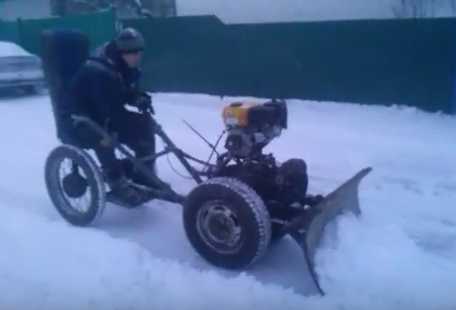

Самодельный отвал на минитрактор — дело не сложное. Сварочный аппарат, дрель и болгарка станут в этом случае вашими лучшими помощниками. Чтобы сделать отвал на минитрактор своими руками, можно использовать несколько способов. Опытные дачники и садоводы разработали немало методов, как сделать качественное оборудование своими руками, и готовы поделиться этими проверенными секретами.

Популярный вариант, как сделать отвал для мотоблока своими руками из простых подручных средств, — использовать стандартную 200-литровую стальную бочку.

Из нее получится отличная лопата на Уаз или на »Ниву». Если хотите правильно сделать такое приспособление для мотоблока своими руками, чертежи нужно изучить в деталях. Тщательно продуманная схема поможет вам сделать все быстро, качественно и без оплошностей.

Этапы сооружения отвала своими руками:

  1. Бочка разрезается на 3 части, в результате чего образуются 3 криволинейных сегмента для лопаты.
  2. Два сегмента из трех свариваются по контуру. Образуется изделие, толщина металла которого составляет 3 мм. Такой толщины вполне хватит, чтобы обеспечить валу нужную жесткость.
  3. Чтобы усилить нижнюю часть отвала, используется нож. Берем полосу из стали толщиной 5 мм, длина которой равна захвату отвала. В ноже необходимо просверлить отверстия, диаметр которых составляет 5-6 мм. Ширина шага — 10-12 см. Это нужно для того, чтобы закрепить предохранительную резиновую полосу.
  4. К отвалу, сваренному из двух сегментов бочки, приваривается квадратная труба. Место для присоединения — примерно на середине высоты отвала. Размер трубы — 40х40 мм. Основное, для чего это нужно — усиление.
  5. Внутри трубы приваривается из прочной стали полукруг. В нем следует сделать 3 отверстия. Эти отверстия позволяют придать прочную фиксацию углам поворота оборудования.
  6. Из этой же трубы делаем держатель Г-образной формы. Один его конец скрепляется с рамой мотоблока при помощи болтов, второй — вставляется в отверстие, находящееся на полукруге.

Работая по этой схеме, вы сможете сделать отвал на минитрактор своими руками на »Ниву» или др. тяжелую технику, например »Салют». Главное — придерживаться четкой последовательности, и тогда ваше самодельное оборудование будет прочным, качественным и надежным в работе.

Подводим итоги

Тщательно изучив схему и чертежи, как сделать отвал своими руками, снегоуборка с самодельным навесным оборудованием на »Ниву» или другую марку мотоблока, станет для вас простым, легким, а главное — приятным занятием. Отвал снежный, сделанный из подручных материалов, может служить так же долго, как и заводские аналоги. Главное — придерживаться четкой последовательности и использовать только прочные и надежные материалы.

Самодельная лопата на Уаз или на »Ниву» — это просто! Делая навесное оборудование для минитрактора своими руками, вы экономите деньги из семейного бюджета.

1sadteh.ru

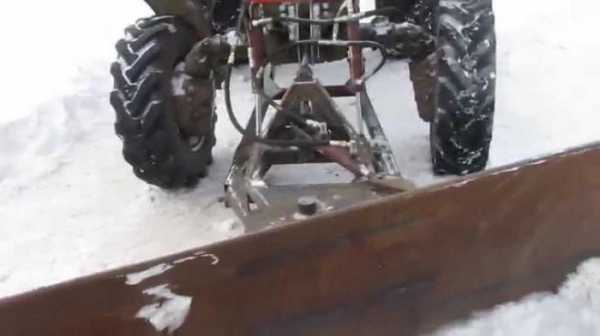

Самодельный отвал для минитрактора своими руками

Людям, проживающим в сельской местности и владеющим довольно большими земельными и приусадебными участками, приходится приобретать мини-трактор, который значительно облегчает выполнение самых разнообразных работ по хозяйству. Также к мини-тракторам покупается самое различное и необходимое навесное оборудование.

Одним из таких устройств является лопата или отвал для мини-трактора. С помощью такого оборудования можно перемещать сыпучие грузы, убирать снег и многое другое. Снегоотвал монтируемый на силовой агрегат состоит трех основных частей – лопаты, устройства установки угла поворота навесного оборудования, и узла фиксации грейдера на раме мини-трактора.

Передний отвал для мини-трактора

Разновидности отвалов

Задненавесной отвал для мини-трактора

По способу размещения и крепления выделяют несколько видов данного оборудования:

  • Передний. Имеет собственный гидроцилиндр, с помощью которого оборудование приводится в действие.
  • Задненавесной. Располагается сзади мини-трактора и приводится в действие посредством включения навески агрегата.

Переднеприводной вариант чаще всего можно увидеть на строительных площадках, при проведении дорожных работ и уборке снега. Отвалы могут иметь существенные различия, однако каждый из них имеет свои важные особенности:

  • Ширина лопаты в зависимости от модели силового агрегата может колебаться от 1 200 до 2 000 мм.;
  • мощность используемого мини-трактора для установки легкого оборудования должна быть не менее 16 л.с и для тяжелого – не меньше 20 л.с.;
  • вес устройства может колебаться от 65 до 105 кг. Все зависит от задачи и необходимой ширины обработки.

Навеска на минитрактор переднего отвала позволяет использовать агрегат в качестве небольшого бульдозера и выравнивать дорожки на участке, расчищать снег или удалять неровности рельефа.

Помимо этого, переднеприводное навесное оборудование придает силовому агрегату дополнительную массу, благодаря чему увеличивается тяговое усилие. Однако при навеске лопаты многие сталкиваются с проблемой, как поднять ее в транспортировочное положение. Оптимальным вариантом является оснащение мини-трактора гидравлическим цилиндром, но не все агрегаты снабжены дополнительным гидровыходом.
В данном случае можно воспользоваться гидравликой, предназначенной для поднятия задней навески. Для этого следует установить кронштейн с блоком, и закрепить на грейдере, посредством болтового соединения, трос. После трос перебросить на блок, расположенный выше отвала и затем на 2 блока, находящихся под днищем силового агрегата и закрепить второй конец на подъемном рычаге задней навески.
При поднятии задней навески будет подниматься и переднеприводная лопата, и наоборот. В данном случае не потребуется дополнительное оборудование для опускания и поднятия лопаты. Крепление переднеприводного грейдера осуществляется в предусмотренных конструкцией агрегата местах.

Можно приобрести готовый отвал или сделать его своими руками, как поступает большинство владельцев силовых агрегатов. Самодельный отвал на минитрактор позволяет сэкономить средства и при этом создать оборудование, которое будет отвечать всем требованиям владельца агрегата.

Настройка навесного оборудования

Установка и настройка отвала на мини-трактор

Отвал перед использованием необходимо повернуть влево или вправо под углом до 30˚. Настройка устройства заканчивается фиксацией в требуемом положении при помощи шплинтов.

Как правило, ширина захвата устройства равна 1 метру при толщине металла, из которого изготовлен грейдер, 2-3 мм. Заводские отвалы производятся из прочной стали высокого качества.

Инструменты

Для изготовления отвала, помимо чертежей потребуются следующие инструменты и материалы:

  1. болгарка;
  2. электрическая ручная дрель;
  3. плоскогубцы;
  4. набор отверток;
  5. набор ключей;
  6. сварочный аппарат;
  7. болты или винты;
  8. заклепки;
  9. гайки;
  10. стальная труба, старая бочка или котел;
  11. стальная и резиновая полосы.

Как сделать отвал своими руками

Стальная бочка для изготовления отвала

Сразу стоит сказать, что в том, чтобы сделать своими руками отвал для мини-трактора нет ничего сложного, но чтобы все работало без проблем, нужно подойти к этому вопросу очень серьезно. В первую очередь необходимы чертежи, которых в интернете очень много. В них нужно отобразить все компоненты лопаты, а также устройство навески оборудования на мини-трактор. Далее нужно собрать все требуемые материалы и детали.

Передний или задненавесной отвал для мини-трактора можно создать из отрезка стальной трубы диаметром не меньше 700 мм и толщиной стенок не менее 8 мм, толстостенной старой бочки или подходящего по размерам отопительного котла. Для этого требуется разрезать трубу продольно, но не пополам, а примерно на ¾ от окружности. В итоге лопата получится именно с таким изгибом, который требуется. Ширина устройства выбирается в соответствии с габаритами и мощностью мини-трактора, но, согласно общих требований, навесное оборудование ни в коем случае не должно выходить за внешние пределы силового агрегата более чем на 400 мм с каждой стороны.

Важно учесть возможные большие нагрузки, оказываемые на навесное оборудование.

Именно поэтому необходимо провести его укрепление дополнительными продольными упорами, для создания которых может подойти квадратная труба с сечение 40х40 мм, привариваемая немного ниже середины отвала. Кроме того, стоит сделать поперечные упоры в количестве 4-8 штук. Это придаст задненавесному отвалу больше прочности и устойчивости даже при сильных нагрузках. А низ лопаты, которая делается своими руками и по всей продольной части соприкасается с землей, следует оснастить резиновым кожухом. Такая защита предотвратит повреждение грейдера от контакта с асфальтом.

Нижнюю кромку лопаты необходимо усилить специальным ножом. Для этого потребуется стальная 5 миллиметровая полоса с длиной соответствующей рабочему захвату грейдера. В ноже следует просверлить отверстия с диаметром 5-6 мм и шагом 100-1200 мм для закрепления резиновой предохранительной полосы.

Крепление и подъемный механизм

Узел тракторного прицепа 2ПТС-4 для крепления отвала

Отвал, сделанный своими руками, должен иметь крепкий надежный подъемный механизм и прочные крепления. Для этого необходимо изготовить крепкую сварную конструкцию, внешне напоминающую литеру «А», имеющую дополнительные стальные элементы, расположенные продольно и к которой в районе средней перемычки необходимо при помощи сварки прикрепить специальный кронштейн. В качестве подъемного устройства для отвала желательно применить готовый гидроцилиндр, лучше всего купить соответствующий узел от тракторного прицепа 2ПТС-4.

Сборка

Теперь необходимо собрать всю конструкцию в единое целое и навесить самодельный отвал для мини-трактора – внизу на двух втулках через подшипниковое соединение и вверху к гидравлическому цилиндру. Управление подъемным устройством лопаты выводится к месту оператора и закрепляется в кабине в виде пульта или рычага, в зависимости от выбранного механизма подъема грейдера.

Также рекомендуется установить ограничитель высоты подъема отвала, изготовленного своими руками, для того, чтобы не допустить поднятия лопаты до критической высоты, что может вызвать опрокидывание мини-трактора.

На представленном видео показан весь процесс создания лопаты-отвала для мини-трактора.

Подводя итоги вышесказанному, можно сделать вывод, что самостоятельно сделать отвал для мини-трактора может любой человек, умеющий обращаться со слесарным инструментом и сваркой. Ничего сложного в этом нет, и к тому же это позволит сэкономить значительные средства на покупке готового оборудования.

oselhoztehnike.ru

Отвал для квадроцикла: видео изготовки, чертежи самодельного

Нужен ли отвал для квадроцикла именно вам? Если да, то зачем? Пригодится ли снегоотвал для квадроцикла и сможет справиться с тяжелыми снежными заносами?

В северных районах очень часто встречаются понятия, такие как снег, въюга, снежные заносы.

В зимнее время в глубинках, в деревнях, да и в малоразвитых городках зачастую выходишь на улицу, смотришь, а там чёрти-что. Везде снежище поколено, ни пройти не проехать. Приходиться ждать пол-дня, чтобы проехал трактор или еще какая-то снегоуборочная машина. У многих большие площади во дворе на приусадебном участке, дачах, которые также заносятся снегом. Но разница заключается в следующем: там никто не почистит ваш снег. И приходится такие объёмы воротить самому.

Конечно некоторым людям только за радость, но другим чистка снега доставляет определенные неудобства, ведь потребуется много сил и времени. И так если у вас есть квадроцикл во владениях, а лучше на гусеницах и большие территории приусадебных участков, советую приобрести отвал для квадроцикла.

Данная вещь или дополнительная составляющая квадрика просто необходима, и её покупка сделает жизнь веселей и свободней во времени, а ваши тропинки, дорожки, автостоянки, катки катания на коньках будут чистенькими. Кто не боится холода можно и детский квадроцикл достать и дать возможность ребенку порезвиться в зимнее время)).

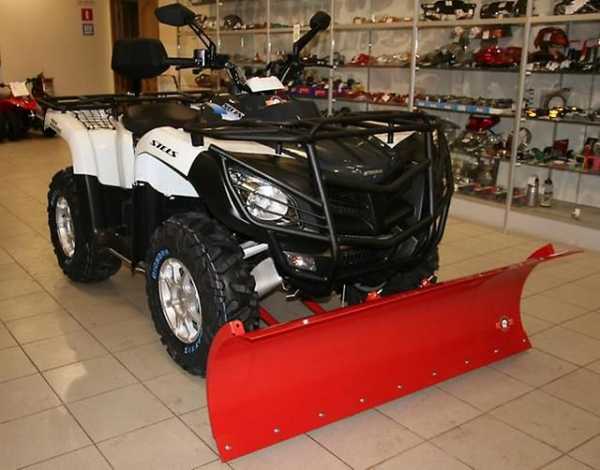

Снегоотвал для квадроцикла – достаточно прост и быстр в установке. Его основные составляющие:

  • запорный механизм. Благодаря ему вы можете с легкостью снимать и устанавливать отвальчик за короткое время в одиночку;
  • поворотный механизм. Имеет до пяти положений поворота;
  • механизм амортизации. Мощные пружины позволят ударятся о встречное препятствие уменьшая возможность поломки отвала. Регулировка осуществляется винтовой натяжкой;
  • крепеж под лебедку. Под вашим чутким руководством умения управлять лебедкой, крепеж позволит с легкостью поднимать и опускать нож.

Отвал для квадроцикла изготавливается из стали, толщина которой составляет от 2 до 6 мм.

При выборке снегоотвал именно для вашего квадроцикла стоит учесть необходимые требования. Судь в следующем: отвалы отличаются по высоте и ширине. Ширина должна немного превышать ширину квадроцикла. Это объясняется следующим: во время чистки ковш должен освобождать дорогу от снега непосредственно самому АТВ, необходимо с целью более лучшей сцепки колёс с поверхностью дороги, также в этом могут хорошо помочь цепи противоскольжения. В противном случае у квадра будет затруднено и движение, и если снега много, вы не сможете почистить необходимый участок.

В зависимости от управления и способа подъёма, отвалы можно подразделить на три вида:

  •  снегоотвал для квадроцикла имеющий  ручной подъём;
  •  подъем при помощи лебедки;
  •  работа электрического мотора, либо пневмоуправления

вот видео варианта отвала на пневмоуправлениии, смотрим интересно

Первый способ говорит сам за себя.  Но тут придется немного попотеть, зато подобный снегоотвал для квадроцикла – самый доступный и  дешевый вариант. Второй способ немного лучше — маневры с ковшом  производит лебёдка заранее установленная на машине, третий случай – электромотор. Данный способ является самый технологичный, но и дорогой.

Помните, убирать снег сможет не каждый квадр. Мощность не должна быть меньше 300 кубиков. Иначе КПД будет небольшим.

Примеры отвалов:

Отвал для снега из Китая – плюс у него один — доступность. В плане качества конечно не очень. Крепление ковша к раме слабое, проварено одноточечно некачестенно. Большинство предложений имеет ширину 1,25 м., что маловато производству качественной очистки. В работе ковш должен иметь угол поворота, а ширина 1,25 не позволит этого сделать. Также дешёвые некачественные комплектующие, простая конструкция. Ну соответственно согласитесь сами, какая цена, такое и качество.

Отвал для снега WARN – сразу отмечу, качество исполнения достаточно хорошее, конструкция продуманная. Ширина позволяет качественно выполнить работу за короткие сроки. Надежные механизмы регулировки и управления. Соответственно, хорошее качественное изделие не может быть без хорошей цены. Отмечу высокую стоимость, отвал для снега такой марки имеет ограниченное количество экземпляров, по причине поставки из Америки.

Отвал для снега ATV STAR – также высокое качество исполнения. Качественная покраска — защитит от коррозии. Довольно неплохая доступность в Москве. Отличие от американского аналога – доступная цена. Они стоят на порядок дешевле. Вследствие чего, на мой взгляд, стоит присмотреться именно к этом модели.

Видео изготовления самодельного отвала, размеры деталей, крепежа

Данное видео изображает самодельный отвал с размерами всех деталей, крепежа

Отвал своими руками, чертежи

Многие владельцы квадров имеют желание сделать отвал для квадроцикла своими руками. Это конечно неплохая идея, да и человеку с руками, растущими из места, откуда полагается сконструировать отвал не доставит особых проблем.
отвал для квадроцикла своими руками видео


А почему бы нет. Ведь это верный путь сэкономить деньги. Чертежи отвала для квадроцикла достать практически невозможно, так как в инете нет такой информации, но можно самому разработать методичку и сделать отвал по собственной методике. В данном подзаголовке я может хоть как-то смогу помочь вам решить данную проблему.

И так, отвал своими руками — что потребуется?

Во-первых: лист железа, пружины, болгарка, сварочный аппарат, линейка, карандаш (мел), металлические профили, ну и конечно же различные составляющие в обличии гаек, болтов…

вот к чему мы должны стремиться

чтобы сконструировать отвал для квадроцикла своими руками необходимы чертежи отвала что мы сейчас и предоставим. На самом деле конструкция достаточно простая и делается не так уж и долго, главное не лениться и решительно подойти к делу. У квадромастеров гаражного характера создано гораздо много разновидностей навесного оборудования и у всех разные, делают кто на что горазд и до чего додумается.

Также вашему вниманию предлагается отвал для квадроцикла своими руками. Стебно не правда ли?))

Считаешь материал полезным? ниже ПОДЕЛИСЬ С ДРУЗЬЯМИ! буду благодарен!

Видео самодельного отвала

remkvadra.ru

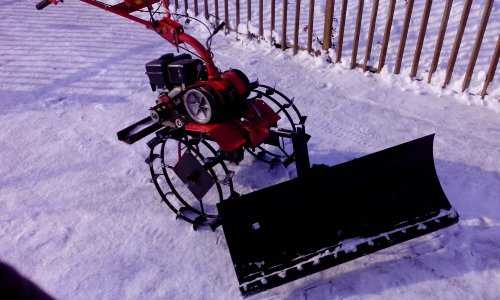

Самодельный отвал для мотоблока - BrickNews.ru

Все чаще на дачных участках или в деревне можно видеть мотоблоки. Люди покупают эту технику, тратя немалые деньги, однако далеко не всегда используют КПД этих мотоагрегатов на полную мощность. Заканчиваются весенние и летние работы на обрабатываемом участке земли и владельцы убирают мотоблоки в гаражи или в сараи. Однако, есть возможность изготовить своими руками отвал и лопату для мотоблока. Что значительно повысит полезные свойства этого агрегата.

Содержание

  1. Конкретное назначение приспособлений
  2. Самодельная лопата отвал для мотоблока
  3. Как закрепить устройство на мотоблоке

Конкретное назначение приспособлений

Зимы у нас снежные, и тем, кто живёт это время года в деревне или в загородном коттедже приходится прилагать немало сил, чтобы расчистить проходы к воротам или к калитке. Порой с настоящими мучениями связан и процесс сгребания снега от гаража, чтобы обеспечить выход на улицу. Используют для этого лопату, что занимает немало времени.

Чтобы ускорить процесс очистки от снега прохода на улицу и служит лопата отвал для мотоблока, которые вы можете сделать своими руками. Также вы сможете использовать это приспособление в качестве миниатюрного бульдозера: убирать мусор, грязь, снег в поле, на улице, во дворе и прочих подобных местах. Также в ней можно перемещать грузы.

Многие путают отвал и самодельную лопату, называя их одним и тем же приспособлением. Несмотря на то, что функции, которые они выполняют, во многом схожи, — на самом деле эти устройства имеют существенные различия.

Всю ту помощь в уборке, о которой упоминалось выше, способен делать самодельный отвал. Для его изготовления понадобится котёл с толстыми стенками либо бочка, а также – труба. От этих предметов необходимо отрезать все лишнее по указанным линиям:

Следующим шагом станет закрепление на нижней части стального ножа. Минимальная толщина режущей части – 3 мм.

Существуют следующие варианты закрепления ножа:

  • Использовать сварку – заваривать по периметру.
  • Клепание – в два ряда, соединять необходимо по длине.
  • С помощью винтов или болтов. Прикручивать как можно плотнее.

Что касается лопаты для моноблока, то она может быть как сборной, так и сварной. Выглядит она как часть усеченного конуса и пребывает в вертикальном положении.

Процесс её изготовления такой же, как и для отвала, но закреплять её необходимо только сваркой, а нож (полукруглый) зафиксирован под углом от 10 до 20 градусов.

Из этих двух приспособлений, если совместить их, можно сделать одно устройство, вбирающее их полезные качества.

Можно отметить, что внешне последние вертикальные и горизонтальные варианты отличаются от тех, которые были вначале.

вариант: значительно увеличен размер в сравнении с лопатой

вариант: появились рёбра по краям и в середине.

Такими могут быть габариты варианта сваренного из 2-3 мм листовой стали или железа.

Как закрепить устройство на мотоблоке

Понадобятся обычные или профильные трубы, также зажимы и ушки. С их помощью осуществляется стационарное закрепление приспособлений на агрегате.

Изучив рисунок, Вы поймете, как правильно зафиксировать устройства. Резьбовой зажим с рукоятью исключает провороты штока. Сам же шток вставляется в профильную трубу, соединяющую отвал с мотоблоком.
Другой вариант предусматривает укрепление трубы и проушины кусками железа. Также из труб и болтов собирается приспособление. Фиксация проводится с помощью проушин.

Какой вариант Вы выберете, зависит от территории, на которой планируется работать. К примеру, вертикальная лопата подойдёт для небольшого пространства. Остальные устройства будет целесообразно использовать для стандартных работ при расчистке самых разных объектов.

bricknews.ru

Отвал для мотоблока своими руками. Самодельный отвал: чертежи

Отвал для мотоблока своими руками вполне может быть изготовлен любым домашним мастером, который имеет некоторый опыт в работе с металлом. С помощью данного дополнения вы сможете регулярно и с легкостью избавлять территорию от заносов снега. Это касается не только частного использования, так как устройство будет способно осилить весьма внушительный объем работ. А обходятся такие манипуляции совсем недорого, чего нельзя сказать об оборудовании заводского производства.

Необходимость использования отвала

Такое решение избавляет от необходимости использовать лопату, что является достаточно трудоемкой задачей. Прежде чем приступать к изготовлению дополнения имеющегося мотоблока, необходимо рассмотреть конструктивные особенности снегоуборщика, состоящего из трех частей, а именно: крепления, снегоуборочной лопаты и устройства корректировки угла поворота. Узел крепления отвечает за фиксацию лопаты на раме тягача. Изготовив отвал для мотоблока своими руками, вы сможете делать такие работы на участке, как уборка мусора и выравнивание поверхности грунта. При необходимости проведения последних из названных работ можно будет переносить почву с одного места на другое.

Конструктивные особенности отвала

Если вы решили изготовить отвал для мотоблока своими руками, то первоначально необходимо ознакомиться с конструктивными особенностями данного навесного оборудования. Операция по корректировке положения элемента завершается выставлением необходимого угла и фиксацией отвала в определенном положении. При этом используются шплинты. Следует учесть, что ширина захвата лопаты описываемого оборудования, как правило, равна пределу в один метр. Этот показатель можно считать актуальным в том случае, когда ковш изготавливается из металла толщиной в пределах от 2 до 3 миллиметров. Следует воспользоваться опытом профессиональных компаний-производителей, которые в процессе изготовления отвалов применяют высококачественную сталь. Когда изготавливается отвал для мотоблока своими руками, его можно дополнительно укомплектовать металлическими насадками в виде ножей, которые наиболее удобно будет использовать для выравнивания грунта. Помимо прочего, можно снабдить оборудование резиновыми насадками, которые незаменимы при уборке снега. Лопаты-отвалы не следует снабжать пружинными демпфирующими механизмами, это обусловлено тем, что скорость движения достаточно низка, поэтому от контакта с неровным основанием почвы защита не требуется. Мотоблоку совершенно не нужны поворотно-подъемные устройства, которые способны снизить стоимость комплекта, предназначенного для снегоуборки.

Особенности изготовления отвала

Отвал для мотоблока «Салют» изготовить самостоятельно совсем несложно, при этом придется использовать сварочный аппарат, болгарку и дрель. Заниматься долго поисками металла подходящего качества не стоит, ведь для этого можно подготовить обычную стальную бочку, объем которой равен 200 литрам. Емкость нужно разрезать на три равные между собой части, что позволит получить три сегмента, каждый из которых обладает криволинейной формой, что как раз и требуется. Именно данные заготовки и пойдут на изготовление лопаты. По контуру два подготовленных предварительно элемента нужно сварить между собой, что позволит получить изделие, толщина металла которого равна трем миллиметрам. Этого показателя окажется достаточно для обеспечения необходимой жесткости оборудования.

Нюансы проведения работ

Когда изготавливается отвал для мотоблока «Салют», нижнюю часть элемента можно усилить ножом. Для этого мастер должен подготовить металлическую полосу, толщина которой равна 5 миллиметрам. Ее длина должна быть эквивалентна захвату отвала. На следующем этапе в ноже следует проделать 6-миллиметровые отверстия, расположив их друг от друга в 12 см. Данные манипуляции необходимы для фиксации предохранительной полосы, которая выполняется из резины. Мотоблок «Салют» дополняется навесным оборудованием посредством методики, которая предполагает довольно простую конструкцию крепежа. Произвести такие работы любой мастер сможет в домашних условиях. К отвалу, который выполнен из двух элементов бочки, на середину высоты нужно приварить трубу квадратного сечения со стороной в 40 миллиметров. Это позволит усилить устройство. Мотоблок «Салют» будет обладать с навесным оборудованием, которое будет довольно удобно использовать. На следующем этапе к трубе, а точнее к ее центральной части, нужно приварить полукруг, выполненный из толстой стали. В нём предварительно проделываются отверстия в количестве трех штук, которые нужны для фиксации углов поворота изготавливаемого элемента.

Советы специалиста по изготовлению отвала

Когда изготавливается лопата-отвал для мотоблока, следующим шагом становится крепление держателя, который обладает Г-образной формой. Один конец данного элемента следует вставить в отверстие, расположенное на полукруге. Другой конец фиксируется с рамой мотоблока с помощью болтов. Для корректировки высоты подъема отвала следует также использовать болты. Их вкручивают в отверстия в отрезке профилированной трубы, который находится на сцепном устройстве.

Особенности изготовления лопаты-отвала

Чертеж отвала для мотоблока позволит вам разобраться, какими конструктивными особенностями будет обладать изготавливаемый элемент. Таким образом, размеры устройства составляют 850x220x450 миллиметров. Лопату необходимо изготовить из стального листа, толщина которого равна 3 миллиметрам. Стойки, которые располагаются внутри, нужно выполнить из листовой стали внушительный толщины. Эти дополнения выступают в роли ребер жесткости. В них нужно просверлить отверстия для фиксации отвала к штангам. Важно обеспечить вертикальное расположение оборудования по отношению к передней части мотоблока.

Отвал на мотоблок «Нева» может быть изготовлен по такой же технологии. Для крепления элемента следует использовать кронштейн, который устанавливается на лапах мотоблока. К последним фиксируется основание откидной передней опоры. При этом нужно использовать болты М10. Дополнительно оборудование следует укрепить к мотоблоку с помощью регулировочных тяг, количество которых ограничено двумя. Когда они находятся в нерабочем состоянии, позволяют разгрузить кронштейны. Нож-отвал для мотоблока укреплен к нижней части с помощью болтов. Нож должен обладать размерами 3x100x850 миллиметров.

Заключительные работы

Дно следует обшить металлом для того, чтобы исключить врезание элемента в грунт. Глубина дна может быть такой, какую вы выберете самостоятельно. Если высота главного элемента будет равна 450 миллиметрам, а глубина эквивалентна 220 миллиметрам, то такое оборудование больше будет напоминать ковш.

Заключение

Если вы решили изготовить самостоятельно отвал, который будет использоваться совместно с мотоблоком, то рекомендуется взять за основу вышеприведенные правила. Каждый мастер может самостоятельно поэкспериментировать с размерами, что позволит снабдить навесным оборудованием мотоблоки разных марок. Среди наиболее известных можно выделить «Салют» и «Неву». При этом снегоуборка будет для вас не только легким, но и достаточно приятным делом. Важно позаботиться о том, чтобы металл не был поражён коррозийными процессами. Для этого его поверхность достаточно часто обрабатывается специальными грунтовками, преобразующими ржавчину. Основание после этого можно покрыть специальной морозостойкой краской. Такие манипуляции позволят продлить срок эксплуатации элементов, исключив необходимость проведения ремонта или приобретения нового устройства для уборки снега.

fb.ru

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
