10 глупых ошибок при монтаже греющего кабеля для обогрева труб.

Проживая в загородном доме и имея внешние коммуникации водоснабжения и канализации, трубы прокладывают ниже точки промерзания.

На большей части нашей страны эта отметка находится на уровне не более 2,5м.

А что делать, если вы не можете заложить трубу с водой на такую глубину? Допустим, у вас на участке скальный грунт или грунтовые воды находятся слишком близко к поверхности?

Либо протяженный кусок водопровода проходит в неотапливаемой цокольной части дома, где есть риск промерзания. Можно конечно использовать спец.трубы, но это обойдется вам в копеечку.

Поэтому гораздо выгоднее согреть трубу недорогим греющим кабелем.

Виды кабеля и как он работает

Наибольшее распространение получили греющие кабеля двух видов:

резистивные

саморегулирующиеся

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

Что лучше, одножильный или двухжильный вариант? При одножильном необходимо делать петлю и дважды протягивать кабель от начала до конца трубы, дабы на его концы подать напряжение 220В.
С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.
Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.
Ошибка №1
Без регулятора использовать резистивный кабель нельзя!
Иначе он банально может расплавить и прожечь трубу.
Саморегулирующийся кабель — принцип работы
У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2
Жилы замыкать между собой в конце кабеля не нужно!
Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.
То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.
Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.
Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.
Ошибка №3
При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.
Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.
Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.
Вам не придется покупать и подключать термостат.
Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.
Пищевой и не пищевой — 3 отличия
Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.
Чем они отличаются между собой конструктивно? Во-первых, размером.
Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм, и у внутренних – 5*7мм.

Ошибка №4
Не угадаете с размером, и такой кабель реально может уменьшить напор воды.
При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.
Второе отличие – обязательное наличие экрана. У наружных его может и не быть.
Ну и третье, самое главное – материал внешней изоляции.
Вот, например, пищевой вариант.
Снаружи мы имеем:
фторполимерную оболочку
Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.
Далее идут:
бронированный, защитный экран или оплетка
Ошибка №5
Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

слой изоляции
две медные жилы с полимером между ними
У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.
Какой кабель выбрать?
Первостепенной задачей греющего кабеля является предотвращение замерзания воды в трубе. А этого можно добиться только при достаточной мощности.
Какую выбрать в вашем случае? В условиях бытовых объектов обычно обогревается водопроводная труба диаметром максимум 32мм.
Для такой трубы достаточно кабеля мощностью 16Вт/м. Для труб большего размера от 50 до 110мм, выбирайте мощность 24Вт/м.
Если вы экстремал и трубу нисколечко не утепляете, то такой водопровод придется обматывать кабелем минимум 32Вт/м.
При отсутствии требуемой мощности потребуется намотать сразу два кабеля.
Труба замерзла — причина
Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.
Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.
Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники. При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими.
Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Как проложить греющий кабель снаружи трубы
Для монтажа по наружной стороне вам понадобятся:
сам кабель
алюминиевый скотч
Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.
нейлоновые стяжки
теплоизоляция
Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.
Ошибка №6
При этом нет нужды обматывать всю трубу целиком.
Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.
Ошибка №7
Стальные и медные трубы вообще обматывать скотчем не требуется.
В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.
Ошибка №8
Чаще всего это делают тем же самым алюминиевым скотчем.
Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.
Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.
Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.
При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.
Ошибка №9
При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.
Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.
Поверх кабеля приклеивается еще один слой фольгированного скотча.
После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.
Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.
Теплоизоляционный шов заделывается армирующим скотчем.
Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.
Монтаж на трубе с вентилем
А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.
В крепежных точках хомуты придется временно убрать.

При этом сам провод должен проходить через нижнюю точку крепления хомута.
А что делать с краном?
Ошибка №10
Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.
Поэтому должен быть сделан запас в виде петли.
После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.

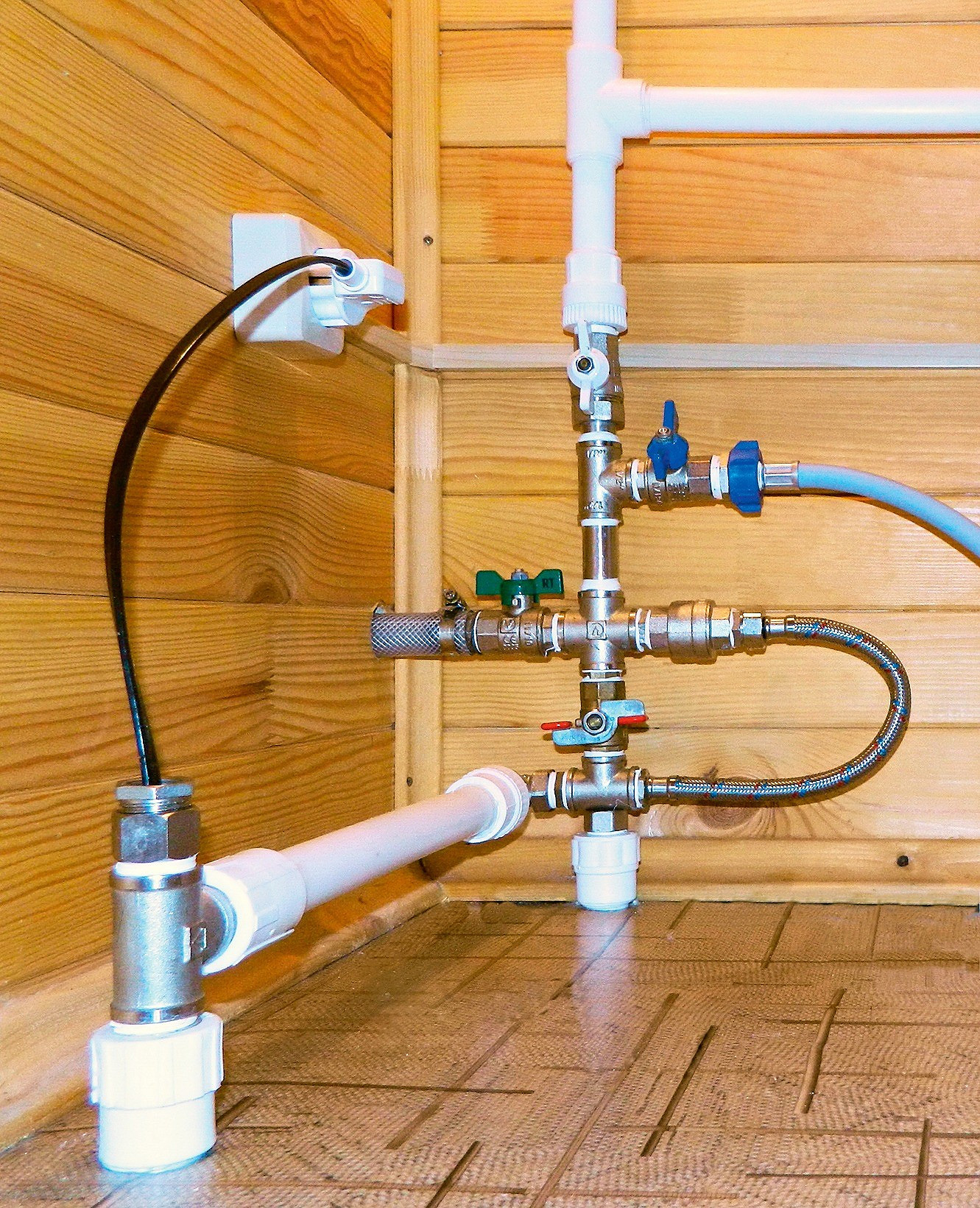

Монтаж греющего кабеля внутри водопровода
Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.

Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.
Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

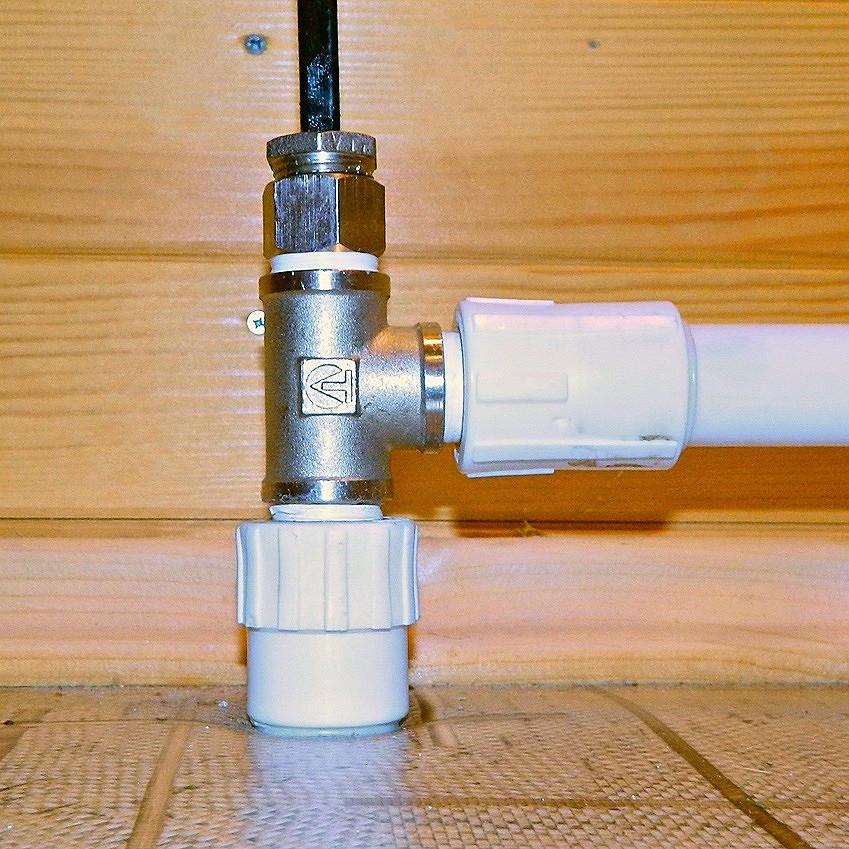

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.

Лучше всего не использовать тройник под прямым углом в 90 градусов.
Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.

Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.
Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.
Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку.
А это обязательно рано или поздно приведет к выходу из строя обогрева.
Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.
Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.
Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.
Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.
Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.
Статьи по теме
Как подключить греющий саморегулирующийся кабель. Схема
Принцип подключения саморегулирующегося нагревательного кабеля очень простой. Достаточно подключить его токопроводящие жилы просто к сети 220. И обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта. Оплетку на заземление, если есть.
Каким именно способом подключить саморегулирующийся кабель зависит от того, где вы его будете использовать, какие инструменты у вас есть, какие расходные материалы у вас в наличии.
Но схема везде одна и та же.
Если вы купили греющий кабель для кровли и водостоков и будете его самостоятельно подключать, то помните, что нужно зашкурить и обезжирить изоляцию в месте заделки концевой муфты, то это намного повышает надежность.
По ссылке подробная статья с фото: как подключить греющий кабель.
А здесь рассмотрим кратко основные принципы.
Небольшое видео и серия фотографий о схеме подключении саморегулирующегося кабеля:
Ниже, на трех фотографиях кратко показаны этапы подключения клеевым комплектом муфт саморегулирующегося нагревательного кабеля без экрана, с экраном и греющего кабеля внутрь трубы (последний отличается концевым колпачком). Подробные статьи по соответствующим ссылкам.
Все очень просто. Нужно запитать нагревательный кабель от сети, если кабель экранированный — подключить заземление, и загерметизировать конец саморегулирующегося кабеля.
Подключение греющего кабеля без оплетки (экрана) саморегулирующегося типа:
Подключение экранированного саморегулирующегося нагревательного кабеля (с заземлением). Подробная статья >>Подключение греющего кабеля:
Подключение саморегулирующегося греющего кабеля для ввода внутрь трубы питьевого водопровода. (перед «заделкой» соединительной муфты вспомнить одеть сальник!) подробная статья: >>Греющий кабель внутри трубы подключение:
—
Если кабель без оплетки, то нужно просто запитать его от сети:
И обязательно заизолировать второй конец нагревательного кабеля. Между двумя токопроводящими жилами не должно быть контакта:
Если наш греющий кабель с заземляющим экраном, то экран подключаем к земле:
Если заземлять не хотим или некуда, а экран есть, то его можно просто обрезать:
Саморегулирующийся нагревательный кабель — это очень просто. Вот она вся схема:
Ответы на вопросы: как разделать кабель, сколько сантиметров изоляции снимать, на какую длину зачищать проводящие жилы, как изолировать зависят от того, каким способом будем подключать. Подробную схему подключения с помощью клеевого комплекта для заделки саморегулирующихся кабелей можно посмотреть ЗДЕСЬ.
Как смонтировать греющий кабель на трубу.
Цены на саморегулирующийся кабель для водопровода.
Цены на нагревательный кабель для канализации.
Цены на греющий кабель внутрь трубы.
Греющий кабель для кровли и водостоков.
Греющий кабель для водопровода: виды, монтаж, схема подключения
Сделать водоснабжение частного дома или дачи постоянным и бесперебофным — задача не из легких. Самое трудное — обеспечить подачу воды зимой. Чтобы трубы не замерзали, их можно уложить ниже глубины промерзания, но все равно остаются слабые места. Первое — аномально холодные зимы, которые периодически брют все рекорды. Второе — места ввода в дом. Они все равно часто замерзают. Выход — установить греющий кабель для водопровода. В этом случае канализация желательна, но закапывать ее можно неглубоко. А на участки ввода в дом можно уложить нагреватель более мощный и получше утеплить.
Содержание статьи
Виды греющих кабелей для водопровода
Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла. Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола).
Строение резистивного кабеля
Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.
Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.
Примерно в таком виде продают нагревательные кабели для водопровода
Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.
Строение саморегулирующего кабеля
У саморегулирующихся (самогреющих) кабелей сплошные плюсы:
они могут пересекаться и не перегорят;
их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.
Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.
Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.
Способы монтажа
Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.
Внутри трубы
Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:
оболочка не должна выделять вредных веществ;
степень электрической защиты должна быть не ниже IP68;
герметичная оконечная муфта.
Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

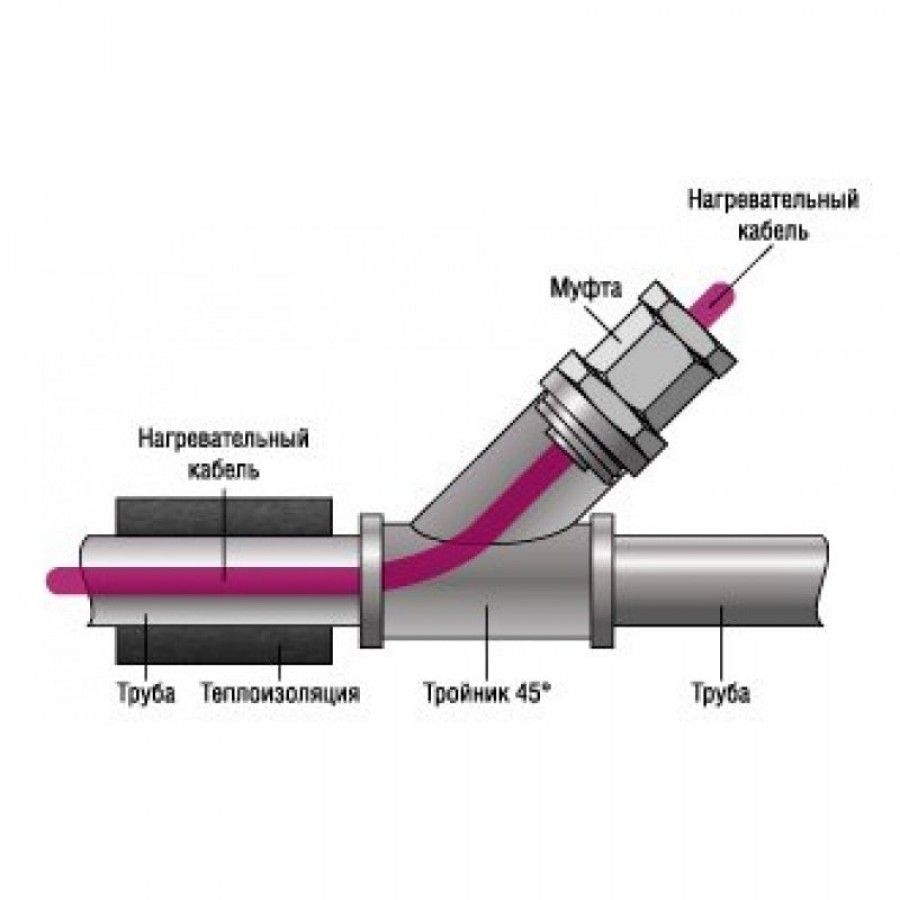

Пример установки греющего кабеля внутрь трубы через сальник
Обратите внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для влажных сред не предназначена.
Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.
Виды тройников для монтажа греющего кабеля внутри водопровода
Наружный монтаж
Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.
Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга. При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций).
Способы закрепления греющего кабеля на трубе
Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.
Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.
Фитинги, краны необходимо прогревать лучше
Чем утеплять
Однозначно для утепления обогреваемого трубопровода нежелательно использовать минеральную вату любого происхождения. Она боится намокания — во влажном состоянии теряет свои теплоизоляционные свойства. Замерзнув в мокром виде, после повышения температуры, она просто рассыпается в труху. Отсутствие влаги вокруг трубопровода обеспечить очень сложно, так что этот утеплитель лучше не брать.
Не очень хороши утеплители, которые сжимаются под действием тяжести. Сжавшись, они тоже теряют теплоизоляционные свойства. Если трубопровод у вас проложен в специально построенной канализации, на него ничего давить не может, можете использовать и поролон. Но если трубу будете просто закапывать, вам нужна жесткая теплоизоляция. Есть еще вариант — поверх сминаемого утеплителя (например, вспененного полиэтилена с закрытыми ячейками) надеть жесткую трубу, к примеру — пластиковую канализационную.
Пример утепления водопроводной трубы с нагревательным кабелем
Еще один материал — пенополистирол, сформованный в виде фрагментов труб разного диаметра. Такой вид утеплителя часто называют скорлупой. Имеет он хорошие теплоизоляционные характеристики, не боится воды, выносит некоторые нагрузки (зависит от плотности).
Какой мощности требуется греющий кабель для водопровода
Требуемая мощность зависит от региона, в котором вы проживаете, от того, как проложен трубопровод, от диаметра труб, утеплен он или нет, да еще и от того, как именно вы прокладываете обогрев — внутри трубы или поверх нее. В принципе, у каждого производителя есть таблицы, по которым определяется расход кабеля на один метр трубы. Эти таблицы составляются для каждой мощности, так что выкладывать тут какую-то из них нет смысла.
По опыту, можно сказать, что при среднем утеплении трубопровода (пенополистирольная скорлупа толщиной 30 мм) в Средней полосе России на обогрев одного метра трубы изнутри достаточно мощности в 10 Вт/м, а снаружи надо брать не менее 17 Вт/м. Чем севернее вы живете, тем большая мощность (или толще стой утеплителя) вам требуется.
С терморегулятором или без?
Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.
Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С колодцами несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.
В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.
Греющий кабель для водопровода — схема подключения к терморегулятору
При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.
Сам терморегулятор желательно установить в помещении. Его подключают к домовому электрощитку через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.
Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.
Обогрев водопровода греющим кабелем
Современные системы водоснабжения частных домов не всегда организуются с учетом СНиПов. В некоторых случаях проложить трубопровод ниже глубины промерзания не представляется возможным из-за особенностей грунта, наличия естественных и искусственных препятствий и т.д. Неправильная прокладка трубопровода или несоблюдение защитных мер в таких случаях зачастую приводит к нарушению его работы, а в некоторых случаях к полному выходу из строя или отдельных участков бытового трубопровода. Для защиты от замерзания применяют утепление и обогрев водопровода электрическим греющим кабелем.
В каких случаях применяется обогрев водопровода?
Идеально спроектированная система водоснабжения, уложенная ниже глубины промерзания грунта и утепленная теплоизоляцией, не нуждается в обогреве. Согласно СНиП 2.04.02-84 трубопровод должен быть уложен ниже глубины промерзания на 0.5м.
При залегании трубопровода в грунте выше отметки 1,8-2,0 м для средней полосы России (для различных районов России глубина промерзания варьируется) водопровод нуждается в обогреве.
Даже в случае кратковременного промерзания грунта возможно образование ледяных пробок или сужения просвета трубы, что в дальнейшем может привести к разрушению трубопровода. Данная проблема особенно трудно устраняется, если замерзание произошло на участке подземного трубопровода — отсутствует возможность отогреть трубу обычными способами: при помощи горячей воды или строительного фена.
Участки водопровода, требующие обогрева
Водопровод, проложенный выше глубины промерзания — в некоторых случаях укладка трубопровода ниже глубины промерзания невозможна из-за наличия подземных препятствий: каменистых участков под землей, особо прочного грунта либо наличием бетонных участков.

Незащищенные участки водопровода в районе подвода к зданию, а также организованные на участке внешние точки: садовые колонки, внешние водопроводные краны и т.д.

Участки водопровода, расположенные в технологических колодцах при отсутствии их должного утепления, например, с неутепленной крышкой и т.д.

Во всех этих случаях, если участок трубопровода находится выше уровня промерзания грунта, для его безопасной эксплуатации необходимо его утепление и обогрев греющим кабелем. При этом срок службы обогреваемого водопровода гораздо больше ввиду отсутствия влияния на него разрушительных факторов.
Саморегулирующийся греющий кабель для водопровода
Для обогрева бытового водопровода применяется чаще всего саморегулирующийся греющий кабель, укладываемый на трубу под теплоизоляцию. В отличии от резистивного кабеля (кабеля постоянной мощности), саморегулирующийся обогревающий кабель способен изменять свою мощность нагрева в зависимости от внешней температуры окружающей среды или температуры водопровода, таким образом обеспечивая безопасную эксплуатацию трубопровода на любом его участке, а также значительную экономию энергии.
Подробное устройство и принцип работы саморегулирующегося нагревательного кабеля мы приводим в отдельном разделе. Остановимся на основных преимуществах.
Преимущества саморегулирующегося кабеля
Возможность разрезать кабель в любом месте, изготавливая секции нужной длины прямо на месте монтажа.

Экономичность системы – способность локального изменения мощности тепловыделения на участке обогрева.

Простота монтажа.

Кабель не боится локального перегрева даже при монтаже внахлест.

Не требует обязательного применения терморегуляторов и датчиков температуры в отличие от резистивного кабеля, хотя их использование с саморегулирующимся кабелем приводит к более экономичному использованию системы обогрева.

Саморегулирующийся обогревающий кабель может укладываться как на трубу (под теплоизоляцией), так и в самой трубе (применимо для труб небольшого диаметра до 40мм).
Доставляем кабель
в любую точку России!
Обогрев трубопровода снаружи
Обогрев трубопровода внутри
Саморегулирующийся кабель SAMREG 16-2
Линейная мощность: 16 Вт/м. п.

Назначение: трубопровод

Страна производства: Южная Корея

Экран: без экрана

Тип: саморегулирующийся

Вид: низкотемпературный

Цена производителя
Саморегулирующийся кабель SRL 16-2
Линейная мощность: 16 Вт/м. п.

Назначение: трубопровод

Страна производства: Южная Корея

Тип: саморегулирующийся

Вид: низкотемпературный

Применение: без взрывозащиты

Оптовый прайс
Саморегулирующийся кабель SAMREG 24-2
Линейная мощность: 24 Вт/м. п.

Назначение: трубопровод

Страна производства: Южная Корея

Экран: без экрана

Тип: саморегулирующийся

Вид: низкотемпературный

Цена производителя
Обычно под теплоизоляцией для трубопроводов небольшого диаметра используется кабель мощностью 16-30 Вт/м без защитного экрана (оплетки) для пластиковых трубопроводов и с защитным экраном для трубопроводов из металла. Мощность греющего кабеля зависит от диаметра трубопровода, минимальной температуры окружающей среды и толщины теплоизоляции. По этим данным выполняется теплотехнический расчет трубопровода.
Расчет мощности можно произвести по таблице, в которой указан диаметр трубопровода (мм), толщина теплоизоляции (мм) и ΔТ, °С — разница между требуемой температурой (для трубопровода это +5°С) и минимальной температурой окружающей среды.
Типовые расчеты теплопотерь с поверхности трубопровода
Рассчетные теплопотери, Qv, Вт/м (при коэффициенте теплопроводности теплоизоляции 0,05 Вт/м (м’ °С) – соответствует утеплителю типа минеральная вата.
Данная таблица применима как для обогрева снаружи, так и для обогрева внутри трубы.
Например: Трубопровод диаметром 159мм, утепленный теплоизоляцией толщиной 50мм, при минимальной температуре окружающей среды -25°С и необходимой температуре +5°С получаем разницу 30°С, по таблице данное значение мощности тепловых потерь составит 18,82 Вт/м. Мощность выбранного кабеля должна быть не меньше найденной мощности тепловых потерь.
Мощности кабеля традиционно нормируются 10/16/24/30/40 Вт/м. Таким образом, для обогрева данного в примере трубопровода подойдет кабель мощностью 24 Вт/м. Длина секции кабеля зависит от длины трубопровода и наличия дополнительных обогреваемых элементов (поворотов, тройников, запорной арматуры и т.д.).
Чаще всего бытовые трубопроводы обогреваются кабелем в одну нитку. В некоторых случаях применяется спиральная намотка кабеля на трубу либо обогрев в 2 и более ниток (характерно для трубопроводов большого диаметра).
Резистивный кабель для обогрева трубопровода
Кабель постоянной мощности (резистивный) имеет определенную мощность и не обладает способностью саморегуляции. Функцию терморегуляции выполняют датчик температуры, расположенный на поверхности трубопровода и терморегулятор, подключенный к системе обогрева. Чаще всего резистивный кабель применяется для промышленного обогрева.
Данный кабель продается только в готовых секциях определенной длины и изменять длину секции строго запрещено (кабель просто перестанет работать). Для бытового обогрева существуют также готовые секции, имеющие терморегулятор (биметаллический термостат), расположенный на конце кабельной секции. При температуре ниже +3°С он включает нагревательную секцию и выключает при достижении температуры +10°С.
Преимуществам резистивного кабеля
Поддержание высоких температурных характеристик обогреваемых трубопроводов и объектов.

Разогрев продуктов в трубопроводах и стартовый предпусковой разогрев.

Высокое удельное тепловыделение.

Постоянная мощность обогрева независимо от изменения температуры, что широко применяется для систем разогрева объектов.

Стабильные характеристики на протяжении всего срока эксплуатации.

Низкая цена.

Недостатки резистивного кабеля
Кабель боится локального перегрева.

Сложность управления системой.

Фиксированная длина секции создает сложности при монтаже.

Доставляем кабель
в любую точку России!
Каким образом можно отогреть замерзшую трубу, расположенную под землей?
Бывают такие ситуации, когда от замерзания водопровод уберечь не удалось, например, при резком и длительном понижении температуры окружающей среды.
В этом случае необходимо в кратчайшие сроки отогреть замерзшую трубу.

При наличии греющего кабеля, установленного на трубопровод, но не включенного в сеть (например, забыли включить или неисправен терморегулятор) задача отогрева замерзшего трубопровода будет существенно облегчена.

Для этого необходимо проверить все основные параметры и узлы системы обогрева:

Питание – проверить наличие напряжения питания в системе обогрева.

Нагревательный кабель – измерить сопротивление между нагревательными жилами в случае использования резистивного кабеля. Оно должно соответствовать паспортному значению на данную нагревательную секцию.

Терморегулятор (при наличии) – проверить его работоспособность.

В случае использования саморегулирующегося кабеля рекомендуется также измерить сопротивление между токоведущими жилами. Хотя этот параметр не нормируется, но по результатам измерения можно качественно оценить работоспособность саморегулирующегося кабеля. Сопротивление между токоведущими жилами саморегулирующегося кабеля зависит от мощности кабеля, его длины и температуры поверхности кабеля. Чем больше мощность кабеля, его длина и меньше температура поверхности кабеля (например, кабель холодный), тем меньше его сопротивление. Для рабочего саморегулирующегося кабеля в холодном состоянии в зависимости от его длины и мощности сопротивление может варьироваться от 4 Ом до 1000 Ом. Если сопротивление кабеля показывает от 5-6кОм и более, то скорее всего такой кабель не рабочий и греть не будет.

Если система обогрева успешно прошла проверку, то можно ее включить в работу. Рекомендуется также открыть кран, чтобы обеспечить движение воды во время разогрева трубопровода.

Внимание! Процесс отогрева трубопровода в данном случае может занять некоторое время (от нескольких часов до нескольких суток в зависимости от степени замерзания трубопровода), т.к. мощность системы обогрева небольшая и предназначена лишь для защиты от замерзания.

При отсутствии греющего кабеля на трубопроводе задача усложняется, а в некоторых случаях не возможна.

При наличии замерзшего участка между технологическими колодцами или между скважиной и вводом в дом можно попробовать отогреть трубу с помощью низковольтного мощного источника питания, например, с помощью сварочного аппарата. Данный метод применим только для металлических трубопроводов. Выход современных сварочных аппаратов имеет напряжение 60-80В, что можно считать условно безопасным для человека. Клеммы сварочного аппарата подключаются между предполагаемым участком замерзания трубопровода (например, один конец в доме, другой в – технологическом колодце), и на сварочный аппарат подается питание на 20-40сек. При этом ток будет протекать по трубе, нагревая ее. Водопроводный кран при этом должен быть открыт для движения воды. При работе со сварочным аппаратом необходимо соблюдать технику безопасности.

Для пластиковых и полипропиленовых труб данный метод разогрева не подойдет.

Проверил: Евгений Щипунов
Главный инженер ООО «СКО Альфа-проджект»
Вам также помогут статьи
Подбор кабеля для системы обогрева водопровода
Рассчитаем требуемую мощность

Подберем кабель и крепления, подходящий для Вашего объекта

Порекомендуем удобную систему управления

Спасибо, наш менеджер свяжется с вами в ближайшее время
Заполните обязательные поля
Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.
Как правильно установить греющий кабель снаружи трубы
Владельцы частных домов борются с промерзанием водопровода. Образование льда ускоряет износ системы, приводит к разрывам, лишает возможности получать воду. Эту проблему решат утепление, размещение большей части линии ниже уровня промерзания грунта.
Если система залегает неглубоко или проходит через неотапливаемые помещения, покупают греющий кабель для водопровода снаружи трубы. При наличии доступа к трубопроводу монтаж можно выполнить самостоятельно. Что для этого нужно:
Достаточное количество провода.
Алюминиевая изоляционная лента. Полимерные аналоги не подходят.
УЗО.
Режущий инструмент.
Теплоизоляция. Она повысит эффективность работы греющего элемента, снизит эксплуатационные затраты.
Особенности монтажа
Перед тем как установить греющий кабель снаружи трубы, нужно выбрать один из четырех способов реализации данной задачи:
Одна нитка параллельно линии. Провод прокладывают вдоль трубопровода. Он обязательно проходит через все наружные изгибы.
Две параллельные нитки. Несколько проводов прокладывают вдоль трубопровода на максимальном расстоянии друг от друга. Один обязательно проходит через наружные изгибы.
Волна. Кабель фиксируют в отдельных точках. Он должен находиться на равном расстоянии между ними, чтобы формировались свободно провисающие части, которые накручивают на водопровод.
Спираль. Провод витками обматывают вокруг трубы. Этот способ требует значительного расхода материала, но обеспечивает максимальный прогрев. Цена греющего кабеля для водопровода снаружи трубы остается доступной. Поэтому он востребован жителями локаций со сложными климатическими условиями.
Специфические особенности монтажа
Провод долго и плотно прижимают к трубопроводу, фиксируют алюминиевой лентой по всей поверхности. Это предотвратит риск термического воздействия на теплоизолятор.
Вокруг соединений и запорной арматуры оставляют петли, чтобы обслуживать эти узлы, исключив необходимость разрезания греющего элемента.
Перед монтажом на пластиковые системы водоснабжения места контакта дополнительно проклеивают алюминиевой лентой. Благодаря этому тепло будет распределяться равномерно.
Избежать поражения током поможет подключение к УЗО. На улице устанавливают таблички, информирующие о том, что под теплоизолятором находится система обогрева.
Выбор кабеля
Найти и купить греющий кабель для водопровода снаружи трубы можно в этом каталоге. Если монтаж будет проводиться без посторонней помощи, выбирают саморегулирующиеся модели. Они не требуют установки датчика и контролирующей аппаратуры, в которых нуждаются резистивные аналоги. Их можно резать на элементы длиной от 20 см.
Каждый саморегулирующийся греющий кабель для обогрева труб снаружи подстраивается под температуру окружающей среды. Он дает определенное количество тепла, требуемое на конкретном участке, снижая затраты на электроэнергию. Выбор мощности обусловлен диаметром трубы, толщиной теплоизоляции, разницей температур транспортируемой среды и вокруг системы.
Что предпочесть для бытовых систем
СГК 10 Вт. Предел эффективности ограничен 25-миллиметровыми трубами с теплоизолятором толщиной 50 мм и разницей температур 50 °C. Подходит для более широких систем, если температурные различия меньше (например, для 114-миллиметровых труб при 20 °C).
СГК 16 Вт. Можно использовать для 25-миллиметровых труб с 50-миллиметровым теплоизолятором и разницей температур 80 °C.
GWS 40-2. Препятствует теплопотере в трубах толщиной до 114 мм с 50-миллиметровой теплоизоляцией и разницей температур 80 °C.
Минимизировать теплопотери в системах горячего водоснабжения и отопления поможет обогрев труб снаружи греющим кабелем. Это обусловлено высокими эксплуатационными характеристиками, компенсацией разницы температур до 80 °C.
Греющий кабель для водопровода: выбираем обогрев труб
Если еще буквально несколько лет назад система защиты трубопроводов от замерзания использовалась исключительно в промышленных масштабах, то в наше время она актуальна и в быту. Такие системы обеспечивают нормальное функционирование трубопровода даже при очень низких температурах воздуха.
Подобные системы порой предотвращают аварийные ситуации, связанные с замерзанием трубопровода, что может быть причиной его разрушения. Для того, чтобы защитить трубопровод от замерзания, применяют греющий кабель.
В греющий кабель для водопровода входит: электрический и нагревательный проводники термоограничителя и штепсельной вилки. Эти проводники соединены лазерной спайкой. Кабель полностью неподвластен влиянию влажной среды, поскольку прочно защищен бесшовной внешней изоляцией.
Температуру в трубе контролирует термоограничитель. Если она поднимается до 15 градусов, он автоматически выключает питание. Если температура опускается до 5 градусов питание в кабеле восстанавливается.
Виды греющего кабеля для трубопровода:
— резистивный
— саморегулирующийся
Резистивный кабель — это достаточно несложная конструкция. У него невысокая стоимость, но при этом — большой объем потребляемой электроэнергии при сравнительно небольшой области использования (например, теплые полы или трубы d= до 4 см).
Греющий кабель для водопровода

У резистивного провода постоянная величина сопротивления. Он отдает тепло в рабочем состоянии в определенном диапазоне температур от 5 до 13 градусов. Это обеспечивает постоянный подогрев воды зимой.
Данный тип кабеля включает в себя:
— одну или две нагревательные жилы
— слоя изоляции
— экран-сетку
— защитную оболочку
Резистивным называют провод, состоящий из одной или нескольких нагревающих жил, которые заключены в специальные оболочки с экраном. Это законченные изделия — участки различной длины и мощности.
Одножильные провода подсоединяют к электросети двумя концами, т.к. при монтаже к одной точке нужно подвести оба конца провода. Двухжильные провода подключаются одним концом.
Основным минусом резистивных проводов является постоянная работа на полной мощности и невозможность резки их на части.
Саморегулирующийся греющий кабель работает на сложном сопротивлении. Сопротивление такого вида кабеля меняется в зависимости от температуры воды. При увеличении сопротивления происходит снижение тепловыделения, а при уменьшении сопротивления — выделение тепла увеличивается.
Саморегулирующийся греющий провод включает в себя две параллельные жилы, впрессованные в матрицу, изготовленную из полимера. Сопротивление этого провода меняется в зависимости изменения температуры воздуха.
Установка провода или кабеля такого типа осуществляется проще, потому что его можно нарезать на части нужной нам длины. Саморегулирующийся греющий кабель для труб является незаменимым при сложной конфигурации трубопровода. Это исключит возможность перегрева, в результате перепадов температур на разных участков водопровода.
Плюсы от применения саморегулирующегося провода
Большая область применения такого провода: трубы разного диаметра, а также — емкостей, водостоков и т. д. Главное его отличие — это возможность реагировать на температуру воды в трубопроводе без каких-либо дополнительных электронных датчиков.
Саморегулирующийся провод отличается от резистивного и внешне, и по набору составных частей:
— две токоотводящих жилы из меди, встроенные в матрицу из полимера, на основе углерода
— полупроводящая матрица
— несколько слоев термопластической изоляции
— оплетка из медной сетки
— наружная защитная оболочка
Греющий кабель внутри и снаружи трубы

Достоинства саморегулирующегося провода:
— возможность нарезки
— удобство монтажа
— длительный период использования
Как правильно выполнить установку греющего кабеля для водопровода
Помимо того, что кабель может монтироваться во внутрь трубопровода, его можно установить и по верх трубы, обмотав ее им снаружи. Главная задача — подобрать его так, чтобы потери тепла в сети были больше количества тепла, выделяемого системой.
Существуют два основных способа монтажа греющего провода
1. Наружная прокладка — самое распространенное использования наружного монтажа. Этот метод может быть применен только в том случае, если трубопровод хорошо утеплен и гидроизолирован, особенно тот участок, который находится на поверхности земли. Этот вид установки можно выполнить своими руками, поскольку он несложный.
2. Внутренняя прокладка греющего провода.
Этот способ хорошо используется для канализационных систем, в некоторых случаях и для систем отопления. Но для водопровода с питьевой водой его использовать не следует.
Самым удобным такой способ монтажа оказывается при прокладке в уже установленных трубопроводах, с ограниченным к нему доступом. При заведении провода в трубы не повредите изоляцию об выступающие элементы деталей. Ввод провода происходит через муфту, которая устанавливается на систему.
При монтаже проводов для обогрева труб самым главным условием является хорошая изоляция провода, это может быть алюминиевая фольга или скотч-фольга.
Монтаж греющего кабеля

Основные способы крепления провода к трубе
1. Вытягивание провода по длине в линию и приклеивание его липкой лентой.
2. Подвешивание провода нужной длины по трубе в виде петель.
В данном случае провод прихватывается к трубе при помощи кусочков скотча, далее наматывается петлями на трубу и приклеивается скотчем по всей длине.
3. Наматывание кабеля на трубу по спирали и приклеивание липкой лентой.
Как правильно подобрать греющий кабель для труб
В нашем суровом климате одной только теплоизоляцией водопроводных и канализационных труб не обойтись. Выбор обогревающего кабеля производится исходя из того, какие перед ним будут поставлены задачи.
Для частных домов, коттеджей, канализационных труб, водопроводов обычно применяют обогреватели небольшого размера. Достаточно кабеля мощностью не более 50-56 Вт/м. Такой мощности должно хватить, чтобы подача воды происходила беспрепятственно.
Кабели большей мощности требуют и больших затрат электроэнергии, т.е. приведут к повышению расходов на их эксплуатацию. Как правило, на поверхности изделия указывается рабочая мощность греющего кабеля и мощность в состоянии покоя. Смотрим видео.
Читайте также:
Саморегулирующий греющий кабель для водопровода. Выбор кабеля и подключение
С проблемой промерзания водопроводных труб сталкивался едва ли не каждый владелец частного дома или участка. Не всегда есть возможность проложить систему подачи воды ниже уровня промерзания почвы, да и у заморозки труб могут быть совсем другие причины: слишком холодная для данного региона зима, допущенные ошибки в монтаже. Решить этот вопрос можно при помощи установки греющего кабеля для водопровода: с этой процедурой без особых трудностей справится даже начинающий электрик.
Установка греющего кабеля — это эффективное решение проблемы замерзания водопровода в зимнее время
Как работает греющий кабель для водопровода?
Степень необходимости прокладки кабеля подогрева водопровода желательно предусматривать заранее. Не стоит устраивать уже смонтированной водопроводной системе «проверку на прочность»: дожидаться первых сильных морозов, и только после этого принимать решение об обогреве трубы. Своевременная процедура утепления сэкономит и денежные, и временные ресурсы.
Принцип работы кабеля для подогрева водопровода прост: саморегулирующийся провод укладывается в участке трубопровода или по всей его длине, затем подключается к электрической сети. Вследствие этого и происходит обогрев нужной площади. Способов монтажа существует всего два – шнур может крепиться снаружи или изнутри трубы.
Подключение электропровода к сети стоит производить тогда, когда температура воздуха в регионе приближается к 0 градусов. Нет необходимости ждать заморозков: если вода в системе застынет, для её размораживания потребуется некоторое время. Всё это время напор в трубопроводе будет понижен, что нежелательно. А полностью замороженный водопровод без утепления не только некомфортен с бытовой точки зрения, но и вполне может привести к аварийной ситуации. Трубы деформируются под действием льда, их стенки подвергаются разрыву. Это может произойти и со стальными, и с новомодными пластиковыми изделиями. Трубы с подогревом для наружного водопровода находятся под защитой на протяжении всего года.
Любой обогревающий шнур представляет собой электропровод с определенным показателем электрического сопротивления. Изделия для обогрева труб имеют несколько или одну нагревательную жилу, покрытую защитным изоляционным слоем.
Греющий кабель состоит из одной или нескольких жил, покрытых изоляционным слоем
Важно! Степень изоляции определяет качество кабеля греющего саморегулирующегося для водопровода, ведь системе придется работать в достаточно сложных условиях при постоянном электрическом напряжении от сети.
Выбор саморегулирующего греющего кабель для водопровода
В продаже существует масса готовых изделий для обогрева труб, имеющих различные технические характеристики. Выбор нагревающего кабеля для водопровода будет зависеть от показателей, касающихся самой системы:
диаметр используемой водопроводной трубы;
материал, из которого изготовлена труба;
толщина слоя теплоизоляции;
примерный расчет теплопотерь.
Данные параметры будут влиять на мощность обогревающего кабеля для водопровода и наличие в нем дополнительных элементов. При покупке готового подогревающего кабеля для водопровода необходимо обращать внимание на следующие характеристики:
Мощность.
Наличие или отсутствие термостата.
Номинальное напряжение.
Длина самонагревающегося кабеля для водопровода в бухте.
Показатель максимальной рабочей температуры (оптимальный — 65 градусов).
Монтаж греющего кабеля для водопровода: метод утепления снаружи
Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.
Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе
Важно! Наиболее серьезным мероприятием в процессе подготовки шнура к монтажу является коммутация нагревательной части электропровода с «холодным» проводом.
Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.
Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:
Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.
Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии
Полезный совет! Саморегулирующийся кабель ассоциируется у потребителей с более экономичным решением, так как расходы электроэнергии в теории находятся под контролем. Но, как показывает практика, саморегулирующийся нагревательный кабель для утепления водопровода нередко работает в одном и том же режиме независимо от температуры воздуха. Поэтому для полной уверенности в отсутствии лишних энергозатрат рекомендуется установить специальный термодатчик.
Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.
Установка обогрева водопроводных труб кабелем изнутри
Провод, расположенный внутри водопровода, более эффективен в действии, но его монтаж всегда сопровождается определенными трудностями. Этот метод предпочитают тогда, когда установка наружного кабеля для обогрева водопроводной трубы невозможна из-за прохождения системы через бетонные кольца или перекрытия.
Установка внутреннего кабеля для обогрева водопроводной трубы производится с помощью конструкции, предназначенной именно для утепления труб изнутри. У этого изделия более прочная изоляция, а в комплект к нему входят резьбовые втулки и шайбы с конусными или цилиндрическими уплотнителями.
Монтаж обогревающего кабеля для водопровода внутри трубы производится следующим образом:
Все дополнительные приборы надеваются на внутренний шнур в соответствующей последовательности, и только после этого осуществляется коммутация нагревательного элемента с «холодным» проводом.
В участке входа провода в полость трубы устанавливается тройник. В тройник вкручивается уплотняющая втулка.
Греющий кабель для водопровода располагается внутри трубы на необходимую длину. Внутренний электропровод способен обогреть только прямые участки трубопровода, исключение – незначительные изгибы конструкции, в которых наличие провода не будет препятствовать прохождению жидкости. Проводка нагревательного кабеля для водопровода внутри трубы в месте расположения вентилей, кранов или задвижек запрещена: резьбовое соединение может повредить целостность слоя изоляции.
После введения кабеля для обогрева водопроводной трубы сальниковый узел подвергается скручиванию и обжатию. Это необходимо для исключения возможности разгерметизации внутри водопроводной системы.
Перед тем, как принять решение о проводке электропровода внутри водопровода, необходимо убедиться в том, что материал изготовления провода соответствует санитарным нормам для питьевой воды. Обогрев водопровода изнутри кабелем возможен только при условии диаметра конструкции, превышающем 20 мм. В противном случае напор внутри системы будет ниже оптимального.
Греющий кабель также может располагаться и внутри трубы, но для такой установки понадобится шнур с влагостойкой изоляцией
Можно ли сделать греющий кабель для водопровода своими руками?
В том случае, если стоимость провода для обогрева водопроводных труб не приемлема для вашего бюджета, аналог покупного кабеля можно сделать своими руками. Для удачного результата необходимо иметь хотя бы поверхностный опыт работы с электрическим оборудованием.
Самый проверенный способ – создание самодельного греющего кабеля для водопровода из силового телефонного кабеля. Данный провод использовался для оптимизации полевой связи, он имеет маркировку П-274М. Именно эту модель применяют из-за наличия требуемой степени изоляции и достаточной жесткости. Телефонный жгут может использоваться даже как внутренний подогревающий провод. Правда, саморегулирующий шнур сделать таким способом не получится.
Важно! Данный метод обогрева водопроводных труб кабелем своими руками предполагает оптимальную герметизацию входа провода в трубу. Герметичный заход можно организовать с помощью фланца от гибкой трубы для подвода. Можно также залить штуцер с проведенным проводом эпоксидной смолой, после чего затянуть соединение гайкой.
Если планируется обогрев водопровода не внутри трубы, а снаружи, то телефонный кабель расплетать не требуется. Соединять его следует в противоположной стороне участка, требующем утепления. Крепление на внутренней части трубопроводной конструкции осуществляется с помощью алюминиевой фольги и скотча. Трубопровод дополнительно утепляется термоизоляцией. Таким способом можно создать условия для подогрева не только водопровода, но и канализации. Однако, следует помнить, что сила тока не может достигать более 9А.
Наличие греющих кабелей для водопровода – неоспоримое преимущество, особенно для систем, пролегающих в холодных регионах. Однако, такой метод утепления и не является необходимостью. Если есть возможность обойтись без нагревательных кабелей для водопровода, то лучше поступить именно таким образом. Копка траншеи на достаточную глубину и хорошая термоизоляция должны решить проблему замерзания и без сложных манипуляций с электрическими проводами.
EasyHeat In-Line Внутри трубчатого нагревателя
EasyHeat In-Line Внутри трубчатого нагревателя
EASYHEAT In-Line Внутри Нагреватель труб

Мы являемся официальным дистрибьютором Easy Heat, Inc.
Соединения с другим нагревательным кабелем:
EasyHeat PSR Предварительно заделанный саморегулирующийся кабель для труб.
Danfoss Ice Guard Саморегулирующаяся трубка Heat Trace
EasyHeat AHB Постоянная мощность с предварительной заделкой Кабель предотвращает замерзание труб до -40 при 120 В переменного тока, подходит для использования на пластиковые и металлические водопроводные трубы
Wrap-On Pipe Heating Кабель. Предотвращает замерзание водопроводных труб до 50F. Просто оберните, изолируйте и вставьте вилку. Для использования на металлических и жестких пластиковых трубах. Встроенный термостат включает кабель при 38F.
ВНУТРИ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ ТРУБЫ … ПОДДЕРЖИВАЕТ ВОДОСНАБЖЕНИЕ НА ПРОТЯЖЕНИИ ЗИМЫ В ВАШЕМ ДОМЕ, КОТТЕДЖЕ ИЛИ САЙТЕ.
НАГРЕВАТЕЛЬ ЛЕГКОГО НАГРЕВА обеспечивает экономичный, эффективный внутритрубная защита водопроводов от замерзания. Кабель состоит из двух провод сопротивления провод с П.V.C. изоляция, сплошная оплетка заземления и прозрачный внешний вид пищевого класса P.V.C. пиджак. Энергосберегающий термостат на 12 А с / б Розетка прерывателя цепи замыкания на землю (G.F.C.I.) также включена.
ОСОБЕННОСТИ:
** Примечание **: Для полиэтиленовой воды диаметром 1 дюйм или 1,25 дюйма только трубы.
Разработан для стандартного одобренного CSA 1-1 / 4 «PE трубы. Для труб диаметром 1 дюйм доступны комплекты переходников (деталь № 10561-001).
Термостат энергосберегающий с 10-футовым датчик определяет температуру трубы и включает и выключает кабель при требуется
Защищено прерывателем цепи замыкания на землю GFCI с тестом / сбросом и контрольной лампой для обеспечения безопасной эксплуатации
Сертификат CSA для питьевого водоснабжения
Обширный выбор размеров от 10 футов.до 270 футов
Фитинг неограничивающий (без поворота на 90) В Т-образной сборке используется фитинг Philmac для устранения потенциальных проблем. переходные фитинги могут создавать
Не прожигает трубу в случае высыхания (см. инструкции)
Удобный подключаемый модуль, работа при напряжении 120 В (5 Вт / фут) подключить систему к любой розетке на 120 вольт
Максимальное потребление тока составляет 11,3 А (270 футов). модель)
Кабель нагревателя внутри трубы, обеспечивающий экономичная альтернатива поддержанию проточной воды всю зиму
Может использоваться в изолированных трубах
Упаковка служит раздаточной катушкой. обеспечивает плавный переход от бобины к трубе, а гибкость кабеля обеспечивает простой монтаж, кабель легко протягивается вокруг острых колен и кривые
Только для систем водоснабжения (не предназначены для дренажных линий или других применений)
SL-2G Термостат GFCI (в комплекте)
Управление термостатом
SL-2G Предназначено для использовать в пределах 12 ампер, SL-2G оснащен 6 футов (1.8 м) капиллярный датчик для обнаружения и контроля изменений температуры. Регулируемый диапазон настроек температуры от 34-95F (1-35C), контроль температуры Дуплексная розетка GFCI общей мощностью 1440 Вт / 12 А. Поставляется с 4 футами (1,2 м) трехжильный шнур и вилка.
EasyHeat — зарегистрированная торговая марка EasyHeat, Inc.
[На главную] [Наверх]
Мы Дистрибьютор промышленных, коммерческих и Жилые обогреватели и элементы управления. Всегда консультируйтесь инструкции производителя по установке для правильной установки продукты или системы, представленные на этом сайте. © Авторские права 1999-2019 Mor Electric Heating Assoc., Inc.
MOR ELECTRIC HEATING ASSOC., INC.
5880 Alpine Ave. NW — Comstock Park, MI 49321 USA
Тел. 616-784-1121-800-442-2581 — Факс 616-784-7775
Эл. .com
Лучший трубчатый нагревательный кабель
Если у вас есть дом, который не используется зимой, или в доме есть трубы, проходящие через неотапливаемую зону, например, подполье или чердак, и температура опускается ниже нуля, Вы можете рассмотреть возможность приобретения нагревательных кабелей для труб.Нагревательные кабели для труб согревают ваши водопроводные трубы, поэтому вода внутри не замерзает, не расширяется и не лопнет трубы.
Нагревательный кабель Frost King — наш лучший выбор. После быстрой установки этот трубчатый нагревательный кабель обеспечит домовладельцу спокойствие на всю зиму. Если вы хотите узнать больше об этом или о том, что искать в других качественных нагревательных кабелях для труб, продолжайте читать.
Что нужно знать перед покупкой нагревательного кабеля для труб
Как работает трубчатый нагревательный кабель
Трубный нагревательный кабель — это в основном провод с высоким сопротивлением, который изолирован и покрыт защитным покрытием.Хотя этот провод может иметь постоянную электрическую мощность, постоянную мощность или саморегулирующийся, результат тот же: он нагревается при понижении температуры, чтобы вода в ваших трубах не замерзла.
Важно понимать, что некоторые нагревательные кабели необходимо прокладывать по прямой линии вдоль дна трубы, в то время как другие должны быть намотаны по спирали (но не касаясь) вокруг трубы. Третий тип трубчатого нагревательного кабеля можно накладывать внахлест. Чтобы сохранить тепло, выделяемое трубчатым нагревательным кабелем, вам часто необходимо изолировать трубу после установки трубчатого нагревательного кабеля.
Трубный нагревательный кабель доступен различной длины
Если у вас недостаточно трубного нагревательного кабеля, вы рискуете замерзнуть в местах, где труба не нагревается. И наоборот, вы не хотите иметь слишком много нагревательного кабеля, потому что вы не можете просто обернуть излишки, чтобы поддерживать его в чистоте и порядке (это опасность пожара). И, что самое главное, никогда не следует разрезать или модифицировать нагревательный кабель каким-либо образом, поскольку это чрезвычайно опасно. Из-за этого трубчатый нагревательный кабель продается различной длины (обычно с шагом 10 футов), поэтому вы можете приобрести ту длину, которая лучше всего соответствует вашим потребностям.
Характеристики нагревательного кабеля для труб
Как работает термостат для трубчатого нагревательного кабеля
Нагревательный кабель для труб имеет термостат. Он контролирует температуру трубы и, как термостат в вашем доме, включает тепло, когда температура становится слишком низкой. Он также отключает нагрев, когда температура значительно выше точки замерзания. Не все термостаты имеют одинаковые рабочие параметры — в то время как большинство включается при 37 или 38 градусах, некоторые могут отключаться при 45 градусах, а другие не отключаются, пока температура не достигнет 50 градусов.
Сколько электроэнергии потребляет трубчатый нагревательный кабель?
Электроэнергия нагревательного кабеля для труб обычно указывается в ваттах на фут. В наихудшем сценарии, когда мощность средняя (не энергоэффективная) и вам нужно запускать тепло в течение 24 часов каждый день, стоимость по среднему тарифу на электроэнергию для США составит примерно 0,02 доллара за фут в день. Некоторые энергоэффективные кабели могут потреблять всего 2 Вт на фут, в то время как средний трубчатый нагревательный кабель потребляет около 7 Вт на фут.
Прочная, но гибкая конструкция
Трубный нагревательный кабель будет проложен в тех частях вашего дома, где условия не идеальны. Это означает, что они должны иметь прочную конструкцию. Однако, если кабель будет слишком жестким, работать с ним будет сложно. Идеальный трубчатый нагревательный кабель будет прочным, но гибким.
Назначение светодиода на трубчатом нагревательном кабеле
Поскольку средний трубчатый нагревательный кабель не сильно нагревается (обычно теплый — лучшее описание), может быть трудно определить, работает ли система.По этой причине — и в целях безопасности — большинство кабелей для трубных нагревателей имеют небольшой светодиодный индикатор в трехконтактной вилке, чтобы вы могли сразу увидеть, находится ли система под напряжением или под напряжением.
На первый взгляд может показаться, что существует множество вариантов ценообразования на нагревательный кабель для труб, но это только потому, что существует такое большое разнообразие длин. Как правило, трубный нагревательный кабель стоит около 10 долларов за фут. Если у кабеля лучшее качество сборки и больше функций, цена за фут возрастет, в то время как менее прочные бюджетные модели будут на несколько долларов за фут дешевле.
Нужно ли мне какое-либо защитное оборудование при прокладке трубчатого нагревательного кабеля?
A. Да. Защитные очки необходимы, особенно если трубы проходят над головой, потому что они будут покрыты мусором, который может упасть вам в глаза, если потревожить его. Также, если вы работаете с изоляцией, не забудьте надеть перчатки.
Трудно ли установить трубный греющий кабель?
A. Нет, совсем нет. Однако существует три различных метода установки.Обертывание или перекрытие кабеля, который должен проходить по прямой линии, может создать опасность пожара. Кроме того, в некоторых случаях после установки нагревательного кабеля трубы вам также потребуется обернуть изоляцию вокруг трубы, чтобы она сохраняла тепло должным образом. Обязательно прочтите все сопроводительные инструкции, чтобы узнать, как правильно установить.
Какой нагревательный кабель мне выбрать?
Лучший из лучших нагревательных кабелей для труб
Наше мнение: Высокоэффективная модель, обеспечивающая спокойствие для ваших труб всю зиму.
Что нам нравится: Этот нагревательный кабель прост в установке и рассчитан на защиту ваших труб до отрицательных 40 градусов. Его можно использовать на 2-дюймовых металлических и пластиковых водопроводных трубах и потребляет 7 Вт на фут.
Что нам не нравится: Обязательно следуйте всем инструкциям по установке, чтобы добиться от этого устройства оптимальной производительности.
Наилучшая отдача для вашего нагревательного кабеля для труб
Наше мнение: Если бюджет — это проблема, этот нагревательный кабель для труб удовлетворит как ваши затраты, так и ваши потребности в отоплении.
Что нам нравится: Термостат в этой модели не включается, пока температура не упадет ниже 38 градусов, что помогает снизить ваши счета за электроэнергию. Индикатор на шнуре позволяет сразу увидеть, что система работает.
Что нам не нравится: Как и в случае с другими тепловыми кабелями, вам также потребуется использовать изоляцию трубной оберткой (не входит в комплект), чтобы этот продукт работал должным образом.
Нагревательный кабель для труб
Наше мнение: Самый универсальный нагревательный кабель для труб в нашем списке.Это может быть использовано при прямом, спиральном или перекрывающем монтаже.
Что нам нравится: Разработанная для 2-дюймовых металлических или пластиковых труб, эта модель нагревается за считанные минуты. Термостат включается, когда температура опускается ниже 37 градусов, и отключается, когда температура достигает 50 градусов.
Что нам не нравится: Шнур питания у этой модели очень короткий (2 фута). Скорее всего, вам понадобится удлинитель с подходящим номиналом.
Аллен Фостер — автор BestReviews.BestReviews — это компания, занимающаяся обзором продуктов, с единственной миссией: помочь упростить принятие решений о покупке и сэкономить ваше время и деньги.
BestReviews тратит тысячи часов на изучение, анализ и тестирование продуктов, чтобы порекомендовать лучший выбор для большинства потребителей. BestReviews и ее партнерские газеты могут получать комиссию, если вы покупаете продукт по одной из наших ссылок.
Распространяется компанией Tribune Content Agency, LLC.
5 лучших нагревательных кабелей для труб — июнь 2021 г.
Замороженные трубы — это не весело.В лучшем случае вы можете потратить дни, пытаясь нагреть трубы до точки, при которой вода снова потечет. Если у вас лопнут трубы, вам могут потребоваться тысячи долларов на ремонт и очистку.
Лучшая стратегия — в первую очередь предотвратить замерзание труб, и нагревательный кабель для труб — отличный способ сделать это. Нагревательный кабель для труб может автоматически регулировать температуру трубы, обеспечивая гарантию того, что при резком похолодании вы не проснетесь из-за ледяной катастрофы.
Факторы, которые следует учитывать при выборе нагревательных кабелей для труб, включают размер, кабельные корпуса, термостаты, цену и то, хотите ли вы, чтобы ваши кабели имели встроенную светодиодную подсветку. В зависимости от того, где расположены ваши трубы, установка может быть сложной.
Основные соображения
Долговечность
От холода и влаги до грязи и мусора трубчатый нагревательный кабель может свисать в довольно суровых условиях. Таким образом, он должен быть достаточно прочным, чтобы выдерживать воздействие бездорожья, и служить годами без технического обслуживания и поломок.(Основываясь исключительно на расположении труб, установка этих кабелей может быть небольшой работой; это не та задача, которую вы хотели бы повторять каждый год!) Такая особенность, как прочное ПВХ-покрытие, может помочь продлить срок службы кабеля, обеспечивая гибкость и долговечность. .
Длина
Длина приобретаемого кабеля является первоочередной задачей. Вам нужен кабель, который не будет ни слишком коротким, ни слишком длинным для вашей трубы. К счастью, нагревательные кабели для труб бывают разной длины, чтобы соответствовать разным размерам труб.Кабели могут иметь длину от 3 футов до более 100 футов, и производители часто продают кабели различной длины в пределах этого диапазона.
Диаметр
Помимо длины кабеля важен диаметр, на который рассчитан трубный кабель. Некоторые трубчатые нагревательные кабели можно использовать с трубами различного диаметра; другие эффективны только для тонких труб диаметром 2 дюйма или меньше. Если вы покупаете кабель, не рассчитанный на диаметр вашей трубы, возможно, он не справится с задачей поддержания трубы в достаточно теплом состоянии, чтобы избежать замерзания.
Перед покупкой нагревательного кабеля для трубы внимательно измерьте диаметр трубы и прочтите перечень кабелей (или уточните у производителя).
Сертификация
Для оптимальной безопасности выбирайте только нагревательный кабель для труб, одобренный UL и сертифицированный CSA. Эти эталоны подтверждают, что нагревательный кабель для труб соответствует стандартам качества и работает так, как заявляет производитель.
Установка
Как уже упоминалось, установка трубчатого нагревательного кабеля может быть сложной задачей.Проблема не столько в механике установки; скорее, это расположение труб, которые вы хотите закрыть. Добавьте к этому тот факт, что вам может потребоваться собственная лента или стяжки — некоторые кабели поставляются с ними, а некоторые нет — и вас может ждать интересное приключение с установкой.
Перед тем, как вы начнете установку, вам нужно сделать несколько шагов. Сначала проверьте упаковку, чтобы узнать, нужно ли вам сходить в строительный магазин за лентой, галстуками или другими предметами.Затем внимательно прочтите инструкции: они должны быть подробными, четкими и желательно иллюстрированными. Также рекомендуется проверить кабель перед его установкой. Для этого вставьте его в розетку. Через несколько минут кабель должен заметно нагреться, что укажет на то, что он исправен и готов к установке.
Большинство трубных нагревательных кабелей предназначены для использования только с целыми пластиковыми или металлическими трубами. Перед использованием трубчатого нагревательного кабеля на пустой трубе проконсультируйтесь с производителем.
ПЕРСОНАЛ
BestReviews
Характеристики
Кабель
Кабель трубчатого нагревательного кабеля фактически состоит из двух частей: более длинной нагреваемой части и меньшей части, включающей заглушку и другие элементы.
Обогреваемая секция: Эта часть нагревательного кабеля трубы отвечает за нагрев трубы. Обычно он состоит из нагревательного сердечника, окруженного изоляцией, и внешнего слоя ПВХ.
Секция без обогрева: Вилка, термостат и любые светодиодные лампы обычно расположены на более коротком участке кабеля, который не нагревается.Вилка должна быть заземлена и иметь три контакта.
Все кабели должны быть прочными и гибкими, что может помочь при установке.
Термостат
Нагревательный кабель для труб обычно включает в себя встроенный термостат для поддержания температуры трубы в определенном диапазоне. Термостат включает нагревательный кабель трубы, когда температура достигает заданного минимума (обычно 38 ° F), и выключает его, когда она достигает заданного максимума (обычно около 50 ° F). Таким образом, кабель предохраняет вашу трубу от замерзания, но не нагревается до такой степени, что может стать причиной возгорания.
Светодиодная лампа
Некоторые нагревательные кабели для труб включают светодиодную подсветку, поэтому вы можете сразу определить, выполняет ли кабель свою работу.
ЗНАЕТЕ ЛИ ВЫ?
Из-за низкого энергопотребления, нагревательные кабели для труб являются более экономичным решением для предотвращения замерзания труб, чем включение тепла во всем помещении, подвале или подполье.
ПЕРСОНАЛ
BestReviews
Цены на нагревательные кабели для труб
Недорого: Трубные нагревательные кабели до $ 20 , как правило, короче, часто 10 футов или меньше, и могут иметь более низкое качество сборки и меньшее количество функций.
Средний уровень: По мере роста цены улучшаются длина и качество. Длина нагревательного кабеля трубы в диапазоне от $ 20 до $ 40 обычно составляет от 15 до 30 футов. Светодиодные индикаторы распространены.
Дорого: Трубные нагревательные кабели по более высокой цене имеют тенденцию предлагать максимальную прочность и длину, причем некоторые из них достигают от 80 до 100 футов. Планируйте потратить от $ 50 до $ 120 на кабель этого более высокого уровня.
Нагревательные кабели для труб, которые укладываются прямо, проще в установке и обеспечивают более длительное покрытие, чем кабели с витой изоляцией.
ПЕРСОНАЛ
BestReviews
Советы
Если инструкции требуют прокладки кабеля по прямой линии, не перекрывайте участки кабеля, так как это может привести к перегреву.
Все трубчатые нагревательные кабели имеют удлинитель на одном конце (в комплекте с заглушкой), но, если труба не находится близко к выходу, вам, вероятно, также потребуется приобрести удлинитель.
Для более толстых труб рассмотрите возможность установки двух кабелей с каждой стороны трубы, чтобы обеспечить максимальную защиту.
Никогда не используйте нагревательные кабели на топливопроводах или трубопроводах. Сочетание нагретых кабелей с горючими жидкостями очень опасно.
Тщательно измерьте трубы, которые вы хотите защитить, чтобы вам не пришлось платить за кабель больше, чем вам нужно. Тем не менее, если кабель является витым, вам нужно будет купить кабель немного большего размера, чем для кабеля прямой установки.
FAQ
В. Как трубные нагревательные кабели прикрепляются к трубе?
A. Для прикрепления нагревательного кабеля к трубе можно использовать различные типы крепления, включая изоленту, стяжки и даже отрезки проволоки. Одно из лучших решений — использовать ленту для наложения кабеля, которая лучше выдерживает различные температуры, чем другие типы ленты.
Некоторые производители трубчатых нагревательных кабелей включают в комплект поставки ленту или стяжки, а другие — нет. Если вам необходимо приобрести собственную ленту / стяжки или вы хотите использовать систему крепления другого типа, чем та, которая входит в комплект поставки кабеля, обратите внимание на добавленную стоимость при составлении бюджета на нагревательный кабель для труб.
В. Могу ли я наматывать нагревательные кабели вокруг трубы?
A. Это зависит от кабеля к кабелю. Некоторые нагревательные кабели для труб наматываются непосредственно на трубу. Хотя их установка может быть более сложной, вы будете использовать меньше креплений для фиксации кабеля. Однако большинство кабелей прокладывают прямо по трубе, не оборачиваясь вокруг нее. Эти кабели проще установить, и для защиты трубы вам потребуется меньше кабеля, чем намотки.
Всегда внимательно читайте инструкции, чтобы узнать, какой метод установки предпочитает производитель.
В. Что лучше: нагревательные кабели для труб или изоляция труб?
A. Это во многом зависит от суровости ваших зим. Если у вас относительно мягкие зимы с небольшим количеством заморозков, изоляция труб должна быть всем, что вам нужно для защиты труб. Для участков с длительной холодной и влажной погодой лучше всего подойдет трубчатый нагревательный кабель. Если вы все еще не уверены, что вам нужно, возможно, лучше проявить осторожность и выбрать кабель.
Трубы | DEVI
Защита труб от замерзания

Системы подачи жидкости, такие как водопроводные трубы, по которым поступает вода, в наибольшей степени зависят от температуры конкретной трубы и состояния трубы с точки зрения качества подачи воды, что требует конкретных надежных решений.
Водопроводные и канализационные трубы являются важными частями каждого здания; любой сбой может быть очень хлопотным и дорогостоящим для исправления. Благодаря решениям для отслеживания труб вы можете легко избежать внезапных и неожиданных повреждений, вызванных морозом зимой.
Энергоэффективный электрический обогреватель обеспечивает питание только там, где это необходимо, адаптируя мощность к температуре окружающей среды.
Системы защиты от замерзания устанавливаются там, где необходимо предотвратить замерзание водопроводных и канализационных труб и их повреждение от льда.Системы поддержания температуры обеспечивают поддержание необходимой температуры в трубах с горячей водой или жидкостью.
Однако, помимо основных целей, мы видим много преимуществ, которые дает использование трассировки труб, таких как:
• Незамерзающие трубы
• Постоянный поток в трубах
• Уменьшение глубины подземных труб
• Отсутствие затрат на ремонт после сложного зима
• Отсутствие затвердевания жиросодержащих продуктов в трубных системах.
• Эффективное горячее водоснабжение.
Системы обогрева труб состоят из электрических нагревательных кабелей, электронных термостатов и монтажных принадлежностей.
Цифровые термостаты с датчиками гарантируют достижение оптимальных результатов с минимальным потреблением энергии.
Рекомендации по установке электрооборудования DEVI
Трассировка трубы рекомендуется для поддержания заданной температуры жидкости в:
Системы отслеживания труб могут использоваться внутри и снаружи труб, для внутренних и наружных трубопроводных сетей, а также для труб над и под землей.
Системы отслеживания труб следует устанавливать на ранней стадии строительства.Это обеспечивает безопасность и предотвращает любую опасность повреждений, вызванных льдом.
Руководство по применению: Защита труб от замерзания
В данном руководстве по проектированию представлены рекомендации DEVI по проектированию и установке защиты от замерзания труб. В нем содержатся инструкции по прокладке нагревательного кабеля, электрическим характеристикам и конфигурации системы.
Видео
Труба для защиты от замерзания
Как уберечь водопроводные трубы от замерзания — даже в условиях неглубокой почвы
Одна из проблем, с которыми вы сталкиваетесь как канадский подрядчик, — это преодоление зимних реалий, особенно когда дело касается водопровода.Целые регионы этой страны не обязательно имеют почвенный покров для защиты водопроводных и канализационных труб от замерзания круглый год. Я боролся с ситуациями при строительстве неглубоких грунтов с середины 1980-х годов, я пробовал несколько различных подходов, и некоторые из лучших решений для защиты от замерзания, которые я нашел, были разработаны небольшой канадской компанией в стране скалы и деревья.
Лорн Хейсе начинал как электрик, но после того, как он и его жена Робин покинули суету Торонто, чтобы жить в бедном почвой, богатом коттеджами районе Мускока, Онтарио, они основали компанию под названием Heat-Line (www.heatline.com; 800-584-4944). Я впервые выследил Лорна в 2011 году, следуя историям, которые я слышал о его продуктах для защиты от замерзания, установленных по всему миру. Вы, наверное, никогда не встречали никого, кто был бы так взволнован, как Лорн, по поводу типичной зимней проблемы — держать трубы незамерзающими. Представьте, что вы тратите большую часть каждой недели на изобретение решений для эффективного обогрева труб! Такова жизнь Лорна, и у него это хорошо получается.
Когда дело доходит до защиты труб от замерзания, системы водоснабжения и канализации — это два разных животных.Риски замерзания уникальны, как и решения. В обеих ситуациях используются электрические нагревательные кабели, но на этом сходство заканчивается.
Сохранение дренажных линий Дренаж
Пока дренажная труба имеет постоянный уклон и дренаж полностью, она никогда не может быть заблокирована льдом, даже если она полностью обнажена под возвышающимся зданием или заглублена из-за недостаточного количества почвы для удержания трубы выше 0oC. Но надежда может быть опасной, когда дело касается водопровода.Если зимой возникает засор в надежной трубе или накапливается достаточно инея, чтобы закупорить поток, это плохие новости. 4-дюймовая канализационная линия, замороженная «льдом», может не разморозиться до тех пор, пока малиновки не вернутся на несколько недель в большинстве районов Канады. А если в одном из ваших проектов произойдет что-то подобное, вы будете выглядеть так же хорошо, как и материал, забивающий канализационную линию вашего клиента.
Выбор размера кабеля
Итак, как сделать так, чтобы дренажные линии никогда не замерзали, когда у вас недостаточно почвы? Речь идет о электрических нагревательных кабелях, и есть два варианта: внешний и внутренний.До недавнего времени внешний вид был единственным выбором для дренажа, потому что водопроводные нормы запрещали прокладку любого электрического кабеля внутри дренажной трубы. Опасность, о которой обеспокоены органы кодекса, — это малая вероятность взрыва, вызванного искрой в окружении летучих канализационных газов. Внешнее применение нагревательного кабеля также снижает вероятность засорения трубы из-за захвата канализационного мусора на внутренний кабель и накопления, но при прокладке внешнего кабеля следует учитывать ряд факторов.Помимо того факта, что внешний подход трудно установить вокруг подземных дренажных труб, передаче тепла замерзшей воде препятствует стенка трубы.
Ранее этой зимой я установил два типа греющих кабелей дренажной линии. Один крепится к внешней стороне полностью открытой изолированной трубы под зданием на приподнятых опорах, а другой находится внутри подземной дренажной трубы. Heat-Line уникальна в мире систем обогрева, потому что у них есть единственная система, одобренная cCSAus для использования внутри черных и сточных водостоков.Их система Retro-DWS, которую я установил, включает саморегулирующийся нагревательный кабель, который заделан внутри трубы HDPE диаметром 1/2 дюйма. С технической точки зрения кабель находится не внутри дренажной линии, а внутри трубы, которая находится внутри дренажной линии. Это делает его приемлемым для сертификации cCSAus.
Еще одна удобная особенность метода «внутри трубы» заключается в том, что нагревательный кабель можно протолкнуть очень далеко. Вам не нужно ловить рыбу. В моей собственной ситуации я легко протолкнул трубу на 130 футов от здания в септик через 4-дюймовую трубу из ПВХ.Я слышал о ситуациях, когда Retro-DWS вручную толкали на 400 футов без деформации.
Морозостойкое водоснабжение
Есть много способов предохранить водопроводные линии от замерзания, когда их нельзя прокладывать ниже линии замерзания, но хитрость заключается в том, чтобы все это происходило надежно и с минимальным потреблением электроэнергии. Впервые я установил продукт Heat-Line для одного из своих проектов еще в 2011 году. Ситуация включала спуск длиной 55 футов из пробуренной скважины на участке с примерно 12-дюймовым каменистым грунтом над коренной породой, и я использовал продукт под названием КАРАПАС.Это полиэтиленовая труба высокой плотности 200 фунтов на квадратный дюйм с саморегулирующимся нагревательным кабелем, залитым с одной стороны.
В этом случае «саморегулирующийся» означает, что нагревательный кабель увеличивает тепловую мощность по мере необходимости в холодных помещениях. Одно место на кабеле может потреблять очень мало энергии, потому что оно естественно теплое, в то время как более холодный участок может потреблять больше энергии, чтобы предотвратить замерзание трубы в этом участке. В сочетании с системой термостата, которая выключает всю систему, когда температура трубы поднимается выше нуля, и вы очень экономно расходуете электроэнергию.
В установку я включил изоляцию из предварительно отформованного пенопласта вокруг линии водоснабжения, заключенную в 4-дюймовую трубу из АБС-пластика для обеспечения физической защиты. Там, где водопровод поворачивается вверх и идет вертикально, когда он входит в этот конкретный дом, построенный на опорах, я заменил предварительно сформованный пенопластовый рукав изоляционным пенопластом, введенным в отверстия диаметром 3/8 дюйма в ABS. Я не мог сделать изгиб внутри АБС с изоляцией втулки, но распыление пены помогло. С датчиком термостата, расположенным внутри самой холодной части установки (вертикальная часть над землей), электричество включается менее чем в половине случаев, даже в самую холодную погоду.
Ваши проекты успешны только тогда, когда работает самое слабое звено, а замороженные водопроводные системы могут вызвать бесконечную головную боль. Чтобы увидеть, как я установил нагревательные кабели для внутренней и внешней дренажной трубы, посетите www.baileylineroad.com/freeze-proof-drains .
Нагревание до электрических нагревательных кабелей
Современные нагревательные кабели представляют собой безопасные, энергоэффективные решения для снятия холода зимой
Нагревательные кабели обычно называют кабелями обогрева, обогревателями или тепловой лентой, в то время как кабели самой современной конструкции, саморегулирующиеся обогревательные кабели, также известны как саморегулирующиеся кабели.Как бы они ни назывались, все они работают в основном по одному и тому же принципу: когда напряжение подается на отрезок провода с заданным сопротивлением, он затем рассеивает фиксированный уровень мощности в виде излучения тепла, основанного на законе Ома. Тепло выделяется из-за сопротивления в сплавах кабеля, когда ток проходит через него, тем самым нагревая непосредственное физическое окружение.
По этой причине нагревательные кабели используются во множестве применений, от защиты труб от замерзания, до таяния снега на тротуарах или подъездных дорожках, для предотвращения образования ледяных плотин на крышах, для предотвращения образования опасных сосулек в желобах и водостоках, до полов внутри помещений. утепление при установке под плитку или паркетный пол.Кроме того, нагревательные кабели используются в ряде промышленных приложений для защиты от замерзания и технического обслуживания, чтобы поддерживать постоянную температуру жидкостей в трубах, чтобы предотвратить деградацию жидкости или поддерживать вязкость для условий потока. Промышленные нагревательные кабели в этой статье не рассматриваются.
Нагревательные кабели бывают двух основных типов:
Нагревательные кабели постоянной мощности — самые простые из этих двух. Эти типы кабелей фиксированной длины либо включены при полной 100% тепловой мощности, либо выключены при 0% тепловой мощности.Обычно для поддержания постоянной температуры требуется термостат. Кабели постоянной мощности нельзя перекрывать, так как это может привести к их перегреву. Обрыв участка кабеля приведет к полному отказу всей системы. Они недорогие, но их нельзя разрезать на месте. Вместо этого они продаются с определенной длиной и выходной мощностью, что делает их менее универсальными, чем саморегулирующиеся кабели. Кабель постоянной мощности можно использовать на внутренних и внешних линиях водоснабжения, подверженных отрицательным температурам.Они идеально подходят для использования в подпольях, коттеджах, сараях и хозяйственных постройках, которые не отапливаются регулярно.
Саморегулирующиеся нагревательные кабели преодолевают ограничения кабелей постоянной мощности. В этом типе кабеля электрические провода совместно экструдируются в нагревательный элемент, состоящий из материала на основе полимера с частицами углерода. Это обеспечивает путь сопротивления, следовательно, цепь по длине нагревательного кабеля. Это сопротивление и, следовательно, мощность нагревательного кабеля варьируются в зависимости от температуры из-за микроскопического расширения и сжатия полимера.Выходная мощность уменьшается при повышении температуры. И наоборот, при более низких температурах мощность увеличивается. Термостат не требуется, поскольку они автоматически изменяют свою тепловую мощность в зависимости от изменений окружающей температуры. Предназначенные для промышленного, коммерческого и жилого применения, они обеспечивают максимальную защиту от замерзания и поддержание температуры, а также могут быть быстро и легко разрезаны на любую длину на месте. Поскольку они предназначены для изменения теплоотдачи при изменении окружающей температуры, они идеально подходят для использования на металлических или пластиковых водопроводных и сливных трубах, которые подвержены отрицательным температурам, для технологических процессов, в которых жидкости по трубам требуют постоянной температуры, а также для замораживания. защита отводных оросительных систем.
ЗАЩИТА ТРУБ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ
Подумайте вот о чем: при замораживании галлон воды расширится до объема на 9% больше, чем исходный галлон. Поэтому неудивительно, что полностью или частично замерзшая труба будет набухать и трескаться, особенно когда в трубе находится воздух.
Выпуклость или трещина в трубе с выходящим льдом является явным признаком разрыва трубы. Однако иногда труба может выглядеть нормально, и домовладелец может не заметить небольших трещин, вызванных расширением льда.К сожалению, как только лед внутри замерзшей трубы начинает таять и вода просачивается наружу, уже слишком поздно. В зависимости от степени повреждения общие затраты на очистку поврежденной трубы могут вырасти до десятков тысяч долларов. Страховая компания State Farm Insurance оценивает средний размер страхового возмещения за ущерб, причиненный водой из-за замерзших труб, примерно в 15 000 долларов.
Если владелец здания знает, что определенная часть конструкции с активными водопроводными трубами может иметь температуру ниже нуля, разумным решением будет установка нагревательного кабеля.В сочетании со встроенным термостатом система автоматически «включается», когда температура опускается ниже нуля. Кабели обеспечивают необходимый уровень тепла для предотвращения замерзания труб, но недостаточный для нагрева воды внутри труб. Термостат обеспечивает автоматическое управление системой, поэтому он экономит энергию, запитывая кабель только при необходимости. Для оптимальной работы системы поверх кабеля можно установить изоляцию трубы, чтобы сохранить тепло, а пластиковые трубы можно обернуть алюминиевой фольгой, чтобы тепло равномерно рассеивалось в трубе
Преимущество этой конструкции заключается в том, что кабели монтируются один раз и оставляются на трубах в течение многих лет — даже при падении температуры до -40 ° F (-40 ° C).
ПРЕДОТВРАЩЕНИЕ ЛЕДЯНЫХ ПЛОЩАДЕЙ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ
Ледяная плотина — это образование льда, которое появляется у карниза крыши во время продолжительных периодов снегопада и холодной погоды. Ледяные плотины образуются, когда лед накапливается по краю крыши, образуя плотину, задерживающую воду в бассейне. Если скапливается достаточно большое количество воды, она может проникнуть под черепицу и полностью проникнуть в здание, нанося значительный ущерб потолкам, полам и за стенами.Ремонт крыши — дорогое удовольствие. Даже мелкий ремонт размером в пару квадратных футов обычно стоит 1000 долларов или больше. Более крупный ремонт или ремонт кровли из шифера и металла может стоить на тысячи долларов дороже. Полная замена крыши, то есть отрыв старой крыши от дома и замена ее новой, может стоить от 4000 до 25000 долларов.
Опять же, проверенным решением для защиты от обледенения крыш и водостоков являются нагревательные кабели. Предотвращая образование ледяной плотины по краям крыши, в желобах, водостоках и водосточных трубах, кабели создают путь для талой воды от крыши, который предотвращает образование ледяных плотин.Автоматический контроллер, входящий в состав большинства систем, делает работу более энергоэффективной. Подключив контроллер к электрической розетке и кабелю, контроллер включит систему, когда температура опустится ниже 38 ° F (3 ° C) и на поверхности датчика будет вода. Если существует хотя бы одно из вышеперечисленных условий, система управления не «включит». Когда температура поднимается выше 48 ° F (9 ° C), контроллер выключает систему.
СНЕГОВАРКА С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ
Нагревательные кабели можно прокладывать под бетонными или асфальтовыми проездами, тротуарами или патио для защиты от снега или льда.Это гораздо более эффективная и «зеленая» альтернатива выкапыванию или внесению экологически вредной соли. Система нагревательных кабелей, сформированная в виде матов разного размера, укладывается под бетонную или асфальтовую поверхность или брусчатку. Коврики чрезвычайно экономичны и устраняют дорогостоящие и трудоемкие хлопоты по уборке снега за счет автоматического поддержания температуры поверхности выше точки замерзания. Для активации ковриков необходимо одновременное выполнение двух условий: температура должна быть ниже нуля, и система должна определять влажность или снегопад.Даже в северных городах, таких как Чикаго, фактическое время выпадения снега на землю составляет менее 30 часов в год. С точки зрения затрат это всего несколько долларов в год. Это также означает, что вам больше не нужно обращаться в дорогостоящие службы снегоочистителя, стоимость которых может составлять сотни или даже тысячи долларов в год. Кроме того, если посреди ночи пойдет снег, вы проснетесь на уже расчищенном тротуаре и подъездной дорожке — в отличие от ваших соседей. Еще одно менее очевидное преимущество — бесшумность ковриков. Любой, кому приходилось слышать, как работает снегоочиститель часами подряд, может засвидетельствовать, что это не самое приятное занятие.
В большинстве случаев снег тает со скоростью, соответствующей среднему снегопаду, что сводит к минимуму накопление снега на нагретой поверхности. В зависимости от доступного напряжения и конфигурации коврики можно легко комбинировать и адаптировать для покрытия уникальной конфигурации пешеходных дорожек, лестниц, патио и проезжей части.
Предприятия и домовладельцы получают выгоду от более безопасных пешеходных переходов, более низких ставок страхования и соблюдения Закона об американцах с ограниченными возможностями (раздел 3.2.4.3). Погрузочные доки, въезды для машин скорой помощи и пассажирские платформы на автобусных вокзалах и вокзалах также пользуются этой защитой, когда пешеходы могут безопасно передвигаться по защищенной поверхности.
ОТОПЛЕНИЕ ПОЛА С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ
Полы из твердых пород дерева и плитки могут вызывать неприятные ощущения холода даже в теплом климате. Кабели для обогрева пола удаляют холод мягким, непрерывным теплом, когда они используются в качестве дополнительного тепла, чтобы сделать пол уютным, или в качестве тепла для обогрева всей комнаты. В зависимости от производителя, системы могут использоваться с широким выбором поверхностей, включая керамику, фарфор, терраццо, стеклянную мозаику, мрамор, натуральный камень и агломераты, а также под конструкционную древесину и ламинат.Кабели можно даже установить в облицованных плиткой душевых или других влажных помещениях, хотя рекомендуется, чтобы домовладелец сначала проконсультировался со своим местным инспектором по электрике, чтобы убедиться, что это применение разрешено в юрисдикции.
Помимо комфорта, системы утепления пола безопасны, энергоэффективны и экономичны. После установки практически невозможно повредить или разрезать кабели. Кроме того, программируемый термостат с защитой GFCI мгновенно отключит питание в случае короткого замыкания. Термостат также предлагает точный контроль температуры, мониторинг и регулировку температуры пола для обеспечения оптимального тепла.Стоимость минимальная: 12 ватт на квадратный фут, 30 квадратных футов. Коврик притягивает эквивалент электрического одеяла. Кроме того, по оценкам, добавление утепления пола по всему дому может увеличить его стоимость при перепродаже на целых четыре процента.
Современные системы обогрева пола производятся либо в виде кабелей «произвольной формы», что обеспечивает максимальную универсальность конструкции, либо в виде «фиксированных» кабельных матов для экономии трудозатрат в помещениях стандартной формы.
Кабели произвольной формы не закреплены, поэтому их можно поворачивать и располагать любым образом, чтобы соответствовать участкам с изгибами, углами или препятствиями.Расстояние между кабелями не фиксировано, и рекомендуется оставлять между ними зазор 2-3 дюйма. Также настоятельно рекомендуется создать «буферную» зону на плане этажа, где отопление не является необходимым и которую можно использовать для прокладки оставшегося кабеля. Хотя это общепринятая практика, изолента не рекомендуется для закрепления кабелей, поскольку она не гарантирует правильного расстояния и может привести к недостаточной или оставшейся длине кабеля и неравномерному тепловыделению. Вместо этого кабели произвольной формы следует устанавливать с помощью зажимов или разъединительных мембран непосредственно на конструкцию черного пола, а затем заделывать их в тонкослойную или самовыравнивающуюся подложку.
В отличие от кабелей произвольной формы, стационарные или готовые маты с лучистым обогревом имеют нагревательные кабели, вплетенные в сетчатую основу, которая подходит для быстрой установки в стандартных прямоугольных помещениях, в многоквартирных домах или в больших помещениях. Хотя подложку можно обрезать, чтобы можно было настроить компоновку, сами кабели должны оставаться неповрежденными, что ограничивает гибкость конструкции. В установках, где обрезки подложки недостаточно, у производителя можно заказать нестандартные коврики различной формы, например овалы, круги и треугольники.
Как и следовало ожидать, установка фиксированного кабеля — это более быстрый и менее трудоемкий процесс, чем установка кабеля произвольной формы. Системы обогрева полов с самоклеящимися матами еще проще. Маты коммерчески доступны в виде готовых прямоугольных матов стандартных размеров с самоклеящейся большой подложкой, которая помогает сократить время и трудозатраты на установку. Коврики можно положить на основу, и они останутся на месте, пока мат заделан в тонкослойную или самовыравнивающуюся подложку. Имея толщину менее 1/8 дюйма, коврики практически не увеличивают высоту пола, что значительно снижает затраты на модернизацию, поскольку нет необходимости поднимать дверь или отделочные работы.
Питер К. Лил, менеджер по маркетингу продукции компании Emerson, работает в компании Emerson уже 8 лет. Он отвечает за всю продукцию под брендом EasyHeat, в том числе за нагревательные кабели и термостаты. Его степень в области промышленного инжиниринга и более 20 лет опыта в управлении продуктами и разработке новых продуктов, а также более 10 лет опыта работы на потребительском / розничном рынке
Умный нагревательный кабель, который помогает защитить трубы и кабели при -30 ° градусов.
F-10 — это умный саморегулирующийся нагревательный кабель, который распознает температуру окружающей среды и соответствующим образом регулирует мощность.Поскольку нагревательный кабель заботится о себе сам, у вас всегда равномерное распределение тепла и контролируемое потребление. F-10 также испытал алюминиевый экран, который делает этот кабель прочным, но действительно простым в установке.
Параллельно резистивный, это означает, что саморегулирующийся нагревательный кабель состоит из двух параллельных проводов, залитых в полупроводниковый материал, который регулирует свою мощность в зависимости от температуры окружающей среды. Несмотря на то, что на улице может быть выше нуля и эффект защиты от замерзания не нужен, нагревательный кабель все равно будет включен.Чтобы полностью отключить его, вы должны установить термостат, например, EB-Therm 800. F-10 можно использовать как внутри, так и снаружи для водопроводных и канализационных труб.
Очень простая установка
Поскольку кабель является саморегулирующимся, его можно легко разрезать и перекрестить, чтобы он идеально подходил к трубе, без риска перегрева. Холодный кабель не нужен. Алюминиевый экран также упрощает снятие изоляции и установку кабеля, а также делает его прочным. Прерыватель замыкания на землю должен использоваться со всеми конструкциями нагревательного кабеля.
Система отопления для питьевой воды
F-10 и принадлежности к нему подходят для установки внутри труб с питьевой водой. Это связано с тем, что они одобрены для использования с питьевой водой в соответствии со стандартом KTW и NSF / ANSI Standard 61. Это означает, что F-10 и его аксессуары создают одобренную для питьевой воды систему отопления, части которой предназначены для идеального взаимодействия.
Интеллектуальные аксессуары упрощают работу
С полным комплектом кремниевого соединения / разъединителя, одобренным для использования с питьевой водой, для подсоединения кабеля не требуется термофен.Вместо этого используется клей, что означает отсутствие так называемых «горячих работ». Еще одним умным аксессуаром является дополнительный набор F-10, который не только одобрен для питьевой воды, но и имеет овальную упаковку, которая идеально соответствует форме кабеля. Это означает, что резьбовое соединение имеет надежное и плотное уплотнение.
Справляется с самыми тяжелыми условиями
F-10 был разработан, чтобы справляться с самыми холодными зимами. Нагревательный кабель защищает:
Внутри установлена неизолированная пластиковая труба диаметром 32 мм при температуре до -30 ° C.
