Самодельный отвал на МТЗ 6 важных советов

Самодельный отвал на МТЗ Баннер 1

Трактора МТЗ-82, а также их версии и модификации наше «все» в крестьянско-фермерских хозяйствах, и разного рода предприятиях, как средней полосы России, так и Урала и Сибири. Конструкция этого трактора не претерпела значительных изменений с начала его серийного выпуска более 40 лет назад на Минском тракторном заводе тогда еще им. В.И. Ленина  (да и сам трактор МТЗ-80 (82) являлся продуктом глубокой модернизации еще более «древнего» трактора МТЗ-50). Огромное количество прицепного и навесного оборудование подходящее к этому трактору делает его незаменимым и поистине универсальным.

В интернете можно найти множество статей о том, как самостоятельно сделать отвал на трактор. У этого метода есть свои плюсы и минусы. В этой статье мы разберем преимущества и недостатки самодельных отвалов, развеем мифы и предоставим свое объективное мнение исходя из накопленного опыта работы с навесным оборудованием для тракторов. Ну, поехали!

Самодельный отвал на МТЗ

 Самодельный отвал на МТЗ_1
На фото примеры самодельных отвалов

Есть ли преимущества у самодельных отвалов? Да точно есть!

  • Сделаю отвал лучше, чем на заводе

Собственно хуже, чем у Роскомоса с ракетами точно не получится. И при этом попадаются действительно интересные образцы. Однако перед тем как начать «городить» отвал подготовьте технический рисунок или даже чертеж, составьте список того, что понадобится для пуска отвала в эксплуатацию, чем Вы располагаете, а что придется докупить. Вот Вам в помощь перечень ЗИПа коммунального отвала.


Совет 1: Внимательно просчитайте всё, не начинайте работу и особенно ничего не докупайте пока не составили список полностью.

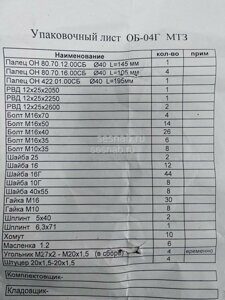

ОБ-04 ХМ  Упаковочный лист ЗИП ОБ-04

  • Самодельный отвал намного дешевле заводских вариантов;

Но вот тут не факт! Более менее выгодным отвал получится, если у Вас есть доступ к неограниченному количеству металла. Притом даром, бесплатно, на шару. Притом видов металла надо как минимум несколько. Например завод ЛЭКС для производства своего самого мощного в России гидроповоротного бульдозерного отвала использует до 8! видов листов высококачественного металла 09Г2С, а еще нужна труба, квадрат и т.д. А ведь понадобятся еще гидроцилиндры, РВД, метизы (все это идет в комплекте с «заводскими» отвалами).


Совет 2: может быть выгодным только переделать что то очень похожее на отвал, адаптировать своими руками отвал от другого вида трактора, либо собрать из нескольких старых изделий одно новое.


  • Комплектующие на самодельный отвал на трактор

Отвал на трактор, даже сделанный своими руками не будет работать без комплектующих приводящих  его в движение, а также крепящих его к трактору. А с ними еще один нюанс. Крупный завод-производитель навесного оборудования получает все! комплектующие с огромной! скидкой, а также экономит очень существенные средства на их доставке, ведь получает он их крупными партиями. Эти цены чаще всего ниже закупочных любой торговой компании, и могут в разы отличаться от розничных. При этом качество этих комплектующих в среднем выше, чем те которые продаются в розничных магазинах, а срок службы дольше. Цены на комплектующие (гидроцилиндры, РВД, метизы, техпластины) можете глянуть на нашем сайте – они действующие и одни из самых низких на рынке.


Совет 3: Выбирайте качественные комплектующие к отвалам, например в нашем интернет-магазине.




  • Выбор оптимальных размеров конструкции отвала.

С этим сложно поспорить  - хотите отвал шириной 3 м. – да пожалуйста. Однако эксплуатировать такую технику на дорогах общего пользования будет очень затруднительно (напоминаем максимальный габарит 2,55 м) могут возникнуть проблемы с работниками ДПС и Гостехнадзора , также вполне вероятно увеличится нагрузка на узлы и агрегаты самого трактора.


Совет 4: Даже «самоделку» лучше делать стандартных размеров для безопасности



Отвал нестандартного размера на трактор МТЗ

  • Сертификаты соответствия, проблемы с Ростехнадзором

Вообще использование самодельного отвала на тракторе считается небезопасным и эксплуатация техники с кустарными модификациями запрещена. Решение об этом могут принять инженеры-инспекторы гостехнадзора, так как им вменен в обязанность надзор в агропромышленном комплексе за соблюдением правил эксплуатации машин и оборудования в части обеспечения безопасности для жизни, здоровья людей и имущества, охраны окружающей среды, а также правил, регламентируемых стандартами, другими нормативными документами и документацией и надзор в агропромышленном комплексе за соблюдением установленного порядка организации и проведения сертификации работ и услуг в области технической эксплуатации поднадзорных машин и оборудования. При этом государственным инженерам-инспекторам гостехнадзора предоставляется право: проводить проверки и на основании их запрещать эксплуатацию поднадзорных самоходных машин и других видов техники, техническое состояние которых не соответствует требованиям охраны окружающей среды или не отвечает требованиям безопасности; давать обязательные предписания (постановления, представления) юридическим лицам, должностным лицам и физическим лицам об устранении нарушений по вопросам, входящим в компетенцию органов гостехнадзора; составлять протоколы об административных правонарушениях, налагать в установленном порядке в пределах своей компетенции административные взыскания.

Гостехнадзор картинка


Совет 5: если вы планируете активно использовать отвал не только на дорогах общего пользования, но и на территории крупных и даже средних предприятий (где представители контролирующих структур нередкие гости) Вам не только нельзя использовать самодельный отвал, но и монтаж его должен быть произведен сертифицированной организацией (например у нашей компании есть соответствующий сертификат).





Совет 6: Не забывайте добавлять к себестоимости отвала своими руками и стоимость своего труда. Даже если изготовление идет в свободное от основной работы время, вы возможно могли бы потратить его с большей выгодой или пользой на другие занятия.


 Шутка про экономию




P.s. мы не в коем случае не утверждаем что нельзя сделать хороший отвал самостоятельно. Можно, если вы инженер-конструктор, сварщик и механик в одном лице (а так на селе бывает часто),  имеете много «бесплатных» запчастей и комплектующих,  то тогда у вас получится стоящее изделие. Но если у Вас хотя бы на минуту возникает сомнение в осуществимости данного плана – не начинайте, будет дорого и нехорошо. А если Вы приняли решение приобрести отвал, то приезжайте в один из наших филиалов (Екатеринбург, Уфа, Тюмень) и выбирайте тот отвал, который подойдет именно Вам.

Шутка про экономию







sesnab.ru

Отвал для трактора своими руками

В народе привыкли называть тракторный отвал лопатой. Но не о названиях будет идти речь, а о самостоятельном изготовлении отвала для трактора.

Не везде поблизости расположены торговые центры, дилеры и прочие салоны, где запросто возможно прикупить для трактора отвал. Так что для человека, имеющего трактор и живущего в деревне, легче сделать отвал своими руками, чем покупать в городе.

Отвал – это пустотелая конструкция, варят отвалы из толстых листов стали. Внизу передней части болтами крепятся ножи. При надобности их можно снять.

С тыльной стороны, по центру, расположен кронштейн, с помощью которого отвал опускается и поднимается.

Там же, только по бокам, привариваются лонжероны, шарнирные соединения которых, крепятся к раме трактора. Единственное – трактор должен иметь гидравлическую систему.

Виды

У отвалов бывает разная геометрическая конфигурация – в зависимости от вида работ, которые выполняет трактор с отвалом.

Когда стоит задача переместить много сыпучих материалов, причем быстро, используются бульдозеры с отвалами сферической или полусферической формы.

На боках отвала делают специальные открылки – чтобы бульдозер захватывал материал например, песок, грунт, как в ковш.

Если надо засыпать траншею или котлован, подойдет отвал, способный поворачиваться на 25 градусов в стороны – вбок.

При вскрытии или снятии верхнего слоя грунта, потребуются бульдозеры, снабженные рекультативными отвалами. Эта «лопата» имеет широкий захват.

Прямые отвалы можно по праву назвать универсальными.

Оборудование трактора должно допускать перекосы отвала – это позволит работать как с нормальными, так и с прочными грунтами. Такой бульдозер лучше режет поверхность.

Общие рекомендации для изготовления

Если трактор небольшой, к примеру, Т-25, сделать для него отвал в принципе несложно.

Для этого нужна, во-первых, стальная труба диаметром не больше 50 см. Трубу разрежьте на 3 сегмента вдоль. Один станет фронтальной плоскостью — передний отвал, другой  тыловой — задний, а из третьего сделайте открылки и периметр короба.

К готовой лопате приварите упорные толкатели, которые следует закрепить на несущей части конструкции трактора. Для крепления используйте плавающие шарниры.

С тыльной стороны, по центру, приварите две полосы из толстого железа. На пластинах должны быть

калиброванные отверстия, так как к ним будет крепиться шток гидроцилиндра.

Итак, теперь вы знаете, какими бывают бульдозерные отвалы, и для чего лучше подходит каждая конструкция.
Пример как изготовить передний отвал из бочки



tractor-server.ru

Отвал на МТЗ: Конструкция, виды, использование

Особенности использования тракторных отвалов. Информация о том, как сделать отвал самому.

Тракторные отвалы являют собой рабочие инструменты навесного типа, использование которых позволяет в значительной мере расширить функциональные возможности современных тракторов, сделав их более эффективными и универсальными. Сфера применения подобных агрегатов необычайно широка и о том, что являет собой отвал на трактор, какой он бывает и как сделать его своими руками, мы сегодня и побеседуем.

Тракторные отвалы – конструкция и отличительные характеристики

Трактор с хозяйственным отваломТрактор с хозяйственным отваломКонструкция агрегата на тракторах МТЗ состоит из следующих элементов:

  • Непосредственно самого отвала;
  • Рамы толкающего типа;
  • Дополнительных рам;
  • Системы навесок;
  • Гидроцилиндра;
  • Группы амортизаторов;
  • Балки распорной.

Монтаж устройства выполняется на переднюю часть трактора, с его креплением непосредственно к раме. Установку поворотного механизма проводят так, чтобы он находился под углом, не превышающим 300 градусов по отношению к оси трактора. В зависимости от вариации, передний отвал может быть выполнен как с гидравлическим, так и с механическим поворотом. Подъём агрегата и его опускание осуществляется посредством тракторной гидросистемы. В качестве дополнительной опции, механизм может быть укомплектован резиновой накладкой или же усиленной рамной навеской.

Разнообразие выбора – оптимальное решение для любых видов работ

Рассматривая представленное на рынке разнообразие, стоит заметить, что современный отвал на трактор может быть классифицирован следующим образом:

  • Рисунок самодельного отвалаРисунок самодельного отвалаКоммунальный – имеет облегченную конструкцию и используется для проведения очистных работ на самых разных площадях и территориях, имеющих твёрдое покрытие, а также благоустройства животноводческих комплексов и зерновых токов;
  • Бульдозерный – обладает повышенной металлоёмкостью и применяется при проведении планировочных, строительных и дорожных работ, а также уборки территории, эффективно справляясь с сыпучими и незначительными кусковыми материалами;
  • Снегоуборочный – оснащён в нижней части технической пластиной на прорезиненной основе, не портящей дорожное покрытие. Применяется подобная разновидность для незначительных планировочных работ или же очистки территории от свежевыпавшего снега.

Отвал для трактора своими руками – что нужно знать

Изготовить приспособление можно и в домашних условиях. Для этого потребуется:

  • Сварочный агрегат;
  • Ножницы или резак по металлу;
  • Комплект гаечных ключей.

Что касается материала, то стоит заранее запастись листами металла, толстыми балками, гидроцилиндром, шарнирными соединениями и металлическими трубами (диаметром порядка 100 мм). Что же, всё готово, переходим к процессу изготовления. Собираем самодельный отвал в такой очерёдности:

  • Коммунальный отвал на МТЗКоммунальный отвал на МТЗФормируем два кронштейна, соединяя их с поперечной балкой и закрепляя полученную конструкцию болтами;
  • Привариваем к кронштейнам стальные пластины, располагая их шарнирным соединением и рёбрами жёсткости внизу;
  • Выставляем на шарниры связь треугольной конфигурации и крепим её на тракторную раму;
  • На балку с кронштейнами прикручиваем шарнир для последующего монтажа на него гидроцилиндра;
  • Формируем полураму, заужая её ближе к отвалу. На каждой из балок по наружной стороне устанавливаем по шарниру. К ним и крепим сам отвал;
  • Параллельно подрамнику выставляем гидроцилиндры. Если планируется жёсткое крепление, ставим вместо них две трубы, приваривая их к полураме и отвалу. Дополнительно завариваем и центральные оси. Всё, работа завершена.

Заключение

Тракторный отвал – необычайно эффективное приспособление, абсолютно незаменимое при выполнение целого ряда работ в самых разных отраслях. Внедрение подобных механизмов позволяет повысить продуктивность труда, снижая затраты и сокращая сроки выполнения поставленных задач.

mtz-80.ru

как сделать своими руками передний отвал без гидравлики по чертежам? Особенности задненавесных лопат для снега

Мини-трактора являются универсальным видом техники, так как могут функционировать с различным навесным оборудованием. Одним из самых востребованных навесок является отвал. Данное оборудование стоит немало, но быстро окупается за счет массы преимуществ, а также хозяин может изготовить его самостоятельно.

Особенности и назначение

Отвал на мини-трактор – это необходимое оборудование, применение которого направлено на уборку снега, чистку территории в холодное время года. А также при помощи отвала можно перевозить сыпучие материалы, не прилагая больших усилий. Благодаря присоединению к агрегату данного оборудования можно выполнить работу в течение нескольких минут. Процедуры без отвалов занимают несколько часов. Лопата для мини-трактора может быть не только куплена, но и сделана своими руками, что способствует экономии финансов, а также удобной и комфортной работе. Без отвала просто не обойтись в зимнее время года, когда не получается выехать из двора из-за снежного покрова. Чтобы не тратить время на очистку дороги вручную, можно воспользоваться данным навесным оборудованием для агрегата.

Снегоотвалы имеют следующие составные части:

  • лопата;
  • узел фиксации грейдера;
  • устройство, что предназначено для поворота угла.

Благодаря жесткой конструкции отвал может справляться не только со снегом рыхлой консистенции, но и со слежавшимся покровом, наледью. Модели, оснащенные механическим поворотом, не нуждаются в оснащении гидролинией на погрузчике.

Оборудование защищено от наезда благодаря дополнительной оси вращения с пружинным блоком. Таким образом, во время наезда на препятствие отвал отклоняется и перескакивает его.

Преимущества и недостатки

Отвал для мини-трактора – это тот вид оборудования, который характеризуется следующими преимуществами:

  • качественный материал изготовления, который способствует длительному периоду эксплуатации;
  • быстрота и простота функционирования;
  • удобство при работе;
  • отсутствие необходимости в собственных усилиях при процессе.

Недостатков навесное оборудование практически не имеет, за исключением того, что стоит недешево, но этот минус быстро окупается.

Виды и их конструктивные особенности

Отвалом на мини-трактор называют вид дополнительного навесного оборудования, который выглядит подобно ковшу. Несмотря на одинаковое предназначение – убирать снежный покров, лопата бывает нескольких разновидностей.

Передний

Этот вариант навески имеет в своей конструкции гидроцилиндр, благодаря чему осуществляется запуск агрегата. Такое оборудование выполняет предназначение бульдозера, так как имеет переднюю навеску. Мини-трактор имеет большой вес, поэтому во время запуска лопаты могут возникать некоторые трудности при перевозках. Мини-трактор с передним типом отвала характеризуется маневренностью, качественной гидравликой. При помощи данного агрегата можно осуществлять расчистку снега, выравнивание дорожек, разравнивание площадок. Крепление переднего отвала происходит в специальном месте, которое предусматривает конструкция трактора.

Задненавесной

Грейдерный тип оборудования определяется как задненавесной. Процесс запуска происходит при помощи задней навески. Агрегат характеризуется наличием поворотного механизма и ступиц. Задненавесное оборудование можно подсоединить к любой марке мини-тракторов. Крепление происходит благодаря трехточечной крепежной системе.

В отличие от предыдущего варианта, данный вид навески не имеет гидроцилиндра. Очищение участков снега происходит при помощи заднего хода машины. Оборудование производится из качественных материалов, поэтому имеет возможность выполнять самые сложные задачи. Задненавесной отвал для мини-трактора используется в сфере сельского хозяйства, а также коммунальной. С помощью такой техники можно ухаживать за парковочной территорией, участками около школ и другими.

Основными характеристиками отвалов для мини-трактора разнообразных моделей можно назвать следующие:

  • вес, который составляет от 65 до 105 кг;
  • ширина – от 1, 2 до 2 метров;
  • мощность агрегат, которая может составлять не меньше чем 16 лошадиных сил.

Как использовать?

Люди, которые стали владельцами мини-трактора и отвала должны знать, как им правильно пользоваться. Отвал переднего и заднего типа характеризуется некоторыми чертами, а также особенностями функционирования. После приобретения отвала его стоит установить на машину, при этом используя специально-предназначенные крепежи. После этого необходимо установить угол выполнения работ. Если потребуется проводить очистку дорог, то стоит установить острый угол. При удалении снежного покрова на большой территории необходимо установить прямой угол. После всех вышеперечисленных мероприятий можно приступать к уборке снега.

Важно! Купленный отвал так же, как и самодельный, требует некоторых знаний и умений при использовании. Для правильного функционирования навесного оборудования необходимо ответственно подходить к его использованию, в противном случае возможно возникновение травм пользователя или поломок устройства.

Стоит обратить внимание на следующие правила безопасности при использовании мини-трактора с отвалом:

  • применение навесного оборудования должно осуществляться согласно его прямому назначению;
  • во время работы необходимо следить за функционированием отвала;
  • если при движении отвал наполнен снегом, то его необходимо держать в опущенном состоянии.

Как сделать своими руками?

Для самостоятельного изготовления отвал-лопаты первым делом нужно заняться подготовкой следующего набора инструментов:

  • плоскогубцы;
  • дрель, болгарка;
  • сварочный аппарат;
  • ключи, отвертки;
  • крепежи в виде гаек, болтов, винтов, заклепок.

Помимо всего прочего, стоит приготовить стальную бочку, что имеет объем в 200 литров, а также полосы, выполненные из резины и стали. Схема изготовления лопаты на агрегат выглядит следующим образом:

  • бочку необходимо разрезать на три части – это и будут детали для будущего оборудования;
  • две части необходимо сварить в соответствии с контуром, в результате мастер сможет получить изделие, которое имеет толщину в 3 мм;
  • для усиления нижней части овала стоит осуществить установку ножа;
  • изготовление ножа происходит благодаря полосе из стали, что имеет толщину в 5 мм, длина должна равняться захвату отвала;
  • в ноже стоит просверлить отверстия, что будут иметь диаметр в 5 миллиметров, при этом дистанция между отверстиями должна равнять 10 см; основным их предназначением является размещение резиновой полосы с предохранительной функцией;
  • на ширину конструкции влияет мощность, а также размеры мини-трактора; отвал в собранном виде не должен быть более чем 0,4 метра с каждой из сторон;
  • для укрепления конструкции необходимо использовать специально-предназначенные продольные упоры, идеальным вариантом станут трубки из стали, что характеризуются сечением 40 на 40; данные элементы необходимо приварить ниже границы, на которой расположен отвал;
  • резиновый кожух необходимо закрепить по низу отвала, предотвращая процесс трения устройства и поверхности.

Лучше всего использовать заранее подготовленные чертежи, где указаны актуальные размеры, благодаря этому можно изготовить самодельный отвал быстро и просто. Крепление навески, сделанной собственноручно, должно происходить с особой надежностью. Механический подъем способствует поднятию агрегата с необходимой высотой.

Особенности крепления отвалов на машины заключаются в следующем:

  • сваривание элементов продольного типа в А-образные детали;
  • закрепление кронштейна в непосредственной близости к центральным перемычкам;
  • как вариант гидравлики стоит брать цилиндр 2ПТС-4.

Чтобы соединить каждую из деталей оборудования в единое целое, необходимо выполнить следующие мероприятия:

  • присоединение навески происходит в нижней части через переднюю, при этом осуществляется соединение подшипников в 2 втулках со сквозным типом; не нужно забывать поставить гидроцилиндр;
  • верхний элемент отвала можно соединить с помощью гидравлического узла;
  • элементы управления необходимо вывести через кабину и зафиксировать при помощи пульта, рычага.

А также возможен метод, который поможет изготовить отвал, который не имеет механизма для подъема. Такая конструкция гораздо проще предыдущей при условии, что рама оборудования зафиксируется в неизменном положении, при этом навеска на конструкции сможет осуществлять вращения в правую и левую стороны. Чтобы зафиксировать навеску, стоит осуществить такие действия, как:

  • приварить к лопате диск из железа, который имеет диаметр в 0,15 метра;
  • на диске просверлить 3 отверстия, которые способствуют удобству и комфорту;
  • в углубления нужно вставить штырь Г-образной формы, он поможет удерживать оборудование;
  • к ковшу стоит присоединить ручку удлиненного типа;
  • каждый из болтов навески необходимо подтянуть и зафиксировать;
  • покрасить готовое оборудование.

При помощи готового самодельного отвала можно не только осуществлять уборку снега. Летом данный агрегат может использоваться как альтернатива бульдозеру, который способен разравнивать грунт. Отвал является надежным и прочным навесным оборудованием, использование которого упрощает работы на территории.

О том, как нацепить отвал на мини-трактор, смотрите в следующем видео.

stroy-podskazka.ru

отвал, своими руками, шнекороторный снегоочиститель

Многие фермеры спрашивают, как сделать лопату на минитрактор. Люди, живущие в поселках, деревнях, имеющие большие участки земли, покупают или мастерят самодельный трактор. Однако, помимо самого транспортного средства, нужно иметь навесное оборудование, чтобы выполнять множество сельскохозяйственных работ.

Лопата-отвал

Многие покупают эти устройства, но наиболее выгодное и надежное решение — сделать отвал для трактора своими руками. Разрыхлитель, грунтозацепы, культиваторы и отвалы пользуются сейчас у фермеров большой популярностью. Однако самодельный отвал на минитрактор — не менее важное навесное оборудование. Машина помогает очистить двор от снега зимой, чтобы проехать до гаража или выйти с участка, засыпанного снегом по колено. Ничего сложного в этом нет, ведь нужно будет только присоединить передний отвал на минитрактор, и через несколько минут будет чистый двор.

Делаем лопату на минитрактор

Рассмотрим, как сделать отвал на минитрактор своими руками. Для этого надо иметь нужные для дела инструменты, материалы и необходимые навыки. Итак, приступим к выбору материала. Для изготовления ковша следует применить кусок железной трубы, толщиной примерно 7 мм и диаметром 70 см. Далее его надо разрезать болгаркой. Но нужно разрезать не ровно посредине, а отступив от центра примерно 10 см. Таким образом изгиб ковша будет таким, каким нужно. А вот ширину отвала надо будет выбрать самим, в зависимости от собственного трактора. Но по единым правилам отступ ковша не должен превышать 40 см с каждой стороны.

Отвал из трубы

Учитывая то, что самодельная лопата для минитрактора будет принимать на себя большие нагрузки, ее нужно укрепить с каждой стороны продольными железными трубами сечением 40х40 мм, которые привариваются обычной сваркой к низу самого ковша. Но продольными трубами здесь не обойтись. Придется укрепить отвал для снега на минитрактор еще и поперечными трубами такого же сечения, только их количество увеличится (6-8 штук), что позволит ему быть прочнее, выдерживать более высокие нагрузки. В нижней части отвала, которая соприкасается с поверхностью земли, стоит прикрепить болтами резиновый кожух, для того чтобы защитить лопату от соприкосновений с твердым грунтом или же с асфальтом. Посередине следует вертикально приварить нож из стальной пластины.

Укрепленный отвал

Теперь приступим к изготовлению подъемного механизма отвала для снега на минитрактор:

  1. Для того чтобы снежный отвал-лопата на трактор поднимался и опускался, нужно использовать гидравлический цилиндр.
  2. Чтобы соединить цилиндр с отвалом и трактором, надо сделать кронштейн. Для этого нужна передняя навеска.
  3. Сварить ее можно из профильной трубы в виде заглавной буквы «А».
  4. Цилиндр можно будет использовать с полуприцепа 2ПТС-4.
  5. Управление подъемом навески нужно перенести в кабину тракториста.
  6. Для более безопасной работы следует сделать упор на подъем самоделки.

Подъемный механизм отвала

Как изготовить лопату без подъемного механизма

Но если вам не хочется тратить свои силы и время, можно поступить гораздо проще. Можно сделать снегоуборочную лопату на самодельный роторный снегоуборщик без подъемного механизма, то есть рама отвала будет зафиксирована в одном положении, а вот отвал на трактор можно будет вращать вправо или влево.

Для большего удобства необходимо сделать фиксацию ковша на раме.

Для этого делаем довольно простую и удобную блокировку на месте. Половину железного диска диаметром 15 см привариваем к отвалу-лопате и просверливаем в нем столько отверстий, сколько необходимо для удобства в использовании. Стандарт — 3 отверстия. Для того чтобы зафиксировать лопату в одном, более удобном положении, нужно будет вдеть в просверленные ранее отверстия Г- образный штырь, который будет удерживать всю конструкцию.

Фиксация отвала

Также нужно будет прикрепить к ковшу удлиненную ручку для более удобного перемещения по сторонам. Осталось только подтянуть все болты, зашкурить и покрасить поверхность. Через некоторое время после высыхания слоя краски можно опробовать шнекороторный снегоочиститель в действии. Он может справляться со своей работой не только зимой, убирая снег с территории, но и летом, к примеру, в качестве бульдозера, который разравнивает почву. Только нужно прикрепить навеску сзади трактора, чтобы колеса не оставляли следа.

Заводские отвалы-лопаты сделаны по такому же принципу. Только в них один существенный минус: их конструкция ничем не усилена, она не прослужит очень долго, так как это ненадежно и непрочно.

Зачем покупать в магазинах отвалы и тратить на них довольно большие деньги, если можно сделать шнекоротор своими руками? Конструкция такого навесного оборудования очень проста как в сборке, так и в использовании. Лучше всего сначала начертить подробные схемы и чертежи этой машины, а затем приступать к изготовлению.

Теперь вы узнали о том, как можно сделать передний отвал для минитрактора своими руками. Такое оснащение может изготовить каждый человек, который умеет обращаться с болгаркой, сварочным оборудованием и слесарными инструментами.

specmahina.ru

Лопата на МТЗ своими руками: Пошаговое руководство

Инструкция по изготовлению самодельного отвала для трактора Беларусь. От изготовления до сборки.

Тракторный отвал, именуемый также и лопатой, являет собой одну из вариаций навесного оборудования на трактора марки МТЗ, использование которого позволяет превратить обычный трактор в некое подобие бульдозера и использовать его для очистки территории от снега, перемещения грунта и иных материалов сыпучего типа в пределах рабочей или строительной площадки. О том, как изготовить подобную конструкцию в домашних условиях мы сегодня и поговорим.

Инструменты и приспособления

Трактор Беларусь с навесной лопатойТрактор Беларусь с навесной лопатойИтак, чтобы сделать лопату своими руками потребуется следующий комплект:

  • Набор измерительного инструмента;
  • Стальные трубы, диаметром от 70 мм;
  • Листы стали, толщиной от 8 мм;
  • Сварочный агрегат;
  • Инструмент для резки металла;
  • Дрель с комплектом свёрл;
  • Амортизаторы;
  • Крепёжные элементы.

Изготовление лопаты

Самодельная тракторная лопатаСамодельная тракторная лопатаДля изготовления лопаты используют сталь толщиной не менее 80 мм, и трубы, диаметр которых должен быть от 70 мм. Подготовленный лист стали разрезают в продольном направлении, но не по центру, а ближе к краю, примерно на ? от центрального сечения. Такая разметка позволяет придать ковшу именно ту форму, которая больше всего подходит для проведения запланированных работ. Что касается ширины отвала, то выбор данного параметра может быть произвольным, точных размеров не существует. Хотя и здесь есть неписанное правило – выступ за внешние габариты трактора по каждой из сторон должен быть не более чем 40 см. Превышение данного размера создаст определённый дискомфорт и неудобство при эксплуатации транспортного средства.

МТЗ с бульдозерным отваломМТЗ с бульдозерным отваломПоскольку отвал в процессе работы испытывает значительные механические нагрузки, для большей надёжности рекомендуется провести его дополнительное укрепление. Выполняют его посредством обычной стальной трубы с квадратным сечением примерно 40х40 мм. Приваривается она в продольном положении чуть ниже середины лопаты. Кроме этого, самодельная конструкция укрепляется также и поперечными упорами в количестве 4-8, что позволяет придать ей максимальную прочность и устойчивость.

Нижнюю кромку отвала рекомендуется обернуть резиновым кожухом, что позволит избежать его повреждения и деформации при соприкосновении с поверхностью.

Система крепления и гидравлика

Кроме этого, лопата нуждается в надёжном креплении, соединяющем её с трактором, а также гидравлическом комплексе, посредством которого она и будет подниматься на требуемую высоту. Начинают работу со сваривания самой крепёжной конструкции, внешне напоминающей букву «А» и усиленной продольными упорами, по центру которой приваривается особый кронштейн. Для подъёма/опускания механизма рекомендуется использовать готовый цилиндр гидравлического типа, с одной стороны крепящийся к раме, а с другой – к трактору.

Сборка конструкции

Осталось дело за малым – нужно лишь собрать уже подготовленную конструкцию. В нижней части она крепится посредством сквозных втулок на подшипниках, а в верхней с помощью установленного ранее гидравлического цилиндра. Управление, выполненное в виде рычага или пульта, выводится непосредственно в кабину, после чего устанавливается ограничение на предельно допустимую высоту подъёма лопаты – это позволит предотвратить опрокидывание трактора во время работы.

Выводы

Стоит признать, что, несмотря на всю кажущуюся сложность, изготовить лопату для трактора своими силами всё же возможно. Этот процесс потребует много сил и внимательности, но итоговый результат однозначно окупит все потраченные усилия, подарив помимо морального удовлетворения ещё и значительную финансовую экономию.

mtz-80.ru

Отвалы на минитрактора — виды, изготовление, видео, чертежи

Минитрактор является универсальным агрегатом при использовании различного навесного оборудования. Среди востребованных навесов можно выделить отвал. Его задача – очищать территорию от снежных заносов. Стоимость такого устройства достаточно высокая, потому стоит рассмотреть вариант самостоятельного изготовления отвала.Отвал на минитрактор

Виды отвалов на минитрактор

Данное навесное оборудование используется для чистки снега и наледи в домашнем хозяйстве. Минитракторы с лопатой активно применяются в коммунальной и строительной сфере. В последнем случае с их помощью равномерно распределяют щебень или песок.

Выделяют два основных вида данного оборудования:

  1. Задний отвал на минитрактор. В этом случае оборудование задненавесное. Запуск выполняется навеской агрегата;Задний отвал на минитрактор
  2. Передний отвал. В конструкции гидроцилиндр, запускающий устройство. Минитрактор выполняет роль бульдозера с передней навеской. Машина значительно увеличивается в весе, потому возникают небольшие трудности при подъёме лопаты при транспортировке.Передний отвал на минитрактор

Отвалы рознятся между собой по таким качествам:

  • Масса в пределах 65 – 105 килограмм;
  • Ширина от 120 до 200 сантиметров;
  • Мощность трактора с лопатой от 16 л. с.

После установки отвала на минитрактор нужно выбрать угол, под которым будут выполняться работы. Для очистки дорог подходит острый угол, для работы на больших территориях больше подойдёт прямой угол.

При наличии необходимых инструментов и материалов можно сделать отвал для снега на минитрактор своими руками.

Как сделать отвал для минитрактора своими руками?

Изготовление отвала для минитрактора своими руками

Прежде чем приступить к изготовлению отвала, необходимо обзавестись такими инструментами:

  • Плоскогубцами;
  • Дрелью и болгаркой;
  • Сваркой;
  • Ключами и отвёртками;
  • Крепёжными элементами: гайками, болтами, винтами и заклёпками.

Также понадобится стальная бочка на 200 литров и полосы из стали и резины.

Лопата на минитрактор изготовляется по следующей схеме:

  1. Бочка разрезается на три части для получения деталей для лопаты;
  2. Две части свариваются по контуру. Получается изделие с толщиной три миллиметра;
  3. Нижняя часть отвала усиливается ножом;
  4. Нож изготовляется из стальной полосы толщиной пять миллиметров, длиной в соответствии с захватом отвала;
  5. В ноже просверливаются отверстия с диаметром 5-6 миллиметров и на расстоянии в 10-12 сантиметров. На них будет закреплена предохранительная резиновая полоса;
  6. Ширина лопаты напрямую зависит от мощности и размеров минитрактора. Готовый отвал не должен выходить за границы агрегата более чем на 40 сантиметров с каждой стороны;
  7. Специальные продольные упоры используются для укрепления устройства. Нужны квадратные стальные трубы с сечением 40*40. Трубы привариваются ниже середины отвала;
  8. По низу отвала закрепляется кожух из резины для предотвращения трения устройства с поверхностью.

Чертежи с указанными размерами позволят изготовить самодельный отвал на минитрактор корректно и быстро.Чертеж отвала для минитрактора

Схема отвала для минитрактора своими руками

Самодельное оборудование любого типа должно крепиться максимально надёжно. С помощью специального механизма навес поднимается на необходимую высоту.

Конструкция крепления лопаты-отвала:

  • Продольные элементы свариваются в А-образную конструкцию;
  • Около средней перемычки закрепляется кронштейн;
  • В качестве гидравлики больше всего подойдёт гидравлический цилиндр од тракторного прицепного 2ПТС-4.

Сборка всей конструкции воедино:

  1. Отвал присоединяется в нижней части через переднее соединение подшипников в двух сквозных втулках;
  2. Отвал в верхней части соединяется через гидравлический узел;
  3. Управление выводится в кабину и фиксируется пультом или рычагом.

Если следовать несложным схемам изготовления, самодельный отвал по параметрам и качеству будет практически идентичный заводским аналогам.

Изготовление лопаты без подъёмного механизма

Конструкция навесного оборудования будет намного проще, если раму отвала зафиксировать в одном положении, а вот отвал минитрактора может вращаться влево и вправо.

Фиксация навески выполняется таким образом:

  • Железный диск с диаметром 15 сантиметров приваривается к лопате;
  • На диске просверливаются несколько отверстий для удобного использования. Оптимально – три отверстия;
  • Для фиксации лопаты в отверстия вставляют Г-образный штырь для удерживания всей конструкции;
  • К ковшу крепится удлинённая ручка;
  • Болты на конструкции подтягиваются и фиксируются;
  • Готовую конструкцию окрашивают.

Готовая самодельная навеска может не только убирать снег. В летний период минитрактор с отвалом может использоваться в качестве бульдозера для разравнивания почвы. Лопата может быть заменена щёткой для уборки территории. Принцип работы заводских отвалов-лопат такой же, но их конструкция не усилена, потому не может похвастаться надёжностью и прочностью.

Конструкция такого навесного устройства отличается простотой в сборке и применении. Также можно сделать сцепление на минитрактор своими руками и другие узлы при наличии необходимых материалов, подробном изучении чертежей и видео-инструкций.

sadovaja-tehnika.com

Добавить комментарий
