Как сделать виброплиту своими руками?

Виброплита необходима каждому, кто планирует масштабное строительство. Главные ее преимущества – маневренность и мобильность. При помощи этого агрегата можно выровнять поверхности в самых труднодоступных местах. Не желая тратить деньги на покупку фирменного оборудования, многие решают собрать его своими руками. Однако далеко не всегда самодельная техника получается достаточно надежной и, что не менее важно – эффективной.

Где используются виброплиты?

Оборудование для выравнивания поверхностей используется в разных сферах, где требуется:

трамбовка бетонной смеси, брусчатки, тротуарной плитки;
уплотнение песка, щебня и других сыпучих материалов;
проведение строительных работ на небольших участках – в местах, где нет возможности использовать тяжелую технику.

Виброплиты часто используются для работы в котлованах и узких траншеях. Заводская комплектация большинства моделей позволяет им передвигаться назад, что позволяет использовать их в местах с большим количеством препятствий.

Виброплита своими руками, как правило, лишена такой возможности.

Как работает виброплита?

Без понимания конструкции и схемы действия виброплиты собрать ее практически невозможно. Она состоит из 4 основных узлов:

опорная рама;
ДВС или электромотор;
вибратор;
чугунная или стальная плита основания.

Основная часть устройства – массивная плита, расположенная в нижней части агрегата. Над ней находится мотор, связанный с плитой посредством вибратора. Для соединения двигателя и вибратора в конструкции предусмотрены муфта и клиноременная передача, передающая вращательное усилие на вибратор. Он, в свою очередь, преобразует усилие из вращательного на колебательное.
Колебания от вибратора передаются на плиту, которая трамбует поверхность, выдавливая из нее песок и влагу.

Что необходимо для изготовления виброплиты?

Самодельная сборка агрегата для трамбовки наиболее популярна среди людей, регулярно работающих с разного рода техникой.

Виброплита своими руками позволяет сэкономить деньги. При этом люди часто забывают, что дальнейшая работа с самодельной техникой может оказаться крайне небезопасной.
Виброплита не выделяется сложным устройством. Для сборки агрегата своими руками потребуется:

двигатель – можно выбрать на свое усмотрение. Зачастую для комплектации самодельных конструкций выбирают модели ИВ-98Е, работающие от сети 220 В. Если от устройства требуется автономность, то можно оборудовать ее бензиновым 3-тактным 1-цилиндровым мотором. При этом чаще всего выбирают ДВС бренда Honda – они наиболее надежны и долговечны;
основа для изготовления площадки – любой листовой металл, размерами 45×80 и толщиной не менее 8 мм;
2 швеллера;
несколько эластичных мягких подушек, требуемых для фиксации ручки на виброплите;

болты: для электромотора – М10, а для бензинового – М12;
2 пластиковых колеса;
полая труба, длиной не более 1,2 м.

Перед началом сборки виброплиты своими руками необходимо проверить работоспособность двигателя. Не менее важно предварительно обработать металлические детали специальным антикоррозийным средством. Это поможет предотвратить появление ржавчины на них в дальнейшем.

Поэтапная сборка виброплиты

Для исключения всевозможных ошибок при изготовлении оборудования необходимо тщательно изучить чертежи. Схема должна описывать размеры всех используемых деталей и порядок их монтажа своими руками.
Алгоритм действий при сборке виброплиты выглядит следующим образом:

Первый этап – работа с силовым агрегатом. Если мотор – электрический, с него необходимо снять верхнюю крышку. Это позволит настроить требуемую силу вибрации;

Далее потребуется сделать несколько надрезов на металлическом листе. Их глубина – не более 5 мм, а расстояние от края – примерно 10 см. Надрезов должно быть 2 – симметрично с каждой стороны листа;
Края по надрезам можно согнуть при помощи молотка. Угол загиба – от 20° и более. Это необходимо, чтобы виброплита своими руками не зарывалась в сыпучий материал во время работы;
Затем потребуется заварить места надрезов и надежно зафиксировать положение торцов;
Закрепить вибратор на плите можно при помощи двух швеллеров. Они должны быть подогнаны так, чтобы их края не выступали за линии рабочей поверхности. В местах крепления швеллеры потребуется приварить. Линия сварки должна располагаться поперек. Расстояние между швеллерами должно составлять порядка 7–10 см относительно центральной точки плиты;
Вибратор к металлу нужно прикрепить при помощи болтов М10 или М12. Для этого необходимо замерить расстояние между отверстиями крепления мотора, просверлить на такой же дистанции отверстия в швеллерах и прикрутить двигатель;

Сделать ручку для агрегата своими руками можно при помощи отрезка трубы, который будет крепиться к основанию посредством эластичной подушки. Сама подушка необходима для гашения вибрации от работающего устройства. Это крайне важно, так как в противном случае конструкция будет вырываться с рук, что плохо скажется не только на качестве трамбовки, но и на здоровье суставов пользователя;
Чтобы облегчить транспортировку виброплиты по участку, к ней потребуется приварить трубу, а к ней – прикрепить колеса. Масса виброплиты своими руками может превысить 60 кг, поэтому эта мера не будет лишней. Колеса следует закрепить так, чтобы их можно было легко снять и установить обратно.

Многие владельцы самодельных виброплит привязывают к ручке своего агрегата веревку, из которой сделана петля. При работе они держатся не за ручку, а за петлю. Благодаря этому вибрация практически не ощущается.

Как пользоваться самодельной виброплитой?

Продлить сроки эксплуатации виброплиты поможет соблюдение нескольких рекомендаций:

перед началом эксплуатации нужно тщательно осмотреть места креплений – каким бы надежным не было устройство, сделанное своими руками, оно всегда будет уступать заводским аналогам. Любой болт или саморез может вылететь, что приведет к неминуемой поломке агрегата;
бензиновый мотор виброплиты требует регулярного ухода – очистки и замены фильтрующих элементов , проверки свечей зажигания и регулировки зазора между маховиком и магнето двигателя;
виброплиту нельзя использовать на застывшем асфальте, бетоне и других твердых поверхностях.

Крайне важно следить за уровнем масла в бензиновом двигателе виброплиты. Менять смазку в первый и второй раз нужно спустя 25 часов работы. Далее – не реже 1 раза в 80–100 часов.

Почему лучше купить виброплиту?

Изготовление техники для трамбовки сыпучих материалов – дело чрезвычайно рисковое. Во-первых, работать с ней крайне опасно. Масса виброплиты достаточно большая. Любой недочет в ее конструкции может привести к травме оператора или посторонних людей. Во-вторых, на изготовление конструкции своими руками уйдет масса времени и сил. А если учесть возможные ошибки и их дальнейшее устранение, то можно говорить о неделях упорной работы.
Сэкономить это время и нервы поможет покупка виброплиты в компании «Vibroplita.UA». Вниманию клиентов представлен большой выбор высококачественного сертифицированного оборудования производства лучших мировых брендов.
При покупке техники в компании «Vibroplita.UA» клиент получает:

бесплатную доставку по Киеву собственным транспортом магазина.
Стоимость доставки в города, расположенные на расстоянии 50–70 км от столицы, можно узнать у менеджера. Цены на отправку техники в другие города страны соответствует тарифам транспортных компаний;
разные способны оплаты – рассчитаться за оборудование можно наличными, а также переводом картами VISA и MasterCard;
гарантия – все виброплиты подлежат гарантийному обслуживанию на срок, указанный производителем.

Клиенты компании «Vibroplita.UA» могут вернуть технику, на протяжении 14 дней. При этом важно помнить, что виброплиты без чека не принимаются.

Как пользоваться виброплитой — правильная трамбовка

Главные условия и принципы работы с виброплитой.
Уплотнение песка.
Уплотнение щебня и гравия.
Уплотнение известнякового щебня.
Уплотнение тротуарной площадки.
Техника безопасности.

Важно знать, как работать с виброплитой. Благодаря грамотной эксплуатации прибора можно достичь долговечности техники, обеспечить безопасные условия труда и отличные результаты работы.

Главные условия и принципы работы с виброплитой

Один из первых вопросов пользователей: как завести виброплиту. Характер и порядок действий зависят от типа механизма. Большинство современных моделей легко заводятся, достаточно нажать кнопку запуска. Есть и устройства, оснащенные ручным стартером — в таком случае нужно потянуть за шнур, делать это нужно плавно, после чего дать технике разогреться.

Использовать виброплиту несложно. Нужно только знать основные правила ее эксплуатации и соблюдать их на деле:

Необходимо все время помнить о технике безопасности! Пользователь должен располагаться за прибором. Наклоняться над плитой не следует.
Если понадобится развернуть устройство, соблюдайте рекомендации: используйте для этого одну руку, при этом быстро перемещаясь за виброплиту.

Работать без перерывов можно не дольше 40 минут, после этого нужно дать отдохнуть себе и виброплите (10-20 минут достаточно).

Теперь вы знаете, как правильно работать с этой техникой. Рассмотрим подробнее условия использования виброплиты при выполнении определенных задач.

Уплотнение песка

Следует помнить об особенностях работы в таком случае: может подниматься пыль, из-за которой загрязняется окружающая среда, а также засоряется воздушный фильтр. Чтобы избежать этого, предварительно подготовьте рабочую поверхность: увлажните песок водой, благодаря чему он лучше уплотнится.

Уплотнение щебня и гравия

Здесь все зависит от того, с какой разновидностью материала вы работаете. В любом случае использование виброплиты дает результаты после четырехкратной обработки поверхности. Если вы уже выполнили четыре подхода, но уплотнение щебня не произошло, значит, и в дальнейшем это не принесет результатов. В таком случае необходимо насыпать более тонкие слои.

При работе с щебнем рекомендуется работать по нарастающей, то есть постепенно, с каждым разом увеличивать толщину слоя.

Уплотнение известнякового щебня

Работать с крупным известняковым щебнем не так просто, как кажется. Из-за вибрационных воздействий частицы материала собираются в большой слой, который не подлежит утрамбовке. При этом нижние слои остаются неуплотненными. Чтобы такое не произошло, нужно использовать плиты массой от 150 килограмм. Если же виброплита весит 100 килограмм, лучше применять щебень фракцией до 20 миллиметров.

Уплотнение тротуарной площадки

Если требуется уплотнение тротуарной плитки, необходимо использовать демпфирующую пластину либо полиуретановый коврик.

Можно приобрести резиновые коврики, получившие популярность благодаря своей невысокой стоимости, но они отличаются непродолжительным сроком эксплуатации. Кроме того, в таком случае проход оставляет на плитке черные следы — конечно, они смываются с течением времени дождями, но приходится ждать.

Полиуретановые коврики более прочные и долговечные, не оставляют на поверхности каких-либо следов.

Помните, что виброплита должна обладать небольшой массой — в районе 70-90 килограмм. Слишком тяжелое изделие может привести к нарушению целостности тротуарной плитки. Также следите при работе за уровнем мощности — повышенный показатель станет причиной разрушения геометрии изделия.

Техника безопасности

Чтобы обеспечить безопасные условия труда, нужно знать, как пользоваться виброплитой правильно:

Перед каждым этапом работы нужно проводить проверку оборудования.
Регулярно проверяйте, достаточно ли масла в гидросистеме и двигателе.
Следите за уровнем топлива в двигателе и проводите при необходимости дозаправку.
Важно периодически проверять, нет ли подтекания топлива или масла.
Осматривайте перед работой виброплиту на наличие всех деталей и надежность их установки, а также на отсутствие дефектов.
После работы и при перерывах сразу выключайте двигатель.

Другие вопросы по виброплитам вы можете задать нашим консультантам.

Техника для уплотнения — Подбор и поставка профессионального электроинструмента

УСТРОЙСТВО ВИБРОПЛИТЫ

Движущая сила виброплиты — двигатель. Именно от типа установленного двигателя и его мощности будут зависеть скорость перемещения виброплиты и центробежная сила (сила удара), что в свою очередь определяет эффективность уплотнения материала.

Как уже ранее говорилось, двигатель у виброплиты может быть электрическим, дизельным или бензиновым 4-х тактным. Он устанавливается на отдельную прочную раму, которая представляет собой две параллельно проходящих стальных направляющих. Вся эта конструкция подсоединяется к подошве виброплиты через амортизаторы. В центре или на носу подошвы находится вибровозбудитель, внутри которого вращается вал. Это вращение создает центробежную силу, из-за которой начинает вибрировать основание виброплиты. Таким образом, и создается вибрация, необходимая для уплотнения.

Она же заставляет технику двигаться, поэтому даже очень тяжелой виброплитой может легко управлять один человек. Запускаются топливные виброплиты при помощи ручного или электрического стартера. Источником питания электрического стартера служит виброустойчивый аккумулятор (в редких случаях разъем с возможностью подключения сети 220В). Для облегчения их запуска служит специальная центробежная муфта, которая позволяет снизить нагрузку при пуске до минимума.

ВЫБОР ВИБРОПЛИТЫ

Для того чтобы сделать правильный выбор виброплиты, нужно учесть следующие параметры:

— свойства материала, который будет обрабатываться;

— объем и особенности предстоящих работ;

— эффективность устройства;

— условия эксплуатации (степень рыхлости почвы, уровень наклона и др.).

УХОД ЗА ВИБРОПЛИТОЙ

Бензиновая или электрическая виброплита прослужит вам намного дольше, если соблюдать данные советы и правила использования:

— менять масло в агрегате каждые 100 часов (при первичном использовании смена масла должна быть произведена спустя 20 рабочих часов), а также очищать корпус виброплиты от загрязнений и застрявшей фракции.

— каждые 9 часов контролировать силу натяжения ремня привода, проводить внешний осмотр состояния плиты и всех ее резьбовых соединений, при необходимости затянуть.

— периодически менять воздухофильтры,

— каждый год виброплита должна проходить общую проверку и настройку параметров мотора.

Хранить виброплиты нужно в сухом закрытом помещении, предварительно очистив оборудование от грязи и пыли. Если у плиты есть система орошения, то необходимо прочистить разбрызгиватель от воды, чтобы она не застоялась.

Если Вы готовите топливные виброплиты к длительному хранению (больше 30 дней), то нужно обязательно слить топливо из бака, прочистить воздушные фильтры, слить воду из бочка орашения. Кроме того, бензиновый или дизельный двигатель специально подготавливают к длительному хранению, порядок необходимых работ подробно описан в инструкции к каждой модели техники.

Производители также советуют накрывать виброплиты сухим плотным материалом для хранения.

ПРАВИЛА РАБОТЫ С ВИБРОПЛИТАМИ

Виброплиту устанавливают на край уплотняемого участка. Потом запускают и прогревают двигатель, следуя инструкции (она прилагается к каждой модели). В среднем для прогрева двигателя требуется 3-5 минут работы на холостом ходу. Когда двигатель прогрелся, его переводят на максимальную частоту вращения, при этом центробежная муфта автоматически включится и предаст вибрацию на основание плиты. Далее виброплитой уплотняют слой материала или грунта до требуемого состояния, для этого плитой проходят по его поверхности несколько раз (в зависимости от толщины слоя и материала). После того, как желаемый результат достигнут, обороты двигателя снижают до холостого хода, при этом центробежная муфта автоматически перестает передавать вибрацию основанию. Потом выключается двигатель.

На новый участок плита перемещается с помощью колес, если он находится недалеко, или же транспортируется на грузовой технике.

ВИБРОТРАМБОВКИ

Вибротрамбовка – компактное строительное оборудование по уплотнению грунта и сыпучих материалов, схожая по принципу действия с виброплитой, но имеющая меньший вес и габариты. Применяется в условиях, где нет возможности работать катком или виброплитой — небольшие площадки, канавы, перекрытия, углы, траншеи и т.д. Вибротрамбовки применяют при забивании свай, прокладке коммуникаций, подготовке почвы к различным работам.

РАЗНОВИДНОСТИ ВИБРОТРАМБОВОК

Все вибротрамбовки, можно разделить на три вида в зависимости от типа двигателя, который в них установлен:

Электрическая вибротрамбовка работает от сети в 220/380В, не создает вредных выхлопов, обладает небольшим весом, низким уровнем шума и подходит для использования в закрытых помещениях;

Бензиновая вибротрамбовка – отличается высокой мощностью и производительностью, мобильная, эффективна на строительных участках, где нет электроснабжения;

Дизельная вибротрамбовка – также имеет высокую мощность и рассчитана на большой объем работ. Трамбовка данного вида долговечна и экономична в использовании. Подходят для работ без перерывов в течение долгого времени.

В зависимости от типа работ различают устройства двух типов:

— с малой частотой вибрирования и высокой амплитудой колебаний;

— с высокой частотой вибрирования и небольшой амплитудой колебаний.

Если предполагается работать с сыпучими грунтами, то следует предпочесть первый вариант. А вот для вязких смесей (бетон, асфальт и пр.) более эффективным будет оборудование второго типа.

При выборе также следует учитывать и вес инструмента. Именно этот показатель во многом определяет выбор, поскольку возможности оборудования в основном определяются его весом. В зависимости от веса различают лёгкие, универсальные, среднетяжёлые и тяжёлые вибротрамбовки. Устройства весом до 75 кг подходят для ландшафтных работ и укладки тротуарной плитки. Если требуется трамбовка грунта на глубину до 25 см, то необходимо приобретать универсальную виброплиту. Среднетяжёлые и тяжёлые аппараты применяются для устройства дорожного покрытия.

ОСНОВНЫЕ ХАРАКТЕРИСТКИ ПРИ ВЫБОРЕ ВИБРОТРАМБОВКИ

— размах хода – амплитуда колебаний башмака. Для укладки тонкой плитки нужен показатель в 25 мм, для грубой трамбовки земли под сваи – 60 мм;

— размер башмака – указывает на проходимость оборудования, площадь обрабатываемого пространства. Чем уже основание, тем выше маневренность и проходимость инструмента.

— производительность – определяется частотой ударов и влияет на скорость работы.

— вес и габариты – подбираются в зависимости от задач и условий работы, для узких мест, работы на перекрытиях нужна небольшая маловесная машина, при уплотнении дренажа, траншей понадобится более тяжелая модель.

из чего можно сделать площадочный вибротрамбовщик земли и песка

Ранней весной, когда температура поднимается выше нулевой отметки, начинают оживать дачные и приусадебные участки. Кто-то занимается садовыми работами и подготовкой к посадкам, а некоторые затеяли ремонт или строительство. Как правило, без земляных работ не обходится: то дорожку утрамбовать под плитку, то в канаве дно укрепить. Здесь на помощь придёт виброплита, изготовленная своими руками и по собственному чертежу.

Назначение виброплит

Применяется подобный механизм для трамбования рассыпчатых участков земли и стройматериалов, а также незастывших поверхностей из асфальта и бетона. Особенно эффективен он на небольших территориях и тротуарах, а также там, куда недоступен въезд тяжёлой техники.

Применение этого приспособления значительно облегчит ручной труд в приусадебном или дачном ландшафтном строительстве. Произвести уплотнение грунта на садовой дорожке или небольшой автомобильной стоянке возле дома легче всего механизированным способом.

Выручит трамбовочный вибродинамик и при земляных работах по прокладке подземных коммуникаций, когда нужно утрамбовать грунт на дне траншеи.

Функционирует это устройство за счёт колебаний, возникающих при вращении маховика, закреплённого на эксцентриках:

Смещённым балластом через привод создаваемая вибрация передаётся на железное основание — подошву.
Чем она тяжелее, тем сильнее колебательный процесс и плотнее трамбовка.

Похожее устройство имеют виброплощадки на заводах по изготовлению железобетонных изделий и виброгалтовки для очистки различных предметов от заусенцев, окалины и прочих дефектов.

Критерии выбора устройства

На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.

Характеристика по массе

Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи. На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма.

По весу устройства для вибротрамбовки распределяются таким образом:

Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.
Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.

Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.

Дополнительные критерии

Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:

Сила вибрации.
Габариты подошвы.
Мощность двигателя.
Вид топлива.

Уровень колебательных движений, оказывающих давление на металлическую плиту, называется вибрационным усилием. Чем плотнее грунт, тем выше должен быть этот показатель.

Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.

Топливо, которое потребляют вибротрамбовщики, традиционное — бензин, дизель и электроэнергия. Все профессионалы признают преимущество плиты, работающей с бензиновым двигателем. Они неприхотливы к условиям труда, стоимость их находится посередине, если сравнивать с аналогами. Дизельные агрегаты — самые дорогие и шумные из всех. Единственное преимущество — экономичный двигатель. Электрический инструмент наиболее дешёвый, по производительности он не отстаёт от бензиновых, но привязан к электросети.

Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.

Полезные функции

Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.

Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.

Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.

Самодельная виброплита

Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.

Преимущества самоделки

Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:

Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Выбор тягового устройства

В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.

Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.

Материалы и приспособления

Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:

Бензиновый мотор.
Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
Два куска швеллера.
4 болта на 12.
Трубка для рукоятки — подбирается по размеру ладони.
Амортизаторы от автомобильного мотора.
2 колеса.

В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:

Аппарат для сварки и электроды.
УШМ и диски к ней.
Сверловочное приспособление (дрель или станок).
Молоток или небольшая кувалда.
Линейка, мел или чертилка, рулетка.
Защитные средства: маска сварщика, очки, перчатки.

Изготовление вибростола

В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.

Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.

На последнем этапе изготавливается ручка, которая крепится к основанию через смягчающие пружины и колёса для удобства перемещения.

Правила эксплуатации

Любому человеку хочется, чтобы его оборудование работало как можно дольше и не ломалось. В случае с вибрационным устройством для этого нужно выполнять правила, которые относятся как к самодельному устройству, так и к фирменному:

Каждый раз перед началом работы необходимо придирчиво осмотреть аппарат. При нахождении трещин, ослабленных соединений не начинать использование техники до устранения недостатков.
Бензиновый двигатель больше других компонентов нуждается в уходе. Осмотр и чистка свечей зажигания, контроль уровня масла необходимо осуществлять регулярно.
Виброузел тоже требует к себе внимания. При отсутствии масла из строя выходят эксцентрики и подшипники.
Само устройство необходимо очищать от грязи.
Не транспортировать работающий вибратор.
Использовать оборудование на застывшем асфальте или бетоне запрещено.

Покупка агрегата

Если всё-таки принято решение о приобретении агрегата, нужно учитывать как основные критерии, так и мелкие нюансы, которые облегчат работу или увеличат срок его службы. Однако нельзя не упомянуть о производителях устройств вибротрамбовки.

На особом счету техника европейских производителей. Немецкая техника отличается своей надёжностью и долгим сроком использования. Даже прокатные образцы показывают хорошее качество и темпы работы. Всё оборудование имеет двойной запас прочности. Wacker, Weber, Ammann, Bomag производят профессиональное оснащение.

Израильские Shatal и чешские NTC имеют меньший ресурс, чем немцы, но на стройках и в частных владениях оказываются тоже неплохими работниками.

Южнокорейская техникаach Jeonil Minery не уступает продукции из Чехии или Израиля. На азиатском рынке это лучшее предложение среди всех виброустановок.

Российские изделия от компаний «Сплитстоун», «Мотопром» и «СЗПО» уступают средним европейским образцам по удобству и функциональности. Однако модернизация продолжается, и в продаже появляются новые, более совершенные модели.

Китайцы, как обычно, берут ценой. Их продукция годится только для редкой ненапряжённой работы. Среди массы неизвестных производителей выделяются компании TEKPACK, MASALTA, DYNAMIC, CIMAR.

Originally posted 2018-07-04 07:17:08.

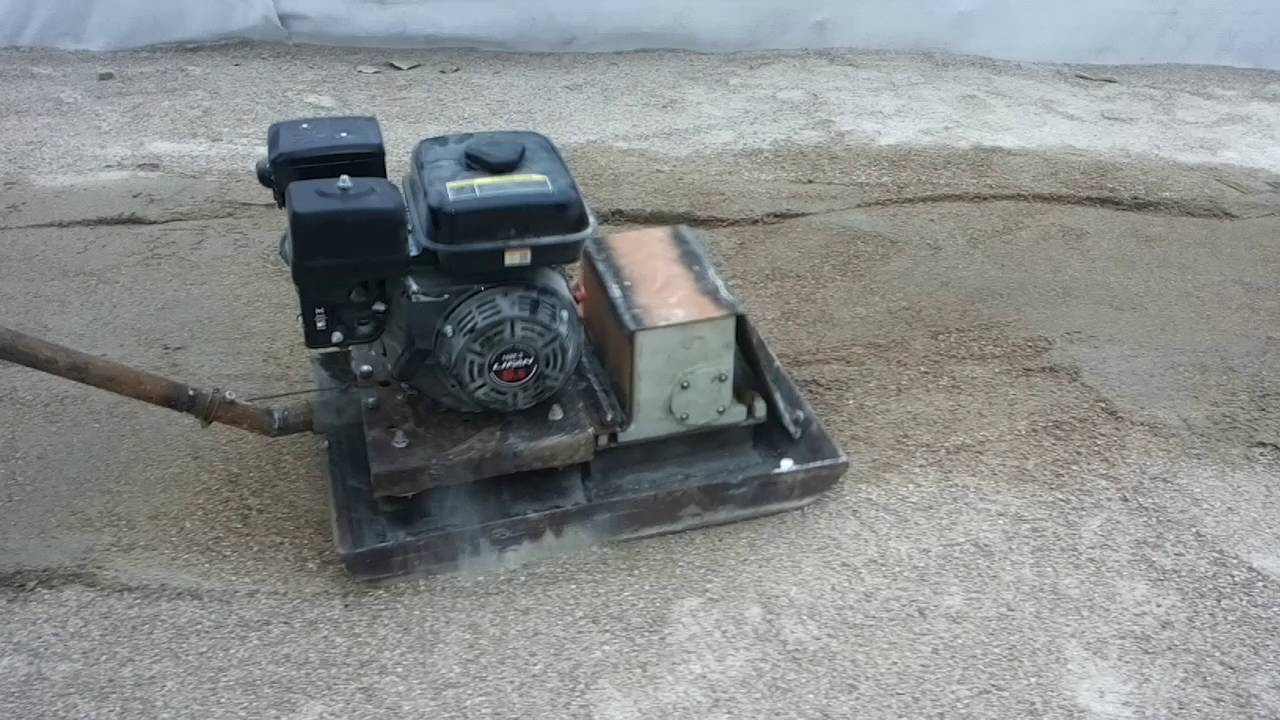

Виброплита своими руками — как сделать виброплиту (+фото)

С разной частотой на приусадебном участке хозяева нуждаются в таком техническом приборе, как виброплита. Этим малогабаритным устройством можно утрамбовать многие грунтовые участки и дорожки, покрытые плиткой. Далее рассмотрим, как делается виброплита своими руками.

Виды виброплит

В зависимости от источника энергии самодельные виброплиты разделяются на 3 вида: электрические, дизельные и бензиновые. Каждый из двигателей способен создавать вибрации, которые отличаются по силе. В зависимости от мощности агрегата и массы изделия виброплиты могут использоваться при утрамбовке разных поверхностей:

Для обустройства участков, расположенных на территории дач и загородных домов, наиболее приемлемый вариант – бензиновая виброплита. Это легкие устройства, масса которых не превышает 75 кг.
Дизельное утрамбовывающее устройство обладает большей мощностью. При массе от 75 до 140 кг такая плита выполняет серьезные уплотнительные работы основания для дальнейшего изготовления бетонных и асфальтовых дорог.
Виброплиты с электродвигателем ничем не уступают по своей продуктивности вышеперечисленным агрегатам, но имеют один существенный недостаток – ограниченный радиус действия, который зависит от длины электрического шнура. Поэтому этот прибор не всегда можно применить на открытой местности.

Советы

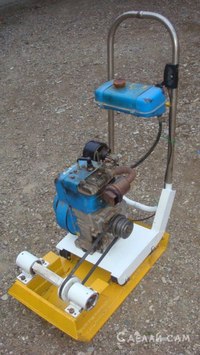

Если у человека есть технические способности и желание сэкономить, виброплиту можно изготовить самостоятельно. В этом нет ничего сложного, если приобрести все необходимые механизмы и детали. Кроме того, нужно будет выполнить сварочные работы, чтобы соединить в единое целое нарезанные болгаркой заготовки.

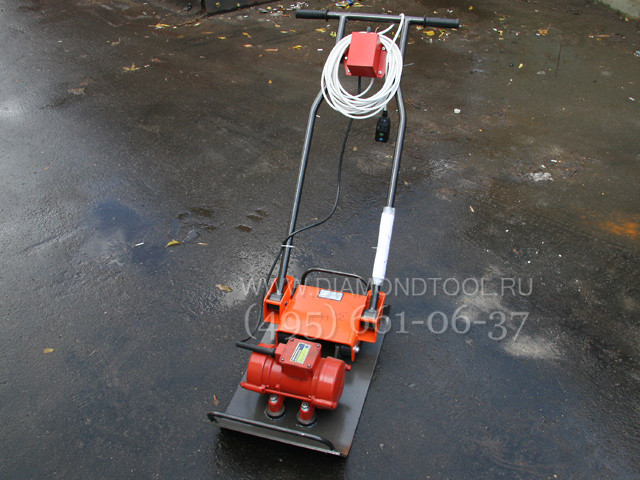

Среди двигателей можно выбрать бензиновый двухтактный агрегат с одним цилиндром или вибратор площадочный ИВ-98Е, который работает от обычной электрической сети. Если выбор пал на вибратор со встроенным электрическим мотором, то нужно знать, что у него можно менять силу вибрации. Для этого необходимо снять крышку.
В самом начале работ изготавливается рабочая поверхность из металлического листа размером 80×50 мм и толщиной 8 мм. Чтобы лист не зачерпывал грунт или песок во время работы, его нужно спереди загнуть приблизительно на 30º. Учитывая толщину рабочей поверхности, сделать это непросто. Для этого сначала нужно применить болгарку, которой на металлическом листе необходимо сделать 2 симметричных надреза. Они делаются с противоположных сторон и должны иметь глубину до 5 мм с отступом от края около 10 см. Затем лист сгибается в этом месте с помощью тяжелого молотка. После того как рабочая поверхность приобрела нужную форму, места врезки завариваются.

Затем нужно заготовить 2 отрезка швеллера, которые будут фиксироваться к металлическому листу. Эти детали будут нужны для крепежа к рабочей поверхности вибратора при помощи двух болтов. Швеллеры можно приварить как вдоль листа, так и поперек. Последний вариант предпочтительнее. При приваривании швеллеров нужно следить, чтобы они не выходили за пределы металлического листа. Расстояние между деталями должно достигать приблизительно 10 см, при этом они должны быть симметрично расположены относительно центральной оси плиты. Также при сварке нужно следить, чтобы крепежные отверстия вибратора при будущей фиксации правильно располагались по отношению к фиксирующим элементам на швеллере. На фото хорошо видно, как выглядит лист с приваренными швеллерами.

Чтобы рабочая поверхность виброплиты во время крепления со швеллерами не потеряла ровную поверхность, сварку нужно проводить постепенно, меняя по ходу работы места фиксации и направление сварного шва.

Итак, швеллеры приварены. Теперь наступает черед следующих работ:

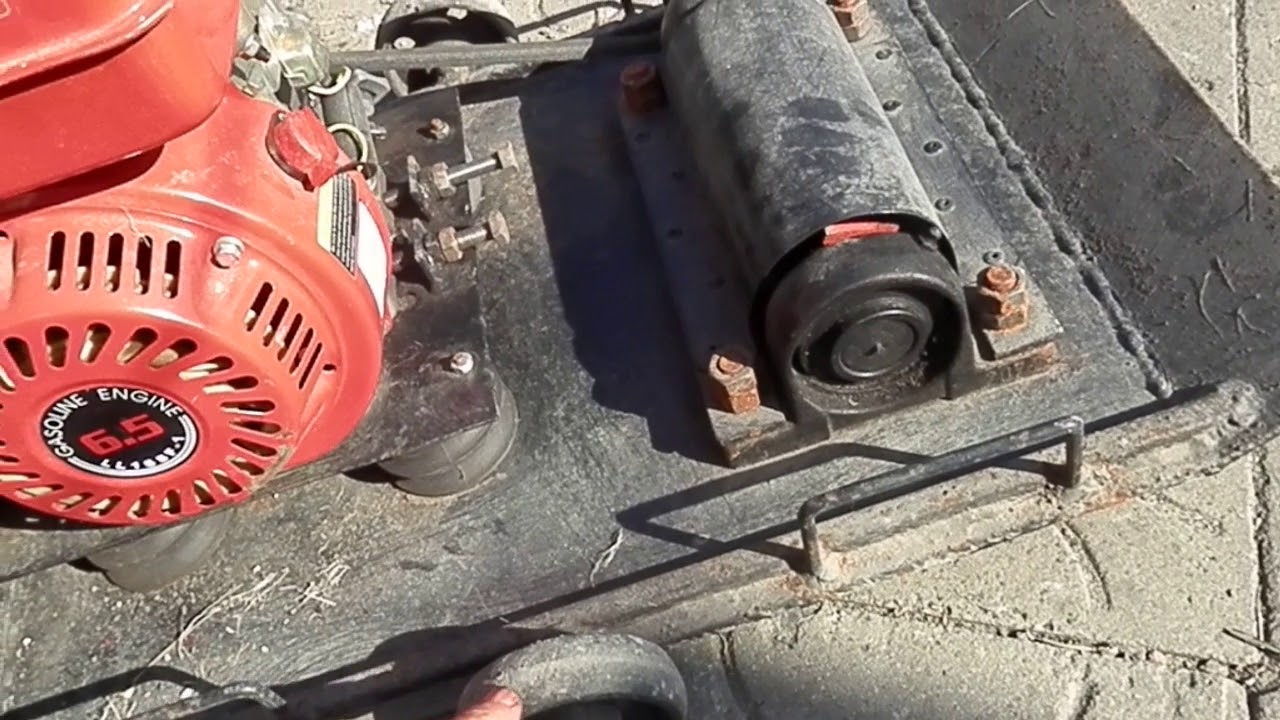

После приварки к металлическому листу швеллеров к одному из них крепится вибратор. Если применяется электрический мотор, его крепление происходит болтами М10. При варианте изготовления виброплиты с бензиновым двигателем используются болты М12. Для начала нужно определить расстояние между отверстиями для фиксации в вибраторе. На таком же расстоянии при помощи дрели в швеллере проделываются отверстия, соответствующие диаметрам болтов. После этого к металлической конструкции болтами крепится двигатель.

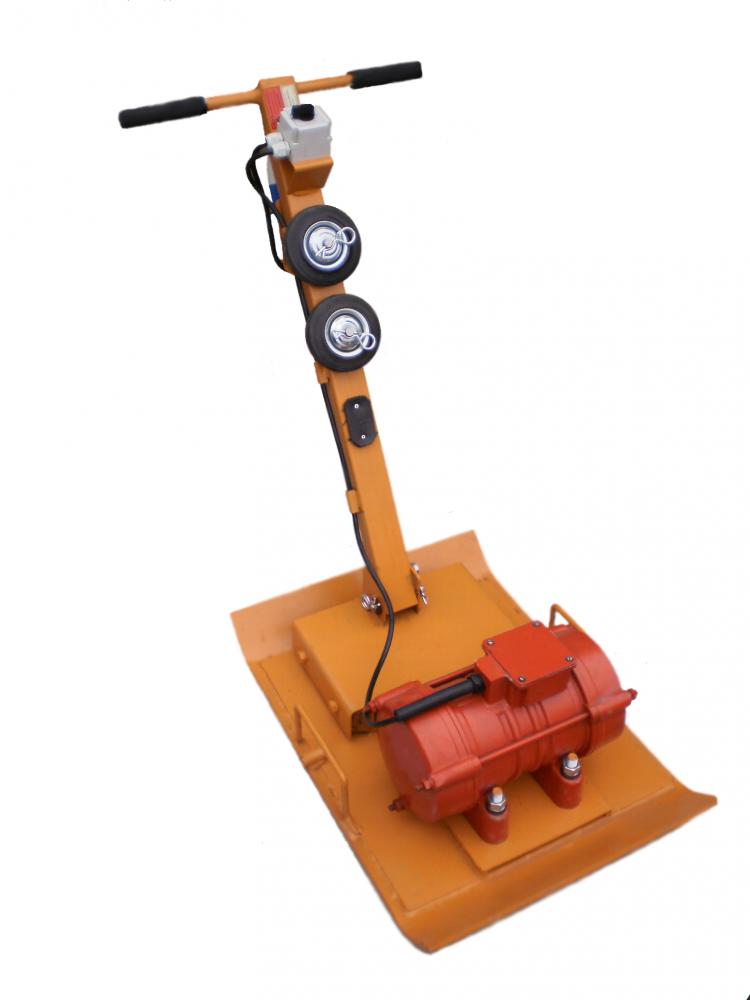

Чтобы машиной можно было управлять, к ней необходимо приделать ручки. Их крепление к механической конструкции происходит с помощью эластичных подушек, которые гасят вибрацию в момент, когда виброплита находится в рабочем состоянии. Подушки играют важную роль, так как без них машина может вырываться из рук.
Так как виброплита весит приблизительно 60 кг, к изделию необходимо приварить кусок трубы, а на нем закрепить пластиковые колеса. Это облегчит транспортировку машины до, во время и после работы.

Чтобы колебания виброплиты не сказывались негативно на руках, к ручкам можно привязать веревки в виде петель и при работе держаться за них.

Видео

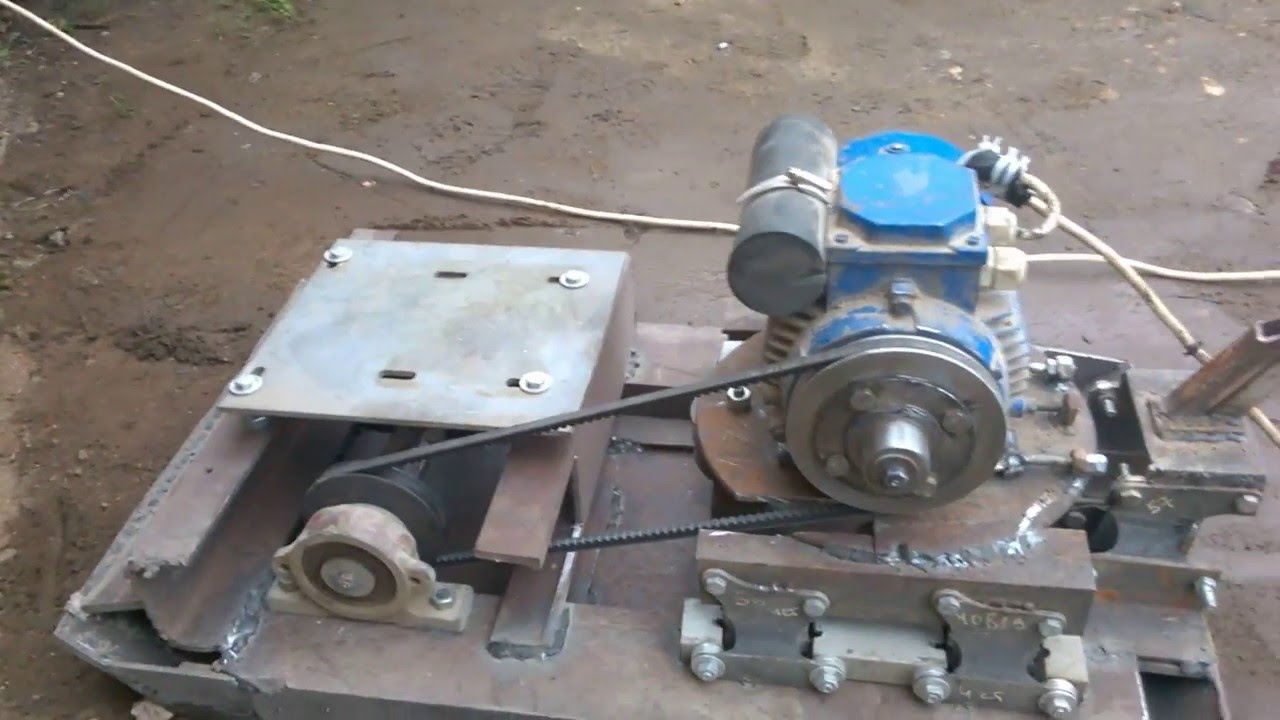

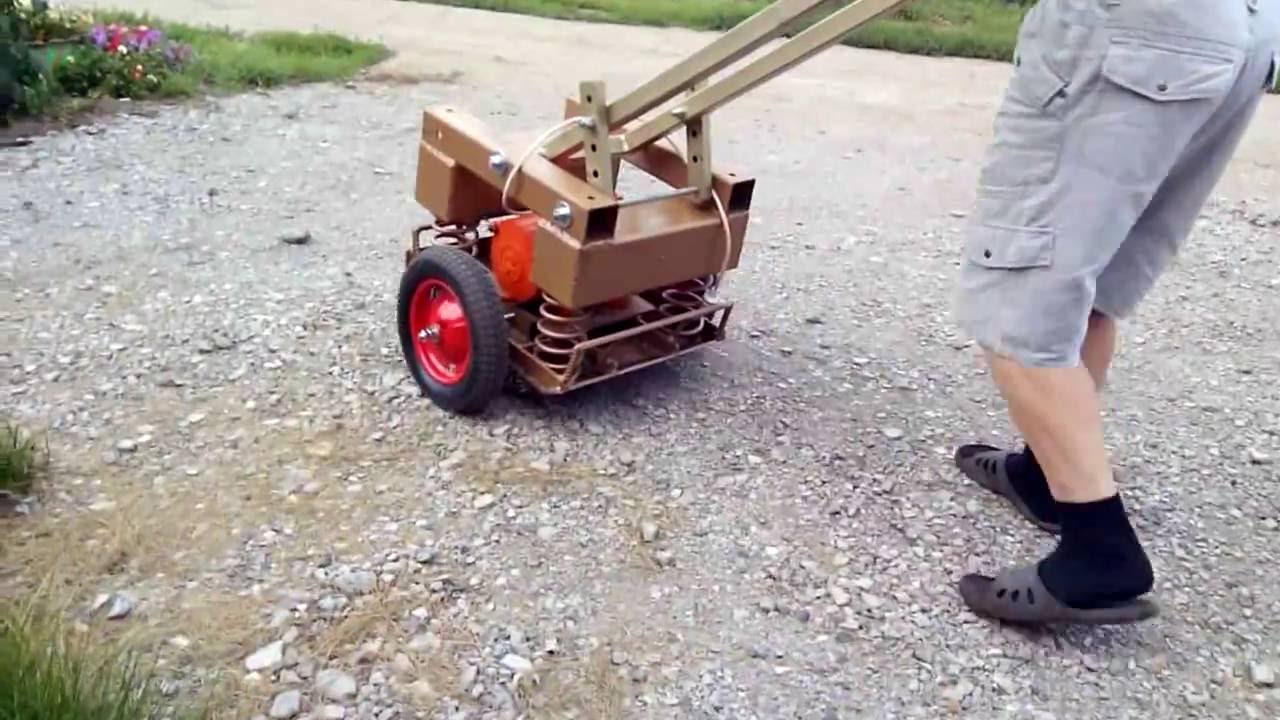

Автор видеоролика демонстрирует самостоятельно собранный агрегат. Также на видео показана его работа.

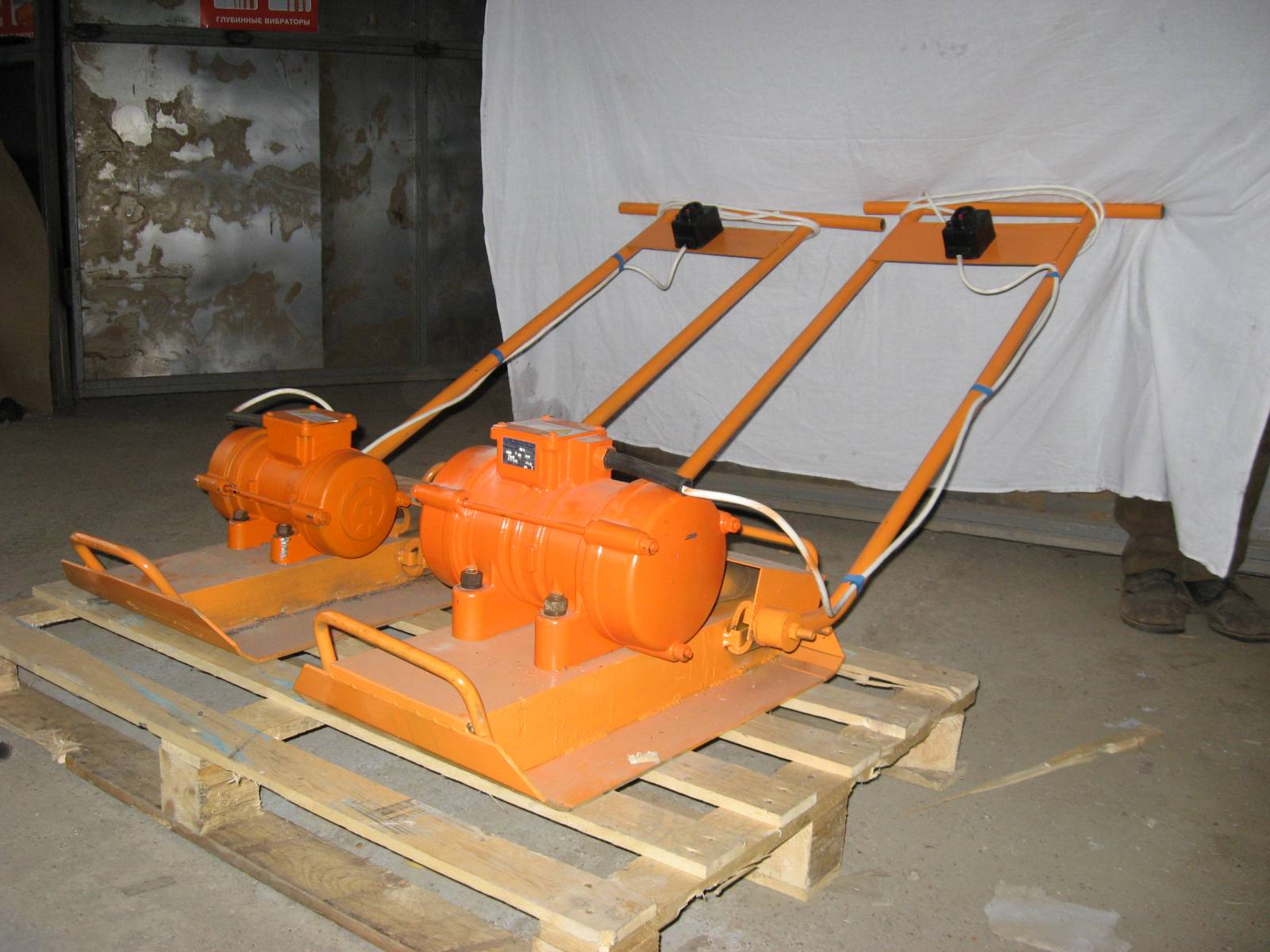

Фото

Виброплита или трамбовка

Оборудование для уплотнения строительных материалов — вид техники, который пользуется стабильно высоким уровнем спроса. Необходимость его применения очевидна: современное строительство в большой своей степени использует бетон и материалы на его основе для возведения как зданий, так и разнообразных конструкций. Бетонный раствор содержит большое количество воздуха который при застывании снижает прочность и надежность бетонных блоков. Применение виброоборудования, необходимого для вытеснения этого воздуха, становится очевидной необходимостью для каждого, кто хотя бы однажды имел дело с монолитным бетонным строительством. Помимо бетона, нередко возникает необходимость в уплотнении и сыпучих строительных материалов, таких, как песок, гравий, щебень и т.д. Для их уплотнения также применяется уплотнительное оборудование.

Огромное разнообразие существующих видов уплотнительной техники приводит к тому, что многие люди путаются в понятиях, названиях и назначениях того или иного вида техники. Такая путаница некритична ровно до того момента, как человек становится заказчиком оборудования на прокат — здесь его сознательная или несознательная подмена понятий играет против него в ущерб срокам и бюджету строительства.

Виброплита, вибронога, вибратор, вибротрамбовка, просто трамбовка, трамбовочная машина, трамбовщик… Эти синонимы некоторые недостаточно компетентные в вопросах строительного оборудования люди применяют для обозначения одного и того же вида оборудования. Между тем, каждый из этих терминов обозначает определенный вид техники и имеет собственное назначение. Рассмотрим наиболее популярные виды уплотнительной техники, разницу между которыми важно понимать для того чтобы сделать правильный выбор.

Виброплита — тип оборудования, нашедший применение в области дорожного строительства. Ее назначение — уплотнение сыпучих несвязных строительных материалов, используемых для создания стяжки под асфальтовое покрытие. Конструктивно виброплита представляет собой чугунную плиту шириной от 45 до 75 см. Такая плита воздействует на грунт уже своей массой, но без вибрации этого воздействия недостаточно для того, чтобы надлежащим образом уплотнить грунт. Вибрацию создает специальный двигатель, размещенный в передней части плиты. Синонимов понятия «виброплита» является термин «виброплощадка» — оба названия обозначают оборудование, рабочий орган которого представляет собой массивную(длиной до 95см) металлическую плиту большой массы.

Трамбовщик, вибротрамбовка, трамбовка — эти названия долгое время не обозначали какого-то конкретного типа техники, использовались для названия любого оборудования, используемого для трамбовки чего бы то ни было. Со временем этот термин стал частью профессионального сленга, используемого для обозначения специального типа техники — виброноги. В отличие от «трамбовки», название «вибронога» обозначает полностью конкретное приспособление: это инструмент, укомплектованный двигателем, который приводит в движение вибрационный механизм. Этот вибратор и обеспечивает движение рабочего органа — стальной площадки площадью до 0,09 метра квадратного — вверх и вниз. Управление виброногой осуществляется с помощью специальной рамы, которая идет в комплекте с данным оборудованием. Применение виброноги обеспечивает эффективное уплотнение песка, щебня и других видов материалов. Область использования этого типа техники довольно широка: закладка фундаментов, рытье траншей, прокладывание коммуникаций, трубопроводов, оборудование специальных дорожных элементов и т.д.

Еще одним часто используемым названием для обозначения уплотняющего оборудования является «вибратор«. Название полностью отражает принцип работы данного вида техники, главным назначением которого является уплотнение бетонных смесей как в чистом виде, так и с различными добавками. Данный термин не имеет ни малейшего отношения к уплотнению сыпучих и несвязных материалов. Булава вибратора — стальной наконечник диаметром до 60мм — погружается непосредственно вглубь опалубки. Внутри вибратора вращается вокруг оси эксцентрик, приводимый в движение электрическим или топливным двигателями. Движение эксцентрика вызывает вибрацию булавы, которая передается и цементной массе. Колебания раствора вытесняют воздух, содержащийся в растворе.

Таким образом, путаница в понятиях недопустима при заказе оборудования на прокат — Вы можете быть уверены, что заказываете именно то, что Вам нужно, а получить совершенно другую технику с абсолютно иным назначением. Во избежание подобных недоразумений необходимо хорошо ориентироваться в терминах и понятиях. В этом случае сотрудничество с компанией, предоставляющей технику для проведения строительных работ в аренду, будет максимально продуктивным и выгодным для Вас!

Виброплита или вибротрамбовка? В чем отличие?

СОДЕРЖАНИЕ:

1. Виброплита: основные характеристики, сфера применения
2. Сравнительная таблица виброплит
3. Вибротрамбовка: основные характеристики, сфера применения
4. Сравнительная таблица вибротрамбовок

Замена терминов на «народные» названия инструмента – частое явление. Да и какая разница, с помощью чего будет уплотняться песок – виброноги или трамбовщика? Главное, чтобы он был утрамбован.

Такое отношение практикуется, пока не приходит время выбирать инструмент во время покупки. Консультант поможет в выборе после подробного распроса, но, если покупатель уверен, что хочет виброплиту, когда для его работы нужна вибротрамбовка… Закончиться такая покупка может бессмысленной тратой нервов. Лучше предварительно ознакомиться с функциями, которые отличают виброплиты от вибротрамбовок, и сразу сделать правильный выбор.

Виброплита: основные характеристики, сфера применения

Трамбовка происходит с помощью широкой плиты, уплотняющей грунт за счет вибрации и собственного немалого веса.

Подходит для уплотнения несвязных материалов (песок, щебень):

при выполнении дорожных работ;
при подготовке площадки под плитку;
перед выполнением работ по созданию ландшафтного дизайна, спортивных площадок.

Виброплита отличается компактностью, мобильностью, что позволяет использовать ее на придомовых участках, в небольших парках, при прокладывании коммуникаций, в траншеях – везде, где невозможно или нецелесообразно использовать крупногабаритную технику.

Выбор размеров площадки зависит от обрабатываемой территории: чем больше квадратных метров нужно утрамбовать, тем шире площадка используется. При работе в ограниченном по ширине пространстве, где не сможет развернуться обычная виброплита, реверсивная более удобна за счет возможности движения в обратном направлении.

От веса техники напрямую зависит глубина трамбовки. При работе вручную лучше выбрать модель с массой 60-121 кг – уплотнение грунта таким инструментом будет глубиной 20-34 см. Техника весом 121-305 кг обеспечит уплотнение слоя до 90 см.

Для виброплит используют два типа силового агрегата:

бензиновый двигатель;
электродвигатель.

Оснащенные электромотором модели отличаются от бензиновых меньшими габаритами, большей мобильностью, маневренностью. Бензиновые экономнее при эксплуатации, больше подходят, когда требуется уплотнение немалой территории. Для помещений применяется только электрическая виброплита, бензиновая используется в уличных условиях.

Сравнительная таблица виброплит:

Модель	Тип	Вес, кг	Размеры площадки, мм	Глубина уплотнения, мм	Сила уплотнения, kh
TSS-WP60TH	одноходовая	60	500*360	200	10,5
TSS-WP90TH	одноходовая	97	530*500	300	15
TSS-MS120-LT	одноходовая	121	550*500	340	21
TSS-WP170H	реверсивная	161	785*480	500	30,5
TSS-WP320H	реверсивная	305	<890*670	900	38

Вибротрамбовка: основные характеристики, сфера применения

Во время использования вибротрамбовки для уплотнения грунта на оператора ложится большая нагрузка: он самостоятельно удерживает и направляет инструмент.

Габаритные размеры основания позволяют маневрировать в ограниченном пространстве, работать в труднодоступных местах. Кроме несвязного грунта этот инструмент может уплотнять глинистые, суглинистые, супесчаные почвы, не увязая во время работы и оставаясь на поверхности.

Сферы применения:

уплотнение траншей под фундамент, для прокладки коммуникаций;
оборудование дорожек, искусственных водоемов;
закрепление свай;
создание промышленных полов.

Размеры площадки, а также масса инструмента у моделей практически не отличаются. Основное различие заключается в силе вибрации, частоте ударов, типе двигателя. На вибротрамбовки устанавливается:

электромотор;
бензиновый мотор;
дизельный мотор.

Для работы в помещениях лучше использовать электрическую вибротрамбовку, а вот для улицы больше подходит оборудованный дизельным мотором инструмент или вибротрамбовка бензиновая.

Сравнительная таблица вибротрамбовок:

Модель	Тип двигателя	Вес, кг	Частота ударов, уд/мин	Глубина уплотнения, мм	Сила уплотнения, kH
HCD80G	электрический	80	420-450	300	7,5
HCD80B	электрический	80	400-600	400	7,5
HCD90B	электрический	90	450-650	400-650	9
RM75H	бензиновый	79	450-660	400-650	10
RM75L	бензиновый	79	450-660	400-650	10

Зная, в чем различия между этими двумя инструментами, их функционал, сферу применения, сделать выбор в пользу той или иной техники проще. А работа будет сделана качественно и в срок.

Как сделать виброплиту

Виброплита — одна из самых популярных тенденций в оборудовании высококлассных тренажерных залов. Достаточно большая тарелка, на которой можно стоять, «вибрирует» каждый мускул вашего тела, пока вы выполняете простые упражнения или просто стоите там. НАСА заинтересовано в этой технологии как в способе тренировок астронавтов в космосе, где нет гравитации и обычные тренажеры в значительной степени бесполезны. Некоторые энтузиасты тренировок используют эту технологию, а другие считают ее бесполезной или опасной.Несколько компаний начали производить виброплиты, но вы можете сделать свои собственные из бывших в употреблении деталей, которые можно купить недорого.

Найдите старый мотор стиральной машины. Его можно недорого купить на свалке или в магазине по ремонту бытовой техники. Двигатели стиральных машин отлично подходят для изготовления виброплиты, потому что они привыкли работать с неравномерными — вибрирующими — нагрузками; у них почти всегда есть маховик, который вам нужен; и они предназначены для работы в закрытом контейнере без перегрева.Убедитесь, что у вас есть крепления и жесткие промышленные пружины, которые соединяют двигатель с рамой.

Просверлите одно или несколько отверстий в маховике двигателя; все отверстия должны быть в одной четверти маховика. Это вызовет постоянную вибрацию двигателя во время работы. Начните с одного отверстия и просверлите их больше, чтобы усилить вибрацию. Для изготовления маховиков используются дешевые и, следовательно, мягкие металлы, поэтому в них легко просверлить отверстия.

Постройте деревянную раму, в которой будет находиться двигатель; из досок соорудите деревянные ступеньки с одной стороны.Используйте те же крепления оси, которые были у мотора, когда он был в стиральной машине, чтобы прикрепить его к полу и к центру большой пластиковой или деревянной платформы. Прикрепите края платформы к деревянному каркасу с помощью больших пружин — наверняка их можно достать от той же стиральной машины.

Подключите «выключатель мертвеца», чтобы пользователь мог удерживать выключатель, чтобы активировать вибрирующую пластину, и отпустить, чтобы отключить пластину. Переключатель служит той же цели, что и на бензопиле, снегоочистителе или гидроцикле, для которых он был изначально разработан.Это также мера безопасности, потому что он автоматически отключается, если что-то пойдет не так.

Советы

Многие преданные считают, что лучше использовать вибрирующие пластины, удерживая часть тела на твердой земле. Например, им нравится делать отжимания, положив руки на пластину, а ступни — на пластину.

Предупреждения

Некоторые исследования показывают, что вибрирующие пластины вредны для хрящей.

11 лучших виброплит (Обзоры 2021)

Обновлено 30 марта 2021 г., автор Lyric Fergusson

За последние несколько лет в фитнесе появилось много новшеств.Из них одними из моих любимых являются вибрационные машины, которые стали бешено популярными по двум причинам: они упрощают выполнение упражнений и при использовании в сочетании с правильной диетой и другими упражнениями дают результаты. Эти машины просты, ими приятно пользоваться, и некоторые исследования показали, что они могут улучшить ваше здоровье. Вы спросите, как они работают? Что ж, заставляя ваши мышцы сокращаться и стабилизировать ваше тело во время упражнений, эти тренажеры помогают оптимизировать результаты вашей тренировки с низким уровнем воздействия.Результат? Придерживаясь ежедневных занятий фитнесом с использованием вибрационной машины, вы станете сильнее, станете стройнее и улучшите кровообращение. И вы можете сделать это прямо, не выходя из дома или офиса!

Важно выбрать виброплиту, которая соответствует потребностям вашей семьи. Есть некоторые с большим количеством наворотов, в то время как другие более простые. Какими бы простыми они ни были, необходимо учитывать такие факторы, как размер, вес, насколько легко их хранить, какие технологии вы будете использовать и т. Д.Мы провели для вас исследование и составили этот список из 11 лучших виброплит с разбивкой по функциям и характеристикам. Следующее, что вы знаете, вы будете готовы попробовать!

Лучшие виброплиты

1. Тренажер с виброплитой LifePro Waver

(простейшее хранение — $)

Почему это здорово: Вы заслуживаете того, чтобы чувствовать себя прекрасно после тренировки, и это именно то, что вы получите, если добавите LifePro Waver в свой распорядок дня.Преимущества, которые вы получите от этого, выходят за рамки наращивания мышечной массы; продукт утверждает, что он ускоряет обмен веществ, увеличивает кровообращение и плотность костей, а также снижает уровень стресса в суставах. Эта виброплита имеет 99 настроек скорости, так что вы можете выбрать идеальный уровень для своих способностей. Если вы не знаете, какие упражнения выполнять на вибрационной пластине, вам помогут онлайн-руководство по профессиональному обучению и электронная книга. LifePro имел в виду хранилище, когда создавал это; он достаточно тонкий, чтобы поместиться под многими диванами, и имеет колеса для транспортировки.Эта небольшая машина впечатляет. А с пожизненной гарантией как вы можете ошибиться?

Имейте в виду: Существует 30-дневная политика возврата.

Подходит для: Те, у кого мало места для хранения оборудования.
