Как установить винтовые сваи своими руками: Установка свайно-винтового фундамента зимой своими руками

Установка свайно-винтового фундамента зимой своими руками

Если грунтовые воды расположены близко или на участке пучинистый тип почвы, возникает необходимость в более устойчивом типе основания для дома. В таком случае оптимальным вариантом будет установка свайно-винтового фундамента. Тогда можно не бояться, что весной произойдёт неравномерная усадка постройки. Это одновременно и практичный, и недорогой способ сделать надёжное основание. Но для того, чтобы продлить срок его службы, нужно соблюдать технологию монтажа, особенно, если строительные работы проводятся в холодное время года.

Особенности, плюсы и минусы свайно-винтового фундамента

Этот вид основания представляет собой совокупность свай, которые вкручиваются в землю. Это можно сделать своими руками или использовать специальную технику. Сверху делается ростверк – обвязка винтовых свай, что расположены по отдельности, в цельную конструкцию. Она может быть выполнена из дерева или из металла.

Фундамент с металлическим ростверком

Что такое сваи

Каждая свая выглядит как металлическая труба с толстыми стенками – от 40 до 120 мм. У неё есть наконечник в виде лопасти с большой резьбой, что помогает закручивать сваи в землю и одновременно выполняет функцию опоры на грунт. Диаметр лопастей бывает разным – от 20 до 85 см.

Чтобы облегчить процесс установки, чаще всего используются винтовые сваи с длиной в пределах 2-2,5 м. Благодаря идеальной форме лопастей они легко вкручиваются на необходимую глубину усилиями 3-4 рабочих.

Винтовые сваи

Внимание! Если в высоте имеются перепады либо есть другая боковая нагрузка, применяются сваи с двумя лопастями. За счёт этого фундамент и стоящее на нём здание становятся ещё устойчивее.

Сваи бывают полыми и цельными. Для фундамента чаще всего используют полые, чтобы была возможность залить в середину бетон.

Лопасти у сваи расположены перпендикулярно, поэтому винт не будет разрыхлять грунт. Несущая способность у них находится в пределах 5-25 т. При возведении фундамента можно выбрать один из нескольких вариантов проектов. На выбор будет влиять тип почвы и особенности архитектуры здания.

Таблица 1. Проекты фундамента.

Как выглядит	Когда используется
Одиночные сваи	Служат для поддержки отдельных элементов. Часто применяются, когда нужно достроить что-либо к готовому зданию
Стандартный фундамент	Подходит под колонны, главные элементы здания
Свайные ленты	Находятся под стенами дома
Свайное поле	Применяется при возведении тяжёлых конструкций

Особого внимания требует защитное покрытие свай. Самые надёжные стройматериалы делаются с напылением их полиуретановой смолы и оцинкованные сваи. Последние получают путём обработки горячей оцинковкой. Защитное покрытие у них есть и с внутренней, и с наружной стороны.

Интересно знать! Чтобы проверить качество свай, можно попросить в магазине стройматериалов провести тестовое закручивание. При сильном оголении металла защита будет плохая, а если покрытие надёжное, оно останется неповреждённым.

Преимущества свайно-винтового фундамента

Если выбрать качественные стройматериалы, возведённое из них основание будет обладать следующими плюсами:

1. Сваи можно использовать повторно, если аккуратно их демонтировать, не оставляя повреждений на защитном покрытии.
2. Нет необходимости выполнять большой объём строительных работ. При этом
   монтаж этого вида фундамента возможен даже на подвижном и водянистом грунте.
3. К возведению дома можно приступать сразу после установки оголовка.
4. Длительность эксплуатации фундамента на сваях – от 150 лет. Если обеспечить им дополнительную защиту от коррозии, они прослужат ещё на 50 лет больше.
5. Цена свайно-винтового основания в 3 раза меньше, чем ленточного.
6. По окончанию работ на участке не накапливаются строительные отходы.

На установку такого фундамента уходит от 1 до 3 дней, если делать всё вручную, без использования технических средств.

Установка винтовых свай своими руками

Недостатки конструкции

К немногочисленным её минусам относят следующие:

1. Не подходит для монтажа на крупнообломочном или скалистом типе почвы.
2. Если нарушить технологию установки, фундамент со временем деформируется. Это произойдёт, если не фиксировать положение свай, плохо выполнить их обвязку.
3. При некачественном защитном покрытии сваи будут подвержены коррозии, а это в дальнейшем плохо отразится на устойчивости конструкции.

Чтобы не сталкиваться с этими недостатками, рекомендуется заранее исследовать грунт на участке, выбирать качественные материалы и соблюдать рекомендации по монтажу свай.

Опора, покрытая ржавчиной

Технология установки свайно-винтового фундамента

Его монтируют в местах, которые не годятся под ленточное основание. К таким участкам относятся:

• территории с глубоким уровнем промерзания почвы;
• грунты со сложным рельефом;
• места с повышенной влажностью;
• территории, на которых уже есть обустроенный ландшафт;
• участки, на которых запрещены земляные работы.

Сваи также подходят для замены фундамента или его реконструкции. Процесс монтажа проходит в несколько этапов.

Расчёт нагрузки и количества материалов

Перед началом строительных работ нужно произвести точные расчёты. Тут нужно обратить внимание на следующие моменты:

• нагрузку, что способна выдержать каждая свая;
• вес всего здания;
• уровень промерзания грунта.

Далее просчитывается количество опор, промежуток между ними. Также необходимо знать глубину монтажа. Все величины нужно брать с запасом. Чтобы узнать точные параметры, лучше привлечь специалиста, который на основании проекта дома сделает необходимые расчеты. При этом нужно учитывать, что если грунт слабый и подвижный, нагрузка на одну сваю должна быть маленькой. Тогда понадобится больше материала.

Расчёт количества свай

Выполнение раскладки

Сваи распределяют и раскладывают по всей длине основания дома либо намечают места для их установки. Делается это для того, чтобы проверить насколько количество материала соответствует предварительным расчетам. Тогда не останется лишних элементов и не возникнет ситуации с их нехваткой.

Подготовка к раскладке

Промежуток между ними должен быть соразмерным количеству свай, чтобы они равномерно распределились по всему участку. Для домов из пеноблока или дерева достаточно придерживаться расстояния в 1-2 м, а для более тяжёлых конструкций его сокращают минимум вдвое.

Далее выполняется установка углов. Между ними натягивается шнур. Когда дело дойдёт до монтажа очередной сваи, шнур в этом месте снимается. Это нужно в целях безопасности, чтобы во время углубления сваи не споткнуться об него и не травмироваться.

Установка углов

Обратите внимание! Во время монтажа нельзя допускать серьёзных отклонений от прямой линии. Максимально допустимое отклонение – 2-3 см. Если оно будет больше, его будет трудно загладить и это затруднит процесс обвязки.

Подготовка почвы

Чтобы облегчить установку фундамента, нужно в местах монтажа свай убрать верхний слой грунта, покрытый растительностью. Для этого используется бур с диаметром меньше, чем сама лопасть. Тогда свая проще вкручивается в землю.

Снятие почвы под опоры

Если нет возможности достать бур, эти манипуляции можно проделать штыковой лопатой. Подготовить грунт можно после выполнения раскладки или одновременно с ней.

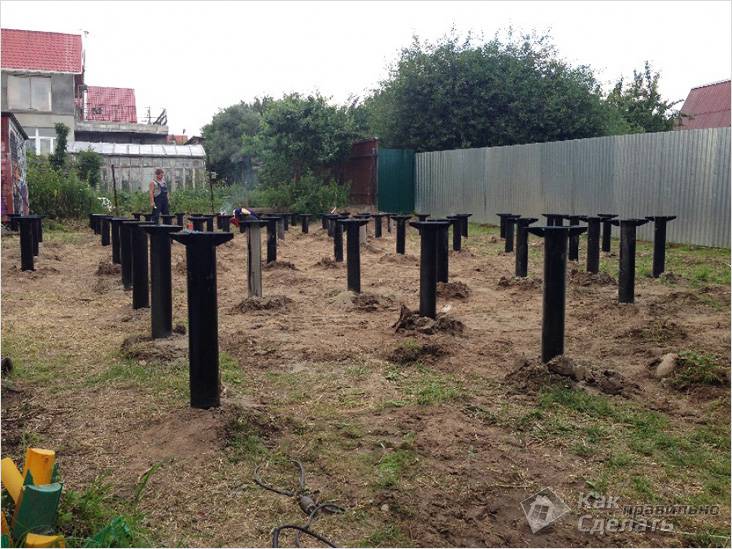

Монтаж винтовых свай

При их установке своими руками рекомендуется делать это втроём или вчетвером. 2-3 человека могут отвечать непосредственно за вкручивание, а один – смотреть, чтобы свая вошла в грунт в строго вертикальном положении.

Наверху у сваи есть отверстия, в которые вставляют железные трубы. Они выполняют роль рычагов, когда несколько рабочих ходят вокруг сваи, ввинчивая этот элемент в землю. Для контроля за положением сваи используются специальные уровни, имеющие магнитные основания. Их крепят в двух местах непосредственно на сваю.

Отверстия под крепление труб

Когда глубина закладки фундамента превышает длину сваи, её наращивают. Для этого используют муфту, диаметр которой больше диаметра самой сваи.

Термоусадочная муфта для свай

Делается это в определённом порядке:

1. На ввинченную в землю сваю надевают муфту. Выравнивают её.
2. Фиксируют муфту при помощи сварки.
3. Сверху вставляют следующую сваю.
4. Тщательно заделывают швы сварочным аппаратом.
5. Участки, на которых применялась сварка, обрабатывают средством от коррозии.

Если есть ещё отклонения, сваи выравнивают.

Цены на винтовые сваи

Сваи винтовые

Видео — Закручивание винтовых свай вручную

Выравнивание по горизонту

Как только выполнен монтаж свай, можно приступать к их выравниванию по горизонтальной линии. Для этого используют гидроуровень или нивелир. Им отбиваются углы основания, а потом по этим ориентирам натягивается верёвка. Излишки отпиливают при помощи болгарки, ориентируясь на разметку.

Совет! Горизонты будущего основания дома можно наметить заранее, чтобы сразу монтировать их одинаковыми по высоте. Но при наличии неровностей проще отпилить лишний отрезок сваи, чем нарастить недостающее расстояние.

После выравнивания конструкции рекомендуется её усилить – залить каждый элемент смесью из тяжёлого бетона. Это послужит дополнительной защитой от коррозии внутри сваи и сделает фундамент более жёстким.

Заливка бетона

Цены на популярные модели бетоносмесителей

Бетономешалки

Сверху на сваи надевают оголовки из металла и фиксируют их сваркой. Они бывают разной формы:

• квадратной:
• круглой;
• U-образной.

Приваривают их строго по разметке. После этого швы от сварки обрабатывают специальными средствами для предотвращения коррозии.

Обратите внимание! Если планируется обвязка из металла, в сами сваи вкручены ровно, можно обойтись без оголовков. Тогда обвязку приваривают непосредственно к сваям.

Установка ростверка

Эта конструкция выполняет роль связующего элемента между сваями. Она также служит опорой для несущих стен и помогает равномерно распределять давление на фундамент. Есть несколько вариантов материалов, подходящих для этой цели.

Таблица 2. Материалы для ростверка и нюансы их использования.

Тип материала	Крепление	Особенности
Деревянные брусья	Фиксируется при помощи специальных болтов по дереву. Дополнительно можно использовать металлические скобы, тогда их углубляют, чтобы они не были длиннее самой сваи	Брусья перед началом строительных работ обрабатывают лаком на основе битума, чтобы снизить агрессивное влияние внешней среды. Под брусья обязательно укладывается гидроизоляция. Самый простой вариант – рубероид
Металлические швеллера	Приваривается к сваям или оголовкам по периметру конструкции	Нуждаются в обработке средствами против коррозии

Чем ровнее сделать ростверк, тем проще потом возводить стены. Поэтому его монтаж делается строго по разметке. Металлический ростверк обойдётся дороже деревянного, но он крепче и надёжнее.

Обвязка винтовых свай брусом

Установка свайно-винтового фундамента зимой

Когда холода длятся по 3-5 месяцев, не всегда можно приостановить строительные работы до наступления тепла. Благодаря свайной технологии возведение фундамента уже не выглядит как невыполнимая задача.

Это единственный тип основания, монтаж которого можно осуществлять при любых погодных условиях. При этом качество опор будет высоким, но особых усилий прилагать не требуется.

Монтаж винтовых свай зимой

А при строительстве некоторых зданий монтаж фундамента возможен только в сильные холода. Это касается пирсов, бань и причалов, расположенных на берегу водоёма. В летнее время выполнять строительные работы там невозможно, а зимой они делаются прямо на льду.

Важно! Если выполнять установку свай в зимнее время, нужно следовать определённой технологии, иначе есть риск заработать травматизм, а сам фундамент будет ненадёжным.

Нюансы строительных работ при низкой температуре

У процесса монтажа свай на морозе есть свои особенности:

1. Под ровным слоем снега нередко находится каменистая или неровная земля – это потенциальная опасность для оборудования. Если металл встречает сопротивление камня, он ломается.
2. Промёрзшую землю тяжело бурить. Понадобится больше топлива, а техника может выйти из строя.
3. Если сваи сделаны из стали, при минусовой температуре они становятся хрупкими. То же самое происходит с чугунными оголовками. Если на материалах появляются трещины, нужно заменить их на новые.
4. При работе с металлом на морозе можно получить ожог, если прикоснуться к нему оголённым участком кожи, либо пострадать от обморожения.
5. В особом обращении нуждается бетон. Вода, входящая в его состав, быстро превращается в кристаллы льда. Тогда нарушается технология затвердевания бетонной смеси.

Но, несмотря на эти нюансы, есть несколько причин, по которым осуществлять ввинчивание свай в холодное время года целесообразнее, чем летом. К ним относятся следующие:

• нет возможности приступить к строительным работам в тёплый сезон года;
• ограничены сроки возведения фундамента;
• на территории под застройку болотистая почва;
• грунт сильно подтапливается.

Тогда единственным решением становится монтаж свай при низких температурах.

Подготовительные работы

Чтобы правильно установить сваи под фундамент и обеспечить ему хорошую несущую способность, проектированием лучше заняться летом. Тогда есть возможность тщательно изучить почву на участке, предугадать её поведение при взаимодействии со сваями. Тёплая погода также позволяет выполнить разметку под опоры. Зимой сделать это будет проблематично, особенно при наличии слоя снега.

Определяем глубину заложения свай

Если разметку не удалось завершить в летнее время, то можно сделать её и в холода. Тогда грунт предварительно очищают от сугробов и льда. Но тут важно не перестараться, потому что снежный настил выполняет роль природного теплоизолятора, за счёт этого уменьшается глубина промерзания земли.

Видео — Монтаж свайного фундамента зимой

Цены на различные виды ручных буров

Бур ручной

Монтаж свай

Технология их установки имеет следующий вид:

Шаг 1. Подготовка грунта под бурение – выполнение выборки почвы на глубину её промерзания. На этом этапе строительных работ понадобятся плотные рукавицы.

Очищаем площадку от снега

Шаг 2. Прогревание земли. Для этого на участке, где будет устанавливаться свая, разводится костёр. Это очень трудоёмкий и длительный процесс, но благодаря ему предотвращается поломка материала и инструментов.

Прогреваем верхний слой земли, с помощью костров

Шаг 3. Выполняется вкручивание опор. Если почва сильно промёрзла, ввинчивать сваи будет непросто. Тогда эту работу желательно выполнять не вручную, а при помощи мотобура.

Вкручиваем сваи, применяя спец технику

Обратите внимание! При вкручивании опор самыми опасными считаются первые 1,5-2 м земли. Как только эта отметка пройдена, процесс бурения пойдёт легче.

Монтаж свай

Заливка раствором

После установки свай согласно разметке их нужно заполнить бетоном. Тогда во время промерзания грунта и его последующего размерзания трубы не будут подвержены деформации и продолжат в полной мере выполнять свои функции.

Заливка бетона в морозы – процесс не простой. Но проблему кристаллизации воды можно решить несколькими способами:

1. Добавление в готовый бетон специальных примесей, что способствуют ускоренному застыванию раствора за счёт того, что добавки снижают температуру промерзания воды.
2. Путём обогрева свай по всему периметру обвязки. Делать это нужно до тех пор, пока смесь не застынет, поэтому этот метод считается слишком затратным. Сами опоры вкручены в землю, что технически усложняет процесс обогрева.
3. Утепление труб. Сверху их можно накрыть плёнкой и стекловатой, но бетону, который находится на большой глубине, это не поможет.

Если вас интересует реконструкция готового фундамента, советуем ознакомиться со статьей — Сколько стоит фундамент под стоящий дом.

Оптимальным вариантом считается использование примесей и присадок. Без них кристаллы льда в составе бетона могут стать причиной разрыва сваи. Тогда опора будет бракованной, её придётся заменить. Присадки стоят дорого, но количества раствора требуется небольшое, поэтому лучше не экономить на материалах, чтобы фундамент получился надёжным.

Присадка для бетона

Важно! Игнорировать технологию наполнения свай бетонной смесью не рекомендуется. Пустые опоры будут неустойчивыми.

Свайно-винтовой фундамент – это оптимальное решение в ситуации, когда нужно установить прочное основание в кратчайшие сроки. Этот вариант подходит для подвижной и неровной почвы. Его можно монтировать даже зимой. Свайная конструкция в дальнейшем не требует ремонта, потому что её элементы надёжно фиксируются в земле.

Пошаговая инструкция по установке и монтажу винтовых свай

Для получения надежного фундамента, важен не только правильный выбор труб, но и монтаж винтовых свай с соблюдением технологии. Он выполняется только после предварительной подготовки, которая включает в себя:

• пробное бурение почвы;
• проведение расчетов;
• выбор свай нужного диаметра и длины;
• составление плана разметки участка.

До начала монтажа необходимо обратить внимание на качество свайных опор. Они должны быть произведены в фабричных условиях, иметь антикоррозийное покрытие и сталь высшей пробы в качестве основного материала. Важно подбирать их в соответствие с особенностями грунта и будущего строения.

Способы монтажа винтовых свай

Выбор способа монтажа винтовых свай зависит от финансовых возможностей, наличия подъездных путей, расположения свайного фундамента, типа грунта и времени года. Если подъезд к участку затруднен или установка свайных изделий планируется в воде, подойдет исключительно ручной метод. В ситуации, когда требуется монтировать фундамент максимально быстро, лучше прибегнуть к механическому способу. Мы рассмотрим особенности тех и других вариантов установки.

Стоит учитывать, что даже при выборе определенного способа монтажа есть множество видов инструмента, который можно использовать в работе. В любом случае это должен быть профессиональные приборы, а не бытовые приспособления, который не смогут обеспечить достаточную точность и надежность установки.

Ручной монтаж

Для ручного монтажа винтовых свай приобретается специальный инструмент или лом, а также металлические пруты, которые продеваются сквозь механические отверстия и применяются, как рычаги для вкручивания. Еще в качестве надежного рабочего приспособления, позволяющего оптимально распределить нагрузку при установке, используют монтажный оголовок. Он надевается непосредственно на изделие и фиксируется при помощи штыря, имеет две рукоятки для ввинчивания опор.

Среди преимущества ручного метода можно выделить:

• использование в любых условиях – при отсутствии подъезда, проведении работ в воде;
• невысокую стоимость – экономия на аренде техники;
• возможность выполнения монтажа свай своими руками;
• минимальный набор инструментов, требуемый для реализации работ.

Использование такого метода актуально для любых построек, но он имеет свои недостатки. В отличие от механизированной установки на ручное закручивание уходит гораздо больше времени. Также при таком монтаже сложнее контролировать вертикальность свайной трубы. Погрешность может быть достаточно большой, и ее необходимо постоянно проверять с помощью специального прибора. Если грунт достаточно плотный, во время работ могут возникнуть трудности, вплоть до невозможности полного ввинчивания труб на нужную глубину.

Механический монтаж

Механический монтаж винтовых свай предполагает использование специальной техники – бурильных установок на автомобильном шасси. В этом случае перед началом выполнения работ участок освобождается от мусора, корней кустарников и деревьев, создается зона для подъезда техники.

С помощью данного метода установка свайных столбов происходит в несколько раз быстрее, чем при ручной работе. Кроме того, техника позволяет завернуть ленточный столб даже в самый плотный грунт благодаря хорошему вращательному моменту. Стоит отметить, что при использовании усиленных свай или конструкций с большим диаметром сложно обойтись без бурильной установки, поскольку для ручного вкручивания нужно прикладывать очень много усилий.

Самым главным недостатком механической установки является высокая стоимость, но если такие расходы заложены в бюджет, то можно смело отдавать предпочтение данному способу монтажа. Также стоит учитывать, что на некоторых участках могут возникнуть проблемы с подъездом техники в отсутствии асфальтированной или расчищенной дороги.

Инструкция по монтажу свай

Вне зависимости от метода установки, при монтаже винтовых свай необходимо следовать определенной инструкции. Для каждого из способов она имеет свои отличительные особенности.

Также следует учитывать технические характеристики опорных свай. Чем больше диаметр изделия, тем выше вероятность использования специальной техники. Она имеет существенные отличия и подбирается специалистами, которые будут заниматься установкой.

Ручная установка

Монтаж ручным способом начинается с подготовки неглубоких ям в местах будущего размещения опор, предварительно отмеченных специальными колышками во время разметки фундамента. Углубления обычно выполняются с помощью лопаты или специального бура.

Следующим этапом монтажа винтовых свай является установка в готовые ямы лопастных опор и их постепенное закручивание по часовой стрелке. Как правило, для выполнения этой процедуры используется три человека, два из них вкручивают свайное изделие с разных сторон, а третий проверяет вертикальность установки.

Сваю необходимо закручивать до ее полной установки и попадания в плотные слои грунта. По завершению процедуры вертикальность конструкции проверяется еще раз с помощью специального инструмента – металлической рулетки, отвеса или нивелира.

Механическая установка

Перед началом монтажа винтовых свай готовится площадка для установки. После этого в зависимости от финансовых возможностей, наличия подъезда к участку и других факторов выбирается подходящая техника. Чаще всего используется специальное оборудование, которое включает в себя колесную платформу, опорную систему, рабочий инструмент, который устанавливается на сваю, обеспечивая ее вкручивание, а также пульт управления.

Установка опоры механическим способом включает в себя следующие этапы:

• подготовка места монтажа опоры;
• закрепление рабочего инструмента на свае;
• подъем трубы с закрепленным вращателем и установка в точке монтажа;
• запуск процесса ввинчивания изделия;
• контроль скорости установка и вертикального расположения сваи.

Благодаря усилию, которая техника передает свайной опоре, ее монтаж проходит максимально быстро. При этом для фундамента можно использовать изделия диаметром от 79 мм и с усиленной конструкцией.

Механическая установка свай может происходить при задействовании всего двух человек. Один из них управляет оборудованием, а второй контролирует уровень отклонения опоры при погружении в землю. При таком способе монтажа даже сильные морозы не станут препятствием, потому что мощность техники позволит без проблем закрутить лопастную трубу в промерзшую почву.

Обрезка свай и бетонирование

После того, как метод монтажа винтовых свай был выбран, а конструкции установлены, наступает этап их дальнейшей подготовки к использованию в качестве фундамента. Первое, что необходимо сделать – проверить вертикальность расположения опор и сделать на них отметки для обрезки по нужной высоте. Обычно срезается верхняя часть изделия с технологическими отверстиями – не менее 15 см.

Следующим шагом, который позволит защитить изделия от коррозии, является их бетонирование. Для этого используется цементный раствор, который заливается внутрь трубы, защищая ее от проникновения воздуха, который и вызывает разрушение металла. Кроме того, с помощью бетона повышается прочность опоры и ее устойчивость к деформации в почве.

Когда сваи забетонированы и обрезаны по нужной высоте, к ним привариваются металлические оголовки для дальнейшей установки дома или любых других конструкций. Чтобы усилить надежность фундамента, зачастую используется обвязка с помощью различных материалов – стальной уголок, швеллер, двутавр, деревянный брус.

Изготовление винтовых свай самостоятельно своими руками: Пошаговая инструкция +Видео

Винтовые сваи. Изготовление винтовых свай своими руками это очень сложный и трудоемкий процесс требующий высокой концетрации внимания. Большинство специалистов не рекомендуют изготавливать их самостоятельно, так как считают что для этого необходимо знать все технологии. Но если вы внимательно прочитаете эту статью то сможете изготовить винтовые сваи сами.

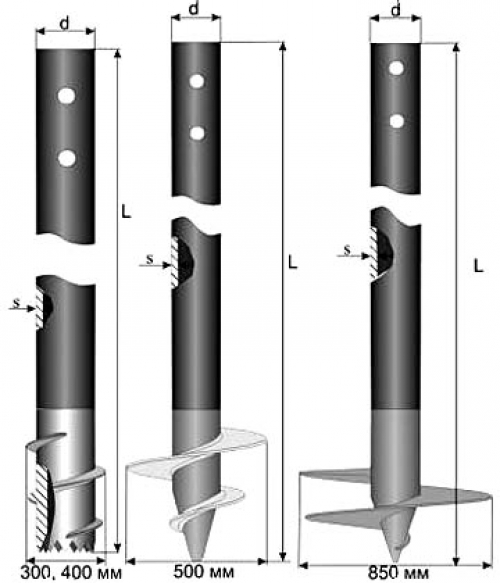

Винтовая свая похожа на гребной винт, представляет из себя пустую, металлическую колбу. У нее заостренное окончание, с режущим инструментом в виде спирали.

Из чего же она состоит?

1. Ствол из трубы, толщиной не больше 35 мм.
2. Нижняя часть сваи (башмак).
3. Наконечник.
4. Спиралевидный, острый наконечник. От его угла наклона и технологии зависит как он будет входить в грунт.

Благодаря наконечнику в форме спирали свая будет входить в грунтовое покрытие на нужную вам глубину. Но с обратной стороны эта лопасть будет мешать фиксированию сваи в земле и будет толкать ее наружу.

При такой конструкции во время установки фундаментного основания позволит работать без дополнительных, грузовых инструментов.

Пошаговое изготовление винтовых свай своими руками

При составлении конструкции, вы можете ориентироваться на планы различных изготовителей винтовых свай.   Это поможет очень точно воспроизвести размеры лопасти и свести швы к минимуму так как они затрудняют работу в месте где происходит соединения. Существует три абсолютно разных варианта изготовления наконечников.

Наконечник из основания трубы

Для изделия данного варианта потребуется увеличение длительности трубы в два раза, так как первый конец изделия будет преобразован в наконечник.

1. Из картонного материала или трубы вырезается кусок треугольной формы.
2. На окончание из трубы наносим разметку по секторам.
3. На окончание трубы делаем лепестки в форме зубцов.
4. Загибаем их в конусообразную форму, верхняя часть соответствует оси сваи.
5. Крепим при помощи сварки.

Во время разметки запомните:
для трубы диаметра 100-200 мм, удобнее всего сделать пять лепестков.
Для 70-89 вполне хватит четырех.

В результате получается конусообразная пика, очень удобная для сварки спиралеобразной лопасти.

Сварной наконечник

Для фундамента небольших строений чаще всего используют именно этот вариант.

Технология изготовления:

• форма лепестка в виде развернутого треугольника, толщина 5 мм, изготавливают из стали, либо трубы.
• Расположение лепестков. Они должны быть плотно прижаты друг к другу. После чего происходит обработка сваркой, двойным швом по краям.

Крестообразный наконечник

Технология изготовления:

• Треугольная форма, жесткие ребра, пластина в роли трубной заглушки.
• Сборка. К заглушке прикрепляют треугольник и ребра жесткости. Приваривают с помощью сварки.
• Все соединения обрабатывают при помощи двойного шва

Технология изготовления лопасти

Оптимальный шаг спирали лопасти составляет 70-80 мм. Спираль имеет начало из третьей части трубы снизу.

Вот два примера для изготовления лопастей:

1. Однозаходный сплошной — крой листа по чертежу, разводят спирали монтировкой до нужного расстояния шага. В этом варианте нельзя будет сделать несколько заходов сваи. Зато у этого способа отличная жесткость и равномерная геометрия.
2. Сборный — состоит из нескольких заготовок. Сначала кроется окружность, после этого пика, а в конце сама свая. Этот вариант удастся использовать много раз. Но первоначальный вид спирали вы навряд ли сохраните.

Защита от коррозии

Для более долговечной эксплуатации винтовых свай необходимо покрывать каким либо антикоррозийным средством. В течении каждого года трубы могут из-за ржавчины терять до 1 миллиметра в толщине.

Самостоятельная установка

Ввинчивание сваи в землю можно провести и самостоятельно. Самое обычное приспособление для этого, это труба из металла, вставленная предварительно в петли. Они изготавливаются из арматуры диаметр 10 мм. Эта труба толкается, напоминая рычаг, тем самым происходит ввинчивание сваи в грунт.

Последовательность действий:

• Разметка свай на территории, по правилам расчета фундамента. Расстояние между сваями не более трех, но не менее двух метром.
• Все трубы устанавливаются строго по вертикали, наконечником со спиралью направлены вниз.
• В петли вставляем специальный лом, и методом рычага вкручиваем в землю. Минимальная глубина составляет 1,5 метра.
• Если грунт глинистый, мягкий ввинчиваем до последнего пока свая не упрется в твердую поверхность.

Как построить фундамент навеса на винтовых сваях

Мой друг хотел построить навес на заднем дворе дома, который он недавно купил. Проблема заключалась в том, что он не хотел разрушать свой новый ландшафт, рыть ямы для бетонных опор. Он выбрал фундамент для сваи на винтовых сваях , который он мог установить сам, не испортив свой газон.

Винтовые сваи популярны, потому что для их использования не нужны специальные инструменты или машина. Все, что вам нужно, это 2 х 4 и немного смазки для локтей.Когда сваи ввернуты в землю, они будут такими же прочными, как и любой бетонный опор, и более устойчивы к морозному пучению.

Что такое винтовая свая?

Винтовая свая — это гальванизированный столб с плоской головкой вверху и спиральной «пластиной» внизу. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп врезается в дерево. Это можно сделать вручную или с помощью машины.

После того, как свая вбивается в землю, конструкция опирается на плоскую пластину, которая выступает из земли.Винтовые сваи бывают разного диаметра как для опоры, так и для винтовой пластины. Чем больше диаметр, тем больший вес он выдержит.

Винтовые сваи существуют в основном потому, что они могут быть более дешевым вариантом, чем использование бетонных опор. Хотя сами сваи дороги, их легко и быстро установить. Кроме того, воздействие на окружающие области минимально, и вы можете приступить к строительству конструкции сразу после установки.

Конструкция и компоненты винтовой спиральной сваи

Конструкция винтовой сваи проста, что делает ее отличным вариантом для многих домашних мастеров.Мой друг смог забрать несколько винтовых свай в местном магазине Home Depot и в тот же день установить их сам. Конечно, для этого требовалось немного смазки для локтей, но он полагал, что сэкономил себе как минимум день работы и немного денег.

Давайте более подробно рассмотрим детали винтовой сваи:

Головка сваи

Головка винтовой сваи плоская или П-образная. Многие покупные самодельные винтовые сваи, такие как винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянную стойку 4 × 4 или 6 × 6.Вертикальная часть U-образного кронштейна обычно имеет высоту около 2 ¼ дюйма. Многие коммерческие сваи имеют плоские головки, что позволяет пользователю либо добавить кронштейн, либо просто поддерживать боковую балку.

Купленные в магазине бренды также предлагают регулируемые по высоте головки. Это означает, что головка сидит на стержне с резьбой, который регулируется с помощью большой гайки у основания. Простое вращение гайки может поднять или понизить высоту головки до 3 дюймов.

Важно отметить, что многие из этих купленных в магазине винтовых свай не оцинкованы.Вместо этого они окрашены антикоррозийной краской и имеют порошковое покрытие. Остальные варианты, предлагаемые подрядчиками, полностью оцинкованы. Настоятельно рекомендую использовать только оцинкованные столбы. Во время установки краска может отслаиваться, что со временем приводит к ржавчине, гниению и разрушению ворса.

Центральный вал

Центральный вал винтовой сваи бывает разных диаметров. Очевидно, что чем меньше диаметр, тем меньший вес он может выдержать. Чаще всего продаются диаметры от 1 ¼ «до 3 ½».Имейте в виду, что все сваи поставляются с техническими бюллетенями, в которых четко указан вес, на который они рассчитаны.

В то время как все валы цилиндрические, некоторые из них имеют квадратный вал, предназначенный для установки над землей. Это позволяет гайке и головке сваи располагаться более под прямым углом к ​​валу. Часто это встречается только на валах меньшего диаметра, купленных в домашних магазинах Reno.

Конечно, длина валов бывает разной. Поскольку валы предназначены для установки ниже уровня мороза, есть 10-футовые варианты для действительно холодных регионов.Кроме того, Pylex и несколько других производителей продают удлинители для винтовых свай. Они устанавливаются поверх существующей винтовой сваи, чтобы удлинить существующую сваю.

Обязательно обратитесь к местным строительным нормам и правилам, чтобы узнать, какая линия замерзания находится в вашем районе. На всякий случай многие подрядчики утверждают, что идеальным вариантом будет 2 фута ниже линии замерзания. Так вы гарантируете, что даже в самый разгар очень холодной зимы ваш сарай не пошевелится.

Винтовая пластина

Винтовая пластина представляет собой спиралевидный кусок металла в нижней части сваи.Это то, что дает этой свае название «винтовой». Эта плита позволяет забивать сваю в землю с помощью завинчивания или скручивания. Диаметр винтовой пластины варьируется. Как и в случае с валом, чем больше диаметр пластины, тем больший вес она выдержит.

Диаметр винтовой пластины не обязательно зависит от размера вала. Однако меньший вал ограничивает диаметр винтовой пластины. Например, вы не получите намного больше, чем 6-дюймовая спиральная пластина из вала винтовой сваи диаметром 1 ¼ дюйма.

Винтовые пластины приварены к валу. Если у вас нет оцинкованного вала, то вам лучше поверить, что в первую очередь ваша дешевая винтовая свая заржавеет на сварных швах, соединяющих спираль с валом. Это означает выход из строя винтовой сваи.

Зачем строить сарай на винтовых сваях?

Причина номер один — простота установки. Когда у вас есть план палубы или навеса и вы отметите, где на земле вы хотите разместить сваи, все, что вам нужно сделать, это купить их и начать болтать.Хотя это требует определенных усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры.

Всепогодная установка

Кроме того, вы можете установить эти сваи практически при любой погоде — если только земля не промерзла полностью (но, в любом случае, кто захочет работать на улице?). После того, как ваши сваи установлены, вы можете начать строить свою конструкцию на них. немедленно. Не нужно ждать, пока бетон высохнет.

Нет беспорядка

Абсолютно нулевой или очень небольшой беспорядок, который нужно убрать потом.Если вы хотите защитить свой красивый ландшафтный газон, то винтовая свая — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые почти не касаются земли под ними. В качестве альтернативы вы можете использовать длинный 2 × 4 в качестве рычага для забивания винтовых свай в землю без какого-либо удара.

Устойчивость

Причина работы винтовых свай — их узкий стержень. Поскольку земля движется и замерзает, небольшой профиль вала обеспечивает чрезвычайно малую площадь поверхности. Это означает, что он более устойчив к движениям в почве, чем поверхность бетонной опоры.

Хотя винтовые сваи чрезвычайно устойчивы, они также обладают гибкостью в том, что их высота может регулироваться. Эти дополнительные 3 дюйма полезны при выравнивании опорных балок для настилов или навесов.

Гарантированная грузоподъемность

К каждой винтовой свае прилагается технический бюллетень, в котором точно указан максимальный вес, на который она рассчитана. Поскольку куча настолько устойчива, вы можете быть уверены, что она выдержит именно то, для чего была предназначена.

Поскольку существуют различные версии винтовой сваи, ее можно адаптировать к любому типу настила или размеру навеса.Независимо от того, есть ли у вас навес размером 6х6 футов для газонокосилки или пещера размером 24х30 футов на заднем дворе, для поддержки любых конструкций найдется винтовая свая.

Съемный и многоразовый

Хотя для большинства это не может быть коммерческой функцией, эти сообщения можно использовать повторно. Для владельцев сарая это должно быть огромным плюсом. Если вы построите сарай из сонотрубок, то переместить его через пять лет будет огромной болью. Бетон означает, что он существует на всю жизнь.

С другой стороны, использование винтовых свай для вашего сарая означает, что вы можете его переместить.Допустим, вы устанавливаете сарай на винтовых сваях. Затем, пять лет спустя, вы хотите добавить к своему дому гараж, но сарай мешает. Прочтите мою статью о том, как переместить сарай, затем удалить сваи, переустановить в другом месте во дворе, и вы переместили сарай, раскапывая бетон.

Стоимость

Стоимость винтовой сваи 4 фута с валом диаметром 1 дюйма чрезвычайно дешевая, и ее можно купить менее чем за 20 долларов. Это для дешевой, китайской сваи. Оцинкованные винтовые сваи большего диаметра как по валу, так и по спирали могут стоить около 200 долларов за сваю.

Однако вы платите за то, что получаете. Ищите оцинкованные сваи отечественного производства — это именно то, что вам нужно. Если вы остановите свой выбор на качественных сваях, то сможете сэкономить, установив их самостоятельно.

Изображение предоставлено technometalpost.com

Как установить винтовые сваи для навесов

Ниже мы рассмотрим этапы установки фундамента на винтовых сваях. Естественно, что нанять подрядчика всегда проще.Однако не у всех есть пара лишних тысяч долларов. Вместо этого я покажу вам, что вы можете установить заземляющий винтовой фундамент самостоятельно быстро и без каких-либо специальных инструментов или машин.

Давайте посмотрим на некоторые технические аспекты проекта, которые вам следует рассмотреть, прежде чем начинать завинчивание свай на заднем дворе.

Какой сарай?

Тип навеса, который вы строите, будет определять количество и тип винтовых свай, которые вам понадобятся. Если у вас есть навес, который будет поддерживать тяжелые предметы, такие как дровяная печь, большой компрессор или даже классический автомобиль, вам потребуются валы большего диаметра и винтовые пластины.

Важно отметить, что строительство навеса на винтовых сваях может подразумевать любой тип навеса, просто некоторые навесы не обязательно требуют винтовых свай. Небольшие пластиковые навесы для инструментов отлично подойдут для 4 шлакоблоков. Но если вы похожи на меня, то вы хотите чего-то прочного и постоянного. Поэтому винтовые сваи необходимы.

Где находится сарай?

Винтовые сваи могут проникать в большинство почв, будь то глина, песок или ил. Гравий представляет больше проблем, особенно если это более крупный сорт с более крупными камнями.В некоторых случаях сначала необходимо выкопать смешанный грунт с крупными камнями под ним.

Pylex рекомендует приобретать арматурный стержень диаметром ⅜ дюйма, называемый арматурным стержнем, для использования в качестве пилотного стержня для поиска камней, а также для удержания винта прямо во время установки. Зондирование с помощью арматуры может сообщить вам о любых крупных камнях, которые могут вызвать проблемы.

Поймите, что одна из замечательных особенностей винтовых свай заключается в том, что влажные места не являются проблемой. Винтовые сваи подойдут даже для снега или полумерзлого грунта.Ваша основная забота — большие камни, поэтому используйте арматуру, чтобы помочь вам. Если есть огромные валуны, вы можете изменить план опоры или подумать о другом варианте фундамента.

Насколько велик сарай?

См. Технический паспорт, который поможет вам определить допустимую массу винтовых свай различных размеров. Фундаментный винт Pylex для сарая 50 дюймов рассчитан на то, чтобы выдерживать вес около 6000 фунтов при установке в песчаную почву. Глина имеет тенденцию опускать конструкции под очень большими нагрузками, поэтому вместимость одной и той же сваи в глине составляет всего около 4000 фунтов.

Не могу сказать, сколько винтовых свай вам понадобится для сарая. Это зависит от размера вашего сарая и материала, из которого он построен. Если вы использовали пиломатериалы, они будут тяжелыми. Но опять же, это также зависит от того, что вы кладете в сарай. Используйте виртуальный конструктор, который поможет вам выбрать необходимое количество свай.

Более крупные производители утверждают, что расстояние между винтовой сваей составляет 8–10 футов. Но они учитывают использование валов большего диаметра и винтовых пластин.Поскольку винтовые сваи Pylex меньше по размеру, вам, вероятно, придется сложить их ближе друг к другу.

Тип этажа

Винтовая свая имеет либо плоскую пластину, либо U-образный кронштейн для головки. Оба предназначены для использования в сочетании с деревянной балкой. В этом случае типичная конструкция одноэтажного перекрытия будет иметь балки, проходящие перпендикулярно поверх балок, а поверх них — фанерный пол.

Помните, обратитесь к местным строительным нормам, чтобы получить информацию о том, где проходит линия промерзания и насколько глубоко свая должна уходить в землю.Если вы не пойдете достаточно глубоко, вы рискуете повредить конструкцию сарая, что приведет к неровному полу.

Как построить фундамент навеса на винтовых сваях

Давайте посмотрим, как самостоятельно установить винтовые сваи. В качестве примера мы будем использовать типичную 50-дюймовую винтовую сваю Pylex.

Шаг №1

Помните, сначала проконсультируйтесь со строительными нормами и правилами и поймите, на какую глубину должны заходить винтовые сваи. Винтовая пластина должна находиться ниже линии промерзания.

После того, как вы спланировали место для винтовой сваи, вы собираетесь вставить кусок арматуры, называемый стержнем арматуры.Вы забьете его на место молотком весом 5 или 8 фунтов. Потратьте время, чтобы убедиться, что он идеально вертикален. Повесьте отвес рядом со своей удочкой, чтобы он был прямым.

Ударьте по стержню до тех пор, пока он не будет выступать на несколько дюймов над землей.

Шаг №2

Когда удочка находится в земле, у вас есть направляющая для вашей сваи. Снимите верхнюю пластину или U-образный кронштейн с верхней части стопки. Снимите резьбовой стержень и гайку. Снова вставьте скобу в верхнюю часть стопки. Квадратный конец кронштейна плотно войдет в квадратную вершину ствола сваи.

Для начала вы можете просто крепко взяться за края U-образного кронштейна и повернуть его. Это быстро станет трудным, и вам придется использовать дополнительные рычаги.

Шаг № 3

Когда скручивание руками становится слишком трудным, возьмите 2 × 4 длиной около 2 футов. Отцентрируйте его ровно внутри U-образного кронштейна. Возьмитесь за любой конец и продолжайте скручивание. Теперь вы начнете видеть некоторый прогресс. По мере того, как свая приближается к земле, вам будет трудно скручивать ее дальше.

Шаг № 4

Отбросьте 2 ‘2 × 4 и возьмите более длинный — подойдет 6’ ‘.Положите один конец внутрь кронштейна и возьмитесь за другой конец. Медленно переместите рычаг так, чтобы винтовая свая достигла места окончательного упора на высоте около 6 дюймов над почвой.

С помощью молотка разбейте сваю несколькими сильными ударами. Это плотно уплотнит ворс на месте. Снимите кронштейн и снова вставьте резьбовой стержень с гайкой в ​​верхнюю часть вала. Установите кронштейн на стержень с резьбой.

Шаг №5

Кронштейн теперь должен находиться на высоте 6 дюймов над землей, если вы устанавливаете в глину, и на 4 дюйма при установке в песке или иле.Теперь вы можете установить стойку 4 × 4 в U-образный кронштейн. Используйте конструкционные шурупы для дерева, чтобы прикрепить кронштейн к стойке.

Отрегулируйте регулируемую верхнюю пластину с помощью гайки на стержне с резьбой, чтобы получить ровную стойку и балку. Pylex требует, чтобы стержень с резьбой был не менее 3 дюймов ниже высоты вала для обеспечения устойчивости.

Использование подрядчика для установки винтовых свай

Есть несколько причин выбрать подрядчика вместо того, чтобы делать работу самостоятельно.

Во-первых, у них есть доступ к более качественным винтовым сваям. Многие монтажники закупают сваи напрямую у производителей, которые используют отечественную сталь. Также эти сваи оцинкованы. Pylex покрывает сваи только антикоррозийной краской. Гальванизация — гораздо более надежный вариант, поскольку теоретически он всегда устойчив к ржавчине, исключая любые значительные истирания.

Во-вторых, подрядчики имеют доступ к сваям длиной до 10 футов и намного шире, чем сваи, предлагаемые Pylex. Если вы устанавливаете навес, который будет выдерживать большой вес или будет большим, вам понадобится сваевой вал большего диаметра и спиральная пластина.В магазинах не продаются валы диаметром 3 дюйма или винтовые пластины 14 дюймов.

Наконец, подрядчики установят сваи быстрее и точнее, чем вы, вероятно, сможете, в основном потому, что у них есть машина, которая установит их прямо и затянет точно в соответствии со спецификациями.

Стоимость фундамента для винтовых свай

Винтовая свая из Pylex диаметром 50 дюймов стоит около 40 долларов. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на фундамент для свайного винтового сваи.Они могут быть установлены вами утром, а вы можете построить свой сарай к обеду.

Теперь, если вы наймете подрядчика, он установит винтовые сваи гораздо более высокого качества, но по цене не менее 200 долларов за сваю. С десятью стопками вы будете в четыре раза дороже делать это самостоятельно, вероятно, как минимум.

Можно приобрести коммерческие винтовые сваи, хотя многие из них не предназначены для установки вручную. Квадратное основание кронштейна Pylex и квадратная верхняя часть вала позволяют вращать его вручную, в то время как коммерческие сваи не имеют квадратного вала, что делает невозможным ручное скручивание.В некоторых коммерческих сваях есть предварительно просверленные отверстия, в которые можно механически прикрепить 2 × 4.

Заключение

При установке фундамента сваи самостоятельно помните, что самое важное — это планирование. Если вы точно нанесете на карту расположение свай и правильно учтете смещение веса и расположение балок, то конструкция вашего навеса будет стабильной.

Также обязательно устанавливайте винтовые сваи ниже линии замерзания. Винтовая пластина должна находиться полностью ниже линии промерзания, чтобы фундамент вашего сарая не сдвигался и не поднимался.

Спасибо, что нашли время прочитать эту статью о винтовых сваях. Я надеюсь, что вы найдете это полезным, когда придет время установить винтовые сваи для вашего следующего проекта. Как всегда, если у вас есть какие-либо комментарии или вопросы по статье, обязательно оставьте отзыв ниже.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Установка винтовых свай | Решения Chance Foundation

текст.перейти к содержанию text.skipToNavigation Компания Hubbell Наши бренды Карьера Устойчивость

• Авторизоваться

  Адрес электронной почты

  пароль

  АВТОРИЗОВАТЬСЯ Забыли пароль Завести аккаунт Авторизоваться
• Мои списки
• 0
  • Продукты Анкеровка и фундаменты
    • Инструменты для установки анкеров / свай
    • Винтовые анкеры и сваи
    • Анкеры для освещения фундамента
    • Сопротивление
    • Винтовая свая смещения
    Посмотреть все Просмотреть все категории энергоснабжения и коммунальных услуг
  • Продукты

    • Продукты

    • Инструменты для установки анкеров / свай
    • Винтовые анкеры и сваи
    • Анкеры для освещения фундамента
    • Сопротивление
    • Винтовая свая
    • Стеновые анкеры
  • Решения

    Наши решения

    Коммерческий / Промышленный Глубокие основы Сохранение Земли Мгновенные основы Причалы Анкеры для трубопроводов Жилой Солнечный ветер
  • Решения

    • Решения

    • Наши решения

      • Наши решения

      • Коммерческий / Промышленный
      • Deep Fo

  PPT — Понимание винтовых свай и их работы Презентация в PowerPoint

• Понимание винтовых свай и принцип их работы

• Винтовые сваи — это один из типов глубоких фундаментов, который обычно составляет устанавливается первым и имеет наименьшее количество вибрации и шума.Винтовые сваи обычно наматываются на землю точно так же, как саморезы наматываются на дерево. Это эффективный метод установки, который в сочетании с методом распределения нагрузки обеспечивает работу в грунте, которая эффективна в широком диапазоне почв.

• Принцип работы винтовых свай Эти сваи обычно изготавливаются из круглого и полого стального профиля с несколькими прикрепленными к ним спиралями. Винтовые сваи обычно врезаются в почву с постоянным шагом, а не пробиваются сквозь почву.Эти винтовые валы и лопасти спроектированы таким образом, чтобы соответствовать конкретным условиям грунта.

• После того, как свая достигнет заданной глубины, она останется постоянно в этом месте и обычно заполняется бетоном. Выступающая арматура обеспечивает соединение с вышеупомянутой конструкцией и в некоторых случаях увеличивает грузоподъемность сваи.

• Процесс установки Мощные гидравлические двигатели используются для приложения крутящих моментов, необходимых для прикручивания винтовых свай к земле.
