Какие бывают перекрытия: Виды перекрытий в доме: монолитные, сборные, сборно-монолитные, деревянные

Что перекрытия бывают разными по видам материалов мы уже разобрались в прошлый раз. Но они еще и отличаются по своему назначению или месту размещения

• Цокольные перекрытия

Эти перекрытия призваны отделить пространство, находящееся под полом и первый этаж здания. Они состоят из несущих элементов (балок), «черного пола», слоя утеплителя, слоя паро- и влагоизоляции и слоя «чистого пола». Пароизоляция защищает дом от испарений, поступающих из почвы. Современные проекты домов и коттеджей, которые строятся из кирпича, камня и бетонных блоков, предусматривают перекрытия из плит. Особенно это важно, если у дома есть большой подвал или гараж, встроенный в цоколь. Если подпольное пространство утеплено, функцию цокольного перекрытия выполняют полы, настеленные по лагам.

• Межэтажные перекрытия

В доме, где построено несколько этажей перекрытия их функционально разделяют.

• Чердачные перекрытия

Это верхняя часть дома, которая отделяет жилые помещения от крыши. Если вы решили на чердаке устроить теплую мансарду, то перекрытие делают таким же, как между этажами. Теплоизоляция прокладывается по стенам и потолку мансарды. Если жилых помещений на верху не будет, то перекрытия обязательно нужно делать со слоем теплоизоляционного материала. Если чердак будут использовать для хранения вещей или других целей, то необходимо сделать полы. Если нет, то в этом случае полы настилать не обязательно.

Независимо от того, где находятся перекрытия, они должны отвечать следующим требованиям:

1. Быть тепло-, гидро- и звуконепроницаемыми.

2. Быть прочными.

3. Быть жесткими.

4. Быть пожаробезопасными.

5. Быть биологически стойкими, чтобы в них не образовалась плесень, и не поселились насекомые.

Какие бывают перекрытия в частном доме?

Обязательный элемент любого строения – межэтажное перекрытие. Это нагруженная часть здания, которая выполняет ряд задач. Перекрытия между этажами в частном доме разделяют пространство внутри строения на самостоятельные зоны. Межэтажная конструкция не только выполняет разделительную функцию, но и теплоизолирует жилое помещение, поглощает шумы, а также обеспечивает жесткость коробки здания. Для сооружения применяются различные стройматериалы, которые отличаются характеристиками и технологией монтажа.

Межэтажное перекрытие дома

Какие должны быть перекрытия между этажами в частном доме

Перекрытия между этажами – это ответственный элемент строения, к которому предъявляется ряд требований. Перекрывающая основа должна иметь следующие свойства:

• быть прочной. Под воздействием собственной массы и нагрузок от оборудования, предметов интерьера не должны появляться трещины и снижаться жесткость конструкции. Уровень воспринимаемых нагрузок на 1 квадратный метр изменяется от функционального назначения отдельных помещений и составляет для чердачных помещений – 110 кг, а для цокольной и межэтажной основы – 210 кг;
• отличаться высокой жесткостью. Перекрывающие конструкции связывают капитальные стены коробки здания в общий силовой контур, обеспечивая повышенный уровень устойчивости строения. Под воздействием усилий допускается минимальная стрела прогиба, составляющая для основ чердачных помещений – 1/200 и для перекрытий, расположенных над цоколем – 1/250;
• надежно звукоизолировать помещение. Основа должна предотвращать доступ внешних шумов. Применение эффективных звукопоглощающих материалов и герметизация зазоров на участках стыковки позволяют снизить отрицательное влияние шумовых факторов и создать благоприятные условия в помещении;
• уменьшать потери тепла. Применение теплоизоляционных материалов позволяет снизить коэффициент теплопроводности. Благодаря снижению теплопотерь, уменьшается объем расходов на поддержание благоприятной температуры. Увеличенный слой утеплителя должен устанавливаться над цоколем, а также на уровне чердака;
• противостоять воздействию открытого огня и повышенной температуры. При возникновении пожароопасной ситуации, потолочные перекрытия в доме между этажами не должны позволять распространяться огню, временно локализуя очаг возгорания. Огнестойкость зависит от применяемого материала и составляет для оштукатуренных конструкций из древесины – 15 минут, железобетона 1 час. Металлические конструкции обладают максимальным порогом огнестойкости.

Перекрытия между этажами – это ответственный элемент строения

Перекрытия между этажами также позволяют поддерживать индивидуальный микроклимат в каждом помещении, сдерживают проникновение влаги и функционально разделяют строение на зоны.

Потолочные перекрытия в доме между этажами – классификация и разновидности

Классификация предусматривает разделение защитных конструкций по следующим признакам:

• месту размещения;
• основному назначению;
• конструктивному исполнению;
• методу сооружения.

По размещению защитные конструкции делятся на виды, имеющие следующее назначение:

• чердачные. Теплоизолируют жилую часть строения, создавая надежный барьер с холодным чердаком. Сооружаются с использованием утеплителей, которые не разрушаются в условиях повышенной влажности и скачков температуры. Включают слой пароизоляции;
• межэтажные. Разделяют внутреннее пространство жилого дома на самостоятельное помещения, каждое из которых имеет свое назначение и отличается стабильным микроклиматом. Не требуют применения влагоизоляционных и теплозащитных материалов и выполняют свое главное предназначение, связанное со звукоизоляцией;
• подвальные. Надежно изолируют цокольную часть строения, которая не отапливается, и жилые комнаты. Слой утеплителя предотвращает тепловые потери.

В зависимости от конструктивных особенностей перекрытия разделяются на следующие группы:

• балочные. Они выполнены в виде горизонтальных ригелей, заполнителя, размещенного в межбалочном пространстве, и материала, формирующего пол или потолок;
• безбалочные. Они выполнены из самостоятельных панелей из железобетона, изготовленных на предприятиях, или отдельных плит, усиленных стальной арматурой;
• комбинированные. Это сборный вариант несущей основы, выполненный из силовых брусьев, между которыми размещаются цельные блоки.

Остановимся на конструктивных особенностях различных перекрытий, разберем их преимущества и слабые стороны.

Балочные перекрытия между этажами

В конструкциях балочного типа несущим элементом являются установленные на равном расстоянии брусья, изготовлены из различных материалов:

Рассмотрим каждый вариант.

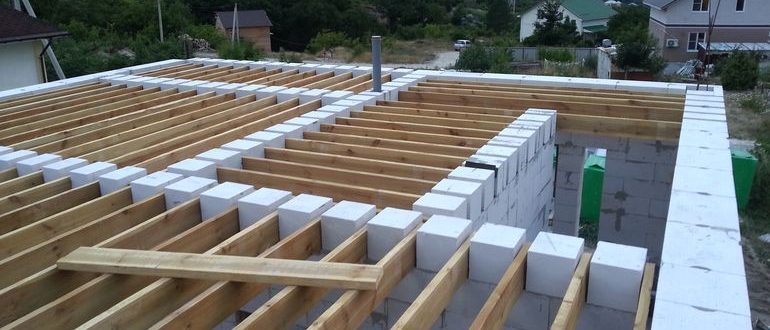

Балочные перекрытия между этажами из дерева

Потолочные перекрытия в доме между этажами из деревянных балок

Применяя брусья из хвойной и лиственной древесины, можно соорудить деревянную несущую конструкцию. Прочность древесины накладывает определенные ограничения на размер пролета:

• для межэтажных основ – максимальное расстояние 5 м;
• для чердачных помещений – размер пролета до 6 м.

Перекрытие из древесины включает следующие элементы:

• несущие брусья;
• настил пола;
• теплоизолятор;
• потолочный материал.

Достоинства деревянной основы:

• легкость установки;
• простота монтажа;

Перекрытие из древесины

• приемлемый уровень затрат;
• небольшая масса.

Недостатки брусьев древесины:

Пропитка специальными составами позволяет снизить пожароопасность и уменьшить чувствительность к влаге.

Как монтируют деревянные перекрытия

Технология монтажа предусматривает выполнение следующих операций:

• Установку брусьев, пропитанных антисептическим составом.
• Крепление деревянных щитов наката.
• Укладку пароизоляционного материала и утеплителя.
• Фиксацию чистового пола и потолочной отделки.

Для выполнения монтажных операций необходимо предварительно рассчитать потребность в материалах.

Деревянные балки имеют небольшую массу

Перекрытия между этажами из металлического профиля

Стальной прокат, применяемый в качестве балок, превосходит древесину по уровню надежности, прочностным свойствам и долговечности, а также имеет меньшую, по сравнению с древесиной, высоту сечения.

Преимущества металлопроката, позволяющего формировать увеличенные пролеты:

• биологическая устойчивость;
• долговечность;
• температурная стойкость.

Слабые стороны:

• восприимчивость к коррозии;
• пониженная теплоизоляция;
• низкие звукоизоляционные свойства.

В интервалы могут укладываться бетонные панели из пористого материала или щиты из древесины с последующим бетонированием.

Перекрытия между этажами из металлического профиля

Перекрытия между этажами в частном доме из железобетона

Главные достоинства железобетонных балок:

• повышенная прочность;
• возможность формировать пролеты длиной до 7,5 м;
• повышенные звукоизоляционные свойства;
• эффективная шумозащита.

Недостатки элементов из армированного бетона:

• необходимость применения грузоподъемной техники;
• расходы, связанные с доставкой.

Установка предусматривает следующие операции:

• Укладку элементов на расстояние до одного метра.
• Размещение в межбалочном пространстве готовых блоков.
• Герметизацию затворов цементной смесью.
• Выполнение мероприятий по тепловой и звуковой изоляции.

На завершающем этапе выполняется чистовая отделка.

Перекрытия между этажами в частном доме из железобетона

Безбалочные перекрытия между этажами

По способу изготовления безбалочные конструкции классифицируются на следующие группы:

• составные. Монтируются из отдельных частей, изготовленных, преимущественно, промышленным образом;
• монолитные. Цельные основания бетонируются непосредственно на участке работ в специально установленную опалубку;
• монолитно-сборные. Сооружаются из отдельных брусьев, пространство между которыми заполняется армированным бетоном.

Рассмотрим преимущества и недостатки каждого варианта.

Сборный вариант

Безбалочные перекрытия между этажами формируются из цельных или пустотелых панелей.

Достоинства:

• повышенная нагрузочная способность;
• стойкость к влажной среде;
• долговечность.

Заливка монолитного перекрытия между этажами

Недостатки:

• установка только с использованием грузоподъемных средств;
• зависимость габаритов здания от размеров стандартных плит.

При установке плиты устанавливаются на цементный раствор. Размер опорной поверхности составляет 10–15 см.

Монолитная конструкция

Выполняются в виде цельной железобетонной плиты, толщиной 10–15 см.

Достоинства монолитной основы:

• повышенная прочность;
• выполнение работ без грузоподъемной техники;
• отсутствие швов;
• заливка бетона в опалубку любой формы.

Единственный минус – сложность операций по установке опалубки и затраты по ее сооружению.

Монолитные железобетонные перекрытия

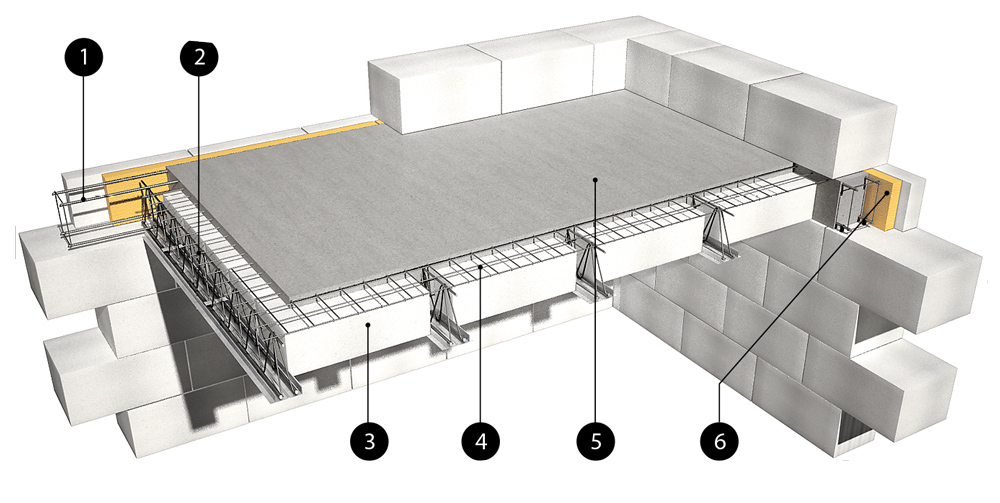

Сборно-монолитная основа

Комбинированный вариант предусматривает использование пористых или полистиролбетонных панелей с последующим выполнением стяжки.

Достоинства:

• повышенная теплоизоляция;
• уменьшенная масса основы;
• монтаж без использования подъемных устройств;
• ускоренные темпы работ.

Недостатки:

• увеличенная трудоемкость укладки теплоизолятора;
• уменьшенная длина пролета;
• повышенный уровень расходов.

С целью повышения запаса прочности утепленной основы, до заливки бетона кладется арматурный каркас.

Заключение

Перекрытия между этажами могут сооружаться из различных материалов. Важно правильно выбрать вариант конструктивного исполнения, в зависимости от особенностей здания и требований проекта. Грамотно установленные потолочные перекрытия в доме между этажами смогут длительно эксплуатироваться, обеспечивая комфортные условия в помещении.

Перекрытия: виды и устройство

Перекрытие – обязательный элемент строительной конструкции, представляющий собой несущие горизонтальные поверхности. В типовом одноэтажном доме два перекрытия – нижнее, отделяющее подпол (цокольный этаж, погреб) и жилые помещения; и верхнее – отделяющее жилые помещения и чердачное пространство. Перекрытия же формируют пол и потолок, являясь основанием для контура утепления и финишного отделочного слоя. Исключение составляют проекты домов со вторым светом, в этом случае полноценное верхнее перекрытие, как и потолок, отсутствует. Так же встречаются и дома без нижнего перекрытия – по сути, полы по грунту, заливаемые внутри фундамента, не перекрытие, хотя и основа для чистового пола. Тем не менее, чаще конструкции стандартные, с перекрытиями нескольких видов.

Содержание

• Конструктив и классификация перекрытий.
• Разновидности перекрытий.
• Сборные перекрытия.
• Монолитные перекрытия.
• Облегченные монолитные перекрытия.
• Сборно-монолитные перекрытия.

Конструктив и классификация перекрытий

Перекрытия как сборные – из несущих балочных элементов и ограждающих конструкций, так и цельные. Независимо от конструктива, это несущая и ограждающая часть дома, подвергающаяся повышенным нагрузкам. Требования, предъявляемые к перекрытиям, варьируются, исходя из типа.

Цокольное перекрытие должно выдерживать от 200 кг/м², а для чердачного обычно достаточно 100 кг/м², так как на него и нагрузка меньше. Кроме того, подвальные, цокольные и чердачные перекрытия отвечают сфере применения – вкупе с прочностью и жесткостью высокие теплоизоляционные параметры. Это достигается применением в «пироге» специализированных изоляционных материалов (утеплители, мембраны).

Для межэтажных перекрытий температурно-влажностный режим не так критичен, как устойчивость к статическим и динамическим нагрузкам, особенно, если речь о балочных деревянных конструкциях. Просчеты при проектировании и монтаже деревянных межэтажных перекрытий приводят к эффекту «батута». Теплоизоляционный слой поддерживает равномерную комфортную температуру на каждом этаже. Теплоизоляция сочетает минимальную теплопроводность со звукоизолирующими свойствами – один материал и тепло держит, и звук глушит. Конечно, только теплоизоляцией тишины не добиться, для этих целей применяют комплексные решения, но достаточного уровня комфорта достичь реально.

Разновидности перекрытий

Перекрытия классифицируются по специфике применения и другим параметрам.

• По материалам несущей основы.
• По способу устройства.

По материалам основы перекрытия деревянные, металлические и железобетонные. Деревянные перекрытия собирают из цельного бруса и срощенной доски, если же величина пролета или нагрузка превышает допустимую, используют либо заводские двутавровые деревянные балки, либо самодельные, клееные конструкции. Что касается металла, то стальные двутавровые и железобетонные балки в частной сфере используют реже.

По способу устройства перекрытия делятся на три группы: сборные (балочные, плитные), монолитные (простые, облегченные) и сборно-монолитные. При строительстве загородных домов по каркасной технологии или срубов из бруса или бревна, перекрытия преимущественно сборные, из деревянных балок. В каменных домах плиты, железобетонный или сборный монолит в подвальном/цокольном и межэтажном перекрытиях и деревянные балки в чердачном.

Сборные перекрытия

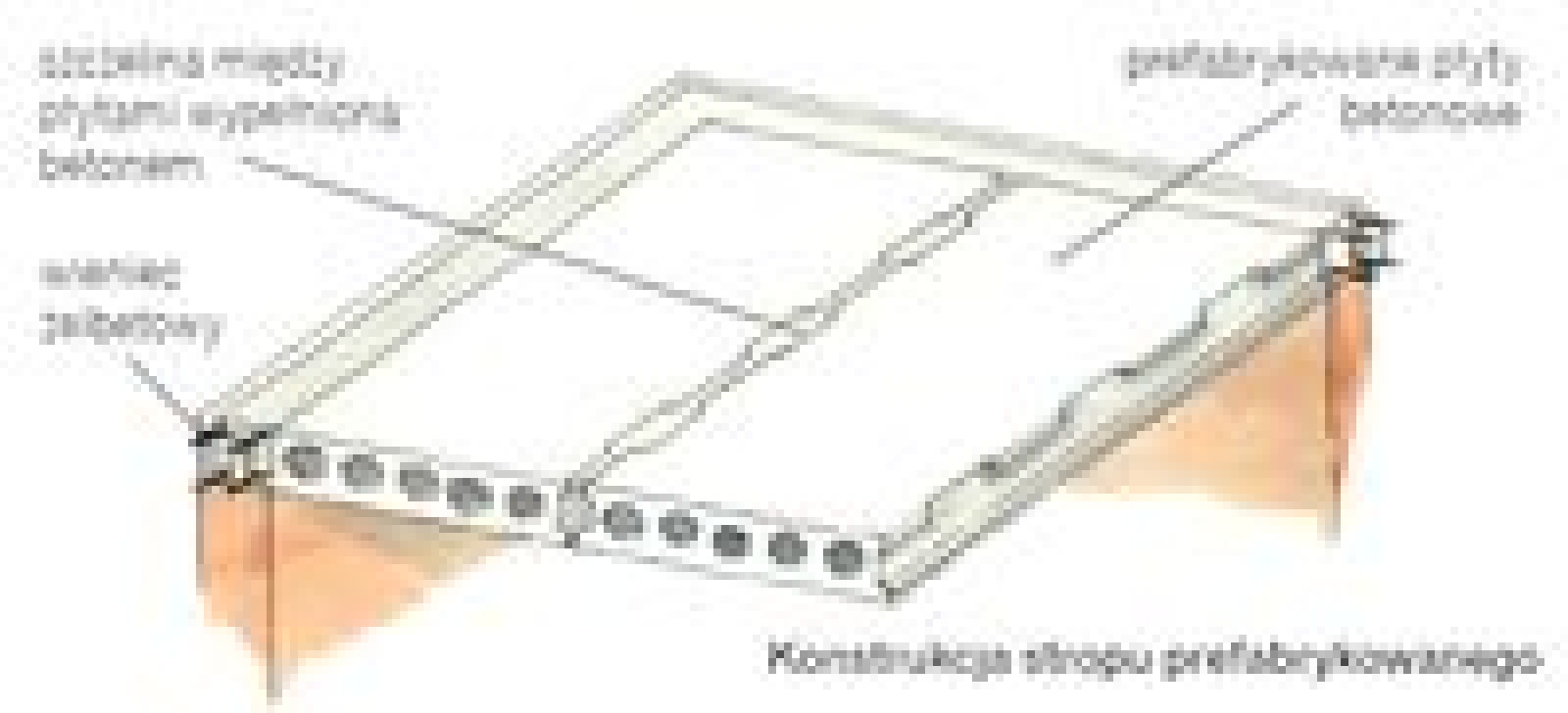

Сборные перекрытия подразделяются на балочные и плитные, в первом случае несущие балки компонуются ограждающими конструкциями; во втором – применяются готовые железобетонные плиты.

Сборное деревянное перекрытие

Типовое деревянное перекрытие включает несколько слоев.

• Лаги (балки) – несущие, чаще из бруса хвойных пород не ниже второго сорта, с прямоугольным сечением. Высота в полтора-два раза больше ширины, конкретное сечение зависит от длины пролета и предполагаемой нагрузки. Как и другие деревянные элементы, лаги, пропитывают универсальным составом (огнебиозащита) или отдельно антисептиком и огнезащитой. Опирание концов лаг на каменные стены возможно с глухой или с открытой заделкой, но в обоих случаях опорную часть гидроизолируют. Расстояние между лагами преимущественно 600 мм, для удобства применения плитных утеплителей и чернового пола.

Обычно шаг между лагами принимается исходя из ширины утеплителя (600мм). Этот же шаг считается нормальным для работы досок пола 36-38 мм. Ну а высота подбирается под пролет. Кроме максимального прогиба в середине пролета, есть еще зыбкость перекрытия. Обычно используют балки 50х200 мм, 100х150 мм, 100х200 мм. Когда речь идет о цокольном перекрытии и нагрузки повышенные и влажность выше, и балки стоит выбирать надежнее.

• Теплоизоляция – плитная, рулонная, засыпная, напыляемая (каменная вата, керамзит, эковата, ППУ и др.). Толщина слоя утеплителя зависит от выбранного материала и нормативов теплосопротивления в регионе строительства, в среднем это 200 мм для цокольного перекрытия. Между утеплителем и черновым полом зазор для вентиляции. Если высоты лаг недостаточно, под настил набивают деревянный брусок нужной толщины.
• Гидроизоляция.
• Пароизоляция.
• Настил – чтобы уложить утеплитель, на лаги набивают черепной брусок, поверх которого собирают настил из черновой доски без применения крепежа.
• Черновой пол – в качестве финишного покрытия используются не только шпунтованные доски, укладываемые непосредственно на лаги, а различный композит, для которого необходима дощатая или плитная база.

Нижнее деревянное перекрытие комбинируют с облегченными, столбчатыми или свайными фундаментами, реже, с ленточным. В некоторых случаях полы по деревянным лагам настилают поверх монолитных оснований, для дополнительного утепления.

Сборное плитное перекрытие

В кирпичных, каменных и монолитных домах преимущественно монолитные или крупноформатные сборные перекрытия из заводских многопустотных железобетонных плит. Стандартная толщина плиты составляет 220 мм, длина, 2,4-6,8 м, ширина, 1,2-1,5 м, масса 0,9-2,5 тонн. Этот вид перекрытий один из самых востребованных, особенно, в домах с цокольными этажами или большими подвалами.

Алгоритм укладки следующий.

• Подготовка основания – плоскость фундамента под плитное перекрытие нужна ровная, небольшие перепады, до 50 мм, выравнивают слоем цементно-песчаного раствора. Основание и плиты обязательно отделяются слоем гидроизоляции, либо используется мастика или наплавляемое покрытие. При укладке межэтажного перекрытия иногда нужен армопояс (если стены из хрупких кладочных материалов).
• Подготовка плит – чтобы в сами плиты не попала влага, пустоты в торцах заделывают на небольшую (10-15 см) глубину либо бутом и густым цементным раствором, либо утеплителем и раствором.

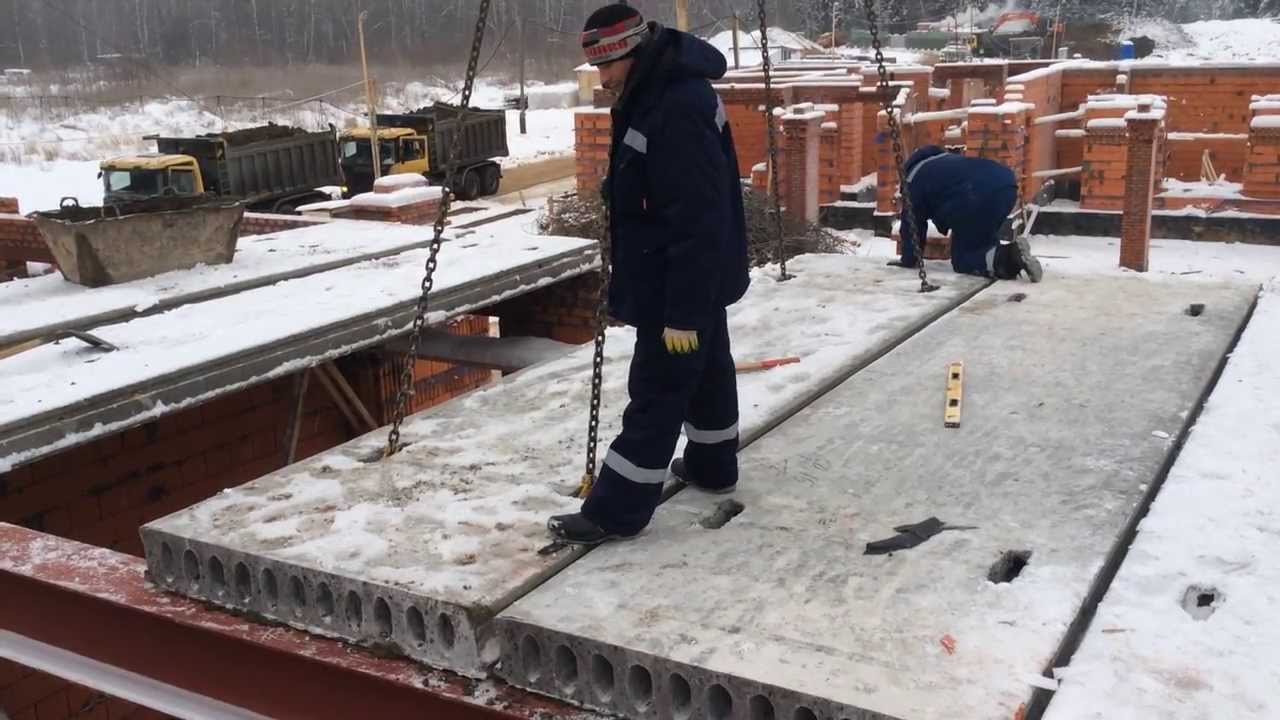

• Укладка плит – плиты опираются на фундамент или стены двумя короткими сторонами, длинная сторона остается на вису. Глубина опирания плит зависит от типа основания: на кирпич заходит не меньше 125 мм, на бетон достаточно 60-70 мм, на пористые блоки на базе бетона плиты заводят на 12-15 см. И это не тот случай, когда чем глубже, тем надежнее, максимум составляет 20 см. Монтажные проушины (при наличии) связываются либо свариваются с применением арматуры. Укладку лучше производить на слой ЦПС М100, она сыграет роль своеобразной смазки, и кантовать плиты будет легче.
• Заделка швов – тонкие швы заделывают раствором ЦПС, в раствор для заделки толстых добавляют щебень мелкой фракции.

Замоноличивание стыков между плитами необходимо качественно выполнять бетоном для исключения их депланации (работы по клавишной схеме), для чего в плитах обычно предусматриваются углубления для образования шпонок.

• Подготовка под чистовой пол – если поверхность плит относительно ровная, и не планируется система напольного отопления либо финишное покрытие, требующее идеальной плоскости, можно обойтись без заливки черновой стяжки. Толстую подготовку заменяют тонкослойной самонивелирующейся смесью либо специализированной подложкой.

Укладка столь массивных конструкций требует применения спецтехники, что несколько ограничивает применение, так как далеко не к каждому строящемуся дому подъедет спецтехника.

Монолитные перекрытия

В отличие от сборных, из железобетонных плит, монолитные перекрытия не имеют швов и не требуют привлечения грузоподъемной техники. Монолитные перекрытия в домах без цокольного этажа обычно межэтажные, так как отливать именно перекрытие нецелесообразно – логичнее либо возводить плитный фундамент, сразу получая и черновой пол, либо заливать полы по грунту уже в процессе отделки дома.

Перекрытие монолитного типа – сплошная железобетонная плита, с опорой на несущие стены и перегородки, при необходимости отливаются или выкладываются еще и опорные колонны. Все характеристики монолита высчитываются в процессе проектирования дома. Толщина перекрытия определяется исходя из величины самого большого пролета (типовое соотношение 1:30), но не менее 15 см. Для пролетов длиной до 6 метров средняя толщина около 20 см, при необходимости заливки перекрытия с пролетами больше этого значения, потребуется усиление ребрами жесткости. Заливка плиты проводится в несколько этапов.

• Подготовка – сборка опалубки из щитов и опор, самодельная опалубка обычно из толстой (от 20 мм) влагостойкой фанеры, но это может быть и пластик или металл. Если не планируется натяжной потолок, при котором ровная плоскость необязательна, поверхность щитов должна быть гладкая. Опоры бывают специализированные (металлические, телескопические) или самодельные (бревно, брус с подпорками). Самодельная опалубка собирается на метизы и брус, у готовых разборных конструкций заводские крепления. Для герметизации самодельной опалубки ее застилают толстой полиэтиленовой пленкой, сборная форма герметична, но для упрощения распалубки ее необходимо смазать. Собранную форму проверяют на соответствие уровню, чтобы не перекосило.

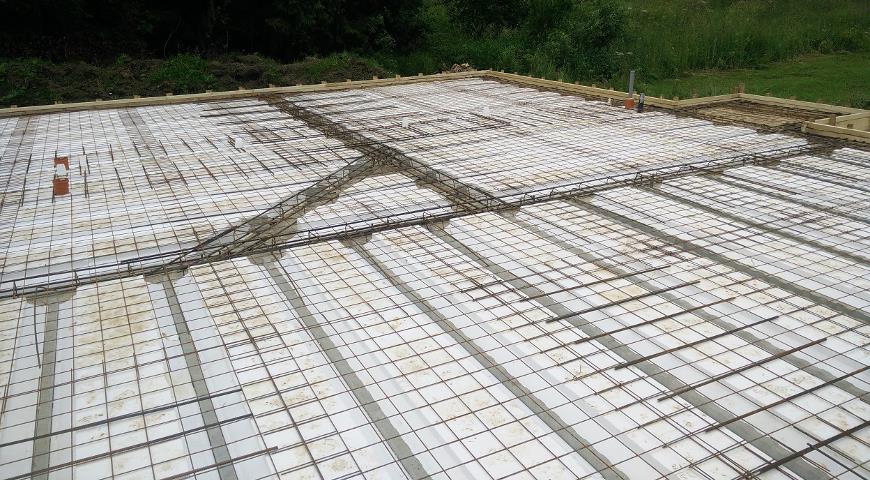

• Армирование – пространственный арматурный каркас вяжется из стальной арматуры, диаметр и ячейка сетки вычисляется при проектировании. Для вязки арматуры используют проволоку, толщиной 1,2-1,5 мм, жесткая фиксация (сварка) недопустима. Чтобы выдержать защитный слой при заливке, каркас устанавливают на специальные фиксаторы. В процессе сборки арматурного каркаса также устанавливают закладные для коммуникаций.
• Заливка – использование самомесного раствора для бетонирования монолита редкость, это вынужденная мера, если нет возможности заказать готовый раствор. В основном же плиту заливают заводским раствором (от М200), за один прием, с помощью бетононасоса: равномерно распределяют массу по всей площади и уплотняют вибратором.
• Уход за плитой – до набора марочной прочности за монолитом ухаживают как за другими бетонными поверхностями, с той разницей, что вместо обильного полива смачивание.

Облегченные монолитные перекрытия

При массе достоинств, к недостаткам монолитных перекрытий относят большой вес и необходимость сборки и демонтажа герметичной опалубки с гладкой поверхностью. Облегченная разновидность монолитного перекрытия, заливаемая по профилированному листу, этих недостатков лишена. Изначально этот тип перекрытий разрабатывался для промышленных объектов, сейчас используется и в частных домах. Профилированный лист является несъемной опалубкой, что несколько упрощает процесс устройства перекрытия. Для безопорного облегченного монолитного перекрытия используют несущий профильный лист с гребнем от 60 мм, от 0,7 мм толщиной и арматурный каркас. Профлист укладывается узкой частью гофры вниз, волнами против длины пролета, арматурный каркас состоит из продольной арматуры, поперечной арматуры и сетки. По сути, получается разновидность ребристого монолитного перекрытия, меньшей толщины, чем обычная монолитная плита. Используется эта разновидность, в том числе, и в качестве цокольного перекрытия.

Пол первого этажа: пролет 3,5 м в свету, профильный лист Н 60, оцинковка 0,7 мм, нижняя арматура 14 , верхняя 8, сетка с ячейкой 50×50 мм, толщина 4 мм, поперечная арматура 8, гнули ее на три волны. Высота монолита 145 мм, затем ЭППС 50 мм, дальше сетка и стяжка 65 мм.

Виды и строительство перекрытий в частном доме: важные аспекты

Выбор перекрытий между этажами осуществляется в частном доме при разработке проекта. Он зависит от толщины стен, высоты дома, величины полезной нагрузки от коммуникаций, отопительных и бытовых приборов, сантехники, мебели. Конструкции разделяют здание по высоте, являются полом и потолком для смежных комнат. Горизонтальные перегородки обеспечивают циркуляцию холодного воздуха, берегут энергию.

Технические требования

Перекрытия в доме представляют собой оригинальные конструкции, которые делят смежные помещения по высоте, образуя этажи, отделяя их от чердака и подвала. Устройство перекрытий в деревянном частном доме должно соответствовать следующим требованиям:

На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.

Является самой прогрессивной технологией обустройства, превосходя монолитные и сборные перекрытия. При этом методе ставятся железобетонные изделия. В пространстве находятся пустотелые блоки, затем идет заливка бетоном.

Недостатком считается то, что их не применяют в строительстве трехэтажных зданий. Делать работы достаточно сложно.

В качестве балок перекрытия могут использоваться, как самый обычный брус, так и множество его разновидностей: клееный брус, LVL-брус, двутавровые балки из ОСП, а так же бревно. Лаги перекрытия укладываются с определенным шагом, подшиваются снизу, утепляются с пароизоляционной пленкой и покрываются черновой половой доской. Утеплитель исполняет так же функцию звукоизоляции. Это самый простой и дешевый способ изготовить перекрытие в частном доме. Но, как говориться, самое дешевое не всегда самое лучшее — у деревянного перекрытия есть масса недостатков.

С практической точки зрения дерево более логично использовать как межэтажное перекрытие, или как чердачное перекрытие — по крайней мере, его не будет разрушать сырость из подвала.

Монолитную плиту перекрытия необходимо заливать за одну заливку. Существует мнение, что для монолитного перекрытия достаточно только нижнего армирования, так как бетон хорошо работает на сжатие. Но на самом деле это не так. Я только один раз видел перекрытие, отлитое с одним нижним армированием — оно потрескалось еще до начала эксплуатации дома. Нижнее армирование является рабочим и работает на растяжение, а верхнее на сжатие и поэтому нижнее рабочее армирование обычно более мощное, но верхнее так же необходимо.

Монолитная плита — это самый надежный вид перекрытия, оно жестко связывает всю конструкцию дома и несет высокую полезную нагрузку. Это также самый идеальный вариант для основания пола первого этажа.

Технология строительства из сборного железобетона была разработана в первую очередь для многоэтажного строительства, где она наиболее оправдана экономически. По сравнению с монолитным железобетонным перекрытием, сборное перекрытие, конечно, менее затратный вариант, и ему не грозит гниение и всевозможные вредители, но все-таки есть некоторые недостатки.

* Если удастся разгрузить краном-манипулятором сразу на дом.
** Обслуживание деревянных перекрытий производится раз в 5 лет. В обычную сумму первоначальных затрат не входит (отложенные расходы).

Перекрытия: какие бывают и чем отличаются. | Пенообразователь Rospena

Железобетонные перекрытия: плюсы и минусы

Для домов из газобетона есть два наиболее подходящих типа перекрытий — железобетонные и деревянные. Естественно, каждый из них имеет свои особенности, свои достоинства и недостатки, которые нужно учесть, выбирая наиболее подходящее вам.

Железобетонное перекрытие многие считают наиболее современным и прочным. Как видно из названия, при его обустройстве используют один из видов железобетонных плит. Они обеспечивают высокий уровень пожароустойчивости, они очень прочные и долговечные, практически нет ограничений по длине. Плиты из этого материала не особо страдают от повышенной влажности. Да и, что немаловажно, у них невысокая цена.

Хотя, конечно, у данного типа перекрытий есть и недостатки. Это, во-первых, высокий вес плит. Они тяжёлые и большие, что необходимо учитывать при закладке фундамента и возведении стен. Из-за того же веса их трудно уложить самостоятельно — практически не обойтись без специальной техники и помощников. Кроме того, если не сделать дополнительный бетонный или кирпичный распределительный пояс под плитами, то они могут нарушить целостность стен. Железобетон требует дополнительного утепления.

По типу плит железобетонные перекрытия делят на:

• Сделанные из обычных пустотных ж/б плит;
• Монолитные.

Перекрытия из пустотных ж/б плит

Пустотные ж/б плиты делают из тяжёлых марок бетона, но облегчают с помощью специальных воздушных камер-пустот, обычно имеющих форму цилиндра. Иногда эти пустоты существенно снижают вес плит.

Среди их достоинств стоит назвать:

1. Большую лёгкость всей конструкции. Как уже было отмечено, воздушные камеры позволяют уменьшить вес каждой плиты, что положительно влияет на уровень нагрузки на фундамент и стены;
2. Большую прочность. Пустоты не только хорошо влияют на вес, но и на прочность бетона. Они создают каркас, увеличивающий долговечность материала;
3. Упрощение установки. Благодаря меньшему весу, эти плиты устанавливаются достаточно быстро и с минимальными усилиями;
4. Отсутствие ограничений на форму оснований. Благодаря пустотным плитам перекрытия в доме можно делать даже самых сложных форм;
5. Эстетику. Одной из важных проблем является расположение коммуникаций так, чтобы их было меньше видно. В пустотных плитах их можно размещать внутри камер.

Главный недостаток этих плит в сравнении с другими вариантами железобетонных перекрытий заключается как раз в прочности. Всё же они менее прочные, чем, например, монолитные плиты и более подвержены воздействию влажности и перепадов температур.

Монолитные плиты

Монолитные перекрытия отличает наибольшая прочность, но платой за это является большой вес, самый большой из всех ж/б плит. Прочность монолитных плит достигается за счёт использования рёбер жёсткости и двухслойных связок.

Из достоинств монолитных железобетонных плит стоит отметить:

1. Высокую прочность. Их несущая способность самая высокая из всех видов ж/б плит;
2. Простоту в изготовлении. Для того, чтобы сделать такую плиту не нужны специальные формы или особые технологические навыки. Зачастую их делают прямо на стройплощадке;
3. Простой монтаж.

Но все эти достоинства идут рядом с недостатками, которые многим могут показаться значительными:

1. Необходимость наличия опалубки и опор. Хотя их можно арендовать, это всё равно дополнительные расходы. К тому же, и опалубка, и опоры — довольно громоздки;
2. Остановка строительства при низких температурах. Монолитный бетон нельзя производить когда холодно, что при отечественном климате существенно сокращает время, когда можно заниматься возведением дома;
3. Долго застывает. Паузы в строительстве придётся делать и из-за того, что монолитные плиты требуют продолжительного периода застывания;
4. Низкий уровень звукоизоляции. Звукопроницаемость подобных плит очень высока;
5. Дороговизна. Стоимость производства может быть слишком высокой.

Деревянные перекрытия: что это?

Деревянные перекрытия являются наиболее традиционным их типом. При их возведении используется материал, представленный у нас достаточно широко, экологически чистый и довольно прочный — дерево.

Они легче, чем железобетонные. А это избавляет от необходимости строить особо мощный фундамент, не нужный сам по себе при использовании в качестве основного строительного материала газобетона. Несомненным их плюсом является и то, что возводить их можно самостоятельно, и уж точно нет необходимости привлекать дорогостоящую технику.

Деревянные перекрытия: конструкция

Обустройство межэтажных перекрытий требует особо тщательного подходу к расчёту сечения балок. Дело в том, что нагрузка на них может быть достаточно высокой — это и люди, и мебель, и коммуникации — и она должна быть учтена. В качестве главного материала несущего основания зачастую используют двутавровые балки. Кроме них применяют обычный или клеёный брус.

Укладывают балки с шагом от 60 см до 1,2 м. Всё зависит от их сечения — чем оно меньше, тем меньше и расстояние между ними. Оптимальной считается длина, которая не превышает шести метров, иначе прогиб может быть больше требуемого в 1/300 длины пролёта.

Рассчитывая необходимые для балок параметры не стоит забывать, что их длина должна быть примерно на 30 см больше длины пролёта, поскольку они заходят в каждую стену на 15 см.

Помимо балок и досок конструкция деревянного перекрытия в газобетонном доме предусматривает наличие армирующего пояса.

Деревянные перекрытия: крепим к стенам

Укладывать балки нужно в ниши на армированный железобетонный пояс, делая это перпендикулярно несущим стенам. Перед тем как закреплять балки в нишах, последние покрывают гидроизолирующим материалом. В качестве гидроизоляционного слоя может выступать обычный рубероид с битумной мастикой, или же современная самоклеящаяся мембрана.

Балки крепят на анкерные пластины или шпильки, устанавливающиеся при заливке армирующего пояса. Также вместо них допустимо использовать стальные уголки на саморезах и дюбелях. Между концами балки и стенами ниши, которую её укладывают, должен быть зазор не меньше 2 см, но и не больше 3 см. Это зазор необходим на случай температурного расширения.

На торцевых концах делает надрез в 60–70 градусов. Он делается для того, чтобы древесина «дышала» и в ней не задерживалась влага.

Эти концы покрывают антисептиком, на длину не менее 75 см, но важно, чтобы он был не на масляной основе. Все швы заполняются герметиком, чтобы не допустить гниения. А в оставшееся пространство между концом балки в нише и стеной укладывается утеплитель.

Балки, идущие вдоль стен нельзя ставить впритык к ним. Между ними и газобетонными блоками нужно оставлять зазор до 3 см, который заполняется герметиком и утеплителем.

Деревянные перекрытия: межбалочное пространство

Заполняется межбалочное пространство только после того, как завершены все работы по установке балок. Тут хорошо подходят доски толщиной до 50 см. Для наката их прибивают снизу к балкам. Можно из таких досок сделать щиты по черепным брускам, но если вы используете двутавровые балки, то в них нет никакой необходимости.

На накат нужно уложить слой изоляционного и утепляющего материала, толщиной не меньше 10 см. Дело не только в сохранении тепла, но и в достаточной звукоизоляции.

После чего можно приступать к обустройству пола. Для пола к балкам для начала прибивают деревянные лаги. Остальное зависит от типа напольного покрытия. Если оно планируется деревянным, то доски кладутся прямо на лаги, если же речь идёт о линолеуме, ламинате или паркете, то сначала стоит обустроить сплошное выравнивающее покрытие. Для него подойдут фанера или ДСП. Накат снизу тоже можно подшить гипсокартоном, вагонкой или каким-то другим материалом, в зависимости от того, каким должен быть потолок.

Монолитный железобетонный пояс: то, без чего не обойтись

Одной из важнейших частей конструкции перекрытий в доме из газобетона является армированный монолитный пояс. Основная задача этого пояса заключается в распределении нагрузки от перекрытий и крыши. Ввиду особой важности этого пояса его иногда ещё называют кольцевой балкой.

Для обустройства пояса необходимы арматура и бетон марки М200. В качестве армирующего элемента лучше всего применять стальные прутья и скобы. Диаметр прутьев должен быть около 8 мм, а скоб — 6 мм.

Скобы для соединения, прутья устанавливают на расстоянии 15 см друг от друга. После этого их помещают внутрь опалубки.

В качестве опалубки использую U-образные газобетонные блоки. Точное положение арматуры внутри блоков обеспечивают распорки. Когда они установлены и закреплены, пришло время бетонирования. Но перед ним надо смочить стенки опалубки.

Бетон для монолитного пояса надо укладывать слоями, каждый из которых хорошо утрамбовывается кельмой. Металл, особенно на дне, должен быть плотно залит материалом. После того, как кольцевая балка полностью готова, весь лишний бетон стоит удалить как можно быстрее. Если же есть выступающий гравий, то он утопляется в наполнителе. Застывать бетон будет около трёх дней. Для возведения стен на пояс наносится тонкий слой раствора.

Общие требования к возведению деревянных перекрытий

Возведение перекрытий — это ответственное дело. Нужно следить за их прочностью, способностью выдержать нагрузки. Кроме того, разные типы требуют разных подходов. Но, если речь идёт о доме из газобетонных блоков, то есть ряд требований, которые должны быть учтены:

1. Перекрытия можно укладывать только на армированный монолитный железобетонный пояс, для распределения нагрузки;
2. Они не должны ложиться ни на внутренние конструкции, ни на внешние стены. Первые должны быть для этого ниже внешних несущих стен;
3. Для удержания несущих конструкций перекрытия устанавливаются арматурные стержни, которые заанкериваются. Длина зависит от типа;
4. Между балками перекрытий и блоками в нишах оставляется зазор, заполняющийся гидроизоляционными материалами;
5. Длина балок не должна превышать 6 м, а высота и ширина рассчитываются исходя из длины пролёта и ожидаемой нагрузки.

Деревянные перекрытия для дома из газобетонных блоков — наиболее подходящий вариант как на случай, если вы строите своими руками, так и в случае, если нанимаете строителей. Их монтаж намного проще, чем железобетонных. В результате меньше и стоимость. Кроме того, благодаря лёгкости конструкции вам не придётся тратить на крепкий фундамент.

Выбор в пользу перекрытий из дерева — это выбор в пользу доступности, прочности и долговечности. Это современный выбор, ведь дерево — природный материал. Не зря сегодня всё чаще вновь предпочитают именно их. Отзывы о деревянных перекрытиях можно прочитать на форумах.

Старый фонд без капремонта — База знаний BN.ru

Этажность: 2-7

Материалы строительства: керамический кирпич, перекрытия с деревянными или металлическими балками

Высота жилых помещений: 240-420 см

Квартиры: одно-, двух-, трех-, многокомнатные

Годы строительства: от XVIII в. до 1918 года

Основные районы расположения: Центральный, Адмиралтейский, Василеостровский, Петроградский

Годы постройки

Квартиры в жилых домах, датированных в технической документации XVIII веком (иногда их называют «петровскими»), агентам по недвижимости попадаются редко. Их отличают массивные кирпичные стены, небольшие по площадям комнаты и низкие потолки. Однако данные ПИБов, работникам которых по долгу службы приходится заполнять в паспорте объекта недвижимости графу «год постройки», не всегда объективны. Сплошь и рядом встречаются ситуации, когда перекрытия первых этажей – деревянные, а в верхних – с металлическими балками. Это следствие многочисленных надстроек и перестроек. Соответственно, в паспорт объекта может попасть и собственно год строительства, и год реконструкции. И это типичный случай. На протяжении столетий Петербург бурно застраивался, перестраивался и уплотнялся. С развитием капиталистических отношений в последней четверти XIX века надстройка двух- или трехэтажных домов приобрела массовый характер.

Основные районы дореволюционной застройки

По статистике ГУИОН, на начало 2000-х годов, на долю старого фонда приходилось около 16% общей площади жилья, хотя с каждым годом жилищный фонд Петербурга увеличивается за счет нового строительства, и доля старого фонда уменьшается.

По данным инвентаризаций того же периода, самые старые районы Петербурга – Адмиралтейский и Центральный, в них около 95% домов – объекты старого фонда. Третье место занимает Петроградский район (83%), четвертое – Василеостровский (68%). Особое явление – Курортный район, в котором старый фонд представлен деревянными домами – как односемейными, так и многоквартирными.

Старый фонд включает в себя и «элитное» жилье, и рядовые строения. Здесь все решает местоположение. Говоря о том, какое жилье в нашем городе можно отнести к разряду самого дорогого, риэлторы непременно называют несколько зон: «Золотой треугольник» (Невский пр. – наб. Фонтанки – Дворцовая наб.), маленький островок модерна (Таврическая ул. – Тверская ул. – Суворовский пр.), парадные магистрали Петроградской стороны (Каменноостровский пр., Большой пр.). Вторая ценовая зона старого фонда – почти все кварталы, примыкающие к Невскому пр., «линейная» часть Васильевского острова (до 17-й линии), вся Петроградская сторона.

Петербургский старый фонд неоднороден по качественному составу. В нем действительно есть как ветхие и близкие к аварийному состоянию дома, так и великолепно сохранившиеся объекты. Причем это могут быть и дворянские особняки, впоследствии уплотненные и заселенные коммунальным способом, и доходные дома, перестроенные казармы и надстроенные каретные сараи. Словом, все жилые помещения, «упакованные» в дореволюционные стены.

Есть в категории «старый фонд» и кооперативные дома, которые строились с начала XX века на принципах долевого участия объединениями пайщиков (Каменноостровский пр., 26/28, наб. Карповки, 19, Каменноостровский пр., 53). Говоря современным языком, это не просто дома, а жилые комплексы, в которых предусматривались встроенные гаражи, просторные ванные комнаты и даже залы для общих собраний жильцов.

Тем не менее рядовая застройка дореволюционного Петербурга – это прежде всего доходные дома. Но в них встречались и небольшие квартиры с темными проходными кухнями, дровяными плитами, и то, что сегодня называется «коридорной системой», и даже двухэтажные барские палаты площадями до 250 кв. м, упрятанные внутрь большого дома. Одним из объектов, включающим в себя все три упомянутые класса жилья, является знаменитый Толстовский дом – целый квартал между наб. Фонтанки и ул. Рубинштейна, названный так не по имени писателя, а в честь домовладельца.

Дома с деревянными и металлическими балками перекрытий

В домах, построенных до 1870-х годов, как правило, деревянные балки перекрытий. Между тем и в этой категории домов встречаются респектабельные особняки с междуэтажными перекрытиями на основе балок из ценных пород дерева (уже упомянутый Толстовский дом, а также множество особняков вдоль наб. Мойки и Фонтанки – с деревянными балками). Металлические балки перекрытий встречаются в домах, год постройки которых совпал с периодом развития металлургической промышленности, то есть с 1870-х годов, однако широко их применять начали только в ХХ столетии.

В житейском обиходе дома с деревянными балками почему-то считаются более пожароопасными, чем с металлическими. Но это не более чем массовая фобия: во-первых, заполнение перекрытий у домов с металлическими балками – тоже деревянное, во-вторых, и пожарные с этим соглашаются, деревянная балка устойчива в огне, чем металлическая. Поэтому в старом фонде, как и в домах любых других типов, требуются не «несгораемые» материалы (таких в жилищном строительстве попросту нет), а комплекс противопожарных мер.

Казалось бы, для того чтобы узнать, какие в доме перекрытия, достаточно заглянуть в паспорт объекта недвижимости. Но и здесь возможна не меньшая путаница, чем с годом постройки. Может оказаться, что и дом значится в паспорте как постройка благополучного 1913 года, и указано, что перекрытия в нем металлические, а приобретатель квартиры на втором этаже, начав ремонт и обнаружив деревянные балки, будет разочарован. Разгадка в том, что в 1913 году дом не строили, а надстраивали – с трех до пяти этажей, и металлические балки имеются в наличии только на двух последних этажах.

По мнению опытных риэлторов, важен не столько материал балок перекрытий, сколько техническое состояние самого строения, оценить которое могут лишь специалисты.

Особенности коммунального заселения

Одна из особенностей старого фонда заключается в том, что львиная доля квартир в нем по-прежнему коммунальные. Уже двадцать лет риэлторы ликвидируют петербургские коммуналки, но преуспели только в расселении не самых больших (до 150 кв. м) и преимущественно «видовых» квартир (с окнами на улицы и набережные) в парадных кварталах.

Расселение вторых-третьих дворов, а также некоторых «парадных» квартир осложняется либо непомерными «аппетитами» жильцов коммуналок, либо с экономической нецелесообразностью (далеко не на любую коммунальную квартиру в изношенном старом доме находится состоятельный покупатель). К тому же Петербург «обречен» оставаться «коммунальной столицей» России хотя бы по той причине, что такой «формат» жилья, как комната коммунальной квартире, востребован рынком. Есть немало потенциальных приобретателей, преимущественно малосемейных (от студентов до пенсионеров), которые готовы предпочесть приличную комнату в историческом центре однокомнатной квартире на окраине.

Перепланировки в старом фонде, покупка квартиры с перепланировкой

Редкий покупатель квартиры в старом фонде не загорается желанием сделать ремонт, а часто он хочет еще и «подвинуть» стены. Мы уже говорили о необъективности выдаваемых ПИБами паспортов объектов недвижимости. Но одно в них указывается всегда точно – это наружные границы объекта. Перед тем как заказать проект перепланировки, предстоит собрать множество справок (пожарный надзор, санэпиднадзор), пройти специальную межведомственную комиссию (здесь, помимо прочего, от вас потребуют планы квартир над вами и этажом ниже). Лишь после строгой «редактуры» и переделки в ПИБе, проект, сделанный привлеченными вами дизайнерами, получит статус официального документа.

Если же вам предлагают купить студию с просторным холлом, а в паспорте объекта недвижимости нарисован план коммуналки с комнатками-пеналами, это означает, что вместе с квартирой и несанкционированными переделками вы можете приобрести и серьезные головные боли. Ибо далеко не всю строительную «самодеятельность» удается согласовать задним числом.

Проблемы, с которыми может столкнуться приобретатель квартиры в старом фонде

Неоднородная социальная среда: одна не поддающаяся расселению коммунальная квартира может испортить жизнь всему подъезду.

Необратимый износ конструкции зданий.

Опасность приобретения квартиры с «плохой историей».

Проблемы с парковочными местами как во дворе, так и на улице, рядом с домом, невозможность организовать закрытую парковку силами ТСЖ.

Дефицит энергомощностей: внутридомовые электросети не позволяют пользоваться современными электроприборами.

Плохой напор воды на верхних этажах из-за износа труб системы водоснабжения.

Слабое давление газа не позволяет пользоваться современными газовыми водонагревателями.

Необходимость соблюдения регламентов и согласований при замене старых оконных рам на окна со стеклопакетами.

Трудности в согласовании перепланировок.

Советы покупателям

1. В старом фонде (особенно в коммуналках) собственники и проживающие меняются гораздо чаще, нежели в квартирах, расположенных в типовых домах. И каждый вчерашний жилец ваших новых апартаментов дает повод внимательно изучить историю квартиры, а также принять меры для того, чтобы свести к минимуму риск утраты права собственности. Варианты могут быть разные: указание в договоре купли-продажи реальной цены объекта, титульное страхование.

2. Другая зона риска, касающаяся именно квартир в домах старого фонда, – необратимый износ здания. Конечно, у многих зданий (вне зависимости от типа перекрытий) – многолетний запас прочности. Однако иногда достаточно одной аварии в системе коммуникаций и затопления подвала, вовремя не замеченной протечки крыши, неудачной перепланировки, чтобы начались разрушительные процессы. Новое строительство рядом со старыми зданиями также часто приводит к серьезным проблемам. Однако предъявить претензии к застройщикам удается далеко не всегда: в сегодняшней практике технадзора и строительной экспертизы у них есть множество возможностей доказать, что они ни при чем.

3. Оценить надежность стен, полов и потолков можно только непосредственно на месте, что профессионалы рынка недвижимости предлагают делать всеми доступными способами: попрыгать, потопать в каждом углу предлагаемой к продаже квартиры. «Гуляющие» полы непременно дадут знать о себе. Брошенный на пол теннисный мячик покажет явные просадки перекрытий. Направление трещин на стенах и потолках может многое рассказать о фундаменте: если они параллельны, похожи на разряды молний или разбегаются, подобно веткам дерева, значит, есть проблемы. Однако косметический ремонт с выравниванием полов способен скрыть от неопытного взгляда эти серьезные проблемы. Поэтому техническую экспертизу при покупке лучше доверить специалистам.

4. Цены на недвижимость в значительной степени зависят от внешних факторов. В считанные годы местность вокруг вашего дома может измениться до неузнаваемости. Хорошо, если под окном разбили парк или создали фешенебельную пешеходную зону. Но бывают и другие ситуации: из-за строительства или реконструкции соседнего дома ваш потолок пошел трещинами. Таким образом, перед тем как принять окончательное решение о покупке квартиры, следует внимательно изучить перспективы развития местности. Для квартир в исторической части города эта рекомендация особенно актуальна.

Перекрытия дома, виды и типы, деревянные, железобетонные, перекрытия в деревянном доме. | Типы стен и перекрытий | Стены | Дом

Перекрытие должно иметь необходимую несущую способность, минимальный прогиб, чтобы выдерживать как нагрузку от собственного веса, так и полезную (статическую и динамическую). Перекрытию надлежит быть жестким, т. е. под действием нагрузок не давать прогибов, превышающих допустимые нормами величины, обладать звукоизоляционными и теплозащитными свойствами. От качества материалов, используемых для перекрытия и точного соблюдения технологий, будет зависеть прочность и долговечность всего строения. Вид перекрытия определяется проектом, адаптировать и что-либо менять эксперты, конструктор либо архитектор, могут только сами. Перекрытия дома, в зависимости от месторасположения в здании, бывают межэтажные, чердачные, подвальные (цокольные) и др.

Виды перекрытий
В зависимости от используемых для перекрытий материалов и конструкционных особенностей технологии изготовления и монтажа различают такие типы перекрытий:

• плитные перекрытия из сборного железобетона;
• монолитные железобетонные перекрытия ;
• сборно-монолитные (часторебристые) перекрытия;
• деревянные перекрытия.

При строительстве возможно и комбинированное решение: часть перекрытий делают сборными, часть — монолитными. Также возможны комбинации различных материалов (если это заранее предусмотрено проектом), скажем, неэксплуатируемый чердак можно перекрыть деревом, а для межэтажных перекрытий использовать железобетон.

Заводские заготовки
Широко известен и часто используем вариант перекрытий из специальных плит, изготовленных на заводе. Плитные перекрытия из сборного железобетона бывают сплошными и пустотными, изготавливаются из легких и тяжелых бетонов. Традиционно для строительства частного дома используют пустотные плиты ввиду их меньшей стоимости и лучших показателей по звукоизоляции и теплопроводности. К роме того, они меньше весят, соответственно, несущие стены и фундамент испытывают меньшую нагрузку. Многопустотные железобетонные плиты изготавливают на заводе, их максимальная длина порядка – 7 м, толщина – 220 мм. Плиты бывают с круглыми, овальными и многоугольными пустотами, проходящими насквозь плиты по всей ее длине.
Монтаж сборных железобетонных перекрытий требует наличия на стройплощадке специализированной подъемной техники (крана). Укладку производят на постель из цементного раствора, выполненную в местах опирания на несущие стены. Такие плиты опираются на две стороны. Рекомендованная глубина опирания на несущие стены — 10– 15 см. Укладывать перекрытия необходимо по меньшему размеру, то есть для коттеджа 5х7 м, лучше использовать 5-метровые плиты. Швы между плитами очищают от мусора и тщательно заполняют цементным раствором. При монтаже межэтажных перекрытий выравнивание плит производят по нижней поверхности (в месте будущего потолка), выводя горизонталь по уровню. Если используются плиты с предварительно напряженной арматурой, то опирать их можно только на торцы, опирать боковыми краями и серединой поверхности плиты нельзя.
Если после доставки плит перекрытий на стройплощадку их монтаж откладывается, необходимо проследить, чтобы они правильно хранились, потому что на открытом воздухе плиты быстро начнут разрушаться. Чтобы изделия не теряли своих качеств, необходимо при разгрузке их сложить горизонтально, в штабель, высотой не более 2, 5 м, проложив прокладками из дерева.

Железобетонные перекрытия
Не прибегая к тяжелой технике при монтаже и услугам ЖБ И предприятий можно изготовить перекрытия необходимого формата непосредственно на стройплощадке. Такое перекрытие делается из бетона и стальной арматуры. Данный тип интересен тем, что подходит для любых планировочных решений. В монолитном перекрытии максимальная ширина зависит от толщины и армирования плиты — чем перекрытие толще и крепче, тем оно может быть шире. В среднем при ширине 6 м монолитное перекрытие имеет толщину 10–16 см. Технология позволяет создавать пролеты шириной 12 м и более, но для частного дома они нецелесообразны. Монолитные перекрытия выдерживают нагрузку 600–1250 кг/м2 (в зависимости от толщины и длины плит).
Расположение арматуры (в одном или в двух направлениях или крестообразно), а также способ опоры на стенах определяется проектом. Армированная в двух направлениях плита будет тоньше, чем плита с прутами той же толщины, уложенными в одном направлении. К аркас из стальных арматурных прутов изготавливают либо по сварной технологии, либо по вязальной. Сварной каркас изготавливается методом сваривания прутов арматуры; вязаный каркас делают путем связывания арматуры между собой с помощью мягкой вязальной проволоки. При таком типе перекрытия необходима установка опалубки по всей площади будущей плиты. Можно применить готовую опалубку от производителей (взять в аренду, к примеру), либо же использовать деревянные щиты собственного производства, где, конечно, предпочтительней использовать фанеру, тогда готовая поверхность будет гладкой, с минимумом изъянов, требующих устранения при финишной отделке.
Заливая бетон, необходимо внимательно следить, чтобы он ложился всплошную, не оставались пустоты, покрывался каркас. Заливку надо производить за один раз, а не по частям. Если работы ведутся при отрицательных температурах, в бетон необходимо добавлять специальные антиморозные добавки, либо же обогревать монтажную площадку.
Бетонное монолитное перекрытие полную марочную прочность приобретает через 28 дней после заливки, правда ходить по нему можно уже через несколько дней, рекомендованный срок возобновления строительных работ (кладка стен следующего этажа) — две недели.

Конструкционный тандем
Также используются в частном домостроении сборно-монолитные (часторебристые) перекрытия — конструкции из несущих армированных бетонных балок и облегченных пустотелых блоков. Балки используют заводской готовности, либо же бетонируют на месте, в процессе строительства. Применяемые блоки могут быть керамическими, керамзитобетонными, из ячеистого бетона, пенополистирола и пр. При монтаже такого перекрытия балки укладываются в направлении меньшего пролета с опорой на несущие стены дома и главные балки. Их устанавливают таким образом, чтобы пустотелые блоки с одной стороны только касались внутреннего края стены и поддерживались монтажной опорой, а с другой — опирались на балку перекрытия. Остальные балки устанавливаются параллельно друг другу через равные промежутки, размер которых зависит от ширины блоков?вкладышей. Возможен вариант монтажа, когда первый ряд пустотелых блоков опирается с одной стороны на стену, а с другой — на балку перекрытия. Максимальная длина балок обычно составляет 7–8 м, соответственно, это и порог максимального пролета перекрытия. При создании больших проемов в таком перекрытии (лестницы, печные, каминные трубы и пр.), перпендикулярно к балкам перекрытия устанавливают дополнительные балки. По периметру всех несущих стен бетонируется специальный пояс высотой 23– 28 см (концы балок заходят в него на 8–12 см). После сборки перекрытие заливается бетоном с толщиной слоя 4–6 см, в результате создается монолитная конструкция. В целом толщина часторебристого перекрытия достигает 20–29 см. Его вес, в зависимости от вида блоков наполнения, составляет от 160 до 340 кг/м2. После заливки бетоном по перекрытию можно ходить уже через несколько дней, однако последующее возведение стен можно продолжать лишь через 10–14 дней, при этом необходимо избегать воздействия усиленных нагрузок на перекрытия, ведь окончательную прочность оно приобретет, как и монолитное, — через месяц. При часторебристых перекрытиях крайне важно правильное расположение межкомнатных перегородок (стен) на этаже. Лишь легкие конструкции до 50 кг/м2 (гипсокартон + минвата) и стены, идущие перпендикулярно балкам перекрытия, могут размещаться произвольно. В остальных случаях требуется точный расчет и аккуратность. Нельзя допускать, чтобы стены располагались параллельно балкам перекрытия непосредственно над пустотелыми блоками. Это может привести к разрушению блоков, повреждению перекрытия, обвалу стены.

Перекрытия в деревянном доме
В деревянных домах возможно обустройство лишь перекрытий из аналогичного материала, в зданиях же, построенных из других материалов (кирпич, камень, каркасномонолитные технологии) дерево служит альтернативой железобетону. Деревянные перекрытия изготавливают из массива или клееной древесины. Пролет, или ширина деревянного перекрытия составляет как правило 5–6 м, правда, может достигать и 12– 15 м, толщина — 20–28 см. При этом толщина несущих элементов перекрытия подбирается таким образом, чтобы в процессе эксплуатации они не прогибались и не пружинили. По конструктиву различают несколько видов таких перекрытий — балочные (несущий элемент балки высотой 20–40 см, шириной — 8–20 см. Расстояние между отдельными балками в таком перекрытии достаточно большое — от 60 до 150 см), ребристые (в ребристых перекрытиях главным несущим элементом являются расположенные через каждые 30– 60 см ребра. Их длина обычно составляет 5–6 м. Обшивку по таким перекрытиям делают из фанеры, обычных древесно-стружечных или OSBплит, досок) и балочно-ребристые (несущими элементами являются балки и ребра. Ребра либо опираются на балки, либо крепятся к ним с помощью специальных металлических кронштейнов).
Деревянное перекрытие монтируется, когда стены по периметру дома выведены на нужный уровень. Часть деревянных балок, которая будет в стене, обязательно закрываем рубероидом. Если это наружная стена, то желательно не доводить балку до уличного края примерно 5 сантиметров. Это пространство после возведения стены надо заделать.
При устройстве перекрытий из дерева особое внимание уделяется местам, через которые проходят печные, каминные и котельные трубы. Расстояние между трубой и деревянными конструкциями должно быть не менее 25–35 см, а вокруг трубы устраивают теплоизолирующую прокладку из негорючих материалов.
Древесина для балок и ребер не должна иметь больших сучков и трещин, заготовки должны быть ровными, без коры, с влажностью не более 15–20%. Все деревянные части конструкций обрабатывают антипиренами и антисептиками. Обсуждение этой темы на строительном форуме.

Автор: Ростислав Демидович
Источник: Украинский Строительный Каталог (Секреты успешной стройки)

Какие бывают плиты перекрытия — Всё о бетоне

Еще до начала процесса строительства на этапе проектирования будущего сооружения встает вопрос выбора перекрытия. Они представляют собой железобетонные конструкции, которые применяются при возведении любого объекта. С помощью этих универсальных строительных элементов создаются междуэтажные перекрытия и несущие конструкции зданий. Плиты перекрытия – надежный стройматериал, который необходим в любом каркасном строительстве. Согласно статистике, количество этих элементов составляет 30% от всего количества ЖБИ, используемых при возведении зданий.

Схема расположения пустот

Чтобы обеспечить конструкции прочность и долговечность, плиты дополнительно армируются.

Для этой цели применяется как обычная арматура, так и предварительно напряженная. После армирования перекрытие применяется в качестве несущей конструкции и может выдержать нагрузку до 6 кПа. Правильный монтаж и эксплуатация этих строительных элементов обеспечивает довольно длительный срок их службы, до нескольких десятилетий.

Общая классификация

Эти изделия можно разделить по типу на:

• балочные;
• безбалочные.

Какими еще могут быть плиты перекрытия? Иное подразделение:

• монолитные;
• сборные;
• сборно-монолитные.

Перекрытия делятся и по форме поперечного сечения:

• ребристые;
• пустотные: с круглыми, овальными и вертикальными пустотами;
• сплошные.

Схема монтажа плит перекрытия.

Перекрытие включает следующие составные части: конструктивную, верхнюю и нижнюю. Несущую конструкцию создает конструктивная часть, она передает полезную нагрузку и свой вес на опоры. В связи с этим основным фактором при расчетах перекрытий здания является допустимая норма нагрузки.

Нижнюю часть перекрытия создают из штукатурки, плиточных материалов или разного рода обшивок. Верхнюю часть формируют конструкции полов и выравнивающие стяжки. В большей степени нижняя и верхняя части обеспечивают тепло- и звукоизоляцию.

Конструктивную часть перекрытия монтируют из сборных или монолитных плит. Монолитное перекрытие лучше делать из железобетона, иногда для этих целей применяют преднапряженный бетон, некоторые элементы могут быть из обычного либо легкого бетона, еще могут использоваться керамические вкладыши.

Массивные перекрытия изготавливают из монолитного бетона либо из сборных монолитных и железобетонных конструкций. К массивным перекрытиям относятся:

• железобетонные многопустотные;
• полнотелые железобетонные изделия;
• железобетонные сталекаменные и ребристые перекрытия;
• плито-балочные изделия.

Расчет допустимой нагрузки

Схема анкеровки железобетонной плиты перекрытия.

Для того чтобы понять, какие нагрузки выдерживают плиты перекрытия, нужно сделать расчет. Это следует сделать и для того, чтобы избежать разрушения строительных конструкций. Не стоит объяснять, что произойдет, если расчеты окажутся неправильными и по стенам поползут трещины.

Расчет нагрузок лучше считать по двум категориям: статическим и динамическим. Все, что прибито к плите, лежит или висит, относится к статическим нагрузкам. К динамическим – все, что движется, прыгает и падает. Бывают нагрузки, которые распределены неравномерно и равномерно, сосредоточенные и др. При расчете нагрузок для строительства обычного жилого дома эти показатели не нужны. Для этого процесса учитываются равномерно распределенные нагрузки, которые определяются кг-силами (кгс/м) или Ньютонами на м.

Для обыкновенных перекрытий жилого дома учитывают распределенную нагрузку, равную 400 кг на 1 кв.м. К этой цифре добавляют вес плиты, равный приблизительно 2,5 ц. Стяжка и керамика могут добавить еще около 100 кг. Получается вес около 750 кг, его нужно умножить на коэффициент надежности, равный 1,2. В итоге получим значение, равное приблизительно 900 кг/кв.м.

Пустотные аналоги

Схема устройства пустообразователей

Отвечая на вопрос, какие плиты чаще всего применяются в строительстве, следует заметить, что зависит это от типа возводимого объекта. Но все же чаще применяется три вида: пустотные, ребристые, монолитные. Пустотные используют для возведения зданий из кирпича, бетона и стеновых блоков. Благодаря воздушным полостям, теплоизоляционные и звукоизоляционные свойства у них лучше, чем у других видов.

Наличие пустот значительно повышает эксплуатационные характеристики этих строительных элементов. Звукоизоляционные и теплоизоляционные свойства у них лучше, потому что полости гасят вибрации и создают воздушную прослойку, создающую дополнительное тепло. На производство таких плит расходуется значительно меньшее количество сырья, что обеспечивает их относительно невысокую стоимость и делает этот стройматериал довольно экономичным элементом конструкции.

Укладывают пустотные плиты перекрытия на несущие стены – наружные или внутренние. Прежде всего из цементного раствора формируется подушка, после этого производится укладка этих конструкционных элементов, далее их закрепляют анкерами. Монтируют пустотные плиты так, чтобы свести потери тепла в мостиках холода к минимуму. В местах опоры на несущие стены, то есть в торцах, эти элементы конструкции усиливают. Делать это можно разными способами: они бывают с меньшим диаметром пустот по краям, могут заполняться бетоном их торцы, применяются и другие способы.

Схема армирования плиты перекрытия.

Пустотные плиты применяют в строительстве разных типов сооружений и зданий. Широкое использование им обеспечили их высокие эксплуатационные характеристики. Применяются такие конструкционные элементы не только в жилом строительстве, но и в промышленном. Используются эти, например, при сооружении многих тоннелей и теплотрасс.

При изготовлении этих стройматериалов нижняя сторона выравнивается, после этого они готовы к дальнейшей отделке. Впоследствии эта сторона станет потолком в одном из помещений. Так как вторая сторона будет основанием пола, ее внешний вид при производстве особой роли не играет.

В пустотных применяются разные варианты сечения. Пустоты могут быть овальными, круглыми, также бывают конструкции с вертикальными пустотами. Выпускают такие плиты и с ребрами, увеличивающими жесткость этого конструкционного элемента. В жилых домах такие плиты располагают ребрами вверх, в промышленных зданиях ребристая часть будет находиться на нижней стороне.

Разновидности конструкций

Благодаря пустотным появляется возможность делать в перекрытии отверстия, предназначенные для разных систем. Это хорошо, например, для монтажа вентиляционных систем. Все эти строительные элементы имеют высокую прочность, а их технология производства такая, что на выходе получатся плиты, имеющие точно заданные параметры.

Схема усиления железнобетонной плиты перекрытия.

Изготавливают подобные конструкционные элементы из разных видов бетона. Зависит это от того, в какие здания предполагается их монтировать. Пустотные плиты могут быть произведены как из тяжелого бетона, так и из конструкционного, отличающегося высокой плотностью и при этом меньшим весом. Может применяться для изготовления этих элементов и силикатный бетон.

Между собой перекрытия отличаются шириной, длиной, предельной нагрузкой и высотой сечения. То, что эти изделия имеют длительный срок службы и их прочностные характеристики довольно хороши, обусловлено также использованием в их производстве стальных канатов и напряженной арматуры.

Ребристые виды

Этот вид лучше всего применяется для сооружения кровли разных промышленных зданий и сооружений. Используют их, например, для гаражей, ангаров, складских помещений и др. В основном это помещения неотапливаемые и имеющие довольно большую площадь.

Крупные ребристые плиты отвечают требованиям беспрогонной системы покрытий, применяющейся при строительстве одноэтажных промышленных помещений. В основе этой системы лежит необходимость укрупнения элементов и уменьшение числа монтажных единиц.

Изделия, ширина которых равна 3 м, более экономичны, чем плиты, имеющие ширину 1,5 м. Связано это с тем, что для их монтажа требуется меньше трудозатрат. Помимо этого, они не создают изгибов в стропильной системе с панелями в 3 м в верхнем поясе. А вот у плит с шириной 1,5 м будет выше несущая способность из-за уменьшенного расстояния между ребрами.

В плитах с пролетом 6 м предусматривается предварительное напряжение, но они могут быть изготовлены и без него. А вот 12-метровые конструкционные элементы изготавливаются исключительно предварительно напряженными. Масса таких может достигать 4 т. Плиты перекрытий представляют собой ребристые конструкции в виде системы нескольких поперечных и двух продольных ребер. Именно на них и будет лежать тонкая монолитно связанная полка.

Схема монтажа плиты перекрытия.

В основу смеси для изготовления ребристых плит лучше всего включать бетоны класса В25 и В30. В продольные ребра может быть установлена арматура трех видов: из семипроволочных прядей; в виде стержней, из стали класса A-3в; высокопрочная проволока периодического профиля. Кроме арматуры в продольные ребра устанавливают сварные каркасы. Изготавливают их либо из стали класса А-1 и А-3, либо из холоднотянутой круглой проволоки. Для армирования полок плит используют сварные сетки.

Для выполнения надежного монтажа этих изделий к железобетонной балке на концах продольных ребер из уголков делают стальные закладки, к которым привариваются анкеры. Такие закладные детали помогают предохранять торцы ребер от разрушений при передаче усилий. Плиты нужно приваривать к несущей конструкции минимум по трем углам.

В плитах предусматриваются отверстия, для того чтобы была возможность провести через кровлю вентялиционные шахты и различные трубопроводы. В одной плите может быть только одно отверстие круглой или прямоугольной формы.

Монолитные конструкции

Схема опирания пустотных плит перекрытия.

Эти плиты представляют собой цельные армированные железобетонные конструкции. По сравнению с другими типами подобных конструкционных элементов их прочность лучше, она наибольшая. Применяются они в основном в строительстве многоэтажных сооружений, в тех местах, где повышена силовая нагрузка. Монолитные железобетонные конструкции, образующие цельную горизонтальную плоскость, возводят непосредственно на стройке.

Форма такого перекрытия может быть любой. Это позволяет снять с проекта дома планировочные ограничения, присутствующие в том случае, если производится монтаж сборных бетонных конструкций.

Рассмотрим, какие стадии входят в процесс возведения:

• устройство опалубки;
• укладка арматурного каркаса;
• заливка цемента;
• демонтаж опалубки после того, как будет набрана прочность.

Для изготовления опалубки монолитного перекрытия используется обрезная доска или фанера. Лучше применять последний материал , потому что он позволяет образовать ровную поверхность, имеющую меньшее количество швов. Металлическая опалубка тоже является довольно удачным вариантом.

Под горизонтальные металлические или деревянные балки, на которые опираются плоские конструкционные элементы опалубки, расставляются вертикальные стойки. Желательно, чтобы они были металлическими и регулируемыми по высоте, потому что с их помощью легче выставлять горизонтальную плоскость, необходимую для заливки. После сборки опалубка должна иметь абсолютную жесткость и выдерживать не только массу залитого бетона и вес арматуры, но и различные дополнительные нагрузки.

Собирая арматурный каркас монолитного перекрытия, нужно позаботиться об обеспечении его ровной пространственной геометрии. Первый слой арматуры необходимо поднять на 20-50 мм над плоскостью опалубки. Это расстояние представляет собой защитный слой бетона. Изменение его значения зависит от толщины перекрытия и расчетных параметров. Необходим защитный слой для того, чтобы предотвратить коррозию арматуры и обеспечить огнестойкость конструкции.

Для того чтобы поднять арматурный слой над опалубкой, его нужно установить на специальные пластиковые фиксаторы, рассчитанные на разную толщину защитного слоя и сечение арматуры. Второй арматурный слой поднимают над первым с помощью поддерживающих арматурных элементов.

Хранение материалов

Схема монтажа монолитных плит перекрытия.

От покупки железобетонных плит перекрытия до их применения по назначению может пройти некоторый отрезок времени, иногда он может быть довольно большим, к тому же находиться изделия могут в неподходящих погодных условиях. Неправильное хранение способно привести к серьезному снижению качественных характеристик железобетонных изделий.

Есть несколько правил, которые следует соблюдать при хранении этих стройматериалов. Прежде всего, должен отсутствовать контакт плит с землей. Их нужно укладывать на параллельно уложенные деревянные брусья, расположенные на расчищенной ровной площадке.

Контакт между отдельными изделиями также должен отсутствовать, они должны быть размещены удобно, чтобы избежать повреждения плит. Поэтому хранить их можно только петлями вверх, каждое изделие должно быть проложено деревянными брусками. Их располагают в 25-30 см от краев, в районе петель. Независимо от того, сколько изделий будет одновременно храниться, недопустимо, чтобы высота штабеля превышала 2,5 м. Даже если всего 2-3 плиты окажутся лишними, для них все равно следует отвести отдельную ровную площадку.

После того как штабель будет уложен, его необходимо полностью накрыть полиэтиленовой пленкой. В случае когда это невозможно, следует смонтировать навес, выступающий за края плит на 1 м, чтобы уберечь бетон от попадания атмосферных осадков при боковом ветре.

Чтобы уберечь изделия в теплый период от различных живых организмов, грибков, плесени, насекомых, нужно перед складированием обработать их каким-либо репеллентом или антисептическим средством. Хотя даже для довольно длительного хранения плит может быть достаточным просто беречь их от образования на изделиях грязи и влаги.

устройство деревянной и монолитной плитной конструкции

Каждое здание строится последовательно. После завершения работы над возведением малоэтажного корпуса из кирпича, наступает этап монтажа чердачного перекрытия в кирпичном доме. Перекрывающая горизонтальная конструкция может быть из разных стройматериалов, но все они не должны ограничивать её функциональное назначение – обеспечивать надёжность крыши и устойчивость стен, разделённых этажами.

Процесс монтажа деревянных перекрытий в кирпичном доме

Содержание материала

Виды перекрытий

В планировках кирпичных домов прочность стен и фундамента позволяет использовать любые межэтажные перекрывающие устройства. Они в строительном деле используются в следующих вариантах:

• по функциональному назначению: межэтажные перекрытия, чердачные, цокольные и подвальные разделяющие конструкции;

  Схема оборудования межэтажных перекрытий и полов

• по материалу, из которого сделаны несущие балки: деревянные, металлические, железобетонные;
• по конструктивному решению: балочные и безбалочные системы;
• в свою очередь, сооружения без балок могут быть монолитные или такие, у которых несущую часть составляют отдельные плотно уложенные плиты.

У каждого вида есть свои преимущества и недостатки, влияющие на его выбор. Для индивидуального застройщика немаловажными являются следующие факторы:

• срок службы перекрытия, существенно не отличающийся от времени эксплуатации всего здания;
• способность выдерживать нагрузки этажа, перекрывать всю площадь между стенами;
• продолжительность временных затрат, необходимых для монтажа;
• денежные расходы как на все комплектующие, включая опоры и плиты, так и на установку конструкции.

Установленные плиты перекрытия в кирпичном здании

Если все виды перекрытий разместить по стоимостной шкале, то деревянное перекрытие в доме самое дешёвое, а самые дорогое – монолитное и сборномонолитное. Ведь на стоимость оказывает влияние не только материал, но и сложность монтажа, а также необходимость привлечения техники, специалистов высокой квалификации.

Перекрытия на балках из дерева

Владельцы будущих кирпичных домов в большинстве случаев выбирают деревянные перекрывающие конструкции. Вес их сравнительно небольшой, индивидуальному застройщику они обойдутся недорого, а их монтаж он может осуществить без использования специальной техники. К тому же дерево легко поддаётся обработке с использованием обычных плотницких инструментов.

При этом не следует забывать о покрытии древесины противопожарными растворами – антипиренами. Обязательным условием эксплуатации таких перекрытий является хорошая естественная вентиляция.

Наиболее популярны прямоугольные балки, толщина которых 15х10 см. Это, как правило, цельные или склеенные из высококачественных досок. Применение первых ограничено длиной пролёта, так как они обычно производятся длиной 5 м. А клеёный брус может достигать 15 м. Вместо него в качестве несущего элемента перекрытия можно использовать доски, сколоченные, поставленные на ребро. Некоторые застройщики предлагают клиентам оцилиндрованный брус или двутавры из дерева.

Установка межэтажных перекрытий из деревянных двутавров

Способы монтажа

Укладываются балки параллельно ширине здания. В строительной практике монтаж их возможен двумя способами. Первый – установка их концов на кирпичные столбики, расстояние между которыми не должно быть больше 2 м. По низу горизонтальных опор делается подшивка для пароизоляции и утеплителя, в качестве которого может использоваться пенопласт, опилки, шлак.

Какой бы материал ни был выбран для утепления, в его состав обязательно необходимо добавить цементный раствор и как следует перемешать. Но если это перекрытие устанавливается между вторым и первым этажами, то можно обойтись без утепляющего слоя. Сверху по балочной основе настилают пол, обычно досками из древесины.

Второй способ монтажа балок – это закладка, врубка их торцов. В процессе укладки кирпича делают соответствующие углубления для несущих опор. Предпочтительно, чтобы они не выводились наружу, а их устройство с улицы не должно быть заметным и указывать, что стены разделены этажами.

Вариант монтажа перекрытий из балок

Для чердачных перекрытий ниши размещают в шаге не более 1, 8 м, а для межэтажных – 1 м. Если на пол будут настилаться доски толщиной меньше 3-х см, то дистанция между опорами должна составить полметра.

Деревянные торцы балок в соприкосновении с кирпичом – самое слабое звено горизонтальной конструкции. Там может появляться конденсат, который вызывает гниения.

Поэтому концы опор следует с пяти сторон обернуть рубероидом в два, три слоя. Заполненные гнёзда уплотняют монтажной пеной. Для большей прочности балки на кирпичной стене можно закрепить анкерными болтами. Такое крепление обеспечивает большую устойчивость стен, разделённых этажами. Предварительно каждую установленную балку проверяют, чтобы она была строго горизонтальной, на едином уровне с другими. Для выравнивания под торец подкладывают какой-либо прочный не гниющий, не разрушающийся со временем материал.

Начинку перекрытия составляют:

• черепные бруски;
• щит наката;
• пароизоляционный материал, звукоизоляция;
• утеплитель;
• пол.

Перекрытия на металлических балках

Для них используются: двутавр, уголок, швеллер. Балки из них тонкие, но прочные и долговечные. Пространство между ними заполняют легкобетонные плиты или настилы из досок, а также гидроизоляция и штукатурка. Такая конструкция тяжелее деревянной, но в кирпичных малоэтажных домах применяют часто.

Схема устройства перекрытия на металлических балках

Здесь сказывается то её преимущество, что она не горит и не поддаётся никаким внешним воздействиям, кроме коррозии.

На балках из железобетона

Их застройщики обычно называют бетонными. В продажу поступают длиной от 3 метров до 7,5. Их укладывают на дистанции одна от другой 60–100 см. Для заполнения промежутка между ними используются легкобетонные плиты или пустотелые блоки. Наверх укладывают цементную стружку и покрывают её ламинатом или линолеумом. При монтаже такой конструкции не обойтись без грузоподъёмной техники.

Безбалочные

Это такое устройство перекрывающих конструкций, для которого балки не требуются. Их заменяют бетонные панели, монолитные или сборномонолитные перекрытия. Они не гниют, не горят, выдерживают большую нагрузку. Но толщина кирпичных стен для их укладки должна быть не менее 25 см.

Установка бетонных панелей перекрытия

Особенно на это следует обращать внимание при ремонте старых домов. Рассмотрим некоторые варианты перекрытий без использования балок.

На бетонных плитах

Используются многопустотные плиты, которые укладываются плотно, без зазоров. Их заказывают нужного размера соответственно длине пролёта. Если у застройщика они имеются в готовом виде, то кирпичный дом строят под их размер. Устанавливаются в кирпичных, панельных, блочных и перекрытия в газобетонных домах.

Главное, чтобы стены могли выдержать их немалый вес. Сверху должна быть ровная основа для чернового пола, а с обратной стороны на потолке – незаметные швы стыковок. Этому поспособствует хорошее оштукатуривание.

Монолитные

Устройство таких перегораживающих конструкций – дело сложное и трудоёмкое, требует много времени и денег. Его должны выполнять профессионалы, пользующиеся необходимой опалубкой и виброуплотнителями. Эти перекрытия заливают прямо на строительной площадке. В результате получают сплошные плиты из облегчённого бетона, толщина которых может быть от 8 до 20 см. Весь процесс заливки состоит из следующих этапов:

• монтаж несущих балок и опалубки;
• вязка арматурного каркаса;
• заливка бетонного раствора.

Всю поверхность заливать бетоном необходимо за один сеанс. Важное достоинство такого перекрытия: отсутствие швов, нестыковок.

Подготовка к заливке монолитного перекрытия

В строительном деле иногда используется сборномонолитные конструкции. Когда между бетонными балками уже уложены пустотелые плиты, поверх их кладут арматурную сетку и всю площадь заливают бетонным раствором. Устройство таких межэтажных перегородок позволяют использовать различные архитектурные формы.

При очень широких пролётах тяжёлые плиты требуют дополнительных опор.

Какие перекрытия ни были в доме, главное, чтобы они обеспечивали надёжность здания и комфортное проживание его обитателей.

Определение перекрытия по Merriam-Webster

внахлест; перекрытие; перекрывает

переходный глагол

1 : , чтобы выходить за пределы или за пределы и покрывать часть Черепица перекрывает друг друга.

2 : иметь что-то общее с Сезон бейсбола перекрывает футбольный сезон в сентябре.

непереходный глагол

1 : , чтобы частично занять ту же площадь Два города пересекаются.

2 : иметь что-то общее Некоторые из их обязанностей совпадают.

определение перекрытий по The Free Dictionary

перекрытие — определение и значение

Перекрывающиеся аргументы — Азимуты стрельбы

Семантика — это приверженность общему пониманию истины и того, как наши мысли привязаны к вещам и ситуациям в мире.

Стивен Пинкер

Одно из самых распространенных заблуждений новичков об изучении иностранных языков заключается в том, что слова можно перевести буквально. Начинающие студенты обычно стремятся перевести идиомы, такие как , идет дождь, кошки и собаки, слово в слово, заставляя носителей целевого языка в ужасе смотреть в небо, прежде чем поймут, что это всего лишь своеобразная фигура речи.

Даже более продвинутые ученики борются с разными семантическими диапазонами слов в разных языках.Например, словарь говорит нам, что значение для на испанском языке означает тенер . Что правильно. Я должен знать. Однако семантические диапазоны этих двух глаголов в точности не пересекаются: значение tener на испанском языке больше ограничивается владением или владением, поэтому на испанском языке вы не можете буквально сказать I have a cup of tea . Если вы это сделали и сказали tengo una taza de té, , это не означало бы, что вы выпили чашку чая, это означало бы, что она у вас есть.В этом контексте вам понадобится глагол tomar : tomo una taza de té — Я беру чашку чая. И все начинается снова, когда мы понимаем, что семантические диапазоны от до и от tomar точно не перекрываются.

Такое частичное семантическое перекрытие часто встречается в разных языках. По мере того как беглость увеличивается, изучающие язык понимают, что значения могут растягиваться в одних случаях и сжиматься в других, и что простого знания первого словарного определения слова недостаточно для умелого использования — вам также нужно знать о перекрытиях, добавляя слой сложности, который просто невидим для новичка.

Мир науки воспринимается как более четко разграниченный. Меньше совпадений, поэтому результаты исследований часто представлены в двоичной форме — что-то сработало или не сработало, что-то было эффективным или нет; что-то так сильно подействовало. Наука точна, и это одно из ее достоинств.

Однако, если углубиться в контекст и интерпретировать эти результаты, начинают появляться совпадения. Нередко кажется, что люди в чем-то не согласны, пока не осознают, что сравнивают яблоки с грушами.Спор обычно начинается потому, что — это совпадение значений — например, яблоки и груши — фрукты, но в остальном это два совершенно разных чайника с рыбой (не переводить буквально).

Хотите лучшие оценки? Избегайте технологий

На прошлой неделе был опубликован отчет, который, казалось, показал — да, как вы уже догадались, — что технологии не только мало пригодны для учащихся, но и могут привести к ухудшению оценок. Крики. Исследование представляло собой рандомизированное контролируемое испытание (РКИ), проводимое известной военной академией США Вест-Пойнт.Поскольку рандомизированные контролируемые исследования являются золотым стандартом исследований в науке, этим открытиям сразу же было придано большое значение, и они быстро стали появляться в заголовках прессы здесь, в Великобритании.

Насколько я могу судить, исследование Вест-Пойнта было хорошо проведено и результаты его исследования были представлены с поразительной точностью. Вот оно, черным по белому и цифрами с десятичными знаками: технологии в классе бесполезны.

Тем не менее, несмотря на результаты этого исследования, я утверждаю, что технологии могут быть полезны в классе.Я отрицатель науки? Фанатик технологий? Мне бы хотелось думать, что я ни то, ни другое. Мои интересы как учителя — это отличное преподавание и обучение — с технологиями или без них. Тем не менее, поскольку я не так быстро перехожу к подножке give-technology-a-slap (примечание переводчикам: это фигура речи), люди часто предполагают, что у меня есть личные интересы, помимо предоставления моим ученикам выдающегося образования. . Конечно, они ошибаются.

Но ошибочно ли и исследование Вест-Пойнт? Нет, это не так.В исследовании изучался эффект от разрешения учащимся использовать технологии без руководства учителя, позволяющий им делать со своими устройствами все, что им нравится, когда им разрешено их использовать. Неудивительно, что исследование показало, что, когда это позволялось, технологии отвлекали и больше мешали, чем помогали, что само по себе является полезным открытием. Я говорю, что находит — наверное, каждый учитель, который когда-либо использовал технологии в классе, уже нашел это. Это не было потеряно с самого начала.Но теперь есть РКИ, на которые нужно сослаться, и это отличное свидетельство, не так ли.

Честно говоря, в последнем абзаце заключения исследования они изо всех сил стараются выделить это:

Мы хотим прояснить, что мы не можем соотносить наши результаты с классом, в котором ноутбук или планшет намеренно используется в классе, поскольку эти упражнения могут повысить способность ученика усвоить материал.

И есть смысловое совпадение. Яблоки и груши.В исследовании не рассматривалось влияние технологий, когда они преднамеренно использовались учителями для поддержки стратегий, которые, как было установлено, для поддержки преподавания и обучения, таких как поисковая практика, повышение частоты и качества обратной связи, совместные практики … мне…

Почему учителя ненавидят технологии?

Конечно же, нет. Учителя — занятые прагматики, они примут и примут все, что облегчит их жизнь.Технологии облегчают им жизнь, поэтому они их используют. Если бы это было не так, они бы этого не сделали, о чем свидетельствует тот факт, что когда это не так, они этого не делают. Возможно, нам понадобится РКИ, чтобы разобраться в этом.

Книга Дэниела Уиллингема Почему ученики ненавидят школу? — это отличное чтение, полное практических советов и рекомендаций, наиболее полезных для учителей. Но я часто задавался вопросом, почему он чувствовал себя обязанным использовать это название. Это сбивает меня с толку, потому что, по моему опыту, ученики в целом любят школу: учеба, друзья … Но неважно, что ранее на этой неделе Уиллингем высказался о дискуссиях о технологиях в школах, высказав свое мнение под названием «Ложные обещания технологий в школах». : Сделаем огорченное признание 2.0.

Я сразу же согласился с выводом Уиллингема:

Решением может быть внедрение новых технологий наряду с традиционными методами; со временем исследователи смогут оценить, нужны ли оба. Так калькуляторы были интегрированы в классы математики.

Это действительно то, что мы делаем в школе, в которой я работаю, и что происходит там, где еще технологии эффективно используются для поддержки процессов, связанных с преподаванием и обучением.Но мне действительно было жаль, что Уиллингем использовал утомленные старые аргументы, чтобы прийти к такому выводу, например Google означает, что вам не нужно ничего учить; использование технологий означает отказ от рукописного ввода; и, конечно же, технологии меняют наш мозг.

Это все чушь. Конечно, детям все еще нужно учиться, несмотря на Google. Конечно, почерк важен: все ученики используют планшеты в моей школе — почерк, во всяком случае, процветает. А миф о цифровых аборигенах, изменивший мозг, умер и был похоронен много лет назад.И все же Уиллингем повторяет умирающую мантру о том, что сторонники технологий считают, что Google считает обучение устаревшим. Здесь он использует мифы десятилетней давности, чтобы вынести суждение об использовании технологий сегодня, хотя сегодня гораздо более вероятно, что использование технологий в школах будет гораздо более четко определяться твердым пониманием здравых педагогических принципов, а не столько. счастливыми аплодисментами евангелистов нового.

Значит, Уиллингем неправ? Неа. Все, о чем он говорит, произошло.Есть совпадение. Но он тоже не прав, потому что здесь также закреплены его мысли, чтобы повторить слова Пинкера. Чтобы быть правым, ему нужно было бы перестать смотреть на то, как использовались технологии десять лет назад, и внимательно посмотреть, как они используются сегодня. Наши двери открыты. И это не просто фигура речи.

Итак, вот оно. Правы те, кто говорит, что технологии не работают. И те, кто так говорят, тоже.

Мы всегда рады вашим мыслям.

Использование технологий в классе , Хосе Пикардо уже доступно.

Закажите копию здесь.

Определение диаграммы Венна

Что такое диаграмма Венна?

Диаграмма Венна — это иллюстрация, в которой круги используются для отображения взаимосвязей между вещами или конечными группами вещей. Перекрывающиеся круги имеют общие черты, в то время как круги, которые не перекрываются, не имеют этих черт.

Диаграммы Венна помогают визуально представить сходства и различия между двумя концепциями. Их давно признали за их полезность в качестве учебных пособий. С середины 20 века диаграммы Венна использовались как часть вводной программы обучения логике и в учебных планах начального уровня по всему миру.

Ключевые выводы

• Диаграмма Венна использует круги, которые перекрываются или не перекрываются, чтобы показать общие черты и различия между вещами или группами вещей.
• Вещи, которые имеют общие черты, показаны в виде перекрывающихся кругов, в то время как отдельные элементы выделяются отдельно.
Диаграммы
• Венна теперь используются в качестве иллюстраций в бизнесе и во многих академических областях.

Понимание диаграммы Венна

Английский логик Джон Венн популяризировал диаграмму в 1880-х годах. Он назвал их кругами Эйлера в честь швейцарского математика Леонарда Эйлера, создавшего аналогичные диаграммы в 1700-х годах.

Термин диаграмма Венна не появлялся до 1918 года, когда Кларенс Льюис, американский академический философ и возможный основатель концептуального прагматизма, в своей книге «Обзор символической логики» назвал круговое изображение диаграммой Венна.»

Диаграммы Венна используются с середины 20 века в классах от уровня начальной школы до вводной логики.

Венн изучал и преподавал логику и теорию вероятностей в Кембриджском университете, где он разработал свой метод использования диаграмм для иллюстрации раздела математики, известного как теория множеств.

Венн опубликовал прецедентную работу «Логика случая», в которой объяснил частотную теорию вероятности. В нем он утверждал, что вероятность, вопреки распространенному предположению, должна быть установлена ​​на основе регулярности, с которой что-то предсказывается.

В другой книге, Symbolic Logic, Venn основаны и развиты теории алгебры математика Джорджа Буля. Эта работа помогла ему разработать диаграмму Венна.

Приложения для диаграмм Венна

Диаграммы Венна используются для отображения того, как элементы соотносятся друг с другом на фоне общего фона, вселенной, набора данных или среды. Диаграмму Венна можно использовать, например, для сравнения двух компаний в одной отрасли, иллюстрируя продукты, предлагаемые обеими компаниями (где круги перекрываются), и продукты, которые являются эксклюзивными для каждой компании (внешние круги).

Диаграммы Венна на базовом уровне представляют собой простые графические представления отношений, существующих между двумя наборами вещей. Однако они могут быть намного сложнее. Тем не менее, упрощенная цель диаграммы Венна для иллюстрации концепций и групп привела к их популярному использованию во многих областях, включая статистику, лингвистику, логику, образование, информатику и бизнес.

Примеры диаграмм Венна

Можно нарисовать диаграмму Венна, чтобы проиллюстрировать фрукты красного или оранжевого цвета.Ниже мы видим, что есть оранжевые фрукты (круг B), такие как хурма и мандарины, а яблоки и вишня (круг A) красного цвета. Перец и помидоры бывают красного и оранжевого цветов, что представлено областью перекрытия двух кругов.

Вы также можете нарисовать диаграмму Венна, чтобы решить, какую из двух машин купить. На диаграмме Венна показаны особенности, присущие только каждому автомобилю, и особенности обоих автомобилей.

Ниже мы видим, что Car A — это седан, который приводится в действие бензином и имеет скорость 20 миль на галлон, а Car B — гибрид, который получает 40 миль на галлон за пробег и является хэтчбеком.

Заштрихованная область, где два круга перекрываются, показывают общие черты обоих автомобилей, в том числе радио, четыре двери, возможность Bluetooth и подушки безопасности.

Диаграмма Венна графически отображает сходства и различия между двумя автомобилями, чтобы помочь решить, какой из них купить.

Часто задаваемые вопросы по диаграмме Венна

Что такое диаграмма Венна в математике?

Диаграмма Венна в математике используется в теории логики и теории множеств, чтобы показать различные наборы или данные и их взаимосвязь друг с другом.

Как читать диаграмму Венна?

Диаграмму Венна можно прочитать, наблюдая за всеми кругами, составляющими всю диаграмму. Каждый круг — это отдельный элемент или набор данных. Части кругов, которые перекрываются, указывают на области, которые являются общими для различных элементов, тогда как части, которые не перекрываются, указывают на уникальные черты элемента или набора данных, представленных кругом.

Почему они называются диаграммами Венна?

Они называются диаграммами Венна, потому что диаграмма была разработана английским логиком Джоном Венном.

Как называется середина диаграммы Венна?

Середина диаграммы Венна, где два или более набора перекрываются, называется пересечением.

DOR Дополнительное финансирование налогов (TIF)

ДЛЯ ВОПРОСОВ ИЛИ КОММЕНТАРИЙ ОБРАЩАЙТЕСЬ:

MS 6-97
ОТДЕЛ ДОХОДОВ WISCONSIN
Офис технических и оценочных услуг
Почтовый ящик 8971
Madison, WI 53708-8971
Телефон: (608) 266-7750
Дополнительный адрес электронной почты вопросы к tif @ wisconsin.gov

Перекрывающиеся синонимы и антонимы | Synonyms.com
