как выкопать колодец, рытье колодца на даче своими руками

В районах, где отсутствует централизованное водоснабжение, приходится строить колодцы или скважины. Тип источника зависит от гидрогеологических условий местности, потребностей и личных предпочтений владельца.

Копка колодцев – трудоемкий и дорогостоящий процесс, но его можно удешевить, сделав все своими руками. Поэтому предлагаем вам разобраться, как сделать колодец своими руками и что для этого потребуется.

Содержание статьи:

На какой горизонт копать колодец?

Водоносные горизонты могут залегать на нескольких уровнях. Самый верхний обычно расположен близко к поверхности земли. Этот слой называют верховодкой. Она может быть загрязнена химическими веществами, использующимися для сельского хозяйства, фекальными бактериями из сточных вод и т.п.

Верховодка не подходит для питания колодца, разве что воду планируется использовать исключительно с техническими целями или для полива огородных растений. Следует также учитывать, что во время сезонных изменений количество воды может существенно уменьшаться или увеличиваться.

Колодцы копают на горизонт грунтовых вод. Этот водоносный пласт лежит ниже верховодки. Воды в нем часто безнапорные, поэтому их уровень в колодце такой же, как в водоносном слое. При строительстве гидротехнических сооружений грунтовые воды отсекают от пластов верховодки, чтобы защитить от загрязнений.

Эстетично оформленный колодец не только обеспечит участок водой, но и украсит придомовую территорию

Ниже грунтовых вод залегают артезианские. На этот горизонт не копают колодцы, да и строительство скважин обходится очень дорого. К тому же приходится оформлять разрешение на использование водных ресурсов.

Артезианские воды – напорные, поэтому уровень воды в скважине расположен выше, чем в горизонте, возможно даже фонтанирование.

Разные зоны одного водоносного пласта могут различаться. Они имеют разный химический состав, температуру, отличаются по степени чистоты. Поэтому обязательно нужно сдавать воду на анализ, даже если неподалеку есть колодцы, выкопанные на тот же горизонт, и вода в них хорошая

Поиск места под источник воды

При строительстве колодца важно правильно определить глубину залегания горизонта чистой питьевой воды, рассчитать и закупить нужное количество бетонных колец, оборудование для обустройства самого гидротехнического сооружения и водораспределительной системы. Немаловажно также правильно выбрать место и время рытья колодца.

Выбор правильного места под колодец зависит от нескольких факторов:

• Данные геологоразведки. Существует множество способов поиска воды на участке, но ничего более надежного, чем геологические исследования местности, пока не придумано.
• Сведения о близлежащих источниках. Не лишним будет поинтересоваться у ближайших соседей, на какую глубину построены колодцы у них, какого качества вода.
• Пригодность воды для питья. Обязательно нужно сдать пробу воды на химический и микробиологический анализ в ближайшую санстанцию. Специалисты определят концентрацию химических веществ и наличие болезнетворных бактерий.
• Тип грунта. От этого зависит сложность рытья колодцев, необходимость использования специального оборудования и т.п. В конечном итоге все это сказывается на . Тяжелее всего строить колодец на каменистых грунтах.
• Рельеф местности. Наибольшие трудности возникают при строительстве колодца на склоне холма. Идеальный вариант – ровный участок.
• Расстояние от источников загрязнения. Колодцы копают на значительном удалении от выгребных ям, септиков, компостных куч, хлевов. Нежелательно располагать их в низине, куда стекает дождевая, талая вода, а также вода с примесями сельскохозяйственных удобрений.
• Степень удаленности от дома. Чем ближе источник воды к дому, тем удобнее.

При этом выработку следует размещать так, чтобы она не мешал проезду, не перекрывал доступ к хозяйственным постройкам, подсобным помещениям.

Оптимальные расстояния указаны ниже на схеме.

При строительстве водоснабжения и канализации следует ориентироваться на СНиП 2.04.03-85. Это необходимо, чтобы предотвратить загрязнение источников питьевой воды, подмывание фундаментов построек, нарушение работоспособности систем

Особенности колодцев разных конструкций

Различают два типа конструкций – шахтную и трубчатую. Первый вариант распространен гораздо шире, т.к. строительство такого колодца обычно обходится дешевле, а пользоваться им удобнее. Шахтное сооружение универсально, а поднимать воду можно ведрами, ручными и .

Еще одно преимущество шахтной конструкции перед трубчатой заключается в удобстве строительства. Как выкопать шахтный колодец своими руками, можно выяснить, ознакомившись со специализированной литературой и статьями.

При желании каждый может воспользоваться их советами, самостоятельно выкопать и обустроить качественный источник воды.

Колонка, или трубчатый колодец, – это неглубокая скважина, стенки которой обсажены трубой, а воду поднимают с помощью ручного или электрического насоса

Трубчатый колодец строят в том случае, если водоносный пласт расположен неглубоко, а владелец может применить бурильную технику. Преимущество трубчатой конструкции – в более быстром строительстве. Из-за малого диаметра трубчатые сооружения меньше загрязняются. Их можно строить рядом с жилыми и хозяйственными постройками.

Оба вида колодцев имеют собственные достоинства и недостатки. При выборе подходящей конструкции следует учитывать все нюансы. Поскольку шахтный колодец проще построить без применения спецтехники, в дальнейшем будем рассматривать вопросы рытья именно такого источника.

Лучшее время для начала строительства

Когда лучше копать колодец? Если начинать работы весной, после паводков, то можно ошибиться с глубиной шахты. Грунтовые воды поднимаются, и пока их уровень не снизится, копать нежелательно. В противном случае может возникнуть необходимость в углублении конструкции, т. к. летом и зимой воды не будет хватать.

Сезон осенних дождей тоже не самое благоприятное время для строительства колодца. Зато в летнюю жару или зимой вполне можно начинать работы. В эти периоды вода уходит. Если удастся построить работоспособный колодец, он гарантированно сохранит продуктивность в другие сезоны.

Зимнее строительство осложняется из-за промерзания грунта, но летом или ранней осенью ничто не мешает начинать земляные работы. Впрочем, есть одно исключение. Если колодец строится на плывуне, его лучше копать зимой.

Первые заморозки не преграда для строительства колодца. Можно начать работы, даже если выпал первый снег. Главное, чтобы грунт не сильно промерз

Два основных способа рытья шахты

Перед тем как выкопать колодец дома или на даче, следует определиться с типом грунта и выбрать подходящий способ строительства шахты. Есть всего два метода – открытый и закрытый. Они существенно различаются, каждый из них имеет собственные особенности.

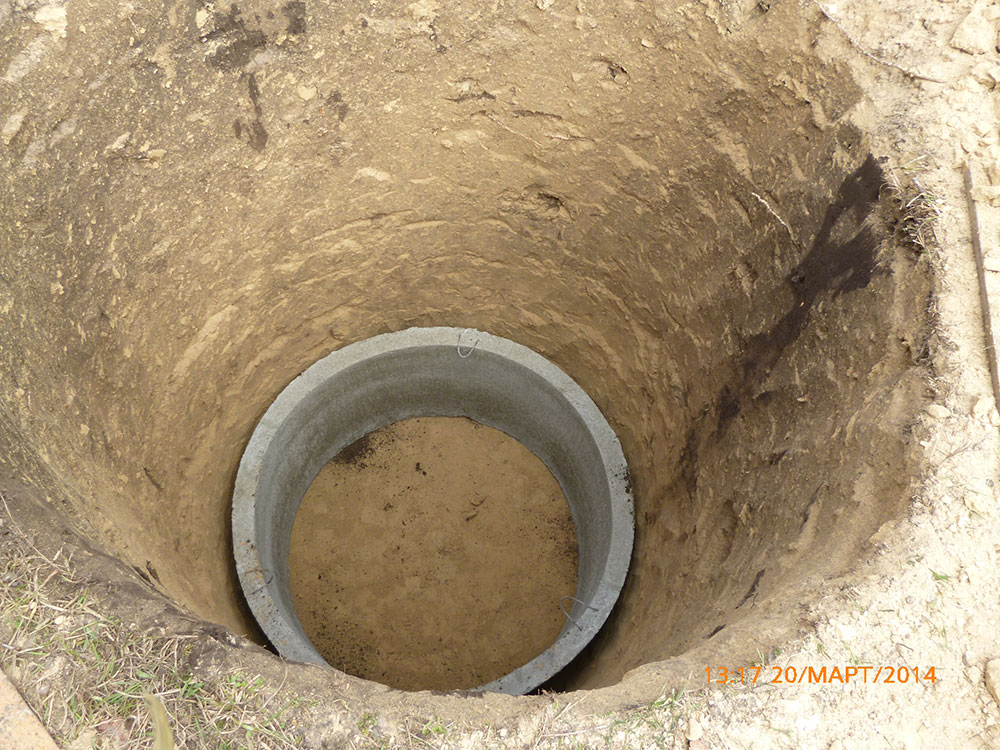

Технология открытого рытья колодца применима на глинистых и суглинистых почвах. Для песчаных и супесчаных грунтов больше подойдет закрытый способ

Способ #1 – техника открытого рытья

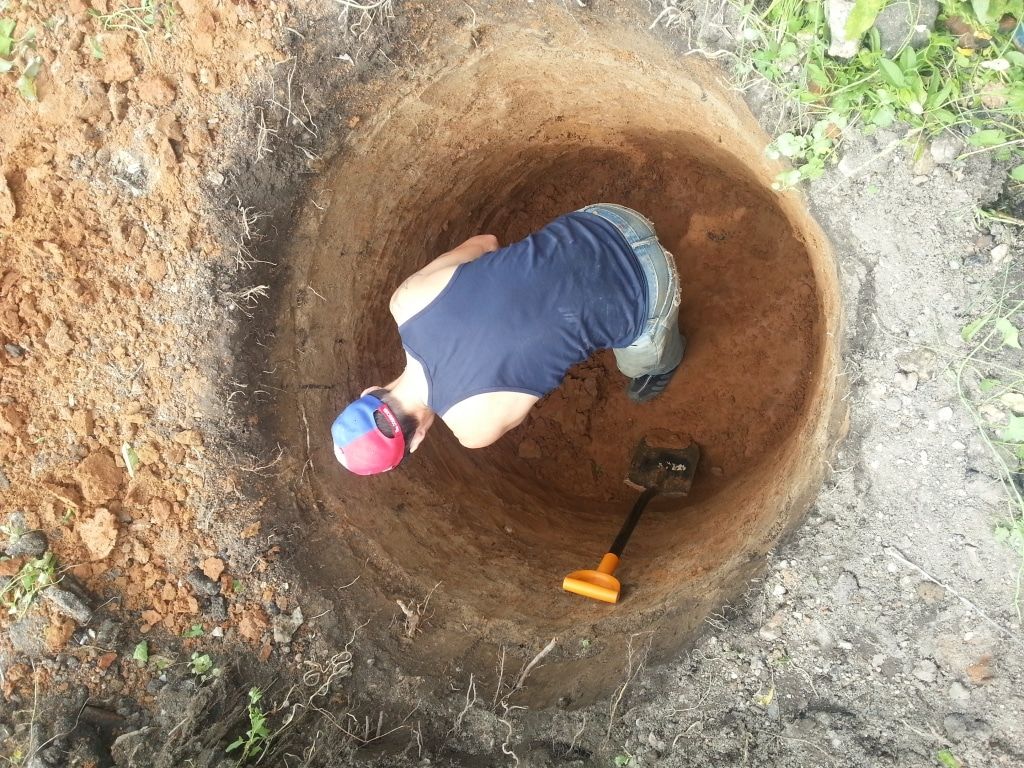

Открытый способ копки колодца удобен и прост. Суть его заключается в том, что сначала необходимо вырыть шахту на нужную глубину, а потом установить бетонные кольца. Этот метод подходит для участков с плотным грунтом, не склонным к осыпанию.

Шахту копают до водоносного горизонта. Если нужно, стенки укрепляют по мере заглубления в грунт. Диаметр ямы должен быть немного больше, чем расчетные размеры готовой конструкции. Когда шахта вырыта, обустраивают ее стенки, дно, а оставшийся зазор засыпают слоем песка или щебня.

Чтобы стыки между кольцами были герметичными, их устанавливают на цементный раствор. Удачный вариант – использование замковых колец, в конструкции которых сразу предусмотрена возможность соединения. Колодец из них будет более крепким и надежным

Способ #2 – особенности закрытого метода

Если грунт на участке песчаный, то открытый способ копки не подходит, т. к. риск осыпания стенок шахты слишком велик. Это затрудняет работу и может быть потенциально опасным для строителей. Тогда используют способ рытья колодца «в кольцо». Сама технология сложнее открытого метода, зато безопаснее.

Выбрав место для колодца, следует вырыть неглубокую яму для первого кольца. Углубление может быть от 20 см до 2 м. Диаметр должен соответствовать размерам колец. Установив первое кольцо, начинают выбирать грунт изнутри конструкции. Тяжелое бетонное кольцо будет опускаться под собственным весом.

Галерея изображений

Фото из

Выбор места для колодца на участке

Подготовка к сооружению колодца из колец

Копка колодца с погрубением колец

Погружение бетонного кольца в выработку

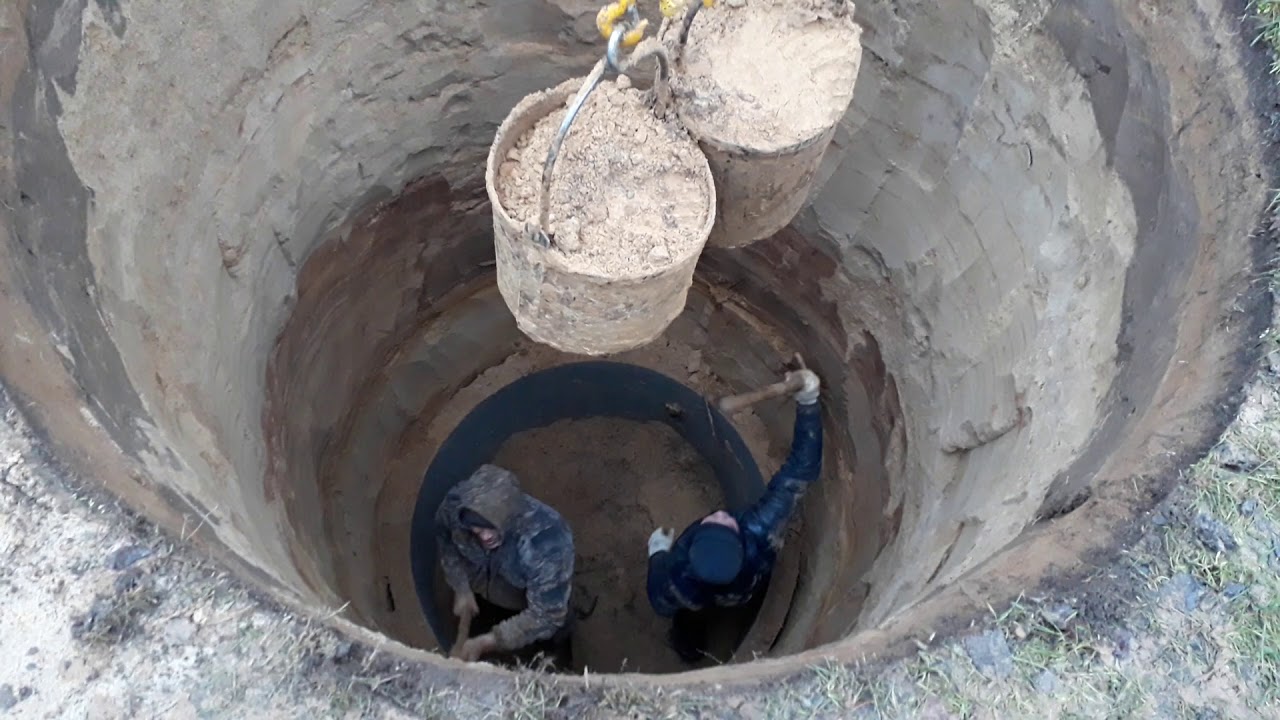

Извлечение грунта из колодезной шахты

Наращивание стенок колодца кольцами

Нанесение раствора для соединения колец

Сооружение колодца из бетонных колец

Постепенно первое кольцо опустится настолько, что можно будет установить второе. Его ставят точно на предыдущее, скрепляя металлическими скобами и раствором. Важно избежать перекосов, иначе в будущем это приведет к утрате герметичности швов и стыков. Так постепенно устанавливают все кольца.

Когда стенки шахты готовы, остается гидроизолировать их, обустроить дно и верхнюю часть. Эти этапы одинаковы независимо от того, какой способ копки был выбран.

К недостаткам технологии копки “в кольцо” стоит отнести и тесное пространство, в котором приходится работать. Человеку может быть крайне неудобно, а если шахта очень глубокая, то не исключен еще и психологический дискомфорт

При выборе способа рытья нужно учитывать, что во время земляных работ возникает множество нюансов. Иногда нужно достать большой валун, который мешает заглубиться в грунт, или можно наткнуться на плывун. Гораздо проще справиться с этими проблемами, если выбрана техника открытого рытья.

Недостатком закрытого способа можно считать то, что в колодце появляется верховодка. Она содержит больше ненужных примесей, чем грунтовые воды, и способна загрязнить колодец. Избавиться от верховодки не всегда удается.

Открытый способ копки тоже не идеален. Приходится вырыть яму больше, чем сам колодец. Это предполагает большие трудозатраты.

Независимо от выбранного способа рытья колодца, лучше всего работать втроем. Тогда один работник может вынимать грунт, второй – поднимать его на поверхность. В это время третий отдыхает, а при необходимости подменяет кого-то из работающих

Строительство и обустройство шахтного колодца

Чаще всего строят шахтные колодцы из готовых . Это самый удобный вариант. Конструкция получается прочной, надежной и способна прослужить несколько десятков лет. Работы по строительству колодца лучше выполнять вдвоем или втроем.

Потребуются подъемные механизмы. Нужно установить треногу с лебедкой или воротом. С ее помощью поднимают наверх ведра с выкопанной землей и опускают бетонные кольца в яму. Также понадобятся прочные веревки, тросы или цепи.

В первую очередь нужно рассчитать желаемый диаметр колодца. Оптимальный вариант – 1 м. Для такой конструкции используют стандартные кольца. Лучше выбрать изделия небольшой высоты. Так будет проще их устанавливать одно на другое. В то же время придется потратить больше времени на герметизацию швов, т.к. их будет больше.

Для гидроизоляции питьевых колодцев нередко используют проникающие материалы. Очень популярны составы системы «Пенетрон»

Как сделать стенки и дно конструкции?

Для обустройства стен и дна конструкции нужно придерживаться следующей инструкции, в которой нет ничего сложного:

1. Выкопайте яму глубиной 0.5–1 м. Меньшая или большая глубина будет неудобна для работы.
2. Установите первое кольцо. Идеальный вариант – установка на режущий башмак.
3. Подкапывайте дно ямы, равномерно вынимая грунт по всей площади шахты.
4. Когда кольцо заглубится, установите следующее, скрепите.
5. Продолжайте работу, пока не достигнете водоносного слоя. Обычно на это уходит несколько дней.
6. Сигнал того, что вы достигли водоносного горизонта, – вода на дне шахты. Она грязная и мутная. Для ее очистки потребуется откачать воду и установить .
7. Когда шахта готова, удалите воду и грязь ведрами или насосом, углубитесь еще на 10-15 см, выровняйте дно.
8. Дно колодца следует засыпать 25-сантиметровым слоем песка. Лучше всего выбрать речной, крупнозернистый. Следующий слой – мелкий щебень. Его толщина должна быть не менее 15-20 см. Последний слой – крупный щебень. Толщина та же.

Щебень перед укладкой следует продезинфицировать слабым раствором извести. Не всегда удобно укладывать донный фильтр непосредственно на дно ямы. Бывает, что грунт слишком разжижен из-за большого количества воды. В этом случае сначала укладывают дощатый настил с зазорами, сверху на который засыпают донный фильтр.

Когда конструкция готова, воду откачивают. После этого нужно дождаться, пока она наберется, и откачать снова. Такую процедуру проделывают несколько раз, до тех пор, пока вода не очистится. Теперь можно будет взять пробу для лабораторного анализа.

Рекомендуем вам также прочесть статью о в колодце и способах ее устранения.

Кроме привычных сыпучих материалов, для обустройства донного фильтра можно использовать цеолит или шунгит. Это дорогое удовольствие, зато вода в колодце всегда будет чистой и свежей

Наружная гидроизоляция – глиняный замок

В качестве наружной защиты от воды устанавливают т.н. глиняный замок. Он необходим, чтобы отсечь верховодку, предотвратить попадание в колодец дождевой и талой воды. Глиняный замок трудно назвать безупречным сооружением. Он может способствовать деформации конструкции колодца, т.к. меняется в объеме.

Чтобы добиться хорошей наружной гидроизоляции, нередко укладывают рулонные материалы, обрабатывают поверхности жидким стеклом, а после этого делают глиняный замок. Получается двойная защита от влаги. Это ведет к удорожанию конструкции, но помогает сохранить качество воды.

Для замка выбирают глину с небольшим содержанием песка – до 15%. Ее вымораживают, оставляя на улице в течение зимы. Потом материал смешивают с известью (4 части глины и 1 часть извести), тщательно перемешивают до состояния однородной пластичной массы.

«Правильная» глина не трескается, если сделать из нее комок, не растекается, отлично держит форму. Ее укладывают в траншею, выкопанную вокруг колодца. Ширина траншеи должна составлять не менее 0.5 м, а глубина – 1 м. Стенки траншеи укрепляют опалубкой.

Глиняный замок укладывают слоями по 15-20 см. Каждый слой хорошо утрамбовывают. Когда глиняный замок готов, его накрывают геотекстилем, а сверху бетонируют или укладывают тротуарную плитку. Внешняя отделка нужна, чтобы глина не раскисала во время дождей и не превращалась в грязное месиво.

Глиняный замок – самый дешевый способ наружной защиты колодца. Зачастую материал можно получить бесплатно или за символическую сумму

Обустройство оголовка колодца

Надземная часть конструкции должна возвышаться на 0.7-1 м. Самый простой способ ее обустройства – установка дополнительного бетонного кольца. Место соединения подземной и надземной частей хорошо герметизируют.

Бетонное кольцо не слишком эстетично выглядит. Поэтому для улучшения внешнего вида оголовок нередко отделывают древесиной, камнем, строят домики, полностью или частично закрывающие надземную часть конструкции.

Галерея изображений

Фото из

Монтажные скобы в шахте колодца

Между домом и колодцем прокладывается трубопровод

Оголовок колодца из бутового камня

Эрлифт для подъема воды из колодца

Обязательно следует обустроить крышку и навес над колодцем. Это нужно, чтобы защитить воду от дождей, снега, мусора, насекомых. Чем плотнее закрывается крышка, тем лучше. В противном случае вода может быстро загрязняться и загнивать, становясь опасной для здоровья человека. Также, чтобы избежать перебоев с водой в холодное время года, колодец нужно .

Навес часто делают в виде двускатной крыши из досок, вагонки, листового металла или черепицы. Здесь огромный простор для фантазии. Верхнюю часть колодца можно декорировать так, что конструкция превратится в эффектное ландшафтное украшение.

Даже если вода из колодца будет подаваться в дом насосами, желательно установить еще и механическое приспособление для ее поднятия. Это поможет обеспечить дом водой в случае длительных перебоев с электроэнергией.

Классические варианты – журавль и ворот. Конструкция первого типа будет безупречно выглядеть на участке, оформленном в «деревенском» стиле. Ворот универсален. Его можно соорудить из обычного бревна и оформить как угодно.

В качестве ворота можно использовать подходящий кусок бревна. Его устанавливают на вертикальные стойки и закрепляют

Выводы и полезное видео по теме

Все этапы строительства колодца описаны в видеоролике ниже:

Внутренняя гидроизоляция швов между кольцами – обязательная процедура. Как ее сделать, смотрите в видеоуроке:

Предлагаем вариант обустройства надземной части колодца:

Технология строительства колодца несложна, но ее реализация требует серьезных трудозатрат. Во время работы следует придерживаться правил техники безопасности. Обязательно надевайте рабочую каску, заботьтесь о вентиляции шахты, чтобы не отравиться газами, и дублируйте основные тросы страховочными. От этого может зависеть ваша жизнь!

Пытаетесь самостоятельно выкопать или загородном участке? А может уже неоднократно выполняли эту работу и можете дать дельный совет нашим читателям? Оставляйте, пожалуйста, свои комментарии, делитесь опытом, задавайте вопросы в расположенном ниже блоке.

Как выкопать колодец своими руками Где, когда и как копать колодец?

Если загородный дом нельзя подключить к магистральному водопроводу, а поселковый водопровод работает ненадежно, то колодец на участке поможет решить проблему водоснабжения. Однако колодец даст сравнительно небольшое количество воды, достаточное для удовлетворения основных бытовых нужд. Организовать эффективное водоснабжение на основе колодца нельзя.

Самостоятельная копка колодцев может показаться для неопытного человека не очень сложным делом. На самом деле работа в узком пространстве на большой глубине сопряжена с риском. Поэтому для достижения положительного результата строго следуйте правилам. Обязательно проконсультируйтесь с опытным человеком. А еще лучше — возьмите опытного мастера, который неоднократно строил колодцы, себе в бригаду хотя бы в качестве консультанта.

Учитывая высокую цену и большие физические затраты при создании колодца, перед началом работ необходимо определить — а будет ли вода? Использование ивовой лозы и хитроумно закрученных проволочек для поиска воды под землей дело, безусловно, интересное. Но если такой метод и работает, то результативность его невысока. В ином случае лозоходцы давно открыли бы фирму по гарантированному обнаружению воды. Главным доказательством наличия водоносного горизонта на сравнительно небольшой глубине будет действующий колодец у Ваших соседей.

В какой точке на загородном участке расположить колодец? Как и в случае со скважиной на воду, колодец нельзя ставить близко к мусорным свалкам, септикам, компостным кучам, выгребным ямам, рядом с проезжей частью и т.д. Если близкого соседства с источником загрязнения не избежать, то постарайтесь разместить колодец на более высоком месте.

где разместить колодец?

При подаче воды из колодца используются погружные или поверхностные насосы, заметно уступающие по мощности и производительности погружным центробежным насосам для глубоких артезианских скважин. По этой причине не желательно размещать колодец слишком далеко от дома, иначе напор воды может снизиться. Слишком близко к строениям размещать колодец также нельзя — может пострадать фундамент.

Минимальное расстояние от жилого дома, на котором можно расположить колодец, составляет 5 м.

Не рекомендуется копать колодец весной. Тающий снег и паводки на короткое время резко поднимают уровень грунтовых вод. В результате в остальное время года колодец может оказаться маловодным или сухим. В зависимости от высота участка и типа грунта, весеннее половодье может помешать Вам, заливая место работ.

Оптимальным временем для создания колодца считается конец зимы или конец лета, осень. В холода копать тяжелее, но низкая температура может помочь Вам закрепить рыхлый и неустойчивый верхний слой грунта. Уровень воды зимой и осенью минимальный, а это значит, что достигнутый водоносный горизонт не высохнет в любое другое более полноводное время года.

Раньше сечение колодцев было квадратным, так как стенки крепили деревом. Сегодня в качестве крепежа вертикальной шахты используются бетонные кольца — точнее, цилиндры — высотой 1 м. Такие кольца также называются колодезными. Материал это прочный, однако очень тяжелый, что осложняет доставку и монтаж. Придется использовать грузоподъемную технику. Установка бетонных колец вручную возможна, но в этом случае необходим опыт подобной работы и помощники.

начало работы

Оптимальная глубина колодца лежит в пределах 5-20 м. Копать колодец глубже 20 м слишком сложно и нерентабельно. В ситуации, когда водоносный горизонт залегает глубоко, дешевле и проще пробурить скважину. Сделать даже неглубокий 5-7 м колодец — непростая задача. Сначала в грунте выкапывается цилиндрическое углубление под диаметр колодезного бетонного кольца. Дно ямы должно быть горизонтальным и ровным. Кольцо устанавливается в углубление. Далее выкапывается земля под бетонным кольцом. В результате бетонное кольцо под собственным весом опускается глубже, а на него сверху ставится второе кольцо, и т.д. Возможен другой вариант — сначала полностью выкапывается шахта колодца, в нее опускаются бетонные кольца.

Каждый вариант имеет свои преимущества и сложности в реализации.

установка бетонных колец

Для копки колодца обычно достаточно трех человек. Валуны и камни, встречающиеся в процессе вертикальной проходки, выворачиваются из земли и поднимаются на поверхность. Для подъема можно использовать простой ворот на деревянных козлах. Помочь в создании колодца может экскаватор, но в этом случае придется решать задачу заезда и размещения тяжелой техники.

Внимание! Как и в любом замкнутом объеме, расположенном ниже поверхности земли, в колодце может скопиться опасный для здоровья газ. Если почувствуете недомогание, то сразу поднимайтесь на поверхность. Во время работы возможно появление воды в шахте. Воду можно откачивать насосом или, в крайнем случае, ведром на веревке. Если вода прибывает слишком быстро — все работы необходимо прекратить!

Когда колодец сделан, на его дно кладутся камни и насыпается слой гравия и щебенки толщиной 20 см. Этот слой будет играть роль сборщика мелких загрязнений, песка и прочего, защищая Вас от попадания посторонних фрагментов в ведро или в насос. После завершения строительных работ колодец необходимо прокачать насосом в течение 10-20 часов.

Конечно, вряд ли кто сегодня будет носить воду с колодца в ведре. На выбор — огромное количество разнообразных типов насосов. Погружной насос опускается в колодец, подавая воду в дом через шланг. Насосная станция ставится на поверхности земли, забирая воду через опущенный в колодец шланг. Летний водопровод на базе колодца организовать просто — армированный пластиковый шланг или пластиковая труба прокладываются прямо по поверхности участка.

зимнее водоснабжение из колодца

Если Вы собираетесь пользоваться колодезной водой в зимнее время, необходимо организовать защищенный от холода водопровод. Насосная станция может располагаться в колодце над водой на своеобразной полке, либо в доме. Главное, чтобы напорная труба, подающая воду, выходила из колодца и шла до теплого помещения в земле ниже уровня промерзания 1,8 м.

Колодец зимой необходимо закрывать крышкой и даже утеплять. Уровень воды в колодце обычно намного ниже глубины промерзания почвы, но тем не менее вода в колодце может замерзнуть из-за открытой колодезной шахты, в которую будет свободно попадать переохлажденный воздух.

Будем объективны — вода из колодца является смесью верховодки и грунтовых вод. Исключим случаи многолетнего получения из колодца действительно чистой воды, так как это возможно только в уникальных условиях, когда рядом нет техногенных и природных источников загрязнения. Грунтовая вода в современных условиях может содержать любые химические и биологические загрязнения, вплоть до очень опасных. Поэтому обязательно отдайте колодезную воду — даже если она прозрачная и вкусная — в лабораторию на химический и бактериологический анализ. На основании результатов анализа специалисты посоветуют Вам набор фильтров для очистки воды.

дизайн колодца

Если вы увлекаетесь ландшафтным дизайном, можно оформить современный бетонный колодец с насосной станцией так, чтобы он смотрелся как типичный деревенский колодец-сруб прошлого века: небольшая двухскатная крыша, ворот и железное ведро на цепи. Будет очень стильно! Как бы Вы не решили оформить колодец, в любом случае закройте его крышкой для защиты от пыли, листьев, насекомых и прочих загрязнений.

Как выкопать колодец своими руками: пошаговая инструкция

В наше время все больше людей предпочитают отдых на свежем воздухе, приобретают в сельской местности участки и строят на них дачи. Однако далеко не всегда к участку подведен водопровод, и потому приходится думать, как решить проблему с водоснабжением. Конечно, кое-кто пользуется привозной водой, сооружая накопительные емкости, кто-то бурит на участке скважину, однако многие владельцы загородных участков предпочитают идти по линии наименьшего сопротивления и копают колодец своими руками.

Вот об этом мы и поговорим далее в статье.

Выбираем место и глубину будущего колодца

Первое что нужно сделать — это выбрать место для будущего колодца. Задача эта непростая так, как включает в себя несколько этапов:

• Определение наименьшего расстояния залегания грунтовых вод. Данный шаг лучше доверить профессионалу, так вы будете уверены что определили наилучшее место для обустройства колодца, но можно попробовать решить эту задачу самостоятельно, так сказать народным способом, изучив у себя на участке растительность, мать и мачеха и сныть отличаются влоголюбием, а значит в этом месте залегание грунтовых вод находится на небольшом расстоянии.
• Место для колодца должно быть чистым, то есть находиться более чем в 20 — 50 метрах от проезжей части, септика и разного рода сельхоз — построек, таких как курятники, свинарники, выгребные ямы и т.д.
• Выбор глубины колодца. Обычно, для дачного участка достаточно выкопать «шахту» глубиной от 6 до 15 метров. Данную работу можно проводить весной, летом и осенью, однако весной данная работа затрудняется из-за поднятия подземных вод и в этот период сложнее определить оптимальную глубину залегания грунтовых вод. Все — же если копать, то делать это либо в конце лета, либо осенью, практика показала, что это оптимальный вариант, так как в это время грунтовые воды достигают своей низшей отметки.

Как правильно организовать работу

Сразу оговорюсь, что выкопать колодец одному человеку не под силу, нужно собрать бригаду из трёх человек минимум. При этом распределение ролей будет следующим: На забое ведет работу один работник, который при помощи лопаты и лома наполняет землей ведро. Второй работник стоит на устье ямы у ворота, стоящего на козлах из древесины, и поднимает наверх наполненное грунтом ведро и опорожняет его. Третий обычно ждет, чтобы сменить уставшего товарища.

На глубине 3-х метров температура не поднимается выше, чем на 10 градусов, да и влажность воздуха оставляет желать лучшего, по этим причинам люди выполняющие работу, должны постоянно сменять друг друга.  Не забывайте и про элементарную технику безопасности, человек копающий шахту в обязательном порядке должен быть в каске, так как от ведра наполненного грунтом, летящего даже с высоты 3 метра, можно получить серьезные травмы.

Важно: В забое могут образоваться скопления ядовитых газов, наличие последних можно выявить с помощью лучины. Опускаясь в шахту колодца для проведения работ захватите с собой горящую лучину, если она хорошо и непрерывно горит, значит беспокоиться не о чем, но если же она тухнет или горит плохо, сразу прекращайте работы и проветривайте забой. Сделать это можно с помощью вентилятора или пылесоса с длинным шлангом. Есть еще один интересный и действенный способ проветривания шахты, с помощью обычного зонта. Открытый зонт, несколько раз опустите и поднимете по шахте и проверьте лучиной.

Копаем колодец

В качестве примера рассмотрим рытье колодца с использованием железобетонных колец так, как это самый простой и практичный способ обустройства данного сооружения. Для начала приведу примерный чертеж будущей постройки, выглядит он так:

Далее нужно выполнить следующие шаги:

Шаг 1: Копаем яму соответствующую радиусу бетонного кольца, глубиной не более 3-х метров и на дно выкопанной ямы устанавливаем 2 кольца.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Шаг 2: Подкапываем нижнее кольцо. На рыхлой почве «подкопку» целесообразнее производить от центра к краям, на глинистом и твердом грунте окапывать начинаем от края постепенно двигаясь к центру. Под собственным весом кольца будут усаживаться на глубину окопки. Таким образом продвигаемся вниз, наращивая сверху количество колец. Заканчиваем рытье колодца тогда, когда на дне начинают «бить» 3 и более родничка.

Стыки рядов необходимо герметизировать, для герметизации швов находящихся в воде используем пеньку, для остальных рядов можно использовать цементный раствор. Никогда не применяйте различные мастики и синтетические герметики, так как это пагубно скажется, как на вкусовых качествах воды, так и на ее свойствах.

Совет: Каждый ряд колец желательно скреплять между собой металлическими пластинами, для основательного крепления вполне достаточно использовать 3 — 4 пластины, крепят их обычно на болты или скобы, единственно что нужно предусмотреть, так это то что в кольцах, под крепления заранее нужно высверлить отверстия. Данную операцию проводим для того чтобы при продвижении вглубь шахты избежать образования пустот между рядами и так называемого зажимание верхних колец.

Шаг 3: Чистка дна и обустройство фильтра. После того, как мы достигли водоносного слоя, необходимо откачать воду, сделать это сподручнее донным насосом и выбрать еще 4 — 5 ведер грунта, из под колец грунт не выбираем, так как в этом случае рискуем «пройти» слой грунтовых вод. После завершения данных работ накрываем колодец и оставляем на сутки. По прошествии суток откачиваем всю воду и при включенном насосе чистим дно до той поры пока водоносные ручейки не станут четко видны.

Далее, просыпаем дно слоем по 20см мелким и крупным щебнем. Если вода просачивается и заполняет дно колодца слишком быстро, то перед просыпкой рекомендуется сделать основание из досок с просверленными в них дырками и только после этого засыпать щебнем.

Защита колодца от поверхностных вод или как сделать глиняный замок

Следующий этап работ это защита колодца от поверхностных вод. На мой скромный взгляд самым эффективным способом защиты, является так называемый глиняный замок. Обустроить его очень просто, для этого окапываем по периметру наш колодец на глубину одного метра и получившуюся яму заполняем глиной, тщательно утрамбовываем ее и сверху заливаем бетонную отмостку.

На этом рытье колодца считается завершенным. Единственное что еще останется сделать — это соорудить крышку либо построить навес над колодцем дабы защитить его от попадания мусора, но эта тема очень обширна и мы поговорим про нее в другой статье. Удачных работ!

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

строим по инструкции от IVD.ru

Вырыть колодец на даче своими руками не так уж и сложно, хотя на первый взгляд работа кажется неподъемной. Бригада строителей со спецтехникой не понадобится. Есть умельцы, способные справиться с этой задачей в одиночку. Материалом служат бетонные кольца. В старину шахту обкладывали бревнами, но сейчас этот метод уже почти не используют. Бурить глубокую шахту не потребуется. Нужно всего лишь убирать лопатой грунт из-под стенок, пока они не опустятся достаточно глубоко и не достигнут водоносного слоя. По мере их заглубления сверху ставят новые ярусы. Копать самому придется долго. Чтобы узнать, насколько глубоко залегают воды, можно поинтересоваться у соседей, у которых на участке есть вода. Если поселок только застраивается, и спросить не у кого, необходимо вызвать инженеров со специальным оборудованием. Возможно, единственный вариант — это артезианская скважина.

Все о самостоятельном оборудовании колодцы

Законодательство и нормативы
Cпособы строительства
Элементы конструкции
Инструкция по проведению работ
— Инструменты
— Подготовка
— Установка колец
— Оформление

Согласно закону «О недрах» составление проекта и получение разрешения на строительство не требуется, если шахта подходит к верхнему водоносному слою, расположенному на глубине до 5 м. На более глубокие скважины необходимо оформить лицензию. Если верхний слой используется для центрального водоснабжения, проводить работы не разрешат. Максимальный объем воды, поднимаемой на поверхность —100 м³ в сутки.

Ограничения по расположению согласно СанПиН 2.1.4.1175-02

• До септиков, канализации, компостов, туалета — 50 м.
• До проезжей части — 30 м.
• До фундамента жилого дома — 5 м.

В случае, когда эти условия соблюсти невозможно, следует обращаться в СЭС за разрешением.

Участок должен быть чистым, не заболоченным. Сделать колодец на даче своими руками не удастся, если территорию затапливают весенние паводки. Грунт не должен осыпаться и создавать оползней. Если это происходит, следует обратиться к инженерам за консультацией.

Нормативы для верхней части шахты, расположенной на поверхности земли

• Минимальная высота оголовка — конструкции, установленной на ствол шахты, —составляет 0,7 м.
• Материалы, из которых сделано основание и отделка, не должны влиять на качество воды.
• На оголовок необходимо поставить крышку, люк или навес, защищающий от попадания мусора.

• Открытый — он самый быстрый, но самый трудоемкий. Если посчитать, сколько будут стоить работы, окажется, что они обойдутся гораздо дороже, чем материалы. На территории роют котлован и опускают вниз бетонные кольца. Котлован должен быть шире них на 20 см с каждой стороны. В одиночку с задачей не справиться. Выкапывать сотни кубометров грунта лучше экскаватором, чем лопатой. Монтаж сборных элементов возможен лишь с помощью подъемного крана.
• Шахтный — в земле проделывают широкую скважину и укрепляют ее по мере заглубления бревнами или другими материалами. Это не самый удобный способ. Кроме того, он не позволяет установить тяжелые элементы своими руками. Следует заметить, что этот метод не безопасен — земляная стенка может обвалиться.
• Трубный — в грунт погружается пластиковая труба. Ее низ закрывает бетонная пробка. Стенки, погруженные в водоносный слой, имеют перфорацию. Метод хорошо подходит для участков, где водоносный слой залегает близко к поверхности — смонтировать широкую пятиметровую трубу довольно сложно.
• Закрытый — бетонное кольцо погружается в котлован глубиной около 2 м. Из-под него с внутренней стороны равномерно удаляют грунт, опуская стороны все ниже. Сверху устанавливают новые ярусы. Такое решение позволяет построить прочную шахту самостоятельно. Время можно сократить, если один человек трудится внизу, другой поднимает грунт в ведре на веревке. Именно этот способ мы и будем рассматривать в статье.

• Ствол шахты — его собирают из железобетонных колец. Внутренний диаметр стандартных изделий составляет 0,7-2м, высота — 0,1-1 м, масса — 46-2 300 кг.
• Донный фильтр, защищающий от заиливания. Он может состоять из нескольких слоев песка и щебня разных фракций.
• Глиняный замок — гидроизоляционный слой вокруг наружной части ствола, не позволяющий воде с поверхности просачиваться внутрь. Она грязнее, чем та, что находится внизу под землей и способна сделать ее непригодной для питья. Вместо глиняного замка можно положить обычную гидроизоляционную мембрану из битума и рубероида.
• Оголовок, крышка или «домик», закрывающий верх шахты от мусора. Люк запирают на замок. если в доме есть дети.

Необходимые инструменты

• Лопата.
• Ведро.
• Веревка.
• Складная лестница высотой около 5 м.
• Ручной подъемник с надежной опорой, лом или крепкие доски толщиной более 2 см, которые можно использовать как рычаги.
• Рулетка, строительный уровень.
• Каска — с поверхности вниз может осыпаться почва с камнями.

Составление плана

Начинают с обследования грунта. Если есть соседи с колодцем, можно у них узнать, насколько глубоко залегает водоносный слой. При их отсутствии придется обращаться к инженерам. Следует хотя бы приблизительно знать расчетную глубину. От нее зависит расход материалов и объем работ. При глубине более 5 м потребуется разрешение государственных инстанций. При способе, который мы описываем, оползни не опасны. Массивным сооружениям не страшны подземные сдвиги и давление грунтовых вод. При необходимости вокруг шахты роют котлован и проводят ее гидроизоляцию.

Следует четко представлять всю последовательность действий. Чтобы процесс не останавливался, нужно иметь в запасе все необходимое.

Перед тем как сделать колодец своими руками для дачи, составляют схему участка с учетом требований законодательства и технических нормативов. Чтобы удостовериться, что новый объект не будет мешать, на территории размечают его контуры с помощью кольев с веревкой, натянутой между ними.

Установка колец

• На участке роют котлован глубиной 1-2 м согласно разметке. Край должен выступать на 10 см над грунтом. Диаметр ямы делают на 20 см больше внешнего диаметра изделия, чтобы оно вошло внутрь. Дно выравнивают по строительному уровню.
• Монтируют нижний элемент. Его перемещают, поддевая снизу толстыми досками, служащими рычагами. Удобнее использовать подъемник на двух А-образных опорах, смонтированный над котлованом. Опоры удерживают ворот — вращающийся цилиндр с ручкой. Деталь обвязывают веревкой или тросом. Другой конец закрепляют на вороте. При вращении трос наматывается на ворот, и деталь приходит в движение. Устройство позволяет ее приподнять над котлованом и сделать установку мягкой и точной.
• Внизу из-под бетонной стенки равномерно вынимают грунт, заставляя ее опускаться вниз. При ее погружении на нужную глубину сверху ставят второй элемент. Положение стенок постоянно проверяют по уровню. Это делается не для того, чтобы сооружение выглядело красиво. Перекосов допускать нельзя, так как они приводят к разуплотнению стыков и постоянному смещению двух соприкасающихся поверхностей. В результате теряется прочность и герметичность.
• Верхнюю и нижнюю деталь скрепляют стальными скобами. По периметру следует расположить не менее трех скоб.
• Стык герметизируют пенькой либо резиновой уплотнительной лентой. Сверху его заделывают цементно-песчаной смесью. Пропорции цемента и песка берут 1:3. Подойдет цемент марки М400.
• Заглубление продолжают до тех пор, пока не появится вода. После этого дно осушают и ждут 12 часов, наблюдая, насколько интенсивно будет наполняться шахта.
• Дно расчищают до появления водных жил, затем наблюдают в течение суток за его наполнением. Если уровень воды внизу поднимется выше 1,5 м, переходят к следующему этапу выполнения работ.
• На дне устраивают фильтрующую прослойку — насыпают мелкий щебень с размером около 5 см, над ним — средний 10 см. Сверху укладывают щебень крупной фракции — 15 см.
• Если с внутренней стороны видны подтеки, проводят гидроизоляцию. Можно провести ее для профилактики спустя год, когда конструкция осядет и займет окончательное положение. Ствол раскапывают и покрывают рубероидом на битумной мастике. Чтобы вода внутри не замерзала в сильные холода, периметр утепляют пенополистиролом. Его сажают на клей, а затем укрывают герметичной полиэтиленовой пленкой, не позволяющей влаге проникать в утеплитель.

Установка верхней части колодца

Верхнее кольцо должно выступать над нулевой отметкой не менее, чем на 0,8 м. Его минимальная высота составляет 0,7 м, но со временем он даст осадку, поэтому высоту берут с запасом.

Варианты оформления верхнего кольца

• Горизонтальная крышка с люком — сверху обычно ставят навес на стойках, к которым крепят журавль. Это устройство представляет собой горизонтальный вал с ручкой и ведром на цепи, опускающимся в шахту.
• Оголовок, закрывающий журавль боковыми стенками и кровельными скатами — его монтируют на верхнюю часть кольца, оставляя низ открытым.
• «Домик», полностью закрывающий конструкцию.

Перед тем как выкопать колодец на даче своими руками, нужно тщательно продумать конструкцию верхней части и ее декор. Внешний вид зависит от размеров. Покрытие с крупным рисунком может плохо смотреться на маленькой кровле.

Основание и отделка должны сочетаться с оформлением дома. Часто используют те же материалы, из которых он построен. Это могут быть бревна, кирпич, блоки, цемент со вставками из больших камней. Для отделки используют вагонку, сайдинг, плитку, имитирующую натуральные материалы. Кровлю покрывают деревянным настилом, искусственной или натуральной черепицей.

• Материал подготовил: Артем Филимонов

---

Как правильно выкопать колодец своими руками: закрытый и открытый способы

Если домовладение располагается на березу озера или реки, больших проблем с водоснабжением не возникает. Гораздо сложнее обстоят дела, когда участок находится далеко от естественных водных источников. Остаётся добывать воду из-под земли, а для этого нужно разыскать природные запасы, которые были бы чистыми, пригодными для питья. Выбор между бурением скважины и копкой колодца владельцы участка делают, исходя из особенностей местности. Если водоносный уровень расположен глубже 15 метров, то предстоящее обустройство скважины нужно доверить специалистам, а если же водичка находится ближе к поверхности, то прочитайте эту статью про то, как выкопать колодец своими руками. Возможно, процесс не покажется вам слишком сложным.

Сделать колодец самостоятельно не так сложно, как кажется, хотя потрудиться придется изрядно. Важно в процессе выполнения работ соблюдать правила, касающиеся устройства колодцев. Конечно, никто не проконтролирует, сделали вы всё, что необходимо или отнеслись к работе формально. Но вы делаете колодец для себя и членов своей семьи, поэтому сами должны проявлять заинтересованность в том, чтобы полученная вода была свежа и чиста.

Живая и мертвая вода. Какая из них будет в колодце, который вы построите? Всё зависит от того, насколько серьёзно вы отнесетесь к правилам его сооружения

Подземные воды: наличие и пригодность

Никакие дедовские методы не дадут однозначного ответа на вопрос, есть ли на вашем участке вода и, если она все-таки есть, каково её качество. Геологоразведка участка – единственный достоверный источник таких сведений. Если капитальные строения на участке уже есть, то и данные разведки имеются. В противном случае остаётся только познакомиться с ближайшими соседями, у которых колодцы уже действуют. Узнайте у них, какова глубина их шахт, попросите пробы воды. Пусть местная СЭС проверит воду на качество.

О том, как правильно провести анализ и очистку воды, можно узнать из материала: https://diz-cafe.com/voda/analiz-i-ochistka-vody-iz-skvazhiny.html

Лозоходцы ищут воду теми способами, которыми пользовались ещё наши деды. Но даже успешный поиск источника не гарантирует качество воды

Выбор места под колодец

К выбору места для колодца нужно тоже подходить со всей ответственностью.

Если местность загрязнена отходами или поблизости находится крупный источник загрязнения, то надеяться получить из колодца чистую воду бессмысленно

Обратите внимание на следующие значимые факторы:

• Геологическую ситуацию в вашей местности. Например, если окрестности заболочены, то колодец с питьевой водой выкопать не удастся, потому что «верховодка», которая неизбежно окажется в подземном источнике, принесет с собой всю грязь, находящуюся на поверхности.
• Наличие вблизи значительных источников загрязнения. Для многих загрязняющих веществ поверхностный водонепроницаемый слой не является преградой. Они проникают в подземные воды и отравляют их, делая непригодными к употреблению.
• Характеристики грунта и рельеф местности. Сложнее всего справиться с работой на каменистой местности. Проблематично сделать колодец и на склоне горы. Лучше всего для колодца подойдет равнинная местность.
• Удаленность места потребления. С одной стороны, колодец хочется разместить поближе к дому, чтобы избежать сооружения протяженных коммуникаций, по которым вода будет поступать в дом. С другой стороны, ближе 5 метров от построек колодец размещать нельзя. Такое соседство может негативно сказаться на фундаменте сооружения. Скопившаяся вода способна подмыть грунт под постройкой, частично разрушить «подошву». Устранить такие последствия не так-то просто.

Существует и ещё одно ограничение, согласно которому вокруг колодца в 50-ти метровой санитарной зоне нельзя располагать канализационные стоки, сточные канавы или мусорные свалки. Иначе добытая вода будет иметь ненужную вам специфику.

О правилах устройства канализации на даче подробнее читайте: https://diz-cafe.com/voda/kak-sdelat-kanalizaciyu-dlya-dachi.html

Чтобы узнать, как правильно выкопать колодец, нужно сначала разобраться с тем, какие техники рытья вообще существуют. Профессионалы практикуют открытый и закрытый способ копки колодцев. Поскольку различия в указанных техниках принципиальны, каждая из них заслуживает отдельного рассмотрения.

Вариант #1 – копаем открытым способом

Ручной монтаж водоносных конструкций на участке с плотным грунтом производится открытым способом.

Стенки такой шахты не обрушатся, если не оставить её на длительное время без колец. Гладкая поверхность говорит о присутствии в почве глины

Открытая технология рытья колодца состоит из простых и понятных этапов:

• копка шахты определенной глубины (до водоносного слоя) производится сразу от начала и до конца, её диаметр на 10-15 см больше, чем у подготовленных ж/б колец;
• железобетонные кольца, которые образуют стены колодца, опускают в образовавшуюся шахту при помощи лебедки;
• кольца тщательно скрепляют друг с другом;
• между стенками шахты и собранной внутри неё железобетонной конструкцией образуется зазор, который необходимо засыпать крупным песком;
• швы между каждой парой колец тщательно заделываются специальным герметизирующим составом.

Очевидно, что именно особенности грунта, которые позволили в течение всего времени сохранить форму стенок шахты, являются определяющими для выбора открытого способа копки.

Вариант #2 – закрытый способ рытья

Если состав грунта сыпуч (щебенка или песок), то выполнять работы открытым методом проблематично. Стенки шахты неизбежно будут смещаться, осыпаться и т.д. Работу придется прерывать, сам процесс затянется, станет непозволительно трудозатратным. Придется рыть колодец закрытым способом, который специалисты по-другому называют «в кольцо».

Для закрытого способа копки важно правильно начать работу. Кольца должны будут скользить по стенкам шахты под тяжестью собственного веса, поэтому размер ямы должен быть точным

Схематично закрытую технологию рытья колодцев можно представить в виде следующих этапов:

• Необходимо наметить место нахождения колодца, диаметр которого будет соответствовать наружному диаметру ж/б кольца, и снять верхний слой земли. Углубиться нужно настолько, насколько позволит почва. Обычно глубина ямы составляет от 20 см до 2-х метров.
• Образовалась яма, внутрь которой помещают первое кольцо. Дальнейшая работа будет происходить внутри этого кольца, а впоследствии в образующейся железобетонной конструкции.
• Кольцо под своим весом опускается всё ниже, а следующее кольцо, помещенное на первое, увеличивает вес конструкции и монтируется с предыдущим.
• После достижения землекопом водоносного слоя, устанавливается последнее кольцо колодца. Его полностью не закапывают.
• Изоляция и герметизация швов между кольцами осуществляется абсолютно одинаково и при открытом, и при закрытом способе.

На завершающем этапе монтируется всё необходимое для функционирования колодца оборудование.

О том, как оформить колодец на даче, можно узнать из материала: https://diz-cafe.com/voda/oformlenie-kolodca-na-dache.html

При работе с кольцами нужно соблюдать осторожность. Производители нередко указывают, что работы должны выполняться с помощью лебедки или крана. В противном случае претензии по трещинам и сколам не будут приняты

Преимущества и недостатки разных способов копки

Открытый способ привлекателен, прежде всего, своей простотой. Рыть куда удобнее не в окружении железобетона. Впрочем, недостатки и преимущества есть у каждого из способов копки. Нередко при проходке можно встретить валун. Если это случилось при открытой проходке, то шахту несложно расширить, обкопать препятствие и вытащить его на поверхность, обвязав веревками. Теперь представьте себе, насколько усложняется задача, когда землекоп находится в закрытом пространстве кольца. Проблема может оказаться неразрешимой.

Валун относится к числу легко устранимых препятствий, если копка ведется открытым способом, но попробуйте справиться с ним, находясь внутри железобетонного кольца

Другой неприятностью, которая может случиться в процессе работы, является плывун. Плывуном называют грунт, насыщенный водой, который может растекаться. Находясь в открытой шахте, землекоп может предпринять попытку остановить плывун, сделав из шпунтованных досок элементарный кессон. Впоследствии можно, засыпая грунтом пространство между железобетонной конструкцией и шахтой, полностью изолировать плывун.

Есть у закрытой проходки ещё один минус. Он проявляется, когда в шахте появляется «верховодка». Она опускается вниз вместе с устанавливаемыми кольцами, после чего смешивается с подземными водами и портит их. Загрязненный колодец никому не нужен. Более того, выясняется, что и избавиться в этом случае от «верховодки» очень проблематично. Можно прорыть ещё одну яму по внешней поверхности колец, чтобы выявить источник «верховодки». Но выявить её и изолировать даже в этом случае удаётся не всегда.

Также будет полезен материал о методах чистки питьевого колодца: https://diz-cafe.com/voda/chistka-kolodca-svoimi-rukami.html

Вот так выглядит вода в колодце, если в него просачивается верховодка. Чтобы выявить источник неприятности, нужно, по сути, ещё один колодец рядом выкопать

Казалось бы, сомнения рассеялись, и мы точно знаем, как выкопать колодец на даче. Действительно, достоинства открытого метода очевидны, а теперь обратимся к его недостаткам.

При открытом способе копки шахту приходится рыть большего диаметра, чем сооружаемый колодец. Природная монолитность грунта неизбежно нарушается. Между стенками конструкции колодца и шахтой мы помещаем грунт, которые отличается по своей структуре и плотности от находившегося здесь изначально. Новый грунт может подвергаться деформации, а кольца – смещению друг относительно друга. Такие подвижки могут стать причиной разрушения колодца.

О том, как производить ремонт колодца, можно узнать из материала: https://diz-cafe.com/voda/chistka-i-remont-kolodca-kak-provesti-profilaktiku-svoimi-rukami.html

Открытую шахту ни в коем случае нельзя оставлять надолго без колец. Подсохшие стенки начинают осыпаться, с каждым новым часом приближая миг обрушения

Кроме того, при открытом способе значительно увеличивается объём земляных работ. И ещё: приходится обзаводиться специальным оборудованием, чтобы устанавливать железобетонные кольца. Понадобятся трос, крюк, блок, тренога и лебедка. Процесс опускания кольца не только сложное, но и опасное занятие. При использовании крана правильно установить и совместить кольца будет проще, но привлечение спецтехники всегда обходится недешево.

Если по неопытности землекоп недооценил степень плотности грунта, стены шахты могут осыпаться, сведя на нет все усилия. Если же шахта простояла в готовом виде без колец более трех дней, по вероятность её обрушения существенно возрастает. Естественно, что при копке «в кольцо» такая опасность не грозит. Когда кольца под собственным весом погружаются в шахту, целостность грунта практически не нарушается. Для их установки не нужно дополнительное оборудование, а вероятность получения травмы снижается.

Из колодца можно организовать водоснабжение дома, об этом читайте: https://diz-cafe.com/voda/vodosnabzheniya-zagorodnogo-doma-iz-kolodca.html

Одному копать колодец нельзя. Дело даже не в том, что это физически тяжело. Есть опасности другого рода. Недра земли богаты неожиданностями. Наряду в водяными запасами, можно наткнуться на подземное скопление газа. Это может оказаться фатальным в ограниченном шахтном пространстве. Выявить невидимую опасность можно при помощи горящей лучины. Быстро погасший огонь говорит о недопустимой загазованности.

Этому землекопу не мешало бы прослушать инструктаж, прежде чем надевать каску. Он явно нет в курсе, для чего именно ему нужно это средство защиты

Падение груза на голову землекопа – ещё одна очевидная опасность. Нужно ли в такой ситуации говорить об актуальности применения защитной каски?

Поэтому-то грамотно организованная копка колодцев подразумевает не героический труд энтузиаста-одиночки, а правильно спланированную работу группы единомышленников. Они, например, организуют принудительную вентиляцию шахты, используя для этой цели хотя бы вентиляторы и пылесосы. Попеременно копать шахту и совместно устанавливать кольца легче, да и праздновать торжественную сдачу объекта в эксплуатацию гораздо веселее с друзьями.

Оцените статью: Поделитесь с друзьями!

Пошаговая инструкция- схема, чертежи +Видео

Очень часто перед владельцами загородных домов встаёт вопрос: «Где взять воду?», и тут единственным решением зачастую остаётся колодец или скважина.

Мы сегодня остановим свой выбор на том, как правильно выкопать колодец своими руками.
Давайте разберем из каких частей состоит колодец. В самой нижней части, находится водоприёмник (где собирается вода), далее идёт шахта колодца и завершает всё оголовок, который защищает колодец от попадания мусора, промерзания и поверхностной воды при помощи плотно прилегающей крышки и глиняного замка.

[contents]

Месторасположение колодца

Первое, что должен сделать собственник, это определить место на участке, где будет колодец, и правильно выбрать время для рытья колодца. Можно поговорить с соседями, имеющими колодцы, где он у них выкопан, какая глубина, с какими проблемами столкнулись, какой грунт на участке.

Конечно, располагать колодец рядом с мусорными, навозными и компостными кучами, туалетом мы тоже не будем, надо отступить не менее 30 метров.

Местоположение колодца

Также надо учитывать, что на самом низком и влажном участке вода может быть непригодной для пищевых целей, иметь посторонние примеси и неприятный запах.

Но конкретного  ответа, где лучше расположить колодец, на возвышении или в низине вы не получите, всё-таки это зависит от индивидуальности вашего участка. Лучше всего копать колодец в непосредственной близости к жилому помещению, но соблюдая дистанцию не менее 5 метров.

Также надо учитывать, что колодец вы сооружаете на длительное время, поэтому заранее продумайте план застройки участка, чтобы колодец не мешал воплощению ваших задумок.

Очень часто, место определяют при помощи нехитрых народных приспособлений: проволочных рамок или прутика ивы. Но этот способ, не всегда оправдывает себя. Одно можно сказать наверняка, если есть вода у ваших соседей, значит она будет и у вас. С местом вы определились, теперь надо назначить время для устройства колодца.

Когда копать колодец

Лучше всего выбрать конец лета и начало осени, то есть август — сентябрь, в это время уровень грунтовых вод самый низкий, и вы не просчитаетесь с глубиной колодца.

Дальше решить вопрос, кто будет копать колодец, если нанять бригаду рабочих вам дорого, значит приглашайте к себе еще помощников, потому что рыть колодец должны не меньше трёх человек, которые обеспечат непрерывный процесс копки, подменяя друг друга.

Один человек копает грунт, складывая его в ведро, другой наверху поднимает, используя подъёмное приспособление, а третий ждёт, чтобы подменить человека, который устал.

Веревка с ведром выполняет ещё роль уровня для соблюдения строгой вертикальности шахты.

Здесь надо отдельно сказать про технику безопасности.

Человек, который занимается копкой земли в шахте колодца должен обязательно надеть каску, даже небольшой ком земли, выпавший из ведра с высоты трёх метров способен нанести серьёзную травму.

Как выкопать котлован колодца своими руками

Прежде чем, приступить к копанию колодца, надо приготовить необходимое оборудование.

Для работы вам потребуется: лопаты, лом, вёдра, насос для откачки воды, веревочная лестница, цепь, подъёмное устройство (типа ручной тали), и, конечно, бетонные кольца.
Для начала рассмотрим вариант копки колодца вручную с установкой бетонных колец.  Начинаем копать яму, диаметр которой равен кольцу, глубиной около двух метров. Затем, установив кольцо, начинаем выбирать землю внутри кольца, при этом учитываем вязкость земли.

Если земля плотная, копаем под кольцом, если рыхлая, начинаем с середины окружности.  В процессе копания кольцо опускается под собственным весом.

Когда кольцо будет достаточно углублено, ставим на него следующее.  Весь процесс повторяется. При выполнении работы, нужно обязательно смотреть, чтобы кольца опускались равномерно, иначе может появиться не только перекос, но и зажатие, устранение таких проблем достаточно трудоёмко.

Погружаем кольцо

Швы между кольцами заделываем цементно-песчаным раствором, предварительно положив просмоленную пеньковую веревку, а сами кольца скрепляем между собой железными пластинами, прикрутив их болтами, используя специальные металлические проушины.

Глубина колодца обычно бывает около 10 метров, но эта величина может меняться в большую или меньшую сторону в зависимости от рельефа участка.

Определяют глубину шахты по следующим параметрам: увеличивается влажность грунта, пройден глиняный слой, понижается температура воздуха.

Если в колодце появилась вода, работа не прекращается, а вода откачивается при помощи насоса. В случае если идёт быстрый набор воды, копание прекращаем. Теперь следует откачать воду и оставить колодец на 8-12 часов, затем откачку воды следует повторить и выбрать еще грунта, пока не увидим водоносные жилы.

Делаем глиняный замок. Снаружи, окапываем наш колодец на глубину около метра, утрамбовываем глиной на уровне земли, а затем делаем отмостку.

Схема правильно устроенного колодца

Всё, копка колодца завершена.  Теперь устраиваем донный фильтр для очистки воды. Делается он так, на дно колодца укладываем мелкий и крупный щебень примерно по 20 сантиметров. Если почва на дне колодца очень вязкая, то сначала надо сделать пол из досок с отверстиями для воды, а затем сверху уложить донный фильтр.

Завершение работы

Завершаем работы установкой водоподъёмного механизма, или насоса. Закрываем колодец крышкой.
Оформление наземной части колодца, оголовка, каждый выбирает на свой вкус и финансовые возможности. Вариантов предлагается множество.

Также можно выкопать колодец без колец. Для устройства нам понадобится деревянный сруб, рубленный в лапу. Но этот способ более трудоёмкий и его выбирают любители экологического строительства.

Колодцы по глубине

Как выкопать колодец — подробная технология!

Быть хозяином собственного загородного участка и не иметь своего колодца – наверное, это далеко не самый удачный вариант. Да, конечно, некоторые дачные посёлки оснащены централизованной системой водопровода, но все же лучше быть полностью независимым от «капризов» коммунальщиков. Колодец станет и источником чистой питьевой воды, и удовлетворит все бытовые надобности, и обеспечит полив приусадебного участка, но только в том случае, если он будет обустроен правильно.

Как выкопать колодец

Как выкопать колодец на своей территории? Самый простой способ – это, конечно, пригласить бригаду специалистов, хотя стоить это будет достаточно недешево. Конечно, если есть желание попробовать свои силы в этом непростом деле, нужно подобрать себе старательных помощников, подготовить инструмент, инвентарь и необходимые материалы и дерзать. Однако, следует предупредить сразу – рытье колодцев относится к работам повышенной сложности и опасности, и нужно очень трезво оценить свои реальные возможности.

Впрочем, если такая работа вполне разумно покажется не по плечу, то знать ее теоретические азы все равно нужно, хотя бы для того, чтобы представлять себе последовательность проведения операций и их трудоемкость – будет возможность более предметно контролировать работу нанятой бригады.

Итак, весь процесс обустройства колодца «с нуля» можно разбить на несколько основных этапов:

• выбор подходящего места;
• земляные и монтажные работы;
• гидроизоляция шахты колодца;
• установка донного фильтра;
• обустройство верхней части колодца;
• если нужно — то декоративное оформление.



Где копать колодец?

Говорят, что по большому счету, в средней полосе России колодец можно отрыть на любом месте – рано или поздно попадешь на водоносный слой. Однако, зачем копать там, где работа потребует максимальных трудозатрат с минимальной отдачей? Существуют проверенные способы отыскать наиболее благоприятное место для этого источника воды.

Примерная схема расположения грунтовых вод

Прежде всего, необходимо представлять, что из себя представляют подземные воды:

• На небольшой глубине (до 4 метров) от поверхности почвы могут залегать поверхностные водяные слои —  их называют верховодкой. Они не имеют стабильного характера, сильно зависят от сезона и количества осадков, достаточно сильно загрязнены органикой или химикатами с полей и как источник воды не рассматриваются.
• Следующий слой – грунтовые воды, расположенные на глубинах порядка 10 метров и ниже. Этот горизонт уже отличается достаточной стабильностью, вода в нем прошла более глубокую фильтрацию, и именно на этот слой и рассчитывают при выкапывании колодцев. Вода здесь находится в безнапорном состоянии, то есть уровень должен оставаться примерно на одной отметке, с определенными сезонными колебаниями.
• Еще глубже, на глубине нескольких десятков метров, находятся межпластовые или артезианские водные горизонты. Именно на них делается «прицел» при бурении водоносных скважин.

А это — базовая схема колодца

Итак, цель поиска — отыскать место, где второй водоносный слой грунтовых вод наиболее близко расположен к поверхности почвы. Как это сделать?

Прежде всего из района поиска нужно исключить места, расположенные около выгребных или силосных ям, уборных, септиков, мусорных свалок. В идеале, до таких источников загрязнения должно быть не менее 50 метров. Кроме того, колодец не должен быть ближе 5 метров от капитальных строений.

Самый точный результат даст, конечно, разведочное бурение

Самый точный, конечно, это метод разведочного бурения, однако это достаточно сложная процедура, требующая немало сил или материальных средств. Можно попытаться определить место для колодца иными способами, которые широко применяются издавна.

Обычно поиск водоносных мест проводят рано утром, с 5 до 6 часов, или в вечерние и ночные часы – с 6 до 7, с 10 до 11 или с полуночи до часу ночи.

• Первое, на что стоит обратить внимание – на низины, места с повышенным количество утренней росы, те участки, где собирается или поднимается столбом более плотный туман.
• С давних пор для этих целей использовалось «лозоходство» — опытные народные мастера с большой точностью указывали место для рытья колодца, обходя участок с рогаткой из длинных ивовых веток. Она держалась в руках вертикально, и в месте максимального прилегания водного слоя «лозоходец» чувствовал притяжение общего ствола рогатки к земле.

С давних пор для поиска оптимальных мест применялось «лозоходство»

Можно ли опробовать такой способ самому? Сомнительно, наверное, все же в этом деле должен быть соответствующий навык и опыт.

Подобный способ биолокации можно использовать и несколько иначе. Из металлической проволоки (например, сварочных электродов) делаются две одинаковые Г-образные рамки. Свободно удерживая их в кулаках обеих рук за короткое плечо, не спеша обходят участок. В местах близкого расположения воды рамки должны начать проворачиваться и перекрещиваться.

Видео: биолокация места для колодца с помощью рамок

Некоторые люди с развитым чувством к биолокации занимаются таким поиском даже на почти профессиональной основе, показывая точное расположение места для колодца.

Инструмент специалистов в области биолокации

• Многое могут подсказать деревья, кустарники, травы. Например, ивы, березы, ольха, а из трав – осока и мать-и-мачеха обязательно подскажут, что водоносный слой неглубоко. Другие деревья (сосна, к примеру) наоборот, свидетельствуют о том, что до воды не близко. Виды растений могут подсказать даже примерную глубину залегания водоносного слоя:

О чем могут подсказать растения

• Можно понаблюдать и за другим и признаками. Например, в летний день стая комаров или мошек вьется обычно над перспективными для колодца местами. Чуют близость воды и домашние животные – собаки, например, могут в жаркое время в этих местах выкопать себе небольшую ямку-логово для дневного отдыха.
• Наиболее перспективные места можно проверить еще и методом влагопоглощения. Для этого берут материал, обладающий повышенной впитываемостью влаги – например, силикагель, или же дробленый красный кирпич. Такой адсорбент тщательно просушивают в духовке и наполняют им сухой глиняный неглазурованный сосуд. Все это оборачивают в нетканый материал и взвешивают с точность буквально до грамма. Затем заполненный и завернутый сосуд зарывают на проверяемом месте на глубину порядка полуметра на сутки. (испытание проводится только в ясную погоду, в сухой земле). Можно сразу проводить проверку в нескольких точках. Через сутки взвешивают сосуды и определяют, какое количество воды было поглощено адсорбентом. Оптимальным местом для колодца станет то, где влаги собрано больше всего.

Место подбирают с учетом всех возможных критериев и по результатам нескольких тестов. Как правило, совокупность полученных данных должна указать на самую подходящую точку для дальнейшей работы.

Что потребуется для работы

Если определились с местом, нужно наметить и время выполнения дальнейших работ. Есть распространенное мнение, что оптимальным временем является зима – грунтовые воды находятся «в покое» на самой нижней точке своего залегания. Однако, с этим иногда трудно согласиться, так как зимой проводить землеройные работы, да еще в условиях повышенной влажности и постоянного поступления воды на завершающем этапе – очень сложно и достаточно опасно. К тому же, в теплой одежде в тесной шахте колодца работать будет очень непросто. Правда, при рытье глубоких колодцев (порядка 10 – 15 метров) зимой в них легче поступает воздух, а летом с этим могут быть проблемы. Но все же для колодцев средней глубины оптимальным временем для рытья видится конец лета и начало осени – до наступления периода дождей.

Инструменты и приспособления для работы

Из инструментов понадобятся:

— лопаты, штыковая и совковая у укороченными черенками;

— лом и кирка для проходки через плотные слои грунта;

— ведра для подъема выбранного грунта и тачка для его отвоза в сторону;

— канаты для подъема ведер, стропы для вывешивания и установки железобетонных колец;

— тренога, устанавливаемая над шахтой, с закрепленным на ней подъемным механизмом (колодезным воротом, полиспастом, лебедкой, талями и т. п.)

— отвесы и строительный уровень для тщательного контроля вертикальности проходки;

— средства защиты и страховки – каска, страховочный пояс с линем;

— для откачки поступающей воды потребуется дренажный насос;

— материалы и инструменты для проведения гидроизоляционных работ.

Большинство современных колодцев исполняется из железобетонных колец. Лучше всего приобретать такие изделия, которые имеют замковую часть «в четверть» для отцентрованного и плотного прилегания колец друг к другу. Стандартный размер кольца – 1000 мм – внутренний диаметр, 1160 – наружный, толщина стенки – 80 мм, максимальная высота – 900 мм. Весит такое изделие (КС-10—9) 600 кг. При необходимости, можно приобрести кольца того же диаметра, но меньшей высоты – 300, 500 или 600 мм.  На стенках таких колец есть отверстия для заведения стропов при вывешивании и опускании их в шахту.

Колодезные кольца различной высоты

Следует сразу предостеречь от приобретения некачественных, неликвидных колец, имеющих повреждения или уже бывших в эксплуатации. Такая экономия здесь не только неуместна, но может быть и опасной, так как практика обустройства колодцев знает немало случаев разрыва, перекоса, лопанья колец со всеми возможными последствиями.

Сколько потребуется колец – вопрос для каждого конкретного места индивидуальный. Стоит разузнать у соседей – какой глубины колодец у них, этот показатель не должен сильно измениться. При этом учитывают и саму конструкцию колодца – высоту самой водоносной части, ствола и оголовка.

Колодцы могут различаться по высоте в зависимости от своей конструкции

Рытье колодца и установка колец

• Работу начинают с разметки на поверхности почвы. Для этих целей, а также для контроля соблюдения размеров будущей проходки нужно соорудить нехитрое приспособление – крестовину из двух реек, с длиной равной требуемому диаметру шахты.

Крестовина — шаблон для дальнейшей работы

Если кольцо имеет 1160 внешний диаметр, то шахту следует размечать примерно на 200 – 300 мм шире, т. е. Ø от 1350 до 1450 мм при открытом методе сооружения колодца (об этом – чуть ниже). При закрытом способе оставляют минимально необходимый зазор – так, чтобы кольцо проходило в щахту без перекоса.

• Снимают верхний слой почвы с дерном и начинают углубляться в плотные слои грунта.

Снимается верхний дерновый слой

Вся выбранная земля должна относиться от места работы на расстояние не менее 3 метров от ямы. Можно ее даже сразу вывозить подальше, например, в место, где планируется соорудить «альпийскую горку». Когда начнется глиняный слой, то выбранную глину лучше складировать отдельно – она пригодиться в дальнейшем для гидроизоляции колодца.

Диаметр проходки и ее вертикальность постоянно контролируются

• После того, как углубились на высоту первого кольца, устанавливают треногу или иную конструкцию, на которой смонтированы подъемные механизмы, а дальнейшую работу можно спланировать по-разному:

Углубление для первого кольца готово

1. Можно установить ровно первое кольцо и продолжать подкапывать под него – оно будет опускаться под своей тяжестью.

Установка железобетонного кольца

По мере просадки на первое устанавливается следующее кольцо, и они скрепляются между собой скобами– и так далее вплоть до водоносного слоя. Этот способ называется «закрытым», и более актуален на проблемных, зыбучих грунтах, с плывунами, подземными «речками» и т.п. Таким образом, землекоп всегда работает в бетонном кольце, которое опускается вместе с ним по мере выборки грунта.

Просаживание всего ствола колодца идет по мере выборки грунта

Этот метод не считается оптимальным, так как имеет немало недостатков. Так, большой проблемой при проходке может стать крупный валун, попавший под стенку кольца – вытащить его будет непросто, а иногда даже невозможно. Но с другой стороны, для монтажа очередных колец не требуется сложной подъемной техники, так как он проводится всегда вверху.

2. Второй способ называется «открытым» и подразумевает выкапывание шахты на всю требуемую глубину с последующей установкой колец. Недостатки – гораздо больший объем выбираемого грунта, сложности с монтажом и скреплением колец (работа проводится на значительной глубине), всегда есть опасность осыпания или даже обрушения стенок шахты, особенно, когда начинаются неустойчивые водоносные слои или же в стенке пробивается плывун – источник «верховодки».

Шахта колодца, отрываемая открытым способом

3. Исходя из изложенного, оптимальным, наверное, будет смешанный способ. Вначале работа идет открытым методом, но до первых признаком нестабильности стенок или появления признаков верховодки. Затем сразу опускаются на выкопанную глубину железобетонные кольца, и дальнейшая выема грунта ведется уже по закрытой технологии, с осаждением наращиваемого ствола колодца. Чаще всего на практике применяется именно такой подход.

• Работа усложняется по достижению водоносного горизонта – по правилам необходимо осадить ствол еще минимум на одно, а лучше – на два кольца. Часто приходится обеспечивать постоянную откачку поступающей воды. Перед вхождением в этот слой стыки нижних колец сразу подлежат герметизации специальными цементосодержащими составами.

Стыки колец и такелажные отверстия подлежат герметизации специальным раствором

• Наращивание ствола колодца ведется с таким расчетом, чтобы верхнее кольцо примерно на 500 мм выступало над уровнем земли. В дальнейшем этот оголовок может оформляться срубом или иным способом, над ним устраивается воротковый механизм для подъема ведра.

Видео: методы рытья колодцев из железобетонных колец

После полного отрывания колодца по всей глубине, необходимо откачать из него всю воду и ил, чтобы устроить донный фильтр.

Донный фильтр колодца

Без этого элемента вода в колодце не будет обладать той чистотой, которую, наверное, ожидает хозяин. Бьющие на дне колодца ключи могут поднимать муть, песок, а в случае плывуна (предельно насыщенного водой текущего песка) попросту очень быстро зарастет и обмелеет.

Выбор донного фильтра зависит от состояния дна – какой грунт его образует:

• Если дно – это плотная глина, через которую бьют родники, то, как правило, вода будет чистая, и в донном фильтре даже нет необходимости. Мало того, его установка может даже снизить дебет колодца. Легкую замутненность, если она и есть, несложно будет ликвидировать обычной бытовой системой фильтрации.
• Если дно сформировано мягкой глиной, то оно будет постоянно размываться потоками поступающей воды. Вода становится излишне замутнённой, и ее забор возможет только из верхнего слоя.  Чтобы устранить этот недостаток, потребуется прямой донный фильтр.

Для этого на дно укладываются крупные камни или щебень, с максимальным размером, вплоть до 150 — 200 мм. Затем насыпается слой среднего по размеру гравия (фракция 20—30 мм), толщиной до 150 мм. И сверху завершающим укладывается слой чистой речной гальки, также толщиной до 150 мм. Общая толщина получаемого фильтра достигает полуметра.

Такая щебенка вполне подойдет для донного фильтра

• Песчаное дно, через которое просачивается вода, таит другую опасность. Любое воздействие на него (например, опущенное ведро), вызывает поднятие песчаной массы, которая вместе с водой поднимается наверх. В такой колодец невозможно установить насосное оборудование – песок быстро выведет его из строя. Однако, все решается созданием обратного донного фильтра, который предотвратит поднятие песчинок со дна.

В этом случае на дно вначале засыпается промытый речной песок. Вторым слоем идет речная галька или гравий до 10 мм величиной (можно использовать шунгит). И верхний слой составит крупный гравий или галька размером от 50 мм. Толщина каждого из слоев — не менее 150 мм.

Уложенный галечно-гравийный слой

• Дно представляет собой выраженный плывун – значит, не обойтись без специального деревянного щита. Его сколачивают из осиновой или дубовой доски и вырезают ровно по размерам дна колодца. В щите высверливается большое количество отверстий диаметром 10 мм. Затем его оборачивают в геотекстиль и укладывают на дно.

Осиновый круглый щит для донного фильтра на плывуне

Чтобы он не всплыл, прижимают крупными камнями. Сверху укладывается не менее, чем 200—300 мм слой мелкой гальки или гравия.

Какие меры безопасности обязательны при выкапывании колодца

Работа по выкапыванию колодца – очень специфична и опасна, требует особых мер предосторожности.

• Прежде всего, территория следует огородить и не допускать к месту проведения работ посторонних, а в особенности – детей.
• Нельзя складировать выбранный грунт ближе, чем 3 метра от шахты, а еще лучше – сразу увозить его на безопасное расстояние. В этом же радиусе у шахты не должно быть вообще никаких посторонних предметов или неиспользуемых инструментов.
• Все грузоподъемные механизмы – стройки, треноги, установленные на них лебёдки, вороты, тали и т.п. должны обязательно проверяться ежедневно перед началом работ. Также тщательно контролируется состояние канатов и стропов, такелажных крюков. Все грузоподъемные устройства обязательно должны иметь надежный тормоз и систему стопорения.
• Ведра (бадьи) для извлечения грунта должны быть намертво привязаны к канатам, а при работах на глубине более 6 метров – иметь и страховочный конец.
• Работа на глубине может сопровождаться скоплением в шахте газов, способных вызвать удушье землекопа. Перед его спуском в шахту обязательно проверяется качество воздуха – туда опускается горящая свеча. Если она тухнет, обязательно проводится принудительное вентилирование, а затем проверку повторяют.
• В случае нехватки кислорода в ходе работы, необходимо создать условия для принудительной вентиляции. В этих целях можно использовать компрессор, вентилятор или другой нагнетатель воздуха (иногда – даже мощный пылесос), или же установить около шахты металлическую печь, подувало которой соединить с трубой, опущенной в самый низ шахты.
• Следует обязательно голосом предупреждать землекопа об опускаемых или поднимаемых предметах. Работник в шахте должен быть в защитной каске, должна быть предусмотрена возможность его экстренной эвакуации.
• При работе методом осаждения колец верхний незакрытый край шахты не должен быть больше 1 метра. При признаках нестабильности стенок шахты работы немедленно прекращают до выяснения причини и определения возможности их устранения.

Обычно работу по качественному рытью колодцев выполняют бригады опытных профессионалов, имеющих собственное специализированное оборудование. Новичку справиться с подобной задачей практически нереально – слишком много присутствует нюансов, знакомых только мастерам, и слишком много таит работа опасностей.

Узнайте, какой погружной насос для колодца лучше подобрать, из нашей новой статьи.

Видео: Советы профессионального мастера по рытью колодцев

На этом мероприятия по строительству колодца на загородном участке далеко не закончены. Предстоит еще серьезная работа по гидроизоляции, утеплению, устройству глиняного замка, бетонной отмостки, проведению водопроводных труб, оборудованию оголовка и другие этапы. О них подробнее будет рассказано в других публикациях нашего портала.

Как выкопать колодец вручную

Добавить в избранное

Если вы поселенец, полезно уметь выкопать колодец вручную. Из трех основных типов скважин — выкопанные, пробуренные и забивные — вырытые скважины являются самыми старыми и до относительно недавнего времени наиболее распространенными. В США их основными недостатками являются подверженность загрязнению грунтовых вод и постоянно понижающийся уровень грунтовых вод, а также большой объем рабочей силы. В определенных благоприятных местах или там, где нельзя использовать современное оборудование — или в возможных чрезвычайных ситуациях — копание может быть единственным вариантом, особенно при рассмотрении автономных систем водоснабжения для вашей усадьбы.

Из соображений экономии и прочности колодцы, вырытые вручную, обычно имеют круглую форму. Опыт показал, что для комфортной работы одному человеку необходим диаметр от трех до четырех футов. Два человека могут работать вместе в яме диаметром от четырех до пяти футов. Поскольку было обнаружено, что два человека, работающие вместе, более чем в два раза эффективнее, чем один человек, работающий в одиночку, больший размер, вероятно, встречается чаще. Похоже, нет никаких преимуществ в том, чтобы делать колодец больше, чем необходимо, когда вы пытаетесь выкопать колодец вручную.

Футеровка из прочных материалов необходима для предотвращения просачивания грунтовых вод в колодец и его загрязнения. Построенный по мере раскопок, он также является защитой от обвалов. Кроме того, футеровка служит фундаментом для крышки скважины и насосных или подъемных механизмов.

Железобетон — лучший выбор для облицовки, но можно использовать кладку или кирпич. Неравномерное давление может привести к вздутию и ослаблению двух последних материалов, поэтому они должны быть толще бетонной футеровки.При работе из ямы в земле работать с кладкой и кирпичом также труднее, чем с бетоном. Мы нашли старые упоминания деревянных подкладок в материалах, в которых рассказывается, как копать колодец вручную. Хотя это не рекомендуется, многие поселенцы предпочитают оставлять такую ​​информацию на задворках своей головы. Бетонные формы можно отлить на месте. Обычно достаточно толщины в три дюйма на хорошей почве и пяти дюймов на плохой. В связи с этим «бедной» почвой будет подвижный песок, сланцы и т. Д.

Как выкопать колодец вручную: начало работы

Для начала выкопайте яму глубиной около четырех футов. Затем устанавливаются «ставни». Эти накладки выступают примерно на шесть дюймов над уровнем земли. Вокруг ставен плотно утрамбуйте землю. Их функция заключается в предотвращении закругления краев выемки, что не только создает дополнительную работу, но и может быть опасно для всех, кто работает в яме. Створка остается на месте при проходке первой секции колодца и остается на месте до тех пор, пока секция не будет забетонирована.Затем специалисты сооружают водопроводные стержни, чтобы убедиться, что отверстие идет вертикально. Он состоит из перемычки, которую можно установить точно по центру колодца.

Крюк над точкой мертвой точки поддерживает веревку, которая, в свою очередь, поддерживает триммеры. Эти штанги — точный диаметр колодца. При опускании в котлован они позволяют экскаватору держать бока ровными и ровными. Они также помогают поддерживать правильный размер отверстия сверху вниз.Отклонение всего в один дюйм приведет к использованию на 33 процента больше бетона. Затем вы начинаете копать, используя кирку, пруток и лопату с короткой рукоятью.

Если почва достаточно твердая и сухая, должна быть возможность поднять первый «подъем» (так говорят специалисты по добыче скважин) примерно на 15 футов. Тогда вы готовы к подкладке. Глубина ямы 15 футов, дно выровнено, а рот все еще защищен ставнями. Следующим шагом будет установка другой створки или формы на дно отверстия.Он должен быть около двух футов высотой и обычно делается из металла.

Эта первая форма чрезвычайно важна. Если не будет точно отцентрирован и выровнен, вся дыра будет выброшена из строя. Просуньте рыхлую землю за формы. Затем протолкните 20-футовые арматурные стержни в землю так, чтобы они выступали на пять футов над верхом колодца. Количество требуемых стержней зависит от типа грунта. Я предпочитаю использовать слишком много, чем слишком мало. Семи стержней достаточно для нормальных условий, но для подвижного грунта может потребоваться до 19 стержней.Штанги поддерживаются на расстоянии 1-1 / 2 дюйма от забоя колодца по всей своей длине шпильками, прикрепленными или скрученными к штангам, и вдавливаются в земляные стороны колодца. Второй комплект ставен теперь расположен над первым. Пространство позади залито бетоном. Обязательно смазать ставни маслом, чтобы бетон не прилипал к ним.

Бетон смешивается в соотношении 5: 2,5: 1 из гравия, песка и цемента. Удобный способ измерить это — соорудить два бездонных деревянных ящика.Ящики имеют размеры 30 дюймов на 30 дюймов. Один имеет глубину 12 дюймов для измерения гравия, а другой — шесть дюймов для измерения песка. При смешивании со 100 фунтами цемента пропорции будут правильными. Это количество должно быть как раз подходящим для заполнения за одной двухфутовой заслонкой. Гравий должен проходить через ¾-дюймовую сетку, а песок должен быть острым речным песком. Оба должны быть очищены от земли или глины. Используйте только чистую воду. Бетон следует аккуратно утрамбовать в ставне, чтобы исключить воздушные карманы, но будьте осторожны, чтобы не повредить арматурные стержни.Оставьте верхнюю часть бетона шероховатой, чтобы он хорошо сцепился со следующим слоем.

Когда заливка за второй ставней будет завершена, сделайте первый бордюр. Это выемка в земляной стороне колодца непосредственно над верхней частью второй заслонки. Канавка должна быть примерно восьми дюймов в высоту и врезаться в стенку колодца примерно на фут. По одному штифту для каждого арматурного стержня вбивают в паз, и зацепленный конец штифта прикрепляют к армирующему стержню. Затем устанавливается горизонтальный стержень и прикрепляется к каждому штифту и вертикальному стержню.Затем вручную заполните бордюр бетоном, установите на место третий комплект ставен и залейте бетон позади них.

Верх будет слишком высоким, чтобы дотянуться до него, как только третья заслонка будет закреплена, поэтому на следующие ступени придется подниматься на стуле боцмана, подвешенном на полудюймовой веревке от лебедки. Еще два комплекта ставен устанавливаются на место и цементируются. Вершина теперь находится на высоте пяти футов над уровнем земли. Бетон следует оставить на ночь перед тем, как продолжить.

Самая слабая часть колодца находится на уровне земли.По этой причине верх должен быть толщиной шесть дюймов. Если колодец имеет диаметр 4-1 / 2 фута, вам нужно будет выкопать до диаметра пяти футов. Ставни внизу оставлены на своих местах. Оставьте их минимум на неделю, чтобы бетон застыл. Но снимите заслонку с поверхности, стараясь не повредить сантехнические колышки, на которых держатся ваши сантехнические стержни.

Добавляются еще три ставни и бетонируются по одной. Перед бетонированием верхней облицовки вершины арматурных стержней загибают вокруг колодца на высоте около двух дюймов над уровнем земли.Бетон заливается на высоту шести дюймов над уровнем земли. Это предотвратит попадание поверхностных вод и защитит колодец от падающего мусора. Первый подъем завершен. У вас есть 13 футов бетонной облицовки, опирающейся на бордюр, шесть дюймов стены над землей, а два нижних фута — это выемка без футеровки.

Продолжайте этот процесс, пока не достигнете водоносного горизонта.

Единственная проблема, с которой вы должны столкнуться в последующих разделах при обучении рытью колодца вручную, — это то, где верх второго левого колодца встречается с низом первого.Одно из решений — сделать сборные кирпичи с язычком. Их можно вдавить в бетон в проеме, чтобы они плотно прилегали друг к другу. При достижении водоносного горизонта заливать бетон будет невозможно. Тогда вам понадобятся сборные кессонные кольца. Эти кольца, изготовленные на поверхности несколькими неделями ранее, имеют внутренний диаметр 3’1 дюйма и внешний диаметр 3’10 дюйма. Каждый цилиндр имеет высоту два фута. Кольца состоят из четырех стержней диаметром 5/8 дюйма, встроенных в стены, и четырех равноудаленных отверстий для приема стержней из кессона непосредственно под ним.Штанги выступают на два фута над верхней поверхностью (для двухфутовых кессонов), а отверстия имеют расширенные вершины, поэтому штанги можно прикручивать болтами и оставаться заподлицо.

Опустите первое кольцо в стену. Когда второе кольцо опускается, его необходимо маневрировать так, чтобы стержни из нижнего кольца вошли в отверстия верхнего кольца. Они плотно прикручены. Когда четыре или пять колец прочно скреплены болтами, опускание продолжается путем выкапывания вручную внутри кессона. По мере того, как кессон опускается, добавляются новые кольца до тех пор, пока вода не будет поступать с такой скоростью, что выкачивание кусков более невозможно.Вы достигли дна … что хорошо при рытье колодца. (Копание колодцев — единственная работа, где вы начинаете с вершины и постепенно спускаетесь вниз.)

Пространство между футеровкой и кессоном нельзя заполнять цементом, раствором или камнем. Это позволяет кессону в дальнейшем осесть, не разрушая футеровку. В зависимости от характера водоносного горизонта вода может поступать в колодец через дно или через стены. Когда предпочтение отдается второму способу (а это обычно так), кессоны должны быть из пористого бетона.Это достигается смешиванием бетона без песка, заполняющего воздушные пространства, с небольшой утрамбовкой; и смешивание с минимальным количеством воды. Очевидно, этот бетон не такой прочный, как тот, что сделан из песка. Правильное лечение даже более важно, чем обычно.

Как выкопать колодец вручную: простой метод копания

Звучит ли обучение копанию колодца вручную сложным или требует больше работы, чем вы ожидали или к чему были готовы? Если вы живете в одном из немногих районов, где вы можете получить воду, не заходя на большие глубины, вам может подойти более простой и примитивный метод.

Простой способ научиться копать колодец вручную — это просто выкопать яму желаемого диаметра и глубины. Вынутый материал помещают в ящики или ведра и поднимают из ямы с помощью тросов. Когда вода будет достигнута, вылейте ее твердым материалом. Чем суше вы сделаете яму, тем глубже вы сможете пройти, и колодец будет производить больше воды.

Когда вы войдете как можно глубже, положите вокруг дна камни высотой два или три фута.Просто положите стену из камня или кирпича и раствора оттуда до поверхности. Это не сделает стену такой же прочной, как ранее описанный метод выкапывания колодца вручную, а также труднее сделать стены водонепроницаемыми, чтобы не допустить попадания загрязненных грунтовых вод. Но если вы не можете получить воду другим способом и готовы начать фильтровать колодезную воду, это будет незначительной проблемой.

Вы можете выжать воду из земли

Еще в начале 1960-х мы взяли интервью у профессора Фаррингтона Дэниэлса, который занимался исследованием солнечной энергии и фактов о солнечной энергии в Университете Висконсина.Он упомянул способ получения воды из почвы, который может быть полезен в чрезвычайной ситуации. Это очень простой солнечный перегонный аппарат.

• Выкопайте яму в земле. Размер не имеет значения, но чем больше отверстие, тем больше воды можно ожидать.
• Поставьте емкость в центр.
• Закройте отверстие листом пластика, заделав края землей.
• Поместите небольшой груз в центр над контейнером.
• Влага из почвы испаряется под действием солнечного тепла, конденсируется на пластике, стекает по перевернутому конусу в емкость.
• Обратите внимание, что с некоторыми типами пластика капли воды будут падать прямо вниз, а не к конусу. Тедлар избегает этого.
• Размещение зеленой растительности в яме увеличит ее производительность, особенно если она мокрая от росы.

Вы научились копать колодец вручную? Какими советами или советами вы бы поделились с кем-то еще, кто хочет научиться выкопать колодец для своей усадьбы вручную?

Первоначально опубликовано в выпуске Countryside & Small Stock Journal за январь / февраль 1999 г. и регулярно проверяется на точность.

Как выкопать колодец на даче (+ чертежи) | Своими руками

Хочу поделиться своим опытом, как выкопать колодец на участке с небольшими затратами.

Опалубка вала

На ровном участке двора веревкой длиной 9м обозначить дугу. Выкладываем на него стыковочную доску длиной 100 см и толщиной 1,5-2 см (рисунок 1). Придаем стыкам форму трапеций в соответствии с размерами, указанными на рисунке. Прибиваем 2-3 полосы кровельного листа шириной 5 см, доски приподнимаем вертикально и скручиваем в кольцо.Получаем усеченный конус с d 100 см снизу и 90 см сверху.

Важно

Размеры опалубки рассчитаны на экскаватор худощавого телосложения, поэтому при необходимости можно добавить еще несколько досок.

На стыке устанавливаем 2-3 крючка, фиксируя соединение. Друг напротив другого забивает 4 монтажных проушины для подъема или опускания опалубки (рис. 2 а). Закрываем крюки и окружаем опалубку полиэтиленовой пленкой толщиной не менее 0,2-0,25 мм снаружи.Широкой лентой формируем с натягом 2-3 «обруча», как в бочке (рисунок 3). Устанавливаем лишние пленки на верхний и нижний торцы досок, прибиваем. Максимально плотно прикрепите его к линии «обручи» мебельным степлером.

Технология заливки скважины

На этом этапе требуется помощник. Выкопайте яму глубиной 85 см и d 120 см (нижний диаметр опалубки + 20 см). Устанавливаем в него закрытую конструкцию. Изнутри присыпаем грунт к стене и топчем (рис.3 а).

Готовим бетон из гальки, песка, цемента в соотношении 3: 3: 1. Заливаем перегородку между землей и опалубкой примерно 40 ведрами раствора (рисунок 3 б). Чтобы не образовывалась пустота, время от времени топаем ее палкой.

Выступающая над землей часть засыпана крупными камнями на цементном растворе. Через 4 дня загибаем на дно уплотнительный валик, открываем опалубку и аккуратно отделяем ее от бетона. Сворачиваем (рис. 2б) и за монтажные проушины вытаскиваем на поверхность.

Затем устанавливаем закрытую опалубку над устьем кольца и покрываем ее крупными речными камнями, используя раствор песка и цемента (3: 1). Вставляем 4 болта М14-М 16 для крепления стоек ворот, которые будут летать над грунтовым подъемником и подавать раствор с помощью напарника. Примечание. Расстояние в 110 см обусловлено размерами опалубки (рисунок 3).

Примечание

После окончания работ опускаем ворота на 50 см.

Для удобства работы помощника под ручкой высыпаем землю в виде подиума высотой 50 см.

Копаем второе и последующие кольца, диаметр колодца уменьшаем на 10 см. При этом расход бетона сократится до 30 ведер.

Глубже на 95см опустить сложенную опалубку, расправить и закрыть. Второе кольцо набиваем по той же технологии.

---

Смотрите также: Абиссинский колодец своими руками

---

Кстати
Опалубка закрытая при дальнейшем углублении колодца сама не может свалиться.Однако при переустановке его положение необходимо зафиксировать с помощью двух страховочных тросов и монтажных проушин.

Колодец на даче своими руками — чертежи

К. Молчанова, Ивано-Франковск

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

советы специалиста, тонкости устройства

Как сделать колодец своими руками

В наше время сложно представить земельный участок без водопровода (с котлами, стиральными и посудомоечными машинами), т.к. полив и подача воды в загородный дом — вещь абсолютно необходимая. Это может быть централизованная магистраль или вода из колодца. Также широко распространена тенденция строительства колодцев в районах с централизованным водоснабжением.Почему? Потому что многие уверены, что «собственная» колодезная вода вкуснее и свежее. Можно построить колодец своими руками, не прибегая к помощи наемных специалистов; это дело не очень сложное, но все же требует знаний, смекалки и навыков.

Контент

• Преимущества собственной скважины
• Поиск воды
• Народный способ определения водоносного горизонта
• Выбор места для скважины Трубчатая или шахтная?
• Меры предосторожности!
• Материалы для рытья колодца
• Копка колодца: последовательность работ
• Защита колодца от загрязнения
• Колодец в колодце шахта
• Эксплуатация и обслуживание
• Изготовление колодца своими руками
• Декоративный колодец в качестве ландшафтного украшения

Преимущества собственного колодца

Как уже было сказано, вода из вашего колодца вкуснее, но это не единственное преимущество.Это своего рода фонд безопасности, ведь общая система не может гарантировать отсутствие поломок и последующих перебоев в подаче воды. К тому же количество потребителей увеличивается и не мало случаев, когда централизованное водоснабжение не справляется с повышенными нагрузками. А если на участке вообще нет городского водопровода, а открытый водоем находится далеко, то колодец становится единственным и бесценным источником воды.

Поиск воды

Рытье колодца своими руками в наиболее привлекательном и подходящем месте начинается с поиска воды, то есть в первую очередь необходимо зафиксировать наличие подземных водных ресурсов, а также определить глубину водоносного горизонта.

Не менее важны их качественные и количественные характеристики, а также породы, отделяющие водоносный горизонт от поверхности. Под водоносным горизонтом лежит скала, которая (удивительный факт) не пропускает воду, но и не отдает ее. Основными источниками подземных вод являются атмосферные осадки, а также фильтрованная вода из открытых источников (озера, реки).

Разрез: схематическое изображение возникновения и движения подземных вод

Подземные воды бывают трех основных типов:

— высокий водный слой — залегает на мелководье от поверхности.Он плохо очищается, поэтому его нельзя использовать в водопроводе. По этой причине при строительстве колодцев такой слой необходимо изолировать от просачивания в шахты колодцев. Подобный тип грунтовых вод отличается небольшими объемами и зависит от степени выпадения осадков;

— грунтовый — ближайший водоносный горизонт с постоянными запасами. Уровень грунтовых вод в колодце устанавливается на уровне водоносного горизонта. В природе такие воды представлены источниками — это прохладная, кристально чистая вода с приятным вкусом;

— артезианская вода — залегает на значительной глубине и сжимается двумя водонепроницаемыми слоями.Проходя через этот слой, вода выливается под собственным напором, чаще всего фонтаном.

Устройство частной скважины

Народный способ определения водоносного горизонта

Наука гидрогеология признает один надежный способ определения глубины водоносного горизонта — бурение разведочных скважин. Но этот способ довольно дорогостоящий и для приусадебных участков применяется нечасто. Но разведку нужно проводить, особенно если на прилегающих территориях нет ориентиров.

Металлические дуги для биолокации

Популярным и экономичным методом является биолокация; он заключается в уникальной способности человека реагировать на биополя с помощью примитивных устройств — металлических каркасов.Глубина залегания водных ресурсов зависит от амплитуды вращения такого каркаса. Точная глубина не определена, но оптимальное расположение будущей скважины будет найдено. Хотя надежность такого метода гидрогеологами ставится под сомнение.

Самый качественный и проверенный временем метод — это сбор информации о реальных водоносных горизонтах в районе. Необходимо интересоваться высотой столба колодца, глубиной и скоростью пополнения источников воды.

Выбор места для колодца

Первое, на что стоит обратить внимание, это удаленность от точек потребления (дома). Но это не единственный фактор, влияющий на выбор места расположения колодца. Необходимо проанализировать следующие моменты:

— рытье колодцев своими руками нельзя проводить вблизи источников загрязнения почвы: навозных и компостных отвалов, зоны сброса сточных вод и т. Д .;

— если участок наклонен, копать колодец следует выше источника загрязнения;

— гидрогеологический характер местности — в заболоченных местах вода не всегда пригодна для питья из-за высокой вероятности возникновения болотных отложений.

Минимальное расстояние от ближайшего источника загрязнения до колодца должно составлять 25 м, попытки выкопать ствол колодца на склонах оврагов, оврагов и на берегу реки бесполезны, т.к. грунтовые воды будут осушены.

Также важно, что строительство колодца своими руками настоятельно рекомендуется зимой / осенью. Сезонные колебания уровня грунтовых вод могут составлять 1-2 метра, а осенью и зимой имеют самую низкую отметку. Если проигнорировать такие рекомендации и построить колодец, например, в апреле, зимой можно остаться без воды.

Следующим этапом является выбор типа скважины: шахтная или трубчатая, а также выбор привода для подпитки — насосный или ручной. Но, прежде чем приступить к прямым раскопкам, вы также должны получить все необходимые разрешения.

Трубчатый или вал?

Примерные размеры садового колодца

Основное различие между этими типами колодцев — способ их создания. Шахтные колодцы выкапывают лопатой, пробиваются трубчатые. Этот выбор зависит от нескольких причин.При глубоком водоносном горизонте шахтный колодец придется копать очень долго. Но, помимо этого параметра, имеет значение и количество камней между поверхностью и водоносным горизонтом. Если инструмент самодельный, то пробить твердую породу будет очень сложно, значит, более оптимальный вариант — шахтный тип.

Меры предосторожности!

Копать колодец своими руками необходимо с соблюдением техники безопасности. Это самый главный вопрос, поскольку статистика говорит, что несчастные случаи при такой работе не единичные.

Основные требования по соблюдению безопасности труда:

— свободная зона: в радиусе 2-3 м от ствола скважины;

— ограждение горловины мины заграждением из досок, размещаемых на нервюре;

— каждый раз перед началом работ необходимо проверять прочность троса, поднимающего чан с грунтом;

— на глубине более шести метров нужно использовать страховочный трос;

— механические подъемники должны быть оборудованы самоторможением;

— ежедневная проверка исправности подъемных устройств;

— предупреждение работника перед лицом падения чего-либо;

— периодическая проверка качества воздуха в колодце с помощью горящей свечи.При необходимости проветрите вал (зонтом или пылесосом).

Материалы для рытья колодцев

Обычно колодцы оборудуют кольцами высотой 0,8 м, диаметром 1 м, с бороздками. Есть кольца побольше, но используются они очень редко. Сделать кольца для колодца можно своими руками, так как материалы для их изготовления доступны, а работа с бетоном не требует высокого профессионализма. Но все же необходимо знать основы технологии приготовления бетона и строго соблюдать пропорции составляющих «ингредиентов», использовать стальную проволоку и стержни для армирования, а также предварительно сконструировать опалубку из двух цилиндрических поверхностей.

Также шахтный колодец можно сделать из бревенчатого дома, однако срок эксплуатации такого колодца значительно сокращается, из камня и кирпича — дорогостоящий и неудобный материал.

Если грунтовые воды залегают глубоко, то для строительства колодца используется металлическая труба или пластиковая труба, но при условии небольшой глубины. При использовании насоса внизу необходимо установить дополнительный фильтр.

Копка колодца: последовательность работ

Один человек занимается непосредственно копанием колодца, остальные работают на поверхности: поднимают выбранный грунт и отводят его в сторону.

Так как выкопать колодец своими руками? Процесс такой: выкапывают яму, затем в нее входит первое кольцо. Подбирается грунт из-под него, а затем по мере углубления монтируется следующее бетонное кольцо. Подобным образом вся колонна шахты нарастает, она скользит вниз по мере отбора пробы почвы под нижним кольцом.

Рыхлитель грунта

Отличный вариант, когда рабочих будет трое. Далее работа распределяется по такому принципу: первая работает в забой ломом и лопатой.Он роет землю и переворачивает лом, камни встречаются по пути. Камень связывают веревками и вынимают из колодца.

У устья колодца стоит еще один рабочий, задача которого — поднять ведро с помощью калитки на деревянных козлах. Также он выносит выработанный камень на отведенное для этого место. Третий человек в это время отдыхает и ждет смены. Процесс интенсивный, рабочие часто сменяют друг друга.

На глубине трех метров температура воздуха в стволе колодца не превышает 10 градусов, влажность высокая, воздух в колодце самостоятельно не вентилируется. .Исправить ситуацию можно с помощью зонтика. В открытом состоянии его, конечно, нужно опускать и поднимать из колодца. Микроклимат после таких процедур немного улучшается, а это означает, что деятельность сотрудника возвращается в норму.

Скважина наращивается до уровня водоносного горизонта. Его приближение становится заметным по понижению температуры воздуха на несколько градусов, а на стенках шахты образуются мини-роднички. Этот этап самый ответственный и сложный, в том числе, поэтому к нему нужно подготовиться заранее и хорошо отдохнуть, так как рытье водоносного горизонта — каторга.

Монтаж бетонных колец

После отдыха начинаются активные работы, необходимо в ускоренном темпе вывозить грунт с водой, так как от этого процесса зависит дебет колодца. Поэтому нужно попотеть и без перерыва копать 3-4 метра.

Важно: буровой насос может стать хорошим помощником в этом деле.

Дно ствола скважины засыпано гравием, которое будет выполнять роль фильтра (толщиной 15-30 см). Зазор между тоннелем и колонной вала засыпается щебнем, последнее бетонное кольцо не уходит в землю.

Защита колодца от загрязнений

Как сделать колодец своими руками и защитить его от наводнения и факторов внешнего загрязнения? Заполнение стыка между кольцами льняным шнуром, а также цементирование рекомендуется для защиты шахты от попадания в водопровод. А внешняя поверхность шахты покрывается гидроизоляционным материалом (строится глиняный замок).

Бетонная шахта

Важно: глиняный замок — надежная защита от внешних загрязняющих факторов: талой родниковой и дождевой воды и других загрязнений.

После заполнения колодца водой ее необходимо откачать для получения качественной и кристально чистой воды.

Колодец в колодце шахтный

Случаи контакта с зыбучими песками не единичны. Его можно выполнить только при удачном стечении обстоятельств — невысокой скорости движения грунта и малой мощности потока воды. Но наличие пловца — это еще и неоспоримый плюс — отличный постоянный поток воды.

Важно: при рытье колодца в зыбучих песках необходимо использовать замковый тип соединения колец, то есть они должны плотно входить в пазы.

На дне зыбучих песков деревянный щит из твердого дерева. Он обмотан металлической сеткой методом галунного плетения. Эти действия защищают колодец от заиливания и просачивания песка.

Эксплуатация и обслуживание

Любой колодец должен соответствовать санитарным требованиям. Чтобы ограничить доступ животных, вокруг колодца следует соорудить забор. А также колодец должен быть оборудован крышкой, которая защитит его от насекомых, листьев и атмосферных осадков.

В течение года колодец необходимо обследовать с помощью мощного источника света.Если там обнаружены посторонние предметы, их необходимо удалить.

Что касается забора, то для обновления воды он должен быть регулярным. Если зимой колодец не работал, то весной рекомендуется несколько раз обновить воду в колодце.

Изготовление колодца своими руками

Обустройство колодца завершается конструкцией навеса, на котором установлена ​​деревянная калитка с металлической ручкой. Затем к ошейнику прикрепляют трос или прочный шнур. А для крепления ведра используется отрезок цепи, который помогает погрузить ведро в воду.

Колодец: декоративное оформление

Верх навеса можно оформить в виде своеобразного дома, например, с распашной дверью, двускатной крышей. Верхнее кольцо можно отделать облицовочным кирпичом или камнем. Получится не просто колодец, а с элементами декора.

Декоративный колодец в качестве ландшафтного украшения

Декоративный колодец — интересное решение

Основным материалом для изготовления декоративного колодца являются деревянные бревна. Этот материал ассоциируется с чистотой, уютом деревянных башен в русских традициях домостроения.Декоративный колодец своими руками — отличное решение для придания участку неприхотливого и неординарного вида. Если обычный колодец не нужен, то почему бы не построить такое замечательное и оригинальное сооружение. Такой колодец играет роль декоративного элемента и радует глаз гостей и владельцев участка. Очень красивое строение с срубом, ведром и крышкой, все как в настоящем, только без шахты с водой.

Бывают случаи, когда такие декоративные колодцы скрывают люки канализации, и чаще всего их используют в качестве декора сада.Плюс к этому в их бревенчатом доме можно посадить цветы.

Чистая и вкусная вода в колодце, красиво оформленная наземная часть и, главное, ручной труд — отличное сочетание. И, однако, потратив столько сил на строительство колодца, нужно позаботиться о его достойном и привлекательном внешнем виде. Тогда он выполнит не только свое прямое предназначение, но и будет красиво выглядеть.

Копаем неглубокий колодец — сделай сам

Год назад, проведя лето в строительстве нашего дом и принесла дров на зиму — мой мы с женой столкнулись с вопросом, как ухаживать потребности в воде нашей новой усадьбы.К сожалению, мы не мог позволить себе 400 долларов, необходимых для найма местного подрядчик выкапывать яму и устанавливать бетонную пружину плитка. Таким образом, мы были почти смирились с тем, чтобы таскать воду из наших поставка ближайшего соседа в наступающее холодное время года … пока не решил взять быка за рога и дизайн мелкий колодец своими руками.

Чтобы начать проект, я выкопал яму площадью три квадратных фута в точка, где естественный источник («просачивание» может быть более точный срок).Я был осторожен, чтобы разместить яма назад от близлежащей заболоченной местности и немного выше нее. (В идеале ямку следует копать в конце лета, когда уровень грунтовых вод находится на самом низком уровне. В этом сезоне ты во время копания нужно меньше выходить под залог и может быть достаточно уверены в достаточном потоке воды во время более влажные части года.) Я с облегчением столкнулся с коренной породой на глубина 5 1/2 футов, так как мне было бы трудно копать глубже ручными инструментами.

Как только работа с киркой и лопатой осталась позади, я получил два Бочки емкостью 55 галлонов (раньше в них использовался клей) с замком съемные крышки с кольцевым уплотнением. Друг любезно вызвался использование его кислородно-ацетиленовой горелки, и вскоре днища из двух стволов были сняты, и я припаял цилиндры вместе встык … из прочной стали трубка около двух футов в диаметре и шести футов в длину. [ПРИМЕЧАНИЕ РЕДАКТОРА: при резке использованные стволы, которые могут содержат легковоспламеняющиеся пары, должны выполняться на открытом воздухе и с величайшая осторожность!]

Чтобы очистить бочки от краски и клея, Я развел костер из лома и поставил будущий резервуар на конец, над пламенем, опираясь основанием на камни, чтобы позволить воздуху достигать огня.К моему большому удивлению, колонка желтого пламени вскоре выстрелили примерно 15 футов в воздух, сопровождаемый землетрясением — как грохот очень сильной тяги . В течение часа краска испарилась из-за сильного жара и — после ожидая, пока металл остынет — я чистил проволокой щеткой оставшийся остаток от металла и прокатил сборку до дыры.

Конечно, до того, как я смог установить мой самодельный пружинная плитка, мне пришлось настроить систему фильтрации воды что вливается в него.Поэтому перелопатил шестидюймовый глубокий слой промытого мелкого гравия на дно отверстие. На этом камне была установлена ​​двойная бочка, и еще один фут гравия был засыпан снаружи нижний барабан, чтобы обеспечить дальнейшее очищение. Затем я заполнил вокруг цилиндра с глинистой землей, чтобы помочь не допускать просачивания поверхностных вод в колодец.

Следующим моим проектом было собрать крепление для руки. насос, который будет использоваться с моим водопроводом.Я просто просверлил дыры в одну из оставшихся крышек барабана, чтобы соответствовать монтажу оборудования на основании насоса, затем вырежьте квадрат 2 х 2 фута из Фанера для наружных работ толщиной 3/4 дюйма и просверленные в ней отверстия для совпадают с теми, что на крышке. Вставив дерево между насос и крышку ствола, мне удалось изготовить прочный сборка. Я закончил этот шаг, нанеся силикон. уплотнение вокруг всех креплений для дальнейшего защита от просачивания грунтовых вод.

Выловив несколько плавающих листьев из воды, я опустил насос и крышку на место. Затем я установил длина шланга 3/4 дюйма до выпускного отверстия на моем насосе (чтобы избежать пролив воду, скопившуюся над моим колодцем) и начал работа по опорожнению несколько мутной жидкости. Там было внесено изрядное количество ила в качестве резервуара залил сам, а колодец пришлось откачивать три раза удалить все следы грязи.

Я тоже решил хлорировать воду, чтобы убить всех бактерии, которые могли быть занесены во время строительный процесс. Для этого я смешал одну л. бытовой отбеливатель с равным количеством воды, раствор, способный очистить 100 галлонов питьевой воды жидкость. Затем смесь выливали в колодец и Система герметизировать с ее стопорным кольцом и силикона герметик.Я качала, пока не стал резкий запах хлора. видно на выходе из шланга, затем позвольте очищающему химическому веществу делать свою работу в одночасье. На следующее утро я накачал колодец еще несколько раз, чтобы удалить все обнаруживаемые следы отбеливателя. После этого была готова моя недорогая неглубокая скважина. для использования!

ПРИМЕЧАНИЕ РЕДАКТОРА: Любой, кто копирует книгу мистера Адамса, может хотите использовать только бочки — из тяжелого пластика или в противном случае — одобренные для хранения пищевых продуктов.В автор сообщает, что его металлические барабаны в конечном итоге ввести немного ржавчины в воду, что заставило его установить фильтр. Кроме того, лучше всего иметь новые поставка воды проверена на чистоту, если она будет использоваться люди, и установить замок в сборе на крышке для не позволяйте любопытным детям открывать колодец и, возможно, падаю.

---

Первоначально опубликовано: сентябрь / октябрь 1981 г.

Колодцы с подземными водами

• Школа наук о воде ГЛАВНАЯ • Темы о подземных водах •

Кредит: Ховард Перлман, USGS

Колодцы подземных вод

Есть большая вероятность, что средний Джо, которому приходилось рыть колодец в Древнем Египте, вероятно, проделал эту работу своими руками, лопатой и ведром.Он продолжал бы копать, пока не достиг уровня грунтовых вод , , где все пространства между камнями и частицами грязи заполнены водой, а вода заполнила дно ямы. Некоторые колодцы до сих пор выкапываются вручную, но доступны более современные методы.

Колодцы чрезвычайно важны для всех обществ. Во многих местах колодцы обеспечивают надежный и достаточный запас воды для домашних хозяйств , орошения, и промышленных предприятий . Там, где поверхностных вод мало, например, в пустынях, люди не могли бы выжить и процветать без подземных вод .

Виды колодцев

Рытье скважины вручную сегодня устаревает, поскольку автоматизированные методы бурения заменяют ручной труд. Современные скважины чаще пробуриваются самосвальной буровой установкой. Тем не менее, есть много способов вставить колодец — вот некоторые из распространенных методов.

СКВАЖИНЫ

Один из способов выкопать колодец — это рубить землю киркой и лопатой. Если грунт мягкий, а уровень грунтовых вод неглубокий, можно использовать вырытые колодцы.Исторически выкопанные колодцы выкапывались ручной лопатой до уровня ниже уровня грунтовых вод до тех пор, пока поступающая вода не превысила скорость выкачивания экскаватора. Колодец был выложен камнем, кирпичом, плиткой или другим материалом, чтобы предотвратить обрушение, и был закрыт крышкой из дерева, камня или бетона. Их нельзя выкопать глубже уровня грунтовых вод — точно так же, как вы не можете выкопать очень глубокую яму на пляже … она все время наполняется водой!

Пример конфигурации насоса и водопровода, используемых в коммунальных системах водоснабжения.

Кредит: Роланд Толлетт, USGS

Вырытые и пробуренные колодцы имеют большой диаметр и выходят на большую площадь водоносного горизонта. Эти скважины могут забирать воду из менее проницаемых материалов, таких как очень мелкий песок, ил или глина. Некоторые недостатки этого типа колодцев заключаются в том, что они неглубокие и не имеют сплошной обсадной трубы, что делает их подверженными загрязнению из близлежащих поверхностных источников, и они высыхают в периоды засухи, если уровень грунтовых вод опускается ниже дна колодца.

ПРИВОДНЫЕ СКВАЖИНЫ

Забивные скважины все еще распространены сегодня. Они строятся путем вбивания трубы небольшого диаметра в мягкий грунт, такой как песок или гравий. К нижней части трубы обычно прикрепляется сетка для фильтрации песка и других частиц. Проблемы? Они могут использовать только мелкую воду, и поскольку источник воды находится так близко к поверхности, может произойти загрязнение поверхностными загрязнителями.

БУРЕННИЕ СКВАЖИНЫ

Бурение большинства современных скважин требует довольно сложной и дорогой буровой установки.Буровые установки часто устанавливают на большие грузовики. Они используют роторные буровые коронки, которые прогрызают породу, ударные коронки, которые разбивают породу, или, если почва мягкая, большие буровые коронки. Пробуренные скважины можно пробурить глубиной более 1000 футов. Часто насос помещается в колодец на некоторой глубине, чтобы вытолкнуть воду на поверхность. Колодцы и откачка

Уровни воды в колодцах

Пользователям подземных вод было бы легче, если бы уровень воды в водоносном горизонте , который питал их колодец, всегда оставался неизменным.Сезонные колебания количества осадков и случайные засухи влияют на «высоту» уровня подземных вод. Забор воды из колодца приводит к понижению уровня воды вокруг колодца. Уровень воды в колодце также можно понизить, если другие колодцы рядом с ним забирают воду. Когда уровень воды упадет ниже уровня забора насосов, то скважины начнут качать воздух — они «пересохнут».

При перекачивании колодца уровень воды вокруг колодца понижается, образуя углубление на уровне грунтовых вод.Если конус депрессии дойдет до других близлежащих колодцев, уровень воды в этих колодцах будет понижен. Конус развивается как в системах с мелкими грунтовыми водами, так и в системах с более глубокими замкнутыми водоносными горизонтами. В более глубоких замкнутых водоносных горизонтах конус впадины обозначается снижением давления, и конус распространяется на гораздо большую площадь, чем в системе грунтовых вод. При заданной скорости отбора конус депрессии простирается глубже в низкопродуктивных водоносных горизонтах, чем в высокопродуктивных.

Даже несмотря на то, что вода присутствует на некоторой глубине почти в любом месте, успех бытового снабжения (обычно 5 галлонов в минуту) воды из колодца зависит от проницаемости породы.Там, где проницаемые материалы находятся вблизи поверхности земли, может подойти неглубокий колодец. В других местах, например, там, где глинистый материал непосредственно покрывает коренную породу, может потребоваться глубокий колодец, уходящий в коренную породу.

Private Wells

Схема работы типовой водозаборной скважины на один дом.

Кредит: Агентство по охране окружающей среды США

Многие люди в Соединенных Штатах и ​​во всем мире сами поставляют воду для своих домов, часто в более сельских районах, где нет крупных общественных систем водоснабжения для подачи воды.Вот основная диаграмма, показывающая, как работают эти скважины. Хотя на этой диаграмме показан один дом, большие скважины, которые снабжают больше клиентов, в целом работают одинаково.

КОМПОНЕНТЫ СКВАЖИНЫ

Ниже приведены описания основных компонентов частной водозаборной скважины. ( Источник: Национальная ассоциация подземных вод)

• Обсадная труба представляет собой трубчатую конструкцию, размещаемую в скважине для обеспечения открытия скважины от целевых грунтовых вод до поверхности.Оболочка вместе с затиркой удерживает грязь и лишнюю воду из колодца. Это помогает предотвратить попадание загрязняющих веществ из менее желательных грунтовых вод в колодец и их смешивание с питьевой водой. В некоторых штатах и ​​местных органах власти есть законы, которые требуют минимальной длины оболочки. Наиболее распространенными материалами для обсадных труб скважин являются углеродистая сталь, пластик и нержавеющая сталь. Какой тип обсадной трубы можно использовать, часто диктует местная геология.
• Заглушки колодца размещаются сверху обсадной трубы колодца, чтобы предотвратить попадание в колодец мусора, насекомых или мелких животных.Заглушки колодцев обычно изготавливают из алюминия или пластика. Они включают вентиляционное отверстие для контроля давления во время откачки скважины.
• Грохоты для скважин прикреплены к нижней части обсадной колонны, чтобы предотвратить попадание слишком большого количества осадка в скважину. Наиболее распространенными фильтрами для скважин являются непрерывные щелевые, щелевые и перфорированные трубы.
• Адаптер Pitless — это соединитель, который позволяет трубе, по которой вода выходит на поверхность, оставаться ниже линии замерзания. Это обеспечивает поддержание санитарной и морозостойкой герметичности.
• Струйные насосы — это наиболее часто используемые насосы для неглубоких скважин (глубина 25 футов или меньше). Струйные насосы устанавливаются над землей и используют всасывание для забора воды из колодца.
• Погружные насосы — это наиболее часто используемые насосы для глубоких частных скважин. Насосный агрегат размещается внутри обсадной колонны скважины и подключается к источнику питания на поверхности.

Узнайте основы воды с помощью наших грунтовок для воды!

Вы думаете, что знаете о грунтовых водах?

Информация на этой странице взята из Ground Water and the Rural Homeowner , Pamphlet, U.С. Геологическая служба, 1982, Роджер М. Уоллер.

_{Значок викторины, сделанный mynamepong с сайта www.flaticon.com}

Бурение скважин в Африке: пошаговое руководство

Вы решили, что мировой водный кризис — это проблема, в решении которой вы можете помочь. Вы проводите исследования и делаете пожертвование в министерство водных ресурсов. Благотворительная организация по водным ресурсам принимает ваши пожертвования, объединяет их с другими пожертвованиями и пробуривает колодец для нуждающейся деревни.Но что происходит между вашим пожертвованием и законченным колодцем? Вот как выглядит бурение скважин в Африке с помощью Set Free, показанное на примере сообщества Brooklyn Corner в Либерии.

Оценка деревни перед началом бурения скважин в Африке

• Set Free слышит о потребности в надежной воде в Бруклин-Корнер. Эти запросы обычно поступают из уст в уста, по электронной почте, оценки округа или другими способами.
• Как только мы узнаем об этой потребности и окажемся в этом районе, Set Free посетит Бруклин Корнер и завершит нашу собственную оценку.Мы отмечаем, как жители деревни собирали воду в настоящее время, и была ли она надежной круглый год. CRCA, наши партнеры-пасторы в Либерии, проводят духовную оценку сообщества. Set Free обнаруживает, что жители деревни собирают воду из открытого колодца, вырытого вручную. Этот колодец пересыхает ежегодно с ноября по май. Это было ясно. Бруклинскому центру нужен новый колодец, и выбрано лучшее место, отвечающее потребностям сообщества. CRCA обязуется усилить служение существующих церквей в сообществе.Cedar Creek Church пожертвовала средства на строительство новой скважины (СПАСИБО !!!), а Set Free добавляет Brooklyn Corner Community в наш график бурения скважин.

ДЕНЬ 1 — Подготовка площадки к бурению

• Сначала в поселок прибывает буровая установка и бригада, готовится площадка для бурения скважин. Это включает в себя выравнивание земли и расчистку кисти.
• Буровое оборудование выгружается с грузовиков и собирается для подготовки к бурению скважины.Теперь все готово. На следующий день начнется бурение скважин в Африке.

ДЕНЬ 2 — Начинается бурение скважин на воду в Африке

• Буровая установка завершает начальное мокрое бурение в выбранном месте скважины до тех пор, пока буровое долото не коснется породы. Мокрая дрель означает, что вода прокачивается через буровую штангу, чтобы вымыть грязь, песок и другой мусор по мере того, как бур копает глубже.
• В идеале вода есть. Если буровая установка успешно ударилась о воду, мы начинаем пробуривать более крупную скважину диаметром 7 дюймов и очищать ее от мусора.
• Прорези прорезаны в нижней части 4-дюймовой обсадной трубы PVS. Это необходимо для того, чтобы вода могла поступать в трубу, и обсадная труба помещается в только что просверленное отверстие.
• На дно скважины, окружающей обсадную колонну ПВС, добавляется гравийная набивка. Этот гравийный фильтр служит двум целям: он удерживает трубу на месте и действует как фильтр для воды, когда вода попадает в обсадную колонну и поднимается вверх по скважине.
• Оставшееся отверстие вокруг обсадной колонны затем засыпается грязью, вытесненной в процессе бурения.

ДЕНЬ 3 — Вода течет чистой

• Если вода не была обнаружена до удара по породе, обсадная колонна цементируется с породой. Сверло, называемое «перфоратором», используется с воздушным компрессором. Молоток опускается через обсадную колонну и начинает пробивать породу. Это сверло будет работать через 10 футов скалы в час, пока не упадет в воду. Бурение породы увеличивает время бурения от нескольких часов до нескольких дней в зависимости от того, насколько глубже нужно пройти, чтобы найти воду.
• В случае с Бруклинским сообществом вода была доступна до удара по породе, поэтому буровая бригада может начать день с очистки от отложений, добавленных в воду в процессе бурения. Для этого нужно откачивать воду до тех пор, пока она не станет чистой. Вначале очистка воды производится вручную. Позже работу завершает воздушный компрессор.
• Затем бригада выравнивает и закрепляет верхнюю часть колодца бетонной подушкой. Они также создают санитарную изоляцию вокруг корпуса, цементируя верхнюю часть трубы из ПВХ на несколько футов в бетоне.Эту печать оставляют сохнуть на ночь.

ДЕНЬ 4 — Цементирование основания скважины

• Фартук добавлен в колодец. (Фартук колодца — кольцо диаметром 10 футов, состоящее из бетонных блоков и залитого бетона, которое спускается к водостоку.) После выравнивания последнего слоя бетона его оставляют сохнуть на ночь.

ДЕНЬ 5 — Водозаборная скважина готова к эксплуатации

• Последний шаг — добавление ручного насоса. Теперь все осталось высохнуть еще на один день.Это гарантирует, что весь бетон полностью высохнет и будет готов к повторному использованию.

ДЕНЬ 6 и далее — Жизнь с чистой водой

Трудно описать, но африканские буровые бригады Set Free становятся небольшой частью деревни, пока они там. Бригада узнает истории жителей деревни, а жители деревни заботятся о наших буровых бригадах. Деревня делится их едой и помогает в процессе бурения. Женщины собирают песок, чтобы перемешать бетон. Если они не работают, мужчины осторожно наблюдают за происходящим.Скорее всего, это первый раз, когда кто-либо видел буровую установку. Для обеспечения столь необходимой чистой воды, буровая установка также служит деревенским развлечением на неделю. И радость, которая вспыхивает на лицах сельских жителей, когда начинает течь чистая вода, неописуема.

И, как всегда, работа Set Free по бурению скважин в Африке направлена ​​на обеспечение чистой водой, но она также идет гораздо глубже. Детям больше не нужно преодолевать большие расстояния в поисках воды, и они могут вернуться в школу.Матери могут заботиться о своих семьях. Практически сразу после ввода в эксплуатацию нового колодца заболеваемость села уменьшается. Отцы больше не пропускают время на работе из-за болезни. Основатель Set Free Роланд говорит об этом лучше всего: «Когда мы даем деревню чистой водой, дети перестают умирать». Какой невероятный подарок!

Раздача чистой воды также является наглядным примером любви Христа ко всем. Это дар, который открывает дверь, чтобы делиться Евангелием Христа. Пока наша бригада находится в деревне, бурит новую колодец с чистой водой, они также проводят время, проповедуя Евангелие.Однажды вечером часто показывают фильм «Иисус» и проводят изучения Библии. Наши партнеры-пасторы также присоединяются к нам, чтобы начать развитие церковного тела.

Что вы можете сделать

Мы считаем, что Set Free — одно из лучших вложений, которое вы можете сделать. Любая сумма подарка будет иметь значение. Всего 5 долларов — это долгий путь к любви к неизведанному и принятию неприкасаемых. Кофе, обед в ресторане, абонемент на кабельное телевидение — небольшие жертвы с нашей стороны могут привести к ОГРОМНЫМ результатам в деревнях по всему миру.За 3500 долларов вы даже можете взять целую деревню в собственное жилище и профинансировать подарок новенькой скважины. Хотите сделать рябь еще сильнее? Обещайте стать УТИТЕЛЯЮЩИМ ЖАЛУ, даря свой подарок ежемесячно.

индивидуальных колодцев водоснабжения — Информационный бюллетень № 5

«Восприимчивые источники воды» доступен в формате переносимого документа (PDF).

Чувствительные источники воды (точки колодцев, выкопанные колодцы, родники и береговые колодцы)

Индивидуальные (бытовые) системы водоснабжения (IWS) должны обеспечивать достаточное количество воды, пригодной для потребления и предполагаемого использования.Пробуренная скважина, расположенная и построенная в соответствии с Приложением 5-B 10NYCRR «Стандарты для водозаборных скважин», должна быть стандартным вариантом водоснабжения. Острия колодцев, выкопанные колодцы, родники и береговые колодцы подвержены заражению патогенами, разливам и т. Д., А также засухе. Эти источники воды могут рассматриваться только в качестве крайней меры с надлежащими защитными мерами и, в большинстве случаев, потребуют одобрения со стороны должностных лиц департамента здравоохранения округа или штата путем выдачи специального отказа в соответствии с частью 75 Административных правил и положений Департамента здравоохранения штата. или через положение об отказе от требований санитарного кодекса округа.

Специальная информация для типов чувствительных источников воды

Следующие типы источников воды обычно используют поверхностные водоемы или неглубокие источники подземных вод. Поверхностные воды могут содержать бактерии, паразиты, вирусы и, возможно, другие загрязнители, а неглубокие источники подземных вод также подвергаются значительному риску заражения. Эти источники воды обычно имеют отличительные строительные характеристики, которые не соответствуют требованиям Приложения 5-B, и поэтому для их использования потребуется специальный отказ или другое разрешение округа.

точки колодцев

Колодец (или «забивной») — это специальный тип колодца, устанавливаемый с использованием забивной точки со встроенным экраном, прикрепленным к концу трубы малого диаметра (обычно от 1-1 / 4 до 2 дюймов) и без защитный внешний кожух. Колодезные точки устанавливаются путем забивания, забивки или выемки грунта до уровня грунтовых вод. Эти колодцы обычно сооружаются в неглубоких водоносных горизонтах с песчаным грунтом, на расстоянии от 10 до 30 футов от поверхности земли и используют всасывающий насос для забора воды.Однотрубные забивные точечные скважины под всасыванием не соответствуют Приложению 5-B, и их следует избегать.

Вырытые колодцы

Выкопанный колодец сооружается путем выкапывания большого диаметра в неглубокий водоносный горизонт, выкапывания вручную или обратной лопатой и укрепления котлована бетонными кольцами большого диаметра. (Опора, построенная из камня или кирпича, не соответствует Приложению 5-B, и ее следует избегать.) Вырытые колодцы обычно имеют глубину менее 15 футов и обычно используют всасывающий насос для забора воды.

Пружины

Источники возникают там, где водоносный горизонт естественным образом выходит на поверхность земли или вблизи нее, и в целом классифицируются как каменные или земляные источники. Часто бывает трудно определить истинный источник источника (то есть действительно ли он имеет естественную защиту от загрязнения, которую обычно имеет водоносный горизонт грунтовых вод). Даже если источником является хороший водоносный горизонт, сложно разработать устройство для сбора. (например, «пружинный ящик»), который надежно защищает от попадания загрязняющих веществ при любых погодных условиях.(Термин «пружинный ящик» варьируется и, в зависимости от его конструкции, будет эквивалентен и рассматриваться так же, как родник, колодец или береговый колодец.) Повышенный выход и мутность во время дождя указывают на источник находясь под прямым воздействием поверхностных вод.

Шор Уэллс

«Береговые колодцы» (также известные как «инфильтрационные галереи» или «кассионовые колодцы») — это неглубокие колодцы, подверженные влиянию поверхностных вод и устанавливаемые рядом с водоемом в неглубоком водоносном горизонте, который напрямую связан с поверхностными водами.Береговые колодцы также могут быть неглубокими подземными устройствами, примыкающими к водному объекту, установленными для сбора воды через закрытую каменную траншею или аналогичное устройство, которое отводит поверхностную воду в «накопительный» колодец или резервуар. Почвы, окружающие береговые колодцы, обеспечивают минимальную фильтрацию. Риск загрязнения этих водных источников может быть аналогичен риску загрязнения поверхностных водных источников.

Дополнительные соображения и рекомендации

Использование чувствительных источников, как описано выше, не рекомендуется.Прежде чем рассматривать возможность использования уязвимого источника, следует подумать о правильно установленной пробуренной скважине. В крайнем случае, когда рассматривается использование чувствительного источника, рекомендуется следующее:

Пункты колодцев, выкопанные колодцы и источники

При наличии неглубоких подземных водоносных горизонтов могут быть разрешены колодцы, выкопанные колодцы и родники, если они установлены сертифицированным подрядчиком по водозаборным скважинам, зарегистрированным в Департаменте охраны окружающей среды штата Нью-Йорк (NYS DEC), и, в большинстве случаев, требуют выдачи специальный отказ со стороны LHD или утверждения санитарного кодекса округа по мере необходимости.Для этих источников следует рассмотреть возможность установки соответствующей обработки (например, непрерывной дезинфекции). Для источников также должен быть предоставлен технический отчет, который может включать гидрогеологическое исследование, чтобы убедиться, что источник воды удовлетворительный.

Шор Уэллс

В случаях, когда удовлетворительные грунтовые воды не могут быть разработаны в соответствии со стандартами Приложения 5-B, может быть запрошен специальный отказ или разрешения через санитарный кодекс округа для разработки берегового колодца.Все такие запросы должны демонстрировать неудовлетворительную доступность грунтовых вод с помощью инженерного отчета или других свидетельств (таких как гидрогеологическое исследование), которые утверждающие органы считают приемлемыми. Поскольку береговые колодцы обеспечивают минимальную естественную фильтрацию поверхностных вод, все запросы должны включать предлагаемый дизайн, очистку (включая фильтрацию и непрерывную дезинфекцию), а также план эксплуатации, технического обслуживания и мониторинга, разработанный профессиональным инженером. После одобрения министерства здравоохранения береговый колодец должен быть установлен сертифицированным подрядчиком по водозаборникам, зарегистрированным DEC штата Нью-Йорк.Также следует рассмотреть вопрос о внесении поправки в договор в качестве условия для утверждения конкретного отказа. Профессиональный инженер должен подтвердить, что строительство и установка очистных сооружений были выполнены в соответствии с планами.

Проверка качества воды

Проверка качества воды важна для всех колодцев с питьевой водой для определения характеристик воды и определения потребностей в очистке. См. Информационный бюллетень № 3 Департамента здравоохранения штата Нью-Йорк, «Рекомендуемая проверка качества воды в жилых домах», где приведен рекомендуемый минимальный список параметров для проверки.Рекомендуется ежегодно проверять на наличие колиформных бактерий и периодически повторно проверять качество воды; это особенно важно для водоснабжения, подверженного загрязнению.

Процесс утверждения Департамента здравоохранения округа или штата, требующий особого отказа от части 75 или положения Санитарного кодекса округа

Следует связаться с местным чиновником здравоохранения (см. Ниже) для географической области, где находится собственность, которая будет использовать источник воды, для получения информации о том, как подать заявку на конкретный отказ или другое утверждение санитарного кодекса округа. Перед подачей заявки на отказ или иное одобрение рекомендуется связаться с местным чиновником здравоохранения относительно концептуальной приемлемости предложения.
