Каркас лестницы. Как не нужно делать и пошаговые рекомендации

Содержание

1. Введение

2. Из чего состоит каркас лестницы?

3. Какой каркас выбрать и из чего выбирать?

4. Как избежать ошибок при установке каркаса?

Введение

Вы впервые заказываете  железный каркас для лестницы, и тут вас забрасывают непонятными терминами из профессионального жаргона лестничников, и голова идет кругом. Изобилие выбора и не реальный разброс цен сбивает с толку.
Разложим все по полочкам. Что есть что и почему так называется, и как вам сделать правильный выбор. Ответы на эти вопросы с поясняющими фото и видео, а также ссылками на дополнительные статьи для прочтения вы найдете в данной статье.

Из чего состоит каркасная лестница?

Наверно правильно все же начать с вопроса: что это такое?
Металлический каркас лестницы это ее основа, на которую ложится вся нагрузка, то, на чем держатся ступени и перила.
Основные части любого каркаса это марши и промежуточные элементы. Марш представляет собой прямолинейный ряд ступеней. Конструкция может состоять из одного марша, в этом случае ее так и называют — прямой марш.



Прямой марш

В случае использования 2-х и более маршей их связывают между собой поворотными элементами. Это могут быть площадки или забежные ступени. Последние используют в том случае, если традиционный вариант с площадкой согласно расчетам получается неудобным. Таким образом, все лестницы в мире — маршевые, и более подробно о маршевых конструкциях вы можете почитать тут.



Сам марш состоит из косоуров, их может быть один или два, а иногда даже три. Косоур представляет собой несущий элемент, на который крепятся проступи. Крепление маршей к межэтажным перекрытиям выполняется с помощью металлических скоб. Если этого крепления недостаточно или просто не к чему крепиться, косоур снабжают опорной стойкой (металлической ногой).

Таким образом, металлокаркас — это самая важная часть лестницы, все ваши задумки должны быть учтены при расчете и изготовлении изделия.

Ошибки, допущенные при расчете, в лучшем случае приведут к тому, что вы получите совсем не то, что хотели. Я говорю в лучшем, потому что худший вариант это когда вы заплатите круглую сумму за производство и установку, а потом выяснится, что всё нужно полностью переделывать.

И если при этом вы изготовление каркаса лестницы заказали у незнакомого мастера-шабашника, который делает быстро и недорого, то может оказаться, что сыскать потом этого волшебника не получится.

Заказывать лестницу нужно у подрядчика, который делает именно лестничные каркасы и только их (это его узкая специализация, он на ней собаку съел).

Но даже и в этом случае вам как заказчику нужно хорошенько подготовиться, чтобы оказаться достаточно сведущим, чтобы понимать весь процесс от снятия замеров до отделки и иметь возможность контролировать его.

Какой каркас выбрать и из чего выбирать?

Конечно, в офисе подрядчика вам вкратце объяснят, чем отличается, например, открытый железный каркас лестницы от закрытого, и когда какой ставят. Но лучше чтобы на тот момент вы уже имели представление об этих нюансах. Пусть еще раз расскажут. А вы послушаете и еще раз все взвесите, и озвучите уже взвешенное решение.

Итак, виды каркасов при заказе подразделяют на следующие:

1. Закрытый каркас лестницы на второй этаж. Изготавливается из швеллера и уголка (это стандартные профильные элементы). Предназначен под полную зашивку деревом или другим материалом. Стоимость самого каркаса невелика в сравнении с ниже перечисленными видами.

   Отделку каркаса выполняют уже после его установки в доме и завершения всех строительно-ремонтных работ.




Если вы хотите видеть в своем доме деревянную лестницу, то я советую выбрать каркас лестницы второй этаж из металла, обшитый деревом. Ибо металлическая основа после отделки не видна вовсе.

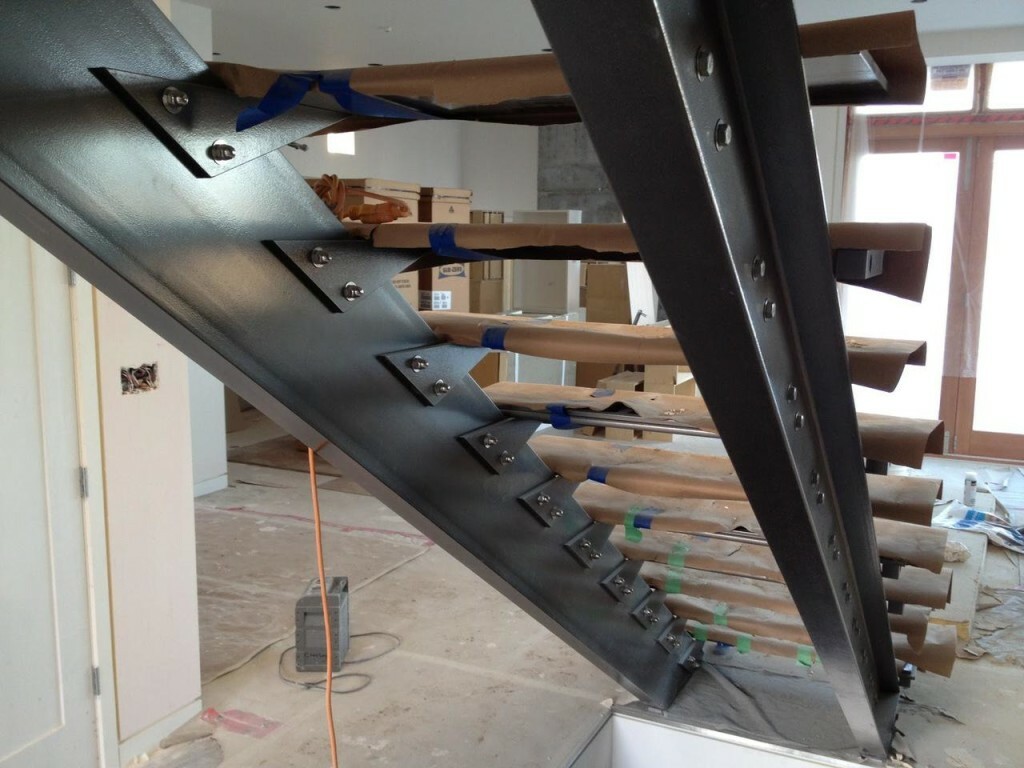

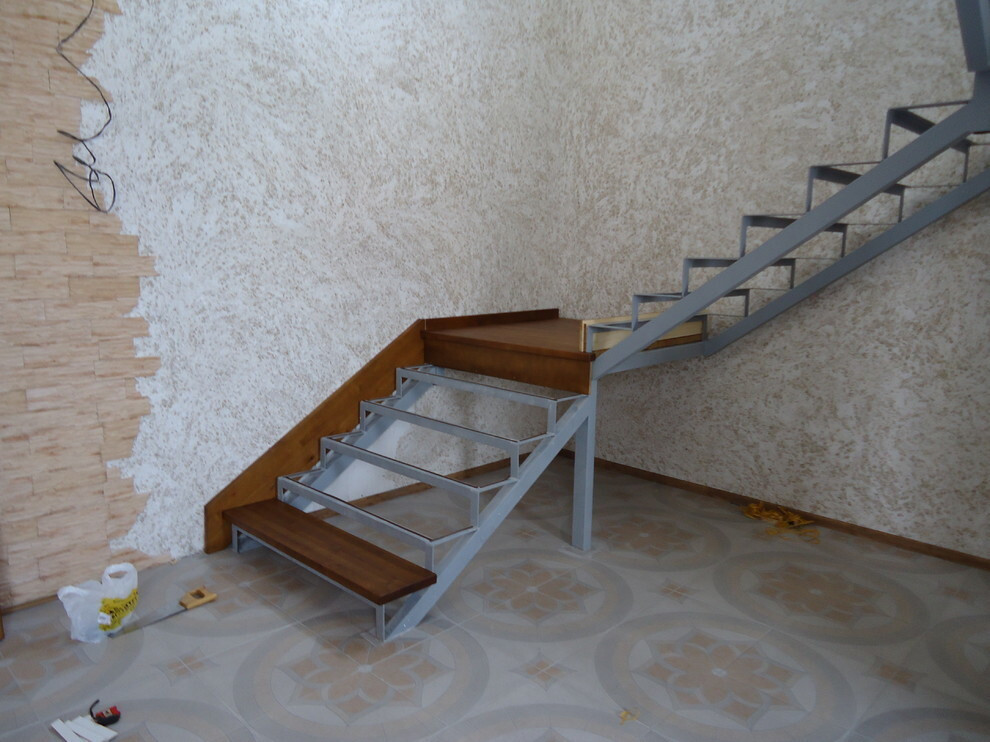

2. Открытый каркас на двойном косоуре подразумевает, что финишная отделка после установки будет минимальной. Поэтому его делают из профильной трубы, все швы тщательно зачищают, изделия окрашивают в цеху и устанавливают уже полностью готовым к укладке ступеней.
   Эти металлоконструкции более дорогие, чем первый, поскольку требуют большей аккуратности при производстве и финальной окраски в цеху.



Открытые каркасы лестниц в частных домах чаще всего ставят, когда он частично или полностью перекрывает дневной свет из окна. Лестница без подступенников пропускает световые потоки, поэтому ее называют еще воздушной.

Также возможно исполнение модели с основой из листа металла:

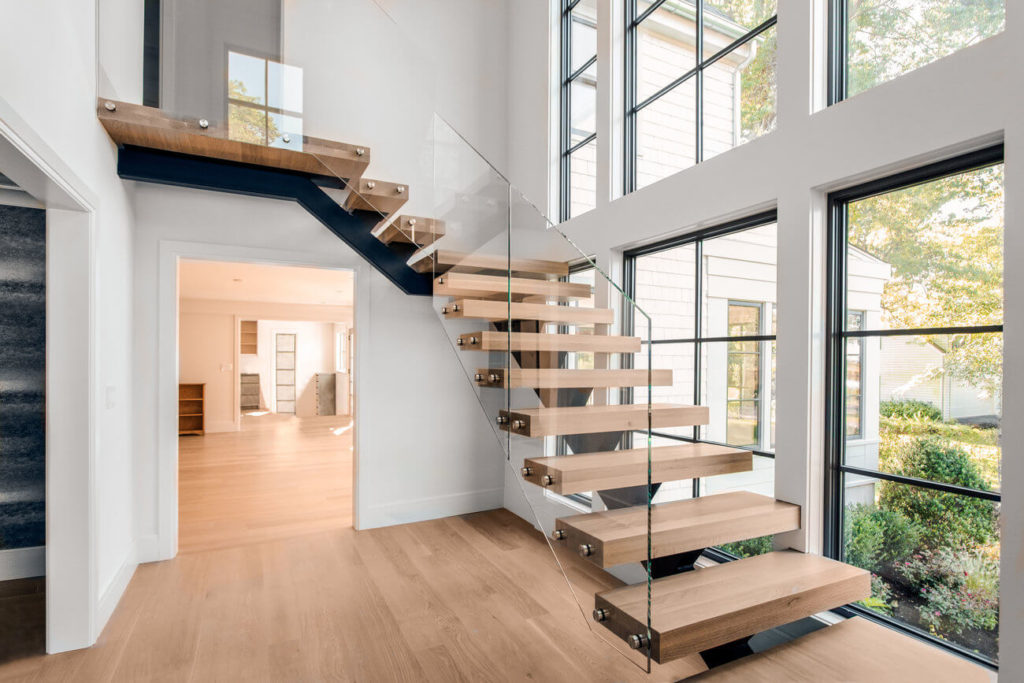

3. Монокосоур это единственный  несущий элемент, на который крепятся проступи. Его также используют для сооружения воздушных лестниц и делают из профильной трубы или листа металла.









Монокосоур из листа металла используют в случае, когда по дизайнерским соображениям основу нужно перегнуть в нескольких проекциях. Для этого используются специальные технологии и это наиболее затратный вариант.

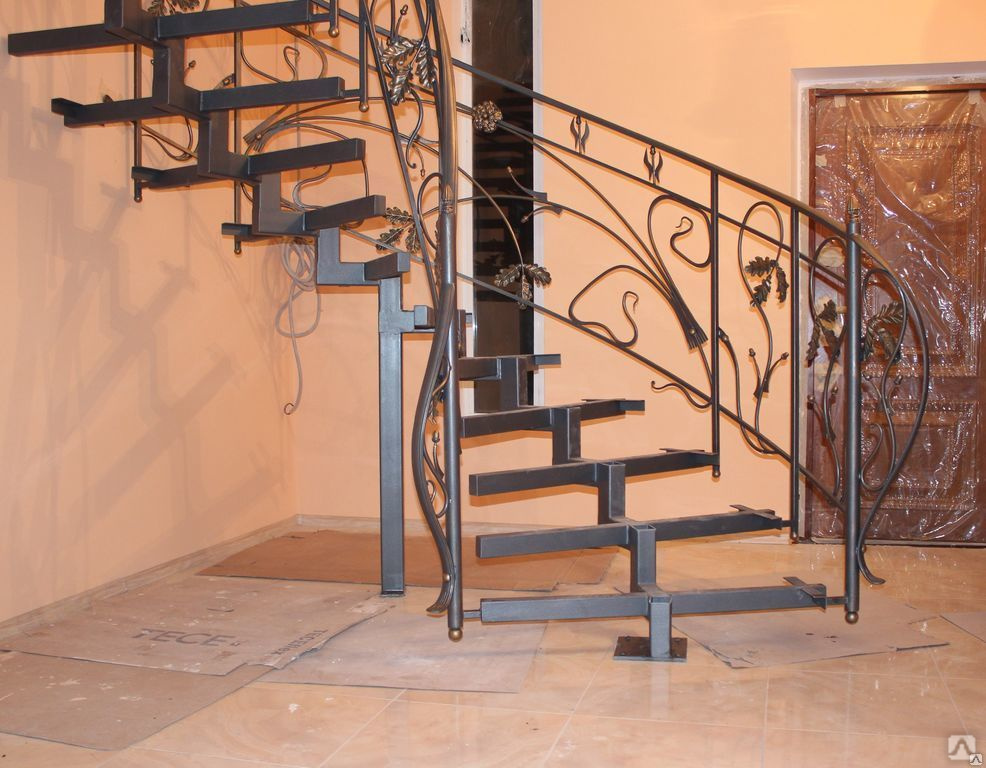

4. Каркас винтовой конструкции используется только в случае крайней ограниченности пространства в помещении.







Если места достаточно, то лучше выбрать маршевую конструкцию, ибо она представляет собой самый удобный вариант.

5. Лестница на тетивах. Тоже представляет собой разновидность открытого типа. Отличается она от изделий из профильной трубы лишь способом крепления ступеней. Тетивы изготавливают как из швеллера, так и из листового металла.



Этот тип часто применяется в дизайнерских разработках и потому стоят недешево.

6. Входная группа в дом. Чаще всего основа изготавливается из окрашенной профильной трубы.



Также довольно часто ее делают из бетона.

7. Наружная(или внутренняя производственная) лестница устанавливается для технических и пожарных нужд. Такую лестницу не обшивают, поэтому даже ступени для нее делают из металла.




Как избежать ошибок при установке каркаса?

Далее речь пойдет о том, какие контрольные меры вы должны предпринять на каждом этапе работы. Вы не можете присутствовать при сварочных работах в цеху, но что конкретно зависит от вас самих?

1. Где заказать изделие?

Собственно самую главную ошибку, какую вы можете сделать, это попросить сделать каркас лестницы какого-нибудь “мастера на все руки”. И об этом уже сказано выше. А более подробно об этом вы можете почитать в статье, посвященной подробному разбору 5 основных ошибок. Я очень рекомендую прочитать ее, после этой статьи.

2. Вторая ошибка это неправильные замеры и это момент, который потребует вашего контроля, даже в случае если к вам придет профессиональный инженер. Он ведь тоже человек и стало быть может ошибаться.



Помните, что общая высота конструкции определяется расстоянием от пола первого этажа, до пола второго (а не до потолка первого).

Потолочное перекрытие также включается сюда.

3. Особенности помещения

Далее следует обратить внимание на особенности помещения:

• наличие в образующих шахту стенах дверных и оконных проемов.

• Материал, из которого сделаны стены и возможные дефекты стены.
• Присутствие различных коммуникаций в стенах и полу (электрические, водопроводные и т. д.)
• Фактор критической точки. Это расстояние от ступеньки до потолка. Оно не должно быть менее 2-х метров, это соображение безопасности.

Убедитесь, что инженер зафиксировал все эти моменты при первичном осмотре помещения.



4. Ошибки при проектировании вам проконтролировать будет достаточно тяжело, если конечно вы не имеете строительного образования. Но если вы обратились к компании, специализирующейся на производстве именно металлокаркасов, то можете быть спокойны на данном этапе. При рассмотрении чертежей и 3 D  демонстраций убедитесь, что предложенная модель соответствует вашим представлениям, что продуман метод крепления и опоры, а также предусмотрен зазор между маршами для ограждений.



Как выглядят косяки, допущенные при производстве в живую, вы можете посмотреть тут.



5. Ошибки при монтаже. Перед установкой убедитесь, что доставленное изделие соответствует представленным вам чертежам по размерам.

Несоответствие готовой конструкции замерному листу это фатальная ошибка.

Проследите, что бригада начала работы по монтажу сверху, чтобы возможные погрешности пришлись на нижний конец. Обратите внимание, пользуются ли рабочие чертежами при установке. Они должны это делать, это показатель их профессионализма и опыта.
Также в помощь вам я предлагаю посмотреть это видео.



И еще одно видео на тему как рассчитать лестницу самому, чтобы вы могли основательно вникнуть в особенности проектирования:

 Также Вы можете проверить свои расчеты и получить совет по улучшению степени комфортности лестницы с помощью нашего онлайн калькулятора:

Онлайн калькулятор расчета размеров лестницы

Расчет каркаса лестницы, рассчитать лестницу на металлическом каркасе (из металла), как высчитать

Главная

-Статьи

-Как рассчитать каркас лестницы?

31. 05.2022

Каркас — основание лестницы, которое принимает на себя всю нагрузку. От прочности и надежности несущей части зависит грузоподъемность, жесткость и безопасность всего марша, поэтому расчету каркаса лестницы необходимо уделить максимум внимания.

Разновидности каркасов

Каркасные лестницы делают на косоурах и тетивах. Основание представляет собой наклонные балки. Косоуров может 1, 2 или 3, тетив — только 2. На косоурах проступи уложены сверху, на тетивах — вставлены в прорези с внутренней стороны балки. На таких основаниях делают прямые, поворотные и криволинейные подъемы. При одинаковых размерах балок несущая способность тетив в 1,5-2 раза выше, чем косоуров, но в ограниченном пространстве лучше ставить марш на косоурах.

Форма каркаса:

• прямая — для одномаршевой лестницы, соединяющей два этажа;
• поворотная — для Г-, L- или П-образного подъема. Состоит из нескольких маршей, соединенных площадкой;
• винтовая — опорой лестничных элементов служит центральный столб.

Есть консольные сооружения, которые называют бескаркасными. Фактически, функцию опоры выполняет стена с закрепленными в ней больцами или закладными.

Из чего делают каркасы

Дерево — сосна, лиственница или дуб. Хвойные породы — более устойчивы к изгибу и хорошо поддаются обработке. Не раскалываются от ударов, прочно удерживают крепеж. Каркасы делают из бревен, досок (для маленьких проемов), пиленого или клееного бруса. Клееные пиломатериалы — прочнее пиленых, поэтому их целесообразно применять для изготовления несущих элементов при высоте между этажами до 6 м.

Метод изготовления балок:

• Сборка — отдельно делают прямые заготовки и треугольники под крепление ступенек (размеры обусловлены шагом подъема и шириной проступи). Элементы соединяют в косоур или тетиву.
• Выпиливание — выпиливают из заготовки 2 симметричные балки необходимого размера.

При ширине пролета до 1 м минимальная толщина несущих элементов — 50 мм. Чем шире пролет, тем толще пиломатериалы. Для расчета толщины балок необходимо определить силу нагрузки при эксплуатации. Одномаршевый подъем из 14 ступеней стандартного размера выдерживает до 900 кг.

Для деревянных каркасов нужна хорошо высушенная древесина. Устанавливают в помещениях с чистовой отделкой.

Металл — профильные трубы, швеллер, двутавр с толщиной стенок — 3-8 мм. Из этих комплектующих собирают несущие балки методом сварки или сборки. К собранному основанию приваривают или прикручивают косынки/площадки для крепления ступенек. Если правильно рассчитать металлический каркас, даже при небольшом сечении проката он будет устойчивым к деформациям и выдержит нагрузки, минимум, 900 кг. При этом конструкция не кажется такой громоздкой, как деревянная.

Сварные металлокаркасы можно монтировать на этапе строительства дома в качестве черновой металлической лестницы, а обшить — на заключительной стадии строительных работ. Минус — сложность транспортировки и доставки крупногабаритных сооружений. Сборные конструкции состоят из компактных модулей, которые помещаются в легковой автомобиль. Модульный каркас из металла собирают на надежный металлический крепеж на месте установки в помещении с чистовой отделкой. На сборку требуется от 3 до 6 часов.

Особенности проектирования

Чем сложнее форма сооружения, тем затруднительнее рассчитать нагрузки на каркас. Самые простые в расчетах — прямые и поворотные марши, самые сложные — консольные.

Для проектирования необходимо сделать замеры в помещении:

• высоту от пола первого этажа до пола второго этажа. Если пол с черновой отделкой — плюс толщина напольного покрытия;
• ширину лестничного проема от перекрытия до стены;
• ширину стены до дверного проема.

Если есть оконный проем, важно, чтобы лестница не перекрывала его. Факторы, влияющие на определение расчетной нагрузки каркаса:

• вес и размеры ступеней;
• количество несущих элементов;
• расположение опор относительно центра оси;
• расположение и вес балясин, перильных ограждений и дополнительных элементов.

Расчеты для проекта каркасной лестницы должны делать специалисты. Можно просчитать параметры и самостоятельно, используя специальную программу. Алгоритмы, заложенные в ПО, не позволяют ошибиться в расчетах — при несоответствии введенных данных СНиП программа предложит откорректировать критические параметры, сделает нужные чертежи.
