Конструкция фальцевой кровли: Инструкция по монтажу фальцевой кровли

картины, карнизы, капельники и коньки

Несущая система под фальцевую кровлю

Стропильная система

Пирог фальцевой кровли и обрешётка

Формат и тип панелей

Самозащелкивающиеся (кликфальц)

Традиционный фальц

Рулонная фальц кровля

Укладка кровельного материала

Гидроизоляция стыков

Карнизы, капельники и коньки

Водосточная система фальцевой кровли

Снегозадержатель и ограждение

Особенности эксплуатации фальцевой кровли

Видео-обзор

Несущая система под фальцевую кровлю

Фальцевая крыша обладает массой преимуществ и эксплуатационных возможностей. Однако, популярность и распространение таких покрытий не слишком велики, поскольку монтаж требует профессиональных навыков и необходимо специальное оборудование и инструменты.

Стропильная система

Стропильная система под фальцевую кровлю строится по общим правилам, поскольку любой тип кровельного покрытия нуждается в прочной и надежной опорной конструкции с заданными нормативными параметрами.

Для металлических покрытий используются стандартные размеры стропильных ног с шагом не более 2,5 м. Они изготавливаются из обрезной доски толщиной 50 мм и шириной от 150 до 250 мм, в зависимости от длины балок и величины снеговой нагрузки в зимний период.

Если расчетная толщина стропильных ног оказывается больше 50 мм, используют несколько досок меньшей толщины, соединенных в один пакет. Шаг стропильных ног ограничен для исключения провисания кровельного полотна.

Фальцевая кровля, узлы которой соединены в поперечном направлении к возникающим нагрузкам, резко отрицательно реагирует на растяжение. Возникают протечки, способные разрушить полотно, стропила и нанести немалый ущерб стенам дома.

Пирог фальцевой кровли и обрешётка

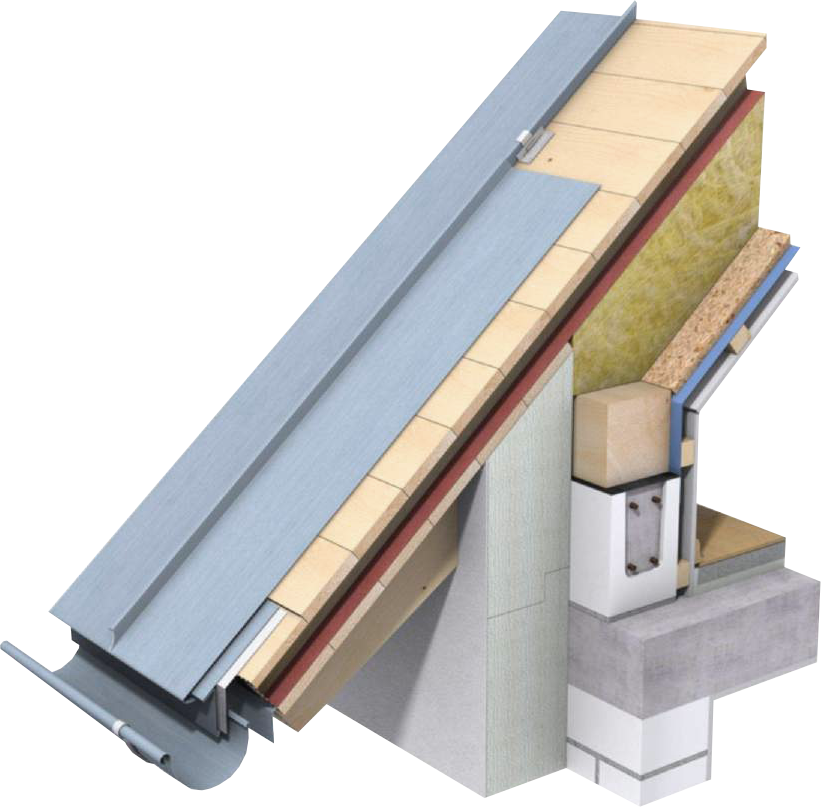

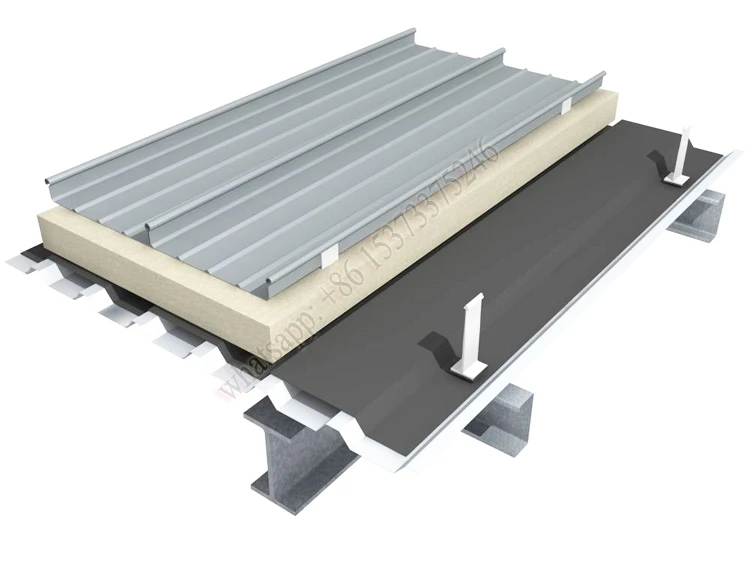

Пирог фальцевой кровли — это профессиональное обозначение комплекта из утеплителя, гидро- и пароизоляционных пленок, уложенных между стропильными ногами и полностью отсекающих теплоизолятор с обеих сторон.

Обычно снизу подшивается пароизоляция — непроницаемая полиэтиленовая пленка. Она крепится степлером к нижней поверхности стропильных ног. Затем в промежутки между досками вставляется теплоизолятор — минвата, пенопласт.

После этого поверх изолятора укладывают слой пароизоляционной мембраны, позволяющей влаге выходить из утеплителя, но полностью отсекающую ее попадание внутрь.

Поверх мембраны укладывается слой обрешетки, планки которой располагаются вдоль стропил. Они фиксируют мембрану и образуют вентиляционный зазор, обеспечивающий вывод пара из всех точек подкровельного пространства.

Поперек обрешетки устанавливается контробрешетка, представляющая либо сплошной настил из досок или листовых материалов, либо систему планок с шагом не более 20 см. Это расстояние обеспечивает целостность мембран и теплоизолятора при монтаже — в любом случае нога монтажника попадет на одну из планок.

Формат и тип панелей

Кровельные листы, которые соединяются по боковым кромкам и образуют сплошное полотно покрытия, на профессиональном языке называются картинами.

Существует три основных типа картин:

Самозащелкивающиеся (кликфальц)

Картины, соединяющиеся с помощью замка особого типа, не требующего использования специального инструмента.

Традиционный фальц

Это материал, который соединяется обычным способом — кромки одновременно загибаются и сплющиваются, образуя прочные и герметичные фальцевые соединения кровли. Технология монтажа сложна и требует привлечения профессионалов.

Рулонная фальц кровля

Весь процесс изготовления картин и укладки их на основание происходит прямо на поверхности крыши. Технология весьма экономичная, но требующая наличия необходимого оборудования и подготовленных специалистов.

Кроме конструкционных различий, необходимо выбрать материал картин. Про виды фальцевой кровли мы написали отдельный обзор. Выбор достаточно широк:

• оцинкованная сталь
• алюминий
• медь
• цинк-титановые картины

Наиболее распространены стальные оцинкованные кровли, которые сравнительно дешевы и доступны для массового пользователя.

Укладка кровельного материала

Специфическое устройство фальцевой кровли требует соблюдения своих правил монтажа для каждого типа материала. Отличия методик касаются способа соединения кромок и применяемых для этого крепежных элементов. Основным требованием является учет температурных расширений и использования фиксированных или плавающих кляммеров.

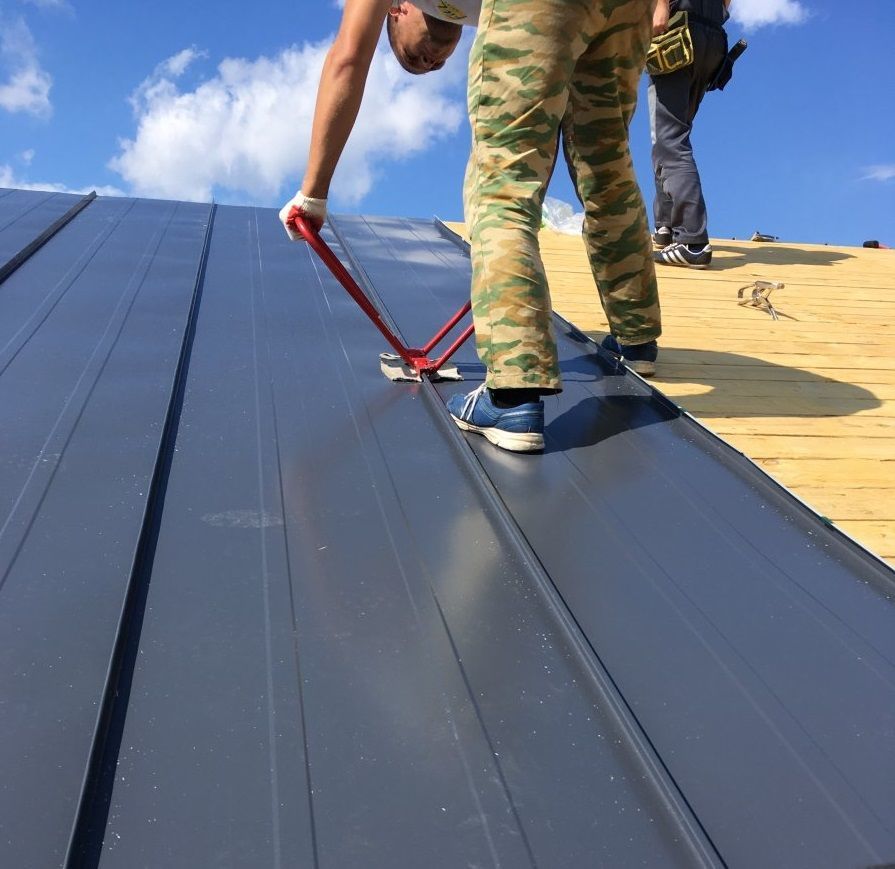

Процесс монтажа начинается с одного края. Первая картина укладывается встык к фронтонному свесу и соединяется со стартовой планкой, имеющей такой же загиб, как и на панелях. Свободная кромка первой картины фиксируется либо саморезами через собственную гвоздевую планку, либо крепится специальными элементами — кляммерами. Следующая картина соединяется фальцем с первой — и так далее.

Процесс соединения кромок требует аккуратности и тщательности, любые оплошности грозят потерей материала и появлением протечек.

Гидроизоляция стыков

Конструкция фальцевого соединения проста, но весьма надежна. Она обеспечивает высокую степень герметичности, но нередко этого недостаточно.

В регионах со снежными зимами в щели соединений попадает вода, которая при замерзании расширяет соединения. Получаются щели, в которые влага поступает в подкровельное пространство, что опасно для всех элементов кровельного пирога.

Поэтому для получения полной непроницаемости соединений часто выполняют дополнительную герметизацию с помощью специальных каучуковых шнуров или лент. Они укладываются на ребро или поверхность кромки между двумя плоскостями и сдавливаются при закатке, заполняя мельчайшие полости и зазоры внутри фальца.

Такое соединение гарантированно обеспечивает гидроизоляцию и увеличивает срок службы кровельного полотна.

Карнизы, капельники и коньки

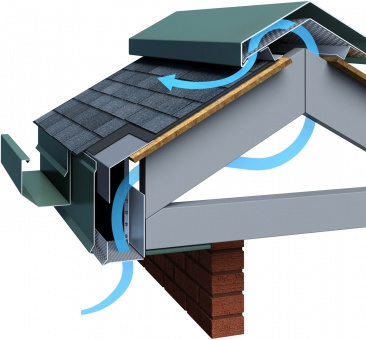

Эти элементы оформляют свесы и соединения скатов крыши. Коньки создаются путем соединения картин с продольной полосой металла, соединенной обычным фальцем с такой же полосой, расположенной на противоположной стороне крыши.

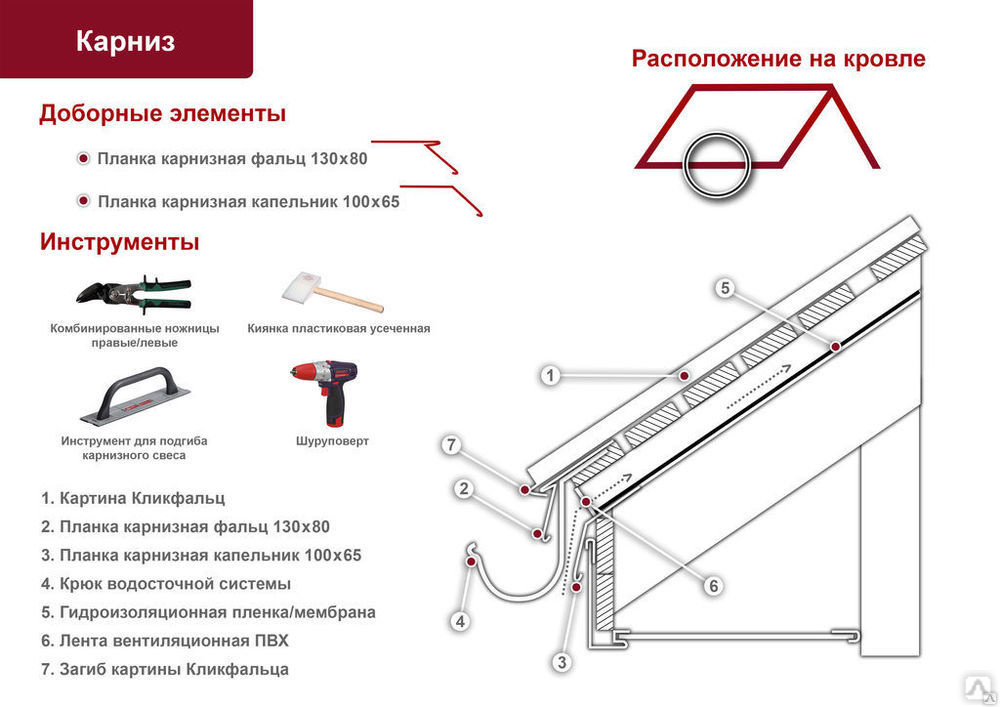

Карнизы оформляются подобным образом, только в данном случае картины соединяются с капельником — планкой, обеспечивающей отвод дождевой или талой воды в водосток. Поперечные соединения выполняются вручную. Процесс отличается сложностью и высокими трудозатратами, требует привлечения опытных специалистов.

Иногда методику соединения упрощают, используя технологии монтажа коньков и карнизов для других типов металлической кровли, но такой подход существенно снижает герметичность фальцевого полотна и сокращает срок его службы.

Водосточная система фальцевой кровли

Кровельные водостоки — это одни из важнейших элементов покрытия, поскольку основным назначением полотна является защита от дождей и снега.

Водосточная система представляет собой приемный желоб, установленный по всему периметру карнизного свеса, и вертикальную часть — водосточные трубы, принимающие потоки из горизонтальных водостоков и транспортирующие их вниз, в приемные лотки ливневой канализации.

Строение полотна обеспечивает равномерный отвод влаги, но на крышах сложной формы, где имеется много ендов, желобов или переходов, организация отвода влаги становится сложной инженерной задачей.

Основным требованием становится обеспечение доступа ко всем элементам водосточной системы для периодической очистки и удаления пыли, мелкого мусора и прочих посторонних предметов. Они задерживают влагу, которая разрушает материал и конструкции крыши. Элементы водостока требуют повышенного внимания от владельца, иначе появятся протечки и прочие проблемы.

Снегозадержатель и ограждение

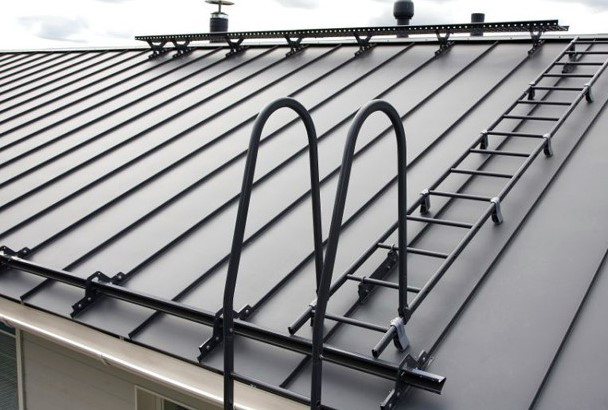

Снегозадержатель для фальцевой кровли является важным элементом, особенно при больших углах наклона скатов.

Поверхность картин гладкая и плохо задерживает снеговые массы. С одной стороны, это хорошо, так как самопроизвольный сход снега освобождает стропильную систему и кровельное полотно от высокой нагрузки. Однако, внезапный сход снега и льда, вес которых может достигать нескольких тонн, опасен для людей, автомобилей и элементов благоустройства, расположенных под карнизом.

Снегозадержатели предназначены для удержания или ограничения единовременного схода снега. В регионах, где толщина покрова невелика, используются решетчатые конструкции, обеспечивающие полный барьер. В более снежных областях используют трубчатые снегозадержатели, которые позволяют небольшим порциям сходить с кровли, понемногу освобождая покрытие.

Ограждение крыши обеспечивает безопасность людей при выполнении очистки, ремонтных или монтажных работ. В отличие от снегозадержателей, которые устанавливаются в отдалении от карнизного свеса, ограждение находится в непосредственной близости от него, чтобы не мешать производству различных работ.

Особенности эксплуатации фальцевой кровли

Эксплуатация фальцевой кровли производится исходя из материала и прочих особенностей покрытия. Если полотно состоит из оцинкованной стали, склонной к коррозии, то требуется ежегодный осмотр поверхности в конце зимнего сезона на предмет обнаружения протечек, появления ржавых пятен и прочих изъянов.

Важно! Особое внимание требуется утепленным видам кровли, так как протечки на них крайне сложно обнаружить. Они проявляются уже в слишком запущенной стадии, когда ремонтные работы нельзя ограничить простой заделкой отверстия в металле.

Полотна из цветных металлов не склонны к коррозии, но механические повреждения для них столь же актуальны и опасны. Поэтому регулярный осмотр и очистка водостоков рекомендованы для любого типа фальцевой кровли, независимо от использованного материала или способа соединения кромок.

Чем регулярнее будут производиться осмотры и мелкий ремонт, тем длительнее будет срок эксплуатации кровли и реже потребуются трудоемкие и затратные восстановительные работы.

Видео-обзор



Есть вопросы? Позвоните нам!

Строительная компания «Крыша.Про» ремонтирует кровли и фасады, строит дома под ключ с гарантией.
⬇ Бесплатная консультация нашего инженера ⬇

📲 WhatsApp

☏ +7 (910) 404-13-10

Фальцевая кровля: пошаговая инструкция по установке своими руками, технология монтажа и устройство

Фальцевое покрытие считается одним из лучших решений для крыш с небольшим уклоном. Оно герметично, долговечно и монтируется достаточно просто. Изначально фальц собирался только вручную. Это отнимало много времени, качество стыков зависело от квалификации рабочего. После появления профессионального оборудования для сборки скорость монтажа увеличилась, появилась возможность выполнять ровные соединения любой длины. Поэтому растет востребованность такой отделки. Разберем все тонкости самостоятельного монтажа фальцевой кровли.

Все о самостоятельном монтаже фальцевой кровли

Что это такое
Виды фальца
Устройство кровли
Этапы монтажных работ
— Укладка паро- и теплоизоляции
— Гидроизоляция
— Установка обрешетки
— Укладка листов-картин
— Установка дополнительных элементов

Покрытие собирается из металлических листов, их называют картины. Они соединяются между собой особым способом — с образованием фальца или технологического загиба. Он может быть одинарным или двойным. В любом случае, выполненное по правилам соединение образует полностью герметичный и надежный шов. Качество и характеристики готовой кровли зависят от металла, из которого изготовлены листы-картины. Вариантов может быть несколько, коротко охарактеризуем каждый.

Виды металла для кровли

• Сталь. Ее чаще других выбирают для обустройства покрытия. Стальные листы хорошего качества служат более 50 лет. Предназначенный для крыши стальной прокат покрывают защитным покрытием: цинком или полимерной пленкой. Это улучшает внешний вид материала и его эксплуатационные характеристики.
• Медь. Самый дорогой из всех металлов. Из меди получается очень красивая и долговечная отделка. Она служит более 150 лет. Со временем медные листы покрываются патиной, приобретают благородный зеленоватый тон. Достоинством металла считается высокая пластичность, что позволяет накрывать основания любой формы.
• Алюминий. Легкий и пластичный металл. Небольшой вес позволяет изготавливать отделку, которая не дает излишней нагрузки на стропильную систему. По пластичности алюминий похож на медь. Им тоже можно отделывать крыши разных форм, в том числе и с изгибами. Срок службы алюминиевых листов больше 70 лет.
• Сплав титана с цинком. Лучше других защищен от коррозии, поэтому дополнительное обслуживание не требуется в течение всего срока службы. При условии грамотной сборки он составит 100-120 лет. Сплав очень прочен, достаточно пластичен. Со временем покрывается благородной патиной.

Instagram kirpichb.ru

Pixabay

• Кровля

  От чего нужно защищать крышу: 6 пунктов, которые стоит знать

Технология монтажа фальцевой кровли зависит от того, какой используется тип фальца. Выпускаются два вида картин: панели под механическую завальцовку и самозащелкивающиеся. Детали для завальцовки соединяются с помощью специального оборудования. Они образуют жесткие соединения, которые могут быть одинарными и двойными. Последний вариант дает максимально герметичный стык. Различают также стоячие и лежачие фальцы. Первые применяют при стыковке панелей вдоль скатов, вторые — при соединении лежащих поперек элементов.

Защелкивающиеся листы, или клик-фальцы, можно собрать без спецоборудования. Панели легко защелкиваются, образуя достаточно герметичный стык. Однако его герметичность ниже, чем у двойного и даже одинарного завальцованного шва. Двойной фальц с дополнительной укладкой уплотнительной ленты или герметика разрешено монтировать на почти плоские поверхности, с наклоном от 3°. Стык одинарный разрешается ставить на кровлях, наклоненных от 10°. На уклонах больше 16° разрешено применять клик-фальц.

Instagram orima_ru

Instagram falzmontage

• Кровля

  Гид по видам кровель в жилых домах

Эксплуатационные характеристики и долговечность фальцевого покрытия во многом зависят от того, насколько качественно смонтирован «кровельный пирог», на который оно уложено.

Разберем, из каких слоев он должен состоять.

1. Удерживающая обрешетка. Собирается из реек, на них укладываются пароизоляционная мембрана и утеплитель.
2. Пароизоляция. Задерживает водяные пары, поднимающиеся из помещения. Не дает им попасть в толщу теплоизоляции.
3. Утепляющий материал. Служит шумо- и теплоизолирующей прослойкой. Гасит звуковые волны, задерживает тепло.
4. Гидроизоляция. Не дает влаге с крыши попасть на теплоизоляцию и остальные элементы кровельного пирога.
5. Контробрешетка. Образует зазор, через который вентилируется подкровельное пространство.
6. Обрешетка. Основа для укладки и закрепления кровельной отделки.

Если уклон ската небольшой, обычно используется обрешетка сплошного типа. Тогда затрудняется процесс отведения конденсата, который собирается на внутренней поверхности отделки крыши. Чтобы этого избежать, на обрешеточные доски укладывают еще один слой. Это диффузионная объемная мембрана со структурирующим профилем, который помогает отводить накапливающийся конденсат.



Для обеспечения хорошего обдува подкровельного пространства обязательно ставится вентилируемый конек, а на свесы карниза монтируется лента-сетка из ПВХ. Важный момент — величина шага обрешетки под фальцевую кровлю. По строительным нормам расстояние между брусками не может быть больше 200 мм. Это делается для того, чтобы шагающий по крыше человек мог наступать на две дощечки сразу. Только так можно уберечь металлические листы от деформации, а стык от разрыва. Около желобов и на участках свесов настил должен быть сплошным. Его ширина — от 700 мм.

Instagram domgazobeton

Instagram falzmontage

• Кровля

  От конструкции до кровли: какую крышу выбрать для дома

Перед началом работ заготавливают листы-картины. Их можно купить уже готовыми или изготовить самостоятельно из рулонного или листового проката. Для самостоятельного изготовления потребуется оборудование: фальцепрокатный или листогибочный станок. Покупать его ради одного раза нецелесообразно, лучше воспользоваться услугами профессионалов. У них же можно будет заказать изготовление всех необходимых доборных элементов. После того как материал подготовлен, приступают к работам. Разберем инструкцию по монтажу фальцевой кровли.

1. Обустройство паро- и теплоизоляции

Начинают с укладки утеплителя. Обычно это плиты минеральной ваты, которые устанавливаются враспор между стропильными стойками. Минвату подрезают с таким расчетом, чтобы она удерживалась внутри стропил без дополнительного крепления.

Поверх теплоизолятора укладывают пароизоляционную мембрану. Ее нарезают на полосы, кладут на ватные плиты. При пересечении полос обязателен нахлест в 10-15 см. Мембранные полотна скрепляют между собой строительным скотчем. К стропилам мембрану крепят степлером. В результате получается герметичная поверхность, закрывающая внутреннюю сторону утеплителя.

При необходимости монтируется поддерживающая обрешетка. Если по проекту крыша будет «холодная», то есть чердачное помещение не должно отапливаться, тепло- и пароизоляция не укладываются.

ShutterStock

• Кровля

  Подробная инструкция по монтажу ондулина на крышу

2. Монтаж гидроизоляции

Гидроизолирующая мембрана укладывается с внешней стороны крыши поверх стропил. Перед тем как ее постелить, вдоль карнизов устанавливают капельники. После этого кладут мембрану. Ее раскраивают на полосы, которые укладываются от карниза к коньку. Гидроизоляцию закрепляют к стропильным опорам степлером.

Полосы кладут внахлест, величина перехлеста — 100-150 мм. Стыки желательно проклеить скотчем. Натягивать пленку нельзя, она должна крепиться с небольшим провисанием. «Излишек» мембраны между соседними стропилами не может быть больше 35 мм. На фронтонах изоляция должна свисать на 150 мм. В нижней части мембрану приклеивают к капельникам. Для этого используют прочный двусторонний скотч или строительный герметик.

ShutterStock

3. Установка обрешетки

Поверх гидроизоляции монтируют контробрешетку. Ее собирают из деревянных брусков 50х50 мм. Их кладут вдоль стропильных опор и закрепляют саморезами. Перпендикулярно элементам контробрешетки укладывается обрешетка. Для нее берут дощечки толщиной 30-35 мм. Шаг ее установки выбирается в зависимости от уклона крыши. По окончании работ в нижней части собранной конструкции стамеской делают пазы под крюки для удерживания водостока. Крюки ставят на место. После этого ставится на место карнизная планка.

Instagram fortress_stroy

Instagram fortress_stroy

• Кровля

  Как монтировать обрешетку под профнастил на крышу

4.

Установка картин

Монтаж начинают со стартовой панели. Она отличается от других тем, что может с двух сторон закрепляться к основанию. Ее укладывают с торца крыши строго перпендикулярно карнизу. Перекос недопустим. Он испортит вид всей крыши, ведь остальные элементы кладутся параллельно первому. Лист укладывают и закрепляют к обрешеточным брускам. Способ крепления выбирается в зависимости от типа фальца.

У листов клик-фальца сбоку расположена гвоздевая полка с перфорацией. Их крепят саморезами, размещая крепеж точно в центре овального отверстия. Иначе панель будет деформироваться от теплового расширения.

Панели под одинарный и двойной фальц закрепляют кляммерами. Крепеж должен точно повторять форму бортика листа. Он прижимает его к основе, но при этом дает ей возможность немного сдвигаться при тепловом расширении.

У закрепленного листа загибают нижний край. Делают это так. Края у замков надрезаются ножницами по металлу на глубину 2,5 см. Край подгибается под углом 20-30°, подгиб выполняется специальным инструментом. Выступающие металлические элементы у замков обрезаются. Рядом с первой картиной укладывается вторая. Если проводится крепление клик-фальц, их защелкивают.

Для обустройства соединений под завальцовку второй лист кладут внахлест так, чтобы загнутый край перекрывал гвоздевую полку первого, закрепляют на обрешеточные бруски. Затем проводится обжим фальцевого соединения вместе со скрытыми кляммерами. Сначала рамкой для горизонтальных замков выполняется начальный обжим. После этого окончательно закрывают соединение рамкой под двойной фальц. Аналогично укладываются все оставшиеся картины. Последнюю панель подрезают так, чтобы она не свешивалась на фасадную поверхность. Край листа подгибают и закрепляют на обрешетку кляммерами.

Instagram timatalo_live

Instagram gebstroy

5. Установка дополнительных элементов

Осталось установить на кровлю дополнительные элементы. Обязательно ставится вентилируемый конек. Это делается в несколько этапов.

1. По верхним краям установленных картин вдоль коньковой линии монтируется сетчатая аэрационная лента. Она должна полностью закрыть коньковый зазор.
2. Вдоль конька между замками планок на обоих скатах устанавливается опорный вентпрогон.
3. На опорный вентпрогон ставится коньковая планка.

Для обустройства ендовы используются специальные доборные элементы. Планку ендовы закрепляют на крепежном элементе, участки крепления герметизируют. Обрезают по шаблону картины, примыкающие к ендове. Обязательно оставляют припуск 2,5 см. Монтируют ендову в зацеп с карнизной и крепежной планками.

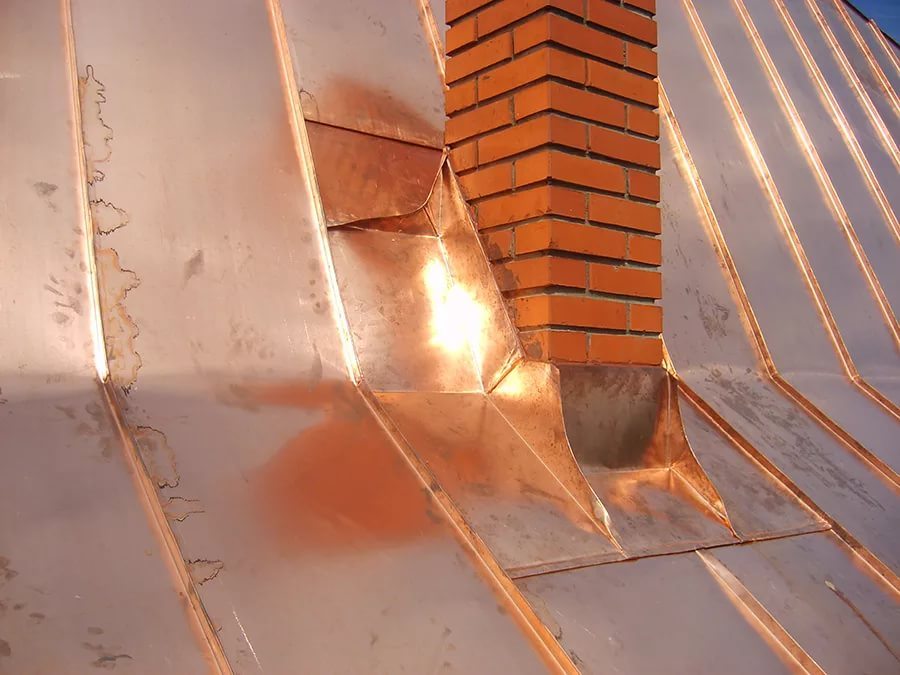

Для труб и вентшахт выполняются обходы. Для этого из панелей вырезаются боковые фартуки. Они одним краем должны прилегать к стенке дымохода, другим закрепляться к лежащей рядом картине. Плоскость между ними накрывается планками примыкания. На верхней выполняется зацеп. На него укладывается картина, подходящая к трубе сверху. Нижняя планка крепится в зацеп к подходящей снизу фальцевой панели. Все примыкания обязательно промазываются кровельным герметиком.

Instagram falzkrovly

Instagram masterkrovel

Фальцевая кровля — хорошее решение для любой постройки. Она надежна, герметична и долговечна. Если сборка проведена правильно, она не «шумит» как профнастил или металлочерепица, несмотря на то, что сделана из металла. При этом фальцевое покрытие красиво, особенно если сделано из меди или алюминия.

• Кровля

  Чем лучше крыть крышу в частном доме: обзор плюсов и минусов материалов

Материал подготовила

Инна Ясиновская

Своими руками

Конструкции, типы, плюсы и минусы

Получите оценку от специалистов по кровле

Складчатые плоские крыши чаще всего используются для промышленных и коммерческих зданий, но их также можно найти в современных домах середины века. Их обычно выбирают из-за их высокой прочности и грузоподъемности. Если вы владелец недвижимости, заинтересованный в установке или замене фальцевой кровли на выбранном вами здании, то вы обратились по адресу. В этой статье мы собираемся обсудить все, что вам нужно знать об этом типе кровельной системы.

В Legacy Service мы предлагаем различные услуги по улучшению внешнего вида вашей жилой или коммерческой недвижимости. Если вам требуется установка кровли или замена сайдинга, вы можете в любое время связаться с нашей командой.

Ищете квалифицированных кровельщиков рядом с вами?

Узнайте, сколько будет стоить ваш проект

Не настоящий почтовый индекс.

Что такое фальцевая плоская крыша?

Фальцевую кровлю лучше всего описывать как сборку плоских пластин или плит, изогнутых в разных направлениях и соединенных продольными краями. Способ соединения структурной системы позволяет ей выдерживать нагрузки без использования дополнительных опорных балок.

Эти конструкции обычно строятся на месте из сборного железобетона, стальных листов или закаленного стекла. Различные формы включают прямоугольники, пирамиды, призмы и непрямоугольные формы. Поскольку архитектура фальцевых пластин менее материалоемка, чем другие типы кровельных систем, используемых в коммерческих целях, они также обычно дешевле.

Где используется этот тип кровли?

Конструкция складных пластин возникла в Германии в 1920-х годов, когда он использовался для авиационного ангара в аэропорту Орли в Париже, Франция. Этот тип кровли стал широко использоваться для огромных фабричных зданий и угольных бункеров по всей Центральной Европе. Он был завезен в Северную Америку в 1930-х годах после Второй мировой войны.

Этот тип кровли чаще всего используется в промышленных и коммерческих целях. Тем не менее, его также можно использовать для современных домов середины века. Мы предлагаем связаться с вашими местными экспертами по кровле, если вы заинтересованы в конструкции фальцевой крыши. Они смогут помочь вам решить, что будет лучше для вашей собственности.

Крыши из фальцевых пластин по-прежнему популярны сегодня?

Конструкции крыш из фальцевых пластин появились в Северной Америке в 1930-х годах после Второй мировой войны. Они быстро стали популярными как общепринятая и осуществимая форма строительства. Стиль остается довольно популярным и сегодня, особенно для коммерческих и промышленных зданий. Складные крыши предлагают множество преимуществ, о которых мы поговорим более подробно в следующем разделе.

Плюсы складной крыши

Конструкции крыш из фальцевых пластин обеспечивают ряд преимуществ для владельцев недвижимости. К ним относятся:

• Поскольку они обладают высокой прочностью и несущей способностью, эти конструкции способны выдерживать нагрузки без дополнительных опорных балок. Эта технология идеально подходит для крупных зданий, включая фабрики, склады, супермаркеты, музеи и стадионы.
• Материалы, которые можно использовать, включают сталь, стекло и бетон, которые помогают создавать безопасные здания, заполненные полезным пространством.
• Благодаря конструкции деталей кровли из фальцевых пластин стоимость работ и материалов ниже, чем у других стилей кровли.
• Архитекторы легко проектируют их и предлагают множество вариантов дизайна.

Минусы фальцевой крыши

Фальшпанели также имеют несколько недостатков, о которых следует знать. К ним относятся:

• Строительство фальцевых крыш может быть затруднено. Это требует большой точности, исключительного труда и тщательного контроля.
• Хотя основная конструкция логична, для получения точных результатов вам потребуются численные вычисления. Это может оказаться утомительным.

Фальцевая крыша: стоимость установки

Хорошей новостью об этом стиле кровли является то, что он часто является экономически выгодным выбором для различных коммерческих и промышленных зданий. Почему? Его быстрее и проще собрать, чем другие типы крыш, что помогает снизить трудозатраты.

Если вам нужна смета на установку или замену кровли, свяжитесь с местным подрядчиком по кровельным работам. Они будут рады рассказать вам о вариантах стоимости в зависимости от стиля и материала, который вы выберете.

В Legacy Service мы стремимся предоставить владельцам недвижимости внешний вид здания, которого они заслуживают. Свяжитесь с нами, если вы хотите записаться на консультацию с членом нашей команды.

Кровельные материалы из фальцевой пластины

Кровля из фальцевой пластины может быть изготовлена ​​из различных высококачественных материалов. К наиболее часто используемым относятся стальной лист, железобетон или закаленное стекло. В разделах ниже мы подробно обсудим каждый материал, чтобы помочь вам принять более обоснованное решение.

Когда вы устанавливаете или заменяете крышу, рекомендуется проконсультироваться со специалистом, чтобы определить, какой стиль крыши и материал лучше всего подходят для вас. Мы рекомендуем связаться с вашим местным кровельным подрядчиком, чтобы начать работу над вашим проектом. Они смогут провести вас через весь процесс.

Материал 1: Листовая сталь

Сталь является одним из наиболее часто используемых материалов для этого типа кровли благодаря своей прочности и долговечности. Крыши из стальных фальцевых пластин не только имеют интересный внешний вид, но также позволяют иметь большие площади без колонн. Что касается дизайна, то был создан стандартный модуль, открытый для сборки. Схемы проектирования были подготовлены экспертами, и их можно использовать для предварительного проектирования крыш из фальцевых листов со стальным каркасом без использования строгих компьютерных методов. Владельцы недвижимости, заинтересованные в использовании стали, могут связаться со своей местной кровельной компанией, чтобы начать работу над своим проектом.

Материал 2: железобетон

Железобетон – еще один из наиболее популярных материалов, используемых для фальцевых крыш. Как и сталь, он известен своей прочностью и долговечностью. Основная идея создания крыши из фальцевых бетонных плит заключалась в том, чтобы добиться большей конструктивной высоты и лучшей жесткости при одновременном снижении общего веса конструкции. Стоит добавить, что прочность этого типа конструкции достигается за счет правильной конструкции, а не материалов, из которых она состоит. Если вас интересуют кровли из фальцевых бетонных плит для вашей собственности, как можно скорее свяжитесь с местным подрядчиком по кровельным работам.

Материал 3: закаленное стекло

И последнее, но не менее важное: закаленное стекло является третьим материалом, который чаще всего используется владельцами недвижимости для фальцевых крыш. Вы можете использовать стекло отдельно или в сочетании с другими материалами для изготовления различных конструкций крыши, стен и пола. Независимо от того, выберете ли вы стекло или другой тип материала для своей фальцевой кровли, вы можете быть уверены, что конструкция будет иметь внутреннюю жесткость и высокую несущую способность. Если вы являетесь владельцем недвижимости и хотели бы установить закаленное стекло в своем доме или офисе, не стесняйтесь обращаться к местным кровельным подрядчикам.

Типы конструкций из фальцевых пластин

После того, как вы решили, что хотите установить фальцевую крышу на своем участке, и выбрали материал, пришло время определить, какой тип конструкции лучше всего подойдет для вашего дома. строительство. Пять основных типов конструкции включают складные пластины в форме бабочки, V-образные пластины, конические складные пластины, складные пластины в форме желоба и расклешенные складные пластины.

Складные пластинчатые конструкции собираются из плоских пластин, затем изгибаются в разные стороны и окончательно соединяются по их продольным кромкам. Современные обычно представляют собой сборные стальные листы или железобетон. Как структура оболочки, они состоят из ряда тонких пластин, также известных как шатровые пластины. Складные пластины покрывают большие площади, а гнутые пластины используются для покрытия меньших площадей.

В следующем разделе мы обсудим каждый тип более подробно, чтобы помочь вам принять решение. Вы также можете связаться с местной кровельной компанией, чтобы получить консультацию эксперта.

Складные пластины в форме бабочки

Складные пластины в форме бабочки, возможно, не так широко применяются, как другие типы, но они все же имеют свое применение. Важно иметь в виду, что они обычно используются для покрытия крыш бензоколонок и заводских крыш, а также для окон.

V-образная пластина

Среди различных типов конструкций из складчатых пластин наиболее простой является V-образная форма. Эти типы плит обычно используются для коротких пролетов, поскольку они не обеспечивают достаточную площадь поверхности для бетона, нижней и верхней части, чтобы противостоять сжимающим напряжениям.

Конические складные пластины

Во многих случаях конические складные пластины в основном используются в эстетических целях. Также важно помнить, что Z-образные складные пластины используются только для заводского строительства. Причина этого в том, что они обеспечивают крышу с северным светом.

Складные пластины в форме желоба

В отличие от V-образных пластин, складные пластины в форме желоба обеспечивают достаточную площадь поверхности для бетона наверху. Они также могут противостоять сжимающим напряжениям в нижней части. Этот тип плиты можно использовать в течение длительного времени.

Складные пластины Hyped

Складные пластины Hyped — это структурный тип, который в основном используется для двух типов проектов. К таким проектам относятся градирни на тепловых электростанциях, а также шатровые крыши.

Если вы хотите узнать больше о различных типах складных пластин, запишитесь на консультацию к местным специалистам по кровельным работам.

Найдите рядом квалифицированных кровельщиков

Ненастоящий почтовый индекс.

Формы и габаритные формы

Фальцевые кровли не только просты в проектировании для архитекторов, но и предлагают множество вариантов дизайна для владельцев недвижимости. Самое приятное то, что они могут сделать любое здание визуально привлекательным, оставаясь при этом очень функциональным.

Если вам интересно, какая форма лучше всего подойдет для вашего здания, изучите и просмотрите различные формы и общие формы, которые вам доступны. В следующем разделе мы обсудим три наиболее популярные формы, в том числе призматическую, пирамидальную и призмовидную.

Если вам требуется мнение эксперта, мы рекомендуем связаться с вашим местным подрядчиком по кровельным работам.

Призматические (прямоугольные пластины)

Складчатые пластинчатые конструкции состоят из плоских компонентов, известных как пластины, которые соединены вдоль их продольных краев. Призматический — это один из основных типов плит, которые владельцы недвижимости могут выбрать для своей кровельной конструкции. Что отличает их от других типов, так это тот факт, что пластины имеют прямоугольную форму, а не другую форму. В современном строительстве наибольшее распространение получили сборно-щитовые конструкции из сборного железобетона или монолитные.

Пирамидальная (непрямоугольные пластины)

Пирамидальная – еще одна из основных форм, используемых для фальцевых кровельных конструкций. Его лучше всего описать как тип непрямоугольной пластины. Владельцы недвижимости, которые хотели бы увидеть, как пирамидальные плиты будут смотреться на их здании, должны связаться с местным кровельным подрядчиком. Многие подрядчики предлагают консультации, чтобы дать владельцам представление о том, что лучше для них, а также оценку стоимости.

Призматические (треугольные или трапециевидные пластины)

Третья форма сложенной пластины, которую мы собираемся обсудить в этом разделе, называется призмоидальной. Этот тип лучше всего описывается как треугольные или трапециевидные пластины. В зависимости от типа внешности, к которой вы стремитесь, призмоидальный может быть идеальным выбором. Специалист по кровле сможет рассмотреть ваши варианты, чтобы определить, какой тип лучше всего подходит для вашего здания. Конструкция из фальцевых плит выгодна тем, что она проще в изготовлении и требует меньше материала, чем другие типы крыш.

Часто задаваемые вопросы: фальцевые кровли

Если вас интересуют фальцевые кровли, у вас наверняка возникнет множество вопросов. В этом разделе мы ответим на некоторые вопросы, которые чаще всего задают нашей команде об этом типе кровельной конструкции. Если вы все еще заинтересованы в этом стиле кровли, не стесняйтесь связаться с вашими местными кровельщиками, чтобы назначить консультацию.

Что такое фальцевая кровля?

Крыши из фальцевых пластин представляют собой наборы плоских пластин, соединенных друг с другом вдоль их продольных краев. Способ их соединения позволяет им нести нагрузку без дополнительных опорных балок по краям. Эти кровельные системы выбирают владельцы недвижимости за их долговечность и высокую несущую способность.

Первые крыши появились в Германии в 1920-х годах; они были построены для массивных фабричных зданий. Они стали популярны в России и Северной Америке в 1930 с. В то время он в основном использовался для строительства складов, но теперь это предпочтительное решение для коммерческих зданий, крупных промышленных сооружений и даже современных домов середины века.

Почему фальцованные тарелки экономичны?

Складчатые пластины экономичны на длинных пролетах, которые не должны иметь внутренних колонн, а также других препятствий. Эти конструкции имеют большую внутреннюю жесткость и более высокую несущую способность, чем другие типы кровельных конструкций. Они выгодны для владельцев недвижимости, поскольку не требуют дополнительных опорных балок по их взаимным краям.

Впервые представленная в Соединенных Штатах в 1930-х годах, эта кровельная система быстро стала популярной для больших промышленных и коммерческих зданий. Технология позволяет производить сборку и предварительное напряжение материалов. Поскольку их относительно легко собрать, это может помочь сократить время установки и снизить общие затраты.

Где используются фальцованные листы?

Фальцованные пластины являются предпочтительным решением для кровли больших коммерческих и промышленных зданий. Их также можно использовать для современных домов середины века. Они возникли в Германии в 1920-х годов, где они обычно использовались для угольных бункеров и крупных заводских зданий. После Второй мировой войны они были завезены в Соединенные Штаты, где быстро стали популярными для различных крупных зданий.

Если вы заинтересованы в установке фальцевой кровельной системы, свяжитесь с вашим местным подрядчиком по кровельным работам. Многие из них будут готовы назначить консультацию, чтобы рассмотреть ваши варианты и определить лучшее решение для вашей собственности.

Что такое складная конструкция?

Складчатая конструкция представляет собой набор плоских пластин, наклоненных в разные стороны и соединенных по краям вверху. Этот тип конструкции выгоден тем, что он способен нести нагрузку, не требуя использования дополнительных опорных балок. Он известен множеством применений, включая, помимо прочего, визуально привлекательную кровлю больших пролетов, бункеров в силосных конструкциях, шпунтовых свай и коробчатых балок в мостах и ​​путепроводах.

Различные типы конструкций из складчатых пластин включают в себя складные пластины в форме бабочки, V-образные пластины, конические складные пластины, складные пластины в форме корыта и расклешенные складные пластины. Консультация с профессионалом может помочь владельцам недвижимости выбрать тип, который лучше всего подходит для них.

Каковы основные понятия фальцованных пластин?

Если вы заинтересованы в установке фальцевой кровли на своем здании, вас могут заинтересовать основные концепции конструкции конструкции. Давайте посмотрим:

• Сначала сборные и предварительно напряженные фальцевые элементы крыши размещаются на плоской поверхности с петлями между каждой панелью.
• Далее элементы транспортируются в плоском виде. Они открываются на нужные углы на строительной площадке.
• Наконец, суставы будут соединены и отлиты на место. Это помогает унифицировать структуру.

Условно говоря, фальцевые пластинчатые конструкции просты в установке. Обсуждаемый нами метод был разработан в Китае и сейчас используется в других частях мира.

Начните работу над проектом фальцевой крыши!

Если вы заинтересованы в замене или установке собственной фальцевой крыши, то пришло время приступить к реализации собственного проекта. Свяжитесь с вашими местными кровельными подрядчиками, чтобы назначить консультацию.

В Legacy Service мы предоставляем услуги по установке и замене кровли, сайдинга, окон, дверей и водосточных желобов. Если вы живете на юго-востоке Пенсильвании, Нью-Джерси или Делавэре, пожалуйста, свяжитесь с нами, чтобы мы могли помочь вам улучшить внешний вид вашей собственности. Вы можете связаться с нами по телефону 215-798-9790.

Найти квалифицированных кровельщиков рядом с вами Складная пластинчатая лестница

Содержание

Что такое фальцованная тарелка?

Складчатые пластинчатые конструкции имеют очень легкую форму, их работа выполняется легко и быстро. Его длина до 30 может быть легко установлена ​​

Конструкция сборки плоских пластин в фальцованных пластинах такова, что они могут соединяться друг с другом своими краями. Таким образом, конструкция образуется путем соединения складчатых пластин, прикрепленных друг к другу в конструктивной системе.

В которых конструкция не требует дополнительных опорных балок. Он способен нести необходимую нагрузку.

Инженер Эжен Фрейсине создал структурную конструкцию в 1923 году в приходе сложенной пластиной . Он был разработан в авиационном ангаре в аэропорту Орли в Париже.

Складные системы известны по принципу складывания как средство разработки дизайна при строительстве обычных зданий.

Структура из складчатых пластин Системы бывают различных естественных конструкций. Можно создавать такие формы, как листья лиственных деревьев, лепестки и складные крылья насекомых. фальцованная пластина постоянно меняется в зависимости от новой технологии.

Читайте также: Что такое скелетный каркас? | Что такое строительный скелет? | Использование стальных каркасных конструкций | Преимущества и преимущества конструкции из стального каркаса

Конструкции из фальцованного листа

Конструкции из фальцованного листа представляют собой сборки из плоских пластин, расположенных в разных направлениях. Для современных фальцевых конструкций , фальцевые плиты изготавливаются из сборных железобетонных или стальных плит.

Складная пластина состоит из каркасной конструкции. Структура оболочки состоит из ряда тонких пластин. Также обычно называется шатровой пластиной.

Пластинчатые элементы складных пластин соединены друг с другом за счет поддержки общей кромки на общих стойках. Возможность покрытия больших площадей сложенной пластиной.

Особенностью создания плоских поверхностей является изогнутая пластина. Благодаря этой особенности гнутые пластины больше используются на небольших участках криволинейных поверхностей. Структурные множественные конструкции могут быть легко использованы там, где это необходимо.

Читайте также: Что такое ферма? | Метод соединения | Элемент Zero Force

Типы складных пластинчатых конструкций

1. V-образные складные пластины

Эти V-образные пластины обычно изготавливаются для архитектурного дизайна. Обычно используется для коротких пролетов. Он не выдерживает напряжения сжатия в верхней и нижней части бетонной конструкции. Он используется для создания эффектов возвышения.

2. Складные пластины в форме бабочки

Складные пластины в форме бабочки в основном используются для крыш заводов и крыш бензоколонок. Окна могут быть установлены в этом типе конструкции.

3. Корытообразные складные пластины

Корытообразные складные пластины уже давно используются для строительства крыш. Он способен противостоять сжимающим нагрузкам. Этот тип складной тарелки можно использовать для покрытия большой площади.

4. Конические фальцованные пластины

Конические фальцованные пластины используются главным образом на заводе. Этот тип откидной пластины используется для создания вентиляции на производстве. Имеет декоративное оформление.

5. Фальцованные плиты Hyped

Листы складные волнистые в основном используются для изготовления охлаждающих ангаров на тепловых электростанциях. Кроме того, навесы для палаток изготавливаются на заводах.

Для изготовления таких складных пластин используются два типа армирования: поперечное армирование и продольное армирование.

Читайте также: Что такое статическая нагрузка? | Что такое динамическая нагрузка? | Разница между собственной нагрузкой и динамической нагрузкой

Преимущества конструкций из фальцованных пластин

1. Поскольку конструкции из имеют очень легкую форму, их работу можно выполнять быстро и легко. Его длина до 30 может быть легко установлена. И имеет толщину 60 мм.
2. Эти типы конструкций можно использовать экономично и снизить затраты на строительство.
3. Дает лучший архитектурный эффект, чем другие формы конструкции.
4. Может использоваться для строительства больших пролетов, например, на заводе.
5. Он специализируется на выборе определенных арочных форм.
6. Этот тип конструкции можно использовать для получения солнечного света и воздуха на заводе.
7. Очень полезен в строительстве, как бензонасос.

Читайте также: Что такое бетонная поверхность? | Назначение верхней плиты | Тип бетонной плиты | Преимущества и недостатки верхней плиты | Строительный процесс укладки бетонного покрытия

Недостатки конструкций из фальцованных пластин

1. Опалубочные работы выполнять непросто.
2. В этом типе конструкции необходимо уделить особое внимание опалубке.
3. Этот тип конструкции требует квалифицированной рабочей силы и контроля.

Складная лестница из пластин

Складная лестница из пластин представляет собой самонесущую конструкцию без косоуров.

Лестницы из складных пластин часто используются в строительстве для создания привлекательного дизайна в современных зданиях. Его дизайн тонкий и привлекательный.

Однако центрирование и выравнивание конструкции лестницы из фальцованных пластин требует большого мастерства. Лестницы стоят дороже, чем другие категории из-за такой стоимости.

Соответствующее количество противовеса рассчитывается для устойчивости конструкции лестницы из фальцевых пластин.

Лестница из гнутых пластин проходит вдоль открытой стены в пролете, соединяя два этажа здания.

Читайте также: Что такое плавающая плита? | Назначение плавающей плиты | Строительство плавучей плиты | Преимущество и недостаток плавающей плиты

Что такое фальцевые плоские крыши?

Фальцевые кровли предпочтительнее из-за их несущей способности и долговечности. Этот тип крыши имеет плоские плиты в сборе. Эти складчатые пластины соединены друг с другом ребрами вверху.

Первая фальцевая крыша была использована в Германии в 1920-х годах. В основном он производился на крупных заводах, таких как угольные бункеры. Кроме того, технология фальцевой кровли использовалась для строительства складов в США в 1919 г.30.

Фальцевые плиты легче сконструировать, чем другие типы кровельных систем для строительства, таких как промышленные и бензиновые насосы и т. д. Этот тип кровли дешевле, чем другие кровли.

Читайте также: Что такое монолитная плита? | Применение монолитной плиты | Как подготовить монолитно-плитный фундамент? | Преимущества и недостатки монолитной плиты

Допущения для анализа фальцованной плиты

1. Материал, используемый для фальцованных плит, эластичный, однородный, изотропный и хорошего качества.
2. Закон крючков применяется к структуре складчатой ​​пластины. Толщина пластины меньше, чем различные размеры сложенной пластины.
3. Задача считается одномерной в двух измерениях на основе принципа упругости складчатой ​​пластины.
4. Соединение считается жестким в соответствии с требованиями.

Читайте также: Консольная балка | Преимущества консольной балки | Недостаток консольной балки

---

Нравится этот пост? Поделитесь этим с вашими друзьями!

Рекомендуем прочитать —

• Плотность цемента, песка и заполнителя
• Что такое система WellPoint? | Типы системы WellPoint | Преимущества и недостатки системы Well Point
• Что такое балочный мост? | Типы балочных мостов | Преимущества и недостатки балочного моста
• Что такое скатная крыша? | Типы скатных крыш | Преимущества и недостатки скатной крыши
• Что такое ложная работа? | Виды фальши | Причины ложных сбоев

---

Часто задаваемые вопросы (FAQ)

1.
