Классы арматуры таблица: маркировка по ГОСТ, основные категории

Содержание

маркировка по ГОСТ, основные категории

Арматура может отличаться по множеству параметров — наличию армирующих ребер, диаметру, химическому составу и другим. Для упорядочивания была создана классификация арматуры по классам, которая позволяет сгруппировать похожие детали в несколько категорий. Какая существует классификация арматуры согласно ГОСТ? Чем отличаются детали различных классов? Действительно ли существует старый и новый класс арматуры? В нашей статье мы узнаем ответы на эти вопросы.

Краткие сведения

Согласно ГОСТ арматурные детали разбиваются на ряд независимых классов, которые обладают рядом отличительных физических особенностей. Классы арматуры отличаются друг от друга по диаметру, металлическому составу, уровню удлинения после разрыва, уровню сопротивления удлинению и так далее. Маркировка классов осуществляется с помощью буквенно-числового кода, который начинается с буквы A (мы рассмотрим этот вопрос ниже).

Классификация арматуры по классам

Класс арматурыДиаметр сечения (в миллиметрах)Уровень сопротивления разрыву (в мегапаскалях)Коэффициент удлинения после разрываОсновные марки сталиОсобенности эксплуатации
A2406-403700,25СТ3КП, СТ3СПДля создания и армирования легких конструкций стандартной или навесной категории
A30010-804900,19СТ5КП, 18Г2СНеплохо выдерживает легкую и среднюю нагрузку.
A4006-405900,1435ГС, 25Г2СОтлично выдерживает среднюю и высокую нагрузку, поэтому широко применяется в промышленном, индустриальном строительстве.
A6006-408800,0680СОбладает высокой прочностью; применяется для возведения крупных навесных конструкций, многоэтажных домов.
A8006-4010300,0723ХГ2ЦОбладает сверхвысокой прочностью; используется для возведения высоких многоэтажных домов, военных ангаров, построек для обслуживания техники и самолетов.

Классификация по назначению

Также существует классификация арматуры по назначению, хотя на практике она применяется редко. В зависимости от назначения различают следующие виды арматурных запчастей:

  • Рабочая категория. Детали этого типа используются для армирования поверхностей и создания небольших бетонных/железобетонных конструкций. Диаметр сечения определяется на основании расчетов или с помощью прямых замеров.
  • Конструктивная категория. Сюда попадают детали, которые используются для создания средних или больших бетонных/железобетонных конструкций. Диаметр сечения определяется на основании расчетов или методом прямых замеров, но также учитываются технологические особенности применения (уровень натяжения, температура окружающей среды).
  • Монтажная категория. В эту группу попадают арматурные запчасти, которые объединяются в массивные сетки или каркасы. Основная задача деталей этого типа — армирование и укрепление поверхностей, а также создание основы для заливки запчасти бетонной смесью. Диаметр сечения определения эмпирическим способом с учетом особенностей эксплуатации.
  • Анкерная категория. В эту группу включаются запчасти, которые формируют основу для бетонных/железобетонных конструкций. Арматурные детали объединяются в сетки или каркасы с помощью сварки непосредственно перед заливкой. Диаметр определяют эмпирическим путем с учетом удельного расширения при бетонировании.

Маркировка по ГОСТ

Классы арматуры согласно ГОСТ имеют уникальное обозначение, которое позволяет отличить одни детали от других. Маркировка представляет собой буквенно-числовой код, который начинается с буквы «A» (это обозначение указывает, что деталь является именно строительной арматурой). После буквы A указывается трехзначное число, которое обозначает класс арматуры. Рядом с буквой A или после числа могут указываться дополнительные буквы, указывающие на особые свойства материала. Перечислим эти дополнительные обозначения:

  • C — наличие этой буквы указывает на то, что для соединения запчастей друг с другом можно применять сварку. Буква C обычно указывается после числа, а не сразу же после буквы A.
  • K — наличие буквы-маркера указывает на то, что детали не ржавеют и являются химически инертными (не контактируют с водой, воздухом и жидкими веществами). Буква K указывается также после числового обозначения.
  • T — деталь подверглась термомеханическому упрочнению. T-запчасти хорошо выдерживают нагрев до высоких температур и могут выдерживать большую механическую нагрузку. Буква T указывается после буквы A, но перед числовым кодом.
  • B — запчасть подверглась вытяжке. B-детали являются лучше переносят растяжение, а в случае разрыва уровень удлинения будет ниже стандартного уровня. Буква B указывается после числа в конце маркировочного кода.

Также обратите внимание, что существуют классы арматуры старые и новые. Старая классификация была придумана еще в советское время, однако сегодня она вышла из употребления (ее заменила новая классификация). Согласно старой классификации каждому арматурному прутку должен быть присвоен код, который также начинается с буквы «A». Однако на второй позиции указывалось не арабское, а римское число через дефис. Скажем, новая маркировка A240 соответствует старому обозначению A-I, A300 соответствует A-II и так далее.

В старом формате рядом с буквой A также могли ставиться дополнительные обозначения, если арматура имела какие-либо особенности. Скажем, марка AC-II соответствует современному обозначению A300C, а буква C указывает на то, что детали можно соединять друг с другом с помощью сварки.

Соответствие старой и новой маркировки

Соответствие старых и новых форматов Вы можете найти в таблице ниже:

Старый классНовый класс
A-IA240
A-IIA300
A-IIIA400
A-IVA600
A-VA800
A-VIA1000

Основные категории

В России популярны следующие классы арматуры — A240, A400, A500C, AT800. Ниже мы их детально рассмотрим.

A240 (A-I)

Арматура этого типа делается из углеродистых сталей, которые дополнительно содержат небольшое количество марганца, никеля, хрома, меди. Марка A240 — гладкая арматура. Если диаметр сечения составляет менее 12 миллиметров, то A240 может быть в виде крупных мотков, скрепленных проволокой. Запчасти диаметром более 12 миллиметров делается в виде отдельных прутков небольшой длины (до 5 метров). Марка используется для возведения небольших легких конструкций. Также ею можно армировать небольшие объекты — компактные колонны, бордюры, перегородки, стены.

A400 (A-III)

Прутки класса A400 обладают круглым сечением с рифленой поверхностью. Рифление на запчасти появляется за счет небольших выступов, которые расположены под наклоном 40-45 градусов относительно центральной оси арматуры. Делают A400 из углеродистой стали, в состав которой входит большое количество присадочных компонентов. Главным присадочных компонентом является марганец, который делает сплав более прочным, надежным. Помимо марганца в состав сплава входят и другие компоненты — хром, никель, медь. Наличие ребер жесткости обеспечивает более качественное сцепление A400 с бетонным составом.

Поэтому из марки A400 часто делают прочные композитные запчасти на основе железобетона — стены, полы, потолки, наклонные поверхности, вертикальные столбы, балки, мосты. Еще одна сфера применения — армирования дорожного покрытия. Для соединения деталей A400 друг с другом можно применять сварку, однако сварение рекомендуется делать встык ванным методом либо с помощью автоматов для точечной сварки. Альтернативные сварочные технологии являются менее надежными, а получившаяся конструкция будет обладать низкой устойчивостью при изгибе. Это негативно влияет на срок годности железобетонного изделия.

A500C

Марка A500C появилась на российском рынке сравнительно недавно — в 90-е годы. Арматура этого типа проходит ряд вспомогательных технологических обработок (горячая обкатка, термическое упрочнение). Эти обработки заметно повышают физические свойства материала — упругость, прочность, растяжение. Также марка A500C плохо контактирует с водой и воздухом, поскольку является химически инертной. Интересно, что марка A500C выплавляется из обыкновенной стали, содержащей среднее количество углерода и минимальное количество легирующих добавок.

Это делает материал более дешевым в производстве, что будет весьма кстати для строителя. Марка A500C хорошо переносит сварку, а соединить можно практически любым сварным способом — внахлест, встык, методом перекрестного наложения и так далее. Марка может применяться для возведения как крупных, так и мелких построек на основе бетона. Это могут элементы дома или весь дом целиком, мосты, навесные конструкции, ангары средних размеров, опорные столбы, линии электропередач. Единственный крупный недостаток A500C — ухудшение физических свойств при низких температурах (ниже -30 градусов). Поэтому детали этого типа не рекомендуется использовать на территории Крайнего Севера.

AT800

Марка AT800 относится к классу сверхпрочных арматур, которые прошли горячую прокатку и термомеханическое упрочнение. Поверхность материала обычно является рифленой, хотя встречаются и гладкие разновидности марки AT800. Марка применяется для возведения крупных массивных конструкций на основе железобетона. Это могут быть многоэтажные дома, мосты, ангары и так далее. Термомеханическое упрочнение выполняет следующие функции:

  • Повышение пластичности при сохранении прочности материала (пластичность повышается на 20-30%).
  • Повышение усталостной прочности, что позволяет запчастям сохранить форму даже при длительной эксплуатации.
  • Улучшение антикоррозийных свойств, минимизация риска растрескивания материала при контакте с химическими веществами.

Несколько слов о запорной арматуре

Помимо строительной существует также запорная арматура. Важно понимать, что между этими запчастями нет ничего общего:

  • Строительная арматура представляет собой длинные металлические прутки, которые используются для армирования металлических, бетонных и железнобетонных конструкций.
  • Запорная арматура — это запчасти особой категории, которые используются для регулирования потока жидкости в трубопроводных системах.

Основные примеры запорных деталей — краны, клапаны, вентили, задвижки, заслонки, поворотные затворы. Запорные запчасти также делают из металлов, хотя разброс сплавов здесь несколько больше. Детали могут быть не только из стали или чугуна, но и из алюминия, меди, титана, композитных сплавов. Сегодня в продаже появились запорные детали на основе сверхпрочного пластика. Технические особенности запчастей этого типа — высокая прочность, устойчивость к воздействию механической деформации, химическая инертность, антикоррозийные свойства.

По ГОСТ все запчасти должны иметь упаковку, на которую в обязательном порядке должна быть нанесена маркировка. Обязательные сведения — название, товарный знак, диаметр сечения в миллиметрах, марка материала корпуса. Классификация запорной арматуры:

  • Непосредственно запорные детали. Применяются для включения или отключения водяного потока, а также регулируют уровень подачи жидкости. Примеры — краны, вентили, задвижки, затворы.
  • Регулирующие запчасти. Используются для регуляции уровня подачи жидкости в крупных водосборных системах и резервуарах. Примеры — дроссельные вентили, клапаны, редукторы уровня перелива.
  • Предохранительные детали. Защищают водосборники от избыточного давления + предотвращают незапланированное истекание жидкости во внешнюю среду. Примеры — клапаны различных категорий (импульсные, электрические, аварийные, обратные).
  • Защитные запчасти. Применяются для отключения нагревательных элементов и/или источников высокого давления. Примеры — клапаны различных типов (впускные, обратные, автоматические, аварийные).
  • Контрольные детали. Контролируют уровень жидкости в системе, а также удаляют лишний конденсат. Примеры — водоуказательные приборы, счетчики, горшки-конденсаторы, клапаны отвода жидкости.

Заключение

Подведем итоги. Для удобства строительную арматуру разбивают на несколько классов. Каждый класс обладает своими физико-химическими свойствами — характер поверхности, диаметр сечения, состав, прочность, устойчивость к коррозии, растяжение при сломе. Основные категории — A240, A400, A500C, AT800. Если материал подвергался дополнительной обработке, то он может маркироваться дополнительными буквами — K, T, B и другие.

Существует устаревшая маркировка, у которой арабские цифры в маркировочном коде заменяются на римские. Существует также классификация арматуры по назначению. В соответствии с ней запчасти делятся на классы по особенностям применения (а не по физическим свойствам). В соответствии с этой классификацией различают рабочие детали, конструктивные, монтажные и анкерные.

Используемая литература и источники:

  • Бондаренко В. М., Суворкин Д. Ш. Железобетонные и каменные конструкции, М.: Высшая школа, 1987.
  • Алексеев, В. С. Универсальный справочник строителя / В.С. Алексеев. — М.: Рипол Классик, 2006.
  • Соколов, Б. С. Прочность и трещиностойкость стеновых панелей зданий / Б.С. Соколов. — М.: АСВ, 2010.
  • ГОСТ по арматуре

что означает класс герметичности запорной арматуры? Таблица, виды арматурной стали по прочности, новые и старые классы

При заливании бетона или создании конструкций из него им придаётся большая прочность с помощью специальных изделий, что вместе называются арматурой. Арматура – это совокупность элементов, соединённых между собой внутри бетонного, кирпичного или плиточного строения. Различают её многие виды и разновидности, которые по-разному применяются и служат для разных целей.

Виды по назначению

Для общего обзора классификации арматуры стоит начать с видов, разделённых по их назначению.

Рабочая

Такой тип располагается вдоль бетонной плиты или балки и принимает на себя все растягивающие и сжимающие усилия, которые могут появляться из-за собственного веса конструкций или от внешнего воздействия.

Распределительная

Такая арматура кладётся поперёк рабочей арматуры. Она нужна для того, чтобы нагрузка между стержнями распределялась равномерно. Также с её помощью создаётся жёсткий каркас из этих стержней при бетонировании.

Хомуты

Хомуты – это некие стягивающие элементы арматурного каркаса. В основном они применяются в длинных стержневых конструкциях. В плитах их заменяют арматурные сетки. По форме такие хомуты повторяют контур бетонного строения.

Монтажная

Такой вид не принимает на себя никаких нагрузок. Он лишь служит некой связкой рабочей арматуры или хомутов.

При бетонировании эти типы могут разъехаться, изменить свою форму. Чтобы этого избежать, и применяется монтажный тип арматуры.

Штучная

Штучная арматура – это металлические стержни, с помощью которых путём сварки на месте делается каркас для бетонирования. Такой тип очень удобен, так как будет стоить дешевле при малых объёмах работ. Также используется в тех случаях, когда из-за сложной формы бетонируемой конструкции приходится делаться необычные и импровизированные каркасы

Арматурная сетка

Это, можно сказать, собранная из штучных стержней арматура. Она представляет собой сетку, то есть имеет несколько рядов продольных и несколько рядов поперечных прутов. Используется в основном для армирования плит. Также имеет свои разновидности, которые будут иметь пространственные и геометрические различия.

Также стоит сказать о существовании двух ГОСТов, в соответствии с которыми и выпускается данная продукция. Так, ГОСТ 5781-82 распространяется на горячекатаную арматуру, а ГОСТ 10884-94 – на термически упрочненную.

Какая бывает арматура по ориентации в конструкции

Вся арматура делится на 2 вида в зависимости от её ориентации в конструкции: продольная и поперечная.

Продольная

Другое название – главная. Кладётся она вдоль бетонированной формы, за что и получила своё название. Ее задача – принятие на себя растягивающих усилий по длине. Так как бетон сам по себе довольно хрупок и неэластичен, ему требуется некий «скелет». Продольная арматура своим сечением будет придавать ему упругость, а, следовательно, и прочность.

Помимо растяжения, бетон может и сжиматься. С этой проблемой также справится продольная арматура.

Поперечная

Такой вид располагается перпендикулярно продольным стержням. Он выполняет сразу несколько задач. Если продольная арматура принимает на себя воздействия по длине конструкции, то поперечная – с боков.

Другая её задача – фиксирование продольных прутьев, чтобы они не разъезжались во время бетонирования. При воздействии сверху поперечная арматура будет способствовать равномерному распределению нагрузки на продольные стержни металла.

Типы по прочности

Прочность арматурных стержней также бывает разная. Для того чтобы различать её, используется специальная маркировка.

A240

Стержни с гладким профилем. Самая непрочная продукция, в качестве рабочей никогда не используется. Обычно является вспомогательной, сдерживающей основные прутья.

А300

Такой тип уже начинает использоваться для рабочего армирования. Имеет кольцевой периодический профиль.

Обширно применяется в частном строительстве или ремонте – за счёт того, что там нет высоких нагрузок, а значит, более прочных типов и не требуется.

А400 и А500

Используется на строительных площадках. Такая арматура производится в большом количестве, её легко найти и купить. Имеет обширный выбор диаметров.

А600

Обладает высокой прочностью, за счёт чего применяется в конструкциях с предварительным напряжением.

А800 и А1000

Самый прочный из всех тип. Нужен для проектов высокой ответственности. Например, высотные и многопролетные здания, то есть там, где нагрузка на арматуру будет наибольшей.

Классификация по другим параметрам

Арматура также классифицируется по другим признакам и параметрам.

По технологии изготовления

Производится эта продукция двумя разными способами. Первый – это горячая прокатка стали. Так выходят металлические стержни. Проволочный же тип получается путём волочения стали.

Проводится эта процедура при невысоких температурах металла.

По типу профиля

Выделяют три типа.

  • Гладкая. Сечение представляет собой круг. В область применения входит монтажное и распределительное армирование. Ею усиливаются стяжки пола, тротуарная плитка и т. д.
  • Кольцевого периодического профиля. У неё хорошая сцепка с бетоном. Однако минусом её является ограничение прочности стали при многоразовой нагрузке.
  • Серповидного периодического профиля. У неё всё наоборот по сравнению с предыдущим типом. Она не очень хорошо сцепляется с бетоном, но зато более эффективно используется в работе.

По условиям использования

Арматура делится на напрягаемую и ненапрягаемую. Напрягаемый тип используется в тех местах, где на бетон действуют огромные нагрузки, причём иногда неравномерные. Например, в бетонных колоннах. Ненапрягаемая, как видно из названия, не подвергается значительным нагрузкам. Так, в фундаменте дома или кирпичной кладке арматура используется для укрепления бетона в целом.

По герметичности

Герметичность присуща трубопроводной арматуре. Это может быть некий регулирующий корпус, который перенаправляет поток жидкости либо газа, или запорная форма, которая полностью перекрывает такой поток. Определить по внешнему виду её легко – в отличие от обычных металлических стержней имеет большие габариты. В соответствии с тем, насколько большая утечка внутреннего материала происходит, такая арматура будет иметь свой класс.

Для разделения по герметичности существует специальная таблица маркировки. В ней показан класс арматуры, напротив каждого класса – пропускная способность воздуха и воды.

С 2015 года действуют новые стандарты герметичности арматуры, которые принесли большие ограничения в её производство по сравнению со старыми нормами.

По химическому составу стали

Сталь, из которого сделаны стержни, может иметь 2 разных химических состава.

  • Углеродистая. Состоит из железа и углерода. В зависимости от процентного содержания углерода меняются свойства стали. При малом его количестве прочность меньше, но свариваемость лучше. И наоборот, при увеличении углерода прочность также увеличивается, но вариться она начинает хуже.
  • Легированная. Помимо тех двух элементов, которые присутствуют в углеродистой стали, в ней имеются другие металлы: хром, марганец, титан, кремний, молибден и др. Каждый из них влияет по-своему на характеристики арматуры. Например, кремний увеличивает упругость, а марганец повышает прочность и износостойкость. Благодаря этому опытный монтажник может определить, из чего сделана арматура по функциональным признакам.

В классификационных таблицах можно увидеть марку стали, которая обозначает, что использовалось в производстве и в каких пропорциях.

Дополнительная маркировка

Существуют также и некоторые дополнительные сведения об арматуре, которые сообщаются покупателю путём особой маркировки.

  • Т – означает, что данное изделие является термически укреплённым. На последней стадии металл раскаляют докрасна и резко охлаждают. Происходит некая закалка, после которой арматура становится сильно крепче. Недорогая в производстве, из-за чего имеет большой спрос.
  • В – также укреплённый вид, только уже не термически, а с помощью вытяжки. Стержни разогревают до 500 градусов и немного вытягивают в длину. После такой операции прочность стали также возрастает.
  • К – устойчивость к коррозии. Другими словами, нержавеющий тип.
  • С – арматура с высоким показателем свариваемости. Это может быть низкоуглеродный тип металла, который хорошо поддаётся сварке.

Для неметаллических видов арматуры существуют свои собственные обозначения в зависимости от материала их изготовления:

  • АСК – из стекловолокна;
  • АБК – из базальтового волокна;
  • АУК – из углекомпозитного материала;
  • ААК – из арамидокомпозитного материала;
  • АКК – из разных видов материалов, то есть комбинированная.

Подробнее о видах и классах арматуры вы узнаете в следующем видео.

Арматура | диаметры, виды, классы, цены

Арматура — вид строительного материала использующийся для изготовления монолитных конструкций. Так же имеет такие названия как: строительная арматура, арматура рифленая, стальная арматура, арматура А3, арматура а500с.

СФЕРЫ ПРИМЕНЕНИЯ

Строительство зданий и сооружений, производство конструкций железобетонных (плиты  др.), мостостроение, изготовление фундаментов, перекрытий частных домов, изготовление арматурной сетки.

ДИАМЕТРЫ И ВИДЫ ПРОДУКЦИИ

Арматура с заводов в РФ поставляется горячекатаная и холоднодеформированная с сертификатами качества, изготовленная по нормативным документам ГОСТ 5781, ГОСТ Р52544, ГОСТ 10884, ГОСТ 6727, по ТУ, СТО АСЧМ 7-93. Форма поставки с заводов прутки мерной, немерной длины и бунты(бухты).

Арматура в бунтах изготавливается диаметром от 5 до 12 мм, диаметр внутренний 400-900 мм, наружный 800-1250 мм, высота 600-2000 мм, вес варьируется от 800 кг до 3000 кг.

Арматура в прутках изготавливается диаметром от 5 до 40 мм, длиной прутков; стандартной мерной 6м, 9м, 11,7м, 12м и немерной от 4 до 11,7 метров. Заводы изготовители имеют возможность изготовить арматуру любой другой длины, по требованию заказчика.

Если говорить о диаметрах наиболее часто использующихся в строительстве, то можно отметить следующие размеры 10 мм, арматура 12 мм, 16 мм, 25 мм.

СОРТАМЕНТ И КЛАССИФИКАЦИЯ АРМАТУРЫ

Арматура делится на классы и имеет буквенные-цифровые обозначения:

А — например А500С, АТ800 где А — означает горячекатаный или термомеханически упрочненный арматурный прокат.  В500С где В — означает что перед вами холоднодеформированный арматурный прокат. С — данный прокат свариваемый, цифры 400, 500, 800 означают предел текучести не менее 400 Н/мм, 500 Н/мм, 800 Н/мм.

Арматура А-I (А240) — это сталь горячекатаная круглого сечения которая имеет гладкий профиль и производится диаметром от 6 мм до 80 мм. Арматурный прокат класса А240 изготавливают диаметром до 12 мм включительно в мотках(бунтах) и прутках(дл6м, 9м, 11,7м, немерной длины), диаметры арматуры от 14 до 40 изготавливаются только в прутках. При изготовлении арматурной стали класса АI используют стали следующих марок: сталь кипящая Ст3кп, сталь полуспокойная Ст3пс, сталь спокойная Ст3сп.

Арматура АIII (А400)  — это стальной периодический профиль круглого сечения с рифлёной поверхностью, который изготовляется по ГОСТ 5781-82 из конструкционной низколегированной стали марок: сталь 35ГС и сталь 25Г2С с добавлением легирующих элементов, таких как марганец и кремний. Производится диаметром от 6 до 80 мм. В СССР являлась основным видом арматуры используемой для ЖБИ. Недостаток арматуры состоит в том, что для стали 35ГС согласно СНиП 2.03.01-84 запрещена дуговая сварка, по причине снижения пластичности стали в местах сварки, в результате большого тепловложения, что может привести к разрушению железобетонных конструкций в процессе строительства. Отказ от сварки при выполнении строительных работ, заставляет обеспечивать значительные запасы по сечению арматуры, что приводит к использованию большего количества метров арматурного проката и увеличению стоимости.

Арматура А500С — это арматурная сталь горячекатаная  термомеханически упрочненная, изготавливалась изначально по СТО АСЧМ 7-93 заводом Северсталь и другими заводами по ГОСТу Р 52544-2006. На данный момент, о точнее начиная с июля 2016 года, единственным нормативным документом остался ГОСТ 52544-2006, по которому регламентируется производство арматуры стальной класса А500С. Производится диаметром от 4 до 40 мм. По сравнению с арматурой А400, она имеет ряд преимуществ.  Это прочность и гибкость за счет повышенного предела текучести не менее 500 Н/мм2. Более низкая стоимость за счет отсутствия легирующих элементов в стали. Профиль не имеет точек пресечения продольных и поперечных рёбер, наличие которых может привести к образованию усталостных трещин. Повышенная свариваемость позволяет при монтаже и укладки арматуры использовать дуговую сварку.

Профиль арматуры А500СПрофиль арматуры А400

Арматура А500 изготавливается на Тульском заводе ТМПЗ методом горячей прокатки из высокоуглеродистой качественной стали марки 76, которая применяется при изготовлении рельс и соответствует ТУ 093311-313-36554501-2014. Используются следующие виды заготовки для производства данной арматуры — квадрат стальной или рельс снятый с эксплуатации. Размеры профиля от 8 мм до 22 мм, механические характеристики и масса 1 метра длины соответствуют ГОСТу 52544-2006. Отличительная особенность и минусы этой арматуры, заключается в том, что она укладывается без дуговой сварки, то есть стыкуется внахлестку или с помощью механических соединений, а крестообразные соединения стержней выполняются вязаными. Так же эта арматура при напряжении на изгиб более 40° ломается. Арматура применяется в виде отдельных стержней, а также в составе вязаных арматурных каркасов и сеток,  в монолитных железобетонных конструкциях зданий и сооружений любого назначения и уровня ответственности по ГОСТ 54257. Плюсы данной арматуры в том что она имеет повышенную по сравнению с классом А500С коррозионную стойкость.

АРМАТУРНЫЕ ГОСТы

ГОСТ 10884 данный ГОСТ подразделяет арматурную сталь на классы в зависимости от механических свойств класса прочности — который соответствует пределу текучести измеряемому в ньютонах на мм2 квадратный миллиметр и эксплуатационных характеристик — индексы С, К где С (свариваемая), а К (стойкая против коррозийного растрескивания). Примерами данной продукции является арматурная сталь: класс Ат1200, класс Ат1000К,  кдласс Ат500С, класс Ат600, класс Ат400С, класс Ат600С, класс Ат1000К, класс Ат600К, класс Ат800, класс Ат800Л, класс Ат1000.

ГОСТ 5781 данный ГОСТ подразделяет арматуру стальную в зависимости от механических свойств. Разработан в СССР и до недавнего времени был основным видом арматуры для ЖБИ. Класс А-I (А240), класс А-II (А300), класс А-III (А400), класс А- IV (А600), класс А-V (А800), класс А-VI (А1000). Арматура стальная класса А-I (А240) изготавливают только гладкой, а классов А-II (А300), А-III (А400), А- IV (А600), А-V (А800) периодического профиля и гладкой (по требованию потребителя), а сталь класса А-VI (А1000) — только периодического профиля.

ГОСТ 52544 данный ГОСТ распространяется на арматурный прокат класса А500с и В500С (где А500с это прокат горячекатаный без термомеханической или другой последующей обработки, а В500с это механически и термомеханически упрочненный прокат). На данный момент арматура произведённая по данному ГОСТу является самой распространенной и популярной в строительной сфере.

ВИДЫ АРМАТУРЫ

Стальная арматура — металлическая

  • арматура рифленая — арматура круглого сечения периодического профиля: изготавливается из арматурной стали — применяемые стали при производстве ст3, 35гс, 25г2с, класс а500с, а400, а500, а300, а600, а800, а1000
  • арматура гладкая — имеет круглое сечение и гладкую поверхность профиля: изготавливается из арматурной стали — применяемые стали при производстве ст3, класс а240

Композитная арматура — пластиковая

  • стеклопластиковая
  • базальтопластиковая
Основные параметры и размеры

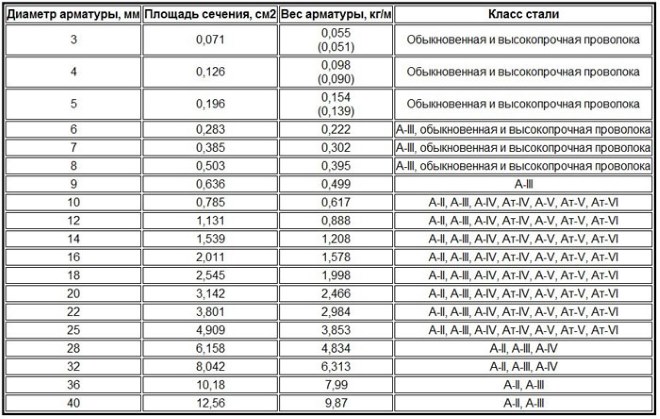

Номинальный диаметр и площадь поперечного сечения, масса 1 метра длины арматурного проката, допускаемые отклонения по массе относительно метра погонного должны соответствовать указанным в таблице.

Номинальный диаметр проката, dн, мм Номинальная площадь поперечного сечения Fн, мм2 Масса проката длиной 1 м
Номинальная, кг, теоретический вес/ДО Допускаемые отклонения, %
6 28,3 Fн, мм2 ТВ = 0,222, ДО = 0,204-0,239 ±8%
8 50.3 Fн, мм2 ТВ = 0,395, ДО = 0,363-0,426
10 78,3 Fн, мм2 ТВ = 0,617, ДО = 0,586-0,647 ±5%
12 113 Fн, мм2 ТВ = 0,888, ДО = 0,843-0,932
14 154 Fн, мм2 ТВ = 1,21, ДО = 1,149-1,27
16 201 Fн, мм2 ТВ = 1,58, ДО = 1,501-1,643 ±4%
18 254 Fн, мм2 ТВ = 2,00, ДО = 1,92-2,08
20 314 Fн, мм2 ТВ = 2,47, ДО =2,371-2,568
22 380 Fн, мм2 ТВ = 2,98, ДО =2,86-3,099
25 491 Fн, мм2 ТВ = 3,85, ДО =3,696-4,004
28 616 Fн, мм2 ТВ = 4,83, ДО = 4,636-5,023
32 804 Fн, мм2 ТВ = 6,31, ДО = 6,057-6,562
36 1018 Fн, мм2 ТВ = 7,99, ДО = 7,67-8,309
40 1256 Fн, мм2 ТВ = 9,86, ДО = 9,465-10,254

Арматура диаметры, виды, классы, цена за тонну

Наша Металлобаза занимается продажей арматуры и предлагает купить арматуру классов а500с, 35гс, 25г2с, а500, а400, а240, по оптовым ценам. У нас на складе в наличии арматура стальная рифленая, гладкая и композитная в любом количестве. У нас вы можете узнать цену за метр или цену за тонну на арматуру любого вида и диаметра, а так же получить расчет стоимости вашего заказа. Арматуру можно купить с доставкой или самовывозом. Заказать металл можно через электронную почту, WhatsApp, форму обратной связи и по телефону.

Виды строительной арматуры: материал, классы, сфера применения

В строительстве изделия металлопроката пользуются большим спросом. Связано это с высокой эффективностью данных материалов и широким спектром применения. Строительная арматура – не исключение. В современном строительстве она повышает прочность бетона и активно используется для возведения промышленных, а также жилых объектов.

Что такое арматура?

Это материал, который изготавливается методом горячего проката. Для этого металлическое сырье сначала плавится до жидкого состояния, после чего разливается в специальные формы для последующего застывания. Далее изделия проходят стадию нагрева, обжима и проката. Окончательное остывание осуществляется в холодильных установках. Затем проводится контроль качества, обрезка и подготовка к транспортировке.

Классификация

У данного материала достаточно много классов, в которых путаются даже профессионалы. Связан такой большой выбор с различными задачами, которые решает арматура. Отсюда и широкая классификация.

Класс арматуры – это обозначение, которое характеризует прочность стержня, его размеры, сферу применения и прочие параметры.

В приведенной ниже таблице кратко перечислены основные классы строительной арматуры. В первом столбце указана маркировка, а далее идут основные параметры:

  • вес;
  • диаметр;
  • длина;
  • уровень нагрузок и сопротивления;
  • возможность комбинировать с конструкциями под напряжением;
  • удлинение.

Перечислим классы, которые существуют при градации арматуры:

А240 (старое название А1)

А300 (А2)

А400 (А3)

А600 (А4)

А800 (А5)

А1000 (А6).

А1 и А2 – это класс монтажной арматуры. Такие стержни отличаются поверхностью профиля и могут быть гладкими, рифлеными, серповидными.

Гладкий профиль используется при проведении работ, где не применяется напряжение. Запрещается использовать такую арматуру в несущих конструкциях. Она не даст нужной прочности, а также за счет отсутствия граней не обеспечивает нужного сцепления с бетоном.

А1 – это изделия с гладким профилем и диаметром 6-40 мм. А2 имеют рифленый профиль и увеличенный диаметр – от 10 до 80 мм и даже больше.

Берегоукрепление в городе Новороссийск, прочность и долговечность подпорной стенки — заслуга стеклопластиковой арматуры Зебра

Класс А3 отличается рифленой поверхностью. В настоящее время такая строительная арматура пользуется наибольшей популярностью. Данный материал обладает оптимальным соотношением сопротивляемости, прочности, а также имеет рифленый профиль. С его помощью можно решить множество задач.

Еще одно преимущество арматуры А3 – доступная цена по сравнению с моделями более высоких классов.

Класс А4 предназначен для использования в конструкциях с большими нагрузками и требованиями к высокой прочности. Так, большую популярность данный вид изделия получил при возведении фундамента дома.

Классы А5 и А6 достаточно редко используются в частном строительстве. Стоимость их достаточно высокая, зато по уровню прочности им нет равных. Как правило, данную продукцию закупают объекты промышленного назначения для реализации масштабных проектов. Пример: строительство цехов, фабрик, конструкций для последующей установки тяжелых станков.

Виды строительной арматуры по способу изготовления

Что касается таких характеристик, то арматура бывает:

  • в виде стержней;
  • канатов;
  • проволоки.
Стержневая арматура

Производится из низколегированных и углеродистых сталей. Легирующие добавки в арматуре решают следующие задачи:

  • стойкость к растрескиванию;
  • повышение пластичности;
  • увеличение прочности.

Легированная сталь в арматуре актуальна при возведении домов в сейсмически нестабильных районах, в местах с холодным климатом или при строительстве сооружений с меняющимися нагрузками.

Арматура в виде проволоки и каната

Оба вида оптимально использовать в напряженном виде. В фундаменте они принимают на себя изгибающийся этап при нагрузке на грунт и его последующем сопротивлении.

Проволочная арматура производится из холоднотянутой или высокопрочной проволоки. Изготовление напрягаемой арматуры непременно требует использования высокопрочных металлоизделий.

Чтобы повысить период эксплуатации арматуры, канаты покрываются смазкой или полимерами.

Строительная арматура неметаллического типа

Современной альтернативой арматуре из металла является композитная продукция. Она может быть полимерной или стеклопластиковой. В основе лежит стекловолокно с добавлением полимеров, содержащих эпоксидные смолы.

Внешне стеклопластиковая арматура имеет вид стержней с рельефом. Диаметр рельефа максимум составляет 12 мм. Данные изделия нашли широкое применения на объектах, где требуется дополнительное усиление.

Перечислим объекты, где стеклопластиковая арматура пользуется наибольшей популярностью:

  • дорожное строительство;
  • изготовление бетонных плит временных дорог;
  • усиление асфальтобетонного покрытия для автотрасс;
  • устройство насыпей на грунтах с повышенной влажностью или у берегов водоемов;
  • возведение дорог временного пользования;
  • армирование конструкций любого назначения с температурными условиями от -70с до +100С;
  • связывание кирпичных кладок, расположенных послойно;
  • ремонт кирпичных и бетонных зданий;
  • и многое другое.

Преимущества неметаллической арматуры по сравнению с металлическими аналогами;

  • вес в несколько раз меньше;
  • выше стоимость к гниению и коррозии;
  • увеличенная стойкость к кислотам, щелочам;
  • экономия материалов;
  • повышенная надежность сооружений;
  • возможность проводить монтаж, не прибегая к эксплуатации тяжелой техники.

Компания «Время строить» предлагает купить стальную и стеклопластиковую арматуру в Тюмени. Мы являемся первыми поставщиками завода-изготовителя. Поэтому цены на нашу продукцию у нас одни из самых низких. Также у нас имеется собственное производство ряда товаров, представленных на сайте.

Для уточнения вопросов выбора арматуры и ее покупки позвоните нам или свяжитесь другим удобным способом!

Таблица анкеровки арматуры | ИНФОПГС

Таблица анкеровки арматуры.pdf

Таблица анкеровки арматуры.doc

Класс арматуры

Вид соединения

Диаметр арматуры



6

8

10

12

14

16

18

20

22

25

28

32

Бетон класса

А240

анкеровка

286

382

477

573

668

764

860

955

1051

1194

1337

1528

В15

нахлест

344

458

573

688

802

917

1032

1146

1261

1433

1605

1834

А300

анкеровка

216

288

360

432

504

576

648

720

792

900

1008

1152

нахлест

259

345

432

518

604

691

777

864

950

1080

1209

1382

А400

анкеровка

284

378

473

568

662

757

852

946

1041

1183

1325

1514

нахлест

340

454

568

681

795

908

1022

1136

1249

1419

1590

1817

А500

анкеровка

348

464

580

696

812

928

1044

1160

1276

1450

1624

1856

нахлест

417

556

696

835

974

1113

1252

1392

1531

1740

1948

2227



































6

8

10

12

14

16

18

20

22

25

28

32



А240

анкеровка

238

318

398

477

557

637

716

796

875

995

1114

1274

В20



нахлест

286

382

477

573

668

764

859

955

1051

1194

1337

1528

А300

анкеровка

180

240

300

360

420

480

540

600

660

750

840

960



нахлест

216

288

360

432

504

576

648

720

792

900

1008

1152

А400

анкеровка

236

315

394

473

552

631

710

788

867

986

1104

1262



нахлест

284

378

473

568

662

757

852

946

1041

1183

1325

1514

А500

анкеровка

290

386

483

580

676

773

870

956

1063

1208

1353

1546



нахлест

348

464

580

696

811

928

1044

1160

1275

1449

1623

1856



































6

8

10

12

14

16

18

20

22

25

28

32



А240

анкеровка

204

273

341

409

477

546

614

682

750

853

955

1092

В25



нахлест

245

327

409

491

573

655

737

819

900

1023

1146

1310

А300

анкеровка

154

205

257

308

360

411

462

514

565

642

720

822



нахлест

185

246

308

370

432

493

555

617

678

771

864

987

А400

анкеровка

202

270

338

405

473

540

608

676

743

845

946

1081



нахлест

243

324

405

486

568

649

730

811

892

1014

1136

1298

А500

анкеровка

248

331

414

497

580

662

745

828

911

1035

1160

1325



нахлест

298

397

497

596

696

795

894

994

1093

1242

1392

1590



































6

8

10

12

14

16

18

20

22

25

28

32



А240

анкеровка

186

249

311

373

436

498

560

623

685

778

872

997

В30



нахлест

224

299

373

448

523

598

673

747

822

934

1046

1196

А300

анкеровка

140

187

234

281

328

375

422

469

516

586

657

751



нахлест

169

225

281

338

394

450

507

563

619

704

788

901

А400

анкеровка

185

246

308

370

432

493

555

617

679

771

864

987



нахлест

222

296

370

444

518

592

666

740

814

926

1037

1185

А500

анкеровка

226

302

378

453

529

605

680

756

832

945

1059

1210



нахлест

272

363

453

544

635

726

817

907

998

1134

1270

1452



































6

8

10

12

14

16

18

20

22

25

28

32



А240

анкеровка

165

220

275

330

385

441

496

551

606

689

771

882

В35



нахлест

198

264

330

396

463

529

595

661

727

826

926

1058

А300

анкеровка

124

166

207

249

290

332

373

415

456

519

581

664



нахлест

149

199

249

299

348

198

448

498

548

623

697

797

А400

анкеровка

163

218

273

327

382

436

491

546

600

682

764

873



нахлест

196

262

327

393

458

524

589

655

720

819

917

1048

А500

анкеровка

200

267

334

401

468

535

602

669

736

836

936

1070



нахлест

240

321

401

481

562

642

722

803

883

1003

1124

1284



Привязка к меню:

Таблица умножения

— Таблица умножения (×)

Используйте интерактивную таблицу умножения, чтобы быстро умножить два числа.

Нажмите кнопку столбца и кнопку строки ниже, чтобы получить результат умножения:

× 1 2 3 4 5 6 7 8 9 10 11 12
1 1 2 3 4 5 6 7 8 9 10 11 12
2 2 4 6 8 10 12 14 16 18 20 22 24
3 3 6 9 12 15 18 21 24 27 30 33 36
4 4 8 12 16 20 24 28 32 36 40 44 48
5 5 10 15 20 25 30 35 40 45 50 55 60
6 6 12 18 24 30 36 42 48 54 60 66 72
7 7 14 21 28 35 42 49 56 63 70 77 84
8 8 16 24 32 40 48 56 64 72 80 88 96
9 9 18 27 36 45 54 63 72 81 90 99 108
10 10 20 30 40 50 60 70 80 90 100 110 120
11 11 22 33 44 55 66 77 88 99 110 121 132
12 12 24 36 48 60 72 84 96 108 120 132 144

Тест на умножение

Используйте таблицу умножения, чтобы решить эту викторину, или решите ее самостоятельно:

См. Также

Как использовать Z-таблицу

  2. Образование
  3. Математика
  4. Статистика
  5. Как использовать Z-таблицу

Для чайников-потребителей

Вы можете использовать таблицу Z-оценок, чтобы найти полный набор вероятностей «меньше чем» для широкого диапазона z-значений с использованием формулы z-score.Ниже вы найдете таблицу положительных и отрицательных z-оценок. При выяснении статистических проблем убедитесь, что вы понимаете, как использовать таблицу Z-, чтобы найти нужные вам вероятности. Используйте эти таблицы, чтобы понять таблицу z-значений.

Таблица Z Score Примеры задач

Используйте эти примеры математических задач для z-показателя, чтобы выучить формулу z-показателя

  1. Что такое

    Ответ: 0,9332

    Чтобы найти ответ, используя таблицу Z- , найдите, где находится строка для 1.5 пересекается со столбцом для 0,00; это значение составляет 0,9332. Таблица Z- показывает только вероятности «меньше чем», поэтому она дает вам именно то, что вам нужно для ответа на этот вопрос. Примечание: Нет вероятности точно в одной точке, поэтому

  2. Что такое

    Ответ: 0,0668

    Используйте таблицу Z-, чтобы найти, где строка для 1,5 пересекается со столбцом для 0,00, то есть 0,9332. Поскольку таблица Z- дает вам только вероятности «меньше», вычтите P ( Z <1.5) от 1 (помните, что общая вероятность для нормального распределения равна 1,00 или 100%):

  3. Что такое

    Ответ: 0,5328

    Чтобы найти вероятность того, что Z находится между двумя значениями, используйте таблицу Z-, чтобы найти вероятности, соответствующие каждому значению z-, а затем найдите разницу между вероятностями.

    Здесь вам нужна вероятность того, что Z находится между –0. 5 и 1.0. Во-первых, используйте таблицу Z- , чтобы найти значение, в котором строка для –0,5 пересекается со столбцом для 0,00, что составляет 0,3085. Затем найдите значение, в котором строка 1,0 пересекается со столбцом 0,00, то есть 0,8413.

    Поскольку таблица Z- дает вам только вероятности «меньше чем», найдите разницу между вероятностью меньше 1,0 и вероятностью меньше –0,5:

  4. Что такое

    Ответ: 0.6826

    Чтобы найти вероятность того, что Z находится между двумя значениями, используйте таблицу Z-, чтобы найти вероятности, соответствующие каждому значению z-, а затем найдите разницу между вероятностями.

    Здесь вам нужна вероятность того, что Z находится в диапазоне от –1,0 до 1,0. Сначала используйте таблицу Z-, чтобы найти значение, в котором строка для –1,0 пересекается с 0,00, что составляет 0,1587. Затем найдите значение, в котором строка для 1. 0 пересекается со столбцом для 0.00, что составляет 0,8413.

    Поскольку таблица Z- дает вам только вероятности «меньше чем», найдите разницу между вероятностью меньше 1,0 и вероятностью меньше –1,0:

Если вам нужно больше практики по этой и другим темам из вашего курса статистики, посетите 1001 статистические практические задачи для чайников, чтобы приобрести онлайн-доступ к 1001 статистическим практическим задачам! Мы можем помочь вам отслеживать вашу успеваемость, определять, где вам нужно учиться, и создавать индивидуальные наборы задач, чтобы улучшить свои статистические навыки.

Переменная таблицы в SQL Server

В этой статье мы рассмотрим табличную переменную в SQL Server на различных примерах, а также обсудим несколько полезных советов о переменных таблицы.

Определение

Табличная переменная — это особый тип локальной переменной, которая помогает временно хранить данные, подобно временной таблице в SQL Server. Фактически, табличная переменная предоставляет все свойства локальной переменной, но локальная переменные имеют некоторые ограничения, в отличие от временных или обычных таблиц.

Синтаксис

Следующий синтаксис описывает, как объявить табличную переменную:

DECLARE @LOCAL_TABLEVARIABLE TABLE

(DATATYPE column_1,

DATATYPE column_2,

column_N DATATYPE

)

Если мы хотим объявить табличную переменную, мы должны запустить оператор DECLARE, который похож на локальные переменные.Имя локальной переменной должно начинаться со знака (@). Ключевое слово TABLE указывает, что эта переменная является табличной переменной. После ключевого слова TABLE мы должны определить имена столбцов и типы данных переменной таблицы в SQL Server.

В следующем примере мы объявим табличную переменную и вставим дни недели и их сокращения. в переменную таблицы:

DECLARE @ListOWeekDays TABLE (DyNumber INT, DayAbb VARCHAR (40), WeekName VARCHAR (40))

INSERT INTO @ListOWeekDays

VALUES

(1, ‘понедельник’,

(1, ‘понедельник) 2, «Вт», «Вторник»),

(3, «Среда», «Среда»),

(4, «Чт», «Четверг»),

(5, «Пт», «Пятница») ‘),

(6,’ сб ‘,’ суббота ‘),

(7,’ вс ‘,’ воскресенье ‘)

ВЫБРАТЬ * ИЗ @ListOWeekDays

В то же время мы можем обновлять и удалять данные, содержащиеся в переменных таблицы. Следующий запрос удаляет и обновить строки:

DECLARE @ListOWeekDays TABLE (DyNumber INT, DayAbb VARCHAR (40), WeekName VARCHAR (40))

INSERT INTO @ListOWeekDays

VALUES

(

(1, ‘понедельник’) 2, «Вт», «Вторник»),

(3, «Ср.», «Среда»),

(4, «Чт», «Четверг»),

(5, «Пт», «Пятница» ‘),

(6,’ сб ‘,’ суббота ‘),

(7,’ вс ‘,’ воскресенье ‘)

УДАЛИТЬ @ListOWeekDays ГДЕ DyNumber = 1

ОБНОВИТЬ @ListOWeekDays УСТАНОВИТЬ WeekName =’ Суббота holiday ‘ГДЕ DyNumber = 6

ВЫБРАТЬ * ИЗ @ListOWeekDays

Какое место хранения переменных таблицы?

Ответ на этот вопрос — переменные таблицы хранятся в базе данных tempdb.Мы подчеркиваем это потому, что иногда ответ на этот вопрос состоит в том, что переменная таблицы хранится в памяти, но это совершенно неверно. Прежде чем доказывать ответ на этот вопрос, мы должны прояснить одну проблему, касающуюся табличных переменных. Жизненный цикл переменные таблицы начинаются в точке объявления и заканчиваются в конце пакета. В результате таблица переменная в SQL Server автоматически удаляется в конце пакета:

DECLARE @ExperiementTable TABLE

(

TestColumn_1 INT, TestColumn_2 VARCHAR (40), TestColumn_3 VARCHAR (40)

);

ВЫБРАТЬ ТАБЛИЦУ_КАТАЛОГ, ТАБЛИЦУ_SCHEMA, COLUMN_NAME, DATA_TYPE

FROM tempdb.INFORMATION_SCHEMA.COLUMNS

ГДЕ ИМЯ КОЛОНКИ КАК ‘TestColumn%’;

GO

SELECT TABLE_CATALOG, TABLE_SCHEMA, COLUMN_NAME, DATA_TYPE

FROM tempdb.INFORMATION_SCHEMA.COLUMNS

WHERE COLUMN_NAME LIKE ‘TestColumn%;

Как видите, предыдущий запрос возвращает два набора результатов. ResultSet-1 содержит имена столбцов и типы данных объявленной табличной переменной, а ResultSet-2 не содержит никаких данных.Причина этого случая — первая INFORMATION_SCHEMA. COLUMNS и табличная переменная выполняются в одном пакете, чтобы мы могли получить информацию о Табличная переменная @ExperiementTable из базы данных tempdb. Второй запрос не смог вернуть никаких данных о @ExperiementTable, потому что оператор GO завершает пакет, поэтому жизненный цикл табличной переменной @ExperiementTable завершается. В этом разделе мы доказали место хранения табличной переменной в SQL Server.

Как мы можем использовать ограничения с табличными переменными?

Ограничения — это объекты базы данных, обеспечивающие целостность данных. Табличные переменные позволяют нам создавать следующие ограничения:

  • Основной ключ
  • Уникальный
  • Ноль
  • Проверьте

В следующем примере мы успешно используем все типы ограничений для табличной переменной:

DECLARE @TestTable TABLE

(ID INT PRIMARY KEY,

Col1 VARCHAR (40) UNIQUE,

Col2 VARCHAR (40) NOT NULL,

Col3 int CHECK (Col3> = 18)

INIQUE)

INTO @TestTable

VALUES (1, ‘Value1’, 12, 20)

SELECT * FROM @TestTable

С другой стороны, ограничения внешнего ключа не могут использоваться для переменных таблицы. Другое ограничение: мы должны определить ограничения, когда мы объявляем табличную переменную, иначе мы получим ошибку. Например, следующий запрос вернет ошибку из-за этого ограничения. Мы не можем изменить структуру таблицы после объявление переменной таблицы:

DECLARE @TestTable TABLE

(ID INT NOT NULL)

ALTER TABLE @TestTable

ADD CONSTRAINT PK_ID PRIMARY KEY (ID)

Транзакции и табличная переменная в SQL Server

Транзакции — это наименьшая логическая единица, которая помогает управлять CRUD (вставка, выбор, обновление и удаление) операции в SQL Server.Явные транзакции запускаются с помощью оператора BEGIN TRAN и могут быть завершены с операторами COMMIT или ROLLBACK. Теперь мы выполним следующий запрос и проанализируем результат:

DECLARE @TestTable TABLE

(ID INT PRIMARY KEY,

Col1 VARCHAR (40) UNIQUE,

Col2 VARCHAR (40) NOT NULL,

Col3 int CHECK (Col3> = 18))

TRAN

INSERT INTO @TestTable

VALUES (1, ‘Value1’, 12, 20)

ROLLBACK TRAN

SELECT * FROM @TestTable

Операции CRUD с табличной переменной не управляются явными транзакциями. В результате ROLLBACK TRAN не может стереть измененные данные для переменных таблицы.

Несколько полезных советов по табличным переменным

Оператор TRUNCATE не работает для табличных переменных

Оператор TRUNCATE помогает очень быстро удалить все строки в таблицах. Однако это утверждение нельзя использовать для табличных переменных. Например, следующий запрос вернет ошибку:

DECLARE @TestTable TABLE

(ID INT PRIMARY KEY,

Col1 VARCHAR (40) UNIQUE,

Col2 VARCHAR (40) NOT NULL,

Col3 int CHECK (Col3> = 18)

INIQUE (Col3> = 18))

INTO @TestTable

VALUES (1, ‘Value1’, 12, 20)

TRUNCATE TABLE @TestTable

Невозможно изменить структуру табличной переменной после ее объявления

Согласно этой интерпретации подсказки, следующий запрос должен возвращать ошибку:

DAD 9000DAD 9000Color

DECLARE @TestTable TABLE

(ID INT PRIMARY KEY,

Col1 VARCHAR (40) UNIQUE,

Col2 VARCHAR (40) NOT NULL)

ALTER TABLE

Табличная переменная в SQL Server должна использовать псевдоним с операторами соединения

Если мы хотим объединить две или более переменных таблицы друг с другом или с обычными таблицами, мы должны использовать псевдоним для имена таблиц. Использование этого выглядит так:

1

2

3

4

5

6

7

8

9

10

11

12

13

140002

14

18

19

DECLARE @Department TABLE

(DepartmentID INT PRIMARY KEY,

DepName VARCHAR (40) UNIQUE)

INSERT INTO @Department VALUES (1, ‘Marketing’)

INSERT INTO Финансы ‘)

INSERT INTO @Department VALUES (3,’ Operations ‘)

DECLARE @Employee TABLE

(EmployeeID INT PRIMARY KEY IDENTITY (1,1),

Имя сотрудника VARCHAR (

),

VARCHAR (40))

INSERT INTO @Employee VALUES (‘Jodie Holloway’, ‘1’)

INSERT INTO @Employee VALUES (‘Victoria Lyons’, ‘2’)

INSERT INTO @Employee VALUES Callum Lee ‘,’ 3 ‘)

выберите * из внутреннего соединения @Department Dep @Employee Emp

on Dep. DepartmentID = Emp.DepartmentID

Переменная таблицы не позволяет создать явный индекс

Индексы помогают повысить производительность запросов, но оператор CREATE INDEX нельзя использовать для создания index для переменных таблицы. Например, следующий запрос вернет ошибку:

DECLARE @TestTable TABLE

(ID INT PRIMARY KEY,

Col1 VARCHAR (40) UNIQUE,

Col2 VARCHAR (40) NOT NULL)

CREATE INDCLUS2

CREATE INDEX1 )

Однако мы можем решить эту проблему с помощью неявных определений индекса, потому что PRIMARY KEY ограничения или определения ограничений UNIQUE автоматически создают индекс, и мы можем использовать эти операторы INDEX в для создания одиночных или составных некластеризованных индексов.Когда мы выполняем следующий запрос, мы можем выяснить созданный индекс, принадлежащий @TestTable:

1

2

3

4

5

6

7

8

9

10

11

12

13

140002

14

18

DECLARE @TestTable TABLE

(

Col1 INT NOT NULL PRIMARY KEY,

Col2 INT NOT NULL INDEX Cluster_I1 (Col1, Col2),

Col3 INT NOT NULL UNIQUE

экз. имя, type_desc

FROM

tempdb.sys.indexes ind

где ind.object_id = (

ВЫБРАТЬ ИД_ОБЪЕКТА ИЗ tempdb.sys.objects объект ГДЕ ИМЯ_ОБЪЕКТА ИМЯ_ОБЪЕКТА IN (

. COLUMNS

WHERE (COLUMN_NAME = ‘Col1’ OR COLUMN_NAME = ‘Col2’ OR COLUMN_NAME = ‘Col3’)

))

Заключение

В этой статье мы подробно изучили табличную переменную в SQL Server на различных примерах.Также мы упомянули особенности и ограничения табличных переменных.

Эсат Эркеч — специалист по SQL Server, который начал свою карьеру более 8 лет назад в качестве разработчика программного обеспечения. Он является сертифицированным экспертом по решениям Microsoft SQL Server.

Большая часть его карьеры была сосредоточена на администрировании и разработке баз данных SQL Server. В настоящее время он интересуется администрированием баз данных и бизнес-аналитикой. Вы можете найти его в LinkedIn.

Добавить комментарий
