Как сделать отвал для мотоблока своими руками

Отвал для мотоблока своими руками: как сделать снегоуборочную лопату из бочки, древесины

Отвал для мотоблока своими руками делают из проката металла. Чтобы упростить задачу, в качестве материала используют отслужившие газовые баллоны или толстостенную бочку.

Принцип сборки тот же, но разрезанные болгаркой заготовки имеют уже готовую полукруглую форму. Чтобы изготовить конструкцию, понадобится сварочный аппарат и навыки работы с ним.

Некоторые узлы можно фиксировать болтами, но основные элементы рамы нужно только сваривать, чтобы добиться максимальной прочности.

Особенности конструкции

Отвал относится к категории навесного оборудования. Крепят его на мотоблок любой марки. Однако размер ковша подбирают с учетом мощности агрегата. Если большую лопату прицепить на слабый мотоблок, его мотор во время работы перегреется, быстрее выйдет из строя.

Если внимательнее рассмотреть фото, самодельный отвал для мотоблока состоит из трех основных частей:

  • ковш для чистки снега;
  • основная рама навесного оборудования;
  • регулировочный узел угла поворота ковша.

Отвалы заводского изготовления имеют аналогичное устройство.

Важно! Применять отвал можно не только с мотоблоком. Навесное оборудование используют с мини-тракторами, крепят даже на легковой автомобиль.

Отвал относится к категории навесного оборудования, используемого с мотоблоками, мини-тракторами и другой техникой

Ковш или лопата является основным рабочим узлом. Выгнутая форма позволят осуществлять захват большого количества снега. Однако толкать его перед собой мотоблоку сложно, когда приходится расчищать заносы большой толщины. Уменьшить нагрузку на двигатель позволяет регулировочный узел, соединяющий лопату с рамой навесного оборудования. Он имеет три положения выставления ковша:

  • поворот влево;
  • поворот вправо;
  • прямо.

Первые две позиции дают возможность сдвигать захваченный снег влево или вправо. Мотоблоку не приходится толкать перед собой большую массу. Обычно угол поворота лопаты не превышает 30 о. В позицию «прямо» ковш устанавливают, когда убирают тонкий слой снега или расчищают участок, где нет возможности сдвигать его в сторону.

Преимущества и принцип работы

Главным плюсом навесного снегоочистительного оборудования является быстрая уборка снега. Основная нагрузка припадает мотоблоку, а не человеку. За короткое время приспособление дает возможность очистить от заносов большую площадь или длинный участок дороги.

Если рассматривать собранный своими руками самодельный отвал для мотоблока, то еще одним преимуществом является экономия средств. Навесное оборудование заводского изготовления дорого стоит. Самодельный отвал обойдется дешевле, даже если металл для его сборки придется покупать.

Если в наличии имеется листовой металл, обрезки труб или профиля, изготовление снегоуборочного оборудования обойдется бесплатно

Принцип работы навесного оборудования прост. Отвал подсоединяют к прицепному устройству мотоблока. Узел может отличаться в зависимости от марки агрегата. Выбирают позицию угла поворота лопаты. Оператор запускает двигатель мотоблока, начинает движение.

По мере залипания мокрого снега периодически осуществляют очистку ковша, чтобы снизить нагрузку на мотор.

Так как для большинства мотоблоков оптимальная ширина лопаты 1 м, то за один проход будет расчищена полоса соответствующего размера.

Если ковш установлен под углом, то параметр будет незначительно меньший.

Важно! Для мощного мотоблока ширину лопаты можно увеличить, но от этого снизится маневренность на сложных участках.

Как сделать отвал на мотоблок своими руками

При самостоятельном изготовлении навесного оборудования, сначала нужно тщательно изучить его устройство. Представленные фото, чертежи отвала на мотоблок своими руками дают только визуальное представление о конструкции.

Оптимально сначала рассмотреть снегоуборочное приспособление в реальности. Для этого можно посетить торговую точку или попросить снять мерки с отвала у знакомого владельца оборудов

Снегоуборочная лопата на мотоблок своими руками


У каждого кто живёт в частном доме, зимой возникает необходимость очистки территорий от снега. Особенно тяжело приходится тем, у кого есть машина, в том числе мне. Помимо тропинок надо чистить заезд. Вспомнив зиму 2016–2017 года, тогда было очень много снега по сравнению с этой зимой. Решил сделать лопату на мотоблок, тем самым облегчить задачу в уборке территории. Просмотрев варианты заводских, а также самодельных лопат в интернете решил сделать сам. Этот вариант менее затратный, тем более материал есть.

Для изготовления лопаты понадобится:
Материалы:

  • труба профильная 20×40 мм.
  • лист железный 6 мм.
  • лист железный 1,5 мм.
  • уголок 50×50 мм.
  • уголок 40×40 мм.
  • полоса 4×40 мм.
  • прут железный на 10 мм
  • болты, шайбы, гайки на 10 мм.
  • болты, шайбы, гайки на 8 мм.
  • лента транспортерная
  • краска

Инструменты:
  • УШМ (болгарка)
  • сварочный аппарат, электроды
  • дрель, сверла
  • молоток
  • плоскогубцы
  • ключи гаечные и др.

Все материалы есть, можно приступить к работе.
Размер лопаты 1000×450 мм. Нарезаю профильную трубу следующих размеров

:
1000 мм. = 2 шт.
450 мм. = 2 шт.
370 мм. = 1 шт.
Зарезаю все трубы, кроме той, которая 370 мм., под углом 45 градусов. Свариваю. Зачищаю сварочные швы с одной стороны, куда будет привариваться лист железа 1,5 мм.


Вырезаю из листа железа 6 мм. две пластины размером 200×100 мм. (так как лист б/у отверстия уже были их сверлить не нужно).
Эти пластины привариваю к рамке из профильной трубы по центру, как показано на фото.
Отрезаю четыре полосы 4×40 мм. примерно по 400 мм. Привариваю их с одной стороны к пластинам с другой к профильной трубе. Они служат для усиления конструкции.

Теперь отрезаю четыре уголка 40×40 мм. длинной по 20 мм. Они будут служить ограничителем поворота лопаты (изначально ни чем не хотел фиксировать лопату, оказалось не удобно). Делаю разметку, привариваю к пластинам 6 мм.
Сверлю отверстия на 10 мм. для крепления к кронштейну.
Привариваю железный лист 1,5 мм.


Перехожу к изготовлению кронштейна. Его решил изготовить из уголка 50×50 мм. Сварив между собой таким образом, чтобы получилась профильная труба. От применения профильной трубы в данном узле решил отказаться, из-за нестандартных размеров и на мой взгляд будет слабая конструкция. В моем случае ширина кронштейна 47 мм., длина 500 мм. Одну полку на каждом уголке отрезаю по 47 мм. Свариваю между собой.
Сверлю отверстия на 10 мм. для крепления к мотоблоку, и для крепления лопаты. В месте крепления лопаты к кронштейну нужно сточить сварочный шов, чтобы не мешал поворачивать лопату.
Точно так же свариваю еще два уголка, на них полку срезать не обязательно. Сверлю отверстия на 10 мм. для крепления лопаты в нижней части, так же как делал до этого.
Свариваю все части кронштейна. Получилось не совсем ровно как хотелось бы, на ходовые качества не влияет.
Теперь можно покрасить все конструкции.
После сборки просверлил еще по два отверстия для фиксации лопаты под нужным углом.
Для фиксации лопаты под углом использую кругляк на 10 мм., длинной 70 мм., с приваренной сверху шайбой.
Вот так выглядит в сборе. Угол получился не большой, но как показала практика этого вполне достаточно.
Гайки на болтах затянуть до такого момента чтобы лопата свободно поворачивалась. Законтрогаить или использовать самоконтрящие гайки (которые с пластиком внутри).
На низ лопаты закрепил транспортерную ленту. Вынос ленты 50 мм. ниже лопаты. Закрепил болтами с пластинами на 8 мм. Шаг между болтами 100 мм.
Заключение.
Лопата получилась довольно не плохая. Использую первую зиму. Со своей задачей справляется на 5+. С повернутой в сторону лопатой достаточно одного прохода. Подъем и опускание лопаты осуществляется наклоном мотоблока вперед и назад. В опущенном состоянии лопата стоит перпендикулярно поверхности. Хотя поверхность у лопаты ровная (а не изогнутая как у заводских) снег через верх не пересыпается. Снег можно двигать как передним так и задним ходом. Вместо 1,5 мм. железа думаю можно использовать кровельное железо 0,5 мм., тем самым еще больше удешевить конструкцию. На мотоблок установил цепи на колеса, без них буксовал.

Надеюсь, данная статья вам понравилась, а самоделка будет полезна.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Отвал для мотоблока Нева, Салют, Каскад, Угра своими руками на видео, фото

Владельцам дач и частных домов хорошо известно, что такое суровая зима: когда приходится интенсивно заниматься уборкой большого количества снега. Чтобы справиться со стихией, приходится, чаще всего, брать в руки лопату и вручную разгребать горы снега. Но сегодня для этих целей можно использовать доступные технические средства, которые являются более эффективными, к тому же не требуют значительных физических усилий.



Что такое отвал?

Прекрасным способом очистить снег является применение мотоблока с отвалом. Интересно, что покупать сам отвал необязательно, его можно сделать своими руками. На фото представлен характерный образец, который может быть применен для мотоблоков разных производителей: Нева, Каскад, Салют и Угра.



Применение

Подробнее об устройстве

Мотоблок представляет собой раму с осью, на которой размещены колеса и трансмиссия с двигателем. Благодаря технической возможности эту конструкцию можно дополнять различными устройствами, позволяющими решать разные задачи. Например, это могут быть грабли для уборки территории, картофелесажалка или картофелевыкапыватель, плуг и так далее. Отвал – это также дополнительное оборудование мотоблока, которое служит для ускорения и облегчения процесса уборки снега на территории.

Как правило, снегоотвал включает в себя 3 основных элемент:

  • лопата;
  • механизм управления углом поворота лопаты;
  • крепление – для закрепления лопаты на мотоблоке

В основном предусматривается три рабочих положения:

  • вперед;
  • вправо — на тридцать градусов уклон;
  • влево — на тридцать градусов уклон.

Как выполняется работа

Сначала отвал устанавливается в нужное положение путем поворота под необходимым углом. Закрепляется элемент шплинтами.

Как правило, ширина захвата составляет около метра. Для изготовления ковша в основном используется 2-3 мм сталь.

Особенности комплектации и конструкции

Отвалы могут комплектоваться ножами-насадками, чтобы выравнивать почву. Резиновые элементы служат для снегоуборки. При этом не всегда устройство может быть установлено на любой мотоблок, поэтому такая возможность должна быть определена заранее.

Пружинные механизмы, как правило, изготовители не устанавливают, поскольку встреча устройства с неровностями не чревата последствиями, учитывая невысокую скорость. Не требуются и подъемно-поворотные механизмы. В итоге стоимость устройства является весьма доступной.

Для снега можно также использовать не обычные колеса, а грунтозацепы. Это даст возможность перемещаться по заснеженной территории более свободно.

Инструкция

Дальше мы рассмотрим, как можно сделать устройство своими руками. В качестве инструментария для дальнейших действий потребуется сварочный аппарат, дрель и болгарка.

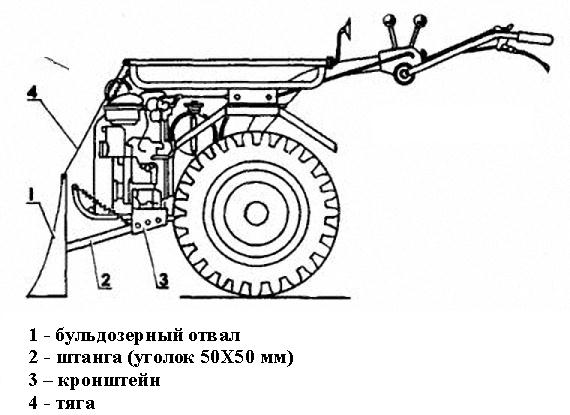

Приведем пример одного несложного варианта, изображенного на фото, материализовав его своими руками. Мы делаем отвал размером 85х22х45 см. В качестве основного материала можно применить часть двухсотлитровой бочки, но не пластиковой, а стальной. Ее нужно разрезать на три части. По контуру нужно сварить две из них, в результате чего получится 3 мм изделие достаточной жесткости.

Внизу отвала нужно добавить нож. Берем стальную пластину толщиной 5 мм и длиной, которая соответствует захвату отвала – 85 см. Чтобы закрепить резиновую предохранительную полосу, потребуется сделать несколько отверстий с шагом около 10 см и диаметром около 6 мм.

Дальше нужно сделать крепление, чтобы обеспечить сцепку с мотоблоком. По центру отвала нужно с помощью сварочного аппарата приварить трубу квадратного сечения размером 4х4 см. К середине трубы нужно также приварить полукруг, используя металл немалой толщины. В этом полукруге должно быть три отверстия, чтобы можно было фиксировать отвал под определенным углом (два других положения, кроме положения «прямо»).

Из трубы нужно сделать Г-подобный держатель. Одним концом он крепится к раме мотоблока, а другой вставляется в отверстие полукруглого элемента.

Кронштейн для закрепления отвала будет находиться на лапах агрегата. Штанги контактируют с кронштейнами с помощью болтовых соединений.

Отвал дополнительно закрепляется на мотоблоке двумя регулировочными тягами.

Простая конструкция – быстрое изготовление

Действительно, имея под рукой простые материалы и инструменты, можно очень быстро сделать для любого мотоблока (например, Салют, Угра, Каскад или Нева) качественный отвал, который будет позволять быстро и уверенно чистить территорию от выпавшего снега. Как это происходит на практике, можно посмотреть на видео.
