Сделать мотокультиватор из бензопилы своими руками

Бензопила пользуется большим спросом среди любителей самостоятельно вести домашнее хозяйство. Основа ее конструкции также нередко служит материалом для собственноручного создания культиватора. Скромный вес и приличная мощность будут отлично сочетаться с компактностью будущего агрегата.

Изготовление культиватора из бензопилы «Урал»

Мотокультиватор из бензопилы своими рукамиПокупать мотокультиватор с целью обработки небольших придомовых участков в большинстве случаев неоправданно. Ведь помимо него, так или иначе, придется приобретать навесной инвентарь. Не нужно также забывать, что некоторые магазинные варианты довольно требовательны к маслам и топливу. В таком случае можно изготовить мотокультиватор из бензопилы своими руками. Самодельные агрегаты, также как и их дорогостоящие аналоги, состоят из таких элементов:

  • Двигателя;
  • Топливного бака;
  • Рамы;
  • Промежуточного вала.

Все эти составляющие, кроме рамы, можно взять у старой бензопилы. Перед тем, как приступить к изготовлению самоделки, необходимо подготовить приблизительный чертеж.

Он послужит своеобразным планом, по которому вы сможете сориентироваться в процессе изготовления. Дальнейший алгоритм создания выглядит следующим образом:

Культиватора из бензопилы «Урал»

  1. Для начала раскрутите старую бензопилу и демонтируйте мотор, редуктор и топливный бак;
  2. После этого начните сваривать раму. Для ее изготовления используйте металлические уголки, сечением 32×32 мм. Конструкция должна быть достаточно прочной, и легко выдерживать вибрацию и дополнительный груз;
  3. К верхним поперечным уголкам рамы прикрепите мотор;
  4. Под двигателем на специальных кронштейнах установите и закрепите топливный бак. Нижнюю его часть потребуется защитить металлической пластиной;
  5. Опоры промежуточного вала следует закрепить на вертикальных передних стойках рамы;
  6. Для закрепления подшипников ходового вала, соедините опоры продольными уголками;
  7. Далее приступите к созданию органа управления – для этого подойдет металлическая поперечная перекладина, длиной 30 см.;
  8. При необходимости прикрепите к нижней поперечине рамы колеса – их можно «одолжить» у старого авто или купить два небольших колеса для хозяйственной тачки.

После сборки необходимо протестировать агрегат. Для этого заведите двигатель и пройдитесь с культиватором по грядке. Наверняка, вы заметите, что конструкцию требуется утяжелить. Для этого можно взять любой груз и расположить его в передней части каркаса. Обязательно закрепите утяжелитель, иначе он может сместиться под воздействием вибрации и повредить мотор или промежуточный вал.



Культиваторы, изготовленные на основе пилы «Урал», не будут иметь достаточной мощности для применения габаритного навесного оборудования. Они предназначаются для вспашки грунта, однако, их все же можно оборудовать сцепным устройством. Для этого нужно купить сцепку в любом магазине сельхозтехники и оборудовать ею конструкцию. Сконструированные таким образом культиваторы могут эксплуатироваться в паре с небольшой самодельной бороной или плугом. Однако нужно помнить, что при работе с такого рода оборудованием необходимо делать небольшие перерывы.

Особенности создания культиватора из бензопилы «Дружба»

Культиватор из бензопилы «Дружба» своими руками станет незаменимым помощником при обработке грунта на небольших участках. Большим преимуществом этого способа станет отсутствие необходимости прибегать к токарным работам – вы сможете ограничиться точечными слесарными доработками. Будущие самодельные мотокультиваторы из бензопилы будут работать только на двух передачах, а максимальная скорость агрегатов будет достигать 2,5 км/ч. Мощность мотора составит немногим более 4 л. с. Таких показателей будет вполне достаточно для эффективного фрезерования грунта, окучивания и выкапывания картофеля.

Создание агрегата выполняется по такому алгоритму:

Культиватор из бензопилы «Дружба» своими руками

  1. Для начала насадите на главный вал металлический воротниковый фланец РУ-32;
  2. После этого прикрутите звездочку мостового редуктора;
  3. Далее присоедините вал мостового редуктора – деталь можно взять от автомобиля УАЗ и отшлифовать ее до диаметра 3 см.;
  4. Для увеличения дистанции между мостом редуктора и землей, задействуйте двурядную цепь и две «ВАЗовские» звездочки – они увеличат клиренс культиватора до 150 мм.;
  5. Далее на главный мост установите и закрепите подшипник корпуса – его внутренний диаметр должен составлять не более 3 см.;
  6. В качестве коробки переключения передач и редуктора может выступить двигатель от мопеда «Карпаты»;
  7. Для комплектации возьмите центробежное сцепление от того же мопеда;
  8. Чтобы установить фрезы и колеса следует использовать стальную трубу, длиной 32 см.

В конце тестируем изготовленный культиватор. Большое достоинство готовой конструкции заключается в неприхотливости к топливу и маслам. Еще одно преимущество – автономность агрегата. В отличие от электрического культиватора, вы сможете эксплуатировать сделанную конструкцию в любом месте и в любое время.

Благодаря полностью герметичной системе подачи горючего и мембранному типу карбюратора, владелец сможет работать с агрегатом в любых условиях, будь то сильный ливень или невыносимая жара. Изготовленную конструкцию можно успешно эксплуатировать на участках, общей площадью от 10 до 20 соток.

pro-motobloky.ru

Культиватор из бензопилы — своими руками, особенности

Современные бензопилы и различные приставки к бензопилам позволяют решать многочисленные задачи. А старые устройства подойдут для создания мотокультиваторов, обрабатывающих участки небольшой площади.

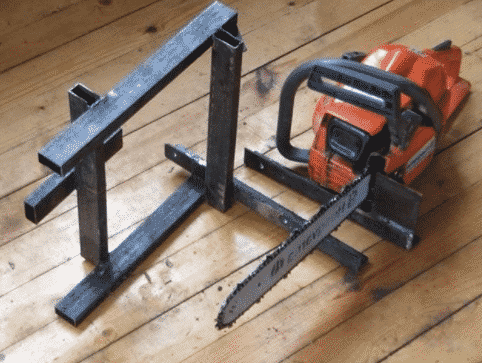

Культиватор из бензопилы

Культиватор вполне можно изготовить самостоятельно из бензопилы. Благодаря небольшой массе и хорошей мощности пилы получится компактный агрегат для обработки почвы.

Как изготовить культиватор из бензопилы «Урал» своими руками?

Изготовление культиватора из бензопилы «Урал»

Если дисковый роторный культиватор используется нечасто и на небольших территориях, то покупка агрегата считается достаточно неоправданной. Кроме того придётся приобрести дополнительные навесы.

Самодельный мотокультиватор из бензопилы включает такие детали:

  • Мотор;
  • Топливный бак;
  • Раму;
  • Промежуточный вал.

Указанные элементы есть у бензопилы, необходимо найти только раму.

Алгоритм изготовления агрегата:

  1. Старая бензопила раскручивается, демонтируется двигатель, редуктор и бензобак;
  2. Рама сваривается. Понадобятся уголки из металла с сечением 32*32 мм. Конструкция должна отличаться прочностью, не бояться постоянного вибрирования при работе и выдерживать дополнительные грузы;
  3. Мотор крепится к верхним поперечным уголкам;
  4. Топливный бак устанавливается и закрепляется под мотором с помощью специальных кронштейнов. Нижняя часть должна быть защищена металлической пластиной;
  5. Опоры промежуточного вала закрепляются на передней стойке рамы продольными уголками;
  6. Орган управления создаётся поперечной перекладиной из металла, длина которой 30 сантиметров;
  7. Также на нижнюю поперечину рамы могут быть прикреплены колёса для удобства транспортировки агрегата. Подходят колёса из старого автомобиля.

Специфика применения:

  • После сборки культиватор должен быть протестирован. Мотор запускается, нужно сделать один проход по грядкам;
  • Конструкция утяжеляется. Груз располагается на передней части каркаса. Утяжелитель закрепляется, чтобы он не сместился при вибрировании устройства и не повредил двигатель/промежуточный вал.

Мотокультиватор из бензопилы Урал имеет небольшую мощность, потому нет возможности использовать большие навесы. Но можно приобрести сцепку для применения самодельной бороны и плуга.

Работая с таким агрегатом, нужно делать частые перерывы, чтобы он не перегрелся и не вышел из строя.

Особенности изготовления мотокультиватора из бензопилы «Дружба»

Особенности изготовления мотокультиватора из бензопилы

Самодельный культиватор из бензопилы «Дружба» позволяет обрабатывать небольшие участки. Его параметров хватит для выполнения различных работ: почва фрезеруется, клубни картошки окучиваются и выкапываются.

Технические характеристики:

  • Мощность двигателя – около 4 л. с.;
  • Наличие двух передач;
  • Максимальный уровень развивающейся скорости – 2,5 км/ч.

Особенности мотокультиватора из бензопилы:

  • Главный вал соединяется с воротниковым фланцем РУ-32 из металла;
  • Прикручивается звёздочка мостового редуктора;
  • Выполнить присоединение вала мостового редуктора с диаметром 3 сантиметра;
  • Дистанцию между редуктором и почвой можно увеличить с помощью двурядной цепи и двух звёздочек из ВАЗа. Так клиренс может быть в пределах 15 см;
  • Подшипник корпуса с диаметром 3 сантиметра устанавливается и закрепляется на главном мосту;
  • Для установки врез и колёс понадобится стальная труба, длина которой 32 сантиметра.

Специфика применения:

  • Культиватор из ручной бензопилы неприхотлив к используемым жидкостям;
  • Агрегат отличается автономностью, потому может быть использован вне зависимости от времени и места;
  • Внутренняя конструкция устройства герметичная, потому культиватор работает и под дождём, и в сильную жару;
  • Готовая техника может эксплуатироваться на участках с площадью в пределах 10-20 соток.
Если нет возможности или времени заниматься самостоятельным изготовлением культиватора, стоит обратить внимание на мотокультиватор Форза, способный справиться с задачами различной сложности.

sadovaja-tehnika.com

Мотоблок своими руками, из бензопилы описание, фото, видео

Оглавление:

Среди домашних мастеров большой популярностью пользуется бензопила. Ее можно использовать как универсальный привод чтобы сделать мотоблок своими руками из бензопилы. Солидная мощность и небольшой вес хорошо сочетается с ее компактными размерам. Благодаря этому бензопилу можно агрегатировать с велосипедом, лебедкой, льдобуром, пилорамой и мотоблоком.

Каждый может изготовить своими руками интересные самодельные конструкции из бензопилы. Для этого понадобится знание основ черчения и конструирования, поскольку главными условиями нормальной работы агрегата, является качество сборки и точность всех размеров.


Как сделать мотоблок своими руками из бензопилы

Рассмотрим вариант конструкции по созданию мотоблока из бензопилы. Для небольших участков приобретение мотоблоков во многом неоправданно. Ведь, кроме самого мотоблока, необходимо приобрести множество запчастей и дополнительных приспособлений. Также они довольно требовательны к горюче-смазочным материалам. Но поскольку мотоблок намного облегчает труд на приусадебном участке, чтобы выйти из этой ситуации, можно сделать самодельный мотоблок из бензопилы.

Раму изготавливаем в виде куба, используя уголки 32х32. Двигатель прикрепляется на поперечные уголки верхней части каркаса. Немного ниже, на кронштейнах устанавливается топливный бак. Опоры промежуточного вала устанавливают на передних вертикальных стойках. Чтобы прикрепить подшипники ходового вала, нужно опоры присоединить к продольным уголкам.

В результате получаем мотоблок, центр тяжести которого находится над опорной поверхностью колеса. В передней части рамы, по необходимости, используется металлический груз. Ручное управления можно изготовить в виде перекладины из труб, диаметр которых 30 мм. Отличным материалом для изготовления колес, будет обрезиненный каток.

В самодельном мотоблоке используются две звездочки: ведущая звездочка и на промежуточном вале. В зависимости от используемых агрегатов и условий эксплуатации, необходимо подобрать передаточное отношение между промежуточным и ходовым валом.

Мотоблок из бензопилы дружба своими руками

Главной целью в создании мотоблока было использование в основе бензопилы «Дружба». При этом обойтись только слесарными работами, не прибегая к токарным. Скорость мотоблока на первой передаче составит 2,5 км/час, при мощности двигателя в 4 л.с. Этого вполне достаточно для фрезеровки почвы, окучивании картошки и копании картошки лапой.

Конструкция мотоблока довольно проста. Стальной воротниковый фланец РУ-32 насаживается на главный вал, чтобы прикрутить звезду «мостового редуктора». Вал «мостового редуктора» взят от моста УАЗа, диаметр которого 30 мм. Чтобы увеличить расстояние от моста редуктора до земли, используется двурядная цепь и две звезды от автомобиля ВАЗ. Звезды типа ГРМ, за счет маленького диаметра увеличит расстояние на 15 см до земли.

На главный мост устанавливаем корпусный подшипник, с внутренним диаметром 30 мм. Коробкой передач и редуктором выступает мотор от мопеда «Карпаты». Используется штатное центробежное сцепление. Установленные цепи и звезды были сняты с китайских мопеда «Дельта». Для насаждения на фрезу или ось колес используется стальная труба (32).

После того, как собрали все элементы механизма воедино, можно наслаждаться его работой. Большим преимуществом самодельного мотоблока является отсутствие требовательности к горюче-смазочным материалам. Еще одним плюсом является абсолютная автономность работы, что позволит пользоваться мотоблоком в любом месте.

Мембранный тип карбюратора и герметичная система подачи топлива позволят мотоблоку работать в любых условиях. Подобный самодельный мотоблок из бензопилы «Дружба» можно использовать на приусадебном участке, площадью 15-20 соток.

motoblok-kultivator.com

Самодельный культиватор из бензопилы своими руками

Ещё одна самоделка из бензопилы — культиватор, сделанный своими руками Геннадием Безуглым.

Народные умельцы находят всё новые способы применения для бензопил, и на этот раз мы рассмотрим самоделку культиватор из бензопилы. У автора была в хозяйстве старенькая китайская бензопила, он решил сделать из неё мотоблок фрезу для обработки своего огорода.

Рассмотрим конструкцию самодельного приспособления подробно. Культиватор состоит из переднего направляющего колеса и самодельных фрез, которые в свою очередь приводятся в движение через редукторы двигателем от бензопилы.

Редукторы взяты от болгарок, в этой конструкции они понижают обороты двигателя.

Крутящий момент передаётся от двигателя на редукторы, затем по цепной передаче непосредственно на фрезы.

Вот такое оригинальное решение придумал умелец, отличный самодельный культиватор из бензопилы, для обработки огорода!

Автор самоделки: Геннадий Безуглый.

Загрузка...

sam-stroitel.com

Простой самодельный мотокультиватор из бензопилы



Для просмотра других фото из категории «Самодельные мотоблоки из бензопилы» кликайте по картинкам

Открыть фотографию Простая конструкция рамы и компоновки основных узлов в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией "Сохранить картинку как..." (правая клавиша мышки).
Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 4.7/7


Чаще всего вместе с этим материалом по теме

«Как сделать мотокультиватор из бензопилы»

(фото / чертежи / схемы) ещё смотрят:

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Самодельные мотоблоки из бензопилы» можно перейдя по ссылке. Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе «Фото самодельных мотоблоков» или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
как сделать, устройство, из бензопилы, инструкция.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ
(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Устройство конструкции рамы мотокультиватора с двигателем от пилы» находятся внизу страницы - здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала - оставьте пожалуйста свой комментарий внизу.....
Тем, кто хочет поделиться своими фотографиями по ключевым словам «простая конструкция, мотокультиватор из бензопилы, самодельный, рама, двигатель от пилы, понижающий редуктор, культиваторы, фрезы» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним - нужно зарегистрироваться и воспользоваться ссылкой "Добавить фото..." (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 17093 | Размеры фото: 819px на 532px; 190.1 Kb

Дата добавления: | Последние изменения:
Автор: Агафон

Логотип сайта «motoblok.populjarno.com»

motoblok.populjarno.com

Культиватор из бензопилы — преимущества и порядок изготовления

Современный мотокультиватор оборудован множеством полезных функций, за счет которых значительно усложняется его заводское устройство и повышается рыночная стоимость. Однако далеко не все огородники требуют высокого уровня комфорта при эксплуатации сельхозагрегата. Среди них есть и те, кому нужен простой надежный и недорогой культиватор, который при поломке можно будет отремонтировать своими руками. В этих случаях можно попробовать сделать самодельный сельхозагрегат, используя для его сборки двигатель от обычной бензопилы.

Самодельные культиваторы – достоинства сборки

Многие энтузиасты приступают к самостоятельному конструированию мотокультиваторов не только из-за значительной экономии денег. Среди других важных преимуществ собственноручного изготовления сельхозагрегата выделяется:

  • возможность оснащения мотокультиватора тем набором функций, которые будут действительно важны при его использовании на участке;
  • отсутствие необходимости производить частое обслуживание и регулярный ремонт – при условии использования надежных деталей во время сборки мотокультиватора, самодельная техника получится в разы выносливее и долговечнее, особенно если сравнивать ее с некоторыми китайскими моделями;
  • возможность настройки рабочих узлов сельхозагрегата так, как это нужно для работы в конкретных условиях эксплуатации.

Культиватор из бензопилы своими руками – преимущества и порядок изготовленияВместе с тем важно помнить, что культиватор из бензопилы получится по-настоящему надежным и эффективным только тогда, когда оператор тщательно подготовится к сборке и будет действовать строго по алгоритму. В противном случае изготовитель получит сельхозагрегат, который будет часто ломаться и не показывать должной производительности на огороде.

Культиватор из бензопилы Дружба своими руками

Среди всех способов этот – один из самых простых. При изготовлении мотокультиватора из советской пилы конструктору не потребуется производить токарных работ, ведь во время работы можно обойтись лишь незначительными слесарными доработками.

Мотокультиватор, созданный на базе бензопилы Дружба, будет выделяться солидной мощностью, которая достигает 4 л. с. Это даст сельхозагрегату возможность развить скорость до 2,5 км/ч, обрабатывая почву на глубину от 10 до 25 см.

Культиватор из бензопилы Дружба должен собираться на основе заранее подготовленных чертежей. Схема нужна для того, чтобы подсказать конструктору правильный порядок действий при сборке.

Культиватор из бензопилы Дружба своими рукамиПосле изучения чертежей можно приступать к изготовлению.

Сборка мотокультиватора из бензопилы должна производиться в такой последовательности:

  1. В первую очередь главный вал используемого двигателя потребуется оборудовать воротниковым фланцем типа РУ-32;
  2. Затем в конструкцию необходимо вкрутить звездочку, взятую от редуктора, который должен быть подключен к мосту;
  3. Далее оператор должен соединить вал того же редуктора. Для этого подойдет элемент, демонтированный из автомобиля марки «УАЗ». Перед установкой деталь потребуется отшлифовать так, чтобы ее диаметр уменьшился до 3 см;
  4. Чтобы увеличить расстояние между поверхностью земли и мостом от редуктора, можно взять 2-рядную цепь и 2 звезды от автомобиля «ВАЗ». Благодаря их использованию дорожный просвет мотокультиватора увеличится до 15 см;
  5. После этого главный мост потребуется укомплектовать подшипником корпуса. Для этого внутренний диаметр элемента должен составлять не менее 3 см;
  6. Затем мотокультиватор из бензопилы нужно оборудовать трансмиссией. Для этого многие конструкторы используют готовый механизм от мопеда «Карпаты»;
  7. Далее в устройство сельхозагрегата нужно установить сцепление, которое также можно взять от того же мопеда;
  8. В конце сборки в конструкции самодельного мотокультиватора останется закрепить металлическую трубу с диаметром 32 см. На нее потребуется установить колеса и предварительно заостренные фрезы.

Готовый мотокультиватор из бензопилы необходимо покрасить и испытать. При этом важно убедиться, что самоделка не издает громких посторонних звуков и не дымит во время вспашки участка.

Культиватор из бензопилы Урал своими руками

Кроме двигателя, для сборки мотокультиватора на базе бензопилы Урал потребуются рамы, промежуточный вал и бак для заправки топливом. Перед началом изготовления оператор должен изучить чертежи, в которых будет описан подробный порядок действий. Культиватор из бензопилы Урал своими руками

Дальнейший процесс сборки выглядит так:

  1. Сначала нужно снять корпус бензопилы и демонтировать из нее двигатель, заводской бак для горючего и встроенный редуктор, предназначенный для передачи крутящего момента;
  2. Затем можно переходить к сварке рам. Лучше всего сделать ее из стальных уголков, сечение которых должно составлять 3,2×3,2 см. Опорную конструкцию можно усилить стяжками и распорками, а платформу, необходимую для монтажа двигателя, потребуется оборудовать ребрами жесткости. Готовый каркас должен выдерживать вибрацию мотора и вес установленных на нее механизмов мотокультиватора;
  3. К усиленным верхним уголкам сваренной рамы, на специально подготовленной платформе, потребуется прикрепить двигатель. Между ним и платформой нужно установить слой плотной резины, которая будет гасить вибрации мотора;
  4. Непосредственно под платформой с двигателем необходимо установить топливный бак. Он должен крепиться к раме при помощи кронштейнов. Нижнюю часть резервуара необходимо защитить стальной пластиной;
  5. Далее на передних вертикальных стойках рамы потребуется установить опоры, которыми оборудован промежуточный вал;
  6. Для фиксации подшипников, расположенных на ходовом валу, нужно соединить опоры, используя для этого продольные уголки;
  7. Затем нужно укомплектовать мотокультиватор органами управления. Рукоятку можно сделать из перекладины, прикрепив к ней включатели и рычаги;
  8. Готовый сельхозагрегат нужно оборудовать пневматическими колесами или грунтозацепами. Для этого можно взять 2 колеса от садовой тележки или от автомобиля «Ока». Крепить колеса нужно к оси, в средней части которой должен быть установлен дополнительный редуктор. Его нужно соединить с двигателем при помощи цепного привода.
Самодельные мотокультиваторы из бензопилы Урал выделяются повышенной проходимостью и способностью эффективно вспахивать участки с тяжелой глинистой почвой. Их можно оборудовать разными видами прицепного оборудования, которое позволит использовать самоделки для посадки и сбора картофеля, окучивания кустов и решения других задач на огороде.

o-motoblokah.ru

Мотоблок из бензопилы — изготовление, чертеж, инструкция

Самым простым и легким вариантом создания самодельного мотоблока является переделка его из бензопилы. Для этих целей может подойти любая модель, которая имеется у вас дома. Благодаря мощному мотору, легкой конструкции и высокой производительности, такие самодельные хорошо подходят для эффективного возделывания земли на участке.

Как сделать мотоблок из бензопилы своими руками?

Как сделать мотоблок из бензопилы своими руками?
Чтобы создать такой самодельный агрегат, рекомендуется использовать специальные чертежи. Эти схемы можно нарисовать самостоятельно, если есть определенные знания и представление о мотоблоке, либо выбрать один из предложенных вариантов.

Самодельный мотоблок из бензопилы создают в несколько этапов, при этом важно соблюдать все нюансы, указанные на схеме.

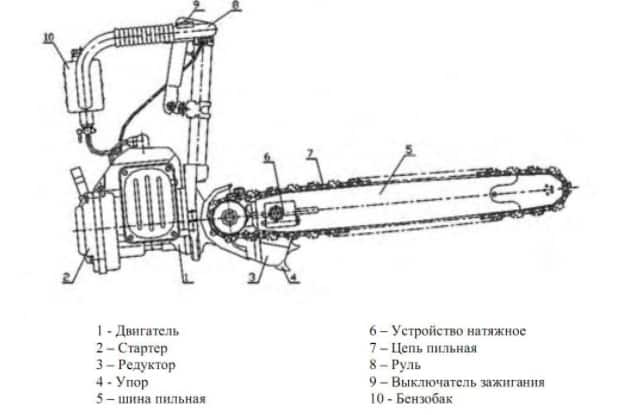

Самодельный мотоблок из бензопилы

  • Изготовление рамы. Для этого используют толстостенную трубу, из которой следует создать куб с углами 32х32мм.
  • Установка мотора на верхние каркасные углы рамы, которые являются поперечными. Также нужно присоединить топливный бак, используя для этого кронштейны (бак должен быть размещен ниже мотора).
  • Раму на передней части оснащают вертикальными стойками, которые служат промежуточными опорами вала.
  • Специальные опоры присоединяются к продольным углам, что позволит потом монтировать ходовые валовые подшипники.
  • На передний элемент рамы устанавливают металлический груз, что обеспечит устойчивость мотоблока.
  • Из небольших металлических труб конструируют ручки для управления.
  • Мотоблок комплектуют старыми небольшими колесами, и также можно изготовить из металлических пластинок.

По итогу можно получить хороший мотоблок, у которого центр тяжести располагается над колесной опорной поверхностью.

Создание мотоблока из бензопилы «Дружба»

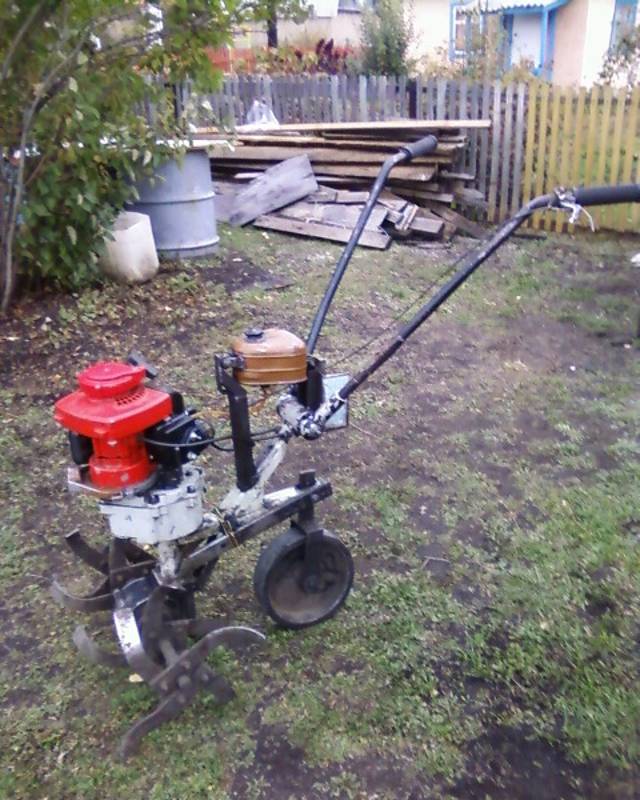

Мотоблок из бензопилы Дружба
Бензопила «Дружба» считается лучшим выбором для изготовления мотоблока. Эта простая и очень производительная техника, наверняка, имеется в вооружении многих хозяев. Используя ее конструкционные элементы, можно изготовить достаточно мощный мотоблок, так как она имеет следующие особенности:

  • Благодаря малому весу такую технику можно использовать для проведения работ любой сложности.
  • Очень производительный двигатель.
  • Компактность и прочность.

На основе этого устройства получается качественный мотоблок, скорость которого составляет 2,5 км/час, а мощность около 4 л с.
Мотоблок из бензопилы Дружба своими руками: чертежи
Процесс создания агрегата схож с методом, который применяется для всех других моделей, но также есть свои нюансы:

    • Главный вал будущей конструкции оборудуется специальным фланцем, который имеет воротниковый тип, РУ-32, что позволит затем легко прикрутить редукторы мостового вида.
    • От УАЗа берутся звездочки и вместе с двухрядной цепью устанавливаются на будущее устройство и позволяют увеличить расстояние от редукторного моста до земли. Звездочки типа ГРМ позволяют увеличить расстояние до почвы на 15 см.
    • Подшипники корпусного типа прикручиваются к главному мосту, их диаметр составляет 30 мм.
    • Редуктор с коробкой передач можно сконструировать из мотора от мотоцикла «Карпаты», необходимо обеспечить центробежное штатное сцепление.
    • Чтобы установить фрезы и затем установить колеса, нужно использовать стальную трубу.

Впереди рамы нужно установить груз, который сможет удерживать центр тяжести.

В качестве ручек приваривается труба, диаметром 30 мм.


Как только мотоблок из бензопилы будет готов, его можно протестировать на участке. Для это залейте горючее и попробуйте выполнить работы. При необходимости доработайте свое устройство.

Преимуществами такого агрегата являются:

  • возможность использования разнообразных смазочных и горючих материалов;
  • работа в полностью автономном режиме;
  • пригодность для любых типов работ.

Чтобы создать такой тип техники из бензопилы, не нужны специфические знания. Достаточно немного смекалки и желания получить эффективную технику. Самодельный мотоблок пригодный для использования на частных участках и на дачах.

sadovaja-tehnika.com

Добавить комментарий
