Железобетонные перемычки для оконных и дверных проемов — размеры
Одна из наиболее распространенных в строительстве готовых конструкций – железобетонные перемычки. Это стандартные изделия, залитые на заводах из тяжелого бетона, укрепленного армирующим каркасом. Они хорошо выдерживают изгибающую нагрузку, поэтому укладываются в дверные и оконные проемы. Все нормативы по изготовлению и эксплуатационным требованиям для железобетонных перемычек изложены в ГОСТ 948-2016.
Что это такое?
Бетонные перемычки согласно нормативным требованиям состоят из нескольких элементов:
- арматурного каркаса, повышающего прочностные характеристики, предотвращающего растрескивание при нагрузке;
- прочного бетонного монолита, размеры которого определены ГОСТом;
- элементов для строповки, необходимых для погрузо-разгрузочных работ, быстрого и безопасного монтажа.
В местностях с холодным климатом для производства применяются морозостойкие бетоны. Прочность армирующей части рассчитывается в зависимости от изгибающих нагрузок, под которыми будут эксплуатироваться конструкции.
Этот тип железобетонных изделий используется при строительстве, и выполняет такие задачи:
- дверные и оконные перемычки увеличивают нагрузку, которую выдерживают проемы;
- являются компенсаторами при действии разных типов нагрузок, например, над дверными проемами;
- помогают создать силовой контур, увеличивающих несущую способность конструктивных элементов;
- являются надежным контуром, на котором монтируется кровля.
В зависимости от размеров и прочностных характеристик изделий, они могут использоваться при монтаже эстакад, путей для подъемных кранов или городских трамваев.
В строительстве железобетонные перемычки над окнами или дверными поемами могут устанавливаться в кирпичных, блочных (в том числе из пено- и газобетона), каменных или монолитных зданиях.

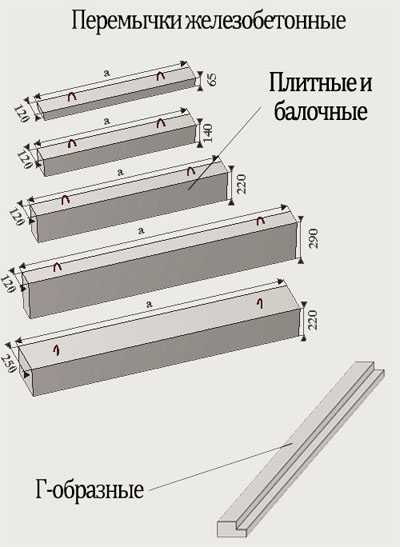

Виды и маркировка перемычек

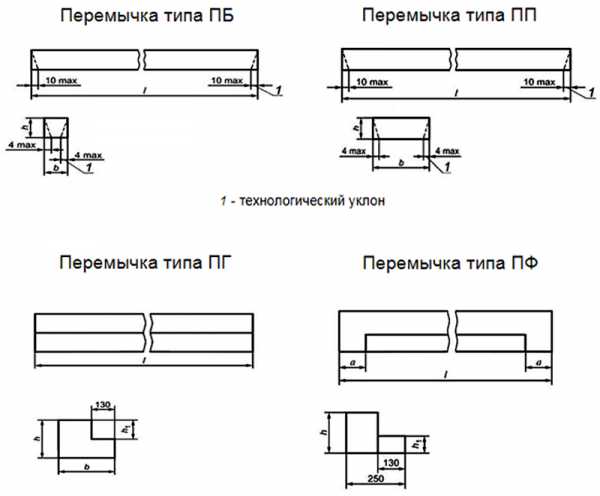

Согласно нормативам ГОСТ 948-2016, промышленностью предлагается несколько основных видов ж/б перемычек:
- Брусковые (ПБ) со стороной сечения не более 25 см. В зависимости от марки изделия, его длина может быть от 1030 до 5960 мм. Стандартизированная брусковая перемычка может иметь 10 разных длин, каждая из которых имеет два подвида с разной массой и системой армирования.
- Плитные (ПП) составляются из нескольких брусковых и имеют ширину более 250 мм, имеют прямоугольное сечение.
- Перемычки Г-образного типа (ПГ) делаются с выемкой в четверть по всей длине, что позволяет использовать их в местах примыкания плит перекрытий.
- Фасадные (ПФ) закрывают проемы снаружи зданий за счет четвертного уступа.
В особых случаях нормативы допускают использование наклонных граней и торцов, но при этом площадь опорной плоскости может незначительно снижаться. Для заливки бетонных перемычек применяются бетоны марки М250 (В20) и выше.
Как и для любых других железобетонных изделий, для перемычек разработаны маркировки, согласно действующим ГОСТам. Эти обозначения представляют собой буквенно-цифровой набор, и наносятся на одну из сторон каждого изделия:
- цифра вначале показывает порядковый номер поперечного сечения;
- сочетание букв ПП или ПБ указывает не тип сечения элемента;
- число после буквенного обозначения указывает на длину в дециметрах;
- следующая цифра указывает на нагрузку, которую выдерживает элемент в кН/м;
- индекс, отвечающий за материал применяемого арматурного каркаса;
- индекс «п» говорит о наличии петель для монтажа, выступающая арматура для крепления выступов и балконов обозначается «а», такелажные проушины или закладные элементы обозначаются буковой «б».
Любая железобетонная перемычка, брусковая или плитная укрепляется арматурным каркасом. В этих конструкциях используются несколько типов продольной и поперечной арматуры, качество материалов регулируются ГОСТами.

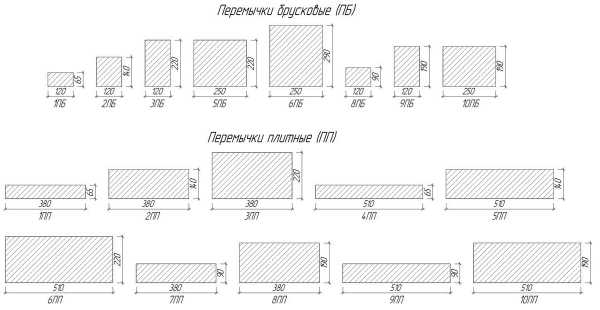

Плитные и брусковые виды имеют свои стандартные типоразмеры, указанные в нормативной документации. При подборе можно использовать такую схему:
Например, в технической документации указывается, что в оконных проемах используются железобетонные балочные несущие перемычки 3ПБ-25-8Aт800п. Это означает, что нужно устанавливать элементы с поперечным сечением 12 на 22 см, длиной 246 см, расчетная нагрузка 8 кН/м, металлический каркас сделан из стали Aт800, с монтажными петлями.
Варианты для перегородок имеют меньшую прочность, а для арочных дверей и окон этот конструктивный элемент рассчитывается отдельно, в зависимости от радиуса кривизны и других особенностей.
Размеры
Перемычки ЖБИ имеют стандартные размеры, утвержденные ГОСТом. Сечение определяется соответствующим индексом маркировки, например 2ПБ-13-1п. При этом размеры перемычек этого типа составляют 1290х120х140 мм. В зависимости от типа и марки этого конструктивного элемента его геометрические размеры могут изменяться. Для ПБ:
- длина от 1 до 6 м;
- ширина от 120 до 250 мм;
- высота от 65 до 585 мм.
Для плитных перемычек ПП размеры составляют:
- длина от 1,1 до 3 м;
- ширина от 380 до 510 мм;
- высота от 65 до 220 мм.
Элементы, маркированные ПГ, имеют такие габариты:
- длина от 1,5 до 6 м;
- ширина от 250 до 510 мм;
- высота от 290 до 585 мм.
Фасадные железобетонные конструкции ПФ имеют стандартную ширину 250 мм и такие размеры:
- длина от 0,8 до 4,3 м;
- высота от 140 до 290 мм.
Сведения о стандартных маркировках перемычек, включая размеры, массу и затраты бетона, с разными типоразмерами, сведены в таблице:
| Наименование | Объем, м³ | Вес, кг | Размеры, мм |
|---|---|---|---|
| 1ПБ-10-1п | 0,008 | 20 | 1030х120х65 |
| 1ПБ-13-1п | 0,01 | 25 | 1290х120х65 |
| 1ПБ-16-1п | 0,012 | 30 | 1550х120х65 |
| 1ПП-12-3 | 0,028 | 72 | 1160х380х65 |
| 2ПБ-16-2п | 0,026 | 65 | 1550х120х140 |
| 2ПБ-10-1п | 0,017 | 43 | 1030х120х140 |
| 2ПБ-13-1п | 0,022 | 54 | 1290х120х140 |
| 2ПБ-16-2п | 0,026 | 65 | 1550х120х140 |
| 2ПБ-17-2п | 0,028 | 71 | 1680х120х140 |
| 2ПБ-19-3п | 0,033 | 81 | 1940х120х140 |
| 2ПБ-22-3п | 0,037 | 92 | 2200х120х140 |
| 2ПБ-25-3п | 0,041 | 103 | 2460х120х140 |
| 2ПБ-26-4п | 0,044 | 109 | 2590х120х140 |
| 2ПБ-27-4п | 0,045 | 110 | 2690х120х140 |
| 2ПБ-29-4п | 0,048 | 120 | 2850х120х140 |
| 2ПБ-30-4п | 0,05 | 125 | 2980х120х140 |
| 2ПГ-39-31 | 0,317 | 792 | 3890х250х440 |
| 2ПГ-44-31 | 0,359 | 897 | 4410х250х440 |
| 2ПГ-48-31 | 0,391 | 977 | 4800х250х440 |
| 2ПГ-50-31 | 0,693 | 1733 | 5000х380х440 |
| 2ПП-14-4 | 0,076 | 190 | 1420х380х140 |
| 2ПП-17-5 | 0,089 | 223 | 1680х380х140 |
| 2ПП-18-5 | 0,096 | 241 | 1810х380х140 |
| 2ПП-21-6 | 0,11 | 280 | 2070х380х140 |
| 2ПП-23-7 | 0,124 | 310 | 2330х380х140 |
| 2ПП-25-8 | 0,131 | 327 | 2460х380х140 |
| 3ПБ-13-37п | 0,034 | 85 | 1290х120х220 |
| 3ПБ-16-37п | 0,041 | 102 | 1550х120х220 |
| 3ПБ-18-37п | 0,048 | 119 | 1810х120х220 |
| 3ПБ-18-8п | 0,048 | 119 | 1810х120х220 |
| 3ПБ-21-8п | 0,055 | 137 | 2070х120х220 |
| 3ПБ-25-8п | 0,065 | 162 | 2460х120х220 |
| 3ПБ-27-8п | 0,072 | 180 | 2720х120х220 |
| 3ПБ-30-8п | 0,079 | 197 | 2980х120х220 |
| 3ПБ-34-4п | 0,089 | 222 | 3370х120х220 |
| 3ПБ-36-4п | 0,096 | 240 | 3630х120х220 |
| 3ПБ-39-8п | 0,103 | 257 | 3890х120х220 |
| 3ПП-14-71 | 0,117 | 293 | 1400х380х220 |
| 3ПП-16-71 | 0,13 | 325 | 1550х380х220 |
| 3ПП-18-71 | 0,151 | 378 | 1810х380х220 |
| 3ПП-21-71 | 0,173 | 433 | 2070х380х220 |
| 3ПП-27-71 | 0,227 | 568 | 2720х380х220 |
| ЗПП-30-10 | 0,249 | 623 | 2980х380х220 |
| 4ПБ-30-4п | 0,104 | 259 | 2980х120х290 |
| 4ПБ-44-8п | 0,154 | 384 | 4410х120х290 |
| 4ПБ-48-8п | 0,167 | 418 | 4800х120х290 |
| 4ПБ-60-8п | 0,207 | 519 | 5960х120х290 |
| 4ПГ-30-40 | 0,301 | 753 | 2980х380х290 |
| 4ПП-12-4 | 0,038 | 95 | 1160х510х65 |
| 5ПБ-18-27п | 0,1 | 250 | 1810х250х220 |
| 5ПБ-21-27п | 0,114 | 285 | 2070х250х220 |
| 5ПБ-25-27п | 0,135 | 338 | 2460х250х220 |
| 5ПБ-25-37п | 0,135 | 338 | 2460х250х220 |
| 5ПБ-27-27п | 0,15 | 375 | 2720х250х220 |
| 5ПБ-27-37п | 0,15 | 375 | 2720х250х220 |
| 5ПБ-30-27п | 0,164 | 410 | 2980х250х220 |
| 5ПБ-30-37п | 0,164 | 410 | 2980х250х220 |
| 5ПБ-31-27п | 0,171 | 428 | 3130х250х220 |
| 5ПБ-32-20п | 0,176 | 440 | 3200х250х220 |
| 5ПБ-34-20п | 0,185 | 469 | 3370х250х220 |
| 5ПБ-36-20п | 0,2 | 500 | 3630х250х220 |
| 5ПП-17-6 | 0,12 | 300 | 1650х510х140 |
| 5ПП-23-10 | 0,166 | 416 | 2330х510х140 |
| 6ПБ 35-37п | 0,254 | 630 | 3500х250х290 |
| 6ПГ-60-31 | 0,826 | 2065 | 5960х380х440 |
| 6ПП-30-13 | 0,334 | 830 | 2980х510х220 |
| 7ПП-12-3 | 0,04 | 100 | 1160х380х90 |
| 8ПБ-10-1п | 0,011 | 28 | 1030х120х90 |
| 8ПБ-13-1п | 0,014 | 35 | 1290х120х90 |
| 8ПБ-16-1п | 0,017 | 42 | 1550х120х90 |
| 8ПБ-17-2п | 0,018 | 45 | 1680х120х90 |
| 8ПБ-19-3п | 0,021 | 52 | 1940х120х90 |
| 8ПП-18-71 | 0,131 | 327 | 1810х380х190 |
| 8ПП-21-71п | 0,149 | 374 | 2070х380х190 |
| 8ПП-23-7 | 0,168 | 421 | 2330х380х190 |
| 8ПП-27-71п | 0,196 | 491 | 2720х380х190 |
| 9ПБ-13-37п | 0,029 | 74 | 1290х120х190 |
| 9ПБ-16-37п | 0,035 | 88 | 1550х120х190 |
| 9ПБ-18-37п | 0,041 | 103 | 1810х120х190 |
| 9ПБ-18-8п | 0,041 | 103 | 1810х120х190 |
| 9ПБ-21-8п | 0,047 | 118 | 2070х120х190 |
| 9ПБ-22-3п | 0,05 | 125 | 2200х120х190 |
| 9ПБ-25-3п | 0,056 | 140 | 2460х120х190 |
| 9ПБ-25-8п | 0,056 | 140 | 2460х120х190 |
| 9ПБ-26-4п | 0,059 | 148 | 2590х120х190 |
| 9ПБ-27-8п | 0,062 | 155 | 2720х120х190 |
| 9ПБ-29-4п | 0,065 | 162 | 2850х120х190 |
| 9ПБ-30-4п | 0,068 | 170 | 2980х120х190 |
| 9ПП-17-6 | 0,077 | 193 | 1680х510х90 |
| 10ПБ 21-27п | 0,098 | 246 | 2070х250х190 |
| 10ПБ-25-37п | 0,117 | 292 | 2460х250х190 |
| 10ПБ-27-37п | 0,129 | 323 | 2720х250х190 |
Армирование ЖБП
Выбор типа армирования и диаметр прута зависит от вида перемычки. Согласно ГОСТ для ж/б перемычек, применяемых в частном строительстве, используется напрягаемая арматура диаметром от 6 до 8 мм. Для перекрытий, рассчитанных на большие нагрузки, применяется арматура большего диаметра.
Для продольного армирования применяется:
- в качестве напрягаемой арматуры могут использоваться стали термически упрочненные типа Aт800 или Aт600C, горячекатаный стальной прут класса A800 или А600;
- ненапрягаемая арматура изготавливается из стали A400 или А500, термоупрочненной стали Aт-IIIC, проволоки В500 или Вр500.
Для изготовления поперечных частей каркаса для железобетона применяются горячекатаные стали A240, A400, А500, арматурные проволоки В-500, Вр500. Изготавливая брусковый или плитные элементы стандартных типоразмеров, необходимо учитывать, что при толщине 12 см делается плоский стальной каркас, а при 25 см — пространственный.
При напряжении арматуры, необходимо, чтобы фактические отклонения в железобетоне не превышали значений, указанных в таблице:
| Наименование | Геометрический параметр | Предельное отклонение, мм |
|---|---|---|
| Отклонение от линейного размера | Длина: до 2500 включительно свыше 2500 до 4000 включительно свыше 4000 Ширина и высота: Размер, определяющий положение: | ±6 ±8 ±10 ±5 5 |
| Отклонение от прямолинейности | Прямолинейность профиля лицевой поверхности: длиной до 2500 на заданной длине 1000 длиной свыше 2500 до 4000 на всей длине длиной свыше 4000 на всей длине | 3 ±3 ±4 |
Стальные пруты армирования перед заливкой укладываются вдоль опалубки и закрепляются проволокой, чтобы получилась прочная армирующая сетка. Ячейки получившегося каркаса должны быть 20-50 мм, это оптимальный показатель для обеспечения нужной прочности.
Монтаж
Для установки перемычек над проемами требуется соблюдать определенные правила, чтобы избежать перекоса и растрескивания. В частном строительстве, элементы длиной менее 2 м, можно устанавливать вручную, для больших проемов потребуется автокран. Монтаж зависит от типа перемычек:
- ПБ – применяется в проемах несущих стен, поскольку они обладают повышенной прочностью на изгиб и берут на себя нагрузку верхних перекрытий.
- ПП – менее прочны, поэтому ставятся на самонесущей стене, принимая нагрузку только той стены, в которую упираются.
Установка производится после завершения кладки, на утвержденных в проекте отметках. Перед этим проверяется надежность поверхности и уровень выведенной кладки.
Важно при монтаже правильно определить глубину, на которую происходит опирание перемычки. Этот показатель для несущей стены должен быть не менее 250 мм с каждой сторон, а для самонесущих стен достаточно 120 мм. Чтобы закрыть всю ширину кладки, укладывается несколько железобетонных брусков, но они не должны выходить за плоскость стены.
Правила
При укладке железобетонных перемычек нужно учесть несколько важных моментов, которые помогут избежать проблем в дальнейшем:
- высота балочной перемычки должна быть не меньше 5% от высоты перекрываемого проема;
- ширина конструкции из этих элементов должна соответствовать ширине кладки проема;
- можно использовать перемычки, залитые не менее чем за месяц до установки, чтобы бетон набрал расчетную прочность;
- перед монтажом бетонную смесь нужно тщательно утрамбовать, чтобы избавиться от воздушных пазух;
- после установки ее правильность проверяется уровнем, поскольку конструкция должна быть строго горизонтальна.
Правильно установленные в проемы перемычки обеспечат нужную прочность конструкции здания и его долговечность. Эти элементы должны быть изготовлены из бетона высоких марок с надежным армированием, поскольку к их прочности предъявляются повышенные требования. При выборе типа необходимо учитывать величину нагрузки, на которую она рассчитана. Самый популярный тип – брусковые перемычки, недорогие, простые в изготовлении, выдерживающие высокие нагрузки. Но для экономии материалов, в проемах самонесущих стен используют и другие типы этих конструкций.
betonpro100.ru
ГОСТ 948-84, классификация, размеры, масса и нагрузки
Предприятия ЖБИ выпускают продукцию для строительной отрасли. В процессе постройки жилых зданий и объектов производственного назначения используются различные виды стандартных изделий, включая железобетонные перемычки. Они обладают высокой прочностью и способны воспринимать изгибающие нагрузки, благодаря арматурному каркасу, залитому тяжелым бетоном. Изготавливаются балки согласно требованиям нормативного документа 948 84. ГОСТ классифицирует продукцию по видам, и содержит комплекс требований технического характера.
Перемычки бетонные – устройство и назначение
Как устроены, согласно требованиям ГОСТ, перемычки? Они состоят из следующих частей:
- арматурной решетки, предотвращающей образование трещин и повышающей прочностные свойства;
- тяжелого бетона, габариты и форма которого после застывания соответствуют положениям стандарта;
- строповочных элементов, предназначенных для удобства транспортировки и облегчения монтажных работ.
Применение морозостойкого бетона позволяет эксплуатировать продукцию в северных районах при температуре до минус 40 градусов. Усиленные стальной арматурой, ригели из армированного бетона характеризуются повышенным запасом прочности и не растрескиваются в результате приложения изгибающих нагрузок.
Железобетонные ригели устанавливаются в проемах строений, построенных из различных материалов:
- всех видов кирпича;
- газобетонных блоков;
- пеноблочных стройматериалов;
- природного камня;
- монолитного бетона.
Армированные перемычки выполняют ряд серьезных задач:
- повышают нагрузочную способность проемов;
- формируют ровную поверхность при возведении стен;
- компенсируют различные виды действующих нагрузок;
- замыкают силовой контур над оконными и дверными проемами;
- позволяют создать опорный контур для установки кровли.
Регламентирует строительные области, в которых могут использоваться железобетонные перемычки, ГОСТ. Размеры и конструкция изделий позволяют использовать их также в транспортной сфере для обустройства подкрановых путей, постройки эстакад и прокладывания трамвайных магистралей.
Основные разновидности
Согласно 948 ГОСТ, балки отличаются маркировкой и делятся на следующие виды:
- перемычки ПБ. ГОСТ классифицирует их как брусковые перегородки, имеющие конфигурацию правильного параллелепипеда с шириной 0,25 м;
- продукция с индексом ПП. По внешнему виду они похожи на плиту, с минимальной шириной поперечного сечения, превышающей 0,25 м;
- изделия г-образной конфигурации, обозначаемые буквами ПГ. Имеют продольно расположенный уступ, улучшающий стыковку с элементами перекрытия;
- фасадные ригели с маркировкой ПФ. В конструкции предусмотрен четвертной уступ для улучшенного перекрытия проемов с уличной стороны здания.
Действующий ГОСТ на перемычки брусковые предусматривает варианты исполнения с наклонными торцевыми поверхностями и боковыми гранями. При этом незначительно снижаются размеры опорной плоскости, что не оказывает существенного влияния на прочностные характеристики.
Маркировка железобетонных перемычек
Предприятие-изготовитель железобетонных балок в торце каждого изделия наносит маркировку, соответствующую требованиям нормативного документа. Она представляет собой специальное обозначение, в виде буквенно-цифрового набора.
Маркировка содержит следующие данные:
- типоразмер профиля, соответствующий определенным габаритам;
- обозначение железобетонной продукции, соответствующее классификации;
- длину, округленную до целого количества дециметров;
- значение расчетной величины усилия, которое указано в кН/м;
- вид арматурных стержней, применяемых для напряженных ригелей;
- информация об элементах крепления и такелажных проушинах;
- возможности применения балок конструкций в специальных условиях.
Буквенный индекс в обозначении содержит дополнительную информацию о наличии выпусков для анкерного крепления и строповочных проушин:
- наличие выступающей арматуры, предназначенной для крепления балконных плит, обозначается буквой «а»;
- предусмотренные конструкцией балки закладные элементы или такелажные проушины обозначаются буквой «б».
Маркировка предусматривает специальное обозначение прописными буквами возможность продолжительного использования железобетонных ригелей в особых условиях эксплуатации:
- продукция для сейсмоопасных зон содержит индекс «C»;
- балки для агрессивных сред обозначаются буквой «П».
- 5 – тип железобетонного профиля с габаритами 22х25 см;
- ПБ – обозначение балки брусковой конструкции;
- 30 – длина изделия в дециметрах, реальный габарит равен 2980 мм;
- 27 – значение расчетного усилия, указанное в кН/м, с округлением до целого числа;
- АтIVС – аббревиатура арматурных стержней, бетонируемых в напряженном состоянии;
- а – индекс, свидетельствующий о наличии выступающих стержней для фиксации балки.
Принимая решение о возможности применения железобетонных балок для решения конкретных задач необходимо уметь расшифровать маркировку. В ней содержится полная информация об эксплуатационных характеристиках и конструктивных особенностях изделия.
Перемычки бетонные – размеры и вес изделий
Размеры перемычек железобетонных для окон и дверей, а также других типов балок, регламентирует стандарт. Округленные габариты продукции с маркировкой ПБ составляют:
- длина 1–6 м;
- ширина – 1,2–2,5 дм;
- высота – 0,65–5,85 дм.
Балки с обозначением ПП имеют следующие параметры:
- длину – 1,1–3 м;
- ширину – 3,8–5,1 дм;
- высоту – 0,65–2,2 дм.
Продукция марки ПГ характеризуется следующими размерами:
- длиной, составляющей 1,5–6 м;
- шириной, равной 2,5–5,1 дм;
- высотой – 2,9–5,85 дм.
Размеры ригелей ПФ, отличающихся стандартной шириной 2,5 дм, составляют:
- длина – 0,8–4,3 м;
- высота – 1,4–2,9 дм.
Масса балок зависит от габаритов и составляет от 20 кг до 2,5 т.
Таблица размеров по 948 ГОСТ
Размеры бетонных перемычек для всех вариантов исполнений содержатся в таблицах нормативного документа. Табличные значения используют профессиональные строители и специалисты-проектировщики, подбирая изделия для выполнения определенных строительных задач.
Наряду с размерами балок, в таблицах стандарта содержатся следующие сведения:
- код и маркировка изделия;
- расчетные нагрузки;
- справочная масса;
- необходимое количество материалов для изготовления продукции.
Табличная информация позволяет подобрать ригели с учетом необходимого запаса прочности.
Как изготавливают ЖБ перемычки ГОСТ 948
Процесс изготовления может осуществляться в производственных условиях или самостоятельно. Для изготовления своими силами следует подготовить:
- древесину или влагостойкую фанеру для изготовления опалубки;
- стальные прутки, предназначенные для арматурного каркаса;
- вязальную проволоку, позволяющую надежно зафиксировать стальную арматуру;
- бетонную смесь, подготовленную в необходимом для заливки объеме.
Алгоритм самостоятельного изготовления ригелей следующий:
- Выберите вид ригеля, соответствующего по габаритам требованиям стандарта.
- Разработайте чертеж опалубки с учетом конфигурации формуемого элемента.
- Изготовьте опалубочную форму, обеспечив ее герметичность и прочность.
- Уложите полиэтилен, облегчающий извлечение готовой продукции.
- Нарежьте стальные прутки диаметром 10–12 мм на заготовки.
- Свяжите из 4 продольных стержней решетку с помощью вязальной проволоки.
- Уложите каркас в форму на специальные подкладки (с равным зазором до поверхности).
- Подготовьте бетонную смесь необходимой марки и залейте в опалубочную форму.
- Спланируйте верхнюю плоскость бетонного массива и уложите на нее полиэтилен.
- Заформованное изделие для поддержания влажности периодически увлажняйте.
- Извлеките ригель из формы через месяц после бетонирования.
Приведенная технология позволяет самостоятельно изготавливать продукцию с небольшими габаритами, которую затем монтируют в зоне проема. Крупногабаритные и массивные конструкции, которые воспринимают значительные усилия, изготавливают на специализированных предприятиях.
Опалубка и ее укрепление
Технология обеспечивает также возможность заливки балок непосредственно над проемом.
Для обеспечения прочности бетонных конструкций, усиленных стальной арматурой, в зоне проема собирается опалубка из следующих материалов:
- металлических листов;
- деревянных досок;
- влагостойкой фанеры;
- стружечных плит.
Как утеплить перемычки железобетонные ГОСТ
Для уменьшения тепловых потерь в зоне проемов, перекрытых ригелями, укладывается теплоизолирующий слой из различных материалов:
- минеральной ваты;
- экструдированного пенополистирола;
- обычного пенопласта.
Герметизация зазоров между оконной рамой или дверной коробкой и утеплителем производится с помощью монтажной пены.
ГОСТ 948 84 «Перемычки» – основные положения
- область применения;
- разновидности продукции;
- габариты различных видов изделий;
- технические параметры;
- особенности маркировки;
- правила приемки продукции;
- методы контроля качества;
- правила транспортировки;
- специфика хранения.
Соблюдение положений стандарта гарантирует качество производимой продукции.
Как рассчитать размер перемычек из железобетона
Для подбора ригелей, с учетом прочностных характеристик и действующих нагрузок, необходимо правильно выполнить расчет. Он включает следующие стадии:
- вычисление нагрузки, действующей на конструкцию;
- определение величины предельно допустимого изгибающего момента;
- подбор оптимального сечения.
Целесообразно доверить выполнение расчетов профессионалам, владеющим методикой вычислений и учитывающим в полном объеме все факторы.
Как устанавливают перемычки брусковые (ГОСТ 948)
Монтаж брусковых ригелей производится различными методами:
- вручную – при небольшой массе изделий;
- грузоподъемным приспособлением – для массивных конструкций.
Независимо от метода установки важно контролировать горизонтальность расположения и плотный контакт с поверхностью стены.
Полезные рекомендации
При выполнении работ обратите внимание на следующие моменты:
- высоту балки, которая должна составлять не менее 5% высоты проема;
- ширину конструкции, которая должна полностью опираться на поверхность;
- диаметр стержней арматурного каркаса, составляющий от 10 до 14 мм;
- неподвижность конструкции, которую можно нагружать через месяц после заливки;
- качество изготовления и надежность установки, гарантирующие отсутствие трещин;
- тщательное уплотнение бетонной смеси для удаления воздушных полостей.
В процессе изготовления и монтажа бетонных ригелей, усиленных арматурной решеткой, следует руководствоваться положениями нормативного документа. Продукция востребована в строительной сфере и обеспечивает повышенный запас прочности, а также долговечность строительных конструкций. При проектировании необходимо ориентироваться на положения ГОСТ 948 84. Это позволит избежать проблемных ситуаций, связанных с образованием трещин и нарушением целостности строительных конструкций.
pobetony.expert
Железобетонные перемычки: виды, размеры и цены
Строительство каменных, кирпичных и панельных домов невозможно без использования ЖБИ опор: вытянутые армированные перемычки устанавливаются под оконными и дверными проемами, плитами перекрытий и выступами фасадов с целью восприятия и перераспределения верхних нагрузок. Изготавливать их непосредственно на стройплощадке нецелесообразно: цена на эту продукцию считается доступной, показатели качества у заводских изделий выше в разы и их доставка занимает минимум времени.
Оглавление:
- Разновидности
- Технические параметры
- Как расшифровать маркировку?
- Стоимость
Виды и классификация
Технические условия регламентированы ГОСТ 948, определяющего их как балки, перекрывающие оконные или дверные проемы в вертикальных стенах и предназначенные для восприятия веса расположенной выше конструкции. В зависимости от исполнения, размеров и функционального назначения они условно разделяются на 4 группы с маркировками ПБ (брусковые), ПП (плитные), ПГ (балочные) и ПФ (фасадные). Форма сечения и схема расположения армирующих прутьев у каждого типа своя, но требования к бетону и напряжению усиливающих элементов строго регламентированы.
Брусковые предназначены для обустройства проемов в домах из кирпича и искусственного камня, при стандартной длине от 1030 до 5950 мм их ширина не превышает 250. Изготавливаются исключительно из тяжелых марок бетона и рассчитаны на восприятие основной нагрузки верхней кладки стен, опирание на них перекрытий допустимо только при превышении их несущих способностей более 800 кгс/м. Длина подбирается исходя из 400 мм запаса как минимум, при соблюдении всех правил они обеспечивают хорошую надежность и долговечность здания.
Плитные железобетонные перемычки задействуются для обустройства оконных и дверных проемов даже в условиях установки в сейсмически опасных зонах или эксплуатации при воздействии агрессивных сред. При утвержденной ГОСТ 948 длине в пределах 1160-2980 мм и высоте от 65 до 220 мм их ширина превышает 250 мм (стандартные значения – 380 и 510), что ускоряет сроки проведения работ и делает поддержку более надежной. Основным отличием от ПБ является использование предварительно напряженной стальной арматуры, требования к бетону неизменные – для заливки ПП замешиваются исключительно тяжелые марки.
Балочные ЖБИ опоры имеют Г-образное сечение и применяются при необходимости одновременного формирования проема и примыкания плиты. Характеризуются высокой устойчивостью к механическим нагрузкам, влажности и воздействию агрессивных сред и имеют несущую способность от 800 до 7400 кгс/м. Данная группа включает перекрытия с длиной от 1550 до 5960 мм, шириной в 250, 380 и 510, высотой от 290 до 585 и размером выступа четверти от 70 до 435. По аналогии с предыдущими их установка не представляет проблем благодаря наличию строповочных отверстий и петель из проволоки или арматуры.
Изделия с маркировкой ПФ используется в виде перемычек для перекрытия проемов с четвертью, они выходят напрямую на фасадную сторону зданий над окнами и дверьми и подвергаются значительным внешним влияниям. Для их изготовления требуется высокоплотный бетон повышенного качества и напрягаемая горячекатаная арматура, устанавливаемая как в продольных, так и поперечных рядах. Эта разновидность выдерживает вес не только кирпича, но и тяжелых плит или блоков из искусственного камня, но из-за высокой цены ее применение должно быть оправданным.
Характеристики ЖБИ опор
Вне зависимости от типа они ценятся за хорошую жесткость, прочность, устойчивость к возникновению трещин, коррозийным процессам и воздействию агрессивных сред. Это обеспечивается высоким классом бетона: от В15 и выше с плотностью не ниже 2200 кг/м3 и до 2500 включительно. К основным учитываемым рабочим параметрам относят:
- Форму сечения и габариты. Отклонения от заявленных линейных размеров у перемычек для оконных и дверных проемов не превышают ±10 мм по длине, ±5 по ширине, прямолинейность профиля поддерживается с точностью до 3-4 мм.
- Марку по морозостойкости, варьирующуюся в пределах 35-200 циклов. Чем выше будет этот показатель у контактирующих с внешней средой ЖБИ, тем лучше. Для внутренней эксплуатации можно приобрести более дешевые виды.
- Расчетную нагрузку, соответствующую несущим способностям изделий. Она зависит прежде всего от схемы расположения и качества арматуры, железобетонные перемычки разных размеров могут выдерживать одинаковый вес, и наоборот. Максимальные несущие способности (7300 и 7400 кгс/м) имеют плитные и фасадные.
- Наличие или отсутствие закладных петель. Этот показатель учитывается при выборе способа монтажа наряду с весом.
Одной из самых востребованных в частном строительстве разновидностей является балка брускового типа 2ПБ, имеющая относительно небольшие габариты (1030-2980 мм по длине и сечение 120×140) и несущие способности в пределах 200-400 кгс/м. При весе, не превышающим 120 кг, она без проблем устанавливается в качестве железобетонной оконной перемычки или над дверными проходами вне зависимости от функций и назначения стены.
Расшифровка маркировки
Классификация стандартная, соответствующее обозначение обязательно указывается производителем. Условно все приведенные буквы и цифры объединятся в 3 группы, разделенных дефисами. Первая, начинающаяся с арабской цифры, определяет порядковый номер и поперечное сечение (П или Г-образное), после чего следует обозначение типового исполнения и линейной длины, округленной до целой в дециметрах.
Вторая группа указывается в виде числа, соответствующего несущим способностям, впоследствии именно эту характеристику сравнивают с проектной. У предварительно напряженных железобетонных перемычек в ней может указываться класс и марка арматуры.
Третья группа иногда опускается, она содержит информацию о наличии или отсутствии упрощающих монтаж петель (буквы «п» или «а» в маркировке) и дополнительные данные. В частности, встречающаяся прописная буква «С» означает допуск эксплуатации в зонах с сейсмичностью от 7 и выше, «П» или «О» – особую плотность бетона. Некоторые компании для удобства транспортировки и установки выпускают ЖБИ со строповочными отверстиями, но они встречаются реже.
Маркировку и знаки в обязательном порядке наносят на торцевую или верхнюю сторону брусков. У вариантов со строповочными отверстиями там же отмечается надпись: «верх изделия». Какие-либо сокращения или пропуски допускаются только по согласованию с заказчиком, это же относится к необходимости выпуска перемычек с нестандартными размерами. Указанные изготовителем величины дублируются в паспорте продукции наряду с информацией о морозостойкости и классе бетона.
Перечисленные разновидности предназначены прежде всего для заложения в жилых домах из кирпича или бетона, альтернативным способом является их использование в качестве опор при возведении ограждений, беседок и площадок. В зданиях из газобетона и аналогичных пористых блоков отдается предпочтение более легким видам со сходными показателями теплопроводности. На производственных объектах их расчетной нагрузки и габаритов бывает недостаточно, в этом случае их заменяют более массивными и крупными прогонами.
Стоимость
Цены на перемычки зависят от качества бетона и арматуры, габаритов и веса, выбранной технологии изготовления и рыночного предложения. Ввиду востребованности эту продукцию предлагают купить практически все заводы-изготовители ЖБИ.
| Маркировка | Размеры, мм | Вес, т | Цена, рубли |
| 1ПБ 10-1 п | 1030×120×65 | 0,02 | 155 |
| 2ПБ 10-1п | 1030×120×140 | 0,043 | 270 |
| 2ПБ 26-4 п | 2590×120×140 | 0,109 | 615 |
| 3ПБ 34-4 п | 3370×120×220 | 0,222 | 1100 |
| 5ПБ 34-20 п | 3370×250×220 | 0,463 | 2670 |
| 8ПБ 17-2-п | 1680×120×90 | 0,018 | 245 |
| 9ПБ 27-8-п | 2720×120×190 | 0,062 | 1080 |
| 1ПП-12-3 | 1160×380×140 | 0.072 | 610 |
| 2ПП-18-5 | 1810×380×140 | 0,241 | 1620 |
| 3ПП-21-71 | 2070×380×220 | 0,433 | 4040 |
| 1ПГ 44-8 | 4410×250×290 | 0,441 | 4480 |
| 2ПГ 44-31 | 4410×250×440 | 0,871 | 8160 |
| 3ПГ 60-73 | 5950×380×585 | 2,475 | 22500 |
| 4ПГ 30-40 | 2980×380×290 | 0,738 | 7440 |
| 5ПГ 35-37 | 3500×380×290 | 0,85 | 6640 |
Фасадные перемычки менее востребованы в строительстве, эти железобетонные изделия изготавливаются под заказ и поставляются по договорной цене. Указанные в прайсах производителей расценки не учитывают затраты на транспортировку и актуальны при условии самовывоза. Услуги по доставке и разгрузке ЖБИ как правило оплачиваются отдельно. Визуальный осмотр и проверка рабочих характеристик перемычек и их соответствия требования ГОСТ обязательны, косвенным признаком качества продукции является вес в пределах нормативного.
cemgid.ru
Железобетонные перемычки для оконных и дверных проемов: характеристики, цены
Изделия из железобетона очень популярны в строительной отрасли благодаря высоким прочностным и эксплуатационным качествам. При кладке стен и штучных материалов, таких как кирпич, блоки или плиты, предусматривают использование перемычек для оконных и дверных проемов. Они относятся к специальному виду ЖБИ и являются незаменимой частью стеновой конструкции. Способны выдерживать большой вес вышележащих элементов, обеспечивая надежность кладки над проемами.
Оглавление:
- Классификация
- Конструкция и размеры
- Советы по выбору
- Маркировка и ее расшифровка
- Расценки
Назначение и виды
ЖБИ используются при возведении стен здания и расположены над проемом как несущий элемент, воспринимающий нагрузку от кладки и плит перекрытий. Основными материалами для изготовления являются арматурные стержни и тяжелый бетон. При строительстве используются сборные перемычки заводского производства и монолитные, которые заливаются в проектном положении непосредственно на площадке. При определении точных параметров и маркировки требуется провести расчет нормативных и расчетных нагрузок.
Все необходимые данные сведены в единый документ ГОСТ «Перемычки железобетонные для зданий с кирпичными стенами». В этом стандарте указаны все технические характеристики и виды, классификация, а также маркировка с подробным описанием:
- ПБ – брусковые, стандартная ширина – 250 мм;
- ПП – плитные, стандартная ширина нижней части – 250 мм;
- ПФ – фасадные с выступающей четвертью для кладки толщиной более 250 мм;
- ПГ – балочные, имеют сечение с вырезанной у основания четвертью.
Для серийного выпуска предусмотрена типовая документация со специально разработанным набором чертежей – 1.038.1-1.
Конструктивные параметры
Каркасная часть из арматурных стержней обеспечивает жесткость и прочность, в основу сетки входят поперечные и продольные элементы. Согласно действующим нормам может использоваться как не напрягаемая, так и предварительно напряженная арматура. Стержни различного диаметра располагаются с определенным шагом, который предусмотрен на основе расчетов или типовых чертежей.
Основные размеры согласно ГОСТу 948-84:
- Железобетонные брусковые перемычки типа ПБ выпускаются с ненапрягаемой и напрягаемой арматурой. Сечение варьируется в пределах 125(b)х65(h)-250х290 мм, длина составляет 1030-5950 мм.
- Плитные типа ПП также имеют разную арматуру. Длина – 1160-2980 мм, сечение разделено на десять групп: 380х65-510х220 мм.
- Фасадные типа ПФ отличаются минимальной длиной – 770, максимальная – 4280 мм. Сечение представлено из 8 групп с размерами: 90х90-290х90 мм.
- Балочные типа ПГ с вырезанной четвертью изготавливаются только с ненапрягаемым типом арматуры. Длина – 1550-5960, имеет также 8 групп сечения: 250х290-510х440 мм.
Монолитные перемычки из тяжелого бетона с плотностью не более 2500 кг/м³ заливаются в опалубку и устанавливаются в проектное положение при помощи строп. Крепление осуществляется через строповочные отверстия или монтажные петли из арматуры. Прочность определяется расчетным методом, а маркировка по морозостойкости и водопроницаемости – относительно условий окружающей среды. При строительстве в сейсмоопасной зоне допускается использование видов с наличием арматурных выпусков.
Основной особенностью ЖБИ является то, что их ширина должна быть равна ширине кладки. Для перегородок толщиной 120 ли 250 мм предлагается несколько десятков изделий той же ширины и длиной 1-6 метров. Для несущих стен толщиной 380 и 510 мм наиболее практичны плитные перемычки. Это обусловлено тем, что их ширина подходит для толстых стен, поэтому лучше установить одну широкую, чем две узких балочного типа.
Критерии выбора
При подборе ЖБИ необходимо учитывать их опирание на стену, так как от этого зависит надежность и жесткость конструкции. Опорная часть должна иметь определенный выпуск: если она будет меньше нормативного значения, вероятность разрушения элемента при воздействии больших нагрузок очень высока.
Стандартным параметром опорной части для несущих стен из кирпича или газоблока является 250 мм. Самонесущая стена предполагает меньшее значение ввиду пониженных нагрузок. В этом случае глубина заделки может составлять всего 120 мм. Над дверными проемами опорный размер перемычки должен равняться минимум 200 мм.
Что касается высоты, то она определяется на основе расчетного усилия, возлагаемого на изделие из бетона. Самостоятельный подбор типа перемычки не рекомендуется, так как от марки зависит надежность и долговечность в эксплуатации. Для выбора подходящей модели следует обратиться к проектантам, которые проведут расчеты и подберут оптимальный вариант.
Маркировка и основные обозначения
Марки материалов серийного производства имеют несколько групп, характеризующих эксплуатационные данные: сечение, габариты, несущая способность и другое. К первой группе относятся цифровые и буквенные обозначения, показывающие варианты сечения, а также показатели длины в дециметрах. Например, 9ПБ30 – перемычка брускового типа, сечение №9 длиной 2980 мм по данным нормативного документа ГОСТ.
Вторая группа включает в себя показатели класса арматуры и среднее нормативное усилие в единицах измерения – кН/м. Например, 82-AtV – арматура класса AT-V, предельная нагрузка 81,76 кН/м. В третьей группе описываются характеристики о наличии анкерных выпусков, строповочных отверстий или петель, закладных элементов и других данных о внешних воздействиях. Также в маркировке используются добавочные обозначения:
- П или О – особоплотный бетон или повышенной плотности;
- п – есть петли для строповки;
- С – применимы для сейсмоопасных районов строительства более 7 баллов;
- а – есть анкерные арматурные выпуски для сварного соединения с балконными плитами.
Полная маркировка имеет вид: 5ПБ21-27-ап – перемычка брусковая, сечение №5 длиной 2070 мм, максимальная нагрузка – 27,25 кН/м, имеются петли строповочные и анкерные выпуски арматурных стержней.
Стоимость железобетонных оконных перемычек в Москве
| Наименование | Размеры, мм | Масса, кг | Цена, руб/шт |
| Брускового типа | |||
| 1ПБ 10-1 | 1000х120х65 | 24 | 270 |
| 2ПБ-10-1 | 1000 х120х140 | 42 | 320 |
| 3ПБ-13-37 | 1290 х120х220 | 85 | 570 |
| 4ПБ 30-4 | 3000х120х290 | 260 | 1200 |
| Плитного типа | |||
| 1ПП 12-3 | 1160х380х65 | 72 | 400 |
| 2ПП 14-4 | 1400х380х140 | 190 | 760 |
| 3ПП 14-71 | 1420х380х220 | 300 | 1400 |
| 5ПП-17-6 | 1650х510х140 | 300 | 1300 |
| Балочного типа | |||
| 2ПГ 39-31-1 | 3900х250х440 | 800 | 4450 |
| 2ПГ 44-31 | 4400х250х440 | 900 | 7300 |
| 3ПГ-60-73 | 5950х380585 | 2470 | 2000 |
| 4ПГ-30-40 | 2980х380х290 | 750 | 6400 |
| Фасадного типа | |||
| 1ПФ10-2 | 1030х380х140 | 60 | 860 |
| 2ПФ22-12 | 2200х380х220 | 188 | 2800 |
| 3ПФ40-10 | 4020х380290 | 430 | 6500 |
| 4ПФ10-2 | 1030х380х90 | 50 | 750 |
cemgid.ru
размеры, ГОСТ, маркировка. Железобетонные изделия
Железобетон нашел повсеместное применение в современном строительстве. Материал характеризуется высокой прочностью, устойчивостью к внешним воздействиям, долговечностью. При возведении зданий из штучных материалов (кирпича, шлакоблока, газобетонных блоков) возникает необходимость перекрытия дверных и оконных проемов. Для этих целей применяют специальный вид железобетонных изделий — перемычки.
Назначение
Перемычки представляют собой железобетонные балки, опирающиеся на кладку стен и передающие им нагрузку вышележащей над проемом кладки и перекрытий. Конструктивно перемычка состоит из арматурного каркаса и тяжелого бетона. На практике применяются сборные железобетонные изделия заводского производства либо монолитные, изготавливаемые на месте. При этом марки применяемых изделий и площадь их опирания должны определяться расчетом с учетом собранных нагрузок.
Стандарты
Основные параметры сборных изделий определяет ГОСТ «Перемычки железобетонные для зданий с кирпичными стенами». Этот стандарт определяет классификацию, марки, размеры и характеристики. Перемычки подразделяются на:
- ПБ — брусковые, имеющие ширину до 250 мм.
- ПП — плитные, с шириной основания от 250 мм.
- ПГ — балочные, в сечении вырезана четверть.
- ПФ — фасадные, для проемов с четвертью при слое выступающей части кладки от 250 мм.
Для производства стандартных изделий разработан комплект типовой рабочей документации — 1.038.1-1, включающий рабочие чертежи.
Конструкция
Арматурный каркас перемычки обеспечивает ее прочность. Он состоит из продольной и поперечной арматуры. Нормами предусматривается использование как предварительно напрягаемой, так и не напрягаемой арматуры. Диаметр и шаг стержней определяется расчетом либо по типовым проектам.
При заливке перемычек используют тяжелый бетон с плотностью 2200-2500 кг/м куб. Необходимая прочность бетона определяется расчетом, марка по водопроницаемости и морозостойкости — с учетом окружающей среды.
Для подъема в конструкции выполнены строповочные отверстия либо пели, как требует того ГОСТ. Перемычки железобетонные допускается изготавливать с выпусками арматуры для строительства в сейсмоопасных зонах.
Номенклатура серийно выпускаемых перемычек отражена в таблице ГОСТа 948-84. Стандартом предусмотрены брусковые перемычки ПБ длиной от 1030 до 5950 мм с напрягаемой или ненапрягаемой арматурой. Их сечение разбито на 10 групп — от 125 х 65 (h) мм до 250 х 290 (h) мм.
Плитные перемычки ПП выпускаются длиной от 1160 до 2980 мм с напрягаемой или ненапрягаемой арматурой. Их сечение представлено 10 группами — от 380 х 65 (h) мм до 510 х 220 (h) мм.
Перемычки балочные с четвертью типа ПГ предусмотрены только с ненапрягаемой арматурой длиной от 1550 до 5960 мм. Возможны 8 вариантов сечения — от 250 х 290 (h) мм до 510 х 440 (h) мм.
Фасадные перемычки ПФ производятся длиной от 770 мм до 4280 мм с сечением восьми групп — от 90 х 90 (h) мм до 290 х 90 (h) мм.
Обозначение
Марки серийных изделий состоят из двух-трех групп и полностью характеризуют железобетонные перемычки: размеры, несущую способность, сечение и проч.
Первая группа начинается с цифры, определяющей сечение (по таблице), буквенное наименование и длину, выраженную в десятках сантиметров. Например, 8ПБ25 — перемычка брусковая, сечение № 8 из таблицы ГОСТа 948-84, длина — 2460 мм.
Во второй группе указана усредненная допустимая нагрузка (кН/м), класс арматуры.
Например, 71-AtV: нагрузка 70,61 кН/м и арматура АТ-V.
Третья группа маркировки содержит сведения о наличии выпусков арматуры, закладных деталей, строповочных петель, а также различные характеристики, зависящие от внешних условий.
В дополнительной маркировке используются символы:
- «а» — анкерные выпуски арматуры для установки балконных плит;
- «п» — строповочные петли;
- «С» — для сейсмически опасных районов свыше 7 баллов;
- «П» — бетон повышенной плотности, либо «О» — особоплотный.
Полная маркировка перемычек железобетонных может выглядеть так:
10ПБ21-27-ап — брусковая перемычка размером 2070 мм, сечением номер 10, допустимая нагрузка 27,26 кН/м, со строповочными петлями и анкерными выпусками арматуры для монтажа балконных плит.
Утепление
Наружные стены дома должны обеспечивать предусмотренный нормами уровень тепловой защиты. Этот уровень характеризуется величиной сопротивления теплопередачи. Чем она больше, тем выше тепловая защита здания и, соответственно, ниже расход тепла и платы за отопление. К сожалению, железобетон — прекрасный проводник тепла. Перемычки образуют на глади стен теплопроводные включения — мостики холода. Они приводят не только к дополнительным потерям тепла, но и в ряде случаев к выпадению росы. Чтобы избежать этого отрицательного эффекта, необходимо утеплять перемычки. Если здание имеет дополнительное утепление по системе вентилируемого фасада либо по «мокрой технологии» — вопросов не возникает. Но если наружные стены не требуют дополнительного утепления, то перемычки устанавливают с отступом от наружной поверхности стены. В этот отступ монтируют вкладыш из эффективного утеплителя (например, каменной ваты) и закрывают штукатуркой или иным отделочным материалом под плоскость стены.
Выбор марки перемычки
Для правильного выбора марки перемычки, помимо назначения, необходимо определиться с несущей способностью. Допустимая нагрузка изделия каждой марки указана в ГОСТе «Перемычки железобетонные». Выполнив сбор нагрузок и определившись с длиной пролета, можно воспользоваться таблицами серии 1.038.1-1, где каждой марке сопоставлены: расчетный пролет, длина опирания и нагрузки. Выбирая железобетонные перемычки, размеры и сечения, необходимо учитывать и сейсмоопасность района строительства.
Расчет перемычки
Перемычка является несущей конструкцией здания, и ее расчетом должен заниматься специалист, имеющий соответствующее образование и опыт работы. Тем не менее для небольших проектов можно самостоятельно подобрать железобетонные перемычки. Размеры изделий определяют, руководствуясь СНиП «Каменные конструкции». Надо подсчитать высоту кладки над перемычкой и сравнить ее с расчетным пролетом перемычки. Если высота кладки больше расчетного пролета, то несущая перемычка не нужна. Объяснить это просто: при определенной высоте стене над проемом достаточно собственной несущей способности, помощь перемычки ей тогда не нужна. Зная удельный вес кладки, легко определить марку перемычки. Значения удельного веса наиболее популярных кладочных материалов приведены ниже:
- кирпичная кладка — 1400-1900 кг/м куб.;
- пенобетонные блоки — 900-1400 кг/м куб.;
- газобетонные блоки — 400-1200 кг/м куб.
Необходимо учитывать плотность кладочного материала конкретного завода-изготовителя.
Монтаж перемычек
Ненесущие перемычки дверных и оконных проемов с пролетом до двух метров допускается укладывать вручную, свыше двух метров — с применением грузоподъемных механизмов. Глубина опирания принимается по серии, но обычно не менее 200 мм в перегородках и не менее 250 мм в стенах. Опорные площадки проверяются по уровню.
Перемычки железобетонные для кирпичных стен должны устанавливаться на кладку, дополнительно армированную сетками. Для заполнения всей толщины стен перемычки устанавливают пакетом по несколько штук. Крайние изделия не должны выступать за плоскости стен. При установке перемычек следует соблюдать их проектную ориентацию. Нельзя подгонять перемычки по длине подрезкой, т. к. их армирование неравномерно и рассчитано на длину пролета, указанную в марке изделия.
Самостоятельное изготовление перемычек
В случае, когда нет возможности доставить готовые железобетонные изделия на строительную площадку, их можно изготовить непосредственно на месте.
Предварительно необходимо изготовить из пиломатериалов опалубку соответствующего размера. Удобно, если опалубка будет рассчитана на изготовление нескольких изделий одновременно. Из арматуры изготавливают каркас, продольную используют диаметром 12-14 мм, поперечную — 4-6 мм. Для продольного армирования стержни устанавливают в два уровня, поперечную арматуру устанавливают с шагом 3/4 высоты изделия. На длине в 1/6 длины пролета от зоны опирания шаг поперечной арматуры уменьшают. Для крупногабаритных перемычек необходимо заложить монтажные петли. При изготовлении каркаса используют сварку либо вязальную проволоку.
Собранный каркас устанавливают в опалубку. Для создания защитного слоя бетона арматуру приподнимают, используя для этого пластиковые подставки типа «стойка» или «стульчик». Затем опалубку заливают тяжелым бетоном с последующим уплотнением вибрированием. После заливки перемычки железобетонные дверные и оконные необходимо выдержать не меньше 24 дней для затвердевания.
Производство перемычек в пролете
В частном домостроении довольно часто железобетонные перемычки для проемов могут быть изготовлены на месте. Такой способ не очень технологичен, но при нем отпадает надобность в подъеме и установке, что весьма удобно при отсутствии грузоподъемных механизмов. При отливке непосредственно на стене возможно изготовить арочные железобетонные перемычки.
Размеры такой конструкции определяются по индивидуальному проекту. Перед отливкой перемычки кладка стен доводится до требуемой отметки. Опорные площадки проверяются по уровню и выравниваются подбетонкой. Из пиломатериалов в проеме монтируется опалубка. Нижняя часть опалубки выполняется из достаточно толстой доски и усиливается подпорками. Шаг и сечение подпорок выбирается в соответствии с длиной пролета и весом перемычки, принимая плотность тяжелого бетона 2500 кг/м куб. Подпорки фиксируются между собой и к конструкции стен. Перемычки оконные железобетонные требуют в конструкции опалубки четверть для установки оконного блока.
Зачастую при строительстве дома из блоков поставщики кладочного материала производят специальные U-образные блоки. Они укладываются на подпорку в проеме и выполняют функции несъемной опалубки. Такие элементы имеют толщину рядовых блоков в кладке и не выделяют перемычку на глади стены.
В опалубке монтируется арматурный каркас, монтажные петли в данном случае не нужны. После чего опалубку заливают тяжелым бетоном, уплотняя его вибротрамбованием. Залитую перемычку оставляют на 24 дня, после чего опалубку демонтируют.
fb.ru
Сборные железобетонные перемычки — Строительство своими руками
Железобетонные перемычки по серии 1.038.1-1 выпуск 1
Ниже приведен перечень железобетонных перемычек, применяемых при устройстве проемов в кирпичных зданиях.
Для того чтобы правильно подобрать перемычку, нужно знать ширину проема и нагрузку на перемычку. Размеры перемычек
подобраны кратно размерам кирпича в соответствующем направлении.
Что касается вопроса применения сборных железобетонных перемычек в индивидуальном строительстве, то отмечаем негативный
фактор в необходимости транспортировки и установки спец техникой. Плюс — это сборность перемычки, ведете кладку, установили перемычку,
и можно сразу же вести кладку дальше. Благодаря модульности размеров, не нужно выводить ряды, пилить кирпич и прочее.
Сортамент железобетонных перемычек
| Марка | Ширина | Длина | Ширина | Высота | Миним. | Масса | Нагрузка кгс/м | |
| проема | мм | мм | мм | глубина опирания | кг | расч. | норм. | |
| 1 ПБ 10 — 1 | 830 | 1030 | 120 | 65 | 100 | 20 | 100 | 90 |
| 1 ПБ 13 — 1 | 1090 | 1290 | 120 | 65 | 100 | 25 | 150 | 140 |
| 1 ПБ 16 — 1 | 1350 | 1550 | 120 | 65 | 100 | 30 | 150 | 140 |
| 2 ПБ 10 — 1 | 830 | 1030 | 120 | 140 | 100 | 43 | 100 | 90 |
| 2 ПБ 13 — 1 | 1090 | 1290 | 120 | 140 | 100 | 54 | 150 | 140 |
| 2 ПБ 16 — 2 | 1350 | 1550 | 120 | 140 | 100 | 65 | 250 | 230 |
| 2 ПБ 17 — 2 | 1480 | 1680 | 120 | 140 | 100 | 71 | 250 | 230 |
| 2 ПБ 19 — 3 | 1740 | 1940 | 120 | 140 | 100 | 81 | 300 | 275 |
| 2 ПБ 22 — 3 | 2000 | 2200 | 120 | 140 | 100 | 92 | 350 | 320 |
| 2 ПБ 25 — 3 | 2260 | 2460 | 120 | 140 | 100 | 103 | 350 | 320 |
| 2 ПБ 26 — 4 | 2390 | 2590 | 120 | 140 | 100 | 109 | 400 | 365 |
| 2 ПБ 29 — 4 | 2650 | 2850 | 120 | 140 | 100 | 120 | 400 | 365 |
| 2 ПБ 30 — 4 | 2680 | 2980 | 120 | 140 | 150 | 125 | 400 | 365 |
| 3 ПБ 18 — 8 | 1470 | 1810 | 120 | 220 | 170 | 119 | 800 | 670 |
| 3 ПБ 21 — 8 | 1730 | 2070 | 120 | 220 | 170 | 137 | 800 | 670 |
| 3 ПБ 25 — 8 | 2120 | 2460 | 120 | 220 | 170 | 162 | 800 | 670 |
| 3 ПБ 27 — 8 | 2380 | 2720 | 120 | 220 | 170 | 180 | 800 | 670 |
| 3 ПБ 30 — 8 | 2560 | 2980 | 120 | 220 | 210 | 197 | 800 | 670 |
| 3 ПБ 34 — 4 | 3170 | 3370 | 120 | 220 | 100 | 222 | 400 | 365 |
| 3 ПБ 36 — 4 | 3430 | 3630 | 120 | 220 | 100 | 240 | 400 | 365 |
| 3 ПБ 39 — 8 | 3470 | 3890 | 120 | 220 | 210 | 257 | 800 | 730 |
| 3 ПБ 13 — 37 | 950 | 1290 | 120 | 220 | 170 | 85 | 3800 | 3340 |
| 3 ПБ 16 — 37 | 1210 | 1550 | 120 | 220 | 170 | 102 | 3800 | 3340 |
| 3 ПБ 18 — 37 | 1410 | 1810 | 120 | 220 | 200 | 119 | 3800 | 3340 |
| 4 ПБ 30 — 4 | 2780 | 2980 | 120 | 290 | 100 | 259 | 400 | 365 |
| 4 ПБ 44 — 8 | 3990 | 4410 | 120 | 290 | 210 | 384 | 800 | 730 |
| 4 ПБ 48 — 8 | 4380 | 4800 | 120 | 290 | 210 | 418 | 800 | 730 |
| 4 ПБ 60 — 8 | 5460 | 5960 | 120 | 290 | 250 | 519 | 800 | 730 |
| 5 ПБ 18 — 27 | 1470 | 1810 | 250 | 220 | 170 | 250 | 2800 | 2430 |
| 5 ПБ 21 — 27 | 1730 | 2070 | 250 | 220 | 170 | 285 | 2800 | 2430 |
| 5 ПБ 25 — 37 | 2000 | 2460 | 250 | 220 | 230 | 338 | 3800 | 3340 |
| 5 ПБ 25 — 27 | 2000 | 2460 | 250 | 220 | 230 | 338 | 2800 | 2430 |
| 5 ПБ 27 — 37 | 2260 | 2720 | 250 | 220 | 230 | 375 | 3800 | 3340 |
| 5 ПБ 27 — 27 | 2260 | 2720 | 250 | 220 | 230 | 375 | 2800 | 2430 |
| 5 ПБ 30 — 37 | 2520 | 2980 | 250 | 220 | 230 | 410 | 3800 | 3340 |
| 5 ПБ 30 — 27 | 2520 | 2980 | 250 | 220 | 230 | 410 | 2800 | 2430 |
| 5 ПБ 31 — 27 | 2650 | 3110 | 250 | 220 | 230 | 428 | 2800 | 2430 |
| 5 ПБ 34 — 20 | 2910 | 3370 | 250 | 220 | 230 | 463 | 2000 | 1750 |
| 5 ПБ 36 — 20 | 3170 | 3630 | 250 | 220 | 230 | 500 | 2000 | 1750 |
axelhouse.ru
Железобетонные перемычки для проемов: размеры, изготовление
При выполнении строительных работ для оформления оконных и дверных проемов используются специальные железобетонные перемычки. Технологически они представляют армированные балки, которые двумя концами кладутся на стены, используются как опора для возведения верхних рядов.
Несложные конструкции защищают проемы дверей или окон от проседания и разрушения. Расположенная выше кладка давит на перемычку из железобетона, далее нагрузка передается на простенки.
Виды перемычек
Балки перекрытия проемов промышленного изготовления производятся согласно требованиям ГОСТ, различаются по массе, форме поперечного сечения, размерам железобетонных перемычек. В обозначении используются числа и буквы. Первая комбинация цифр относится к размерам, выражается в дециметрах. Буквами обозначается принадлежность к одному из четырех типов конструкций:
Какие перемычки существуют
- с шириною до 250 мм относятся к брусковым и маркируются ПБ;
- перемычки больших размеров при ширине основания свыше 250 мм маркируются ПП — плитная перемычка;
- балочные конструкции отличаются необычной Г-образной формой поперечного сечения;
- для оформления фасадов используются фасадные (ПФ).
Особенности конструкции
Перемычки используют для оформления проемов окна или двери при строительстве домов из кирпича, натурального или искусственного камня.
Материалом для конструкции служит:
Железобетонная перемычка, изготавливаемая в ходе строительства
- тяжелый плотный бетон классом выше B15, от обычного отличается высокой плотностью составляющих;
- стальная арматура.
Бетон придает балке необходимую жесткость, работает на сжатие. Металлический каркас обеспечивает прочность железобетонных перемычек и проемов при работе на растяжение. Он состоит из продольной и поперечной арматуры, которая может быть ненапрягаемой или напряженной, для чего прутки предварительно подвергаются термообработке.
Диаметр и шаг стержней заложены в проекте и определяются на основании расчетов. Размер прутка зависит от назначения конструкции:
- на оформление проемов внутренних простенков идет стальная арматура диаметром 4–6 см;
- для изготовления несущих перемычек используются прутки большего сечения.
Удобство транспортировки и выполнения монтажных работ обеспечивают строповочные петли. Они изготавливаются из прутков вместе с конструкцией.
Способы изготовления перемычек
Изготовление опалубки для перемычки
В целях экономии, железобетонные перемычки можно изготовить своими руками. Существует два варианта таких действий. В первом случае железобетонную конструкцию изготавливают непосредственно, на земле, а затем монтируют на место, во втором опалубка устанавливается над дверью или окном, бетон заливается по месту. В частном строительстве наиболее применим второй способ. Это объясняется высокой стоимостью аренды спецтехники.
Процесс изготовления железобетонных перемычек заключается в установке опалубки, армировании и заливке жидкой бетонной смеси.
Последовательность действий:
- Установка основания опалубки на проем двери или окна.
- Использование подпорки для придания конструкции устойчивости.
- Укладка арматурной сетки.
- Установка вертикальных щитов, закрепление конструкции вязальной проволокой.
- Утепление.
- Заливка бетона.
L-образная перемычка заводского изготовления
Конструкция опалубки
Конструкция опалубки представляет собой короб, собранный из обрезной доски толщиной 20 мм. Доска скрепляется гвоздями или саморезами при помощи шуруповерта. Во втором случае опалубка легко разбирается, доска может быть использована вторично.
Внутренняя часть короба смазывается жировой смазкой или оббивается полиэтиленовой пленкой. Размер ширины короба зависит от толщины кладки. Если стена выложена в полкирпича, то это 12 см, в кирпич – 25 см. Линейный габарит железобетонной перемычки составляет величину, равную ширине дверного или оконного проема, плюс 20 см на каждую сторону. При проеме в один метр длина ЖБИ составляет 1,4 м.
Утепление
Ввиду повышенной теплопроводности, перемычка является мостиком холода. Для исключения проблемы конструкцию следует утеплить. Это делают при помощи минеральной ваты или экструдированного пенополистирола, его укладывают между перемычкой и лицевой кладкой.
При монтаже окно будет упираться в поверхность ваты, оконный блок начнет болтаться. Дополнительно закладывается заполняющий кирпич, в него упирается оконный блок, пена обеспечит надежное крепление. Дополнительно утепляют откосы.
Схема утепления перемычек окон своими руками
Армирование перемычки
Армирование железобетонной перемычки
В качестве армирующего элемента используется рифленый прут и вязальная проволока. Перемычка работает только на излом, поэтому арматуру укладывают внизу. Диаметр не оговаривается: чем толще арматура, тем прочнее изделие. Обязательным условием является скрутка. Сваривать прутки не рекомендуется.
Из проволоки диаметром 5–6 мм необходимо согнуть элементы в виде П-образного подвеса. На проем шириной в один метр достаточно 3–4 шт. Они устанавливаются на боковины, в нижней части укладывается рифленый прут по всей длине короба, фиксируется вязальной проволокой. Для ширины перемычки в полкирпича и кирпич ставят 2 арматуры, в полтора кирпича – 3, в два – 4.
Укрепление опалубки
Конструкция опалубки закрепляется проволокой на арматурной сетке. Специальными фиксаторами конструкция закрепляется ниже каркаса на пересечениях стержней арматурного прута. Необходимость этих действий состоит в предотвращении прогиба щита после заливки бетона. Для дополнительного укрепления опалубки используют подпорки.
Перед заливкой бетона боковые стенки сверху короба соединяют деревянными брусками. Во избежание прогиба, особенно при изготовлении несущих балок, в перемычки устанавливают подпорку посередине проема двери или окна.
Правильный монтаж перемычек
Заливка бетонной смеси
В состав раствора входит 10–15% цемента, 70–75% песочно-гравийной смеси и вода. Чтобы бетон заполнил все пространство, он должен быть жидким.
Заливка выполняется за один раз. Важно, чтобы структура бетона была однородной. Возможно применение вибрационных устройств, но в домашних условиях усадку бетонной смеси делают вручную. Через два дня опалубку снимают, а для получения крепости продолжают поливать водой.
Заливная железобетонная перемычка
Видео по теме: Бетонные монолитные перемычки
specnavigator.ru
