Лаги перекрытия второго этажа - Всё о строительстве

Делаем пол второго этажа по деревянным балкам своими руками

Существует два варианта установки деревянного пола: если дом одноэтажный, то пол монтируется на лаги, а если многоэтажный, то пол каждого последующего этажа монтируется на деревянные балки. Хотя, в зависимости от конструкции и в одноэтажном доме можно осуществить крепление деревянного пола к деревянным балкам. Поэтому, дело не в выборе технологии, а в конструкционных особенностях здания.

Балки и пол

Устройство пола второго этажа по деревянным балкам имеет свои технологические особенности.

  • Балки относятся к части конструкции дома, делая его более крепким. Балки надежно крепятся к несущим стенам, что делает таким же надежным и пол.
  • Малый вес строительных материалов, которыми зашивается нижняя часть перекрытия.
  • Низкие затраты на сооружение подобных полов. Несмотря на это, пол второго этажа по деревянным балкам имеет свои недостатки. Опираясь на несущие стены, он обладает повышенной шумопроводностью, что негативно сказывается на проживание в таком жилище. Если об этом подумать и лаги перекрытия второго этажа установить на звукоизоляционные подкладки, то проблема будет решена. К сожалению, такой подход снижает несущие характеристики строения в целом.

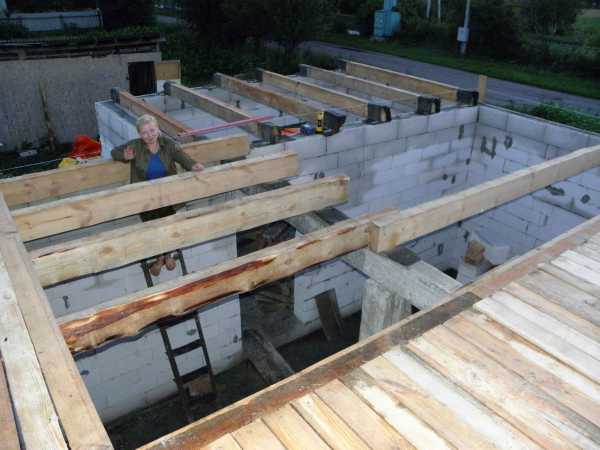

Устройство балок

Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

  • Выбирается брус с сечением 150х150 мм или 200х200 мм.
  • Балки располагаются на расстоянии 0,6 м друг от друга.

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:

  • Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
  • Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
  • Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

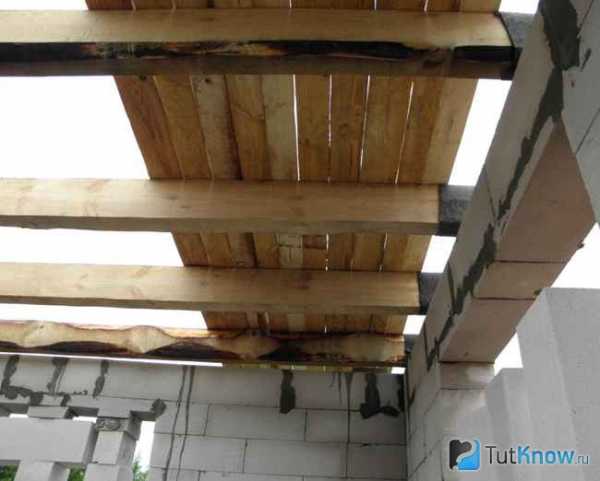

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

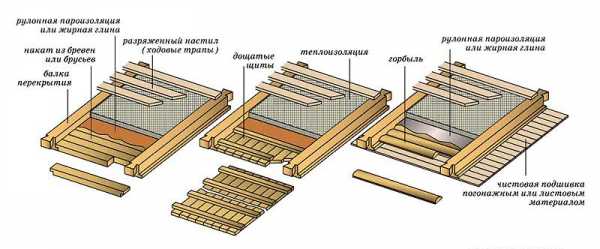

Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

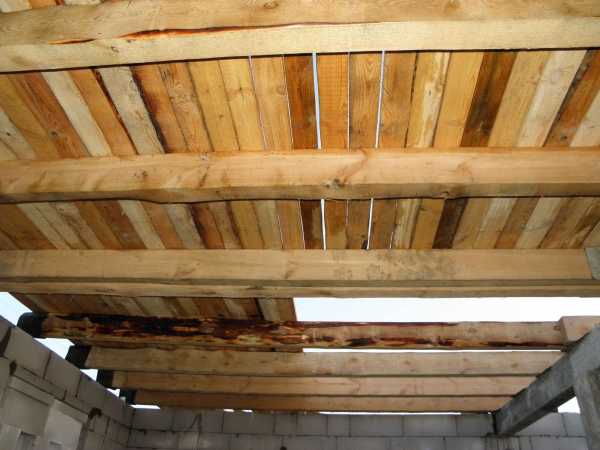

Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

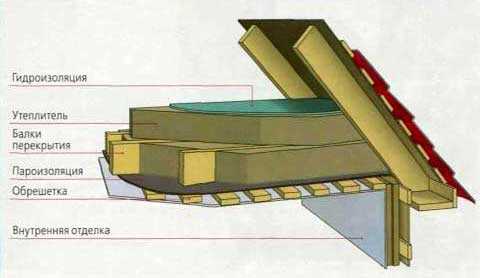

Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

В качестве утеплителя можно использовать:

  • обычный шлак, который засыпается в промежутки между балками;

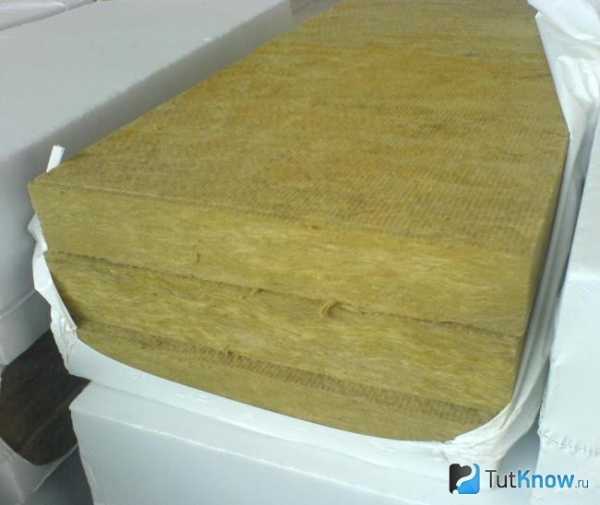

  • минеральную вату;
  • пенопласт;
  • керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

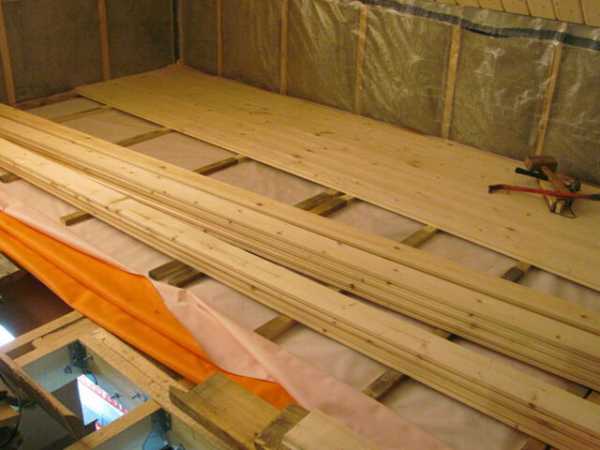

После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

Как сделать пол на втором этаже

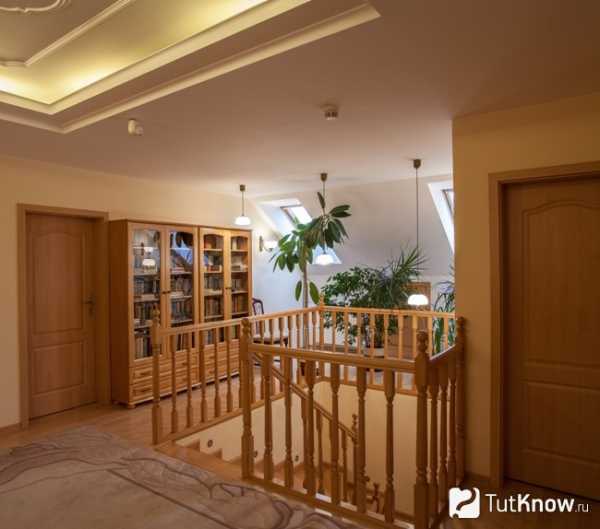

Основные разновидности полов на втором этаже

Конструкция полов на втором этаже зависит от нескольких факторов, основной из них — способ формирования межэтажного перекрытия. Если основание деревянное, настилы стелют на балки или лаги. В случае использования железобетонных плит материал кладут на лаги.

Приведем характеристику основных видов полов для второго этажа дома:

  • Полы па балках. В такой конструкции настил монтируется непосредственно на бревна, удерживающие перекрытие. Опорные конструкции (балки) являются фундаментом пола, его силовыми элементами. Работа выполняется на стадии строительства всего здания. Форма бруса может быть разная — прямоугольная, круглая, квадратная. Заготовки для балок продаются необработанными и требуют предварительной отделки перед укладкой на штатное место, что увеличивает сроки монтажа. Силовые элементы из грубой древесины имеют преимущества перед лагами — они дешевле и более устойчивы к нагрузкам. Но у конструкции плохая звукоизоляция, т.к. профили кладут в каркасной части здания.
  • Полы на лагах. Лаги необходимы для получения высококачественного настила в половых конструкциях. В деревянных домах эти элементы укладываются непосредственно на силовые балки. Заготовки имеют прямоугольное сечение стандартных размеров и не требуют предварительной обработки. Монтаж полов на лагах проходит быстро благодаря точным размерам и ровным поверхностям. Во время работы настил изолируется от стен и силовых профилей, что позволяет повысить тепло- и звукоизоляцию комнаты. Из недостатков можно отметить уменьшение расстояния между половицами и потолком после сборки конструкции и дороговизну материала.
  • Полы на бетонных плитах. Бетонные перекрытия пола второго этажа выдерживают гораздо большую нагрузку, чем деревянные, на них можно монтировать тяжелые конструкции. Опорами для досок служат лаги, которые можно устанавливать на предварительно выровненную поверхность или на технологические прокладки. В качестве утеплителя можно использовать наиболее экологический высококачественный изолятор — керамзит. Он имеет значительный вес, поэтому в деревянных конструкциях не применяется.
  • Требования к полам комнат многоуровневого дома

    Пол второго этажа обязан соответствовать таким требованиям:

    1. Обладать максимальной жесткостью и минимальным прогибом. Перекрытие обязано выдерживать собственный вес и нагрузку от мебели, бытовой техники, людей и т.д.
  • Конструкция простая и соответствует строительным технологиям.
  • Используемые материалы не боятся влаги, имеют большой срок эксплуатации, устойчивы к истиранию.
  • Настил выполнен в пожаробезопасном исполнении, а его предел огнестойкости соответствует допустимым значениям для данного материала. Для деревянных полов без защитного покрытия это значение меньше 15 минут.
  • Перекрытие обладает хорошей звукоизоляцией и соответствует специальным нормам для жилых помещений.
  • Если разница температур на разных этажах белее 10 градусов, пол должен быть утеплен.
  • Несущая способность настила соответствует эксплуатационной нагрузке всего здания.
  • Внешний вид пола должен быть привлекательным и не отличаться от стиля оформления комнаты.
  • Выбор материалов для полов второго этажа

    Конструкция полов второго этажа состоит из следующих основных элементов: основания, чернового покрытия, тепло- и звукоизоляции, гидроизоляции. Выбор материалов зависит от нагрузки на покрытие и условий, в которых оно будет эксплуатироваться.

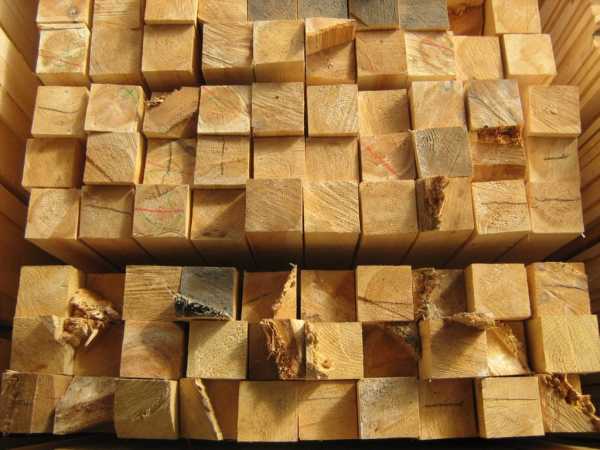

    Силовые балки для монтажа пола

    Профили для настилов чаще всего изготавливают из хвойных пород деревьев — сосны или лиственницы, которые имеют высокую прочность на изгиб. Брусья из лиственных пород могут согнуться после приложения нагрузки. При покупке убедитесь, что образцы без сучков, трещин, гнили и других дефектов.

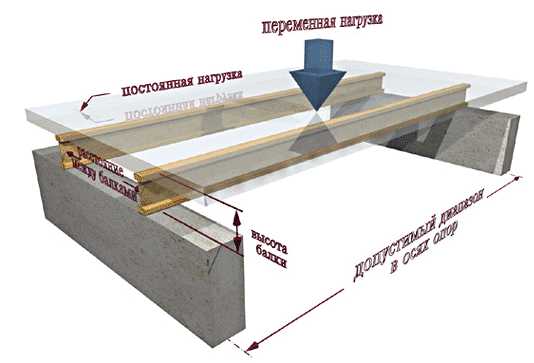

    Перед тем как сделать пол на втором этаже, определите грузоподъемность и размеры бревен. Для расчета можно воспользоваться несложными компьютерными программами или применить готовые проверенные конструкции.

    Форма колоды может быть разная — прямоугольная, круглая, квадратная. Классический вариант силовой балки — брус высотой 140-240 мм и шириной 50-160 мм. Размер сечения зависит от нагрузки, размера пролета и шага между изделиями. Брусья укладывают вдоль короткого пролета длиной максимум 6 м. Оптимальная длина опорных конструкций — 4 м.

    Бревна для полов жилых помещений должны выдерживать нагрузку 350-400 кг/м 2. для нежилых неэксплуатируемых — 200 кг/м 2. Если есть концентрированная нагрузка, например, от ванны или котла, выполняют специальные расчеты.

    Изделие большей длины будет провисать под своим весом и приведет к деформации конструкции. При необходимости на первом этаже монтируют опоры, которые поддерживают потолочную конструкцию.

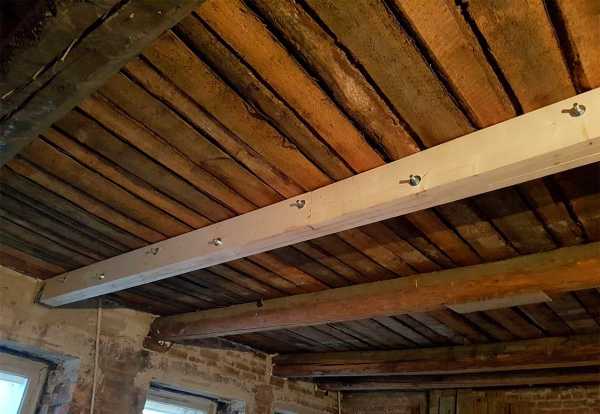

    Вместо подпорок можно использовать усиленные брусья (прогоны), на которые опираются другие балки. Отношение высоты прогона к длине пролета должно быть 1:20. Например, для пролета 5 м выбирайте опору высотой 200-225 мм при толщине 80-150 мм.

    На стройрынках продаются клееные прогоны прямоугольной формы и двутавровые деревянные конструкции из колод и досок. В первом варианте профили опираются на верхнюю часть прогона. При использовании двутавра колоды кладут на нижнюю полку изделия, снижая высоту конструкции.

    Лаги для создания настила

    Изготавливают из хвойных пород деревьев, у которых материал мягкий, легко обрабатываемый, недорогой. Можно использовать бруски второго или третьего сорта с влажностью до 18%. Более прочные дубовые или лиственные образцы, но они считаются элитными материалами и стоят дорого.

    Брус должен быть прямоугольным, а его ширина меньше высоты в 1,5-2 раза. Профили с такими пропорциями выдерживают наибольшую нагрузку. Популярны изделия с размерами сечения 75х150 мм.

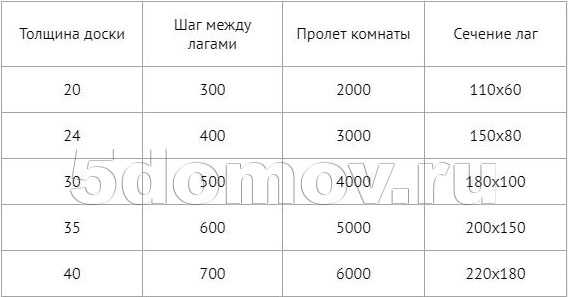

    Сечение лагов зависит от расстояния между балками и вычисляется по специальным таблицам. Если ширина пролета имеет промежуточное значение, выбирайте лаги больших размеров.

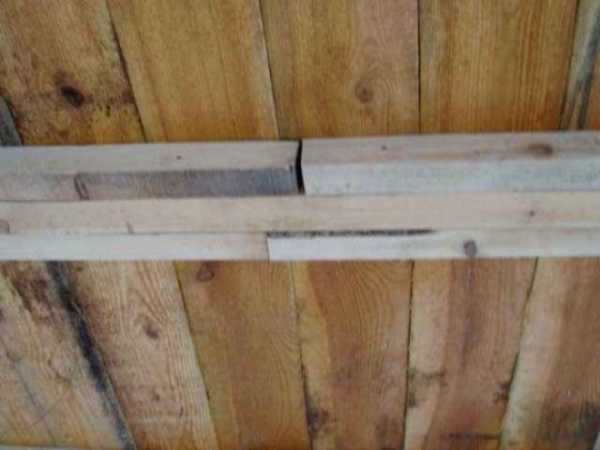

    Изделие необходимой толщины можно изготовить самостоятельно, соединив между собой две доски. Если высота получилась меньше ширины, изделие кладут на ребро.

    Высоту бруса выбирайте на 3-4 мм больше толщины защитного слоя, чтобы под настилом оставалось пространство для проветривания.

    Изоляторы при монтаже пола

    Для тепло- и звукоизоляции применяют рулонные или блочные материалы (базальтовую вату, стекловату, пенопласт). Защитный слой стелют толщиной от 50 до 200 мм, в зависимости от высоты полов второго этажа.

    Он состоит из нескольких уровней:

    • Нижнюю часть перекрытия защищают от влаги пароизоляционной пленкой (пергамином, полиэтиленовыми полотнищами).
  • Для звукоизоляции можно использовать обычные теплоизолирующие покрытия из базальтовой ваты или стекловаты плотностью 40-45 кг/м3. Большего эффекта можно добиться при укладке специальных материалов типа «шуманет».
  • Если первый этаж холодный, полы утепляют базальтовой ватой, стекловатой или пенопластом. Температура внешнего покрытия пола должна отличаться от температуры в комнате не больше чем на 2 градуса. Идеальным вариантом сохранения тепла в комнате является использование минеральная ваты. Также для этих целей применяют пенопласт, керамзит, опилки.
  • Накрывают «пирог» гидроизоляционным материалом.
  • В разных комнатах состав защитного слоя может отличаться:

    1. Настил в детской должен быть экологичным и обладать ударной звукоизоляцией.
  • При наличии на первом этаже душевой, ванной, бассейна обязательно соорудите защиту от влаги.
  • Гидроизоляция не требуется в случае использования утеплителя ЭППС.
  • Если на конструкцию не будет попадать вода сверху, влагозащитную пленку поверх изоляции можно не стелить.
  • Пол в отапливаемых комнатах, расположенных над жилыми помещениями, можно не утеплять, но наличие шумоизоляции обязательно.
  • Пиломатериалы для пола на втором этаже

    Породу дерева для помоста выбирайте в зависимости от эксплуатационной нагрузки пола. В малопосещаемых комнатах стелют сосновые, пихтовые и еловые пиломатериалы, которые из-за мягкости не рекомендуется использовать, например, в коридоре. Прочные дубовые и лиственные массивы можно класть в любом помещении, но они отличаются высокой ценой. В детских и спальнях лучше сделать ольховые и осиновые полы.

    Выбор сорта пиломатериала зависит от финишного покрытия, финансовых возможностей и других факторов:

    1. Материалы первого сорта обычно покрывают лаком и используют как чистовые.
  • Пиломатериалы второго сорта красят.
  • Доски третьего сорта сверху накрывают линолеумом или используют в подсобных помещениях.
  • Чистовое покрытие изготавливают из обычных досок, фанеры, OSB. Для получения ровной поверхности лучше использовать шпунтованный материал.
  • Верхний слой также может улучшить звукоизоляцию помещения, если использовать массивные плитные материалы, например, ЦПС.
  • Шпунтованные доски плотно прилегают друг к другу и также не пропускают посторонние звуки.
  • Влажность заготовок не должна превышать 12%, иначе после высыхания между половицами появляются большие щели.
  • Перед покупкой проверьте товар на наличие дефектов. Поверхности балок должны быть параллельны, иначе обеспечить горизонтальность будет очень трудно.

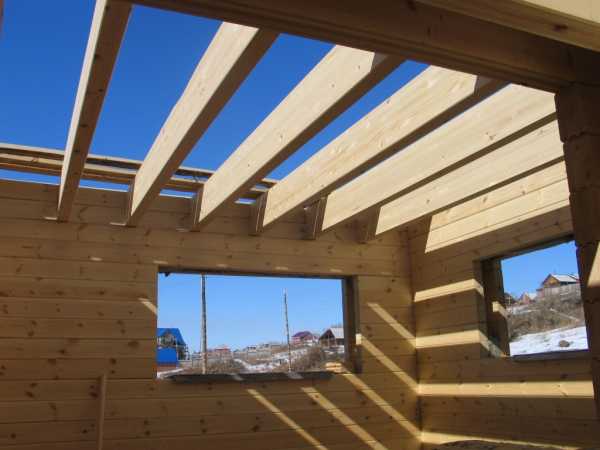

  • Монтаж пола второго этажа на силовые балки

    Укладка помоста на межэтажные профили производится на стадии строительства здания. Конечный результат зависит не только от финишного покрытия, но и во многом от укладки силовых элементов на стены.

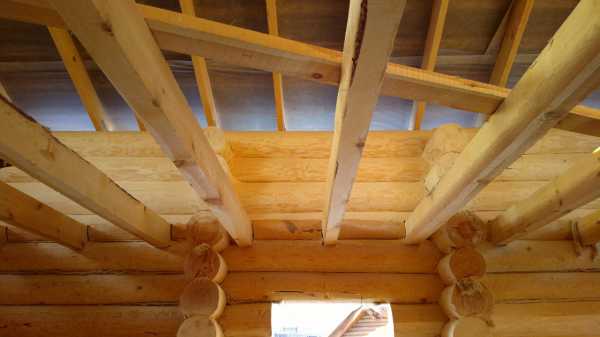

    Установка бруса на стены

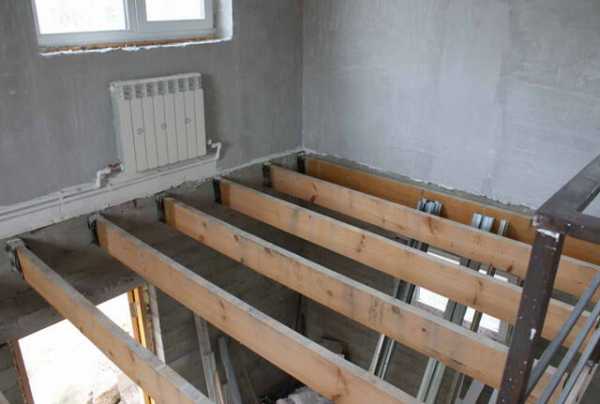

    Настил крепится на силовые балки, формирующие межэтажное перекрытие, без промежуточных элементов. Работы по устройству пола второго этажа выполняются в следующей последовательности:

    • Покройте брусья антисептиками и антипиренами.
  • Выполните в стенах проемы для балок. Если перегородки кирпичные или бетонные — изготавливают пазы (гнезда). В бревенчатых конструкциях предусмотрите выемки глубиной не менее 150 мм (для брусьев) или не менее 100 мм (для досок). Шаг между проемами должен быть в пределах 0,6-1 м.
  • Первое бревно располагают на расстоянии минимум 50 мм от стены, остальные — равномерно между крайними элементами.

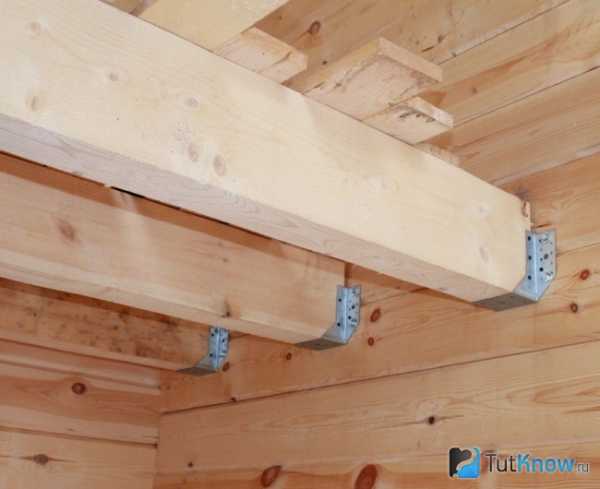

  • Колоды можно крепить к стене и другими способами. Например, если в перегородке вырезать пазы «ласточкин хвост», а в бревне выполнить выступы такой же формы. Другой вариант — закрепить предварительно уголки или кронштейны к стенам саморезами или анкерами и положить на них брусья. Последний способ позволяет быстро создать перекрытие, но в эксплуатации соединение не очень надежное.
  • Торцы профилей срежьте под углом 60 градусов.
  • Концы колод, которые ложатся на стены, покройте битумом и оберните двумя слоями рубероида для гидроизоляции. Срезанные торцы не изолируйте, они должны оставаться в таком виде для вентиляции.
  • Приготовьте обрезки досок толщиной 30-40 мм, пропитайте гидроизоляторами и антисептиками. Положите образцы на дно выемок для балок.
  • Опустите балки на дощечки и оставьте со всех сторон зазоры между ними и стенами 30-50 мм.
  • Проконтролируйте уровнем горизонтальность бруса. При необходимости изготовьте деревянные плашки разной толщины, смажьте их смолой и высушите.
  • Установите прокладки под край бруса и устраните наклон.
  • Аналогичным способом положите на свои места все пиломатериалы.
  • Проконтролируйте расположение верхних поверхностей всех изделий в одной горизонтальной плоскости с помощью строительного уровня. При необходимости устраните наклоны.
  • Заделайте щели между деревом и стеной минеральной ватой или паклей, что предотвратит проникновение холодного воздуха. Каждый пятый образец закрепите к стене анкерами.
  • Сборка напольной конструкции

    Порядок сборки напольной конструкции и ее крепление выполняется в такой последовательности:

    1. Закрепите черепные бруски сечением 50×50 мм заподлицо с нижним основанием балки.
  • Положите на них элементы чернового пола и зафиксируйте со стороны первого этажа саморезами. При монтаже контролируйте горизонтальность нижнего настила.
  • Для защиты от влажных испарений постелите на пол пергамин или полиэтиленовую пленку. Их кладут поверх бревен внахлест с перекрытием в 10 см и крепят степлером. Места стыков проклейте строительным скотчем.
  • На пароизоляцию положите рулонный или панельный изоляционный материал. Проконтролируйте отсутствие щелей на полу. При монтаже в два слоя плиты должны перекрывать стыки нижнего ряда.
  • Накройте утеплитель полиэтиленовой пленкой, заделайте все щели между материалом и основанием.

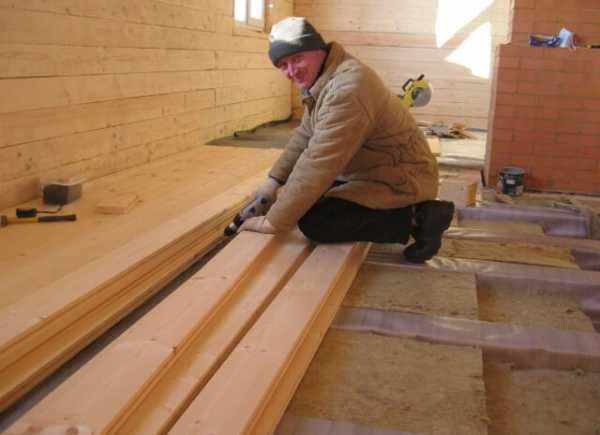

  • После монтажа утеплителя на силовые элементы укладывают доски чернового пола. Материал помоста зависит от финишного покрытия. Например, на фанеру толщиной 10-12 мм стелют линолеум или паркетную доску.
  • Укладка пола на втором этаже заканчивается после выполнения по углам комнаты отверстий для вентиляции подпольного пространства.
  • Укладка пола второго этажа на лаги

    Конструкция из настила и лагов применяется в комнатах с высокими потолками, т.к. брусья поднимают настил. Она может монтироваться на любой стадии строительства, даже в жилом доме.

    Работа выполняется в следующей последовательности:

    • В силовых балках выполните пазы под лаги с шагом 30-40 см. Расстояния между ними зависят от толщины чернового настила и типа финишного покрытия, значения можно найти в специальных таблицах. Например, если для чернового покрытия используют листовой материал (фанеру или ДСП толщиной 16 мм), расстояние между брусьями по осям оставляют 30 см. Если применяют доски толщиной 20 мм, шаг увеличивают до 40 см. Первый проем должен находиться на расстоянии 20-30 см от стены.
  • Положите лаги в выполненные выемки меньшей стороной.
  • Проконтролируйте расположение верхней поверхности лагов в горизонтальной плоскости. При необходимости выполните процедуру выравнивания подкладками под брусья.
  • Закрепите балки к силовым элементам гвоздями или саморезами. В последнем случае предварительно выполняются отверстия.
  • К нижней части лагов закрепите доски или бруски для создания чернового пола.
  • Положите на изготовленные опоры фанеру или другие пиломатериалы, способные выдержать утеплитель.
  • Накройте подготовленное основание пароизоляционной пленкой. Стыки отдельных частей пленки герметизируйте скотчем.
  • Положите на основание тепло- и звукоизоляцию. Проконтролируйте, чтобы между верхом лаг и утеплителем оставался зазор 10-15 мм вентиляции пола.
  • Накройте «пирог» гидроизолирующей пленкой и закрепите степлером.
  • Положите на лаги чистовой пол из фанеры, досок или других материалов и окончательно закрепите. Края материала обязательно должны лежать на лагах.
  • Настил пола второго этажа на бетонное перекрытие

    Лаги для обустройства полов незаменимы, если работа планируется на бетонных межэтажных плитах перекрытия. Балки укладываются двумя способами — на цементную стяжку или на деревянные прокладки. Первый способ предполагает предварительное выравнивание в горизонт поверхности плиты.

    Работа выполняется в следующей последовательности:

    1. Очистите плиту от грязи.
  • Заделайте цементной стяжкой глубокие щели, сбейте выступающие элементы.
  • С помощью гидростатического уровня нанесите на стены комнаты горизонтальные метки, которые будут служить ориентирами максимальной заливки пола.

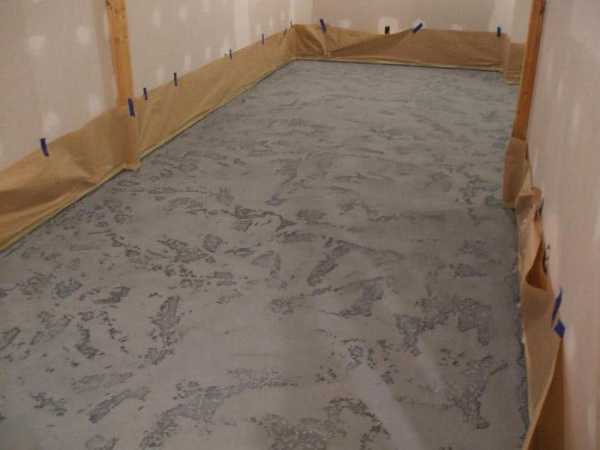

  • Приготовьте песчано-цементный раствор и залейте пол до уровня меток на стене.
  • После высыхания проконтролируйте горизонтальность поверхности.
  • Перед установкой лаг гидроизолируйте основание, т.к. бетон хорошо впитывает влагу. Операцию разрешается не проводить, если первый этаж отапливается, а здание сухое.
  • Определитесь с ориентацией досок (и, соответственно, лагов) в комнате. В отличие от деревянных перекрытий, на которых брусья располагают перпендикулярно силовым элементам, на бетонной плите балки можно крепить в произвольном положении. В прихожих, коридорах и других комнатах с большой эксплуатационной нагрузкой половицы размещают вдоль направления движения. В жилых комнатах доски располагают параллельно свету из окна.
  • Положите лаги на пленку и закрепите анкерами к основанию.
  • Для укладки лагов на прокладки не надо заранее выравнивать поверхность. Положите балки на плиту с заданными промежутками и проконтролируйте горизонтальность верхних оснований. Выравнивание производится за счет прокладок, которые устанавливаются между брусьями и плитой.

    Закрепите дерево к плите с помощью шурупов и дюбелей. Крепеж располагайте рядом с прокладками. Дальнейшая процедура по укладке изоляции и монтажу чистового пола аналогична сборке помоста на деревянном перекрытии.

    Как сделать пол на втором этаже — смотрите на видео:

    Монтаж полов второго этажа принципиально не отличается от работ на первом. Основными проблемами остаются обустройство звукоизоляции перекрытия и расчеты конструкции на прочность. Чтобы настил эксплуатировался максимально долго, следуйте советам нашей инструкции.

    Понравилась статья? Поделитесь ею с друзьями через социальные! Потратив всего 10 секунд своего времени на два клика по кнопке соцсети, Вы поможете нашему проекту. Спасибо!

    Похожие новости

    Утепление пола минватой

    Перекрытие второго этажа по деревянным балкам: устройство, расчет, размер балки

    Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

    Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

    7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

    Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

    Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

    11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

    Источники: http://polspec.com/montazh-i-remont/delaem-pol-vtorogo-etazha-po-derevyannym-balkam-svoimi-rukami.html, http://tutknow.ru/building/pol/5874-kak-sdelat-pol-na-vtorom-etazhe.html, http://fb.ru/article/261383/perekryitie-vtorogo-etaja-po-derevyannyim-balkam-ustroystvo-raschet-razmer-balki

    blogforbuilder.ru

    Чем можно усилить лаги второго этажа | 5domov.ru

    Для современных технологий строительства и ремонта малоэтажных построек использование приемов усиления конструкций второго этажа применяется довольно часто. Благодаря накопленному опыту и использованию новых материалов и технологий многие работы, в том числе и усиление лаг второго этажа, стали одной из ординарных операций ремонтно-восстановительных работ. Однако и при этой, казалось бы, вырисовывающейся простоте процесс требует детальной проработки и просчета буквально всех параметров и операций и выбора оптимального метода проведения работ.

    Оглавление:

    Балки и лаги: что общего и в чем отличия этих понятий

    В частном малоэтажном домостроении двухэтажные дома имеют довольно широкое распространение. Как правило, это дома отдельных двух- и трехэтажных проектов и постройки, переоборудованные путем обустройства мансардного этажа. В любом случае, в таких домах оборудуется и межэтажное перекрытие, и делается настил полов второго этажа.

    Для домов, построенных с применением и каркасно-щитовой технологии, да, собственно ,и всех остальных построек, кроме тех, где в качестве межэтажного перекрытия используются железобетонные плиты, основу конструкции составляют балки и лаги полов.

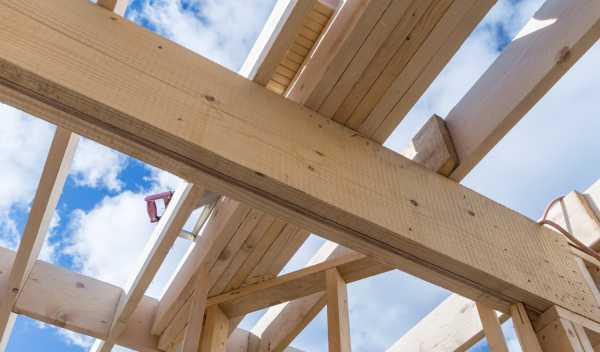

    Балки используются в качестве несущих конструкций потолка, самого перекрытия и основы для установки лаг пола. А вот лаги — это не что иное, как балки уменьшенного размера, на которые крепится дощатый настил пола и сам чистовой пол второго этажа или мансарды.

    Отличия балок и лаг

    Балки перекрытия обычно устанавливаются перпендикулярно внутренней несущей стене, опорами балок служат наружная несущая стена дома и внутренняя несущая стена или простенок.

    Лаги второго этажа укладываются перпендикулярно балкам межэтажного перекрытия. Они могут укладываться непосредственно на балки или иметь дополнительную конструкцию, образующую дополнительный объем межэтажного перекрытия.

    В качестве балок обычно используются:

    • Деревянные цельные балки;
    • Деревянные наборные балки;

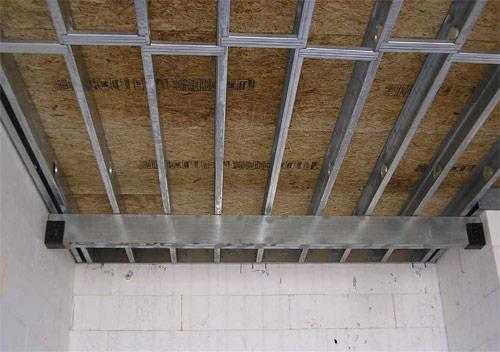

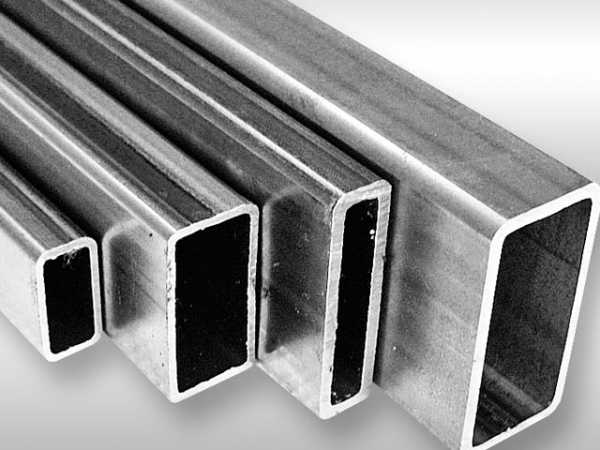

    • Металлические балки из тавра, швеллера, труб или двутавра;
    • Металлические балки в виде составных ферм;
    • Железобетонные балки из конструкций разного профиля;

    В качестве лаг пола обычно используются:

    • Деревянные балки;
    • Балки из клееных конструкций;
    • Комбинированные конструкции из металла и дерева;

    Таким образом, несмотря на общее сходство и одинаковый принцип использования в конструкции здания, балки и лаги имеют разное назначение, размеры и, соответственно, разные, хотя и во многом сходные методы усиления.

    Деформация балок и лаг

    В классическом случае применения балок межэтажного перекрытия и лаг полов второго этажа, конструкция будет иметь следующий вид:

    1. Балки перекрытия из цельного дерева, прямоугольной формы, без сочленений (сечение зависит от длины пролета – ширины комнаты) являются основой конструкции межэтажного перекрытия;
    2. Торцы балок закреплены в массив противоположных несущих стен и зафиксированы при помощи металлических шпилек или на саморезах и металлических перфорированных крепежных элементах;
    3. Поверх балок установлены лаги пола второго этажа. Они установлены перпендикулярно балкам на одинаковом расстоянии и имеют форму и сечение, обеспечивающие надежное крепление досок чистового пола;
    4. Пространство между балками и лагами заполнено утеплителем для шумо- и теплоизоляции помещений.

    Конструкция межэтажного перекрытия

    В такой конструкции, рассчитанной на полезную нагрузку в 400-450 кг на 1 квадратный метр, естественным считается деформация на прогиб в 1/300 длины балки. Проще говоря, при длине балки в 6 метров прогиб балки максимально может иметь величину около 2 см. Если балка прогнулась на большее значение, конструкция требует дополнительного усиления и укрепления.

    Сами балки выдерживают на себе два вида нагрузки: первая – это статическая нагрузка от веса остальных элементов перекрытия и установленных предметов мебели и оборудования на них. Вторая — динамическая нагрузка — возникает от перемещения по поверхности пола второго этажа людей и временной установки мебели в центральной части, когда балки и лаги имеют наибольшую нагрузку.

    Выдерживать различные виды нагрузок и не поддаваться деформации конструкции межэтажного перекрытия помогают правильно подобранные материалы, их качество, и метод установки, в том числе расстояние между балками и лагами.

    Зависимость (в милиметрах) сечений лаг и шагов между ними от толщины половых досок

    Оптимальным считается двутавровая форма составных лаг для пола и составная форма балок для межэтажного перекрытия. При этом, для любых видов лаг и балок, основным видом деформации, влияющим на всю конструкцию дома, выступает прогиб в центральной части. И именно поэтому чаще всего осуществляется усиление балок и лаг, расположенных в центре.

    Когда необходимо усилить лаги

    В строительной практике усиление лаг второго этажа применяется в нескольких случаях, чаще всего на этапе строительства и реконструкции здания. На этапе строительства усиление сделать проще и удобнее, тем более, что для этого можно применить несколько методов, выбрав из них самый подходящий. При реконструкции усиление можно сделать после полного или частичного демонтажа покрытия пола и утеплителя, при этом методов установки дополнительных конструкций совсем немного.

    Работы по усилению обычно проводятся:

    • Для предупреждения деформации межэтажных балок и полов второго этажа на этапе строительства;
    • Для исправления дефектов, допущенных в процессе строительства и выявленных в процессе постройки здания;
    • Для замены деформированных или пораженных естественными вредителями деревянных конструкций здания или конструкций из других материалов в результате воздействия сторонних факторов.
    • Для усиления лаг при ремонте пола.

    Методы и способы усиления конструкции в таких случаях выбираются в зависимости от объема работ и степени деформации пола и самого межэтажного перекрытия. В некоторых случаях простое усиление лаг не будет иметь должного эффекта без значительных по объему работ по восстановлению балок, ведь, выровняв пол второго этажа, рано или поздно придется выравнивать и потолок первого этажа.

    Проводя оценку пола, нужно объективно оценить его состояние, ведь во многих случаях требуется замена деформированных досок пола или их выравнивание, а не усиление лаг.

    Усиление конструкции дополнительными лагами

    Данный метод применим для усиления конструкции пола второго этажа, когда балки не имеют прогиба, а сами лаги, исходя из расчетов, могут выдержать расчетную нагрузку. Суть этого метода заключается в установке дополнительных лаг в центральной части помещения, обеспечивая таким образом распределение нагрузки более равномерно, на большее количество опор.

    Установка дополнительной балки для усиления перекрытия второго этажа

    Чаще всего установка дополнительных лаг осуществляется по центру помещения путем уменьшения расстояния между лагами на 25-30%. Так, при необходимости установить лаги через 0,5 метра, в центральной части расстояние уменьшают до 0,4 — 0,35 метра.

    Для усиления используются стандартные лаги, применяемые в конструкции. Для прочности между лагами устанавливаются дополнительные распорки из сплошных отрезков досок или металлических прутковых протезов, установленных крест-накрест.

    Прутковые металлические протезы для укрепления лаг

    Усиление деревянных лаг дополнительными накладками

    Метод установки дополнительных накладок и усиления лаг возможен как на стадии строительства, так и при проведении ремонтных работ. Для лаг из бруса чаще всего применяется усиление при помощи деревянных накладок и накладок из фанеры или ОСБ плит.

    Деревянные накладки используются:

    • Для усиления механически поврежденных участков лаг;
    • Для усиления места стыка или сростка лаг;
    • Для создания дополнительной прочности по всей длине лаги.

    а, б, в — усиление лаг деревянными накладками на болтах, г — усиление прутковым протезом

    Накладки из ОСБ плит и фанеры в основном применяются на местах стыковки отрезков между собой и в местах, где видны дефекты или имеются незначительные механические повреждения.

    Металлические пластины могут накладываться на места повреждений и сростков как метод локального решения проблемы.

    Полное усиление накладками

    Установка накладок на лаги по всей длине осуществляется с помощью болтового соединения через тело накладок и лаг, при помощи саморезов по всей длине или при помощи связки несколькими жгутами монтажной проволоки.

    Установка накладок осуществляется поочередно с временной фиксацией накладок при помощи струбцин или саморезов к телу лаги.

    Усиление лаги саморезами с шайбами с двух сторон

    Сверление отверстий осуществляется по одной линии. Расстояние между отверстиями для соединения обычно не меньше, чем ¼ длины лаги. Отверстия сверлятся так: одно по центру, а с краев на расстоянии 1/3 высоты лаги от краев лаг. Такое расположение отверстий не даст возможности расколоться балкам и лагам по длине. Болты обязательно должны иметь шайбы с обеих сторон — и под головкой болта и под гайкой. Стягивание осуществляется постепенно, до значительного сопротивления дерева, а окончательная затяжка делается поочередно, начиная с крайних болтов. При этом затяжка делается равномерно на ¼ оборота.

    Усиление лаги в её полную длину

    В случае, если лаги имеют фиксацию краев в кирпичной стене, обязательно проделывается отверстие для того, чтобы края балок также были зафиксированы в стене. Обработка дополнительных балок антисептиком осуществляется до установки на лаги.

    При необходимости выпрямить прогнувшиеся лаги, используют деревянные клинья или обычный автомобильный гидравлический домкрат, поджимая лагу до нужного уровня.

    Частичное усиление лаг деревянными накладками

    Локальное усиление конструкций лаг применяется, в основном, в местах сочленений или сростков лаг. Для укрепления этих участков используется метод установки накладок с одной стороны либо установки накладок с двух сторон балок. Для одностороннего метода используется дерево без сучков и видимых повреждений, в таком случае ширина и высота дополнительного элемента должны равняться ширине и высоте самой лаги.

    Частичное усиление лаг (с двух сторон) в местах соединений лаг

    Фиксация осуществляется при помощи болтов, саморезов и гвоздей. Длина элемента должна быть не меньше расстояния между двумя балками межэтажного перекрытия. Болтовые соединения делаются насквозь, шайбы при этом должны быть шире гайки и головки болта в 3 раза.

    Укрепление лаги деревянной накладкой

    Для фиксации стыка лаг двусторонними накладками допускается применение бруса более узкого, чем лага. Обычно для этого используются доски шириной в 1/2 ширины лаги. Длина накладок обычно берется не менее 1 метра. Стяжка делается также при помощи болтов или саморезов.

    Усиление лаг при помощи накладок из фанеры или ОСП плит

    Для лаг из клееного материла или конструкционного деревянного двутавра чаще всего применяются накладки из фанеры или ОСП плит. Такие накладки устанавливаются также в виде двусторонних накладок или одностороннего усиления лаг. Фиксация такого соединения осуществляется при помощи саморезов. Толщина фанерного элемента или элемента из ОСП плиты должна быть не меньше, чем 10-12 мм. Размер накладки для конструкционного двутавра должен соответствовать высоте центральной части.

    Укрепление лаг фанерой

    Фиксация саморезами делается с двух сторон накладок. Важно, чтобы саморезы проходили через толщину всех скрепляемых элементов.

    Усиление лаг металлическими накладками

    Металлические накладки, применяемые для усиления лаг домов второго этажа, могут быть:

    • Штучными элементами из перфорированного листового металла толщиной не менее 5 мм;
    • Изготовленными из металлической полосы различной ширины толщиной не менее 5 мм;
    • Из фасонной трубы квадратного или прямоугольного сечения с перфорацией или приваренными элементами крепежа;
    • Из уголка или тавра.

    Штучные элементы из листового металла используются для усиления стыков лаг. Размеры таких накладок могут иметь как стандартные показатели, так и подобранные в зависимости от конкретного случая соединения. Фиксация для стыков балок небольшой высоты осуществляется при помощи саморезов, а если лаги имеют высоту больше 10 м, то и при помощи болтового соединения. Металлические накладки применяются для двусторонней установки.

    Усиление лаг стальными листами

    Металлическая полоса обычно усиливает лаги большой длины, при этом, если ширина полосы, применяемой для установки, больше или равна 50 мм, то фиксация может быть как при помощи саморезов так и при помощи болтов.

    Усиление лаг металлическими полосами и швеллерами с двух сторон

    Для лаг, которые необходимо укреплять по всей длине, в качестве элементов конструкции применяются  фасонные металлические трубы квадратного или прямоугольного сечения. Местом установки таких элементов являются центральные лаги помещений, там, где наиболее ярко проявляются дефекты. Трубы просто фиксируются к лагам по всей длине с одной или двух сторон. Болты применяются для стяжки усиления лаги высотой 80 и более миллиметров. Для лаг меньшего размера фиксация осуществляется при помощи саморезов.

    Фасонные металлические трубы можно использовать для усиления деревянных лаг

    Уголки чаще всего применяются для установки в нижней части лаги, усиливая ее от прогиба с нижней стороны. Для этого уголки размером 30*30, 45*45 или 60*60 мм заводятся под лаги снизу и скрепляются при помощи саморезов в отверстия, просверленные в уголке.

    Усиление лагов уголками

    Тавр различного размера может быть прикреплен как с боковой стороны, так и снизу лаги. Метод крепления зависит от ширины и высоты лаги.

    Тавр также можно использовать для усиления лаг

    Усиление металлических лаг

    Применение металла для установки лаг нашло свое применение относительно недавно. В основном металлические конструкции в малоэтажном строительстве используются в качестве балок межэтажных перекрытий. Вместе с тем, тавр, швеллер и двутавр довольно часто используются в качестве основания для крепления деревянных элементов и служат отличными лагами для чистового пола.

    Характер изменений и деформаций в таких конструкциях, как правило, не отличается от деревянных лаг – прогиб в центральной части помещения характерен и для металлических элементов.

    Методы усиления таких конструкций зависят от того, какое пространство можно использовать для установки дополнительных элементов. Если под металлическими лагами имеются балки межэтажного перекрытия, то, в таком случае, возможно применение следующих методов:

    • Установка дополнительных конструкций в виде ферм;
    • Поднятие прогнувшегося участка и установка под него дополнительной поддерживающей стойки;
    • Установка дополнительных лаг из более устойчивой формы металлопроката.

    Установка дополнительной конструкции в виде ферм из труб, уголков или арматуры позволит обеспечить жесткость и надежность лаг. Для этого используют фермы треугольной или прямоугольной фермы с диагональными ребрами жесткости.

    Для укрепления металлических лаг можно использовать фермы из труб

    В случае, если есть возможность усилить место деформации подставкой под место наибольшего прогиба дополнительной стойки с опорой на балку межэтажного перекрытия, то такой метод обеспечит самый  простой и результативный метод усиления. Правда, при этом нужно иметь в виду, что балки перекрытия должны выдержать нагрузки от такого усиления.

    Установка дополнительных лаг осуществляется в центральной части, там, где вероятность деформации из-за большой нагрузки наиболее вероятна. При этом используется жесткие формы металла проката, такие как двутавровая балка или швеллер, поставленный на ребро.

    При усилении металлических лаг установкой дополнительных элементов, балки обязательно должны быть зафиксирована в стенах помещения.

    Чем можно усилить лаги второго этажа

    5 (100%) 3 votes


    5domov.ru

    Лаги перекрытия второго этажа - Всё о строительстве дома

    Делаем пол второго этажа по деревянным балкам своими руками

    Существует два варианта установки деревянного пола: если дом одноэтажный, то пол монтируется на лаги, а если многоэтажный, то пол каждого последующего этажа монтируется на деревянные балки. Хотя, в зависимости от конструкции и в одноэтажном доме можно осуществить крепление деревянного пола к деревянным балкам. Поэтому, дело не в выборе технологии, а в конструкционных особенностях здания.

    Балки и пол

    Устройство пола второго этажа по деревянным балкам имеет свои технологические особенности.

    • Балки относятся к части конструкции дома, делая его более крепким. Балки надежно крепятся к несущим стенам, что делает таким же надежным и пол.
    • Малый вес строительных материалов, которыми зашивается нижняя часть перекрытия.
    • Низкие затраты на сооружение подобных полов. Несмотря на это, пол второго этажа по деревянным балкам имеет свои недостатки. Опираясь на несущие стены, он обладает повышенной шумопроводностью, что негативно сказывается на проживание в таком жилище. Если об этом подумать и лаги перекрытия второго этажа установить на звукоизоляционные подкладки, то проблема будет решена. К сожалению, такой подход снижает несущие характеристики строения в целом.

    Устройство балок

    Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

    Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

    • Выбирается брус с сечением 150х150 мм или 200х200 мм.
    • Балки располагаются на расстоянии 0,6 м друг от друга.

    Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

    Этот процесс требует особого подхода, который может опираться на определенные правила:

    • Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
    • Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
    • Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

    Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

    Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

    Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

    Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

    Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

    В качестве утеплителя можно использовать:

    • обычный шлак, который засыпается в промежутки между балками;
    • минеральную вату;
    • пенопласт;
    • керамзит или опилки.

    В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

    В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

    Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

    Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

    После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

    Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

    Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

    Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

    Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

    Как сделать пол на втором этаже

    Основные разновидности полов на втором этаже

    Конструкция полов на втором этаже зависит от нескольких факторов, основной из них — способ формирования межэтажного перекрытия. Если основание деревянное, настилы стелют на балки или лаги. В случае использования железобетонных плит материал кладут на лаги.

    Приведем характеристику основных видов полов для второго этажа дома:

    • Полы па балках. В такой конструкции настил монтируется непосредственно на бревна, удерживающие перекрытие. Опорные конструкции (балки) являются фундаментом пола, его силовыми элементами. Работа выполняется на стадии строительства всего здания. Форма бруса может быть разная — прямоугольная, круглая, квадратная. Заготовки для балок продаются необработанными и требуют предварительной отделки перед укладкой на штатное место, что увеличивает сроки монтажа. Силовые элементы из грубой древесины имеют преимущества перед лагами — они дешевле и более устойчивы к нагрузкам. Но у конструкции плохая звукоизоляция, т.к. профили кладут в каркасной части здания.
  • Полы на лагах. Лаги необходимы для получения высококачественного настила в половых конструкциях. В деревянных домах эти элементы укладываются непосредственно на силовые балки. Заготовки имеют прямоугольное сечение стандартных размеров и не требуют предварительной обработки. Монтаж полов на лагах проходит быстро благодаря точным размерам и ровным поверхностям. Во время работы настил изолируется от стен и силовых профилей, что позволяет повысить тепло- и звукоизоляцию комнаты. Из недостатков можно отметить уменьшение расстояния между половицами и потолком после сборки конструкции и дороговизну материала.
  • Полы на бетонных плитах. Бетонные перекрытия пола второго этажа выдерживают гораздо большую нагрузку, чем деревянные, на них можно монтировать тяжелые конструкции. Опорами для досок служат лаги, которые можно устанавливать на предварительно выровненную поверхность или на технологические прокладки. В качестве утеплителя можно использовать наиболее экологический высококачественный изолятор — керамзит. Он имеет значительный вес, поэтому в деревянных конструкциях не применяется.
  • Требования к полам комнат многоуровневого дома

    Пол второго этажа обязан соответствовать таким требованиям:

    1. Обладать максимальной жесткостью и минимальным прогибом. Перекрытие обязано выдерживать собственный вес и нагрузку от мебели, бытовой техники, людей и т.д.
  • Конструкция простая и соответствует строительным технологиям.
  • Используемые материалы не боятся влаги, имеют большой срок эксплуатации, устойчивы к истиранию.
  • Настил выполнен в пожаробезопасном исполнении, а его предел огнестойкости соответствует допустимым значениям для данного материала. Для деревянных полов без защитного покрытия это значение меньше 15 минут.
  • Перекрытие обладает хорошей звукоизоляцией и соответствует специальным нормам для жилых помещений.
  • Если разница температур на разных этажах белее 10 градусов, пол должен быть утеплен.
  • Несущая способность настила соответствует эксплуатационной нагрузке всего здания.
  • Внешний вид пола должен быть привлекательным и не отличаться от стиля оформления комнаты.
  • Выбор материалов для полов второго этажа

    Конструкция полов второго этажа состоит из следующих основных элементов: основания, чернового покрытия, тепло- и звукоизоляции, гидроизоляции. Выбор материалов зависит от нагрузки на покрытие и условий, в которых оно будет эксплуатироваться.

    Силовые балки для монтажа пола

    Профили для настилов чаще всего изготавливают из хвойных пород деревьев — сосны или лиственницы, которые имеют высокую прочность на изгиб. Брусья из лиственных пород могут согнуться после приложения нагрузки. При покупке убедитесь, что образцы без сучков, трещин, гнили и других дефектов.

    Перед тем как сделать пол на втором этаже, определите грузоподъемность и размеры бревен. Для расчета можно воспользоваться несложными компьютерными программами или применить готовые проверенные конструкции.

    Форма колоды может быть разная — прямоугольная, круглая, квадратная. Классический вариант силовой балки — брус высотой 140-240 мм и шириной 50-160 мм. Размер сечения зависит от нагрузки, размера пролета и шага между изделиями. Брусья укладывают вдоль короткого пролета длиной максимум 6 м. Оптимальная длина опорных конструкций — 4 м.

    Бревна для полов жилых помещений должны выдерживать нагрузку 350-400 кг/м 2. для нежилых неэксплуатируемых — 200 кг/м 2. Если есть концентрированная нагрузка, например, от ванны или котла, выполняют специальные расчеты.

    Изделие большей длины будет провисать под своим весом и приведет к деформации конструкции. При необходимости на первом этаже монтируют опоры, которые поддерживают потолочную конструкцию.

    Вместо подпорок можно использовать усиленные брусья (прогоны), на которые опираются другие балки. Отношение высоты прогона к длине пролета должно быть 1:20. Например, для пролета 5 м выбирайте опору высотой 200-225 мм при толщине 80-150 мм.

    На стройрынках продаются клееные прогоны прямоугольной формы и двутавровые деревянные конструкции из колод и досок. В первом варианте профили опираются на верхнюю часть прогона. При использовании двутавра колоды кладут на нижнюю полку изделия, снижая высоту конструкции.

    Лаги для создания настила

    Изготавливают из хвойных пород деревьев, у которых материал мягкий, легко обрабатываемый, недорогой. Можно использовать бруски второго или третьего сорта с влажностью до 18%. Более прочные дубовые или лиственные образцы, но они считаются элитными материалами и стоят дорого.

    Брус должен быть прямоугольным, а его ширина меньше высоты в 1,5-2 раза. Профили с такими пропорциями выдерживают наибольшую нагрузку. Популярны изделия с размерами сечения 75х150 мм.

    Сечение лагов зависит от расстояния между балками и вычисляется по специальным таблицам. Если ширина пролета имеет промежуточное значение, выбирайте лаги больших размеров.

    Изделие необходимой толщины можно изготовить самостоятельно, соединив между собой две доски. Если высота получилась меньше ширины, изделие кладут на ребро.

    Высоту бруса выбирайте на 3-4 мм больше толщины защитного слоя, чтобы под настилом оставалось пространство для проветривания.

    Изоляторы при монтаже пола

    Для тепло- и звукоизоляции применяют рулонные или блочные материалы (базальтовую вату, стекловату, пенопласт). Защитный слой стелют толщиной от 50 до 200 мм, в зависимости от высоты полов второго этажа.

    Он состоит из нескольких уровней:

    • Нижнюю часть перекрытия защищают от влаги пароизоляционной пленкой (пергамином, полиэтиленовыми полотнищами).
  • Для звукоизоляции можно использовать обычные теплоизолирующие покрытия из базальтовой ваты или стекловаты плотностью 40-45 кг/м3. Большего эффекта можно добиться при укладке специальных материалов типа «шуманет».
  • Если первый этаж холодный, полы утепляют базальтовой ватой, стекловатой или пенопластом. Температура внешнего покрытия пола должна отличаться от температуры в комнате не больше чем на 2 градуса. Идеальным вариантом сохранения тепла в комнате является использование минеральная ваты. Также для этих целей применяют пенопласт, керамзит, опилки.
  • Накрывают «пирог» гидроизоляционным материалом.
  • В разных комнатах состав защитного слоя может отличаться:

    1. Настил в детской должен быть экологичным и обладать ударной звукоизоляцией.
  • При наличии на первом этаже душевой, ванной, бассейна обязательно соорудите защиту от влаги.
  • Гидроизоляция не требуется в случае использования утеплителя ЭППС.
  • Если на конструкцию не будет попадать вода сверху, влагозащитную пленку поверх изоляции можно не стелить.
  • Пол в отапливаемых комнатах, расположенных над жилыми помещениями, можно не утеплять, но наличие шумоизоляции обязательно.
  • Пиломатериалы для пола на втором этаже

    Породу дерева для помоста выбирайте в зависимости от эксплуатационной нагрузки пола. В малопосещаемых комнатах стелют сосновые, пихтовые и еловые пиломатериалы, которые из-за мягкости не рекомендуется использовать, например, в коридоре. Прочные дубовые и лиственные массивы можно класть в любом помещении, но они отличаются высокой ценой. В детских и спальнях лучше сделать ольховые и осиновые полы.

    Выбор сорта пиломатериала зависит от финишного покрытия, финансовых возможностей и других факторов:

    1. Материалы первого сорта обычно покрывают лаком и используют как чистовые.
  • Пиломатериалы второго сорта красят.
  • Доски третьего сорта сверху накрывают линолеумом или используют в подсобных помещениях.
  • Чистовое покрытие изготавливают из обычных досок, фанеры, OSB. Для получения ровной поверхности лучше использовать шпунтованный материал.
  • Верхний слой также может улучшить звукоизоляцию помещения, если использовать массивные плитные материалы, например, ЦПС.
  • Шпунтованные доски плотно прилегают друг к другу и также не пропускают посторонние звуки.
  • Влажность заготовок не должна превышать 12%, иначе после высыхания между половицами появляются большие щели.
  • Перед покупкой проверьте товар на наличие дефектов. Поверхности балок должны быть параллельны, иначе обеспечить горизонтальность будет очень трудно.
  • Монтаж пола второго этажа на силовые балки

    Укладка помоста на межэтажные профили производится на стадии строительства здания. Конечный результат зависит не только от финишного покрытия, но и во многом от укладки силовых элементов на стены.

    Установка бруса на стены

    Настил крепится на силовые балки, формирующие межэтажное перекрытие, без промежуточных элементов. Работы по устройству пола второго этажа выполняются в следующей последовательности:

    • Покройте брусья антисептиками и антипиренами.
  • Выполните в стенах проемы для балок. Если перегородки кирпичные или бетонные — изготавливают пазы (гнезда). В бревенчатых конструкциях предусмотрите выемки глубиной не менее 150 мм (для брусьев) или не менее 100 мм (для досок). Шаг между проемами должен быть в пределах 0,6-1 м.
  • Первое бревно располагают на расстоянии минимум 50 мм от стены, остальные — равномерно между крайними элементами.
  • Колоды можно крепить к стене и другими способами. Например, если в перегородке вырезать пазы «ласточкин хвост», а в бревне выполнить выступы такой же формы. Другой вариант — закрепить предварительно уголки или кронштейны к стенам саморезами или анкерами и положить на них брусья. Последний способ позволяет быстро создать перекрытие, но в эксплуатации соединение не очень надежное.
  • Торцы профилей срежьте под углом 60 градусов.
  • Концы колод, которые ложатся на стены, покройте битумом и оберните двумя слоями рубероида для гидроизоляции. Срезанные торцы не изолируйте, они должны оставаться в таком виде для вентиляции.
  • Приготовьте обрезки досок толщиной 30-40 мм, пропитайте гидроизоляторами и антисептиками. Положите образцы на дно выемок для балок.
  • Опустите балки на дощечки и оставьте со всех сторон зазоры между ними и стенами 30-50 мм.
  • Проконтролируйте уровнем горизонтальность бруса. При необходимости изготовьте деревянные плашки разной толщины, смажьте их смолой и высушите.
  • Установите прокладки под край бруса и устраните наклон.
  • Аналогичным способом положите на свои места все пиломатериалы.
  • Проконтролируйте расположение верхних поверхностей всех изделий в одной горизонтальной плоскости с помощью строительного уровня. При необходимости устраните наклоны.
  • Заделайте щели между деревом и стеной минеральной ватой или паклей, что предотвратит проникновение холодного воздуха. Каждый пятый образец закрепите к стене анкерами.
  • Сборка напольной конструкции

    Порядок сборки напольной конструкции и ее крепление выполняется в такой последовательности:

    1. Закрепите черепные бруски сечением 50×50 мм заподлицо с нижним основанием балки.
  • Положите на них элементы чернового пола и зафиксируйте со стороны первого этажа саморезами. При монтаже контролируйте горизонтальность нижнего настила.
  • Для защиты от влажных испарений постелите на пол пергамин или полиэтиленовую пленку. Их кладут поверх бревен внахлест с перекрытием в 10 см и крепят степлером. Места стыков проклейте строительным скотчем.
  • На пароизоляцию положите рулонный или панельный изоляционный материал. Проконтролируйте отсутствие щелей на полу. При монтаже в два слоя плиты должны перекрывать стыки нижнего ряда.
  • Накройте утеплитель полиэтиленовой пленкой, заделайте все щели между материалом и основанием.
  • После монтажа утеплителя на силовые элементы укладывают доски чернового пола. Материал помоста зависит от финишного покрытия. Например, на фанеру толщиной 10-12 мм стелют линолеум или паркетную доску.
  • Укладка пола на втором этаже заканчивается после выполнения по углам комнаты отверстий для вентиляции подпольного пространства.
  • Укладка пола второго этажа на лаги

    Конструкция из настила и лагов применяется в комнатах с высокими потолками, т.к. брусья поднимают настил. Она может монтироваться на любой стадии строительства, даже в жилом доме.

    Работа выполняется в следующей последовательности:

    • В силовых балках выполните пазы под лаги с шагом 30-40 см. Расстояния между ними зависят от толщины чернового настила и типа финишного покрытия, значения можно найти в специальных таблицах. Например, если для чернового покрытия используют листовой материал (фанеру или ДСП толщиной 16 мм), расстояние между брусьями по осям оставляют 30 см. Если применяют доски толщиной 20 мм, шаг увеличивают до 40 см. Первый проем должен находиться на расстоянии 20-30 см от стены.
  • Положите лаги в выполненные выемки меньшей стороной.
  • Проконтролируйте расположение верхней поверхности лагов в горизонтальной плоскости. При необходимости выполните процедуру выравнивания подкладками под брусья.
  • Закрепите балки к силовым элементам гвоздями или саморезами. В последнем случае предварительно выполняются отверстия.
  • К нижней части лагов закрепите доски или бруски для создания чернового пола.
  • Положите на изготовленные опоры фанеру или другие пиломатериалы, способные выдержать утеплитель.
  • Накройте подготовленное основание пароизоляционной пленкой. Стыки отдельных частей пленки герметизируйте скотчем.
  • Положите на основание тепло- и звукоизоляцию. Проконтролируйте, чтобы между верхом лаг и утеплителем оставался зазор 10-15 мм вентиляции пола.
  • Накройте «пирог» гидроизолирующей пленкой и закрепите степлером.
  • Положите на лаги чистовой пол из фанеры, досок или других материалов и окончательно закрепите. Края материала обязательно должны лежать на лагах.
  • Настил пола второго этажа на бетонное перекрытие

    Лаги для обустройства полов незаменимы, если работа планируется на бетонных межэтажных плитах перекрытия. Балки укладываются двумя способами — на цементную стяжку или на деревянные прокладки. Первый способ предполагает предварительное выравнивание в горизонт поверхности плиты.

    Работа выполняется в следующей последовательности:

    1. Очистите плиту от грязи.
  • Заделайте цементной стяжкой глубокие щели, сбейте выступающие элементы.
  • С помощью гидростатического уровня нанесите на стены комнаты горизонтальные метки, которые будут служить ориентирами максимальной заливки пола.
  • Приготовьте песчано-цементный раствор и залейте пол до уровня меток на стене.
  • После высыхания проконтролируйте горизонтальность поверхности.
  • Перед установкой лаг гидроизолируйте основание, т.к. бетон хорошо впитывает влагу. Операцию разрешается не проводить, если первый этаж отапливается, а здание сухое.
  • Определитесь с ориентацией досок (и, соответственно, лагов) в комнате. В отличие от деревянных перекрытий, на которых брусья располагают перпендикулярно силовым элементам, на бетонной плите балки можно крепить в произвольном положении. В прихожих, коридорах и других комнатах с большой эксплуатационной нагрузкой половицы размещают вдоль направления движения. В жилых комнатах доски располагают параллельно свету из окна.
  • Положите лаги на пленку и закрепите анкерами к основанию.
  • Для укладки лагов на прокладки не надо заранее выравнивать поверхность. Положите балки на плиту с заданными промежутками и проконтролируйте горизонтальность верхних оснований. Выравнивание производится за счет прокладок, которые устанавливаются между брусьями и плитой.

    Закрепите дерево к плите с помощью шурупов и дюбелей. Крепеж располагайте рядом с прокладками. Дальнейшая процедура по укладке изоляции и монтажу чистового пола аналогична сборке помоста на деревянном перекрытии.

    Как сделать пол на втором этаже — смотрите на видео:

    Монтаж полов второго этажа принципиально не отличается от работ на первом. Основными проблемами остаются обустройство звукоизоляции перекрытия и расчеты конструкции на прочность. Чтобы настил эксплуатировался максимально долго, следуйте советам нашей инструкции.

    Понравилась статья? Поделитесь ею с друзьями через социальные! Потратив всего 10 секунд своего времени на два клика по кнопке соцсети, Вы поможете нашему проекту. Спасибо!

    Похожие новости

    Утепление пола минватой

    Перекрытие второго этажа по деревянным балкам: устройство, расчет, размер балки

    Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

    Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

    7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

    Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

    Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

    11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

    Источники: http://polspec.com/montazh-i-remont/delaem-pol-vtorogo-etazha-po-derevyannym-balkam-svoimi-rukami.html, http://tutknow.ru/building/pol/5874-kak-sdelat-pol-na-vtorom-etazhe.html, http://fb.ru/article/261383/perekryitie-vtorogo-etaja-po-derevyannyim-balkam-ustroystvo-raschet-razmer-balki

    sam-doma.ru

    Перекрытие второго этажа по деревянным балкам

    Перекрытие второго этажа по деревянным балкам: устройство, расчет, размер балки

    Одним из самых важных конструктивных элементов любого загородного дома являются межэтажные перекрытия. Обустраиваться они могут по разным методикам. В любом случае технологии сборки таких конструкций соблюдать следует неукоснительно. От этого зависит не только удобство проживающих в доме людей, но и их безопасность. Ниже в статье разберемся с тем, какие существуют проекты перекрытия второго этажа по деревянным балкам и каким образом собираются подобные конструкции.

    Основные способы обустройства перекрытий

    Иногда в загородных домах устанавливаются монолитные перекрытия. Монтируются они из готовых железобетонных плит. Такие конструкции отличаются высокой степенью надежности и долгим сроком службы. Но при этом сборка их обходится довольно-таки дорого. Ведь весят такие плиты много. А поэтому поднимать их на стены приходится с использованием автокрана.

    Существует и еще один тип перекрытия на второй этаж – заливное. Такая конструкция изготавливается из бетонной смеси в опалубке, собранной на стойках. Это также довольно-таки надежный тип перекрытия. Собрать его можно в том числе и своими руками. Однако технология его изготовления все же очень сложна. Ошибок при заливке монолитной плиты допускать нельзя.

    Перекрытие второго этажа по деревянным балкам служит меньше плитного или заливного, но при этом оно полностью лишено их недостатков. Технология сборки такой конструкции предельно проста. При этом обходится такой вид перекрытий недорого. Обустраиваются эти конструкции, как уже можно судить по названию, на брусчатых или бревенчатых балках. Собирать их допускается как в кирпичных или блочных домах, так и в рубленых либо щитовых. Именно такие перекрытия монтируются в загородных зданиях чаще всего.

    Основные конструктивные элементы

    Собрать межэтажное перекрытие по деревянным балкам самостоятельно совершенно несложно. Основными элементами его конструкции являются:

    • Собственно сами балки. Изготавливаются они чаще всего из бревна или бруса.
    • Обшивка. Для сборки этого элемента обычно используется обрезная доска толщиной не менее 3 см.
    • Пароизолятор. Такая пленка необходима для того чтобы влажный воздух с первого этажа не проникал на второй. Использование такой пленки значительно продлевает срок службы такой конструкции, как перекрытие второго этажа из бруса.

    В конструкцию чердачного перекрытия обычно включается и еще один элемент – утеплитель. В этом случае между балками устанавливают плиты минеральной ваты и пенополистирола. В некоторых случаях может использоваться также полиуретан.

    В конструкцию перекрытия второго этажа теплоизолятор иногда не включается. Но чаще всего его все же используют. В данном случае он играет роль звукоизолятора. В качестве шумопоглатителя в перекрытии на второй этаж чаще всего применяют минеральную вату. Этот материал, во-первых, не горит, а во-вторых, выделяет меньше вредных веществ, что для жилых помещений немаловажно.

    Во сколько обойдется сборка

    Составляя проект такой конструкции, как перекрытие второго этажа по деревянным балкам, помимо всего прочего, конечно же, следует сделать расчет всех необходимых материалов и составить смету. Определить количество досок и утеплителя не сложно. Для этого нужно лишь знать площадь перекрытия и размеры самих материалов.

    Если второй этаж дома жилой, длину балок определяют, учитывая ширину пролета и необходимые для опоры припуски. Если над домом обустраивается чердак, расчеты выполняются следующим образом:

    • Балок должно быть столько же, сколько и стропильных ферм кровли. Объясняется это особенностями конструкции крыши. Часто стропила крепятся именно на балки. В любом случае сходиться эти два элемента на стенах должны в одной точке.
    • Длину балок рассчитывают, исходя и особенностей конструкции каркаса кровли. Если стропила предполагается крепить к балкам, для расчета их длины к ширине пролета следует прибавить по 40 см на свесы крыши с обоих сторон. Если же балки предполагается вмуровать в стены, длина их должна быть такой, чтобы между их торцами и задней стенкой «гнезда» оставалось хотя бы 3 см для проветривания.

    Расчет прочности балок

    Чтобы перекрытие второго этажа по деревянным балкам получилось надежным, его опорные элементы должны иметь достаточно большое сечение. Рассчитать необходимые длину и ширину бруса в наше время очень просто. Для этого следует воспользоваться онлайн-калькулятором.

    Чтобы расчет балок перекрытия получился точным, нужно знать следующие параметры:

    • ширину пролета;
    • шаг установки бруса;
    • породу древесины, использованную для изготовления бруса.

    Шаг между стропилами кровли частных домов, возведенных в средней полосе России, обычно составляет 80 см. Соответственно на таком же расстоянии друг от друга устанавливаются и балки. Для пролетов стандартных не слишком больших частных домов в 6-9 м под них обычно берется материал сечением 150х150 мм.

    Что еще нужно учитывать

    Выполнив расчет балок перекрытия и закупив все необходимые материалы, можно приступать собственно к монтажу конструкции. Однако перед этим желательно выполнить еще ряд подготовительных мероприятий.

    Дерево – материал относительно недолговечный. Со временем из-за сырости брусчатые балки и доски могут начать подгнивать. Чтобы оттянуть этот процесс на как можно более долгий срок, перед началом сборки перекрытия все пиломатериалы следует обработать специальным антисептическим средством. Такие составы обычно предохраняют дерево еще и от заражения грибком.

    Помимо этого, брус и доски нужно покрыть средством, снижающим риск возгорания. В случае пожара обработанный таким образом материал, конечно же, будет поврежден. Однако обработанные такими составами брус и доски не горят, а тлеют. Следовательно, у жильцов при пожаре будет больше времени для того, чтобы покинуть дом.

    Также очень неплохо перед сборкой перекрытия обработать доски и брус средством против насекомых. Жучки-точильшики в последующем могут доставить владельцам дома массу неприятностей.

    Порядок сборки

    Как только все материалы будут закуплены, можно приступать собственно к монтажу конструкции. Собираются деревянные перекрытия в доме в таком порядке:

    • Подготавливаются все необходимые материалы и инструменты. Для того чтобы балки можно было поднять наверх, наверняка понадобится лестница.
    • Устанавливаются собственно сами балки. В монолитных и кирпичных домах балки вмуровывают в оставленные при заливке или кладке стен «гнезда». При обустройстве последних следует учитывать, конечно же, размер балки перекрытия. При сборке чердаков брус может крепиться также уголками к мауэрлату. К стенам рубленых домов балки фиксируют на специальные элементы — «салазки». Это предотвращает перекосы конструкции перекрытия во время усадки дома.
    • Снизу на балки набиваются доски. Со стороны чердака их сначала обтягивают пароизоляционной пленкой, а затем укладывают на них плиты утеплителя. Последние нужно монтировать так, чтобы они максимально плотно прилегали к древесине.
    • Поверх плит монтируют еще один слой пароизоляции.
    • Набивают доски пола второго этажа.

    Еще один способ монтажа

    Перекрытие второго этажа по деревянным балкам, описанное выше, имеет самую простую конструкцию. Использованный в этом случае утеплитель, к сожалению, препятствует проникновению на первый этаж только воздушных шумов. Ударные легко передаются по деревянному каркасу (через балки и доски). Если в доме нет маленьких детей и шуметь особо некому, такая простая конструкции может стать решением идеальным. В противном случае лучше устроить в доме перекрытие по балкам немного другого типа, собрав на втором этаже так называемые плавающие полы. Конструкция их довольно-таки сложна. Но при желании их можно смонтировать и самостоятельно.

    Как собрать плавающие полы

    После установки балок в этом случае также сначала набиваются доски потолка первого этажа. Далее укладывается пароизолятор. Между балок устанавливаются жесткие плиты минеральной ваты или пенополистирола. Далее монтируется еще один слой звукоизолятора. В этом случае плиты лягут уже выше балок, а пол будет укрыт ими полностью.

    Можно звукоизолировать межэтажное перекрытие по деревянным балкам и немного по-другому. В этом случае также используются плиты ваты. Но между балками они не устанавливаются. Стелют их поверх них сплошным ковром. Материал при этом будет слегка вдавливаться между балками, не касаясь досок потолка первого этажа. Далее несколько плит разрезают на полосы. Они необходимы для прокладки помещений на втором этаже по периметру. В последующем их можно будет закрыть плинтусом.

    Поверх плит заливается бетонная стяжка толщиной примерно в 5 см. Для прочности ее нужно армировать стекой из прута 10 мм. Заливать бетон следует таким образом, чтобы он касался нарезанных полос ваты, а не стен дома. Поверх бетона нужно уложить листы фанеры, а затем – чистовой материал.

    Более простой и дешевый способ звукоизоляции

    При желании уменьшить ударный шум со второго этажа можно собрать деревянные перекрытия в доме и немного по другой технологии. В этом случае также сначала устанавливаются балки. Затем на них монтируются специальные звукопоглощающие прокладки. Последние стоит предварительно пропитать или обработать антисептическим составом. При сборке перекрытий на второй этаж в загородных частных домах обычно используются войлочные или резиновые прокладки.

    Монтируются эти элементы непосредственно на балки. На них укладывают (без крепежей) лаги. Длина последних должна быть такой, чтобы они не касались стен дома. Монтируют лаги поперек балок. Далее устанавливают плиты звукоизолятора. Кладут их и между балками, и между лагами (в два-три слоя). Поверх получившегося «пирога» набивают доски. Пароизолятор в данном случае использовать также следует обязательно.

    Заключение

    Устройство перекрытия второго этажа по деревянным балкам, как видите – процедура несложная. Собрать такую конструкцию можно в том числе и самостоятельно. Но, конечно же, выполняя монтаж перекрытия, следует в точности придерживаться положенных технологий. В этом случае конструкция получится надежной и долговечной.

    Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

    20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

    Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

    10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

    Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

    Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

    Деревянное перекрытие второго этажа. Технические требования. Монтаж и обработка. Звукоизоляция с утеплением

    Следует сразу отметить, что деревянное перекрытие между этажами своими руками можно устанавливать не только для деревянных зданий, но также для кирпичных, блочных и бетонных конструкций. Причём, это относится не только к этажам помещения, но и к подвалам, полу и чердакам, где без такого устройства просто не обойтись, только техническое обеспечение здесь уже может несколько отличаться по конструкции.

    Но, давайте поговорим об этом более подробно, а ещё мы хотим предложить вам к просмотру видео в этой статье.

    Перекрытие второго этажа по деревянным балкам на стены из блоков

    Предъявляемые технические требования

    Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус

    • Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
    • Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности. Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м 2. а для чердака от 105 кг/м 2 .

    Деревянные балки будут прогибаться

    • Кроме того, для деревянных балок существуют предельные значения для прогиба. где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
    • Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
    • Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок. где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

    Примечание. Не следует забывать, что древесина является горючим материалом и, к тому же, подверженным гниению, грибку и плесени при создании определённых условий.
    Поэтому, при монтаже междуэтажное перекрытие по деревянным балкам следует обрабатывать огнестойкими и бактерицидными составами (зачастую все эти качества заключаются в одном и том же растворе).

    Монтаж и обработка

    На фото: монтаж деревянного перекрытия своими руками

    Теперь давайте разберёмся, как сделать деревянное перекрытие между этажами, которое будет представлять собой устройство из балочного каркаса (брус или бревно), который с двух сторон (снизу и сверху) обшивается досками или листами типа фанеры, ДВП, ДСП и ОСП.

    Для утепления и звукоизоляции между балками укладывают утеплитель для деревянных перекрытий. которым может быть любая минеральная вата (стекловата, камневата, шлаковата), пенопласт, керамзит или пропитанные каким-либо огнестойким бактерицидным составом опилки.

    Паропроницаемая гидроизоляция FOLDER

    В тех случаях, когда перекрытие делается в банях, то большое внимание следует уделять гидроизоляции – как правило, это полиэтиленовые или полипропиленовые паропроницаемые плёнки, которые пропускают влагу только в одном направлении. Такая плёнка состоит из множества воронкообразных колбочек, которые впитывают и пропускают через себя молекулы воды только с широкой (шершавой) стороны, в то время как с другой (гладкой) стороны влага не проходит.

    Поэтому, такая гидроизоляция монтируется шершавой стороной к утеплителю со стороны парной, а расположенном выше помещении — наоборот.

    Таблица рекомендуемых поперечных сечений на определённой длине

    В расположенной выше таблице вы видите расчёты поперечного сечения сосновых балок из расчёта удельной нагрузки на перекрытие в 400 кг/м 2. Но не забывайте о том, что, несмотря на увеличение толщины, балки длиной 10м нуждаются в дополнительной поддержке. Не обязательно ставить его под каждый профиль – можно просто установить поперечный брус такого же сечения и подпереть его одним или двумя столбами.

    Чердачные и межэтажные перекрытия

    Варианты чердачных и межэтажных перекрытий

    Монтаж перекрытий из пиломатериалов может осуществляться с помощью досок, фанеры, ОСП (OSB), ЛСП и ДВП, которые укладываются сверху на балки, а снизу на черепные бруски или вырезанные в балках четверти (цена материала примерно одинакова).

    Нижний настил выполняет функцию чернового пола, на который укладывают утеплитель, но его так же можно крепить снизу непосредственно к балкам и тогда он одновременно будет играть роль чернового потолка.

    Расстояние между каркасными брусьями или брёвнам в большой степени зависит от толщины досок или панелей, которые служат для чернового пола и несут на себе динамическую нагрузку (хождение или перестановка мебели). Например, если вы будете использовать половицы 25 мм толщиной, то для мансардного этажа понадобится шаг 500 мм, а для жилой комнаты не более 400 мм, поэтому, доски для пола желательно использовать более толстые – 40-50 мм.

    Варианты цокольных перекрытий

    Для деревянного перекрытия на цоколь или ростверк фундамента черепной брусок необходим в любом случае, так как благодаря ему, вы сможете утеплить пол, то есть, он будет фиксировать панели или доски, на которые укладывается утеплитель.

    Чаще всего такой черновой пол делают из бревенчатого наката, горбыля или необрезных и нестроганных досок, которые укладываются на деревянный брусок 50×50 мм, 50×40 мм или 40×40 мм и в некоторых случаях даже не прибиваются гвоздями и не прикручиваются саморезами.

    Обратите внимание!
    Можно вырезать в балках четверть, но это займёт гораздо больше времени.

    Для утепления чернового пода преимущественно используют керамзит, шлак, ухой песок, обработанные антисептиком и огнезащитным составом стружки и опилки, а также толстую минеральную вату (100 мм или более). Не забывайте о том, что грунт может отдавать свою сырость, поэтому снизу подстилают плотный полиэтилен или рубероид, а если это помещение парной, то такая же защита будет нужна и сверху.

    Звукоизоляция с утеплением

    Диаграмма теплопроводности материалов

    В тех случаях, когда деревянные перекрытия между этажами в кирпичном доме (блочном, каменном, деревянном) делается для чистового пола жилой комнаты, то температура последнего не должна быть ниже температуры воздуха в помещении больше, нежели на 2⁰C. Такой параметр не относится к парной бане, так как там выдержать его просто невозможно (разве что с системой тёплого пола).

    Поэтому, для обустройства теплового барьера, который одновременно будет выполнять функцию звукоизоляции, используют современные синтетические и минеральные материалы, которые не боятся поражения различными микроорганизмами.

    Примечание. Как мы уже упоминали, чаще всего для утепления и звукоизоляции используют различную минеральную вату.
    Но для бани лучше не использовать шлаковату – она сделана из расплавов доменного шлака и содержит маленькие частички железа.
    Под воздействие влаги они ржавеют, и вата оседает, что приводит к увеличению теплопроводности материала.

    Утепление и звукоизоляция чердака

    В большинстве случаев, если помещение не имеет повышенной влажности, в качестве гидроизоляции используют рубероид, плотно настилая его в два слоя, но можно для этого также использовать плотный полиэтилен (не путать с целлофаном!).

    Затем на подстеленную плёнку укладывают утеплитель, причём нужно следить за тем, чтобы не оставалось щелей и если это пенопласт или экструдированный пенополистирол, то все зазоры задуваются монтажной пеной.

    Заключение

    Обустраивая перекрытие первого этажа по деревянным балкам, вы в некоторых отношениях выигрываете. Во-первых, такая конструкция имеет малый вес, во-вторых, это обойдётся гораздо дешевле бетонных плит и, в-третьих, древесина является экологически чистым материалом.

    Делаем пол второго этажа по деревянным балкам своими руками

    Существует два варианта установки деревянного пола: если дом одноэтажный, то пол монтируется на лаги, а если многоэтажный, то пол каждого последующего этажа монтируется на деревянные балки. Хотя, в зависимости от конструкции и в одноэтажном доме можно осуществить крепление деревянного пола к деревянным балкам. Поэтому, дело не в выборе технологии, а в конструкционных особенностях здания.

    Балки и пол

    Устройство пола второго этажа по деревянным балкам имеет свои технологические особенности.

    • Балки относятся к части конструкции дома, делая его более крепким. Балки надежно крепятся к несущим стенам, что делает таким же надежным и пол.
    • Малый вес строительных материалов, которыми зашивается нижняя часть перекрытия.
    • Низкие затраты на сооружение подобных полов. Несмотря на это, пол второго этажа по деревянным балкам имеет свои недостатки. Опираясь на несущие стены, он обладает повышенной шумопроводностью, что негативно сказывается на проживание в таком жилище. Если об этом подумать и лаги перекрытия второго этажа установить на звукоизоляционные подкладки, то проблема будет решена. К сожалению, такой подход снижает несущие характеристики строения в целом.

    Устройство балок

    Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

    Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

    • Выбирается брус с сечением 150х150 мм или 200х200 мм.
    • Балки располагаются на расстоянии 0,6 м друг от друга.

    Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

    Этот процесс требует особого подхода, который может опираться на определенные правила:

    • Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
    • Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
    • Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

    Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

    Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

    Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

    Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

    Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

    В качестве утеплителя можно использовать:

    • обычный шлак, который засыпается в промежутки между балками;
    • минеральную вату;
    • пенопласт;
    • керамзит или опилки.

    В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

    В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

    Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

    Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

    После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

    Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

    Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

    Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

    Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

    Источники: http://fb.ru/article/261383/perekryitie-vtorogo-etaja-po-derevyannyim-balkam-ustroystvo-raschet-razmer-balki, http://rubankom.com/sooruzheniya/chasti-zdaniya/perekrytiya/275-derevyannoe-perekrytie-vtorogo-etazha, http://polspec.com/montazh-i-remont/delaem-pol-vtorogo-etazha-po-derevyannym-balkam-svoimi-rukami.html

    blogforbuilder.ru

    Делаем пол второго этажа по деревянным балкам своими руками

    Содержание:

    Существует два варианта установки деревянного пола: если дом одноэтажный, то пол монтируется на лаги, а если многоэтажный, то пол каждого последующего этажа монтируется на деревянные балки. Хотя, в зависимости от конструкции и в одноэтажном доме можно осуществить крепление деревянного пола к деревянным балкам. Поэтому, дело не в выборе технологии, а в конструкционных особенностях здания.


    Балки и пол

    Устройство пола второго этажа по деревянным балкам имеет свои технологические особенности.

    А именно:

    • Балки относятся к части конструкции дома, делая его более крепким. Балки надежно крепятся к несущим стенам, что делает таким же надежным и пол.
    • Малый вес строительных материалов, которыми зашивается нижняя часть перекрытия.
    • Низкие затраты на сооружение подобных полов. Несмотря на это, пол второго этажа по деревянным балкам имеет свои недостатки. Опираясь на несущие стены, он обладает повышенной шумопроводностью, что негативно сказывается на проживание в таком жилище. Если об этом подумать и лаги перекрытия второго этажа установить на звукоизоляционные подкладки, то проблема будет решена. К сожалению, такой подход снижает несущие характеристики строения в целом.

    Устройство балок

    Стоит заметить, что замена пола в деревянном доме своими руками вполне реальна, необходимо лишь понять принцип выполнения работ. Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

    Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

    • Выбирается брус с сечением 150х150 мм или 200х200 мм.
    • Балки располагаются на расстоянии 0,6 м друг от друга.


    Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

    Этот процесс требует особого подхода, который может опираться на определенные правила:

    • Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
    • Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
    • Первый брус должен быть установлен на расстоянии 5 см от стены и не более.


    Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

    Работа

    Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

    Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.


    Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

    Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

    В качестве утеплителя можно использовать:

    • обычный шлак, который засыпается в промежутки между балками;
    • минеральную вату;
    • пенопласт;
    • керамзит или опилки.

    В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.


    В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

    Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

    Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

    После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.


    Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

    Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

    Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

    Заключение

    Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

    Посмотрев видео, можно более подробно ознакомиться с данной технологией.

    polspec.com

    Деревянные балки между первым и вторым этажами

    Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка



    Одним из элементов, который выдерживает всю нагрузку перекрытия, является балка. От того, насколько правильно выполнен ее монтаж и произведен расчет несущей возможности, будет зависеть целостность и долговечность перекрытия между этажами.

    Балки из дерева. Преимущества и недостатки

    Изготовленная из дерева балка, остается популярной при оборудовании перекрытия между этажами. Но они так же, как всякий строительный материал, наделены своими положительными и отрицательными качествами.

    К положительным характеристикам деревянных балок можно отнести следующее:

    1. Выполненные из дерева балки перекрытия просты при использовании. Легко и быстро устанавливаются.
    2. Они имеют сравнительно небольшой вес, что влечет за собой снижение общей нагрузки на основание здания.
    3. Имеют меньшую стоимость по сравнению с другими материалами.
    4. Материал для изготовления находится в достаточном количестве.
    5. Могут, при необходимости, быть быстро заменены.
    6. Хорошо подходят для строительства небольших частных и коттеджей, которые имеют небольшие пролеты.
    7. Дерево является экологически чистым материалом.

    Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом



    К недостаткам этого строительного изделия можно отнести следующее:

    1. Требуют обработки специальными жидкостями, которые имеют противопожарные характеристики и не допускают гниение материала.
    2. Имеют ограниченную нагрузку.
    3. Отсутствие возможности их монтажа в помещениях с большими пролетами.

    Требования к перекрытиям из деревянных балок

    При установке балок из дерева необходимо обязательно выполнить ряд требований. Нарушение или невыполнение этих требований может привести к негативным последствиям. Требования определяют, что:

    • запрещается использовать для изготовления балок лиственные породы деревьев. Изготовление должно проводиться только из хвойных пород. Такая древесина имеет значительный запас прочности;
    • древесина, из которой предстоит изготовление балок, должна иметь влажность не больше 14 процентов. В случае превышения указанной величины, балочный пролет может иметь значительный прогиб;
    • древесина должна быть очищена от коры, обработана огнестойкой жидкостью, раствором против вредителей и грибковых заболеваний. Запрещено использовать древесный материал, который имеет заболевания или дефекты;
    • перед изготовлением балок необходимо предусмотреть строительный подъем. В процессе эксплуатации он выровняется, пол и потолок останутся ровными;
    • выравнивание балок необходимо проводить путем установки под их концы пропитанных в смоле обрезков пиломатериалов. Подрубывать окончания конструкций не рекомендуется;
    • кроме прямоугольных балок с рассчитанным сечением, можно применять цельное бревно. Оно должно быть обтесано и иметь определенный диаметр. Это намного дешевле, чем использование пиломатериалов. Но, такие бревна перед монтажом должны храниться в сухом месте не меньше года.

    Расчет балок, выполненных из дерева

    Планируя монтировать деревянное перекрытие, нужно рассчитать необходимое число балок и их габариты.

    Для этого надо:

    • знать расстояние между стенами, на которые они будут монтироваться;
    • вычислить предполагаемую нагрузку на балки после того, как они будут установлены;
    • зная указанные величины, рассчитать величину сечения и шаг их установки.

    Монтаж деревянных балок перекрытия



    Определение величины балок

    Величина балки складывается из суммарных величин. Эти величины включают:

    • расстояние между стенами;
    • длину балки, которая будет встроена в глубину стены.

    Величина пролета определяется при помощи измерительных принадлежностей, например, рулетки. В зависимости от материала, из которого изготовлена стена (дерево, бетон, кирпич и т.д.), будет зависеть глубина укладки балок.

    Деревянные балки являются конструкционными элементами с несущими функциями



    Если здание кирпичное, то запас под деревянные балки должен быть более 10 см. Если здание построено из дерева, то под балочный пролет для второго этажа делают специфические пазы, которые имеют глубину 6-10 см. В случае, когда деревянным конструкциям предназначено стать основой для стропильной системы, они должны быть длиннее, чем пролет здания, на 5-7 см.

    Важно!

    Перекрытие деревянными балками должно находиться в пределах от 2,5 до 4 м. Максимальная длина пролета не должна превышать шести метров. Если перекрытие превышает эту величину, то устанавливаются конструкции из клееного бруса.

    Установка балок перекрытия – важный и ответственный этап стройки



    Расчет нагрузки на деревянную балку

    Нагрузка, как и величина балок, состоит из суммы нескольких элементов. Это суммарная масса элементов пролета и деталей интерьера, которые будут расположены в комнате верхнего этажа. К элементам, которые входят в перекрытие между этажами, можно отнести деревянные балки, лаги, утеплитель, напольное и потолочное покрытие, паро- и гидроизоляцию. К элементам интерьера относится мебель, бытовая техника. Сюда же включается возможное количество жильцов, которые будут постоянно пользоваться этажом. Зачастую, расчет нагрузок проводится специальными учреждениями.

    Для самостоятельного расчета несущей способности применяется схема:

    1. Перекрытие чердачного помещения с подшивкой. Если в качестве утеплителя применяется минвата, то собственная нагрузка лежит в пределах 50 килограмм на квадратный метр. Стандарты СНиП обозначают нормативную нагрузку для перекрытия в пределах 70 килограмм на квадратный метр и запас прочности для него с коэффициентом 1,3. Общая нагрузка рассчитывается просто: 70 кг х 1,3+50 кг = 130 килограмм на метр квадратный.
    2. Утеплителем служит не минвата, а материал с большим весом. Или при подшивке применялись толстые доски. В этом случае нормативная нагрузка увеличивается до 150 килограмм на квадратный метр. Соответственно, изменится общая нагрузка: 150 кг х 1,3+50 кг = 245 килограмм на квадратный метр.
    3. Для мансарды нормативная нагрузка будет составлять 350 кг на квадратный метр.
    4. Для балок, которые выполняют функцию перекрытия между первым этажом и вторым норматив составляет 400 кг на метр квадратный.

    Конструкция деревянного перекрытия



    Расчет величины сечения и шага монтажа балок

    Определившись с величиной нагрузки, которая ляжет на балку и, посчитав ее длину, можно рассчитать шаг монтажа и величину сечения (или же диаметр). Эти величины связаны относительно друг друга и обозначаются по установленным стандартам:

    1. Сечение балок находится в соотношении ширины и высоты, как 1 к 1,4. В зависимости от нагрузки, балка должна иметь ширину от 5 до 20 см и высоту от 10 до 30 см. Если для перекрытия применяется бревно, то диаметр сечения должен быть в пределах от 10 до 30 см. Кроме этого, существуют специальные таблицы, которые дают точные размеры сечения в зависимости от длины и предполагаемых нагрузок.
    2. При расчете сечения необходимо учесть, что наибольший прогиб балок перекрытия между этажом и чердаком не должен быть более 1/200, а между нижним и вторым этажом не превышать 1/350.
    3. Монтаж балок проводиться с шагом, который лежит в пределах от 30 до 120 см. В основном применяют шаг укладки перекрытия через каждые 60, 80, 100 см. Зачастую, шаг выбирают по величине утеплительного материала. Если здание каркасное, то шаг проводят с учетом расположения каркасов.

    Для повышения жесткости перекрытия деревянные балки укрепляют распорками



    Что такое лаги и преимущества их применения

    Независимо от материала, из которого будет выполнено напольное покрытие, в межбалочное пространство необходимо установить лаги. Что это такое и для чего они нужны? Их можно назвать поперечными балками. Лаги устанавливаются перпендикулярно основным балочным перекрытиям. Служат для увеличения жесткости перекрытия между этажами и снижения нагрузки. К ним крепится потолочное и напольное покрытие.

    Преимущества применения лаг очевидны:

    • простота и быстрота монтажа;
    • экономия строительных материалов;
    • готовая конструкция сразу эксплуатируется;
    • имеют отличные теплоизоляционные и звукопонижающие характеристики;
    • позволяют регулировать высоту напольного покрытия;
    • подходят для монтажа коммуникационных линий;
    • служат хорошим вентиляционным элементом;
    • распределяют нагрузку по всей поверхности среди балок;
    • относительно небольшая стоимость;
    • возможность быстрого и качественного ремонта или замены отдельных частей.

    Лаги – это поперечные балки пола, по которым укладывается покрытие пола



    Лаги своими руками

    Производство лаг проводиться их брусьев дерева с прямоугольным сечением.  Сечение лаг находится в соотношении ширины и высоты, как 2 к 3 или же 1 к 2. Иными словами, высота лага должна превышать его ширину в 1,5-2 раза. Для производства лаг зачастую применяют древесину дешевых хвойных пород. Например, сосна или елка. Брусок режется на необходимую длину и получается лаг.

    Важно!

    Древесина для лаг должна быть высушена, без дефектов, обработана специальным огнеупорным раствором, жидкостью от вредителей и грибковых заболеваний.

    Материал для лаг



    Укладываем лаги правильно

    Монтаж лаг необходимо проводить в направлении, перпендикулярном направлению, в котором будет укладываться напольное покрытие. Важно правильно рассчитать шаг монтажа лаг. Если шаг выбран верно, то прочность напольного покрытия будет достаточно высокая. Но, при меньшем шаге выполнение работ и стоимость материала будет дороже. Если шаг укладки будет большой, то пол будет прогибаться и скрипеть. Чтобы выбрать правильный вариант, необходимо, прежде всего, учесть какой толщины будет напольное покрытие. Чем тоньше покрытие, тем ближе друг к другу должен проводиться монтаж лаг. Если толщина напольного покрытия (досок) около 2-2,5 см, то шаг монтажа лаг должен быть в пределах 30-40 см. С увеличением толщины покрытия до 5 см шаг можно увеличить до 1 м.

    Совет!

    Рекомендуется в жилых комнатах напольное покрытие монтировать вдоль направления падения естественного света. В коридорах такое покрытие лучше монтировать по линии перемещение от двери к двери.

    Укладывая лаги на деревянные перекрытия, лучше крепить их к боковым сторонам балок



    Крепление лаг

    Крепятся лаги непосредственно на балку, к ее боковой стороне. Это дает возможность провести их регулировку, не применяя дополнительных подкладок. Их уклон проверяется специальным уровнем. Добившись необходимого положения, лаги крепятся с балками гвоздями или шурупами.

    Кроме этого, крепление лаг и балок друг с другом может проводиться при помощи железных уголков. Одна часть уголка саморезами монтируется на балку, ко вторым частям уголков крепятся лаги. Помимо уголков, для монтажа лаг могут использоваться кронштейны в виде буквы П, которые есть в свободной продаже.

    Укладка деревянного пола на лаги имеет массу преимуществ: простота процесса, легкость замены отдельных элементов



    Вывод

    При строительстве своего дома или коттеджа перекрытия из деревянных балок будут хорошей заменой перекрытиям из бетона. Работы по их установке можно выполнить самостоятельно, без привлечения специальной техники. Наличие лаг в межэтажном перекрытии увеличит жесткость перекрытия. Их наличие придаст надежность всей конструкции. Если все рассчитать и выполнить верно, то межэтажное перекрытие на деревянных балках будет служить долго.

    Межэтажное перекрытие в доме из газобетона



    Деревянные перекрытия в доме из бруса: как не надо делать

    lestnitsygid.ru

    Перекрытие второго этажа по деревянным балкам

    Перекрытие второго этажа по деревянным балкам: устройство, расчет, размер балки

    Одним из самых важных конструктивных элементов любого загородного дома являются межэтажные перекрытия. Обустраиваться они могут по разным методикам. В любом случае технологии сборки таких конструкций соблюдать следует неукоснительно. От этого зависит не только удобство проживающих в доме людей, но и их безопасность. Ниже в статье разберемся с тем, какие существуют проекты перекрытия второго этажа по деревянным балкам и каким образом собираются подобные конструкции.

    Основные способы обустройства перекрытий

    Иногда в загородных домах устанавливаются монолитные перекрытия. Монтируются они из готовых железобетонных плит. Такие конструкции отличаются высокой степенью надежности и долгим сроком службы. Но при этом сборка их обходится довольно-таки дорого. Ведь весят такие плиты много. А поэтому поднимать их на стены приходится с использованием автокрана.

    Существует и еще один тип перекрытия на второй этаж – заливное. Такая конструкция изготавливается из бетонной смеси в опалубке, собранной на стойках. Это также довольно-таки надежный тип перекрытия. Собрать его можно в том числе и своими руками. Однако технология его изготовления все же очень сложна. Ошибок при заливке монолитной плиты допускать нельзя.

    Перекрытие второго этажа по деревянным балкам служит меньше плитного или заливного, но при этом оно полностью лишено их недостатков. Технология сборки такой конструкции предельно проста. При этом обходится такой вид перекрытий недорого. Обустраиваются эти конструкции, как уже можно судить по названию, на брусчатых или бревенчатых балках. Собирать их допускается как в кирпичных или блочных домах, так и в рубленых либо щитовых. Именно такие перекрытия монтируются в загородных зданиях чаще всего.

    Основные конструктивные элементы

    Собрать межэтажное перекрытие по деревянным балкам самостоятельно совершенно несложно. Основными элементами его конструкции являются:

    • Собственно сами балки. Изготавливаются они чаще всего из бревна или бруса.
    • Обшивка. Для сборки этого элемента обычно используется обрезная доска толщиной не менее 3 см.
    • Пароизолятор. Такая пленка необходима для того чтобы влажный воздух с первого этажа не проникал на второй. Использование такой пленки значительно продлевает срок службы такой конструкции, как перекрытие второго этажа из бруса.

    В конструкцию чердачного перекрытия обычно включается и еще один элемент – утеплитель. В этом случае между балками устанавливают плиты минеральной ваты и пенополистирола. В некоторых случаях может использоваться также полиуретан.

    В конструкцию перекрытия второго этажа теплоизолятор иногда не включается. Но чаще всего его все же используют. В данном случае он играет роль звукоизолятора. В качестве шумопоглатителя в перекрытии на второй этаж чаще всего применяют минеральную вату. Этот материал, во-первых, не горит, а во-вторых, выделяет меньше вредных веществ, что для жилых помещений немаловажно.

    Во сколько обойдется сборка

    Составляя проект такой конструкции, как перекрытие второго этажа по деревянным балкам, помимо всего прочего, конечно же, следует сделать расчет всех необходимых материалов и составить смету. Определить количество досок и утеплителя не сложно. Для этого нужно лишь знать площадь перекрытия и размеры самих материалов.

    Если второй этаж дома жилой, длину балок определяют, учитывая ширину пролета и необходимые для опоры припуски. Если над домом обустраивается чердак, расчеты выполняются следующим образом:

    • Балок должно быть столько же, сколько и стропильных ферм кровли. Объясняется это особенностями конструкции крыши. Часто стропила крепятся именно на балки. В любом случае сходиться эти два элемента на стенах должны в одной точке.
    • Длину балок рассчитывают, исходя и особенностей конструкции каркаса кровли. Если стропила предполагается крепить к балкам, для расчета их длины к ширине пролета следует прибавить по 40 см на свесы крыши с обоих сторон. Если же балки предполагается вмуровать в стены, длина их должна быть такой, чтобы между их торцами и задней стенкой «гнезда» оставалось хотя бы 3 см для проветривания.

    Расчет прочности балок

    Чтобы перекрытие второго этажа по деревянным балкам получилось надежным, его опорные элементы должны иметь достаточно большое сечение. Рассчитать необходимые длину и ширину бруса в наше время очень просто. Для этого следует воспользоваться онлайн-калькулятором.

    Чтобы расчет балок перекрытия получился точным, нужно знать следующие параметры:

    • ширину пролета;
    • шаг установки бруса;
    • породу древесины, использованную для изготовления бруса.

    Шаг между стропилами кровли частных домов, возведенных в средней полосе России, обычно составляет 80 см. Соответственно на таком же расстоянии друг от друга устанавливаются и балки. Для пролетов стандартных не слишком больших частных домов в 6-9 м под них обычно берется материал сечением 150х150 мм.

    Что еще нужно учитывать

    Выполнив расчет балок перекрытия и закупив все необходимые материалы, можно приступать собственно к монтажу конструкции. Однако перед этим желательно выполнить еще ряд подготовительных мероприятий.

    Дерево – материал относительно недолговечный. Со временем из-за сырости брусчатые балки и доски могут начать подгнивать. Чтобы оттянуть этот процесс на как можно более долгий срок, перед началом сборки перекрытия все пиломатериалы следует обработать специальным антисептическим средством. Такие составы обычно предохраняют дерево еще и от заражения грибком.

    Помимо этого, брус и доски нужно покрыть средством, снижающим риск возгорания. В случае пожара обработанный таким образом материал, конечно же, будет поврежден. Однако обработанные такими составами брус и доски не горят, а тлеют. Следовательно, у жильцов при пожаре будет больше времени для того, чтобы покинуть дом.

    Также очень неплохо перед сборкой перекрытия обработать доски и брус средством против насекомых. Жучки-точильшики в последующем могут доставить владельцам дома массу неприятностей.

    Порядок сборки

    Как только все материалы будут закуплены, можно приступать собственно к монтажу конструкции. Собираются деревянные перекрытия в доме в таком порядке:

    • Подготавливаются все необходимые материалы и инструменты. Для того чтобы балки можно было поднять наверх, наверняка понадобится лестница.
    • Устанавливаются собственно сами балки. В монолитных и кирпичных домах балки вмуровывают в оставленные при заливке или кладке стен «гнезда». При обустройстве последних следует учитывать, конечно же, размер балки перекрытия. При сборке чердаков брус может крепиться также уголками к мауэрлату. К стенам рубленых домов балки фиксируют на специальные элементы — «салазки». Это предотвращает перекосы конструкции перекрытия во время усадки дома.
    • Снизу на балки набиваются доски. Со стороны чердака их сначала обтягивают пароизоляционной пленкой, а затем укладывают на них плиты утеплителя. Последние нужно монтировать так, чтобы они максимально плотно прилегали к древесине.
    • Поверх плит монтируют еще один слой пароизоляции.
    • Набивают доски пола второго этажа.

    Еще один способ монтажа

    Перекрытие второго этажа по деревянным балкам, описанное выше, имеет самую простую конструкцию. Использованный в этом случае утеплитель, к сожалению, препятствует проникновению на первый этаж только воздушных шумов. Ударные легко передаются по деревянному каркасу (через балки и доски). Если в доме нет маленьких детей и шуметь особо некому, такая простая конструкции может стать решением идеальным. В противном случае лучше устроить в доме перекрытие по балкам немного другого типа, собрав на втором этаже так называемые плавающие полы. Конструкция их довольно-таки сложна. Но при желании их можно смонтировать и самостоятельно.

    Как собрать плавающие полы

    После установки балок в этом случае также сначала набиваются доски потолка первого этажа. Далее укладывается пароизолятор. Между балок устанавливаются жесткие плиты минеральной ваты или пенополистирола. Далее монтируется еще один слой звукоизолятора. В этом случае плиты лягут уже выше балок, а пол будет укрыт ими полностью.

    Можно звукоизолировать межэтажное перекрытие по деревянным балкам и немного по-другому. В этом случае также используются плиты ваты. Но между балками они не устанавливаются. Стелют их поверх них сплошным ковром. Материал при этом будет слегка вдавливаться между балками, не касаясь досок потолка первого этажа. Далее несколько плит разрезают на полосы. Они необходимы для прокладки помещений на втором этаже по периметру. В последующем их можно будет закрыть плинтусом.

    Поверх плит заливается бетонная стяжка толщиной примерно в 5 см. Для прочности ее нужно армировать стекой из прута 10 мм. Заливать бетон следует таким образом, чтобы он касался нарезанных полос ваты, а не стен дома. Поверх бетона нужно уложить листы фанеры, а затем – чистовой материал.

    Более простой и дешевый способ звукоизоляции

    При желании уменьшить ударный шум со второго этажа можно собрать деревянные перекрытия в доме и немного по другой технологии. В этом случае также сначала устанавливаются балки. Затем на них монтируются специальные звукопоглощающие прокладки. Последние стоит предварительно пропитать или обработать антисептическим составом. При сборке перекрытий на второй этаж в загородных частных домах обычно используются войлочные или резиновые прокладки.

    Монтируются эти элементы непосредственно на балки. На них укладывают (без крепежей) лаги. Длина последних должна быть такой, чтобы они не касались стен дома. Монтируют лаги поперек балок. Далее устанавливают плиты звукоизолятора. Кладут их и между балками, и между лагами (в два-три слоя). Поверх получившегося «пирога» набивают доски. Пароизолятор в данном случае использовать также следует обязательно.

    Заключение

    Устройство перекрытия второго этажа по деревянным балкам, как видите – процедура несложная. Собрать такую конструкцию можно в том числе и самостоятельно. Но, конечно же, выполняя монтаж перекрытия, следует в точности придерживаться положенных технологий. В этом случае конструкция получится надежной и долговечной.

    Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

    20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

    Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

    10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

    Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

    Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

    Деревянное перекрытие второго этажа. Технические требования. Монтаж и обработка. Звукоизоляция с утеплением

    Следует сразу отметить, что деревянное перекрытие между этажами своими руками можно устанавливать не только для деревянных зданий, но также для кирпичных, блочных и бетонных конструкций. Причём, это относится не только к этажам помещения, но и к подвалам, полу и чердакам, где без такого устройства просто не обойтись, только техническое обеспечение здесь уже может несколько отличаться по конструкции.

    Но, давайте поговорим об этом более подробно, а ещё мы хотим предложить вам к просмотру видео в этой статье.

    Перекрытие второго этажа по деревянным балкам на стены из блоков

    Предъявляемые технические требования

    Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус

    • Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
    • Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности. Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м 2. а для чердака от 105 кг/м 2 .

    Деревянные балки будут прогибаться

    • Кроме того, для деревянных балок существуют предельные значения для прогиба. где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
    • Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
    • Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок. где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

    Примечание. Не следует забывать, что древесина является горючим материалом и, к тому же, подверженным гниению, грибку и плесени при создании определённых условий.
    Поэтому, при монтаже междуэтажное перекрытие по деревянным балкам следует обрабатывать огнестойкими и бактерицидными составами (зачастую все эти качества заключаются в одном и том же растворе).

    Монтаж и обработка

    На фото: монтаж деревянного перекрытия своими руками

    Теперь давайте разберёмся, как сделать деревянное перекрытие между этажами, которое будет представлять собой устройство из балочного каркаса (брус или бревно), который с двух сторон (снизу и сверху) обшивается досками или листами типа фанеры, ДВП, ДСП и ОСП.

    Для утепления и звукоизоляции между балками укладывают утеплитель для деревянных перекрытий. которым может быть любая минеральная вата (стекловата, камневата, шлаковата), пенопласт, керамзит или пропитанные каким-либо огнестойким бактерицидным составом опилки.

    Паропроницаемая гидроизоляция FOLDER

    В тех случаях, когда перекрытие делается в банях, то большое внимание следует уделять гидроизоляции – как правило, это полиэтиленовые или полипропиленовые паропроницаемые плёнки, которые пропускают влагу только в одном направлении. Такая плёнка состоит из множества воронкообразных колбочек, которые впитывают и пропускают через себя молекулы воды только с широкой (шершавой) стороны, в то время как с другой (гладкой) стороны влага не проходит.

    Поэтому, такая гидроизоляция монтируется шершавой стороной к утеплителю со стороны парной, а расположенном выше помещении — наоборот.

    Таблица рекомендуемых поперечных сечений на определённой длине

    В расположенной выше таблице вы видите расчёты поперечного сечения сосновых балок из расчёта удельной нагрузки на перекрытие в 400 кг/м 2. Но не забывайте о том, что, несмотря на увеличение толщины, балки длиной 10м нуждаются в дополнительной поддержке. Не обязательно ставить его под каждый профиль – можно просто установить поперечный брус такого же сечения и подпереть его одним или двумя столбами.

    Чердачные и межэтажные перекрытия

    Варианты чердачных и межэтажных перекрытий

    Монтаж перекрытий из пиломатериалов может осуществляться с помощью досок, фанеры, ОСП (OSB), ЛСП и ДВП, которые укладываются сверху на балки, а снизу на черепные бруски или вырезанные в балках четверти (цена материала примерно одинакова).

    Нижний настил выполняет функцию чернового пола, на который укладывают утеплитель, но его так же можно крепить снизу непосредственно к балкам и тогда он одновременно будет играть роль чернового потолка.

    Расстояние между каркасными брусьями или брёвнам в большой степени зависит от толщины досок или панелей, которые служат для чернового пола и несут на себе динамическую нагрузку (хождение или перестановка мебели). Например, если вы будете использовать половицы 25 мм толщиной, то для мансардного этажа понадобится шаг 500 мм, а для жилой комнаты не более 400 мм, поэтому, доски для пола желательно использовать более толстые – 40-50 мм.

    Варианты цокольных перекрытий

    Для деревянного перекрытия на цоколь или ростверк фундамента черепной брусок необходим в любом случае, так как благодаря ему, вы сможете утеплить пол, то есть, он будет фиксировать панели или доски, на которые укладывается утеплитель.

    Чаще всего такой черновой пол делают из бревенчатого наката, горбыля или необрезных и нестроганных досок, которые укладываются на деревянный брусок 50×50 мм, 50×40 мм или 40×40 мм и в некоторых случаях даже не прибиваются гвоздями и не прикручиваются саморезами.

    Обратите внимание!
    Можно вырезать в балках четверть, но это займёт гораздо больше времени.

    Для утепления чернового пода преимущественно используют керамзит, шлак, ухой песок, обработанные антисептиком и огнезащитным составом стружки и опилки, а также толстую минеральную вату (100 мм или более). Не забывайте о том, что грунт может отдавать свою сырость, поэтому снизу подстилают плотный полиэтилен или рубероид, а если это помещение парной, то такая же защита будет нужна и сверху.

    Звукоизоляция с утеплением

    Диаграмма теплопроводности материалов

    В тех случаях, когда деревянные перекрытия между этажами в кирпичном доме (блочном, каменном, деревянном) делается для чистового пола жилой комнаты, то температура последнего не должна быть ниже температуры воздуха в помещении больше, нежели на 2⁰C. Такой параметр не относится к парной бане, так как там выдержать его просто невозможно (разве что с системой тёплого пола).

    Поэтому, для обустройства теплового барьера, который одновременно будет выполнять функцию звукоизоляции, используют современные синтетические и минеральные материалы, которые не боятся поражения различными микроорганизмами.

    Примечание. Как мы уже упоминали, чаще всего для утепления и звукоизоляции используют различную минеральную вату.
    Но для бани лучше не использовать шлаковату – она сделана из расплавов доменного шлака и содержит маленькие частички железа.
    Под воздействие влаги они ржавеют, и вата оседает, что приводит к увеличению теплопроводности материала.

    Утепление и звукоизоляция чердака

    В большинстве случаев, если помещение не имеет повышенной влажности, в качестве гидроизоляции используют рубероид, плотно настилая его в два слоя, но можно для этого также использовать плотный полиэтилен (не путать с целлофаном!).

    Затем на подстеленную плёнку укладывают утеплитель, причём нужно следить за тем, чтобы не оставалось щелей и если это пенопласт или экструдированный пенополистирол, то все зазоры задуваются монтажной пеной.

    Заключение

    Обустраивая перекрытие первого этажа по деревянным балкам, вы в некоторых отношениях выигрываете. Во-первых, такая конструкция имеет малый вес, во-вторых, это обойдётся гораздо дешевле бетонных плит и, в-третьих, древесина является экологически чистым материалом.

    Делаем пол второго этажа по деревянным балкам своими руками

    Существует два варианта установки деревянного пола: если дом одноэтажный, то пол монтируется на лаги, а если многоэтажный, то пол каждого последующего этажа монтируется на деревянные балки. Хотя, в зависимости от конструкции и в одноэтажном доме можно осуществить крепление деревянного пола к деревянным балкам. Поэтому, дело не в выборе технологии, а в конструкционных особенностях здания.

    Балки и пол

    Устройство пола второго этажа по деревянным балкам имеет свои технологические особенности.

    • Балки относятся к части конструкции дома, делая его более крепким. Балки надежно крепятся к несущим стенам, что делает таким же надежным и пол.
    • Малый вес строительных материалов, которыми зашивается нижняя часть перекрытия.
    • Низкие затраты на сооружение подобных полов. Несмотря на это, пол второго этажа по деревянным балкам имеет свои недостатки. Опираясь на несущие стены, он обладает повышенной шумопроводностью, что негативно сказывается на проживание в таком жилище. Если об этом подумать и лаги перекрытия второго этажа установить на звукоизоляционные подкладки, то проблема будет решена. К сожалению, такой подход снижает несущие характеристики строения в целом.

    Устройство балок

    Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

    Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

    • Выбирается брус с сечением 150х150 мм или 200х200 мм.
    • Балки располагаются на расстоянии 0,6 м друг от друга.

    Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

    Этот процесс требует особого подхода, который может опираться на определенные правила:

    • Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
    • Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
    • Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

    Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

    Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

    Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

    Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

    Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

    В качестве утеплителя можно использовать:

    • обычный шлак, который засыпается в промежутки между балками;
    • минеральную вату;
    • пенопласт;
    • керамзит или опилки.

    В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

    В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

    Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

    Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

    После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

    Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

    Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

    Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

    Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

    Источники: http://fb.ru/article/261383/perekryitie-vtorogo-etaja-po-derevyannyim-balkam-ustroystvo-raschet-razmer-balki, http://rubankom.com/sooruzheniya/chasti-zdaniya/perekrytiya/275-derevyannoe-perekrytie-vtorogo-etazha, http://polspec.com/montazh-i-remont/delaem-pol-vtorogo-etazha-po-derevyannym-balkam-svoimi-rukami.html

    sam-doma.ru

    Добавить комментарий
