устройство и технология монтажа монолитной плиты

Перекрытие – один из самых важных несущих элементов дома. Именно на него и на фундамент приходится вся основная нагрузка дома (люди, мебель, техника), которая передается на другие строительные элементы – балки, стены и ригели.

Крайне важно, чтобы все силы напряжения в здании были грамотно распределены, ведь от этого зависит его долговечность, надежность и безопасность для проживания людей. Так, одна из самых проверенных временем конструкций – монолитное перекрытие в его классическом, облегченном и модифицированном виде. Чтобы понять технологию изготовления всех его трех вариантов, мы подготовили для вас подробные мастер-классы и видеоуроки!

В современных домах к перекрытию предъявляются особые требования. Наверняка вас не удивит наличие джакузи на втором этаже, или установка тяжелого оборудования. А потому в идеальном варианте перекрытие должно быть хорошо утеплено, звукоизолированно, надежно и обходиться в разумных пределах стоимости.

От того, насколько это перекрытие выполнено грамотно, будет зависеть напрямую долговечность и надежность всего дома. К сожалению, и до сегодняшнего дня слышно о случаях, когда перекрытие не выдерживает.

Так, например, не так давно рухнул целый второй этаж с индийскими студентами. И нет более досадной ситуации, когда построен новый дом, куда вложено немало средств и сил, а по стенам начинают идти трещины.

Сегодня в России чаще всего обустраивают деревянное перекрытие, железобетонные плиты и монолитную плиту. И монолитное перекрытие считается одним из самых надежных.

Даже при взрыве бытового газа его запас прочности исчерпывается не сразу, а потому оно не обрушивается в первые часы и позволяет быстро провести эвакуацию. И от огня оно не будет ни плавиться, ни гореть. А выглядит его устройство изнутри вот как:

При помощи монолитных перекрытий особенно удобно перекрывать помещения любой конфигурации. Например, вы решили, чтобы у дома были необычные углы, или в качестве отдельного эркера будет выступать шикарная многоугольная кухня. В таком случае накрыть такую часть дома прямоугольной плитой не получится. А вот согнуть металлическую арматуру нужной формы и залить ее бетоном – легко.

Это – важный момент! Современные архитекторы часто говорят о том, что геометрия современных домов далека от прямоугольника. И правда, эркеры, выступы и вычурные криволинейные участки доставляют немало проблем, когда нужно думать о надежном перекрытии. Например, обычными плитами замостить нечто подобное довольно сложно, их минимум придется резать.

Мало того, что это делает работы более трудозатратными, но еще и требует применение крана, который будет укладывать такие плиты. А для крана уже нужны подходящие подъездные пути, которыми обычно не могут похвастать загородные постройки. Тогда как для заливки перекрытия даже большой площади достаточно бетономешалки и насоса.

Среди недостатков отметим значительный вес такого перекрытия и большой расход бетона. Хотя в строительстве, как говорится, легкости не ищут.

Давайте сначала рассмотрим конструкцию и изготовление классического монолитного перекрытия, а уже за тем его более новые виды.

В основе такого перекрытия – прочная, крепко связанная арматура, которая служит чем-то вроде скелета перекрытия. Прежде, чем вы приступите к заливке, вам нужно будет связать между собой прутья.

Причем существует немало способов и видов такой вязки, а также ее можно проделывать вручную или при помощи специального оборудования. Если у вас есть время, желание и помощники, вы легко обучитесь этому мастерству.

А это видео поможет вам разобраться, вязать прутья или лучше варить, и как правильно это делать:

Чтобы изготовить правильный арматурный каркас, нужен точный расчет. Обычно речь идет о двух сетках в верхней и нижней зоне, диаметром 12-14 мм, из арматуры класса А400. При этом шаг прутьев должен быть 20 см в двух направлениях.

Иногда устанавливают также дополнительную арматуру. Обе сетки должны находиться на расстоянии 25-30 мм от края плиты. Под нижнюю следует положить фиксаторы на расстоянии 1 метра друг от друга, прямо на пересечение арматуры.

А чтобы верхняя сетка находилась на определенном расстоянии, под нее устанавливают специальные подставки из прутьев диаметром 10 мм или более современных пластиковых приспособлений:

В этом варианте в качестве подставок к арматуре приварили отрезки прутьев:

Поставить такие опоры можно чаще, это будет только плюсом:

А такого вида опору можно приобрести в магазине, называется она «стульями»:

Если вы беретесь вязать арматуру, тогда воспользуйтесь такими хитростями домашних мастеров, которые приловчились использовать для этой цели подручные инструменты. Вот отличный способ быстро связать арматуру с минимальными усилиями.

Шаг 1. Берем проволоку, загибаем на концах, чтобы получились «ушки», и подводим под арматуру:

Шаг 2. Сверху соединяем концы проволоки и делаем петельку для крюка. На это уходит от силы 4-5 секунд:

Шаг 3. Вставляем крюк одним концом в шуруповерт, а другим – в петельку проволоки. Включаем на секунду инструмент – и арматура крепко связана. Остается только сохнуть получившийся хвостик.

Процессу бетонирования он не будет мешать, но ноги мимо проходящих рабочих может поцарапать. Поэтому от него лучше сразу избавиться, пригнув к стержню арматуры:

Вот, к примеру, отличный простой способ вязки арматуры для новичков:

Вот пример, как арматуру связывают обычной металлической проволокой:

А этот метод устройства арматуры уже для профессионалов:

В этому случае для устройства перекрытия связали одинарную арматуру:

К слову, для монолитного перекрытия армопояс не нужен. Ведь такое перекрытие само по себе прекрасно перераспределяет нагрузку со всех сторон. Единственное, что нужно сделать – это установить опалубку по всей площади.

Давайте рассмотрим внимательно основные этапы устройства монолитной плиты перекрытия:

  • Шаг 1. Установка опор – металлических стоек с регулируемой высотой. Оптимальное расстояние между ними  – 1 метр, а от стен – 20 см.
  • Шаг 2. На стойки укладывают ригели, в качестве которых подходит двутавровая балка, швеллер или брус.
  • Шаг 3. Поверх ригелей организовывают опалубку, идеально ровная. Чтобы потом ее было легко снять, используют гидроизоляционную пленку для досок или машинное масло для метала.
  • Шаг 4. Изготавливаем армирующий каркас выбранным способом.
  • Шаг 5. Теперь переходим к бетонированию. Заливать бетон следует при помощи бетононасоса, и вибрировать глубинным вибратором. После чего бетон сохнет и набирает прочность. Первую неделю, пока он будет сохнуть, смачивайте его водой, и по истечению 28 дней снимите опалубку.

Вот пошаговый процесс устройства монолитной плиты:

Классическую монолитную плиту перекрытия часто делают утепленной. В этом случае утеплитель дополнительно теплоизолирует перекрытие:

Если в перекрытии ко всему будут трубы теплого пола, тогда бетонная мембрана поверх их должна быть от 8 до 10 см. Но учитывайте при этом, что каждый 1 см верхней бетонной мембраны понижает полезную нагрузку перекрытия на целых 25 кг/кв.м. Т.е. с каждым лишним сантиметром перекрытие становится более тяжелым и тем меньше на него можно будет делать нагрузку мебелью и техникой в будущем.

Общая толщина конструкции в итоге получится от 180 до 220 мм. Конечно, по сравнению с деревянным такое перекрытие имеет куда больший вес. А потому его устройство возможно далеко не для всех конструкций.

Например, для деревянного или бревенчатого дома. Также монолитное перекрытие не делают на пролетах больше 7 метров, иначе оно получается слишком тяжелым. Если вы имеете опыт строительных работ, тогда знаете, насколько тяжелый бетон. Посмотрите, сколько его нужно даже для одного квадратного метра плиты:

Плюс ко всему устройство монолитного перекрытия по такой схеме занимает немало времени: монтаж и демонтаж опалубку, изготовление арматуры, устройство объемного каркаса, заливка бетона и его застывание.

Также отсутствие необходимости в специальном кране еще не говорит о том, что вам вообще не понадобится техника. Дело в том, что поднять на высоту второго этажа балки весом 60 кг вдвоем или втроем не сложно, но от 110 кг – уже проблема.

Как мы уже сказали, монолитные перекрытия, конечно, все хороши, кроме затрат на бетон и собственного веса. Логично, ведь цемента здесь используют немеряно, заливается целый этаж! Именно из-за этого, в целях поиска экономии был разработан новый вид перекрытия – сборно-монолитное.

В сравнении с обычным монолитным перекрытием сборно-монолитное оказывается экономнее на целых 30%. Да, такое перекрытие обходится дороже обычных плит, но куда менее трудоемко и дешевле, чем монолитное.

Можно сказать, что это такой подвид монолитного перекрытия, в котором дополнительно есть блоки. Они сверху накрыты арматурой и заливаются бетоном в виде тонкого слоя. В чем суть? Блоки намного легче бетона, и заполняют собой основное пространство.

Получается, что тяжеловесного цемента здесь уже идет намного меньше. И экономия, и само перекрытие получается куда легче по весу. А это существенно влияет на смету фундамента, на которого приходится основная нагрузка от веса дома:

Давайте рассмотрим пошагово технологию монтажа сборно-монолитного перекрытия.

Установка балок и подпорок

Для сборно-монолитного перекрытия используются специальные легкие железобетонные балки, с арматурой внутри. Ее располагают свободно, в виде пространственных каркасов. Благодаря этому балки настолько прочные, что их изготавливают достаточно длинными, даже с перекрытием 9 метров. Это – важный момент, если вы планируете, чтобы холл вашего дома был просторным.

Реже в ход идут специальные Т-образные балки со снятой фаской в нижней части. Только учитывайте, что для устройства сборно-монолитного перекрытия балки используются только заводского изготовления. Их нельзя варить у себя в гараже – опасно! Эти балки называются тригонами и имеют точно просчитанную геометрию и вес.

Сегодня производители часто предлагают более легкие балки из оцинкованной стали на арматурном каркасе. Такая балка весит всего 6 кг/м. Вот для такой балки подъемной техники не нужно, и при этом она не теряет в прочности. Но на ее вес будут иметь влияние прутья дополнительной продольной температуры.

Диаметр и количество стержней балки подбирают на основе расчета несущей способности перекрытия. В чем и основное преимущество сборно-монолитного перекрытия – возможность гибко подбирать несущую способность в зависимости от предполагаемой эксплуатационной нагрузки.

Отдельный вид такого перекрытия – Bonolit. Это стальные балки с узнаваемым треугольным арматурным каркасом. Между балками располагаются газобетонные блоки, которые одновременно служат и несъемной опалубкой. Для устройства перекрытия используется тяжелый мелкофракционный бетон классом М250 (В20).

Ко всему балки можно стыковать под нужным углом, чтобы перекрыть помещение даже сложной конфигурации и дорабатывать прямо на месте монтажа. Также не обязательна выравнивающая стяжка, благодаря чему существенно сокращается расход бетона. Впечатляет также скорость сбора такого перекрытия: достаточно всего четырех рабочих, чтобы они собрали перекрытие всего за две рабочие смены, и при этом им не нужно обладать высокой квалификацией.

Дополнительно балки подпирают деревянными опорами или специальными телескопическими стойками. Они убираются после застывания бетона. При этом телескопические стойки по многим показателям выигрывают у деревянных подпорок.

Ведь их еще можно двигать вверх-вниз, чтобы достичь максимальную точность расположения балок. Тогда когда с досками придется использовать клинья и укрепление укосинами, на что уходит куда больше времени.

Ставят стойки на расстоянии 1,5 метров друг от друга. Важно обеспечить упору прочное основание, как хорошо утрамбованный грунт или фундаментная плита, иначе стойка рискует продавиться, даже на деревянной подкладке под собой.

Укладка блоков-вкладышей

На железобетонные балки и опираются блоки-вкладыши. Держатся они за счет двух боковых пазов в нижней части. Причем для установки самих блоков кран не нужен, ведь их вес сравнительно небольшой – всего 19 кг. Еще больше уменьшают вес сборно-монолитного перекрытия при помощи расположенных внутри него вкладышей из плотного пенопласта.

Так часто делают в Европе, хотя имеет смысл беспокоиться о пожаробезопасности такого перекрытия. А вот вкладыши из газобетона имеют куда более высокую степень огнестойкости.

К слову, заполнителем между металлическими балками могут стать не только специальные Т-образные блоки, но и газобетонные, керамзитобетонные, полистиролбетонные или из керамики. Стандартная высота балок – 10, 15,20, 25 или 30 см.

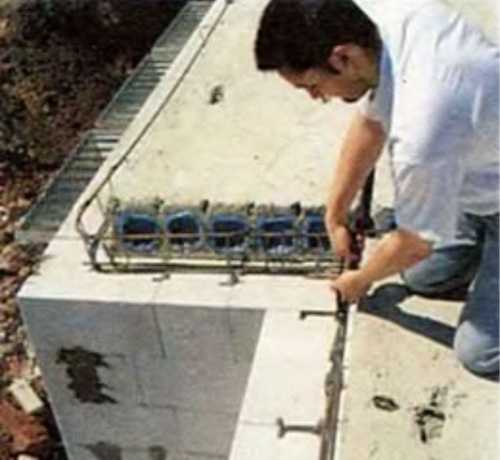

При этом армопояс заливают одновременно с перекрытием, куда сразу, прямо на этапе строительства разрешается устанавливать трубы водяного теплого пола, и только потом заливать перекрытие.

Вся конструкция из блоков и балок служит несъемной опалубкой, в которую далее укладывают слой бетона М200, предварительно армированный сеткой с небольшими ячейками, 100х100 мм. Для арматуры идет стандартная проволока 5-6 мм диаметром.

Устройство арматуры и заливка бетоном

Теперь обустраивают бетонную диафрагму – верхний 5-сантиметровый слой бетона. Этот слой будет располагаться над блоками и вставками и формировать собой верхнюю поверхность перекрытия. В процессе установки перекрытия важно следить за тем, чтобы на арматуру, опалубку или бетон не попадал такой мусор, как листья и ветки.

Поверх блоков с определенным зазором вяжут арматурную сетку или каркас. Для этого арматуру берут “восьмерку” или “десятку”, а ячейки делаются размером 10х10 или 15х15 см. Далее свежеуложенный бетон уплотняют при помощи штыкования или виброрейкой.

Есть разные виды таких стяжек. Так, одно из самых качественных считается Основит Стартолайн. Благодаря наличию внутри смеси легких заполнителей и армирующих фиброволокон у такой стяжки – отличные тепло- и шумоизоляционные свойства. Особенно хороша такая стяжка в системе “теплый пол”. А, например, Sika Level Pro позволяет сделать наливную тонкую стяжку толщиной всего до 5 мм.

Но важно при этом правильно рассчитывать нагрузку на фундамент. Один из способов облегчить перекрытие  – сделать стяжку потоньше. Ведь при устройстве классической стяжки толщиной 50 мм нагрузка на 1 кв.метр уже 100-120 кг. Ведь далеко не всегда только бетон способен выравнивать пол. Поэтому в перекрытиях используется полимер-модифицированная сухая смесь на цементной основе.

Вот как выглядит монтаж сборно-монолитного перекрытия на практике:

В итоге сборно-монолитное перекрытие обладает высокими показателями по звукоизоляции и теплопроводности. При этом несущая способна достаточно велика, чтобы устраивать на втором этаже не только камины, но и целые бассейны. Она составляет от 200 до 1000 кг на квадратный метр.

Еще один бонус применения сборно-монолитного перекрытия в том, что его устраивают даже в труднодоступных местах, коих немало при реконструкции здания. Благодаря внутренним блокам, такое перекрытие легко делают нужной формы, подрезают или изменяют.

Если сравнивать нагрузку на фундамент, то при равной толщине в 25 см монолитная плита перекрытия будет весит 500 кг/кв.м., а сборно-монолитная – 300 кг/кв.м. Так почему сборно-монолитное перекрытие на практике оказывается таким же прочным, как и плита? Весь секрет в увеличенной высоте сечения балки и дополнительной продольной арматуре, которая перекрывает безопорные пролеты длиной до целых 16 метров!

Но этот вид монолитного перекрытия пока еще недостаточно популярен в России, и многие полагают, что здесь слишком много подготовительных работ и потому классическая стяжка предпочтительнее. Для стен из газобетона этот вариант, конечно же, безопаснее.

Еще один вид монолитного перекрытия – облегченное по профнастилу. Оно предполагает использование в качестве основы стального профилированного лита с полимерным и цинковым покрытием. Но для этой задачи подходит далеко не каждый профлист.

Как вы знаете, отличается профнастил по профилю, имеющего разную форму и высоту гофры. Чем выше гофра, тем выше жесткость перекрытия. Несмотря на то, что такие листы – металлические, от коррозии они защищены надежно. Еще в заводских условиях их покрывают полимерными красками и специальным цинковым слоем.

Также обратите внимание на марку профнастила. Так, «С» означает «стеновой», а «НС» – «универсальный». Для устройства перекрытия подходят только листы марки «Н», что означает «несущий».

Вот как выглядит такое перекрытие в разрезе:

Перед заливкой бетона, чтобы тот надежно сцепился с основанием, по всей поверхности профлиста делают специальные насечки – «рифы». Бетон проникает в них, и это повышает его адгезию.

Сами по себе гофры профнастила выступают чем-то вроде каркаса, а потому самих прутьев арматуры здесь не так много, как у классической монолитной плиты. В качестве балок берут либо двутавровые, либо швеллера.

По желанию или необходимости вы можете утеплить перекрытие, придав ему теплоизолирующих свойств и шумоизоляции:

Качественное, устроенное по всем правилам перекрытие прослужит не менее 100 лет! Остались ли у вас еще вопросы по устройству монолитного перекрытия? Задавайте, будем рады на них ответить!

krovgid.com

Монолитное перекрытие: разновидности, преимущества и монтаж

Здания невозможно представить без перекрытий, для изготовления которых используют бетонную смесь и арматуру. Перекрытия имеют повышенную прочность и способны выдерживать большие напряжения. Железобетонные элементы конструкции монтируют различными методами. В одних случаях монтаж осуществляется железобетонными изделиями, изготовленными на заводах ЖБИ. По другой технологии сооружается монолитная плита перекрытия, основу которой составляет бетонный раствор и арматура диаметром 8-12 мм. Рассмотрим монтаж цельной плиты. Разберемся, как правильно сделать первый шаг.

Сборная и монолитная плита перекрытия – варианты конструкций

При возведении жилых и производственных зданий строителями сооружаются различные виды железобетонных перекрытий:

  • сборные. Для их изготовления используется необходимое количество стандартных железобетонных панелей, изготовленных в производственных условиях. Выбор длины плиты выполняется с учетом нужного расстояния между капитальными стенами. После укладки с помощью грузоподъемного оборудования готовых изделий производится их анкеровка и выполняется герметизация рабочего шва между торцами панелей;
  • сборно-монолитные. Технология формирования перекрытий сборно-монолитного типа похожа на метод обустройства сборных конструкций. Готовые плиты укладываются на опоры, функцию которых выполняют несущие стены строения. После фиксации уложенных плит арматурой выполняется заливка бетонного слоя толщиной не менее 100 мм. Высота перекрытия включает толщину плиты и высоту залитого поверх бетона;
Одним из самых надежных и недешевых перекрытий в строительстве, является монолитное перекрытие
  • монолитные. Для сооружения цельной плиты не требуется грузоподъемная техника. Процесс сооружения цельной конструкции предусматривает установку щитовой опалубки, сборку и размещение внутри нее арматурного каркаса, а также последующую заливку бетонного раствора. Важно правильно выполнить расчет опалубки с учетом планируемой нагрузки на перекрытие. Владея технологией монтажа, все работы несложно произвести своими силами.

Частные застройщики отдают предпочтение монолитным конструкциям благодаря простоте, возможности самостоятельного сооружения, а также отсутствию необходимости использования грузоподъемного оборудования. Не обязательно сооружать щитовую опалубку из древесины, если принимается решение сформировать перекрытие по профнастилу монолитное. В этом случае нижняя поверхность перекрытия, образованная металлопрофилем, не требует дополнительной отделки. Выбирая разновидность железобетонной плиты, руководствуйтесь требованиями проектной документации и учитывайте конструкцию здания.

Достоинства и недостатки укладки перекрытий монолитного типа

Планируя устройство монолитного перекрытия для собственного дома или дачи, следует детально изучить преимущества монолитной конструкции по сравнению со сборным и сборно-монолитным вариантом и проанализировать ее слабые стороны.

Основные достоинства цельной железобетонной плиты перекрытия:

  • увеличенная прочность монолитного железобетона. В конструкции цельной железобетонной основы отсутствуют швы и зона стыковки, которые имеются в сборном варианте перекрытия;
  • выравнивание усилий, создаваемых весом элементов здания, на коробку строения и фундаментную основу. Нагрузка равномерно передается по всему периметру опорной поверхности;
  • возможность сооружения перекрытий разнообразной формы для реализации нестандартных проектов оригинальных зданий. При этом в качестве опорных элементов могут использоваться колонны, а также несущие стены;
В домах из кирпича, бетона или бетонных блоков перекрытия обычно выполняются из железобетона
  • возможность претворения в жизнь замыслов архитекторов, связанных с сооружением балконов выносного типа на железобетонной консоли перекрытия. Увеличенный запас прочности таких конструкций гарантирован;
  • жесткость монолитной плиты, сформированной между этажами строения. Цельная конструкция не имеет возможности смещаться в поперечной плоскости и продольном направлении;
  • возможность осуществления монтажных работ своими руками. Отсутствует необходимость использования кранового оборудования для подъема к месту монтажа тяжелых плит из железобетона.

К неоспоримым преимуществам цельной конструкции также относится долговечность. Продолжительность эксплуатации правильно забетонированного перекрытия превышает столетие.

Наряду с комплексом достоинств, имеется ряд недостатков:

  • увеличение продолжительности строительных работ, связанное с длительным набором бетонным массивом эксплуатационной прочности;
  • необходимость использования увеличенных объемов бетонной смеси, которую желательно заливать за один прием с помощью бетононасоса.

Анализ достоинств конструкции и изучение недостатков позволяет утверждать, что монолитное перекрытие превосходит сборный вариант по большинству показателей.

Монтаж монолитного перекрытия – пооперационная технология

К выполнению работ по монтажу монолитного перекрытия своими руками между этажами здания следует приступать только после тщательного изучения технологии, которая предусматривает следующее этапы работ:

Монолитное перекрытие имеет ряд преимуществ по сравнению с перекрытием из готовых железобетонных плит
  1. Выполнение прочностных расчетов железобетонных плит.
  2. Подготовку необходимых стройматериалов, инструмента и оборудования.
  3. Сборку опалубочной конструкции и обеспечение ее герметичности.
  4. Изготовление арматурного каркаса и размещение его внутри опалубки.
  5. Приготовление бетонной смеси и заполнение готовым раствором опалубки.

Каждый из указанных этапов работ имеет свои особенности. Остановимся более детально на специфике выполнения главных стадий.

Выполнение расчетов нагрузочной способности

Все нагрузки, которые действуют на монолитный железобетон во время эксплуатации, делятся на следующие разновидности:

  • постоянно действующие усилия. К ним относятся нагрузки, которые создаются весом коробки строения, массой находящихся внутри здания перегородок, а также конструкцией кровли;
  • нагрузки переменного характера. Их величина определяется весом инженерных сетей, массой отделочных элементов, мебели. От количества людей внутри строения также зависит величина временных нагрузок.

Нагрузочная способность монолитных плит зависит от толщины железобетонного массива. Для обеспечения требуемого запаса прочности плиты при нагрузке 500 кг на 1 кв. м необходимо выдержать толщину железобетонного массива, равную 0,2 м. Величина нагрузки плиты перекрытия, определяется на основании специальных расчетов. Важно учитывать условия эксплуатации плит, чтобы не допустить их растрескивания.

Как и все, что касается строительства, монолитное перекрытие начинается с проекта

На точность прочностных расчетов влияют следующие факторы:

  • размер расчетных усилий, действующих на единицу площади перекрытия;
  • маркировка используемого бетонного раствора;
  • толщина формируемой плиты из армированного бетона;
  • длина и ширина конструкции, перекрывающей пространство между этажами.

На основании расчетов определяется размер сечения арматуры, которая демпфирует изгибающие моменты и усилия растяжения. Без специальной инженерной подготовки самостоятельное выполнение расчетов проблематично. Поручите расчетные операции профессиональным строителям или выполните вычисления в онлайн-режиме с помощью специального калькулятора, размещенного на профессиональных сайтах.

Как формируется щитовой каркас с помощью несъемной опалубки

Опалубка для монолитной плиты перекрытия изготавливается на основе следующих стройматериалов:

  • влагостойкой фанеры, толщина которой составляет 2-2,5 см. Ламинированное покрытие фанеры облегчит ее демонтаж после застывания раствора;
  • гладких досок, изготовленных из прочного пиломатериала. Для сборки щитов используйте доски, толщина которых составляет 4-5 см, а ширина 18-20 см;
  • металлических опор телескопического типа или обычных бревен диаметром 15 см. Стойки используются для обеспечения неподвижности опалубки;
  • деревянных брусьев, используемых для поддержания опалубочного каркаса. Брусья выполняют функцию поперечных элементов опалубочной конструкции.

Для сборки опалубки подготовьте также метизы и необходимые столярные инструменты. Не забудьте о строительном уровне, позволяющем проконтролировать горизонтальность конструкции.

Устройство монолитной плиты перекрытия предполагает, что бетон будет заливаться в горизонтальную опалубку

При сборке опалубки соблюдайте последовательность операций:

  1. Начертите на стенной поверхности уровень размещения опалубочных щитов.
  2. Произведите установку опорных элементов с интервалом между ними 100 см.
  3. Уложите на вертикальные опоры металлопрофиль или поперечные бруски.
  4. Разложите фанерные листы или подготовленные доски и прочно закрепите их.
  5. Прибейте по контуру опалубочной конструкции вертикальную окантовку.
  6. Проверьте соблюдение горизонтальности и герметизируйте стыковые участки.

Опалубочная конструкция подлежит демонтажу через 4 недели после бетонирования.

Как производится правильное армирование монолитной плиты перекрытия

К выполнению работ по армированию следует заранее подготовиться. Потребуются следующие материалы:

  • специальные подкладки, обеспечивающие фиксированное положение стальной арматуры относительно внешней поверхности бетонного массива;
  • рифленая арматура с диаметром сечения прутка до 12 мм, повышающая способность бетона воспринимать нагрузки;
  • приспособление для вязания и отожженная проволока, позволяющие быстро зафиксировать элементы арматурного каркаса.

Для облегчения гибочных операций потребуется специальное приспособление. Нарезку заготовок выполняйте болгаркой, укомплектованной отрезным кругом для металла.

После обустройства опалубки в нее устанавливается арматурный каркас из двух сеток

Изготовление арматурной решетки выполняйте по приведенному алгоритму:

  1. Нарежьте стальную арматуру на прутки заданной длины.
  2. Уложите продольные заготовки на фиксаторы с шагом 15-20 см.
  3. Привяжите поперечные стержни, соблюдая заданный интервал.
  4. Привяжите к связанной решетке вертикальную арматуру через каждые 100 см.
  5. Свяжите сетку верхнего уровня и тщательно закрепите ее к опорам.

При соединении арматуры с перекрытием выдерживайте нахлест, величина которого в 35 раз превышает диаметр стержней.

Как выполняется заливка плиты на несущие стены дома

Монолитная плита перекрытия заливается бетонной смесью, приготовленной из следующих ингредиентов:

  • портландцемента с маркировкой М400;
  • гравия или щебня размером до 3 см;
  • очищенного песка.

Все компоненты раствора смешиваются с водой до получения сметанообразного состояния бетона. Для повышения эффективности замеса используется бетономешалка. Однако, учитывая необходимость в увеличенном объеме смеси, стоит купить готовый бетон, который доставляется на участок работ в специальном миксере.

Процесс бетонирования включает следующие этапы:

  1. Подачу бетонной смеси в опалубку с арматурой.
  2. Равномерное распределение бетона по площади будущего перекрытия.
  3. Трамбование бетонного массива с использованием механического вибратора.

На завершающей стадии осуществляется выравнивание поверхности. Бетон набирает эксплуатационную прочность на протяжении одного месяца и нуждается в дополнительном увлажнении. Ведь в процессе твердения бетона влага постепенно испаряется. Для поддержания постоянной влажности и предотвращения растрескивания поверхность закрывается полиэтиленовой пленкой и регулярно увлажняется.

Заключение

Детально ознакомившись с особенностями технологии, несложно своими силами осуществить монтаж монолитного перекрытия для частного дома, коттеджа или дачи. При самостоятельном выполнении работ достигается значительная экономия денежных средств. Важно использовать качественную бетонную смесь и правильно выполнять армирование перекрытия. До начала строительных мероприятий целесообразно проконсультироваться с профессиональными строителями, которые всегда помогут советом.

pobetony.expert

Монолитная плита перекрытия - устройство и монтаж своими руками

Монолитное перекрытие – один из вариантов создания конструкционного элемента здания, который используется наряду со сборными и сборно-монолитными. Если сборные перекрытия формируются из готовых железобетонных плит, которые производятся в заводских условиях и доставляются к месту монтажа спецтранспортом, то монолитные конструкции заливаются непосредственно на объекте.

Монолитная плита перекрытия может быть создана мастерами самостоятельно, не требует привлечения грузоподъемной техники: устанавливается щитовая опалубка, в ней монтируется арматурный каркас, потом все это заливается бетонной смесью выбранной марки.

При верных расчетах опалубки и самого перекрытия в итоге получается прочная и долговечная конструкция, способная выдерживать возложенные на нее нагрузки.

Монолитные железобетонные перекрытия демонстрируют повышенные характеристики прочности, стойкости к несущим нагрузкам и воздействию внешних негативных факторов. Самостоятельная заливка плиты перекрытия дает возможность существенно сэкономить, ведь итоговая стоимость отдельной плиты получается значительно ниже, чем общая сумма расходов на покупку ЖБ изделия, цена доставки и монтажа плит перекрытия с привлечением спецтранспорта.

Преимущества монолитных плит перед пустотными

Бетонные перекрытия сегодня в строительстве используются повсеместно. Разные типы и варианты конструкций предполагают свои особенности, плюсы и минусы. Поэтому перед тем, как начинать проектировать здание и реализовывать проект, необходимо все тщательно изучить и рассчитать.

Основные достоинства монолитных плит:
  • Повышенная прочность изделия – в конструкции отсутствуют зоны стыковки и швы, пустоты, поэтому элемент представляет собой цельный монолит со зданием, выдерживая максимальные несущие нагрузки, выступая одновременно и потолком, и полом в зданиях на два и более этажа
  • Возможность выровнять усилия, которые создает масса элементов здания, при воздействии на фундамент и саму коробку. Вся нагрузка передается равномерно по периметру всей опорной поверхности
  • Монолитное перекрытие своими руками можно сделать каким угодно – любой формы, нестандартного размера и конфигурации. Можно проектировать балконы выносного типа, сооруженные на железобетонной консоли перекрытия, в качестве опорных элементов допускается использовать не только несущие стены, но и колонны
  • Максимальная жесткость плиты монолита, которая формируется между этажами здания – конструкция получается цельной, потолок или пол не может смещаться, покрываться трещинами в стыках, остается неизменным в продольной и поперечной плоскости
  • Существенная экономия – на оплате работы мастеров (все можно сделать своими руками) и аренде грузоподъемной техники (как в случае со сборными плитами)
  • Длительный срок эксплуатации – правильное устройство монолитной плиты перекрытия гарантирует срок службы конструкции минимум столетие

Из недостатков стоит упомянуть лишь такие: серьезный объем бетонных работ и продление срока строительства за счет необходимости дать бетону набрать прочность в течение 28 дней.

Изготовление плиты перекрытия своими руками

Монолитные перекрытия вполне реально сделать самостоятельно. Если все верно рассчитать и продумать, подготовить материалы и инструменты, разложить задачу на составляющие, процесс не покажется таким уж трудным.

Что понадобится для устройства монолитного перекрытия:
  • Инструменты – молоток, топор, ножовка по дереву, нивелир, уровень строительный, устройство для сгиба арматуры
  • Материалы и расходники – гвозди, деревянные доски, деревянный брус для опор опалубки, фанерные листы, стальная арматура, специальные фиксаторы для установки арматуры, бетонный раствор марки М350 (заказать либо замесить самостоятельно из песка, цемента, щебня, воды и добавок при необходимости)

В первую очередь, необходимо выполнить или заказать в специализированной компании проект плиты перекрытия в монолитном доме. Рассчитать все воздействия на плиту и максимальные нагрузки достаточно сложно, поэтому проще доверить составление проекта профессионалам.

Если же есть желание сделать все самостоятельно, необходимо тщательно изучить все параметры, учесть важные факторы, особенности материалов, конструкции и т.д.

Составляющие принципиальной схемы производства перекрытия:
  • Стальной каркас – гарантирует несущую способность, укладывается в одном направлении (параллельно короткой стороне перекрытия) либо в двух (крестообразно, увеличивает общую толщину плиты)
  • Арматура опорная – монтируется в пристенной части конструкции, нужна для защиты перекрытия от растрескивания
  • Заливка бетоном – создает функциональную поверхность всего перекрытия (является основанием для монтажа пола, потолка), защищает арматуру, выполняется слоем толщиной минимум 6 сантиметров
  • Венец – обязательный компонент перекрытия, проходит через несущие стены сооружения и соединяется с арматурными прутьями плиты

Основные этапы работ, которые нужно выполнить, чтобы сделать бетонное перекрытие между этажами своими руками: выполнение расчетов, подготовка инструмента и материалов, монтаж опалубки, прокладка арматуры, заливка бетоном, правильный уход за стяжкой.

Расчет нагрузки

Минимальная толщина монолитного перекрытия, количество и сечение арматуры, а также другие параметры определяются, исходя из расчета нагрузок, воздействующих на конструкционный элемент.

Виды нагрузок, воздействующих на перекрытие:
  • Постоянные – те, что создает вес коробки здания, всех находящихся в строении перегородок, кровли
  • Переменные – могут меняться: это масса отделочных элементов, вес инженерных сетей, мебели, людей

Способность плиты перекрытия выдерживать определенные нагрузки напрямую зависит от толщины железобетонного монолита, а также сечения и количества арматуры, марки бетона. Чтобы перекрытие железобетонное монолитное могло выдержать нагрузку в 500 килограммов на квадратный метр, толщина должна быть 20 сантиметров.

Факторы, влияющие на точность расчетов:
  • Марка бетона
  • Размер расчетных усилий, которые воздействуют на единицу площади плиты
  • Толщина плиты из бетона
  • Ширина и длина плиты

В соответствии с просчитанными нагрузками определяют сечение арматуры, которая сможет воспринять усилия растяжения и изгибающие моменты. Самостоятельно выполнить расчет монолитного железобетонного перекрытия очень сложно, но можно попробовать использовать специальные формулы либо найти в сети онлайн-калькулятор.

Когда рассчитывается монолитное перекрытие, толщина плиты очень важна. И далеко не всегда чем толще, тем лучше. Многое зависит от пролета – расстояния между колоннами или стенами. Обычно для частного дома перекрытия заливают толщиной от 15 до 20 сантиметров.

Если же планируется взять больше 18 сантиметров, решение обязательно должно быть обосновано точными расчетами, ведь пропорционально увеличению толщины плиты увеличивается нагрузка на нее. Таким образом, до того, как начинать проектировать и монтировать монолитное перекрытие, чертежи нужно составлять обязательно.

Как залить плиту: технология

Сама технология предполагает несколько этапов процесса: расчеты, подготовка оборудования/материала/инструмента, сборка герметичной опалубки, создание арматурного каркаса и помещение его вовнутрь опалубочной конструкции, замес бетонной смеси, заливка, правильный уход.

Монтаж опалубки

До того, как залить плиту перекрытия своими руками, необходимо смонтировать опалубку. Можно арендовать уже готовую конструкцию или собрать ее самостоятельно из досок, фанеры, бруса. Фабричные опалубки поставляются вместе с телескопическими опорами, экономят время на монтаже подпорок. Но второй вариант получится более дешевым, хоть и трудоемким.

Для самостоятельного изготовления опалубки берут обрезную доску толщиной минимум 2.5-3.5 сантиметров либо влагостойкие фанерные листы толщиной от 2 сантиметров. Доски сбивают максимально герметично, застилают гидроизоляционной пленкой.

Для выполнения работ понадобятся: фанера, доски, брус, ножовка, молоток, уровень, топор, гвозди.

Процесс монтажа опалубки – пошаговая инструкция:
  • Установка опорных вертикальных стоек – лучше всего сделать телескопические вертикальные из металла. Если таких нет, можно взять деревянные бревна сечением от 8 сантиметров. Установить стойки с метровым шагом, на расстоянии от стен по периметру минимум 20 сантиметров.
  • Далее следует укладка на поверхность стоек ригелей – продольного бруса, который будет удерживать опалубочную конструкцию.
  • Сверху на ригели монтируют опалубку – сначала на продольные брусья устанавливают деревянные поперечные балки, на них сверху монтируют фанеру или доски. Крайние грани опалубочной конструкции должны упираться точно в стены, не создавая щелей.
  • Регулировка высоты опорных стоек таким образом, чтобы верхний край опалубки был строго на едином уровне с верхней границей выложенной стены.
  • Установка вертикальных элементов конструкции – края плиты перекрытия заходят на стену, поэтому вертикальное ограждение должно монтироваться на определенном отдалении от внутреннего края стены.
  • Проверка уровнем ровности установки опалубки, корректирование возможных отклонений.

Соединяют элементы опалубки гвоздями или нагелями, внутри застилают гидроизоляционным материалом. В сравнении с деревянным аналогом металлические телескопические стойки считаются более предпочтительными благодаря их надежности, прочности.

Одна такая стойка может выдержать до 2 тонн без трещин и деформаций, в отличии от деревянного бруса, который порой не выдерживает толщины бетона.

Усиление пола, армирование ЖБ перекрытия

До того, как сделать бетонное перекрытие своими руками, в опалубку нужно проложить арматурный каркас, который придаст прочность конструкции и сделает ее стойкой к изгибающим нагрузкам.

Для создания каркаса понадобятся: металлические прутья диаметром до 16 миллиметров, вязальная проволока, крючок для вязки, специальные фиксаторы под стержни (обеспечивают заливку арматуры бетоном со всех сторон). Также желательно заранее подготовить болгарку с диском по металлу и устройство для гибки прутьев.

Правила сборки арматурного каркаса:
  • Резка прутков на куски нужного размера
  • Вязка стержней проволокой для формирования сетки с величиной ячеек 15 на 15 или 20 на 20 сантиметров
  • Раскладка фиксаторов, укладка нижней сетки на них
  • Установка вертикальных (поперечных) стержней с шагом минимум 100 сантиметров
  • Сборка и монтаж к вертикальным пруткам верхней сетки каркаса

Нахлест при сборке элементов должен превышать в среднем диаметр арматуры в 35-40 раз.

Важные нюансы армирования:
  • Обычно для каркаса армирования выбирают прутки класса А400 С, периодического горячекатаного профиля, сталь должна соответствовать марке 35ГС либо 25Г2С
  • Рабочий диаметр – от 8 до 16 миллиметров
  • Основной считается нижняя арматура, так как берет на себя изгибающие нагрузки. Тут нужно делать особо прочный каркас. Диаметр верхней арматуры может быть меньше (кроме участков перекрытия в зонах опирания, где по расчету нужно усилить верхнюю зону плиты)
  • Если пролеты большие или есть опора на колонны, устанавливают поперечную арматуру (каркасы либо хомуты), выбирая класс А240С

Подготовка бетона

До того, как будет осуществляться заливка монолитной плиты перекрытия, необходимо определиться с составом бетона. Обычно выбирают прочные марки растворов, чтобы обеспечить нужные параметры и стойкость к нагрузкам. Бетон в Москве и регионах можно заказать уже готовый с завода либо же замешивать самостоятельно.

Приготовление бетона для заливки монолитного перекрытия:
  • Подготовка строительных материалов – очищенная вода, просеянный и очищенный от примесей песок, щебень фракции 20-30 миллиметров, цемент М400
  • Замес бетонного раствора: 2 части песка, по части цемента и щебня тщательно смешать, потом добавить оптимальное количество воды для достижения нужной консистенции
  • Мешать лучше всего в бетономешалке – сначала все сухие компоненты, потом понемногу доливая воду

Бетонирование монолита

Чтобы сделать крепкую, прочную и однородную монолитную плиту, советуют заливать бетон за один заход. Именно поэтому многие мастера предпочитают заказывать готовый раствор с завода, так как самостоятельно быстро приготовить нужный объем практически невозможно.

Правила заливки раствором плиты:
  • Подача смеси в опалубочную конструкцию, равномерное распределение смеси по площади
  • Уплотнение слоя поверхностным или глубинным вибратором
  • Проверка ровности и аккуратности заливки

Застывание плиты, уход за бетоном

Залитый бетон необходимо периодически увлажнять. Ведь в процессе твердения уходит вода и выделяется тепло. Если гидратация будет проходить слишком быстро, бетонный монолит может покрыться трещинами, деформироваться.

Для поддержания оптимальной влажности монолита его покрывают полиэтиленом и периодически (в первые 7-10 дней) разбрызгивают по поверхности воду. Далее выжидают, пока бетон не наберет большую часть марочной прочности, не проводя никаких работ.

Сколько сохнет бетон при +20С:
  • 3 суток – 30% прочности по марке
  • 14 суток – до 80% прочности
  • 28 суток – 100% марочной прочности

При изменении уровня влажности, температуры воздуха бетон может вести себя по-разному. Так, при +5С процесс гидратации и вовсе останавливается. Поэтому работы лучше всего проводить в теплое время года. Посмотреть же особенности высыхания и твердения бетонного раствора в зависимости от условий можно в справочной литературе.

Проверка бетона на предмет высыхания: вечером оставить на поверхности кусок рубероида, утром поднять и посмотреть. Если под рубероидом появилось темное пятно – бетон еще не высох.

Монолитное перекрытие – прекрасный выбор для качественного и долговечного здания из любого материала. Если выполнить правильно все расчеты и реализовать проект самостоятельно, удастся существенно сэкономить без ущерба прочности и способности конструкции выдерживать механические нагрузки.

1beton.info

чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

Строительство любого дома или постройки подразумевает установку перекрытий, располагающихся между этажами или на чердаке. Часто для реализации такой задачи применяются изделия из дерева. Деревянные элементы несложно делать и устанавливать, но они имеют невысокие тепло- и шумоизоляционные характеристики, поэтому заметно уступают перекрытиям, выполненным из бетона. По этой причине лучше отдавать предпочтение бетонному варианту. Причем сделать монолитное перекрытие своими руками довольно просто.

Устройство

Если говорить об устройстве рассматриваемого перекрытия, то оно формируется из специального бетона армированного типа. Бетон заливается в опалубку, которая не деформируется впоследствии и не прогнется при нагрузке. Для создания своими руками такого изделия потребуется пиломатериал, инструменты для подгона, раскраивания и собирания щитов. После осуществления распалубки оно может применяться в стропильном механизме.

Расходником станет арматура, а также забетонированными окажутся коммуникации. Наиболее сложной будет плита перекрытия подвала – из-за большого количества вводных узлов механизмов инженерного типа.

Расчет нагрузки

Во время использования перекрытие монолитного типа подвергается воздействию разнообразных нагрузок:

  • временных;
  • постоянных.

Если говорить о первых, их величина будет связана с весом коммуникаций инженерного типа, отделки пола, потолков, мебели, а также числом людей, которые находятся в помещении. Во втором случае передача осуществляется массой стен здания, перегородками внутреннего типа и массой кровли, которая еще и воспринимает дополнительную массу от ветра и снеговых нагрузок. Когда работа по возведению стен полностью выполнена, и их уровень подогнан, можно обустраивать саму плиту.

Нагрузка, действующая на изделие, определяется толщиной перекрытия из железобетона. Например, если толщина составляет около 20 сантиметров, то каждый квадратный метр поверхности может принимать до полутонны нагрузки полезного типа.

Если расчет выполнить правильно, то можно оценить нагрузочную способность плиты из железобетона с учетом реальных эксплуатационных условий, а значит, и не дать образовываться трещинам.

На точность осуществления расчетов будут влиять следующие аспекты:

  • толщина плиты железобетона;
  • используемая марка бетона;
  • показатель нагрузки расчетного типа на квадратный метр перекрытия;
  • габариты.

Следует понимать, что при проектировании железобетонных перекрытий должен быть составлен точный план, который обычно представляет собой чертеж.

При подборе пролетной длины необходимо соотносить ее толщиной плиты. Данное соотношение должно быть примерно 30: 1. Но при осуществлении самостоятельного создания проекта делать что-то толще, чем 40 сантиметров смысла нет, ведь несущая способность увеличивается вместе с ее массой, а также напряжениями статического характера. По этой причине допустимая нагрузка на перекрытия самодельного типа редко когда будет выше 1,5-2 тонн на квадратный метр.

Правда, можно исправить данную ситуацию, если включить в конструкцию несущего типа двутавровые балки из стали, которые уложены на разровненную бетоном поверхность кладки стен несущего типа. Еще один вариант, как можно поднять пролетную длину при сохранении свободной планировки, – осуществить упор всей конструкции на колонны. Если толщина монолитного решения до 40 сантиметров, а длина пролета в 4 направления от колонн – 12 метров, то площадь опорного сечения будет составлять 1-1,35 квадратных метра. Но это возможно лишь в том случае, если арматурное сечение, которое закладывается в колонне, будет составлять не менее 1,5%.

Выбор марки бетона

Следует сказать, что вопрос подбора марки бетона для самодельного перекрытия крайне важен. Ведь неправильный выбор данного материала сулит проблемами с прочностью, снижением сопротивляемости к нагрузкам и так далее. А потому рекомендации специалистов в этом вопросе лишними точно не будут. Рассмотрим, какие есть марки бетона на сегодняшний день.

  • Марка М100 представляет собой решение с наиболее низким качеством и обычно используется перед заливанием монолитных конструкций. Обычно такой вариант применяют для заливки фундаментной ленты, формирования подушки из бетона, установки бордюра и так далее.
  • Бетон марки М150 используется для пола, стяжки, а также создания фундамента для построек, где насчитывается небольшое количество этажей.
  • М200 будет применяться для формирования пола, отмосток и стяжки. Из-за высокой прочности материала его используют для производства бетонных лестниц.
  • М250 будет отличным решением в создании монолита ленточных фундаментов, а также плит перекрытий.
  • М300 применяется для формирования плит перекрытий, а также бетонных лестниц.
  • М350 используют для создания различных поверхностей монолитного типа, балок и бассейнов.

Марки М400, М450 и М500 практически не применяются в строительстве частных объектов. Они востребованы в создании таких построек, как плотины, дамбы, мосты и различные гидротехнические сооружения.

Если делать выводы из описанной информации, то лучше всего для создания монолитного перекрытия своими руками использовать марки М250, М300 или иногда М350.

Монтаж опалубки

Теперь поговорим о таком моменте, как монтаж опалубки, ведь устройство плиты перекрытия предполагает, что бетон заливается в опалубочную конструкцию, положенную горизонтально. Она обычно имеет название палубы. Есть следующие варианты обустройства данной конструкции:

  • установка уже готового съемного решения – пластикового или металлического;
  • создание опалубки на месте, с применением досок либо фанеры влагостойкого типа.

Первый вариант использовать легче, ведь опалубка разбирается, у нее есть опоры телескопического типа, которые нужны для ее поддерживания на определенном уровне. Если создавать опалубку самому, то следует знать, что толщина фанеры должна быть 2 сантиметра, а толщина досок обрезного типа – 3 сантиметра. Сбивая конструкцию, следует хорошо подгонять элементы. Если между ними остаются щели, то опалубочную поверхность необходимо обложить пленкой гидроизоляционного типа.

Пошаговая инструкция по монтажу опалубки.

  • Устанавливаем вертикальные стоечные опоры. Обычно это телескопические решения из металла с регулируемой высотой. В качестве альтернативы можно применять бревна, располагая их через метр.
  • Укладываем ригели на стойки.
  • Затем устанавливаем сверху горизонтальную опалубку. Если применяется не готовый вариант, а собственноручный, то на брусья продольного типа кладутся балки поперечного типа, а сверху устанавливается фанера с влагостойкими свойствами. Размеры такой опалубки следует подогнать идеально, чтобы не было щелей.
  • Нужно регулировать высоту стоечных опор так, чтобы верхняя часть опалубки горизонтального типа сходилась с частью стеночной кладки сверху.
  • Далее осуществляем монтаж вертикальных опалубочных частей. У монолитной плиты габариты должны быть такими, чтобы края заходили на 15 сантиметров на стены. Следует создать ограждение вертикального типа как раз на данном расстоянии от внутренней части стенки.
  • Проверяем с использованием нивелира ровное расположение конструкции и ее горизонтальность.

Армирование плиты

Монолит обязательно должен пройти процедуру армирования.

  • Для начала требуется приготовить арматуру. Необходимый диаметр прутьев следует подбирать, зная расчетные нагрузки. Обычно для этого используются стержни диаметром 12-14 миллиметров.
  • Прокладываем первую армирующую сетку снизу конструкции – она станет монолитной плитой в будущем. Это будет своего рода армопояс. Сначала следует уложить продольные прутья, после чего – поперечные. Наилучшим размером ячеек у такой сетки являются показатели 12-15 сантиметров. Если перекрытие не очень большое по площади, то размер ячеек можно увеличить до 20 сантиметров.
  • Стыки прутьев следует обвязать с использованием проволоки из стали.
  • Укладываем вторую армирующую сетку аналогично первой. Осуществляем перевязывание сеток проволокой. Если прутьев не хватает, то можно взять дополнительный прут, который следует подвязать внахлест, равный не менее чем 40 арматурным диаметром. Если используются прутья диаметром чуть более сантиметра, то нахлест должен быть 48 сантиметров. Стыки прутьев следует размещать в шахматном порядке. Концы армостержней должны быть на балках несущего типа.

Как можно убедиться, армопояс сделать несложно. Такое решение со стальным профилированным настилом существенно улучшить прочность перекрытия.

Как залить?

Бетон следует покупать прямо на предприятии-изготовителе, что существенно облегчит задачу. Заливание раствора с миксера ровным слоем дает возможность обеспечить максимум прочности изделию. Лучше будет заливать бетон 20-сантиметровым слоем без остановки. До заливания бетона в опалубочную конструкцию нужно осуществить монтаж каркаса либо короба для техотверстий. Речь идет, к примеру, о вентканале либо дымоходе.

После заливки следует осуществить вибрирование спецвибратором глубинного типа. После этого бетон оставляют подсыхать и набирать прочность в течение месяца. Во время первой недели поверхность постоянно следует смачивать водой. Причем именно увлажнять. Через 30 дней можно будет демонтировать опалубку и плита будет сделана. Как можно убедиться, в заливании бетона ничего сложного нет.

Уход после заливки

Если говорить об уходе за таким изделием, то следует сказать, что в процессе его застывания исходит немало тепла, а это становится причиной быстрого испарения влаги. Ее недостаток ведет к деформации бетонного покрытия, по причине чего на первых порах следует смачивать плиту водой на регулярной основе. Лить ее можно либо ведрами, либо при помощи шланга со специальным распылителем. Перед этим на бетон можно положить тряпки и наливать воду.

При жаре бетон следует накрывать полиэтиленом, чтобы плита не потрескалась. Опалубку можно убирать уже через 10 суток после последнего смачивания. Обычно плита набирает прочность приблизительно 3-4 недели. Когда этот срок пройдет, можно продолжать строительные работы.

В следующем видео вас ждет возведение монолитной плиты перекрытия своими руками.

stroy-podskazka.ru

Монолитное перекрытие своими руками | Строительный портал

В домах из кирпича, бетона или бетонных блоков перекрытия обычно выполняются из железобетона. Они обеспечивают исключительную прочность и сейсмоустойчивость строения, а также весьма долговечны и не горят, что немаловажно. Существует несколько способов обустройства железобетонных перекрытий. Самый распространенный и универсальный – укладка плит перекрытия заводского изготовления. Такие плиты заказываются на заводах ЖБИ, а затем монтируются с помощью крана и бригады рабочих. В тех же случаях, когда использование подъемного крана на стройплощадке затруднено, или, когда дом имеет нестандартную планировку и сложно выполнить раскладку готовых плит, обустраивается монолитная плита перекрытия. На самом деле заливать монолитную плиту можно не только тогда, когда для этого есть показания, но и просто потому, что Вы считаете это более целесообразным. В данной статье мы расскажем, как укладывать плиты перекрытия и как заливать монолитную плиту. Не все работы можно выполнить самостоятельно, но с технологией все же стоит ознакомиться, хотя бы для того, чтобы контролировать процесс на стройплощадке.

  1. Монолитная плита перекрытия своими руками
  2. Как правильно укладывать плиты перекрытия
  3. Укладка плит перекрытия: видео-пример



Монолитная плита перекрытия своими руками



Монолитное перекрытие имеет ряд преимуществ по сравнению с перекрытием из готовых железобетонных плит. Во-первых, конструкция получается прочной и монолитной без единого шва, что обеспечивает равномерную нагрузку на стены и фундамент. Во-вторых, монолитная заливка позволяет сделать планировку в доме более свободной, так как может опираться на колонны. Также планировка может подразумевать сколько угодно углов и закоулков, на которые сложно было бы подобрать плиты перекрытия стандартных размеров. В-третьих, можно безопасно оборудовать балкон без дополнительной плиты опирания, так как конструкция монолитна.

Обустроить монолитную плиту перекрытия можно самостоятельно, для этого не нужен подъемный кран или большая бригада рабочих. Главное – соблюдать технологию и не экономить на материалах.



Технология монтажа плит перекрытия монолитных

Как и все, что касается строительства, монолитное перекрытие начинается с проекта. Желательно заказать расчет монолитной плиты перекрытия в проектном бюро и не экономить на этом. Обычно он включает в себя расчет поперечного сечения плиты на действие изгибающего момента при максимальной нагрузке. Как результат Вы получите оптимальные размеры для плиты перекрытия конкретно в вашем доме, указания, какую арматуру использовать и какой класс бетона. Если Вы желаете попробовать выполнить расчеты самостоятельно, то пример расчета монолитной плиты перекрытия можно найти в интернете. Мы же на этом заострять внимание не будем. Рассмотрим вариант, когда строится обычный загородной дом с пролетом не более 7 м, поэтому будем делать монолитную плиту перекрытия самого популярного рекомендованного размера: толщиной от 180 до 200 мм.

Материалы для изготовления монолитной плиты перекрытия:

  • Опалубка.
  • Опоры для поддержания опалубки из расчета 1 опора на 1 м2.
  • Стальная арматура диаметром 10 мм или 12 мм.
  • Бетон марки М 350 или отдельно цемент, песок и щебень.
  • Гибочное приспособление для арматуры.
  • Пластиковые подставочки под арматуру (фиксаторы).

Технология заливки монолитной плиты перекрытия включает в себя такие этапы:

  1. Расчет плиты перекрытия, если пролет составляет больше 7 м, или проект подразумевает опирание плиты на колонну/колонны.
  2. Установка опалубки типа «палуба».
  3. Армирование плиты стальными прутами.
  4. Заливка бетоном.
  5. Уплотнение бетона.

Итак, после того как стены выгнаны на необходимую высоту, и их уровень выровнен практически идеально, можно приступать к обустройству монолитной плиты перекрытия.


Установка опалубки для монолитной плиты перекрытия

Устройство монолитной плиты перекрытия предполагает, что бетон  будет заливаться в горизонтальную опалубку. Иногда горизонтальную опалубку еще называют «палуба». Существует несколько вариантов ее обустройства. Первый – аренда готовой съемной опалубки из металла или пластика. Второй – изготовлении опалубки на месте с использованием деревянных досок или листов влагостойкой фанеры. Конечно, первый вариант проще и предпочтительней. Во-первых, опалубка сборно-разборная. Во-вторых, с ней предлагаются телескопические опоры, которые нужны для поддержки опалубки на одном уровне.

Если же Вы предпочитаете изготовить опалубку самостоятельно, то учтите, что толщина фанерных листов должна быть 20 мм, а толщина обрезных досок 25 – 35 мм. Если сбивать щиты из обрезных досок, то их нужно плотно подгонять друг к другу. Если между досками видны щели, то поверхность опалубки следует застелить гидроизоляционной пленкой.

Установка опалубки выполняется таким образом:

  • Устанавливаются вертикальные стойки-опоры. Это могут быть телескопические металлические стойки, высоту которых можно регулировать. Но также можно использовать деревянные бревна диаметром 8 – 15 см. Шаг между стойками должен быть 1 м. Ближайшие к стене стойки должны располагаться на удалении минимум 20 см от стены.
  • Сверху на стойки укладываются ригели (продольный брус, который будет удерживать опалубку, двутавровая балка, швеллер).
  • На ригели укладывается горизонтальная опалубка. Если используется не готовая опалубка, а самодельная, то сверху продольных брусьев укладываются поперечные балки, на которые сверху кладут листы влагостойкой фанеры. Размеры горизонтальной опалубки должны быть подогнаны идеально, чтобы ее края упирались в стену, не оставляя щелей.
  • Регулируется высота опор-стоек таким образом, чтобы верхний край горизонтальной опалубки совпадал с верхним краем кладки стены.
  • Устанавливаются вертикальные элементы опалубки. С учетом того, что у монолитной плиты перекрытия размеры должны быть такими, чтобы ее края заходили на стены на 150 мм, необходимо выполнить вертикальное ограждение именно на таком расстоянии от внутреннего края стены.
  • В последний раз проверяется горизонтальность и ровное расположение опалубки с помощью нивелира.

Иногда для удобства дальнейших работ поверхность опалубки застилают гидроизоляционной пленкой или, если она выполнена из металла, смазывают машинным маслом. В таком случае опалубка легко снимется, а поверхность бетонной плиты будет идеально ровной. Использование телескопических стоек для опалубки предпочтительнее деревянных опор, так как они надежны, каждая из них выдерживает вес до 2 тонн, на их поверхности не образуются микротрещины, как это может случиться с деревянным бревном или брусом. Аренда таких стоек обойдется примерно в 2,5 – 3 у.е. на 1 м2 площади.

Армирование монолитной плиты перекрытия

После обустройства опалубки в нее устанавливается арматурный каркас из двух сеток. Для изготовления арматурного каркаса используется стальная арматура А-500С диаметром 10 – 12 мм. Из этих прутов связывается сетка с размером ячейки 200 мм. Для соединения продольных и поперечных прутов используется вязальная проволока 1,2 – 1,5 мм. Чаще всего длины одного арматурного прута недостаточно, чтобы покрыть весь пролет, поэтому пруты придется соединять между собой вдоль. Чтобы конструкция получилась прочной, пруты должны соединяться с нахлестом в 40 см.

Арматурная сетка должна заходить на стены минимум на 150 мм, если стены из кирпича, и на 250 мм, если стены из газобетона. Торцы стержней не должны доходить до вертикальной опалубки по периметру на 25 мм.

Усиление монолитной плиты перекрытия производится  с помощью двух арматурных сеток. Одна из них – нижняя – должна располагаться на высоте 20 – 25 мм от нижнего края плиты. Вторая – верхняя – должна располагаться на 20 – 25 мм ниже верхнего края плиты.

Чтобы нижняя сетка располагалась на нужном удалении, под нее подкладываются специальные пластмассовые фиксаторы. Устанавливаются они с шагом 1 – 1,2 м в местах пересечения прутов.

Толщина монолитной плиты перекрытия берется из расчета 1:30, где 1 – толщина плиты, а 30 – длина пролета. Например, если пролет составляет 6 м, то толщина плиты будет 200 мм. Учитывая, что сетки должны располагаться на удалении от краев плиты, то расстояние между сетками должно быть 120 – 125 мм (от толщины плиты 200 мм отнимаем два зазора по 20 мм и отнимаем 4 толщины арматурных прутов).

Чтобы развести сетки на определенное расстояние друг от друга, из арматурного прута 10 мм с помощью специального гибочного инструмента изготавливаются специальные фиксаторы – подставки, как на фото. Верхние и нижние полки фиксатора равны 350 мм. Вертикальный размер фиксатора равен 120 мм. Шаг установки вертикальных фиксаторов 1 м, ряды должны располагаться в шахматном порядке.

Следующий шаг – торцевой фиксатор. Он устанавливается с шагом 400 мм в торцах арматурного каркаса. Служит для усиления опирания плиты на стену.

Еще один важный элемент – соединитель верхней и нижней сеток. Как он выглядит, вы можете увидеть на фото. Необходим он для того, чтобы разнесенные сетки воспринимали нагрузку, как одно целое. Шаг установки данного соединителя – 400 мм, а в зоне опирания на стену, в пределах 700 мм от нее, с шагом в 200 мм.


Заливка бетоном

Бетон лучше заказывать непосредственно на заводе. Это значительно облегчает задачу. К тому же, заливка раствора с миксера равномерным слоем обеспечит исключительную прочность плиты. Чего не скажешь о плите, которую заливали вручную с перерывами на приготовление новой порции раствора. Так что заливать бетон лучше сразу слоем в 200 мм, без перерывов. Перед заливкой бетона в опалубку необходимо установить каркас или короба для технологических отверстий, например, дымохода или вентиляционного канала. После заливки его необходимо провибрировать глубинным вибратором. После чего оставить сохнуть и набирать прочность на 28 дней. Первую неделю поверхность необходимо смачивать водой, только увлажнять, а не заливать водой. Спустя месяц опалубку можно снимать. Монолитная плита перекрытия готова. На монтаж плит перекрытия цена включает в себя стоимость арматуры, бетона, аренду опалубки и заказ машины миксера, а также бетононасоса. По факту выходит примерно 50 – 55 у.е. за м2 перекрытия. Как происходит заливка плиты перекрытия бетоном, можно посмотреть в демонстрирующем монтаж плит перекрытия видео.



Как правильно укладывать плиты перекрытия



Использование монолитных железобетонных плит перекрытия заводского изготовления считается более традиционным. Большей популярностью пользуются плиты ПК – плиты с круглыми пустотами. Вес таких плит начинается с 1,5 т, поэтому укладка плит перекрытия своими руками невозможна. Требуется подъемный кран. Несмотря на кажущуюся простоту задачи, существует ряд нюансов и правил, которые необходимо соблюдать при работе с плитами перекрытий.

Правила укладки плит перекрытия



Плита перекрытия заводского изготовления уже армирована на заводе и не требует дополнительного усиления или обустройства опалубки. Их просто укладывают в пролет с опиранием на стены, следуя некоторым правилам:

  • Пролет не должен быть больше 9 м. Именно такой длины плиты самые большие.
  • Разгрузка и подъем плит осуществляется с помощью спецтехники, предусмотренной проектом. Для этого в плитах есть монтажные петли, за которые зацепляют монтажные стропы.
  • Перед тем как класть плиты перекрытия, поверхность стен, на которую они будут укладываться, должна быть выровнена. Не допускается больших перепадов высот и перекосов.
  • Плиты должны опираться на стены на 90 – 150 мм.
  • Нельзя укладывать плиты насухо, все щели и технологические швы должны быть заделаны раствором.
  • Расположение плит необходимо постоянно контролировать относительно стен и поверхностей опирания.
  • Плиты укладываются только на несущие стены, все простенки обустраиваются только после установки перекрытий.
  • Если требуется вырезать в перекрытии люк, то его необходимо вырезать на стыке двух плит, а не в одной плите.
  • Плиты должны располагаться как можно ближе друг к другу, но с зазором 2 – 3 см. Это обеспечит сейсмоустойчивость.

Если плит перекрытия не хватает, чтобы перекрыть весь пролет, и остается, например, 500 мм, то существуют разные способы укладки плит перекрытия в таком случае. Первый – укладывать плиты впритык, а зазоры оставить по краям помещения, затем заделать зазоры бетонными или шлакобетонными блоками. Второй – укладка плит с равномерными зазорами, которые затем заделываются бетонным раствором. Чтобы раствор не падал вниз, под зазор устанавливается опалубка (подвязывается доска).



Технология укладки плит перекрытия



В процессе укладки плит перекрытия должна быть четкая координация действий между крановщиком и бригадой, принимающей плиту. Чтобы избежать травм на стройплощадке, а также соблюсти весь технологический процесс и правила, описанные в СНиПах, у прораба на стройке должна быть технологическая карта монтажа плит перекрытия. В ней указаны последовательность работ, количество и месторасположение техники, спецсредств и инструмента.

Начинать укладку плит перекрытия необходимо с лестничного пролета. После укладки плит проверяется их расположение. Плиты уложены хорошо, если:

  • Разница между нижними поверхностями плит не превышает 2 мм.
  • Перепад высот между верхними поверхностями плит не превышает 4 мм.
  • Перепад высот в пределах участка не должен превышать 10 мм.

Как демонстрирует монтаж плит перекрытия схема, после укладки плиты необходимо соединить между собой и со стенами с помощью металлических соединительных деталей. Работы по соединению закладных и соединительных деталей выполняются сваркой.

Схема укладки плит перекрытия

Не забывайте, что необходимо соблюдать технику безопасности. Не допускается выполнять работы с помощью подъемного крана в открытой местности при ветре 15 м/с, а также при гололеде, грозе и в туман. Во время перемещения плиты с помощью крана бригада монтажников должна находиться вдали от пути, по которому будет перемещаться плита, с противоположной подаче стороны. Несмотря на то, что пользование услугами профессионального прораба и бригады монтажников значительно удорожают стоимость монтажа плит перекрытия, все же это не тот случай, когда можно сэкономить. Бригадиру обязательно необходимо предоставить проект.

Перед тем, как заказывать плиты на заводе, необходимо выполнить подготовительные работы. Время подачи машины с плитами и подъемного крана лучше согласовать на одно время, чтобы не переплачивать за простой спецтехники. В таком случае монтаж плит можно будет выполнить без разгрузки, непосредственно с транспортного средства.

Подготовительные работы перед тем, как положить плиты перекрытия



Первое – ровная поверхность опирания. Горизонт должен быть практически идеальным, перепад высот в 4 – 5 см недопустим. Первым делом проверяем поверхность стен, затем, если необходимо, выравниваем с помощью бетонного раствора. Последующие работы можно производить только после того, как бетон приобретет максимальную прочность.

Второе – обеспечить прочность зоны опирания. Если стены возведены из кирпича, бетона или бетонных блоков, то никаких дополнительных мероприятий предпринимать не нужно. Если стены возведены из пеноблоков или газоблоков, то перед укладкой плит необходимо залить армопояс. Правильная укладка плит перекрытия предполагает, что поверхность опирания должна быть достаточно прочной, чтобы выдержать вес плиты и не деформироваться по линии примыкания. Ни газобетон, ни пенобетон не обладают необходимой прочностью. Поэтому по всему периметру строения устанавливается опалубка, в нее арматурный каркас из прута 8 – 12 мм, а затем все заливается бетоном слоем 15 – 20 мм. Дальнейшие работы можно продолжать только после высыхания бетона.

Третье – установить монтажные вышки-опоры. Телескопические опоры, как были описаны в разделе о монтаже монолитной плиты перекрытия, устанавливаются с шагом 1,5 м. Они призваны принять на себя вес плиты, если вдруг она соскользнет со своего места. После монтажа эти вышки убираются.

Монтаж пустотных плит перекрытия с помощью крана



После того как свежезалитый бетон принял достаточную прочность и высох, можно начинать непосредственно монтаж плит перекрытия. Для этого используется подъемный кран, грузоподъемность которого зависит от размеров и веса плиты, чаще всего пригождаются краны 3 – 7 т.

Этапы работ:

  • На поверхность опирания наносится бетонный раствор слоем 2 – 3 см. Глубина нанесения раствора равна глубине опирания плиты, т.е. 150 мм. Если плита будет опираться на две противоположные стены, то раствор наносится только на две стены. Если плита будет опираться на три стены, то на поверхность трех стен. Непосредственно укладку плит можно начинать, когда раствор наберет 50% своей прочности.

  • Пока раствор подсыхает, крановщик может зацеплять стропы за крепежные элементы плиты.
  • Когда крановщику подается сигнал, что можно подавать плиту, бригада рабочих должна отойти от того места, куда двигается плита. Когда плита будет уже совсем близко, рабочие зацепляют ее баграми и разворачивают, при этом гасятся колебательные движения.

  • Плиту направляют в нужное место, один человек должен стоять на одной стене, а другой – на противоположной. Плита укладывается так, чтобы ее края опирались на стену минимум на 120 мм, лучше на 150 мм. После установки плита выдавит лишний раствор и равномерно распределит нагрузку.

  • Если есть необходимость подвинуть плиту, можно использовать лом. Выравнивать ее расположение можно только вдоль зоны укладки, двигать плиту поперек стен нельзя, иначе стены могут завалиться. Затем снимаются стропы, и подается сигнал крановщику забрать их.
  • Процедура повторяется для всех плит без исключения. Правила монтажа плит перекрытия предполагают, что выравнивание плит должно выполняться по нижнему краю, так как именно нижняя поверхность будет потолком в помещении. Поэтому плита укладывается более широкой стороной вниз, а более узкой – кверху.

Вы можете встретить рекомендацию, что в зоне опирания плиты необходимо подкладывать арматуру. Сторонники такого способа говорят, что так удобнее и легче двигать плиту. На самом деле подкладывать что-либо кроме раствора бетона под плиту запрещено технической картой. Иначе плита можно легко съехать с зоны опирания, так как будет скользить по арматуре. К тому же, нагрузка будет распределена неравномерно.

Укладка плит перекрытия на фундамент практически ничем не отличается от укладки межэтажных перекрытий. Технология точно такая же. Только поверхность фундамента необходимо тщательно гидроизолировать перед тем, как укладывать плиты. Если проектом предусмотрено нестандартное опирание плит перекрытия, то для этого используют специальные стальные элементы. Такие работы не стоит производить без специалиста.



Анкеровка плит перекрытия



Анкеровку – связывание плит между собой – можно выполнить двумя способами в зависимости от проекта.

Первый – связывание плит арматурой. К крепежным закладным элементам на плите привариваются арматурные пруты диаметром 12 мм. У плит от разных производителей расположение этих элементов может быть разным: в продольном торце плиты или на его поверхности. Самым прочным считается соединение по диагонали, когда плиты связываются между собой со смещением.

Также плиту необходимо связать со стеной. Для чего в стену вмуровывается арматура.

Второй способ – кольцевой анкер. Фактически он похож на армопояс. По периметру плиты обустраивается опалубка, в нее устанавливается арматура и заливается бетон. Такой способ несколько увеличивает стоимость укладки плит перекрытия. Но он того стоит – плиты получаются зажатыми со всех сторон.

Заделка швов между плитами перекрытия

После анкеровки можно приступать к заделке щелей. Щели между плитами перекрытия называют рустами. Их заполняют бетоном марки М150. Если щели большие, то снизу подвязывается доска, которая служит опалубкой. Если щели маленькие, то плита перекрытия сможет выдерживать максимальную нагрузку уже на следующий день. В противном случае необходимо подождать неделю.

Заделка пустот в торцах плит перекрытия

Все современные плиты с круглыми пустотами производятся с уже заполненными торцами. Если же Вы приобрели плиты с открытыми отверстиями, то их необходимо заполнить чем-нибудь на 25 – 30 см вглубь. Иначе плита будет промерзать. Заполнить пустоты можно минеральной ватой, бетонными пробками или просто заполнить бетонным раствором. Подобную процедуру необходимо выполнить не только на тех торцах, которые выходят на улицу, но и на тех, которые опираются на внутренние стены.

На укладку плит перекрытия цена зависит от объема работ, площади дома и стоимости материалов. Например, стоимость только плит перекрытия ПК равна примерно 27 – 30  у.е. за м2. Остальное – сопутствующие материалы, аренда крана и найм рабочих, а также стоимость доставки плит. У профессиональных бригад на монтаж плит перекрытия расценки самые разные от 10 до 25 у.е. за м2, может быть и больше в зависимости от региона. В итоге получится стоимость такая же, как и на заливку монолитной плиты перекрытия.

Укладка плит перекрытия: видео-пример

strport.ru

Монолитное перекрытие своими руками - инструкции!

Возведение дома и ряда других построек предполагает обязательное обустройство межэтажных либо чердачных перекрытий. Нередко для реализации этой задачи используется древесина. Деревянные перекрытия просты в монтаже, однако если вам нужно обеспечить качественное утепление и шумоизоляцию помещения, отдавайте предпочтение перекрытиям из бетона. Монолитное перекрытие из бетона можно сделать самостоятельно. Изучите инструкцию и приступайте.

Монолитное перекрытие из бетона можно сделать самостоятельно

Содержание пошаговой инструкции:

Правила укладки перекрытий

Перед началом выполнения любых работ будет нелишним ознакомиться с правилами укладки монолитных плит. Основные рекомендации выглядят следующим образом:

  • длина пролета может составлять не более 900 см. Именно такой является максимально допустимая длина одной монолитной плиты;
  • для подъема плит необходимо использовать специальную технику. В соответствии с этим требованием в плиту должны быть вмонтированы петли, зацепившись за которые кран сможет поднять изделие на нужную высоту. Актуально для тех ситуаций, когда плиты покупаются в готовом виде либо изготавливаются самостоятельно, но на земле;

    Плиты перекрытия

  • плиты можно укладывать исключительно на предварительно выровненные стены. Никаких существенных перекосов и перепадов быть не должно;
  • с каждого края плита должна опираться на стену на 9-15 см;
  • плиты укладываются с обязательной заделкой технологических швов и в целом всех щелей при помощи раствора. «Сухая» укладка недопустима;
  • в процессе монтажа плит надо постоянно следить за ровностью их укладки. Для проверки используются отвес и уровень;
  • плиты можно укладывать исключительно на несущие стены. Всевозможные простенки возводятся строго после завершения обустройства перекрытий;

    В процессе монтажа плит надо постоянно следить за ровностью их укладки

  • если в монолитном перекрытии нужно сделать люк, его разрешается вырезать исключительно на стыке двух бетонных плит. Обустройство люка в одном ж/б изделии недопустимо;
  • плиты укладываются с 2-3-сантиметровым зазором.

    Плиты укладываются с 2-3-сантиметровым зазором

Если длины одной плиты недостаточно для перекрытия всего пролета, можете воспользоваться одним из двух доступных вариантов:

  • уложите плиты впритык, оставив зазоры по краям комнаты. В завершении зазоры необходимо будет заполнить бетонными блоками;
  • уложите плиты не вплотную, а с равномерными промежутками (20-30 мм). В завершении промежутки заделайте бетоном, предварительно закрепив под перекрытиями опалубку, чтобы строительный раствор не проваливался вниз.

Монтаж опалубки

Технология обустройства перекрытия предполагает обязательное использование горизонтальной опалубки. Вы можете арендовать готовую опалубку у специализированной компании либо же собрать необходимую конструкцию своими руками.

Первый вариант более простой и удобный. Готовые фабричные опалубки идут в комплекте с телескопическими опорами, что позволяет дополнительно сэкономить время на изготовлении подпорок.

Второй вариант более бюджетный. Для самостоятельной сборки опалубки используйте обрезную доску толщиной не менее 2,5-3,5 см. Можно использовать влагостойкую фанеру толщиной от 2 см.

Доски должны быть сбиты максимально плотно. При наличии заметных щелей между досками опалубка обязательно застилается гидроизоляционной пленкой.

Набор для установки опалубки

Подготовьте следующие приспособления для сборки опалубки:

  • доски;
  • фанеру;
  • брус;
  • молоток;
  • ножовку;
  • уровень;
  • гвозди;
  • топор.

Установка опалубки

Опалубка перекрытий

Первый шаг. Установите вертикальные опорные стойки. Лучший вариант – регулируемые телескопические стойки из металла. При их отсутствии подойдут и деревянные бревна диаметром от 80 мм.

Стойки устанавливайте с метровым шагом. Расстояние между стенами и ближайшими к ним стойками должно составлять не менее 200 мм.

Второй шаг. Уложите поверх опорных стоек ригели. Это продольный брус, за счет которого будет поддерживаться вся размещаемая выше конструкция.

Третий шаг. Поверх ригелей установите опалубку. Сначала уложите на продольные брусья поперечные деревянные балки, на них – доски либо фанеру.

Габариты опалубки подбирайте так, чтобы ее крайние грани упирались в стены без образования щелей.

Конструкция опалубки монолитных перекрытий

Четвертый шаг. Верхний край опалубочной конструкции должен находиться строго на одном уровне с верхним краем выложенной стены. Для выполнения этого требования отрегулируйте высоту опорных стоек.

Пятый шаг. Установите вертикальные элементы конструкции. Ввиду того что края плиты перекрытия должны заходить на стену, размещайте вертикальное ограждение на соответствующем отдалении от внутренних краев стен.

Шестой шаг. Проверьте ровность установки опалубки при помощи уровня. Исправьте отклонения в случае их обнаружения.

Для соединения элементов опалубки используйте удобный крепеж, к примеру, нагели либо гвозди.

Опалубка перекрытий

Для удобства выполнения последующих работ опалубку можно застелить гидроизоляционным материалом.

Телескопические стойки более предпочтительны по сравнению со своими деревянными аналогами по той причине, что металл гораздо надежнее древесины. Каждая телескопическая стойка способна выдержать нагрузку до 2000 кг без появления деформаций и трещин, как это может произойти в случае с деревянным брусом.

Опалубка перекрытий

Видео — Монтаж опалубки перекрытий

Порядок армирования

Монолитная плита перекрытия подлежит обязательному армированию.

Армирование плиты перекрытия

Первый шаг. Подготовьте арматуру. Подходящий диаметр прутков подбирайте в соответствии с расчетными нагрузками. В большинстве случаев используются стержни диаметром 1,2-1,4 см.

Второй шаг. Проложите первую армирующую сетку в нижней части будущей монолитной плиты. Сначала уложите продольные, а затем поперечные прутки. Оптимальный размер ячейки такой сетки — 120-150 мм. Если перекрытие имеет малую площадь, можете увеличить размер ячеек до 200 мм.

Третий шаг. Стыки прутков обвязывайте стальной проволокой.

Четвертый шаг. Уложите сверху вторую армирующую сетку аналогичную первой. Свяжите обе сетки проволокой.

Если длины одного прута недостаточно, дополнительный прут подвязывайте с нахлестом равным не менее чем 40 диаметрам арматуры. То есть если вы используете пруты диаметром 12 мм, нахлест должен составлять минимум 480 мм.

Стыки прутков рекомендуется размещать шахматно. Концы армирующих стержней должны лежать на несущих балках.

Приготовление бетона

Для начальной заливки готовится стандартный бетонный строительный раствор. Рецепт следующий:

  • 2 части просеянного чистого песка;
  • 1 часть крупного заполнителя – можно использовать как щебенку, так и гравий;
  • 1 часть цемента М400-М500;
  • вода.

Воды добавляйте столько, чтобы консистенция раствора была близка к консистенции жидкой сметаны. Негустой раствор прекрасно заполнит все внутренние полости и щели, благодаря чему плита станет по-настоящему монолитной.

Раствор удобнее всего готовить в бетономешалке. Сначала загружайте сухие и твердые компоненты, а затем постепенно, по возможности не переставая размешивать, добавляйте воду.

При отсутствии бетономешалки можете приготовить раствор в большом корыте, но это слишком долго и довольно сложно, в особенности при отсутствии помощников.

Заливка плиты

Процесс заливки монолитного перекрытия можно условно разделить на 2 этапа: проливание и финишная заливка.

Проливание

Заливка бетона

На этом этапе заливается начальный слой бетона. Раствор лейте размеренно и медленно, резкие движения недопустимы, т. к. из-за этого может перекоситься опалубка.

Заливка монолитного перекрытия

Не делайте проливку слишком толстой. Главная задача этого слоя – заполнить все имеющиеся полости.

Готовую заливку «прогладьте» лопатой по всей поверхности. Делайте это плавно и осторожно. Так вы удалите лишний воздух и окончательно заполните даже мельчайшие полости.

Толщина монолитного перекрытия

Финишная заливка

На этом этапе вам нужно приготовить отдельный раствор. Рецепт тот же, что и в предыдущем случае. Единственное отличие – нужно взять меньше воды, чтобы бетон получился более густым.

Первый шаг. Залейте слой бетона такой толщины, чтобы оставалось порядка 20-30 мм до расчетной толщины готовой монолитной плиты. Лейте медленно и равномерно.

Второй шаг. Разровняйте заливку лопатой как в предыдущей части инструкции. Оставьте бетон на пару дней и переходите к дальнейшему этапу.

Третий шаг. Приготовьте раствор из 1 части цемента и 3 частей песка. Крупный заполнитель на этом этапе не нужен. Добавьте воду для получения раствора средней густоты.

Четвертый шаг. Залейте плиту до конца приготовленным на предыдущем шаге раствором. В процессе заливки разравнивайте плиту с помощью правила до получения идеально гладкой поверхности.

На этом заливка монолитного перекрытия завершена. Вам останется лишь некоторое время следить за состоянием заливки, чтобы бетон застыл и набрал прочность без лишних проблем.

Уход за бетоном после заливки

Монолитная плита перекрытия

В процессе застывания бетона будет выделяться большое количество тепла, под воздействием которого начнется интенсивное испарение влаги. Недостаток влаги приведет к растрескиванию бетона. Поэтому в течение нескольких первых дней после заливки вам нужно будет регулярно смачивать плиту водой.

Можете лить воду ведрами (2-3 ведра за заход) либо через шланг с распылителем. Предварительно можете уложить на подсохший бетон старые тряпки (лучше – мешковину) и лить воду на них. В жару политый бетон накрывайте полиэтиленом, т.к. из-за слишком быстрого высыхания плита может покрыться трещинами.

Опалубку можно снимать примерно на 10 день после последнего смачивания. В целом плита будет набирать прочность 3-5 недель. По истечению этого срока можно будет переходить к выполнению дальнейших запланированных строительных работ.

Таким образом, самостоятельно обустроить монолитное перекрытие можно. При этом денег на обустройство необходимых конструкций вы потратите гораздо меньше, чем в случае покупки готовых плит заводского изготовления. Следуйте инструкции и все получится.

Удачной работы!

Видео — Монолитное перекрытие своими руками

svoimi-rykami.ru

Монолитное перекрытие своими руками

В домах из кирпича, бетона или бетонных блоков перекрытия обычно выполняются из железобетона. Они обеспечивают исключительную прочность и сейсмоустойчивость строения, а также весьма долговечны и не горят, что немаловажно. Существует несколько способов обустройства железобетонных перекрытий. Самый распространенный и универсальный – укладка плит перекрытия заводского изготовления. Такие плиты заказываются на заводах ЖБИ, а затем монтируются с помощью крана и бригады рабочих. В тех же случаях, когда использование подъемного крана на стройплощадке затруднено, или, когда дом имеет нестандартную планировку и сложно выполнить раскладку готовых плит, обустраивается монолитная плита перекрытия. На самом деле заливать монолитную плиту можно не только тогда, когда для этого есть показания, но и просто потому, что Вы считаете это более целесообразным. В данной статье мы расскажем, как укладывать плиты перекрытия и как заливать монолитную плиту. Не все работы можно выполнить самостоятельно, но с технологией все же стоит ознакомиться, хотя бы для того, чтобы контролировать процесс на стройплощадке.

  1. Монолитная плита перекрытия своими руками
    • Технология монтажа плит перекрытия монолитных
    • Установка опалубки для монолитной плиты перекрытия
    • Армирование монолитной плиты перекрытия
    • Заливка бетоном
  2. Как правильно укладывать плиты перекрытия
    • Правила укладки плит перекрытия
    • Технология укладки плит перекрытия
    • Подготовительные работы перед тем, как положить плиты перекрытия
    • Монтаж пустотных плит перекрытия с помощью крана
    • Анкеровка плит перекрытия
    • Заделка швов между плитами перекрытия
    • Заделка пустот в торцах плит перекрытия
  3. Укладка плит перекрытия: видео-пример

Монолитная плита перекрытия своими руками

Монолитное перекрытие имеет ряд преимуществ по сравнению с перекрытием из готовых железобетонных плит. Во-первых, конструкция получается прочной и монолитной без единого шва, что обеспечивает равномерную нагрузку на стены и фундамент. Во-вторых, монолитная заливка позволяет сделать планировку в доме более свободной, так как может опираться на колонны. Также планировка может подразумевать сколько угодно углов и закоулков, на которые сложно было бы подобрать плиты перекрытия стандартных размеров. В-третьих, можно безопасно оборудовать балкон без дополнительной плиты опирания, так как конструкция монолитна.

Обустроить монолитную плиту перекрытия можно самостоятельно, для этого не нужен подъемный кран или большая бригада рабочих. Главное – соблюдать технологию и не экономить на материалах.

Технология монтажа плит перекрытия монолитных

Как и все, что касается строительства, монолитное перекрытие начинается с проекта. Желательно заказать расчет монолитной плиты перекрытия в проектном бюро и не экономить на этом. Обычно он включает в себя расчет поперечного сечения плиты на действие изгибающего момента при максимальной нагрузке. Как результат Вы получите оптимальные размеры для плиты перекрытия конкретно в вашем доме, указания, какую арматуру использовать и какой класс бетона. Если Вы желаете попробовать выполнить расчеты самостоятельно, то пример расчета монолитной плиты перекрытия можно найти в интернете. Мы же на этом заострять внимание не будем. Рассмотрим вариант, когда строится обычный загородной дом с пролетом не более 7 м, поэтому будем делать монолитную плиту перекрытия самого популярного рекомендованного размера: толщиной от 180 до 200 мм.

Материалы для изготовления монолитной плиты перекрытия:

  • Опалубка.
  • Опоры для поддержания опалубки из расчета 1 опора на 1 м2.
  • Стальная арматура диаметром 10 мм или 12 мм.
  • Бетон марки М 350 или отдельно цемент, песок и щебень.
  • Гибочное приспособление для арматуры.
  • Пластиковые подставочки под арматуру (фиксаторы).

Технология заливки монолитной плиты перекрытия включает в себя такие этапы:

  1. Расчет плиты перекрытия, если пролет составляет больше 7 м, или проект подразумевает опирание плиты на колонну/колонны.
  2. Установка опалубки типа «палуба».
  3. Армирование плиты стальными прутами.
  4. Заливка бетоном.
  5. Уплотнение бетона.

Итак, после того как стены выгнаны на необходимую высоту, и их уровень выровнен практически идеально, можно приступать к обустройству монолитной плиты перекрытия.

Установка опалубки для монолитной плиты перекрытия

Устройство монолитной плиты перекрытия предполагает, что бетон будет заливаться в горизонтальную опалубку. Иногда горизонтальную опалубку еще называют «палуба». Существует несколько вариантов ее обустройства. Первый – аренда готовой съемной опалубки из металла или пластика. Второй – изготовлении опалубки на месте с использованием деревянных досок или листов влагостойкой фанеры. Конечно, первый вариант проще и предпочтительней. Во-первых, опалубка сборно-разборная. Во-вторых, с ней предлагаются телескопические опоры, которые нужны для поддержки опалубки на одном уровне.

Если же Вы предпочитаете изготовить опалубку самостоятельно, то учтите, что толщина фанерных листов должна быть 20 мм, а толщина обрезных досок 25 – 35 мм. Если сбивать щиты из обрезных досок, то их нужно плотно подгонять друг к другу. Если между досками видны щели, то поверхность опалубки следует застелить гидроизоляционной пленкой.

Установка опалубки выполняется таким образом:

  • Устанавливаются вертикальные стойки-опоры. Это могут быть телескопические металлические стойки, высоту которых можно регулировать. Но также можно использовать деревянные бревна диаметром 8 – 15 см. Шаг между стойками должен быть 1 м. Ближайшие к стене стойки должны располагаться на удалении минимум 20 см от стены.
  • Сверху на стойки укладываются ригели (продольный брус, который будет удерживать опалубку, двутавровая балка, швеллер).
  • На ригели укладывается горизонтальная опалубка. Если используется не готовая опалубка, а самодельная, то сверху продольных брусьев укладываются поперечные балки, на которые сверху кладут листы влагостойкой фанеры. Размеры горизонтальной опалубки должны быть подогнаны идеально, чтобы ее края упирались в стену, не оставляя щелей.
  • Регулируется высота опор-стоек таким образом, чтобы верхний край горизонтальной опалубки совпадал с верхним краем кладки стены.
  • Устанавливаются вертикальные элементы опалубки. С учетом того, что у монолитной плиты перекрытия размеры должны быть такими, чтобы ее края заходили на стены на 150 мм, необходимо выполнить вертикальное ограждение именно на таком расстоянии от внутреннего края стены.
  • В последний раз проверяется горизонтальность и ровное расположение опалубки с помощью нивелира.

Иногда для удобства дальнейших работ поверхность опалубки застилают гидроизоляционной пленкой или, если она выполнена из металла, смазывают машинным маслом. В таком случае опалубка легко снимется, а поверхность бетонной плиты будет идеально ровной. Использование телескопических стоек для опалубки предпочтительнее деревянных опор, так как они надежны, каждая из них выдерживает вес до 2 тонн, на их поверхности не образуются микротрещины, как это может случиться с деревянным бревном или брусом. Аренда таких стоек обойдется примерно в 2,5 – 3 у.е. на 1 м2 площади.

Армирование монолитной плиты перекрытия

После обустройства опалубки в нее устанавливается арматурный каркас из двух сеток. Для изготовления арматурного каркаса используется стальная арматура А-500С диаметром 10 – 12 мм. Из этих прутов связывается сетка с размером ячейки 200 мм. Для соединения продольных и поперечных прутов используется вязальная проволока 1,2 – 1,5 мм. Чаще всего длины одного арматурного прута недостаточно, чтобы покрыть весь пролет, поэтому пруты придется соединять между собой вдоль. Чтобы конструкция получилась прочной, пруты должны соединяться с нахлестом в 40 см.

Арматурная сетка должна заходить на стены минимум на 150 мм, если стены из кирпича, и на 250 мм, если стены из газобетона. Торцы стержней не должны доходить до вертикальной опалубки по периметру на 25 мм.

Усиление монолитной плиты перекрытия производится с помощью двух арматурных сеток. Одна из них – нижняя – должна располагаться на высоте 20 – 25 мм от нижнего края плиты. Вторая – верхняя – должна располагаться на 20 – 25 мм ниже верхнего края плиты.

Чтобы нижняя сетка располагалась на нужном удалении, под нее подкладываются специальные пластмассовые фиксаторы. Устанавливаются они с шагом 1 – 1,2 м в местах пересечения прутов.

Толщина монолитной плиты перекрытия берется из расчета 1:30, где 1 – толщина плиты, а 30 – длина пролета. Например, если пролет составляет 6 м, то толщина плиты будет 200 мм. Учитывая, что сетки должны располагаться на удалении от краев плиты, то расстояние между сетками должно быть 120 – 125 мм (от толщины плиты 200 мм отнимаем два зазора по 20 мм и отнимаем 4 толщины арматурных прутов).

Чтобы развести сетки на определенное расстояние друг от друга, из арматурного прута 10 мм с помощью специального гибочного инструмента изготавливаются специальные фиксаторы – подставки, как на фото. Верхние и нижние полки фиксатора равны 350 мм. Вертикальный размер фиксатора равен 120 мм. Шаг установки вертикальных фиксаторов 1 м, ряды должны располагаться в шахматном порядке.

Следующий шаг – торцевой фиксатор. Он устанавливается с шагом 400 мм в торцах арматурного каркаса. Служит для усиления опирания плиты на стену.

Еще один важный элемент – соединитель верхней и нижней сеток. Как он выглядит, вы можете увидеть на фото. Необходим он для того, чтобы разнесенные сетки воспринимали нагрузку, как одно целое. Шаг установки данного соединителя – 400 мм, а в зоне опирания на стену, в пределах 700 мм от нее, с шагом в 200 мм.

Заливка бетоном

Бетон лучше заказывать непосредственно на заводе. Это значительно облегчает задачу. К тому же, заливка раствора с миксера равномерным слоем обеспечит исключительную прочность плиты. Чего не скажешь о плите, которую заливали вручную с перерывами на приготовление новой порции раствора. Так что заливать бетон лучше сразу слоем в 200 мм, без перерывов. Перед заливкой бетона в опалубку необходимо установить каркас или короба для технологических отверстий, например, дымохода или вентиляционного канала. После заливки его необходимо провибрировать глубинным вибратором. После чего оставить сохнуть и набирать прочность на 28 дней. Первую неделю поверхность необходимо смачивать водой, только увлажнять, а не заливать водой. Спустя месяц опалубку можно снимать. Монолитная плита перекрытия готова. На монтаж плит перекрытия цена включает в себя стоимость арматуры, бетона, аренду опалубки и заказ машины миксера, а также бетононасоса. По факту выходит примерно 50 – 55 у.е. за м2 перекрытия. Как происходит заливка плиты перекрытия бетоном, можно посмотреть в демонстрирующем монтаж плит перекрытия видео.

Как правильно укладывать плиты перекрытия

Использование монолитных железобетонных плит перекрытия заводского изготовления считается более традиционным. Большей популярностью пользуются плиты ПК – плиты с круглыми пустотами. Вес таких плит начинается с 1,5 т, поэтому укладка плит перекрытия своими руками невозможна. Требуется подъемный кран. Несмотря на кажущуюся простоту задачи, существует ряд нюансов и правил, которые необходимо соблюдать при работе с плитами перекрытий.

Правила укладки плит перекрытия

Плита перекрытия заводского изготовления уже армирована на заводе и не требует дополнительного усиления или обустройства опалубки. Их просто укладывают в пролет с опиранием на стены, следуя некоторым правилам:

  • Пролет не должен быть больше 9 м. Именно такой длины плиты самые большие.
  • Разгрузка и подъем плит осуществляется с помощью спецтехники, предусмотренной проектом. Для этого в плитах есть монтажные петли, за которые зацепляют монтажные стропы.
  • Перед тем как класть плиты перекрытия, поверхность стен, на которую они будут укладываться, должна быть выровнена. Не допускается больших перепадов высот и перекосов.
  • Плиты должны опираться на стены на 90 – 150 мм.
  • Нельзя укладывать плиты насухо, все щели и технологические швы должны быть заделаны раствором.
  • Расположение плит необходимо постоянно контролировать относительно стен и поверхностей опирания.
  • Плиты укладываются только на несущие стены, все простенки обустраиваются только после установки перекрытий.
  • Если требуется вырезать в перекрытии люк, то его необходимо вырезать на стыке двух плит, а не в одной плите.
  • Плиты должны располагаться как можно ближе друг к другу, но с зазором 2 – 3 см. Это обеспечит сейсмоустойчивость.

Если плит перекрытия не хватает, чтобы перекрыть весь пролет, и остается, например, 500 мм, то существуют разные способы укладки плит перекрытия в таком случае. Первый – укладывать плиты впритык, а зазоры оставить по краям помещения, затем заделать зазоры бетонными или шлакобетонными блоками. Второй – укладка плит с равномерными зазорами, которые затем заделываются бетонным раствором. Чтобы раствор не падал вниз, под зазор устанавливается опалубка (подвязывается доска).

Технология укладки плит перекрытия

В процессе укладки плит перекрытия должна быть четкая координация действий между крановщиком и бригадой, принимающей плиту. Чтобы избежать травм на стройплощадке, а также соблюсти весь технологический процесс и правила, описанные в СНиПах, у прораба на стройке должна быть технологическая карта монтажа плит перекрытия. В ней указаны последовательность работ, количество и месторасположение техники, спецсредств и инструмента.

Начинать укладку плит перекрытия необходимо с лестничного пролета. После укладки плит проверяется их расположение. Плиты уложены хорошо, если:

  • Разница между нижними поверхностями плит не превышает 2 мм.
  • Перепад высот между верхними поверхностями плит не превышает 4 мм.
  • Перепад высот в пределах участка не должен превышать 10 мм.

Как демонстрирует монтаж плит перекрытия схема, после укладки плиты необходимо соединить между собой и со стенами с помощью металлических соединительных деталей. Работы по соединению закладных и соединительных деталей выполняются сваркой.

Схема укладки плит перекрытия


Не забывайте, что необходимо соблюдать технику безопасности. Не допускается выполнять работы с помощью подъемного крана в открытой местности при ветре 15 м/с, а также при гололеде, грозе и в туман. Во время перемещения плиты с помощью крана бригада монтажников должна находиться вдали от пути, по которому будет перемещаться плита, с противоположной подаче стороны. Несмотря на то, что пользование услугами профессионального прораба и бригады монтажников значительно удорожают стоимость монтажа плит перекрытия, все же это не тот случай, когда можно сэкономить. Бригадиру обязательно необходимо предоставить проект.

Перед тем, как заказывать плиты на заводе, необходимо выполнить подготовительные работы. Время подачи машины с плитами и подъемного крана лучше согласовать на одно время, чтобы не переплачивать за простой спецтехники. В таком случае монтаж плит можно будет выполнить без разгрузки, непосредственно с транспортного средства.

Подготовительные работы перед тем, как положить плиты перекрытия

Первое – ровная поверхность опирания. Горизонт должен быть практически идеальным, перепад высот в 4 – 5 см недопустим. Первым делом проверяем поверхность стен, затем, если необходимо, выравниваем с помощью бетонного раствора. Последующие работы можно производить только после того, как бетон приобретет максимальную прочность.

Второе – обеспечить прочность зоны опирания. Если стены возведены из кирпича, бетона или бетонных блоков, то никаких дополнительных мероприятий предпринимать не нужно. Если стены возведены из пеноблоков или газоблоков, то перед укладкой плит необходимо залить армопояс. Правильная укладка плит перекрытия предполагает, что поверхность опирания должна быть достаточно прочной, чтобы выдержать вес плиты и не деформироваться по линии примыкания. Ни газобетон, ни пенобетон не обладают необходимой прочностью. Поэтому по всему периметру строения устанавливается опалубка, в нее арматурный каркас из прута 8 – 12 мм, а затем все заливается бетоном слоем 15 – 20 мм. Дальнейшие работы можно продолжать только после высыхания бетона.

Третье – установить монтажные вышки-опоры. Телескопические опоры, как были описаны в разделе о монтаже монолитной плиты перекрытия, устанавливаются с шагом 1,5 м. Они призваны принять на себя вес плиты, если вдруг она соскользнет со своего места. После монтажа эти вышки убираются.

Монтаж пустотных плит перекрытия с помощью крана

После того как свежезалитый бетон принял достаточную прочность и высох, можно начинать непосредственно монтаж плит перекрытия. Для этого используется подъемный кран, грузоподъемность которого зависит от размеров и веса плиты, чаще всего пригождаются краны 3 – 7 т.

Этапы работ:

  • На поверхность опирания наносится бетонный раствор слоем 2 – 3 см. Глубина нанесения раствора равна глубине опирания плиты, т.е. 150 мм. Если плита будет опираться на две противоположные стены, то раствор наносится только на две стены. Если плита будет опираться на три стены, то на поверхность трех стен. Непосредственно укладку плит можно начинать, когда раствор наберет 50% своей прочности.

  • Пока раствор подсыхает, крановщик может зацеплять стропы за крепежные элементы плиты.
  • Когда крановщику подается сигнал, что можно подавать плиту, бригада рабочих должна отойти от того места, куда двигается плита. Когда плита будет уже совсем близко, рабочие зацепляют ее баграми и разворачивают, при этом гасятся колебательные движения.

  • Плиту направляют в нужное место, один человек должен стоять на одной стене, а другой – на противоположной. Плита укладывается так, чтобы ее края опирались на стену минимум на 120 мм, лучше на 150 мм. После установки плита выдавит лишний раствор и равномерно распределит нагрузку.

  • Если есть необходимость подвинуть плиту, можно использовать лом. Выравнивать ее расположение можно только вдоль зоны укладки, двигать плиту поперек стен нельзя, иначе стены могут завалиться. Затем снимаются стропы, и подается сигнал крановщику забрать их.
  • Процедура повторяется для всех плит без исключения. Правила монтажа плит перекрытия предполагают, что выравнивание плит должно выполняться по нижнему краю, так как именно нижняя поверхность будет потолком в помещении. Поэтому плита укладывается более широкой стороной вниз, а более узкой – кверху.

Вы можете встретить рекомендацию, что в зоне опирания плиты необходимо подкладывать арматуру. Сторонники такого способа говорят, что так удобнее и легче двигать плиту. На самом деле подкладывать что-либо кроме раствора бетона под плиту запрещено технической картой. Иначе плита можно легко съехать с зоны опирания, так как будет скользить по арматуре. К тому же, нагрузка будет распределена неравномерно.

Укладка плит перекрытия на фундамент практически ничем не отличается от укладки межэтажных перекрытий. Технология точно такая же. Только поверхность фундамента необходимо тщательно гидроизолировать перед тем, как укладывать плиты. Если проектом предусмотрено нестандартное опирание плит перекрытия, то для этого используют специальные стальные элементы. Такие работы не стоит производить без специалиста.

Анкеровка плит перекрытия

Анкеровку – связывание плит между собой – можно выполнить двумя способами в зависимости от проекта.

Первый – связывание плит арматурой. К крепежным закладным элементам на плите привариваются арматурные пруты диаметром 12 мм. У плит от разных производителей расположение этих элементов может быть разным: в продольном торце плиты или на его поверхности. Самым прочным считается соединение по диагонали, когда плиты связываются между собой со смещением.

Также плиту необходимо связать со стеной. Для чего в стену вмуровывается арматура.

Второй способ – кольцевой анкер. Фактически он похож на армопояс. По периметру плиты обустраивается опалубка, в нее устанавливается арматура и заливается бетон. Такой способ несколько увеличивает стоимость укладки плит перекрытия. Но он того стоит – плиты получаются зажатыми со всех сторон.

Заделка швов между плитами перекрытия

После анкеровки можно приступать к заделке щелей. Щели между плитами перекрытия называют рустами. Их заполняют бетоном марки М150. Если щели большие, то снизу подвязывается доска, которая служит опалубкой. Если щели маленькие, то плита перекрытия сможет выдерживать максимальную нагрузку уже на следующий день. В противном случае необходимо подождать неделю.

Заделка пустот в торцах плит перекрытия

Все современные плиты с круглыми пустотами производятся с уже заполненными торцами. Если же Вы приобрели плиты с открытыми отверстиями, то их необходимо заполнить чем-нибудь на 25 – 30 см вглубь. Иначе плита будет промерзать. Заполнить пустоты можно минеральной ватой, бетонными пробками или просто заполнить бетонным раствором. Подобную процедуру необходимо выполнить не только на тех торцах, которые выходят на улицу, но и на тех, которые опираются на внутренние стены.

На укладку плит перекрытия цена зависит от объема работ, площади дома и стоимости материалов. Например, стоимость только плит перекрытия ПК равна примерно 27 – 30 у.е. за м2. Остальное – сопутствующие материалы, аренда крана и найм рабочих, а также стоимость доставки плит. У профессиональных бригад на монтаж плит перекрытия расценки самые разные от 10 до 25 у.е. за м2, может быть и больше в зависимости от региона. В итоге получится стоимость такая же, как и на заливку монолитной плиты перекрытия.

Укладка плит перекрытия: видео-пример

tolkostroyka.ru

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
