Профиль для гипсокартона (ГКЛ): размеры и виды, применение

При устройстве любой конструкции из гипсокартона необходимо основание — каркас, на который и крепятся листы ГКЛ. Этот каркас по технологии собирают из специальных изделий — профилей. О том, каким может быть профиль для гипсокартона, его виды и размеры, область применения — в этой статье.

Материалы: из чего делают профили для ГКЛ

Содержание статьи

Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого.

Это основные виды профилей для ГКЛ

Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т.д  — лучше использовать оцинкованную сталь или аллюминий.

Виды и размеры профилей для гипсокартона

В любом месте, торгующем материалами для ГКЛ, имеются профили разного вида и размера. Чтобы выбрать и не ошибиться надо знать чем они отличаются.

Профиль для гипсокартона: надо знать, размеры, виды, назначение

Для создания каркасов

Есть профиль для гипсокартона следующих видов:

  • Направляющий. Обозначается как ПН (UD) (расшифровка — профиль направляющий). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. Размеры:
    • 28*27 мм;
    • 50*40 мм;
    • 65*40 мм;
    • 75*40 мм;
    • 100*40 мм.

      Направляющий профиль для гипоскартона отличить можно по гладким полочкам

  • Стоечный. Обозначается ПС (CD) — профиль стоечный. Вставляется в направляющие, к нему и крепятся ГКЛ. Соответственно, несет основную нагрузку и должен иметь высокую жесткость. Имеет П-образное строение с дополнительными полочками и ребрами жесткости, которые и придают ему большую жесткость. Размеры:
    • 50*50 мм;
    • 65*50 мм;
    • 75*50 мм;
    • 100*50 мм.

      Стоечный профиль для гипоскартона имеет дополнительные ребра жесткости и полочки

  • Потолочный. Обозначается ПП и ППН. Соответственно — направляющий и несущий потолочный профиль. Потолочный направляющий имеет сечение в виде буквы «П», имеет меньшее сечение чем стеновой. Потолочный несущий профиль — имеет полки и ребра жесткости, но отличается полочками меньшей высоты. Меньшая высота, чтобы меньше «отбирать» высоты у помещения и что потолочный гипсокартон имеет меньшую толщину, создает меньшую нагрузку на каркас.
    • 60*27 мм — ПП;
    • 28*27 мм — ППН.

      Потолочный профиль тоже бывает направляющий и несущий. Отличаются меньшими размерами (по сравнению со стеновыми)

  • Арочный. Имеет сложное строение — с разрезами на боковых гранях для повышенной гибкости. Необходим для создания изогнутых поверхностей.

Это все виды профилей для гпсокартона, которые используются для сооружения каркаса. Из направляющих ПН собирают «раму», в них вставляют стойки из ПС, которые затем соединяются перемычками (обычно из ПН) — для большей жесткости конструкции.

Дополнительные профили и аксессуары

Есть несколько видов дополнительных профилей, которые используются в отделочных работах, при создании подвесного каркаса для потолка, для крепления стоечных профилей к стенам и т.д.

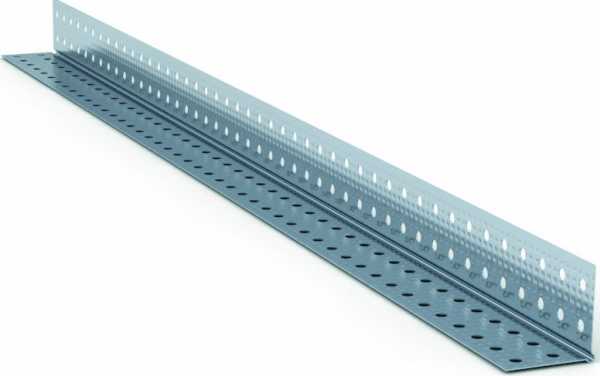

  • Угловой. В сечении — прямой угол с чуть выступающей центральной частью. Используется для оформления углов гипсокартонных конструкций. Бывает нескольких видов:
    • Обе полки перфорированы крупными отверстиями — чтобы уголок стал частью штукатурки, за счет которой они и держится.
    • Угловой профиль для ГКЛ с сеткой. К краям перфорированного уголка может быть приклеена полоса сетки — для лучшей адгезии с последующей отделкой.
    • На бумажной основе — на плотную бумагу наклеены две металлизированные полосы. Используются в ненагруженных местах — оформляют оконные проемы, края ниш, полок и других подобных изделий.

      Угловой профиль — для формирования и защиты углов гипсокартонных конструкций

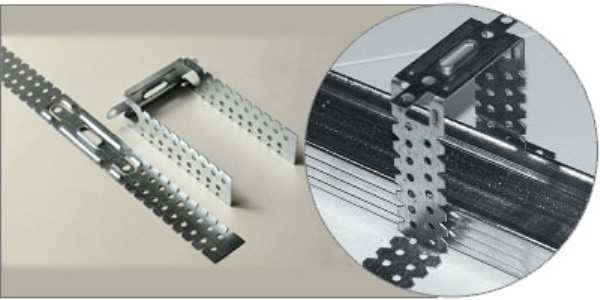

  • Перфорированные подвесы. Это крепежный элемент в виде ленты 125*60 мм. Он разделен на три части.Средняя используется для фиксации подвеса к потолку/стене, крайние — перфорированные, отгибаются под 90°, к ним крепят профили.

    Перфорированные подвесы и способы их использования

  • Подвесы анкерные для ПП (потолочных профилей). Бывают нескольких видов. Используются при устройстве подвесных потолков. Отличительная черта — легко регулировать высоту, что необходимо при выставлении плоскости потолка.

    Анкерный подвес — для простой регулировки высоты подвесного потолка

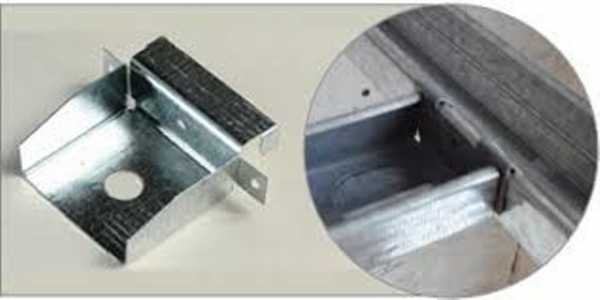

  • Соединитель одноуровневый и двухуровневый для ПП (краб). Пластина с фиксирующими элементами для скрепления перекрещивающихся профилей. Используется при устройстве каркасов для подвесных потолков.

    Соединители — одноуровневый и двухуровневый

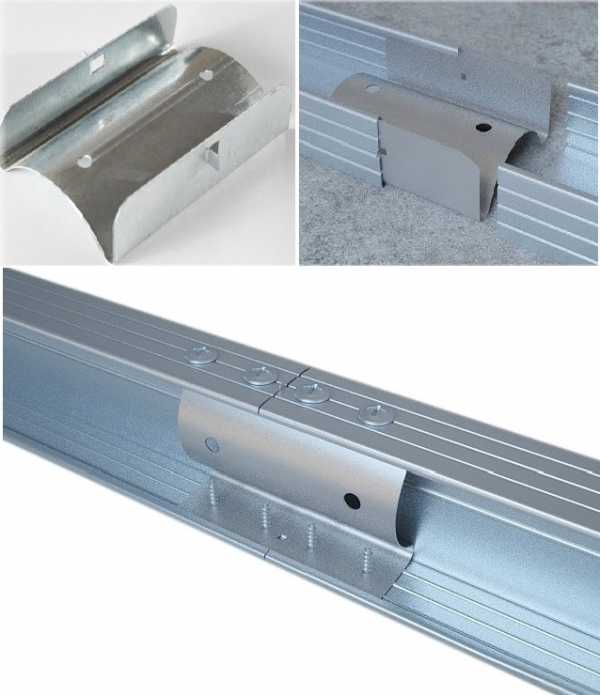

  • Удлинитель профилей. Небольших размеров скоба (110*58 мм) для сращивания двух отрезков одного типа и размера.

Без большинства этих приспособлений можно обойтись. Например, сращивают два профиля при помощи куска направляющего профиля подходящего размера. Его вставляют внутрь, обжимают пассатижами полочки, прикручивают саморезами. Соединение получается более жестким, чем со специальными устройствами.

Как соединить/нарастить профиль для гипсокартона

При создании каркаса, расположенного вдоль стены, его крепят не перфорированными подвесами, а сапогами — отрезками профилей, согнутыми в виде буквы «Г» (называют «сапог» — по характерной форме).

Два способа фиксации стоечных профилей к стене — при помощи перфорированного подвеса и куска профиля

Это не столько способ сэкономить, сколько возможность получить более жесткое крепление, так как перфорированные подвесы первоначально разрабатывались для подвесных потолков и нагрузку от стенового гипсокартона, да еще уложенного в два ряда, выдерживают с трудом.

Длина профилей

Профиль для гипсокартона каждого вида может отличаться по длине. Стандартная длина — 2,4 и 2,8 метра. но есть до 4 м.

Пример сборки каркаса для подвесного потолка из ГКЛ

Стоит ли искать длинные профиля? Большого смысла в этом нет. Разве что сборка каркаса немного ускорится. Профиля под ГКЛ отлично сращиваются, прочность конструкции при этом не страдает. Только при сборке каркаса надо делать так, чтобы места соединений на соседних стойках не находились на одном уровне. Обычно стыки делают попеременно вверху, затем внизу.

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

Выбор производителя

Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

Это скриншот с цуенами на профили для гипсокартона одного из интернет-магазинов

В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

Такой вариант есть у ГИПРОКА

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

Как посчитать количество профилей

Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно. Надо рассчитать количество каждого вида. Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством.

Надо четко представлять как будет выглядеть каркас

Расчет количества направляющих для одной стены

Если стены очень неровные, выровнять их можно при помощи гипсокартона. Устраивается параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет таким:

  • Направляющие — ПН. Они монтируются по периметру. Чтобы найти метраж направляющих профилей для обшивки стены, измеряем ее длину и высоту, складываем и умножаем на 2. Если на стене есть окна/двери, направляющий профиль монтируется по периметру этих проемов. К полученной цифре добавляем удвоенную высоту проема и его ширину.

    Примерно так выглядит каркас для перегородки

  • Стоечные профиля для ГКЛ — СП. Как уже говорили, они ставятся с шагом 60 см. Причем крайний проем не может быть больше 60 см. Даже если остается 10 см, ставится дополнительная стойка. Сначала считаем количество стоек: длину комнаты делим на 60 см, добавляем еще одну — угловую. Например, длина комнаты 4,75 метра. 475 см / 60 см  = 7,91 шт — это будет 8 стоек + 1 угловая, итого — 9 шт. Далее ищем метраж — найденную цифру умножаем на высоту помещения. Получаем требуемую длину для стоек: 9 м * 3,2 м = 28,8 м.
  • Перемычки. Используют стоечные профили. Их ставят с шагом 60-80 см, но при этом стыки листов гипсокартона по вертикали тоже должны приходится на такую перегородку. Тут придется считать в зависимости от выбранного шага, а потом добавить найденную цифру к той, которую высчитали в предыдущем пункте.

Если обшивается гипсокартоном все стены в помещении, подобный расчет проводят для каждой стены, затем результаты суммируются.

Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП

Расчет тут немного проще: собирается каркас «в клетку», так что его посчитать проще. В остальном подход такой же как описан выше. Итак считаем:

  • Метраж профилей ПП для подвесного потолка равен периметру потолка. Измеряем длину и ширину комнаты, складываем и умножаем на 2. Это и будет нужная цифра. Например: делать будет подвесной потолок в комнате размером 3*4 метра. Расчет метража ПП профилей: 3м + 4 м  = 7 м, 7 м * 2 = 14 м. Для этой комнаты понадобится 14 метров профиля ПП.

    Сначала монтируются направляющие потолочные профили

  • Метраж профиля ПНП. Лучше располагать несущие профили вдоль короткой стены. В этом случае делим на 60 см размер более длинной стены: 400 см / 60 см = 6,66 шт, округляем — 7 шт. Добавлять угловую стойку не надо, так как по периметру набит будет направляющий профиль и стойки заправляются в него. Несущие из профиля ПНП расположены вдоль короткой стороны ( в данном примере это 3 метра), то есть требуемая длина профиля этого вида — 7 шт * 3 м = 21 метра.
  • Далее считаем количество профиля ПП на перегородки — отрезки длиной по 60 см, которые устанавливаются между двумя соседними несущими профилями. В данном случае перегородки располагаться будут вдоль длинной стены. Потому считаем так: 300 см / 60 см  = 5 шт, а общая длина будет 5 шт * 4 м = 20 м.

Итого для подвесного потолка в комнате размером 3*4 метра нужно будет 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.

stroychik.ru

Разница между стоечным и направляющим профилем и в чём отличия крепления


Гипсокартонная отделка может быть выполнена двумя способами: с каркасом или же без него. В бескаркасном варианте использования, гипсовый материал крепят с помощью клея, а в качестве основания выступают сами стены. Такая технология имеет массу ограничений в применении, и использовать ее возможно довольно редко.
Готовый смонтированный каркас из профилей



Монтаж ГКЛ на каркас, наоборот, более универсален. Собрать основание для дальнейшей обшивки возможно практически в любых ситуациях. Для этого нужно лишь подобрать соответствующие типы материалов и придерживаться технологических требований.
Основой любой гипсокартонной конструкции являются два типа деталей — профиль стоечный и направляющий. Именно с помощью таких реек можно изготовить сложные комплексы или просто отделать комнату.
Существующие виды профилей

Так выглядит направляющий профиль
Итак, что следует знать о материалах для каркаса под гипсокартон? Вернуться к оглавлению

Полное содержание материала

Направляющий профиль, описание и использование

В сборке каркасных оснований для гипсокартонной обшивки могут использоваться различные типы направляющего профиля. Данный вариант делится на две группы – для отделки стен или потолка и для монтажа простенков со стенами. Их различают по маркировкам, которые обозначают назначение рейки.

Схематичное изображение направляющего профиля

Итак, отличают следующие типы направляющих профилей:

  • UD-28 (отечественная номенклатура направляющий ПН-профиль). Предназначен для сборки каркасов, отделки стен и потолков. Имеет стандартные параметры: ширина 28 мм, высота полок 27 мм, длина 3000 или 4000 мм. Материал рейки — сталь толщиной 0,5-0,6 мм. В обязательном порядке металлический профиль имеет цинковое защитное покрытие, предотвращающее коррозию;
  • UW-50, 75, 100. Число в маркировке обозначает ширину рейки. Такой профиль предназначен для установки в качестве основания под стойки, при сборке каркаса стен и различных простенков. Ширина 50, 75 или 100 мм, высота полок стандартна для всех видов – 40 мм, длина 3000-4000 мм, толщина стальных стенок 0,5-0,6мм. А также имеет антикоррозионное покрытие из цинка.Таблица существующих видов профилей UW 50

Стоит знать, что довольно часто направляющие профили заменяют арочные типы реек, для создания криволинейных форм арок, куполов и ярусов подвесных потолков. Для чего их боковые полки надрезают ножницами по металлу, и изгибают рейку, получая необходимые обводы конструкции.

Без подобных профилей невозможно собрать каркас под гипсокартон, заменить их нечем. Надежное крепление и правильная установка таких реек определяет качество всей дальнейшей отделки или стены.

Вариант конструкции каркаса под гипсокартон


Однако собрать каркас невозможно без стоечных вариантов профиля, которые также имеют свои подвиды в зависимости от назначения.

Вернуться к оглавлению

Стоечный профиль, параметры и использование

Часто стоечными профилями называют только один вид – CW, однако это не совсем верно, ведь для каркаса стен и потолка потребуется совершенно другой тип металлических реек.
Различают варианты готовых стоек, использующихся в создании основания под гипсокартонную обшивку.
Существующие размеры профиля CW

  1. CD профиль (ПП – профиль потолочный в отечественных сокращениях). Несмотря на то, что его называют потолочным, такой вид металлопрофиля применяется для каркасов отделки не только перекрытий, но и стен. Имеет следующие характеристики: ширина 60 мм, высота боковых полок 27 мм, длина 3000-4000 мм. Полки с загибами внутрь паза профиля, а по всей его протяженности имеются ребра жесткости, что при толщине стенок в 0,5-0,6 мм не позволяет рейке изгибаться под нагрузкой. Как и в направляющих аналогах для стоечных вариантов обязательно наличие покрытия с цинка.Так выглядит CD профиль
  2. CW-50, 75, 100 (ПС – профиль стоечный). Обычно этот тип профиля называют стоечным. Его используют при сборке каркасов простенков и стен, обшиваемых в дальнейшем листами гипсокартона. Цифры в маркировке обозначают ширину рейки, высота полок стандартна для всех – 50 мм. Они, как и в предыдущем варианте рейки, с загибом внутрь. Толщина стенок 0,5-0,6 мм, дополнительное усиление придают ребра жесткости по всей протяженности профиля. В наличии антикоррозионное цинковое покрытие.

Стоит знать, что латинские и русские маркировки обозначают одни и те же наименования. В первом случае используется система обозначений, разработанная компанией Knauf, вторая по стандартам отечественных производителей. И нет никакой разницы покупая СD или ПН-профиль, которые имеют одинаковые размеры и назначение. Смотрите в видео процесс сборки перегородки с помощью стоечных и направляющих профилей.

Вернуться к оглавлению

Сравнение стоечных и направляющих профилей

Разница между стоечными и направляющими профилями очевидна. Они имеют разное предназначение, а соответственно и совершенно отличимые способы и материалы крепления. Что общего имеют металлические детали для каркаса? В чем их более подробные отличия?

Чертеж в размерами сечения профиля

Общие параметры направляющих и стоечных реек

Естественно все детали каркаса должны иметь точные посадочные размеры, образовывая прочные соединения, не имеющие никаких люфтов. Также все профили стандартизированы под использование их в помещениях. Эти требования определяют некоторые общие параметры направляющих и стоечных профилей, несмотря на их отличимые назначения.

  • Длина. Все наименования реек имеют длину 3000 либо 4000 мм. Это диктуется не только общим производством, но и параметрами помещений. Жилые комнаты часто имеют ширину 3 метра, при длине 4-5 м. Но, необходимую протяженность легко можно укоротить или добавить;
  • Высота полок. Профили для отделки стен или потолков, а также сборки простенков из ГКЛ, имеют стандартную высоту полок (смотреть выше). Это позволяет легко монтировать стойки каркаса в направляющие, без каких-либо проблем и тем более люфтов;Вариант конструкции каркаса полок из гипсокартона
  • Толщина стенок. Она также одинакова во всех вариантах деталей каркаса под гипсокартонную обшивку. 0,5-0,6 миллиметров вполне достаточно для получения прочной металлической детали;
  • Антикоррозионное покрытие. Обязательно присутствует на всех типах профиля, так как, несмотря на назначение, он будет подвергаться окислительным процессам.Пример антикоррозийного покрытия профиля

Однако имеется много отличий у направляющего и стоечного типов профиля, все-таки они предназначены под выполнение своих функций.

  • Ширина. Ширина разная для профилей, которые идут на отделку стен, сборку простенков. В последнем случае такая характеристика определяет будущую толщину конструкции. Можно собрать стены на основе металлического каркаса 50, 75 или 100 мм шириной;
  • Сечение. У стоечных профилей поперечное сечение имеет сложную форму, присутствуют ребра жесткости, а также загибы полок, сделанные для упрочнения рейки. Ведь такие детали будут подвергаться более значительным нагрузкам в сравнении с направляющими;Таблица существующих вариантов сечения профиля под гипсокартон
  • Способы монтажа. Наибольшее различие между рейками для закладки основания каркаса и его стойками. Направляющие монтируются непосредственно на несущие поверхности крепежами, вбитыми сквозь металл изделия. Они создают надежную опору. В отличие от них стойки большей частью висят в воздухе, опираясь лишь на направляющие своими концами и поддерживаемые подвесами с поперечными рейками. Но, чтобы получить прочное основание под гипсокартон для обоих типов профиля, нужно создать необходимое количество точек крепления;Варианты крепления профиля на потолокПример крепления профиля к стене
  • Типы крепежей. Отличается и технология монтажа, которая требует наличие соответствующего крепежного материала. Направляющие профили, как правило, крепятся дюбелями — гвоздями, вбиваемыми сквозь просверленные в рейке отверстия. Стоечные виды соединяются с другими деталями каркаса саморезами по металлу: пресс шайбами или клопами. А также такой тип рейки невозможно установить без дополнительных деталей – подвесов (прямых, струнных, скользящих и прочих).
    Схема соединения профиля между собой

Как крепятся направляющие и стоечные профили

Закрепить направляющие профили довольно просто. Схема монтажа следующая:

  • на участке работ делается разметка, с обязательным точным контролем по строительному уровню;
  • на метки укладываются направляющие профили, в которых с шагом в 350-400 мм сверлятся отверстия под крепеж;
  • дюбели — гвозди (либо другие подходящие метизы), вбивают в полученные отверстия молотком либо ударной дрелью или перфоратором.Виды дюбелей для крепления профиля

Основание готово, после чего переходят к установке стоек каркаса.

  1. Готовится разметка (при отделке стен стойки монтируют по 3 шт. на 1 лист ГКЛ).
  2. На поверхностях стен или потолка крепятся соответствующие подвесы.Пример монтажа подвесов на стены
  3. Стойки вставляют в направляющие, с последующей фиксацией концов реек саморезами.Поэтапный процесс крепления стоек каркаса
  4. Подвесы подгибаются и закрепляются к стойкам пресс-шайбами или клопами.

Иногда каркас под гипсокартон изготовляют из древесины, выбирая подходящий вариант бруса или реек. Однако подобный материал очень капризен и по всем требованиям уступает металлическим направляющим и стоечным профилям, которые позволяют собрать легкое, прочное и долговечное основание под отделку ГКЛ.

gipsokarton-blog.ru

металлический профиль для гипсокартона, виды и длина направляющих для ГКЛ

Среди обширного списка современных строительных материалов гипсокартон занимает особое место. Гипсокартон уникален, он является единственным и неповторимым, когда необходимо выровнять стены, сделать перегородки или привести в порядок потолки.

Гипсокартон позволяет сэкономить значительную сумму, при этом сохраняя качество и прочность плоскостей: как стен, так и потолков. Рассмотрим особенности монтажа гипсокартона, какие факторы для этого необходимы.

Назначение

Любое гипсокартонное покрытие обладает прочным основанием, которое является своего рода «скелетом» для всех остальных узлов и креплений. Направляющие могут быть разной формы, размеров и выполнять различные предназначения.

Несущие конструкции принимают на себя значительные нагрузки. Если материал будет плохим по качеству, то возможны обрушения гипсокартонных конструкций или их деформации. Рекомендуется приобретать подобные узлы, сделанные известными производителями, которые на свои изделия дают гарантию.

Мастер, прежде чем приступать к монтажу гипсокартона, задает резонный вопрос: из какого материала сделаны направляющие. Это ключевой момент для успешной реализации проекта.

Профили делаются из прочного металла, обработанного цинком. Подобный материал не ржавеет, направляющие прочные и могут служить длительное время.

Конструкция, изготавливаемая в качестве каркаса несложна, состоит из двух типов направляющих:

  • вертикальных;
  • горизонтальных.

Первые носят название «стоечных» узлов. Вторые – называются горизонтальные или стартовые.

Виды

Виды профилей классифицируются по материалу, из которого они сделаны.

Металлические профили могут быть следующие:

Типы направляющих достаточно разнообразны, это обусловлено разнообразием функций, которые они выполняют. Если все делается по технологии, то листы гипсокартона крепятся довольно прочно, изделия устойчивы и долговечны.

В русской транскрипции металлические направляющие обозначаются буквами: ПН. В английской транскрипции – UW бывают нескольких видов; из них не менее четырех могут быть использованы для монтажа каркаса. Делаются такие детали (включая и скользящие) из высококачественной стали, которая изготавливается с применением технологии холодного проката.

При монтаже переборок между комнатами используются несущие конструкции, которые имеют размеры:

  • длина – 3 метра;
  • высота боковины – 4 см;
  • основание – 50 мм; – 65 мм; – 75 мм; – 100 мм;
  • в спинке просверлены 7 мм отверстия специально для крепежных дюбелей.

Размеры

Направляющие имеют разнообразную линейку размеров.

Параметры направляющего крепления ПН (UW)

Стоечный – ПС (CW)

Они также служат опорным узлом для формирования обрешетки как в стенах, так и перегородках. Крепеж несущим конструкциям подходит по периметру. Верхние края имеют форму – С.

Профиль бывает таких параметров:

  • длина – 3000 мм; 3500 мм; 4000 мм; 6000 мм;
  • высота полки – 50 мм;
  • ширина спинки соответствует показателю у ПН – 50; 65; 75; 100 мм.
Потолочный стоечный профиль ПП (CD)

Это самые популярные крепления, в профессиональной среде их именуют «потолочными». Такие же изделия гипрокартона называют ПП. По версии «Кнауф» они носят аббревиатуру CD.

Размеры подобных конструкций:

  • длина – от 2,5 до 4 м;
  • ширина – 64 мм;
  • высота полок – (27х28) см.

Используется для формирования потолков.

Существуют различия между профилями в типе крепления.

Ребра жесткости служат дополнениями, которые позволяют обрести еще большую прочность.

Форматы:

  • длина – 3 м;
  • высота полки – 2,8 см;
  • размер спины – 6,3 см.

Профили для потолков уступают в размерах стеновым, полки сделаны также меньших размеров. Делается это с тем прицелом, чтобы меньше скрадывать пространства по высоте. Гипсокартон в районе потолка имеет меньшую толщину, он не такой массивный, что заметно уменьшает общую нагрузку.

  • 60 х 28 мм — ПП;
  • 28 х 28 мм — ППН.

Направляющий профиль для обшивки (UD или ППН)

UW или ПН

Перегородки можно делать любой толщины, поэтому выпускаются самые разные детали с различными шаблонами размеров, например ширины. Несущие для перегородок маркируются UW или ПН. С такими деталями можно сделать перегородку самой разной толщины.

Размеры обычно бывают:

  • длина – от 2,02 до 4,01 м;
  • высота полок – от 3,5 до 4,02 см;
  • ширина – 4,3; 5; 6,5; 7,4; 10; 12,4; 15,1 см.

Технология монтажа сводится к двум методам:

  • Листы ГКЛ крепятся к направляющим;
  • Листы ГКЛ крепятся к стене без обрешетки.

Очень важно при работе соблюдать технологию. Рекомендуется также заранее приготовить соответствующие инструменты, продумать все действия.

Закрепление периметра каркаса по полу, стенам и потолку очень важно. Когда есть понимание того, как расположить листы и профили, можно монтировать непосредственно листы гипсокартона. Толщина, которая необходима, равняется:

36 мм+11 мм (ГКЛ) =47 мм. Толщина самая большая, которую допускает создать П- кронштейн – это 11 мм.

UD (или ППН) профили – это основные элементы каркаса. Придуманы специально для обустройства каркасных конструкций под потолком, они являются основой для всего гипсокартонного модуля. Боковые части обладают профильными гофрами, они являются дополнительными ребрами жесткости, основание снабжается специальными отверстиями для крепления дюбелями.

Обычно подобные узлы устанавливаются по всему периметру. Конструкции перфорированы, монтировать их несложно.

В качестве основных направляющих нередко применяют стоечные профили:

  • длина – 3 м;
  • толщина – 0,56 мм;
  • ширина – 2,8 см;
  • высота – 2,8 см.

Потолочный профиль обладает такими размерами:

  • длина – 3 метра;
  • полка – 28 мм;
  • спинка – 29 мм.

Помимо вышеперечисленных видов, есть также направляющие, способные еще больше укрепить конструкцию.

  • усилить защитные функции;
  • значительно улучшить отделку;
  • придать арочную форму.
Усиленный – UA

Применяется в качестве стоек, когда следует укреплять дверные проемы. Сделаны эти профили из хорошей стали и имеют эффективную противокоррозионную защиту.

Такие усиленные профили бывают следующих размеров:

  • Длина – 3000 мм; 4000 мм; 6000 мм.
  • Высота боковин – 40 мм.
  • Ширина – 50; 75; 100 мм.
  • Толщина профиля 2,5 мм.
Угловой – ПУ (защитный)

Данный узел крепится на внешних угловых частях конструкции и эффективно защищает их от самых разных повреждений. Полки снабжены специальными отверстиями, в них проникает гипсовый раствор. Таким образом это гарантирует большее крепление к поверхности.

Угловые профили бывают таких размеров:

  • длина – 3 метра;
  • сечение – 24х24х0,5 см; 32х32х0,4 см, 32х32х0,5 см.
Угловой – ПУ (штукатурный)

Монтируется на угловых частях проемов, а также торцевых сторонах перегородок, которые впоследствии будут покрыты штукатуркой. Здесь также присутствуют отверстия, которые будут заполнены гипсовым раствором. Сами направляющие сделаны таким образом, что они не бояться коррозии /оцинкованная сталь/.

Штукатурный профиль может быть размером:

  • длина 3000 мм;
  • сечение 34Х34 мм. Крепление угловое специально для штукатурки.
Маячковый ПМ

Часто может использоваться опорная направляющая, чтобы получить более ровную плоскость во время оштукатуривания. Весь материал покрыт оцинковкой, что делает его недоступным влиянию коррозии. Очень большой популярностью пользуется маячковый профиль ГКЛ.

Маячковое крепление, чтобы выравнивать штукатурку, бывают размеров:

  • длина – 3000 мм;
  • сечение – 23х6, 22х10 и 63х6,6 мм.
Арочного типа – ПА

Обычно такой узел делается из ПП 60/28.

Бывает он двух типов и применяется для монтажа неровных потолочных конструкций:

  • На основе ГКЛ.
  • Арок.
  • Колонн.
  • Куполов.
  • Такие конструкции можно сгибать дугой.
  • Параметры «вогнутого» – 3 метра.
  • Параметры «выпуклого» — 6 метров.
Простенки

Профили, которые предназначены для создания простенков, размечаются аббревиатурой CW или ПС. По ширине они обычно соответствуют стартовым деталям. На всех фирменных деталях присутствует гравировка, так что при монтаже определять соответствие довольно несложно. Изделия из гипсокартона ПС имеют дополнительно еще одно ребро жесткости, которое образует отогнутый край. Применяют для монтажа самого каркаса в конструкциях перегородок.

Профиль под арку

Профессиональные строители предпочитают задействовать изделия из проверенных материалов. Применяются в тех случаях, когда следует сделать более сложную конструкцию, они не всегда остро необходимы, мастера умеют обходиться простым профилями, делая из них арочные.

Разных дополнительных узлов существует довольно большое количество, несколько десятков, все их перечислить невозможно.

Эталоном качества можно назвать продукцию немецкой фирмы «Кнауф», собственно это имя давно уже стало нарицательным. Все многообразие направляющих выпускаются этой корпорацией, равно как и гипсокартон.

Также очень часто используют необходимые детали, без которых не может быть полноценного крепления: подвесы, удлинители.

Соединитель «краб» позволяет крепить все виды профилей. Обычно применяется для крепления потолочных обрешеток. Двухуровневые соединители закрепляют полосы ПП под углом в 90 градусов, можно также создавать несколько уровней. Крепления делаются с помощью дюбелей и саморезов. Все вышеперечисленные узлы и детали позволяют создавать гипсокартонное покрытие любой степени сложности.

Монтаж

Монтаж гипсоскартона вполне доступен даже для человека, который далек от строительства и ремонта.

Это простые работы, такие как:

  • выравнивание стен;
  • создание переборок.

Их реально создать своими руками.

Гипсокартон как стеновой отделочный материал очень эффективен, из него возможно создавать также различные многоуровневые покрытия.

Выравнивание с помощью гипсокартона делается двумя методами:

  • Гипсокартон крепится на обрешетку;
  • Листы гипсокартона фиксируются на стене.

Очень важно в процессе монтажа соблюдать технологию. Также для того чтобы все было сделано правильно, следует приготовить соответствующие инструменты и изучить инструкцию по монтажу.

Советы

При отделке стен длина листов считается с учетом высоты комнаты. Стыков нужно оставлять минимальное количество. В нашей стране наибольшее распространение получил влагостойкий ГКЛ, а также – стандартный.

Деревянный каркас применяется в крайних случаях, древесина деформируется, поэтому велика вероятность также, что произойдет деформация покрытия.

Для успешного монтажа необходимо иметь в запасе специальный клей по типу «Перфликс», а также специальную шпаклевку «Фугенфулер». Внутренние направляющие максимально плотно должны подходить к меткам, это позволит максимально сохранить объем комнаты.

При монтаже направляющих следует учитывать, какой будет утеплитель.

Между полом и ГКЛ обязательно ставится прокладка не тоньше восьми миллиметров. После монтажа оставшийся зазор заливается влагостойким герметиком.

Саморезы ставятся на расстоянии не меньше 20 см друг от друга, отступ от края не менее 10 см. Грунтовка стыков делается специальным праймером (тифгрунт).

О том, как сделать потолок из гипсокартона своими руками, вы можете узнать из видео ниже.

stroy-podskazka.ru

Направляющие для гипсокартона: размеры профиля и виды


Планируя изделие из гипсокартона, надо позаботиться о том, чтобы основа была прочной и ровной. Основу гипсокартонных конструкций составляют металлические профили. Направляющие профили для гипсокартона, при правильном монтирование, дают основу всей конструкции, которая при верном расчете и соблюдении чёткости, прослужит долгое время.

Существующие виды и размеры направляющих профилей для гипсокартонаВернуться к оглавлению

Полное содержание материала

Виды направляющего профиля

Направляющие под гипсокартон изготавливаются из тонкого листа металла, покрытого оцинкованным составом, во избежание коррозии. Это служит долгим сроком гарантии. В то же время профиль легкий, что позволяет создавать металлические конструкции любого типа и сложности. Тонкость профиля позволяет его легко резать ножницами по металлу, а также изгибать в нужную форму для будущей гипсокартонной детали. Для каждой форму из ГКЛ есть отдельные профили:

  1. ПС-CW. Стоечный профиль – используется в производстве каркаса для гипсокартонной стены, перегородки и разных функциональных ниш из гипсокартона.
  2. Маячковый профиль. Применяется в оштукатуривании стен или другой поверхности. Он крепится дюбелями, саморезами на угол. При его применении есть возможность создания ровной поверхности. После применения, его можно снять с угла и применить повторно.

    Так выглядит маячковый профиль для гипсокартона

  3. ПНП-UD – направляющий профиль, используемый при производстве потолочной конструкции. После крепления ПНП идет крепление ПП, где направляющий, является основой каркаса.
  4. ПН-UW – профиль направления, играет главную роль в монтаже стоек по горизонтали. Во всем металлическом каркасе это основной элемент. Играет главную роль в производстве перегородки из гипсокартона.
  5. Арка из гипсокартона. Профиль для арок применяется в монтаже сложных конструкций. Его легко согнуть в нужную форму, надрезать в положенном месте. При применении этого профиля можно создать любой сложной арки.
  6. Усиленный профиль. Используется в монтаже наиболее прочных каркасов, например, арка для дверного проёма. Это прочный профиль, который обеспечивает хорошую жесткость всей конструкции.
  7. Потолочный профиль применим в каркасе потолка. Монтируется на потолке к подвесам или напрямую в потолок.
Вернуться к оглавлению

Профили для гипсокартона Knauf

Производитель Knauf выпускает профили разных видов:

  1. НП. Применение – создание конструкций для стен и ниш. Профиль производится высотой 3 метра. Высота боковой части 4 см., ширина спинки 5-10 см. Если делать конструкцию качественной и долговечной, тогда стоит купить такой профиль.
  2. Стоечный профиль – в основном используется при создании вертикального каркаса. Это перегородки, стены из гипсокартона, ниши. Стоечный профиль для гипсокартона фирмы «Кнауф» отличается своей практичностью. Параметры такого профиля различные. Длина достигает 6 метров. Бок – 5 см. Цена отличается в зависимости от параметров. Установка такого профиля происходит под углом 90 гр.
  3. Усиленный профиль – применяется в основном в каркасе коробов из гипсокартона для тяжелых вещей. Идет усиление конструкции. Высота такого профиля до 6 метров. Остальные параметры идентичные с другими профилями.
Вернуться к оглавлению

Основные размеры направляющих для гипсокартона

Профили есть разных размеров. Они произведены для сборки каркаса как на потолке, так и на стене. Из профиля для гипсокартона можно сделать основу столешницы в ванной из ГКЛ и камина из гипсокартона.

Каркас обшивается гипсокартоном, обделывается декором и изделие служит много лет. Если металлические материалы подобраны неправильно, то конструкция в итоге может деформироваться.

Для правильного выбора материала, следует разбираться в размерах:

  • НП (направляющий профиль) – длина его 3 метра. Высота боковых частей 4 см, а ширина от 4 до 10 см;
  • ПС (стоечный профиль) – длина от 3 до 6 метров. Высота боков 5 см., ширина – от 5 см до 10 см;
  • ПП (потолочный профиль) – длина 3 метра. Высота боковых стенок – 2.7 см, ширина — 6 см;
  • ПНП (потолочный направляющий профиль) – длина 3 метра. Высота бортика и ширина – 27* 28 мм;
  • УП (усиленный профиль) – длина 3, 4, 6 метров. Высота бортика – 4 см, ширина от 5 до 10 см;
  • ПМ (маячковый профиль) – длина 3 метра. Сечение: 22*6, 23*10, 62*6.6;
  • АП (арочный профиль) – длина – 3 и 6 метров. Сечение: 22*6, 23*10, 62*6. Для создания арок лучше приобрести криволинейный профиль.
Вернуться к оглавлению

Чем и как крепить направляющие профили

Монтирование профиля производится с помощью многих крепежей. Какое крепление применить зависит от производимой конструкции. Если крепление будет подобрано неправильно, тогда конструкция не прослужит долго. А также крепежная деталь может быть недостаточно закреплена, что отразится отрицательно на всём изделии.

Вернуться к оглавлению

Крепление направляющих для гипсокартона

Крепление профилей может быть 2-х видов:

  1. Установка направляющих для гипсокартона происходит с применением саморезов для профиля.
  2. Крепеж направляющих профилей к основной базе (стена, потолок).

Допустим, крепление «краб» в основном используется в потолочном каркасе, а саморезы, дюбели, прямые подвесы применимы в креплении каркасов к стене.
Виды крепежей:

  1. Крепёж, имеющий Т-образную форму. Применяется в создании потолочного каркаса под прямыми углами в одной плоскости.
  2. Подвес, имеющий пружину. Фиксирует ПП к основному потолку.
  3. Многоуровневый крепеж. Они применим в монтаже многоуровневых потолков.
  4. Соединители. Соединяет профили до нужного размера.
  5. Прямой подвес. Это скоба, которая крепит НП к потолочной базе.
  6. «Краб». Существует одноуровневый и многоуровневый. Применим для соединения нескольких профилей.

    Так выглядит крепление профилей с помощью краба

Среди всех видов крепежей КРАБ является универсальным. Его можно применить практически в любом каркасе. В видео рассказывается о креплении направляющих профилей.

Вернуться к оглавлению

Этапы установки направляющих профилей

После завершения сбора материала и инструментов для гипсокартона, начинается крепление направляющих для гипсокартона. Первым крепится направляющий профиль. Он должен быть ровным и качественно зафиксированным, потому что это основной профиль, от которого начитается вся работа по построению каркаса.

Этапы выполнения работы:

  1. Во-первых, фиксация подвесов, на которые будут прикреплены НП. На данном этапе главными являются подвесы. Требуется чётко рассчитать количество монтируемых деталей и их качество. Расчет выходит из площади, на которой монтируется каркас, из размера и толщины ГКЛ. А также рассчитывается, какой длины требуются саморезы для гипсокартона, количество крепежей. В некоторых металлических деталях заранее сделаны отверстия под крепежи.

    Пример крепления профилей на подвесы

  2. Во-вторых, на подвесы проводится монтаж направляющих для гипсокартона. Здесь важным элементом является не только вид крепежа, но и ровность поверхности.
  3. Последним этапом является обшивка гипсокартоном. Этот шаг показывает насколько точно и ровно был сделан расчет и монтаж каркаса.

Из многих вариантов деталей гипсокартонной основы нужно выбирать те, которые требуются для определенного каркаса. При неправильном выборе, конструкция может прослужить недолго и в итоге деформироваться.

Вернуться к оглавлению

Подборка фото существующих видов направляющих для гипсокартона

gipsokarton-blog.ru

Потолочный профиль для гипсокартона: размеры и виды


Подвесной потолок, сделанный из гипсокартона, имеет прочный каркас. Он, в свою очередь, делается из профилей, соединенных различными видами соединителей и прикрепленных саморезами. Подбирать потолочный профиль для гипсокартона и комплектующие, следует исходя из некоторых советов.

Схема с размерами потолочного профиля для монтажа гипсокартонаВернуться к оглавлению

Полное содержание материала

Потолочный профиль: свойства материала

Потолочный профиль применяется в каждой конструкции. Он делает конструкцию жесткой, прочной, качественно сделанной. Обладает такими свойствами:

  1. Оцинковка. Потолочный профиль покрыт оцинковкой. Делается он из стали. Это большое преимущество, потому как на такой профиль не действует влага.
  2. Сталь – это очень жесткий металл. Профиль из такого металла не будет податлив коррозии. Срок службы его неограничен.
  3. Оцинкованный профиль не может прогнить и быть испорчен насекомыми (как дерево).
  4. Профиль из стали не деформируется со временем. На него не может повлиять перепад температуры, сухой воздух или влажность.

    Процесс крепления потолочного профиля к потолку

  5. Металлический профиль не поддается заражению грибком.

При таких положительных параметрах каркас из металлического профиля будет надежной опорой для подвесного потолка.

Вернуться к оглавлению

Стоечный профиль (CD или ПП профиль)

Стоечный профиль иногда называют еще и потолочным профилем ПП. Он является незаменимой составляющей потолочного каркаса для обшивки ГКЛ. Потолочный направляющий профиль для гипсокартона «кнауф» (наиболее популярный на строительном рынке) маркируется CD.

Он сделан по таким размерам, что после монтажных работ остатков практически нет. Расход на 1м2 погонный метр – 2.9.

Цена на строительных рынках 60 р. Размеры потолочного профиля для гипсокартона: длина достигает 4 метров; ширина стандартная 60 мм; высота бортиков до 2.8 см.

При таких размерах с ним очень легко работать. Если требуется меньший отрезок профиля, он с легкостью режется.

Вернуться к оглавлению

Виды потолочного профиля для гипсокартона

На строительном рынке существуют виды профилей, которые имеют такие размеры:

Несущий

Маркировка – UD. Он является главным направляющим профилем. По нему равняется вся конструкция каркаса. В него после крепления идет вставка профиля CD. К профилю впоследствии крепится гипсокартон. Ширина UD – 2.8 см, высота 2.7 см. Длина профиля может достигать до 4 метров. Толщина стенки зависит от фирмы производителя. В основном 0.4–0.6 мм. Цена такого профиля 39 р. Расход на 1м2 – по периметру.

Существующие виды потолочного профиля

При решении сделать подвесной потолок, следует брать «толстенький» профиль 0.6 мм. Такой профиль будет создавать жесткость конструкции, что немаловажно для будущего потолка. Более тонкий профиль подходит для монтажа выравнивания стены.

Потолочный направляющий

Профиль маркируется – CD. Этот профиль берет на себя основную нагрузку. Это основа для обшивки ГКЛ. Он также создает жесткость конструкции. Ширина профиля – 6 см, высота его 2.7 см Максимальная длина 4 метра.
В этом профиле есть один минус – он не создан для монтажа арки или другой криволинейной конструкции. Для этих изделий существует арочный профиль. В видео показан процесс монтажа потолочного направляющего профиля.

Перегородочные профили

UW профиль. Такие профили отличаются от плоскостных размерами:

  • несущий CW – 50–50 мм, 75–50 мм, 100–50 мм,125–50 мм, 150–50 мм;
  • направляющий UW – 50–40 мм, 75–40 мм, 100–40 мм,125–40 мм, 150–40 мм.

Несущий профиль максимум 4 метра. Имеет 2 ребра через всю длину, которые делают стенку более жесткой. В стоечном профиле есть специальный вырез в форме «Н» для проводов и кабеля. Направляющий профиль UW монтируется по периметру для установки общей плоскости. В него вставляются несущие профили. Стоечные профили применимы в монтаже каркаса для гипсокартона, как формирующие. Его крепят с шагом 40 см для совпадения границ листов гипсокартона.

Применение в каркасе подвесного потолка. Здесь их функции такие же. Они больше подходят для монтажа таких каркасов, потому как для подвесного потолка требуется жесткость и практичность.

Вернуться к оглавлению

Вспомогательные детали для потолочного каркаса

Направляющий профиль для гипсокартона служит основой и создает требуемую плоскость поверхности. Крепление происходит при помощи дюбелей и саморезов к стенам, а также к потолку.

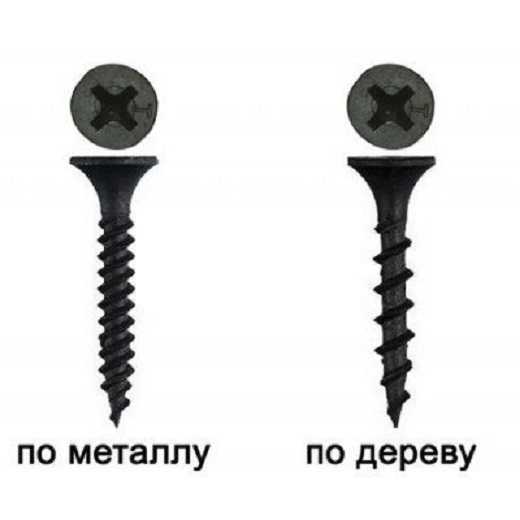

  • Саморезы для гипсокартона очень многообразны по своей форме и по функциям:
    • для крепежа гипсокартона к каркасу потребуются саморезы TN25;
    • для крепления деталей в каркасе применяются саморезы LB 9, 11, 16.
  • Для того чтобы прикрепить направляющий профиль, используются пластиковые дюбели с шайбами;
  • Подвесы к потолку крепятся с помощью специального анкер-клина.Монтаж анкер-клина

    Его срок службы неограничен. Из-за специальной обработки, он не подвержен коррозии. Его конструкция позволяет сделать крепление прочным и жестким;

  • Соединитель. Он двухсторонний. Применяется для CD. Соединяет профиля на разных уровнях каркаса подвесного потолка. Направление профилей получается перпендикулярное. Монтаж соединителей проходит при помощи саморезов;
  • Для работы с профилями требуются саморезы или просекатель механического типа. Работа с просекателем экономит время, но если возникает надобность разобрать металлическую конструкцию из профилей, тогда это будет сделать сложно. Просекателем легко можно сделать отверстия для прокладки проводов и кабелей;
  • Для прикрепления профилей к стене, потолку используются подвесы. Они различны в своих модификациях и у каждого есть свои определенные функции. В монтаже подвесы очень просты и не требуют дополнительного времени.Схема крепления потолочного профиля на подвесы

    Расход на 1 м2 идет 0.7 шт:

  • Для того чтобы соединить два или больше профилей между собой, нужен краб для гипсокартона. В основном «крабы» устанавливаются в каркасах подвесных потолков. Крабы соединяют профили на одном уровне подвесной конструкции. Расход на 1м2 – 0.7 шт. Нагрузка на соединитель в 1 м2 идет 20 кг. Крабы монтируются при помощи специальных защелок. Саморезы в этом случае не нужны;
  • Удлинитель. Предназначен для последовательного соединения CD профилей. При вставке его в профили по бокам вкручиваются 2 самореза для прочности и жесткости;
  • Угловой соединитель. Более простой вариант замены «краба». Он имеет один уровень;
  • Клещи. Еще один инструмент для соединения профилей. В этом случае саморезы не понадобятся. При помощи этого инструмента можно соединить оцинкованные профили 7 мм;

    Соединение профилей с помощью клещей

  • Для сверления отверстий в стене, потолке следует применить перфоратор;
  • Для того чтобы сэкономить время и не работать отверткой нужен шуруповерт. Достаточно крутящего момента в 10–15 Нм.

При поверхностных знаниях о профилях и при наборе инструментов для гипсокартона, работа с металлическим каркасом не будет сложной и затяжной. Если следовать алгоритму действий, конструкция получится прочной и надежной.

Вернуться к оглавлению

Фото подборка существующих видов потолочного профиля

gipsokarton-blog.ru

Как Крепить Направляющие для Гипсокартона из Металлопрофиля

Монтаж направляющих для крепления гипсокартона

Часто при обновлении интерьера или ремонте своего дома или квартиры, используются листы гипсокартона (ГКЛ), монтаж которых должен производиться на специальный каркас. Для его изготовления применяются деревянные рейки или металлические профили. В статье рассматриваются виды и особенности монтажа металлических профилей, из которых изготавливаются направляющие для гипсокартона.

Особенности и виды направляющих

Металлические профили для каркаса под ГКЛ

Для изготовления каркаса используются стальные профили с оцинкованным покрытием, что предохраняет материал от образования коррозии и увеличивает промежуток использования элементов. Небольшой вес позволяет сооружать конструкции любой формы и сложности.

Помимо этого, такие направляющие:

  • Легко поддаются резке ножницами по металлу;
  • Просто изгибаются под требуемую форму;
  • Не гниют и не подвергаются воздействию времени;
  • Обеспечивают конструкции устойчивость и высокую прочность;
  • Погрешности при монтаже легко устраняются.

Существенный недостаток при использовании металлических профилей – высокая цена.

В таблице представлены типы, особенности и размеры изделий из металла для крепления ГКЛ:

Тип профиляОсобенностиРазмеры направляющих для гипсокартона

Стоечный CD или ПП

Это наиболее востребованные элементы. Оптимально подобранные размеры позволяют экономно использовать пространство. После проведения монтажных работ практически отсутствуют отходы материала.
  • Длина в пределах 2500 – 4000 мм;
  • Ширина – 60 мм;
  • Полки высотой – 27 мм.

Направляющий UD или ППН для обшивки

Такие детали монтируются при облицовке стен или устройстве подвесного потолка по всему периметру плоскости. При установке профилей бур идет непосредственно через них, поэтому желательно наличие перфорации на элементах.
  • Длина – 3000 мм;
  • Толщина – 0, 55 мм;
  • Ширина – 27 мм;
  • Высота полок – 28 мм.

Для перегородок каркаса UW или ПН

Применяется для создания перегородок любой толщины, выпускаются детали разной ширины.
  • Длина – от 2000 до 4000 мм;
  • Полки высотой – от 37 до 40 мм;
  • Ширина – 42, 50, 66, 75, 100, 125, 150 мм.

Усиленный – УП

Чаще всего применяется в каркасе короба из гипсокартона для тяжелых предметов. Он усиливает конструкцию. Высота элементов до 6000 мм. Остальные параметры аналогичны с другими видами профилей.
  •  Длина – 3000 мм, 4000 мм, 6000 мм;
  • Бортик высотой – 40 мм;
  • Ширина – от 50 до 100 мм.

Стоечные для перегородок каркаса – CW или ПС

Ширина элементов должна соответствовать стартовым видам. Для облегчения монтажа изделия должны иметь специальную насечку. Отогнутый край детали создает ей дополнительную жесткость.
  • Длина – от 3000 мм до 4000 мм;
  • Полки высотой: 50 мм у Кнауф и 40 мм у Гипрок;
  • Ширина соответствует профилям UW или ПН.

Маячковый

Используется при оштукатуривании поверхностей. Фиксируется саморезами, дюбелями на угол. При этом можно создавать ровную поверхность. После применения, деталь легко снять с угла для дальнейшего использования.
  • Длина – 3000 мм;
  • Сечение 22х6 мм, 23х10 мм, 62х6,6 мм.

Арочные

Применяются при изготовлении сложной криволинейной конструкции, такой как арка.длина элемента — 2600 мм, 3100 мм, 4000 мм.

Совет: Во избежание деформации конструкции, необходимо правильно подобрать металлические профиля для сборки каркаса.

Выбор качественного материала

Чтобы правильно и качественно закрепить гипсокартон, направляющие должны быть ровными, иметь соответствующие размеры, с качественным оцинкованным покрытием.

Дефекты покрытия

Совет: При выборе профиля для крепления гипсокартона, следует учитывать, что толщина металла не допускается менее 0,55 мм.

Изделия могут иметь такие недостатки:

  1. Небольшая толщина металла. В этом случае при монтаже саморезы будут прокручиваться, из-за быстрого срыва резьбы. Для проверки толщины материала попросите у продавца сертификат качества, а при его отсутствии сравните экземпляр с деталями от других производителей.
  2. Наличие следов ржавчины. Это указывает на начало процесса коррозии, которая будет идти дальше. Если пачка с профилями обильно покрыта смазочным материалом – это плохой признак. Чаще всего так маскируется некачественное покрытие.
  3. Весь профиль перекручен, имеет далеко не идеальную форму, из-за несоблюдения технологии прокатки деталей или деформаций, полученных от неправильного хранения.
  4. Отклонения от заданных размеров. В этом случае установка направляющих под гипсокартон будет не слишком удобной, а сам каркас менее качественным.
  5. При очень редкой или слабой насечке для вкручивания саморезов, монтаж проводить достаточно сложно. Если у полок профиля CD ребра очень большие, сложно вкручиваются LN саморезы. В этом случае их жало располагается на наклонных плоскостях.
  6. Наличие на деталях заусенец. Из-за этого монтаж направляющих для гипсокартона станет сопровождаться травмами рук, их порезами.

Вспомогательные детали для фиксации направляющих

Перед тем как закрепить металлический профиль для ГКЛ, стоит познакомиться с видами крепежа элементов, что зависит от собираемой конструкции. При неправильно подобранном способе фиксации деталей, срок эксплуатации всего сооружения будет значительно меньше.

При монтаже каркаса крепление направляющих для гипсокартона выполняется с помощью различных элементов, представленных в таблице:

Наименование элементаОсобенности

Прямой подвес для CD-60 — 125 мм

По внешнему виду это скоба, с помощью которой осуществляется крепление направляющих для гипсокартона к стенам и потолку.

Соединитель для увеличения длины CD-60

Служит для соединения нескольких профилей типа CD-60 в один, более длинный.

Краб

Применяется для соединения CD-60 на одном уровне с двух сторон под прямым углом.

Соединитель для монтажа CD-60 в двух уровнях

Используется при монтаже каркаса для многоуровневого потолка. Конструкция приобретает высокую прочность, каркас становится как бы плавающим.

Т-образный соединитель для CD-60

Служит для соединения деталей на одном уровне с одной стороны под прямым углом.

Подвес с пружиной

Используется для фиксации CD-60 к потолку.

Все вышеперечисленные профили и вспомогательные элементы крепятся саморезами, дюбелями и молями. Для соединения металлических элементов между собой используются саморезы 3,5х9,5 мм. Крепление подвесов и направляющих профилей к кирпичным или бетонным покрытиям выполняется дюбелями 6х40 мм либо 6х60 мм.

Особенности монтажа металлических профилей

Как крепить направляющие к стене для гипсокартона

Работы для установки ГКЛ должны начинаться выбором типа направляющих для изготовления каркаса, правильного расчета их количества, разметки стен и потолка.

Рассчитать длину изделий для сборки каркаса можно в такой последовательности:

  • Измерить высоту и ширину стен комнаты;
  • Подсчитать периметры стен и потолка;
  • Определить шаг установки реек. Оптимальные размеры: по вертикали 500 — 600 мм, по горизонтали — 500 мм.

Совет: При подсчете материала следует учитывать размеры, которые имеют листы, выбранные для обшивки каркаса. При этом на одно полотно гипсокартона потребуется минимум три профиля.

Правильно подсчитать весь объем материала поможет чертеж конструкции или ее эскиз.

Эскиз обрешетки для гипсокартона

Перед тем как выставить направляющие под гипсокартон необходимо правильно выполнить разметку плоскости под установку каркаса.

Для этого потребуются следующие инструменты и материалы:

  • Два отвеса;
  • Леска;
  • Линейка;
  • Молоток с гвоздями;
  • Мел.

Порядок разметки следующий:

  • На потолке гвоздем крепится отвес, который должен спускаться до самого пола;
  • Такая же процедура выполняется с другой стороны, второй отвес спускается по другому краю стены;
  • К отвесам не должно ничего прикасаться, чтобы вертикали были точные, а посторонние предметы не искривляли их направление;
  • Вдоль стены натягиваются три лески. Первая под самым потолком, не касаясь поверхности потолка. Вторая — немного выше пола. Третья — посредине стены.
  • Уровень установки каркаса определяет наиболее выпирающая точка стены. В этом случае после обшивки поверхность стены будет идеально ровной
  • От наиболее выпирающей точки отступается проектное расстояние равное размеру профиля для каркаса, плюс 3 см, и проверяется разбивка;
  • Согласно новому ориентиру, корректируется положение отвесов, после чего вычерчивается периметр.

Важно! Необходимо, чтобы все лески не толкали друг друга, а лишь слегка соприкасались. Иначе, при смене положения одного элемента, изменится положение другого, что приведет к искривлению плоскости.

Разметка потолка
Разметка с помощью отвеса

Разметка с помощью лазерного уровня
Разметка стены под гипсокартон

Далее можно приступать к установке своими руками металлического каркаса.

Монтаж направляющих

Перед тем, как крепить направляющие для гипсокартона, необходимо приобрести набор инструментов. Основные из них представлены на фото.

Приборы и инструменты для работы

  • Поз. 1 — ножницы по металлу;
  • Поз. 2 – шуруповерт;
  • Поз. 3 — перфоратор;
  • Поз. 4 — лазерный уровень, который можно заменить обычным;
  • Поз. 5 – саморезы;
  • Поз. 6 – дюбели и шурупы.

Заранее нанесенная разметка плоскостей, облегчит монтаж направляющих профилей.

Схема сборки каркаса для листов гипсокартона

Поэтапная инструкция, которая подскажет, как правильно поставить направляющие под гипсокартон:

  • Нарезаются требуемой длины детали;
  • Совмещается один край профиля с размеченной на плоскости линией и сверлятся перфоратором отверстия под дюбели. Крепится профиль;
  • П-образные подвесы крепятся по вертикальным линиям;
  • Устанавливаются стоечные элементы между направляющими (шаг 600 мм) и саморезами крепится к подвесам — между элементами расстояние должно быть не больше 1 метра;
  • С шагом 500 мм аналогично стоечным устанавливаются и крепятся вертикальные направляющие.

Некоторые особенности имеет устройство каркаса на потолке. Для этого:

  • По периметру комнаты на уровне подвесного потолка крепится направляющий профиль;
  • Согласно нанесенной ранее разметке на черновом потолке с шагом 700 — 1000 мм крепятся подвесы. Равным выбирается расстояние от противоположных стен;
  • Между направляющими, саморезами к подвесам крепятся потолочные элементы.

Совет: При монтаже пересекающихся профилей следует использовать элемент «краб». Это увеличит прочность соединения.

В процессе проведения работ необходимо строительным уровнем проверять горизонтальное положение профилей. Отвесом и уровнем, с наличием горизонтального ватерпаса, проверяется вертикальность элементов.

Крепление к стене П-образных кронштейнов
Монтаж направляющих
Сборка каркаса на потолке

Чтобы лучше представить процесс монтажа всего каркаса, стоит посмотреть видео.

Монтаж криволинейного профиля

Криволинейные направляющие на потолке

Иногда требуется выполнить неординарную обшивку, требующую использование не прямых профилей, а изогнутых.

Такие изделия можно приобрести готовые, а для экономии времени и денег можно соорудить требуемое изделие самостоятельно. Для этого понадобиться обыкновенный профиль и ножницы для резки металла.

Порядок работы:

  • Берется прямой ППН профиль и по боковой части делается ножницами несколько надрезов;
  • При большом радиусе гибки делается несколько надрезов;
  • Для меньших радиусов надрезы делаются чаще. При этом профиль свою жесткость и прочность потеряет и ему можно будет придать любую требуемую форму.

Надежный и прочный каркас под гипсокартон получится лишь при использовании для его сборки конструктивных элементов с нужными параметрами. В этом случае металлические профили полностью соответствуют своему назначению и выполняют требуемые задачи.

prorab.help

Профиль для гипсокартона. Размеры и виды. Советы по выбору

Какими могут быть гипсокартонные профили.

В 1980 году, у одного владельца бумажной фабрики по имени Остюг Сэккетт, родилась идея создания нового строительного материала из гипса. Сначала гипсокартонными листами заменяли фанеру и ДСП в небольших домах. Тогда-то и открылись интересные свойства этого материала. Стыки гладкого и ровного картона очень легко заделать так, что при покраске или иных видах отделки, они будут совершенно незаметны. Ломать размеченный лист, вместо распиливания — гораздо легче. Неизменность размеров исключает трещины в соединениях… Гипсокартон зарекомендовал себя на строительном рынке давно и остался неотъемлемой частью ремонта до сегодняшнего дня.

Та, или иная конструкция из гипсокартона, обязательно держится на каркасе из крепких и стабильных деталей. Это направляющие и профили разнообразные по форме, которые соединяются между собой при помощи специальных крепежей. Они различаются по назначению и применению, а ещё по размерам и качеству. Очень важно сделать правильный выбор при покупке, от этого будет зависеть результат работы. Ведь, если взять плохой или просто не подходящий для определённого вида работ профиль – конструкцию в итоге придется переделывать. Например, искривится или «пойдет» в сторону лист на перегородке, станут видны зазоры в местах соединения, или на самой стене появится заметная «волна». Чтобы не допускать ошибок при ремонте и строительстве, нужно хорошо изучить виды и размеры профилей для гипсокартона. Узнать, какой именно материал нужен, для сооружения определённой конструкции.

Потолочный профиль для гипсокартона. Размеры и виды.

Стоечный профиль (обозначается как: CD или ПП).

Пожалуй, один из самых востребованных профилей для монтажа гипсокартона на потолок. Этот вид обеспечивает надежное крепление листов. А если подобрать размеры верно, то пространство работы будет использоваться максимально экономно, почти не оставляя никаких отходов.

Размеры CD или ПП:

  • Длина профиля — от 2,5 до 4 метров
  • Ширина – 60 миллиметров
  • Высота полки – 27-28 миллиметров

Направляющий (UD или ППН).

Профили применяют для возведения подвесного потолка. Монтируют эти элементы по всей площади работы, потому что закрепляя листы картона, бур проходит непосредственно через них. Желательно приобрести направляющие, которые уже имеют нарезанные отверстия (профили с перфорацией). Тогда будет намного проще осуществить монтаж.

Размеры:

  • Толщина – 0,55 миллиметров
  • Длина – 3 метра
  • Ширина – 27 миллиметров
  • Высота – 28 миллиметров

Профиль (UW).

Этот вид очень схож с вышеописанным UD. Применяется аналогично, но имеет другие размеры:

  • Длина – от 3 до 4 метров
  • Ширина от 5 до 10 сантиметров
  • Высота полки – 40 миллиметров
  • Толщина металла – от 0,4 до 0,6 миллиметров

Профиль перегородочный для гипсокартона. Размеры и виды.


Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

  • 50 х 40 миллиметров
  • 65 х 40 миллиметров
  • 75 х 45 миллиметров
  • 100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

  • 50 х 50 миллиметров
  • 65 х 50 миллиметров
  • 75 х 50 миллиметров
  • 100 х 50 миллиметров

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

  • длина – от 3 до 6 метров
  • высота боковых частей – 40 миллиметров
  • ширина основания – 50 – 100 миллиметров
  • толщина заготовки – 2 миллиметра

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

  • Длина – 3 метра
  • Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

  • Длина – от 2,5 до 3 метров
  • Ширина – от 22 до 60 миллиметров
  • Толщина металла – от 0,33 до 55 миллиметров
  • Выступ маячка – от 6 до 10 миллиметров

Арочный профиль (ПА) для гипсокартона. Размеры и виды.

У этого профиля по краям имеются разрезы, благодаря которым, металлическое изделие можно ровно согнуть и приспособить к сооружению практически любой сложной конструкции. Например, сделать арку или полку в стене, необычной формы. Бывают как вогнутые, так и выгнутые виды арочного профиля.

Размеры вогнутых арочных профилей:

  • Радиус от 500 до 5000 миллиметров
  • Длина от 2600 до 4000 миллиметров

Выпуклые профили могут быть:

  • Радиус от 1000 до 5000 миллиметров
  • Длина от 400 до 2600 миллиметров

Алюминиевый и оцинкованный профиль для гипсокартона. Размеры и виды.

Профиль для гипсокартона, изготавливается из разных металлов, рассмотрим самые распространённые виды: алюминиевый и оцинкованный, а также их характеристики.

Алюминиевый профиль и его особенности.

Стоит такой профиль не дёшево, но у него отличная характеристика, поэтому высокая цена оправдана. Такие профили хороши для сооружения оконных рам или отделки бытовой техники. Например, если нужно сделать нишу для стиральной машинки в ванной. Отличается это изделие долгим сроком службы, прочностью и легкостью. Не утяжеляет всю конструкцию и очень просто монтируется. Пластичен и устойчив даже к низким температурам. Строители рекомендуют покупать именно алюминиевый профиль для обшивки стен и потолка.

Профили этого типа бывают как из холодного алюминия, так и из тёплого. Холодногнутый изготовлен из металла толщиной 4 миллиметра, при этом гнётся без нагрева. Различается по форме (П, Ш, Т, Н — образные). Выдерживает нагрузку до 1,5 кН на 1 метр стены.

Оцинкованный профиль.

Оцинкованный профиль не уступает в цене алюминиевому. Применяется для сооружения основы каркаса, в помещениях повышенной влажности — на кухне или в ванной. Всё потому что, он устойчив к ржавчине и не требует дополнительной обработки антикоррозийными средствами. Как и алюминиевый, профиль лёгкий и мягкий, вкрутить в него саморезы не составит большого труда. Оцинковку используют также для создания дополнительных ребер жёсткости, если листы гипсокартона толще 12,5 миллиметров.

Существует ещё пластиковый профиль. Его назначение – это закрывать стыки гипсокартонных листов на внешних углах, придавая красивый вид отделке. А также, им прикрывают переход гипсокартона и другого материала, например, дерева.

Дополнительные аксессуары для крепления гипсокартона.

Для того чтобы собрать обрешётку, понадобятся вспомогательные детали:

  • Двухуровневый соединитель для CD-профиля. Продаётся такая деталь в развернутом, плоском виде и перед началом работы её нужно согнуть в форме буквы П. Применяется для соединения стоечных деталей, перпендикулярных друг другу.
  • Одноуровневый соединитель для CD-профиля или «Краб». Ими точно также, соединяются перпендикулярные профили CD. Если нагрузка больше 20 килограммов, то понадобятся два самореза для крепления. В противном случае, просто загибаются заделки.
  • Прямой подвес для стоечного (несущего) профиля. Это кронштейн, стандартная длинна которого 12,5 см. Выглядит как полоска из алюминия или оцинкованной стали, с отверстиями. Выдерживает нагрузку до 40 килограммов. Крепится к стене двумя дюбель-гвоздями, потом края загибаются и к ним уже крепятся детали каркаса.
  • Анкерный подвес для потолочных несущих. Часто называют – подвес с тягой. Заменяет выше описанную деталь, если не хватает её длинны. Используется на горизонтальных поверхностях, для потолка, например.
  • Удлинитель. Нужен чтобы соединить две несущие друг с другом. По бокам имеет бугорки, это обозначение места стыковки профиля. Также есть два отверстия, для вкручивания саморезов.
  • Угловой соединитель. Им соединяются элементы, которые не образуют крестовину. Можно обойтись и без соединителя. Обрезать полки профиля, который нужно соединить, так чтобы образовался язычок, и прикрутить саморезами.

Фурнитура для крепежа гипсокартона.

Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.

  • Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.
  • Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.
  • Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.
  • Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.
  • Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.
  • Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.

Советы, как выбрать профиль и комплектующие для гипсокартона.

  1. Внимательно осмотрите профиль перед покупкой. Если вы заметите ржавчину, то следует отказаться покупать такой материал. Если коррозия уже началась, остановить её невозможно!
  2. Проверяйте толщину с помощью штангенциркуля. Если она окажется недостаточной, то при работе, саморезы будут прокручиваться.
  3. Не берите профиль с заусенцами. В процессе работы израните свои руки.
  4. Посмотрите внимательней на изделие с торца. Если его неправильно хранили в магазине, то оно может быть изогнуто. С таким профилем вы уже не сможете создать идеально ровную поверхность конструкции.
  5. Имейте в виду, что в профиль, где слабая насечка, с трудом будут вкручиваться саморезы.
  6. Опытные строители советуют перепроверить, соответствуют ли размеры, заявленным в инструкции и в реальности. Некоторые производители обманывают покупателей, особенно по поводу длинны, она может быть меньше чем положено, сантиметра на 2.
  7. Следует проверять и качество крепежной фурнитуры. Очень часто попадаются саморезы со сломанным кончиком или с забитыми металлом насечками для отвертки.
  8. Хорошо осматривайте пластмассовые пробки дюбилей, чтобы не было никаких наплывов, иначе их будет трудно вогнать в отверстие, а порой и вообще невозможно.
  9. Отдавайте предпочтение, все-таки, профилю с точечной перфорацией вдоль планки – он более жесткий и устойчивый к нагрузкам. Такая структура препятствует скольжению саморезов, и даёт возможность вкручивать их под любым углом.
  10. Доверьтесь уже проверенным, изготавливающим фирмам, таким как Knauf и Gyprok. Но есть и наши, отечественные производители, которые выпускают профиль для гипсокартона не хуже.
  11. Некоторые хитрые продавцы, пытаются скрыть дефекты, окрашивая профиль и добавляя ему блеска. Присматривайтесь внимательнее к таким вариантам, может быть и вовсе нельзя их покупать.
  12. Изделие не должно быть хлипким и гнуться при слабом нажатии.

И последний совет в заключение статьи. Не экономьте на качественных профилях и комплектующих к ним. Как гласит известная поговорка: «Скупой платит дважды». Если вы приобретёте некачественный или повреждённый профиль, то в итоге, рано или поздно, придётся переделывать всю работу. Где-то лист встанет «бугром», где-то станут видны стыки, а где-то конструкция прогнётся во внутрь. Поэтому выбирайте материал внимательно, придирчивость тут не будет лишней. Удачи и легких работ!

Виды профилей для гипсокартона. Видео обзор.

o-remonte.com

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
