Печь ракетного типа своими руками – Ракетная печь своими руками чертежи и процесс изготовления

Содержание

Ракетная печь своими руками чертежи и процесс изготовления

Ракетная печь своими руками чертежи которой наверняка хотело бы иметь в своем архиве большинство домашних мастеров, может быть изготовлена, в принципе, даже в течение одного дня, так как ее конструкция совсем несложна. Если есть навыки работы с инструментами, чтения чертежей, припасены необходимые материалы, то сделать несложную печку подобного типа не составит особого труда. Нужно отметить, что ее можно изготовить из самых разных материалов, которые найдутся под рукой, но многое будет зависеть от того, где печь планируется к установке. Печь-ракета имеет несколько отличающийся от других отопительных приборов принцип работы, и может быть как стационарной, так и переносной.

Ракетная печь своими руками чертежи

Стационарные печи-ракеты устанавливают внутри дома вдоль стен или на отведенной для приготовления пищи площадке во дворе дома. Если печь установлена внутри помещения, то она способна отопить комнату, площадью до 50 кв. м.

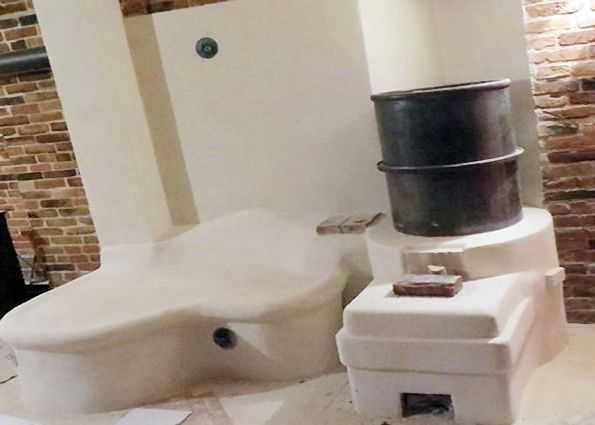

Стационарная печь-ракета с подогреваемой лежанкой

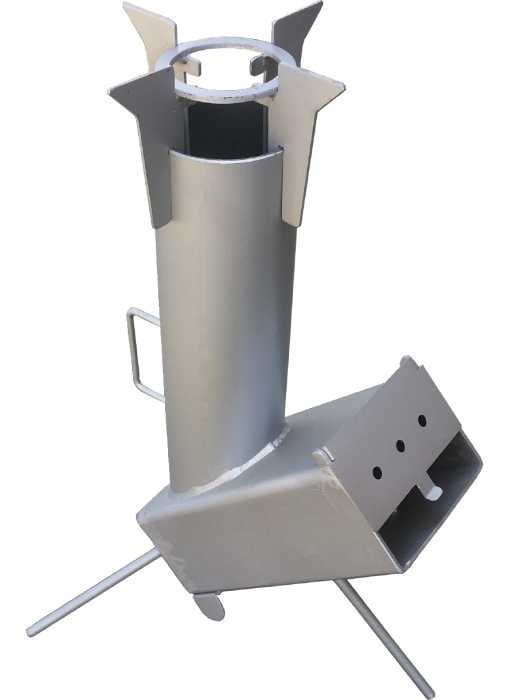

Переносные варианты ракетной печи обычно имеют совсем небольшой размер и легко умещаются в багажнике автомобиля. Поэтому при выездах, например, на пикник или на дачу такая печурка поможет и воду вскипятить, и обед приготовить. Причем расход топлива в печи-ракете совсем невелик, в качестве его можно использовать даже сухие ветки, лучины или пучки травы.

Принцип работы печки ракетного типа

Содержание статьи

Несмотря на простоту устройства печи-ракеты, в ее конструкции используется два принципа работы, которые разработчики позаимствовали у других типов печей, работающих на твердом топливе. Итак, для ее эффективной работы взяты следующие принципы:

  • Принцип свободной циркуляции выделенных из топлива газов по созданным печным каналам, без принудительного создания тяги дымохода.
  • Принцип дожигания пиролизных газов, выделенных при горении топлива в режиме недостаточной подачи кислорода.

В самых простых конструкциях ракетных печей, которые используются только для приготовления пищи, может действовать только первый принцип работы, так как в них достаточно затруднительно создать необходимые условия для течения пиролиза и организации дожига газов.

Чтобы разобраться в конструкциях и понять, как они работают, нужно рассмотреть поочередно некоторые из них.

Простейшая конструкция ракетной печки

Для начала стоит рассмотреть самое простое устройство ракетной печи прямого горения. Как правило, такие приборы используются только для нагрева воды или для приготовления пищи, и исключительно на открытом воздухе. Как видно из представленного ниже рисунка – это два отрезка трубы, соединенные отводом под прямым углом.

Самая простейшая конструкция ракетной печки

Топкой для такой конструкции печи служит горизонтальная часть трубы, в нее и закладывается топливо. Нередко топка имеет вертикальную загрузку - в этом случае для изготовления простейшей печки используется три элемента — это две трубы разной высоты, установленные вертикально и соединенные снизу общим горизонтальным каналом. Более низкая труба и будет служить в качестве топки. Для изготовления стационарного варианта простейшей по схеме конструкции часто используется кирпич, устанавливаемый на жаростойкий раствор.

Простейшая печь-ракета, сложенная из кирпича

Для достижения более высокой эффективности печь усовершенствовалась, и у нее появлялись дополнительные элементы, например, трубу стали устанавливать в корпус, который усиливает нагрев конструкции.

Схема простейшей печи-ракеты с утепленным райзером

1 – внешний металлический корпус печи.

2 – труба – топочная камера.

3 – канал, образованный перемычкой под топливной камерой и предназначенный для свободного прохода воздуха в область горения.

4 – пространство между трубой (райзером) и корпусом, плотно заполненное теплоизолирующим составом, например, золой.

Протапливание печи происходит следующим образом. В топку сначала закладывается легкий горючий материал, например, бумага, а когда она разгорится, в огонь подбрасываются щепки или другое основное топливо. В результате процесса интенсивного горения образуются раскаленные газы, поднимающиеся по вертикальному каналу трубы и уходящие наружу. На открытое сечение трубы и устанавливают емкость для кипячения воды или приготовления пищи.

Важным условием для интенсивности горения топлива является создание зазора между трубой и установленной емкостью. Если же ее отверстие будет перекрыто полностью, то горение внутри конструкции прекратится, так как будет отсутствовать тяга, которая обеспечивает подачу воздуха области горения и поднимает нагретые газы вверх. Чтобы с этим не возникало проблем, на верхнем обрезе трубы устанавливается съемная или стационарная подставка для емкости.

Подставка для установки посуды

На данной схеме представлена несложная конструкция, на загрузочный проем которой установлена дверца. А для создания тяги предусмотрен специальный канал, который образует нижняя стенка топочной камеры и приваренная на расстоянии 7-10 мм от нее пластина. Даже при полном закрытии дверцы топки подача воздуха не прекратится. В этой схеме уже начинает срабатывать и второй принцип – без активного доступа кислорода к горящим дровам может начаться процесс пиролиза, а непрерывная подача «вторичного» воздуха будет способствовать дожигу выделившихся газов. Но для полноценно процесса все же не хватает еще одного важного условия – качественной термоизоляции камеры вторичного дожига, так как для процесса сгорания газов необходимы определенные температурные условия.

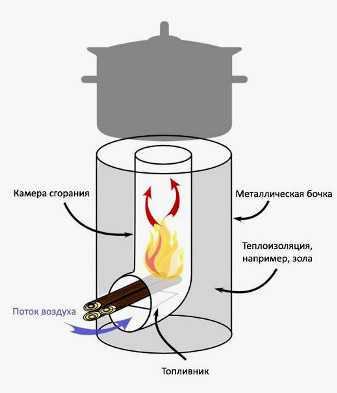

Принцип действия простейшей ракетной печки

1 – воздушный канал в топочной камере, через который осуществляется поддув при закрытой дверце топки;

2- зона самого активного теплообмена;

3 – восходящий поток раскаленных газов.

Видео: вариант простейшей рактеной печи из старого баллона

Усовершенствованная конструкция ракетной печи

Ракетная печка вполне поддается усовершенствованиям

Конструкция, предназначенная и для приготовления пищи, и для обогрева помещения, оснащается не только топочной дверцей и вторым корпусом, который служит хорошим внешним теплообменником, но и верхней варочной поверхностью. Такая ракетная печка уже может устанавливаться внутри помещений дома, а дымоходная труба от нее выводится на улицу. После проведения подобной модернизации печи, ее эффективность существенно вырастает, так как прибор приобретает немало полезных свойств:

  • За счет второго наружного корпуса и утеплительных жаростойких материалов, которые термоизолируют основную трубу печи (райзер), герметичного закрытия верхней части конструкции, нагретый воздух сохраняет высокую температуру на значительно дольше.

Более совершенная конструкция ракетной печи

  • В нижней части корпуса стал монтироваться канал для подачи вторичного воздуха, с успехом осуществляющий необходимый поддув, для которого в простейшей конструкции использовалась открытая топка.
  • Дымоотводная труба в закрытой конструкции расположена не сверху, как в простой ракетной печи, а в нижней задней части корпуса. Благодаря этому, нагретый воздух не уходит напрямую в дымоход, а получает возможность для циркуляции по внутренним каналам прибора, нагревая, прежде всего, варочную панель, и далее расходясь внутри корпуса, обеспечивая и его нагрев. В свою очередь внешний корпус отдает тепло окружающему его воздуху.

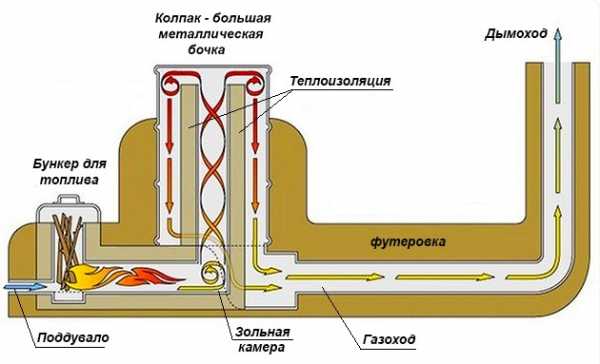

Схема устройства и действия усовершенствованной печи-ракеты (с рекомендуемыми размерами)

На данной схеме хорошо виден весь процесс работы печи: в топливном бункере (поз. 1) происходит предварительное горение топлива (поз. 2) в режиме недостаточности подачи воздуха «А» – это регулируется заслонкой (поз. 3). Образовавшиеся горячие пиролизные газы поступают в конец горизонтального огневого канала (поз. 5), где и происходит их дожигание. Это процесс проходит благодаря хорошей термоизоляции и осуществлению непрерывной подачи «вторичного» воздуха «Б» по специально предусмотренному каналу (поз.4).

Далее, горячий в

kamburg.ru

Ракетные печи своими руками - Плантатор онлайн

Всегда самые простые и удобные решения пользуются большой популярностью. Особенно, когда дело касается отопительных сооружений. Так вот ракетная печь — идеально подойдёт для использования в частном доме, так как умельцы сами смогут её сконструировать, не сильно опустошая кошелёк. Тем более, что принцип печи-ракеты даёт возможность подстроиться под любой дизайн дома.Такой же принцип использовался в Корее и Китае для обогрева своих домов зимой. Плюс в том, что дров при таком виде отопления тратится значительно меньше, чем в традиционной русской печи.

Принцип работы

Работа этой печи основуется двумя базовыми принципами:

  1. Прямом горении — свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
  2. Дожигании дымовых газов, выделяющихся при горении древесины (пиролизе)

Ракетную печь можно топить вторичными материалами, обрезками деревьев и практически всем потенциально горящим, так как на выходе из печи из-за высоких температур горения в самой печи выделяется практически только углекислый газ и водяной пар. Длинный дымоход обеспечивает полное охлаждение, вследствие чего возможны выделения воды. При правильной конструкции данной печи топливо должно гореть только в нижней части, постепенно оседая.

Одновременное использование ракетной печи для приготовления пищи и для отапливания помещения делает её универсальной.

Ракетная печь своими руками

Ракетная печь получила своё название из-за схожести с перевернутой ракетой и благодаря звуку, который похож на гудение. Заметим, что если печь сильно гудит, то это является самым неэкономичным и менее эффективным использование агрегата.

Самой простой в изготовлении в домашних условиях является походная ракетная печь

Данный вид печи позволит нагреть пищу или воду в любых условиях. При сгорании дров в бункере нагревается дымовая труба, где и происходит догорание газа. Для сгорания их без остатка труба должна быть длинной.

Для более эффективной работы топливный отсек должен равняться горизонтальному участку. Для изготовления походной ракетной печи вам понадобятся:

  • две квадратные трубы длиной 45 см и 30 см другая
  • 4 стальные полос 300*50*3 мм
  • 2 стальные полосы 140*50*3 мм
  • решетка из металла 300*140 мм.

Схема ракетной печи

Схема походной ракетной печи

В горизонтальную часть трубы вставляются дрова и поджигаются, но уже с вертикальной стороны. Из-за образования тяги, которая приводит к интенсивному горению нужно ограничивать подачу воздуха, чтобы избежать быстрого сгорания дров. Таким образом, чем выше температура стенок, тем сильнее горят дрова и становится мощнее пламя.

Изготовление печи длительного горения

Большим преимуществом являются низкие затраты на материалы и труд. Своими руками, при наличии схем и чертежей, можно построить «ракету» за 1 час. Во-вторых, данное отопительное сооружение, довольно компактное, но способно обогревать большие помещения. Это является преимуществом перед дорогой, сложной и громоздкой русской печкой. Топливо можно добавлять по ходу отопления, так как печь совсем не требовательна к естественной тяге. Главным критерием в данной печи по-прежнему является жаровая труба, заключенная в корпус из металла. Верхняя часть используется для готовки еды. Топка делается большой, для вмещения увеличенного количества топлива.

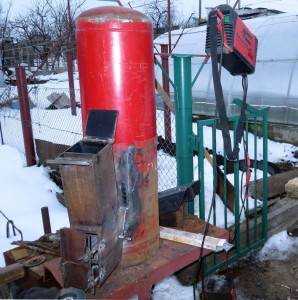

Печь-ракета из баллонов

Первым делом, материал нужно выбирать жаростойкий, размер нужно подобрать под размер печи. Для этих целей отлично подойдёт пропановый баллон 50-ти литров, диаметром 300 мм. Для сжигания любого топлива этот объём будет самым подходящим, при этом абсолютно не затрудняя работу.Над топкой устанавливают вертикальную трубу, которая создаёт реактивный эффект. При горении газы выталкиваются по трубе с характерным звуком. Для изготовления печи первым делом следует удалить верхушку баллона, для образования отверстия. Его нужно закрыть металлической окружностью, которая играть роль варочной поверхности.

Стационарный вариант печи

Для изготовления данного типа ракетной печи нужно её снабдить специальным колпаком, для того, чтобы сохранить тепло и обогреть помещение. Также часто такие печи оснащены теплой лежанкой, которая создаёт дополнительный уют и источник тепла.

Система представляет собой широкую лежанку, внутри которой проходит нагретый в печи воздух. Сама печь, как правило, располагается у одного из концов лежанки.

Для изготовления стационарной ракетной печи в домашних условиях, важно обратить внимание на футеровку верхней части трубы. Это нужно для того, чтобы изолировать жаровни от стенок печи, для избежания их перегрева. Шамотные кирпичи прекрасно подойдут для футеровки.

Ракетная печь из кирпича

Изготовление печи из кирпича мало чем отличается от металлической, но потребует больше материальных вложений. Всю конструкцию, кроме колпака, нужно опустить ниже уровня пола, для этого надо выкопать яму и уплотнить её дно.

После окончания изготовления печи, яму стоит засыпать, а на колпак насаживают железную бочку, отрезав у неё дно. Металлические или кирпичные ракетные печи одинаково эффективны и всё зависит лишь от вашего желания и дизайна дома.

Протапливание ракеты

Печь-ракета, не относится к тем печам, которые полностью самонастраивающимся под качество топлива и внешние условия. В начале горения топлива крышку бункера в малой печи следует открыть полностью. В тот момент, как печь загудит, прикрывают ее до максимального убавления звука. Дальше необходимо постепенно прикрывать доступ воздуха, ориентироваться нужно по звуку из печи.

Если заслонка захлопнется на пару минут – ничего страшного, если ее открыть, печь снова разгорится. В первый раз печка-ракета должна быть затоплена бумагой и нужно постоянно поддавать топливо через обдувало. В последующих использованиях протапливать можно вторичными материалами и древесиной в том числе.

Преимущества ракетной печи

  • дешевизна и доступность материалов.
  • Время работы на одной топливной закладки в печи-ракете составляет примерно шесть часов, а тепло она держит примерно двенадцать часов, если металлическую часть обделать определённым видом штукатурки.
  • возможность выбрать вид и вписать в любой интерьер.
  • походные варианты очень компактны
  • стационарные позволяют совместить в себе сразу 3 вещи
  • неприхотливость в поливе

Недостатки ракетной печи

  • ручное управление. Так как автоматизация в них отсутствует
  • частая загрузка топлива
  • опасность ожога ( особенно у детей). Так как выступающая труба очень нагревается.

zenplanter.com

Ракетная печь своими руками, чертежи, схемы

печка конструкции Ракета
    Содержимое:
  1. Принцип работы ракетной дровяной печи
  2. Разновидности ракетных отопительных печей
    1. Глиняно-кирпичные печи
    2. Стальные печи типа «Ракета»
    3. Печи из консервных банок «Ракета»
  3. Какие дрова используются для печи ракета
  4. Плюсы и минусы печи типа «Ракета»

В интернете постоянно ведется полемика об отопительном оборудовании, под названием «ракетная печь». В качестве преимуществ, указывают на простое устройство, конструкцию, которую можно изготовить из подручных материалов (газового баллона или самана), высокую экономичность работы и теплоэффективность.

Принцип работы ракетной дровяной печи


Простейшая дровяная печь ракетного типа, изначально предназначалась исключительно для нагрева пищи и воды. Конструкция состоит из топливника (горизонтального участка трубы), соединенного с каналом, повернутым кверху, конструкция похожа на английскую букву L.

Принцип работы реактивной печки заключается в следующем:
  • Свободное протекание дымовых газов по каналу – для отведения дыма, не используется дымоход в полном понимании этого слова. В простейшей конструкции печей, для подогрева пищи и воды, на оголовок канала (изогнутой вверх трубы) устанавливается емкость для нагрева воды: чайник, ведро или кастрюля. Предусматривается небольшой просвет для отвода отходящих дымовых газов.
    Во время работы, из перевернутой трубы сопла вырывается пламя. По этой причине, печь и назвали ракетной.
  • Принцип пиролизного горения – печь, с небольшими доработками, способна работать в режиме тления. В этом случае, потребуется переоборудование внутреннего устройства, дымовых каналов. Дополнительно предусматривают канал для вторичной подачи кислорода в камеру дожига.схема глиняной ракетной печи
  • Теплоотдача – отопить простейшей ракетной печью жилое помещение невозможно, так как она предназначена исключительно для приготовления пищи. Чтобы сделать возможным обогрев, изолируют внутренний канал печи. Сопло, из которого в простейшей схеме вырывалось пламя, закрывают колпаком.

ракета в деревянном доме

В пиролизных ракетных печах, принцип работы несколько иной. Главное отличие, это наличие поступления вторичного воздуха, непосредственно в систему дымового канала. Равномерное распределение температуры в печи, происходит за счет изоляции зоны горения.

Продукты сгорания скапливаются под колпаком, создавая избыточное давление. После остывания и отдачи тепла, газы опускаются вниз, откуда выводятся через дымовую трубу. Диаметр дымохода при свободном перетоке дыма, не имеет существенного значения. Обычно ставят трубу с сечением 80-100 мм.

Устройство ракетной печи отличается большой теплоемкостью и незначительным расходом топлива. При рациональной компоновке – с использованием водяной рубашки, тепла будет достаточно для полноценного прогрева небольшого здания с радиаторной системой отопления или нагрева ГВС.

Разновидности ракетных отопительных печей


Ракетные печи, были изобретены в северном Китае и Корее, несколько веков назад. Отечественные умельцы, доработали конструкцию, модифицировали и адаптировали ее, под современные условия эксплуатации.

Существует множество схем и решений, производных от базовой работы ракетной печи. Особой популярностью пользуются следующие:

  • Печь Сергея Кузьмина – российская версия реактивного печного оборудования, изначально рассчитанная под переделку из газового баллона или металлической бочки. Преимущество решения в использовании подручных средств. При минимальных навыках в проведении сварочных работ и понимании процесса работы, можно собрать устройство самостоятельно.



  • Печка конструкции Габриэля Апостола – схема ракетной печи была разработана англичанином. Изначально использовался вертикальный теплообменник. В схему был включен канал для вторичной подачи кислорода, а также предусматривалась возможность турбонаддува, для увеличения теплоотдачи.

Конструкции ракетных печей имеют конфигурации с массивным теплонакопителем, изготавливаемые самостоятельно из глины, кирпича или даже из консервной банки. Предлагается уже готовое печное оборудование из металла, предназначенное в основном для приготовления пищи и обогрева в походных условиях.

Глиняно-кирпичные печи


Ракетное горение в топке печи, происходит в J или L изолированной камере сгорания. Пламя движется под углом 90°, создавая турбулентность и тягу, достаточную для поддержания интенсивного горения. Дымовые газы в печах из самана, направляются в дымоход, проложенный под лавками или лежанкой. На выходе из системы дымоудаления, выводится еле теплый воздух с небольшим содержанием влаги.устройство печи типа ракета
печка ракета на пеллетах




Из шамотной глины и кирпича, ракетную печь легко сделать своими руками. Преимущество устройства в удобстве эксплуатации и комфорте подогрева. В странах Азии, печи соединялись с системой дымоудаления, проходящей под полами, что позволяло комфортно отапливать помещения даже в зимнее время года.

Температура горения внутри топочной камеры 800-1200°С. Глина отличается высокой теплоемкостью. После установки «ракеты», потребуется минимальное обслуживание. Время от времени, будет необходима обмазка печи глиной и заделывание трещин. Глиняно-кирпичные модели, широко распространены в странах ЕС, а также Аргентине и США.

Стальные печи типа «Ракета»


Чертежи ракетной печи из газового баллона, были разработаны отечественными «Кулибиными». Идея состояла в том, чтобы создать качественный и высокоэффективный аналог из недорогих подручных средств.

Чтобы изготовить печь ракету из газового баллона, потребуется немного дополнительных расходных материалов: квадратной трубы необходимого диаметра, стальной бочки.

Для горизонтального дымохода «лежанки», применяется металлическая труба. Сечение выбирается идентичное вертикальной дымовой трубе. Компактные размеры ракетной печи из газового баллона, позволяют установить ее в любом месте дома.

Ракетные печи относятся к отопительному оборудованию непрерывного горения. Правильно сконструированная и изготовленная «ракета», работает в течение 7-8 часов от одной закладки. В процессе горения, допускается дозаправка дров без необходимости в остановке и остывании печи.

печка ракета с водяным контуром

Походная ракетная печь, повторяет внутреннее устройство конструкций, изготовленных из газовых баллонов, только имеет меньшие габариты. Модификация используется в основном для приготовления пищи.

чертез печей ракета из стали и глины

Покупателю предлагается ракетная походная печь Робинзон – устройство, позволяющее эффективно прогреть палатку за несколько минут. В интернете есть множество схем, как изготовить «ракету» Робинзон, используя исключительно консервные банки и некоторые слесарные инструменты.

печка Робинзон

Печи из консервных банок «Ракета»


Ракетную печь можно сделать своими руками. Для этого понадобится три консервных банки разного диаметра. Можно использовать жестяную тару от ананасов или сгущенного молока.

Две банки используются для изготовления корпуса. Между ними образуется прослойка для постоянной циркуляции воздуха. Банка из-под сгущенного молока, меньшего диаметра, пойдет для изготовления топочной камеры с поддувалом.

На изготовление ракетной печи понадобится всего 10-15 минут. Для производства нужны консервные банки и ножницы по металлу. Мощности печки хватит, чтобы нагреть кружку воды для чая или заварить кофе.

Какие дрова используются для печи ракета


Согласно заверениям владельцев, печь ракетного типа, потребляет дров на 40-80% меньше, чем классическая голландка или буржуйка. Топить можно опилками, отходами древесины и любыми производными дерева: брикетами, пеллетами.

Существуют некоторые правила, ограничивающие потребление топлива:
  • Для топки, используется древесины твердых сортов. Лучше не использовать сорта дерева с высоким содержанием смол.
  • Влажность топлива не более 20%. Во время работы, используется принцип пиролизного горения. Влажное топливо, сгорая, производит дым, что снижает теплоотдачу.

Современные печки оснащаются большим бункером для дров, что гарантирует длительную работу от одной закладки. При условии правильно собранной печки, время горения дров не менее 6-8 часов.

Плюсы и минусы печи типа «Ракета»


Опыт использования ракетной печи для отопления, позволил прийти к выводу об эффективности конструкции. Владельцы выделяют несколько достоинств и недостатков.

Преимущества ракетной печи – к ним относят:

  • Способы изготовления печки – сделать печное оборудование можно из подручных средств. Популярностью пользуется самодельная ракетная печь из газового баллона. В походных условиях, при определенных навыках, из нескольких консервных банок, можно за 10-20 минут изготовить для себя простейшее устройство для приготовления пищи.глиняно-кирпичная печка ракетного типа
  • Внешний вид – зарубежные технологии строительства печки ракетного типа из глины и кирпича, предусматривают установку в помещении. Печное оборудование смотрится стильно. Характеристики печи позволяют эффективно обогревать все здание.ракетная печка в интерьере
  • Теплоэффективность – температура нагрева дымовых газов 1200°С. Выделяемое тепло используется на 92%. Дымовые газы, при прохождении через дымоход – лежанку, остывают практически полностью. При условии грамотных теплотехнических расчетов и успешного направления тепла для нагрева теплоносителя, ракетное горение эффективно и экономически выгодно.лежанка печи ракетной конструкции
  • Высота дымохода – принцип работы заключается в отсутствии принудительной тяги, которая наблюдается в печном оборудовании классического типа. По этой причине, не нужна большая высота дымохода.
    Классическая русская печка подключается к дымовой трубе, поднимающейся как минимум на 5-6 метров от уровня грунта. Для «ракеты», достаточно высоты в 1-2 м. Для глиняно-кирпичной конструкции, потребуется рассчитать протяженность горизонтального дымохода.походные ракетные печи

После подробного описания преимуществ, стоит обратить внимание на несколько недостатков:
  • Максимальный размер длины топки в печи, 20-30 см. Дрова потребуется заготавливать небольшими поленьями, что не всегда удобно.
  • Ракетное сгорание предъявляет высокие требования к качеству топлива: влажности и отсутствию смолянистых отложений. Для топки подойдут дрова с годовой сушкой.

Ракетное сгорание дров – это эффективный и экономичный принцип работы. При условии, что печка сделана без нарушений, экономичность достигает 40-50%.

avtonomnoeteplo.ru

типы, устройство, принцип работы, преимущества и недостатки, монтаж

Современный стиль обогрева загородных домов отличается экологичностью и рациональностью. Так в качестве альтернативного отопления многие устанавливают печи с высокой теплоотдачей. Немаловажен фактор оригинальной конфигурации печной конструкции, вызывающий интерес у гостей и соседей.

Одним из интересных и практичных отопительных устройств является ракетная печь. О её происхождении ходили целые легенды. Схожесть принципа работы сравнивали даже с реактивным двигателем самолёта МИГ-25.

Однако своё название печь получила благодаря издаваемому свисту при неправильной топке. Если выкладку печной конструкции и обслуживание производить согласно правилам, при эксплуатации будет слышен лишь шелест огня.

Посмотрите видео о реактивной печи

Типы ракетных печей

• Переносные конструкции из жестяных банок, вёдер. Удобно использовать в походах, на пикниках.

• Сооружения из бочек или шамотного кирпича, имеющие наружный стояк и дымоход для увеличения тяги.

• Кирпичные печи из кирпича, оснащённые несколькими отводными трубами. Применяются для воздушного обогрева полов.

Каким бы ни был вид при возведении конструкции важно чётко соблюдать пропорции всех элементов и производить кладку согласно чертежам.

Устройство ракетной печи

Почти все печные устройства ракетного типа отличаются вертикальной загрузкой. Подающее в топку горючее сгорает и оседает вниз. Дожигание пиролизных газов происходит благодаря кислороду, поступающему через поддувало. Тление топлива позволяет длительное время не производить очередную порцию закладки. Нормальный режим горения дозы составляет 6-7 часов. Это упрощает обслуживание печи.

Независимо от вида печной конструкции выделяются основные элементы, из которых состоит печь:

• корпус, выполненный из металлической ёмкости или выложенный из кирпича;

• топочная камера;

• канал, полученный в результате установки перемычки под топливной камерой;

• утеплительная прослойка из плотно заполненного теплоизолятора, расположенная между трубой и корпусом.

В качестве топлива используется дерево и древесные отходы, любой влажности.

В целях усовершенствования конструкции и повышения КПД печь модернизируют разными деталями:

— широкой варочной панелью на несколько ёмкостей;

— лежанкой;

— двойным корпусом и дымоходом, выходящим на улицу.

Принцип работы ракетной печки

В топке поджигают бумагу, постепенно подкладывая тонкие щепки. Как только они разгорятся, добавляют основное топливо. При интенсивном горении образуются газы, которые впоследствии поднимаются по вертикальной трубе. Для рационального использования тепловой энергии на открытое сечение трубы ставят ёмкость с водой на подогрев или кастрюлю с готовящейся пищей. Однако следует помнить, что между ёмкостью и трубой должен оставаться зазор, иначе горение в топке может прекратиться из-за нехватки воздуха. Обеспечить подачу кислорода поможет специальная подставка, установленная на трубе.

В результате горения топлива нагревается корпус, от которого тепло распространяется по всему помещению. Саму камеру можно разделить на 2 части: первичного горения и вторичного, где догорают остаточные вещества. Горячий воздух далее проходит по дымоходу, расположенному под полом, отдавая при этом тепло грунту. Покидает дымоходную систему уже остывший поток. Это даёт право говорить о высоком показателе полезного действия ракетной печи.

Преимущества ракетной печи

• высокий коэффициент полезного действия;

• теплоотдача достигает показателя 18 кВт;

• полное выгорание сажи;

• возможность использования в качестве топлива древесные отходы, ветки, шишки, листья любой влажности;

• экономичный расход дров;

• работа при высоком температурном режиме.

Недостатки

• нет возможности установки змеевика для подогрева воды, оснащение сразу ухудшает работу печи;

• нельзя использовать в банях и гаражах в связи с длительным циклом работы;

• маленькая топка, что не даёт возможность сделать большую закладку.

Монтаж ракетной печи из металлической бочки

Для работ следует подготовить необходимый материал:

— металлическая бочка;

— кирпич красный жаростойкий;

— арматура 8-12 мм;

— барбекю из металла;

— дымоходная металлическая труба;

— краска жаростойкая;

— цементно-песчаная смесь;

— немного перлита, самана, керамзита.

Из инструментов пригодится самый примитивный инвентарь:

— лопата;

— кельма;

— щётка по металлу.

• Выкопать в полу углубление, равное штыку лопаты для маскировки горизонтального дымохода.

• Зачистить бочку щёткой по металлу, предварительно произведя обжиг поверхности. Соединить фланец с бочкой. Покрасить жаростойкой краской.

• В углублении на месте расположения топки сделать фундамент, используя кирпичи, арматуру и цементно-песчаную смесь.

• На остывший фундамент сделать по размерам кладку из кирпича и огнеупорной глины. Со второго ряда начать выкладку нижнего канала печи. На третьем ряду сделать перекрытие канала, разделяя топочную зону и вертикальный проход.

• На бочку с фланцем установить тройник для обслуживания дымохода.

• Установить внутрь кладки металлическую конструкцию по типу сапожка. Пространство между бочкой и кирпичным корпусом засыпать перлитом.

• Подсоединить дымоход и бочку.

• Керамзитом заполнить пустоты кладки и дымохода.

• Покрасить конструкцию жаростойкой краской.

• С помощью огнеупорной глины сформировать печной каркас и лежак.

• На топочное отверстие установить барбекю и закрепить крышку.

• Все соединительные швы заделать глиной.

Готовую печь можно побелить или отделать декоративной плиткой.

        Поделиться:

Рекомендуем прочитать:

nastroike.com

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
