Размеры и вес 7-волнового шифера. Полезная ширина

Шифер — один из наиболее популярных кровельных материалов в мире и особенно в России. Наибольшую известность он достиг в 20 веке в Европе. С тех пор появилось множество современных кровельных покрытий, но он все так же пользуется спросом как в жилом, так и в промышленном строительстве. Разобрав все его особенности, преимущества и технические характеристики, возможно понять причины такой популярности. В данном случае разберем 7-волновой шифер.

Описание и характеристика

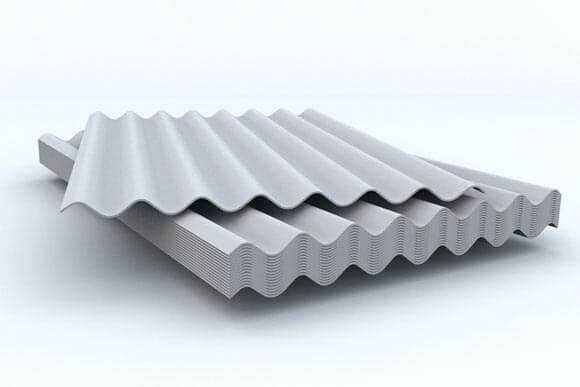

7-волновой шифер — это материал с высокой степенью прочностью и доступной ценой. Его применяют для кровли крыш различных зданий и сооружений. Благодаря современным технологиям выпускается в широкой цветовой гамме. Поэтому он будет хорошо смотреться на любом здании.

При изготовлении используют ГОСТ 3340-95. На основании данного документа он бывает трех видов: шести, семи- восьмиволновой. Среди них последние наиболее прочные.

Волновой шифер имеет следующие технические характеристики:

  • число этапов на замерзание и оттаивание — 25.
  • плотность 1,6-1,7 грамм на кубический см.
  • предел прочности при изгибах — 16-19 мПА.
  • в основе применяют АЦЛ (асбестоцементные листы)

При выборе толщины листа важно принимать во внимание нагрузку, которая будет создаваться при порывах ветра. Также важно учесть количество снежных покровов зимой.

Как у любого материала, у 7-волнового шифера есть достоинства и недостатки:

Плюсы:

  1. Прочность, долговечность. Он не подвержен коррозии, не ржавеет, выдерживает около 25 циклов смены природных условий.
  2. Стоек к перепадам температур.
  3. Шифер не горит и не плавится. Поэтому он обеспечивает высокую степень пожарной безопасности.
  4. Быстрый монтаж, без привлечения посторонней рабочей силы.
  5. Доступная цена. В сравнении с другими материалами для кровли, этот наиболее дешевый.
  6. Безопасен с экологической и радиационной точки зрения.

Минусы:

  1. Наличие асбеста, который является вредным для организма человека.
  2. Хрупкость. Установку, а также перевозку необходимо производить аккуратно, чтобы не повредить его.
  3. При попадании в открытый огонь есть риск раскола на мелкие куски.
  4. На поверхности со временем образуется мох или плесень. Для борьбы с этим нужно применять специальные грунтовки.
  5. Более тяжелый в сравнении с другими материалами.

Преимущества относятся ко всем видам, в том числе — к семиволновому. Даже при наличии отрицательных качеств его широко применяют в различных областях.

Благодаря физико-механическим свойствам 7-волной шифер можно применять в сложных условиях. Он востребован в жилом и промышленном строительстве. Этот вид, так же как и остальные, выпускают в окрашенном и неокрашенном виде.

Размеры и вес 7-волнового шифера

По ГОСТу существуют такие марки:

  • 54/200. Его высота составляет 54мм, а шаг — 200мм.
  • 40/150: высота 40мм, шаг 150мм.

Размерами 7-волнового шифера являются следующие показатели: высота волны, промежуток между ними. К параметрам также относят ширину, длину, толщину поверхности листа.

7-волновой это унифицированный вид, его параметры составляют: 1750мм длина и 1125мм ширина.

Листы с 7-ю волнами наиболее прочные, наравне и с восьмиволновыми. Оба варианта одинаково востребованы при выполнении кровельных работ.

Вес у каждого листа разный, поэтому на несущие стены конструкции приходится различная нагрузка. На вес листа влияют его размеры. Масса одного составляет 23,2 килограмма.

У 7-волнового шифера существует два вида площади: номинальная, полезная. Они составляют 1,715 и 1,336 кв. метров.

Помимо этих показателей существуют стандартные размеры:

  • толщина — 5,8мм.
  • ширина — 98см.
  • длина — 175см.

Высота 7-волнового шифера, который составляет 4 см и его шаг 15 см, нормируется ГОСТом No 30340-95.

Производят листы и нестандартных размеров. Этот момент при заказе обязательно нужно уточнить.

Состав и экологичность шифера

Состав шифера очень прост, поэтому его легко проанализировать. Компонентами. входящими в состав, являются: вода, цемент, асбестовое волокно. Вода и цемент, безусловно, являются безопасными с экологической точки зрения.

Этого нельзя сказать об асбесте. Именно он заставляет многих усомниться в безопасности. Существуют две разновидности асбеста: хризотил-асбест и амфиболасбест. Из них второй вариант считается вредным для здоровья. Из этого материала шифер изготавливали на протяжении определенного времени заграничные производители. После длительного тестирования ученые пришли к выводу о вредности данного компонента и запретили его. В изготовлении сырья отечественного вида амфиболасбест не применяется, значит, он абсолютно безопасен для использования.

Каждый компонент в составе осуществляет свою функцию. Портландцемент благодаря своим вяжущим свойствам является связующим звеном. Хризотил-асбест выполняет задачу армирующего наполнителя. Он помогает удержать раствор цемента в необходимой волнистой форме и обеспечивает прочной и надежность конструкции.

Помимо этого хризотил, который применяют при производстве отечественного продукта, используют в комплексе с гипсом, смолами, каучуком, маслами, битумом. Такой тип разрешен в строительстве и промышленности во многих странах.

Технология производства и стандарты качества

Волновой шифер выпускается на основании госта 30340-95. Он распространяется на асбестоцементные волнистые листы, а также – на его компоненты, применяемые для кровли крыш или ограждения зданий и сооружений.

Технология производства асбестового волокна запатентовали в 19 века в Англии. Современный процесс изготовления не сильно изменился с тех времен. В России производство данного материала было запущено в 1908 году. Волокна асбеста являются достаточно прочными, кроме них применяют портландцемент и соду. Полученная сетчатая конструкция из асбеста является прочной основой для шиферного листа. Важный момент при производстве — обязательное соблюдение пропорций цемента и волокон асбеста. Существующие стандарты позволяют выпускать отечественным производителям много установок различного типа для изготовления.

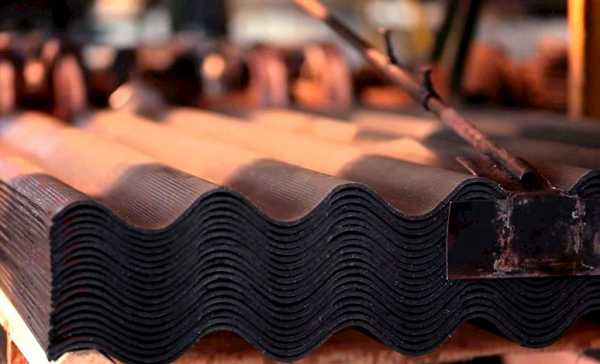

Процесс производства происходит в несколько этапов:

  1. В начале осуществляется замес пульпы с помощью ковшевой мешалки для замеса.
  2. Затем полученную смесь извлекают и перенаправляют в устройство для придания формы в виде листа. Этот процесс длится около 30-90 секунд.
  3. Затем полосы разрезают с помощью специализированных ножниц.
  4. После этого происходит процесс создания волн с использованием барабанов.
  5. Готовые листы отправляются на следующий этап для затвердевания.
  6. На данном этапе происходит водонасыщение заготовленных образцов.
  7. Отправляют на склад с высокой температурой для просушки.
  8. По завершении всех этих действия продукт становится прочным, уже готов к использованию.

Все типы волнистого шифера обладают своими параметрами, которые также контролируются ГОСТом. При производстве используют определенный раствор пластичной консистенции, который состоит из хризотил-асбеста, воды и портландцемента. Взаимодействие всех компонентов позволяет произвести качественный, прочный и долговечный материал.

Для получения качественного вида необходимо придерживаться жестких стандартов:

  1. Соблюдать правильное соотношение асбестовых волокон, цемента и воды, которое прописано в ГОСТе.
  2. Изготовление должно производиться только на качественном оборудовании, которое сможет равномерно и точно распределить асбест в сырье.
  3. Придерживаться нормативных документов, регламентирующих процесс производства.

Применение в строительстве

Сегодня шифер волновой широко применяется для строительства промышленных зданий и сооружения, а также при строительстве жилых помещений. Такая популярность объясняется его прочностью, а также износостойкостью. Он занимает первое место среди кровельных материалов, оставляя при этом своих конкурентов позади. Его использование гарантирует сооружению надежность и долговечность.

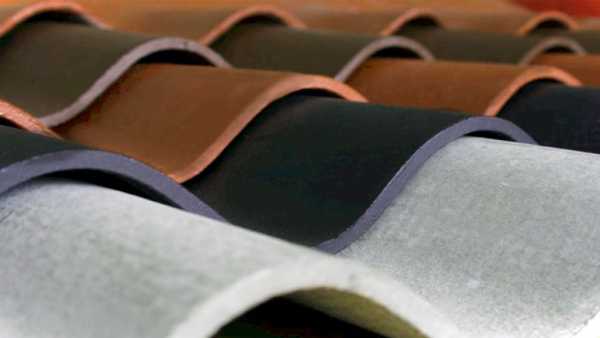

Производители выпускают продукцию в различных цветовых гаммах, это позволяет подобрать нужный вид кровли под любой дизайн. Также окраска позволяет увеличить срок службы шифера в разы.

Перед началом монтажа кровли необходимо выяснить, какое количество листов может понадобиться. Сначала нужно произвести измерительные работы крыши. Затем необходимо определить длину свеса. На выбор размера листов влияет формы покрытия. Проще всего производить кровлю крыш с прямыми и не фигурными формами. Это позволяет сократить время работ. После всех подготовительных работ можно приступать непосредственно к монтажу кровли. Увеличить теплоизоляционную функцию крыши поможет нанесение на поверхность рубероида.

На рынке появляются все более новые и совершенные кровельные материалы. Даже существует риск того, что спрос на него может снизиться. Поэтому специалисты занимаются его усовершенствованием. Появление двустороннего защитного покрытия на его основании позволило сделать его экологически безопасным.

stroyinsider.ru

Размер шифера, Какой бывает шифер — Стройфора

Размеры шифера,его марка и тип профиля регламентируются нормативными документами. В данной статье мы рассмотрим шифер как материал и приведем данные по его размерам. Сравнительно недавно, лет 30 назад, асбестоцементный шифер был самым распространенным, если не сказать единственно доступным для большинства населения России кровельным покрытием. Сегодня – это самый дешевый вариант покрыть крышу. Его стоимость за 1 кв/м составляет всего 2-3 $. Несмотря на его доступность, остается в обиходе в незначительных количествах. Используется в основном для покрытия хозяйственных построек (сараев, туалетов и пр.).

Плюсы и минусы кровли из шифера

С появлением новых кровельных материалов происходит повсеместный отказ от шифера. Основная причина – его состав. На 85 % шифер состоит из портландцемента. Остальные 15 % составляют асбест, известный своим негативным влиянием на здоровье человека. Асбест включён в список канцерогенов первой категории по классификации МАИР.

Среди прочих недостатков материала можно отметить хрупкость. Возможны потери при транспортировке и монтаже. К тому же шифер имеет большой вес, поэтому требуется усиление стропильной системы. В процессе эксплуатации значительно портится внешний вид. Характерно выцветание и растрескивание. Гигроскопический материал покрытия легко накапливает влагу, создавая благоприятные условия для произрастания мха.

Есть и достоинства, причем их немало. Срок службы шифера довольно велик составляет 30-40 лет, что позволяет ему конкурировать с более дорогими кровельными покрытиями (ондулин, некоторые виды металлической кровли). Среди прочего, можно отметить:

  • не горючий материал, что позволяет его использовать в широком спектре температур;
  • простой монтаж: нет необходимости привлекать к работе профессиональных кровельщиков, из инструментов - понадобится простая «болгарка»;
  • высокая прочность, свободно выдерживает вес взрослого человека;
  • практически не нагревается на солнце, не подвержен коррозии, не электризуется и обладает низкой шумопроводимостью (по этим параметрам стальные кровельные покрытия однозначно проигрывают).

К недостаткам кровельного покрытия из шифера можно было отнести однообразие цветовой палитры, верней ее отсутствие. Стандартный цвет - серый. Но сегодня появились технологии окрашивания асбестоцементных листов в красный, коричневый, зеленый и синий цвета. Стоят они немного дороже, но с другой стороны это решает сразу две задачи. С одной стороны улучшает внешний вид кровли, с другой – продлевает срок службы. Краска создает на поверхности материала защитную пленку, которая препятствует поглощению им влаги. К тому же лакокрасочное покрытие обеспечивает легкое соскальзывание снега и воды с крыши. Еще одно преимущество: шифер можно покрасить самостоятельно алкидной эмалью.

Рекомендуемый уклон наклона скатов крыши для кровли из шифера – от 12 до 60 градусов. Листы укладываются внахлест шириной 1-2 волны на обрешетку из брусков с сечением 5 см и шириной шага 50-55 см. Из рубероида или пергамина делается подкладка. Крепление – гвозди с мягкой прокладкой.

Стандартные размеры волнового шифера

Стандартная форма выпуска шифера - листы с волнистой поверхностью. Отличаются по количеству волн: от 5 до 8. Их производство регулируется ГОСТ от 30340-95. Допускается выпуск по техническим условиям производителя. Тогда листы иметь другие параметры, отличные от принятого стандарта.

ГОСТ стандартизирует следующие параметры шиферных листов:

  • длина
  • ширина
  • толщина
  • высота волны
  • шаг волны.

Согласно ГОСТа существует две марки волнового шифера и три типа профиля.

Марки шифера

ПараметрМарка 40/150Марка 54/200
Шаг волны (см)1520
Высота волны (см)45,4

Типы профиля

Тип профиляШирина (м)Длина (м)
УВ - унифицированный1,1251,75
ВО - обыкновенный0,681,12
ВУ - усиленный12,8

Усиленный профиль рекомендован для применения на промышленных объектах. В строительстве частных жилых домов чаще всего применяют унифицированный тип. Он является самым экономным, так как в процессе монтажа оставляет минимум отходов.

Помимо типа профиля и марки шифер может иметь различное количество волн. Практический опыт показал, что для кровли жилых домов больше подходят листы с 7 или 8 волнами. 5- и 6-волновые листы больше находят применения на производственных объектах. Разберемся почему так?

Стандартные размеры шифера с 7 и 8 волнами

Параметры листа7-волновой8-волновой
Высота волны (см)44
Шаг волны (см)1515
Толщина листа (мм)5,25,8
Полная площадь (кв/м)1,7151,978
Полезная площадь (кв/м)1,3361,57
Вес (кг)2326,1
Длина (м)1,751,75
Ширина (м)0,981,13

Преимущество листов шифера с 7 и 8 волнами – небольшая разница между габаритной и полезной площадью, благодаря небольшому нахлесту в 1-2 волны. Для удобства использования и сокращения количества отходов ГОСТ допускает отступление от стандартной ширины волны по боковым краям листа, которые расходуются для нахлеста.

Особенности шифера с 5 и 6 волнами

5- и 6-волновые листы отличаются толщиной - 7,5-8 мм. Это придает им повышенную прочность при ударах и изломах. К тому же их стойкость к минусовым температурам выше в 2 раза по сравнению с тонколистовым шифером.

Недостаток. Из-за нахлестов, которые необходимо делать при укладке, полезная площадь заметно сокращается. Таким образом, возникает заметный перерасход. Хотя габаритные размеры 8-волнового шифера такие же, как и листов с 5 волнами.

Габариты листа с 6 волнами немного отличаются: длина – 1,75 м, ширина – 1,125 м, шаг волны – 20 см. Несмотря на это его также мало используют в частном домостроении из-за перерасхода.

Плоский шифер

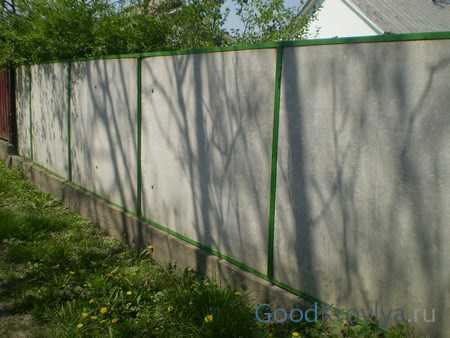

Помимо волнового шифера выпускаю плоские листы. Не рекомендуется их использовать в качестве кровельного покрытия. По большей части находят применение для облицовки стен или сооружения перегородок в хозяйственных помещениях.

Стандартные характеристики плоских листов:

  • толщина - от 8-20 мм
  • длина - ширина - 3 х 1,5 м
  • длина - ширина - 2 х 1,5 м
  • длина - ширина - 1,75 х 1,13 м
  • длина - ширина - 1,5 х 1 м.

Наибольшим потребительским спросом пользуются листы с параметрами 1,75 х 1,13 м. Вес листов зависит от толщины: 1 лист толщиной в 10 мм весит 40,1, кг, 8 мм – 30,5 кг, 6 мм – 21,2.

stroyfora.ru

Шифер: размеры шифера

Шифер – самый, что ни на есть бюджетный кровельный материал, а также материал для обустройства заборов, стеновых перегородок и обшивки фасадов. Применение этого материала напрямую зависит от его формы. Шифер бывает волнистый и плоский. Волнистый шифер укладывается на кровлю, а плоский куда угодно.

Вообще-то "шифер" – это немецкое слово, которым немцы обзывали плитки, получаемые раскалыванием слоистых горных пород сланцев. Эти плитки были прекрасным кровельным материалом на "Нимеччыне". Но на постсоветском пространстве, произнося слово "шифер", мы конечно-же имеем ввиду именно асбестоцементные листы.

Так как асбоцементный шифер материал совсем не новый, на него, конечно, есть стандарт с указанием гарабаритных размеров. А именно ГОСТ 30340-95 «Листы асбестоцементные волнистые» и ГОСТ 18124-95 «Листы асбестоцементные плоские». Конечно, любой производитель может разработать собственные технические условия и выпускать продукцию со своими размерами, но мало кто жаждет изобретать велосипед и большинство придерживаются вышеупомянутых ГОСТов.

Размеры волнистого шифера. Размеры асбестоцементных волнистых листов.

По форме поперечного сечения листы волнистого шифера изготавливают двух видов. Вид профиля определяется высотой и шагом волны:

  1. 40/150;
  2. 54/200.

В числителе указана высота, а в знаменателе - шаг волны в миллиметрах.

Наименование размера Номинальный размер листов профиля Предельные отклонения, мм Масса листа, кг
40/150 54/200
Длина L, мм 1750 1750 ±15
Ширина B, мм
- 6-ти волнового листа - 1125 +10, -5 26,0; 35,0
- 7-ми волнового листа 980 - +10, -5 23,2
- 8-ми волнового листа 1130 - +10, -5 26,1
Толщина t, мм 5,8 6,0; 7,5 +1,0; -0,3
Высота волны:
- рядовой h, мм 40 54 +4, -3
- перекрывающей h1, мм 40 54 +4, -5
- перекрываемой h2, мм 32 45 +4, -6
Ширина перекрывающей кромки b1, мм 43 60 ±7
Ширина перекрывающей кромки b2*, мм 37 65 -
Шаг волны S*, мм 150 200 -

Асбестоцементные листы выпускаются с различным профилем, который может маркироваться следующими буквами:

  • УВ – волновой шифер с унифицированным профилем, размеры шифера 175x112,5см;
  • ВО – листы с обыкновенным профилем, размеры шифера 120x68см;
  • ВУ – шифер волновой с усиленным профилем, длина может достигать 280 см.

Размеры плоского шифера. Размеры асбоцементных плоских листов.

Маркировка листов плоского шифера состоит из буквенного обозначения ЛП - П (лист плоский прессованный) или ЛП - НП (лист плоский непрессованный), далее указываются размеры листа по длине, ширине в метрах и толщине в миллиметрах.

Длина Ширина Толщина
номинальная предельные отклонения номинальная предельные отклонения номинальная предельные отклонения
3600         +1,0; -0,6
3000 ± 10 1500 ± 6 10; 8
2500   1200 6 +0,7; -0,3

Размер листа, м Масса листа, кг, при толщине, мм
прессованого непрессованого
6 8 10 6 8 10
3,6x1,5 70 92 115 64 85 104
3,6x1,2 56 74 92 51 67 84
3,0x1,5 59 78 96 53 70 87
3,0x1,2 47 63 77 43 57 70
2,0x1,5 48 64 80 44 59 74
2,5x1,2 39 51 64 35 46 58

samdomstroy.by

Размер шиферного листа и его разновидности

Содержание статьи:

Сегодня можно встретить большой выбор кровельных материалов. Однако российские застройщики отдают свое предпочтение шиферу. Во многом это обусловлено стоимостью материала и его функциональными возможностями. Шифер различается в размерах: длина, ширина и толщина листов может варьироваться.

Осуществляя монтаж шиферной кровли, следует тщательно просчитать все размеры материалов. При этом не стоит забывать и о скатах, на которые внахлест будет уложен шифер. Также в расчет должно входить пространство стропильной системы и карнизного спуска.

Размер шиферного листа волнистого типа



Различают два вида асбестоцементных листов – плоские и волнистые. Использование плоских листов не подходит для устройства кровли. Данный материал широко применяется для обшивки стен и создания перегородок. Волнистые листы рекомендуется использовать при минимальном уклоне кровли – эта величина составляет 12 градусов.

Отметим, что практика почти не знает причин, по которым шифер бы не использовался для покрытия крыши. Благодаря его универсальным размерам – можно без труда подобрать наиболее оптимальные листы этого материала. Как правило, его длина и ширина идеально подходит к современным скатам. Еще один плюс шифера в том, что это малоотходное кровельное покрытие.

Волнистый шифер должен быть изготовлен в соответствии с ГОСТом 30340-95. Однако таких стандартов придерживаются не все производители. Сегодня можно разработать собственное ТУ на производство. Такие случаи говорят о том, что может существовать различие в размерах шиферного материала.

К параметрам волнистого шифера можно отнести: длину, ширину и толщину листа. Немаловажные размеры связаны с расстоянием между волнами и их высотой. В соответствии с количеством волн на поверхности, можно выделить шифер с 5-тью, 6-тью, 7-мью и 8-мью волнами (читайте также: "Шифер плоский - размеры листа").

По правилам российского ГОСТа определяются две марки шифера:

  • шифер марки 40/150 – высота волны составляет 40 миллиметров, а шаг волны – 150 миллиметров;
  • шифер марки 54/200 – высота волны обозначена 54 миллиметрами, а ее шаг – 200 миллиметров.

Расчет кровли шиферной для материала различают в зависимости от вида профиля.

Виды профиля волнистого прямоугольного шифера:

  • Унифицированный профиль со стандартной шириной листа – 1125 миллиметров и длиной – 1750 миллиметров. Сравнительно большие размеры позволяют снизить расходы шифера, который в этом плане дает большую фору другим материалам.
  • Обыкновенный профиль (ВО) – ширина листа составляет 680 миллиметров, а длина – 1120 миллиметров.
  • Усиленный профиль (ВУ) со стандартной шириной листа – 1000 миллиметров и длиной – 2800 миллиметров.

Для жилищного строительства рекомендуется использовать унифицированный профиль. Промышленное строительство чаще всего требует поставок усиленного профиля, благодаря его толщине 8 миллиметров.



Шифер с 7-мью и 8-мью волнами: размеры



Шиферные листы, имеющие 7 и 8 волн, чаще всего используются для строительства крыш малоэтажных домов и дач. Таким шифером обычно накрывают дворовые постройки и бани. Не так часто шифер можно встретить и в конструкции заборов.

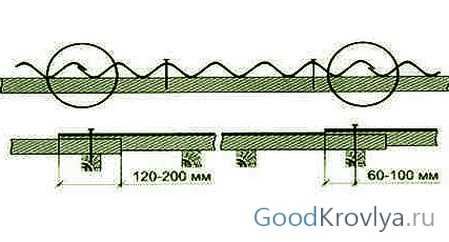

Отметим, что расстояние нахлеста по ширине обычно составляет 1 или 2 волны. 7-ми и 8-миволновый шифер имеет незначительную разницу между номинальной и полезной площадями. Этот параметр и привлекает застройщиков, так как другие материалы не могут похвастаться тем же.


Важно: Шиферная кровля своими руками предполагает участие в монтажных х работах не менее 3 человек. Возведение же стропильного каркаса должно осуществляться с помощью усиления.

Устройство шиферной кровли 8-ми волнового листа



По стандарту 8-ми волновой лист шифера имеет:

  • ширину листа – 1130 миллиметров;
  • длину листа – 1750 миллиметров;
  • толщину листа – 5,8 миллиметров.


Устройство шиферной кровли снип при 7-ми волновом листе

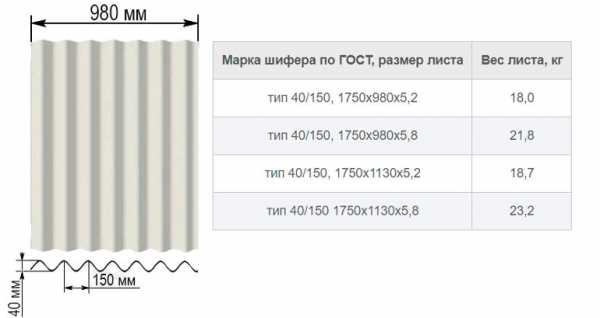

В соответствии со стандартом размер 7-ми волнового шифера:

  • ширина листа – 980 миллиметров;
  • длина листа – 1750 миллиметров;
  • толщина листа – 5,8 миллиметров.

Образец для высоты волны и ее шага у 7-ми и 8-ми волнового шифера – ГОСТ 30340-95:

  • высота волны – 40 миллиметров;
  • шаг волны – 150 миллиметров;
  • толщина листов – 5,2 или 5,8 миллиметров.

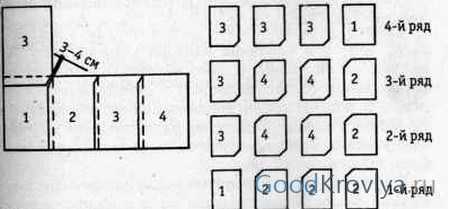

Важно: Рассчитывая шиферную кровлю, учитывайте крайние волны листов. Благодаря нахлесту обеспечивается гидроизоляция кровли и надежность конструкции (прочтите также: "Кровля из шифера - монтаж и крепление").

Шиферные листы и их разновидности

Шиферные листы с 5-ю и 6-ю волнами довольно редко используются для обустройства крыш. Реальное их применение – в качестве материала, которым накрывают производственные здания и склады (почитайте: "Как накрыть крышу шифером - основные моменты").

Преимущества шиферного материала:

  1. Низкая стоимость;
  2. Длительный срок службы шиферной кровли;
  3. Устойчивость к влаге;
  4. Отсутствие горения;
  5. Невысокая теплопроводность;
  6. Переносимость холодных температур.

Чем крепить шифер, детали на видео:

Также отметим, что можно легко осуществить демонтаж шиферной кровли. Благодаря фото- и видеоматериалам интернета вы можете узнать, как это сделать. Шиферная продукция уже давно не является серой или невзрачной, потому что на заводе ей придают необходимую по цвету окраску. Часто в комплекте с материалом можно встретить гвоздь шиферный. Читайте также: "Какой размер шифера".

kryshadoma.com

Асбестоцементный шифер: размеры номинальные и полезные

  1. Общая информация
  2. Шифер 8 волн
  3. Шифер 7 волн
  4. Другие виды шифера


Несмотря на широкий ассортимент различных кровельных материалов, интерес у российских застройщиков к шиферу не снижается. Связано это с ценовым преимуществом шиферных листов, а также с их техническими характеристиками. У материала кровельный шифер размеры различаются по длине, ширине и толщине листов.

Одним из подготовительных этапов перед началом монтажа шифера на стропильную систему считается расчет количества материалов на скаты с учетом нахлестов и карнизного спуска.


Шифер: размеры волнистых листов


Существует две разновидности асбестоцементных листов: плоские и волнистые. Плоские листы для устройства кровель не подходят. В основном этот материал используется для обшивки стен, возведения перегородок. Волнистыми листами накрывают крыши с минимальным уклоном 12°.

Практически не существует ограничений для покрытия крыш таким кровельным материалом, как шифер: размеры его позволяют подобрать наиболее оптимальные по длине и ширине скатов листы, а с помощью резки шифера достигается малоотходное кровельное покрытие.

Изготавливается волнистый шифер согласно ГОСТу 30340-95. Придерживаются его не все заводы, так как можно разработать индивидуальное ТУ на производство. В этом случае может наблюдаться различие в размерах шифера.


Крашеный шифер



Параметры волнистого шифера – ширина, длина и толщина листа, расстояние между волнами и высота волны. В зависимости от общего количества волн на поверхности различают 5-ти, 6-ти, 7-ми и 8-миволновой шифер.

Российский ГОСТ регламентирует 2 марки шифера:

  • шифер марки 40/150 с высотой волны 40 мм; шаг волны 150 мм;
  • шифер марки 54/200 с высотой волны 54 мм; шаг волны 200 мм.


У кровельной продукции шифер волновой размеры различаются и в зависимости от вида профиля.

Классификация видов профиля волнистого шифера прямоугольной формы:

  1. Унифицированный профиль. Стандартная ширина листов – 1125 мм, длина листов – 1750 мм. Позволяет минимизировать отходы за счет больших по сравнению с другими видами размеров.
  2. Обыкновенный профиль (ВО). Стандартная ширина листов – 680 мм, длина листов – 1120 мм.
  3. Усиленный профиль (ВУ). Стандартная ширина листов – 1000 мм, длина листов до 2800 мм.


Листы унифицированного профиля чаще всего используются в жилом строительстве. Усиленный профиль, благодаря толщине 8 мм, рекомендуется для промышленного строительства.


Размеры 7-ми и 8-ми волнового шифера




Шиферные листы, в которых имеется 7 и 8 волн, наиболее популярны в строительстве крыш 1-2 этажных домов, дач. Накрывают таким шифером хозяйственные постройки, бани. Реже, но все же используют шифер для заборов.

Размер листа шифера оказывает значение на вес материала, соответственно, различается и нагрузка, оказываемая разными листами на стропильную систему и несущие стены.

Нахлест по ширине у шифера при монтаже составляет 1 или 2 волны. У семи и восьмиволнового шифера небольшая разница между номинальной и полезной площадями по сравнению с другими листами, что и привлекает застройщиков.


Размеры листов шифера



У крайней волны шифера меньший радиус и пониженная высота. Такое снижение параметров необходимо для перекрытия следующим листом, то есть для нахлеста.



Важно! Размеры шифера и вес подразумевают участие в кровельных работах как минимум 3-х человек, а стропильная система под укладку шифера должна возводиться с дополнительным усилением.



Размер шифера 8 волнового


При соблюдении нахлеста 16 см полезная площадь одного 8 волнового листа составляет 1,57 кв.м. Номинальная площадь листа – 1,978 кв.м. Масса стандартного листа – 26,1 кг.

Стандартный размер шифера 8 волнового:

  • ширина листа 1130 мм;
  • длина листа 1750 мм;
  • толщина листа 5,8 мм.



Размер шифера 7 волнового


Номинальная площадь 7 волнового листа составляет 1,715 кв.м. Площадь полезная листа – 1,336 кв.м. Вес стандартного листа – 23,2 кг.

Стандартный размер шифера 7 волнового:

  • ширина листа980 мм;
  • длина листа 1750 мм;
  • толщина листа 5,8 мм.


Высота волны и шаг волны у 7 и 8 волнового шифера регламентированы ГОСТом 30340-95:

  • высота волны – 40 мм;
  • шаг волны – 150 мм;
  • толщина листов – 5,2 или 5,8 мм.



Важно! При расчете шиферной кровли учитываются крайние волны листов: накрываемая с одной стороны и накрывающая с другой. Нахлест обеспечивает гидроизоляцию кровли и целостность кровельной конструкции.



Другие разновидности шиферных листов


Реже используется в обустройстве частных крыш 5-ти и 6-ти волновой шифер. В основном им накрывают производственные здания, складские помещения.

Геометрические размеры 5 волнового шифера соответствуют размерам 8 волновых листов. У 5-ти волнового шифера большое различие между номинальной и полезной площадью, так как меньше волн, поэтому соблюдение необходимого нахлеста приводит к значительному перерасходу материалов.

Размеры 6 волнового листа:

  • ширина – 1125 мм;
  • длина – 1750 мм;
  • толщина листов – от 0,6 до 0,75 мм;
  • шаг волны – 200 мм.


Листы шифера толщиной 7,5 мм отличаются устойчивостью к механическим повреждениям, выдерживают большую нагрузку на изгиб. Ударопрочность и морозостойкость такого шифера в 2 раза превышает аналоги с меньшей толщиной листа.

Популярность шифера объясняется следующими преимуществами:

  • недорогая стоимость;
  • длительный срок службы;
  • влагостойкость;
  • негорючесть;
  • низкая теплопроводность;
  • морозостойкость.


Еще одним плюсом в копилку материала является то, что крышу из асбестоцементных листов можно сделать своими руками, а благодаря заводскому окрашиванию шифера, эта продукция перестала быть серой и невзрачной.




vsjakrovlja.ru

основные характеристики и применение волнового и плоского шифера

Самым известным кровельным материалом являются асбоцементные листы — размер шифера и его вес оптимально подходят для устройства скатных кровель. Производство шифера налажено в виде волнистого и плоского материала. На самом деле “шифер” — ошибочное название, настоящий (натуральный) шифер — это колотый сланцевый камень, который используется в виде тонких пластин для покрытия крыш в Европе. Асбестоцемент цветом напоминает каменный шифер, который имеет черный либо темно-серый цвет. Также выпускается цветной шифер: отзывы на этот искусственный материал получены только положительные.

Асбестоцементный шифер обладает следующими преимуществами:

  • Чрезвычайно низкая стоимость, это самый дешевый кровельный материал.
  • Асбестоцемент абсолютно негорюч.
  • Материал неэлектропроводен и не накапливает статическое электричество.
  • Вес шифера относительно небольшой, стропила могут иметь облегченную конструкцию.
  •  Относительно прочен, не гниет, не подвержен коррозии.
  • Легко обрабатывается.
  • Очень просто монтируется — вес листа шифера невелик, поднять его на крышу несложно. Для монтажа шиферной кровли не нужно иметь высокой квалификации и дорогостоящего инструмента.

Крыша из цветного шифера смотрится нарядно

К недостаткам можно отнести:

  • Относительно небольшой срок службы, особенно волнового материала (пятимиллиметровый — служит от десяти лет и выше). Отрицательно на шифер влияет повышенная влажность, в сухом климате лист толщиной 5,8 мм может прослужить лет сорок. Чтобы повысить долговечность материала, его нужно очищать от скопившейся грязи и мха. Хорошие результаты дает окраска.

Шиферная кровля — весьма рациональный вариант для бюджетной дачи

  • Асбестоцементные листы хрупкие. При деформациях обрешетки и ударах они легко трескаются.
  • Хризотиловый асбест по данным ВОЗ является опасным для человека веществом.

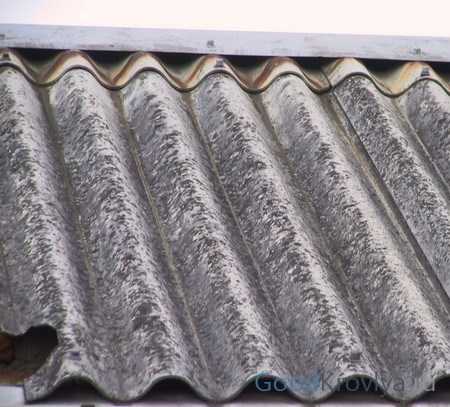

Со временем волновые асбестоцементные листы обрастают мхом и трескаются

Наиболее распространен шифер 8 волновой — размеры которого 175х113 см. Это листы так называемого унифицированного профиля, обозначаемые УВ. Вес шифера 8 волнового толщиной 5 мм — 20 кг, 5,2 мм — 20,6 кг, 5,8 мм — 26 кг. Размер шифера 7 волнового – 98х75 см, а вес листа шифера толщиной 5,2 мм — 18,5 кг. Высота волны семи- и восьмиволновых листов — 40 мм.

Также существует более прочный, толстый и тяжелый шестиволновой шифер — размер листа такой же, как и размеры шифера 8 ми волнового. Высокая волна в 54 мм обеспечивает большую жесткость, элемент толщиной 6 мм весит 26 кг, 7,5 мм — 35 кг.

Наиболее часто встречающиеся размеры шифера

Выпускается также шифер марки ВУ с усиленным профилем, длина которого может достигать 280 см. Используется в качестве покрытия для большепролетных крыш промышленных и складских зданий.

Широко распространен также шифер плоский: размеры его в длину 150, 175, 200 и 300 см. Ширина материала составляет 100, 120 и 150 см, а толщина — от 6 до 40 мм. Плоский шифер бывает непрессованный (только до 10 мм толщиной) и прессованный монолитный. Прессованный намного прочнее, имеет гладкую поверхность и чрезвычайно стоек к механическим повреждениям. Для кровель сейчас редко используют шифер плоский: вес его и стоимость получаются выше, чем у волнового. К тому же, чтобы по боковым стыкам под кровлю не попадала вода, приходится делать значительный нахлест. Масса одного листа от 18,5 кг (150х100 см при толщине 6 мм) до 348 кг (300х200 см, толщина 40 мм).

Плоский шифер используется для заполнения пролетов забора

Главным образом обычный и цветной плоский шифер прессованный применяют для обшивки сооружений снаружи, внутренних зашивок лифтовых и вентиляционных шахт, защиты утеплителя фундаментов в грунте, изготовления ограждений, в качестве щитов опалубки.

Шифер настилается по слою рулонного гидроизоляционного материала

Укладку шифера производят по следующей технологии:

  • Основание должно быть выполнено из несплошного дощатого настила (либо бруска) с шагом 20-25 см. Можно использовать необрезные доски. Для более прочного шестиволнового листа шаг обрешетки может быть уменьшен.
  • Материал должен укладываться с перехлестом: в одну, надежней в две волны по длинным сторонам и не менее 25 см по короткой стороне, поперек ската.
  • Расчет необходимого количества материала ведут с учетом перехлеста. Общую площадь крыши необходимо разделить на полезную площадь листа, умноженную на поправочный коэффициент. Для восьмиволновых листов — это 0,8 при нахлесте в одну волну и 0,7 — в две.

Структура шиферной кровли

  • Монтаж ведут слева направо и снизу вверх. Для точной укладки нижнего и левого бокового рядов необходимо натянуть разметочный шнур вдоль свесов крыши.
  • Существуют два способа укладки листов: без смещения с обрезкой углов и без обрезки со смещением.
  • При укладке листов один над другим, без разбежки, в месте стыка происходит нахлест четырех элементов. Чтобы кровля лежала ровно, края двух из них (левого нижнего и правого верхнего) подрезают под углом по линии стыка. Таким образом, все листы волнового шифера подрезаются перед монтажом.

Схема подрезки листов при укладке без смещения

  • Проще и быстрее укладывать шифер, не обрезая углы. Для этого вышележащий ряд должен смещаться относительно нижнего на половину своей ширины, чтобы стыки листов не располагались один над другим. Первый лист каждого четного ряда обрезают на четыре волны, шифер 6 волновой — на три. Таким образом, на каждом стыке находится только два листа, остается лишь аккуратно подрезать крайние элементы. Лучше всего шифер режется абразивными дисками для камня при помощи углошлифовальной машинки (болгарки).

Монтаж листов со смещением, углы не обрезаются

  • Крепят волновой шифер шиферными гвоздями либо шурупами с полукруглой головкой и защитным покрытием длиной не менее 70 мм. Под шляпку гвоздя и головку шурупа нужно поместить резиновую прокладку, возможно, через 2-3 месяца шурупы понадобится подтянуть. Крепеж производят только в верхних точках гребня волны. Чтобы материал не треснул, под гвоздь или шуруп предварительно просверливают отверстие. Его диаметр должен быть на пару миллиметров больше диаметра метиза. Шифер 8 ми волновой и семиволновой прибивают во вторую и шестую волны, 6 волновой — во вторую и пятую от левого стыка.

Схема расположения крепежных элементов

  • В качестве конька используют либо асбестоцементный элемент соответствующего профиля (длина 113 см), либо металлический конек.

Асбестоцементный конек состоит из двух частей

  • Покрыв шифер специальной кровельной краской и периодически обновляя ее, можно значительно продлить срок службы материала и улучшить эстетику дома.

Увеличиваем срок службы шифера и украшаем дом при помощи покраски

При всех достаточно серьезных недостатках кровли из асбестоцементных листов в России и странах СНГ ей уготована еще долгая жизнь. Главная причина — беспрецедентно низкая стоимость и легкость монтажа.

goodkrovlya.com

Размер 7-волнового шифера – габариты, достоинства и недостатки + Видео

Применяемый для укладки кровли волновой шифер из асбестоцемента имеет наиболее часто используемую форму в 7 волн. Размер 7-волнового шифера – 1750 мм на 980 мм. Многие кровельщики предпочитают использовать его по причине большего удобства в работе с ним, меньшего веса и размера, чем у ранее производимого 8-ми волнового.

История появления шифера – как возникли 7 волн?

Шифер – слово немецкого происхождения, которое ранее применялось к первым кровельным материалам, полученным из горных пород. Это были сланцевые плитки, из которых получалась вполне сносная кровля. Но они отошли в прошлое, и теперь это название получили волновые асбестоцементные кровельные изделия, столь популярные в СССР.

Созданный еще в шестидесятых годах прошлого века, поначалу волновой шифер насчитывал строго 8 волн. Он получил высокую оценку потребителя, хотя справедливости ради нужно отметить, что и выбора у них особого не было. И все же, факт остается фактом – этот материал выдержал даже пятидесятилетнюю проверку временем, хотя средний срок его эксплуатации производители указывают около 30 лет. Сегодня же шиферную кровлю если и заменяют, то только по причине неэстетичного внешнего вида.

Уже в восьмидесятые годы к этому виду добавился 7-волновой шифер, вес которого был ниже на несколько килограммов, а ширина существенно уже. Главное достоинство таких листов заключается в том, что размер этого шифера позволяет одному человеку ухватиться двумя руками за разные стороны. Это существенно облегчает обращение с ним. С предшественником могли справиться только два человека. И по сегодняшний день производятся оба вида – изделия на семь волн чаще всего используют для частного строительства, а восемь волн идут на промышленные объекты, например, склады.

И тот, и другой уступает свои позиции новым технологиям. Мягкая кровля, металлочерепица, еврочерепица основательно отвоевали рынок. В основном, по причине их большей эстетичности, хотя не последнюю роль играют и параметры – практически все изделия, как минимум, обладают значительной легкостью на фоне двадцатикилограммового листа шифера. И, тем не менее, ни одно из них так и не смогло полностью заменить старый добрый волновой шифер.

Размер и вес листа 7-волнового шифера – что делает его прочным?

Свое место на строительном рынке шифер продолжает занимать в категории недорогого кровельного материала. При этом все знают о его высоких прочностных характеристиках и устойчивости к климатическим изменениям. Малая теплопроводность, очень весомая сопротивляемость особо низким температурам делает шифер самым удобным и выгодным материалом для наших широт. Размеры листа 7-волнового шифера являются более удобными для тех, кто его укладываетЛисты бывают толщиной в 5,0 мм, 5,2 мм и 5,8 мм. Причем здесь из-за его толщины меняется и вес шифера на 7 волн – от 17,8 кг до 23 кг.

Входящий в его состав природный материал – асбест – создает столь высокую прочность. Структура асбеста волокнистая, поэтому этот минерал не зря называют горным льном. В процессе производства обеспечивается распад волокон, которые образуют внутри листа подобие армирующей сетки. Учитывая, что их прочность превышает, причем значительно, прочность стальной проволоки, материал, после введения цемента, обретает твердость камня. Шифер совершенно негорюч, при воздействии высоких температур он разве что потрескается. Если бы он не был таким хрупким, этот материал до сих пор вряд ли что-то заменило. Для того чтобы шифер соответствовал всем требованиям и стандартам, при его производстве строго соблюдается соотношение частей асбеста и цемента.

Чтобы убедиться в его значительном приоритете перед другими видами кровли, просто нужно ознакомиться с их характеристиками. А затем сравнить с данными шифера, имеющего 7 волн, вес которого все-таки играет большую роль в учете структуры перекрытия. Многие кровельные материалы действительно имеют преобладание над показателями шифера, но только в одном из каких-то параметров. Ни один не обладает всеми его характерными свойствами в комплексе. И что важно – шифер уже существует более полувека и действительно демонстрирует реальный срок своей службы. Новые же виды кровли, созданные всего 10-15 лет назад, свой заявленный гарантийный срок службы не отслужили. По этой причине совершенно ничего нельзя сказать о настоящих сроках использования этих изделий.

Новые технологии – как улучшают шифер?

Применение инновационных технологий  при изготовлении асбестоцементного шифера обеспечило его новыми свойствами. Долговечность производители стремятся увеличить за счет применения окраски фосфатными или силикатными видами краски, с добавлением пигментов в сам асбестоцементный состав. Чаще всего современный шифер представлен в синих, кирпично-красных, желтых и красно-коричневых оттенках. Таким образом, материал приобретает дополнительные свойства, понижается его водопоглощение, возрастает морозоустойчивость. Предположительно покрытие должно увеличить срок использования листа в 1,5-2 раза.

Кроме того, красители придают листам дополнительную эстетичность, разнообразие, что ставит их уже в один ряд с другими современными видами кровли по этому направлению. Инновации в технологическом процессе, внедрение новых форм и оборудования существенно удешевляет себестоимость изделий, обеспечивая 7-волновой шифер популярностью, невзирая на его вес.

И снова о безопасности – экологические параметры шифера

Исследования, проведенные учеными, показали, что влияние асбеста, из которого сделаны шиферные листы, на человеческое здоровье соответствует воздействию на организм любого другого волокна. Причем, как органического происхождения, так и неорганики – стекловолокна, текстильного и другого.

Даже когда асбестовая пыль случайно с водой или пищей может оказаться в желудке, она никак не повлияет на человека. Вредны длинные, тонкие волокна, распыляемые в воздушной среде. Однако их высокая концентрация наблюдается в основном только на производстве. Концентрация пыли от асбеста в здании, где используется покрытие из такого шифера, в 1 000 раз меньше допустимого предела. Это доказано исследованиями ученых Американского Института Инженерных технологий. Основной аргумент противников шифера держится на утверждении, что от его производства отказались в странах Европы.

Правда, они забывают о том, что в тех же странах все так же успешно асбест применяют в производстве других изделий.

На фоне имеющихся данных из опытно-экспериментальных исследований можно сказать, что все разговоры о вреде асбестового шифера всего лишь недобросовестная акция конкурентов. Конечно же, это не отменяет банальных правил безопасности, применимых практически к каждому стройматериалу – если вам нужно разрезать шифер, наденьте респиратор, наушники. В процессе резки поливайте место реза водой, чтобы в воздух не попадала пыль. Не выбрасывайте строительный мусор куда попало, например, на дорогу – со временем образуется вредная пыль.

Если разобраться, даже проблема с его весом несколько надумана. Сколько весит 7-волновой шифер? В пределах 17-23 килограмм. А вес рулона мягкой кровли составляет порядка 40 кг. И его, как и лист шифера, также нужно поднимать на высоту, работать с ним.

remoskop.ru

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
