Печь «Робинзон» своими руками. Чертежи и видео

Данная ракетная печь представляет собой удобный компактный переносной агрегат, который предназначен не для обогрева помещения, а для приготовления еды в походе или на отдыхе. Вы сможете легко и быстро разогреть пищу, вскипятить воду, пожарить мясо или рыбу. Сделать это сооружение своими руками не составит труда. Конструкция имеет множество преимуществ перед другими.

Плюсы ракетной печи “Робинзон”

Прежде всего, стоит отметить, что такую печь удобно обслуживать и разжигать (топливо можно использовать самое разное: траву, сухие ветки, дрова, бумагу, сено), она легко собирается и разбирается. Устройство простое и надежное. Эта конструкция не выделяет дым и копоть, поэтому вам не нужно будет долго отмывать посуду от грязи. Если вы решили изготовить агрегат из термостойкого материала, то стенки будут выдерживать температуру до 800°. Оригинальная ракетная печь “Робинзон” очень тщательно разрабатывалась физиками, поэтому на данный момент эти конструкции пользуются популярностью во всем мире.

Устройство

Портативная печь “Робинзон” сделана на основе принципа газогенераторных пиролизных котлов: топливо сгорает в бункерном отсеке, огонь попадает в зону горения и поднимается наверх по дымоходу. Сначала вся энергия идет на разогрев дымовой трубы, после ее прогрева, благодаря высокой температуре, происходит повторное догорание газов.

“Робинзон” делают из трубы 100х150 миллиметров. Важно, чтобы сечение дымовой трубы было такого же размера как у топливника, так как в противном случае может возникнуть обратная тяга. Ножки, как правило, выполняются из прутка с резьбой и привинчиваются на месте, однако этот вариант не самый удобный. В качестве опоры можно использовать либо стационарные ножки, либо стальной лист, который приваривается ко дну. В оригинальной печи “Робинзон” не имеется канала для подачи воздуха, крышки для регуляции горения тоже нет. Однако, существует много самодельных вариантов, где этот недостаток устранен. Мы рассмотрим самый стандартный из них.

К нижней части топливного отсека приварена пластина (куда впоследствии укладывается это топливо), на конце которой находится колосниковая решетка. Отверстие внизу обеспечивает подачу кислорода в зону горения. Также, можно приварить крышку-заслонку, которая регулирует интенсивность горения. Ее размеры должны быть немного меньше, чем размер топливного отсека, иначе, если закрыть его полностью, огонь потухнет.

Для каждой печи “Робинзон” имеются свои чертежи, однако, чтобы работоспособность конструкции была нормальной, необходимо соблюдать следующие пропорции:

Длина дымохода должна быть более двух длин наклонного (горизонтального) участка.
Высота отсека для топлива должна быть примерно такой же, как и горизонтального участка.
Для удобства закладывания горючего, топливник размещают под углом 50°.
Разрез дымохода должен быть не меньше размеров топливного отсека.

Выбор материалов

Для сооружения печи вам понадобятся: небольшой стальной лист (он будет играть роль дверцы поддувала), прутки для изготовления ножек и колосниковой решетки. Желательно выбирать качественные жаростойкие материалы для того, чтобы продлить работу вашей печи. Изготовить “Робинзон” можно за очень короткие сроки (2-4 часа), при наличии всех вышеперечисленных материалов. Если у вас нет опыта в строительстве печей, желательно иметь чертежи или видео с подробными объяснениями.

Как изготовить “Робинзон” своими руками

Итак, мы имеем стакан (иногда его называют сердцем печи). Он имеет продолговатую форму. Внизу находится подсос (из него поднимается и попадает в камеру воздух). По бокам стакана располагаются два бункера. Один бункер приваривается под углом 90° (он используется для розжига) и имеет одну камеру, второй – под углом 45°, в нем находится две камеры: загрузочная и камера подсоса воздуха. Рядом с подсосом находится коробок (его мы плотно вставляем в стакан), в который собирается пепел после сжигания топлива.

Под первым, расположенным ниже, бункером мы устанавливаем колосник. Иногда сверху стакана некоторые люди располагают подставку для посуды (как правило, из жаростойкого металла). Однако, в этом случае имеется существенный недостаток: пепел вместе с дымом будет подниматься вверх, и посуда будет грязной. Поэтому мы будем использовать стол. Он имеет прямоугольную, более приплюснутую, в отличие от стакана, форму.

К днищу стола можно приварить духовой шкаф, это сделает печь более удобной и усовершенствованной, однако вес варочного сооружения будет немалым. Ножки с резьбой ввинчиваются или привариваются к углам стола. Стакан наполовину вставляется в духовку. Необходимо обратить внимание на то, что высота стакана должна точно соответствовать длине ножек.

На стол можно поставить самодельную плиту из металла (необходимо посмотреть видео или почитать рекомендации, как вырезать круги из толстого металла). В плиту вставляется длинная дымоходная труба. Рассмотренная нами печь является усовершенствованным вариантом оригинального “Робинзона”.

Она намного комфортнее общепринятой конструкции, и готовить на ней тоже более удобно. Однако измененный вариант печи также имеет свои недостатки:

Конструкция является очень тяжелой, так как имеет дополнительные детали, сделанные из толстого металла.
Печь очень громоздкая, даже в разобранном состоянии: стол, духовой шкаф, дымоходная труба, стакан с двумя бункерами – все это будет занимать очень много места в вашем автомобиле.
Если вы решили делать откручиваемые ножки, то придется выполнять кропотливую и долгую работу на отдыхе.
Строительство “Робинзона” займет много времени и труда (на простейшую конструкцию уходит в среднем несколько часов, на эту – несколько дней). Вам будет нужно найти подходящие видео и чертежи. Желательно проконсультироваться со специалистом.

Мы рассмотрели один из многочисленных вариантов печи Rocket Stoves, ее же иногда называют “Робинзон”. Каждый человек может что-то добавить, а что-то убрать из оригинальной конструкции печки. Любое добавление модернизирует агрегат, но, в то же время, усложняет его использование, поэтому каждый сам расставляет приоритеты и пробует свой способ построения, используя разные материалы. Один пользователь YouTube построил “Робинзон” из консервных банок!

В магазинах имеется огромное разнообразие печей, однако цены, как правило, завышены, а качество заводских конструкций ничем не отличается от сделанных своими руками. Поэтому намного проще и дешевле будет сделать печь Rocket Stoves своими руками по чертежам и видео.

Как сделать походную печку своими руками – Ремонт своими руками на m-stone.ru

Для любителей загородных поездок, заядлых рыбаков и дачников незаменимой станет мобильная печка компактных размеров, легко помещающаяся в багажник автомобиля. Совсем недавно на рынке появились маленькие разборные печи, имеющие весьма красноречивое название «Робинзон». Сделать печь робинзон своими руками вполне возможно, тем более что в этом случае она обойдется даже гораздо дешевле, чем готовый вариант. Преимущество самостоятельного изготовления этого прибора заключается в возможности модернизации, которая расширит его возможности.

Печь робинзон своими руками

Нужно отметить, что на основе этой простой конструкции могут быть изготовлены и стационарные печи для дома и сада, поэтому ее вполне можно назвать универсальной. Если поставлена цель самостоятельно изготовить именно мобильную печь типа «Робинзон», то стоит рассмотреть, какие конфигурации она может иметь, и только после этого определиться с выбором модели.

Содержание статьи

1 Конструкция и принцип работы печи1.1 Видео: демонстрация возможностей походной ракетной печи «Робинзон»2 Походные печи типа «Робинзон»2.1 Первый вариант походной печи2.2 Второй вариант походной печи — «Антошка»2. 3 Печь «Робинзон»2.3.1 Вариант, скопированный с промышленного образца2.3.2 Усовершенствованный вариант печи «Робинзон»2.4 Видео: самодельная металлическая печь ракетного типа

Конструкция и принцип работы печи

Печь «Робинзон» имеет так называемую ракетную конструкцию, и основе которой были создано множество моделей, существенно отличающиеся между собой по размерам и даже по функциональным возможностям.

Обычные ракетные печи состоят из топливника, соединенного с дымоотводной трубой. Топливный бункер может быть устроен горизонтально, вертикально или под углом, соединяться непосредственно с дымоходом или же иметь между этими двумя элементами горизонтальный участок трубы, который удлиняет путь нагретого воздуха и создает дополнительную нагреваемую поверхность.

На данной схеме показаны разные варианты расположения топки ракетной печи:

Типичные схемы ракетных печей

1 – Вертикальная топка соединена с дымоходом отрезком трубы, что удлиняет путь горячего воздуха от топки до выходного отверстия. Соединяющий участок может быть использован в качестве варочной панели.

2 – Вертикальная топка, расположена рядом с трубой, позволяет достаточно быстро нагреться всей конструкции.

3 – Топка, закрепленная к трубе под углом, делает более удобной закладку топлива.

4 – Две вертикальные топки, расположенные по бокам трубы, имеющей больший размер в сечении. Такая конструкция поможет намного быстрее нагреть емкость с содержимым, установленную сверху на специальную подставку.

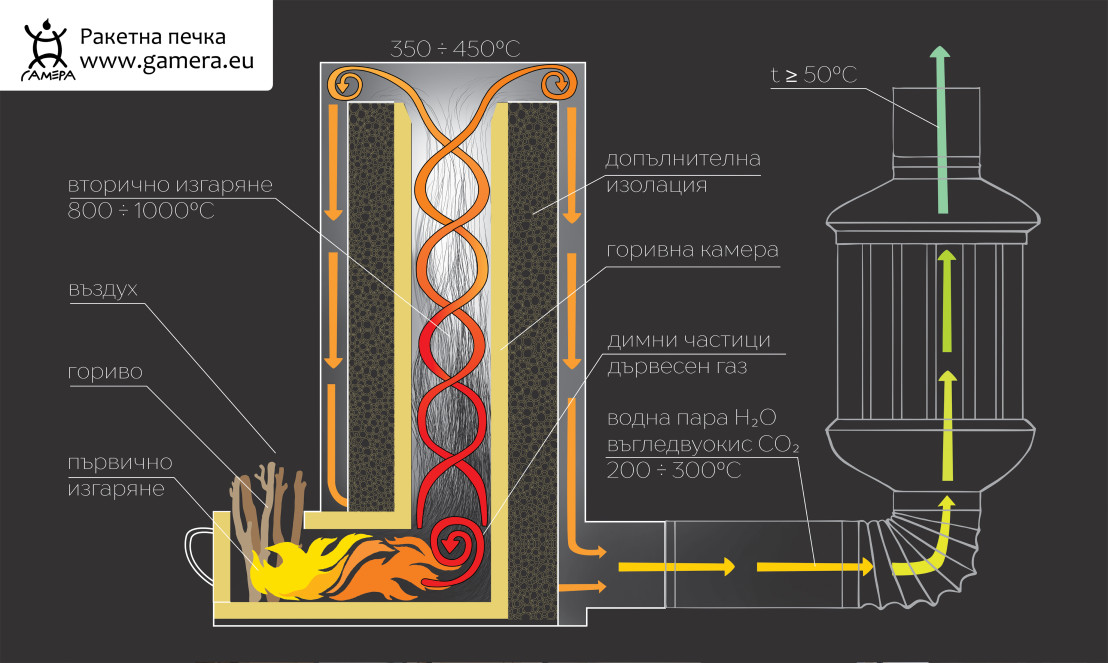

Все ракетные печи имеют примерно одинаковый принцип работы. Он заключается в том, что при первичном сгорании топлива, заложенного в бункер-топливник, образовавшиеся газы, имеющие значительный энергетический потенциал, дожигаются в вертикальном участке трубы. Для этого сделан специальный канал вторичного воздуха, который обеспечивает его подачу, своеобразный «подсос», непосредственно к основанию вертикальной трубы. То есть, ракетная печь в этом плане определенным образом напоминает работу пиролизной энергетической установки. В результате на выходе из печи, в верхней ее части, достигается максимальная температура, которую можно использовать для подогрева воды или приготовления пищи.

Сверху трубы в самой простой конфигурации печи монтируется стационарная или съемная насадка — для установки емкости с водой или иной посуды.

Большим преимуществом ракетной печи можно назвать ее экономичность, так как для достижения необходимого результата вовсе не нужно большого количество топлива. Для того чтобы она качественно функционировала, часто бывает достаточно горсти сухих щепок или даже сухой травы.

Видео: демонстрация возможностей походной ракетной печи «Робинзон»

По тому же принципу работает и ракетная печь, устанавливаемая для отопления помещений. Эта конструкция известна с давних времен, и была традиционной для в домах многих восточных народов.

Стационарная ракетная печь с подогреваемой лежанкой

С помощью этих печей не только обогревали помещение – их теплую лежанку использовали в качестве подогреваемых спальных мест.

Кстати, и в наше время от этой конструкции тоже не спешат отказаться и используют ее для обогрева в частных домах. В данной модели печи участок дымоотводной трубы значительно удлинен и проходит под всей лежанкой, которую передает тепло продуктов сгорания. Получается своеобразная большая «батарея» отопления, способная обогреть достаточно большую площадь.

Схема движения газов в стационарной ракетной печи с лежанкой

Другим вариантом ракетной печи может быть небольшая кирпичная конструкция, сложенная в дачном домике или на садовом участке. Причем, если она выкладывается во дворе, как временный вариант, то кирпичи даже необязательно скреплять раствором. Главное — соблюсти расположение всех ее элементов.

Ракетная печь может быть выложена и из кирпича

Подобная модель печи часто предлагается в презентациях сообществ по выживанию, которые достаточно распространены, например, в Северной Америке. Такая печь может быть изготовлена в любых создавшихся условиях. В крайних случаях, для ее обустройства подойдут обыкновенные камни, найденные поблизости, а крупные просветы между ними могут быть заделаны обычной землей.

Более сложной, но и функциональной конструкцией, основанной на том же принципе работы, является ракетная печь-плита, которая станет незаменимой помощницей на даче или в условиях частного дома в летний период. Большая поверхность плиты позволит одновременно готовить несколько блюд или нагревать воду, а также экономить на электричестве или другом топливе, так как чтобы печь оправдывала свое предназначение, не требуется даже большого количества дров.

Усовершенствованная ракетная печка с варочной панелью

Пустотелая внутри панель плиты пропускает через все свое пространство раскаленные газы, способные нагреть ее до очень высоких температур. Затем, продукты сгорания отводятся в дымоходную трубу, расположенную с противоположной от топочного бункера стороны.

А вот такой переносной вариант походной печи имеет совcем небольшой размер, так как изготавливается из обычного оцинкованного ведра, которое обычно покрывают сверху жаростойкой краской.

Ракетная печь из металлического ведра

Внутри ведра устанавливается конструкция из двух труб, сваренных между собой и выполняющих функции топки и дымоходной трубы. Внутреннее пространства ведра, между его стенками и трубами, заполняется песком (в походных условиях), или мелкофракционным керамзитом. Такая своеобразная «футеровка» обеспечит нагрев вертикальной трубы для того, чтобы в ней активно происходил дожиг пиролизных газов. Благодаря такой «прослойке» потребуется значительно меньше топлива, чтобы приготовить пищу или согреть воду.

Очень важно просчитать правильный зазор, который должен образоваться между подставкой под емкость (в данном случае, изготовленной в виде решетки) и трубой. Слишком большой или маленький просвет или снизит теплоотдачу печки, или станет помехой для нормального процесса сгорания газов.

Похожим образом можно поступить и в nом случае, если необходимо приспособление для быстрого нагрева небольшого количества воды, например, для заварки чая в экстремальных или походных условиях. Для этого можно соорудить небольшую печку из обычной металлической банки. Для того, чтобы с помощью ее вскипятить воду или хотя бы немного согреться, потребуется всего горстка щепок или даже высохшая трава.

Самая простая печь-ракета может быть изготовлена из консервных банок

На представленном фото хорошо видно, что сделать подобную конструкцию совсем несложно. Достаточно иметь под рукой две больших металлических банки, одна из которых пойдет на изготовление двух трубок – вертикальной и горизонтальной, а вторая будет служить наружным кожухом-обечайкой.

Такая «малышка» позволит быстро согреть воду в экстремальных условиях

Подставку для емкости с водой легко можно сделать из дна или крышки банки, вырезав из нее середину, затем сделав надрезы с внутренней стороны получившейся окружности, и отогнув их вниз в виде ножек. Такая подставка отлично установится на края банки. Подставку также можно сделать из стальной проволоки, аккуратно согнув несколько отрезков и скрепив их между собой.

Походные печи типа «Робинзон»

Сегодня в продаже представлены различные походные компактные печки ракетного типа, имеющие разные названия, том числе и «Робинзон». Однако, опытный мастер, посмотрев на устройство подобного прибора, сразу разберется в его конструкции и сможет составить чертеж, по которому ее несложно будет изготовить.

Понятно, что изготовление подобных печей будет доступно лишь тем домашним мастерам, которые обладают навыками слесарных и сварочных работ и имеют в распоряжении советующее оборудование и инструменты.

Каждый хороший хозяин дома должен быть знаком с технологией сварки!
В повседневной жизни частного дома очень часто встречаются ситуации, когда без сварочных работ обойтись очень трудно. Мало иметь аппарат – нужно обладать определенными навыками. Надеемся, что специальная статья нашего портала, посвященная азам работы с электросваркой, станет неплохим самоучителем для начинающих.

Необходимо знать, что у всех походных печей, работающих по описанному выше принципу, есть общие параметры, которые следует обязательно учитывать при составлении схемы-чертежа, иначе в функционировании конструкции могут возникнуть сбои. К таким характерным особенностям можно отнести следующие особенности:

Вертикальная труба должна иметь высоту, как минимум в два раза больше, чем длина топочного бункера.
Высота топливного бункера, устанавливаемого вертикально, должна быть, примерно равна длине горизонтального соединительного участка печи и ширине топочного отверстия.
Самым лучшим расположением топочного отдела будет установка его под углом в 45 градусов, так как в нем оптимально располагается поддувальный просвет, а также в него удобно укладывать топливо.
Рекомендовано, чтобы сечение входа топливного бункера было примерно равно аналогичному параметру вертикальной трубы.

Первый вариант походной печи

Такая модель походной печи – проста в конструкции и изготовлении и весьма компактна по габаритам. Для нее не потребуется большого количества материалов, и сделать ее можно буквально за несколько часов.

Один из несложных вариантов для самостоятельного изготовления

Печь имеет однe важную конструктивную особенность — ее нижняя часть, выполняющая роль дна топливной камеры (колосника) сделана подвижной, поэтому ее можно выдвинуть, заложить на нее нужное количество дров и задвинуть в топочный бункер. Если же щепки длинные, то выдвинутую решетку можно использовать, как подставку для их укладки. Кроме этого, выдвижная решетка значительно облегчает периодическую очистку топки.

Для данной модели потребуется:

Наименование материалов	Размеры	Количество
Труба квадратная	150×150×3, 450 мм	1 шт.
	150×150×3, 300 мм	1 шт.
Стальная полоса	300×50×3 мм	4 шт.
	140×50×3 мм	2 шт.
Решетка металлическая	300×140 мм	1 шт.
или стальной прут для ее изготовления	Ø 3÷5 мм	2,5 м

Работы проводятся поэтапно и включают следующие операции:

На заготовках из квадратных труб делается разметка, так как один их край должен быть срезан под углом в 45 градусов. Затем «болгаркой» производятся срезы.
Следующим шагом трубы необходимо аккуратно сварить между собой, чтобы получился своеобразный «сапог».
В верхней части вертикальной трубы по ее углам или в середине каждой из сторон нужно сделать пропилы размером 20 мм в глубину и 3,5 мм в ширину. В них будет устанавливаться подставка для емкостей.
Далее, изготавливается сама подставка. Для этого одна из полос в 300 мм длиной разрезается пополам. На второй полосе нужно наметить середину и приварить к ней с двух сторон подготовленные отрезки, чтобы получилась форма креста.
Из двух оставшихся полос и коротких отрезков длиной в 140 мм сваривается рама выдвижного устройства. Здесь нужно обязательно произвести примерку и учесть то, что длинные полосы должны быть приварены не к боковым сторонам коротких полосок, а внахлест с ними.
Сверху готовой рамы точечной сваркой прихватывается готовая решетка или нарезанные по длине рамы стальные пруты с расстоянием в 10 мм друг от друга, они будут выполнять роль колосника.
Затем, сверху трубы устанавливается подставка под емкость, а решетка задвигается в топочный бункер. Теперь можно проводить испытания готовой печи.
Если испытательные мероприятия прошли успешно, то после того, как металл остынет, печь можно покрасить жаростойкой краской.
Хотя в данной конструкции не предусмотрено, но все же рекомендовано к выдвижной раме, дополнительно приварить ручку, что поможет более комфортно регулировать ее расположение.

Второй вариант походной печи — «Антошка»

Эта печь немного сложнее в изготовлении, так как имеет большее количество элементов. Однако работа все равно вполне выполнима, если для этого подготовить все необходимое.

Печь-ракета модели «Антошка»

Удобство этой конструкции заключается в том, что в ней предусмотрена дополнительная нагреваемая плоскость. Например, на подставку, расположенную на вертикальной трубе, можно установить емкость для приготовления пищи, а дополнительную плоскость, закрепленную над топочным бункером, в то же время использовать для нагрева воды.

Для изготовления этой модели потребуются следующие заготовки:

Наименование материалов	Размеры	Количество
Квадратная труба для изготовления топочного бункера	150×150×3 мм, длина 450 мм	1 шт.
Квадратная труба для изготовления нижней поддувальной камеры	150×150×3 мм, длина 180 мм	1 шт.
Квадратная труба для вертикального участка печи	100×100×3 мм, длина 650 мм	1 шт.
Металлическая пластина для панели над топкой	300×150×3 мм	1 шт.
Металлическая пластина для закрытия задней части трубы топочного бункера	150×150×3 мм	1 шт.
Металлический уголок для подставки	50×50×3, длина 300 мм	1 шт.
	50×50×3, длина 450 мм	1 шт.
Арматура или прут для подставки-уголков	Ø 8 мм, длина 300 мм	4 шт.
Арматура или прут для колосниковой решетки	Ø 8 мм, длина 170 мм	8÷9 шт.
Треугольные металлические косынки для установки варочной панели	Сталь 3 мм. Размеры подгоняются точно после сборки печки.	2 шт.

Далее, над некоторыми элементами нужно немного поработать.

Размечается вертикальная труба, так как ее нижняя часть должна быть срезана под углом в 30 градусов. По разметке производится срез.
Затем берется труба, предназначенная для топочного бункера, и в задней верхней ее плоскости размечается и вырезается отверстие размером 120×100 мм. С нижней стороны топочной трубы также вырезается отверстие, но уже размером 150×150 мм — для соединения этой части печи с поддувальной камерой.
Следующим шагом задняя часть топочного бункера заваривается подготовленной для этого пластиной, а затем к нижнему отверстию снаружи привариваются отрезки металлических прутов на расстоянии 10÷12 мм друг от друга — это будет колосниковая решетка топки.
Далее, нужно изготовить поддувальную камеру. Для этого берется отрезок квадратной трубы размером 180 мм, и на нем размечается срез под углом в 30 градусов таким образом, чтобы размер поддувала составлял 100×180 мм. Деталь должна иметь дно и боковые стенки, а верхней частью она будет приварена под колосником топочного бункера с трех сторон.
Теперь, для комфортного проведения дальнейших работ, печь нужно поставить на подставки, которые делают из металлических уголков, приварив их к задней части топочной и поддувальной камер.
Следующим этапом можно переходить к работе над верхней частью печи. К верхнему отверстию топки приваривается вертикальная труба печи. После этого делается примерка верхней панели, и определяются углы треугольников — подставок. Их конфигурация вычерчивается на бумаге, а затем переносится на металлический лист и вырезается.
Треугольники устанавливаются на ребро и привариваются к вертикальной трубе и «крыше» варочного бункера. Треугольные элементы вместе с верхней пластиной создадут герметичное пространство над топочным бункером, благодаря которому металлическая панель будет более долгое время оставаться горячей.
Затем, к переднему верхнему краю топочного отверстия, установленным треугольникам-подставкам и вертикальной трубе примеряется и приваривается пластина размером 300×150×3 мм.
Закончив с этой частью печи, останется только приварить к верхней части вертикальной трубы уголки, которые выполняют роль подставки для емкостей. Подготовленные арматурные прутья длиной 300 мм нужно согнуть под прямым углом так, чтобы они имели одинаковые стороны. Уголки нужно приварить к четырем сторонам трубы, подняв их на одинаковую высоту, так, чтобы их верхний край расположился над плоскостью жерла вертикальной трубы на высоте примерно 30÷50 мм.
После этого можно проводить испытание конструкции, а затем красить жаростойкой краской.

Печь «Робинзон»

Далее, будет рассмотрены два варианта печи «Робинзон» — заводского изготовления и самодельная.

Прибор, приобретаемый в магазине, не имеет дверцы, позволяющей регулировать интенсивность первичного горения в топке, и некоторые домашние мастера повторяют заводскую модель «Робинзона».

Печь «Робинзон» можно или скопировать с заводской модели, или внести некоторые дополнения

Другие же умельцы, которые делают печь для себя, постарались усовершенствовать конструкцию, сделав ее работу более эффективной, поэтому на такую модернизацию стоит обратить особое внимание.

Вариант, скопированный с промышленного образца

Основные размерные параметры печки «Робинзон»

Если будет выбран для самостоятельного изготовления заводской вариант печи, то можно легко разобраться в его элементах по чертежу, тем более что деталей потребуется совсем немного:

— Металлический короб топочного бункера, изготовленный из стального листа в 3 мм. Общий размер бункера 150 ×100×300 мм. Он собирается из пяти пластин 2 шт. 300×150 мм; 2 шт. 100×300 мм и 1 шт. 100×150 мм.

— Металлическая пластина 150×200×3 мм для отделения поддувального канала от топочной камеры.

— Металлическая труба диаметром в 100 мм, а высотой — в 600 мм.

— Отрезки арматуры диаметром в 7÷8 мм и длиной в 120 мм — для изготовления колосниковой решетки.

— Три кольца высотой 25÷30 мм, нарезанных из трубы такого же диаметра, как и вертикальный стояк -100 мм, и одно кольцо диаметром 110 мм;

— три гайки d13, которые привариваются к нижней части топочного бункера и предназначены для прикручивания ножек;

— три одинаковых отрезка стального прута с нарезанной на них резьбой, или готовые шпильки (длинные болты) с резьбой М8.

Здесь же следует уточнить, что верхняя подставка может иметь и иную конфигурацию, так как она не играет особой роли именно в эффективности прибора. Главное, чтобы этот элемент не имел сплошной верхней плоскости и не был вплотную расположен к жерлу трубы, иначе в печи не будет должной тяги, и топливо не будет гореть с требуемой интенсивностью.

Подставка под посуду может иметь и иную форму

Чтобы сделать подставку именно такой формы, нужно три кольца, заготовленных из трубы, разрезать пополам, а затем приварить их к металлическому стержню.

Работы по изготовлению подобной модели печи немного усложняются тем, что используются два разных по форме элемента — прямоугольный короб и круглая труба. Выполняется сборка следующим образом:

Для начала нужно подготовить пластину, отделяющую топку от поддувала. Для этого на пластину привариваются отрезки арматуры, на расстоянии примерно 10 мм друг от друга — так будет получена колосниковая решетка.
Затем готовую пластину с колосником нужно приварить к боковым и задней стенке топки. Ее приваривают, отступив от нижнего края 30÷35 мм. Пластина должна быть установлена ровно горизонтально.
Далее, свариваются угловые соединения задней и боковых стенок камеры.
Следующим этапом к коробу приваривается донная часть, а к ней — три гайки для вкручивания ножек.
Далее, с помощью сварки закрепляется «крыша» топочной камеры.
Затем, размечается труба, так как она должна быть срезана под углом в 30 градусов. После среза вместо окружности в сечении получается овал.
Трубу нужно приставить этим овалом к середине поверхности «крыши», сваренного короба, в самой нижней его части и обвести маркером. По этой линии в пластине нужно вырезать отверстие, так как в него должна быть вварена вертикальная труба. Вырезать эту форму можно тоже с помощью сварочного аппарата на большом токе, или аппарата для резки металла.
Далее в отверстие вваривается труба. На нее надевается подставка для установки емкости. К конструкции прикручиваются ножки, и проводится испытание, а затем, при желании – и окрашивание.

Усовершенствованный вариант печи «Робинзон»

Этот вариант печи по конструкции повторяет предыдущую модель, но отличается тем, что мастер установил на топочное отверстие дверцу. В данном случае дверца откидывается вверх. Но, нужно сказать, что такой способ открывания тоже не совсем удобен, так как с помощью такой задвижки невозможно точно регулировать тягу – она в принципе имеет только два положения. Оптимальным вариантом будет заслонка, перемещающаяся вверх—вниз или влево — вправо, которую устанавливают в приваренные на стенки уголки, размером 10×10 или 15×15 мм.

Модель «Робинзона», дополненная крышкой топливной камеры

Кроме этого отличия от предыдущего варианта печи, есть несколько и других:

Для изготовления топочного бункера использована сталь, толщиной в 5 мм.
Для вертикального участка использована квадратная труба.
В качестве подставки под емкости используются уголки, декоративные металлические шары, как в данном случае, или можно придумать свой вариант этого элемента, который будет наиболее прост в изготовлении.
Подставка под саму печь тоже отличается от выше представленных вариантов. Она состоит из стальной пластины, к которой приварена ножка, изготовленная из отрезка арматуры.

Чтобы сделать эту модель печи нужно подготовить:

— Трубу для изготовления топочного бункера длиной в 400 мм, размером в сечении 160×160 мм.

— Трубу для дымохода длиной в 600 мм и размером в 120×120 мм;

— Панель, разделяющая топку и поддувальный зазор. Она изготавливается из стального листа в 5 мм и металлического прута в 7÷8 мм. Ее размер – 155×300 мм.

— Пластину размером 180×350 мм – для подставки под печь;

— Металлическая панель размером 160×100 мм.

Заготовки для печи и их раскрой

На представленных фотографиях показан материал, который подойдет для изготовления печи, а также его процесс его раскроя. Срезанную часть от детали вертикальной трубы вполне можно использовать вместо ножки на подставке под печь.

Перемычка в топливной камере — для создания нижнего воздушного канала

Далее, работы осуществляются таким же образом, как и в предыдущих вариантах изготовления печей:

Внутри топки закрепляется разделительная панель с колосником.
Затем, закрывается задняя стенка топочного бункера и приваривается вертикальная труба.
Далее всю конструкцию нужно установить и закрепить сваркой на металлическую пластину. В качестве подпорки спереди монтируется отрезок металлического прута или обрезанная от дымоходной трубы треугольная часть.
На верхнем обрезе вертикальной трубы по углам закрепляются точечной сваркой отрезки уголков, которые станут подставкой под емкость. Они должны иметь высоту над трубой 40÷50 мм.
Далее, на входное топочное отверстие устанавливается дверца (на петлях, как в данном случае, или в виде выдвижной панели в рамке из уголков).
Проводится испытание конструкции. После этого, сварочные швы зачищаются, и печь покрывается жаростойкой краской по металлу, которая не только сделает прибор более аккуратным, но и предотвратит появление и распространение очагов коррозии.

Для того, кто владеет навыками работы с различными слесарными инструментами и сварочным аппаратом, изготовить один из вариантов печи типа «Робинзон» — не составит большого труда. Весь процесс заготовки деталей и самой сборки – не займет много времени, но зато печь прослужит долгое время и станет незаменимой помощницей в различных ситуациях.

Поэтому если нет возможности сложить в дачном домике стационарное отопительное сооружение или приобрести готовую чугунную или стальную печь, то «Робинзон» — это именно то, что нужно. Тем более, что для ее изготовления не потребуется большого количества материалов, а для получения нужного эффекта расходуется совсем небольшое количество любого доступного природного топлива.

Видео: самодельная металлическая печь ракетного типа

Как своими руками сделать походную печь

Отдыхая на природе, вам рано или поздно потребуется огонь – чтобы подогреть консервы, сварить кашу или вскипятить чай. Разумеется, можно разжечь открытый костер, но порой отсутствие леса или дождь не позволяет сделать это. На помощь приходит походная печь, своими руками сделанная и этими же руками доставленная! О том, как изготовить такую конструкцию, мы поговорим в сегодняшней статье.

Для чего нужны походные печки?

Походная печь является эффективным «заменителем» костра. Но вот для нее, в отличие от того же костра, топлива нужно совсем немного. Это могут быть:

сухие ветки;
древесная кора, щепки, шишки;
камыш;
угли, оставшиеся после старого костра.

Обратите внимание! Соотношение выделяемого тепла и загружаемого топлива у походной печи в несколько раз выше, чем у костра. Другими словами, при равнозначном объеме топлива количество тепла неодинаково.

Выходит, имея одинаковое количество дров, на печке вы сможете приготовить ужин, а на костре сделать это, увы, не получится. Благодаря отечественным умельцам сегодня существует достаточно много различных модификаций походных конструкций. Условно все они делятся на одно- и двустенные. Вы можете их:

соорудить на месте отдыха, располагая подручными материалами;
сделать заранее, используя старую кастрюлю, консервные банки, листовой металл и проч.

При этом сама походная печь должна потреблять минимальные объемы топлива, быть малогабаритной, легкой, удобной, а также нагревать посуду, а не окружающий воздух.

Видео – Походная печь. Детальный обзор

Особенности конструкции и ее преимущества

Как мы выяснили, походная печка является крайне полезным устройством, без которого трудно обойтись на рыбалке или просто в отдыхе за городом. Если говорить о стандартных печах с колосниками, то они нуждаются в больших объемах дров по причине хорошей тяги. Словом, топливо быстро сгорает.

А вот в конструкциях без дна, где дрова лежат непосредственно на земле, горение замедляется, угли подолгу тлеют, а после загрузки новой порции разгорание происходит моментально. Но тяга в таком случае плохая, да и тепло практически не аккумулируется.

В походных конструкциях с подставками тяга максимальна. Если блюдо, которое планируется приготовить, следует варить на слабом огне, то печку нужно попросту поставить на землю, перекрывая тем самым колосник. В таком случае поступление кислорода ухудшается, горение замедляется, а время, соответственно, продлевается. Но вне зависимости от конструкции все печки подобного типа обладают существенными достоинствами, среди которых:

экономичность;
универсальность и автономность от погодных условий;
эффективность;
компактность;
длительное горение без образования дыма;
удобство в использовании и транспортировке;
регулировка мощности;
безопасность;
производительность.

Также добавим, что ввиду того что дрова сгорают изнутри, корпус печки разогревается несильно. Его даже можно немного подержать в руках, благо древесина эффективно изолирует тепло. Но в работе с открытым огнем, конечно же, всегда нужна осторожность!

Вариант №1. Миниатюрная печка из консервной банки

Самый примитивный одностенный вариант – это походная печь своими руками, выполненная из консервной банки. В процессе ее создания вам понадобится обычная консервная банка или же железная кружка, но обязательно минимального размера (примерно как высокий стакан). В дальнейшем же вам предстоит совершить такие действия.

Шаг 1. Вначале проделайте в дне кружки или банки пару-тройку отверстий для создания тяги (они послужат источниками для подачи воздуха в корпус). Важно, чтобы эти отверстия совпадали с внутренним каналом движения воздуха. Есть и другой вариант – проделать в дне одну большую дыру, но в таком случае угли могут выпадать наружу.

Шаг 2. Затем заполните банку маленькими (толщиной примерно в палец) деревянными чурками, чтобы те при этом не выходили за края банки. Закладка дров должна быть строго вертикальной (некое подобие «индийской свечи»).

Шаг 3. После этого извлеките из корпуса чурку, которая расположена в центре, – так вы обеспечите канал для прохождения воздуха.

Шаг 4. Засуньте в образованный канал бумагу или сухую траву, подожгите ее.

Шаг 5. Данная конструкция, объем которой будет составлять примерно 500 мл, будет гореть порядка 25-ти минут, чего более чем достаточно для приготовления чего-либо «на скорую руку». Территория при этом задымляться не будет!

Шаг 6. Разумеется, если в походе принимает участие много человек, то банка должна быть больше – хотя бы на один или два литра. Но зато в таком случае для получения стабильного горения дрова нужно использовать более толстые, да и в большем количестве.

Пламя, «добытое» с помощью такой конструкции, будет гореть порядка 60 минут. Этого хватит, чтобы и картошку как следует сварить, и шашлык на тлеющих углях пожарить.Это лишь один из вариантов изготовления. Теперь переходим к следующему.

Читайте так же, как самостоятельно сделать печь буржуйку

Вариант №2. Изготовление печки из кастрюль

Если планируете изготовить двухслойную печь, то можете использовать кастрюли из «нержавейки», которые называют также баками с крышками (стоят они достаточно дешево). Такая конструкция отлично подойдет для похода, так как бюджетная и простая в выполнении. Расходы для нее практически нулевые, она эффективно заменит костер, а топливо для ее работы найдется в любом лесу.

С конструктивной точки зрения печь на два слоя – это две кастрюли разного размера, вставленные друг в друга. В боковой стенке наружной кастрюли вырезан проем примерно в ? высоты для того, чтобы загружать топливо. А вот на дне проделаны параллельные колосниковые щели с поворачивающимися перемычками или обычные отверстия.

На этот колосник ставится подставка. Затем подставка нагружается дровами, а поверх всего этого ставится вторая емкость меньшего размера – она и будет греться от пламени. Вторая кастрюля будет окружена огнем и разгоряченными стенками большей емкости, благодаря чему расход топлива минимизируется, а вырабатываемое тепло – экономится.

Обратите внимание! Дужку для котелка обязательно нужно выполнить в виде отдельного съемного элемента.

Описываемая конструкция походной печки предельно проста, в связи с чем отличается компактностью и мобильностью. Вы запросто поднимете ее вместе с горящими дровами и перенесете в другое место (если, к примеру, начался дождь и огонь нужно перенести под навес).

Вариант №3. Складная походная печь своими руками

Очень эффективная конструкция, для изготовления которой, однако, требуется больше времени и сил, а также предварительная подготовка. Для начала необходимо обзавестись такими расходными материалами и оборудованием, как:

рулетка;
болгарка;
электродрель, а также набор сверл к ней;
напильник;
пассатижи;
спицы от велосипеда;
рояльные петли;
лист металла толщиной в 1 миллиметр.

Также отметим, что для того чтобы сделать складную печку, можно использовать:

железные листы от корпуса старой газовой плитки или же холодильника;
боковые стенки от старого компьютерного системного блока (эти варианты способны заменить листовую сталь).

Обратите внимание! Начиная создание складной походной печки, обязательно ознакомьтесь с ее эскизом, а также создайте по нему шаблоны планируемых элементов конструкции.

В ходе работы вам потребуется выполнить следующий алгоритм действий.

Шаг 1. Вначале разметьте по подготовленным шаблонам все элементы конструкции на листовом металле, после чего вырежьте эти элементы при помощи болгарки.

Шаг 2. В том куске, которые будет использован для обустройства дна, проделайте отверстия.

Шаг 3. Затем обработайте края образованных отверстий напильником, чтобы устранить заусеницы.

Шаг 4. Соедините боковые стенки конструкции между собой, используя рояльные петли на заклепках. В итоге у вас должен получиться своеобразный короб.

Шаг 5. По всему периметру днища, а также на нижних кромках боковых стеной нужно заранее предусмотреть специальные «ушки», загнутые в одну сторону.

Шаг 6. Под образованный короб подкладывается элемент, который послужит днищем, при этом «ушки» двух элементов совместятся с каждой стороны и сформируют трубочку. В эту трубочку необходимо вставить штыри, сделанные из спиц. Такая маленькая хитрость позволяет сделать печку более устойчивой в функционирующем состоянии. Кроме того, если будет необходимость, конструкцию можно будет легко разобрать для транспортировки или же хранения.

Шаг 7. На колосниковой решетке сделайте дополнительные выступы, установленные в отверстия, которые вырезаны по бокам.

Шаг 8. Также в боковине будет еще одно отверстие, посредством которого будет загружаться топливо.

Шаг 9. Вырезы, проделанные в верхней части короба, не только усиливают тягу – их также можно использовать для укладки шампуров.

Вариант №4. Конструкция из нескольких консервных банок

Вначале вам нужно подготовить три консервных банки (две меньшего размера и одну – большего). После этого возьмите такие инструменты:

ножницы для металла;
асбест;
маркер.

Выполните следующие действия.

Шаг 1. Сделайте заготовки. Возьмите большую банку, отступите от днища примерно 20 сантиметров, приложите туда банку поменьше и обведите маркером. Должен образоваться ровный круг.

Шаг 2. По этому кругу вырежьте отверстие, сделайте так, чтобы банка входила в него, но с трудом.

Шаг 3. В банке поменьше сделайте аналогичное отверстие. Меньшую поместите в большую.

Шаг 4. Сделайте на одной стороне банки параллельные надрезы примерно в 2-3 сантиметра.

Шаг 5. Возьмите крышку от большой банки, проделайте в ней отверстие для маленькой. Отшлифуйте срезы.

Шаг 6. На стенке банки сделайте вертикальные прорезки примерно на 1,5-2 сантиметра.

Шаг 7. Пустоты между банками засыпьте асбестом, после чего закройте крышку и загните металл.

Шаг 8. Возьмите кусок жести и сделайте из него полку для дров, закрепите ее.

Шаг 9. Теперь только приделайте ручку, чтобы удобно было переносить конструкцию. Все, походная печь своими руками готова! Можете покрасить ее.

Видео – Изготовление походной печи

В качестве заключения

При планировании отдыха на природе все предметы обихода нужно предварительно предусмотреть. Разумеется, походную печку можно приобрести в любом специализированном магазине, но гораздо приятнее сделать ее своими руками. Ведь это даст возможность сэкономить деньги и воплотить свои фантазии, отлично скоротать время на свежем воздухе. Удачи в работе!

Вам может понравиться

Источник: v-teplo.ru

Складная туристическая печь своими руками

Складную печку для похода можно назвать достаточно эффективным вариантом, но для ее изготовления придется потратить немало сил и времени. Такой вариант подразумевает обязательное наличие предварительно составленного чертежа и набора необходимых инструментов и материалов. В частности следует приготовить следующее:

Электродрель.
Пассатижи.
Рулетка.
Болгарка.
Напильник.
Металлический лист толщиной 1 мм.
Рояльные петли.
Велосипедные спицы или тонкую проволоку.

Для самостоятельного изготовления складного варианта походной печи на дровах можно воспользоваться следующей инструкцией:

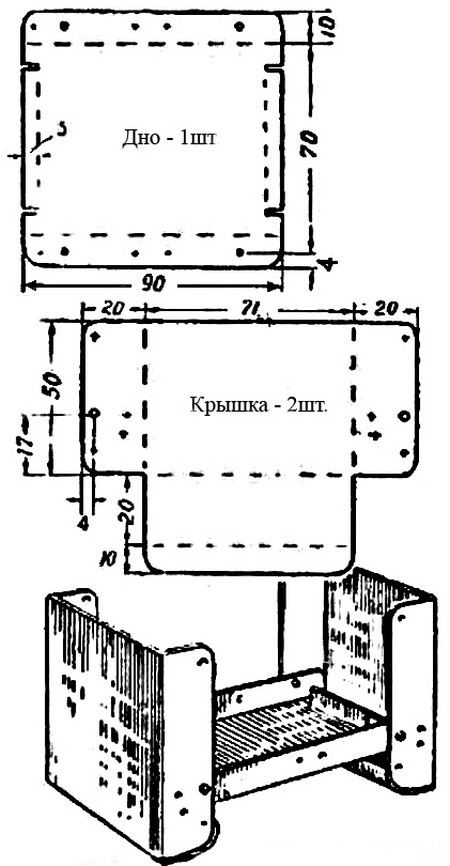

В соответствии с чертежом из металлического листа вырезают детали конструкции, используя для работы болгарку.
В части, которая послужит дном изделия, вырезают отверстие. Заусеницы вокруг него зачищают напильником.
Соединяют боковые части печки с помощью рояльных петлей. В результате получается своеобразный короб.
По периметру дна, а также в нижней и боковой части стенок необходимо сделать односторонние загибы.
Днище и короб совмещают, при этом изготовленные загибы должны создать трубочку. В нее вставляются велосипедные спицы или тонкая проволока.
На колоснике делают выступы с прорезями по бокам.
С одной стороны печки вырезают болгаркой отверстие для укладки топлива.
По верхнему краю делают прорези, в которые можно вставлять шампура для жарки мяса.

Печь походная своими руками из металла готова к использованию.

Складная установка для приготовления пищи – придется постараться

Походные печки из кастрюль и консервных банок не очень долговечные. Если турист хочет обзавестись более надежной и длительной в эксплуатации многоразовой конструкцией, имеет смысл сделать складной агрегат из металлического листа толщиной 1 мм, рояльных петель и велосипедных спиц. Для его сборки понадобятся такие инструменты:

напильник;плоскогубцы;болгарка;электродрель;рулетка.

Изготовление печки начинается с подготовки чертежа. На нем указываются размеры всех элементов сооружения, диаметр необходимых отверстий. Наличие эскиза гарантирует, что домашний умелец не ошибется в процессе сборки конструкции.

Сам процесс сооружения агрегата длительный и ответственный. Но зато результат работ удовлетворит любого туриста. Ведь он получит в свое распоряжение по-настоящему эффективную и долговечную печь. Алгоритм изготовления конструкции следующий:

Болгаркой разрезают металлический лист на отдельные заготовки. На последних намечаются абрисы (операцию удобно выполнять с помощью трафарета) всех деталей складной печки.Элементы сооружения вырезаются болгаркой по сделанным контурам.В заготовке, которая пойдет на дно агрегата, проделываются отверстия для колосника. Их края в обязательном порядке выравниваются (не допускается наличия зазубрин, острых неровностей) и шлифуются напильником.Боковые заготовки соединяются между собой рояльными петлями. В результате получается корпус печи.В нижней части боковых стенок и по периметру дна будущего сооружения делаются пазы. Они позволят собрать все заготовки в единую конструкцию.Дно и основной корпус агрегата соединяются между собой штырями, которые делают из велосипедных спиц. Эти детали вставляются в пазы, подготовленные на предыдущем этапе работ.

Приступают к созданию топочного отсека. Дрова будут закладываться в проем, который прорезается сбоку корпуса печки. Рекомендуется дополнительно сделать вырезы в верхней части самодельной конструкции. Они станут выполнять сразу две важные функции:

Обеспечивать поддув установки, увеличивая ее производительность.Использоваться для укладки шампуров на мини-печку при жарке на ней шашлыков.

Особенности конструкции и ее преимущества

Также добавим, что ввиду того что дрова сгорают изнутри, корпус печки разогревается несильно. Его даже можно немного подержать в руках, благо древесина эффективно изолирует тепло. Но в работе с открытым огнем, конечно же, всегда нужна осторожность!

Походная печь своими руками

Самодельная компактная походная печь: чертеж, фото, изготовления туристической печи из жестяных банок.

google_ad_client = «ca-pub-1974473278197966»; google_ad_slot = «3501064932»; google_ad_width = 580; google_ad_height = 400; «>

В походных условиях, часто приходится разводить костёр, чтобы приготовить или подогреть пищу, для костра требуется достаточно много дров, а заготовить дрова не всегда возможно, особенно в горной местности или в степи.

Для таких походов понадобится печка, которая выдаёт достаточно много тепла при минимуме топлива, как вариант можно использовать газовую горелку на сменных картриджах, но стоимость сменных газовых баллончиков не малая.

Альтернатива газовым горелкам есть – компактная походная печь, работающая на мелких щепках, ветках. Конструкция такой печки позволяет создать мощное пламя при минимальном количестве дров. К тому же в отличие от костра на печку можно поставить сковороду или турку для кофе.

Как сделать походную печь своими руками

Сделать походную печь можно из подручных материалом своими руками, для этого понадобятся три, металлические ёмкости, можно использовать жестяные банки или подходящие по размеру кастрюли из нержавейки. Печь из нержавейки будет служить намного дольше, чем из жести.

Схема походной печи предоставлена на рисунке:

Приступаем к изготовлению печи из жестяных банок.

В самой большой банке нужно вырезать отверстие под боковую банку. Для этого нужно сначала взять боковую банку приложить к донышку лист бумаги, очертить банку карандашом и вырезать размеченный круг из бумаги.

Прикладываем бумажный круг к большой банке на высоте 2 см от дна банки и очерчиваем его на банке.

Вырезаем отверстие в банке. Так само нужно сделать отверстие во второй меньшей банке.

В боковой банке которая будет служить топкой для щепок, вырезаем дно, вставляем её в вырезанные отверстия больших банок и фиксируем отогнутым лепестком.

Чтобы при горении печки направить основную часть тепла на приготовление пищи, в полости между банками нужно уложить теплоизолятор, оптимальный вариант использовать стекловату.

Укладываем между банками теплоизолятор и закрываем вырезанным кольцом из жести. Прижимаем кольцо боковыми лепестками внешней банки.

Походная печь готова, при желании её можно покрасить термостойкой краской.

Пользоваться печью довольно просто, в боковую топку укладывается щепа, мелкие ветки, через верхнее отверстие щепа поджигается. При горении щепы в печке выделяется довольно много тепла, котелок на 3 л воды закипает за 10 минут.

Самодельная походная печь очень лёгкая и практичная, чтобы её разжечь нужно, потратить минимум усилий — собрать охапку сухих веток, что намного проще, чем рубить дрова для костра.

«>

Изготовление мини-печки из консервной банки

Походные печки на дровах из консервной банки являются наиболее простым мини-вариантом одностенной конструкции. Для их изготовления можно взять жестяную банку из-под консервации или ненужную железную кружку. Соответственно высота такого изделия будет примерно равна высоте стакана.

Для изготовления мини-печки походной и ее дальнейшей эксплуатации применяется следующая схема:

Дно банки или кружки прокалывают острым предметом в нескольких местах. Через эти отверстия будет поступать воздух в камеру горения, и огонь будет сильнее. Не следует делать слишком большие отверстия, чтобы не допустить выпадение углей.
Внутрь банки помещают небольшие деревянные чурки. Они должны располагаться строго вертикально и не выглядывать за верхний край банки.
Теперь вытаскивают одну чурку из середины, чтобы обеспечить доступ воздуха к дровам.
Свободное пространство между чурками заполняют бумагой и травой и поджигают.
Горение в мини печи походной продолжается около получаса, этого вполне достаточно, чтобы приготовить блюда на скорую руку.

Следует отметить, что в этом случае не наблюдается большое количество дыма вокруг.

Приготовление пищи на природе для большого количества людей следует брать банку объемом один или два литра, в этом случае увеличивается и расход топлива. Поэтому для поддержания огня лучше взять более толстые дрова, которые обеспечат подачу тепла около часа.

Мини-конструкция печи для похода может быть перенесена в палатку, если погода преподнесет неприятный сюрприз. Но стоит учесть, что такая печь не может использоваться на протяжении долгого времени.

Самодельные печи – разумная альтернатива костру

Мобильные агрегаты, предназначенные для разогрева консервов, приготовления наваристой ухи или душистого чая в загородных условиях, бывают монолитными и разборными, много- и одноразовыми. Вне зависимости от конструкции любая самодельная походная печка имеет следующие достоинства:

Минимальные финансовые затраты на изготовление.Универсальность использования (подойдет для туристической вылазки в лес, на берег озера или моря, отдыха на даче).Компактные размеры и при этом высокая мощность и показатель полезного действия.Длительность горения топлива, в качестве которого используют сухую траву, листья, шишки, ветки деревьев, заранее заготовленные дрова.Минимум дыма при работе агрегата.

Любители дикого отдыха на природе, увлекательных туристических походов сооружают печи из самых разнообразных материалов. Наиболее популярными считаются конструкции, функционирующие на дровах и другом древесном топливе. Их изготавливают из консервных банок, листов и обрезков железа, старых кастрюль.

Реже встречаются ракетные печи и пиролизные агрегаты. Их сооружают с помощью кирпичей, бетона, глины, листового металла.

Собрать такую конструкцию под силу не каждому человеку. Но зато, если все получится, ракета может использоваться не только для приготовления пищи, но и для обогрева палатки или дачи.

Горизонтальная печь из трубы своими руками, печи из трубы 500 мм

Проще всего оборудовать баню заводской печкой. Но тогда придётся раскошелиться. Тем, кто не обделён прямыми руками, целесообразней изготовить конструкцию самостоятельно. Горизонтальная печь – наиболее простое «кустарное» решение. Даже самые заковыристые чертежи не потребуют от мастера высокой квалификации и отточенных годами навыков.

Изготавливают такую печь для бани из трубы диаметром 500-530 мм. Взяв за основу подходящую заготовку, можно избавить себя от ненужных сложностей, связанных со сваркой агрегата из листового металла. Трубные конструкции бывают вертикальными и горизонтальными. У каждого варианта есть достоинства и недостатки.

Рисунок 1. Работа горизонтальной печки

Преимущества горизонтальных печей

У вертикального решения есть очевидный плюс – экономия площади. Для слишком маленьких бань сложно придумать что-либо более подходящее. Но в остальном плюсы «горизонтали» перевешивают.

На заметку! У обоих вариантов есть общее преимущество. Цилиндрическая форма способствует более качественному обтеканию воздушными потоками. Поэтому к каменке и гидробаку поступает больше тепла.

Достоинства горизонтального варианта:

продольно расположенный корпус агрегата способствует образованию термоизлучения, которое прогревает всё рабочее пространство помещения; хуже прогревается зона под топливником; вертикальные же печки лучше справляются с прогревом стен, тогда как немало полезной площади остаётся «за бортом» отопления;
конструкция подразумевает тонкослойное распределение твёрдого топлива в топке; благодаря этому поленья сгорают почти целиком и равномерно; в вертикальном оборудовании загрузка дров тонким слоем будет означать чрезмерно малую закладку;
каменка расположена ниже – это удобней;
загружать дрова в камеру, благодаря малой высоте, тоже комфортней;
быстрый прогрев бани – самодельный агрегат способен прогреть помещение за 40-60 минут;
долговечность – при качественном изготовлении печка для баньки прослужит не один десяток лет;
простота изготовления и монтажа – трубное оборудование сделать проще, чем, к примеру, кирпичный вариант;
бюджетность – даже если корпус придётся покупать, конечная цена изделия будет совсем невысокой; в сравнении с фабричными агрегатами или конструкцией из шамота, цена «трубы» и вовсе мизерная;
более привлекательный внешний вид.

Есть у этого варианта и минусы. Среди недостатков – довольно быстрое остывание. По этой причине печку приходится регулярно подтапливать. В объёмном помещении становится заметным ещё один минус – неравномерный обогрев бани. В небольшой парилке в этом плане всё в порядке, но в общественной бане лучше поставить несколько агрегатов в разных зонах.

Рисунок 2. Один из вариантов горизонтального агрегата

Читайте также — обзор печей для обогрева гаража.

Особенности горизонтального оборудования

Обычно умельцы изготавливают печи для бани из металлических труб 500 или 530 мм в диаметре. В ход идёт как б/у металл, так и заказные обрезки. Продольный вариант предполагает только использование округлых заготовок. Это не аксиома, но такая геометрия даёт дополнительную теплоотдачу.

Масса агрегата зависит от толщины металла и чаще всего колеблется в пределах 50-200 кг. Даже самая массивная конструкция не отличается слишком большим весом, поэтому мощного основания не требуется. Это тоже можно записать в список преимуществ. Обычно для монтажа трубчатой печи хватает небольшого металлокаркаса, установленного на теплоизоляционном слое.

Что понадобится для изготовления печки?

Из инструментов понадобятся:

сварочный аппарат;
металлорежущий инструмент (болгарка и/или ножницы по металлу).

Рисунок 3. Приваривание боковин к печной трубе

Список материалов:

обрезок трубы указанного диаметра; длина обрезка – 800-1000 мм; 800-миллиметровой трубы хватит для качественного обогрева средней 20-кубовой бани; если помещение побольше, рекомендуется взять метровую заготовку;
ровный, не деформированный лист стали; размеры листа – примерно 700х1200 мм; минимальная толщина – 3 мм; наличие ржавчины – не проблема, но металл должен стремиться к идеальной плоскости;
6-8-миллиметровая арматура из стали; хорошо подойдут обрезки длиной 500 мм;
металлический профиль; рекомендуется 50-миллиметровый уголок, но подойдёт и квадрат; общий расход профиля – 1,5-2 м;
110-миллиметровая «двухколенная» труба длиной 1500 мм; угол колен зависит от особенностей конструкции, поэтому материал следует подбирать по ходу дела;
2 дверцы – для топливника и зольника.

Кроме этого, потребуется приблизительно 5 электродов по нержавеющей стали и штук 20 – по чермету.

Совет! Нужно стараться избегать «бэушных» заготовок. Они обычно характеризуются определённой деформацией, которая нежелательна.

Изготовление горизонтальной банной печки

Если сравнить различные чертежи, можно заметить, что печь из трубы 530 мм имеет однотипную конструкцию. Главные конструктивные нюансы относятся к расположению каменки, дымоотводящей трубы и гидробака, а также к особенностям поддувала и зольника.

В простейшем варианте решётку и зольник приваривают к металлическим уголкам (или иному профилю). Решётку рекомендуется делать по всей длине трубы, но шириной максимум 100-120 мм. Более широкие элементы приведут к ухудшению тяги.

Совет! Лучше использовать чугунную решётку. Практика показывает, что в контексте печного отопления колосники из чугуна долговечней арматурных элементов.

Боковины (в вертикальном варианте – днища) вырезают, либо исходя из сечения трубы, либо с припуском относительно верхних и нижних точек. После монтажа нижние зоны боковин подгоняют под корпусные опоры. К низу корпуса можно приварить лист металла, образовав дополнительные «крылья». Последние служат бонусными теплопроводниками, усиливая теплоотдачу печи.

Рисунок 4. Чугунная решётка на дне трубы

Зольник рекомендуется делать в коробчатом формате. Обособленный компонент позволяет обходиться без забивки воздушного подсоса топливными остатками. Толщина металла для зольника в этом случае аналогична толщине корпусной трубы.

В такой конструкции печи для бани из трубы каменку располагают обычно ближе к дымоходу, в верхней зоне. Фронтальная зона трубы характеризуется более низкой температурой, поэтому её задача – подогрев банного воздуха. На некоторых схемах видно, что конструкторы изогнули дымоотводящую трубу не один раз. Благодаря этому площадь контакта с каменкой и гидробаком предельно увеличена. А, значит, и теплоэффективность такого агрегата выше.

Окошко для топливной загрузки тоже может иметь вариативное исполнение. Но чаще всего его делают в туннельном формате. Такое решение позволяет вывести элементы зольника из парилки в подсобку. Это же решает проблему грязи в устройстве.

Монтаж трубчатого агрегата в парилке

Рисунок 5. Чертёж трубчатой печи

Чтобы грамотно сделать печь из трубы своими руками, нужно следовать определённой схеме:

Кромки корпуса подрезают углошлифовальной машинкой так, чтобы на выходе оказались боковины, расположенные строго под прямым углом относительно оси корпуса. Формируют фаску под боковины.
Металл зачищают от ржавого налёта и в трубе монтируют металлопрофиль, служащий опорой чугунной решётке (или решётке из стальной арматуры).
Если, согласно рекомендации, зольник делают обособленной коробкой, следующий шаг – формирование коробчатого элемента и приваривание его к внутренней части корпуса. На этой же стадии вертикально приваривают заготовленные стенки. На фронтальной стенке делают отверстие под загрузочную камеру. В альтернативном варианте можно просто приварить дверки зольника и топливника.
Монтируют гидробак и ёмкость для камней.
Формируют металлоопору под корпус. Под металлической основой обязательно прокладывают теплоизоляционный материал.
Из труб и коленных элементов изготавливают дымоотводящий канал. Важно сделать точную разметку и обеспечить безопасное подсоединение канала к корпусу и дымоходу. Это одна из главных проблем устройства продольно расположенной печи в баню. Поэтому нужно удостовериться в том, что всё рассчитано верно. Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу.
Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами.

Рисунок 6. Готовая горизонтальная печка

Рекомендация! Перед эксплуатацией трубы нужно убедиться в том, что печка надёжно защищена от коррозии. Желательно на финальной стадии конструкцию тщательно отшлифовать болгаркой с шлифнасадкой. Чтобы усилить антикоррозийный эффект, печь можно покрыть термостойкой краской. После покрытия красящим полимерным составом изделие нужно протопить, чтобы краска стала одним целым с трубой. Но делать это нужно вне помещения.

Окрашивание позволяет, к тому же, избавиться в помещении от запаха металла. Но это всего лишь бонус, поскольку характерный запах быстро выветривается после нескольких топок и без дополнительного покрытия.

На этом работы по изготовлению печной конструкции закончены. Необходимо убедиться в том, что агрегат установлен надёжно и можно приступать к банным процедурам. Хотя небольшой уход от оси корпуса особо погоды не делает, лучше устанавливать конструкцию строго по осям.

Топить горизонтально расположенную печку следует по определённым правилам, с которыми можно ознакомиться на нашем сайте.

Заключение

Даже не самый «рукастый» пользователь наверняка заметил, что печка из трубы – действительно простейшее решение для обогрева бани. Следуя приведённой схеме, можно быстро, просто и дёшево оборудовать парилку эффективным и безопасным отопительным агрегатом. Зачем выворачивать карманы, если аналогичного эффекта можно добиться более простыми и экономичными путями?

Реактивные печки на дровах своими руками. Основные разновидности ракетных печей и варианты своими руками. Печь из газового баллона

Здесь вы узнаете:

Такое простое отопительное устройство, как ракетная печь, известно далеко не каждому человеку. Между тем ей мало равных по простоте и эффективности. Нельзя сказать, что она обладает наилучшими характеристиками, но и недостатков у нее мало. Существует множество разновидностей данных печей, отличающихся конструкцией и назначением. Мы рассмотрим их более подробно в рамках нашего обзора.

Устройство и принцип работы

Ракетные печи практически не имеют ничего общего с устройством ракетных двигателей или реактивных турбин. Напротив, они предельно просты конструкционно, в отличие от вышеуказанных устройств. Сходство заметно разве что в тихо шумящем пламени и высокой температуре сгорания – все это наблюдается после выхода печки на рабочий режим.

Рассмотрим устройство ракетных печей – они состоят из следующих элементов:

Топка – вертикальный или горизонтальный участок, в котором горят дрова;

Камера сгорания (она же жаровая труба, райзер) – здесь происходит процесс сгорания топлива с выделением большого количества тепла;
Поддувало – необходимо для корректной работы печки и запуска процесса сжигания пиролизных газов;
Теплоизоляция – окутывает вертикальную часть, образуя вместе с корпусом барабан;
Лежанка – используется по прямому назначению;
Дымоход – отводит продукты сгорания в атмосферу, создавая тягу;
Подставка под посуду – обеспечивает беспрепятственный уход жара.

В зависимости от вида ракетной печи, те или иные элементы могут отсутствовать.

Наибольшей эффективностью и удобством обладают ракетные печи с вертикальными топками (бункерами для топлива) и поддувалами – сюда помещаются большие объемы горючего, что обеспечивает длительное горение.

Самой важной частью ракетной печи является вертикальный барабан. Именно в нем наблюдается самая высокая температура, так как сюда вырываются языки пламени.

Для того чтобы он начал работать, его необходимо тщательного прогреть. Без этого процесс горения будет слабым. Для прогрева в топку помещают бумагу, картон, мелкую щепу или тонкие ветки. Как только система прогреется, пламя в барабане начнет сгорать с гудением, что является признаком выхода на рабочий режим.

Ракетная (реактивная) печь без поддувала сжигает дрова прямым способом. Она более проста, но менее эффективна. Модель с поддувалом подает вторичный воздух к основанию райзера, что вызывает интенсивное сгорание горючих пиролизных газов. За счет этого повышается эффективность агрегата.

Топки в ракетных печах располагаются горизонтально или вертикально (под каким-либо углом). Горизонтальные топки не очень удобны, так как дрова в них приходится пододвигать к зоне горения вручную, самостоятельно. Вертикальные топочные камеры более удобны – загружаем в них горючее и занимаемся своими делами. По мере сгорания поленья будут проваливаться вниз, самостоятельно продвигаясь к зоне горения.

Разновидности ракетных печей

В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.

Простые печи из металла

Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.

Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев.

Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.

Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.

Простые печи из кирпича

Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.

Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.

Преимущество кирпичных ракетных печей:

Простая конструкция;
Длительное сохранение тепла;
Возможность создания удобной теплой лежанки.

Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.

Сложные ракетные печи

Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.

Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.

Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.

Виды печек для разных условий эксплуатации

Печь ракета с водяным контуром, кирпичная или металлическая, сможет заменить собой котел. Теплообменник здесь устраивается в верхней части жаровой трубы в виде опоясывающей водяной рубашки. Внутри рубашки располагаются перемычки для более эффективного отвода тепла к теплоносителю. Конструкция предельно простая, она может обогревать домовладения площадью до нескольких десятков квадратных метров.

Ракетная печь для гаража может быть изготовлена из старого пузатого газового баллона или бочки. Для этого в выбранной таре делаются два отверстия – одно в верхней крышке, а другое на боковой поверхности. Внутрь вставляется Г-образная труба. Обладая небольшим опытом работы со сварочным аппаратом, все работы займут у вас максимум полчаса.

Также вы можете сделать печь вышеописанного ракетного типа из отрезков квадратной и металлической трубы по приведенному чертежу.

Также для обогрева гаража подойдет отопительная ракетная печь «Огниво – Хозяин». Это магазинная модель, изготавливаемая из алюминиевой гофрированной трубы и обычного листового железа. Она работает примерно по той же схеме и позволяет согреть гараж площадью до 30 кв. м.

Чертежей ее в открытом доступе пока нет, поэтому вы можете попробовать собрать печь «Огниво» своими руками на основе ее фотографии. Также ее можно купить на сайте производителя.

Мы уже говорили, что для обогрева больших домовладений потребуется ракетная печь длительного горения с водяным контуром. Маленькое домовладение из одной комнаты можно обогреть более простой печкой с лежанкой – так вы сэкономите место на мебели. Она состоит из следующих узлов:

Топка с вертикальной загрузкой – в нее помещаются поленья;
Камера дожигания – горизонтальный участок перед райзером (жаровой трубой), здесь происходит пиролизное горение;
Райзер с варочной поверхностью – вертикальный участок с металлическим корпусом, отдающим тепло в помещение;
Горизонтальные каналы – они нагревают лежанку, после чего продукты сгорания отправляются в дымоход.

Ракетная печка для обогрева дома из одной комнаты обмазывается глиной, чтобы получилась ровная и удобная лежанка – здесь можно постелить матрас или небольшое покрывало.

Для походного применения используются самые простые печи ракетного типа, изготавливаемые из металлических труб. Они отличаются компактностью, легко разжигаются и гасятся, быстро остывают и позволяют оперативно приготовить обед на открытом воздухе. Главное, не перестараться с количеством загружаемого топлива, чтобы не сжечь еду высокотемпературным пламенем.

Как увеличить эффективность печки

Реактивные печи длительного горения можно сделать еще более эффективными, если их немного доработать. Если райзер (жаровая труба) закрыт металлическим кожухом, приварите к наружной поверхности вертикально располагающиеся трубы небольшого диаметра – они образуют конвектор, эффективно прогревающий воздух в помещениях. Этот способ модификации подойдет для металлических агрегатов, используемых для обогрева помещений технического назначения (например, гаражей).

Любую металлическую ракетную печь можно сделать более эффективной, если обложить ее кирпичом или натуральным камнем. Кладка будет сохранять тепло и медленно отдавать его в помещение. Одновременно с этим она позволит избавиться от нестерпимого жара при слишком интенсивном прогреве.

Начнем с самого простого кирпичного образца, предназначенного для приготовления еды. Такую печку можно быстро сложить у себя во дворе без глиняного раствора, а после использования разобрать. Также возможна сборка стационарного варианта – для любителей готовить на открытом огне. На картинке ниже представлен чертеж печки, а точнее, ее порядовка. Здесь всего пять рядов.

Первый ряд – это основание, включающее в себя шесть кирпичей. Второй ряд образует топку, а следующие три ряда формируют дымоход-райзер. В первом и втором рядах применяются половинки кирпичей, чтобы печка была прямоугольной, без торчащих элементов.

Сразу же после сборки можно приступать к растопке – готовьте на огне любые блюда в чугунных казанах и на сковородках, грейте чайники и кастрюли с водой.

Большая ракетная печь с лежанкой

Главным преимуществом ракетной модификации перед русской печкой является ее компактность. Даже будучи оборудованной лежанкой, она порадует небольшими размерами. Изготовив ее из кирпича, вы получите в свое распоряжение эффективный источник тепла с удобнейшей лежанкой – домочадцы подерутся за право занять это теплое местечко.

Первый ряд образует основание нашей ракетной печи. Он состоит из 62 кирпичей, уложенных по показанной на рисунке схеме. Второй ряд образует каналы для подогрева лежанки – они проходят по всей ее длине. Здесь же монтируются чугунные дверцы, закрепляемые металлической проволокой – она удерживается между рядами. Количество используемых кирпичей – 44 шт. Столько же потребуется на третий ряд, полностью повторяющий контур второго. Четвертый ряд полностью закрывает каналы, греющие лежанку. Но здесь уже начинают образовываться вертикальный дымовой канал и топка – ряд включает в себя 59 кирпичей.

Еще 60 нужно на пятый ряд. Лежанка уже сформирована, осталось добить дымоходный канал и соорудить варочную поверхность. За это отвечает шестой ряд, включающий 17 кирпичей. Еще 18 нужно для седьмого ряда, 14 – для восьмого.

На девятый и десятый ряд потребуется 14 кирпичей, на одиннадцатый – 13 .

Ряд №12 у нас ключевой – отсюда начнется дымоходная труба. Также отсюда начинается отверстие, через которое поднявшийся к варочной поверхности воздух опустится вниз, к лежанке – требуется 11 кирпичей (это верхушка райзера). В ряду №13 этот процесс завершается, на него затрачивается 10 кирпичей. Теперь укладываем асбестовую прокладку, которая накрывается отрезком толстой листовой стали – это будет варочная панель.

На ряды №14 и №15 затрачивается по 5 кирпичей, они закрывают дымоходный канал и формируют невысокую стеночку между варочной поверхностью и лежанкой.

Аналогичным образом вы можете собрать ракетный котел длительного горения, найдя подходящую порядовку. Отдельные схемы предусматривают использование металлических узлов.

Ракетная печь длительного горения своими руками: чертежи, схемы

Что представляет собой твердотопливная ракетная печь и как она работает? В этом обзоре мы изучаем разновидности ракетных (реактивных) печек и пробуем собрать их своими руками.

Ракетная печь длительного горения своими руками

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

Фото 1 Ракетная печь в интерьере

Принцип работы

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить — струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 1000 0 С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

Фото 2 Ракетная печь в интерьере

В числе основных преимуществ ракетных печей можно отметить следующее:

высокий коэффициент полезного действия — 85%;
очень быстрый нагрев помещения — 50 кв.м. за 45-60 мин;
отсутствие сажи и, как следствие, сажных отложений — при температуре выше 1000 градусов все сгорает без остатка;
возможность использовать любое твердое топливо;
минимальный расход — при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения — это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

Самая простая конструкция из бочки или газового баллона

Фото 3 Печь-ракета походная

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость — на чертеже печи ракеты видно, как происходит процесс прямого горения.

Фото 4 Схема походной ракеты

Ракетная печь из кирпича за 20 минут

Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.

Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов

Кирпичная печь ракетного типа своими руками:

Фото 5 Печь Ракета из 20 кирпичей

Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.

Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток — вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.

Печь-ракета длительного горения

Фото 6 Конструкция стационарной печи-ракеты

Схема ракетные реактивные печи своими руками

Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.

Как работает ракета:

Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).

На основании этих показателей рассчитываются размеры ракетной печи:

высота барабана составляет 2 его диаметра;
высота глиняной обмазки — 2/3 высоты;
толщина обмазки — 1/3 диаметра;
площадь сечения трубы — 7% от ее поперченного сечения;
площадь поддувала — 1/2 сечения трубы;
жаровая труба по горизонтали и вертикали должна быть одинаковой;
объем зольника — 4-6% от высоты барабана;
площадь сечения внешнего дымохода – двойное поперченное сечение трубы.
толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
толщина обмазки лежанки — 1/4 диаметра барабана;
высота внешней трубы — 4000 мм;
длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.

Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет — бочку, ведро, оцинковку.

Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.

Футеровка жаровни делается гораздо быстрее — на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком — с водой и временем на просушку.

Схема футеровки трубы

Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.

Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.

Недостатки отопительного прибора

Нередко этот прибор используют для подогрева пищи или воды — действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно. Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.

Схема сборки переносной ракетной печи

В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.

2 ведра;
труба из нержавеющей стали;
речной песок или щебень для футеровки.

Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.

Шаг 2. Разделяете трубу на 2 части — короткий загрузочный участок и блинное колено-дымоход.

Шаг 2. Вставляете трубу в отверстие в ведре.

Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.

Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.

Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.

Ракетная печь из газового баллона

Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.

Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.

Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.

Ракетная печь длительного горения из кирпича или газового баллона своими руками: чертежи, фото и видео инструкция

Мы расскажем, как сделать ракетную печь своими руками, и что для этого нужно. Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен, хотя эффективность его не вызывает сомнений.

Как сделать ракетную печь своими руками

Ракетная печь: схема и фото изготовления.

Конструкция ракетной печки сделана таким образом, чтобы с помощью прямого горения создать сильное пламя из небольшого количества топлива. Процесс горения происходит в вертикальной трубе где в итоге создаётся эффект прямого горения пламени.

Схема ракетной печи.

На рисунке предоставлена схема печи ракетного типа.

Печь состоит из вертикальной трубы и боковой топки размещённой под углом в 45 градусов, расположенная под таким углом топка значительно облегчает укладку дров.

Ракетная печь своими руками.

Для изготовления печи ракетного типа понадобится два отрезка профильной трубы:

Для топки труба сечением 160 х 160 мм — длиной 300 мм.

Для дымохода труба сечением 120 х 120 мм — длиной 500 мм.

Ещё понадобятся металлические листы толщиной 5 мм и такими размерами:

Несколько металлических прутов для изготовления колосников.

Процесс изготовления ракетной печи следующий. Из профильных труб болгаркой вырезаются топка и дымоход печи.

Дымоход и топка привариваются между собой под углом 45 градусов.

В нижней части топки нужно приварить колосники и пластину разделяющую топку и поддувало. Без колосников угли будут быстро забивать топку и снижать тягу.

В топке нужно предусмотреть заслонку, регулируя заслонку можно контролировать интенсивность горения пламени в печи.

Заключительный этап: ракетную печь красим термостойкой краской.

Преимущества и недостатки ракетной печи.

Печь ракетного типа имеет свои преимущества:

Минимальный расход топлива, печь может работать практически на любом топливе, оптимально использовать древесину — дрова, ветки, мелкие щепки.
Сильное пламя и быстрый нагрев, котелок с 3 литрами воды закипает за 15 – 20 минут.
Простота конструкции, компактный размер.

Недостатки печи ракетного типа:

Вес печки более 10 кг, поэтому походной эту печку назвать сложно, разве что если перевозить её в автомобиле.
Реактивную печь не практично использовать для отопления помещений, часто нужно подкидывать дрова в печь и большая часть тепла идёт в дымоход, печь в первую очередь предназначена для быстрого приготовления пищи, нагрева воды и прочих нужд.
При горении печка издаёт характерный «реактивный» звук.

Где пригодиться печь ракетного типа? Печь можно использовать в местах, где нет возможности развести открытый костёр или нет достаточного количества топлива для костра. Печь будет, кстати, если нужно быстро приготовить пищу на пример на даче или на природе.

Ещё один вариант ракетной печи своими руками.

Ракетная печь своими руками: чертежи, фото, видео

Самодельная ракетная печь: чертежи и фото изготовления. Ракетная печь используется для быстрого приготовления пищи с минимальным количеством топлива.

Ракетная печь Робинзон своими руками

Походная печь Робинзон

Ракетные печи привлекательны простотой конструкции и экономичностью. Но, за кажущейся незамысловатостью, стоит точный расчет. Отклонятся в размерах очень нежелательно: все перестанет работать вообще или сжигание топлива будет крайне неэффективным.

Общие принципы

Портативная переносная печь «Робинзон» была сделана на основе отопительной ракетной печи. Применен тот же принцип: в бункере-топливном отсеке сгорают дрова, огонь, из-за потока воздуха, попадает в зону горения — горизонтальный участок трубы и частично поднимается вверх по дымовой тубе. Сначала, пока печь не разогрета, вся энергия уходит на разогрев дымовой трубы. Потом, когда она прогреется, газы от высоких температур воспламеняются повторно, происходит вторичное догорание газов. По тому же принципу устроены осовремененные газогенераторные пиролизные котлы.

Как работает печь-ракета

В печи Робинзон все немного проще: нам не нужно греть помещение. Основная ее задача: разогреть воду и приготовить еду. Но принципы остаются теми же: огонь должен разогреть дымовую трубу, а ее длинны должно хватить на дожиг газов. Потому для нормальной работоспособности придерживайтесь следующих пропорций:

Длинна дымовой трубы должна быть не менее 2 длин горизонтального (наклонного) участка.
Высота топливного отсека примерно равна длине горизонтального участка. Потому в печи Робинзон топливник делают под углом 45°, хотя топливный отсек может располагаться и под углом 90°, но так закладывать топливо не очень удобно.
Сечение дымовой трубы не должно быть меньше размеров топливника.

Устройство печи Робинзон: чертежи и размеры

Так выглядит походная печь Робинзон

В оригинале «Робинзон» сварена из профильной трубы 150*100 мм. Самодельные аналогичные печки делают из трубы близкого диаметра. Иногда топливный отсек ставят из куска профильной трубы, а дымоход — из круглой. Важно при этом, чтобы сечение дымоходы было не меньше, чем у топливника, иначе может возникать обратная тяга.

Ниже выложим чертежи ракетной печи Робинзон с указанием наиболее распространенных размеров: профильная труба 150*150 мм, топливник длиной 30 см, дымовая труба не менее 60 см. Вообще при таком размере топливника она может быть до 90 см, но памятуя о том, что это все-таки походный вариант, указываем минимально возможную длину.

Чертеж ракетной печи Робинзон для изготовления своими руками чертежи

Ножки выполнены из прутка с резьбой, на месте устанавливаются и затягиваются гайками. Этот вариант самый компактный, но откручивать/прикручивать к закопченному железу ножки — не самое лучшее занятие. Альтернативные варианты опоры: приваренный к днищу стальной лист или стационарные ножки. Их не нужно прикручивать, но в багажнике они места занимают больше.

В случае с оригинальной печью Робинзон в ней не предусмотрен канал подачи воздуха для горения и нет крышки для регулировки горения. В самодельных есть усевершенстовование: в нижней части топливного отсека приваривается пластина, оканчивающаяся колосниковой решеткой. Топливо укладывается на эту пластину. Щель внизу позволяет подавать кислород прямо в зону горения. Для регулирования интенсивности горения к топливному отсеку приваривают крышку-заслонку. По размерам она чуть шире топливного отсека (на чертеже 156,4 мм при ширине топливника 140 мм). Она не должна перекрывать его полностью — иначе огонь затухнет. Делают по размерам ее меньше, чем топливник или встраивают шиберную заслонку.

Чертеж топливника печи Робинзон с зольником и поддувалом

Народные умельцы делают небольшие походные ракетные печи из разных отрезков металла. На фото ниже вы видите что получилось — готовая печь Робинзон, сделанная своими руками мастеровым из Пензы. Использованы три небольших отрезка профильной трубы 160*160 мм, из которых сварен топочный отсек. Его общая длина получилась 40 см. Цельный кусок трубы 120*120 мм длиной 60 см использован для дымохода. В топке зольник сварен из листового металла 8 мм и стального прутка 12 мм. Вместо ножек приварена металлическая пластина: толщина 8 мм, размеры 180*350 мм.

Это готовая печь Робинзон и то, из чего ее сварил своими руками мастер (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

По словам автора: растопленная печь горит хорошо, не дымит и не капризничает. Только перед загрузкой «серьезным» топливом: ветками и щепками, ее нужно протопить бумагой, сеном, сухой травой или очень тоненькими ветками. Когда труба разогреется, можно закладывать более «толстые дрова».

Сложности с растопкой холодной печи вообще характерны для ракетных топок. В данном же случае имеем еще и зауженный дымоход, что делает растопку более проблематичной.

Второй вариант самодельной походной печи ракетного типа — из двух профильных труб: 160*160 мм длиной 30 см для топки и 120*120 мм длиной 60 см для дымохода (лучше брать не меньшего сечения — тяга будет лучше). Для зольника, дверцы и подставки использована сталь 5 мм. Зольник вырезан в половину длины топки, к пластинке доварены армарутные прутки 12 мм диаметра. Крышка не доходит до пластины зольника примерно на 2 см, вместо ручки использована гайка большого диаметра. Опорная пластина размерами 20*30 см.

Материалы и процесс изготовления печи Робинзон своими руками (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Чтобы посуду было удобно ставить и чтобы дыму было куда уходить, по углам трубы приварены шарики от шруса. Этот вариант оказался удобнее, чем предложенный в оригинале (три кольца, сваренных между собой) — на такую печку можно поставить посуду с круглым дном — казан, например. Эта посуда чаще всего есть у охотников и рыболовов, а не кастрюли с плоским дном. Отлично становится и чайник: три литра воды в нем закипает за 20 минут. Жара хватает и на то, чтобы пожарить мясо, и на другие задачи по приготовлению пищи.

Портативная печь Робинзон: испытания в гараже и на трехдневной охоте (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Печь Робинзон своими руками: принцип ракетной печи и ее изготовление

Вам нужна небольшая переносная печка, на которой можно готовить еду? Обратите внимание на ракетную печь Робинзон. Своими руками ее делают из двух кусков профильной трубы.

Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле: уйдет несколько кусков трубы квадратного сечения, небольшой кусок листовой стали для дверки поддувала, прутки для изготовления ножек и колосника. Все настолько просто, что имея небольшой опыт в сварке, ее можно сварить за пару часов. В статье мы опубликуем имеющиеся чертежи, покажем несколько вариантов готовых печей с указанием размеров и использованных материалов, выложим видео урок о принципах их построения. На основании этих материалов вы сможете изготовить печь Робинзон своими руками.

Общие принципы

Длинна дымовой трубы должна быть не менее 2 длин горизонтального (наклонного) участка.
Высота топливного отсека примерно равна длине горизонтального участка. Потому в печи Робинзон топливник делают под углом 45°, хотя топливный отсек может располагаться и под углом 90°, но так закладывать топливо не очень удобно.
Сечение дымовой трубы не должно быть меньше размеров топливника.

Устройство печи Робинзон: чертежи и размеры

Чертеж ракетной печи Робинзон для изготовления своими руками чертежи

Печь Робинзон своими руками: два фото и три видео варианта

Это видео-сюжет о двух ракетных печах: знакомом уже самодельном Робинзоне и мини-печке, сделанной из консервных банок разного диаметра. Работает эта мини-печка по тому же принципу, но размеры имеет более чем компактные.

А этот видео-рассказ для тех, кто хочет сделать отопительно-варочную ракетную печь. Сделана она тоже по типу печи «Робинзон», но уже с теплоизолированым кожухом.

Простой отопительный прибор, который по популярности мало в чем уступает буржуйке, – печь-ракета. Работает на дровах, а схема конструкции настолько проста, что изготовление возможно своими силами. Печь можно сделать и экономичной – многие думают, что похожесть на буржуйку означает прожорливость топочной камеры, но нет. Есть схемы, которые работают на тлеющей древесине (пиролиз), а значит, экономичны при таком же КПД.

Почему ракета и почему реактивная

Такую печку часто называют «ракетой», но не потому, что дрова в ней сгорают с большой скоростью, а из-за формы конструкции – традиционный вариант печки-ракеты делается из двух отрезков железных труб, сваренных друг с другом. Агрегат напоминает ракету на детском рисунке. Применение же упрощенной формы позволяет изготовить ее меньше, чем за день. Еще к печи применяют прилагательное «реактивная», но тоже не из-за скорости сгорания топлива, а из-за особенностей горения – на определенном этапе подачи воздуха в топливник она начинает сильно гудеть, как будто включается турбонадув форсунок в двигателе.

Гудение печи – это неэффективный и расходный режим горения. При нормальной работе она издает тихий шелест.

Любой хозяин загородного или дачного дома имеет в мастерской хотя бы минимальный набор столярных, слесарных и автомобильных ремонтных инструментов. Вот они-то и помогут в изготовлении чудо-ракеты, плюс чертежи и минимальный запас материалов: трубы или металлические короба, лист железа и – при строительстве стационарного варианта – кирпич и раствор на глине. Теперь становится понятно, что реактивная печь делается переносной или неподвижной, например, для отопления дома или бани.

Если стационарная реактивная печь будет отапливать дом, то ее располагают вдоль внешней стены. Правильно сконструированная и оборудованная, она может обогреть домик площадью до 50м 2 . Также печь устанавливают на открытой местности – на приусадебном участке, и используют как летний вариант для приготовления пищи.

Как работает печка ракетного типа

Устройство простейшее – два принципа горения топлива, позаимствованных у других печей:

Естественная циркуляция горячих газов и дыма по каналам печки – стандартное решение, как в буржуйке.
Дожигание несгоревших газов (пиролиз) при ограниченном доступе кислорода к камере горения.

Схема самой простейшей реактивной печки, которая предназначена только для приготовления пищи, использует именно естественное горение дров – в открытой камере невозможно создать условия для поддержания реакции пиролиза и дожигания недогоревших газов.

Рассмотрим простую конструкцию реактивной печи-ракеты прямого горения, которая традиционно устанавливается во дворе на открытой площадке. На ней можно быстро нагреть воду или приготовить обед для семьи на отдыхе. Из рисунка ниже становится понятно, что для такого образца потребуется два отрезка цилиндрической или прямоугольной железной трубы, которые соединены между собой сваркой под углом 90 0 .

В качестве топочной камеры выступает горизонтальный отрезок металлического короба – туда закладывают дрова. Также загрузку топлива можно организовать и вертикально – добавить сверху горизонтальной трубы вертикальный железный цилиндр для загрузки дров. Таким образом, получится конструкция из трех труб или коробов, самый нижний из которых (горизонтальный) будет работать как топка. В стационарной схеме простейшая конструкция печки часто использует красный кирпич, который кладется на глиняный раствор.

КПД конструкции нельзя назвать удовлетворительным, поэтому умельцы придумали, как повысить эффективность ее работы. Добавочный элемент – еще одна труба большего диаметра (как видите, все материалы доступны и дешевы), в которую устанавливается основная труба печки райзер (первичный дымоход). Так повышается общий нагрев и продолжительность удержания тепла.

На схеме:

Наружный корпус.
Труба, которая служит топкой.
Канал для выхода воздуха в камеру сгорания.
Утепленная область между корпусом и райзером. Утеплителем может служить та же зола.

Как протапливать

Протапливается реактивная печь «Робинзон» по принципу разжигания костра – первой закладывается бумага, сено, солома или другой быстровозгораемый материал, затем – мелкие щепки или крупная стружка. Последними закладываются поленья в размер топки. Горячие продукты горения поднимаются по вертикальной трубе (2) и выходят наружу. На открытый торец трубы (2) можно ставить кастрюлю или бак с водой.

Чтобы топливо горело непрерывно и активно, необходимо обеспечить зазор между выходной трубой (2) и кастрюлей с водой с помощью специальной решетчатой металлической подставки.

На схеме ниже нарисовано простейшее устройство с дверцей на отверстии для загрузки топлива. Воздушная тяга образуется из-за наличия специального канала, образующегося нижней поверхностью топки и железной пластиной, приваренной в 8-10 мм от топочной камеры. Такая конструкция будет принудительно докачивать воздух, даже если дверца закроется полностью. Из схемы видно, что конструкция рассчитана и на работу в режиме пиролиза, при этом постоянный поток «второстепенной» струи воздуха будет дожигать отработанные газы. Но чтобы дожигание проходило на 100%, необходимо обустроить термоизоляцию вторичной камеры, в которой догорает газ, чтобы обеспечить нужные температурные показатели для пиролиза.

На схеме:

Принудительный канал для поддува воздуха при закрытой топочной дверце.
Область активного горения.
Сгоревшие газы.

Усовершенствованная схема предусматривает не только возможность обогрева окружающего пространства, но и приготовления пищи, для чего конструируется верхняя варочная поверхность. Итого: к самому простому варианту «ракеты» можно добавить наружный корпус, который будет дополнительно обогревать комнату, топочную дверцу, поддув воздуха для поддержания режима пиролиза и плиту для варки еды. Эту схему уже можно реализовать в самом доме, а не во дворе, так как труба дымохода выводится наружу. Такая несущественная модернизация значительно повышает эффективность модели. Так, ракетная печь своими руками, чертежи которой представлены ниже, обладает следующими возможностями:

Из-за встраивания наружного корпуса из трубы большего диаметра и его утепления, которое создает термоизоляционный слой для райзера, а также из-за возможности герметично закрыть верхнюю трубу горячий воздух остывает намного дольше.
В нижней секции печки добавлен отдельный канал для поддува, что позволяет организовать пиролизное горение.
Дымоход в такой схеме рекомендуется располагать не вертикально вверху, а снизу сзади на корпусе, что позволит организовать дополнительную циркуляцию горячих потоков по внутренним каналам печки, обеспечивая быстрый нагрев варочной плиты и всего утепленного корпуса.

В топливнике (1) топливо сгорает не полностью (2), так как подача воздуха осуществляется не в полном объеме, – это режим «А», которым можно управлять при помощи заслонки (3). Горячие, но не догоревшие от пиролиза газы подаются в концевой отрезок огневого канала (5), в котором дожигаются. Дожигание обеспечивает качественная термоизоляция и постоянный поток «второстепенного» воздуха в режиме «Б» по каналу (4).

Затем горячий поток поступает во внутренний райзер (7), поднимается вверх к плите для варки (10) и нагревает ее. Далее горячий воздух попадает в объем (6) между наружной и внутренней трубами, утепленными слоем золы (4, 9), нагревает корпус печи, который отдает тепло в помещение. И наконец, остывший воздух опускается вниз, чтобы попасть в дымоход (11) и выйти наружу.

Стабильно высокая температура в райзере (7) обеспечивает максимальную отдачу тепла и создает условия для полного сгорания газов благодаря помещению райзера в трубу большего размера – обечайку (8). Свободное пространство заполняется золой или другим жаропрочным веществом (9) для футеровки – это также может быть раствор обычной глины с песком в пропорциях 1:3.

Пальма популярности принадлежит промышленной модели «Робинзон» – это простая, но надежная конструкция. Имея такую мобильную печь, можно на даче или в походе быстро приготовить пищу или нагреть воду. Конструктивно это перевернутая труба Г-образной формы, как показано на схемах ниже.

В горизонтальный отрезок топливного приемника закладываются дрова, а поджиг осуществляется с той стороны, откуда входит вертикальная труба. В трубе Г-образной формы из-за разницы давлений горячего и холодного воздуха возникает тяга, и интенсивность горения будет только расти по мере нагревания корпуса печи. Подача воздуха регулируется шиберной заслонкой.

Работает печь по принципу расходования энергии естественного потока горячих газов. Получается замкнутый цикл: при повышении температуры топливо начинает гореть активнее и быстрее нагреваются камера и варочная поверхность. В результате «Робинзон» способен нагреть 10 литров воды за 10 минут, если поставить бак на уже теплую поверхность. На схеме видно, что варочная поверхность в «Робинзоне» имеет толстый теплоизоляционный слой, что позволяет закладывать в топливник чурки большого диаметра.

Стационарная печь

Стационарные модели имеют колпак, чтобы тепло в помещении сохранялось дольше. В такой печке сжигание топлива происходит по другому сценарию. Начало процесса сгорания дров такое же – поступление воздуха ограничено. Это вызывает выделение пиролизных газов, которые дожигаются в нижнем участке вертикальной трубы или короба, куда вторичный воздух подводится отдельно.

Раскаленный газ, оказавшись вверху, начинает остывать и опускается в свободный межкамерный объем, а затем – в дымоход. Это происходит следующим образом:

Силы гравитации заставляют более холодные, а значит, тяжелые сгоревшие газы устремляться вниз, где они попадают в дымоход.
Этому способствуют и постоянно поддерживаемое давление от подкладываемых дров и стабильно высокая температура газов.
Естественная тяга в дымоходной трубе.

Все это создает эффективные условия для сгорания дров и появляется возможность пристроить к «ракете» дымовой канал с произвольной геометрией. В основном длинные и сложные дымоходы нужны для того, чтобы лучше обогреть помещение.

Главный недостаток всех печей на твердом топливе – невозможность удержать бо́льшую часть тепла в доме. Но положительные качества позволяют нивелировать отрицательные моменты – высокая скорость выхода газов позволяет организовывать сложные вертикальные или горизонтальные дымоходы с несколькими каналами. Реализация этого принципа на практике – русская печь. В реактивной печи с горизонтальным многоканальным дымоходом тоже можно оборудовать теплую лежанку, как показано на схеме ниже.

Реактивная ракета-печка – вариант домашнего отопления, дешевле которого бывает только даром. Человек, знакомый с азами строительства, может сложить комбинированную печь из кирпича в исполнении, подходящем для любого домашнего интерьера. Основной задачей по облагораживанию внешнего вида будет декорирование железного колпака и крышки топливника – все остальное не будет находиться на виду.

Комбинированная кирпично-металлическая печь из бочки

Она стационарная, ведь конструкцию не передвинешь. Из шамотного кирпича выкладывается топливная камера и дымоход, из металла делаются задвижки и дверцы. Кирпич отдает тепло очень медленно, поэтому помещение будет согрето еще долго.

Высокая эффективность – не конек таких моделей, но хорошей теплоотдачи можно добиться регулировкой подачи воздуха в камеру, не стремясь выйти на режим горения, при котором печка начинает «реветь» и «гудеть».

Чтобы как-то минимизировать тепловые потери при эксплуатации этой простейшей конструкции, многие умельцы встраивают в печь водяной контур и подключают резервуар для горячей воды. Также сохранению тепла в помещении способствует возведение лежанки с многоканальным горизонтальным дымоходом. Отрицательные качества моделей «ракет», которые нельзя минимизировать или убрать:

Необходимо постоянное наблюдение и регулировка тяги – устройств автоматики не предусмотрено.
Каждые 2-3 часа нужно загружать новую порцию дров.
Железный колпак нагревается до опасных температур.

Самый простой и дешевый вариант – модель «Робинзон», что на чертеже ниже. Для ее изготовления нужны обрезки труб или прямоугольного профильного короба, металлические уголки для ножек, сварочный аппарат. Размеры его выбираются исходя из габаритов заготовок. Главное – придерживаться соблюдения принципа действия, а не размеров.

Для самодельной конструкции часто берут газовые баллоны или бочки на 200 литров – толстые стенки и подходящий размер как нельзя более соответствуют задуманному. И те, и другие используются для изготовления наружного корпуса, а внутренние элементы изготавливаются из труб меньшего диаметра или выводятся кирпичом – половинками, четвертинками или целым.

Общей формулы расчета теплоотдачи для всех моделей ракетной печки нет, поэтому вариант использования готовых расчетов по принципу похожести схем вполне подойдет. Главное, чтобы размер будущей «ракеты» хотя бы примерно соответствовал объему обогреваемого помещения. Например, для гаража сойдет газовый баллон, для дачного домика – двухсотлитровая бочка. Приблизительный выбор внутренних элементов показан на схеме ниже.

Печь из железного баллона

Баллон – газовый, кислородный, из-под углекислого газа.
Труба ≥ 150 мм под топливную и загрузочную камеры.
Трубы 70 и 150 мм – для внутреннего вертикального дымохода.
Трубы 150 мм – для выходного дымохода.
Утеплитель любого типа, обязательно негорючий.
Заготовки листового металла H = 3 мм.

Верхняя часть баллона отрезается сваркой. В целях безопасности лучше открыть запорный кран на нем и заполнить водой перед резкой. С боковых сторон нужно вырезать проемы для топливной камеры и дымохода. Труба под топливник соединяется с вертикальной трубой дымоходного канала из дна баллона.

После монтажа внутренних элементов срезанный верх приваривается назад. Швы проверяются визуально, подсоединяется главный дымоход. Если есть водяной контур, присоединяется и он. После этого печь-ракету можно испытывать.

Достаточная тяга обеспечивается высотой дымоходной трубы – она должна быть поднята над топливником не менее чем на 4 метра.

Как выложить топливник из кирпича

Такая модель требует использования только шамотного (глиняного) кирпича – керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента – 1200х400х100 мм.

После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для уборки золы. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба нужного диаметра. Полости между кирпичом и трубой следует забить утеплителем – базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом.

Теперь на кладку ставится колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход – или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов будет уже низкой.

Что же это за такое чудо: ракетная печь? Ракетная печь, печь-ракета и даже реактивная печь, как она только не называется, однако никакого отношения к ракетам и реактивным двигателям не имеет. Такое название она получила, очевидно, из-за характерного «ракетного» звука, который возникает при сбое режима и излишнем поступлении воздуха через поддувало в топку. Во всяком случае разработчики назвали её именно так: rocket stove, что можно перевести, как ракета-печь.

Принцип ракетной печи

Впервые разработана конструкция была в Америке и изначально предназначалась для использования в полевых условиях. Основная идея заключается в том, чтобы при максимальной простоте устройства получить печь с высоким КПД. Для этого были применены два простых и в сущности известных приёма. Первый – это более полное разложение газов с их дожигом за счёт относительно продолжительного задержания в нагретом состоянии. Второй – это максимальное извлечение тепла от сгоревших газов.

Растопка печи начинается с её предварительного прогрева. Для этого лучше всего использовать любые легкогорючие материалы: щепу, стружку или бумагу. Нагревательную закладку рекомендуют сжигать в зольнике.
Одновременно поджигается основная закладка дров. Поддувало при этом полностью открыто.
По мере розжига тяга увеличивается и в топку начинает поступать очень много воздуха. Появляется характерный рёв.
Здесь следует прикрыть заслонку поддувала до появления ровного тихого звука. Если ракетный рёв появляется снова, регулировку следует повторить.

Топка имеет хорошую теплоизоляцию, поэтому быстро нагревается и начинается пиролиз дров – разложение твёрдых дров на газ под действием высокой температуры. Часть пиролизных газов разлагается до древесных газов и сгорает. Однако некоторая часть разлагается недостаточно для горения. В обычных печах эти полуразложившиеся продукты пиролиза вылетают в дымоход в виде дыма и частично оседают в виде сажи. Таким образом, любой дым – это недосгоревшие дрова, которые не только увеличивают затраты на отопление, но ещё и засоряют дымоход.

Отсюда можно сделать вывод, что у печи, служащей для обогрева, основная задача – это как можно более полно сжечь топливо, решая две, хоть и второстепенные, но не менее важные, задачи. Во-первых, забрать как можно больше тепла у сгоревшего древесного газа и, во-вторых, аккумулировав его, распределять в отапливаемом помещении как можно более длительное время.

Основное достоинство ракетной печи заключается в том, что она великолепно решает все эти задачами.

После поджига основной закладки дров топка прогревается практически одновременно с горизонтальны и вертикальным каналом — так называемым туннелем горения — Burn Tunnel. Для этого туннель горения, или как его ещё называют, жаровая труба, так же, как и топка, изолирован материалом, который обладает не только теплоизоляционными свойствами, но и малой теплоёмкостью. Температура в жаровой трубе повышается до 900°C и при нормальных условиях в верхней части может достичь 1000°C.

В таких условиях газы попадают в верхнюю часть колпака и нагревают верхнюю её часть до 400°C. Далее, опускаясь вниз и охладевая до 250°C, газы нагревают колпак и его обмазку, выполняющую роль теплоаккумулятора. При этом обмазка выполнена из самана: смеси глины и соломы – недорогого и доступного материала.

После предварительного охлаждения в верхней зоне колпака газ попадает во вторичный зольник. Здесь заканчивается дожиг древесных газов и выпадение остатков пироза, которые по каким-то причинам оказались недостаточно разложены для сгорания. Далее газ относительно медленно движется в горизонтальном дымовом канале, где он отдаёт свои последние остатки тепла, нагревая обмазку лежанки, которая также выполнена из самана.

Основные преимущества и недостатки ракетных печей

Преимущества:

Высокая производительность, позволяющая экономить до 90% древесины по сравнению с обычной металлической печью, как заявляют их владельцы. Достигается такая экономия благодаря дожигу пиролизных газов и сажи.
Некритичность к топливу. Подойдут любые древесные дрова, щепа, кора, отходы пиломатериалов. Не имеет значения и их влажность.
Простота и универсальность конструкции. Собрать такую печь сможет любой желающий из глины, кирпича, камня или плитки.
Нет необходимости слишком часто подкладывать дрова. Дрова по мере сгорания сами продвигаются вниз и попадают в камеру сгорания.
Удобная лежанка. Лежанки есть у разных печей, но например, у русской печи она расположена высоко.

Недостатки:

необходимость контроля горения и постоянная ручная регулировка поддува воздуха.
наличие горячей части, из-за которой можно обжечься. Хотя с другой стороны её можно использовать для приготовления пищи. Температура колпака около 400°C.

Ракетная печь своими руками. Чертежи

Ракетная плита имеет теплоизолированную образную камеру сгорания, что заставляет огонь двигаться сначала по горизонтали, а затем в камеру под углом 90 градусов, что вызывает сильную турбулентность. Попав в верхнюю часть камеры-колпака, горячие газы, разогретые до температуры 1000°C, отдают большую часть тепла и опускаются вниз, где попадают во вспомогательный зольник, а там при температуре около 250°C происходит их окончательный пиролиз вместе с дожигом пиролизных (древесных) газов. Затем в горизонтальном канале продукты горения отдают остатки своего тепла и поступают в дымовую трубу.

Несмотря на простоту и доступность конструкции, для нормальной работы печи в запланированном режиме при её устройстве необходимо соблюдать размеры и учитывать все рекомендации.

Инженеры и исследователи выработали наилучшее соотношение размеров для того, чтобы все процессы проходили наиболее оптимально. Вот их рекомендации:

Высота колпака H должна быть от 1,5 до 2D.
Глиняная обмазка колпака должна иметь следующие характеристики: высота = 2/3H, толщина = 1/3D.
Площадь сечения горизонтальной и вертикальной части жаровой трубы – 5-6% от площади сечения колпака (S).
Зазора между верхним обрезом жаровой трубы и крышкой колпака не менее 7 см.
Длины горизонтального и вертикального участка жаровой трубы должны быть равны. Площади их поперечных сечений также одинаковые.
Поддувала должно иметь площадь сечения 50% от площади жаровой трубы.
Объем зольника рекомендуется не менее 5% от объема колпака.
Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
Толщина лежанки рекомендована 0,25D при D = 600 мм и 0,5D при D= 300 мм.
Высота внешней дымовой трубы не менее 4 метров, площадь поперечного сечения 9 -12% от площади колпака.
Длина дымового канала в лежанке вычисляется также от диаметра колпака. При диаметре 60 см (стандартная 200 литровая бочка) — длинна лежанки может быть до 6 метров. Если же колпак имеет диаметр 30 см (диаметр газового баллона), тогда длинна лежанки не более 4 метров.
Жаровой канал рекомендуется изготовить из прямоугольной трубы, в соотношение сторон 1:2, с её укладкой плашмя. Это обеспечит более стабильную работу всей печи.

Ракетная печь из кирпича длительного горения, несмотря на простоту конструкции, может решить ряд проблем для владельцев дач и частных домов. В их число входит не только функции отопления и приготовления еды, но и создание оригинального интерьера и уюта в помещении.

Свернуть

Принцип работы

При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.

В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.

В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее.

Принцип работы

На этой схеме принцип работы ракетной печи с лежанкой

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

высоким коэффициентом полезного действия — не менее 85%;
большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
возможностью функционирования на твёрдом топливе любого вида;
малым расходом — потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
возможностью устройства теплой лежанки;
продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
скорость нагрева не позволяет применять ракетную печь для бань;
эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
опасность проникновения угарного газа в жилые комнаты.

Материалы

Стройматериал для возведения печи ракеты длительного горения своими руками подбирают в зависимости от теплотворной способности топлива. Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.

Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции. Скрепляют кладочные элементы водным раствором смеси песка и глины.

Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:

поддувало;
колосниковые решётки;
дверцы топочной;
промежуточный колпак;
труба для дымохода.

Инструменты

Чтобы построить печь ракетного типа своими руками нужно заранее подготовить комплект инструментов для работы, который должен состоять из:

кельмы для зачерпывания и распределения раствора. Удобнее работать инструментом с несколько сдвинутой вбок рукоятью;
кирки или молотка — кирки для обтёсывания отдельных частей кирпича;
болгарки с алмазным диском для распиливания цельных блоков на четверти и половинки;
киянки с резиновым наконечником для выравнивания кирпича в кладке;
крученного шнура — причалки;
строительного уровня;
угольника и рулетки;
лопаты.

Запастись нужно также двумя ёмкостями для приготовления раствора, бетона и металлической сеткой для просеивания ингредиентов.

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

поместить в смесь деревянную палку или рукоятку мастерка;
вынуть инструмент и хорошо стряхнуть;
проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

Кладка ракетной печи из 20 кирпичей

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

№ ряда	Количество кирпичей, шт.	Описание кладки	Рисунок
1	62	Формирование основания печи	(нажмите для увеличения)
2	44	Образование основания каналов для обогрева лежанки вдоль всей конструкции. Крепление закладных для монтажа чугунной дверцы
3	44	Повторение контура второго ряда
4	59	Полное перекрытие каналов. Начало формирования вертикального дымового канала и топки
5	60	Возведение лежанки	(нажмите для увеличения)
6	17	Продолжение кладки дымового канала
7	18
8	14
9; 10	14	Формирование дымового канала	(нажмите для увеличения)
11	13	Формирование дымового канала
12	11	Начало кладки дымоходной трубы. Отсюда начинается канал, через который воздух от варочной поверхности опустится вниз, чтобы переместиться к лежанке
13	10	Окончание формирования поверхности под варочную панель. Укладка асбестовой прокладки, которая накрывается листовой сталью.	(нажмите для увеличения)
14; 15	5	Закрытие дымоходного канала и формирование невысокой стеночки между лежанкой и варочной панелью.	(нажмите для увеличения)

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут.

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

Вывод

Реактивная печь из кирпича становится всё более популярным отопительным прибором для небольших построек как временного, так и постоянного проживания. Объясняется это простотой исполнения, дешевизной материала, длительностью автономной работы и высокой теплоотдачей данной конструкции.

←Предыдущая статья Следующая статья →

Построение уличной духовки — Сделай сам

Это первая из двух статей, посвященных домашним печам на заднем дворе. В Части I обсуждается строительство уличной печи, а в Части II обсуждается, как готовить в вашей духовке.

Технология купольной печи древняя. В одной из старейших раскопанных деревень эпохи неолита в каждом доме была глиняная печь с куполом. Это было 9000 лет назад! Технология не изменилась. Любой огнеупорный купол с вырезанным в нем отверстием (так что вы можете нагреть духовку внутренним огнем) будет готовить пиццу и другие продукты, когда огонь еще горит.Однако главная сила купольной печи заключается в том, что купол работает как батарея, поглощая тепло во время горения. Итак, после того, как огонь утих, вы можете выметать угли и печь хлеб и запеканки, используя накопленное тепло, излучаемое в духовку из купола. Когда духовка почти остынет, вы можете сушить в ней лесные грибы, зелень и фрукты.

Духовка, которую я предлагаю вам построить, сделана из порошкообразной глины — шамота — и песка. Быстро нагревается; Вы можете начать готовить ужин через 15-20 минут, пока огонь в духовке все еще горит, и добиться полного обжига примерно через полтора часа.Хотя оболочка тонкая по сравнению с кирпичом, она настолько хорошо изолирована под полом и над куполом, что ее можно использовать в течение нескольких дней при однократном обжиге. Летом, после приготовления пиццы, если я закрою дверцу и поставлю изоляцию перед ней, моя духовка почти всегда будет иметь температуру не менее 400 градусов по Фаренгейту утром — все еще достаточно горячая, чтобы я мог испечь хлеб днем. И к утру его температура все еще будет выше 200 градусов.

Духовки — прекрасное архитектурное и скульптурное сооружение.Я построил свою духовку на столе, сделанном из ствола и веток сливы на заднем дворе. Меня вдохновили печи, которые я видел в Италии, которые были построены на платформах из каштановых деревьев. Это моя эстетика; вы хотите, чтобы ваша духовка отражала вашу собственную эстетику. Друг сделал основу своей духовки из поддонов, поставив духовку под углом на столешницу. Деревянная основа может быть отделана лепниной или сайдингом, либо построена с использованием соединений «ласточкин хвост» и контрастных пород дерева. Это все зависит от вас. Вам не нужна структурная прочность каменной основы, но если ваша эстетика склоняется к этому, постройте каменное основание.

Независимо от того, строите ли вы печь, которую я предлагаю, или другую конструкцию, я рекомендую вам отдавать предпочтение месту. Чтобы выбрать место, представьте, что готовите в духовке и обслуживаете семью и гостей. Неиспользованная духовка — это просто украшение для улицы! Мои первые духовки находились слишком далеко от кухни — я использовал их полдюжины раз в год. Моя нынешняя духовка находится в 20 футах от кухни. Накрыть стол у духовки так же легко, как накрыть стол в моей столовой, и если я забуду соль или оливковое масло, достаточно всего нескольких шагов на кухню, чтобы получить то, что мне нужно.

Я рекомендую духовку диаметром 36 дюймов, построенную на прочном деревянном столе с толстым слоем изоляционного материала между дном духовки и деревянной столешницей. Сама печь будет представлять собой купол, сделанный из смеси 3 частей песка и 1 части шамота, которая будет иметь толщину 2-1 / 2 дюйма по бокам и 4 дюйма сверху. Вы построите купол над грудой влажного песка. Затем вы изолируете его двумя-четырьмя слоями керамической изоляции, чередующимися с алюминиевой фольгой, и закончите его слоем штукатурки, более влажной смесью шамота и песка или соломы, пропитанной влажной глиной и окрашенной белилами.Защитите его от дождя брезентом или простой крышей, и вы получите красивую духовку, которая прослужит всю жизнь.

1. Постройте основание стола . Самая простая приподнятая духовка построена на деревянном столе. Столы легко и быстро построить, они могут быть сделаны из древесных отходов и могут иметь любую внешнюю отделку — от сайдинга до лепнины — которая соответствует вашей эстетике. Я предлагаю, чтобы высота дна духовки составляла от 38 до 44 дюймов. Это выше стандартной высоты кухонной стойки, что позволяет смотреть в духовку, не наклоняясь.Принимая во внимание кирпичный пол, песок, на который кладут кирпичи, и изоляцию, ножки должны быть от 29 до 35 дюймов в высоту. Сделайте основание достаточно прочным, чтобы вам было комфортно прыгать или танцевать на столе. Керамическая основа конструктивно не нужна, но вы найдете много красивых дизайнов в Интернете, если это ваш эстетический выбор. Оптимальный размер столешницы для духовки диаметром 36 дюймов составляет 4-1 / 2 фута.

2. Изолируйте столешницу . Важно, чтобы тепло не излучалось от пола духовки к основанию.Есть несколько способов изолировать пол духовки от поверхности стола. Вот мой путь. Во-первых, используйте размер 1 на 6, чтобы сделать рамку размером с стол. Смешайте перлит или вермикулит с портландцементом в соотношении 6: 1 на глубину 4 дюйма и сверху положите утрамбованный, выровненный слой мелкого песка. Изоляционный слой необходим, даже если основание духовки сделано из бетона или камня. (См. Завершение этого шага на слайд-шоу выше.)

3. Положить пол кирпичный . Обычный красный кирпич — надежный пол для домашней печи.Положите кирпичи широкими сторонами на утрамбованный ровный песок. Точное количество кирпичей, которые вы используете, будет зависеть от размера вашей столешницы (см. Слайд-шоу).

4. Обведите кружком . Отметьте мелом круг диаметром 36 дюймов с центром на кирпичном полу, но повернутый в сторону задней части, чтобы, когда духовка будет завершена, была небольшая кирпичная полка, выступающая примерно на фут перед духовкой. (См. Слайд-шоу.) На этой небольшой полке можно разместить кастрюли, пиццу или хлебную кожуру.

5. Сформируйте песчаный купол . Отрежьте небольшую палку до 16 дюймов. Насыпьте песок в середину мелового круга и вставьте палку. Перекиньте лопатой пятнадцать 5-галлонных ведер с влажным мелким песком внутри мелового круга, пока не дойдете до вершины маркера. (См. Слайд-шоу.) Подумайте о замке из песка. Используйте руки как основной строительный инструмент. Сжимайте и придайте форму холмику по ходу движения. Важно: стены должны быть максимально вертикальными до 10 дюймов и никогда не наклоняться более чем на 25 градусов.Когда вы думаете, что закончили, разгладьте песок вокруг и подведите итоги. Проверьте симметрию. Если при осмотре стены необходимо сделать более вертикальными, похлопайте по бокам пригоршнями влажного песка. Короткое полотно 2 на 4 может быть полезно для сжатия и придания формы песчаной кучке.

6. Сделайте газетный лист . После того, как вы заполнили форму для песка, накройте ее газетой и сбрызните водой, чтобы газета лежала ровно. Этот слой предотвратит прилипание песка к глиняному куполу.

7.Слепите глиняный купол . Основная смесь, которую я использую, — это мелкий песок в соотношении 3: 1 к порошкообразному шамоту. Возможны другие смеси. Если вы строите в холодную и сырую погоду, добавьте 1/2 части портландцемента. Цемент укрепит купол, даже если на улице слишком холодно, чтобы глина высохла сама по себе.

Толщина купола напрямую влияет как на скорость нагрева печи до температуры, так и на то, сколько тепла купол может хранить. Я обнаружил, что это смесь из 40 галлонов песка (восемь ведер по 5 галлонов) и 13.Из 5 галлонов порошкообразного шамота (чуть больше двух и двух третей 5-галлонных ведер) получается печь, отвечающая моим потребностям. Не используйте меньше материала.

Советую работать небольшими партиями. Я работаю с 6 галлонами мелкого песка и 2 галлонами порошкообразного шамота на смесь.

Смешиваете ли вы в тачке или на брезенте, сначала отмерьте песок, а затем шамот. Если вы добавляете портландцемент, добавляйте его в последнюю очередь. Перед добавлением воды полностью перемешайте сухие ингредиенты.Количество добавляемой воды будет зависеть от влажности песка.

Перед производством производственных партий сделайте несколько небольших пробных партий. Смешайте 3 стакана песка с 1 стаканом шамота. Добавьте немного воды и перемешайте. Стремитесь к максимально сухой смеси, которая будет держаться вместе. Проверьте свою смесь, сформируя из глины шар. Бросьте мяч с высоты плеч. Если он разбрызгивается, значит, воды слишком много; если он рассыпается, недостаточно. Если он в основном держит форму, значит, у вас все в порядке. Когда вы уверены, что почувствуете это после приготовления пробных партий, переходите к основному миксу.

Нанесите горсть глиняной смеси на форму для песка. Неважно, с чего вы начнете. Добавляя глину, с силой ударьте по ней или взбейте ее кусочком 2 на 4, чтобы сжать и разгладить внешнюю поверхность духовки. Также эффективно взбивать духовку открытыми руками, как барабаном. Сделайте купол ровным и красивым.

Для проверки толщины вставьте тонкие палочки с отметкой 2-1 / 2 дюйма, чтобы толщина была одинаковой по бокам, и используйте палку с отметкой 4 дюйма для самого верха духовки.По мере повышения температуры дополнительная масса наверху улучшает работу духовки. Когда вы думаете, что все готово, проверьте толщину купола и отрегулируйте.

Что может пойти не так? Наш инстинкт — всегда добавлять слишком много воды! Если ваша шамотная смесь будет слишком влажной, она осядет — глина потечет с вершины песчаной насыпи на основание, возможно, даже оставив зазор. Если партия получилась слишком влажной и еще не использовалась, добавьте песок и порошкообразный шамот в соотношении 3: 1, чтобы высушить ее.Если вы использовали жидкую смесь и видите, что она оседает, не паникуйте. Срежьте глину, которая стекала с основы, и положите ее туда, откуда она стекала. Потерпи. При необходимости повторите.

Другие варианты : Вы можете выкопать глину самостоятельно. Также можно купить три мешка из огнеупорного бетона. Следуйте инструкциям на мешках. Верните третий мешок, если вы им не пользуетесь. Огнеупорный бетон надежен и прослужит всю жизнь, но это не экологичный строительный материал и он стоит дорого.

8.Вырежьте дверцу духовки . Вырежьте дверь, как только закончите формировать глиняный купол. Когда духовка работает, холодный воздух будет поступать через нижнюю часть дверцы, а горячий воздух будет выходить через верх. Высота двери должна составлять 63 процента от высоты внутреннего купола. Для 16-дюймового купола высота двери должна быть 10 дюймов. Сделайте ширину достаточной, чтобы проскользнуть кожура духовки и любимая сковорода; 14 дюймов — удобная ширина. Кроме того, если у вас есть любимый горшок для фасоли или небольшая сотейник, убедитесь, что он выскользнет через дверцу с закрытой крышкой.При необходимости внесите незначительные изменения.

9. Удалите песок . Удалите песок мотыгой после того, как купол затвердеет — это может занять часы или один или два дня, в зависимости от погоды. Если вы добавили в смесь цемент, то духовка обычно настраивается за считанные часы.

10. Разожгите духовку . На этом этапе вы можете начать пользоваться духовкой. Вам не нужно ждать, пока он будет изолирован. Начните с небольшого костра, который может гореть весь день, чтобы аккуратно прогнать воду.Когда из купола больше не поднимается пар, можно начинать увеличивать температуру. По своему усмотрению увеличивайте огонь, пока духовка полностью не разожжется. Духовка полностью разожжена, когда горячая поверхность, внутренний купол меняют цвет с черного на белый, а неизолированная внешняя часть духовки становится горячей на ощупь.

Чем тоньше древесина, тем горячее будет гореть огонь. Чем суше дрова, тем горячее огонь. Лучше всего высушить дрова для следующего обжига, поместив их в духовку, когда вы очистите их от углей после того, как закончите готовить пищу.

Чтобы уменьшить количество дыма, всегда разводите огонь близко к горловине духовки. После того, как огонь хорошо разгорится, можно задвинуть его еще глубже в духовку. При необходимости долейте топливо. Примерно через час духовка должна быть настолько горячей, что вы увидите облако пламени, заполняющее верхнюю треть духовки. После того, как стены побелеют, можно отодвинуть тлеющие угли и дрова в сторону. Очистите часть пола от золы влажной тряпкой. После этого вы будете готовы приготовить пиццу и лепешки. Если вы немного укротите огонь, то вы сможете приготовить все, что угодно, рядом с огнем.Я часто начинаю готовить через 15-20 минут после розжига огня.

На куполе духовки могут появиться трещины. По моему опыту, они не будут структурными и, следовательно, не будут иметь значения. Заполните трещины смесью песка и шамота в соотношении 1: 1.

11. Изолируйте купол . Вы не можете переизолировать. После полного топления температура снаружи духовки должна быть всего на несколько градусов выше, чем температура наружного воздуха. Я рекомендую от двух до четырех слоев изоляции из керамического волокна, каждый из которых покрыт листом алюминиевой фольги.Изоляция из керамического волокна, часто используемая для обжиговых печей, обычно продается длиной 25 футов, шириной 24 дюйма и толщиной 1 дюйм. Наденьте резиновые перчатки и разрежьте изоляцию острым ножом. Экономия на изоляции увеличит скорость охлаждения духовки. С двухслойной керамической изоляцией в духовке после приготовления обеда утром будет около 350 градусов тепла. С дополнительными слоями вы можете увеличить это до 425 градусов. Слой перлита или вермикулита на внешней стороне купола в соотношении 8: 1 может уменьшить количество необходимой изоляции из керамического волокна.Вы можете протестировать изоляционный слой по мере его создания, запустив печь и измерив скорость потери тепла.

12. Добавьте последние слои . Когда у вас будет подходящая толщина изоляции, накройте купол слоем алюминиевой фольги, а затем слоем проволочной сетки. Завершите духовку штукатуркой, известковой штукатуркой, растекающейся смесью шамотной смеси, используемой для купола, или соломой, размягченной в глиняной смеси (на фото в слайд-шоу). Для последнего в тачке смешайте воду и измельченный шамот до консистенции густой сметаны.Добавьте комки соломы. Перемешайте мотыгой. Через 20–30 минут солома впитает глиняную воду и станет мягкой. Накройте им духовку. Нанесите его руками и разгладьте, чтобы создать приятную форму. Если разрезать соломинку на более короткие отрезки, поверхность станет более гладкой.

Последние штрихи

Лакокрасочное покрытие . Побелка (строительная известь, смешанная с водой) — это традиционная краска для внешнего покрытия, которую я использую. Белила со временем затвердевают.Он водостойкий, но не водостойкий. Надевайте перчатки, когда работаете с побелкой.

Дверца духовки . Вы можете импровизировать дверь, используя противень, чтобы закрыть духовку, когда внутри все еще есть огонь. После того, как угли будут выметаны, можно использовать деревянную дверь.

При этом дверца духовки является слабым звеном в цепи изоляции духовки. Я использую дверь из куска керамической изоляции, обернутого несколькими слоями алюминиевой фольги.

Защита от непогоды .Если на духовку будет идти дождь, постройте ее под односкатной крышей или накройте ее брезентом, когда ожидаете осадки.

Наружная изоляция . Чтобы улучшить удержание тепла в ветреную или холодную погоду, накройте купол брезентом после того, как будут выметаны угли. Если вы обнаружите, что ваша духовка недостаточно изолирована, особенно при отрицательных температурах, вы можете сшить грубое лоскутное одеяло с брезентом и домашней изоляцией, чтобы еще больше повысить производительность.

Уильям Рубель — специалист по традиционным кулинам, который пишет о хлебе и готовит много ужинов в своей уличной печи.Спасибо Девону Пирсу за тестирование инструкций и ему и Кико Дензеру за рецензирование статьи. Найдите Rubel’s Bread: A Global History и Denzer Build Your Own Earth Oven в нашем магазине, а Rubel’s Magic of Fire — в Интернете.

Первоначально опубликовано: апрель / май 2017 г.

Как построить сауну

Сначала мы жарили сосиски на открытом огне у озера.С наступлением сумерек пришло время сауны (единственное финское слово в английском словаре). Я понятия не имел, что делаю, поэтому пошел за финнами. Мне было 18, я только что закончил среднюю школу и вылетел в Финляндию, чтобы навестить Ханну, студентку по обмену, которая несколько лет назад жила с моей семьей в Калифорнии.

Мы забились в деревянную хижину, отапливаемую дровами, слишком много людей голые под полотенцами. По моему лицу начал капать пот, и я почувствовал, как все мое тело расслабляется от сухого зноя.Вскоре мы выскочили на улицу и бросились к озеру, чтобы окунуться в холод. Затем вернемся к теплу. Это повторялось часами. И это было мое официальное знакомство с саунами. С тех пор я их люблю.

Для меня сауны приносят наибольшее удовольствие, когда вы проводите весь день на улице. После катания на лыжах или велосипеде на морозе ничто не сравнится с горячим сухим потом. О медицинских преимуществах саун спорят, но я считаю, что это скорее социальный повод. Совершите поездку в загородную хижину в Канаде или посетите нестандартный домик в Биг-Суре, Калифорния, и вы ощутите ту странную роскошь, которая царит в замкнутом пространстве вместе с другими.Но можно ли воссоздать это дома? Вы делаете ставку. Я позвонил нескольким друзьям, у которых принесли любимую финскую традицию к себе на задние дворы, чтобы они посоветовали, как это сделать, тоже.

Комплект по сравнению с DIY

Намного легче купить готовый комплект для сауны, чем собрать его с нуля. Вы можете найти комплекты для переоборудования свободной комнаты или большого туалета в вашем доме, или вы можете установить сборную отдельно стоящую сауну на заднем дворе. У Североамериканского общества саун (да, это так) есть хороший список местных розничных продавцов саун в США.С. и Канада. Вы даже можете купить простые в установке варианты в Costco или Home Depot всего за 1000 долларов. В Redwood Outdoors есть бочковые сауны в скандинавском стиле на открытом воздухе (от 4099 долларов), которые можно собрать за четыре часа, или ознакомьтесь с предложениями кабины и бочковой сауны от компании «Почти рай». Если хотите чего-то более эксцентричного, Sauna Stoke, которым управляет канадец по имени Мика Сихво , чья семья родом из Финляндии, строит сауны на заказ (от 11 290 долларов) на трейлерах, чтобы вы могли брать их с собой в дорогу.

Но, допустим, вы хотите сделать это самостоятельно и создать уникальное индивидуальное пространство сауны.С чего начать?

Выберите место и размер

Просто баню никуда не поставишь. Вам понадобится ровная площадка и достаточно места, чтобы построить ящик высотой около семи футов и шириной не менее шести футов. «Для меня вид был важнее всего остального», — говорит Бен Кристенсен, который занимается ловлей рыбы нахлыстом и построил сауну в своем доме в Бозмане, штат Монтана. «Хорошее расстояние от дома также удобно, если вы используете дровяную печь в качестве источника тепла. Это предотвращает пожарную опасность от основной конструкции.”

Планируйте сделать здание размером не менее четырех на шесть футов, чтобы в нем могли разместиться два или три человека, или больше, если хотите больше компании. «Я хотел, чтобы моя сауна была местом для общения, поэтому у меня получилось довольно большое — размером примерно 10 на 12 футов», — говорит Эбен Монд, лыжный тренер из Сильвер Плюм, Колорадо, который построил сауну во дворе своего дома. «Однажды мы достигли максимума с 17 людьми».

Выберите материалы

Большинство людей строят сауны из кедра — поскольку он выдерживает влагу, он прослужит дольше.Но это также довольно дорого. Монд пошел с тем, что у него было. «В Колорадо сосна — самая дешевая древесина, которую вы можете получить на месте», — говорит он. Он нашел немного грубо обрезанной сосны и размолол ее.

Вам нужно будет залить бетонный фундамент, затем обрамить стены и крышу — наймите строителя, если вам здесь нужна помощь. Пол может быть кафельным, бетонным или деревянным. Североамериканское общество саун предлагает построить слив для облегчения очистки. Для утепления советует использовать стандартное стекловолокно и алюминиевый пароизоляционный слой вдоль стен и потолка.

«Не экономьте на теплоизоляции», — говорит Кристенсен. Он использовал кедровую обшивку снаружи и кедровый паз с внутренней стороны. «Древесина немного дороже, но она прекрасно пахнет и, естественно, устойчива к гниению. Для других строительных материалов мы использовали много древесины, оставшейся от других проектов, включая весь настил ».

Для дерева в интерьере Кристенсен советует отдать предпочтение древесине со 100-процентной прозрачной текстурой, т. Е. Без сучков. «Когда в сауне нагревается, сучки на дровах становятся особенно горячими и могут причинять неудобство вашей коже», — говорит он.

Ознакомьтесь с этой электронной книгой «Сделай сам» для сауны (20 долларов), чтобы получить конкретные рекомендации по строительству.

Добавьте свои элементы дизайна

Монд хотел окна, чтобы он мог наслаждаться видом: «Каждый, кто приходит в мою сауну, говорит:« Приятно видеть снаружи »». По его словам, используйте стекло с двойным остеклением и держите его подальше от источников тепла. (Окна Монда находятся в 24 дюймах от его печи.) Он также добавил две двери — по одной с каждой стороны — для хорошей вентиляции и легкого доступа, и — просторную скамью вдоль одной стороны сауны, на которой с комфортом поместятся восемь человек.

«Мы спроектировали уклон потолка таким образом, чтобы он был ниже у источника тепла и выше у места, где мы сидим», — говорит Кристенсен. «Это заставляет теплый воздух циркулировать к нам, и когда вы поливаете водой горячие камни, это вызывает сильный поток тепла прямо в лицо — что хорошо».

Иметь поблизости источник холодной воды — это хорошо. «У нас была старая ванна на ножках, которую мы установили на склоне холма рядом с сауной», — говорит Кристенсен. «Мы наполняем его из шланга и используем как небольшой резервуар для промокания.”

Выберите источник тепла

Вы можете выбирать между деревянным, газовым, электрическим или инфракрасным. Большинство пуристов сауны скажут, что сжигание дров — лучший способ. Кристенсен забил у местного жителя старую бочковую дровяную печь; Монд купил дровяную печь на Craigslist. «Для меня все было связано с той атмосферой, которую я хотел в сауне», — говорит Монд. «Я собирался почувствовать, что« мы едем в хижину в горы », а это означает сжигание дров». Становится действительно жарко — около 150 градусов, но ему требуется несколько часов, чтобы нагреть помещение, и ему приходится вручную разжигать огонь, пока он там.

Электрические и газовые сауны проще в обслуживании и быстрее нагреваются, но они не так очаровательны. Инфракрасные обогреватели наиболее эффективны, так как они быстро нагреваются и потребляют значительно меньше электроэнергии. Почти Небо продает электрические и дровяные каменки, предназначенные для саун.

Общая стоимость

По оценкам Монд, он построил сауну из переработанных материалов и местного дерева примерно за 2000 долларов. Кристенсен нашел окна с двойным остеклением и массивную дубовую дверь в магазине Habitat for Humanity ReStore, и его сборка стоила около 10 000 долларов, включая наем подрядчика для создания платформы.

После того, как ваша сауна заработала, ничего не остается делать, кроме как запустить ее, пригласить друзей и попотеть.

Ведущее фото: Эбен Монд

Когда вы покупаете что-либо, используя розничные ссылки в наших историях, мы можем получать небольшую комиссию. Outside не принимает деньги за редакционные обзоры оборудования.Узнайте больше о нашей политике.

Вечеринка с пиццей Escoffier’s Pandemonium с шеф-поваром Беном Робинсоном

Вау! Какая забавная демонстрация от шеф-повара Бена Робинсона вчера. У нас было около 500 зрителей на демонстрацию Chef Ben’s Pandemonium Pizza Zoom. На мероприятии присутствовали студенты Эскофье, преподаватели и поклонники шеф-повара Бена со всего мира; и задаем зондирующие вопросы! Он даже поделился своим любимым «главным тушеным мясом» в популярном шоу Bravo Network «Под палубой».Это Ханна или Кейт? Вам придется посмотреть, чтобы узнать!

Начинаем вечеринку с пиццей «Пандемониум»

Мы были рады сотрудничать с шеф-поваром Беном в этом эксклюзивном онлайн-мероприятии. Во время нашей сессии он подробно рассказал о своей фирменной пицце «Пандемониум», в том числе о том, как приготовить тесто и приготовить соус… все с нуля, используя свои любимые ингредиенты. Если вы заинтересованы в приобретении именно его продуктов, они продаются в комплекте на его веб-сайте, поэтому вам не придется искать их по отдельности.Единственные продукты, которые вам понадобятся, — это свежий сыр, красный перец чили (он рекомендует чили Фресно) и базилик; вещь, которую легко найти на местном фермерском рынке в это время года.

Секреты вышли

На протяжении всей его презентации мы говорили о его карьере, он отвечал на вопросы зрителей и, конечно же, давал нам пошаговые инструкции об искусстве создания пиццы. Он даже поделился с нами несколькими забавными и открывающими нам глаза секретами:

Он приготовил пиццу с маскарпоне и копченым лососем
Тепло перца чили (используемого в его соусе) на самом деле исходит от ребер перца, в которых содержатся семена, а не от самих семян
Он не любит использовать сахар ни в чем, если в этом нет необходимости (то, чем он увлечен как сертифицированный инструктор по здоровью)
Он самопровозглашенный перфекционист
Он действительно использовал бутылку вина, чтобы раскатать тесто для пиццы, но не нашел скалку
Он считает пиццу дешевым произведением искусства

Он очень поощрял каждого зрителя, в том числе тех, кто не находится на пути кулинарного образования, экспериментировать с ингредиентами при приготовлении пиццы.Он сказал, что вначале вы чаще ошибаетесь, чем делаете правильно, но именно процесс подталкивает вас к выяснению того, что работает. На самом деле ему потребовалось около 10 пицц, прежде чем он наткнулся на то, что, по его мнению, является идеальным процессом. Его страсть к пицце исходит из идеи, что вечера пиццы объединяют людей. Особенно теперь, когда мы все проводим больше времени дома, это интересный способ вовлечь семью в приготовление пищи.

Рецепт пиццы «Пандемониум» — любезно предоставлено шеф-поваром Беном Робинсоном

Тесто

7 г сухих активных дрожжей (примерно 2 ст.)
1 стакан воды при 105 ° F
3 стакана универсальной муки для пиццы
1 чайная ложка сахара
1 чайная ложка морской соли
1 столовая ложка оливкового масла (предпочтительно оливкового масла первого отжима)

Положите дрожжи в миску. Шеф-повар Бен предпочитает использовать настольный миксер.
Налейте примерно ¼ стакана воды в миску с дрожжами.
Перемешайте дрожжи и воду венчиком; дайте активировать примерно 5 минут или когда образуются пузырьки.
Добавьте муку, сахар и соль.
Присоедините крюк для теста к миксеру и начните перемешивание.
Залейте оставшуюся воду.
Продолжайте перемешивать, иногда вам может потребоваться добавить немного больше воды или муки для получения необходимой консистенции.
Добавьте оливковое масло.
Слегка смажьте противень маслом.
Сформируйте из теста гладкий шар и поместите его в середину листа.
Оберните тесто влажной тканью и поместите лист в теплое место, чтобы тесто увеличилось в размере вдвое; примерно один час.
Промыть рабочую поверхность мукой и выложить сверху тесто.
Сформируйте из теста полено и разрежьте его пополам, чтобы получилось достаточно теста для двух пицц
Скатайте оба куска теста в виде шариков, как шарик моцареллы, скатывая его в себя.
Получив форму шара, сложите все швы и разгладьте форму.
Поместите оба тестовых шарика обратно на противень и снова накройте влажным полотенцем.
Дайте снова отдохнуть еще 60–90 минут, если используете немедленно. Если замешивать тесто заранее, поместите в холодильник до использования до 3-4 дней.При необходимости, тесто следует вынуть из холодильника примерно за 90 минут до использования, чтобы оно нагрелось до комнатной температуры.

Соус Маринара по-неаполитански

4 зубчика свежего чеснока — тонко нарезать и при желании измельчить
1 свежий красный перец чили (шеф-повар Бен любит перец Фресно) — тонко нарезать, начиная снизу и доводя до семян, затем при желании измельчить
1 банка (примерно 14 унций ) Помидоры San Marzano
Свежие листья базилика
Оливковое масло первого отжима

Нагрейте кастрюлю на среднем огне.
Добавьте оливкового масла в количестве, достаточном для покрытия дна.
Когда масло нагреется, добавьте перец чили и чеснок и обжарьте, пока чеснок не станет светло-коричневым.
Варить на среднем огне 4-5 минут. Не сжигайте чеснок.
Когда чеснок подрумянится, добавьте помидоры и базилик. Лучше всего добавлять листья целиком, но при желании их можно слегка помять. Деревянной ложкой перемешайте томатную смесь.
Уменьшите соус примерно на 20 минут на слабом огне.
Соль по вкусу.
Дайте соусу немного остыть и переложите в емкость.
Поместите емкость в холодильник, если хотите, чтобы она полностью остыла, прежде чем намазывать тесто для пиццы.

Вы можете придать соусу индивидуальный вкус. Если вы предпочитаете соус с крупными кусочками, оставьте ингредиенты в покое или слегка обработайте картофельным пюре. Если предпочитается очень гладкий соус, соус можно поместить в блендер или использовать блендер для инфузий для приготовления пюре.

Сборка пиццы

Подготовьте духовку. Традиционные духовки недостаточно нагреваются для правильного приготовления пиццы. Шеф-повар Бен использует эту уникальную технику: включите духовку, чтобы жарить. Примерно в 4 дюймах от жаровни поместите камень для пиццы на решетку духовки. Дайте камню нагреться около часа. Если ваша духовка может нагреваться до 550 градусов по Фаренгейту, вы также можете готовить, используя стандартный метод выпечки. Шеф-повар Бен искренне верит в метод проб и ошибок.

Мука рабочая поверхность.
Работая с одним из шариков теста, слегка разгладьте его и положите каждую сторону на посыпанную мукой поверхность, чтобы каждая сторона имела легкий слой. Это предотвращает прилипание.
Надавите на тесто от середины к концам — все пузырьки воздуха переместятся на внешнюю корку.
Поднимите тесто с поверхности, взяв его за конец. Вращайте тесто, продолжая схватывать, поскольку вес сдвигается и удлиняет тесто.
Вы можете положить тесто на кулаки, крутить и вращать, чтобы продолжить работу, но это не обязательно.
Для завершения обработки теста используйте скалку, чтобы создать красивую ровную поверхность.
Поместите две ложки охлажденного соуса маринара в середину теста.
С тыльной стороны половника круговыми движениями нанесите соус на края теста.
Не стесняйтесь регулировать количество соуса по своему вкусу.
Добавить свежий сыр моцарелла; отрегулируйте сумму в соответствии с вашими предпочтениями.
Не стесняйтесь добавлять дополнительные свежие листья базилика — шеф-повар Бен любит их целиком, поэтому они становятся хрустящими в духовке
В завершение посыпьте тертым сыром Пармезан

Поместите пиццу на камень, который находился под жаровней около часа.Варить примерно 8-10 минут. Достаньте пиццу из духовки и дайте ей постоять несколько минут. Это затвердевает все ингредиенты.

Он сохраняет его реальность

Что нам особенно понравилось в его демонстрации, так это то, что он использовал стандартное кухонное оборудование, а не профессиональную кухню, с которой он привык работать либо на самой большой яхте в мире в возрасте 24 лет, либо в ресторане с 3 звездами Мишлен в Великобритания, где он начал свою кулинарную карьеру.Это сделало его очень интересным для всех наших зрителей. Он даже поделился своим маленьким секретом, как лучше всего приготовить дома. Поскольку стандартная духовка почти не нагревается, чтобы правильно приготовить пиццу, он использует жаровню — посмотрите заранее записанный видеоурок о том, как шеф-повар Бен готовит в своей духовке лучшую пиццу!

Он любезно завершил сеанс вопросов и ответов, пока пицца была в духовке, и наслаждался бокалом хорошего кьянти. Он призвал студентов Эскофье и потенциальных студентов отдать свое сердце, когда дело доходит до карьеры кулинара.Сейчас времена тяжелые, но он сказал им быть сильными, потому что каждый может добиться успеха, если у него есть желание и страсть.

Вы не сможете выиграть, если не войдете в игру

Не забудьте о шансе выиграть один из фирменных ножей шеф-повара Бена. Примите участие в нашем конкурсе пиццы на заказ. Даже если вы не присутствовали на демонстрации в прямом эфире, вы все равно можете принять участие, чтобы получить шанс выиграть.

Критерии конкурса

Воспользовавшись советами шеф-повара Бена по экспериментам с ингредиентами для пиццы, снимите на видео себя (просто используя свой телефон) с описанием собственной фирменной пиццы и разместите видео в Instagram, используя хэштег #EscoffierChefBenChallenge.Помните, что это видео-вызов, поэтому фотографии не будут включены в оценку, если они будут опубликованы.

Укажите ингредиенты и любые специальные методы приготовления или приготовления в своем видео и покажите свое творение
Шеф-повар Бен будет оценивать все заявки по использованию инновационных ингредиентов и общей визуальной привлекательности.
Заявки принимаются не позднее полуночи 20 мая 2020 г. по центральному поясному времени
Победитель получит уведомление вскоре после окончания срока в личном сообщении в Instagram.

Хранение голландской печи

Итак, вы почистили свою голландскую печь, и сезон кемпинга закончился.Теперь вам нужно хранить голландскую духовку в течение нескольких месяцев, чтобы она не ржавела и не прогоркла. Это несложно, но важно предпринять несколько осторожных шагов.

Keep It Coated — после последней очистки голландской духовки следует нанести очень тонкий слой легкого растительного масла. Вы должны попытаться стереть практически все масло бумажными полотенцами, а то, что останется, поможет защитить металл от влаги. С помощью хорошего твердого слоя приправ металл вашей духовки должен быть хорошо защищен, поэтому вы можете пропустить это, если у вас есть хорошо использованная голландская духовка.
Если оставить слишком много масла в духовке или в духовке, это может привести к неприятному прогорклому запаху при снятии ее с хранения. Если это произойдет, может потребоваться восстановление вашей голландской духовки.

Держите его сухим — влага — худшая вещь для вашей голландской духовки. Постарайтесь хранить его в сухом месте, например, в гараже или в подвале, в зависимости от вашего дома. Здесь, на Среднем Западе, зимы очень засушливые, поэтому я просто храню свою в гараже.

Поддерживайте движение воздуха — полезный трюк заключается в том, чтобы подпирать духовку крышкой, чтобы обеспечить небольшую циркуляцию воздуха внутри духовки.Хороший способ сделать это — свернуть бумажное полотенце в форму карандаша и вставить один конец на дно духовки. Затем наденьте крышку, на которую бумажное полотенце должно согнуться, но при этом держите крышку открытой. Это впитывающее полотенце поможет отвести влагу из духовки и сохранить ее сухой. Вы можете использовать два или три фитиля для бумажных полотенец на больших духовках.

Keep It Protected — Существуют голландские пакеты для духовки и другие аксессуары, в которых можно хранить посуду. Я лично ими не пользуюсь, так как мои голландские печи в любом случае подвергаются частому обращению в лесу, и ничто не может их поцарапать, пока они стоят в моем гараже.Но если вам нужно много перевозить свое или вы хотите, чтобы другое оборудование было в чистоте вокруг голландской духовки, то об этом позаботится накрытие духовки. Накрытие духовки даже просто большим бумажным пакетом помогает защитить ее от пыли и грязи, а также отводить влагу.

Если задуматься на минуту, ваша голландская духовка — это просто большой кусок прочного железа. Если бы вы позволили ему посидеть в сырой темнице с лужами воды повсюду в течение 20 лет, он был бы ржавым и уродливым, это правда.Но на самом деле посуде это не повредит. Если это действительно произойдет или вы нашли на распродаже в гараже голландскую печь, которая выглядела так, как будто кто-то хранил ее в сарае 50 лет, все, что вам нужно сделать, это восстановить ее. Аккуратно храня голландскую духовку, вы сэкономите себе кучу работы в следующем году. Если вы решите просто бросить его в угол подвала, в следующий раз, когда вы захотите использовать его, все будет в порядке, но вам просто нужно приложить некоторые усилия, чтобы приправить его, прежде чем готовить в нем.

Комментарии:
09 июня, 2016 — Командир Пол Р. Марк Королевские рейнджеры

Нам нужны планы для строительства ящики для хранения наших печей. Думал, что мы будем использовать osb 7/16 дюйма и построить их на заказ. Я не нахожу планы. Спасибо за вашу доброту помощь. Застава №348, г. Спрингфилд, Миссури

11 сентября 2017 — Грант ван Хаутен

Ух ты, должно быть, купил ящик из твердого ДВП для голландской печи, где я купил все шахта в Юте много лун назад.С треугольными внутренними углами.

Задать вопрос
Велосипед

Как сделать печь для пиццы на заднем дворе менее чем за 200 долларов — Reddit DIY Projects, методы домашнего приготовления пиццы

Ничто не сравнится со вкусом горячей, запеченной в духовке ‘za. Однако, чтобы получить эту дрянную доброту дома, вам обычно приходится потратить приличную сумму денег … если только вы не готовы поработать самостоятельно. Европейский Redditor schelleursli взял на себя ответственность поделиться со всем миром своим дизайном печи для пиццы DIY на заднем дворе — и вам будет стоить чуть меньше 200 долларов, чтобы воспроизвести его изобретательность и сделать такую самостоятельно.

Материалы *

2 терракотовых горшка (22 дюйма, 18 дюймов) — 88 долларов США
Мат из керамического волокна — 31 доллар США за метр
12 огнеупорных кирпичей — 54 доллара США
Бетонная плита весом 80 фунтов смесь — 3,97 доллара США
Итого = 180 долларов

* Вы могли заметить, что в исходном сообщении указана общая стоимость около 113 евро, или около 120 долларов. Мало того, что цены на материалы были разными, потому что они были в Европе, они также имели доступ к некоторым материалам заранее.Этот список материалов предполагает, что вы начинаете проект только с прочной базой для установки и некоторыми стандартными электроинструментами.

Шаг первый

Начните с двух терракотовых горшков. Убедитесь, что меньший по размеру подходит к большему, и остается достаточно места.

Шаг второй

Затем прорежьте несколько отверстий в горшках, чтобы вы могли легко выдвигать и выдвигать топливо и пиццу. Вы также захотите отшлифовать края, так что это предполагает, что у вас есть некоторые базовые навыки работы с электроинструментом.Будьте осторожны, ребята.

Шаг третий

После того, как вы залили бетонную плиту (указания здесь, если у вас нет чего-то подходящего), поместите ее там, где вы планируете установить печь. Положите огнеупорные кирпичи на плиту так, чтобы она была полностью закрыта. Рассматриваемый Redditor, schelleursli, не уточнил, были ли кирпичи закреплены на месте или нет, поэтому используйте раствор по своему усмотрению.

Шаг четвертый

Затем поместите меньший горшок на кирпичи, оберните слой керамического волокна вокруг меньшего горшка и поместите на него большую горшок.Отрежьте лишний коврик, чтобы немного очистить его.

Шаг пятый

На этом структурно вы закончили. Теперь вам остается только решить, как вы собираетесь разогревать духовку. Комментарии к исходному посту содержат довольно много отзывов от сообщества Reddit, но мы бы посоветовали использовать надежную древесную щепу. Очень важно убедиться, что духовка хорошая и горячая, поэтому приготовьте ее задолго до того, как вы будете готовы к приготовлению.

Шаг шестой

Последний шаг: поставьте пиццу в духовку и наслаждайтесь!

Вот и все: наверное, самый дешевый способ построить собственную домашнюю печь для пиццы.Как и в любом проекте DIY, будьте осторожны с тем, что вы делаете (особенно с огнем), и не стесняйтесь вызывать профессионала, если вы окажетесь над головой. Обязательно ознакомьтесь с исходным постом и инструкциями, чтобы получить справочную информацию и другие полезные советы. Удачного приготовления!

Бретт Уильямс — помощник редактора в Supercompressor. Ему нравится his ‘ za light chey , heavy pepp , и служил в The 9.

Хотите получить еще больше лучших в мире дизайнов прямо на ваш почтовый ящик? Нажмите здесь, чтобы подписаться на нашу ежедневную электронную почту.

Готовим дома — HelpGuide.org

здоровое питание

Мы все любим полуфабрикаты, но один из самых простых способов улучшить свое здоровье — это приготовить больше домашних блюд. Вот как начать.

Обновление коронавируса

По мере того, как глобальная пандемия COVID-19 продолжается, рестораны в вашем районе могут быть закрыты или иметь ограниченное количество мест, или вы еще не можете чувствовать себя комфортно, питаясь вне дома.Это может быть идеальной возможностью попробовать приготовить еду дома. Даже если в настоящее время вы не можете делиться домашней едой с друзьями и семьей, вы все равно можете ощутить множество преимуществ для здоровья и сэкономить деньги на еженедельных счетах за питание.

Преимущества домашнего приготовления пищи

Независимо от того, живете ли вы самостоятельно или являетесь занятым родителем, найти время и силы для приготовления домашних блюд может показаться сложной задачей. В конце напряженного дня поесть вне дома или сделать заказ могут показаться самым быстрым и легким вариантом.Но полуфабрикаты и полуфабрикаты могут серьезно подорвать ваше настроение и здоровье.

Полуфабрикаты обычно содержат большое количество химических добавок, гормонов, сахара, соли, нездоровых жиров и калорий, которые могут отрицательно повлиять на ваш мозг и внешний вид. Это может вызвать у вас чувство усталости, вздутие живота и раздражительность, а также усугубить симптомы депрессии, стресса и беспокойства.

В ресторанах часто подают больше еды, чем вы должны съесть. Во многих ресторанах подают порции, которые в два-три раза больше рекомендованных диетических рекомендаций.Это побуждает вас есть больше, чем дома, что отрицательно сказывается на вашей талии, кровяном давлении и риске диабета.

Когда вы готовите себе еду, у вас больше контроля над ингредиентами. Готовя для себя, вы можете быть уверены, что вы и ваша семья будете есть свежие и полезные блюда. Это может помочь вам выглядеть и чувствовать себя здоровее, повысить вашу энергию, стабилизировать вес и настроение, улучшить сон и сопротивляемость стрессу.

Готовить дома не обязательно .Краеугольным камнем здорового питания является употребление пищи, максимально приближенной к той, которую приготовила природа. Это означает замену обработанной пищи настоящей пищей, когда это возможно, и употребление большого количества овощей и здоровых источников белка. Это не значит, что вы должны часами проводить на кухне, комбинируя сотни различных ингредиентов или рабски следуя сложным рецептам. На самом деле, простые блюда часто оказываются самыми вкусными.

На приготовление еды дома уходит даже меньше времени, чем на питание вне дома. Есть много быстрых, простых и полезных блюд, которые вы можете приготовить дома за меньшее время, чем поездка в ресторан или ожидание доставки.

Готовка дома — это отличный способ провести время с другими людьми — и вам не обязательно быть опытным поваром. Какими бы ни были ваши способности или опыт повара, вы можете научиться готовить быстрые и здоровые блюда, которые могут принести реальную пользу вашему психическому и физическому здоровью.

Преимущества приготовления пищи дома
Польза для здоровья
Приготовление здоровой пищи в домашних условиях может поддержать вашу иммунную систему и снизить риск таких заболеваний, как сердечные заболевания, рак, высокое кровяное давление и т. Д. сахарный диабет.
Он может дать вам больше энергии, улучшить качество сна и помочь вам лучше справиться с проблемами со здоровьем.
У женщин приготовление здоровой пищи может помочь уменьшить симптомы ПМС и менопаузы и повысить фертильность.
Если вы соблюдаете особую диету или пытаетесь похудеть, приготовление еды для себя дает вам больше контроля над ингредиентами и размером порций, что позволяет лучше контролировать свой вес или справляться с пищевой аллергией.
Практикуя безопасное обращение с пищевыми продуктами, пока вы готовите дома, вы с меньшей вероятностью заразитесь пищевым заболеванием.
Приготовление пищи дома может обострить ваш разум, бороться с когнитивными нарушениями и снизить риск болезни Альцгеймера.
Он может стабилизировать энергию детей и помочь им вырасти здоровыми, уверенными в себе взрослыми.
Эмоциональные и социальные преимущества
Простой процесс приготовления пищи в домашних условиях может воодушевить и улучшить ваше настроение и самооценку.
Выделение перерыва в плотном графике на приготовление пищи также может быть отличным средством для снятия стресса.
Приготовление даже простых блюд в домашних условиях может быть творчески полезным.
Принятие диеты, состоящей из здоровых домашних блюд, может повысить вашу сопротивляемость стрессу, тревоге и депрессии, а также улучшить ваше настроение и мировоззрение.
Готовка и еда в кругу семьи — отличный способ наладить связь со своими близкими.
Приглашая друзей присоединиться к вам, вы можете расширить свой круг общения, что поможет снять стресс.
Здоровое питание может даже добавить радости в вашу жизнь.Когда ваше тело становится более здоровым, вы чувствуете себя счастливее — внутри и снаружи.

Исследования также показали, что, если вы регулярно готовите домашние блюда, вы с большей вероятностью сделаете более здоровый выбор в тех случаях, когда вы едите вне дома. Другими словами, здоровое питание может стать привычкой.

Удовольствие от совместной домашней еды

Еда объединяет людей, а приготовление пищи дома — отличный способ объединить семью за обеденным столом. Все любят домашнюю еду — даже угрюмые подростки или придирчивые едоки.И если вы живете один, это не значит, что вам нужно готовить или есть в одиночестве. Совместное употребление еды с другими — отличный способ расширить вашу социальную сеть. Благодарный отзыв о еде, которую вы приготовили для кого-то, также может реально поднять вашу самооценку.

Сделайте время приема пищи социальным. Простой разговор с другом или любимым человеком за обеденным столом может сыграть большую роль в снятии стресса и улучшении настроения. Соберите семью и будьте в курсе повседневной жизни друг друга.Если вы живете один, пригласите друга, коллегу или соседа.

Отключить экраны . Отдохните от телевизора, выключите телефон и не отвлекайтесь, чтобы у вас была реальная возможность пообщаться с человеком, с которым вы разделяете трапезу. Избегая экранов и есть вместе с другими, вы также поможете избежать бессмысленного переедания.

Готовьте вместе с другими. Пригласите вашего супруга, соседа по комнате или друга разделить обязанности по покупкам и приготовлению еды — например, один готовит основное блюдо, а другой — десерт.Готовить вместе с другими может быть интересным способом углубить отношения, а разделение затрат может сделать это дешевле для вас обоих.

Преодоление препятствий на пути к приготовлению пищи дома

Несмотря на все преимущества, многие из нас по-прежнему считают приготовление еды рутинной работой, либо чем-то, на что у нас нет времени, либо чем-то, что подходит только опытным поварам. Может быть, вы уже пробовали готовить раньше и вам не понравился конечный результат, а может быть, ваши дети просто предпочитают еду на вынос?

Преодоление препятствий к приготовлению пищи дома часто начинается с изменения вашего отношения к приготовлению еды или времени, проведенному на кухне.Вот некоторые распространенные причины, по которым мы не готовим дома и что с ними делать:

Препятствие 1:

«У меня нет времени готовить».

Конечно, покупка, измельчение ингредиентов, приготовление пищи и последующая уборка могут занять много времени. Но есть много способов ускорить процесс:

Делайте покупки в Интернете, и все ингредиенты будут доставлены к вашей двери.
Вовлеките свою семью. Делайте покупки и уборку вместе с супругом или соседом по комнате.
Подготовьтесь заранее. Нарежьте овощи на выходных, когда на вас меньше давления, например, чтобы сократить время последнего приготовления.
Используйте свежие ингредиенты. На приготовление салатов и рецептов сырых продуктов может уйти всего несколько минут.
Рассматривайте приготовление еды как приятное расслабляющее занятие, а не как рутинную работу — это отнимет совсем немного времени.

2:

«Дешевле есть фаст-фуд».

На первый взгляд может показаться, что поесть в ресторане быстрого питания дешевле, чем приготовить домашнюю еду.Но так бывает редко. Исследование, проведенное Школой общественного здравоохранения Вашингтонского университета, показало, что люди, которые готовят дома, обычно придерживаются более здоровой диеты без увеличения расходов на питание на . Другое исследование показало, что домашние повара тратят на еду примерно на 60 долларов в месяц меньше, чем те, кто чаще ест вне дома.

3:

«Я слишком устал, чтобы готовить в конце напряженного дня».

Создание здорового питания не требует больших затрат усилий.

Загрузка в мультиварку мяса и овощей по утрам позволяет вам вернуться домой к горячим обедам вечером с минимальной подготовкой и небольшой уборкой.
Готовьте еду в больших количествах, а остатки замораживайте порциями, чтобы есть, когда у вас нет времени или сил для приготовления.
Готовя основной белок один раз в неделю, например жареный цыпленок или грудки индейки, приготовленные на медленном огне, вы можете использовать мясо для быстрого и легкого приготовления блюд в течение недели, таких как суп, салаты, бутерброды, буррито или блюда из пасты. .

4:

«Я не умею готовить»

Если вас пугает перспектива приготовить домашнюю еду, важно помнить, что приготовление пищи — это не точная наука.

Обычно совершенно нормально пропустить ингредиент или заменить один ингредиент другим.
Поищите простые идеи рецептов в Интернете или купите базовую поваренную книгу.
Как и все остальное, чем больше вы готовите, тем лучше вы становитесь. Даже если вы новичок на кухне, вы скоро освоите быстрое и полезное питание.

5:

«Даже если я готовлю здоровую пищу дома, я не могу заставить свою семью есть ее».

Со временем вы сможете отучить свою семью (и себя) от вкуса еды на вынос и упакованной еды.

Начните с малого, готовьте всего один или два раза в неделю, чтобы дать всем вкусовым рецепторам возможность привыкнуть.
Маленькие дети любят готовить, и им весело есть то, что они сами помогли приготовить.
Детский импульс к подражанию силен, поэтому чем больше ваши дети видят, что вы едите здоровую пищу, тем больше вероятность, что они последуют их примеру.

Советы для начала работы

Не думайте, что дома нужно готовить каждые блюд. Если вы готовите дома всего несколько раз в неделю, это принесет вам плоды. Чем больше вы готовите себе еду, тем лучше у вас это получается. В конце концов, вы можете обнаружить, что еда вне дома или заказ в ресторане становятся редкостью, а не нормой. Вот несколько советов, которые помогут вам начать работу:

Начните со свежих, полезных ингредиентов . Выпечка сладких угощений, таких как пирожные, пирожные и печенье, не поможет ни вашему здоровью, ни вашей талии.Точно так же добавление слишком большого количества сахара или соли может превратить здоровую домашнюю еду в нездоровую. Чтобы еда была не только вкусной, но и полезной для вас, начните со здоровых ингредиентов и приправляйте ее специями, а не сахаром или солью.

Все просто . Приготовьте на пару или обжарьте овощи, приготовьте рыбу или курицу на гриле, добавьте травы, специи или полезный соус. Простое приготовление может быть вкусным и быстрым.

Готовьте, хватит на остатки . Приятно иметь остатки еды, которые можно использовать для быстрого и легкого обеда или ужина на следующий день.При приготовлении таких вещей, как рис или макароны, готовьте как минимум в два раза больше, чем вам нужно, и храните в холодильнике, чтобы использовать с другими блюдами. Остатки заморозки также могут гарантировать, что у вас под рукой будет домашняя еда, когда вам не хочется готовить.

Заменить более здоровую пищу . Жарить на гриле или запекать вместо жарки. Замените соль чесночным или луковым порошком. Уменьшите сахар, который требуется в большинстве рецептов, на 1/3 — 1/2. Уменьшите количество мяса и увеличьте количество овощей в рагу и запеканках.Выбирайте цельнозерновые макароны и хлеб и заменяйте беленую белую муку цельнозерновой при выпечке.

Запаситесь скобами . Такие ингредиенты, как рис, макароны, оливковое масло, специи, мука и бульонные кубики, являются основными продуктами, которые вы, вероятно, будете употреблять регулярно. Хранение банок тунца, фасоли, помидоров и пакетов с замороженными овощами под рукой может помочь быстро приготовить обед, когда у вас мало времени.

Дайте себе свободу действий . Можно сжечь рис или пережарить овощи.После нескольких попыток станет легче, быстрее и вкуснее!

Авторы: Лоуренс Робинсон, Жанна Сигал, доктор философии, и Роберт Сигал, магистр медицины

Что нужно для постройки домика на дереве в стиле мастеров домика на дереве

Алекс Хемер

Есть домики на дереве — ну, вы знаете, связка деревянных досок, сколотых вместе вашими родителями, с перемежающимися ругательствами и дополнительными поездками в Home Depot за гвоздями — и еще домиков на дереве .Как в буквальных домах на деревьях, с электричеством, водопроводом и современным деревенским декором, из-за которого у Джоанны Гейнс слабели колени. Пит Нельсон посвятил свою жизнь обоим, но именно этим он и стал на самом деле . И в процессе он превратил идею из мечты «Было бы здорово, если …» в полноценное движение для тысяч людей.

Пит видел, как лихорадка от домов на деревьях росла вместе с его бизнесом, который зародился в результате непрерывной ночи 1987 года.«Я не мог заснуть, я был так взволнован», — говорит он о моменте, когда он задумал создать полномасштабные дома, подвешенные в воздухе. Для финансирования своей идеи он построил стандартные дома, а также домики на деревьях, но вскоре все больше и больше людей стали приходить к нему за последними, и в 1994 году он стал соавтором Treehouses: The Art and Craft of Living Out on. Limb — первый из полудюжины написанных им, — и к 2006 году он открыл ночлег возле Сиэтла, где люди могли спать в одном из его проектов, который он назвал TreeHouse Point.В 2012 году приехал Animal Planet, снявший свою команду в реалити-шоу Treehouse Masters , где камеры следовали за Питом и командой Nelson Treehouse, когда они создавали грандиозные места для отдыха для людей из всех слоев общества, включая знаменитостей (Шак призвал их построил ресторан у себя во дворе в одном примечательном эпизоде).

Алек Хемер

По мере того, как шоу набирало обороты, росли и поиски «домиков на деревьях», поднимаясь летом и спадая зимой, когда становится слишком холодно, чтобы думать о том, чтобы проводить часы на улице, даже если конечный результат нагревается.Разумеется, один взгляд на данные Google Trends показывает, насколько Пит стал синонимом этой темы: «Дома на деревьях Нельсона» — четвертый по популярности связанный запрос, когда люди ищут указанные дома. Он зажат между «лучшими домами на деревьях» и «домами на деревьях в аренду» — и интерес не показывает признаков убывания.

«Я называю это« домиком на дереве в мозгу ». Это болезнь, и, черт возьми, это реально», — говорит Пит. «Люди становятся одержимыми».

Алек Хемер

Большая часть привлекательности, по его словам, заключается в том, что рисунки вызывают чувство удивления, призывают к более простым временам и позволяют буквально уйти от скуки повседневной жизни.Но знает ли кто-нибудь, кто решит построить дом на деревьях , на самом деле , во что они ввязываются? Если вам не терпится воплотить эту мечту в реальность, вы не одиноки. Вот что вам нужно знать.

Какие деревья лучше всего подходят для домиков на деревьях?

То, что у вас на заднем дворе корявое, извилистое, массивное дерево — или семь — не означает, что они идеальные кандидаты для поддержки дома. «Лучшие деревья — деревья-долгожители: Основные из них — дуб, клен, красное дерево и дугласова пихта. Вы увидите множество таких по всей стране, и в правильных условиях они могут прослужить сотни лет », — говорит Пит, приводя в качестве примера Pitchford Estate в Англии.

Наследие ИзображенияGetty Images

Названный самым старым в мире, дом на дереве впервые упоминается в 1692 году, отремонтирован в 1760 году, а затем снова в 1980 году. Вы все еще можете совершить поездку по нему по сей день, доказывая, что такая же новаторская, как и сама концепция, когда они правильно спроектированы и В уходе домик на дереве — не новость.

«Все дело в обслуживании, как и в любой структуре», — говорит Пит. «Если вы не вычищаете листья из желобов и мусора, который может скапливаться, пройдет совсем немного времени, прежде чем все пойдет наперекосяк. Но если [вы это сделаете, и] вы окажетесь на правильных деревьях — как старый добрый дуб — дом может прослужить столько же, сколько и дерево «.

Итак, насколько «домиком» может быть мой домик на дереве?

Лимита не существует. По крайней мере, Пит так и не нашел. «Мы поставили гидромассажную ванну на дереве около года назад», — вспоминает он.«Красивая гидромассажная ванна из натурального кедра». (Он также установил водопад на балконе другой конструкции в Вермонте.)

Команда

Нельсона регулярно проектирует дома на деревьях с полностью функциональными ванными комнатами, несколькими спальнями, мини-кухнями (многие из них с четырехконфорочными плитами, микроволновыми печами и полноразмерными холодильниками), даже современными удобствами, такими как центральное кондиционирование воздуха и отопление. Чем больше дом, тем он обычно ниже по отношению к земле — «потому что деревья так сильно двигаются», — отмечает Нельсон, — и иногда он поддерживается дополнительными столбами вместе с деревьями.

«Люди, которые хотят подняться выше главного домика на дереве, могут захотеть построить воронье гнездо», — добавляет он. Это был популярный вопрос, наряду с обеспечением места (и бюджета) на чердаке и мостом, соединяющим их от главного дома на дереве до «спутниковой тусовки» поблизости. «Это идея домика на дереве Swiss Family Robinson в стиле фэнтези», — объясняет он.

Если вам нужно дополнительное доказательство того, что домики на деревьях действительно могут быть такими, какими вы хотите их видеть, не ищите ничего, кроме этого вдохновленного Звездных войн чудо площадью 1000 квадратных футов, спроектированного Нельсоном на дереве.

Что вам действительно нужно, чтобы построить домик на дереве?

Конечно же, помимо дерева и качественных деревьев. Питу задавали этот вопрос столько раз, что он начал продавать проекты домиков на дереве, оборудование и даже полный учебный буклет Treehousing: The Instructional Guide на своем веб-сайте. Одним из наиболее важных компонентов является набор крепежных болтов Treehouse — или TAB, они известны в отрасли — которые делают именно то, что вы могли подумать: они прикрепляют дерево к платформе дома.

Планы проектирования домиков на дереве «Сахале»

Болт крепления домика на дереве

«Это действительно эффективный способ подключения к деревьям, не повреждая их, — говорит Нельсон. Он работал с арбористами, чтобы изучить, как деревья будут реагировать на вставленные в них ТАБ. «В тот момент, когда вы проникаете через такое дерево, идет сигнал, чтобы послать сок и разделить рану, блокируя все возможные артерии от переносимых по воздуху патогенов.По сути, дерево сигнализирует о том, что у него проблема, и оно само себя ремонтирует ».

Дерево не заживет само, объясняет он, но оно посылает более сильную и плотную древесину к краю раны, и со временем, он начинает выглядеть, как сжатые губы вокруг болта. С правильными деревьями, вкладками и планом все готово для начала строительства.

Сколько это мне будет стоить?

В то время как Нельсон построил свой первый дом на дереве — убежище площадью 250 квадратных футов — за 7000 долларов, не надейтесь, что ему так повезет.«Ползучесть проекта реальна», — смеется Нельсон. Часто мечта начинается довольно невинно: почему бы не добавить электричество? А если у вас есть электричество, вам, вероятно, следует иметь кофеварку. Но вам понадобится мини-холодильник и плита, чтобы к ним можно было перекусить. Но когда вы закончите, вы захотите вымыть кружку и тарелки, так что вам понадобится раковина и сантехника. И если вы водопроводите место, вы можете также построить ванную комнату. И, и, и, анннд … вскоре этот «простой» домик на дереве обойдется вам в шестизначную сумму.Может быть, даже шестизначная цифра.

«Если вы посмотрите на полностью оборудованный дом на дереве, относитесь к нему как к дополнению к вашему дому», — объясняет Нельсон. «Если вы добавите в дом ванную комнату или кухню, вы быстро окажетесь в диапазоне 100 000 долларов».

То же самое и с домиками на деревьях. Одно дело, если вы хотите, чтобы в закрытом помещении можно было читать книги и болтаться, например, использовать удлинитель для питания света; Требуется водопровод и электричество, достаточное для питания приборов, что быстро увеличивает расходы.По оценкам Нельсона, около 80 процентов его проектов, включая кухню и ванную комнату, завершаются.

«Если есть ванная и кухня, нужно учитывать высокие затраты на строительство», — говорит он. «Это может означать 150 000 долларов на оплату труда». (На строительство типичного дома Treehouse Masters требуется около 1500 часов, объясняет Нельсон, добавляя, что строительство, вероятно, будет стоить вам 100 долларов в час труда. И если вы хотите, чтобы команда Пита сделала все за вас, ну, это начинается с 300000 долларов. .)

Эмпирическое правило Нельсона? Ожидайте, что ваши общие затраты на 60 процентов составят труд, 40 процентов — материалы. Приближение этих цифр к первому Нельсону, построенному за 7000 долларов в домике на дереве, означает кардинальное упрощение вашей конструкции, получение действительно удобного в использовании и превращение в мусорщика Indiana Jones калибра .

«Во всем мире существует прекрасная традиция поиска материалов: посещение Craigslist или поиск подрядчиков», — говорит он. Именно это сделал Нельсон для своего первого домика на дереве, и почему проект площадью 250 квадратных футов стоил так мало: эти 7000 долларов были вложены только в материалы, не считая затрат на его время.

«Я пытался сделать это бесплатно», — объясняет Нельсон. «Я был как галочка в этом вопросе».

Могу ли я протестировать один, прежде чем делать это?

На этом этапе вы, возможно, сомневаетесь в своих обязательствах. Вам даже понравится быть человеком в домике на дереве? Стоят ли усилия? Стоит ли вам заняться более простым хобби, например научиться вышивать на китайском языке? Есть много мест, где можно переночевать в домике на дереве (для этой цели Нельсону принадлежат два объекта).Однако справедливое предупреждение: это может только усилить вашу одержимость, особенно если вы рассматриваете арендный бизнес, которым вы могли бы заняться. Как сказал Нельсон, Treehouse on the Brain реальна. Все слишком реально.

Кэндис Браун Дэвисон Заместитель редактора Кэндис Браун Дэвисон пишет, редактирует и выпускает контент о стиле жизни, который варьируется от знаменитостей до рукодельниц с закрученными рукавами, при этом неустанно преследуя самое благородное дело: поиск лучшего в мире печенья с шоколадной крошкой.

Печь «Робинзон» своими руками. Чертежи и видео

Плюсы ракетной печи “Робинзон”

Устройство

Как изготовить “Робинзон” своими руками

Как сделать походную печку своими руками – Ремонт своими руками на m-stone.ru

Вариант, скопированный с промышленного образца

Как своими руками сделать походную печь

Для чего нужны походные печки?

Видео – Походная печь. Детальный обзор

Особенности конструкции и ее преимущества

Вариант №1. Миниатюрная печка из консервной банки

Вариант №2. Изготовление печки из кастрюль

Вариант №3. Складная походная печь своими руками

Вариант №4. Конструкция из нескольких консервных банок

Видео – Изготовление походной печи

Вам может понравиться

Складная туристическая печь своими руками

Особенности конструкции и ее преимущества

Походная печь своими руками

Как сделать походную печь своими руками

Изготовление мини-печки из консервной банки

Вам может понравиться

Комментарии ВК:

Горизонтальная печь из трубы своими руками, печи из трубы 500 мм

Преимущества горизонтальных печей

Особенности горизонтального оборудования

Что понадобится для изготовления печки?

Изготовление горизонтальной банной печки

Монтаж трубчатого агрегата в парилке

Заключение

Реактивные печки на дровах своими руками. Основные разновидности ракетных печей и варианты своими руками. Печь из газового баллона

Устройство и принцип работы

Разновидности ракетных печей

Виды печек для разных условий эксплуатации

Как увеличить эффективность печки

Большая ракетная печь с лежанкой

Ракетная печь длительного горения своими руками

Принцип работы

Как сделать ракетную печь своими руками

Схема ракетной печи.

Ракетная печь своими руками.

Ракетная печь Робинзон своими руками

Общие принципы

Устройство печи Робинзон: чертежи и размеры

Общие принципы

Устройство печи Робинзон: чертежи и размеры

Печь Робинзон своими руками: два фото и три видео варианта

Почему ракета и почему реактивная

Как работает печка ракетного типа

Как протапливать

Стационарная печь

Комбинированная кирпично-металлическая печь из бочки

Печь из железного баллона

Как выложить топливник из кирпича

Принцип работы

Преимущества и недостатки

Материалы

Инструменты

Как сделать своими руками?

Выбор места

Приготовление раствора

Кладка ракетной печи из 20 кирпичей

Кладка ракетной печи с лежанкой

Вывод

Построение уличной духовки — Сделай сам

Как построить сауну

Вечеринка с пиццей Escoffier’s Pandemonium с шеф-поваром Беном Робинсоном

Начинаем вечеринку с пиццей «Пандемониум»

Секреты вышли

Рецепт пиццы «Пандемониум» — любезно предоставлено шеф-поваром Беном Робинсоном

Тесто

Соус Маринара по-неаполитански

Сборка пиццы

Он сохраняет его реальность

Вы не сможете выиграть, если не войдете в игру

Критерии конкурса

Хранение голландской печи

Как сделать печь для пиццы на заднем дворе менее чем за 200 долларов — Reddit DIY Projects, методы домашнего приготовления пиццы

Материалы *

Шаг первый
