Плуг для мотоблока размеры – сборка и установка. Какие размеры имеют роторные и двухкорпусные модели? Как правильно прицепить к мотоблоку?

Содержание

Как сделать самодельный плуг для мотоблока своими руками: чертежи, размеры

Для тех, кто владеет небольшим участком земли (20-40 соток) и активно занимается земледелием, например, выращивает картофель или другие культуры, серьезным помощником в работе является мотоблок. Оснащенный набором навесного оборудования, его можно использовать для вспашки и рыхления почвы, посадки и уборки картофеля, моркови и др. С помощью мотоблока можно скосить траву, убрать снег, перевезти небольшой груз. Навесное оборудование можно приобрести в магазине, но домашнему умельцу, имеющему в арсенале доступные инструменты, по силам будет изготовить некоторое оборудование самостоятельно, включая плуг. Если вы решились изготовить плуг для мотоблока своими руками, рассмотрим их конструкции, а также какие из них можно сделать самостоятельно.

Виды плугов

При комплектации мотоблоков применяют плуги трех разновидностей, все из них имеют свою область применения:

  • однокорпусные и двухкорпусные;
  • поворотные или оборотные;
  • роторные.

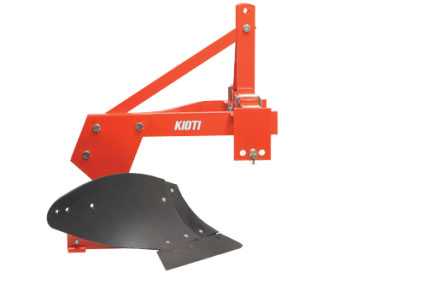

Однокорпусные модели

Однокорпусные агрегаты – наиболее простые по конструкции. Они имеют только один лемех и применяются при вспашке легких грунтов на обычных садовых участках, составляющих большую часть земель. Для вспашки тяжелых грунтов и целины такой плуг не подойдет, здесь потребуется более мощная конструкция.

Двухкорпусный плуг представляет собой две скрепленные рамы с лемехами. Применяется для обработки различных видов почв и для первичного вспахивания целинных земель. Одновременно сможет выполнять вспашку и боронование, обеспечивает наилучшее качество возделывания почвы.

к содержанию ↑

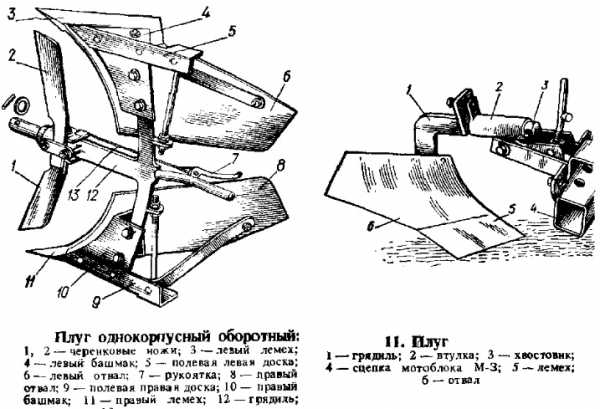

Оборотные плуги

Оборотные плуги отличаются по форме лемеха, напоминающего перо. Лемех с загнутой верхней частью переворачивает грунт. Рекомендуется для вспашки твердого, жесткого грунта. Плуги такого вида совместимы с мотоблоками среднего и тяжелого классов, например МТЗ. Название свое получили от устройства, поворачивающее лемех при изменении направления вспахивания, что удобно для участков большой длины. Направление отвала почвы сохраняется.

к содержанию ↑

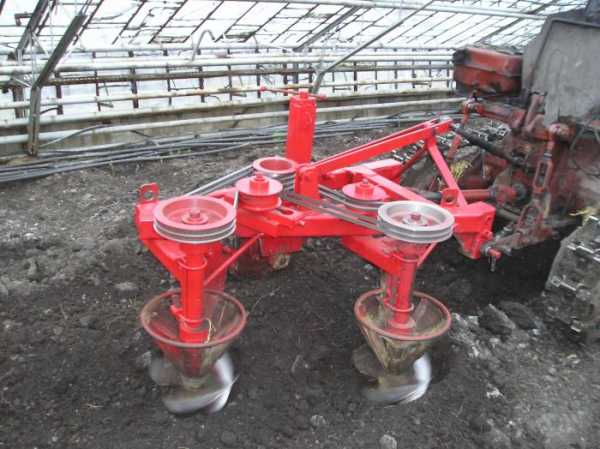

Роторные плуги

Роторные модели отличаются от других конструкций: агрегат состоит из набора изогнутых лемехов, которые взрыхляют почву, помещенных на оси, приводимой в действие валом отбора мощности агрегата. Глубина вспашки почвы роторным плугом составляет 25-30 см, и не требует значительных усилий работников.

Ротационный плуг позволяет вести вспашку, меняя направления, что важно для обработки участков со сложными формами. Данная конструкция популярна среди дачников для обработки почвы со слоем дерна или насыщенной корнями. Роторные плуги совместимы со средними и тяжелыми мотоблоками.

к содержанию ↑

Отвальные и безотвальные

По наличию отвала плуги можно разделить еще на два вида:

  • отвальные: конструкция таких плугов позволяет вспахивать почву, переворачивать вспаханный слой и разрыхлять его;
  • безотвальные: предназначаются для взрыхления почвы в регионах с засушливой и ветреной погодой.

к содержанию ↑

Преимущества самодельных плугов

Изготовление самодельного плуга своими руками имеет ряд преимуществ перед использованием покупных. Его конструкция больше отвечает требованиям, соответствующим обрабатываемой почве: это угол овала, глубина вспахиваемого слоя, ширина вспахиваемого участка за один проход, а также эффект рыхления.

Плуг, изготовленный своими руками с учетом мощности двигателя, не создаст дополнительной нагрузки на мотоблок, исключит пробуксовывание колес и обеспечит оптимальный эффект вспашки. Применение качественного материала и соблюдение технологии позволит значительно увеличить срок службы. Изготавливая плуг, можно предусмотреть возможность крепления дополнительного оборудования для обработки почвы.

к содержанию ↑

Самодельный однокорпусный плуг

Наиболее простой, но одновременно и эффективной конструкцией плуга является однокорпусный.

Такая конструкция применима для производства ее собственными руками в домашних условиях. Для изготовления не потребуются специальные инструменты и приспособления, а также особые навыки, достаточно будет инструментов, имеющихся в мастерской домашних мастеров.

Лемех

Опыт хозяев, применяющих в своих полевых работах мотоблоки, оснащенные плугами, показывает, что лемех требуется периодически снимать, чтобы до начала работ его наточить. Выбирая материалы для изготовления лемеха, рекомендуем применить легированную сталь 9ХС, используемую при изготовлении циркулярных пил.

Может быть применена сталь 45, но ее потребуется закалить до твердости HRC 50-55. Не исключено применение обычных сталей, в том числе Ст.5, которые не подвергают закаливанию, но может быть доведена до нужного качества, если отбить кромку молотом и заточить ее.

к содержанию ↑

Отвал

Отвал плуга можно изготовить разными методами, рассмотрим некоторые из них, чтобы была возможность выбора наиболее удобного и доступного по материалам и стоимости.

  1. Отвал изготавливается из стального листа толщиной 3,0–4,0 мм. Для изготовления необходимы гибочные вальцы для придания отвалу изогнутой формы. Заготовку вырезают по шаблону, затем пропускают через вальцы и молотком доводят до требуемой формы.

  1. Сделать отвал можно, используя стальную трубу диаметром 0,55-0,6 м и толщиной стенки 4,0-5,0 мм. Заранее готовим картонный шаблон, накладываем его на трубу так, чтобы угол, образованный нижней гранью и горизонталью трубы, составил 20-30°. Контур обводится, вырезается с помощью газовой горелки, после этого обрабатывается наждаком или болгаркой. Если потребуется, можно исправить форму при помощи молотка.
  2. При изготовлении отвала можно использовать стальной лист, но форму придать можно после предварительного нагрева заготовки, изогнув ее по матрице, например, взяв отвал покупного плуга.

Вам может понадобиться информация про окучник для картофеля к мотоблоку или самодельная картофелекопалка.

к содержанию ↑

Сборка плуга

Начиная сборку, рекомендуется предварительно изготовить макет, используя плотный картон, склеивая отдельные детали под определенными углами. На представленных чертежах угол альфа на различных участках составляет 25-30°, угол гамма – 42-50°. Оценив полученный картонный образец, начинаем его изготовление из металла. Материал для корпуса выполнен из листовой стали толщиной 3,0 мм.

Чтобы выполнить сборку, воспользуемся аппаратом для сварки. Потребуется стальной лист толщиной 2-3 мм с габаритами 0,5х0,5 м. Воспользовавшись клиньями, установленными под углом 25°, на лист помещаем лемех и привариваем его к листу в двух местах. К лемеху вертикально стыкуем боковой щиток, расположив его внахлест на 5-8 мм. Щиток необходимо расположить выше лезвия лемеха (плоскости листа) на 0,6-1,0 см, чтобы свободно подрезать почву. Щиток прихватками присоединяем к лемеху и вспомогательному листу. Прикладываем к лемеху отвал так, чтобы получилась цельная конструкция. Угол между ножом лемеха и краем отвала необходимо установить 6-8°.

к содержанию ↑

Крепление лемеха

Схема крепления плуга представлена на чертеже.

В том случае, если какой-нибудь из углов или поверхности не совпадут или не будут отвечать рекомендованным, деталь потребуется подправить молотком. Подогнав отвал и лемех, привариваем их, после этого отвал прихватками скрепляем с боковым щитком. Свариваем боковой щиток сначала с распорной планкой, после этого с пластиной, расположенной в основании, теперь к ней привариваем упорный уголок лемеха. Весь агрегат осматриваем, и теперь потребуется тщательно проварить швы, затем отделить от вспомогательного листа. Выполнив сборку, швы требуется тщательно очистить болгаркой, а поверхности, которые будут контактировать с грунтом, зашлифовать.

к содержанию ↑

Оборотный  плуг

У оборотного плуга имеется отличие – наличие механизма поворота, переворачивающего лемех при проходе соседней борозды в обратном направлении. Перевернув лемех, пласты почвы будут переворачиваться в том же направлении, что и предыдущие. Поворотный механизм позволяет выполнять вспашку быстрее, чем при использовании обычной конструкции.

У оборотной конструкции имеется три специфические плоскости: внизу горизонтальная плоскость полозка, боковая вертикальная и передняя отвальная. Снимаем лемех и отвал, устанавливаем на пол и прислоняем их к стенке, нижняя горизонтальная плоскость полозка должна совпасть с горизонтальной линией пола, а стена с боковой вертикальной плоскостью полозка.

Чтобы отрегулировать плуг, необходимо нижнюю грань лемеха опустить на 1,0–4,0 см ниже плоскости полозка. Боковые режущие грани лемеха и отвала должны лежать на одной линии и выступать на 1 см от вертикальной линии полозка.

Рабочая поверхность лемеха должна совпасть с отвалом без каких-либо зазоров, на них не может быть выступающего крепежа и их требуется тщательно отполировать.

После окончания вспашки все рабочие части необходимо очистить и промазать технической смазкой, чтобы исключить коррозию при хранении до следующего сезона.

к содержанию ↑

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Как прицепить плуг к мотоблоку

Перед установкой плуга потребуется заменить колеса специальными с грунтозацепами для повышения проходимости по пахоте. Затем присоединяют плуг к навесному устройству мотоблока. Во время установки крепления не должны затягиваться полностью для обеспечения регулировки. Фиксируют агрегат на крепежной серьге мотоблока с помощью двух стальных стержней.

Регулировку плуга необходимо производить, соблюдая все правила, что влияет на качество вспашки. Устанавливают колеса мотоблока на специальные опоры и выполняют его регулировку. Высота опор равна глубине вспахивания и составляет 15-20 см при проведении работ весной на влажном грунте или 20-25 см. С помощью регулировочных болтов выставляют «пятку» плуга параллельно земле.

Теперь можно снять плуг с опор на землю, ручки управления выставляются по высоте пояса работника. Затем проверяют настройку контрольным вспахиванием нескольких борозд. Замеряют, на какую глубину произведена вспашка, качество отвала почвы и расстояние между соседними бороздами. Если расстояние больше или меньше 10 см, регулировку необходимо повторить.

moymotoblok.ru

Плуг для мотоблока - 110 фото, советы и инструкции по созданию устройства

Появление мотоблоков в значительной степени уменьшило количество физических затрат, требуемых для проведения сельскохозяйственных работ. Самостоятельно сделать тяговый механизм довольно трудно, но изготовить плуг для мотоблока собственными руками – не такое уж сложное дело.

Краткое содержимое статьи:

Достоинства

У собственноручного изготовления плуга для мотоблока есть свои положительные стороны: соответствие параметрических характеристик отвала и лемеха требованиям конкретного вида грунта. Говоря о параметрических характеристиках, принято выделять результативность, размеры захвата, глубину и качество вспашки, угол отвала.

Принимая во внимание мощностные характеристики мотоблока с плугом, становится возможным изготовить плуг, не вызывающий значительной нагрузки на его двигатель, но обеспечивающий максимальную область захвата. Применение материалов высокого качества позволит увеличить время службы плуга.

Кроме этого, можно учесть возможность крепежа разных насадок. Это сделает конструкцию многофункциональной, что в свою очередь сделает возможным проведение всего комплекса работ по обработке грунта.

Конструкционное исполнение плуга

Сегодня популярны следующие виды плугов:

  • однокорпусные;
  • роторные;
  • оборотные.

Наиболее широко распространён первый вид. В Интернете без труда можно отыскать множество схем и чертежей однокорпусного плуга. Это самое предпочтительное решение для тех, у кого нет опыта в самостоятельном изготовлении подобных конструкций.

Для его создания не потребуется наличие каких-либо специальных инструментов. Будет достаточно стандартного набора, который можно найти в любом гараже или хозяйственной постройке.

Отличие оборотного плуга заключается в наличие изогнутого пера в верхней части конструкции, позволяющего сразу же переворачивать земляной пласт при его подъёме. Это оптимальный выбор, если предстоит работать на твёрдой земле. Из-за сложного конструкционного решения изготовить его под силу только специалисту.

Наиболее трудоёмким является роторный плуг. Его конструкция схожа с конструкцией культиватора, так как она оснащена сразу несколькими лемехами, закреплёнными на одной оси. Во время вспашки происходит прокручивание оси, что вызывает переворачивание земляного слоя.

Преимущество данной разновидности плуга заключается в возможности обработки грунта до глубины 0,3 м без приложения каких-либо значительных физических затрат. Помимо этого, она даёт возможность проводить пахотные работы по различным траекториям.


Инструкция по созданию плуга

Делаем раму. Для этого берём стальную трубу размером 52*40 мм с толщиной стенок приблизительно 7 мм. Срезав широкие противоположные стенки рамы, изготавливаем вилку.

Затем делаем на раме серединную отметку для последующей установки поперечной траверсы и стоек-пружин для крепления дышла. Отверстие в передней части рамочной конструкции необходимо тщательно заварить.

Крепим плужную стойку. Для этого в широком куске трубы, используемой при изготовлении рамы, высверливаем сквозные отверстия площадью 3,1*1,6 см. Размер отверстий в узких рамочных стенках для установки рукоятки не должен превышать 1,02 см. Рукояти делаем из трубы, диаметром 0,5 дюйма.

Изготавливаем сцепку. Это немаловажная деталь плуга. Именно она обеспечивает надёжную фиксацию с мотоблоком. Наибольшей популярность пользуется швеллерное крепление в форме буквы «П», устанавливаемое под рулевой частью. При изготовлении данного элемента потребуется сделать отверстия для установки кронштейна и крепёжного штыря.

Делаем основные рабочие детали. В первую очередь, к ним относится лемех и отвал. Для их изготовления прекрасно подойдёт стальной лист толщиной до 5 мм.


Вначале делаем лемех. Здесь будет уместно применить старый диск от циркулярной пилы. Для заточки режущей части лемеха можно использовать наковальню.

Затем из стальной трубы размером 0,6 м изготавливаем отвал. Для этого берём картон или бумагу. Делаем из них шаблон, прикладываем к трубе и обводим. Далее при помощи сварочного аппарата вырезаем. Полученный отвал обрабатываем наждаком или болгаркой.

Собираем плуг. Потребуется стальной лист площадью 0,25 кв. м. К нему надо приварить все детали, начиная с бокового щитка и кончая лемехом. Работу следует выполнять особенно тщательно. Далее берём молоток и зубило и отсоединяем металлический лист, на котором велись сварочные работы.

Затем осталось провести зачистку швов, шлифовку отвала и лемеха и покраску всей конструкции. Данные мероприятия придадут плугу эстетичности и увеличат его время службы.

Фото плуга для мотоблока

Также рекомендуем посетить:

zdesinstrument.ru

Плуг для мотоблока своими руками чертежи и схемы

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.



Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.



Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

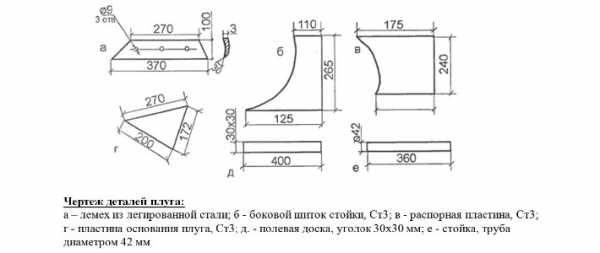

Чертеж деталей плуга:

  • а – лемех из легированной стали;
  • б — боковой щиток стойки, Ст3;
  • в — распорная пластина, Ст3;
  • г — пластина основания плуга, Ст3;
  • д — полевая доска, уголок 30х30 мм;
  • е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

  • 1 — лемех;
  • 2 — боковой щиток стойки;
  • 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

  1. — лемех;
  2. — винт с потайной головкой М8;
  3. — отвал;
  4. — пластина основания;
  5. — уголок 30х30х90 мм;
  6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Плуг поворотный для мотоблока, самодельный

Поворотный плуг — универсален, применяется на мотоблоках, содержит на стандартной одинарной сцепке ручной поворотный механизм. Как известно, при пахоте почвы обычным плугом за один проход пласт земли переворачивается лемехом в одну сторону. Чтобы земля следующего ряда переворачивалась в ту же сторону приходится возвращаться к началу предыдущего ряда и начинать с той же стороны участка.

Поворотный плуг позволит вам выполнять пахоту гораздо быстрее — в конце ряда вы после разворота мотоблока просто разворачиваете лемех в другую сторону и продолжаете обработку почвы.

Размеры плуга для мотоблока

Поворотный плуг характеризуется наличием трех конструктивных плоскостей: нижней горизонтальной плоскости полозка, боковой вертикальной плоскости полозка и передней отвальной плоскости. Если после снятия лемеха и отвала плуг поставить на горизонтальный стол, вплотную придвинутый к стене, и прижать его боковую поверхность к вертикальной стене, то поверхность стола совпадет с нижней горизонтальной плоскостью полозка, а вертикальная стена с боковой вертикальной плоскостью полозка.

  • Первым условием хорошего плуга является расположение нижнего режущего края установленного лемеха на 10…20мм ниже нижней горизонтальной плоскости полозка.
  • Вторым условием хорошего плуга является составление боковым режущим краем установленного лемеха прямой линии с боковым режущим краем отвала, причем оба они должны выступать на 10мм за боковую вертикальную плоскость полозка.
  • Третье условием хорошего плуга является примыкание передней рабочей поверхности лемеха к отвалу в одной плоскости и без зазора. Они не должны иметь выступающих крепёжных элементов, но должны быть заполированы и блестеть, как зеркало.

По завершении работ с плугом рекомендуется полированные поверхности очистить от грунта, полить машинным маслом или смазать Литолом-24 и растереть ветошью. Это позволит защитить полированные поверхности от коррозии.

Четвёртым условием хорошего плуга является ровная тыльная сторона лемеха, составляющая с плоской поверхностью установки плуга угол 15…20 градусов, равный заднему углу установленного лемеха.

Боковые режущие кромки лемеха и отвала также должны иметь задние углы 10…20 градусов с боковой плоскостью борозды, причем боковая режущая кромка отвала может быть закругленной.

Как установить плуг на мотоблок

Прежде чем начинать настройку плуга, необходимо подготовить сам мотоблок и установить плуг на мотоблок. Для этого мотоблок помещается на место проведения работ, колеса с резиновыми шинами снимаются и устанавливаются стальные грунтозацепные колеса. Делается это с целью уменьшения буксования мотоблока при пахоте из-за сопротивления грунта.

После этого приступают к присоединению к навесному устройству имеющегося плуга мотоблока. Гайки крепления при этом следует затягивать не полностью, чтобы иметь возможность регулировки агрегата. Затем выполняется фиксация агрегата к крепежной серьге мотоблока двумя стальными штырями. По окончании этих операций можно начинать операцию регулировки плуга.

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке должна проводиться с максимальным соблюдением правил, ведь от нее прямо зависит качество вспашки. Она осуществляется следующими этапами.

Сначала колеса мотоблока ставятся на специально для этого подготовленные подставки и проводится его балансировка. Высота этих подставок прямо определяет глубину вспахивания (высота подставок для вспахивания мерзлого грунта должна быть не более 20-25см, для весеннего грунта – 15-20 см).

После этого регулировочными болтами выставляется угол наклона плуга так, чтобы его «пятка» была расположена параллельно поверхности земли.

После закрепления плуга, мотоблок снимают с подставок и ставят на грунт. Руль его выставляют таким образом, чтобы ручки управления находились на высоте пояса пахаря.

Последний этап регулировки плуга состоит в оценке правильности его настройки. Для этого проводят контрольную вспашку в виде двух – трех борозд с измерением глубины среза и качества отвала грунта, а также расстояния между бороздами. В случае, если расстояние между бороздами превышает 10 см, или они перекрывают друг-друга, регулировку требуется выполнять повторно.

motoblok24.ru

Как сделать плуг для мотоблока своими руками чертежи, фото, видео

Оглавление:

Делаем плуг для мотоблока своими руками

При помощи мотоблока могут выполняться самые различные сельхозработы, как то: пахота, покос, посев, посадка и выкапывание картофеля, моркови, лука окучивание и др. Но для каждой из этих работ потребуется специально предназначенный для нее сельскохозяйственный инструмент. Вот здесь то и возникает вопрос о том, что выгоднее: купить готовый плуг, или изготовить плуг для мотоблока своими руками.

Плуги включают несколько видов, каждый из которых имеет особую конструкцию. Так, сегодня для пахоты мотоблоком используются плуги однокорпусные, либо оборотные, или роторного типа.

Однокорпусный плуг

Однокорпусный плуг отличается наиболее простой конструкцией и наличием огромного числа чертежей его модификаций. Поэтому он представляет собой оптимальный вариант для изготовления своими руками, особенно для тех владельцев мотоблоков, которые не имеют необходимых навыков.

Изготовление самодельного однокорпусного плуга мотоблока не будет представлять каких-либо трудностей. Для него даже не нужно будет иметь какое-либо специализированное оборудование и инструменты. Вполне подойдут те, что хранятся в сарае или в гараже у каждого уважающего себя хозяина.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.



Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

  • а – лемех из легированной стали;
  • б — боковой щиток стойки, Ст3;
  • в — распорная пластина, Ст3;
  • г — пластина основания плуга, Ст3;
  • д — полевая доска, уголок 30х30 мм;
  • е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

  • 1 — лемех;
  • 2 — боковой щиток стойки;
  • 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

  1. — лемех;
  2. — винт с потайной головкой М8;
  3. — отвал;
  4. — пластина основания;
  5. — уголок 30х30х90 мм;
  6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Плуг поворотный для мотоблока, самодельный

Поворотный плуг — универсален, применяется на мотоблоках, содержит на стандартной одинарной сцепке ручной поворотный механизм. Как известно, при пахоте почвы обычным плугом за один проход пласт земли переворачивается лемехом в одну сторону. Чтобы земля следующего ряда переворачивалась в ту же сторону приходится возвращаться к началу предыдущего ряда и начинать с той же стороны участка.

Поворотный плуг позволит вам выполнять пахоту гораздо быстрее — в конце ряда вы после разворота мотоблока просто разворачиваете лемех в другую сторону и продолжаете обработку почвы.

Размеры плуга для мотоблока

Поворотный плуг характеризуется наличием трех конструктивных плоскостей: нижней горизонтальной плоскости полозка, боковой вертикальной плоскости полозка и передней отвальной плоскости. Если после снятия лемеха и отвала плуг поставить на горизонтальный стол, вплотную придвинутый к стене, и прижать его боковую поверхность к вертикальной стене, то поверхность стола совпадет с нижней горизонтальной плоскостью полозка, а вертикальная стена с боковой вертикальной плоскостью полозка.

  • Первым условием хорошего плуга является расположение нижнего режущего края установленного лемеха на 10…20мм ниже нижней горизонтальной плоскости полозка.
  • Вторым условием хорошего плуга является составление боковым режущим краем установленного лемеха прямой линии с боковым режущим краем отвала, причем оба они должны выступать на 10мм за боковую вертикальную плоскость полозка.
  • Третье условием хорошего плуга является примыкание передней рабочей поверхности лемеха к отвалу в одной плоскости и без зазора. Они не должны иметь выступающих крепёжных элементов, но должны быть заполированы и блестеть, как зеркало.

По завершении работ с плугом рекомендуется полированные поверхности очистить от грунта, полить машинным маслом или смазать Литолом-24 и растереть ветошью. Это позволит защитить полированные поверхности от коррозии.

Четвёртым условием хорошего плуга является ровная тыльная сторона лемеха, составляющая с плоской поверхностью установки плуга угол 15…20 градусов, равный заднему углу установленного лемеха.

Боковые режущие кромки лемеха и отвала также должны иметь задние углы 10…20 градусов с боковой плоскостью борозды, причем боковая режущая кромка отвала может быть закругленной.

Как установить плуг на мотоблок

Прежде чем начинать настройку плуга, необходимо подготовить сам мотоблок и установить плуг на мотоблок. Для этого мотоблок помещается на место проведения работ, колеса с резиновыми шинами снимаются и устанавливаются стальные грунтозацепные колеса. Делается это с целью уменьшения буксования мотоблока при пахоте из-за сопротивления грунта.

После этого приступают к присоединению к навесному устройству имеющегося плуга мотоблока. Гайки крепления при этом следует затягивать не полностью, чтобы иметь возможность регулировки агрегата. Затем выполняется фиксация агрегата к крепежной серьге мотоблока двумя стальными штырями. По окончании этих операций можно начинать операцию регулировки плуга.

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке должна проводиться с максимальным соблюдением правил, ведь от нее прямо зависит качество вспашки. Она осуществляется следующими этапами.

Сначала колеса мотоблока ставятся на специально для этого подготовленные подставки и проводится его балансировка. Высота этих подставок прямо определяет глубину вспахивания (высота подставок для вспахивания мерзлого грунта должна быть не более 20-25см, для весеннего грунта – 15-20 см).

После этого регулировочными болтами выставляется угол наклона плуга так, чтобы его «пятка» была расположена параллельно поверхности земли.

После закрепления плуга, мотоблок снимают с подставок и ставят на грунт. Руль его выставляют таким образом, чтобы ручки управления находились на высоте пояса пахаря.

Последний этап регулировки плуга состоит в оценке правильности его настройки. Для этого проводят контрольную вспашку в виде двух – трех борозд с измерением глубины среза и качества отвала грунта, а также расстояния между бороздами. В случае, если расстояние между бороздами превышает 10 см, или они перекрывают друг-друга, регулировку требуется выполнять повторно.

Как отрегулировать плуг на мотоблоке видео


Как сделать роторный плуг для мотоблока своими руками

Эта модель полностью отлична от всех других моделей плугов. Такой роторный плуг для мотоблока, включает нескольких изогнутых лемехов, установленных на одну ось. При работе ось плуга вращается от вала отбора мощности мотоблока и переворачивает грунт.

Роторный плуг к мотоблоку обрабатывает почву до глубины 25-30 см при малых затратах физических сил работника.

Работать с мотоблоком, оснащенным роторным плугом проще, чем с обычным плугом, так он позволяет передвижение не только по прямым линиям, но и по кривым, что облегчает обработку участков со сложной геометрией.

Сейчас многими аграриями ведутся споры о том насколько эффективна работа роторного плуга, но он все больше набирает популярность у дачников при обработке заплетенной корнями и заросшей почвы.

Как сделать плуг для мотоблока своими руками видео

motoblok-kultivator.com

Плуг для мотоблока своими руками

Обработка земли всегда требовала значительных физических затрат, независимо от площади участка. Для облегчения работы и большей эффективности используйте, к примеру, мотоблок «Нева». Такая техника позволяет быстро и эффективно выполнять различные виды обработки земли, для чего необходимо иметь соответствующее оборудование, например, плуг, и которое можно купить в специализированном магазине или сделать собственноручно.

Преимущества

Самостоятельное создание плуга для мотоблока имеет определенные преимущества. Параметры лемеха и отвала будут соответствовать всем требованиям, предъявляемым к обработке конкретного типа почвы. К таким параметрам относится:

  • угол отвала;
  • качество и глубина вспашки земли;
  • площадь захвата;
  • эффективность.

Учитывая мощность мотоблока можно сделать плуг, который не вызовет чрезмерных нагрузок на двигатель и пробуксовки, но в то же время будет иметь максимальный захват. Необходимо использовать только качественные материалы, что даст возможность значительно повысить срок эксплуатации плуга. Можно также предусмотреть крепление различных насадок, которые позволят значительно расширить функциональность, благодаря чему станет возможен полный комплекс обработки земли.

Конструкция плуга

Существует несколько разновидностей плугов, устанавливаемых на мотоблок «Нева», и каждая из них обладает своими особенностями конструкции. В настоящее время для обработки земли на приусадебных участках применяют однокорпусные, роторные и оборотные конструкции.

Однокорпусный вид плуга является наиболее популярной конструкцией и в сети можно найти большое количество чертежей именно этой разновидности. К тому же он считается наиболее оптимальным вариантом для тех, кто не обладает соответствующими навыками.

В оборотной конструкции вверху имеется изогнутое перо, что позволяет в процессе вспашки земли сразу же переворачивать пласт. Подобная особенность конструкции делает ее отличным вариантом для работы на твердых почвах, можете увидеть в статье на чертежах. Поскольку такой плуг имеет довольно сложную конструкцию, то сделать его может лишь человек, имеющий достаточный опыт.

Самой сложной в изготовлении считается роторная конструкция плуга. Она больше напоминает культиватор, поскольку предусмотрен не один, а несколько лемехов, закрепляемые на одной оси. В процессе обработки земли ось прокручивается, за счет чего и происходит переворачивание почвенного пласта. Достоинство конструкции состоит в том, что почва может обрабатываться на глубине до 30 см при задействовании незначительных усилий. К тому же роторный плуг позволяет выполнять вспашку участка по разным траекториям.

Видео работы этого плуга

Чертеж плуга

В настоящее время сделать плуг для мотоблока своими руками не составляет проблемы, тем более что сейчас можно найти чертежи самых разнообразных конструкций. Очень часто к ним приложены подробные указания по созданию и сборке плуга.

  1. ручка из трубы – 2 шт.;
  2. рама;
  3. фиксация стойки винтом М10;
  4. плуг;
  5. крепежная вилка шарнира к раме;
  6. дышло;
  7. колесо;
  8. капроновая втулка для подшипника;
  9. перемычка между рукоятками;
  10. шарнирная ось из болта М10;
  11. контргайка;
  12. ось;
  13. дистанционная шайба;
  14. ручка для дышла;
  15. тройник.
Главное чем необходимо руководствоваться, создавая подобную конструкцию – это точно придерживаться всех инструкций и соблюдать все параметры выбранных чертежей. Даже незначительная неточность, которая может на первый взгляд показаться несущественной, в состоянии сильно сказаться на характеристиках плуга или впоследствии негативно повлиять на рабочие параметры в процессе эксплуатации.

Описание работ по сборке

В первую очередь необходимо сделать раму, для которой можно взять металлическую трубу с сечением 52х40 мм и толщиной стенок порядка 7 мм. Для вилки необходимо срезать широкие стенки рамы расположенные друг напротив друга. Далее, на раме отметить середину, где будет устанавливаться поперечная траверса, а также приварены стойки-прушины, к которым крепится дышло.

В передней части рамы, в начале вилки, остается отверстие, которое заваривается наглухо, чтобы избежать попадания грязи.

Крепление стойки плуга

Чтобы закрепить плужную стойку, в широкой части трубы, которая использовалась для создания рамы, с двух сторон высверливают или вырезают отверстия 31х16 мм. В узких стенках рамы также выполняют сквозные отверстия 10,2 мм для крепления, при помощи болтов М10, рукоятки.

Рукояти для плуга необходимо выполнить отдельно из трубы, диаметром примерно полдюйма. Можно воспользоваться старой водопроводной трубой, которую нужно расплющить кувалдой с двух сторон. В полученных плоскостях высверлить отверстия диаметром 10,2 мм и болтами закрепить на раме. Для придания большей жесткости между ручками приварить поперечину.

Плужная сцепка

Сцепка мотоблока в разборе

Сцепка – это важный элемент конструкции, обеспечивающий надежное крепление навесного оборудования с мотоблоком «Нева». Наиболее популярным вариантом считается П-образное крепление из швеллера, и которое устанавливается под рулем мотоблока.

При создании сцепки понадобится просверлить отверстия для крепления кронштейна и крепежного штыря. Кронштейн для крепления к мотоблоку находится либо вверху, либо внизу, чтобы не препятствовать навешиванию.

Изготовление и крепление рабочих элементов плуга

Основными элементами однокорпусной конструкции являются отвал и лемех, для создания которых необходима прочная листовая сталь толщиной 3-5 мм. В первую очередь делается лемех, для чего стоит использовать старый диск от «циркулярки», поскольку он производится из высокопрочной стали. Чтобы заточить режущую кромку лемеха, ее следует отбить на наковальне.

Далее, нужно сделать отвал из металлической трубы диаметром 50-60 см и толщиной стенок порядка 5 мм. Из картона или плотной бумаги создается шаблон, который прикладывают к металлу и обводят по всему контуру мелом. После, по полученным линиям, газосваркой вырезают заготовку, которая доводится до необходимых размеров при помощи «болгарки» или молота и наждака.

Сборка конструкции

Когда все металлические детали плуга для мотоблока «Нева» созданы, для завершающей сборки будет необходим лист металла размером 50×50 см и электросварочный аппарат. К металлическому листу, строго соблюдая углы, нужно слегка прихватить сваркой элементы будущего плуга – боковой щиток и лемех, к которому примерить отвал. В том случае, если обнаружены какие-нибудь несоответствия, то отвал следует молотком довести до необходимого состояния и прихватить сваркой к задней части лемеха.

Осмотреть всю конструкцию и, если никаких проблем не замечено, то можно выполнять капитальную сварку. Лист металла, на котором осуществлялась сборка плуга, отсоединяют от конструкции посредством «болгарки» или молотка и зубила. Далее, требуется тщательно зачистить сварные швы и отшлифовать наждачкой лемех и отвал. После того как конструкция собрана и практически готова к использованию, ее следует покрасить, особенно места сварных соединений. Это не только придаст плугу эстетичный вид, но и убережет металл от воздействия коррозии, а, следовательно, и значительно продлит срок эксплуатации.

Самостоятельно сделать качественный плуг для мотоблока «Нева» хотя и непростая задача, но она вполне выполнимая и по силам любому человеку, имеющему минимальный опыт работы со слесарным инструментом. Чтобы все удалось, следует придерживаться инструкций и чертежей, а также провести грамотную настройку всей конструкции. Собственноручное изготовление плуга это не только довольно интересно, но и экономично, поскольку большую часть материала может найти у себя в хозяйстве любой мастер.



oselhoztehnike.ru

Плуг для мотоблока — установка, регулировка и как сделать своими руками

Плуг к мотоблоку – это одно из наиболее полезных приспособлений, позволяющее качественно вспахать любую почву, сэкономив массу сил и времени. Давайте рассмотрим особенности монтажа плуга, а также способы изготовления конструкции своими руками.

Установка плуга на мотоблок

В конструкции любого плуга, независимо от его габаритов и формы, присутствует сцепка, посредством которой приспособление крепится к мотоблоку. Сцепка может быть стационарной или универсальной. Самым оптимальным вариантом считается элемент второго типа, так как он дает больше возможностей для регулировки плуга.

Независимо от типа сцепки, монтаж конструкции на мотоблок всегда выполняется в одном и том же порядке. Чтобы прицепить плуг к мотоблоку, следует действовать в такой последовательности:

  1. Вначале установите мотоблок на подставки – для этого можно использовать кирпичи или бревна;
  2. Приложите сцепку плуга к фаркопу мотоблока так, чтобы отверстия на обоих элементах совпадали друг с другом;
  3. Зафиксируйте сцепку на фаркопе посредством болтов.


Многие новички считают, что чем надежнее крепление плуга к мотоблоку, тем эффективнее будет работа навесного оборудования. Однако практика показывает, что слишком жесткое соединение только ухудшит качество вспашки. Дело в том, что при эксплуатации плуга на него действуют силы, уходящее перпендикулярно по отношению к плоскости отвала. Из-за этого возникает сопротивление, которое отталкивает плуг в сторону от мотоблока. Чтобы исключить это, при установке плуга нужно оставить горизонтальный люфт примерно в 5 градусов.

Как отрегулировать плуг на мотоблоке?


От того насколько правильно вы настроите плуг на мотоблоке, зависит качество вспашки грунта. Регулировка навесного оборудования выполняется в 3 этапа, во время которых вы должны:

  • настроить глубину вспашки;
  • отрегулировать наклон полевой доски:
  • настроить угол отвала.

Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.

Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт.
Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:

  1. Поставить мотоблок с плугом на несколько подставок;
  2. Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
  3. Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.

Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.

Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:

  1. Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
  2. Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
  3. Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.

Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.

Виды плугов для мотоблоков

Используемые для вспашки плуги делятся на несколько видов. К ним относятся:

    • однокорпусные конструкции – эти изделия наиболее просты в применении. Они обладают минимальным весом и состоят из небольшого количества деталей;

    • оборотные или поворотные плуги – верхняя часть таких конструкций оборудована загнутым пером, предназначенным для переворачивания почвы непосредственно в процессе ее вспашки. Реверсивный плуг наиболее эффективен при обработке тяжелого грунта;

  • роторные плуги – навесное оборудование этого типа обладает самой сложной конструкцией. В продаже можно встретить двухкорпусный плуг, состоящий из двух, и трехкорпусной, состоящий из трех лемехов;
  • дисковые плуги – конструкции этого типа используются преимущественно для вспашки мокрой почвы. Глубина обработки грунта такими плугами немного меньше, чем в навесном оборудовании предыдущих видов.

Каждый из перечисленных типов плугов нашел применение при вспашке того или иного вида почвы. Тем не менее, самым универсальным принято считать двухсторонний плуг оборотного типа – он показывает высокую эффективность при обработке грунта любого типа.

Как сделать плуг на мотоблок своими руками?

Перед тем, как начать изготовление плуга своими руками, потребуется внимательно изучить чертежи. Они должны подсказать вам, каким способом крепить детали конструкции между собой.

Дальнейший порядок действия выглядит следующим образом:

    1. Для начала сделайте лемех. Для этого возьмите сталь, толщиной не менее 5 мм, и придайте ей нужную форму. Режущую часть стальной заготовки отбейте на наковальне, после чего заточите. Делается это точно так же, как и в случае с заточкой ручной косы;

    1. Далее потребуется изготовить самодельный отвал. Для этого подойдет стальная труба, диаметром 50 см, и толщиной стенок не более 5 мм. Заготовку для будущего отвала вырежьте при помощи резака. Чтобы придать изделию нужную форму, отбейте его на наковальне и обработайте на точильном станке;
    2. Далее нужно собрать детали плуга в одну конструкцию. Возьмите лист стали, размеры которого должны составлять 50×50 см, а толщина – 3 мм. Сделайте 4-сантиметровый отступ по краям листа и выровняйте его так, чтобы в итоге получить нулевой угол;
    3. Далее при помощи клиньев приложите к листу лемех и сделайте двухстороннюю точечную приварку, соблюдая угол в 25°;
    4. Лемех и отвал соедините между собой максимально плотно. Между верхней частью отвала и ножом лемеха должен образоваться угол в 8 °;

  1. После этого приварите друг к другу боковой щиток, лемех и заднюю часть отвала. Более подробно об изготовлении плуга расскажет видео.

После этого снова сделайте точные замеры всех углов. Только убедившись в правильности соединений, можете окончательно приваривать детали плуга. Как только конструкция полностью остынет, зачистите имеющиеся сварные швы.

Оборотный плуг для мотоблока – порядок изготовления

Как и в первом случае, чтобы изготовить поворотный плуг, нужно изучить схему конструкции. В противном случае даже малейшая неточность приведет к низкой эффективности готового навесного оборудования.

Чтобы сделать плуг Зыкова, действуйте в таком порядке:

    1. Для изготовления лемеха используйте листовую сталь, толщиной около 5 мм. Вырежьте из нее заготовку, нагрейте при помощи газовой горелки и загните так, как указано на рисунке. Лемех обязательно должен быть съемным. Режущая часть детали отбивается на наковальне и затачивается на специальном станке;

  1. Далее изготовьте отвал. Его можно сделать из трубы с толщиной стенок 5 мм и диаметром 50 см. По шаблону вырежьте заготовку отвала при помощи газовой горелки, после чего отшлифуйте изделие болгаркой;
  2. После этого из листовой стали, толщиной 3 мм изготовьте корпус плуга и соберите конструкцию, используя сварку;
  3. Сварочные швы зачистите напильником и обработайте наждачной бумагой.

В результате работы вы получаете универсальный плуг на мотоблок, при помощи которого вы сможете обрабатывать не только сухую, но и влажную почву.

Как сделать дисковый плуг на мотоблок?

Дисковый плуг-окучник – это очень полезное приспособление, позволяющее подготовить ровные борозды для посадки картофеля и других клубневых культур. Перед тем, как приступить к изготовлению такого плуга, изучите чертежи. По ним вы сможете контролировать ход сборки и не допустите ошибок.

Порядок действий при изготовлении дискового плуга на мотоблок выглядит следующим образом:

  1. В качестве основы плуга выступает опорный уголок. Для его изготовления используйте равносторонний уголок, полки которого в холодном состоянии должны сводиться под углом 70 °;
  2. К уголку приварите носок. После этого через упорную планку приварите пятку;
  3. Щечки закрепите на опорном уголке посредством петель. Дистанция между уголком и щечками должна быть такой, чтобы при раскрывании щечек их торцевые стороны не упирались друг в друга;
  4. Поворотный механизм приварите к упорному уголку таким образом, чтобы опорная часть механизма располагалась перпендикулярно уголку.

В конце отрегулируйте щечки плуга. Для этого каждую из них зафиксируйте тисками и настройте так, чтобы в итоге они были загнуты в противоположную сторону друг от друга.

Роторный плуг на мотоблок – особенности изготовления


Роторный плуг для мотоблока с опорным колесом – это наиболее сложный тип навесного оборудования, используемого сегодня используется для вспашки. При работе над ним нужно быть крайне внимательным, так как малейшая ошибка приведет к плохому качеству обработки грунта. Порядок действий при изготовлении выглядит следующим образом:

  • В качестве рабочего органа выступает фреза, которую можно изготовить из стальной трубы и металлических пластин. Пластины нужно приварить к трубе таким образом, что при вращении они перемалывали грунт и отбрасывали его в сторону;
  • Далее изготовьте раму для редуктора плуга. Она может иметь любую форму, главное – чтобы внутрь редуктора не попадала влага и мусор;
  • Редуктор сделать не удастся – его нужно приобрести. После этого механизм нужно подключить к коробке передач мотоблока;
  • Так как роторный плуг – конструкция достаточно габаритная, то для его использования потребуются отдельные колеса. Их можно взять от старого мопеда или мотоцикла.

Готовый плуг на мотоблок будет исправно служить не один год. Главное – вовремя менять масло для смазки редуктора.

Плуг к мотоблоку своими руками из конного – как сделать своими руками?


В отличие от других типов навесного оборудования, конский плуг можно сделать практически полностью из дерева. Единственная металлическая деталь – это лемех, так как деревянный элемент из-за регулярной обработки грунта довольно быстро придет в негодность. Алгоритм изготовления плуга выглядит следующим образом:

  1. Вначале возьмите 2 деревянные брусья, толщиной около 10 см – они послужат для изготовления рукояток. На верхнюю часть рукояток необходимо надеть резиновые накладки;
  2. Рукоятки соедините между собой под прямым углом так, чтобы при вспашке вы смогли крепко ухватить их обеими руками;
  3. Нижние части деталей соедините посредством саморезов;
  4. Возьмите еще один брус, толщиной 20 см. Он должен быть изогнутым так, чтобы верхний и нижний его конец располагались параллельно друг к другу;
  5. К нижнему концу закрепите лемех;
  6. В верхнем конце установите сцепку, которую также можно сделать из небольших деревянных брусков;
  7. Посередине закрепите сдвоенную часть рукояток.

Несмотря на простоту конструкции, конский плуг показывает достаточно высокую эффективность. Правда, использовать его для вспашки влажного грунта довольно опасно, так как деревянные элементы могут попросту сломаться от тяжести почвы.

Независимо от выбранного вами способа для изготовления плуга, каждую из самодельных конструкций можно использовать для работы с мотоблоками Крот, МТЗ, Салют, а также Нева МБ-1 и МБ-2.

o-motoblokah.ru

Плуг для мотоблока – как выбрать, настроить, установить своими руками

Плуг к мотоблоку – это один из типов навесного оборудования, который применяется для обработки грунта. Эксплуатация этого инвентаря дает возможность быстрее посадить картофель и другие популярные огородные культуры.

Распространенные типы оборудования – изучаем характеристики и конструкцию

Перед тем, как выбрать плуг для мотоблока, потребуется изучить типы и характеристики инвентаря. Как правило, покупателю приходится обращать свое внимание на оборудование трех основных видов:

  • Однокорпусные;
  • Реверсивные;
  • Роторные агрегаты.

Прежде, чем определиться, какой лучше из предложенных вариантов, необходимо ознакомиться с характеристиками различных типов.

Инвентарь однокорпусного типа

Однокорпусное оборудование оснащается одним лемехом, из-за чего оно считается самым простым.

При желании сделать плуг для мотоблока своими руками стоит выбирать именно этот прототип. Для этого существует множество схем, отличающихся навесками и другими деталями, поэтому каждый желающий может выбрать для себя наиболее подходящий чертеж.

Принцип работы реверсивного плуга

Оборотный, или реверсивный плуг, относится к более сложному двухкорпусному оборудованию.

Он оснащается загнутым пером в верхней части корпуса. За счет этого при обработке слой грунта переворачивается, что дает возможность использовать его на участках с твердой землей. Такой плуг поддается разборке с целью заточки ножа или модернизации.

Этот своего рода универсальный плуг для мотоблока отличается от обычных агрегатов тем, что снабжается лемехом, который переворачивается в земле в одну сторону. Благодаря этому он обрабатывает участок в несколько раз быстрее. Сцепка для плуга стандартная, из-за чего почва обрабатывается гораздо эффективнее.

Плуг имеет 3 плоскости: горизонтальную нижнюю, вертикальную боковую полозку и передний отвальный механизм.
Чтобы приобрести качественный плуг этого типа, обязательно изучите советы специалистов:

Нижняя горизонтальная полозка агрегата с демонтированным отвалом и лемехом, помещенным на стол, должна совпадать с поверхностью стола;

Нижний край лемеха, предназначенный для резки, можно устанавливать на 2 см ниже горизонтального ползка;

Положение бокового края отвала и бокового края лемеха должно проходить по прямой линии. При этом сами элементы должны находиться на 1 см за пределами боковой вертикальной полозки:

  • Поверхности закрепленных лемеха и плуга составляют угол в 15–20 °;
  • Рабочая часть лемеха своей передней частью примыкает к корпусу отвала без видимых зазоров;
  • Крепежи должны отсутствовать, а поверхность элементов должна быть заполированными.

Внимательно изучив описание всех типов плугов, новичку будет гораздо проще определиться с наиболее подходящим для него вариантом. Далее рассмотрим, как изготовить самодельный плуг для мотоблока.

Роторный плуг – особенности и преимущества

Наиболее сложный по принципу изготовления – плуг с ротором.

На его оси можно прицепить несколько лемехов. При обработке ось поворачивается, а вместе с ней – пласты почвы. Такой плуг отлично показывает себя при глубокой пахоте, когда лемех требуется углубить на 30 см под землю.

Такая техника дает практически неограниченный возможности при обработке земли дает плуг, оборудованный ротором. Это устройство очень похоже на гребень. В зависимости от модели инвентарь этой группы может отличаться по размерам и форме. Единственная черта, которой обладают все плуги этой категории – расширение корпуса в его верхней части.

По принципу изготовления такое оборудование делится на барабанные, лопастные, шнековые и лопаточные плуги. Агрегаты первого типа оснащаются жесткими толкателями, могут иметь пружинные пластины или быть комбинированными. Плуги второго типа снабжаются диском с лопастями, которые вращаются при обработке.

Ротационный плуг дает возможность выполнять стружку любой толщины с различной степенью рыхления почвы.

Он эксплуатируется на низких тягах, так как снабжается элементами, воздействующими на землю сверху вниз. При этом пласты грунта отбрасываются на сравнительно большие расстояния. Это позволяет удобрять почву и перемешивать ее.

Классификация по наличию отвала и принципу монтажа

Существует ряд других факторов, по которым классифицируются инвентарь для мотоблока.

  • В зависимости от наличия отвала, агрегаты делятся на отвальные и безотвальные. Наибольшей популярностью среди владельцев дачных участков пользуются плуги первого типа.
  • По методам вспашки – на бороздные, оставляющие борозды и гладко пашущие. Бороздные плуги применяются при обработке грунта в свал. Модели, оставляющие борозды используются для обработки вразвал.
  • В зависимости от конструкции рабочих элементов, различаются лущильные, оборотные лемешные и дисковые плуги для мотоблока. Первый тип используется с целью лущения почвы на глу0бине до 10 см. Второй предназначен для создания ровных борозд с целью дальнейшей посадки. Третий тип применяется для лущения «тяжелых» грунтов с высокими сорняками.

Определяясь с подходящей моделью, крайне важно учесть возможность регулировки плуга мотоблока. Нередко при обработке земли требуется изменить уровень глубины нарезания или угол его наклона. Внесение изменений в большинстве случаев поможет улучшить эффективность вспашки.

Эффективным, и, при этом, достаточно экономичным оборудованием для работы на небольших участках, считается электрический плуг, обладающей большей тягой по сравнению с мотоблоками.

Плуг от российского конструктора – особенности и преимущества

Чтобы иметь возможность эффективнее вспахать землю, эксперты советуют использовать плуг Зыкова.

Он быстро кроит и переворачивает грунт, благодаря чему владелец участка может избавиться от большого количества сорняков. Такой плуг состоит из следующих элементов:

  • Опорной части;
  • Лемеха, закрепленного на корпусе;
  • Стойки, предназначенной для крепления агрегата на мотоблоке;
  • Полевой доски для устойчивости;
  • Перо для переворачивания грунта, с целью получения равномерно обработанного участка.

Для окучивания различных культур необходимо использовать окучник или плуг, имеющий две рабочие стороны. Он обладает большими габаритами и дает возможность полностью избавиться от вредных сорняков, засыпать ряд грунтом, нарезать траншеи для посадки. Такой плуг может иметь фиксированную и переменную ширину захвата. Основная разница между ними заключается в использовании движущихся крыльев, которые позволяют отрегулировать ширину захвата.

Изготовления агрегата своими руками – подробный алгоритм от «А» до «Я»

Самодельный плуг – это агрегат, который поможет эффективно обработать огород, посадить и собрать богатый урожай. Нередко заботливые хозяева задумываются об изготовлении инвентаря своими руками, тем более что сделать это не так сложно, как кажется.

Перед тем, как сделать оборудование, потребуется купить несколько листов стали, толщиной от 3 до 5 мм. Заранее нужно сделать лемех – для его создания подойдет диск от пилы-циркулярки. Режущий элемент лемеха потребуется заточить под углом 45 °.

Следующий этап заключается в изготовлении отвала. Для этого подойдет труба, диаметром 50 см и толщиной стенок в 5 мм. Перед изготовлением агрегата трубу нужно поставить на ровное место и вырезать заготовку.


Все сделанные элементы нужно собрать в одно целое. Для этого понадобится еще один стальной лист, толщиной 2 мм. На него нужно поставить лемех, и прихватить к металлу с каждой стороны посредством точечной сварки. То же самое нужно проделать и для бокового щитка стойки, который приваривается к лемеху вертикально.

Отрегулированный щиток своим краем должен заступать на лемех на 5–6 мм. Его следует приподнять выше лезвия лемеха примерно на 5 мм.

Затем присоедините к лемеху отвал. В результате этого поверхности элементов должны составить одно целое. Угол между верхним обрезом и лезвием лемеха должен составить 5–8 °.

В качестве сцепки для мотоблока используются готовые принадлежности, приобрести которые можно в специализированных магазинах.

Принципы самостоятельно регулировки инвентаря

Следующая проблема, с которой сталкиваются владельцы земли – как настроить плуг на мотоблоке? От правильности регулировки зависит эффективность работы инвентаря и скорость обработки почвы.

После того, как вы закончите устанавливать плуг, начните его регулировку. При этом учитывайте такие факторы, как совпадение продольно оси огородной техники и регулятора, а также вертикальное положение грядили агрегата.

С целью усиления эффективности обработки почвы можно использовать удлинитель осей и металлические колеса с утяжелителями. Сам мотоблок не должен иметь тонкую стойку, короткий отвал, тонкий лист корпуса, изготовленный из некачественной стали. Техника, не обладающий такими изъянами, и имеющая достаточную мощность в конских силах станет хорошим помощником для обработки почвы плугом.

Регулировку инвентаря представьте в виде схемы, в которую входит:

  • Скоба;
  • Крепежные элементы;
  • Колесо;
  • Чистик;
  • Стойка и винтовой механизм.

Например, настройка плуга, оснащенного опорным колесом, выполняется при помощи винтового элемента. Если для обработки применяется электрическое оборудование, то внести изменения в процесс обработки можно посредством двухручьевого шкива, который меняет тягу и скорость обработки.

pro-motobloky.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
