Расчет размеров прямой лестницы на тетивах

data-full-width-responsive=»false»>

Расчет размеров деревянной лестницы с тетивами

Укажите необходимые размеры в миллиметрах

X — длина проема лестницы
Y — высота лестницы
Z — ширина лестницы
C — количество ступеней
W — толщина ступеней
F — выступ ступеней
T — толщина тетивы или косоура
H — показывать подступенки
LR — направление подъема лестницы
SP — положение первой ступени относительно уровня пола второго этажа

Возможности программы.

Расчет удобной конструкции деревянной лестницы на тетивах.
Определение необходимого количества материалов.
Точные размеры всех деталей.
Подробные чертежи и схемы всех элементов лестницы.
Рекомендации по удобству лестницы.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Автор проекта: Дмитрий Житов        © 2007 — 2018
Facebook Vkontakte Приглашаю вас в друзья.

Автор: Бакуменко Валентина

Расчет прямой лестницы

В процессе строительства жилого дома лестнице нужно уделить особое внимание ещё на стадии проектирования. К сожалению, это понимают далеко не все. Отсутствие самого проекта дома, низкоквалифицированная бригада строителей и прочие обстоятельства зачастую приводят к тому, что внешне красивая лестница оказывается не совсем удобной в эксплуатации, а при наличии в доме детей и пожилых людей – и вовсе опасной. Я это авторитетно заявляю как мать трехлетней гиперактивной малышки, которая регулярно летала с лестницы нашей мансардной квартиры в период с полутора до двух лет. А все потому, что фирме-застройщику было лень озадачиваться соответствием технических характеристик такой важной детали жилого помещения установленным нормам.

Программа расчета лестницы

Итак, лестница в доме должна быть в первую очередь удобной. Особенно, если вы планируете активно её использовать. И если возводить дом, не учтя изначально необходимую площадь для её размещения, впоследствии придется ломать голову над тем, как её вписать в ограниченное пространство таким образом, чтобы однажды не пересчитать себе все кости во время спуска со второго этажа. Про внешний вид конструкции, её уместность и гармонию с интерьером в отдельных случаях я и вовсе промолчу. Чаще всего, если изначально не продумать размещение лестницы и не просчитать необходимые для этого площади, приходится чем-то жертвовать: или красотой или удобством. А порой и тем, и другим. Чтобы не сталкиваться с подобными проблемами, воспользуйтесь калькулятором расчета лестницы. Он поможет вам сделать все необходимые расчёты онлайн, подобрать оптимальные параметры конструкции, исходя из имеющихся площадей, или, в случае расчетов на стадии проектирования дома, подобрать размеры требуемой площади для размещения наиболее удобной лестницы – и все это абсолютно бесплатно.

Расчет прямой лестницы на тетивах

На этой странице вы сможете сделать расчет прямой лестницы на тетивах. Прямая лестница занимает немного места в ширину, при этом ей требуется довольно много места в длину. Она оптимально подходит для размещения в просторных помещениях небольшой высоты и устанавливается обычно вдоль стены, ограничиваясь сбоку перилами. Чтобы избежать потери полезной площади, под лестницей можно разместить гардеробную или же обустроить небольшое рабочее место (как, впрочем, и место для отдыха или что-то другое – полет фантазии неограничен). Прямая лестница состоит из одного ряда ступеней – марша и называется одномаршевой. Так как лестницы данного типа не оснащаются промежуточными площадками, на которых было бы можно остановиться и передохнуть во время подъёма, крайне важно рассчитать оптимальный размер ступеней и их высоту. Добиваться при этом следует таких параметров, при которых ходьба по лестнице осуществлялась бы в привычном для человека ритме шага. Немаловажен и угол наклона прямой лестницы. Отсутствие площадок и поворотов, которые могли бы задержать человека в случае падения, приводит к необходимости стараться сделать лестницу как можно боле пологой (угол наклона 30°-45°, не более).

Параметры расчета и результаты

Программа для расчета лестниц учитывает несколько основных параметров: • Желаемые/текущие размеры площади, которую будет занимать лестница; • Высоту помещения; • Желаемое количество ступеней и их толщину; • Выступ ступеней. После того, как будут введены все значения, онлайн-калькулятор сделает расчет. Для удобства печати предусмотрена возможность вывести результат в отдельном окне. В результатах расчета вы увидите общий чертеж лестницы, чертеж шаблона ступеней и чертеж тетивы с подробными объяснениями. В случае несоответствия параметров лестницы стандартам и рекомендациям СНиПов, что может сделать лестницу неудобной в использовании, программа сообщит об этом и порекомендует внести изменения с конкретным их указанием (например, увеличить количество ступеней). Таким образом, вы сможете «играть» с параметрами до тех пор, пока не найдете оптимальный вариант. Прямая лестница считается самой удобной в эксплуатации, не создающей помех в перемещении мебели на верхние этажи и наименее опасной из существующих разновидностей лестниц. Если изготавливать её в точном соответствии с расчётами и рекомендациями нашего строительного калькулятора, она станет комфортной в использовании и безопасной конструктивной частью вашего дома.

Расчет лестницы онлайн калькулятор с чертежами

Расчет лестницы с помощью онлайн калькулятора

Нужна лестница на второй или третий этаж, в дом или квартиру, и хотелось бы прикинуть различные варианты конструкции? Рассчитать удобную лестницу легко с помощью нашего онлайн калькулятора. Калькулятор поможет Вам предварительно определиться с типом лестницы и получить начальные данные для будущего проекта. Работать с ним довольно просто. После заполнения представленных полей, программа подготовит чертеж и оценит степень удобства лестницы с заданными параметрами.

Для расчета лестницы Вам потребуются следующие данные:

• Будет ли это открытая лестница (металлические несущие или тетивы остаются на виду), закрытый вариант (например, полная деревянная обшивка ступеней и косоуров), монокосоур (лестница на одной центральной несущей, к которой крепятся ступени). Если пространство под лестницу ограничено, то решением может быть винтовая лестница.
• Будет ли это лестница с поворотом на 90 (г-образная) или 180 градусов (п-образная), или же это будет прямой марш.
• Какова высота подъема
• Какова длина проема в верхнем перекрытии

Вы можете посмотреть лестницу с разными поворотными элементами (площадка или забежные ступени). Программа создаст 3d модель лестницы, а также сгенерирует полезные советы по улучшению ее комфортности. Увеличивая и уменьшая количество ступеней в каждом марше, Вы сможете подобрать оптимальное соотношение данных.

В подготовленном проекте Вы увидите все детали: длину тетивы, количество ступеней в каждом марше, угол наклона и поворота лестницы, расположение и количество поворотных элементов, длину проступи и высоту ступеней.. Полученные данные позволят Вам точно сформулировать свои требования при заказе лестницы и получить от нашего менеджера информацию о стоимости изготовления конструктива.

Создание и настройка лестниц в Autodesk Revit

01.03.2019

Автор: Курков Олег

Часто при создании лестниц возникает много трудностей, начиная от геометрии построения до настройки отделки.

В данной статье мы рассмотрим построение лестниц разными методами и их настройки в программе Autodesk Revit.

Построение лестницы готовыми блоками

Инструмент «Лестница» находится во вкладке Архитектура_Движение_Лестница
(Рис. 1):

Рассмотрим параметры настройки лестниц.

Для начала можно настроить привязку построения марша и изменить его текущую ширину. Если поставить галочку «Автоматические площадки», то при построении отдельных маршей они будут автоматически соединяться площадками. Также можно настроить ограждение по умолчанию, либо без ограждения.

Далее рассмотрим настройки экземпляра лестницы. В свойствах указывается нужная высота лестницы – от какого уровня и до какого уровня она будет идти. При этом Revit сам подсчитывает требуемое количество подступенков, исходя из заданных параметров по лестнице, и указывает их текущее количество (Рис. 3):

В настройках типоразмеров можно настроить отделку для марша и для площадок. Также есть семейства «Монолитные», «Сборные» и «Смонтированные лестницы» с разными типоразмерами.

Построение лестницы по эскизу в Revit

Более интересные и сложные лестницы можно сделать по эскизу. Для этого необходимо выбрать инструмент «Построение по эскизу» (Рис. 5):

Прежде чем начать построение, задаем высотные отметки будущей лестницы. Далее следует начертить границу будущей лестницы (Рис. 6):

Затем чертятся подступенки и указывается направление марша (Рис. 7):

После этого при необходимости средствами «Обрезать/Удлинить» делаем контур, чтобы все пересекалось, и настраиваем необходимое ограждение.

В итоге получаем лестницу как на рисунке 8.

Лестница в разрезе чертеж

Разрез для зданий в два и более этажа выполняют по лестничной клетке, для чего предварительно выполняют расчет и графическую разбивку лестницы. На рисунке 15 изображены лестничные марши на планах и разрезе здания.

Рисунок 15 — Изображение лестничной клетки на плане и разрезе здания

Основным элементом лестничного марша является ступень, состоящая из проступи (ширина ступени а) и подступенка (высота ступениh) (рис.15). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис.16).

Рисунок 15 – Фрагмент лестничного марша

Под расчетом лестницы понимают определение числа ступеней (подступенков) п, и их высоты h, ширины а, заложения (длины марша в плане)l и шириныBлестничной клетки (рис.11).

В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170мм, а ширина – не менее 260мм; ширина марша d– не менее 1200мм, пожарное расстояние между маршами 80…120мм, ширина лестничных площадокt должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.

Пусть, например, высота этажа H=3400мм, ширина маршаd=1200мм, противопожарное расстояниеe=100мм, а высота ступениh=150мм. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, чтоn=22. Уточняем высоту ступени:h=H/n=154,5мм.

Размер проступи аподбирается в зависимости от высотыhпо графику или вычисляется из зависимостиa+h=450мм. В обоих случаях,а=295,5мм.

Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955мм.

Ширина лестничной клетки B=2d+e=2×1200+100=2500мм, а ее минимальная длинаL=2t+l=2×1200+2955=5350мм (длина минимальная, так как в примере приняли, чтоt=d).

Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе. Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени а, а по вертикали ее высотеh (предварительно от стен лестничной клетки откладывают по ширинеtлестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис.16).

Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50мм, а по нему чистый пол.

Лестничные марши и площадки ограждают перила высотой 800мм. На разрезе перила вычерчиваются условно в тонких линиях. Они могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень (рис. 16).

Рисунок 16 – Графическая разбивка лестничного марша

[/stextbox]

Лестницы по назначению подразделяют на основные, или главные, и служебные, или вспомогательные. Служебные лестницы используют для сообщения с подвалами, чердаками и в качестве запасных для эвакуации людей в случае пожара.

Лестницы по материалу подразделяют на железобетонные, деревянные и стальные. Каждая лестница состоит из наклонных элементов — маршей и горизонтальных элементов — площадок. Лестницы бывают одно — , двух — и многомаршевые. Марши соединяют две лестничные площадки (этажные и промежуточные). Все эти элементы расположены в помещении, которое называется лестничной клеткой. В настоящее время почти все элементы лестницы в зданиях массового строительства выполняют из железобетона.

Марш представляет собой конструкцию, состоящую из ряда ступеней. Ступени опираются на балки — косоуры, располагаемые под ступенями. В состав маршей входят ограждения — перила. Высота ограждения 90 — 95 см. Несущие элементы марша своими концами опираются на несущие элементы площадок — площадочные балки.

Высота подъема одномаршевой лестницы равна высоте этажа. У двухмаршевой лестницы высота подъема одного марша принимается равной половине высоты этажа. Чаще всего применяют двухмаршевые лестницы. Ширину маршей обычно берут в пределах 90 — 240 см, для вспомогательных лестниц — не менее 90 см, для основных — не менее 105 см. Лестничные марши устанавливают с уклонами: 1: 2 ; 1:1,75 ; 1:1,5 и т. д. В марше допускается не менее 3-х и не более 18 ступеней. Каждый марш для одной из лестничных площадок будет восходящим, т. е. поднимающимся вверх, а для другой — нисходящим, т.е. опускающимся вниз. Восходящий марш начинается нижней фризовой ступенью, служащей переходом к площадке, а нисходящий марш — верхней фризовой ступенью. Фризовые ступени марша, совпадающие с полом площадок, имеют особые очертания, все остальные ступени марша одинаковы.

Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Для удобства пользования лестницей необходимо, чтобы удвоенная высота подступенка h и ширина проступи b в сумме равнялись среднему шагу человека, принимаемому от 570 до 640 мм. Чаще всего эту величину принимают равной 600 мм, таким образом, b+2h= 600. Высота подступенка находится в пределах 135 — 180 мм ( чаще всего 150 мм ). Ширина проступи -250 — 300 мм. Для основных лестниц ширину проступи принимают 300 мм.

Ниже рассматривается пример разбивки двухмаршевой лестницы (рис. 136).

Длина лестничной клетки 5610 мм, ширина 2200 мм. Ширина марша 1050 мм, зазор между маршами (в плане) 100 мм, высота этажей принята равной 3000 мм. При высоте ступени 150 мм в каждом марше должно быть (1500 : 150) десять ступеней.

После предварительных расчетов приступают к построению разреза. Проводят координационные оси, вычерчивают стены, отмечают уровни лестничных площадок (поэтажных и промежуточных) горизонтальными линиями. Затем откладывают на какой-либо горизонтальной линии разреза от внутренней стены ширину площадки (1410 мм) и 9 раз по 300 мм, и через полученные точки проводят на разрезе тонкие вертикальные линии для разбивки ступеней. После этого откладывают ширину одной ступени (300 мм) в сторону площадки первого этажа (точка ) и соединяют наклонной прямой линией эту точку с крайней точкой (точка ) уровня вышележащей промежуточной площадки. Прямая (1-2) пересекает вертикальные линии в точках, через которые и проводят горизонтальные линии (проступи) и вертикальные (подступенки). Таким же способом на разрезе производят разбивку ступеней и других маршей.

После этого вычерчивают на разрезе лестничные площадки и марши, обводят основными линиями контуры сечений всех элементов (стен, площадок, ступеней), расположенных в плоскости разреза.

Следует иметь в виду, что плоскость разреза по лестнице всегда проводят по ближайшим к наблюдателю маршам.

При вычерчивании лестничных маршей и плит лестничных площадок, а также их соединения между собой и стенами следует руководствоваться рекомендуемыми приведенными на рис. 137.

После построения лестницы в подъезде вычерчиваются перегородка с дверью ограничивающая входной тамбур в подъезд. Габаритные размеры дверного проема на этой перегородки аналогичны входному проему в подъезд, но без учета четверти (см. рис 139).

Рис. 136

Рис. 137

Построение крыши

Последовательность вычерчивания крыши выполняется в следующей последовательности (вариант рис. 138).

1. В наружные стены укладывают мауэрлаты (брус 250х200 мм).

2. Параллельно контуру кровли через ребро мауэрлата проводятся линии ограничивающие кровлю и стропильные ноги.

4. Используя эти линии и координационную ось вписывается коньковый прогон (брус 150х150 мм).

5. Используя высоту бруса (150 мм) вычерчиваются стропильные ноги.

6. Уточняется верхний контур кровли (на чертеже удаление от стропильной ноги 1 мм).

7. К центральной координационной оси симметрично привязывается стояк под коньковый прогон (брус 100х100 мм).

8. Вычерчиваются ригели и подкосы под стропила (брус 80х100 мм) согласно схемы перекрытия. В нашем случае раздел нижнею кромку стропильной ноги от мауэрлата до конькового пролета примерно на 8 частей для вычерчивания использовалось соотношение 3:2:3.

Пример варианта конструктивного поперечного разреза жилого дома приведен на рис. 139.

Рис. 138

Рис. 139

8.4. Контрольные вопросы

1. Порядок вычерчивания межэтажного перекрытия.

2. Порядок вычерчивания чердачного перекрытия.

3. Порядок вычерчивания подвального перекрытия.

4. Перечислите основные элементы, входящие в состав ленточных фундаментов.

5. Порядок вычерчивания фундамента для несущей стены квартиры.

6. Порядок вычерчивания фундамента для несущей стены подъезда.

7. Порядок вычерчивания фундамента для капитальной стены.

8. Как наносится на разрез здания отмостка и козырек?

9. Из каких элементов состоит лестница?

10 Какие конструктивные элементы лестничного марша называют подступенком, проступью и косоуром?

11. Методика вычерчивания леснечного марша на разрезе здания.

12. Раскройте основные этапы вычерчивания крыши здания.

Дата добавления: 2017-10-04; просмотров: 3273;

Похожие статьи:

[/stextbox]

Лестницы по назначению подразделяют на основные, или главные, и служебные, или вспомогательные. Служебные лестницы используют для сообщения с подвалами, чердаками и в качестве запасных для эвакуации людей в случае пожара.

Лестницы по материалу подразделяют на железобетонные, деревянные и стальные. Каждая лестница состоит из наклонных элементов — маршей и горизонтальных элементов — площадок. Лестницы бывают одно — , двух — и многомаршевые. Марши соединяют две лестничные площадки (этажные и промежуточные). Все эти элементы расположены в помещении, которое называется лестничной клеткой. В настоящее время почти все элементы лестницы в зданиях массового строительства выполняют из железобетона.

Марш представляет собой конструкцию, состоящую из ряда ступеней. Ступени опираются на балки — косоуры, располагаемые под ступенями. В состав маршей входят ограждения — перила. Высота ограждения 90 — 95 см. Несущие элементы марша своими концами опираются на несущие элементы площадок — площадочные балки.

Высота подъема одномаршевой лестницы равна высоте этажа. У двухмаршевой лестницы высота подъема одного марша принимается равной половине высоты этажа. Чаще всего применяют двухмаршевые лестницы. Ширину маршей обычно берут в пределах 90 — 240 см, для вспомогательных лестниц — не менее 90 см, для основных — не менее 105 см. Лестничные марши устанавливают с уклонами: 1: 2 ; 1:1,75 ; 1:1,5 и т. д. В марше допускается не менее 3-х и не более 18 ступеней. Каждый марш для одной из лестничных площадок будет восходящим, т. е. поднимающимся вверх, а для другой — нисходящим, т.е. опускающимся вниз. Восходящий марш начинается нижней фризовой ступенью, служащей переходом к площадке, а нисходящий марш — верхней фризовой ступенью. Фризовые ступени марша, совпадающие с полом площадок, имеют особые очертания, все остальные ступени марша одинаковы.

Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Для удобства пользования лестницей необходимо, чтобы удвоенная высота подступенка h и ширина проступи b в сумме равнялись среднему шагу человека, принимаемому от 570 до 640 мм. Чаще всего эту величину принимают равной 600 мм, таким образом, b+2h= 600. Высота подступенка находится в пределах 135 — 180 мм ( чаще всего 150 мм ). Ширина проступи -250 — 300 мм. Для основных лестниц ширину проступи принимают 300 мм.

Ниже рассматривается пример разбивки двухмаршевой лестницы (рис. 136).

Длина лестничной клетки 5610 мм, ширина 2200 мм. Ширина марша 1050 мм, зазор между маршами (в плане) 100 мм, высота этажей принята равной 3000 мм. При высоте ступени 150 мм в каждом марше должно быть (1500 : 150) десять ступеней.

Видео удалено.

Видео (кликните для воспроизведения).

После предварительных расчетов приступают к построению разреза. Проводят координационные оси, вычерчивают стены, отмечают уровни лестничных площадок (поэтажных и промежуточных) горизонтальными линиями. Затем откладывают на какой-либо горизонтальной линии разреза от внутренней стены ширину площадки (1410 мм) и 9 раз по 300 мм, и через полученные точки проводят на разрезе тонкие вертикальные линии для разбивки ступеней. После этого откладывают ширину одной ступени (300 мм) в сторону площадки первого этажа (точка ) и соединяют наклонной прямой линией эту точку с крайней точкой (точка ) уровня вышележащей промежуточной площадки. Прямая (1-2) пересекает вертикальные линии в точках, через которые и проводят горизонтальные линии (проступи) и вертикальные (подступенки). Таким же способом на разрезе производят разбивку ступеней и других маршей.

После этого вычерчивают на разрезе лестничные площадки и марши, обводят основными линиями контуры сечений всех элементов (стен, площадок, ступеней), расположенных в плоскости разреза.

Следует иметь в виду, что плоскость разреза по лестнице всегда проводят по ближайшим к наблюдателю маршам.

При вычерчивании лестничных маршей и плит лестничных площадок, а также их соединения между собой и стенами следует руководствоваться рекомендуемыми приведенными на рис. 137.

После построения лестницы в подъезде вычерчиваются перегородка с дверью ограничивающая входной тамбур в подъезд. Габаритные размеры дверного проема на этой перегородки аналогичны входному проему в подъезд, но без учета четверти (см. рис 139).

Рис. 136

Рис. 137

Построение крыши

Последовательность вычерчивания крыши выполняется в следующей последовательности (вариант рис. 138).

1. В наружные стены укладывают мауэрлаты (брус 250х200 мм).

2. Параллельно контуру кровли через ребро мауэрлата проводятся линии ограничивающие кровлю и стропильные ноги.

4. Используя эти линии и координационную ось вписывается коньковый прогон (брус 150х150 мм).

5. Используя высоту бруса (150 мм) вычерчиваются стропильные ноги.

6. Уточняется верхний контур кровли (на чертеже удаление от стропильной ноги 1 мм).

7. К центральной координационной оси симметрично привязывается стояк под коньковый прогон (брус 100х100 мм).

8. Вычерчиваются ригели и подкосы под стропила (брус 80х100 мм) согласно схемы перекрытия. В нашем случае раздел нижнею кромку стропильной ноги от мауэрлата до конькового пролета примерно на 8 частей для вычерчивания использовалось соотношение 3:2:3.

Пример варианта конструктивного поперечного разреза жилого дома приведен на рис. 139.

Рис. 138

Рис. 139

8.4. Контрольные вопросы

1. Порядок вычерчивания межэтажного перекрытия.

2. Порядок вычерчивания чердачного перекрытия.

3. Порядок вычерчивания подвального перекрытия.

4. Перечислите основные элементы, входящие в состав ленточных фундаментов.

5. Порядок вычерчивания фундамента для несущей стены квартиры.

6. Порядок вычерчивания фундамента для несущей стены подъезда.

7. Порядок вычерчивания фундамента для капитальной стены.

8. Как наносится на разрез здания отмостка и козырек?

9. Из каких элементов состоит лестница?

10 Какие конструктивные элементы лестничного марша называют подступенком, проступью и косоуром?

11. Методика вычерчивания леснечного марша на разрезе здания.

12. Раскройте основные этапы вычерчивания крыши здания.

Дата добавления: 2017-10-04; просмотров: 3274;

Похожие статьи:

На рис. 14 дана схема построения лестничного марша.

Размер проступи принимают равным 300 мм, подступенка — 155 мм, что соответствует размерам ступени стандартного лестничного марша при высоте этажа 2,8 м.

Отложив ширину лестничной площадки и проведя через этот отрезок первую вертикальную линию, приступают к вычерчиванию (графической разбивке) лестницы, которая, как правило, принимается двухмаршевой. С учетом этого, при высоте этажа, равной 2,8 м, высота подъема (вертикальная проекция марша) составит 1,4 м.

Количество подступенков в одном марше будет 1400 : 155 = 9,03 (принимаем 9) а проступей — 8. Длина горизонтальной проекции марша составит 300 × 8 = 2400 мм. От края этажной площадки, ширина которой была отложена, на расстоянии 2400 мм проводят вторую вертикальную линию, обозначив границу лестничного марша.

Затем разбивают горизонтальный участок между лестничными площадками длиной 2400 мм на 8 равных участков (по числу проступей), а каждую вертикальную проекцию лестничного марша высотой 1400 мм — на 9 частей (по числу подступенков). В результате получают сетку, которую не рекомендуется стирать.

По точкам пересечения необходимо вычертить лестничные марши. После этого в проекционной связи вычерчивают на плане лестничные площадки (рис.15) и марши. Перила лестницы показывают условно, обозначая лишь внешний контур. Высоту перил принимают равной 900 мм.

ФАСАДЫ

Фасад — это наружная сторона здания. Изучение чертежей всех сторон даёт представление о внешнем виде всего здания и его архитектуре.

Фасады бывают: главный (сторона здания, выходящая на улицу или площадь), дворовый и боковой (торцовый).

При разработке проекта выполняют чертежи всех фасадов, если они отличаются друг от друга.

Название фасаду дают по обозначениям крайних координационных осей на плане. Например, «Фасад –‑ 5»или «Фасад А – Г» и т. д.

Масштаб выбирают таким, чтобы можно было отчетливо изобразить рельеф стен, проёмы и т. п. Если принят масштаб 1: 100 и крупнее, то необходимо изобразить рисунок оконных переплетов, тип дверей и ворот.

Рис. 14

Построение разреза по лестнице

Рис. 15

Фрагмент лестничного марша

Пример выполнения чертежа фасада жилого здания показан на рис. 17.

На фасады наносят: координационные оси здания (сооружения), с размерами, определяющими общее расстояние между крайними осями, позиции

(марки) элементов здания, не указанные на планах.

По выполненным двум проекциям (плану и разрезу) вычерчивают третью (фасад). Все горизонтальные линии и места их проведения берут с разреза (уровень земли, отмостка, цоколь, верх и низ проёмов, карниз и т. д.), а вертикальные — с плана. Затем вычерчивают балконы и их ограждения, вентиляционные трубы и др., обозначают кружки координационных осей,

выносные линии, знаки высотных отметок и их значения, а также размер между крайними координационными осями.

Отметки выше нулевой указывают со знаком «+». Для фасада применяют

более тонкие линии. Рекомендуется для контуров фасада, проёмов, плит балконов и лоджий, цоколя и т. п. принять толщину линий 0,4…0,5 мм, для заполнения проёмов и разрезки стен — 0,2…0,3 мм, для контура земли — 0,6…0,8 мм.

Разрез 1‑1

Рис. 16

Пример выполнения разреза здания

Фасад 1‑5

Рис. 17

Пример выполнения фасада здания

Дата добавления: 2015-01-24; просмотров: 4244;

ПОСМОТРЕТЬ ЕЩЕ:

Видео удалено.

Видео (кликните для воспроизведения).

Лестница в разрезе чертеж

Оценка 5 проголосовавших: 1

Приветствую Вас на нашем портале. Меня зовут Михаил Суханов. Я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю необходимую информацию. Однако чтобы применить все, описанное на сайте всегда необходима обязательная консультация с профессионалами.

Расчет размеров ступеней и уклона лестничного марша

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки,  должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м².

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600…640 мм.

рис.2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм, где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25–35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

рис. 5. Графический способ подбора оптимальных размеров ступеней (размеры в мм)



Расчет и построение лестницы в разрезе и плане

рис. 21-22

Разрез для зданий в два и более этажей выполняют по лестничной клетке, для чего предварительно делают расчет и графическую разбивку лестницы.

Лестница состоит из лестничных маршей (наклонных элементов со ступенями) и лестничных площадок, устраиваемых на уровне каждого этажа и между этажами, и размещается в помещении, называемом лестничной клеткой (рис. 21 и 23). Естественно, что с между соседними этажами расположены два лестничных марша и одна лестничная площадка (рис. 23).

рис. 21-22рис. 23

Основным элементом лестницы является ступень , состоящая из проступи (ширина ступени a) и подступенка (высота ступени h ) (Рис. 22). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис. 21).

Под расчетом лестницы понимают определение числа ступеней (подступенков) n, их высоты h, ширины a, заложения (длины марша в плане) L и ширины B лестничной клетки (рис. 23).

В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170 мм, а ширина не менее 260 мм; ширина марша не менее 1200 мм, пожарное расстояние между маршами 80…120 мм, ширина лестничных площадок должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.

Пусть, например, высота этажа H=3400 mm, ширина марша d=1200 mm, противопожарное расстояние e=100 mm, а высота ступени h=15 mm. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, что n=22. Уточняем высоту ступени: h=H/n=154,5 mm.

Размер проступи подбирается в зависимости от высоты h по графику (рис. 24) или вычисляется из зависимости a+h=450 mm. В обоих случаях a=295,5 mm.

рис. 24

Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955 mm.

Ширина лестничной клетки B=2d+e=2×1200+100=2500 mm, а ее минимальная длина L=2t+l=2×1200+2955=5350 mm (длина минимальная, так как в примере приняли, что t=d).

Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе (рис. 23). Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени a, а по вертикали ее высоте h (предварительно от стен лестничной клетки откладывают по ширине t лестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис. 19).

Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50 мм, а по нему чистый пол. Лестничные марши и площадки ограждают перила высотой 900 мм. Лестничные перила могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень.

Построение внутриквартирной лестницы

Архитектурное проектирование

Конструирование внутриквартирной лестницы увлекательный процесс, когда одновременно необходимо решить несколько задач – размещение лестницы в плане, её совместимость с вертикальными размерами помещения, найти комфортные размеры ступеней, чтобы спускаться и подниматься по Вашей лестницы было удобно и безопасно и последнее, чтобы , имея глубину заложения лестницы и высоту её подъёма, количество ступеней, их размеры были получены путём деления без остатка.

Вначале необходимо решить вопрос о месте размещения лестницы в доме, какой объём внутреннего пространства Вы намерены выделить для внутриквартирной лестницы.

Внутриквартирные лестницы допускается делать довольно крутыми с размерами проступи в 23 см и подступенка – 20 см. Минимальная ширина марша 90 сс., такой же ширины должны быть лестничные площадки.

Для сокращения длины лестницы можно прибегнуть к забежным ступенькам. Кроме этого внутриквартирная лестница может быть ограничена стенами или быть открытой, художественно обогащая интерьер помещений. Выбор размещения лестницы диктуется конкретными условиями планировки.

Далее необходимо провести расчёт количества ступеней в лестничном марше, исходя из того, что высота подступенка 20 см, а проступи – 23 см.

Так при высоте этажа (от пола до пола следующего этажа) в 2,8 м количество подъёмов в одномаршевой лестнице будет: 280 : 20 = 14 подъёмов.

Тогда проступей (считая, что верхняя проступь совпадает с плоскостью лестничной площадки) получим: 14 – 1 = 13 проступей.

Следовательно, длина лестничного марша составит: 23 х 13 =389 см.

К длине марша следует прибавить два размера глубины лестничной площадки (2х90) что составит: 389 + 180 = 569 см.

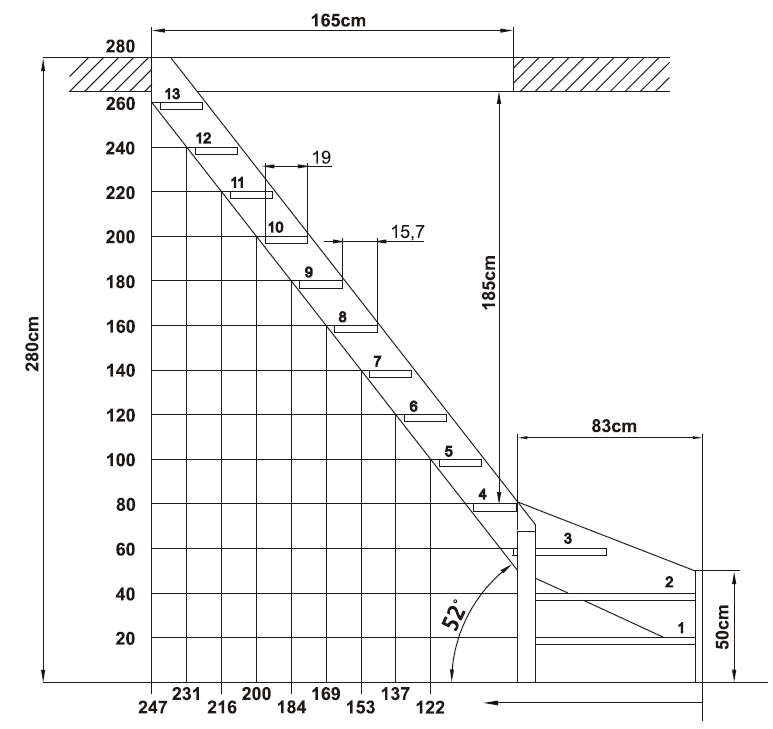

Далее хорошо бы схематично вычертить разрез в масштабе 1:50, чтобы убедиться, что Вы всё правильно сделали и в процессе строительства ничего лишнего не будет, а также не хватать.

По подкосоурным (площадочным – сечением 100-160 Х 150-200 мм) балкам настилают пол площадок. Во внешнюю площадочную балку врезают наклонные балки (200-300 Х 450-540 мм) несущие ступени лестниц.

Если ступени устраиваются по верху балки, то такие балки называются косоурами. При врезании ступеней в тело наклонной балки такие балки называются – тетивами.

В лестницах с накладными ступенями верх косоура обрабатывают уступами, соответствующими очертанию ступеней. Проступи укладывают, несколько выступая за плоскость косоура.

Подступенок зажимается между верхней и нижней проступью и скрепляется с косоуром шурупами.

Другой вариант установки ступеней – по тетивам. В боковых гранях тетивы прорезают щели для опирания проступей и установки подступенков. Проступи крепят к тетивам потайными шурупами, ввинчивая их с внешней стороны тетивы.

Конструкция площадок состоит из настила (чаще шпунтованных досок), уложенного поверх площадочных балок. Снизу балки подшивают или оставляют открытыми.

Конструирование лестниц с прямолинейными маршами не представляет трудностей. Более сложной задачей является построение лестниц с забежными ступенями и дугообразными маршами. Но об этом чуть позже.

Калькулятор стрингеров палубы

для подъема и спуска

Инструкции к калькулятору

Палубная лестница

Какие части террасной лестницы?

Знание жаргона частей, из которых состоит лестница, может иметь большое значение для точных измерений и упрощения процесса.

Ключевые компоненты набора ступеней настила:

• 1 Ступени горизонтальные доски, которые создают опору для каждой ступеньки
• 2 Подступенки доски, покрывающие расстояние по вертикали между ступенями лестницы
• 3 Стрингеры доски, которые проходят по диагонали по обе стороны лестницы.К этим стрингерам прикреплены ступени и подступенки для создания устойчивой конструкции лестницы.
• 4 Посадочная площадка является необязательной частью лестницы вашей палубы. Если ваша лестница находится прямо над плоской поверхностью из бетона или гравия, возможно, вам не понадобится строить площадку для приземления.

Совет профессионала:

Более короткий подъем может быть более комфортным для подъема с более глубоким спуском.Точно так же более высокий подъем может лучше работать с более коротким бегом. Проверьте свои местные строительные нормы и правила на предмет допустимого подъема и бега.

Используйте калькулятор, чтобы добавить размеры вашей колоды для:

• 5 Общий подъем (высота от верха вашей деки до земли, которая учитывает расстояние по вертикали между ступенями каждой ступеньки)
• 6 Шаговый бег (глубина ступени по горизонтали) для каждой лестницы
• 7 Тип протектора (используете ли вы одну доску или две доски поменьше для создания ступени лестницы)
• 8 Тип крепления стрингера (планируете ли вы использовать внешнюю рамку или скрытую рамку)

Расчет балок лестницы

Наличие устойчивой и прочной лестницы, ведущей на вашу палубу и обратно, является одной из самых важных и сложных частей процесса построения колоды.Чтобы рассчитать длину стрингера, воспользуйтесь этой формулой:

(бег) ² + (подъем по лестнице) ² = [корень квадратный из вашей суммы]

Как построить лестницу — Руководство DIY

Как построить лестницу — пошаговое руководство по созданию лестницы своими руками

Есть два разных класса лестниц. Первый класс — это изготовленная на заводе лестница, которая обычно изготавливается в заводском цехе и отправляется на строительную площадку в виде комплекта, готового к сборке и установке.Второй класс, лестница, построенная плотником, и есть лестница, построенная на месте плотником. Этот вид изготовления дешевле и позволяет покрыть лестницу ковром.

Лестницу, построенную плотником, можно украсить деревянной или окрашенной доской для юбки. А простые настенные перила — популярный вариант завершения любого типа лестницы.

При строительстве лестницы функциональность является наиболее важным фактором. Для безопасного проектирования необходимо использовать высочайшую точность.Перед началом строительства вы должны ознакомиться не только с национальными строительными нормами, но и с местными строительными нормами. В некоторых муниципалитетах действуют более строгие правила, чем в других, и предварительная проверка устранит необходимость в последующем восстановлении.

После определения правильных требований к кодам для вашей лестницы, рассмотрите аспекты дизайна лестницы. Помните, что строительные материалы, которые вы используете, будут определять результат вашего готового продукта, а качественные материалы обеспечат качественную работу.Не заблуждайтесь, думая, что поскольку материал будет покрыт ковролином и его никто не увидит, качество стройматериалов не имеет значения; оно делает. При использовании материала более низкого сорта, содержащего сучки и пустоты, в дальнейшем на лестнице могут появиться трещины. На большинстве лесных складов имеется инвентарь, используемый специально для строительства лестниц.

Схемы и расчеты

После того, как вы определили правильные коды для вашего муниципалитета, вы готовы приступить к планированию и расчету вашей лестницы.Возьмите карандаш и запишите свои планы на бумагу, набросав черновой план вашей лестницы.

В данном примере проект представляет собой прямую лестницу. Строительный кодекс, который мы применяем для этого проекта, — BOCA 96 для жилых помещений. В этом коде указано, что максимальная высота подступенка может составлять 7 3/4 дюйма, а длина протектора — не менее 10 дюймов.

У лестницы Arke есть винтовые и модульные комплекты лестниц для самостоятельного строительства.

Сначала определите размер вашей лестничной клетки, убедившись, что у вас есть надлежащая высота над лестницей.Запас очень важен; вы должны иметь возможность безопасно подниматься и спускаться по лестнице. Многие лестницы были вырваны из-за неправильного расчета этого элемента перед построением и установкой лестницы. Нет ничего хуже, чем вбить в вас какое-то обычное чувство лестницы, ударившись головой. В этом примере выступ будет стандартным 1 1/4 дюйма, протектор будет 10 дюймов каждый, а высота над головой будет 6 футов 8 дюймов .

Предполагая, что расстояние от одного чистого пола до другого (общий подъем) составляет 118 дюймов, найдите необходимое количество подступенков, разделив общий подъем отделки на 7.5. Полученное количество равно количеству подступенков. Затем разделите это число на общий финишный подъем.

Пример : Общий подъем 118 дюймов / 7,5 = 15,73 — округлите общее количество стояков до 16

Общий подъем 118 дюймов / 16 подступенков = 7 3/8 дюйма каждый подъем

Зная количество подступенков, вы получите количество ступеней — 15 (шестнадцатый подступенок будет располагаться по направлению к верхнему этажу без ступеней наверху). Тогда длина лестницы составит 15 ступеней по 10 дюймов на ступень, или 150 дюймов общей длины.Чтобы определить фактическую общую длину лестницы, необходимо сложить выступ нижней ступеньки и толщину верхнего подступенка.

Пример: Общий пробег ступени 150 дюймов + выступ 1 1/4 дюйма + верхний подступенок 3/4 дюйма = общая длина лестницы 152 дюйма

Затем рассчитайте длину лестничной клетки или ширину вертикальной шахты верхнего этажа, в которой расположена лестница. Это двухэтапный расчет.

Во-первых, необходимо учесть необходимую высоту помещения и конструкцию верхнего этажа, включая высоту балок перекрытия, толщину пола и толщину гипсокартона.В нашем примере мы рассчитаем, что конструкция верхнего этажа будет иметь общую толщину 12 1/2 дюймов. Это число (12 1/2 дюймов), добавленное к желаемой высоте перемычки в 80 дюймов, составит 92 1/2 дюйма. Возьмите этот размер и разделите его на высоту подступенка.

Пример: 92 1/2 дюйма / 7 3/8 дюйма = 12,542

Ответ, который вы получите (12,542), — это количество ступеней, необходимое в открытом проеме, чтобы создать высоту. Это будет означать, что у вас теперь 2.45 ступеней, которые расположены под жаткой. Умножив 12,542 (количество ступеней в чистом проеме) на 10 дюймов (размер глубины проступи) и прибавив 1 1/4 дюйма для выступа и 3/4 дюйма для верхнего подступенка, вы получите длину лестничного проема, необходимую для правильной перемычки. . Результат для нашего примера составляет 127 7/16 дюйма для длины лестничной клетки. Большинство лестниц, расположенных между двумя стенами, имеют готовую ширину 36 дюймов. Чтобы приспособиться к этой готовой ширине, вам нужно сделать приблизительное отверстие в 37 дюймов.

Конечный результат нашей процедуры компоновки: пробег 10 дюймов, подъем 7 3/8 дюйма, длина лестничного колодца 127 7/16 дюймов, ширина лестничного колодца 37 дюймов, ширина отделки лестницы 36 дюймов.

Резка лестницы

Теперь, когда у нас есть указания на бумаге, как построить нашу лестницу, пора приступить к резке. Плотники всегда измеряют дважды и отрезают один раз — хорошее правило, которому следует следовать при стрижке лестниц. Строительство лестницы может быть дорогостоящим; вы хотите приобрести материалы только один раз, поэтому покупайте и раскройтесь с умом.

Когда вы начинаете проект, убедитесь, что ваше рабочее место чистое и хорошо освещено. Работа в комфортной обстановке немного облегчает выполнение сложной задачи.

Разложите стрингеры, чтобы начать собственно проект лестницы. Сделайте это, установив подъем и спуск лестницы на квадратной рамке. Квадратные зажимы обрамления должны быть отрегулированы до 7 3/8 дюйма на 10 дюймов. Затем отметьте количество ступеней и подступенков, необходимых для этой лестницы. Всегда начинайте с первого подступенка и заканчивайте верхним подступенком и проводите линию второго этажа.На этом этапе полезно подсчитать количество подступенков, чтобы не было ошибки макета. Повторите эту процедуру для всех трех стрингеров.

После того, как вы разметили ступеньки и подступенки, пора окончательно отрегулировать косоур лестницы. Как и в случае с любым хорошо спланированным произведением искусства, может потребоваться доработка дизайна. Чтобы все стояки соответствовали нормам, может потребоваться регулировка верхнего и нижнего стояков. В нашем примере, когда к нижнему прорезу проступи будет добавлен протектор толщиной 1 дюйм, наш нижний подступенок будет на 1 дюйм выше.Обратное верно в верхней части. Когда мы добавляем верхнюю ступеньку, ее толщина вычитается на 1 дюйм из открытой высоты подступенка. Чтобы исправить эту ситуацию, мы вычтем 1 дюйм из разреза нижнего подступенка на уровне пола стрингера.

После того, как вы положили стрингеры, отрежьте треугольные части. Электропила — лучший инструмент для этой задачи, но будьте осторожны, чтобы не порезаться за обозначенные вами линии разметки, что ослабит ваши стрингеры. Окончательный вырез из треугольников можно вырезать ножовкой.После того, как все три стрингера вырезаны, соедините их вместе, чтобы убедиться, что все они совпадают. Три идеальных совпадения — это то, чего вы хотите достичь. Что-нибудь меньше, чем три идеальных стрингера, и вы можете подумать о том, чтобы вернуться к чертежной доске.

С тремя симпатичными стрингерами на скамейке теперь вы можете взять левый и правый стрингеры и расположить их поверх досок юбки размером 1 на 12 дюймов. На каждой доске юбки нарисуйте разрез в месте соединения стрингера с полом и верхним подступенком.Вырежьте эти линии, а также сделайте вертикальный разрез в нижней части доски на высоте плинтуса. Присоедините доски юбки к двум стрингерам. Эти два стрингера готовы, и их можно прибить к гипсокартону. Если гипсокартона нет, заполните стрингеры на толщину гипсокартона. Всегда, всегда прибивайте гвоздями или винтами к шпилькам. Теперь центральный стрингер готов к установке на верхний коллектор и прикреплен к блокировке на полу.

Теперь, когда ваши стрингеры на месте, пора еще раз проверить все ваши разрезы.Проверьте порезы протектора на уровень и отвес. Проверяйте свои измерения во всех направлениях, слева направо и спереди назад. Проверьте верхний и нижний подступенки — учитывается ли конечная высота проступи? Верхний подступенок должен иметь толщину протектора более 7 3/8 дюйма, а нижний подступенок должен иметь меньшую толщину протектора.

Если после того, как вы дважды проверили все свои разрезы и убедились, что находитесь на правильном пути, пришло время разорвать подступенки до нужной высоты и прибить их на место.Не забудьте приклеить их и прибить гвоздями, чтобы они сохранили долговечность. Ваши ступени должны быть 11-1 / 4 дюйма, чтобы их не нужно было рвать, просто отрежьте их до нужной длины, приклейте и прибейте гвоздями.

Прибейте проступи и подступенки к стрингерам. Установите, забив гвоздями заднюю часть подступенков в ступени, всегда используя крепежные детали с цементным покрытием.

Ваша лестница завершена, за исключением стены или перил. Поскольку в нашем примере лестница расположена между двумя стенами, нам потребуется установить настенный поручень, чтобы обеспечить соответствие нормам.Установите поручень на высоте 34 дюйма над передней кромкой протектора. Он должен быть 198 дюймов в длину и содержать настенный кронштейн, ввинчиваемый в стойку или основу, каждые 4 фута. В случае открытой секции рельса сбоку от лестницы проще всего установить балясины на угловой заглушке.

Теперь вы готовы к осмотру!

Вверху: Раскладная доска юбки.

Лестничный дом — это искусство. Не ждите, что сможете узнать все из одной статьи. Многие опытные плотники испытывают трудности со строительством лестницы.Так что, если вы немного растрепали волосы, пытаясь создать качественный проект лестницы, вы попали в хорошую компанию. Наберитесь терпения и немного попрактиковавшись, вы продвинетесь в мире по только что построенным ступеням.

Боковое примечание 1:

ЛЕСТНИЧНЫЕ СОВЕТЫ

1. Для создания более мягкого края в местах прохождения ковра по краю протектора перед установкой протекторов в стрингеры проложите край с круглым заусенцем 1/2 дюйма.

2. Если материал рассыпается, просверлите отверстия. Это также поможет предотвратить скрип в будущем.

3. Клейкие блоки могут быть размещены на нижней стороне между пересечением ступени и подступенка.

4. Еще одна очень важная вещь, о которой иногда забывают, — это герметизация нижней части лестницы. Это предотвратит скрип и коробление лестницы.

Боковое примечание 2:

СТРОИТЕЛЬНАЯ ТЕРМИНОЛОГИЯ

Лестничное здание — это искусство со своей терминологией.Вот некоторые термины, с которыми вы можете столкнуться при исследовании конструкции лестницы:

Ступени: Горизонтальная прогулочная поверхность лестницы.

Подступенок: Вертикальная поверхность между двумя ступенями.

Стрингер каретки: Опора ступеней и подступенков; обычно разрезают так, чтобы ступени располагались в горизонтальной плоскости, а подступенки прибивали к вертикальному разрезу.

Доска для швабры / юбка для швабры : кусок пиломатериала, помещенный рядом с косоурами каретки и используемый для обшивки стены.

Настенный поручень: Поручень по периметру лестницы; обычно устанавливается на расстоянии 34 дюймов от передней кромки протектора. Настенная направляющая должна иметь диаметр от 1 1/4 до 1 1/2 дюйма для облегчения захвата.

Кронштейн для перил : Металлический элемент оборудования, который используется для крепления настенной направляющей к стене.

Поручень: Фасонный деревянный элемент, используемый в сочетании со стойками и балясинами для создания защитного барьера на открытом балконе или открытой секции лестницы.Эти перила также можно закрепить на стене.

Стойка (новинка): Вертикальный деревянный или опорный элемент на площадке или в начале лестницы. Столбик может быть квадратным или поворотным. Стандартный диаметр стойки составляет 3 ½ дюйма.

Настенная крышка: Доска для украшения полустены или для крепления балясин.

Балясины: Вертикальная опора поручня, не позволяющая предметам или людям переходить край балкона или открытую сторону лестницы.Балясины также называют веретенами, пикетами или точками.

Высота над головой: Расстояние от передней кромки ступени до жатки прямо над ней. Шесть футов 8 дюймов — это минимальный ориентир, которому нужно следовать.

Общая высота: Размер от одного чистого этажа до чистого этажа выше.

Носик: Выступающая кромка протектора. Стандартный размер носика — 1 1/4 дюйма.

Глубина проступи: Размер среза стрингера; глубина горизонтальной пешеходной поверхности за вычетом размера носика.Стандартная глубина протектора — 10 дюймов.

Высота подступенка: Расстояние по вертикали между двумя ступенями; этот размер должен быть одинаковым на протяжении всего полета. Стандартная высота подъема составляет 7 5/8 дюйма и не должна превышать 7 3/4 дюйма.

Общий пробег: Длина всех ступеней вместе взятых.

---

Рекомендуемые статьи

Двадцать четыре подсказки на лестничной клетке

Красивая лестница — всегда украшение любого домашнего интерьера.Он также подчиняется многим обременительным современным нормам и требует высочайшего уровня столярных работ в доме. Все важно заранее. Многие плотники и немало архитекторов слышали, как я говорил, что лучший способ спроектировать дом — это сначала спроектировать перила, затем остальную часть лестницы, а затем остальная часть дома упадет вокруг нее. Я шучу — или, по крайней мере, надо мной смеются! Но в конце концов, многие ли из нас не сталкивались с жалкой загадкой — втиснуть кодовую ступеньку в неудобное (или того хуже) пространство? Поэтому важно спроектировать лестницу, прежде чем строить ее.

Я хотел написать книгу по лестницам с точки зрения плотника, но с упором на дизайн. Но мой друг Гэри Кац также является моим редактором; он дал мне понять, что ни один из нас не проживет достаточно долго, чтобы написать мою книгу, и все еще проводить достаточно времени на ловле рыбы нахлыстом. Кроме того, плотникам нужно наладить работу и заработать опилок и немного денег. Итак, с помощью и поддержкой Гэри я сократил то, что я узнал (на собственном горьком опыте), до двадцати четырех вопросов, которые могут сделать ваш проект лестницы радостным успехом или жалким провалом.Спасибо Гэри и особенно Тодду Мердоку, чьи прекрасные иллюстрации еще раз демонстрируют, что картинка стоит тысячи слов.

1. Внимательно просмотрите чертежи архитектора. Не думайте, что они знают требования кодекса в вашем регионе или точно измерили условия на участке. Это особенно верно, если вы работаете с диаметром 1/4 дюйма. масштабный рисунок.

(Примечание: щелкните любое изображение, чтобы увеличить)

2. Тщательно обмерьте участок; не забудьте проверить, нет ли неровностей и неровностей стен и полов.Грубые лестницы, построенные на месте строителями, почти всегда будут иметь проблемы.

3. Проверьте примерное расстояние от пола до пола вдоль дорожки, другими словами, от того места, где ваши ноги начинают подниматься по лестнице до места, где они выходят (дорожка обычно проходит от 12 до 15 дюймов от точки входа). осевая линия поручня).

4. Полностью разложите лестницу на бумаге или фанере. Выложите все сбивающие с толку детали в полный размер и обязательно проверьте, достаточно ли места для головы (6 футов).Минимум 8 дюймов над линией носка протектора). Сделайте исторический столб!

5. Убедитесь, что вы знаете толщину чистового пола — верхнюю и нижнюю, и соответствующим образом отрегулируйте высоту от пола до пола при выполнении расчетов. Не попадитесь 1/2 дюйма. водяные полы, о которых вам никто не рассказывал. Сделайте столб истории. Всегда начинайте свой дизайн с конца и работайте в обратном направлении к черновому варианту. Готовая лестница — это все, что можно увидеть и использовать; вы не хотите ставить под угрозу готовую лестницу из-за неправильной грубой конструкции.

6. На традиционной деревянной лестнице центральная линия поручня всегда составляет половину ширины балясин от лицевой юбки, а центр передних балясин на каждой ступени всегда составляет половину ширины балясин в от лица финишного подступенка. Таким образом, квадратные грани в нижней части балясин совпадают с лицевой юбкой и подступенком под ними. Изучите иллюстрацию. Так это делалось не менее 2000 лет, и это выглядит правильным.

7. Я считаю, что наилучшая формула соотношения между шириной проступи и подступенка — это два подступенка плюс одна ступенька, равная 25 дюймам. Это означает, что добавление подступенка сделает лестницу более чем на одну ширину ступени длиннее (в плане), устраняя при этом подступенок сделает лестницу короче более чем на одну ступеньку. По мере того как лестница становится круче, общая ступенька становится короче. Помните, что для большинства кодов требуется 10-дюймовый. глубокий протектор.

Обе эти лестницы удобны для подъема и соответствуют нормам работы в жилых помещениях в моем районе.Проверьте местные строительные нормы и правила, чтобы узнать о требованиях в вашем районе.

8. ВЫСОТА ПОДЪЕМНИКА ДОЛЖНА БЫТЬ ОДИНАКОВОЙ, ВЕРХ ДО СНИЗУ! Хотя большинство строительных норм и правил допускают отклонение максимум на 3/8 дюйма, я предпочитаю работать с отклонением 1/8 дюйма. толерантность. Это самый важный шаг к тому, чтобы по лестнице было удобно подниматься. Если площадка или пол не ровные, сделайте подступенки одинаковой высоты вдоль дорожки и выровняйте все ступени. Лестница с неравномерным подъемом опасна.

9. Ступени должны выступать над подступенками на 3/4 дюйма.до 1 1/4 дюйма. Мне в большинстве случаев нравится 1 1/8 дюйма. Сделайте их все одинаковыми.

10. Ступени должны быть выровнены спереди назад. Если они вышли, они должны скатываться под гору, а не в гору, и не более 1/8 дюйма.

11. Ширина протектора должна быть одинаковой сверху вниз. Если есть намоточные устройства, их ширина должна быть постоянной на линии ходьбы, примерно в 12 дюймах от средней линии поручня. Исключением является то, что нижняя ступенька может быть на дюйм или около того шире, чем другие.Это на самом деле улучшает способность подниматься по лестнице и улучшает изящество лестницы, и это признано временем, хотя я никогда не видел, чтобы это было описано ни в одном коде.

12. В настоящее время большинство жилищных норм требуют ограждения высотой 36 дюймов на галереях и площадках, а также поручней на 34 дюйма выше линии носа на граблях. На мой взгляд, эта посадочная высота прекрасна, но высота граблей на 2–4 дюйма слишком высока, чтобы быть удобной. Люди падают с лестницы, а не через перила, но вы должны делать то, что требует ваш местный строительный инспектор.Но сделайте грабли настолько низкими, насколько это возможно, и они будут на удобной высоте для большинства людей.

13. Могу вам сказать одно: инспектор по строительству улыбается на хорошо сделанной лестнице. На лестнице должны быть самые красивые столярные изделия в доме.

14. Балясины должны располагаться так, чтобы между ними оставалось не более 4 дюймов. Другими словами, вы не сможете пройти 4 дюйма. мяч через любое место балюстрады. Но проверьте свой местный кодекс! Ближе почти всегда лучше.

15. Составьте чертежи и закажите детали лестницы как можно скорее, подумайте о деталях на заказ и узнайте, как их изготавливать.

16. Если вы несете ответственность за обшивку лестницы, попробуйте также сделать обрамление. Если вы пришли обрезать лестницу, которую кто-то обрамил, проверьте это внимательно; шансы хорошие, у него есть проблемы. Серьезно подумайте о том, чтобы вырвать его и переформатировать. Поместите это в свою цену как «исправление ошибок».”

17. Я рекомендую использовать постоянный 3/4 дюйма. фанерные подступенки и подступенки, а также LVL для стрингеров. Используйте строительный клей для предотвращения скрипа. Это хорошая и безопасная лестница на рабочем месте, и ее можно установить, как только здание станет устойчивым к погодным условиям.

И не забудьте заблокировать и подпереть стены для поручней и в местах расположения стоек, если им нужна дополнительная прочность.

18. После того, как вы установите раму, прикрутите хорошую временную рейку 2 × 4 и отметьте положение настенных стоек на полу и ступенях с помощью деревянного мелка. Таким образом, вы легко найдете прочную основу при установке облицовки.

19. Если конструкция позволяет, установите новые стойки до окончания отделки. Ваши ступени, подступенки, выступы и т. Д. Будут стыковаться с ножками и сделают их сильнее. Прочность ваших рельсов в основном зависит от новелл.

20.Дайте малярам заранее подготовить балясины, чтобы они покрыли все, кроме последнего слоя, и оставьте им остатки ступеней и перил, чтобы они сделали образцы. Всегда будьте добры к художникам — они нужны вам, чтобы хорошо выглядеть и вам, и вашим работам.

21. Носите наколенники, если думаете, что захотите покататься на лыжах в 60 лет; носите беруши, если хотите слышать, что говорят внуки.

22. Работайте как можно лучше и берите за это деньги. Если мы оба предложим вам работу, и вы ее получите, давайте быть уверены, причина в том, что заказчик считает вашу работу великолепной… и вовремя !, а не потому, что вы не просили достаточно денег.

23. Посмотрите на старые работы для вдохновения.

24. Радуйтесь, что вы плотник. Держи голову высоко. Вы делаете своими руками красивые вещи, которые прослужат несколько жизней. Нет высшего призвания… кроме воспитания детей.

Как построить лестницу

Строительство лестницы не должно быть сложным, но требует точности и внимания к деталям. Независимо от того, нужна ли вам небольшая функциональная лестница на террасу или крыльцо, или внутренняя лестница, ведущая в спальный лофт или антресоль, применяются одни и те же четыре основных принципа: коды, дизайн, размеры и конструкция.

Коды

Лестницы в старых домах часто были крутыми и узкими, что затрудняло подъем по ним и затрудняло перемещение мебели наверх. В результате требования безопасности и строительные нормы и правила теперь подробно рассматривают подступенки и ступени и эффективно запрещают тесные лестницы, которые когда-то были обычным явлением в старинных домах. Коды также относятся к ширине лестницы, высоте головы, перилам, перилам и площадкам. Всегда проверяйте местные требования перед запуском, потому что в некоторых юрисдикциях приняты разные положения кодекса с разными требованиями.

Предупреждение

Если вы рассматриваете открытые подступенки, обратите внимание, что Международный кодекс жилищного строительства допускает их — также называемые «сквозными» ступенями — только в том случае, если отверстия »не позволяют проходить сфере диаметром 4 дюйма (102 мм). »

Проект

Будь то внутренняя или внешняя лестница, на очереди выбор дизайна и материала. Вы найдете множество дизайнерских решений как для традиционных, так и для современных лестниц.

Для современных внутренних лестниц популярны открытые лестницы без стен и художественных поручней.Сочетание промышленных материалов, таких как сталь или кованое железо, с деревом позволяет создавать красивые, прочные и функциональные лестницы. Лестницы с открытыми ступенями без подступенков из цельного дерева являются модными, а современные ступени могут быть любыми, от специального дерева до прозрачного толстого акрила.

Для традиционных наружных ступенек идеальным материалом для создания традиционного образа являются устойчивое к погодным условиям красное дерево или кедр. Требуя минимального ухода, они естественным образом потускнеют до серого или могут быть окрашены или окрашены. Обработанная древесина более рентабельна, ее тоже можно окрасить или окрасить, но может потребоваться периодическая повторная полировка.

Измерения

Строительство любой лестницы, даже если от патио до сада всего две ступени, требует детального планирования. После того, как вы завершите разработку кода лестницы, единственное требование — тщательно подойти к расчетам, чтобы готовый дизайн был функциональным, привлекательным, долговечным и безопасным.

Подсказка

Материалы отделки влияют на размеры ступеней. Например, если вы планируете ступени, выложенные плиткой или ковровым покрытием, и мягкие, эти толщины необходимо учитывать при планировании лестницы.

Внутренняя подножка

Измерьте высоту пролета от первого этажа до уровня готового пола второго этажа. Учитывайте ширину лестницы, обычно не менее 36 дюймов для внутренних помещений. Узнайте, потребуются ли перила. Поручни необходимы только на одной стороне жилой лестницы.

Внешняя лестница

Для наружных ступенек измерьте расстояние от крыльца или террасы до уровня земли. Для наружных лестниц часто требуются перила, когда ступеней четыре и более.Однако бывают исключения, поэтому подробности уточняйте в местном регулирующем органе.

Подступенки и ступени

Большинство людей ценят удобство ступеней лестницы, расстояние между которыми не менее 12 дюймов. С добавлением 1-дюймовой кромки с выпуклым носом фактическая глубина может составить 13 или 14 дюймов. Вот еще несколько типичных измерений:

• Высота подступенка: Подступенки должны иметь минимальную высоту от 4 дюймов до 7 3/4 дюйма.Обычно высота от 6 до 6 1/2 дюймов является функциональной и удобной для внутренней лестницы.
• Длина протектора: Минимальная длина протектора должна составлять от 10 дюймов до 11 1/4 дюйма.
• Глубина протектора: Если глубина протектора не может быть 12 дюймов, обычно требуется минимальная глубина протектора не менее 10 дюймов плюс «нос» или край от 1 дюйма до 1 1 / 4 дюйма.

Подсказка

Высота подступенка может изменяться только на 3/8 дюйма от ступеньки к ступени.Глубина протектора должна быть одинаковой, по возможности почти одинаковой.

Строительство

Если лестница не залита бетоном, необходима прочная опорная система. Чаще всего встречаются деревянные «стрингеры» с надрезами, напоминающими пильный диск. Они надежно прикреплены болтами к нижней поверхности, а также к уровню верхнего этажа или палубы, образуя два внешних края лестницы, и обычно состоят из бревен размером 2 на 12 футов.

К вертикальным поверхностям стрингеров прикреплены деревянные подступенки.Ступени надежно привинчены к каждому горизонтальному уровню, образуя ступенчатую коробку. Если лестница не будет полностью закрытой, иногда прямые опоры заменяют стрингер с зубьями, а горизонтальные ступени привинчиваются к опорным кромкам или прикрепляются металлическими соединителями с прорезями для современного промышленного вида.

Building Deck Stairs & Steps

Лестницу настила следует тщательно спланировать так, чтобы все подъемы лестницы (вертикальная высота ступеней) и все глубины ступеней (горизонтальная длина ступенек) были одинаковыми.Если нижняя или верхняя ступенька заметно отличается по высоте или длине от другой лестницы, существует опасность споткнуться. Кроме того, лестница и перила должны соответствовать нормам, которые должны обеспечивать ее прочность и безопасность. Использование готовых лестниц обычно не соответствует нормам.

Во-первых, вы должны изучить части лестницы на палубе. Посадочная площадка — это плоская поверхность из бетона, брусчатки или гравия в нижней части ступеней. Если лестница будет использоваться не часто, а лужайка ровная, посадочную площадку иногда можно не устанавливать.Ступени лестницы — это горизонтальные доски, на которые вы наступаете. Ступени лестницы могут быть сделаны из одинарных 2х12, но часто из двух досок настила или 2х6. Стрингер — это широкая доска, обычно 2х12, которая проходит под углом от посадочной площадки к каркасу палубы и поддерживает ступени. У «открытого» стрингера есть выемки, которые вы можете видеть, в то время как «закрытый» стрингер — это сплошная доска с шипами для ступеней или открытый стрингер с твердой доской, прикрепленной сбоку. Подступенки — это доски, установленные на концах, чтобы закрыть вертикальные промежутки между ступенями.Подступенки часто изготавливаются из однокомпонентного материала, облицовочной доски или настила.

Ступенька — это ширина (или глубина) отдельного марша лестницы. Подъем по лестнице — это расстояние по вертикали от верха одной ступени до верха следующей ступени. Общий пробег — это общее горизонтальное расстояние, пройденное стрингером. Общий подъем — это общее изменение высоты лестницы от посадочной площадки до верха настила палубы.

Теперь несколько общих требований к коду вместе с нашими рекомендациями:

• Ступени лестницы должны быть шириной не менее 36 дюймов.Несмотря на эти минимальные требования, мы рекомендуем, чтобы лестница была шириной не менее 48 дюймов, чтобы на ней не было тесно.
• Максимально допустимый подъем по лестнице составляет 7 ^3/4 дюйма, а минимальный подъем по лестнице — 4 дюйма. Рекомендации по комбинированию бега и подъема см. В приведенном ниже совете.
• Разница между самой длинной и самой короткой высотой подступенка или глубиной лестницы не должна превышать 3/8 дюйма. Это довольно строго, поэтому тщательно спланируйте стрингеры.
• Открытый стрингер не должен иметь слишком глубоких выемок, иначе стрингер будет слабым.
• Стойки перил лестницы должны быть прочно прикреплены к конструкции палубы или к земле.
• В большинстве случаев перила лестницы должны иметь поручень, который можно использовать.
• Отверстия в перилах не должны превышать 4 ^3/8 дюйма между балясинами и 6 дюймов между нижней направляющей и ступенькой, как показано на рисунке.
• Стрингеры должны располагаться достаточно близко, чтобы обеспечить достаточную поддержку ступеней.Это расстояние зависит от материалов протектора. Если ступени состоят из двух деревянных досок, стрингеры обычно могут находиться на расстоянии до 16 дюймов по центру. Если используется настил 5/4 или композитный настил, они должны быть 12 дюймов или ближе. Обязательно проконсультируйтесь со своим строительным отделом и следуйте инструкциям производителя террасной доски по установке.

Как построить лестницу

* Это только в образовательных целях *

* Строительные нормы и правила могут отличаться в зависимости от местоположения *

Где я могу получить ступени и подступенки? — В компании Hardwood Lumber Company есть множество ступеней и подступенков.Ссылка ниже перенаправит вас в наш отдел запчастей для лестниц.

https://hardwood-lumber.com/stair-parts/

Внимание:

• Для этого проекта рекомендуется профессиональная помощь. Для правильной установки проступей и подступенков может потребоваться более высокий уровень навыков.

• В целях безопасности детали лестницы должны быть полностью приклеены к имеющейся конструкции лестницы. Незакрепленные или неустойчивые детали могут стать причиной травм.

• Будьте осторожны вблизи любых электроинструментов.

• Носите соответствующую защитную одежду.

Необходимое оборудование

• Очки защитные

• Метла и поддон для пыли

• Рулетка

• Отделочные гвозди

• Сверла и сверла

• Настольная пила с заточенным или новым полотном

• Торцовочная пила хорошего качества с лезвием для чистовой резки.

• Молот

• Клей строительный качественный

• Пистолет для гвоздя и воздушный компрессор

• Шпатлевка для дерева

• Штанга

• Пуговицы лестницы

• Квадрат для обрамления 2 дюйма

• Нож для ковров (при удалении существующего ковра).

• уровень

Терминология

Стандартная проступь: Стандартные ступени хорошо подходят для лестницы, заключенной в коробку, которая окружена стенами с обеих сторон.

Подступенка для лестницы: Подступенки — это доски, которые образуют вертикальную поверхность каждой ступеньки, образуя пространство между ступенями лестницы, по которому вы можете ударить пальцами ног.

Багет

Молдинги для лестниц зависят от конкретной лестницы и внешнего вида отделки, к которому вы стремитесь. Есть несколько видов молдингов, которые могут сделать это.Формовочные профили включают:

Квадратный круглый молдинг: переходный молдинг, идущий вдоль нижнего подступенка лестницы к текущему настилу.

Базовый молдинг обуви: представляет собой более узкий переходный молдинг, который также проходит вдоль нижнего подступенка на лестнице к текущему настилу, чтобы скрыть что-либо между проступью и подступенком.

Молдинг бухты: Молдинг, который устанавливается под выпуклой головкой для добавления декоративных переходов между ступенями и подступенками.

Установка:

Определить уклон лестницы

Лестница состоит из трех частей. Он будет состоять из подступенков, ступеней и стрингеров. Обратитесь к разделу терминологии для получения дополнительной информации. После того, как вы соберете все материалы, перечисленные в разделе II, мы должны приступить к расчету уклона вашей лестницы.

1. С помощью рулетки измерьте высоту подступенка (расстояние от пола до верха лестницы.Обязательно рассчитывайте толщину, учитывая что-нибудь вроде ковра, набивки и основания.

2. Разделите общую высоту от чистого пола до готового пола на количество подступенков, которое требуется для вашего плана. Это даст вам высоту каждого подступенка.

3. Установите кнопки лестницы на своем квадрате с подъемом и спуском по лестнице (подступенки обычно от 7 до 8 дюймов) и другим существом (от 9 до 10 дюймов).

4. Отметьте ваши стрингеры, где будут идти подступенки и ступени.* Учитывайте вычитание толщины протектора (обычно 1 дюйм) из нижней части стрингера и прибавляйте ее к верху.

5. Прикрепите (приклеивайте блоки) треугольные деревянные бруски к стрингеру, где будут крепиться подступенки и ступени.

* Учитывайте строительные нормы и правила вашего региона. *

* Лестница с коробками *

* Открытая лестница *

Для продольных балок для открытых лестниц убедитесь, что на каждой ступеньке они отрезаны между подступенком и ступенькой.(Это придаст лестнице открытый вид).

* Совет * Всегда используйте клей хорошего качества везде, где встречаются два куска дерева. И всегда оставляйте излишки клея на месте, пока он не затвердеет, прежде чем начинать соскребать его острым зубилом, вместо того, чтобы пытаться очистить его, пока он влажный.

Установить ступени

После того, как стрингеры закреплены, можно приступать к установке ступеней и подступенков.

1. С помощью циркулярной пилы обрежьте ступеньки по длине каждого подступенка.

2. Установите их на стрингеры с помощью шурупов.

1. Используйте инструмент для выравнивания, чтобы выровнять протектор спереди назад.

2. Просверлите все отверстия для гвоздей.

3. Или вы можете использовать пневматический пистолет.

4. Используйте чистовые гвозди, чтобы прибить каждую ступеньку или подступенок к каждой балке лестницы.

3. После установки одного подступенка можно осторожно подняться на следующую ступеньку.

4. Повторяйте весь процесс, пока не доберетесь до вершины лестницы.

5. Обязательно всегда устанавливайте первые два стояка в первую очередь.

6. Затем поверх первого подступенка устанавливают ступеньки

   напротив второго.

* Соблюдайте местные строительные нормы и правила.*

ЗАМЕНА СТАНКА И ПОДЪЕМНИКА

1. Удалите все деревянные балясины, находящиеся в данный момент, вырезав на 12 дюймов ниже места их соединения с поручнем.

2. Снимите их. Убедитесь, что в отверстиях нет гвоздей, мусора и столярного клея.

3. Следующим шагом является снятие ступеней и подступенков с помощью монтировки или молотка.

4. Выбросьте мусор и удалите гвозди.

5. После того, как вы удалили старые проступи и подступенки, мы теперь установим новые подступенки. Нанесите клей на лицевую сторону гвоздевого блока.

6. Подступенки для гвоздей / винтов на месте.

7. Нанесите клей на верхнюю и нижнюю поверхность подступенка второго подступенка в месте пересечения ступени.

8. Установите ступени на блоки и подступенки.

9. Гвоздь / винт на месте.

10. Теперь установите ступеньки на площадках, на любых балконах и наверху лестницы.

11. Прибейте их на место.

NEWEL POST УСТАНОВКА ДЛЯ СИСТЕМ POST-TO-POST

1. Первое, что нужно сделать, — это отметить все необходимые вам позиции перемычек и балясин.

2. Итак, теперь вы можете разместить перемычку там, где она будет располагаться, и сдвинуть меньшую сторону квадрата обрамления рядом с наклоном вашей текущей лестницы.И не забудьте измерить расстояние на 1 дюйм от верхней части блока.

3. Теперь начните обрезку и закрепление ножек на месте с помощью деревянных дюбелей или аналогичных.

4. При использовании лестницы на уровне колена балюстрада должна быть выровнена по центру стены до колена.

5. Используйте лестницу с открытой ступенькой, осевая линия должна составлять половину квадрата балясин перед стрингером. (Или для открытых лестниц вы можете сосредоточиться на стене, где открытая лестница останавливается).

6. Используйте рельсовые болты, чтобы прикрепить поручень и детали к лестнице.

7. Обязательно используйте столярный клей или клей для концов рельсов и фурнитуры.

8. Затяните гайку гаечным ключом.

9. Приклейте деревянную пробку в отверстие.

* Рельсовая направляющая от 39 до 42 дюймов *

1. Измерение и обрезка новых столбов

1. Помните, что высота планки уровня должна быть где-то между 36 «и 42».*** проверьте свой местный строительный кодекс ***

2. Отцентрируйте собранный поручень над точками крепления. Измерьте расстояние между ступенькой и нижней частью поручня.

3. Измерьте толщину поручня.

* Код поручня составляет 36 дюймов от носа ступени по отвесу до верхней части поручня *

УСТАНОВКА КВАДРАТНЫХ БАЛАСТЕРОВ

1. Просверлить отверстия в ступенях.

2. Убедитесь, что отверстия для балясин расположены пропорционально.

3. Если вы используете перила и поручни для обуви на лестнице, вы можете отметить места их пересечения с подпорками.

4. Используйте торцовочную пилу, чтобы вырезать следы от рельсов.

5. Прикрепите поручень с помощью рекомендованных шурупов.

УСТАНОВКА БАЛАСТЕРА НА ОБУВЬ

1. Используйте уровень и квадрат изменяемого размера, чтобы определить угол, необходимый для резки балясин.

2. Теперь обрежьте балясины до нужной длины.

3. Теперь вы можете прибить ноготь и надежно приклеить балясины.

4. Обрежьте галтели точно по углам.

5. После того, как вы можете приклеить и закрепить гвоздями на месте.

6. * Для открытых участков *

7. Используя сделанные отметки, просверлите отверстия, используя сверло, подходящее для штифтов на балясине.

8. * Хороший и надежный способ крепления балясин — это винты с двойным шлицем, которые можно приобрести в компании Moldings One.

9. Продолжайте обрезать балясины до нужной длины.

10. Вставьте балясину в поручень и обязательно используйте уровень.

11. Теперь обрежьте скругление поручня и точно совместите углы.

12. Еще раз вы можете прибить и приклеить на место с помощью гвоздей для отделки.

КРЕПЛЕНИЕ ПОРУЧНИКОВ К СТЕНЕ

1. Убедитесь, что между настенной рейкой и стеной есть зазор 1–1 / 2 дюйма.

2. Закрепите кронштейны поручня на шпильках через гипсокартон.

3. Прикрепите поручень к стене с помощью кронштейнов для поручня.

Версия для печати

Здание-лестница

Строительная лестница — еще одно важное и несколько технический аспект оформления собственного дома.Здесь очень много способы строительства лестниц, в том числе уникальные черновые ступени, которые мы кладем в нашей каюте. Эта веб-страница научит вас основам проектирование и строительство простой лестницы.

Лестница с основного этажа нашей каюты на чердак наверху построен из грубой древесины, как показано ниже. Вся необработанная древесина для нашего проекта поступила от Jensen Lumber. у Овидия, ID. Эти лестницы явно не то, что вы бы использовали для большинства строительных проектов, но они хорошо подошли для деревенской темы эта каюта.

Лестница из подвала гаража на главный этаж более типичны. Мы использовали три стрингера и несколько временные ступени, как показано ниже.

Расчеты для косоуров лестниц

В большинстве строительных норм и правил указана максимальная высота подступенка 7 3/4 дюйма. при строительстве лестниц. Рекомендуемый размер — 7 5/8 дюйма. Длина протектора должна быть не менее 10 дюймов. Высота над лестницей должна быть не менее 6 футов 8 дюймов или 80 дюймов. Первым шагом в создании косоуров лестницы является определение того, как потребуется много лестниц. Возьми свой общий рост (закончил от пола до чистого пола) и делим на 7,5. Результат будет укажите количество подступенков. Взяв свой общий рост и разделив на количество подступенков, вы получите высоту каждого подступенка. Вот пример —

118 дюймов (общий рост) / 7,5 = 15,73 (округлить до 16 стояки)

118 дюймов (общий подъем) / 16 (подступенков) = 7 3/8 дюйма для каждого подступенка

Число ступеней всего на единицу меньше числа подступенков так как вы не будете ставить ступеньку на верхнюю часть последнего подступенка.С участием В приведенном выше примере это дает вам 15 ступеней по 10 дюймов каждая. у вас будет общий пробег 150 дюймов. Ступени лестницы обычно иметь выступ примерно 1 1/4 дюйма, что дает общую ширину протектора 11 1/4 дюйма. См. Иллюстрацию ниже

Обрезка балок лестницы

Самый важный инструмент, который вам понадобится, — это рамный квадрат и латунь. зажимы для ступенек, как показано ниже. С помощью этого вы можете установить зажим на высоте подступенка и еще один на ширине проступи и иметь последовательный способ разметки всех разрезов.Материал для ваши стрингеры могут быть 2 на 12 (если их не так много узлов) или клееного бруса, который мы использовали. LSL отлично подходят для стрингеров, потому что пряди действительно помогают предотвращать образование трещин в пересекающихся разрезах на углу подступенка и ступать.

После того, как все пропилы будут размечены, можно разрезать дисковой пилой. и закончите с ручной пилой, чтобы не перерезать точки пересечения, которые ослабят стрингер.Как только вы отрежете вытащите первый стрингер и сделайте быструю проверку, вы можете использовать его для отметьте два оставшихся стрингера. Ваш стрингер должен после того, как вы его вырежете, выглядите как на картинке ниже.

Установка ступеней и подступенков

Ступени и подступенки могут быть изготовлены из самых разных пород дерева. Некоторый люди рекомендуют прибивать подступенки и прикручивать ступени к стрингеры, чтобы они не скрипели. Также следует приклеить ступени и подступенки к стрингерам по той же причине.Ты можно поставить винт или два с задней стороны каждого подступенка к проступи для дополнительной прочности, когда строит лестницу . Если стрингер проходит по стене, вы также следует прибить стрингер к шпилькам в стене.

Терминология лестничного строительства

Лестничное здание — это вид искусства со своей терминологией. Вот несколько терминов, которые вы может встретиться при исследовании конструкции лестницы:

• Количество ступеней: Горизонтальная прогулочная поверхность лестницы.

• Подъемник: Вертикальная поверхность между двумя ступенями.

• Каретка стрингер: Опора ступеней и подступенков; обычно режут так, чтобы ступени располагались в горизонтальной плоскости и подступенки прибиты к вертикальному разрезу.

• Швабра доска / юбка доска : кусок пиломатериала помещен рядом к стрингеру каретки и используется для обеспечения дифферента вдоль стена.

• Настенная рейка: Поручень по периметру лестницы; обычно установлен 34 дюйма от передней кромки протектора. Настенная рейка должна иметь диаметр от 1 1/4 до 1 1/2 дюйма. для удобства захвата.

• Поручень кронштейн : Металлический элемент оборудования, который используется для крепления настенной рейки к стене.

• Поручень: Фасонный деревянный элемент используется в сочетании со стойками и балясины для обеспечения барьера безопасности на открытом балконе или открытая секция лестницы.Этот перила также можно закрепить на стене.

• Пост (новинка): Вертикальный деревянный или опорный элемент на приземление или начало лестницы. Почта может быть квадратным или точеным. Стандартный диаметр столба 3½. дюймы.

• Настенная крышка: Доска используется для украшения полустены или для крепления балясины на.

• Балясины: Вертикальная опора поручня, предотвращающая попадание предметов или люди не переходят край балкона или открытую сторону лестница.К балясинам относятся также как шпиндели, пикеты или токарные станки.
• Высота потолка: Расстояние от передней кромки проступи до жатки прямо выше. Шесть футов, 8 дюймов — это минимальное руководство, которому нужно следовать.
• Общий подъем: Размер от одного чистого пола до чистого пола выше.
• Носик: Свисающая кромка протектора.
