Бюджетный пресс для отжима сока своими руками

Современные соковыжималки стоят немалых денег, да и к тому же, работают не так хорошо. Поэтому я решил сделать соковыжималку своими руками, лучше, проще и самое главное – дешевле.

Для самодельного пресса для отжима сока вам понадобится:

  1. 40мм фанера. Вы можете склеить несколько листов фанеры специальным клеем по дереву.
  2. Хорошая краска для внутренних поверхностей
  3. Бутылочный домкрат, грузоподъёмностью 4 тонны
  4. 10мм шпилька с резьбой
  5. Фланец или стальная пластина под пресс
  6. Термопластик
  7. Лист нержавеющей стали
  8. Праймер спрей
  9. Клей для дерева.

Необходимые инструменты:

  1. Пила. Подойдет любая. Лобзик, настольная, ленточная или обычная ручная.
  2. Беспроводная дрель.
  3. Зажимы

Дополнительные инструменты для винтовой сокодавки:

  • Зенковка
  • Шлифовальная машина
  • Резьбонарезные инструменты

Простые советы для вашей безопасности:

  • Держите ваши руки подальше от всего что движется
  • Надевайте безопасную обувь
  • Надевайте защитные очки

Шаг 1: Делаем поддон для сока

Лист металла должен быть не толще 1.5мм. Вы можете использовать специальный инструмент для сгибания металла, но так как у большинства такого нету, то мы будем использовать фанеру. Идея в том, чтобы зажать все места, которые вам необходимо оставить плоскими, таким образом нам будет легко получить изгибы в нужных местах.

Начните с боков, затем сзади и в конце сделайте воронку. Когда будете делать воронку вам потребуется отрезать лишний металл, используйте для этого углошлифовальную машину (болгарку). Необязательно использовать диск для металла, любой подойдет.

Если у вас есть сварка, вы можете согнуть поддон не накладывая углы друг на друга.


Шаг 2: Вырезаем фанеру

Вам потребуется 4 куска фанеры. Примерные размеры даны ниже, но возможно вам придется их подогнать, в зависимости от того, какой вы сделали поддон. Толщина фанеры должна быть около 40мм. Толще – лучше, так как слишком тонкая может сломаться. Я провел некоторые исследования и получил значение 38мм, но это лишь приблизительно.

  • 2 плиты для верхней и нижней части. (300мм x 300мм x около 40мм)
  • 1 плита для места где будет стоять поддон. (220мм x 220мм x 220мм x около 40мм)
  • 1x блок для поршня, который будет заходить в поддон. (160мм x160мм x около 40мм) Размер зависит от размера вашего лотка.

Хорошая новость в том, что точность не так критична.

Шаг 3: Заканчиваем верхнею и нижнюю плиты

Просверлите отверстия, соответствующие шпилькам. Я использовал 10мм шпильки, которые необходимы для 5 тонного домкрата.

Вы можете округлить края с помощью болгарки или пилы. Я округлил свои так, чтобы они подходили по диаметру шайб. Шайбы необходимы.

Слегка отшлифуйте деревянные плиты наждачной бумагой 6-Н для подготовки к покраске.

Шаг 4: Отрезаем шпильки

Отрежьте шпильки болгаркой или ножовкой. Для пятитонного домкрата, шпильки должны быть диаметром не меньше 10мм. Можете отшлифовать концы.

Шаг 5: Делаем поршень

Поршень будет давить на поддон и должен выдерживать большое давление. Я сделал свой из фанеры, склеив несколько кусков. Так как основное воздействие на поршень будет перпендикулярно склейке, то одного только клея будет вполне достаточно. По размеру поршень должен быть чуть меньше поддона, на два пальца с каждой стороны.

Во время склеивания поршня, могу порекомендовать зафиксировать его болтами, так как незасохший клей скользит и доставляет неудобства.

Так же вы можете немного закруглить нижнюю часть, позднее вам так будет проще снимать пластмассовую пластину.

Шаг 6: Делаем держатель для поддона

Держатель для поддона представляет из себя обычную, толстую фанеру. Вы можете добавить бортики по бокам для того, чтобы он не скользил.

Я немного скруглил края своего держателя, мне кажется он так выглядит легче, пожалуй, он действительно стал легче.

Обратите внимание, держатель должен быть сделан из действительно толстой фанеры, так как именно на него придется основное усилие домкрата. Усилие с домкрата передает стальная пластина, которую я купил в магазине хозтоваров.

Шаг 7: Красим

Секрет успеха – хорошая краска и чистота. Я навел порядок на своем рабочем пространстве и накрыл пленкой для того, чтобы избежать попадания пыли.

  1. Сперва покройте грунтовкой по дереву. Слегка почистите наждачной бумагой после нанесения первого слоя, чтобы удалить волокна, которые вылезут в любом случае.
  2. Нанесите тонкий слой краски и дайте ей полностью высохнуть.
  3. Слегка зачистите наждачной бумагой и хорошо вытрите всю пыль.
  4. Нанесите еще слой краски.
  5. Повторяйте до тех пор, пока не надоест.

Если у вас есть желание, то может покрасить и домкрат, в тот цвет, который вам хочется.

Шаг 8: Делаем пластину

Части механического пресса для сока, которые будут соприкасаться с едой, должны быть пригодны для этого. Нержавеющая сталь для поддона вполне подойдет, а вот сверху мы прикрепим пластиковую пластину. Я заказал обычную доску для резки из полиэтилена высокой плотности и отрезал ее по размеру. Полиэтилен прекрасно режется любым инструментом, который подходит для резьбы по дереву.

Для крепления я использовал магниты и дюбеля. Так как доску из такого материала довольно сложно к чему-то приклеить, я ввинтил в нее саморезы, а к деревянному поршню приклеил магниты – это вполне работает. Дюбеля нужны лишь для ровной состыковки.

Шаг 9: Дорабатываем домкрат

Домкрат хорош, однако рукоятка и рычажок для сброса давление не очень удобные, давайте это исправим.

Термопластик – классная штука. Он достаточно сильный и вы можете размельчать его снова и снова. Иногда его гораздо проще использовать, чем делать что-либо из дерева или металла. Я сделал из него небольшой рычаг для сброса давления. Им часто придется пользоваться поэтому этот процесс должен быть максимально удобным.

Рукоятку мы закрепим на постоянной основе. Для этого я просверлил отверстия и закрепил обе части рукоятки болтами. Таким же образом я закрепил ее у основания.

Шаг 10: Финальная сборка

Сейчас, когда уже все части прессовой выжимки согласно чертежам готовы, осталось лишь собрать и начать выдавливание.

Несколько советов:

  • Используйте гайки с нейлоновой вставкой
  • Удерживайте шпильки при помощи плоскогубцев
  • Используйте беспроводную дрель
  • Предварительно надсверлите все места куда вкручиваете саморезы

Шаг 11: Полюбуйтесь своей работой

Вы только что сделали классную гидравлическую сокодавилку для фруктов и томатов, которая даст вам массу витаминов. Похвалите себя.

Шаг 12: Сок

Собственно, это то, ради чего мы все это затеяли.

  1. Нарежьте фрукты. Мягкие такие как апельсин или арбуз можно класть прямо так, только снимите кожуру.
  2. Поместите нарезанные фрукты в марлю.
  3. Поместите марлю в соковыжималку и начните выжимание.
  4. Сок начнет свободно течь по поддону прямо в бутылку.
  5. Наслаждайтесь своей выжималкой!

masterclub.online

Секреты отжима сока для производства вина и консервирования

Подготовка сока – один из самых трудоёмких и важных этапов в его заготовке на зиму и в виноделии. За очень короткий промежуток времени нужно переработать десятки, а иногда и сотни килограммов плодов и ягод, при этом нужно соблюдать определённые условия санитарии и не мешкать с последующей переработкой извлечённого сока. Без специального оборудования этот процесс превращается не просто в сложную задачу, а в настоящий ад. Благо, прогресс не стоит на месте. В данном материале мы раскроем все секреты сезонной заготовки сока, поговорим о виноделии в принципе, а также расскажем обо всех существующих типах оборудования, которое поможет превратить трудоёмкий процесс, если не в забаву, то, как минимум, в приятное времяпрепровождение с пользой. Итак, как отжать сок из ягод и фруктов, но при этом сохранить здоровье и нервы?

Соковыжималка для отжима сока

Итак, как же добыть сок из плодов и ягод для своих нужд? Первое, что приходит на ум, это, конечно, соковыжималка. Забежав немного вперёд, мы ответим: соковыжималки помогут с заготовкой сока, но далеко не с каждым плодом или ягодой, а если быть точнее, лишь определённый тип соковыжималок поможет справиться лишь с определённым типом сырья. Почему так? Во-первых, ни одна из бытовых и даже профессиональных соковыжималок, которые используют в заведениях общепита, не справятся с большими объемами, а сам отжим сока превратится в настоящее мучение. Во-вторых, соковыжималки, независимо от принципа работы, не подходят для виноделия в принципе. Виноград и ягоды исключаем сразу, ведь соковыжималка раздробит косточку, где масса не желательных терпких веществ. Более твёрдые и мясистые плоды соковыжималка попросту не осилит.

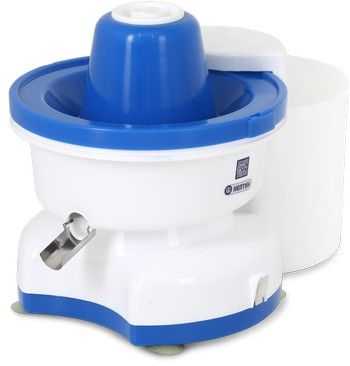

Единственным исключением является соковыжималка «Нептун». Это совсем другой класс устройств, нежели привычные для нас бытовые соковыжималки, хоть по сути своей и является лишь одной из их разновидностей центробежного типа. Благодаря своей конструкции «Нептун» может перерабатывать яблоки целиком, выдавать бешеную производительность (до 180 кг/час) и приемлемую эффективность (45-50%). Здесь, кстати, очень важно обратить внимание на показательно эффективности в 45-50% - это означает, что мы получаем максимум 50% сока из яблок, а остальной его объем остаётся в жмыхе. Полученный чистый сок можно консервировать или использовать для приготовления сидра и вина, а вот что делать со жмыхом? Читаем статью дальше.

Измельчение плодов и ягод в мезгу

Подготовка сока для виноделия и консервирования – это всегда процесс в двух актах. Не нам вам рассказывать, что сок в плодах и ягодах находится внутри оболочке из клетчатки, поэтому для более эффективного отжима сока клетчатку нужно сначала разорвать. Этот процесс называется измельчением или дроблением, а результатом является так называемая мезга, кашеобразная масса, из которой затем извлекается сок подходящим для определённого типа сырья способом. Конечно, для этого можно использовать обычные бытовые приспособления. Ягоды легко давятся деревянной ложкой в кадках, мясистые ягоды (к примеру, крыжовник) и плоды (груши, сливы, абрикосы и т. д.) можно растолочь увесистым деревянным или металлическим пестом, а яблоки и другие твёрдые плоды натереть на тёрку. Надолго ли хватит вашего энтузиазма, если таким образом нужно переработать несколько десятков или сотен килограммов сырья?

Здесь на выручку придут достижения технического прогресса: дробилки, также известные как мялки, и измельчители для фруктов. Большинство конструкций дробилок для фруктов и ягод напоминает двухвальцовую мельницу для солода: в основе лежит вращающийся механизм из двух вальцов, который приводятся в движение вручную маховиком или электрическим мотором. Такие мялки оснащаются вместительным бункером, основанием из перфорированных труб для удобного крепления над приёмной ёмкостью и транспортировки, а более продвинутые модели для виноделия – гребнеотделителем. Что важнее, вальцы большинства дробилок изготовлены из резины или полиуретана. Это позволяет разминать ягоды и фрукты без дробления косточки, что очень нежелательно и является самым главным недостатком бытовых соковыжималок – раздробленная косточка винограда сделает будущее вино слишком терпким и травянистым, а в косточках большинства ягод и плодов содержится амигдалин, опаснейший для человека яд. Для захвата и дробления сырья вальцы оснащены ножами из нержавеющей стали.

Мялки широко используются в виноделии для измельчения мягких ягод и фруктов, в частности винограда. Они также могут справиться и с твёрдыми плодами, но эту задачу лучше поручить специальному измельчителю фруктов. Принцип работы у него предельно прост: есть бункер, куда подаётся перерабатывающее сырье, внутри которого расположены ножи из нержавейки, приводимые в движение мощным электродвигателем – они то и дробят фрукты в мелкую фракцию, называемою мезгой. Добротный измельчитель способен перерабатывать до 500 кг сырья в час и даже больше, а это значит, что его хватит не только для домашнего использования, но и для организации небольшого производства.

Кстати, как измельчитель фруктов можно использовать упомянутую выше соковыжималку «Нептун» - половину сока она отдаёт сразу, а значит, на извлечение остатка уйдёт меньше времени и сил. Но здесь следует учитывать, что на выходе мы получаем слишком мелкий жмых, практически пюре, в то время как мялки и измельчители обеспечивают более деликатное дробления сырья на крупные фракции, которые во время извлечения сока выступают естественным фильтром и сок получается более чистым.

Извлечение сока из мезги

Итак, мы измельчили наш виноград, яблоки или любые другие ягоды и плоды. Как же теперь из них добыть сок? Существует три принципиально разные технологии извлечения сока из раздробленного сырья: прессование мезги, кагорная технология извлечения сока и подбраживание мезги.

Содержание сока в плодах и ягодах и примерный выход продукта из 10 кг сырья:

Сырье

Содержание сока

Выход сока, л

Яблоки

92

4-6,5

Груши

95

4-6

Вишня

71

4-6,5

Смородина черная

88

5-6,5

Смородина красная

90

6-7

Крыжовник

91

4-6,8

Земляника

90

5-6,5

Малина

90

5-6,4

Виноград

84

5-6,5



Прессование мезги

Несмотря на то, что техника виноделия развивалась и совершенствовалась тысячелетиями, прессование присутствовала в процессе изготовления вина с первого дня. Вероятно, первым прессом выступал сам человек. Помните, как улыбчивый Челентано вытанцовывал в чане с виноградом в фильме «Укрощение строптивого»? Примерно так и выглядел первый винодельческий пресс. Современные прессы, в основе которых лежат прототипы ещё древних греков, обеспечивают куда большую производительность и гигиену, пускай это и не так весело. При этом разновидностей прессов для извлечения сока из мезги существует много. Давайте рассмотрим основные из них.

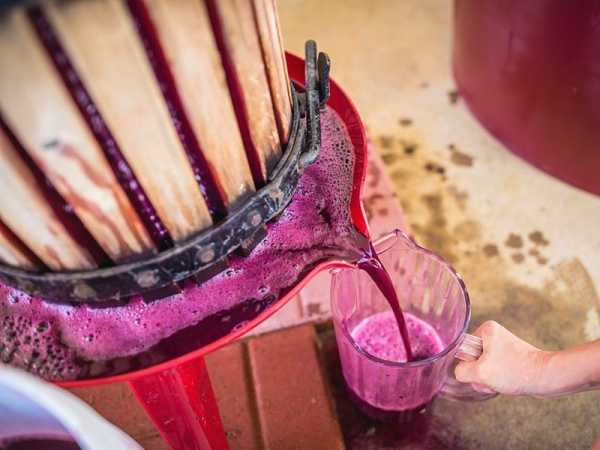

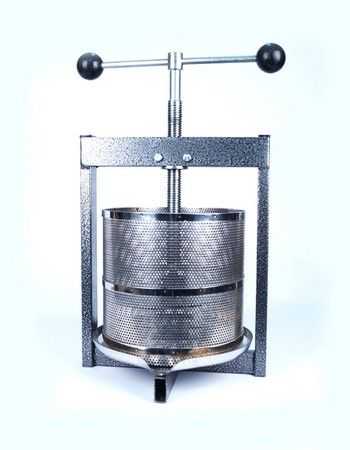

Корзинный винтовой пресс

Пресс винотовой корзинного типа является, пожалуй, самым популярным и узнаваемым винодельческим оборудованием. Представляет он собой перфорированную корзину, в которую помещает измельчённая мезга или целые ягоды (виноград, к примеру, можно прессовать сразу). Под корзиной располагается тарелка с бортами и желобом для сбора сока. Прессом выступает поршень, который крепится на винтовом стержне (шнеке), приводимый в движение рукоятью для вращения. Работает это так: в корзину помещается мезга или виноград, после чего поршень приводится в движение рукоятью и давит на загруженную массу, высвобождая из неё сок, который собирается в тарелке и сливается в приёмную ёмкость через желоб. Примитивный, но в то же время надёжный механизм, который был первым взят на вооружение домашними виноделами.

Корзина пресса для винограда и других ягод чаще всего изготавливается из перфорированных листов нержавеющей стали – мелкая перфорация не даёт сухой мезге проталкиваться наружу и попадать в тарелку для сбора сока. Прессы для яблок и других мясистых плодов могут оснащаться корзиной из планок твёрдых пород древесины (к примеру, бука), которые собираются в виде дренажной обрешетки. Дерево всегда предпочтительней в работе с фруктами.

Плюсы: надёжный механизм, возможность использовать в местах без коммуникаций (на даче, к примеру)

Минусы: контакт сока с воздухом и, как следствие, его окисление, низкая производительность, низкая степень прессования за счёт необходимости прилагать физические усилия, которые, как известно, ограничены, брызги (компенсируются кожухом)

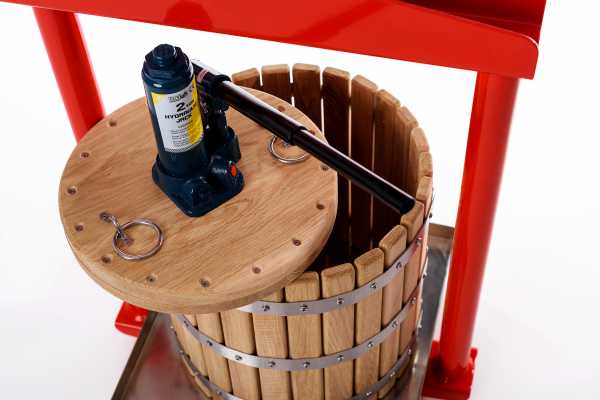

Корзинный домкратный пресс

Более прогрессивная разновидность корзинного пресса. Основное отличие домкратного пресса от винтового заключается в методе подачи усилия на поршень. Поршень зафиксирован сверху неподвижно или на шпильке с возможностью регулировки высоты. Корзина приводится в движение ручным домкратом, установленным снизу. Домкрат может передавать усилия в несколько тонн, поэтому степень отжима гораздо выше, да и физически работать с поршневым прессом гораздо легче и удобней.

Плюсы: надёжный механизм, приемлемая степень отжима, меньше прилагаемых усилий, возможность использовать в местах без коммуникаций

Минусы: контакт сока с воздухом, по-прежнему низкая производительность, брызги (компенсируются кожухом)

Корзинный пресс домкратно-винтовой

Гибридное оборудование, в основе которого лежит принцип домкратного пресса, но с винтовым поршнем сверху. Принцип работы: в корзину загружается мезга или ягоды, после чего закручивает винтовой поршень до появления первого сока, а дальше работает домкрат. По своим характеристикам домкратно-винтовой пресс соответствует домкратному прессу, а значит, имеет те же плюсы и минусы в работе.

Плюсы: надёжный механизм, приемлемая степень отжима, меньше прилагаемых усилий, возможность использовать в местах без коммуникаций

Минусы: контакт сока с воздухом, по-прежнему низкая производительность, брызги (компенсируются кожухом)

Гидропресс

Самый современный и часто применяемый даже в промышленных масштабах винодельческий пресс. Гидропресс состоит из всё той же перфорированной корзины, помещённой, как правило, в герметичный кожух, внутри которой располагается эластичная мембрана цилиндрической формы из крепкого пищевого каучука. В мембрану под большим давлением подаётся вода, в результате чего та расширяется и давит на мезгу или ягоды, извлекая из них сок. Мембрана давит на ягоды с огромным усилием, значительно превышающего силу давления винтового или домкратного пресса. Выход сока максимальный. По такому же принципу работают и пневматические прессы, только мембрана заполняет воздухом.

Плюсы: высокая степень отжима, приемлемая производительность, автоматизация прессования

Минусы: контакт сока с воздухом (в промышленных моделях корзина помещается в герметичный кожух, из которого кислород вытесняется нейтральным газом), брызги (компенсируется кожухом), необходимость в стабильной подаче воды (исключает использование в местах без водопровода)

Шнековый пресс

Разновидность промышленных прессов, работающих по принципу мясорубки, но с обратно увеличивающимся валом. В домашнем сегменте подобный механизм реализован в соковыжималках шнекового типа, но прессы гораздо габаритней и производятся в основном для коммерческого сегмента, а потому рассматривать их мы не будем.

Кагорная технология извлечения сока

Не все фрукты и ягоды так охотно расстаются с соком, как виноград или яблоки. Чтобы извлечь сок из черной смородины, крыжовника, черноплодной рябины и тому подобных ягод, их сначала измельчают, а затем заливают горячей водой, после чего прессуют. Термообработка размягчает волокна, поэтому в процессе прессования извлекается гораздо больше сока. В общем и целом кагорная технология мало чем отличается от прессования – для её реализации требуется, как измельчение сырья, так и его прессование.

Подбраживание мезги для добычи сока

Применяется при добыче сока из мезги тех плодов и ягод, сок которых имеет слишком густую консистенцию (к примеру, чёрной смородины) или отделяется с большим трудом. Также таким способом готовят вина по так называемой «красной схеме», когда необходимо насытить вино танинами, ароматическими и красящими веществами, но это не имеет отношения к тематике данной статьи. Подбраживание заключается в измельчении ягод и плодов в мезгу, которая затем заливается определённым количеством воды и заражается дрожжевыми грибками. В процессе брожения мезга освобождается от сока и всплывает, образуя плотную шапку. После этого сок сливается и ставится на дальнейшее брожение, а мезга подвергает прессованию. Новичкам в виноделии данный способ извлечения сока не рекомендуется, так как в процессе подбраживания возникает масса ситуаций, в результате которых можно испортить сырье вовсе.

Если обобщить приведенную выше информацию, измельчение и прессование является лучшим способом подготовки сока, как для консервирования, так и для приготовления домашнего вина из сока плодов и ягод. Главное, подобрать хорошую комбинацию измельчителя и пресса.


Многих волнует судьба оставшегося после прессования жмыха, ведь даже самый прогрессивный пресс не сможет извлечь их мезги 100% сока. В Грузии из оставшейся после приготовления вина мезги готовят чачу, в Италии – граппу. Яблочный жмых после прессования превращается в неплохое сырья для браги, но для её переработки потребуется хорошее самогонное оборудование. Некоторые самогонщики используют отходы прессования для приготовления настоек, ликёров и наливок, а хозяйки – для джемов, варенья, компотов и киселей. А вот после подбраживания мезга только утилизируется – ещё один весомый довод в пользу прессования, как одного из лучших способов извлечения сока из фруктов и ягод.

Что дальше делать с добытым соком?

Законсервировать! Извлечённый сок можно предварительно профильтровать через плотную ткань, но это делать не обязательно. Отстаивать его для снятия с осадка не стоит, так как важно переработать сок как можно быстрее, избежав его окисления. После отжима сок нужно подвергнуть пастеризации. Для этого его нужно перелить в кастрюлю и подогреть до 80-95оС, но не кипятить, а затем перелить в стерилизованные банки и закатать. Во время нагревания сок можно подсластить по вкусу. Также можно проводить пастеризацию непосредственно в ёмкостях для хранения: перелить свежеотжатый сок в стерильные банки, банки закатать, а затем пастеризовать при 90оС на водяной бане (для ёмкости объемом 1 литр достаточно 25 минут, с увеличением ёмкости длительность пастеризации увеличивается пропорционально). Хранить пастеризованный сок можно до 1 года в тёмном прохладном месте.

Приготовить домашнее вино! Для начала нужно изучить и исправить сок. С помощью ареометра или рефрактометра определяется содержание сахара в соке, а с помощью pH-тестера – его кислотность. На основе полученных данных винодел должен решить, нужно ли ему добавить сахар в сусло, чтобы получить вино определённой крепости, а также нужно ли повысить (добавлением кислот) или понизить (добавлением воды) его кислотность. После этого сок помещается в ферментер, при необходимости обрабатывается серой, подкармливается питательными веществами и заражается чистой культурой дрожжей. Но это, как говорится, совсем другая история, которую мы непременно расскажем в недалёком будущем.

Производители дробилок и прессов

В нашем магазине представлены мялки, как отечественных, так и зарубежных брендов. Самые бюджетные дробилки производит ООО «Сармат», серия «Ягодка». Это качественные изделия из пищевой нержавеющей стали и вальцами из плотной пищевой резины. Но самое главное преимущество этих мялок – цена, которая на порядок ниже зарубежных аналогов в лице бренда Grifo. Итальянская компания Grifo – европейский лидер по производству оборудования для виноделия. Мялки итальянского производителя оснащаются надёжными вальцами из полиуретана, которые дополняются ножами из нержавейки для захвата и первичного дробления сырья. Также в ассортименте Grifo есть мялка с электрическим мотором, которая позволяет перерабатывать до полутора тонны сырья. А вот единственным представителем измельчителей фруктов в нашем магазине является оборудование отечественной компании Hobbi Juice. Почему единственным? Потому что измельчитель фруктов Hobbi Juice не уступает по качеству и производительности зарубежным аналогам, но при этом стоит в два, а то и в три раза дешевле.

Что касается прессов, то здесь можно подобрать модель любого типа и, что называется, на любой кошелёк. Самые бюджетные модели производят в России. Это надёжные прессы винтового и домкратного типа, выполненные из высококачественной пищевой нержавеющей стали. Дополнительно большинство отечественных прессов можно оснастить защитой от брызг в виде металлического кожуха. Корзина более дорогих итальянских прессов выполнена из планок твёрдого бука в виде дренажной решётки – выглядит это более презентабельно и аутентично, а мезга контактирует с металлом лишь в районе шнека, что является большим преимуществом. Также в итальянских прессах по-другому реализована винтовая система – поршень приводится в движение за счёт возвратно-поступательных движений малой амплитуды, благодаря чему нужно прилагать гораздо меньше усилий в процессе прессования. Гидропресс представлен лишь одним экземпляром: всё тот же бренд Hobbi Juice предлагает оборудование высочайшего качества, при этом цена на порядок ниже зарубежных аналогов.

Купить пресс и дробилку

www.mirbeer.ru

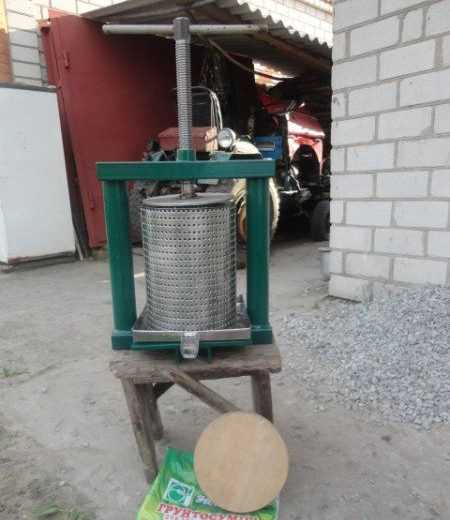

Как сделать винтовой пресс-соковыжималку своими руками

Уважаемые посетители сайта «Самоделкин друг» в данном материале мы с вами рассмотрим процесс создания винтового пресса для отжима сока из ягод и фруктов сделанного своими руками. Для того чтобы сделать винтовой пресс вам понадобиться листовая нержавеющая сталь 1 мм для создания отжимной камеры с отверстиями и защитного кожуха с приемным поддоном. СТАНОК делается из швеллера и трубы, в верхнем швеллере сверлится отверстие и вваривается гайка под крупную резьбу. Винт так же должен иметь крупный шаг резьбы (инструментальную резьбу) это важный момент, потому как удельное давление и напряжение создается приличное, тут нужна прочность и надежность.

Каждый ДАЧНИК и хозяин загородного участка прекрасно знает, что с приходом осени нужно убирать урожай, перерабатывать его, консервировать, итд. Один из лучших способов -это конечно же отжим сока из яблок, груш, ягод, винограда, который в дальнейшем можно закатать в банки и поставить в погреб на длительное хранение.

Работает данный ПРЕСС довольно просто, а именно в отжимную камеру загружаются предварительные превращенные в мульчу яблоки, груши, виноград или ягоды, накрывается все это дело деревянным кругом (желательно дубовым) и закручиваем винт пресса по резьбе, за счет создаваемого давления происходит отжим сока, стекает по стенкам в приемный поддон, а затем в емкость (ведро обязательно накройте марлей в пару слоев, чтобы сок получился чистый.

Материалы

  1. нержавеющая сталь
  2. швеллер
  3. труба
  4. дубовая доска 40 мм
  5. винт с крупной резьбой
  6. гайка

Инструменты



  1. сварочный инвертор
  2. дрель
  3. УШМ (болгарка)

Пошаговая инструкция по созданию винтового пресса своими руками.

Первым делом необходимо подготовить и вырезать по размерам отрезок нержавеющей стали, расчертить и разметить места под сверление отверстий. После чего каждое отверстие необходимо зенковать, сверлом большего диаметра.  Далее следует сварить прочную и надежную раму из швеллера и трубы.  Полученную перфорированную пластину сворачиваем в цилиндр и провариваем в месте соединения.  Дополнительно изготавливается защитный кожух, чтобы сок не брызгал по сторонам, а равномерно стекал по стенкам в приемный поддон, а далее в ёмкость.  Свежевыжатый яблочный сок очень полезен для организма человека, бодрит, освежает и оздоравливает в отличии от магазинных химических продуктов непонятного происхождения под названием «сок» Старайтесь в наше время питаться фруктами и овощами с своего огорода, здоровее будете!

 Август-Сентябрь пора сбора яблок, каждый год яблони плодоносят с изобилием и можно законсервировать настоящего хорошего сока на всю зиму, а то и до нового урожая.  Хорошо когда есть качественные продукты домашнего приготовления, без консервантов и прочей гадости. Так же из яблочного сока можно сделать неплохое домашнее вино или сидр, которое так же в 100 раз лучше магазинной отравы. Так что ребята думайте своей головой, не верьте производителю. Сделав однажды винтовой пресс-соковыжималку, вы будете ей пользоваться всю оставшуюся жизнь, а может и внукам достанется) Всегда будете с запасом вкуснейшего сока, полезного для здоровья и бодрого настроения тело и духа.

Надеемся представленный материал был Вам полезен. Спасибо за внимание!





www.samodelkindrug.ru

Пресс для отжима яблочного сока - Мысли и идеи

Кто нибудь делал Пересс для ожима яблочного сока поделитесь опытом

Я делал, правда в попыхах, и из чего Бог послал, посему не идеальный вариант (пока расскажу на словах, фото обещаю в течении нескольких дней):

Рама из швеллера №8 - боковины одинарным, верх и низ по два, установленных на ребро и приваренных внакладку с обеих сторон к вертикальным швеллерам.

Таким образом между двумя верхними и двумя нижними швеллерами получился просвет в 80мм.

Опорная поверхность для корзины получилась шириной 160мм и внутреннее пространство рамы на просвет шириной 210мм и высотой 340мм.

Ходовой винт Тр30х6 с бронзовой гайкой и т-образной рукояткой с длинной одной половинки 350мм.

Расположен в куске квадратной трубы, вваренной по центру между двумя верхними швеллерами.

Корзина для мезги сделана из пластиковой трубы ПНД Ф160ммх300мм высотой и с толщиной стенки примерно 12мм.

В корзине насверлено отверстий (сверлил центровкой - потому снаружи Ф10 с переходом к внутренней стенке в Ф4) в шахматном порядке примерно с шагом в 25мм.

Поршень из текстолита толшщиной 18мм с зазором по цилиндру 2...3мм + на нём подпятник под винт, сделанный из поршня переднего тормозного цилиндра какого-то авто.

Под корзину на скорою руку был подложен обрезок доски + миска, немного превышающая диаметр корзины. В миску вставлен пластмассовый патрубок для слива сока.

Вот в принципе и всё.



Из опыта эксплуатации сего скоросозданного девайса:

Очень важна подготовка мезги - оптимально когда яблоки трёрдых сортов предварительно измельчены как натёртые на крупной тёрке, то есть соломкой с толщиной кусочка около 3мм.

Тогда мезгу можно загружать в корзину напрямую не используя тканевый мешок и давления хватает.

Выход сока до 80...85% по массе из свежих, твёрдых яблок, а если давить побыстрей, то выход снижается до 65...70% из свежих, твёрдых яблок.

Производительность конечно не велика, так как внутренний объём корзины около 5 литров - благо пока я готовил мезгу пресс крутил сын - ему по приколу - нравится как течёт сок.



В планах на следующий год поменять/сделать другую корзину из нержавейки, благо внутреннее пространство рамы позволяет сделать её Ф200 или вообще прямоугольную, тем самым раза в два увеличив рабочий объём и соответственно производительность девайса

Будет ли при этом хватать усилия на ходовом винте для хотя бы 70% выхода сока - большой вопрос.

Ну и самое главное - надо делать электрическую тёрку для подготовки мезги из явлок к прессованию, так как тереть вручную - можно с ума сойти, а если делать мезгу электромясорубкой - приходится потом мезгу в тканевый мешок в корзину загружать, иначе из отверстий корзины лезет пюре, отверстия забиваются, и выход сока падает.

Изменено пользователем Chernyshov

www.chipmaker.ru

Как сделать пресс для яблок своим руками?

Для отжима сока из яблок, винограда или ягод лучше всего подойдет пресс. Тот, кто заготавливает соки на зиму или для вина с помощью пресса уже никогда не вернётся к обычной соковыжималке, так как с производительностью пресса и качеством получаемого сока не сравнится ни одна центробежная или шнековая соковыжималка.

Пресс для яблок и винограда можно изготовить своими руками из домкрата и материалов, купленных в ближайшем строительном магазине. Для того, чтобы сделать такую соковыжималку нужно немного навыков металлообработки, деревообработки, ну и конечно смекалка.

Самодельный гидравлический пресс для яблок:

1. Бочонок.

Начинать нужно всегда с бочонка. А под его размеры уже варить раму. Лучше всего использовать дуб или бук, так как эти сорта древесины отличается высокой прочностью и являются химически индифферентными.  Сделайте полосу из нержавеющей стали с отверстиями на одинаковом расстоянии, напилите дубовые палочки и скрутите бочонок нержавеющими саморезами.

2. Поршень.

Диаметр поршня должен иметь диаметр на 4-6 мм меньше, чем внутренний диаметр бочонка, так как древесина впитывает в себя влагу и расширяется. Если у вас есть такая возможность, то проще всего вырезать поршень из цельного листа нержавеющей стали на лазере. Можно также использовать обычную сталь, но тогда её нужно покрасить. Легче вырезать поршень из более толстого металла, чем варить откосы для усиления (например, из нержавеющей пищевой стали 8 мм толщиной). Также поршень можно сделать из 4 досок. Для этого скрутите их между собой саморезами таким образом, чтобы направление волокон 1 слоя было перпендикулярно 2-ому слою. А потом только остается вырезать круглый поршень из квадратной заготовки. Края поршня нужно закруглить, чтобы он легче входил в бочонок. Чтобы поршень было легко вынимать, прикрутите к нему 2 кольца.

3. Поддон.

Поддон можно сделать из пластиковой тарелки под горшок большого диаметра, сделав круглую дырку в тарелке и вклеив туда пластмассовую трубку. Также поддон можно сделать из подноса из нержавейки нужного диаметра, приварив к нему трубку, чтобы мог вытекать сок. Или закажите у сварщика готовый поддон из нержавейки.

4. Рама.

Сварите прямоугольную конструкцию с площадкой, к которой можно будет прикрутить фанеру, выполняющую роль основания (например, из 2 кусков швеллера и 2 кусков трубы. Вверху рамы сделайте упор для домкрата. Если у вас нет сварочного аппарата, то отрежьте 2 куска швеллера и скрепите его 2 шпильками достаточно большого диаметра (M20 или M24).

Для ножек можно использовать пластиковые дверные отбойники или резиновые ножки. Перед сваркой обязательно очистите металл от ржавчины и от сварочных брызг перед покраской. Для покраски лучше всего подойдет порошковая окраска. Можно также покрасить раму обычной алкидной краской. Для покрытия рамы вручную кисточкой используйте молотковую краску «Hammerite». За счёт структуры краски не будет видно следов от кисточки и покрытие будет выглядеть очень аккуратным. Если будете красить обычной алкидной краской, то лучше покрасите раму с помощью валика в несколько слоёв, давая каждому слою высохнуть 2-3 дня.

5. Фанера

Выпилите с помощью электролобзика квадратный кусок фанеры толщиной 27-30мм, выровняйте стороны с помощью рубанка, отфрезеруйте со всех сторон, просверлите все дырки для крепления к раме, отшлифуйте и покрасьте лаком с помощью валика.

6. Мешок для фильтрации сока.

Для фильтрации сока сшейте мешочек из лавсана. Лавсан это специальная синтетическая ткань для фильтрации соков и молока. Она прочная и очень надежная. Имеет мелкую сетку, что позволяет получать очень чистый сок. Размеры мешочка должны быть больше, чем внутренние размеры бочонка, чтобы яблочную массу можно было закрыть сверху и чтобы края мешочка можно было завернуть на края бочонка. В крайнем случае для фильтрации можно использовать мешок от сахара.

7. Бруски

Так как длины хода поршя домкрата не хватает на всю высоту бочонка, то необходимо подкладывать деревянные бруски впроцессе отжима сока. Бруски под домкрат напилите из соснового бруса. Края отфрезеруйте.

8. Гидравлический домкрат на 2-3 тонны.

Чтобы ускорить отжим сока, нужно купить двухступенчатый домкрат. Тогда отпадет необходимость подкладывать бруски под домкрат по время отжима сока.

Винтовой (механический) пресс для отжима сока своими руками:

Купите длинную гайку M20 или M24 и шпильку. Лучше всего конечно покупать трапециевидную шпильку и гайку. Она лучше держит нагрузку и меньше подвержена износу. Приварите гайку к конструкции рамы, а к шпильке приварите рукоятку. Также сварите накладку для упора винта и прикрутите его к поршню. Не забудьте смазать винт пластичной смазкой перед первым использованием пресса (например, Литол 24).

Даже если у вас есть все необходимое оборудование, для того чтобы сделать качественный пресс выжимки сока своими руками, вам придется найти и купить нержавейку, заказать в столярной мастерской дубовые брусья и доски необходимого сечения,  купить целый лист фанеры, металлопрокат для рамы, крепёж из нержавейки, сверлить в ручную дырки в полосе из нержавейки, отвезти и привезти раму на порошковую покраску и т.п. А при заказе материалов и деталей в маленьком количестве вы всегда переплатите за деталь 2, а то и 3 раза.

Мы являемся производителем оборудования для отжима соков. И в нашем интернет магазине вы можете купить уже готовый яблочный пресс с доставкой до вашей двери. Таким образом вы сэкономите своё время и не переплатите. А сок из яблок или винограда сможете отжимать уже на следующих выходных!

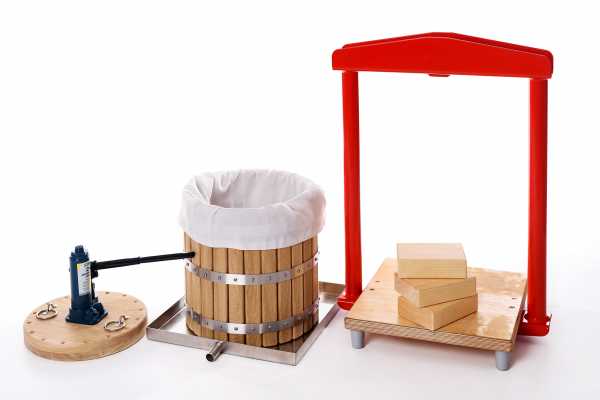

Также вы можете купить у нас готовый набор деталей для изготовления ручного пресса. Например, все кроме рамы и домкрата. Раму вы можете сварить сами по нашим чертежам, а домкрат купить в ближайшем автомагазине. И таким образом сэкономите семейный бюджет.

Чертежи пресса для отжима сока из яблок, фруктов, винограда и ягод своими руками являются интелектуальной собственностью компании " Apple Press Ltd.", поэтому в данной статье описанны только основные принципы изготовления.

Видео пресс для яблок и винограда своими руками:

apple-presses.com

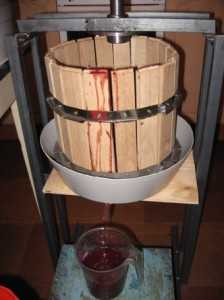

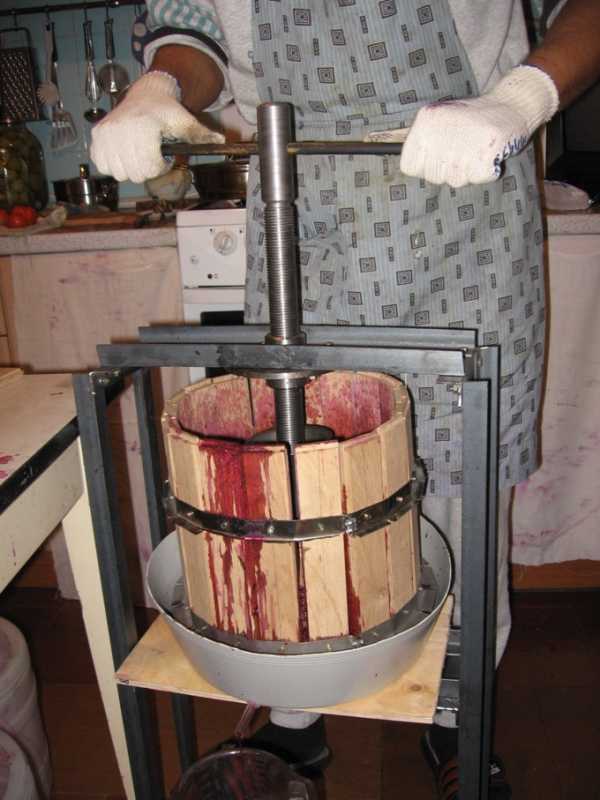

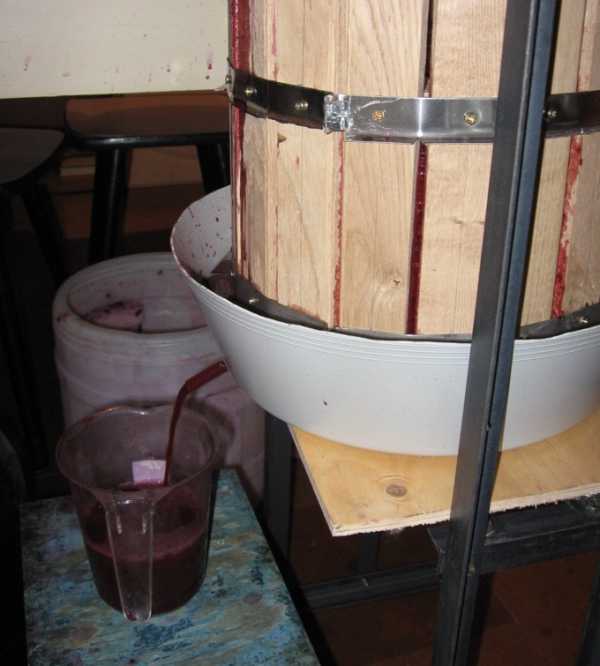

Виноградарский винтовой пресс своими руками



В связи с частыми вопросами, хочу рассказать на страницах своего блога про то, как я изготовил свой первый винтовой пресс для винограда, с корзиной на 20 литров.

Было это в уже далёком 2007 году, когда я только начинал заниматься виноделием «для себя» и думать не собирался про какое-либо расширение этой стороны своих трудов.
Созрело тогда у меня на беседке много Декабрьского, были Мускат гамбургский, Ливадийский чёрный и множество остатков-ошмётков гроздей столовых сортов, большей частью перезревших, подпорченных осами и муравьями. Сейчас вспоминаю про это сырьё с улыбкой, но тогда я, как многие любители, считал его вполне подходящим для вина. Что, в принципе, соответствует действительности, если не углубляться в то, какого вина. 🙂

Но это лирика, давайте переходить к конструктиву. В прямом смысле.

Итак, винтовой пресс для винограда. Из чего он состоит, в моём понимании?

1. Рама. Вариант с винтом сквозь корзину (как у меня сейчас) тогда мне казался неприемлемым.

2. Винт. Винт есть винт, с мощной, желательно прямоугольной, резьбой. С улыбкой сейчас вспоминаю мои мытарства по токарям в известных мне мастерских… Ну и народ! Ленивые рвачи! 🙁 До сих пор стоит картина из мастерской нашего горводоканала, когда трое токарей, не выпуская из рук костей домино, рассказывали мне как они заняты и как им некогда выточить из готового стержня винт. Рассказывали минут 10…

3.  Корзина. Ну, корзину я видел, в моём понимании, она должна быть из дубовых планок. А где взять дуб жителю Днепропетровска? Правильно, первая ассоциация — паркет! 🙂 Вот его-то я и пустил на сиё изделие, главную часть пресса. Корзину нужно стягивать обручами. Какими? Ну конечно, нержавеющими! Почему-то у барыг на местном строительном рынке тогда не оказалось нержавеющей полосы приемлемой ширины и толщины, но зато были уголки. Ну, я и взял их. Потом ой как пожалел, так как корзина превратилась в опасный для жизни предмет… Ну об этом позже.

Какая же конструкция? Мало того, что я сделал раму, но ещё и захотел, чтобы пресс был самодостаточным, не требующим никаких подставок, оборудованием. Т.е. на ножках. Эдакая рама на ножках, вверху закреплена гайка, в которую вкручивается шток винта, и в раме находится корзина из дубовых планок, в которую загружается виноград или сусло с мезгой.

Начал с корзины.

В магазине паркета приобрёл два десятка паркетных дощечек, длиной 320, шириной 50 и толщиной 15 мм. На базаре — два метровых уголка из нержавейки. Как уже писал, не было ни у кого полосы толщиной 0,5…1 мм, пришлось брать уголки… 🙁
У дощечек на домашнем станочке снял фрезой пазы, чтобы меньше забивалось. Как потом увидел, операция бесполезная: при помощи посудомоечной щётки все щели вымываются очень легко.

Саморезами (с нержавеющим покрытием!) прикрепил их к уголкам с зазором 10…12 мм. Затем «болгаркой» прорезал уголок между дощечками, края полос загнул, проделал в них отверстия под болты:

И вуаля! — корзина готова:

Обязательно по диаметру корзины нужен вкладыш, поршень, который будет непосредственно ложиться на виноградную мезгу. Вот корзина с ним, «в сборе», так сказать: 🙂

Высота корзины 32 см, внутренний диаметр — 29 см. Объём (расчётный)  получился 21 литр.

[pwal id=»38464225″ description=»Чтобы узнать о моей главной ошибке, нажмите на одну из кнопок ниже:»]На фотографиях видны острые края уголков. Ох, сколько царапин на руках при перемещении и мытье они мне сделали, сколько тряпок порвали… Пока не взял снова «болгарку» и не срезал всё лишнее до самых дощечек![/pwal]

На другой день сходил и купил уголок 25 мм, болты М6 с гайками, несколько свёрл Ø 6,2 мм. Собрал каркас пресса и сразу в дело:

Под винт на круг обязательно нужно подкладывать дощечки:

Винт заранее заказал у найденного, в конце концов, с большим трудом, «рукастого» токаря. Винт Ø 30 мм и шагом 3 мм, с гайкой, с приваренным диском с отверстиями для крепления, обошёлся мне по тем временам в немалую сумму: 100 грн!

Остальные детали — кусок фанеры на подставку и пластмассовая миска, в которой сделал отверстие и вставил трубку — заключительные штрихи. Обошлись в копейки. А общая сумма затрат на этот винтовой виноградарский пресс (или винодельческий пресс, как правильно? :)) была около 300 грн. Радовало, что заводской итальянский подобный пресс стоил около 300$. Вот такая экономия семейного бюджета! 🙂

Как сейчас понимаю, того винта с головой бы хватило для 100-литрового пресса! 🙂 Сварочного аппарата у меня тогда не было, да и в руках я его на то время ещё ни разу не держал, поэтому и сделал всё на болтах. Ну и квартира, всё-таки. Хотя на балконе можно было бы и варить инвертором, как сейчас уже понимаю.
Из-за болтового соединения каркас немного «гулял», что создавало дополнительные проблемы к концу отжима, когда усилия возрастали. Но какое же это было непередаваемое удовольствие! 🙂

Ну и, наконец, закончил! 🙂

Получилось вино, которым было совсем не стыдно угощать друзей!

Как видите, друзья, высшего образования для того, чтобы сделать самому винтовой виноградный пресс, иметь не нужно. До сезона виноделия осталось 3…4 месяца, так что кто захочет использовать мой опыт — времени ещё навалом! Урожая вам, и удачного домашнего вина! 🙂



www.zaika.in.ua

Самодельный пресс из домкрата своими руками

Постепенно холодает, и на солнечной сушилке для сушки фруктов все хуже сохнут запасы. Да и в подвал спускать особо нечего – июльский град изрядно побил весь урожай плодовых. Поэтому берем в руки домкрат и делаем самодельный пресс для сока. Далее подробно о размерах и материалах для изготовления пресса своими руками.



К идее изготовления пресса для отжима сока своими руками

Для получения сока из яблок и груш мы долгие годы пользовались советской соковыжималкой. Но заметили, что после переработки груш на сок, оставшийся жмых достаточно влажный. Подручными средствами из жмыха выжали треть объема сока. То есть если из 20 кг фруктов получалось 10 л сока, то после отжима жмыха дополнительно получили 3 литра!

Этот год урожай абы какой, а витамины-то внукам нужны, поэтому возник вопрос срочного приобретения (яблоки уже поспели) пресса для отжима сока. Но поиск в городе не увенчался успехом. Потому-то и решили сделать своими руками пресс для сока с использованием автомобильного домкрата. Благо есть в наличии домкрат на 1500 кг.



Как сделать пресс из домкрата своими руками: материалы, размеры

Пресс для отжима сока состоит из:

  • несущей рамы,
  • поддона для сока,
  • плашек для отжима,
  • матерчатой ткани для жмыха;
  • домкрата.

Наиболее трудозатратно изготовление мощной рамы, которая бы выдержала давление на разрыв до 1000 кг. Раму мы изготовили из металлического профиля и уголка. Ширина рамы определилась по размеру поддона – 36 см. Высота рамы – по размерам поддона и домкрата – 55 см.

Боковые стойки изготовлены из прямоугольного профиля 70*25 со стенкой в 2 мм. Низ рамы – профиль 50*50. Мы попробовали установить такой же профиль и наверх рамы, но при работе домкрат начал мять профиль – слишком тонкий металл 2 мм. Поэтому верх рамы заменили на уголок 50*5 мм. Соединение профилей производится двумя болтами 10 мм в каждом углу.

Жмых укладываем в матерчатые пакеты. Материал должен быть достаточно плотный, чтобы его не разорвало от давления. Мы использовали полотно для простыней типа бязи. Пакеты со жмыхом укладываются между плашками толщиной не менее 20 мм. Верхнюю плашку, на которой устанавливается домкрат, лучше сделать потолще – 30 мм. На плашках можно сделать горизонтальные пропилы глубиной 3-5мм для лучшего оттока сока.

начинаем давить сок из жмыха


ткань для жмыха должна быть плотной


пресс, сделанный своими руками в действии (фото 2015)


жмых кладем в 2 яруса; сок стекает по прорезанным желобкам в плашках

Такой пресс из домкрата с рамой, сделанной своими руками, намного облегчает переработку фруктов. Пресс хорош для отжима яблок, груш и винограда. В переработку идет вся падалица и снятая с деревьев «некондиция». И теперь в компост у нас идет вполне отжатый жмых, а витамины достанутся внукам.



Как видите, самодельный пресс из домкрата легко сделать своими руками. А в хозяйстве он незаменимый помощник. Наверняка и у вас на участке найдутся металлические профили и противень, которые статут полезным дополнением к обычному домкрату из машины. Причем можно использовать не только гидравлический домкрат, но и механику.

ekosad-vsem.ru

Добавить комментарий
