Принцип действия греющего кабеля – виды, устройство и принцип работы, преимущества, область применения, критерии выбора, особенности монтажа

Содержание

виды, устройство и принцип работы, преимущества, область применения, критерии выбора, особенности монтажа

В современных технологиях растёт популярность использования греющего кабеля.

Основное его предназначение заключается в предотвращении замерзания отдельных участков путём излучения тепла.

На рынке представлено три вида, отличающихся принципом работы, конструктивными элементами и стоимостью.

Посмотрите видео об особенностях греющих кабелей

Виды греющих кабелей

Резистивный представляет собой длинную греющую систему, которую нет возможности укоротить. В роли нагревательных элементов выступают проводники тока.

Зональный представляет параллельные жилы, по которым поставляется ток. Между жилками наматывается проволока с высоким сопротивлением, которая и является греющим элементом. Нагрев осуществляется благодаря зональным соприкосновениям проволоки и одной из токопроводящих жил.

•  Саморегулирующий кабель представляет «интеллектуальную» конструкцию, состоящую из двух медных токопроводящих жил и греющей матрицы, размещённой между ними. Матрица является полупроводником, наделена способностью изменения свойств при малейших изменениях температуры окружающей среды.

Резистивные и зональные кабели имеют более простые устройства. Невысокая стоимость даёт возможность применять их для бытовых нужд: системы теплого пола, обогрева труб диаметром не более 40 мм и др. Саморегулирующий вид хоть и обходится дороже, окупается быстро благодаря техническим характеристикам.

Устройство и принцип работы греющего кабеля

Кабель состоит из следующих элементов:

— внешней защитной оболочки;

— металлической стандартной оплётки;

— термопластичной оболочки;

— медных проводников, скрученных между собой;

— проводящей матрицы, осуществляющей саморегуляцию температуры нагрева.

Матрица выполнена из полимера на углеродной основе. Представляет собой непрерывно греющий элемент, но с функцией изменения температурного режима. Внешняя оболочка бесшовная, что предотвращает попадание внутрь влаги повреждение конструкции от механического воздействия.

При снижении температуры воздуха матрица меняет свои свойства за счёт увеличения выделяемой тепловой мощности. Медные проводники обеспечивают беспрерывное напряжение по всей длине кабеля. Термопластичная оболочка создаёт барьер от внешнего воздействия на рабочие элементы. А металлическая оплётка выполняет функцию заземления, экранирования и жёсткой защиты. В основу принципа работы заложена инновационная технология PTC – Positive Temperature Coefficient.

Преимущества греющего кабеля

— режим подогрева изменяется самопроизвольно в зависимости от температуры воздуха;

— ограничения по длине используемого проводника составляет 150-200 м, что даёт возможность охватывать большие площади;

— разрешается резать на необходимую длину;

— при перепадах напряжения и перехлёста кабель не перегорает.

Перед установкой следует ознакомиться с недостатками для предотвращения неприятных сюрпризов:

— срок эксплуатации меньше, нежели у других видов;

— повышенная стартовая нагрузка, превышающая в 1,5 раза рабочий показатель;

— при длительном пользовании снижается мощность;

— высокая стоимость.

Нужно отметить, что на рынке большое количество товара китайского производства. Отличить аналог сможет только специалист, поэтому обращаться за покупкой следует к официальным представителям.

Область применения греющего кабеля

Кабель используется для обогрева:

• трубопроводов;

• кровельных конструкций;

• открытых площадок, теплиц;

• водосточных систем;

• подъездных дорожек и др.

Критерии выбора греющего кабеля

При покупке кабеля необходимо учесть следующие факторы:

— требуемую мощность;

— длину нагревательной секции;

— коэффициент тепловых потерь при монтаже на трубопровод;

— способ расположения кабеля;

— расчёт увеличения требуемой длины для компенсации теплопотерь (в пределах 30%).

Особое внимание заслуживает торговая марка. В борьбе с конкурентами добросовестный производитель отдаёт предпочтение главному «оружию» – качеству своей продукции.

Особенности монтажа

• Монтаж кабеля может производиться внутри трубы и снаружи.

• Если установка осуществляется внутри трубы, то на выходе в тройник вкручивается специальная врезка, через которую и выходит кабель. Выводить его через запорную арматуру противопоказано.

• Монтаж в трубе возможен только при соответствующих параметрах трубопровода (не менее 40 мм).

• Наружный способ установки предполагает спиральное и линейное крепление. Для фиксации кабеля используются алюминиевая лента и строительные хомуты. При спиральном варианте расход греющего проводника увеличивается, однако он обеспечивает максимальную эффективность.

• Один конец кабеля зачищается для соединения с электрическим проводом. Другой – герметизируется.

• Если производится внешний монтаж, то кабель крепится алюминиевым скотчем, после чего поверхность изолируется специальным утеплительным материалом.

• Для обустройства систем антиобледенения следует приобретать изделия с максимальной температурой нагрева 120°С (при мощности 30 Вт/м).

Оборудованная система прослужит длительный период при соблюдении правил установки и эксплуатации.

        Поделиться:

Рекомендуем прочитать:

nastroike.com

Саморегулирующийся греющий кабель – эффективный инструмент для обогрева труб

Зимние холода представляют большую опасность для систем водоснабжения, особенно если речь идет о частных домах, расположенных за пределами городов и крупных поселений. Из-за плохой теплоизоляции трубы могут промерзнуть, что повлечет за собой прекращение подачи воды. Чем глубже проложены трубы, тем они менее подвержены пагубному влиянию холодов. Для исключения подобных ситуаций важно продумать качественную систему защиты. Оптимальный вариант – греющий кабель саморегулирующегося типа, который гарантированно спасет трубы от ледяных пробок.

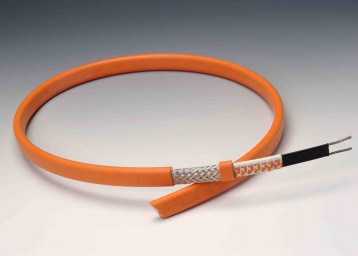

Что представляет собой саморегулирующийся провод

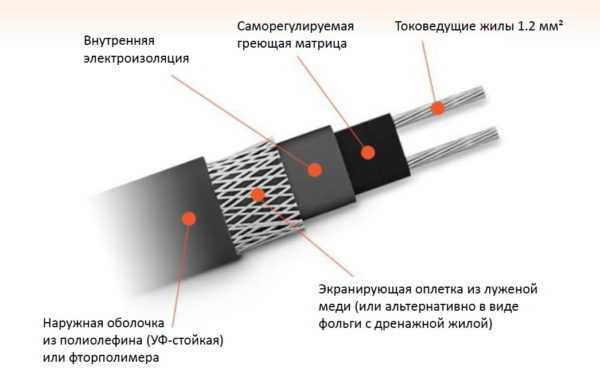

Конструктивно саморегулирующийся кабель представляет собой гибкий провод, по которому протекает электрическая энергия. Именно это приводит к его нагреванию. Чтобы процесс повышения температур не привел к возгоранию или выходу из строя кабеля и расположенных рядом объектов, изделие способно самостоятельно регулировать свою мощность в зависимости от температуры окружающей среды. Наблюдается простая зависимость: чем ниже «ртутный столбик», тем горячее кабель. Удивительно то, что процесс нагрева может происходить исключительно на конкретном участке, где это необходимо. Если какая-то часть кабеля находится в условиях комнатной температуры, то мощность будет ниже, и соответственно, нагреваться изделие не станет.

Если рассматривать устройство греющего провода глобально, то можно выделить три основных компонента:

  • проводники из различных металлов, по которым протекает электрическая энергия;
  • «умная» матрица из полимерных веществ, заставляющая кабель адаптироваться под температуру окружающей среды и регулирующая процесс выработки тепла;
  • изоляционная оболочка, состоящая из множества слоев.

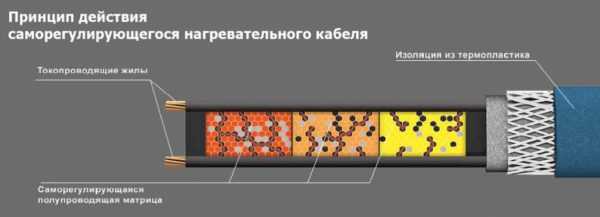

Основным элементом, объясняющим принцип действия греющего кабеля, является полимерная матрица. Благодаря ее наличию у провода проявляются саморегулирующие свойства. Матрица состоит из мелких частиц, поэтому ее отдельные элементы регулируют нагрев независимо друг от друга. Таким образом, вам не придется подключать различные датчики и прочую электронику для качественной регулировки температуры.

Другая полезная опция кабеля заключается в том, что вы можете самостоятельно выбрать необходимую длину. Возьмите обычные ножницы и перережьте изделие там, где вам нужно. Подключите к сети, в результате чего оно будет работать без изменений. Аналогично саморегуляции на каждом сантиметре элементы кабеля функционируют и работают независимо друг от друга. Случайный обрыв не приведет к выходу из строя. Но такие ситуации редки, поскольку конструкция кабеля характеризуется повышенной прочностью.

К основным полезным свойствам греющего кабеля можно отнести:

  1. Повышенная устойчивость к механическим воздействиям. Это обусловлено наличием качественной многослойной изоляции.
  2. Устойчивость к воздействию влаги. Его можно без проблем эксплуатировать в водной толще. Основное условие для этого – выполнить качественную изоляцию при помощи термоусадочных трубок.
  3. Экономичность. Поскольку кабель самостоятельно регулирует мощность, то изделие никогда не работает «просто так».

Высокая прочность обусловлена многослойностью, причем два первых слоя состоят из медных проводников и полимерной матрицы. Уже поверх них устанавливается изоляция из разных материалов (например, фторполимеров или полиолефина).

После этого идет слой брони, в качестве которого применяют медную оплетку. Наконец, поверх всего этого размещают дополнительный полиолефиновый слой. Подобная конструкция значительно повышает выносливость и прочность изделия. Медная оплетка также функционирует в качестве защиты от электромагнитного излучения.

к содержанию ↑

Принцип действия и область применения

Главным отличием саморегулирующегося провода от кабелей резистивного и зонального принципа действия является конструкция.

Резистивное изделие функционирует по принципу кипятильника, поэтому укорачивать его запрещено. В данном случае проводники и есть нагревательные элементы.

Зональный греющий провод возможно разрезать на части, поскольку его конструкция подразумевает размещение параллельных жил. Между жилами размещен нагревательный элемент, состоящий из проволоки с высоким сопротивлением. На определенных участках проволока соприкасается с токоведущей жилой, благодаря чему обеспечивается нагрев на конкретном участке цепи.

Что касается саморегулирующегося кабеля, то он отличается от двух предыдущих наличием полимерной матрицы. Под оплеткой и защитными экранами спрятаны основные элементы – две токоведущие жилы из меди и греющая матрица. При рассмотрении последней вы обнаружите обычный полиэтилен. На самом деле данное устройство позволило создать уникальные и современные греющие элементы. Матрица представляет собой полупроводник, меняющий свойства в зависимости от конкретной температуры воздуха.

к содержанию ↑

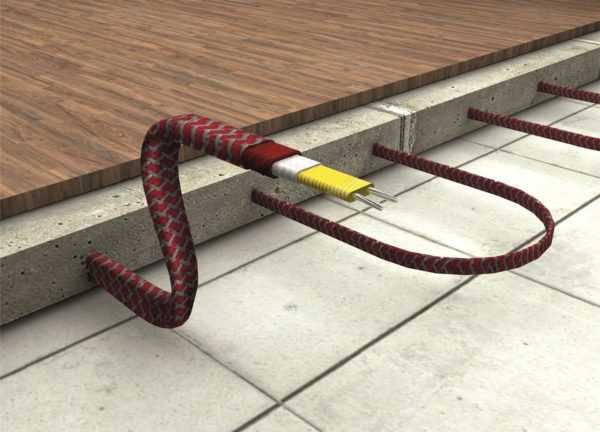

Пример с теплыми полами

Из саморегулирующихся кабелей можно организовать теплые полы. В ванной комнате температура пола будет ниже, поскольку в остальных помещениях обычно установлено отопительное оборудование. Понижает «градус» и то, что пол в ванной или туалете обычно делают из керамической плитки, являющейся «холодным» строительным материалом. На этом разнос температуры не ограничивается: в одном конце помещения она может быть выше, в другом, которое находится ближе к окнам – ниже.

В таком случае при использовании резистивных или зональных проводников вы не сможете добиться комфортного баланса. Единственный вариант сделать это – разбить комнаты на части в зависимости от температуры пола в обычных условиях, но это трудоемкий и кропотливый процесс, подразумевающий монтаж терморегуляторов и датчиков тепла.

Саморегулирующийся провод исключает необходимость использования подобных элементов. Вы можете расположить его по всей поверхности пола, при этом полимерная матрица самостоятельно позаботится о том, чтобы создать равномерно нагретую поверхность пола. Простой, но понятный пример: вы пришли домой с улицы и оставили на конкретном участке пола промокшую насквозь обувь. Саморегулирующийся кабель зафиксирует похолодание и начнет обогревать данный участок сильнее остальных. Происходить это будет до тех пор, пока ваши ботинки не обогреются до необходимой температуры. И на улицу вы пойдете уже в теплой обуви! Если ботинок нет, то кабель не нагревается так сильно, а значит, происходит экономия электроэнергии.

к содержанию ↑

Пример с водопроводом

Чтобы исключить промерзание воды в сильные холода, саморегулирующийся кабель используется для обмотки водопроводного вентиля. Вентиль представляет собой конструкцию сложной геометрической формы, из-за чего изделие не может непосредственно соприкасаться с каждой частью металла. Зональные и резистивные провода будут нагревать не только вентиль, но и окружающую среду.

Если вы установите саморегулирующийся кабель, то процесс нагрева будет осуществляться лишь в местах соприкосновения с металлом. Принцип работы изделия основан на эффективности теплоотдачи: чем она ярче выражена, тем больше нагревается провод. Понятно, что при соприкосновении с охлажденным металлом тепловая отдача будет намного выше. Это приводит к увеличению КПД саморегулирующегося провода по сравнению с остальными греющими аналогами.

к содержанию ↑

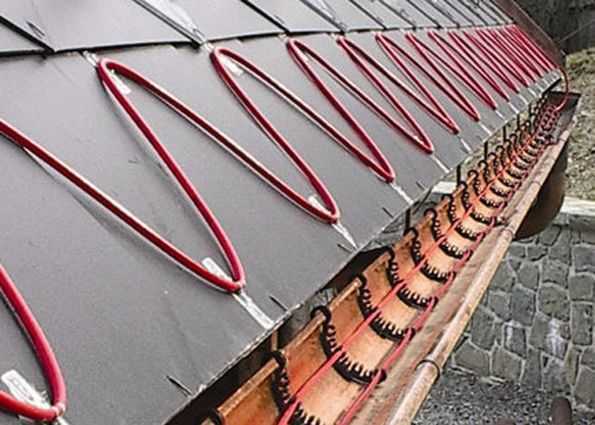

Пример с обогревом кровли

Кровля подвержена обледенению на произвольных участках, поэтому определить конкретный невозможно. Таким образом, при использовании зонального или резистивного греющего кабеля придется прокладывать его по всей поверхности кровли. Это существенно повысит расход электроэнергии.

Воспользуйтесь саморегулирующимся кабелем с полупроводниковой матрицей, благодаря чему нагреваться будет лишь тот участок кровли, который промерзает и где могут образоваться сосульки. Более того, после его нагрева кабель некоторое время функционирует в половину мощности, поэтому экономичность при его эксплуатации намного выше.

к содержанию ↑

Основные виды греющих кабелей

Существуют две основные разновидности греющего кабеля – резистивный и саморегулирующийся. Ниже будет рассмотрен каждый из них.

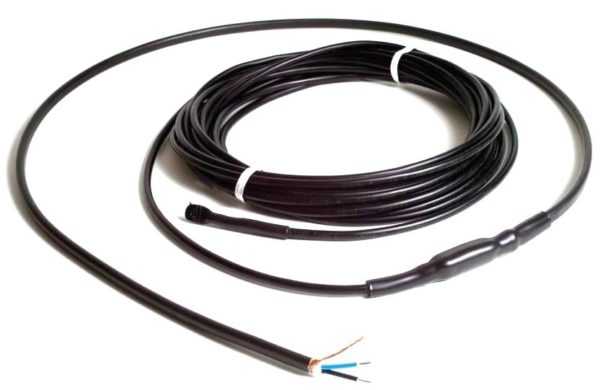

Резистивный провод

Принцип действия резистивного кабеля отличается от саморегулирующегося. Внутренняя и наружная поверхности трубопровода обматываются кабелем, после чего устанавливаются датчики температуры. К цепи подключается терморегулятор, на который поступают показания с датчиков. Он срабатывает на малейшие колебания температуры, впрочем, порог действия можно задать вручную. Если температура воздуха опускается, то срабатывает терморегулятор, запускающий обогрев резистивного кабеля. По кабелю начинает проходить электроэнергия, что приводит к выделению тепла и тепловому обмену с водопроводом. Как только трубы обогреются до нужной температуры, то кабель автоматически отключается.

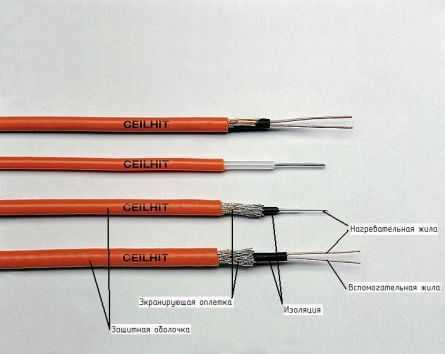

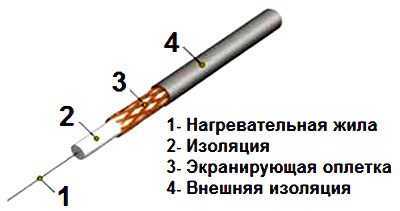

Конструктивно резистивный кабель состоит из изолированных металлических жил. Нагрев происходит по всей длине изделия, но без контроля температуры (терморегулятора) устройство можно перегореть. Чтобы повысить эффективность обогрева, водопроводы дополнительно утепляют с целью уменьшению тепловых потерь и достижения энергетических затрат. Утеплителями могут служить любые материалы, непроводящие тепло. Например, минеральная вата.

к содержанию ↑

Саморегулирующийся провод

Саморегулирующийся кабель был разработан как альтернатива резистивному варианту. Он имеет лучшие технические характеристики и свойства. Изделие может эксплуатироваться при обогреве водопроводов, кровли крыши или формирования систем «теплого пола». Конструктивно устройство состоит из двух медных проводников, расположенных отдельно друг от друга, с полимерной изоляцией, способной реагировать на любые температурные колебания и изменять сопротивление. Данная величина повышается или понижается пропорционально температуре окружающей среды, что приводит к увеличению или уменьшению силы тока.

Полимерная матрица способна реагировать на изменения температуры в каждой отдельной точке кабеля. Таким образом, на каждом участке температура будет разной. Изделие характеризуется экономичностью и безопасностью благодаря качественной и прочной изоляции. Срок эксплуатации может превышать 20-30 лет.

Рекомендация. Саморегулирующийся кабель может нарезаться на отрезки произвольной длины и подключаться отдельно друг от друга. Это никак не влияет на работоспособность и эффективность изделия в целом.

к содержанию ↑

Какой мощности требуется греющий кабель для водопровода

Выбор конкретной мощности изделия зависит от многих факторов, включая регион проживания, принцип прокладки водопровода, диаметр используемых труб, наличие или отсутствие утеплителя и способа монтажа обогревательного элемента (внутри или снаружи трубы). Каждый производитель предлагает подробные характеристики изделия и таблицы, в которых описывается зависимость расхода кабеля на метр трубы. Таблица формируется отдельно для конкретной модели провода (мощности).

При наличии среднего утепления водопровода с использованием пенополистирольной скорлупы 30 мм, при умеренном климате на обогрев каждого метра трубы изнутри достаточно воспользоваться кабелем мощностью 10 Вт/м. При наружном обогреве подойдут изделия мощностью не ниже 17 Вт/м. Чем ближе север, тем выше мощность провода.

к содержанию ↑

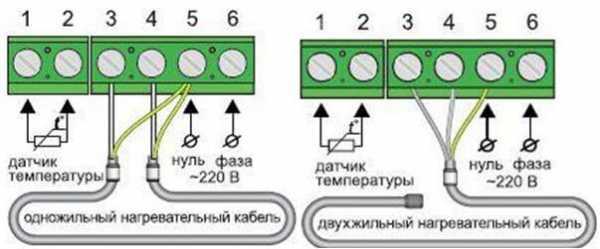

Прокладка и подключение

Монтаж греющего кабеля может осуществляться двумя способами – наружным и внутренним. В первом случае происходит монтаж вдоль трубы (изделие может крепиться изолентой или обматываться вокруг водопровода), во втором – прокладывается внутрь.

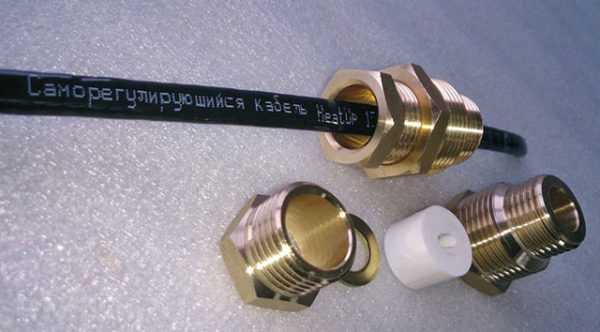

Скрытая укладка внутри трубы

Внутренний монтаж подойдет не всем трубам. Важно, чтобы диаметр водопровода был не ниже 40 мм. При меньшей величине из-за своих габаритов кабель будет препятствовать свободному потоку воды. Также сложно разместить обогрев чересчур протяженной трассы. Поэтому саморегулирующийся кабель подойдет для участков длиной несколько метров.

Намного проще выполнять прокладку на вертикальных участках труб, двигаясь сверху вниз. Для выполнения процедуры используют тройник и уплотнительную муфту, которая исключает соскальзывание провода. В некоторых ситуациях внутренняя установка рациональнее наружной.

Разместить провод внутри и подключить к источнику переменного тока – нетрудно. Намного сложнее его собрать. Воспользуйтесь инструкцией с последовательностью действий, описанных ниже:

  1. Снимите изоляцию.
  2. Расплетите оплетку.
  3. Удалите уголок.
  4. Подготовьте уплотнительную муфту.
  5. Выполните обсадку муфты, используя фен.
  6. Склейте концы муфты.
  7. Наденьте колпачок.
  8. Зачистите герметичный конец.

к содержанию ↑

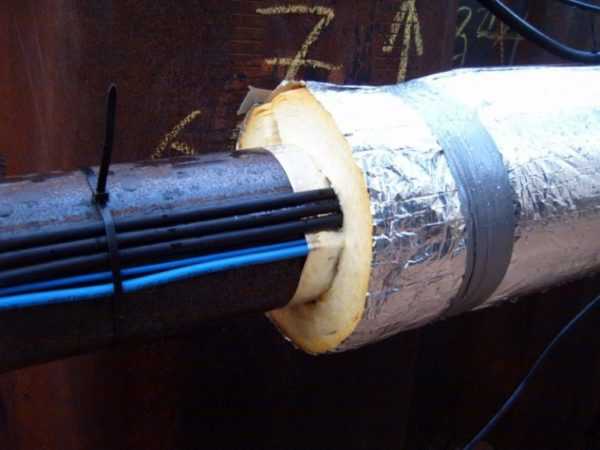

Открытая наружная укладка

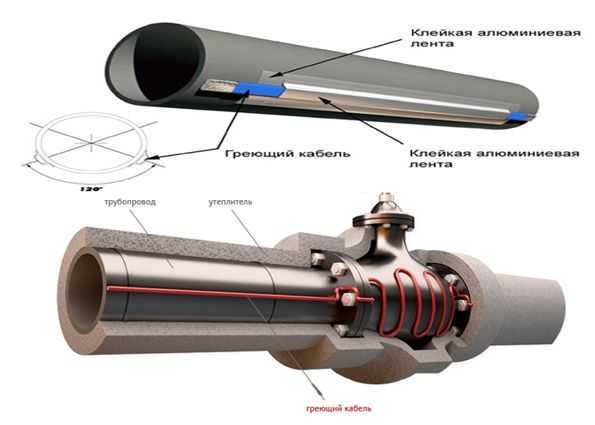

Для выполнения линейного монтажа саморегулирующегося кабеля вдоль трубы потребуется меньше усилий. Провод может фиксироваться к трубе при помощи пластиковых хомутов, способных выдерживать высокие температуры либо стекловолоконной самоклеящейся ленты. Крепежные элементы нужно устанавливать на расстоянии не менее 30 см. Запрещено применять металлические детали. Чтобы высчитать длину провода, не нужно быть математиком: она должна равняться длине трубы, которую планируете обогревать.

Краткая инструкция:

  1. Закрепите кабель на трубе.
  2. Приклейте алюминиевую ленту или установите хомуты.
  3. Установите теплоизоляцию.
  4. Зафиксируйте ее на трубе.

Если трубы погружены в грунт, то кабель размещают где-то сбоку, а не сверху или снизу.

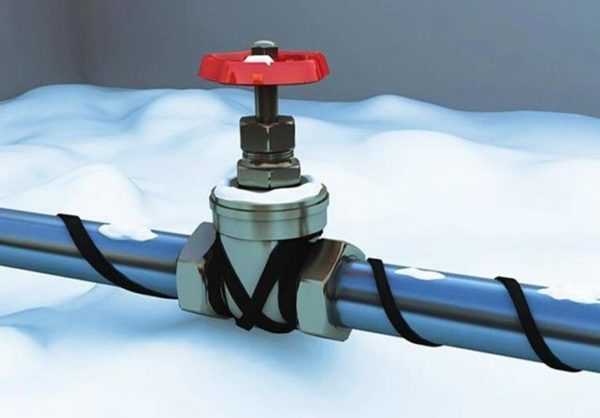

Помимо линейного монтажа, может использоваться спиральный. В таком случае кабель наматывается вокруг трубопровода по всей длине, используется равномерный шаг. Преимущество такого метода – обеспечивается максимальный контакт с поверхностью трубы, недостаток – повышается расход материалов. Вариант уместен для труб среднего или большого сечения, которые используются в канализационных и водосточных системах. Впрочем, он нередко применяется для нагревания обычных водопроводов.

к содержанию ↑

Теплоизоляция греющих кабелей

Независимо от типа используемого греющего провода важно обеспечить качественное утепление. Теплоизоляционные материалы устанавливаются снаружи, покрывая нагревательные элементы и водопровод в целом. Если не сделать этого, то кабель будет обогревать не только трубы, но и окружающий воздух. Толщина теплоизоляции подбирается в зависимости от внешних факторов.

Надежными и давно зарекомендовавшими себя утеплителями считаются пенополистирол и вспененный полиэтилен. Они характеризуются устойчивостью к воздействию влаги, обеспечивают защитную амортизацию для трубы. С другой стороны, важно гарантировать защиту самих утеплителей, поэтому нередко встречаются конструкции «труба в трубе». Водопроводная труба, устанавливаемая в грунте или снаружи, обматывается утеплителем, а затем помещается в трубу большего диаметра.

к содержанию ↑

Преимущества и недостатки

Выделим основные преимущества саморегулирующегося кабеля:

  1. Возможность разрезать на отрезки произвольной длины (обычно не менее 20 см). Свойства и характеристики изделия не изменятся. На поверхности отсутствуют непрогретые участки. Аналогично нет участков с чрезмерно высокой температурой.
  2. В процессе монтажа провод или отрезки можно перекрещивать между собой. При обогреве водопроводов это даже рекомендуется делать. Кабель не будет перегреваться, поэтому не выйдет из строя.
  3. Даже в случае обрыва провод сохраняет работоспособность. Обрыв токоведущей жилы не приводит к выходу из строя: до этого места кабель продолжает функционировать.
  4. При обогреве труб данным кабелем можно применять элементы, расположенные внутри. Это приводит к увеличению КПД.
  5. Не требуется использовать датчики тепла и терморегуляторы. Кабель подключается напрямую к источнику напряжения или через выключатель.

Не обошлось и без недостатков. Основным из них является стоимость изделия. В зависимости от модификации при идентичной мощности и длине саморегулирующийся кабель можно стоить в два или три раза дороже резистивного или зонального изделия.

Другим существенным недостатком является то, что с его помощью на обогрев сильно замороженного участка уходит больше времени. В иных случаях его мощности может попросту не хватить. Таким образом, саморегулирующийся провод предназначен для постоянного нагрева, поддержания номинальной температуры. С другой стороны, низкое потребление электроэнергии позволяет это сделать без существенных затрат.

Третий минус – высокая нагрузка при запуске. Рассмотрим кабель мощностью 50 Вт/м. При подключении такого кабеля к сети нагрузка на нее составит до 100 Вт. Происходить это будет до тех пор, пока кабель не нагреется до заданной температуры. На это может уйти от одной до пяти минут. После этого, если провод не отключается от сети, нагрузка не превышает заданного значения.

к содержанию ↑

Производители

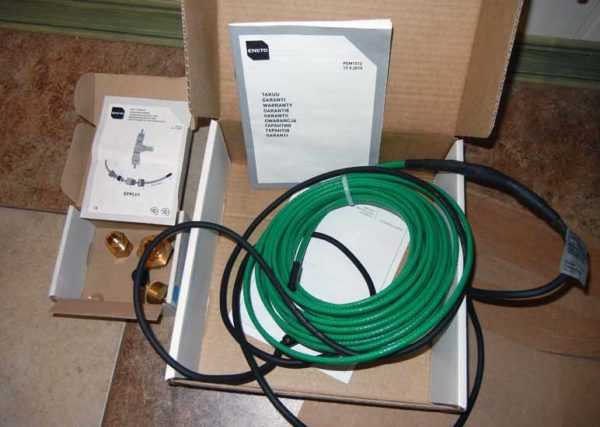

На отечественном рынке электрической продукции выделяется компания Ensto, предлагающая клиентам широкий ассортимент саморегулирующихся кабелей разной длины и модификации. По желанию заказчика провод может нарезаться метражом.

Из более бюджетных вариантов кабелей, не уступающих по качеству предыдущим изделиям, можно выделить продукцию компании Devi.

к содержанию ↑

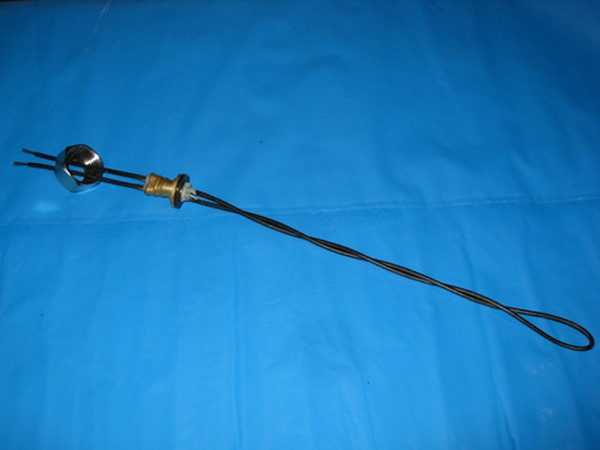

Греющий кабель своими руками: инструкция по изготовлению

Помимо использования заводских моделей, вы можете изготовить греющий кабель своими руками. Особых навыков и знаний для этого не потребуется:

  1. Для начала нужно придумать альтернативу изделия. Многие монтажники рекомендуют использовать «полевик». Речь идет о телефонном кабеле, используемом в военно-полевых условиях. Официальная маркировка – П274-М. К достоинствам изделия можно отнести малый диаметр, жесткость, выносливость и прочность изоляции. Последнее свойство позволяет эксплуатировать изделие в условиях повышенной влажности.
  2. Учтите, что данный кабель нельзя сравнивать с магазинными и заводскими аналогами. Он не будет выполнять функцию саморегуляции, а изоляция не будет пищевой. Если вы планируете эксплуатировать провод лишь временами (на даче в зимнее время года) и прокладывать внутри трубопроводов, то можно обойтись без перечисленных свойств.
  3. Устанавливая «полевик», распустите его на отдельные провода. Один проводник согните пополам и свивайте в обратном направлении. На открытых концах нужно обеспечить герметичность ввода кабеля. Для этого можно воспользоваться фланцем от шланга. Чтобы повысить герметичность, можете взять штуцер и продеть через него провода.
  4. Далее залейте штуцер эпоксидным клеем и приплюсните. Чтобы усилить соединение, наденьте накидную гайку.

При выборе саморегулирующегося греющего кабеля нужно быть внимательным. Изучите каждую деталь, воспользуйтесь изложенными выше советами. Не нужно покупать чересчур мощное изделие для малых участков, поскольку лишняя энергия станет расходоваться впустую, а вы даже не узнаете, за что платите. Тем более эффективность кабеля будет аналогичной проводу с оптимальной мощностью.

Греющий кабель – преимущества и недостатки саморегулирующихся, резистивных и зональных изделий

220.guru

Принцип работы греющего кабеля

Саморегулирующий греющий кабель: виды, устройство и принцип работы, преимущества, область применения, критерии выбора, особенности монтажа

В современных технологиях растёт популярность использования греющего кабеля.

Основное его предназначение заключается в предотвращении замерзания отдельных участков путём излучения тепла.

На рынке представлено три вида, отличающихся принципом работы, конструктивными элементами и стоимостью.

Посмотрите видео об особенностях греющих кабелей

Виды греющих кабелей

• Резистивный представляет собой длинную греющую систему, которую нет возможности укоротить. В роли нагревательных элементов выступают проводники тока.

• Зональный представляет параллельные жилы, по которым поставляется ток. Между жилками наматывается проволока с высоким сопротивлением, которая и является греющим элементом. Нагрев осуществляется благодаря зональным соприкосновениям проволоки и одной из токопроводящих жил.

•  Саморегулирующий кабель представляет «интеллектуальную» конструкцию, состоящую из двух медных токопроводящих жил и греющей матрицы, размещённой между ними. Матрица является полупроводником, наделена способностью изменения свойств при малейших изменениях температуры окружающей среды.

Резистивные и зональные кабели имеют более простые устройства. Невысокая стоимость даёт возможность применять их для бытовых нужд: системы теплого пола, обогрева труб диаметром не более 40 мм и др. Саморегулирующий вид хоть и обходится дороже, окупается быстро благодаря техническим характеристикам.

Устройство и принцип работы греющего кабеля

Кабель состоит из следующих элементов:

— внешней защитной оболочки;

— металлической стандартной оплётки;

— термопластичной оболочки;

— медных проводников, скрученных между собой;

— проводящей матрицы, осуществляющей саморегуляцию температуры нагрева.

Матрица выполнена из полимера на углеродной основе. Представляет собой непрерывно греющий элемент, но с функцией изменения температурного режима. Внешняя оболочка бесшовная, что предотвращает попадание внутрь влаги повреждение конструкции от механического воздействия.


При снижении температуры воздуха матрица меняет свои свойства за счёт увеличения выделяемой тепловой мощности. Медные проводники обеспечивают беспрерывное напряжение по всей длине кабеля. Термопластичная оболочка создаёт барьер от внешнего воздействия на рабочие элементы. А металлическая оплётка выполняет функцию заземления, экранирования и жёсткой защиты. В основу принципа работы заложена инновационная технология PTC – Positive Temperature Coefficient.

Преимущества греющего кабеля

— режим подогрева изменяется самопроизвольно в зависимости от температуры воздуха;

— ограничения по длине используемого проводника составляет 150-200 м, что даёт возможность охватывать большие площади;

Читайте также:  Как выбрать керамическую плитку для дома

— разрешается резать на необходимую длину;

— при перепадах напряжения и перехлёста кабель не перегорает.

Перед установкой следует ознакомиться с недостатками для предотвращения неприятных сюрпризов:

— срок эксплуатации меньше, нежели у других видов;

— повышенная стартовая нагрузка, превышающая в 1,5 раза рабочий показатель;

— при длительном пользовании снижается мощность;

— высокая стоимость.

Нужно отметить, что на рынке большое количество товара китайского производства. Отличить аналог сможет только специалист, поэтому обращаться за покупкой следует к официальным представителям.

Область применения греющего кабеля

Кабель используется для обогрева:

• трубопроводов;

• кровельных конструкций;

• открытых площадок, теплиц;

• водосточных систем;

• подъездных дорожек и др.

Критерии выбора греющего кабеля

При покупке кабеля необходимо учесть следующие факторы:

— требуемую мощность;

— длину нагревательной секции;

— коэффициент тепловых потерь при монтаже на трубопровод;

— способ расположения кабеля;

— расчёт увеличения требуемой длины для компенсации теплопотерь (в пределах 30%).

Особое внимание заслуживает торговая марка. В борьбе с конкурентами добросовестный производитель отдаёт предпочтение главному «оружию» – качеству своей продукции.

Особенности монтажа

• Монтаж кабеля может производиться внутри трубы и снаружи.

• Если установка осуществляется внутри трубы, то на выходе в тройник вкручивается специальная врезка, через которую и выходит кабель. Выводить его через запорную арматуру противопоказано.

• Монтаж в трубе возможен только при соответствующих параметрах трубопровода (не менее 40 мм).

• Наружный способ установки предполагает спиральное и линейное крепление. Для фиксации кабеля используются алюминиевая лента и строительные хомуты. При спиральном варианте расход греющего проводника увеличивается, однако он обеспечивает максимальную эффективность.

• Один конец кабеля зачищается для соединения с электрическим проводом. Другой – герметизируется.

• Если производится внешний монтаж, то кабель крепится алюминиевым скотчем, после чего поверхность изолируется специальным утеплительным материалом.

• Для обустройства систем антиобледенения следует приобретать изделия с максимальной температурой нагрева 120°С (при мощности 30 Вт/м).

Оборудованная система прослужит длительный период при соблюдении правил установки и эксплуатации.

        Поделиться:

nastroike.com

Особенности и принцип работы саморегулирующего кабеля

В зимнее время не редко случаются случаи, когда деформируются водопровода, кровли или другие производственные элементы. Для устранения этой проблемы, были разработаны несколько разновидностей нагревательных проводников. Но, по отзывам потребителей самым эффективным в эксплуатации считается саморегулирующий кабель.

Принцип работы саморегулирующего кабеля

Саморегулирующий провод – это инновационное устройство, которое может самостоятельно изменять свою мощность в зависимости от окружающей среды. То есть, при низкой атмосферной температуре, он начинает сильнее нагревать объект, причем не по всей длине, а для необходимых участков. При снижении окружающей температуры происходит обратный эффект, и саморегулирующий кабель снижает нагрев. Но, несмотря на это он продолжает работать, с более низкой мощностью.

Чтобы рассмотреть более точный принцип работы саморегулирующего провода приведем пример. Допустим, устройство предназначено для защиты водопровода в зимний период, от промерзания. Для этого он должен поддерживать плюсовую температуру трубы в 6 градусов. Чтобы выполнить эти функции, провод не будет включаться, при понижении окружающего климата или отключаться при достижении необходимой температуры. Он будет работать постоянно, только с разной мощностью. То есть при низкой температуре мощность кабеля повышается, при высокой — снижается.

Особенности конструкции саморегулирующего кабеля

Саморегулирующий кабель отличается от других нагревательных проводников, не только принципом работы, но и своей особенностью конструкции. Состоит он из определенных элементов, таких как:

  1. Двух металлических жил. В их задачу в

www.el-cab.ru

Греющий кабель как работает

Как устроен резистивный греющий кабель?

Резистивный греющий кабель отличается от других нагревательных элементов незначительными габаритами и простотой в установке. В качестве греющего элемента в устройстве используется проводник, который обладает высоким сопротивлением. В этой статье мы рассмотрим устройство и принцип работы резистивного нагревательного кабеля.

Конструктивные особенности

Как устроен проводник? В основу его конструкции входят стальные жилы (одна или две) в зависимости от этого резистивный нагревательный кабель разделяется на два вида: с одной и с двумя жилами. Токопроводящую жилу изолируют специальным материалом. В некоторых видах в конструкцию входит два слоя изоляции. На изолирующий материал наносится защитный экран из металла (экранизирующая оплетка). Ее назначение – это защита от механических повреждений, а также использование в качестве заземления. Для полноценной защиты применяется наружная защитная оболочка.

Резистивный греющий кабель с одной жилой обладает одной нагревательной токопроводящей жилой, которая занимает всю длину конструкции. Применение такого устройства считается самым оптимальным по затратам, так как он устойчив к воздействию высоких температур пластика. Электропитание подводится с двух сторон приспособления. Такая схема может образовывать некоторые границы в плане монтажа, так как возникает надобность возвращать греющий проводник к точке его соединения. Также возникает необходимости использовать дополнительные системы питания.

Конструкция с двумя жилами включает два провода: нагревательный и токопроводящий. Электрический ток подается на один конец провода, а на другой конец устанавливается муфта. При составлении проекта этот вариант конструкции использовать гораздо комфортнее.

Принцип работы

Принцип действия конструкции описывает закон Джоуля-Ленца, в котором говорится, что при равномерной силе электрического тока по всей длине цепи, в любом участке будет выделяться тепло. Чем выше сопротивление на этом участке, тем сильнее тепло. Другими словами принцип работы похож на электрический нагреватель: по проводнику протекает ток, который выделяет тепло. Оно будет сильнее, если сопротивление проводника и сила электрического тока будет больше.

Поэтому, резистивный нагревательный кабель содержит греющий элемент, который состоит из сплавов с незначительным поперечным сечением и с высоким сопротивлением. Продается он определенной длины, каждый кусок проводника обладает постоянным сопротивлением и способностью выделять одинаковое количество тепла.

Принцип работы одножильного проводника состоит в следующем: так как подключение к электроэнергии происходит с двух концов, то резистивный греющий кабель протягивается петлей так, чтобы два конца изделия находились в одном месте. Такое подключение изображено на схеме ниже (слева):

Принцип действия двухжильного резистивного кабеля отличается от предыдущего. Применение двух жил позволяет не подводить два конца изделия в одно место. На правой схеме указано правильное подключение.

Как правило, такой принцип работы дает возможность применить устройство в домашнем хозяйстве и обогревать трубы незначительных размеров. А для того чтобы работа происходила правильно, допустимо применение труб, диаметром не больше 40 мм.

Преимущества и недостатки

Принцип действия резистивного кабеля предполагает свои плюсы и минусы. Достоинства изделия следующие:

  • доступная стоимость;
  • несложное устройство;
  • при правильном монтаже служит несколько десятков лет;
  • значительные показатели удельного сопротивления;
  • при длительном использовании сохраняется стабильность параметров.

Резистивный греющий проводник также обладает и своими недостатками. К ним относят:

  • невозможность удлинить или укоротить устройство, так как длина у него фиксированная;
  • в случае выхода из строя, необходимо полностью менять греющий кабель, варианта замены определенного участка нет;
  • если нагревательный элемент находится рядом с другим подобным, или провода переплетаются, то это приводит к их перегреву, а также к нарушению изоляции и замыканию.

Вот мы и рассмотрели устройство, принцип работы, а также основные плюсы и минусы резистивного греющего кабеля. Надеемся, предоставленная информация была для вас полезной и понятной!

Наверняка вы не знаете:

Нравится(0)Не нравится(0)

samelectrik.ru

Греющий кабель. Виды и устройство. Применение и установка. Работа

Одной из сложных задач является бесперебойное водяное снабжение жилых домов и других объектов, особенно в зимний период. Чтобы не происходило промерзание труб, их необходимо укладывать ниже определенного уровня промерзания. Однако нет абсолютной гарантии, что водопровод не перемерзнет, и не прекратится подача воды.

Это обуславливается следующими причинами:
  • Аномальные морозы, которые в последнее время уже не редкость.
  • Место подведения труб к дому чаще всего промерзает.
  • Возникновение аварий на трассе трубопроводов.

Обычное утепление труб не дает должного эффекта при длительных и сильных морозах. Решением этого вопроса является использование греющего кабеля для отогревания водопровода. С его помощью можно поддерживать необходимую температуру и предотвращать образование на трубах конденсата. При этом трубы все равно придется укладывать в землю, но на гораздо меньшую глубину. На вводе в дом можно установить более мощный греющий кабель, и применить качественное утепление.

К греющему кабелю прилагается инструкция, изучив которую можно легко уложить и подключить его самостоятельно. Кабель для обогрева применяется не только для водопровода, но и в других сферах.

Виды и конструктивные особенности
Все модели греющих кабелей классифицируются двумя видами:
  1. Резистивный.
  2. Саморегулирующийся.

Рассмотрим каждый вид кабеля более подробно.

Резистивный греющий кабель

Эта модель самая доступная по стоимости для покупателя, так как для его изготовления не требуется применение сложных технологий и дорогостоящих материалов. Мощность и длина кабеля выполняется неизменной величиной. Не допускается разрезание резистивного кабеля на несколько частей, так как снизится сопротивление и увеличится температура жил выше допускаемой величины. Это может привести к разрыву цепи.

Резистивный кабель равномерно нагревается по всей длине. При создании проекта необходимо точно определить длину кабеля.

Подключение греющего кабеля можно выполнять различными способами. Наиболее простым является подключение его в электрическую розетку. При более сложных вариантах в схемах используют различные датчики, электронное оборудование с регулятором мощности, для поддержания определенной температуры.

Резистивный кабель делится в свою очередь на несколько видов:

• Одножильный. Это простая конструкция с внешней термоустойчивой оболочкой, под которой находится медная экранирующая оплетка на изоляции из фторопласта. Внутри этой изоляции заключена нагревающая токопроводящая жила. Такой кабель укладывается с учетом возможности соединения обоих концов на одном клеммнике. Для этого необходимо рассчитать длину кабеля для получения необходимой температуры. Такое простое подключение можно выполнить самостоятельно. • Двухжильный кабель укладывается на всю длину. Затем один конец кабеля с двумя жилами подключается к питанию, а другой конец закрывают

www.el-cab.ru

Принцип действия саморегулирующегося кабеля


Цены на обогрев труб в нашем каталоге


Цены на обогрев кровли в нашем каталоге


См. также: Как подобрать кабель для обогрева труб


Принцип действия саморегулируемого нагревательного кабеля


Конструкция саморегулируемого нагревательного кабеля


Саморегулирующие кабели были разработаны преимущественно для целей обогрева водопроводных, канализационных труб, а также водосточных труб и желобов. Первый греющий кабель на основе саморегулируемой матрицы разработала компания Pentair Thermal Management более 30 лет назад и с тех пор распространяет его под брендом RayChem.

Принцип действия саморегулируемого нагревательного кабеля


Отличительной особенностью саморегулируемого греющего кабеля является свойство внутренней термостабилизации, благодаря чему температура тела кабеля всегда постоянна (например, 65, 120 или 190 °С в зависимости от типа кабеля), а мощность условна. По сути, токопроводящая матрица саморегулируемого нагревательного кабеля является термистором  PTC (Positive Temperature Coefficient) — резистором с положительным температурным коэффициентом, т.е. его сопротивление быстро возрастает при увеличении температуры.


Материал саморегулирующей полупроводниковой матрицы включает в себя электропроводные частицы, которые находятся ближе друг к другу при низкой температуре и формируют таким образом дорожки проводимости между жилами. Когда температура подымается, частицы отделяются одна от другой благодаря температурному расширению и число дорожек проводимости уменьшается. В результате сопротивление между жилами растет и, соответственно, электрическая мощность падает. Когда температура окружающей среды уменьшается, достигается противоположный эффект.


 Иными словами, тепловая мощность саморегулируемого кабеля изменяется в зависимости от температуры. Когда температура обогреваемого им объекта подымается, тепловая мощность кабеля уменьшается, и наоборот. В определенный момент, когда тепловая мощность кабеля становиться равна тепловым потерям нагреваемого объекта, наступает термодинамический баланс. Если температура окружающей среды изменится, то кабель отреагирует на нее, поддержав постоянную температуру нагреваемого объекта.


Таким образом саморегулируемый кабель, в отличие от резистивных типов, никогда не испытывает местных перегревов и не перегорает. Второе преимущество саморегулируемого кабеля в том, что он может быть отрезан любой длины, от 0,5 до 150 метров.

Конструкция саморегулируемого нагревательного кабеля



Нагревательная часть изготовлена из двух луженых медных проводников (A), залитых специальной смесью графита и полупроводниковых полимеров, которые и образуют полупроводниковую саморегулирующуюся матрицу (B). Медные проводники не касаются между собой, а замыкаются через матрицу, которая и является нагревательным элементом. Нагревательная часть изолирована фторополимерным термопластом (C), который является отличной защитой от воды. Далее идет луженый экран (D), для заземления и механической защиты. Материал наружной оболочки (E) имеет несколько видов в зависимости от внешних коррозионно-химических условий эксплуатации модели нагревательного саморегулируемого кабеля. При эксплуатации в простых условиях применяют оболочку из полиолефинового (П) пластиката. В сложных эксплуатационных условиях (конденсат; пары кислот; коррозия, окалины, ультрафиолет) применяется фторополимер (Ф). Для обработки матрицы и внешней оболочки саморегулирующегося кабеля используется технология радиационного сшивания, которая позволяет добиться такого же уровня термоусадки, как и у сшитого полиэтилена.


Источник: teplo-spb.ru

Ключевые слова: антиобледенение, обогрев труб, саморегулируемый кабель, обогрев крыш

teplo-spb.ru

Работа греющего кабеля — принцип работы саморегулирующегося нагревательного кабеля

Саморегулирующийся нагревательный кабель – это простой и в тоже время удобный инструмент для создания разнообразных систем нагрева. Такой кабель можно использовать для обогрева:

  • Систем трубопровода
  • Емкостей и резервуаров
  • Оборудования
  • Водосточных труб
  • Террариумов и аквариумов (в сочетании с терморегулятором)

Главная особенность саморегулирующегося нагревательного кабеля – возможность самостоятельно менять уровень тепловыделения в зависимости от температуры окружающей среды.

Принцип работы саморегулирующегося кабеля

Устройство такого кабеля отличается простотой. Теплорегуляция достигается за счет свойств полимерной нагревательной матрицы. При уменьшении температуры в любой части матрицы увеличивается её показатель проводимости тока, следовательно, элемент нагревается сильнее.

Это позволяет регулировать температуру без дополнительных терморегуляторов и существенно упрощает конструкцию. Такой принцип работы греющего кабеля позволяет обеспечить:

  • Долговечность и надежность
  • Возможность использовать его в любых условиях
  • Простота подключения (можно просто включить в розетку и заземлить)

Очень часто самонагревающийся кабель можно использовать без термостатов и датчиков тепла, если вам не нужен строгий контроль и возможность быстро менять температуру (например, в террариумах).

Устройство саморегулирующегося нагревательного кабеля

Греющий саморегулирующийся кабель состоит из несколько частей:

  • Два параллельных провода, обеспечивающих напряжение по всей длине
  • Греющая полимерная матрица
  • Несколько слоев изоляции
  • Заземление
  • Оплетка из металла для экранирования и механической защиты от повреждений

Такая простая конструкция делает кабель устойчивым к повреждениям различного рода и позволяет обеспечить высокий срок службы.

Преимущества саморегулирующегося нагревательного шнура

Помимо простоты и надежности такой кабель имеет целый ряд преимуществ по сравнению с греющими шнурами других принципов действия:

  • Однородное нагревание по всей длине греющего элемента
  • Устойчивость к скачкам напряжения
  • Возможность выполнить перехлест кабеля
  • Отсутствие ограничений по длине

Среди недостатков можно выделить сравнительно высокую стоимость погонного метра кабеля. Также такие кабели выпускаются большими мотками и часто без заводских соединительных муфт, сальников, трубок для изоляции и других элементов. Вам нужно будет докупить все эти детали отдельно.

Маркировка кабелей с саморегулирующимся нагревательным элементом

Главный показатель, отображающий мощность работы кабеля, – это количество тепловой энергии в ваттах, которая выделяется с одного погонного метра при температуре в +10 градусов Цельсия. Часто это число отображается в названии кабеля.

Буквы СТ, CF или СR означают, что кабель экранирован, и его можно использовать в бытовых помещениях. Кабель без медного экрана можно устанавливать только на промышленных объектах, где к нему ограничен доступ.

Сфера применения нагревателя с саморегулирующей греющей матрицей

Условно можно выделить три основных сферы применения таких шнуров:

  • Для частных хозяйств (обогрев водопровода, канализации, водостока)
  • Для коммерческого сектора (обогревание систем пожаротушения, труб, систем водоотводов)
  • В промышленных помещениях (для работы в условиях агрессивной среды и повышенной опасности)

Их может отличать заявленный срок службы, материал матрицы и степень защиты изолирующего материала. Дороже всего обходятся кабели, предназначенные для работы на производстве.

remont.youdo.com

Что такое саморегулирующий греющий кабель и как подобрать его для своих нужд



Кабель в разрезе

В классическом понятии кабель – устройство для транспортировки электричества или электрического сигнала из точки «А» в точку «В», однако с греющими кабелями все немного не так. Их основная задача – излучать тепло на всей своей протяженности или на определенных участках. В данный момент на рынке есть три вида греющих кабелей резистивный, зональный и саморегулирующий греющий кабели. Из этих вариантов последний – самый дорогой, но зачастую самый перспективный в плане использования практически во всех сферах.

Принцип работы

Отличие саморегулирующего кабеля от резистивного и зонального заключается в конструкции и принципе работы. Если кратко, то резистивный кабель – это длинный кипятильник, без возможности его укоротить. В этом случае проводники тока являются нагревательными элементами.

Резистивный кабель.

Зональный греющий кабель  можно обрезать, т.к. ток в нем поставляется по  параллельным жилам, между которыми намотан греющий элемент из проволоки с высоким сопротивлением. Через определенные участки эта проволока касается  одной из токопроводящих жил и обеспечивает нагрев участка «зоны»

Устройство зонального греющего кабеля
[sc:img]

Саморегулирующий греющий кабель представляет собой более «умную» конструкцию. Внутри оплеток и экранов (в зависимости от модификации) находится основной элемент кабеля – две медные токопроводящие жилы, между которыми располагается греющая матрица. Выглядит она как обычный плотный полиэтилен, однако обладает качествами, которые выводят обогрев кабелем на принципиально новый уровень. Эта матрица – полупроводник, и она меняет свои свойства при изменении температуры.

Саморегулирующий кабель. Что внутри

Пример с теплыми полами

Допустим, вы делаете с помощью такого кабеля теплые полы. Но в разных комнатах, обычно, разная исходная температура пола, например в ванной она одна, а в прихожей – другая. Более того, в одной и той же комнате исходная температура пола может значительно различаться и если вы будете использовать резистивный или зональный кабель, то достичь баланса комфортного пола можно, но только разбивая комнаты на «холодные» и «теплые» зоны. Для этого нужно будет устанавливать дополнительные терморегуляторы и тепловые датчики… Не очень приятная перспектива, особенно с учетом тех недостатков, о которых мы напишем чуть ниже.

Обустройство теплого пола с помощью кабеля
[sc:img]

Саморегулирующий кабель позволяет исключить из схемы терморегулятор вообще. Он сам регулирует, где нужно греть сильнее, а где слабее за счет своей матрицы. Допустим, вы вошли домой с мороза и оставили свои заснеженные ботинки на полу с саморегулирующим кабелем. Так вот, участок с ботинками будет нагреваться сильнее всех остальных участков ровно до тех пор, пока не нагреет ваши ботинки до заданной температуры.

Это значительно экономит электроэнергию за счет того, что греется только тот участок, который нуждается в обогреве.

Пример с водопроводом

Использование греющего кабеля для обогрева водопровода

Чтобы в сильный мороз не замерзла вода в водопроводе, вы обмотали водопроводный вентиль греющим кабелем. Любой вентиль (водосчетчик, фильтр грубой очистки и т.д.) имеет сложную геометрическую форму, которая не позволяет кабелю касаться непосредственно металла. Если вы будете использовать именно саморегулирующий греющий кабель, то основной расход электричества будет идти на нагрев именно тех участков, которые касаются металла, т.к. там теплоотдача будет наиболее выражена. КПД кабеля при этом возрастает в несколько раз по сравнению с другими системами кабельного обогрева

Пример с обогревом кровли

При обогреве кровли от обледенения вы практически никогда не сможете угадать, в каком участке будет наиболее опасный для возникновения сосулек участок. Используя этот кабель с полупроводниковой матрицей, вы можете быть уверены, что будет согрет именно тот участок, на котором было больше всего льда/воды.

Обогрев крыши саморегулирующимся кабелем
[sc:img]

Полезный совет: если вы собираетесь использовать кабель для обогрева кровли, стоит выбрать тип, устойчивый к ультрафиолетовому излучению и нормально переносил высокую температуру, т.к. температура кровли летом поднимается до 50-60 градусов. Например, Raychem ETL-10 выдерживает температуру 65 градусов.

Преимущества



Кроме главных перечисленных, есть еще несколько «фишек», которые дополняют картину

  • Кабель можно отрезать любой длины, начиная с 20 см. Это никак не повлияет на его свойства. Не будет непрогретых участков, как и участков с повышенной температурой
  • При монтаже можно перекрещивать. Особенно актуально при согревании водопроводных узлов. Кабель в месте скрещивания не перегревается и не выходит из строя
  • Остается работоспособным при обрыве. Если по каким-то причинам оборвется токоведущая жила внутри кабеля, то до этого места он все-равно будет греть
  • В случае обогрева труб саморегулирующим кабелем, есть модификации для размещения внутри трубы, что значительно повышает КПД
  • Не требует теплодатчика и терморегулятора. Подключается напрямую в розетку или к выключателю
  • Простота подключения, есть специальные наборы для подключения к электричеству, внутрь трубы, заделки конца кабеля.

Недостатки

Ну куда ж без них? Основной – это конечно же цена. В зависимости от модификации она бывает в 2-3 раза дороже аналогичной мощности/длины для резистивных и зональных греющих кабелей.

Второй значительный недостаток – саморегулирующим кабелем нельзя быстро обогреть/оттаять тот или иной участок. Он просто не нагреется выше номинальной температуры. Этот кабель предназначен скорее для того, чтобы быть включенным постоянно, благо, низкое энергопотребление позволяет пережить это безболезненно для вашего кошелька

Третий недостаток, а скорее особенность этого отопительного элемента – повышенная стартовая нагрузка. Допустим на вашем кабеле маркировка 50Вт м.п. (50 Ватт на один погонный метр) – это означает, что при включении кабеля в сеть нагрузка будет составлять 80-100 Ватт на метр до тех пор, пока кабель первый раз не прогреется (1-5 минут) – эту особенность стоит учитывать при прокладке проводки соответствующего сечения.

Подключение

Некоторые модели саморегулирующих греющих кабелей имеют дополнительные оплетки и защитные экраны. Мы рассмотрим подключение кабеля с двумя изоляционными оплетками.

  1. Надрезаем и снимаем первую изоляцию на длину 40 мм;
  2. Под ней находится медная оплетка (земля) – скручиваем ее в жгут;
  3. Под оплеткой находится внутренняя изоляция – её нужно зачистить до внутренней матрицы (она черного цвета) на длину 30 мм;
  4. После этого аккуратно срезается сама матрица, оголяя токоведущие провода, на ту же длину 30мм ;
  5. На провода (токоведущие и землю) надеваются термоусадочные трубки, длиной 25 мм, усаживаются феном, но чаще всего зажигалкой J;
  6. Токоведущие провода после этого можно объединить еще одной термоусадочной трубкой и усадить их вместе;
  7. Кабель готов к подключению.

Порядок разделки кабеля

Как видно, никакого принципиального отличия в подключении данного кабеля от обычного силового с заземлением нет. Различия есть в заделке оконцовки такого кабеля. Т.к. греющий кабель – окончательный элемент и ни к чему не подключается – его конец должен быть соответствующим образом заделан. Производители саморегулирующих греющих кабелей продают специальные комплекты для их разделки и оконцовки. Работа же сводится к следующему:

  1. Зачищается первый слой изоляции на длину 20мм;
  2. На медную оплетку надевается термоусадочная трубка по длине на 10 мм больше ;
  3. После усадки, пока трубка не остыла, свободный конец зажимается плоскогубцами;
  4. Все это после остывания намазывается слоем силиконового герметика
  5. На всю эту конструкцию надевается еще одна термоусадочная трубка большего диаметра, чтобы перекрывать внутреннюю трубку на 20 мм в обе стороны
  6. Усаживается феном до тех пор, пока на конце не появится выдавленный силикон.
  7. Трубка загибается и зажимается плоскогубцами пока не остыла

Порядок работ по оконцовке кабеля

После таких манипуляций кабель смело может отправляться в самые опасные и мокрые места. Влага ему теперь не страшна.
