Составление чертежей двухскатных крыш своими руками: фото

Началом работ по монтажу любой крыши, в том числе и двухскатной, служит составление её подробного чертежа, поскольку именно он позволит точно определить конструкцию будущей кровли, визуализировать внешний вид и распланировать внутреннее пространство.
Составление подробных чертежей элементов стропильной системы с учетом вида и проекта крыши частного дома и материалов её изготовления служит рабочей картой для проведения монтажных работ, позволяет выполнить планирование количества, характеристик и стоимости необходимого материала.

чертеж крышиПлан-чертеж крыши

Вернуться к оглавлению

Содержание материала

Виды двухскатных крыш и их основные преимущества

Под устройством двухскатной крыши в строительстве принято понимать покрытие дома, состоящее из двух соединённых между собой плоскостей или скатов, основание у которых опирается на стены.
Кровли с двумя скатами подразделяются на следующие виды:

Разные типы двухскатных кровель имеют отличия в своём строении, однако все они обладают сходными преимуществами, среди которых можно выделить следующие:

  • экономичное расширение площади жилых помещений дома без дополнительных затрат на фундамент;
  • наклон скатов обеспечивает естественный водосток дождевой и талой воды;
  • общее снижение теплопотерь за счёт обустройства подкровельного пространства;
  • простая технология монтажа позволяет осуществить монтаж своими руками;
  • относительно невысокая стоимость материалов для строительства.

Все это по праву позволяет назвать двухскатные крыши идеальным решением для проекта частного жилого дома.

крыша сделай самДвухскатная крыша своими руками

крыша проект
крыша проект

Вернуться к оглавлению

Планирование двускатной кровли

Правильно составленный чертёж двухскатной крыши является отправной точкой для будущего строительства, поскольку не только позволяет детально продумать и визуализировать строение кровли, но и скомплектовать необходимое количество строительных материалов. При принятии решения о типе будущего покрытия строения необходимо принимать во внимание следующие ключевые факторы:

  1. Возможности для финансирования строительства. Если экономичность кровли является немаловажной, то не рекомендуется выбирать конструктивно сложное строение, лучше остановиться на стандартом равноскатном варианте.
    стандартная крышаСтандартный равноскатный вариант крыши

    крыша проект

  2. Необходимая функциональность подкровельного пространства.
    Двухскатная крыша является оптимальным решением для устройства в подкровельном помещении мансарды, как для летнего отдыха, так и для постоянного проживания.
    Оптимальным вариантом для этого является устройство ломаной кровли, которая позволяет максимально задействовать площадь подкрышной части.
    ломаная кровля Чертеж и строительство ломаной кровли

    крыша проект

  3. Особенности местности расположения будущего дома.
    Это важно, поскольку ветровые и снеговые нагрузки должны быть обязательно учтены при проектировании углов наклона скатов, чтобы обеспечить минимальное отрицательное воздействие атмосферных факторов и исключить возможные неприятные последствия.
  4. Планируемый материал для внешнего покрытия.
    Каждый тип кровельного материала имеет свои технологические особенности и специфические требования к устройству стропильной системы двухскатной крыши, которые должны быть учтены на этапе проектирования.

    Кровельный материал Материалы для кровли крыши

Собрав воедино общую информацию по указанным факторам и выбрав подходящую конструкцию кровли, можно приступать к расчётам размеров элементов и составлять чертежи.

Наиболее простой способ выполнить расчёт двухскатной крыши своими руками это воспользоваться онлайн калькулятором, который на основании вводимых данных сделает все необходимые вычисления.

Варьируя исходными параметрами можно оптимизировать как количество материала, так и саму конструкцию.
Другим возможным вариантом расчётов будет использование стандартных математических формул и справочных таблиц, на основании которых можно выполнить вычисления размеров и точек расположения элементов вручную.

чертеж стропилЧертеж стропильной части кровли

крыша проект

Надо отметить, что говоря о чертежах будущей крыши, как правило, имеется в виду определение и детализация стропильной части, поскольку именно её конструкция отвечает за функциональность, надёжность и безопасность. Однако самостоятельно выполненный чертёж не заменит полноценный проект, выполненный специалистами.


Вернуться к оглавлению

Основные составляющие чертежа двухскатной кровли

Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:

  1. Принципиальная схема стропильной системы.
    Она предполагает нанесение на чертёж расположения ключевых элементов и их количество, определяя при этом тип необходимого пиломатериала, в том числе следующие:
  • Мауэрлат — брус, уложенный на несущие стены здания, являющийся опорным для крепления стропил и распределяющий нагрузку между стропильной системой и стенами;
  • Лежень — брус, закрепленный на внутренних стенах постройки, который служит опорой для стоек;
  • Стропильная нога или стропило — доска, которая служит элементом формирования кровли. Пара стропил, соединённых между собой, образуют стропильную ферму. Равномерно установленные на крыше фермы в комплексе составляют основу для укладки кровельного покрытия;

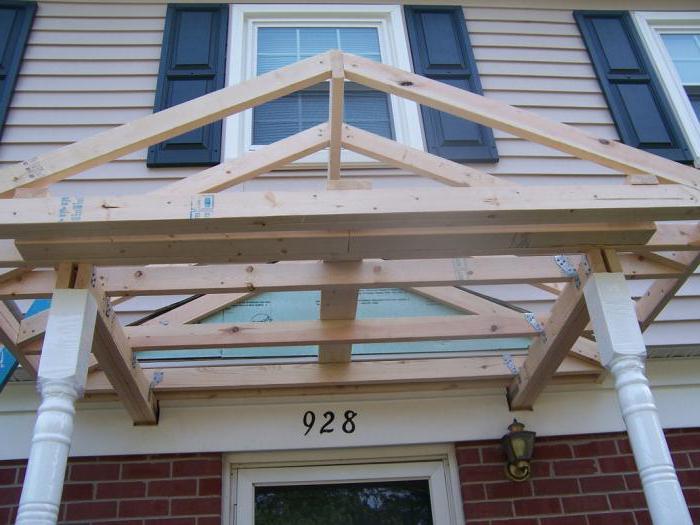

    Расчет стропил Расчёт стропильной системы двухскатной крыши

  • Стойка — вертикально установленный брус, который служит опорой для стропил двухскатной крыши, а в кровле ломаного типа также и элементом каркаса для внутренней обшивки;
  • Подкос или подстропильная нога — доска или брус, закрепленные под углом к опорному столбу и упирающиеся в стропило, его функцией является распределение нагрузки;
  • Затяжка или ригель или схватка — горизонтально укреплённая доска, которая придаёт стропильной ферме жёсткость, выполняя функцию распора;

    схема крыши Схема стропильной системы двухскатной крыши

  • Прогон — дополнительный горизонтальный брус для укрепления стропильной конструкции, может быть:
    • коньковым, расположенным по линии соединения стропильных ног или коньку;
    • боковым, который фиксирует линию в середине ската.
  • Кобылка — доска, используемая для удлинения стропила и формирования свеса кровли;
  • Обрешётка — доски, закреплённые на внешнем торце стропил и им перпендикулярно, служит основой для крепления внешнего покрытия.

    обрешетка макет Макет обрешетки крыши

Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:

При планировании строения кровли необходимо учитывать, что при устройстве тёплой крыши потребуется кровельный пирог, то есть материалы для утепления и изоляции, а также элементы их крепления.
После составления основного чертежа с расположением элементов необходимо проставить размеры по всем рёбрам конструкции. При этом необходимо учитывать спецификацию пиломатериалов, которые планируется использовать.



  • характеристики используемого пиломатериала;
  • размеры каждой детали;
  • конфигурацию элемента с отметками мест замковых запилов.

Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.

комплектация кровлиПример комплектации элементов конструкции при монтаже

крыша проект

  • Комплектация кровельного покрытия.
    По факту всех проведённых расчётов составляется план кровли и вычисляется необходимое количество кровельного покрытия требуемого типа, подборных элементов, а также составляющих кровельного пирога при необходимости.



Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.

элементы покрытия крышиВарианты конфигурации кровельного покрытия

крыша проект
крыша проект

Вернуться к оглавлению

Особенности составления чертежей некоторых типов двухскатных крыши

При планировании кровли и составлении чертежей, необходимо учитывать особенности устройства двухскатных крыш различных типов. Рассмотрим основные из них.

Классическая, с равной длиной скатов

Исходя из функционального назначения подкровельного пространства, равноскатная крыша может быть выполнена в двух вариантах, что отражается при составлении чертежа:

  1. Мансардная крыша. Изначально предполагает устройство стропильной системы висячего типа, чтобы обеспечить максимальную полезную площадь помещения.
    Установка элементов, укрепляющих конструкцию, может быть устроена одним из перечисленных способов.

При планировании и составлении чертежей мансардной кровли необходимо учитывать общий вес кровельного покрытия. Поскольку количество упорных элементов в данной кровле минимально, то не рекомендуется использовать для покрытия тяжёлые материалы.

  • Чердачная.
    Может быть выполнена по любой технологии устройства стропил, поскольку отсутствует задача организации внутреннего пространства.
    Наиболее распространёнными способами сделать двускатную конструкцию кровли являются:



При монтаже стропильных ферм для висячих стропил способы установки затяжек и подкосов разнообразны и выбор конкретной конструкции напрямую зависит от типа кровельного материала.
Видео с чертежом и готовой конструкцией двухскатной крыши.

Кровля ломаного типа

Мансардная крыша, выполненная с изломом ската, или ломаная крыша своими руками может быть также рассчитана, прочерчена и построена. Внешняя сложность конструкции при тщательном планировании технологических элементов и точек соединения, оказывается в строительстве не сложнее, чем обычная равноскатная кровля. Чертежи ломаной кровли, прежде всего, должны отражать устройство каркаса из опорных стоек, а также дополнительные распорные элементы, необходимые при покрытии тяжёлыми кровельными материалами.

ломаная крышаПример кровли ломаного типа

крыша проект
Надо отметить, что монтаж двухскатной крыши является наиболее актуальным решением, чтобы обустроить жилое помещение и выполнить самостоятельную постройку. Таким образом, подробно составленный чертёж двухскатной крыши является фактическим руководством по строительству, как на стадии подготовки материалов, так и в процессе самого монтажа. Изначально продуманная общая конструкция кровли и способы соединения её элементов буду залогом качественно выполненных работ при минимальных трудозатратах.

proekt-sam.ru

110 фото базовых особенностей конструкции

Обустройство крыши является последним этапом строительства, если рассматривать стандартные варианты, то хозпостройки строят с односкатной конструкцией, а дома с двухскатной крышей. Технология строительства имеет многовековую историю, последовательность операций практически не меняется, несмотря на то, что сегодня применяются современные кровельные материалы.

Преимущества двухскатной конструкции

  • Разные архитектурные схемы
  • Экономия средств
  • Простые расчеты
  • Естественный сток дождя и снега
  • Геометрическая форма снижает риск протекания крыши
  • Возможность обустроить на чердаке мансардное помещение
  • Ремонтопригодность, надежность, долгий срок службы, стойкость к износу.

Вариации крыш

Симметричная. Данный выбор вполне оправдан: надежная конструкция формируется за счет симметричных скатов, нагрузка распределяется равномерно. При необходимости увеличить нагрузку устанавливают стропильную систему.

Асимметричная. Наклон скатов выполнен под разными углами, на одной из сторон хозяин сможет обустроить помещение. В этом случае нагрузка распределяется неодинаково, понадобится тщательно рассчитать нагрузочную способность фундамента с несущими стенами, грамотно выбрать кровельные материалы, рассчитать их количество, изменить способ утепления, наружной отделки и гидроизоляции.


Несимметричная. Для конструкции характерно наличие внутреннего или наружного излома, как на фото двухскатной крыши.

Каждый из вариантов обладает своими особенностями и преимуществами, которые следует внимательно изучить, чтобы не ошибиться в выборе конструкции.

Подготовительный этап, предшествующий возведению крыши

Правильная двухскатная крыша сначала создается на чертеже, в большинстве случаев форму конструкции выбирают по проекту дома.

Важно учитывать множество факторов: размеры дома, материал, из которых построены несущие стены, а также географическое расположение земельного участка. Необходимо точно рассчитать, какую нагрузку будет выдерживать двухскатная кровля при эксплуатации.

Если скат имеет угол наклона 400 или более, возможности оборудовать на чердаке полноценное мансардное помещение сильно ограничены.

Когда угол наклона равен 100 и больше, увеличивается нагрузка на кровлю от атмосферных осадков и ветра. Владельцам, желающим обустроить мансарду на чердаке, рекомендуется выбирать асимметричную крышу.


Как рассчитывается площадь двухскатной крыши?

Выполняя расчеты, следуйте аксиоме – чем меньше кровельные материалы по весу, тем меньше нагрузка на фундамент и стены здания. Если строить кровлю из древесины, нужно подбирать подходящие породы дерева, чтобы сделать деревянные элементы более прочными, понадобится увеличить их сечение.

Главным параметром при выполнении расчетов выступает общая площадь крыши, его легче всего просчитать для симметричной конструкции: значение периметра одного ската умножается на 2, и получается точный результат.

Длинные стены здания должны выдержать основную нагрузку конструкции крыши: стропильная система создается, чтобы перераспределить нагрузку равномерно.

Если дом в длину не более 6 м, ставить подпорки не требуется, подходит система висячих стропил. Когда планируется возводить большое загородное сооружение, используются наслонные стропила, у которых более сложная конфигурация.

Чертеж крыши двухскатной должен указывать на расположение всех необходимых узлов и элементов:

  • мауэрлат;
  • стропильная система;
  • подкосы с коньками;
  • обрешетка;
  • теплоизоляция и влагозащита;
  • покрытие кровли.

Ломаная двухскатная крыша своими руками возводится, когда по проекту предусмотрено строительство полноценной мансарды на чердачном пространстве.

Монтажные работы

Мауэрлат предназначен для того, чтобы выдерживать вес кровли, он обеспечивает равномерное распределение нагрузки на фундамент со стенами, ширина бруса для его изготовления равняется ширине стены. Крепление выполняется с помощью стальной проволоки, скоб, шпилек, металлических пластин, анкеров или деревянных прибоин.

Фронтоны и нижняя часть обрешетки фиксируется на мауэрлате или брусе с меньшим сечением, последний элемент прикручивают или прибивают к верхней обвязке.

Балочные перекрытия создаются из деревянных брусьев 200х100 мм, обрешетку располагают на продольных балках с шагом 50 или 60 см, их крепят к мауэрлату с помощью длинных гвоздей (200 мм). Стропильную систему изготавливают из балок с сечением 100х50 мм, высота каждой стойки равна расстоянию между полом и верхней частью мауэрлата.

Опытные строители, которые знают, как построить двухскатную крышу, обязательно зашивают фронтон, с этой целью можно применять сайдинг, профлисты или вагонку. Для вентиляции и освещения внутреннего пространства чердака в фронтоне оставляют оконный проем.

По всему периметру устанавливают карниз и пластиковую систему водоотлива. Монтаж кровли требует выполнения паро-, гидро- и теплоизоляции, в качестве кровельных материалов используют черепицу, ондулин и другие.


Фото двухскатных крыш


Также рекомендуем посетить:

mojdominfo.ru

План кровли двухскатной крыши чертеж

План кровли – составление и оформление

Кровля — важный элемент любого дома или другого сооружения, она завершает его строительство и формирует общее представление о здании, его стилистику и внешний вид. От того, насколько правильно и грамотно ее возвели, зависит как создание и поддержание комфортных условий жизни в домостроении, так и надежность, долговечность и прочность самой конструкции крыши и здания целиком. Многие владельцы домов возводят их по максимуму самостоятельно, воплощая свои самые смелые идеи. На самом деле, это не так уж и сложно: чтобы возвести крышу своего домостроения правильно и качественно, необходим разработанный предварительно план кровли.

Качественно составленный план позволит сэкономить время возведения кровли, упростит ее строительство и поможет сократить затраты на строительство.

Основные сведения, содержащиеся в плане кровли

Возводимая на частном доме кровля может быть абсолютно разной — односкатной, двускатной, многоскатной, шатровой, вальмовой. Существует также большое количество разнообразных стройматериалов, обеспечивающих надежное кровельное покрытие, — профлист, шифер, гибкая черепица, металлочерепица, оцинковка и множество других. Схема строительства кровли содержит соответствующий расчет требуемых объемов стройматериалов на ее обустройство, а также устанавливает четкую последовательность или этапность выполнения работ.

Пример рабочего проекта кровли коттетджа

План кровли — это рисунок или чертеж, в котором схематически изображается вся крыша в нескольких проекциях и слоях. Чертежи составляются в соответствии с порядком проведения работ, и каждый из этих чертежей относится к своему этапу строительства. Чаще всего на бумаге отражают: схему установки элементов конструкции (балки, стропилины, брусья обрешетки) или ее основания, схему укладки гидро- и теплоизоляционных слоев, схему размещения покрытия крыши. В плане также схематически отражаются места крепления всех дополнительных и доборных элементов, труб водостока, вентиляционных и дымохода. На отдельные схематические рисунки вынесены подробные изображения стыков, монтажа слуховых окон и ендов. Отдельные схемы позволяют во время строительства кровли точно установить правильное размещение элементов кровельного пирога и других ее деталей.

Важно: правильно составленный план кровли, дающий полноценную информацию о размерах и количестве кровельного покрытия крыши, позволяет существенно уменьшить расходы на его приобретение.

Выбор типа крыши

Прежде чем составить план кровли, необходимо предварительно выбрать стройматериалы для ее гидро-, тепло- и пароизоляции, а также подобрать вид покрытия крыши. Следует также определить точные размеры будущей конструкции с внесением точных их значений в план ее строительства. Когда уже известна кровельная конструкция, составлен план — можно приобретать нужный объем стройматериалов и начинать строительство этого элемента дома.

Это тоже важно знать: Дефектная ведомость на ремонт кровли: как составить?

Чтобы определить окончательный вид будущей кровли, нужно узнать существующие виды кровли. Выделяют 6 главных типов крыш: одно-, дву- и многоскатные; вальмовые; щипцовые и полувальмовые.

Простейшие типы кровель – без изломов или плоские. Однако чаще всего на домах возводятся многоскатные или вальмовые кровли. Для крыш таких типов важны правильные расчеты стройматериалов и расчет нагрузки на несущие части конструкции, чтобы защита дома сверху получилась надежной и качественной.

Поверхности многоскатных кровель часто имеют треугольную и трапециевидную форму. Скатные плоскости вальмовых крыш имеют абсолютно разную неповторяющуюся форму, что позволяет создать крышу и дом с неповторимым внешним видом.

Особенности подготовки чертежей в план кровли

Скатными называются крыши, которые включают несколько плоскостей, располагающихся под наклоном больше 10%.

Конструктивно скатные крыши делятся на 2 типа — бесчердачные и чердачные.

Кровля с двумя скатными поверхностями — самый распространенный тип таких кровель, он используется для зданий и домов любых видов.

Кровли с 4 скатными поверхностями чаще всего используются для дач, коттеджей и загородных домов.

Законченный чертеж кровельной конструкции обязательно содержит полную информацию о физических параметрах (ширине, длине, сечении) и фактическом расположении на крыше абсолютно всех элементов.

Также желательно во время проектирования кровли определить способы крепления ее деталей и узлов, и занести эту информацию в план кровли.

В графическом разделе плана указывают длины стен строения, расстояние между стропилиной и коньком, выбранный или рассчитанный угол уклона скатных поверхностей и физические размеры стропил.

При выборе кровельного стройматериала для покрытия скатных плоскостей крыши нужно учесть такие рекомендации:

  • для профлиста — уклон скатной поверхности делают не меньше 8°;
  • для металлочерепицы — уклон — 30°;
  • для гибких покрытий, таких как рубероид — 5°;
  • для волновых шиферин — 20 — 30°.

План кровли — порядок выполнения

Здание или дом на плане распределяют на прямоугольники, изнутри которых рисуют линии, обозначающие сопряжения скатных плоскостей снаружи и внутри, а также прочерчивают расположение ендов и коньков.

Часть из этих элементов будет располагаться за пределами внешних стенок, так как обязательно любая крыша должна быть со свесом.

Проекции спереди и сбоку кровли делают с учетом наклона скатных поверхностей.

Задают их, когда проектируется домостроение целиком, учитывая назначение и тип постройки, а также вид используемого кровельного покрытия.

Графическую часть проекта готовят с помощью одной из множества спецпрограмм для проектирования, которую можно найти на сайтах, посвященных строительству в сети Интернет.

Это тоже важно знать: Слуховое окно на крыше: конструкция и для чего оно служит

План должен обязательно иметь координатные оси, это упростит ориентацию постройки в пространстве. Для этого:

  1. План домостроения обводится линией.
  2. Контуры капитальных стен и другие линии проекта дома перекопируют на план кровли.
  3. Начиная с самого большого, над каждым из прямоугольников строения рисуют изображение кровли.
  4. Затем рисуют линиями коньковые проекции.
  5. Рисуют обозначение ендов.

Обязательно на плане указывают расположение каналов для вентиляции и дымоходов, а также, при их наличии, наносят места установки мансардных окон.

Обозначают отметками уклоны скатных плоскостей, направления всех стоков для воды.

По всем осям и по всем контурам плана обозначая все фактические размеры.

Самостоятельными пунктами в план кровли включаются чертежи отдельных соединительных узлов разнообразных деталей кровельной конструкции:

  • соединения конькового узла, места крепления стропилин друг с другом и с другими элементами;
  • присоединение подкосов затяжек и стоек и прочих аналогичных деталей системы;
  • закрепление стропилин на мауэрлате.

В графическом разделе проекта обязательно присутствует эскиз кровли, который дает обобщенное представление о кровельной конструкции. Это желают для оценки эстетики и внешнего вида.

Планируемая врубка каких-либо деталей требует отражения в дополнительном чертеже, для обозначения формы врубки и ее фактических размеров.

Если план кровли готовиться своими руками, нужно придерживаться определенных правил по оформлению таких чертежей:

  1. Пересечение скатных плоскостей всегда образует конек или ендову, при этом их проекция должна обязательно делить на 2 равные части угол прямоугольника.
  2. Через две пересекающиеся и сходящиеся в одном месте линии, чаще всего будет проходить и 3 линия.
  3. Идущим параллельно линиям свесов соответствует также параллельная коньковая линия, а ее проекция в таком случае будет проходить точно посередине конструкции.
  4. Чертежи плоской крыши состоят всего из нескольких линий, а крыша со скатными проекциями имеет большое количество проекций коньков и ендов.
  5. Кровли такого типа часто имеют достаточно сложную форму, с усиленной стропильной конструкцией и значительным наклоном.

Важно: чтобы расчертить правильно сам план кровли и его чертежную часть, следует иметь хорошую инженерную подготовку и иметь специальные знания в основах строительства, чтобы учесть все детали и сделать правильные расчеты.

Традиционный дом с двухскатной крышей – надежность и долговечность по приемлемой цене

Наиболее популярными в России всегда были проекты домов с двухскатной крышей. Это произошло, скорее всего, из-за климатических особенностей нашей страны. Зимой на скатные крыши наметает меньше снега, он сам сползает с поверхности крыши, и тем самым нагрузка на кровлю уменьшается.

Количество скатов никак не влияет на параметры крыши, поэтому выбор зависит от предпочтения конкретных людей. Двухскатная форму чаще всего применяют при сооружении небольших частных домов, которые идеально вписываются в любую местность. Монтаж двухскатной крыши отличается легкостью. Кроме того, такая кровля очень надежна в эксплуатации. Конструкция двухскатной крыши позволяет применить любую разновидностькровельных материалов от шифера до современной металлочерепицы.

Уклон кровли – важный параметр двухскатной крыши

Оптимальный уклон для домов в засушливой местности 25-45 градусов. В регионах с большим количеством осадков лучше выбирать кровлю с наклоном от 45 до 60 градусов. План кровли двухскатной крыши должен учитывать, что угол наклона будет также зависеть от ветра, господствующего в данной области: чем больше наклон, тем сильнее парусность конструкции.

В зависимости от уклона используются разные кровельные покрытия. Например, шифер, черепица применяются только на скатах, уклон которых не меньше 22 градусов.

Общая стоимость кровли напрямую зависит от уклона скатов. Чем он больше, тем затратнее в плане использования материалов, а значит, дороже.

Схема стропильнойсистемыдвухскатнойкрыши

Основополагающие элементы стропильной системы – это непосредственно стропила, подкосы, мауэрлат, обрешетка. Верхние стороны стропильных ног нужно соединять внахлест друг на друга с помощью накладок. Нижние концы прикрепляются к мауэрлату, опорным брусьям, сделанным из бревен и обработанным в два канта.

Схема стропильной системы

Существует два вида систем двухскатных крыш: с наслонными и висячими стропилами. Применяемый тип стропил связан с размером здания.

Во-первых, необходимо произвести правильный расчет стропильной системы. Лучше всего для этого нанять квалифицированного специалиста. Если вдруг произойдет ошибка в подсчетах нужного сечения стропил, вероятно нарушение сочленения узлов системы или даже разрушение всей стропильной системы. В любом случае, дальнейшая эксплуатация уже будет невозможна.

Крепление мауэрлата (опорного бруса) может производиться различными способами:

  • Самый распространенный и, одновременно, надежный вариант, применяемый при строительстве крыш большой площади (больше 250 м 2 ), состоит в следующем: при возведении стен, на которые будет крепиться мауэрлат, сверху заливается бетонная балка или же создается сплошной бетонный пояс по периметру строения (армопояс). В него вмуровываются шпильки с сечением не меньше 12 мм. То есть, при креплении мауэрлата шпильки должны проходить через его ось. При этом от края бруса до края армопояса должно остаться около 5 см.

Размещайте шпильки на расстоянии примерно 1,5-2 м, рассчитывая на то, что края каждой части бруса мауэрлата были надежно закреплены.

Более дешевый способ: вместо шпилек можно вмуровать части арматуры и к ним уже приварить болты с обрезанными головками.

Если вы не хотите предварительно вмуровывать шпильки, можете использовать анкера. Но это обойдется дороже.

Чертеж стропильной системы двухскатной крыши приведен ниже. На нем наглядно изображены все основные крепления и узлы.

  • В этом случае шпильки необходимо вмуровывать прямо в саму стену во время кладки. В этом случае шпильки будут длиннее, а замуровывают их немного глубже. Этот вид крепления не такой надежный как первый, но если вы строите здание с крышей меньше 250 м 2 и он вполне подойдет.
  • Наиболее простой метод. Закрепление мауэрлата предварительно заложенной в кладку толстой мягкой проволокой. За несколько рядов до окончания кладки, между рядаминеобходимо уложить середину проволоки, так чтобы с двух сторон равномерно виднелись ее концы с длиной, достаточной для обвязки мауэрлата.

Чтобы проволока была не заметна, её наружный конец прячут, пропустив между кирпичами через растворный шов. Этот способ очень распространен и весьма надежен, если строение скромных размеров.

Стропила можно прикреплять прямо к балкам перекрытия, без использования мауэрлата, в случае если стены и балки крепкие.

План стропил двускатной крыши предусматриваетиспользование в качестве мауэрлата, например,верхнего венца рубленого дома. Но в некоторых случаях необходим отдельный мауэрлат.

Для наибольшей устойчивости стропил между стойками и прогонами делаются подкосы. Параметры стропильных ног и подкосов определяется расчетом кровли крыши. Обычно ширина стропильных досок примерно составляет 5 см, высота — от 15 до 20 см.

Чтобы образовать свес, защищающий внешнюю стену от промокания, стропила или затяжки выводят за ее плоскость минимум на 40-50 см.

Не забудьте сделать гидроизоляционный слой под мауэрлат. Без него срок службы конструкции заметно сократится. Для этой цели хорошо подойдет рубероид или другой подобный материал.

Между стропилами в несколько слоев укладывают теплоизоляцию со смещением швов. Лучше всего в качестве утеплителя применять минеральную вату, так как она имеет низкую теплопроводность. С внутренней стороны теплоизоляции натягивается и фиксируется пароизоляция в виде полиэтиленовой пленки. Далее монтаж двухскатной крыши.

Далее укладывается гидроизоляционная паропроницаемая пленка — диффузионная мембрана с перфорированной структурой. Этот материал выпускает пар, попадающий в утеплитель из внутреннего помещения, наружу, но не позволяет просочиться влаге извне.

Сборка обрешетки

Схема обрешетки крыши

Сборка обрешетки является последним этапом при возведении двухскатной крыши перед кровельными работами. Обрешетка обычно изготавливается из бруса с сечением 4*4, 5*5, 6*6 см и устанавливается перпендикулярно по отношению к стропилам.Это предусматривает чертеж двускатной крыши. Обрешетка принимает на себя вес кровли и перераспределяет нагрузку на стропила, которые после проецируют её на несущие стены здания.

Шаг обрешетки выбирают в зависимости от вида материала покрытия. Некоторые материалы нуждаются в устройстве сплошного настила. К ним относятся все виды мягких кровель, плоский шифер. Под мягкую битумную черепицу дополнительно поверх настила расстилается подкладочный ковер, который служит для выравнивания поверхности, защищает ее от излишней влажности на этапе укладки кровельных материалов. В качестве подкладки чаще всего используют стеклохолст, пропитанный модифицированным битумом.

Постройка дома с двухскатной крышей – отличный выбор людей готовых к самостоятельной работе. Этуконструкцию, в разрезе будет представляющую собой треугольник, опирающийся на стены здания, достаточно просто будет возвести. Здесь вы сможете варьировать угол наклона кровли и высоту спуска.

Планировка дома — готовые чертежи и планы домов

Чертежи крыш

Строительство кровли считается завершающим этапом возведения дома. То, насколько качественно будут проделаны работы по устройству крыши, влияет на срок эксплуатации дома, на комфорт и безопасность проживающих в нем. Чертежи крыш как неотъемлемый элемент проекта строительства должны выполняться грамотно, и выбираться в соответствии со многими факторами, о которых мы поговорим ниже.

Чертеж устройства стропильной конструкции крыши

Если сравнивать между собой все конструктивные элементы дома, можно прийти к выводу, что крыша в совокупности со своими функциями превосходит по важности другие составляющие. Следовательно, для того чтобы возвести крышу, необходимо приложить немало усилий. Но перед тем как приступать к непосредственным работам, застройщики должны сделать проект со всеми необходимыми чертежами и расчетами.

Возможные варианты исполнения крыш

Проектированию крыш предшествует выбор подходящей конструкции, которая в конкретных условиях покажет себя наилучшим образом. Лучше всего рассмотреть все возможные варианты, взвесить все за и против и остановиться на самом лучшем. В первую очередь необходимо выбрать крышу в соответствии с погодными условиями в регионе, что поможет правильно подобрать строительные материалы и кровельное покрытие.

Для регионов, которым присущи сильные порывы ветра, не подойдут высокие крыши, потому что чрезмерная ветровая нагрузка может привести к разрушениям.

Варианты крыш различных форм и конструкций

Если же на местности преобладают обильные снегопады, то конструкция крыши должна быть высокой и крутой, что поможет быстрому удалению снега и предотвратит протечку кровли.

Как показывает практика, плоские крыши гораздо хуже выполняют свои функции, нежели конструкции односкатной, двухскатной или четырехскатной крыш, поэтому для защиты жилых построек их используют гораздо реже. Скатные крыши отлично зарекомендовали себя в эксплуатации, без проблем удаляя атмосферные осадки в виде снега и дождя.

Эти особенности позволяют скатным крышам препятствовать образованию на доме мусора и атмосферных осадков, что положительно влияет на долговечности кровли.

Планировка крыши может иметь индивидуальные особенности, которые могут быть внесены проектировщиками, разрабатывающими проект дома. однако, это не должно повлиять на способность крыши выполнять свои основные обязанности:

  • Предоставление надежной защиты для дома;
  • Надежный отвод атмосферных осадков.

Различные чертежи устройства крыши

Чертежи крыш

Чертежи являются неотъемлемой частью любого проекта строительства, и непосредственно по ним и производится монтаж. Выполнение чертежей неквалифицированными людьми может повлечь за собой ошибки в монтаже или проблемы в эксплуатации крыш. Даже опираясь на строительные нормы и правила, а также пользуясь строительной литературой, недостаточно опытные проектировщики могут допустить множество ошибок.

Для того чтобы уберечь себя от лишних трат времени и денег, лучше всего изначально заказать проект у специалистов, и быть спокойным за качество заказанных услуг. Потраченные на проект денежные средства, вероятней всего, окупят себя качеством и долгим сроком эксплуатации крыши.

Составление чертежа

Проектирование крыш берет начало с расчета стропильной системы. В первую очередь определяются с формой стропил, их шириной, а также расстоянием между отдельными элементами, для чего учитывается:

  • Требуемый наклон;
  • Какой кровельный материал будет использоваться;
  • Климатические условия в конкретном регионе.

После этого следует определиться с количеством элементов в стропильной системе. Стропильная конструкция может быть наклонной или висячей. Висячие конструкции стропильной системы опираются на внешние стены, а наклонные закрепляются с помощью колонн.

Немаловажным этапом проектирования крыши является выбор обрешетки. Обрешетка может быть как сплошной, так и промежуточной. Сплошные типы обрешетки используются для укладки мягкой кровли, а промежуточные для листовой или волнистой кровли. Рассчитывая обрешетку, необходимо иметь в виду наклон скатов стропильной системы и используемый кровельный материал.

Схема устройства стропильной системы кровли

Также при проектировании крыши необходимо предусмотреть крепеж и усиливающие элементы, если такие могут понадобиться.
Некоторые застройщики предусматривают установку флюгеров на своих крышах. В настоящее время этот элемент стал лишь декоративным дополнением дома, и для определения направления и силы ветра в наш цифровой век его редко используют.

Состав чертежей крыш

Проекты крыш для домов должны содержать расчеты стропильной системы, помогающие понять, насколько крыша способна выдерживать возлагаемые на нее нагрузки. Кроме этого, проекты должны содержать следующее:

  • Чертеж примыкания крыши к парапету;
  • Чертеж примыкания крыши к парапету без прижимного профиля;
  • План используемой крыши;
  • План соединения скатов;
  • План ливневой канализации;
  • Чертеж флюгеров, если они предусмотрены.

По чертежу без проблем можно определить и тип крыши:

  • Конструкция односкатной крыши;
  • Конструкция двухскатной крыши;
  • Конструкция четырехскатной (вальмовой) крыши.

Наиболее часто встречающиеся типы крыш

Рассмотрим типы крыш, которые чаще всего встречаются в частных домах, и разберемся в особенностях их конструкций.

Конструкция односкатной крыши

Такие крыши считаются очень простыми в монтаже, и чаще всего односкатной крышей оборудуют дома, находящиеся в южных регионах с малым количеством атмосферных осадков. Опишем преимущества и недостатки таких конструкций:

  • Экономия материалов;
  • Простота монтажа;
  • Малый вес, и соответственно небольшая нагрузка односкатной крыши на фундамент;
  • Отличная сопротивляемость порывам ветра;
  • Плохая сопротивляемость скапливанию атмосферных осадков;
  • Непривлекательность.

Для подготовки чертежа необходимо знать такие параметры, как габариты здания, наклон кровли, тип кровельного материала. Высота стропильной системы зависит не только от угла наклона крыши. Если скат крыши будет выходить за пределы стен вследствие конструктивных особенностей дома, этот факт необходимо учитывать тоже.

Количество стропил зависит от габаритов здания, а шаг между ними должен выбираться исходя их сечения пиломатериала, используемого для строительства.

Чертежи устройства односкатной крыши

Дополнительные усиливающие элементы, такие как подкосы и ригели, позволяют предотвратить провисание системы под тяжестью кровли.

Подбирая готовые чертежи для односкатной крыши, необходимо позаботиться, чтобы в них содержалась вся информация о конструктивных элементах. Кроме этого, в чертежах должны быть указаны способы крепления элементов крыши друг к другу, что будет очень полезным при монтаже.

Конструкция двухскатной крыши

С помощью двухскатной крыши защищается большинство проектов и планировок домов. Почему же они так популярны, попробуем разобраться:

  • Относительно невысокая цена;
  • Привлекательность по сравнению с односкатной крышей;
  • Отличная сопротивляемость атмосферным осадкам;
  • Легкость монтажа.

Конструкция стропильной системы состоит из стропил, балок, мауэрлата и конькового бруса. Для конструкции двускатной кровли, к которой предъявляются более серьезные требования по надежности, чертежи дополняются прогонами, подкосами и подпорками.

Схема устройства двускатной крыши

Существуют разновидности двускатной кровли, одной из которых является дома с мансардной крышей. Мансардные крыши нередко имеют ломаные скаты для того, чтобы увеличить полезное пространство под крышей, необходимое для комфортной жизни.

При проектировании двускатной крыши для дома, находящегося в северном регионе, с характерными обильными осадками зимой, следует предусмотреть крутые скаты и усиленную конструкцию стропильной системы.

Посмотрев по сторонам, можно легко отыскать пример неправильно спроектированной двухскатной кровли, и показателем тому будет большое количество снега на крыше.

Конструкция четырехскатной (вальмовой) крыши

Благодаря вальмовой крыше загородный дом становится более привлекательным и неповторимым. Кроме этого, благодаря четырехскатной конструкции, крыша становится полностью оптекаемой, и ей не страшны порывы ветра любой силы. Вальмовой такую крышу называют из-за наличия в ней торцевых скатов треугольной формы — вальмов. Рассмотрим достоинства четырехскатной крыши:

  • Отсутствие сопротивления ветру, способствующее широкому применению вальмовой крыши в ветреных регионах;
  • Оригинальный внешний вид;
  • Благодаря вальмовой крыше фасад дома хорошо защищен от атмосферных осадков;
  • Под четырехскатной крышей без проблем можно соорудить и обустроить жилой чердак .

Обсудим и недостатки четырехскатной крыши:

  • Сложность монтажа, если сравнивать ее с двухскатной крышей;
  • Стоимость вальмовой крыши выше двухскатной;
  • Некоторые сложности могут возникнуть при планировке мансарды под вальмовой крышей. Из-за того, что конструкция предполагает наличие четырех скатов, полезное пространство будет скрадываться больше по сравнению с двухскатной крышей.

Для сооружения вальмовой крыши необходим тщательный расчет, подготовка проекта и необходимых чертежей. В проекте должны быть отражены особенности региона, стоимость всех необходимых материалов и сложность монтажа.

Проект вальмовой крыши должен рассчитывать и площадь будущей крыши, благодаря которому будет понятно, сколько понадобится кровельного материала. Проектирование и создание чертежей четырехскатной крыши дело непростое, и вряд ли будет под силу неподготовленным строителям. Лучше всего доверить проектирование таких сложных по конструкции крыш специалистам, что позволит не волноваться о качестве.

Источники: http://www.krovlyakrysh.ru/dokumentatsiya-i-proektirovanie-krovli/plan-krovli/, http://roof-tops.ru/ustroistvo/tradicionnyj-dom-s-dvuxskatnoj-kryshej/, http://planvsem.ru/krysha/chertezhi-krysh.htm

krovlya-mp.ru

пошаговая инструкция- проект и чертежи стропил, расчет +Видео

дом_с_двускатной_крышой_проект_стропилЧасто при возведении крыши людям приходится делать довольно сложный выбор – какой вариант предпочесть.

Дело в том, что современные технологии предоставляют возможность такого выбора, позволяя в достаточно короткие сроки монтировать кровлю любого вида. В России более популярными всегда были двускатные стропильные крыши.

Раздумывая над тем, какая конструкция больше подходит, домовладелец отталкивается от многих факторов: ее функциональности, надежности и долговечности, способности предотвращать попадание осадков внутрь здания.

двухскатная_крыша_осадки_снегВозможно, этому поспособствовали особенности климатических условий нашего отечества.

Зимой на таких кровлях собирается гораздо меньше снега, ведь он скатывается с поверхности, уменьшая нагрузки на конструкцию.

Число скатов никоим образом не влияет на параметры дома, поэтому конкретный выбор зависит от предпочтений владельцев.

Двускатная крыша стропильной системы достаточно легко монтируется, она прочна и надежна в эксплуатации. Ее строение позволяет использовать множество самых разных материалов в качестве кровельных: от привычного, всем известного шифера, до модной металлочерепицы.

Дом с двускатной крышей: преимущества

преимущества_двускатной_крыши_домаТакая кровля выглядит как две наклоненные друг к другу поверхности, ориентированные по длинным сторонам дома, соединяющиеся наверху в конек. Она замечательно сочетается с классическим домом, имеющим привычную прямоугольную форму.

Среди преимуществ можно отметить:

  • достаточную прочность и высоту уклона,  позволяющую использовать практически любой кровельный материал;
  • легкую и простую конструкцию;
  • хорошо вентилируемый чердак;
  • уклон скатов, мешающий скоплению осадков.

уклон_кровли_двускатнойУклон кровли является важным параметром для такого типа крыши. Для засушливой местности его оптимальный показатель составляет до 45 градусов. Там, где количество осадков высокое, он увеличивается до 60. При проектировании кровли следует учитывать и господствующие в данной местности ветра: ведь с увеличением угла наклона увеличивается парусность этой части строения.

Выбор подходящего типа кровельного покрытия зависит также и от ее уклона.

Черепицу и шифер, например, допустимо использовать лишь в том случае, если он составляет не менее 22 градусов. Конечная стоимость кровли будет зависеть также и от уклона скатов. Чем он больше, тем больше придется потратить на покрывные материалы, и тем выше окажется общая цена.

Стропила двускатной крыши: схема устройства

стропила_двускатной_крыши_схема_устройстваВиды стропил двускатной крыши

Из чего состоит любая стропильная система? Это сами стропила, мауэрлат для крыши, подкосы и обрешетка. Стропильные ноги своими верхними концами должны соединяться внахлест посредством специальных накладок. Нижние концы присоединяются к опорным брусьям, выполненным из бревен, а также к мауэрлату.

По проекту двускатная крыша может быть выполнена двумя способами: с висячими стропилами, или с наклонными. Тот или иной метод выбирается исходя из размеров самого сооружения каркасного дома или беседки.

Чрезвычайно важно, чтобы расчет двускатной крыши (устройства стропильной системы) был произведен правильно. Лучше всего с этим справиться профессиональный работник, которого стоит нанять.

Дело в том, что в случае возможной ошибки в расчетах необходимого стропильного сечения, вполне вероятны нарушения соединения отдельных узлов, или даже разрушение самой системы стропил. Так или иначе, дальнейшая эксплуатация строения окажется под вопросом.



Крепление опорного бруса (он же мауэрлат)

Его можно провести различными методами:

  • Самый надежный из них (он же самый распространенный) заключается в следующем. Когда монтируются стены, на которые потом планируется крепить опорный брус, по периметру строения создается бетонный пояс (непрерывный). Его можно заменить бетонной балкой.

мауэрлат_шпилька_пронизывающая_брусВ этот армопояс вделываются толстые, не менее 12 мм в диаметре, шпильки. Шпильки должны пронизывать ось мауэрлата при его креплении. От его края до края армопояса необходимо оставить примерно пять сантиметров. Расстояние между шпильками должно составлять от полутора до двух метров, таким образом, чтобы каждая часть опорного бруса была надежно закреплена по краю.

Не следует забывать хотя бы о минимальном требуемом уклоне кровли. В противном случае можно столкнуться с ее протеканием, или повреждением сильным ветром.

Можно удешевить работу, заменив специальные шпильки обрезками арматуры с приваренными к ним болтами. Использование вместо шпилек анкеров повышает возможные траты.

  • Во время кладки, шпильки вмуровываются непосредственно в стену. Замуровывать их придется намного глубже, поэтому сами шпильки должны быть гораздо длиннее. Не такой надежный способ крепления, как предыдущий, но для двускатной крыши площадью менее 250 квадратов (с мансардой и без) он вполне подойдет.
  • Самый доступный способ. В кладку заранее закладывается мягкая, но толстая проволока, с помощью которой потом закрепляется мауэрлат. Как это делается? Незадолго до окончания кладки, когда останется несколько рядов, между рядами помещается середина проволоки таким образом, чтобы ее концы равномерно выступали по обеим сторонам.

мауэрлат_разные_схемы_креленияСхемы крепления мауэрлата

Длина их должна быть достаточной для крепления опорного мауэрлата. Чтобы проволока не была слишком заметной, ее наружный конец пропускают сквозь растворный шов между кирпичами. Данный метод довольно распространен и весьма надежен, особенно если речь идет о строении скромных размеров (например 10 на 10)

Если стены и балки обладают несомненной прочностью, то стропила допустимо крепить непосредственно к балкам, не применяя опорный мауэрлат. План стропил крыши двускатной может предусматривать использование верхнего венца дома (рубленого) вместо мауэрлата. В отдельных случаях обязательно требуется отдельный опорный брус для кровли.

Между прогонами и стойками, для усиления устойчивости стропил, делаются подкосы. Необходимые параметры для подкосов и стропильных ног вычисляются по расчету кровли. Привычная ширина простых стропильных досок примерно пять сантиметров, высота же их до 20.

Для образования свеса, который станет надежной защитой внешней стены от осадков, затяжки или стропила выводят минимум на полметра за плоскость этой самой стены. Под мауэрлат требуется уложить хороший слой гидроизоляции, иначе срок службы сооружения будет сильно сокращен. Можно использовать старый добрый рубероид или другой похожий материал.

утепление_крыши_двухскатнойМежду стропилами укладывают несколько слоев утеплителя, обязательно со смещением швов. В качестве утеплителя используют материалы с низкой теплопроводностью, например, обычную минеральную вату. Кроме теплоизоляции, необходимо обустроить и пароизоляцию. Для этого с внутренней стороны утеплителя фиксируется хорошо натянутая полиэтиленовая пленка.

Используется специальная паронепроницаемая гидроизоляционная пленка. Это такая диффузная мембрана, имеющая особую перфорированную структуру. Она способна выпускать наружу попадающий из внутреннего помещения в утеплитель пар, но препятствует попаданию в него влаги снаружи.

Обрешетка: порядок сборки

обрешетка_двускатной_крыши_каркасного_домаПосле этого можно начинать непосредственный монтаж двускатной крыши по чертежу. Заключительным (перед кровельными работами) этапом завершения конструкции двускатной крыши будет сборка обрешетки. На ее изготовление идет обычно деревянный брус 6*6, 5*5 или 4*4 см. Устанавливают ее перпендикулярно к стропилам, как предусмотрено конструкцией. Обрешетка служит для передачи и перераспределения веса кровли на стропила, которые, в свою очередь, направляют ее к несущим стенам строения. Величина шага обрешетки может быть разной, и зависит она от типа выбранного кровельного материла.

Некоторым из них вообще требуется обустройство сплошного покрытия-настила. Такими являются, например, плоский шифер или мягкая кровля. А под мягкую черепицу из битума требуется еще дополнительный подкладочный ковер, монтируемый поверх настила. Он не только выравнивает его поверхность, но и защищает от ненужной влаги при укладке материалов кровли.

Для этого можно использовать специально обработанный стеклохолст, имеющий битумную пропитку.

Двускатная крыша своими руками – замечательный выбор для ответственных домовладельцев, не боящихся запачкать руки и готовых к работе. Простую конструкцию, представляющую равнобедренный треугольник в разрезе, совсем не сложно возвести самостоятельно. Высоту спуска и угол наклона крыши можно варьировать, но непременно в границах правильно сделанных расчетов.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

расчет, особенности, чертежи и проектирование

Кровля является важным элементом любого здания. Основное ее назначение — защита внутреннего пространства дома от неблагоприятных факторов внешней среды. Она принимает на себя все возможные внешние нагрузки и равномерно распределяет их на все стены. Возводиться на зданиях могут кровли разных конструкций. Но в России наиболее популярной является, конечно же, двухскатная крыша. Расчет такой конструкции несложен. Преимуществами ее считаются простота проектирования и возведения.

Основные элементы

Состоит такая кровля, как уже можно судить по ее названию, только из двух скатов, расположенных по обеим сторонам здания. Основными элементами крыши такой конструкции являются:

  • мауэрлат;
  • конек;
  • стропила;
  • стойки и подкосы;
  • обрешетка.

двухскатная крыша расчет

Возводится двухскатная кровля обычно в следующем порядке:

  1. На влитые предварительно в стены анкера закрепляется мауэрлат.
  2. На стойки монтируется конек.
  3. Устанавливаются стропила и подкосы.
  4. Монтируется обрешетка.

Далее получившуюся конструкцию обшивают утепляющим материалом, гидроизолятором и кровельными листами.

Что важно учитывать при проектировании

Таким образом, двухскатная крыша конструкцию имеет предельно простую. Однако проект перед сборкой кровли составить, конечно же, следует. Это позволит избежать перерасхода материала и сэкономить время и силы.

При составлении чертежа двухскатной крыши расчеты обычно выполняются такие:

  • угла наклона скатов;
  • длины и сечения бруса для стропил;
  • шага между стропилами.

Для того чтобы определить нужное количество утеплителя, гидроизолятора и кровельного материала, придется также вычислить площадь скатов и фронтонов. Именно с учетом всех этих показателей и выполняется расчет кровли двухскатной крыши.

расчет кровли двухскатной крыши

Предельные показатели угла наклона

Именно с угла наклона скатов и следует начать расчет двухскатной крыши при строительстве дома. Зависеть этот показатель в данном случае может от нескольких факторов:

  • вида выбранного для обшивки кровельного материала;
  • предполагаемой ветровой нагрузки;
  • снеговой нагрузки.

В первом случае учитываются прежде всего рекомендации производителя материала. Так, к примеру, минимальный угол наклона:

  • для металлочерепицы будет составлять 14 градусов;
  • для рулонных материалов — 5 — 15 гр;
  • профнастила — 15 гр;
  • ондулина — 6 гр.

В зависимости от ветровой и снеговой нагрузки предельно допустимые значения угла наклона скатов определяются по специальным картам местностей. Также в этом случае используются особые таблицы. К примеру, при сильных ветровых нагрузках скаты рекомендуется делать более пологими — 15 — 25 градусов. При обилии осадков в той местности, где строится дом, их, наоборот, положено обустраивать более крутыми — 45- 60 градусов.

расчет стропил двухскатной крыши

Стропила двухскатной крыши: расчет угла наклона

Итак, узнав предельно допустимые показатели, можно приступать собственно к составлению чертежа крыши. Первым делом при этом нужно определиться с высотой расположения конька. Если под двухскатной кровлей решено сделать обычный чердак, слишком сильно поднимать конек над уровнем стен не стоит. Это позволит сэкономить на материале. Если же под кровлей планируется обустроить жилое помещение (что бывает редко), стоит возвести его достаточно высокой. В любом случае оптимальными показателями угла наклона скатов в большинстве местностей России являются 30 — 45 градусов.

Помимо высоты конька, для расчета наклона двухскатной крыши, а вернее угла наклона ее скатов, понадобится и такой показатель, как ширина фронтона. Ее можно определить, просто измерив короткую стену дома, далее нужно прибавить к полученному результату длину свесов. Далее расчет выполняется с использованием такой формулы: Н=1/2L*tgA. А — это собственно угол наклона ската, Н — высота конька, L- ширина фронтона. Тангенс угла можно определить, воспользовавшись математической таблицей Брадиса.

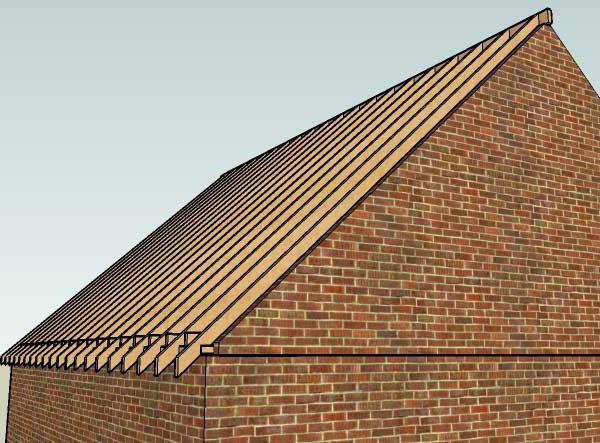

расчет фронтона двухскатной крыши

Расчет стропил двухскатной крыши: длина и сечение

Именно эти элементы в конструкции двухскатной кровли являются основными. Рассчитывать сечение и длину стропил следует прежде всего, исходя из того, что на 1 м2 площади ската должен приходиться вес материалов не более чем на 45 кг.

Чаще все для сборки двухскатной кровли используются брус сечением 100 х 150 см. Такой материал будет идеальным вариантом при шаге между стропилами в 80 — 100 см. Если проектом между этими двумя элементами предусмотрено большее расстояние, стоит использовать брус потолще. При меньшем шаге, наоборот, допускается устанавливать стропила потоньше.

Длина бруса определяется в зависимости от высоты конька и ширины фронтона (поделенной на 2). Стропила в данном случае в прямоугольном треугольнике будут играть роль гипотенузы. Определить длину бруса не составит особого труда. Можно также выполнить расчет длины одного бруса, просто ориентируясь на угол наклона двухскатной крыши. В данном случае дополнительно понадобится такой показатель, как высота расположения конька. Эту цифру нужно будет просто умножить на синус угла наклона. Узнать этот показатель можно из таблицы Брадиса.

К полученному в конечном итоге результату следует прибавить около 20 — 40 см на свесы. Обустроить их стоит обязательно. В противном случае в дальнейшем при эксплуатации дома дождевая вода будет попадать на его стены. А это, в свою очередь, значительно сократит срок службы здания.

Сами пиломатериалы для стропил следует выбирать только качественные. Ведь именно этот элемент крыши является несущим. Брусья с большим количеством сучков для стропил использовать нельзя. Крепить эти элементы к мауэлату и коньку следует с применением только оцинкованных уголков или же качественных гвоздей.

расчет угла двухскатной крыши

Расчет площади скатов и количества необходимого материала

Таким образом выполняются расчеты угла наклона двухскатной крыши, длины и сечения ее стропил. Но для того, чтобы определиться с количеством необходимого для обшивки материала, нужно знать еще и такой показатель, как площадь скатов. В данном случае никаких особо сложных формул также использовать не придется. Узнать площадь одного ската можно, просто умножив длину стропила на длину самого здания.

Несложно определить при проектировании и количество необходимого для обшивки материала. К примеру, при использовании рубероида нужно сначала вычислить площадь одного рулона. Для этого следует умножить его ширину на длину. Далее площадь ската просто делят на площадь рулона. При расчете в данном случае также нужно учитывать предполагаемое количество слоев обшивки. Также производятся расчеты и при использовании листовых материалов, к примеру, металлочерепицы или профнастила.

Расчет площади фронтонов

Эту часть конструкции кровли обычно закрывают досками. Для расчета фронтонов двухскатной крыши понадобятся такие показатели, как высота конька и ширина пролета дома. Определив площадь этой части конструкции кровли, можно будет узнать необходимое для обшивки количество досок. Расчет в данном случае производится по формуле: S=1/2ah, где S — площадь, а — ширина фронтона, h — высота расположения конька.

Полезный совет

Сделав расчет площади скатов и фронтона, несложно определиться с количеством необходимого для обшивки материала. Однако приобретать кровельные листы и доски обязательно следует с запасом. Ведь при обшивке крыши часть материала обязательно будет испорчена. Отходы в таком деле обычно неизбежны. Да и раскроить доски или листы максимально рационально получается далеко не всегда.

Особенности сборки двухскатной крыши: как избежать ошибок

Таким образом, правильно составив проект и выполнив все необходимые расчеты, кровлю можно будет возвести максимально надежной. Однако для того, чтобы крыша из двух скатов получилась долговечной, определенные рекомендации следует соблюдать и непосредственно при ее сборке:

  • перед слоем утеплителя в кровельном пироге обязательно должна быть обустроена вентиляция;
  • сами плиты теплоизоляционного материала должны примыкать друг к друг и конструкциям стропильной системы максимально плотно;
  • пароизоляционную пленку в пироге закрепляют с помощью липкой ленты, а не гвоздей;
  • обрешетка должна быть набита с шагом, соответствующим выбранном материалу.

двухскатная крыша расчет угла наклона

Собирать кровлю для того, чтобы она получилась надежной, следует, не нарушая никаких технологий. Пирог крыши двухскатной кровли монтируется следующим образом:

  1. Между установленным стропилами укладываются плиты утеплителя. Со стороны чердака, для того чтобы они не вываливались, натягивается редкая сетка из стальной или алюминиевой проволоки.
  2. Над утеплителем монтируется гидроизолятор. Закреплять его лучше всего с небольшим провисом на бруски. Такой способ позволит избежать разрыва материала при подвижках кровли, а также обустроить вентиляционный слой.
  3. Над гидроизолятором монтируется обрешетка.

Пароизоляция двухскатной крыши обустраивается со стороны чердака. Над пленкой, закрепленной лентой, монтируется обшивочный материал. Это может быть, к примеру, фанера, вагонка, пластиковые панели и пр.

расчет двухскатной крыши чертеж

Основа под кровельный материал

Для расчета обрешетки при составлении проекта двухскатной кровли следует учитывать такие факторы, как вес кровельного материала и возможная снеговая нагрузка. Под металлочерепицу, к примеру, опорные доски могут набиваться с шагом в 230 — 400 мм. Под рубероид обрешетка обустраивается сплошной и т.д.

Пиломатериалы для основы под кровельный материал также подбираются с учетом веса последнего. Для сборки обрешетки могут использоваться как брус, так и доска. В любом случае брать для монтажа основы слишком широкий пиломатериал не рекомендуется. Иначе элементы обрешетки в процессе эксплуатации кровли могут скрутиться. Также широкие доски часто растрескиваются, что может сделать крепление листов обшивочного материала не слишком надежным. Оптимальным вариантом для обрешетки считается брус или доски шириной в 150 мм.

fb.ru

Двускатная крыша с разными скатами: технологии и примеры строительства

Вы только собираетесь построить свой дом, и ищите необычный и энергосберегающий проект?Тогда вам самое время задуматься о разноскатной крыше, которую еще ее называют асимметричной или несимметричной. Таковая отличается от обычной крыши тем, что ее два ската имеют разную длину или угол наклона.

Чаще всего двускатная крыша с разными скатами реализуется тогда, когда нужно создать из дома и пристройки единый комплекс, хотя в последнее время о классических канонах строительства крыши стали забывать и про обычные архитектурные задачи. Хотите знать, почему? Это интересно!

Американский архитектор Фрэнк Ллойд в свое время сказал: «Великая архитектура – это свидетельство величия человечества». И действительно, эволюция крыши с давних времен до сегодняшнего времени поражает воображение. Что только не творили архитекторы разных времен с кровлей жилого дома!

И какие только формы они не создавали. Хотя особенно удивляет своим разнообразием архитектура прошлого столетия, где в погоней за необычностью, оригинальностью и сумасшествием идеи простые жилые дома в проектах и реализации превращались в настоящие космические объекты.

Современные двускатные разноскатные крышиСовременные двускатные разноскатные крыши

Порой воплощения буйной фантазии проектировщика не имели ни одного мало-мальски узнаваемого архитектурного элемента – крыши нет, стен в их классическом понимании тоже… И вот на рубеже столетий мода на подобные строения резко пошла на спад – скорее из-за нерациональности самих конструктивных решений.

Но человечество извлекло из подобного много пользы: например, с легким сердцем отошло от неизменной классики строительства крыш, взяв на заметку новые рациональные идеи. В итоге стали строить действительно красивые, хотя и необычные крыши частных домов. Например:

  • разместив один скат в южную сторону;
  • второй под другим углом, либо длиннее, на северную;
  • правильно рассчитав все нагрузки от ветра и снега;
  • мудро организовав внутреннее пространство дома,

Такой строитель добивается куда больше вот КПД от своего творения, чем если бы он построил обычный двухэтажный дом под двускатной крышей. Т.е. все минусы были переквалифицированы в плюсы, а оригинальность осталась на высоте:

Устройство двускатной крыши с разными скатамиУстройство двускатной крыши с разными скатами

Как подсчитали современные архитекторы, устройство всего одного угла выше 45 градусов значительно снижает неиспользованную площадь дома. А это многого стоит.

Вы удивитесь, но на самом деле асимметричная крыша не так уж нова. Еще древние строители не имели в своем арсенале современных компьютерных программ и точных измерительных инструментов, как и достаточного знания стереометрии. Поэтому они не слишком долго задумывались над тем, насколько идеально ровной все-таки нужно делать крышу.

В качестве основного измерительного инструмента они использовали длинную рогатку, а на ее концы привязывали шнур и отвес. Рогатку поднимали так, чтобы отвес указывал как раз на середину торцевой стены постройки. Далее концы шнура растягивали к углам дома. Если было нужно, рогатку поднимали повыше или, наоборот, опускали пониже. Как только свес был выбран, к стене дома прибивали специальную доску. На эти жгуты закрепляли шнур. Так получалось четкая визуальная граница будущих скатов крыши.

Трудности возникали как раз со вторым скатом крыши. Дело в том, что разместить вторую доску на одной высоте с первой было сложно потому, что издавна в России дома строились из круглого леса. Распределить такие стены в одной плоскости к горизонту практически невозможно. А потому переносить размер одной доски на вторую дело было безнадежным.

Для более точных измерений уже нужен был водяной уровень. Только при помощи этого инструмента горизонт будущей крыши получается относительно ровным, и конек размещается по центру. Но в большинстве случаев, особенно когда строительство происходило в глухой сельской местности, подобными инструментами местные жители избалованными не были, а поэтому практически все делалось на глаз. И да, скаты у крыш не редко были действительно разными.

Что еще интереснее, по-настоящему ассиметричная разноскатная крыша встречалась в Древней Руси и как отдельный специфический вид архитектуры. В основном таковые можно было увидеть в деревянных теремках и дворцах, которые принадлежали богатым людям. Тогда именно при помощи архитектуры и передавалась значимости богатства владельцев таких построек:

Асимметричные двускатные крышиАсимметричные двускатные крыши

Поэтому местные архитекторы этого времени искали все способы, чтобы тот же терем отличался от простой избушки. Здесь уже было принято крыть каждый сруб отдельной крышей, даже если постройки были построены другу у друга.

Каждый скат направлялся и заворачивался по-особенному, при помощи самых разных возможных завершения. Причем сами срубы строились разной высоты, от чего и крыши нередко были заметно разноскатными.

Но отметим, что часто встречающуюся разноскатную крышу, у которой скаты не сходятся в одном коньке сверху, нельзя назвать двухскатной. Это скорее две отдельные односкатные кровли, которые строятся отдельно и каждая по своим правилам.

В чем же так хороша асимметричная крыша, что ради ее благ многие готовы рискнуть и крепостью дома, и долговечностью кровли над собственной головой? Давайте их перечислим.

Уникальность и дизайн

Асимметричная крыша всегда и в любой местности выглядит стильно. В нашей стране, спустя столько веков неизменного строительства щипцовых двускаток, любые подобные проекты уже бросаются в глаза, вызывают удивление и оставляют неизгладимые впечатления.

Более того, если вы захотите создать абсолютно уникальную архитектуру дома, то воплотить свою сумасшедшую затею легче всего как раз при помощи такого решения, как разные скаты.

Выгодная архитектура

Заметим, что работа с несимметричной двускатной крышей более приятна и интересна для любого архитектора. Ведь теперь ему не нужно сначала рисовать контуры дома – типичный прямоугольник, и только тогда вмещать туда все то, что запланировал он и его заказчик. Теперь никаких рамок нет: сначала вы проектируете внутреннее пространство дома, делаете его таким, как вы захотите, и такой формы, как подсказала вам ваша фантазия.

Теперь вы размещаете возле дома и гараж, и веранду, и любую беседку, и вам не нужно будет переживать о том, чтобы строить все это не на один фундамент и присоединять разные крыши. Теперь, как ваш проект будет готов на бумаге, вы просто сверху рисуете крышу так, чтобы она накрыла все.

И еще много ценных плюсов:

Преимущества двускатных разноскатных крышПреимущества двускатных разноскатных крыш

Чаще всего ассиметричную крышу строят тогда, когда второй этаж дома планируется неполным. Например, площадь первого этажа – 120 квадратных метров, а второго – всего 60. В этом случае крыша закрывает только две-три комнаты верхнего этажа, а остальное пространство остается в открытым.

Чем хорошо такое строительство, и чем привлекателен такой проект? В первую очередь тем, что на фундамент такого дома уже оказывается куда меньше давление, чем у полноценного двухэтажного здания. И при этом сам фундамент уже не нужно строить слишком широким, рассчитанным на лишние квадратные метры.

Нередко также ассиметричную крышу используют для установки какого-либо необходимого оборудования, например, солнечных батарей.

Противостояние стихиям

Разноскатная крыша хороша тем, что при помощи такой конструкции решаются проблемы с сильными ветрами и снегопадами. Дело в том, что если в определенной местности преобладает практически одно и то же направление ветров, тогда скатную крышу есть смысл строить так, чтобы с ветреной стороны она имела более пологий скат, а с более тихой – более крутой.

Таким подходом за раз решается проблема с распределением нагрузки от ветра и снега, тогда как обычно сложно решить, делать ли крышу остроконечный, избавившись, таким образом, от тонн снежинок, либо пологой, чтобы ее не сорвало в первую же бурю.

А насколько сложно обычно рассчитать снеговые и ветровые нагрузки крыши, вам расскажет это видео:

Настоящее “спасение” для мансарды

Дело в том, что типичная мансарда под обычной двускатной крышей – наиболее проигрышна и выглядит неприятно, даже психологически давит. Все дело в геометрии внутреннего помещения: непонятное темное пространство под самым коньком совсем лишает впечатление от мансарды как жилого помещения, а резкий наклон скатов и острые углы уюта уж точно не придают.

Конечно, современные дизайнеры предприимчивые и хитрые, и уже научились использовать во благо все эти недостатки, устраивая шкафы-купе, и организовывая такое пространство как нечто выгодное и стильное. Если посмотреть на такой готовый дизайн интерьера такой мансарды, сразу возникает так называемый «вау-эффект» и кажется, что жить в такой мансарде – сплошное удовольствие.

Но на самом деле все это большей частью красиво – только на глянцевой картинке, а в жизни такая мансарда, как оказывается, имеет слишком мало полезной площади. Поэтому двускатная крыша с разными скатами – куда более оптимальное решение. Особенно крыша, у которой смещен конек.

В этом случае геометрия мансарды получается уже не такой непривычной, а одна из стен вполне может быть даже вертикальной, если вы без сожаления потеряете каких-то полуметра острого пространства под этим скатом:

Преимущество разноскатной крыши для мансардыПреимущество разноскатной крыши для мансарды

Некоторые архитекторы даже рекомендуют строить для мансардных домов асимметричные крыши, а, именно, двускатные с разными скатами. Так, чтобы карниз выносился вперед и был отдельным выразительным архитектурным приемом. Но, заметим, двухскатная крыша с разными скатами в 90% случаев строится действительно без чердака.

Делать или не делать такую крышу?

По сути, на чашах весов у вас два аспекта:

  • На первой чаше: уникальность, дизайн и некоторые функциональные преимущества.
  • На второй чаше: сложность исполнения подобных проектов.

Поэтому решите для себя, что для вас важнее: уникальность или простота, и готовы ли вы многие долгие часы делать подробный чертеж, просчитывать каждую мелочь и рисковать, по сути, целой постройкой, если у вас недостаточно опыта. Зато ради того, чтобы гордиться собой и иметь в доме лишнее удобное пространство. Скажем так: в этом плане современные застройщики становятся все смелее и смелее!

Заметим, что классическая двускатная крыша – это самое простое конструктивное решение. Выделим основные виды разноскатных крыш:

  • Несимметричная. В этой крыше скаты соединены в коньке и расположены под одинаковым углом наклона. Но при этом один скат может быть значительно длиннее другого, благодаря чему такая крыша воспринимается оригинальной и необычной. А порой разница между скатами не велика, и в такой крыше даже на первый взгляд не просматривается асимметрия.
  • Частично ломанная. Такая крыша отличается от классической двускатной только тем, что один из ее скатов имеет излом – чтобы накрыть пристройку, например. Но, не смотря на сходство конструкции с обычной, у таковой расчет нагрузок производится по-другому.
  • Асимметричная крыша. Это – самая оригинальная и необычная крыша, именно такую крышу строят, когда хотят, чтобы помещение на втором этаже или в мансарде было просторным, более привычным и не имело темных острых углов. В этом случае один скат имеет другой угол наклона и длину. В такой конструкции есть много преимуществ, поверьте.
  • Асимметричная со смещением центра. Такая крыша имеет практически ту же конструкцию, что и стандартная, но ее конек теперь расположен по центру с некоторым смещением. Длина ската и углы наклона такой крыши, естественно, уже будут иными. В итоге подобная конструкция вызывает больше всего удивления, но обладает при этом наиболее ценными преимуществами в плане чердачного пространства, которое не обязательно должно быть скромным или неудобным.

Например, современные дома проекта «Соломон» отличаются, прежде всего, тем, что имеют двускатную крышу с разными скатами. А само проектирование жилых домов по типу «Соломон» хорошо тем, что здесь можно вести свои изменения, дорабатывать дизайн и архитектуру дома.

Как вы уже догадались, если строить именно двускатную крышу с разными скатами, выбора у архитектора не много: одинаковые скаты, но разный угол, разные по длине скаты, но под одним углом, их вариации и вариант со смещенным коньком. И у каждого из таких проектов – свои преимущества и недостатки, которые мы оговорим отдельно.

Разный угол наклона, но равная длина скатов

В этом примере скаты имеют одинаковую длину, но расположены под разным углом: один выше, другой ниже. Это было задумано для того, чтобы разместить с одной стороны дома просторную террасу, а с другой – небольшой хозблок. Если бы крыша вся была такой же пологой, как один из ее скатов, тогда у владельцев дома были бы проблемы с накоплением снега. А вот хозблок обычно не требует высокого потолка.

Отметим, что это вариант – самый щадящий для проектирования разноскатной крыши и он почти не оказывает разного давления на фундамент. И вот как построить двускатную крышу с разными углами наклонов одинаковых по длине скатов:

Как построить двускатную крышу с разными углами наклонов скатовКак построить двускатную крышу с разными углами наклонов скатов

Единственный минус такого варианта – проектирование. Поверьте, намного легче просчитать скаты, которые находятся под одним углом наклона, и куда проще их крепить к коньку.

Разная длина скатов, но один угол наклона

В этом варианте один из скатов имеет немного или значительно большую длину, чем другой. Как в этом примере:

Строительство разноскатной двускатной крышиСтроительство разноскатной двускатной крыши

Здесь один из скатов – намного длиннее другого, благодаря чему крыша накрыла не только дом, но рядом пристроенную веранду. И при этом сам длинный скат опирается не только на дом, но и на пристройку, благодаря чему сохраняется баланс в нагрузке от кровли.

Вот еще один хороший пример строительства такой крыши, правда, более длинный скат здесь накрывает уже не пристройку, а часть самого дома:

Постройка разноскатной крыши своими рукамиПостройка разноскатной крыши своими руками

Еще один проект:

Как построить разноскатную крышу самостоятельноКак построить разноскатную крышу самостоятельно

А вот в этом проекте крыша дома с одной стороны имеет одинаковые скаты, а с другой уже разные:

Асимметричная двускатная крыша своими рукамимАсимметричная двускатная крыша своими рукамим
Асимметричная двускатная крыша своими рукамиАсимметричная двускатная крыша своими руками

Скаты разной формы и длины

А вот этот вариант более рационален в плане равномерного распределения нагрузки на стены дома, ведь благодаря излому уже нет одной распирающей силы стропильной системы:

Двускатная крыша с ломанным скатомДвускатная крыша с ломанным скатом

Обратите внимание, что под преломлением такая крыша имеет дополнительные подпорки. И учитывайте, что любые изломы – всегда самые проблемные места кровли.

Самые необычные двускатно-разноскатные крыши

Такие проекты разноскатных крыш уже не относятся к перечисленным выше ввиду их нестандартности. Но и встречаются таковые редко:

Строительство двускатной крыши нестандартной формыСтроительство двускатной крыши нестандартной формы

В этом проекте вся соль была в том, чтобы вместо типичной уголовой мансарды сделать стильное и необычное помещение второго этажа. Интересная задумка, согласитесь? Такие срезанные этажи оказывают в два раза меньше давления на фундамент, а потому на его строительство (как и на отопление всего дома) уже нужно тратить намного меньше средств. А фундамент, как вы знаете, обходится в смете не менее 30% стоимости постройки всего дома.

И еще один проект как пример, с ломанным одним скатом:

Как построить крышу со скатами разной длиныКак построить крышу со скатами разной длины

Двускатная крыша со смещением по центру конька

С коньком уже разобраться сложнее, но все выполнимо:

Krysha165101Krysha165101

Но особенно тщательно нужно проектировать нагрузку от смещенного конька на постройке из бруса. Ведь стены достаточно сильно оседают в первый год, до 15%, а потому важно не допустить потом перекоса всей крыши:

Устройство двускатной крыши со смещением конькаУстройство двускатной крыши со смещением конька
Устройство двускатной крыши со смещением конькаУстройство двускатной крыши со смещением конька

Итак, как вы уже поняли, крыша с разными скатами по своему устройству довольно сложна. Почему так? Дело в том, что у такой крыши конек редко находится по центру и в итоге скаты не передают нагрузку равномерно. Вот почему архитектору при работе с подобными проектами приходится тщательно рассчитывать стропильную систему, причем совсем по другим формулам, чем обычно.

Так, например, центральная нагрузка уже не будет идти от самого конька, а потому и подкорки придется ставить немного в стороне. Но, по своей сути, ассиметричная двухскатная крыша все еще состоит из двух треугольников – только на этот раз неодинаковых.

Но у такой геометрии крыши также есть твоя формула. А потому, если вы что-нибудь захотите изменить в одном из треугольников, изменения произойдут во всей ассиметричной крыше. Учитывайте, что при строительстве подобных архитектурных изысков у вас не получится все примерять на глаз. И уж тем более, потом вы не внесете никаких изменений.

И перво-наперво вам необходимо устроить для такой крыши прочный мауэрлат, чтобы неравномерные нагрузки хоть как-то распределялись по горизонтали:

Как закрепить мауэрлат на крышеКак закрепить мауэрлат на крыше

Расчет разноскатной крыши

Так как же все-таки самостоятельно рассчитать и построить ассиметричную двускатную крышу? Вам в помощь будут современные компьютерные программы, которые способны рассчитать нужное давление стропил на мауэрлаты и точно расположение необходимой центральной подпорки. Самостоятельно все это будет сложно вычислить, хотя и возможно.

Так, если речь идет о симметричной крыше, которая имеет просто разную длину скатов, тогда учитывайте, что тот скат, который длиннее оказывает большее давление на все стропильную систему и на стену здания. За счет того, что на него ушло больше строительного материала и больше кровельного. Обычно для крепких стен дома это не играет особой роли, но, если вы строите каркасное строение или стены из блоков, создайте для такого ската дополнительную подпорку, например, почти у самого карниза.

Просто запомните, что крыша с разными скатами рассчитывается по другим формулам. По сути, здесь вам нужно будет произвести целых два расчета двух односкатных крыш, которые попросту соединены вместе с одним коньком.

Распределение нагрузок на скаты

То, что мы перечислили – это не единственный вариант строительства разноскатных двускатных крыш. По сути, сегодня архитекторы уже не придерживаются строгих правил по поводу подобного проектирования и больше дают волю фантазии. За что ценятся как специалисты.

Наша главная задача, чтобы ваш дом был надежно укрыт от атмосферных осадков и холода. А все это достигается при помощи хорошо продуманной конструкции, и вовсе не обязательно она должна быть стандартной, как избушка или теремок. Несмотря на то, что разноскатная крыша немного далека от конструкции классической двускатной, ее стропильную систему нужно также тщательно рассчитывать.

Особенное внимание следует уделить нагрузкам и их правильному распределению на стены здания. Ведь самая главная ошибка в частном строительстве, когда крыша проектируется необычная, и даже ее способность противостоять ветру и снегу домашние мастера рассчитывают грамотно, но вот в нагрузку не включают кровельное покрытие.

Чем это грозит? Пока еще в нашей стране не так много реализованных проектов с разноскатными крышами, а потому сложно отследить, что именно происходит с такими домами через 20-30 лет. Попросту нет еще такого опыта. Но мы можем вас заверить, что в мировой практике уже были случаи, когда нагрузка от крыши была просчитана неверно, и в итоге здание просто рушилось со временем, не говоря уже о серьезных перекосах. Мы ведь этого не хотим?

А это уже работа с чертежами и компьютерными расчетами. Ведь важно сделать так, чтобы новая крыша замечательно выдерживала любые нагрузки и была устойчивой как во время сильного снегопада, так и во время ветров.

Если ваш архитектор – против

Заметим, что сегодня некоторые архитекторы настроены категорически против строительства двухскатной крыши с разными скатами. Все из-за того, что на протяжении не одного столетия двускатная крыша в России была едва ли не единственной формой. Сегодня для многих профессионалов своего дела то, что касается крыши, симметричность – это определяющий элемент.

В крыше хотят видеть однозначные формы и четкие линии, которые объединяются в вершине. Заметим, что такая умная классическая двухскатная крыша также воспринимается как более уютная и более привычная, из-за чего от нетрадиционных проектов отказываются нередко сами заказчики.

Но для более продвинутых архитекторов нашего времени современные крыши – это, прежде всего, новые технические решения. Они призваны улучшить такие показатели частного строительства как надежность, долговечность и функциональность. Поэтому сегодня в приоритете в плане строительства крыш не традиции и идеальная геометрия, а экономия строительных материалов, оригинальность, которой сейчас так не хватает, и максимально эффективное распределение полезного жилого пространства.

krovgid.com

Двухскатная крыша 65 фото: разновидности, частных домов

Несмотря на простоту конструкции, двухскатная крыша может иметь очень оригинальный дизайн. Мы подобрали для вас большую коллекцию фото с современными решениями для двускатных кровель, среди которых вы сможете выбрать подходящий вариант для своего дома.

Одноэтажные дома

Фото: trendir.com

Проект оригинального маленького коттеджа на фото реализован на острове Тершеллинг в Нидерландах. Это летний домик из кедрового бруса, рассчитанный на отдых у моря. Он выделяется на фоне дюн своим очень неожиданным дизайном. Подобная архитектура — хороший пример того, как топография ландшафта определяет высоту дома — из окон мансардного этажа должно быть видно море.

Небольшой летний дом на фото — деревянная архитектура родом из Австрии. Здание «одето» в древесину от кончика крыши до земли — дощатая обшивка фасадов переходит на кровлю и очень необычно смотрится. Двухскатная крыша коттеджа не имеет свесов и прекрасно завершает его минималистский внешний вид.

Фото: Chartered Architect

Самый распространенный вариант деревянного сборного дома в скандинавских странах — коттедж кубической формы с двускатной кровлей и остекленным фронтоном.

Фото: trendir

Два ската с разным уклоном — рациональное решение для маленького каркасного домика с мансардой, позволяющее осветить чердачное помещение и организовать там полноценную спальню или детскую комнату.

Фото: Painted Rusted Roofing

Двускатная фальцевая кровля органично вплетается в дизайн частных домов, бань и беседок в стиле кантри, обшитых пестрой рустикальной доской.

Еще один образец архитектурной гармонии — одноэтажный сруб под колоритной фальцевой крышей с фрагментарным ржавлением, выполненным в производственных условиях.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Двухэтажные дома

Универсальность двухскатной кровли заключается в том, что она способна дополнить архитектуру дома, построенного из любого материала: дерева, кирпича или бетона.

Фото: proroofingsv.com

Для частных усадеб, включающих несколько строений, лучше всего подойдут разноуровневые двускатные крыши, имеющие одинаковый уклон скатов.

Двухскатная кровля основного дома может быть скомбинирована с вальмовой крышей пристройки — крыльца, веранды, террасы или гаража.

Смотрите также: Вальмовая крыша: 65 фото частных домов

Ультрасовременные двускатные кровли

Фото: homedit.com

Архитектура одноэтажного дома создана на контрастном сочетании сверхсовременного металлокаркаса со сплошным остеклением и кровельного покрытия из тростника. Металлические балки будто бы вырастают из-под тростниковой крыши и символизируют симбиоз прогресса и традиций.

Фото: contemporist

Оригинальность современного коттеджа на фото заключается в отсутствии какого-либо покрытия на двускатной кровле. И стены, и крыша дома отлиты из монолитного бетона. Интересная деталь архитектурной концепции — квадратные и прямоугольные прорези в скатах кровли, открывающие доступ свету на балконы и террасы.

Фото: Daily TV-Shows for You

Ржавый металл в дизайне дома на фото — это не признак запущенности здания, а стильная тенденция последних лет, пришедшая к нам из Америки.

Проект каскадной кровли на фото создан на базе двухскатной конструкции и реализован с помощью искусственно состаренного профнастила.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Ломаные крыши

Ломаные двухскатные кровли обычно применяют, если в проекте коттеджа предусмотрен балкон, крыльцо или веранда. В этом случае один из скатов переходит в более пологую плоскость над пристройкой.

Ломаные кровли ярких оттенков колоритно сочетаются с деревенской стилистикой домов, построенных из бревна и бруса.

Двускатная вальмовая крыша

Двухскатная вальмовая крыша еще называется полувальмовой — она имеет усеченные скаты и оптимально подходит для регионов со сложными погодными условиями: сильными снегопадами, ливнями, ветрами.

Важная особенность полувальмовых и вальмовых кровель — сложная конструкция стропильной системы, которая существенно удорожает строительство частного дома, особенно, если он имеет непростую планировку, а также пристройки, эркеры, балконы.

Дома с мансардой

Проекты домов с мансардой отличает практичность планировочного решения — в таком коттедже максимально используется все внутреннее пространство, включая чердачные помещения.

Оконные проемы могут быть врезаны в плоскость мансардной крыши или быть оформлены в виде слуховых окон-скворечников, как на фото.

Фото: metalroofingsalesinc.com

Дом с мансардами на фото привлекает внимание своим современным видом с отголосками деревенской стилистики. Здесь мансарды предусмотрены не только над первым этажом основной постройки, но и над гаражом.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Крыши из Ондулина

Двускатная кровля из зеленого Ондулина гармонично смотрится в паре с деревянными фасадами из бруса.

Двухэтажный дом с мансардой на фото построен в Колумбии, а его современная архитектура, имеющая некоторые этнические мотивы, удачно подчеркнута двухскатной крышей из коричневого Ондулина.

Дом на сваях в Малайзии — интересный пример того, как традиционная островная архитектура сочетается таким современным кровельным покрытием, как Ондулин. Нежно-салатовые фасады коттеджа тонко гармонируют с более темным, зеленым цветом двускатной кровли.

Архитектура просторной двухэтажной усадьбы на Филиппинах получила второе дыхание благодаря реновации кровли с помощью терракотово-красного Ондулина.

Ондулин широко применяется в строительстве детских площадок — двухскатные крыши для горок и детских домиков можно легко смонтировать своими руками.

Двускатная крыша из зеленого Ондулина внесет жизнерадостный акцент в дизайн игрового домика для детей, построенного на загородном участке.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Кровля из Ондувиллы

Неравномерный терракотово-коричневый оттенок Ондувиллы в комбинации с характерной рельефностью идеально имитирует внешний вид классической кровли из керамической черепицы.

Натуральные коричневые тона Ондувиллы прекрасно оттеняют белые фасады и тонко сочетаются с кладкой из дикого камня, например, сланца.

Вы всегда сможете подобрать такой цвет кровли из Ондувиллы, который будет гармонировать с кирпичными стенами, будь то бежевый, персиковый, террактовый или красный кирпич.

Дом на фото с двухскатной многоуровневой кровлей из песочно-желтой Ондувиллы тонко гармонирует с окружающей природой: и благодаря конфигурации, и за счет оттеночной палитры.

Кровельное покрытие из Ондувиллы способны подчеркнуть самобытность русского зодчества — на фото вы видите сруб с зеленой двухскатной крышей, который будто бы сливается с природной средой.

Двускатная кровля из Ондувиллы стала логическим завершением для дизайна усадьбы из бруса, построенной в Великобритании.

На фото — коттеджный поселок в Китае, в котором все дома покрыты Ондувиллой.

Деревянный дом из хвойного бруса, белая столярка и коричневая двухскатная крыша — традиционная комбинация для загородного коттеджа в стиле кантри. В этом трио важное место отводится кровельному покрытию из Ондувиллы под классическую черепицу.

Двускатная кровля из Ондувиллы стала удачным дополнением к расписным фасадам летнего домика, построенного в Корее.

Смотрите также: Красивые коттеджи из кирпича: 60 фото идей

Крыши из металлочерепицы

Фото: nikas-trade.com

Металлическая черепица практически достоверно имитирует свой керамический аналог, но при этом стоит намного дешевле. Двускатные кровли из металлочерепицы не только броско выглядят, но и отлично гармонируют с кирпичными и бревенчатыми фасадами.

На фото — частный дом с крышей интересной двухуровневой конструкции, реализованной с помощью металлочерепичного покрытия.

Множество цветовых и фактурных разновидностей металлочерепицы позволяет подобрать кровлю под любой архитектурный стиль: классический, современный или деревенский.

Крыши из профнастила

Двухскатная крыша из профнастила — бюджетный вид металлического настила, обладающего неплохой износостойкостью и достаточно красивым антуражем.

Фото: cortenroofing.com

В архитектуре современных коттеджей профнастил нередко применяется не только в качестве кровельного настила, но и для обшивки фасадов.

Модный тренд в индивидуальном строительстве — двускатные кровли из рустикального профлиста, который подвергается искусственному ржавлению и состариванию.

Зеленые двускатные крыши

Фото: Greenroofs.com

Зеленая двухскатная крыша — прекрасный вариант для деревянного дачного домика — так постройка полностью сливается с природным окружением и выглядит просто очаровательно.

Фото: mychickentracktor.com

Кроме эстетичного внешнего вида, зеленая кровля имеет множество преимуществ — она защищает дом от стужи и жары, очищает воздух, поглощает посторонние звуки. На такой крыше вы сможете разбить небольшой огородик или клумбу.

В Исландии, на Фарерских островах, дома традиционно покрывают слоем торфа и выращивают зеленый газон, а чтобы траву было удобно стричь, скаты крыши делают достаточно пологими.

Даже двухэтажные административные здания в Торсхавне, столице Фарерских островов, красуются с зелеными кровлями, которые оригинально оттеняют красновато-коричневые фасады.

Фото: The Family Adventure Project

Черные дома под двускатными зелеными крышами — в эту архитектуру заложен глубокий смысл. За полярным кругом, где солнце редкий гость, стены черного цвета максимально поглощают тепловую энергию, а почвенный покров на крыше помогает сохранить тепло внутри здания.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Фото-подборка двухскатных крыш

www.onduline.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
