Размеры всех видов профилей для гипсокартона

  • Основные виды профилей для гипсокартона
  • Крепеж и дополнительные элементы

Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для «знающего» человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.

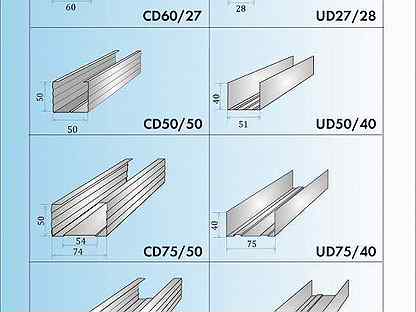

1 — UD; 2 — CD; 3 — CW; 4 — UW

Отметим, что рассказ только о видах металлопрофилей для гипсокартона, как об одном элементе конструкции, на наш взгляд, не принесет особой практической пользы. Поэтому мы решили добавить сюда описание крепежа и сопутствующих материалов, применяемых при различных способах монтажа каркаса.

Основные виды профилей для гипсокартона

Этот, без сомнения, основной элемент конструкции, имеет несколько разновидностей, четыре из которых предназначены для сборки каркаса и выполнены из тонкой стали методом холодного проката.

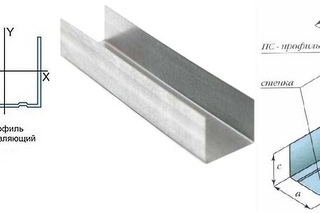

Направляющий – ПН (англ. UW)

Используется при создании перегородок и отделки стен, являясь направляющей, к которой крепятся стойки. Этот стеновой профиль для гипсокартона имеет следующие размеры (мм):

  • длина – 3000;
  • высота полки (боковой части) – 40;
  • ширина спинки (основания) – 50; 65; 75; или 100.

В спинке проделаны 8 мм отверстия под дюбели.

Стоечный – ПС (CW)

Является основным элементом обрешетки стен и перегородок. Крепится в направляющей, расположенной по периметру рабочей зоны. Отличается тем, что верхние края его боковых частей имеют С-образную форму. Наиболее распространенные следующие размеры стоечного металлического профиля для гипсокартона (мм):

  • длина – 3000; 3500; 4000 и 6000;
  • высота полки – 50;
  • ширина спинки (аналогична этому показателю у ПН) – 50; 65; 75 или 100.

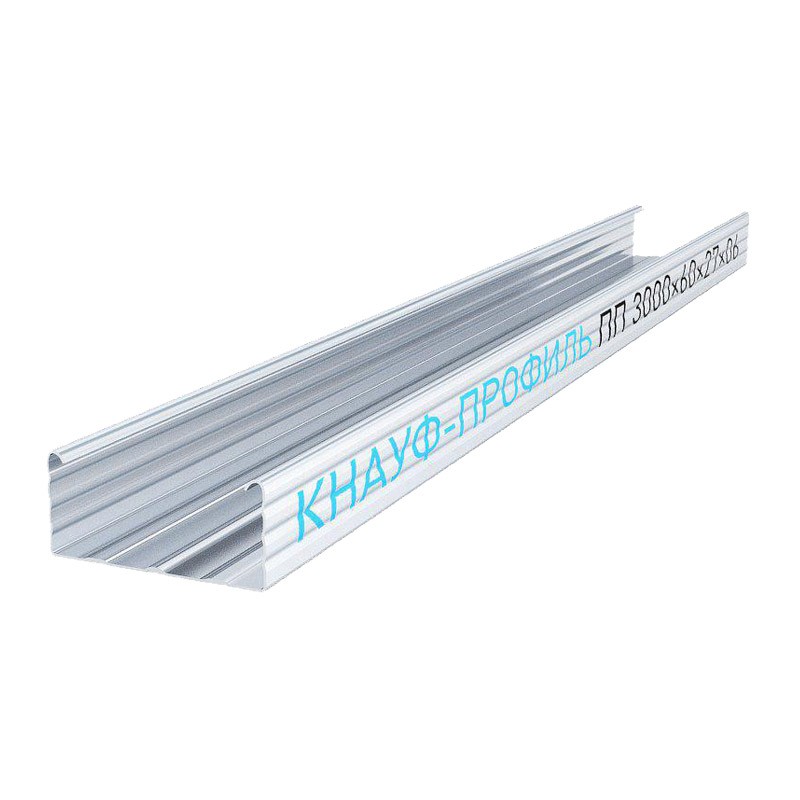

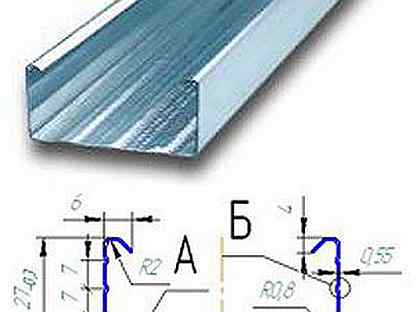

Потолочный – ПП (CD)

Используется при работах по монтажу потолочных конструкций.

Отличается от стоечного тем, что крепится к потолку с помощью специального крепежа. Боковины и основание («канавки») — ребра жесткости, которые придают ему дополнительную прочность. Стандартные размеры потолочного профиля (мм) такие:

  • длина – 3000;
  • высота полки – 27;
  • ширина спинки – 60.

Направляющий потолочный – ПН (UD)

Разработан специально для создания потолочных каркасов, служит направляющим «основанием» всей конструкции. Его боковые части имеют продольные гофры, которые придают ему необходимую жесткость, а основание оборудовано отверстиями под крепежные дюбели. Направляющий потолочный профиль под гипсокартон имеет размеры (мм):

  • длина – 3000;
  • полка – 27;
  • спинка – 28 мм.

Помимо этих разновидностей существуют особые элементы каркасной конструкции, которые могут ее усилить, обеспечить защиту, облегчить отделку или придать ей «изогнутую» форму.

Усиленный – UA

Используется в качестве стоек при монтаже дверных проемов в перегородках, изготавливается из качественной стали, обладающей повышенной стойкостью к коррозии.

Стандартные размеры усиленного стоечного профиля для гипсокартона (мм):

  • длина – 3000, 4000, 6000;
  • высота боковых частей – 40;
  • ширина основания – 50, 75, 100;
  • толщина заготовки – 2.

Угловой – ПУ (защитный)

Деталь монтируется на внешних углах конструкции, являясь их защитой от возможных повреждений во время эксплуатации. Полки элемента оборудованы отверстиями, в которые проникает отделочный раствор (шпаклевка или штукатурка), обеспечивая более прочный контакт с поверхностью. Размеры угловых металлических профилей для гипсокартона (мм):

  • длина – 3000;
  • сечение – 25х25х0,4;
  • 31х31х0,4;
  • 31х31х0,5.

Угловой – ПУ (штукатурный)

Крепится на углах проемов, торцах перегородок и других поверхностей, которые будут оштукатуриваться. Так же, как и защитный, он имеет отверстия для проникновения отделочных растворов (предварительно нанесенных на угол конструкции) и выполняется из оцинкованной стали, стойкой к коррозии.

Стандартные размеры штукатурного профиля для гипсокартона (мм):

  • длина – 3000;
  • сечение – 35х35.

Маячковый – ПМ

Используется как опорная направляющая база в целях получения более ровной поверхности при отделочных работах по оштукатуриванию. Материал изготовления – оцинкованная сталь высокого качества, имеющая отличные антикоррозийные свойства. Среди современных специалистов по ремонту жилых и производственных помещений наиболее распространен маячковый профиль для ГКЛ следующих размеров (мм):

  • длина – 3000;
  • сечение – 22х6, 23х10 и 62х6,6.

Арочный – ПА

Чаще всего этот элемент изготавливают из ПП 60/27, описанного нами в одном из предыдущих разделов статьи. Он бывает двух видов и используется при монтаже каркаса для нестандартных «криволинейных» потолочных конструкций на основе ГКЛ, а также арок, колонн и куполов из этого материала. Основное отличие изделия: при необходимости его можно легко согнуть плавной дугой.

Арочный профиль под гипсокартон имеет размеры (мм):

  • длина «вогнутого» – 3000;
  • «выпуклого» — 6000;
  • радиус изгиба (мин.) «вогнутого» — 500;
  • «выпуклого» — 1000.

Следует отметить, что профессиональные и опытные мастера, занимающиеся отделкой помещений с применением ГКЛ, используют в своей работе только проверенные и хорошо зарекомендовавшие себя материалы.

Одним из стандартов качества является продукция немецкой компании KNAUF, по классификации которой и был подготовлен этот обзор. Все вышеперечисленные виды и размеры металлопрофилей для гипсокартона вы без труда сможете найти под фирменным логотипом этой известной марки.

К содержанию↑

Крепеж и дополнительные элементы

Помимо описанных элементов, при монтаже каркаса и закреплении его основы к перекрытиям используются некоторые стандартные детали, которые необходимо подготовить перед выполнением работы:

  • Подвес прямой – крепит потолочный (ПП) и стоечный (ПС) профиля для гипсокартона к стене и потолку (рисунок 1).
  • Подвес анкерный – крепят ПП к потолку, имеют зажим и тягу, которые позволяют регулировать положение конструкции по высоте (рисунок 2).
  • Удлинитель – используется при стыковке (соединении) полос металлопрофиля в различных комбинациях (рисунок 3).
  • Одноуровневый соединитель «краб» — может соединять все виды металлических профилей для гипсокартона в крестообразных (строго 900) элементах конструкции. Чаще всего применяется для скрепления ПП в одном уровне при монтаже обрешетки на потолке (рисунок 4).
  • Двухуровневые соединители – крепят полосы ПП перпендикулярно друг другу в разных уровнях (рисунок 5).
  • Анкерные дюбеля и самонарезающие шурупы – с их помощью все элементы каркаса из металлопрофиля скрепляются между собой и надежно фиксируются к основным перекрытиям помещения (рисунок 6).

Заключение

Как видно из нашего исследования, в таком, непростом на первый взгляд, деле, как обустройство конструкции из ГКЛ, все продумано и рассчитано до мелочей. Стоит только иметь желание и запастись терпением – результат превзойдет все ожидания. Дерзайте, а если возникнут вопросы по способу монтажа каркаса, виду или размеру профилей под гипсокартон – смело обращайтесь к нам, здесь вы получите квалифицированную и грамотную помощь.

Автор статьи

47 лет

стаж внутренних отделочных работ 21 год.

Поделись статьей с друзьями:

Виды профиля для гипсокартона: размеры и цена

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Гипсокартон – это уже не просто популярный, а необходимый и незаменимый отделочный материал. Он настолько упрощает внутренние работы, что возвращаться к старым технологиям выравнивания стен просто нет смысла. Использование гипсокартона основывается на простом и доступном монтаже, для реализации которого используется металлическая фурнитура. Эти изделия обеспечивают разные способы простого и надежного крепления, поэтому виды профиля для гипсокартона: размеры и цена отражают широкий спектр возможностей применения этого материала.

На каркас из металлических профилей крепятся листы гипсокартона

Виды профиля для гипсокартона: размеры и цена основных моделей

Ассортимент профиля многочисленный, но его можно классифицировать по трем видам:

  • Поверхностно-плоскостной. Применяется для крепления ГКЛ на стены и потолки.
  • Арочный. Облегчает создание правильно закругленных форм.
  • Стеновой профиль повышенной прочности. Используется для создания перегородочных каркасных конструкций.

CD и CW — несущие профили, UD и UW — направляющие. Буквы C и U в маркировке означают форму профиля в разрезе

Поверхностно-плоскостной профиль

Оцинкованные стальные изделия, которые маркируются UD и CD. Профиль данного типа стандартной формы, но отличается размерами поперечного сечения, толщиной и длиной. Направляющие UD предназначены для монтажа контура потолков, в который вставляется CD-профиль. В результате получается решетка для крепления гипсокартона.

Характеристики профилей для гипсокартона

Параметры UD-профиля:

  • ширина – 28 мм;
  • высота – 27;
  • длина – 3 или 4 метра.

Размеры CD-профиля:

  • ширина – 60 мм;
  • высота – 27 мм;
  • длина 3 или 4 метра.

Крепление потолочного профиля с помощью прямого подвеса

Что касается жесткости, то стенки плоскостного профиля изготавливаются шириной от 0,4 до 0,6 мм. Ориентировочная стоимость UD длиной 3 метра и толщиной 0,5 мм составляет порядка 1-1,5$, для несущего профиля CD с такими же параметрами – 1,5-2$.

Полезный совет! При использовании плоскостного профиля для обшивки стен можно сэкономить на этом материале, используя планки с минимальной толщиной. Но ни в коем случае не следует применять его для обшивки потолка. Плоскостной профиль, применяемый на потолках, держит постоянную нагрузку, поэтому его толщина должна быть 0,5-0,6 мм.

Варианты монтажа каркаса из различных видов профилей

Профиль арочного типа

Конфигурация плоскостного профиля позволяет использовать его только для ровных поверхностей. Но незначительная корректировка профиля CD позволила получить новый вид изделия для крепления гипсокартона при создании арочных конструкций. Для этого в планках сделаны надрезы и отверстия, которые позволяют конфигурировать их под любым углом.

Схема обустройства арки с помощью арочного профиля

Для арочных видов профиля для гипсокартона размеры и цена аналогичны стойкам CD. Но в данном случае необходимо учитывать особенности их конфигурации.

Каркас из профиля под гипсокартон (видео)

Профили перегородочного типа

Их делят на категорию опорных (CW) и направляющих (UW). В связи с тем, что с помощью этих изделий сооружаются конструкции, не имеющие боковой поддержки стен, их структура усилена за счет ширины и высоты. По размерам профили  производятся в следующих вариантах (ширина/высота в мм):

  • UW: 50/40, 75/40, 100/40, 125/40, 150/40.
  • CW: 50/50, 75/50, 100/50, 125/50, 150/50.

Длина таких профилей может быть от 2,4 до 4 метров.

Каркас из металлических профилей на потолке

Функциональное значение опорного или несущего профиля CW для гипсокартона состоит в том, чтобы создать монтажное основание простенка для крепления на нем направляющих UW. С помощью стоечных изделий формируется основание каркаса. Они крепятся к полу и потолку. Дистанция между опорами составляет обычно 0,4 м с таким расчетом, чтобы швы гипсокартонных листов стыковались на их поверхностях.

Пример монтажа потолочного каркаса из профилей

Полезный совет! Этот вид профилей также применяется для сооружения более жестких подвесных гипсокартонных потолков.

Ориентировочные цены

На стоимость каждого вида профиля влияют их размеры и толщина. Для того чтобы иметь общее представление о ценах, можно отталкиваться от стандартных показателей.

Нарезка обычного профиля для создания дугообразной конструкции

Трехметровый профиль UW направляющий:

  • 50/40/0,4 мм – 1-1,1$;
  • 75/40/0,4 мм – 1,2-1,5$;
  • 100/40/0,4 мм – 1,5-2$.

Схема обустройства подвесного потолка с использованием металлических профилей, гипсокартона и утеплителя

Трехметровый профиль CW стоечный:

  • 50/50/0,4 мм – 1,2-1,5$;
  • 75/50/0,4 мм – 1,6-1,8$;
  • 100/50/0,4 мм – 2-2,2$.

Статья по теме:

Просекатель для металлического профиля под гипсокартон: виды и характеристики

Назначение, торговые марки, выбор инструмента. Правила эксплуатации. Просекатель для профиля своими руками.

Средняя стоимость аналогичных профильных материалов толщиной 0,6 мм будет отличаться приблизительно на 25-30%.

Монтаж профиля под гипсокартон своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

виды металлических и гибких профилей, их размеры, примеры на фото и видео

Фигурные и простые одноярусные и многоуровневые подвесные системы с облицовкой ГКЛ (гипсокартонный лист) в качестве способа оформления базового перекрытия пользуются огромной популярностью. Вне зависимости от дизайнерских решений, для их создания необходима конструкция из профиля для гипсокартона в виде крепкого и надежного каркаса.

Производители гипсокартона постоянно работают над способами его монтажа, совершенствуя их. Так потолочный профиль для гипсокартона Кнауф позволяет создавать подвесные каркасы и различные фигуры на них (прочитайте также: "Подвесной потолок кнауф - этапы устройства").

Виды профиля

Основной металлический профиль для гипсокартона предлагается двух видов CD и UD, об этом свидетельствует наличие в маркировке буквы D.

Профиль CD. При установке каркаса для создания потолочной системы на него возлагается основная нагрузка и обычно каждый ГКЛ опирается не менее чем на четыре профиля данного вида. CD профиль для потолка из гипсокартона монтируется на прикрепленные к базовому перекрытию П-образные подвесы, а его края помещают в профиль UD. Толщина используемого металла в зависимости от производителя составляет 0,4 - 0,55 миллиметров. CD потолочный профиль для гипсокартона имеет следующие характеристики: ширина – 60 миллиметров, толщина – 25 миллиметров, длина от 3000 миллиметров до 4000. Поверхности его основной и боковых перегородок для придания жесткости профилированы. Благодаря такому профилю можно сделать короб из гипсокартона в потолке.



Профиль UD. Его вспомогательная функция заключается в поддержке профиля CD, который вкладывается в него. UD монтируют по периметру помещения. Иногда он бывает востребован при создании фигурных элементов на потолочном каркасе. Толщина используемого металла в зависимости от производителя составляет 0,4 - 0,55 миллиметров. UD имеет такие размеры: ширина - 25 миллиметров, толщина - 25 миллиметров, а длина - от 3000 до 4000 миллиметров. Поверхность его боковых перегородок - гладкая, а нижняя часть для придания жесткости профилирована. Производится направляющий UD профиль для гипсокартона с крепежными отверстиями и без них.



При монтаже потолочного каркаса также используются пристенные и стоечные профили для создания конструкционных решений с использованием гипсокартона, в их маркировке первыми являются буквы U и C, а последней - буква W. U означает вспомогательный профиль, а C – основной.

Профиль CW. Применяется исключительно для создания на потолке других уровней и различных фигурных потолков из гипсокартона, но если задействован также профиль UW. Толщина используемого металла в зависимости от производителя составляет 0,4 - 0,55 миллиметров. Размеры стоечного профиля CW: ширина – 20, 75 или 100 миллиметров, толщина – 50 миллиметров, длина - 3 или 4 метра. Поверхность его боковых перегородок и основной части для придания жесткости профилирована.

Профиль UW. Используется при выполнении фигурных изгибов на втором и третьем ярусах подвесных конструкций. Его монтируют к предыдущему ярусу потолка и закрепляют на подвесах. Толщина используемого металла в зависимости от производителя составляет 0,4 - 0,55 миллиметров. Размеры направляющего профиля UW: ширина – 50, 75, 100 миллиметров, толщина – 50 миллиметров, длина - 3 или 4 метра. Поверхность его боковых перегородок - гладкая, а основная часть для придания жесткости профилирована.

В продаже также имеется гибкий профиль для гипсокартона, предназначенный для крепления листов гипсокартона, используемого при декоративной облицовке помещений. В связи с небольшими объемами потребления, этот вид профиля завозится из Польши и Германии. При расчёте конструкции учитывайте оптимальную толщину гипсокартона для потолка.

Вспомогательные крепежные элементы

Ударный дюбель. Таким названием он обязан способу монтажа. Это означает, что шуруп в него не вкручивают, а его забивают молотком. Входящие в комплект дюбель плюс шуруп производятся разных диаметров и имеют различную длину. Когда выполняется монтаж потолочного профиля для гипсокартона, использовать специалисты рекомендуют исключительно пластиковый дюбель, поскольку он развальцован и не будет проваливаться в пустоты бетонного перекрытия. Для крепежного элемента, такого как дюбель, применяется более толстый шуруп, чем тот, что прилагается в комплекте. На фото можно посмотреть, как выглядят эти детали.

Дюбель - пустышка. Следует приобретать 6-ти миллиметровый развальцованный дюбель, имеющий маленькую шляпку, не позволяющую ему проваливаться в пустоты.

Шурупы-саморезы. Чтобы смонтировать подвесной каркас, если используется 6-миллиметровый дюбель, обычно применяют саморезы, имеющие длину от 70 до 100 миллиметров. Чем толще шуруп, тем лучше. Блошки - мелкие саморезы - востребованы при соединении профиля и подвеса или между собой профилей. Их головка штампуется для использования под крестообразную отвертку, а конец имеет бур или форму конуса.

Как советуют опытные мастера, при выборе блошек необходимо обращать внимание на то, насколько они прочно сидят на насадке: даже пребывая в горизонтальном положении, саморезы должны в них держаться, иначе при выполнении облицовки работать с ними будет невозможно.

Пэшки. Подвесы П-образной формы, представляющие собой перфорированные сгибающиеся пластины, востребованы при создании каркасов под ГКЛ.

шаг профиля для гипсокартона на потолок, шаг подвесов для потолка, правила монтажа гипсокартонного потолка, установка профилей

Содержание:

Потолочные конструкции, обустраиваемые с использованием гипсокартонных плит, являются одним из востребованных вариантов отделки перекрытия. Они позволяют придать оформляемой поверхности любую форму.

Технологию монтажа потолка из гипсокартона применяют как в многоквартирных зданиях, так и в частных домовладениях. Проще всего создать подвесную конструкцию, состоящую из одного или двух отличающихся по высоте ярусов.

Нанесение разметки для сборки каркаса

Монтаж гипсокартонного потолка начинают с нанесения разметки, для чего:

  • На стенах рисуют идеально ровную горизонтальную линию – черту, согласно которой размещается конструкция. При этом пользуются длинным строительным уровнем или ватерпасом (гидроуровнем). Желательно чтобы этот инструмент имел длину, равную 1,5-2 метра, на нем в смотровом окошке было 4 риски, причем по 2 с каждой из сторон от воздушного пузырька. Такие требования к уровню позволяют гарантированно точно выполнить всю разметку.
  • Прочерченная линия должна непременно замыкаться в стартовой точке, а смешения ее недопустимы. Когда метки наносят на соседние стены, уровень размещают не только на их поверхности, но и в углах в распор.

  • Когда горизонтальная линия размещения конструкции готова, приступают к разметке мест крепления на перекрытии прямых подвесов. В итоге, используя подвес потолочный, должна получиться сетка из линий с ячейками размером 60х60 сантиметров. Скорее всего, по краям шаг профиля для гипсокартона на потолок не сможет составить 60 сантиметров. Тогда этот промежуток необходимо сделать меньше, а также обеспечить симметричность ячеек на противоположных сторонах. В целом, потолок из ГКЛ на металлическом каркасе сделать не так уж и сложно.

Установка направляющих профилей

Согласно технологии подвесного потолка из гипсокартона далее следует выполнить крепление направляющего профиля (сокращенно ПН) размером 27х27 миллиметров. Его монтируют вдоль периметра помещения.


Но при этом непременно учитывают ряд нюансов:

  1. В местах примыкания ПН к стенам его нужно проклеить уплотнительной лентой.
  2. Стандартно длина направляющего профиля составляет 3 метра, а при прикреплении таких длинных элементов они должны фиксироваться на стене минимум в 4-х точках.
  3. Дюбель-гвозди, применяемые для крепления, должны быть с «грибовидной» шляпкой, внешне похожей на шайбу. Использование таких изделий позволяет создавать долговечное и надежное соединение, поскольку они усиливают контакт профилей со стенами.
  4. Монтаж дюбель-гвоздей желательно выполнять классическим способом – сначала вворачивают дюбеля, а потом в них устанавливают шурупы.
  5. Наличие промежутков между направляющими профилями не допускается.

Монтаж П-образных подвесов

Далее предусматривается установка подвесов П-образной формы. Эти элементы закрепляют согласно нанесенной на черновом перекрытии разметке с шагом подвесов для потолка из гипсокартона от 70 до 100 сантиметров. Отступы от стен на противоположных сторонах делают симметричными.

В качестве крепежных изделий специалисты не советуют задействовать дюбель-гвозди, которые предназначаются для вертикальной фиксации. Лучшим выбором будут пластиковые дюбели и шурупы.


Если потолочное перекрытие бетонное, тогда подойдут металлические дюбели для тяжелых конструкций. Главное, не перепутать их с рамными элементами, также полностью производимыми из металлов. П-образные подвесы в местах стыковки профилей располагают по двум сторонам.

Крепление потолочных профилей

На следующем этапе, в соответствии с правилами монтажа потолка из гипсокартона, нужно установить потолочные профили (ПП), имеющие размер 56 х 27 или 60 х 27 миллиметров. В первую очередь от одной стены до другой на потолочном перекрытии закрепляют длинные профили.

В промежутках между ними располагают более короткие, поперечные профили. Для крестовых соединений используют специальные крепежные изделия. Установку на потолок профилей начинают от стены – их вставляют в направляющие профили.


Дальше, применяя уровень, обозначают горизонтальность расположения ПП и прикрепляют его к П-образному подвесу. Поскольку данное соединение является двухсторонним, задействуют шурупы (саморезы) типа металл-металл.

Когда осуществляется монтаж потолочных профилей, следует постоянно пользоваться строительным уровнем. Без применения этого инструмента соблюдение технологии подвесного потолка из гипсокартона становится невозможным.


С целью упрощения рабочего процесса не помещает придерживаться нескольких актуальных рекомендаций:

  • удобнее всего пользоваться строительным уровнем, у которого одна из сторон магнитная;
  • стыковку профилей можно выполнять при помощи специальных соединительных элементов, но это вовсе не означает, что больше не потребуется применение дополнительных П-образных подвесов;
  • стыковка профилей получается более прочной, если по обе стороны от этого места предварительно смонтировать подвес П-образной формы.

Согласно рекомендациям специалистов, самые длинные профили целесообразно крепить параллельно стене с окном. Этот прием позволяет сделать менее заметными места стыков отделочного материала, поскольку при сборке потолка из гипсокартона листы будут установлены по направлению дневного света, проникающего сквозь окна.

Нюансы крепления ГКЛ на металлическом каркасе

Цельные листы монтируют перпендикулярно относительно длинных направляющих профилей. Их стыковку осуществляют на середине профиля. Чтобы качественно выполнить работу по установке ГКЛ, ее желательно делать вдвоем. Для соединения листов с профилем задействуют саморезы, при этом шурупы следует на 2-3 миллиметра утопить в материале.

Согласно правилам монтажа гипсокартона на потолок, промежуток между креплениями должен составлять около 25 – 30 сантиметров, а расстояние от углов ГКЛ 3-4 сантиметра.


Также следует не забывать делать отступ величиной 1 – 1,5 сантиметра от края листа до места вкручивания саморезов. На краях плит не должно быть сколов. Когда все же такое случилось, саморез нужно извлечь и через 3-4 сантиметра от места скола установить новый крепеж.


Если монтируются потолки из гипсокартона – технология выполнения работ имеет несколько особенностей:

  1. В углах помещения находится узкий профиль и это обстоятельство усложняет крепление листов, что необходимо учитывать. Существует правило: поверхность из гипсокартона получается тем красивее, чем меньше в нем имеется стыков.
  2. В процессе вворачивании саморезов в ГКЛ нужно следить за глубиной их «утопления», поскольку она должна быть примерно одинаковой по всей потолочной поверхности. Это сделает выполнение малярных работ более качественным.
  3. Потолочная конструкция в помещении должна быть собрана из материала от одного производителя, иначе в местах стыковки появятся перепады по высоте.

Выполнение порезки гипсокартонных листов

Для резки плит гипсокартона используют алюминиевое правило, предварительно очищенное от любых загрязнений. При отсутствии такого инструмента можно воспользоваться ровной рейкой.

Процесс состоит из последовательных действий:

  1. На лист наносят разметку, согласно которой выполняется резка.
  2. На глубину 2-4 миллиметра по рейке проводят острым строительным ножом, делая надрез в ГКЛ. Должна получиться непрерывная и ровная линия.
  3. Изделие укладывают линией надреза на край стола и осторожно, но уверенно его ломают. Если подготовка произведена правильно, часть листа отломается ровно.
  4. С обратной стороны картон срезают строительным ножом.
  5. Края среза подравнивают рубанком или наждачной бумагой.

Покраска ГКЛ и установка освещения

При проведении окрашивания гипсокартонной конструкции непременно применяют малярную сетку и специальный бинт, которые необходимы для проклеивания мест стыков и соединения листов со стенами.

Разметку под точечные светильники производят до финальной покраски. Это предотвратит появление пятен и сделает ее видимой. Финальный слой краски наносят по направлению к наиболее интенсивным световым потокам. При наличии в комнате нескольких окон последнее окрашивание выполняют перпендикулярно оконному проему, выходящему на солнечную сторону.


Чтобы качественно оформить потолочную поверхность, необходимо четко следовать инструкциям. Когда сооружается каркас для потолка - схема профилей для гипсокартона поможет достичь требуемого результата. В противном случае существует риск создания ненадежной конструкции, которую придется переделывать.


Профиль для гипсокартона - расшифровка, тонкости подбора и монтаж различных типов профилей

Создание любой гипсокартонной конструкции не может обойтись без использования специального профиля, которым формируется каркас. Как видно из фотографий, гипсокартоновый профиль имеет разное сечение, в зависимости от которого его разделяют на виды.

Краткое содержимое статьи:

Виды профиля для гипсокартона

Любой вид профиля для ГКЛ изготавливают из алюминия или стали. Алюминиевый профиль имеет лучшие пластичные качества и не подвержен влиянию коррозии, поэтому его применят для создания конструкций в комнатах с повышенной влажностью: в ванных, банях или саунах.

Для обычных помещений его использование является не рациональным, так как стоимость алюминия гораздо выше. А его износостойкие характеристики мало чем отличаются от профиля из оцинкованной стали.

Независимо от химического состава гипсокартоновый профиль различают по типам:

Направляющий профиль – “ПН”. Этот вид профиля используется для создания любого каркаса конструкции, и составляет основную опору всего сооружения.

Его располагают по перемету всей будущей конструкции и оснащают дополнительными элементами. Профиль имеет П-образное сечение и гладкие боковые стенки.

Стоечный профиль – “ПС”. Данный профиль является основным дополнением к направляющему, к которому непосредственно крепятся листы гипсокартона. Поэтому он имеет более сложное сечение с дополнительными ребрами жесткости на полках, позволяющими выдерживать большие нагрузки.


Потолочный профиль – “ПП”. Их конструкция может быть как направляющей, так и стоечной, но размеры его профиля будут отличаться гораздо меньшими размерами, так как потолочные каркасы не терпят нагромождений. Поэтому их полки почти в 2 раза меньше по ширине.

Арочный профиль – “АП”. Имеет перфорацию – специальные разрезы и отверстия по всей длине, позволяющим изгибаться в нескольких плоскостях, придавая профилю любую форму.

Как рассчитать необходимое количество профилей

Расчет необходимого их количества во многом упростит схематичный план расположения каркаса. Обозначьте на листе бумаги размеры стен и потолка комнаты. От них вам станет известна общая длина направляющих профилей. Затем, необходимо будет прикинуть сколько листов ГКЛ вам понадобится, чтобы закрыть площадь. По их количеству вы определите необходимое количество стоечных профилей.

Шаг стоечного профиля составляет 60 см., поэтому для каждого листа их понадобиться как минимум 2. Если вы планируете обить всю комнату гипсокартоном расчет стоечных профилей можно произвести по формуле: длину комнаты (в сантиметрах) разделить на 60, получим количество стоек.

Не забудьте учесть угловой профиль для каждого конца стены. По этой же формуле можно рассчитать и потолок.

Дополнительные монтажные элементы профиля

Определение нужного профиля и расчет его количества, это далеко не все, что необходимо для создания гипсокартонной конструкции. Кроме самого профиля существуют дополнительные монтажные элементы, которые необходимы для возведения каркаса.


Их основные виды:

Угловой металлический профиль. Это необходимый элемент угловых сооружений. Угол профиля в 90 градусов, позволяет производить точный монтаж гипсокартоновых листов в месте стыков конструкции.

Подвесы. Без этого элемента невозможно себе представить выполнение поточных каркасов. Подвесы обеспечивают точечное крепление профиля с определенным шагом. В настенных конструкциях его использование также необходимо, если длина профиля будет иметь длину более 1 метра.

Обратите внимание на фото подвесов, которые могут быть как анкерного типа, так и со специальной перфорацией, для регулирования необходимой высоты при монтаже.

Удлинители. Часто бывает необходимость продлить длину профиля на расстояние более 3-х метров. В таких случаях применяют удлинители, связывающие между собой концы двух стоечных профилей. Удлинители имеют специальные отверстия для крепления, и монтируются внутри каждого из них.

Как правильно выбрать профиль для гипсокартона

Профиль для гипсокартона во многом отличается в зависимости от марки производителя, и соответственно по цене. Есть малоизвестные китайские марки, предлагающие свою продукцию по дешевым ценам.

Если вы хотите сэкономить на этом, будьте готовы к тщательному отбору каждого элемента. Часто бывает так, что дешевый профиль не отвечает требованиям стандартных величин, и имеет отклонения по длине и ширине.


Монтаж в таком случае, будет создавать неудобства, оставляя зазоры в пазах, или что еще хуже: несовместимость элементов между собой.

Поэтому, лучше выбирать проверенные бренды, типа “Кнауф” или “Гипрок” которые выпускают не только профиля, но и все остальные смежные материалы: гипсокартон, шпаклевку, грунтовку и т.д.

Старайтесь использовать в своей конструкции марку одного производителя. Так вы обеспечите максимальную совместимость материалов.

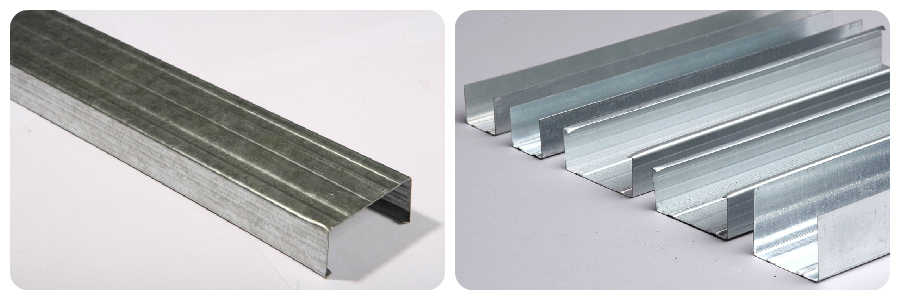

Фото профиля для гипсокартона

Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

Крепление профиля для гипсокартона: детальное описание работ.

Автор Ruslan988 На чтение 8 мин. Просмотров 621 Опубликовано Обновлено

Огромное распространение в строительстве получила технологи изготовления стен, перегородок и потолков из конструкций металлического каркаса, обшитых листами гипсокартона. Самая используемая технология на сегодняшний день — это конструкции фирмы Кнауф. Но если необходимо смонтировать каркас из дерева, в этой статье мы подробно описали процесс работ. Для начала разберём небольшой список терминов, которые будут применяться в этой статье.

Смонтированный каркас из металлического профиля для крепления гипсокартона.
  • Гипсокартонные листы (ГКЛ) – строительный материал, состоящий из листов гипса, обрамлённого слоями картона размером – 2400 х 1200 х 12.5 мм. Для обшивки потолка применяются листы толщиной 9 мм.
  • Металлический профиль – ПС 50/75/100 мм х 50 мм х 3000 (профиль стоечный), ПН 50/75/100 мм х 40 мм х 3000 (профиль направляющий), ПП (профиль потолочный) 60 мм х 27 мм х 3000 мм, ПНП (профиль направляющий потолочный) 28 мм х 27 мм х 3000 мм, УП (усиленный профиль с толщиной стенки металла 2 мм) – 50 мм х 40 мм х 3000
  • Звукоизоляционная лента с приклеивающейся стороной из латексной пенорезины толщиной 3 мм, шириной 27 мм — 100 мм.
  • Подвесы – прямые и анкерные для крепления профилей,
  • Метизы – крепёжные саморезы и дюбеля. Служат для соединения металлических профилей между собой и с поверхностями стен и потолка.
Виды профилей

С помощью конструкций гипсокартона можно монтировать звукоизоляционные системы и проводить в стенах и потолках коммуникации – электрику и водоснабжение.

Мы в нашей статье рассмотрим основные конструкции, которые изготавливаются из металлических профилей и ГКЛ. Надо отметить, что такие системы можно делать из деревянного бруса вместо металлических профилей. Но в этой статье такая технология рассматриваться не будет. В статье будет подробно расписан монтаж следующих конструкций:

  1. Перегородка.
  2. Обрешётка стены.
  3. Потолок.
  4. Дверной проём.

Монтаж каркаса начинается с разметки по полу, стенах и потолку. Границы перегородки очерчиваются карандашом и начинается крепление профилей ПН соответствующего размера по отмеченным рискам – 50, 75 или 100 мм. Размер зависит от толщины стенки, а разметка по стенам производится вертикально по уровню.

Предварительно к профилям клеится звукоизоляционная лента на сторону наружной полки. Её функция в соответствии с названием. Крепление профилей производится дюбелями 6 мм х 40 мм, если в бетон, или шурупами по дереву 3.5 мм х 60 мм, если в деревянную поверхность. Сначала крепят профиля ПН по полу, потолку и стенам.

Следующая операция – крепление профилей ПС. Профиль ПС вставляется в профиль ПН вертикально и выставляется по уровню. Шаг установки 400 мм или 600 мм. Крепление металл- металл производится просекателем (инструмент, который прокалывает насквозь дырки в местах двойного металла профилей). Если нет такого, то можно закрутить метизами, называемыми блохами в строительной среде.

Схема монтажа каркаса для перегородки.

Если длина профилей короче высоты потолка, то необходимо удлинить стойки. Для этого используют нахлёст и на место стыка накладывают дополнительный кусок профиля длиной не менее 50 см. У технологии Кнауф есть специальные соединители между профилями. Соединение производят также, как и со стойками – просекателем или метизами.

Доборную часть делают в шахматном порядке, то есть одну стойку снизу, другую сверху и так далее.

Для крепления ГКЛ,длиной 2400 мм, приходится ставить перемычки в местах соединения листов. Перемычка изготавливается из ПН и крепится к ПС. Так же перемычки устанавливаются в шахматном порядке – одна перемычка длиной 1200 мм (такова ширина ГКЛ) снизу, другая — длиной 1200 мм сверху в следующем пролёте. Каркас готов, а о монтаже дверного проёма поговорим ниже.

Монтаж обрешётки стены

Практически всегда возникает спор, что делать с неровной стеной — оштукатурить её или проще построить каркас из металлических профилей и в последующем зашить регипсом и зашпаклевать. Если в споре победила обрешётка, то работа предстоит следующая:

  • Производим разметку по полу и потолку, отступив от стены необходимое расстояние, так чтобы не забирать лишнюю площадь у помещения. Отмеченные риски соединяем линиями при помощи малярной шнурки. По линиям начинаем крепление профилей ПНП, то есть потолочных направляющих. Почему этот профиль, потому что с ним мы можем выиграть пространство. Не надо забывать клеить звукоизоляционную ленту на низ профиля. Крепление производим дюбелями 6 мм х 40. Если крепимся к дереву, например в потолке, то засверливаемся шурупами по дереву.
  • Крепим к стене прямые подвесы, которые применяются для стеновых и потолочных профилей с шагом 600 мм.
  • Устанавливаем профили ПП в профили ПНП, т. е. потолочные, потому что направляющий профиль предназначен только для такого размера толщиной 27 мм. Можно строить обрешётку и из профилей шириной 50 мм из ПН и ПС, но это будет не экономично заберёт лишнее пространство у помещения. Устанавливаем с шагом 400 мм или 600 мм.
  • К боковинам профилей ПП подводим усы прямых подвесов и закрепляем блошками. Размер шага зависит от толщины стенки – в один лист гипсокартона будет зашиваться или в два. Крепление профилей между собой производится маленькими шурупами в народе называемыми блошками. Но возможно крепление и при помощи просекателя с проделыванием отверстий в местах двойного соединения профилей.
  • Если высота стены выше 2400, длины листа ГКЛ, то необходимо устанавливать горизонтальные перемычки в местах соединения листов гипсокартона. Перемычки изготавливаются из этих же профилей ПП в каждый пролёт. При помощи ножниц по металлу на узких полках вырезаются усы под углом 90 градусов . Этими усами и крепятся перемычки профилей к стойкам при помощи тех же блошек. Надо учесть, что листы ГКЛ крепятся в шахматном порядке. Это позволяет получить жёсткую и надёжную конструкцию, поэтому и перемычки должны быть устроены под такую систему.
Готовая обрешетка для крепления гипсокартона

Монтаж потолочного каркаса

Потолок собирают из профилей ПП и ПНП. Сначала производят разметку на стенах. Лучше всего это делать лазерным уровнем. Но, если нет такого, можно работать и с водяным Ватерпасом. Следующим шагом монтируют по разметке профиля ПНП при помощи дюбелей по всему контуру помещения (шаг дюбелей 500 мм). Не забывать прикрепить звукоизоляционную ленту к полке профиля. Следующим шагом будет установка профилей ПП в профиля ПНП с шагом 600 мм и крепление их к подвесным системам. Здесь возможно два варианта:

  1. При помощи прямых подвесов, как и в случае монтажа обрешётки. Но такой вариант возможен если пространство в разрезе между каркасом и базовым потолком не более 200 мм.
  2. Если расстояние меньше, то необходимо применять подвесной анкер  для крепления профилей через систему краб – анкер. Эта система состоит из:
  • Крестообразного соединителя для профилей ПП (его в народе называют краб).
  • Анкерного подвеса быстрого монтажа.
  • Двойной соединяющей детали для проволоки с петлёй.
  • Проволока с петлёй

Такая система позволяет делать потолочный каркас  с просветом до 1500 мм.

К цельным профилям ПП крепятся перемычки с шагом 600 мм из такого же профиля и устанавливаются в месте сочленения в крабы и крепятся к ним саморезами металл – металл. После проделанной работы по всей площади помещения можно приступать к установке ГКЛ. Так готовится каркас для одноуровнего потолка.

Каркас для установки гипсокартона на потолок

Технология изготовления стен, потолков и перегородок из гипсокартона на металлическом каркасе позволяет осуществлять как простые замыслы, так и очень сложные конструкции.

Монтаж каркаса дверного проёма

Каркас под проём делается в двух версиях:

  1. В обычный стоечный профиль ПС, усиленный деревянным брусом, который вкладывают в середину профиля.
  2. С использованием специального профиля УП, толщина металла которого 2 мм.
Каркас дверного проема

Обычно первый вариант применяется в любительском исполнении. В этом случае ПС профиль крепится к полу и потолку к обычным профилям ПН с проёмом на 20 мм шире дверной коробки. В него вкладывается деревянный брусок 50 мм х 50 мм. Брус вкладывается и в верхнюю перемычку, которая тоже выше дверного проёма на 20 мм. Дверная коробка крепится к каркасу обычными шурупами по дереву через металлический профиль в деревянный брус.

Во втором и технологически верном варианте применяются специальные профили с толщиной металла в 2 мм. Это усиленный профиль и предназначен выдерживать нагрузки дверей. Они также монтируются в проём под дверную коробку с зазором в 20 мм по ширине и высоте. А вот крепление их к полу и потолку производится специальными соединительными металлическими уголками толщиной 2 мм.

Крепление уголка к полу и потолку по обычной схеме дюбель-гвоздь. Крепление профиля к уголку надо производить только специальными болтами с гайками и шайбами, которые имеются в комплекте. Поперечная перемычка может быть сделана из обычного профиля ПС. В него надо вложить деревянный брус для крепления дверной коробки, а правильнее будет установить из профиля УП.



классификация и ФИО, назначение, видео и фото

Различная гипсовая конструкция, созданная на каркасе из металлических профилей. Они бывают различной формы, размеров, назначения. Для определения желаемого типа профиля следует разобраться с его назначением, габаритами. Виды изделий из гипсокартона предназначены для его конкретного применения, поэтому следует знакомиться с каждым типом отдельно.

Типы профилей, из которых изготовлен каркас для гипсокартона

Монтаж каркасной основы из металлических профилей по своей конструкции прост. Он состоит из вертикальных и горизонтальных составляющих металлических элементов, называемых направляющими, перекрытиями, преграждающими профилями. Чтобы подкорректировать нужный профиль, следует пересмотреть его маркировку и размеры.

Профиль стоечный ГКЛ

Какие бывают профили для гипсокартона:

Название профиля без сокращений Сокращенное наименование на российском рынке Краткое европейское название
установка в стойку PS CW
направляющая PN ВАШ
накладные расходы PP CD
потолочная направляющая PNP ВЫХОД

Какие бывают основные профили для гипсокартона?

Назначение и характеристика направляющего профиля (PN)

Профиль направляющий, сокращенно PN aka UW.толщиной 0,55-0,8 мм. Он защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН выпускается в виде планок с буквой «П», которая используется при строительстве металлического каркаса для фальшстен. Применяется для быстрого возведения стен разной толщины. Направляющие служат основой в монтажной раме, обеспечивают прочность конструкции. Имеет разную ширину, что позволяет возводить высокие стены и прятаться в стене коммуникации.

Направляющий профиль, применяемый для каркаса для фальш-стены из гипсокартона

Размеры направляющего элемента для гипсокартона:

маркировка продукции Толщина, мм. Ширина, мм. Высота ребра, мм. Длина, м.
ВАШ (PN) -2-50 * 40 0,5 50 40 3
ВАШ (PN) -4-75 * 45 0,5 75 45 3
ВАШ (PN) -6-100 * 40 0,6 100 40 4

В профиле производителем могут быть выполнены отверстия 8 мм. для крепления изделия к основанию (стене, потолку). Крепеж, в основном, дюбель-гвозди размером 6/40, 6/60. Длина достигает 3 м.

Монтаж перегородки, выравнивание первой гипсокартонной стены, смонтированной активной формы из металлопродукции по ранее сделанной разметке. Затем применяют СС (стоечное), а также дополнительные материалы, такие как подвески, надставки, крабы.

Обозначение и размеры Профиль UD

Функциональность стоечного профиля (ПС)

Стойки для профиля стоячны, кратко ПС или другое обозначение европейского CW.Этот вид металлических планок используется при производстве металлического каркаса для фальш-стены из гипсокартона, а также для выравнивания вертикальных поверхностей внутри помещений. Неся каркасную конструкцию фальш-стены, в неподвижную НП вставлен металлический элемент. Что касается ширины PS и PN, то размер одинаков. Перегородочный профиль для гипсокартона из оцинкованной стали.

маркировка продукции Толщина, мм. Ширина, мм. Высота, мм. Длина, м.
CW (PS) 50 * 50 0.4-0,6 50 50 2,6; 3; 4
CW (PS) 65 * 50 65
CW (PS) 75 * 50 75
CW (PS) 100 * 50 100
Профиль стоечный для создания каркаса перегородок из гипсокартона

В зависимости от созданной конструкции приобретается необходимый размер. Длина может быть от 3 до 4 м. Отличительная особенность профиля - специальный паз для удобного монтажа гипсокартонных плит, а также их фиксации.

Размеры профилей CW

, Размеры Направляющий профиль потолка (PNP)

Обозначается PN (OUT) (расшифровка - направляющая профиля потолка). П-образный профиль с гладкими стенками. Используется как основание-опора для стоек и перемычек. Крепится по периметру конструкции, затем устанавливаются все остальные элементы системы. АНП изготовлен из металла, покрытого защитным слоем. Применяется при производстве металлического основания под потолок из ГКЛ. Этот элемент крепится к стене на дюбель-гвозди, служит для дальнейшей врезки потолочного профиля и создает прочность всей конструкции под гипсокартон.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартонного потолка имеет размеры: толщина ТНГ 28 * 27 - 0,4-0,6 мм., Ширина 28 мм., Высота - 27 мм., Длина - 3 м. .

потолочный профиль (ПП)

Пожалуйста, самым популярным в каждом ремонте является потолочный профиль (ПП) или другое обозначение CD. Данное изделие используется при установке металлического каркаса на подвесной, фигурный, многоярусный потолок из гипсокартона. профиль вставляется, при установке, направляющей и крепится к подвесам.Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от ржавчины. К профилю для потолка применяются специальные саморезы, называемые «жучками» мастерами - диаметром - 3,5–3,9 мм. Длина 9,5-11 мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры профиля для гипсокартонного потолка: толщина 0,4-0,6 мм., Ширина - 60 мм., Высота 27 мм., Длина стандартная 3 м, на заказ 4 м.

Дополнительные виды профилей

А производит виды профилей для гипсокартона, используемые в конструкции металлического каркаса не так часто, и во многом заменили собственно ручное производство.

Арочный профиль

Этот арочный профиль из гипсокартона применяется для создания изогнутых арок и других элементов на потолке или стене. В основу производства лег арочный профиль металлического элемента потолка. подробно, о видах арочного профиля.

Арочный профиль подходит для создания каркасных арок из ГКЛ и фасонных элементов для гипсокартона

Завод предлагает собственные варианты гибочного профиля для арок на заказ, имея отличительные возможности в эксплуатации.Для этого обычный ПП (60х37) после гибки обозначают как ПА.

Размеры для радиуса изгиба:

маркировка продукции Толщина, мм. Ширина, мм. Высота, мм. Длина, м. Радиус изгиба, мм.
ПО (CD) - 60 × 27 КНАУФ 0 / 4-0 / 6 60 27 2,6; 3; 4 1000
ПО (CD) - 60 × 27 КНАУФ (доп.) 27 500
гнутый профиль

деталь, другие варианты изготовления арок.

профиль усиленный

Элемент обозначен UA. Изделие используется для усиления основы под гипсокартон. Применяется в натяжных потолках сложной конструкции, а также при формировании перегородок с элементами тяжести (навешивание телевизора на перегородку), создании перегородок из гипсокартона дверных проемов, окон.

Усиленный профиль монтируется в пространство каркаса, где предполагается подвешивание тяжелых предметов на гипсовой основе

Размеры усиленного профиля для гипсокартона:

маркировка продукции толщина изделия Профиль задний, мм. высота ребра, мм. количество рядов тиснения на спине Стандартная длина профиля, м.
UA 50-40-2 2,0 мм. 50 40 1 шт. 2,6; 3; 4
UA 75-40-2 75 2 шт.
UA-100-40-2 100
UA-125-40-2 125
UA-150-40-2 150

Для защиты внешних углов

с маркировкой ПУ.Этот вид ГКЛ предназначен для отделки углов от различных механических воздействий (ударов) гипсовых изделий. Имеет перфорацию, для лучшей фиксации к поверхности шпаклевкой. Его размер:

обозначение Толщина, мм. Ширина полок, мм. Материал Длина профиля, мм.
УЕ 20-20 0,22–0,25 20 алюминий 3
УЕ 25-25 0. 4 25 сталь оцинкованная
УЕ 30-30 0,4 30
0,5
УЕ 35-35 0,5 35

Монтажные профили

Для создания металлического каркаса необходимо применить профили и аксессуары к ним, чтобы основа каркаса под гипсокартон была прочной и прослужила долгую службу.

Для резки оцинкованного профиля используются ножницы для резки металла.Если резать профиль болгаркой, то в диапазоне высоких оборотов металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля оставляют незащищенными. Это крайне нежелательно для монтажа каркаса в ванных комнатах, а также на балконе - там, где повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления профилей ГКЛ

Направляющие профили крепятся к основанию (потолку, полу, стене) только с помощью дюбелей-гвоздей. Размер застежки зависит от нескольких факторов: материала основы, сложности конструкции металла.Крепежные детали следует располагать на расстоянии 25-30 см.

Подвесы для профилей закрепляются на одной линии с профилем через каждые 40-60 см. минимальное расстояние берется в том случае, если на штукатурную поверхность планируется большая нагрузка. Кроме того, для усиления каркаса усиления создаются стоечные профили, переходящие в утяжеление строительной площадки.

Printable you, - Применен изоляционный герметизирующий материал, выбор которого зависит от места расположения, уровня влажности, возгорания.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но и обращать внимание на производителей.Такие профили для гипсокартона, как «КНАУФ» изготавливаются по размеру всех гостей с соблюдением всех технических условий.

Фрагмент экспресс-способа возведения шлагбаумов в квартире.

Видео:

Видео:

Видео:

Монтаж каркасных профилей на одноуровневый потолок из ГКЛ. виды туш, особенности работ, видео советы, фото

Для создания потолка из гипсокартона в комнате нужно делать металлический каркас.В этой статье расписано подробное описание того, как сделать рабочий каркас из профиля для гипсокартонного потолка. Работа требует аккуратности, аккуратности. Алгоритм следует выполнять поэтапно, чтобы получить прочный фундаментный каркас и красивый потолок из гипсокартона.

Каждый этап работ по установке каркаса включает в себя ряд правил, а также имеет нюансы работы.

Инструменты

Для создания металлического каркаса родственного гипсокартонного потолка потребуется набор инструментов, без которого работа будет невозможна или затруднена.

необходимо следующее:

Инструменты должны быть в чистом виде, исправны. Все калибры, отбивочного шнура в надлежащий вид.

материалы

Важно приобретать материалы известных производителей, давай, КНАУФ. В отличие от других компаний - качество продукции. Для создания прочных, жестких рамок следует покупать все у одной фирмы с сертификатом качества, потому что часто бывает подделка.

Гипсокартон (гкл)

В зависимости от помещения, его влажности, температуры выбирается тип гипсокартона.На строительном рынке представлено 3 вида:

  1. Обычный лист гипсокартона обозначается ГКЛ, серый - используется в сухих помещениях, без резких перепадов температур.
  2. Влагостойкий материал с обозначением GOLS - подходит для балконов, отбеливающих чердаков, в ванной, на кухне и других влажных помещениях.
  3. Огнеупорный лист ГКЛО или ГКВЛО - применяется в пожароопасной области. он розового (красноватого) цвета. Не горит.

У каждой створки свой размер: длина 2.5 метров и более, ширина 1,2 м, толщина от 9,5 до 12,5 см.

Какой профиль для потолка из гипсокартона нужен

Для создания металлического каркаса одноуровневого потолка необходимо профилей:

  1. Потолочный направляющий профиль TNG (OUT). Его размеры: толщина 0,4-0,6 мм., Ширина 28 мм., Высота - 27 мм., Длина - 3 м.
  2. Профиль потолочный PP (CD) - размеры: толщина корпуса 0,4-0,6 мм., Ширина - 60 мм., Высота 27 мм., Длина 3 м.

Профили для потолков из гипсокартона должны быть качественными, жесткими на кручение.Профили Knauf различаются толщиной металла (0,6 мм) и считаются лучшими на рынке. Другие производители экономят и делают профиль из тонкого металла (0,4 мм), что смягчает конструкцию. От этого зависит прочность и долговечность изготавливаемого потолка.

разъемы

Для достижения равномерной прочности и жесткости каркаса следует использовать удлинители. Если стена длиннее потолочного профиля, то размер длины. Для ТНГ (CD) 60 * 27 используются специальные вставки, идеально подходящие для строительства.Он укрепляет границу соединения, делая ее более прочной.

Удлинитель для профилей

Для соединений EOR (CD) и перемычек из однослойного соединителя PP. Здесь тоже важно обращать внимание на толщину металла, чтобы выбранный материал не был мягким.

Для соединений EOR (CD) и перемычки PP

Для соединения сечений в одной плоскости применяется краб. Они такие же, есть разные, толщину лучше выбирать 0,6 мм. У этого соединения есть защелка для быстрого крепления.Для прочности фиксируется саморезами по металлу.

Материалы также потребуют:

Материалы закупаются из расчета снятых мерок для нанесения. Чтобы не ошибиться в количестве, следует использовать онлайн-калькулятор.

Требуется покупка при покупке всех материалов на 10% больше полученных.

Фазирование с потолком

Весь процесс изготовления одноуровневого потолка из гипсокартона разделен на этапы. Прочность однослойного потолка из гипсокартона зависит от каждого выполняемого действия.

устройство каркаса одноуровневого потолка

Подготовительные работы

Для монтажа каркаса потолка из гипсокартона следует, прежде всего, подготовить помещение и поверхность. В комнате будет сделана мебель, убраны предметы домашнего обихода, затрудняющие монтаж. После этого есть место для размещения листа гипсокартона для адаптации к окружающей среде - температуре, влажности.

Для подготовки поверхности необходимо привести черновой потолок надлежащего вида:

  1. Поверхность осматривается на предмет трещин, ямок, провисающей штукатурки.Старая штукатурка осыпается удаленной которорая (время ее годности может приходиться на гипсокартон и тем самым создавать лишний вес гипсовой конструкции). Все дырочки желательно заделать.

    подготовлен для потолочного монтажа профилей металлического каркаса

  2. Если на потолке есть следы Цвил, то комнатные препараты обрабатывают и просушивают.

Подготовительные работы нужно проводить всегда, т.к. грибок легко переносится на ГКЛ, исчезла гипсовая штукатурка, структура отяжелев, что грозит деформацией, трещинами.

Чертёж. Снятие мерок

После подготовительных работ следует взять лист бумаги, а еще лучше 2. На первом этапе лист вытягивают с поверхности потолка за выступающие углы (если есть). На следующем метре рулеткой отмерьте периметр потолка. Полученные данные фиксируются на каждом настенном чертеже.

нельзя пренебрегать миллиметрами, сделайте округление. В процессе монтажа свою роль играет металлический каркас. Размер требуется записать ровно, давай, 2.156 м.

Далее, нужно измерить высоту каждого угла комнаты. Нам нужно найти самое нижнее положение чернового потолка. На рисунке есть низкая точка. Затем разметка на бумажных заметках, на которые крепится Профиль.

существует 2 вида каркаса для одноуровневого потолка. В первом виде монтируются потолочные профили - поперечный каркас. Ко второму типу относится джемпер - сетчатая металлическая основа.

Схема отделки потолка гипсокартоном

Поперечный каркас предполагает установку потолочного профиля ПП (CD) через каждые 40 см.с перемычкой, как и крабы не нужны. Гипсокартон в этом случае накладывается перпендикулярно потолочному профилю.

Пористый каркас представляет собой металлическую решетку потолочного профиля ячеек. Здесь CD вставляется каждые 60 см., А каждый мост через 50 см.

Схема металлического пористого каркаса

На чертеже отмечены места потолочного профиля в зависимости от выбора типа каркасного основания. Также обратите внимание на место для подвесов. В основном они монтируются на линии ПП на расстоянии 40 см. другое, другой.Подвес не должен совпадать с перемычкой и перемычкой профиля. Будет краб-коннектор.

Чертеж должен точно отображать границы стыков ГКЛ листа. Из этого будет видно более подробно, расстояние между вешалками и перемычками, крабов следует соблюдать.

На втором листе бумаги нарисована проводка для освещения. В зависимости от выбранного осветительного прибора выбирается тип электрической цепи (параллельное, последовательное включение).

Поверхность дорожной разметки

верстка приложения - ответственный процесс важный.Это будет зависеть от прочности конструкции одинарной плоскости потолка (в двухмерном пространстве).

Перегородка начинается с прямой горизонтальной линии на стене. Для этого возьмите самую низкую точку на потолке (она отмечена на чертеже) и отметьте эту точку по периметру. Для достижения идеальной ровности используется лазерный уровень.

проведена горизонтальная линия по направляющей потолочного профиля

Если ее нет, то уровень воды. по периметру линии сделана обивка шнуром. Если его нет, то карандаш и линейка (метр).

Далее, линии, термины, применяемые к шероховатой поверхности. Первая линия на потолке от стены до профиля потолка проводится на расстоянии 0,25 м. После вылета 40-60 см. (зависит от типа каркаса: на крест - 40 см.). И так до противоположной стены. На этих линиях обозначены места для подвесов. Расстояние между вешалками 40-60 см. это зависит от материала, материала активного элемента. Если подвески тонкие и мягкие, то укреплять их нужно чаще.

Разметка для монтажа металлоконструкций

Для сотового каркаса следует сделать разводку перемычек. Поскольку потолочный профиль расположен на расстоянии друг от друга 60 см., То перемычки ставят на такое же расстояние друг от друга. Отступ 25см от стены.

Есть один нюанс - подвесы не должны попадать на место крабового крепления (составные профили крестообразные).

Разметка на освещение

Разметка для изготовления профилей, должна сразу обозначать точечное освещение.Это требуется для того, чтобы электропроводка и приспособления не касались металлических профилей, во избежание, в последствии, электрического замыкания в сети.

Схема параллельного подключения точечных светильников

Разметка на потолке - важный этап работ. В процессе нанесения линий каждая деталь. При этом чертеж должен быть под рукой, чтобы знать размеры (ступени) между профилями подвесов.

Монтаж каркаса одноуровневого потолка

Для создания основы под каркас гипсового потолка необходимо соблюдать последовательность действий.В идеале сначала крепить подвесы, а после направляющие профили.

так:

Первый шаг. Инструкция по установке потолка из гипсокартона на потолок под профиляна

Первым делом потолочный направляющий профиль (OUT). Для этого задняя часть профиля приклеена к задней части изолентой. После чего начинается привязка к разметке. Обязательно, чтобы линия проходила по краю профиля (изнутри или снаружи - в зависимости от высоты монтируемого каркаса), а не посередине профиля.Через ППС проделываются сквозные отверстия под дюбель-гвозди. Первое отверстие должно быть от края 5-10 см. каждый последующий якорь будет располагаться на расстоянии 25-40 см. Направляющие профили кладут в «стык» между собой в том случае, если длина помещения больше 3 м. В угол профиля вставляется фиксированный и фиксированный дюбель.

Монтаж направляющего потолочного профиля

Шаг второй. Крепление вешалок.

Подвесы фиксируются по разметке клинового анкера. Этот элемент рамы принимает на себя большую часть нагрузки всего потолка.Для надежной фиксации отметок на основе черновой обработки необходимо сделать диаметр отверстия - 6 мм., Глубину - 40 мм. Далее, для этих отверстий применяется подвеска. Вкладыши вставляются в элемент каркаса и забиваются дюбеля-клинья.

подвесы анкерные клиновые

Ступень третья. Как закрепить потолок из гипсокартона на потолочном профиле

Потолочный профиль PP (CD) для гипсокартона вставляется в направляющую с двух сторон и фиксируется винтиками (семечки).В идеале используйте Просекатель.

Step Профиль для гипсокартонного потолка указан в макете цоколя примерно 60 см. Далее нужно протянуть нить через всю образованную плоскостью и с ее помощью зафиксировать подвесы профиля. Края элементов загибаются в разные стороны.

Крепление потолочного профиля

В дополнение к резьбе используется правило. он покажет, в каком месте возник прогиб или профиль был сильно подтянут к основанию тяги.

четвертая ступень.джемперы

Перемычка вырезать из полипропилена (он же CD) Профиль такого размера, чтобы он ложился точно на отмеченные места. Они крепятся к крабам потолочного профиля.

Каркасный профиль для гипсокартонного потолка в сборе. Последний этап - это контрольная проверка на ровность создаваемого самолета, жесткость. Лучшее правило для проверки ровности. Они проверили единый самолет во всех направлениях. Жесткость проверена «шахматными» элементами. Все части металлического каркаса необходимо прочно закрепить. Чтобы никуда не скрипела, не двигалась.

Электропроводка

Прокладка кабелей должна быть волнистой. Это для того, чтобы избежать контакта с металлическими элементами профиля. На месте крепления светильника необходимо оставить свободными 15-20 см троса. После размещения всех проводов кона заизолировать провода. И не подключайте блок питания, пока не будут завершены все монтажные работы.

пятая ступень. Монтаж гипсокартона

Листы гипсокартона начинают откладывать в зависимости от типа каркасных оснований. Первый лист гипсокартона закрепляется в углу без обрезков.Крепление гипсокартона к потолку осуществляется на саморезы профилей (длина самореза зависит от толщины гипсокартона). От края листа нужно отступить 2 см. и отверткой на тихоходном винте винт. Шаг между креплениями вверх 15 см. Колпачок винта немного «притапливается» в листовой материал. Слишком сильно завинчивать крепежный элемент не нужно. Это повредит ГКЛ.

Крепление гипсокартона на потолке к металлическому каркасу

Листы необходимо крепить в шахматном порядке, чтобы горизонтальные границы не совпадали.Таким образом достигается еще один фактор прочности конструкции. При необходимости нарезается лист гипсокартона.

На лицевой стороне среза создается фаска. Саморезами из самодельной фаски накручивается на 5 см. с конца. На месте установки светильников в гипсокартоне заранее делается отверстие диаметром, равным светильнику (точка). Основание каркаса облицовано гипсокартоном.

Последний шаг. отделка

Все стыки на поверхности гипсокартона необходимо закрыть армирующей лентой. Но, для начала грунт с поверхности.Стыки гипсокартона следует загрунтовать с особой тщательностью, без зазоров.

Армирование производится специальными лентами и пломбами. Этой же смесью шпатлевки закрываются все места креплений. После этого проводится полная обработка поверхности под шпатлевание.

Установка металлического каркаса на потолок одного уровня из ГКЛ не представляет сложности. Главное - это пошаговая инструкция, которую необходимо соблюдать, а также ознакомиться со всеми правилами и нюансами, чтобы в дальнейшем избежать ошибок и деформации потолочной конструкции.

Видео:

Видео:

Калькулятор потолочной плитки

- Ceilume

Выберите тип установки ниже. Плитки для подвесного потолка устанавливаются в решетку подвесного потолка, а клееные плитки крепятся непосредственно к потолку или стене с помощью клея.

Планируете ли вы установку на стену или потолок?

Пожалуйста, выберите размер плитки ниже. Плитка бывает двухметровой.x 2 фута и 2 фута x 4 фута.

Пожалуйста, выберите тип соединения ниже. Плитки встык стыкуются друг с другом, а стыки между плитками закрываются декоративными или гладкими полосами. Плитки для стыковки внахлест имеют кромку внахлест, что позволяет устанавливать их без использования декоративных или гладких полос.

Пожалуйста, выберите форму вашей комнаты ниже. На следующем шаге вы сможете редактировать и добавлять размеры.

Выберите форму стены ниже.На следующем шаге вы сможете редактировать и добавлять размеры.

Чтобы добавить размеры потолка, щелкните и перетащите метки с буквами, чтобы изменить длину стен, или щелкните значок карандаша рядом с «Размеры потолка», чтобы ввести все размеры сразу.

Чтобы добавить размеры стены, щелкните и перетащите метки с буквами, чтобы изменить длину стены, или щелкните значок карандаша рядом с «Размеры стены», чтобы ввести все размеры сразу.

Большинство внутренних помещений не идеально квадратные.Скорее всего, у вас будет граница по краю потолка, где требуются потолочные плитки меньшего размера (выделены желтым цветом ниже). Бордюрная плитка была разработана с узорами, которые можно обрезать и укладывать в бордюрах потолка.

Чтобы настроить размер границы потолка, щелкните и перетащите линии сетки, чтобы переместить их, или щелкните значок карандаша рядом с «Ширина границы», чтобы ввести всю ширину сразу.

Большинство внутренних помещений не идеально квадратные.Скорее всего, у вас будет граница по краю стены, где требуются плитки меньшего размера.

Чтобы настроить размер границы, щелкните и перетащите линии сетки, чтобы переместить их.

Большинство внутренних помещений не идеально квадратные. Скорее всего, у вас будет граница по краю потолка, где требуется потолочная плитка меньшего размера.

Чтобы изменить размер границы потолка, щелкните и перетащите линии сетки, чтобы переместить их.

Теперь все становится интересно! По умолчанию для вас выбраны элементы и граница ... познакомьтесь со Стратфордом, нашей самой популярной плиткой!

Используйте кнопку «Изменить», чтобы выбрать новый цвет или стиль. Добавьте еще одну потолочную плитку и щелкните квадраты сетки, чтобы изменить отдельные плитки. Вы даже можете добавить аксессуары, которые позволят вам изменить цвет вашей сетки! В любой момент начните заново, щелкнув значок «Очистить».

Теперь все становится интересно! По умолчанию ваша функция и плитки границы выбраны за вас... познакомьтесь с Fleur-de-lis, нашим самым универсальным стилем!

Используйте кнопку «Изменить», чтобы выбрать новый цвет или стиль. Добавьте еще одну плитку и щелкните квадраты, чтобы изменить отдельные плитки. Вы даже можете добавить аксессуары! В любой момент начните заново, щелкнув значок «Очистить».

Теперь все становится интересно! По умолчанию ваши плитки выбраны для вас ... познакомьтесь с Нантакетом, нашим самым универсальным стилем!

Используйте кнопку «Изменить», чтобы выбрать новый цвет или стиль. Добавьте еще одну плитку и щелкните квадраты, чтобы изменить отдельные плитки.В любой момент начните заново, щелкнув значок «Очистить».

Отличная работа! Теперь вы можете добавить новую потолочную плитку в корзину, распечатать PDF-файл с макетом и дизайном потолка или и то, и другое!

Отличная работа! Теперь вы можете добавить новую настенную плитку в корзину, распечатать PDF-файл с макетом и дизайном стены или и то, и другое!

Ширина границы

Border A Ширина:
Border B Ширина:
Border C Ширина:
Бордюр D Ширина:
Border E Ширина:
Border F Ширина:
Граница G Ширина:
Border H Ширина:
Border I Ширина:
Border J Ширина:
Border K Ширина:
Border L Ширина:
.

Добавить комментарий
