Свая стойка: Сваи стойки — что такое, где используются и сколько стоят. 🔨 Формула расчета свай стоек и их погружение

Содержание

как определить условные размеры фундамента

Схематическое изображение висячего фундамента

Одна из самых больших проблем, с которыми сталкиваются строители — это слабый грунт. На такой почве довольно трудно заложить надёжное основание даже для небольшого одноэтажного дома, не говоря уже о массивных многоэтажках. Наиболее эффективным выходом из данной ситуации является свайный фундамент. В зависимости от типа опирания на грунт, данная технология подразделяется на две разновидности: сваи стойки и висячие сваи.

Два вида свайной технологии

Каждый из двух подтипов свайной технологии имеет свои плюсы и свои недостатки. Общим для обоих методов является то, что и в том, и в другом случае постройка опирается своим весом на сваи, заглублённые в грунт. Однако, способы заглубления в обоих случаях абсолютно разные, как и принципы работы стоечной и висячей опорной конструкции.

Свая-стойка

Сваи стойки представляют собой опору, которая проходит сквозь слабые слои почвы и углубляется в твёрдый грунт.

Степень заглубления в прочные слои зависит от массивности строящегося здания, и не должна быть меньше 0,5 м. Принцип действия опоры в данном случае такой: свая, подобно жёсткому стержню, воспринимает на себя вес постройки, и передаёт его плотным слоям почвы. В этом случае основную работу по перераспределению массы производит нижняя часть сваи, опирающаяся на прочный несжимаемый грунт.

Подобный метод отлично подходит для тех случаев, когда слабый слой почвы не слишком большой, и не превышает в глубину нескольких метров. При более глубоком залегании несжимаемых грунтов финансовые расходы на установку свай-стоек резко возрастают. Прежде всего, это связано с необходимостью соблюдать минимальное соотношение длины стойки и её сечения, для сохранения её жёсткости и прочности, что значительно увеличивает размеры каждой опоры.

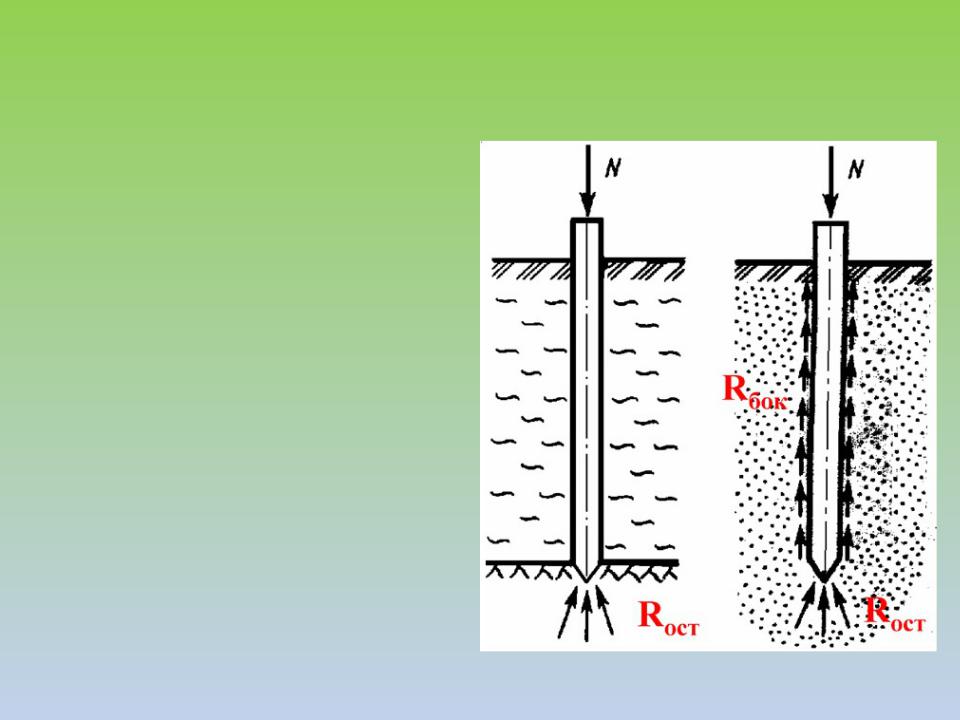

Принцип работы сваи-стойки (слева) и висячей опоры

Висячие сваи

Висячие сваи, в отличие от свай-стоек, «работают» по совершенно другому принципу. Опирание в данном случае происходит на слабый просадочный грунт, а не на прочные несжимаемые породы.

Опоры находятся в полуподвешенном состоянии, но, тем не менее, способны нести на себе значительные нагрузки. Происходит это за счёт силы трения боковых поверхностей опор об окружающий её слабый грунт.

При этом до 70% всего веса постройки передаётся почве через боковые стенки сваи, в результате силы трения. И лишь около 30% – непосредственно через нижнюю торцевую часть. Для свай-стоек данная пропорция обратная: практически 90% нагрузки передаётся прочным породам через остриё опоры.

Виды опор

В качестве материала для свайных опор могут выступать дерево прочных пород (лиственница, дуб, сосна), металлические трубы, железобетонные конструкции. Согласно нормативам ГОСТ, все виды железобетонных опор, как стоечного, так и висячего типа, подразделяются на несколько классов, в зависимости от:

  • Типа поперечного сечения.
  • Способа внутреннего армирования.
  • Типа конструкции.
Типы сечения фундаментных опор

В поперечном сечении они чаще всего имеют форму квадрата или круга, реже – прямоугольника или двутавра. Продольное сечение бывает прямоугольным, в виде призмы, ромба или трапеции. Могут быть цельнолитыми или пустотелыми, и выполняться как совсем без армирования, так и с продольным или продольно-поперечным способом установки арматуры. Железобетонная опора обычно исполняется в виде монолитного бетонного столба, но особо габаритные конструкции могут делаться составными, из нескольких стыкуемых друг с другом деталей. Такой метод используется при необходимости опускания сваи на значительную глубину, или при значительной массивности опоры – для удобства транспортировки и заглубления.

По типу заглубления висячие сваи могут быть:

  • Забивными, когда заглубление в почву происходит механическим воздействием на верхнюю часть опоры – молотом-копром, вдавливающим или вибрационным механизмом.
  • Буронабивными. В этом случае в почве бурятся отверстия необходимой глубины, которые заполняются бетонным раствором.
  • Винтовыми. Подобные опоры снабжаются спиралевидными лепестками, и закручиваются при помощи специальных машин – сваекрутов.
  • Буровыми – в грунте бурится скважина определённого диаметра, который не должен превышать размер сечения сваи. В данное отверстие заглубляется свая под действием собственного веса либо посредством воздействия на неё извне.

Область применения

Используется висячая технология при возведении зданий самой различной массы и этажности – от небольших малоэтажных строений, до больших заводских цехов и многоквартирных домов. Выбор висячего или стоечного фундамента производится ещё на стадии проектирования здания в зависимости от геологических условий и конструктивных особенностей постройки. Перед этим в обязательном порядке производятся предварительные геодезические исследования, цель которых – определение показателей плотности грунта и глубины залегания твёрдых пород.

Особое внимание следует уделить возможности подвижек слабой почвы в результате сезонных или тектонических воздействий – замерзания и таяния, землетрясений, селей и оползней. Данные характеристики могут стать противопоказаниями к использованию при строительстве висячей технологии.

Не рекомендуется использования висячих свай на грунтах, сложенных илистыми и болотными осадками, торфяниках, а также на искусственных насыпях. Категорически запрещается монтаж висячих фундаментов на слабых поверхностях, имеющих уклон к горизонту, из-за высокой вероятности оползней.

Бетонные монолитные сваи

Инженерные расчёты

Технология висячего фундамента достаточно сложна, и требует произведения тщательных расчётов ещё на этапе планирования. Данные вычисления отличаются от расчётов для свай-стоек – в них учитывается гораздо больше прямых и косвенных значений и параметров. Связано это с ненадёжностью слабых просадочных грунтов, как несущей опоры.

Определить необходимую несущую способность фундамента можно по формуле, данной в разделе №2-02-03-85 СНиП. Инженерные расчёты достаточно сложны, и производить их следует специалистам, обладающим соответствующим образованием. Для точного вычисления понадобятся следующие параметры:

  • Наружный периметр сечения сваи (u).
  • Площадь нижнего торца опоры (A).
  • Длина заглублённой части висячей опоры (Hi).

Также в формулу входит ряд табличных значений:

  • Сопротивление грунта под нижней частью опоры (R).
  • Сопротивление всех слоёв почвы, сквозь которые проходит свая (Fi).
  • Условный коэффициент работы конструкции под наконечником и на боковых поверхностях опоры. Зависит от способа заглубления и даны в соответствующих таблицах СНиП.

Рассчитывается нагрузка на сжатие каждой отельной опоры в соответствии со следующей формулой.

Это базовая формула для висячих опор, заглубляемых забивным методом. Имеется ещё одна формула, позволяющая рассчитать несущую способность сваи. Выполняется она на определение минимальной выдёргивающей нагрузки.

Параметры, используемые в данном случае аналогичны ранее приведённым, с той лишь разницей, что коэффициент условий работы имеет другое значение.

Недостатки технологии и способы их устранения

Главным недостатком висячего фундамента является его недостаточная несущая способность. Чтобы решить данную проблему и повысить надёжность конструкции, разработан целый ряд технологических методик.

  1. Увеличение поперечного сечения и длины опоры. Это позволяет сделать силу трения, удерживающую сваю в подвешенном состоянии более существенной.
  2. Использование «куста» из нескольких свай, забитых рядом друг с другом.
  3. Расширение нижней части опоры в виде пяты, что позволяет распределить давление массы постройки на большую площадь.

Практическое применение перечисленных методик имеет неплохую отдачу, однако, далеко не во всех случаях. Увеличение сечения и длины сваи неизбежно ведёт к удорожанию сметной стоимости постройки. Более габаритную сваю также сложнее транспортировать до места строительства, а работа с ней более трудоёмка.

При работе на слабых грунтах любое увеличение массы конструкции ведёт к ещё большей осадке фундамента.

Это касается методики «кустистых» свай, когда опоры заглубляются пачками по 2 – 4 штуки.

Как показали наблюдения, в данном случае технология хорошо работает, если расстояние между отдельными «кустами» не превышает их 3-х диаметров. В противном же случае усадка «кустов» из-за их большей массы аналогична усадке одиночной сваи, а иногда и превышает этот показатель.

В настоящее время ведётся разработка новых, более эффективных способов увеличения прочности висячих фундаментов:

  1. Уплотнение грунта вокруг уже заглублённых опор. Достигается это при помощи бурения в межсвайных промежутках. При этом окружающий новую скважину грунт уплотняется, плотнее прилегая к уже имеющимся опорам. Для достижения большего эффекта рекомендуется производить бурение до глубины, превышающей нижний уровень заглубления фундамента на 1-2 м. В этом случае почва уплотняется и непосредственно под сваей, создавая опору для её острия. Чтобы закрепить достигнутый результат, в пробуренные скважины нагнетается быстротвердеющий цементный раствор.
  2. Целенаправленная инъекция бетонных растворов под каждую из установленных ранее свай. Это позволяет создать вокруг каждой опоры, а также под ней, прочную армирующую подушку из бетона. Среди плюсов инъекторного метода – отсутствие необходимости в проведении сложных земельных работ, и возможность усиления фундамента спустя длительное время после постройки здания. Данный способ вполне возможно применять для усиления и ремонта прочих типов фундаментов – ленточных, столбчатых и плитных.

На видео показаны основные виды свайных фундаментов.

Из-за сложности расчётов и самой технологии метод висячих свай чаще всего применяется профессиональными строителями. В частной же застройке он мало востребован из-за своей трудоёмкости. Однако при необходимости данный способ возведения фундамента вполне может быть использован и при строительстве небольших зданий с малой массой: деревянных жилых домов, хозяйственных построек и т. д.

Виды свай — Доктор Лом

Итак

По виду взаимодействия с грунтом

Сваи делятся на 2 основных вида: висячие сваи и сваи-стойки. Принципиальная разница между этими видами свай следует из определения и может быть проиллюстрирована следующей картинкой:

Рисунок 483.1. 1 — сваи-стойки, 2 — висячие сваи

Висячие сваи

Сюда относятся все виды свай, которые опираются на сжимаемые грунты и при этом передают нагрузку на грунты основания боковой поверхностью (за счет сил трения, на рисунке 483.1 обозначены как т — касательные напряжения, возникающие в грунтах) и нижним концом (сжатие по площади на нижнем конце сваи, на рисунке 483.1 обозначены как σ — нормальные напряжения, возникающие в грунтах).

К сжимаемым грунтам относятся глины от текучей до полутвердой консистенции, суглинки, супеси и пески.

Примечание: При расчете висячих свай следует учитывать влияние отрицательных сил трения (если таковые имеются), уменьшающих несущую способность свай. Отрицательными (негативными) силами трения называются силы, которые возникают на боковой поверхности свай при осадке околосвайного грунта. Отрицательные силы трения направлены вертикально вниз.

В свою очередь в пучинистых грунтах в зимнее время в результате пучения из-за промерзания грунта на боковой поверхности висячих свай могут возникать положительные силы трения, т.е. направленные вверх. Эти силы как бы пытаются выдавить сваи на поверхность. С одной стороны это приводит к повышению несущей способности висячих свай в зимнее время. А с другой стороны в материале свай кроме сжимающих могут возникнуть и растягивающие нормальные напряжения. Соответственно материал таких свай следует проверять расчетом на действие подобных растягивающих напряжений. Для восприятия этих растягивающих напряжений в ж/б сваях используется соответствующая арматура.

Сваи-стойки

Сюда относятся все виды свай, которые опираются на скальные грунты, а кроме того забивные сваи, опирающиеся на малосжимаемые грунты.

К малосжимаемым грунтам относят крупнообломочные грунты с плотным или средней плотности песчаным заполнителем, а также твердые глины, имеющие модуль деформации Е > 50 МПа (500 кг·с/см2) в водонасыщенном состоянии.

Модуль деформации грунта Е отличается от модуля упругости Е, тем, что при определении его значения учитываются не только упругие, но и пластические (остаточные) деформации.

Примечание: При расчете несущей способности по грунту основания свай-стоек силы сопротивления грунтов (силы трения на боковой поверхности) не учитываются, так как опирание на скальные (практически несжимаемые) грунты минимизирует вероятность осадки свай-стоек, а значит и силам трения на боковой поверхности, появляющимся при проседании висячих свай, взяться неоткуда. Исключение составляют все те же отрицательные сил трения. Они, если есть, при расчетах учитываются, так как снижают несущую способность свай.

По материалу

Различают металлические (как правило стальные), деревянные, бетонные, бутобетонные и железобетонные сваи. Железобетонные сваи в свою очередь могут быть как готовыми элементами, так и изготавливаться непосредственно в скважине.

По форме

В зависимости от геометрии продольного, поперечного сечения и нижнего конца сваи принято различать

По форме поперечного сечения

Сплошные сваи прямоугольного (1), квадратного (2), круглого (3), таврового (4) и двутаврового (5) сечений, а также полые круглого (6) сечения (трубы, оболочки) и квадратные с круглой полостью (7).

Рисунок 484.2. Геометрия поперечных сечений свай.

Сваи-оболочки от свай-труб отличаются относительно большим наружным диаметром и относительно малой толщиной стенок сваи по сравнению с наружным диаметром. Соответственно устраиваются сваи-оболочки в грунтах с очень низкой несущей способностью, а такая форма свай позволяет экономить значительное количество материала.

По форме продольного сечения

Сваи постоянного по длине сечения: цилиндрические (1), призматические (2) и сваи с наклонными боковыми гранями: ромбовидные (3), пирамидальные (4), трапецеидальные (5).

Рисунок 484.3. Геометрия продольных сечений свай

По конструкции нижнего конца

Сваи с плоским нижним концом (рис. 483.1.1), с заостренным нижним концом (рис.483.3.2), полые с открытым (1) или закрытым (2) нижним концом, булавовидные с плоским или объемным уширением (3), с камуфлетной пятой (4), винтовые (5).

Рисунок 484.4. Конструкции нижнего конца свай.

Примечание: в нормативных документах классификация по форме дается только для забивных свай (само собой винтовые сваи к ним не относятся). Однако такой подход мне кажется не совсем верным, поэтому я выделил геометрию свай в отдельную категорию.

По методу заглубления в грунт

Принято различать

Погружаемые в грунт без выемки грунта

Сюда относятся:

Забивные

Сваи всех видов для заглубления в грунт которых используются молоты, вибропогружатели, вибровдавливающие или вдавливающие устройства.

Другими словами забивные сваи погружаются в грунт под воздействием ударной, вибрационной или динамической нагрузки, соответственно материал забивных свай должен рассчитываться на воздействие таких нагрузок.

Кроме того забивные железобетонные сваи диаметром ≤ 80 см и сваи-оболочки диаметром ≥ 100 см дополнительно подразделяются

По способу армирования

На сваи с ненапрягаемой и предварительно напряженной продольной арматурой вне зависимости от наличия поперечного армирования.

По конструктивным особенностям

На сваи цельные и составные (из нескольких секций).

Примечание: К забивным сваям также относят железобетонные сваи-оболочки, погружаемые в грунт вибропогружателями без выемки или с частичной выемкой грунта и не заполняемые бетонной смесью.

Классификация забивных свай по геометрическим признакам приводилась выше в отдельной категории.

Набивные

Сюда относят бетонные и железобетонные сваи, устраиваемые путем укладки в скважины бетонной смеси. Для образования скважин грунт принудительно отжимают (вытесняют).

В свою очередь набивные сваи

по способу устройства

подразделяют на

Набивные, устраиваемые с использованием инвентарных труб

Нижний конец труб у таких свай при погружении в грунт закрыт бетонной пробкой или оставляемым в грунте башмаком. По мере заполнения скважин бетонной смесью трубы извлекаются.

Набивные, виброштампованные

Такие сваи делаются путем заполнения жесткой бетонной смесью пробитых скважин. Бетонную смесь уплотняют виброштампом в виде трубы с нижним заостренным концом. Ну трубу крепится вибропогружатель.

Набивные в выштампованном ложе

В грунте производится выштамповка скважин конусной или пирамидальной формы, после чего скважины заполняются бетонной смесью.

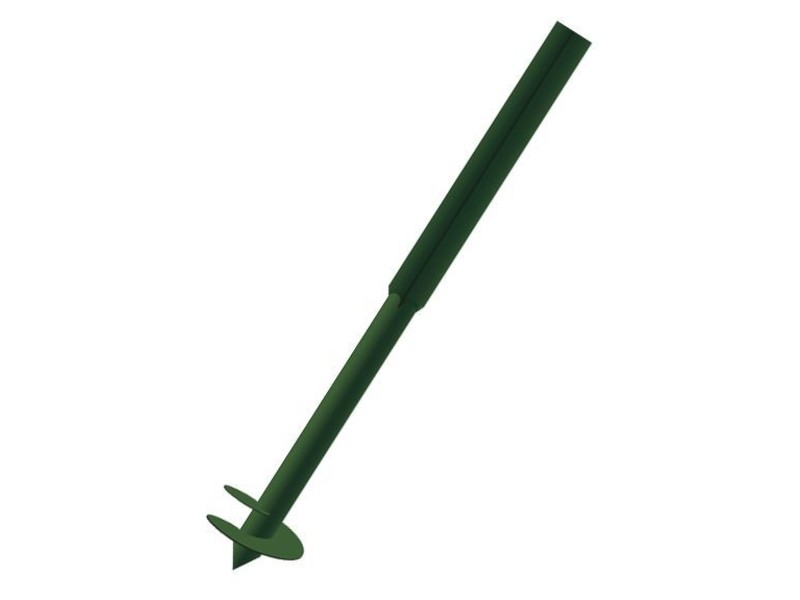

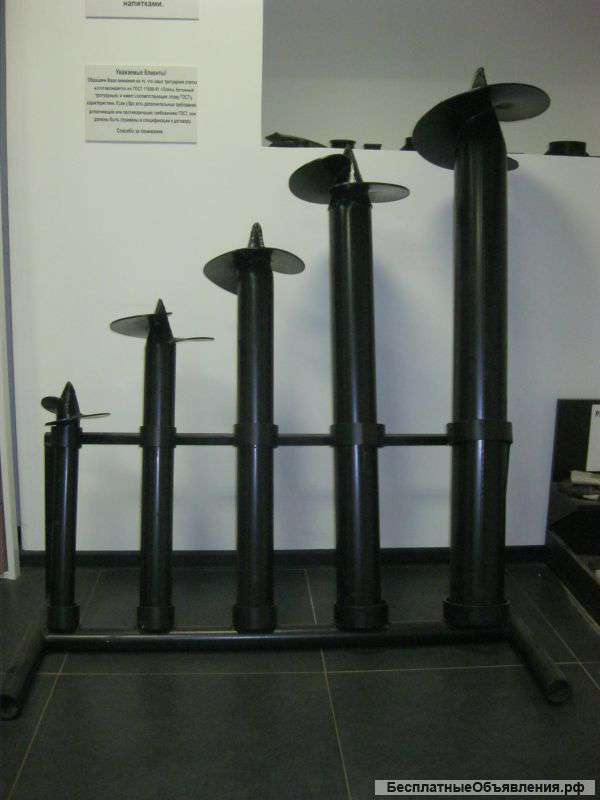

Винтовые

Сваи со стальным или железобетонным корпусом (стволом) с лопастью (или лопастями) на конце (рис. 484.4.5), погружаемые в грунт завинчиванием, иногда в сочетании с вдавливанием.

Винтовые сваи относятся к висячим. Одно из главных достоинств винтовых свай — это значительное уширение площади сечения на конце свай, образуемое лопастью или лопастями, которое не только увеличивает несущую способность свай при относительно малом диаметре, но также препятствует выдергиванию свай. Потому винтовые сваи раньше использовались в основном для устройства фундаментов, которым передаются значительные выдергивающие силы. В настоящее время винтовые стальные сваи очень часто используются при возведении небольших частных домов.

При расчете винтовых свай следует учитывать крутящий момент, возникающий при завинчивании.

Устраиваемые с выемкой грунта

Сюда относятся

Буровые

Железобетонные сваи, устраиваемые в грунте путем установки готовых железобетонных элементов в пробуренные скважины или заполнением скважин бетонной смесью. В малоэтажном частном строительстве — это самый распространенный вид свай.

В свою очередь буровые сваи

по способу устройства

подразделяют на

Буронабивные сплошного сечения

Для устройства таких свай бурятся скважины. Стенки скважин не крепятся, если скважины пробурены в пылевато-глинистых грунтах выше уровня грунтовых вод. При бурении скважин ниже уровня грунтовых вод в любых грунтах стенки скважин закрепляются глинистым раствором или инвентарными обсадными трубами, извлекаемыми после устройства скважин. Затем скважины заполняются бетонной смесью. На конце свай может быть уширение.

Буронабивные полые

Сваи круглого сечения, устраиваемые с использованием многосекционного вибросердечника.

Буронабивные с уплотненным забоем

Перед заливкой бетонной смеси в забой скважины втрамбовывается щебень для повышения несущей способности грунта.

Буронабивные с камуфлетной пятой

После бурения на дне скважины производится взрыв, приводящий к образованию камуфлетной пяты. В результате увеличивается площадь основания будущей сваи, а также уплотняется грунт в области взрыва. Все это приводит к значительному повышению несущей способности грунта. Затем скважины заполняются бетонной смесью.

Буроопускные с камуфлетной пятой

Отличие буроопускных свай с камуфлетной пятой от буронабивных в том, что после взрыва в скважину опускаются готовые железобетонные сваи, а не бетонная смесь.

Буроинъекционные

Сваи малого диаметра (15-25 см) устаиваются нагнетанием (инъекцией) в пробуренные скважины мелкозернистой бетонной смеси или цементно-песчаного раствора.

В последнее время буроинъекционные сваи получили большое распространение в малоэтажном частном строительстве. Их еще называют микросваями.

Буроопускные сваи-столбы диаметром или со сторонами ≥ 80 см

После бурения в скважины укладывается омоноличивающий цементно-песчаный раствор. Затем в скважину опускаются призматические или цилиндрические элементы сплошного сечения

Вибропогружные

Железобетонные сваи-оболочки, погружаемые в грунт с выемкой грунта и полностью или частично заполняемые бетонной смесью.

При устройстве свай без выемки грунта или с частичной выемкой физические свойства основания в результате уплотнения могут значительно изменяться. При устройстве свай с выемкой грунта физические свойства основания как правило изменяются не значительно и это тоже необходимо учитывать при расчете свай и оснований под сваями.

Висячие сваи — устройство и применение

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство

Что скрывается за понятием висячие сваи?

Рыхлость естественного основания требует дополнительного укрепления фундамента за счет повышения несущих способностей породы. Технология, создающая висячие сваи, достаточно популярна для массива слабой породы. Подобно любому другому методу, он имеет свои достоинства, а основным недостатком считается вес.

Какие бывают висячие сваи?

Внешне они – обычные бетонные, либо железобетонные столбы. Строительные нормы регламентируют их длину в размере 7 метров. Совокупная длина сборной конструкции может иметь до 20 м. Поперечное сечение опоры может иметь любую форму (квадратное, круглое, прямоугольное), а ствол быть либо цельным, либо сборным. При проведении работ в рыхлых породах они легко удлиняются. Все они выполняются с использованием армирования (продольного и продольно-поперечного).

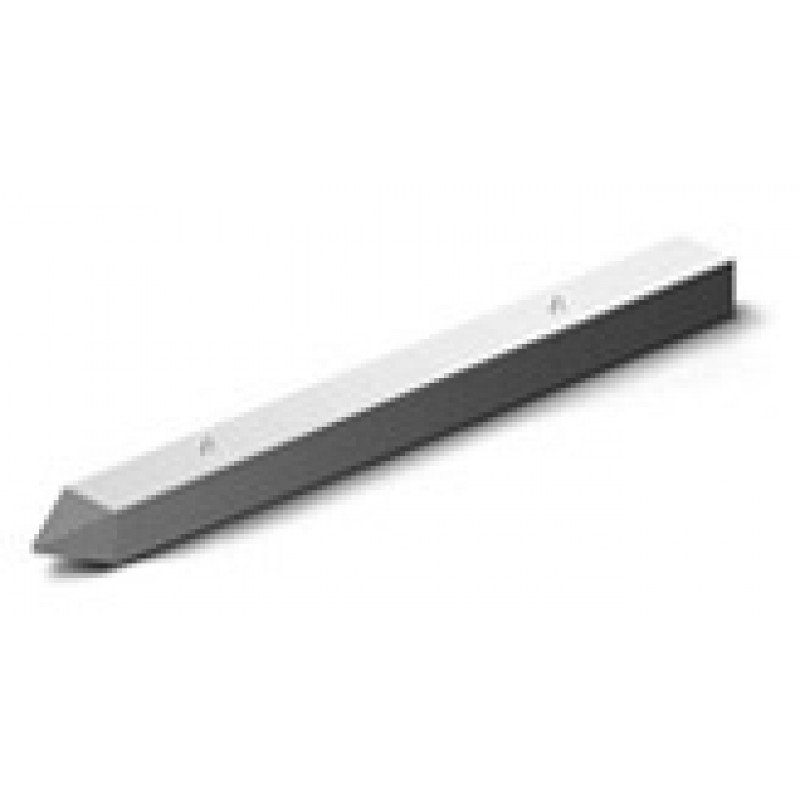

В строительстве наиболее востребованы конструкции квадратного сечения с диаметром от 20 до 40 см, длиной 5-20 м. Они пригодны для использования в любых породах, в почве, отличающейся повышенной подвижностью и сейсмоопасных зонах. В ряде случаев допускается замена цельнолитых стволов на имеющие внутреннюю полость, однако их использование снижает сейсмостойкость объекта (до 7 баллов включительно).

Круглое сечение используется в обустройстве базиса под гидротехнические здания и наземные сооружения в грунтах низкой плотности. Внутренняя полость стержней при погружении наполняется почвой, придающей конструкции устойчивость. Стандартная длина 5-12 м, составная – до 30 м. Диаметр от 30 до 150 см.

Опираются такие стержни на грунт боковыми и торцевыми частями, в то время, как нагрузка на конец незначительная. Нагрузка удерживается и распределяется за счет силы трения. Отсутствие опоры внизу компенсируется ее протяженностью и увеличением трения по бокам. Конусная винтовая безопорная конструкция берет до 70% нагрузки.

Что делать, чтобы опора не уползла вниз?

Существуют специальные технологии для закрепления стержня в грунтовом массиве.

  1. Использование заготовок с толстым сечением и наращение длины свыше семи метров, увеличивающими площадь соприкосновения и фиксации в грунте. Трение за счет удлиненной поверхности блокирует перемещение вбок или вниз, оставляя объект в проектном положении.
  2. Повышение плотности расположения опорных точек.
  3. Изготовление утолщений на концах и боковых частях, повышающее устойчивость.
  4. Применение новых технологий, например, разрядно-импульсной.

Апробированные методики позволяют решить проблемные вопросы строительства, но ряд способов остается спорным за счет возникновения трудностей другого характера.

  1. Удлинение и расширение – затратно, необходимость использования дополнительных материалов повышает финальную стоимость возведения фундамента.
  2. Толстые и длинные висячие сваи труднее входят в грунт, что удорожает стоимость проекта.
  3. Повышение кучности расположения приводит к эффекту погружения всех опорных столбов в землю. Грунтовый слой под концами не выдерживает совокупной массы почвы и внедряемых предметов. Происходит осадка здания, начинаются подвижки, приводящие к аварийному состоянию. Если процесс осадки происходит с одного края строения, в то время как другой остается неподвижным, вероятно образование трещин и разламывание дома.

Факторы, влияющие на длину стержней:

  1. чем мягче, рыхлее порода, тем они длиннее;
  2. чем больше нагрузка здания на фундамент, тем они длиннее;
  3. если обнаруживается нехватка длины, используют составные части, собираемые воедино.

Методы погружения висячих свай

Базовый процесс устройства основания любого сооружения с опорами данного вида предполагает забивание, но даже внутри одного принцип устройства встречаются разновидности.

  1. Вибрационный. Наиболее безопасный. Горная порода, окружающие здания и сами висячие сваи не подвергаются риску разрушения. Под воздействием вибрации пласт размягчается, облегчая вхождение. После завершения воздействия грунт «схватывается», фиксируя стержень в породном массиве. До момента застывания подача нагрузки категорически запрещена, так как спровоцирует сползание опоры ниже необходимой отметки.
  2. Вдавливание. Эффективный способ в пластичных, мягких грунтах, в т.ч. с высоким содержанием глины. Удобство проявляется при секционном погружении.
  3. Вибрация и вдавливание. Инновационный гибрид методов признан высокоэффективным и щадящим одновременно.
  4. Ударный. Используется все реже, так как чреват повреждением опор и окружающих построек за счет провоцирования сейсмических волн. Громкие звуки также негативно воспринимаются жителями окрестных домов.
  5. Ввинчивание. Винтовые висячие сваи с винтом на конце постепенно погружаются в породу, фиксируясь в ней.

Нельзя использовать метод работы с подмывом! Мягкий грунт станет чрезмерно рыхлым, потеряется сцепление между стержнями и землей.

Монтаж для готового фундамента

Необходимость укрепить уже готовое основание требует использования технологии буронабивных висячих свай. Для этого около него или в нем с двухметровым шагом пробуриваются отверстия. Если планируется работа с двойным основанием, глубина обязательно больше линии залегания. Разница значений варьируется до 2,5 метров. Отверстия создаются в свайных промежутках либо рядом со старыми опорными точками.

Фундамент в виде плит требует сквозного бурения по периметру основания. Если объект приложения работ находится на цокольном этаже или в подвальном помещении, монтаж ведется там.

Вторым шагом является почвенное уплотнение при помощи давления. Шахты заполняются бетонным раствором бетононасосом, способным поддерживать необходимое давление смеси. Таким образом происходит укрепление основания строения.

Метод имеет свои преимущества:

  1. минимум землеустроительных работ;
  2. отсутствие сложных манипуляций;
  3. технология создает основание из висячих свай буронабивного типа;
  4. использование в процессе работы только бурильной установки и бетононасоса;
  5. высокое давление уплотняет грунт, увеличивая силу трения между стержнем и почвой.

По сравнению с традиционно забивной технологией, безопорные стержни более надежно удерживаются в породе. Они укрепляют имеющуюся опорную площадку постройки в случае ее просадки или разрушения.

Минус метода заключается в сложности монтажа, требующего наличия спецтехники.
Ценообразование работ по установке подобных опор зависит от материала изготовления, площади сечения, длины и сложностью работ по погружению.

Висячие сваи востребованы на строительстве фундаментов для много- и одноэтажных построек в сфере жилищного, промышленного, гидротехнического строительства.

Моделирование работы свай-стоек

Общие положения

По виду работы сваи разделяются на сваи-стойки и висячие сваи (сваи трения).

К сваям-стойкам следует относить сваи всех видов, опирающиеся на скальные грунты. Также к ним можно отнести забивные сваи, у которых 80% несущей способности обеспечено сопротивлением грунта под нижним концом и 20% — трением грунта по боковой поверхности.

Расчёт свайного фундамента с применением свай-стоек

Определение несущей способности сваи-стойки

Расчётный метод определения несущей способности сваи-стойки приведён в п. 6 т/м.

При этом горизонтальные жесткости Rx и Ry оставить как есть, т.к. они служат для задания граничных условий работы сваи в грунте по горизонтали (это производные от коэффициента С1 по боковой поверхности по приложению В, СП 24.13330.2011).

Обнуление Rz в КЭ57 по длине сваи


Задание большой жесткости Rz в КЭ57 под нижним концом сваи-стойки


Назначение связей Uz (на поворот вокруг оси сваи), в случае, если в голове сваи не моделируется АЖТ

существующие типы, вид в разрезе, а также подробная схема конструкции

Традиционные формы опорных конструкций базируются на поверхностных слоях грунта.

Если несущая способность этих слоев не достаточна, приходится применять другие конструкции оснований, способные опираться на прочные и надежные пласты.

К таким видам фундаментов относятся свайные конструкции, широко распространенные в регионах с проблемными грунтами.

Они позволяют строить массивные здания в самых сложных условиях, на слабонесущих, обводненных или подтапливаемых грунтах, плывунах или торфяниках.

Существуют разные конструкции свайных фундаментов, о которых следует поговорить подробнее.

Содержание статьи

Виды свайных фундаментов

Виды свайных оснований различают по типу опорных элементов.

Они делятся на:

  • Сваи-стойки. Погружаются в грунт до появления жесткого контакта с плотными слоями. Обладают наибольшей прочностью и несущей способностью, используются для наиболее тяжелых и ответственных зданий и сооружений.
  • Висячие сваи. Опоры на плотные слои грунта не имеют, удерживаются за счет силы трения на боковых стенках стволов. Несущая способность зависит от длины сваи, т.е. от глубины погружения в грунт. Используются в случаях слишком глубокого залегания плотных слоев. Недостатком висячих свай является способность внезапных просадок, возникающих вследствие изменения гидрогеологических условий — сезонного изменения уровня грунтовых вод.

По материалу сваи бывают:

  • Деревянные. Традиционный вид, появившийся изначально и в настоящее время практически не использующийся.
  • Металлические. В качестве свай используют отрезки рельс, швеллеров, двутавров и т.д. Специально изготовленными образцами являются только винтовые сваи. Металлические сваи имеют важное преимущество — они пластичны, что позволяет им гибко реагировать на боковые нагрузки от морозного пучения или подвижек грунта. Недостатком металлических свай является склонность к коррозии, в основном — к электрохимической ее разновидности. Из-за этого срок службы металлических свай относительно невысок — до 75 лет (в среднем — 40-50).
  • Железобетонные. Эти сваи используются в самых ответственных опорных конструкциях. Они могут быть изготовлены на специализированных предприятиях, или отлиты непосредственно на участке. Срок службы Ж/Б свай достигает 150 лет, что обуславливает предпочтение именно этого типа среди строителей.

По типу погружения:

  • Забивные. В основном, используются Ж/Б сваи с заранее напряженной арматурой. Они способны выдерживать максимальные нагрузки и обладают наибольшей несущей способностью. Намного реже используются металлические забивные элементы.
  • Набивные (или буронабивные). Изготавливаются непосредственно на площадке путем заполнения жидким бетоном предварительно пробуренных и армированных скважин. При использовании этой технологии значительно снижается необходимость в транспортировке и погрузо-разгрузочных работах, нет нужды в применении сваебойной техники. Это сделало буронабивные сваи предпочтительными среди индивидуальных застройщиков.
  • Винтовые. Это отдельный вид свай, погружаемых в грунт по принципу шурупов. Имеют возможность погружения и извлечения как механическим способом, так и вручную. Особенностью винтовых свай является отсутствие необходимости в планировке участка или в производстве земляных работ в целом. Кроме того, имеется возможность строительства на склонах или складках рельефа. Недостаток — коррозия, разрушающая металл.

По конструкции свайные фундаменты бывают:

  • Свайно-ростверковый.
  • Свайно-винтовой.
  • Свайно-ленточный.
  • Свайно-плитный.

ВАЖНО!

Свайно-ростверковый и свайно-ленточный виды мало отличаются друг от друга, из-за чего некоторые источники объединяют их в одну группу. Однако, другие специалисты видят между ними принципиальную разницу в способе распределения нагрузок — лента укладывается на грунт, ростверк же опирается только на сваи.

Типы металлических труб

Винтовые сваи представляют собой металлические трубы с толщиной стенок не менее 4 мм, оснащенные сварным или литым острым наконечником и спиралеобразными режущими лопастями.

Погружение винтовых свай больше всего походит на завинчивание самореза — наконечник втыкается в грунт, стволу придают вращательное движение, лопасти врезаются в грунт и начинают понемногу затягивать ствол.

Считается, что их можно погружать вручную, с использованием только мускульной силы.

Это верно, но только до определенных пределов — наиболее распространенные винтовые сваи диаметром 108 мм вручную погрузить практически невозможно.

Специалисты не рекомендуют погружать вручную вообще никакие сваи, даже небольшого диаметра.

Неравномерность распределения усилия и колебания оси значительно ослабляют грунт вокруг ствола и лопастей, снижая несущую способность опоры.

Существуют разные конструкции винтовых свай, различающихся по признакам:

  • Тип наконечника — сварной или литой.
  • Количество лопастей — одна, две или три.
  • С защитным слоем оцинковки, или без нее.

ОБРАТИТЕ ВНИМАНИЕ!

Наличие на винтовых сваях слоя краски нельзя рассматривать как защитный слой, поскольку при погружении он полностью стирается. Единственный эффективный вид защиты — слой оцинковки. Если его не имеется, лучше поискать другие варианты.

Отношение диаметров лопастей и ствола также бывает разным. Для рыхлых и мягких грунтов используются большие диаметры, обеспечивающие обширную опорную площадку.

Для скальных или обломочных грунтов применяют многовитковые сваи типа «шуруп», хотя для индивидуального строительства их использовать нецелесообразно. Существуют также сваи для погружения в вечную мерзлоту.

Они не имеют заостренного наконечника, так как погружаются в лидирующую скважину, и диаметр лопастей у них довольно низок — превышает размер ствола менее, чем в полтора раза.

Устройство основания

Схема свайного фундамента практически всегда одна и та же, вне зависимости от типа свай.

Основание состоит из:

  • Опорные элементы (сваи) — вертикальные стержни, опирающиеся на глубинные плотные слои грунта или удерживающиеся в неподвижности за счет силы трения.
  • Ростверк — пояс обвязки, на котором установлены стены дома.
  • Обвязка — применяется в дополнение к ростверку на металлических (винтовых) сваях для соединения всех стволов в единую систему и увеличения жесткости и прочности свайного поля.

Сваи погружаются в грунт соответствующим способом, после чего их верхушки обрезаются до получения ровной горизонтальной плоскости по всему полю. Затем на них устанавливаются специальные колпаки с монтажными площадками — оголовки, на которые монтируется деревянный или металлический пояс обвязки.

Для железобетонных ростверков оголовки не используются, вместо них собирают опалубку и отливают монолитную ленту с армпоясом, жестко связанным с каркасом свай. Основная задача состоит в обеспечении максимально прочной и жесткой связи ростверка и всех свай, превращении отдельных элементов в единую систему.

Это позволит ростверку принимать на себя вес дома и перераспределять его по всем опорам, которые, в свою очередь, передадут нагрузку на твердые слои грунта.

Конструкция винтовых свай

Винтовые сваи представляют собой отрезки металлической трубы с толщиной стенок от 4 мм.

Они выпускаются в готовом виде с различной длиной от 1,5 м до 5 м (и более). Одна сторона трубы снабжена заостренным конусообразным наконечником, на котором крепится спиралеобразная режущая лопасть.

Наконечники бывают литые, изготавливающиеся как отдельный узел вместе с лопастью и привариваемые к трубе в готовом виде. Также есть сварные наконечники, представляющие собой соединенные лепестки, вырезанные из этой же трубы. Лопасти в этом случае привариваются отдельно.

Литые наконечники используются для более плотных грунтов, имеющих твердые включения.

Сварные наконечники используются на относительно мягких грунтах, так как при погружении в плотные слои они могут разрушиться и свая будет испорчена.

Для погружения на верхней части сваи имеется технологическое отверстие, в которое продевают лом.

На него одевают отрезки трубы, которые используют как длинные рычаги при вращении сваи. Один человек должен стоять у ствола и корректировать его положение, а другие вращают ствол и погружают его в грунт.

Установка с помощью строительных машин проходит гораздо быстрее, точнее и практически без отказов.

Важно заранее составить схему погружения, в которой будет отображена последовательность установки свай.

Иначе возможно возникновение ситуации, когда крайние опоры установлены, а к внутренним техника не может подойти.

ВАЖНО!

Реверс сваи при установке недопустим. Также запрещается погружать сваю в ту же лунку, откуда только что извлечена другая опора. Лопасти сильно разрыхляют грунт, который теряет свою плотность и требует довольно большого времени на восстановление.

Какие ростверки существуют

Существуют три основных разновидности ростверков:

  • Деревянный. Используется брус размером 150 : 200 мм или 200 : 200 мм. Иногда вместо одного цельного бруса применяют пачку обрезных досок толщиной 50 мм и шириной 200 мм. Этот вариант позволяет исключить обычное для этого материала образование глубоких трещин и скручивание винтом. Балки укладываются на оголовки и фиксируются стремянками и болтами. Между собой их соединяют вполдерева с прокладкой из джута.
  • Металлический. На оголовок укладывают двутавр, рельс или уголок и прочно соединяют между собой на сварку с дополнительной фиксацией на резьбовые соединения. Для швеллера оголовки не применяют, укладывая прокат полочкой вверх прямо на верхушки металлических труб (винтовых свай).
  • Железобетонный. Представляет собой практически полный аналог мелкозаглубленного ленточного фундамента, только установленный не в траншее с опорой на грунт, а точечно на верхушках свай. При этом, лента отливается с жестким соединением арматуры с каркасами свай, что делает все элементы единой бетонной отливкой. Ж/Б ростверк способен выдерживать максимальные нагрузки, не гниет и не поддается коррозии, что обеспечивает длительный срок службы.

Из чего он состоит?

Ростверк — это пояс обвязки, представляющий собой некое подобие традиционной ленты, хотя может быть изготовлен не только из железобетона. Он располагается по периметру всего свайного поля под внешними несущими стенами, а также — под внутренними несущими стенами, полностью повторяя конфигурацию ленты.

Иногда применяют заглубленные и мелкозаглубленные конструкции ростверков, хотя в этих случаях речь идет о свайно-ленточном фундаменте.

Отличительная черта классического ростверка — расположение на верхушках свай на некотором возвышении над уровнем грунта.

Это позволяет исключить контакт с талой водой или снегом, делает возможным доступ к конструкциям для осмотра и наблюдения за состоянием.

Краткое описании технологии монтажа

Порядок действий следующий:

  1. Подготовка участка. Удаляются лишние растения и предметы, производится планировка участка, ели это необходимо.
  2. Разметка. С помощью колышков отмечаются центры скважин. Необходимо соблюдать точность и аккуратность измерений, проверять соответствие диагоналей.
  3. Бурение скважин. На заданную (или возможную) глубину бурятся скважины, при необходимости делается расширение — пятка.
  4. В полости опускаются гильзы — отрезки пластиковых труб, свернутый в трубку рубероид. Они послужат своего рода опалубкой, препятствующей уход воды из бетона в окружающий грунт.
  5. Собираются и опускаются в скважины арматурные каркасы. Их длина должна быть такой, чтобы оставалось достаточно для последующего соединения с армпоясом ростверка.
  6. В скважины заливают бетон. Его тщательно штыкуют, удаляя пузырьки воздуха. После этого сваи выдерживают до полного застывания (28 дней).
  7. Пока сохнет бетон, производят сборку опалубки и арматурного каркаса для ростверка. Порядок действий практически аналогичен методике строительства ленточного фундамента.
  8. Когда наступает возможность, производится заливка ростверка. Бетон штыкуют, удаляя воздух, затем накрывают полиэтиленом и выдерживают 28 дней. Опалубку можно снимать через 10 дней после заливки.

После полного затвердения ленты можно переходить к дальнейшему строительству.

Полезное видео

В данном разделе вы сможете ознакомиться с устройством свайного фундаментом в разрезе:

Заключение

Основным преимуществом свай, помимо возможности строительства на сложных и проблемных грунтах, является допустимость самостоятельного возведения без использования тяжелой техники.

Нередко сваи являются единственной возможностью привязать постройку к жесткой опоре.

Северные территории России изобилуют подобными участками, не позволяющими применять традиционные технологии строительства и нуждающимися в использовании более эффективных технологий.

Поэтому популярность и широкое распространение свайных фундаментов вполне оправданно и объяснимо.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pile Rack Clipart Png, Vector, PSD, and Clipart With Transparent Background для бесплатной загрузки

  • белое мыло прозрачный пузырь клипарт

    3333 * 3333

  • рамка клипарт зеленый лист

    1200 * 1200

  • прямоугольник золотой рамка клипарт png

    5000 * 5000

  • золотая рамка клипарт png элемент вектора

    5000 * 5000

  • рисованный мультфильм куча книг и карандашный элемент

    2000 * 2000

  • куча фруктов

    1200 * 1200

  • огонь png прозрачное изображение клипарт

    1500 * 1500

  • красивый золотой кружевной королевский бордюр png клипарт

    1200 * 1200

  • огонь векторный дизайн клипарт

    2400 * 2400

  • белый одиночный мультфильм облако клипарт вектор

    1200 * 1200

  • дерево векторный клипарт

    1200 * 1200

  • черный клипарт объектив камеры

    2400 * 2400

  • полумесяц клипарт прозрачный picsart png

    1200 * 1200

  • полумесяц png клипарт прозрачный picsart

    1200 * 1200

  • красный перец чили горит реалистичный клипарт

    3333 * 3333

  • милая круглая рамка с клипарт png вектор

    5000 * 5000

  • набор иконок социальных сетей facebook

    800 * 800

  • полнолуние png клипарт прозрачный

    1200 * 1200

  • вектор куча золотых монет

    1200 * 1200

  • золотая рамка дизайн клипарт элемент вектора png

    5000 * 5000

  • рамка прямоугольник золотой клипарт png элемент

    5000 * 5000

  • золотая куча денег

    1200 * 1200

  • синяя камера векто r клипарт

    2400 * 2400

  • розовое милое облако клипарт

    2400 * 2400

  • векторная стойка для барбекю

    1200 * 1200

  • круг милая рамка клипарт png элемент вектора

    5000 *

  • тропические зеленые листья и клипарт листьев

    6250 * 6250

  • значок instagram логотип instagram

    800 * 800

  • красный винтажный векторный клипарт камеры

    2400 * 2400

  • красный шаблон стойки БО

    1200 * 1200

  • градиент кнопки социальных сетей

    2000 * 2000

  • золотой прямоугольник рамка дизайн клипарт png

    5000 * 5000

  • фиолетовый шаблон стойки дисплея bo

    1200 * 1200

  • желтая звезда клипарт png элемент вектора

    5000 * 5000

  • фрукты рисунок клипарт виноград s

    1200 * 1200

  • Шкафы для монтажа в стойку | Пели

    Classic Rack
    60 размеров

    SuperMAC
    21 размер

    Стойка MAC
    54 размера

    MIN MAC Rack
    20 ящиков

    Classic-V Rack
    5 размеров

    Стойка Super-V
    7 типоразмеров

    BlackBox
    7 размеров

    ProRack
    5 размеров

    Sway Space 50 — 75 мм 25 мм 25 мм 25 мм 25-50 мм 25-50 мм 50 мм НЕТ
    Рама Усиленная алюминиевая рама с резьбой для тяжелых условий эксплуатации Стальная стойка со стандартным квадратным отверстием Стальная стойка со стандартным квадратным расположением отверстий
    (доступны зажимные гайки AE и M6)     		Стойка с резьбой Алюминиевая рама с резьбовыми гайками
    Размеры корпуса 3U, 4U, 5U, 6U, 7U, 9U,
    10U, 11U, 14U, 21U, 26U
    (вызовите удлинитель 1U для любого из этих стандартных размеров)     		3U, 4U, 5U, 7U, 9U, 11U, 14U 3U, 4U, 5U, 6U, 7U, 9U, 11U, 12U, 14U 4U, 6U, 8U, 10U, 12U 3U, 4U, 5U, 7U, 9U 3U, 4U, 5U, 7U, 9U, 11U, 14U 3U, 4U, 5U, 7U, 9U, 11U, 14U 4U, 6U, 8U, 10U, 14U
    Полезная нагрузка (можно спроектировать более высокую полезную нагрузку) 35 — 75 кг 35 — 75 кг
    G-Рейтинг 15-30 г 40-70 г 50 — 80 г 50 — 80G НЕТ НЕТ 40 — 80 г 80–120 г
    Защита от ударов Extreme Heavy Duty
    Лучшая доступная защита от ударов и вибрации     		Средняя / тяжелая нагрузка
    Лучшая защита от ударов и вибрации     		Средняя нагрузка
    Хорошая защита от вибрации     		Средние / тяжелые условия
    Лучшая защита от ударов и вибрации     		Средняя нагрузка
    Лучшая защита от ударов и вибрации (до 170 фунтов. )     		Light Duty
    Базовая транспортировка и защита от непогоды     		Light Duty
    Базовая транспортировка и защита от непогоды
    Амортизаторы Цилиндрические амортизаторы изолируют оборудование
    от вибрации и удары от ударных сил    		 Твердые резиновые амортизаторы изолируют оборудование
    от вибрации и удары от ударных сил    		 Оборудование для изоляции от вибрации цилиндрических амортизаторов Угловые прецизионные эластомерные амортизаторы Цилиндрические амортизаторы крепятся непосредственно к стенке корпуса для изоляции оборудования от вибрации, а также от ударных сил. Цилиндрические амортизаторы изолируют оборудование
    от вибрации, а также от ударных сил.    		 Без системы крепления амортизаторов; алюминиевая стойка на корпусе корпуса
    Защита от ударов и вибрации Обеспечивает максимальный уровень защиты от ударов и вибрации
    в широком диапазоне размеров
    и дополнительных принадлежностей.    		 Корпус
    имеет меньшую ширину для экономии места, но при этом имеет защиту от ударов и вибрации.    		 Поставляет корпус с хорошей защитой от вибрации с использованием противоударных опор. Амортизаторы защищают оборудование от ударов и вибрации Обеспечивает хорошую защиту от ударов в предварительно сконфигурированном корпусе
    для готовых покупок 5 размеров    		 Обеспечивает хорошую защиту от ударов в предварительно сконфигурированном корпусе
    для готовой покупки 7 размеров    		 Предлагает заранее сконфигурированный кейс из переработанных материалов 7 размеров. Имеет легкий и компактный футляр для защиты
    от дождя, пыли и ударов по поверхности.
    Использует Военное быстрое развертывание, запоминающие устройства, прецизионное лабораторное оборудование
    , откалиброванное диагностическое / испытательное оборудование,
    Аэрокосмические приборы    		 Военное быстрое развертывание, пульты / панели управления,
    Антенны радара / СВЧ, твердотельная электроника,
    Оборудование для телевизионной связи    		 Быстрое развертывание Miitary, приложения для развертывания в полевых условиях, консоли / панели управления
    , вещательное оборудование    		 Электромеханические, мобильные операции,
    Радиовещательное оборудование, лабораторное оборудование,
    Метеорологические инструменты, медицинское и биологическое оборудование    		 Промышленные и бытовые стойки с квадратными отверстиями.
    Эти стойки поддерживают оборудование для стандартного монтажа (SAE или M6).    		 Радио и усилители, твердотельное оборудование,
    Оборудование для полевых испытаний    		 Полухрупкое медицинское оборудование, радиоприемники и усилители,
    Испытательное оборудование для полевых работ
    Конфигурация Полностью настраиваемый
    (изготавливается под заказ и настраивается)     		Конфигурируется и изготавливается под заказ В наличии
    (На складе и готов к отправке)     		В наличии
    (На складе и готов к отправке)     		В наличии
    (На складе и готов к отправке)     		Возможна конфигурация и изготовление под заказ

    Аккометалс | Стеллаж односвайный | Технический паспорт солнечной системы

    Akcome Metals | Стеллаж односвайный | Технический паспорт солнечной системы | Каталог монтажной системы ENF

    «Почти на каждой странице ENF есть только одна очень таргетированная реклама. Рассмотрите возможность отключения блокировки рекламы на этом веб-сайте «.

    Используя веб-сайт ENF без изменения настроек файлов cookie, вы соглашаетесь на использование файлов cookie, как описано в нашей политике в отношении файлов cookie и данных .
    ENF Solar

    Торговая платформа по солнечной энергии и каталог компаний, работающих в сфере солнечной энергии

    1. Каталог солнечных систем
    2. Стеллаж односвайный

    Akcome Metals Technology (Suzhou) Co., ООО

    Цена:

    От 0,0701 € / Wp

    От € 22.1 /1 Панель

    Область: Китай

    Узнать

    Примечание: Ваш запрос будет направлен непосредственно в компанию Akcome Metals Technology (Suzhou) Co., ООО.

    Альтернативный продукт

    От 0,00844 € / Wp

    • Тип: Скатная крыша
    • Гарантия на продукт: 12 лет
    • Угол наклона: 2-60 °
    • Ветровая нагрузка: 216 км / ч
    • Снеговая нагрузка: 1.4 кг / м 2
    • Вспомогательный материал: Алюминий, нержавеющая сталь
    • Мелкие детали: Алюминий, нержавеющая сталь
    • Ориентация панели: Портрет, Пейзаж
    • Обрамление панелей: В рамке, без рамки
    • Вес: —
    Характеристики продукта
    Модель №.
    Системный Обзор
    Тип Наземное крепление
    Устройство системы крепления Рядов
    Ориентация панели Портрет

    Akcome Metals Technology (Suzhou) Co., ООО

    +86512 82557328
    www.akcome.com
    Китай
    Jintang Rd, Zhangjiagang Economic Development Area, Zhangjiagang, Jiangsu

    Нет.Сотрудники: 4,500

    Материнская компания: Akcome Group

    Узнать Примечание: Ваш запрос будет направлен непосредственно в компанию Akcome Metals Technology (Suzhou) Co., ООО.

    Детали бизнеса

    Типы компонентов

    Система крепления, монитор

    Система крепления

    Тип: Наземный, на крыше, BIPV

    Материнская компания

    Akcome Group

    • € 0.0961 / Wp

      Полностью алюминиевый …
      Крепление на навес

    • 0,0786 € / Wp

      Внутренний двойной …
      Крепление на навес

    • € 0.0779 / Wp

      Двухрядные квасцы …
      Наземное крепление

    • 0,0519 € / Wp

      Четырехрядный стальной …
      Наземное крепление

    • € 0.0571 / Wp

      Регулируемый al …
      Наземное крепление

    • 0,0779 € / Wp

      Пленочный модуль r …
      Наземное крепление

    • € 0.0623 / Wp

      Большой пролетный …
      Наземное крепление

    • 0,0485 € / Wp

      На холме …
      Наземное крепление

    • € 0.0519 / Wp

      Четырехрядный стальной …
      Наземное крепление

    • 0,0545 € / Wp

      Цемент…
      Плоская крыша

    • € 0.0649 / Wp

      Цельнометаллический муль …
      Крепление на навес

    • 0,0805 € / Wp

      Сельскохозяйственная …
      Наземное крепление

    • € 0.0675 / Wp

      Рыболовный свет …
      Наземное крепление

    • 0,0831 € / Wp

      Цвет стали р …
      Скатная крыша

    • € 0.0571 / Wp

      Цвет …
      Скатная крыша

    • 0,0545 € / Wp

      Черепичная кровля …
      Скатная крыша

    • € 0.104 / Wp

      Цемент…
      Плоская крыша

    • 0,0649 € / Wp

      Квасцы четырехрядные …
      Наземное крепление

    ENF Solar — это исчерпывающий каталог компаний и продуктов в области солнечной энергетики.Информация проверяется, классифицируется и подключается.

    © 2005-2021 ООО «ЭНФ». Все права защищены.

    .

    • Добавить комментарий
