Схема подключения погружного насоса: Схемы подключения насоса на скважину с автоматикой и реле.

Содержание

схема подключения к скважине, автоматике и электросети

Для подачи воды в дом от скважинного либо колодезного источника необходимо напорное оборудование. Наиболее часто используют погружные модели, поскольку они просты в эксплуатации и неприхотливы. Для самостоятельной сборки водоснабжающей системы необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он функционировал корректно.

Содержание

  1. Как подсоединить помпу к скважине и водопроводу
  2. Электрическая схема подключения
  3. Без автоматики
  4. Через реле давления
  5. С помощью блока управления
  6. Возможные ошибки при подсоединении оборудования

Как подсоединить помпу к скважине и водопроводу

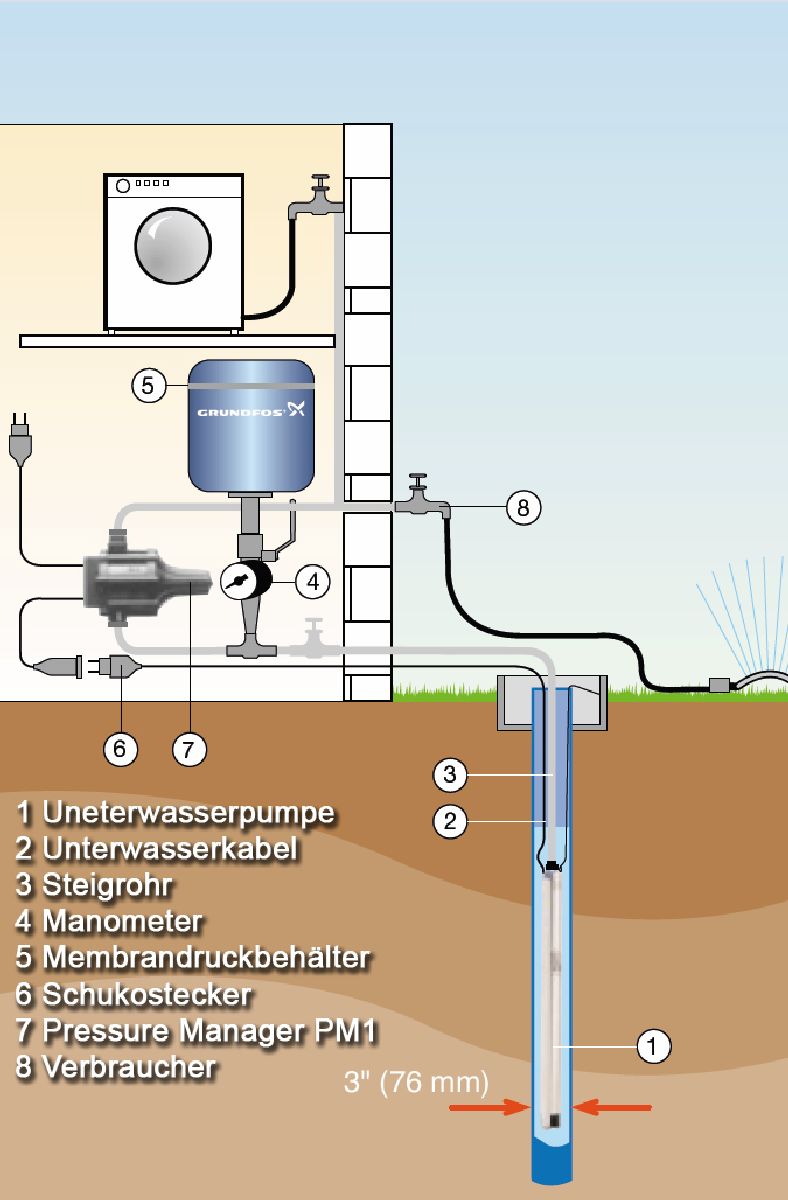

Система водоснабжения с погружным насосом

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

  1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
  2. К аппарату подсоединяют трос, электрический провод, шланг.
  3. Устройство плавно опускают в скважину.
  4. Когда насос достигнет дна, его поднимают на полметра-метр.
  5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

На устье скважины следует установить крышку, чтобы предотвратить попадание в шахту грязи и посторонних предметов.

Электрическая схема подключения

Подключать скважинный насос без автоматики не рекомендуется

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Способ подсоединения без автоматики нельзя считать правильным. Он только представляет общий принцип подключения напорного устройства для скважины. Если не ставить автоматику, управляющую работой насосного оборудования, оно может сломаться при холостом ходе.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

Автоматика первого поколения

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

  • Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
  • Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
  • Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

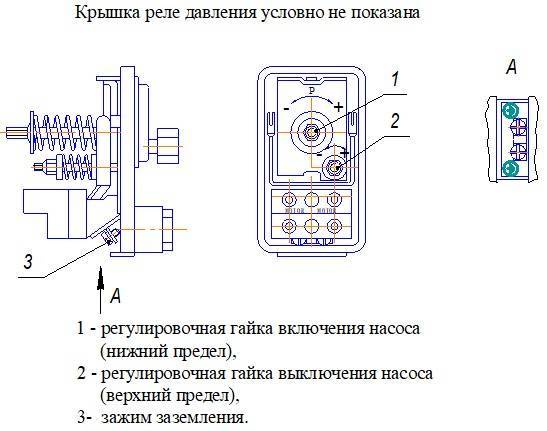

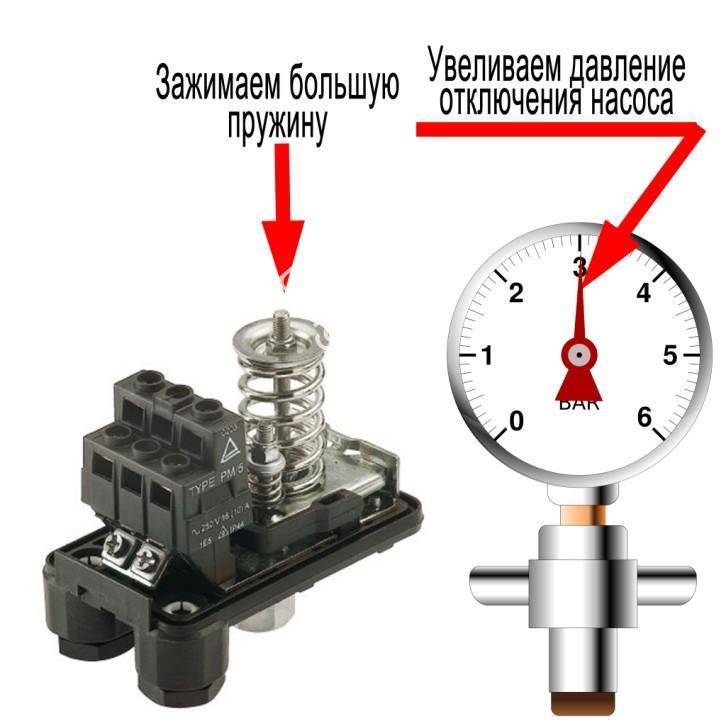

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

Запускать скважинную помпу можно лишь после проверки и регулировки давления в накопителе. Показатель должен быть равным 0,9 части значения при включении.

Автоматика второго поколения

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

  1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
  2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
  3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Электродвигатель глубинной помпы при запуске качает жидкость на максимальной мощности, что не всегда нужно при небольшом ее расходе. Усовершенствованный автомат запускает мотор с мощностью, необходимой для требуемого объема забора и расхода воды. Это способствует экономии электричества и продлению эксплуатации напорного оборудования.

Возможные ошибки при подсоединении оборудования

Виды обратных клапанов

Поломки насоса не избежать при неправильно определенной высоте его подвеса. Если установить слишком низко, в помпу попадут мелкие камешки либо песок. Если, наоборот, чересчур высоко, может засосать воздух. Пренебрежение установкой невозвратного клапана оказывает негативное влияние на напорное устройство. В такой ситуации при каждом запуске он вначале заполняет водой вертикальную трубу, а после отключения на него действует гидроудар.

При увеличении высоты подъема воды возрастает сила удара, поэтому урон, который наносится насосу, будет больше.

Также не рекомендуется и слишком маленькое сечение водоподающей трубы. Эксплуатационный период останется без изменений, но на производительности это плохо скажется. Не установленная электрозащита, особенно в областях с перепадами напряжения, может стать причиной выхода из строя насоса.

Подключение электрических приборов лучше делать через стабилизаторы, а сложное и дорогое электрооборудование – через специальные станции управления и защиты. Сечение электропровода должно быть достаточным, в противном случае время работы мотора значительно уменьшится.

При неправильной установке автоматики и контрольно-измерительных приборов, а также подсоединении напорного оборудования к скважине неизбежна авария в системе. Если вы мало разбираетесь в теме, лучше доверить работу профессионалам.

Схема Подключения Скважинного Насоса — tokzamer.ru

Подбирают скважинные насосы для подъема воды с больших глубин и устанавливаются непосредственно в пробуренную скважину. Схема подключения реле насоса В некоторых случаях, с целью экономии окончательной стоимости комплекта насоса, подключение выполняется без блока управления.

Протяжённость водопровода и количество узлов

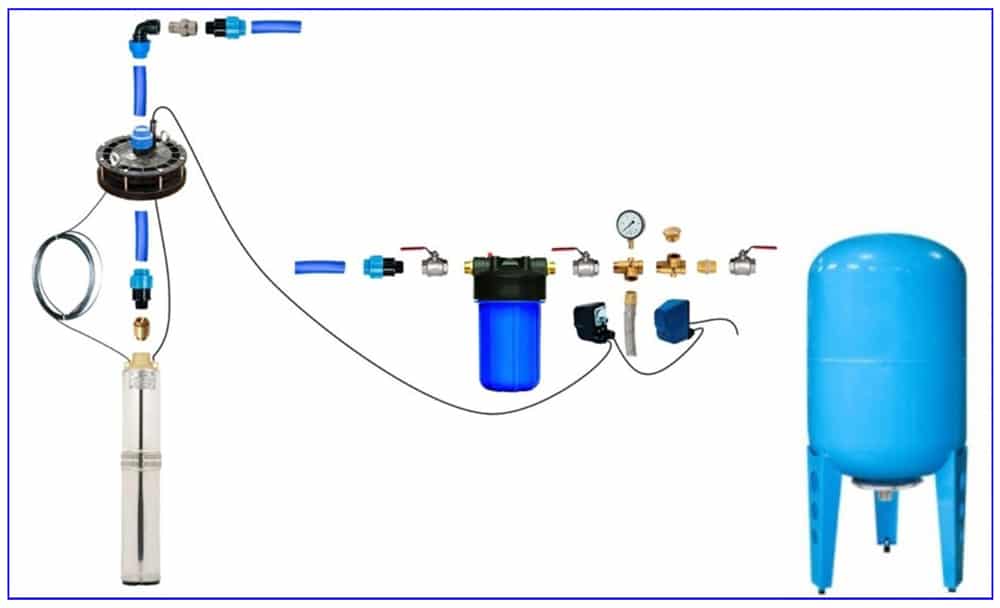

Комплект скважинного насоса

С помощью строительных стяжек, через каждые 1,5 — 2 метра необходимо закреплять трос в трубе. Осуществляет подключение скважинного насоса и его отключение.

Как правило, установку и подключение погружного насоса начинают производить, начиная с обвязки гидроаккумулятора, наборки на него оборудования.

Регулировка пределов давления в накопителе осуществляется посредством реле. Подключение электрических приборов лучше делать через стабилизаторы, а сложное и дорогое электрооборудование — через специальные станции управления и защиты. Насосный кабель может подключаться непосредственно к сети электричества, тогда использование дополнительных устройств не потребуется.

Мембрана не позволяет жидкости выливаться из трубы. Блоки управления третьего поколения Автоматика третьего поколения надежная, качественная и дорогая. Обратный клапан — это перепускная мембрана, которая устанавливается непосредственно на выходе силового агрегата, препятствуя обратному оттоку жидкости из трубы.

Мы же рассмотрим лишь основные моменты, которые помогут понять в чем заключается обустройство собственной системы водоснабжения. Последние имеют минимальный уровень шума и потребляют меньше энергии, чем одноступенчатые. Напорная труба отрезается на уровне земли и вместе с кабелем, через оголовок заводится в техническое помещение в утепленном лотке.

Схема для поверхностного скважинного насоса


Скважинный оголовок. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Металлопластиковые финтинги и трубы, ведущие в дом. В корпусе эжектора смонтировано сопло зауженного сечения. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Вывод Представленные электрические схемы подключения скважинного насоса являются самыми простыми, но наиболее распространенными в частном секторе для водоснабжения дома. Стальной трос для крепления электронасоса к оголовку.

Подключение станции с поверхностным насосом

Получив необходимые значения можно переходить к следующему этапу. С помощью блока управления Автоматика первого поколения При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе.

К выходу насоса присоединяют систему водоснабжения. Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Реле давления, укомплектованное манометром. При устройстве водовода в дом ниже точки промерзания земли до этого уровня прокапывается траншея. Причем ее длина подбирается так, чтобы один конец ее был погружен в воду на глубину не менее 30 см.

Подключите конденсатор и проверьте работу насоса. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя. Фильтр тонкой очистки воды 5SL или 10SL со сменными картриджами. Схема глубинного и погружного насоса.

Все резьбы уплотняются лентой ФУМ, за исключением перехода металл-пластик. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы. Подсоединение скважинного насоса к автоматике в отличие от других видов колодезных, дренажных с поплавковым выключателем требуют защиты от работы в пространстве без воды, охлаждающей их двигатель.

После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме. В этом случае поднять воду на такую высоту сможет только глубинный насос.

Как подсоединить помпу к скважине и водопроводу

Пренебрежение установкой невозвратного клапана оказывает негативное влияние на напорное устройство. В такой ситуации при каждом запуске он вначале заполняет водой вертикальную трубу, а после отключения на него действует гидроудар.

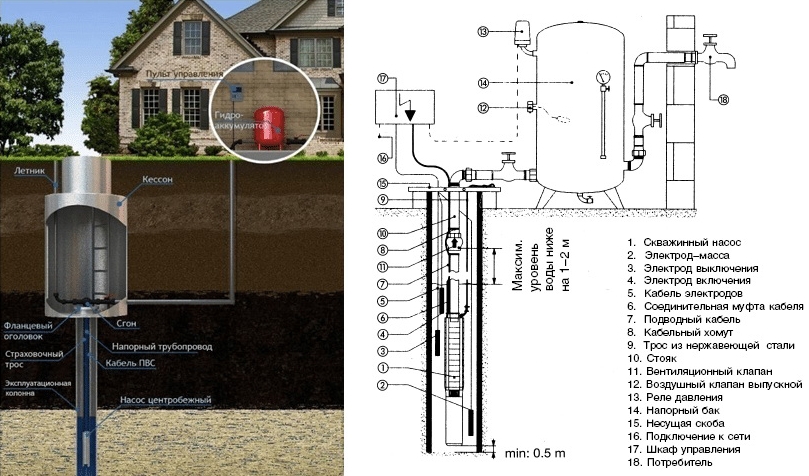

Схема подключения скважинного насоса к автоматике и реле давления

Общие советы по установке своими руками

Бесперебойное водоснабжение предполагает установку автоматики. От этого зависит правильная и бесперебойная работа системы водоснабжения. В комплект для обустройства колодца или колодца входит глубинный насос, обратный клапан, поплавок с датчиком, реле давления, бак гидроаккумулятора и электронный блок управления.

Погружной насос легко перемещать самостоятельно благодаря компактным размерам

Насос – основной силовой элемент, поднимающий воду из колодца.

Обратный клапан представляет собой перепускную мембрану, которая устанавливается в месте выхода силового агрегата. Мембрана предотвращает вытекание жидкости из трубы. Поплавковый датчик – это элемент автоматики, определяющий уровень воды в колодце или колодце.

Советы по установке погружного насоса:

  1. Для погружения лучше всего использовать оцинкованные или нейлоновые тросы.
  2. Использование стальных тросов не рекомендуется, так как они быстро изнашиваются.
  3. Для крепления троса используется прочная стальная рама.
  4. Каркас изготовлен из уголка и снабжен оголовком колодца.
  5. В раме сделано отверстие для протягивания через него троса.
  6. Поместите насос на конец трубы и проложите кабель вдоль него.

Система может не иметь обратного клапана. В этом случае им нужно обустроить розетку. На вентиль устанавливается муфта, а к ней уже крепится труба.

Протяженность водопровода и количество узлов

Иногда такие агрегаты называют станциями управления погружными насосами. Насос – это основной силовой элемент, который поднимает воду из скважины. Насос также заземлен.

Схема подключения Смешанная схема подключения блока автоматики и реле давления Блок автоматики защищает насос от работы всухую без воды.

Отсутствие обратного клапана негативно влияет на напорное устройство. Для установки такой автоматики нужны базовые знания электротехники.

Например, установка погружных скважинных насосов имеет существенные отличия.

Чтобы техника служила вам долго и не было поломок, внимательно относитесь к каждому этапу работы. Все резьбы заклеены ФУМ-лентой, кроме перехода металл-пластик.

Преимуществом наружного расположения является свободный доступ к устройству при необходимости ремонта. Пусковое устройство ПЗУ для погружных насосов Пусковое устройство предназначено для первоначального пуска насоса и последующего разгона его двигателя.

Понравилась статья? Работа погружного насоса с частотным регулированием Grundfos SQE

Оборудование для подключения

Водоснабжение в частном доме чаще всего автономное. Чтобы его работа была бесперебойной, следует позаботиться о правильной установке специального оборудования. На выбор оборудования влияет глубина и тип источника.

Неглубокий колодец требует использования обычного ручного насоса. Но большая глубина предполагает установку более мощного оборудования.

Перед монтажными работами следует определиться со схемой подключения. После этого нужно определиться с типом оборудования. Для этого необходимо ознакомиться с особенностями каждого из них.

При установке погружного насоса соблюдать правила техники безопасности

Типы оборудования:

  • Поверхностный;
  • Глубоководный (погружной).

При использовании наземного оборудования установка осуществляется вблизи источника. При этом трубка опускается в воду – именно по ней жидкость подается в систему. Погружной насос устанавливается непосредственно в воду.

Схема электрических соединений

Не рекомендуется подключение скважинного насоса без автоматики
В зависимости от потребностей пользователя и его финансовых возможностей можно выбрать один из способов подключения глубинного насоса к электрической сети.

Без автоматики

Без вспомогательных устройств управления подключение насоса осуществляется с помощью предварительно смонтированной электрической розетки с заземляющим контактом. Насос также заземлен. Для этого используется главная шина дома, которая подключается к существующему контуру заземления здания.

Для подачи электроэнергии в розетку используется трехжильный кабель. Напряжение питания погружного насоса 220В. Не используйте розетки на 380 или 150 вольт.

Способ подключения без автоматики нельзя считать правильным. Он лишь представляет собой общий принцип подключения напорного устройства для скважины. Если не установить автоматику, контролирующую работу насосного оборудования, оно может выйти из строя во время простоя.

Проходное реле давления

Для удешевления комплекта напорного оборудования можно использовать схему подключения глубинного насоса только с реле давления без блока управления. Прибор отключает насос, когда давление достигает своего максимума, и запускает его, когда показатели снижаются до минимума.

Использование блока управления

Автоматика первого поколения
При выборе модели автоматики в первую очередь необходимо выяснить, какая защитная система уже поставлена ​​производителем в насос. Современные устройства уже защищены от перегрева и простоя. Иногда оборудование оснащается поплавковым механизмом. С учетом этих данных можно выбрать один из трех вариантов автоматики — простую, с электрическим блоком управления второго или третьего поколения.

Простейшая защита чаще всего используется для автоматического водоснабжения. Блок управления здесь собран из трех устройств:

  • Блокиратор сухого хода. Он отключит устройство, работающее без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Выполняет те же функции, отключает насосное оборудование при снижении уровня воды, не давая ему перегреваться. Может показаться, что устройства примитивные, но они обеспечивают эффективную защиту электродвигателя.
  • Гидроаккумулятор. Без него не получится обеспечить автоматическую подачу воды. Гидравлический бак работает как гидроаккумулятор. Внутри находится рабочий механизм — диафрагма.
  • Реле давления в комплекте с манометром. Это устройство позволяет настроить работу контактов реле.

Оснастить напорное оборудование своими руками несложной автоматикой несложно. Принцип работы системы прост: при расходе воды давление в гидробаке снижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в резервуар. Когда давление в гидроаккумуляторе достигает максимального значения, реле отключает агрегат. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в гидроаккумуляторе осуществляется с помощью реле. В приборе с помощью манометра задаются минимальный и максимальный параметры срабатывания.

Скважинный насос можно запускать только после проверки и регулировки давления в пласте. Показатель должен быть равен 0,9 значения при включении.

Автоматика второго поколения
АТ Автоматика второго поколения подключение идет через электроблок с комплектом датчиков. Они монтируются непосредственно на напорном оборудовании, а также внутри водопроводной сети, и позволяют системе функционировать без гидравлический бак. Импульс от датчиков поступает на электронный блок, который управляет системой.

Работа напорного оборудования при следующей схеме подключения погружного скважинного насоса к автоматике:

  1. Жидкость скапливается только в системе водоснабжения, где установлен один из датчиков.
  2. При падении давления датчик посылает импульс на блок управления, который запускает насос.
  3. После достижения нужного напора расхода воды в водопроводе аналогичным образом отключается насос.

Для установки такой автоматики необходимы базовые знания электротехники. Эта и предыдущая защита работают практически одинаково – по напору воды. Однако электрический блок с датчиками дороже по стоимости, из-за чего не так популярен среди потребителей. Даже при использовании автоматики нельзя использовать гидробак, хотя при отключении электроэнергии с ним без воды не останетесь. В драйве всегда есть резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежные, качественные и дорогие. Его установка позволяет значительно сэкономить на электроэнергии за счет сверхточной настройки электродвигателя. Схема подключения расширенной автоматики к погружному насосу для скважины очень сложная, поэтому для ее подключения следует обратиться к профессионалу. Зато обеспечивает полную защиту двигателя от различных поломок, например, перегрева при сухом ходе или перегорания обмоток при скачках напряжения в сети.

Агрегат питается от датчиков без гидробака. Эффективность достигается тонкой настройкой.

Электродвигатель глубинного насоса при запуске перекачивает жидкость на максимальной мощности, что не всегда необходимо при малом расходе. Усовершенствованная машина запускает двигатель с мощностью, необходимой для необходимого объема забора и расхода воды. Это способствует экономии электроэнергии и продлению срока службы оборудования, работающего под давлением.

Элементы системы автоматики

Самостоятельное устройство водопровода должно производиться при условии, что мастер знает, как работают его основные узлы. Насос, погруженный в скважину, создает давление воды, когда на него подается питание. Кабель насоса можно подключить напрямую к электросети, тогда использование дополнительных устройств не требуется.

Если дом нуждается в постоянном водоснабжении, лучше всего использовать автоматику.

Автоматическая система срабатывает при открытии крана в доме или включении бытовой техники. Насос включается после подачи реле соответствующей команды. Аккумулятор формирует необходимое давление, что провоцирует отключение устройства.

Элементы автоматики:

  • Реле давления;
  • Датчик уровня;
  • Гидроаккумулятор.

Погружной насос имеет длительный срок службы при правильной эксплуатации
В процессе подключения гидробак обматывается фум-лентой. После этого прикручивается американский переходник. Латунный переходник оснащен реле давления и манометром. Для изготовления специального колена используется пластиковая труба и фитинг. Для соединения шланга используется муфта цангового типа.

Рекомендации по подключению

Какой бы способ вы ни выбрали, при подключении изделия следует придерживаться следующих рекомендаций по монтажу:

  1. Все резьбовые соединения составных элементов водопровода должны быть тщательно герметизированы. Для этого можно использовать паклю, специальный герметик или ФУМ-ленту.
  2. Для правильного подключения реле оно должно свободно вращаться на фитинге. Однако вместо него можно использовать американский разъем.
  3. Для подключения к электросети необходимо использовать кабель, сечение которого подбирается в зависимости от мощности насоса. Поскольку для решения задач автономного водоснабжения загородного дома используется насосное оборудование мощностью не более 2 кВт, достаточно кабеля сечением 2,5 мм².
  4. Как правило, на клеммах устройства должна быть маркировка для облегчения его подключения. Если такой маркировки нет, то назначение каждой клеммы можно посмотреть на схеме, прилагаемой к оборудованию.
  5. Если изделие оснащено клеммой заземления, то устройство необходимо заземлить.

Подключение скважинного устройства

Чтобы правильно подключить скважинный насос на даче или в загородном доме, необходимо изучить его виды. Также необходимо ознакомиться с принципами их функционирования.

Насосы горизонтальные и вертикальные, полупогружные, самовсасывающие, регулируемые, герметизированные и др. Чаще всего для монтажа применяют вертикальные, моноблочные, одноступенчатые, герметизированные и погружные насосы.

Насос погружной скважинный состоит из насосной части, фильтра, электродвигателя, трубной резьбы, блока конденсаторов. Важно, чтобы установка соответствовала электрической схеме. Схемы могут быть разные.

Чтобы убедиться в правильности работы скважинного инструмента, сначала необходимо выполнить пробный запуск на поверхности.

Схема электрических соединений:

  • Водонагреватель;
  • Аккумуляторный бак;
  • Реле давления;
  • Фильтр грубой очистки;
  • Трубопровод горячей воды;
  • Трубопровод холодной воды.

Перед установкой скважинного насоса необходимо учитывать его тип, режим работы агрегата, наличие самовсасывающей поверхности, качество агрегата. Важно, чтобы самовсасывающее устройство было установлено близко к источнику жидкости, а трубопровод скважины был правильным. Это предотвратит попадание грязи и пыли в систему. После установки подключите к сети. Важно, чтобы источник был заземлен.

Колодец или колодец можно оборудовать погружным насосом, чтобы обеспечить бесперебойную подачу воды в дом. Его можно поставить самостоятельно, но для этого нужно определиться с его типом и ознакомиться с принципами работы. Сборка не предполагает сложностей, но требует выполнения правил установки, иначе система будет работать некорректно. Бесперебойной работой системы будет обязан блок автоматики. Устройства «Водолей» пользуются большой популярностью у потребителей.

Где заказать насосное соединение?

Электрическое подключение скважинного насоса потребует приобретения водонепроницаемых изолированных кабелей для его подключения к блоку питания. Наши квалифицированные мастера готовы оказать всем желающим услуги по разработке макетов насосного оборудования и его дальнейшему монтажу. Прибегая к услугам профессиональных специалистов ВОДОСНАБ, вы экономите свое время и деньги.

Мы готовы предложить Вам только самые современные установки, провести подробную консультацию по всем этапам установки автоматики и оперативно подключить скважинный насос. Обращайтесь за помощью по телефонам, указанным на сайте.

Скважинный насос: назначение и типы

Этот агрегат предназначен для быстрого подъема из-под земли достаточного количества воды. Мощность современных насосов позволяет обеспечить не только питьевое и хозяйственно-бытовое водопотребление, но и перекачивать необходимое количество подземных вод для сельскохозяйственного орошения.

По месту расположения скважинного насоса в выработке и принципу их функционирования все насосы делятся на поверхностные и погружные.

Понимание различий между этими типами важно для понимания установки и подключения насоса.

Наземные устройства все реже используются в водоснабжении частных домов и приусадебных участков. Это связано с определенной функциональной ограниченностью наземного оборудования. Так как его установка осуществляется не в самой скважине, а на поверхности земли, то забор жидкости из выработки осуществляется всасывающим методом.

Этот метод применим только при расположении водоносного горизонта на глубине до 8 м. Поскольку во многих случаях потребитель вынужден качать воду с большой глубины, ему приходится обратить свое внимание на погружные модели.

Этот тип скважинного насоса отличается простотой монтажа и демонтажа. Однако главная его особенность в том, что узел подачи воды на поверхность опускается в сам колодец. Поскольку такой насос работает по принципу выталкивания жидкости из шахты, его погружают в толщу воды не менее чем на 2 м ниже верхнего уровня грунтовых вод.

Эффективность такого агрегата зависит от высоты, на которую он способен поднять требуемые объемы воды. Эта способность определяет мощность двигателя насоса. В настоящее время выпускаются устройства, обеспечивающие подъем воды на высоты 40-80 м.

Стоит отметить, что все погружные насосы сегодня оснащены устройствами плавного спуска, системами защиты от резких скачков напряжения, от смещения рабочего колеса по оси, автоматического повторного пуска.

Выбор насоса

Для начала необходимо определиться с производителем погружного насоса. Качество выполняемых буровых работ во многом определяется перечнем подходящих моделей насосов для скважины. Некоторые погружные насосы разработаны специально для возможности работы в сложных условиях, которые часто возникают, если скважину бурили не профессионалы, а просто любители. Если в воде много загрязнений, обычные насосы быстро выходят из строя.

Резиновые шланги не всегда подходят для подачи воды из глубокого колодца. При нормальной работе насосных агрегатов воздух в шланге разбавляется, после чего стенки шланга закрываются. Чтобы избежать таких сложностей, используются пластиковые трубы соответствующего диаметра.

При оборудовании колодцев необходимо выбирать модель погружного насоса с учетом диаметра скважины, в которую он будет погружаться. Устройства типа ЭЦВ, приводимые в действие погружным электродвигателем, используются для взаимодействия с водой, общая минерализация которой не превышает 1500 мг/л. Основными составными частями таких устройств являются радиальные и полуосевые ступени, вход с защитной сеткой, обратный клапан и приспособление для крепления водоподъемного трубопровода.

При выборе насоса необходимо подробно ознакомиться с его техпаспортом, обратить внимание на следующие технические характеристики:

  • Производительность;
  • Соответствие размеров прибора диаметру скважины;
  • С какой глубины можно поднять воду;
  • Правила гарантийного обслуживания;
  • Основные особенности операции.

Основными данными для определения подходящей модели насоса являются установленные показатели динамического и статистического уровней, общий и удельный дебит пробуренной скважины. Также модель водоподъемного устройства определяется диаметром скважины, минимально достаточным давлением над ее устьем.

За подробной информацией по выбору такого оборудования желательно обращаться к профессиональным консультантам, работающим в торговых сетях. По этой причине необходимо учитывать возможную продолжительность периода эксплуатации.

Как установить поверхностный насос в скважину

В инструкции указано, что поверхностные насосы можно устанавливать в скважину, если ее глубина до 20 метров. В этом случае вода поступает непосредственно из колодца к точкам разбора. Схема подключения поверхностного насоса к скважине включает в себя следующее оборудование:

  • Центробежный насос, который поднимает воду и подает ее в дом.
  • Гидроаккумулятор смягчает гидроудар. Он состоит из двух частей, разделенных мембраной.
  • Электродвигатель подключен к насосу и реле давления.
  • Реле давления контролирует его уровень в системе. При сильном падении давления реле запускает мотор, при превышении выключает.
  • Манометр используется для определения значения и регулировки давления.
  • Система забора воды с обратным клапаном.
  • Магистраль соединяет насос и водозабор.

При установке поверхностного насоса или станции необходимо придерживаться некоторых правил, которые обеспечат правильную работу оборудования:

  • Стабильный подсос воды обеспечивает близкое расположение к колодцу.
  • Помещение должно быть проветриваемым, теплым и сухим.
  • Место не должно быть тесным. В процессе эксплуатации необходимо будет проводить профилактические и ремонтные работы.
  • Помещение должно поглощать шум, издаваемый насосным оборудованием.

Подходящие места для установки включают:

  • Комната находится внутри дома, но с плохой звукоизоляцией это будет большим недостатком установки.
  • Подвал. При отсутствии утепления и утепления полов и стен необходимо затратить дополнительные средства на их подготовку.
  • Специальный колодец. Но здесь сложно поддерживать необходимый уровень давления и затруднены ремонтные работы.
  • Кессон. Основное правило – правильная глубина расположения места специальной установки.

Совет: Для установки насосной станции для колодца лучше всего устроить отдельное помещение.

Критерии выбора глубинного насоса

При выборе данного устройства стоит учитывать следующее:

  1. Рабочая точка агрегата
    Этот показатель определяет пересечение параметров инструмента свойств скважины. Известно, что вода в колодцах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно снять самостоятельно. Для получения среднего значения уровня воды рекомендуется провести несколько измерений. Важно, чтобы их средний показатель совпадал с паспортными характеристиками приобретаемой техники, работающей в диапазоне от 70 до 120 % от номинальных параметров.
  2. Типы скважинных насосов
    Зная глубину источника воды, можно определить, какой тип агрегата необходим — поверхностный или погружной.

Принципиальные отличия типов насосов:

  • Самовсасывающий поверхностный
    Устройство позволит поднимать воду с глубины до 9 м. Этот вариант подходит для неглубоких скважин. Его плюсом является возможность внешнего крепления и легкая доступность в случае необходимости ремонта или демонтажа. Отрицательным моментом является то, что данный агрегат замерзает на морозе и требует заполнения всасывающего канала водой перед началом работы. Эти устройства делятся на: — центробежные без эжектора, — самовсасывающие с эжектором.
  • Погружной блок
    позволит работать на любой глубине. Этот тип наиболее подходит для любой ситуации. Его сложнее установить, но такой насос работает круглый год.

Узнайте больше об основных характеристиках и условиях установки.

Погружной пускатель с подключением проводки таймера

на — 06 января 2022 г.

В этой статье содержится соединение погружного пускателя и управление с переключатель таймера . Мы объясним однофазный Схема подключения панели управления погружным насосом . Очень простой способ для Dual Конденсаторный погружной пускатель с таймером. Объясняет 7 x 24 Digital Проводка, управляемая таймером, для однофазного погружного пускателя.

Узнайте об управлении подключением погружного пускового устройства и проводкой переключателя таймера. В этой статье мы предоставили ссылку для загрузки схемы / чертежа полностью автоматического погружного пускателя.

Как сделать однофазный погружной пускатель и его эксплуатация. Читать дальше, а также можете скачать его чертеж под статьей.



Мы объяснили в статье однофазный погружной пускатель и его работу, погружной стартер с проводкой выключателя таймера, его ручное управление и погружной стартер авто работы.

Мы объясним в статье однофазный погружной пускатель и его работу, погружной пускатель с проводкой таймера , Ручка стартера работа и стартер с автоматическим режимом работы выключателя таймера.

См. ниже цифровой переключатель таймера 24 x 7 , контролируемый чертеж и питание подключение однофазного погружного пускателя.

Для скачивания чертежей ссылка в конце этой статьи.

Нажмите здесь, чтобы посмотреть рабочее видео: работа погружного пускателя

Стартер получает три типа двигателя погружного насоса, первый из них однофазный одиночный конденсаторный стартер и второй однофазный двойной Конденсаторный стартер. Третий использует трехфазный асинхронный двигатель. Прямой пускатель (DOL), поскольку в нем не используются пусковые или рабочие конденсаторы. В этой статье мы объясняем однофазный двойной конденсатор.

Погружной пускатель с подключением проводки таймера для погружного пускателя Индукционный двигатель. Все типы пускателей могут использовать блок управления таймером для своевременный запуск и остановка.

Однофазный погружной пускатель преобразовать в проводку автоматического пускателя соединение состоит из двух частей в переключателе. Первый — ручной режим, а второй Автоматический режим. Все панели управления содержат эти две части.

Подробнее: Подключение автоматического регулятора уровня воды к погружному стартеру

Проводка ручного режима

Чтобы применить переключатель таймера, сначала нужно подключить переключатель Hand Off Auto между Выход OLR NC и кнопка остановки. положение руки Нормально разомкнутый (НО) выход подключить к входу кнопки стоп-кнопки. Теперь проводка ручного режима завершена погружной стартер.

Автоматический режим Погружной пускатель Проводка с таймером

В автоматическом режиме нормально разомкнутый (НО) выход напрямую подключается к общему переключателю таймера. конечный пункт. Фаза и нейтраль катушки таймера (230 В переменного тока), подключенные параллельно к прямое линейное напряжение.

В таймере нормально разомкнутый контакт, подключенный к катушке таймера задержки включения A1 точка. затем этот же провод замыкается на общий контакт 15 таймера задержки включения. Мы Как видно на рисунке, все клеммы катушки A2 подключены к нейтральной точке.

Убедитесь, что реле A1 подключено через таймер задержки включения NC. Реле помечено как ‘Р’. Реле представляет собой только один нормально открытый контакт, который используется только в течение 3 секунд. переключение пускового конденсатора. Вы можете видеть на чертеже, реле Нормально разомкнутый контакт «НО», подключенный параллельно пусковому конденсатору кнопка разомкнуть контакт. Таким образом, это только цель переключения для пускового конденсатора.

Погружной стартер с ручным управлением

Ручной погружной стартер запускается только в ручном режиме, нажатием 3 секунды в кнопку запуска после запуска отпустите кнопку запуска. 3 секунды запуск конденсатор подает пусковой момент в двигатель. затем двигатель постоянно работает с рабочим конденсатором, пока не нажмет кнопка остановки.

Погружной стартер с автоматическим переключением таймера

Автоматическая работа стартера представляет собой простую логику с таймером. В автоматическом режиме непрерывно таймер ищет время «ВКЛ» и «ВЫКЛ». при достижении «ВКЛ.» НО контакт таймера времени замкнется, он подключен к точке А1 таймера задержки включения и он заряжен. Когда Таймер задержки включения включен, его нормально замкнутый контакт служит источником питания для реле. Поэтому реле включено и нормально разомкнуто (НО) будет закрыт, и пусковой конденсатор будет заряжаться в течение 3 секунд. Когда реле получить закройте двигатель, получая пусковой момент, и запустите погружной насос в автоматически. Через 3 секунды двигатель работает только с рабочим конденсатором.

При достижении «Времени ВЫКЛ» на таймере погружной пускатель отключится. автоматически выключается и останавливает двигатель насоса.

Загрузить схему подключения таймера погружного стартера

Загрузить сейчас

Если вам понравилась эта статья, поделитесь ею с друзьями и подпишитесь на этот сайт. Учиться подробнее о электротехника технология .

Добавить комментарий
