Толщина перекрытий между этажами: Деревянные перекрытия между этажами в кирпичном доме: монтаж

Содержание

Толщина монолитного перекрытия между этажами частного дома, расчет

Монолитное перекрытие представляет собой сплошную железобетонную конструкцию, изготавливаемую и армированную на стройплощадке. Они применяются в случае, когда будут возлагаться существенные нагрузки, особенно в многоэтажных строениях. Частное строительство предполагает меньшие затраты на монтаж и задействование строительной спецтехники, так как выполнение некоторых или всех этапов можно проводить самостоятельно.

Факторы, влияющие на толщину конструкции

Технология достаточно трудоемкая, поэтому проведение расчетов рекомендуется доверить опытным специалистам. По готовым параметрам начинается сборка опалубок, армирование и заливка бетона. Основным размерным показателем является толщина монолита. В процессе эксплуатации он воспринимает огромное количество постоянных и временных нагрузок, поэтому следует выбирать такие размеры, чтобы он смог их выдержать без деформаций.

Основными усилиями в гражданских или промышленных многоэтажных домах могут выступать вышележащие конструкции, мебель, люди, оборудование или техника. Перекрытия взаимодействует с поперечными и продольными стенами, за счет чего обеспечивается пространственная жесткость и устойчивость всего сооружения. В расчет включаются абсолютно все нагрузки и сочетания в максимальном значении.

Разновидности плитных систем

Существует несколько видов, соединенных между собой в единое монолитное перекрытие:

  • Балочная. Данный тип имеет ригели, расположенные поперек дома или крест-накрест.
  • Безбалочная. Выступающие ребра отсутствуют, а плиты укладываются непосредственно на несущие стены.

На практике рекомендуется использовать первый вариант с поперечным расположением ригелей. Однако окончательное решение принимается с учетом таких факторов, как: назначение, направление технологических потоков, технология устройства каркаса жесткости, метод размещения нагрузок. При правильном распределении усилий от крупногабаритного оборудования или мебели нагрузки будут распространяться равномерно.

1. Ребристые.

Главные и второстепенные балки, а также перекрытие представляют целую конструкцию. Основные балки опираются на стены и имеют продольное или поперечное направление. Расстояние между ними может составлять 6-8 м, а высота – 1/8-1/15 от этой величины. Второстепенные длиной до 7 м устраиваются с шагом 1,5-3 м. В зависимости от пролета рассчитывается толщина плиты, она должна равняться не менее 60 мм. При наличии серьезных нагрузок может увеличиться до 120 мм.

Перекрытия между этажами в частных домах работают в коротком направлении с опиранием на ригели. Иногда для экономии средств на материалы вместо опорных балок используют технологию заливки по профнастилу. Все балочные конструкции имеют одинаковую высоту, а плиты опираются по всему контуру. Пролет балок в частном строительстве равняется 4-6 м. В промышленных сооружениях в зависимости от назначения наиболее экономичной является балочная система.

2. Безбалочные.

Данный тип характеризуется одной сплошной плитой, опирающейся на колонны или несущие стены здания. Устройство опалубки для ее изготовления осуществляется гораздо проще, а высота перекрытия и пола верхнего этажа увеличивается на 100-400 мм.

Гладкий потолок выглядит более эстетично, а монолитные капители можно изготавливать в различных архитектурных вариациях.

Толщина принимается в соотношении 1/30-1/35 величины наибольшего пролета. Безбалочная система позволяет перекрывать объем с экономической выгодой, так как исключаются затраты на устройство балочных конструкций. Однако это возможно, если пролет составляет не более 6 м, а сетка колонн имеет квадратное расположение в плане. При этом нагрузка на монолит должна распределяться равномерно по всей площади.

Частные застройщики отдают предпочтение именно такому типу, так как скорость возведения дома, а также финансовые затраты существенно снижаются. К тому же увеличивается фактическая площадь помещений без образования мертвых зон.




деревянные балки их размеры и устройство

Перекрытие между этажами необходимо для ограждения уровней постройки друг от друга. На сегодняшний день существует большое количество способов для выполнения такой задачи. Стоит отметить, что стоимость может варьироваться от материала. Одни из самых популярных устройств — это из дерева и металла. Какие выбрать перекрытия зависит от вас. В нашей стать мы рассмотрим особенности балочных перекрытий, и основных правил к их созданию.

Особенности выбора материала

Деревянное перекрытие монтируется при величине ширины не больше 8 метров

Деревянное перекрытие монтируется при величине ширины не больше 8 метров. Для несущих элементов выбирают балочный тип бруса, имеющего сечения от 5 на 15 до 14 на 24 см. Стоит отметить, что могут применять окоренной вид бревна с соответствующим показателем диаметра. Шаг между балками достигает от 1 до 6 метров.

При производстве материала используют только древесину хвойного сорта. Уровень прочности такого бревна намного выше других видов дерева. Прежде чем использовать брус, необходимо хорошенько просушить его на воздухе. Постукивание молотком по материалу должно производить звонкий звук. В гнезда кладки из кирпича или сруба плотно опирается длина балки, при оптимальном размере. Кроме перекрытия этажа по деревянным балкам вы можете выбирать такие изделия:

  • Для выполнения задачи можно воспользоваться черепными видами брусков, имеющих размеры 5 на 5 см. Такие элементы монтируют к нижней поверхности балок с двух сторон, а после потолок первого этажа подшить к верхнему уровню.
  • Применяется доска пола второго этажа. Для таких целей можно использовать и нестроганую древесину.
  • Оптимально подойдет для строительных работ и строганый шпунтованный вид доски.
  • Утеплительные средства. Для дерева можно воспользоваться минеральной плитой, специальными рулонами, так как волокнистая структура усилит защиту от возгорания. Плюс ко всему, такой метод улучшит звуковую изоляцию.
  • Пленка гидроизоляции, которая применяется для утепления и защиты материала от влаги.
  • Также подойдет специальный антисептик, битумная мастика или рубероидные обрезки.

Внимание! Выбранный вами материал может создавать различные декоративные решения, особенно при использовании покрытия для этих целей.

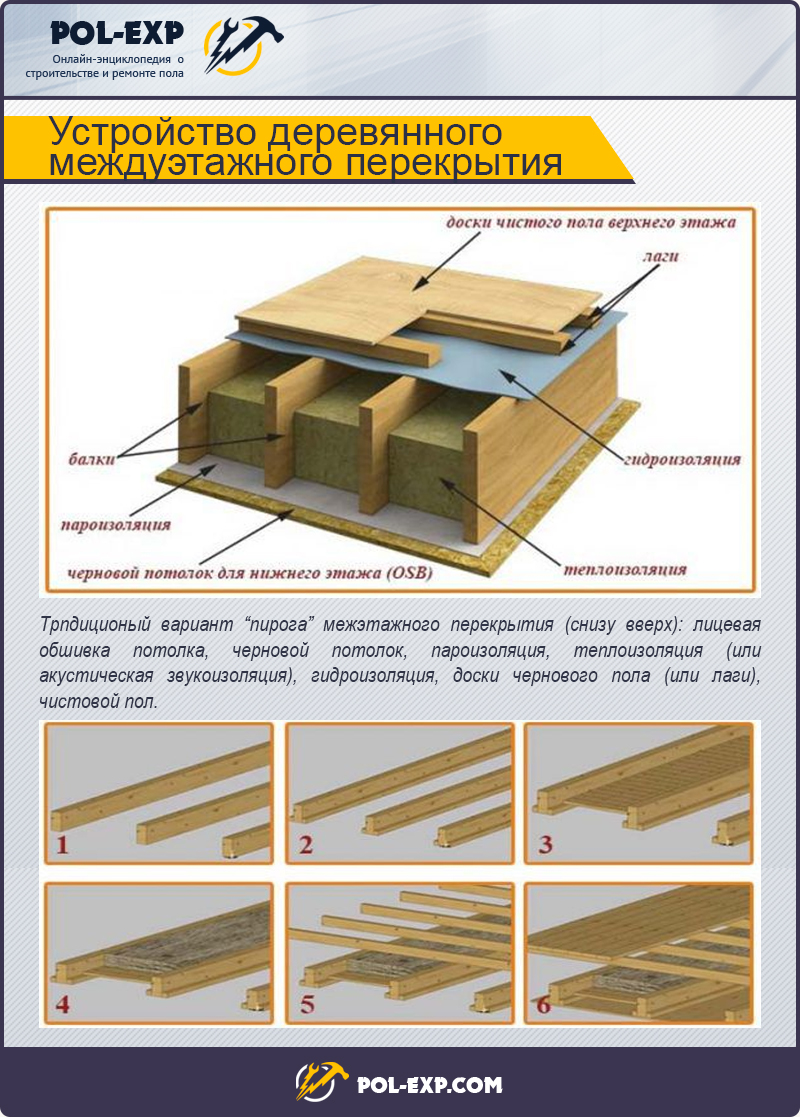

Устройство перекрытия

Сделать перекрытия между этажами деревянного здания можно самостоятельно и примерно за одни сутки

Как усилить деревянные балки перекрытия? Об этом мы и поговорим далее в нашей статье. Стоит отметить, что поверхность между уровнями здания обязательно необходимо укреплять. Для этого должно произойти обработка по повышению тепловой, звуковой и тепловой изоляции, а также обеспечить выполнения всех норм для оптимальной несущей способности элементов.

Сделать перекрытия между этажами деревянного здания можно самостоятельно и примерно за одни сутки. Плюс ко всему для таких построек нет необходимости укладывать мощное основание. Пролет может иметь длину 5 или 6 метров. Также не следует забывать о существенных недостатках, например таких как:

  • Конструкция имеет высокий уровень риска возгорания;
  • Материал может поддаваться гниению;
  • Дополнительно устройство нужно усиливать, так как несущая способность элементов имеет плохое сцепление.

Внимание! Низкая прочность материала не позволяет ему выдерживать, и поэтому для балок меньше длиной, чем 5 метров нужно укрепление. Если этот показатель 5, 6 и выше, то можно монтировать без дополнительного крепежа.

Виды и классификация перекрытий

Перекрытие для первого этажа следует выполнить с гидроизоляцией

Перекрытие для первого этажа следует выполнить с гидроизоляцией. Установить его нужно, таким образом, чтоб оставалась прослойка для проветривания. Такой способ позволит сохранить целостность конструкции на долгий период. Для 2-го уровня выполнять дополнительное утепление не нужно – это даст возможность равномерно сохранять температуру внутри здания. В данной ситуации достаточно конструкцию изолировать от шумового воздействия. На сегодняшний день существует несколько видов перекрытия:

Рекомендуем к прочтению:

  • Конструкции с металлическими балками или фермами из дерева;
  • Использовать в качестве основного материал – древесину.

Первый тип использовали до 2-й половины 19 века. Стоит отметить, что применялись они только, если пролет был большого размера. Такой метод можно наблюдать в конструкциях старого типа построек, например, сталинок. 2-й же вид перекрытия используется в строительстве каменных и кирпичных строений. Следует отметить, что материал применяется еще при проведении капитального ремонта.

Рекомендации для выбора перекрытия

Чаще всего специалисты советуют останавливать свой выбор на хвойных видах дерева, так как они обладают наилучшим показателем прочности

Для укладки перекрытий между этажами чаще всего используют сухой тип дерева. Стоит отметить, что для получения такого материала, бревна сушатся 1 – 2 года.

Внимание! Самый лучший результат получается при сушке периодом 3 года.

Чаще всего специалисты советуют останавливать свой выбор на хвойных видах дерева, так как они обладают наилучшим показателем прочности. Кстати, сосновые бревна лучше всего противостоят негативным факторам окружающей среды. Пролет и количество материала рассчитывается с учетом определенных строительных хитрых умений. Далее мы рассмотрим основные способы увеличить способность выдержать нагрузку:

  • Если балки укладывать рядом, то сумма нагрузочной способности, рядом лежащих элементов, объединяются. Так, если одно бревно выдерживает 6 сотен килограмм, то две смогут перенести давление в 1200.
  • Усиление прочности деталей конструкции в четыре раза выполняется укладкой балок одна на другую.
  • Балки рассчитывают по такой технологии: величина сечения обычно составляет больше 4 части длины. Таким образом, если толщина равна 6 метрам, то длина должна составлять 24 см.

Учтите, что оптимально выбранные балки помогут продлить эксплуатационный срок конструкции, а также повысить ее устойчивость.

Основы монтажных работ

Для избегания появлений прогибов балочных элементов необходимо сохранять определенную конструкцию между собой

Одним из главных компонентов конструкции балочного перекрытия из дерева является выбранный материал. Так, рекомендуется использовать лиственные или хвойные породы древесины. Перекрытие создается из балок, накатов и полов и утеплителей. В случае создания здания в виде прямоугольника, лучше использовать кладку параллельную наименьшей стены.

Рекомендуем к прочтению:

Для избегания появлений прогибов балочных элементов необходимо сохранять определенную конструкцию между собой. Стоит отметить, что для выполнения этой задачи следует брать во внимание сечение деталей и длины, которую имеет пролет.

Внимание! При толщине 3 см, расстояние необходимо соблюдать расстояние 50 см. Кстати, эта величина не зависит от сечения балок.

Прежде чем приступить к монтажным работам, следует выполнить обработку материала антисептическими средствами. На стенку укладываем концами балки, обворачиваем их рубероидами. Стоит отметить, что торцы элементов необходимо оставить свободными. При выполнении данной работы соблюдаем зазор в 3 см.

Внимание! У вас осталось свободное пространство, поэтому заделать его можно монтажной пеной.

Далее анкерными болтами крепим балки к конструкции. Черепные бруски, размером 5 на 5 см присоединяем к боковой части, что обеспечит накат. После саморезами прикручиваем доски к постройке. Данные действия обязательно нужны нам, если в наших планах потолок делать самостоятельно.

После закрепления наката, приступаем к изоляции, что защитит постройку от проникновения шума, а для цокольных и подвальных помещений создаст еще и тепловую изоляцию. Для таких целей в современном строительстве минеральную вату, которая хорошо циркулирует воздух.

Внимание! Для изоляции можно пользоваться пенопластом, опилками, древесной стружкой и керамзитом.

Вот мы и ознакомились с особенностями перекрытия, и способами их монтажа.

толщина, стандартные размеры, виды, свойства

Занимаясь строительством зданий, конструкция которых предполагает наличие более чем одного уровня, то есть два и более этажей, каждый сталкивается с вопросом, каким же образом можно обустроить разделение этажей. Оно должно быть крепким, для того чтобы вынести оказываемую нагрузку. А это не только вес людей и вещей, располагающихся постоянно или временно на верхних этажах. Это еще и вес всех конструкций крыши и кровли, которые давят сначала на межэтажные перекрытия, а затем и на несущие стены всего здания.

Межэтажное перекрытие должно быть крепким, чтобы вынести оказываемую нагрузку.

Учитывая этот факт, нужно очень серьезно, со всей ответственностью подходить к решению появившейся проблемы.

Плиты, используемые для перекрытий, их виды и свойства

Железобетонные плиты – самый надежный способ межэтажного перекрытия.

Перекрытия в большинстве своем состоят из массивных, обычно сборных плит, которые выполняются из железобетона. Наружная часть железобетонных перекрытий гарантированно защищает помещение, в котором они используются, от возможных потерь тепла и гарантирует неплохую звукоизоляцию. Снизу подобных плит обычно бывает деревянное покрытие, которое обрабатывают штукатуркой. Но иногда встречаются перекрытия, на нижней части которых вместо покрытия из дерева используется какой-либо другой плитный материал. Выполняющие функцию перекрытий плиты обычно делят на несколько видов: железобетонные, полнотелые и пустотные.

Вернуться к оглавлению

Полнотелые элементы из железобетона под перекрытия

Полнотелые элементы из железобетона под перекрытия обладают мощными физическими характеристиками.

Особенностями таких плит являются в первую очередь их мощные физические характеристики. Они прочнее всех других плит и используются в качестве перекрытий тогда, когда абсолютно необходимо предотвращение появлений возможных дефектов перекрытия, например, различного рода трещин или же прогибов.

Когда речь идет об использовании межэтажных перекрытий в многоквартирном доме, состоящем из нескольких этажей, то бетонные плиты должны еще и выполнять функцию звукоизоляции.

Поэтому в подобных случаях инженеры используют 16-тисантиметровые железобетонные плиты-перекрытия.

В свою очередь, железобетонные полнотелые конструкции делят еще на несколько видов: сборно-монолитные плиты, грибообразные перекрытия и другие. Подвидом полнотелых конструкций можно считать такие перекрытия из железобетонной плиты, в которые добавляется одна из сторон плит опять же из бетона.

Вернуться к оглавлению

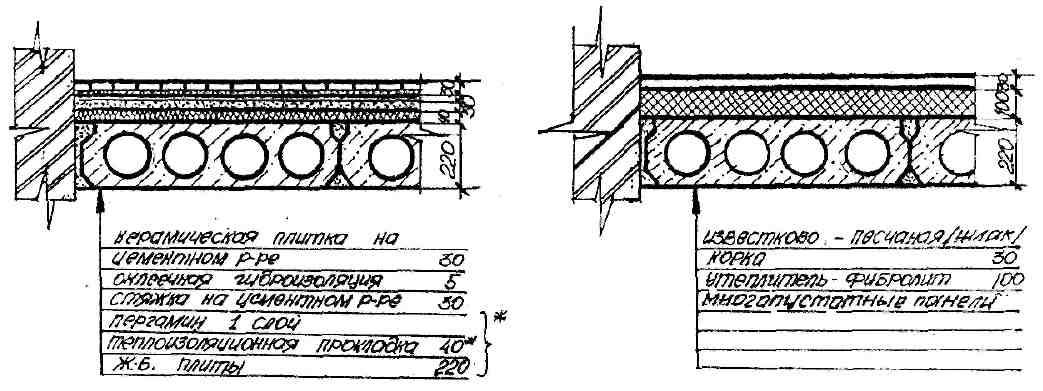

Железобетонные пустотные варианты

Этот вид плиты используется для установки перекрытий с большими пролетами, а вот бетонные перекрытия не должны отличаться слишком массивными размерами.

Этот вид используют для установки таких перекрытий, в которых имеются достаточно большие пролеты, в то время как сами бетонные перекрытия не должны отличаться слишком массивными размерами. Похожими конструкциями отличаются перекрытия из железобетонных балок, которые нужно укладывать с промежутками между балками минимум в 70 см, а максимальные промежутки не должны превышать расстояния в 3 м. Те из них, которые используются в качестве настилов между этажей, могут быть ребристыми. Расстояние между ребрами их структуры составляет примерно 150 см.

Сооружения эти могут быть собраны и из бетонных балок, которые компактно подгоняются одна к другой. В то расстояние, которое получается между ними, вставляются металлические вкладыши, и в конце концов получившиеся промежутки заливают бетоном. Отдельно выделяют сталекаменные плиты, которые тоже используются в качестве перекрытий. Они не столь популярны среди застройщиков ввиду своей высокой стоимости. Практически все железобетонные массивы можно купить на строительном рынке, так как этот материал всегда находился в открытом доступе для покупателей. А вот монтажом перекрытий занимаются только специалисты в условиях заводов.

Вернуться к оглавлению

Что из себя представляет плита?

Перед укладкой межэтажных железобетонных плит, перекрытия нужно рассчитать очень тщательно и особенно ответственно подойти к этапу их армирования.

Она представляет собой прямоугольный плоский кусок камня, металла или какого-либо другого материала. Она, являясь строительным материалом, способна нести нагрузку, создаваемую остальными частями того строения, частью которого является. До того как укладывать межэтажные железобетонные плиты, перекрытия нужно рассчитать как можно более тщательно, ответственно подойти к этапу их армирования, потому что процесс армирования существенно отличается для различных видов. Вот, например, мощные железобетонные конструкции, которые являются полнотелыми, отличным образом подвергаются армированию в случае, если специалисты при этом используют специальные сетки для армирования.

Конструкции из железобетона могут быть однопролетными и многопролетными. В многоэтажных домах используются только многопролетные бетонные, которые способны распределять всю тяжесть и нагрузку, создаваемую строением и находящимися в нем предметами и людьми, конечно же, максимально равномерно. Балочные плиты отличаются тем, что они внешне похожи на балки, в то время как их верхняя часть расширена благодаря плитам. Они однозначно прочны и надежны, так как составляющие их части, а это плиты и балки, основательно соединяются между собой арматурой. Они не только успешно справляются с возложенной на них нагрузкой, но и ни малейшим образом не сдвигаются. Кроме обычного армирования межэтажные железобетонные плиты в перекрытиях подвергаются еще и армированию ребер. Это, как было доказано экспериментальным путем, во многом препятствует возникновению в перекрытиях трещин. И прочность плит, что естественно, колоссально повышается.

Вернуться к оглавлению

Нормы производства

Для перекрытия межэтажного пространства необходимо выбирать плиты, соответствующие нормам производства.

При производстве бетонных плит должны быть соблюдены некоторые технические нормы. В частности, обязательного соблюдения требуют те, которые касаются толщины изготавливаемой продукции. Как уже говорилось, для многоэтажного перекрытия пользуются плитами толщиной 16 см. Еще одной сферой использования плит является дорожное строительство. Это всем известные плиты для тротуаров и, конечно же, плиты, которые укладывают на взлетных полосах аэродромов. В случае с тротуарами укладывание на них должно производиться 7-мисантиметровыми бетонными пластами. На дорогах, где предусматривается проезд легкового транспорта, они укладываются плитами толщиной в 10 см. Под мощный грузовой транспорт укладываются плиты в 12 см. Конструкции в 16 см кладут под взлетные полосы.

Монтаж перекрытий из заранее заготовленных элементов производят на заводе-изготовителе. Однако в случае наличия на строительной площадке необходимых механизмов и башенного крана монтаж перекрытия можно произвести, не отходя от места возведения здания. То же самое касается и дорожных работ, их перекрытия можно либо смонтировать в условиях строительного завода либо, что более приветствуется, доставить прямо к строящемуся участку дороги и при наличии специальной техники смонтировать на этой площадке.

Вернуться к оглавлению

Использование деревянных материалов в перекрытиях домов

Деревянное межэтажное перекрытие часто используется в частных постройках.

В индивидуальном строительстве чаще используют более простой тип перекрытий – деревянные. Это, как правило, касается двух- или в крайнем случае трехэтажных построек, предназначенных для личного пользования: частных домов, дач, коттеджей, и т. д. Подобный тип называют балочным из дерева. Кроме них широкой популярностью пользуются деревянные конструкции, представляющие собой древесностружечные плиты. Их производством занимаются специалисты, работающие на деревообрабатывающих комбинатах. В процессе их производства используют отходы от обработки дерева, а именно стружку, которую перемешивают со смолой. Под действием высокого давления и температуры смесь приобретает твердость, и таким образом и получается конечный продукт, а именно – ДСП.

Кроме междуэтажного строительства и дорожных работ, плиты активно и успешно используют еще и в процессе строительстве лестниц. Возведение лестниц и лестничных площадок предполагает, что маршевые конструкции берут всю нагрузку на себя, передавая их впоследствии на конструкцию самого здания. Разностороннее использование перекрытий говорит о том, что значение бетонных и деревянных плит не просто велико, оно огромно.

Плиты межэтажного перекрытия - фото различных видов, стандартные размеры

Главная / Комплектующие и аксессуары / Конструкции / Плиты перекрытия — виды, обозначения и характеристики

Одним из наиболее часто встречающихся материалов для сооружения перекрытий между этажами, являются плиты перекрытия. Они применяются всюду – от строительства обычного жилого дома, дол постройки спортивного стадиона.

Есть много их разновидностей, и все они отличаются по разным параметрам – может изменяться толщина плиты перекрытия, максимально возможная нагрузка на отдельные части при эксплуатации, размер, и еще целая куча параметров.

Обозначения и маркировка

Для того, чтобы выбрать подходящую именно для той или иной постройки, применяется специальная маркировка плит перекрытия. Из нее можно узнать все характеристики изделия. Начиная ее длиной и заканчивая предельной нагрузкой, которую сможет выдержать данное изделие.

С маркировкой следует разобраться досконально, чтобы потом не допустить ошибки при выборе.

Типичный пример маркировки выглядит так: ПК60-12-8.

В этом цифро–буквенном коде, каждый составляющий элемент говорит об отдельных характеристиках:

  • ПК будет обозначать, кого типа данная плита
  • 60 – обозначение ее длины в дециметрах
  • 12 – измеряемая так же в дециметрах, ширина
  • 8 – индекс допустимой нагрузки

Зная маркировку, можно без труда подобрать необходимые элементы будущей постройки.

Размеры и характеристики

Основными параметрами, имеющими значение, будут длина, ширина, тип и возможная нагрузка. Все они могут изменяться, и поэтому, нужно внимательно изучить маркировку изделий.

Стандартные размеры, которые могут быть у плит перекрытия, варьируются в пределах от 1,5 до 16,2 дециметров по длине, и от 10 до 18 дециметров ширины. Толщина обычно меняется от 220 до 400 миллиметров, в зависимости от длины и типа детали.

Стандартами параметры таких деталей не ограничиваются, и при необходимости, можно на заказ изготовить другие типоразмеры, отличающиеся по длине и ширине. Для разных видов конструкций, размеры могут изменяться.

По характеристикам, все изделия тоже будут разными. Некоторые типы могут потребовать дополнительного устройства звукоизоляции, так как минимальная толщина не обеспечивает хороших показателей.

Преимуществом тонких типов, будет их малый вес. При использовании стандартных размеров, жб плита перекрытия будет практически самым конкурентоспособным материалом из всех, учитывая ее цену.

По остальным характеристикам все подобные изделия можно разделить только по максимальной нагрузке, допустимой на отдельную плиту перекрытия.

Это – существенный момент при возведении сооружений. Ведь от того, какую нагрузку способна выдерживать плита, зависит и ее несущая способность. Все вместе, эти параметры будут определять надежность постройки в целом.

Типы и разновидности

В строительстве нет унифицированного типа применяемых конструкционных элементов. И межэтажное перекрытие – не исключение. Для разного рода построек и методов строительства, применяются разные типы деталей.

Ребристые

Их отличием будет своеобразный профиль изделия. За счет него, такие изделия лучше переносят нагрузки на изгиб. Но, наличие балок в конструкции П образных плит перекрытия, ограничивает их применение при создании жилых помещений.

Ребристые плиты, могут изготавливаться как с проемами, так и сплошными. Этот момент позволяет их применять для создания чердачных помещений или подвалов.

Пустотные

Применяются в основном, для сооружения междуэтажных пролетов. Пустотные плиты перекрытия обладают отличными звукоизоляционными и теплоизолирующими свойствами.

Используются при возведении сооружений из бетона, различных видов строительных блоков и кирпича.

Являются наиболее популярным видом подобной продукции, чему способствует малый вес такой плиты.

Монолитные

Они являются наиболее прочными из всех, применяемых в строительстве типов. Максимальная нагрузка, допустимая на деталь, изготовленную по этой технологии, будет иметь самое высокое значение.

Именно высокая несущая способность и определила ее основную сферу применения – многоэтажные постройки, высотные дома.

Благодаря возможности применить разные типы конструкций, могут быть изготовлены и с применением профнастила, и с применением специальных блоков, в монолитно – сборных разновидностях.

Последние, без труда собираются собственными руками, без применения тяжелой техники.

Сплошные

Этот тип чаще всего используется при строительстве сложных или промышленных объектов.

При эксплуатации, этот вид строительных конструкций, может переносить очень серьезные нагрузки.

Для их производства используется бетон, с повышенными характеристиками прочности.

Облегченные

Название говорит само за себя – такой тип изделий будет очень легким, за счет большого количеств а пустот в их конструкции.

Выглядят такие плиты, примерно, как на фото.

Применяются как в малоэтажном строительстве, так и при возведении производственных сооружений.

Основное преимущество подобной детали – ее вес.

Это позволяет их применять в сооружениях, располагающихся на слабых грунтах и фундаментах, имеющих невысокие показатели прочности.

Сферы использования

  • Прежде всего, их используют для создания перекрытий между этажами постройки. Лучше всего, для этих целей подходят пустотные варианты изделий.
  • Второй областью применения таких конструкционных элементов, будет создание перегородок и чердачных перекрытий. Для первого типа применения лучше всего использовать пустотные типы изделий, а для создания верхней части чердака или подвала, подойдет ребристые разновидности.
  • Теплотрассы из таких деталей, тоже можно собирать, используя как ограждающий или конструкционный элемент.
  • Гаражи, особенно, если они рассчитаны на несколько машин, очень удобно собирать именно из таких частей. Одни могут выполнять роль стен, а другие можно использовать как крышу. Тут самым лучшим выбором станут пустотные детали.

Производство

Производят их, чаще всего, с применением конвейерной технологии. Весь процесс, происходит при прохождении нескольких технологических этапов, на каждом из которых производится определенная операция.

В основном, этот способ применим для изготовления большого количества однотипных конструкций. Поэтапно, все они проходят тот или иной вид обработки, а в конце конвейера получается полностью готовая часть будущего здания или сооружения.

Все этапы происходят друг за другом, а перемещается заготовка, по специальной конвейерной ленте. Это исключает необходимость переносить их при помощи крана, а перемещения происходят строго по заданному временному интервалу.

Определяется такой интервал времени, периодом, который необходим для выполнения самой длительной операции. После ее окончания, все заготовки перемещаются к следующему этапу производственной линии.

Также, при таком варианте, все этапы производства, проходят без применения ручного труда.

Недостатком этого варианта производства, является необходимость больших единовременных вложений в оборудование. При создании производства, следует учесть и высокую производственную мощность объекта, необходимую для безубыточной его работы.

Поточно – агрегатный метод производства, подразумевает несколько иную технологию производственного процесса.

При изготовлении, с помощью формовальных машин, заготовки сформировываются в специальных опалубочных формах, из бетонной массы, после чего, краном перемещаются для тепловой обработки в специальную камеру.

После прохождения через этот процесс, с готовой детали снимается опалубочная форма, которая отправляется для повторного использования.

Основным отличием от применения конвейера здесь будет произвольный временной интервал между операциями и перемещение всех частей при помощи кранов.

Еще одним существенным отличием такого способа производства плит перекрытия, будет возможность более гибко подходить к изготовлению различных по характеристикам образцов продукции.

Заключение

Где бы ни применялись, плиты перекрытия всегда будут одним из наиболее востребованных элементов постройки. Без них, невозможно создать полноценное сооружение с несколькими используемыми этажами.

Дешевизна и унифицированность размеров, а так же различные технологические и эксплуатационные характеристик, дают возможность применять такие части при создании самых разных объектов от стандартных жилых домов, до сооружений с индивидуально разработанной конструкцией.

виды, какое лучше, технология монтажа

Оптимальный вариант надежного перекрытия частного дома определяют на стадии разработки проектной документации. На выбор влияет толщина стен, высотность здания, величина полезной нагрузки от коммуникаций, сантехнических приборов, отопительного оборудования, бытовой техники, предметов мебели. Межэтажные перекрытия делят дом по высоте и служат для смежных помещений полом или потолком. Горизонтальные перегородки препятствуют циркуляции холодного воздуха и способствуют сбережению энергии.

Оглавление:

  1. Разновидности и описание
  2. Что лучше выбрать?
  3. Монтаж балок из дерева
  4. Особенности изоляции и отделки
  5. Полезные рекомендации

Типы перекрытий и требования к ним

Виды горизонтальных конструкций в частном доме по их расположению:

  • подвальные – изолируют подземные неотапливаемые помещения;
  • цокольные – являются полом для первого этажа;
  • чердачные – защищают жилые комнаты от холода и жары подкрышного пространства;
  • межэтажные (мансардные) – разделяют строение по высоте.

Функциональные перекрытия частного дома должны обладать:

1. прочностью, то есть способностью выдержать собственный вес, обстановку и оборудование помещений. Полезная нагрузка на чердачные составляет – 105 кг/см2, на цокольные и межкомнатные – 210 кг/см2;

2. жесткостью, которая поддерживает допустимую величину прогиба в 3 см. От этого зависит целостность отделки потолка, вибрация и скрипучесть пола на верхних этажах коттеджа;

3. шумопоглощающими свойствами. Перегородки между жилыми этажами оборудуют звукоизоляцией;

4. теплосберегающими качествами, если в смежных помещениях разная температура. Чтобы исключить образование конденсата дополнительно прокладывают паробарьер;

5. огнестойкостью, которая предусматривает безопасную эвакуацию в случае возгорания. Железобетон обеспечивает запас времени 60 минут, защищенные штукатуркой деревянные перекрытия – максимум 45 мин;

6. гидроизоляционным слоем при соседстве с холодными помещениями;

7. биологической стойкостью к грибковым микроорганизмам.

Конструкция бывает сборной и монолитной. Первые монтируют на балках или с помощью железобетонных плит, вторые заливают в опалубку. Прочность опорных стен, сроки и материально-технические ресурсы строительства определяют способ возведения перекрытий. Частные дома, построенные из пеноблоков, требуют особого подхода при выборе устойчивой системы. Ячеистый бетон имеет недостаточную прочность и может дать усадку при больших нагрузках, поэтому перекрытия в таких коттеджах легче сделать с помощью балок из дерева. Устройство этажей выполняют самостоятельно.

Какую разновидность лучше выбрать?

Несущие балки сборных перекрытий опирают на ограждающие стены коттеджа. Сверху настилают чистый пол, снизу подбивают потолок, между ними укладывают тепловую и звукоизоляцию. В частных домах с опорными стенами из искусственного камня применяют деревянные или железобетонные балки, металлические двутавры или швеллера.

В коттедже из пеноблоков перекрытие первого этажа можно осуществить пустотелыми плитами, которые заказывают заранее на ЖБК. Монтаж потребует привлечения подъемной техники и квалифицированных рабочих. По периметру опорных стен необходимо сделать замкнутый армированный пояс.

Монолитные перекрытия между этажами монтируют после точных расчетов несущей способности пеноблоков. Этот вариант потребует затрат на промежуточные перегородки, увеличение толщины стен, армированный пояс, подвесную опалубку и надежные подпорки. Заливка связана с использованием металлической арматуры и бетона заводского производства, который непрерывно подают на верхнюю отметку с помощью насосов. Поэтому самому с данным видом работ не справиться. Толщина ЖБИ не превышает 15–20 см, но для его застывания потребуется месяц.

При строительстве из пеноблоков доступность, небольшой вес, простой монтаж – основные критерии выбора материала и способа устройства. Всеми этими качествами обладает древесина. Вариант использования металлических двутавров не подходит для домов из пенобетона из-за большого веса и возможности образования коррозии.

Установка опор из древесины

Преимущества:

1. относительно небольшой суммарный вес (вместе со средней полезной нагрузкой максимум – 400 кг/м2), по сравнению с железобетоном, который в 2 раза тяжелее. Облегчение надземных конструкций позволяет сэкономить на фундаменте;

2. доступность различных видов пиломатериалов. Брусья сращивают по длине, склеивают из досок подходящих размеров. Для транспортировки и выгрузки не требуется спецтехника;

3. простой монтаж с использованием стандартных инструментов позволяет выполнить работы самостоятельно без подъемных механизмов;

4. отсутствие необходимости укрепления периметра опорных стен железобетонным поясом;

5. экономия на фундаменте, транспорте, наемных рабочих, себестоимости материала;

6. высокая скорость установки и немедленное продолжение строительства.

Недостатком является ограничение ширины пролета. Чтобы сделать прогиб брусьев минимальным, в помещениях устанавливают колоны и подпорные перегородки. Шаг укладки определяют по нагрузке и сечению балки. Устойчивые межэтажные перекрытия возводят над пролетами до 5 м, а чердачные по ширине не превышают 6 м. При средней нагрузке 400 кг/м2 брусья сечением 150х200 (225) мм устанавливают с шагом 0,6 м, 150х225 (175х250) мм на расстоянии 1 м.

Перед установкой древесину обрабатывают антисептиком. После пропитки наносят защитное покрытие от возгорания, плесени и насекомых. Балки закрепляют в гнездах, которые формируют при возведении несущих стен. Концы брусьев срезают под углом 60°, промасливают и оборачивают рубероидом места соприкосновения с каменными блоками. Свободное пространство ниш заполняют минватой или задувают пеной.

Вначале монтируют балки на расстоянии 0,5 м от стен, затем с определенным шагом распределяют промежуточные. Проверяют одинаковый уровень укладки брусьев с помощью лазерного уровня. Выравнивают конструкцию промасленными досками необходимой толщины, которые подкладывают в гнезда под балки.

Изоляция и отделка

Месторасположение в коттедже горизонтальной перегородки определяет применение изоляционных и отделочных материалов. Толщина перекрытий между этажами зависит от высоты балок, количества слоев и характеристик чистового настила. Схема устройства наката своими руками:

  • к нижней части боковых поверхностей балок прибивают черепные бруски 50х50 мм. Они будут поддерживать накат и слой изоляции;
  • на бруски настилают накат, который можно сделать, сбив щиты из досок;
  • щиты соединяют и прикрепляют к черепным брускам;
  • если перекрытие цокольное, то на «черный» пол укладывают парозащитную пленку и утеплитель. Сверху настилают гидроизоляцию и чистовой пол;
  • межэтажные перекрытия снизу подбивают парозащитным покрытием, затем потолочной доской, фанерой или древесными плитами. После укладки тепло- и звукоизоляции, конструкцию накрывают паромембраной и настилают половые доски.

Доски пола пропитывают защитными средствами, красят или вскрывают лаком. На древесностружечные плиты укладывают линолеум, ламинат, паркет. Потолок выравнивают декоративной плиткой, доской или гипсокартоном. Затем наносят финишное покрытие.

Рекомендации

1. Деревянные элементы обрабатывают средствами на водной основе, которые предназначены для использования внутри помещений. Для этого подходит «Сенеж огнебио» российского производства – комплексная пропитка относится к 1-й группе эффективности защиты от возгорания и влияния биологических факторов на древесину.

2. Проем перекрытия не должен превышать 6 м, а шаг укладки несущих балок – 1 м.

3. Минимальное расстояние между опорными балками и шахтами вытяжной вентиляции – 250 мм.

4. Минимальная толщина слоя тепловой и звукоизоляции составляет 100 мм между жилыми помещениями и 200–250 мм для чердачных и цокольных систем.

В качестве утеплителя используют керамзит с размером фракции 5–10 мм, перлит, шлак, сухой песок, пенопласт или минвату. Сыпучие материалы более доступны, но утяжеляют конструкцию. Наиболее приемлемый вариант для частного дома – минеральная вата обладает низкой теплопроводностью, отталкивает влагу и, в отличие от пенопласта, пропускает воздух.

Перекрытия между этажами в частном доме: схемы монтажа своими руками

Перекрытие частного дома представляет собой горизонтальный строительный элемент, разделяющий строение по высоте. Он одновременно является полом верхнего этажа и принимает на себя его нагрузку вместе с обстановкой и людьми. Перекрытия обеспечивают сооружению необходимую жесткость, поэтому к их устройству относятся очень требовательно. Конструкции, отделяющие жилые этажи от чердачных и подвальных помещений, выполняют также функцию энергосбережения. Какое лучше выбрать перекрытие для частного дома из пеноблоков? Как смонтировать его своими руками? Разберемся с вопросами вместе.

Оглавление:

  1. Разновидности перекрытий
  2. Какими качествами они должны обладать?
  3. Инструкция по монтажу ж/б конструкции
  4. Установка деревянного сооружения
  5. Рекомендации специалистов

Виды перекрытий

По техническому решению междуэтажные своды условно разделяют на 2 группы:

  • монолитные – перекрытия, выполненные из однородных элементов;
  • сборные – конструкции из балок и заполнения.

В производстве монолитных сооружений используется бетон, который заливают в опалубки прямо на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия отличаются прочностью и высокой несущей способностью. Кроме того, им можно задавать произвольные геометрические формы.

Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.

1. Перекрытия из деревянных балок.

Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.

2. Металлические перекрытия.

В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.

3. Перекрытия из железобетонных балок.

Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.

Плюсы:

  • быстрый монтаж;
  • высокая несущая способность;
  • хорошая термо- и звукоизоляция;
  • приемлемая цена.

К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти здесь.

Плита должна обладать хорошей жесткостью, которая не позволит давать прогибов под воздействием нагрузок. Допустимая толщина перекрытий между жилыми этажами должна составлять не более 1/250 части от размеров пролета.

Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению. Для каждого вида материала рассчитано предельное время огнестойкости:

  • 60 мин – плиты ж/б;
  • 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
  • 15 мин – перекрытия из древесины со штукатуркой;
  • менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.

Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.

Укладка ж/б перекрытия в частном доме из пеноблоков своими руками

Железобетонные плиты являются прочным и надежным основанием для строений из ячеистых материалов. Вместе с тем они обладают большой массой, которую необходимо учитывать при кладочных работах. Чтобы вес перекрытия распределялся по этажу равномерно и не нарушал целостность стен, лучше сделать дополнительное устройство в виде усиливающего пояса.

Вариант I:

  • По периметру стены коттеджа смонтировать бетонную ленту размером 150×250 мм. Ее армируют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
  • Плиту перекрытия уложить на застывший монолитный пояс, оставляя зазор между торцом и стеной в 10-20 мм.
  • Закрепить на плитах листы экструдированного пенополистирола толщиной 50 мм. Это поможет ликвидировать мостики холода.

Утепление перекрытия и армирующего пояса не представляется сложным процессом. Поэтому в целях экономии эту работу можно сделать самому.

Вариант II:

  • Усилить арматурой стеновые блоки. Для этого по периметру помещения нужно проштробить глубокие пазы, заложить в них арматурные прутки и закрепить цементным раствором.
  • Сделать распределительную ленту из обожженного кирпича, расположив ее над арматурой. Она состоит из трех рядов, прослоенных кладочной сеткой.

Перекрытие первого этажа должно заходить вглубь стены на 130-140 мм с соблюдением температурного зазора в 10-20 мм. Такое расположение обеспечивает устойчивость и жесткость строительной конструкции. Кладка из кирпича является наиболее популярным видом распределяющего пояса. Для его устройства не требуется сооружение опалубки и арматурного каркаса, что значительно облегчает и удешевляет работы.

Технология монтажа деревянного перекрытия между этажами

По мнению строительных экспертов, брус является предпочтительным вариантом для частного дома высотой 1-3 этажа из легких ячеистых блоков. Масса деревянного перекрытия намного меньше железобетонного аналога. Она оказывает пониженное давление на несущие стены, поэтому по конструкции выглядит проще.

  • Перед укладкой перекрытия соорудить армированный пояс по периметру стен. Для этого через каждые 150 мм вкрутить в пеноблоки стальные прутки и закрепить их цементным раствором.
  • Деревянные лаги лучше покрыть специальным защитным составом. Это предохранит древесину от грибка, плесени и увеличит срок ее эксплуатации.
  • На концах балок, которые будут опираться на стены коттеджа, сделать запил торцевой части под углом 60 градусов. После хорошо обернуть слоем рубероида.
  • В углублении стены закрепить минеральный утеплитель со звукоизоляцией толщиной 50 мм.
  • Заложить деревянные лаги в стену на глубину 140-150 мм. Между утеплителем и торцом балки лучше оставить зазор в 20 мм на случай температурного расширения.

Деревянное перекрытие вместе с транспортировкой и установкой обходится намного дешевле, чем ж/б конструкция. К тому же многие работы по монтажу можно провести самостоятельно.

Советы специалистов

  • В устройстве коттеджей из пеноблоков не обойтись без арматурных стержней, закрепленных анкерами. Самая большая длина прутка (75 мм и выше) требуется для железобетонных плит.
  • В сборных вариантах перекрытий для соединения элементов используют шлак и бетонную стяжку.
  • Технологической особенностью ячеистого бетона является его относительная мягкость. Поэтому межэтажные перекрытия из железобетонных балок нельзя укладывать непосредственно на пеноблоки. Массивные плиты монтируют на армированный пояс из тяжелого бетона или силикатного кирпича.
  • Устройство железобетонного обвязочного контура по периметру перекрытия усиливает жесткость и прочность конструкции. При ширине сечения в 100 мм его высота должна соответствовать толщине плиты.
  • Перекрытия между этажами укладывают только на основные несущие стены. Внутренние перегородки лучше сделать немного ниже.

Двухсторонняя бетонная плита с балками, проходящими между опорами

Код

Требования Строительных норм для конструкционного бетона (ACI 318-14) и комментариев (ACI 318R-14)

Минимальные расчетные нагрузки для Здания и другие сооружения (ASCE / SEI 7-10)

Совет Международного кодекса, Международный строительный кодекс 2012 г., Вашингтон, округ Колумбия, 2012 г.

Ссылки

Примечания к зданию ACI 318-11 Требования Кодекса для конструкционного бетона, двенадцатое издание, Портленд, 2013 г. Цементное объединение.

Системы бетонных полов (Руководство по оценке и экономии), второе издание, 2002 г. Дэвид А. Фанелла

Упрощенный дизайн Железобетонные здания, четвертое издание, 2011 г. Махмуд Э. Камара и Лоуренс К. Новак

Расчетные данные

Высота от пола до пола = 12 футов (предоставлено архитектурными чертежами)

Колонны = 18 x 18 дюймов

Внутренние балки = 14 x 20 дюймов.

Краевые балки = 14 x 27 дюймов.

w c = 150 шт.

f c = 4,000 фунтов на кв. Дюйм

f y = 60 000 фунтов на кв. Дюйм

Переменная нагрузка, L o = 100 фунтов на квадратный фут (офисное здание) ASCE / SEI 7-10 (Таблица 4-1)

Решение

Контроль прогибов. ACI 318-14 (8.3.1.2)

Вместо подробного расчета прогибов, код ACI 318 дает минимальную толщину для двухсторонней плиты с балками, проходящими между опорами со всех сторон в Таблица 8.3.1.2 .

Жесткость на изгиб между балкой и плитой Коэффициент (относительной жесткости) ( α f ) вычисляется следующим образом:

ACI 318-14 (8.10.2.7b)

Момент инерции для эффективное сечение балки и плиты можно рассчитать следующим образом:

Затем,

Для краевых балок:

Эффективные сечения балки и плиты для расчета Коэффициент жесткости для краевой балки показан на рисунке 2.

Для балки с севера на юг:

Для Восток-Запад Крайняя балка:

Для внутренних балок:

Эффективные сечения балки и плиты для расчета Коэффициент жесткости внутренней балки показан на рисунке 4.

Для внутренней балки Север-Юг:

Для Восток-Запад Внутренняя балка:

Так как α f > 2,0 для для всех балок минимальная толщина плиты определяется по формуле:

ACI 318-14 (8.3.1.2)

Где:

Используйте плиту толщиной 6 дюймов.

ACI 318 заявляет, что система перекрытий должны быть спроектированы с использованием любой процедуры, удовлетворяющей равновесию и геометрическим совместимость при условии соблюдения критериев прочности и пригодности к эксплуатации. довольный. Отличие двухкомпонентных систем от односторонних дает ACI. 318-14 (R8.10.2.3 и R8.3.1.2) .

ACI 318 разрешает использование Direct Метод расчета (DDM) и метод эквивалентной рамы (EFM) для гравитационной нагрузки анализ ортогональных рам и применим к плоским плитам, плоским плитам и плиты с балками. В следующих разделах описывается решение для программного обеспечения EFM и spSlab. Решение для DDM может можно найти в примере конструкции системы бетонного пола с двухсторонней пластиной.

EFM - наиболее полный и подробная процедура, предоставленная ACI 318 для анализа и проектирования двухсторонние системы перекрытий, в которых конструкция моделируется серией эквивалентных кадры (внутренние и внешние) на линиях колонн, взятых в продольном направлении и поперек здания.

Эквивалентная рамка состоит из трех частей:

1) Горизонтальная полоса перекрытий, включая любые балки, проходящие в направлении рамы. Различные значения момента инерцию вдоль оси перекрытий-балок следует учитывать там, где полный момент инерции в любом поперечном сечении за пределами соединений или колонны должны приниматься капители, а момент инерции перекрытия-балки при грань колонны, скобки или прописной буквы разделить на количество (1-c 2 / l 2 ) 2 следует принимать для расчета момента инерции балок перекрытия. от центра колонны к лицевой стороне колонны, скобки или заглавной буквы. ACI 318-14 (8.11.3)

2) Колонны или другие вертикальные опоры элементы, выступающие над и под плитой. Различные значения момента инерцию по оси колонн следует учитывать там, где момент инерции колонн сверху и снизу балки перекрытия в стыке должна быть предполагается бесконечным, а полное поперечное сечение бетона равно разрешено использовать для определения момента инерции колонн при любом пересечении сечение вне стыков или капителей колонн. ACI 318-14 (8.11.4)

3) Элементы конструкции (Торсионные элементы), обеспечивающие передачу момента между горизонтальным и вертикальным члены. Предполагается, что эти элементы имеют постоянное поперечное сечение. по всей длине, состоящие из наибольшего из следующего: (1) часть плиты шириной, равной ширине колонны, кронштейна или заглавной буквы в направлении пролета, для которого определяются моменты, (2) часть плиты, указанная в (1), плюс часть поперечной балки выше и под плитой для монолитной или полностью композитной конструкции (3) поперечная балка включает в себя часть плиты с каждой стороны балки на расстояние, равное проекции луча выше или ниже плита, в зависимости от того, что больше, но не больше четырехкратной толщины плиты. ACI 318-14 (8.11.5)

В EFM, временная нагрузка должна быть устроена в соответствии с 6.4.3, для которого требуется плита. системы, которые необходимо проанализировать и спроектировать для работы в самых сложных условиях установлено путем исследования воздействия динамической нагрузки на различные критические шаблоны. ACI 318-14 ( 8.11.1.2 и 6.4.3 )

Завершено анализ должен включать репрезентативные внутренние и внешние эквивалентные кадры в как в продольном, так и в поперечном направлении пола. ACI 318-14 ( 8.11.2.1 )

Панели должны быть прямоугольным, с соотношением длинных панелей к меньшим, измеряемым расстояние между центрами опор, не более 2 ACI 318-14 ( 8.10.2.3 )

Определите коэффициенты распределения момента и фиксированный конец моменты для эквивалентных элементов рамы.Порядок распределения моментов будет использоваться для анализа эквивалентного кадра. Коэффициенты жесткости, коэффициенты переноса COF и коэффициенты момента на фиксированном конце Конечный элемент для балок перекрытий и элементов колонн определяется с помощью таблиц вспомогательных средств проектирования. at Приложение 20A к Нотам PCA по ACI 318-11 . Эти расчеты приведены ниже.

а. Изгиб жесткость балок перекрытия с обоих концов К сб .

PCA Примечания к ACI 318-11 (таблица A1)

PCA Примечания к ACI 318-11 (таблица A1)

Где I сб - момент инерции сечения перекрытия балки, показанного на рисунке 6, и может быть вычислено с помощью рисунка 7 следующим образом:

Коэффициент переноса COF = 0.507 PCA Примечания к ACI 318-11 (таблица A1)

PCA Примечания к ACI 318-11 (таблица A1)

Рисунок 7 Коэффициент C т для полного момента инерции фланцевых секций

г. Изгиб жесткость стержней колонны на обоих концах K c .

Ссылаясь на таблицу A7, Приложение 20A :

для интерьера Колонны:

PCA Примечания к ACI 318-11 (Таблица A7)

Для внешних колонн:

PCA Примечания к ACI 318-11 (Таблица A7)

г. Торсионная жесткость крутильных элементов, К т .

ACI 318-14 (R.8.11.5)

Для Колонны для интерьера:

Где:

ACI 318-14 (уравнение 8.10.5.2b)

х 1 = 14 из

х 2 = 6 из

х 1 = 14 из

х 2 = 6 из

л 1 = 14 из

л 2 = 42 из

л 1 = 20 из

л 2 = 14 из

С 1 = 4738

С 2 = 2,752

С 1 = 10 226

С 2 = 736

∑C = 4738 + 2,752 = 7,490 дюйм 4

∑C = 10,226 + 736 x 2 = 11,698 дюйм 4

Рисунок 8 Прикрепленный крутильный элемент на внутренней колонне

для экстерьера Колонны:

Где:

ACI 318-14 (Ур.8.10.5.2б)

х 1 = 14 из

х 2 = 6 из

х 1 = 14 из

х 2 = 6 из

л 1 = 21 из

л 2 = 35 из

л 1 = 27 из

л 2 = 21 из

С 1 = 11 141

С 2 = 2,248

С 1 = 16 628

С 2 = 1,240

∑C = 11 141 + 2248 = 13 389 дюймов 4

∑C = 16628 + 1240 = 17868 дюймов 4

Рисунок 9 Прикрепленный крутильный элемент на внешней колонне

г.Повышенная жесткость на кручение за счет параллельные балки, K ta .

Для внутренних колонн:

Где:

Для внешних колонн:

e. Эквивалентный столбец жесткость K ec .

Где ∑ K ta - для двух торсионных элементов, по одному на каждой стороне колонны, а ∑ K c - для верхней и нижней колонн в месте соединения перекрытия с балкой промежуточный этаж.

Для внутренних колонн:

Для внешних колонн:

ф. Коэффициенты распределения стыков перекрытий и балок, ДФ .

На внешнем стыке,

в внутренний шарнир,

COF для перекрытия-балки = 0,507

Определить отрицательные и положительные моменты для перекрытий-балок с использованием распределения момента метод.

с отношение постоянной нагрузки к статической без учета фактора:

Кадр будет проанализирован для пяти условий нагружения с загрузкой образца и частичной временной нагрузкой разрешено ACI 318-14 (6.4.3.3).

а. Факторная нагрузка и Конечные моменты (МКЭ).

Где (9,3 фунта на квадратный дюйм = (14 x 14) / 144 x 150/22 - вес стержня балки на фут, деленный на l 2 )

PCA Примечания к ACI 318-11 (таблица A1)

г.Распределение моментов.

Момент раздачи на пятерых Условия нагружения приведены в Таблице 1. Моменты вращения против часовой стрелки. действия на концах участников считаются положительными. Положительные моменты пролета определяется из следующего уравнения:

Где M o - момент в середине пролета для простой балки.

Когда конечные моменты не равны, максимальный момент в пролете не возникает при середина пролета, но его значение близко к середине пролета для этого примера.

Положительных момент в пролете 1-2 под нагружение (1):

Размах положительного момента 2-3 для нагрузки (1):

Таблица 1 Момент Распределение для частичной рамы (поперечное направление)

Сустав

1

2

3

4

Участник

1-2

2-1

2-3

3-2

3-4

4-3

DF

0.394

0,306

0,306

0,306

0,306

0,394

COF

0,507

0,507

0.507

0,507

0,507

0,507

Загрузка (1) Все пролеты с полной учтенной временной нагрузкой

ФЭМ

148,1

-148.1

148,1

-148,1

148,1

-148,1

Расст.

-58,4

0

0

0

0

58.4

CO

0

-29,6

0

0

29,6

0

Расст.

0

9.1

9,1

-9,1

-9,1

0

CO

4,6

0

-4,6

4.6

0

-4,6

Расст.

-1,8

1,4

1,4

-1,4

-1,4

1.8

CO

0,7

-0,9

-0,7

0,7

0,9

-0,7

Расст.

-0.3

0,5

0,5

-0,5

-0,5

0,3

CO

0,3

-0,1

-0.3

0,3

0,1

-0,3

Расст.

-0,1

0,1

0,1

-0,1

-0.1

0,1

м

93,1

-167,6

153,6

-153,6

167,6

-93,1

Инжектор M

89.5

66,2

89,5

Загрузка (2) Нагрузка первого и третьего пролетов с коэффициентом временной нагрузки 3/4

ФЭМ

125.4

-125,4

57,3

-57,3

125,4

-125,4

Расст.

-49,4

20.8

20,8

-20,8

-20,8

49,4

CO

10,6

-25,1

-10,6

10.6

25,1

-10,6

Расст.

-4,2

10,9

10,9

-10,9

-10,9

4.2

CO

5,5

-2,1

-5,5

5,5

2,1

-5,5

Расст.

-2.2

2,3

2,3

-2,3

-2,3

2,2

CO

1,2

-1,1

-1.2

1,2

1,1

-1,2

Расст.

-0,5

0,7

0,7

-0,7

-0.7

0,5

CO

0,4

-0,2

-0,4

0,4

0,2

-0,4

Расст.

-0.1

0,2

0,2

-0,2

-0,2

0,1

м

86,7

-119

74.5

-74,5

119

-86,7

Инжектор M

83,3

10,6

83,3

Загрузка (3) Центральный пролет нагружен с коэффициентом динамической нагрузки 3/4

ФЭМ

57.3

-57,3

125,4

-125,4

57,3

-57,3

Расст.

-22,6

-20.8

-20,8

20,8

20,8

22,6

CO

-10,6

-11,4

10,6

-10.6

11,4

10,6

Расст.

4,2

0,3

0,3

-0,3

-0,3

-4.2

CO

0,1

2,1

-0,1

0,1

-2,1

-0,1

Расст.

-0.1

-0,6

-0,6

0,6

0,6

0,1

CO

-0,3

0

0.3

-0,3

0

0,3

Расст.

0,1

-0,1

-0,1

0,1

0.1

-0,1

CO

0

0,1

0

0

-0,1

0

Расст.

0

0

0

0

0

0

м

28.1

-87,7

115

-115

87,7

-28,1

Инжектор M

27,2

71,3

27.2

Загрузка (4) Первый пролет нагружен временной нагрузкой с коэффициентом 3/4, и балка-плита считается зафиксированной на опора на два пролета

ФЭМ

125,4

-125,4

57,3

-57.3

Расст.

-49,4

20,8

20,8

0

CO

10,6

-25

Конструкция системы бетонного пола с плоскими плитами с двусторонним движением

Код

Требования Строительных норм для конструкционного бетона (ACI 318-14) и комментариев (ACI 318R-14)

Минимальные расчетные нагрузки для Здания и другие сооружения (ASCE / SEI 7-10)

Совет Международного кодекса, Международный строительный кодекс 2012 г., Вашингтон, Д.С., 2012

Номер ссылки

Примечания к зданию ACI 318-11 Требования норм для конструкционного бетона, двенадцатое издание, портлендский цемент, 2013 г. Ассоциация, Пример 20.1

Системы бетонных полов (Руководство по оценке и экономии), второе издание, 2002 г. Дэвид А. Фанелла

Упрощенная конструкция усиленного Бетонные здания, четвертое издание, 2011 Махмуд Э. Камара и Лоуренс К. Новак

Расчетные данные

Высота от пола до пола = 9 футов (предоставляется по архитектурным чертежам)

Накладываемая постоянная нагрузка, SDL = 20 фунтов на квадратный фут для рамного перегородки, шпильки деревянные штукатурка 2 стороны

ASCE / SEI 7-10 (Таблица C3-1)

Динамическая нагрузка, LL = 40 фунтов на квадратный дюйм для Жилые этажи ASCE / SEI 7-10 (Таблица 4-1)

f c = 4000 фунтов на кв. Дюйм (для плит)

f c = 6000 фунтов на квадратный дюйм (для колонок)

f y = 60 000 фунтов на кв. Дюйм

Требуемая огнестойкость рейтинг = 2 часа

Решение

а. Плита минимум толщина - Прогиб ACI 318-14 (8.3.1.1)

В в этом примере прогиб будет рассчитан и проверен на соответствие проекту пределы прогиба. Минимальная толщина и глубина стержня из ACI 318-14 будет используется для предварительной проклейки.

Использование ACI 318-14 минимальная толщина плиты для двухстороннего строительства без внутренней части балки в Таблица 8.3.1.1 .

Наружные панели: дюймы ACI 318-14 (таблица 8.3.1.1)

Но не менее 5 дюймов. ACI 318-14 (8.3.1.1 (а))

Внутренние панели: дюймы ACI 318-14 (таблица 8.3.1.1)

Но не менее чем 5 дюймов ACI 318-14 (8.3.1.1 (а))

Где л н = длина свободного пролета в длинном направлении = 216 16 = 200 дюймов

Примерьте 7-дюймовую плиту для всех панелей (собственный вес = 87,5 фунтов на квадратный дюйм)

г. Прочность плиты на сдвиг односторонний сдвиг

Оценить среднее эффективная глубина (рисунок 2):

Где:

c прозрачный = 3/4 дюйма для стального стержня № 4 ACI 318-14 (Таблица 20.6.1.3.1)

d b = 0.5 дюймов для стального стержня №4

Рисунок 2 - Двусторонняя система плоского бетонного пола

Факторная статическая нагрузка, psf

Факторная динамическая нагрузка, psf ACI 318-14 (5.3.1)

Суммарная факторизованная нагрузка psf

Проверить соответствие толщины плиты действию балки (односторонний сдвиг) ACI 318-14 (22.5)

на внутренней колонке:

Рассмотрим 12-дюйм. широкий полоса. Критический участок для одностороннего сдвига находится на расстоянии d , от торца опоры (см. рисунок 3)

Площадь притока для одностороннего сдвиг фут 2

тысячи фунтов

ACI 318-14 (уравнение 22.5.5.1)

где для бетона нормального веса

тысячи фунтов

Толщина плиты 7 дюймов.подходит для одностороннего сдвига.

г. Ножницы для перекрытий двухсторонние сдвиги прочности

Проверить соответствие Толщина плиты для продавливания сдвига (двухстороннего сдвига) во внутренней колонне (рис. 4):

Приток для двустороннего сдвиг фут 2

тысячи фунтов

(для квадратной внутренней колонны) ACI 318-14 (Таблица 22.6.5.2 (а))

тысячи фунтов

Толщина плиты 7 дюймов.подходит для двустороннего сдвига.

г. Размеры колонны - осевая нагрузка

Проверить соответствие размеры колонны для осевой нагрузки:

Площадь притока для внутренняя колонна

тысяч фунтов

(для квадратной внутренней колонны) ACI 318-14 (22.4.2)

Размеры колонны 16 дюймов x 16 дюймов адекватны осевой нагрузке.

ACI 318 заявляет, что система перекрытий должны быть спроектированы с использованием любой процедуры, удовлетворяющей равновесию и геометрическим совместимость при условии соблюдения критериев прочности и пригодности к эксплуатации. довольный. Отличие двухкомпонентных систем от односторонних дает ACI. 318-14 (R8.10.2.3 и R8.3.1.2) .

ACI 318 разрешает использование Direct Метод расчета (DDM) и метод эквивалентной рамы (EFM) для гравитационной нагрузки анализ ортогональных рам и применим к плоским плитам, плоским плитам и плиты с балками. В следующих разделах описывается решение для DDM, EFM и spSlab соответственно.

Двусторонние плиты, удовлетворяющие требованиям пределы в ACI 318-14 (8.10.2) разрешено проектировать в соответствии с DDM.

2.1.1. Метод прямого проектирования ограничения

Там составляет минимум три непрерывных пролета в каждом направлении ACI 318-14 (8.10.2.1)

Последовательный длины пролета равны ACI 318-14 (8.10.2.2)

от длинных до коротких коэффициент диапазона 1,29 <2 ACI 318-14 (8.10.2.3)

Колонны не компенсируются ACI 318-14 (8.10.2.4)

Грузы равномерно распределены по всей панели ACI 318-14 (8.10.2.5)

Сервис отношение постоянной нагрузки к статической: 0,37 < 2,0 ACI 318-14 (8.10.2.6)

Плита система без балок, и это требование не применяется ACI 318-14 (8.10.2.7)

С все критерии соблюдены, можно использовать метод прямого проектирования.

2.1.2. дизайн моменты

а. Рассчитайте общий статический момент:

фут-фунтов ACI 318-14 (8.10.3.2)

г. Распространить суммарный факторный момент,, во внутреннем и конечном пролете: ACI 318-14 (8.10.4)

Таблица 1 - Распределение M o по пролету

Расположение

Общий расчетный момент полосы,
M DS ( фут-тысяч фунтов )

Внешний пролет

Внешний отрицательный

0.26 x M o = 24,3

Положительно

0,52 x M o = 48,7

Внутренний негатив

0,70 x M o = 65,5

Внутренний пролет

Положительно

0.35 x M o = 32,8

г. Рассчитайте колонна полоса моментов. ACI 318-14 (8.10.5)

Это часть отрицательных и положительных суммарных расчетных моментов полосы, которым не сопротивляются полосы колонн должны быть пропорционально отнесены к соответствующим двум полусредним полоски.

ACI 318-14 (8.10.6.1)

Таблица 2 - Боковой Распределение полного расчетного момента полосы, M DS

Расположение

Полоса всего дизайна

Момент, M DS (футы-тысячи фунтов)

Планка колонны

Момент, (фут-тысячи фунтов)

Момент в двух

Половинки средней полосы,

(футы-тысячи)

Внешний пролет

Внешний вид

Отрицательный *

24.3

1,00 x M DS = 24,3

0,00 x M DS = 0,0

Положительно

48,7

0,60 x M DS = 29,2

0.40 x M DS = 19,5

Интерьер

Отрицательный *

65,5

0,75 x M DS = 49,1

0,25 x M DS = 16,4

Внутренний пролет

Положительно

32.8

0,60 x M DS = 19,7

0,40 x M DS = 13,1

* Все отрицательные моменты находятся перед лицом поддержки.

2.1.3. Требования к арматуре на изгиб

а. Определить армирование на изгиб, необходимое для колонн и средних полос на всех критических разделы

Следующий расчет: для внешнего пролета внешнее отрицательное положение полосы колонны.

тысячи фунтов

Использовать среднее значение d среднее = 5,75 дюйма

Кому определить площадь стали, необходимо сделать допущения, является ли сечение растяжение или сжатие контролируется, а также расстояние между результирующие силы сжатия и растяжения вдоль секции плиты ( jd ). В В этом примере будет принято сечение с регулируемым натяжением, поэтому коэффициент уменьшения будет равен 0,9, а значение jd будет принято равным 0.95д . Предположения будут проверены, как только область стали будет окончательно определена.

Assumein.

Колонна ширина полосы, дюйм

Средний ширина полосы, дюйм

в 2

Пересчитать a для фактический A с = 0,99 дюйма 2 :

из

из

Следовательно, предположение, что секция регулируется натяжением является действительным.

в 2

Минин 2 в 2 ACI 318-14 (24.4.3.2)

Максимальное расстояние в дюймах ACI 318-14 (8.7.2.2)

Обеспечьте 6 - # 4 стержня с 2 и

В соответствии с процедурой, описанной выше, значения для всех Расположение пролетов указано в таблице 3.

Таблица 3 - Требуемое армирование плиты для изгиба (DDM)

Пролет Расположение

M u

(футы-тысячи)

б

(дюйм.)

д

(дюймы)

A с Треб. для

изгиб (в 2 )

Мин. A с

2 )

Арматура

Предоставлено

A s Пров.для

изгиб (в 2 )

Концевой пролет

Колонка

Полоса

Внешний отрицательный

24,3

84

5,75

0.96

1,06

6- №4

1,2

Положительно

29

84

5,75

1,15

1.06

6- №4

1,2

Внутренний негатив

49,6

84

5,75

1,99

1,06

10- №4

2

Средний

Полоса

Внешний отрицательный

0

84

5.75

0

1,06

6- №4

1,2

Положительно

19,7

84

5,75

0.77

1,06

6- №4

1,2

Внутренний негатив

15,9

84

5,75

0,62

1.06

6- №4

1,2

Интерьер Пролет

Колонка

Полоса

Положительно

19,7

84

5.75

0,77

1,06

6- №4

1,2

Средний

Полоса

Положительно

13,1

84

5.75

0,51

1,06

6- №4

1,2

г. Рассчитать дополнительное армирование плиты в колоннах для передачи момента между плитой и столбец

Факторизованный момент плиты сопротивление со стороны колонны () должно быть перенесено изгибом.Концентрация арматуры над колонной за счет более близкого расстояния или дополнительных Чтобы противостоять этому моменту, необходимо использовать арматуру. Доля момента плиты не рассчитанные на сопротивление изгибу, предполагается, что сопротивление будет эксцентриситет сдвига. ACI 318-14 (8.4.2.3)

Доля несбалансированного момент, передаваемый при изгибе, составляет ACI 318-14 (8.4.2.3.1)

Где

ACI 318-14 (8.4.2.3.2)

Размер критического сечения, измеренный в направлении пролета, для которого моменты определены в ACI 318, Глава 8 (см. Рисунок 5).

Размер критического сечения, измеренный в направлении, перпендикулярном к ACI 318, Глава 8 (см. Рисунок 5).

= Эффективная ширина плиты = ACI 318-14 (8.4.2.3.3)

Рисунок 5 Критические периметры сдвига для колонн

Таблица 4 - Дополнительное армирование плиты требуется для передачи момента между плитой и колонка (ДДМ)

Пролет Расположение

M u *

(футы-тысячи)

γ f

γ f M u

(футы-тысячи)

Эффективный плита

ширина, б б

(дюйм.)

д

(дюймы)

А с требуется

в пределах b b

2 )

А с пров. Для

изгиб в пределах b b

2 )

Доп.

Reinf.

Концевой пролет

Полоса колонны

Внешний вид Отрицательный

24,3

0,62

15,1

37

5.75

0,6

0,53

1- # 4

Интерьер Отрицательный

0,0

0.60

0,0

37

5.75

0,0

0,97

* M u принято по средней линии поддержки в решении Equivalent Frame Method.

2.1.4. Факторизованные моменты в столбцах

а. Внутренние колонны:

ACI 318-14 (8.10.7.2)

тысячи фунтов

С одинаковым размером столбца и длиной сверху и снизу плита,

тысячи фунтов

г. Внешние колонны:

Общий внешний негатив момент от плиты должен передаваться непосредственно на колонну: фут-кипы. С тем же размером и длиной столбца выше и ниже плиты

тысячи фунтов

моменты, определенные выше, складываются с учтенными осевыми нагрузками (для каждого story) для проектирования секций колонн, как показано далее в этом примере.

EFM - это наиболее полная и подробная процедура, предусмотренная ACI 318 для анализа и проектирование двусторонних систем перекрытий, конструкция которых моделируется серией эквивалентных кадров (внутренних и внешних) на взятых столбцах продольно и поперечно через здание.

Эквивалентная рамка состоит из трех частей:

1) Горизонтальная полоса перекрытий, включая любые балки, проходящие в направлении рамы.Различные значения момента инерцию вдоль оси перекрытий-балок следует учитывать там, где полный момент инерции в любом поперечном сечении за пределами соединений или колонны должны приниматься капители, а момент инерции перекрытия-балки при грань колонны, скобки или прописной буквы разделить на количество (1-c 2 / l 2 ) 2 следует принимать для расчета момента инерции балок перекрытия. от центра колонны к лицевой стороне колонны, скобки или заглавной буквы. ACI 318-14 (8.11.3)

2) Колонны или другие вертикальные опоры элементы, выступающие над и под плитой. Различные значения момента инерцию по оси колонн следует учитывать там, где момент инерции колонн сверху и снизу балки перекрытия в стыке должна быть предполагается бесконечным, а полное поперечное сечение бетона равно разрешено использовать для определения момента инерции колонн при любом пересечении сечение вне стыков или капителей колонн. ACI 318-14 (8.11.4)

3) Элементы конструкции (Торсионные элементы), обеспечивающие передачу момента между горизонтальным и вертикальным члены. Предполагается, что эти элементы имеют постоянное поперечное сечение. по всей длине, состоящие из наибольшего из следующего: (1) часть плиты шириной, равной ширине колонны, кронштейна или заглавной буквы в направлении пролета, для которого определяются моменты, (2) часть плиты, указанная в (1), плюс часть поперечной балки выше и под плитой для монолитной или полностью композитной конструкции (3) поперечная балка включает в себя часть плиты с каждой стороны балки на расстояние, равное проекции луча выше или ниже плита, в зависимости от того, что больше, но не более чем в четыре раза больше плиты толщина. ACI 318-14 (8.11.5)

2.2.1. Метод эквивалентного кадра ограничения

В EFM, временная нагрузка должна быть устроена в соответствии с 6.4.3, для которого требуется плита. системы, которые необходимо проанализировать и спроектировать для работы в самых сложных условиях установлено путем исследования воздействия динамической нагрузки на различные критические шаблоны. ACI 318-14 ( 8.11.1.2 и 6.4.3 )

Завершено анализ должен включать репрезентативные внутренние и внешние эквивалентные кадры в как в продольном, так и в поперечном направлении пола ACI 318-14 ( 8.11.2.1 )

Панели должны быть прямоугольными, с отношение длинных панелей к коротким, измеренное от центра к центру опоры, не более 2. ACI 318-14 ( 8.10.2.3 )

2.2.2. Члены структуры эквивалентная рамка

Определите коэффициенты распределения момента и фиксированный конец моменты для эквивалентных элементов рамы. Порядок распределения моментов будет использоваться для анализа эквивалентного кадра. Коэффициенты жесткости, коэффициенты переноса COF и коэффициенты момента на фиксированном конце Конечный элемент для балок перекрытий и элементов колонн определяется с помощью таблиц вспомогательных средств проектирования. at Приложение 20A к Нотам PCA по ACI 318-11 .Эти расчеты приведены ниже.

а. Изгиб жесткость перекрытий с обоих концов,.

,

Для коэффициентов жесткости, PCA Примечания по ACI 318-11 (таблица A1)

Таким образом, PCA Примечания к ACI 318-11 (таблица A1)

дюйм-фунт

где, в 4

фунтов на квадратный дюйм ACI 318-14 (19.2.2.1.a)

Коэффициент переноса COF PCA Примечания к ACI 318-11 (таблица A1)

Конечный момент FEM PCA Примечания к ACI 318-11 (таблица A1)

г. Изгиб жесткость элементов колонны с обоих концов,.

Ссылаясь к Таблица A7, Приложение 20A , дюймы, дюймы,

Таким образом, интерполяцией.

PCA Примечания к ACI 318-11 (таблица A7)

дюйм-фунт

Где в.

фунтов на кв. Дюйм ACI 318-14 (19.2.2.1.a)

футов

г. Крутильный жесткость торсионных элементов,.

ACI 318-14 (R.8.11.5)

дюйм-фунт

Где ACI 318-14 (Ур.8.10.5.2б)

в 4 .

дюйма, и фтин.

г. Эквивалентный столбец жесткость.

дюйм-фунт

Где для двух торсионных элементов по одному с каждой стороны колонна, а для верхней и нижней колонн у перекрытия-балки стык промежуточного этажа.

e. Стык перекрытия-балки коэффициенты распределения, DF .

в внешний шов,

в внутренний шарнир,

COF для перекрытия


2.2.3. Анализ эквивалентных кадров

Определить отрицательное и положительное моменты для перекрытий-балок методом распределения моментов. Поскольку необработанная временная нагрузка не превышает трех четвертей необработанной мертвой нагрузке, расчетные моменты принимаются на всех критических участках с полной факторизовано жить на всех пролетах. ACI 318-14 (6.4.3.2)

а. Факторная нагрузка и фиксированные конечные моменты (МКЭ).

Фактор статическая нагрузка psf

Фактор живая нагрузка psf

Факторная нагрузка psf

Конечные элементы для перекрытий PCA Примечания к ACI 318-11 (Таблица A1)

тысячи фунтов

г. Распределение моментов. Расчеты показано в Таблице 5. Моменты вращения против часовой стрелки, действующие на торцы стержней. принимаются как положительные. Положительные моменты пролета определяются из следующих уравнение:

(средний пролет)

Где - момент в середине пролета для простой балки.

Когда конечные моменты не равны, максимальный момент в пролете не возникает при середина пролета, но его значение близко к середине пролета для этого примера.

Положительных момент в промежутке 1-2:

тысячи фунтов

Диапазон положительного момента 2-3:

тысячи фунтов

Таблица 5 Распределение моментов для эквивалентной рамы

Сустав

1

2

3

4

Участник

1-2

2-1

2-3

3-2

3-4

4-3

DF

0.389

0,280

0,280

0,280

0,280

0,389

COF

0,509

0,509

0.509

0,509

0,509

0,509

ФЭМ

+73,8

-73,8

+73,8

-73,8

+73.8

-73,8

Расст.

CO

Расст.

CO

Расст.

CO

Расст.

CO

Расст.

-28,7

0,0

0,0

2,1

-0,8

0.3

-0,1

0,1

0,0

0,0

-14,6

4,1

0,0

0,6

-0,4

0,2

-0,1

0,0

0,0

0,0

4,1

-2,1

0,6

-0.3

0,2

-0,1

0,0

0,0

0,0

-4,1

2,1

-0,6

0,3

-0,2

0,1

0,0

0,0

14,6

-4,1

0,0

-0,6

0.4

-,02

0,1

0,0

28,7

0,0

0,0

-2,1

0,8

-0,3

0,1

-0,1

0,0

Отр. M

46,6

-84.0

76,2

-76,2

84,0

-46,6

м на среднем пролете

44,1

33,2

44,1

2.2.4. Моменты дизайна

Положительные и отрицательные факторы моменты для системы плит в направлении анализа показаны на рисунке 9. Отрицательные моменты, используемые при проектировании, принимаются на гранях опор. (прямоугольное сечение или эквивалентный прямоугольник для круглых или многоугольных сечений), но не на расстоянии больше, чем от центров опор. ACI 318-14 (8.11.6.1)

фут-футов (используйте поверхность опоры)

Рисунок 9 - Положительный и Отрицательные моменты проектирования перекрытия-балки (все пролеты с полной Нагрузка)

2.2.5. Распределение дизайнерских моментов

а. Проверьте, выдержат ли рассчитанные выше моменты преимущество сокращения, разрешенного ACI 318-14 (8.11.6.5) :

Если система перекрытий проанализирована с помощью EFM в пределах ограничения ACI 318-14 (8.10.2) , это разрешено Код ACI для уменьшения расчетных моментов, полученных из EFM, в такой пропорции что абсолютная сумма положительных и средних отрицательных проектных моментов необходима не превышать значение, полученное из следующего уравнения:

тысячи фунтов ACI 318-14 (Ур.8.10.3.2)

Конец пролеты:

фут-кипов

Интерьер пролет:

фут-кипов

суммарные расчетные моменты из метода эквивалентной рамы дают статический момент равно тому, что дано методом прямого проектирования, и без заметного снижения может быть реализовано.

г. Распределите факторные моменты на столбцах и средних полосах:

После того, как отрицательные и положительные моменты были для полосы перекрытий, код ACI позволяет распределять моменты в критических сечениях к полосам колонн, балкам (если есть) и средние планки в соответствии с ДДМ.

ACI 318-14 (8.11.6.6)

Распределение факторных моментов в критических сечениях сведены в Таблицу 6.

Таблица 6 - Распределение факторные моменты

Полоса перекрытия

Полоса колонны

Средняя планка

Момент
(футы-тысячи фунтов)

процентов

Момент
(футы-тысячи фунтов)

процентов

Момент
(футы-тысячи фунтов)

Концевой пролет

Внешний отрицательный

32.3

100

32,3

0

0

Положительно

44,1

60

26,5

40

17.7

Интерьер отрицательный

67

75

Бетонная плита перекрытия гаража - конструкция, толщина и стоимость

Процесс строительства плиты перекрытия гаража включает подготовку основания, установку опалубки, укладку арматуры, заливку, уплотнение, отделку и выдержку бетонной плиты.

Рис. 1: Готовая плита пола гаража из бетона.

В этой статье мы обсудим процесс строительства, толщину и стоимость плиты перекрытия гаража.

Строительство плиты перекрытия гаража

1. Подготовка основания

Для установки плиты перекрытия гаража важно иметь прочное и ровное основание. Неровное или неплотное основание приведет к прогибу плиты и образованию трещин. Если основной грунт должен быть заполнен, необходимо обеспечить надлежащее уплотнение, чтобы избежать неравномерного оседания.

Хорошо иметь 40-миллиметровую бетонную основу из заполнителя на почве, на которой можно разместить арматуру. Плита толщиной 6 дюймов весит всего около 75 фунтов на квадратный фут, а временные нагрузки (транспортные средства) в гараже не превышают 50 фунтов на квадратный фут. Общая максимальная нагрузка на гаражную плиту составляет 125 фунтов на квадратный фут. Даже почва с низким стандартом, такая как ил или глина, легко поддерживает 400 фунтов на квадратный фут.

2. Монтаж опалубки

Опалубка должна выдерживать такие строительные нагрузки, как давление свежего бетона и вес рабочих, операторов и их машин.Руководство по опалубке для бетона ACI 347-04 необходимо соблюдать при проектировании опалубки.

3. Размещение арматуры

Арматурная сталь, используемая в полу, имеет минимальное количество, так как плита перекрытия полностью опирается на землю. Сталь в плите перекрытия требуется только для удержания плиты на месте и предотвращения появления трещин.


Рис. 2: Размещение арматуры для плиты перекрытия гаража.

4. Укладка бетона

IRC требует, чтобы плиты были построены из бетона с прочностью на сжатие от 2500 до 3500 фунтов на квадратный дюйм, в зависимости от климата.ACI идет дальше и рекомендует бетон на 4500 фунтов на квадратный дюйм для перекрытия гаражей. Для достижения этой прочности водоцементное соотношение должно поддерживаться на уровне 0,5 или меньше, обычно это примерно 5-дюймовый бетон с осадкой.

Бетон заливается в течение 90 минут после смешивания воды. Ручной вибратор используется для обеспечения надлежащего уплотнения и удаления излишков воды с бетонной плиты.

5. Отделка пола гаража

На рынке есть много вариантов отделки полов, которые используются в гаражах.Самые популярные -

.
  1. Эпоксидная смола для пола в гараже
  2. Краска для пола в гараже
  3. Коврики для пола в гараже
  4. Плитка для пола в гараже
  5. Полированный бетонный пол.

Рис. 3. Отделка бетонной плиты перекрытия гаража.

6. Отверждение плиты перекрытия гаража

Методы отверждения плит, такие как отверждение в воде; бетон залит; Для обеспечения надлежащего отверждения плиты перекрытия гаража используется распылитель или распылитель тумана.

Толщина плиты перекрытия гаража

Толщина плиты перекрытия гаража зависит от многих факторов, таких как типы нагрузок, воздействующих на плиту, климатические условия, расчетный состав бетона и пролет бетона.

Стандартная толщина плиты перекрытия гаража, используемой во всем мире, составляет 6 дюймов. В зависимости от типа нагрузки, приходящейся на плиту, толщина варьируется -

.
  1. Легкие нагрузки - Для одного-двух легковых автомобилей или грузовиков бетон должен иметь толщину не менее четырех дюймов.
  2. Средние нагрузки - Если гараж используется для автомобилей среднего размера и / или средних и тяжелых грузовиков, бетон должен быть толщиной шесть дюймов.
  3. Тяжелые грузы - Если пол вашего гаража будет видеть постоянное движение тяжелых транспортных средств, рекомендуется укладывать бетон толщиной от шести до восьми дюймов.Кроме того, пол также должен быть обработан и заделан должным образом, чтобы тяжелые грузы, такие как большие грузовики, не вызывали трещин в бетоне.

Средняя стоимость строительства плиты перекрытия гаража зависит от многих переменных, таких как размер гаража, толщина плиты, тип отделки пола и местные затраты на оплату труда.

Стоимость плиты перекрытия гаража делится на стоимость бетона, стоимость рабочей силы и стоимость дополнительного верхнего покрытия.

1. Затраты на бетон

Стоимость бетона для плиточного пола гаража включает доставку бетона и любых излишков материала в результате отходов.Она не включает оплату труда, расходных материалов, таких как арматурный стержень, или сборы за разрешение на строительство. Согласно текущим рыночным ценам, средняя стоимость бетона для плиты площадью 400 квадратных футов, типичного размера для гаража на две машины, колеблется от 583 до 637 долларов или от 1,46 до 1,59 доллара за квадратный фут.

2. Затраты на оплату труда

Для плиты площадью 400 квадратных футов человеко-часы, необходимые для отделки бетонной плиты для гаража на две машины, составляют около 13 часов. Стоимость оплаты труда варьируется в зависимости от части страны, в которой вы живете.

Например, - В Атланте, например, затраты на рабочую силу для установки плиты площадью 400 квадратных футов колеблются от 1,57 до 1,64 доллара за квадратный фут.

В Сан-Франциско установка такой же плиты будет стоить от 2,21 до 2,32 долларов за квадратный фут для рабочей силы.

Общая стоимость бетонного пола гаража, включая бетон, рабочую силу, расходные материалы и оборудование, варьируется от региона к региону из-за географических переменных. Общая стоимость гаража площадью 400 квадратных футов в Сан-Франциско колеблется в пределах 3 долларов.91–4,28 доллара за квадратный фут и от 3,26 до 3,60 доллара за квадратный фут в Атланте.

* Полы с покрытием

Верхнюю отделку бетонного пола в гараже можно выполнить разными способами, в зависимости от требований клиента. Для декоративного эпоксидного покрытия средняя стоимость покрытия пола площадью 400 квадратных футов составляет от 1,20 до 2,20 доллара за квадратный фут в Атланте, от 1,45 до 2,72 доллара в Чикаго и от 1,57 до 2,97 доллара в Сан-Франциско, включая рабочую силу, материалы и расходные материалы. и убрать.

В зависимости от типа покрытия, предпочитаемого заказчиком, к средней стоимости бетона добавляется стоимость работ по нанесению покрытия.

Подробнее: Полированные бетонные полы - процедура изготовления и преимущества

Допустимые допуски для перекрытий подвала жилых домов

Для отделки плиты подвала необходимы виброрейки, чтобы закрепить и установить окончательную отметку плиты перед первоначальной установкой и оставшейся частью отделочной операции.

Вопрос: У нас близится к завершению проект, по которому мы подготовились к 3.Плита перекрытия толщиной 5 дюймов. Мы заказали и уложили достаточно бетона, чтобы оправдать размеры, и теперь домовладелец обсуждает толщину своей цокольной плиты. Владелец проделал отверстие в ванной, и его толщина составила всего 2,75 дюйма. Есть ли на это комментарий или стандарт? Мы считаем, что очень сложно точно контролировать толщину, когда земляной слой состоит из гороха. - Подрядчик (Индиана)

Ответ: Эта проблема является распространенным приложением конфликта между минимальными требованиями к производительности и признанным допуском конструкции.Естественно и практично определить необходимость допусков во время строительства, если безопасность жизни, качество работы или долговечность не поставлены под угрозу. Вот почему были созданы минимумы кода. Допуски, однако, не определяются общими строительными нормами, в данном случае Международным жилищным кодексом (IRC), поскольку они часто устанавливаются со ссылкой на утвержденные документы. В случае бетонных конструкций основным документом, на который ссылаются, является Стандарт допусков ACI 117.

В этом документе для монолитных плит на земле есть три применимых допуска:

4.4.1 Верхняя поверхность плит Плиты на земле .................................... .... ± 3/4 дюйма

4.4.5 Мелкозернистый грунт непосредственно под плитами на земле ............... ± 3/4 дюйма

В этих двух допусках учитываются проблемы, возникающие между контролем верхней и нижней поверхности. Верхняя поверхность является мерой техники чистовой обработки и точности укладки, в то время как нижняя поверхность является мерой состояния земляного полотна и изменчивости уплотнения и размера заполнителя или выемки грунта.Этот второй допуск, как указано в комментарии к этому разделу, специально установлен для облегчения установки плит, которые могут соответствовать требованиям норм толщины, но с учетом воздействия подготовленного земляного полотна. Окончательный допуск от ACI 117 обеспечивает:

4.5.4 Толщина грунтовых плит
Среднее значение для всех образцов ............................... ...... –3/8 дюйма
Отдельный образец.............................................. –3/4 дюйма

Здесь напрямую указывается толщина плиты. Эти допуски вызывают два момента.

Во-первых, к любой части плиты может быть применен допуск. В случае, если отдельная область выходит за пределы допуска, или если есть опасения, что значительное количество плиты будет затронуто, отбор проб плиты может продолжаться, чтобы гарантировать, что весь элемент не выпадет за пределы допустимого диапазона. в среднем.Это предназначено для обеспечения работоспособности плиты по всей площади. Соответственно, в этом разделе допусков в комментариях по-прежнему содержится информация, позволяющая указать, что при отборе образцов сляба его толщина выходит за пределы допуска. Возможно, наиболее применимым к применению в жилом подвале будет следующее положение:

4.5.4.1 Минимальное количество образцов толщины плиты
при отборе должно составлять четыре (4) на каждые 5000 футов 2 или их часть
.

Другими словами, если есть достаточно проблем, чтобы гарантировать выбор толщины путем отбора кернов, в большом доме необходимы только четыре. Средняя из этих четырех толщин не должна отличаться более чем на 3/8 дюйма от указанной минимальной толщины, которую IRC предоставляет как 3,5 дюйма.

Абсолютная минимальная толщина бетонной плиты согласно IRC - это лишь часть информации, которую следует учитывать. Это требование совпадает с минимальным требованием к прочности бетона, указанным в таблице R402.2 от 2500 фунтов на квадратный дюйм. В качестве стандарта минимальных требований IRC не предусматривает повышенную прочность или другие конструктивные решения в своих предписывающих критериях. Вместо этого IRC R104.11 устанавливает, что минимальные положения кодекса могут быть отменены на основании анализа и интерпретации предоставленной информации в поддержку альтернативной позиции.

Допуск толщины плиты (Положение № 9 ASCC), опубликованный Американским обществом бетонных подрядчиков, дополнительно определяет необходимость приемлемых допусков для строительства бетонных плит.Он признает, что такие вариации толщины плиты обычно не являются проблемой дефицита прочности. В документе изложена информация о допустимых средних значениях отклонений, но, пожалуй, наиболее благоприятным утверждением является то, что увеличение прочности бетона компенсирует уменьшение толщины плиты. Это также можно применить к средним отклонениям толщины плиты. Аналогичным образом, коэффициент k земляного полотна или уровень уплотнения также могут быть увеличены, чтобы учесть стандартные отклонения толщины плиты.

Достижение запланированных характеристик бетонных плит очень важно. Понимание точек контроля и изменения подхода к адаптации к изменениям условий на объекте и другим факторам важно для обеспечения качества. Это также значительно облегчает обсуждение позитивных и конструктивных решений, когда возникают проблемы на местах.


Изд. Примечание: Хотите узнать больше? Свяжитесь с исполнительным директором CFA Джимом Бати по телефону 866-232-9255 или по электронной почте jbaty @ cfawalls.орг. CFA - это национальная ассоциация, миссией которой является поддержка подрядчика по монтажу монолитных изделий в качестве голоса и признанного авторитета в отрасли жилищного бетона.

Ссылки:
1. Международный жилищный кодекс для одно- и двухквартирных домов 2015 г. , опубликованный Международным советом по кодам, Inc., 4051 West Flossmoor Road, Country Club Hills, IL 60478-5795 | Телефон: 888-422-7233 | www.iccsafe.org

2. Спецификация допусков для бетонной конструкции и материалов (ACI 117-10) и комментарий, опубликованный Американским институтом бетона, 38800 Country Club Drive, Farmington Hills, MI 48331 | Телефон: 248-848-3700 | www.бетон. org

3. Допуски толщины перекрытий , Заявление о позиции ASCC № 9, опубликованное Американским обществом бетонных подрядчиков, 2025 г., бульвар С. Брентвуд, номер 105, Сент-Луис, штат Миссури, 63144 | 866-788-2722 | www.ascconline.org

Ребристая или вафельная система перекрытий - преимущества и недостатки

Ребристые перекрытия, состоящие из равномерно расположенных ребер, обычно поддерживаются непосредственно колоннами. Это либо односторонние перекрывающие системы, известные как ребристые плиты, либо двухсторонние ребристые системы, известные как вафельная плита.Эта форма строительства не очень распространена из-за стоимости опалубки и низкой огнестойкости. Для достижения огнестойкости в течение 2 часов требуется плита толщиной 120 мм с минимальной толщиной ребра 125 мм для непрерывных ребер. Толщина ребра более 125 мм обычно требуется для обеспечения прочности на растяжение и сдвиг. Ребристые плиты подходят для средних и тяжелых нагрузок, могут перекрывать разумные расстояния, очень жесткие и особенно подходят там, где открыт потолок.

Конструкция вафельной плиты

Глубина плиты обычно варьируется от 75 до 125 мм, а ширина ребра - от 125 до 200 мм.Можно использовать расстояние между ребрами от 600 до 1500 мм. Общая глубина пола обычно варьируется от 300 до 600 мм с габаритными пролетами до 15 м в случае армирования и большего размера в случае последующего натяжения. Использование ребер в нижней части плиты снижает количество бетона и арматуры, а также вес пола. Экономия материалов будет компенсирована усложнением опалубки и укладки арматуры. Однако сложность опалубки сводится к минимуму за счет использования стандартной модульной многоразовой опалубки, обычно изготовленной из полипропилена или стекловолокна, с коническими сторонами для возможности снятия изоляции.

Для ребер с шагом 1200 мм (для соответствия стандартным формам) экономичный пролет железобетонного перекрытия «L» составляет примерно D x 15 для одинарного пролета и D x 22 для многопролетного, где D - общая глубина перекрытия. . Односторонние ребра обычно проектируются как тавровые балки, часто проходящие в длинном направлении. На колоннах и несущих стенах требуется прочная откидная панель для сопротивления сдвигу и моменту.

Конструкция ребристой плиты

Преимущества:

  • Экономия на весе и материалах
  • Длинные пролеты
  • Привлекательный внешний вид перекрытия, если он открыт
  • Экономичен при использовании многоразовых опалубочных плит
  • Вертикальное проникновение между ребрами легко.

Недостатки:

  • Глубина перекрытия между ребрами может регулировать огнестойкость
  • Требуется специальная или запатентованная опалубка
  • Большая высота от пола до пола
  • С большими вертикальными проходами труднее справиться.

Маркировка толщины перекрытия в Revit Structure - Autodesk Revit Structure

Одна из моих многочисленных задач в этом году заключалась в том, чтобы составить рабочий стандарт для Revit Structure, который удовлетворяет графическим требованиям для создания чертежей в соответствии с действующими стандартами Великобритании.Это повлекло за собой создание множества новых стилей тегов, и я подумал, что поделюсь недавним примером попытки создать интеллектуальный тег для отчета о толщине плиты.

Раньше я добавлял толщину плиты как простой атрибут, используя общий параметр, но недавно наткнулся на идею вложенности в семейство перекрытий и использования параметра отчетности.

Так как же создается этот тег? Что ж, я проведу вас через необходимые шаги. Этот метод будет работать для любого семейства на основе граней, которое вы хотите пометить, поэтому, вероятно, он может иметь много применений.

  1. Создайте новое семейство, используя семейство для метрических универсальных полов. Посмотрите на этаж на фасаде и добавьте следующий параметр. Убедитесь, что вы добавляете размер между гранями пола, а не до уровня или опорных плоскостей, иначе это не будет работать должным образом.

2. Метка должна быть обычным параметром семейства, но должна быть установлена ​​как параметр экземпляра и иметь флажок Reporting Parameter .Таким образом толщина перекрытий передается семейству аннотаций, которое мы создадим позже.

Теперь ваше семейство на основе метрического общего этажа должно выглядеть следующим образом.

3. Сохраните это семейство как UK_Slab_Thickness.

4. Создайте новое семейство общих аннотаций и создайте новую метку для аннотации толщины перекрытия, как показано ниже.

Убедитесь, что вы удалили текст по умолчанию, который присутствует в семействе общих аннотаций, а затем добавьте свою метку.При необходимости вы можете добавить к этому семейству символ направления пролета. Я добавил элементы управления графикой и видимостью для одностороннего и двухстороннего пролета, что еще больше повысило производительность при аннотировании перекрытий.

5. Сохраните семейство аннотаций как UK_Slab_Thickness_Annotation, а затем загрузите это семейство в семейство UK_Slab Thickness (метрическое универсальное семейство на основе перекрытий). Теперь вы связываете параметр, чтобы семейство аннотаций могло прочитать параметр отчета. Выберите аннотацию, а затем свяжите параметр семейства, как показано ниже.

Сохраните семейство, а затем загрузите его в свой проект. Обратите внимание, что вам нужно будет использовать инструмент «Поместить компонент» для создания «тега».

Вот и все! Наслаждайтесь и, надеюсь, вы найдете это полезным и сможете выполнить необходимые действия.

ЛоуренсH

Нравится:

Нравится Загрузка ...

Связанные

Опубликовано

.

Добавить комментарий
